Yamaha XM-4080, XM-4180 User Manual [es]

POWER AMPLIFIER

EnglishDeutschFrançaisEspañol

OWNER’S MANUAL

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

EN

DE

FR

ES

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not
expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT:

supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authori­zation to use this product in the USA.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (oscillator)

COVER (OR BACK). NO USER-SERVICEABLE

When connecting this product to accessories and/or another product use only high quality shielded cables. Cable/s

Explanation of Graphical Symbols

The lightning flash with arrowhead symbol

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

within an equilateral triangle is intended to alert
the user to the presence of uninsulated
“dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to
constitute a risk of electric shock to persons.

The exclamation point within an equilateral
triangle is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the product.

The above warning is located on the top of the unit.

IMPORTANT SAFETY INSTRUCTIONS

1 Read these instructions.
2Keep these instructions.
3 Heed all warnings.
4 Follow all instructions.
5 Do not use this apparatus near water.
6 Clean only with dry cloth.
7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as radiators,

heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.

9 Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong are provided for your safety. If
the provided plug does not fit into your outlet, consult
an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched

particularly at plugs, convenience receptacles, and the
point where they exit from the apparatus.

11 Only use attachments/accessories specified by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table specified
by the manufacturer, or sold with
the apparatus. When a cart is
used, use caution when moving
the cart/apparatus combination
to avoid injury from tip-over.

13 Unplug this apparatus during

lightning storms or when unused for long periods of
time.

14 Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or plug
is damaged, liquid has been spilled or objects have
fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally,
or has been dropped.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

XM4180/XM4080/XH200 Owner’s Manual

2

(98-6500)

PRECAUCIONES

LEER DETENIDAMENTE ANTES DE CONTINUAR

* Guarde este manual en un lugar seguro para su referencia futura.

ADVERTENCIA

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de lesiones graves o incluso
peligro de muerte debido a descargas eléctricas, incendios u otras contingencias. Estas precauciones incluyen, pero
no se limitan, a los siguientes puntos:

Suministro de energía/Cable de alimentación

• Utilice la tensión correcta para el dispositivo. La tensión requerida se encuentra
impresa en la placa identificatoria del dispositivo.

• Utilice sólo el cable de alimentación incluido.

• No tienda el cable de corriente cerca de fuentes de calor (estufas, radiadores,
etc.), no lo doble demasiado, no ponga objetos pesados sobre el mismo ni tam­poco lo tienda por lugares donde pueda pasar mucha gente y ser pisado.

• Asegúrese de realizar la conexión a una toma adecuada y con una conexión a
tierra de protección. Una conexión a tierra incorrecta podría ocasionar descar­gas eléctricas.

No abrir

• No abra el dispositivo ni intente desmontar los componentes ni modificarlos en
modo alguno. El dispositivo contiene componentes cuyo mantenimiento no
puede realizar el usuario. Si surgiera un mal funcionamiento, interrumpa inme­diatamente su uso y pida al personal cualificado de Yamaha que lo inspeccione.

Advertencia relativa al agua

• No exponga el dispositivo a la lluvia, ni lo use cerca del agua o en lugares
donde haya mucha humedad. No ponga recipientes que contengan líquido
encima del dispositivo, ya que puede derramarse y penetrar en el interior del
aparato.

• Jamás enchufe o desenchufe este cable con las manos mojadas.

If you notice any abnormality

• Si el cable o el enchufe de corriente se deteriora o daña, si el sonido se inter­rumpe repentinamente durante el uso del dispositivo o si se detecta olor a que­mado o humo a causa de ello, apague el dispositivo inmediatamente,
desenchufe el cable del tomacorriente y haga inspeccionar el dispositivo por
personal de servicio cualificado de Yamaha.

• Si este dispositivo se cae o resulta dañado, apague inmediatamente el interrup­tor de alimentación, desconecte el enchufe eléctrico de la toma, y pida al per­sonal cualificado de Yamaha que inspeccione el dispositivo.

ATENCIÓN

Siempre obedezca las precauciones básicas indicadas abajo para evitar así la posibilidad de sufrir Ud. u otros lesiones
físicas o de dañar el dispositivo u otros objetos. Estas precauciones incluyen, pero no se limitan, a los siguientes pun­tos:

Suministro de energía/Cable de alimentación

• Desenchufe el cable de alimentación eléctrica de la toma de corriente cuando no
vaya a utilizar el dispositivo por períodos de tiempo prolongados y durante tor­mentas eléctricas.

• Cuando desenchufe el cable del dispositivo o del tomacorriente, hágalo tomán­dolo del enchufe y no del cable. Si tira del cable, éste puede dañarse.

Ubicación

• Antes de cambiar el dispositivo de lugar, desconecte todos los cables.

• Cuando instale el producto, asegúrese de que se puede acceder fácilmente a la
toma de CA que está utilizando. Si se produjera algún problema o funciona­miento defectuoso, apague el interruptor de alimentación y desconecte el
enchufe de la toma de pared. Incluso cuando el interruptor de alimentación está
apagado, sigue llegando al instrumento un nivel mínimo de electricidad. Si no
va a utilizar el producto durante un periodo prolongado de tiempo, asegúrese de
desenchufar el cable de alimentación de la toma de CA de la pared.

• No utilice el dispositivo en un lugar demasiado pequeño y mal ventilado. Si uti­liza el dispositivo en un lugar pequeño que no sea el bastidor estándar EIA,
asegúrese de que hay espacio suficiente entre el dispositivo y las paredes o dis­positivos que lo rodeen: al menos 5 cm en los laterales, 10 cm en la parte pos­terior y 10 cm en la parte superior. Una ventilación inadecuada puede producir
sobrecalentamiento y posibles daños en los dispositivos, o incluso un incen­dio.

• No exponga el dispositivo a polvo o vibraciones excesivas ni a temperaturas
extremas (evite ponerlo al sol, cerca de estufas o dentro de automóviles durante
el día) para evitar así la posibilidad de que se deforme el panel o se dañen los
componentes internos.

• No ponga el dispositivo sobre superficies inestables, donde pueda caerse por
accidente.

• No bloquee los conductos de ventilación. Este dispositivo cuenta con orificios
de ventilación en las partes frontal y posterior para evitar que la temperatura
interna se eleve en exceso. En concreto, no coloque el dispositivo sobre su lat­eral ni boca abajo. Una ventilación inadecuada puede producir sobrecalentam­iento y posibles daños en los dispositivos, o incluso un incendio.

• No utilice el dispositivo cerca de aparatos de televisión, radios, equipos estere­ofónicos, teléfonos móviles ni dispositivos eléctricos. De lo contrario, podría
provocar ruidos en el propio dispositivo y en el aparato de televisión o radio
que esté próximo.

• No sitúe el equipo en un lugar donde pueda haber contacto con gases corrosi­vos o aire salino. Podrían producirse fallos de funcionamiento.

Conexiones

• Antes de conectar el dispositivo a otros dispositivos, desconecte la aliment­ación de todos ellos. Antes de apagar o encender los dispositivos, baje el volu­men al mínimo.

• Utilice sólo cables de altavoces para conectar los altavoces a las entradas de
altavoces. Si se utilizan cables de otro tipo podría producirse un cortocircuito.

• Asegúrese de enchufarlos a una fuente de alimentación correctamente
conectada a tierra. En el panel posterior se ofrece un terminal de tornillo de con­exión a tierra para una conexión segura y para evitar descargas eléctricas Si la
toma de la red eléctrica no tiene toma de tierra, asegúrese de conectar el termi­nal anterior a un punto de toma de tierra comprobado antes de conectar el dis­positivo a la red. Si la conexión no es correcta puede provocar una descarga
eléctrica.

Mantenimiento

• Retire la clavija de alimentación de la toma de CA cuando limpie el dispositivo.

(5)-4

1/2

XM4180/XM4080/XH200 Manual de instrucciones

31

3

Atención: manejo

• Al conectar la potencia de CA al sistema de sonido, encienda siempre el dispos­itivo en ÚLTIMO LUGAR, para evitar daños en los altavoces. Al desconectar la
alimentación, apague PRIMERO el dispositivo por el mismo motivo.

• No inserte los dedos o las manos en ninguno de los huecos o aberturas del dis­positivo (conductos de ventilación, etc.).

• No inserte ni deje caer objetos extraños (papel, plástico, metal, etc.) en ninguno

• No utilice el dispositivo por mucho tiempo a niveles de volumen excesivamente
altos, ya que ello puede causar pérdida de audición permanente. Si nota pérdida
de audición o si le zumban los oídos, consulte a un médico.

• No se apoye en el dispositivo, ni coloque objetos pesados sobre él, y no ejerza
una presión excesiva sobre los botones, interruptores o conectores.

• No utilice este dispositivo para ningún fin que no sea el manejo de los altav­oces.

de los huecos o aberturas del dispositivo (conductos de ventilación, etc.). Si
esto sucede, desconecte de inmediato la alimentación y desenchufe el cable de
alimentación de la toma de CA. Seguidamente, pida al personal de asistencia de
Yamaha que revise el dispositivo

Yamaha no se responsabiliza por daños debidos a uso inapropiado o modificaciones hechas al dispositivo, ni tampoco por datos perdidos o destruidos.

Siempre apague el dispositivo cuando no lo use.
Aunque el interruptor de alimentación esté en la posición "STANDBY", la energía eléctrica seguirá llegando al dispositivo al nivel mínimo. Si no va a utilizar el dispositivo

durante un periodo prolongado de tiempo, asegúrese de desenchufar el cable de alimentación de la toma de CA de la pared.

El rendimiento de los componentes con contactos móviles, como interruptores, controles de volumen y conectores, se reduce progresivamente. Consulte al personal cualifi­cado de Yamaha sobre la sustitución de los componentes defectuosos.

Las ilustraciones contenidas en este manual se incluyen únicamente a título explicativo y es posible que no se ajusten al aspecto real del producto durante la utilización.

Los nombres de empresas y de productos que se citan en este manual de instrucciones son marcas comerciales o marcas registradas de sus respectivos titulares.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:

As the colours of the wires in the mains lead of this apparatus may not correspond with the
coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug
which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN­and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the
letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal which is marked with the
letter L or coloured RED.

GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires)

XM4180

XH200

Esta marca indica que el terminal es eléctricamente activo y resulta peligroso. Para conectar un cable externo a este termi-



nal es necesario recurrir a “una persona que haya recibido las instrucciones de manipulación adecuadas” o bien utilizar un
cable fabricado de forma que la conexión se pueda efectuar fácilmente y sin problemas.

(5)-4

2/2

4

XM4180/XM4080/XH200 Manual de instrucciones

32

Introducción

Gracias por adquirir un amplificador de potencia Yamaha XM4180, XM4080 o XH200.
Yamaha ha desarrollado estos amplificadores partiendo de su amplia experiencia en la fabrica­ción de equipos de megafonía pública y la atención que siempre le ha prestado a los más mínimos
detalles en el diseño de circuitos. La elevada potencia y la excelente calidad de estos amplificado­res, unidas a una fiabilidad y una estabilidad superiores, garantizan unos niveles óptimos de ren­dimiento sonoro.

Características principales

En el XM4180/XM4080:

• Cuatro etapas diferentes de amplificación permiten configurar la unidad en estereofónico, monoaural de
2 canales en paralelo y puenteado.

• Entradas con conector balanceado XLR y Euroblock, salidas con borne de presión de 5 vías.

• Cada par de canales A/B y C/D dispone de un filtro de paso alto con frecuencia de corte seleccionable
entre 20 Hz y 55 Hz.

XM4180:

•Permite la conexión en paralelo de varios altavoces de alta impedancia que admitan una salida de línea
de 70 V.

XH200:

•Permite la conexión en paralelo de varios altavoces de alta impedancia que admitan una salida de línea
de 70 V o 100 V y una salida máxima de 200 W por canal.

• Entradas con conector Euroblock, salidas con regletas de barrera y filtro de paso alto con frecuencia de
corte seleccionable entre 40 Hz y 80 Hz.

XM4180/XM4080/XH200:

• La protección incluye silenciamiento durante el encendido/apagado, detección de corriente continua,
temperatura e indicador de protección.

•El ventilador de refrigeración de velocidad variable y bajo nivel de ruido garantiza una elevada fiabili­dad en las más duras condiciones.

•Terminal MONITOR/REMOTE para controlar o monitorizar el amplificador desde un dispositivo
externo.

Este manual de instrucciones se refiere a los amplificadores de potencia XM4180, XM4080 y
XH200. A fin de aprovechar al máximo y durante mucho tiempo el amplificador sin ningún pro­blema, antes de utilizarlo lea atentamente este manual de instrucciones .

Contenido

Mandos y funciones ................................. 6

Panel frontal ........................................................ 6

Panel posterior (XM4180/XM4080) ..................... 7

Panel posterior (XH200) .................................... 10

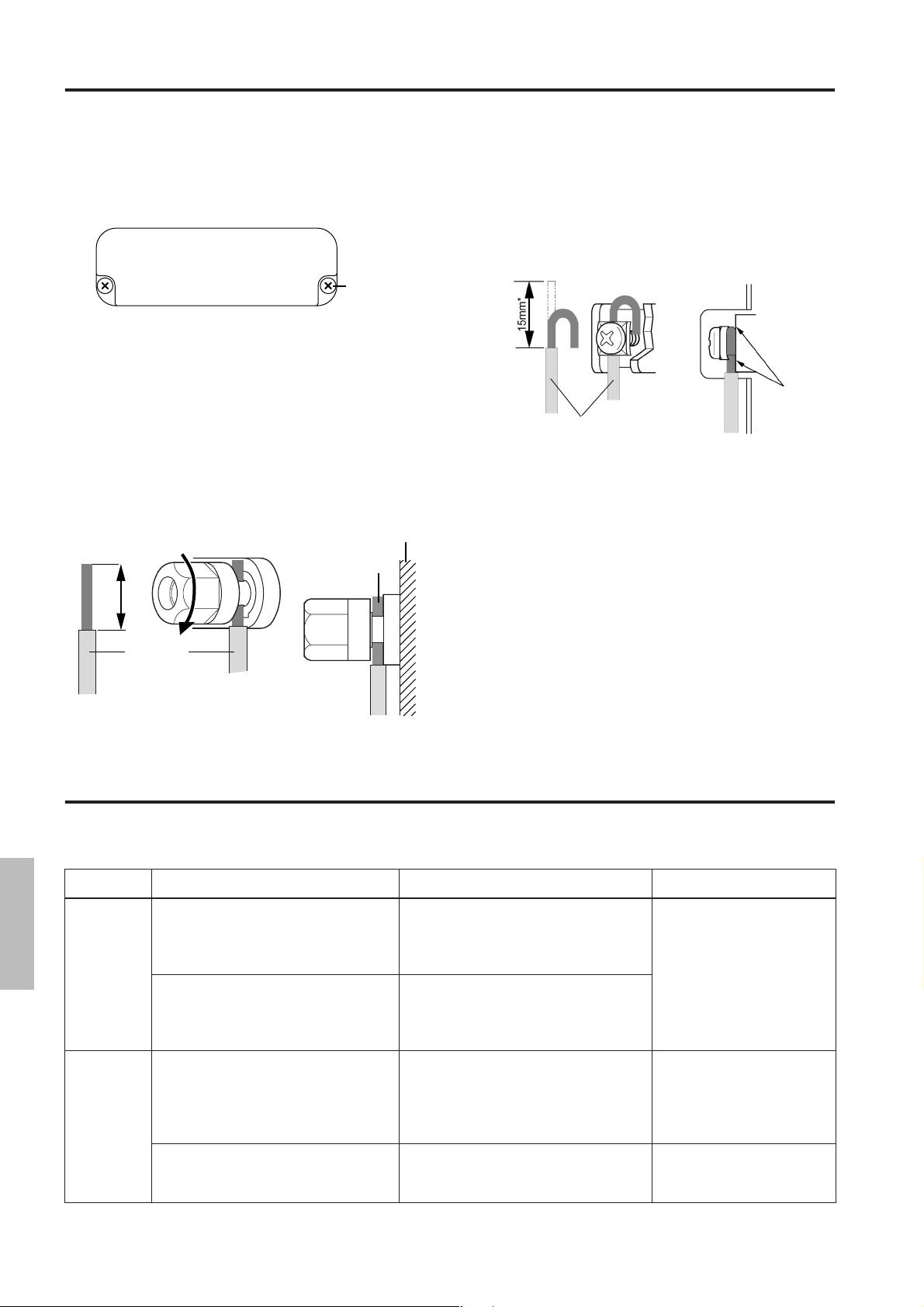

Conexión ................................................. 11

Uso de un conector Euroblock .......................... 11

Conexión de altavoces ...................................... 12

Identificación de fallos .......................... 12

Especificaciones .................................... 13

Especificaciones generales................................ 13

Conexiones de MONITOR/REMOTE ................ 14

Tabla de corriente ............................................ 15

Dimensiones ..................................................... 16

Diagrama de bloques ........................................ 17

XM4180/XM4080/XH200 Manual de instrucciones

33

5

Mandos y funciones

Panel frontal

■

234

1

Interruptor e indicador POWER/STANDBY

Este es el interruptor principal POWER. Púlselo para
encender el amplificador. Vuelva a pulsar para apagarlo.
Cuando se enciende el amplificador el indicador
POWER se ilumina.
La función STANDBY solo se puede seleccionar desde
un dispositivo externo conectado al terminal REMOTE.
Cuando STANDBY está activado, el indicador está ilu­minado en color naranja.

2

Indicador PROTECT/MUTE

Cuando el sistema de protección se activa, el indicador
PROTECT se ilumina y los altavoces se desconectan
automáticamente de las salidas del amplificador. El sis­tema de protección se activa en las situaciones siguientes:

Cuando se enciende el amplificador

El sistema de protección se activa durante aproxima­damente tres segundos cuando se enciende el amplifi­cador. Transcurridos los tres segundos, el sistema de
protección se desactiva automáticamente y el amplifi­cador queda listo para funcionar.

Si se detecta una tensión de corriente continua en
las salidas del amplificador

El sistema de protección se activa si detecta una ten­sión de corriente continua en las salidas del amplifica­dor Una vez se ha corregido el problema de tensión de
corriente continua, el sistema de protección se desac­tiva automáticamente y el amplificador queda listo
para funcionar.

Si el amplificador se recalienta

Si el amplificador se recalienta, se ilumina el indica­dor PROTECT/MUTE. Debe apagar el amplificador
inmediatamente y dejar que se enfríe. Consulte en la
sección Precauciones de este manual de instrucciones
la manera de evitar que el amplificador se recaliente.

61

* En la ilustración se muestra el modelo XM4180.

5

Mandos VOLUME

Los mandos de volumen de los canales tienen retenidas
que chasquean al ajustarlos y cada canal se puede ajus­tar entre - ∞ dB y 0 dB. En el XM4180 y el XM4080,
cuando el amplificador funciona en modo puenteado
solo se utiliza el primer mando de volumen de cada par
de canales (es decir, para el par A/B está activo el canal
A y para el par C/D está activo el canal C).

6

Tomas de aire

El amplificador está provisto de un ventilador para la
refrigeración por aire forzado que toma el aire por la
parte delantera y lo extrae por la trasera. Debe cercio­rarse con toda seguridad de que las tomas de aire no
estén obstruidas.

Par te delantera Parte posterior

To ma

de aire

Cubierta de seguridad

Si desea impedir que se modifiquen los ajustes de
volumen, monte la cubierta de seguridad que se
incluye con los tornillos que se muestran más abajo;
de este modo los mandos de volumen quedan inac­cesibles.

5

Salida

de aire

3

Indicador CLIP/LIMIT

El indicador CLIP de un canal se ilumina cuando la dis­torsión de salida sobrepasa el 1% (corte). El corte de la
señal de salida suele producirse a causa de un nivel
excesivo de la señal de entrada. En tal caso, el limitador
actúa automáticamente.

4

Indicador SIGNAL

El indicador SIGNAL de un canal se ilumina cuando el
nivel de salida sobrepasa un determinado nivel (2 V rms
en el XM4180/XM4080, 4 V rms en el XH200).

6

XM4180/XM4080/XH200 Manual de instrucciones

* En la ilustración se muestra el modelo XM4180/XM4080.

34

Panel posterior (XM4180/XM4080)

■

7

3

1

2 4

13 2 4

1

Conectores de las entradas XLR

Estos conectores de tipo XLR-3-31 balanceados se utili­zan para conectar las señales de entrada.
Las patillas están conectadas como se muestra a conti­nuación (IEC 60268).

Activo

Masa

Pasivo

6

6

* En la ilustración se muestra el modelo XM4180.

Modo BRIDGED

En el modo BRIDGED los canales A y B funcionan de
forma simultánea, como un único amplificador mono­aural. (Los mismo se aplica a los canales C y D).

Nota: En los modos PARALLEL y BRIDGED, los

terminales de entrada A-B y C-D se corto­circuitan automáticamente. Tenga cuidado
de no introducir una señal de audio por un
terminal de entrada inactivo.

75

8

* En modo puenteado solo está activo el primer canal

del par de canales; es decir, el canal A del par A/B y
el canal C del par C/D. Tenga cuidado de no introdu­cir una señal de audio por el terminal de una entrada
inactiva.

2

Conectores Euroblock

Estos conectores de tipo Euroblock balanceados se utili­zan para conectar las señales de entrada.

3

Interruptores HPF

Estos interruptores se utilizan para activar y desactivar
el HPF (filtro de paso alto) para los canales A-B o C-D.
Cuando está ajustado a 20Hz o 55Hz, las frecuencias
por debajo de los valores respectivos se filtran con un
filtro de paso alto de 12 dB/octava.

4

Interruptor MODE (modo)

Modo STEREO

En modo STEREO los canales A, B, C and D son
completamente independientes.

Modo PARALLEL

En el modo PARALLEL, la señal de entrada del canal A
se envía al amplificador del canal A y al amplificador del
canal B. En este caso, las cargas se conectan automática­mente entre los terminales de entrada A y B. (Los
mismo se aplica a los terminales de entrada C y D).
Enviando la señal de los canales A/B a los canales C/
D puede usar la unidad como un amplificador
monoaural de cuatro canales.

5

Terminales MONITOR/REMOTE

Este terminal se utiliza para conectar el dispositivo
externo de monitorización o control remoto. Ver
“Conexiones de MONITOR/REMOTE” en la página 14.

6

Terminales SPEAKERS

Estos bornes de presión de 5 vías se utilizan para conec­tar altavoces.

7

Terminal GND (masa)

En caso de zumbidos o ruido, utilice este terminal para
efectuar una conexión a tierra (masa) o al bastidor de
una mesa de mezclas, preamplificador u otro aparato del
sistema.

8

AC IN

Conecte a esta toma de alimentación uno de los enchu­fes del cable de corriente alterna que se incluye. Conec­te el otro enchufe del cable de alimentación a una toma
de corriente alterna que se ajuste a las condiciones de
alimentación que vienen impresas en la etiqueta situada
en la parte superior de la unidad.

XM4180/XM4080/XH200 Manual de instrucciones

35

●

Utilización como amplificador monoaural de cuatro canales con señal de entrada
monoaural (XM4180/XM4080)

Para utilizar la unidad como amplificador monoaural de cuatro canales, conecte los terminales de entrada B y C con un cable
adecuado y sitúe los selectores de modo de A/B y C/D en PARALLEL.
Los mandos de volumen del panel frontal (A-D) le permiten controlar el volumen de cada canal de forma independiente.

Nota En este caso, las cargas para A y B o C y D se conectan en el amplificador. Tenga cuidado de no introducir

ninguna señal por el terminal D.

●

Señal de

entrada

Conectar

B y C

Altavoz Altavoz

+

+

Altavoz Altavoz

* En la ilustración se muestra el modelo XM4180.

+

–

–

–

+

–

Utilización como amplificador monoaural de dos canales con entrada monoaural
para aplicaciones de alta potencia (XM4180/XM4080)

Para utilizar la unidad como amplificador monoaural de dos canales de alta potencia, conecte los terminales de entrada B y C
con un cable adecuado y sitúe los selectores de modo de A/B y C/D en BRIDGE.

Nota En este caso, las cargas para A y B o C y D se conectan en el amplificador. Tenga cuidado de no introducir

ninguna señal por el terminal D.

Conectar

B y C

8

XM4180/XM4080/XH200 Manual de instrucciones

Señal de

entrada

Altavoz

+

–

+

–

Altavoz

* En la ilustración se muestra el modelo XM4180.

36

Conexión de altavoces (XM4180/XM4080)

Los altavoces se pueden conectar al amplificador de dos maneras, como se muestra a continuación. Tenga en cuenta que la
impedancia de los altavoces varía según el método de conexión y el número de altavoces. Verifique que la impedancia de los
altavoces no sea inferior al valor mínimo correspondiente indicado más abajo.

9 ●

Configuraciones de conexión en los modos STEREO y

Configuraciones de conexión en el modo BRIDGED

PARALLEL

o

+

+

–

Impedancia

mínima de los alta-

voces: 4 Ω

+

–

Impedancia mínima

de los altavoces:

4 Ω

* En la ilustración se muestra el modelo XM4180.

–

Impedancia mínima

de los altavoces: 8 Ω

Cuando se conectan altavoces de alta impedancia en paralelo (solo XM4180)

El XM4180 permite la conexión en paralelo de varios altavoces de alta impedancia que admitan una salida de línea de 70 V.
El número de altavoces que se pueden conectar varía según la potencia de entrada nominal de los mismos. En el XM4180 se
pueden conectar altavoces con una potencia de entrada nominal total de 300 W. Por ejemplo, si conecta diez altavoces con
una potencia de entrada nominal de 5 W (50 W), diez altavoces con una potencia de entrada nominal de 10 W (100 W) y diez
altavoces con una potencia de entrada nominal de 15 W (150 W), puede utilizar el amplificador con una potencia de entrada
nominal total de altavoces de 300 W como se muestra más abajo:

Asegúrese de utilizar altavoces que admitan el voltaje de salida de línea de 70 V del XM4180.

110

5 W 10 W 15 W

5 W x 10 altavoces (50 W) 10 W x 10 altavoces (100 W)

10 1 10 1

5 W 10 W 15 W

15 W x 10 altavoces (150 W)

Entrada nominal total de los altavoces: 300 W (máximo)

* En la ilustración se muestra el modelo XM4180.

XM4180/XM4080/XH200 Manual de instrucciones

37

■ Panel posterior (XH200)

21 3

5

64

7

1 Conectores Euroblock

Estos conectores de tipo Euroblock balanceados se utili­zan para conectar las señales de entrada.

2 Interruptores HPF

Estos interruptores se usan para ajustar la frecuencia de
corte del HPF (filtro de paso alto) de cada canal. Las
frecuencias inferiores a 40 Hz u 80 Hz se filtran con un
filtro de paso alto de 12 dB/octava.

* Cuando haya seleccionado 40 Hz en el amplificador,

verifique que el transformador de los altavoces tenga
capacidad suficiente para manejar señales de baja
frecuencia.

Tenga cuidado al introducir señales de baja fre­cuencia: los niveles excesivos en las bajas fre­cuencias pueden dañar los altavoces, el transfor­mador de los mismos o el propio amplificador.

3 Conmutador de voltaje de salida

Este conmutador se usa para cambiar el voltaje de salida
entre 70 V y 100 V.

4 Terminales MONITOR/REMOTE

Este terminal se utiliza para conectar el dispositivo
externo de monitorización o control remoto. Ver
“Conexiones de MONITOR/REMOTE” en la página 14.

7 AC IN

Conecte a esta toma de alimentación uno de los enchu­fes del cable de corriente alterna que se incluye. Conec­te el otro enchufe del cable de alimentación a una toma
de corriente alterna que se ajuste a las condiciones de
alimentación que vienen impresas en la etiqueta situada
en la parte superior de la unidad.

● Conexión de altavoces (XH200)

El XH200 permite la conexión en paralelo de varios altavo­ces de alta impedancia que admitan una salida de línea de
70 V o 100 V. El número de altavoces que se pueden conec­tar varía según la potencia de entrada nominal de los mis­mos. Se pueden conectar altavoces con una potencia de
entrada nominal total máxima de 200 W por canal.
Por ejemplo, puede conectar un máximo de veinte altavoces
con una entrada nominal de 10 W. Puede conectar un máxi­mo de diez altavoces con una entrada nominal de 20 W.

5 Terminales SPEAKERS

Esta unidad incluye terminales de regleta con barrera
que se conectan como se muestra a continuación.

Activo , pasivo
Ve r en “Conexión de altavoces (XH200)” en la página 10
información adicional acerca de la impedancia de los
altavoces que se pueden conectar a estos terminales.

6 Terminal GND (masa)

En caso de zumbidos o ruido, utilice este terminal para
efectuar una conexión a tierra (masa) o al bastidor de
una mesa de mezclas, preamplificador u otro aparato del
sistema.

10 XM4180/XM4080/XH200 Manual de instrucciones

10 W

10 W

10 W

10 W x 20 altavoces (200 W)

Entrada

10 W

10 W

10 W

10 W x 20 altavoces (200 W)

38

Conexión

+

–

G

Utilice un destornillador

para fijar los cables.

Asimismo, puede conectar altavoces con diferentes entra­das nominales a diferentes canales o conectar altavoces con
diferentes entradas nominales al mismo canal, como se
muestra a continuación:

10 W

10 W

10 W

10 W x 20 altavoces (200 W)

20 W

20 W

20 W

20 W x 10 altavoces (200 W)

■ Uso de un conector Euroblock

● Preparación de los cables

•Para preparar el cable y conectarlo a un conector
Euroblock, pélelo como se muestra en la ilustración y
efectúe las conexiones con el cable trenzado. Con una
conexión Euroblock, el cable trenzado puede llegar a
romperse debido a la fatiga del metal provocada por el
peso del cable o por las vibraciones. Si monta el equipo
en un rack, utilice una regleta de fijación, si es posible,
para agrupar y sujetar los cables.

aproximada

mente 7 mm

•Si los cables se van a conectar y desconectar con
frecuencia, como sería el caso en una instalación móvil,
se recomienda utilizar férulas con manguitos de
aislamiento. Utilice una férula cuya parte conductora
tenga un diámetro máximo de 1,6 mm y una longitud
aproximada de 7 mm (por ejemplo la AI0 5-6WH
fabricada por Phoenix Contact Corporation).

1,6 mm como

máximo

aproximada

mente 7 mm

5 W

5 W x 10 altavoces (50 W)

Entrada nominal total de los altavoces: 200 W

5 W

15 W5 W

15 W x 10 altavoces (150 W)

15 W

15 W

Asegúrese de utilizar altavoces que admitan el
voltaje de salida de línea de 70 V o 100 V del
XH200.

No se puede conectar directamente al XH200 un
altavoz de baja impedancia. En tal caso debe utili­zar un transformador para altavoces (por ejemplo,
el Yamaha ST15). Observe las instrucciones que
se suministran con el transformador a fin de evitar
una sobrecarga.

Si utiliza cable trenzado, no revista de

estaño (soldadura) el extremo expuesto.

1Si los orificios para introducir los cables están cerrados,

gire los tornillos de la parte superior del conector en el
sentido contrario al de las agujas del reloj para abrirlos.

2Introduzca los cables en los orificios correspondientes

observando la indicación de la polaridad en el terminal
de entrada y gire los tornillos de la parte superior del
conector en el sentido de las agujas del reloj para fijar
los cables.

3Acople el conector Euroblock al terminal de entrada de

la unidad.

XM4180/XM4080/XH200 Manual de instrucciones 11

39

■ Conexión de altavoces

1 Apague el interruptor POWER.
2 Extraiga los tornillos de sujeción de la tapa protectora y

retire ésta de los terminales de altavoces.

To r nillo

3 Retire unos 15 mm del aislamiento del extremo de cada

cable de altavoz.

4 Si utiliza bornes de presión de 5 vías (XM4180,

XM4080)

Pase el hilo desnudo por los orificios en los terminales
correspondientes de los altavoces. Apriete los terminales
para que los hilos queden bien sujetos. Consulte en
9página las polaridades de los altavoces.
Verifique que los extremos desnudos de los cables no
sobrepasen los terminales y toquen el bastidor.

Bastidor

Cable desnudo

Si utiliza terminales de regleta con barrera (XH200)

Enrolle el cable en el terminal como se muestra en la ilus­tración y apriete el tornillo para fijar bien el cable. Con­sulte en 10página las polaridades de los altavoces.
Verifique que los extremos desnudos de los cables no
sobrepasen los terminales y toquen el bastidor.

El cable no

debe tocar

el bastidor.

* Tamaño real

Cable de altavoz

5Vuelva a fijar la tapa protectora sobre los terminales.

15mm*

Cable de

altavoz

* Tamaño real

Identificación de fallos

En el cuadro siguiente se relacionan las causas principales de un funcionamiento anómalo y las acciones correctoras necesa­rias, así como el funcionamiento del circuito de protección en cada caso.

Indicador Posible causa Solución Circuito de protección

Hay un cortocircuito en las salidas de

El indica­dor CLIP/
LIMIT se
ilumina

El indica­dor PRO­TECT/
MUTE se
ilumina

altavoces del amplificador, en las
entradas de los altavoces o en el
cableado.

La impedancia del altavoz conectado
es demasiado baja.

La temperatura del amplificador es
demasiado elevada.

Se ha detectado una corriente conti­nua de ±2 o superior en el circuito de
salida del amplificador.

Localice y elimine el cortocircuito.

Compruebe que la impedancia del
altavoz conectado se corresponda con
la impedancia indicada en los termina­les de altavoces del amplificador.

Deje que el amplificador se enfríe y
compruebe que la ventilación alrede­dor del mismo sea adecuada, con­forme a las indicaciones que se
facilitan en la sección Precauciones.

Consulte a su proveedor o a un centro
de asistencia técnica Yamaha.

El circuito limitador de PC
se activa para proteger los
transistores.

El circuito de protección
térmica se activa para pro­teger los transistores.

El relé de salida se activa
para proteger los altavoces.

12 XM4180/XM4080/XH200 Manual de instrucciones

40

Specifications

■ General Specifications

● XM4180/XM4080

XM4180 XM4080

Output Power* 1 kHz, THD+N= 1 % 8 Ω/Channel

4 Ω/Channel 250 W x 4 120 W x 4
8 Ω/Bridged 500 W x 2 240 W x 2

20 Hz–20 kHz
THD+N= 0.1 %

Voltage Gain Att. max TYP 30 dB 26 dB
Power Consumption Standby TYP 5 W 5 W

THD+N 20 Hz–20 kHz, Half Power MAX 0.1 %
Intermodulation Distortion 60 Hz:7 kHz, 4:1, Half Power MAX 0.1 %
Frequency Response RL=8 Ω, Po=1 W, HPF=OFF,

SN Ratio (DIN AUDIO) MIN 103 dB
Channel Separation Half Power, RL=8 Ω, 1 kHz

Residual Noise Att. min, (DIN AUDIO) MAX -73 dBu
Damping Factor RL=8 Ω, 1kHz MIN 100
Input Sensitivity RL=8 Ω, Att. max TYP +4 dBu
Maximum Input Voltage MIN +22 dBu
Input Impedance TYP 20 kΩ (balanced), 10 kΩ (unbalanced)
Controls Front Panel POWER switch (push on/push off)

Connectors INPUT XLR-3-31 type/ch

Indicators POWER/STANDBY x 1 (Green/Orange)

Load Protection POWER switch on/off mute

Amplifier Protection Thermal: Cuts the output (when heatsink temp. ≥ 90 °C);

Power Supply Protection Thermal: Power supply shutdown (when temp. ≥ 90 °C);

Cooling Var iable-speed fan x 1
Dimensions (W x H x D) 480 x 88 x 412 mm
Weight 10 kg 9.8 kg
Included Accessories Power cord, Security cover, Owner’s Manual,

* These specifications apply to rated power supplies of 120V, 230V and 240V.

0 dBu=0.775 Vrms, Half Power=1/2 Output Power (3 dB below rated power)

Specifications and descriptions in this owner’s manual are for information pur­poses only.
Yamaha Corp. reserves the right to change or modify products or specifica­tions at any time without prior notice. Since specifications, equipment or
options may not be the same in every locale, please check with your Yamaha
dealer.

8 Ω/Channel 180 W x 4 80 W x 4
4 Ω/Channel 230 W x 4 115W x 4
8 Ω/Bridged 460 W x 2 230W x 2
70 V/Bridged RL=16 Ω 300 W x 2 –

Idle TYP 40 W 40 W
1/8 (4 Ω/Pink noise) TYP 600 W 400 W

20 Hz–20 kHz

Att. max, input 600 Ω shunt

Rear Panel MODE switch (STEREO/BRIDGE/PARALLEL) x 2

SPEAKERS 5 way binding post/ch
MONITOR/REMOTE Dsub 15P x 1

SIGNAL x 4 (Green)
CLIP/LIMIT x 4 (Red)
PROTECT/MUTE x 4 (Red)

European models
Purchaser/User Information specified in EN55103-1 and EN55103-2.
Inrush Current: 25A
Conforms to Environments: E1, E2, E3 and E4

MIN

MAX 0 dB

TYP 0 dB
MIN -0.5 dB

MIN 60 dB

210 W x 4 90 W x 4

attenuator (31 position) x 4

HPF switch (20 Hz/55 Hz/OFF 12 dB/oct) x 2

Euroblock connector (balanced) /ch

output relay off/restored automatically.

operation restored automatically.

VI limiter (RL ≤ 2

operation not restored automatically.

3-pin Euroblock connector x 4

DC-fault:

Clip limiting : THD ≥ 0.5 %

Ω): Limits the output.

XM4180/XM4080/XH200 Owner’s Manual 13

41

● XH200

Output Power* 40 Hz–20 kHz

THD+N= 0.1 %

Power Consumption Standby 5 W

THD+N 40 Hz–20 kHz, Half Power MAX 0.1 %
Intermodulation Distortion 60 Hz:7 kHz, 4:1, Half Power MAX 0.1 %
Frequency Response Po=1 W, HPF=40 Hz,

SN Ratio (DIN AUDIO) MIN 103 dB
Channel Separation Half Power, 1 kHz, Att. max, input 600 Ω shunt MIN 60 dB
Residual Noise Att. min, (DIN AUDIO) MAX -65 dBu
Input Sensitivity Att. max TYP +4 dBu
Voltage Gain Att. max TYP 38 dB (100 V), 35 dB (70 V)
Maximum Input Voltage MIN +22 dBu
Input Impedance TYP 20 kΩ (balanced), 10 kΩ (unbalanced)
Controls Front Panel POWER switch (push on/push off)

Connectors INPUT Euroblock connector (balanced) /ch

Indicators POWER/STANDBY x 1 (Green/Orange)

Load Protection POWER switch on/off mute

Amplifier Protection Thermal: Cuts the output (when heatsink temp. ≥ 90 °C);

Power Supply Protection Thermal: Power supply shutdown (when temp. ≥ 90 °C);

Cooling Var iable-speed fan x 1
Dimensions (W x H x D) 480 x 88 x 412 mm
Weight 9.8 kg
Included Accessories Power cord, Security cover, Owner’s Manual,

* These specifications apply to rated power supplies of 120V, 230V and 240V.

0 dBu=0.775 Vrms, Half Power=1/2 Output Power (3 dB below rated power)

Specifications and descriptions in this owner’s manual are for information pur­poses only.
Yamaha Corp. reserves the right to change or modify products or specifica­tions at any time without prior notice. Since specifications, equipment or
options may not be the same in every locale, please check with your Yamaha
dealer.

70 V, RL=25 Ω
100 V, RL=50 Ω 200 W x 2

Idle 40 W
1/8 (70 V, RL=25 Ω/Pink noise)

80 Hz–20 kHz

Rear Panel OUTPUT VOLTAGE switch (100 V/70 V) x 1

SPEAKERS Barrier strip/ch
MONITOR/REMOTE Dsub 15P x 1

SIGNAL x 2 (Green)
CLIP/LIMIT x 2 (Red)
PROTECT/MUTE x 1 (Red)

MIN

MAX 0 dB

TYP 0 dB
MIN -0.5 dB

HPF switch (40 Hz/80 Hz 12 dB/oct) x 2

DC-fault: output relay off/restored automatically.

operation restored automatically.

VI limiter (RL ≤ 16

operation not restored automatically.

3-pin Euroblock connector x 2

European models
Purchaser/User Information specified in EN55103-1 and EN55103-2.
Inrush Current: 25A
Conforms to Environments: E1, E2, E3 and E4

200 W x 2

400 W

attenuator (31 position) x 2

Clip limiting : THD ≥ 0.5 %

Ω): Limits the output.

■ MONITOR/REMOTE PIN layout

Pin

No.

1 GND

2 REMOTE CONTROL STANDBY STANDBY STANDBY Control: Supply 5 VDC, 5 mADC
3 MONITOR MODEL ID MODEL ID XM4180: 560 Ω, XM4080: 680 Ω, XH200: 820 Ω (Impedance to GND)
4 REMOTE CONTROL MUTE CH D – MUTE Control: Connect to GND, +5 V, 1 mA
5 MUTE CH C MUTE CH B
6 MUTE CH B –
7 MUTE CH A MUTE CH A
8 MONITOR PROTECT STATUS CH D – PROTECTION Off/ Output On: +5 VDC, Zo=270 Ω

9PROTECT STATUS CH C PROTECT STATUS CH B
10 PROTECT STATUS CH B –
11 PROTECT STATUS CH A PROTECT STATUS CH A
12 OUTPUT LEVEL CH D – XM4180, XM4080
13 OUTPUT LEVEL CH C OUTPUT LEVEL CH B
14 OUTPUT LEVEL CH B –
15 OUTPUT LEVEL CH A OUTPUT LEVEL CH A

Signal

XM4180/XM4080 XH200

Description

PROTECTION On/ Output Off: 0 VDC, Zo=High

+4dBu (-27.2 dB of Speaker Output Level) at 100 W/8Ω, RL=7.5 kΩ, Zo=300 Ω

XH200

-33.2 dB of Speaker Output Level, RL=7.5 kΩ, Zo=300 Ω

14 XM4180/XM4080/XH200 Owner’s Manual

42

■ Current Draw

XM4180

standby 0.08 0.04505174

idle 1.0 0.5 40 0 40 137 34

1/8 power

1/3 power

8Ω/ch 4.8 2.6 327 90 237 810 204

4Ω/ch 6.8 3.7 460 115 345 1180 297

8Ω/ch 11.3 6.2 793 240 553 1890 476

4Ω/ch 15.9 8.8 1115 307 808 2760 695

XM4080

standby 0.08 0.04505174

idle 1.0 0.5 40 0 40 137 34

1/8 power

1/3 power

8Ω/ch 2.8 1.5 191 40 151 517 130

4Ω/ch 4.5 2.4 303 58 245 837 211

8Ω/ch 6.8 3.7 464 107 357 1220 307

4Ω/ch 10.5 5.8 734 153 580 1980 499

XH200

standby 0.08 0.04505174

idle 1.0 0.5 40 0 40 137 34

1/8 power 3.7 2.0 250 50 200 683 172

Line Current (A) Power (W) Thermal Dissipation

100/120V 230/240V In Out Dissipated Btu/h kcal/h

Line Current (A) Power (W) Thermal Dissipation

100/120V 230/240V In Out Dissipated Btu/h kcal/h

Line Current (A) Power (W) Thermal Dissipation

100/120V 230/240V In Out Dissipated Btu/h kcal/h

1/8 power is typical of program material with occasional clipping. Refer to these figures for most applications.
1/3 power represents program material with extremely heavy clipping.
Test signal: Pink Noise, bandwidth limited from 22Hz to 22kHz
1W = 0.860kcal/h, 1BTU = 0.252kcal
Note that Line Voltage [V] x Line Current [A] = [VA], not equals to [W].

Inrush current: 11A (100V), 13A (120V), 25A (240V)

XM4180/XM4080/XH200 Owner’s Manual 15

43

■ Dimensions

● XM4180/XM4080

D=411.7

432.8

30374.55.5

404.5

Unit : mm

76.2

44.72

32.02

11

392.5

● XH200

D=411.7

W=480

432.8

374.5 30

76.2

H=88

404.5

76.2

44.72

32.02

11

392.5

W=480

16 XM4180/XM4080/XH200 Owner’s Manual

5.5

76.2

H=88

44

■ Block Diagram

● XM4180/XM4080

[+4dBu] [+4dBu]

CH A

INPUT

CH B

CH C

INPUT

CH D

MUTE (REMOTE CONTROL)

PROTECT STATUS (MONITOR)

OUTPUT LEVEL(MONITOR)

STANDBY (REMOTE CONTROL)

MODEL-ID

MONITOR/REMOTE

STEREO
BRIDGE

PARALLEL

STEREO
BRIDGE

PARALLEL

STEREO
BRIDGE

PARALLEL

STEREO
BRIDGE

PARALLEL

LINE

FILTER

BA

OFF
20Hz
55Hz

BA

OFF
20Hz
55Hz

BA

OFF
20Hz
55Hz

BA HPF

OFF
20Hz
55Hz

CLIP

x4

RE RE GR

XM4180[+34dBu]

+15V

[+14dBu]

LIMITER

LIMITER

TEMP

LIMITER PA

LIMITER

SWITCHING

DRIVER

SHUTDOWN

CIRCUIT

PA

PA

PA

MAIN TRANS

DETECT CIRCUIT

TEMPERATURE

XM4080[+30dBu]

OVERCURRENT

SENSOR

POWER ON

DETECT

+15V

–15V

MUTE

MUTE

TEMP

MUTE

TEMP

TEMP

MUTE

TEMP

DC

PS

DC

PS

DC

PS

DC

PS

+24
+15

+5V

–15
–24

+BH
+BL

–BL
–BH

PROTECTION

PROTECTION

PROTECTION

PROTECTION

CH A

HPF

ATT

CH B

HPF

CH C

HPF

HPF HPF

CH D

GR/OR (GR+RE)

POWER SW

RELAY
DRIVE

J,H,B,W,K,C
distination

U,V,T,

distination

INV

MODE SW

INV

MODE SW

MAIN

STEREO
BRIDGE

PARALLEL

STEREO
BRIDGE

PARALLEL

STEREO

BRIDGE

PARALLEL

STEREO

BRIDGE

PARALLEL

POWER/STANDBY

SUB TRANS

PROTECTION

x4

15G

SIGNAL

x4

FAN

Maximum Output Power (20 –20 kHz THD+N 0.1 %)

MODEL
XM4180
XM4080

BGND

OUTPUT

CH A
(+) BRIDGE
(–) BRIDGE
CH B

XM4180[+34dBu]
XM4080[+30dBu]

OUTPUT

CH C
(+)
(–)
CH D

8 Ω

180 W x 4

80 W x 4

BRIDGE
BRIDGE

● XH200

CH A

INPUT

[+4dBu]

CH B

OUTPUT VOLTAGE SW
OUTPUT 70V/100V

MUTE (REMOTE CONTROL)

PROTECT STATUS (MONITOR)

OUTPUT LEVEL(MONITOR)

STANDBY (REMOTE CONTROL)

MODEL-ID

MONITOR/REMOTE

LINE

FILTER

CLIP

x2

RE RE GR

LIMITER

VOLTAGE

VOLTAGE

70V [+33dBu]

100V [+36dBu]

PA

70V [+33dBu]

100V [+36dBu]

PALIMITER

MUTE

TEMP

DC

PS

70V [+1dBu]

100V [+4dBu]

BA

HA

–3dB

OFF

OUTPUT VOLTAGE SW

HPF

40Hz

80Hz

HPF

CH A

INV

70V [+11dBu]

100V [+14dBu]

70V [+11dBu]

100V [+14dBu]

PROTECTION

PROTECTION

SIGNAL

x2

x2

70V [+39dBu]

100V [+42dBu]

OUTPUT

CH A

TEMP

HA

–3dB

OFF

BA HPF

40Hz

80Hz

CH B

INV

OUTPUT

VOLTAGE

70V

100V

GR/OR (GR+RE)

POWER/STANDBY

SUB TRANS

+15V

SWITCHING

DRIVER

SHUTDOWN
CIRCUIT

RELAY
DRIVE

J,H,B,W,K,C
distination

U,V,T,

distination

POWER SW

VOLTAGE

VOLTAGE

MAIN TRANS

DETECT CIRCUIT

TEMPERATURE

PALIMITER

PALIMITER

OVERCURRENT

SENSOR

POWER ON

DETECT

+15V

–15V

+24
+15

+5V

–15
–24

+BH

+BL

–BL
–BH

MUTE

TEMP

DC

PS

15G

PROTECTION

FAN

Maximum Output Power (20 –20 kHz THD+N 0.1 %)
OUTPUT VOLTAGE SW

OUTPUT VOLTAGE

70 V

200 W + 200 W/25 Ω

BGND

CH B

100 V

200 W + 200 W/50 Ω

XM4180/XM4080/XH200 Owner’s Manual 17

For details of products, please contact your nearest Yamaha
representative or the authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou
au distributeur le plus proche de vous figurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten
Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen
Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más cercana
o el distribuidor autorizado que se lista debajo.

NORTH AMERICA

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Scarborough, Ontario,
M1S 3R1, Canada
Tel: [phone]

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Ave., Buena Park, Calif. 90620,
U.S.A.
Tel: [phone]

CENTRAL & SOUTH AMERICA

MEXICO

Yamaha de México S.A. de C.V.

Calz. Javier Rojo Gómez #1149,
Col. Guadalupe del Moral
C.P. 09300, México, D.F., México
Tel: [phone]

BRAZIL

Yamaha Musical do Brasil Ltda.

Rua Joaquim Floriano, 913 - 4' andar, Itaim Bibi,
CEP 04534-013 Sao Paulo, SP. BRAZIL
Tel: [phone]

ARGENTINA

Yamaha Music Latin America, S.A.
Sucursal de Argentina

Olga Cossettini 1553, Piso 4 Norte
Madero Este-C1107CEK
Buenos Aires, Argentina
Tel: [phone]

PAN AMA AND OTHER LATIN
AMERICAN COUNTRIES/
CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso 7, Urbanización Marbella,

Calle 47 y Aquilino de la Guardia,
Ciudad de Panamá, Panamá
Tel: [phone]

EUROPE

THE UNITED KINGDOM

Yamaha Music U.K. Ltd.

Sherbourne Drive, Tilbrook, Milton Keynes,
MK7 8BL, England
Tel: [phone]

GERMANY

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: [phone]

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Europe GmbH
Branch Switzerland in Zürich

Seefeldstrasse 94, 8008 Zürich, Switzerland
Tel: [phone]

AUSTRIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria
Tel: [phone]

CZECH REPUBLIC/SLOVAKIA/
HUNGARY/SLOVENIA

Yamaha Music Europe GmbH Branch Austria

Schleiergasse 20, A-1100 Wien, Austria
Tel: [phone]

POLAND

Yamaha Music Europe GmbH
Branch Sp.z o.o. Oddzial w Polsce

ul. 17 Stycznia 56, PL-02-146 Warszawa, Poland
Tel: [phone]

THE NETHERLANDS/
BELGIUM/LUXEMBOURG

Yamaha Music Europe Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, The Netherlands
Tel: [phone]

FRANCE

Yamaha Musique France

BP 70-77312 Marne-la-Vallée Cedex 2, France
Tel: [phone]

ITALY

Yamaha Musica Italia S.P.A.
Combo Division

Viale Italia 88, 20020 Lainate (Milano), Italy
Tel: [phone]

SPAIN/PORTUGAL

Yamaha Música Ibérica, S.A.

Ctra. de la Coruna km. 17, 200, 28230
Las Rozas (Madrid), Spain
Tel: [phone]

SWEDEN

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1, Box 30053
S-400 43 Göteborg, Sweden
Tel: [phone]

DENMARK

YS Copenhagen Liaison Office

Generatorvej 6A, DK-2730 Herlev, Denmark
Tel: [phone]

NORWAY

Norsk filial av Yamaha Scandinavia AB

Grini Næringspark 1, N-1345 Østerås, Norway
Tel: [phone]

RUSSIA

Yamaha Music (Russia)

Office 4015, entrance 2, 21/5 Kuznetskii
Most street, Moscow, 107996, Russia
Tel: [phone]

OTHER EUROPEAN COUNTRIES

Yamaha Music Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: [phone]

AFRICA

Yamaha Corporation,
Asia-Pacific Music Marketing Group

Nakazawa-cho 10-1, Naka-ku, Hamamatsu,
Japan 430-8650
Tel: [phone]

MIDDLE EAST
