YAMAHA RST90 2013, RST90PGT 2013, RST90PTF 2013, RS90PLT 2013, RS90P 2013 User Manual [ru]

Download

RST90PGT (RS10VTGT)

RST90PTF (RS10SUV)

RS90P

RS90PLT

RST90

8HX-28199-R1

XSU13156

Перед эксплуатацией этого транспортного средства внимательно ознакомьтесь с этим руководством. При продаже этого транспортного средства это руководство должно оставаться с ним.

Введение

ОСТОРОЖНО

XSU10131

Поздравляем Вас с приобретением снегохода фирмы Yamaha. Данная модель является результатом огромного опыта, накопленного фирмой Yamaha в области производства высококачественных спортивных и туристических снегоходов. Она представляет собой сочетание высокого профессионализма при изготовлении и высокой надежности, сделавших фирму Yamaha одним из лидеров в данной области. В данном руководстве в доступной форме изложены основные сведения по эксплуатации, проверке и техническому обслуживанию снегохода. При возникновении каких-либо вопросов, касающихся эксплуатации или технического обслуживания Вашего снегохода, обращайтесь к дилеру фирмы Yamaha. Фирма Yamaha постоянно работает над техническим совершенствованием своей продукции и повышением ее качества. Поэтому, хотя данное руководство содержит наиболее свежую информацию об изделии на момент издания, между конструкцией Вашего снегохода и содержанием данного руководства могут быть незначительные отличия. При возникновении каких-либо вопросов в связи с настоящим руководством обращайтесь к дилеру фирмы Yamaha.

XWS00670

обеспечить надежность снегохода и безопасное использование его возможностей.

RST90PGT (RS10VTGT)

RST90PTF (RS10SUV)

RS90P

RS90PLT

RST90

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1-е издание, март 2012

Любая перепечатка или неправомочное

использование

без письменного разрешения

Yamah a Mo to r Co . , L td .

полностью запрещено. Отпечатано в Японии.

Перед эксплуатацией этого снегохода внимательно ознакомьтесь с этим руководством. Не пытайтесь эксплуатировать снегоход, пока вы в достаточной мере не ознакомитесь с его органами управления и функциями. Регулярные осмотры, тщательное техническое обслуживание, правильные приемы эксплуатации помогут вам

Важная информация о данном руководстве

ОСТОРОЖНО

ВНИМАНИЕ

ПРИМЕЧАНИЕ

XSU10151

Наиболее важная информация выделена в данном руководстве следующими обозначениями .

Это символ, обозначающий опасность. Используется для предупреждения о потенциальной опасности травмы. Следуйте всем сообщениям с информацией о безопасности, чтобы избежать возможной травмы или гибели.

XWS00021

Надпись ОСТОРОЖНО указывает на опасную ситуацию, которая, если ее не избежать, может стать причиной гибели или серьезной травмы.

XCS00011

Надпись ВНИМАНИЕ указывает на особые меры предосторожности, которые необходимо предпринимать во избежание повреждения снегохода или другого имущества.

Надпись ПРИМЕЧАНИЕ сопровождает ключевую информацию, поясняющую или облегчающую выполнение той или иной операции.

Содержание

Расположение наклеек с важными

указаниями ............................................ 1

Правила безопасности .......................13

Описание .............................................. 16

Контрольные функции....................... 19

Главный переключатель .................. 19

Рычажок обогатителя топливной

смеси (choke ) (RST90) ................. 19

Рычаг дроссельной заслонки ........... 19

Система блокировки дроссельной

заслонки (T .O.R.S .) ..................... 20

Многофункциональная приборная

панель ............................................. 21

Индикаторная лампа дальнего света

фар .................................................. 25

Индикаторная лампа низкой

температуры охлаждающей

жидкости ........................................ 26

Указатель уровня топлива и

индикатор уровня обогрева

рукояток/механизма обогрева

рычага управления дроссельной

заслонкой Предупреждающий индикатор

низкого уровня топлива ............... 29

Предупреждающий индикатор

низкого уровня масла (RST90) .... 30

Предупреждающий индикатор

уровня и давления масла

(RS90P / RS90PLT /

RST90PGT / RST90PTF) ............... 30

Предупреждающий индикатор

перегрева охлаждающей

жидкости ........................................ 32

Предупреждающий индикатор

электрического усилителя руля

“EPS” (RS90P / RS90PLT /

RST90PGT / RST90PTF) ............... 32

Устройство самодиагностики ......... 33

Выключатель двигателя .................. 33

Переключатель дальнего и

ближнего света фар “LIGHTS” .... 34

....................................... 27

Регулятор обогрева

рукояток/механизма обогрева рычага управления дроссельной

заслонкой ....................................... 34

Гнездо для подключения к

источнику постоянного тока ........ 35

Гнездо подключения обогревателя

защитной маски [RS90P /

RS90PLT (КАНАДЫ)/ RST90PGT (КАНАДЫ)/

RST90PTF (КАНАДЫ)] ................ 36

Рычаг тормоза ................................... 36

Рычаг стояночного тормоза ............. 37

Рычаг переключения передач ......... 37

Кожух привода ................................. 38

Держатель клинового ремня ........... 39

Рукоятки для пассажира

(RST90PGT / RST90PTF) .............. 40

Переключатель обогрева рукояток

для пассажира (RST90 /

RST90PGT / RST90PTF) ............... 40

Подножки для пассажира (RST90 /

RST90PGT / RST90PTF) ............... 41

Спинка (RST90 /

RST90PGT / RST90PTF) ............... 41

Багажный отсек (RS90P / RS90PLT /

RST90PGT / RST90PTF) ............... 42

Места для хранения багажа

(RST90) .......................................... 44

Тягово-сцепное устройство

[RST90PGT ( RST90PTF (КАНАДЫ)(РОССИЯ)]

и кронштейн тягово-сцепного устройства [RST90 /

RST90PGT (КАНАДЫ)(ЕВРОПЫ)/

RST90PTF (ЕВРОПЫ)] ................. 46

Топливо ............................................. 47

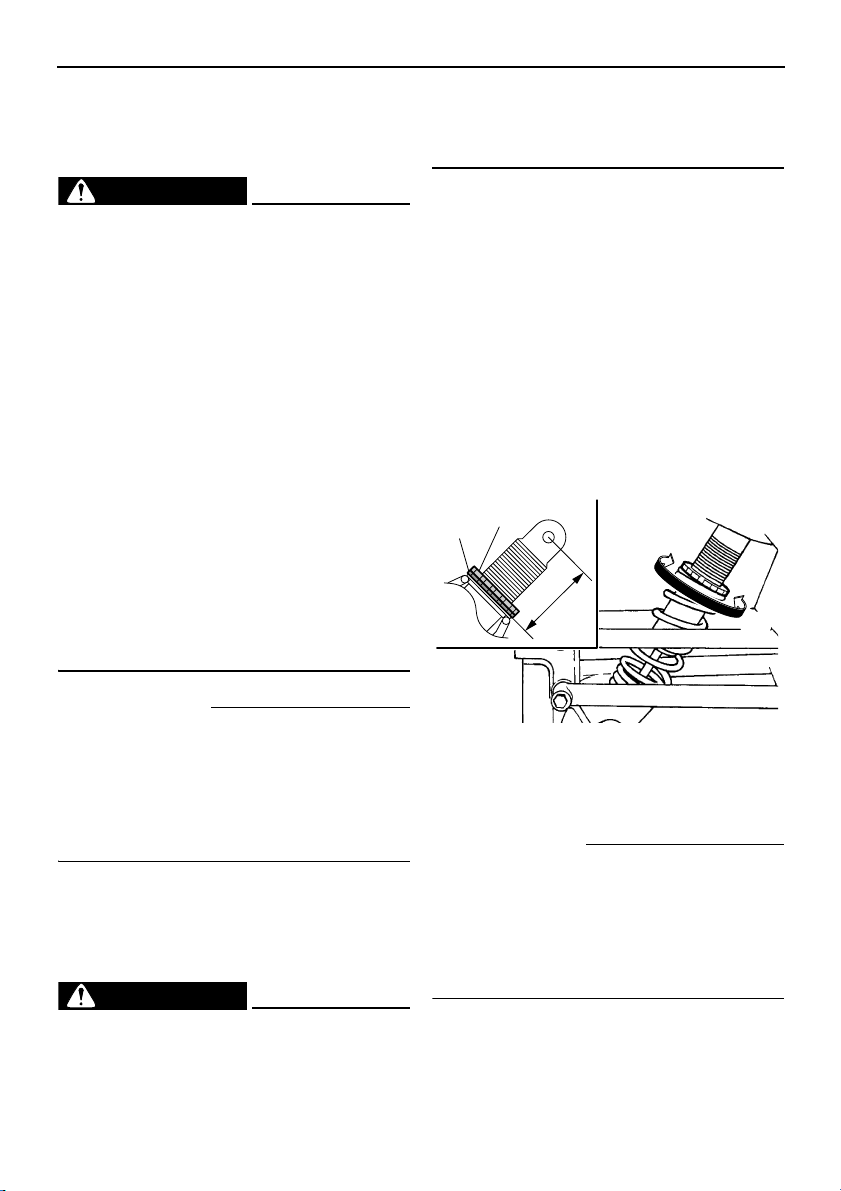

Подвеска ............................................ 49

Предэксплуатационные проверки ... 59

Перечень предэксплуатационных

проверок ......................................... 59

Эксплуатация .......................................61

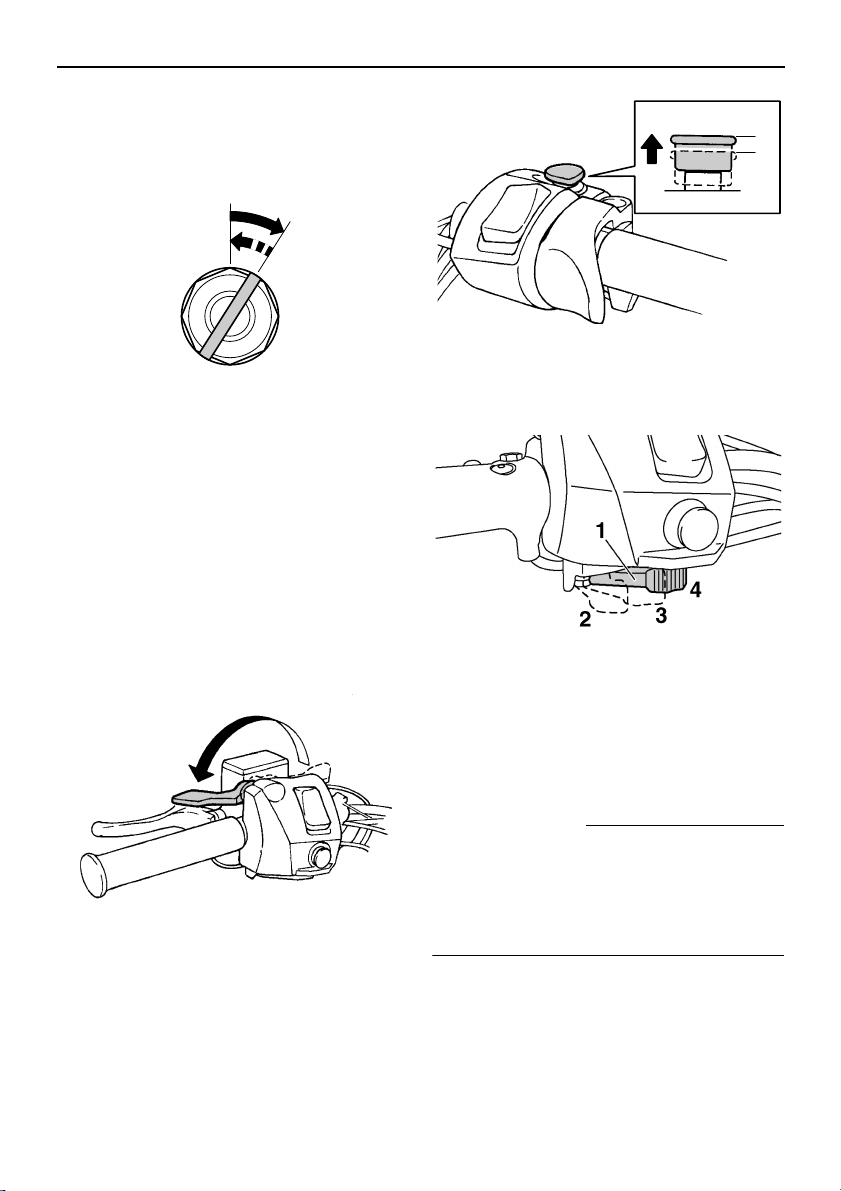

Пуск двигателя ................................. 61

Обкатка .............................................. 63

РОССИЯ)/

Содержание

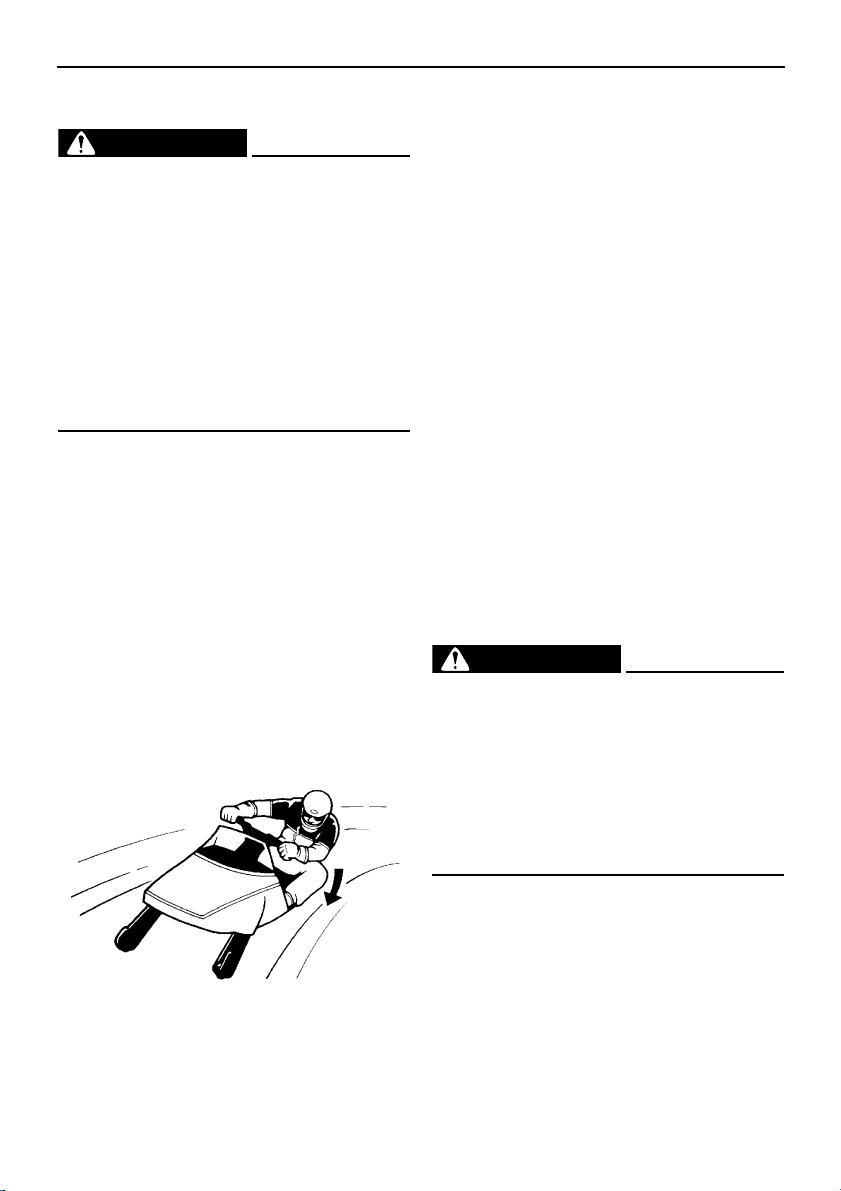

Вождение снегохода ........................ 63

Увеличение срока службы

приводной гусеницы ..................... 68

Управление снегоходом .................. 69

Остановка двигателя ........................ 70

Транспортировка .............................. 71

Периодическое техническое

обслуживание и регулировка............ 72

Карта периодического технического

обслуживания для системы

контроля выхлопа ......................... 73

Карта общего технического

обслуживания и смазки ................ 75

Комплект инструментов .................. 78

Рекомендуемое оборудование ........ 79

Снятие и установка капота и

крышек (RS90P / RS90PLT /

RST90PGT / RST90PTF) ............... 79

Открытие и закрытие капота,

а также установка и снятие

боковой крышки (RST90) ............. 83

Проверка свечей зажигания ............ 84

Регулировка частоты вращения

двигателя в режиме холостого

хода (RST90) .................................. 85

Регулировка свободного хода

рычага дроссельной заслонки ...... 86

Проверка системы блокировки

дроссельной заслонки

(T.O.R.S .) ..................................... 89

Проверка воздушного фильтра ....... 90

Карбюраторы (RST90) ..................... 94

Высокогорные наладочные

параметры ...................................... 94

Клапанный зазор .............................. 95

Моторное масло и патрон

масляного фильтра ........................ 95

Система охлаждения ...................... 102

Клиновой ремень ............................ 107

Картер приводной цепи ................. 110

Тормоз и стояночный Обратная ведущая звездочка

(RS90P / RS90PLT /

RST90PGT / RST90PTF) ............. 115

Лыжи и полозья .............................. 116

тормоз ........ 112

правой

Система рулевого управления ...... 117

Приводная гусеница и

направляющие гусеницы ............ 118

Смазка .............................................. 123

Замена лампы фары ........................ 124

Регулировка наклона луча фары ... 128 Соединения и крепежные

детали ........................................... 129

Аккумуляторная батарея ............... 129

Замена предохранителя .................. 130

Поиск и устранение

неисправностей ................................. 137

Хранение ............................................. 143

Технические характеристики .........145

Информация для клиентов.............. 149

Запись идентификационных

номеров ........................................ 149

Информационная наклейка о

контроле выхлопных газов

(для КАНАДЫ) ........................... 150

ГАРАНТИЯ...................................... 150

Расположение наклеек с важными указаниями

5 8 4

3 2

3 2 1

RS90P / RS90PLT

RST90PGT / RST90PTF

RST90

XSU12678

Прочтите все наклейки на вашем транспортном средстве и уясните их содержание. На них указана важная информация для обеспечения безопасной и правильной эксплуатации вашего транспортного средства. Никогда не снимайте любые наклейки с вашего транспортного средства. Если наклейка стала трудночитаемой или отклеилась, у вашего дилера компании Yamaha имеются наклейки для замены.

Для КАНАДЫ

Расположение наклеек с важными указаниями

17,18

RS90P / RS90PLT

RST90PGT / RST90PTF

RST90

Расположение наклеек с важными указаниями

ATTENTION

8ET-2815K-10

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

SPECIFICATION S DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF

8HF-1417E-00

NOTICE

8ET-2815K-00

SEVERE INJURY OR DEATH MAY RESULT IF YOU IGNORE ANY OF THE FOLLOWING:

•

Read the Owner’s Manual and all labels before operating this vehicle.

• This vehicle is a high performance machine. It should be operated by an experienced operator.

•

Check throttle, brake, and steering for proper operation before starting engine.

• Set parking brake before attempting to start engine. Never run this vehicle with the parking brake applied.

•

To stop engine in an emergency, push the engine stop switch down.

• Do not operate engine without drive belt or drive guard.

• Make sure the fuel tank cap is closed securely after refueling.

• Do not operate this vehicle on public roads. You could collide with another vehicle.

• Check lever position (Forward or Reverse) before moving.

• Weal an approved helmet, eye protection, and adequate clothing for snowmobiling.

AFIN D’ÉVITER TOUT RISQUE DE BLESSURE SÉRIEUSE OU MÊME MORTELLE, VEUILLEZ SUIVRE LES RECOMMANDATIONS SUIVANTES:

•

Avant d’utiliser ce véhicule, lire le manuel du propriétaire et toutes les étiquettes.

• Ce véhicule est une machine à haute performance. Elle doit être conduite par un conducteur expérimenté.

•

Avant de démarrer le moteur, vérifier l’opération du frein, de l’accélérateur et de la direction.

• Le frein de sécurité doit être appliqué lors du démarrage. Ne pas rouler avec le frein de sécurité actionné.

• En cas d’urgence, utiliser l’interrupteur d’arrêt du moteur.

• Ne pas laisser tourner le moteur sans la courroie ou sans son garde.

•

S’assurer que le bouchon du réservoir soit bien refermé après le remplissage.

•

Afin d’éviter tout risque de collision, ne pas rouler sur un chemin public.

•

Vérifier la position du levier (marche avant ou arrière) avant d’être en marche.

•

Toujours porter un casque approuvé et un habillement de motoneigiste. Prévoir une protection pour les yeux.

WARNING AVERTISSEMENT

8HF-77761-E0

NOTICE ATTENTION

Severe engine damage can result from oil loss if crankcase breather hoses are not installed correctly. Inspect hoses and clamps for correct installation

after battery service or

air box removal.

See Service Manual.

Des dommages graves risquent de survenir par suite de fuites d’huile résultant d’un mauvais branchement des tuyaux de reniflard du carter. Après l’entretien de la batterie ou après la dépose de I’épurateur d’air, assurezvous que les brides et les tuyaux sont installès correctement. Consultez le manuel d’entretien.

8GS-2815J-E0

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

SPECIFICATION S DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1400 ± 100 r/min

CR8E(NGK)

0.7 ~ 0.8 mm

1400 ± 100 r/min

8ES

8ES-1417E-00

1 RS90P / RS90PLT 2

1 RST90 3

1 RST90PGT / RST90PTF 4

5 RS90P / RS90PLT / RST90PGT / RST90PTF

6 RST905 RST90

7 RST90

Расположение наклеек с важными указаниями

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³ (8.5 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

250 cm³

GL-3 75W or 80W

8ES-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATION S DE LA MISE AU POINT

8ER-E0

8ER-77763-E0

8FR-77763-E0

•

506

This spark ignition system meets all requirements of the Canadian Interference Causing Equipment Regulations.

Ce système d’allumage par étincelle de véhicule respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

3JK-82377-10

88C-77769-00

8HF-77763-E0

JUMPER CABLE CONNECTION LEADS

• For connecting procedures, refer to Owner’s Manual.

FILS DE BRANCHEMENT DES CÂBLES DE DÉMARRAGE

•

Effectuer le branchement des câbles de démarrage conformément aux

instructions du Manuel du propriétaire.

8FA-E0

8FA-2389C-E0

8 9 RS90P / RS90PLT

9 RST90 9 RST90PGT / RST90PTF

1211

Расположение наклеек с важными указаниями

20kg {44lbs}

LOAD LIMIT / CHARGE LIMITE

8FM-24897-01

10kg {22lbs}

LOAD LIMIT / CHARGE LIMITE

8ET-24897-00

MAX. TOWING FORCE FORCE DE REMORQUAGE MAX.

1176 N (120 kgf), 264 lbf

MAX. VERTICAL FORCE FORCE VERTICALE MAX.

147 N (15 kgf), 33 lbf

8GS-2817S-E0

13 RS90PLT

14 RST90

15 RST90 / RST90PGT / RST90PTF

16 RST90 / RST90PGT / RST90PTF

17 RST90 / RST90PTF 18 RS90P / RS90PLT /

RST90PGT / RST90PTF

19 RS90P / RS90PLT

20 RS90P / RS90PLT

Расположение наклеек с важными указаниями

RS90PLT

RST90PGT / RST90PTF

Для ЕВРОПЫ

Расположение наклеек с важными указаниями

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF

8HF-1417E-00

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³ (8.5 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

250 cm³

GL-3 75W or 80W

8ES-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

8ER-E0

8ER-77763-E0

8HF-77763-E0

5 RS90PLT 5 RST90PGT / RST90PTF

Расположение наклеек с важными указаниями

20kg {44lbs}

MAX.BELASTNING/RASKAIN TAAKKA

8FM-24897-11

8FA-S0

8FA-2389C-S0

1176 N

147 N

8HF-2817S-00

8HW-2156A-00

RS10ST

88.4 kW 313 kg

8HX-2156A-00

RS10VTGT

88.4 kW 347 kg

8HY-2156A-00

RS10SUV

88.4 kW 349 kg

8AC-2817L-00

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

2012

6 RST90PGT / RST90PTF

8 RS90PLT

8 RST90PGT

8 RST90PTF

7 RST90PGT / RST90PTF

9 RS90PLT

Расположение наклеек с важными указаниями

******

*** kW *** kg

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

****

Ознакомьтесь с приведенными ниже пиктограммами и прочитайте пояснительный текст.

Расположение наклеек с важными указаниями

RST90PGT / RST90PTF

Для РОССИИЯ

Расположение наклеек с важными указаниями

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF

8HF-1417E-00

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³ (8.5 oz)

GL-3 75W or 80W

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

250 cm³

GL-3 75W or 80W

8ES-47578-00

30 ~ 35 mm/100 N (10 kg)

TUNE-UP SPECIFICATIONS

SPECIFICATIONS DE LA MISE AU POINT

8HP-77761-R0

Расположение наклеек с важными указаниями

8HF-77763-S0

20kg {44lbs}

MAX.BELASTNING/RASKAIN TAAKKA

8FM-24897-11

8FA-S0

8FA-2389C-S0

1176 N

147 N

8HF-2817S-00

8HX-2156A-00

RS10VTGT

88.4 kW 347 kg

8HY-2156A-00

RS10SUV

88.4 kW 349 kg

8AC-2817L-00

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

2012

8JF-2818P-R0

9 RST90PGT

9 RST90PTF

1211

Правила безопасности

XSU10193

Как владелец транспортного средства , Вы несете ответственность за безопасную и правильную эксплуатацию вашего снегохода . Управляя снегоходом, Вы обязаны знать и соблюдать приведенные ниже правила техники безопасности. Невыполнение любого из этих правил может привести к тяжелой травме или гибели.

Перед началом эксплуатации вашего снегохода

● Прочтите руководство пользователя и все

предупреждающие надписи. Ознакомьтесь со всеми органами управления и их функционированием . Если у Вас при этом возникнут какие-либо неясности, проконсультируйтесь с дилером фирмы

Yamaha .

● Пользуйтесь защитной одеждой. Надевайте

защитный шлем установленного образца и защищайте лицо щитком или очками. Кроме того, надевайте костюм для езды на снегоходе хорошего качества, ботинки и перчатки или рукавицы, не ограничивающие движение пальцев при работе с органами управления.

Подготовьте ваш снегоход

● Перед каждым использованием

транспортного средства проводите проверки, чтобы убедиться в безопасности условий эксплуатации. При отсутствии должной проверки или обслуживания транспортного средства повышается вероятность несчастного случая или повреждения оборудования. На стр . 59 приведен перечень проверок перед эксплуатацией.

● Перед пуском двигателя включайте

стояночный тормоз. Ни в коем случае не начинайте движение с включенным стояночным тормозом. Это может привести к перегреву тормозного диска и снижению способности к торможению.

Использование вашего снегохода

● Данный снегоход не предназначен для езды

по улицам, дорогам или шоссе. Такая эксплуатация снегохода противозаконна и может привести к столкновению с другим транспортным средством.

● RS90P и RS90PLT предназначен ТОЛЬКО

ДЛЯ ОДИНОЧНОГО КАТАНИЯ. Перевозка пассажиров запрещена. Наличие пассажира может привести к потере управления.

● Не водите снегоход после или во время

приема алкоголя или препаратов наркотического действия. Они снижают способность управлять снегоходом.

● Во время движения будьте осторожны. Под

снегом могут находиться скрытые препятствия. Чтобы свести опасность к минимуму, держитесь накатанной колеи.

Правила безопасности

При сходе с нее двигайтесь медленно и внимательно . Наезд на камень, пень или провода может стать причиной аварии и травмы.

● Данный снегоход предназначен для

движения только по снегу или льду. Вождение снегохода по грязи, песку, траве, камням или голой мостовой может привести к потере управления и повреждению машины.

● Отправляясь в поездку , старайтесь всегда

выезжать с кем-нибудь в паре. Вам может потребоваться помощь, если кончится топливо, произойдет несчастный случай или сломается снегоход.

● Многие поверхности, такие, как лед и

плотно утрамбованный снег, увеличивают тормозной путь. Имейте это в виду, планируйте остановку заранее и начинайте торможение заблаговременно. Наилучший способ торможения на большинстве поверхностей — отпустить рычаг управления дроссельной заслонкой и плавно, а не резко, нажать на тормоз.

Остерегайтесь отравления угарным газом

В выхлопах всех двигателей содержится ядовитый угарный газ. Вдыхание угарного газа может стать причиной головной боли, головокружения , сонливости, тошноты, дезориентации и, в конце концов, гибели. Угарный газ представляет собой газ без цвета, без запаха и без вкуса, который может присутствовать, даже если вы не видите или не ощущаете выхлопов двигателя. Смертельные уровни угарного газа могут быстро накапливаться и Вы можете быстро подвергнуться его воздействию и утратить возможность спасти себя. Также в закрытых или плохо проветриваемых помещениях смертельные уровни угарного газа могут сохраняться в течение часов и даже дней. Если

Вы испытываете какие-либо симптомы отравления угарным газом, немедленно покиньте эту область,

выйдите на свежий воздух и ОБРАТИТЕСЬ ЗА МЕДИЦИНСКОЙ ПОМОЩЬЮ.

● Не включайте двигатель в помещении. Даже

если вы попробуете выветрить выхлопы двигателя с помощью вентиляторов или открыв окна, угарный газ может накопиться до опасного уровня.

● Не включайте двигатель в плохо

проветриваемых или частично закрытых помещениях, например, в подсобных помещениях, гаражах или крытых автостоянках .

● Не включайте двигатель вне помещений,

если выхлоп двигателя может попасть в помещение через окна и двери.

Подлинные аксессуары от фирмы Yamaha

Выбор аксессуаров для вашего снегохода является важным решением. Подлинные аксессуары от фирмы Yamaha , имеющиеся только у дилера этой фирмы, были разработаны, проверены и одобрены фирмой Yamaha для использования на вашем снегоходе. Многие компании, не связанные с фирмой Yamaha, занимаются изготовлением деталей и аксессуаров или предлагают другие модификации для транспортных средств производства фирмы Yamaha. У Yamaha нет возможности проверять всю продукцию, изготавливаемую этими компаниями вторичного рынка. Поэтому фирма Yamaha не может ни подтвердить, ни рекомендовать к использованию аксессуары, которые не были проданы фирмой, или модификации, не рекомендованные специально фирмой Yamaha, даже если они были проданы и установлены дилером фирмы

Yamaha.

фирмы

Техническое обслуживание и хранение

● При укладывании снегохода набок для

технического обслуживания используйте подходящую опору, чтобы удержать его в устойчивом горизонтальном положении.

● Не оставляйте снегоход на длительное время

на левом боку. Может произойти утечка топлива из шланга сапуна.

● Не позволяйте никому стоять за снегоходом

во время начала движения, проверки или регулировки снегохода. Вылетевшие из-под гусеницы сломанный трак, крепежные детали трака или обломки представляют потенциальную опасность для водителя или стоящих рядом людей.

● Изменения конструкции снегохода, не

согласованные с фирмой Yamaha, или демонтаж оригинального оборудования могут сделать снегоход небезопасным в эксплуатации и привести к тяжелой травме. Кроме того, внесение изменений в конструкцию может сделать эксплуатацию снегохода незаконной.

● Ни в коем случае не храните снегоход с

заправленным топливным баком в помещении, где имеются потенциальные источники возгорания, такие как водонагреватели, обогреватели помещений, открытое пламя, источники искрения, сушилки для одежды и т.п. Прежде чем поставить снегоход на хранение в закрытое помещение, дайте двигателю остыть .

Правила безопасности

Описание

1,2,3 4 5,6,7 8,9 10

111213

1,2,3

RS90P

RS90PLT

4 5,6,7 8,9 10

111213

XSU10261

1. Аккумуляторная батарея

2. Главны й предохранитель

3. Воздушный фильтр

4. Крышка маслоналивного патрубка

5. Коробка предохранителей

6. Бачок охлаждающей жидкости

7. Бак регенерации охлаждающей жидкости

8. Багажный отсек

9. Комплект инструментов

10. Задний фонарь/сигнал торможения

11. Подвеска направляющей

12. Приводная гусеница

13. Держатель клинового ремня

1,2,3 4 7 8 9 10,11,12 13

151617

1,2,3 4 9 10,11,12 13 14

151617

5,6

RST90PGT

RST90

RST90PTF

10,12 1,2,3,4 5,620 7 8 9 1913 14

15 181617

Описание

1. Аккумуляторная батарея

2. Главны й предохранитель

3. Воздушный фильтр

4. Крышка маслоналивного патрубка

5. Коробка предохранителей

6. Бачок охлаждающей жидкости

7. Переключатель обогрева рукояток для

пассажира

8. Рукоятка для пассажира

9. Спинка

10. Багажный отсек

11. Сумка для багажа (RST90PGT / RST90PTF)

12. Комплект инструментов

13. Задний фонарь/сигнал торможения

14. Тягово-сцепное устройство [RST90PGT (РОССИЯ) / RST90PTF (КАНАДЫ)(РОССИЯ)]/кронштейн тяговосцепного устройства [RST90 / RST90PGT (КАНАДЫ)(ЕВРОПЫ) / RST90PTF (ЕВРОПЫ)]

15.

Подвеска направляющей

16. Приводная гусеница

17. Держатель клинового ремня

18. Место для багажа для одиночных поездок (RST90)

19. Задний багажник (RST90)

20. Стопорный винт дроссельной заслонки (RST90)

Описание

ПРИМЕЧАНИЕ

1 235 647

12311

13 810

4 76

9 12

RS90P / RS90PLT

RST90PGT / RST90PLTRST90

23 647

1. Рычаг тормоза

2. Рычаг стояночного тормоза

3. Регулятор обогрева рукояток

4. Регулятор обогрева рычага управления дроссельной заслонкой

5. Гнездо подключения обогревателя защитной маски [RS90P / RS90PLT (КАНАДЫ)/ RST90PGT (КАНАДЫ) / RST90PTF (КАНАДЫ)]

6. Выключатель двигателя

7. Рычаг дроссельной заслонки

● Приобретенный вами снегоход имеет незначительные отличия от изображенных на рисунках

данного руководства.

● Конструкция и технические характеристики могут изменяться без уведомления.

8. Глав ны й переключатель

9. Рычаг переключения передач

10. Гнездо для подключения к источнику постоянного тока

11. Переключатель дальнего и ближнего света

фар

12. Замок капота (RST90)

13. Рычажок (choke) (RST90)

обогатителя топливной смеси

Контрольные функции

ПРИМЕЧАНИЕ

XSU13740

Главный переключатель

Главный переключатель контролирует системы зажигания и освещения. Ниже описаны его различные положения.

1. Выкл .

2. Вкл .

3. Запуск

Выкл.

Цепь зажигания разомкнута. Ключ можно извлечь из замка только в этом положении.

Вкл.

Цепь зажигания замкнута.

XSU10301

Рычажок обогатителя топливной смеси (choke)

(RST90)

Пользуйтесь этим рычажком при пуске и прогреве холодного двигателя.

1. Рычажок обогатителя топливной смеси

(choke)

Для правильного выполнения указанных операций см. раздел “Пуск двигателя” на стр.

61.

Запуск

Цепь стартера замкнута. Стартер запускает двигатель. ВНИМАНИЕ:

Сразу после пуска двигателя отпустите переключатель .

● RS90P / RS90PLT / RST90PGT / RST90PTF:

фары и задние фонари включаются после пуска двигателя .

● RST90: фары, подсветка спидометра и

задние фонари включаются после пуска двигателя.

[XCS00021]

1. При пуске холодного двигателя.

2. Прогрев

3. При прогретом двигателе.

XSU10312

Рычаг дроссельной заслонки

После окончательного запуска двигателя нажатие рычага дроссельной заслонки приведет к повышению оборотов двигателя и включению цепи привода. Регулируйте скорость движения снегохода изменением положения рычага управления дроссельной

Контрольные функции

ОСТОРОЖНО

ПРИМЕЧАНИЕ

заслонкой. Рычаг подпружинен, поэтому при его отпускании скорость снегохода снижается и двигатель переходит на холостые обороты.

1. Рычаг дроссельной заслонки

XSU13750

Система блокировки дроссельной заслонки

(T.O .R.S. )

XWS00041

Если сработала система T.O .R.S ., то перед повторным запуском двигателя обязательно устраните причину неисправности и убедитесь, что двигатель работает нормально. Продолжение эксплуатации при наличии неисправности может привести к потере управления или повреждению.

двигатель в режим

холостого хода при отпускании рычага. (Скорость включения сцепления см. на стр. 145.)

Рычаг дроссельной заслонки

Дроссельный клапан

T.O.R .S.

Холостой

ход

Отпущен Нажат Отпущен

Закрыто Открыто Открыто

Двигатель

работает

нормально.

Движение

Двигатель

работает

нормально.

Неисправность

T.O.R .S. будет

активизирована.

Если сработала система T.O.R.S., начнут мигать предупреждающий индикатор неисправности двигателя и лампа аварийной сигнализации, на приборной панели отобразится двузначный код “84” (RS90P / RS90PLT / RST90PGT / RST90PTF) или замигает (RST90) на приборной панели. Если такое произойдет, в максимально короткий срок предоставьте систему дилеру фирмы Yamaha для технического осмотра.

RS90P / RS90PLT / RST90PGT / RST90PTF

Если при эксплуатации замечены неисправности в работе дроссельных клапанов или троса дроссельной заслонки, то при отпускании рычага управления дроссельной заслонкой срабатывает система T.O.R.S. Система T.O.R.S. предназначена для прерывания впрыска топлива (RS90P / RS90PLT / RST90PGT / RST90PTF) или зажигания (RST90) и поддержания частоты вращения двигателя в пределах скорости включения сцепления в случае, если дроссельные клапаны не возвращают

1. Лампа аварийной сигнализации “”

2. Предупреждающий индикатор о неисправности двигателя “”

3. Двузначный код “84”

Контрольные функции

RST90

1. Лампа аварийной сигнализации “”

2. Предупреждающий индикатор о неисправности двигателя “”

3. Двузначный код “84”

XSU14101

Многофункциональная приборная панель

RS90P / RS90PLT / RST90PGT / RST90PTF

В составе многофункциональной приборной панели имеются следующие приборы:

● цифровой спидометр

● тахометр

● счетчик пробега

● два счетчика пройденного пути

(показывают расстояние, пройденное с момента последнего обнуления показаний)

● счетчик пройденного пути с запасом

топлива (показывает расстояние , пройденное с момента включения предупреждающего индикатора низкого уровня топлива и лампы аварийной сигнализации)

● счетчик пройденного пути с момента замены

масла ( показывает расстояние, пройденное с момента достижения интервала периодической замены масла)

● часы

● предупреждающие индикаторы

(отображают предупреждающие сообщения о неисправности двигателя, сообщения о перегреве охлаждающей жидкости, низком уровне топлива и низком уровне масла)

● индикаторные лампы (отображают

включение дальнего света и низкую температуру охлаждающей жидкости)

● предупреждающие лампы (совместно с

предупреждающими индикаторами отображают предупреждающие сигналы)

● указатель уровня топлива ( показывает

количество оставшегося в баке топлива)

● индикатор уровня обогрева рукояток/рычага

управления дроссельной заслонкой (показывает уровень обогрева рукояток или рычага управления дроссельной заслонкой)

● регулятор яркости дисплея

При повороте ключа во включенное положение один раз качается стрелка тахометра, загораются и гаснут индикаторная лампа низкой температуры охлаждающей жидкости, лампа аварийной сигнализации и все сегменты приборной панели.

Контрольные функции

ПРИМЕЧАНИЕ

FHI

E LO EPS

12 3 4 5

1. Кнопка “RESET” (сброс)

2. Кнопка “SELECT” (выбор)

3. Тахометр

4. Предупреждающие индикаторы

5. Часы

6. Индикаторная лампа низкой температуры охлаждающей жидкости “”

7. Индикаторная лампа дальнего света фар “”

8. Лампа аварийной сигнализации “”

9. Предупреждающий индикатор электрического усилителя руля “EPS”

10. Приборная панель

Сначала в течение 5 секунд отображается уровень обогрева рукояток, после чего дисплей переключается на отображение уровня топлива.

Для переключения показаний спидометра, счетчика пробега и счетчика пройденного пути из километров в мили и наоборот выберите после остановки снегохода режим счетчика пробега “ODO”, а затем нажмите кнопку “SELECT” и удерживайте ее не менее 10 секунд.

Режимы работы счетчика пробега и счетчика пройденного пути

E LO

1. Счетчик пробега/счетчик пройденного пути/счетчик пройденного пути с запасом топлива

Нажатием кнопки “SELECT” дисплей переключается между режимом счетчика пробега “ODO” и режимами счетчика пройденного пути “TRIP A” и “TRIP B” в следующем порядке:

ODO → TRIP A → TRIP B → ODO

При включении предупреждающего индикатора низкого уровня топлива и лампы аварийной сигнализации (см. стр. 27 ), дисплей счетчика пробега автоматически перейдет в режим счетчика пройденного пути с запасом топлива “TRIP F” и начнет отсчитывать пройденное точки. В этом случае нажатием кнопки “SELECT” дисплей переключается между различными режимами счетчика пройденного пути и счетчика пробега в следующем порядке:

TRIP F → ODO → TRIP A → TRIP B → TRIP F

Для сброса счетчика пройденного пути выберите его, нажав кнопку “SELECT”, после чего нажмите кнопку “RESET” и удерживайте ее не менее 1 секунды. Если Вы не сбросили счетчик пройденного пути с запасом топлива вручную, он сбросится автоматически и дисплей вернется в первоначальный режим после дозаправки снегохода и 5 км (3 миль) пройденного пути.

расстояние с этой

Контрольные функции

ПРИМЕЧАНИЕ

Счетчик пройденного пути с момента замены масла

При достижении интервала периодической замены масла первоначально 800 км (500 миль), затем каждые 4000 км ( 2500 миль) счетчик пройденного пути с момента замены масла и индикатор “OIL” попеременно мигают на дисплее счетчика пробега, и счетчик пройденного пути начинает отсчет расстояния, пройденного с этого момента. В подобном случае необходимо срочно заменить моторное масло. ( Процедура замены масла описана стр. 95.)

E LO

● Счетчик пройденного пути с момента

замены масла мигает только после остановки снегохода.

● Для возврата в предыдущий режим дисплея

нажмите кнопку “SELECT” . Для повторного отображения счетчика пройденного пути с момента замены масла поверните ключ в положение выключения, затем обратно в положение включения.

После замены моторного масла сбросьте счетчик пройденного пути с момента замены масла следующим образом .

на

Сброс счетчика пройденного пути после замены масла (в случае замены масла после отображения счетчика)

1. Чтобы отобразить счетчик пройденного пути после замены масла, поверните ключ в положение включения.

2. Нажмите кнопку “RESET” и удерживайте ее 1 секунду, пока счетчик пройденного пути с момента замены масла и индикатор “OIL” попеременно мигают на дисплее счетчика пробега. На дисплее счетчика пробега попеременно замигают расстояние, пройденное с момента последней замены масла, и

“OIL”.

3. Нажмите кнопку “RESET” и удерживайте

ее примерно 3 секунды. На дисплее счетчика пробега 3 раза попеременно замигают индикаторы “00000” и “OIL”, после чего дисплей вернется в предыдущий режим.

Если моторное масло заменено до появления на дисплее счетчика пройденного пути с момента замены масла (т.е. до достижения интервала периодической замены масла), то чтобы следующая указывалась в нужное время, счетчик пройденного пути после замены масла необходимо сбросить. В этом случае сброс счетчика пройденного пути с момента замены масла происходит следующим образом .

Сброс счетчика пройденного пути с момента замены масла (в случае замены масла перед отображением счетчика)

1. Нажмите кнопку “SELECT” и удерживайте ее, пока не появится индикация “ODO” , после чего нажмите кнопку “RESET” и удерживайте ее не менее 1 секунды . На дисплее счетчика пробега попеременно замигают

периодическая замена масла

индикатор

Контрольные функции

ПРИМЕЧАНИЕ

расстояние , пройденное с момента последней замены масла, и индикатор

“OIL”.

2. Нажмите кнопку “RESET” и удерживайте

Часы

1. Часы

Чтобы установить часы

1. Поверните ключ во включенное положение.

2. Одновременно нажмите и удерживайте кнопки “SELECT” и “RESET” , пока не начнут мигать цифры, обозначающие часы.

3. Для изменения установки часов нажимайте кнопку “RESET” , затем нажмите кнопку “SELECT”. Замигают цифры, показывающие минуты.

4. Для изменения установки минут нажимайте кнопку “RESET”; затем нажмите кнопку “SELECT”. При отпускании кнопки “SELECT” часы начнут ходить.

При отключении батареи часы необходимо установить заново.

Регулятор яркости дисплея

Регулятор позволяет настроить яркость дисплея приборной панели в соответствии с условиями внешнего освещения.

1. Уровень яркости дисплея

Чтобы настроить яркость дисплея

1. Поверните ключ в положение выключения.

2. Нажмите и удерживайте кнопку “SELECT”.

3. Поверните ключ в положение включения, а затем через 5 секунд отпустите кнопку “SELECT”.

4. Для выбора требуемого уровня яркости

дисплея нажмите кнопку “RESET”, а затем кнопку “SELECT”. Дисплей вернется в предыдущий режим.

RST90

В составе многофункциональной приборной панели имеются следующие приборы:

● цифровой спидометр

● тахометр

● счетчик пробега

● счетчик пройденного пути (показывает

расстояние, пройденное с момента последнего обнуления показаний)

● предупреждающие индикаторы

(отображают предупреждающие сообщения

о неисправности двигателя, сообщения о перегреве охлаждающей жидкости, низком уровне топлива и низком уровне масла)

● индикаторные лампы (отображают

ПРИМЕЧАНИЕ

1 2 3 4 65 7

включение дальнего света и низкую температуру охлаждающей жидкости)

● предупреждающие лампы (совместно с

предупреждающими индикаторами отображают предупреждающие сигналы)

● указатель уровня топлива ( показывает

количество оставшегося в баке топлива)

● индикатор уровня обогрева рукояток/рычага

управления дроссельной заслонкой (показывает уровень обогрева рукояток или

рычага управления дроссельной заслонкой) Сразу после пуска двигателя один раз качнется стрелка тахометра, загорятся индикаторная лампа низкой температуры охлаждающей жидкости, лампа аварийной сигнализации и весь дисплей приборной панели, а затем погаснут.

Контрольные функции

Для переключения показаний спидометра, счетчика пробега и счетчика пройденного пути из километров в мили и наоборот выберите после остановки снегохода режим счетчика пробега “ODO”, а затем нажмите кнопку выбора/сброса и удерживайте ее не менее 10 секунд.

Режимы работы счетчика пробега и счетчика пройденного пути

Нажатие кнопки выбора/сброса переключает режимы дисплея между показаниями счетчика пробега “ODO” и счетчика пройденного пути

“TRIP” в следующем порядке: ODO → TRIP → ODO

1. Тахометр

2. Индикаторная лампа низкой температуры охлаждающей жидкости “”

3. Индикаторная лампа дальнего света фар “”

4. Лампа аварийной сигнализации “”

5. Предупреждающие индикаторы

6. Приборная панель

7. Кнопка выбора/сброса

Сначала в течение 5 секунд отображается уровень

обогрева рукояток, после чего дисплей переключается на отображение уровня топлива.

1. Счетчик пробега/счетчик пройденного пути

Для сброса показаний счетчика пройденного пути нажмите во время отображения показаний счетчика кнопку выбора/сброса и удерживайте ее не менее 1 секунды.

XSU10411

Индикаторная лампа дальнего света фар “”

При включении дальнего света загорается индикаторная лампа дальнего света фар. (Описание работы переключателя дальнего и ближнего света фар приведено на стр. 34.)

Контрольные функции

ПРИМЕЧАНИЕ

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Индикаторная лампа дальнего света фар “”

RST90

1. Индикаторная лампа дальнего света фар “”

XSU13761

Индикаторная лампа низкой температуры охлаждающей жидкости “”

Индикаторная лампа низкой температуры охлаждающей жидкости загорается при низкой температуре охлаждающей жидкости и информирует водителя о необходимости прогрева снегохода. После запуска двигателя прогревайте его до тех пор, пока эта лампа не погаснет. После того, как индикаторная лампа погаснет, снегоход можно эксплуатировать в обычном режиме.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Индикаторная лампа низкой температуры охлаждающей жидкости “”

RST90

1. Индикаторная лампа низкой температуры охлаждающей жидкости “”

2. Лампа аварийной сигнализации “”

3. Предупреждающий индикатор о неисправности двигателя “”

4. Двузначный код “86”

● RS90P / RS90PLT / RST90PGT / RST90PTF:

если горит индикаторная лампа низкой температуры охлаждающей жидкости, ведите снегоход на малой скорости. При слишком высокой частоте вращения двигателя, максимальная частота вращения двигателя снижается для обеспечения его защиты.

● RST90: если горит индикаторная лампа

низкой температуры охлаждающей жидкости, ведите снегоход на малой скорости. При слишком высоких оборотах

Контрольные функции

двигателя начинают мигать лампа аварийной сигнализации, индикатор неисправности двигателя и двузначный код “86” на дисплее кода ошибки. Когда это происходит, максимальная частота вращения двигателя ради его защиты уменьшается.

XSU10427

Указатель уровня топлива и индикатор уровня обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой

Указатель уровня топлива и индикатор уровня обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой имеют восемь сегментов, показывающих количество оставшегося в топливном баке топлива и уровень нагрева рукояток или рычага управления дроссельной заслонкой.

RS90P / RS90PLT / RST90PGT / RST90PTF

RST90

1. Указатель уровня топлива и индикатор уровня обогрева рукояток/рычага управления дроссельной заслонкой

Указатель уровня топлива

По мере расхода топлива сегменты на дисплее гаснут, пока уровень не опустится до последнего сегмента “E” (Empty [Пусто]). Когда до “E” останется только один сегмент, загорятся предупреждающий индикатор низкого уровня топлива и лампа аварийной сигнализации.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Указатель уровня топлива и индикатор уровня обогрева рукояток/рычага управления дроссельной заслонкой

1. Предупреждающий индикатор низкого уровня топлива “”

2. Лампа аварийной сигнализации “”

Контрольные функции

ПРИМЕЧАНИЕ

RST90

1. Предупреждающий индикатор низкого уровня топлива “”

2. Лампа аварийной сигнализации “”

Если загорятся предупреждающий индикатор низкого уровня топлива и лампа аварийной сигнализации, при первой возможности заправьте топливный бак.

Поскольку показания указателя уровня топлива меняются при движении снегохода и зависят от угла его наклона, для обеспечения точности считываемых показаний неподвижный снегоход должен находиться на ровной поверхности.

Индикатор уровня обогрева рукояток/рычага управления дроссельной заслонкой

При нажатии регулятора обогрева рукояток загорается индикатор их нагрева, а дисплей переключается в режим отображения соответствующего уровня нагрева. При нажатии регулятора рычага управления дроссельной заслонкой загорается индикатор его нагрева, а дисплей переключается в режим отображения соответствующего уровня нагрева. Более подробная информация приведена в разделе “Регулятор обогрева рукояток/механизма обогрева рычага управления

34.

дроссельной заслонкой” на стр.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Индикатор обогрева рукояток “”

2. Индикатор обогрева рычага управления дроссельной заслонкой “”

RST90

1. Индикатор обогрева рукояток “”

2. Индикатор обогрева рычага управления дроссельной заслонкой “”

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Регулятор обогрева рукояток

Контрольные функции

ПРИМЕЧАНИЕ

RST90

1. Регулятор обогрева рукояток

1. Регулятор обогрева рычага управления дроссельной заслонкой

● После отпускания регулятора обогрева

рукояток/механизма обогрева рычага управления дроссельной заслонкой уровень обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой отображается в течение 5 секунд, а затем дисплей переключается в режим отображения уровня топлива.

● Когда регулировка обогрева

рукояток/рычага управления дроссельной заслонкой достигает максимального уровня, верхний сегмент индикатора уровня обогрева рукояток/рычага управления дроссельной заслонкой мигает один раз. Когда регулировка обогрева рукояток/рычага управления дроссельной заслонкой достигает минимального уровня,

один раз мигает нижний сегмент индикатора уровня обогрева рукояток/рычага управления дроссельной заслонкой.

● Когда включается двигатель, задаются те

уровни обогрева рукояток/рычага управления дроссельной заслонкой, которые были установлены при выключении двигателя.

XSU13252

Предупреждающий индикатор низкого уровня топлива “”

При низком уровне топлива загорятся предупреждающий индикатор низкого уровня топлива и лампа аварийной сигнализации.

(Более подробную информацию см. на стр.

27. )

Если устройство самодиагностики снегохода обнаружило неисправность датчика, отсоединение разъема, обрыв проводов или короткое замыкание, предупреждающий индикатор низкого уровня топлива, лампа аварийной сигнализации , индикатор указателя уровня топлива (RS90P / RS90PLT / RST90PGT / RST90PTF) и все сегменты указателя чтобы предупредить водителя о возникшей неисправности. Если такое произойдет, в максимально короткий срок предоставьте снегоход дилеру фирмы Yamaha для технического осмотра.

уровня топлива начнут мигать,

Контрольные функции

31 24

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Предупреждающий индикатор низкого уровня топлива “”

2. Лампа аварийной сигнализации “”

3. Указатель уровня топлива

4. Индикатор уровня топлива “”

RST90

1. Предупреждающий индикатор низкого уровня топлива “”

2. Лампа аварийной сигнализации “”

3. Указатель уровня топлива

XSU10463

Предупреждающий индикатор низкого уровня масла “”

(RST90)

При низком уровне масла в двигателе загораются предупреждающий индикатор низкого уровня масла и лампа аварийной сигнализации.

1. Предупреждающий индикатор низкого уровня масла “”

2. Лампа аварийной сигнализации “”

Если загораются предупреждающий индикатор низкого уровня масла и лампа аварийной сигнализации, поместите снегоход на ровную поверхность и дайте ему поработать на холостом ходу в течение одной минуты. Если предупреждающий индикатор низкого уровня масла и лампа гаснет, значит, уровень масла достаточен, но близок к минимуму. Долейте масло при первой возможности. Если предупреждающий индикатор низкого уровня масла и лампа аварийной сигнализации не гаснет, проверьте уровень масла в масляном баке ( см. стр. 95 с указанием порядка проверки уровня моторного масла) и при необходимости долейте масло. Если предупреждающий уровня масла и лампа аварийной сигнализации не погасли, обратитесь к дилеру фирмы

Yamaha для проверки снегохода .

XSU13991

аварийной сигнализации

индикатор низкого

Предупреждающий индикатор уровня и давления масла “”

(RS90P / RS90PLT / RST90PGT / RST90PTF)

Предупреждающий индикатор уровня и давления масла выполняет две функции . Предупреждающий индикатор включается при низком уровне и давлении моторного масла. Функции описаны в следующих разделах.

Контрольные функции

ПРИМЕЧАНИЕ

Предупреждение о низком уровне масла

Предупреждающий индикатор и лампа аварийной сигнализации включаются при низком уровне моторного масла.

1. Предупреждающий индикатор уровня и давления масла “”

2. Лампа аварийной сигнализации “”

Если загораются предупреждающий индикатор и лампа аварийной сигнализации, поместите снегоход на ровную поверхность и дайте ему поработать на холостом ходу в течение одной минуты. Если предупреждающий индикатор низкого уровня масла и лампа аварийной сигнализации гаснут, значит уровень масла достаточен снижается. Долейте масло при первой возможности. Если предупреждающий индикатор и лампа аварийной сигнализации не гаснут, проверьте уровень масла в масляном баке ( см. стр. 95 с указанием порядка проверки уровня моторного масла) и при необходимости долейте масло. Если предупреждающий индикатор и лампа аварийной сигнализации не погасли, обратитесь к дилеру фирмы Yamaha для проверки снегохода.

, но

Предупреждение о низком давлении масла

Если при запуске двигателя уровень масла низкий, загорается предупреждающий индикатор и на дисплее одометра отображается индикация “OP-LO” (низкое давление масла ). Одновременно число оборотов двигателя ограничивается до значения менее скорости включения сцепления до отключения предупреждающего индикатора. Если давление моторного масла остается низким в течение минуты, двигатель останавливается. В этом случае необходимо обратиться к осмотра.

1. Предупреждающий индикатор уровня и давления масла “”

2. “OP-LO” (низкое давление масла)

Если при запуске двигателя в масляных магистралях отсутствует моторное масло , например после его замены, на несколько секунд может загореться предупреждающий индикатор и на дисплее одометра будет отображаться индикация “OP-LO” до тех пор, пока масло не заполнит магистрали двигателя. После того как индикатор погаснет, снегоход можно эксплуатировать в обычном режиме .

дилеру фирмы Yamaha для

Контрольные функции

ВНИМАНИЕ

ПРИМЕЧАНИЕ

XSU10513

Предупреждающий индикатор перегрева охлаждающей жидкости “”

Если двигатель перегревается, загораются предупреждающий индикатор перегрева охлаждающей жидкости и лампа аварийной сигнализации. Если это произойдет, немедленно выключите двигатель и дайте ему остыть, после чего проверьте уровень охлаждающей жидкости в бачке. (Порядок проверки см. на стр. 102.)

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Предупреждающий индикатор перегрева охлаждающей жидкости “”

2. Лампа аварийной сигнализации “”

XCS00041

Не используйте двигатель в случае его перегрева.

XSU13812

Предупреждающий индикатор электрического усилителя руля

“EPS” (RS90P / RS90PLT / RST90PGT / RST90PTF)

Предупреждающий индикатор электрического усилителя руля включается при повороте ключа в положение включения и отключается при запуске двигателя. Если предупреждающий индикатор остается включенным или включается после запуска двигателя, возможно, система EPS работает неправильно. В этом случае дилер фирмы Yamaha должен проверить систему EPS .

RST90

1. Предупреждающий индикатор перегрева охлаждающей жидкости “”

2. Лампа аварийной сигнализации “”

1. Предупреждающий индикатор электрического усилителя руля “EPS”

При избыточной нагрузке на рулевое управление (например, необходимость слишком активного рулевого управления снегоходом при ходе на низкой скорости ), нагрузка от усилителя рулевого управления снижается для защиты двигателя EPS от перегрева.

Контрольные функции

312

XSU13771

Устройство самодиагностики

Данная модель оборудована устройством самодиагностики для различных электрических цепей. Если в одной из этих цепей обнаружена неисправность, то начинают мигать предупреждающий индикатор о неисправности двигателя и лампа аварийной сигнализации, а на приборной панели отображается код ошибки (RS90P / RS90PLT / RST90PGT / RST90PTF) или начинает медленно мигать (RST90). Запишите код ошибки, затем в максимально короткий срок предоставьте снегоход для технического осмотра. ВНИМАНИЕ:

При появлении кода ошибки не используйте двигатель дольше, чем это необходимо, чтобы избежать его повреждения.

[XCS00820]

RS90P / RS90PLT / RST90PGT / RST90PTF

дилеру фирмы Yamaha

RST90

1. Лампа аварийной сигнализации “”

2. Предупреждающий индикатор о неисправности двигателя “”

3. Дисплей кода ошибки

XSU10531

Выключатель двигателя “”

Выключатель двигателя служит для остановки двигателя в экстренной ситуации. Просто нажмите выключатель двигателя для его остановки. Для запуска двигателя вытяните выключатель двигателя и продолжите его запуск. ( Порядок запуска двигателя см. на стр.

61. )

1. Лампа аварийной сигнализации “”

2. Предупреждающий индикатор о неисправности двигателя “”

3. Дисплей кода ошибки

1. Выключатель двигателя “”

Во время нескольких первых поездок попрактикуйтесь в применении этого выключателя, чтобы в экстренной ситуации Вы могли быстро среагировать.

Контрольные функции

XSU10661

Переключатель дальнего и ближнего света фар “LIGHTS”

Нажимайте на этот переключатель для переключения фар на дальний свет “HI” или на ближний свет “LO”.

1. Переключатель дальнего и ближнего света фар “LIGHTS”

2. Дальний свет “HI”

3. Ближний свет “LO”

XSU12654

Регулятор обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой

Регуляторы обогрева рукояток и рычага управления дроссельной заслонкой управляют соответственно электрообогревом рукояток руля и рычага управления дроссельной заслонкой.

RS90P / RS90PLT / RST90PGT / RST90PTF

RST90

1. Регулятор обогрева рукояток

1. Регулятор обогрева рычага управления дроссельной заслонкой

Для повышения температуры

Для повышения температуры нажимайте на участок соответствующего регулятора с надписью “HI”.

Для понижения температуры

Для понижения температуры нажимайте на соответствующий участок с надписью “LO” . Более подробная информация приведена в разделе “Указатель уровня топлива и индикатор уровня обогрева рукояток/рычага управления дроссельной заслонкой” на стр.

27.

1. Регулятор обогрева рукояток

Контрольные функции

ПРИМЕЧАНИЕ

ВНИМАНИЕ

XSU10696

Гнездо для подключения к источнику постоянного тока

Гнездо для подключения к источнику постоянного тока находится на передней панели и может использоваться для аксессуаров.

Гнездо подключения к источнику постоянного тока может работать только при включенном двигателе.

Для использования гнезда для подключения к источнику постоянного тока

1. Запустите двигатель.

2. Откройте крышку гнезда для

подключения к источнику постоянного тока, и вставьте разъем электропитания аксессуара в гнездо.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Крышка гнезда для подключения к источнику постоянного тока

2. Гнездо для подключения к источнику постоянного тока

RST90

1. Крышка гнезда для подключения к источнику постоянного тока

2. Гнездо для подключения к источнику постоянного тока

3. После использования гнезда для подключения к источнику постоянного тока не забудьте вынуть из гнезда разъем электропитания аксессуара и закрыть крышку.

XCS00122

● Во избежание перегрузки цепи или

возможного перегорания предохранителя не используйте аксессуары с номинальной мощностью, превосходящей установленный максимум для гнезда подключения к источнику постоянного тока. (Рекомендованную амперную нагрузку предохранителя см. на стр. 130. )

● Не пользуйтесь прикуривателем или

другим аксессуаром с разъемом, который нагревается — это может привести к повреждению гнезда.

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 2.5 А (30 Вт)

Контрольные функции

ПРИМЕЧАНИЕ

ВНИМАНИЕ

ПРИМЕЧАНИЕ

ВНИМАНИЕ

XSU13264

Гнездо подключения обогревателя защитной маски

[RS90P / RS90PLT (КАНАДЫ)/ RST90PGT (КАНАДЫ)/ RST90PTF (КАНАДЫ)]

Гнездо подключения обогревателя защитной маски расположено с левой стороны руля.

Гнездо подключения обогревателя защитной маски можно использовать только при работающем двигателе.

Для использования гнезда подключения обогревателя защитной маски

1. Запустите двигатель.

2. Откройте крышку гнезда подключения

обогревателя защитной маски и вставьте в гнездо разъем электропитания обогревателя защитной маски.

XCS00892

Во избежание перегрузки цепи или возможного перегорания предохранителя не используйте обогреватель защитной маски с номинальной мощностью, превосходящей установленный максимум для гнезда подключения обогревателя защитной маски. ( Рекомендованную амперную нагрузку предохранителя см. на стр. 130 .)

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 1.5 А (18 Вт)

XSU10551

Рычаг тормоза

Остановка снегохода осуществляется торможением всей системы привода. Для остановки снегохода нажмите на рычаг тормоза в направлении рукоятки руля.

1. Крышка гнезда подключения обогревателя защитной маски

2. Гнездо подключения обогревателя защитной маски

3. После использования обогревателя защитной маски не забудьте вынуть из гнезда разъем электропитания и закрыть крышку.

1. Рычаг тормоза

При нажатии на рычаг тормоза загорается сигнал торможения.

XCS00060

Торец рычага тормоза не должен выступать за торец рукоятки руля. В противном случае рычаг может быть поврежден при укладывании снегохода на бок для технического обслуживания.

Контрольные функции

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском двигателя поставьте снегоход на стояночный тормоз, переместив рычаг тормоза влево.

1. Рычаг стояночного тормоза

Для снятия снегохода со стояночного тормоза переместите рычаг стояночного тормоза вправо.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Рычаг переключения передач

1. Потяните.

2. Переместите на “FWD” ( вперед).

3. Отпустите .

XSU10593

Рычаг переключения передач

Рычаг переключения передач предназначен для выбора направления движения снегохода — вперед или назад. После полной остановки снегохода потяните рычаг переключения передач, переместите его в положение “FWD” или “REV” до упора, а затем отпустите.

1. Потяните.

2. Переместите на “REV” ( назад).

3. Отпустите .

Контрольные функции

ВНИМАНИЕ

ОСТОРОЖНО

ВНИМАНИЕ

RST90

1. Рычаг переключения передач

1. Потяните.

2. Переместите на “FWD” ( вперед).

3. Отпустите.

1. Потяните.

2. Переместите на “REV” ( назад).

3. Отпустите.

XCS00072

Не переключайте рычаг переключения передач во время движения снегохода, в противном случае может быть повреждена цепь привода.

XSU14093

Кожух привода

XWS00402

● Прикосновение к вращающимся

клиновому ремню или деталям сцепления может стать причиной тяжелой травмы или гибели. Никогда не включайте двигатель, если снят кожух привода .

● Перед эксплуатацией снегохода убедитесь

в надежности установки кожуха привода, чтобы избежать тяжелой травмы или гибели, к которым могут привести оторвавшийся во время эксплуатации клиновый ремень или другие детали.

XCS00930

● Никогда не включайте двигатель, если

снят клиновой ремень. При этом могут быть повреждены детали сцепления.

● При снятии или установке кожуха

привода будьте внимательны, чтобы не поцарапать ветровое стекло.

Кожух привода предназначен для защиты клиноременной передачи и клинового ремня в случае разрушения или ослабления деталей. Кожух привода находится за левой боковой крышкой [RS90P / RS90PLT / RST90PGT / RST90PTF (для получения информации о том, как получить доступ к кожуху привода, см. стр. 79 )] или под капотом [RST90 (для получения информации о том, как получить доступ к кожуху привода,

Чтобы снять кожух привода

1. Вытяните фиксатор кожуха привода из держателя задней части кожуха.

см. стр. 83)] .

1. Кожух привода

2. Фиксатор кожуха привода

2. Поднимите заднюю часть кожуха

привода, как показано, затем вытяните ее, чтобы снять.

Контрольные функции

2. Совместите пазы в кожухе привода с выступами на заднем держателе кожуха, затем вставьте фиксатор кожуха в держатель, как показано ниже.

1. Кожух привода

2. Фиксатор кожуха привода

XSU10761

Держатель клинового ремня

Возите с собой запасной клиновый ремень для замены в экстренном случае, закрепив его в соответствующем держателе.

RS90P / RS90PLT / RST90PGT / RST90PTF

Чтобы поставить на место кожух привода

1. Установите пазы передней части кожуха привода над выступами переднего держателя кожуха привода.

1. Кожух привода

1. Держатель клинового ремня

Контрольные функции

ВНИМАНИЕ

ОСТОРОЖНО

RST90

1. Держатель клинового ремня

XCS00180

Следите, чтобы ремень был надежно закреплен в держателе.

XSU13302

Рукоятки для пассажира (RST90PGT / RST90PTF)

В зависимости от предпочтений пассажира рукоятки можно установить в трех различных положениях.

3. Установите ручку регулировки, повернув ее по часовой стрелке.

XWS00780

После изменения положения рукояток для пассажира убедитесь, что ручки регулировки затянуты как следует.

XSU10681

Переключатель обогрева рукояток для пассажира

(RST90 / RST90PGT / RST90PTF)

C помощью этого переключателя происходит управление электрообогревом рукояток для пассажира.

RST90

1. Рукоятка для пассажира

2. Ручка регулировки рукоятки для пассажира

Для изменения положения рукоятки для пассажира

1. Снимите ручку регулировки рукоятки для пассажира, повернув ее против часовой стрелки.

2. Переведите рукоятку для пассажира в нужное положение.

1. Переключатель обогрева рукояток для пассажира

2. Выкл .

3. “HI” (дальний)

4. “LO” (ближний)

Контрольные функции

ВНИМАНИЕ

ОСТОРОЖНО

RST90PGT / RST90PTF

1. Переключатель обогрева рукояток для пассажира

2. Выкл .

3. “HI” (дальний)

4. “LO” (ближний)

XSU14050

Подножки для пассажира (RST90 / RST90PGT / RST90PTF)

В зависимости от предпочтений пассажира подножки можно установить в двух (RST90) или трех (RST90PGT / RST90PTF) различных положениях. Чтобы изменить положение подножки , открутите винты, установите подножки в нужном положении, после чего затяните винты.

● Не перетягивайте винты, чтобы не

повредить подножки.

XSU14130

Спинка (RST90 / RST90PGT / RST90PTF)

XWS00131

Не сидите на спинке. Это может привести к потере равновесия, падению и травмам.

Угол наклона (RST90 / RST90PGT / RST90PTF) и положение (RST90PGT / RST90PTF) задней спинки регулируются.

Чтобы изменить угол наклона спинки

Поворачивайте ручку регулировки спинки до тех пор, пока спинка не достигнет нужного угла наклона.

RST90

1. Подножка

2. Винт

XCS00131

● После изменения места установки

подножек как следует затяните винты.

1. Спинка

2. Ручка регулировки спинки

Контрольные функции

RST90PGT / RST90PTF

1. Спинка

2. Ручка регулировки спинки

RST90PGT / RST90PTF Чтобы изменить положение спинки

Потяните рычаг регулировки спинки вперед, после чего переведите спинку в нужное положение.

1. Спинка

2. Рычаг регулировки спинки

При движении без пассажира спинку следует перевести до упора вперед. Угол наклона при этом регулируется для удобства оператора, как показано на рисунке.

XSU14120

Багажный отсек (RS90P / RS90PLT / RST90PGT / RST90PTF)

RS90P / RS90PLT

Багажный отсек расположен за сиденьем. Багажный отсек предназначен для хранения инструмента, инструкций, запасных частей и других мелких предметов.

Открытие багажного отсека

Поверните крепление на 1/2 оборота в любом направлении, а затем сложите крышку багажного отсека.

1. Замок

2. Багажный отсек

Закрытие багажного отсека

Опустите крышку багажного отсека, а затем поверните крепление в исходное положение .

RST90PGT / RST90PTF

ВНИМАНИЕ

ПРИМЕЧАНИЕ

Данный снегоход оборудован багажным отсеком с сумкой для багажа.

Багажный отсек

XCS00900

Во время или сразу же после эксплуатации снегохода днище багажного отсека может быть горячим. При чрезмерном нагревании это может привести к ожогам. Кроме того, высокая температура в багажном отсеке может повлиять на качество пищевых продуктов, а также деформировать и обесцветить пластиковые предметы.

Багажный отсек расположен за сиденьем. Багажный отсек предназначен для хранения сумки для багажа, запасных частей или других мелких предметов.

Открытие багажного отсека Откройте защелки багажного отсека и поднимите его крышку.

Контрольные функции

1. Багажный отсек

Прежде, чем открывать крышку багажного отсека, сдвиньте спинку вперед так, чтобы крышка открывалась. (Операции регулировки спинки описаны на стр. 41.)

Максимальная нагрузка:

20 кг (44 фунтов)

Закрытие багажного отсека Закройте крышку багажного отсека и закройте защелки.

1. Замок багажного отсека

2. Крышка багажного отсека

Сумка для багажа

Сумка для багажа находится в багажном отсеке. Сумка для багажа предназначена для хранения инструмента, инструкций , запасных частей и других мелких предметов.

1. Сумка для багажа

Контрольные функции

ВНИМАНИЕ

XCS00781

Перед пуском двигателя убедитесь, что комплект инструментов надежно закреплен, а молния сумки для багажа полностью закрыта.

XSU10823

Места для хранения багажа (RST90)

Данный снегоход оборудован багажным отсеком, дополнительным местом для багажа и задним багажником.

Багажный отсек

Багажный отсек расположен под капотом. Отсоединив крепления, откройте багажный отсек, предназначенный для хранения инструмента, запасных частей и других мелких предметов.

1. Дополнительное место для багажа

2. Задний багажник

Максимальная нагрузка:

Дополнительное место для багажа:

20 кг (44 фунтов)

Задний багажник:

10 кг (22 фунтов)

Чтобы снять пассажирское сиденье и спинку

1. Оттяните запорный рычаг багажника от кронштейна крепления багажника, после чего нажмите на него, чтобы освободить спинку и задний багажника.

1. Багажный отсек

2. Замок

Дополнительное место для багажа и задний багажник

Дополнительное место для багажа и задний багажник расположены в задней части снегохода. Дополнительное место для багажа можно использовать только при снятом пассажирском сиденье.

1. Запорный рычаг багажника

2. Сдвиньте спинку и задний багажник вперед до упора, после чего снимите их.

Контрольные функции

1. Спинка

2. Задний багажник

3. Снимите ручку замка пассажирского

сиденья, а затем снимите пассажирское сиденье.

1. Пассажирское сиденье

2. Ручка замка пассажирского сиденья

4. Совместите отверстия в заднем багажнике

с болтами на кронштейне крепления багажника, а затем установите задний багажник на кронштейне.

1. Отверстие

2. Задний багажник

3. Болт

4. Кронштейн крепления багажника

5. Сдвиньте задний багажник назад до упора.

6. Потяните запорный рычаг багажника

вверх, чтобы зафиксировать задний багажник на месте. Затем уберите рычаг под

задний багажник и закрепите его

держателем. ВНИМАНИЕ: Не

нагружайте дополнительное место для багажа слишком сильно. При этом груз не должен выступать за края дополнительного места для багажа.

[XCS00211]

1. Запорный рычаг багажника

Чтобы установить пассажирское сиденье и спинку

1. Снимите задний багажник. (См. шаги 1–2 раздела “Чтобы снять пассажирское сиденье и спинку”.)

Контрольные функции

ВНИМАНИЕ

2. Установите пассажирское сиденье, после чего установите ручку замка пассажирского сиденья.

3. Совместите отверстия кронштейна спинки с болтами на кронштейне крепления багажника , а затем установите спинку на кронштейн крепления багажника.

1. Отверстие

1. Запорный рычаг багажника

XSU13202

Тягово-сцепное устройство [RST90PGT (РОССИЯ)/ RST90PTF (КАНАДЫ)(РОССИЯ)] и

кронштейн тягово-сцепного устройства [RST90 / RST90PGT

(КАНАДЫ)(ЕВРОПЫ)/ RST90PTF (ЕВРОПЫ)]

XCS00241

1. Болт

4. Совместите отверстия в заднем багажнике

с болтами на кронштейне крепления багажника, а затем установите задний багажник на кронштейне.

5. Сдвиньте спинку и до упора.

6. Потяните запорный рычаг багажника вверх, чтобы зафиксировать на месте спинку и задний багажник. Затем уберите рычаг под задний багажник и закрепите его держателем.

задний багажник назад

Во избежание преждевременного износа клинового ремня скорость движения при длительной буксировке или в течение длительного времени должна быть не менее 10 км/ч (6 миль/ч).

Тягово-сцепное устройство [RST90PGT

(РОССИЯ) / RST90PTF (КАНАДЫ)(РОССИЯ)]

Необходимо соблюдать указанные ограничения веса и нагрузки для тяговосцепного устройства.

КАНАДЫ

ПРИМЕЧАНИЕ

ОСТОРОЖНО

Контрольные функции

1. Тягово-сцепное устройство

РОССИЯ

1. Тягово-сцепное устройство

Ограничение буксируемого веса:

120 кгс (264 фунт-сила)

Ограничение нагрузки:

15 кгс (33 фунт-сила)

Кронштейн тягово-сцепного устройства [RST90 / RST90PGT

(КАНАДЫ)(ЕВРОПЫ) / RST90PTF (ЕВРОПЫ)]

Данный снегоход оборудован кронштейном, предназначенным для установки тяговосцепного устройства. Необходимо соблюдать указанные ограничения веса и нагрузки для кронштейна тягово-сцепного устройства.

1. Кронштейн тягово-сцепного устройства

Тягово-сцепное устройство можно приобрести у дилера фирмы Yamaha.

Ограничение буксируемого веса:

120 кгс (264 фунт-сила)

Ограничение нагрузки:

15 кгс (33 фунт-сила)

XSU10617

Топливо

XWS00071

Бензин и бензиновые пары чрезвычайно легко воспламеняются. Чтобы избежать возникновения пожаров и взрывов и уменьшить риск повреждений при заправке, выполните следующие инструкции.

Убедитесь, что в топливном баке достаточно бензина.

1. Перед заправкой выключите двигатель и убедитесь, что на снегоходе никого нет. Никогда не курите во время заправки, не заправляйте бак вблизи источников искрения, открытого пламени или других источников возгорания, таких как дежурные горелки водонагревателей и сушилок для одежды.

Контрольные функции

ОСТОРОЖНО

2. Не допускайте переполнения бака. Если уровень топлива достиг трубы заливной горловины, прекратите заправку. Так как топливо расширяется при нагреве, воздействие тепла от двигателя или солнечных лучей может привести к проливу топлива из бака.

XWS00680

Бензин является ядовитой жидкостью и может стать причиной тяжелой травмы или гибели. Соблюдайте осторожность при работе с бензином. Никогда не следует подсасывать бензин ртом. При попадании бензина или его паров в пищеварительный тракт, дыхательные пути или глаза немедленно обратитесь к врачу. При попадании бензина на кожу промойте ее водой с мылом одежду смените ее.

. При попадании бензина на

1. Заливная горловина

2. Максимальный уровень топлива

3. Немедленно вытирайте все пролитое топливо.

4. Убедитесь в том, что крышка топливного

бака надежно закрыта, повернув ее часовой стрелке.

по

Контрольные функции

ВНИМАНИЕ

Рекомендуемое топливо:

RS90P ТОЛЬКО ОБЫЧНЫЙ НЕЭТИЛИРОВАННЫЙ БЕНЗИН RS90PLT ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

95 (FIN)(SWE) RS90PLT ТОЛЬКО ОБЫЧНЫЙ

НЕЭТИЛИРОВАННЫЙ

БЕНЗИН

(CAN) RST90 ТОЛЬКО ОБЫЧНЫЙ НЕЭТИЛИРОВАННЫЙ БЕНЗИН RST90PGT ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

91 (RUS) RST90PGT ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

95 (FIN)(SWE) RST90PGT ТОЛЬКО ОБЫЧНЫЙ НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN) RST90PTF ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

91 (RUS) RST90PTF ТОЛЬКО

НЕЭТИЛИРОВАННЫЙ БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ

95 (FIN)(SWE) RST90PTF ТОЛЬКО ОБЫЧНЫЙ НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)

Емкость топливного бака:

RS90P 34 .6 л (9.14 амер . галлона, 7 .61 англ. галлона) RS90PLT 34.6 л (9.14 амер. галлона,

7.61 англ . галлона) RST90 39 .3 л (10.38 амер. галлона,

8.65 англ . галлона) RST90PGT 34 .6 л (9.14 амер. галлона,

7.61 англ . галлона) RST90PTF 34.6 л (9.14 амер. галлона,

7.61 англ . галлона)

Двигатель фирмы Yamaha предназначен для использования обычного неэтилированного бензина с исследовательским октановым

числом 95 или выше. (В Канаде и в России следует использовать обычный неэтилированный бензин с насосным октановым числом [(R + M)/2] 86 или выше, либо с исследовательским октановым числом

91 или выше.)

XCS00093

● При заправке не допускайте попадания в

топливный бак снега или льда.

● Топливный бак следует заполнять только

бензином рекомендуемого типа. Использование другого бензина может привести к серьезным повреждениям внутренних деталей двигателя, таких как клапаны и поршневые кольца, а также выхлопной системы.

Для КАНАДЫ

● Разрешается использовать

кислородосодержащие виды топлива (газохол), имеющие в своем составе не

более 10% этилового спирта (E10), несмотря на то, что для предотвращения повреждений двигателя может потребоваться более богатая смесь . Обратитесь к дилеру фирмы Yamaha . Не рекомендуется использование газохола с содержанием метилового спирта.

● В кислотосодержащее топливо не

разрешается добавлять антиобледенители на спиртовой основе и влагопоглощающие присадки.

XSU14001

Подвеска

Вы можете отрегулировать подвеску в соответствии со своими представлениями об удобной езде. Например, мягкая подвеска может обеспечить более комфортное вождение, а жесткая - улучшенную управляемость на некоторых типах поверхности или при определенных условиях движения.

Контрольные функции

ОСТОРОЖНО

ПРИМЕЧАНИЕ

ОСТОРОЖНО

ПРИМЕЧАНИЕ

(a)

(b)

Если Вы не овладели регулировкой подвески, обратитесь к дилеру фирмы Yamaha для выполнения регулировки.

XWS00151

Прежде, чем разбирать амортизаторы, в которых содержится азот под высоким давлением, внимательно прочитайте следующую информацию .

● Не меняйте положение цилиндров и не

пытайтесь их открыть.

● Не подвергайте амортизаторы

воздействию открытого огня или нагреву от иного источника тепла. Это может привести к взрыву узла вследствие чрезмерного давления газа.

● Никоим образом не деформируйте и не

повреждайте цилиндры. Повреждение цилиндров приведет к снижению характеристик демпфирования .

● Не выбрасывайте изношенный или

сломанный амортизатор. Передайте амортизатор дилеру фирмы Yamaha для проведения работ.

регулировке может привести к плохой управляемости и потере устойчивости снегохода.

Предварительная натяжка пружин производится поворотом регулировочных гаек. Предварительная натяжка пружин проводится следующим образом .

1. Ослабьте контргайку.

2. Для увеличения предварительной

натяжки пружин и, соответственно, жесткости поверните регулировочную гайку в направлении (a). Для уменьшения предварительной натяжки пружин и, соответственно, жесткости поверните регулировочную гайку в направлении (b).

Для регулировки используйте специальное приспособление , входящее в комплект инструментов. В комплекте инструментов для данной модели отсутствует специальное приспособление , его можно приобрести у дилера Yamaha.

XSU10894

Регулировка предварительной натяжки пружин передних амортизаторов

XWS00720

Предварительная натяжка пружин на правом и левом амортизаторе должна быть отрегулирована одинаково. Различие в их

1. Контрг айка

2. Расстояние A

3. Регулировочная гайка предварительного

натяга пружины

Величина предварительной натяжки пружин определяется путем замера расстояния A (см. рисунок). Чем больше расстояние A, тем больше предварительная натяжка пружин; чем меньше расстояние A, тем меньше предварительная натяжка .

Контрольные функции

ПРИМЕЧАНИЕ

(a)

(b)

Предварительная натяжка пружин*:

Минимальная (слабая):

RS90P / RS90PLT / RST90PGT / RST90PTF 122.5 мм (4.82 дюйм) RST90 161.0 мм (6.34 дюйм)

Стандартное положение:

RS90P / RS90PLT 129.5 мм (5.10 дюйм) RST90 162.0 мм (6.38 дюйм) RST90PGT 122.5 мм (4.82 дюйм) RST90PTF 134.5 мм (5.30 дюйм)

Максимальная ( сильная):

RS90P / RS90PLT 139.5 мм (5.49 дюйм) RST90 172.0 мм (6.77 дюйм) RST90PGT 132.5 мм (5.22 дюйм) RST90PTF 144.5 мм (5.69 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A изменяется на 1.5 мм (0.06 дюйма).

3. Затяните контргайку указанным моментом. ВНИМАНИЕ: Всегда

затягивайте контргайку по отношению в регулировочной гайке, затем затяните контргайку с указанным крутящим моментом .

Крутящий момент затяжки:

Контргайка:

Нм (4.2 м·кгс, 30 фут·фунт силы)

XSU13134

[XCS00860]

Регулировка предварительной натяжки пружин центрального амортизатора и задних торсионных пружин (RST90 / RST90PGT /

RST90PTF)

Предварительная натяжка пружин производится поворотом регулировочной гайки на центральном амортизаторе и регуляторами на задних торсионных пружинах. Предварительная натяжка пружин проводится следующим образом .

Центральный амортизатор

1. Ослабьте контргайку.

2. Для увеличения предварительной

1. Регулировочная гайка предварительного натяга пружины

2. Расстояние A

3. Контрг айка

в направлении (b).

Контрольные функции

ОСТОРОЖНО

(a)

(b)

Предварительная натяжка пружин*:

Минимальная (слабая):

RST90 101.5 RST90PGT 122.1 мм (4.81 дюйм) RST90PTF 111.0 мм (4.37 дюйм)

Стандартное положение:

RST90 102.5 мм (4.04 дюйм) RST90PGT 122.1 мм (4.81 дюйм) RST90PTF 112.0 мм (4.41 дюйм)

Максимальная ( сильная):

RST90 112.5 мм (4.43 дюйм) RST90PGT 132.1 мм (5.20 дюйм) RST90PTF 122.0 мм (4.80 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A изменяется на 1.5 мм (0.06 дюйма).

3. Затяните контргайку указанным моментом. ВНИМАНИЕ: Всегда

Крутящий момент затяжки:

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

Задние торсионные пружины

XWS00750

Величины предварительной натяжки левой и правой пружин должны быть одинаковыми. Различие в их регулировке может привести к плохой управляемости и потере устойчивости снегохода.

Для увеличения предварительной натяжки пружин и, соответственно, жесткости поверните регулятор в направлении (a). Для уменьшения предварительной натяжки пружин и, соответственно, жесткости поверните регулятор в направлении (b).

мм (4.00 дюйм)

[XCS00860]

1. Регулятор предварительного натяжения

пружин

Предварительная натяжка пружин:

Минимальная (слабая):

Стандартное положение:

Максимальная ( сильная):

XSU14300

Регулировка предварительного натяга пружины заднего амортизатора

(RS90P / RS90PLT)

Предварительный натяг пружин производится поворотом регулировочной гайки на заднем амортизаторе. Предварительная натяжка пружин проводится следующим образом .

1. Ослабьте контргайку.

2. Для увеличения предварительной

ПРИМЕЧАНИЕ

ОСТОРОЖНО

ПРИМЕЧАНИЕ

1. Регулировочная гайка предварительного

(a)

(b)

натяга пружины

2. Расстояние A

3. Контргайка

Величина предварительной натяжки пружин определяется путем замера расстояния A ( см. рисунок). Чем больше расстояние A, тем больше предварительная натяжка пружин; чем меньше расстояние A, тем меньше предварительная натяжка.

Предварительная натяжка пружин*:

Минимальная (слабая):

147.5 мм (5.81 дюйм)

Стандартное положение:

157.5 мм (6.20 дюйм)

Максимальная ( сильная):

182.0 мм (7.17 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A изменяется на 1.5 мм (0.06 дюйма).

3. Затяните контргайку указанным моментом. ВНИМАНИЕ: Всегда

Крутящий момент затяжки:

[XCS00860]

Контргайка:

42 Нм (4.2 м·кгс, 30 фут·фунт силы)

Контрольные функции

XSU13094

Настройка регулировочных блоков для езды вдвоем (RST90)

XWS00760

Регулировочные блоки для езды вдвоем на обеих сторонах снегохода должны быть установлены в одно и то же положение, различие в их регулировке может привести к плохой управляемости и потере устойчивости.

Жесткость пружины регулируется путем изменения положения регулировочных блоков для езды вдвоем.

1. Регулировочный блок для езды вдвоем

● Данная регулировка должна выполняться

при ненагруженном снегоходе ( без водителя и груза).

● Для регулировки используйте специальное

приспособление , входящее в комплект инструментов.

1. Вставьте специальное приспособление в регулировочный блок для езды вдвоем, как показано на рисунке.

Контрольные функции

(a)

(b)

1. Положение для езды вдвоем (водитель и пассажир )

2. Положение для одиночной езды водителя

3. Специальный инструмент

4. Фиксатор

2. Потяните фиксатор вверх и поверните

специальное приспособление для изменения положения блока.

3. Отпустите фиксатор.

4. Извлеките специальное приспособление

из регулировочного блока для езды вдвоем.

XSU14310

Регулировка демпфирующих сил заднего амортизатора (RS90P /

RS90PLT / RST90PGT)

RST90PGT

Регулировка демпфирующей силы сжатия производится поворотом ручки регулировки. Для увеличения демпфирующей силы сжатия вращайте ручку регулировки в направлении (a). Для уменьшения демпфирующей силы сжатия вращайте ручку регулировки в направлении (b). ВНИМАНИЕ:

вращайте ручку регулировки в направлении (b) после 12 щелчка(-ов). Даже при дальнейшем повороте ручки

регулировки через 12 щелчков демпфирующая сила не изменится . Ручку регулировки следует остановить в положении, где произошел щелчок.

1. Ручка регулировки демпфирующей силы сжатия

Демпфирующая сила сжатия:

Минимальная (слабая):

12 щелчков в направлении (b)*

Стандартное положение:

6 щелчков в направлении (b)*

Максимальная ( сильная):

2 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

RS90P / RS90PLT

Регулировка демпфирующей силы отбоя производится поворотом регулятора. Для увеличения демпфирующей силы отбоя вращайте ручку регулировки в направлении (a). Для уменьшения демпфирующей силы отбоя вращайте ручку регулировки в направлении (b). ВНИМАНИЕ:

Почувствовав упор, не пытайтесь дальше поворачивать ручку регулировки в направлении (a). Можно повредить амортизатор, и регулировка демпфирующей силы станет невозможна. Не вращайте направлении (b) после 20 щелчка(-ов). Даже при дальнейшем повороте ручки регулировки через 20 щелчков

ручку регулировки в

[XCS00910]

Контрольные функции

ПРИМЕЧАНИЕ

(a)

(b)

Min Max

демпфирующая сила не изменится. Ручку регулировки следует остановить в положении, где произошел щелчок.

1. Ручка регулировки демпфирующей силы отбоя

Демпфирующая сила отбоя:

Минимальная (слабая):

20 щелчков в направлении (b)*

Стандартное положение:

11 щелчков в направлении (b)*

Максимальная ( сильная):

3 щелчков в направлении (b)*

* При повороте ручки регулировки до

упора в направлении (a)

XSU11047

[XCS01060]

Регулировка тяг управления

Перераспределение веса может быть отрегулировано поворотом регулятора на тяге управления (RS90P / RS90PLT) или регулировочных гаек на тягах управления

(RST90 / RST90PGT / RST90PTF).

RS90P / RS90PLT

1. Проверьте длину тяги управления с помощью линейки на специальном ключе, как показано на рисунке.

ключ вошел в одну из ее выемок и располагался горизонтально на тяге управления.

1. Специальный угловой гаечный ключ

2. Регулятор тяги управления

3. Пределы шкалы

4. Специальный ключ

5. Длина тяги управления

Для регулировки используйте специальный ключ, входящий в комплект инструментов.

2. Ослабьте контргайку.

3. Чтобы увеличить перераспределение веса,

поверните регулировочную гайку в направлении (a), чтобы уменьшить в направлении (b). ОСТОРОЖНО!

Никогда не устанавливайте тяги управления за пределы линейки на специальном ключе, в противном случае тяга управления может быть повреждена, что, в свою очередь, может привести к несчастному случаю или травме.

[XWS00181]

Для выполнения точного измерения необходимо приставить специальный угловой гаечный ключ к регулятору тяги управления и повернуть контргайку таким образом, чтобы

Контрольные функции

ПРИМЕЧАНИЕ

ОСТОРОЖНО

(a)

(b)

1. Контргайка

2. Регулятор тяги управления

4. Удерживая регулятор на месте, затяните

контргайку .

Убедитесь в том, что специальный гаечный ключ надежно удерживается на контргайке.

1. Удерживая регулировочную гайку на месте, ослабьте контргайку.

1. Специальный ключ

Крутящий момент затяжки контргайки:

35 Нм (3.5 м·кгс, 25 фут·фунт силы)

RST90 / RST90PGT / RST90PTF

XWS00770

Левая и правая регулировочные гайки должны быть установлены в одно и то же положение. Различие в их регулировке может привести к плохой управляемости и потере устойчивости снегохода.

1. Контрг айка

2. Регулировочная гайка тяги управления

2. Чтобы увеличить перераспределение веса,

поверните регулировочную гайку в направлении (a), чтобы уменьшить в направлении (b). ОСТОРОЖНО!

Никогда не устанавливайте тяги управления за предельные отметки, сделанные на тягах красной краской, в противном случае они могут быть повреждены, что, в свою очередь, может привести к несчастному случаю или травме.

[XWS00173]

Контрольные функции

ОСТОРОЖНО

ПРИМЕЧАНИЕ

(a)

(b)

RST90 / RST90PGT

1. Контргайка

2. Регулировочная гайка тяги управления

3. Стандартное положение

4. Диапазон регулировки

5. Место, обозначенное красной краской

RST90PTF

XSU13113

Регулировка предварительной натяжки пружин удлинителя салазок

(RST90PTF)

XWS00750

Предварительная натяжка пружин удлинителя салазок производится поворотом регулировочных гаек. Для увеличения предварительной натяжки пружин поверните регулировочную гайку в направлении (a). Для уменьшения предварительной натяжки пружин поверните регулировочную гайку в направлении (b).

1. Контргайка

2. Регулировочная гайка тяги управления

3. Стандартное положение

4. Диапазон регулировки

5. Место, обозначенное красной краской

3. Удерживая регулировочную гайку на месте, затяните контргайку.

ВНИМАНИЕ: Всегда затягивайте контргайку по отношению в регулировочной гайке, затем затяните контргайку с указанным крутящим моментом.

Крутящий момент затяжки контргайки:

25 Нм (2.5 м·кгс, 18 фут·фунт силы)

[XCS00860]

1. Регулировочная гайка предварительного натяга пружины

2. Расстояние A

Контрольные функции

Предварительная натяжка пружин*:

Минимальная (слабая):

16 мм (0.63 дюйм)

Стандартное положение:

16 мм (0.63 дюйм)

Максимальная ( сильная):

18 мм (0.71 дюйм)

* При каждом полном повороте

регулировочной гайки расстояние A изменяется на 1.25 мм (0.05 дюйма).

Предэксплуатационные проверки

ОСТОРОЖНО

XSU11071

Перед каждым использованием проверяйте ваше транспортное средство, чтобы убедиться в безопасности условий эксплуатации. Всегда следуйте процедурам и планам осмотра и технического обслуживания , приведенным в руководстве пользователя.

XWS00191

При отсутствии должной проверки или обслуживания транспортного средства повышается вероятность несчастного случая или повреждения оборудования. Не эксплуатируйте транспортное средство в случае обнаружения какой-либо проблемы. Если проблему нельзя устранить, выполнив описанные в этом руководстве процедуры, обратитесь для осмотра транспортного средства к дилеру фирмы Yamaha.

XSU11081

Перечень предэксплуатационных проверок

КОМПОНЕНТ ПРОВЕРКИ СТРАНИЦА

Топливо

Моторное масло

Охлаждающая жидкость

Клиновой ремень

Кожух привода

Тормоз

Воздушный фильтр

Комплект инструментов и рекомендуемое оборудование

и крышки • Убедиться, что капот и крышки прочно закреплены.79

Капот

• Проверить уровень топлива.

• Добавить, если требуется .

• Проверить топливопровод на утечки.

• Проверить уровень масла в двигателе.

• Если потребуется, добавить масла до указанного уровня.

• Проверить снегоход на утечки масла.

• Проверить уровень охлаждающей жидкости.

• Добавить если потребуется .

• Проверить на износ и наличие

• В случае необходимости замените.

• Убедитесь в том , что кожух привода установлен надежно .

• Проверьте крепления кожуха на отсутствие повреждений .

• Проверить работу.

• Если ощущается мягкость или излишний свободный

ход , прокачайте гидравлическую систему на станции дилера Yam aha .

• Проверить тормозные колодки на износ .

• В случае необходимости замените.

• Проверить цилиндре.

• Если потребуется, добавить рекомендованную тормозную жидкость до указанного уровня .

• Проверить гидравлическую систему на утечки.

• Всегда следите за тем, чтобы под фильтрующим элементом воздушного фильтра не было снега.

• Если необходимо , счистить снег.

• Проверьте правильность размещения.78, 79

уровень жидкости в главном тормозном

повреждений.

102

107

112

Предэксплуатационные проверки

КОМПОНЕНТ ПРОВЕРКИ СТРАНИЦА

Лыжи и полозья

Приводная гусеница

Направляющие гусеницы

Рулевое управление • Проверить на чрезмерный свободный ход.117 Фонари, сигналы ,

переключатели

Рычаг дроссельной заслонки

Система блокировки дроссельной заслонки

(T.O.R.S.)

• Проверить на износ и наличие повреждений.

• Если необходимо , заменить лыжи или полозья на станции дилера Yam aha .

• Проверить провисание.

• При необходимости отрегулировать.

• Проверить на износ и наличие повреждений.

• Если необходимо , заменить гусеницу на станции дилера Yamaha .

• Проверить на износ и наличие повреждений.

необходимо, заменить направляющие

• Если гусеницы на станции дилера Yam aha .

• Проверить работу.

• Исправить, если необходимо.

• Убедиться, что он перемещается плавно, а после

отпускания пружина возвращает его в исходное положение .

• Проверьте действие T.O.R .S.

• При неисправности фирмы Yamaha для проверки снегохода.

системы обратитесь к дилеру

116

118

34, 33, 124 ,

128

Эксплуатация

ОСТОРОЖНО

ПРИМЕЧАНИЕ

1 2

XSU13500

Внимательно прочтите руководство пользователя, чтобы понять назначение всех органов управления. Если непонятен принцип действия или его назначение, обратитесь к вашему дилеру фирмы Yamaha.

XWS00201

Недостаточное знание органов управления может привести к потере управления, что, в свою очередь, может стать причиной аварии или травмы.

XSU13212

Данная модель оборудована:

● RS90P / RS90PLT / RST90PGT / RST90PTF:

переключателем давления моторного масла, который останавливает двигатель при обнаружении падения давления масла. Для запуска двигателя после его остановки системой необходимо установить снегоход на ровную поверхность и повернуть ключ сначала в положение выключения, а потом в положение включения. В противном случае двигатель не запустится, даже если при повороте ключа будет слышен

звук его работы. Если двигатель не запустится или снова остановится, необходимо обратиться к дилеру Yamaha для осмотра снегохода.

● системой предотвращения перегрева

двигателя при работе на холостом ходу. Если двигатель работает на холостом ходу в течение 3 минут или более, а температура охлаждающей жидкости превысила 100 °C (212 °F), двигатель автоматически отключится, чтобы предотвратить перегрев . После отключения двигатель может быть запущен.

XSU13970

Пуск двигателя

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Включите стояночный тормоз.

2. Убедитесь, что выключатель двигателя

находится в рабочем положении. При выключенном выключателе двигателя стартер не работает.

1. Рабочее положение

2. Выключенное положение

3. Установите главный выключатель в

исходное положение и отпустите его при запуске двигателя. ВНИМАНИЕ: Сразу

после пуска двигателя отпустите переключатель . Если двигатель не запускается, отпустите переключатель и через несколько секунд повторите попытку аккумуляторная батарея, попытки

. Чтобы не разрядилась

Эксплуатация

ПРИМЕЧАНИЕ

1 2

пуска должны быть как можно короче. Не включайте стартер более чем на 10 секунд.

[XCS00331]

1. Запуск

4. Прогрейте двигатель, пока он не начнет плавно работать.

5. Перед эксплуатацией убедитесь, что

индикаторная лампа низкой температуры охлаждающей жидкости погасла. (Подробная информация об индикаторной лампе приведена на стр.

26.)

1. Рабочее положение

2. Выключенное положение

3. Полностью поднимите рычажок обогатителя топливной смеси (choke) .

RST90

1. Включите стояночный тормоз.

2. Убедитесь, что выключатель двигателя

находится в рабочем положении. При выключенном выключателе двигателя стартер не работает.

1. Рычажок обогатителя топливной смеси

(choke)

2. Откройте полностью ( при пуске холодного двигателя)

3. Полуоткрытое положение (прогрев двигателя)

4. Закройте ( при пуске прогретого двигателя)

При пуске прогретого двигателя рычажок обогатителя топливной смеси (choke) должен находиться в закрытом положении. Переместите рычажок обогатителя топливной смеси (choke) в закрытое положение.

4. Установите главный выключатель в исходное положение и отпустите его при запуске двигателя. ВНИМАНИЕ: Сразу

после пуска двигателя отпустите переключатель . Если двигатель не запускается, отпустите переключатель

Эксплуатация

ВНИМАНИЕ

ОСТОРОЖНО

и через несколько секунд повторите попытку. Чтобы не разрядилась аккумуляторная батарея, попытки пуска должны быть как можно короче. Не включайте стартер более чем на 10 секунд.

[XCS00331]

1. Запуск

5. Разогрейте двигатель, а затем, когда

двигатель начнет плавно работать, переместите рычажок обогатителя топливной смеси (choke) в закрытое положение.

6. Перед эксплуатацией убедитесь, что индикаторная лампа низкой температуры охлаждающей жидкости погасла. (Подробная информация об индикаторной лампе приведена на стр.

26.)

XSU11310

Обкатка

Важнейший этап эксплуатации Вашего снегохода - первые 500 км (300 миль) пробега. Внимательно прочитайте следующую информацию. Так как на Вашем снегоходе установлен совершенно новый двигатель, не подвергайте его избыточной нагрузке на первых 500 км (300 миль) пробега. Различные детали двигателя прирабатываются и приобретают надлежащий рабочий зазор. Во время обкатки не держите дроссельную заслонку открытой в

течение длительного времени и не допускайте других условий, которые могут привести к перегреву двигателя .

Первое использование Вашего снегохода

Запустите двигатель и дайте ему поработать на холостом ходу в течение 15 минут.

0–160 км (0–100 миль)

Не допускайте длительной работы двигателя с частотой выше 6000 об/мин.

160–500 км (100–300 миль)

Не допускайте длительной работы двигателя с частотой выше 8000 об/мин.

500 км (300 миль) и более

Снегоход можно эксплуатировать в обычном режиме.

XCS00340

● После 800 км (500 миль) пробега

необходимо заменить моторное масло и фильтрующий элемент масляного фильтра.

● Если в период обкатки двигателя

возникнет какая-либо неисправность двигателя, немедленно обратитесь к дилеру фирмы Yamaha для технического осмотра снегохода.

XSU12624

Вождение снегохода

Изучение возможностей снегохода

XWS00211

Чтобы избежать тяжелой травмы или гибели:

● Во время работы держите обе руки на

руле.

● Никогда не снимайте ноги с подножек.

Эксплуатация

● Не разгоняйтесь до большой скорости и

не совершайте сложные маневры, пока полностью не ознакомитесь с вашим снегоходом и всеми органами управления.

Снегоход является транспортным средством, при управлении которым водитель должен действовать активно. При вождении снегохода и совершении маневров наибольшее значение имеют положение водителя и его умение сохранять равновесие. Навыки управления снегоходом приобретаются на практике с течением времени. Как следует овладейте основами техники вождения, прежде чем пробовать совершать более сложные маневры. Вождение снегохода увлекательным занятием, доставляющим огромное удовольствие на протяжении длительного времени. Тем не менее, очень важно ознакомиться с управлением снегоходом , чтобы достичь того уровня мастерства , который делает вождение безопасным. Перед эксплуатацией снегохода внимательно прочитайте настоящее руководство пользователя до конца и уясните назначение и работу органов управления. Уделите особое внимание обеспечению безопасности, приведенной на стр. 13. Пожалуйста, прочтите все предупреждающие надписи на наклейках на корпусе снегохода. Также изучите прилагаемое к снегоходу Руководство по обеспечению безопасности (Snowmobiler’s Safety Handbook) ( для Канады).

может быть очень

информации по

Обучение вождению снегохода

Перед каждой поездкой проводите проверки, перечисленные на стр. 59. Незначительное время, потраченное на контроль технического состояния снегохода, будет вознаграждено

дополнительной безопасностью и повышенной надежностью машины . Всегда надевайте соответствующую одежду, которая не только не даст Вам замерзнуть, но и защитит от травм в аварийных ситуациях. Начинайте овладевать навыками вождения на малой скорости, даже водитель. Переходите на более высокие скорости движения только после того, как изучите все особенности управления снегоходом и его эксплуатационные характеристики. Начинающим водителям освоение снегохода следует начинать на широкой и ровной поверхности. Убедитесь в отсутствии препятствий и движения других транспортных средств. Здесь и до перехода к вождению по более сложному рельефу необходимо освоить управление дроссельной заслонкой и тормозом , а также освоить технику поворотов. Для пуска двигателя поставьте снегоход на стояночный тормоз и выполните инструкции, приведенные на стр . 61. После прогрева двигателя можно приступать к вождению снегохода.

если Вы опытный

Начало движения и набор скорости

1. Когда двигатель работает на холостых оборотах, выключите стояночный тормоз.

2. Медленно и плавно нажимайте на рычаг дроссельной заслонки. Включится сцепление, снегоход тронется с места и начнет ускоряться. ОСТОРОЖНО! Не

разрешайте никому стоять за снегоходом при включении двигателя . Вылетевшие из-под гусеницы сломанный трак, крепежные детали трака или обломки представляют потенциальную опасность рядом людей.

[XWS00690]

для стоящих

Эксплуатация

ОСТОРОЖНО

Торможение

XWS00220

● Многие поверхности, такие, как лед и

плотно утрамбованный снег, увеличивают тормозной путь. Будьте начеку, планируйте торможение заблаговременно и начинайте снижать скорость заранее.

● Неправильное пользование тормозом

может привести к утрате приводной гусеницей сцепления с поверхностью, потере управления и увеличению вероятности аварии .

Для сброса скорости или остановки отпустите рычаг дроссельной заслонки и плавно—, не резко нажмите на тормоз.

Повороты

На большинстве заснеженных поверхностей ключом к правильному выполнению поворотов является своего рода “язык тела”. По мере приближения к дуге поворота снижайте скорость и начинайте поворачивать руль в нужном направлении. Одновременно переносите вес тела на подножку, обращенную внутрь поворота, и наклоняйте верхнюю часть тела внутрь поворота.

скорости, научитесь поворачивать на большей скорости и по более крутой дуге. При выполнении более крутых и более скоростных поворотов наклоняйтесь сильнее. Ошибки в технике вождения, например, резкие движения рычагом дроссельной заслонки, резкое торможение, неправильное перемещение центра тяжести

тела или слишком большая скорость для выбранной крутизны поворота, могут привести к опрокидыванию снегохода. Если снегоход при повороте начинает опрокидываться, то для восстановления равновесия еще больше наклонитесь в сторону поворота. При необходимости плавно отпускайте рычаг дроссельной заслонки или выворачивайте руль в сторону, противоположную повороту.

Помните:

Не разгоняйтесь до большой скорости, пока полностью не освоите управление снегоходом.

Движение вверх по склону

XWS00231

Езда на склонах без использования соответствующих методов может привести к потере управления. Для снижения риска несчастного случая следуйте этим инструкциям. До тех пор, пока вы не отработали навыки езды на пологих склонах, не переходите на более крутые или более сложные.

Поупражняйтесь в выполнении данного маневра на

малой скорости на большой ровной площадке, лишенной препятствий. Научившись выполнять повороты на малой

Вначале потренируйтесь на пологих склонах. Только потом переходите на более крутые. При приближении к холму увеличьте скорость, а затем уменьшите открытие дроссельной заслонки, чтобы предотвратить пробуксовку гусеницы. При подъеме очень важно перенести вес тела вперед и не отклоняться от этого положения на всем протяжении подъема. При подъеме по прямой

Эксплуатация

ОСТОРОЖНО

это можно сделать, просто подавшись вперед, а на более крутых склонах - привстав на подножках и наклонившись над рулем. ( См. также “Пересечение склона”.)

При въезде на вершину холма снижайте скорость и будьте готовы среагировать на препятствия, ямы, другие транспортные средства или людей, которые могут оказаться на другой стороне. Если дальнейшее движение вверх

по склону невозможно, не газуйте. Заглушите двигатель и включите стояночный тормоз. После этого возьмитесь за заднюю часть снегохода и разверните его обратно к подножию холма. Когда снегоход направлен к подножию, садитесь на него со стороны вершины холма. Запустите двигатель, выключите стояночный тормоз и начинайте спуск.

Движение вниз по склону

XWS00240

Во время спуска будьте особенно осторожны при пользовании тормозом. Чрезмерное торможение приведет к блокировке приводной гусеницы и потере управления.

При спуске с холма скорость должна быть минимальной . Рычаг дроссельной заслонки должен находиться в положении, обеспечивающем только сцепление. Это позволит использовать компрессию двигателя

для замедления движения снегохода и предотвращения свободного скатывания машины под уклон. Кроме этого, почаще и с небольшим усилием нажимайте на тормоз.

Пересечение склона

XWS00251

Езда на откосах склонов (“косогорах”) без использования соответствующих методов может привести к переворачиванию или потере управления. Для снижения риска несчастного случая следуйте этим инструкциям. До тех пор, пока вы не отработали навыки езды на пологих склонах, не переходите на более крутые или более сложные.

При пересечении склона необходимо правильно распределять свой вес для удержания равновесия. Во время движения поперек склона наклоняйтесь таким образом, чтобы сместить центр тяжести тела к вершине холма. Рекомендуется опереться коленом ноги, расположенной ближе к подножию холма, на сиденье, а стопой ноги, находящейся ближе к вершине, на подножку. Такое положение позволит легче весом тела.

управлять

Снег и лед - скользкие поверхности, поэтому

ОСТОРОЖНО

будьте готовы к тому, что снегоход может начать соскальзывать боком вниз по склону. В этом случае, если на пути нет препятствий, поверните руль в направлении скольжения. Восстановив равновесие, постепенно поворачивайте руль в направлении первоначального движения. Если снегоход начнет заваливаться набок, то для восстановления равновесия направьте

его

чуть вниз по склону. ОСТОРОЖНО! Если не

удается сохранить равновесие и снегоход начинает опрокидываться, немедленно соскочите с машины в сторону вершины холма, чтобы избежать повреждения или не попасть под перевернувшийся снегоход.

[XWS00261]

Лед или обледеневшая поверхность

XWS00270

Двигайтесь по льду или обледеневшей поверхности медленно и осторожно. Избегайте резких ускорений, поворотов и торможений. Управляемость снегохода в этом случае минимальна, и постоянно существует опасность неуправляемого вращения.

Движение по льду или обледеневшим поверхностям может быть очень опасным. Сила сцепления с поверхностью, необходимая

Эксплуатация

для поворота, торможения или начала движения в этом случае намного меньше, чем на снегу.

Плотный снежный покров

Движение по утрамбованному снегу может оказаться сложнее движения по свежему снегу, поскольку лыжи и приводная гусеница частично теряют силу сцепления с покровом . Избегайте резких ускорений, поворотов и торможений.

Движение по другим поверхностям

Избегайте движения на снегоходе по поверхностям, отличным от снега и льда. Движение по иным поверхностям приводит к повреждению или быстрому износу полозьев, приводной гусеницы, направляющих гусеницы и ведущих звездочек. Ни при каких обстоятельствах не допускается движение по:

● Грязи

● Песку

● Камням

● Траве

● Голой мостовой

Кроме того, во избежание преждевременного износа ходовой части (приводной гусеницы и направляющих гусеницы ), избегайте движения по:

● Ледяной корке

● Снегу, перемешанному с большим

количеством грязи и песка Все вышеперечисленные случаи отличает одно общее свойство, касающееся ходовой части (приводной гусеницы и направляющих гусеницы): малая смазочная способность или полное ее отсутствие. Приводная гусеница и все системы ее направляющих требуют наличия слоя смазки (снега или воды) между направляющими гусеницы и траками. При отсутствии

смазки направляющие гусеницы

Эксплуатация

ОСТОРОЖНО

ВНИМАНИЕ

быстро истираются, а иногда буквально расплавляются, что приводит к повреждению или выходу из строя приводной гусеницы. Кроме того, в подобных условиях становится опасной поломка таких деталей , как цапфы, штифты, грунтозацепы и пр.

XWS00280

Повреждение или отказ приводной гусеницы может привести к потере способности к торможению и управления снегоходом, что может стать причиной аварии.

● Перед каждой поездкой проверяйте

приводную гусеницу на предмет повреждений и неправильной регулировки.

● При обнаружении повреждения

приводной гусеницы не ездите на снегоходе .

XCS00350

Чаще ездите по свежему снегу. Движение по льду или плотно утрамбованному снегу вызывает быстрый износ направляющих гусеницы.

XSU11350

Увеличение срока службы приводной гусеницы

Рекомендации Натяжение гусеницы

Во время обкатки новая приводная гусеница имеет тенденцию быстро растягиваться из-за приработки звеньев. Почаще проверяйте и регулируйте натяжение и расположение гусеницы. (Операции регулировки описаны на стр. 118.) Ослабшая гусеница может проскальзывать, соскочить с направляющих или зацепиться за детали подвески и вызвать серьезную поломку. Не перетягивайте гусеницу — это может привести к увеличению

трения между гусеницей и направляющими и, как результат, ускоренному износу обоих элементов конструкции. Это также может вызвать избыточную нагрузку на детали подвески и привести к их поломке.

Минимальный снежный покров

Приводная гусеница и ее направляющие смазываются и охлаждаются снегом и водой. Для предотвращения перегрева гусеницы и направляющих избегайте длительного движения на высокой скорости по таким поверхностям, как обледенелые колеи, замерзшие озера и реки, имеющие минимальный снежный покров. Перегревшийся трак становится менее прочным, что может вызвать его повреждение и разрушение.

Движение по снежной целине

Избегайте движения по снежной целине, пока глубина снежного покрова не станет достаточной . Для создания надежной общей основы, покрывающей препятствия (камни, бревна и т. п.), обычно требуется снежный покров толщиной около метра. Если толщина снежного покрова недостаточна, оставайтесь на накатанной колее, чтобы избежать повреждения приводной гусеницы от удара о скрытое препятствие.

Шипованная гусеница

Как правило, после установки шипов срок службы гусеницы сокращается. Сверление отверстий под шипы нарушает целостность внутренних волокон, что ослабляет материал гусеницы. Не разгоняйтесь с шипованной гусеницей до больших скоростей. Шипы могут зацепиться за какой-нибудь предмет и выскочить из гусеницы, оставляя разрывы или повреждения вокруг уже ослабленной области. Для уменьшения возможных повреждений проконсультируйтесь с

Эксплуатация

ОСТОРОЖНО

ПРИМЕЧАНИЕ

производителем шипов по вопросам их установки и распределения по поверхности гусеницы.

Специалисты фирмы Yamaha не рекомендуют устанавливать на гусеницу шипы.

XSU11395

Управление снегоходом

XWS00300

Прежде чем приступать к вождению снегохода , внимательно прочтите разделы “ПРАВИЛА БЕЗОПАСНОСТИ” на стр. 13 и “Вождение снегохода” на стр. 63 .

XWS00310

● Перед переключением передачи рычаг

дроссельной заслонки должен быть полностью отпущен, а снегоход неподвижен.

● Рычаг переключения передач нужно

двигать вперед (“FWD”) или назад (“REV”) до упора. Двигатель при этом должен работать на холостых оборотах.

● Прежде чем дать задний ход, убедитесь в

отсутствии сзади каких-либо препятствий. При движении смотрите назад.

● При движении задним ходом сбавьте

скорость и избегайте резких поворотов.

движения снегохода, в противном случае может быть повреждена цепь привода.

[XCS00811]

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Потяните.

2. Переместите на “FWD” ( вперед).

3. Отпустите .

1. Потяните.

2. Переместите на “REV” ( назад).

3. Отпустите .

Перед началом движения хорошо прогрейте двигатель.

1. Для выбора направления движения потяните рычаг переключения передач, переместите его в положение “FWD” или “REV” до упора, а затем отпустите .

ВНИМАНИЕ: Не производите переключения из положения “FWD” в положение “REV” или из положения “REV” в положение “FWD” во время

Эксплуатация

ПРИМЕЧАНИЕ

RST90

1. Потяните.

2. Переместите на “FWD” ( вперед).

3. Отпустите.

1. Потяните.

2. Переместите на “REV” ( назад).

3. Отпустите.

Когда рычаг переключения передач установлен в положение заднего хода, раздается сигнал зуммера заднего хода.

2. Нажмите на рычаг тормоза, отключите стояночный тормоз, переместив рычаг стояночного тормоза вправо, а затем отпустите рычаг тормоза.

3. Медленно надавите на рычаг дроссельной заслонки, чтобы тронуться с места.

4. Поворачивайте руль для движения в нужном направлении.

5. Для остановки снегохода нажмите на рычаг тормоза.

6. Включите стояночный тормоз, переместив рычаг стояночного тормоза влево.

XSU11411

Остановка двигателя

● Для остановки двигателя поверните главный

переключатель в положение выключения.

1. Выкл .

● Для остановки двигателя в экстренной

ситуации нажмите кнопку выключателя двигателя.

XSU13780

Транспортировка

При перевозке снегохода в трейлере или на грузовике соблюдайте следующие рекомендации, которые помогут уберечь снегоход от повреждений:

● RST90: уровень топлива в баке должен быть

ниже карбюраторов. В противном случае изза вибрации и толчков в пути топливо может попасть через карбюраторы в картер двигателя. В результате может образоваться “гидростатическая пробка” - состояние, когда двигатель не может вращаться из-за того, что он заполнен топливом. Гидростатическая пробка может привести к серьезной поломке двигателя. Топливный бак, если это возможно, перед перевозкой лучше полностью освобождать, особенно, если перевозка продолжается свыше получаса.

● В случае транспортировки снегохода в

открытом прицепе или открытом кузове грузовика накройте снегоход чехлом. Для этого лучше всего использовать чехол, специально предназначенный для данной модели снегохода. Это предотвратит попадание посторонних предметов в вентиляционные отверстия и защитит поверхность снегохода от повреждений дорожным мусором и камнями.

Эксплуатация

● В случае транспортировки снегохода в

открытом прицепе или открытом кузове грузовика по дороге, обработанной солью, покройте металлические детали подвески тонким слоем масла или другого средства защиты от коррозии. Это защитит детали снегохода от коррозии. По прибытии на место обязательно протрите снегоход , чтобы удалить налет соли.

Периодическое техническое обслуживание и регулировка

ОСТОРОЖНО

XSU13181

Периодический осмотр, регулировка и смазка снегохода обеспечат наилучшие показатели по его безопасности и эффективности эксплуатации. Безопасность является обязательным условием для владельца/водителя транспортного средства. Наиболее важные узлы, требующие осмотра, регулировки и смазки, описаны на следующих страницах.

XWS00341

Неправильное содержание или техническое обслуживание снегохода может увеличить риск вашей травмы или гибели при эксплуатации или использовании снегохода. Если Вы не овладели технологией обслуживания снегохода, обратитесь к дилеру фирмы Yamaha для обслуживания.

XWS00700

При выполнении технического обслуживания выключите двигатель, если не указано иначе.

● В работающем двигателе имеются движущиеся элементы, в которые могут попасть

части тела или одежда, и электрические компоненты, которые могут стать причиной электрических ударов или пожаров.

● Работа двигателя в ходе обслуживания может привести к травме глаз , ожогам, пожару

или отравлению угарным газом и, возможно , к гибели. Более подробная информация об угарном газе приведена на стр. 13.

XWS00790

Во время эксплуатации тормозные диски, суппорты и накладки могут сильно нагреваться. Во избежание возможных ожогов дождитесь охлаждения компонентов тормозной системы, прежде чем прикасаться к ним.

Периодическое техническое обслуживание и регулировка

XSU11461

Карта периодического технического обслуживания для системы контроля выхлопа

Техническое обслуживание элементов, отмеченных звездочками, должно производиться дилером фирмы Yamaha , так как для этого требуются специальные инструменты, данные и технический опыт.

КОМПОНЕНТ ДЕЙСТВИЯ

• Проверить состояние.

Свечи зажигания

* Клапанный зазор

Система вентиляции

картера

Топливный фильтр

(RST90)

* Топливопровод

Частота вращения

на холостом ходу (RST90)

Впрыск топлива (RS90P / RS90PLT /

RST90PGT / RST90PTF)

Карбюраторы

(RST90)

• Отрегулировать зазор и очистить.

• В случае необходимости замените.

• Проверьте и отрегулируйте зазор клапанов при холодном двигателе.

• Проверить вентиляционный шланг на наличие трещин повреждений.

• В случае необходимости замените.

• Проверить состояние.

• В случае необходимости замените.

• Проверить топливный шланг на

наличие трещин и повреждений.

• В случае необходимости замените.

• Проверить и отрегулировать обороты холостого хода .

• Проверьте синхронизацию

• При необходимости отрегулировать.

• Отрегулировать синхронизацию .

• Отрегулировать жиклеры.

ПЕРВОНАЧАЛЬНЫЕ

1 месяц

или 800 км

(500 миль)

(40 часов)

Каждые 40000 км ( 25000

При любом изменении

условий эксплуатации

(высоты над уровнем

моря/температуры).

Каждый

сезон

4000 км

(2500 миль)

(200 часов)

миль)

ВСЕ

или

СТРАНИЦА

—

Периодическое техническое обслуживание и регулировка

КОМПОНЕНТ ДЕЙСТВИЯ

* Система выпуска

• Проверить на утечки.

• При необходимости затянуть или заменить прокладку.

ПЕРВОНАЧАЛЬНЫЕ

1 месяц

или 800 км

(500 миль)

(40 часов)

ВСЕ

Каждый

сезон

или

4000 км

(2500 миль)

(200 часов)

СТРАНИЦА

—

Периодическое техническое обслуживание и регулировка

XSU11565

Карта общего технического обслуживания и смазки

КОМПОНЕНТ ДЕЙСТВИЯ

Моторное масло

Патрон масляного

фильтра двигателя

* Система охлаждения

Первичное и

вторичное зацепление

* Приводная цепь

Масло для

приводной цепи

Рычаг

переключения передач

• Замените (перед сливом прогреть двигатель).

• Замените.

• Проверить уровень охлаждающей жидкости.

• При необходимости стравить

воздух из системы охлаждения. Проверить включение и

•

скорость переключения передач.

• При необходимости отрегулировать.

• Проверить шкивы на износ и наличие повреждений.

• Проверить пригрузы/ролики и втулки на износ — для первичного.

• Проверить контактные башмаки/втулки на износ — для вторичного.

• В случае необходимости замените.

• Смазать рекомендуемой смазкой.

• Проверить провисание цепи.

• При необходимости отрегулировать.

• Проверить уровень масла.110

• Заменить.110

• Смажьте рекомендуемой смазкой.

ПЕРВОНАЧАЛЬНЫЕ

1 месяц

или 800 км

(500 миль)

(40 часов)

При любом изменении

высоты над уровнем

После первых 500 км

(300 миль) и далее

каждые 800 км ( 500

Каждый

4000 км

(2500 миль)

(200 часов)

Каждые

20000 км

моря.

миль).

ВСЕ

сезон

или

(12000

миль)

СТРАНИЦА

102

—

110

—

Периодическое техническое обслуживание и регулировка

КОМПОНЕНТ ДЕЙСТВИЯ

• При необходимости

Тормоз и

стояночный тормоз

Тросы управления

Уста но вка дискового

тормоза

Обратная ведущая звездочка

RS90PLT /

RST90PGT / RST90PTF)

Направляющие

гусеницы

* Лыжи и полозья

Система рулевого

управления

Рулевые

подшипники

Лыжи и передние

амортизаторы

* Компонент подвески

* Приводная гусеница

Соединения и крепежные детали

(RS90P /

отрегулировать свободный ход и/или заменить колодки.

• Заменить тормозную жидкость.

• Проверить плавность хода.

• Смазать , если требуется.

• Проверить на легкость свободного хода.

• Смазать ось рекомендуемой смазкой.

• Проверить на износ и наличие повреждений.

• В случае необходимости замените.

• Проверить на износ и наличие повреждений.

• В случае необходимости замените.

• Проверить на износ и наличие повреждений.

• В случае необходимости замените.

• Проверить расхождение лыж.

• При необходимости отрегулировать.

• Проверить люфты подшипниковых узлов .

• Смазать рекомендуемой смазкой.

• Смажьте рекомендуемой смазкой.

• Смазать рекомендуемой смазкой.

• Проверить провисание.

• При необходимости отрегулировать.

• Убедитесь , что все гайки и винты надежно затянуты.

• Затяните , если необходимо.

, болты

ПЕРВОНАЧАЛЬНЫЕ

1 месяц

или 800 км

(500 миль)

(40 часов)

См. ПРИМЕЧАНИЕ

после таблицы .

Каждые 1600 км (1000

После первых 500 км

(300 миль) и далее

каждые 800 км ( 500

ВСЕ

Каждый

сезон

или

4000 км

(2500 миль)

(200 часов)

миль)

миль).

СТРАНИЦА

112

123

—

115

118

116

117

—

123

118

129

Периодическое техническое обслуживание и регулировка

ПРИМЕЧАНИЕ

КОМПОНЕНТ ДЕЙСТВИЯ

Аккумуляторная

батарея

• Проверить состояние.

• При необходимости зарядить.

ПЕРВОНАЧАЛЬНЫЕ

1 месяц

или 800 км

(500 миль)

(40 часов)

ВСЕ

Каждый

сезон

или

4000 км

(2500 миль)

(200 часов)

СТРАНИЦА

129

Тормозная система:

● После снятия главного тормозного цилиндра и цилиндра суппорта всегда проверяйте

тормозную жидкость. Регулярно проверяйте уровень тормозной жидкости и добавляйте в случае необходимости.

● Раз в два года меняйте масляные уплотнения главного тормозного цилиндра и цилиндра

суппорта.

● Каждые четыре года или при наличии трещин или повреждений заменяйте тормозной шланг.

Периодическое техническое обслуживание и регулировка

ВНИМАНИЕ

ПРИМЕЧАНИЕ

XSU14112

Комплект инструментов

RS90P / RS90PLT / RST90

Комплект инструментов владельца находится в багажном отсеке. (Сведения о доступе к багажному отсеку см. на стр. 42 .) Приведенная в настоящем руководстве информация об обслуживании и входящие в комплект инструменты помогут Вам в проведении профилактического обслуживания и мелкого ремонта. В то же время для надлежащего выполнения определенных работ по обслуживанию могут понадобиться дополнительные динамометрический ключ.

RS90P / RS90PLT

1. Комплект инструментов

инструменты, например

XCS00360

Перед пуском двигателя убедитесь, что комплект инструментов как следует установлен в держателе и прочно закреплен.

Если у Вас нет динамометрического ключа, необходимого для техобслуживания или ремонта, обратитесь к дилеру фирмы Yamaha с просьбой проверить и при необходимости отрегулировать затяжку болтов и гаек.

RST90PGT / RST90PTF

Комплект инструментов владельца находится в сумке для хранения. (Сведения о доступе к багажному отсеку см. на стр. 42 .) Приведенная в настоящем руководстве информация об обслуживании и входящие в комплект инструменты помогут Вам в проведении профилактического обслуживания и мелкого ремонта. В то же время для надлежащего выполнения определенных работ по обслуживанию могут понадобиться дополнительные инструменты, например динамометрический ключ.

RST90

1. Комплект инструментов

Периодическое техническое обслуживание и регулировка

ВНИМАНИЕ

ПРИМЕЧАНИЕ

ОСТОРОЖНО

XCS00781

XCS00940

● Прежде, чем убрать ключи в комплект

инструментов, обязательно сдвиньте крышки на короткий конец каждого торцевого ключа.

● Надежно обвяжите комплект

инструментов ремнем.

можно было выполнить мелкий ремонт. Необходимо постоянно иметь при себе следующее:

● Фонарь

● Рулон пластиковой ленты

● Стальную проволоку

● Буксировочный трос

● Клиновой ремень

● Электрические лампочки

При выезде на дальнее расстояние следует также взять с собой дополнительный запас топлива.

XSU14143

Снятие и установка капота и крышек (RS90P / RS90PLT /

RST90PGT / RST90PTF)

XWS00091

Перед началом эксплуатации убедитесь, что капот и крышки надежно закреплены. Ослабленный капот или крышка могут сдвинуться и привести к потере управления.

1. Крышка торцевого ключа

2. Торцевой ключ

3. Комплект инструментов

4. Ремень

XSU14230

Проверка свечей зажигания

Свечи зажигания являются важными деталями двигателя, проверка которых не представляет сложности. Состояние свечей зажигания обычно отражает состояние двигателя.

Проверьте окраску белого фарфорового изолятора центрального электрода. В идеальном случае изолятор должен быть светло-коричневым, что свидетельствует о том, что двигатель снегохода работает нормально. Если цвет изолятора какой-либо свечи явно отличается от

указанного, то в двигателе, возможно, имеется неисправность. Например, очень белый изолятор центрального электрода, вероятно, указывает на утечку всасываемого воздуха в контуре образования топливовоздушной смеси или на неисправность карбюратора данного цилиндра. Не пытайтесь самостоятельно диагностировать неисправности такого рода. Предоставьте снегоход дилеру фирмы Yamaha для технического осмотра и возможного ремонта. Необходимо периодически извлекать

и осматривать свечи зажигания, потому что от нагрева и образования нагара происходит постепенная эрозия и разрушение свечей. Если при необходимости замены Вы не располагаете свечой того же типа, обратитесь к дилеру фирмы Yamaha.

Рекомендуемая свеча зажигания:

Производитель:

NGK

Модель:

CR8E

XWS00710

В двигателе должны использоваться свеча зажигания и колпачок свечи зажигания только установленных типов. В противном случае T.O.R.S. не будет работать должным образом.

Длина резьбовой части у разных свечей зажигания различна. За длину резьбовой части принимается расстояние от седла под прокладку свечи до конца резьбы. Если длина

Периодическое техническое обслуживание и регулировка

ВНИМАНИЕ

ПРИМЕЧАНИЕ

резьбовой части слишком велика, может произойти перегрев и поломка двигателя. Если длина резьбовой части слишком мала, возможно быстрое загрязнение свечи и снижение эффективности работы двигателя. Кроме того, из-за слишком короткой резьбы на ее открытом участке образуется нагар, приводящий к местному перегреву в камере сгорания и повреждению резьбы. Всегда используйте свечи резьбовой части.

Длина резьбовой части свечи зажигания:

19.0 мм (0.75 дюйм)

с указанной длиной

XCS00382

Убедитесь, что колпачки свечей зажигания плотно установлены по месту. В противном случае колпачки могут быть повреждены из-за вибрации двигателя.

XSU11795

Регулировка частоты вращения двигателя в режиме холостого хода (RST90)

1. Поместите снегоход на ровную

поверхность и поставьте его на стояночный тормоз.

2. Запустите двигатель и прогрейте его.

См. раздел “Пуск двигателя” на стр. 61.

3. Откройте капот.

4. Для изменения холостых оборотов

двигателя вверните или выверните ограничительный винт дроссельной заслонки.

1. Искровой зазор свечи зажигания

2. Длина резьбовой части свечи зажигания

Перед установкой свечи всегда измеряйте искровой зазор с помощью проволочного толщиномера и регулируйте его в соответствии с указанным значением.

Искровой зазор свечи зажигания:

0.7–0.8 мм (0.028–0.031 дюйм)

При установке свечи всегда протирайте посадочную поверхность прокладки. Удаляйте с резьбы всю сажу и затягивайте свечу с указанным крутящим моментом.

Крутящий момент затяжки свечи зажигания:

13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)

1. Стопорный винт дроссельной заслонки

Стандартная частота вращения двигателя на холостом ходу:

1300–1500 об/мин

5. Закройте капот.

Периодическое техническое обслуживание и регулировка

(a)

(b)

XSU14071

Регулировка свободного хода рычага дроссельной заслонки

RS90P / RS90PLT

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Снимите капот, левую и правую боковые крышки и верхнюю крышку. (Порядок снятия см. на стр. 79.)

3. Выкрутите болты фары, расположенные с двух сторон снегохода.

1. Болт крепления фар

4. Отсоедините фары, как показано на

рисунке, после чего поднимите их и отведите вперед , подальше от

ВНИМАНИЕ: При перемещении фар будьте внимательны, чтобы не поцарапать снегоход.

руля.

[XCS00920]

6. Чтобы увеличить свободный ход рычага

дроссельной заслонки, поверните регулировочный болт в направлении (a). Чтобы уменьшить свободный ход рычага дроссельной заслонки, поверните регулировочный болт в направлении (b).

1. Контрг айка

2. Регулировочный болт свободного хода рычага дроссельной заслонки

3. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной заслонки:

2.0–3.0 мм (0.08–0 .12 дюйм)

1. Передняя фара

5. Ослабьте контргайку.

7. Затяните контргайку.

8. Установите фару, при этом выступы на

стойке крепления должны войти в пазы на нижней части фары.

Периодическое техническое обслуживание и регулировка

ВНИМАНИЕ

(b)

(a)

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Откройте капот.

3. Ослабьте контргайку.

4. Чтобы увеличить свободный ход рычага

дроссельной заслонки, поверните регулировочный болт в направлении (a). Чтобы уменьшить свободный ход рычага

1. Паз

2. Выступ

9. В углубление в верхней части крышки

корпуса воздушного фильтра установите уплотнение.

1. Уп ло тн ение

10. Вставьте болты фары и затяните их с

указанным крутящим моментом.

дроссельной заслонки, поверните регулировочный болт в направлении (b).

1. Контрг айка

2. Регулировочный болт свободного хода рычага дроссельной заслонки

3. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной заслонки:

2.0–3.0 мм (0.08–0 .12 дюйм)

Крутящий момент затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт силы)

11. Установите на место верхнюю крышку, левую и правую боковые крышки и капот.

RST90

XCS00410

Вначале отрегулируйте холостые обороты двигателя.

5. Затяните контргайку.

6. Закройте капот.

RST90PGT / RST90PTF

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Снимите капот и верхнюю крышку. (Порядок снятия см. на стр. 79.)

3. Выкрутите болты фары и болты стойки

ветрового стекла, расположенные с двух сторон снегохода.

Периодическое техническое обслуживание и регулировка

(a)

(b)

1. Болт крепления фар

2. Болт стойки ветрового стекла

4. Отсоедините фары, как показано на

рисунке, после чего поднимите их и отведите вперед , подальше от руля.

ВНИМАНИЕ: При перемещении фар будьте внимательны, чтобы не поцарапать снегоход.

1. Передняя фара

5. Ослабьте контргайку.

6. Чтобы увеличить свободный ход рычага

[XCS00920]

1. Контрг айка

2. Регулировочный болт свободного хода рычага дроссельной заслонки

3. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной заслонки:

2.0–3.0 мм (0.08–0 .12 дюйм)

7. Затяните контргайку.

8. Установите фару, при этом выступы на

стойке крепления должны войти в пазы на нижней части фары.

1. Паз

2. Выступ

9. В углубление в верхней

корпуса воздушного фильтра установите уплотнение.

части крышки

Периодическое техническое обслуживание и регулировка

ОСТОРОЖНО

ПРИМЕЧАНИЕ

1. Уп ло тн ение

10. Вставьте болты фары и болты стойки

ветрового стекла и затяните их с указанным крутящим моментом.

Крутящие моменты затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт силы)

Болт стойки ветрового стекла:

14 Нм (1.4 м·кгс, 10 фут·фунт силы)

11. Установите верхнюю крышку и капот.

XSU11863

Проверка системы блокировки дроссельной заслонки

(T.O .R.S. )

XWS00352

При проверке системы T.O.R.S. соблюдайте меры предосторожности, чтобы не допустить перемещения снегохода, что, в свою очередь, может стать причиной несчастного случая:

● Перед проверкой системы T.O.R.S. при

выключенном двигателе убедитесь, что рычаг дроссельной заслонки плавно перемещается.

● Убедитесь, что включен стояночный

тормоз.

● Не повышайте обороты двигателя до

момента не включения сцепления.

Проверьте действие T.O.R.S.

1. Запустите двигатель.

См. раздел “Пуск двигателя” на стр. 61.

2. Отведите ось поворота рычага

дроссельной заслонки от выключателя дроссельной заслонки, для чего поместите большой палец ( сверху) и указательный палец (снизу) между осью поворота рычага дроссельной заслонки и нишей выключателя остановки двигателя. Удерживая ось поворота указанным образом, постепенно надавливайте на рычаг управления дроссельной заслонкой.

Периодическое техническое обслуживание и регулировка

XSU14081

Проверка воздушного фильтра

После каждой поездки проверяйте, чтобы под рамой фильтрующего элемента воздушного фильтра не было снега. Кроме того, в зависимости от условий движения может потребоваться очистка от снега во время поездки.

RS90P / RS90PLT

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Снимите капот, левую и правую боковые крышки и верхнюю крышку. (Порядок снятия см. на стр. 79.)

3. Выкрутите болты фары, расположенные с двух сторон снегохода.

1. Ось поворота рычага дроссельной заслонки

2. Ниша выключателя двигателя

3. Рычаг дроссельной заслонки

T.O.R.S. начнет работать, и частота

вращения двигателя будет поддерживаться в пределах скорости включения сцепления. (Скорость включения сцепления см. на стр. 145. )

ОСТОРОЖНО! Если частота вращения двигателя не уменьшается до скорости включения сцепления, выключите двигатель поворотом главного переключателя в положение выключения и обратитесь к дилеру фирмы Yamaha. Эксплуатация снегохода при неисправной системе T.O.R.S. может стать управления.

[XWS00362]

причиной потери

1. Болт крепления фар

4. Отсоедините фары, как показано на

рисунке, после чего поднимите их и отведите назад, подальше от

крышки

корпуса воздушного фильтра .

ВНИМАНИЕ: При перемещении фар будьте внимательны, чтобы не поцарапать снегоход.

[XCS00920]

Периодическое техническое обслуживание и регулировка

1. Передняя фара

5. Снимите крышку корпуса воздушного фильтра, отстегнув крепления.

1. Крепление крышки корпуса воздушного

фильтра

6. Поднимите раму фильтрующего элемента и проверьте фильтрующий элемент. Если под фильтрующим элементом имеется снег, снимите элемент, удалите снег и установите элемент на место.

7. Поместите на место раму фильтрующего элемента и установите крышку корпуса воздушного фильтра, защелкнув крепления.

8. Установите фару, при этом выступы стойке крепления должны войти в пазы на нижней части фары.

1. Паз

2. Выступ

9. В углубление в верхней части крышки

корпуса воздушного фильтра установите уплотнение.

на

1. Рама фильтрующего элемента

Периодическое техническое обслуживание и регулировка

4. Поднимите раму фильтрующего элемента и проверьте фильтрующий элемент. Если под фильтрующим элементом имеется снег, снимите элемент, удалите снег и установите элемент на место.

1. Уп ло тн ение

10. Вставьте болты фары и затяните их с

указанным крутящим моментом.

Крутящий момент затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт силы)

11. Установите на место верхнюю крышку, левую и правую боковые крышки и капот.

RST90

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Откройте капот.

3. Снимите крышку корпуса воздушного

фильтра, отстегнув крепления корпуса и крышки.

1. Рама фильтрующего элемента

5. Установите раму

воздушного фильтра в первоначальное положение.

6. Установите крышку корпуса воздушного фильтра, защелкнув крепления корпуса и крышки.

7. Закройте капот.

фильтрующего элемента

1. Крепление корпуса воздушного фильтра

2. Крепление крышки корпуса воздушного

фильтра

RST90PGT / RST90PTF

1. Поместите снегоход на ровную поверхность и поставьте его на стояночный тормоз.

2. Снимите капот и верхнюю крышку. (Порядок снятия см. на стр. 79.)

3. Выкрутите болты фары и болты стойки

ветрового стекла, расположенные с двух сторон снегохода.

Периодическое техническое обслуживание и регулировка

1. Болт крепления фар

2. Болт стойки ветрового стекла

4. Отсоедините фары, как показано на

рисунке, после чего поднимите их и отведите назад , подальше от крышки корпуса воздушного фильтра .

ВНИМАНИЕ: При перемещении фар будьте внимательны, чтобы не поцарапать снегоход.

1. Передняя фара

5. Снимите крышку корпуса воздушного фильтра, отстегнув крепления.

[XCS00920]

1. Крепление крышки корпуса воздушного

фильтра

1. Рама фильтрующего элемента

7. Поместите на место раму фильтрующего

элемента и установите крышку корпуса воздушного фильтра, защелкнув крепления.

Периодическое техническое обслуживание и регулировка

8. Установите фару, при этом выступы на стойке крепления должны войти в пазы на нижней части фары.

1. Паз

2. Выступ

9. В углубление в верхней части крышки

корпуса воздушного фильтра установите уплотнение.

1. Уп ло тн ение

10. Вставьте болты фары и болты стойки

ветрового стекла и затяните их с указанным крутящим моментом.

Крутящие моменты затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт силы)

Болт стойки ветрового стекла:

14 Нм (1.4 м·кгс, 10 фут·фунт силы)

11. Установите верхнюю крышку и капот.

XSU11911

Карбюраторы (RST90)

Карбюраторы являются важной составной частью двигателя и его системы контроля выбросов и требуют предельно тщательной регулировки. Поэтому регулировка карбюраторов должна проводиться дилером фирмы Yamaha, имеющим необходимые профессиональные навыки и опыт.

XSU13980

Высокогорные наладочные параметры

Увеличение высоты местности над уровнем моря уменьшает мощность бензинового двигателя примерно на 3% на каждые 305 м (1000 футов) подъема. Это связано с уменьшением плотности воздуха при увеличении высоты. Меньшая плотность воздуха означает снижение содержания кислорода, необходимого для сгорания топлива.

RS90P / RS90PLT / RST90PGT / RST90PTF:

Снегоход оснащен электронной системой впрыска топлива, обеспечивающей оптимальное соотношение топливовоздушной смеси, необходимое для нет необходимости в регулировке системы впрыска топлива даже для эксплуатации в условиях высокогорья . RST90: Снегоход можно отрегулировать в соответствии с условиями высокогорного катания. Наиболее важны регулировки карбюратора. Разряженный воздух больших высот делает соотношение топливовоздушной смеси слишком богатым, что может привести к плохой работе. Общими проблемами являются трудности пуска, увязание свечи. Правильная регулировка карбюратора исправит соотношение топливовоздушной смеси. Для выполнения этой регулировки предоставьте снегоход дилеру фирмы Yamaha.

двигателя. Поэтому

и загрязнение

YAMAHA RST90 2013, RST90PGT 2013, RST90PTF 2013, RS90PLT 2013, RS90P 2013 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Введение

Важная информация о данном руководстве

Содержание

Расположение наклеек с важными указаниями

Правила безопасности

Описание

Контрольные функции

Главный переключатель

Рычаг дроссельной заслонки

Многофункциональная приборная панель

Указатель уровня топлива и индикатор уровня обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой

Устройство самодиагностики

Выключатель двигателя “”

Переключатель дальнего и ближнего света фар “LIGHTS”

Регулятор обогрева рукояток/механизма обогрева рычага управления дроссельной заслонкой

Гнездо для подключения к источнику постоянного тока

Рычаг тормоза

Рычаг стояночного тормоза

Рычаг переключения передач

Кожух привода

Держатель клинового ремня

Рукоятки для пассажира (RST90PGT / RST90PTF)

Подножки для пассажира (RST90 / RST90PGT / RST90PTF)

Спинка (RST90 / RST90PGT / RST90PTF)

Багажный отсек (RS90P / RS90PLT / RST90PGT / RST90PTF)

Места для хранения багажа (RST90)

Топливо

Подвеска

Предэксплуатационные проверки

Перечень предэксплуатационных проверок

Эксплуатация

Пуск двигателя

Обкатка

Вождение снегохода

Увеличение срока службы приводной гусеницы

Управление снегоходом

Остановка двигателя

Транспортировка

Периодическое техническое обслуживание и регулировка

Карта периодического технического обслуживания для системы контроля выхлопа

Карта общего технического обслуживания и смазки

Комплект инструментов

Рекомендуемое оборудование

Проверка свечей зажигания

Регулировка частоты вращения двигателя в режиме холостого хода (RST90)

Регулировка свободного хода рычага дроссельной заслонки

Проверка воздушного фильтра

Карбюраторы (RST90)

Высокогорные наладочные параметры
