Yamaha RS90PB, RS90PLTB, RST90B, RST90PGTB, RST90PTFB User Manual

Page 1

OWNER’S MANUAL MANUEL DU PROPRIÉTAIRE USO E MANUTENZIONE INSTRUKTIONSBOK OMISTAJAN KÄSIKIRJA EIERHÅNDBOK

E F

Read this manual carefully before operating this vehicle. Il convient de lire attentivement ce manuel avant la première utilisation du véhicule.

Leggere attentamente questo manuale prima di utilizzare questo veicolo. Läs den här instruktionsboken noga innan snöskotern används. Lue tämä käsikirja huolellisesti ennen moottorikelkan käyttöä. Les denne håndboken nøye før du tar kjøretøyet i bruk.

RS90PB

RS90PLTB

RST90B

RST90PGTB

RST90PTFB

8HX-28199-S0

Page 2

PRINTED IN JAPAN

2011.06-0.3×2 CR

PRINTED ON RECYCLED PAPER IMPRIMÉ SUR PAPIER RECYCLÉ

STAMPATO SU CARTA RICICLATA

TRYCKT PÅ ÅTERVUNNET PAPPER

PAINETTU UUSIOPAPERILLE

TRYKKET PÅ RESIRKULERT PAPIR

Page 3

OMISTAJAN KÄSIKIRJA

Lue tämä käsikirja huolellisesti ennen moottorikelkan käyttöä.

RS90PB

RS90PLTB

RST90B

RST90PGTB

RST90PTFB

8HX-28199-S0-L0

Page 4

LSU13155

Lue tämä käsikirja huolellisesti ennen moottorikelkan käyttöä. Käsikirja pi-

tää antaa kelkan mukana, jos kelkka myydään.

EY-vaatimustenmukaisuusvakuutus

Direktiivien 2006/42/EY mukaisesti

Me YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japani,

vakuutamme yksinomaan omalla vastuullamme, että tuote

RS10SUV (RST90PTF RS10VTGT (RST90PGT)(JYE8HX00

jota tämä vakuutus koskee, on direktiivien 2006/42/EY oleellisten terveys- ja turvavaatimusten mukainen

(Tarvittaessa)

ja muiden asianmukaisten ETY-direktiivien mukainen

(Muiden ETY-direktiivien nimi ja/tai numero ja julkaisupäivämäärä)

(Tarvittaessa)

Tuotteen ETY-direktiivien oleellisten terveys- ja turvavaatimusten mukaisuus on varmistettu seuraavien standardien ja/tai teknisten määritysten mukaan:

) (

JYE8HY00∗CA000001-

(Merkki, malli)

2004/108/EY

CA000001-

∗

) )

– – – – – –

(Standardien ja/tai määritysten nimi ja/tai numero ja julkaisupäivämäärä)

Valtuutettu edustaja

YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Alankomaat

Allekirjoitus

Pääjohtaja RV Engineering Division MC Operations

Julkaisupäivämäärä

Shinya Shimada

4 marraskuu, 2010

Page 5

LSU10131

Onnittelumme Yamahan moottorikelkan hankinnasta. Valmistajalla on pitkäaikainen kokemus urheilu- ja matkakelkkojen valmistajana. Moottorikelkka edustaa huipputeknologiaa, laatua ja luotettavuutta, joista Yamaha on tunnettu. Tässä käsikirjassa annetaan hyvät perustiedot moottorikelkan toiminnasta, kunnossapidosta ja huollosta. Jos tarvitset tarkempia tietoja moottorikelkan käytöstä ja huollosta, ota yhteys Yamaha-jälleenmyyjään. Yamaha kehittää jatkuvasti tuotteitaan. Vaikka tämä käsikirja siis sisältää viimeisimmät painohetkellä saatavilla olleet tiedot, käsikirjan ohjeiden ja moottorikelkan välillä voi olla pieniä eroja. Jos sinulla on tähän käsikirjaan liittyviä kysymyksiä, ota yhteys Yamaha-jälleenmyyjään.

LWS00670

VAROITUS

Lue tämä käsikirja huolellisesti ennen moottorikelkan käyttöä. Älä ryhdy ajamaan moottorikelkalla, ennen kuin olet perehtynyt riittävästi sen hallintalaitteisiin ja toimintoihin. Säännölliset tarkistukset ja perusteellinen huolto sekä asianmukainen käyttö takaavat, että moottorikelkka toimii turvallisesti ja luotettavasti.

Johdanto

RS90PB

RS90PLTB

RST90B RST90PGTB RST90PTFB

OMISTAJAN KÄSIKIRJA

1. painos, huhtikuu 2011

Kaikki oikeudet pidätetään.

Käsikirjan kopiointi millään keinoin

on kielletty ilman

Yamaha Motor Co., Ltd. -yrityksen

antamaa kirjallista lupaa.

Painettu Japanissa.

Page 6

Käsikirjan tärkeät tiedot

LSU10151

Käsikirjassa on erityisen tärkeät seikat merkitty seuraavasti.

Tämä on turvallisuutta koskevan ilmoituksen kuvake. Se varoittaa mahdollisesta henkilöön kohdistuvasta vamman vaarasta. Noudata kaikkia kuvaketta seuraavia turvallisuusvaroituksia vamman ja kuolemanvaaran välttämiseksi.

LWS00021

VAROITUS

VAROITUS ilmaisee vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan tapaturman.

LCS00011

MUISTA

MUISTA-kohtien varotoimien tarkoitus on estää moottorikelkan tai muun omaisuuden vaurioituminen.

HUOMAA

HUOMAA-kohdissa annetaan toimenpidettä selkeyttäviä tai helpottavia ohjeita.

Page 7

Sisältö

Tärkeiden ohjetarrojen sijainti ........1

Turvallisuusohjeet .......................... 13

Kuvaus ............................................ 15

Hallintalaitteet.................................. 18

Virtalukko ..................................... 18

Rikastinvipu (ryyppy) (RST90) ..... 18

Kaasuvipu .................................... 18

Kaasuvivun ohitusjärjestelmä

(T.O.R.S.) .................................. 19

Monitoimimittariyksikkö ................ 20

Kaukovalon merkkivalo ................ 23

Jäähdytysnesteen matalan

lämpötilan merkkivalo ................ 24

Polttoainemittarin ja kahvan-/

peukalonlämmittimen lämpötilan

ilmaisin ...................................... 25

Polttoaineen varoitusvalo ............. 27

Öljyn määrän ilmaisin (RST90) .... 27

Öljyn määrän/paineen

varoitusilmaisin (RS90P /

RS90PLT / RST90PGT /

RST90PTF) ............................... 28

Jäähdytysnesteen lämpötilan

merkkivalo ................................. 29

Elektronisen ohjaustehostimen

varoitusilmaisin “EPS” (RS90P /

RS90PLT / RST90PGT /

RST90PTF) ............................... 29

Vianetsintälaite ............................. 30

Moottorin tappokatkaisin .............. 30

Valonvaihdin “LIGHTS” ................ 31

Kahvan/peukalonlämmittimen

katkaisin .................................... 31

Tasavirtaliitäntä ............................ 32

Kypärävisiirin lämmittimen liitäntä

[RS90P / RS90PLT / RST90PGT

(KANADASSA) /

RST90PTF (KANADASSA)] ...... 32

Jarrukahva ................................... 33

Seisontajarruvipu ......................... 33

Suunnanvaihdinvipu ..................... 34

Kiilahihnan suojalevy ................... 35

Kiilahihnan pidikkeet .................... 36

Matkustajan kahvat (RST90PGT /

RST90PTF) ............................... 37

Matkustajan kahvanlämmittimen

kytkin (RST90 / RST90PGT /

RST90PTF) ............................... 37

Matkustajan jalkatuet (RST90 /

RST90PGT / RST90PTF) ......... 37

Selkänoja (RST90 / RST90PGT /

RST90PTF) ............................... 38

Säilytyslokero (RS90P /

RS90PLT / RST90PGT /

RST90PTF) ............................... 39

Säilytysalueet (RST90) ................ 40

Hinauskoukku [RST90PGT

(VENÄJÄ)/ RST90PTF

(KANADASSA)(VENÄJÄ)] ja

hinauskoukun kiinnitin [RST90 /

RST90PGT (KANADASSA)

(EUROOPASSA) /

RST90PTF

(EUROOPASSA)] ..................... 43

Polttoaine ..................................... 44

Jousitus ........................................ 45

Ajoa edeltävät tarkastukset ........... 54

Ajoa edeltävän tarkastuksen

kohdat ....................................... 54

Käyttö............................................... 56

Moottorin käynnistäminen ............ 56

Sisäänajo ..................................... 58

Moottorikelkalla ajo ...................... 58

Telamaton huolto ......................... 62

Ajaminen ...................................... 62

Moottorin sammuttaminen ........... 64

Kuljettaminen ............................... 64

Page 8

Sisältö

Säätö- ja huolto-ohjelma................. 65

Pakokaasupäästöjen

rajoitusjärjestelmän

huolto-ohjelma ........................... 66

Yleisen huollon ja voitelun

kaavio ........................................ 67

Työkalusarja ................................. 69

Suositeltavat varusteet ................. 70

Kuomun ja suojusten irrotus ja

asennus (RS90P / RS90PLT /

RST90PGT / RST90PTF) ......... 70

Kuomun avaaminen ja sulkeminen

sekä oikeanpuoleisen suojuksen

irrottaminen ja asentaminen

(RST90) ..................................... 74

Sytytystulppien tarkistus ............... 75

Joutokäyntinopeuden säätö

(RST90) ..................................... 76

Kaasuvivun välyksen säätö .......... 76

Kaasuvivun ohitusjärjestelmän

(T.O.R.S.) tarkistus ................... 79

Ilmansuodattimen tarkistus .......... 80

Kaasuttimet (RST90) .................... 84

Korkean ilmanalan asetukset ....... 84

Venttiilin välys .............................. 84

Moottoriöljy ja öljynsuodatin ......... 84

Jäähdytysjärjestelmä .................... 90

Kiilahihna ...................................... 95

Voimansiirtoketjun suojakotelo ..... 98

Jarru ja seisontajarru .................. 100

Ulkopuolinen vetopyörä (RS90P /

RS90PLT / RST90PGT /

RST90PTF) ............................. 103

Sukset ja kulutusraudat .............. 103

Ohjausjärjestelmä ...................... 104

Telamatto ja liukukiskot .............. 106

Voitelu ........................................ 110

Ajovalon polttimon vaihto ........... 111

Ajovalon suuntauksen säätö ...... 115

Ruuvit ja mutterit ........................ 116

Akku ........................................... 116

Sulakkeen vaihto ........................ 117

Vianetsintä .................................... 124

Säilytys ......................................... 129

Tekniset tiedot .............................. 131

Kuluttajatiedot............................... 135

Tunnistetiedot ............................ 135

Ajoneuvon päästörajoitustietotarra

(KANADASSA) ....................... 136

TAKUU........................................ 136

Page 9

Tärkeiden ohjetarrojen sijainti

LSU12678

Lue kaikki kelkassa olevat tarrat ja varmista, että ymmärrät, mitä niissä sanotaan. Ne sisältävät tärkeää tietoa kelkan turvallisesta ja asianmukaisesta käytöstä. Älä koskaan poista tarroja kel- kasta. Jos tarra kuluu niin, että siitä tulee vaikealukuinen, tai se irtoaa, voit hankkia korvaavan tarran Yamaha-jälleenmyyjältä.

KANADASSA

RS90P / RS90PLT

RST90

5 8 4

3 2

RST90PGT / RST90PTF

5 3

Page 10

Tärkeiden ohjetarrojen sijainti

RS90P / RS90PLT

RST90

RST90PGT / RST90PTF

Page 11

Tärkeiden ohjetarrojen sijainti

1 RS90P / RS90PLT 2

1 RST90 3

1 RST90PGT / RST90PTF 4

SEVERE INJURY OR DEATH MAY RESULT IF YOU IGNORE ANY OF THE FOLLOWING:

•

Read the Owner’s Manual and all labels before operating this vehicle.

• This vehicle is a high performance machine.

It should be operated by an experienced operator. Check throttle, brake, and steering for proper operation before starting engine.

•

• Set parking brake before attempting to start engine.

Never run this vehicle with the parking brake applied. To stop engine in an emergency, push the engine stop switch down.

•

• Do not operate engine without drive belt or drive guard.

• Make sure the fuel tank cap is closed securely after refueling.

• Do not operate this vehicle on public roads.

You could collide with another vehicle.

• Check lever position (Forward or Reverse) before moving.

• Weal an approved helmet, eye protection, and adequate clothing

for snowmobiling.

WARNING AVERTISSEMENT

AFIN D’ÉVITER TOUT RISQUE DE BLESSURE SÉRIEUSE OU MÊME MORTELLE, VEUILLEZ SUIVRE LES RECOMMANDATIONS SUIVANTES:

•

Avant d’utiliser ce véhicule, lire le manuel du propriétaire et toutes les étiquettes.

• Ce véhicule est une machine à haute performance.

Elle doit être conduite par un conducteur expérimenté. Avant de démarrer le moteur, vérifier l’opération du frein, de l’accélérateur

•

et de la direction.

• Le frein de sécurité doit être appliqué lors du démarrage. Ne pas rouler avec le frein de sécurité actionné.

• En cas d’urgence, utiliser l’interrupteur d’arrêt du moteur.

• Ne pas laisser tour ner le moteur sans la courroie ou sans son garde. S’assurer que le bouchon du réservoir soit bien refermé après le remplissage.

•

Afin d’éviter tout risque de collision, ne pas rouler sur un chemin public.

•

Vérifier la position du levier (marche avant ou arrière) avant d’être en marche.

•

Toujours porter un casque approuvé et un habillement de motoneigiste. Prévoir une protection pour les yeux.

8HF-77761-E0

ATTENTION

8ET-2815K-10

NOTICE

8ET-2815K-00

5 RS90P / RS90PLT / RST90PGT / RST90PTF

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

SPECIFICATION S DE LA MISE AU P OINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF-1417E-00

8HF

6 RST905 RST90

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1400 ± 100 r/min

SPECIFICATION S DE LA MISE AU P OINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm

1400 ± 100 r/min

8ES-1417E-00

8ES

Severe engine damage can result from oil loss if crankcase breather hoses are not installed correctly. Inspect hoses and clamps for correct installation

7 RST90

NOTICE ATTENTION

after battery service or

air box removal.

See Service Manual.

Des dommages graves risquent de survenir par suite de fuites d’huile résultant d’un mauvais branchement des tuyaux de reniflard du carter. Après l’entretien de la batterie ou après la dépose de I’épurateur d’air, assurezvous que les brides et les tuyaux sont installès correctement. Consultez le manuel d’entretien.

8GS-2815J-E0

Page 12

Tärkeiden ohjetarrojen sijainti

8 9 RS90P / RS90PLT

TUNE-UP SPECIFICATIONS

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION 30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

250 cm³ (8.5 oz)

GL-3 75W or 80W

SPECIFICATION S DE LA MISE AU POINT

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³

GL-3 75W or 80W 30 ~ 35 mm/100 N (10 kg)

8ES-47578-00

8FR-77763-E0

9 RST90 9 RST90PGT / RST90PTF

8ER-E0

8ER-77763-E0

•

This spark ignition system meets all requirements of the

•

Canadian Interference Causing Equipment Regulations.

Ce système d’allumage par étincelle de véhicule

506

•

respecte toutes les exigences du Règlement sur le

matériel brouilleur du Canada.

3JK-82377-10

8HF-77763-E0

1211

8FA-E0

8FA-2389C-E0

88C-77769-00

JUMPER CABLE CONNECTION LEADS

• For connecting procedures, refer to Owner’s Manual.

FILS DE BRANCHEMENT DES CÂBLES DE DÉMARRAGE

•

Effectuer le branchement des câbles

de démarrage conformément aux

instructions du Manuel du propriétaire.

Page 13

Tärkeiden ohjetarrojen sijainti

13 RS90PLT

14 RST90 / RST90PGT / RST90PTF

LOAD LIMIT / CHARGE LIMITE

10kg {22lbs}

15 RST90 / RST90PGT / RST90PTF

LOAD LIMIT / CHARGE LIMITE

20kg {44lbs}

16 RST90 / RST90PGT / RST90PTF

MAX. TOWING FORCE FORCE DE REMORQUAGE MAX.

1176 N (120 kgf), 264 lbf

MAX. VERTICAL FORCE FORCE VERTICALE MAX.

147 N (15 kgf), 33 lbf

8ET-24897-00

8FM-24897-01

8GS-2817S-E0

17 RST90

17 RS90P / RS90PLT / RST90PGT / RST90PTF

Page 14

Tärkeiden ohjetarrojen sijainti

EUROOPASSA

RST90PGT / RST90PTF

3 2

Page 15

Tärkeiden ohjetarrojen sijainti

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

TUNE-UP SPECIFICATIONS

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

250 cm³ (8.5 oz)

GL-3 75W or 80W

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF-1417E-00

SPECIFICATIONS DE LA MISE AU POINT

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³

GL-3 75W or 80W 30 ~ 35 mm/100 N (10 kg)

8ES-47578-00

8HF

Page 16

Tärkeiden ohjetarrojen sijainti

1176 N

147 N

8HF-2817S-00

8HF-77763-S0

MAX.BELASTNING/RASKAIN TAAKKA

10kg {22lbs}

8ET-24897-10

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

2011

8AC-2817L-00

MAX.BELASTNING/RASKAIN TAAKKA

20kg {44lbs}

8FM-24897-11

88.4 kW 347 kg

11 12

8FA-S0

8FA-2389C-S0

RS10VTGT

8HX-2156A-00

Page 17

Tärkeiden ohjetarrojen sijainti

Perehdy seuraaviin piktogrammeihin ja lue selitystekstit.

Lue Omistajan käsikirja.

Tämä yksikkö sisältää korkeapaineista typpikaasua. Väärä käsittely saattaa aiheuttaa räjähdyksen. Älä polta, puhkaise tai avaa.

Tämä piktogrammi näyttää kelkan vetokoukun hinauspainorajan (kelkan ja kelkan kuorman yhdistetyn painon). Ylikuormittaminen saattaa aiheuttaa hallinnan menetyksen. Hallinnan menetys saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan.

Tämä piktogrammi näyttää kelkan hinaussilmukan painorajan (hinaussilmukkaan kohdistuvan painon). Ylikuormittaminen saattaa aiheuttaa hallinnan menetyksen. Hallinnan menetys saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan.

******

*** kW *** kg

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

****

Mallin nimi

Maksimiteho

Paino käyttökunnossa

Valmistusvuosi

Page 18

Tärkeiden ohjetarrojen sijainti

VENÄJÄLLÄ

RST90PGT / RST90PTF

3 2

Page 19

Tärkeiden ohjetarrojen sijainti

8HP-77761-R0

TUNE-UP SPECIFICATIONS

ENGINE

1.SPARK PLUG

2.SPARK PLUG GAP

3.IDLE SPEED

CR8E(NGK)

0.7 ~ 0.8 mm (0.028 ~ 0.031 in) 1300 ± 50 r/min

TUNE-UP SPECIFICATIONS

DRIVE

1. CHAIN CASE OIL Q’TY

2. CHAIN CASE OIL TYPE

3. TRACK TENSION

* FOR MORE INFO: SEE SERVICE MANUAL FOR THIS

MODEL.

* SPECIFICATIONS SUBJECT TO CHANGE WITHOUT

NOTICE.

30 ~ 35 mm (1.18 ~ 1.38 in)/100 N (10 kg, 22 lb)

250 cm³ (8.5 oz)

GL-3 75W or 80W

SPECIFICATIONS DE LA MISE AU POINT

MOTEUR

1.TYPE DE BOUGIE

2.ECARTEMENT DES ÉLECTRODES

3.RÉGIME DE RALENTI

CR8E(NGK)

0.7 ~ 0.8 mm

1300 ± 50 r/min

8HF-1417E-00

SPECIFICATIONS DE LA MISE AU POINT

ENTRAÎNEMENT

1. CAPACITÉ D’HUILE DU CARTER DE CHAÎNE

2. TYPE D’HUILE DU CARTER DE CHAÎNE

3. FLÈCHE DE LA CHENILLE * POUR PLUS DE DÉTAIL: VOIR LE MANUEL D’ATELIER

POUR CE MODÈLE.

* LES CARACTÉRISTIQUE TECHNIQUES SONT

SUSCEPTIBLES DE CHANGER SANS NOTIFICATION PRÉALABLE.

250 cm³

GL-3 75W or 80W 30 ~ 35 mm/100 N (10 kg)

8ES-47578-00

8HF

Page 20

Tärkeiden ohjetarrojen sijainti

1176 N

147 N

8HF-2817S-00

MAX.BELASTNING/RASKAIN TAAKKA

10kg {22lbs}

8HF-77763-S0

8ET-24897-10

2011

YAMAHA MOTOR CO., LTD. 2500 SHINGAI, IWATA, JAPAN

8AC-2817L-00

10 11

RS10VTGT

88.4 kW 347 kg

8HX-2156A-00

1312

MAX.BELASTNING/RASKAIN TAAKKA

20kg {44lbs}

8FM-24897-11

8FA-S0

8FA-2389C-S0

Page 21

Turvallisuusohjeet

LSU10193

Moottorikelkan omistajana olet vastuussa sen turvallisesta ja asianmukaisesta käytöstä. Noudata aina moottorikelkkaillessasi seuraavia turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi johtaa tapaturmaan tai kuolemaan.

Ennen moottorikelkan käyttöä

● Lue omistajan käsikirja ja kaikki tarrat. Tu-

tustu hallintalaitteisiin ja niiden toimintaan. Ota yhteys Yamaha-jälleenmyyjään, jos et ymmärrä jonkin hallintalaitteen toimintaa.

● Käytä suojavaatetusta. Käytä hyväksyttyä

kypärää ja visiiriä tai suojalaseja. Käytä myös hyvälaatuista kelkkailuasua, saappaita sekä kelkkailuhansikkaita tai -sormikkaita, jotka sallivat hallintalaitteiden käytön peukalolla ja muilla sormilla.

● Moottorikelkalla ei saa ajaa alkoholin tai

huumeiden vaikutuksen alaisena. Alkoholi ja huumeet heikentävät ajokykyä.

Tee asianmukaiset valmistelut

● Suorita ajoa edeltävät tarkistukset aina, kun

käytät kelkkaa, jotta varmistat sen turvallisen käytön. Jos kelkkaa ei tarkisteta ja yllä- pidetä asianmukaisesti, onnettomuuden tai laitteiston vaurioitumisen vaara kasvaa. Katso luettelo ajoa edeltävistä tarkistuksista sivulta 54.

● Laita seisontajarru päälle ennen moottorin

käynnistämistä. Älä koskaan aja moottorikelkalla seisontajarru kytkettynä. Jarrulevy voi ylikuumeta ja jarrutusteho heiketä.

Moottorikelkkaa käytettäessä

● Moottorikelkalla ei saa ajaa yleisillä kaduilla

tai teillä. Se on lailla kielletty ja voi johtaa onnettomuuteen.

● RS90P ja RS90PLT on suunniteltu VAIN

KULJETTAJAA varten. Matkustajia ei saa ottaa mukaan. Matkustajan kuljettaminen voi johtaa laitteen hallinnan menetykseen.

● Ole varovainen ajaessasi. Lumen alla voi

olla esteitä. Pysy merkityillä kelkkaurilla vaarojen välttämiseksi. Aja aina hitaasti ja varovasti, kun ajat kelkkaurien ulkopuolella. Kiveen tai kantoon törmääminen tai piikkilanka-aitaan ajaminen voi johtaa tapaturmaan.

● Moottorikelkalla saa ajaa vain lumella tai

jäällä. Paljaalla maalla, hiekalla, ruohikolla, kivikossa tai asfaltilla ajaessasi voit menettää ajoneuvon hallinnan tai vaurioittaa kelk- kaa.

● Aja yhdessä muiden moottorikelkkailijoiden

kanssa. Saat apua, jos polttoaine loppuu, sattuu onnettomuus tai moottorikelkka rikkoutuu.

● Monilla pinnoilla kuten jäällä ja hangella tar-

vitaan pidempi pysähtymismatka. Ole valpas, ennakoi tilanteet ja hidasta vauhtia

Page 22

Turvallisuusohjeet

ajoissa. Paras jarrutustapa on vapauttaa ensin kaasu ja lisätä jarrutustehoa varoen — ei äkkinäisesti.

Vältä häkämyrkytys

Kaikki pakokaasut sisältävät häkää, joka on tappava kaasu. Hään hengittäminen voi aiheuttaa päänsärkyä, huimausta, uneliaisuutta, pahoinvointia, sekavuutta ja lopulta kuoleman. Häkä on väritön, hajuton ja mauton kaasu, jota saattaa olla ilmassa, vaikka et nä- kisi tai haistaisi pakokaasua. Häkää saattaa kertyä nopeasti tappava määrä. Saatat saada myrkytyksen nopeasti etkä pysty enää pelas- tamaan itseäsi. Tappavia määriä häkää saat- taa myös pysyä ilmassa tuntikausia tai jopa päiviä suljetuissa ja huonosti ilmastoiduissa tiloissa. Jos tunnet mitään häkämyrkytyksen oireita, poistu alueelta välittömästi, siirry ulkoilmaan ja HAE LÄÄKÄRIN APUA.

● Älä käytä moottoria sisätiloissa. Vaikka tuu-

lettaisit tilaa tuulettimella tai pitämällä ikku- noita tai ovia auki, häkää saattaa muodos- tua nopeasti vaarallisia määriä.

● Älä käytä moottoria huonosti ilmastoidussa

tai osittain suljetussa tilassa, esimerkiksi ladossa, autotallissa tai autokatoksessa.

● Älä käytä moottoria ulkona sellaisessa pai-

kassa, jossa pakokaasua saattaa joutua rakennusten sisälle esimerkiksi avoimesta ikkunasta tai ovesta.

suutta testata tällaisten yhtiöiden valmistamia tuotteita. Tästä syystä Yamaha ei suosittele mitään lisävarusteita tai modifikaatioita, jotka eivät ole Yamahan myymiä tai erikseen suosittelemia, vaikka Yamaha-jälleenmyyjä myisi ja asentaisi ne.

Hoito ja varastointi

● Kun moottorikelkka kallistetaan kyljelleen

huoltoa varten, se on tuettava vakaasti.

● Älä jätä moottorikelkkaa vasemmalle kyljel-

leen pitkiksi ajoiksi. Polttoaine voi valua ulos huohotinputken kautta.

● Varmista, ettei moottorikelkan takana seiso

ketään, kun käynnistät kelkan tai tarkistat tai säädät sen hallintalaitteita. Rikkoutunut telamatto, sen kiinnitysosat tai telamaton sinkoamat kivet yms. voivat vahingoittaa kuljettajaa tai sivullisia.

● Ajoneuvoon tehdyt muutokset, joita

Yamaha ei ole hyväksynyt, tai alkuperäis- osien poistaminen voivat tehdä ajoneuvosta vaarallisen ja johtaa tapaturmaan. Muutokset voivat tehdä ajoneuvosta myös laittoman.

● Älä varastoi moottorikelkkaa polttoainesäi-

liö täynnä sisätiloihin, joissa on veden läm- mitin, lämmityslaite, avotuli, kipinöitä, vaat- teiden kuivauslaite yms. Anna moottorin jäähtyä ennen ajoneuvon varastointia sisä- tiloihin.

Aitoja Yamaha-lisävarusteita

Lisävarusteiden valitseminen moottorikelkkaa varten on tärkeä päätös. Aidot Yamaha-lisä- varusteet, joita on mahdollista hankkia vain Yamaha-jälleenmyyjiltä, on suunniteltu ja testattu Yamahan toimesta ja niillä on Yamahan hyväksyntä moottorikelkassa käyttöä varten. Monet yritykset, joilla ei ole mitään yhteyttä Yamahaan, valmistavat osia ja lisävarusteita tai tarjoavat muita modifikaatioita Yamahan kulkuneuvoihin. Yamahalla ei ole mahdolli-

Page 23

LSU10261

RS90P

RS90PLT

Kuvaus

1,2,3 4 5,6,7 8,9 10

111213

1,2,3

4 5,6,7 8,9 10

1. Akku

2. Pääsulake

3. Ilmansuodatin

4. Öljyn täyttökorkki

5. Sulakerasia

6. Jäähdytysnesteen paisuntasäiliö

7. Jäähdytysnestesäiliö

8. Säilytyslokero

9. Työkalusarja

10. Taka-/jarruvalot

11. Liukukiskojousitus

12. Telamatto

13. Kiilahihnan pidin

111213

Page 24

Kuvaus

RST90

10,12 1,2,3,4 5,620 7 8 9 19 13 14

15 181617

1,2,3 4 7 8 9 10,11,12 13

5,6

RST90PGT

1,2,3 4 9 10,11,12 13 14

5,6

RST90PTF

1. Akku

2. Pääsulake

3. Ilmansuodatin

4. Öljyn täyttökorkki

5. Sulakerasia

6. Jäähdytysnesteen paisuntasäiliö

7. Matkustajan kahvanlämmittimen kytkin

8. Matkustajan kahva

9. Selkänoja

10. Säilytyslokero

11. Säilytyspussi (RST90PGT / RST90PTF)

12. Työkalusarja

13. Taka-/jarruvalot

151617

14. Hinauskoukku [RST90PGT (VENÄJÄ)/ RST90PTF (KANADASSA)(VENÄJÄ)]/hi- nauskoukun kiinnitin [RST90 / RST90PGT (KANADASSA)(EUROOPASSA) / RST90PTF (EUROOPASSA)]

15. Liukukiskojousitus

16. Telamatto

17. Kiilahihnan pidin

18. Säilytysalue, kun ajetaan ilman matkustajaa (RST90)

19. Takatavarateline (RST90)

20. Kaasun rajoitusruuvi (RST90)

Page 25

RS90P / RS90PLT

23 647

Kuvaus

12311

4 76

13 810

1. Jarrukahva

2. Seisontajarruvipu

3. Kahvan lämmittimen säädin

4. Peukalon lämmittimen säädin

5. Kypärävisiirin lämmittimen liitäntä [RS90P / RS90PLT / RST90PGT (KANADASSA) / RST90PTF (KANADASSA)]

6. Moottorin tappokatkaisin

RST90PGT / RST90PLTRST90

1 235 647

11 10

7. Kaasuvipu

8. Virtalukko

9. Suunnanvaihdinvipu

10. Tasavirtaliitäntä

11. Valonvaihdin

12. Kuomun salpa (RST90)

13. Rikastinvipu (ryyppy) (RST90)

HUOMAA

● Ostamasi moottorikelkka saattaa poiketa hieman tämän käsikirjan kuvista.

● Muotoilua ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Page 26

Hallintalaitteet

LSU13740

Virtalukko

Virtalukon avulla hallitaan sytytystä ja valojär- jestelmiä. Eri asennot on kuvattu seuraavassa.

1. Pois

2. Päällä

3. Käynnistys

Pois

Sytytysvirtaa ei ole kytketty. Avaimen voi poistaa vain, kun virtalukko on tässä asennossa.

1. Rikastinvipu (ryyppy)

HUOMAA

Katso lisätietoja kohdasta “Moottorin käynnis- täminen” sivulta 56.

Päällä

Sytytysvirta on kytketty.

Käynnistys

Käynnistysvirtapiiri on kytketty. Käynnistysmoottori kierrättää moottoria.

MUISTA: Vapauta virtalukko heti moottorin käynnistyttyä.

[LCS00021]

HUOMAA

● RS90P / RS90PLT / RST90PGT /

RST90PTF: Ajovalot ja takavalo syttyvät moottorin käynnistyttyä.

● RST90: Ajovalot, mittarivalot ja takavalo

syttyvät moottorin käynnistyttyä.

LSU10301

Rikastinvipu (ryyppy) (RST90)

Käytä tätä vipua, kun käynnistät tai lämmität kylmää moottoria.

1. Kylmän moottorin käynnistys.

2. Moottorin lämmitys

3. Lämmin moottori.

LSU10312

Kaasuvipu

Kun moottori käy tasaisesti, kaasuvivun puristaminen lisää moottorin pyörimisnopeutta ja kytkee voimansiirtojärjestelmän. Moottorikelkan nopeutta säädellään kaasuvivulla. Koska kaasuvipu on jousitettu, moottorikelkan vauhti hidastuu ja moottori palaa joutokäyntitilaan, kun vipu vapautetaan.

Page 27

Hallintalaitteet

HUOMAA

Jos T.O.R.S. laukeaa, varoitusvalo ja moottorivian varoituksen ilmaisin vilkkuvat ja kaksinumeroinen koodi “84” näkyy (RS90P / RS90PLT / RST90PGT / RST90PTF) tai vilkkuu (RST90) mittarin näytössä. Jos näin käy, anna Yamaha-jälleenmyyjän tarkistaa järjes- telmä mahdollisimman pian.

1. Kaasuvipu

LSU13750

Kaasuvivun ohitusjärjestelmä (T.O.R.S.)

LWS00041

VAROITUS

Jos T.O.R.S.-järjestelmä laukeaa, selvitä heti vian syy ja varmista, että moottori toimii ongelmitta, ennen kuin käynnistät moottorin uudelleen. Viallisen moottorin käyttäminen saattaa aiheuttaa hallinnan menettämisen tai vaurion.

Jos kaasuläpät tai kaasuvaijeri menevät epä- kuntoon kaasutettaessa, T.O.R.S. kytkeytyy päälle, kun kaasuvipu vapautetaan. T.O.R.S.-järjestelmä ohittaa polttoaineen suihkutuksen (RS90P / RS90PLT / RST90PGT / RST90PTF) tai sytytyksen (RST90) ja pitää moottorin käyntinopeuden kytkimen kytkeytymisnopeutta pienempänä, jos kaasuläpät eivät palaa joutokäyntiasen- toon, kun kaasuvipu vapautetaan. (Katso kytkimen kytkeytymisnopeus, sivu 131.)

Joutokäynti

Kaasuvi-puVapautet-

Kaasuläppä

T.O. R.S.

Kiinni Auki Auki

Moottori

käy oi-

kein.

Ajo

Puristettu

Moottori

käy oi-

kein.

Toimin ta -

häiriö

Vapautet-

T. O. R . S .

kytkeytyy

päälle.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Varoitusvalo “”

2. Moottorivian varoituksen ilmaisin “”

3. Kaksinumeroinen koodi “84”

RST90

1. Varoitusvalo “”

2. Moottorivian varoituksen ilmaisin “”

3. Kaksinumeroinen koodi “84”

Page 28

Hallintalaitteet

LSU14101

Monitoimimittariyksikkö

RS90P / RS90PLT / RST90PGT / RST90PTF

Monitoimimittariyksikössä on:

● digitaalinen nopeusmittari

● kierroslukumittari

● matkamittari

● kaksi osamatkamittaria (joista nähdään

edellisen nollauksen jälkeen ajetut kilometrit)

● jäljellä olevan polttoaineen osamatkamittari

(joka näyttää polttoaineen määrän varoituk- sen ja varoitusvalon syttymisen jälkeen ajetun matkan)

● öljynvaihdon osamatkamittari (joka näyttää

öljynvaihtovälin umpeutumisen jälkeen ajetun matkan)

● kello

● varoituksen ilmaisimet (moottorivian, jääh-

dytysnesteen lämpötilan, öljyn ja polttoaineen määrän varoitukset)

● merkkivalot (jotka ilmoittavat kaukovaloista

ja alhaisesta jäähdytysnesteen lämpöti- lasta)

● varoitusvalo (joka näyttää yhdessä varoi-

tusilmaisimien kanssa varoituksia)

● polttoainemittari (josta näkyy polttoaineen

määrä polttoainesäiliössä)

● kahvan-/peukalonlämmittimen lämpötilan

ilmaisin (josta näkyy kahvan- tai peukalonlämmittimen lämpötilan taso)

● näytön kirkkauden säätö

Kun virta kytketään virta-avaimella, kierroslukumittarin osoitin käy lyhyesti ääriasennossa ja jäähdytysnesteen matalan lämpötilan merkkivalo, varoitusvalo ja kaikki näytön segmentit syttyvät ja sammuvat.

12 3 4 5

FHI

E LO EPS

6 7 8

1. “RESET”-painike

2. “SELECT”-painike

3. Käyntinopeusmittari

4. Varoitusvalot

5. Kello

6. Jäähdytysnesteen matalan lämpötilan merkkivalo “”

7. Kaukovalon merkkivalo “”

8. Varoitusvalo “”

9. Elektronisen ohjaustehostimen varoitusilmaisin “EPS”

10. Mittariston näyttö

Kahvanlämmittimen ilmaisin näkyy ensin näy- tössä 5 sekunnin ajan ja sen jälkeen näyttöön tulee polttoainemittari.

HUOMAA

Jos haluat vuorotella nopeus-, matka- ja osamatkamittarien näyttötapaa kilometrien ja mailien välillä, valitse matkamittari “ODO” ja paina sen jälkeen “SELECT”-painiketta vähin- tään 10 sekuntia, kun moottorikelkka on pysäytetty.

Page 29

Hallintalaitteet

Matkamittari ja osamatkamittari

E LO

1. Matkamittari / osamatkamittari / jäljellä olevan polttoaineen osamatkamittari

Painamalla “SELECT”-painiketta saadaan näkyviin vuoron perään matkamittari “ODO” sekä osamatkamittarit “TRIP A” ja “TRIP B” seuraavassa järjestyksessä: ODO → TRIP A → TRIP B → ODO Jos polttoaineen määrän varoitus ja varoitus- valo syttyvät (katso sivu 25), matkamittarin näyttö vaihtuu automaattisesti jäljellä olevan polttoaineen osamatkamittariksi “TRIP F”, joka alkaa mitata ajettua matkaa. Paina tällöin “SELECT”-painiketta, jos haluat vaihtaa näyttötilaa. Näyttö vaihtuu matkamittari- ja osamatkamittaritiloista toiseen seuraavasti: TRIP F → ODO → TRIP A → TRIP B → TRIP F Jos haluat nollata osamatkamittarin, valitse se painamalla “SELECT” painiketta ja paina sitten “RESET” painiketta vähintään 1 sekunnin ajan. Jos jäljellä olevan polttoaineen osamatkamittaria ei nollata käsin, se nollautuu automaattisesti ja näyttö palaa edelliseen tilaan, kun moottorikelkalla on ajettu polttoainetäydennyksen jälkeen 5 km (3 mi).

Öljynvaihdon osamatkamittari

Matkamittarin näytössä vilkkuvat vuorotellen öljynvaihdon osamatkamittari ja “OIL”, kun öl-

jynvaihtoväli umpeutuu ensimmäisen kerran 800 km:n (500 mi) jälkeen. Tämän jälkeen öl- jynvaihtoväli umpeutuu 4000 km:n (2500 mi)

välein. Kun näin tapahtuu, vaihda moottoriöljy niin pian kuin mahdollista. (Lisätietoja öljyn- vaihdosta on sivulla 84.)

E LO

HUOMAA

● Öljynvaihdon osamatkamittari vilkkuu vain

moottorikelkan ollessa pysähtyneenä.

● Palaa edelliseen näyttötilaan painamalla

“SELECT”-painiketta. Jos haluat näyttää öl- jynvaihdon osamatkamittarin uudelleen, katkaise virta virtalukosta ja kytke se uudelleen.

Nollaa öljynvaihdon osamatkamittari öljynvaihdon jälkeen seuraavien ohjeiden mukaan.

Öljynvaihdon osamatkamittarin nollaus (kun moottoriöljy on vaihdettu öljynvaihdon osamatkamittarin näkyviin tulon jälkeen)

1. Jos haluat näyttää öljynvaihdon osamatkamittarin, kytke virta virtalukosta.

2. Paina “RESET”-painiketta vähintään 1 sekunnin ajan öljynvaihdon osamatkamittarin ja “OIL”-tekstin vilkkuessa vuorotellen matkamittarin näytössä. Edellisen öljynvaihdon jälkeen ajettu matka ja “OIL” vilkkuvat vuorotellen matkamittarin näy- tössä.

3. Paina “RESET”-painiketta noin 3 sekunnin ajan. “00000” ja “OIL” vilkkuvat vuorotellen osamatkamittarin näytössä 3 ker- taa, ja näyttö palaa edelliseen näyttötilaan.

Page 30

Hallintalaitteet

Jos moottoriöljy vaihdetaan ennen kuin öljyn- vaihdon osamatkamittari tulee näkyviin (eli ennen öljynvaihtovälin umpeutumista), osamatkamittari on nollattava öljynvaihdon jäl- keen. Muuten seuraava öljynvaihtoväli ei umpeudu oikeassa vaiheessa. Nollaa tällöin öljynvaihdon osamatkamittari seuraavasti.

Öljynvaihdon osamatkamittarin nollaus (kun moottoriöljy on vaihdettu ennen öljynvaihdon osamatkamittarin tuloa näkyviin)

1. Paina “SELECT”-painiketta, kunnes näyttöön tulee “ODO”, ja paina sitten “RESET”-painiketta vähintään 1 sekun- nin ajan. Edellisen öljynvaihdon jälkeen ajettu matka ja “OIL” vilkkuvat vuorotellen matkamittarin näytössä.

2. Paina “RESET”-painiketta noin 3 sekunnin ajan. “00000” ja “OIL” vilkkuvat vuorotellen osamatkamittarin näytössä 3 kertaa, ja näyttö palaa edelliseen näyttötilaan.

Kello

1. Kello

3. Valitse tunnit painamalla “RESET”-paini- ketta ja paina sen jälkeen “SELECT”-pai- niketta. Minuutit alkavat vilkkua.

4. Valitse minuutit painamalla “RESET”-pai- niketta ja paina sen jälkeen “SELECT”- painiketta. Kello käynnistyy, kun vapautat “SELECT”-painikkeen.

HUOMAA

Kellonaika pitää asettaa uudelleen, kun akku irrotetaan.

Näytön kirkkaus

Mittariston näytön kirkkautta voidaan säätää valaistusolojen mukaan.

1. Näytön kirkkaus

Näytön kirkkauden säätö

1. Katkaise virta virtalukosta.

2. Paina ja pidä “SELECT”-painike alhaalla.

3. Kytke virta virtalukosta ja vapauta 5 sekunnin kuluttua “SELECT”-painike.

4. Valitse haluamasi näytön kirkkaus painamalla “RESET”-painiketta ja paina sen jälkeen “SELECT”-painiketta. Näyttö palaa edelliseen näyttötilaan.

Kellonajan asetus

1. Kytke virta virtalukosta.

2. Paina “SELECT”-painiketta ja “RESET”- painiketta yhtä aikaa, kunnes tunnin numerot alkavat vilkkua.

RST90

Monitoimimittariyksikössä on:

● digitaalinen nopeusmittari

● kierroslukumittari

● matkamittari

● osamatkamittari (joka näyttää edellisen nol-

lauksen jälkeen ajetun matkan)

Page 31

Hallintalaitteet

● varoituksen ilmaisimet (moottorivian, jääh-

dytysnesteen lämpötilan, öljyn ja polttoaineen määrän varoitukset)

● merkkivalot (jotka ilmoittavat kaukovaloista

ja alhaisesta jäähdytysnesteen lämpöti- lasta)

● varoitusvalo (joka näyttää yhdessä varoi-

tusilmaisimien kanssa varoituksia)

● polttoainemittari (josta näkyy polttoaineen

määrä polttoainesäiliössä)

● kahvan-/peukalonlämmittimen lämpötilan

ilmaisin (josta näkyy kahvan- tai peukalon-

lämmittimen lämpötilan taso) Kun moottori käynnistetään, kierroslukumittarin osoitin käy lyhyesti ääriasennossa ja jääh- dytysnesteen matalan lämpötilan merkkivalo, varoitusvalo ja kaikki näytön segmentit syttyvät ja sammuvat kerran.

1 2 3 4 65 7

1. Käyntinopeusmittari

2. Jäähdytysnesteen matalan lämpötilan merkkivalo “”

3. Kaukovalon merkkivalo “”

4. Varoitusvalo “”

5. Varoitusvalot

6. Mittariston näyttö

7. Valinta-/nollauspainike

Kahvanlämmittimen ilmaisin näkyy ensin näytössä 5 sekunnin ajan ja sen jälkeen näyttöön tulee polttoainemittari.

HUOMAA

Jos haluat vuorotella nopeus-, matka- ja osamatkamittarien näyttötapaa kilometrien ja mailien välillä, valitse matkamittari “ODO” ja paina sen jälkeen select/reset-painiketta vä- hintään 10 sekuntia, kun moottorikelkka on pysäytetty.

Matkamittari ja osamatkamittari

Matkamittarin “ODO” ja osamatkamittarin “TRIP” välillä voidaan vuorotella seuraavassa

järjestyksessä painamalla select/reset-painiketta: ODO → TRIP → ODO

1. Matkamittari/osamatkamittari

Kun haluat nollata osamatkamittarin, paina select/reset-painiketta vähintään yhden se- kunnin ajan osamatkamittarin ollessa näy- tössä.

LSU10411

Kaukovalon merkkivalo “”

Kaukovalon merkkivalo syttyy, kun ajovalojen kaukovalot kytketään. (Katso sivulta 31 lisä- tietoja ajovalojen asennon säätämisestä.)

Page 32

Hallintalaitteet

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Kaukovalon merkkivalo “”

RST90

1. Kaukovalon merkkivalo “”

LSU13761

Jäähdytysnesteen matalan lämpötilan merkkivalo “”

Jäähdytysnesteen matalan lämpötilan merkkivalo syttyy, kun jäähdytysnesteen lämpötila on hyvin matala. Merkkivalo ilmaisee kuljettajalle, että moottorikelkkaa on lämmitettävä. Kun moottori on käynnistynyt, lämmitä sitä, kunnes merkkivalo sammuu. Moottorikelkalla voidaan ajaa normaalisti, kun merkkivalo on sammunut.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Jäähdytysnesteen matalan lämpötilan merkkivalo “”

RST90

1. Jäähdytysnesteen matalan lämpötilan merkkivalo “”

2. Varoitusvalo “”

3. Moottorivian varoituksen ilmaisin “”

4. Kaksinumeroinen koodi “86”

HUOMAA

● RS90P / RS90PLT / RST90PGT /

RST90PTF: Aja moottorikelkalla vain hyvin hitaasti niin kauan kuin jäähdytysnesteen matalan lämpötilan merkkivalo palaa. Jos kierrosnopeus on liian suuri, moottorin enimmäiskierroksia rajoitetaan moottorin suojaamiseksi.

● RST90: Aja moottorikelkalla vain hyvin hi-

taasti niin kauan kuin jäähdytysnesteen matalan lämpötilan merkkivalo palaa. Jos moottorin käyntinopeus on liian korkea, varoitusvalo sekä moottorivian varoituksen il-

Page 33

Hallintalaitteet

maisin vilkkuvat ja kaksinumeroinen koodi “86” vilkkuu virhekoodinäytössä. Kun näin käy, moottoria suojataan automaattisesti rajoittamalla sen suurinta käyntinopeutta.

LSU10426

Polttoainemittarin ja kahvan/peukalonlämmittimen lämpöti- lan ilmaisin

Polttoainemittarin ja kahvan-/peukalonläm- mittimen ilmaisimessa on kahdeksan segmenttiä, joista näkyy polttoainesäiliössä ole- van polttoaineen määrä sekä kahvan- tai peukalonlämmittimen lämpötilan taso.

RS90P / RS90PLT / RST90PGT / RST90PTF

Polttoainemittari

Polttoainemittarin palkit vähenevät kohti “E”:tä (tyhjää) polttoaineen määrän vähe-

tessä. Kun jäljellä on enää yksi palkki “E”:n vieressä, polttoaineen määrän varoitus ja varoitusvalo syttyvät.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Polttoaineen varoitusvalo “”

2. Varoitusvalo “”

RST90

1. Polttoainemittarin ja kahvan-/peukalonläm- mittimen lämpötilan ilmaisin

RST90

1. Polttoainemittarin ja kahvan-/peukalonläm- mittimen lämpötilan ilmaisin

1. Polttoaineen varoitusvalo “”

2. Varoitusvalo “”

Jos polttoaineen määrän varoitus ja varoitus- valo syttyvät, lisää polttoainetta niin pian kuin mahdollista.

HUOMAA

Jotta polttoainemittarin lukema olisi tarkka, moottorikelkka pitää pysäyttää tasaiselle pinnalle, koska lukema muuttuu moottorikelkan liikkuessa ja kallistuessa.

Page 34

Hallintalaitteet

Kahvan-/peukalonlämmittimen lämpötilan ilmaisin

Kun kahvanlämmittimen säätökatkaisinta painetaan, kahvanlämmittimen ilmaisin syttyy, ja näytössä näkyy kahvanlämmittimen lämpö- tila. Kun peukalonlämmittimen säätökatkaisinta painetaan, peukalonlämmittimen ilmaisin syttyy, ja näytössä näkyy peukalonlämmittimen lämpötila. Lisätietoja on kohdassa “Kahvan/peukalonlämmittimen katkaisin” sivulla 31.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Kahvanlämmittimen ilmaisin “”

2. Peukalonlämmittimen ilmaisin “”

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Kahvan lämmittimen säädin

RST90

1. Kahvan lämmittimen säädin

RST90

1. Kahvanlämmittimen ilmaisin “”

2. Peukalonlämmittimen ilmaisin “”

1. Peukalon lämmittimen säädin

HUOMAA

● Kahvan-/peukalonlämmittimen taso näkyy

näytössä 5 sekunnin ajan, kun kahvan/peukalonlämmittimen katkaisin on vapautettu. Sen jälkeen näyttöön tulee polttoainemittari.

Page 35

Hallintalaitteet

● Kahvan-/peukalonlämmittimen ilmaisimen

yläosan segmentti vilkkuu yhden kerran, kun kahvan-/peukalonlämmitin on jo maksimitasolla. Kahvan-/peukalonlämmittimen ilmaisimen alaosan segmentti vilkkuu yhden kerran, kun kahvan-/peukalonlämmitin on jo minimitasolla.

● Kun moottori käynnistetään, kahvan-/peu-

kalonlämmittimen lämpötilan tasoksi vali- taan taso, joka oli valittuna kun moottori viimeksi sammutettiin.

LSU13252

Polttoaineen varoitusvalo “”

Polttoaineen määrän ilmaisin ja varoitusvalo syttyvät, kun polttoainetta on vähän. (Katso lisätietoja sivulta 25.) Polttoaineen määrän ilmaisin, varoitusvalo, polttoainemittarin ilmaisin (RS90P / RS90PLT / RST90PGT / RST90PTF) ja kaikki polttoainemittarin palkit alkavat vilkkua ja varoittavat kuljettajaa, kun moottorikelkan vianmäärityslaite havaitsee viallisen anturin, irronneen tai vioittuneen johtimen tai oikosulun. Jos näin käy, tarkistuta moottorikelkka Yamaha-jälleenmyyjällä mahdollisimman pian.

RS90P / RS90PLT / RST90PGT / RST90PTF

31 24

1. Polttoaineen varoitusvalo “”

2. Varoitusvalo “”

3. Polttoainemittari

4. Polttoainemittari “”

RST90

1. Polttoaineen varoitusvalo “”

2. Varoitusvalo “”

3. Polttoainemittari

LSU10463

Öljyn määrän ilmaisin “” (RST90)

Öljyn määrän ilmaisin ja varoitusvalo syttyvät, kun moottoriöljyn taso on alhainen.

Page 36

Hallintalaitteet

1. Öljyn määrän ilmaisin “”

2. Varoitusvalo “”

Jos öljyn määrän ilmaisin ja varoitusvalo syttyvät, aja moottorikelkka tasaiselle pinnalle ja käytät sitä joutokäynnillä minuutin ajan. Jos öljyn määrän ilmaisin ja varoitusvalo sam- muvat, moottoriöljyä on vielä riittävästi vaikka- kin se on vähissä. Lisää kuitenkin öljyä mah- dollisimman pian. Jos öljyn määrän ilmaisin ja varoitusvalo eivät sammu, tarkista öljyn määrä öljysäiliössä (katso öljyn määrän tarkistus sivulta 84) ja lisää moottoriöljyä tarvittaessa. Jos öljyn määrän ilmaisin ja varoitusvalo jäävät päälle, pyydä Yamaha-jälleenmyyjää tarkastamaan moottorikelkka.

LSU13991

Öljyn määrän/paineen varoitusilmaisin “” (RS90P / RS90PLT / RST90PGT / RST90PTF)

Öljyn määrän/paineen varoitusilmaisimella on kaksi tehtävää. Varoitusilmaisin syttyy, kun moottoriöljyä on vähän ja kun öljynpaine on alhainen. Toiminnoista on lisätietoja seuraavissa kohdissa.

Öljyn määrän varoitus

Varoitusilmaisin ja varoitusvalo syttyvät, kun moottoriöljyn määrä on alhainen.

1. Öljyn määrän/paineen varoitusilmaisin “”

2. Varoitusvalo “”

Jos varoitusilmaisin ja varoitusvalo syttyvät, aja moottorikelkka tasaiselle pinnalle ja käytä sitä joutokäynnillä minuutin ajan. Jos varoitusilmaisin ja varoitusvalo sammuvat, moottoriöljyä on vielä riittävästi vaikkakin se on vähissä. Lisää kuitenkin öljyä mahdolli- simman pian. Jos varoitusilmaisin ja varoitusvalo eivät sammu, tarkista öljysäiliössä olevan öljyn määrä (katso öljyn määrän tarkistus sivulta

84) ja lisää öljyä tarvittaessa. Jos varoitusilmaisin ja varoitusvalo jäävät pa- lamaan, pyydä Yamaha-jälleenmyyjää tar- kastamaan moottorikelkka.

Öljynpaineen varoitus

Varoitusilmaisin syttyy ja matkamittarin näyt- töön tulee “OP-LO” (alhainen öljynpaine), jos moottoriöljyn paine on alhainen, kun moottori käynnistetään. Samalla moottorin nopeus ra- joitetaan kytkimen kytkeytymisnopeutta alhaisemmaksi, kunnes varoitusilmaisin sammuu. Jos moottoriöljyn paine pysyy alhaisena minuutin ajan, moottori sammuu. Jos näin käy, anna Yamaha-jälleenmyyjän tarkistaa moottorikelkka.

Page 37

1. Öljyn määrän/paineen varoitusilmaisin “”

2. “OP-LO” (alhainen öljynpaine)

HUOMAA

Jos öljykanavissa ei ole öljyä, kun moottori käynnistetään (esimerkiksi moottoriöljyn vaihdon jälkeen), varoitusilmaisin saattaa syttyä ja matkamittarin näytössä saattaa näkyä “OP- LO” hetken ajan, kunnes öljy pääsee kiertä- mään koko moottoriin. Moottorikelkalla voi- daan ajaa normaalisti, kun ilmaisin on sammunut.

LSU10513

Jäähdytysnesteen lämpötilan merkkivalo “”

Jos moottori ylikuumenee, jäähdytysnesteen lämpötilan merkkivalo ja varoitusvalo syttyvät. Pysäytä moottorikelkka välittömästi ja anna moottorin jäähtyä. Tarkista jäähdytysnesteen määrä jäähdytysnesteen paisuntasäiliössä. (Lisätietoja tarkistuksesta on sivulla 90.)

Hallintalaitteet

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Jäähdytysnesteen lämpötilan merkkivalo “”

2. Varoitusvalo “”

RST90

1. Jäähdytysnesteen lämpötilan merkkivalo “”

2. Varoitusvalo “”

LCS00041

MUISTA

Älä aja moottorikelkalla, jos moottori on ylikuumentunut.

LSU13812

Elektronisen ohjaustehostimen varoitusilmaisin “EPS” (RS90P / RS90PLT / RST90PGT / RST90PTF)

Elektronisen ohjaustehostimen varoitusilmaisin syttyy, kun virta-avain käännetään ON- asentoon, ja sammuu, kun moottori käynnis- tyy. Jos varoitusilmaisin jää palamaan tai syt- tyy moottorin käynnistyttyä, EPS-järjestelmän

Page 38

Hallintalaitteet

toiminnassa saattaa olla vika. Jos näin käy, anna Yamaha-jälleenmyyjän tarkistaa EPSjärjestelmä.

1. Elektronisen ohjaustehostimen varoitusilmaisin “EPS”

HUOMAA

Jos ohjauskuormitus on liian raskas (eli ohjausta käytetään liikaa moottorikelkan hitaalla käyntinopeudella), ohjaustehostimen tehoa heikennetään EPS-moottorin suojaamiseksi ylikuumenemiselta.

LSU13771

Vianetsintälaite

Tässä mallissa on vianmäärityslaite, joka tarkkailee useiden virtapiirien tilaa. Jos jossain näistä virtapiireistä ilmenee vikaa, varoitusvalo ja moottorivian varoituksen ilmaisin vilkkuvat ja virhekoodi näkyy (RS90P / RS90PLT / RST90PGT / RST90PTF) tai vilkkuu hitaasti (RST90) mittarin näytössä. Kirjoita virhekoodi muistiin ja tarkastuta moottorikelkka Yamaha-jälleenmyyjällä mahdollisimman nopeasti. MUISTA: Virhe-

koodin näkyessä sammuta moottori niin pian kuin mahdollista, jotta se ei vaurioituisi.

[LCS00820]

RS90P / RS90PLT / RST90PGT / RST90PTF

312

1. Varoitusvalo “”

2. Moottorivian varoituksen ilmaisin “”

3. Virheilmoitus

RST90

1. Varoitusvalo “”

2. Moottorivian varoituksen ilmaisin “”

3. Virheilmoitus

LSU10531

Moottorin tappokatkaisin “”

Tappokatkaisimella moottorin voi sammuttaa hätätilanteessa nopeasti. Paina tappokatkaisin alas ja moottori sammuu. Kun haluat käynnistää moottorin, vedä tappokatkaisin ylös ja käynnistä moottori. (Lisätietoja moottorin käynnistyksestä on sivulla 56.)

Page 39

1. Moottorin tappokatkaisin “”

Harjoittele parilla ensimmäisellä kerralla tappokatkaisimen käyttöä, jotta opit reagoimaan nopeasti tositilanteessa.

LSU10661

Valonvaihdin “LIGHTS”

Valitse kaukovalo “HI” tai lähivalo “LO” paina- malla valonvaihdinta.

Hallintalaitteet

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Kahvan lämmittimen säädin

RST90

1. Valonvaihdin “LIGHTS” (valot)

2. Kaukovalo “HI”

3. Lähivalo “LO”

LSU12654

Kahvan/peukalonlämmittimen katkaisin

Kahvanlämmittimen ja peukalonlämmittimen katkaisimilla säädetään sähköisesti lämmitet- tävien ohjaustangon kahvojen ja kaasukahvan lämpötilaa.

1. Kahvan lämmittimen säädin

1. Peukalon lämmittimen säädin

Lämpötilan nostaminen

Kun haluat nostaa lämpötilaa, siirrä vastaava katkaisin asentoon “HI”.

Page 40

Hallintalaitteet

Lämpötilan laskeminen

Kun haluat laskea lämpötilaa, siirrä vastaava katkaisin asentoon “LO”. Katso lisätietoja kappaleesta “Polttoainemit- tarin ja kahvan-/peukalonlämmittimen lämpö- tilan ilmaisin” sivulla 25.

LSU10696

Tasavirtaliitäntä

Tasavirtaliitäntä on etupaneelissa ja siihen voidaan kytkeä lisävarusteita.

HUOMAA

Tasavirtaliitäntää voidaan käyttää vain moottorin käydessä.

Tasavirtaliitännän käyttö

1. Käynnistä moottori.

2. Avaa tasavirtaliitännän kansi ja kiinnitä li- sävarusteen pistotulppa liitäntään.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Tasavirtaliitännän kansi

2. Tasavirtaliitäntä

RST90

1. Tasavirtaliitännän kansi

2. Tasavirtaliitäntä

3. Kun et enää käytä tasavirtaliitäntään kyt- kettyä lisävarustetta, muista irrottaa lisä- varusteen pistotulppa liitännästä ja sul- kea tasavirtaliitännän kansi.

LCS00122

MUISTA

● Älä käytä lisävarusteita, jotka tarvitsevat

tasavirtaliitännän suurinta sallittua kapasiteettia enemmän tehoa, jotta vältet- täisiin virtapiirin ylikuormitus ja mahdollinen sulakkeen palaminen. (Katso sivulta 117, mikä on oikea sulakkeen ampeeriluku.)

● Älä käytä tasavirtaliitännässä autojen

savukkeensytytintä tai muuta vastaavaa laitetta, jonka pistoke kuumenee, koska liitäntä voi vaurioitua.

Suurin sallittu kapasiteetti:

DC 12 V, 2.5 A (30 W)

LSU13264

Kypärävisiirin lämmittimen lii- täntä [RS90P / RS90PLT / RST90PGT (KANADASSA) / RST90PTF (KANADASSA)]

Kypärävisiirin lämmittimen liitäntä on ohjaus- tangon vasemmalla puolella.

Page 41

Hallintalaitteet

HUOMAA

Kypärävisiirin lämmitinliitäntää voi käyttää vain moottorin ollessa käynnissä.

Kypärävisiirin lämmitinliitännän käyttäminen

1. Käynnistä moottori.

2. Avaa kypärävisiirin lämmitinliitännän kansi ja kytke lämmittimen pistotulppa liitäntään.

1. Kypärän visiirin lämmittimen liitännän suojus

2. Kypärävisiirin lämmittimen liitäntä

3. Muista poistaa pistotulppa liitännästä ja sulkea kansi kypärävisiirin lämmittimen käytön jälkeen.

LCS00892

MUISTA

Älä käytä kypärävisiirin lämmitintä, joka tarvitsee kypärävisiirin lämmitinliitännän suurinta sallittua kapasiteettia enemmän tehoa, jotta vältettäisiin virtapiirin ylikuormitus ja mahdollinen sulakkeen palaminen. (Katso sivulta 117, mikä on oikea sulakkeen ampeeriluku.)

Pysäytä moottorikelkka puristamalla jarrukahva ohjaustankoa vasten.

1. Jarrukahva

HUOMAA

Kun painat jarrukahvaa, jarruvalo syttyy.

LCS00060

MUISTA

Varmista, ettei jarrukahvan pää ulotu ohjaustangon pään yli. Näin jarrukahva ei vaurioidu, kun moottorikelkka käännetään kyljelleen huoltotoimia varten.

LSU10581

Seisontajarruvipu

Kun pysäköit moottorikelkan tai käynnistät moottorin, kytke seisontajarru kääntämällä seisontajarruvipu vasemmalle.

Suurin sallittu kapasiteetti:

DC 12 V, 1.5 A (18 W)

LSU10551

Jarrukahva

Voimansiirtojärjestelmää jarrutetaan moottorikelkan pysäyttämiseksi.

1. Seisontajarruvipu

Seisontajarru vapautetaan kääntämällä vipu oikealle.

Page 42

Hallintalaitteet

LSU10593

Suunnanvaihdinvipu

Suunnanvaihdinvivulla moottorikelkka kytketään ajo- tai peruutusvaihteelle. Kun moottorikelkka on täysin pysähtynyt, vedä suunnanvaihdinvipu esiin ja siirrä se asentoon “FWD” tai “REV”, kunnes sen liike pysähtyy ja vapauta vipu.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Suunnanvaihdinvipu

1. Vedä esiin.

2. Siirrä asentoon “FWD” (ajo eteenpäin).

3. Vapauta.

1. Vedä esiin.

2. Siirrä asentoon “REV” (peruutus).

3. Vapauta.

RST90

1. Suunnanvaihdinvipu

Page 43

1. Vedä esiin.

2. Siirrä asentoon “FWD” (ajo eteenpäin).

3. Vapauta.

1. Vedä esiin.

2. Siirrä asentoon “REV” (peruutus).

3. Vapauta.

LCS00072

MUISTA

Älä käytä suunnanvaihdinvipua kun moottorikelkka on liikkeessä, tämä saattaa vahingoittaa voimansiirtojärjestelmää.

LSU14092

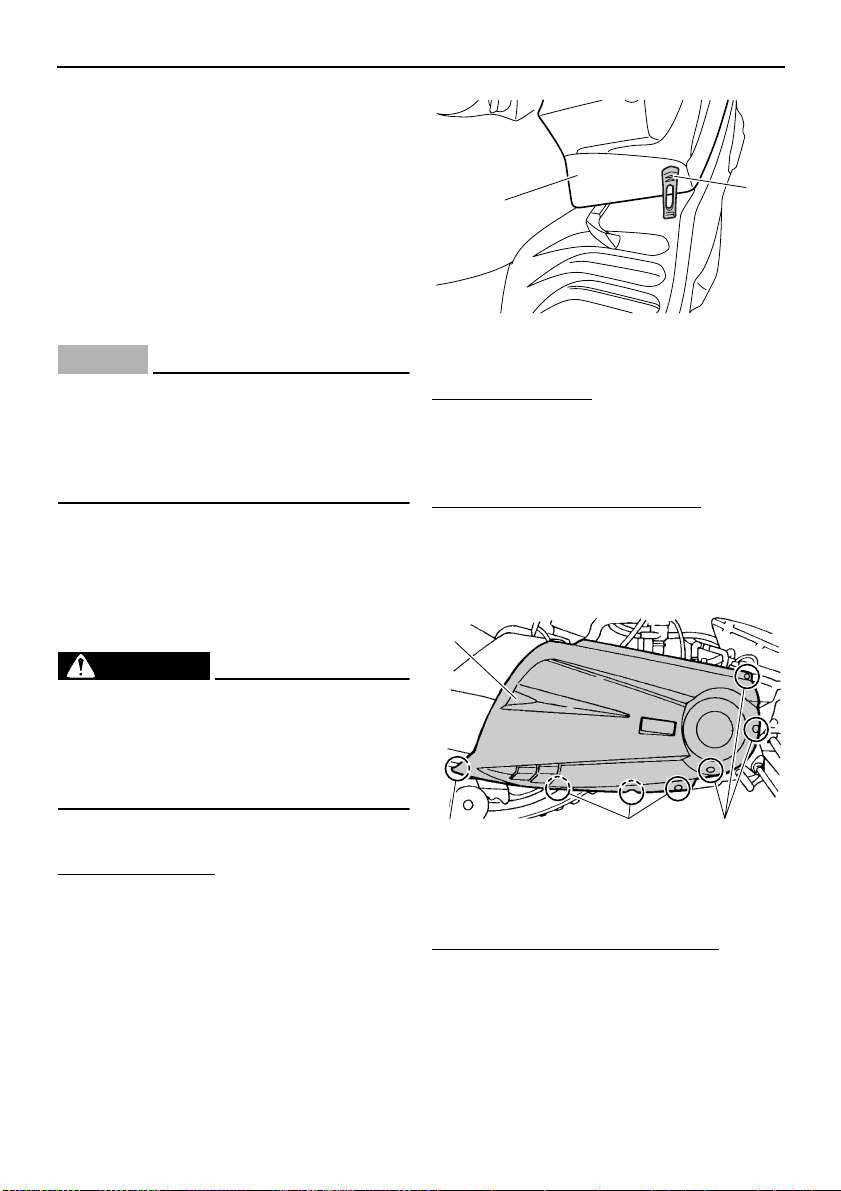

Kiilahihnan suojalevy

LWS00402

VAROITUS

● Pyörivään kiilahihnaan tai kytkimen

osiin koskeminen voi johtaa tapaturmaan tai kuolemaan. Älä koskaan käytä moottoria ilman voimansiirtojärjestel- män suojusta.

● Varmista ennen moottorikelkan käyttöä,

että voimansiirtojärjestelmän suojus on asennettu oikein. Muussa tapauksessa

Hallintalaitteet

rikkinäisen kiilahihnan tai muun osan irtoaminen moottorikelkasta ajon aikana saattaa johtaa tapaturmaan tai kuolemaan.

LCS00930

MUISTA

● Älä koskaan käytä moottoria ilman kiila-

hihnaa. Keskipakoiskytkimen osat voivat vaurioitua.

● Varo, ettet naarmuta tuulilasia asentaes-

sasi tai irrottaessasi voimansiirtojärjes- telmän suojusta.

Voimansiirtojärjestelmän suojuksen tarkoitus on suojata kiilahihnan kytkintä ja kiilahihnaa, jos moottorikelkan osia rikkoutuu tai irtoaa. Voimansiirtojärjestelmän suojus sijaitsee vasemmanpuoleisen suojuksen takana (RS90P / RS90PLT / RST90PGT / RST90PTF) tai kuomun alla (RST90). [Lisä- tietoja voimansiirtojärjestelmään pääsystä on sivuilla 70 (RS90P / RS90PLT / RST90PGT / RST90PTF) ja 74 (RST90).]

Voimansiirtojärjestelmän suojuksen irrotus

1. Irrota voimansiirtojärjestelmän suojuksen lukitustappi suojuksen takapidikkeestä.

1. Kiilahihnan suojalevy

2. Voimansiirtojärjestelmän suojuksen lukitustappi

Page 44

Hallintalaitteet

2. Nosta voimansiirtojärjestelmän suojuksen takaosaa kuvan mukaisesti ja irrota suojus vetämällä sitä taaksepäin.

Voimansiirtojärjestelmän suojuksen asennus

1. Sovita voimansiirtojärjestelmän suojuksen etuosassa olevat aukot suojuksen etupidikkeen ulokkeisiin.

1. Kiilahihnan suojalevy

2. Voimansiirtojärjestelmän suojuksen lukitustappi

LSU10761

Kiilahihnan pidikkeet

Pidä aina mukana hätätilanteita varten vara- kiilahihna ja kiinnitä se sille tarkoitettuihin pidikkeisiin.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Kiilahihnan suojalevy

2. Sovita voimansiirtojärjestelmän suojuksen takana olevat aukot suojuksen takapidikkeen ulokkeisiin ja asenna suojuksen lukitustappi pidikkeeseen kuvan mukaisesti.

1. Kiilahihnan pidin

RST90

1. Kiilahihnan pidin

Page 45

Hallintalaitteet

LCS00180

MUISTA

Varmista, että varakiilahihna on kunnolla kiinni pidikkeissä.

LSU13302

Matkustajan kahvat (RST90PGT / RST90PTF)

Matkustajan kahvat voi asentaa kolmeen asentoon matkustajan mieltymysten mukaan.

1. Matkustajan kahva

2. Matkustajan kahvan säätönuppi

Matkustajan kahvojen asennon muuttaminen

1. Poista kahvan sääntönuppi kääntämällä sitä myötäpäivään.

2. Siirrä kahva haluttuun asentoon.

3. Kiinnitä säätönuppi kääntämällä sitä vas- tapäivään.

LWS00780

VAROITUS

Varmista matkustajan kahvojen asennon muuttamisen jälkeen, että kahvojen nupit on kiristetty tukevasti.

LSU10681

Matkustajan kahvanlämmitti- men kytkin (RST90 / RST90PGT / RST90PTF)

Tällä kytkimellä säädetään sähköisesti mat- kustajan kahvojen lämmitystä.

RST90

1. Matkustajan kahvanlämmittimen kytkin

2. Pois

3. “HI” (kauko)

4. “LO” (lähi)

RST90PGT / RST90PTF

1. Matkustajan kahvanlämmittimen kytkin

2. Pois

3. “HI” (kauko)

4. “LO” (lähi)

LSU14050

Matkustajan jalkatuet (RST90 / RST90PGT / RST90PTF)

Matkustajan jalkatuet voi asentaa kahteen (RST90) tai kolmeen (RST90PGT / RST90PTF) asentoon matkustajan mieltymysten mukaan. Kun haluat vaihtaa jalkatukien asentoa, irrota ruuvit, vaihda jalkatukien asentoa sekä kiinnitä ja kiristä ruuvit.

Page 46

Hallintalaitteet

1. Jalkatuki

2. Ruuvi

LCS00131

MUISTA

● Varmista, että ruuvit kiinnitetty kunnolla,

kun olet vaihtanut jalkatukien asentoa.

● Älä kiristä ruuveja liikaa, jotta jalkatuet

eivät vahingoittuisi.

LSU14130

Selkänoja (RST90 / RST90PGT / RST90PTF)

LWS00131

VAROITUS

Älä istu selkänojan päällä. Muutoin voit menettää tasapainosi, kaatua ja loukkaantua.

Selkänojan kulmaa (RST90 / RST90PGT / RST90PTF) ja asentoa (RST90PGT / RST90PTF) voidaan säätää.

RST90

1. Selkänoja

2. Selkänojan säätönuppi

RST90PGT / RST90PTF

1. Selkänoja

2. Selkänojan säätönuppi

RST90PGT / RST90PTF Selkänojan asennon säätö

Vedä selkänojan säätövipua ylöspäin ja siirrä sitten selkänoja haluttuun asentoon.

Selkänojan kulman säätö

Käännä selkänojan säätönuppia, kunnes selkänoja on halutussa kulmassa.

1. Selkänoja

2. Selkänojan säätövipu

Page 47

Hallintalaitteet

Ilman matkustajaa ajettaessa selkänoja voidaan siirtää etuasentoon ja sen kulmaa voidaan säätää käyttäjän toiveiden mukaan ku- van mukaisesti.

LSU14120

Säilytyslokero (RS90P / RS90PLT / RST90PGT / RST90PTF)

RS90P / RS90PLT

Säilytyslokero on istuimen takana. Säilytä lokerossa työkalusarjaa, käyttöohjeita, varaosia ja muita tarvekaluja.

Sälytyslokeron avaaminen

Käännä kiinnikettä 1/2 kierrosta jompaankumpaan suuntaan ja taita säilytyslokeron suojus ylös.

RST90PGT / RST90PTF

Tämä moottorikelkka on varustettu säilytyslokerolla, jossa on säilytyspussi.

Säilytyslokero

LCS00900

MUISTA

Säilytyslokeron pohja voi kuumentua moottorikelkalla ajon aikana ja olla kuuma vielä ajon päätyttyä. Voimakkaasti kuumentunut pinta voi aiheuttaa palovammoja. Lisäksi kuumuus voi vaikuttaa säily- tyslokerossa oleviin elintarvikkeisiin ja aiheuttaa muoviesineissä muodon- tai vä- rinmuutoksia.

Säilytyslokero on istuimen takana. Käytä säi- lytyslokeroa säilytyspussin, varaosien tai muiden pienten esineiden säilytykseen.

Sälytyslokeron avaaminen Avaa säilytyslokeron salvat ja säilytyslokeron kansi.

1. Ruuvi

2. Säilytyslokero

Sälytyslokeron sulkeminen

Taita säilytyslokeron suojus alas ja käännä kiinnike alkuperäiseen asentoon.

1. Säilytyslokeron salpa

2. Säilytyslokeron kansi

Page 48

Hallintalaitteet

1. Säilytyslokero

HUOMAA

Siirrä selkänojaa eteenpäin ennen säilytyslokeron avaamista, jotta kannen voisi avata esteettä. (Katso selkänojan säätöohjeita sivulta

38.)

Enimmäiskuorma:

20 kg (44 lbs)

LCS00781

MUISTA

Varmista ennen moottorin käynnistä- mistä, että työkalusarja on kiinnitetty oikein ja että säilytyspussin vetoketju on kiinni.

LSU10823

Säilytysalueet (RST90)

Moottorikelkassa on säilytyslokero, takaosassa oleva säilytysalue ja takatavarateline.

Säilytyslokero

Säilytyslokero on kuomun alla. Avaa lokero irrottamalla kiinnittimet ja säilytä siinä työkaluja, varaosia ja muita tarvekaluja.

Sälytyslokeron sulkeminen Sulje säilytyslokeron kansi ja säilytyslokeron salvat.

Säilytyspussi

Säilytyspussi on säilytyslokerossa. Säilytä pussissa työkalusarjaa, käyttöohjeita, vara- osia ja muita tarvekaluja.

1. Säilytyspussi

1. Säilytyslokero

2. Ruuvi

Takaosassa oleva säilytysalue ja takatavarateline

Säilytysalue ja tavarateline ovat moottorikelkan takaosassa. Takaosan säilytysaluetta voi käyttää vain, kun matkustajan istuin on irrotettu.

Page 49

Hallintalaitteet

1. Takaosan säilytysalue

2. Takatavarateline

Enimmäiskuorma:

Takaosan säilytysalue:

20 kg (44 lbs)

Takatavarateline:

10 kg (22 lbs)

Matkustajan istuimen ja selkänojan irrotus

1. Siirrä tavaratelineen lukitusvipua poispäin tavaratelineen kannattimesta ja irrota sen jälkeen selkätuki ja takatavarateline painamalla lukitusvipua.

1. Tavaratelineen lukitusvipu

2. Siirrä selkätukea ja tavaratelinettä eteenpäin, kunnes niiden liike pysähtyy ja irrota ne.

1. Selkänoja

2. Takatavarateline

3. Irrota matkustajan istuimen lukitusnuppi ja irrota matkustajan istuin.

1. Matkustajan istuin

2. Matkustajan istuimen lukitusnuppi

4. Sovita tavaratelineessä olevat reiät tavaratelineen kannattimessa oleviin pultteihin ja aseta tavarateline tavaratelineen kannattimeen.

Page 50

Hallintalaitteet

1. Aukko

2. Takatavarateline

3. Pultti

4. Tavaratelineen lukitustuki

5. Siirrä tavaratelinettä taaksepäin, kunnes sen liike pysähtyy.

6. Lukitse tavarateline paikalleen vetämällä tavaratelineen lukitusvipua ylöspäin. Laita vipu tavaratelineen alle ja kiinnitä pidikkeellä. MUISTA: Älä lastaa liian suu-

ria esineitä takaosan säilytystilaan. Kuorma ei myöskään saa ulottua säi- lytysalueen reunojen yli.

1. Tavaratelineen lukitusvipu

Matkustajan istuimen ja selkänojan kiinnitys

1. Irrota tavarateline. (Katso vaiheet 1–2 kohdasta “Matkustajan istuimen ja selkänojan irrotus”.)

2. Laita matkustajan istuin paikalleen ja kiinnitä sen jälkeen matkustajan istuimen lukitusnuppi.

[LCS00211]

3. Sovita selkätuen kannattimessa olevat reiät tavaratelineen kannattamisessa oleviin pultteihin ja kiinnitä selkätuki tavaratelineen kannattimeen.

1. Aukko

1. Pultti

4. Sovita tavaratelineessä olevat reiät tavaratelineen kannattimessa oleviin pultteihin ja aseta tavarateline tavaratelineen kannattimeen.

5. Siirrä selkätukea ja tavaratelinettä taak- sepäin, kunnes niiden liike pysähtyy.

6. Lukitse selkätuki ja tavarateline paikoilleen vetämällä tavaratelineen lukitusvi- pua ylöspäin. Laita vipu tavaratelineen alle ja kiinnitä pidikkeellä.

Page 51

1. Tavaratelineen lukitusvipu

LSU13202

Hinauskoukku [RST90PGT (VENÄJÄ) / RST90PTF (KANADASSA)(VENÄJÄ)] ja hinauskoukun kiinnitin [RST90 / RST90PGT (KANADASSA)(EUROOPASSA)

/ RST90PTF (EUROOPASSA)]

LCS00241

MUISTA

Vältä hinaamasta alle 10 km/h:n (6 mi/h) nopeudella pitkiä matkoja tai pitkää aikaa, jotta kiilahihna ei kuluisi ennenaikaisesti.

Hallintalaitteet

VENÄJÄ

1. Hinauskoukku

Suurin sallittu vetopaino:

120 kgf (264 lbf)

Suurin sallittu aisapaino:

15 kgf (33 lbf)

Hinauskoukun kiinnitin [RST90 / RST90PGT (KANADASSA)(EUROOPASSA) / RST90PTF (EUROOPASSA)]

Moottorikelkassa on hinauskoukun kiinnitin, johon voi kiinnittää hinauskoukun. Älä kohdista hinauskoukkuun suositusta enempää kuormaa.

Hinauskoukku [RST90PGT (VENÄJÄ) / RST90PTF (KANADASSA)(VENÄJÄ)]

Älä kohdista hinauskoukkuun suositusta enempää painoa.

KANADASSA

1. Hinauskoukku

1. Hinauskoukun kiinnitin

HUOMAA

Hinauskoukun voi ostaa Yamaha-jälleenmyy- jältä.

Page 52

Hallintalaitteet

Suurin sallittu vetopaino:

120 kgf (264 lbf)

Suurin sallittu aisapaino:

15 kgf (33 lbf)

LSU10616

Polttoaine

LWS00071

VAROITUS

Bensiini ja bensiinihöyryt syttyvät helposti. Noudata näitä ohjeita polttoaineen lisäämisen aikana tulipalon ja räjähdysten välttämiseksi ja vahingoittumisriskin vähentämiseksi.

Varmista, että polttoainesäiliössä on riittävästi bensiiniä.

1. Sammuta moottori ja varmista, että moottorikelkan kyydissä ei ole ketään ennen polttoaineen lisäämistä. Älä koskaan tupakoi polttoainetta lisättäessä, äläkä kos- kaan lisää polttoainetta kipinöiden, avotulen tai muiden syttymislähteiden läheisyydessä. Tällaisia ovat mm. veden- lämmittimien ja vaatekuivaajien sytytysliekit.

2. Älä täytä polttoainesäiliötä liikaa. Lopeta täyttäminen kun polttoainetta on täyttöputken alareunaan asti. Polttoaine laajenee lämmetessään ja moottorin tai aurin- gon lämpö saattaa aiheuttaa polttoaineen valumisen ulos säiliöstä.

1. Täyttöputki

2. Polttoaineen enimmäismäärä

3. Pyyhi läikkynyt polttoaine välittömästi pois.

4. Varmista, että polttoainesäiliön korkki on kunnolla kiinni kääntämällä korkkia myö- täpäivään.

LWS00680

VAROITUS

Bensiini on myrkyllistä ja saattaa aiheuttaa tapaturman tai kuoleman. Käsittele bensiiniä varoen. Älä ime bensiiniä suulla. Jos satut nielemään bensiiniä, hengittä- mään bensiinihöyryjä tai bensiiniä joutuu silmiin, mene välittömästi lääkäriin. Jos bensiiniä läikkyy iholle, pese se saippualla ja vedellä. Jos bensiiniä läikkyy vaatteille, vaihda vaatteet.

Page 53

Hallintalaitteet

MUISTA

VAROITUS

Polttoainesuositus:

RS90P VAIN LYIJYTÖN BENSIINI (REGULAR) RS90PLT VAIN LYIJYTÖN BENSIINI (REGULAR) RST90 VAIN LYIJYTÖN BENSIINI (REGULAR) RST90PGT VAIN LYIJYTÖN BENSIINI (REGULAR) (CAN) RST90PGT VAIN LYIJYTÖN BENSIINI (RON-oktaaniluku vähint. 91) (FIN)(RUS)(SWE) RST90PTF VAIN LYIJYTÖN BENSIINI (REGULAR) (CAN) RST90PTF VAIN LYIJYTÖN BENSIINI (RON-oktaaniluku vähint. 91) (FIN)(RUS)(SWE)

Polttoainesäiliön tilavuus:

RS90P 34.6 L (9.14 US gal,

7.61 Imp.gal) RS90PLT 34.6 L (9.14 US gal,

7.61 Imp.gal) RST90 39.3 L (10.38 US gal,

8.65 Imp.gal) RST90PGT 34.6 L (9.14 US gal,

7.61 Imp.gal) RST90PTF 34.6 L (9.14 US gal,

7.61 Imp.gal)

KANADASSA

● Moottorissa voi käyttää hapetettuja polt-

toaineita (gasoholi), joissa on enintään 10 % etanolia (E10). Moottorivian estämiseksi saatetaan kuitenkin tarvita rikkaampaa polttoainesuihkua. Ota yhteys Yamaha-jälleenmyyjään. Käytettäväksi ei suositella metanolia sisältävää gasoholia.

● Älä käytä alkoholipohjaisia jäänestoai-

neita tai vettä absorboivia aineita hapetettujen polttoaineiden kanssa.

LSU14001

Jousitus

Iskunvaimennusta voidaan säätää moottorikelkkailijan mieltymysten mukaiseksi. Pehmeämpi iskunvaimennus lisää ajomukavuutta, kun taas jäykempi iskunvaimennus parantaa ohjattavuutta tietyn tyyppisessä maastossa tai ajo-oloissa. Jos iskunvaimennuksen säädöt eivät ole sinulle tuttuja, anna Yamaha-jälleenmyyjän tehdä ne.

LWS00151

Yamaha-moottori on suunniteltu käyttämään lyijytöntä bensiiniä, jonka koeoktaaniluku (RON) on vähintään 91. (Kanada: tavallinen lyijytön bensiini, jonka pumppuoktaaniluku [(R+M)/2] on vähintään 86 tai jonka koeoktaaniluku (RON) on vähintään 91.)

LCS00093

● Varmista, ettei polttoainesäiliöön pääse

lunta tai jäätä säiliön täytön aikana.

● Polttoainesäiliöön on laitettava vain

suositeltua bensiiniä. Muun bensiinin käyttö vahingoittaa vakavasti moottorin sisäosia, kuten venttiilejä ja männänrenkaita, sekä pakokaasujärjestelmää.

Tutustu seuraaviin ohjeisiin ennen korkeapaineista typpikaasua sisältävien iskunvaimentimien käsittelyä.

● Älä käsittele sylinterikokoonpanoja tai

yritä avata niitä.

● Älä altista iskunvaimentimia avotulelle

tai muulle voimakkaalle lämmönlähteelle. Tästä johtuva liiallinen kaasunpaine voi aiheuttaa iskunvaimentimen räjähtämisen.

● Älä väännä tai vahingoita sylintereitä

millään tavalla. Sylinterin vaurioituminen johtaa huonoon vaimennustehoon.

● Älä hävitä rikkinäistä tai kulunutta is-

kunvaimenninta itse. Huollata iskunvaimennin aina Yamaha-jälleenmyyjällä.

Page 54

Hallintalaitteet

HUOMAA

Käytä iskunvaimennuksen säätöön omistajan työkalusarjassa olevia erikoistyökaluja. Jos mallisi työkalusarjassa ei ole erikoisavainta, sen voi hankkia Yamaha-jälleenmyyjältä.

LSU10894

Etuiskunvaimentimien jousen esikuormituksen säätäminen

LWS00720

VAROITUS

Vasemman ja oikean suksen jousen iskunvaimentimen esikuormitus pitää asettaa täsmälleen samalla tavoin. Epätasaiset asetukset heikentävät ohjattavuutta ja tasapainoa.

Jousen esikuormitusta säädetään kääntä- mällä säätömuttereita. Säädä jousen esikuormitusta seuraavasti.

1. Löysää lukkomutteri.

2. Jos haluat lisätä jousen esikuormitusta ja tehdä jousituksesta kovemman, kierrä säätömutteria suuntaan (a). Jos haluat pienentää jousen esikuormitusta ja pehmentää jousitusta, kierrä säätömutteria suuntaan (b).

(a)

HUOMAA

Jousen esikuormituksen asetus määritetään mittaamalla etäisyys A kuvan mukaan. Mitä pidempi etäisyys A on, sitä suurempi jousen esikuormitus; mitä lyhyempi etäisyys A on, sitä pienempi jousen esikuormitus.

Jousen esikuormituksen asetukset*:

Minimi (pehmeä):

RS90P / RS90PLT / RST90PGT / RST90PTF 122.5 mm (4.82 in) RST90 161.0 mm (6.34 in)

Vakio:

RS90P / RS90PLT 129.5 mm (5.10 in) RST90 162.0 mm (6.38 in) RST90PGT 122.5 mm (4.82 in) RST90PTF 134.5 mm (5.30 in)

Maksimi (jäykkä):

RS90P / RS90PLT 139.5 mm (5.49 in) RST90 172.0 mm (6.77 in) RST90PGT 132.5 mm (5.22 in) RST90PTF 144.5 mm (5.69 in)

* Jokainen täysi säätömutterin kierros

muuttaa A-etäisyyttä 1.5 mm (0.06 in).

3. Kiristä lukkomutteri määritettyyn kiristys-

momenttiin. MUISTA: Kiristä lukkomut-

teria aina säätömutteria vastaan. Kiristä lukkomutteri sitten määritettyyn momenttiin.

[LCS00860]

1. Lukkomutteri

2. Etäisyys A

3. Jousen esikuormituksen säätömutteri

(b)

Kiristystiukkuus:

Lukkomutteri:

42 Nm (4.2 m·kgf, 30 ft·lbf)

Page 55

Hallintalaitteet

LSU13134

Keskimmäisen iskunvaimentimen ja takavääntöjousien esikuormituksen säätö (RST90 / RST90PGT / RST90PTF)

Jousen esikuormitusta voidaan säätää kään- tämällä keskimmäisen iskunvaimentimen säätömutteria ja takavääntöjousien säätimiä. Säädä jousen esikuormitusta seuraavasti.

Keski-iskunvaimennin

1. Löysää lukkomutteri.

2. Jos haluat lisätä jousen esikuormitusta ja koventaa jousitusta, käännä säätömutte- ria suuntaan (a). Jos haluat vähentää jousen esikuormitusta ja pehmentää jousitusta, käännä säätömutteria suuntaan (b).

(a)

(b)

1. Jousen esikuormituksen säätömutteri

2. Etäisyys A

3. Lukkomutteri

HUOMAA

Jousen esikuormituksen asetukset*:

Minimi (pehmeä):

RST90 101.5 mm (4.00 in) RST90PGT 122.1 mm (4.81 in) RST90PTF 111.0 mm (4.37 in)

Vakio:

RST90 102.5 mm (4.04 in) RST90PGT 122.1 mm (4.81 in) RST90PTF 112.0 mm (4.41 in)

Maksimi (jäykkä):

RST90 112.5 mm (4.43 in) RST90PGT 132.1 mm (5.20 in) RST90PTF 122.0 mm (4.80 in)

* Jokainen täysi säätömutterin kierros

muuttaa A-etäisyyttä 1.5 mm (0.06 in).

3. Kiristä lukkomutteri määritettyyn kiristys-

momenttiin. MUISTA: Kiristä lukkomut-

teria aina säätömutteria vastaan. Kiristä lukkomutteri sitten määritettyyn momenttiin.

Kiristystiukkuus:

Lukkomutteri:

42 Nm (4.2 m·kgf, 30 ft·lbf)

Takavääntöjouset

LWS00750

[LCS00860]

VAROITUS

Oikean ja vasemman jousen esikuormitus pitää asettaa täsmälleen samalla tavoin. Epätasaiset asetukset heikentävät ohjattavuutta ja tasapainoa.

Jos haluat lisätä jousen esikuormitusta ja koventaa jousitusta, käännä säädintä suuntaan (a). Jos haluat vähentää jousen esikuormi- tusta ja pehmentää jousitusta, käännä sää- dintä suuntaan (b).

Page 56

Hallintalaitteet

(a)

(b)

1. Jousen esikuormituksen säädin

Jousen esikuormituksen asetukset:

Minimi (pehmeä):

Vakio:

Maksimi (jäykkä):

LSU14300

Takaiskunvaimentimen jousen esijän- nityksen säätö (RS90P / RS90PLT)

Jousen esikuormitusta voidaan säätää kään- tämällä takaiskunvaimentimessa olevaa sää- tömutteria. Säädä jousen esikuormitusta seuraavasti.

1. Löysää lukkomutteri.

(b)

1. Jousen esikuormituksen säätömutteri

2. Etäisyys A

3. Lukkomutteri

HUOMAA

Jousen esikuormituksen asetukset*:

Minimi (pehmeä):

147.5 mm (5.81 in)

Vakio:

157.5 mm (6.20 in)

Maksimi (jäykkä):

182.0 mm (7.17 in)

* Jokainen täysi säätömutterin kierros

muuttaa A-etäisyyttä 1.5 mm (0.06 in).

3. Kiristä lukkomutteri määritettyyn kiristys-

momenttiin. MUISTA: Kiristä lukkomut-

teria aina säätömutteria vastaan. Kiristä lukkomutteri sitten määritettyyn momenttiin.

[LCS00860]

Kiristystiukkuus:

Lukkomutteri:

42 Nm (4.2 m·kgf, 30 ft·lbf)

Page 57

LSU13094

Säätölevyjen säätö (RST90)

LWS00760

VAROITUS

Varmista, että säätölevyt ovat samassa asetuksessa moottorikelkan molemmilla puolilla. Muutoin kelkan ohjattavuus ja vakaus voivat heikentyä.

Jousen voimaa voidaan säätää siirtämällä säätölevyjen paikkaa.

1. Säätölevy

HUOMAA

● Tee säätö, kun moottorikelkassa ei ole

kuormaa (kuljettajaa tai tavaroita).

● Käytä säätöön omistajan työkalusarjassa

olevia erikoistyökaluja.

1. Asenna erikoistyökalut säätölevyyn ku- van mukaisesti.

Hallintalaitteet

1. Säätölevyjen paikka (kuljettaja ja matkustaja)

2. Kun vain kuljettaja

3. Erikoistyökalu

4. Lukitustappi

2. Vedä lukitustapista ja muuta säätölevyn paikkaa kääntämällä erikoistyökaluja.

3. Vapauta lukitustappi.

4. Irrota erikoistyökalut säätölevystä.

LSU14310

Takaiskunvaimentimen vaimennuksen säätö (RS90P / RS90PLT / RST90PGT)

RST90PGT

Sisäänmenovaimennusta voidaan säätää säätönupilla. Iskunvaimentimen sisäänmenovaimennusta lisätään kääntämällä säätönuppia suuntaan (a). Iskunvaimentimen sisäänmenovaimen- nusta vähennetään kääntämällä säätönuppia suuntaan (b). MUISTA: Älä jatka säätönu-

pin kääntämistä suuntaan (a), kun sen liike pysähtyy. Iskunvaimennin saattaa vaurioitua eikä vaimennusta voida säätää. Älä käännä säätönuppia suuntaan (b) yli 12 naksausta. Vaikka säätönupin kääntä- mistä jatkettaisiin 12 naksauksen jälkeen, vaimennus ei muutu. Muista pysäyttää säätönupin liike naksauksen kohdalle.

[LCS00910]

Page 58

Hallintalaitteet

(b)

(a)

1. Sisäänmenovaimennuksen säätönuppi

Sisäänmenovaimennuksen asetus:

Minimi (pehmeä):

12 naksaus(ta) suuntaan (b)*

Vakio:

6 naksaus(ta) suuntaan (b)*

Maksimi (jäykkä):

2 naksaus(ta) suuntaan (b)*

*Täysin kiinni -asennosta (a)

RS90P / RS90PLT

Paluuvaimennusta voidaan säätää kääntä- mällä säätönuppia. Iskunvaimentimen paluuvaimennusta lisä- tään kääntämällä säätönuppia suuntaan (a). Iskunvaimentimen paluuvaimennusta vähen- netään kääntämällä säätönuppia suuntaan (b). MUISTA: Älä jatka säätönupin kääntä-

mistä suuntaan (a), kun sen liike pysähtyy. Iskunvaimennin saattaa vaurioitua eikä vaimennusta voida säätää. Älä käännä säätönuppia suuntaan (b) yli 20 naksausta. Vaikka säätönupin kääntämistä jatkettaisiin 20 naksauksen jälkeen, vaimennus ei muutu. Muista pysäyttää säätönupin liike naksauksen kohdalle.

[LCS01060]

(b)

(a)

1. Paluuvaimennuksen säätönuppi

Paluuvaimennusvoiman asetus:

Minimi (pehmeä):

20 naksaus(ta) suuntaan (b)*

Vakio:

11 naksaus(ta) suuntaan (b)*

Maksimi (jäykkä):

3 naksaus(ta) suuntaan (b)*

*Täysin kiinni -asennosta (a)

LSU11047

Painonjakauman säätö

Painon jakautumista voidaan säätää kiertä- mällä säätövarren säädintä (RS90P / RS90PLT) tai säätövarsien säätömuttereita (RST90 / RST90PGT / RST90PTF).

RS90P / RS90PLT

1. Tarkista säätövarren pituus erikoistyöka- lussa olevan asteikon avulla kuvan mukaisesti.

HUOMAA

Tarkan mittaustuloksen saamiseksi erikoistyökalun kulman on kosketettava säätövarren säädintä ja lukkomutteri on käännettävä siten, että yksi sen lovista on linjassa erikoistyöka- lun kanssa siten, että erikoistyökalu voidaan asettaa vaakasuorassa säätövarteen.

Page 59

Hallintalaitteet

Min Max

1. Erikoistyökalun kulma

2. Säätövarren säädin

3. Asteikon alue

4. Erikoisavain

5. Säätövarren pituus

HUOMAA

Käytä säätöön omistajan työkalusarjassa ole- vaa erikoistyökalua.

2. Löysää lukkomutteri.

3. Lisää painonsiirtoa kääntämällä säädintä suuntaan (a) ja vähennä painonsiirtoa kääntämällä sitä suuntaan (b).

VAROITUS! Älä koskaan siirrä säätö- varren asetusta erikoisavaimen asteikon yli. Muuten säätövarsi voi vaurioi- tua, mikä saattaa aiheuttaa onnettomuuden tai tapaturman.

[LWS00181]

HUOMAA

Varmista, että erikoistyökalu on tukevasti lukkomutterissa.

1. Erikoisavain

Lukkomutterin kiristystiukkuus:

35 Nm (3.5 m·kgf, 25 ft·lbf)

RST90 / RST90PGT / RST90PTF

LWS00770

VAROITUS

Vasemman- ja oikeanpuoleisen säätömut- terin pitää olla samassa asetuksessa. Epä- tasaiset asetukset heikentävät ohjattavuutta ja tasapainoa.

1. Löysää lukkomutteri samalla kun pidät säätömutteria paikallaan.

1. Lukkomutteri

2. Säätövarren säädin

4. Kiristä lukkomutteri samalla kun pidät säädintä paikallaan.

Page 60

Hallintalaitteet

(b)

(a)

1. Lukkomutteri

2. Säätövarren säätömutteri

2. Lisää painonsiirtoa kääntämällä säätö- mutteria suuntaan (a) ja vähennä painonsiirtoa kääntämällä sitä suuntaan (b).

VAROITUS! Älä koskaan siirrä säätö- varren asetusta punaisella maalilla merkityn rajan yli. Muuten säätövarsi voi vaurioitua, mikä saattaa aiheuttaa onnettomuuden tai tapaturman.

[LWS00173]

RST90 / RST90PGT

1. Lukkomutteri

2. Säätövarren säätömutteri

3. Vakioasetus

4. Säätöalue

5. Punaiseksi maalattu alue

RST90PTF

1. Lukkomutteri

2. Säätövarren säätömutteri

3. Vakioasetus

4. Säätöalue

5. Punaiseksi maalattu alue

3. Kiristä lukkomutteri samalla kun pidät

säätömutteria paikallaan. MUISTA: Ki-

ristä lukkomutteria aina säätömutteria vastaan. Kiristä lukkomutteri sitten määritettyyn momenttiin.

[LCS00860]

Lukkomutterin kiristystiukkuus:

25 Nm (2.5 m·kgf, 18 ft·lbf)

Page 61

Hallintalaitteet

LSU13113

Liukurungon jatkeen jousen esikuormituksen säätö (RST90PTF)

LWS00750

VAROITUS

Oikean ja vasemman jousen esikuormitus pitää asettaa täsmälleen samalla tavoin. Epätasaiset asetukset heikentävät ohjattavuutta ja tasapainoa.

Liukurungon jatkeen jousen esikuormitusta säädetään kääntämällä säätömuttereita. Jos haluat lisätä jousen esikuormitusta, käännä säätömutteria suuntaan (a). Jos ha- luat vähentää jousen esikuormitusta, käännä säätömutteria suuntaan (b).

(a)

(b)

Jousen esikuormituksen asetukset*:

Minimi (pehmeä):

16 mm (0.63 in)

Vakio:

16 mm (0.63 in)

Maksimi (jäykkä):

18 mm (0.71 in)

* Jokainen täysi säätömutterin kierros

muuttaa A-etäisyyttä 1.25 mm (0.05 in).

1. Jousen esikuormituksen säätömutteri

2. Etäisyys A

HUOMAA

Page 62

Ajoa edeltävät tarkastukset

LSU11071

Tarkista ajoneuvo aina, kun käytät sitä, varmistaaksesi että se on turvallisessa käyttökun- nossa. Noudata aina omistajan käsikirjassa annettuja moottorikelkan tarkistusta ja huoltoa koskevia toimenpiteitä ja aikatauluja.

LWS00191

VAROITUS

Moottorikelkan tarkistusten tai ylläpidon laiminlyönti lisää onnettomuuden tai laitevaurion riskiä. Älä käytä kelkkaa, jos huomaat siinä minkäänlaista vikaa. Jos ongelma ei rat- kea tämän käsikirjan ohjeita noudattamalla, tarkistuta moottorikelkka Yamaha-huollossa.

LSU11081

Ajoa edeltävän tarkastuksen kohdat

TOIMENPIDE TARKASTUKSET SIVU

Polttoaine

Moottoriöljy

Jäähdytysneste

Kiilahihna

Kiilahihnan suojalevy

Jarru

Ilmansuodatin

Työkalut ja varaosat • Ta rk is t a , e tt ä kaikki on paikallaan. 69, 70

Kuomu ja suojukset

Sukset ja kulutusraudat

• Tarkista polttoaineen määrä.

• Lisää tarvittaessa.

• Tarkista, ettei polttoaineletkussa ole vuotoja.

• Tarkista moottoriöljyn määrä.

• Lisää tarvittaessa suositeltua öljyä ilmoitettuun määrään asti.

• Tarkista, ettei kulkuneuvosta vuoda nestettä.

• Ta rki st a j äähdytysnesteen määrä.

• Lisää tarvittaessa.

• Tarkista kuluneisuus ja vauriot.

• Vaihda tarvittaessa.

• Varmista, että kiilahihnan suojalevy on asennettu

kunnolla.

• Ta r ki st a, e ttä kiilahihnan suojalevyn kiinnityskohdat ovat ehjät.

• Tarkista toiminta.

• Jos jarrut tuntuvat pehmeiltä tai joustavilta, anna Yamaha-jälleenmyyjän ilmata hydraulijärjestelmä.

• Tarkista jarrupalojen kuluneisuus.

• Vaihda tarvittaessa.

• Ta rki st a p ääsylinterin nesteen määrä.

• Lisää tarvittaessa suositeltua jarrunestettä ilmoitet- tuun määrään asti.

• Tarkista, ettei hydraulijärjestelmässä ole vuotoja.

• Tarkista, ettei ilmansuodatinelementin alla ole lun-

ta.

• Harjaa tarvittaessa lumi pois.

• Ta rk is t a , e tt ä kuomu ja suojukset ovat kunnolla

kiinnitetyt.

• Tarkista kuluneisuus ja vauriot.

• Anna Yamaha-jälleenmyyjän vaihtaa sukset tai ku-

lutusraudat tarvittaessa.

100

103

Page 63

Ajoa edeltävät tarkastukset

TOIMENPIDE TARKASTUKSET SIVU

• Tarkista painuma.

Telamatto

Liukukiskot

Ohjaus • Tarkista, ettei vapaata liikettä ole liikaa. 104 Valot, merkinantolaitteet ja

katkaisimet

Kaasuvipu

Kaasuvivun ohitusjärjestel- mä (T.O.R.S.)

• Säädä tarvittaessa.

• Tarkista kuluneisuus ja vauriot.

• Anna Yamaha-jälleenmyyjän vaihtaa telamatto tar-

vittaessa.

• Tarkista kuluneisuus ja vauriot.

• Anna Yamaha-jälleenmyyjän vaihtaa liukukiskot

tarvittaessa.

• Tarkista toiminta.

• Korjaa tarvittaessa.

• Varmista, että toiminta on sulavaa ja että vipu pa-

laa jousen varassa alkuperäiseen asentoonsa, kun vipu vapautetaan.

• Tarkista T.O.R.S.-ohitusjärjestelmän toiminta.

• Jos järjestelmä ei toimi kunnolla, anna Yamaha-jäl-

leenmyyjän tarkastaa ajoneuvo.

106

31, 30, 111,

115

Page 64

Käyttö

LSU13500

Tutustu kaikkiin hallintalaitteisiin lukemalla omistajan käsikirja huolellisesti. Ota yhteys Yamaha-jälleenmyyjään, jos et ymmärrä jotakin hallintalaitetta tai toimintoa.

LWS00201

VAROITUS

Hallintalaitteiden toiminnan opettelemisen laiminlyönti voi johtaa hallinnan menettä- miseen, mikä saattaa aiheuttaa onnettomuuden tai tapaturman.

LSU13212

HUOMAA

Tässä mallissa on seuraavat varusteet:

● RS90P / RS90PLT / RST90PGT /

RST90PTF: moottoriöljynpainekytkin, joka sammuttaa moottorin, jos moottoriöljyn paine putoaa. Moottorin käynnistys järjes- telmän pysäytettyä moottorin: Varmista, että moottorikelkka on tasaisella alustalla, käännä avain virtalukossa pois-asentoon ja käännä avain virtalukossa käynnissä-asentoon. Jos näin ei tehdä, moottori ei käyn- nisty, vaikka käynnistysmoottori pyörittää moottoria avaimen ollessa käynnistysasen- nossa. Jos moottori ei käynnisty tai jos se pysähtyy uudelleen, ota yhteys Yamahajälleenmyyjään.

● moottorin ylikuumenemisen estojärjes-

telmä, joka estää moottoria ylikuumene- masta kun se käy tyhjäkäynnillä. Kun moot- tori on käynyt joutokäyntiä vähintään 3 minuuttia ja jäähdytysnesteen lämpötila on noussut yli 100 °C:n (212 °F), moottori sammuu automaattisesti ylikuumenemisen estämiseksi. Moottori voidaan käynnistää, kun se on sammunut.

LSU13970

Moottorin käynnistäminen

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Käytä seisontajarrua.

2. Varmista, että moottorin tappokatkaisin on käyttöasennossa. Käynnistinmoottori ei toimi, jos moottorin tappokatkaisin Poissa käytöstä -asennossa.

1 2

1. Käyttöasento

2. Poissa käytöstä -asento

3. Käännä pääkytkin käynnistysasentoon. Päästä kytkin, kun moottori käynnistyy.

MUISTA: Vapauta virtalukko heti moottorin käynnistyttyä. Jos moottori ei käynnisty, vapauta virtalukko, odota muutama sekunti ja yritä uudelleen. Jokaisen käynnistysyrityksen pitää olla mahdollisimman lyhyt, ettei akku tyhjene. Älä yritä käynnistää moottoria yli 10 sekuntia kerrallaan.

[LCS00331]

Page 65

Käyttö

1. Käynnistys

4. Lämmitä moottoria, kunnes se käy tasaisesti.

5. Varmista, että jäähdytysnesteen matalan lämpötilan merkkivalo on sammunut ennen käyttöä. (Katso lisätietoja merkkivalosta sivulta 24.)

RST90

1. Käytä seisontajarrua.

1 2

1. Käyttöasento

2. Poissa käytöstä -asento

3. Avaa rikastin (ryyppy) täysin.

1. Rikastinvipu (ryyppy)

2. Täysin auki (kylmän moottorin käynnistys)

3. Puoliksi auki (moottorin lämmitys)

4. Kiinni (lämpimän moottorin käynnistys)

2. Varmista, että moottorin tappokatkaisin on käyttöasennossa. Käynnistinmoottori ei toimi, jos moottorin tappokatkaisin Poissa käytöstä -asennossa.

HUOMAA

Rikastinta (ryyppy) ei tarvitse käyttää, kun moottori on lämmin. Käännä rikastinvipu (ryyppy) silloin kiinni.

4. Käännä pääkytkin käynnistysasentoon. Päästä kytkin, kun moottori käynnistyy.

[LCS00331]

Page 66

Käyttö

1. Käynnistys

5. Lämmitä moottori ja sulje rikastinvipu (ryyppy), kun moottori käy tasaisesti.

6. Varmista, että jäähdytysnesteen matalan lämpötilan merkkivalo on sammunut ennen käyttöä. (Katso lisätietoja merkkivalosta sivulta 24.)

LSU11310

Sisäänajo

Moottorikelkan elinkaaressa ensimmäiset 500 km (300 mi) ovat kaikkein tärkeimmät. Lue sen vuoksi seuraavat ohjeet huolellisesti. Älä ylikuormita uutta moottoria ensimmäisen 500 km (300 mi) ajon aikana. Uutuuttaan karheat moottorin osat hioutuvat vähitellen toistensa mukaisiksi. Sisäänajovaiheessa on väl- tettävä pitkäaikaista täyden kaasun käyttöä tai tilanteita, joissa moottori voi ylikuumentua.

Ensimmäinen käyttökerta

Käynnistä moottori ja anna sen käydä joutokäynnillä 15 minuuttia.

0–160 km (0–100 mi)

Vältä pitkäaikaista ajoa yli 6000 r/min.

160–500 km (100–300 mi)

Vältä pitkäaikaista ajoa yli 8000 r/min.

500 km (300 mi) jälkeen

Voit ajaa normaalisti.

LCS00340

MUISTA

● Vaihda moottoriöljy ja öljynsuodatin 800

km (500 mi) ajon jälkeen.

● Jos sisäänajovaiheessa ilmenee ongel-

mia, ota heti yhteys Yamaha-jälleenmyy- jään.

LSU12624

Moottorikelkalla ajo

Moottorikelkkaan tutustuminen

LWS00211

VAROITUS

Toimi tapaturman tai kuoleman ehkäise- miseksi seuraavasti:

● Pidä ajon aikana molemmat kädet oh-

jaustangolla.

● Älä koskaan nosta jalkojasi pois astin-

laudoilta ajon aikana.

● Vältä suurella nopeudella tapahtuvaa tai

hankalia ajoliikkeitä vaativaa ajoa, kunnes olet tutustunut moottorikelkan ja sen hallintalaitteiden toimintaan perusteellisesti.

Moottorikelkan ajaminen on aktiivista toimintaa. Kuljettajan ajoasento ja tasapaino ovat kaksi tärkeintä moottorikelkan ohjaukseen vaikuttavaa tekijää. Moottorikelkan ajaminen on taitolaji, jonka oppii kokemuksen kasvaessa. Opettele perustekniikat hyvin ennen vaativampaa ajoa. Moottorikelkalla ajaminen on todella hauskaa ja antaa iloa tuntikausiksi. On kuitenkin ensiarvoisen tärkeää, että perehdyt moottorikelkan toimintaan, jotta ajaminen olisi turvallista. Ennen kuin lähdet ajamaan, lue käsikirja huolellisesti ja tutustu moottorikelkan hallintalaitteiden toimintaan. Lue erityisesti turvallisuusohjeet sivulta 13. Lue myös moottorikelkan mukana toimitetut varoitus- ja huomautustarrat. Lue lisäksi moottorikelkan mukana toimitettu turvallisuuskäsikirja (Kanadassa).

Page 67

Käyttö

Ajamaan opettelu

Tee aina ennen liikkeelle lähtöä ajoa edeltä- vät tarkastukset (sivu 54). Lyhyt tarkistuksiin käytetty aika lisää moottorikelkan turvalli- suutta ja luotettavuutta. Käytä aina asianmukaista vaatetusta suojaamaan kylmyydeltä ja ruhjeilta onnettomuuden sattuessa. Tutustu uuteen moottorikelkkaan ajamalla sillä ensin hitaasti, vaikka olisit kokenut kuljettaja. Älä aja täydellä teholla, ennen kuin olet tutustunut kelkkaan perusteellisesti ja osaat käsitellä sitä ja tunnet hyvin sen suorituskyvyn. Aloittelevan moottorikelkkailijan on paras harjoitella moottorikelkalla ajoa isolla ja tasaisella alueella. Varmista, ettei alueella ole mitään esteitä tai muita ajoneuvoja. Kaasun ja jarrun käyttöä sekä kääntymistekniikoita pitää har- joitella tasaisessa maastossa ennen kuin läh- detään ajamaan vaikeampaan maastoon. Kytke seisontajarru päälle ja käynnistä moottori sivun 56 ohjeiden mukaan. Kun moottori on lämmennyt, kelkka on ajovalmis.

Liikkeellelähtö ja kiihdytys

1. Kun moottori käy joutokäyntiä, vapauta seisontajarru.

2. Lisää kaasua hitaasti ja tasaisesti. Keskipakoiskytkin kytkeytyy ja vauhti alkaa kiihtyä. VAROITUS! Varmista, että

moottorikelkan takana ei seiso ketään, kun käynnistät moottoria. Rikkoutunut telamatto, sen kiinnitysosat tai telamaton sinkoamat kivet yms. voivat vahingoittaa sivullisia.

[LWS00690]

Jarrutus

LWS00220

VAROITUS

● Monilla pinnoilla kuten jäällä ja hangella

tarvitaan pidempi pysähtymismatka. Ole valpas, ennakoi tilanteet ja hidasta vauhtia ajoissa.

● Jarrun väärä käyttö voi heikentää tela-

maton pitoa, moottorikelkan hallintaa ja lisätä onnettomuusriskiä.

Kun haluat hidastaa vauhtia tai jarruttaa, vapauta kaasukahva ja paina jarrua kevyesti — ei äkkinäisesti.

Kääntyminen

Useimmissa maastoissa kelkkaa on hallittava lähinnä “vartalon asennolla”. Kun lähestyt kaarretta, hidasta vauhtia ja ala kääntää ohjaustankoa haluamaasi suuntaan. Siirrä samalla painoasi kaarteen sisäpuolisen astinlaudan puolelle ja kallista ylävartaloasi kääntymissuuntaan.

Kääntymistä on syytä harjoitella hitaalla vauhdilla useita kertoja isolla avoimella alueella, jossa ei ole mitään esteitä. Kun hallitset kään- tymistekniikan, voit kääntyä suuremmalla nopeudella tai jyrkemmissä kaarteissa. Nojaa ylävartaloasi enemmän kaarteiden jyrkentyessä tai vauhdin kasvaessa. Väärä ajotekniikka kuten äkilliset kaasun vaihtelut, äkkijarrutukset, virheelliset vartalon liikkeet kaarteissa tai liian suuri nopeus kaarteen jyrkkyyteen nähden voivat kaataa moottorikelkan. Jos moottorikelkka alkaa kallistua kaarteessa, palauta tasapaino nojaamalla enemmän kääntymissuuntaan. Vapauta tarvittaessa kaasuvipua vähitellen tai ohjaa moottorikelkka ulos kaarteesta.

Page 68

Käyttö

Muista:

Vältä suuria nopeuksia, kunnes varmasti hallitset moottorikelkan käytön.

Ylämäessä ajaminen

LWS00231

VAROITUS

Rinteessä ajaminen voi johtaa hallinnan menettämiseen, ellei ajettaessa käytetä asianmukaista tekniikkaa. Näiden ohjeiden noudattaminen vähentää onnettomuusriskiä. Harjoittele rinneajoa ensin loivissa rinteissä ja siirry vasta sitten jyrkempiin tai hankalampiin rinteisiin.

Harjoittele ensin loivissa ylämäissä. Siirry jyr- kempiin mäkiin vasta, kun olet kyllin taitava. Lähestyessäsi ylämäkeä kiihdytä moottori- kelkkaa juuri ennen nousua ja vähennä kaasua heti päästyäsi mäkeen, ettei moottorikelkan pito lumesta irtoa. Siirrä aina painoasi eteenpäin ylämäessä. Kun ajat suoraan mä- keä ylös, nojaa eteenpäin. Jyrkässä mäessä voit nousta seisomaan astinlaudoille ja nojata ohjaustangon yli. (Katso myös “Ajo rinteessä, sivuttaisrinne”.)

päästä takaisin tulosuuntaan. Kun moottorikelkan nokka osoittaa alamäkeen, nouse kelkan kyytiin ylärinteen puolelta. Käynnistä moottori, vapauta seisontajarru ja laskeudu mäkeä alas.

Alamäessä ajaminen

LWS00240

VAROITUS

Käytä jarrua erittäin varovasti alamäessä. Liiallinen jarrutus saa telamaton lukkiutumaan ja menetät kelkan hallinnan.

Aja moottorikelkalla mäkeä alas hitaasti. Käytä kaasua vain sen verran, että kytkin ottaa kiinni mäkeä alaspäin laskeutuessasi. Näin voit jarruttaa moottorin avulla eikä moottorikelkka pääse vapaasti luisumaan mäkeä alas. Jarruta samalla toistuvasti ja kevyesti.

Hidasta vauhtia, kun saavutat mäen harjan ja varaudu siihen, että mäen harjan toisella puolella voi olla esteitä, jyrkkä pudotus, muita ihmisiä tai ajoneuvoja. Jos et pääse mäen harjalle, älä päästä telamattoa pyörimään tyhjää. Sammuta moottori ja laita seisontajarru päälle. Nosta ja käännä moottorikelkka perä-

Ajo rinteessä, sivuttaisrinne

LWS00251

VAROITUS

Ajaminen rinteen poikki sivusuunnassa voi johtaa moottorikelkan kaatumiseen tai hallinnan menettämiseen, ellei ajettaessa käytetä asianmukaista tekniikkaa. Näiden ohjeiden noudattaminen vähentää onnettomuusriskiä. Harjoittele rinneajoa ensin loivissa rinteissä ja siirry vasta sitten jyrkempiin tai hankalampiin rinteisiin.

Page 69

Käyttö

Painopisteen oikea sijoitus on tärkeää rinneajossa tasapainon ylläpitämiseksi. Kun ajat rinnettä sivusuuntaan, kallista vartaloasi ylä- rinteen suuntaan. Suositeltava ajoasento on seisoa toisella jalalla ylärinteen puoleisella astinlaudalla ja nostaa alarinteen puoleinen polvi istuimelle. Tässä asennossa voit helposti siirtää painoasi tarvittavaan suuntaan.

Lumi ja jää ovat liukkaita, joten valmistaudu siihen, että moottorikelkka voi lähteä sivului- suun mäkeä alas. Jos näin käy, ohjaa mootto- rikelkkaa luisun suuntaan, jos siinä suunnassa ei ole esteitä. Kun saavutat jälleen tasapainon, jatka matkaasi alkuperäiseen suuntaan. Jos moottorikelkka alkaa kallistua, ohjaa sitä mäkeä alas, kunnes saavutat tasapainon.

VAROITUS! Jos et pysty palauttamaan tasapainoa ja moottorikelkka uhkaa kaatua, hyppää heti moottorikelkasta ylärinteen puolelle. Näin voit välttää sen, että moottorikelkka kaatuu päällesi tai osuu sinuun kaatuessaan.

[LWS00261]

Jää tai jäinen pinta

LWS00270

VAROITUS

Aja hitaasti ja varovasti jäällä tai jäisillä pinnoilla. Vältä nopeita kiihdytyksiä, kääntymisiä ja jarrutuksia. Ohjaustuntuma on huono ja hallitsemattoman pyörimisen vaara on olemassa.

Jäällä tai jäisillä pinnoilla ajaminen voi olla hyvin vaarallista. Pito on kääntyessä, pysähty- essä tai käynnistyksessä paljon huonompi kuin lumella.

Tiukkaan pakkautunut lumi

Tiukkaan pakkautuneella lumella tai hangella voi olla vaikea ajaa, koska suksien ja telamaton pito on huono. Vältä nopeita kiihdytyksiä, kääntymisiä ja jarrutuksia.

Muulla kuin lumella tai jäällä ajaminen

Moottorikelkalla saisi ajaa vain lumella tai jäällä. Muissa oloissa ajaminen vaurioittaa ja kuluttaa kulutusrautoja, telamattoa, liukukiskoja ja hammaspyöriä. Vältä moottorikelkalla ajoa seuraavissa maastoissa:

● Multa

● Hiekka

● Kivikko

● Ruohikko

● Paljas asfaltti

Myös ajoa seuraavissa oloissa pitää välttää telamaton ja liukukiskojen säästämiseksi:

● Peilikirkas jää

● Hiekkainen tai muuten likainen lumi

Kaikilla yllä olevista pinnoista on yksi telamattoon ja liukukiskoihin liittyvä yhdistävä tekijä: vähäiset tai olemattomat voiteluominaisuudet. Telamatto ja liukukiskojärjestelmä tarvitsevat voiteluaineena toimivaa lunta tai vettä muovikiskojen tai telan metallisosien välissä. Jos voitelua ei ole, muovikiskot kuluvat loppuun nopeasti ja pahimmassa tapauksessa kirjaimellisesti sulavat, jolloin telamatto voi vaurioitua ja/tai mennä epäkuntoon. Myös pitoa parantavien apuvälineiden kuten nastojen ja hokkien käyttö voivat vaurioittaa telamattoa tai se voi mennä epäkuntoon.

Page 70

Käyttö

LWS00280

VAROITUS

Telamaton vauriot ja/tai väärä asennus voivat heikentää jarrutustehoa ja laitteen hallintaa, mikä voi johtaa tapaturmaan.

● Tarkista aina telamaton kunto ja säädöt

ennen moottorikelkan käyttöä.

● Älä aja moottorikelkalla, jos telamatossa

on vikaa.

LCS00350

MUISTA

Aja usein uudella lumella. Jäällä tai hangella ajo kuluttaa telamaton liukukiskot nopeasti.

LSU11350

Telamaton huolto

Suositukset Telamaton kireys

Sisäänajon aikana uusi telamatto usein venyy, kun se asettuu paikalleen. Muista tarkistaa telamaton kireys ja linjaus säännöllisesti. (Katso säätöohjeita sivulta 106.) Löysä tela- matto voi kulkea liukukiskoilla jähmeästi, luiskahtaa irti kiskoilta tai tarttua iskunvaimenninrakenteisiin ja aiheuttaa vakavia vaurioita. Älä kiristä telamattoa liikaa, sillä silloin kitka telamaton ja liukukiskojen välillä kasvaa, mikä kuluttaa molemmat nopeasti loppuun. Lisäksi liian kireä telamatto rasittaa iskunvaimenninrakenteita ja voi vaurioittaa osia.

Jää tai jäiset pinnat

Lumi ja vesi voitelevat ja jäähdyttävät telamat- toa ja liukukiskoja. Jotta telamatto ja liukukiskot eivät ylikuumenisi, älä aja suurella nopeu- della paljaalla ja lumettomalla jäisellä pinnalla kuten järvien ja jokien jäällä. Ylikuumentunut telamatto voi vaurioitua.

Ajo ajoreittien ulkopuolella

Älä aja ajoreittien ulkopuolella, ellei lunta ole riittävästi. Lunta tarvitaan useita kymmeniä senttimetrejä, ennen kuin maan pintarakenteet kuten kivet, tukit yms. ovat riittävästi lumen peitossa. Jos lunta ei ole tarpeeksi, aja vain merkittyjä ajoreittejä pitkin, ettei telamatto vaurioidu.

Nastoitettu telamatto

Telamaton käyttöikä yleensä lyhenee, kun siihen kiinnitetään nastat. Nastanreikien poraaminen rikkoo telamaton kuiturakenteita ja siten heikentää telamattoa. Älä anna telamaton pyöriä tyhjää. Nastat voivat takertua esteeseen ja vaurioittaa nastanreikien jo heikentä- mää aluetta. Vaurioiden minimoimiseksi ota nastojen asennusta varten yhteys nastojen valmistajaan.

Yamaha ei suosittele telamaton nastoitusta.

LSU11395

Ajaminen

LWS00300

VAROITUS

Lue kohta “TURVALLISUUSOHJEET” sivulla 13 ja kohta “Moottorikelkalla ajo” sivulla 58 huolellisesti ennen moottorikelkan käyttöä.

LWS00310

VAROITUS

● Varmista, että kaasuvipu on vapaalla ja

moottorikelkka on täysin pysähtynyt ennen vaihteen vaihtoa.

● Siirrä suunnanvaihdinvipu ajo- (“FWD”)

tai peruutusasentoon (“REV”) niin, että vivun liike pysähtyy täysin, kun moottori käy joutokäynnillä.

● Varmista ennen peruuttamista, että kel-

kan takana ei ole mitään. Katso taaksesi.

● Vähennä nopeutta ja vältä jyrkkiä kaar-

teita peruuttaessasi.

Page 71

Käyttö

HUOMAA

Varmista, että moottori on riittävän lämmin ennen kelkalla ajoa.

1. Vedä suunnanvaihdinvipu esiin ja siirrä se asentoon “FWD” (ajo eteenpäin) tai “REV” (peruutus), kunnes sen liike pysähtyy ja vapauta vipu. MUISTA: Älä

siirrä suunnanvaihdinvipua asennosta “FWD” asentoon “REV” tai asennosta “REV” asentoon “FWD”, kun moottorikelkka on liikkeessä, tämä saattaa vahingoittaa voimansiirtojärjestelmää.

RS90P / RS90PLT / RST90PGT / RST90PTF

[LCS00811]

RST90

1. Vedä esiin.

2. Siirrä asentoon “FWD” (ajo eteenpäin).

3. Vapauta.

1. Vedä esiin.

2. Siirrä asentoon “REV” (peruutus).

3. Vapauta.

1. Vedä esiin.

2. Siirrä asentoon “FWD” (ajo eteenpäin).

3. Vapauta.

1. Vedä esiin.

2. Siirrä asentoon “REV” (peruutus).

3. Vapauta.

HUOMAA

Peruutussummeri soi, kun vaihdat suunnanvaihdinvivun peruutusvaihteelle.

2. Purista jarrukahvaa ja vapauta samalla seisontajarrun vipu siirtämällä seisontajarrun vipua oikealle ja vapauta sitten jarrukahva.

Page 72

Käyttö

3. Lähde liikkeelle puristamalla kaasuvipua hitaasti.

4. Käännä ohjaustankoa haluamaasi suuntaan.

5. Pysäytä moottorikelkka painamalla jarrukahvaa.

6. Laita seisontajarru päälle kääntämällä seisontajarrun vipu vasemmalle.

LSU11411

Moottorin sammuttaminen

● Sammuta moottori katkaisemalla virta virta-

lukosta.

1. Pois

● Paina hätätapauksessa tappokatkaisin

alas.

LSU13780

Kuljettaminen

Kun kuljetat moottorikelkkaa peräkärryssä tai kuorma-auton lavalla, ota huomioon seuraavat seikat vaurioiden välttämiseksi:

● RST90: Varmista, että polttoaineen taso

polttoainesäiliössä on kaasuttimien alapuolella. Muuten tärinä ja kuopat voivat saada polttoaineen virtaamaan kaasuttimien läpi sylintereihin. Se voi aiheuttaa “hydrostaatti- sen lukon”, jolloin moottori ei pääse pyöri- mään, koska polttoainetta on kerääntynyt moottoriin. Hydrostaattinen lukko voi aiheuttaa vakavan moottorivian. Polttoainesäi- liön pitäisi olla tyhjä kuljetuksen aikana, etenkin jos matka kestää yli puoli tuntia.

● Jos moottorikelkkaa kuljetetaan peräkär-

ryssä tai avolavalla, peitä moottorikelkka sopivalla suojuksella. Moottorikelkan oma suojus on paras. Suojus estää vieraita esineitä pääsemästä jäähdytyskanaviin ja suojaa moottorikelkkaa myös tieltä mahdollisesti sinkoavilta kiviltä.

● Jos moottorikelkkaa kuljetetaan peräkär-

ryssä tai avolavalla suolatuilla teillä, sivele metallisten iskunvaimentimien pintoihin kevyesti öljyä tai muuta suoja-ainetta. Tämä estää ruostumista. Puhdista moottorikelkka kun pääset määränpäähäsi ja poista ruos- tuttava suola.

Page 73

Säätö- ja huolto-ohjelma

LSU13181

Määräaikaiset tarkastukset, säädöt ja voitelu pitävät moottorikelkan turvallisessa ja tehok- kaassa käyttökunnossa. Turvallisuus on ajoneuvon omistajan vastuulla. Seuraavilla sivuilla käydään läpi tärkeimmät ajoneuvon tarkastusta, säätöä ja voitelua koskevat seikat.

LWS00341

VAROITUS

Moottorikelkan huoltamatta jättäminen tai sen huoltaminen väärin voi lisätä tapaturman tai kuoleman riskiä moottorikelkkaa huollettaessa tai ajettaessa. Anna Yamaha-jälleenmyyjän huoltaa moottorikelkka, jos sinulla ei ole siitä kokemusta.

LWS00700

VAROITUS

Sammuta moottori ennen huoltoa, ellei ohjeissa erikseen toisin käsketä.

● Käynnissä olevassa moottorissa on liikkuvia osia, jotka saattavat tarttua ruumiinjäse-

niin tai vaatetukseen, ja sähköisiä osia, jotka saattavat aiheuttaa sähköiskun tai tulipalon.

● Moottorin käyttäminen huollon aikana saattaa aiheuttaa tapaturman, palovammoja,

tulipalon tai häkämyrkytyksen, jotka saattavat johtaa kuolemaan. Katso lisätietoja häästä sivulta 13.

LWS00790

VAROITUS

Jarrulevyt, -satulat ja -hihnat saattavat kuumentua erittäin kuumiksi käytön aikana. Anna jarrukomponenttien jäähtyä ennen niihin koskettamista palovammojen välttämi- seksi.

Page 74

Säätö- ja huolto-ohjelma

LSU11461

Pakokaasupäästöjen rajoitusjärjestelmän huolto-ohjelma

Tähdellä merkityt huollot pitää teettää Yamaha-jälleenmyyjällä, sillä ne edellyttävät erityisiä työkaluja, erityistä tietämystä ja erityisiä teknisiä taitoja.

ALUKSI JOKA

TOIMENPIDE HUOMAUTUKSIA

Sytytystulppia

* Venttiilin välys

Kampikammion

huohotinjärjestelmä

Polttoainesuodatin

(RST90)

* Polttoaineletkut

Joutokäyntinopeus

(RST90) Polttoaineen suih-

kutus (RS90P /

RS90PLT / RST90PGT / RST90PTF)

Kaasuttimet

(RST90)

* Pakojärjestelmä

• Tarkista kunto.

• Säädä kärkiväli ja puhdista.

• Vaihda tarvittaessa.

• Tarkasta ja säädä välys, kun moottori on kylmä.

• Tarkista, ettei huohotinletku ole

murtunut tai vaurioitunut.

• Vaihda tarvittaessa.

• Tarkista kunto.

• Vaihda tarvittaessa.

• Tarkista murtumat ja vauriot.

• Vaihda tarvittaessa.

• Tarkista ja säädä joutokäynti-

nopeus.

• Tarkista tahdistus.

• Säädä tarvittaessa.

• Säädä synkronointi. —

• Säädä suuttimet.

• Tarkista, ettei ole vuotoja.

• Kiristä tai vaihda tiiviste tarvit-

taessa.

1 kk

kuluttua

tai 800 km

(500 mi)

ajon

jälkeen

(40 h)

40000 km (25000 mi) vä-

Aina kun käyttöolot (kor-

keus/lämpötila) vaihtu-

Ajokausi

4000 km

(2500 mi)

lein

vat.

tai

välein

(200 h)

SIVU

—

Page 75

Säätö- ja huolto-ohjelma

LSU11564

Yleisen huollon ja voitelun kaavio

TOIMENPIDE HUOMAUTUKSIA

Moottoriöljy

Moottoriöljyn suo-

datinkotelo

Jäähdytysjärjestel-

mä

Ensiö- ja toisiokyt-

kimet

* Voimansiirtoketju

Voimansiirtoketjun

öljy

Jarru ja seisontajar-

Ohjausvaijerit

* Levyjarrun asennus

• Va ihda (lämmitä moottori ennen tyhjennystä).

• Va ihda.

• Ta rk i st a jäähdytysnesteen määrä.

• Ilmaa jäähdytysjärjestelmä tar-

vittaessa.

• Tarkista kytkeytyminen ja vaihteiston vaihtumisnopeus.

• Säädä tarvittaessa.

• Tarkista levyjen kuluneisuus ja

vauriot.

• Tarkista kytkimen painot/rullat ja holkit.

• Tarkista variaattorin kytkentäkengät/holkit.

• Vaihda tarvittaessa.

• Voitele ohjeen mukaisella ras-

valla.

• Tarkista ketjun välys.

• Säädä tarvittaessa.

• Ta r k is t a öljyn määrä.98

• Va ihda. 98

• Säädä vapaa liike ja/tai vaihda

jarrupalat tarvittaessa.

• Vaihda jarruneste.

• Varmista, että toimivat sulavas-

ti.

• Voitele tarvittaessa.

• Tarkista vapaa liike.

• Voitele akseli ohjeen mukaisel-

la rasvalla tarvittaessa.

ALUKSI JOKA

1 kk kulut-

tua

tai 800 km

(500 mi) ajon jäl-

keen

(40 h)

Aina kun käyttökorkeus

Ensimmäinen tarkistus

500 km (300 mi) ajon jäl-

keen ja sen jälkeen 800

km (500 mi) välein.

Katso tämän kaavion jäl-

jessä oleva HUOMAU-

1600 km (1000 mi) vä-

Ajokausi

tai

4000 km

(2500 mi)

välein

(200 h)

20000 km

(12000 mi)

välein

muuttuu.

TUS.

lein

SIVU

—

100

110

—

Page 76

Säätö- ja huolto-ohjelma

TOIMENPIDE HUOMAUTUKSIA

Ulkopuolinen vetopyörä (RS90P /

RS90PLT / RST90PGT / RST90PTF)

* Liukukiskot

Sukset ja kulutus-

raudat

* Ohjausjärjestelmä

* Ohjauksen laakerit

Sukset ja etuiskun-

vaimentimet

* Jousituksen osat

* Telamatto

Ruuvit ja mutterit

* Akku

• Tarkista kuluneisuus ja vauriot.

• Vaihda tarvittaessa.

• Tarkista kuluneisuus ja vauriot.

• Vaihda tarvittaessa.

• Tarkista kuluneisuus ja vauriot.

• Vaihda tarvittaessa.

• Tarkista aurauskulma.

• Säädä tarvittaessa.

• Tarkista, etteivät ohjauksen laakerit ole löysällä.

• Voitele ohjeen mukaisella ras-

valla.

• Voitele ohjeen mukaisella rasvalla.

• Tarkista painuma.

• Säädä tarvittaessa.

• Varmista, että kaikki mutterit,

pultit ja ruuvit on kiristetty kunnolla.

• Kiristä tarvittaessa.

• Tarkista kunto.

• Lataa tarvittaessa.

ALUKSI JOKA

1 kk kulut-

tua

tai 800 km

(500 mi) ajon jäl-

keen

(40 h)

Ensimmäinen tarkistus

500 km (300 mi) ajon jäl-

keen ja sen jälkeen 800

km (500 mi) välein.

Ajokausi

tai

4000 km

(2500 mi)

välein

(200 h)

SIVU

103

106

103

104

—

110

106

116

HUOMAA

Jarrujärjestelmä:

● Vaihda jarruneste aina pää- ja työsylinterin purkamisen jälkeen. Tarkista jarrunesteen määrä

säännöllisesti ja lisää nestettä tarvittaessa.

● Vaihda pääsylinterin ja työsylinterin kumiosat kahden vuoden välein.

● Vaihda jarruletkut neljän vuoden välein tai aina kun ne ovat rikkoutuneet tai vahingoittuneet.

Page 77

Säätö- ja huolto-ohjelma

LSU14112

Työkalusarja

RS90P / RS90PLT / RST90

Omistajan työkalusarja on säilytyslokerossa. (Lisätietoja säilytyslokeroon pääsystä on sivulla 39.) Tämän käsikirjan tiedot ja omistajan työkalu- sarjaan sisältyvät työkalut voivat auttaa ennaltaehkäisevässä huollossa ja vähäisissä korjauksissa. Joihinkin huoltotoimenpiteisiin voidaan kuitenkin tarvita lisätyökaluja, kuten momenttiavainta.

RS90P / RS90PLT

1. Työkalusarja

RST90

1. Työkalusarja

LCS00360

MUISTA

Tarkista ennen moottorin käynnistämistä, että työkalusarja on kunnolla kiinni pidikkeessään.

HUOMAA

Jos sinulla ei ole momenttiavainta, tarkistuta ja korjauta kiristysmomentit tarvittaessa Yamaha-jälleenmyyjällä.

RST90PGT / RST90PTF

Omistajan työkalusarja on säilytyspussissa. (Lisätietoja säilytyslokeroon pääsystä on sivulla 39.) Tämän käsikirjan tiedot ja omistajan työkalusarjaan sisältyvät työkalut voivat auttaa ennaltaehkäisevässä huollossa ja vähäisissä korjauksissa. Joihinkin huoltotoimenpiteisiin voidaan kuitenkin tarvita lisätyökaluja, kuten momenttiavainta.

1. Työkalusarja

LCS00781

MUISTA

Varmista ennen moottorin käynnistä- mistä, että työkalusarja on kiinnitetty oikein ja että säilytyspussin vetoketju on kiinni.

LCS00940

MUISTA

● Kiinnitä suoja kunkin kuusioavaimen ly-

hyen pään päälle ennen kuin sijoitat kuusioavaimet työkalusarjaan.

● Kiinnitä hihna huolellisesti työkalusar-

jan päälle.

Page 78

Säätö- ja huolto-ohjelma

HUOMAA

Jos sinulla ei ole momenttiavainta, tarkistuta ja korjauta kiristysmomentit tarvittaessa Yamaha-jälleenmyyjällä.

1. Kuusioavaimen suoja

2. Kuusioavain

3. Työkalusarja

4. Tartuntahihna

LSU14230

Suositeltavat varusteet

Moottorikelkalla ajettaessa on suositeltavaa pitää mukana varaosia ja muita tarpeellisia varusteita, joiden avulla voidaan tarvittaessa tehdä vähäisiä korjauksia. Seuraavien varusteiden on oltava aina mukana:

● Taskulamppu

● Teippirulla

● Teräslankaa

● Hinausköysi

● Kiilahihna

● Polttimoita

Pitkälle matkalle lähdettäessä on otettava mukaan myös varapolttoainetta.

LSU14143

Kuomun ja suojusten irrotus ja asennus (RS90P / RS90PLT / RST90PGT / RST90PTF)

LWS00091

VAROITUS

Varmista, että kuomu ja suojukset on kiinnitetty kunnolla ennen moottorin käynnis- tämistä. Löysällä oleva kuomu tai suojus voi liikkua ja aiheuttaa hallinnan menettä- misen.

Kuomu

Kuomun irrotus Avaa kiinnikkeet, nosta kuomua hitaasti ja irrota se kuomun tuesta.

1. Ruuvi

2. Kuomu

3. Kuomun kiinnitin

Kuomun asennus Kiinnitä kuomun pää kuomun tukeen, laske se hitaasti alkuperäiseen asentoon ja kiinnitä kiinnikkeet.

Page 79

Säätö- ja huolto-ohjelma

1. Kuomun kiinnitin

Vasemman- ja oikeanpuoleiset suojukset

Sivusuojuksen irrotus

1. Irrota kuomu. (Katso edellisen kohdan vaiheita.)

2. Avaa kiinnikkeet, vedä ulospäin kuvan osoittamista kohdista ja irrota sitten sivusuojus liu’uttamalla sitä eteenpäin.

1. Ruuvi

2. Vasemmanpuoleinen suojus

Sivusuojuksen asennus

1. Sovita sivusuojuksen takaosassa oleva uloke polttoainesäiliön suojuksen vastaavaan aukkoon.

2. Sovita sivusuojuksen ulokkeet aukkoihin kuvan mukaisesti.

3. Kiristä kiinnikkeet.

4. Kiinnitä kuomu.

Suojus (RS90P / RS90PLT)

Suojuksen irrotus

1. Irrota kuomu ja vasemmanpuoleinen suojus. (Katso edellisen kohdan vaiheita.)

2. Irrota tasavirtaliitännän liitin.

1. Tasavirtaliitännän liitin

Page 80

Säätö- ja huolto-ohjelma

3. Irrota ruuvit ja irrota kaapelin ohjain.

1. Ruuvi

2. Kaapeliohjain

4. Löysää pikakiinnitysruuvit.

1. Pikakiinnitysruuvi

2. Suojus

5. Nosta yläsuojuksen takaosa ylös, irrota virtakytkimen liitin ja irrota suojus.

2. Asenna yläsuojus takaisin ja varmista, että suojuksen ulokkeet kohdistuvat ajovaloyksikön aukkoihin.

1. Suojus

3. Kiristä pikakiinnitysruuvit.

4. Vie jarruletku, kaasuvaijeri, seisontajarrun kaapeli ja johtosarja kaapelin ohjaimen läpi. Aseta kaapelin ohjain takaisin alkuperäiselle paikalleen ja asenna sitten ruuvit.

1. Suojus

2. Virtalukon liitin

Suojuksen asennus

1. Kytke virtalukon liitin.

1. Kaapeliohjain

5. Kytke tasavirtaliitännän liitin.

6. Asenna vasemmanpuoleinen suojus ja kuomu.

LCS00372

MUISTA

● Varmista, että kaikki kaapelit, letkut ja

johdot on reititetty oikein, ennen kuin asennat kuomun ja suojukset.

● Kun asennat kuomun ja suojukset pai-

kalleen, muista kiristää ruuvit kunnolla.

Page 81

Suojus (RST90PGT / RST90PTF)

Suojuksen irrotus

1. Irrota kuomu ja vasemmanpuoleinen suojus. (Katso edellisen kohdan vaiheita.)

2. Irrota tasavirtaliitännän liitin.

1. Tasavirtaliitännän liitin

3. Irrota ruuvit ja irrota kaapelin ohjain.

Säätö- ja huolto-ohjelma

1. Tuulilasin tuen kumisuojus

5. Löysää pikakiinnitysruuvit.

6. Nosta yläsuojuksen takaosa ylös, irrota virtakytkimen liitin ja irrota suojus.

1. Ruuvi

2. Kaapeliohjain

4. Vedä tuulilasin tuen kumisuojuksia ylöspäin.

1. Suojus

2. Virtalukon liitin

Suojuksen asennus

1. Kytke virtalukon liitin.

2. Asenna yläsuojus takaisin ja varmista, että suojuksen ulokkeet kohdistuvat ajovaloyksikön aukkoihin.

3. Kiristä pikakiinnitysruuvit.

Page 82

Säätö- ja huolto-ohjelma

4. Asenna tuulilasin tuen kumisuojukset takaisin paikoilleen.

5. Vie jarruletku, kaasuvaijeri, seisontajarrun kaapeli ja johtosarja kaapelin ohjaimen läpi. Aseta kaapelin ohjain takaisin alkuperäiselle paikalleen ja asenna sitten ruuvit.

6. Kytke tasavirtaliitännän liitin.

7. Asenna vasemmanpuoleinen suojus ja kuomu.

LCS00372

MUISTA

● Varmista, että kaikki kaapelit, letkut ja

johdot on reititetty oikein, ennen kuin asennat kuomun ja suojukset.

● Kun asennat kuomun ja suojukset pai-

kalleen, muista kiristää ruuvit kunnolla.

LSU13962

Kuomun avaaminen ja sulkeminen sekä oikeanpuoleisen suojuksen irrottaminen ja asentaminen (RST90)

LWS00810

VAROITUS

Varmista ennen käyttöä, että kuomu ja oikeanpuoleinen suojus on kiinnitetty kunnolla. Löysällä oleva kuomu tai suojus voi liikkua ja aiheuttaa hallinnan menettämi- sen.

1. Kuomun salpa

2. Kuomu

Kuomun sulkeminen Paina kuomu varovasti paikalleen ja lukitse salvat.

Oikeanpuoleinen suojus

Oikeanpuoleisen suojuksen irrotus

1. Avaa kuomu. (Katso edellisen kohdan vaiheita.)

2. Irrota ruuvit ja pultit. Irrota sitten oikeanpuoleinen suojus.

Kuomu

Kuomun avaaminen Avaa kuomun salvat ja nosta kuomua varovasti eteenpäin, kunnes sen liike pysähtyy.

1. Ruuvi

2. Pultti

3. Oikeanpuoleinen suojus

Oikeanpuoleisen suojuksen asennus

1. Aseta oikeanpuoleinen suojus paikalleen sekä kiristä pultit ja ruuvit.

2. Sulje kuomu.

2 1

Page 83

Säätö- ja huolto-ohjelma

LCS01040

MUISTA

● Varmista, että kaikki kaapelit, johtimet ja

letkut on reititetty oikein, ennen kuin suljet kuomun ja asennat oikeanpuoleisen suojuksen.

● Varmista oikeanpuolista suojusta asen-

taessasi, että kiristät pultit ja ruuvit kunnolla.

LSU11784

Sytytystulppien tarkistus

Sytytystulpat ovat tärkeä moottorin osa, ja niiden kunto on helppo tarkistaa. Tulppien kunnosta voi päätellä aina jotain moottorin kun- nosta. Tarkista keskielektrodia ympäröivän poslii- nieristimen väri. Värin pitäisi olla ruskeahko tai vaaleanruskea, jos moottorikelkkaa on käytetty normaalioloissa. Jos jonkin sytytystulpan väri on selvästi tästä poikkeava, moottorissa voi olla vikaa. Esimerkiksi jos keskielektrodin posliinieristimen väri on valkoinen, sylinterin imujärjestelmässä tai kaasuttimessa voi olla vikaa. Älä yritä selvittää itse syitä ongelmiin. Vie kelkka sen sijaan Yamaha-jälleenmyyjälle tarkistusta ja mahdollista korjausta varten. Irrota ja tutki sytytystulpat säännöllisesti, sillä kuumuus ja karsta saavat ne vähitellen kulumaan ja murtumaan. Ota yhteys Yamaha-jäl- leenmyyjään, jos aiot vaihtaa toiseen tyyppi- seen tulppaan.

Vakiosytytystulppa:

Valmistaja:

NGK

Malli:

CR8E

LWS00710

VAROITUS

Käytä oikeantyyppistä sytytystulppaa ja tulpanhattua. Muuten T.O.R.S. ei välttä- mättä toimi kunnolla.

Sytytystulppien kierteisen osan pituus (syvyys) vaihtelee. Kierteitys mitataan sytytystulpan tiivisteestä kierteisen osan kärkeen. Jos pituutta (syvyyttä) on liikaa, tulppa voi ylikuumeta ja moottori vaurioitua. Jos pituutta on liian vähän, sytytystulppa likaantuu ja toimii huonosti. Liian lyhyen tulpan kierteisiin voi myös kerääntyä nokea, jolloin palokammioon muodostuu kuumia kohtia ja kierteet vaurioituvat. Käytä aina oikean kokoista sytytystulppaa.

Sytytystulpan syvyys:

19.0 mm (0.75 in)

1. Sytytystulpan kärkiväli

2. Sytytystulpan syvyys

Mittaa kärkiväli lankatulkilla ennen sytytystulpan asentamista ja säädä tarvittaessa väli oh- jeen mukaiseksi.

Sytytystulpan kärkiväli:

0.7–0.8 mm (0.028–0.031 in)

Kun laitat tulpan paikalleen, puhdista aina tiivisteen pinta. Puhdista kierteet ja kierrä sytytystulppa kunnolla kiinni ohjeen mukaan.

Page 84

Säätö- ja huolto-ohjelma

Sytytystulpan kiristysmomentti:

13 Nm (1.3 m·kgf, 9.4 ft·lbf)

LCS00382

MUISTA

Varmista, että sytytystulppien hatut ovat kunnolla paikoillaan. Muuten sytytystulppien hatut voivat vaurioitua moottorin aiheuttaman värinän vuoksi.

LSU11795

Joutokäyntinopeuden säätö (RST90)

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Käynnistä moottori ja anna sen lämmetä.

HUOMAA

Katso lisätietoja kohdasta “Moottorin käynnis- täminen” sivulta 56.

3. Avaa kuomu.

4. Säädä moottorin joutokäyntinopeutta kääntämällä kaasun rajoitusruuvia jompaankumpaan suuntaan.

LSU14071

Kaasuvivun välyksen säätö

RS90P / RS90PLT

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota kuomu sekä vasemman- ja oikeanpuoleiset suojukset sekä suojus. (Lisätie- toja irrotuksesta on sivulla 70.)

3. Irrota ajovaloyksikön pultit moottorikelkan kummaltakin puolelta.

1. Ajovalon pultti

4. Irrota ajovaloyksikkö kuvan mukaisesti. Nosta se ylös ja siirrä sitä eteenpäin oh- jaustangosta poispäin. MUISTA: Varo,

ettet naarmuta moottorikelkkaa siirtä- essäsi ajovaloyksikköä.

[LCS00920]

1. Kaasun rajoitusruuvi

Vakiojouto käyntinopeus:

1300–1500 r/min

5. Sulje kuomu.

1. Ajovaloyksikkö

5. Löysää lukkomutteri.

6. Lisää kaasuvivun välystä kääntämällä säädintä suuntaan (a). Vähennä kaasuvivun välystä kääntämällä säädintä suun- taan (b).

Page 85

Säätö- ja huolto-ohjelma

9. Asenna tiivistelista ajovaloyksikköön ilmansuodatinkotelon kannessa olevaan syvennykseen.

(a)

(b)

1. Lukkomutteri

2. Kaasuvivun välyksen säätöpultti

3. Kaasuvivun välys

Kaasuvivun välys:

2.0–3.0 mm (0.08–0.12 in)

7. Kiristä lukkomutteri.

8. Asenna ajovalo ja varmista, että sen pohjassa olevat lovet tulevat kohdakkain ulokkeiden kanssa.

1. Tiivistelista

10. Kiinnitä ajovalon pultit ja kiristä ne ohjeen mukaan.

Kiristystiukkuus:

Ajovaloyksikön pultti:

3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)

11. Kiinnitä suojus, vasemman- ja oikeanpuoleiset suojukset sekä kuomu.

RST90

LCS00410

MUISTA

Säädä ensin moottorin joutokäyntinopeus.

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Avaa kuomu.

3. Löysää lukkomutteri.

4. Lisää kaasuvivun välystä kääntämällä säädintä suuntaan (a). Vähennä kaasuvivun välystä kääntämällä säädintä suun- taan (b).

1. Kolo

2. Uloke

Page 86

Säätö- ja huolto-ohjelma

(b)

(a)

1. Lukkomutteri

2. Kaasuvivun välyksen säätöpultti

3. Kaasuvivun välys

Kaasuvivun välys:

2.0–3.0 mm (0.08–0.12 in)

5. Kiristä lukkomutteri.

6. Sulje kuomu.

RST90PGT / RST90PTF

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota kuomu ja yläsuojus. (Lisätietoja irrotuksesta on sivulla 70.)

3. Irrota ajovaloyksikön pultti ja tuulilasin tuen pultit moottorikelkan molemmilta puolilta.

4. Irrota ajovaloyksikkö kuvan mukaisesti. Nosta se ylös ja siirrä sitä eteenpäin oh- jaustangosta poispäin. MUISTA: Varo,

ettet naarmuta moottorikelkkaa siirtä- essäsi ajovaloyksikköä.

[LCS00920]

1. Ajovaloyksikkö

5. Löysää lukkomutteri.

6. Lisää kaasuvivun välystä kääntämällä säädintä suuntaan (a). Vähennä kaasuvivun välystä kääntämällä säädintä suun- taan (b).

(b)

1. Ajovalon pultti

2. Tuulilasin tuen pultti

(a)

1. Lukkomutteri

2. Kaasuvivun välyksen säätöpultti

3. Kaasuvivun välys

Kaasuvivun välys:

2.0–3.0 mm (0.08–0.12 in)

7. Kiristä lukkomutteri.

8. Asenna ajovalo ja varmista, että sen pohjassa olevat lovet tulevat kohdakkain ulokkeiden kanssa.

Page 87

1. Kolo

2. Uloke

9. Asenna tiivistelista ajovaloyksikköön ilmansuodatinkotelon kannessa olevaan syvennykseen.

Säätö- ja huolto-ohjelma

LSU11863

Kaasuvivun ohitusjärjestelmän (T.O.R.S.) tarkistus

LWS00352

VAROITUS

Kun tarkistat T.O.R.S.:in, varmista seuraavilla varotoimilla, että moottorikelkka ei liiku ja aiheuta onnettomuutta:

● Varmista ennen T.O.R.S.-järjestelmän

tarkistamista, että kaasuvipu liikkuu tasaisesti moottorin ollessa sammuksissa.

● Varmista, että seisontajarru on kytketty.

● Älä anna niin paljon kaasua, että kytkin

ottaa kiinni.

1. Tiivistelista

10. Kiinnitä ajovaloyksikön pultit ja tuulilasin tuen pultit ja kiristä ne ohjeen mukaiseen momenttiin.

Kiristystiukkuudet:

Ajovaloyksikön pultti:

3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)

Tuulilasin tuen pultti:

14 Nm (1.4 m·kgf, 10 ft·lbf)

11. Asenna yläsuojus ja kuomu.

Tarkista T.O.R.S.-ohitusjärjestelmän toiminta.

1. Käynnistä moottori.

HUOMAA

Katso lisätietoja kohdasta “Moottorin käynnis- täminen” sivulta 56.

2. Pidä kaasuvivun napa irti kaasuvivun kytkimestä pitämällä peukaloa (yläkuva) ja etusormea (alakuva) kaasuvivun navan ja moottorin tappokatkaisimen kotelon välissä. Pidä tämä ote ja purista samalla kaasuvipua hitaasti.

Page 88

Säätö- ja huolto-ohjelma

1. Kaasuvivun napa

2. Moottorin tappokatkaisimen kotelo

3. Kaasuvipu

T.O.R.S. aktivoituu, jolloin moottorin käyntinopeus pysyy automaattisesti kytkimen kytkeytymisnopeutta pienempänä. (Sivulla 131 kuvataan kytkimen kytkeytymisnopeus.) VAROITUS! Jos moottorin

käyntinopeus ei laske kytkimen kytkeytymisnopeutta alemmaksi, sammuta moottori virtakytkimestä ja ota yhteys Yamaha-jälleenmyyjään. Moottorikelkalla ajaminen T.O.R.S.-järjes- telmän ollessa viallinen voi johtaa hallinnan menettämiseen.

LSU14081

Ilmansuodattimen tarkistus

Tarkista jokaisen ajon jälkeen, että ilmansuodatinelementin kehyksen alla ei ole lunta. Voi olla tarpeen puhdistaa laite lumesta myös ajon aikana ajo-olosuhteista riippuen.

[LWS00362]

RS90P / RS90PLT

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota kuomu sekä vasemman- ja oikeanpuoleiset suojukset sekä suojus. (Lisätie- toja irrotuksesta on sivulla 70.)

3. Irrota ajovaloyksikön pultit moottorikelkan kummaltakin puolelta.

1. Ajovalon pultti

4. Irrota ajovaloyksikkö kuvan mukaisesti. Nosta se ylös ja siirrä sitä taaksepäin ilmansuodatinkotelon kannesta poispäin.

MUISTA: Varo, ettet naarmuta moottorikelkkaa siirtäessäsi ajovaloyksikköä.

[LCS00920]

1. Ajovaloyksikkö

5. Irrota ilmansuodattimen kotelon kansi avaamalla sen kiinnikkeet.

Page 89

Säätö- ja huolto-ohjelma

8. Asenna ajovalo ja varmista, että sen poh-

jassa olevat lovet tulevat kohdakkain ulokkeiden kanssa.

1. Ilmansuodatinkotelon kannen ruuvi

6. Nosta ilmansuodatinelementin kehystä ja tarkista sen kunto. Jos ilmansuodattimessa on lunta, irrota ilmansuodatinelementti, harjaa lumi pois ja asenna ilmansuodatinelementti takaisin.

1. Ilmansuodatinelementin kehys

1. Kolo

2. Uloke

9. Asenna tiivistelista ajovaloyksikköön ilmansuodatinkotelon kannessa olevaan syvennykseen.

1. Tiivistelista

10. Kiinnitä ajovalon pultit ja kiristä ne ohjeen mukaan.

Kiristystiukkuus:

Ajovaloyksikön pultti:

3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)

7. Sijoita ilmansuodatinelementin kehys takaisin paikalleen. Asenna ilmansuodatinkotelon kansi kiinnittämällä kiinnittimet.

11. Kiinnitä suojus, vasemman- ja oikeanpuoleiset suojukset sekä kuomu.

RST90

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Avaa kuomu.

Page 90

Säätö- ja huolto-ohjelma

3. Irrota ilmansuodattimen kotelon kansi avaamalla kotelon kiinnike ja kannen kiinnikkeet.

1. Ilmansuodatinkotelon kiinnike

2. Ilmansuodatinkotelon kannen ruuvi

4. Nosta ilmansuodatinelementin kehystä ja tarkista sen kunto. Jos ilmansuodattimessa on lunta, irrota ilmansuodatinelementti, harjaa lumi pois ja asenna ilmansuodatinelementti takaisin.

1. Ilmansuodatinelementin kehys

5. Aseta ilmansuodatinelementin kehys takaisin paikalleen.

6. Asenna ilmansuodattimen kotelon kansi ja kotelo kiinnittämällä kaikki kiinnikkeet.

7. Sulje kuomu.

RST90PGT / RST90PTF

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota kuomu ja yläsuojus. (Lisätietoja irrotuksesta on sivulla 70.)

3. Irrota ajovaloyksikön pultti ja tuulilasin tuen pultit moottorikelkan molemmilta puolilta.

1. Ajovalon pultti

2. Tuulilasin tuen pultti

4. Irrota ajovaloyksikkö kuvan mukaisesti. Nosta se ylös ja siirrä sitä taaksepäin ilmansuodatinkotelon kannesta poispäin.

MUISTA: Varo, ettet naarmuta moottorikelkkaa siirtäessäsi ajovaloyksikköä.

[LCS00920]

1. Ajovaloyksikkö

Page 91

Säätö- ja huolto-ohjelma

5. Irrota ilmansuodattimen kotelon kansi avaamalla sen kiinnikkeet.

1. Ilmansuodatinkotelon kannen ruuvi

6. Nosta ilmansuodatinelementin kehystä ja tarkista sen kunto. Jos ilmansuodattimessa on lunta, irrota ilmansuodatinelementti, harjaa lumi pois ja asenna ilmansuodatinelementti takaisin.

8. Asenna ajovalo ja varmista, että sen pohjassa olevat lovet tulevat kohdakkain ulokkeiden kanssa.

1. Kolo

2. Uloke

9. Asenna tiivistelista ajovaloyksikköön ilmansuodatinkotelon kannessa olevaan syvennykseen.

1. Ilmansuodatinelementin kehys

7. Sijoita ilmansuodatinelementin kehys takaisin paikalleen. Asenna ilmansuodatinkotelon kansi kiinnittämällä kiinnittimet.

1. Tiivistelista

10. Kiinnitä ajovaloyksikön pultit ja tuulilasin tuen pultit ja kiristä ne ohjeen mukaiseen momenttiin.

Kiristystiukkuudet:

Ajovaloyksikön pultti:

3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)

Tuulilasin tuen pultti:

14 Nm (1.4 m·kgf, 10 ft·lbf)

11. Asenna yläsuojus ja kuomu.

Page 92

Säätö- ja huolto-ohjelma

LSU11911

Kaasuttimet (RST90)

Kaasuttimet ovat moottorin ja pakokaasujen poistojärjestelmän tärkeimpiä osia ja vaativat hyvin hienovaraista säätöä. Säädöt kannattaa teettää Yamaha-huollossa, jossa on tarvittava ammattitaito ja kokemus.

LSU13980

Korkean ilmanalan asetukset

Polttomoottorin teho alenee korkeuden kasvaessa, noin 3 prosenttia jokaista 305 m (1000 ft) kohti. Tämä johtuu ilman ohenemisesta korkeuden kasvaessa. Kun happea on vähemmän, palamiseen on käytössä vähem- män happea. RS90P / RS90PLT / RST90PGT / RST90PTF: Moottorikelkassa on sähköinen polttoaineen suihkutusjärjestelmä, joka huolehtii siitä, että moottorin ilma-/polttoaineseoksen suhde on aina paras mahdollinen. Polttoaineen suihkutusjärjestelmää ei siis tarvitse säätää edes korkeissa käyttöoloissa. RST90: Korkean ilmanalan aiheuttamia ongelmia voidaan vähentää muuttamalla moot- torikelkan säätöjä. Tärkeimmät näistä sää- döistä tehdään kaasuttimeen. Ohuempi ilma tekee ilma-polttoaineseoksesta liian rikkaan, mikä voi heikentää suorituskykyä. Tyypillisiä ongelmia ovat käynnistysvaikeudet, moottorin hyytyminen ja sytytystulppien likaantuminen. Ilma-polttoaineseos saadaan korjattua oikeilla kaasuttimen säädöillä. Nämä säädöt pi- tää teettää Yamaha-huollossa.

Muista:

Korkeiden paikkojen ohuessa ilmassa käytet- tävissä oleva teho alenee, vaikka ilma-/polttoaineseoksen suhde olisi paras mahdollinen. Kiihtyvyys ja huippunopeus siis pienenevät korkeassa ilmanalassa. Tehomenetyksiä ja osien nopeaa kulumista korkeilla käyttöpaikoilla voidaan ehkäistä myös voimansiirtoasetusten ja keskipakoiskytkimen säädöillä. Jos aiot käyttää moottori-

kelkkaasi ostopaikkaa paljon korkeammalla, ota yhteys Yamaha-jälleenmyyjään. Jälleen- myyjältä saa tietoa tarvittavista korkeuseroista johtuvista muutoksista. MUISTA: Voi-

mansiirtojärjestelmä ja keskipakoiskytkin on säädettävä, jos moottorikelkkaa käyte- tään yli 900 m:n (3000 ft) korkeudessa. Ota yhteys Yamaha-jälleenmyyjään.

LSU11950

[LCS00431]

Venttiilin välys

Venttiilien välykset muuttuvat ajan myötä, mikä johtaa virheelliseen ilma-polttoainesuhteeseen, ja/tai moottorista alkaa kuulua ylimääräistä ääntä. Jotta näin ei pääsisi käymään, tarkistuta venttiilien välykset Yamahahuollossa huolto-ohjelman mukaisesti.

LSU13795

Moottoriöljy ja öljynsuodatin

Moottoriöljyn määrä pitää tarkistaa aina en- nen ajoa. Lisäksi öljy ja öljynsuodatin on vaihdettava määräaikaishuollon ja voitelun kaavi- ossa määritetyin välein.

LWS00370

VAROITUS

Moottoriöljy on hyvin kuumaa heti moottorin sammuttamisen jälkeen. Kuuma moottoriöljy voi aiheuttaa palovammoja.

LCS00482

MUISTA

● Älä käytä moottoria, jos öljysäiliössä on

liian paljon tai liian vähän öljyä. Öljyä voi roiskua tai moottori voi vaurioitua.

● Muista vaihtaa moottoriöljy ensimmäi-

sen 800 km:n (500 mi) ajon jälkeen ja sen jälkeen 4000 km:n (2500 mi) välein tai aina kelkkailukauden alussa. Muuten moottori kuluu nopeasti.

● Öljynsuodatin on vaihdettava ensimmäi-

sen 800 km:n (500 mi) ajon jälkeen ja sen jälkeen 20000 km:n (12000 mi) välein.

Page 93

Säätö- ja huolto-ohjelma

Moottoriöljyn määrän tarkistus

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Käynnistä moottori, anna sen lämmetä 10–15 minuuttia ja sammuta moottori.

HUOMAA

● Moottorin voi lämmittää myös ajamalla

moottorikelkalla 10–15 minuutin ajan.

● Kun olet ajanut moottorikelkalla, anna sen

käydä joutokäynnillä vähintään 10 sekuntia ennen moottorin sammuttamista.

3. Irrota kuomu ja oikeanpuoleinen suojus (RS90P / RS90PLT / RST90PGT / RST90PTF) tai avaa kuomu (RST90). [Toimenpiteistä on lisätietoja sivuilla 70 (RS90P / RS90PLT / RST90PGT / RST90PTF) ja 74 (RST90).]

4. Irrota öljymittarin liitin. MUISTA: Irrota öl-

jymittarin johdin ennen öljyn täyttö- korkin irrotusta, jotta kaapeli ei väänny ja rikkoudu.

[LCS00452]

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Öljymittarin liitin

2. Öljyn täyttökorkki

RST90

1. Öljymittarin liitin

2. Öljyn täyttökorkki

5. Irrota öljyn täyttökorkki, pyyhi mittatikku puhtaaksi, aseta se takaisin (älä kierrä kiinni) ja vedä ulos. Tarkista öljyn pinnan taso.

1. Öljyn täyttökorkki

2. Mittatikku

Page 94

Säätö- ja huolto-ohjelma

HUOMAA

Moottoriöljyn tason tulisi olla mittatikun “H”- ja “L”-merkkien välillä.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. “H”-merkki

2. “L”-merkki

RST90

8. Kytke öljymittarin liitin.

9. Asenna oikeanpuoleinen suojus ja kuomu (RS90P / RS90PLT / RST90PGT / RST90PTF) tai sulje kuomu (RST90).

Moottoriöljyn vaihto (joko öljynsuodattimen kanssa tai ilman öljynsuodattimen vaihtoa)

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Käynnistä moottori, anna sen lämmetä useita minuutteja ja sammuta moottori.

3. Irrota kuomu, oikeanpuoleinen suojus ja yläsuojus (RS90P / RS90PLT / RST90PGT / RST90PTF) tai avaa kuomu ja irrota oikeanpuoleinen suojus (RST90). [Toimenpiteistä on lisätietoja sivuilla 70 (RS90P / RS90PLT / RST90PGT / RST90PTF) ja 74 (RST90).]

4. Irrota ruuvit ja pultit ja irrota sitten alempi oikeanpuoleinen suojus vetämällä sitä ulospäin (RS90P / RS90PLT / RST90PGT / RST90PTF).

1. “H”-merkki

2. “L”-merkki

6. Jos moottoriöljyä on alle alarajamerkin “L”, lisää suosituksen mukaista öljyä riittävästi “H”-merkkiin asti. (Katso öljysuositusta sivulta 131.) MUISTA: Kun lisäät

moottoriöljyä, älä lisää sitä mittatikussa näkyvän ylärajamerkin “H” yli. Käytä vain suositeltua öljyä. (Katso sivu 131.) Huolehdi, ettei moottoriöljysäiliöön pääse vierasta ainesta.

7. Aseta mittatikku öljyn täyttöaukkoon ja kiinnitä öljyn täyttökorkki.

[LCS00462]

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Ruuvi

2. Pultti

3. Alempi oikeanpuoleinen suojus

5. Irrota alustan suojus irrottamalla pultit.

Page 95

Säätö- ja huolto-ohjelma

8. Irrota öljyn täyttökorkki ja sylinterikannen suojus. Irrota sitten moottoriöljyn tyhjennystulppa sekä sen tiiviste ja valuta öljy öljysäiliöstä.

RS90P / RS90PLT

1. Pultti

2. Alustan suojus

6. Aseta öljysäiliön alle öljykaukalo jäteöljyä varten.

7. Irrota öljymittarin liitin.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Öljymittarin liitin

2. Öljyn täyttökorkki

RST90

1. Sylinterinkannen suojus

RST90

1. Sylinterinkannen suojus

RST90PGT / RST90PTF

1. Öljymittarin liitin

2. Öljyn täyttökorkki

1. Sylinterinkannen suojus

Page 96

Säätö- ja huolto-ohjelma

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Moottoriöljyn tyhjennystulppa (öljysäiliö)

2. Tiiviste

RST90

1. Moottoriöljyn tyhjennystulppa (öljysäiliö)

2. Tiiviste

9. Aseta moottorin alle öljykaukalo jäteöljyä varten.

10. Irrota moottoriöljyn tyhjennystulppa sekä sen tiiviste ja valuta öljy kampikammiosta.

1. Moottoriöljyn tyhjennystulppa (kampikammio)

2. Tiiviste

3. “”-merkki

HUOMAA

● Kampikammiossa on “”-merkki lähellä

moottoriöljyn tyhjennystulppaa tunnistamisen helpottamiseksi.

● Hävitä jäteöljy paikallisten jätehuoltomäärä-

ysten mukaisesti.

● Ohita vaiheet 11–13, jos öljynsuodatinta ei

tarvitse vaihtaa.

11. Irrota öljynsuodatin öljynsuodatinavaimella.

1. Öljynsuodatin

HUOMAA

Öljynsuodatinavaimen voi ostaa Yamaha-jälleenmyyjältä.

12. Sivele uuden öljynsuodattimen O-renkaaseen ohut kerros moottoriöljyä.

Page 97

Säätö- ja huolto-ohjelma

17. Irrota öljyn täyttökorkki ja lisää suosituksen mukaista öljyä riittävästi mittatikussa olevaan “H”-merkkiin asti. MUISTA: Kun

lisäät moottoriöljyä, älä lisää sitä mittatikussa näkyvän ylärajamerkin “H” yli. Käytä vain suositeltua öljyä. (Katso sivu 131.) Huolehdi, ettei moottoriöljysäiliöön pääse vierasta ainesta.

[LCS00462]

1. O-rengas

HUOMAA

Varmista, että O-rengas on tiukasti paikallaan.

13. Asenna uusi öljynsuodatin paikalleen öl- jynsuodatinavaimella ja kiristä ohjeen mukaan.

Kiristystiukkuus:

Öljynsuodatin:

17 Nm (1.7 m·kgf, 12 ft·lbf)

14. Kiinnitä moottoriöljyn tyhjennystulpat sekä niiden uudet tiivisteet ja kiristä tulpat ohjeen mukaan.

Kiristystiukkuudet:

Moottoriöljyn tyhjennystulppa (kampikammio):

10 Nm (1.0 m·kgf, 7.2 ft·lbf) Moottoriöljyn tyhjennystulppa (öljysäiliö):

16 Nm (1.6 m·kgf, 12 ft·lbf)

15. Lisää öljysäiliöön 2.0 L (2.11 US qt, 1.76 Imp.qt) suosituksen mukaista moottoriöl- jyä ja kiristä öljyn täyttökorkki ja sylinterikannen suojus.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. “H”-merkki

2. “L”-merkki

RST90

1. “H”-merkki

2. “L”-merkki

Öljysuositus:

Katso sivu 131.

16. Käynnistä moottori, anna sen lämmetä useita minuutteja ja sammuta moottori.

Page 98

Säätö- ja huolto-ohjelma

Öljysuositus:

Katso sivu 131.

Öljyn määrä:

Öljynsuodattimen vaihdon kanssa:

RS90P 3.3 L (3.49 US qt,

2.90 Imp.qt) RS90PLT 3.3 L (3.49 US qt,

2.90 Imp.qt) RST90 3.0 L (3.17 US qt,

2.64 Imp.qt) RST90PGT 3.3 L (3.49 US qt,

2.90 Imp.qt) RST90PTF 3.3 L (3.49 US qt,

2.90 Imp.qt)

Ilman öljynsuodattimen vaihtoa:

RS90P 3.1 L (3.28 US qt,

2.73 Imp.qt) RS90PLT 3.1 L (3.28 US qt,

2.73 Imp.qt) RST90 2.8 L (2.96 US qt,

2.46 Imp.qt) RST90PGT 3.1 L (3.28 US qt,

2.73 Imp.qt) RST90PTF 3.1 L (3.28 US qt,

2.73 Imp.qt)

Kokonaismäärä:

RS90P 4.0 L (4.23 US qt, 3.52 Imp.qt) RS90PLT 4.0 L (4.23 US qt,

3.52 Imp.qt) RST90 3.7 L (3.91 US qt, 3.26 Imp.qt) RST90PGT 4.0 L (4.23 US qt,

3.52 Imp.qt) RST90PTF 4.0 L (4.23 US qt,

3.52 Imp.qt)

18. Asenna ja kiristä öljyn täyttökorkki.

19. Käynnistä moottori, anna sen käydä joutokäynnillä useita minuutteja ja tarkista, vuotaako öljyä. Jos öljyä vuotaa, sammuta moottori heti ja varmista, että moottoriöljyn tyhjennystulpat, sylinterikannen suojus ja öljyn täyttöaukon korkki on kiinnitetty kunnolla.

20. Sammuta moottori ja kytke öljymittarin liitin. MUISTA: Jos moottoriöljyä vuotaa

tai moottoriöljyn varoitusvalo palaa, kun moottori käy, sammuta moottori heti ja tarkistuta moottorikelkka

Yamaha-huollossa. Jos jatkat ajoa, vaikka moottoriöljyn varoitusvalo palaa, moottori voi vaurioitua vakavasti.

[LCS00471]

21. Aseta alustan suojus takaisin paikalleen ja asenna sitten pultit.

22. Aseta alempi oikeanpuoleinen suojus takaisin paikalleen ja asenna sitten ruuvit ja pultit (RS90P / RS90PLT / RST90PGT / RST90PTF).

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Alempi oikeanpuoleinen suojus

23. Asenna yläsuojus, oikeanpuoleinen suojus ja kuomu (RS90P / RS90PLT / RST90PGT / RST90PTF) tai asenna oikeanpuoleinen suojus ja sulje kuomu (RST90).

LSU14204

Jäähdytysjärjestelmä

Jäähdytysnesteen määrä pitää tarkistaa aina ennen ajoa. Lisäksi jäähdytysjärjestelmä on ilmattava määräaikaishuollon ja voitelun kaaviossa määritetyin välein.

LWS00380

VAROITUS

Älä irrota paisuntasäiliön korkkia moottorin ollessa kuuma. Polttavan kuumaa nestettä ja höyryä voi roiskahtaa ulos paineen voimasta ja aiheuttaa vakavia palovammoja.

Page 99

Säätö- ja huolto-ohjelma

Kun moottori on jäähtynyt, aseta paksu riepu tai pyyhe jäähdytysnesteen paisuntasäiliön korkkiin ja kierrä korkkia hitaasti vastapäivään vasteeseen asti. Näin jäännöspaine vapautuu. Kun sihisevä ääni on lakannut, paina korkkia alas, kierrä sitä vastapäivään ja irrota korkki.

RS90P / RS90PLT

1. Jäähdytysnesteen paisuntasäiliön korkki

RST90

1. Jäähdytysnesteen paisuntasäiliön korkki

RST90PGT / RST90PTF

1. Jäähdytysnesteen paisuntasäiliön korkki

RS90P / RS90PLT Jäähdytysnesteen määrän tarkistus

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota suojus ja oikeanpuoleinen suojus. (Lisätietoja irrotuksesta on sivulla 70.)

3. Tarkista jäähdytysnesteen määrä säili- össä moottorin ollessa kylmä. Jos jääh- dytysnesteen taso on merkin “COLD LEVEL” alapuolella, lisää jäähdytysnestettä “COLD LEVEL” -merkkiin asti. (Lisätietoja on seuraavassa kohdassa “Jäähdy- tysnesteen lisääminen”.) MUISTA: Jos

jäähdytysnestettä ei ole saatavilla, käytä tislattua vettä tai pehmeää vesijohtovettä. Älä käytä kovaa vettä tai suolavettä, sillä ne vaurioittavat moottoria. Jos jäähdytysnesteen sijasta on jouduttu käyttämään vettä, vaihda se jäähdytysnesteeseen mahdollisimman pian. Muussa tapauksessa jääh- dytysjärjestelmän jäänesto- ja ruosteenesto-ominaisuudet ovat heikentyneet. Jos jäähdytysnesteeseen on lisätty vettä, anna Yamaha-jäl- leenmyyjän tarkistaa jäähdytysnesteen pakkasnestepitoisuus mahdollisimman pian. Muutoin jääh- dytysnesteen teho heikkenee.

[LCS00492]

Page 100

Säätö- ja huolto-ohjelma

121

1. Jäähdytysnestesäiliö

2. “COLD LEVEL” -merkki

4. Asenna suojus ja oikeanpuoleinen suojus.

Jäähdytysjärjestelmän ilmaus

Jäähdytysjärjestelmä on ilmattava, jos paisuntasäiliö on tyhjä tai jos jäähdytysjärjestelmässä on ilmaa tai vuoto. Ota yhteys Yamaha-jälleenmyyjään.

LCS00500

MUISTA

Jos jäähdytysjärjestelmää ei ole asianmukaisesti ilmattu, moottori voi ylikuumeta ja vaurioitua.

Jäähdytysnesteen lisääminen

1. Aseta moottorikelkka tasaiselle alustalle ja laita seisontajarru päälle.

2. Irrota suojus ja oikeanpuoleinen suojus. (Lisätietoja irrotuksesta on sivulla 70.)

3. Irrota jäähdytysnesteen paisuntasäiliön korkki, lisää suosituksen mukaista jääh- dytysnestettä riittävästi ja sulje korkki.

1. Jäähdytysnesteen paisuntasäiliön korkki

2. Jäähdytysnestesäiliön kansi

4. Irrota jäähdytysnestesäiliön kansi, lisää suosituksen mukaista jäähdytysnestettä “COLD LEVEL” -merkkiin asti ja kiinnitä kansi.

Pakkasnestesuositus:

Korkealuokkainen ruosteenestoainetta sisältävä etyleeniglykolipakkasneste

Pakkasnesteen ja veden suhde:

3:2

Kokonaismäärä:

RS90P 5.60 L (5.92 US qt,

4.93 Imp.qt) RS90PLT 6.10 L (6.45 US qt,

5.37 Imp.qt)

5. Käynnistä moottori, anna sen käydä jou- tokäynnillä useita minuutteja ja sammuta moottori.

6. Tarkista vuotaako jäähdytysnestettä. Jos jäähdytysnestettä vuotaa, selvitä syy.
