Grazie per avere scelto un amplificatore Yamaha PX10, PX8, PX5 oPX3. Si consiglia di leggere attentamente il presente manuale prima di utilizzare il modello
acquistato, in modo da sfruttare al massimo le possibilità offerte dall'amplificatore PX egodere alungo di un perfetto funzionamento nella massima affidabilità.
• Prima di utilizzare l'amplificatore, leggere attentamente le precauzioni contenute nel Manuale di istruzioni di PX10/PX8/PX5/PX3.
• Le illustrazioni presenti nel manuale vengono fornite esclusivamente ascopo descrittivo.
• I nomi delle aziende edei prodotti riportati nel manuale sono marchi omarchi registrati dei rispettivi proprietari.
• Nel presente manuale, imodelli di amplificatore PX10, PX8, PX5 ePX3 vengono indicati collettivamente come "amplificatore PX".
• A meno che non sia specificato altrimenti, le illustrazioni di esempio riportate nel manuale sono tratte dal modello PX10.
• I font bitmap utilizzati in questo strumento sono stati forniti da esono di proprietà di Ricoh Co., Ltd.
CaratteristicheManuali per amplificatore PX
• Uscita massima di 1000 W (PX10) da un telaio eccezionalmente leggero.
• Le tecnologie di elaborazione eclasse D proprietarie di Yamaha forniscono una qualità
sonora eun'affidabilità eccellenti.
• I preset degli altoparlanti consentono di ottenere le performance migliori dagli
altoparlanti Yamaha.
• Ampia varietà di funzioni DSP, tra cui l'elaborazione D-CONTOUR.
• Procedura di configurazione guidata che consente una configurazione ottimale per
qualsiasi sistema di altoparlanti.
• Ampia gamma di connettori di ingresso/uscita.
• Manuale di istruzioni (incluso con il prodotto)
Illustra l'installazione ele operazioni di base.
• Manuale di riferimento (il presente documento)
Illustra tutto ciò che concerne la configurazione eil funzionamento.
• Specifiche tecniche (incluse con il prodotto)
Illustra specifiche tecniche dettagliate come valori numerici, dimensioni ecc.
PX10/PX8/PX5/PX3 Manuale di riferimento
3
Esempi di uso
Gli amplificatori PX possono essere utilizzati per diverse applicazioni.
Utilizzo con due altoparlanti full-range
Questa applicazione tradizionale invia segnali stereo L/R aciascun canale (A/B) per la riproduzione stereo con due altoparlanti.
Introduzione — Esempi di uso
Utilizzo con un subwoofer eun altoparlante fullrange
Il segnale di ingresso viene suddiviso in intervalli di frequenza separati per il controllo di un subwoofer edi un altoparlante full-range.
PX10/PX8/PX5/PX3 Manuale di riferimento
4
Utilizzo con un altoparlante full-range controllato in modalità bi-amp
Canale A + Canale B
(PX5)
Il segnale di ingresso viene suddiviso in intervalli di frequenza separati per il controllo di un altoparlante full-range adue vie in modalità bi-amp.
Utilizzo per il controllo di un subwoofer con un segnale stereo
I segnali di ingresso stereo controllano un subwoofer in modalità Power Boost (solo PX5 ePX3)
Introduzione — Esempi di uso
PX10/PX8/PX5/PX3 Manuale di riferimento
5
Configurazioni del sistema disponibili con amplificatore PX
Combinazione di uscite (tipo altoparlante)
L'amplificatore PX può essere utilizzato con iseguenti 15 tipi di configurazioni di sistema, inclusi gli esempi in precedenza.
Configurazione ingresso (instradamento)
Modalità DualModalità ParallelModalità SingleModalità Sum
Introduzione — Esempi di uso
Due altoparlanti full-range
Due subwoofer
Un subwoofer eun altoparlante full-range
Un altoparlante full-range controllato
in modalità bi-amp
Altoparlante full-range
Il canale A eil canale B
sono indipendenti.
Dopo la divisione del segnale di
ingresso del canale A nel canale A
ecanale B, il segnale viene elaborato.
Dopo l'elaborazione del segnale
di ingresso del canale A, il segnale
viene diviso in A ecanale B.
Combina isegnali di ingresso
del canale A ecanale B.
Modalità Power
Boost
Subwoofer
NOTA
In modalità Power Boost, gli amplificatori adue canali vengono utilizzati come amplificatori aun canale ead alta potenza (solo PX5 ePX3).
PX10/PX8/PX5/PX3 Manuale di riferimento
6
Introduzione — Esempi di uso
D-Contour
Delay
HPFLPFPolarity
Speaker
Delay
LevelLimiter
6 Band
PEQ
Processore di ingressoProcessore altoparlanti
Guadagno amplificatore 26 dB
Volume 6 dB
Guadagno amplificatore 32 dB
Potenza di uscita massima 41,3 dBu
(1000 W, 8 Ω)
Sensibilità di ingresso +-15,3 dB
Sensibilità di ingresso +-9,3 dB
Elaborazione del segnale nell'amplificatore PX
L'amplificatore PX offre un controllo completo sul suono con processori di ingresso eprocessori altoparlante. I segnali dei connettori di ingresso vengono elaborati nei processori di ingresso
situati in ciascun connettore di ingresso. I segnali elaborati vengono aggiunti odivisi in base all'instradamento impostato, elaborati infine con il processore altoparlanti in ciascun canale ed
emessi dai terminali [SPEAKERS].
Ve de r e "Schermata TUNING"(pagina 25) in "Controlli del pannello" per idettagli relativi all'elaborazione.
Sensibilità di ingresso eguadagno amplificatore
L'amplificatore PX specifica la sensibilità di ingresso/il guadagno amplificatore di due sensibilità di ingresso odue guadagni amplificatore. La sensibilità di ingresso controlla il livello
del segnale di ingresso affinché l'amplificatore possa emettere la massima potenza. Se vengono immessi segnali al di sopra della sensibilità di ingresso, viene attivato il limiter integrato
dell'amplificatore PX. Se il volume viene ridotto, la sensibilità di ingresso aumenta eil guadagno amplificatore diminuisce. Se il volume viene ridotto, la potenza massima ècostante.
Ad esempio, se il guadagno amplificatore su PX10 èimpostato a32 dB, la sensibilità di ingresso è+9,3 dBu ela potenza di uscita massima èdi 1.000 W (se l'impedenza dell'altoparlante
èdi 8 Ω). Quando il volume non viene ridotto (0 dB), la potenza di uscita di 1.000 W comporta +9,3 dBu di ingresso.
Quando il volume del PX10 èridotto a6 dB, la sensibilità di ingresso èpari a+15,3 dBu (9,3 dBu + 6 dBu) eil guadagno amplificatore èdi 26 dB (32 dB - 6 dB). Se viene immesso un segnale
di +15,3 dBu, si ottiene una potenza di uscita massima di 1.000 W.
PX10/PX8/PX5/PX3 Manuale di riferimento
7
Controlli efunzioni
e
r
w
t
y
u
i
t
y
u
!2!2
o!0
!1
!4
!5!5
!4
!3
q
Pannello frontale
q Pulsante di alimentazione
Consente di accendere ospegnere l'unità.
AVVERTENZA
Per assicurarsi che dagli altoparlanti non vengano emessi
rumori avolume troppo alto, accendere le apparecchiature
apartire dalle sorgenti audio, quindi il mixer ei processori,
infine gli amplificatori. Invertire l'ordine per la procedura di
spegnimento.
w Indicatore [POWER]
Si accende quando l'alimentazione èattiva.
e Indicatore [ALERT]
Si accende quando viene rilevato un problema nel dispositivo
eresta acceso finché non viene risolta la causa del problema.
NOTA
I dettagli del problema vengono visualizzati sul display (i).
Se si seleziona l'icona [] nella schermata "Schermata HOME"
(pagina 15) con la manopola principale, viene visualizzato il log
di funzionamento.
r Indicatore [USB]
Si accende quando un'unità flash USB compatibile viene
inserita nel terminale [USB].
Lampeggia durante l'accesso all'unità flash USB.
AVVISO
Non scollegare l'unità flash USB mentre l'indicatore [USB]
lampeggia. In caso contrario, idati contenuti nell'amplificatore PX
onell'unità flash USB potrebbero essere danneggiati oandare
perduti.
t Indicatore [CLIP/LIMIT]
Si accende quando il limiter funziona per proteggere
l'amplificatore el'altoparlante oquando il segnale di ingresso
va in overflow nel circuito digitale oèdistorto in corrispondenza
dell'uscita dell'amplificatore.
y Indicatore [SIGNAL]
Si accende quando l'uscita èsuperiore a-60 dB del livello
di uscita massimo (8 ohm).
u Indicatore [PROTECT]
Si accende quando èin funzione il circuito di protezione.
i Display
Consente di visualizzare lo stato dell'amplificatore PX
ei menu delle impostazioni.
Per ulteriori informazioni, vedere "Struttura della schermata"
(pagina 13).
NOTA
• È possibile modificare le impostazioni in modo che il display
e gli indicatori si spengano automaticamente quando il pannello
non viene utilizzato (stato di black out: pagina 34).
• Per la protezione del display, se non viene eseguita alcuna
l'operazione per un minuto, il display si scurisce
automaticamente; se non viene eseguita alcuna operazione per
20 minuti, si spegne automaticamente. Per riattivare il display,
premere qualsiasi pulsante del pannello anteriore o ruotare
qualsiasi manopola.
o Tasto [MENU]
Premere il tasto per passare alla schermata MENU principale.
!0 [] Tasto (Indietro)
Premere questo tasto per passare al livello di menu
immediatamente superiore oalla schermata precedente.
Premere etenere premuto brevemente il tasto per
visualizzare la schermata HOME.
!1 Manopola principale
Ruotare la manopola per modificare il valore dei parametri
espostare la posizione del cursore. Premere la manopola per
immettere il valore impostato oattivare l'elemento selezionato.
!2 Tasto [A]/[B]
Premere per modificare ivalori dei parametri espostare la
posizione del cursore.
NOTA
Premere la manopola principale eil tasto [A] per modificare lo
stato di esclusione audio del canale A. Premere la manopola
principale eil tasto [B] per modificare lo stato di esclusione audio
del canale B.
!3 Terminale [USB]
Inserire un'unità flash USB per leggere/caricare idati dal
esull'amplificatore PX.
AVVISO
• Quando il terminale [USB] non viene utilizzato, inserire il
cappuccio USB incluso per proteggerlo.
NOTA
• Il terminale [USB] viene utilizzato nei casi indicati di seguito:
• Scrittura sul registro delle operazioni: LOG (pagina 37)
• Backup del dispositivo: DEVICE BACKUP (pagina 36)
• Salvataggio/caricamento di SP TUNING DATA: SAVE/LOAD
(pagina 31)
!4 Manopola del volume
Consente di regolare il livello da -∞ dB a0 dB.
Se "ROUTING" non èimpostato su "DUAL", regolare il
bilanciamento di uscita con la manopola del volume del
canale B.
!5 Prese d'aria anteriori
Prese d'aria anteriori per la ventola di raffreddamento.
Assicurarsi di non bloccarle.
PX10/PX8/PX5/PX3 Manuale di riferimento
8
Pannello posteriore
!7
!8!6
!9
Messa aterra
Freddo
Caldo
Anello (freddo)
Punta (caldo)Manicotto (messa aterra)
Installazione del morsetto del connettore CA
Controlli efunzioni — Pannello posteriore
!6 Connettori [INPUT] A/B
Sono forniti due tipi di connettori di ingresso per ciascun
canale, A eB. In modalità Single oParallel, vengono utilizzati
iconnettori di ingresso del canale A.
• Jack XLR
Jack 3-31 tipo XLR.
La polarità èindicata di seguito (IEC60268).
12
3
• Presa per cuffie
Presa per cuffie TRS bilanciata.
La polarità dei collegamenti èindicata di seguito (IEC60268).
NOTA
I jack di ingresso XLR eper cuffie di ciascun canale vengono
collegati in parallelo. L'ingresso del segnale proveniente da un
jack XLR può essere fatto uscire dalla presa per cuffie ecollegato
aun altro amplificatore. È possibile utilizzare ijack solo uno alla
volta. I segnali dei jack non possono essere mescolati.
!7 Terminali [SPEAKERS] A/B
Terminali di uscita per gli altoparlanti. Sono disponibili tre tipi
(di seguito).
• Connettore speakON Neutrik NL4MD
• Connettore morsettiera
• Jack phone
AVVISO
• Non toccare iterminali ole parti in metallo dei cavi collegati al
terminale. Se il collegamento degli altoparlanti apiù connettori
di uno stesso canale viene effettuato in parallelo, assicurarsi
che l'impedenza totale degli altoparlanti da collegare non sia
troppo bassa.
• L'amplificatore PX adotta icircuiti dell'amplificatore BTL
(Balanced Transformer Less). Il collegamento di entrambi
i terminali del canale A e del canale B e il contatto tra il
terminale e il telaio possono causare un guasto o un
malfunzionamento. Prestare attenzione a non collegare
o mettere in contatto i due elementi per errore.
NOTA
• In modalità Power Boost, vengono utilizzati iterminali di uscita
del canale A (solo PX5/PX3).
!8 Connettore [AC IN]
Collegare il cavo di alimentazione CA in dotazione.
Collegare prima il cavo di alimentazione CA al connettore
sull'amplificatore, quindi inserirlo in una presa di corrente CA
appropriata. Per evitare che il cavo di alimentazione CA si
scolleghi accidentalmente dal connettore, fissarlo con il
morsetto del connettore CA.
qwe
!9 Prese d'aria posteriori
Prese d'aria posteriori per la ventola di raffreddamento.
Assicurarsi di non bloccarle.
PX10/PX8/PX5/PX3 Manuale di riferimento
9
Configurazione
Alla presa di
alimentazione
CA
Cavo di alimentazione
Connettore CA IN
(ingresso alimentazione)
Installazione del morsetto del connettore CA
Procedura di impostazione
1. Impostare l'amplificatore PX nella
posizione desiderata.
Se il dispositivo viene montato in un rack, vedere
"Montaggio su rack" (pagina 11).
2. Abbassare le due manopole del volume
al minimo.
3. Collegare gli altoparlanti ai terminali
[SPEAKERS].
Ve d e re "Collegamento degli altoparlanti" (pagina 11).
4. Collegare le uscite delle sorgenti,
ad esempio, un mixer, ai connettori
[INPUT] A/B.
5. Collegare il cavo di alimentazione
al connettore [AC IN].
Per evitare che il cavo di alimentazione CA si scolleghi
accidentalmente dalla presa, fissarlo con il morsetto del
connettore CA.
qwe
6. Accendere il dispositivo.
7. Impostare il sistema mediante la
configurazione guidata.
Anche se l'amplificatore PX può essere utilizzato come
un normale amplificatore semplicemente impostando
correttamente le manopole del volume, la configurazione
guidata consente di migliorare le prestazioni degli
altoparlanti.
Ve d e re "Schermata CONFIG WIZARD (modalità
Ve d e re "Schermata TUNING" (pagina 25). In questa
condizione, il dispositivo èdisponibile.
AVVERTENZA
Per assicurarsi che dagli altoparlanti non vengano
emessi rumori avolume troppo alto, accendere le
apparecchiature partendo dalle sorgenti audio, quindi
il mixer ei processori, infine gli amplificatori. Invertire
l'ordine per la procedura di spegnimento.
PX10/PX8/PX5/PX3 Manuale di riferimento
10
Configurazione — Montaggio su rack
15 mm
6,3 mm
≤ 12,9 mm
1+
1–
2–
2+
Canale A
Neutrik NL4
Amplificatore
PX
1+A+
1–A2+B+
2–B-
Canale B
Neutrik NL4
Amplificatore
PX
1+B+
1–B-
2+(non collegato)
2–(non collegato)
Montaggio su rack
L'amplificatore PX può essere montato su un rack EIA
standard (formato 2U).
Precauzioni per il montaggio su rack
Questo dispositivo èpredisposto per il funzionamento
atemperature ambientali comprese nell'intervallo tra 0
e40 °C. Nelle installazioni insieme ad altri dispositivi in
rack EIA standard, il calore prodotto dal sistema potrebbe
far aumentare la temperatura all'interno del rack e far
quindi diminuire le prestazioni complessive. Durante
il montaggio su rack del dispositivo, attenersi sempre
ai seguenti requisiti per evitare il surriscaldamento:
• Se si installa il dispositivo in un rack con altri prodotti
che generano molto calore, come ad esempio gli
amplificatori, lasciare più di un'unità rack vuota tra
il dispositivo eil resto degli apparati. Lasciare inoltre
gli spazi aperti non coperti oinstallare ipannelli di
ventilazione appropriati per ridurre la possibilità di
surriscaldamento. È possibile impilare verticalmente
più amplificatori PX.
• Per assicurare un flusso d'aria sufficiente, lasciare
aperta la parte posteriore del rack eposizionarla ad
almeno 10 centimetri di distanza dalle pareti oda altre
superfici. Se non èpossibile lasciare aperta la parte
posteriore del rack, installare un kit di ventole
oun'opzione di ventilazione disponibile in commercio
per assicurare un flusso d'aria sufficiente. Se viene
installato un kit di ventole, la chiusura della parte
posteriore del rack garantisce un maggiore
raffreddamento. Per informazioni dettagliate, fare
riferimento al manuale relativo al rack e/o alla ventola.
Collegamento degli altoparlanti
Collegamento al terminale [SPEAKERS]
ATTENZIONE
Accertarsi che l'alimentazione sia spenta per evitare
il rischio di scossa elettrica.
Connettore morsettiera
• Senza prese
Rimuovere 15 mm circa di isolamento dall'estremità
del cavo di ciascun altoparlante, fare passare il cavo
scoperto attraverso ifori dei terminali dell'altoparlante
appropriati, quindi stringere iterminali per fissare icavi
con il morsetto. Assicurarsi che le estremità del cavo
scoperto non sporgano dai terminali enon tocchino
il telaio.
• Connettori aY
Dall'alto inserire iconnettori aY fino in fondo
all'apertura, quindi stringere il terminale.
Connettore speakON
Inserire il connettore del cavo speakON (Neutrik NL4)
nel connettore, quindi ruotarlo adestra per bloccarlo.
PX10/PX8/PX5/PX3 Manuale di riferimento
11
Controlli del pannello
Schermata HOME (modalità Basic)Schermata MENU (modalità Advanced)
• BASIC:
Modalità Basic
• ADVANCED:
Modalità Advanced
Operazioni di base
Modalità Basic emodalità Advanced
L'amplificatore PX fornisce due metodi di impostazione: modalità Basic emodalità
Advanced.
La modalità Basic èutile in quanto consente di utilizzare il dispositivo in modo rapido
efacile con impostazioni minime. La modalità Advanced viene utilizzata quando si
impostano iparametri in dettaglio.
Ciascuna modalità include una schermata HOME euna schermata MENU.
Esempio di schermate
Per passare dalla modalità Basic alla modalità Advanced
eviceversa
1. Premere il tasto [MENU] per entrare nella schermata MENU.
2. Ruotare la manopola principale per selezionare la scheda della
modalità desiderata, quindi premerla.
PX10/PX8/PX5/PX3 Manuale di riferimento
12
Controlli del pannello — Struttura della schermata
Modalità Basic
Schermata HOME
Schermata CONFIG VIEW
Schermata MENU
Schermata principale MENU
Schermata
CONFIG WIZARD
Schermata TUNING
Schermata
AMP PRESET
Schermata UTILITY
Modalità Advanced
Schermata HOME
Schermata CONFIG VIEW
Schermata principale MENU
Schermata
CONFIG WIZARD
Schermata TUNING
Schermata
AMP PRESET
Schermata UTILITY
Schermata MENU
BASIC
ADVANCED
Struttura della schermata
Le schermate dell'amplificatore PX variano in base alla modalità selezionata, Basic oAdvanced. La schermata HOME ela schermata CONFIG WIZARD nella schermata MENU sono presenti
in entrambe le modalità, ma le voci visualizzate differiscono. Per passare tra una modalità el'altra, utilizzare la schermata OPERATION MODE nella schermata MENU.
PX10/PX8/PX5/PX3 Manuale di riferimento
13
Messaggi di avvisoBlocco pannello
Valore effettivoValore del volume
Controlli del pannello — Messaggi di avviso
Se si verifica un'anomalia nell'amplificatore PX, l'indicatore [ALERT] si accende eun
messaggio di avviso verrà visualizzato sul display. Vedere "Elenco messaggi" (pagina 42)
alla fine del manale per idettagli relativi aciascun avviso.

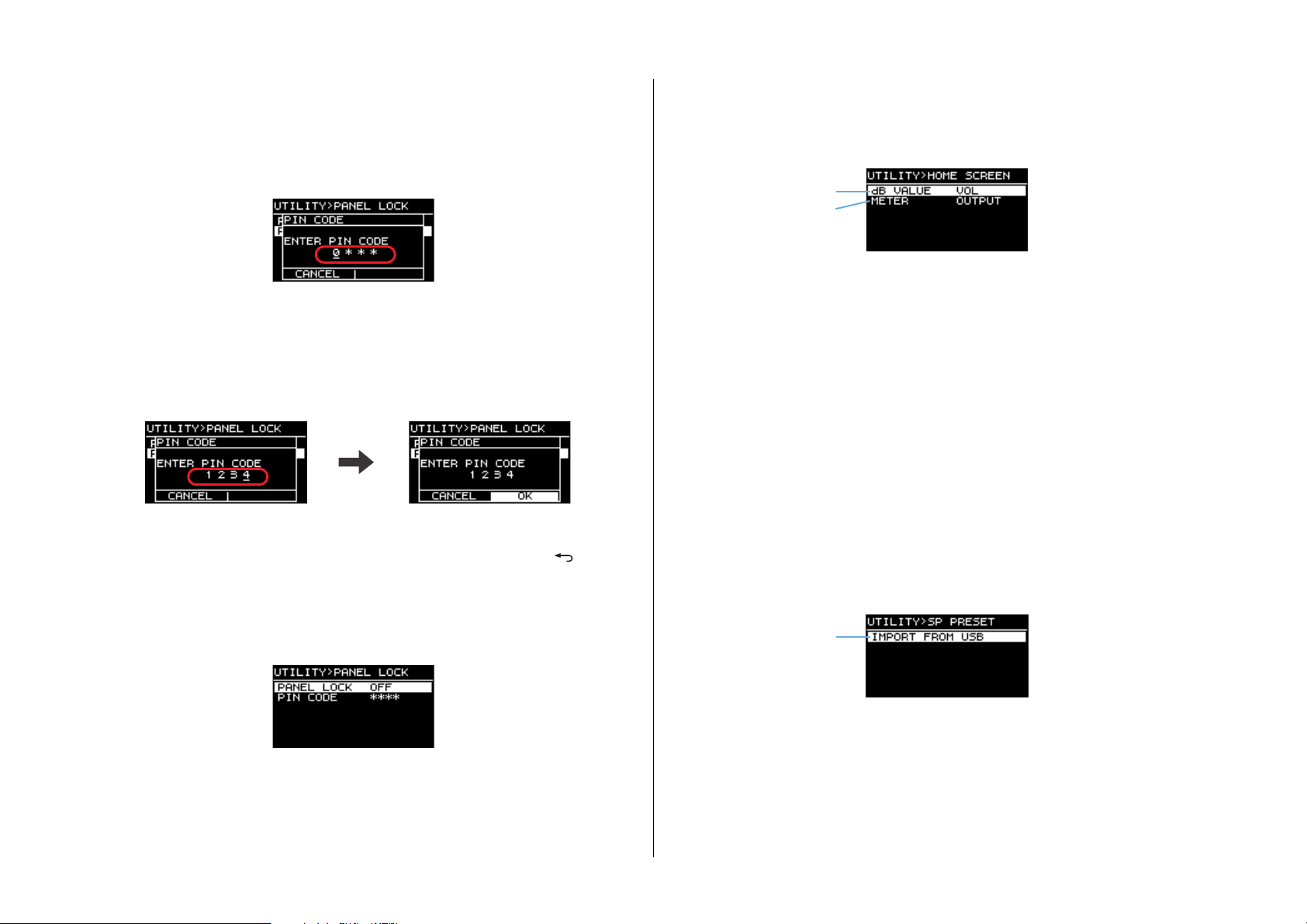

Per evitare che vengano effettuate modifiche all'amplificatore PX per errore, utilizzare
la funzione di blocco pannello. Ciò consente di impostare un codice PIN (un numero di
identificazione a4 cifre).
Per istruzioni, vedere "Schermata UTILITY" - "PANEL LOCK" (pagina 34).
Rilasciare il blocco pannello
Se icontrolli del pannello vengono utilizzati mentre il pannello èbloccato, viene
visualizzato sul display il seguente messaggio.
Per rilasciare il blocco pannello, inserire il codice PIN ruotando la manopola principale,
selezionare "OK", quindi premere la manopola principale.
NOTA
• Per rilasciare temporaneamente il blocco del pannello, selezionare "TEMP". Se si seleziona
"TEMP", il pannello si blocca dopo aver spento eriacceso.
• Se èstato impostato un codice PIN, inserire il codice PIN appropriato (impostato in precedenza).
NOTA
Se viene utilizzata la manopola del volume mentre il pannello èbloccato con "ALL", al rilascio del
blocco viene visualizzata la seguente schermata. Ruotare la manopola del volume secondo il valore
effettivo. Il valore del volume non può essere modificato ameno che ivalori non corrispondano.
PX10/PX8/PX5/PX3 Manuale di riferimento
14
r
!3
y
t
q
e
w
Schermata HOME
q Indicazione muto
Compare quando il segnale viene silenziato.
w Indicazione volume
Mostra le impostazioni delle manopole del volume.
In modalità Power Boost, viene visualizzata solo l'impostazione del canale A.
e Indicazione VOL/BAL/GAIN
Mostra ciò che compare presso gli indicatori di volume (w).
•VOL: volume di ingresso
•BAL: volume di uscita
•GAIN: Livello totale (guadagno dal jack di ingresso al terminale di uscita
dell'altoparlante)
NOTA
Il contenuto visualizzato dipende dalla configurazione di ingresso (instradamento).
• Nella modalità Dual: volume di ingresso in entrambi icanali A eB.
• Modalità diversa da Dual: volume di ingresso nel canale A, bilanciamento di uscita nel canale B.
(In Power Boost viene visualizzato solo il canale A.)
Impostare in "dB VALUE" (pagina 35) nella schermata UTILITY–schermata HOME, mostrata
nell'indicazione VOL/BAL/GAIN, volume di ingresso oguadagno totale.
r Indicatore di livello
Mostra il livello di ingresso odi uscita.
NOTA
Ingresso euscita possono essere commutati da [SCHERMATA HOME] (pagina 35) nella
schermata UTILITY.
Controlli del pannello — Schermata HOME
t Indicazione soglia
Indica le soglie del limiter sul livello di uscita dei processori altoparlanti con ">" e"<"
mentre l'indicatore livello indica il livello di ingresso.
y Indicazione D-CONTOUR
Indica lo stato di D-CONTOUR.
•OFF: non viene visualizzato nulla.
•FOH/MAIN: viene visualizzato "FOH".
• MONITOR: viene visualizzato "MONI".
u Indicazione delay
Indica il tempo di delay. Quando il delay èdisattivato, non viene visualizzato nuovo.
i Indicazione di polarità
Viene visualizzata quando la polarità èinvertita.
o Indicazione filtro
Mostra la frequenza di taglio del filtro. Quando il filtro èdisattivato, non viene visualizzato
nuovo.
!0 Indicazione EQ
Compare quando è attiva la funzione EQ.
!1 Icona CONFIG VIEW
La schermata CONFIG VIEW viene visualizzata quando si seleziona l'icona ruotando la
manopola principale epremendola.
!2 Icona []
Il registro delle operazioni viene visualizzato quando si seleziona l'icona ruotando la
manopola principale epremendola. Vedere "Indicazione del registro delle operazioni"
(pagina 37) per idettagli sul registro delle operazioni.
!3 Nome altoparlante, messaggio di saturazione/limitazione
Normalmente, questo mostra il nome dell'altoparlante che ècollegato, insieme aun
messaggio correlato nel caso in cui si sia verificata saturazione olimitazione.
NOTA
Il nome altoparlante visualizzato èil preset altoparlante aperto con la configurazione guidata.
NOTA
Ruotare la manopola principale per selezionare il gruppo di indicazioni D-CONTOUR, delay, polarità
e filtro quindi premere la manopola principale per richiamare la schermata TUNING.
PX10/PX8/PX5/PX3 Manuale di riferimento
15
Schermata CONFIG VIEW
Aperta premendo la manopola principale quando viene visualizzata la schermata HOME.
Vengono visualizzate le impostazioni attuali.
Controlli del pannello — Schermata CONFIG VIEW
e r
q
w
ty
q Configurazione di sistema: pagina 6
w Sensibilità di ingresso/guadagno amplificatore: pagina 24
e Frequenza di taglio HPF per il canale A: pagine 21, 27
r Frequenza di taglio LPF per il canale A: pagine 21, 27
t Frequenza di taglio HPF per il canale B: pagine 21, 27
y Frequenza di taglio LPF per il canale B: pagine 21, 27
u Configurazione di sistema: pagina 6
i Sensibilità di ingresso/guadagno amplificatore: pagina 24
o Frequenza di taglio HPF per il canale A: pagine 21, 27
!0 Frequenza di crossover: pagine 21, 26
!1 Frequenza di taglio LPF per il canale B: pagine 21, 27
!2 Polarità: pagina 28
Per ritornare alla schermata HOME premere il tasto [] (indietro).
Per aprire la schermata CONFIG WIZARD, premere la manopola principale quando viene
visualizzata la schermata CONFIG VIEW.
Vedere "Elenco delle funzioni" (pagina 39) per ulteriori informazioni sulle voci configurabili in
ciascuna schermata MENU.
Funzionamento
Per visualizzare la schermata MENU:
Premere il tasto [MENU] nella schermata HOME.
Per spostarsi al livello inferiore delle schermate MENU oppure per
selezionare un parametro o un'altra voce:
Ruotare la manopola principale per spostare l'elemento desiderato, quindi premerla.
Per spostarsi al livello superiore delle schermate MENU:
Premere il tasto [] (indietro).
NOTA
Il livello della schermata visualizzata appare nella parte superiore della schermata.
Per tornare alla schermata HOME:
Tenere premuto il tasto [] (indietro).
PX10/PX8/PX5/PX3 Manuale di riferimento
17
Elenco delle operazioni
Controlli del pannello — Schermata MENU
CategoriaSottocategoriaFunzione
SP TYPEConsente di selezionare una combinazione di altoparlanti da collegare.pagina 20
SP SERIESConsente di selezionare una serie di altoparlanti da collegare.pagina 20
SP MODELConsente di selezionare un altoparlante da collegare.pagina 20
CONFIG WIZARD
(Modalità Basic)
CONFIG WIZARD
(Modalità Advanced)
HPF
LPFConsente di selezionare una frequenza di taglio dell'LPF. Comune ai canali A eB.pagina 21
X-OVER
CONFIRMATIONApplica il valore impostato.pagina 21
WIZARD MODE
SP TYPEConsente di selezionare una combinazione di altoparlanti da collegare.pagina 22
ROUTINGSeleziona il percorso del segnale di ingresso.pagina 23
SENS./GAINConsente di impostare la sensibilità di ingresso oppure il guadagno amplificatore.pagina 24
SP SERIESConsente di selezionare una serie di altoparlanti da collegare.pagina 24
SP MODELConsente di selezionare un altoparlante da collegare.pagina 24
SP IMPEDANCEConsente di impostare l'impedenza dell'altoparlante da collegare.pagina 24
CONFIRMATIONApplica il valore impostato.pagina 24
Consente di selezionare la frequenza di taglio del filtro passa-alto. Comune ai
canali A eB.
Consente di selezionare una frequenza di crossover dell'altoparlante full-range edel
subwoofer.
Seleziona il metodo di modifica: modificando l'impostazione attuale oppure creando
una nuova impostazione.
Modalità
Basic
pagina 21
pagina 21
*Solo per alcune funzioni.
Modalità
Advanced
pagina 22
Dettagli
PX10/PX8/PX5/PX3 Manuale di riferimento
18
Controlli del pannello — Schermata MENU
CategoriaSottocategoriaFunzione
D-CONTOUR
Consente di impostare il carattere di frequenza appropriato da utilizzare per il
collegamento degli altoparlanti.
DELAYConsente di impostare il tempo di delay per compensare la distanza tra altoparlanti.pagina 26
X-OVERConsente di impostare la frequenza di crossover.pagina 26
HPFConsente di impostare il filtro passa-alto.*pagina 27
LPFConsente di impostare il filtro passa-basso.*pagina 27
POLARITYConsente di impostare la polarità.pagina 28
TUNING
SP DELAYConsente di impostare il tempo di delay del processore altoparlanti.pagina 28
EQConsente di modificare le impostazioni del PEQ a 6 bande.pagina 29
LEVELConsente di impostare il livello di uscita.pagina 29
LIMITERConsente di impostare il limiter.pagina 30
CHANNEL LINKCollega l'impostazione del parametro dei canali A eB.pagina 30
CHANNEL COPYCopia le impostazioni tra canali.pagina 30
SAVE/LOADConsente di salvare o caricare SP TUNING DATA tramite un'unità flash USB.pagina 31
RECALLConsente di richiamare un'impostazione.pagina 32
STOREMemorizza l'impostazione.pagina 32
AMP PRESET
CLEARConsente di cancellare l'impostazione.pagina 32
TITLEModifica il titolo dell'impostazione.pagina 33
PROTECTProtegge l'impostazione da modifiche accidentali.pagina 33
PANEL SETUPConsente di impostare il metodo di indicazione del pannello frontale. *pagina 34
PANEL LOCKConsente di impostare il blocco pannello.pagina 34
SCHERMATA HOMEConsente di regolare icontenuti della schermata HOME.pagina 35
IMPORT SP PRESETConsente di caricare sull'amplificatore PX idati preset dell'altoparlante memorizzati
nell'unità flash USB.
UTILITY
DEVICE BACKUP
Consente di memorizzare tutte le impostazioni dell'amplificatore PX o di ripristinare le
impostazioni memorizzate.
DEVICE INFORMATIONVisualizza le condizioni del dispositivo.pagina 36
INITIALIZEVisualizza come inizializzare idati dell'amplificatore PX sul display.pagina 36
LOGConsente di visualizzare oscrivere sul registro operativo.pagina 37
Modalità
Basic
Modalità
Advanced
pagina 25
pagina 35
pagina 36
*Solo per alcune funzioni.
Dettagli
PX10/PX8/PX5/PX3 Manuale di riferimento
19
Schermata CONFIG WIZARD (modalità Basic)
Controlli del pannello — Schermata CONFIG WIZARD (modalità Basic)
Utilizzando la procedura guidata di configurazione è possibile impostare le funzioni di base
in tutta facilità.
AVVERTENZA
Il volume varia in base all'impostazione. Per sicurezza, effettuare questa operazione con il
volume basso.
NOTA
Le voci che èpossibile impostare differiscono tra la modalità Basic ela modalità Advanced.
Per le impostazioni dettagliate, passare alla modalità Advanced. Per cambiare modalità, vedere
"Per passare dalla modalità Basic alla modalità Advanced eviceversa" (pagina 12).
SP TYPE (tipo altoparlante)
Consente di selezionare una combinazione di altoparlanti da collegare.
SP SERIES (serie altoparlante)
Consente di selezionare una serie di altoparlanti da collegare, tra imodelli registrati
nell'amplificatore PX.
NOTA
Quando si seleziona un altoparlante, filtri, impedenza esoglia del limiter vengono impostati
automaticamente. Se l'altoparlante da collegare non èincluso nel menu, selezionare "GENERIC".
SP MODEL (modello altoparlante)
Consente di specificare un altoparlante da collegare, tra quello della serie selezionata nella
schermata SP SERIES.
• FULL + FULL:
Quando si collegano altoparlanti full-range ai terminali [SPEAKERS] dei canali A eB.
• SUB + SUB:
Quando si collegano subwoofer ai terminali [SPEAKERS] dei canali A eB.
• FULL + SUB:
Quando si collega un altoparlante full-range al terminale [SPEAKER] del canale B eun
subwoofer al terminale [SPEAKER] del canale A.
PX10/PX8/PX5/PX3 Manuale di riferimento
20
Controlli del pannello — Schermata CONFIG WIZARD (modalità Basic)
HPF (filtro passa-alto)
(Se "SP SERIES" è"GENERIC")
Consente di selezionare la frequenza di taglio del filtro passa-alto. Comune ai canali A eB.
NOTA
In modalità Basic, il tipo di filtro èfissato a24 dB/Oct., tipo Butterworth.
Consente di selezionare una frequenza di crossover dell'altoparlante full-range edel
subwoofer.
NOTA
In modalità Basic, il tipo di filtro èfissato a24 dB/Oct., tipo Linkwitz Riley.
CONFIRMATION (conferma)
Applica il valore impostato.
NOTA
In modalità Basic, il tipo di filtro èfissato a24 dB/Oct., tipo Butterworth.
Dopo aver confermato che l'impostazione èappropriata, premere la manopola principale
per applicare effettivamente il valore impostato.
Per correggere l'impostazione, premere il tasto [] (indietro) per tornare alla schermata
da correggere.
Per annullare l'impostazione, premere il tasto [MENU] otenere premuto il tasto []
(indietro) fino aquando non viene visualizzata una schermata di conferma.
PX10/PX8/PX5/PX3 Manuale di riferimento
21
Schermata CONFIG WIZARD (modalità Advanced)
Controlli del pannello — Schermata CONFIG WIZARD (modalità Advanced)
Utilizzando la procedura guidata di configurazione èpossibile impostare le funzioni più
avanzate in tutta facilità.
AVVERTENZA
Il volume varia in base all'impostazione. Per sicurezza, effettuare questa operazione con
il volume basso.
NOTA
Per tornare aun'impostazione del parametro precedente, premere il tasto [] (indietro).
MODALITÀ WIZARD
Selezionare uno stato del parametro per avviare le impostazioni.
• EDIT CONFIG:
Modifica dall'impostazione corrente
SP TYPE (tipo altoparlante)
Consente di selezionare una combinazione di altoparlanti da collegare.
• FULL+FULL:
Quando si collegano altoparlanti full-range ai terminali [SPEAKERS] dei canali A e B.
• SUB+SUB:
Quando si collegano subwoofer ai terminali [SPEAKERS] dei canali A e B.
• FULL+SUB:
Quando si collega un altoparlante full-range agli [SPEAKERS] del canale B e un
subwoofer al canale A.
•BI-AMP:
Quando si collega un intervallo basso di un altoparlante bi-amp agli [SPEAKERS] del
canale A e un alto intervallo al canale B.
• FULL (MONO):
Quando si collega un altoparlante full-range in modalità Power Boost ai terminali
[SPEAKERS] del canale A (solo PX5 e PX3).
•SUB (MONO):
Quando si collega un subwoofer in modalità Power Boost ai terminali [SPEAKERS] del
canale A (solo PX5 e PX3).
• NEW CONFIG:
Nuova impostazione
NOTA
Vedere "Configurazioni del sistema disponibili con amplificatore PX" (pagina 6) per idettagli sulle
combinazioni indicate in "ROUTING" (pagina 23).
PX10/PX8/PX5/PX3 Manuale di riferimento
22
Controlli del pannello — Schermata CONFIG WIZARD (modalità Advanced)
[SPEAKERS] A
[SPEAKERS] B
[INPUT] A
[INPUT] B
VOL
VOL
Processore
di ingresso A
Processore
altoparlanti A
Processore
di ingresso B
Processore
altoparlanti B
[INPUT] A
[INPUT] B
Processore
di ingresso A
Processore
altoparlanti A
Processore
di ingresso B
Processore
altoparlanti B
VOL
BAL
[SPEAKERS] A
[SPEAKERS] B
[INPUT] A
[INPUT] B
Processore
di ingresso A
Processore
altoparlanti A
Processore
altoparlanti B
VOL
BAL
[SPEAKERS] A
[SPEAKERS] B
[INPUT] A
[INPUT] B
Processore
di ingresso A
Processore
altoparlanti A
Processore
di ingresso B
Processore
altoparlanti B
BAL
[SPEAKERS] A
[SPEAKERS] B
VOL
ROUTING (percorso)
Seleziona il percorso del segnale di ingresso tra quattro tipi: DUAL, PARALLEL,
SINGLE eSUM.
• DUAL (modalità Dual):
Invia il segnale di ingresso dal canale A all'altoparlante A einvia il segnale di ingresso dal
canale B all'altoparlante B.
• PARALLEL (modalità Parallel):
Invia il segnale di ingresso dal canale A all'altoparlante A eB. Canale A ecanale B
possono essere impostati diversamente.
• SINGLE (modalità Single):
Invia solo il segnale di ingresso dal canale A.
• SUM (modalità Sum):
Combina einvia isegnali di ingresso del canale A ecanale B.
NOTA
La manopola del volume èdisponibile solo per il controllo del canale A. Il volume del canale B
ècollegato aquello del canale A.
NOTA
• In base aSP TYPE (tipo di altoparlante, pagina 22), le opzioni del menu potrebbero essere
limitate. Per ulteriori informazioni, vedere "Configurazioni del sistema disponibili con amplificatore
PX" (pagina 6).
• Per quanto riguarda iprocessori di ingresso ei processori altoparlante, vedere "Elaborazione del
segnale nell'amplificatore PX" (pagina 7). Per istruzioni sull'impostazione, vedere "Schermata
TUNING" (pagina 25).
PX10/PX8/PX5/PX3 Manuale di riferimento
23
Controlli del pannello — Schermata CONFIG WIZARD (modalità Advanced)
SENS./GAIN (sensibilità di ingresso/guadagno amplificatore)
Consente di impostare la sensibilità di ingresso oppure il guadagno amplificatore.
È possibile selezionare la sensibilità di ingresso (+4 dBu o +14 dBu) oppure il guadagno
dell'amplificatore (26 dB o 32 dB).
NOTA
Per idettagli sulla sensibilità di ingresso eil guadagno amplificatore, vedere "Sensibilità di
ingresso eguadagno amplificatore" (pagina 7).
SP SERIES (serie altoparlante)
Consente di selezionare una serie di altoparlanti da collegare, tra imodelli registrati
nell'amplificatore PX.
NOTA
Quando si seleziona un altoparlante, filtri, impedenza esoglia del limiter vengono impostati
automaticamente. Se l'altoparlante da collegare non èincluso nel menu, selezionare "GENERIC".
SP IMPEDANCE (impedenza altoparlanti)
(Se "SP SERIES" è"GENERIC")
Consente di impostare l'impedenza dell'altoparlante da collegare.
Quando si collegano gli altoparlanti in parallelo, impostare questo parametro in base
all'impedenza di un singolo altoparlante.
CONFIRMATION (conferma)
Applica il valore impostato.
Dopo aver confermato che l'impostazione èappropriata, premere la manopola principale
per applicare effettivamente il valore impostato.
Per modificare ocorreggere l'impostazione, premere il tasto [] (indietro) per tornare
alla schermata precedente.
Per annullare l'impostazione, premere il tasto [MENU] otenere premuto il tasto []
(indietro) fino aquando non viene visualizzata una schermata di conferma.
SP MODEL (modello altoparlante)
Consente di specificare un altoparlante da collegare, tra quello della serie selezionata nella
schermata SP SERIES.
PX10/PX8/PX5/PX3 Manuale di riferimento
24
Schermata TUNING
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
Canale
Processore di ingresso eprocessore altoparlanti
Processore di ingressoProcessore altoparlanti
q
w
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
Canale
Processore di ingressoProcessore altoparlanti
Controlli del pannello — Schermata TUNING
Impostare iprocessori di ingresso ei processori altoparlante per l'aggiornamento acustico.
NOTA
• Se in una schermata di impostazione parametri sul lato superiore della schermata TUNING viene
visualizzato "A" o"B", il parametro èper il rispettivo canale, A oB.
• Premere il tasto oil tasto [A] o[B] per selezionare il canale desiderato per l'impostazione.
D-CONTOUR
Consente di impostare il carattere di frequenza appropriato da utilizzare per il collegamento
degli altoparlanti.
q MODE
Alterna ipreset di D-CONTOUR. È possibile selezionare gli elementi seguenti:
•OFF:
Disattiva D-CONTOUR.
• FOH/MAIN:
Amplifica icomponenti ad alta ebassa frequenza in modo che la risposta di frequenza
sia adatta all'uso dell'altoparlante principale.
• MONITOR:
Riduce la gamma di frequenze basse, che altrimenti tenderebbe aessere rimbombante
se l'altoparlante fosse posizionato direttamente sul pavimento. In questo modo
èpossibile sentire chiaramente le gamme di frequenze medie ealte quando si utilizza
un monitor da terra.
w DEPTH
Definisce il grado dell'effetto. Più alto èil valore, più profondo èl'effetto.
PX10/PX8/PX5/PX3 Manuale di riferimento
25
Controlli del pannello — Schermata TUNING
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
e
w
Canale
Processore di ingressoProcessore altoparlanti
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
Canale
Processore di ingressoProcessore altoparlanti
Filtro passa-bassoFiltro passa-altoFrequenza di crossover
Frequenza
DELAY (ritardo)
(solo modalità Advanced)
Consente di impostare il tempo di delay per compensare la distanza tra gli altoparlanti.
L'impostazione viene effettuata in base al tempo o alla distanza.
q ON/OFF
Attiva/disattiva il delay.
w TIME [ms]
Consente di impostare il tempo di delay in millisecondi.
e DISTANCE [m / feet]
Consente di impostare il tempo di delay in base alla distanza fisica (in metri o piedi).
X-OVER (crossover)
(Se "SP TYPE" è"FULL+SUB" o"BI-AMP")
Consente di impostare la frequenza del canale A edel canale B.
q X-OVER FREQ.
Consente di impostare la frequenza di crossover. La frequenza di crossover da impostare
corrisponde alle frequenze di taglio dell'LPF del canale A edell'HPF del canale B.
NOTA
Tre indicazioni di tempo di delay cambiano congiuntamente.
PX10/PX8/PX5/PX3 Manuale di riferimento
26
Controlli del pannello — Schermata TUNING
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
e
e
w
r
Processore di ingressoProcessore altoparlanti
Modalità Basic
CanaleCanale
Modalità Advanced
Tipo di filtroDisplay
Adjustable Gain ControlADJGc
ButterworthBUT
BesselBESSL
Linkwitz RileyL-R
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
e
e
w
r
Processore di ingressoProcessore altoparlanti
Modalità Basic
CanaleCanale
Modalità Advanced
Tipo di filtroDisplay
Adjustable Gain Control ADJGc
ButterworthBUT
BesselBESSL
Linkwitz RileyL-R
HPF (filtro passa-alto)
Consente di impostare il filtro passa-alto.
q ON/OFF
(solo modalità Basic)
Accendere/spegnere il filtro.
w TYPE (tipo di filtro)
(solo modalità Advanced)
Consente di selezionare l'attenuazione per ottava eil tipo di filtro.
NOTA
• Se èselezionato "THRU", il filtro èspento.
• Un filtro a12 dB/Oct osuperiore può essere selezionato tra quattro tipi diversi (di seguito):
Adjustable Gain Control, Butterworth, Bessel eLinkwitz Riley.
LPF (filtro passa-basso)
Consente di impostare il filtro passa-basso.
q ON/OFF
(solo modalità Basic)
Consente di accendere/spegnere il filtro.
w TYPE (tipo di filtro)
(solo modalità Advanced)
Consente di selezionare l'attenuazione per ottava eil tipo di filtro.
NOTA
• Se èselezionato "THRU", il filtro èspento.
• Un filtro di 12 dB/Oct osuperiore può essere selezionato tra quattro tipi diversi (di seguito):
Adjustable Gain Control, Butterworth, Bessel eLinkwitz Riley.
Ad esempio, il 12 dB/Oct. Il tipo Butterworth èvisualizzato come "12dB BUT".
e FREQ (frequenza di taglio)
Consente di impostare la frequenza di taglio del filtro passa-alto.
r Gc (guadagno di taglio)
(solo modalità Advanced)
Consente di impostare il guadagno alla frequenza di taglio se viene selezionato
"AdjustGc" (Adjustable Gc, controllo guadagno regolabile) in "HPF TYPE".
Ad esempio, il 12 dB/Oct. Il tipo Butterworth èvisualizzato come "12dB BUT."
e FREQ (frequenza di taglio)
Consente di impostare la frequenza di taglio dell'LPF.
r Gc (guadagno di taglio)
(solo modalità Advanced)
Consente di impostare il guadagno alla frequenza di taglio se viene selezionato
"AdjustGc" (Adjustable Gc, controllo guadagno regolabile) in "LPF TYPE".
PX10/PX8/PX5/PX3 Manuale di riferimento
27
Controlli del pannello — Schermata TUNING
D-Contour
HPFLPF
Polarity
LevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
Processore di ingressoProcessore altoparlanti
Canale
q
e
w
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
Canale
Processore di ingressoProcessore altoparlanti
POLARITY (polarità altoparlante)
Consente di impostare la polarità per evitare problemi di volume dovuti ainterferenze
di fase tra gli altoparlanti.
q POLARITY
Quando si seleziona "NORMAL", la polarità ènormale; quando si seleziona
"INVERTED", la polarità èinvertita.
SP DELAY
(solo modalità Advanced)
Consente di modificare il tempo di delay del processore altoparlanti.
L'impostazione viene effettuata in base al tempo o alla distanza.
q ON/OFF
Attiva/disattiva il delay dell'altoparlante.
w TIME [ms]
Consente di impostare il tempo di delay in millisecondi.
e DISTANCE [m / feet]
Consente di impostare il tempo di delay in base alla distanza fisica (in metri o piedi).
NOTA
Tre indicazioni di tempo di delay cambiano congiuntamente.
PX10/PX8/PX5/PX3 Manuale di riferimento
28
Controlli del pannello — Schermata TUNING
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
q
w
e
r
t
Processore di ingressoProcessore altoparlanti
D-Contour
HPFLPFPolarityLevelLimiter
6 Band
PEQ
Delay
Speaker
Delay
Canale
Processore di ingressoProcessore altoparlanti
EQ (PEQ a 6 bande)
(solo modalità Advanced)
Consente di modificare i parametri del PEQ a 6 bande del processore altoparlanti.
q Pulsante CHANNEL
Visualizza il canale di destinazione dell'equalizzatore. Utilizzare i tasti [A] / [B] per
selezionare il canale di destinazione.
Quando le impostazioni dell'EQ sono collegate, mostra A+B.
r Banda 1 – 6
Consente di selezionare una singola banda per richiamarne i parametri corrispondenti.
Premere la manopola sulla banda selezionata per spostare il cursore nell'area dei
parametri.
t Area dei parametri
Consente di visualizzare i parametri di ciascuna banda. Spostare il cursore sul nome di
un parametro e premere la manopola per modificarne il valore. Premere il tasto []
(indietro) per riportare il cursore sul nome del parametro. Premere di nuovo per
riportare il cursore sulla banda.
LEVEL (livello di uscita)
(solo modalità Advanced)
Consente di impostare il livello di uscita per bilanciare ilivelli di uscita dei canali.
q
Spostare il cursore sul pulsante, quindi premere la manopola per collegare le
impostazioni di equalizzazione.
NOTA
Il collegamento EQ opera in modo indipendente rispetto al collegamento dei canali.
Il collegamento EQ è disponibile per qualsiasi tipo di canale.
w ON/OFF
Consente di attivare/disattivare il PEQ a 6 bande. Quando è disattivato, il display delle
caratteristiche dell'equalizzatore viene visualizzato solo per riferimento.
e FLAT
Consente di impostare il guadagno di tutte le bande su 0 dB.
q LEVEL
Consente di impostare ilivelli di uscita in incrementi di 0,1 dB.
PX10/PX8/PX5/PX3 Manuale di riferimento
29
Controlli del pannello — Schermata TUNING
D-Contour
Delay
HPFLPFPolarity
Speaker
Delay
LevelLimiter
6 Band
PEQ
w
e
q
Canale
Processore di ingressoProcessore altoparlanti
Canale
q
q
w
LIMITER (limitatore)
(solo modalità Advanced)
Consente di modificare le impostazioni del limiter aseconda delle specifiche degli
altoparlanti, al fine di proteggere questi ultimi.
q ON/OFF
Consente di attivare/disattivare il limitatore.
w THRESHOLD
Consente di impostare la soglia oltre la quale il limiter viene attivato in base alla
potenza in uscita (Watt).
NOTA
• Quando si seleziona un altoparlante con la configurazione guidata, viene impostato
automaticamente il valore "THRESHOLD".
• Quando si collegano gli altoparlanti in parallelo, impostare questo parametro in base alla
potenza di uscita specificata per un singolo altoparlante.
CHANNEL LINK (collegamento canale)
(solo modalità avanzata, se "SP TYPE" è"FULL+FULL" o"SUB+SUB")
Collega l'impostazione del parametro dei canali A eB.
q ON/OFF
Quando l'impostazione viene cambiata da Off a On, il dispositivo rende inizialmente
identiche le impostazioni del canale A e del canale B. Se un'impostazione viene
utilizzata per il canale A, le impostazioni del canale A vengono copiate alle
impostazioni del canale B. Se un'impostazione viene utilizzata per il canale B,
le impostazioni del canale B vengono copiate alle impostazioni del canale A.
CHANNEL COPY (copia canale)
(solo modalità avanzata, se "SP TYPE" èimpostato su "FULL+FULL"
o"SUB+SUB")
Copia le impostazioni tra canali.
e IMPEDANCE (Ω/UNIT)
Consente di impostare l'impedenza dell'altoparlante da collegare (16 Ω, 12 Ω, 8 Ω o 4 Ω).
Quando si collegano gli altoparlanti in parallelo, impostare questo parametro in base
all'impedenza di un singolo altoparlante.
q Ach –> Bch
Copia le impostazioni del canale A al canale B.
w Bch –> Ach
Copia le impostazioni del canale B al canale A.
PX10/PX8/PX5/PX3 Manuale di riferimento
30
Controlli del pannello — Schermata TUNING
Canale
q
w
SAVE/LOAD
(solo modalità Advanced)
È possibile salvare/caricare SP TUNING DATA mediante un'unità USB.
q SAVE SP TUNING
Consente di salvare il file delle impostazioni nell'unità flash USB.
Selezionare questo menu per visualizzare la schermata del nome file. Ruotare la
manopola principale per selezionare la posizione in cui inserire il carattere e premere la
manopola principale per passare all'immissione di caratteri. Ruotare quindi la manopola
principale per selezionare il carattere da immettere, quindi premerla per inserirlo.
Premendo il tasto [] (indietro) in modalità di immissione dei caratteri, è possibile
tornare alla scelta della posizione. Selezionando "OK" in questo stato si conferma il
titolo. Selezionando "OK" nella schermata di conferma il file delle impostazioni viene
salvato. Infine, selezionare "OK" per tornare alla schermata precedente.
w LOAD SP TUNING
Consente di caricare il file delle impostazioni nell'unità flash USB.
Selezionare questo menu per visualizzare l'elenco dei file. Ruotare la manopola
principale per selezionare un file, quindi premere la manopola per visualizzare la
conferma. Premere "OK" per iniziare il caricamento. Al termine del caricamento viene
visualizzato un messaggio di conferma. Premere "OK" per tornare alla schermata
precedente.
NOTA
• I file il cui nome è formato da oltre 16 caratteri non vengono visualizzati nell'elenco.
• I nomi file che contengono caratteri non disponibili sull'unità PX non vengono visualizzati.
NOTA
• È possibile inserire fino a 16 caratteri alfanumerici.
• I caratteri disponibili includono i tipi ASCII e alcuni simboli.
PX10/PX8/PX5/PX3 Manuale di riferimento
31
Schermata AMP PRESET
Preset dell'amplificatore
protetto
preset dell'amplificatore
selezionato
Tipo di altoparlante corrente
Tipo di altoparlante del preset
dell'amplificatore selezionato
Cursore quando si
seleziona la posizione
Cursore quando si
seleziona il carattere
Controlli del pannello — Schermata AMP PRESET
Le impostazioni dell'amplificatore PX che sono effettuate nella schermata CONFIG WIZARD
eD-CONTOUR possono essere memorizzate come preset dell'amplificatore. In un
amplificatore PX possono essere memorizzati otto preset dell'amplificatore.
Selezionare il numero del preset dell'amplificatore desiderato ruotando la manopola principale
epremendola. Viene visualizzata la schermata di selezione delle operazioni.
RECALL (richiama)
Richiama un preset dell'amplificatore memorizzato. Vengono visualizzati il preset
altoparlante attuale eil preset altoparlante dell'amplificatore selezionato.
STORE (memorizza)
Memorizza l'impostazione corrente dell'amplificatore PX su un preset dell'amplificatore
econsente di rinominarla.
Ruotare la manopola principale per selezionare la posizione in cui inserire il carattere
epremere la manopola principale per passare all'immissione di caratteri. Ruotare quindi la
manopola principale per selezionare il carattere da immettere, quindi premerla per inserirlo.
Premendo il tasto [] (indietro) in modalità di immissione dei caratteri, è possibile
tornare alla scelta della posizione. Selezionando "OK" in questo stato si conferma il titolo.
NOTA
Non èpossibile sovrascrivere un preset dell'amplificatore protetto.
CLEAR (cancella)
Cancella un preset dell'amplificatore memorizzato.
AVVERTENZA
Se viene richiamato un tipo di altoparlante diverso da quello attuale, il volume cambia
sensibilmente. Per sicurezza, effettuare questa operazione con il volume basso.
NOTA
Il PX10/PX8 non può richiamare un preset dell'amplificatore memorizzato sul PX5/PX3 in modalità
Power Boost.
NOTA
Non èpossibile cancellare un preset dell'amplificatore protetto opreset dell'amplificatore selezionato.
PX10/PX8/PX5/PX3 Manuale di riferimento
32
TITLE (titolo)
Cursore quando si
seleziona la posizione
Cursore quando si
seleziona il carattere
Modifica il titolo di un preset dell'amplificatore memorizzato.
Ruotare la manopola principale per selezionare la posizione in cui inserire il carattere
epremere la manopola principale per passare all'immissione di caratteri. Ruotare quindi la
manopola principale per selezionare il carattere da immettere, quindi premerla per inserirlo.
Premendo il tasto [] (indietro) quando si seleziona il carattere, èpossibile tornare alla
scelta della posizione. Selezionando "OK" in questo stato si conferma il titolo.
NOTA
Non èpossibile modificare il titolo di un preset amplificatore protetto.
PROTECT (proteggi)
Protegge un preset dell'amplificatore memorizzato da modifiche accidentali. Se il
parametro èattivo, il preset dell'amplificatore non può essere con TITLE, CLEAR
esovrascrittura operazioni STORE.
Controlli del pannello — Schermata AMP PRESET
PX10/PX8/PX5/PX3 Manuale di riferimento
33
Schermata UTILITY
q
w
q
w
Controlli del pannello — Schermata UTILITY
Imposta lo stato dell'amplificatore PX, memorizza idati sull'unità flash USB ecarica idati
dall'unità flash USB.
PANEL SETUP (impostazione pannello)
Consente di impostare il metodo di indicazione del pannello frontale.
q BRIGHTNESS
Consente di impostare la luminosità della retroilluminazione del display.
w BLACKOUT
(solo modalità Advanced)
Se il pannello non viene utilizzato per 10 secondi, l'indicazione del display si spegne
(stato di black out).
NOTA
• Anche se "BLACKOUT" èattivato, gli indicatori [POWER], [ALERT], [PROTECT] e[LIMIT]
lampeggiano normalmente.
• Anche se la modalità "BLACKOUT" è disattivata, per la protezione del display, se non viene
eseguita alcuna l'operazione per un minuto, il display si scurisce automaticamente; se non
viene eseguita alcuna operazione per 20 minuti, si spegne automaticamente. Per riattivare il
display, premere qualsiasi pulsante del pannello anteriore o ruotare qualsiasi manopola.
PANEL LOCK (blocco pannello)
Imposta il blocco pannello affinché non utilizzi l'amplificatore PX per errore. In questo
momento èpossibile impostare un codice PIN a4 cifre.
q PANEL LOCK
Blocca il pannello frontale (blocco pannello). Sono disponibili tre impostazioni.
•OFF:il blocco pannello èdisattivato.
• LCD: blocca il funzionamento per le indicazioni del display. Il funzionamento della
•ALL: non sono disponibili operazioni, aeccezione del rilascio del blocco pannello.
NOTA
• Per le istruzioni sul rilascio del blocco pannello, vedere "Controlli del pannello" – "Blocco
pannello" (pagina 14).
• Se èstato impostato un codice PIN, deve essere inserito anche quando l'impostazione
del blocco pannello viene modificata da "OFF" a"LCD" o"ALL".
w PIN CODE
Imposta un codice PIN (quattro cifre) per il blocco pannello. Dopo aver impostato
un codice PIN, questo deve essere inserito per rilasciare il blocco pannello.
NOTA
• Se si èdimenticato il codice PIN, ènecessario inizializzare il dispositivo per rilasciare il
codice PIN. Per istruzioni sull'inizializzazione, vedere "Inizializzazione dell'amplificatore PX"
(pagina 37).
• Nello stato inizializzato, il codice PIN èimpostato su "0000". Quando il codice PIN
èimpostato su "0000", l'inserimento del codice PIN non ènecessario per rilasciare
il blocco pannello.
PX10/PX8/PX5/PX3 Manuale di riferimento
34
Controlli del pannello — Schermata UTILITY
q
w
Impostare un codice PIN
1. Aprire la schermata di immissione del codice PIN.
Nella schermata MENU–schermata UTILITY–schermata PANEL LOCK, selezionare
"PIN CODE" (pagina 34).
Il cursore si trova sulla prima cifra del codice PIN.
2. Ruotare la manopola principale per selezionare una cifra,
quindi premere la manopola per immetterla.
Dopo aver immesso la cifra, il cursore si sposta sulla cifra successiva.
3. Immettere le successive cifre allo stesso modo.
SCHERMATA HOME (Schermata HOME)
(solo modalità Advanced)
Consente di regolare icontenuti della schermata HOME.
q dB VALUE
Selezionare il tipo di valore nell'indicazione VOL/BAL/GAIN in Schermata HOME
(pagina 15).
•VOL: volume di ingresso
• GAIN: livello totale (guadagno dal jack di ingresso al terminale di uscita
dell'altoparlante)
w METER
Seleziona il livello indicato nell'indicatore di livello, il segnale di ingresso ouscita.
• INPUT:livello del segnale di ingresso
•OUTPUT: livello del segnale di uscita
NOTA
Durante l'immissione del codice PIN, èpossibile correggere premendo il tasto [] (indietro)
eselezionando la cifra desiderata con la manopola principale.
4. Dopo aver inserito le quattro cifre, premere il tasto [OK].
Il codice PIN èimmesso.
NOTA
Se il codice PIN viene modificato in "0000", non èimpostato. In questo stato, non ènecessario
inserire il codice PIN per attivare odisattivare il blocco pannello.
IMPORT SP PRESET (importazione dei preset degli altoparlanti)
Consente di caricare sull'amplificatore PX un preset dell'altoparlante scaricato
ememorizzato in un'unità flash USB.
q
q IMPORT FROM USB
Carica un preset altoparlante da un'unità flash USB.
NOTA
È possibile scaricare ipreset altoparlante dal sito Web globale di Yamaha Pro Audio.
PX10/PX8/PX5/PX3 Manuale di riferimento
35
Controlli del pannello — Schermata UTILITY
w
e
r
q
DEVICE BACKUP (backup dispositivo)
(solo modalità Advanced)
Consente di salvare eripristinare tutte le impostazioni in un amplificatore PX a/da un'unità
flash USB. Utilizzare questa funzione quando si desidera impostare più amplificatori PX
sullo stesso valore opassare aun altro amplificatore PX emantenere le stesse impostazioni.
q
w
AVVERTENZA
Se viene richiamato un tipo di altoparlante diverso da quello attuale, il volume cambia
sensibilmente. Per sicurezza, effettuare questa operazione con il volume basso.
q SAVE TO USB
Consente di salvare tutti idati delle impostazioni in un dispositivo in un'unità di
memoria flash USB.
w RESTORE FROM USB
Consente di ripristinare idati delle impostazioni memorizzati in un'unità flash USB.
NOTA
Il PX10/PX8 non può richiamare impostazioni memorizzate sul PX5/PX3 in modalità
Power Boost.
DEVICE INFORMATION (informazioni dispositivo)
Indica lo stato interno dell'amplificatore PX.
q THERMAL PSU
Indica la temperatura dell'alimentatore in tre gradi. Se èindicato il massimo, il limiter
èattivo.
w THERMAL AMP
Indica la temperatura dell'amplificatore in cinque gradi. Il limiter èattivo in base alla
temperatura.
e RUN TIME
Indica il tempo di funzionamento totale del dispositivo.
r FIRMWARE
Indica la versione del firmware.
INITIALIZE (inizializza)
Indica come inizializzare idati interni dell'amplificatore PX.
NOTA
Per istruzioni sull'inizializzazione, vedere "Inizializzazione dell'amplificatore PX" (pagina 37).
PX10/PX8/PX5/PX3 Manuale di riferimento
36
LOG (registro)
q
w
(solo modalità Advanced)
Controlli del pannello — Inizializzazione dell'amplificatore PX
Inizializzazione dell'amplificatore PX
Indica osalva il registro delle operazioni dell'amplificatore PX.
q LOG LIST
Indica il registro delle operazioni globale memorizzato nell'amplificatore PX.
Il registro viene visualizzato nell'ordine in cui si sono verificati gli eventi.
Le informazioni vengono visualizzate nel formato "NNN HHH: MM: SS", con il
numero di ore (HHH)/minuti (MM)/secondi (SS) trascorsi dalla (NNNN)
• Indicazione del registro delle operazioni
Ruotando la manopola principale (per selezionare un evento) epremendola
(per determinare l'evento) viene visualizzata la vista dettagliata.
°
accensione.
Sono disponibili tre modi per inizializzare l'amplificatore PX.
Per inizializzare iparametri attuali
1. Accendere tenendo premuto il tasto [A].
2. Ruotare la manopola principale per selezionare
"CONFIG+TUNING", quindi premerla.
NOTA
Il registro delle operazioni può essere richiamato selezionando edeterminando l'icona [ ]
mediante la manopola principale quando l'icona [] èvisualizzata sulla schermata HOME.
w SAVE TO USB
Consente di salvare il più recente registro delle operazioni su un'unità flash USB.
Questa funzione funge da riferimento per il supporto dell'utente.
NOTA
I parametri correnti sono quelli impostati nelle schermate CONFIG WIZARD, AMP PRESET
eTUNING. Per ulteriori informazioni, vedere "Elenco delle funzioni" (pagina 39).
PX10/PX8/PX5/PX3 Manuale di riferimento
37
Controlli del pannello — Inizializzazione dell'amplificatore PX
Per inizializzare tutti idati dell'utente
1. Accendere tenendo premuto il tasto [A].
2. Ruotare la manopola principale per selezionare "ALL",
quindi premerla.
Per inizializzare tutti idati dell'utente eil preset altoparlante
Accendere tenendo premuti simultaneamente il tasto [B] eil tasto [] (indietro).
Le schermate per confermare l'inizializzazione non vengono visualizzate.
NOTA
Il registro delle operazioni non viene eliminato.
NOTA
• I dati dell'utente sono parametri impostati nelle schermate CONFIG WIZARD, AMP PRESET,
TUNING eUTILITY. Per iparametri, vedere "Elenco delle funzioni" (pagina 39).
• Anche il codice PIN èinizializzato.
PX10/PX8/PX5/PX3 Manuale di riferimento
38
Riferimenti
Elenco delle funzioni
Riferimenti — Elenco delle funzioni
Configurazion
e
Dispositivo
Processore di
ingresso
Parametro
INPUT SENSITIVITY/GAIN+4 dBu(Non configurabile)
SP TYPEFULL+FULL
AMP MODE
ROUTINGDUAL(Non configurabile)
SPEAKERIMPEDANCE8 Ω(Non configurabile)4 Ω, 8 Ω, 12 Ω, 16 Ω
ATT—-∞ – 0 dB (31 fasi)
MUTEOFFOFF, ON
D-CONTOUR
DELAY
MODEOFFOFF, FOH/MAIN, MONITOR
DEPTH51 – 10
ON/OFFOFF
TIME (msec)
DISTANCE (metri)
DISTANCE (piedi)
Val ore
iniziale
0 msec
0 m
0 ft
Modalità BasicModalità Advanced
Sensibilità: +4 dBu, +14 dBu
Guadagno: 32 dB, 26 dB
• FULL+FULL
• SUB+SUB
• FULL+FULL
• SUB+SUB
• FULL+SUB
(Non configurabile)
• FULL+SUB
• BI-AMP
• FULL (MONO) POWER
BOOST
• SUB (MONO) POWER
BOOST
• DUAL
• PARALLEL
• SINGLE
• SUM
0 – 74,0 msec
0 – 25,4 m
0 – 83,4 ft
OFF, ON
Preset
dell'amplificatore
applicato
——
CH LINK/
CH COPY
applicato
SP TUNING
DATA applicati
—
—
PX10/PX8/PX5/PX3 Manuale di riferimento
39
Riferimenti — Elenco delle funzioni
Processore
altoparlanti
Utilità
Parametro
Val ore
iniziale
Modalità BasicModalità Advanced
X-OVERFREQ.100 Hz20,0 Hz – 20,0 kHz
*1
HPF
TYPE24 dB BUTOFF(THRU), ON (24 dB BUT)20 tipi
FREQ.20 Hz20,0 Hz – 20,0 kHz
Gc-3 dB(Non configurabile)-6 dB – +6 dB
*1
LPF
TYPETHRUOFF(THRU), ON (24 dB BUT)20 tipi
FREQ.20 kHz20,0 Hz – 20,0 kHz
Gc-3 dB(Non configurabile)-6 dB – +6 dB
POLARITYNORMALNORMAL, INVERTED
0,00 - 5,00 ms
SPEAKER DELAYOFF(non configurabile)
0,000 – 1,716 metri
0,00 – 5,64 piedi
EQ
EQ ONON
TYPE (×6)PEQ10 tipi
BYPASS (×6)OFFOFF, ON
FREQ. (×6)Ogni banda
*3
(non configurabile)
OFF, ON
*2
da 20,0 Hz a 20,0 kHz
GAIN (×6)0 dB-18,0 dB - +18,0 dB
Q (×6)4.263.0 – 0.1
LEVEL0 dB(Non configurabile)-10 dB – +10 dB
ON/OFFOFF
OFF, ON
THRESHOLD1500 W10 – 1500 W
LIMITER
PANE L S ET U P
PANEL LOCK
HOME SCREEN
SP IMPEDANCE8 Ω4 Ω, 8 Ω, 12 Ω, 16 Ω
ATTACK/RELEASE—
BRIGHTNESS61 – 10
BLACKOUTOFF(Non configurabile)OFF, ON
LOCKOFFOFF, LCD, ALL
PIN CODE00004 cifre ("0000" se non impostato)
dB VALUEVOL(Non configurabile)VOL, GAIN
LEVEL METEROUTPUT(Non configurabile)INPUT, OUTPUT
CLEAR
TITLE
PROTECT
RECALL (WIZARD)
IMPORT FROM USB
SAVE TO USB
RESTORE FROM
USB
THERMAL PSU
FIRMWARE VERSION
LOGGING
SAVE TO USB(Non disponibile)
CONFIG+TUNING
ALL
FAC TORY DATA
RESET
Val ore
iniziale
—
————
—(Non disponibile)———
————THERMAL AMP
—
————
Modalità BasicModalità Advanced
(Il totale è8)
(4096)
Preset
dell'amplificatore
applicato
———
———LOG LIST
CH LINK/
CH COPY
applicato
SP TUNING
DATA applicati
PX10/PX8/PX5/PX3 Manuale di riferimento
41
Riferimenti — Elenco messaggi
Elenco messaggi
NumeroMessaggioSintomoSoluzione possibile
01–06SYSTEM ERRORIl dispositivo non èstato avviato correttamente.
07SP PRESET DATA LOSTIl file di preset dell'altoparlante èdanneggiato.
I dati di preset dell'altoparlante nel dispositivo sono danneggiati.
08WRONG SP PRESET DATA
20OUTPUT CURRENT OVER [*]
21AMP TEMP TOO HIGH
22–24LIMITED BY OVERHEAT
25MUTED BY OVERHEAT
26–27POWER SUPPLY TEMP TOO HIGH
33SPEAKER IMPEDANCE TOO LOW [*]
50
51USB:NO FILE SYSTEMIl file system dell'unità flash USB èilleggibile.Utilizzare un'unità flash correttamente formattata su FAT32 oFAT16.
52USB:FILE NOT FOUNDIl file oggetto non èstato trovato.Accertarsi che il file in questione sia contenuto nell'unità flash USB eriprovare.
USB:COMPATIBLE DEVICES NOT
FOUND
Potrebbe essersi verificato un problema nel caricamento di un file
di preset dell'altoparlante dall'unità flash USB.
La protezione del circuito èstata abilitata nel dispositivo perché
èpresente: 1) un corto al livello dei terminali degli altoparlanti
odell'amplificatore, oppure nel cablaggio dei cavi, oppure 2)
il carico dell'amplificatore èeccessivo. (*: nome canale)
La temperatura dell'amplificatore ha superato il massimo
consentito. Il carico di uscita èeccessivo. Questo problema
tende averificarsi quando il carico del solo canale A èelevato.
La temperatura dell'amplificatore ètroppo alta, pertanto èstato
attivato il limiter per l'uscita.
La temperatura dell'amplificatore ètroppo alta, pertanto èstato
ridotto il livello di uscita.
La temperatura dell'amplificatore ètroppo alta, pertanto la ventola
di raffreddamento èstata impostata sulla velocità massima ed
èstato attivato il limiter.
L'impedenza dell'altoparlante èeccessivamente bassa.
(*: nome canale)
Non èstata installata un'unità flash USB.
Spegnere l'unità, attendere almeno 6 secondi eriaccenderla. Se il problema
persiste, inizializzare la memoria (pagina 37). Se anche in questo caso il
problema persiste, rivolgersi al rivenditore Yamaha.
Caricare nuovamente il file di preset da un'unità flash USB. Se il problema
persiste, inizializzare la memoria (pagina 37). Se anche in questo caso il
problema persiste, rivolgersi al rivenditore Yamaha.
Caricare nuovamente il file di preset da un'unità flash USB. Se il problema
persiste, inizializzare la memoria (pagina 37). Se anche in questo caso il
problema persiste, rivolgersi al rivenditore Yamaha.
Accertarsi che gli altoparlanti non siano danneggiati eche l'impedenza totale
non sia eccessivamente bassa, quindi ispezionare il collegamento dei cavi
dell'altoparlante.
Poiché l'uscita costante di segnali ad alta potenza causa lo sviluppo di alte
temperature, ènecessario ridurre il livello di uscita. Se il carico èpolarizzato
sul canale A, disperdere il carico collegando al canale B oad altri amplificatori.
Verificare inoltre che la presa d'aria della ventola di raffreddamento non sia
ostruita da polvere oda un oggetto estraneo epulire la ventola se necessario.
Poiché l'uscita costante di segnali ad alta potenza causa lo sviluppo di alte
temperature, ènecessario ridurre il livello di uscita. Verificare inoltre che la presa
d'aria della ventola di raffreddamento non sia ostruita da polvere oda un oggetto
estraneo epulire la ventola se necessario.
Poiché l'uscita costante di segnali ad alta potenza causa lo sviluppo di alte
temperature, ènecessario ridurre il livello di uscita. Verificare inoltre che la presa
d'aria della ventola di raffreddamento non sia ostruita da polvere oda un oggetto
estraneo epulire la ventola se necessario.
Dal momento che un utilizzo continuo potrebbe causare un malfunzionamento
nell'unità di alimentazione, interrompere immediatamente l'utilizzo oppure
abbassare il livello di uscita. Verificare inoltre che la presa d'aria della ventola
di raffreddamento non sia ostruita da polvere oda un oggetto estraneo epulire
la ventola se necessario.
Accertarsi che gli altoparlanti non siano danneggiati eche l'impedenza totale
non sia eccessivamente bassa, quindi ispezionare il collegamento dei cavi
dell'altoparlante.
Installare un'unità flash USB appropriata. Per itipi di unità flash USB testati,
vedere il sito Web Yamaha Pro Audio (http://www.yamahaproaudio.com/).
PX10/PX8/PX5/PX3 Manuale di riferimento
42
Riferimenti — Elenco messaggi
NumeroMessaggioSintomoSoluzione possibile
53USB:ILLEGAL FILEFile non valido.Sostituirlo con un file corretto eriprovare.
54USB:INCOMPATIBLE FORMATFormato di file incompatibile.Sostituirlo con un file corretto eriprovare.
Verificare che l'unità flash USB utilizzata funzioni correttamente con un computer.
55USB:I/O ERRORImpossibile leggere/scrivere sull'unità flash USB in modo corretto.
56USB:STORAGE FULL!La capacità residua dell'unità flash USB non èsufficiente.Assicurarsi che l'unità flash USB disponga di spazio sufficiente.
L'unità flash USB èstata scollegata durante l'accesso.
58USB:LOAD ERROR
65INCOMPATIBLE DATA LOADED
70POWER TURNED ONIl dispositivo viene attivato.—
71POWER TURNED OFFIl dispositivo viene disattivato.—
72SHORT INTERRUPTION
73FIRMWARE UPDATE COMPLETEDL'aggiornamento del firmware èstato completato.—
74PANEL UNLOCKEDBlocco pannello rilasciato.—
75SP PRESET RECALLED[*]
76SP PRESET LOADEDPreset altoparlante caricato da un'unità flash USB.—
77AMP PRESET RECALLED[*]
78AMP PRESET STORED[*]
79AMP PRESET CLEARED[*]
80BACKUP DATA LOADED
90CONFIG+TUNING DATA INITIALIZEDDati di configurazione eaccordatura inizializzati.—
91ALL DATA INITIALIZEDTutte le impostazioni dei parametri verranno inizializzate.—
92FACTORY DATA RESET
Si èverificato un errore durante la lettura dei file dall'unità
flash USB. I dati nell'amplificatore PX possono essere
danneggiati oandati persi.
Il preset richiamato include impostazioni incompatibili, quindi
l'impostazione ètornata al valore predefinito. Questo si verifica
anche quando un file memorizzato da PX5/PX3 in modalità
Power Boost viene ripristinato.
Si èverificato un guasto di alimentazione e, pertanto, il dispositivo
si èspento eriavviato.
Consente di richiamare un preset altoparlante.
(*: numero preset altoparlante)
Preset dell'amplificatore richiamato.
(*: numero preset dell'amplificatore)
Preset dell'amplificatore memorizzato.
(*: numero preset dell'amplificatore)
Preset dell'amplificatore cancellato.
(*: numero preset dell'amplificatore)
Dati di impostazione caricati da un'unità flash USB con
"RESTORE FROM USB" nella schermata DEVICE BACKUP.
Tutti ipreset altoparlante ele impostazioni dei parametri verranno
inizializzate.
Utilizzare un'unità flash USB testata. Per itipi di unità flash USB testati, vedere il
sito Web Yamaha Pro Audio (http://www.yamahaproaudio.com/). Se anche in
questo caso il problema persiste, rivolgersi al rivenditore Yamaha.
Riprovare. L'indicatore [USB] lampeggia durante l'accesso all'unità flash USB.
Non scollegare l'unità flash USB in questo momento.
—
Collegarsi aun'alimentazione stabile.
—
—
—
—
—
—
PX10/PX8/PX5/PX3 Manuale di riferimento
43
Risoluzione dei problemi
SintomoCause possibiliSoluzione possibile
Riferimenti — Risoluzione dei problemi
Il display si spegne automaticamente se
l'amplificatore PX non èstato utilizzato per un po'
di tempo.
L'indicatore [PROTECT] si accende esul display
viene visualizzato il messaggio "OUTPUT
CURRENT OVER".
L'indicatore [PROTECT] si accende esul display
viene visualizzato il messaggio "AMP TEMP
TOO HIGH".
L'indicatore [CLIP/LIMIT] si accende.
L'unità non si accende.
L'alimentazione si spegne improvvisamente
anche dopo essere stata riaccesa.
Il display si spegne automaticamente se l'amplificatore PX non viene
utilizzato per 20 minuti al fine di proteggerlo.
Se la modalità Black-out èattivata, la retroilluminazione del display si
spegne automaticamente se l'amplificatore PX non viene utilizzato per
10 secondi circa.
Si èverificato un cortocircuito nel terminale dell'altoparlante, nel
terminale dell'amplificatore onel cavo ela protezione del circuito èstata
attivata.
Poiché l'impedenza dell'altoparlante collegato èeccessivamente bassa
el'amplificatore èsovraccarico, viene attivata la protezione del circuito.
Poiché la temperatura interna èeccessivamente elevata, èstata attivata
la protezione termica per proteggere il circuito.
Poiché il segnale di ingresso èeccessivo ol'uscita eccede la tensione
nominale, il segnale viene distorto oèstato attivato il limiter per
proteggere il circuito.
L'alimentazione della presa collegata ènotevolmente diversa
dall'intervallo nominale.
Poiché la temperatura interna èeccessivamente elevata, èstata attivata
la protezione termica per proteggere il circuito.
Il livello di uscita èeccessivo.Abbassare il livello di uscita.
Per attivare il display nuovamente, premere qualsiasi pulsante del pannello
anteriore oruotare la manopola principale.
Per attivare la retroilluminazione del display, premere qualsiasi pulsante del
pannello anteriore. Se la modalità Black-out èdisattivata, la retroilluminazione
non si spegne anche se l'amplificatore PX non viene utilizzato.
Spegnere l'alimentazione, verificare la presenza di un cortocircuito nel
terminale dell'altoparlante, nell'amplificatore onel cavo, quindi riaccenderla.
Verificare che l'altoparlante non sia stato danneggiato eche l'impedenza totale
non sia eccessivamente bassa, quindi controllare il collegamento
dell'altoparlante.
Controllare le condizioni di ventilazione dell'amplificatore eadottare le misure
necessarie amigliorare la ventilazione intorno all'unità. Lasciare spento
l'amplificatore fino aquando la temperatura interna non si abbassa, quindi
riaccenderlo.
Ridurre il livello di uscita del dispositivo collegato al connettore di ingresso
oppure abbassare il volume dell'amplificatore.
Controllare la tensione della sorgente.
Controllare le condizioni di ventilazione dell'amplificatore eadottare le misure
necessarie amigliorare la ventilazione intorno all'unità. Lasciare spento
l'amplificatore fino aquando la temperatura interna non si abbassa, quindi
riaccenderlo.
Il dispositivo èguasto.
Il suono proveniente dagli altoparlanti èdistorto.Il livello di ingresso supera l'impostazione della sensibilità di ingresso.
Il suono èsmorzato. Non viene riprodotto alcun
suono ad alta frequenza.
Il suono èfiltrato. È possibile controllare lo stato del filtro nella
schermata HOME.
Dopo aver scollegato gli altoparlanti, accendere il dispositivo senza inserire
alcun segnale, oabbassare completamente il volume, quindi accendere il
dispositivo. Se il problema non si risolve, il dispositivo èguasto. Contattare
il rivenditore locale Yamaha.
Regolare la sensibilità di ingresso in base al livello di ingresso mediante la
schermata CONFIG WIZARD.
Modificare l'impostazione dei filtri nella schermata MENU (schermata TUNING).
PX10/PX8/PX5/PX3 Manuale di riferimento
44
Riferimenti — Risoluzione dei problemi
SintomoCause possibiliSoluzione possibile
Quando "ROUTING" non èimpostato su
"DUAL", il livello del canale B èbasso.
Gli altoparlanti non producono alcun suono.
Non èpossibile utilizzare icontrolli del pannello.Il blocco del pannello èattivato.
Le impostazioni dei parametri devono essere
riportate ai valori iniziali.
Un indicatore non si accende in una condizione
in cui normalmente si dovrebbe accendere.
Sul display non èvisualizzato nulla.
La manopola del volume del canale B, con cui viene regolato
il bilanciamento di uscita per il canale A, èstata abbassata.
I cavi non sono collegati correttamente. Se l'indicatore non aumenta
quando si aumenta la manopola del volume, possono esservi problemi
di connettività sul lato di ingresso. Se l'indicatore aumenta, possono
esservi problemi sul lato di uscita.
Le uscite del mixer collegato ai jack di ingresso sono abbassate.
L'indicatore potrebbe non aumentare anche se si aumenta la manopola
del volume.
Il livello èstato diminuito mediante la manopola del volume.Regolare di conseguenza la manopola del volume.
L'esclusione audio èattivata. Quando èattivata l'esclusione audio,
nella schermata HOME viene visualizzato "MUTE".
È stato attivato il circuito di protezione eviene attivata l'esclusione audio
per l'uscita. Quando il circuito di protezione èattivato, l'indicatore
[PROTECTION] si accende.
Il tipo di altoparlante èla modalità Power Boost (Solo PX5 e PX3).
È attivata la modalità Black-out.
Aumentare la manopola del volume del canale B.
Collegare ai jack di ingresso eai terminali di uscita correttamente. Sul lato
di uscita, accertarsi che iterminali che emettono segnali siano collegati.
Per istruzioni sul collegamento, vedere "Esempi di uso" (pagina 4).
Aumentare l'uscita del mixer.
Disattivare l'esclusione audio.
Identificare la causa dell'attivazione del circuito di protezione erisolvere
il problema.
Nella modalità aPower Boost, nessun segnale audio verrà emesso dal canale
B. Disattivare la modalità Power Boost ocollegare nuovamente icavi.
Disattivare il blocco del pannello. Per le istruzioni sulla disattivazione del blocco
pannello, vedere "Blocco pannello" (pagina 14).
—
Riportare le impostazioni ai valori iniziali. A tale scopo, vedere "Inizializzazione
dell'amplificatore PX" (pagina 37).
Per fare accendere gli indicatori efare funzionare il display temporaneamente,
utilizzare il pannello. Per fare accendere gli indicatori efare funzionare il display
regolarmente, disattivare la modalità Black-out. Vedere "PANEL SETUP"
(pagina 34) in Schermata UTILITY.
La voce "BRIGHTNESS" nella schermata PANEL SETUP èimpostata
Il display èoscurato.
Dopo il riavvio, iparametri modificati sono tornati
ai valori impostati prima della modifica.
La lettura ola scrittura da/a un'unità flash USB
richiede molto tempo.
*Se un problema specifico persiste, contattare il rivenditore Yamaha.
su un valore basso.
Per la protezione del display, se non viene eseguita alcuna operazione
per un minuto, il display si scurisce automaticamente.
Il dispositivo èstato spento prima che iparametri correnti fossero stati
memorizzati automaticamente.
L'unità flash USB contiene numerosi file. Maggiore èil numero dei file
contenuti, più tempo sarà necessario.
Impostare "BRIGHTNESS" su un valore superiore.
Per riattivare il display, premere qualsiasi pulsante del pannello anteriore o
ruotare qualsiasi manopola.
Dopo aver spento il dispositivo, attendere più di 3 secondi prima di modificare
iparametri correnti.
Eliminare ifile di cui l'amplificatore PX non ha bisogno.
PX10/PX8/PX5/PX3 Manuale di riferimento
45
Riferimenti — Specifiche tecniche generali
<
=
Specifiche tecniche generali
PX10PX8PX5PX3
Livello di uscita
16 Ω500 W × 2400 W × 2250 W × 2150 W × 2
1 kHz, senza distorsione,
burst 20 msec, entrambi icanali
utilizzati
1 kHz, senza distorsione,
burst 20 msec
Livello di uscita
1 kHz, senza distorsione,
burst 20 msec, entrambi icanali
utilizzati
1 kHz, senza distorsione,
burst 20 msec
Tipo di amplificatore (circuito di uscita)Classe D, circuito di uscita bilanciato (BTL)
THD+N
Risposta in frequenza1 W, 8 Ω, da 20 Hz a20 kHz±1.0 dB
Crosstalk
Rapporto S/N
Guadagno/Sensibilità tensione
8 Ω, volume max.
8 Ω, volume max., modalità
Power Boost
Protezione di carico
12 Ω660 W × 2530 W × 2330 W × 2200 W × 2
8 Ω1000 W × 2800 W × 2500 W × 2300 W × 2
4 Ω1200 W × 21050 W × 2800 W × 2500 W × 2
2 Ω700 W × 2600 W × 2500 W × 2300 W × 2
16 Ω/Modalità Power Boost——400 W × 1300 W × 1
12 Ω/Modalità Power Boost——530 W × 1400 W × 1
8 Ω/Modalità Power Boost——800 W × 1600 W × 1
4 Ω/Modalità Power Boost——1400 W × 11000 W × 1
16 Ω500 W × 2400 W × 2250 W × 2150 W × 2
12 Ω660 W × 2530 W × 2330 W × 2200 W × 2
8 Ω1000 W × 2800 W × 2500 W × 2300 W × 2
4 Ω1200 W × 21050 W × 2800 W × 2500 W × 2
2 Ω700 W × 2600 W × 2500 W × 2300 W × 2
16 Ω/Modalità Power Boost——400 W × 1300 W × 1
12 Ω/Modalità Power Boost——530 W × 1400 W × 1
8 Ω/Modalità Power Boost——800 W × 1600 W × 1
4 Ω/Modalità Power Boost——1200 W × 11000 W × 1
RaffreddamentoVentola avelocità variabile 16 fasi × 2, flusso d'aria da parte anteriore aposteriore
Tensione di ingresso massima+24 dBu
Impedenza di ingresso20 kΩ (bilanciata), 10 kΩ (sbilanciata)
Frequenza di campionamento48 kHz
Convertitore A/D, D/A
Elaborazione segnale
LatenzaIngresso analogico ad altoparlanti1,5 msec
Preset amplificatore utente8 preset amplificatore utente
Preset altoparlante fabbricaPreset altoparlante per altoparlanti passivi Yamaha
Connettori
Controlli
Indicatori
Requisiti di alimentazione CAA seconda dell'area in cui avviene l'acquisto; 100 V 50 Hz/60 Hz, 120 V 60 Hz, 220 V-240 V 50 Hz/60 Hz
Consumo elettrico
Temperatura di funzionamentoDa 0 °C a+40 °C
Temperatura di immagazzinaggioDa -20 °C a+60 °C
Dimensioni (L × A × P)480 × 88 × 388 mm
Peso netto7,4 kg7,2 kg6,9 kg6,9 kg
Ingresso analogicoXLR-3-31 × 2, 1/4" PHONE(TRS) × 2
AltoparlantiNeutrik speakON NL4 × 2, morsettiera × 2 coppie, 1/4" PHONE(TS) × 2
AC INPresa CA × 1 con morsetto del cavo CA
USB
Pannello frontale
Display
Alimentazione MAX 1/8, 4 Ω,
rumore rosa su tutti icanali
Inattivo, 4 Ω60 W60 W55 W55 W
Connettore USB 2.0 Standard-A (femmina) per salvataggio/caricamento, aggiornamento present altoparlante,
aggiornamento firmware con unità flash USB
Interruttore di alimentazione, manopola volume a31 fasi × 2, encoder rotativo eswitch per controllo GUI
Funzione di blocco funzionamento (blocco completo oa eccezione di volume emuto)
128 × 64 pixel, mono acolori con regolazione della luminosità
Funzione spegnimento automatico display
POWER × 1 (verde), ALERT × 1 (rosso), USB × 1 (verde), PROTECT × 2 (rosso),
CLIP/LIMIT × 2 (rosso), SIGNAL × 2 (verde)
Funzione spegnimento automatico LED
310 W280 W230 W160 W
Sum ingresso
Delay: 0 - 74 msec
*1
*1 Il dispositivo funziona entro ±10% della tensione di alimentazione nominale.
*Il contenuto del presente manuale si applica alle ultime specifiche tecniche a partire dalla data di pubblicazione. Per ottenere la versione più recente del manuale, accedere al sito Web Yamaha e scaricare il file
corrispondente.
PX10/PX8/PX5/PX3 Manuale di riferimento
47
Diagramma ablocchi
CLIP
OUTPUT
METER,
SIGNAL
Volume
Balance
Protection Logic
Speaker Processor
INPUT A
D-Contour
FOH/MAIN
MONITOR
Delay
D-Contour
FOH/MAIN
MONITOR
Delay
Volume
HPF
LPF
Polarity
6-band
PEQ
Speaker
Delay
Level
Limiter
Protection Block
Limiter
Amplifier ClipOutput Voltage
Output Current
Integral Output
Power
DC
Temperature
AC IN
Shutdown
Limit,
Mute
DAC
Mute
A
B
A
B
A
B
1+
FAN x 2
SPEAKERS
12+
2-
1+
12+
2-
Input
Sensitivity/
Gain
+4dBu
+14dBu
26dB
32dB
Input
Router
DUAL
PARALLEL
SINGLE
SUM
Router
Mute
A:POSITIVE
A:NEGATIVE
B:NEGATIVE
DSP
LIMITPROTECT
OUTPUT
METER,
SIGNAL
INPUT
METER
ADC
CLIP
ADC
CLIP
INPUT
METER
LIMIT
HPF
LPF
Polarity
6-band
PEQ
Speaker
Delay
LevelLimiterLimiter
LIMITLIMIT
B:POSITIVE
AMP
AMP
CLIP
AMP
AMP
DAC
Mute
Power Supply
HA
INPUT B
HA
Riferimenti — Diagramma ablocchi
PX10/PX8/PX5/PX3 Manuale di riferimento
48
Dimensioni
430
480
361 (da superficie di montaggio a estremità posteriore)
388
24,5
2,5
29
unità: mm
88
Riferimenti — Dimensioni
PX10/PX8/PX5/PX3 Manuale di riferimento
49
Riferimenti — Assorbimento di corrente edissipazione del calore
Assorbimento di corrente edissipazione del calore
Segnale di test: Rumore rosa (ampiezza banda limitata da 22 Hz a22 kHz), 1 Btu = 1.055,06 J = 0,252 kcal, (W) × 0,86 = kcal
