前言
感谢您购买 Yamaha PC9501N、PC6501N、PC4801N、PC3301N, 或 PC2001N 系列功率放大器。
PC 系列功率放大器是凭借 Yamaha 深厚的 PA 设备建造经验以及其对电路设计细节倾力专注的传
统而开发的。这些功率放大器具有高功率与优异的品质，以及极佳的可靠性与稳定性，保证最高的
音响性能。
主要特点包括
•
提供三种模式以支持范围广泛的应用：STEREO 模式可用两个独立的来源驱动，在 PARALLEL
模式中由单声道来源驱动两个通道，而在 BRIDGE 模式中则两台内部放大器作为一台单声道放大
器工作。
•
提供平衡 XLR 连接插口与 Euroblock 连接插口输入，以及 Speakon 连接插口与 5 路接线柱。
•
提供切除 20Hz 以下频率的高通过滤器开关，以及通道 A 与 B 的锁销调节器及电平计。
•
计量与指示器包括易于观察的二通道电平计、用于显示各种保护系统状态 (电源开 / 关探测、输出保
护、DC 探测 ) 的 PROTECTION 指示灯、表示散热器过热的 TEMP 指示灯、以及表示外部遥
控状态的 REMOTE 指示灯。
•
可变速低噪音风扇可确保高可靠性。
•
PC3301N 可实现多台高阻抗扬声器 ( 支持 100V 线路输出 ) 的并行连接。
•
选配的外部放大器控制单元 ( 如 ACU-16C) 使您能够通过网络而监测或控制放大器。如需关于放大
器控制单元的最新信息，请访问我们的网站。
http://www.yamahaproaudio.com/
本使用说明书适用于 PC9501N、PC6501N、PC4801N、PC3301N, 和 PC2001N 功率放大器。为
了充分利用您的功率放大器并享受长期稳定的运行，请在使用功率放大器之前仔细阅读本使用说明
书。
目录
前言 .................................................................. 5
各控制旋钮和功能............................................... 6
正面面板 ....................................................... 6
背面面板 ....................................................... 7
扬声器的连接................................................. 8
连接 .................................................................. 9
使用 Euroblock 连接插口................................ 9
扬声器的连接................................................. 9

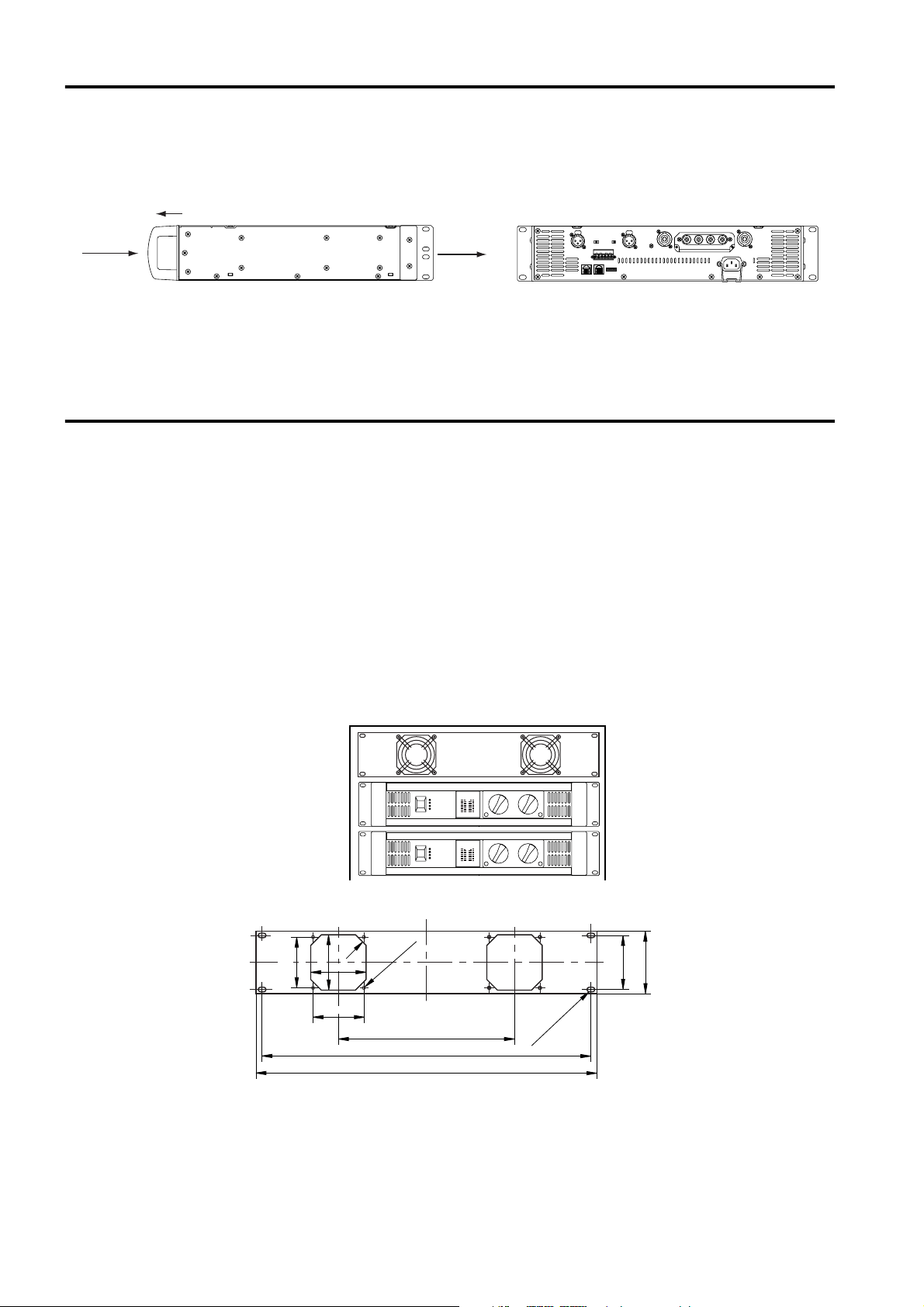

气流 ................................................................ 10
支架的安装....................................................... 10
规格 ................................................................ 11
一般规格 ...................................................... 11
框图............................................................ 12
尺寸............................................................ 13
故障排除.......................................................... 14
性能曲线.......................................................... 14
5
各控制旋钮和功能
■
正面面板
234
1 8
1
POWER/STAND-BY ( 电源 / 备用 ) 开关及指示灯
这用于打开 / 关闭放大器的电源。按下开关以打开
电源时，指示灯会发出绿色光。
如放大器与放大控制单元 ACU16-C 连接，且已经
命令放大器进入备用模式，则本指示灯将发出橙色
光。
2
REMOTE ( 遥控 ) 指示灯
如放大器由与位于背面面板上的 DATA( 数据 ) 端
口相连接的外部装置所控制，则本指示灯发出绿色
光。
3
PROTECTION( 保护 ) 指示灯
当保护电路运行时，本指示灯发出红色光。此时，
放大器将从扬声器系统断开，且不会从扬声器输出
任何声音。
保护系统在下列情况下激活：
•
当放大器被打开时
放大器被打开时，保护系统激活约十秒钟。十秒之
后，保护系统自动停止，而放大器准备进行正常操
作。
•
如在放大器输出处探测到直流电压
关闭电源，然后再次打开电源。
•
如放大器过热
此时 TEMP( 温度 ) 指示灯会亮起。
应关闭放大器并让其冷却。关于如何防止放大器过
热，请参考本使用说明书的预防事项一节。
5 776
5
电平计
这些是 9 段电平计，能够指示输出插口 A 与 B 的
输出电平。如输出信号的失真超过 1%，则红色
CLIP 指示灯亮起。
6
音量旋钮
这些锁销音量旋钮能够在 - ∞ -0 dB 范围内调节通
道 A 与 B 的输入信号。
在 BRIDGE 模式中，仅使用通道 A 旋钮。
7
进气
放大器具有强制气冷风扇，从前部进气，并从后部
排气。切勿阻挡这些进气口。
8
安全盖
如需保护音量设定不受改动，将所附的安全盖用下
图所示的螺丝孔固定，从而无法接触音量控制旋
钮。
4
TEMP( 温度 ) 指示灯
如散热器温度超过 85 ℃，则本指示灯发出红色
光。
6
■
背面面板
1
2
3
4
20
56 8 9
1
XLR 输入
这些平衡 XLR-3-31 式插口用于连接输入信号。连
接方式为：插针 1- 地线，插针 2- 火线 (+)，插针
3- 中线 (-)。
火线
在 Bridge 模式中，仅通道 A 的 XLR 输入打开。
2
MODE( 模式 ) 开关
•
STEREO( 立体声 ) 模式
通道 A 和 B 独立工作。
•
PARALLEL ( 并行 ) 模式
在 PARALLEL 模式中，通道 A 输入信号发送
至通道 A 电源放大器以及通道 B 电源放大器。
通道 B 输入插口不使用。
•
BRIDGE 模式
在 BRIDGE 模式中，通道 A 与 B 将同时运行，
作为一个单声道放大器工作。
3
HPF 20 开关
这些开关用于打开与关闭各个通道的 HPF( 高通过
滤器 )。设置为 ON 时，20Hz 以下的频率将被
12 dB/ 八度高通过滤器过滤掉。
1
2
3
7
地线
中线
4
SPEAKERS ( 扬 声器 ) 插口
•
这些是Speakon型输出插口。Speakon 型电缆插
头可连接在此处。
•
这些是 5 路接线柱输出插口。
5
DATA PORT ( 数据端口 ) 插口
如 ACU16-C 等放大器控制单元可与 DATA
PORT 插口连接，以从外部装置监测或控制放大
器。
6
AMP ID 开关
当 ACU16-C 等放大器控制单元与 DATA PORT
插口连接时 5，AMP ID 开关可用于设置放大器
的 ID。
7
Euroblock 连接插口
这是平衡式输入插口。所附的 Euroblock 连接插口
可用于在此处进行连接。
8
交流插座
将所附的交流电缆插座与本插座相连。将交流电缆
的插头与符合位于本插座下方的电源要求的交流插
座相连。
9
GROUND( 地线 ) 螺丝端子
若总是碰到嗡嗡声或噪音问题，请使用该端子接地
或连接到调音台底盘、前置放大器或系统中的其他
装置。
7
■
扬声器的连接

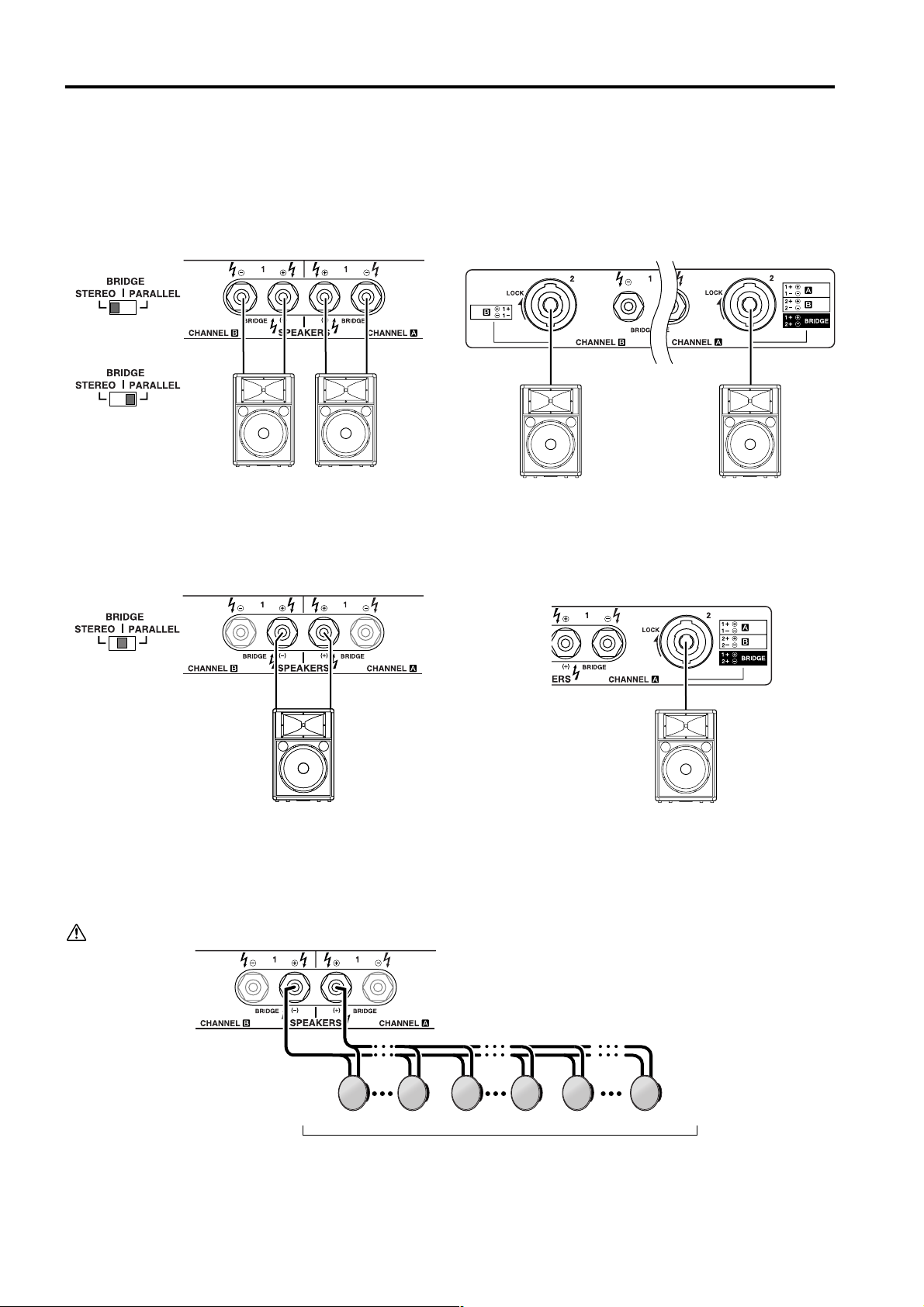

如下图所示连接扬声器与放大器。请注意，扬声器的阻抗随连接方式和连接的扬声器台数不同而变化。 请务必保
证扬声器的阻抗不低于下图所示的最低值。
STEREO 与 PARALLEL 模式的连接配置
当使用 5 路接线柱输出插口时 当使用 Speakon 连接插口时
或
+
–
+
–
最低扬声器
阻抗：4
Ω
最低扬声器
阻抗： 4
Ω
最低扬声器
阻抗： 4
最低扬声器
Ω
阻抗：4
Ω
BRIDGE 模式的连接配置
当使用 5 路接线柱输出插口时 当使用 Speakon 连接插口时
+
–
最低扬声器
阻抗：8
Ω
并行连接高阻抗扬声器时 ( 仅限 PC3301N)
可连接扬声器的数目取决于扬声器的额定输入。PC3301N 可与总额定输入高达 625W 的扬声器连接。例如，如
需连接 5 个额定输入为 5W(25W) 的扬声器，30 个额定输入为 10W(300W) 的扬声器以及 20 个额定输入为
15W(300W) 的扬声器，可如下所示使用扬声器总额定输入为 625W 的放大器：
注意
务必使用支持 PC3301N 的 100V 线路输出电压的扬声器。
最低扬声器
阻抗：8
Ω
120
5W 10W 15W
5 个扬声器 (25W) 10W
5W
x
5 1 30 1
5W 10W 15W
30 个扬声器 (300W)
x
扬声器总额定输入：625W( 最大 )
20 个扬声器 (300W)
15W
x
8
连接
+
–
G
使用螺丝起子固定
导线。
裸露的电线
底盘
■
使用 Euroblock 连接插口
1. 如导线插入端口关闭，则逆时针旋转连接插口上方的
螺丝打开端口。
2. 将导线插入相应的端口，按照输入端子柱上的指示，
顺时针旋转连接插口上的螺丝以固定导线。
3. 连接 Euroblock 插口与装置上的输入端子。
■
扬声器的连接
5 路接线柱
1. 关闭 POWER 开关。
2. 卸下固定保护盖的螺丝，从扬声器端子卸下保护
盖。
请勿让裸露的电线头伸出端子孔并碰到底盘。下图
所示为正确连接的电缆外观。
螺丝
3. 在每根扬声器电缆端部，剥掉约 15mm 长的绝缘
层，将裸线部分穿过扬声器的相应端子孔中。拧紧
端子直到紧紧夹住电线。关于扬声器的极性请参考
8页。
美国用户注意：
请使用第 3 级配线。(PC9501N, PC6501N, PC4801N)
请使用第 2 级配线。(PC3301N, PC2001N)
15mm*
扬声器电缆
* 实际尺寸
4. 将保护盖重新装到扬声器端子上。
Speakon 连接插口
1. 关闭 POWER 开关。
2. 将 Neutrik NL4FC 插头插入放大器背面的 Speakon 连接插口中，然后顺时针锁定。
Neutrik NL4FC 插头
A
通道
STEREO 或 PARALLEL BRIDGE
Neutrik 放大器 Neutrik 放大器
1+ A+ 1+ +
1
–
2+ B+ 2+
2
–
A
B
–
–
1
–
2
–
B
通道
Neutrik 放大器
1+ B+
1
–
–
B
–
9
气流
本装置使用强制冷却系统，其中空气从正面开口进入，而从背面排出。
侧面图 背面图
正面
进气口
排气口
支架的安装
如多个高功率放大器单元安装在通风不佳的支架中，放大器产生的热量将使放大器内部过热，损害放大器性能。
尤其是安装在背面不能打开的支架中时，应按照下列说明进行安装。
支架： 在支架的背面面板与放大器的背面面板之间留下至少 10cm 的间隙。
风扇 : 使用具有至少 1.5 m3/min 最大风量以及至少 5 mmH2O 最大静态压力的风扇。
安装： 将风扇组件安装在支架的顶部槽口或顶部面板上，并在两台放大器之间安装一个间隔面板。
如装置安装在支架上并经常移动，我们建议安装一对金属托架 ( 每侧一个 ) 来支持装置的后部。
安装示例
上面的图显示支架顶部槽口上风扇组件 ( 面板与两台风扇 ) 的例子。风扇为 Minebea 3115PS-12T-B30 ( 具 有
0.9 m3/min 最大风量以及 5 mmH2O 最大静态压力 )。
下图为面板尺寸图，上面安装了两台 3115PS-12T-B30。
风扇组件
PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N
PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N
71.5±0.1
4-C15
78
78
71.5±0.1
4-ø4.5
248
463
480
4-6.5 x 11
88
76.2
单位：mm
10
规格
■
Output Power
Power Bandwidth
Total Harmonic Distortion (THD + N)
Frequency Response
Intermodulation distortion (IMD)
Channel Separation
Residual Noise
SN Ratio
Damping Factor
Sensitivity
Voltage Gain (Vol. max.)
Maximum Input Voltage
Input Impedance
Controls
Connectors
Indicators
Level Meters
Load protection
Amp. Protection
Limiter
Cooling
Power Consumption Idling 55 W 40 W
Dimensions (W x H x D)
Weight
Included accessories
0 dB=0.775 Vrms, Half Power=1/2 Output Power (3 dB belowrated power)
本使用说明书中的规格和说明仅供参考。YAMAHA 有权对产品或规格随时进行变
更，恕不另行通知。不同地区，规格、设备或选购项可能不同，具体情况请与当地
YAMAHA 代理经销商确认。
一般规格
PC9501N PC6501N PC4801N PC3301N PC2001N
120V(US)/
240V(A)
1 kHz, THD+N= 1% 8 Ω /STEREO
/STEREO
/BRIDGE
20 Hz-20 kHz 8 Ω /STEREO
THD+N= 0.1% 4 Ω /STEREO
/BRIDGE
16 Ω /BRIDGE(100V)
1 kHz 2 Ω /STEREO
20ms nonclip 4 Ω /BRIDGE
Half Power
20 Hz–20 kHz, Half Power
RL= 8
, Po= 1 W TYP 0 dB
f=20 Hz-50 kHz MIN -1 dB
60 Hz:7 kHz, 4:1, Half Power
Half Power, RL= 8
input 600
Vol. min., 20 Hz–20 kHz (DIN AUDIO)
20 Hz-20 kHz (DIN AUDIO)
RL=8
, f= 1 kHz
(Vol. max.) Rated Power into 8
shunt
, 1 kHz, Vol. max.,
Front Panel POWER switch (ON/OFF)
Rear Panel MODE switch (STEREO/BRIDGE/PARALLEL)
Input XLR–3–31 type/ch
Output SPEAKON/ch, 5-way binding posts
Network RJ45 x 2
Powe r AC inlet
POWER/STAND-BY Green/Orange
PROTECTION Red
TEMP Red (heatsink temp 85
REMOTE Green
Output power, 4
4 Ω
Ω
8 Ω
8 Ω
1000 W x 2 1050 W x 2 700 W x 2 750 W x 2 550 W x 2 500 W x 2 350 W x 2 400 W x 2 230 W x 2 250 W x 2
MIN
1600 W x 2 1650 W x 2 1100 W x 2 1150 W x 2 850 W x 2 800 W x 2 600 W x 2 700 W x 2 400 W x 2 450 W x 2
925 W x 2 950 W x 2 650 W x 2 650 W x 2 475 W x 2 450 W x 2 330 W x 2 350 W x 2 200 W x 2 230 W x 2
1400 W x 2 1500 W x 2 930 W x 2 930 W x 2 725 W x 2 700 W x 2 525 W x 2 550 W x 2 325 W x 2 400 W x 2
MIN
2300 W x 2 2300 W x 2 1500 W x 2 1600 W x 2 1200 W x 2 1200 W x 2 800 W x 2 900 W x 2 500 W x 2 600 W x 2
MIN
MIN 10 Hz-40 kHz (THD+N= 0.5%)
MAX 0.1%
MAX 0 dB
MAX 0.1%
MIN 70 dB
MAX -70 dB
MIN 106 dB 105 dB 103 dB 101 dB 100 dB
MIN 800 500
TYP 9 dB 8 dB 6 dB 4.5 dB 3 dB
TYP 32 dB
MIN 22 dB
TYP 20 k Ω /Balanced, 10 k Ω /Unbalanced
(US)/1000
Ω
Ω
Ω
230V(EU)
3200 W 3300 W 2200 W 2300 W 1700 W 1600 W 1200 W 1400 W 800 W 900 W
2800 W 3000 W 1860 W 1860 W 1450 W 1400 W 1050 W 1100 W 650 W 800 W
- - - - - - 625 W 625 W - -
4600 W 4600 W 3000 W 3200 W 2400 W 2400 W 1600 W 1800 W 1000 W 1200 W
750 W
1100 W
W(A)
13 kg 12.5 kg
Ω
Ω
120V(US)/
240V(A)
700 W
(US)/800
Power cord, Security cover, Owner’s Manual, 3-pin Euroblock connector x 2
˚
230V(EU)
HPF switch (ON/OFF) fc=20 Hz 12 dB/octave
POWER switch ON muting, DC detection
Temp. detection (heatsink temp 90 ˚ C), VI limiter (RL 1 Ω )
W(A)
120V(US)/
240V(A)
Two 31-step Volume knobs (one per ch)
DIP switch (6P)
Euroblock connector/ch
10 points LED meter/ch
Comp. : THD 0.5%
Dual Variable-speed fan
450 W
(US)/600
W(A)
480 x 88 x 456 mm
800 W
230V(EU)
600 W
120V(US)/
240V(A)
C)
450 W
(US)/500
W(A)
230V(EU)
120V(US)/
240V(A)
500 W 350 W
230V(EU)
11
■
框图
12
■
尺寸
380 26
456
25 30 370 30 25
480
4
46
88
单位：mm
13
故障排除
下表列出了工作异常的主要原因和处理措施，以及每种情况下的保护电路的动作。
指示灯 可能原因 处理措施 保护电路
CLIP 指示灯亮起
PROTECTION 指示灯亮起
放大器的扬声器输出、扬声
器输入或配线中发生短路。
所连接扬声器的阻抗过低。
散热器温度超过 90 ℃。
在放大器的输出电路中探测
到 ±2 V 或更高的直流电压。
找到并排除短路。
使用最小阻抗为 4 Ω(8 Ω，在
Bridge 模式中 ) 的扬声器。
检查放大器附近的通风并按
照需要改善空气流动。
联系您的经销商或 Yamaha
维修中心。
性能曲线
PC 限制器电路激活，以保护
功率晶体管。
热保护电路激活，以保护功
率晶体管。
输出继电器激活以保护扬声
器系统。
PC9501N
10000
1000
100
10
Power consumption[W]
1
1 10 100 1000 10000
PC4801N
10000
1000
100
10
Power consumption[W]
1
1 10 100 1000
PC2001N
10000
1000
Mode:STEREO
Both ch
Power
Consumption[W]
Output
Power[W]
Mode:STEREO
Both ch
Power
Consumption[W]
Output
Power[W]
Mode:STEREO
Both ch
Power
Consumption[W]
PC6501N
10000
1000
100
10
Power consumption[W]
1
1 10 100 1000 10000
PC3301N
10000
1000
100
10
Power consumption[W]
1
1 10 100 1000
Mode:STEREO
Both ch
Power
Consumption[W]
Output
Power[W]
Mode:STEREO
Both ch
Power
Consumption[W]
Output
Power[W]
100
10
Power consumption[W]
1
1 10 100 1000
14
Output
Power[W]
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
WARNING: THIS APPARATUS MUST BE EARTHED
IMPORTANT. The wires in this mains lead are coloured in accordance
with the following code:
GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not
correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured GREEN-and-YELLOW must be connected
to the terminal in the plug which is marked by the letter E or by the
safety earth symbol or colored GREEN or GREEN-and-YELLOW.
The wire which is coloured BLUE must be connected to the terminal
which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the termi-
nal which is marked with the letter L or coloured RED.
• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires)
本 标记表示危险的带电端子。
连接外部电线与本端子时，必须让接受过适当处理指导的人员
进行连接，或使用的导线或电线在制造应令连接易于进行而无
任何问题。
For details of products, please contact your nearest Yamaha
representative or the authorized distributor listed below.
关于各产品的详细信息，请向就近的 YAMAHA 代理商或下列
经销商询问。
NORTH AMERICA
CANADA
Yamaha Canada Music Ltd.
135 Milner Avenue, Scarborough, Ontario,
M1S 3R1, Canada
Tel: 416-298-1311
U.S.A.
Yamaha Corporation of America
6600 Orangethorpe Ave., Buena Park, Calif. 90620,
U.S.A.
Tel: 714-522-9011
CENTRAL & SOUTH AMERICA
MEXICO
Yamaha de México S.A. de C.V.
Calz. Javier Rojo Gómez #1149,
Col. Guadalupe del Moral
C.P. 09300, México, D.F., México
Tel: 55-5804-0600
BRAZIL
Yamaha Musical do Brasil Ltda.
Av. Reboucas 2636-Pinheiros CEP: 05402-400
Sao Paulo-SP. Brasil
Tel: 011-3085-1377
ARGENTINA
Yamaha Music Latin America, S.A.
Sucursal de Argentina
Viamonte 1145 Piso2-B 1053,
Buenos Aires, Argentina
Tel: 1-4371-7021
PANAMA AND OTHER LATIN
AMERICAN COUNTRIES/
CARIBBEAN COUNTRIES
Yamaha Music Latin America, S.A.
Torre Banco General, Piso 7, Urbanización Marbella,
Calle 47 y Aquilino de la Guardia,
Ciudad de Panamá, Panamá
Tel: +507-269-5311
EUROPE
THE UNITED KINGDOM
Yamaha-Kemble Music (U.K.) Ltd.
Sherbourne Drive, Tilbrook, Milton Keynes,
MK7 8BL, England
Tel: 01908-366700
GERMANY
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: 04101-3030
SWITZERLAND/LIECHTENSTEIN
Yamaha Music Central Europe GmbH,
Branch Switzerland
Seefeldstrasse 94, 8008 Zürich, Switzerland
Tel: 01-383 3990
AUSTRIA
Yamaha Music Central Europe GmbH,
Branch Austria
Schleiergasse 20, A-1100 Wien, Austria
Tel: 01-60203900
THE NETHERLANDS
Yamaha Music Central Europe,
Branch Nederland
Clarissenhof 5-b, 4133 AB Vianen, The Netherlands
Tel: 0347-358 040
BELGIUM/LUXEMBOURG
Yamaha Music Central Europe GmbH,
Branch Belgium
Rue de Geneve (Genevastraat) 10, 1140 - Brussels,
Belgium
Tel: 02-726 6032
FRANCE
Yamaha Musique France
BP 70-77312 Marne-la-Vallée Cedex 2, France
Tel: 01-64-61-4000
ITALY
Yamaha Musica Italia S.P.A.
Combo Division
Viale Italia 88, 20020 Lainate (Milano), Italy
Tel: 02-935-771
SPAIN/PORTUGAL
Yamaha-Hazen Música, S.A.
Ctra. de la Coruna km. 17, 200, 28230
Las Rozas (Madrid), Spain
Tel: 91-639-8888
SWEDEN
Yamaha Scandinavia AB
J. A. Wettergrens Gata 1
Box 30053
S-400 43 Göteborg, Sweden
Tel: 031 89 34 00
DENMARK
YS Copenhagen Liaison Office
Generatorvej 6A
DK-2730 Herlev, Denmark
Tel: 44 92 49 00
NORWAY
Norsk filial av Yamaha Scandinavia AB
Grini Næringspark 1
N-1345 Østerås, Norway
Tel: 67 16 77 70
OTHER EUROPEAN COUNTRIES
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: +49-4101-3030
AFRICA
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: +81-53-460-2313
MIDDLE EAST
TURKEY/CYPRUS
Yamaha Music Central Europe GmbH
Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: 04101-3030
OTHER COUNTRIES
Yamaha Music Gulf FZE
LB21-128 Jebel Ali Freezone
P.O.Box 17328, Dubai, U.A.E.
Tel: +971-4-881-5868
ASIA
THE PEOPLE’S REPUBLIC OF CHINA
Yamaha Music & Electronics (China) Co.,Ltd.
25/F., United Plaza, 1468 Nanjing Road (West),
Jingan, Shanghai, China
Tel: 021-6247-2211
INDONESIA
PT. Yamaha Music Indonesia (Distributor)
PT. Nusantik
Gedung Yamaha Music Center, Jalan Jend. Gatot
Subroto Kav. 4, Jakarta 12930, Indonesia
Tel: 21-520-2577
KOREA
Yamaha Music Korea Ltd.
Tong-Yang Securities Bldg. 16F 23-8 Yoido-dong,
Youngdungpo-ku, Seoul, Korea
Tel: 02-3770-0660
MALAYSIA
Yamaha Music Malaysia, Sdn., Bhd.
Lot 8, Jalan Perbandaran, 47301 Kelana Jaya,
Petaling Jaya, Selangor, Malaysia
Tel: 3-78030900
SINGAPORE
Yamaha Music Asia Pte., Ltd.
#03-11 A-Z Building
140 Paya Lebor Road, Singapore 409015
Tel: 747-4374
TAIWAN
Yamaha KHS Music Co., Ltd.
3F, #6, Sec.2, Nan Jing E. Rd. Taipei.
Taiwan 104, R.O.C.
Tel: 02-2511-8688
THAILAND
Siam Music Yamaha Co., Ltd.
891/1 Siam Motors Building, 15-16 floor
Rama 1 road, Wangmai, Pathumwan
Bangkok 10330, Thailand
Tel: 02-215-2626
OTHER ASIAN COUNTRIES
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: +81-53-460-2317
OCEANIA
AUSTRALIA
Yamaha Music Australia Pty. Ltd.
Level 1, 99 Queensbridge Street, Southbank,
Victoria 3006, Australia
Tel: 3-9693-5111
COUNTRIES AND TRUST
TERRITORIES IN PACIFIC OCEAN
Yamaha Corporation,
Asia-Pacific Music Marketing Group
Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: +81-53-460-2313
PA11
本文件以豆油油墨在再生无氯 (ECF) 纸上印刷。
HEAD OFFICE
Yamaha Corporation, Pro Audio & Digital Musical Instrument Division
Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: +81-53-460-2441
Yamaha Pro Audio global web site
http://www.yamahaproaudio.com/
http://www2.yamaha.co.jp/manual/english/
U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation
Yamaha Manual Library
© 2004 Yamaha Corporation
WD61670 411CRAP5.1-01A0
Printed in Japan
Loading...
