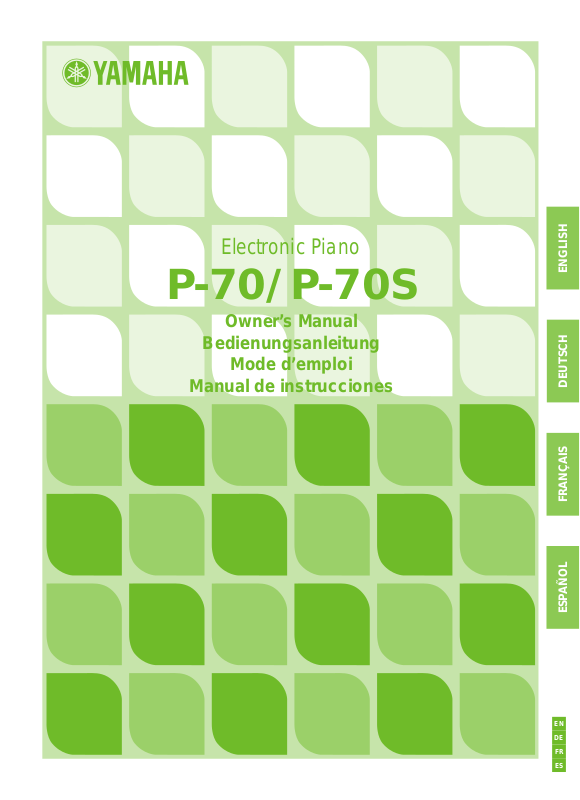

Yamaha P-70S, P-70 User Manual

Electronic Piano

P-70/P-70S

Owner’s Manual

Bedienungsanleitung

Mode d’emploi

ENGLISH

Manual de instrucciones

DEUTSCH

FRANÇAIS

ESPAÑOL

EN
DE
FR
ES

SPECIAL MESSAGE SECTION

This product utilizes batteries or an external power supply (adapter).
DO NOT connect this product to any power supply or adapter other
than one described in the manual, on the name plate, or specifically
recommended by Yamaha.

WARNING:

walk on, trip over, or roll anything over power or connecting cords of any
kind. The use of an extension cord is not recommended! If you must
use an extension cord, the minimum wire size for a 25’ cord (or less)
is 18 AWG. NOTE: The smaller the AWG number, the larger the current
handling capacity. For longer extension cords, consult a local electrician.

This product should be used only with the components supplied or;
a cart, rack, or stand that is recommended by Yamaha. If a cart, etc.,
is used, please observe all safety markings and instructions that
accompany the accessory product.

Do not place this product in a position where anyone could

SPECIFICATIONS SUBJECT TO CHANGE:

The information contained in this manual is believed to be correct at the
time of printing. However, Yamaha reserves the right to change or modify
any of the specifications without notice or obligation to update existing
units.

This product, either alone or in combination with an amplifier and
headphones or speaker/s, may be capable of producing sound levels
that could cause permanent hearing loss. DO NOT operate for long
periods of time at a high volume level or at a level that is uncomfortable.
If you experience any hearing loss or ringing in the ears, you should
consult an audiologist.
IMPORTANT: The louder the sound, the shorter the time period before
damage occurs.

Some Yamaha products may have benches and / or accessory mounting
fixtures that are either supplied with the product or as optional accessories.
Some of these items are designed to be dealer assembled or installed.
Please make sure that benches are stable and any optional fixtures
(where applicable) are well secured BEFORE using.
Benches supplied by Yamaha are designed for seating only.
No other uses are recommended.

NOTICE:

Service charges incurred due to a lack of knowledge relating to how a
function or effect works (when the unit is operating as designed) are not
covered by the manufacturer’s warranty, and are therefore the owners
responsibility. Please study this manual carefully and consult your dealer
before requesting service.

ENVIRONMENTAL ISSUES:

Yamaha strives to produce products that are both user safe and
environmentally friendly. We sincerely believe that our products and the
production methods used to produce them, meet these goals. In keeping
with both the letter and the spirit of the law, we want you to be aware
of the following:

Battery Notice:

This product MAY contain a small non-rechargeable battery which
(if applicable) is soldered in place. The average life span of this type
of battery is approximately five years. When replacement becomes
necessary, contact a qualified service representative to perform the
replacement.

This product may also use “household” type batteries. Some of these
may be rechargeable. Make sure that the battery being charged is a
rechargeable type and that the charger is intended for the battery being
charged.

When installing batteries, do not mix batteries with new, or with batteries
of a different type. Batteries MUST be installed correctly. Mismatches or
incorrect installation may result in overheating and battery case rupture.

Warning:

Do not attempt to disassemble, or incinerate any battery. Keep all
batteries away from children. Dispose of used batteries promptly and
as regulated by the laws in your area. Note: Check with any retailer of
household type batteries in your area for battery disposal information.

Disposal Notice:

Should this product become damaged beyond repair, or for some reason
its useful life is considered to be at an end, please observe all local,
state, and federal regulations that relate to the disposal of products
that contain lead, batteries, plastics, etc. If your dealer is unable to
assist you, please contact Yamaha directly.

NAME PLATE LOCATION:

The name plate is located on the bottom of the product. The model
number, serial number, power requirements, etc., are located on this
plate. You should record the model number, serial number, and the
date of purchase in the spaces provided below and retain this manual
as a permanent record of your purchase.

Model

Serial No.

Purchase Date

(bottom)

92-BP

P-70

2

Bedienungsanleitung

PLEASE KEEP THIS MANUAL

IMPORTANT SAFETY INSTRUCTIONS

INFORMATION RELATING TO PERSONAL INJURY, ELECTRICAL SHOCK,

AND FIRE HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.

WARNING

basic precautions should always be followed. These precautions
include, but are not limited to, the following:

1. Read all Safety Instructions, Installation Instructions,
Special Message Section items, and any Assembly Instructions
found in this manual BEFORE making any connections,
including connection to the main supply.

- When using any electrical or electronic product,

Examples of wet/damp locations are; near a swimming pool,
spa, tub, sink, or wet basement.

9. This product should be used only with the components
supplied or; a cart, rack, or stand that is recommended by the
manufacturer. If a cart, rack, or stand is used, please observe all
safety markings and instructions that accompany the accessory
product.

2. Main Power Supply Verification: Yamaha products are
manufactured specifically for the supply voltage in the area
where they are to be sold. If you should move, or if any doubt
exists about the supply voltage in your area, please contact
your dealer for supply voltage verification and (if applicable)
instructions. The required supply voltage is printed on the name
plate. For name plate location, please refer to the graphic found
in the Special Message Section of this manual.

3. This product may be equipped with a polarized plug
(one blade wider than the other). If you are unable to insert
the plug into the outlet, turn the plug over and try again. If the
problem persists, contact an electrician to have the obsolete
outlet replaced. Do NOT defeat the safety purpose of the plug.

4. Some electronic products utilize external power supplies
or adapters. Do NOT connect this type of product to any power
supply or adapter other than one described in the owners manual,
on the name plate, or specifically recommended by Yamaha.

5.

WARNING:

objects on the power cord or place it in a position where
anyone could walk on, trip over, or roll anything over power or
connecting cords of any kind. The use of an extension cord is not
recommended! If you must use an extension cord, the minimum
wire size for a 25’ cord (or less) is 18 AWG. NOTE: The smaller
the AWG number, the larger the current handling capacity.
For longer extension cords, consult a local electrician.

6. Ventilation: Electronic products, unless specifically
designed for enclosed installations, should be placed in locations
that do not interfere with proper ventilation. If instructions for
enclosed installations are not provided, it must be assumed that
unobstructed ventilation is required.

7. Temperature considerations: Electronic products should
be installed in locations that do not significantly contribute to
their operating temperature. Placement of this product close to
heat sources such as; radiators, heat registers and other devices
that produce heat should be avoided.

8. This product was NOT designed for use in wet/damp
locations and should not be used near water or exposed to rain.

Do not place this product or any other

10. The power supply cord (plug) should be disconnected
from the outlet when electronic products are to be left unused
for extended periods of time. Cords should also be disconnected
when there is a high probability of lightning and/or electrical
storm activity.

11. Care should be taken that objects do not fall and liquids
are not spilled into the enclosure through any openings that may
exist.

12. Electrical/electronic products should be serviced by a
qualified service person when:

a. The power supply cord has been damaged; or
b. Objects have fallen, been inserted, or liquids have

been spilled into the enclosure through openings; or
c. The product has been exposed to rain: or
d. The product dose not operate, exhibits a marked change

in performance; or
e. The product has been dropped, or the enclosure of the

product has been damaged.

13. Do not attempt to service this product beyond that
described in the user-maintenance instructions. All other
servicing should be referred to qualified service personnel.

14. This product, either alone or in combination with an
amplifier and headphones or speaker/s, may be capable of
producing sound levels that could cause permanent hearing loss.
DO NOT operate for a long period of time at a high volume level
or at a level that is uncomfortable. If you experience any hearing
loss or ringing in the ears, you should consult an audiologist.
IMPORTANT: The louder the sound, the shorter the time period
before damage occurs.

15. Some Yamaha products may have benches and/or
accessory mounting fixtures that are either supplied as a part
of the product or as optional accessories. Some of these items
are designed to be dealer assembled or installed. Please make
sure that benches are stable and any optional fixtures (where
applicable) are well secured BEFORE using. Benches supplied
by Yamaha are designed for seating only. No other uses are
recommended.

92-469-2

PLEASE KEEP THIS MANUAL

P-70

Bedienungsanleitung

3

VORSICHTSMASSNAHMEN

BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN

* Heben Sie diese Anleitung sorgfältig auf, damit Sie später einmal nachschlagen können.

WARNUNG

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer
schwer wiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen,
Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch
keine abschließende Aufzählung darstellen:

Stromversorgung/Netzadapter

• Verwenden Sie ausschließlich die für das Instrument vorgeschriebene richtige
Netzspannung. Die erforderliche Spannung finden Sie auf dem Typenschild des
Instruments.

• Ausschließlich den vorgeschriebenen Adapter (PA-5D oder einen gleichwertigen,
von Yamaha empfohlenen) verwenden. Wenn Sie den falschen Adapter einsetzen,
kann dies zu Schäden am Instrument oder zu Überhitzung führen.

• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie
eventuell vorhandenen Staub oder Schmutz, der sich angesammelt haben kann.

• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen,
etwa Heizkörpern oder Heizstrahlern, biegen Sie es nicht übermäßig und
beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren
Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jemand
darauftreten, darüber stolpern oder etwas darüber rollen könnte.

Öffnen verboten!

• Versuchen Sie nicht, das Instrument zu öffnen oder Teile im Innern zu zerlegen
oder sie auf irgendeine Weise zu verändern. Das Instrument enthält keine Teile,

DEUTSCH

die vom Benutzer gewartet werden könnten. Wenn das Instrument nicht richtig
zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter und lassen Sie
es von einem qualifizierten Yamaha-Kundendienstfachmann prüfen.

Gefahr durch Wasser

• Achten Sie darauf, dass das Instrument nicht durch Regen nass wird, verwenden
Sie es nicht in der Nähe von Wasser oder unter feuchten oder nassen
Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten
darauf, die herausschwappen und in Öffnungen hineinfließen könnte.

• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen
Sie ihn heraus.

Brandschutz

• Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab.
Eine offene Flamme könnte umstürzen und einen Brand verursachen.

Falls Sie etwas Ungewöhnliches am Gerät bemerken

• Wenn das Kabel des Adapters ausgefranst oder beschädigt ist, wenn es während
der Verwendung des Instruments zu einem plötzlichen Tonausfall kommt, oder
wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte, schalten
Sie sofort den Einschalter aus, ziehen Sie den Adapterstecker aus der
Netzsteckdose und lassen Sie das Instrument von einem qualifizierten
Yamaha-Kundendienstfachmann prüfen.

VORSICHT

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von
Verletzungen bei Ihnen oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden.
Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Stromversorgung/Netzadapter

• Wenn Sie den Netzstecker aus dem Instrument oder der Netzsteckdose
abziehen, ziehen Sie stets am Stecker selbst und niemals am Kabel. Wenn
Sie am Kabel ziehen, kann dieses beschädigt werden.

• Ziehen Sie während eines Gewitters oder wenn Sie das Instrument längere
Zeit nicht benutzen den Netzadapter aus der Netzsteckdose.

• Schließen Sie das Instrument niemals mit einem Mehrfachsteckverbinder an
eine Steckdose an. Hierdurch kann sich die Tonqualität verschlechtern oder
sich die Netzsteckdose überhitzen.

Aufstellort

• Setzen Sie das Instrument niemals übermäßigem Staub, Vibrationen oder
extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe
einer Heizung oder Lagerung tagsüber in einem geschlossenen Fahrzeug), um
die Möglichkeit auszuschalten, dass sich das Bedienfeld verzieht oder Bauteile
im Innern beschädigt werden.

• Betreiben Sie das Instrument nicht in der Nähe von Fernsehgeräten, Radios,
Stereoanlagen, Mobiltelefonen oder anderen elektrischen Geräten. Anderenfalls
kann durch das Instrument oder die anderen Geräte ein Rauschen entstehen.

P-70

4

Bedienungsanleitung

• Stellen Sie das Instrument nicht an einer instabilen Position ab, wo es
versehentlich umstürzen könnte.

• Ehe Sie das Instrument bewegen, trennen Sie alle angeschlossenen Adapter
oder sonstigen Kabelverbindungen ab.

• Achten Sie beim Aufstellen des Instruments darauf, dass die verwendete
Netzsteckdose leicht erreichbar ist. Sollten Probleme auftreten oder es zu einer
Fehlfunktion kommen, schalten Sie das Instrument sofort aus, und ziehen Sie
den Stecker aus der Steckdose.

• Verwenden Sie nur den Ständer, der bzw. das für dieses Instrument
vorgeschrieben ist. Beim Anbringen des Ständers oder des Regals
ausschließlich die mitgelieferten Schrauben verwenden. Andernfalls kann es zu
Beschädigung von Bauteilen im Innern kommen oder das Instrument umfallen.

(3)-9

1/2

VORSICHTSMASSNAHME

Anschlüsse

• Ehe Sie das Instrument an andere elektronische Komponenten anschließen,
schalten Sie die Stromversorgung aller Geräte aus. Ehe Sie die
Stromversorgung für alle Komponenten an- oder ausschalten, stellen Sie bitte
alle Lautstärkepegel auf die kleinste Lautstärke ein. Auch immer sicherstellen,
dass die Lautstärke aller Komponenten auf den kleinsten Pegel gestellt werden
und die Lautstärke dann langsam gesteigert wird, während das Instrument
gespielt wird, um den gewünschten Hörpegel einzustellen.

Wartung

• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch.
Verwenden Sie keinesfalls Farbverdünner, Lösungsmittel,
Reinigungsflüssigkeiten oder chemisch inprägnierte Wischtücher.

Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden,
oder wenn Daten verloren gehen oder zerstört werden.

Stellen Sie stets die Stromversorgung aus, wenn das Instrument nicht verwendet wird.

Vorsicht bei der Handhabung

• Stecken Sie nicht einen Finger oder die Hand in Öffnungen des Instruments.

• Stecken Sie niemals Papier, metallene oder sonstige Gegenstände in die
Öffnungen des Bedienfeldes oder der Klaviatur. Lassen Sie derartige Gegenstände
auch nicht in diese Öffnungen fallen. Falls dies doch geschieht, schalten Sie sofort
die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose. Lassen
Sie das Instrument anschließend von einem autorisierten Yamaha-Kundendienst
überprüfen.

• Legen Sie ferner keine Vinyl-, Kunststoff- oder Gummigegenstände auf das
Instrument, da sich hierdurch das Bedienfeld oder die Tastatur verfärben
könnten.

• Lehnen oder setzen Sie sich nicht auf das Instrument, legen Sie keine schweren
Gegenstände darauf und üben Sie nicht mehr Kraft auf Tasten, Schalter oder
Steckerverbinder aus als unbedingt erforderlich.

• Spielen Sie das Instrument nicht länge Zeit mit hoher oder unangenehmer
Lautstärke, da es hierdurch zu permanentem Gehörverlust kommen kann. Falls
Sie Gehörverlust bemerken oder ein Klingeln im Ohr feststellen, lassen Sie sich
von Ihrem Arzt beraten.

Auch wenn das Instrument ausgeschaltet ist, fließt eine geringe Menge Strom durch das Instrument. Falls Sie das Instrument für längere Zeit nicht nutzen möchten, sollten Sie
unbedingt den Netzadapter aus der Steckdose ziehen.

DEUTSCH

(3)-9

2/2

P-70

Bedienungsanleitung

5

Einleitung

Vielen Dank für den Kauf des elektrischen pianos P-70/P-70S

von Yamaha!

Wir empfehlen Ihnen, dieses Handbuch genau durchzulesen,

so dass Sie alle Vorzüge der fortschrittlichen

und praktischen Funktionen des P-70/P-70S nutzen können.

Außerdem empfehlen wir, diese Anleitung griffbereit an einem

sicheren Ort für späteres Nachschlagen aufzubewahren.

DEUTSCH

Die wichtigsten Leistungsmerkmale

Graded-Hammer-Tastatur

Dank unserer Erfahrung als weltweit führendem Hersteller akustischer Flügel haben wir eine Tastatur mit
einem Anschlagsgefühl entwickelt, das von dem einer echten Tastatur kaum zu unterscheiden ist. Wie bei einem
herkömmlichen akustischen Flügel haben die Tasten in tieferen Lagen einen schwereren Anschlag, während die
höheren Tasten leichter und schneller auf den Anschlag reagieren. Die Anschlagsempfindlichkeit der Tastatur
kann sogar Ihrem Spielstil angepasst werden. Die Graded-Hammer-Technik im P-70 ermöglicht ein authentisches
Anschlagsgefühl auch bei einem leichtgewichtigen Instrument.

AWM Stereo Sampling

Das Digitalpiano P-70 von Yamaha bietet einen unerreicht realistischen Klang und einen natürlichen Anschlag wie bei
einem echten Flügel, und es verwendet die von Yamaha entwickelte Tonerzeugungstechnik „AWM Stereo Sampling“
für volle, musikalische Instrumentenklänge.
Insbesondere die Voices Grand Piano 1 und 2 beinhalten Samples, die mit höchster Genauigkeit von einem
großen Konzertflügel gesampelt wurden, und die Voices Electric Piano 1 und 2 besitzen sogar mehrere Samples
für verschiedene Anschlagstärken (Dynamic Sampling); die Samples werden also je nach Ihrer Anschlagstärke
umgeschaltet.

P-70

6

Bedienungsanleitung

Über diese Bedienungsanleitung

Diese Anleitung besteht aus drei Hauptabschnitten: Einleitung, „Referenz“ und „Anhang“.

Einleitung (Seite 6):

Lesen Sie dieses Kapitel bitte zuerst.

Referenz (Seite 13):

Dieses Kapitel beschreibt genau alle einzelnen Einstellungen aller Funktionen des P-70.

Anhang (Seite 26):

Dieser Abschnitt enthält viele wichtige Detailinformationen zum Instrument.

* Die Abbildungen in dieser Bedienungsanleitung dienen lediglich der Illustration und können vom tatsächlichen Aussehen

auf Ihrem Gerät abweichen.

* Das Kopieren von kommerziell erhältlichen Musikdaten (einschließlich, jedoch ohne darauf beschränkt zu sein, MIDI- und/oder

Audio-Daten) ist mit Ausnahme für den privaten Gebrauch strengstens untersagt.

* Der Einfachkeit halber werden in dieser Anleitung ab jetzt beide Modelle P-70 und P-70S als P-70 bezeichnet.

Dieses Produkt enthält und bündelt Computerprogramme und Inhalte, die von Yamaha urheberrechtlich geschützt sind oder
für die Yamaha die Lizenz zur Benutzung der urheberrechtlich geschützten Produkte von Dritten besitzt. Dieses urheberrechtlich
geschützte Material umfasst ohne Einschränkung sämtliche Computersoftware, Styles-Dateien, MIDI-Dateien, WAVE-Daten,
Musikpartituren und Tonaufzeichnungen. Jede nicht genehmigte Benutzung von solchen Programmen und Inhalten, die über den
persönlichen Gebrauch hinausgeht, ist gemäß den entsprechenden Gesetzen nicht gestattet. Jede Verletzung des Urheberrechts wird
strafrechtlich verfolgt. DIE ANFERTIGUNG, WEITERGABE ODER VERWENDUNG ILLEGALER KOPIEN IST VERBOTEN.

• Die in dieser Bedienungsanleitung erwähnten Firmen- und Produktnamen sind Handelsmarken bzw. eingetragene Handelsmarken
der jeweiligen Firmen.

Zubehör

• Bedienungsanleitung

Diese Anleitung enthält die vollständigen Anweisungen zur Bedienung des P-70.

• Kurzanleitung

• Netzadapter PA-5D von Yamaha *

• Pedal (FC5)

• Notenablage

* Ist unter Umständen für Ihr Gebiet nicht enthalten. Wenden Sie sich in diesem Fall bitte an Ihren Yamaha-Händler.

DEUTSCH

P-70

Bedienungsanleitung

7

Inhalt

Einleitung

Die wichtigsten Leistungsmerkmale............................................................6

Über diese Bedienungsanleitung.................................................................7

Zubehör........................................................................................................7

Verzeichnis der Anwendungen....................................................................9

Bedienelemente und Anschlüsse ...............................................................10

Vor der Benutzung Ihres P-70 ...................................................................11

Einschalten des Instruments ....................................................................................... 11

Einstellen der Lautstärke............................................................................................. 11

Verwenden der Pedale................................................................................................. 12

Verwendung eines Kopfhörers ................................................................................... 12

Notenablage ................................................................................................................. 12

Anhören der Demo-Songs .........................................................................13

Anhören der 50 voreingestellten Pianosongs ...........................................14

Auswählen und Spielen von Voices ...........................................................15

Auswählen von Voices................................................................................................. 15

Kombinieren zweier Voices (Dual-Modus)............................................................... 16

DEUTSCH

Klangvariationen – Reverb.......................................................................................... 17

Transponierung ...........................................................................................................18

Feinstimmen der Tonhöhe ......................................................................................... 18

Anschlagempfindlichkeit ............................................................................................ 19

Anschließen von MIDI-Instrumenten ........................................................20

Anschließen der MIDI- Buchsen [IN][OUT]............................................................ 20

Über MIDI ................................................................................................................... 20

Die Fähigkeiten von MIDI ..........................................................................................20

Anschließen an einen Computer ................................................................................21

MIDI-Funktionen ........................................................................................22

Auswahl des MIDI-Sende-/Empfangskanals ............................................................. 22

Lokalsteuerung ein/aus ............................................................................................... 22

Programmwechsel-Empfang ein/aus.......................................................................... 23

Controller-Empfang ein/aus....................................................................................... 23

Fehlerbehebung......................................................................................... 24

Optionales Zubehör ...................................................................................24

Index...........................................................................................................25

Referenz

Anhang

Liste der voreingestellten Songs ...............................................................26

MIDI-Datenformat .....................................................................................27

MIDI Implementation Chart ......................................................................31

Technische Daten....................................................................................... 32

P-70 Bedienungsanleitung

8

Verzeichnis der Anwendungen

Verwenden Sie dieses Verzeichnis zur Suche nach Referenzseiten. Das kann für Ihre Anwendung und Situation sehr
nützlich sein.

Anhören

Anhören der Demo-Songs mit verschiedenen Voices ............................................................Anhören der Demo-Songs auf Seite 13

Spielen

Verwendung des Haltepedals.......................................................................................................... Verwenden der Pedale auf Seite 12

Tonart des P-70 ändern, um das Spiel in schwierigen/ungewohnten Tonarten zu erleichtern............. Transponierung auf Seite 18

Feineinstellung der Tonhöhe des gesamten Instruments im Zusammenspiel des P-70

mit anderen Instrumenten oder zu Musik von CD................................................................Feinstimmen der Tonhöhe auf Seite 18

Auswählen der Anschlagempfindlichkeit.................................................................................. Anschlagempfindlichkeit auf Seite 19

Voices umschalten

Anzeigen der Voice-Liste................................................................................................................. Auswählen von Voices auf Seite 15

Simulieren eines Konzertsaals .................................................................................................Klangvariationen – Reverb auf Seite 17

Kombinieren zweier Voices............................................................................Kombinieren zweier Voices (Dual-Modus) auf Seite 16

Anschließen des P-70 an andere Geräte

Was ist MIDI? .................................................................................................................................................... Über MIDI auf Seite 20

Anschließen an einen Computer...................................................................................Anschließen an einen Computer auf Seite 21

DEUTSCH

P-70

Bedienungsanleitung

9

Bedienelemente und Anschlüsse

Bedienelemente und Anschlüsse

DEUTSCH

1

2

1 2 3 4 576

9

[STANDBY/ON]-Schalter ............ Seite 11

Schaltet das Gerät ein oder aus.

[MASTER VOLUME]-Schieberegler

......................................................Seite 11

Zum Einstellen der Lautstärke des gesamten
Instruments.

8

6

[DC IN 12V]-Buchse .................... Seite 11

Zum Anschließen des mitgelieferten Netzadapters
(PA-5D).

7 MIDI-Buchsen [IN] [OUT] ............Seite 20

Dienen zum Anschluss externer MIDI-Geräte für den
Einsatz vieler verschiedener MIDI-Funktionen.

3 [DEMO/SONG]-Taste....Seiten 13 und 14

Zur Wiedergabe der Demo-Songs und der 50 Piano­Preset-Songs.

4

[GRAND PIANO/VOICE]-Taste

...................................... Seiten 15–17, 19

Zur Auswahl zwischen 10 internen Voices
einschließlich Grand Piano 1 und 2 (Seite 15).
Sie können auch zwei Voices kombinieren (Seite 16)
oder der für Ihr Spiel auf der Tastatur ausgewählten
Voice Halleffekte hinzufügen (Seite 17).

5

[SELECT]-Taste .............. Seiten 13, 14, 15

Zur Auswahl de Demo-Songs für jede Voice,
oder eines der 50 Piano-Preset-Songs.

8 [PEDAL]-Buchse........................... Seite 12

Für den Anschluss des mitgelieferten Pedals (FC5),
eines optionalen Fußpedals FC3 oder des
Fußschalters FC4.

9 [PHONES]-Buchse ....................... Seite 12

Für den Anschluss eines herkömmlichen
Stereokopfhörers zum ungestörten
(und nicht störenden) Üben.

10

P-70

Bedienungsanleitung

Vor der Benutzung Ihres P-70

Einschalten des Instruments

1. Schließen Sie das Gleichspannungskabel

des Netzadapters PA-5D an der Buchse
[DC IN 12V] an.

2. Stecken Sie das Steckernetzteil in eine

Netzsteckdose.

Vor der Benutzung Ihres P-70

WARNUNG

Verwenden Sie für den Netzbetrieb Ihres Instruments
AUSSCHLIESSLICH den Yamaha-Netzadapter PA-5D (oder einen
anderen von Yamaha ausdrücklich empfohlenen Adapter).
Der Gebrauch eines anderen Netzadapters kann zu irreparablen
Schäden am Adapter und am P-70 führen.

VORSICHT

Ziehen Sie den Netzstecker ab, wenn das P-70 nicht gebraucht wird, oder wenn ein Gewitter aufzieht.

3. Um das Instrument einzuschalten,

drücken Sie den Schalter [STANDBY/ON].

Die Spannungsanzeige links des Schalters [STANDBY/ON]
leuchtet auf.

Zum Ausschalten des Instruments drücken und halten Sie die Taste [STANDBY/ON] eine Weile, bis

HINWEIS

das Instrument abschaltet. Das P-70 verwendet diesen Ausschaltvorgang als „Sicherheitsmaßnahme“
gegen versehentliches Ausschalten während des Spiels.

VORSICHT

Auch wenn das Instrument ausgeschaltet ist, fließt eine geringe Menge Strom durch das Instrument.
Falls Sie das P-70 für längere Zeit nicht nutzen möchten, sollten Sie unbedingt den Netzadapter aus
der Steckdose ziehen.

(Die Form des Steckers variiert

je nach Region).

DEUTSCH

Einstellen der Lautstärke

Stellen Sie den Schieberegler [MASTER VOLUME] etwa auf die Mitte zwischen den Einstellungen „MIN“ und „MAX“.
Während Sie spielen, können Sie den Schieberegler [MASTER VOLUME] auf die gewünschte Lautstärke nachregeln.

Die Lautstärke nimmt zu.Die Lautstärke nimmt ab.

TERMINOLOGIE

MASTER VOLUME:

Die Lautstärke der gesamten Tastatur

P-70 Bedienungsanleitung

11

Vor der Benutzung Ihres P-70

Verwenden der Pedale

FC5

[PEDAL]-Buchse (Haltepedal)

Diese Buchse dient dem Anschluss des mitgelieferten Pedals (FC5).
Das Pedal funktioniert genauso wie das Haltepedal (Dämpferpedal, Fortepedal) eines akustischen Klaviers. Schließen
Sie das beiliegende Pedal (FC5) an dieser Buchse an und betätigen Sie es, um den momentanen Klang zu halten.
Ein optionales Fußpedal FC3 oder der Fußschalter FC4 kann ebenfalls an dieser Buchse angeschlossen werden.

HINWEIS

Stellen Sie sicher, dass das Instrument ausgeschaltet ist, während Sie das Pedal anschließen oder entfernen.

Verwendung eines Kopfhörers

Schließen Sie an einer der Buchsen [PHONES] einen Kopfhörer an.
Es stehen zwei [PHONES]-Buchsen zur Verfügung.
Sie können also zwei normale Stereokopfhörer anschließen.
(Wenn Sie nur einen Kopfhörer verwenden, spielt es keine Rolle,
an welcher der beiden Buchsen Sie ihn anschließen.) Es kann auch

DEUTSCH

ein Verstärker-/Lautsprechersystem angeschlossen werden.

Um Ihr Gehör zu schützen, vermeiden Sie es, das P-70 für längere Zeit mit hoher Lautstärke zu hören.

Notenablage

Zum Lieferumfang des P-70 gehört eine Notenablage, die am Instrument befestigt werden kann. Setzen Sie dazu die
Notenablage in die Öffnungen über dem Bedienfeld ein.

An der Vorderseite

Standard-Stereo­Miniklinkenstecker

VORSICHT

P-70 Bedienungsanleitung

12

Referenzteil

Anhören der Demo-Songs

Anhören der Demo-Songs

Das Instrument verfügt über Demo-Songs, die alle Voices des P-70 auf wirkungsvolle Weise
demonstrieren.

1. Um das Instrument einzuschalten, drücken Sie den

Schalter [STANDBY/ON].

Wenn das Gerät eingeschaltet ist, leuchtet
die Spannungsanzeige links des Schalters

[STANDBY/ON] auf.

2. Stellen Sie die Lautstärke ein.

Stellen Sie den Schieberegler [MASTER VOLUME]
etwa auf die Mitte zwischen den Einstellungen „MIN“
und „MAX“. Während Sie spielen, können Sie den
Schieberegler [MASTER VOLUME] auf die gewünschte
Lautstärke nachregeln.

3. Drücken Sie die Taste [DEMO/

SONG], um sich die Demo-Songs
anzuhören.

Der Demo-Song GRAND PIANO 1 beginnt.
Die Demo-Songs für die einzelnen Voices und die
50 Piano-Preset-Songs werden nacheinander abgespielt,
bis Sie die [DEMO/SONG]-Taste drücken.

HINWEIS

Weitere Informationen zu den
Eigenschaften der Preset-Voices
finden Sie in der Voice-Liste auf
Seite 15.

HINWEIS

Die Demo-Songs werden nicht
über MIDI übertragen.

DEUTSCH

Demo-Song umschalten

Sie können während der Wiedergabe mit der Taste [SELECT] auf andere Demo­Songs umschalten. Um einen Demo-Song mithilfe der Tastatur auszuwählen,
drücken Sie bei gehaltener Taste [DEMO/SONG] eine der Tasten C1–A1.

C0 C1 A1

Liste der Demo-Songs

Taste Voice-Name Titel Komponist

G1 HARPSICHORD 1 Gavotte J. S. Bach

G#1 HARPSICHORD 2 Invention Nr. 1 J. S. Bach

• Bei den oben aufgeführten Demostücken handelt es sich um kurze, neu arrangierte
Auszüge der Originalkompositionen.

• Alle anderen Songs sind Originalkompositionen (© 2005 Yamaha Corporation).

4. Stoppen Sie die Wiedergabe

eines Demo-Songs mit der Taste
[DEMO/SONG].

P-70 Bedienungsanleitung

13

Anhören der 50 voreingestellten Pianosongs

Anhören der 50 voreingestellten
Pianosongs

Das P-70 enthält Spieldaten von 50 Klavierkompositionen und die Voice-Demos für
Ihr Hörvergnügen.

1. Drücken Sie bei gehaltener [DEMO/SONG] -

DEUTSCH

2. Drücken Sie die [DEMO/SONG]-

Taste eine der Tasten C2–C####6, um einen Song
für die Wiedergabe auszuwählen.

Die Nummern der Piano-Preset-Songs sind den Tasten C2–C#6 zugeordnet.
Wenn Sie alle Piano-Preset-Songs der Reihe nach anhören möchten, halten
Sie die Taste [DEMO/SONG] gedrückt, und drücken Sie die Taste D6.

1.

Song

C2

10.

Song

20.

Song

C3 C4 C5 Fortlaufende

30.

Song

40.

Song

50.

Song (C#6)

Wiedergabe (D6)

Drücken Sie die [SELECT]-Taste, um zum nächsten Piano-Song zu wechseln.

Taste, um die Wiedergabe zu
stoppen.

Um weitere Songs abzuspielen, fahren Sie fort mit Schritt 1 (siehe oben).

TERMINOLOGIE

Song:

Beim P-70 werden Spieldaten als
„Song“ bezeichnet. Das gilt auch
für die Demo-Songs und die
voreingestellten Klavierstücke
(Preset-Piano-Songs).

Preset:

Voreingestellte Daten, die im
internen Speicher des P-70
abgelegt sind und mit denen
das Instrument werksmäßig
ausgeliefert wird.

HINWEIS

Sie können die Preset Songs auf
der Tastatur begleiten. Außerdem
können Sie die auf der Tastatur
gespielte Voice ändern.

HINWEIS

Wenn Sie einen anderen Song
auswählen (oder wenn während
der fortlaufenden Wiedergabe ein
anderer Song abgespielt wird),
wird der entsprechende Reverb­Typ eingestellt.

HINWEIS

Die 50 Piano-Preset-Songs
werden nicht über MIDI
übertragen.

P-70 Bedienungsanleitung

14

Auswählen und Spielen von Voices

Auswählen und Spielen von Voices

Auswählen von Voices

1. Drücken Sie bei gehaltener Taste [GRAND PIANO/

VOICE] eine der Klaviertasten C1–A4, um eine Voice
auszuwählen.

Durch Drücken der Taste [SELECT] wird zwischen den folgenden zehn Voices
umgeschaltet.

C0 C1 A1

Taste Voice-Name Beschreibung

C1 Grand Piano 1 Von einem Konzertflügel aufgenommene Samples. Ideal geeignet

für klassische Kompositionen und alle Stile, bei denen der Klang
eines akustischen Klaviers benötigt wird.

C#1 Grand Piano 2 Klarer Klavierklang mit hellem Nachhall. Gut geeignet für

Popmusik.

D1 E.Piano 1 Ein durch FM-Synthese erzeugter Sound eines elektronischen

Klaviers. Gut geeignet für Popmusik.

D#1 E.Piano 2 Der Klang eines E-Pianos mit von Hämmern angeschlagenen

Metallzungen. Weicher Klang bei weichem Anschlag und
aggressiver Klang bei hartem Anschlag.

E1 Church Organ 1 (Kirchenorgel) Dies ist ein typischer Orgelpfeifenklang (8 Fuß +

4 Fuß + 2 Fuß). Gut geeignet für sakrale Musik aus dem Barock.

F1 Church Organ 2 Dies ist der voll registrierte Klang einer Orgel, der häufig mit

Bachs „Toccata and Fugue“ assoziiert wird.

F#1 Strings Voluminöses Streicherensemble mit großer Besetzung. Probieren

Sie diese Voice im DUAL-Modus einmal zusammen mit einer
Piano-Voice aus.

G1 Harpsichord 1 Cembalo, das häufigste Tasteninstrument in der Barockmusik.

Da die Saiten des Cembalos gezupft werden, gibt es keine
Anschlagempfindlichkeit.

G#1 Harpsichord 2 Mischt dieselbe Voice eine Oktave höher, um einen strahlenderen

Klang zu erzielen.

A1 Vibraphone Dies ist der Klang eines mit weichen Klöppeln gespielten

Vibraphons.

HINWEIS

Hören Sie sich die Demo-Songs
für jede Voice an (Seite 13), um
die Voices kennen zu lernen.

TERMINOLOGIE

Voice:

Beim P-70 ist mit dem Begriff
„Voice“ der „Instrumentenklang“
gemeint.

HINWEIS

Wenn Sie eine Voice auswählen,
wird automatisch ein dazu
passender Halltyp ausgewählt
(Seite 17).

DEUTSCH

2. Stellen Sie die Lautstärke ein.

Stellen Sie beim Spielen mit dem Regler [MASTER VOLUME] die gewünschte
Hörlautstärke ein.

P-70 Bedienungsanleitung

15

Auswählen und Spielen von Voices

Kombinieren zweier Voices (Dual-Modus)

Sie können zwei Voices gleichzeitig über die gesamte Tastatur spielen. Auf diese Weise können
Sie zwei ähnliche Voices miteinander kombinieren, um einen volleren Klang zu erzeugen.

1. Zum Einschalten des Dual-Modus’ halten Sie

die Taste [GRAND PIANO/VOICE] gedrückt,
und drücken Sie zwei Tasten des Bereichs C1–A1
gleichzeitig (oder drücken Sie eine Taste,
während Sie die andere gedrückt halten).

Lesen Sie den Abschnitt über das Auswählen von Voices auf Seite 15 für weitere
Informationen darüber, welche Voices welchen Tasten zugewiesen sind.

Die der tieferen Taste zugewiesene Voice wird als Voice 1 bezeichnet,
die der höheren Taste zugewiesene Voice wird als Voice 2 bezeichnet.

Im Dual-Modus lassen sich folgende Einstellungen für die Voices 1 und
2 vornehmen:

Einstellen der Oktavlage

Sie können die Tonhöhe für Voice 1 und Voice 2 unabhängig voneinander in

DEUTSCH

Oktavschritten nach oben und unten verschieben. Je nachdem, welche Voices Sie im
Dual-Modus miteinander kombinieren, klingt die Kombination möglicherweise
besser, wenn eine der Voices um eine Oktave nach oben oder unten verschoben wird.

Drücken Sie bei gehaltener Taste
Klaviertasten C5–F5.

C0 C1 A1

HINWEIS

Hall im Dual-Modus

Der Halltyp für Voice 1 hat
Vorrang. Wenn der Halltyp für
Voice 1 ausgeschaltet wird (OFF),
wird der Halltyp der Voice 2
aktiviert.

[GRAND PIANO/VOICE] eine der

Voice2Voice1

C5 F5 C6 C7

C5 -1

Voice 1

Einstellen der Balance

Sie können die Lautstärke-Balance zwischen den beiden Voices anpassen. Sie
können z. B. eine Voice als Haupt-Voice etwas lauter einstellen und die andere
Voice etwas leiser hinzumischen.
Drücken Sie bei gehaltener Taste [
F#5–F#6.
Die Einstellung „0“ erzeugt ein ausgewogenes Verhältnis der beiden Voices
im Dual-Modus. Einstellungen unter dem Wert „0“ erhöhen die Lautstärke
von Voice 2 relativ zu Voice 1, Einstellungen über dem Wert „0“ erhöhen die
Lautstärke von Voice 1 relativ zu Voice 2.

C#5 0 E5 0
D5 +1 F5 +1

GRAND

Voice 2

PIANO/VOICE] eine der Klaviertasten

D#5-1

F#6 (+6)F#5 (-6)

C6 (0) C7C5

2. Drücken Sie bei gehaltener Taste [GRAND PIANO/

VOICE] eine der Tasten C1–A1 (oder drücken Sie
die [GRAND PIANO/VOICE]-Taste), um den Dual­Modus zu verlassen und zum normalen Ein-Voice­Spiel zurückzukehren.

P-70 Bedienungsanleitung

16

Auswählen und Spielen von Voices

Klangvariationen – Reverb

Mit diesem Bedienungselement können Sie vier verschiedene Halleffekte auswählen, die dem Klang
mehr Tiefe und Ausdruck verleihen, um eine realistische akustische Umgebung zu erzeugen.

Taste Reverb-Typ Beschreibung

C2 Room (Raum) Mit dieser Einstellung wird dem Klang ein Halleffekt hinzugefügt, der dem

akustischen Nachhall in einem Raum ähnelt.

C#2 Hall1 (Saal 1) Für einen „größeren“ Hallklang können Sie die Einstellung HALL 1

verwenden. Dieser Effekt simuliert den natürlichen Nachhall eines kleinen
Konzertsaals.

D2 Hall2 (Saal 2) Um einen sehr großen Halleffekt zu erzielen, verwenden Sie die

Einstellung HALL 2. Dieser Effekt simuliert den natürlichen Nachhall
eines großen Konzertsaals.

D#2 Stage (Bühne) Simuliert den Nachhall einer Bühnenumgebung.

E2 Off Es wird kein Halleffekt angewendet.

Auswählen eines Reverb-Typs

Halten Sie die Taste [GRAND PIANO/VOICE] gedrückt, und drücken Sie eine
der Tasten C2–E2, um den gewünschten Reverb-Typ auszuwählen.

C0 C1 C2 E2

Einstellen des Hallanteils

Drücken Sie bei gehaltener Taste [GRAND PIANO/VOICE] eine der
Klaviertasten C3–G#4, um die Halltiefe für die ausgewählte Voice einzustellen.

G#4: Tiefe 20

C0 C1 C2 C3: Tiefe 0 C4 A4

Je höher die gespielte Taste, desto höher die Intensität.

Drücken Sie bei gehaltener Taste [GRAND PIANO/VOICE] die Klaviertaste A4,
um die am besten passende (voreingestellte) Halltiefe für die ausgewählte Voice
einzustellen.

DEUTSCH

HINWEIS

Reverb-Effekttiefe:

0 (kein Effekt) –
20 (maximale Effekttiefe)

HINWEIS

Die Standardeinstellungen für
Reverb-Typ (einschließlich OFF)
und Reverb-Intensität sind für
jede Voice verschieden.

P-70 Bedienungsanleitung

17

Auswählen und Spielen von Voices

Transponierung

Mit der Transpose-Funktion des P-70 können Sie die Tonhöhe der gesamten Tastatur in
Halbtonintervallen nach oben oder unten transponieren. Dies erleichtert das Spielen in schwierigen
Tonarten sowie das Anpassen der Tonhöhe der Tastatur an den Tonumfang eines Sängers oder
anderer Instrumente. Wenn Sie den Transponierungswert beispielsweise auf „+5“ einstellen,
wird beim Anschlagen der Taste C der Ton F erzeugt. So können Sie einen Song in C-Dur spielen,
und das P-70 transponiert ihn automatisch nach F-Dur.

Geben Sie den Betrag der Transposition ein.

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

eine der Klaviertasten F#2–F#3, um die gewünschte Stärke der

Transponierung einzustellen.

F#3F#2

C0 C1 C2

-6 +6

-2 +1 +3-4

TERMINOLOGIE

Transponieren:

Ändern der Tonart. Durch die
Transponierung wird beim P-70
die Tonhöhe der gesamten
Tastatur umgeschaltet.

DEUTSCH

Feinstimmen der Tonhöhe

Sie können die Tonhöhe des gesamten Instruments feinstimmen. Diese Funktion ist nützlich, wenn
Sie das P-70 zusammen mit anderen Instrumenten oder zu Musik von CD spielen.

P-70 Bedienungsanleitung

18

0-1

-3-5 +2 +4 +5

Zum Transponieren nach unten (in Halbtonschritten)

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

eine der Klaviertasten zwischen F#2 und H2.

Zum Transponieren nach oben (in Halbtonschritten)

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

eine der Klaviertasten zwischen C#3 und F#3.

Zum Wiederherstellen der Standardtonhöhe

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

die Klaviertaste C3.

Einstellen der Tonhöhe

Nach oben stimmen

C3 B3A-1 B-1A-1 B-1

(in Schritten von ca. 0,2 Hz):

Halten Sie die Tasten A-1 und B-1
gleichzeitig fest und drücken Sie eine

C0 C1 C2

der Tasten zwischen C3 und B3 (H3).

Nach unten stimmen

(in Schritten von ca. 0,2 Hz):

A#-1

A-1

C3 B3

Halten Sie die Tasten A-1 und A#-1
gleichzeitig fest und drücken Sie eine
der Tasten zwischen C3 und B3 (H3).

Zum Wiederherstellen der
Standardtonhöhe:

C0 C1 C2

A#-1

A-1 B-1

C3 B3

Halten Sie die Tasten A-1, A#-1
und B-1 gleichzeitig gedrückt,
und drücken Sie eine beliebige

C0 C1 C2

Taste zwischen C3 und B3 (H3).

HINWEIS

Transponierungsbereich:

F#2 (-6 Halbtöne) –
C3 (normale Tonhöhe) –

F#3 (+6 Halbtöne)

TERMINOLOGIE

Hz (Hertz):

Diese Maßeinheit bezieht sich auf
die Frequenz eines Klangs und
gibt an, wie oft eine Schallwelle
pro Sekunde schwingt.

Standardeinstellung:

Bei der Standardeinstellung
(„Default“) oder Werksvorgabe
handelt es sich um die
Einstellung, die beim erstmaligen
Einschalten des P-70 nach
Auslieferung vorliegt.

HINWEIS

Einstellbereich: 427,0–453,0 Hz
Standardtonhöhe: 440,0 Hz

Auswählen und Spielen von Voices

Anschlagempfindlichkeit

Sie können einstellen, wie sich die Lautstärke ja nach Stärke bzw. Geschwindigkeit Ihres Anschlags
verändert. Es stehen die folgenden vier Einstellungen zur Verfügung.

Touch Sensitivity

Taste

A6 FIXED (Fixiert) Die Lautstärke ändert sich nicht, egal wie hart oder weich Sie die Tasten

A#6 SOFT (Leise) Die Lautstärke ändert sich sehr wenig, wenn Sie die Tasten hart oder

B6 MEDIUM Dies ist die normale Anschlagdynamik (Grundeinstellung).

C7 HARD Die Lautstärke ändert sich sehr deutlich von pianissimo bis fortissimo

(Anschlagemp-

findlichkeit)

Beschreibung

anschlagen.

weich anschlagen.

für dynamischen und dramatischen Ausdruck. Sie müssen die Tasten
sehr hart anschlagen, um einen lauten Klang zu erzeugen.

Einstellen der Anschlagsempfindlichkeit

Halten Sie die Taste [GRAND PIANO/VOICE] gedrückt, und drücken Sie eine
der Tasten A6–C7, um die gewünschte Anschlagdynamik auszuwählen.

C7A6

HINWEIS

Die Einstellung der
Anschlagempfindlichkeit wirkt
sich auf bestimmte Voices
wie Church Organ 1 und 2
sowie Harpsichord 1 und 2,
die normalerweise nur in
geringem Umfang auf die
Tastaturdynamik reagieren,
wenig oder gar nicht aus.

Standardeinstellung: B6

DEUTSCH

P-70 Bedienungsanleitung

19

Anschließen von MIDI-Instrumenten

Anschließen von MIDI-Instrumenten

Das P-70 besitzt MIDI IN/OUT-Anschlüsse, über die sie es mit anderen
Instrumenten und Geräten – einschließlich Computern – verbinden
können und so die verschiedenen Funktionen von MIDI-Anwendungen
für Spiel und Aufzeichnung nutzen können.

Anschließen der MIDI- Buchsen [IN][OUT]

MIDI-Buchsen [IN] [OUT]

An diesen Buchsen können Sie externe MIDI-Geräte über
MIDI-Kabel anschließen.

Über MIDI

MIDI (Musical Instruments Digital Interface) ist ein Standardformat zur
Datenübertragung. Dadurch wird die Übertragung der Spieldaten und Befehle
zwischen MIDI-Geräten und Personalcomputer ermöglicht. Mit MIDI können
Sie ein angeschlossenes MIDI-Gerät vom P-70 aus steuern, oder das P-70 von
einem angeschlossenen MIDI-Gerät oder einem Computer aus steuern.

HINWEIS

Da es vom MIDI-Gerätetyp
abhängt, welche MIDI-Daten,
die übertragen oder empfangen
werden können, prüfen
Sie im Abschnitt „MIDI­Implementierungstabelle“,
welche MIDI-Daten und ­Befehle Ihre Geräte übertragen
oder empfangen können. Die
MIDI-Implementationstabelle
für das P-70 befindet sich auf

Seite 27

Seite

.

DEUTSCH

Die Fähigkeiten von MIDI

Mit den MIDI-Funktionen können Sie Spieldaten zwischen
MIDI-Geräten übertragen.

Bevor Sie das Instrument mit anderen elektronischen Geräten verbinden, schalten Sie bitte
alle Geräte aus.

● Übertragen von Spieldaten von und zu einem anderen

● Übertragen von MIDI-Daten von und zu einem

VORSICHT

MIDI-Gerät

MIDI-Buchse [OUT]

Instrument

Computer

MIDI-Buchse [IN] MIDI-Buchse [OUT] MIDI-Buchse [IN]

MIDI-Buchse

[IN]

MIDI-Kabel

(optional)

MIDI-Buchse

[OUT]

USB-Anschluss

HINWEIS

Sie können weder die Voice­Demo-Songs noch die 50 Piano­Preset-Songs vom P-70 an ein
anderes MIDI-Gerät übertragen.

Für MIDI-Verbindungen
verwenden Sie ein (zusätzliches)
Standard-MIDI-Kabel, das Sie in
den meisten Musikgeschäften
erhalten.

P-70 Bedienungsanleitung

20

Instrument

USB-

Schnittstellengerät

Computer

Anschließen von MIDI-Instrumenten

Anschließen an einen Computer

Indem Sie einen Computer an den MIDI-Buchsen anschließen, können Sie Daten zwischen
dem P-70 und dem Computer über MIDI austauschen.

VORSICHT

Schalten Sie zunächst sowohl das P-70 als auch den Computer aus, bevor Sie irgendwelche Kabel
zwischen den beiden Geräten anschließen. Nachdem Sie alle Anschlüsse vorgenommen haben,
schalten Sie zuerst den Computer ein und dann das P-70.

Verbinden der USB-Schnittstelle des Computers
mit dem P-70 über ein USB-Interface
(wie UX16, UX96 oder UX256)

Verwenden Sie ein USB-Schnittstellengerät für die Verbindung des USB-Ports Ihres
Computers mit den MIDI-Buchsen des P-70. Sie müssen einen Treiber für das USB­Interface (z. B. UX16, UX96 oder UX256) installieren. Weitere Informationen finden
Sie in der Bedienungsanleitung des USB-Schnittstellengerätes.

[IN]

MIDI-Buchse

[OUT]

USB

Schnittstellengerät

USB-Anschluss

Computer

MIDI-Buchse

Instrument

HINWEIS

Wenn das P-70 als Klangmodul
eingesetzt wird, werden
Spieldaten mit Voices, die auf
dem P-70 nicht vorhanden sind,
nicht korrekt wiedergegeben.

HINWEIS

Sie müssen eine Software­Anwendung auf dem Computer
installieren, um MIDI-Daten
zwischen P-70 und dem
Computer übertragen zu können.

DEUTSCH

P-70 Bedienungsanleitung

21

MIDI-Funktionen

MIDI-Funktionen

Sie können genaue MIDI-Einstellungen vornehmen.

Auswahl des MIDI-Sende-/ Empfangskanals

Bei jeder Einrichtung eines MIDI-Systems müssen die MIDI-Kanäle
der Sende- und Empfangsgeräte miteinander abgestimmt werden,
damit die Daten richtig übertragen werden.
Mit diesem Parameter können Sie den Kanal einstellen, über den
das P-70 MIDI-Daten sendet oder empfängt.

HINWEIS

Im Dual-Modus werden die Daten
von Voice 1 auf dem Kanal dieser
Voice gesendet; die Daten
von Voice 2 werden auf der
nächsthöheren Kanalnummer
gesendet. In diesem Fall werden
keine Daten übertragen, wenn der
Übertragungskanal ausgeschaltet
ist (OFF).

DEUTSCH

„Lokale Steuerung“ bedeutet, dass normalerweise die Tastatur des P-70 dessen integrierten
Klangerzeugung ansteuert, so dass die internen Voices direkt von der Tastatur aus gespielt werden
können. In dieser Situation ist die Lokalsteuerung eingeschaltet; der Klangerzeuger wird lokal von
seiner eigenen Tastatur angesteuert.
Die Lokalsteuerung kann jedoch ausgeschaltet werden (Local OFF), so dass die Tastatur des P-70 die
internen Voices nicht spielt, die entsprechenden MIDI-Informationen jedoch an die Buchse MIDI
OUT überträgt, wenn Tasten angeschlagen werden. Gleichzeitig reagiert der interne Klangerzeuger
auf MIDI-Informationen, die über die Buchse MIDI IN empfangen werden.

Einstellen des Sendekanals

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

eine der Klaviertasten C1–E2.

Einstellen des Empfangskanals

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

eine der Klaviertasten C4–F5.

E2 F5

C0 C1 C4

11 14 169

742 11 14 169

5 6 8 10121315

31

Sendekanal

(C1–E2)

OFF

742

5 6 8 10121315

31

Empfangskanal

(C4–F5)

Lokalsteuerung ein/aus

1+2

ALL

ALL:

„Multi Timbre“-Empfang (mehrere
Kanäle empfangen) Dies
ermöglicht den gleichzeitigen
Empfang verschiedener Parts
auf allen 16 MIDI-Kanälen – so
kann das P-70 Song-Daten mit
mehreren Kanälen wiedergeben,
die von einem Computer oder
Sequenzer empfangen wurden.

1+2:

„1+2“ empfangen. Dies ermöglicht
den gleichzeitigen Empfang nur
auf den Kanälen 1 und 2 – so
kann das P-70 Song-Daten
wiedergeben, die von einem
Computer oder Sequenzer auf
Kanälen 1 und 2 empfangen
wurden.

Programmwechsel und andere
empfangene Kanalmeldungen
haben keine Auswirkungen auf
die Bedienfeld-Einstellungen
des P-70 oder auf die Noten,
die Sie auf der Tastatur spielen.

Daten der Demo-Songs und
der 50 Piano-Preset-Songs
können nicht über MIDI
übertragen werden.

P-70 Bedienungsanleitung

22

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

die Klaviertaste C6. Durch wiederholtes Drücken der Taste C6 wechseln

Sie zwischen ein- und ausgeschalteter Lokalsteuerung hin und her.

C6 C7

Standardeinstellung: ON

MIDI-Funktionen

Programmwechsel-Empfang ein/aus

Normalerweise reagiert das P-70 auf MIDI-Programmwechsel, die es von einer externen Tastatur
oder einem anderen MIDI-Gerät empfängt. Dadurch wird die Voice mit der entsprechenden
Nummer auf dem entsprechenden Kanal ausgewählt (die Tastatur-Voice ändert sich nicht).
Das P-70 sendet normalerweise auch immer einen MIDI-Programmwechsel, wenn eine seiner
Voices ausgewählt wird. Dadurch wird die Voice oder das Programm mit der entsprechenden
Nummer auf dem externen MIDI-Gerät ausgewählt, falls das Gerät so eingerichtet ist, dass es
MIDI-Programmwechsel empfängt und darauf reagiert. Durch diese Funktion ist es möglich, den
Empfang und die Übertragung von Programmwechseln zu unterbinden, so dass am P-70 Voices
ausgewählt werden können, ohne dass sich dies auf das externe MIDI-Gerät auswirkt.

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE]

die Klaviertaste C#6. Durch wiederholtes Drücken der Taste C#6

wechseln Sie zwischen ein- und ausgeschalteter Lokalsteuerung hin und her.

C#6 C7

HINWEIS

Informationen über die
Programmwechselnummern
der einzelnen Voices des P-70
finden Sie auf im Abschnitt
„MIDI-Datenformat“ auf Seite 27.

Standardeinstellung: ON

Controller-Empfang ein/aus

Normalerweise reagiert das P-70 auf MIDI-Controller-Daten, die es von einem externen MIDI-Gerät
oder einer externen Tastatur empfängt. Dadurch wirken sich die vom steuernden Gerät
empfangenen Pedal- und sonstigen Controller-Einstellungen auf die Voice auf dem entsprechenden
Kanal aus (die Tastatur-Voice ändert sich nicht). Außerdem überträgt das P-70 MIDI-Controller­Informationen, wenn das Pedal oder sonstige Controller betätigt werden.
Durch diese Funktion ist es möglich, den Empfang und die Übertragung von Controller-Daten
zu unterbinden, so dass beispielsweise das Pedal und die sonstigen Controller des P-70 betätigt
werden können, ohne sich auf ein externes MIDI-Gerät auszuwirken.

DEUTSCH

Drücken Sie bei gehaltenen Tasten [DEMO/SONG] und [GRAND PIANO/

VOICE] die Klaviertaste D6. Durch wiederholtes Drücken der Taste D6 schalten

Sie die Controller-Übertragung ein und aus.

D6 C7

HINWEIS

Informationen zu Controller­Daten, die mit dem P-70
verwendet werden können,
finden Sie im Abschnitt
„MIDI-Datenformat“ auf Seite 27.

Standardeinstellung: ON

P-70 Bedienungsanleitung

23

Fehlerbehebung

Fehlerbehebung

Problem Mögliche Ursache und Lösung

Das P-70 lässt sich nicht einschalten. Das P-70 wurde nicht richtig angeschlossen. Schließen Sie den weiblichen Stecker

an der Netzeingangsbuchse des P-70 an und stecken Sie den männlichen Stecker
in eine ordungsgemäß installierte Netzsteckdose (Seite 11).

Aus dem Lautsprecher bzw. Kopfhörer
sind Geräusche zu hören.

Die Gesamtlautstärke ist gering oder
es ist nichts zu hören.

Das Haltepedal zeigt keine Wirkung. Das Pedalkabel/der Pedalstecker wurde möglicherweise nicht richtig angeschlossen.

DEUTSCH

Optionales Zubehör

Fußpedal (FC3/FC4/FC5)
Keyboardständer (L-70/L-70S)

Die Geräusche werden möglicherweise durch Störungen eines in der Nähe des P-70
betriebenen Mobiltelefon verursacht. Schalten Sie das Mobiltelefon aus, oder nutzen
Sie es in einem größeren Abstand zum P-70.

• Die Gesamtlautstärke (Master Volume) wurde zu leise eingestellt; stellen Sie
diese mit dem Regler [MASTER VOLUME] auf einen geeigneten Pegel ein.

• Stellen Sie sicher, dass kein Kopfhörer an einer der Kopfhörerbuchsen
angeschlossen ist (Seite 12).

• Vergewissern Sie sich, dass Local Control (Seite 22) eingeschaltet ist (ON).

Vergewissern Sie sich, dass der Pedalstecker richtig an die entsprechende Buchse
angeschlossen wurde (Seite 12).

P-70 Bedienungsanleitung

24

Index

Index

Zahlunger

50 Preset-Piano-Songs ....................................................14

A

Anschlagsempfindlichkeit...............................................19

Anschließen an einen Computer....................................21

B

Bedienelemente und Anschlüsse ....................................10

D

DC IN 12V.......................................................................11

[DEMO/SONG]-Taste..............................................13, 14

Demo-Songs ....................................................................13

Dual..................................................................................16

F

Fehlerbehebung...............................................................24

G

[GRAND PIANO/VOICE]-Taste.................15, 16, 17, 19

H

N

Notenablage.....................................................................12

O

Optionales Zubehör........................................................24

P

[PEDAL]-Buchse.............................................................12

[PHONES]-Buchse .........................................................12

Preset-Songs ➝ 50 voreingestellte Songs für Klavier....14

R

Reverb (Hall)................................................................... 17

S

[SELECT]-Taste .................................................. 13, 14, 15

Song .................................................................................14

Technische Daten............................................................ 32

Standardeinstellung ........................................................18

[STANDBY/ON]-Schalter..............................................11

Starten/Stoppen der Wiedergabe ...................................14

50 Preset-Piano-Songs ..............................................14

Demo-Songs.............................................................. 13

DEUTSCH

Haltepedal........................................................................12

Hz (Hertz) .......................................................................18

K

Kombinieren zweier Voices (Dual-Modus) ..................16

M

[MASTER VOLUME]-Schieberegler .............................11

MIDI-Datenformat .........................................................27

MIDI Implementation Chart..........................................31

MIDI-Anschlüsse ............................................................20

MIDI-Buchsen [IN] [OUT] ...........................................20

T

Transponierung...............................................................18

Tuning ➝ Stimmung (Tonhöhe) ..................................18

V

Voice ................................................................................ 15

VORSICHTSMASSNAHMEN.....................................4, 5

P-70 Bedienungsanleitung

25

Appendix

Preset Song List / Liste der voreingestellten Songs /
Liste des morceaux prédéfinis /
Lista de canciones preseleccionadas

No. Title Composer

1 Invention No. 1 J.S.Bach

2 Invention No. 8 J.S.Bach

3 Gavotte J.S.Bach

4

5 Menuett G dur BWV.Anh.114 J.S.Bach

6 Le Coucou L-C.Daquin

7 Piano Sonate No.15 K.545 1st mov. W.A.Mozart

8 Turkish March W.A.Mozart

9 Menuett G dur W.A.Mozart

10 Little Serenade J.Haydn

11 Perpetuum mobile C.M.v.Weber

12 Ecossaise L.v.Beethoven

13 Für Elise L.v.Beethoven

14 Marcia alla Turca L.v.Beethoven

15 Piano Sonate op.13 “Pathétique” 2nd mov. L.v.Beethoven

16 Piano Sonate op.27-2 “Mondschein” 1st mov. L.v.Beethoven

17 Piano Sonate op.49-2 1st mov. L.v.Beethoven

18 Impromptu op.90-2 F.P.Schubert

19 Moments Musicaux op.94-3 F.P.Schubert

20 Frühlingslied op.62-2 J.L.F.Mendelssohn

21 Jägerlied op.19b-3 J.L.F.Mendelssohn

22 Fantaisie-Impromptu F.F.Chopin

23 Prelude op.28-15 “Raindrop” F.F.Chopin

24 Etude op.10-5 “Black keys” F.F.Chopin

25 Etude op.10-3 “Chanson de l’adieu” F.F.Chopin

26 Etude op.10-12 “Revolutionary” F.F.Chopin

27 Valse op.64-1 “Petit chien” F.F.Chopin

28 Valse op.64-2 F.F.Chopin

29 Valse op.69-1 “L’adieu” F.F.Chopin

30 Nocturne op.9-2 F.F.Chopin

31 Träumerei R.Schumann

32 Fröhlicher Landmann R.Schumann

33 La prière d’une Vierge T.Badarzewska

34 Dolly’s Dreaming and Awakening T.Oesten

35 Arabesque J.F.Burgmüller

36 Pastorale J.F.Burgmüller

37 La chevaleresque J.F.Burgmüller

38 Liebesträume Nr.3 F.Liszt

39 Blumenlied G.Lange

40 Barcarolle P.I.Tchaikovsky

41 Melody in F A.Rubinstein

42 Humoresque A.Dvorák

43 Tango (España) I.Albéniz

44 The Entertainer S.Joplin

45 Maple Leaf Rag S.Joplin

46 La Fille aux Cheveux de Lin C.A.Debussy

47 Arabesque 1 C.A.Debussy

48 Clair de lune C.A.Debussy

49 Rêverie C.A.Debussy

50 Golliwog’s Cakewalk C.A.Debussy

Prelude (Wohltemperierte Klavier

I No.1)

J.S.Bach

ˇ

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

26

MIDI Data Format / MIDI-Datenformat / Format des données MIDI / Formato de datos MIDI

If you’re already very familiar with MIDI, or are using a computer to control your music hardware with computer-generated MIDI
messages, the data provided in this section can help you to control the P-70.

Falls Sie bereits mit MIDI vertraut sind oder einen Computer zur Erzeugung von MIDI-Steuermeldungen für die Instrumente verwenden,
können Sie sich zur Steuerung des P-70 nach den im folgenden Abschnitt aufgeführten Spezifikationen richten.

Si vous êtes très familier avec l’interface MIDI ou si vous utilisez un ordinateur pour commander votre matériel de musique au moyen de
messages MIDI générés par ordinateur, les données suivantes vous seront utiles et vous aideront à commander le P-70.

SI usted está ya familiarizado con MIDI, o si emplea una computadora para controlar sus aparatos musicales con mensajes MIDI
generados por computadora, los datos proporcionados en esta sección le ayudarán a controlar la P-70.

1. NOTE ON/OFF

Data format: [9nH] -> [kk] -> [vv]

9nH = Note ON/OFF event (n = channel number)
kk = Note number (Transmit: 09H–78H = A-2–C8 /

Receive: 00H–7FH = C-2–G8)

vv = Velocity (Key ON = 01H–7FH, Key OFF = 00H)

Data format: [8nH] -> [kk] -> [vv] (reception only)

8nH = Note OFF event (n = channel number)
kk = Note number: 00H–7FH = C-2–G8)
vv = Velocity

2. CONTROL CHANGE

Data format: [BnH] -> [cc] -> [vv]

BnH = Control change (n = channel number)
cc = Control number
vv = Data Range

(1) Bank Select

ccH Parameter Data Range (vvH)
00H Bank Select MSB 00H:Normal
20H Bank Select LSB 00H...7FH

Bank selection processing does not occur until receipt of
next Program Change message.

(2) Main Volume

ccH Parameter Data Range (vvH)
07H Volume MSB 00H...7FH

(3) Expression (reception only)

ccH Parameter Data Range (vvH)
0BH Expression MSB 00H...7FH

(4) Sustain

ccH Parameter Data Range (vvH)
40H Sustain MSB 00H...7FH

(5) Sostenuto (reception only)

ccH Parameter Data Range (vvH)
42H Sostenuto 00H...3FH:off, 40H...7FH:on

(6) Soft Pedal (reception only)

ccH Parameter Data Range (vvH)
43H Soft Pedal 00H...3FH:off, 40H...7FH:on

(7) Effect1 Depth (Reverb Send Level)

ccH Parameter Data Range (vvH)
5BH Effect1 Depth 00H...7FH

Adjusts the reverb send level.

(8) Effect4 Depth (Variation Effect Send Level)

ccH Parameter Data Range (vvH)
5EH Effect4 Depth 00H...7FH

(9) RPN

65H RPN MSB
64H RPN LSB
06H Data Entry MSB
26H Data Entry LSB
60H Data Increment
61H Data Decrement

* Parameters that are controllable with RPN:

• Coarse Tune

• Fine Tune

• Pitch Bend Range

3. MODE MESSAGES

Data format: [BnH] -> [cc] -> [vv]

BnH = Control event (n = channel number)
cc = Control number
vv = Data Range

(1) All Sound Off

ccH Parameter Data Range (vvH)
78H All Sound Off 00H

(2) Reset All Controllers

ccH Parameter Data Range (vvH)
79H Reset All Controllers 00H

Resets controllers as follows.
Controller Value
Expression 127 (max)
Sustain Pedal 0 (off)
Sostenuto 0 (off)
Soft Pedal 0 (off)

(3) Local Control (reception only)

ccH Parameter Data Range (vvH)
7AH Local Control 00H (off), 7FH (on)

(4) All Notes Off

ccH Parameter Data Range (vvH)
7BH All Notes Off 00H

Switches OFF all the notes that are currently ON on the spec­ified channel. Any notes being held by the sustain or soste­nuto pedal will continue to sound until the pedal is released.

(5) Omni Off (reception only)

ccH Parameter Data Range (vvH)
7CH Omni Off 00H

Same processing as for All Notes Off.

(6) Omni On (reception only)

ccH Parameter Data Range (vvH)
7DH Omni On 00H

Same processing as for All Notes Off.

(7) Mono (reception only)

ccH Parameter Data Range (vvH)
7EH Mono 00H

Same processing as for All Sound Off.

(8) Poly (reception only)

ccH Parameter Data Range (vvH)
7FH Poly 00H

Same processing as for All Sound Off.

• When Control Change is turned OFF, Control Change mes­sages will not be transmitted or received.

• Local on/off, OMNI on/off are not transmitted. (The appropriate
note off number is supplied with “All Note Off” transmission).

• When a voice bank MSB/LSB is received, the number is
stored in the internal buffer regardless of the received order,
then the stored value is used to select the appropriate voice
when a program change message is received.

• Poly mode is always active. This mode will not change when
the instrument receives a MONO/POLY mode message.

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

27

4. PROGRAM CHANGE

Data format: [CnH] -> [ppH]

CnH = Program event (n = channel number)
ppH = Program change number

P. C . #=Program Change number

P-70 MSB LSB

Grand Piano 1 0 122 1

Grand Piano 2 0 112 1

E.Piano 1 0 122 6

E.Piano 2 0 122 5

Church Organ 1 0 123 20

Church Organ 2 0 122 20

Strings 0 122 49

Harpsichord 1 0 122 7

Harpsichord 2 0 123 7

Vibraphone 0 122 12

P.C.##

##

• When program change reception is turned OFF, no program
change data is transmitted or received.

• When you specify a program change as a number in the
range of 0–127, specify a number that is one less than the
program change number listed above. For example, to specify
program change number 1, you would specify a value of 0.

5. Pitch Bend Change (reception only)

[EnH] -> [ccH] -> [ddH]
ccH = LSB
ddH = MSB

6. SYSTEM REALTIME MESSAGES

[rrH]
F8H: Timing clock
FAH: Start
FCH: Stop
FEH: Active sensing

Data Transmission Reception

F8H

FAH Song start

FCH Song stop

FEH

Transmitted every
96 clocks

Transmitted every
200 milliseconds

• If an error occurs during MIDI reception, the Sustain, Soste­nuto, and Soft effects for all channels are turned off and an All
Note Off occurs.

Received as 96-clock tempo timing
when MIDI clock is set to External.

Song start
Not received when the MIDI clock is
set to Internal.

Song stop
Not received when the MIDI clock is
set to Internal.

If a signal is not received via MIDI for
more than 400 milliseconds, the
same processing will take place for
All Sound Off, All Notes Off and Reset
All Controllers as when those signals
are received.

7. SYSTEM EXCLUSIVE MESSAGES
(Universal System Exclusive)

(1) Universal Realtime Message

Data format: [F0H] -> [7FH] -> [XnH] -> [04H] -> [01H] ->

[llH] -> [mmH] -> [F7H]

MIDI Master Volume

• Simultaneously changes the volume of all channels.

• When a MIDI master volume message is received, the volume

only has affect on the MIDI receive channel, not the panel
master volume.

F0H = Exclusive status
7FH = Universal Realtime
7FH = ID of target device
04H = Sub-ID #1=Device Control Message
01H = Sub-ID #2=Master Volume
llH = Volume LSB

mmH =

Volume MSB

F7H = End of Exclusive

or

F0H = Exclusive status
7FH = Universal Realtime
XnH = When received, n=0–F.

X = irrelevant

04H = Sub-ID #1=Device Control Message
01H = Sub-ID #2=Master Volume
llH = Volume LSB

mmH =

Volume MSB

F7H = End of Exclusive

(2) Universal Non-Realtime Message (GM On)

General MIDI Mode On

Data format: [F0H] -> [7EH] -> [XnH] -> [09H] -> [01H] ->

F0H = Exclusive status
7EH = Universal Non-Realtime
7FH = ID of target device
09H = Sub-ID #1=General MIDI Message
01H = Sub-ID #2=General MIDI On
F7H = End of Exclusive
or
F0H = Exclusive status
7EH = Universal Non-Realtime
XnH = When received, n=0–F.

09H = Sub-ID #1=General MIDI Message
01H = Sub-ID #2=General MIDI On
F7H = End of Exclusive

When the General MIDI mode ON message is received, the
MIDI system will be reset to its default settings.
This message requires approximately 50ms to execute, so
sufficient time should be allowed before the next message is
sent.

[F7H]

X = irrelevant

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

28

8. SYSTEM EXCLUSIVE MESSAGES (XG Standard)

(1) XG Native Parameter Change

Data format: [F0H] -> [43H] -> [1nH] -> [4CH] -> [hhH] ->

F0H = Exclusive status
43H = YAMAHA ID
1nH = When received, n=0–F.

4CH = Model ID of XG
hhH = Address High

mmH =

llH = Address Low
ddH = Data
|
F7H = End of Exclusive

Data size must match parameter size (2 or 4 bytes).
When the XG System On message is received, the MIDI sys­tem will be reset to its default settings.
The message requires approximately 50ms to execute, so
sufficient time should be allowed before the next message is
sent.

(2) XG Native Bulk Data (reception only)

Data format: [F0H] -> [43H] -> [0nH] -> [4CH] -> [aaH] ->

F0H = Exclusive status
43H = YAMAHA ID
0nH = When received, n=0–F.

4CH = Model ID of XG
aaH = ByteCount
bbH = ByteCount
hhH = Address High

mmH =

llH = Address Low
ddH = Data
| |
| |
ccH = Check sum
F7H = End of Exclusive

• Receipt of the XG SYSTEM ON message causes reinitializa­tion of relevant parameters and Control Change values. Allow
sufficient time for processing to execute (about 50 msec)
before sending the P-70 another message.

• XG Native Parameter Change message may contain two or
four bytes of parameter data (depending on the parameter
size).

• For information about the Address and Byte Count values,
refer to Table 1 below. Note that the table’s Total Size value
gives the size of a bulk block. Only the top address of the
block (00H, 00H, 00H) is valid as a bulk data address.

[mmH] -> [llH] -> [ddH] -> [F7H]

When transmitted, n=0.

Address Mid

[bbH] -> [hhH] -> [mmH] -> [llH] ->[ddH] ->...->
[ccH] -> [F7H]

When transmitted, n=0.

Address Mid

10.

SYSTEM EXCLUSIVE MESSAGES (Special Control)

Data format: [F0H] -> [43H] -> [73H] -> [66H] -> [11H] ->

[0nH] -> [ccH] -> [vvH] -> [F7H]

F0H = Exclusive status
43H = Yamaha ID
73H = Digital Piano ID
7FH = Extended Product ID
4BH = Product ID
11H = Special control
0nH = Control MIDI change (n=channel number)
cc = Control number
vv = Value
F7H = End of Exclusive

Control Channel ccH vvH

Channel Detune

Voice Reserve

When Volume, Expression is received for Reserve On, they

*

will be effective from the next Key On. Reserve Off is normal.

ch: 00H–0FH 43H (Sets the Detune value

for each channel)
00H–7FH

ch: 00H–0FH 45H 00H : Reserve off

7FH : on*

11. SYSTEM EXCLUSIVE MESSAGES (Others)

Data format:

Master Tuning (XG and last message priority) simultaneously
changes the pitch of all channels.
F0H = Exclusive Status
43H = Yamaha ID
1nH = When received, n=0–F.

27H = Model ID of TG100
30H = Sub ID
00H =
00H =
mmH = Master Tune MSB
llH = Master Tune LSB
ccH = irrelevant (under 7FH)
F7H = End of Exclusive

[F0H] -> [43H] -> [1nH] -> [27H] -> [30H] -> [00H]

-> [00H] -> [mmH] -> [llH] -> [ccH] -> [F7H]

When transmitted, n=0.

9. SYSTEM EXCLUSIVE MESSAGES
(Digital Piano MIDI Format)

Data format:

F0H = Exclusive status
43H = Yamaha ID
73H = Digital Piano ID
01H = Product ID (digital piano common)
xxH = Substatus

F7H = End of Exclusive

[F0H] -> [43H] -> [73H] -> [xxH] -> [nnH] -> [F7H]

nn Control
02H Internal MIDI clock
03H External MIDI clock
06H Bulk Data (the bulk data follows 06H)

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

29

<Table 1>

MIDI Parameter Change table (SYSTEM)

Address (H) Size (H) Data (H) Parameter Description Default value (H)

00 00 00 4 020C–05F4(*1) MASTER TUNE -50–+50[cent] 00 04 00 00
01 1st bit 3–0 ➝ bit 15–12 400
02 2nd bit 3–0 ➝ bit 11–8
03 3rd bit 3–0 ➝ bit 7–4

04 1 00–7F MASTER VOLUME 0–127 7F
7E 00 XG SYSTEM ON 00=XG sytem ON
7F 00 RESET ALL PARAMETERS 00=ON (receive only)

TOTAL SIZE 07

*1: Values lower than 020CH select -50 cents. Values higher than 05F4H select +50 cents.

4th bit 3–0 ➝ bit 3–0

<Table 2>

MIDI Parameter Change table (EFFECT 1)

Refer to the “Effect MIDI Map” for a complete list of Reverb, Chorus and Variation type numbers.

Address (H) Size (H) Data (H) Parameter Description Default value (H)

02 01 00 2 00–7F REVERB TYPE MSB Refer to Effect MIDI Map 01 (=HALL1)

00–7F REVERB TYPE LSB 00 : basic type 00

02 01 40 2 00–7F VARIATION TYPE MSB Refer to Effect MIDI Map 00 (=Effect off)

• “VARIATION” refers to the EFFECT on the panel.

00–7F VARIATION TYPE LSB 00 : basic type 00

<Table 3>

MIDI Parameter Change table (MULTI PART)

Address (H) Size (H) Data (H) Parameter Description Default value (H)

08 nn 11 1 00–7F DRY LEVEL 0–127 7F

nn = Part Number

• Effect MIDI Map

REVERB

MSB LSB
ROOM 02H 10H
HALL 1 01H 10H
HALL 2 01H 11H
STAGE 03H 10H
OFF 00H 00H

EFFECT

MSB LSB
CHORUS 42H 10H
PHASER 48H 10H
TREMOLO 46H 10H
ROTARY SP 47H 10H
OFF 00H 00H

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

30

MIDI Implementation Chart

YAMAHA [ Electronic Piano ] Date : 08-APR-2005

Model P-70 MIDI Implementation Chart

Version : 1.0

TransmittedFunction Recognized Remarks

Basic
Channel

Mode

Default
Changed

Default
Messages
Altered

Note
Number : True voice

Velocity

Note ON
Note OFF

After
Touch

Key's
Ch's

Pitch Bend

Control

0,32

Change

10
11

6,38

64

66,67

84
91,94
96-97

100-101

1 - 16

˛

3

˛

**************

0 - 127
**************

Ø 9nH,v=1-127
˛

˛
˛

˛ Ø 0 - 24 semi

Ø
˛

1

Ø

7

˛
˛
˛
Ø
˛
˛
Ø
˛
˛

1 - 16
1 - 16

3

˛
˛

0 - 127
0 - 127

Ø 9nH,v=1-127
˛

˛
˛

Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø

Bank Select
Modulation
Main Volume
Panpot
Expression
Data Entry
Sustain

Portamento Control
Effect Depth
RPN Inc,Dec
RPN LSB,MSB

Prog
Change : True #

System Exclusive

Common : Song Pos.
: Song Sel.
: Tune

System : Clock
Real Time : Commands

: All Sound Off
Aux :

Reset All Cntrls
: Local ON/OFF
Mes- : All Notes OFF
sages: Active Sense
: Reset

Ø

0 - 127

**************

Ø

˛
˛
˛

Ø
Ø

Ø
Ø
˛
Ø
Ø
˛

Ø 0 - 127

Ø

˛
˛
˛

Ø
Ø

Ø (120,126,127)
Ø (121)
Ø (122)
Ø (123-125)
Ø
˛

Notes:

Mode 1 : OMNI ON , POLY Mode 2 : OMNI ON ,MONO
Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF,MONO

Ø : Yes
˛ : No

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

31

Specifications / Technische Daten /
Caractéristiques techniques / Especificaciones

Keyboard 88 keys (A-1–C7)

Sound Source AWM Stereo Sampling

Polyphony (Max.) 32

Voice Selection 10

Effect Reverb

Volume Master Volume

Controls Dual, Transpose, Touch (Hard/Medium/Soft/Fixed)

Pedal SUSTAIN PEDAL*

Demo Songs 10 voice Demo Songs, 50 preset Songs

Jacks/Connectors MIDI (IN/OUT), PHONES × 2, DC IN 12V, PEDAL

Main Amplifiers 6 W × 2

Speakers (12 cm × 6 cm) × 2

Dimensions (W × D × H)

Weight 13 kg (28 lbs. 11 oz.)

Accessories Owner’s Manual, Yamaha PA-5D power adaptor, Pedal (FC5), Music Rest

1,330 mm × 355 mm × 133 mm [52-3/8" × 14" × 5-1/4"]

(1,330 mm × 402 mm × 319 mm) [52-3/8" × 15-13/16" × 12-9/16"]

* When an optional FC3 Foot Pedal is connected, the half-damper pedal effect can be used.
* Wenn ein optionales Fußpedal FC3 angeschlossen wird, kann der Halbdämpferpedal-Effekt verwendet werden.
* Lorsqu'une pédale au pied FC3 en option est connectée, vous pouvez utiliser l'effet de pédale à mi-course.
* Cuando está conectado un pedal FC3 opcional, se puede utilizar el efecto de medio pedal amortiguador.

* Specifications and descriptions in this owner’s manual are for information purposes only. Yamaha Corp. reserves the right to change or modify

products or specifications at any time without prior notice. Since specifications, equipment or options may not be the same in every locale, please
check with your Yamaha dealer.

* Die technischen Daten und Beschreibungen in dieser Bedienungsanleitung dienen nur der Information. Yamaha Corp. behält sich das Recht vor,

Produkte oder deren technische Daten jederzeit ohne vorherige Ankündigung zu verändern oder zu modifizieren. Da die technischen Daten, das
Gerät selbst oder Sonderzubehör nicht in jedem Land gleich sind, setzen Sie sich im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.

* Les caractéristiques techniques et les descriptions du mode d’emploi ne sont données que pour information. Yamaha Corp. se réserve le droit de

changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans aucun avis. Du fait que les caractéristiques techniques, les
équipements et les options peuvent différer d’un pays à l’autre, adressez-vous au distributeur Yamaha le plus proche.

* Las especificaciones y descripciones de este manual del propietario tienen sólo el propósito de servir como información. Yamaha Corp. se reserva el

derecho a efectuar cambios o modificaciones en los productos o especificaciones en cualquier momento sin previo aviso. Puesto que las especifica­ciones, equipos u opciones pueden no ser las mismas en todos los mercados, solicite información a su distribuidor Yamaha.

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

32

MEMO

P-70 Owner’s Manual / Bedienungsanleitung / Mode d’emploi / Manual de instrucciones

33

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!
This product, when installed as indicated in the instruc-

tions contained in this manual, meets FCC require­ments. Modifications not expressly approved by
Yamaha may void your authority, granted by the FCC, to
use the product.

2. IMPORTANT: When connecting this product to acces-
sories and/or another product use only high quality
shielded cables. Cable/s supplied with this product
MUST be used. Follow all installation instructions. Fail­ure to follow instructions could void your FCC authori­zation to use this product in the USA.

3. NOTE: This product has been tested and found to com-
ply with the requirements listed in FCC Regulations,
Part 15 for Class “B” digital devices. Compliance with
these requirements provides a reasonable level of
assurance that your use of this product in a residential
environment will not result in harmful interference with
other electronic devices. This equipment generates/
uses radio frequencies and, if not installed and used
according to the instructions found in the users manual,
may cause interference harmful to the operation of

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

other electronic devices. Compliance with FCC regula­tions does not guarantee that interference will not occur
in all installations. If this product is found to be the
source of interference, which can be determined by
turning the unit “OFF” and “ON”, please try to eliminate
the problem by using one of the following measures:

Relocate either this product or the device that is being
affected by the interference.

Utilize power outlets that are on different branch (circuit
breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient
the antenna. If the antenna lead-in is 300 ohm ribbon
lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfac­tory results, please contact the local retailer authorized
to distribute this type of product. If you can not locate
the appropriate retailer, please contact Yamaha Corpo­ration of America, Electronic Service Division, 6600
Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products
distributed by Yamaha Corporation of America or its
subsidiaries.

OBSERVERA!

Apparaten kopplas inte ur växelströmskällan (nätet) så länge som den
ar ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL:Netspæendingen til dette apparat er IKKE afbrudt,
sålæenge netledningen siddr i en stikkontakt, som er t endt — også
selvom der or slukket på apparatets afbryder.

VAROITUS:Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko
laitetta verkosta.

(standby)

For details of products, please contact your nearest Yamaha
representative or the authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou
au distributeur le plus proche de vous figurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten
Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen
Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más cercana
o el distribuidor autorizado que se lista debajo.

NORTH AMERICA

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Scarborough, Ontario,
M1S 3R1, Canada
Tel: [phone]

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Ave., Buena Park, Calif. 90620,
U.S.A.
Tel: [phone]

CENTRAL & SOUTH AMERICA

MEXICO

Yamaha de México S.A. de C.V.

Calz. Javier Rojo Gómez #1149,
Col. Guadalupe del Moral
C.P. 09300, México, D.F., México
Tel: [phone]

BRAZIL

Yamaha Musical do Brasil Ltda.

Av. Reboucas 2636-Pinheiros CEP: 05402-400
Sao Paulo-SP. Brasil
Tel: [phone]

ARGENTINA

Yamaha Music Latin America, S.A.
Sucursal de Argentina

Viamonte 1145 Piso2-B 1053,
Buenos Aires, Argentina
Tel: [phone]

PANAMA AND OTHER LATIN
AMERICAN COUNTRIES/
CARIBBEAN COUNTRIES

Yamaha Music Latin America, S.A.

Torre Banco General, Piso 7, Urbanización Marbella,

Calle 47 y Aquilino de la Guardia,
Ciudad de Panamá, Panamá
Tel: [phone]

EUROPE

THE UNITED KINGDOM

Yamaha-Kemble Music (U.K.) Ltd.

Sherbourne Drive, Tilbrook, Milton Keynes,
MK7 8BL, England
Tel: [phone]

IRELAND

Danfay Ltd.

61D, Sallynoggin Road, Dun Laoghaire, Co. Dublin
Tel: [phone]

GERMANY

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: [phone]

SWITZERLAND/LIECHTENSTEIN

Yamaha Music Central Europe GmbH,
Branch Switzerland

Seefeldstrasse 94, 8008 Zürich, Switzerland
Tel: [phone]

AUSTRIA

Yamaha Music Central Europe GmbH,
Branch Austria

Schleiergasse 20, A-1100 Wien, Austria
Tel: [phone]

CZECH REPUBLIC/SLOVAKIA/
HUNGARY/SLOVENIA

Yamaha Music Central Europe GmbH,
Branch Austria, CEE Department

Schleiergasse 20, A-1100 Wien, Austria
Tel: [phone]

POLAND

Yamaha Music Central Europe GmbH
Sp.z. o.o. Oddzial w Polsce

ul. 17 Stycznia 56, PL-02-146 Warszawa, Poland
Tel: [phone]

THE NETHERLANDS/
BELGIUM/LUXEMBOURG

Yamaha Music Central Europe GmbH,
Branch Benelux

Clarissenhof 5-b, 4133 AB Vianen, The Netherlands
Tel: [phone]

FRANCE

Yamaha Musique France

BP 70-77312 Marne-la-Vallée Cedex 2, France
Tel: [phone]

ITALY

Yamaha Musica Italia S.P.A.

Viale Italia 88, 20020 Lainate (Milano), Italy
Tel: [phone]

SPAIN/PORTUGAL

Yamaha-Hazen Música, S.A.

Ctra. de la Coruna km. 17, 200, 28230
Las Rozas (Madrid), Spain
Tel: [phone]

GREECE

Philippos Nakas S.A. The Music House

147 Skiathou Street, 112-55 Athens, Greece
Tel: [phone]

SWEDEN

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1
Box 30053
S-400 43 Göteborg, Sweden
Tel: [phone]

DENMARK

YS Copenhagen Liaison Office

Generatorvej 6A
DK-2730 Herlev, Denmark
Tel: [phone]

FINLAND

F-Musiikki Oy

Kluuvikatu 6, P.O. Box 260,
SF-00101 Helsinki, Finland
Tel: [phone]

NORWAY

Norsk filial av Yamaha Scandinavia AB

Grini Næringspark 1
N-1345 Østerås, Norway
Tel: [phone]

ICELAND

Skifan HF

Skeifan 17 P.O. Box 8120
IS-128 Reykjavik, Iceland
Tel: [phone]

OTHER EUROPEAN COUNTRIES

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: [phone]

AFRICA

Yamaha Corporation,
Asia-Pacific Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: [phone]

MIDDLE EAST

TURKEY/CYPRUS

Yamaha Music Central Europe GmbH

Siemensstraße 22-34, 25462 Rellingen, Germany
Tel: [phone]

OTHER COUNTRIES

Yamaha Music Gulf FZE

LB21-128 Jebel Ali Freezone
P.O.Box 17328, Dubai, U.A.E.
Tel: [phone]

ASIA

THE PEOPLE’S REPUBLIC OF CHINA

Yamaha Music & Electronics (China) Co.,Ltd.

25/F., United Plaza, 1468 Nanjing Road (West),
Jingan, Shanghai, China
Tel: [phone]

HONG KONG

Tom Lee Music Co., Ltd.

11/F., Silvercord Tower 1, 30 Canton Road,
Tsimshatsui, Kowloon, Hong Kong
Tel: [phone]

INDONESIA

PT. Yamaha Music Indonesia (Distributor)
PT. Nusantik

Gedung Yamaha Music Center, Jalan Jend. Gatot
Subroto Kav. 4, Jakarta 12930, Indonesia
Tel: [phone]

KOREA

Yamaha Music Korea Ltd.

Tong-Yang Securities Bldg. 16F 23-8 Yoido-dong,
Youngdungpo-ku, Seoul, Korea
Tel: [phone]

MALAYSIA

Yamaha Music Malaysia, Sdn., Bhd.

Lot 8, Jalan Perbandaran, 47301 Kelana Jaya,
Petaling Jaya, Selangor, Malaysia
Tel: [phone]

PHILIPPINES

Yupangco Music Corporation

339 Gil J. Puyat Avenue, P.O. Box 885 MCPO,
Makati, Metro Manila, Philippines
Tel: [phone]

SINGAPORE

Yamaha Music Asia Pte., Ltd.

#03-11 A-Z Building
140 Paya Lebor Road, Singapore 409015
Tel: [phone]

TAIWAN

Yamaha KHS Music Co., Ltd.

3F, #6, Sec.2, Nan Jing E. Rd. Taipei.
Taiwan 104, R.O.C.
Tel: [phone]

THAILAND

Siam Music Yamaha Co., Ltd.

891/1 Siam Motors Building, 15-16 floor
Rama 1 road, Wangmai, Pathumwan
Bangkok 10330, Thailand
Tel: [phone]

OTHER ASIAN COUNTRIES

Yamaha Corporation,
Asia-Pacific Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: [phone]

OCEANIA

AUSTRALIA

Yamaha Music Australia Pty. Ltd.

Level 1, 99 Queensbridge Street, Southbank,
Victoria 3006, Australia
Tel: [phone]

NEW ZEALAND

Music Houses of N.Z. Ltd.

146/148 Captain Springs Road, Te Papapa,
Auckland, New Zealand
Tel: [phone]

COUNTRIES AND TRUST
TERRITORIES IN PACIFIC OCEAN

Yamaha Corporation,
Asia-Pacific Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650
Tel: [phone]

PK 36
