Thank you for selecting this Yamaha product.

CAUTION: Read this before operating your unit.

Please read the following operating precautions before use. Yamaha will not be held responsible for any damage and/or injury caused by not following the cautions below.

• To assure the finest performance, please read this manual carefully. Keep it in a safe place for future reference.

• Install this unit in a cool, dry, clean place - away from windows, heat sources, sources of excessive vibration, dust, moisture and cold. Avoid sources of humming (transformers, motors). To prevent fire or electrical shock, do not expose this unit to rain or water.

• The voltage to be used must be the same as that specified on the rear panel. Using this unit with a higher voltage than specified is dangerous and may cause a fire and/or electric shock.

• Do not use force on switches, controls or connection wires. When moving the unit, first disconnect the power plug and the wires connected to other equipments. Never pull the wires themselves.

• When not planning to use this unit for a long period (ie., vacation, etc.), disconnect the AC power plug from the wall outlet.

• Since this unit has a built-in power amplifier, heat will radiate from the rear panel. Place the unit apart from the walls, allowing at least 20 cm of space above, behind and on both sides of the unit to prevent fire or damage. Furthermore, do not position with the rear panel facing down on the floor or other surfaces.

• Do not cover the rear panel of this unit with a newspaper, a tablecloth, a curtain, etc. in order not to obstruct heat radiation. If the temperature inside the unit rises, it may cause fire, damage to the unit and/or personal injury.

• Do not place the following objects on this unit:

- Glass, china, small metallic etc.

If glass etc. falls by vibrations and breaks, it may cause bodily injury.

- A burning candle etc.

If the candle falls by vibrations, it may cause fire and bodily injury.

- A vessel with water in it

If the vessel falls by vibrations and water spills, it may cause damage to the speaker, and/or you may get an electric shock.

• Do not place this unit where foreign objects such as water drips might fall. It might cause a fire, damage to this unit, and/or personal injury.

• Never put a hand or a foreign object into the YST port located on the front side of this unit. When moving this unit, do not hold the port as it might cause personal injury and/or damage to this unit.

• Never place a fragile object near the YST port of this unit. If the object falls or drops by the air pressure, it may cause damage to the unit and/or personal injury.

• Never open the cabinet. It might cause an electric shock, since this unit uses a high voltage. It might also cause personal injury and/or damage to this unit. If something drops into the set, contact your dealer.

• When using a humidifier, be sure to avoid condensation inside this unit by allowing enough spaces around this unit or avoiding excess humidification. Condensation might cause a fire, damage to this unit, and/or electric shock.

• Super-bass frequencies reproduced by this unit may cause a turntable to generate a howling sound. In such a case, move this unit away from the turntable.

• This unit may be damaged if certain sounds are continuously output at high volume level. For example, if 20 Hz-50 Hz sine waves from a test disc, bass sounds from electronic instruments, etc. are continuously output, or when the stylus of a turntable touches the surface of a disc, reduce the volume level to prevent this unit from being damaged.

• If you hear distorted noise (i.e., unnatural, intermittent “rapping” or “hammering” sounds) coming from this unit, reduce the volume level. Extremely loud playing of a movie soundtrack’s low frequency, bass-heavy sounds or similarly loud popular music passages can damage this speaker system.

• Vibration generated by super-bass frequencies may distort images on a TV. In such a case, move this unit away from the TV set.

• Do not attempt to clean this unit with chemical solvents as this might damage the finish. Use a clean, dry cloth.

• Be sure to read the “TROUBLESHOOTING” section regarding common operating errors before concluding that the unit is faulty.

• Install this unit near the wall outlet and where the AC power plug can be reached easily.

• The batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

- Keep the batteries in a location out of reach of children.

Batteries can be dangerous if a child were to put in his or her

outh

- If the batteries grow old, the effective operation range of the

remote control decreases considerably. If this happens, replace the batteries with new one as soon as possible.

- Do not use old batteries together with new ones.

- Do not use different types of batteries (such as alkalineand

manganese batteries) together. Read the packaging carefully as these different types of batteries may have the same shape and color.

- Exhausted batteries may leak. If the batteries have leaked,

dispose of them immediately. Avoid touching the leaked material or letting it come into contact with clothing, etc. Clean the battery compartment thoroughly before installing new batteries.

- If you plan not to use the unit for a long period of time,

remove the batteries from the unit. Otherwise, the batteries will wear out, possibly resulting in a leakage of battery liquid that may damage the unit.

- Do not throw away batteries with general house waste.

Dispose of them correctly in accordance with your local regulations.

• Secure placement or installation is the owner’s responsibility. Yamaha shall not be liable for any accident caused by improper placement or installation of speakers.

CAUTION

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

i En

This unit features a magnetically shielded design, but there is

still a chance that placing it too close to a TV set might impair picture color. Should this happen, move this unit away from the TV set.

This unit is not disconnected from the AC power source as long as it is connected to the wall outlet, even if this unit itself is turned off. In this state, this unit is designed to consume a very small quantity of power.

• VOLTAGE SELECTOR (Asia and General models only) The voltage selector switch on the rear panel of this unit must be set for your local main voltage BEFORE plugging this unit into the AC main supply. Voltages are 110/120/ 220/230-240 V AC, 50/60 Hz.

For U.K. customers

If the socket outlets in the home are not suitable for the plug supplied with this appliance, it should be cut off and an appropriate 3 pin plug fitted. For details, refer to the instructions described below.

Note: The plug severed from the mains lead must be destroyed, as a plug with bared flexible cord is hazardous if engaged in a live socket outlet.

SPECIAL INSTRUCTIONS FOR U.K. MODEL

IMPORTANT:

THE WIRES IN MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE: Blue: NEUTRAL Brown: LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Making sure that neither core is connected to the earth terminal of the three pin plug.

Taking care of the speaker

To maintain the spotless glossy surface of the polished finish, wipe it with a soft, dry cloth. To avoid damage to the finish, do not apply chemical solvents, such as alcohol, benzine, thinner, insecticide, etc. Also, do not use a damp cloth, or any type of cloth that contains chemical solvents, or place a plastic or vinyl sheet on top of the speaker. Otherwise, the finish may peel, the color may fade, or the sheet may stick to the surface.

GETTING STARTED ............................................. 1

Features ........................................................................ 1

About this manual .......................................................1

Supplied accessories................................................... 1

Controls and functions ................................................2

Preparing the remote control ......................................4

PLACEMENT ........................................................ 5

Subwoofer orientation ................................................. 5

CONNECTIONS .................................................... 6

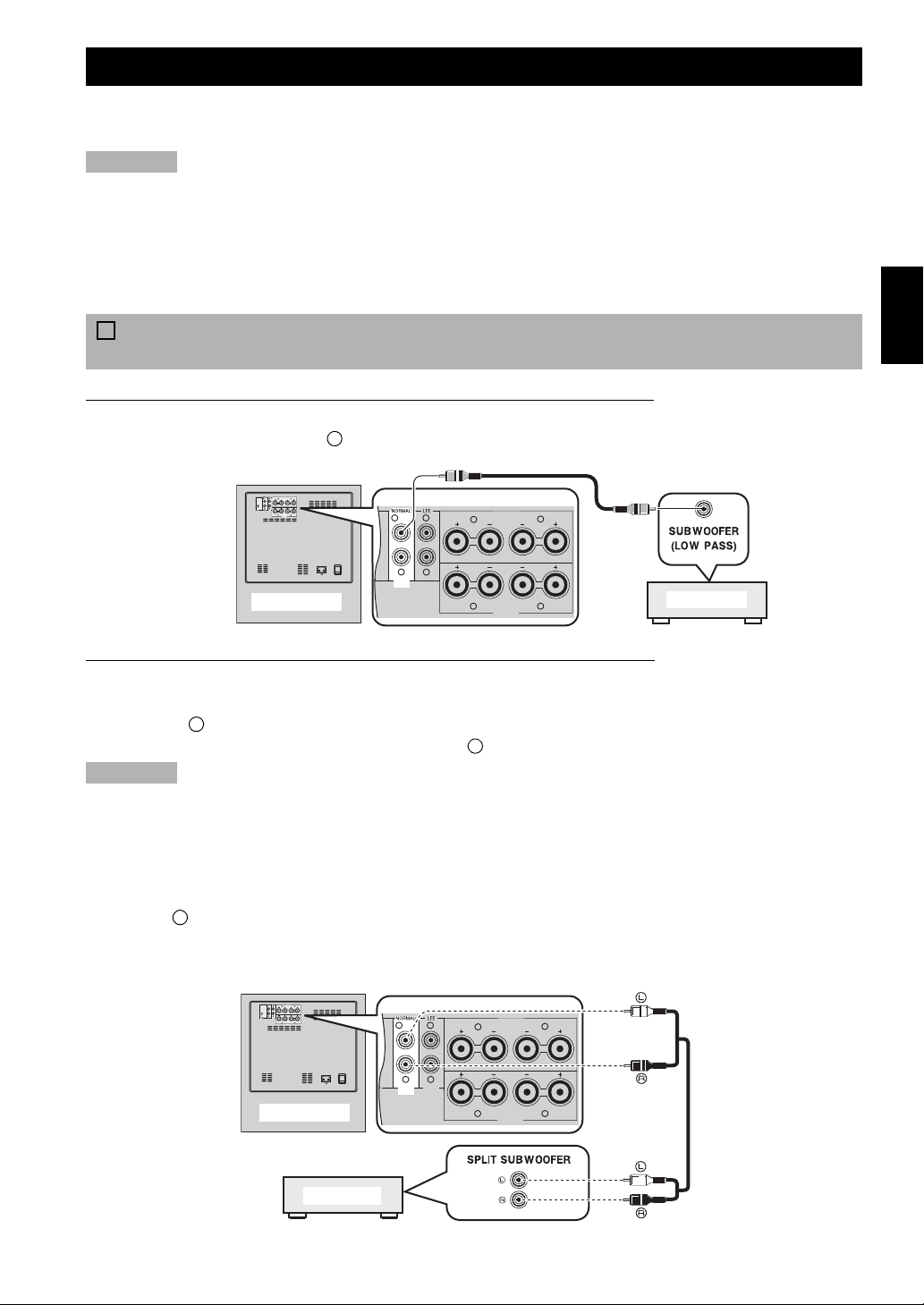

Connecting to the amplifier equipped

with subwoofer (line out) terminal(s).......................... 6

Connecting to an amplifier not equipped

with a subwoofer (line out) terminal

Connecting to the ground terminal........................... 11

Connecting the power cable...................................... 11

USING THIS UNIT ............................................... 12

Adjusting the sound balance .................................... 12

Storing the sound balance settings.......................... 13

Setting the sleep timer ............................................... 13

Operating the power of this unit using

the remote control of your amplifier......................... 14

Frequency response .................................................. 15

Advanced Yamaha

Active Servo Technology II................................ 16

TROUBLESHOOTING ........................................ 17

SPECIFICATIONS .............................................. 18

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste.

For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.

By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling.

For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

.............................. 8

English

ii En

Power cable

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

Remote control

Batteries (2)

(AA, R6, UM-3)

Features

GETTING STARTED

◆ High 600 W dynamic power

◆ L.F.E input terminal

◆ Sleep timer

◆ Remote control capability

You can make setting changes and adjustments for this unit by using the remote control from your listening position.

◆ Advanced Yamaha Active Servo Technology II

This unit employs Advanced Yamaha Active Servo Technology II which Yamaha has developed for

◆ Two input connections

This unit can be easily added to your existing audio system by connecting to either the speaker terminals or the line output (pin jack) terminals of the amplifier.

◆ Optimum bass sounds with various settings

Setting high cut and phase keeps the optimum sound quality balance between the front speakers and this unit.

◆ B.A.S.S. mode button

This unit is equipped with the B.A.S.S. mode button so that you can enjoy bass sound that matches any kind of source.

reproducing higher quality super-bass sound.

About this manual

• In this manual, operations that can be performed using either the front panel of this unit or the remote control are explained using the remote control.

• y indicates a tip for your operation.

• Notes contain important information about safety and operating instructions.

Supplied accessories

Check that you have received all of the following parts.

1 En

Controls and functions

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

140Hz

40Hz

VOLUME

1 2

H-CUT

140Hz

40Hz

One graduation of this control represents 10 Hz.

■ Front panel

GETTING STARTED

English

1 Remote control sensor

Receives signals from the remote control.

2 STANDBY/ON indicator

Green: Lights up when this unit is on. Red: Lights up when this unit is in the standby mode. Orange: Lights up when the sleep timer is on.

3 PHASE indicator

Green

: Lights up when the phase is set in the reverse mode.

Red: Lights up when the phase is set in the regular mode.

4 STANDBY/ON switch

Turns on or sets this unit to the standby mode.

Note

In the standby mode, this unit consumes a small amount of power.

5 H-CUT control

Adjusts the high frequency cut off point depending on the connected front speakers or your preference (see page 12).

6 VOLUME control

Adjusts the volume level. Turn the control clockwise to increase the volume, counterclockwise to decrease the volume.

7 B.A.S.S. indicators

Light up to indicate the currently selected B.A.S.S. number (1, 2 or 3) (see page 12).

8 PRESET indicators

Light up to indicate the currently selected PRESET number (1, 2 or 3) (see page 13).

Notes

• If you set this unit to the standby mode when one of the PRESET indicators is lit, no PRESET indicator lights up when you turn on this unit next time.

• The PRESET indicator turns off when you press any button other than PRESET 1, 2, or 3, or when you operate any other function of this unit.

2 En

GETTING STARTED

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

POWER

OFF

6 7

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

1 2

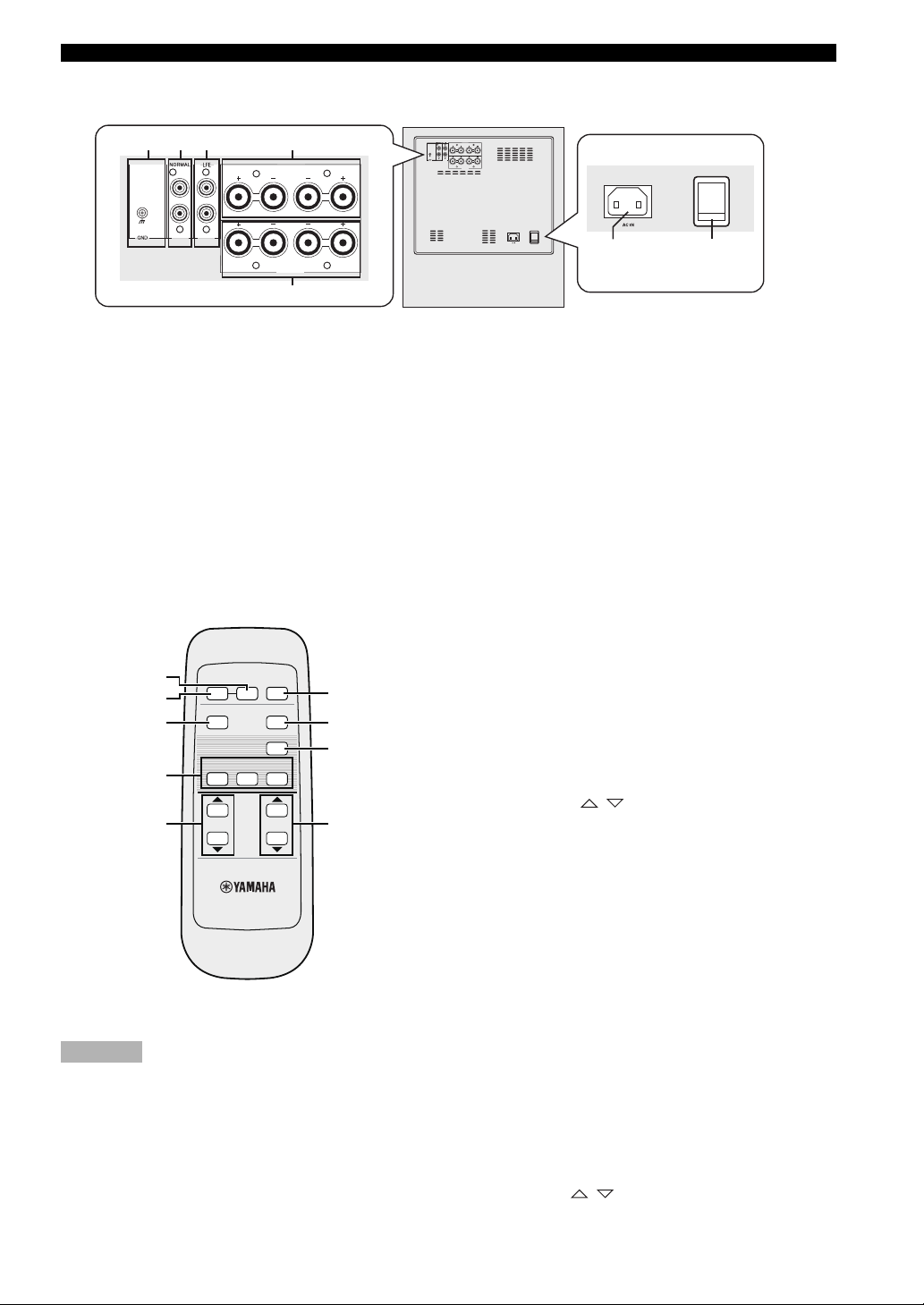

■Rear panel

1 GND terminal

See page 11 for connection information.

2 INPUT 3 terminals

See pages 6 - 7 for connection information.

3 INPUT 2 (LFE) terminals

See page 7 for connection information.

4 OUTPUT terminals

See page 9 for connection information.

■Remote control

5 INPUT 1 terminals

See pages 9 - 10 for connection information.

6 AC IN

Connects the supplied power cable (see page 11).

7 POWER switch

Switches the power (ON/OFF) of this unit. Normally, set this switch to the ON position. When this unit is not used for a long period of time, set the switch to the OFF position.

3 B.A.S.S.

Selects a mode that is suitable for the source. Each time you press B.A.S.S., the B.A.S.S. indicator changes between 1, 2, and 3.

4 PRESET

Stores or recalls the B.A.S.S., volume, high-cut frequency and phase settings (see page 13).

5 HIGH CUT /

Adjusts the high frequency cut off point depending on the connected front speakers or your preference (see page 12).

1 STANDBY

Sets this unit to the standby mode.

In the standby mode, this unit consumes a small amount of power.

2 POWER

Turns on this unit.

3 En

Note

6 SLEEP

Sets the sleep timer (see page 13).

7 PHASE

Switches the phase mode. Normally, set this unit to the reverse position. However, according to your speaker systems or the listening condition, there may be cases when better sound quality is obtained by setting this switch to the normal position. Select the better position by monitoring the sound.

8 MEMORY

Stores the B.A.S.S., volume, high-cut frequency and phase settings (see page 13).

9 VOLUME /

Adjusts the volume of this unit.

Preparing the remote control

Remote control

sensor

Approximately

6 m (20 ft)

GETTING STARTED

English

■ Installing the batteries in the remote control

1 Press the mark on the battery cover and

open the cover.

2 Insert the two supplied type AA, R6, UM-3

batteries following the indications (+/–) inside the battery compartment.

3 Close the battery cover.

Replacing the batteries

Change all of the batteries if you notice conditions such as the operation range of the remote control decreases.

■ Using the remote control

The remote control transmits a directional infrared ray. Be sure to aim the remote control directly at the remote control sensor on the main unit during operation.

Handling the remote control

Be careful not to spill liquid on the remote control. Be careful not to drop the remote control. Do not leave the remote control in the following places:

– hot or humid places, such as near a heater or in a

bathroom – extremely cold places – dusty places

4 En

PLACEMENT

Note

The placement shown in the figure below is also possible. However, if the subwoofer system is placed directly facing a wall, the bass effect may suffer due to phase cancellation caused by the interference between the direct and reflected sounds. To prevent this from happening, place the subwoofer system at an angle.

(Figures , , and ).

ABC

There may be a case that you cannot obtain enough superbass sound from the subwoofer due to standing waves.

Since the low-end frequencies of audio signals feature long wavelengths, they are almost non-directional to human ears. The super-bass range does not create a stereo image. Therefore, a single subwoofer may be enough to produce a highquality super-bass sound. However, using two subwoofers (similarly to L and R front speakers) can enhance your acoustic experience.

Subwoofer orientation

Place the subwoofer as shown in fig. , or for the optimum effect.

: subwoofer : front speaker

Using one subwoofer

Place the subwoofer on the outside of either the left or right front speaker.

Placing the subwoofer in between the left

and right front speakers

If you are placing the subwoofer in between the left and right front speakers, position it slightly at an angle toward the wall for better effect.

Using two subwoofers

Place the subwoofers on the outside of each front speaker.

Notes

• This unit features a magnetically shielded design. However, there is still a chance that placing it too close to a CRT-type TV set might impair picture color. Should this happen, move this unit away from the TV set.

• If the speaker volume is very loud, furniture or window glass may resonate and the subwoofer itself may vibrate. In this case, lower the volume level. To limit resonance, use a thick curtain or similar cloth that tends to absorb sound vibrations effectively. Also, changing the subwoofer position may be helpful.

5 En

CONNECTIONS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

Amplifier

Mono pin cable (not included)

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Audio pin

cable

(not included)

Amplifier

Subwoofer

See pages 6 - 7 when your amplifier has subwoofer (line out) terminal(s), or see pages 8 - 10 when your amplifier has no subwoofer (line out) terminal.

Notes

• Do not connect the power cord of this unit and other components into an AC outlet until all connections between components are completed.

• Be sure to connect the left channel (L), right channel (R), “+” (red) and “–” (black) properly. Also, refer to the owner’s manual of your component to be connected to this unit.

• The connection methods or the names of the terminals may differ depending on the component. Refer to the owner’s manual of your component as well.

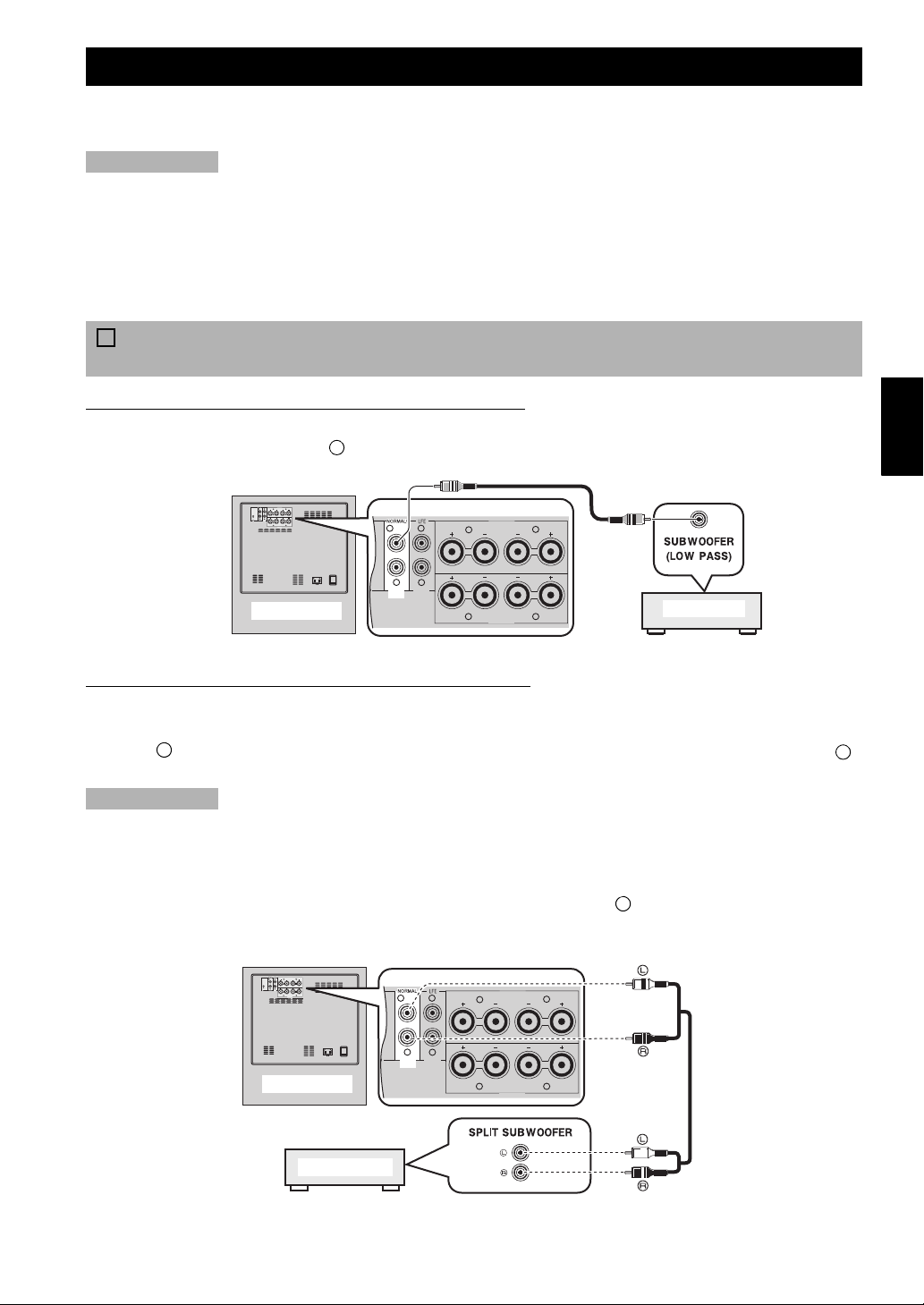

Connecting to the amplifier equipped with subwoofer (line out) terminal(s)

When your amplifier has a one-channel subwoofer terminal

Connect the subwoofer (or low pass etc.) terminal of your amplifier to the INPUT 3 ( /MONO) terminal of this unit using a commercially available mono pin cable.

English

When your amplifier has two-channel subwoofer terminals

■ Using one subwoofer

Connect the “L” side subwoofer terminal of your amplifier to the INPUT 3 ( /MONO) terminal of this unit and “R” side subwoofer terminal of your amplifier to the INPUT 3 ( ) terminal of this unit using a commercially available audio pin cable.

Notes

• Some amplifiers have line output terminals labeled PRE OUT. When you connect this unit to the PRE OUT terminals of the amplifier, make sure that the amplifier has at least two sets of PRE OUT terminals. If the amplifier has only one set of PRE OUT terminals, do not connect this unit to the PRE OUT terminals. Instead, connect this unit to the speaker terminals of the amplifier (see pages 8 - 9).

• When connecting to a monaural line output terminal of the amplifier, connect the INPUT 3 ( /MONO) terminal.

• When connecting to line output terminals of the amplifier, other speakers should not be connected to the OUTPUT terminals on the rear panel of this unit. If connected, they will not produce sound.

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

INPUT

INPUT 1

6 En

CONNECTIONS

POWER

OFF

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

Mono pin cable (not included)

Amplifier

Subwoofer

MONO

INPUT

■Using two subwoofers

Connect the “R” side subwoofer terminal of your amplifier to the INPUT 3 ( ) terminal on this unit using a commercially available mono pin cable, and connect the “L” side subwoofer terminal of your amplifier to the INPUT 3 ( /MONO) terminal of this unit using a commercially available mono pin cable.

■Connecting to an amplifier equipped with a high cut function

If your amplifier can cut off high frequencies from signals sent to the subwoofer, connect the amplifier to the subwoofer’s INPUT2 (LFE) terminal(s). This will promote higher sound quality because the signal routing in the subwoofer is shortened by passing the built-in HIGH CUT circuit.

7 En

CONNECTIONS

15 mm

(5/8”)

Connecting to an amplifier not equipped with a subwoofer (line out) terminal

Connect an amplifier (and front speakers) to this unit using commercially available speaker cables. Refer to the following instructions to make connections.

English

■ Connecting to the speaker cable

1 Remove approximately 15 mm (5/8”) of

insulation from each of the speaker cables.

2 Twist the exposed wires of the cable

together to prevent short circuits.

3 Turn the knob counterclockwise to loosen. 4 Insert the bare wire into the hole in the side

of each terminal.

■ Banana plug connection

1 Tighten the knob. 2 Insert the banana plug connecter into the

end of the corresponding terminal.

5 Turn the knob clockwise to tighten. 6 Test the firmness of the connection by

pulling gently on the cable at the terminal.

Notes

• Do not let the bare speaker wires touch each other, because this could damage this unit or the amplifier, or both of them.

• For connection, keep the speaker cables as short as possible. Do not bundle or roll up the excess part of the cables. If the connections are faulty, no sound will be heard from this unit or the speakers, or both of them.

• Make sure that the + and – polarity markings of the speaker terminals are observed and set correctly. If these cables are reversed, the sound will be unnatural and lack bass.

• Do not insert the insulation into the hole. The sound may not be produced.

8 En

CONNECTIONS

Front speaker (R) Front speaker (L)

Speaker terminals

Amplifier

Subwoofer

OUTPUT

TO SPEAKERS

FROM

AMPLIFIER

INPUT 3

INPUT 2

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Front speaker (R) Front speaker (L)

Speaker terminals

Subwoofer (R)

Amplifier

Subwoofer (L)

When your amplifier has one set of front speaker terminals

Connect the speaker terminals of the amplifier to the INPUT 1 terminals of this unit, and connect the OUTPUT terminals of this unit to the front speakers using a commercially available speaker cable.

Connecting front speakers via this unit does not affect the sound quality.

■Using one subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

■Using two subwoofers

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

9 En

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT 1

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

CONNECTIONS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

Front speaker (R)

Front speaker (L)

Speaker

terminals

Amplifier

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

POWER

OFF

Front speaker (R)

Speaker

terminals

Front speaker (L)

Subwoofer (R) Subwoofer (L)

Amplifier

When your amplifier has two sets of front speaker terminals and both terminals can output sound signals simultaneously

• Connect one set of front speaker terminals of the amplifier to the INPUT 1 terminals of this unit, and connect another set of front speaker terminals of the amplifier to the front speakers using commercially available speaker cables.

• Set the amplifier so that both sets of front speaker terminals output sound signals simultaneously.

Note

When your amplifier cannot output sound signals simultaneously even if you connect in this way, follow “When your amplifier has one set of front speaker terminals” on page 9.

■ Using one subwoofer

English

■ Using two subwoofers

10 En

CONNECTIONS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

A B

To the AC

outlet

Connecting to the ground terminal

If this unit or the amplifier makes a hamming noise when connecting to the speaker terminals of your amplifier, connect both of the GND (ground) terminals on your amplifier and this unit using commercially available grounding wire as shown in fig. .

When your amplifier has no GND (ground) terminal, connect to the screw that fastens the top cover of your amplifier as shown in fig. .

Connecting the power cable

Plug the supplied power cable into the AC IN of this unit after all other connections are complete, and then plug the power cable to an AC outlet.

POWER

OFF

Notes

• Do not use other power cables. Use the provided cable. Use of other power cables may result in fire hazard or electrical shock.

• Do not plug the power cable into the AC outlet of your amplifier. Doing so may create distorted sounds or turn off the power of your amplifier.

Note

When connecting the GND (ground) terminal, make sure the power cables of the amplifier and this unit are not plugged into the AC outlet.

11 En

USING THIS UNIT

POWER

OFF

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

2,6

POWER

OFF

Remote control Rear panel

SUBW

STANDBY

/ON

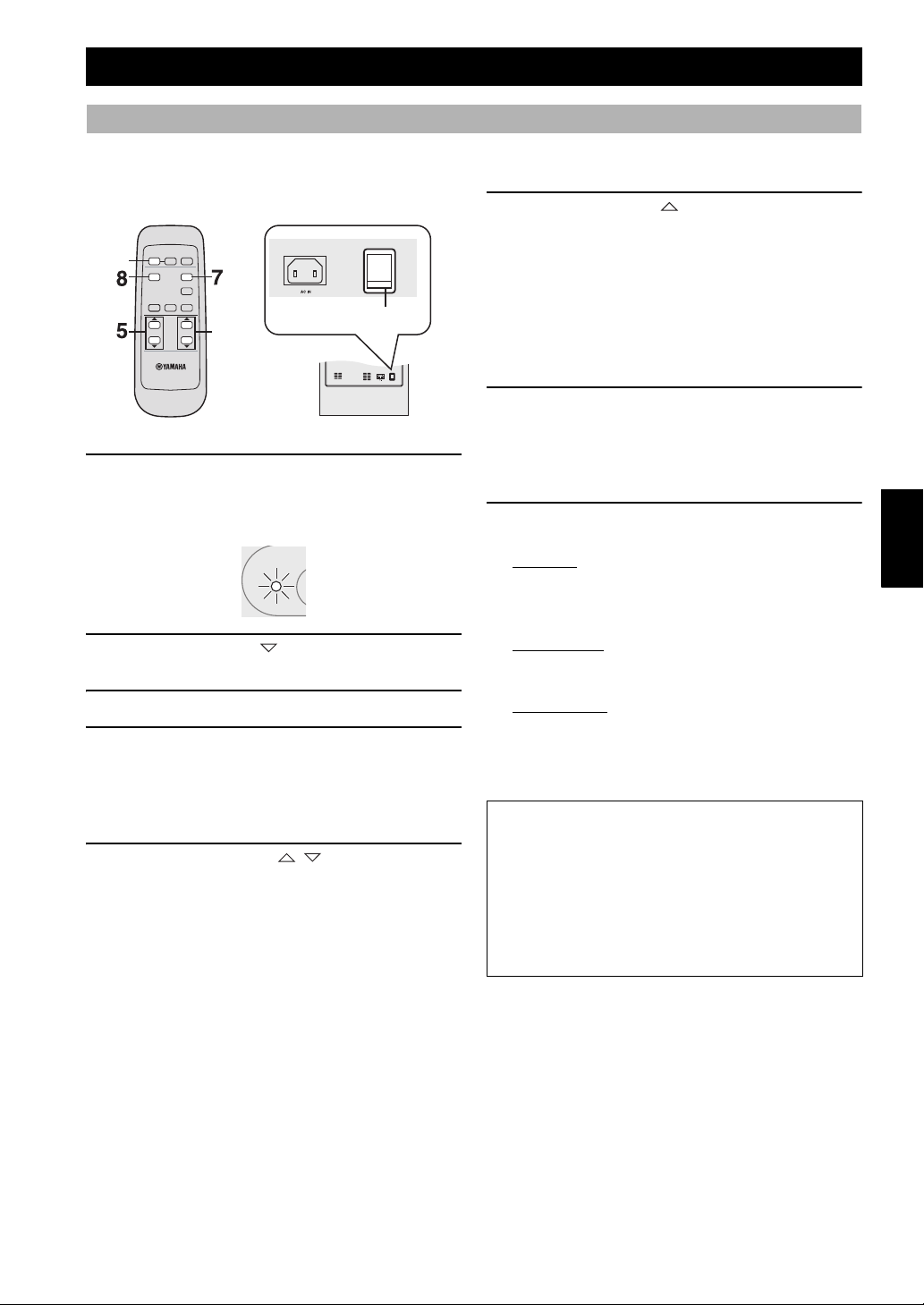

Adjusting the sound balance

Before using this unit, adjust the volume balance of this unit to obtain the optimum volume and tone balance between the front speakers and this unit by following the procedures below.

6 Press VOLUME to increase the volume

gradually to adjust the volume balance between the front speaker and this unit.

Normally, set the volume to a level where you can obtain a little more bass effect than when this unit is not used.

If you cannot obtain the desired response, repeat steps 5 and 6.

7 Press PHASE to select the regular or

reverse mode.

Normally, set it to the reverse mode. If you cannot

1 Set POWER switch on the rear panel of this

unit to the ON position, and then press

POWER to turn on this unit.

The STANDBY/ON indicator lights up green.

2 Press VOLUME to set the volume level of

this unit to the minimum (0).

3 Turn on the power of all other components. 4 Play back a source containing low-

frequency components and adjust the volume level of your amplifier to the desired listening level.

Set the tone control on your amplifier to the center position.

5 Press HIGH CUT / to adjust to the

position where the desired response can be obtained.

Normally, set the position to a level slightly higher than the minimum frequency of the front speaker. * To find out the minimum frequency of the front

speaker, refer to the owner’s manual of the front speaker.

obtain the desired response, set it to the regular mode.

8 Press B.A.S.S. to select a mode that is

suitable for the source.

1: WIDE

When a movie source is played, the low- frequency effects are enhanced so that you can enjoy more powerful sound.

2: NORMAL

When a music or movie etc. source is played, you can enjoy natural bass sounds.

3: NARROW

When an ordinary music source is played, the excessive low-frequency signals are cut off to make the sound clearer.

PHASE switch

In most situations, set this switch to select the reverse mode. However, depending on your speaker systems or listening condition, there may be a case when better sound quality is obtained by selecting the regular mode. Select the better mode by monitoring the sound.

English

12 En

USING THIS UNIT

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

100Hz

40Hz

VOLUME

2 1

Remote control

Front panel

STANDBY/ON indicator

3 123

PRESET

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

SLEEP

SUBW

STANDBY

/ON

Storing the sound balance settings

You can store up to 3 sets of your favorite settings (volume, high-cut, phase and B.A.S.S. setting) in this unit.

■Storing the setting

In the following procedure, PRESET 1 is used as an example.

1 Adjust the sound balance between the

volume, high cut, phase and page 12).

B.A.S.S. (see

■ Recalling a setting

Press PRESET you want to recall (1, 2 or 3).

■ Memory back-up

Even if you turn off this unit by using the POWER switch on the rear panel, this unit recalls the last setting when the power is turned back on (Last memory function).

Note

If the power is cut for more than one week, the setting is cleared.

Setting the sleep timer

If you set the sleep timer, this unit automatically turns to the standby mode after 120 minutes.

2 Press MEMORY.

The PRESET indicators on the front panel flash.

3 Press PRESET 1.

The PRESET 1 indicator lights up. The current setting is stored as PRESET 1.

• In step 3, pressing a stored number overwrites the old setting.

• While the VOLUME control or the H-CUT control is rotating by pressing a PRESET, pressing another PRESET is ineffective.

13 En

Press SLEEP.

The color of the STANDBY/ON indicator changes to orange.

Pressing SLEEP again cancels the sleep timer.

USING THIS UNIT

POWER switch

STANDBY/ON switch

Rear panel

Front panel

SUBW

STANDBY

/ON

SUBW

STANDBY

/ON

English

Operating the power of this unit using the remote control of your amplifier

* This function is available only for Yamaha amplifiers

that meet the following conditions: – The amplifier was released in 2005 or later. – The remote control of the amplifier has two different

buttons for STANDBY and ON.

Note

When the AMP ID library code of the remote control has been changed, this function may not work.

■ Setting

POWER

OFF

POWER

OFF

SUBWOOFER SYSTEM NS-SW901

STANDBY

PHASE

/ON

STANDBY

/ON

123123

B.A.S.S.

PRESET

40Hz

100Hz

VOLUME

H-CUT

■ Canceling

1 Set POWER switch on the rear panel to the

OFF position.

2 Set POWER switch to the ON position while

pressing and holding on the front panel. Continue holding down switch for 3 seconds or longer.

After the STANDBY/ON indicator flashes 2 times, the setting is completed.

Note

Place this unit within the operating range of the remote control of the amplifier. If you place this unit far away from the amplifier, you may not be able to operate this unit with the remote control.

STANDBY/ON switch

STANDBY/ON

1 Set POWER switch on the rear panel to the

OFF position.

2 Set POWER switch to the ON position while

pressing and holding on the front panel. Continue holding down switch for 3 seconds or longer.

After the STANDBY/ON indicator flashes 4 times, the setting is completed.

STANDBY/ON switch

STANDBY/ON

14 En

USING THIS UNIT

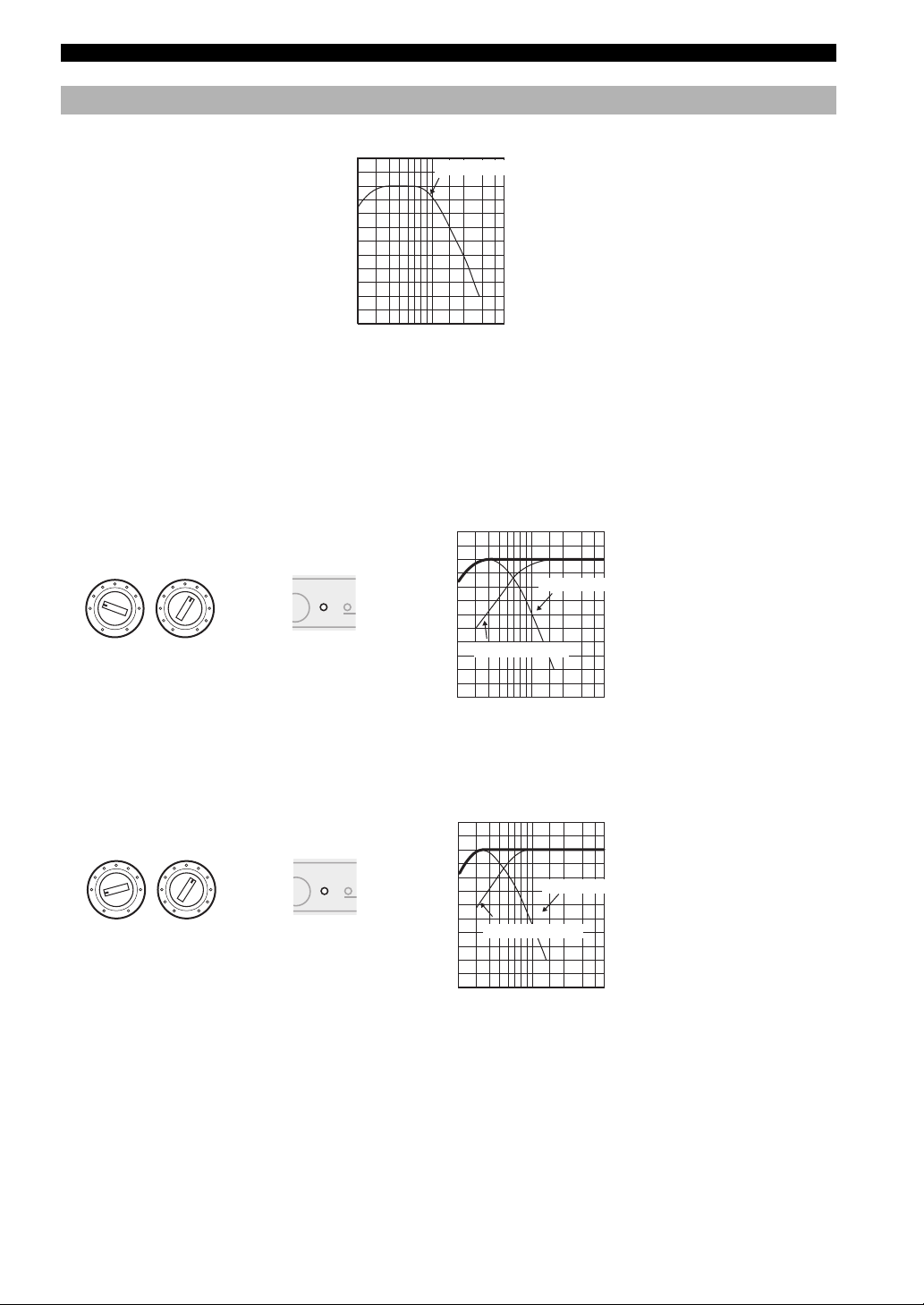

20 50 100 200 500Hz

H-CUT 140 Hz

Frequency response graph*

H-CUT

140Hz

40Hz

VOLUME

(H-CUT) (VOLUME)

PHASE

(PHASE)

20 50 100 200 500Hz

NS-SW901 (H-CUT 60 - 70 Hz)

Front

speaker

Frequency response graph*

H-CUT

140Hz

40Hz

VOLUME

(H-CUT) (VOLUME)

PHASE

(PHASE)

20 50 100 200 500Hz

NS-SW901 (H-CUT 50 - 60Hz)

Front

speaker

Frequency response graph*

Frequency response

Frequency response of this unit

The figures below show the optimum adjustment of each control and the frequency response when this subwoofer is combined with a typical front speaker system.

■EX.1 When combined with 10 cm (

) or 13 cm (5") acoustic suspension, 2-way system front

speakers

If you are using NS-F901 speakers as front speakers, use the following example as a reference when adjusting settings.

reverse mode

(Green)

■EX.2 When combined with 20 cm (8") or 25 cm (10") acoustic suspension, 2-way system front

speakers

reverse mode

(Green)

* These diagrams do not depict actual frequency response characteristics accurately.

15 En

Advanced Yamaha Active Servo Technology II

High-amplitude

bass sound

Port

Cabinet

Advanced impedance Converter

Active Servo

Processing

Amplifier

Signals of low amplitude

Air woofer

(Helmholtz resonator)

Signals

English

In 1988, Yamaha brought to the speaker systems utilizing YST (Yamaha Active Servo Technology) to give powerful, high quality bass reproduction. This technology uses a direct connection between the amplifier and speaker, allowing accurate signal transmission and precise speaker control.

As this technology uses speaker units controlled by the negative impedance drive of the amplifier and resonance generated between the cabinet capacity volume and port, it creates more resonant energy (the “air woofer” concept) than the standard bass reflex method. This allows for bass reproduction from much smaller cabinets than was previously possible.

Yamaha’s newly developed Advanced YST II adds many refinements to Yamaha Active Servo Technology, allowing better control of the forces driving the amplifier and speaker. From the amplifier’s point of view, the speaker impedance changes depending on the sound frequency. Yamaha developed a new circuit design combining negative-impedance and constant-current drives, which provides a more stable performance and clear bass reproduction without any murkiness.

16 En

TROUBLESHOOTING

Refer to the chart below when this unit does not function properly. If the problem you are experiencing is not listed below or if the instructions given below do not help, disconnect the power cord and contact your authorized Yamaha dealer or service center.

Problem Cause Remedy

Power is not supplied even though the STANDBY/ON switch is pressed.

No sound. The volume is set to the minimum (0). Raise the volume.

Sound level is too low. Speaker cables are not connected correctly. Connect them correctly, that is L (left) to

The remote control does not work.

This unit is not turned on with the remote control of the amplifier. (when setting “Operating the power of this unit using the remote control of your amplifier”)

The household breaker goes off. This unit consumes much electricity when a

An object has fallen into the port. Do not try to remove the object. Attempting

The power plug is not securely connected. Connect it securely.

The POWER switch is set to the OFF position.

Speaker cables are not connected securely. Connect them securely.

The signals from the amplifier are too low. Increase the volume of the amplifier or the

The signal from the subwoofer output terminal of the amplifier is not output.

Setting of the phase is not proper. Set the phase to the other position.

A source sound with few bass frequencies is being played.

It is influenced by standing waves. Relocate the subwoofer or change its

Wrong distance or angle. Use the remote control within a maximum

Direct sunlight or lighting from an inverter type of fluorescent lamp etc. is striking the remote control sensor of this unit.

The batteries are weak. Replace all batteries.

There are obstacles between the remote control signal receiver on the unit and the remote control.

Wrong distance or angle. Place this unit within the operating range

high level signal is input to this unit.

to remove the object may cause a malfunction.

Set the POWER switch to the ON position.

component connected to the amplifier.

Check the speaker mode setting on the amplifier.

L, R (right) to R, “+” to “+” and “–” to “–”.

Play a source sound with bass frequencies. Set the H-CUT to a higher position.

positioning angle.

range of 6 m and no more then 30 degrees off-axis from the front panel.

Reposition this unit.

Remove the obstacles.

of the remote control of the amplifier.

Turn down the volume on the amplifier etc. connected to this unit or cut off the power of other unused equipment.

Contact an authorized Yamaha dealer or service center.

Notes

• When an excessive level of signal is input to this unit for 5 to 15 minutes, the POWER indicator starts flashing to alarm you of the danger of damaging the power amplifier and speaker of this unit. If the signal input lasts for 5 minutes more, this unit turns into the standby mode automatically.

• When an enormous amount of signal is input, the power of this unit is turned off immediately. To turn on this unit again, press STANDBY/ON switch on the front panel.

17 En

SPECIFICATIONS

English

Type .... Advanced Yamaha Active Servo Technology II

Driver ...................................... 25 cm (10”) cone woofer

Magnetic shielding type

Amplifier Output (100 Hz, 4 ohms, 10% T.H.D)

............................................................................... 600 W

Frequency Response ............................. 18 Hz - 160 Hz

Power Supply

U.S.A. and Canada models ............. AC 120 V, 60 Hz

U.K. and Europe models ................ AC 230 V, 50 Hz

Australia model .............................. AC 240 V, 50 Hz

Asia and General models

....................... AC 110/120/220/230-240 V, 50/60 Hz

Korea model ................................... AC 220 V, 60 Hz

China model ................................... AC 220 V, 50 Hz

Power Consumption ........................................... 180 W

Standby Power Consumption ............................. 0.5 W

Dimensions (W x H x D)

.......................................... 410 mm x 457 mm x 462 mm

(16-1/8” x 18” x 18-1/4”)

Weight .................................................. 32 kg (70.5 lbs.)

Please note that all specifications are subject to change without notice.

18 En

Nous vous remercions d’avoir choisi ce produit Yamaha.

ATTENTION: Tenir compte des précautions ci-dessous avant de faire fonctionner l’appareil.

Tenir compte des précautions ci-dessous avant de faire fonctionner l’appareil. Yamaha ne saurait être tenue pour responsable de tout dommage et/ou blessure dûs à un non-respect des mises en garde ci-dessous.

• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un endroit sûr pour une utilisation ultérieure.

• Installez cet appareil dans un endroit frais, sec et propre, à l’écart des fenêtres et à l’abri des sources de chaleur, des vibrations, de la poussière, de l’humidité et du froid. Évitez toute source de bruit électrique (transformateurs, moteurs). Pour éviter un incendie ou une électrocution, n’exposez pas cet appareil à la pluie ni à l’humidité.

• La tension à utiliser doit être la même que celle spécifiée sur le panneau arrière. Utiliser cet appareil avec une plus haute tension que celle spécifiée est dangereux et peut causer un incendie et/ou causer une électrocution.

• Ne pas forcer les commutateurs, les touches ou les câbles de raccordement. Lors du déplacement de l’appareil, d’abord débrancher la prise d’alimentation et les câbles le raccordant à d’autres appareils. Ne jamais tirer sur les cordons.

• Lorsqu on prévoit de ne pas utiliser cet appareil pendant longtemps (pendant les vacances, par exemple), débrancher le cordon d’alimentation CA de la prise murale.

• Cet appareil possédant un amplificateur intégré, de la chaleur sera irradiée par le panneau arrière. Placer l’unité assez loin des murs, en laissant toujours un espace de 20 cm au moins audessus, au-dessous et des deux côtés de l’unité afin d’éviter les risques d’incendie et de dommages. Ne pas positionner non plus cet appareil dos au plancher ou à une autre surface.

• Ne couvrez pas le panneau arrière de cet appareil avec un journal, une nappe, un rideau, etc. afin de ne pas empêcher la dissipation de chaleur. Si la température à l’intérieur de cet appareil augmente, un incendie peut se déclarer et endommager cet appareil et/ou causer une blessure corporelle.

• Ne jamais placer les objets suivants sur cette unité:

Des objets verres, de la vaissille, des petits objets metalliques, etc.

Des blessures pourraient être causées par des débris de verre, etc. dûs aux vibrations et aux brisures.

- Une bougie allumée, etc.

Si la bougie tombe sous l’effet des vibrations, elle risque de provoquer un incendie et des blessures corporelles.

- Un récipient contenant de l’eau

Si le récipient tombe sous l’effet des vibrations et que de l’eau éclabousse l’enceinte, ceci risque de l’endommager sérieusement, et/ou de provoquer des électrocutions.

• Ne pas mettre cette unité dans les endroits où des corps étrangers, comme des jets d’eau par exemple, pourraient tomber dedans. Ceci pourrait causer un incendie, endommager cette unité, et/ou des blessures corporelles. Ne jamais introduire la main ou un corps étranger dans le port YST

• situé sur le côté avant de cette unité. Ne jamais attraper l’unité par l’orifice du port lors des déplacements, car ceci pourrait causer des blessures corporelles et/ou endommager l’unité.

• Ne jamais placer un objet fragile à proximité du port YST de cette unité. Si cet objet venait à chuter en raison de la pression de l’air, il pourrait endommager l’unité et/ou causer des blessures corporelles.

• N’ouvrez le coffret sous aucun prétexte. Vous risquez de vous électrocuter, car cet appareil fonctionne sous haute tension. Vous risquez également de vous blesser et/ou d’endommager l’appareil. Si un objet tombe par mégarde à l’intérieur de l’appareil, contactez votre revendeur.

• En utilisant un h umidificateur, éviter la condensation à l’intérieur de l’appareil en libérant la place autour de l’appareil ou en évitant

l’humidification extrême. La condensation peut causer un feu, des dommages à l’appareil et/ou une électrocution.

• Les sons de très basse fréquence produits par cet appareil peuvent provoquer un sifflement sur le tourne-disque. Dans ce cas, éloigner cet appareil du tourne-disque.

• Cet appareil peut être endommagé si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoïdales de 20 Hz-50 Hz d’un disque d’essai, des sons de graves d’instruments électroniques, etc. sont émis en continu ou si la pointe de lecture d’une platine tourne-disque touche la surface d’un disque, réduire le niveau de volume pour éviter d’endommager cet appareil. Si une distorsion se fait entendre (par exemple des petits coups

• secs intermittents ou un “martèlement”) sur cet appareil, diminuer le niveau sonore. La lecture à très haut volume des sons de basse ou des sons de basses fréquences de la bande sonore d’un film, ou de passages de musique pop de forte intensité, sont susceptibles d’endommager ce système d’enceintes.

• Des vibrations générées par des fréquences supergraves risquent de déformer les images sur un téléviseur. Dans ce cas, éloigner cet appareil du téléviseur.

• Ne pas essayer de nettoyer cette unité avec des diluants chimiques, ceci endommagerait le fini. Utiliser un chiffon propre et sec.

• Bien lire la section “GUIDE DE DÉPANNAGE” concernant les erreurs de fonctionnement communes avant de conclure que l’unité est défecteuse.

• Installez l’appareil près de la prise secteur et à un endroit tel que la fiche secteur soit facilement accessible.

• Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc.

- Conservez les piles hors de portée des enfants. Les piles

constituent un danger potentiel si les enfants les mettent en bouche.

- Si les piles sont vieilles, la portée de la télécommande risque

de diminuer considérablement. Le cas échéant, remplacez les piles le plus rapidement possible par deux piles neuves.

- N’utilisez pas à la fois des piles neuves et des piles usagées.

- N’utilisez pas non plus des piles de deux types différents (par

exemple, des piles alcalines et des piles au manganèse). Lisez les instructions de l’emballage, car ces types de piles peuvent être de forme et de couleur différentes.

- Des piles épuisées risquent de fuir. En cas de fuite, jetez les

piles immédiatement. Évitez de toucher le liquide qui a fui et veillez à ce qu’il n’entre pas en contact avec vos vêtements, etc. Nettoyez soigneusement le logement d’insertion des piles avant d’insérer de nouvelles piles.

- Retirez les piles de l’appareil si vous n’avez pas l’intention

d’utiliser ce dernier pendant une période prolongée. Sans cela, les piles s’usent et risquent de fuir, ce qui pourrait endommager l’appareil.

- Ne jetez pas les piles avec les ordures ménagères. Mettez-les au

rebut conformément aux réglementations locales en vigueur.

• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système. Yamaha décline toute responsabilité en cas d’accident causé par un positionnement ou une installation inadéquats des enceintes.

ATTENTION

Danger d’explosion si la pile n’est pas remplacée correctement. La remplacer par une pile de type identique ou équivalent.

AVERTISSEMENT

POUR ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

i Fr

Même si cette unité dispose d’une conception à blindage

magnétique, il y a un risque possible de création d’interférences, visibles sur les images en couleurs si elle est placée à côté d’un téléviseur. Dans ce cas, éloigner l’unité du téléviseur.

Tant que cet appareil est branché à la prise de courant, il reste alimenté, même s’il est éteint. L’appareil consomme donc une faible quantité d’électricité.

• VOLTAGE SELECTOR (Modèle pour l’Asie et modèle général) Le commutateur de tension situé sur le panneau arrière de l’unité doit être placé dans la position adéquate AVANT de brancher l’unité dans la prise CA du secteur. Les tensions sont de 110/120/220/230-240 V CA, 50/60 Hz.

Entretien de l’enceinte

Pour conserver intact le brillant de la finition laquée, essuyezla avec un chiffon doux et sec. Afin d’éviter d’endommager la finition, n’utilisez jamais de solvants chimiques tels que de l’alcool, du benzène, du dissolvant ou d’autres produits comme de l’insecticide, etc. Veillez en outre à ne pas utiliser de chiffon humide ni tout type de chiffon contenant des solvants chimiques; et ne posez pas de film plastique ou vinyle sur le caisson. Cela risquerait d’écailler la finition, de décolorer la surface du caisson ou de provoquer l’adhésion de la feuille.

Information concernant la collecte et le traitement des piles usagées et des déchets d’équipements électriques et électroniques

Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/ EC et 2006/66/EC.

En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.

Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d’autres pays en dehors de l’Union Européenne]

Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Note pour le symbole “pile” (les deux symboles du bas):

Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.

TABLE DES MATIÉRES

POUR COMMENCER ........................................... 1

Description .............................................................. 1

À propos de ce manuel .......................................... 1

Accessoires fournis................................................ 1

Commandes et fonctions ....................................... 2

Préparation du boîtier de télécommande ............. 4

INSTALLATION ..................................................... 5

Orientation du caisson de graves ......................... 5

RACCORDEMENTS ............................................. 6

Raccordement à un amplificateur pourvu d’une ou de plusieurs prises de caisson de graves (sortie de ligne)

Raccordement à un amplificateur sans

prise de caisson de graves (sortie de ligne)........ 8

Raccordement à la borne de masse.................... 11

Raccordement du câble d’alimentation.............. 11

UTILISATION DE CET APPAREIL ..................... 12

Réglage de la balance sonore ............................. 12

Enregistrement des réglages de la

balance sonore...................................................... 13

Utilisation de la minuterie de mise

hors service........................................................... 13

Mise sous tension de cet appareil depuis le boîtier de télécommande de votre

amplificateur.......................................................... 14

Courbe de réponse en fréquence........................ 15

Advanced Yamaha

Active Servo Technology II ............................... 16

GUIDE DE DÉPANNAGE ................................... 17

CARACTÉRISTIQUES TECHNIQUES ............... 18

........................6

Français

ii Fr

Description

Câble d’alimentation

Boîtier de télécommande

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

Piles (2)

(AA, R6, UM-3)

POUR COMMENCER

◆ Puissance dynamique élevée de 600 W

◆ Prise d’entrée L.F.E

◆ Minuterie de mise hors service

◆ Commande à distance possible

Les réglages de paramètres et les ajustements peuvent être effectués à l’aide du boîtier de télécommande depuis votre position d’écoute.

◆ Advanced Yamaha Active Servo Technology II

Cet appareil intègre le système Advanced Yamaha Active Servo Technology II conçu par Yamaha pour restituer des extrêmes graves de très grande qualité.

◆ Deux borniers d’entrée

Cet appareil s’intègre sans problème à votre chaîne audio actuelle car il peut être raccordé soit aux prises d’enceintes soit aux prises de sortie de ligne (prise cinch) de votre amplificateur.

◆ Sons graves optimaux grâce aux divers

réglages

Le réglage du point de coupure des aigus et de la phase permet d’obtenir un équilibre sonore optimal entre les enceintes avant et cet appareil.

◆ Sélecteur de mode B.A.S.S.

Cet appareil est pourvu d’un sélecteur de mode B.A.S.S. qui permet de sélectionner les graves qui correspondent le mieux à la musique écoutée.

À propos de ce manuel

• Dans ce manuel, on utilisera le boîtier de télécommande pour toutes les opérations pouvant être effectuées soit par la face avant soit par le boîtier de télécommande.

• y indique une suggestion.

• Les remarques contiennent des informations importantes sur la sécurité et le fonctionnement de l’appareil.

Accessoires fournis

Veuillez vous assurer que vous possédez bien les articles suivants.

1 Fr

Commandes et fonctions

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

140Hz

40Hz

VOLUME

1 2

Chaque graduation de la commande correspond à 10 Hz.

H-CUT

140Hz

40Hz

■ Face avant

POUR COMMENCER

Français

1 Capteur de télécommande

Reçoit les signaux émis par le boîtier de télécommande.

2 Témoin STANDBY/ON

Vert: Ce témoin s’éclaire lorsque l’appareil est en service. Rouge: Ce témoin s’éclaire lorsque l’appareil est en

veille.

Orange: Ce témoin s’éclaire lorsque la minuterie de mise

hors service est active.

3 Témoin PHASE

Vert

: Ce témoin s’éclaire lorsque la phase est inversée.

Rouge: Ce témoin s’éclaire lorsque la phase est normale.

4 Sélecteur STANDBY/ON

Met l’appareil en service ou en veille.

Remarque

En veille, cet appareil consomme peu d’électricité.

5 Commande H-CUT

Sert à régler le point de coupure des hautes fréquences selon les enceintes avant utilisées ou vos préférences (voir page 12).

6 Commande VOLUME

Sert à régler le volume. Tournez la commande dans le sens horaire pour augmenter le volume et dans le sens antihoraire pour réduire le volume.

7 Témoins B.A.S.S.

Ces témoins s’éclairent pour indiquer le numéro B.A.S.S. (1, 2 ou 3) actuellement sélectionné (voir page 12).

8 Témoins PRESET

Ces témoins s’éclairent pour indiquer le numéro PRESET (1, 2 ou 3) actuellement sélectionné (voir page 13).

Remarques

• Si vous mettez cet appareil en veille lorsqu’un des témoins PRESET est éclairé, aucun témoin PRESET ne s’éclairera la prochaine fois que vous remettrez l’appareil en service.

• Le témoin PRESET s’éteint lorsque vous appuyez sur une autre touche que PRESET 1, 2 ou 3, ou lorsque vous utilisez une autre fonction de cet appareil.

2 Fr

POUR COMMENCER

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

POWER

OFF

6 7

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

1 2

■Panneau arrière

1 Borne GND

Voir page 11 pour ce qui concerne les raccordements.

2 Prises INPUT 3

Voir pages 6 - 7 pour ce qui concerne les raccordements.

3 Prises INPUT 2 (LFE)

Voir page 7 pour ce qui concerne les raccordements.

4 Prises OUTPUT

Voir page 9 pour ce qui concerne les raccordements.

■Boîtier de télécommande

5 Prises INPUT 1

Voir pages 9 - 10 pour ce qui concerne les raccordements.

6 AC IN

Cette prise sert à raccorder le câble d’alimentation fourni (voir page 11).

7 Sélecteur POWER

Ce sélecteur sert à mettre cet appareil sous ou hors tension (ON/OFF). Normalement, mettez ce sélecteur en position ON. Si vous n’utilisez pas cet appareil pendant longtemps, mettez le sélecteur en position OFF.

3 B.A.S.S.

Ce sélecteur sert à sélectionner le mode correspondant le mieux à la musique écoutée. À chaque pression du doigt sur B.A.S.S., le témoin B.A.S.S. 1, 2 ou 3 s’éclaire.

4 PRESET

Cette touche sert à enregistrer ou rappeler les réglages de B.A.S.S., volume, fréquence de coupure et phase (voir page 13).

5 HIGH CUT /

Sert à régler le point de coupure des hautes fréquences selon les enceintes avant utilisées ou vos préférences (voir page 12).

1 STANDBY

Cette touche met l’appareil en veille.

En veille, cet appareil consomme peu d’électricité.

Remarque

2 POWER

Cette touche met cet appareil en service.

3 Fr

6 SLEEP

Met en marche la minuterie de mise hors service (voir page 13).

7 PHASE

Cette touche sert à sélectionner le mode de phase. Normalement, sélectionnez la position inversée. Toutefois, selon les enceintes utilisées ou les conditions d’écoute, vous pouvez obtenir un meilleur son en réglant ce sélecteur sur la position normale. Sélectionnez la meilleure position en écoutant le son.

8 MEMORY

Cette touche sert à enregistrer les réglages de B.A.S.S., volume, fréquence de coupure et phase (voir page 13).

9 VOLUME /

Ces touches servent à régler le volume de l’appareil.

Préparation du boîtier de télécommande

Capteur de

télécommande

Environ

6 m

POUR COMMENCER

■ Mise en place des piles dans le boîtier de télécommande

1 Appuyez sur la marque sur le couvercle

des piles et ouvrez le couvercle.

2 Insérez les deux piles de type AA, R6, UM-3

fournies en suivant les indications (+/–) à l’intérieur du logement des piles.

3 Fermez le couvercle des piles.

Remplacement des piles

Remplacez toutes les piles si la portée du boîtier de télécommande devient plus faible.

■ Utilisation du boîtier de télécommande

Français

Le boîtier de télécommande émet un rayon infrarouge. Veillez à le pointer directement sur le capteur de télécommande de l’appareil pour en assurer le fonctionnement.

Manipulation du boîtier de télécommande

Ne pas répandre de liquide sur le boîtier de télécommande. Ne pas laisser tomber le boîtier de télécommande. Ne pas laisser le boîtier de télécommande aux endroits

suivants:

– chauds ou humides, par exemple près d’un appareil de

chauffage ou dans une salle de bains – extrêmement froids – poussiéreux

4 Fr

INSTALLATION

Remarque

Vous pouvez aussi placer et orienter le caisson de graves de la manière illustrée ci-dessous. Néanmoins, si le caisson de graves est placé face au mur, la restitution des graves pourrait être affectée en raison d’un phénomène d’annulation de phase provoqué par l’interférence entre le son direct et le son réfléchi. Pour éviter ce problème, placez le caisson de graves

dans un angle. (Graphiques , et ).

ABC

Dans certains cas, la présence d’ondes stationnaires peut nuire à la perception des sons ultra graves produits par le caisson de graves.

Vu que les fréquences graves des signaux audio comportent des longueurs d’onde étendues, elles sont perçues comme quasi non directionnelles par l’oreille humaine. La plage des très basses fréquences ne produit pas d’image stéréo. Un seul caisson de graves suffit donc pour produire des sons très graves de haute qualité. Toutefois, l’utilisation de deux caissons de graves (comme pour les enceintes avant G et D) peut contribuer à intensifier votre plaisir acoustique.

Orientation du caisson de graves

Placez le caisson de graves comme décrit sur le schéma , ou pour obtenir un rendement optimal.

: caisson de graves : enceinte avant

Utilisation d’un seul caisson de graves

Placez le caisson de graves à droite ou à gauche des enceintes avant.

Placement du caisson de graves entre les

enceintes avant

Si vous placez le caisson de graves entre les enceintes avant gauche et droite, orientez-le légèrement vers le mur pour optimaliser la restitution.

Utilisation de deux caissons de graves

Placez les deux caissons de graves à gauche et à droite des enceintes avant.

Remarques

• Cet appareil bénéficie d’un blindage magnétique. Toutefois, évitez de le placer trop près d’un téléviseur de type CRT, car cela pourrait détériorer les couleurs. Le cas échéant, éloignez l’appareil du téléviseur.

• Si vous utilisez le caisson de graves à un volume extrême, les meubles ou surfaces en verre dans la pièce pourraient résonner et le caisson lui-même pourrait en outre vibrer. Le cas échéant, réduisez le volume. Pour limiter la résonance, utilisez un rideau épais ou un tissus similaire afin d’absorber les vibrations sonores. Vous pouvez aussi résoudre le problème en déplaçant le caisson de graves.

5 Fr

RACCORDEMENTS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

Amplificateur

Câble mono à fiches cinch (non fourni)

Caisson de graves

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

Câble audio à

fiches cinch (non fourni)

Amplificateur

Caisson de graves

Reportez-vous aux pages 6 - 7 si votre amplificateur a une ou plusieurs prises de caisson de graves (sortie de ligne) ou aux pages 8 - 10 si votre amplificateur n’a pas de prise de caisson de graves (sortie de ligne).

Remarques

• Ne raccordez le câble d’alimentation de cet appareil et les autres appareils à une prise secteur que lorsque tous les appareils ont été reliés.

• Assurez-vous que la voie gauche (L), la voie droite (R) et les pôles “+” (rouge) et “–” (noir) sont convenablement reliés. Pour le détail à ce sujet, reportez-vous aussi au mode d’emploi de l’appareil relié à cet appareil.

• Selon les appareils, les méthodes de raccordement ou les noms de prises peuvent être différents. Pour le détail à ce sujet, reportez-vous aussi au mode d’emploi de l’appareil.

Raccordement à un amplificateur pourvu d’une ou de plusieurs prises de

caisson de graves (sortie de ligne)

Si votre amplificateur est pourvu d’une prise de caisson de graves

Reliez la prise de caisson de graves (ou filtre passe-bas, etc.) de votre amplificateur à la prise INPUT 3 ( /MONO) de cet appareil avec un câble mono à fiches cinch, en vente dans le commerce.

Français

Si votre amplificateur est pourvu de deux prises de caisson de graves

■ Utilisation d’un caisson de graves

Raccordez la prise de caisson de graves côté “L” de votre amplificateur à la prise INPUT 3 ( /MONO) de cet appareil et la prise du caisson de graves côté “R” de votre amplificateur à la prise INPUT 3 ( ) de cet appareil avec un câble audio à fiches cinch, en vente dans le commerce.

Remarques

• Certains amplificateurs ont des prises de sortie de ligne désignées par PRE OUT. Si vous raccordez cet appareil aux prises PRE OUT de votre amplificateur, assurez-vous que celui-ci a au moins deux jeux de prises PRE OUT. S’il a seulement un jeu de prises PRE OUT, ne raccordez pas cet appareil aux prises PRE OUT. Raccordez-le aux prises d’enceintes de l’amplificateur (voir pages 8 - 9). Si vous raccordez cet appareil à une prise de sortie de ligne mono de l’amplificateur, utilisez la prise

•

( /MONO)

• Si vous raccordez cet appareil aux prises de sortie de ligne de l’amplificateur, les autres enceintes ne devront pas être raccordées aux prises OUTPUT sur le panneau arrière de cet appareil. Aucun son ne sera sinon fourni.

INPUT 3

6 Fr

RACCORDEMENTS

POWER

OFF

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

Câble mono à fiches cinch (non fourni)

Amplificateur

Caisson de graves

MONO

INPUT

■Utilisation de deux caissons de graves

Raccordez la prise de caisson de graves côté “R” de votre amplificateur à la prise INPUT 3 ( ) de cet appareil avec un câble mono à fiches cinch, en vente dans le commerce, et la prise de caisson de graves côté “L” de votre amplificateur à la prise INPUT 3 ( /MONO) de cet appareil avec un câble mono à fiches cinch, en vente dans le commerce.

■

Raccordement à un amplificateur pourvu d’une fonction de coupure des hautes fréquences

Si votre amplificateur est capable de couper les hautes fréquences des signaux transmis au caisson de graves, connectez l’amplificateur aux bornes INPUT2 (LFE) du caisson de graves. Vous obtiendrez ainsi une qualité sonore optimale, car le trajet du signal dans le caisson de graves est raccourci lorsqu’il passe par le circuit intégré HIGH CUT.

7 Fr

15 mm

Raccordement à un amplificateur sans prise de caisson de graves

(sortie de ligne)

RACCORDEMENTS

Raccordez un amplificateur (et des enceintes avant) à cet appareil à l’aide de câbles d’enceintes du commerce. Reportez-vous aux instructions suivantes pour les raccordements.

■ Raccordement d’un câble d’enceinte

■ Raccordement avec une fiche banane

1 Dévissez la borne. 2 Insérez le connecteur de fiche banane dans

l’extrémité de la borne correspondante.

1 Retirez environ 15 mm de gaine isolante à

l’extrémité de chaque câble d’enceinte.

2 Torsadez les fils exposés à l’extrémité de

chaque câble pour éviter tout court-circuit.

3 Tournez le bouton dans le sens antihoraire

pour le dévisser.

Français

4 Introduisez l’extrémité dénudée dans le

perçage de la borne.

5 Tournez le bouton dans le sens horaire

pour le serrer.

6 Assurez-vous que le branchement résiste

en tirant légèrement sur le câble au niveau de la borne.

Remarques

• Ne court-circuitez pas les fils dénudés parce que cet appareil ou l’amplificateur, ou les deux, pourraient être endommagés.

• Essayez de maintenir les câbles d’enceintes les plus courts possible. Ne pliez pas ou n’enroulez pas les câbles s’ils sont trop longs. Si vous n’avez pas bien branché les câbles, aucun son ne sera émis par cet appareil ou les enceintes, ou par les deux.

• Tenez compte des signes de polarité + et – sur les bornes d’enceintes et branchez les fils en conséquence. Si ces câbles sont inversés, le son ne sera pas naturel et les graves seront insuffisants.

• N’insérez pas la partie isolée du câble dans l’orifice. Le son ne sera pas retransmis.

8 Fr

RACCORDEMENTS

Enceintes avant (D) Enceintes avant (G)

Prises d’enceintes

Amplificateur

Caisson de graves

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM

AMPLIFIER

INPUT 3

INPUT 2

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

POWER

OFF

Enceintes avant (D) Enceintes avant (G)

Prises d’enceintes

Caisson de graves (D)

Amplificateur

Caisson de graves (G)

Si votre amplificateur est pourvu d’un jeu de prises d’enceintes avant

Raccordez les prises d’enceintes de l’amplificateur aux prises INPUT 1 de cet appareil et les prises OUTPUT de cet appareil aux enceintes avant avec un câble d’enceinte, en vente dans le commerce.

La qualité sonore n’est pas affectée par le raccordement des enceintes avant par l’intermédiaire de cet appareil.

■Utilisation d’un caisson de graves

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

■Utilisation de deux caissons de graves

9 Fr

RACCORDEMENTS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

Enceintes avant (D)

Enceintes avant (G)

Prises

d’enceintes

Amplificateur

Caisson de graves

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

POWER

OFF

Enceintes avant (D)

Prises

d’enceintes

Enceintes avant (G)

Caisson de graves (D) Caisson de graves (G)

Amplificateur

Si votre amplificateur est pourvu de deux jeux de prises d’enceintes avant et les deux jeux de prises peuvent transmettre les signaux audio simultanément

• Raccordez un jeu de prises d’enceintes avant de l’amplificateur aux prises INPUT 1 de cet appareil et raccordez l’autre jeu de prises d’enceintes avant de l’amplificateur aux enceintes avant avec des câbles d’enceintes, en vente dans le commerce.

• Réglez l’amplificateur de sorte que les deux jeux d’enceintes avant transmettent les signaux audio simultanément.

Remarque

Si votre amplificateur ne peut pas transmettre les signaux audio simultanément malgré ce type de raccordement, procédez comme indiqué dans “Si votre amplificateur est pourvu d’un jeu de prises d’enceintes avant” à la page 9.

■ Utilisation d’un caisson de graves

Français

■ Utilisation de deux caissons de graves

10 Fr

RACCORDEMENTS

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

A B

À une prise

secteur

Raccordement à la borne de masse

Si du bruit est émis par cet appareil ou l’amplificateur lorsque cet appareil est relié aux prises d’enceintes de l’amplificateur, raccordez les bornes GND (masse) de votre amplificateur et de cet appareil avec un fil de masse, en vente dans le commerce, comme indiqué sur la figure

Si votre amplificateur n’a pas de borne GND (masse), reliez le fil de masse à une vis du couvercle supérieur de votre amplificateur, comme indiqué sur la figure .

Raccordement du câble d’alimentation

Seulement après avoir raccordé tous les appareils, branchez le câble d’alimentation fourni d’abord sur la prise AC IN de cet appareil puis sur une prise secteur.

POWER

OFF

Remarques

• Ne pas utiliser d’autres câbles d’alimentation. Utilisez seulement le câble fourni. Tout autre câble d’alimentation peut provoquer un incendie ou un choc électrique.

• Ne branchez pas le câble d’alimentation sur la prise secteur de votre amplificateur. Ceci peut causer de la distorsion ou bien l’alimentation de l’amplificateur risque d’être coupée.

Remarque

Lorsque vous raccordez la borne GND (masse), les câbles d’alimentation de l’amplificateur et de cet appareil doivent être débranchés de la prise secteur.

11 Fr

UTILISATION DE CET APPAREIL

POWER

OFF

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

2,6

POWER

OFF

Boîtier de télécommande Panneau arrière

SUBW

STANDBY

/ON

Réglage de la balance sonore

Avant d’utiliser cet appareil, ajustez de la façon suivante la balance du volume sur cet appareil pour équilibrer le mieux possible le volume et le son entre les enceintes avant et cet appareil.

6 Appuyez sur VOLUME pour augmenter

graduellement le volume et ajuster la balance du volume entre les enceintes avant et cet appareil.

Normalement, réglez le volume de manière à obtenir un peu plus de graves que lorsque cet appareil n’est pas utilisé.

Si vous n’obtenez pas la réponse souhaitée, répétez les étapes 5 et 6.

7 Appuyez sur PHASE pour sélectionner la

phase normale ou la phase inversée.

1 Après vous être assuré que le sélecteur

POWER à l’arrière de cet appareil était réglé

sur la position ON, appuyez sur

POWER

pour mettre cet appareil sous tension.

Le témoin STANDBY/ON s’allume en vert.

2 Appuyez sur VOLUME pour réduire au

minimum (0) le volume de cet appareil.

3 Mettez tous les autres appareils en service. 4 Jouez un morceau contenant des graves et

réglez le volume sur l’amplificateur au niveau souhaité.

Laissez la commande de tonalité de votre amplificateur à la position centrale.

5 Appuyez sur HIGH CUT / pour

spécifier le point où la réponse est la meilleure selon vos goûts.

Normalement, il est conseillé de spécifier un point un peu supérieur à la fréquence minimale des enceintes avant. * Pour la fréquence minimale de vos enceintes avant,

reportez-vous à leur mode d’emploi.

Normalement, sélectionnez la phase inversée. Si vous n’obtenez pas la réponse souhaitée, sélectionnez la phase normale.

8 Appuyez sur B.A.S.S. pour sélectionner le

mode correspondant à la musique écoutée.

1: WIDE

Lorque vous regardez un film, les effets des basses fréquences sont accentués de manière à rendre le son plus puissant.

2: NORMAL

Lorsque vous écoutez de la musique ou regardez un film, etc. les graves sont normaux.

3: NARROW

Lorsque vous écoutez de la musique ordinaire, les signaux de basses fréquences trop puissants sont coupés pour rendre le son plus clair.

Commutateur PHASE

Dans la plupart des cas, ce commutateur sera placé sur “REV” pour choisir le mode inversé. Cependant, selon les enceintes utilisées ou les conditions d’écoute, vous obtiendrez une meilleure qualité sonore en positionnant ce commutateur sur “normale” (normal). Faites un essai et choisissez la position offrant le meilleur son.

Français

12 Fr

UTILISATION DE CET APPAREIL

Boîtier de télécommande

Face avant

Témoin STANDBY/ON

3 123

PRESET

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

SLEEP

SUBW

STANDBY

/ON

Enregistrement des réglages de la balance sonore

Vous pouvez enregistrer vos 3 types de réglages préférés (volume, point de coupure, phase et B.A.S.S.) sur cet appareil.

STANDBY

SLEEP

POWER

B.A.S.S.

PHASE

1 3

HIGH CUT

MEMORY

PRESET

213

VOLUME

1 2

SUBWOOFER SYSTEM NS-SW901

STANDBY

PHASE

/ON

STANDBY

/ON

40Hz

123123

B.A.S.S.

PRESET

100Hz

VOLUME

H-CUT

■Enregistrement d’un réglage

Pour enregistrer un réglage, nous utiliserons ici comme exemple PRESET 1.

1 Ajustez la balance sonore entre le volume,

le point de coupure, la phase et (voir page 12).

B.A.S.S.

■ Rappel d’un réglage

Appuyez sur la touche PRESET (1, 2 ou 3) dont vous voulez réutiliser le réglage.

■ Secours de la mémoire

Même si cet appareil est mis hors tension avec le sélecteur POWER sur le panneau arrière, le dernier réglage effectué est réutilisé à la mise sous tension de l’appareil (Mémorisation du dernier réglage).

Remarque

Toutefois, si l’alimentation reste coupée plus d’une semaine, le réglage sera effacé.

Utilisation de la minuterie de mise hors service

Si vous mettez cette minuterie en service, l’appareil se mettra en veille automatiquement au bout de 120 minutes.

2 Appuyez sur MEMORY.

Le témoins PRESET clignotent sur la face avant.

3 Appuyez sur PRESET 1.

Le témoin PRESET 1 s’allume. Le réglage actuel est enregistré sous le numéro PRESET 1.

• À l’étape 3, si vous appuyez sur un numéro déjà utilisé, l’ancien réglage sera effacé.

• Lorsque vous tournez la commande VOLUME ou la commande H-CUT tout en appuyant sur PRESET, les autres touches PRESET sont inactives.

13 Fr

Appuyez sur SLEEP.

Le témoin STANDBY/ON devient alors orange.

Il suffit d’appuyer une nouvelle fois sur SLEEP pour mettre la minuterie hors service.

UTILISATION DE CET APPAREIL

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

100Hz

40Hz

VOLUME

POWER

OFF

POWER

OFF

Sélecteur POWER

Sélecteur STANDBY/ON

Panneau arrière

Face avant

SUBW

STANDBY

/ON

Mise sous tension de cet appareil depuis le boîtier de télécommande de votre amplificateur

* Ceci n’est possible que si votre amplificateur Yamaha

remplit les conditions suivantes: – L’amplificateur date de 2005 ou au-delà. – Le boîtier de télécommande de l’amplificateur a deux

touches différentes pour STANDBY et ON.

Remarque

Si le code d’identité de l’amplificateur a été changé sur le boîtier de télécommande, cette fonction peut ne pas agir.

■ Réglage

■ Annulation

1 Mettez le sélecteur POWER sur le panneau

arrière en position OFF.

Mettez le sélecteur tout en maintenant le sélecteur

STANDBY/ON

Continuez de maintenir le sélecteur

STANDBY/ON

Lorsque le témoin STANDBY/ON clignote 2 fois, le réglage est terminé.

Remarque

Installez cet appareil de sorte qu’il soit à portée des rayons infrarouges du boîtier de télécommande de l’amplificateur. S’il est trop éloigné de l’amplificateur, le boîtier de télécommande n’agira pas.

POWER

en position ON

enfoncée sur la face avant.

enfoncé au moins 3 secondes.

SUB

STANDBY

/ON

Français

1 Mettez le sélecteur POWER sur le panneau

arrière en position OFF.

Mettez le sélecteur tout en maintenant le sélecteur

STANDBY/ON

Continuez de maintenir le sélecteur

STANDBY/ON

Lorsque le témoin STANDBY/ON clignote 4 fois, le réglage est terminé.

POWER

en position ON

enfoncée sur la face avant.

enfoncé au moins 3 secondes.

14 Fr

UTILISATION DE CET APPAREIL

20 50 100 200 500Hz

H-CUT 140 Hz

Graphique de la réponse en fréquence*

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

Enceinte

avant

Graphique de la réponse en fréquence*

H-CUT

140Hz

40Hz

VOLUME

(H-CUT) (VOLUME)

PHASE

(PHASE)

20 50 100 200 500Hz

NS-SW901 (H-CUT 50 - 60Hz)

Enceinte

avant

Graphique de la réponse en fréquence*

Courbe de réponse en fréquence

Courbe de réponse en fréquence de cet appareil

Les figures suivantes montrent le réglage optimal de chaque commande et la courbe de réponse en fréquence lorsque le caisson de graves est utilisé avec des enceintes avant classiques.

■EX.1 Lorsque ce caisson de graves est utilisé en combinaison avec des enceintes avant à deux voies,

de suspension acoustique de 10 cm ou de 13 cm

Si vous utilisez des enceintes NS-F901 comme enceintes avant, référez-vous à l’exemple suivant pour effectuer les réglages.

OFER SYSTEM

PHASE

Mode inversé

(Vert)

20 50 100 200 500Hz

NS-SW901 (H-CUT 60 - 70 Hz)

■EX.2 Lorsque ce caisson de graves est utilisé en combinaison avec des enceintes avant à deux voies,

de suspension acoustique de 20 cm ou de 25 cm

* Ce graphique ne montre pas avec exactitude la courbe de réponse en fréquence.

15 Fr

Mode inversé

(Vert)

Advanced Yamaha Active Servo Technology II

Son grave à

haute amplitude

Event

Coffret

Convertisseur d’impédance avancé

Amplificateur Active Servo

Processing

Signaux de basse amplitude

Woofer d’air

(Résonateur de Helmholtz)

Signaux

En 1988, Yamaha mit au point des systèmes acoustiques intégrant la technologie YST (Yamaha Active Servo Technology) qui permet de reproduire des graves puissants et de grande qualité. Cette technologie se caractérise par une liaison directe de l’amplificateur aux enceintes avec pour corollaire une transmission très précise des signaux et une commande exacte des enceintes.

Comme cette technologie emploie des enceintes contrôlées par la commande à impédance négative de l’amplificateur et la résonnance générée entre le volume de l’enceinte et le port, elle crée une résonnance plus puissante (le “woofer d’air”) que la technologie ordinaire à bass reflex. Cette technologie permet à des enceintes de plus petites dimensions de reproduire des graves.

La technologie Advanced YST II mise au point récemment par Yamaha apporte de nombreuses améliorations à la Yamaha Active Servo Technology et permet en autre de mieux contrôler les forces stimulant l’amplificateur et les enceintes. Du point de vue de l’amplificateur, l’impédance des enceintes change selon la fréquence du son. Yamaha a donc mis au point un nouveau circuit combinant des commandes à impédance négative et à courant constant, afin de garantir des performances plus stables et une reproduction des graves parfairement claire.

Français

16 Fr

GUIDE DE DÉPANNAGE

Reportez-vous au tableau suivant si l’appareil ne fonctionne pas convenablement. Si le problème perçu ne figure pas dans la liste suivante ou si les instructions ne permettent pas de résoudre le problème, débranchez le câble d’alimentation et contactez votre revendeur ou service après-vente agréé Yamaha.

Anomalies Causes possibles Actions correctives

L’alimentation n’est pas fournie bien que le sélecteur STANDBY/ON soit actionné.

Absence de son. Le volume est au minimum (0). Augmentez le volume.

Le niveau sonore est trop faible. Les câbles d’enceintes ne sont pas insérés

Le boîtier de télécommande n’agit pas.

Cet appareil n’est pas mis sous tension par le boîtier de télécommande de cet amplificateur. (Lorsque vous utilisez “Mise sous tension de cet appareil depuis le boîtier de télécommande de votre amplificateur”)

Le disjoncteur de l’appartement se déclenche.

Un objet est tombé dans l’évent. N’essayez pas de retirer l’objet. Cela

La fiche du câble d’alimentation n’est pas branchée à fond.

Le sélecteur POWER est en position OFF. Mettez le sélecteur POWER en position

Les câbles d’enceintes ne sont pas insérés à fond dans les prises.

Les signaux de l’amplificateur sont trop faibles.

Aucun signal n’est transmis par la prise de sortie de caisson de graves de l’amplificateur.

correctement dans les prises.

Le réglage de la phase n’est pas correct. Changez le réglage de la phase.

La source écoutée contient peu de graves. Écoutez un morceau contenant des basses

Les ondes stationnaires ont une influence sur le son.

La portée et l’angle sont incorrects. Le boîtier de télécommande agit à une

Le lumière directe du soleil ou d’un éclairage (lampe fluorescente à convertisseur, etc.) frappe le capteur de télécommande de cet appareil.

Les piles sont usagées. Remplacez les piles.

Présence d’obstacles entre le récepteur de signal de télécommande de l’appareil et la télécommande.

La portée et l’angle sont incorrects. Installez cet appareil de sorte qu’il soit à

L’appareil consomme trop d’électricité lorsqu’un signal puissant est transmis à cet appareil.

risquerait de causer un dysfonctionnement.

Enfoncez-le bien.

ON.

Enfoncez-les bien.

Augmentez le volume de l’amplificateur ou de l’appareil raccordé à l’amplificateur.

Vérifiez le réglage de mode d’enceintes sur l’amplificateur.

Raccordez-les correctement, c’est-à-dire L (gauche) à L, R (droite) à R, “+” à “+” et “–” à “–”.

fréquences. Élevez un peu le point H-CUT.

Déplacez le caisson de graves ou changez son orientation.

distance inférieure à 6 m et sous un angle inférieur à 30 degrés par rapport à l’axe de la face avant.

Changez l’emplacement de l’appareil.

Retirez les obstacles.

portée des rayons infrarouges du boîtier de télécommande de l’amplificateur.

Réduisez le volume de l’amplificateur, etc. raccordé à cet appareil ou coupez l’alimentation des appareils inutiles.

Adressez-vous à votre revendeur Yamaha ou à un centre de service après-vente agréé.

17 Fr

Remarques

• Lorsqu’un signal puissant est transmis à cet appareil pendant 5 à 15 minutes, le témoin POWER se met à clignoter pour vous avertir que l’amplificateur ou le haut-parleur de cet appareil peuvent être endommagés. Si le signal dure au moins 5 minutes, cet appareil se met en veille automatiquement.

• Si le signal est vraiment trop puissant, l’alimentation de cet appareil est immédiatement coupée. Pour le remettre sous tension, appuyez sur le sélecteur STANDBY/ON sur la face avant.

CARACTÉRISTIQUES TECHNIQUES

Français

Type .... Advanced Yamaha Active Servo Technology II

Excitateur ...... Haut-parleur de graves de 25 cm, à cône

Type à blindage magnétique

Sortie de l’amplificateur (100 Hz, 4 ohms, 10% T.H.D)

............................................................................... 600 W

Réponse en fréquence ........................... 18 Hz à 160 Hz

Alimentation

Modèles pour les États-Unis et le Canada

......................................................... CA 120 V, 60 Hz

Modèles pour l’Europe, y compris le Royaume-Uni

......................................................... CA 230 V, 50 Hz

Modèle pour l’Australie ................. CA 240 V, 50 Hz

Modèle pour l’Asie et modèle Standard

....................... CA 110/120/220/230-240 V, 50/60 Hz

Modèle pour la Corée ..................... CA 220 V, 60 Hz

Modèle pour la Chine ..................... CA 220 V, 50 Hz

Consommation .................................................... 180 W

Consommation en veille ...................................... 0,5 W

Dimensions (L x H x P)

.......................................... 410 mm x 457 mm x 462 mm

Poids ...................................................................... 32 kg

Veuillez noter que toutes les spécifications sont susceptibles d’être changées sans avis préalable.

18 Fr

Vielen Dank für den Kauf dieses Yamaha Geräts.

ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes

Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/ oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden.

• Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um später gegebenenfalls darauf zurückgreifen zu können.

• Stellen Sie dieses Gerät an einem kühlen, trockenen und sauberen Platz auf – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie elektrische Störquellen (Transformatoren, Motoren) in der Nähe. Das Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder Stromschlag zu vermeiden.

• Die zu verwendende Spannung muss der auf der Rückseite angegebenen Spannung entsprechen. Die Verwendung dieses Gerätes mit einer höheren als der angegebenen Spannung ist gefährlich und kann einen Brand und/oder einen elektrischen Schlag verursachen.

• Üben Sie keinerlei Gewalt auf die Bedienungselemente und Kabel aus. Trennen Sie zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Anschlusskabel zu den anderen Komponenten ab. Ziehen Sie immer an den Steckern und niemals an den Kabeln selbst.

• Falls Sie das Gerät für längere Zeit nicht verwenden (z.B. während der Ferien), sollten Sie den Netzstecker aus der Wechselstrom-Steckdose ziehen.

• Weil in diesem Gerät ein Leistungsverstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Stellen Sie das Gerät aus diesem Grund von Wänden entfernt auf und lassen Sie mindestens 20 cm Freiraum über, hinter und zu beiden Seiten des Gerätes, um einen Brand oder eine Beschädigung zu verhindern. Stellen Sie das Gerät zudem nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite auf.

• Bedecken Sie die Rückseite dieses Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang o.Ä., um die Hitzeabstrahlung nicht zu blockieren. Wenn die Temperatur im Inneren des Gerätes ansteigt, könnten ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden.

• Stellen Sie nicht die folgenden Gegenstände auf dieses Gerät:

- Glas, Porzellan, kleine metallische Gegenstände o.Ä.

Wenn Glas o.Ä. aufgrund von Vibrationen herunterfällt und zerbricht, könnten Personenschäden verursacht werden.

- Eine brennende Kerze o.Ä.

Wenn eine Kerze aufgrund von Vibrationen herunterfällt, könnten ein Brand und Personenschäden verursacht werden.

- Ein Gefäß mit Wasser

Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, könnten die Lautsprecher beschädigt werden und/oder Sie könnten einen elektrischen Schlag bekommen.

• Stellen Sie dieses Gerät nicht dort auf, wo Fremdkörper wie Wassertropfen o.Ä. ins Gerät gelangen könnten. Dadurch könnten ein Brand, eine Beschädigung dieses Gerätes und/ oder Personenschäden verursacht werden. Stecken Sie niemals eine Hand oder einen Gegenstand in die YST-

• Öffnung auf der vorderen Geräteseite. Verwenden Sie beim Transport dieses Gerätes nicht die öffnungen zum Tragen, da dies Personenschäden und/oder Schäden am Gerät verursachen könnte.

durch.

• Stellen Sie niemals zerbrechliche Gegenstände neben die

• Öffnen Sie niemals das Gehäuse. Dadurch könnte ein

• Wenn Sie einen Befeuchter verwenden, vergewissern Sie sich,

• Die von diesem Gerät wiedergegebenen Tiefbassfrequenzen

• Dieses Gerät könnte beschädigt werden, wenn bestimmte Töne

• Falls Tonverzerrungen auftreten (wie z.B. ein unnatürliches

• Durch Tiefbassfrequenzen verursachte Vibrationen könnten

• Verwenden Sie zur Reinigung dieses Gerätes keine

• Der Abschnitt „STÖRUNGSBESEITIGUNG“ beschreibt

• Installieren Sie dieses Gerät in der Nähe einer Steckdose, so

• Die Batterien dürfen nicht starker Hitze wie direktem

YST-Öffnung dieses Gerätes. Wenn der Gegenstand durch Luftdruck herunterfällt, könnte er einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen.

elektrischer Schlag verursacht werden, weil dieses Gerät Hochspannung verwendet. Zudem könnten dadurch Verletzungen und/oder eine Beschädigung des Gerätes verursacht werden. Wenn etwas in das Gerät fällt, wenden Sie sich bitte an Ihren Händler.

dass sich keine Kondensation im Inneren des Gerätes bildet; lassen Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation könnte einen Brand oder eine Beschädigung des Gerätes und/oder einen elektrischen Schlag verursachen.

könnten die Wiedergabe eines Plattenspielers stören. In diesem Fall muss dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.

kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz-50 Hz-Sinuswellen von einer Testdisc, Tiefbassfrequenzen von elektronischen Instrumenten o.Ä. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Disc berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung dieses Gerätes zu vermeiden.

„Klopfen“ oder „Pochen“), reduzieren Sie bitte den Lautstärkepegel. Durch eine sehr laute Wiedergabe von Filmmusik mit einem hohen Anteil von niedrigen Frequenzen oder von Pop und anderer Musik mit tiefen Bässen kann dieses Lautsprechersystem beschädigt werden.

das Fernsehbild stören. In einem derartigen Fall muss dieses Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.

chemischen Lösungsmittel, weil dadurch die Gehäuseoberfläche beschädigt werden könnte. Reinigen Sie das Gerät mit einem sauberen, trockenen Tuch.

häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt des Gerätes schließen.

dass der Netzstecker gut zugänglich ist.

Sonnenschein, Feuer o.ä. ausgesetzt werden.

- Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf. Batterien können gefährlich sein, wenn Kinder diese in den Mund nehmen.

- Wenn sich die Batterien dem Ende ihrer Lebensdauer annähern, verringert sich die effektive Reichweite der Fernbedienung erheblich. Ersetzen Sie die Batterien so bald wie möglich gegen zwei neue, sollte dieser Fall eintreten.

- Verwenden Sie niemals alte Batterien gemeinsam mit neuenBatterien.

- Verwenden Sie niemals gleichzeitig Batterien unterschiedlichen Typs (wie z. B. Alkali- und Manganbatterien). Lesen Sie die Anweisungen auf der Verpackung sorgfältig durch, da unterschiedliche Batterietypen die gleiche Form und Farbe haben können.

i De

- Verbrauchte Batterien können auslaufen. Entsorgen Sie

Batterien, die auslaufen, umgehend. Vermeiden Sie einen Kontakt zwischen der auslaufenden Flüssigkeit und Ihrer Haut oder Kleidung, usw. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.

- Falls Sie das Gerät über einen längeren Zeitraum nicht nutzen, entfernen Sie die Batterien aus dem Gerät. Andernfalls verschleißen die Batterien, was zum Auslaufen der Batterieflüssigkeit und zur Beschädigung des Geräts führen kann.

- Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Entsorgen Sie Batterien sachgemäß unter Einhaltung der lokalen Vorschriften.

• Die richtige Aufstellung und der richtige Anschluss liegt in der Verantwortung des Besitzers. Yamaha kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder unsachgemäßen Anschluss der Lautsprecher verursacht wurden.

VORSICHT

Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit Batterien des gleichen oder eines gleichwertigen Typs ersetzen.

WARNUNG

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDES ODER STROMSCHLAGS ZU REDUZIEREN.

Dieses Gerät ist magnetisch abgeschirmt; trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernseher.

Das Gerät ist nicht vom Netzstrom getrennt, solange der Netzstecker an eine Netzsteckdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet ist. In diesem Zustand nimmt das Gerät eine sehr geringe Menge Strom auf.

• VOLTAGE SELECTOR

(Modelle für Asien und Universalmodell) Der Spannungswahlschalter auf der Rückseite dieses Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker dieses Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110/120/220/230-240 V, 50/60 Hz.

Pflege des Lautsprechers

Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch, um das glänzende Finish zu erhalten. Vermeiden Sie zum Schutz des Finish den Kontakt mit chemischen Lösungsmitteln wie Alkohol, Benzin, Verdünner oder Insektizid. Verwenden Sie außerdem keine mit Wasser oder chemischen Lösungsmitteln befeuchteten Tücher. Schützen Sie den Lautsprecher ggf. mit einer Plastiktüte oder abdeckung. Anderenfalls könnte das Finish abblättern oder verblassen bzw. das Tuch anhaften.

INHALT

ERSTE SCHRITTE ................................................ 1

Merkmale ...................................................................... 1

Über diese Anleitung ................................................... 1

Mitgeliefertes Zubehör................................................. 1

Bedienungselemente und ihre Funktionen................ 2

Vorbereitung der Fernbedienung................................ 4

AUFSTELLUNG .................................................... 5

Subwoofer-Ausrichtung............................................... 5

ANSCHLÜSSE ...................................................... 6

Anschließen an einen Verstärker mit Subwoofer-

Anschluss/Anschlüssen (Line-Ausgang)

Anschließen an einen Verstärker ohne

Subwoofer-Anschluss (Line-Ausgang) ......................8

Anschluss an die Erdungsklemme ........................... 11

Anschluss des Netzkabels ........................................11

VERWENDUNG DIESES GERÄTS .................... 12

Einstellen der Tonbalance......................................... 12

Speichern der Tonbalance-Einstellungen................ 13

Einstellen des Einschlaftimers.................................. 13

Ein-/Ausschalten dieses Geräts mit der

Fernbedienung Ihres Verstärkers .............................14

Frequenzeigenschaften .............................................15

Advanced Yamaha

Active Servo Technology II ............................... 16

STÖRUNGSBESEITIGUNG ............................... 17

TECHNISCHE DATEN ........................................ 18

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen Sie bitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur Verwendung chemischer Stoffe.

........................ 6

Deutsch

ii De

Merkmale

Netzkabel

Fernbedienung

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

Batterien (2)

(AA, R6, Mignon)

ERSTE SCHRITTE

◆ Hohe Dynamikleistung von 600 W

◆ L.F.E-Eingang

◆ Einschlaf-Timer

◆ Fernbedienung

Sie können die Einstellungen dieser Einheit mit der Fernbedienung von der Hörposition aus ändern oder abstimmen.

◆ Advanced Yamaha Active Servo Technology II

Dieses Gerät verwendet die Advanced Yamaha Active Servo Technology II, die für die Reproduktion der Superbässe in HiFi-Qualität entwickelt wurde.

◆ Zwei Eingangsverbindungen

Dieses Gerät kann anhand einer Verbindung über die Lautsprecheranschlüsse oder oder die Line-Ausgänge (Steckerbuchsen) des Verstärkers einfach in Ihr vorhandenes Audiosystem integriert werden.

◆ Verschiedene Bass-Einstellungen für

optimalen Klang

Durch Einstellung der oberen Grenzfrequenz und Phase wird der Kang zwischen den Frontlautsprechern und diesem Gerät optimal ausgeglichen.

◆ B.A.S.S.-Modustaste

Das Gerät verfügt über eine B.A.S.S.-Modustaste, mit der Sie den Bassklang an jede Quelle anpassen können.

Über diese Anleitung

• Die in diesem Handbuch beschriebenen Bedienvorgänge können entweder über die Frontblende dieses Geräts oder die Fernbedienung vorgenommen werden.

• y zeigt einen Tipp für Ihre Bedienung an.

• Hinweise enthalten wichtige Informationen in Form von Sicherheits- und Bedienungshinweisen.

Mitgeliefertes Zubehör

Überprüfen Sie, dass Sie alle der folgenden Teile erhalten haben.

1 De

Bedienungselemente und ihre Funktionen

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

140Hz

40Hz

VOLUME

1 2

Eine Unterteilung entspricht bei diesem Regler 10 Hz.

H-CUT

140Hz

40Hz

■ Frontblende

ERSTE SCHRITTE

Deutsch

1 Fernbedienungssensor

Empfängt die Signale von der Fernbedienung.

2 STANDBY/ON Anzeige

Grün: Leuchtet auf, wenn dieses Gerät eingeschaltet ist. Rot: Leuchtet auf, wenn dieses Gerät in den

Bereitschaftmodus geschaltet ist.

Orange: Leuchtet auf, während der Einschlaf-Timer

eingeschaltet ist.

3 PHASE Anzeige

Grün

: Leuchtet auf, wenn dieses Gerät in den

Umkehrmodus geschaltet ist.

Rot: Leuchtet auf, wenn dieses Gerät in den Normalmodus

geschaltet ist.

4 STANDBY/ON-Schalter

Schaltet dieses Gerät ein oder in den Bereitschaftsmodus.

Hinweis

Im Bereitschaftsmodus verbraucht die Einheit nur sehr wenig Strom.

5 H-CUT-Regler

Passt die obere Grenzfrequenz je nach den kombinierten Frontlautsprechern oder Ihren Präferenzen an (siehe Seite 12).

6 VOLUME-Regler

Stellt den Lautstärkepegel ein. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen und gegen den Uhrzeigersinn, um die Lautstärke zu verringern.

7 B.A.S.S. Anzeigen

Leuchtet auf, um die aktuell ausgewählte B.A.S.S.- Einstellung (1, 2 oder 3) anzugeben (siehe Seite 12).

8 PRESET Anzeigen

Leuchtet auf, um die aktuell ausgewählte PRESET- Einstellung (1, 2 oder 3) anzugeben (siehe Seite 13).

Hinweise

• Wenn Sie dieses Gerät in den Bereitschaftsmodus schalten, während eine der PRESET-Anzeigen leuchtet, leuchtet beim nächsten Einschalten des Geräts keine PRESET-Anzeige.

• Die PRESET-Anzeige erlischt, wenn Sie eine beliebige andere Taste als PRESET 1, 2 oder 3 drücken, oder wenn Sie eine andere Funktion dieser Einheit bedienen.

2 De

ERSTE SCHRITTE

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

POWER

OFF

6 7

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

1 2

■Rückwand

1 GND-Buchse

Siehe Seite 11 für Anschlussinformationen.

2 INPUT 3 Klemmen

Siehe Seiten 6 - 7 für Anschlussinformationen.

3 INPUT 2 (LFE) Klemmen

Siehe Seite 7 für Anschlussinformationen.

4 OUTPUT Klemmen

Siehe Seite 9 für Anschlussinformationen.

■Fernbedienung

5 INPUT 1 Klemmen

Siehe Seiten 9 - 10 für Anschlussinformationen.

6 AC IN

Zum Anschluss des mitgelieferten Netzkabels (siehe Seite 11).

7 POWER-Schalter

Schaltet dieses Gerät ein (ON/OFF). In der Regel wird dieser Schalter auf ON gestellt. Wenn Sie das Gerät für längere Zeit nicht verwenden, stellen Sie den Schalter auf OFF.

3 B.A.S.S.

Wählt einen geeigneten Modus für die Quelle aus. Mit jedem Drücken von B.A.S.S. wechselt die B.A.S.S.Anzeige zwischen 1, 2 und 3.

4 PRESET

Zum Speichern oder Abrufen von Einstellungen für B.A.S.S., Lautstärke, obere Grenzfrequenz und Phase (siehe Seite 13).

5 HIGH CUT /

Passt die obere Grenzfrequenz je nach den kombinierten Frontlautsprechern oder Ihren Präferenzen an (siehe Seite 12).

1 STANDBY

Schaltet das Gerät in den Bereitschaftsmodus.

Im Bereitschaftsmodus verbraucht die Einheit nur sehr wenig Strom.

2 POWER

Schaltet die Einheit ein.

3 De

Hinweis

6 SLEEP

Stellt den Einschlaf-Timer ein (siehe Seite 13).

7 PHASE

Schaltet den Phasenmodus um. In der Regel wird dieser Schalter auf den Umkehrmodus gestellt. Je nach Ihrem Lautsprechersystem oder den Hörbedinungen ergibt sich jedoch möglicherweise eine bessere Klangqualität, wenn Sie den Schalter auf die Normalposition stellen. Probieren Sie einfach aus, welche Einstellung den besseren Klang ergibt.

8 MEMORY

Speichert die Einstellungen für B.A.S.S., Lautstärke, obere Grenzfrequenz und Phase (siehe Seite 13).

9 VOLUME /

Passt die Lautstärke dieses Geräts an.

Vorbereitung der Fernbedienung

Fernbedienun

gssensor

Ca. 6 m

ERSTE SCHRITTE

■ Einsetzen der Batterien in die Fernbedienung

1 Drücken Sie die auf -Markierung am

Batteriefachdeckel, und nehmen Sie den Deckel ab.

2 Legen Sie die beiden mitgelieferten

Batterien (AA, R06, Mignon) in das Batteriefach ein. Beachten Sie die Markierungen für den Plus- und Minuspol (+/–) im Batteriefach.

3 Schließen Sie den Batteriefachdeckel.

■ Verwendung der Fernbedienung

Deutsch

Die Fernbedienung überträgt einen gerichteten Infrarotstrahl. Richten Sie die Fernbedienung während der Bedienung direkt auf den Fernbedienungssensor dieses Gerätes.

Austauschen der Batterien

Wechseln Sie alle Batterien aus, wenn die Reichweite der Fernbedienung merklich nachlässt.

Handhabung der Fernbedienung

Vermeiden Sie es, Flüssigkeit über die Fernbedienung zu gießen.

Vermeiden Sie es, die Fernbedienung fallenzulassen. Bewahren Sie die Fernbedienung nicht an folgenden Orten

auf:

– Orte mit hoher Temperatur oder Luftfeuchtigkeit, z.B.

in der Nähe einer Heizung oder im Badezimmer – Sehr kalte Orte – Staubige Orte

4 De

AUFSTELLUNG

oder

Hinweis

Die nachfolgend dargestellte Aufstellung ist ebenfalls möglich. Wird jedoch das Subwoofer-System direkt gegen die Wand gerichtet, kann der Basseffekt beeinträchtigt werden aufgrund der gegenphasigen Auslöschung zwischen direktem und reflektierten Sound. Aus diesem Grund sollte der Subwoofer schräg ausgerichtet aufgestellt werden.

(Abb. , und ).

ABC

Es mag Fälle geben, in denen Sie aufgrund stehender Wellen vom Subwoofer keine ausreichenden Tiefbassklänge erzielen können.

Da die Niederfrequenzen eines Audiosignals lange Wellenlängen aufweisen, werden sie vom menschlichen Gehör als ungerichtet wahrgenommen. Der Tiefbassbereich erzeugt kein Stereobild. Deshalb reicht ein einziger Subwoofer normalerweise für die Erzeugung eines hochqualitativen Tiefbasssounds. Allerdings kann das akustische Erlebnis durch den Einsatz zweier Subwoofer (ähnlich Frontlautsprechern links und rechts) womöglich verbessert werden.

Subwoofer-Ausrichtung

Stellen Sie den Subwoofer laut Abb. , oder für den bestmöglichen Effekt.

: Subwoofer : Frontlautsprecher

Verwendung eines einzigen Subwoofers

Stellen Sie den Subwoofer an der Außenseite des Frontlautsprechers links oder rechts auf.

Subwoofer zwischen Frontlautsprechern

links und rechts

Wenn Sie Ihren Subwoofer zwischen den Frontlautsprechern links und rechts aufstellen, richten Sie ihn leicht auf eine Wand zu, um den Effekt zu optimieren.

Verwendung von zwei Subwoofern

Stellen Sie einen an der Außenseite beider Frontlautsprecher auf.

Hinweise

• Dieses Gerät ist magnetisch abgeschirmt. Trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher mit Röhrenbildschirm aufgestellt wird. Stellen Sie in solchem Fall dieses Gerät weiter entfernt vom TVGerät.

• Bei sehr hohem Lautstärkepegel können Möbelstücke, Fensterscheiben und der Subwoofer selbst mitschwingen. Senken Sie in solchem Fall den Lautstärkepegel. Nachklang kann durch den Einsatz von schwingungsdämpfenden Vorhängen o. Ä. begrenzt werden. Es kann auch wirksam sein, die Lage des Subwoofers zu ändern.

5 De

ANSCHLÜSSE

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

Verstärker

Einpoliges Kabel (nicht mitgeliefert)

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

Audio-Cinchkabel (nicht mitgeliefert)

Verstärker

Subwoofer

Siehe Seiten 6 - 7, wenn Ihr Verstärker über einen/mehrere Subwoofer-Anschluss/Anschlüsse (Line-Ausgang) verfügt, oder siehe Seiten 8 - 10, wenn Ihr Verstärker über keinen Subwoofer-Anschluss (Line-Ausgang) verfügt.

Hinweise

• Schließen Sie dieses Gerät oder andere Komponenten nicht an das Netz an, bevor nicht alle Anschlüsse zwischen den Komponenten fertig gestellt sind.

• Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), „+“ (Rot) und „–“ (Schwarz) richtig an. Lesen Sie in der Bedienungsanleitung Ihrer Komponente nach, bevor Sie sie an dieses Gerät anschließen.

• Die Verbindungsmethoden oder die Bezeichnungen der Anschlüsse können je nach der Komponente abweichen. Lesen Sie dies ebenfalls in der Bedienungsanleitung Ihrer Komponente nach.

Anschließen an einen Verstärker mit Subwoofer-Anschluss/Anschlüssen

(Line-Ausgang)

Wenn Ihr Verstärker über einen Subwooferkanal-Anschluss verfügt

Verbinden Sie den Subwoofer-Anschluss (oder Tieftöner-Anschluss usw.) Ihres Verstärkers über ein handelsübliches einpoliges Kabel mit dem INPUT 3 ( /MONO)-Anschluss dieses Geräts.

Deutsch

Wenn Ihr Verstärker über zwei Subwooferkanal-Anschlüsse verfügt

■ Verwendung eines Subwoofers

Verbinden Sie den „L“-seitigen Subwoofer-Anschluss Ihres Verstärkers über ein handelsübliches Audio-Cinchkabel mit dem INPUT 3 ( /MONO)-Anschluss dieses Geräts und den „R“-seitigen Subwoofer-Anschluss Ihres Verstärkers über ein handelsübliches Audio-Cinchkabel mit dem INPUT 3 ( )-Anschluss dieses Geräts.

Hinweise

• Bestimmte Verstärker verfügen über Line-Ausgangs-Anschlüsse mit der Bezeichnung PRE OUT. Wenn Sie dieses Gerät an die PRE OUT-Anschlüsse des Verstärkers anschließen, stellen Sie sicher, dass der Verstärker mindestens zwei Sätze PRE OUT-Anschlüsse besitzt. Wenn der Verstärker nur einen Satz PRE OUT-Anschlüsse besitzt, schließen Sie dieses Gerät nicht an die PRE OUT-Anschlüsse an. Schließen Sie dieses Gerät stattdessen an die LautsprecherAnschlüsse des Verstärkers an (siehe Seiten 8 - 9).

• Wenn Sie das Gerät an einen Mono-Line-Ausgang des Verstärkers anschließen, verwenden Sie den INPUT 3 ( /MONO)-Anschluss.

• Wenn Sie das Gerät an die Line-Ausgangs-Anschlüsse des Verstärkers anschließen, sollten Sie keine anderen Lautsprecher an die OUTPUT-Anschlüsse auf der Rückseite dieses Geräts anschließen. Über diese Lautsprecher wird kein Ton ausgegeben.

6 De

ANSCHLÜSSE

POWER

OFF

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

Einpoliges Kabel (nicht mitgeliefert)

Verstärker

Subwoofer

MONO

■Verwendung von zwei Subwoofern

Verbinden Sie den „R“-seitigen Subwoofer-Anschluss Ihres Verstärkers über ein handelsübliches einpoliges Kabel mit dem INPUT 3 ( )-Anschluss dieses Geräts, und verbinden Sie den „L“-seitigen Subwooferanschluss Ihres Verstärkers über ein handelsübliches einpoliges Kabel mit dem INPUT 3 ( /MONO)-Anschluss dieses Geräts.

■Anschließen an einen Verstärker mit Oberer-Grenzfrequenz-Funktion

Wenn Ihr Verstärker hohe Frequenzen von den Signalen, die an den Subwoofer gesendet werden, abschneiden kann, schließen Sie den Verstärker an die LFE (INPUT2)-Buchse(n) des Subwoofers an. So erzielen Sie eine bessere Klangqualität, da der Signalweg im Subwoofer durch den integrierten HIGH CUT-Schaltkreis verkürzt wird.

INPUT

7 De

ANSCHLÜSSE

15 mm

Anschließen an einen Verstärker ohne Subwoofer-Anschluss

(Line-Ausgang)

Schließen Sie einen Verstärker (und die Frontlautsprecher) über handelsübliche Lautsprecherkabel an dieses Gerät an. Beziehen Sie sich auf die folgenden Anweisungen zur Herstellung der Verbindungen.

■ Anschluss des Lautsprecherkabels

■ Bananenstecker-Verbindung

Deutsch

1 Entfernen Sie etwa 15 mm der Isolierung

von jedem Lautsprecherkabel.

2 Verdrillen Sie die freiliegenden Litzen des

Kabels, um elektrische Kurzschlüsse zu vermeiden.

3 Drehen Sie den Knopf gegen den

Uhrzeigersinn, um die Klemmung zu lösen.

4 Stecken Sie einen blanken Draht in die

Bohrung an der Seite jeder Klemme ein.

5 Drehen Sie den Knopf zum Festziehen im

Uhrzeigersinn.

1 Ziehen Sie den Knopf fest. 2 Stecken Sie den Bananenstecker in die

entsprechende Klemme.

6 Prüfen Sie den festen Sitz des Kabels,

Hinweise

• Vermeiden Sie, dass sich die abisolierten Drähte berühren, da dadurch dieses Gerät und/oder der Verstärker beschädigt werden könnten.

• Halten Sie die Lautsprecherkabel so kurz wie möglich. Überschüssige Teile der Kabel sollten nicht zusammengebündelt oder -gerollt werden. Bei fehlerhaften Verbindungen kommt kein Ton von diesem Gerät und/oder den Lautsprechern.

• Beachten Sie die Polaritätsmarkierungen + und – der Lautsprecher-Anschlüsse. Wenn diese Kabel vertauscht werden, entsteht ein unnatürlicher Klang mit zu wenig Tiefen.

• Stecken Sie nicht den isolierten Teil in das Loch ein. Andernfalls kommt möglicherweise kein Ton.

indem Sie leicht am in der Klemme einsitzenden Kabel ziehen.

8 De

ANSCHLÜSSE

Frontlautsprecher (R) Frontlautsprecher (L)

Lautsprecherklemmen

Verstärker

Subwoofer

OUTPUT

TO SPEAKERS

FROM

AMPLIFIER

INPUT 3

INPUT 2

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Frontlautsprecher (R) Frontlautsprecher (L)

Lautsprecherklemmen

Subwoofer (R)

Verstärker

Subwoofer (L)

Wenn Ihr Verstärker über einen Satz Frontlautsprecher-Anschlüsse verfügt

Verbinden Sie die Lautsprecher-Anschlüsse des Verstärkers mit den INPUT 1-Anschlüsse dieses Geräts, und verbinden Sie die OUTPUT-Anschlüsse dieses Geräts über ein handelsübliches Lautsprecherkabel mit den Frontlautsprechern.

Das Anschließen der Frontlautsprecher über dieses Gerät wirkt sich nicht auf die Tonqualität aus.

■Verwendung eines Subwoofers

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

■Verwendung von zwei Subwoofern

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

9 De

INPUT

OUTPUT TO SPEAKERS

MONO

INPUT 1

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

ANSCHLÜSSE

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

Frontlautsprecher (R)

Frontlautsprecher (L)

Lautsprecherklemmen

Verstärker

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

POWER

OFF

Frontlautsprecher (R)

Lautsprecherklemmen

Frontlautsprecher (L)

Subwoofer (R) Subwoofer (L)

Verstärker

Wenn Ihr Verstärker zwei Sätze Frontlautsprecher-Anschlüsse hat und beide Anschlüsse gleichzeitig Ton ausgeben können

• Verbinden Sie einen Satz Frontlautsprecher-Anschlüsse des Verstärkers mit den INPUT 1-Anschlüsse dieses Geräts, und verbinden Sie den anderen Satz Frontlautsprecher-Anschlüsse über handelsübliche Lautsprecherkabel mit den Frontlautsprechern.

• Stellen Sie den Verstärker so ein, dass beide Sätze Frontlautsprecher-Anschlüsse den Ton gleichzeitig ausgeben.

Hinweis

Wenn Ihr Verstärker den Ton trotz dieses Anschlussverfahrens nicht gleichzeitig ausgeben kann, befolgen Sie die Hinweise unter „Wenn Ihr Verstärker über einen Satz Frontlautsprecherausgangs-Anschlüsse verfügt“ auf Seite 9.

■ Verwendung eines Subwoofers

Deutsch

■ Verwendung von zwei Subwoofern

10 De

ANSCHLÜSSE

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

An die

Netzsteckdose

Anschluss an die Erdungsklemme

Wenn dieses Gerät oder der Verstärker nach dem Anschluss an die Lautsprecher-Anschlüsse Ihres Verstärkers laute Störgeräusche von sich geben, verbinden Sie die beiden GND-Anschlüsse (Erdung) Ihres Verstärkers udn dieser Einheit mit handelsüblichen Erdungskabel wie in Abb. dargestellt.

Wenn Ihr Verstärker keinen GND-Anschluss (Erdung) aufweist, verwenden Sie eine Schraube, und befestigen Sie sie wie in Abb. dargestellt an der oberen Abdeckung Ihres Verstärkers.

Anschluss des Netzkabels

Verbinden Sie das mitgeliefete Netzkabel mit dem AC INAnschluss dieses Geräts, nachdem alle anderen Anschlüsse fertig gestellt wurden, und schließen Sie danach das Netzkabel an eine Netzsteckdose an.

POWER

OFF

Hinweise

• Verwenden Sie keine anderen Netzkabel Verwenden Sie das mitgelieferte Netzkabel. Wenn Sie andere Netzkabel verwenden, besteht Feuer- und Stromschlaggefahr.

• Stecken Sie das Netzkabel fest in die Steckdose Ihres Verstärkers. Dabei kann es zu Klangverzerrungen oder einem Ausschalten des Verstärkers kommen.

Hinweis

Achten Sie beim Anschließen des GND-Anschlusses (Erdung) darauf, dass die Netzkabel des Verstärkers und dieses Geräts nicht eingesteckt sind.

11 De

Einstellen der Tonbalance

Fernbedienung Rückwand

POWER

OFF

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

2,6

POWER

OFF

SUBW

STANDBY

/ON

Stellen Sie vor der Verwendung dieses Geräts die Lautstärkebalance mithilfe der nachstehenden Verfahren ein, um die optimale Lautstärke- und Tonbalance zwischen den Frontlautsprechern und diesem Gerät zu erhalten.

1 Nachdem Sie sich vergewissert haben,

dass der dieses Geräts sich in der ON-Position befindet, drücken Sie Gerät einzuschalten.

Die STANDBY/ON-Anzeige leuchtet grün auf.

POWER-Schalter auf der Rückseite

2 Drücken Sie VOLUME , um den

Lautstärkepegel dieses Geräts auf das Minimum (0) zu stellen.

3 Schalten Sie alle anderen angeschlossenen

Komponenten ein.

4 Spielen Sie eine Quelle ab, die

Tiefensignale enthält und stellen Sie den Lautstärkeregler des Verstärkers auf den gewünschten Hörpegel ein.

Stellen Sie den Tonregler Ihres Verstärkers auf die mittlere Position.

5 Drücken Sie HIGH CUT / , um die

Position so einzustellen, dass sich der gewünschte Klang ergibt.

In der Regel wird die Position auf einen Pegel eingestellt, der etwas höher als die Mindestfrequenz des Frontlautsprechers liegt. * Hinweise zur Mindestfrequenz des

Frontlautsprechers können Sie der Bedienungsanleitung des Frontlautsprechers entnehmen.

VERWENDUNG DIESES GERÄTS

6 Drücken Sie VOLUME , um die Lautstärke

nach und nach zu erhöhen, um die Lautstärkebalance zwischen dem Frontlautsprecher und diesem Gerät auszugleichen.

In der Regel wird die Lautstärke auf einen Pegel gestellt, der ein wenig mehr Basseffekt ergibt, als wenn dieses Gerät nicht verwendet wird.

Wenn sich der gewünschte Klang nicht erzielen lässt, wiederholen Sie die Schritte 5 und 6.

7 Drücken Sie PHASE, um den Normal- oder

den Umkehrmodus zu wählen.

In der Regel wird dieser Schalter auf den Umkehrmodus gestellt. Wenn sich der gewünschte

POWER, um dieses

Klang nicht erzielen lässt, stellen Sie den Schalter auf den Normalmodus.

8 Drücken Sie, B.A.S.S., um einen geeigneten

Modus für die Quelle auszuwählen.

1: WIDE

Wenn eine Kino-Quelle wiedergegeben wird, werden die Tieftoneffekte verstärkt, um einen kräftigeren Klang zu erzielen.

2: NORMAL

Wenn eine Musik- oder Kino-Quelle usw. wiedergegeben wird, können Sie natürliche Tiefen genießen.

3: NARROW

Wenn eine Normale Quelle wiedergegeben wird, werden die übermäßigen Bässe gefiltert, um einen reineren Klang zu erzielen.

PHASE-Schalter

Gewöhnlich sollte mit diesem Schalter der Umkehrmodus gewählt werden. Je nach den Lautsprechern und Hörbedingungen kann jedoch durch Einstellen des Normalmodus ein besserer Sound erzielt werden. Wählen Sie den besten Modus nach Gehör.

Deutsch

12 De

VERWENDUNG DIESES GERÄTS

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

100Hz

40Hz

VOLUME

2 1

Fernbedienung

Frontblende

STANDBY/ON Anzeige

3 123

PRESET

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

SLEEP

SUBW

STANDBY

/ON

Speichern der TonbalanceEinstellungen

Sie können auf diesem Gerät bis zu 3 Sätze Ihrer bevorzugten Einstellungen speichern (Lautstärke, obere Grenzfrequenz, Phase und B.A.S.S.-Einstellung).

■Speichern der Einstellung

In diesem Vorgang verwenden wir als Beispiel PRESET 1.

1 Stellen Sie die Tonbalance zwischen

Lautstärke, oberer Grenzfrequenz, Phase und

B.A.S.S. ein (siehe Seite 12).

■ Aufrufen einer Einstellung

Drücken Sie die PRESET-Taste (1, 2 oder 3) für die Einstellung, die Sie aufrufen möchten.

■ Speichersicherung

Auch wenn Sie dieses Gerät mit dem POWER-Schalter auf der Rückseite ausschalten, wird die zuletzt gewählte Einstellung bis zum nächsten Einschalten gespeichert (Last Memory-Funktion).

Hinweis

Wenn das Gerät mehr als eine Woche lang ausgeschaltet bleibt, wird die Einstellung gelöscht.

Einstellen des Einschlaftimers

Wenn Sie den Einschlaftimer einstellen, schaltet sich das Gerät nach 120 Minuten automatisch in den Bereitschaftsmodus.

2 Drücken Sie MEMORY.

Die Anzeigen PRESET blinkten auf der Frontblende.

3 Drücken Sie PRESET 1.

Die PRESET 1-Anzeige leuchtet auf. Die aktuelle Einstellung wird als PRESET 1 gespeichert.

• Wenn Sie in Schritt 3 eine gespeicherte Zahl drücken, wird die vorhandene Einstellung überschrieben.

• Währen der VOLUME-Regler oder der H-CUT-Regler durch Drücken von PRESET bewegt wird, bleibt die Betätigung einer weiteren PRESET-Taste ohne Wirkung.

13 De

Drücken Sie SLEEP.

Die Farbe der STANDBY/ON-Anzeige wechselt zu Orange.

Wenn Sie SLEEP erneut drücken, wird der Einschlaftimer beendet.

VERWENDUNG DIESES GERÄTS

POWER-Schalter

STANDBY/ON-Schalter

Rückwand

Frontblende

SUBW

STANDBY

/ON

Ein-/Ausschalten dieses Geräts mit der Fernbedienung Ihres Verstärkers

* Diese Funktion ist nur für Yamaha-Verstärker

verfügbar, die folgende Voraussetzungen erfüllen: – Der Verstärker wurde 2005 oder später hergestellt. – Die Fernbedienung des Verstärkers hat zwei

verschiedene Tasten für STANDBY und ON.

Hinweis

Wenn der AMP ID-Bibliothekscode der Fernbedienung geändert wurde, kann diese Funktion möglicherweise nicht verwendet werden.

■ Einstellung

POWER

OFF

POWER

OFF

SUBWOOFER SYSTEM NS-SW901

STANDBY

PHASE

/ON

STANDBY

/ON

123123

B.A.S.S.

PRESET

40Hz

100Hz

VOLUME

H-CUT

■ Abbrechen

1 Stellen Sie den POWER-Schalter auf der

Rückseite in die OFF-Position.

2 Stellen Sie den POWER-Schalter in die ON-

Position, während Sie den Schalter auf der Gerätevorderseite gedrückt halten. Halten Sie den

STANDBY/ON-Schalter für

mindestens 3 Sekunden gedrückt.

Wenn die STANDBY/ON-Anzeige zweimal blinkt, ist die Einstellung beendet.

STANDBY

/ON

Hinweis

Platzieren Sie dieses Gerät innerhalb der Reichweite der Fernbedienung Ihres Verstärkers. Wenn Sie dieses Gerät zu weit entfernt vom Verstärker aufstellen, können Sie es möglicherweise mit der Fernbedienung nicht bedienen.

STANDBY/ON-

SUB

Deutsch

1 Stellen Sie den POWER-Schalter auf der

Rückseite in die OFF-Position.

2 Stellen Sie den POWER-Schalter in die ON-

Position, während Sie den Schalter auf der Gerätevorderseite gedrückt halten. Halten Sie den

STANDBY/ON-Schalter für

mindestens 3 Sekunden gedrückt.

Wenn die STANDBY/ON-Anzeige viermal blinkt, ist die Einstellung beendet.

STANDBY/ON-

14 De

VERWENDUNG DIESES GERÄTS

Frequenzgang-Kurve*

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

PHASE

Frontlautsprecher

Frequenzgang-Kurve*

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

PHASE

20 50 100 200 500Hz

NS-SW901 (H-CUT 50 - 60Hz)

Frontlautsprecher

Frequenzgang-Kurve*

Frequenzeigenschaften

Frequenzeigenschaften dieses Geräts

20 50 100 200 500Hz

Die nachstehenden Bilder zeigen die optimale Einstellung für jeden Regler und die Frequenzmerkmale, wenn der Subwoofer mit einem typischen Lautsprechersystem kombiniert wird.

■Beispiel 1: In Verbindung mit luftgefederten 10 cm oder 13 cm 2-Weg-Frontlautsprechern

Wenn Sie als Frontlautsprecher NS-F901-Lautsprecher verwenden, können Sie das folgende Beispiel bei der Einstellung als Referenz verwenden.

Umkehrmodus

(Grün)

H-CUT 140 Hz

20 50 100 200 500Hz

NS-SW901 (H-CUT 60 - 70 Hz)

■Beispiel 2: In Verbindung mit luftgefederten 20 cm oder 25 cm 2-Weg-Frontlautsprechern

* Dieses Diagramm gibt die tatsächlichen Frequenzgangeigenschaften nicht exakt wieder.

15 De

Umkehrmodus

(Grün)

Advanced Yamaha Active Servo Technology II

Tiefenklang mit

großer

Amplitude

Öffnung

Gehäuse

Fortgeschrittener Impedanzkonverter

Active Servo

Processing-

Verstärker

Signale mit kleiner Amplitude

Bassöffnung

(Helmholtz-Resonator)

Signale

Im Jahr 1988, brachte Yamaha Lautsprechersysteme mit YST (Yamaha Active Servo Technology) auf den Markt, um kräftige, hochwertige Tiefenwiedergabe zu realisieren. Diese Technologie setzt eine direkte Verbindung zwischen Verstärker und Lautsprecher voraus, wodurch akkurate SIgnalübertragung und präzise Lautsprechersteuerung ermöglicht wird.

Da diese Technologie Lautsprechereinheiten einsetzt, die über negative Impedanz vom Verstärker angesteuert werden und die Resonanz zwischen Gehäusevolumen und Gehäuseöffnung ausnutzen, wird mehr Resonanzenergiet erzeugt (das „Bassöffnung“-Konzept) als bei der üblichen Bassreflex-Methode. Dies erlaubt gute Tiefenwiedergabe mit wesentlich kleineren Boxen als es früher möglich war.

Yamahas neu entwickeltes Advanced YST II fügt Yamaha Active Servo Technology zahlreiche Verbesserungen hinzu und erlaubt noch bessere Steuerung der den Verstärker und Lautsprecher ansteuernden Kräfte. Aus Sicht des Verstärker ändert sich die Lautsprecherimpedanz abhängig von der Klangfrequenz. Yamaha hat ein neues Schaltkreisdesign entwickelt, das negative Impedanz- und Konstantstromtreiber kombiniert und eine stabilere Leistung und klare Basswiedergabe ohne jegliche schwammige Wirkung ermöglicht.

Deutsch

16 De

STÖRUNGSBESEITIGUNG

Siehe das nachfolgende Diagramm, wenn dieses Gerät nicht richtig funktionieren sollte. Wenn das vorliegende Problem unten nicht aufgeführt ist oder wenn die untenstehenden Anweisungen nicht helfen, ziehen Sie den Netzstecker ab und wenden sich an Ihren autorisierten Yamaha-Händler oder den -Kundendienst.

Problem Ursache Abhilfe

Das Gerät schaltet sich nicht ein, obwohl der STANDBY/ONSchalter gedrückt wird.

Kein Sound.

Der Schallpegel ist zu niedrig. Lautsprecherkabel sind nicht richtig

Die Fernbedienung arbeitet nicht. Falscher Abstand oder Winkel. Verwenden Sie die Fernbedienung in

Dieses Gerät lässt sich nicht mit der Fernbedienung des Verstärkers einschalten. (Wenn die Einstellung „Ein-/Ausschalten dieses Geräts mit der Fernbedienung Ihres Verstärkers“ gewählt ist)

Die Netzsicherung schlägt an. Dieses Gerät verbraucht viel Strom, wenn

Es befindet sich ein Gegenstand im Port.

Der Netzstecker ist nicht richtig eingesteckt. Schließen Sie ihn fest an.

Der POWER-Schalter ist in Stellung OFF. Stellen Sie den POWER-Schalter in die

Die Lautstärke ist auf das Minimum (0) eingestellt.

Lautsprecherkabel sind nicht fest angeschlossen.

Die Signale vom Verstärker sind zu schwach.

Das Signal vom Subwoofer-Ausgang des Verstärkers wird nicht ausgegeben.

angeschlossen.

Die Einstellung der Phase ist nicht richtig.

Eine Quelle mit geringen Bassfrequenzen wird abgespielt.

Wird durch Stehwellen beeinflusst. Ändern Sie den Aufstellort oder die

Direktes Sonnenlicht oder die Beleuchtung (von einer Inverter-Leuchtstoffröhre usw.) fällt direkt auf den Fernbedienungssensor dieses Gerätes.

Die Batterien sind schwach. Tauschen Sie alle Batterien aus.

Zwischen dem Empfänger für das Fernbedienungssignal am Gerät und der Fernbedienung befindet sich ein Hindernis.

Falscher Abstand oder Winkel. Platzieren Sie dieses Gerät innerhalb der

ein starkes Signal eingespeist wird.

Versuchen Sie nicht, den Gegenstand zu entfernen. Anderenfalls könnte eine Betriebsstörung verursacht werden.

ON-Position.

Erhöhen Sie die Lautstärke.

Schließen Sie sie fest an.

Erhöhen Sie die Lautstärke des Verstärkers oder der Komponente, die an den Verstärker angeschlossen ist.

Prüfen Sie die Einstellung des Lautsprechermodus auf dem Verstärker.

Schließen Sie sie richtig an, also L (links) an L, R (rechts) an R, „+“ an „+“ und „–“ an „–“.

Stellen Sie die Phase auf die andere Position.

Spielen Sie eine Quelle ab, die Bassfrequenzen enthält. Stellen Sie den H-CUT auf eine höhere Position.

Ausrichtung des Subwoofers.

einem Bereich von maximal 6 m und nicht mehr als 30 Grad Winkelabweichung gegenüber der Frontblende.

Stellen Sie das Gerät an einer anderen Stelle auf.

Hindernisse entfernen.

Reichweite der Fernbedienung Ihres Ve rs t ä rk e rs .

Drehen Sie die Lautstärke am Verstärker usw. leiser, der an dieses Gerät angeschlossen ist, oder schalten Sie nicht verwendete Geräte aus.

Wenden Sie sich an Ihren autorisierten Yamaha Händler oder Kundendienst.

17 De

Hinweise

• Wenn zu starkes Signal für 5 bis 15 Minuten in dieses Gerät eingespeist wird, beginnt die POWER-Anzeige zu blinken, um Sie auf die Gefahr einer Beschädigung des Verstärkers und Lautsprechers dieses Geräts hinzuweisen. Wenn der zu starke Signaleingang 5 Minuten lang anhält, schaltet sich das Gerät automatisch in den Bereitschaftsmodus.

• Wenn ein zu starkes Signal eingespeist wird, schaltet sich dieses Gerät automatisch aus. Um dieses Gerät erneut einzuschalten, müssen Sie den STANDBY/ON-Schalter auf der Frontblende erneut drücken.

TECHNISCHE DATEN

Typ ...... Advanced Yamaha Active Servo Technology II

Treiber ......................................... 25 cm Konustieftöner

Magnetabschirmungs-Typ

Verstärkerausgang (100 Hz, 4 Ohm, 10% T.H.D)

............................................................................... 600 W

Frequenzgang ..................................... 18 Hz bis 160 Hz

Netzspannung/-frequenz

Modelle für USA und Kanada

................................. 120 V Wechselspannung, 60 Hz

Modelle für Großbritannien und Europa

................................. 230 V Wechselspannung, 50 Hz

Modell für Australien

................................. 240 V Wechselspannung, 50 Hz

Modelle für Asien und Universalmodell

......... 110/120/220/230-240 V Wechselspannung, 50/60 Hz

Modell für Korea .... 220 V Wechselspannung, 60 Hz

Modell für Cina ...... 220 V Wechselspannung, 50 Hz

Leistungsaufnahme ............................................. 180 W

Deutsch

Leistungsaufnahme im Bereitschaftsmodus ...... 0,5 W

Abmessungen (B x H x T)

.......................................... 410 mm x 457 mm x 462 mm

Gewicht ......................................................... ........ 32 kg

Änderungen des Designs und der technischen Daten vorbehalten.

18 De

Tack för att ha valt denna Yamaha-produkt.

FÖRSIKTIGT: Läs dessa anvisningar innan du börjar använda enheten.

Läs igenom följande försiktighetsåtgärder innan användningen. Yamaha kan inte hållas ansvarig för ev. materiella skador och/eller personskador som uppstår till följd av underlåtenhet att läsa följande försiktighetsåtgärder.

• Läs denna bruksanvisning noggrant för att få ut det mesta av enhetens överlägsna prestanda. Behåll den på en säker plats för framtida referens.

• Installera denna enhet på ett svalt, torrt och rent ställe på avstånd från fönster, värmekällor, kraftiga vibrationer, damm, fukt och kyla. Undvik bruskällor (transformatorer och elmotorer). Enheten får inte utsättas för regn och fukt, då risk för brand och elektriska stötar föreligger.

• Apparaten får inte drivas med annan spänning än den som anges på bakpanelen. Det är farligt att använda apparaten med högre spänning än den som anges, och det finns risk för brand och/ eller elektrisk stöt. Använd inte onödigt våld på reglage eller anslutningskablar.

• Lossa först nätsladden och kablar anslutna till andra komponenter när apparaten ska flyttas. Dra aldrig i själva kablarna.

• Dra ut stickproppen ur eluttaget om apparaten inte ska användas under en längre tid (t.ex. under semestern). Eftersom denna enhet har en inbyggd effektförstärkare kommer

• värme att avges från bakpanelen. Placera enheten med ett avstånd till väggen på minst 20 cm ovan, bakom och på båda sidorna av enheten, för att förhindra brand eller skada. Placera den inte heller med bakpanelen mot golvet eller andra ytor.

• Täck inte över bakpanelen med tidningar, dukar, gardiner osv., eftersom det kan blockera värmeavledningen. Om temperaturen inuti enheten stiger alltför mycket kan det resultera i brand, skador på enheten och/eller personskador.

• Ställ inte följande saker ovanpå denna enhet:

- Glas, porslin, små metallföremål osv. Om glas etc., faller i golvet och går sönder till följd av vibrationer, kan resultatet bli personskador.

- Ett brinnande ljus osv. Om ljuset faller i golvet till följd av vibrationer, kan resultatet bli en brand och personskador.

- En behållare med vätska Om behållaren stjälper till följd av vibrationer och vätskan spills ut, kan högtalaren skadas och/eller du kan få en elektrisk stöt.

• Ställ inte denna enhet på en plats där främmande föremål eller vätskor kan trilla ned på den. Detta kan resultera i brand, skador på denna enhet och/eller personskador.

• Stick aldrig in handen eller något främmande föremål i YST-porten på enhetens framsida. Om enheten ska flyttas, så håll inte i YST-porten eftersom det kan resultera i personskada och/eller skada på enheten.

• Placera aldrig ömtåliga föremål nära YST-porten på denna enhet. Om föremålet välter eller trillar ned finns det risk att enheten skadas och/eller personskador.

• Öppna aldrig apparathöljet. Det kan leda till elektriska stötar eftersom enheten använder högspänning. Det kan även orsaka personskador och/eller skador på enheten. Kontakta återförsäljaren om främmande föremål skulle hamna inuti apparaten.

• Vid bruk av en luftfuktare ska du undvika att kondens bildas inuti denna enhet genom att se till att det finns tillräckligt fritt utrymme kring denna enhet eller undvika att det blir alltför

fuktigt i rummet. Kondens kan resultera i brand, skador på denna enhet och/eller elektrisk stöt. Superbasfrekvenser som genereras av denna högtalare kan göra att

• en skivspelare ger ifrån sig ett tjutande ljud, s.k. rundgång. Om detta sker ska enheten flyttas längre bort från skivspelaren.

•

Denna enhet kan skadas om vissa ljud utmatas kontinuerligt med hög ljudnivå. Om till exempel sinusvågor på 20 Hz-50 Hz från en testskiva, basljud från elektroniska instrument osv., matas ut kontinuerligt, eller när nålen på en vanlig skivspelare träffar skivan, ska du sänka ljudnivån för att undvika att denna enhet skadas.

• Sänk ljudstyrkenivån om du hör ljudförvrängningar (dvs. onaturligt smattrande eller hamrande ljud) från denna enhet. Högtalarsystemet kan skadas om du spelar basfrekvenserna på en films ljudspår, tunga basljud eller liknande kraftiga popmusikpassager med för hög ljudnivå.

• Vibrationer som genereras av superbasfrekvenser kan orsaka bildstörningar på en närstående TV. Om detta inträffar ska du flytta enheten längre bort från TV:n.

• Rengör aldrig enhetens hölje med kemiska lösningar, eftersom det kan skada dess ytfinish. Använd en ren, torr trasa.

• Läs avsnittet “FELSÖKNING” vid vanliga manövreringsfel, innan du drar slutsatsen att det föreligger något fel på enheten.

• Placera apparaten nära nätuttaget och så att stickkontakten på nätkabeln lätt kan kommas åt.

• Utsätt inte batterierna för kraftig värme från exempelvis solljus, eld eller liknande.

- Förvara batterierna utom räckhåll för barn. Batterier kan vara farliga för barn som stoppar dem i munnen.

- Om batterierna blir gamla minskar fjärrkontrollens räckvidd betydligt. Om detta inträffar byter du till två nya batterier så snart som möjligt.

- Använd inte gamla batterier tillsammans med nya.

- Använd inte olika typer av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs förpackningen noggrant eftersom dessa typer av olika batterier kan ha samma form och färg.

- Förbrukade batterier kan läcka. Om batterierna har läckt, måste du kasta bort dem omedelbart. Undvik att komma i kontakt med det läckta materialet eller låta det komma i kontakt med kläder och liknande. Rengör batteriutrymmet noga innan du sätter i nya batterier.

- Om du planerar att inte använda systemet under en längre tid bör du ta ut batterierna ur enheten. Annars finns risk att batterierna slits ut, vilket kan resultera i läckage som skadar enheten.

Kasta inte bort batterier med det vanliga hushållsavfallet. Kasta

bort dem enligt gällande lokala förordningar.

• Det är ägarens ansvar att se till att systemet placeras och installeras säkert. Yamaha tar inget ansvar för några som helst skador som uppstår på grund av felaktig placering eller installation av högtalarna.

OBSERVERA

Felaktigt byte av batterier medför risk för explosion. Byt endast ut batterierna mot batterier av samma eller motsvarande typ.

i Sv

VARNING

FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR, SKA DU INTE UTSÄTTA ENHETEN FÖR REGN ELLER FUKT.

Enheten är magnetiskt avskärmad, men det finns dock en liten risk att den kan påverka färgåtergivningn om den ställs för nära en TV-apparat. Om detta inträffar ska du flytta enheten längre bort från TV:n.

Den här enheten kopplas inte bort från nätströmmen så länge den är inkopplad i vägguttaget, även om enheten i sig är avstängd. Enheten är konstruerad för att förbruka en mycket liten mängd ström i detta tillstånd.

OBSERVERA Apparaten kopplas inte bort från växelströmskällan (nätet) så länge som den är ansluten till vägguttaget, även om själva apparaten har stängts av. ADVARSEL Netspæendingen til dette apparat er IKKE afbrudt, sålæenge netledningen siddr i en stikkontakt, som er t endt – også selvom der or slukket på apparatets afbryder. VA R O I T U S Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko laitetta verkosta.

• VOLTAGE SELECTOR (Modeller till Asien och allmän modell) Spänningsväljaren på enhetens bakpanel måste ställas in på den spänning som används i området INNAN enheten ansluts till nätet. Du kan välja mellan 110/120/220/230-240 V växelström, 50/60 Hz.

Att ta vara på högtalaren

Rengör med en mjuk, ren trasa för att behålla den fläckfria ytglansen på den polerade finishen. Undvik skador på finishen genom att inte använda kemiska lösningsmedel såsom alkohol, spädningsmedel, insekticid, osv. Använd inte heller en fuktig trasa eller någon annan typ av trasa som innehåller kemiska lösingsmedel, och placera inte en plast- eller vinylskiva ovanför högtalaren. I annat fall kan finishen skalas av, färgen tonas ned eller skivan stickas in på ytan.

INNEHÅLL

FÖRBEREDELSER .............................................. 1

Egenskaper ............................................................. 1

Angående denna bruksanvisning ........................ 1

Medföljande tillbehör.............................................. 1

Beskrivning av reglage m.m. ................................. 2

Förberedelse av fjärrkontrollen ............................. 4

PLACERING ......................................................... 5

Placering av subwoofern ....................................... 5

ANSLUTNINGAR .................................................. 6

Anslutning till en förstärkare försedd med en

eller flera subwooferutgångar (linjeutgångar) ..... 6

Anslutning till en förstärkare utan

subwooferutgång (linjeutgång) ............................. 8

Jordanslutning ...................................................... 11

Anslutning av nätkabeln för strömförsörjning

ANVÄNDNING AV SUBWOOFERN ................... 12

Inställning av ljudbalans ...................................... 12

Lagring av ljudbalansinställningar...................... 13

Inkoppling av insomningstimern......................... 13

Manövrering av strömmen till subwoofern med

hjälp av fjärrkontrollen till förstärkaren .............. 14

Frekvenskarakteristik........................................... 15

Advanced Yamaha

Active Servo Technology II ............................... 16

FELSÖKNING ..................................................... 17

TEKNISKA DATA ...............................................18

Användarinformation beträffande insamling och kassering av gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska blandas med allmänt hushållsavfall.

För rätt handhavande, återställande och återvinning av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö, vilka i annat fall skulle kunna uppstå p.g.a. felaktig sophantering.

För mer information om insamling och återvinning av gamla produkter och batterier, vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för dina varor.

[Information om sophantering i andra länder utanför EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem.

Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta fall överensstämmer den med de krav som har ställts genom direktiven för den aktuella kemikalien.

...... 11

Svenska

ii Sv

Egenskaper

Nätkabel

Fjärrkontroll

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

Batterier (2)

(AA, R6, UM-3)

FÖRBEREDELSER

◆ Hög dymanisk uteffekt på 600 W

◆ L.F.E-ingång

◆ Insomningstimer

◆ Fjärrmanövrering

Ändringar och justeringar av inställningar för subwoofern kan utföras med hjälp av fjärrkontrollen från lyssningsplatsen.

◆ Advanced Yamaha Active Servo Technology II

Subwoofern använder sig av tekniken Advanced Yamaha Active Servo Technology II, som Yamaha har utvecklat för återgivning av superbasljud av högre kvalitet.

◆ Två ingångsalternativ

Subwoofern kan enkelt läggas till i en existerande ljudanläggning genom anslutning till antingen högtalarutgångar eller linjeutgångar (stiftjack) på förstärkaren.

◆ Optimalt basljud genom diverse inställningar

Genom inställning av gränsfrekvens och fasriktning kan optimal ljudkvalitet och balans mellan framhögtalare och subwoofern erhållas.

◆ B.A.S.S.-väljare

På subwooferns fjärrkontroll finns en B.A.S.S.-väljare för val av lämplig basåtergivning i enlighet med aktuell källa.

Angående denna bruksanvisning

• I denna bruksanvisning beskrivs det tillvägagångssätt som gäller vid användning av fjärrkontrollen för åtgärder som kan utföras med antingen reglagen på framsidan eller fjärrkontrollen.

• y indikerar tips för användningen.

• Anmärkningar innehåller viktig information gällande säkerhet och manövreringsanvisningar.

Medföljande tillbehör

Kontrollera att följande delar finns med i förpackningen.

1 Sv

Beskrivning av reglage m.m.

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

140Hz

40Hz

VOLUME

1 2

Varje gradering på reglaget motsvarar 10 Hz.

H-CUT

140Hz

40Hz

■ Frontpanelen

FÖRBEREDELSER

Svenska

1 Fjärrkontrollsensor

Denna sensor tar emot signaler från fjärrkontrollen.

2 Indikatorn STANDBY/ON

Grön: Indikatorn lyser grön medan subwoofern är på. Röd: Indikatorn lyser röd medan subwoofern står i

beredskapsläget.

Brandgul: Indikatorn lyser brandgul medan

insomningstimern är inkopplad.

3 Indikatorn PHASE

Grön

: Indikatorn lyser grön medan fasen är omkastad.

Röd: Indikatorn lyser röd medan fasen är normal.

4 STANDBY/ON-omkopplare

Slår på eller ställer subwoofern i beredskapsläget.

Anmärkning

I beredskapsläget förbrukar subwoofern en liten mängd ström.

5 Reglage för gränsfrekvens (H-CUT)

Används till att reglera den övre gränsfrekvensen i enlighet med de framhögtalare som används eller eget tycke (se sid. 12).

6 Volymreglage (VOLUME)

Ställer in volymnivån. Vrid ratten medurs för att höja volymen och moturs för att sänka volymen.

7 Indikatorerna B.A.S.S.

Motsvarande indikator tänds i enlighet med vilket B.A.S.S.-nummer (1, 2 eller 3) som för tillfället är valt (se sid. 12).

8 Indikatorerna PRESET

Motsvarande indikator tänds i enlighet med vilket PRESET-nummer (1, 2 eller 3) som för tillfället är valt (se sid. 13).

Anmärkningar

• Om subwoofern ställs i beredskapsläget medan någon av idikatorerna PRESET lyser, så tänds ingen av indikatorerna PRESET när subwoofern slås på nästa gång.

• Indikatorn PRESET slocknar vid tryckning på någon annan knapp än PRESET 1, 2 eller 3 eller vid manövrering av någon annan funktion på subwoofern.

2 Sv

FÖRBEREDELSER

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

POWER

OFF

6 7

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

1 2

■Bakpanelen

1 GND-kontakt

Vi hänvisar till sidan 11 angående anslutning.

2 INPUT 3-kontakter

Vi hänvisar till sidorna 6 - 7 angående anslutning.

3 INPUT 2 (LFE)-kontakter

Vi hänvisar till sidan 7 angående anslutning.

4 OUTPUT-kontakter

Vi hänvisar till sidan 9 angående anslutning.

■Fjärrkontroll

5 INPUT 1-kontakter

Vi hänvisar till sidorna 9 - 10 angående anslutning.

6 AC IN

Anslut den medföljande nätkabeln hit (se sid. 11).

7 POWER-omkopplare

Används för till- och frånkoppling (ON/OFF) av strömmen till subwoofern. Låt i normala fall denna omkopplare stå i läget ON. Ställ omkopplaren i läget OFF, om subwoofern inte ska användas på ett bra tag.

3 B.A.S.S.

Väljer ett läge för anpassning till aktuell källa. Vid varje tryckning på B.A.S.S. tänds B.A.S.S.-indikatorn (1, 2 eller 3) för valt läge.

4 PRESET

Lagrar eller återkallar aktuella inställningar av B.A.S.S., volymnivå, gränsfrekvens och fas (se sid. 13).

5 HIGH CUT /

Används till att reglera den övre gränsfrekvensen i enlighet med de framhögtalare som används eller eget tycke (se sid. 12).

1 STANDBY

Med denna knapp ställs receivern i beredskapsläge.

I beredskapsläget förbrukar subwoofern en liten mängd ström.

2 POWER

Slår på subwoofern.

3 Sv

Anmärkning

6 SLEEP

Med denna knapp ställer man in insomningstimern (se sid. 13).

7 PHASE

Ändrar fasriktningen. Välj i de flesta fall omkastad fasriktning för subwoofern. Beroende på anslutna högtalare eller lyssningsförhållanden kan det emellertid hända att bättre ljudkvalitet kan uppnås genom att välja normal fasriktning. Välj lämplig fasriktning genom att övervaka och jämföra ljudet.

8 MEMORY

Lagrar aktuella inställningar av B.A.S.S., volymnivå, gränsfrekvens och fas (se sid. 13).

9 VOLUME /

Reglerar volymen på subwoofern.

Förberedelse av fjärrkontrollen

Fjärrkontrollsensor

Cirka 6 m

FÖRBEREDELSER

■ Isättning av batterier i fjärrkontrollen

1 Tryck på märket på batterilocket och

öppna locket.

2 Sätt i de två medföljande batterierna av typ

AA, R6, UM-3 i enlighet med polmärkningen (+/–) inuti batterifacket.

3 Stäng batterilocket.

Batteribyte

Byt ut båda batterierna på en gång, om fjärrkontrollens räckvidd blivit märkbart kortare eller något annat dylikt tillstånd noteras.

■ Användning av fjärrkontrollen

Svenska

Fjärrkontrollen sänder riktade infraröda strålar. Se till att rikta fjärrkontrollen direkt mot fjärrkontrollsensorn på subwoofern vid manövrering.

Hantering av fjärrkontrollen

Var noga med att inte spilla vätska på fjärrkontrollen. Se till att inte tappa fjärrkontrollen. Lämna inte fjärrkontrollen på platser där det är:

– varmt eller fuktigt, såsom nära ett element eller i ett

badrum – extremt kallt – mycket dammigt

4 Sv

PLACERING

eller

Observera

Placeringen som visas i figuren nedan är också möjlig. Dock kan baseffekten möjligen försvinna om subwoofersystemet riktas direkt mot väggen, eftersom högtalarens eget ljud och ljudet som reflekteras mot väggen kan upphäva varandra. För att undvika att detta händer bör subwoofersystemet

vinklas. (Bild , och ).

ABC

Det kan hända att du inte kan erhålla tillräckligt med djupa basljud från subwoofern på grund av stående vågor.

Eftersom lågfrekventa ljudsignaler uppvisar långa våglängder, är de nästan rundstrålande för mänskliga öron. Den djupa basens räckvidd skapar inte en stereobild. Därför kan en enda subwoofer vara tillräcklig för att skapa djupa basljud av hög kvalitet. Bruket av två subwoofer (såsom L- och R-framhögtalare) kan emellertid upphöja din ljudupplevelse.

Placering av subwoofern

Placera subwoofern enligt bild , eller för bästa effekt.

: subwoofer : framhögtalare

Använda en subwoofer

Placera subwoofern på utsidan av antigen den vänstra eller den högra högtalaren.

Placera subwoofern mellan den vänstra

och den högra högtalaren

Om du placerar subwoofern mellan den vänstra och den högra högtalaren bör du vinkla den lätt mot väggen för bättre effekt.

Använda två subwoofer

Placera dem på utsidan av vardera högtalare..

Anmärkningar

• Denna enhet är magnetiskt avskärmad. Det finns dock en liten risk att den kan påverka färgåtergivningen om den ställs för nära en CRT TV. Om detta inträffar ska du flytta enheten längre bort från TV:n.

• Om högtalarvolymen är väldigt hög, kan möblering eller fönsterrutor ge resonans och själva subwoofern vibrera. Sänk i sådana fall volymnivån. För att minska resonansen kan du använda en gardin eller ett liknande tyg som effektivt absorberar ljudvibrationer. Det kan även hjälpa att ändra subwooferns läge.

5 Sv

ANSLUTNINGAR

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

POWER

OFF

Förstärkare

Enkanalig kabel med stiftkontakter (medföljer ej)

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

Ljudkabel med

stiftkontakter (medföljer ej)

Förstärkare

Subwoofer

Läs anvisningarna på sidorna 6 - 7 för anslutning till en förstärkare med en eller flera subwooferutgångar (linjeutgångar) och sidorna 8 - 10 för anslutning till en förstärkaren utan subwooferutgång (linjeutgång).

Anmärkningar

• Anslut inte nätkabeln från subwoofern eller någon annan komponent till något nätuttag förrän alla anslutningar mellan komponenterna är klara.

• Se till att vänster kanal (L), höger kanal (R), “+” (röd) och “–” (svart) ansluts rätt. Referera även till bruksanvisningen till den komponent som subwoofern ska anslutas till.

• Anslutningsmetoder eller namn på in- och utgångar kan variera beroende på komponent. Referera även till bruksanvisningen till aktuell komponent.

Anslutning till en förstärkare försedd med en eller flera subwooferutgångar

(linjeutgångar)

När förstärkaren har en enkanalig subwooferutgång

Anslut en separat inköpt enkanalig kabel med stiftkontakter mellan subwooferutgången (lågpassutgången etc.) på förstärkaren och ingången INPUT 3 ( /MONO) på subwoofern.

Svenska

När förstärkaren har tvåkanaliga subwooferutgångar

■ Användning av en subwoofer

Anslut en separat inköpt ljudkabel med stiftkontakter mellan subwooferutgången “L” på förstärkaren och ingången INPUT 3 ( /MONO) på subwoofern samt mellan subwooferutgången “R” på förstärkaren och ingången INPUT 3 ( ) på subwoofern.

Anmärkningar

• Vissa förstärkare har linjeutgångar märkta PRE OUT. Om subwoofern ska anslutas till utgångarna PRE OUT på en förstärkare, så se till att förstärkaren har minst två uppsättningar PRE OUT-utgångar. Anslut inte subwoofern till utgångarna PRE OUT på en förstärkare med endast en uppsättning PRE OUT-utgångar. Anslut i detta fall subwoofern till ett par högtalarutgångar på förstärkaren istället (se sid. 8 - 9).

• En enkanalig linjeutgång på en förstärkare ska anslutas till ingången INPUT 3 ( /MONO).

• Vid anslutning till linjeutgångar på en förstärkare bör inga andra högtalare anslutas till högtalarutgångarna OUTPUT på subwooferns baksida. Inget ljud kan återges via dylikt anslutna högtalare.

6 Sv

ANSLUTNINGAR

POWER

OFF

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

Enkanalig kabel med stiftkontakter (medföljer ej)

Förstärkare

Subwoofer

MONO

■Användning av två subwoofrar

Anslut en separat inköpt enkanalig kabel med stiftkontakter mellan subwooferutgången “R” på förstärkaren och ingången INPUT 3 ( ) på subwoofern samt mellan subwooferutgången “L” på förstärkaren och ingången INPUT 3 ( /MONO) på subwoofern.

■Anslutning till en förstärkare med reglerbar gränsfrekvens

Anslut förstärkaren till subwooferns ingångar INPUT2 (LFE) ifall din förstärkare kan filtrera bort höga frekvenser på signaler som skickas till subwoofern. Detta ger högre ljudkvalitet eftersom signalens väg i subwoofern förkortas genom att passera den inbyggda HIGH CUT-kretsen.

INPUT

7 Sv

ANSLUTNINGAR

15 mm

Anslutning till en förstärkare utan subwooferutgång (linjeutgång)

Använd separat inköpta högtalarkablar till att ansluta en förstärkare (och framhögtalare) till subwoofern. Utför anslutningarna enligt följande anvisningar.

■ Anslutning av högtalarkabel

■ Anslutning av kablar med banankontakter

1 Skala bort ungefär 15 mm av isoleringen

från varje högtalarkabel.

2 Tvinna ihop de blottade kabeltrådarna för

att förhindra kortslutning.

3 Vrid knoppen moturs för att lossa den. 4 För in en blottad kabeltråd i hålet i sidan av

varje ingång.

5 Vrid knoppen medurs för att dra åt den. 6 Dra lätt i högtalarkabeln för att kontrollera

att den sitter fast ordentligt.

Anmärkningar

• Låt inte de blottade kabeltrådarna komma i kontakt med varandra, eftersom det kan orsaka skada på subwoofern och/eller förstärkaren.

• Håll högtalarkablarna så korta som möjligt vid anslutning. Bunta eller rulla inte ihop överbliven kabellängd. Vid felaktigt utförda anslutningar kan inget ljud återges via subwoofern och/eller anslutna högtalare.

• Se till att observera polmärkningarna + och – och att ansluta högtalarkablarna korrekt enligt dessa. Om kablarna kastas om kommer ljudet att låta onaturligt och innehålla för lite bas.

• Skjut inte in isoleringen i hålet. Det kan medföra att inget ljud återges.

Svenska

1 Dra åt knoppen. 2 Skjut in banankontakten så långt det går i

respektive utgång/ingång.

8 Sv

ANSLUTNINGAR

Höger framhögtalare Vänster framhögtalare

Högtalarkontakter

Förstärkare

Subwoofer

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM

AMPLIFIER

INPUT 3

INPUT 2

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

POWER

OFF

Höger framhögtalare Vänster framhögtalare

Högtalarkontakter

Höger subwoofer

Förstärkare

Vänster subwoofer

När förstärkaren har en uppsättning utgångar för framhögtalare

Anslut separat inköpta högtalarkablar mellan högtalarutgångarna på förstärkaren och ingångarna INPUT 1 på subwoofern och mellan utgångarna OUTPUT på subwoofern och framhögtalarna.

Anslutning av framhögtalare via subwoofern påverkar inte ljudkvaliteten.

■Användning av en subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

■Användning av två subwoofrar

9 Sv

ANSLUTNINGAR

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Höger framhögtalare

Vänster framhögtalare

Högtalarkontakter

Förstärkare

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

POWER

OFF

Höger framhögtalare

Högtalarkontakter

Vänster framhögtalare

Höger subwoofer

Vänster subwoofer

Förstärkare

När förstärkaren har två uppsättningar framhögtalarutgångar och ljud kan matas ut samtidigt via båda dessa

• Anslut separat inköpta högtalarkablar dels mellan den ena uppsättningen framhögtalarutgångar och ingångarna INPUT 1 på subwoofern och dels mellan den andra uppsättningen framhögtalarutgångar och framhögtalarna.

• Ställ in utmatningen på förstärkaren så att ljudsignaler matas ut via båda uppsättningar framhögtalarutgångar samtidigt.

Anmärkning

Om förstärkaren trots en sådan här anslutning inte kan mata ut ljudsignaler samtidigt, så följ anvisningarna under “När förstärkaren har en uppsättning utgångar för framhögtalare” på sidan 9.

■ Användning av en subwoofer

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

■ Användning av två subwoofrar

POWER

OFF

INPUT

INPUT 1

Svenska

10 Sv

ANSLUTNINGAR

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

A B

Till ett

nätuttag

POWER

OFF

Jordanslutning

Om ett smattrande missljud uppstår från subwoofern eller förstärkaren vid anslutning till högtalarutgångar på en förstärkare, så anslut separat inköpta jordkablar till jordutgångarna GND på både förstärkaren och subwoofern enligt ill. .

Om det inte finns någon jordutgång (GND) på förstärkaren, så anslut jordkabeln till en skruv som håller fast det övre ytterhöljet på förstärkaren enligt ill. .

Anslutning av nätkabeln för strömförsörjning

Anslut den medföljande nätkabeln till nätintaget AC IN på subwoofern, efter att alla övriga anslutningar är klara, och anslut därefter nätkabelns stickkontakt till ett nätuttag.

Anmärkningar

• Använd ingen annan nätkabel. Använd endast den medföljande nätkabeln. Användning av en annan nätkabel kan resultera i eldsvåda eller elektriska stötar.

• Anslut inte nätkabeln till ett nätuttag på förstärkaren. Det kan ge upphov till att ljudet förvrängs eller att strömmen till förstärkaren slås av.

Anmärkning

Se till att varken förstärkarens eller subwooferns nätkabel är ansluten till ett nätuttag, när en jordutgång (GND) ska anslutas.

11 Sv

ANVÄNDNING AV SUBWOOFERN

POWER

OFF

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

2,6

POWER

OFF

Fjärrkontroll Bakpanelen

SUBW

STANDBY

/ON

Inställning av ljudbalans

Ställ in ljudbalansen på subwoofern enligt anvisningarna nedan för att uppnå optimal volym- och tonbalans mellan framhögtalarna och subwoofern, innan subwoofern börjar användas.

1 Kontrollera först att huvudströmbrytaren

POWER på subwooferns baksida står i läget

ON och tryck sedan på subwoofern.

Indikatorn STANDBY/ON börjar lysa grön.

2 Tryck på VOLUME för att ställa in

volymen på subwoofern på minimal nivå (0).

3 Slå på strömmen till alla övriga

komponenter.

4 Spela upp en källa som innehåller

lågfrekventa ljudkomponenter och ställ in volymen på förstärkaren på önskad lyssningsnivå.

Ställ tonklangsreglaget på förstärkaren i mittläget.

5 Tryck på HIGH CUT / för att ställa in

vilken frekvensåtergivning som ska medges.

Ställ i normala fall in en nivå som ligger strax över den minimala frekvensen för framhögtalarna. * Vi hänvisar till bruksanvisningen till framhögtalarna

angående information om deras minimala frekvensnivå.

POWER för att slå på

6 Tryck på VOLUME för att gradvis höja

volymen på subwoofern tills lämplig balans mellan framhögtalarna och subwoofern har uppnåtts.

Ställ normalt in denna volym på en nivå som ger lite mer baseffekt än när subwoofern inte används.

Upprepa vid behov åtgärderna i punkt 5 och 6 tills önskad frekvensåtergivning uppnås.

7 Tryck på PHASE för att välja normal eller

omkastad fas.

Välj i normala fall omkastad fas. Om önskad frekvensåtergivning inte uppnås, så prova med att välja normal fas.

8 Tryck på B.A.S.S. för att välja ett lämpligt

läge för anpassning till aktuell källa.

1: WIDE

Vid uppspelning av filmliknande källor förstärks de lågfrekventa effekterna för att erbjuda återgivning av ett kraftfullare ljud.

2: NORMAL

Vid uppspelning av musik, film etc. erhålls ett naturligt basljud.

3: NARROW

Vid uppspelning av en vanlig musikkälla skärs de ovanligt lågfrekventa signalerna av för att erbjuda ett klarare ljud.

PHASE-omkopplare

I de flesta lägen kan du ställa denna omkopplare på omvänt läge. Beroende på de anslutna högtalarna eller lyssningsförhållandena kan det dock finnas fall då bättre ljudkvalitet uppnås genom att ställa denna omkopplare i normalt läge. Välj det bästa läget genom att kontrollera ljudet.

Svenska

12 Sv

ANVÄNDNING AV SUBWOOFERN

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

100Hz

40Hz

VOLUME

2 1

Fjärrkontroll

Frontpanelen

Indikatorn STANDBY/ON

3 123

PRESET

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

SLEEP

SUBW

STANDBY

/ON

Lagring av ljudbalansinställningar

Upp till tre olika favoritinställningar (av volymnivå, gränsfrekvens, fas och B.A.S.S.) kan lagras i subwooferns minne.

■Lagring av en inställning

I denna beskrivning används PRESET 1 som exempel.

1 Ställ in volymnivå, gränsfrekvens, fas och

B.A.S.S. enligt önskad ljudbalans (se

sid. 12).

■ Återkallning av en inställning

Tryck på PRESET (1, 2 eller 3) för att återkalla önskad inställning.

■ Minnesbackup

Även om strömmen till subwoofern slås av med hjälp av huvudströmbrytaren POWER på baksidan, så behålls den senaste inställningen i minnet tills subwoofern slås på igen (senaste minne).

Anmärkning

Om strömmen är bruten i över en vecka, så raderas inställningen ur minnet.

Inkoppling av insomningstimern

Efter inkoppling av insomningstimern ställs subwoofern automatiskt i beredskapsläget efter 120 minuter.

2 Tryck på MEMORY.

Indikatorerna PRESET på frontpanelen börjar blinkar.

3 Tryck på PRESET 1.

Indikatorn PRESET 1 tänds. Nuvarande inställning lagras som PRESET 1.

• Om en PRESET-väljare som redan innehåller en inställning trycks in i punkt 3, så lagras den nya inställningen istället.

•Medan VOLUME-reglaget eller H-CUT-reglaget roterar efter intryckning av en PRESET-väljare har intryckning av en annan PRESET-väljare ingen effekt.

13 Sv

Tryck på SLEEP.

Indikatorn STANDBY/ON ändrar färg till brandgul.

Tryck en gång till på SLEEP för att koppla ur insomningstimern.

ANVÄNDNING AV SUBWOOFERN

POWER-omkopplare

STANDBY/ON-omkopplare

Bakpanelen

Frontpanelen

SUBW

STANDBY

/ON

Manövrering av strömmen till subwoofern med hjälp av fjärrkontrollen till förstärkaren

* Denna funktion kan endast användas med Yamaha

förstärkare som uppfyller följande villkor: – Förstärkaren lanserades 2005 eller senare. – Fjärrkontrollen till förstärkaren har två olika

strömomkopplare, STANDBY och ON.

Anmärkning

Om fjärrkontrollens AMP ID-bibliotekskod har ändrats kan det hända att denna funktion inte fungerar.

■ Inställning

POWER

OFF

POWER

OFF

SUBWOOFER SYSTEM NS-SW901

STANDBY

PHASE

/ON

STANDBY

/ON

123123

B.A.S.S.

PRESET

40Hz

100Hz

VOLUME

H-CUT

■ Annullering

1 Ställ huvudströmbrytaren POWER på

baksidan i läget OFF.

2 Tryck in och håll omkopplaren

STANDBY/ON på framsidan intryckt och

ställ samtidigt huvudströmbrytaren i läget ON. Fortsätt att hålla omkopplaren intryckt i ytterligare minst tre sekunder.

När indikatorn STANDBY/ON har blinkat två gånger är inställningen klar.

SUB

STANDBY

/ON

Anmärkning

Placera subwoofern inom räckvidden för fjärrkontrollen till förstärkaren. Om subwoofern placeras långt från förstärkaren kan det hända att manövrering med fjärrkontrollen misslyckas.

POWER

STANDBY/ON

Svenska

1 Ställ huvudströmbrytaren POWER på

baksidan i läget OFF.

2 Tryck in och håll omkopplaren

STANDBY/ON på framsidan intryckt och

ställ samtidigt huvudströmbrytaren i läget ON. Fortsätt att hålla omkopplaren intryckt i ytterligare minst tre sekunder.

När indikatorn STANDBY/ON har blinkat fyra gånger är inställningen klar.

POWER

STANDBY/ON

14 Sv

ANVÄNDNING AV SUBWOOFERN

Diagram över frekvensåtergivning*

20 50 100 200 500Hz

H-CUT 140 Hz

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

PHASE

20 50 100 200 500Hz

NS-SW901 (H-CUT 60 - 70 Hz)

Framhögtalare

Diagram över frekvensåtergivning*

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

PHASE

Framhögtalare

Diagram över frekvensåtergivning*

Frekvenskarakteristik

Subwooferns frekvenskarakteristik

Illustrationerna nedan visar optimala inställningar av varje reglage och frekvenskarakteristiken när subwoofern kombineras med typiska framhögtalare.

■EX. 1: Vid kombinering med 2-vägs framhögtalare med 10 cm eller 13 cm akustisk upphängning

Använd följande exempel som referens för justering av inställningar, om NS-F901-högtalare används som framhögtalare.

■EX. 2: Vid kombinering med 2-vägs framhögtalare med 20 cm eller 25 cm akustisk upphängning

* Detta diagram utgör ingen exakt bild av den verkliga frekvensåtergivningens karakteristik.

15 Sv

Omkastad fas

(grön)

Omkastad fas

(grön)

20 50 100 200 500Hz

NS-SW901 (H-CUT 50 - 60Hz)

Advanced Yamaha Active Servo Technology II

Basljud med hög

amplitud

Öppning

Högtalarlåda

Avancerad impedansomvandlare

Aktiv servo-

behandlings-

förstärkare

Signaler med låg amplitud

Luftbaselement

(Helmholtz resonator)

Signaler

1988 började Yamaha utrusta högtalare med tekniken YST (Yamaha Active Servo Technology), vilken erbjuder kraftfull basåtergivning av hög kvalitet. Tekniken använder sig av en direkt anslutning mellan förstärkaren och högtalaren, så att noggrann signalöverföring och exakt högtalarstyrning kan uppnås.

Eftersom tekniken använder sig av högtalarelement som styrs av förstärkarens drivsteg med negativ impedans och den resonans som genereras mellan högtalarlådans inre rymd och öppning, så skapas mer resonant energi (konceptet med ett “luftbaselement”) än när en normal basreflexmetod används. Detta medger basåtergivning från betydligt mindre högtalarlådor än vad som tidigare var möjligt.

Yamahas nyutvecklade Advanced YST II-teknik erbjuder många förbättringar av tekniken Yamaha Active Servo Technology, såsom bättre styrning av de krafter som driver förstärkaren och högtalaren. Sett ur förstärkarens synvinkel ändras högtalarimpedansen i förhållande till ljudfrekvensen. Yamaha har tagit fram en ny kretsuppbyggnad, som kombinerar drivstegen för negativ impedans och konstant ström och därigenom sörjer för en stabilare prestanda och en klar basåtergivning utan någon otydlighet.

Svenska

16 Sv

FELSÖKNING

Gå igenom felsökningstabellen nedan, om subwoofern inte tycks fungera som den ska. Om aktuellt problem inte finns upptaget i tabellen eller om angiven åtgärd inte hjälper, så koppla loss nätkabeln och kontakta en auktoriserad Yamahaåterförsäljare eller reparatör.

Problem Orsak Åtgärd

Ingen ström tillförs, trots att omkopplaren STANDBY/ON trycks in.

Inget ljud. Volymen är inställd på minimal nivå (0). Höj volymen.

Ljudnivån är för låg. Högtalarkablarna är inte korrekt anslutna. Anslut dem korrekt, d.v.s. L (vänster) till

Fjärrkontrollen fungerar inte. Fel avstånd eller vinkel används. Använd fjärrkontrollen inom ett avstånd

Subwoofern kan inte slås på med hjälp av fjärrkontrollen till förstärkaren (efter inställning enligt “Manövrering av strömmen till subwoofern med hjälp av fjärrkontrollen till förstärkaren”).

Hushållssäkringen går. Subwoofern förbrukar mycket ström vid

Ett föremål har trillat ner i porten.

Nätkabelkontakten är inte ansluten ordentligt.

Strömbrytaren POWER står i läget OFF. Ställ strömbrytaren POWER i läget ON.

Högtalarkablarna är inte ordentligt anslutna. Anslut dem ordentligt.

Ljudsignalerna från förstärkaren är för svaga.

Inga signaler matas ut via subwooferutgången på förstärkaren.

Lämplig fas är inte inställd. Ställ PHASE i det andra läget.

Källan som spelas upp innehåller för lite basfrekvenser.

Basljudet påverkas av s.k. stående vågor. Placera om subwoofern eller ändra dess

Fjärrkontrollsensorn på receivern utsätts för direkt solljus eller stark belysning (från en inverterad lysrörslampa etc.).

Batterierna är svaga. Byt ut alla batterierna.

Det finns hinder i vägen mellan enhetens signalmottagare för fjärrkontrollen och fjärrkontrollen.

Fel avstånd eller vinkel används. Placera subwoofern inom räckvidden för

inmatning av signaler på höga nivåer.

Försök inte avlägsna föremålet. Försök att avlägsna föremålet kan leda till funktionsfel.

Anslut den ordentligt.

Höj volymen på förstärkaren eller den komponent som är ansluten till förstärkaren.

Kontrollera att aktuell högtalarinställning på förstärkaren är korrekt.

L, R (höger) till R, “+” till “+” och “–” till “–”.

Spela upp en källa med mer basfrekvenser. Vrid på reglaget H-CUT för att höja gränsfrekvensen.

vinkel.

på högst 6 m och i högst 30 graders vinkel från frontpanelen.

Ställ receivern på ett annat ställe.

Flytta undan eventuella hinder.

fjärrkontrollen till förstärkaren.

Sänk volymen på den förstärkare etc. som subwoofern är ansluten till eller bryt strömmen till andra produkter som inte används.

Kontakta en auktoriserad Yamahaåterförsäljare eller serviceverkstad.

17 Sv

Anmärkningar

• Om signaler på för höga nivåer matas in i subwoofern i 5 till 15 minuter, så börjar indikatorn POWER blinka för att varna för risken för skador på effektförstärkaren och subwooferns högtalarelementet. Om signalinmatningen fortsätter i ytterligare minst fem minuter ställs subwoofern automatiskt i beredskapsläget.

• Vid inmatning av oerhört höga signalnivåer slås strömmen till subwoofern omedelbart av. Tryck i så fall på omkopplaren STANDBY/ON på frontpanelen för att slå på subwoofern igen.

TEKNISKA DATA

Typ ...... Advanced Yamaha Active Servo Technology II

Drivelement .......................... 25 cm koniskt baselement

Magnetiskt avskärmade

Förstärkaruteffekt

(100 Hz, 4 ohms, 10% T.H.D) ............................ 600 W

Frekvensåtergivning .......................... 18 Hz till 160 Hz

Strömförsörjning

Modeller till U.S.A. och Kanada

............................................. 120 V växelström, 60 Hz

Modeller till Europa inkl. Storbritannien

............................................. 230 V växelström, 50 Hz

Modell till Australien ......... 240 V växelström, 50 Hz

General-modell och modell till Asien

........... 110/120/220/230-240 V växelström, 50/60 Hz

Modell till Korea ................ 220 V växelström, 60 Hz

Modell till Kina .................. 220 V växelström, 50 Hz

Effektförbrukning ............................................... 180 W

Effektförbrukning i beredskapsläge .................. 0,5 W

Yttermått (b x h x d)

.......................................... 410 mm x 457 mm x 462 mm

Vikt ........................................................................ 32 kg

Notera att alla tekniska data är föremål för ändringar utan föregående meddelande.

Svenska

18 Sv

Grazie per aver scelto questo prodotto di Yamaha.

AVVERTENZA: Prima di cominciare ad usare l’apparecchio leggere quanto segue.

Leggere le seguenti precauzioni di impiego prima dell’uso. Yamaha non sarà ritenuta responsabile per eventuali danni e/o lesioni dovuti all’inosservanza delle precauzioni indicate qui sotto.

• Per ottenere le migliori prestazioni, leggere attentamente il presente manuale. Conservarlo poi in luogo sicuro, per eventuali referenze future.

• Installare il dispositivo in un luogo fresco, asciutto e pulito, distante da finestre, fonti di calore o di vibrazioni eccessive, polveri, umidità e freddo. Evitare fonti di ronzio (trasformatori, motori). Per evitare incendi o scosse elettriche, non esporre l’unità a pioggia o acqua.

• La tensione da usare deve essere la stessa indicata sul pannello posteriore. L’uso di quest’unità con un voltaggio superiore rispetto a quello specificato è pericoloso e può causare fiammate e/o folgorazioni.

• Non azionare gli interruttori, i comandi, o i cavi di collegamento con forza. Quando di deve spostare quest’unità, scollegare prima la spina d’alimentazione ed i cavi collegati agli altri componenti. Non tirare mai i fili.

• Se si prevede di non usare l’unità per qualche tempo (ad esempio per una vacanza ecc.), staccare la spina di alimentazione dalla presa.

• Poiché quest’unità è stata dotata di un amplificatore di potenza incorporato, il calore irradia dal pannello posteriore. Posizionare l’unità staccata dalla parete, lasciando almeno 20 centimetri di spazio sopra, dietro e ai lati dell’unità per prevenire incendi o danni. Inoltre, non posizionare la stessa con il pannello posteriore rivolto verso il basso sul pavimento, o su altre superfici.

• Non coprire il pannello posteriore di quest’unità con un giornale, una tovaglia, una tenda, ecc. Se la temperatura all’interno dell’unità dovesse salire, si possono provocare fiammate, danni all’unità e/o lesioni personali.

• Non posizionare mai i seguenti oggetti sul sistema:

- Vetro, porcellana, piccoli oggetti metallici, ecc. Se un oggetto di vetro, ecc., dovesse cadere per via delle vibrazioni e rompersi, le schegge possono causare lesioni personali.

- Una candela accesa, ecc. Se la candela dovesse cadere per via delle vibrazioni, la stessa può causare un incendio e lesioni personali.

- Un vaso contenente dell’acqua Se il vaso dovesse cadere a causa delle vibrazioni e l’acqua si dovesse rovesciare, il sistema potrebbe risultarne danneggiato, e/o o potreste risultare colpiti da una scossa elettrica.

• Non posizionare quest’unità in luoghi dove può essere esposta ad oggetti estranei, quali gocce d’acqua. Può causare fiammate, danneggiare l’unità e/o provocare lesioni personali.

• Non mettere mai la mano o un oggetto estraneo nella porta YST sul lato anteriore di quest’unità. Quando si sposta quest’unità, non tenere la porta così com’è, altrimenti si possono verificare lesioni personali e/o danni all’unità.

• Non posizionare mai un ogggetto fragile vicino alla porta YST di quest’unità. Se un oggetto dovesse cadere o se diminuisse la pressione dell’aria, si possono verificare danni all’unità e/o lesioni personali.

• Non aprire mai l’alloggiamento. Ciò potrebbe causare scosse elettriche poiché l’unità utilizza una tensione elevata. Potrebbero inoltre verificarsi lesioni personali e/o danni

all’unità. Qualora all’interno del gruppo cada qualche oggetto, contattare il proprio rivenditore.

• Se si usa un umidificatore, assicurarsi di evitare la formazione di condensa nell’unità lasciando uno spazio sufficiente intorno all’unità o evitando una umidificazione eccessiva. La condensa potrebbe causare un incendio, danneggiare l’unità, o provocare scosse elettriche.

• Le frequenze ultrabasse riprodotte da questo altoparlante possono interferire con il funzionamento di un giradischi, causando un rumore simile ad un ulutato. In tali casi si consiglia di allontanare quanto più possibile quest’unità ed il giradischi.

• Quest’unità può essere danneggiata se certi suoni vengono emessi continuamente ad un alto volume. Per esempio, se sono emesse continuamente onde seno da 20 Hz-50 Hz da un disco di prova, oppure i bassi provenienti dagli strumenti musicali elettronici, o quando la puntina del giradischi viene in contatto con il disco, bisogna diminuire il livello del volume per prevenire eventuali danni a quest’unità.

• Se si suoni distorti provenienti da quest’unità (es., suoni intermittenti “picchiettanti” o “martellanti” che non sono naturali), abbassare il livello del volume. Suonare ad un livello di volume troppo alto le basse frequenze delle colonne sonore dei film, i suoni bassi-intensi o, analogamente, i passaggi forti della musica in voga, può danneggiare questo sistema altoparlante.

• Le vibrazioni generate dalle frequenze super basse possono causare delle distorsioni nelle immagini televisive. In tal caso, allontanare l’unità dal televisore.

• Non cercare di pulire quest’unità con solventi chimici, poiché possono danneggiare la finitura. Usare un panno pulito e asciutto.

• Assicurarsi di leggere la sezione “DIAGNOSTICA” riguardanti i più comuni errori operativi, prima di concludere che il sistema è guasto.

• Installare quest’unità vicino ad una presa di corrente alternata e dove la spina di alimentazione possa venire facilmente tolta.

• Le batterie vanno protette da calore eccessivo, ad esempio luce solare diretta, fiamme, e così via.

- Conservare le batterie lontano dalla portata dei bambini. Le batterie possono essere pericolose se messe in bocca da un bambino.

- Man mano che le batterie invecchiano, la portata operativa del telecomando si riduce in modo considerevole. Se si verifica tale condizione, sostituire appena possibile le batterie con due batterie nuove.

- Non mescolare batterie vecchie e nuove.

- Non usare insieme batterie di tipo differente (ad esempio alcaline e confezione, dato che questi tipi di batterie, benché differenti, possono avere la stessa forma e lo stesso colore.

- Le batterie scariche possono perdere. Se le batterie perdono, devono essere smaltite immediatamente. Non toccare il materiale fuoriuscito ed evitare che venga a contatto con gli indumenti, ecc. Pulire accuratamente il vano batterie prima di installare delle batterie nuove.

- Se si pensa di non utilizzare l’unità per un lungo periodo di tempo, rimuovere le batterie. Esaurendosi, le batterie potrebbero perdere liquido, con possibili danni all’unità.

al manganese)

. Leggere attentamente la

i It

- Non gettare le batterie insieme ai normali rifiuti domestici.

Smaltirle in modo corretto, secondo le normative locali.

• L’utente è responsabile di trovare un luogo di installazione sicuro. Yamaha non può essere considerata responsabile di qualsiasi incidente causato da un eventuale posizionamento o installazione inappropriati di questi altoparlanti.

ATTENZIONE

Pericolo di esplosione se la batteria viene installata scorrettamente. Sostituire solo con un pezzo dello stesso tipo o equivalente.

AVVERTENZA

PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE IL DISPOSITIVO A PIOGGIA O UMIDITÀ.

Quest’unità ha un design a schermatura magnetica, ma l’installazione dello steso troppo vicino ad un televisore può causare una riduzione dei colori dell’immagine. In tal caso, allontanare l’unità dal televisore.

La presente unità non è scollegata dall’alimentazione CA se connessa alla presa a parete, anche nel caso in cui essa sia spenta. In tale situazione, è progettata per consumare una quantità estremamente esigua di corrente.

• VOLTAGE SELECTOR

(Modelli per l’Asia e generale) Il selettore del voltaggio posto sul pannello posteriore di quest’unità deve essere impostato secondo il voltaggio principale locale PRIMA di collegare quest’unità all’alimentazione CA principale. Le tensioni utilizzabili sono di 110/120/220/230-240 V, 50/60 Hz.

Cura del diffusore

Per mantenere lucida la finitura levigata della superficie, pulirla con un panno morbido e asciutto. Per evitare danni alle finiture, non applicare solventi chimici, quali alcol, benzene, solventi, insetticidi, ecc. inoltre, non utilizzare un panno umido, o qualsiasi altro tipo di panno imbevuto di solventi chimici, o collocare fogli di plastica o di vinile in cima al diffusore. In caso contrario, la finitura potrebbe staccarsi, scolorirsi oppure il foglio potrebbe incollarsi alla superficie.

INDICE

PER COMINCIARE ............................................... 1

Caratteristiche ........................................................ 1

Questo manuale ..................................................... 1

Accessori in dotazione........................................... 1

Comandi e loro funzione ........................................ 2

Preparazione del telecomando .............................. 4

POSIZIONAMENTO .............................................. 5

Orientamento del subwoofer ................................. 5

COLLEGAMENTI .................................................. 6

Collegamento con un amplificatore dotato di

terminali per subwoofer (uscita di linea) .............. 6

Collegamento con un amplificatore non dotato di terminale per subwoofer

(uscita di linea)........................................................ 8

Collegamento al terminale di terra ...................... 11

Collegamento del cavo di alimentazione............ 11

USO DI QUEST’UNITÀ ....................................... 12

Regolazione del bilanciamento dei canali.......... 12

Memorizzazione delle impostazioni di

bilanciamento del suono...................................... 13

Impostazione del timer di spegnimento ............. 13

Controllo dell’alimentazione di quest’unità col

telecomando del vostro amplificatore ................ 14

Caratteristiche di frequenza................................. 15

Advanced Yamaha Active

Servo Technology II .......................................... 16

DIAGNOSTICA ................................................... 17

DATI TECNICI ..................................................... 18

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sui documenti che li accompagnano significano che i prodotti e le batterie elettriche e elettroniche non devono essere mischiati con i rifiuti domestici generici.

Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, consegnarli ai punti di raccolta appropriati, in accordo con la propria legislazione nazionale e le direttive 2002/ 96/CE e 2006/66/CE.

Smaltendo correttamente questi prodotti e batterie, si contribuisce al risparmio di risorse preziose e a prevenire alcuni potenziali effetti negativi sulla salute umana e l’ambiente, che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie, contattare la propria amministrazione comunale, il servizio di smaltimento dei rifiuti o il punto vendita dove i prodotti sono stati acquistati.

[Informazioni sullo smaltimento negli altri Paesi al di fuori dell’Unione europea]

Questi simboli sono validi solamente nell’Unione europea. Se si desidera disfarsi di questi articoli, contattare le autorità locali o il rivenditore per informarsi sulle corrette modalità di smaltimento.

Nota per il simbolo della batteria (sul fondo due esempi di simbolo):

Questo simbolo potrebbe essere usato in combinazione con un simbolo chimico. In questo caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici contenuti.

Italiano

ii It

Caratteristiche

Cavo di alimentazione

Telecomando

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

Batterie (2)

(AA, R6, UM-3)

PER COMINCIARE

◆ 600 W di potenza dinamica

◆ Terminale di ingresso L.F.E

◆ Timer di spegnimento

◆ Possibilità di telecomando

Potete modificare impostazioni e regolazioni per quest’unità usando il telecomando dalla vostra posizione di ascolto.

◆ Advanced Yamaha Active Servo Technology II

Quest’unità impiega la tecnologia Advanced Yamaha Active Servo Technology II sviluppata da Yamaha per riprodurre frequenze bassissime con una qualità superiore.

◆ Due collegamenti di ingresso

Quest’unità può facilmente venire aggiunta al proprio sistema esistenza collegandola ai terminali dei diffusori o all’ingresso di linea (presa a spinotto) dell’amplificatore.

◆ Bassi ottimali con varie impostazioni

Impostando il taglio degli acuti e la fase si mantiene una qualità ottimale del suono ed il bilanciamento dei diffusori anteriori e di quest’unità.

◆ Selettore della modalità B.A.S.S.

Quest’unità possiede un pulsante di modalità B.A.S.S. che permette di riprodurre i bassi di sorgenti di qualsiasi natura.

Questo manuale

• In questo manuale, le operazioni che possono venire eseguite col pannello di quest’unità o col suo telecomando vengono spiegate usando il telecomando.

• y indica un suggerimento riguardante un’operazione.

• Le note contengono informazioni importanti sulla sicurezza e sulle modalità di utilizzo.

Accessori in dotazione

Controllare che la confezione ricevuta contenga tutte le parti che seguono.

1 It

Comandi e loro funzione

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

140Hz

40Hz

VOLUME

1 2

Una graduazione di questo comando rappresenta 10 Hz.

H-CUT

140Hz

40Hz

■ Pannello anteriore

PER COMINCIARE

1 Sensore del telecomando

Riceve i segnali del telecomando.

2 Indicatore STANDBY/ON

Verde: Si illumina quando quest’unità è accesa. Rosso: Si illumina quando quest’unità si trova nella

modalità di standby.

Arancione: Si illumina mentre la funzione di spegnimento

via timer è attiva.

3 Indicatore PHASE

Verde

: Si illumina quando la fase è in modalità inversa.

Rosso: Si illumina quando la fase è in modalità normale.

4 Interruttore STANDBY/ON

Attiva o porta quest’unità in modalità standby.

Nota

In modalità standby, quest’unità consuma una piccola quantità di corrente.

5 Controllo H-CUT

Regola il punto di taglio delle alte frequenze a seconda dei diffusori anteriori posseduti o delle preferenze personali (vedi pagina 12).

6 Controllo VOLUME

Regola il volume di riproduzione. Girare il controllo in senso orario per aumentare il volume ed in senso antiorario per diminuirlo.

7 Indicatore B.A.S.S.

Si illumina ad indicare il numero B.A.S.S. (1, 2 o 3) attualmente scelto (vedi pagina 12).

8 Indicatore PRESET

Si illumina ad indicare il numero PRESET (1, 2 o 3) attualmente scelto (vedi pagina 13).

Note

• Se si imposta quest’unità sulla modalità di standby mentre uno degli indicatori PRESET è acceso, nessun indicatore PRESET si illumina quando si accende quest’unità la prossima volta.

• L’indicatore PRESET si spegne quando si preme qualsiasi pulsante che non sia PRESET 1, 2 o 3 o quando si usa qualsiasi altra funzione di quest’unità.

Italiano

2 It

PER COMINCIARE

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

POWER

OFF

6 7

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

1 2

■Pannello posteriore

1 Terminale GND

Vedere pagina 11 per informazioni sui collegamenti.

2 Terminali INPUT 3

Vedi le pagine 6 - 7 per informazioni sui collegamenti.

3 Terminali INPUT 2 (LFE)

Vedere pagina 7 per informazioni sui collegamenti.

4 Terminali OUTPUT

Vedi le pagina 9 per informazioni sui collegamenti.

■Telecomando

5 Terminali INPUT 1

Vedi le pagine 9 - 10 per informazioni sui collegamenti.

6 AC IN

Per il collegamento del cavo di alimentazione in dotazione (vedi pagina 11).

7 Interruttore POWER

Accende e spegne (ON/OFF) quest’unità. Normalmente, portare questo interruttore sulla posizione ON. Se quest’unità non deve venire usata per lungo tempo, portare l’interruttore sulla posizione OFF.

3 B.A.S.S.

Sceglie una modalità adatta alla sorgente riprodotta. Ogni volta che si preme B.A.S.S., l’indicatore B.A.S.S. cambia da 1 a 2 e 3.

4 PRESET

Memorizza o richiama le impostazioni di B.A.S.S., del volume, di taglio degli acuti e della fase (vedi pagina 13).

5 HIGH CUT /

Regola il punto di taglio delle alte frequenze a seconda dei diffusori anteriori posseduti o delle preferenze personali (vedi pagina 12).

1 STANDBY

Porta quest’unità in modalità di attesa.

In modalità standby, quest’unità consuma una piccola quantità di corrente.

2 POWER

Accende quest’unità.

3 It

Nota

6 SLEEP

Attiva il timer di spegnimento (vedi pagina 13).

7 PHASE

Cambia la modalità di fase. Normalmente, portare quest’unità sulla posizione inversa. Tuttavia, a seconda dei diffusori usati o della posizione di ascolto, in alcuni casi si potrebbe ottenere un suono migliore tenendo questo comando sulla posizione normale. Scegliere la posizione migliore per controllare il suono.

8 MEMORY

Memorizza le impostazioni di B.A.S.S., del volume, di taglio degli acuti e della fase (vedi pagina 13).

9 VOLUME /

Regola il volume di quest’unità.

Preparazione del telecomando

Sensore del

telecomando

Circa 6 m

PER COMINCIARE

■ Installazione delle batterie nel telecomando

1 Premere sul segno del coperchio della

batteria ed aprire il coperchio.

Inserire le due batterie in dotazione di tipo AA, R6, UM-3 seguendo le indicazioni (+/–) del fondo del vano batterie.

3 Chiudere il coperchio del vano batterie.

Sostituzione delle batterie

Se si nota che la gamma operativa del telecomando diminuisce, cambiare tutte le batterie in una volta.

■ Uso del telecomando

Italiano

Il telecomando trasmette un raggio infrarosso direzionale. Durante l’uso, puntare il telecomando sempre direttamente sul sensore di telecomando dell’unità principale.

Uso del telecomando

Fare attenzione a non versare liquido sul telecomando. Fare attenzione a non far cadere il telecomando. Non lasciare il telecomando in luoghi come i seguenti:

– luoghi caldi o umidi, ad esempio vicino ad un

calorifero o ad una stanza da bagno – luoghi estremamente freddi – luoghi polverosi

4 It

POSIZIONAMENTO

oppure

Nota

È anche possibile adottare il posizionamento illustrato di seguito. Tuttavia, se il sistema di subwoofer viene posizionato direttamente rivolto verso la parete l’effetto dei bassi può essere compromesso a causa della cancellazione di suoni diretti e riflessi. Per evitare che questo accada, posizionare il sistema di subwoofer

con una certa inclinazione. (Figure , , e ).

ABC

È possibile che non si riesca a ottenere dal subwoofer suoni sulle frequenze più basse a causa delle onde stazionarie.

Le basse frequenze dei segnali audio sono caratterizzate da forme d’onda lunghe, per cui risultano non direzionali all’orecchio umano. La gamma delle frequenze più basse non crea un’immagine stereo. Quindi, un solo subwoofer potrebbe essere sufficiente a riprodurre un suono di alta qualità delle frequenze più basse. Tuttavia, l’utilizzo di due subwoofer (simile alla configurazione dei diffusori anteriori L e R) può migliorare l’ascolto.

Orientamento del subwoofer

Collocare il subwoofer come illustrato nella fig. , oppure per un effetto ottimale.

: subwoofer : diffusore anteriore

Uso di un solo subwoofer

Collocare gli subwoofer all’esterno del diffusore anteriore sinistro o destro.

Subwoofer collocato tra il diffusore

anteriore sinistro e quello destro

Se si colloca il subwoofer tra i diffusori anteriori sinistro e destro, per un migliore effetto, posizionarlo leggermente inclinato verso la parete.

Uso di due subwoofer

Collocarli all’esterno di ciascun diffusore anteriore.

Note

• L’unità presenta un design con schermatura magnetica. Tuttavia, è probabile che una volta collocata troppo vicino a un televisore possa compromettere i colori delle immagini. In tal caso, spostare l’unità distante dal televisore.

• Se il volume del diffusore è troppo forte, i mobili o il vetro delle finestre potrebbero risuonare e il subwoofer stesso potrebbe vibrare. In tal caso, abbassare il volume. Per limitare la risonanza, utilizzare una tenda pesante o tendaggi simili che tendono ad assorbire efficacemente la vibrazione del suono. Inoltre, potrebbe essere utile cambiare la posizione del subwoofer.

5 It

COLLEGAMENTI

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

POWER

OFF

Amplificatore

Cavo mono a spinotti (non accluso)

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Cavo audio a

spinotti

(non incluso)

Amplificatore

Subwoofer

Se il proprio amplificatore ha un terminali per subwoofer (uscita di linea), vedere le pagine 6 - 7, se invece non possiede un terminale per subwoofer (uscita di linea), vedere le pagine 8 - 10.

Note

• Non collegare il cavo di alimentazione di quest’unità e di altri componenti ad una presa di corrente alternata fino a che tutti i collegamenti fra componenti non sono stati terminati.

• Controllare di aver collegato correttamente i canali sinistro (L), destro (R), “+” (rosso) e “–” (nero). Consultare inoltre il manuale dell’utente del componente da collegare a quest’unità.

• I metodi di collegamento ed i nomi dei terminali possono differire a seconda del componente. Consultare anche il manuale dell’utente del componente.

Collegamento con un amplificatore dotato di terminali per subwoofer

(uscita di linea)

Se il vostro amplificatore possiede un terminale monocanale per subwoofer

Collegare il terminale per subwoofer (o con filtro passa basso, ecc.) del proprio amplificatore a INPUT 3 ( /MONO) di quest’unità facendo uso di un cavo mono a spinotto del tipo in commercio.

Italiano

Se il vostro amplificatore possiede due terminali per due canali subwoofer

■ Uso di un subwoofer

Collegare il terminale del subwoofer “L” dell’amplificatore al terminale INPUT 3 ( /MONO) di quest’unità e il terminale del subwoofer “R” del vostro amplificatore al terminale INPUT 3 ( ) di quest’unità facendo uso di un cavo audio a spinotto del tipo in commercio.

Note

• Alcuni amplificatori hanno terminali di uscita di linea denominati PRE OUT. Se si collega quest’unità ai terminali PRE OUT dell’amplificatore, controllare che l’amplificatore possieda almeno due serie di terminali PRE OUT. Se l’amplificatore possiede solo una serie di terminali PRE OUT, non collegare quest’unità ai terminali PRE OUT. Collegare quest’unità invece ai terminali dei diffusori dell’amplificatore (vedere le pagine 8 - 9).

• Se si collega il subwoofer ad una linea mono di uscita dell’amplificatore, collegare terminale INPUT 3 ( /MONO).

• Se ci si collega ai terminali di uscita di linea dell’amplificatore, gli altri diffusori non devono venire collegati ai terminali OUTPUT del pannello posteriore di quest’unità. Se collegati, non producono suono.

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

INPUT

INPUT 1

6 It

COLLEGAMENTI

POWER

OFF

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

POWER

OFF

Cavo mono a spinotti (non incluso)

Amplificatore

Subwoofer

MONO

■Uso di due subwoofer

Collegare il terminale del subwoofer “R” dell’amplificatore al terminale INPUT 3 ( ) di questa unità usando un cavo mono a spinotti da acquistare separatamente e collegare il terminale del subwoofer “L” dell’amplificatore al terminale INPUT 3 ( /MONO) di quest’unità facendo uso di un cavo mono a spinotti del tipo in commercio.

■Collegamento con un amplificatore dotato di funzione passa basso

Se l’amplificatore è in grado di tagliare le alte frequenze dai segnali inviati al subwoofer, collegare l’amplificatore ai terminali INPUT2 (LFE) del subwoofer. Questo consentirà di ottenere una migliore qualità del suono poiché il percorso del segnale nel subwoofer si abbrevia attraversando il circuito HIGH CUT integrato.

INPUT

7 It

COLLEGAMENTI

15 mm

Collegamento con un amplificatore non dotato di terminale per subwoofer

(uscita di linea)

Collegare un amplificatore (e dei diffusori anteriori) a quest’unità usando cavi per diffusori del tipo comunemente in commercio. Per quanto riguarda i collegamenti, consultare le istruzioni che seguono.

■ Collegamento ai cavi dei diffusori

■ Collegamenti con spinotti a banana

1 Rimuovere circa 15 mm di isolamento da

ciascuno dei cavi dei diffusori.

2 Attorcigliare insieme i fili esposti del cavo

per evitare corto circuiti.

3 Girare la manopola in senso antiorario per

allentarla.

4 Inserire un filo denudato nel foro sul lato di

ciascun terminale.

5 Girare la manopola in senso orario per

stringerla.

6 Controllare che il filo sia ben fermo

tirandolo leggermente.

Note

• Non lasciare che i fili denudati dei diffusori si tocchino perché questo potrebbe danneggiare quest’unità, l’amplificatore o ambedue.

• I cavi di collegamento dei diffusori devono essere il più brevi possibile. Non affastellare le porzioni in eccesso dei cavi. Se i collegamenti sono difettosi, il subwoofer o i diffusori non producono alcun suono.

• Controllare che le polarità + e – dei terminali dei diffusori siano rispettate. Se i cavi vengono invertiti, il suono risulta innaturale e manca di bassi.

• Non inserire nel foro la porzione isolata del cavo. La riproduzione potrebbe non avvenire.

1 Stringere la manopola. 2 Inserire il connettore a banana nel terminale

corrispondente.

Italiano

8 It

COLLEGAMENTI

Diffusori anteriore (D) Diffusore anteriore (S)

Terminali dei diffusori

Amplificatore

Subwoofer

OUTPUT

TO SPEAKERS

FROM

AMPLIFIER

INPUT 3

INPUT 2

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

Diffusori anteriore (D) Diffusore anteriore (S)

Terminali dei

diffusori

Subwoofer (D)

Amplificatore

Subwoofer (S)

Se il vostro amplificatore ha una sola serie di terminali per diffusori anteriori

Collegare i terminali dei diffusori all’amplificatore usando i terminali INPUT 1 di quest’unità e i terminali OUTPUT di quest’unità ai diffusori anteriori usando cavi appositi disponibili in commercio.

Il collegamento dei diffusori anteriori attraverso quest’unità non influenza la qualità dell’audio.

■Uso di un subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

■Uso di due subwoofer

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

9 It

INPUT

OUTPUT

TO SPEAKERS

MONO

INPUT 1

INPUT

FROM AMPLIFIER

INPUT 1

POWER

OFF

COLLEGAMENTI

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

OUTPUT TO SPEAKERS

FROM AMPLIFIER

INPUT 3

INPUT 2

INPUT 1

MONO

POWER

OFF

Diffusori anteriore (D)

Diffusore anteriore (S)

Terminali dei

diffusori

Amplificatore

Subwoofer

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

MONO

INPUT

INPUT 1

INPUT

INPUT 1

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 1

MONO

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT

INPUT 2

INPUT 1

MONO

POWER

OFF

POWER

OFF

Diffusori anteriore (D)

Terminali dei

diffusori

Diffusore anteriore (S)

Subwoofer (D) Subwoofer (S)

Amplificatore

Se il vostro amplificatore possiede due serie di terminali per i diffusori anteriori ed ambedue possono venire usati insieme

• Collegare una serie di terminali per diffusori anteriori dell’amplificatore ai terminali INPUT 1 di quest’unità e l’atra serie ai diffusori anteriori usando cavi per diffusori da acquistarsi separatamente.

• Impostare l’amplificatore in modo che ambedue i terminali per diffusori anteriori emettano suono insieme.

Nota

Se il vostro amplificatore non può emettere suono da ambedue i subwoofer anche se si fanno questi collegamenti, seguire le istruzioni di “Se il vostro amplificatore ha una sola serie di terminali per diffusori anteriori” a pagina 9.

■ Uso di un subwoofer

Italiano

■ Uso di due subwoofer

10 It

COLLEGAMENTI

OUTPUT

TO SPEAKERS

FROM AMPLIFIER

INPUT 1

MONO

INPUT

A B

Ad una presa di corrente

alternata

POWER

OFF

Collegamento al terminale di terra

Se quest’unità o un amplificatore producono rumore se collegati al terminali per diffusori del vostro amplificatore, collegare ambedue ai terminali GND (terra) del vostro amplificatore e di quest’unità usando cavi di messa a terra da acquistarsi separatamente come visto in fig. .

Se il vostro amplificatore non possiede un terminale GND (terra), collegare una delle viti che fermano il pannello superiore del vostro amplificatore nel modo visto in figura

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione al terminale AC IN di quest’unità dopo aver terminato tutti gli altri collegamenti, quindi collegare l’altra estremità del cavo ad una presa di corrente alternata.

Note

• Non usare altri cavi di alimentazione. Usare solo il cavo in dotazione. Usando altri cavi di alimentazione si possono provocare incendi o folgorazioni.

• Non collegare il cavo di alimentazione ad una presa di corrente alternata del proprio amplificatore. Potrebbe creare distorsioni o lo spegnimento del vostro amplificatore.

Nota

Se ci si collega al terminale GND (terra), controllare che i cavi di alimentazione dell’amplificatore e di quest’unità non siano collegati ad una presa di corrente alternata.

11 It

USO DI QUEST’UNITÀ

Telecomando Pannello posteriore

POWER

OFF

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

2,6

POWER

OFF

SUBW

STANDBY

/ON

Regolazione del bilanciamento dei canali

Prima di usare quest’unità, regolare il volume ed i toni dei diffusori di quest’unità in modo ottimale nel modo seguente.

6 Premere VOLUME per aumentare

gradualmente il volume e regolare il bilanciamento del volume fra i diffusori anteriori e quest’unità.

Normalmente, il volume deve essere tale da ottenere un poco di bassi in più di quando quest’unità non è in uso.

Se non si può ottenere la risposta desiderata, ripetere le fasi 5 e 6.

7 Premere PHASE per scegliere la modalità

normale o inversa.

Usare normalmente la modalità inversa. Se non si può

1 Controllato che l’interruttore POWER del

pannello posteriore si trovi su ON, premere

POWER per accendere quest’unità.

L’indicatore STANDBY/ON si accende di luce verde.

2 Premere VOLUME per portare il volume

di quest’unità al minimo (0).

3 Accendere tutti gli altri componenti. 4 Riprodurre una sorgente contenente

componenti di bassa frequenza e regolare il volume del proprio amplificatore a piacere.

Portare i controlli dei toni dell’amplificatore nella loro posizione centrale.

5 Premere HIGH CUT / sulla posizione

della risposta desiderata.

Normalmente, la posizione scelta deve essere leggermente superiore alla frequenza minima dei diffusori anteriori. * Per quanto riguarda la frequenza minima dei

diffusori anteriori, consultarne il manuale.

ottenere la risposta desiderata, impostare la modalità regolare.

8 Premere B.A.S.S. per scegliere una modalità

adatta alla sorgente di segnale.

1: WIDE

Se viene riprodotto un film, gli effetti di bassa frequenza vengono enfatizzati per dare potenza al suono.

2: NORMAL

Se viene riprodotta musica o un film è possibile ottenere bassi naturali.

3: NARROW

Se si riproduce normale musica, le basse frequenze in eccesso vengono tagliate per rendere il suono più chiaro.

Interruttore PHASE

Nella maggior parte delle situazioni, impostare questo

inversa

interruttore nella modalità seconda del sistema di diffusori a disposizione o delle condizioni di ascolto, si potrebbe essere necessario selezionare l’interruttore in posizione normale per ottenere una qualità di suono migliore. Selezionare la modalità migliore monitorando il suono.

. Tuttavia, a

Italiano

12 It

USO DI QUEST’UNITÀ

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

H-CUT

SUBWOOFER SYSTEM NS-SW901

STANDBY

/ON

STANDBY

/ON

PHASE

123123

B.A.S.S.

PRESET

100Hz

40Hz

VOLUME

2 1

Telecomando

Pannello anteriore

Indicatore STANDBY/ON

3 123

PRESET

POWER

STANDBY

SLEEP

PHASE

MEMORY

PRESET

HIGH CUT

VOLUME

213

B.A.S.S.

SLEEP

SUBW

STANDBY

/ON

Memorizzazione delle impostazioni di bilanciamento del suono

Potete memorizzare fino a 3 serie di impostazioni preferite (volume, taglio degli acuti, fase e B.A.S.S.) di quest’unità.

■Memorizzazione delle impostazioni

Useremo PRESET 1 come esempio di questa procedura.

1 Regolare il bilanciamento fra volume, taglio

degli acuti, fase e

B.A.S.S. (vedi pagina 12).

2 Premere MEMORY.

L’indicatori PRESET del pannello anteriore lampeggia.

■ Richiamo di una preselezione

Premere PRESET (1, 2 o 3) per richiamarne il contenuto.

■ Alimentazione della memoria

Anche se si spegne quest’unità con l’interruttore POWER del pannello posteriore, essa ricorda la sua ultima impostazione quando viene accesa (funzione di memoria dell’ultima impostazione).

Nota

Se l’alimentazione viene interrotte per oltre una settimana, le impostazioni in memoria vengono perdute.

Impostazione del timer di spegnimento

Se si imposta il timer di spegnimento, quest’unità automaticamente imposta la modalità di standby dopo 120 minuti.

3 Premere PRESET 1.

L’indicatore PRESET 1 si accende. L’impostazione attuale viene memorizzata come PRESET 1.

• Nella fase 3, premendo un numero memorizzato cancella quello precedente.

• Mentre il comando VOLUME e quello H-CUT ruotano perché si è premuto quello PRESET, la pressione di PRESET non dà risultato.

13 It

Premere SLEEP.

Il colore dell’indicatore STANDBY/ON diviene arancione.

Premendo SLEEP di nuovo si cancella la funzione di spegnimento via timer.

USO DI QUEST’UNITÀ

Interruttore POWER

Interruttore STANDBY/ON

Pannello posteriore

Pannello anteriore

SUBW

STANDBY

/ON

Controllo dell’alimentazione di quest’unità col telecomando del vostro amplificatore

* Questa funzione è disponibile solo per amplificatori

Yamaha con le seguenti caratteristiche: – L’amplificatore è stato messo in vendita nel 2005 o più

tardi.

– Il telecomando dell’amplificatore ha due pulsanti

differenti per STANDBY e ON.

Nota

Se il codice AMP ID del telecomando è stato cambiato, questa caratteristica può non funzionare.

POWER

OFF

POWER

OFF

SUBWOOFER SYSTEM NS-SW901

STANDBY

PHASE

/ON

STANDBY

/ON

123123

B.A.S.S.

PRESET

40Hz

100Hz

VOLUME

H-CUT

■ Cancellazione

1 Portare POWER del pannello posteriore su

OFF.

2 Portare POWER sulla posizione ON mentre

si tiene premuto anteriore. Mantenere premuto secondi o più.

Dopo che l’indicatore STANDBY/ON lampeggia 2 volte, l’impostazione è completata.

Nota

Portare quest’unità all’interno della gamma di controllo del telecomando dell’amplificatore. Se quest’unità fosse troppo lontana dall’amplificatore, il telecomando potrebbe non funzionare.

STANDBY/ON del pannello

STANDBY/ON per 3

SUB

STANDBY

/ON

Italiano

■ Impostazione

1 Portare POWER del pannello posteriore su

OFF.

2 Portare POWER sulla posizione ON mentre

si tiene premuto anteriore. Mantenere premuto secondi o più.

Dopo che l’indicatore STANDBY/ON lampeggia 4 volte, l’impostazione è completata.

STANDBY/ON del pannello

STANDBY/ON per 3

14 It

USO DI QUEST’UNITÀ

Grafico della risposta di frequenza*

20 50 100 200 500Hz

H-CUT 140 Hz

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

20 50 100 200 500Hz

NS-SW901 (H-CUT 60 - 70 Hz)

Diffusori anteriori

Grafico della risposta di frequenza*

(H-CUT) (VOLUME)

H-CUT

140Hz

40Hz

VOLUME

(PHASE)

20 50 100 200 500Hz

NS-SW901 (H-CUT 50 - 60Hz)

Diffusori

anteriori

Grafico della risposta di frequenza*

Caratteristiche di frequenza

Caratteristiche di frequenza di quest’unità

Le figure che seguono mostrano la regolazione ottimale di ciascun comando e le caratteristiche di frequenza quando quest’unità subwoofer viene combinato con un sistema di diffusori anteriori tipico.

■ES.1 Se combinato con sospensione acustica da 10 cm o 13 cm, diffusori anteriori di sistema a 2 vie

Se si usano diffusori NS-F901 come diffusori anteriori, usare l’esempio seguente come riferimento per le impostazioni.

OFER SYSTEM

PHASE

modalità inversa

(verde)

■ES.2 Se combinato con sospensione acustica da 20 cm o 25 cm, diffusori anteriori di sistema a 2 vie

OFER SYSTEM

PHASE

modalità inversa

(verde)

* Questo diagramma non riporta fedelmente le caratteristiche di risposta di frequenza effettive.

15 It

Advanced Yamaha Active Servo Technology II

Bassi di grande

ampiezza

Apertura

Cabinet

Convertitore avanzato di impedenza

Amplificatore di processamento

Active Servo

Segnale di bassa ampiezza

Woofer ad aria

(risonatore di Helmholtz)

Segnale

Nel 1988, Yamaha inventò diffusori YST (Yamaha Active Servo Technology) permettendo la riproduzione di bassi potenti ma di alta qualità. Questa tecnologia usa un metodo di collegamento diretto fra amplificatore e diffusori, permettendo la trasmissione accurata del segnale ed un controllo preciso dei diffusori.

Dato che questa tecnologia usa diffusori controllati dalla impedenza negativa dell’amplificatore e dalla risonanza generata dal volume del cabinet e la sua bocca, produce più energia di risonanza (il concetto di “woofer ad aria”) del metodo bass reflex standard. Questo permette di riprodurre bassi con cabinet molto più piccoli di prima.

La nuova tecnologia Yamaha Advanced YST II aggiunge nuove funzioni a quella Yamaha Active Servo Technology, permettendo un controllo migliore delle forze che controllano amplificatore e diffusori. Per quel che riguarda l’amplificatore, l’impedenza dei diffusori cambia a seconda della frequenza del segnale. Yamaha ha sviluppato un nuovo circuito che usa impedenza negativa e correnti costanti, producendo prestazioni più costanti e bassi chiari senza torbidità.

Italiano

16 It

DIAGNOSTICA

Se quest’unità non funziona a dovere, consultare la tabella che segue. Se il problema che avete non è elencato di seguito o se le soluzioni suggerite non risultano efficaci, scollegare i cavi di alimentazione ed entrare in contatto con un rivenditore o centro assistenza autorizzati Yamaha.

Problema Causa Rimedio

L’alimentazione non ha luogo anche se l’interruttore STANDBY/ON viene premuto.

Mancata riproduzione. Il volume è al minimo (0). Aumentare il volume.

Il volume è basso. I cavi dei diffusori non sono collegati

Il telecomando non funziona. Distanza o angolazione scorretta. Il telecomando funziona entro al massimo

Quest’unità non può venire accesa col telecomando dell’amplificatore. (Se si fa il “Controllo dell’alimentazione di quest’unità col telecomando del vostro amplificatore”)

L’interruttore principale della corrente di casa salta.

Un oggetto è penetrato nella porta.

La spina di alimentazione non è inserita bene.

L’interruttore POWER si trova su OFF. Portare l’interruttore POWER sulla

I cavi dei diffusori non sono collegati bene. Collegarli bene.

I segnali dell’amplificatore sono insufficienti.

Il segnale dal terminale di uscita per subwoofer dell’amplificatore non viene emesso.

correttamente.

La fase non è regolata correttamente. Impostate l’interruttore PHASE in

Si riproduce una sorgente di segnale contenente pochi bassi.

È infuenzato da onde stazionarie. Riposizionare il subwoofer oppure

La luce solare diretta (da una lampada a fluorescenza o altro) colpisce il sensore di telecomando di quest’unità.

Le batterie sono indebolite. Sostituire tutte le batterie.

Ci sono ostacoli tra il ricevitore del segnale del telecomando dell’unità e il telecomando.

Distanza o angolazione scorretta. Portare quest’unità all’interno della

Quest’unità consuma molto quando emette segnale di alto livello.

Non tentare di rimuovere l’oggetto in quanto si potrebbero causare malfunzionamenti.

Inserirlo a fondo.

posizione ON.

Aumentare il volume dell’amplificatore o del componente collegato all’amplificatore.

Controllare l’impostazione della modalità dei diffusori dell’amplificatore.

Collegarli correttamente, vale a dire L (sinistra) con L, R (destra) con R, “+” con “+” e “–” con “–”.

un’altra posizione.

Riprodurre una sorgente ricca di bassi. Portare H-CUT su di una posizione più alta.

cambiarne l'angolazione.

6 m e non oltre 30° dalla perpendicolare al pannello anteriore.

Cambiare la posizione di quest’unità.

Rimuovere gli ostacoli.

gamma di controllo del telecomando dell’amplificatore.

Abbassare il volume dell’amplificatore ecc. collegato a quest’unità p spegnere componenti non essenziali.

Rivolgersi a un rivenditore o centro di assistenza autorizzati Yamaha.

17 It

Yamaha NS-SW901 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

CAUTION: Read this before operating your unit.

CONTENTS

Features

GETTING STARTED

About this manual

Supplied accessories

Controls and functions

Preparing the remote control

PLACEMENT

Subwoofer orientation

CONNECTIONS

Connecting to the amplifier equipped with subwoofer (line out) terminal(s)

Connecting to an amplifier not equipped with a subwoofer (line out) terminal

Connecting to the ground terminal

Connecting the power cable

USING THIS UNIT

Adjusting the sound balance

Storing the sound balance settings

Setting the sleep timer

Operating the power of this unit using the remote control of your amplifier

Frequency response

Advanced Yamaha Active Servo Technology II

TROUBLESHOOTING

SPECIFICATIONS

ATTENTION: Tenir compte des précautions ci-dessous avant de faire fonctionner l’appareil.

TABLE DES MATIÉRES

Description

POUR COMMENCER

À propos de ce manuel

Accessoires fournis

Commandes et fonctions

Préparation du boîtier de télécommande

INSTALLATION

Orientation du caisson de graves

RACCORDEMENTS

Raccordement à la borne de masse

Raccordement du câble d’alimentation

UTILISATION DE CET APPAREIL

Réglage de la balance sonore

Enregistrement des réglages de la balance sonore

Utilisation de la minuterie de mise hors service

Mise sous tension de cet appareil depuis le boîtier de télécommande de votre amplificateur

Courbe de réponse en fréquence

Advanced Yamaha Active Servo Technology II

GUIDE DE DÉPANNAGE

CARACTÉRISTIQUES TECHNIQUES

INHALT

Merkmale

ERSTE SCHRITTE

Über diese Anleitung

Mitgeliefertes Zubehör

Bedienungselemente und ihre Funktionen

Vorbereitung der Fernbedienung

AUFSTELLUNG

Subwoofer-Ausrichtung

ANSCHLÜSSE

Anschluss an die Erdungsklemme

Anschluss des Netzkabels

Einstellen der Tonbalance

VERWENDUNG DIESES GERÄTS

Einstellen des Einschlaftimers

Ein-/Ausschalten dieses Geräts mit der Fernbedienung Ihres Verstärkers

Frequenzeigenschaften

Advanced Yamaha Active Servo Technology II

STÖRUNGSBESEITIGUNG

TECHNISCHE DATEN

FÖRSIKTIGT: Läs dessa anvisningar innan du börjar använda enheten.

INNEHÅLL

Egenskaper

FÖRBEREDELSER

Angående denna bruksanvisning

Medföljande tillbehör

Beskrivning av reglage m.m.

Förberedelse av fjärrkontrollen

PLACERING

Placering av subwoofern
