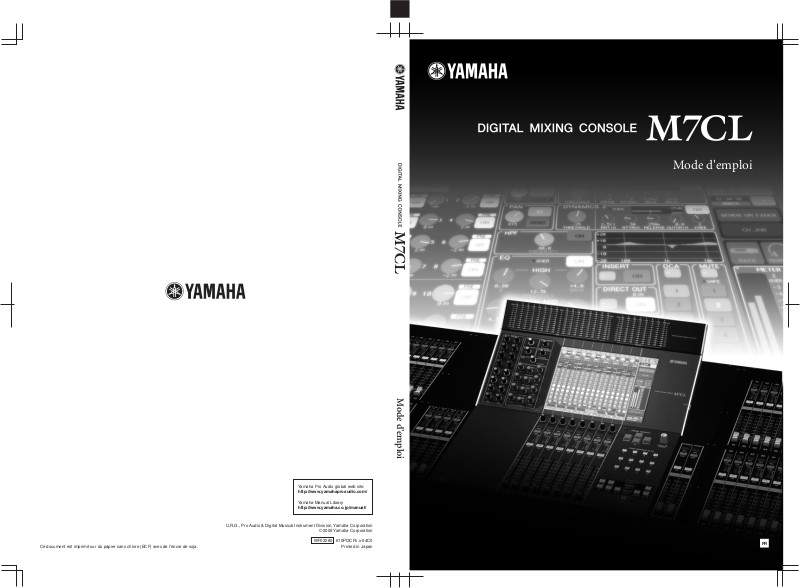

Yamaha M7CL User Guide

Download

Page 1

Mode d'emploi

Page 2

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modiﬁcations not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accesso-

ries and/or another product use only high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply

with the requirements listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your use of this product in a residential environment will not result in harmful interference with other electronic devices. This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

COMPLIANCE INFORMATION STATEMENT

(DECLARATION OF CONFORMITY PROCEDURE)

Responsible Party : Yamaha Corporation of America

Address : 6600 Orangethorpe Ave., Buena Park,

Telephone : 714-522-9011

Type of Equipment : DIGITAL MIXING CONSOLE

Model Name : M7CL-48, M7CL-32

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1) this device may not cause harmful interference, and

2) this device must accept any interference received including interference that may cause undesired operation.

See user manual instructions if interference to radio reception is suspected.

* This applies only to products distributed by

YAMAHA CORPORATION OF AMERICA.

Calif. 90620

(FCC DoC)

regulations does not guarantee that interference will not occur in all installations. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line ﬁlter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America, Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the safety earth symbol or colored GREEN or GREEN-and-YELLOW.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd.

GREEN-AND-YELLOW : EARTH BLUE : NEUTRAL BROWN : LIVE

(3 wires)

This product contains a battery that contains perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (Perchlorate)

Mode d'emploi de M7CL

Page 3

CAUTION

ADVARSEL!

Lithiumbatteri—Eksplosionsfare ved fejlagtig håndtering. Udskiftning må kun ske med batteri af samme fabrikat og type. Levér det brugte batteri tilbage til leverandoren.

VARNING

Explosionsfara vid felaktigt batteribyte. Använd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera använt batteri enligt fabrikantens instruktion.

VAROITUS

Paristo voi räjähtää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.

(lithium caution)

NEDERLAND / THE NETHERLANDS

• Dit apparaat bevat een lithium batterij voor geheugen back-up.

• This apparatus contains a lithium battery for memory back-up.

• Raadpleeg uw leverancier over de verwijdering van de batterij op het

moment dat u het apparaat ann het einde van de levensduur of gelieve dan contact op te nemen met de vertegenwoordiging van Yamaha in uw land.

• For the removal of the battery at the moment of the disposal at the end of life please consult your retailer or Yamaha representative ofﬁce in your country.

• Gooi de batterij niet weg, maar lever hem in als KCA.

• Do not throw away the battery. Instead, hand it in as small chemical

waste.

(lithium disposal)

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

The above warning is located on the rear of the unit.

IMPORTANT SAFETY INSTRUCTIONS

Explanation of Graphical Symbols

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufﬁcient magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

1 Read these instructions. 2 Keep these instructions. 3 Heed all warnings. 4 Follow all instructions. 5 Do not use this apparatus near water. 6 Clean only with dry cloth. 7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus (including ampliﬁers) that produce heat.

9 Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not ﬁt into your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

11 Only use attachments/accessories speciﬁed by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table speciﬁed by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/ apparatus combination to avoid injury from tip-over.

13 Unplug this apparatus during lightning storms or

when unused for long periods of time.

14 Refer all servicing to qualiﬁed service personnel.

Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

(98-6500)

Mode d'emploi de M7CL

Page 4

PRECAUTIONS D'USAGE

PRIERE DE LIRE ATTENTIVEMENT AVANT DE PROCEDER

A TOUTE MANIPULATION

* Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

AVERTISSEMENT

Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, causées par l'électrocution, les courts-circuits, dégâts, incendie et autres accidents. La liste des précautions données ci-dessous n'est pas exhaustive :

Alimentation/cordon d'alimentation

• Utilisez seulement la tension requise pour l'appareil. Celle-ci est imprimée sur la plaque du constructeur de l'appareil.

• Utilisez uniquement l'alimentation électrique spéciﬁée (PW800W), si vous utilisez une source d'alimentation externe.

• Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur, telles que radiateurs ou appareils chauffants. Evitez de tordre et plier excessivement le cordon ou de l'endommager de façon générale, de même que de placer dessus des objets lourds ou de le laisser traîner là où l'on marchera dessus ou se prendra les pieds dedans ; ne déposez pas dessus d'autres câbles enroulés.

• Prenez soin d'effectuer le branchement à une prise appropriée avec une mise à la terre protectrice. Toute installation non correctement mise à la terre présente un risque de décharge électrique.

Ne pas ouvrir

• N’ouvrez pas l'appareil et ne tentez pas d'en démonter les éléments internes ou de les modiﬁer de quelque façon que ce soit. Aucun des éléments internes de l'appareil ne prévoit d’intervention de l’utilisateur. Si l’appareil donne des signes de mauvais fonctionnement, mettez-le immédiatement hors tension et donnez-le à réviser au technicien Yamaha.

ATTENTION

Avertissement en cas de présence d'eau

• Evitez de laisser l'appareil sous la pluie, de l'utiliser près de l'eau, dans l'humidité ou lorsqu'il est mouillé. N’y déposez pas des récipients contenant des liquides qui risquent de s'épancher dans ses ouvertures.

• Ne touchez jamais une prise électrique avec les mains mouillées.

En cas d'anomalie

• Si le cordon d'alimentation s'efﬁloche ou est endommagé ou si vous constatez une brusque perte de son en cours d'interprétation ou encore si vous décèlez une odeur insolite, voire de la fumée, coupez immédiatement l'interrupteur principal, retirez la ﬁche de la prise et donnez l'appareil à réviser par un technicien Yamaha.

• Si l'appareil d'alimentation tombe en panne ou est endommagé, coupez immédiatement l'interrupteur d'alimentation, retirez la ﬁche de la prise et faitesle inspecter par un technicien Yamaha qualiﬁé.

Veillez à toujours observer les précautions élémentaires ci-dessous pour vous éviter à vous-même ou à votre entourage des blessures corporelles ou pour empêcher toute détérioration de l'appareil ou du matériel avoisinant. La liste de ces précautions n'est pas exhaustive

Alimentation/cordon d'alimentation

• Débranchez l'adaptateur secteur lorsque vous n'utilisez plus l'instrument ou en cas d’orage.

•Veillez à toujours saisir la ﬁche elle-même, et non le câble, pour la retirer de l'appareil ou de la prise d'alimentation. Le fait de tirer sur le câble risque de l'endommager.

Emplacement

• En cas de transport ou de déplacement de l'appareil, faites toujours appel à deux personnes au moins. En essayant de soulever l'appareil seul, vous risquez de vous blesser au dos ou ailleurs ou d'endommager l'appareil lui-même.

• Lorsque vous transportez ou déplacez l'appareil, ne le tenez pas par l'écran.

• Débranchez tous les câbles connectés avant de déplacer l'appareil.

• Lorsque vous installez l'appareil, assurez-vous que l'interrupteur d'alimentation à l'arrière est facilement accessible. En cas de problème ou de dysfonctionnement, coupez directement l'alimentation et retirez la ﬁche de la prise.

• Evitez de régler les commandes de l'égaliseur et les curseurs sur le niveau maximum. En fonction de l'état des appareils connectés, un tel réglage peut provoquer une rétroaction acoustique et endommager les haut-parleurs.

• N’abandonnez pas l'appareil dans un milieu trop poussiéreux ou un local soumis à des vibrations. Evitez également les froids et chaleurs extrêmes (exposition directe au soleil, près d'un chauffage ou dans une voiture exposée en plein soleil) qui risquent de déformer le panneau ou d'endommager les éléments internes.

• N’installez pas l'appareil dans une position instable où il risquerait de se renverser.

(5)-4

1/2

Mode d'emploi de M7CL

Page 5

• N'obstruez pas les trous d'aération. Cet appareil dispose de trous d'aération à l'arrière pour empêcher la température interne de monter trop haut. Evitez tout particulièrement de mettre l'appareil sur le côté ou à l'envers. Une mauvaise aération peut entraîner une surchauffe et endommager le/les appareil(s), voire provoquer un incendie.

• N'utilisez pas l'appareil à proximité d'une TV, d'une radio, d'un équipement stéréo, d'un téléphone portable ou d'autres appareils électriques. Cela pourrait provoquer des bruits parasites, tant au niveau de l'appareil que de la TV ou de la radio se trouvant à côté.

Connexions

•Avant de raccorder cet appareil à d'autres, mettez ces derniers hors tension. Et avant de mettre sous/hors tension tous les appareils, veillez à toujours ramener le volume au minimum.

• Lorsque vous connectez l'appareil à l'alimentation PW800W assurez-vous qu'il est éteint ainsi que l'alimentation, puis connectez le cordon d'alimentation (PSL360).

• Effectuez la connexion à une source d'alimentation correctement mise à la terre. Une vis de mise à la terre est disponible sur le panneau arrière pour une sécurité optimale et aﬁn d'éviter toute décharge électrique. Si la sortie électrique n'est pas mise à la terre, prenez soin de connecter la vis de mise à la terre à un point de mise à la terre adéquat avant de brancher l'appareil sur le secteur. Une mise à la terre inadéquate peut entraîner une décharge électrique.

Précautions d'utilisation

• Lorsque vous mettez votre système audio sous tension, allumez toujours l'ampliﬁcateur en DERNIER pour éviter d'endommager le haut-parleur. Lors de la mise hors tension, vous devez D'ABORD mettre l'ampliﬁcateur hors tension pour la même raison.

•Veillez à ne pas glisser les doigts ou les mains dans les fentes ou une ouverture de l'appareil (trous d'aération).

• Evitez d'insérer ou de faire tomber des objets étrangers (papier, plastique, métal, etc.) dans les fentes ou les ouvertures de l'appareil (trous d'aération). Si c'est le cas, mettez immédiatement l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'appareil par une personne qualiﬁée du service Yamaha.

• N’utilisez pas l'appareil ou le casque trop longtemps à des volumes trop élevés, ce qui risque d'endommager durablement l'ouïe. Si vous constatez une baisse de l'acuité auditiv

tarder.

• Ne vous appuyez pas sur l'appareil et n’y déposez pas des objets lourds. Ne manipulez pas trop brutalement les boutons, commutateurs et connecteurs.

• N'appliquez pas d'huile, de graisse ni de produit d'entretien aux curseurs. Cela peut endommager les contacts électriques ou nuire au déplacement du curseur.

e ou des sifﬂements d'oreille, consultez un médecin sans

Pile auxiliaire

• L'appareil possède une pile auxiliaire intégrée. Lorsque vous débranchez le cordon d'alimentation de la prise Ca, les données de la scène et de la bibliothèque en cours sont conservées. Cependant, si la pile auxiliaire se décharge, ces données seront perdues. Lorsque la pile auxiliaire est faible, l'écran LCD afﬁche « Low Battery ! » lorsque vous démarrez l'appareil. Dans ce cas, le champ Battery indique « LOW » ou « NO » à l'écran SET UP. Il faut alors enregistrer immédiatement les données sur un périphérique de stockage USB, puis demander à un personnel Yamaha qualiﬁé de remplacer la pile auxiliaire.

Les connecteurs de type XLR sont câblés comme suit (norme CEI60268) : broche 1 : à la terre, broche 2 : à chaud (+) et broche 3 : à froid (-).

Yamaha n'est pas responsable des détériorations causées par une utilisation impropre de l'appareil ou par des modiﬁcations apportées par l'utilisateur, pas plus qu'il ne peut couvrir les données perdues ou détruites.

Veillez à toujours laisser l'appareil hors tension lorsqu'il est inutilisé.

Les performances des composants possédant des contacts mobiles, tels que des sélecteurs, des commandes de volume et des connecteurs, diminuent avec le temps. Consultez un technicien Yamaha qualiﬁé s'il faut remplacer des composants défectueux.

(5)-4

2/2

Mode d'emploi de M7CL

Page 6

Table des matières

1. Introduction 9

Remerciements .............................................................. 9

Présentation de la M7CL............................................... 9

Différences entre la M7CL-48 et la M7CL-32 ............. 11

Structure des canaux de la M7CL .............................. 13

A propos des types de bus MIX (VARI/FIXED).......... 14

A propos de l'horloge de mots................................... 14

Conventions utilisées dans ce manuel...................... 14

A propos de la version du microprogramme............ 14

2. Panneaux et commandes 15

Panneau supérieur ...................................................... 15

Panneau arrière............................................................ 22

Sous le pad avant ........................................................ 24

3. Principe d'utilisation de la console M7CL 25

Opérations de base sur le panneau supérieur et l'écran

tactile........................................................................ 25

Appuyer sur l'écran tactile...................................... 25

Sélection multiple (spécification d'une plage

de valeurs) ........................................................ 25

Opérations spéciales liées aux touches................. 25

Opérations liées aux encodeurs ............................ 25

Opérations liées aux encodeurs multi-fonctions .... 26

L'interface utilisateur à l'écran ................................... 26

Onglets................................................................... 26

Touches ................................................................. 26

Faders/Boutons...................................................... 27

Fenêtres de liste .................................................... 27

Fenêtre du clavier .................................................. 27

Fenêtres contextuelles........................................... 28

Boîtes de dialogue ................................................. 28

Affichage de l'écran tactile ......................................... 28

Zone d'accès aux fonctions ................................... 28

Zone principale ...................................................... 29

Attribution d'un nom ................................................... 30

Utilisation des touches d'outils.................................. 31

A propos des touches d'outils ................................ 31

Utilisation des bibliothèques .................................. 31

Initialisation des réglages....................................... 35

Opération de copier/coller des réglages ................ 36

Comparaison de deux réglages............................. 36

Réglage des paramètres de gain

du préampli micro (HA) ..................................... 44

Envoi d'un signal du canal d'entrée

au bus STEREO................................................47

5. Opérations liées aux canaux d'entrée 51

Flux du signal des canaux d'entrée ........................... 51

Spécification du nom et de l'icône du canal ............. 53

Réglages HA (Préampli micro) ................................... 55

Envoi du signal d'un canal d'entrée

vers les bus STEREO/MONO ................................. 57

Envoi du signal du canal d'entrée

vers un bus MIX....................................................... 61

Utilisation de la section SELECTED CHANNEL .... 61

Utilisation de la section Centralogic ....................... 63

Utilisation des faders (mode SENDS ON FADER) ..64

Envoi du signal d'un canal d'entrée

vers les bus MATRIX............................................... 66

Utilisation de la section SELECTED CHANNEL .... 66

Utilisation de la section Centralogic ....................... 67

6. Opérations liées aux canaux de sortie 69

Flux du signal des canaux de sortie .......................... 69

Spécification du nom et de l'icône du canal ............. 71

Envoi de signaux depuis les canaux MIX

vers le bus STEREO/MONO ................................... 72

Envoi de signaux depuis les canaux MIX

et STEREO/MONO vers les bus MATRIX .............. 75

Utilisation de la section SELECTED CHANNEL .... 75

Utilisation de la section Centralogic ....................... 76

7. Opérations dans la section SELECTED CHANNEL 79

A propos de la section SELECTED CHANNEL.......... 79

A propos de l'écran SELECTED CHANNEL VIEW..... 80

Opérations dans la section SELECTED CHANNEL .. 81

8. Opérations de la section Centralogic 87

A propos de la section Centralogic............................ 87

A propos de l'écran OVERVIEW ................................. 88

Opérations de la section Centralogic ........................ 90

Immobilisation de canaux ou de groupes DCA

dans la section Centralogic ................................... 94

4. Connexions et configuration 39

Connexions .................................................................. 39

Configuration de la M7CL avant utilisation............... 43

Rétablissement du paramétrage par défaut de la

scène en cours.................................................. 43

Connexions et réglages de l'horloge de mots........ 43

Mode d'emploi de M7CL

9. Assignation des entrées/sorties 95

Modification des réglages de patch de sortie........... 95

Modification des réglages de patch d'entrée ............ 98

Insertion d'un périphérique externe

dans un canal ........................................................ 100

Sortie directe d'un canal INPUT................................ 102

Page 7

Table des matières

10. EQ et dynamiques 105

A propos de l'EQ et des dynamiques....................... 105

Utilisation de l'EQ ......................................................105

Utilisation des dynamiques ...................................... 108

Utilisation des bibliothèques d'EQ

et de dynamiques..................................................111

Bibliothèque EQ ...................................................111

Bibliothèque de dynamiques ................................111

11. Groupement et liaison 113

A propos des groupes DCA et des groupes

de mutes................................................................. 113

Utilisation des groupes DCA .................................... 113

Affectation des canaux à un groupe DCA ............113

Contrôle des groupes DCA ..................................115

Utilisation des groupes de mutes ............................ 116

Affectation de canaux aux groupes de mutes ......116

Contrôle des groupes de mutes ...........................117

Utilisation de la fonction Mute Safe......................119

La fonction Channel Link .......................................... 120

Liaison des canaux d'entrée de votre choix ......... 120

Copie, déplacement ou initialisation d'un canal..... 122

Copie des paramètres d'un canal.........................122

Déplacement des paramètres d'un canal.............123

Initialisation des paramètres d'un canal ............... 124

12. Mémoire de scènes 125

A propos des mémoires de scènes.......................... 125

Utilisation des mémoires de scènes ........................ 125

Enregistrement d'une scène.................................125

Rappel d'une scène..............................................128

Utilisation de touches définies par l'utilisateur

pour les rappels ...............................................129

Edition de mémoires de scènes ............................... 130

Tri et modification du nom des mémoires

de scènes ........................................................130

Edition de la mémoire de scènes .........................132

Copier/Coller d'une scène ....................................132

Effacement d'une scène.......................................133

Coupure d'une scène ........................................... 134

Insertion d'une scène ........................................... 134

Utilisation de la fonction Focus................................ 135

Utilisation de la fonction Recall Safe ....................... 136

Utilisation de la fonction Fade..................................139

13. Contrôle/Cue 141

A propos des fonctions de contrôle/cue ................. 141

Utilisation de la fonction Monitor ............................. 142

Utilisation de la fonction Cue ................................... 145

A propos des groupes de cue ..............................145

Manipulation de la fonction Cue............................... 146

14. Intercom / Oscillateur 149

A propos des fonctions d'intercom et d'oscillateur.. 149

Utilisation de l'intercom.............................................149

Utilisation de l'oscillateur.......................................... 151

15. Indicateurs de niveau 153

Opérations liées à l'écran METER ............................ 153

Utilisation du bandeau de bargraphes MBM7CL

(en option)..............................................................155

16. EQ graphique et effets 157

A propos du rack virtuel............................................157

Fonctionnement du rack virtuel ............................158

Fonctionnement de l'EQ graphique..........................161

A propos de l'EQ graphique .................................161

Insertion d'un GEQ dans un canal........................161

Utilisation du GEQ à 31 bandes ...........................163

Utilisation du FLEX15GEQ...................................165

A propos des effets internes..................................... 167

Utilisation d'un effet interne

via envoi/retour ................................................168

Insertion d'un effet interne dans un canal.............170

Modification des paramètres d'un effet interne.....171

Utilisation de la fonction Tap Tempo

(Tempo par tapotement) ..................................173

Utilisation de l'effet Freeze ...................................175

Utilisation de l'EQ graphique

et des bibliothèques d'effets ................................176

Utilisation d'un préampli micro externe................... 177

Connexions du préampli micro externe................177

Commande à distance

d'un préampli micro externe.............................178

17. MIDI 181

Fonctionnalité MIDI de la M7CL ................................181

Paramètres MIDI de base........................................... 182

Utilisation des changements de programme

pour rappeler des scènes ou des éléments

de bibliothèque ........................................................ 184

Utilisation des changements de commande

pour contrôler les paramètres................................ 187

Utilisation des changements de paramètres

pour contrôler les paramètres..............................189

18. Réglages utilisateur (sécurité) 191

Réglages de niveau utilisateur .................................191

Types d'utilisateurs et clés d'authentification

utilisateur .........................................................191

Réglage du mot de passe administrateur.............192

Création d'une clé d'authentification utilisateur ....193

Identification .........................................................193

Modification du mot de passe...............................195

Mode d'emploi de M7CL

Page 8

Table des matières

Edition d'une clé d'authentification utilisateur ...... 196

Modification du niveau utilisateur......................... 196

Préférences ................................................................ 198

Touches définies par l’utilisateur............................. 200

Verrouillage de la console ........................................ 201

Verrouillage de la console.................................... 201

Déverrouillage de la console................................ 201

Utilisation d’un périphérique de stockage USB

pour sauvegarder / charger des données .......... 202

Sauvegarde des données internes de la M7CL

sur un périphérique de stockage USB ............ 202

Chargement d’un fichier à partir d’un périphérique

de stockage USB ............................................ 203

Edition de fichiers sauvegardés sur un périphérique

de stockage USB ............................................ 203

Formatage d’un support sur un périphérique

de stockage USB ............................................ 206

19. Autres fonctions 207

A propos de l’écran SETUP ...................................... 207

Réglages de l’horloge de mots et des logements .. 208

Utilisation des branchements en cascade .............. 210

Opérations sur la M7CL esclave de la cascade... 210

Opérations sur la M7CL maître de la cascade..... 211

Réglages de base pour les bus MIX et MATRIX...... 212

Réglage de la date et de l’heure de l’horloge

interne .................................................................... 213

Réglage de l’adresse réseau .................................... 214

Réglage de la luminosité de l’écran tactile,

des DEL et des témoins lumineux....................... 215

Réinitialisation de la mémoire interne de la M7CL... 216

Réglage du point de détection de l’écran tactile

(fonction Calibration)............................................ 217

Réglage des faders (fonction Calibration) .............. 218

Réglage du gain d’entrée/de sortie

(fonction Calibration)............................................ 219

Annexes 221

Liste des bibliothèques de l'égaliseur ..................... 221

Liste des bibliothèques de dynamiques.................. 222

Paramètres des dynamiques .................................... 225

Liste des types d'effet ...............................................228

Paramètres d'effets.................................................... 229

Synchronisation des effets et du tempo.................. 240

Mémoire de scènes/Bibliothèque d'effets

et tableau de changements de programmes ...... 241

Paramètres pouvant être attribués

à des changements de commandes.................... 245

Attributions de paramètres de changement

de commande ........................................................ 247

Attributions de paramètres NRPN............................ 249

Applicabilité des paramètres de mixage ................. 252

Fonctions pouvant être attribuées

à des touches définies par l'utilisateur............... 253

Format des données MIDI ......................................... 255

Messages d'erreur/d'avertissement ......................... 262

Résolution des problèmes........................................ 264

Caractéristiques générales....................................... 265

Caractéristiques d'entrée/sortie ............................... 266

Caractéristiques électriques..................................... 268

Autres fonctions ........................................................ 269

Attribution de broches .............................................. 270

Dimensions................................................................. 271

Installation du bandeau de bargraphes MBM7CL

(option)...................................................................272

Tableau d'implémentation MIDI ................................ 273

Index............................................................................ 274

Schéma fonctionnel................................. Fin du manuel

Schéma de niveau....................................Fin du manuel

• Les illustrations figurant dans ce mode d'emploi sont fournies à titre indicatif uniquement et peuvent différer de celles apparaissant sur votre périphérique.

• Centralogic est une marque déposée de Yamaha Corporation.

• Les noms des sociétés et des produits apparaissant dans ce mode d'emploi sont des marques de fabrique ou des marques déposées appartenant à leurs propriétaires respectifs.

Mode d'emploi de M7CL

Page 9

■

Effets et égaliseur graphique pouvant être affectés à un chemin de signal choisi

Chapitre 1

Introduction

Remerciements

Merci d'avoir choisi la console de mixage numérique M7CL de Yamaha ! Pour tirer le meilleur parti des fonctionnalités supérieures de la M7CL et jouer de cet instrument pendant de longues années sans aucun problème, veuillez lire attentivement ce mode d'emploi avant d'utiliser le produit. Après avoir lu ce manuel, conservez-le dans un lieu sûr.

Introduction

La M7CL est une console de mixage numérique dotée des caractéristiques suivantes.

■

Un système de mixage doté à la fois d'une technologie numérique de pointe et d'un fonctionnement de type analogique

Conçu pour les systèmes installés ou les applications SR, la M7CL est une console de mixage entièrement numérique dotée des toutes dernières technologies numériques. L'instrument fait appel à des convertisseurs AN/NA au format linéaire à 24 bits, utilisés pour fournir jusqu'à 108 dB de plage dynamique et une qualité sonore remarquable. En ce qui concerne les canaux d'entrée, il dispose de 32 (modèle M7CL-32) ou 48 (modèle M7CL-48) canaux monauraux INPUT et de quatre canaux stéréo ST IN. En ce qui concerne les canaux de sortie, il dispose de 16 canaux MIX, de huit canaux MATRIX, d'un canal STEREO et d'un canal MONO. Une sortie L/C/R via trois canaux utilisant les canaux STEREO/MONO est également prise en charge. L'interface utilisateur a été entièrement repensée pour permettre un fonctionnement simple et intuitif. Une bande de canaux dédiée avec fader, cue et fonction d'activation/désactivation est fournie pour tous les canaux d'entrée fréquemment utilisés et les canaux STEREO/ MONO. Cette console de mixage présente un mode de fonctionnement simple, même pour les utilisateurs novices. La section SELECTED CHANNEL située à gauche de l'écran vous permet d'utiliser des boutons pour contrôler les principaux paramètres (gain, égaliseur, seuil des dynamiques, niveaux d'envoi du bus, etc.) du canal auquel vous vous intéressez. Le mode opératoire de cette section s'apparente à celui d'un module sur une console de mixage analogique.

Présentation de la M7CL

Située au centre du panneau supérieur, la section Centralogic récemment développée vous permet de contrôler huit canaux à la fois. Vous pouvez régler le fader, le cue et la fonction d'activation/désactivation des huit canaux ou groupes DCA rappelables via cette section en appuyant sur une seule touche. L'afﬁchage s'effectue sur un écran tactile. Pour activer/désactiver les fonctions ou sélectionner des éléments, il vous sufﬁt de toucher les boutons de l'écran. Les réglages des paramètres de mixage, y compris le gain du préampli micro et l'alimentation fantôme des canaux d'entrée, peuvent être enregistrés et rappelés en tant que « scènes ». Tous les faders du panneau sont des curseurs à déplacement motorisé, de sorte que lorsque vous rappelez une scène, la position précédente des faders est immédiatement reproduite.

Des processeurs multieffet de haute qualité sont intégrés. Quatre sont utilisables simultanément. Des effets comme la réverbération, le retard, la compression multibande et divers effets de modulation peuvent être acheminés via des bus internes ou insérés dans le canal souhaité. Un égaliseur graphique à 31 bandes et un égaliseur Flex15GEQ récemment développé sont également fournis et peuvent être insérés dans tout canal ou sortie. Le Flex15GEQ vous permet de régler le gain pour 15 des 31 bandes au choix. Etant donné que deux unités GEQ peuvent être montées dans le même rack, un nombre maximum de 16 unités GEQ peuvent être utilisées simultanément. Pour utiliser des effets ou un égaliseur graphique, vous devez les monter dans les huit racks virtuels afﬁchés sur l'écran tactile. Les modules actuellement montés sont visibles en un coup d'œil et vous pouvez commuter les modules et modiﬁer l'affectation des entrées/sorties de manière intuitive.

Mode d'emploi de M7CL

Page 10

Présentation de la M7CL

■ Connexions en cascade dans le domaine numérique

Une autre unité M7CL ou une console de mixage numérique (comme le Yamaha PM5D) connectée via une carte E/S numérique installée dans un emplacement peut être connectée en cascade dans le domaine numérique. Il est possible de connecter jusqu'à 24 bus en cascade parmi les bus MIX, MATRIX, STEREO/MONO et CUE.

■ Fonctions de sécurité paramétrables au niveau de l'utilisateur ou du système

Les fonctionnalités disponibles peuvent être restreintes pour les utilisateurs autres que l'administrateur et dotées de trois niveaux de sécurité : Administrateur, Invité et Utilisateur. Des mots de passe peuvent être indiqués pour l'administrateur et les utilisateurs, ce qui permet d'éviter une modiﬁcation accidentelle des paramètres importants. Les informations spéciﬁques à chaque utilisateur (niveau utilisateur, paramètres système et paramètres clé déﬁnis par l'utilisateur) peuvent être enregistrées sur un périphérique de stockage USB en tant que « clé d'authentiﬁcation de l’utilisateur ». En chargeant votre propre clé d'authentiﬁcation utilisateur à partir d'un périphérique de stockage USB, vous pouvez instantanément paramétrer l'environnement d'exploitation qui vous convient le mieux.

■ Carte d'extension E/S

Le panneau arrière dispose de trois logements dans lesquels il est possible d'installer des mini-cartes YGDAI vendues séparément. Les cartes AN, les cartes NA ou les cartes numériques E/S que l'on peut insérer dans ces logements servent à ajouter des entrées et des sorties. Lorsqu'un préampli micro externe (comme le Yamaha AD8HR) gérant un protocole spécial est relié au connecteur REMOTE, l'alimentation fantôme et les paramètres de gain du préampli micro externe peuvent également être contrôlés à distance à partir de la M7CL.

Mode d'emploi de M7CL

Page 11

Différences entre la M7CL-48 et la M7CL-32

La M7CL est déclinée en deux modèles ; la M7CL-48 et la M7CL-32. Ces modèles présentent les différences suivantes :

■ M7CL-48

Ce modèle fournit 48 prises INPUT et 48 canaux INPUT.

Les prises INPUT 1–32 sont situées sur le côté droit et les prises INPUT 33–48 sur le côté gauche du panneau arrière.

Introduction

Prises INPUT 1–32

Prises INPUT 33–48

Outre la bande de canaux correspondant aux canaux INPUT 1–32 situés sur le côté gauche du panneau avant, il existe également une bande de canaux pour les canaux INPUT 33–48 situés sur le côté droit du panneau avant.

Bande de canaux pour les canaux INPUT 1–32

B Bande de canaux pour les canaux INPUT 33–48

Mode d'emploi de M7CL

Page 12

Différences entre la M7CL-48 et la M7CL-32

■ M7CL-32

Ce modèle fournit 32 prises INPUT et 32 canaux INPUT.

Les prises INPUT 1–32 sont situées sur le côté droit du panneau droit, tout comme sur le modèle M7CL-48, mais il n'existe aucune prise INPUT placée du côté gauche du panneau arrière.

1 Prises INPUT 1–32

La bande de canaux des canaux INPUT 1–32 est située sur le côté gauche du panneau avant, tout comme sur le modèle M7CL-48, mais il n'existe aucune bande de canaux pour les canaux INPUT du côté droit.

1 Bande de canaux pour les canaux INPUT 1–32

ASTUCE

• Dans ce mode d'emploi, lorsqu'il existe une différence entre le modèle M7CL-32 et le modèle M7CL-48, les spéciﬁcations qui ne s'appliquent qu'au modèle M7CL-48 sont placées entre accolades { } (par ex., prises INPUT 1–32 {1–48}).

Mode d'emploi de M7CL

Page 13

Structure des canaux de la M7CL

La M7CL dispose des canaux d'entrée et de sortie suivants :

■ Canaux d'entrée

Cette section traite un signal d'entrée et l'envoie aux divers bus (STEREO, MONO, MIX, MATRIX). Il existe deux types de canaux d'entrée :

● Canaux INPUT 1–32 {1–48}

Ces canaux servent à traiter les signaux monauraux. Par défaut, les signaux d'entrée des prises d'entrée analogiques monaurales (prises INPUT 1–32 {prises INPUT 1–48}) sont attribués à ces canaux.

● Canaux ST IN 1–4

Ces canaux servent à traiter les signaux stéréo. Par défaut, les signaux d'entrée de EFFECT RETURN 1–4 sont affectés à ces canaux.

● Canal STEREO/canal MONO

Ces canaux traitent les signaux envoyés depuis les canaux d'entrée ou les canaux MIX et les envoient au port de sortie correspondant. Ces canaux sont utilisés en tant que principale sortie stéréo et sortie monaurale. Le canal STEREO et le canal MONO peuvent être utilisés pour produire des signaux indépendants ou pour la reproduction L/C/R via trois canaux. Par défaut, la M7CL attribue les ports de sortie suivants.

Canal STEREO L Prise OMNI OUT 15, prise 2TR OUT DIGITAL L

Canal STEREO R Prise OMNI OUT 16, prise 2TR OUT DIGITAL R

Canal MONO Aucune assignation

Les assignations de signaux aux canaux de sortie peuvent être modiﬁées selon les besoins.

Structure des canaux de la M7CL

Introduction

Les attributions de signaux aux canaux d'entrée peuvent être modiﬁées selon les besoins.

■ Canaux de sortie

Cette section mélange les signaux envoyés notamment depuis les canaux d'entrée, et les envoie vers les ports ou les bus de sortie correspondants. Il existe trois types de canaux de sortie :

● Canaux MIX 1–16

Ces canaux traitent les signaux envoyés depuis les canaux d'entrée aux bus MIX et les envoient depuis les ports de sortie. Ils sont principalement utilisés pour envoyer des signaux au système de contrôle ou aux effets externes. Les signaux des canaux MIX 1–16 peuvent également être envoyés au bus STEREO, au bus MONO ou aux bus MATRIX.

Par défaut, la M7CL attribue les ports de sortie suivants.

Canaux MIX 1–12 Prises OMNI OUT 1–12

Canaux MIX 1–8

Canaux MIX 9–16

Canaux de sortie 1–8, 9–16 de l'emplacement 1

Canaux de sortie 1–8, 9–16 de l'emplacement 2

● Canaux MATRIX 1–8

Ces canaux traitent les signaux envoyés par les canaux d'entrée, les canaux MIX, le canal STEREO et le canal MONO aux bus MATRIX et les envoient depuis les ports de sortie. Les bus STEREO et MONO permettent d'envoyer différentes combinaisons de signaux et de balances de mixage depuis la M7CL. Par défaut, la M7CL attribue les ports de sortie suivants.

Canaux MATRIX 1/2 Prises OMNI OUT 13/14

Canaux MATRIX 1–8

Canaux de sortie 1–8, 9–16 de l'emplacement 3

Mode d'emploi de M7CL

Page 14

A propos des types de bus MIX (VARI/FIXED) • A propos de l'horloge de mots • Conventions utilisées dans ce manuel • A propos de la version du microprogramme

A propos des types de bus MIX (VARI/FIXED)

Les 16 bus MIX fournis sur la M7CL peuvent être attribués par paires de bus impairs/pairs adjacents de type VARI ou FIXED (→ p. 212). Les types présentent les caractéristiques suivantes.

● VARI

Ce type permet de modiﬁer le niveau d'envoi du signal envoyé depuis les canaux d'entrée au bus MIX. Le point d'envoi du signal du canal d'entrée à un bus MIX de type VARI peut être déﬁni avant l'égaliseur, avant le fader ou après la touche [ON]. Ce type est principalement utilisé pour envoyer le signal à un système d'écoute ou à un effet externe.

● FIXED

Avec ce type, le niveau d'envoi du signal envoyé depuis les canaux d'entrée au bus MIX est ﬁxe. Le signal envoyé depuis un canal d'entrée vers un bus MIX de type FIXED est prélevé immédiatement après la touche [ON]. Ce type est utilisé principalement lorsque vous voulez envoyer des signaux vers un périphérique externe en appliquant la même balance de mixage que les bus STEREO/MONO.

A propos de l'horloge de mots

Le terme « horloge de mots » fait référence à l'horloge assurant la synchronisation de base du traitement de tous les signaux audio numériques. En principe, un périphérique transmet un signal d'horloge de référence par rapport auquel les autres périphériques se synchronisent. Pour transmettre ou recevoir des signaux audio numériques vers ou à partir d'un périphérique externe via une carte E/S numérique installée dans un emplacement de la M7CL, l'horloge de mots des différents périphériques doit être synchronisée. Il ne faut pas oublier que lorsque l'horloge de mots n'est pas synchronisée, les signaux ne sont pas envoyés correctement ou un bruit gênant peut se produire. (Pour obtenir des informations sur la synchronisation de l'horloge de mots de la M7CL avec un périphérique externe → p. 208.)

Conventions utilisées dans ce manuel

Dans ce manuel, les commandes de type sélecteur de l'écran sont appelées des « touches ». Parmi les boutons de commande du panneau, ceux actionnés par rotation d'une valeur minimale vers une valeur maximale sont appelés « boutons », alors que ceux qui peuvent être tournés en continu sont qualiﬁés de « codeurs ».

Les commandes situées sur le panneau sont afﬁchées entre crochets [ ] (par exemple, la touche [CUE]) aﬁn de les distinguer des touches et des boutons virtuels afﬁchés à l'écran. Pour certaines commandes, le nom de la section est indiqué avant les crochets [ ] (par exemple, la touche SCENE MEMORY [STORE]).

Lorsqu'il existe une différence entre le modèle M7CL-32 et le modèle M7CL-48, les spéciﬁcations qui ne s'appliquent qu'au modèle M7CL-48 sont placées entre accolades { } (par ex., prises INPUT 1–32 {1–48}).

A propos de la version du microprogramme

Vous pouvez afﬁcher le numéro de version du microprogramme sur l'écran SETUP (→ p. 207). Vous pouvez également télécharger la version la plus récente du microprogramme à partir du site Web ci-dessous.

http://www.yamahaproaudio.com/

Mode d'emploi de M7CL

Page 15

Chapitre 2

• Cette illustration représente le panneau supérieur de la console M7CL-48. Le modèle M7CL-32 ne dispose pas de section INPUT (Entrée) à droite (canaux 33–48).

Panneaux et commandes

Ce chapitre explique les noms et fonctions des différentes parties de la console M7CL.

Panneau supérieur

Le panneau supérieur de la console M7CL est divisé en plusieurs sections :

Section SELECTED CHANNEL

(Canal sélectionné) (P. 17)

Section Display (Afﬁcheur) (P. 18)

Bandeau de bargraphes

(en option) (P. 17)

Panneaux et commandes

Section SCENE MEMORY/MONITOR (Mémoire de scènes/ Contrôle) (P. 19)

Section INPUT (Entrée) (P. 16)

Section USER DEFINED KEYS (Touches déﬁnies par l'utilisateur) (P. 20)

Section ST IN (Entrée stéréo) (P. 16)

Section Centralogic (P. 19)

NOTE

Section INPUT (Entrée) (P. 16)

Section STEREO/MONO MASTER (Principaux paramètres stéréo/mono) (P. 20)

Section NAVIGATION KEYS (Touches de navigation) (P. 21)

Mode d'emploi de M7CL

Page 16

Panneau supérieur

■ Section INPUT (Entrée)

Cette section vous permet de contrôler les paramètres principaux des canaux d'entrée monauraux 1–32 {1–48}.

■ Section ST IN (Entrée stéréo)

Dans cette section, vous pouvez contrôler les paramètres principaux pour les canaux ST IN (Entrée stéréo) 1–4 stéréo. Ces commandes fonctionnent de la même façon que pour les canaux INPUT, sauf que l'objet contrôlé bascule entre les canaux L (G) et R (D) à chaque fois que vous appuyez sur la touche [SEL] (Sélection).

1 Touche [SEL] (Sélection)

Ces touches sélectionnent le canal à contrôler. Lorsque vous appuyez sur cette touche pour allumer la DEL, ce canal est sélectionné pour être contrôlé dans la section SELECTED CHANNEL (Canal sélectionné) et sur l'écran tactile. En mode SENDS ON FADER (Envoi d'activation de fader), les touches [SEL] de tous les canaux s'allument.

B Touche [CUE]

Ces touches sélectionnent le canal dont il faut contrôler le cue-monitor. Si le signal de cue est activé, la DEL s'allumera.

C DEL d'indicateur de niveau

Ces diodes indiquent le niveau d'entrée de chaque canal.

D Touche [ON] (Activation)

Cette touche active ou désactive le canal. Si le canal est activé, la DEL de cette touche s'allumera. En mode SENDS ON FADER, celle-ci sert de commutateur d'activation/désactivation du signal envoyé à partir de chaque canal vers le bus MIX actuellement sélectionné.

E Fader

Ajuste le niveau d'entrée du canal. En mode SENDS ON FADER, celle-ci sert de commutateur d'activation/ désactivation du signal envoyé à partir de chaque canal vers le bus MIX actuellement sélectionné.

Mode d'emploi de M7CL

Page 17

■ Bandeau de bargraphes (en option)

Panneau supérieur

Si un bandeau de bargraphes MBM7CL est installé en option, il deviendra possible de contrôler les niveaux des canaux MIX/MATRIX à tout moment. La position de contrôle peut être sélectionnée sur PRE EQ (avant l'atténuateur), PRE FADER (juste avant le fader) ou POST ON (directement après la touche [ON]).

1 2

■ Section SELECTED CHANNEL (Canal sélectionné)

Cette section vous permet de contrôler les paramètres de mixage du canal d'entrée ou de sortie actuellement sélectionné.

1 2 3

1 Encodeurs [MIX/MATRIX]

● Lorsqu'un canal d'entrée est sélectionné

Règle le niveau d'envoi du signal provenant de ce canal vers les bus MIX/MATRIX.

● Lorsqu'un canal MIX est sélectionné

Règle le niveau d'envoi du signal envoyé depuis le canal MIX sélectionné vers les bus MATRIX.

● Lorsqu'un canal MATRIX est sélectionné

Règle le niveau d'envoi du signal provenant du canal MIX vers le bus MATRIX sélectionné.

B Encodeur [HA] (Préampli micro)

Règle le gain de préampli micro du canal d'entrée. Cette fonction ne s'applique en cas de sélection d'un autre type de canal.

NOTE

• Le PAD est activé/désactivé en interne lorsque le gain HA est spéciﬁé sur une valeur comprise entre -14 dB et -13 dB. Gardez à l’esprit que du bruit risque d’être généré en cas de différence entre les valeurs d’impédance de sortie relatives aux conducteurs chaud et froid du périphérique externe relié au connecteur INPUT, en cas d’utilisation de l’alimentation dérivée.

1 Indicateurs de niveau MIX

Indiquent le niveau des canaux MIX 1–16.

B Indicateurs de niveau MATRIX

Indiquent le niveau des canaux MATRIX 1–8.

C Encodeur [PAN] (Panoramique)

● Lorsqu'un canal d'entrée est sélectionné

Ceci règle le balayage panoramique du signal transmis depuis le canal sélectionné vers les canaux L/R (ou L/ C/R) du bus STEREO.

● Lorsqu'un canal ST IN est sélectionné

Ceci règle la balance gauche/droite des signaux émis depuis les deux canaux sélectionnés vers le bus STEREO.

●

Lorsqu'un canal MIX (MONO x 2) est sélectionné

Ceci règle le balayage panoramique du signal transmis depuis le canal sélectionné vers les canaux L/R du bus STEREO.

●

Lorsqu'un canal MIX (STEREO) est sélectionné

Ceci règle la balance gauche/droite des signaux émis depuis les deux canaux sélectionnés vers le bus STEREO.

● Lorsqu'un canal MATRIX (STEREO) est sélectionné

Ceci règle la balance gauche/droite des signaux émis depuis les deux canaux sélectionnés vers le bus STEREO.

● Lorsqu'un canal STEREO est sélectionné

Ceci règle la balance gauche/droite des signaux émis depuis les canaux L/R du bus STEREO.

D Encodeur [DYNAMICS 1] (Dynamiques 1)

● Lorsqu'un canal d'entrée est sélectionné

Règle le paramètre THRESHOLD (Seuil) du gate, etc.

● Lorsqu'un canal MIX, MATRIX ou STEREO/ MONO est sélectionné

Règle le paramètre THRESHOLD du compresseur, etc.

E Encodeur [DYNAMICS 2] (Dynamiques 2)

● Lorsqu'un canal d'entrée est sélectionné

Règle le paramètre THRESHOLD du compresseur, etc.

● Lorsqu'un canal MIX, MATRIX ou STEREO/ MONO est sélectionné

Aucune fonction.

F Encodeur [HPF] (Filtre passe-haut)

Détermine la fréquence de coupure du HPF pour le canal d'entrée. Ceci n'affecte pas d'autres types de canaux.

G Encodeurs EQ [Q] (Largeur bande égaliseur),

EQ [FREQUENCY] (Fréquence égaliseur), EQ [GAIN] (Gain égaliseur)

Pour chaque bande de l'égaliseur à quatre bandes, ces encodeurs règlent respectivement la largeur de bande de fréquence (Q), la fréquence centrale ou de coupure et le gain.

Mode d'emploi de M7CL

Panneaux et commandes

Page 18

Panneau supérieur

■ Section Display (Afﬁcheur)

Il s'agit d'un écran tactile que vous pouvez faire fonctionner en touchant sa surface. Un connecteur USB est fourni sur le côté droit de l'écran.

1 Afﬁcheur (écran tactile)

Cet afﬁcheur vous présente les informations dont vous avez besoin pour utiliser la console M7CL. Il vous permet d'effectuer des réglages pour l'ensemble du système et de contrôler les paramètres de mixage des canaux d'entrée et de sortie. Comme il s'agit d'un écran tactile, vous pouvez faire passer vos doigts sur sa surface pour sélectionner les menus ou régler les paramètres. Cependant, il est impossible d'appuyer sur deux ou plusieurs emplacements pour tenter de les faire fonctionner en même temps.

NOTE

• Lorsque l'écran tactile se salit, nettoyez-le avec un chiffon doux et sec.

ATTENTION

• N'utilisez jamais d'objet aiguisé ou pointu tels que vos ongles pour effectuer les opérations sur l'écran. Vous risquez de rayer ce dernier et de le rendre inopérable pour cette fonctionnalité.

B Connecteur USB

Vous pouvez connecter ici un périphérique de stockage USB pour enregistrer/charger les données internes. Les données USER KEY (Touche utilisateur) qui déterminent le niveau de l'utilisateur peuvent être sauvegardées sur un périphérique de stockage USB aﬁn de limiter la fonctionnalité des opérations pouvant être effectuées par chaque utilisateur.

NOTE

•Vous pouvez connecter un périphérique de stockage USB au connecteur USB. Cependant, l'opération est garantie uniquement avec une mémoire ﬂash USB.

■ Formats des périphériques de stockage

USB

Les supports de stockage de 2 Go maximum au format FAT12, FAT16 ou FAT32 sont pris en charge. Si votre périphérique de stockage est formaté différemment, vous devrez le reformater dans l'écran SAVE/LOAD (Enregistrer/charger).

■ Prévention d'un effacement accidentel de

données

Certains périphériques de stockage USB disposent d'un réglage de protection en écriture permettant de protéger les données de tout effacement accidentel. Si votre périphérique de stockage contient des données importantes, pensez à utiliser le réglage de protection en écriture pour empêcher l'effacement accidentel de vos informations. Par ailleurs, il faut veiller à vériﬁer que le réglage de protection en écriture du périphérique de stockage USB est désactivé avant d'effectuer une sauvegarde de données.

ATTENTION

• Un indicateur ACCESS (Accès) apparaît dans la zone d'accès aux fonctions durant l'accès aux données en cours de sauvegarde, de chargement ou de suppression. Il ne faut ni déconnecter le connecteur USB ni mettre la console M7CL hors tension tant que cet indicateur est afﬁché. Cela pourrait endommager votre support de stockage et corrompre les données de la console M7CL ou les informations stockées sur le support.

Mode d'emploi de M7CL

Page 19

■ Section Centralogic

Panneau supérieur

Dans cette section, vous pouvez contrôler un groupe totalisant huit canaux ou groupes DCA sélectionnés dans la section NAVIGATION KEYS (Touches de navigation).

1 Encodeurs multi-fonctions

Selon le type d'écran actuellement sélectionné, ces encodeurs contrôlent les boutons sélectionnés dans l'écran tactile.

B Touche [SEL]

C Touche [CUE]

Ces touches sélectionnent le canal dont il faut contrôler le cue-monitor. Si le signal de cue est activé, la DEL s'allumera.

D DEL d'indicateur de niveau

Ces diodes indiquent les niveaux d'entrée et de sortie de canal.

E Touche [ON]

Cette touche active ou désactive le canal. Si le canal est activé, la DEL de cette touche s'allumera.

F Fader

Ceci règle les niveaux d'entrée ou de sortie de canal. Vous pouvez également effectuer des paramétrages internes (→ p. 163) de sorte que ces faders servent de contrôleurs pour régler le gain de chaque bande GEQ.

Panneaux et commandes

■ Section SCENE MEMORY/MONITOR (Mémoire de scènes/Contrôle)

Dans cette section, vous pouvez exécuter les opérations liées à la mémoire de scènes et au contrôle.

1 Touche SCENE MEMORY [STORE]

Cette touche stocke les réglages des paramètres de mixage actuels dans une scène de mémoire spéciﬁque.

B Touche SCENE MEMORY [RECALL]

Cette touche rappelle les réglages d'une mémoire de scène précédemment sauvegardés.

C Touches SCENE MEMORY [▲]/[▼]

Utilisez ces touches pour sélectionner le numéro de scène que vous souhaitez stocker ou rappeler. Le numéro de la scène actuellement sélectionnée s'afﬁche dans la zone d'accès aux fonctions, à droite de l'écran tactile. Vous pouvez appuyer simultanément sur les touches [▲]/[▼] pour retourner sur le numéro de la scène en cours.

D Bouton [MONITOR LEVEL] (Niveau de

contrôle)

Règle le niveau du signal de la sortie de contrôle. Si la fonction PHONES LEVEL LINK (Liaison du niveau de casque) est activée sur l'écran MONITOR, ceci règlera également le niveau sonore de la prise [PHONES] (Casque) du panneau avant.

Mode d'emploi de M7CL

Page 20

Panneau supérieur

■ Section USER DEFINED KEYS (Touches déﬁnies par l'utilisateur)

Ces touches exécutent les fonctions affectées par l'utilisateur.

1 Touches déﬁnies par l'utilisateur [1]–[12]

Ces touches exécutent les fonctions affectées par l'utilisateur (modiﬁcations de scène, activation/ désactivation de l'intercom ou de l'oscillateur interne, etc.).

■ Section STEREO/MONO MASTER (Principaux paramètres stéréo/mono)

Dans cette section, vous pouvez contrôler les paramètres principaux des canaux STEREO/MONO.

1 Touche [SEL]

Cette touche sélectionne le canal à contrôler. Lorsque vous appuyez sur cette touche pour allumer la DEL, ce canal est sélectionné pour être contrôlé dans la section SELECTED CHANNEL et sur l'écran tactile. Pour le canal STEREO, l'objet de contrôle sélectionné bascule entre les canaux L et R à chaque fois que vous appuyez sur la touche [SEL].

B Touche [CUE]

Cette touche sélectionne le canal dont il faut contrôler le cue-monitor. Si le signal de cue est activé, la DEL s'allumera.

C Touche [ON]

Cette touche active ou désactive le canal. Si le canal est activé, la DEL de cette touche s'allumera.

D Fader

Règle le niveau de sortie du canal.

Mode d'emploi de M7CL

Page 21

■ Section NAVIGATION KEYS (Touches de navigation)

Panneau supérieur

Dans cette section, vous pouvez sélectionner les canaux qui seront contrôlés dans la section Centralogic et sur l'écran tactile.

NOTE

• Lorsque vous appuyez sur une touche de navigation et la maintenez enfoncée pendant plusieurs secondes, celle-ci clignote. A ce moment, seul l'élément faisant l'objet d'un contrôle dans la section Centralogic est modiﬁé selon les canaux correspondants et ﬁxé. Si vous appuyez sur une autre touche de navigation pendant que la première touche clignote, seul l'élément faisant l'objet d'un contrôle dans l'écran tactile sera modiﬁé.

3 4

1 2 5

J K

1 Touche [IN 1-8]

B Touche [IN 9-16]

C Touche [IN 17-24]

D Touche [IN 25-32]

Ces touches sélectionnent respectivement les canaux INPUT 1–8, 9–16, 17–24 et 25–32.

E Touche [ST IN]

Cette touche sélectionne les canaux ST IN 1–4.

F Touche [DCA]

Cette touche sélectionne les groupes DCA.

G Touche [MIX 1-8]

H Touche [MIX 9-16]

Ces touches sélectionnent respectivement les canaux MIX 1–8 et 9–16.

I Touche [MATRIX]

Cette touche sélectionne les canaux MATRIX 1–8.

J Touche [STEREO]

Cette touche affecte respectivement les canaux L/R STEREO et le canal MONO aux modules 1–3 de la section Centralogic. Dans ce cas, les modules 4–8 ne sont pas utilisés.

K Touche [IN 33-40] {M7CL-48 uniquement}

L Touche [IN 41-48] {M7CL-48 uniquement}

Ces touches sélectionnent respectivement les canaux INPUT 33-40 et 41-48.

Panneaux et commandes

Mode d'emploi de M7CL

Page 22

Panneau arrière

J987653 2K3

1 4M L 1 1

M7CL-48

1 Prises INPUT 1–32 {1–48}

Il s'agit de prises d'entrée symétriques femelles de type XLR-3-31 pour l'entrée de signaux audio analogiques depuis des périphériques de niveau ligne ou des microphones. Niveau nominal d'entrée : -62 dBu à +10 dBu.

Fiche XLR mâle

1 (masse)

3 (froid)

2 (chaud)

D Prises OMNI OUT 1–16

Il s'agit de prises de sortie mâles de type XLR-3-32 émettant des signaux audio analogiques. Elles servent principalement à produire les signaux des canaux MIX ou MATRIX. Niveau nominal de sortie : +4 dBu.

Fiche XLR femelle

NOTE

• Bien que les prises OMNI OUT 1–16 disposent d'un niveau d'entrée/de sortie de +4 dBu (niveau maximum +24 dBu), un commutateur interne permet de changer cette valeur à –2 dBu (niveau maximum +18 dBu) si nécessaire. (Notez cependant que cette procédure fait l'objet d'une facturation supplémentaire). Pour plus de détails, contactez votre revendeur Yamaha.

2 (chaud)

3 (froid)

1 (masse)

B Prises ST IN 1–4

Fiche XLR mâle

1 (masse)

3 (froid)

2 (chaud)

C Connecteur LAMP (Lampe)

Il s'agit d'une prise de sortie XLR femelle à quatre broches, alimentant une lampe en col de cygne (telle que la lampe Yamaha LA5000), vendue séparément. {La console M7CL-48 est équipée de ces connecteurs à deux emplacements différents.}

Mode d'emploi de M7CL

56789

E Prise 2TR OUT DIGITAL

Ceci est une prise AES/EBU, de type XLR-3-32 mâle, qui émet le signal audionumérique d'un canal spéciﬁé au format AES/EBU. Elle s'utilise principalement pour le signal de sortie du canal STEREO/MONO.

F Connecteur REMOTE (A distance)

Ceci est un connecteur mâle D-sub à 9 broches destiné au contrôle à distance d'un préampli micro externe (comme par ex. Yamaha AD8HR) prenant en charge un protocole spécial. Il peut également servir à transmettre/recevoir les messages MIDI vers/depuis un périphérique externe.

Page 23

G Connecteurs WORD CLOCK IN/OUT (Entrée/

•Avant de brancher le module PW800W, il faut d'abord mettre hors tension ce dernier ainsi que la console M7CL. Vous pouvez alors utiliser le câble d'alimentation fourni en option (PSL360) pour effectuer le raccordement. Le non-respect de cette procédure entraîne dysfonctionnements et chocs électriques.

• Lorsque le module PW800W est connecté, la console M7CL

fonctionne correctement, que son alimentation interne et le module PW800W soient tous deux sous tension ou que l'un des deux uniquement le soit.

• Si les deux modules d'alimentation sont activés et qu'une

condition anormale est détectée au niveau de l'un d'eux, la console M7CL basculera automatiquement sur la deuxième source d'alimentation disponible. Lorsque cela se produit, l'écran tactile afﬁche un message pour indiquer cela.

sortie horloge de mots)

Ce sont des connecteurs BNC utilisés pour transmettre/ recevoir les signaux d'horloge de mots vers/depuis un périphérique externe. Le connecteur WORD CLOCK IN (Entrée d'horloge de mots) équipé d'une terminaison interne à 75 ohms.

H Connecteurs MIDI IN/OUT (Entrée/sortie MIDI)

Ces connecteurs servent à transmettre et recevoir des messages MIDI vers et depuis des périphériques MIDI externes. Le connecteur MIDI IN (Entrée MIDI) reçoit des messages d'un périphérique externe, tandis que le connecteur MIDI OUT (Sortie MIDI) transmet des messages depuis la console M7CL. Ces connecteurs servent principalement à enregistrer les opérations liées aux paramètres de la console M7CL ou les sélections de scène/bibliothèque sur un périphérique externe ou bien à contrôler les paramètres de la console M7CL à partir d'un périphérique externe.

I Connecteur ETHERNET

Ce connecteur permet de relier la console M7CL à un ordinateur exploitant Windows via un câble Ethernet CAT3 (vitesse de transmission maximale de 10 Mbps) ou CAT5 (vitesse de transmission maximale de 100 Mbps). Ceci sert principalement au contrôle des paramètres de mixage ou à l'édition des mémoires de scène et des bibliothèques effectués dans l'application « M7CL Editor ».

NOTE

• Le pilote DME Network Driver nécessaire à la connexion via le connecteur Ethernet, le logiciel Studio Manager requis pour le démarrage de M7CL Editor ainsi que l'application M7CL Editor elle-même peuvent être téléchargés depuis le site Web de Yamaha :

http://www.yamahaproaudio.com/

Panneau arrière

JKN LM

J SLOT (Logements) 1-3

Ces logements autorisent l'installation de mini-cartes E/S YGDAI vendues séparément pour augmenter le nombre de ports d'entrée/sortie.

K Connecteur AC IN

Branchez le câble d'alimentation fourni à ce connecteur.

L Commutateur POWER (Alimentation)

Cet interrupteur active/désactive l'alimentation interne.

M Connecteur DC POWER INPUT (Entrée

alimentation à courant continu)

Vous pouvez brancher ici le module d'alimentation PW800W, vendu séparément, comme alimentation externe de secours. Lorsque le module PW800W est connecté, la console M7CL continue d'être alimentée en énergie, même si son alimentation interne est coupée en raison d'un problème quelconque.

ATTENTION

Panneaux et commandes

ASTUCE

N Vis de mise à la terre

Pour assurer le fonctionnement sécurisé de la console M7CL, utilisez cette vis pour effectuer sa mise électrique à la terre. Une connexion de mise électrique à la terre correctement exécutée élimine le risque de bruits tels que le ronﬂement et les interférences.

Mode d'emploi de M7CL

Page 24

Sous le pad avant

1 2 3 4

1 Bouton PHONES LEVEL (Niveau de

casque)

Règle le niveau du signal émis des prises PHONES OUT (Sortie de casque).

B Prise PHONES OUT

Cette prise casque vous permet de contrôler les signaux de MONITOR OUT et CUE.

C Prise TALKBACK (Intercom)

Ceci est une prise XLR-3-31 symétrique sur laquelle il est possible de brancher un micro d'intercom. Vous pouvez effectuer des réglages sur l'afﬁcheur pour fournir à cette prise une alimentation dérivée de +48 V. Ceci permet d'envoyer des instructions depuis l'opérateur du mixeur vers le canal de sortie souhaité.

D Bouton TALKBACK GAIN (Niveau d'intercom)

Ceci règle le niveau d'entrée du micro connecté à la prise TALKBACK.

Mode d'emploi de M7CL

Page 25

Chapitre 3

• Ceci facilite la sélection d'une plage de touches à activer ou désactiver en groupe.

Opérations spéciales liées aux touches

Opérations liées aux encodeurs

Principe d'utilisation de la console M7CL

Ce chapitre explique le fonctionnement de l'interface utilisateur de la console M7CL et ses opérations de base.

Opérations de base sur le panneau supérieur et l'écran tactile

Cette section décrit les procédures de base que vous pouvez effectuer sur le panneau supérieur et l'écran tactile de la console M7CL. En général, vous serez amené à faire fonctionner la console M7CL en combinant judicieusement les opérations expliqués dans ce chapitre.

Appuyer sur l'écran tactile

Positionnez le bout du doigt sur une touche, un bouton ou un champ de l'écran tactile, puis appuyez légèrement dessus. Vous aurez principalement recours à cette opération pour basculer entre les écrans et les pages, sélectionner le paramètre à utiliser et activer/désactiver une touche. Selon le type de touche choisie, le numéro correspondant peut croître ou décroître en fonction de l'emplacement sur lequel vous exercez la pression.

ASTUCE

Principe d'utilisation de la console M7CL

Sélection multiple (spéciﬁcation d'une plage de valeurs)

Lorsque vous appuyez votre doigt sur le panneau tactile, déplacez-le vers la gauche ou la droite pour spéciﬁer une plage de valeurs au sein d'une chaîne de caractères. Vous effectuerez cette opération essentiellement lors de l'attribution d'un nom à une scène ou une bibliothèque.

En ce qui concerne les touches de sélection de canal, vous avez la possibilité de sélectionner plusieurs touches en déplaçant votre doigt sur l'écran tactile tout en continuant d'exercer une pression sur ce dernier.

Normalement, vous appuyez une seule fois sur les touches de panneau mais dans certains cas, vous pouvez accéder à une fonction spéciale en appuyant deux fois de suite sur la touche concernée.

Normalement, vous devez tourner les encodeurs à gauche ou à droite pour modiﬁer la valeur du paramètre correspondant. Cependant, en appuyant sur un encodeur, vous pouvez rappeler un écran spéciﬁque. Il est également possible de régler la valeur de certains paramètres avec une plus grande précision et davantage de détails en tournant l'encodeur tout en exerçant une pression dessus.

Mode d'emploi de M7CL

Page 26

Opérations de base sur le panneau supérieur et l'écran tactile • L'interface utilisateur à l'écran

Opérations liées aux encodeurs multi-fonctions

Les encodeurs multi-fonctions 1–8 permettent d'utiliser les boutons sélectionnés pour être opérationnels sur l'écran tactile (→ p. 27). Lorsque vous appuyez sur un bouton pouvant être contrôlé par les encodeurs multi-fonctions dans le but de le sélectionner, une épaisse ligne se dessine autour de l'élément concerné. (Normalement, un bouton de ce type correspond à l'encodeur multi-fonctions situé directement sous l'élément, ce qui vous permet de contrôler un total de huit paramètres simultanément). Lorsqu'un bouton est sélectionné, le fait de tourner l'encodeur multi-fonctions situé directement au-dessous de l'élément modiﬁe la valeur du paramètre correspondant. Sur l'écran SCENE LIST (Liste des scènes), vous pouvez effectuer une sélection multiple en tournant un encodeur multi-fonctions tout en appuyant dessus.

Appuyez sur l'écran tactile pour sélectionner le bouton que vous souhaitez actionner.

Utilisation des encodeurs multi-fonctions pour contrôler les paramètres.

L'interface utilisateur à l'écran

Les opérations telles que le mixage et le réglage de son de chaque canal sont exécutées à l'aide des faders, touches et encodeurs du panneau supérieur. Cependant, pour des réglages plus précis, il convient d'accéder à la fonction appropriée et de modiﬁer les valeurs de paramètre sur l'écran tactile. La section ci-dessous présente les différents composants de l'interface utilisateur apparaissant sur l'écran tactile et vous explique comment les utiliser.

Onglets Touches

Certains écrans apparaissant sur l'afﬁcheur comportent plusieurs pages. Dans ce cas, le nom de la page concernée est indiquée en haut et en bas de l'écran. La zone d'afﬁchage du nom de page est appelée « onglet ». Les onglets servent à basculer entre les pages d'un même écran.

Les touches de l'afﬁcheur servent à exécuter certaines fonctions, activer ou désactiver des paramètres ou sélectionner un élément parmi plusieurs choix. Les touches de sélection d'activation/désactivation apparaissent en blanc, en jaune ou en vert lorsqu'elles sont activées, et en bleu ou en noir lorsqu'elles sont désactivées.

Lorsque vous appuyez sur une touche portant le symbole ▼, une fenêtre distincte s'ouvre, et vous permet d'effectuer des réglages détaillés.

Mode d'emploi de M7CL

Page 27

L'interface utilisateur à l'écran

• Le fait d'appuyer une deuxième fois sur certains boutons lorsqu'ils apparaissent entourés d'un cadre solide entraîne l'ouverture d'une fenêtre dans laquelle il est possible d'effectuer des réglages détaillés complémentaires.

Fenêtres de liste

•Vous pouvez également faire déﬁler la liste vers le haut ou le bas à l'aide de l'encodeur multi-fonctions.

• S'il existe plusieurs listes à l'écran, vos opérations s'appliqueront à celle qui est encadrée en jaune. Vous pouvez appuyer sur l'encodeur multi-fonctions pour déplacer la cible de vos manipulations sur la colonne suivante.

Fenêtre du clavier

Faders/Boutons

Les faders à l'écran servent essentiellement à conﬁrmer visuellement les niveaux des canaux correspondants. Ils se déplacent parallèlement aux faders du panneau supérieur lorsque vous manipulez ces derniers. La valeur actuellement sélectionnée s'afﬁche sous forme numérique dans la zone située directement sous le fader concerné.

Les boutons à l'écran offrent une conﬁrmation visuelle de la valeur des paramètres correspondants.

La plupart des boutons sont liés aux opérations des encodeurs de la section SELECTED CHANNEL ou des encodeurs multi-fonctions. La valeur actuelle s'afﬁche également sous forme numérique directement au-dessous du bouton concerné. Lorsque vous appuyez une seule fois sur un bouton pouvant être activé par des encodeurs multi-fonctions, comme par exemple sur des boutons autres que ceux de l'écran the SELECTED CHANNEL VIEW (Afﬁchage du canal sélectionné), un cadre solide apparaît autour du bouton concerné. Ce cadre indique que le bouton est sélectionné pour être actionné à l'aide d'encodeurs multi-fonctions.

ASTUCE

Le type suivant de fenêtre apparaît lorsque vous avez besoin de sélectionner des éléments au sein d'une liste, telle que la liste de touches déﬁnies par l'utilisateur.

L'élément de la liste mis en surbrillance, qui s'afﬁche toujours au centre, est celui qui est sélectionné pour les opérations. Appuyez sur les ﬂèches

↑

↓ situées sous la

liste pour faire déﬁler cette dernière vers le haut ou le bas.

ASTUCE

Principe d'utilisation de la console M7CL

Lorsque vous utilisez les encodeurs multi-fonctions pour manipuler un bouton, la ligne indiquant le réglage de ce dernier s'allonge et celle entourant sa circonférence s'atténue ; ceci identiﬁe clairement le bouton que vous êtes en train d'actionner. Un cadre apparaît également autour de la valeur numérique concernée.

Les boutons pour lesquels un cadre double s'afﬁche concernent les paramètres PAN/BALANCE.

La fenêtre suivante illustrant un clavier apparaît lorsque vous devez attribuer un nom ou un commentaire à une scène ou une bibliothèque ou bien encore affecter un nom de canal. Entrez les caractères souhaités en appuyant sur leurs correspondants dans la fenêtre (pour la procédure à suivre, reportez-vous à la → p. 30).

Mode d'emploi de M7CL

Page 28

L'interface utilisateur à l'écran • Affichage de l'écran tactile

Fenêtres contextuelles

Lorsque vous appuyez à l'écran sur une touche ou un champ concernant un paramètre spéciﬁque, une fenêtre s'ouvre montrant des paramètres ou des listes détaillés. Ce type de fenêtre est appelé « fenêtre contextuelle ».

Touches d'outils

de huit canaux actuellement sélectionné, et les fenêtres « ALL » (Tout) qui montrent tous les canaux dans une même vue. Vous pouvez basculer entre ces différentes fenêtres en utilisant les onglets. Certaines fenêtres contextuelles comportent plusieurs touches appelées « touches d'outils », qui apparaissent en haut de la fenêtre. Utilisez ces touches d'outils pour rappeler des bibliothèques ou exécuter des opérations de copier-coller. Appuyez sur le symbole « X » pour fermer la fenêtre contextuelle et retourner sur l'écran précédent.

Boîtes de dialogue

Une boîte de dialogue comme celle-ci apparaît lorsque vous devez conﬁrmer l'opération que vous venez juste d'exécuter.

Il existe trois types de fenêtres contextuelles : les fenêtres « 1 ch » (1 canal) qui montrent un seul canal spéciﬁque ; les fenêtres « 8 ch » (8 canaux) qui présentent le groupe

Appuyez sur la touche OK pour exécuter l'opération. L'opération sera annulée si vous appuyez sur la touche CANCEL (Annuler).

Afﬁchage de l'écran tactile

L'écran tactile de la console M7CL comporte les informations suivantes et se divise, en général, en deux zones distinctes.

1 2

7 8

Zone principale

Zone d'accès aux fonctions

1 Canal sélectionné

Montre les numéro, nom et icône du canal actuellement sélectionné pour l'opération. (Pour les détails sur l'attribution de nom → p. 30, ou la sélection d'icône → p. 53.) Vous pouvez également appuyer sur ce champ pour basculer entre les canaux. En appuyant sur la moitié de gauche, vous sélectionnez le canal précédent et sur la moitié de droite le canal suivant.

Mode d'emploi de M7CL

Zone d'accès aux fonctions

B Heure

Indique l'heure. (Pour les détails sur les modalités de réglage de l'heure → p. 213.)

C Nom d'utilisateur

Indique le nom de l'utilisateur actuellement connecté (par ex., celui qui est authentiﬁé et habilité à faire fonctionner le système).

Page 29

Affichage de l'écran tactile

Zone principale

• Si l'écran METER (Indicateur de niveau) s'afﬁche dans la zone du même nom, l'écran OVERVIEW n'apparaîtra pas même si vous appuyez sur une touche de la section NAVIGATION KEYS. Pour retourner sur l'écran OVERVIEW, appuyez sur un encodeur multifonctions ou à nouveau sur le champ METER mis en surbrillance.

Si l'oscillateur ou l'intercom sont activés, cette zone indiquera respectivement « OSC » ou « TB ». Si la fonction de cue-monitor est activée, le type de signal dont le contrôle du cue-monitor est en cours (IN/OUT/DCA/ KEY IN/EFFECT) s'afﬁchera. La mention « ACCESS » (Accès) apparaît lorsque le système accède à un périphérique de stockage USB relié au connecteur USB.

NOTE

• Ne débranchez pas le connecteur USB tant que la mention « ACCESS » est afﬁchée ici. Cela pourrait endommager les données stockées sur le périphérique de stockage USB.

D Aide

Cette touche sert à afﬁcher l'aide en ligne dans la zone principale. Cependant, la version du logiciel qui sera disponible à partir du mois de septembre 2005 ne prendra pas en charge cette fonctionnalité.

E SENDS ON FADER

Appuyez sur cette touche pour passer en mode SENDS ON FADER, qui permet d'utiliser les faders du panneau supérieur pour régler le niveau d'envoi de MIX (→ p. 64). Entre-temps, la zone d'accès aux fonctions de l'écran tactile se transforme en un écran qui vous autorise à sélectionner le bus MIX de destination de l'envoi.

F CH JOB (Tâche de canal)

Appuyez sur cette touche pour passer en mode CH JOB, aﬁn d'effectuer les réglages de regroupement et de liaison de canaux (→ p. 113). Pendant ce temps, la zone d'accès aux fonctions de l'écran tactile se transforme en un écran qui vous autorise à sélectionner la fonction que vous souhaiter activer.

G RACK

Lorsque vous appuyez sur cette touche, l'écran VIRTUAL RACK (Rack virtuel) apparaît dans la zone principale, et vous offre la possibilité d'éditer les paramètres GEQ ou les réglages d'effet (→ p. 158).

H MONITOR (Contrôle)

Lorsque vous appuyez sur cette touche, l'écran MONITOR (Contrôle) apparaît dans la zone principale. Vous pouvez alors y modiﬁer les réglages de contrôle ou d'oscillateur (→ p. 142).

I METER (Indicateur de niveau)

Il s'agit des indicateurs de niveau qui contrôlent les niveaux respectifs des bus STEREO (L/R) et MONO (M) et du signal de cue (CUE). Lorsque vous appuyez sur ce champ, l'écran METER apparaît dans la zone principale, afﬁchant les indicateurs de niveau et l'état des faders pour tous les canaux en même temps (→ p. 153).

J SETUP (Conﬁguration)

Lorsque vous appuyez sur cette touche, l'écran SYSTEM (Système) apparaît dans la zone principale. Vous pouvez alors y effectuer les réglages système de base et déﬁnir les paramètres spéciﬁques à l'utilisateur (→ p. 207).

K SCENE (Scène)

Ceci indique les numéro et nom de la scène stockée ou rappelée en dernier. Une icône de verrouillage s'afﬁche pour les scènes en lecture seule. Si vous éditez les paramètres tels qu'ils étaient à leur dernier stockage ou rappel, le symbole « » apparaîtra dans la partie inférieure droite. Lorsque vous appuyez sur ce champ, l'écran SCENE LIST (Liste de scènes) apparaît dans la zone principale, et vous offre la possibilité de stocker ou de rappeler des scènes (→ p. 125).

Lorsque vous appuyez sur l'une des touches de

7 à K

aﬁn d'accéder à l'écran correspondant, la touche concernée est mise en surbrillance. Dans cet état, appuyez sur la même touche à nouveau pour retourner sur l'un des deux écrans SELECTED CHANNEL VIEW ou OVERVIEW (Présentation) les plus récemment rappelés.

Le contenu de la zone principale varie selon la fonction actuellement sélectionnée. Les opérations de mixage font généralement appel aux deux types d'écran suivants.

■ Ecran SELECTED CHANNEL VIEW

Répertorie les paramètres de mixage du canal actuellement sélectionné. Pour y accéder, cliquez sur un des encodeurs de la section SELECTED CHANNEL.

■ Ecran OVERVIEW

Présente à la fois les paramètres principaux relatifs aux huit canaux actuellement affectés à la section Centralogic. Pour y accéder, appuyez sur l'une des touches de la section NAVIGATION KEYS ou l'un des encodeurs multifonctions.

ASTUCE

Mode d'emploi de M7CL

Principe d'utilisation de la console M7CL

Page 30

Attribution d'un nom

Sur la console M7CL, vous pouvez attribuer un nom à chaque canal d'entrée, de sortie ou groupe DCA et affecter un titre à des données de scène ou de bibliothèque lors de leur enregistrement. Pour attribuer un nom, utilisez la fenêtre du clavier illustrée à l'écran.

Accédez à l'écran pour l'attribution d'un

nom.

L'illustration ci-dessous est un exemple de fenêtre SCENE STORE (Stocker la scène), utilisée pour entrer un titre ou un commentaire de scène.

curseur

La zone qui afﬁche les caractères que vous avez entrés comporte une ligne verticale appelée « curseur », qui indique la position en cours.

Utilisez la fenêtre du clavier dans l'écran

tactile pour entrer les caractères souhaités.

Lorsque vous appuyez sur un caractère dans la fenêtre du clavier, le caractère correspondant est saisi dans la zone, et le curseur se déplace vers la droite.

Faites de même pour saisir les caractères

suivants.

Lors de la saisie des caractères, vous pouvez utiliser les touches suivantes dans la fenêtre du clavier.

● Touche COPY (Copier)

Copie la chaîne de caractères sélectionnés (mis en surbrillance) dans la zone de texte.

● Touche CUT (Couper)

Supprime et copie la chaîne de caractères sélectionnés (mis en surbrillance) dans la zone de texte.

● Touche PASTE (Coller)

Insère la chaîne de caractères copiés grâce aux touches COPY ou CUT à l'emplacement du curseur (ou remplace la plage de caractères actuellement sélectionnée).

● Touche CLEAR (Effacer)

Supprime tous les caractères saisis dans la zone de saisie de texte.

● Touche INS (Inser)

Insère un espace à l'emplacement du curseur.

● Touche DEL (Suppr)

Supprime le caractère à droite du curseur (ou la chaîne de caractères sélectionnés dans la zone de texte).

● Touche BS

Supprime le caractère à gauche du curseur (ou la chaîne de caractères sélectionnés dans la zone de texte).

● Touche TAB

Cette touche permet d'accéder à l'élément sélectionnable suivant. Par exemple, dans la fenêtre SCENE STORE (Stocker la scène), vous pouvez utiliser cette touche pour basculer entre deux zones de saisie de texte alors qu'elle vous permet de basculer entre les différents canaux de la fenêtre PATCH/NAME (Patch/Nom).

● Touche SHIFT LOCK (Verrouillage majuscules)

Permet de basculer entre les caractères alphabétiques majuscules et minuscules. Vous pourrez entrer des caractères majuscules et des symboles si cette touche est activée, et des minuscules ainsi que des valeurs numériques lorsqu'elle est désactivée.

● Touche ENTER (Entrée)

Valide le nom que vous avez saisi. Dans la fenêtre SCENE STORE, ceci a le même effet que d'appuyer sur la touche STORE (Stocker).

Lorsque vous avez entré le nom, appuyez

sur la touche STORE ou ENTER.

Le nom ainsi saisi sera appliqué.

ASTUCE

• Cette procédure de base s'applique également dans les écrans où vous devez saisir des noms de canaux ou d'autres éléments de bibliothèque. Lorsque vous entrez un nom de canal, votre saisie sera immédiatement effective, sans que vous ayez à appuyer sur la touche ENTER.

• En appuyant à l'intérieur de la zone de saisie de texte, vous pouvez déplacer la position d'entrée vers l'emplacement sur lequel vous avez appuyé. Si vous sélectionnez une zone de caractères déjà saisis puis entrez un nouveau caractère, ce dernier remplacera la zone sélectionnée.

Mode d'emploi de M7CL

Page 31

Utilisation des touches d'outils

Utilisation des bibliothèques

Utilisation des touches d'outils

Dans certaines fenêtre contextuelles, la barre de titre située en haut de la fenêtre contient des touches d'outils destinées à des fonctions complémentaires. Vous pouvez utiliser ces touches pour accéder aux bibliothèques connexes ou copier des paramètres d'un canal dans l'autre. Cette section vous explique comment utiliser les touches d'outils.

A propos des touches d'outils

Dans les fenêtres contextuelles ATT/HPF/EQ, DYNAMICS 1/2, GEQ et EFFECT, les touches d'outils suivantes apparaissent.

1 2 3 4 5

1 Touche LIBRARY (Bibliothèque)

Ouvre la bibliothèque associée à la fenêtre contextuelle actuelle (bibliothèques EQ, dynamiques, GEQ, ou d'effets).

B Touche DEFAULT (Par défaut)

Réinitialise le canal (EQ/dynamiques) ou le rack (effet) actuellement sélectionnés sur leur état par défaut.

C Touche COPY

Copie les réglages du canal (EQ/dynamiques) ou du rack (GEQ/effet) actuellement sélectionnés. Le contenu copié est conservé dans une mémoire tampon (zone de mémoire temporaire).

D Touche PASTE

Copie les réglages depuis la mémoire tampon vers le canal (EQ/dynamiques) ou le rack (GEQ/effet) actuellement sélectionnés.

E Touche COMPARE (Comparer)

Permute et compare les réglages stockés dans la mémoire tampon et ceux du canal (EQ/dynamiques) ou du rack (GEQ/effet) actuellement sélectionnés.

Cette section décrit les opérations de base liées aux bibliothèques. Les bibliothèques vous permettent de stocker et de rappeler des réglages pour le canal (EQ/ Dynamiques) ou le rack (GEQ/effet) actuellement sélectionnés.

Les bibliothèques suivantes sont fournies.

• Bibliothèque des égaliseurs d'entrée

• Bibliothèque des égaliseurs de sortie

• Bibliothèque de dynamiques

• Bibliothèque GEQ

• Bibliothèque d'effets

Le principe de fonctionnement est principalement le même pour toutes les bibliothèques.

● Rappel des réglages à partir d'une bibliothèque

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Pour accéder à chaque fenêtre contextuelle, procédez comme suit.

[Fenêtre contextuelle ATT/HPF/EQ] [Fenêtre contextuelle DYNAMICS 1/2]

Dans les écrans SELECTED CHANNEL VIEW ou OVERVIEW, appuyez sur le champ approprié pour EQ ou Dynamics 1/2.

Principe d'utilisation de la console M7CL

Dans certaines fenêtres, les touches d'outils suivantes s'afﬁchent également.

• SET ALL (Régler Tout) . Règle tous les paramètres de la fenêtre.

• CLEAR ALL (Effacer Tout) Efface tous les paramètres de la

fenêtre.

• ALL PRE........ Spéciﬁe PRE comme position à partir

de laquelle tous les signaux sont envoyés vers le bus spéciﬁé.

• ALL POST ..... Spéciﬁe POST comme position à partir

de laquelle tous les signaux sont envoyés vers le bus spéciﬁé.

1 Champ du graphique EQ B Champ des dynamiques 1/2

Mode d'emploi de M7CL

Page 32

Utilisation des touches d'outils

1 Champ du graphique EQ B Champ des dynamiques 1/2

[Fenêtre contextuelle GEQ/EFFECT]

Dans la fenêtre VIRTUAL RACK qui apparaît lorsque vous appuyez sur la touche RACK dans la zone d'accès aux fonctions, appuyez sur un rack dans lequel un GEQ/effet est déjà monté.

1 2

Sélectionnez le canal (EQ/dynamiques) ou

le rack (GEQ/effet) pour lequel vous souhaitez rappeler les réglages.

La méthode de sélection d'un canal ou d'un rack dépend du type de fenêtre contextuelle afﬁchée.

[Fenêtre contextuelle ATT/HPF/EQ (1 ch)] [Fenêtre contextuelle DYNAMICS 1/2 (1 ch)]

Utilisez les touches [SEL] ou la touche de sélection de canal dans la zone d'accès aux fonctions pour sélectionner un canal.

Touche de sélection de canal

1 Touche RACK B Racks

[Fenêtre contextuelle ATT/HPF/EQ (8 ch/ ALL)]

[Fenêtre contextuelle DYNAMICS 1/2 (8 ch/ ALL)]

Outre l'utilisation des touches [SEL] du panneau ou la touche de sélection de canal dans la zone d'accès aux fonctions, vous pouvez également sélectionner un canal en appuyant sur les touches de numéro ou de nom de canal dans la fenêtre contextuelle.

Touches de numéro/nom de canal

Mode d'emploi de M7CL

Page 33

Utilisation des touches d'outils

• Le côté droit de la liste afﬁche les informations (comme par exemple le type de dynamique ou d'effet utilisé) relatives aux données correspondantes. La bibliothèque de dynamiques montre également des symboles indiquant si les données peuvent être rappelées dans Dynamics 1 et/ou Dynamics 2.

Si vous utilisez les touches de numéro/nom de canal dans la fenêtre contextuelle 8 ch/ALL, vous pourrez sélectionner plusieurs canaux en sélectionnant une région. Dans ce cas, les mêmes données de bibliothèque sont rappelées sur tous les canaux sélectionnés.

Région sélectionnée

[Fenêtre contextuelle GEQ/EFFECT]

Utilisez les onglets de sélection de rack situés en bas de la fenêtre contextuelle pour sélectionner un rack.

Onglets de sélection de rack

NOTE

• Il est impossible de sélectionner un onglet de sélection de rack dans un rack ne disposant d'aucun GEQ ou effet monté.

Appuyez sur la touche d'outil LIBRARY

pour ouvrir la fenêtre de bibliothèque correspondante.

Les fenêtres de bibliothèque contiennent les éléments suivants.

1 Liste

Afﬁche les données sauvegardées dans la bibliothèque. Une ligne en surbrillance indique que l'élément est sélectionné pour les opérations en cours. Les données protégées en écriture sont signalées par la lettre R.

ASTUCE

B Touche RECALL (Rappel)

Rappelle les données sélectionnées dans la liste sur le canal (EQ/dynamiques) ou le rack (GEQ/effet) actuellement sélectionnés.

Actionnez un encodeur multi-fonctions et

déplacez la ligne mise en surbrillance dans la liste aﬁn de sélectionner l'élément de bibliothèque que vous souhaitez rappeler.

Selon les données que vous avez sélectionnées pour le rappel, il peut s'avérer impossible d'en effectuer le rappel dans le canal ou le rack actuellement sélectionnés. Chaque bibliothèque est soumise aux restrictions suivantes.

● Bibliothèque de dynamiques

La bibliothèque de dynamiques contient trois types de données : les dynamiques 1 et 2 pour les canaux d'entrée et les dynamiques 1 pour les canaux de sortie. Il sera impossible de rappeler les données si un type inapproprié de données dynamiques est sélectionné dans la bibliothèque.

● Bibliothèque GEQ

La bibliothèque GEQ contient deux types de données : 31 Band GEQ et Flex15 GEQ. Vous ne pourrez pas rappeler les données si le type sélectionné dans la bibliothèque est différent de celui du GEQ de destination du rappel.

● Bibliothèque d'effets

Les éléments de la bibliothèque d'effets utilisant les types d'effet tels que « HQ.Pitch » et « Freeze » ne peuvent être rappelés que sur les racks 5 ou 7. Ils ne seront en aucun cas rappelés en cas de sélection de tout autre rack.

Si vous sélectionnez un numéro de bibliothèque ne pouvant être rappelé, il vous sera impossible d'appuyer sur la touche RECALL.

Principe d'utilisation de la console M7CL

Mode d'emploi de M7CL

Page 34

Utilisation des touches d'outils

Appuyez sur la touche RECALL.

ASTUCE

•Vous pouvez effectuer les réglages de sorte qu'une boîte de dialogue vous demande conﬁrmation de l'opération de rappel. Pour en savoir plus sur ce réglage, reportez-vous à la p. 198.

Les données sélectionnées sont

immédiatement chargées dans le canal (EQ/dynamiques) ou le rack (GEQ/effet) sélectionnés à l'étape 2.

● Stockage des réglages dans une bibliothèque

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Activez un encodeur multi-fonctions pour

sélectionner le numéro de bibliothèque de destination du stockage.

NOTE

•Vous ne pouvez pas effectuer de stockage dans un numéro de bibliothèque contenant des données en lecture seule (signalée par la lettre R).

Lorsque vous sélectionnez la destination

de stockage, appuyez sur la touche STORE.

La fenêtre contextuelle LIBRARY STORE (Stocker la bibliothèque) apparaît, ce qui vous permet d'attribuer un titre aux réglages. Pour les détails sur la saisie de texte, reportez-vous à la section « Attribution d'un nom » (→ p. 30).

Sélectionnez le canal (EQ/dynamiques) ou

le rack (GEQ/effet) dont vous souhaitez stocker les réglages.

NOTE

•Vous ne pouvez sélectionner qu'un seul canal ou rack à la fois comme source de stockage. Si plusieurs canaux sont sélectionnés dans la fenêtre contextuelle des dynamiques/ EQ (8 ch ou ALL), vous ne serez pas en mesure d'exécuter l'opération de stockage.

Dans la partie supérieure de la fenêtre

contextuelle, appuyez sur la touche LIBRARY pour accéder à la bibliothèque.

1 Touche STORE

Les réglages du canal (EQ/dynamiques) ou du rack (GEQ/effet) actuellement sélectionnés seront stockés dans l'emplacement sélectionné dans la liste.

Lorsque vous avez attribué un titre aux

réglages, appuyez sur la touche STORE de la fenêtre contextuelle LIBRARY STORE.

Une boîte de dialogue s'ouvre vous invitant à conﬁrmer l'opération de stockage.

Pour exécuter l'opération, appuyez sur la

touche OK.

Les réglages actuels seront stockés dans le numéro de bibliothèque sélectionné à l'étape 4. Si vous décidez d'annuler l'opération de stockage, appuyez sur la touche CANCEL et non sur OK.

ASTUCE

• Une fois les réglages stockés, vous avez toujours la possibilité d'en éditer le titre en appuyant sur le titre des données dans la liste aﬁn d'accéder à la fenêtre contextuelle LIBRARY TITLE EDIT (Edition du titre de la bibliothèque). Cependant, vous ne pouvez pas modiﬁer le titre d'un élément de bibliothèque en lecture seule (signalé par la lettre R).

NOTE

•Soyez vigilant lorsque vous stockez des réglages sur un emplacement contenant déjà des données, car ces dernières seront remplacées. (Il est impossible de remplacer des données en lecture seule).

Mode d'emploi de M7CL

Page 35

● Suppression de réglages à partir d'une

Initialisation des réglages

• Dans le cas des réglages d'EQ ou de dynamiques, vous pouvez utiliser les touches de numéro de canal /nom de canal dans la fenêtre contextuelle 8 ch/ALL pour sélectionner une plage de canaux et les initialiser en une seule opération.

bibliothèque

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Dans la partie supérieure de la fenêtre

contextuelle, appuyez sur la touche LIBRARY pour accéder à la bibliothèque.

Utilisation des touches d'outils

Voici la procédure permettant de réinitialiser les réglages d'EQ et de dynamiques du canal actuellement sélectionné ou les réglages d'effet d'un rack sur leurs valeurs respectives par défaut. Le GEQ peut être initialisé par la touche FLAT (Plat) à l'écran.

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Sélectionnez le canal (EQ/dynamiques) ou

le rack (effet) dont vous souhaitez initialiser les réglages.

Appuyez sur la touche DEFAULT.

Une boîte de dialogue s'ouvre vous invitant à conﬁrmer l'opération d'initialisation.

1 Touche CLEAR

Efface les réglages sélectionnés dans la liste.

Activez un encodeur multi-fonctions et

sélectionnez l'élément de bibliothèque que vous souhaitez supprimer.

ASTUCE

•Vous ne pouvez pas effacer des données protégées en écriture (signalées par la lettre R).

Appuyez sur la touche CLEAR.

Une boîte de dialogue s'ouvre vous invitant à conﬁrmer l'opération de suppression.

Pour exécuter l'opération, appuyez sur la

touche OK.

Les données sélectionnées à l'étape 3 seront effacées. Si vous décidez d'annuler la suppression, appuyez sur CANCEL et non sur OK.

Pour exécuter l'opération, appuyez sur la

touche OK.

Les réglages d'EQ ou de dynamiques du canal ou bien les réglages d'effet du rack que vous avez sélectionnés à l'étape 2 seront initialisés. Si vous décidez d'annuler l'initialisation, appuyez sur CANCEL et non sur OK.

ASTUCE

Principe d'utilisation de la console M7CL

Mode d'emploi de M7CL

Page 36

Utilisation des touches d'outils

Opération de copier/coller des réglages

Voici la procédure permettant de copier les réglages d'EQ ou de dynamiques du canal actuellement sélectionné ou les réglages d'GEQ ou de effet d'un rack dans une mémoire tampon et de les coller sur un autre canal ou rack.

Les opérations de copier/coller sont restreintes aux combinaisons suivantes :

• Entre les réglages EQ des canaux d'entrée

• Entre les réglages EQ des canaux de sortie

• Entre des processeurs de dynamique dont la destination du collage est du même type (GATE, DUCKING, COMPRESSOR, EXPANDER, COMPANDER-H, COMPANDER-S ou DE-ESSER) que la source de copie

• Entre des effets montés en rack

ASTUCE

• Seuls les réglages de 31 Band GEQ utilisant moins que quinze bandes peuvent être copiés sur un Flex15GEQ.

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Sélectionnez le canal (EQ/dynamiques) ou

le rack (GEQ/effet) dont vous souhaitez copier les réglages.

Appuyez sur la touche COPY.

Les réglages actuels seront sauvegardés dans la mémoire tampon.

NOTE

•Soyez prudent si vous copiez d'autres réglages dans la mémoire tampon avant de coller les données qui y sont déjà, car ces dernières seront remplacées.

•Vous ne pouvez sélectionner qu'un seul canal ou rack à la fois comme source de copie. Si plusieurs canaux sont sélectionnés dans la fenêtre contextuelle 8 ch/ALL vous ne serez plus en mesure d'appuyer sur la touche COPY.

Comparaison de deux réglages

La touche COMPARE permet d'échanger les réglages stockés dans la mémoire tampon avec ceux du canal (EQ/ dynamiques) ou du rack (GEQ/effet) actuellement sélectionnés. Cette fonction est utile lorsque vous souhaitez, à un certain moment, conserver temporairement les réglages aﬁn de les comparer ultérieurement avec les réglages édités par la suite.

Ouvrez une fenêtre contextuelle disposant

de touches d'outils.

Sélectionnez un canal (EQ/dynamiques) ou

un rack (GEQ/effet).

Appuyez sur la touche COPY pour placer

les réglages actuels dans la mémoire tampon.

Ceci constitue le premier jeu de réglages.

NOTE

•Soyez prudent si vous copiez d'autres réglages dans la mémoire tampon avant de procéder à la comparaison des données qui y sont déjà, car ces dernières seront remplacées.

Modiﬁez les réglages du canal (EQ/

dynamiques) ou du rack (GEQ/effet) actuellement sélectionnés.

Ceci constitue le second jeu de réglages.

ASTUCE

• Une fois que vous avez stocké le premier jeu de réglages dans la mémoire tampon, vous pouvez initialiser le canal ou le rack puis éditer le deuxième jeu de réglages à partir d'un état initialisé si vous le souhaitez.

Sélectionnez le canal ou le rack de destina-

tion sur lequel les données seront collées.

ASTUCE

• Si vous collez des réglages d'EQ ou de dynamiques, vous pourrez utiliser la fenêtre contextuelle 8 ch/ALL pour sélectionner plusieurs canaux comme destination de l'opération. Dans ce cas, le même contenu sera collé sur tous les canaux sélectionnés.

Cliquez sur la touche PASTE.

Les réglages de canal (EQ/dynamiques) ou de rack (GEQ/effet) que vous avez sélectionnés à l'étape 2 seront collés.

NOTE

• N'oubliez pas que lorsque vous collez des réglages sur une destination, les données contenus dans cette dernière sont remplacées.

• Si aucun élément n'est stocké dans la mémoire tampon, la touche PASTE ne sera pas activée.

• L'utilisation des touches d'outils dans un rack sur lequel un Flex15GEQ est sélectionné entraîne un copier-coller individuel des réglages.

• Les réglages d'effet comportant un type d'effet « HQ.Pitch » ou « Freeze » ne peuvent pas être collés sur les racks 6 ou 8.

Mode d'emploi de M7CL

Page 37

Pour comparer le premier jeu de réglages

avec les réglages actuels (le deuxième jeu), appuyez sur la touche COMPARE.

Vous retournez sur le premier jeu de réglages. A ce stade, le deuxième jeu de réglages est conservé dans la mémoire tampon.

Utilisation des touches d'outils

Le premier jeu

Modiﬁez les réglages

(Le deuxième jeu)

Le premier jeu

COPY

COMPARE

Le premier jeu

Mémoire tampon

Le premier jeu

Mémoire tampon

Le deuxième jeu

Principe d'utilisation de la console M7CL

Mémoire tampon

Vous pouvez appuyer plusieurs fois sur la

touche COMPARE aﬁn de comparer le premier et le deuxième jeux de réglages.

A chaque fois que vous appuyez sur la touche COMPARE, les réglages actuels sont échangés avec les réglages conservés dans la mémoire tampon.

Contrairement à l'opération coller, la comparaison vous laisse toujours la possibilité de revenir sur les précédents réglages aussi longtemps que la mémoire tampon n'a pas été remplacée.

ASTUCE

• Les réglages dans la mémoire tampon peuvent également être utilisés pour l'opération coller.

NOTE

• L'utilisation des touches d'outils dans un rack sur lequel un Flex15GEQ est sélectionné entraîne un échange individuel de réglages avec la mémoire tampon.

Mode d'emploi de M7CL

Page 38

Mode d'emploi de M7CL

Page 39

Chapitre 4

REC

SONG SCENE

MUSIC

PRODUCTION

SYNTHESIZER

Integrated

Sampling

Sequencer

Real-timeExternalControl

Surface

Modular

SynthesisPlug-in

System

Connexions et conﬁguration

Ce chapitre explique comment effectuer des connexions d'entrée/sortie audio et comment effectuer la conﬁguration requise lorsque vous démarrez la M7CL pour la première fois.

Connexions

■ Connexions d'entrée analogique

Connexions et conﬁguration

Les prises INPUT 1–32 {1–48} servent principalement à brancher des microphones ou des périphériques de niveau ligne mono. Les prises ST IN 1–4 (L/R) servent principalement à brancher des périphériques de niveau ligne stéréo.

NOTE

• Dans la conﬁguration par défaut, les prises ST IN ne sont pas assignées. (Les pistes 5–8 sont assignées

aux canaux ST IN.) Aﬁn d'utiliser les signaux connectés ici en tant qu'entrées, vous devrez paramétrer les connexions.

Mode d'emploi de M7CL

Page 40

Connexions

■ Connexions de sortie analogique

Alimentation du PW800W

Haut-parleurs de contrôle (auxiliaires)

Câble d'alimentation

Haut-parleurs de contrôle

Haut-parleurs principaux

Vous pouvez assigner les signaux de sortie des canaux de sortie (MIX, MATRIX, STEREO (L/R), MONO (C)), les signaux d'écoute (canal MONITOR OUT L/R/C) et les signaux de sortie directs des canaux INPUT 1–32 {1–48} aux prises OMNI OUT 1–16.

Par défaut, la M7CL assigne les signaux des canaux suivants à chaque port de sortie. (Vous êtes libre de modiﬁer ces affectations comme vous le souhaitez.)

Prises OMNI OUT 1–12 Canaux MIX 1–12

Prises OMNI OUT 13/14 Canaux MATRIX 1/2

Prises OMNI OUT 15/16 Canal STEREO (L/R)

Une prise de contrôle PHONES OUT est située en dessous du panneau avant de la M7CL. Elle vous permet de systématiquement contrôler le signal sélectionné en tant que source d'écoute (→ p. 141). En attribuant les canaux MONITOR OUT L/R/C aux prises de sortie souhaitées, vous pouvez contrôler ce même signal via des haut-parleurs externes (→ p. 142).

ASTUCE

• Si vous connectez le câble d'alimentation à la prise AC IN ainsi que l'alimentation PW800W vendue séparément, le PW800W prendra le relais de l'alimentation, même si un problème entraîne une interruption de l'alimentation interne.

Mode d'emploi de M7CL

Page 41

■ Connexions d'entrée/de sortie numériques

Graveur de CD

Haut-parleurs principaux

Processeur de haut-parleur

(par exemple le Yamaha

DME64N)

Carte E/S numérique

Connexions

Utilisez la prise 2TR OUT DIGITAL pour envoyer les signaux internes de la M7CL à un périphérique audio numérique externe. Par défaut, la M7CL assigne le signal de sortie du canal STEREO à la prise 2TR OUT DIGITAL, ce qui permet de l'utiliser pour enregistrer le mixage principal sur un graveur de CD ou un autre périphérique. En installant les mini-cartes E/S YGDAI vendues séparément dans les emplacements 1–3, vous pouvez ajouter des prises d'entrée/sortie sur la M7CL ou connecter un enregistreur sur disque dur ou des processeurs de haut-parleur.

Pour connaître les types de cartes E/S utilisables, reportez-vous à l'annexe (→ p. 267). Pour obtenir les toutes dernières informations sur les cartes E/S, visitez le site Internet de Yamaha Professional Audio à l'adresse suivante :

http://www.yamahaproaudio.com/

NOTE

•Pour recevoir ou envoyer des signaux audio numériques via la prise 2TR OUT DIGITAL ou les emplacements 1–3, l'horloge de mots des deux périphériques doit être synchronisée (

→

p. 208).

Connexions et conﬁguration

Mode d'emploi de M7CL

Page 42

Connexions

■ Installation d'une carte en option

Avant d'installer les cartes E/S dans les emplacements 1–3, vous devez consulter le site Web Yamaha pour déﬁnir si la carte est compatible avec la M7CL et pour vériﬁer le nombre total de cartes Yamaha ou tierces pouvant être installées en association avec cette carte.

Site Internet Yamaha : http://www.yamahaproaudio.com/

Pour installer une mini-carte YGDAI en option, procédez comme suit.

Vériﬁez que l'appareil est hors tension.

Dévissez les vis qui maintiennent le capot

du logement en place et retirez-le.

Conservez le capot que vous venez de retirer en lieu sûr.

Capot du logement

Alignez les bords de la carte sur les guides

à l'intérieur du logement et insérez la carte.

Enfoncez la carte dans le logement jusqu'à ce que le connecteur situé à son extrémité soit correctement inséré dans celui du logement.

Utilisez les vis fournies avec la carte pour

la ﬁxer en place.

Toute ﬁxation inadéquate de la carte risque d'entraîner des dysfonctionnements.

ATTENTION

•Avant de connecter une mini-carte E/S YGDAI vendue séparément à la M7CL, vous devez désactiver le commutateur de la M7CL et l'alimentation PC800W. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou des chocs électriques.

Mode d'emploi de M7CL

Carte

Page 43

Configuration de la M7CL avant utilisation

Connexions et réglages de l'horloge de mots

Signal audio numérique

Données d'horloge

SLOT 1-3

Enregistreur sur disque dur

ou autre périphérique audio

numérique (horloge

de mots maître)

M7CL (horloge de mots esclave)

Données d'horloge

SLOT 1-3

Enregistreur numérique multipiste ou autre périphérique audio numérique (horloge de mots maître)

M7CL (horloge de mots esclave)

Signal audio numérique Prise WORD CLOCK IN

• La procédure ci-dessous n'est pas nécessaire si vous utilisez la M7CL en tant qu'horloge de mots maître ou si la M7CL n'est pas connectée numériquement à un périphérique externe.

Conﬁguration de la M7CL avant utilisation

Cette section traite de la conﬁguration requise lors de la première utilisation de la M7CL. Nous aborderons également les opérations de base permettant d'envoyer un signal du canal d'entrée depuis le bus STEREO de façon à vériﬁer les connexions.

Rétablissement du paramétrage par défaut de la scène en cours

Mettez la M7CL en marche et rappelez (chargez) la scène paramétrée par défaut (numéro de scène 000).

NOTE

• Dans la procédure décrite ici, vous devez rappeler cette scène par défaut de façon à effectuer correctement les étapes restantes de ce chapitre. En fonctionnement normal, il est inutile de rappeler à chaque fois la scène paramétrée par défaut.

Mettez la M7CL sous tension.

Lors de la mise sous tension de la M7CL, vous devez allumer la M7CL avant votre ampliﬁcateur et votre système d'écoute. (Lorsque vous mettez les appareils hors tension, procédez dans l'ordre inverse.)

ASTUCE

• Si une alimentation PW800W est connectée à la M7CL, la mise sous tension s'effectue quel que soit l'ordre dans lequel sont activés les commutateurs de la M7CL ou du PW800W.

Utilisez les touches du panneau supérieur

SCENE MEMORY [▲]/[▼] pour afﬁcher le numéro de scène « 000 » dans le champ SCENE de la zone d'accès aux fonctions de l'écran.

Le terme « horloge de mots » fait référence aux données de l'horloge assurant la synchronisation de base du traitement de tous les signaux audio numériques. Si vous connectez du matériel externe comme une station de travail audio numérique (système DAW) ou un enregistreur sur disque dur à une carte E/S numérique installée dans les emplacements 1–3, ce matériel doit être synchronisé avec la même horloge de mots que celle de la M7CL aﬁn que les signaux audio numériques puissent être transférés de la M7CL vers le matériel externe. Pour ce faire, paramétrez un périphérique en tant qu'horloge de mots maître (périphérique de transmission) et les autres périphériques en tant qu'esclaves (périphériques de réception) de façon à ce que les esclaves soient synchronisés sur l'horloge de mots maître. La M7CL peut fonctionner de deux façons en tant qu'horloge de mots esclave synchronisée sur une horloge de mots externe ; il peut utiliser les données d'horloge présentes dans le signal audio numérique entré à partir d'une carte E/S numérique ou il peut utiliser un signal d'horloge de mots distinct transmis à la prise WORD CLOCK IN du panneau arrière.

Connexions et conﬁguration

1 Touches SCENE MEMORY [▲]/[▼]

B Touche SCENE MEMORY [RECALL]

Champ SCENE

Appuyez sur la touche SCENE MEMORY

[RECALL] du panneau supérieur.

Le numéro de scène «000» est chargé et les paramètres de mixage retrouvent leur paramétrage par défaut.

ASTUCE

• N'oubliez pas que lorsque le numéro de scène « 000 » est chargé, le patch d'entrée, le patch de sortie, les effets internes et les réglages du préampli micro (HA) retrouvent leur paramétrage par défaut. (La sélection de l'horloge de mots maître n'est quant à elle pas modiﬁée.)

Dans les deux cas, vous devez utiliser la procédure suivante pour indiquer la source de l'horloge de mots qui sera utilisée par la M7CL.

ASTUCE

Mode d'emploi de M7CL

Page 44

Configuration de la M7CL avant utilisation

Dans la zone d'accès aux fonctions,

appuyez sur le bouton SETUP pour accéder à l'écran SETUP.

Sur l'écran SETUP, vous pouvez effectuer un paramétrage s'appliquant à l'ensemble de la console M7CL.

1 2

1 Champ SYSTEM SETUP B Bouton WORD CLOCK/SLOT SETUP

Dans le champ WORD CLOCK SELECT,

sélectionnez la source de l'horloge.

Dans le champ WORD CLOCK SELECT, utilisez les boutons permettant de sélectionner la source de l'horloge que vous souhaitez utiliser en tant qu'horloge de mots maître.

● Utilisation des données d'horloge d'un signal audio numérique en tant que source de l'horloge

Appuyez sur un bouton à deux canaux valable pour l'emplacement correspondant.

● Utilisation des données de l'horloge de mots de la prise WORD CLOCK IN en tant que source de l'horloge

Appuyez sur le bouton WORD CLOCK IN

Si la M7CL fonctionne correctement avec la nouvelle horloge, le symbole placé immédiatement au-dessus du bouton correspondant devient bleu pâle.

ASTUCE

• Les données d'horloge du signal audio numérique fourni via une carte E/S numérique installée dans les logements 1–3 sont sélectionnables par unité de deux canaux.

•Pour plus d'informations sur l'horloge de mots, reportez-vous à la section « Réglages de l’horloge de mots et des logements » (

→

p. 208).

Dans le champ SYSTEM SETUP au centre

de la fenêtre, appuyez sur le bouton WORD CLOCK/SLOT SETUP pour ouvrir la fenêtre contextuelle WORD CLOCK/SLOT SETUP.

1 Champ WORD CLOCK SELECT

NOTE

• Le changement de source de l'horloge de mots peut générer du bruit du fait de la désynchronisation. Veillez à réduire le volume de vos ampliﬁcateurs et de votre système d'écoute avant de continuer avec la procédure suivante.

Pour fermer la fenêtre contextuelle WORD

CLOCK/SLOT SETUP, appuyez sur le symbole « × » situé en haut à droite.

Vous revenez à l'écran SETUP.

Pour fermer l'écran SETUP, appuyez sur le

bouton SETUP de la zone d'accès aux fonctions.

Réglage des paramètres de gain du préampli micro (HA)

Voici comment régler le gain du préampli micro (HA) pour chaque canal d'entrée auquel un micro ou un instrument est connecté. Sur la M7CL, les paramètres des canaux peuvent être contrôlés à l'aide de la section SELECTED CHANNEL réservée au paramétrage d'un seul canal ou de la section Centralogic qui permet de paramétrer jusqu'à huit canaux. Sélectionnez la méthode convenant à votre situation.

● Utilisation de la section SELECTED CHANNEL (paramétrage d'un seul canal)

Avec cette méthode, vous sélectionnez le canal d'entrée dont vous souhaitez régler le paramétrage et utilisez pour ce faire les encodeurs de la section SELECTED CHANNEL.

Mode d'emploi de M7CL

Assurez-vous qu'un micro ou un

instrument est connecté à une prise INPUT (→ p. 39).

Page 45

Configuration de la M7CL avant utilisation

• En réalité, vous pouvez utiliser les encodeurs de la section SELECTED CHANNEL pour utiliser le canal sélectionné au moyen de sa touche [SEL], sans même afﬁcher l'écran SELECTED CHANNEL VIEW. (Dans ce cas, une fenêtre contextuelle s'ouvre pour afﬁcher la valeur du paramètre que vous utilisez.)

Dans la section INPUT du panneau

supérieur, appuyez sur la touche [SEL] du canal correspondant à la prise INPUT que vous souhaitez contrôler.

Juste après le rappel de la scène 000, les signaux d'entrée des prises INPUT 1–32 {1–48} sont envoyés aux canaux INPUT 1–32 {1–48} respectifs et peuvent être contrôlés par la bande de canaux correspondante.

Par exemple, si vous voulez effectuer les réglages du préampli micro de la prise INPUT 7, appuyez sur la touche [SEL] de la bande de canaux correspondant au canal INPUT 7.

[Bande de canaux de la section INPUT]

[Section SELECTED CHANNEL]

1 Encodeur [HA]

Connexions et conﬁguration

Lorsque vous appuyez sur l'un des Encodeurs de cette section, la fenêtre SELECTED CHANNEL VIEW s'afﬁche sur l'écran tactile.

1 Touche [SEL]

B Indicateur de niveau

Lorsque vous appuyez sur la touche [SEL], la diode de la touche s'allume. La diode allumée indique que ce canal est sélectionné pour la suite des opérations. L'indicateur de niveau de cette bande de canaux indique le niveau d'entrée de ce canal.

Dans la section SELECTED CHANNEL

située à gauche de l'écran tactile, appuyez sur l'encodeur de votre choix.

La section SELECTED CHANNEL permet de contrôler précisément le canal en cours de sélection (par exemple, le canal dont la touche [SEL] est allumée).

[Ecran SELECTED CHANNEL VIEW]

1 Champ HA

L'écran SELECTED CHANNEL VIEW afﬁche la plupart des paramètres du canal actuellement sélectionné par sa touche [SEL].

ASTUCE

Mode d'emploi de M7CL

Page 46

Configuration de la M7CL avant utilisation

Pendant que vous utilisez le micro ou

l'instrument, activez l'encodeur [HA] de la section SELECTED CHANNEL pour régler le gain du canal actuellement sélectionné.

Réglez le niveau aussi haut que possible sans toutefois permettre au segment OVER de l'indicateur de niveau de la bande de canaux de s'allumer lorsque le volume du micro ou de l'instrument est élevé.

Lorsque vous activez l'encodeur [HA] de la section SELECTED CHANNEL, le bouton du champ HA de l'écran SELECTED CHANNEL VIEW fonctionne en tandem avec l'encodeur.

NOTE

• Si l'indicateur de niveau reste ﬁxe alors même que vous avez déplacé l'encodeur [HA], il est possible que le canal INPUT dont la touche [SEL] est sélectionnée ne corresponde pas à la prise INPUT à laquelle votre micro ou votre instrument est connecté. Assurez-vous que les connexions et la sélection de la touche [SEL] sont correctement effectuées. Si nécessaire, rappelez une nouvelle fois le numéro de scène 000.

Les touches de navigation de la section NAVIGATION KEYS sélectionnent les huit canaux ou groupes DCA qui seront contrôlés par la section Centralogic. Dans cette section, les touches suivantes correspondent aux canaux d'entrée.

● Touche [IN 1-8]

● Touche [IN 9-16]

● Touche [IN 17-24]

● Touche [IN 25-32]

Ces touches sélectionnent respectivement les canaux INPUT 1–8, 9–16, 17–24 et 25–32.

● Touche [ST IN]

Cette touche sélectionne les canaux ST IN 1–4.

● Touche [IN 33-40] {M7CL-48 seulement}

● Touche [IN 41-48] {M7CL-48 seulement}

Ces touches sélectionnent respectivement les canaux INPUT 33–40 et 41–48.

Lorsque vous appuyez sur une touche de navigation, l'écran OVERVIEW s'afﬁche et les principaux paramètres des canaux sélectionnés (huit au maximum) s'afﬁchent simultanément. Vous pouvez utiliser les touches et les faders de la section Centralogic pour contrôler le niveau, l'état d'activation/désactivation, et les opérations de cue des huit canaux ou groupes DCA sélectionnés.

Appuyez sur la touche [SEL] d'un autre

canal d'entrée et ajustez de la même façon le gain du préampli micro.

Lorsque vous appuyez sur une touche [SEL] pour sélectionner un autre canal, le canal afﬁché sur l'écran SELECTED CHANNEL VIEW est modiﬁé en conséquence.

ASTUCE

• Sur l'écran SELECTED CHANNEL VIEW, vous pouvez également activer/désactiver l'alimentation fantôme du préampli micro et commuter de la phase normale à la phase inversée. Pour ce faire, appuyez sur le champ HA/PHASE pour accéder à la fenêtre contextuelle. (Pour plus d'informations sur la procédure

→

p. 55).

● Utilisation de la section Centralogic (paramétrage de huit canaux)

Utilisez la section Centralogic et l'écran OVERVIEW pour paramétrer le préampli micro pour huit canaux. Cette méthode est pratique lorsque vous voulez régler un même paramètre pour plusieurs canaux à la fois.

Connectez un micro ou un instrument à une

prise INPUT. (Pour plus d'informations sur la réalisation de connexions → p. 39).

Appuyez sur une touche de navigation de la

section NAVIGATION KEYS de manière à ce que les canaux d'entrée que vous voulez contrôler soit attribués à la section Centralogic.

1 Encodeurs multi-fonctions B Touches [SEL] C Touches [CUE] D Indicateurs de niveau E Touches [ON] F Faders

Mode d'emploi de M7CL

ASTUCE

• Vous pouvez rapidement passer de l'écran SELECTED CHANNEL VIEW à l'écran OVERVIEW en appuyant sur l'un des encodeurs multi-fonctions de la section Centralogic.

Page 47

Par exemple, l'illustration suivante présente l'écran

Envoi d'un signal du canal d'entrée au bus STEREO

OVERVIEW pour les canaux INPUT 1–8. Les boutons du champ HA/PHASE indiquent le niveau de gain du préampli micro pour chaque canal.

Configuration de la M7CL avant utilisation

1 Champ HA/PHASE

Appuyez sur un bouton du champ HA/

PHASE de l'écran pour le sélectionner.

Lorsque vous appuyez sur un bouton de l'écran OVERVIEW, un cadre en gras s'afﬁche autour de la rangée horizontale de boutons du même type. Ce cadre indique que vous pouvez utiliser les encodeurs multifonctions de la section Centralogic pour faire fonctionner les boutons correspondants.

Cette section explique comment ajuster le gain pour déﬁnir le niveau du signal envoyé d'un canal d'entrée au bus STEREO et ajuste le paramètre pan/balance (panoramique/équilibre) de façon à ce que le signal puisse être contrôlé à partir de haut-parleurs externes connectés au canal STEREO. La procédure suivante vous permet de contrôler si les connexions du micro ou de l'instrument aux haut-parleurs principaux sont correctes. Dans ce cas également, vous pouvez utiliser la section SELECTED CHANNEL pour paramétrer un seul canal à la fois, ou la section Centralogic pour paramétrer jusqu'à huit canaux en même temps.

● Utilisation de la section SELECTED CHANNEL (paramétrage d'un seul canal)

Appuyez sur la touche [SEL] du canal

d'entrée que vous souhaitez contrôler.

Appuyez sur l'un des encodeurs de la

section SELECTED CHANNEL.

L'écran SELECTED CHANNEL VIEW du canal sélectionné s'afﬁche.

Connexions et conﬁguration

Pendant que vous utilisez le micro ou

l'instrument, utilisez les encodeurs multifonctions 1–8 de la section Centralogic pour ajuster le gain HA de chaque canal.

Réglez le niveau aussi haut que possible sans toutefois permettre au segment OVER de l'indicateur de niveau du canal de la section Centralogic de s'allumer lorsque le volume du micro ou de l'instrument est élevé.

L'indicateur de niveau indique également le niveau d'entrée de la section INPUT ou de la section ST IN correspondante.

NOTE

• Le PAD est activé/désactivé en interne lorsque le gain HA est spéciﬁé sur une valeur comprise entre -14 dB et -13 dB. Gardez à l’esprit que du bruit risque d’être généré en cas de

différence entre les valeurs d’impédance de sortie relatives aux conducteurs chaud et froid du périphérique externe relié au connecteur INPUT, en cas d’utilisation de l’alimentation dérivée.

ASTUCE

• Sur l'écran OVERVIEW, vous pouvez également activer/ désactiver l'alimentation fantôme du préampli micro et commuter de la phase normale à la phase inversée. Pour ce faire, appuyez de nouveau sur le bouton sélectionné dans le champ HA/PHASE pour accéder à la fenêtre contextuelle. (Pour plus d'informations,

Utilisez les touches de navigation pour commuter les huit canaux contrôlés par la section Centralogic et ajustez le gain des autres canaux d'entrée de la même façon.

→

p. 55.)

1 Champ TO ST PAN/BALANCE

Dans le champ TO ST PAN/BALANCE de

l'écran SELECTED CHANNEL VIEW, assurez-vous que le bouton ST est activé (caractères blancs sur fond rose).

Dans le champ TO ST PAN/BALANCE, vous pouvez utiliser le bouton ST/MONO pour activer/désactiver le signal envoyé par le canal d'entrée aux bus STEREO/ MONO. Le bouton de ce champ spéciﬁe le paramètre pan/balance du signal envoyé au bus STEREO.

Si le bouton ST est désactivé (caractères noirs sur fond bleu), appuyez sur le bouton pour l'activer.

Vériﬁez dans le panneau supérieur que la

touche [ON] du canal d'entrée correspondant est activée.

La touche [ON] active ou désactive le canal correspondant. Si la touche [ON] est désactivée (diode sombre), appuyez sur la touche pour l'activer (diode allumée).

Mode d'emploi de M7CL

Page 48

Configuration de la M7CL avant utilisation

Dans la section STEREO/MONO MASTER,

assurez-vous que la touche [ON] du canal STEREO est activée et placez le curseur du canal STEREO sur 0 dB.

ASTUCE

• Le signal émis par le canal STEREO peut également contrôlé en utilisant des casques connectés à la prise PHONES OUT située sous le panneau avant

Pour ajuster le paramètre pan/balance du

signal envoyé depuis le canal d'entrée au bus STEREO, activez l'encodeur [PAN] de la section SELECTED CHANNEL.

Lorsque vous activez l'encodeur [PAN], le bouton du champ HA de l'écran SELECTED CHANNEL VIEW se déplace en tandem avec l'encodeur.

Appuyez sur la touche [SEL] d'un autre

canal d'entrée et ajustez de la même façon le paramètre pan/balance.

Lorsque vous appuyez sur une touche [SEL] pour sélectionner un autre canal, le canal afﬁché sur l'écran SELECTED CHANNEL VIEW est modiﬁé en conséquence.

(→ p. 142).

être

● Utilisation de la section Centralogic (paramétrage de huit canaux)

Voici comment utiliser la section Centralogic et l'écran OVERVIEW pour régler le niveau d'entrée et le paramètre pan/balance envoyé au bus STEREO pour un nombre maximum de huit signaux en même temps.

1 Touche [ON] du canal STEREO B Fader du canal STEREO

Déplacez le fader du canal d'entrée en

cours de sélection de façon à obtenir le volume approprié.

A ce moment, vous devriez entendre le son du système de haut-parleurs connecté au canal STEREO.

Dans le cas contraire, vériﬁez si les indicateurs LR se déplacent dans le champ METER de la zone d'accès aux fonctions.

[Champ METER de la zone d'accès aux

fonctions]

Appuyez sur une touche de navigation de la

section NAVIGATION KEYS de manière à ce que les canaux d'entrée que vous voulez contrôler soit attribués à la section Centralogic.

Les huit canaux sélectionnés sont afﬁchés sur l'écran OVERVIEW.

1 Champ TO STEREO/MONO

● Si les indicateurs LR se déplacent

Il se peut que le canal STEREO ne soit pas correctement raccordé aux prises de sortie connectées à votre système de haut-parleurs. Vériﬁez la connexion du port de sortie (→ p. 95).

● Si les indicateurs LR ne se déplacent pas

Il se peut que la touche [ON] du canal INPUT soit désactivée. Vériﬁez l'état de la touche [ON] (

Mode d'emploi de M7CL

→

p. 16).

Assurez-vous dans le champ TO STEREO/

MONO de l'écran que le symbole ST de chaque canal est activé (caractères blancs sur fond rose).

Le symbole ST/MONO de l'écran OVERVIEW indique le statut d'activation/désactivation du signal envoyé depuis ce canal d'entrée aux bus STEREO/ MONO. Si le symbole ST est désactivé (caractères gris sur fond noir), utilisez le champ TO ST PAN/ BALANCE de la page SELECTED CHANNEL VIEW pour l'activer (→ p. 47).

Page 49

Vériﬁez dans la section Centralogic que la

touche [ON] du canal d'entrée correspondant est activée.

Dans la section STEREO/MONO MASTER,

assurez-vous que la touche [ON] du canal STEREO est activée et placez le curseur du canal STEREO sur 0 dB.

Dans la section Centralogic, réglez le fader

du canal d'entrée correspondant sur un volume approprié.

A ce moment, vous devriez entendre le son du système de haut-parleurs connecté au canal STEREO.

ASTUCE

•Vous pouvez également régler le niveau d'entrée en utilisant les faders de la section INPUT ou de la section ST IN au lieu de ceux de la section Centralogic.

Dans le cas contraire, vériﬁez si les indicateurs LR se déplacent dans le champ METER de la zone d'accès aux fonctions.

● Si les indicateurs LR se déplacent

Il se peut que le canal STEREO ne soit pas correctement raccordé aux prises de sortie connectées à votre système de haut-parleurs. Vériﬁez la connexion du port de sortie (→ p. 95).

● Si les indicateurs LR ne se déplacent pas

Il se peut que la touche [ON] du canal INPUT soit désactivée. Vériﬁez l'état de la touche [ON] (→ p. 16).

Configuration de la M7CL avant utilisation

Connexions et conﬁguration

ASTUCE

• Le signal émis par le canal STEREO peut également contrôlé en utilisant des casques connectés à la prise PHONES OUT située sous le panneau avant

Pour régler le paramètre pan/balance du

signal émis par chaque canal d'entrée vers le bus STEREO, appuyez sur un bouton du champ TO STEREO/MONO de l'écran pour le sélectionner et activez les encodeurs multi-fonctions de la section Centralogic.

Lorsque vous activez un encodeur multi-fonctions, le bouton du champ TO STEREO/MONO de l'écran OVERVIEW s'active également.

Utilisez les touches de navigation pour

commuter les huit canaux contrôlés par la section Centralogic et réglez de la même façon les autres canaux d'entrée.

(→ p. 142).

être

Mode d'emploi de M7CL

Page 50

Mode d'emploi de M7CL

Page 51

Chapitre 5

CH 1-32 {48}

INSERT OUT 1-32 {48}

INSERT IN 1-32 {48}

INSERT POINT

INSERT

POST PAN L

POST PAN R

POST ON

4BAND

PRE FADER INSERT OUT PRE EQ INSERT OUT

METER

METER METER METER METER

MATRIX CUE

LR MONO

METER METER

INSERT

POST ON

MONO (C)

ST L

ST R

PAN

LEVEL

MIX

LEVEL

LEVEL/ DCA1-8

{48}

To RACKIN PATCH To OUTPUT PATCH

PRE HPF

(PRE FADER)PFL / (POST ON)AFL/POST PAN L

(PRE FADER)PFL / (POST ON)AFL/POST PAN R

INSERT OUT

PRE EQ EQ OUT

DYNA1OUT PRE FADER

KEYIN CUE

PRE FADER

POST ON

POST PAN R

POST PAN L

PAN MODE

PAN LINK

MIX1,3...15

MIX2,4...16

MATRIX1,3...7

MATRIX2,4...8

CUE L

CUE R

PRE EQ / PRE FADER / POST ON

DYNA2OUT

PRE EQPRE HPF

Keyin

Self PRE EQ

Self POST EQ

MIX13-16 OUT

CH[1-8,9-16,17-24,25-32]POST EQ {32}

CH[1-8,9-16,17-24,25-32,33-40,41-48]POST EQ{48}

PRE EQ

INSERT OUT

POST EQ

ATT

To MIX

To MATRIX

To MIX

VARI

FIXED

STEREO

VARI

STEREO

VARI

STEREO

GATE DUCK

EXPAND

COMP

COMP COMPAND DE-ESSER

HPF

GR METER GR METER

PRE HPF / PRE EQ / PRE FADER

Keyin Filter

L R (C) L R

LCR

TO LCR

TO MONO TO ST

CSR

To OUTPUT PATCH

DIRECT OUT 1-32 {48}

1 2

1516

1 2 7 8

M O N O

···

INPUT PATCH

PRE HPF

PRE HPF PRE EQ POST EQ

PRE EQ

PRE FADER

POST ON

PAN LINK

MIX 1,3... 15

MIX 2,4... 16

MATRIX1,3...7

MATRIX2,4...8

LR MONO

TO MONO TO ST

TO LCR

PRE FADER

METER

To MIX

POST ON

POST PAN L

PRE EQ / PRE FADER / POST ON

POST PAN R

To MIX

To MATRIX

To MIX

FIXED

VARI

FIXED

STEREO

VARI

STEREO

VARI

STEREO

METER

GR METER

KEYIN CUE

GR METER

METER

LEVEL/ DCA 1-8

METER

BAL

POST PAN L

POST PAN R

PAN MODE

ST L

ST R

LEVEL

BAL

MATRIX CUE

MIX

(PRE FADER)PFL/(POST ON)AFL / POST PAN L

(PRE FADER)PFL/(POST ON)AFL / POST PAN R

Keyin

Self PRE EQ

Self POST EQ

MIX13-16 OUT

STCH 1L-4R POST EQ

STCH 1L-4R

ATT

HPF

EQ OUT

DYNA 1OUT

DYNA 2OUT

4BAND

GATE DUCK

EXPAND

COMP

COMP COMPAND DE-ESSER

Keyin Filter

LCR

CSR

MONO (C)

CUE R

CUE L

L R (C) L R

1 2

1516

1 2 7 8

M O N O

···

INPUT PATCH

Opérations liées aux canaux d'entrée

Ce chapitre décrit les opérations liées aux canaux d'entrée (canaux INPUT et ST IN).

Flux du signal des canaux d'entrée

Les canaux d'entrée forment la section qui traite les signaux reçus depuis les prises d'entrée ou les logements 1–3 situés sur le panneau arrière, puis les envoie respectivement vers les bus STEREO, MONO, MIX et MATRIX. Il existe deux types de canaux d'entrée, détaillés ci-après.

■ Canaux INPUT 1–32 {1–48}

Ces canaux servent à traiter les signaux monauraux. Lorsque la console M7CL est réglée sur ses paramètres par défaut, les signaux d'entrée des prises INPUT 1–32 {1–48} sont affectés à ces canaux.

■ Canaux ST IN 1–4

Ces canaux servent à traiter les signaux stéréo. Lorsque la console M7CL est réglée sur ses paramètres par défaut, les signaux des retours d'effet EFFECT RETURN 1–4 (L/R) sont affectés à ces canaux.

Mode d'emploi de M7CL

Opérations liées aux canaux d'entrée

Page 52

Flux du signal des canaux d'entrée

● INPUT PATCH (Patch d'entrée)

Affecte un signal d'entrée au canal d'entrée.

● ø (Phase)

Alterne la phase du signal d'entrée.

● HPF (Filtre passe-haut)

Filtre passe-haut qui coupe la région située sous la fréquence spéciﬁée.

● ATT (Atténuateur)

Atténue/renforce le niveau du signal d'entrée.

● 4 BAND EQ (Egaliseur à 4 bandes)

Egaliseur paramétrique disposant de 4 bandes (HIGH, HIGH MID, LOW MID et LOW).

● DYNAMICS 1 (Dynamiques 1)

Processeur de dynamiques qui peut être utilisé pour les effets de gate et de ducking, l'expandeur ou le compresseur.

● DYNAMICS 2 (Dynamiques 2)

Processeur de dynamiques pouvant servir de compresseur, de compendeur et de de-esser.

● LEVEL/DCA 1–8

Ajuste le niveau d'entrée du canal.

● ON (Activation/désactivation)

Active ou désactive le canal d'entrée. Si ce réglage est désactivé (off), le canal sera assourdi.

● PAN (Panoramique)

Ajuste le panoramique du signal émis depuis le canal INPUT vers le bus STEREO. Si nécessaire, ce réglage de panoramique peut également être appliqué aux signaux envoyés à la paire de bus MIX/MATRIX.

● BALANCE

Sur les canaux ST IN, le paramètre BALANCE s'utilise à la place de PAN. Le paramètre BALANCE règle la balance de volume des signaux gauche/droit envoyés depuis le canal ST IN vers le bus STEREO. Si nécessaire, vous pouvez activer PAN LINK (Liaison panoramique) dans la fenêtre contextuelle BUS SETUP (Conﬁguration de bus) de sorte que le réglage de ce paramètre s'applique également au signal envoyé vers deux bus MIX ou MATRIX spéciﬁés sur la valeur stéréo.

● LCR (Gauche/Centre/Droite)

Envoie le signal du canal d'entrée comme étant une sortie à trois canaux (canaux MONO (C) et L/R) vers les bus STEREO/MONO.

● MIX ON/OFF (Activation/désactivation de l'envoi vers MIX)

Commutateur d'activation/désactivation du signal envoyé depuis le canal d'entrée vers les bus MIX 1–16.

● MIX LEVEL 1-16 (Niveau d'envoi ves MIX 1–16)

Ajuste le niveau d'envoi du signal émis depuis le canal d'entrée vers les bus MIX 1-16 de type VARI. Pour déﬁnir la position à partir de laquelle le signal est envoyé vers le bus MIX, vous avez le choix entre les valeurs suivantes : directement avant ATT, pré-fader ou post-fader.

● MATRIX ON/OFF (Activation/désactivation de l'envoi vers MATRIX)

Commutateur d'activation/désactivation du signal envoyé depuis le canal d'entrée vers les bus MATRIX 1-8.

● MATRIX LEVEL 1–8 (Niveaux d'envoi vers MATRIX 1–8)

Ajuste le niveau d'envoi du signal émis depuis le canal d'entrée vers les bus MATRIX 1–8. Pour déﬁnir la position à partir de laquelle le signal est envoyé vers le bus MATRIX, vous pouvez choisir entre les valeurs suivantes : directement avant ATT, pré-fader ou post-fader.

● INSERT (Canaux INPUT uniquement)

Vous pouvez raccorder les ports de sortie ou d'entrée souhaités aﬁn d'insérer un périphérique externe tel qu'un processeur d'effets. En ce qui concerne le point d'entrée ou de sortie d'insertion, il est possible de choisir les positions suivantes : directement avant ATT ou pré-fader.

● DIRECT OUT (Canaux INPUT uniquement)

Ceci peut être raccordé à n'importe quel port de sortie et le signal d'entrée envoyé directement depuis ce dernier. Vous pouvez choisir comme position de sortie directe les valeurs suivantes : directement avant HPF, directement avant ATT ou directement avant le fader.

● METER (Indicateur de niveau)

Mesure le niveau du canal d'entrée. Vous pouvez changer la position sur laquelle le niveau est détecté.

Mode d'emploi de M7CL

Page 53

Spécification du nom et de l'icône du canal

•Vous pouvez ajouter ou éditer des caractères dans le champ de nom de canal même après y avoir entré un nom d'échantillon. Si vous souhaitez attribuer des noms de canaux portant des numéros consécutifs tels que « Vocal1 » et « Vocal2 », vous pourrez le faire en entrant le nom d'échantillon puis en lui ajoutant un numéro.

Spéciﬁcation du nom et de l'icône du canal

Sur la console M7CL, le nom et l'icône afﬁchés à l'écran peuvent être spéciﬁés pour chaque canal d'entrée. Nous allons expliquer ici comme spéciﬁer le nom et l'icône du canal.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW contenant le canal d'entrée auquel vous souhaitez attribuer un nom et une icône.

1 Champ de numéro de canal / nom de

canal

Accédez à la fenêtre contextuelle PATCH/

NAME (Patch/Nom) en appuyant sur le champ de numéro de canal / nom de canal du canal auquel vous souhaitez attribuer un nom et une icône.

Pour sélectionner l'icône relative à ce

canal, appuyez sur la touche des icônes.

La partie inférieure de la fenêtre contextuelle change comme suit.

1 Touches de sélection d'icône

Sélectionnent l'icône utilisée pour ce canal.

B Touches de sélection de nom d'échantillon

Ces touches sélectionnent un nom d'échantillon associé à l'icône actuellement sélectionnée. Lorsque vous appuyez sur une touche, ce nom d'échantillon est saisi dans le champ du nom de canal.

Utilisez les touches de sélection d'icône

pour sélectionner l'icône que vous souhaitez utiliser pour ce canal.

L'icône sélectionnée s'afﬁche dans la touche des icônes, située dans la partie supérieure de la fenêtre.

Opérations liées aux canaux d'entrée

La fenêtre contextuelle afﬁche les éléments suivants.

1 Touche du port d'entrée

Indique le port d'entrée actuellement sélectionné. Si vous appuyez sur cette touche lors de la sélection d'icône ou la modiﬁcation d'un nom de canal, vous retournerez sur l'écran de sélection du port d'entrée.

B Touche des icônes

Indique l'icône sélectionnée pour ce canal. Lorsque vous appuyez sur cette touche, un écran apparaît dans lequel vous pouvez sélectionner une icône ou un nom d'échantillon.

C Zone de saisie du nom de canal

Indique le nom attribué à ce canal. Lorsque vous appuyez sur ce champ, une fenêtre du clavier s'ouvre aﬁn de vous permettre d'attribuer un nom.

D Onglets

Utilisez ces onglets pour basculer entre les éléments.

Si nécessaire, utilisez les touches de

sélection de nom d'échantillon pour choisir un nom d'échantillon.

Le nom d'échantillon sélectionné est saisi dans le champ du nom de canal situé dans la partie supérieure de la fenêtre.

ASTUCE

Mode d'emploi de M7CL

Page 54

Spécification du nom et de l'icône du canal

Pour saisir directement un nom de canal

(ou éditer le nom d'échantillon déjà entré), appuyez sur le champ de nom de canal situé dans la partie supérieure de la fenêtre.

La fenêtre du clavier s'ouvre dans la partie inférieure de la fenêtre, ce qui vous permet d'entrer ou d'éditer les caractères. Pour obtenir les détails sur les modalités d'utilisation de la fenêtre du clavier, reportez-vous à la p. 30.

Utilisez les touches [SEL] pour basculer

entre les canaux d'entrée, et spéciﬁez l'icône ou le nom de canal pour d'autres canaux de la même façon.

Lorsque la fenêtre contextuelle PATCH/NAME s'afﬁche, vous pouvez utiliser les touches [SEL] pour changer le canal en cours d'édition.

Une fois que vous terminé les opérations

relatives à l'entrée, appuyez sur le symbole « ×××× » dans la partie supérieure droite de la fenêtre.

ASTUCE

•Vous pouvez appuyer sur la touche TAB pour passer au canal suivant. Vous avez la possibilité d'appuyer sur la touche ENTER pour fermer la fenêtre contextuelle de la même façon que vous utilisez le symbole «

» pour ce faire.

Mode d'emploi de M7CL

Page 55

Réglages HA (Préampli micro)

• Si vous avez désactivé le réglage de l'alimentation dérivée maître dans le champ SYSTEM SETUP (Conﬁguration système) de l'écran SETUP (Conﬁguration), celle-ci ne sera pas fournie, même si la touche +48V est activée pour chaque canal.

• Si vous n'avez pas besoin d'alimentation dérivée, veillez à désactiver cette touche.

•Avant de mettre sous tension l'alimentation dérivée, vériﬁez qu'aucun périphérique autre qu'un micro à condensateur n'est relié à cette prise. Sinon, vous risquez d'endommager votre équipement externe.

•Pour protéger votre système de haut-parleurs, laissez les préamplis micro (haut-parleurs) hors tension lors de la mise hors/sous tension de l'alimentation dérivée. Nous vous recommandons également de régler tous les faders de niveau de sortie sur leurs positions minimales respectives. Autrement, un volume de sortie trop élevé pourrait endommager votre ouïe ainsi que l'équipement.

Réglages HA (Préampli micro)

Cette section vous explique comment effectuer les réglages HA (Préampli micro) (activation/ désactivation, gain et phase de l'alimentation dérivée) pour chaque canal d'entrée.

Si vous voulez uniquement régler le gain

HA, vous pourrez le faire à l'aide de l'encodeur HA de la section SELECTED CHANNEL (p. 17).

Pour éditer des paramètres détaillés tels

que l'activation/désactivation et la phase de l'alimentation dérivée, utilisez les touches de navigation pour accéder à l'écran OVERVIEW incluant le canal d'entrée dont vous cherchez à modiﬁer le paramètre HA.

NOTE

ATTENTION

1 Champ HA/PHASE

Appuyez sur le champ HA/PHASE du canal

dont vous souhaitez régler le paramètre HA ; la fenêtre contextuelle HA/PATCH s'ouvre.

Cette fenêtre contextuelle s'ouvre dans trois types d'afﬁchage (1 ch, 8 ch, ALL). Servez-vous des onglets situés en bas de l'écran pour basculer entre ces différents types. Ces fenêtres comportent les éléments suivants.

[Fenêtre contextuelle HA/PATCH (1 ch)]

C Bouton GAIN

Ceci indique le gain du préampli micro affecté à ce canal. Pour régler cette valeur, utilisez l'encodeur multi-fonctions 3. L'indicateur de niveau situé directement à droite du bouton indique le niveau d'entrée du port correspondant.

D Touche ø (Phase)

Ceci fait basculer le préampli micro affecté au canal entre les phases normale (en noir) et inversée (en orange).

E Touche contextuelle INPUT PORT (Port

d'entrée)

Afﬁche le port d'entrée affecté à ce canal. Appuyez sur cette touche pour accéder à la fenêtre contextuelle INPUT PORT SELECT (Sélection du port d'entrée), dans laquelle vous sélectionnez le port d'entrée relatif à chaque canal.

F Touche Icône/Nom de canal

Ceci afﬁche l'icône, le numéro et le nom de canal relatifs à ce canal. Appuyez sur cette touche pour accéder à la fenêtre contextuelle PATCH/NAME, dans laquelle vous éditez l'affectation du port d'entrée et spéciﬁez le nom du canal.

Opérations liées aux canaux d'entrée

2 43 5 6

Vous pouvez éditer ici les paramètres liés au préampli micro (HA) pour le canal actuellement sélectionné.

1 Icône / Numéro de canal / Nom de canal

Ceci afﬁche l'icône, le numéro de canal et le nom de canal pour ce canal.

B Touche +48V

Active (en rouge) ou désactive (en noir) l'alimentation dérivée pour le préampli micro affecté à ce canal.

Mode d'emploi de M7CL

Page 56

Réglages HA (Préampli micro)

[Fenêtre contextuelle HA/PATCH (8 ch)]

Vous pouvez effectuer ici les réglages relatifs au préampli micro (HA) pour un groupe de huit canaux.

2 3 4

1 Touche de sélection de canal

Afﬁche l'icône, le numéro de canal et le nom de canal pour ce canal. Lorsque vous appuyez sur cette touche, ce canal est sélectionné pour les opérations, et la touche [SEL] correspondante s'allume.

B Touche INPUT PATCH

Indique le port d'entrée actuellement sélectionné. Appuyez sur cette touche pour accéder à la fenêtre contextuelle INPUT PORT SELECT dans laquelle vous sélectionnez le port d'entrée relatif à chaque canal.

C Touche +48V

Active (en rouge) ou désactive (en noir) l'alimentation dérivée pour le préampli micro affecté à ce canal.

D Bouton GAIN

Indique le gain du préampli micro affecté à ce canal. Utilisez les encodeurs multi-fonctions 1–8 pour régler la valeur. L'indicateur de niveau situé directement à droite du bouton indique le niveau d'entrée du port correspondant.

E Touche ø (Phase)

Ceci fait basculer le préampli micro affecté au canal entre les phases normale (en noir) et inversée (en orange).

[Fenêtre contextuelle HA/PATCH (ALL)]

Afﬁche les réglages de préampli micro pour tous les canaux. Vous pouvez y régler également le gain de préampli micro pour des groupes de huit canaux sélectionnés.

1 Touche de sélection de canal

Indique le numéro de canal, l'icône sélectionnée pour ce canal ainsi que le nom de ce dernier. Lorsque vous appuyez sur cette touche, ce canal est sélectionné pour les opérations, et la touche [SEL] correspondante s'allume.

B Bouton GAIN

Indique le gain du préampli micro affecté à ce canal. Pour en régler la valeur, appuyez sur le bouton aﬁn de le sélectionner, et utilisez les encodeurs multifonctions 1–8.

L'indicateur situé directement à droite du bouton indique la présence ou l'absence d'un signal sur le port correspondant.

C +48V

Indique l'état sous tension (en rouge) ou hors tension (en noir) de l'alimentation dérivée pour le préampli micro affecté à ce canal.

D ø (Phase)

Indique les réglages de phase normale (en noir) ou phase inversée (en orange) du préampli micro affecté au canal.

Accédez à la fenêtre contextuelle HA/

PATCH 1 ch ou 8 ch.

Utilisez les touches à l'écran ou les

encodeurs multi-fonctions pour éditer les réglages de gain, de phase et d'activation/ désactivation de l'alimentation dérivée du préampli micro.

NOTE

• Le bouton GAIN, la touche +48V et la touche ø ne sont valides que sur les canaux dont le port d'entrée affecté est une prise INPUT, une prise ST IN ou un logement connecté à un périphérique de préampli micro externe (comme par ex., Yamaha AD8HR). (Pour les détails sur la connexion de périphériques de préampli micro externes

Exécutez les mêmes opérations pour

→

p. 177.)

d'autres canaux d'entrée selon les besoins.

Si vous afﬁchez la fenêtre contextuelle HA/PATCH 1 ch, vous pourrez également utiliser les touches [SEL] pour changer le canal à éditer.

Si vous afﬁchez la fenêtre contextuelle HA/PATCH 8 ch, vous aurez la possibilité de vous servir des touches de navigation aﬁn de basculer entre les canaux, contrôlés par groupes de huit unités.

Mode d'emploi de M7CL

Une fois que vous terminé l'édition,

appuyez sur le symbole « ×××× » dans la partie supérieure droite de la fenêtre.

Page 57

Envoi du signal d'un canal d'entrée vers les bus STEREO/MONO

• Si vous souhaitez contrôler le signal du bus STEREO ou MONO via un casque etc., vous devrez appuyer sur la touche MONITOR dans la zone d'accès aux fonctions pour sélectionner « LCR » comme source de contrôle avant de poursuivre la procédure (

→

p. 142).

Envoi du signal d'un canal d'entrée vers les bus STEREO/MONO

Cette section vous explique comment envoyer le signal d'un canal d'entrée vers les bus STEREO ou MONO. Les bus STEREO et MONO servent essentiellement à envoyer des signaux vers les hautparleurs principaux. Il existe deux méthodes d'envoi des signaux vers les bus STEREO ou MONO : les modes ST/MONO et LCR. Vous pouvez sélectionner le mode de votre choix séparément pour chaque canal. Les différences entre ces modes sont expliquées ci-dessous.

■ Mode ST/MONO

Ce mode envoie le signal à partir d'un canal d'entrée vers les bus STEREO et MONO de manière indépendante.

• Il est possible d'activer/désactiver séparément les signaux émis depuis le canal d'entrée vers les bus STEREO et MONO.

• Le balayage panoramique du signal envoyé depuis le canal INPUT vers le bus STEREO L/R est contrôlé par le bouton TO ST PAN (Panoramique vers ST). (Le signal émis vers le bus MONO n'est pas affecté par ce bouton.)

• La balance de volume gauche/droite du signal émis depuis un canal ST IN vers le bus STEREO est commandée par ce bouton. (Le signal émis vers le bus MONO n'est pas affecté par ce bouton.)

■ Mode LCR

Ce mode envoie le signal du canal d'entrée vers trois bus en même temps (STEREO (L/R) et MONO (C))

• L'activation ou la désactivation du signal émis depuis le canal d'entrée vers les bus STEREO et MONO sont spéciﬁées pour l'ensemble des bus concernés.

• Le bouton CSR (Rapport centre-côté) détermine le rapport de niveau entre le signal envoyé depuis le canal d'entrée vers le bus STEREO (L/R) et vers le bus MONO (C).

• Le bouton TO ST PAN/BALANCE déﬁnit le niveau du signal envoyé depuis le canal d'entrée vers les bus STEREO (L/R) et MONO (C).

ASTUCE

Vériﬁez que la source d'entrée est

connectée au canal d'entrée que vous êtes en train de régler, puis paramétrez l'alimentation dérivée, le gain et la phase du préampli micro de sorte à obtenir un signal d'entrée optimal (→ p. 55).

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW qui inclut le canal d'entrée que vous souhaitez envoyer au bus STEREO/MONO.

Dans le champ STEREO/MONO, appuyez

sur un bouton pour sélectionner le canal que vous souhaitez régler, puis appuyez sur le bouton à nouveau aﬁn d'accéder à la fenêtre contextuelle TO STEREO/MONO (Vers stéréo/mono).

Dans la fenêtre contextuelle TO STEREO/MONO, vous pouvez contrôler le signal envoyé depuis le canal d'entrée vers le bus STEREO/MONO. Vous avez la possibilité d'afﬁcher cette fenêtre sous deux vues, 8 ch et ALL : servez-vous des onglet situés sous la fenêtre pour passer de l'une à l'autre. Ces fenêtres comportent les éléments suivants.

[Fenêtre contextuelle TO STEREO/MONO (8 ch)]

Opérations liées aux canaux d'entrée

1 Champ STEREO/MONO

Vous pouvez contrôler ici les réglages d'activation/ désactivation de panoramique/balance du signal envoyé depuis les canaux d'entrée vers les bus STEREO (L/R) et MONO (C), par groupe de huit canaux.

Mode d'emploi de M7CL

Page 58

Envoi du signal d'un canal d'entrée vers les bus STEREO/MONO

1 Touche de sélection de canal

B Touche MODE

Sélectionne les modes ST/MONO ou LCR pour spéciﬁer les modalités d’envoi du signal émis vers les bus STEREO ou MONO. Le mode peut être spéciﬁé individuellement pour chaque canal.

Vous basculez d'un mode à l'autre à chaque fois que vous appuyez sur cette touche. Un indicateur (ST/MONO ou LCR) s'allume directement au-dessus de la touche concernée pour signaler le mode actuellement sélectionné.

C Touches STEREO/MONO

Commutateurs d'activation/désactivation individuels pour le signal envoyé depuis chaque canal vers les bus STEREO/MONO lorsque la touche MONO est réglée en mode ST/MONO.

D Bouton TO ST PAN/TO ST BALANCE

(Panoramique vers ST/Balance vers ST)

Pour les canaux INPUT, ceci fonctionne comme un bouton PAN qui règle le balayage panoramique gauche/droite du signal envoyé vers le bus STEREO.

Pour les canaux ST IN, ceci agit comme un bouton BALANCE qui règle le volume des signaux gauche et droit envoyés vers le bus STEREO. Pour ajuster la valeur, il faut appuyer sur le bouton pour le sélectionner, puis actionner l'encodeur multi-fonctions correspondant.

Si la touche MODE est spéciﬁée en mode LCR, la touche et le bouton suivants s'afﬁcheront à la place de la touche STEREO/MONO (

3).

E Touche LCR

Commutateur d'activation/désactivation global des signaux envoyés par chaque canal aux bus STEREO et MONO. Si cette touche est désactivée, aucun signal ne sera émis du canal d'entrée correspondant vers les bus STEREO et MONO.

F Bouton CSR

Règle le niveau relatif des signaux envoyés depuis chaque canal vers les bus STEREO (L/R) et MONO (C), dans une plage de 0–100 %. Pour en spéciﬁer la valeur, appuyez sur le bouton aﬁn de le sélectionner, puis servez-vous de l'encodeur multi-fonctions correspondant.

[Fenêtre contextuelle TO STEREO/MONO (ALL)]

Afﬁche l'état des signaux envoyés de tous les canaux d'entrée vers les bus STEREO/MIX. Vous pouvez également régler ici le panoramique ou la balance, par groupes de huit canaux sélectionnés.

1 Touche de sélection de canal

B Bouton TO ST PAN/TO ST BALANCE

Pour les canaux INPUT, ceci fonctionne comme un bouton PAN qui ajuste le balayage panoramique gauche/droite du signal envoyé vers le bus STEREO. Sur les canaux ST IN, il agit comme un bouton BALANCE qui règle le volume des signaux gauche et droit émis vers le bus STEREO.

Pour en spéciﬁer la valeur, appuyez sur le bouton aﬁn de le sélectionner, puis servez-vous de l'encodeur multi-fonctions correspondant.

Si le signal atteint un point de surcharge à n'importe quel point de détection de mesure du canal, l'indicateur situé à gauche du bouton s'allumera.

C Indicateur ST/MONO

Si un canal est spéciﬁé en mode ST/MONO, ceci indiquera individuellement l'état d'activation/ désactivation du signal envoyé depuis le canal vers les bus STEREO/MONO.

Si un canal est réglé en mode LCR, l'indicateur LCR s'afﬁchera à cet emplacement. L'indicateur LCR renseigne sur l'état d'activation/désactivation de tous les signaux envoyés depuis ce canal vers les bus STEREO et MONO.

Accédez à la fenêtre contextuelle

TO STEREO/MONO huit canaux.

Utilisez la touche MODE aﬁn de

sélectionner, pour chaque canal, le mode ST/MONO ou LCR.

Dans la section STEREO/MONO MASTER

du panneau supérieur, vériﬁez que la touche [ON] du canal STEREO/MONO est activée, puis réglez la valeur du fader sur une position appropriée.

Mode d'emploi de M7CL

Page 59

Envoi du signal d'un canal d'entrée vers les bus STEREO/MONO

Niveau du signal

CLR

Signal envoyé vers le bus STEREO (R)

Signal envoyé vers le bus STEREO (L)

Bouton TO ST PAN

CLR

Signal envoyé depuis le canal ST IN (L) vers le bus STEREO (L)

Bouton TO ST BALANCE

Niveau du signal

CLR

Signal envoyé depuis le canal ST IN (R) vers le bus STEREO (R)

Bouton TO ST BALANCE

Niveau du signal

CLR

Signal envoyé vers le bus STEREO (R)

Signal envoyé vers le bus STEREO (L)

Bouton PAN

Signal envoyé vers le bus MONO (C)

Niveau du signal

Dans la section INPUT ou ST IN du panneau

supérieur, veillez à ce que la touche [ON] soit activée pour le canal d'entrée que vous souhaitez contrôler, puis réglez la valeur du fader sur une position appropriée.

Les étapes suivantes diffèrent selon que le mode ST/MONO ou LCR a été sélectionné pour le canal à l'étape 5.

● Canaux pour lesquels le mode ST/ MONO est sélectionné

Dans la fenêtre contextuelle TO STEREO/

MONO, utilisez la touche STEREO/MONO pour activer ou désactiver le signal envoyé depuis le canal d'entrée vers les bus STEREO/MONO.

Pour un canal réglé en mode ST/MONO, les signaux envoyés vers les bus STEREO et MONO peuvent être activés ou désactivés individuellement.

Dans la fenêtre contextuelle TO STEREO/

MONO, utilisez le bouton TO ST PAN pour régler le balayage panoramique du signal envoyé depuis le canal d'entrée vers le bus STEREO.

Lorsque le bouton CSR est réglé sur 0 %, la manipulation du bouton TO ST PAN d'un canal INPUT modiﬁe le niveau des signaux envoyés vers les bus STEREO (L/R) et MONO (C), tel qu'illustré dans le schéma suivant. Dans ce cas, le bouton TO ST PAN fonctionne comme un bouton PAN traditionnel, et aucun signal n'est envoyé vers le bus MONO (C).

L'utilisation du bouton TO ST BALANCE d'un canal ST IN change le niveau des signaux envoyés depuis les canaux ST IN L/R vers les bus STEREO (L/R) et MONO (C), tel qu'illustré dans le schéma suivant. Dans ce cas, le bouton TO ST PAN fonctionne comme un bouton BALANCE traditionnel, et aucun signal n'est envoyé vers le bus MONO (C).

Opérations liées aux canaux d'entrée

● Canaux pour lesquels le mode LCR est sélectionné

Dans la fenêtre contextuelle TO STEREO/

MONO, utilisez la touche LCR pour activer ou désactiver en groupe les signaux envoyés depuis le canal d'entrée vers les bus STEREO/MONO.

Pour un canal réglé en mode LCR, les signaux envoyés vers les bus STEREO et MONO peuvent être activés ou désactivés collectivement.

Dans la fenêtre contextuelle TO STEREO/

MONO, servez-vous du bouton CSR pour ajuster la différence de niveau entre les signaux envoyés depuis ce canal vers les bus STEREO (L/R) et MONO (C).

Dans la fenêtre contextuelle TO STEREO/

MONO, utilisez le bouton TO ST PAN pour régler le balayage panoramique du signal envoyé depuis le canal d'entrée vers les bus STEREO et MONO (C).

Lorsque le bouton CSR est réglé sur 100 %, la manipulation du bouton INPUT TO ST PAN modiﬁe le niveau des signaux envoyés vers les bus STEREO (L/R) et MONO (C), tel qu'illustré dans le schéma suivant.

Mode d'emploi de M7CL

Page 60

Envoi du signal d'un canal d'entrée vers les bus STEREO/MONO

Signal envoyé depuis le canal ST IN (L) vers le bus MONO (C)

Signal envoyé depuis le canal ST

Niveau du signal

CLR

Bouton TO ST BALANCE

Niveau du signal

CLR

Bouton TO ST BALANCE

IN (L) vers le bus STEREO (L)

Signal envoyé depuis le canal ST IN (R) vers le bus MONO (C)

Signal envoyé depuis le canal ST IN (R) vers le bus STEREO (R)

Mode d'emploi de M7CL

Page 61

Envoi du signal du canal d'entrée vers un bus MIX

Cette section vous explique comment envoyer le signal d'un canal d'entrée vers les bus MIX 1–16. Les bus MIX servent essentiellement à envoyer des signaux vers les haut-parleurs auxiliaires sur scène ou les processeurs d'effets. Vous pouvez envoyer un signal depuis un canal d'entrée vers un bus MIX selon les trois méthodes suivantes.

■ Utilisation de la section SELECTED CHANNEL

Cette méthode permet de recourir aux encodeurs de la section SELECTED CHANNEL pour paramétrer les niveaux d'envoi vers les bus MIX. Les signaux émis depuis un canal d'entrée spéciﬁque vers tous les bus MIX peuvent ainsi être réglés simultanément.

■ Utilisation de la section Centralogic

Cette méthode permet d'utiliser les encodeurs multi-fonctions de la section Centralogic pour régler les niveaux d'envoi vers les bus MIX. Les signaux émis depuis huit canaux d'entrée consécutifs vers un bus MIX spéciﬁque peuvent faire l'objet d'un paramétrage simultané.

■ Utilisation des faders du panneau supérieur

Selon cette méthode, vous basculez la console M7CL en mode SENDS ON FADER et utilisez les faders du panneau supérieur pour régler les niveaux d'envoi vers les bus MIX. Les signaux émis depuis tous les canaux d'entrée vers un bus MIX spéciﬁque peuvent faire l'objet d'un paramétrage simultané.

Utilisation de la section SELECTED CHANNEL

Voici l'explication des modalités d'utilisation des encodeurs de la section SELECTED CHANNEL pour régler les niveaux d'envoi des signaux émis à partir d'un canal d'entrée spéciﬁque vers tous les bus MIX.

Vériﬁez qu'un port de sortie est affecté à

chaque bus MIX vers lequel vous souhaitez envoyer les signaux et que votre système de contrôle ou processeur d'effets externes est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un

1 Champ TO MIX/TO MATRIX

Dans ce champ, vous pouvez basculer entre les états d'activation et de désactivation et régler le niveau du signal envoyé depuis le canal d'entrée vers les bus MIX/MATRIX.

B Touches TO MIX/TO MATRIX

Sélectionnent la destination d'envoi contrôlée par le champ TO MIX/TO MATRIX. Si la touche TO MIX (Vers MIX) est activée, vous pourrez contrôler les signaux envoyés vers les bus MIX.

C Bouton TO MIX SEND LEVEL (Niveau

d'envoi vers MIX)

Règle le niveau d'envoi du signal émis depuis le canal d'entrée vers le bus MIX. Pour paramétrer les niveaux d'envoi, utilisez les encodeurs de la section SELECTED CHANNEL.

Si le bus MIX de destination de l'envoi est spéciﬁé sur stéréo, le bouton gauche de la paire de boutons adjacents fera ofﬁce de bouton PAN (pour un canal ST IN, ce sera le cas pour le bouton BALANCE). Si la touche TO MIX SEND ON/OFF (Activation/ désactivation de l'envoi vers MIX) ( (off), le bouton sera estompé.

Mode d'emploi de M7CL

4) est désactivée

bus MIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportezvous à la p. 39.

Utilisez les touches [SEL] du panneau

supérieur pour sélectionner le canal d'entrée dont les signaux seront envoyés vers les bus MIX.

Appuyez sur l'un des encodeurs de la

section SELECTED CHANNEL pour accéder à l'écran SELECTED CHANNEL VIEW.

L'écran SELECTED CHANNEL VIEW afﬁche tous les paramètres de mixage du canal d'entrée correspondant. Le paramétrage des niveaux d'envoi vers les bus MIX/MATRIX s'effectue dans le champ TO MIX/TO MATRIX (Vers MIX/Vers MATRIX) de cet écran.

Opérations liées aux canaux d'entrée

Page 62

Envoi du signal du canal d'entrée vers un bus MIX

D Touche TO MIX SEND ON/OFF

Commutateur d'activation/désactivation du signal envoyé depuis le canal d'entrée vers les bus MIX.

La mention « PRE » en caractères noirs sur fond blanc apparaît au-dessus de ces touches uniquement lorsque la valeur PRE (pré-fader) est sélectionnée comme position à partir de laquelle le signal est envoyé depuis le canal d'entrée. Cette indication ne s'afﬁche pas pour POST (post-fader). (Pour les détails sur le basculement entre PRE et POST → p. 64.)

ASTUCE

• Si la valeur PRE est sélectionnée comme position d'envoi vers un bus MIX, vous serez en mesure de sélectionner PRE EQ (directement avant l'atténuateur) ou PRE FADER (directement avant le fader) pour chaque bus MIX (

Dans le champ TO MIX/TO MATRIX à l'écran,

→

vériﬁez que la touche TO MIX est activée.

Lorsque la touche TO MIX est activée (on), le champ TO MIX/TO MATRIX afﬁche les boutons et les touches liés aux bus MIX 1–16. Si cette touche est désactivée (off), il faudra appuyer dessus pour l'activer.

Les bus MIX sont soit de type FIXED, pour ceux dont le niveau d'envoi est ﬁxe, soit de type VARI lorsque leur niveau d'envoi est variable. Vous pouvez basculer entre les types FIXED et VARI pour chaque paire de bus MIX pairs/impairs adjacents (pour la procédure → p. 212).

Si le bus MIX de destination d'envoi est de type FIXED, le symbole O s'afﬁchera à la place du bouton TO MIX SEND LEVEL. Dans ce cas, vous ne serez pas en mesure de régler le niveau d'envoi.

p. 212).

Pour un canal INPUT, le bouton droit règle le niveau d'envoi commun vers les deux bus MIX alors que le bouton gauche spéciﬁe le balayage panoramique entre les deux bus MIX. Tournez le bouton gauche TO MIX SEND LEVEL vers la gauche pour augmenter l'intensité du signal envoyé en direction du bus MIX impair et vers la droite pour renforcer le signal émis vers le bus MIX pair.

Pour un canal ST IN, le bouton droit règle le niveau d'envoi commun vers les deux bus MIX tandis que le bouton gauche ajuste la balance de volume des signaux gauche et droit émis vers les deux bus MIX. Tournez le bouton gauche TO MIX SEND LEVEL vers la gauche pour augmenter l'intensité du signal envoyé depuis le canal L sur le bus MIX impair, et vers la droite pour renforcer le signal émis à partir du canal R en direction du bus MIX pair.

ASTUCE

• Si nécessaire, vous pouvez lier le réglage du bouton TO MIX PAN/TO MIX BALANCE aux opérations du bouton TO ST PAN/TO ST BALANCE dans le champ STEREO/MONO de l'écran OVERVIEW (

Vériﬁez que la touche TO MIX SEND ON/

→

p. 212).

OFF est activée pour le bus MIX de destination d'envoi.

Si cette touche est désactivée (off), il faudra l'activer en appuyant sur la touche à l'écran.

Dans la section SELECTED CHANNEL,

utilisez les boutons MIX SEND LEVEL pour régler les niveaux d'envoi vers les bus MIX.

Si le bus MIX de destination de l'envoi est de type VARI, le bouton TO MIX SEND LEVEL s'afﬁchera sous une couleur identique à celle de l'encodeur correspondant dans la section SELECTED CHANNEL. Dans ce cas, vous pourrez utiliser l'encodeur correspondant de la section SELECTED CHANNEL pour régler le niveau d'envoi.

Spéciﬁez, si nécessaire, une paire de bus MIX pairs/ impairs adjacents comme bus stéréo et liez les principaux paramètres (→ p. 212).

Si le bus MIX de destination d'envoi est affecté en tant que bus stéréo, le bouton gauche de la paire de boutons TO MIX SEND LEVEL fonctionnera comme un bouton TO MIX PAN. (Dans le cas d'un canal ST IN, il fera ofﬁce de bouton TO MIX BALANCE.)

ASTUCE

• Si vous souhaitez contrôler le signal envoyé vers un bus MIX spéciﬁque, utilisez les touches de navigation pour accéder au canal MIX correspondant, puis appuyez sur la touche [CUE] appropriée dans la section Centralogic.

Vous pouvez utiliser les touches [SEL] du

panneau supérieur pour basculer entre les canaux d'entrée et contrôler le niveau d'envoi vers tous les bus MIX de la même manière.

Mode d'emploi de M7CL

Page 63

Utilisation de la section

• Si vous souhaitez contrôler le signal envoyé vers un bus MIX spéciﬁque, utilisez les touches de navigation pour accéder au canal MIX correspondant dans la section Centralogic, puis appuyez sur la touche [CUE] relative à ce canal MIX spéciﬁque.

1 7 8

4 5

Centralogic

Voici l'explication des modalités d'utilisation des encodeurs multi-fonctions de la section Centralogic pour régler le niveau d'envoi des signaux émis à partir de huit canaux d'entrée consécutifs vers un bus MIX spéciﬁque.

Vériﬁez qu'un port de sortie est affecté à

chaque bus MIX vers lequel vous souhaitez envoyer les signaux et que votre système de contrôle ou processeur d'effets externes est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un bus MIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportezvous à la p. 39.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW comportant le canal d'entrée que vous souhaitez contrôler.

Dans l'écran OVERVIEW, vous pouvez utiliser le champ TO MIX/TO MATRIX pour régler les niveaux d'envoi vers le bus MIX/MATRIX.

Envoi du signal du canal d'entrée vers un bus MIX

C Touche TO MIX SEND ON/OFF

Il s'agit des commutateurs d'activation/désactivation du signal émis depuis les canaux d'entrée vers le bus MIX. Ces touches n'apparaissent que lorsque le bus MIX de destination de l'envoi est de type FIXED.

Appuyez sur le bouton TO MIX SEND

LEVEL pour obtenir le bus MIX de destination de l'envoi souhaité.

Un cadre en gras s'afﬁche tout autour des boutons TO MIX SEND LEVEL relatifs au bus MIX concerné.

Utilisez les encodeurs multi-fonctions 1–8

pour régler le niveau d'envoi des signaux émis depuis les canaux d'entrée vers le bus MIX sélectionné, dont le nombre peut totaliser huit canaux.

Si nécessaire, utilisez les touches de navigation pour changer les canaux d'entrée affectés à la section Centralogic, puis réglez les niveaux d'envoi à partir d'autres canaux d'entrée vers le bus MIX sélectionné.

ASTUCE

Opérations liées aux canaux d'entrée

1 Champ TO MIX/TO MATRIX

Dans ce champ, vous pouvez basculer entre les états d'activation et de désactivation et régler le niveau du signal envoyé depuis le canal d'entrée vers les bus MIX/MATRIX. Utilisez les touches TO MIX/TO MATRIX de l'écran SELECTED CHANNEL VIEW pour changer le type de destination d'envoi spéciﬁé dans ce champ (→ p. 82).

B Bouton TO MIX SEND LEVEL

Cet écran afﬁche le niveau d'envoi pour les signaux émis depuis les canaux d'entrée vers le bus MIX. Ces boutons n'apparaissent que lorsque le bus MIX de destination de l'envoi est de type VARI.

Pour régler le niveau d'envoi, appuyez sur le bouton approprié pour le sélectionner puis actionnez les encodeurs multi-fonctions 1–8. Si le bus MIX de destination de l'envoi est réglé sur la valeur stéréo, le bouton gauche de la paire de boutons adjacents fonctionnera comme un bouton PAN (et comme un bouton BALANCE pour un canal ST IN). Si la touche TO MIX SEND ON/OFF est désactivée (off), le bouton sera estompé.

Si vous souhaitez effectuer des réglages

détaillés pour les envois vers MIX, vous devrez appuyer une nouvelle fois sur le bouton TO MIX SEND LEVEL à l'intérieur du cadre en gras.

Lorsque vous appuyez à nouveau sur le bouton TO MIX SEND LEVEL actuellement sélectionné, la fenêtre contextuelle MIX SEND (Envoi vers MIX) s'afﬁche. Cette fenêtre contient les éléments suivants.

1 SEND TO (Envoi vers)

Ceci indique le numéro, le nom de canal et l'icône du bus MIX actuellement sélectionné comme destination d'envoi pour les signaux.

B Touches ←←

Utilisez ces touches pour basculer entre les bus de destination d'envoi. Vous pouvez naviguer de manière consécutive entre les bus MIX 1–16 et les bus MATRIX 1–8.

←←

/→→→→

Mode d'emploi de M7CL

Page 64

Envoi du signal du canal d'entrée vers un bus MIX

C Touche de sélection de canal

Ceci indique le numéro de canal, l'icône sélectionnée pour ce canal ainsi que le nom de ce dernier. Lorsque vous appuyez sur cette touche, ce canal est sélectionné pour les opérations, et la touche [SEL] correspondante s'allume.

D Touche PRE (Pré)

Cette touche change la position à partir de laquelle le signal est envoyé depuis le canal d'envoi vers un bus MIX de type VARI. Elle entraîne l’émission du signal respectivement depuis la position post fader lorsqu’elle est désactivée (off), et depuis la position pré-fader lorsqu'elle est activée (on).

E Touche TO MIX SEND ON/OFF

Commutateur d'activation/désactivation du signal envoyé depuis le canal d'entrée vers le bus MIX.

F Bouton TO MIX SEND LEVEL

Cet écran afﬁche le niveau d'envoi du signal émis depuis les canaux d'entrée vers le bus MIX. Pour régler le niveau d'envoi, servez-vous des encodeurs multi-fonctions 1–8.

Si le bus MIX de destination d'envoi est réglé sur la valeur stéréo, le bouton TO MIX PAN (bouton TO MIX BALANCE dans le cas d'un canal ST IN) et le bouton TO MIX SEND LEVEL s'afﬁcheront à cet emplacement.

G Touche ALL PRE (Tout Pré)

Sélectionne PRE comme position à partir de laquelle les signaux sont envoyés depuis tous les canaux d'entrée vers des bus MIX de type VARI.

H Touche ALL POST (Tout Post)

Sélectionne POST comme position à partir de laquelle les signaux sont envoyés depuis tous les canaux d'entrée vers des bus MIX de type VARI.

Utilisation des faders (mode SENDS ON FADER)

Cette section présente les modalités d'utilisation des faders du panneau supérieur pour régler le signal envoyé depuis tous les canaux d'entrée vers un bus MIX spéciﬁque.

Vériﬁez qu'un port de sortie est affecté à

chaque bus MIX vers lequel vous souhaitez envoyer les signaux et que votre système de contrôle ou processeur d'effets externes est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un bus MIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportezvous à la p. 39.

Dans la zone d'accès aux fonctions,

appuyez sur la touche SENDS ON FADER.

La console M7CL passe alors en mode SENDS ON FADER. Le groupe de bus MIX le plus récemment sélectionné est affecté à la section Centralogic. Les faders des sections INPUT et ST IN se déplacent respectivement vers les valeurs des niveaux d'envoi de chaque canal pour le bus MIX actuellement sélectionné.

En mode SENDS ON FADER, la zone d'accès aux fonctions sur l'afﬁcheur fait apparaître des touches permettant de sélectionner le bus MIX de destination de l'envoi.

Vous pouvez également utiliser les touches

TO MIX SEND ON/OFF pour activer/ désactiver les signaux envoyés depuis les canaux d'entrée vers le bus MIX actuellement sélectionné.

Si nécessaire, utilisez les touches PRE

pour sélectionner l'emplacement du signal émis à partir de chaque canal d'entrée vers un bus MIX de type VARI.

ASTUCE

• Si la touche PRE est activée, vous pourrez également sélectionner PRE EQ (Pré-égaliseur) (directement avant l'atténuateur) pour chaque bus MIX. Ce réglage s'effectue dans la fenêtre contextuelle BUS SETUP (

• La touche PRE ne s'afﬁche pas pour les bus MIX de type FIXED.

Répétez les étapes 3–6 aﬁn de régler le

→

p. 212).

niveau d'envoi pour d'autres bus MIX en suivant la même procédure.

1 Touches de sélection du bus MIX

Ces touches sélectionnent le bus MIX de destination d'envoi. Elles seront liées si deux bus MIX sont réglés sur la valeur stéréo.

Utilisez les touches de sélection de bus MIX

dans la zone d'accès aux fonctions pour choisir le bus MIX de destination de l'envoi.

ASTUCE

•Vous pouvez également sélectionner un bus MIX en utilisant les touches de navigation et les touches [SEL] de la section Centralogic.

• Si vous appuyez une deuxième fois sur la touche de sélection de la touche MIX actuellement sélectionnée, vous activerez la fonction cue-monitor pour le canal MIX correspondant. Cette méthode est pratique lorsque vous voulez contrôler le signal en cours d'émission vers le bus MIX sélectionné.

Mode d'emploi de M7CL

Page 65

Envoi du signal du canal d'entrée vers un bus MIX

Utilisez les faders de la section INPUT ou

ST IN du panneau supérieur pour régler le niveau d'envoi depuis les canaux d'entrée vers le bus MIX sélectionné.

ASTUCE

•Vous pouvez affecter la fonction SENDS ON FADER à une touche déﬁnie par l'utilisateur. Ceci vous permet de basculer rapidement en mode SENDS ON FADER pour un bus MIX spéciﬁque et de repasser en mode de fonctionnement normal tout aussi vite.

Répétez les étapes 3–4 aﬁn de régler le

niveau d'envoi pour d'autres bus MIX en suivant la même procédure.

Lorsque vous avez terminé de régler les

niveaux d'envoi vers MIX, appuyez sur le symbole « ×××× » dans la zone d'accès aux fonctions.

L'écran de la zone d'accès aux fonctions revient sur son état antérieur et la console M7CL quitte le mode SENDS ON FADER pour retourner en mode de fonctionnement normal.

Opérations liées aux canaux d'entrée

Mode d'emploi de M7CL

Page 66

Envoi du signal d'un canal d'entrée vers les bus MATRIX

Cette section vous explique comment envoyer le signal à partir d'un canal d'entrée vers les bus MATRIX 1–8. Les bus MATRIX servent à produire un mix indépendant des bus STEREO ou MIX, destiné essentiellement à être envoyé vers un enregistreur maître ou un système d'écoute pour musiciens. Vous pouvez envoyer un signal depuis un canal d'entrée vers un bus MATRIX selon les deux méthodes suivantes.

■ Utilisation de la section SELECTED CHANNEL

Cette méthode permet de recourir aux encodeurs de la section SELECTED CHANNEL pour paramétrer les niveaux d'envoi vers les bus MATRIX. Les signaux émis depuis un canal d'entrée spéciﬁque vers tous les bus MATRIX peuvent ainsi être réglés simultanément.

■ Utilisation de la section Centralogic

Cette méthode permet d'utiliser les encodeurs multi-fonctions de la section Centralogic pour régler les niveaux d'envoi vers les bus MATRIX. Les signaux émis depuis huit canaux d'entrée consécutifs vers un bus MATRIX spéciﬁque peuvent faire l'objet d'un paramétrage simultané.

1 Champ TO MIX/TO MATRIX

Utilisation de la section SELECTED CHANNEL

Vériﬁez qu'un port de sortie est affecté au

bus MATRIX vers lequel vous souhaitez envoyer les signaux et que votre périphérique externe est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un bus MATRIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportez-vous à la p. 39.

Utilisez les touches [SEL] du panneau

supérieur pour sélectionner le canal d'entrée dont les signaux seront envoyés vers les bus MATRIX.

Appuyez sur l'un des encodeurs de la sec-

tion SELECTED CHANNEL pour accéder à l'écran SELECTED CHANNEL VIEW.

Le paramétrage des niveaux d'envoi vers les bus MIX/ MATRIX s'effectue dans le champ TO MIX/TO MATRIX (Vers MIX/Vers MATRIX) de cet écran.

Dans ce champ, vous pouvez basculer entre les états d'activation et de désactivation et régler le niveau du signal envoyé depuis le canal d'entrée vers les bus MIX/MATRIX.

B Touches TO MIX/TO MATRIX

Sélectionnent la destination d'envoi contrôlée par le champ TO MIX/TO MATRIX. Si la touche TO MATRIX est activée, vous pourrez contrôler les signaux envoyés vers les bus MATRIX.

C Bouton TO MATRIX SEND LEVEL

(Niveau d'envoi vers MATRIX)

Règle le niveau d'envoi du signal émis depuis le canal d'entrée vers le bus MATRIX. Pour paramétrer les niveaux d'envoi, utilisez les encodeurs de la section SELECTED CHANNEL.

Si le bus MATRIX de destination de l'envoi est spéciﬁé sur stéréo, le bouton gauche de la paire de boutons adjacents fera ofﬁce de bouton PAN (pour un canal ST IN, ce sera le cas pour le bouton BALANCE).

D Touche TO MATRIX SEND ON/OFF

(Activation/désactivation de l'envoi vers MATRIX)

Commutateur d'activation/désactivation du signal envoyé depuis le canal d'entrée vers le bus MATRIX.

Dans le champ TO MIX/TO MATRIX à l'écran,

vériﬁez que la touche TO MATRIX est activée.

Lorsque la touche TO MATRIX est activée (on), le champ TO MIX/TO MATRIX afﬁche les boutons et les touches relatifs aux bus MATRIX 1-8. Si cette touche est désactivée (off), il faudra appuyer dessus pour l'activer.

Mode d'emploi de M7CL

Spéciﬁez, si nécessaire, une paire de bus MATRIX pairs/impairs adjacents comme bus stéréo et liez les principaux paramètres (→ p. 212).

Page 67

Si le bus MATRIX de destination d'envoi est affecté en

Utilisation de la section Centralogic

tant que bus stéréo, le bouton gauche de la paire de boutons TO MATRIX SEND LEVEL fonctionnera comme un bouton TO MATRIX PAN. Dans le cas d'un canal ST IN, il fera ofﬁce de bouton TO MATRIX BALANCE.

Pour un canal INPUT, le bouton droit règle le niveau d'envoi commun vers les deux bus MATRIX alors que le bouton gauche spéciﬁe le balayage panoramique entre les deux bus MATRIX. Tournez le bouton gauche TO MATRIX SEND LEVEL vers la gauche pour augmenter l'intensité du signal envoyé sur le bus MATRIX impair et vers la droite pour renforcer le signal émis en direction du bus MATRIX pair.

Pour un canal ST IN, le bouton droit règle le niveau d'envoi commun vers les deux bus MATRIX tandis que le bouton gauche ajuste la balance de volume des signaux gauche et droit émis vers les deux bus MATRIX. Tournez le bouton gauche TO MATRIX SEND LEVEL vers la gauche pour augmenter l'intensité du signal envoyé depuis le canal L vers le bus MATRIX impair et vers la droite pour renforcer le signal émis à partir du canal R vers le bus MATRIX pair.

Envoi du signal d'un canal d'entrée vers les bus MATRIX

Vériﬁez qu'un port de sortie est affecté à

chaque bus MATRIX vers lequel vous souhaitez envoyer les signaux et que votre système de contrôle ou processeur d'effets externes est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un bus MATRIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportez-vous à la p. 39.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW comportant le canal d'entrée que vous souhaitez contrôler.

Dans l'écran OVERVIEW, vous pouvez utiliser le champ TO MIX/TO MATRIX pour régler les niveaux d'envoi vers le bus MIX/MATRIX.

Opérations liées aux canaux d'entrée

ASTUCE

• Si nécessaire, vous pouvez lier le réglage du bouton TO MATRIX PAN/TO MATRIX BALANCE aux opérations du bouton TO ST PAN/TO ST BALANCE dans le champ STEREO/MONO de l'écran OVERVIEW (

Vériﬁez que la touche TO MATRIX SEND

→

p. 212).

ON/OFF est activée pour le bus MATRIX de destination d'envoi.

Si cette touche est désactivée (off), il faudra l'activer en appuyant sur la touche à l'écran.

Dans la section SELECTED CHANNEL,

utilisez les boutons MATRIX SEND LEVEL pour régler les niveaux d'envoi vers les bus MATRIX.

ASTUCE

• Si vous souhaitez contrôler le signal envoyé vers un bus MATRIX spéciﬁque, utilisez les touches de navigation pour accéder au canal MATRIX correspondant, puis appuyez sur la touche [CUE] appropriée dans la section Centralogic.

Vous pouvez utiliser les touches [SEL] du

panneau supérieur pour basculer entre les canaux d'entrée et contrôler le niveau d'envoi vers tous les bus MATRIX de la même manière.

1 Champ TO MIX/TO MATRIX

B Bouton TO MATRIX SEND LEVEL

Cet écran afﬁche les positions d'envoi des signaux transmis par les canaux d'entrée aux bus MATRIX.

Pour régler le niveau d'envoi, appuyez sur le bouton approprié pour le sélectionner puis actionnez les encodeurs multi-fonctions 1–8. Si le bus MATRIX de destination de l'envoi est réglé sur la valeur stéréo, le bouton gauche de la paire de boutons adjacents sera lié au bouton TO MATRIX PAN.

Mode d'emploi de M7CL

Page 68

Envoi du signal d'un canal d'entrée vers les bus MATRIX

Appuyez sur le bouton TO MATRIX SEND

LEVEL pour obtenir le bus MATRIX de destination de l'envoi souhaité.

Un cadre en gras s'afﬁche tout autour des boutons TO MATRIX SEND LEVEL relatifs au bus MATRIX concerné.

Utilisez les encodeurs multi-fonctions 1–8

pour régler le niveau d'envoi des signaux émis depuis les canaux d'entrée vers le bus MATRIX sélectionné, dont le nombre peut totaliser huit canaux.

ASTUCE

• Si vous souhaitez contrôler le signal envoyé vers un bus MATRIX spéciﬁque, utilisez les touches de navigation pour accéder au canal MATRIX correspondant dans la section Centralogic, puis appuyez sur la touche [CUE] relative à ce canal MATRIX.

Si vous souhaitez effectuer des réglages

détaillés pour les envois vers MATRIX, vous devrez appuyer une nouvelle fois sur le bouton TO MATRIX SEND LEVEL à l'intérieur du cadre en gras.

Lorsque vous appuyez à nouveau sur le bouton TO MATRIX SEND LEVEL actuellement sélectionné, la fenêtre contextuelle MATRIX SEND (Envoi vers MATRIX) s'afﬁche. Cette fenêtre contient les éléments suivants.

C Touche de sélection de canal

D Touche PRE

Sélectionne l'emplacement à partir duquel le signal du canal d'entrée est envoyé vers le bus MATRIX. Le signal sera émis depuis POST (directement après la touche [ON]) si cette touche est désactivée (off). Le signal sera envoyé à partir de la position PRE EQ (directement avant l'atténuateur) ou PRE FADER (directement avant le fader), tel qu'indiqué dans la fenêtre contextuelle BUS SETUP, si cette touche est activée (on).

E Touche TO MATRIX SEND ON/OFF

Commutateur d'activation/désactivation du signal envoyé depuis les canaux d'entrée vers le bus MATRIX.

F Bouton TO MATRIX SEND LEVEL

Cet écran afﬁche le niveau d'envoi du signal émis depuis les canaux d'entrée vers le bus MATRIX. Pour régler le niveau d'envoi, servez-vous des encodeurs multi-fonctions 1–8.

Si le bus MATRIX de destination d'envoi est réglé sur la valeur stéréo, le bouton TO MATRIX PAN (bouton TO MATRIX BALANCE dans le cas d'un canal ST IN) et le bouton TO MATRIX SEND LEVEL s'afﬁcheront à cet emplacement.

G Touche ALL PRE

Sélectionne PRE comme position à partir de laquelle les signaux sont envoyés depuis tous les canaux d'entrée vers des bus MIX de type VARI.

H Touche ALL POST

Sélectionne POST comme position à partir de laquelle les signaux sont envoyés depuis tous les canaux d'entrée vers des bus MIX de type VARI.

4 5

1 SEND TO (Envoi vers)

Ceci indique le numéro, le nom de canal et l'icône du bus MATRIX actuellement sélectionné comme destination d'envoi pour les signaux.

B Touches ←←

Utilisez ces touches pour basculer entre les bus de destination d'envoi. Vous pouvez naviguer de manière consécutive entre les bus MIX 1–16 et les bus MATRIX 1–8.

Mode d'emploi de M7CL

←←

/→→→→

1 7 8

Vous pouvez également utiliser les touches

TO MATRIX SEND ON/OFF pour activer/ désactiver les signaux envoyés depuis les canaux d'entrée vers le bus MATRIX actuellement sélectionné.

Si nécessaire, utilisez les touches PRE

pour sélectionner l'emplacement du signal émis à partir de chaque canal d'entrée vers un bus MATRIX de type VARI.

Répétez les étapes 3-6 aﬁn de régler le

niveau d'envoi pour d'autres bus MATRIX en suivant la même procédure.

Page 69

Chapitre 6

MIX 1-16

MATRIX CUE

MIX

To R ACKIN PATCH

INSERT POINT

4 BAND

METER

LEVEL

METERMETER

Keyin

INSERT

LEVEL

METER METER

PRE EQ

INSERT OUT

INSERT

CUE ON

ST L

PAN

ST R

MONO (C)

MATRIX1,3...7

MATRIX2,4...8

PRE EQ

POST EQ

PRE FADER INSERT OUT

(PRE FADER) PFL / (POST ON) AFL

PRE FADER / POST ON

EQ OUT

GR METER

DYNA OUT

COMP

COMPAND

EXPAND

PRE FADER

To O UTPUT PATCH

L R (C) L R

INSERT OUT 1-16

INSERT IN 1-16

MIX OUT1-16

1 2

1516

1 2 7 8

M O N O

PRE FADER INSERT OUT PRE EQ INSERT OUT

MIX

VARI

STEREO

POST ON

POST ONPRE FADER

To MATRIX

PAN MODE

TO ST

TO LCR

LCR

CSR

VARI

To MATRIX

Self PRE EQ / Self POST EQ / MIX13-16 OUT/ MIX(1-8,9-16)POST EQ

ATT

(13-16)To KEYIN To RACKIN PATCH To OUTPUT PATCH To MONITOR SELECT

TO MONO

PAN

LR MONO

POST ON

···

Opérations liées aux canaux de sortie

Ce chapitre décrit les opérations liées aux canaux de sortie (canaux MIX, MATRIX, STEREO et MONO).

Flux du signal des canaux de sortie

La section des canaux de sortie reçoit les signaux émis par les canaux d'entrée vers les différents bus, les traite à l'aide de l'égaliseur et des dynamiques, puis les envoie vers les ports de sortie ou d'autres bus. Les types suivants de canaux de sortie sont disponibles.

■ Canaux MIX 1-16

Ces canaux traitent les signaux émis depuis les canaux d'entrée vers les bus MIX et les transmettent au port de sortie, bus MATRIX, bus STEREO ou MONO (C) correspondant. Lorsque la console M7CL est paramétrée sur ses réglages par défaut, ce sont les ports de sortie suivants qui sont affectés.

Canaux MIX 1-12 Prises OMNI OUT 1-12

Canaux de sortie 1–8, 9–16 du

Canaux MIX 1-8

logement 1

Canaux de sortie 1–8, 9–16 du

Canaux MIX 9-16

■ Canal STEREO / Canal MONO (C)

Chacun de ces canaux traite le signal émis depuis les canaux d'entrée vers le bus STEREO ou MONO (C), et l'envoie sur le port de sortie ou le bus MATRIX correspondant. Si les canaux d'entrée sont en mode LCR, les canaux STEREO (L/R) ainsi que le canal MONO (C) pourront être utilisés ensemble comme un jeu de trois canaux de sortie. Lorsque la console M7CL est paramétrée sur ses valeurs par défaut, les ports de sortie suivants sont affectés.

Canal STEREO (L/R)

logement 2

Prises OMNI OUT 15/16, Prise 2TR OUT DIGITAL (L/R)

Opérations liées aux canaux de sortie

Mode d'emploi de M7CL

Page 70

Flux du signal des canaux de sortie

M O N

MIX

···

1 2

L R (C) L R

1516

MATRIX CUE

···

1 2 7 8

STEREO L,R,MONO(C)

To R ACKIN PATCH To OUTPUT PACH

INSERT OUT L,R,MONO (C)

INSERT IN L,R,MONO (C)

MATRIX1,3...7

MATRIX2,4...8

STEREO

CUE ON

INSERT POIN

PRE FADER INSERT OUT PRE EQ INSERT OUT

PRE EQ METER

INSERT

ATT

PRE EQ POST EQ

PRE EQ

INSERT OUT

LEVEL

PAN

DYNA OUT

EQ OUT METER METER METER

GR METER

COMP

EXPAND

INSERT

PRE FADER INSERT OUT

4BAND

COMPAND

Keyin Self PRE EQ / Self POST EQ / MIX13-16 OUT / ST (L,R,MONO (C)) POST EQ

(PRE FADER) PFL / (POST ON) AFL

PRE FADER / POST ON

PRE FADER

To M ATRIX

VARI

To M ATRIX

VARI

STEREO

LEVEL

POST ON

BAL

METER

POST ON

STEREO OUT L,R,MONO (C)

To OUTPUT PATCH To MONITOR SELECT

■ Canaux MATRIX 1–8

Ces canaux traitent les signaux envoyés par les canaux MIX ou STEREO/MONO aux bus MATRIX et les envoient vers les ports de sortie correspondants. Lorsque la console M7CL est paramétrée sur ses valeurs par défaut, les ports de sortie suivants sont affectés.

Canaux MATRIX 1–8 Canaux de sortie 1–8, 9–16

Canaux MATRIX 1/2 Prises OMNI OUT 13/14

M O N

MIX

···

1 2

L R (C) L R

1516

MATRIX CUE

···

1 2 7 8

MATRIX 1-8

To R ACKIN PATCH To OUTPUT PATCH

INSERT OUT 1-8

MATRIX

INSERT IN 1-8

CUE ON

INSERT POINT

● ATT (Atténuateur)

Atténue/renforce le niveau du signal.

● 4 BAND EQ (Egaliseur à 4 bandes)

Egaliseur paramétrique disposant de 4 bandes (HIGH, HIGH MID, LOW MID et LOW).

● DYNAMICS 1

Processeur de dynamiques pouvant servir de compresseur, de compandeur et d'expandeur.

● LEVEL (Niveau)

Règle le niveau de sortie du canal.

● BALANCE (canal STEREO uniquement)

Règle la balance du volume gauche/droite du canal STEREO (L/R).

● ON (Activation/désactivation)

Active ou désactive le canal de sortie. Si ce réglage est désactivé (off), le canal sera assourdi.

● MATRIX ON/OFF (Activation/désactivation de l'envoi de MATRIX)

Ceci est un commutateur d'activation/désactivation du signal envoyé à partir des canaux MIX, du canal STEREO (L/R) et du canal MONO (C) vers chacun des bus MATRIX 1–8.

● MATRIX 1–8 (Niveaux d'envoi MATRIX 1–8)

Règle le niveau d'envoi du signal émis depuis les canaux MIX, le canal STEREO (L/R) ou le canal MONO (C) vers chaque bus MATRIX 1–8. Pour déﬁnir la position à partir de laquelle le signal est envoyé vers le bus MATRIX, vous pouvez choisir parmi les valeurs suivantes : directement avant l'égaliseur à quatre bandes, directement avant le fader ou directement après la touche [ON].

Mode d'emploi de M7CL

PRE FADER INSERT OUT

PRE EQ INSERT OUT

PRE EQ

METER METER METER METER

INSERT

PRE EQ

INSERT OUT

ATT

PRE EQ

EQ OUT DYNA OUT

GR METER

COMP

4BAND

COMPAND

EXPAND

POST EQ

PRE FADER INSERT OUT

Keyin

Self PRE EQ / Self POST EQ / MIX13-16 OUT/ MATRIX1-8 POST EQ

(PRE FADER) PFL / (POST ON) AFL

Si le bus MATRIX de destination de l'envoi est spéciﬁé sur la valeur stéréo, vous pourrez utiliser le bouton PAN pour régler le balayage panoramique entre les deux bus MATRIX. Si la source de l'envoi est un canal MIX stéréo ou le canal STEREO, utilisez le bouton BALANCE pour régler la balance du volume des canaux gauche et droite envoyés vers les deux bus MATRIX.

● INSERT (Insertion)

Vous pouvez raccorder les ports de sortie ou d'entrée souhaités aﬁn d'insérer un périphérique externe tel qu'un processeur d'effets. Vous pouvez également alterner les emplacements d'entrée et de sortie d'insertion.

● METER (Indicateur de niveau)

Mesure le niveau du canal de sortie. Vous pouvez changer la position sur laquelle le niveau est détecté.

● KEY IN (canaux MIX 13–16 uniquement)

Vous avez la possibilité d'envoyer les signaux de sortie des canaux MIX 13–16 vers les processeurs dynamiques et les utiliser comme des signaux d'entrée de touche pour contrôler les dynamiques.

● RACK IN PATCH (Patch d'entrée de rack)

Raccorde le signal de sortie d'un canal MIX sur une entrée de rack.

● OUTPUT PATCH (Patch de sortie)

Affecte un port de sortie à un canal de sortie.

● MONITOR SELECT (Sélecteur de contrôle)

Sélectionne le signal de sortie d'un canal de sortie comme source de contrôle.

PRE FADER

INSERT

LEVEL

PRE FADER

POST

METER

MATRIX OUT 1-8

POST ON

To OUTPUT PATCH To MONITOR SELECT

Page 71

Spécification du nom et de l'icône du canal

•Vous pouvez ajouter ou éditer des caractères dans le champ de nom de canal même après y avoir entré un nom d'échantillon. Si vous souhaitez attribuer des noms de canaux portant des numéros consécutifs tels que « Chorus 1 » et « Chorus 2 », vous pourrez le faire en entrant le nom d'échantillon puis en lui ajoutant un numéro.

Spéciﬁcation du nom et de l'icône du canal

Cette section vous explique comment spéciﬁer le nom et l'icône qui s'afﬁcheront à l'écran pour chaque canal de sortie.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW contenant le canal de sortie dont vous souhaitez spéciﬁer le nom et l'icône.

1 Champ du numéro de canal / nom de

canal

Accédez à la fenêtre contextuelle PATCH/

NAME en appuyant sur le champ de numéro de canal / nom de canal du canal auquel vous souhaitez attribuer un nom et une icône.

Pour sélectionner l'icône relative à ce

canal, appuyez sur la touche des icônes.

La partie inférieure de la fenêtre contextuelle change comme suit.

1 Touches de sélection d'icône

Sélectionnent l'icône utilisée pour ce canal.

B Touches de sélection de nom d'échantillon

Sélectionnent un nom d'échantillon associé à l'icône actuellement sélectionnée. Lorsque vous appuyez sur une touche, ce nom d'échantillon est saisi dans le champ du nom de canal.

Utilisez les touches de sélection d'icône

pour sélectionner l'icône que vous souhaitez utiliser pour ce canal.

L'icône sélectionnée s'afﬁche dans la touche des icônes, située dans la partie supérieure de la fenêtre.

Opérations liées aux canaux de sortie

La fenêtre contextuelle afﬁche les éléments suivants.

1 Touche des icônes

Indique l'icône sélectionnée pour ce canal. Lorsque vous appuyez sur cette touche, un écran apparaît dans lequel vous pouvez sélectionner une icône ou un nom d'échantillon.

B Zone de saisie du nom de canal

Indique le nom attribué à ce canal. Lorsque vous appuyez sur ce champ, une fenêtre du clavier s'ouvre aﬁn de vous permettre d'attribuer un nom.

C Touche de port de sortie

Indique le port de sortie actuellement sélectionné. Si vous appuyez sur cette touche lors de la sélection d'icône ou la modiﬁcation d'un nom de canal, vous retournerez sur l'écran de sélection du port de sortie.

D Onglets

Sélectionnent les éléments afﬁchés dans la partie inférieure de l'écran.

Si nécessaire, utilisez les touches de

sélection de nom d'échantillon pour choisir un nom d'échantillon.

Le nom d'échantillon sélectionné est saisi dans le champ du nom de canal situé dans la partie supérieure de la fenêtre.

ASTUCE

Mode d'emploi de M7CL

Page 72

Spécification du nom et de l'icône du canal • Envoi de signaux depuis les canaux MIX vers le bus STEREO/MONO

Pour saisir directement un nom de canal

(ou éditer le nom d'échantillon déjà entré), appuyez sur le champ de nom de canal situé dans la partie supérieure de la fenêtre.

Utilisez les touches [SEL] de la section

Centralogic pour basculer entre les canaux de sortie, et spéciﬁez l'icône ou le nom de canal pour d'autres canaux de la même façon.

Lorsque la fenêtre contextuelle PATCH/NAME s'afﬁche, vous pouvez utiliser les touches [SEL] de la section Centralogic pour changer de canal parmi les huit canaux actuellement sélectionnés.

Si vous souhaitez effectuer des opérations sur des canaux de sortie autres que les huit canaux actuellement sélectionnés, utilisez les touches de navigation → touches [SEL] de la section Centralogic aﬁn de sélectionner le canal de votre choix.

Une fois que vous terminé les opérations

relatives à l'entrée, appuyez sur le symbole « ×××× » dans la partie supérieure droite de la fenêtre.

Envoi de signaux depuis les canaux MIX vers le bus STEREO/MONO

Cette section vous explique comment envoyer le signal d'un canal MIX vers les bus STEREO ou MONO. Il existe deux méthodes d'envoi de signaux à partir d'un canal MIX vers les bus STEREO ou MONO : les modes ST/MONO et LCR. Vous pouvez sélectionner le mode de votre choix séparément pour chaque canal. Les différences entre ces modes sont expliquées ci-dessous.

■ Mode ST/MONO

Ce mode envoie le signal à partir d'un canal MIX vers les bus STEREO et MONO de manière indépendante.

• Il est possible d'activer/désactiver séparément les signaux émis depuis le canal MIX respectivement vers les bus STEREO et MONO.

• Le balayage panoramique du signal envoyé depuis le canal MIX vers le bus STEREO L/R est contrôlé par le bouton TO ST PAN. (Le signal émis vers le bus MONO n'est pas affecté par ce bouton.)

• La balance de volume gauche/droite du signal émis depuis un canal MIX stéréo vers le bus STEREO est commandée par le bouton BALANCE. (Le signal émis vers le bus MONO n'est pas affecté par ce bouton.)

■ Mode LCR

Ce mode envoie le signal du canal MIX vers trois bus en même temps (STEREO (L/R) et MONO (C))

• L'activation ou la désactivation du signal émis depuis le canal MIX vers les bus STEREO (L/R) et MONO sont spéciﬁées pour l'ensemble des bus concernés.

• Le bouton CSR (Rapport centre-côté) détermine le rapport de niveau entre le signal envoyé depuis le canal MIX vers le bus STEREO (L/R) et le bus MONO (C).

•

Le bouton TO ST PAN/BALANCE déﬁnit le niveau du signal envoyé depuis le canal MIX vers les bus STEREO (L/R)

MONO (C).

ASTUCE

Mode d'emploi de M7CL

→

p. 142).

Page 73

Envoi de signaux depuis les canaux MIX vers le bus STEREO/MONO

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW qui inclut le canal MIX que vous souhaitez envoyer au bus STEREO/MONO.

1 Champ STEREO/MONO

Dans le champ STEREO/MONO, appuyez

sur un bouton pour sélectionner le canal MIX que vous souhaitez régler, puis appuyez sur le bouton à nouveau aﬁn d'accéder à la fenêtre contextuelle TO STEREO/MONO.

Dans la fenêtre contextuelle TO STEREO/MONO, vous pouvez contrôler le signal envoyé depuis le canal MIX vers le bus STEREO/MONO. Vous avez la possibilité d'afﬁcher cette fenêtre sous deux vues, 8 ch et ALL : servez-vous des onglet situés sous la fenêtre pour passer de l'une à l'autre. Ces fenêtres comportent les éléments suivants.

[Fenêtre contextuelle TO STEREO/MONO (8 ch)]

Vous pouvez contrôler ici les réglages d'activation/ désactivation de panoramique/balance du signal envoyé depuis les canaux MIX vers les bus STEREO (L/R) et MONO (C), par groupe de huit canaux.

1 Touche de sélection de canal

Afﬁche l'icône, le numéro de canal et le nom de canal pour ce canal. Lorsque vous appuyez sur cette touche, ce canal est sélectionné pour les opérations, et la touche [SEL] de la section Centralogic correspondante s'allume.

B Touche MODE

Sélectionne les modes ST/MONO ou LCR pour spéciﬁer les modalités d'envoi du signal émis vers les bus STEREO ou MONO. Ce mode peut être spéciﬁé individuellement pour chaque canal.

Vous basculez d'un mode à l'autre à chaque fois que vous appuyez sur cette touche. Un indicateur (ST/ MONO ou LCR) s'allume directement au-dessus de la touche concernée pour signaler le mode actuellement sélectionné.

C Touches STEREO/MONO

Commutateurs d'activation/désactivation individuels pour le signal envoyé depuis chaque canal vers les bus STEREO/MONO lorsque la touche MONO est réglée en mode ST/MONO.

D Bouton TO ST PAN/BALANCE

Pour les canaux MIX monauraux, ceci fonctionne comme un bouton PAN qui règle le balayage panoramique gauche/droite du signal envoyé vers le bus STEREO.

Pour les canaux MIX stéréo, ceci agit comme un bouton BALANCE qui règle le volume des signaux gauche et droit envoyés vers le bus STEREO. Pour ajuster la valeur, il faut appuyer sur le bouton aﬁn de le sélectionner, puis actionner l'encodeur multi-fonctions correspondant.

Si la touche MODE est spéciﬁée en mode LCR, la touche et le bouton suivants s'afﬁcheront à la place de la touche STEREO/MONO (

3).

E Touche LCR

Commutateur d'activation/désactivation global des signaux envoyés par les canaux MIX aux bus STEREO (L/R) et MONO. Si cette touche est désactivée, aucun signal ne sera émis du canal MIX correspondant vers les bus STEREO ou MONO.

F Bouton CSR (Rapport centre-côté)

Règle le niveau relatif des signaux envoyés depuis le canal vers les bus STEREO (L/R) et MONO (C), dans une plage de 0–100 %. Pour en spéciﬁer la valeur, appuyez sur le bouton aﬁn de le sélectionner, puis servez-vous de l'encodeur multi-fonctions correspondant.

[Fenêtre contextuelle TO STEREO/MONO (ALL)]

Afﬁche l'état des signaux envoyés depuis tous les canaux MIX vers les bus STEREO/MONO, et règle le panoramique et la balance pour les huit canaux sélectionnés.

Pour les canaux MATRIX et STEREO/MONO, seuls le numéro de canal, l'icône et le nom de canal sont indiqués.

Mode d'emploi de M7CL

Opérations liées aux canaux de sortie

Page 74

Envoi de signaux depuis les canaux MIX vers le bus STEREO/MONO

1 Touche de sélection de canal

B Bouton TO ST PAN/BALANCE

Pour les canaux MIX monauraux, ceci fonctionne comme un bouton PAN qui ajuste le balayage panoramique gauche/droite du signal envoyé vers le bus STEREO. Sur les canaux MIX stéréo, il agit comme un bouton BALANCE qui règle le volume des signaux gauche et droit émis vers le bus STEREO.

Pour en spéciﬁer la valeur, appuyez sur le bouton aﬁn de le sélectionner, puis servez-vous de l'encodeur multi-fonctions correspondant.

Si le signal atteint un point de surcharge à n'importe quel point de détection de mesure du canal, l'indicateur situé à gauche du bouton s'allumera.

C Indicateur ST/MONO

Si un canal MIX est spéciﬁé en mode ST/MONO, ceci indiquera individuellement l'état d'activation/ désactivation du signal envoyé depuis le canal vers les bus STEREO/MONO.

Accédez à la fenêtre contextuelle

TO STEREO/MONO huit canaux.

Utilisez la touche MODE aﬁn de

sélectionner, pour chaque canal, le mode ST/MONO ou LCR.

Dans la section STEREO/MONO MASTER

du panneau supérieur, vériﬁez que la touche [ON] du canal STEREO/MONO est activée, puis réglez la valeur du fader sur une position appropriée.

Appuyez sur les touches [MIX 1-8] ou [MIX

9-16] de sorte que les canaux MIX que vous souhaitez contrôler soient rappelés dans la section Centralogic.

Vériﬁez que la touche [ON] de ce canal est

activée, et utilisez le fader de la section Centralogic pour augmenter le niveau d'ensemble du canal MIX de manière appropriée.

Les étapes suivantes diffèrent selon que le mode ST/ MONO ou LCR a été sélectionné pour le canal à l'étape 5.

● Canaux pour lesquels le mode ST/ MONO est sélectionné

Dans la fenêtre contextuelle TO STEREO/

MONO, utilisez la touche STEREO/MONO pour activer ou désactiver le signal envoyé depuis le canal MIX vers les bus STEREO/ MONO.

Pour un canal réglé en mode ST/MONO, les signaux envoyés vers les bus STEREO et MONO peuvent être activés ou désactivés individuellement.

Dans la fenêtre contextuelle TO STEREO/

MONO, appuyez sur le bouton TO ST PAN aﬁn de le sélectionner, puis utilisez les encodeurs multi-fonctions 1–8 pour régler le signal envoyé depuis les canaux MIX vers le bus STEREO.

● Canaux pour lesquels le mode LCR est sélectionné

Vériﬁez que la touche LCR est activée dans

la fenêtre contextuelle TO STEREO/MONO.

Les canaux pour lesquels la touche LCR est désactivée n'envoient pas de signaux vers les bus STEREO ou MONO.

Dans la fenêtre contextuelle TO STEREO/

MONO, appuyez sur le bouton CSR pour le sélectionner. Utilisez les encodeurs multifonctions 1–8 aﬁn de régler la différence de niveau entre les signaux envoyés depuis ce canal vers les bus STEREO (L/R) et MONO (C).

Les réglages du bouton CSR sont les mêmes que pour les canaux d'entrée. (Pour plus de détails, voir → p. 59.)

Dans la fenêtre contextuelle TO STEREO/

MONO, appuyez sur le bouton TO ST PAN aﬁn de le sélectionner. Servez-vous des encodeurs multi-fonctions 1–8 pour régler le balayage panoramique des signaux envoyés depuis le canal MIX vers le bus STEREO (L/R) et la balance des signaux émis en direction des bus MONO (C) et STEREO (L/R).

Reportez-vous à la page 59 pour obtenir les détails sur la modiﬁcation du niveau d'envoi d'un signal émis à partir d'un canal MIX en mode LCR en fonction des manipulations du bouton TO ST PAN.

Mode d'emploi de M7CL

Page 75

Envoi de signaux depuis les canaux MIX et STEREO/MONO vers les bus MATRIX

Cette section vous explique les modalités d'envoi du signal à partir d'un canal MIX ou STEREO/ MONO vers les bus MATRIX 1–8. L'opération peut être réalisée de deux manières différentes.

■ Utilisation de la section SELECTED CHANNEL

Cette méthode permet de recourir aux encodeurs de la section SELECTED CHANNEL pour paramétrer les niveaux d'envoi vers les bus MATRIX. Ceci vous permet de contrôler simultanément les signaux envoyés depuis un canal MIX, STEREO (L/R) ou MONO (C) spéciﬁque vers tous les bus MATRIX.

■ Utilisation de la section Centralogic

Cette méthode permet d'utiliser les encodeurs multi-fonctions de la section Centralogic pour régler les niveaux d'envoi vers les bus MATRIX. Ceci vous permet de contrôler simultanément les signaux envoyés depuis huit canaux MIX, STEREO (L/ R) ou MONO (C) vers un bus MATRIX spéciﬁque.

Utilisation de la section SELECTED CHANNEL

Utilisez les encodeurs de la section SELECTED CHANNEL pour régler le niveau d'envoi des signaux émis depuis le canal MIX, STEREO (L/R) ou MONO (C) de votre choix vers tous les bus MATRIX.

Vériﬁez qu'un port de sortie est affecté au

bus MATRIX vers lequel vous souhaitez envoyer les signaux et qu'un périphérique externe est connecté.

Pour les détails sur l'affectation d'un port de sortie à un bus MATRIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportez-vous à la p. 39.

Utilisez les touches de navigation pour

affecter les canaux MIX 1–8 ou 9–16 ou encore les canaux STEREO/MONO de votre choix à la section Centralogic.

Servez-vous des touches [SEL] de la

section Centralogic pour sélectionner le canal d'entrée dont les signaux seront envoyés vers les bus MATRIX.

Les canaux STEREO/MONO peuvent également être sélectionnés directement à l'aide des touches [SEL] de la section STEREO/MONO MASTER.

Appuyez sur l'un des encodeurs de la

section SELECTED CHANNEL pour accéder à l'écran SELECTED CHANNEL VIEW.

L'écran SELECTED CHANNEL VIEW afﬁche tous les paramètres de mixage du canal correspondant. Le paramétrage des niveaux d'envoi vers les bus MATRIX s'effectue dans le champ TO MATRIX de cet écran.

1 Champ TO MATRIX (Vers MATRIX)

Dans ce champ, vous pouvez basculer entre les états d'activation et de désactivation et régler le niveau du signal envoyé depuis le canal vers les bus MATRIX.

B Bouton TO MATRIX SEND LEVEL

Règle le niveau d'envoi du signal provenant de ce canal vers les bus MATRIX. Pour ajuster les niveaux d'envoi, utilisez les encodeurs de la section SELECTED CHANNEL.

Si le bus MATRIX de destination de l'envoi est spéciﬁé sur stéréo, le bouton gauche de la paire de boutons adjacents fera ofﬁce de bouton PAN (pour un canal STEREO ou un canal MIX stéréo, ce sera le cas pour le bouton BALANCE). Si la touche TO MATRIX SEND ON/OFF ( sera estompé.

C Touche TO MATRIX SEND ON/OFF

Fonctionne comme un commutateur d'activation/ désactivation du signal envoyé depuis ce canal vers le bus MATRIX.

La mention « PRE » en caractères noirs sur fond blanc apparaît au-dessus de ces touches uniquement lorsque la valeur PRE (pré-fader) est sélectionnée comme position à partir de laquelle le signal est envoyé. Cette indication ne s'afﬁche pas pour POST (post-fader). (Pour les détails sur le basculement entre PRE et POST → p. 77.)

3) est désactivée (off), le bouton

Opérations liées aux canaux de sortie

Mode d'emploi de M7CL

Page 76

Envoi de signaux depuis les canaux MIX et STEREO/MONO vers les bus MATRIX

ASTUCE

• Si la valeur PRE est sélectionnée comme position à partir de laquelle le signal est envoyé vers un bus MATRIX, le signal sera émis depuis la position pré-fader, indépendamment du réglage spéciﬁé sur l'écran BUS SETUP.

Vériﬁez que la touche TO MATRIX SEND

ON/OFF est activée pour le bus MATRIX de destination d'envoi.

Si cette touche est désactivée (off), il faudra l'activer en appuyant sur la touche à l'écran.

Dans la section SELECTED CHANNEL,

utilisez les boutons MIX/MATRIX SEND LEVEL pour régler les niveaux d'envoi vers les bus MATRIX.

ASTUCE

Servez-vous des touches de navigation et

des touches [SEL] de la section Centralogic pour basculer entre les canaux et réglez le niveau d'envoi à partir d'autres canaux vers les bus MATRIX de la même façon.

Utilisation de la section Centralogic

Cette méthode vous permet d'utiliser les encodeurs multifonctions pour régler simultanément les niveaux d'envoi des signaux émis depuis les huit canaux sélectionnés dans la section Centralogic vers le bus MATRIX de votre choix.

Vériﬁez qu'un port de sortie est affecté au

bus MATRIX vers lequel vous souhaitez envoyer les signaux et que votre périphérique externe est relié au port de sortie correspondant.

Pour les détails sur l'affectation d'un port de sortie à un bus MATRIX, reportez-vous à la p. 95. Pour en savoir plus sur la connexion à un périphérique externe, reportez-vous à la p. 39.

Servez-vous des touches de navigation

pour accéder à l'écran OVERVIEW comprenant le canal que vous souhaitez contrôler (parmi les canaux MIX 1–8, 9–16 ou les canaux STEREO/MONO).

Dans l'écran OVERVIEW, vous pouvez utiliser le champ TO MATRIX pour régler les niveaux d'envoi vers le bus MATRIX.

1 Champ TO MATRIX

Règle le niveau d'envoi du signal émis depuis les canaux MIX et STEREO/MONO vers le bus MATRIX.

B Bouton TO MATRIX SEND LEVEL

Ajuste le niveau d'envoi du signal émis depuis le canal MIX ou STEREO/MONO vers les bus MATRIX.

Pour régler le niveau d'envoi, appuyez sur le bouton approprié aﬁn de le sélectionner puis actionnez les encodeurs multi-fonctions 1–8. Si le bus MATRIX de destination de l'envoi est réglé sur la valeur stéréo, le bouton gauche de la paire de boutons adjacents fonctionnera comme un bouton PAN (et comme un bouton BALANCE pour les canaux MIX stéréo ou pour le canal STEREO).

Mode d'emploi de M7CL

Page 77

Envoi de signaux depuis les canaux MIX et STEREO/MONO vers les bus MATRIX

Appuyez sur le bouton TO MATRIX SEND

LEVEL pour obtenir le bus MATRIX de destination de l'envoi souhaité.

Un cadre en gras s'afﬁche tout autour des boutons TO MATRIX SEND LEVEL relatifs au bus MATRIX concerné.

Utilisez les encodeurs multi-fonctions 1–8

pour régler le niveau d'envoi, vers le bus MATRIX sélectionné, des signaux émis depuis les canaux MIX dont le nombre peut totaliser huit canaux ou les canaux STEREO/MONO.

Si nécessaire, vous pouvez vous servir des touches de navigation et des touches [SEL] de la section Centralogic pour changer de canal de destination d'envoi.

ASTUCE

Si vous voulez effectuer des réglages

détaillés pour les envois vers MATRIX, vous devrez appuyer une nouvelle fois sur le bouton TO MATRIX SEND LEVEL à l'intérieur du cadre en gras.

Lorsque vous appuyez à nouveau sur le bouton TO MATRIX SEND LEVEL actuellement sélectionné, la fenêtre contextuelle MATRIX SEND s'afﬁche. Cette fenêtre contient les éléments suivants.

1 2

7 8

C Touche de sélection de canal

D Touche PRE

Cette touche sélectionne la position à partir de laquelle le signal est envoyé depuis le canal MIX ou STEREO/ MONO vers un bus MATRIX. Elle entraîne l'émission du signal respectivement depuis la position post fader lorsqu'elle est désactivée (off), et depuis la position pré-fader lorsqu'elle est activée (on).

E Touche TO MATRIX SEND ON/OFF

Commutateur d'activation/désactivation du signal envoyé à partir des canaux MIX ou STEREO/MONO vers le bus MATRIX.

F Bouton TO MATRIX SEND LEVEL

Règle le niveau d'envoi du signal émis depuis les canaux MIX ou STEREO/MONO vers le bus MATRIX. Pour ajuster le niveau d'envoi, servez-vous des encodeurs multi-fonctions 1–8.

Si le bus MATRIX de destination de l'envoi est spéciﬁé sur la valeur stéréo, le bouton TO MATRIX PAN (ou le bouton TO MATRIX BALANCE dans le cas d'un canal MIX stéréo ou d'un canal STEREO) et le bouton TO MATRIX SEND LEVEL s'afﬁcheront à cet emplacement.

G Touche ALL PRE

Sélectionne PRE comme position à partir de laquelle le signal est envoyé depuis tous les canaux vers le bus MATRIX.

H Touche ALL POST

Sélectionne POST comme position à partir de laquelle le signal est envoyé depuis tous les canaux vers le bus MATRIX.

Utilisez les touches TO MATRIX SEND ON/

OFF pour activer/désactiver les signaux envoyés depuis les canaux MIX et STEREO/ MONO vers le bus MATRIX actuellement sélectionné.

Opérations liées aux canaux de sortie

3 4

1 SEND TO

Indique le numéro, le nom de canal et l'icône du bus MATRIX actuellement sélectionné comme destination d'envoi pour les signaux.

B Touches ←←

Utilisez ces touches pour basculer entre les bus MATRIX de destination d'envoi.

←←

/→→→→

Si nécessaire, servez-vous de la touche

PRE aﬁn de sélectionner l'emplacement à partir duquel le signal est envoyé depuis chaque canal vers le bus MATRIX.

Répétez les étapes 3-6 aﬁn de régler le

niveau d'envoi pour d'autres bus MATRIX en suivant la même procédure.

Mode d'emploi de M7CL

Page 78

Mode d'emploi de M7CL

Page 79

Chapitre 7

Opérations dans la section SELECTED CHANNEL

Le présent chapitre explique comment utiliser la section SELECTED CHANNEL et l'écran SELECTED CHANNEL VIEW pour contrôler le canal sélectionné.

A propos de la section SELECTED CHANNEL

La section SELECTED CHANNEL située à gauche de l'écran correspond au module de mixage d'un mixeur analogique classique et vous permet de régler manuellement tous les principaux paramètres du canal en cours de sélection. Les opérations effectuées dans cette section concernent le canal le plus récemment sélectionné via la touche [SEL] qui lui correspond. Pour un canal ST IN ou STEREO, c'est le canal L ou R qui est sélectionné et les principaux paramètres sont liés. Vous pouvez utiliser les codeurs du panneau pour contrôler les paramètres de mixage comme le gain du préampli micro, les paramètres HPF/EQ, le paramètre de seuil des processeurs des dynamiques, les paramètres pan/balance (panoramique/équilibre) et les niveaux d'envoi vers les bus MIX/MATRIX.

Section SELECTED CHANNEL

Opérations dans la section SELECTED CHANNEL

Mode d'emploi de M7CL

Page 80

A propos de l'écran SELECTED CHANNEL VIEW

Lorsque vous appuyez sur l'un des encodeurs de la section SELECTED CHANNEL, la fenêtre SELECTED CHANNEL VIEW s'afﬁche sur l'écran tactile. L'écran SELECTED CHANNEL VIEW afﬁche la plupart des paramètres du canal actuellement sélectionné à l'aide de la touche [SEL] qui lui correspond. Cet écran vous permet de vériﬁer les paramètres contrôlés par les encodeurs de la section SELECTED CHANNEL. L'écran SELECTED CHANNEL VIEW contient les éléments suivants :

237

564

N O

1 Champ TO MIX/TO MATRIX

• Lorsqu'un canal d'entrée est sélectionné

........... C'est ici que vous pouvez commuter

l'état activé/désactivé des signaux envoyés de ce canal vers chaque bus MIX et MATRIX et visualiser les niveaux d'envoi. En utilisant alternativement les touches TO MIX et TO MATRIX, vous pouvez permuter les bus afﬁchés sur l'écran SELECTED CHANNEL VIEW ou OVERVIEW.

• Lorsqu'un canal MIX, STEREO ou MONO est sélectionné ... Vous pouvez commuter l'état activé/

désactivé des signaux envoyés de ce canal vers chaque bus MATRIX et visualiser les niveaux d'envoi.

• Lorsqu'un canal MATRIX est sélectionné

........... Vous pouvez commuter l'état activé/

désactivé des signaux envoyés de chaque canal vers ce bus MATRIX et visualiser les niveaux d'envoi.

B Champ HA (canaux d'entrée seulement)

Ce champ présente le port d'entrée assigné au canal d'entrée, le gain du préampli micro, le statut activé/ désactivé de l'alimentation fantôme, le réglage de phase et l'indicateur OVER du niveau d'entrée.

J K

C Champ PATCH (canaux de sortie seulement)

Pour les canaux de sortie, le champ PATCH est afﬁché dans la zone (

2). Ce champ indique le port de sortie qui

est assigné au canal de sortie. Si deux ports de sortie ou plus sont assignés, seul le plus représentatif sera afﬁché.

D Champ TO ST PAN/BALANCE

• Lorsqu'un canal INPUT ou un canal MIX monaural est sélectionné

...........Ce champ fonctionne comme un

commutateur d'activation/désactivation du signal envoyé de ce canal au bus STEREO/MONO. Le panoramique du signal envoyé au bus STEREO est également afﬁché.

• Lorsqu'un canal ST IN ou un canal MIX stéréo est sélectionné

...........Ce champ fonctionne comme un

commutateur d'activation/désactivation du signal envoyé de ce canal au bus STEREO/MONO. Il présente également la balance des signaux de droite et de gauche envoyés de ce canal au bus STEREO.

• Lorsqu'un canal MATRIX stéréo est sélectionné

...........Ce champ présente la balance des

signaux de gauche et de droite envoyés depuis le canal MATRIX.

• Lorsqu'un canal STEREO est sélectionné

...........Ce champ présente la balance des

signaux de gauche et de droite envoyés depuis le canal STEREO.

E Champ DYNAMICS 1 F Champ DYNAMICS 2 (canaux d'entrée

seulement)

Ce champ présente les paramètres des dynamiques 1/2. Il permet également d'accéder à une fenêtre contextuelle dans laquelle vous pouvez éditer en détail les paramètres dynamiques qui ne peuvent pas être modiﬁés dans la section SELECTED CHANNEL.

G Champ HPF (canaux d'entrée seulement)

Ces commandes activent/désactivent le ﬁltre passe-haut (HPF) et ajustent sa fréquence de coupure.

H Champ EQ

Ce champ vous permet d'activer/désactiver l'égaliseur à quatre bandes et de visualiser ses paramètres.

Mode d'emploi de M7CL

Page 81

• De plus, vous pouvez effectuer un paramétrage sur l'écran PREFERENCE de façon à pouvoir accéder à des paramètres détaillés qui ne peuvent pas être modiﬁés dans la section SELECTED CHANNEL. (Pour plus de détails, voir p. 198.)

A propos de l'écran SELECTED CHANNEL VIEW • Opérations dans la section SELECTED CHANNEL

I Champ EQ graph

Ce champ afﬁche la réponse de l'égaliseur et du ﬁltre passe-haut.

J Champ INSERT (canaux INPUT, MIX, MATRIX,

STEREO et MONO seulement)

L'acheminement du signal en vue de son insertion dans le canal peut être activée/désactivée ici.

K Champ DIRECT OUT (canaux INPUT

seulement)

Il s'agit d'un commutateur d'activation/désactivation du signal directement envoyé par le canal. Le niveau de sortie est également afﬁché ici.

L Champ RECALL SAFE

Active/désactive le statut Recall Safe de ce canal. Si seuls certains des paramètres du canal sont en mode Recall Safe, l'indicateur PARTIAL s'allume.

M Champ FADER

Ce champ permet de voir le niveau d'entrée/sortie du canal et de l'activer ou de le désactiver.

N Champ DCA (canaux d'entrée seulement)

Vous pouvez sélectionner ici le groupe DCA auquel ce canal est assigné.

O Champ MUTE

C'est ici que vous pouvez sélectionner le groupe de mute auquel ce canal est assigné.

Opérations dans la section SELECTED CHANNEL

La présente section explique comment vous pouvez utiliser la section SELECTED CHANNEL pour contrôler tous les paramètres d'un canal spéciﬁque.

Appuyez sur la touche [SEL] pour

sélectionner le canal que vous souhaitez contrôler.

La section SELECTED CHANNEL contrôle le canal sélectionné en dernier au moyen de la touche [SEL] qui lui correspond.

Pour sélectionner un canal INPUT, ST IN, STEREO ou MONO, appuyez sur la touche [SEL] appropriée dans la section INPUT, la section ST IN ou la section STEREO/MONO MASTER du panneau supérieur.

Pour sélectionner un canal MIX ou MATRIX, utilisez les touches de navigation pour rappeler le canal souhaité dans la section Centralogic, puis appuyez sur la touche [SEL] correspondant au canal souhaité.

Le numéro et le nom du canal en cours de sélection sont afﬁchés dans le champ de sélection du canal situé dans la zone d'accès aux fonctions de l'écran tactile.

Numéro du canal

Nom du canal

ASTUCE

• Dans le cas des canaux ST IN ou STEREO, vous pouvez permuter entre L et R en appuyant de manière répétée sur la même touche [SEL].

•Vous pouvez également permuter les canaux en appuyant sur le champ de sélection des canaux situé dans la zone d'accès aux fonctions. Vous sélectionnez le canal précédent ou le canal suivant en appuyant respectivement sur le côté gauche ou le côté droit.

Appuyez sur l'un des boutons de la section

SELECTED CHANNEL.

Lorsque vous appuyez sur un bouton de la section SELECTED CHANNEL, l'écran SELECTED CHANNEL VIEW du canal en cours de sélection s'afﬁche. Si vous laissez cet écran afﬁché, vous conservez la possibilité de consulter les paramètres pendant que vous utilisez un encodeur de la section SELECTED CHANNEL.

ASTUCE

Même en cas de sélection d'un écran différent, les boutons de la section SELECTED CHANNEL continuent d'inﬂuer sur le canal en cours de sélection. Dans ce cas, une fenêtre indiquant la valeur de ce paramètre s'afﬁche sur l'écran lorsque vous utilisez un bouton.

Utilisez les encodeurs de la section

SELECTED CHANNEL et les touches de l'écran SELECTED CHANNEL VIEW pour modiﬁer les paramètres du canal sélectionné.

Les opérations suivantes varieront selon les paramètres dont vous souhaitez afﬁner la déﬁnition.

Mode d'emploi de M7CL

Opérations dans la section SELECTED CHANNEL

Page 82

Opérations dans la section SELECTED CHANNEL

● Réglage du niveau d'envoi vers un bus MIX ou MATRIX

Utilisez le champ TO MIX/TO MATRIX lorsque vous souhaitez envoyer le signal d'un canal INPUT/ST IN vers un bus MIX, ou d'un canal INPUT, ST IN, MIX ou STEREO vers un bus MATRIX.

1 Touches TO MIX/TO MATRIX

(canaux d'entrée seulement)

Ces touches sélectionnent les bus qui seront contrôlés. Ce champ afﬁche les bus MIX si la touche TO MIX est activée, ou les bus MATRIX si la touche TO MATRIX est activée.

B Touches TO MIX/TO MATRIX SEND LEVEL

Ces touches indiquent le niveau d'envoi du signal envoyé de ce canal d'entrée vers chaque bus MIX ou MATRIX. Pour ajuster les valeurs, utilisez l'encodeur [MIX/MATRIX] correspondant de la section SELECTED CHANNEL.

Si le bus MIX/MATRIX de destination de l'envoi est paramétré sur stéréo, le bouton adjacent de gauche prend la fonction d'un bouton PAN. (Il prend la fonction d'un bouton BALANCE pour un canal ST IN, un canal MIX stéréo ou un canal STEREO). Lorsque vous appuyez sur ce bouton, la fenêtre contextuelle MIX/MATRIX SEND correspondante s'afﬁche.

NOTE

• Si le bus MIX de destination de l'envoi est de type FIXED, ce bouton n'apparaît pas ; seule la touche TO MIX SEND ON/ OFF (

3) s'afﬁche.

C Touches TO MIX/TO MATRIX SEND ON/OFF

Ces touches sont des commutateurs d'activation/ désactivation du signal envoyé par le canal à chaque bus MIX/MATRIX.

Pour ajuster le niveau d'envoi en fonction des bus MIX ou MATRIX, utilisez tout d'abord les touches TO MIX/TO MATRIX pour sélectionner les bus auxquels vous voulez envoyer le signal (seulement pour les canaux d'entrée).

Ensuite, utilisez les encodeurs [MIX/MATRIX] correspondants de la section SELECTED CHANNEL (codés en couleur à l'écran) pour ajuster les niveaux d'envoi du signal envoyé à chaque bus. Le cas échéant, vous pouvez utiliser les touches TO MIX/ TO MATRIX SEND ON/OFF pour activer/désactiver le signal envoyé à chaque bus. La position à partir de laquelle le signal est envoyé du canal en cours s'afﬁche au dessus de ces touches. (Pour obtenir des informations sur la modiﬁcation de la position d'envoi → p. 64.)

● Ajustement du niveau d'envoi des canaux MIX vers un bus MATRIX spéciﬁque

Pour ajuster le niveau d'envoi des canaux MIX vers un bus MATRIX spéciﬁque, sélectionnez tout d'abord le canal MATRIX de destination de l'envoi, puis accédez à l'écran SELECTED CHANNEL VIEW. Si vous avez sélectionné un canal MATRIX, le champ FROM MIX est afﬁché sur le côté gauche de l'écran SELECTED CHANNEL VIEW. Ce champ contient les éléments suivants.

1 Boutons TO MATRIX SEND LEVEL

Ils ajustent le niveau d'envoi du signal envoyé par chaque canal MIX au bus MATRIX sélectionné.

B Touches TO MATRIX SEND ON/OFF

Ces touches sont des commutateurs d'activation/ désactivation du signal envoyé par chaque canal MIX au bus MATRIX.

Pour ajuster le niveau d'envoi vers un bus MATRIX, activez l'encodeur [MIX/MATRIX] correspondant dans la section SELECTED CHANNEL (ils possèdent un code de couleurs comme à l'écran). Le cas échéant, vous pouvez utiliser les touches TO MATRIX SEND ON/OFF pour activer/désactiver le signal envoyé de chaque canal MIX vers le bus MATRIX. La position d'envoi du signal depuis le canal MIX s'afﬁche au dessus de chacune de ces touches. (Pour obtenir des informations sur la modiﬁcation de la position d'envoi → p. 77.)

Mode d'emploi de M7CL

Page 83

Opérations dans la section SELECTED CHANNEL

1 2

● Réglage des paramètres HA (canaux d'entrée seulement)

Pour contrôler le préampli micro (HA) assigné à un canal INPUT/ST IN, vous utiliserez l'encodeur [HA] de la section SELECTED CHANNEL et le champ HA de l'écran SELECTED CHANNEL VIEW. Le champ HA contient les éléments suivants.

1 Bouton GAIN

Il indique le gain du préampli micro assigné au canal. Pour ajuster la valeur, utilisez l'encodeur [HA] de la section SELECTED CHANNEL.

B Touche contextuelle INPUT PORT

Afﬁche le port d'entrée assigné à ce canal. Elle permet également d'accéder à une fenêtre contextuelle dans laquelle vous pouvez sélectionner le port d'entrée.

C + 48 V

Il indique le statut activé (rouge) ou désactivé (noir) de l'alimentation fantôme du préampli micro assigné au canal.

D ø (Phase)

Il indique la phase normale (noir) ou inversée (orange) de l'entrée assignée au canal.

E Indicateur OVER

Il s'allume lorsque le signal d'entrée du préampli micro (HA) atteint le point de surcharge.

● Réglage du paramètre pan/balance

Pour ajuster le paramètre pan/balance du signal envoyé de ce canal au bus STEREO, utilisez l'encodeur [PAN] de la section SELECTED CHANNEL et le champ TO ST PAN/ BALANCE de l'écran SELECTED CHANNEL VIEW. Le champ TO ST PAN/BALANCE contient les éléments suivants.

1 Bouton PAN/BALANCE

Le paramètre suivant change, en fonction du canal sélectionné.

Canal INPUT TO STEREO PAN

Canal ST IN TO STEREO BALANCE

Canal MIX (MONO×2) TO STEREO PAN

Canal MIX (STEREO) MIX BALANCE

Canal MATRIX (MONO×2) Non afﬁché

Canal MATRIX (STEREO) MATRIX BALANCE

Canal STEREO STEREO BALANCE

Canal MONO Non afﬁché

B Touche ST/MONO

(canaux INPUT, ST IN et MIX seulement)

Cette touche permet de changer le statut activé/ désactivé du signal envoyé depuis ce canal au bus STEREO (L/R) et au bus MONO (C).

Pour ajuster le gain du préampli micro, utilisez l'encodeur [HA] de la section SELECTED CHANNEL. A l'écran, l'indicateur situé en haut à droite du bouton HA montre la présence ou l'absence d'un signal sur le port d'entrée connecté, ainsi que l'existence éventuelle d'une surcharge. Lorsque vous appuyez sur le bouton GAIN de l'écran, la fenêtre contextuelle HA/PATCH (1 ch) s'afﬁche, ce qui vous permet de paramétrer le préampli micro. (Pour obtenir des informations sur la fenêtre contextuelle → p. 55.) Lorsque vous appuyez sur la touche INPUT PORT, la fenêtre contextuelle PATCH/NAME s'afﬁche, ce qui vous permet de sélectionner le port d'entrée de chaque canal. (Pour obtenir des informations sur la fenêtre contextuelle → p. 98.)

NOTE

C Touche LCR

(canaux INPUT, ST IN et MIX seulement)

Si un canal INPUT, ST IN ou MIX est paramétré en mode LCR, la touche LCR est afﬁchée à l'endroit (

2).

La touche LCR est un commutateur général qui active/ désactive les signaux envoyés depuis le canal au bus STEREO et au bus MONO.

Pour ajuster le paramètre pan/balance de chaque canal, utilisez la touche ST/MONO ou LCR pour sélectionner le bus de destination de l'envoi, et utilisez l'encodeur [PAN] de la section SELECTED CHANNEL.

Opérations dans la section SELECTED CHANNEL

Mode d'emploi de M7CL

Page 84

Opérations dans la section SELECTED CHANNEL

● Modiﬁcation des connexions de sortie (canaux de sortie seulement)

Pour modiﬁer les connexions de sortie d'un canal de sortie sur l'écran SELECTED CHANNEL VIEW, utilisez la touche contextuelle du champ PATCH.

Lorsque vous appuyez sur cette touche, la fenêtre contextuelle PATCH/NAME s'afﬁche, ce qui vous permet de sélectionner le port de sortie et de spéciﬁer un nom et une icône pour le canal. (Pour obtenir des informations sur la fenêtre contextuelle → p. 98.)

● Réglage des paramètres des dynamiques

Pour modiﬁer les dynamiques du canal en cours de sélection, utilisez le champ DYNAMICS 1/DYNAMICS 2 de l'écran SELECTED CHANNEL VIEW ou les encodeurs [DYNAMICS 1]/[DYNAMICS 2] de la section SELECTED CHANNEL.

NOTE

• Le champ DYNAMICS 2 de l'écran SELECTED CHANNEL VIEW et l'encodeur [DYNAMICS 2] de la section SELECTED CHANNEL ne sont valables que si un canal d'entrée est sélectionné.

Le champ DYNAMICS 1/DYNAMICS 2 de l'écran SELECTED CHANNEL VIEW contient les éléments suivants.

Pour modiﬁer les paramètres des dynamiques, activez la touche DYNAMICS ON/OFF et utilisez les encodeurs [DYNAMICS 1]/[DYNAMICS 2] de la section SELECTED CHANNEL pour ajuster le paramètre THRESHOLD. Si vous souhaitez modiﬁer les paramètres autres que THRESHOLD, ou rappeler des données existantes de la bibliothèque, appuyez à un endroit quelconque du champ pour accéder à la fenêtre contextuelle DYNAMICS 1/ DYNAMICS 2. (Pour obtenir des informations sur la fenêtre contextuelle → p. 108).

● Réglage des paramètres HPF/EQ

Pour modiﬁer le ﬁltre passe-haut du canal en cours de sélection, utilisez le champ HPF de l'écran SELECTED CHANNEL VIEW ou l'encodeur [HPF] de la section SELECTED CHANNEL (canaux d'entrée seulement). Le champ HPF de l'écran SELECTED CHANNEL VIEW contient les éléments suivants.

1 Bouton FREQUENCY

Indique la fréquence de coupure du ﬁltre passe-haut (HPF).

B Touche HPF ON/OFF

Active ou désactive le ﬁltre passe-haut (HPF).

1 Bouton THRESHOLD

Il spéciﬁe le réglage du paramètre THRESHOLD d'un gate ou d'un compresseur. Pour modiﬁer ce réglage, utilisez les encodeurs [DYNAMICS 1]/[DYNAMICS 2] de la section SELECTED CHANNEL.

B Indicateur OVER

Il s'allume si le niveau de sortie des dynamiques atteint le point de surcharge.

C Indicateur de niveau

Il afﬁche sous forme de graphique en bâtons le niveau du signal entré pour les dynamiques (activé=vert, désactivé=gris) et le niveau de réduction du gain (orange). Le paramètre THRESHOLD est afﬁché numériquement et sous forme d'une ligne verticale.

D Touches DYNAMICS ON/OFF

Ces touches activent/désactivent les processeurs 1/2 des dynamiques.

E Boutons des paramètres

Ces boutons indiquent les valeurs des paramètres autres que THRESHOLD.

Mode d'emploi de M7CL

2 3 4

Pour modiﬁer le ﬁltre passe-haut, activez la touche HPF ON/OFF et utilisez l'encodeur [HPF] de la section SELECTED CHANNEL pour ajuster la fréquence de coupure.

Pour modiﬁer l'égalisation du canal en cours de sélection, utilisez le champ EQ de la fonction SELECTED CHANNEL VIEW ou les encodeurs EQ [Q], EQ [FREQUENCY] et EQ [GAIN] de la section SELECTED CHANNEL. Le champ EQ de l'écran SELECTED CHANNEL VIEW contient les éléments suivants.

2 3

Page 85

Opérations dans la section SELECTED CHANNEL

1 Boutons Q/FREQUENCY/GAIN

Ces boutons se rapportent aux paramètres Q, FREQUENCY (fréquence centrale) et GAIN (accentuation/atténuation) de chaque bande (LOW, LOW-MID, HIGH-MID et HIGH).

B Indicateur OVER

Il s'allume lorsque le signal post-EQ atteint le point de surcharge.

C Touche EQ ON/OFF

Active ou désactive l'égaliseur (EQ).

Pour modiﬁer l'égaliseur, activez la touche EQ ON/OFF et utilisez les boutons EQ [Q], EQ [FREQUENCY] et EQ [GAIN] de la section SELECTED CHANNEL pour ajuster le cue, la fréquence centrale et l'accentuation/ l'atténuation. Si vous souhaitez modiﬁer plus en détail les paramètres ou rappeler des paramètres existants de la bibliothèque, appuyez sur n'importe quel bouton EQ ou HPF ou à un endroit du champ EQ graph pour accéder à la fenêtre contextuelle EQ. (Pour obtenir des informations sur la fenêtre contextuelle → p. 105).

NOTE

• Il est impossible de commuter le type d'égaliseur (bandes inférieures ou bandes supérieures) sur l'écran SELECTED CHANNEL VIEW. Si nécessaire, vous pouvez accéder à la fenêtre contextuelle EQ et modiﬁer le type d'égaliseur.

• Si le type HIGH band EQ est déjà paramétré sur Low Pass Filter, le bouton HIGH band Q ne s'afﬁche pas et le bouton GAIN sert de sélecteur on/off pour le ﬁltre passe-bas.

● Déﬁnition de paramètres d'insertion (canaux INPUT, MIX, MATRIX, STEREO et MONO seulement)

Utilisez le champ INSERT pour déﬁnir les paramètres d'insertion d'un canal d'entrée sur l'écran SELECTED CHANNEL VIEW. Ce champ contient les éléments suivants.

● Déﬁnition de paramètres de sortie directe (canaux INPUT seulement)

Utilisez le champ DIRECT OUT pour déﬁnir les paramètres de sortie directe d'un canal d'entrée sur l'écran SELECTED CHANNEL VIEW. Ce champ contient les éléments suivants.

1 Touche contextuelle DIRECT OUT

Lorsque vous appuyez sur cette touche, la fenêtre contextuelle INSERT/DIRECT OUT s'afﬁche, ce qui vous permet de déﬁnir des paramètres d'insertion et de sortie directe.

B Indicateur DIRECT OUT LEVEL

Il indique la valeur actuellement spéciﬁée pour DIRECT OUT LEVEL.

C Touche DIRECT OUT ON/OFF

Active/désactive la sortie directe.

Pour déﬁnir des paramètres de sortie directe sur l'écran SELECTED CHANNEL VIEW, appuyez sur la touche DIRECT OUT pour accéder à la fenêtre contextuelle INSERT/DIRECT OUT (1 ch) et assigner un port de sortie à la sortie directe (→ p. 102). Appuyez sur le bouton DIRECT OUT ON/OFF pour l'activer et utilisez la touche DIRECT OUT LEVEL pour ajuster le niveau de sortie.

● Attribution du statut Recall Safe à un canal

Utilisez le champ RECALL SAFE pour attribuer le statut Recall Safe au canal en cours de sélection sur l'écran SELECTED CHANNEL VIEW. Ce champ contient les éléments suivants.

Opérations dans la section SELECTED CHANNEL

1 Touche contextuelle INSERT

Lorsque vous appuyez sur cette touche, la fenêtre contextuelle INSERT/DIRECT OUT s'afﬁche, ce qui vous permet de déﬁnir des paramètres d'insertion et de sortie directe.

B Indicateur IN

Il indique la présence ou l'absence d'un signal sur le port d'entrée assigné à INSERT IN.

C Touche INSERT ON/OFF

Active ou désactive l'insertion.

Pour déﬁnir des paramètres d'insertion sur l'écran SELECTED CHANNEL VIEW, appuyez sur la touche contextuelle INSERT pour accéder à la fenêtre contextuelle INSERT/DIRECT OUT (1 ch) et attribuer un port de sortie et un port d'entrée à la sortie d'insertion et à l'entrée d'insertion (→ p. 102). Lorsque vous avez attribué les ports, appuyez sur la touche INSERT ON/OFF pour l'activer.

1 Touche contextuelle RECALL SAFE

Ouvre la fenêtre contextuelle RECALL SAFE MODE dans laquelle vous pouvez effectuer un paramétrage relatif au statut Recall Safe.

B Indicateur PARTIAL

Il s'allume si certains des paramètres seulement de ce canal sont paramétrés sur Recall Safe.

C Touche RECALL SAFE ON/OFF

Active/désactive le statut Recall Safe de ce canal.

Pour paramétrer le canal en mode Recall Safe, appuyez sur la touche RECALL SAFE ON/OFF pour l'activer. Si vous souhaitez spéciﬁer le mode Recall Safe pour certains paramètres seulement, appuyez sur la touche contextuelle RECALL SAFE pour ouvrir la fenêtre RECALL SAFE MODE et sélectionner les paramètres auxquels vous souhaitez attribuer le mode Recall Safe. (Pour obtenir des informations sur la fenêtre contextuelle → p. 136).

Mode d'emploi de M7CL

Page 86

Opérations dans la section SELECTED CHANNEL

● Activation ou désactivation d'un canal

Utilisez le champ FADER pour activer/désactiver le canal sur l'écran SELECTED CHANNEL VIEW. Ce champ contient les éléments suivants.

1 FADER

Indique le niveau d'entrée/sortie du canal. Cette touche est liée au fader du panneau supérieur.

B Indicateur Σ CLIP

Cet indicateur s'allume si une surcharge se produit, y compris sur un des points de détection de niveau de ce canal.

C Niveau d'entrée/sortie

Celui-ci indique le paramétrage actuel du fader.

D Touche CH ON/OFF

Cette touche active ou désactive le canal. Il est lié à la touche [ON] du panneau supérieur.

Pour attribuer le canal à un groupe DCA, activez la touche DCA 1–8 souhaitée (plusieurs sélections sont possibles). Pour contrôler les canaux qui sont attribués à chaque groupe DCA, appuyez sur la touche contextuelle DCA pour ouvrir la fenêtre contextuelle DCA/MUTE GROUP ASSIGN MODE. (Pour obtenir des informations sur la fenêtre contextuelle → p. 114.)

● Attribution d'un canal à un groupe de mutes

Utilisez le champ MUTE de l'écran SELECTED CHANNEL VIEW pour attribuer un canal à un groupe de mutes. Ce champ contient les éléments suivants.

Lorsque vous appuyez sur la touche CH ON/OFF du champ FADER, ce canal est activé/désactivé et la touche [ON] du panneau supérieur fonctionne en tandem avec ce paramétrage.

● Attribution d'un canal à un groupe DCA (canaux d'entrée seulement)

Utilisez le champ DCA de l'écran SELECTED CHANNEL VIEW pour attribuer un canal à un groupe DCA. Ce champ contient les éléments suivants.

1 Touche contextuelle MUTE

Cette touche permet d'accéder à la fenêtre contextuelle DCA/MUTE GROUP ASSIGN MODE, dans laquelle vous pouvez sélectionner les canaux qui seront attribués à chaque groupe DCA ou groupe de mutes.

B Indicateur MUTE SAFE

Il s'allume si ce canal est paramétré en mode Mute Safe.

Vous pouvez effectuer le paramétrage relatif au mode Mute Safe dans la fenêtre contextuelle DCA/MUTE GROUP ASSIGN MODE.

C Touches MUTE 1–8

Ces touches permettent de sélectionner le ou les groupes de mutes auxquels ce canal est attribué.

Pour attribuer le canal à un groupe de mutes, activez la touche MUTE 1–8 souhaitée (plusieurs sélections sont possibles). Pour contrôler les canaux qui sont attribués à chaque groupe de mutes, appuyez sur la touche contextuelle MUTE pour ouvrir la fenêtre contextuelle DCA/MUTE GROUP ASSIGN MODE. (Pour obtenir des informations sur la fenêtre contextuelle → p. 114.)

1 Touche contextuelle DCA

Permet d'accéder à la fenêtre contextuelle DCA/ MUTE GROUP ASSIGN MODE, dans laquelle vous pouvez sélectionner les canaux qui seront attribués à chaque groupe DCA ou groupe de mutes.

B Touches DCA 1–8

Ces touches permettent de sélectionner le ou les groupes DCA auxquels ce canal est attribué.

Mode d'emploi de M7CL

Page 87

Chapitre 8

Opérations de la section Centralogic

Le présent chapitre explique comment utiliser la section Centralogic et l'écran OVERVIEW pour contrôler jusqu'à huit canaux à la fois.

A propos de la section Centralogic

La section Centralogic située sous l'écran tactile vous permet de rappeler et de simultanément contrôler jusqu'à huit canaux d'entrée, canaux de sortie ou groupes DCA. Utilisez les touches de navigation de la section NAVIGATION KEYS pour sélectionner les canaux qui seront contrôlés.

Section NAVIGATION KEYS

Section Centralogic

Lorsque vous appuyez sur l'une des touches de navigation de la section NAVIGATION KEYS, les canaux/groupes DCA correspondant à cette touche sont assignés à la section Centralogic et peuvent être contrôlés à l'aide des faders, des touches [ON] et des touches [CUE] de la section Centralogic.

Opérations de la section Centralogic

Mode d'emploi de M7CL

Page 88

A propos de l'écran OVERVIEW

L'écran OVERVIEW afﬁche simultanément les principaux paramètres des canaux (huit au maximum) actuellement assignés à la section Centralogic. Lorsque vous utilisez les touches de navigation pour sélectionner les huit canaux qui seront assignés à la section Centralogic, l'écran tactile afﬁche l'écran OVERVIEW pour ces canaux. (La touche [DCA] fait exception à cette règle.)

L'écran OVERVIEW contient les éléments suivants.

Lorsque vous appuyez sur l'un des boutons de l'écran OVERVIEW, le même type de bouton pour chaque canal est entouré d'une bordure épaisse.

Cette bordure épaisse indique que le paramètre correspondant à ces boutons peut être modiﬁé. Dans ce cas de ﬁgure, vous pouvez utiliser les encodeurs multifonction 1–8 pour modiﬁer les valeurs des paramètres des canaux correspondants. Il n'existe pas d'écran OVERVIEW pour le groupe DCA. En d'autres termes, si vous appuyez sur la touche [DCA] pour assigner les groupes DCA à la section Centralogic, l'écran OVERVIEW continue de présenter les huit canaux précédemment afﬁchés. Dans ce cas, les faders et les touches [ON] de la section Centralogic contrôlent les opérations du groupe DCA, de même que les encodeurs multi-fonctions et les touches [SEL]/[CUE] contrôlent les canaux (huit au maximum) afﬁchés sur l'écran OVERVIEW.

1 Champ Channel number/Channel name

Ce champ présente le numéro, le nom et l'icône des canaux (huit au maximum) sélectionnés à des ﬁns de contrôle sur l'écran OVERVIEW.

B Champ HA/PHASE (canaux d'entrée

seulement)

Pour les canaux d'entrée qui sont raccordés à une prise d'entrée sur le panneau arrière ou à un préampli micro externe (par exemple, le Yamaha AD8HR), les paramètres du préampli micro (réglage du gain, activation/ désactivation de l'alimentation fantôme, réglage de la phase) sont afﬁchés ici. Pour les canaux d'entrée raccordés à un port d'entrée ou à une sortie du rack autre (effet interne ou GEQ), les informations sur la source d'entrée (numéro et nom du port/rack, nom de la carte et nom du module d'effets, réglage de la phase) seront afﬁchées.

Si un canal de sortie est sélectionné, la zone modiﬁcations suivantes.

B subit les

Mode d'emploi de M7CL

C Champ OUTPUT PORT (canaux de sortie

seulement)

Il afﬁche le nom et le numéro du port de sortie assigné à chaque canal.

ASTUCE

• Si deux ports de sortie ou plus sont assignés, un symbole « + » est afﬁché après le nom de l'un des ports.

Page 89

A propos de l'écran OVERVIEW

D Champ INSERT/DIRECT OUT

• Lorsqu'un canal d'entrée est sélectionné

........... Ce champ afﬁche le statut activé/désactivé

de la sortie directe ou de la fonction d'insertion de chaque canal.

• Lorsqu'un canal de sortie est sélectionné

........... Ce champ afﬁche le statut activé/désactivé

de la fonction d'insertion de chaque canal.

E Champ EQ

Ce graphique afﬁche la réponse approximative de l'EQ pour chaque canal.

F Champ DYNAMICS 1 G Champ DYNAMICS 2 (canaux d'entrée

seulement)

Pour chaque canal, ce champ présente le nom du type sélectionné pour Dynamics 1, le niveau d'entrée, le niveau de réduction du gain et le seuil. Si le type de dynamique GATE est sélectionné, un indicateur en trois étapes indique la présence ou l'absence de signal et le statut ouvert ou fermé du gate.

H Champ TO MIX/TO MATRIX

Il afﬁche le niveau d'envoi du signal envoyé par chaque canal aux bus MIX/MATRIX. (Si les destinations d'envoi sont des bus MATRIX, l'indication « TO MATRIX » s'afﬁche en bas du champ.) Pour ajuster le niveau d'envoi de chaque bus, appuyez sur le bouton correspondant pour le sélectionner et utilisez les encodeurs multi-fonctions 1–8.

ASTUCE

• Si les canaux d'entrée sont afﬁchés, vous pouvez utiliser la touche TO MIX/TO MATRIX de l'écran SELECTED CHANNEL VIEW pour modiﬁer la destination d'envoi indiquée dans ce champ.

•Vous pouvez également attribuer la fonction SEND ENCODER MODE à une touche déﬁnie par l'utilisateur et l'utiliser pour modiﬁer la destination d'envoi de la même façon.

J Champ TO STEREO/MONO

Il présente le statut activé/désactivé du signal envoyé par chaque canal au bus STEREO et au bus MONO et le panoramique du signal envoyé au bus STEREO (ou la balance de volume gauche/droite si la source de l'envoi est stéréo). Pour ajuster la valeur, appuyez sur le bouton pour le sélectionner et utilisez les encodeurs multi-fonctions 1-8.

K Champ DCA/MUTE GROUP

Ce champ afﬁche le groupe DCA (canaux d'entrée seulement) et le groupe de mutes auquel chaque canal appartient.

L Champ Channel number/Channel name

Ce champ afﬁche le numéro, le nom du canal et l'icône des canaux (huit au maximum) actuellement sélectionnés dans la section Centralogic (à l'exception des encodeurs multifonctions).

La zone

A afﬁche les canaux qui peuvent être contrôlés

via l'écran OVERVIEW, les encodeurs multi-fonctions, les touches [SEL] et les touches [CUE]. La zone

L afﬁche

les canaux ou les groupes DCA qui peuvent être contrôlés via les faders et les touches [ON] de la section Centralogic. Par exemple, si vous attribuez des groupes DCA à la section Centralogic, l'écran OVERVIEW continue de présenter les huit canaux afﬁchés jusqu'à présent, de sorte que les canaux ou les groupes DCA afﬁchées dans les zones

A et L sont différents.

Sur la M7CL, vous pouvez laisser les canaux/groupes assignés à la section Centralogic ﬁxes, et seulement commuter les groupes de huit canaux visibles sur l'écran OVERVIEW (→ p. 94). Dans ce cas, le contenu afﬁché dans les zones

A et L sera également différent.

Opérations de la section Centralogic

Si les canaux MATRIX sont sélectionnés, la zone

H subit

les modiﬁcations suivantes.

I Champ FROM MIX

Il présente le niveau d'envoi des signaux envoyés à partir des canaux MIX 1-16 à chaque bus MATRIX. Pour ajuster le niveau d'envoi de chaque bus, appuyez sur le bouton correspondant pour le sélectionner et utilisez les encodeurs multi-fonctions 1-8.

Mode d'emploi de M7CL

Page 90

Opérations de la section Centralogic

Cette section explique comment vous pouvez utiliser la section Centralogic et l'écran OVERVIEW pour simultanément contrôler les paramètres des canaux (huit au maximum).

Utilisez les touches de navigation de la

section NAVIGATION KEYS pour sélectionner les canaux ou les groupes DCA que vous souhaitez contrôler.

Lorsque vous appuyez sur une touche de navigation, la diode de cette touche s'allume. L'écran tactile présente la fenêtre OVERVIEW et les paramètres des canaux (huit au maximum) que vous avez sélectionnés s'afﬁchent.

ASTUCE

• Lorsque l'écran SELECTED CHANNEL VIEW s'afﬁche, vous pouvez basculer vers l'écran OVERVIEW en appuyant sur l'un des encodeurs multi-fonctions 1–8. Cette solution est pratique lorsque vous voulez afﬁcher rapidement l'écran OVERVIEW tout en conservant les mêmes canaux ou groupes DCA à des ﬁns de contrôle.

Utilisez les faders et les touches [ON] de la

section Centralogic pour ajuster le niveau des canaux sélectionnés (huit au maximum) et les activer/désactiver.

ASTUCE

• La ligne inférieure de l'écran OVERVIEW présente les canaux ou les groupes DCA qui peuvent être contrôlés via les faders et les touches [ON] de la section Centralogic.

• La ligne supérieure de l'écran OVERVIEW présente les canaux qui peuvent être contrôlés via les touches [CUE] et les encodeurs multi-fonctions 1–8 de la section Centralogic.

Utilisez les champs de l'écran OVERVIEW,

les encodeurs multi-fonctions et les touches [CUE] pour ajuster les paramètres des canaux (huit au maximum).

Les opérations suivantes varieront selon les paramètres dont vous souhaitez afﬁner la déﬁnition.

● Spéciﬁcation du nom et de l'icône du canal

Sur l'écran OVERVIEW, vous pouvez utiliser les champs channel number et channel name pour indiquer le nom et l'icône de chaque canal. Ce champ contient les éléments suivants.

1 Numéro du canal

Le numéro de ce canal ou groupe DCA.

B Nom du canal C Icône

Ces derniers présentent le nom et l'icône sélectionnés pour ce canal ou groupe DCA.

Si vous souhaitez modiﬁer le nom ou l'icône, appuyez sur le champ pour accéder à la fenêtre contextuelle PATCH/NAME. (Pour obtenir des informations sur la fenêtre contextuelle → p. 53.)

● Réglage du paramètre HA (canaux d'entrée seulement)

Pour les canaux d'entrée raccordés à une prise d'entrée sur le panneau arrière ou à un préampli micro externe (par exemple, le Yamaha AD8HR), vous pouvez utiliser le champ HA/PHASE de l'écran OVERVIEW pour contrôler le préampli micro. Le champ HA/PHASE comprend les éléments suivants.

132

Mode d'emploi de M7CL

1 Bouton GAIN

Ce bouton indique le gain du préampli micro assigné au canal. Pour ajuster la valeur, appuyez sur le bouton pour le sélectionner et utilisez les encodeurs multifonctions 1–8.

B + 48 V

Il indique le statut activé (rouge) ou désactivé (noir) de l'alimentation fantôme du préampli micro assigné au canal.

C ø (Phase)

Il indique la phase normale (noir) ou inversée (orange) du préampli micro assigné au canal.

NOTE

Page 91

Opérations de la section Centralogic

1 3

Rouge

Jaune

Vert

• Le champ DYNAMICS 2 de l'écran OVERVIEW est disponible seulement si un canal d'entrée est sélectionné.

Si le canal est connecté à un port d'entrée ne disposant d'aucun préampli micro, ou au rack (effet interne ou GEQ), le nom du port, son numéro et la phase sont afﬁchés.

Si vous souhaitez activer/désactiver l'alimentation fantôme, permuter la phase normale et inversée ou modiﬁer l'assignation du port d'entrée pour chaque canal, appuyez sur le champ HA/PHASE (si le bouton GAIN est afﬁché, appuyez sur le bouton pour le sélectionner et appuyez une nouvelle fois dessus) pour accéder à la fenêtre contextuelle HA/PATCH. (Pour obtenir des informations sur la fenêtre contextuelle → p. 55.)

● Modiﬁcation de l'assignation de sortie (canaux de sortie seulement)

Sur l'écran OVERVIEW, vous pouvez modiﬁer le port de sortie qui est assigné à un canal de sortie en appuyant sur la champ OUTPUT PORT de l'écran OVERVIEW pour accéder à la fenêtre contextuelle PATCH/NAME. (Pour obtenir des informations sur la fenêtre contextuelle

→ p. 53.)

● Réglage des paramètres de la sortie

d'insertion (autre que les canaux/contrôles ST IN) ou directe (canaux INPUT seulement).

Sur l'écran OVERVIEW, vous pouvez utiliser le champ INSERT/DIRECT OUT pour effectuer un paramétrage relatif à une sortie d'insertion ou directe. Ce champ contient les éléments suivants.

● Réglage des paramètres dynamiques 1/2

Sur l'écran OVERVIEW, vous pouvez utiliser les champs DYNAMICS 1/DYNAMICS 2 pour effectuer le réglage des paramètres dynamiques 1/2 pour chaque canal. Ces champs contiennent les éléments suivants.

1 Indicateur du niveau d'entrée

Ce graphique en bâtons vert afﬁche le niveau du signal après son traitement via des dynamiques.

B Indicateur de niveau GR

Ce graphique en bâtons orange indique le niveau de réduction du gain produit par le processeur de dynamiques.

C Seuil

La ligne verticale indique la valeur de seuil actuelle et sa position approximative dans l'indicateur de niveau GR.

Les zones

B–3 subissent les modiﬁcations suivantes,

uniquement si le type GATE est sélectionné.

1 INS

Il indique le statut activé/désactivé de la fonction d'insertion.

B D.OUT (canaux INPUT seulement)

Il indique le statut activé/désactivé de la sortie directe.

Pour effectuer un paramétrage détaillé de la sortie directe ou d'insertion, appuyez sur le champ INSERT/DIRECT OUT pour accéder à la fenêtre contextuelle INSERT/ DIRECT OUT (8 ch). (Pour obtenir des informations sur la fenêtre contextuelle → p. 100.)

● Réglage des paramètres ATT/HPF/EQ

Sur l'écran OVERVIEW, vous pouvez utiliser le champ EQ graph pour effectuer le réglage des paramètres ATT (atténuation), HPF (ﬁltre passe-haut) et EQ de chaque canal.

Lorsque vous appuyez sur le champ EQ graph, la fenêtre contextuelle ATT/HPF/EQ (1 ch) s'afﬁche. Dans cette fenêtre, vous pouvez utiliser les touches à l'écran et les encodeurs multi-fonctions pour contrôler l'ensemble des paramètres ATT/HPF/EQ. (Pour obtenir des informations sur la fenêtre contextuelle → p. 105.)

D Indicateur de niveau GR

Cet indicateur afﬁche le statut opératoire du gate. Les segments suivants s'allument en fonction de la présence ou de l'absence du signal transitant via le gate, et du statut ouvert/fermé du gate.

• Rouge.......Ce segment s'allume si aucun signal ne

transite via les dynamiques 1/2 (niveau de réduction du gain = 30 dB ou plus).

• Jaune........Ce segment s'allume si le signal transite

via les dynamiques 1/2 et si le gate est légèrement fermé (niveau de réduction du gain = moins de 30 dB).

•Vert........... Ce segment s'allume si le signal transite

via les dynamiques 1/2 et si le gate est ouvert (niveau de réduction du gain = 0 dB).

NOTE

Si vous souhaitez contrôler les dynamiques à partir de l'écran OVERVIEW, appuyez sur le champ DYNAMICS 1/2 pour ouvrir la fenêtre contextuelle DYNAMICS 1/ DYNAMICS 2 (1 ch). (Pour obtenir des informations sur la fenêtre contextuelle → p. 108.)

Mode d'emploi de M7CL

Opérations de la section Centralogic

Page 92

Opérations de la section Centralogic

● Réglage des niveaux d'envoi d'un canal vers tous les bus MIX/MATRIX

Sur l'écran OVERVIEW, vous pouvez utiliser le champ TO MIX/TO MATRIX pour envoyer des signaux d'un canal vers les bus MIX et MATRIX. Ce champ contient les éléments suivants.

1 Bouton TO MIX/TO MATRIX SEND LEVEL

Il règle le niveau d'envoi du signal envoyé par le canal d'entrée à chaque bus MIX/MATRIX. Pour régler la valeur, appuyez sur le bouton correspondant au bus souhaité pour le sélectionner et utilisez les encodeurs multi-fonctions 1–8.

Si la source de l'envoi est un canal d'entrée, vous devrez tout d'abord sélectionner les bus de destination de l'envoi (bus MIX ou MATRIX). Utilisez la touche TO MIX/TO MATRIX de l'écran SELECTED CHANNEL VIEW (→ p. 82) pour effectuer cette sélection. L'écran subit les modiﬁcations suivantes en fonction des bus sélectionnés.

Si des bus MIX sont sélectionnés en tant que destination de l'envoi.

Si des bus MATRIX sont sélectionnés en tant que destination de l'envoi.

Ces boutons ajustent le panoramique entre deux bus paramétrés sur stéréo. (Avec un canal stéréo, ils ajustent la balance du volume gauche/droite des signaux envoyés aux deux bus.)

B Touche TO MIX SEND ON/OFF

Ces touches sont des commutateurs d'activation/ désactivation du signal envoyé par le canal d'entrée aux bus MIX. Ces touches s'afﬁchent seulement lorsque la source de l'envoi est un canal d'entrée et que la destination de l'envoi est un bus MIX de type FIXED.

Pour commuter le statut activé/désactivé du signal envoyé par le canal aux bus MIX de type VARI ou aux bus MATRIX, appuyez de nouveau sur le bouton sélectionné pour ouvrir la fenêtre contextuelle MIX SEND/MATRIX SEND (8 ch). (Vous pouvez également utiliser l'écran SELECTED CHANNEL VIEW.)

● Ajustement du niveau d'envoi de tous les canaux MIX en fonction d'un bus MATRIX

Sur l'écran OVERVIEW, vous pouvez simultanément ajuster le niveau d'envoi des signaux envoyés par les canaux MIX à chaque bus MATRIX. Pour ce faire, utilisez la touche [MATRIX] de la section NAVIGATION KEYS pour attribuer les canaux MATRIX 1–8 à la section Centralogic. A ce moment, l'écran OVERVIEW afﬁche le champ FROM MIX. Ce champ contient les éléments suivants.

Appuyez de nouveau sur le bouton sélectionné et la fenêtre contextuelle MIX SEND/MATRIX SEND (8 ch) s'afﬁche, selon les bus de destination de l'envoi que vous avez sélectionnés. Cette fenêtre contextuelle contient des commutateurs d'activation/désactivation des signaux envoyés par le canal aux bus correspondants et vous permet de sélectionner le point d'envoi (PRE ou POST). (Pour obtenir des informations sur la fenêtre contextuelle → p. 212.)

Si le bus MIX/MATRIX de destination de l'envoi est paramétré sur stéréo, le bouton adjacent de gauche prend la fonction d'un bouton TO MIX PAN ou TO MATRIX PAN (ou d'un bouton BALANCE si le canal source de l'envoi est un canal stéréo).

Bouton TO MIX PAN/ TO MATRIX PAN

Mode d'emploi de M7CL

1 Bouton FROM MIX SEND LEVEL

Pour chaque bus MATRIX, ce bouton afﬁche le niveau d'envoi des signaux envoyés par les canaux MIX 1–16. Pour ajuster la valeur, appuyez sur le bouton pour le sélectionner et utilisez les encodeurs multi-fonctions 1–8.

Si vous appuyez de nouveau sur le bouton sélectionné, la fenêtre contextuelle MATRIX SEND (8 ch) s'afﬁche. La fenêtre contextuelle vous permet de commuter le statut activé/désactivé du signal envoyé par un canal MIX spéciﬁque aux bus MATRIX 1–8 et de sélectionner la position d'envoi (PRE/POST). (Utilisez les touches /

de la fenêtre pour sélectionner les canaux MIX. Pour

obtenir des informations sur la fenêtre contextuelle

→

p. 64.)

Page 93

Opérations de la section Centralogic

● Réglage du paramètre pan/balance (canaux INPUT, ST IN, STEREO et MIX seulement)

Sur l'écran OVERVIEW, vous pouvez utiliser le champ TO STEREO/MONO pour commuter le statut activé/ désactivé et ajuster le paramètre pan/balance du signal envoyé par chaque canal aux bus STEREO/MONO. Les éléments suivants sont afﬁchés dans le champ TO STEREO/MONO.

1 2

1 Bouton PAN/BALANCE

• Lorsqu'un canal INPUT ou un canal MIX monaural est sélectionné

......... Le panoramique du signal envoyé au bus

STEREO est afﬁché.

• Lorsqu'un canal ST IN ou un canal MIX stéréo est sélectionné

......... La balance entre les signaux de gauche/

droite envoyés au bus STEREO est afﬁchée.

• Lorsqu'un canal STEREO ou un canal MATRIX stéréo est sélectionné

......... La balance des signaux de sor tie de

gauche/droite est afﬁchée.

Pour ajuster la valeur, appuyez sur le bouton pour le sélectionner et utilisez les encodeurs multi-fonctions 1-8.

Si vous appuyez de nouveau sur le bouton sélectionné, la fenêtre contextuelle TO STEREO/MONO (8 ch) s'afﬁche. Dans cette fenêtre contextuelle, vous pouvez passer du mode ST/MONO au mode LCR et modiﬁer le statut activé/désactivé du signal envoyé au bus STEREO/ MONO pour les canaux (jusqu'à huit en même temps). (Pour obtenir des informations sur la fenêtre contextuelle

→

p. 57.)

B Indicateur OVER

Cet indicateur s'allume si l'un des points de détection de niveau de chaque canal atteint le niveau OVER.

C Indicateur ST/MONO (canaux INPUT, ST IN

et MIX seulement)

Il indique le statut activé/désactivé du signal envoyé par ce canal au bus STEREO (L/R) et au bus MONO (C). Pour l'activer/le désactiver, appuyez de nouveau sur le bouton sélectionné pour ouvrir la fenêtre contextuelle TO STEREO/MONO.

● Assignation d'un canal à un groupe DCA ou un groupe de mutes

Sur l'écran OVERVIEW, vous pouvez utiliser le champ DCA/MUTE GROUP pour assigner un canal à un groupe DCA (canaux d'entrée seulement) ou un groupe de mutes. Ce champ contient les éléments suivants.

1 Indicateur DCA (canaux d'entrée

seulement)

Cet indicateur afﬁche le(s) groupe(s) DCA au(x)quel(s) le canal d'entrée est assigné. Les numéros des groupes DCA auxquels ce canal appartient sont mis en surbrillance.

B Indicateur Mute

Cet indicateur afﬁche les groupes de mutes auxquels le canal est assigné. Les numéros des groupes de mutes auxquels ce canal appartient sont mis en surbrillance.

Pour attribuer un canal à un groupe DCA ou un groupe de mutes, appuyez sur le champ DCA/MUTE GROUP pour ouvrir la fenêtre contextuelle DCA/MUTE GROUP ASSIGN. (Pour obtenir des informations sur la fenêtre contextuelle → p. 114.)

Opérations de la section Centralogic

Si un canal INPUT, ST IN ou MIX est paramétré en mode LCR, la zone

C se modiﬁe de la façon suivante.

D Indicateur LCR (canaux INPUT, ST IN et

MIX seulement)

L'indicateur LCR afﬁche le statut global d'activation/ désactivation des signaux envoyés par ce canal au bus STEREO (L/R) et au bus MONO (C).

Pour l'activer/le désactiver, appuyez de nouveau sur le bouton sélectionné pour ouvrir la fenêtre contextuelle TO STEREO/MONO.

Mode d'emploi de M7CL

Page 94

Immobilisation de canaux ou de groupes DCA dans la section Centralogic

Si vous le souhaitez, vous pouvez sélectionner les canaux ou groupes DCA contrôlés par les faders, les touches [ON], les indicateurs, les touches [CUE] et les touches [SEL] de la section Centralogic et basculer entre des groupes de huit canaux à contrôler dans l'écran OVERVIEW. Dans ce cas, les encodeurs multifonctions contrôlent un autre jeu de huit canaux que les faders et les touches [ON] de la section Centralogic.

Dans la section NAVIGATION KEYS,

appuyez sur la touche de navigation des canaux ou des groupes DCA que vous voulez rendre ﬁxes dans la section Centralogic et maintenez-la enfoncée durant deux secondes ou plus.

La diode de la touche de navigation clignote. Le clignotement indique que les canaux ou les groupes DCA correspondants sont à présent ﬁxes dans la section Centralogic.

Appuyez sur une touche de navigation

(autre que la touche [DCA]) pour sélectionner les huit canaux que vous souhaitez contrôler sur l'écran OVERVIEW.

La diode de la touche de navigation sélectionnée lors de l'étape 2 s'allume. L'état allumé indique que les canaux correspondants peuvent être contrôlés sur l'écran OVERVIEW et à l'aide des encodeurs multifonctions.

NOTE

•Vous ne pouvez pas piloter les groupes DCA sur l'écran OVERVIEW à l'aide des encodeurs multi-fonctions. Pour cette raison, le fait d'appuyer sur la touche [DCA] lors de l'étape 2 n'a aucun effet.

L'illustration suivante présente les groupes DCA lorsqu'ils sont ﬁxes dans la section Centralogic et les canaux INPUT 1–8 lorsqu'ils sont contrôlés sur l'écran OVERVIEW.

Contrôlez les canaux

INPUT 1–8 sur l'écran

OVERVIEW.

Contrôlez les

groupes DCA 1–8.

Utilisez à votre guise les touches de

navigation pour changer le groupe de huit canaux contrôlés par l'écran OVERVIEW et les encodeurs multifonctions.

Pour libérer les canaux ou les groupes DCA

qui étaient ﬁxes dans la section Centralogic, appuyez sur la touche de navigation utilisée lors de l'étape 1, et maintenez-la enfoncée jusqu'à ce que la diode de la touche de navigation reste allumée au lieu de clignoter.

Lorsque la diode de la touche de navigation reste allumée, ses canaux ou groupes DCA sont assignés à la fois à la section Centralogic et à l'écran OVERVIEW.

Mode d'emploi de M7CL

Page 95

Chapitre 9

1 2 3

Assignation des entrées/sorties

Ce chapitre vous explique comment éditer les réglages de patchs d'entrée et de sortie et utiliser les connexions d'insertion ainsi que les sorties directes.

Modiﬁcation des réglages de patch de sortie

Lorsque la console M7CL est paramétrée sur ses valeurs par défaut, les ports de sortie sont assignés aux canaux suivants.

Prises OMNI OUT 1-12 Canaux MIX 1-12

Prises OMNI OUT 13/14 Canaux MATRIX 1/2

Prises OMNI OUT 15/16 Canal STEREO (L/R)

Prise 2TR OUT DIGITAL Canal STEREO (L/R)

Canaux de sortie 1–8 du logement 1

Canaux de sortie 9-16 du logement 1

Canaux de sortie 1–8 du logement 2

Canaux de sortie 9–16 du logement 2

Canaux de sortie 1–8 du logement 3

Canaux de sortie 9-16 du logement 3

Cependant, l'assignation ci-dessus peut être changée selon les besoins. Pour modiﬁer l'assignation, vous pouvez sélectionner le port de sortie qui sera la destination de sortie de chaque canal de sortie ou le canal de sortie qui servira de source de sortie à chaque port de sortie.

Canaux MIX 1-8

Canaux MIX 1–8

Canaux MIX 9–16

Canaux MATRIX 1–8

● Sélection du port de sortie pour chaque canal de sortie

Voici les instructions permettant de sélectionner le port de sortie qui sera la destination de sortie de chaque canal de sortie.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW contenant le canal de sortie dont vous souhaitez assigner le port de sortie.

1 Numéro de canal / Nom de canal

Dans la partie supérieure de l'écran,

appuyez sur le champ du numéro de canal / nom de canal aﬁn d'accéder à la fenêtre contextuelle PATCH/NAME.

Dans la fenêtre contextuelle PATCH/NAME, vous pouvez modiﬁer le nom et l'icône du canal ainsi que le port de sortie affecté à chaque canal de sortie. Cette fenêtre contient les éléments suivants.

1 Touche des icônes

Indique l'icône sélectionnée pour ce canal. Lorsque vous appuyez sur cette touche, un écran apparaît dans lequel vous pouvez sélectionner une icône ou un nom d'échantillon.

B Zone de saisie du nom de canal

Indique le nom attribué à ce canal. Lorsque vous appuyez sur ce champ, une fenêtre du clavier s'ouvre aﬁn de vous permettre d'attribuer un nom.

C Touche de port de sortie

Indique le port de sortie actuellement sélectionné. Si vous appuyez sur cette touche lors de la sélection d'une icône ou de la modiﬁcation du nom de canal, vous retournerez sur l'écran de sélection du port de sortie.

D Onglets de sélection de port de sortie

Ces onglets sélectionnent les ports de sortie afﬁchés dans la fenêtre contextuelle. Chaque onglet correspond aux ports de sortie suivants.

● OMNI/2TR OUT

Les prises OMNI OUT 1–16 et la prise 2TR OUT DIGITAL s'afﬁchent.

● SLOT 1–SLOT 3

Les canaux de sortie 1–16 des logements 1–3 s'afﬁchent.

Mode d'emploi de M7CL

Assignation des entrées/sorties

Page 96

Modification des réglages de patch de sortie

● RACK

Les ports d'entrée des racks 1–8 s'afﬁchent.

ASTUCE

•Pour en savoir plus sur les réglages GEQ, reportez-vous à la p. 161.

E Touches de sélection de port de sortie

Ces touches permettent d'assigner un port de sortie au canal de sortie sélectionné.

F Onglets

Utilisez ces onglets pour basculer entre les éléments.

Utilisez les onglets de sélection de ports de

sortie et les touches de sélection de port de sortie pour spéciﬁer le port de sortie qui sera affecté à ce canal.

Si les touches de sélection du port de sortie ne s'afﬁchent pas en bas de la fenêtre, appuyez sur l'onglet PATCH.

Utilisez les touches de navigation et les

touches [SEL] pour changer les canaux de sortie en cours de contrôle, et spéciﬁez leurs ports de sortie respectifs de la même manière.

Une fois que vous avez terminé d'effectuer

les réglages, appuyez sur le symbole « ×××× » situé dans la partie supérieure droite de la fenêtre pour la fermer.

Vous revenez alors sur l'écran OVERVIEW.

● Sélection du canal de sortie pour chaque port de sortie

Voici les instructions permettant de sélectionner le canal de sortie qui sera la source de sortie de chaque port de sortie.

Dans la zone d'accès aux fonctions,

appuyez sur la touche SETUP (Conﬁguration) pour accéder à l'écran SETUP.

Touche OUTPORT SETUP

Dans le champ SYSTEM SETUP

(Conﬁguration système) situé au centre de l'écran, appuyez sur la touche OUTPORT SETUP (Conﬁguration de sortie) pour ouvrir la fenêtre contextuelle OUTPUT PORT (Port de sortie).

Dans la fenêtre contextuelle OUTPUT PORT, vous avez la possibilité d'affecter le canal source de chaque port de sortie. La fenêtre contextuelle afﬁche les éléments suivants.

Mode d'emploi de M7CL

1 Numéro de logement / Type de carte

Si le canal de sortie d'un logement 1–3 est sélectionné pour les opérations, ceci afﬁchera le numéro du logement et le type de carte E/S installée sur ce dernier.

B Champ DELAY SCALE (Echelle de retard)

Sélectionne les unités du temps de retard afﬁchées sous le bouton du temps de retard (

• METER (Mètre) (343.59m/s)

.....Le temps de retard s'afﬁche comme une

distance en mètres, calculée en tant que vitesse du son (343,59 m/s) à une température de l'air de 20 °C (68 °F), multipliée par le temps de retard (secondes).

5).

Page 97

Modification des réglages de patch de sortie

1 2

• Si vous avez sélectionné CH 1–32 ou CH 33–48 {M7CL–48 uniquement}, le canal d'entrée que vous avez sélectionné sera émis directement à partir du port de sortie correspondant. A ce stade, la touche de sélection de canal de la fenêre contextuelle OUTPUT PORT (Port de sortie) s'afﬁche sous « DIR CH xx » (xx= numéro de canal). (Pour les détails sur la sortie directe

→ p. 102.)

• FEET (Pied) (1127.26ft/s)

........... Le temps de retard s'afﬁche comme

une distance en pieds, calculée en tant que vitesse du son (1127,26 pieds/s) à une température de l'air de 20 °C (68 °F), multipliée par le temps de retard (secondes).

• SAMPLE (Echantillon)

........... Le temps de retard est indiqué sous

la forme du nombre d'échantillons. Si vous modiﬁez la fréquence d'échantillonnage à laquelle la console M7CL fonctionne, le nombre d'échantillons changera en conséquence.

• msec ........... Le temps de retard est afﬁché en

unités de millisecondes. Si cette touche est activée (on), la même valeur s'afﬁchera au-dessus et audessous du bouton de temps de

5).

retard (

C Port de sortie

Indique le type et le numéro du port de sortie auquel le canal est assigné.

D Touche contextuelle de sélection de canal

Sélectionne le canal affecté au port de sortie. Le nom du canal actuellement sélectionné s'afﬁche.

E Bouton de temps de retard

Règle le temps de retard du port de sortie. Appuyez sur ce bouton pour le sélectionner, puis utilisez les encodeurs multi-fonctions 1–8 pour effectuer les réglages. La valeur en millisecondes s'afﬁche audessus du bouton alors que la valeur du temps de retard, exprimée en unités sélectionnées dans le champ DELAY SCALE (

2), apparaît sous le bouton.

F Touche DELAY (Retard)

Active ou désactive le retard du port de sortie.

G Touche ø (Phase)

Fait basculer le signal affecté au port de sortie entre les phases normale (en noir) et inversée (en orange).

H Bouton ATT

Règle le degré d'atténuation appliqué au signal affecté au port de sortie. Pour ajsuter cette valeur, appuyez sur le bouton à l'écran aﬁn de le sélectionner, puis actionnez les encodeurs multi-fonctions 1–8. Vous pouvez spéciﬁer la valeur en pas de 0,1 dB sur une plage allant de –96 à +24 dB. La valeur actuelle est afﬁchée dans la zone située directement sous le bouton.

I Indicateur de niveau

Indique le niveau du signal affecté au port de sortie.

J Onglets de sélection de port de sortie

Changent les ports de sortie contrôlés dans la fenêtre contextuelle par groupes d'un total de huit ports.

● OMNI 1–8, 9–16

Contrôlent respectivement les prises OMNI OUT 1–8 et 9–16.

● SLOT1 1–8, 9–16

● SLOT2 1–8, 9–16

● SLOT3 1–8, 9–16

Contrôlent les canaux de sortie 1–8 et 9–16 respectivement des logements 1 à 3.

● 2TR OUT

Contrôle les canaux L/R de la prise 2TR OUT DIGITAL.

Pour affecter un canal à un port de sortie,

appuyez sur la fenêtre contextuelle de sélection de canal correspondant à ce port.

La fenêtre contextuelle OUTPUT CH SELECT (Sélection de canal de sortie) s'afﬁche. La fenêtre contextuelle afﬁche les éléments suivants.

1 Onglets de sélection de canal

Sélectionnent le type de canal afﬁché dans la fenêtre contextuelle. Chaque onglet correspond aux canaux suivants.

• OUT CH ..........Afﬁche les canaux de sor tie (canaux

MIX 1–16, MATRIX 1–8, STEREO L/R et MONO (C)).

• MONITOR OUT

...........Afﬁche les canaux MONITOR OUT

L/R/C.

• CH 1-32

• CH 33–48 {M7CL–48 uniquement}

...........Afﬁche les canaux INPUT 1–32

{1–48}

B Touche de sélection de canal

Sélectionne le canal à affecter au port de sortie que vous avez choisi à l'étape 3.

ASTUCE

Assignation des entrées/sorties

Utilisez les onglets de sélection de port de

sortie, situés en bas de la fenêtre contextuelle, aﬁn de sélectionner le port de sortie à contrôler.

Chaque onglet correspond aux ports de sortie suivants.

Mode d'emploi de M7CL

Page 98

Modification des réglages de patch de sortie • Modification des réglages de patch d'entrée

Utilisez les onglets de sélection de canal et

les touches de sélection de canal pour sélectionner le canal source, puis appuyez sur la touche CLOSE (Fermer).

Vous revenez à la fenêtre contextuelle OUTPUT PORT.

ASTUCE

•Si la fonction PATCH CONFIRMATION (Conﬁrmation de patch) est activée (ON), une boîte de dialogue de conﬁrmation apparaîtra à la moindre tentative de modiﬁer les réglages de patch. Lorsque la fonction STEAL PATCH CONFIRMATION (Conﬁrmation de détournement patch) est activée (ON), une boîte de dialogue de conﬁrmation s'ouvre aussitôt que vous essayez de changer un emplacement qui a déjà été assigné ailleurs. (Pour plus de détails, voir

→

p. 198).

Modiﬁcation des réglages de patch d'entrée

Lorsque la console M7CL est paramétrée sur ses valeurs par défaut, les ports d'entrée suivants sont assignés à chaque canal d'entrée.

Canaux INPUT 1–32 {1–48} Prises INPUT 1–32 {1–48}

Canaux ST IN 1–4 EFFECT RETURN 1–4 (L/R)

Effectuez les réglages de retard, de phase

et d'atténuateur selon les besoins.

Répétez les étapes 3–6 aﬁn d'affecter des

canaux pour d'autres ports de sortie.

Dès que vous avez effectué les réglages,

cliquez sur le symbole « ×××× » situé dans la partie supérieure droite de la fenêtre aﬁn de revenir sur l'écran précédent.

[Fenêtre contextuelle PATCH/NAME (PATCH)]

2 3

Cependant, l'assignation ci-dessus peut être changée selon les besoins. Nous allons vous expliquer comment modiﬁer l'assignation de chaque canal d'entrée.

Utilisez les touches de navigation pour

accéder à l'écran OVERVIEW correspondant aux canaux d'entrée dont vous cherchez à modiﬁer la source d'entrée.

1 Numéro de canal / Nom de canal

Dans la partie supérieure de l'écran,

appuyez sur le champ du numéro de canal / nom de canal aﬁn d'accéder à la fenêtre contextuelle PATCH/NAME.

Dans la fenêtre contextuelle PATCH/NAME, vous pouvez modiﬁer le nom et l'icône du canal ainsi que le port d'entrée affecté à chaque canal d'entrée.

1 Touche de port d'entrée

Indique le port d'entrée actuellement sélectionné. Si vous appuyez sur cette touche lors de la sélection d'icône ou de la modiﬁcation d'un nom de canal, vous retournerez sur l'écran de sélection du port d'entrée.

B Touche des icônes

Indique l'icône sélectionnée pour ce canal. Lorsque vous appuyez sur cette touche, un écran apparaît dans lequel vous pouvez sélectionner une icône ou un nom d'échantillon.

C Zone de saisie du nom de canal

Indique le nom attribué à ce canal. Lorsque vous appuyez sur ce champ, une fenêtre du clavier s'ouvre aﬁn de vous permettre d'attribuer un nom.

D Onglets de sélection de port d'entrée

Sélectionnent les ports d'entrée afﬁchés dans la fenêtre contextuelle. Chaque onglet correspond aux ports d'entrée suivants.

● CH IN 1–32

● CH IN 33–48 {M7CL–48 uniquement}

Les prises INPUT 1–32 ou 33–48 {M7CL–48 uniquement} s'afﬁchent.

Mode d'emploi de M7CL

Page 99

● ST IN

Les canaux L/R des prises ST IN 1–4 s'afﬁchent.

● SLOT 1–SLOT 3

Les canaux d'entrée 1–16 des logements 1–3 s'afﬁchent.

● RACK

Les ports de sortie des racks 1–8 s'afﬁchent.

E Touches de sélection de port d'entrée

Assignent un port d'entrée au canal d'entrée actuellement sélectionné.

F Onglets

Utilisez ces onglets pour basculer entre les éléments.

Accédez à l'écran de sélection de port

d'entrée dans la fenêtre contextuelle PATCH/NAME, et utilisez les onglets de sélection de port d'entrée et les touches de sélection de port d'entrée pour sélectionner un port d'entrée.

ASTUCE

• Si la fonction PATCH CONFIRMATION est activée (ON), une boîte de dialogue de conﬁrmation apparaîtra à la moindre tentative de modiﬁer les réglages de patch. Lorsque la fonction STEAL PATCH CONFIRMATION est activée (ON), une boîte de dialogue de conﬁrmation s'ouvre aussitôt que vous essayez de changer un emplacement qui a déjà été assigné ailleurs. (Pour plus de détails, voir

→ p. 198.)

Modification des réglages de patch d'entrée

Une fois que vous avez terminé d'effectuer

les réglages, appuyez sur le symbole « ×××× » situé dans la partie supérieure droite de la fenêtre pour la fermer.

Vous revenez alors sur l'écran OVERVIEW.

ASTUCE

• Dans la fenêtre contextuelle PATCH/NAME, vous pouvez sélectionner une icône pour un canal ou lui attribuer un nom (

→

p. 53).

•Vous pouvez également sélectionner des ports d'entrée depuis la fenêtre contextuelle HA/PATCH.

Répétez les étapes 2-4 aﬁn d'affecter des

ports d'entrée à d'autres canaux.

Assignation des entrées/sorties

Mode d'emploi de M7CL

Page 100

Insertion d'un périphérique externe dans un canal

Vous pouvez, si vous le souhaitez, insérer un processeur d'effets ou tout autre périphérique externe dans le chemin du signal des canaux INPUT, MIX, MATRIX, STEREO ou MONO. Dans ce cas, le type de port d'entrée/sortie utilisé pour l'insertion et l'emplacement de l'entrée/sortie d'insertion peuvent être spéciﬁés individuellement pour chaque canal.

Selon les besoins, connectez vos

équipements externes à la (les) carte(s) E/S dans les logements 1–3.

DIGITAL INDIGITAL OUT

carte E/S numérique

M7CL

ASTUCE

• Si vous installez une carte E/S numérique dans un logement puis branchez numériquement un périphérique externe, vous devrez veiller à synchroniser l'horloge de mots entre la console M7CL et votre périphérique externe (

Utilisez les touches de navigation pour

processeur d'effets

DIGITAL INDIGITAL OUT

→ p. 208).

accéder à l'écran OVERVIEW correspondant au canal auquel vous cherchez à affecter une source d'entrée.

Appuyez sur le champ INSERT/DIRECT

OUT (Sortie d'insertion/directe) pour accéder à la fenêtre contextuelle INSERT/ DIRECT OUT.

Dans la fenêtre contextuelle INSERT/DIRECT OUT, vous pouvez afﬁcher ou modiﬁer le type de port d'entrée/sortie utilisé pour l'insertion ainsi que l'emplacement sur lequel cette dernière doit se produire. Cette fenêtre contextuelle existe en deux versions : à un canal et à huit canaux. Ces fenêtres comportent les éléments suivants.

B Champ INSERT (Insertion)

Permet de paramétrer les réglages liés à l'insertion. Appuyez sur le champ de gauche ou de droite pour choisir respectivement PRE EQ (avant l'atténuateur) ou PRE FADER (avant le fader) comme position d'entrée/de sortie d'insertion.

C Touche contextuelle INSERT OUT

(Sortie d'insertion)

D Touche contextuelle INSERT IN

(Entrée d'insertion)

Indique le port d'entrée sélectionné comme entrée d'insertion pour ce canal. Appuyez sur cette touche pour ouvrir une fenêtre contextuelle dans laquelle vous pouvez sélectionner le port d'entrée.

E Touche INSERT ON/OFF (Activation/

désactivation de l'insertion)

Active ou désactive l'insertion. Si cette touche est désactivée (off), le chemin du signal d'insertion sera contourné.

[Fenêtre contextuelle INSERT/DIRECT OUT (8ch)]

100

[Fenêtre contextuelle INSERT/DIRECT OUT (1ch)]

3 4 5

1 Icône / Numéro de canal / Nom de canal

Indique l'icône sélectionnée pour ce canal, le numéro de canal, ainsi que le nom de canal.

Mode d'emploi de M7CL

1 Numéro de canal / Icône de canal

Afﬁche le numéro de canal et l'icône sélectionnée pour ce dernier. Vous pouvez appuyer sur ce champ pour changer le canal sélectionné.

B Nom de canal

Indique le nom attribué à ce canal.

C Touche contextuelle INSERT OUT

Indique le port de sortie sélectionné comme sortie d'insertion pour ce canal. Appuyez sur cette touche pour ouvrir une fenêtre contextuelle dans laquelle vous pouvez sélectionner le port de sortie. La position d'entrée/sortie d'insertion actuellement spéciﬁée s'afﬁche sous la touche.

Yamaha M7CL User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

Remerciements

Présentation de la M7CL

Différences entre la M7CL-48 et la M7CL-32

Structure des canaux de la M7CL

A propos des types de bus MIX (VARI/FIXED)

A propos de l'horloge de mots

Conventions utilisées dans ce manuel

A propos de la version du microprogramme
