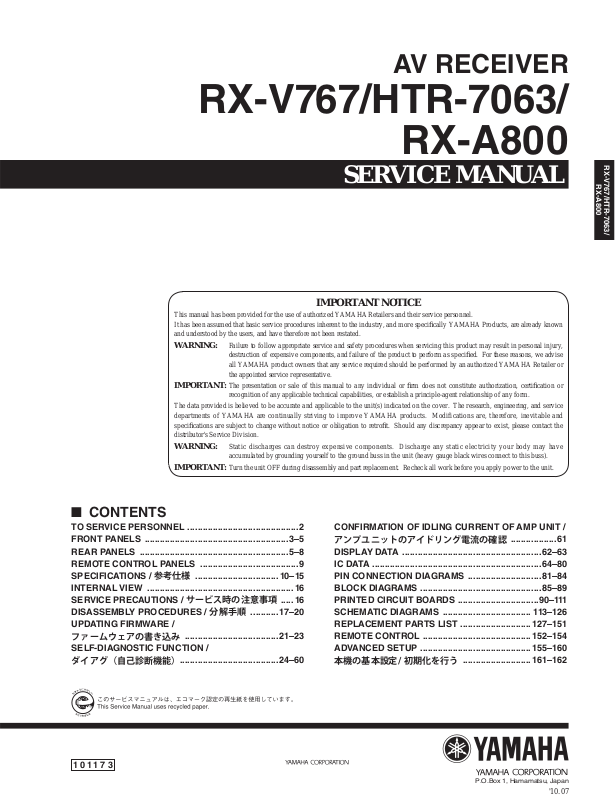

AV RECEIVER

RX-V767/HTR-7063/

RX-A800

RX-V767/HTR-7063/

SERVICE MANUAL

IMPORTANT NOTICE

This manual has been provided for the use of authorized YAMAHA Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more speciﬁ cally YAMAHA Products, are already known and understood by the users, and have therefore not been restated.

WARNING:

IMPORTANT:

The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research, engineering, and service departments of YAMAHA are continually striving to improve YAMAHA products. Modifications are, therefore, inevitable and speciﬁ cations are subject to change without notice or obligation to retroﬁ t. Should any discrepancy appear to exist, please contact the distributor's Service Division.

WARNING:

IMPORTANT:

Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,

destruction of expensive components, and failure of the product to perform as speciﬁ ed. For these reasons, we advise all YAMAHA product owners that any service required should be performed by an authorized YAMAHA Retailer or the appointed service representative.

The presentation or sale of this manual to any individual or ﬁ rm does not constitute authorization, certiﬁ cation or

recognition of any applicable technical capabilities, or establish a principle-agent relationship of any form.

Static discharges can destroy expensive components. Discharge any static electricity your body may have

accumulated by grounding yourself to the ground buss in the unit (heavy gauge black wires connect to this buss).

Turn the unit OFF during disassembly and part replacement. Recheck all work before you apply power to the unit.

RX-A800

■ CONTENTS

TO SERVICE PERSONNEL ............................................2

FRONT PANELS ......................................................... 3–5

REAR PANELS ...........................................................5–8

REMOTE CONTROL PANELS .......................................9

SPECIFICATIONS /

INTERNAL VIEW .......................................................... 16

SERVICE PRECAUTIONS / DISASSEMBLY PROCEDURES / UPDATING FIRMWARE /

ファームウェアの書き込み

SELF-DIAGNOSTIC FUNCTION /

ダイアグ（自己診断機能）

101173

参考仕様

................................. 10–15

サービス時の注意事項

分解手順

.....................................21–23

.......................................24–60

...........17–20

This manual is copyrighted by YAMAHA and may not be copied or

redistributed either in print or electronically without permission.

.....16

CONFIRMATION OF IDLING CURRENT OF AMP UNIT /

アンプユニットのアイドリング電流の確認

DISPLAY DATA .......................................................62–63

IC DATA ...................................................................64–80

PIN CONNECTION DIAGRAMS .............................81–84

BLOCK DIAGRAMS ................................................85–89

PRINTED CIRCUIT BOARDS ................................90–111

SCHEMATIC DIAGRAMS ................................... 113–126

REPLACEMENT PARTS LIST ............................ 127–151

REMOTE CONTROL ........................................... 152–154

ADVANCED SETUP ............................................ 155–160

本機の基本設定/初期化を行う

........................... 161–162

P.O.Box 1, Hamamatsu, Japan

..................61

'10.07

RX-V767/HTR-7063/RX-A800

■ TO SERVICE PERSONNEL

1. Critical Components Information

2. Leakage Current Measurement (For 120V Models Only)

• Meter impedance should be equivalent to 1500 ohms shunted

RX-A800

RX-V767/HTR-7063/

Components having special characteristics are marked ⚠ and must be replaced with parts having specifications equal to those originally installed.

When service has been completed, it is imperative to verify that all exposed conductive surfaces are properly insulated from supply circuits.

by 0.15 F.

For U model

“CAUTION”

“F3701: FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH SAME TYPE 8A,

125V FUSE.”

For C model

CAUTION

F3701: REPLACE WITH SAME TYPE 8A, 125V FUSE.

ATTENTION

F3701: UTILISER UN FUSIBLE DE RECHANGE DE MÉME TYPE DE 8A, 125V.

WALL

OUTLET

• Leakage current must not exceed 0.5mA.

• Be sure to test for leakage with the AC plug in both polarities.

EQUIPMENT

UNDER TEST

INSULATING

TABLE

AC LEAKAGE

TESTER OR

EQUIVALENT

WARNING: CHEMICAL CONTENT NOTICE!

This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHATSOEVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.

About lead free solder /

All of the P.C.B.s installed in this unit and solder joints are soldered using the lead free solder.

Among some types of lead free solder currently available, it is recommended to use one of the following types for the repair work.

• Sn + Ag + Cu (tin + silver + copper)

• Sn + Cu (tin + copper)

• Sn + Zn + Bi (tin + zinc + bismuth)

Caution:

As the melting point temperature of the lead free solder is about 30°C to 40°C (50°F to 70°F) higher than that of the lead solder, be sure to use a soldering iron suitable to each solder.

無鉛ハンダについて

本機に搭載されているすべての基板およびハンダ付けによる接合部は無鉛ハンダでハンダ付けされています。

無鉛ハンダにはいくつかの種類がありますが、修理時には下記のような無鉛ハンダの使用を推奨します。

󱾁 Sn+Ag+Cu（錫+銀+銅） 󱾁 Sn+Cu（錫 + 銅） 󱾁 Sn+Zn+Bi（錫 + 亜鉛 + ビスマス）

注意：

無鉛ハンダの融点温度は通常の鉛入りハンダに比べ 30 〜 40℃程度高くなっていますので、それぞれのハンダに合ったハンダごてをご使用ください。

■ FRONT PANELS

RX-V767 (R, T, K, A, B, G, F, L models)

RX-V767/HTR-7063/RX-A800

L model

RX-V767/HTR-7063/

RX-A800

RX-V767 (J model)

RX-V767/HTR-7063/RX-A800

HTR-7063 (C model)

RX-A800

RX-V767/HTR-7063/

RX-A800 (U model)

RX-A800 (C model)

RX-V767/HTR-7063/RX-A800

RX-V767/HTR-7063/

RX-A800

■ REAR PANELS

RX-V767 (R model)

RX-V767/HTR-7063/RX-A800

RX-V767 (T model)

RX-A800

RX-V767/HTR-7063/

RX-V767 (K model)

RX-V767 (A model)

RX-V767 (B, G, F models)

RX-V767 (L model)

RX-V767/HTR-7063/RX-A800

RX-V767/HTR-7063/

RX-A800

RX-V767 (J model)

RX-V767/HTR-7063/RX-A800

HTR-7063 (C model)

RX-A800

RX-V767/HTR-7063/

RX-A800 (U model)

RX-A800 (C model)

■ REMOTE CONTROL PANELS

RAV341

(U model)

RAV342

(C model)

RAV343

(R, A, L, J models)

RX-V767/HTR-7063/RX-A800

RAV344

(T, K, B, G, F models)

RX-V767/HTR-7063/

RX-A800

RX-V767/HTR-7063/RX-A800

■ SPECIFICATIONS /

■ Audio Section /

Minimum RMS Output Power (Power Amp. Section) /

定格出力（パワーアンプ部）

[RX-V767/RX-A800] U, C, R, T, K, A, B, G, F, L models (20 Hz to 20 kHz, 0.08 % THD, 8 ohms)

[RX-V767] J model (20 Hz to 20 kHz, 0.09 % THD, 6 ohms)

RX-A800

[HTR-7063] C model (1 kHz, 0.7 % THD, 8 ohms)

RX-V767/HTR-7063/

Maximum Effective Output Power /

(1 kHz, 10 % THD, JEITA)

Max. Power Per Channel / MAX

[B, G, F, L models]

IEC Power (1 kHz, 0.08 % THD, 8 ohms) [B, G, F, L models]

Dynamic Power Per Channel /

FRONT L/R drive

Dynamic Headroom [U, C models]

Damping Factor /

(20 Hz to 20 kHz, 8 ohms, SPEAKER-A)

Input Sensitivity/Input Impedance /

(1 kHz, 100 W/8 ohms)

Maximum Input Signal /

[R, T, K, A, B, G, F, L, J models]

[U, C, R, T, K, A, B, G, F, L, J models]

参考仕様

オーディオ部

FRONT L/R ....................................................................95 W + 95 W

CENTER .................................................................................... 95 W

SURROUND L/R ...........................................................95 W + 95 W

SURROUND BACK L/R ................................................95 W + 95 W

FRONT L/R ....................................................................95 W + 95 W

CENTER .................................................................................... 95 W

SURROUND L/R ...........................................................95 W + 95 W

SURROUND BACK L/R ................................................95 W + 95 W

FRONT L/R ................................................................110 W + 110 W

CENTER .................................................................................. 110 W

SURROUND L/R .......................................................110 W + 110 W

SURROUND BACK L/R ............................................110 W + 110 W

実用最大出力(非同時駆動)

R, T, K, L models (8 ohms)

FRONT L/R .............................................................135 W + 135 W

CENTER ............................................................................... 135 W

SURROUND L/R .....................................................135 W + 135 W

SURROUND BACK L/R ..........................................135 W + 135 W

J model (6 ohms)

FRONT L/R .............................................................135 W + 135 W

CENTER ............................................................................... 135 W

SURROUND L/R .....................................................135 W + 135 W

SURROUND BACK L/R ..........................................135 W + 135 W

(1 kHz, 0.7 % THD, 4 ohms)

パワー

FRONT L/R ................................................................145 W + 145 W

CENTER .................................................................................. 145 W

SURROUND L/R .......................................................145 W + 145 W

SURROUND BACK L/R ............................................145 W + 145 W

FRONT L/R ................................................................105 W + 105 W

ダイナミックパワー

U, C, R, T, K, A, B, G, F, L models

(8 / 6 / 4 / 2 ohms) ..................................... 130 / 165 / 195 / 240 W

J model

(6 / 4 / 2 ohms) .................................................... 135 /165 / 210 W

8 ohms ..................................................................................1.36 dB

ダンピングファクタ

FRONT L/R .....................................................................100 or more

PHONO (MM) .................................................... 3.5 mV / 47 k-ohms

AV5, etc. ...........................................................200 mV / 47 k-ohms

MULTI CH INPUT

FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R, SUBWOOFER

........................................................................ 200 mV / 47 k-ohms

最大許容入力

PHONO (MM) (0.1 % THD) .......................................60 mV or more

AV5, etc. (Effect ON) (0.5 % THD) ............................... 2.3 V or more

入力感度／入力インピーダンス

(1 kHz)

(IHF)

Output Level/Output Impedance /

REC OUT .........................................................200 mV / 1.2 k-ohms

PRE OUT ................................................................. 1 V / 1.2 k-ohms

SUBWOOFER (2 ch stereo and FRONT SP: small)

.............................................................................. 1 V / 1.2 k-ohms

ZONE2 OUT (U, C, R, T, K, A, B, G, F, L models)

....................................................................... 200 mV / 1.2 k-ohms

Headphone Jack Rated Output/Impedance /

ヘッドホン出力／出力インピーダンス

AV5, etc. input (1 kHz, 50 mV, 8 ohms) ............. 100 mV / 560 ohms

Frequency Response /

AV5, etc. to FRONT L/R ....................................................0 / -3.0 dB

RIAA Equalization Deviation /

[R, T, K, A, B, G, F, L, J models]

PHONO (MM) ................................................................... 0 ±0.5 dB

Total Harmonic Distortion /

PHONO (MM) to REC OUT (20 Hz to 20 kHz, 1 V)

..................................................................................0.02 % or less

AV5 etc. (PURE DIRECT) to FRONT SP OUT (20 Hz to 20 kHz, 50 W)

U, C, R, T, K, A, B, G, F, L models (8 ohms) .............0.06 % or less

J model (6 ohms) ......................................................0.06 % or less

Signal to Noise Ratio /

PHONO (MM) (Input shorted) to REC OUT

R, T, A models (5 mV) ............................................. 86 dB or more

K, B, G, F models (5 mV) ........................................ 81 dB or more

J model (2.5 mV) ..................................................... 80 dB or more

AV5, etc. (PURE DIRECT) (Input shorted) to SP OUT

250 mV .................................................................. 100 dB or more

Residual Noise /

FRONT L/R SP OUT .....................................................150 µV or less

Channel Separation /

PHONO (Input shorted)

R, T, K, A, B, G, F, L, J models ....... 60 dB or more / 55 dB or more

AV5, etc. (Input 5.1 k-ohms shorted)

....................................................... 60 dB or more / 45 dB or more

Volume Control /

......................................... MUTE / -80 dB to +16.5 dB / 0.5 dB step

Tone Control Characteristics /

FRONT L/R

BASS

Boost/Cut ........................................... ±6 dB / 0.5 dB step / 50 Hz

Turnover frequency .............................................................350 Hz

TREBLE

Boost/Cut ..........................................±6 dB / 0.5 dB step / 20 kHz

Turnover frequency ............................................................ 3.5 kHz

Filter Characteristics /

FRONT, CENTER, SURROUND, SURROUND BACK small (H.P.F.)

....................fc=40/60/80/90/100/110/120/160/200 Hz, 12 dB/oct.

SUBWOOFER (L.P.F.)

....................fc=40/60/80/90/100/110/120/160/200 Hz, 24 dB/oct.

■ Video Section /

Video Signal Type /

[Monitor out] (Wall paper)

U, C, R, K, J models ................................................................NTSC

T, A, B, G, F, L models ................................................................PAL

Video Signal Type /

(Video conversion

..........................................................................................NTSC/PAL

Composite Video Signal Level /

...............................................................................1 Vp-p / 75 ohms

S-Video Signal Level [B, G, F models]

Y .............................................................................1 Vp-p / 75 ohms

C .....................................................................0.286 Vp-p / 75 ohms

周波数特性

信号対雑音比

残留ノイズ

チャンネルセパレーション

可変範囲／ステップ

フィルタ特性

ビデオ部

ビデオ信号方式

/[ モニターアウト ]（壁紙）

ビデオ信号方式

/ ビデオコンバージョン

出力電圧／出力インピーダンス

(10 Hz to 100 kHz)

RIAA 偏差

全高調波歪率

(IHF-A Network)

トーンコントロール特性

(IHF-A Network)

(1 kHz / 10 kHz)

)

コンポジットビデオ信号

RX-V767/HTR-7063/RX-A800

Component Video Signal Level /

Y .............................................................................1 Vp-p / 75 ohms

Cb/Cr ..................................................................0.7 Vp-p / 75 ohms

D4 Video Signal /

Y .............................................................................1 Vp-p / 75 ohms

Cb/Cr ..................................................................0.7 Vp-p / 75 ohms

Video Maximum Input Level / (VIDEO CONV. OFF)

................................................................................ 1.5 Vp-p or more

Video Signal to Noise Ratio /

................................................................................... 50 dB or more

Monitor Out Frequency Response / (VIDEO CONV. OFF)

Component video signal level .......................5 Hz to 60 MHz, -3 dB

■ FM Section /

Tuning Range /

U, C models ......................................................... 87.5 to 107.9 MHz

R, L models ..............................87.5 to 108.0 / 87.50 to 108.00 MHz

T, K, A, B, G, F models ....................................87.50 to 108.00 MHz

J model ..................................................................76.0 to 90.0 MHz

50 dB Quieting Sensitivity /

(1 kHz, 100 % MOD.)

Mono ......................................................................... 3 µV (20.8 dBf)

Signal to Noise Ratio /

C, R, T, K, A, B, G, F, L, J models (Mono) ................................74 dB

C, R, T, K, A, B, G, F, L, J models (Stereo) ..............................70 dB

U model (HD) ...........................................................................80 dB

Harmonic Distortion / 歪率 (1 kHz)

C, R, T, K, A, B, G, F, L, J models (Mono) ................................ 0.3 %

C, R, T, K, A, B, G, F, L, J models (Stereo) ..............................0.3 %

U model (HD) ......................................................................... 0.03 %

Antenna Input /

......................................................................... 75 ohms unbalanced

D4 ビデオ信号

FM部

受信周波数範囲

S/N比

アンテナ入力

コンポーネントビデオ信号

[J model]

ビデオ最大許容入力

ビデオ信号対雑音比

モニター出力周波数帯域

50dBSN感度

(IHF)

Dimensions (W x H x D) /

............................ 435 x 171 x 367.5 mm (17-1/8" x 6-3/4" x 14-1/2")

Weight /

Finish /

Accessories /

* Specifications are subject to change without notice.

※ 参考仕様および外観は、製品の改良のため予告なく変更すること

U ........................U.S .A. model

C ..................Canadian model

R .....................General model

T..................... Chinese model

K ...................... Korean model

A .................Australian model

質量

.............................................................................. 11.2 kg (24.7 lbs.)

仕上げ

[RX-V767]

R, T, J models .................................................................Gold color

R, T, K, A, B, G, F, L, J models ..................................... Black color

R, K, G, F, L models .................................................Titanium color

[HTR-7063]

C model ........................................................................ Black color

[RX-A800]

U, C models ................................................................. Black color

付属品

Remote control ..............................................................................x 1

Batteries (R03, AAA, UM-4) ............................................................x 2

Indoor FM antenna (1.4 m) ...........................................................x 1

AM loop antenna (1.2 m) (U model) .............................................x 1

YPAO microphone (6.0 m) ............................................................x 1

VIDEO AUX input cover ................................................................x 1

Power cable (2 m) (J model) ........................................................x 1

があります。

寸法（幅×高さ×奥行き）

(1.0 m) (C, R, T, K, A, B, G, F, L, J models) ......x 1

B .......................British model

G ..................European model

F..................... Russian model

L..................Singapore model

J .................. Japanese model

RX-V767/HTR-7063/

RX-A800

■ AM Section /

Tuning Range /

U, C models ........................................................... 530 to 1,710 kHz

R, L models ..................................... 530 to 1,710 / 531 to 1,611 kHz

T, K, A, B, G, F, J models .......................................531 to 1,611 kHz

Antenna /

..................................................................................... Loop antenna

■ General /

Power Supply /

U, C models ............................................................ AC 120 V, 60 Hz

R model ................................ AC 110/120/220/230–240 V, 50/60 Hz

T model ................................................................... AC 220 V, 50 Hz

K model .................................................................. AC 220 V, 60 Hz

A model .................................................................. AC 240 V, 50 Hz

B, G, F models ........................................................ AC 230 V, 50 Hz

L model ............................................... AC 220/230–240 V, 50/60 Hz

J model .............................................................. AC 100 V, 50/60 Hz

Power Consumption /

U, C models ..............................................................400 W / 500 VA

R, T, K, A, B, G, F, L models ....................................................400 W

J model ...................................................................................240 W

Standby Power Consumption (reference data) /

待機時消費電力（参考値）

HDMI control: OFF / Standby through: OFF .................0.2 W or less

HDMI control: ON / Standby through: ON

INPUT: HDMI1(HDMI no signal

................................................................................. 2.7 W (typical)

Maximum Power Consumption /

R, L models .............................................................................. 590 W

AM部

受信周波数範囲

アンテナ

総合

電源電圧

消費電力

/HDMI 無信号時

最大消費電力

)

RX-V767/HTR-7063/RX-A800

Manufactured under license from Dolby Laboratories. Dolby, Pro Logic and the double-D symbol are trademarks of Dolby Laboratories.

ドルビーラボラトリーズからの実施権に基づき製造されています。「ドルビー」、

「PROLOGIC」、「SurroundEX」およびダブル D 記号

ズの商標です。

DTS is a registered trademark and the DTS logos, Symbol, DTS-HD and DTS-HD Master Audio are trademark of DTS, Inc.

RX-A800

DTS は DTS 社の登録商標です。また、DTS ロゴ、記号、および DTS-HD、DTS-

RX-V767/HTR-7063/

HDMasterAudio は DTS 社の商標です。

“iPod” is a trademark of Apple Inc., registered in the U.S. and other countries. “iPhone” is a trademark of Apple Inc.

iPod は、米国および他の国々で登録された AppleInc. の商標または登録商標です。 iPhone は、AppleInc. の商標または登録商標です。

HD Radio™ Technology Manufactured Under License From iBiquity Digital Corp. U.S. and Foreign Patents. HD Radio™ and the HD Radio logo are proprietary trademarks of iBiquity Digital Corp.

は、ドルビーラボラトリー

• DIMENSIONS /

Top view

(2-7/8")

193 (7-5/8")

59.5

(2")

(2-3/8")

Front view

ø 60

221.5 (8-3/4") 211.5 (8-3/8")

寸法図

150 (5-7/8")

335 (13-1/4")

ø 18

RX-A800 model

(7/8")

367.5 (14-1/2")

324.5 (12-7/8")

(3/4")

Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a license agreement.

Bluetooth は、BluetoothSIG の登録商標でありヤマハはライセンスに基づき使用しています。

“HDMI”, the “HDMI” logo and “High-Definition Multimedia Interface” are trademarks, or registered trademarks of HDMI Licensing LLC.

HDMI、HDMI ロゴ、および High-DeﬁnitionMultimediaInterface は、 HDMILicensing,LLC の商標または登録商標です。

“SILENT CINEMA” is a trademark of Yamaha Corporation.

「サイレントシネマ™ SILENTCINEMA ™」はヤマハ株式会社の登録商標です。

Alaska and Hawaii.

RX-A800 model

435 (17-1/8")

171 (6-3/4")

150 (5-7/8")

(7/8")

Unit: mm (inch)

単位：mm（インチ）

AAC ロゴマーク はドルビーラボラトリーズの商標です。

「x.v.Color」は、ソニー株式会社の商標です。

• SELECT MENU

Sound field parameters

RX-V767/HTR-7063/RX-A800

RX-V767/HTR-7063/

RX-A800

Parameter

Category Program

MOVIE Standard

Spectacle

Sci-Fi

Adventure

Drama

Mono Movie

Sports

Action Game

Roleplaying Game

Music Video

MUSIC Hall in Munich

Hall in Vienna

Chamber

Cellar Club

The Roxy Theatre

The Bottom Line

2ch Stereo

7ch Stereo

ENHANCER Enhancer On

Enhancer Off

SUR. DECODE Surround Decoder

STRAIGHT

Decode Type (*1)

DSP Level: -6 to +3 dB, [0]

Initial Delay: 1 to 99 ms

Room Size: 0.1 to 2.0

Liveness: 0 to 10

Surround Initial Delay: 1 to 49 ms

Surround Room Size: 0.1 to 2.0

Surround Liveness: 0 to 10

Center Level: 0 to 100 %, [100 %]

Surround L Level: 0 to 100 %, [100 %]

Surround R Level: 0 to 100 %, [100 %]

Surround Back Initial Delay: 1 to 49 ms

Surround Back Room Size: 0.1 to 2.0

Surround Back Liveness: 0 to 10

Surround Back L Level: 0 to 100 %, [7.1CH: 35 %, 6.1CH: 50 %]

Surround Back R Level: 0 to 100 %, [7.1CH: 35 %, 6.1CH: 50 %]

Front Presence L Level: 0 to 100 % [100 %]

Front Presence R Level: 0 to 100 % [100 %]

Reverb Time: 1.0 to 5.0 s

Reverb Delay: 0 to 250 ms

Reverb Level: 0 to 100 %

Direct: Auto / Off, [Auto]

Reset

●● ●●● ●●● ●

●●●● ●● ●● ●

●●●● ●●● ●

●●● ●● ●● ●

●●●● ●

●● ● ●●● ●

●●●● ●

●●●● ●●● ●

●●●● ●

●●

●●● ●●●● ●

● ●

*1 Surround Decoder

Pro Logic

PL IIx Movie / PL II Movie

Decode Type

PL IIx Music / PL II Music

PL IIx Game / PL II Game

Neo:6 Cinema

Neo:6 Music

RX-V767/HTR-7063/RX-A800

• SET MENU TABLE /

MAIN MENU SUB-MENU PARAMETER VALUE [INITIAL VALUE]

Speaker Setup

RX-A800

RX-V767/HTR-7063/

Sound Setup Lipsync Manual / [Auto]

セットメニュー

Auto Measure Optimizes the speaker configuration automatically using YPAO.

Multi Position Yes / No

Result Not Available

Manual Power Amp Assign [7ch Normal] / 7ch +1ZONE / 5ch BI-AMP

Configuration Front speaker Large / [Small]

Center speaker Large / [Small] / None

Surround speaker L/R Large / [Small] / None

Surround Back speaker L/R Large x1 / Large x2 / Small x1 / [Small x2] / None

Front Presence [Use] / None

Subwoofer [Use] / None

Extra Bass Not Available

Bass Cross Over 40 / 60 / [80] / 90 / 100 / 110 / 120 / 160 / 200 Hz

Distance Meter / [Feet]

Front L

Front R

Center

Surround L

Surround R

Surround Back L

Surround Back R

Front Presence L

Front Presence R

Subwoofer

Level Front L

Front R

Center

Surround L

Surround R -10.0 to +10.0 dB, [0.0 dB], 0.5 dB step

Surround Back L

Surround Back R

Front Presence L

Front Presence R

Subwoofer

Parametric EQ PEQ Select Manual / Flat / Front / Natural / [Through]

PEQ Data Copy Flat > Manual / Front > Manual / Natural > Manual

Front L Band / Gain▶ Band: #1 to #7

Front R

Center Freq. / Gain▶ Frequency: 31.3 Hz to 16.0 kHz, [62.5 Hz]

Surround L

Surround R Q / Gain

Surround Back L

Surround Back R Reset Yes / No * Select “ENTER”

Front Presence L

Front Presence R * When “PEQ Select” is set to “Manual”, this section is disabled.

Subwoofer

Test Tone [Off] / On

Select “Manual” 0 to 250 ms, [0 ms], 1 ms step

Dynamic Range [MAX] / STD / MIN/AUTO

Max. Volume -30.0 to +16.5 dB (Maximum volume), [+16.5 dB], 5.0 dB step

Initial Volume [Off] / On

Select “On” Mute, -80 to +16.5 dB, [0.0 dB], 0.5 dB step

Adaptive DSP Level [On] / Off

* When “Subwoofer” is set to “None”, “Front” is disabled.

0.30 to 24.00 m, [3.00 m], 0.05 m step

1.0 to 80.0 ft, [10.0 ft], 0.2 ft step

* Select “ENTER”

Gain: -20.0 to +6.0 dB, [0.0 dB], 0.5 dB step

▲

Gain: -20.0 to +6.0 dB, [0.0 dB], 0.5 dB step

▲

Q: 0.500 to 10.080, [1.000]

▶

Gain: -20.0 to +6.0 dB, [0.0 dB], 0.5 dB step

▲

RX-V767/HTR-7063/RX-A800

MAIN MENU SUB-MENU PARAMETER VALUE [INITIAL VALUE]

Video Setup Analog to Analog Conversion Off / [On]

Processing [Off] / On

Resolution [Auto] / 480p / 720p / 1080i / 1080p / Through * Select “ENTER”

Aspect [Through] / 16:9 Normal

HDMI Setup HDMI Control [Off] / On

Control Select OUT1 (TV1) / OUT2 (TV2)

ARC (Audio Return Channel) Off / [On]

TV Audio Input TV1 AV1 / AV2 / AV3 / [AV4] / AV5 / AV6 / AUDIO1 / AUDIO2

TV2 AV1 / AV2 / AV3 / AV4 / AV5 / AV6 / [AUDIO1] / AUDIO2

Audio Output Amp [On] / Off

OUT1 On / [Off]

OUT2 On / [Off]

Standby Through [Off] / On

* When HDMI Control is set to “On”, “Standby Through” is

disabled.

Multi Zone Setup

Function Setup

Language Setup

Zone2 Set Max. Volume Not Available

Initial Volume Not Available

Party Mode Set Target: Zone2 Disable / [Enable]

Auto Power Down Timer 4hours / 8hours / 12hours / [Off]

Display Set Front Panel Display Dimmer -4 to 0

Scroll

Wall Paper Picture1 / Picture2 / Picture3 / Gray

Trigger Output Trigger Mode [Power] / Source / Manual

Target Zone Main / Zone2 / [All]

* When “Trigger Mode” is set to “Power”, “Target Zone” is

disabled.

Target Source HDMI1

HDMI2

HDMI3

HDMI4

HDMI5

AV1

AV2

AV3

AV4

AV5

AV6

VIDEO AUX

TUNER

Sirius Satellite Radio

AUDIO1

AUDIO2

DOCK

MULTI CH

Manual Low / [High]

Memory Guard [Off] / On

Low / [High]

* When “Trigger Mode” is set to “Source”, “Target Source” is

disabled.

* When “Trigger Mode” is set to “Manual”, “Manual” is disabled.

English (English), Deutsch (German), Español (Spanish), РУccкий (Russian)

(Japanese), Français (Franch),

日本語

RX-V767/HTR-7063/

RX-A800

RX-V767/HTR-7063/RX-A800

■ INTERNAL VIEW

Rear view

Top view

RX-A800

RX-V767/HTR-7063/

1315 14 7

Front view

231564

10 912 11 8

21 23

3130 32 33

OPERATION (9) P.C.B. (R, T, K, A, B, G, F, L, J models)

VIDEO (9) P.C.B. (B, G, F models)

VIDEO (8) P.C.B. (J model)

AM/FM TUNER (J model)

OPERATION (8) P.C.B.

OPERATION (11) P.C.B. (J model)

OPERATION (2) P.C.B.

HD RADIO TUNER (U model)

AM/FM TUNER (C, R, T, K, A, B, G, F, L models)

VIDEO (4) P.C.B.

VIDEO (1) P.C.B.

DIGITAL (3) P.C.B. (RX-A800 model)

MAIN (3) P.C.B. (R, L models)

VIDEO (2) P.C.B.

VIDEO (3) P.C.B.

MAIN (2) P.C.B.

VIDEO (7) P.C.B. (U, C, T, K, A, B, G, F, J models)

MAIN (4) P.C.B. (R, L models)

POWER TRANSFORMER

VIDEO (6) P.C.B.

MAIN (6) P.C.B.

DIGITAL (1) P.C.B.

MAIN (5) P.C.B. (U, R, T, K, A, B, G, F, L, J models)

OPERATION (7) P.C.B. (C model)

2422

MAIN (1) P.C.B.

OPERATION (12) P.C.B.

OPERATION (1) P.C.B.

OPERATION (6) P.C.B.

OPERATION (5) P.C.B.

OPERATION (3) P.C.B.

OPERATION (4) P.C.B.

DIGITAL (2) P.C.B.

OPERATION (10) P.C.B.

■ SERVICE PRECAUTIONS /

サービス時の注意事項

Safety measures

• Some internal parts in this product contain high voltages and are dangerous. Be sure to take safety measures during servicing, such as wearing insulating gloves.

• Note that positions indicated below are dangerous even after the power is turned off because an electric charge remains and a high voltage continues to exist there. Before starting any repair work, perform discharge by connecting a discharge resistor (5k-ohms/10W) between terminals at following positions. The time required for discharging is about 30 seconds.

C3703 on VIDEO (2) P.C.B. Refer to “PRINTED CIRCUIT BOARDS: VIDEO (2)

P.C.B.”.

安全対策

・ この製品の内部には高電圧部分があり危険です。修理

の際は、絶縁性の手袋を使用するなどの安全対策を行ってください。

・ 下記箇所には電源を OFF にした後も電荷が残り、高電

圧が維持されており危険です。修理作業前に放電用抵抗（5k Ω /10W）を下記箇所の端子間に接続して放電してください。放電所用時間は約 30 秒間です。

VIDEO（2）P.C.B. の C3703 “PRINTEDCIRCUITBOARDS：VIDEO（2）P.C.B.” を参照

してください。

RX-V767/HTR-7063/RX-A800

■ DISASSEMBLY PROCEDURES /

(Remove parts in the order as numbered.) Disconnect the power cable from the AC outlet.

1. Removal of Top Cover

a. Remove 4 screws (①), screw (②) and 5 screws (③).

(Fig. 1)

b. Slide the top cover rearward to remove it. (Fig. 1)

2. Removal of Front Panel Unit and Sub-Chassis Unit

a. Remove knob. (Fig. 1) b. Remove 6 screws (④) and then remove the front

panel unit. (Fig. 1)

c. Remove 2 push rivets and then remove the plate side

(L) and (R). (Fig. 1) d. Remove CB8, CB458, CB471 and CB914. (Fig. 1) e. Remove 2 screws (⑤) and then pull out the sub-chassis

unit. (Fig. 1) f. Unlock and remove CB333. (Fig. 1) g. Remove the sub-chassis unit. (Fig. 1)

Connected

接続

Remove CB333

Unlock the connector

①

コネクターロック解除

Remove the cable

②

ケーブルを外す

①①

②

Top cover

トップカバー

分解手順

（番号順に部品を取り外してください。）

AC 電源コンセントから、電源コードを抜いてください。

1. トップカバーの外し方

a. ①のネジ 4 本、②のネジ 1 本、③のネジ 5 本を外し

ます。（Fig.1）

b. トップカバーを後方へスライドさせ、取り外します。

（Fig.1）

2. フロントパネルユニット、サブシャーシユニットの外し方

a. ノブを取り外します。（Fig.1） b. ④のネジ 6 本を外し、フロントパネルユニットを取り

外します。（Fig.1）

c. プッシュリベット 2 個を外し、プレートサイド（L）、（R）

を取り外します。（Fig.1） d. CB8、CB458、CB471、CB914 を外します。（Fig.1) e. ⑤のネジ 2 本を外し、サブシャーシユニットを引き出

します。（Fig.1） f. ロックを外し、CB333 を外します。（Fig.1） g. サブシャーシユニットを取り外します。（Fig.1）

RX-V767/HTR-7063/

RX-A800

③

Connected

接続

Cable/ケーブル

Connect CB333

Cable/ケーブル

Lock the connector

①

コネクターロック

Insert the cable

②

ケーブルを差し込む

OPERATION (3) P.C.B.

①①

②

④

⑤

④

Knob

ノブ

①

Push rivet

プッシュリベット

CB471

Plate side (L)

プレートサイド（Ｌ）

CB333

⑤

Front panelunit

フロントパネルユニット

②

CB8

CB914

Sub-chassis unit

サブシャーシユニット

①

CB458

Plate side (R)

プレートサイド（Ｒ）

Push rivet

プッシュリベット

Fig. 1

RX-V767/HTR-7063/RX-A800

3. Removal of DIGITAL (3) P.C.B.

a. Remove 2 jack screws (⑥). (Fig. 3) b. Remove CB901 and remove the DIGITAL (3) P.C.B..

4. Removal of DIGITAL (1) P.C.B.

a. Remove screw (⑧) and 7 screws (⑨). (Fig. 3) b. Remove 3 screws. (⑩). (Fig. 2) c. Remove CB34, CB73, CB904, CB913 and CB31 (B, G, F

RX-A800

d. Unlock and remove CB906-907 and CB911. (Fig. 2)

RX-V767/HTR-7063/

e. Remove the DIGITAL P.C.B. which is connected directly

(RX-A800 model)

(Fig. 2)

models). (Fig. 2)

to the OPERATION (2) P.C.B. with board-to-board connectors. (Fig. 2)

DIGITAL (3) P.C.B. (RX-A800 model)

3. AM/FM チューナーの外し方

a. ⑦のネジ 2 本を外します。（Fig.2） b. AM/FM チューナーに接続されているケーブルを外し、

AM/FM チューナーを取り外します。（Fig.2）

4. DIGITAL（1）P.C.B. の外し方

a. ⑧のネジ 1 本、⑨のネジ 7 本を外します。（Fig.3） b. ⑩のネジ 3 本を外します。（Fig.2） c. CB34、CB73、CB904、CB913 を外します。（Fig.2） d. ロックを外し、CB906 〜 907、CB911 を外します。（Fig.2） e. DIGITALP.C.B.を取り外します。ただし、DIGITALP.C.B. は

OPERATION（2）P.C.B. に基板対基板コネクターで直接接続されています。（Fig.2）

(J model)

Cable

ケーブル

AM/FM tuner

AM/FMチューナー

(B, G, F models)

CB31

CB34

CB904

CB73

CB906

DIGITAL (1) P.C.B.

⑬

CB901

⑩

CB911

⑫

CB907

⑪

Board-to-board connectors

基板対基板コネクター

CB913

CB917

CB918

CB920

⑬

Board-to-board connectors

基板対基板コネクター

OPERATION (2) P.C.B.

CB459

CB460

CB461

⑩

AMP unit

アンプユニット

⑦

Remove CB906–907 and CB911

Unlock the connector

①

コネクターロック解除

Remove the cable

Connected

接続

②

ケーブルを外す

①①

Cable/ケーブル

Connect CB906–907 and CB911

Lock the connector

①

Connected

接続

コネクターロック

Insert the cable

②

ケーブルを差し込む

①①

Cable/ケーブル

②

Fig. 2

RX-V767/HTR-7063/RX-A800

5. Removal of AMP Unit

a. Remove screw (⑪), 2 screws (⑫) and 5 screws (⑬).

(Fig. 2) b. Remove 3 screws (⑭). (Fig. 3) c. Remove the amp unit. (Fig. 4)

⑧⑨⑭⑥

5. アンプユニットの外し方

a. ⑪のネジ１本、⑫のネジ 2 本、⑬のネジ 5 本を外し

ます。（Fig.2） b. ⑭のネジ 3 本を外します。（Fig.3） c. アンプユニットを取り外します。（Fig.4）

RX-A800 model

Rear view

Fig. 3

RX-V767/HTR-7063/

RX-A800

Fig. 4

AMP unit

アンプユニット

RX-V767/HTR-7063/RX-A800

When checking the P.C.B.s:

• Follow the procedure below to place the P.C.B.s (with

RX-A800

RX-V767/HTR-7063/

• Connect the ground points of the heatsink, rear

• When connecting the flexible flat cable, be careful

• Reconnect all cables (connectors) that have been

rear panel) upright. (Fig. 5) a. Remove the top cover. (Fig. 1) b. Cut out a part of the DIGITAL (1) P.C.B. as

shown in the figure below in order that screw (⑪) can be removed. (Fig. 5)

c. Remove screw (⑪), 2 screws (⑫) and 5 screws

(⑬). (Fig. 2)

d. Remove 3 screws (⑭). (Fig. 3)

panel and MAIN (1) P.C.B. (G101) to the chassis with a ground lead or the like. (Fig. 6)

with polarity.

disconnected.

Cut out

切り取る

Screw driver

DIGITAL (1) P.C.B.

P.C.B. をチェックする場合には：

・ リアパネルと一緒に P.C.B. を立ち上げて置きます。

（Fig.5）

a. トップカバーを取り外します。（Fig.1） b. ⑪のネジの取り外しができるように、下図のよ

うに DIGITAL（1）P.C.B. の一部分を切り取ります。

（Fig.5）

c. ⑪のネジ１本、⑫のネジ 2 本、⑬のネジ 5 本

を外します。（Fig.2）

d. ⑭のネジ 3 本を外します。（Fig.3）

・ ヒートシンク、リアパネル、MAIN（1）P.C.B. の G101

のアースをリード線等でシャーシに接続してください。（Fig.6）

・ フラットケーブルを接続する際、極性に注意してく

ださい。

・ 外したケーブル（コネクター）をすべて接続します。

MAIN (1) P.C.B.

⑪

Fig. 5

MAIN (1) P.C.B.

Rear panel

リアパネル

Ground lead

アース線

G101

Chassis

シャーシ

Ground lead

アース線

Heatsink

ヒートシンク

Fig. 6

RX-V767/HTR-7063/RX-A800

■ UPDATING FIRMWARE /

When the following parts are replaced, the firmware must be updated to the latest version.

DIGITAL P.C.B. IC951 (TI (DSP) flash ROM) of DIGITAL P.C.B.

ファームウェアの書き込み

● Confirmation of firmware version and checksum

Before and after updating the firmware, check the firmware version and checksum by using the selfdiagnostic function menu.

Start up the self-diagnostic function and select “S4. ROM VER/SUM” menu.

Using the sub-menu, have the firmware version and checksum displayed, and note them down. (See “SELF-DIAGNOSTIC FUNCTION”)

* When the firmware version is different from

written one after updating, perform the updating procedure again from the beginning.

下記の部品を交換した場合、ファームウェアを最新バージョンにアップデートする必要があります。

DIGITALP.C.B. DIGITALP.C.B. の IC951（TI（DSP）フラッシュ ROM）

● ファームウェアのバージョンとチェックサムの

確認

ファームウェアのアップデートの前後に、ファームウェアのバージョンとチェックサムをダイアグで確認します。

ダイアグを起動し、“S4.ROMVER/SUM” を選択します。

サブメニューでファームウェアのバージョンとチェックサムを表示し、それらを書きとめます。

（「ダイアグ」参照）

※ アップデート後、ファームウェアのバージョンが

書き込まれたものと異なる場合、アップデートの操作を最初からやり直してください。

RX-V767/HTR-7063/

RX-A800

● Initializing the back-up IC

(EEPROM: IC903 of the DIGITAL P.C.B.)

After updating the firmware, the back-up IC MUST be initialized by the following procedure to have proper memorization of the set up information (soundfield parameters, system memory and tuner presetting, etc.).

Start up the self-diagnostic function and select “S3. FACTORY PRESET” menu. (See “SELF-DIAGNOSTIC FUNCTION”)

Select “PRESET RSRV”, press the “MAIN ZONE (power) key of this unit to turn off the power once and turn on the power again. Then the back-up IC is initialized.

● Required Tools

• BD, DVD or CD player (with DIGITAL OUTPUT (OPTICAL or COAXIAL) jack)

• Optical cable (when OPTICAL jack is used)

● バックアップ IC の初期化（EEPROM：DIGITALP.C.B. の IC903）

ファームウェアのアップデート後、設定情報（音場プログラムのパラメーターやシステムメモリー、チューナープリセット等）を正常に記憶するために、下記の方法でバックアップ IC を初期化する必要があります。

本機のダイアグを起動し、“S3.FACTORYPRESET” を選択します。（「ダイアグ」参照）

”

“PRESETRSRV”を選択し、“MAINZONE を押して電源を一度切ってから、もう一度電源を入れるとバックアップ IC が初期化されます。

”( パワー）キー

● 必要なツール

・ BD、DVD または CD プレーヤー（DIGITALOUTPUT

（OPTICAL）端子付き）

・ 光ファイバーケーブル（OPTICAL 端子使用時）

• Digital audio pin cable (when COAXIAL jack is used)

• Firmware CD * Download the latest firmware from the

specified download source and create the firmware CD.

・ デジタル音声ピンケーブル（COAXIAL 端子使用時）

・ ファームウェア CD

※ 指定のダウンロード先から、最新のファーム

ウェアをダウンロードしてファームウェア CD を製作してください。

RX-V767/HTR-7063/RX-A800

● Connection

RX-A800

RX-V767/HTR-7063/

Connect this unit and BD/DVD/CD player as shown below. (Fig. 1)

Example of OPTICAL jack /

This unit / 本機

Example of COAXIAL jack /

This unit / 本機

OPTICAL 端子使用例

Optical cable

光ファイバーケーブル

COAXIAL 端子使用例

● 接続

本機と BD/DVD/CD プレーヤーを下記のように接続します。（Fig.1）

BD/DVD/CD player / BD/DVD/CDプレーヤー

● Operation Procedures

1. While pressing the “TUNING >>” key of this unit, connect the power cable of this unit to the AC outlet. (Fig. 2)

The FIRMWARE UPDATE mode is activated and “CDDA Upgrader” is displayed. (Fig. 2)

Digital audio pin cable

デジタル音声ピンケーブル

Fig. 1

● 操作手順

1. 本機の “TUNING>>” キーを押しながら、本機の電源コードをAC コンセントに接続します。（Fig.2）

ファームウェアアップデートモードが起動し、 “CDDAUpgrader” が表示されます。（Fig.2）

"TUNING>> " key

Display /

表示

CDDAUpgrader

Fig. 2

RX-V767/HTR-7063/RX-A800

2. Play the firmware CD on the BD/DVD/CD player. Writing of the firmware starts automatically. (Fig. 3)

3. When writing of the firmware is completed, “Update Success”, “Please...” and “Power off!!” are displayed repeatedly. (Fig. 3)

Writing is started /

XXXXXXXXXX UpdateSuccess

XXXXXX

 受信データ

: Received data

書き込み開始

* If the display remains unchanged for more

than 10 seconds after starting the firmware CD play procedure, perform the firmware CD play procedure again from the beginning.

If “FILE CORRUPTED” is displayed after “Address:XXXXXX”, make sure that the written data is not corrupted and perform Steps 1 to 3 of “Operation Procedures” again.

If “Upgrade Failed” is displayed, perform "operation procedures" again from the beginning.

Fig. 3

2. BD/DVD/CD プレーヤーのファームウェア CD を再生します。ファームウェアの書き込みが自動で開始されます。

3. ファームウェアの書き込み完了後、“Update Success”、“Please...”、“Poweroff!!” が繰り返し表示されます。（Fig.3）

Writing is completed /

Please...

Poweroff!!

書き込み完了

※ ファームウェア CD の再生開始後、10 秒以上

経過してもディスプレイ表示が変わらない場合、ファームウェア CD の再生を最初からやり直してください。

“Address:XXXXXX” の後に、“FILECORRUPTED” が表示された場合、書き込みデータが破損していないかを確認し、“操作手順” の 1 から 3 までをもう一度やり直してください。

“UpgradeFailed” が表示された場合、“操作手順” を最初からやり直してください。

RX-V767/HTR-7063/

RX-A800

4. Press the “MAIN ZONE

” (power) key of this unit

to turn off the power.

5. Eject the firmware CD from the BD/DVD/CD player.

6. Start up the self-diagnostic function and check that the firmware version and checksum are the same as written ones. (See “Confirmation of firmware version and checksum”)

4. 本機の “MAINZONE

”（パワー）キーを押して電

源を切ります。

5. BD/DVD/CDプレーヤーからファームウェア CD を取り出します。

6. ダイアグを起動し、ファームウエアのバージョンとチェックサムが、書き込まれたものと同じであることを確認します。（“ファームウェアのバージョンとチェックサムの確認” 参照）

RX-V767/HTR-7063/RX-A800

■ SELF-DIAGNOSTIC FUNCTION /

This unit has self-diagnostic functions that are intended for inspection, measurement and location of faulty point.

There are 24 main menu items, each of which has submenu items.

Listed in the table below are main menu items and submenu items.

Note that not all menu items listed will apply to the models covered in this service manual.

RX-A800

RX-V767/HTR-7063/

ダイアグ（自己診断機能）

本機には、検査、測定、不良個所の発見を目的にしたダイアグ（自己診断機能）があります。

ダイアグメニューは 24 個あり、そのそれぞれにサブメニューがあります。

下表はダイアグメニュー一覧です。下表の全ダイアグメニュー項目が、このサービスマニュ

アル記載のモデルに適用されるとは限りません。

No. Main menu No. Sub-menu

A: Audio system /

A1 DSP AUDIO

A2 DIRECT AUDIO A3 HDMI AUDIO

A4 SPEAKERS SET

A5 MULTI CHANNEL INPUT

A6 MIC CHECK A7 MANUAL TEST

D: Display system / D1 FL CHECK

オーディオ系

表示系

1 DSP MARGIN 2 DSP NON MARGIN

INVALID ITEM

4 1 ANALOG DIRECT 1 HDMI AUTO

INVALID ITEM

2 3 ARC1 4 ARC2 1 BI-AMP 2 ZONE/TONE=MAX 3 ZONE/TONE=MIN

INVALID ITEM

5 6 D-PARTY MODE 7 FULL MUTE

INVALID ITEM

9 1 8 CHANNEL INPUT 8 ohms 2 8 CHANNEL INPUT 6 ohms 1 MIC ROUTE CHECK 1 TEST ALL 2 TEST FRONT L 3 TEST CENTER 4 TEST FRONT R 5 TEST SURROUND R 6 TEST SURROUND BACK R 7 TEST SURROUND BACK L 8 TEST SURROUND L

9 TEST FRONT PRESENCE L 10 TEST FRONT PRESENCE R 11 INVALID ITEM 12 INVALID ITEM 13 TEST LFE 1 14 INVALID ITEM

1 FL CHECK

2 ALL SEGMENT OFF

3 ALL SEGMENT ON

4 CHECK PATTERN

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

サービスでは使用しません

) )

)

) )

)

No. Main menu No. Sub-menu

Z: Zone system /

Z1 ZONE TEST

ZONE 系

1AV1 2AV2 3AV3 4AV4 5AV5 6AV6 7 AUDIO1 8 AUDIO2 9 V-AUX

10 PHONO R: Radio and satellite broadcasting system / R1 SIRIUS (U model)

チュ−ナー・衛星放送系

1 SIRIUS 2SR 3 SSP 4 MAC 5 ADP 6 PRDID

7 SEQID U: Universal system / U1 DOCK U2 INVALID ITEM U3 INVALID ITEM N: Network system / N1 INVALID ITEM C: Communication system / C1 DIGITAL PCB CHECK

特殊端子系

Not for service /

(

Not for service /

(

サービスでは使用しません

ネットワーク系

Not for service /

(

サービスでは使用しません

通信・バスライン系

1 DOCK

) )

)

1 ALL

2 BUS FLASH ROM

3 BUS FPGA

4 I2C

5 FPGA RAM

6 BUS DIR

7 BUS DSP1

8 EEPROM

9 RS-232C LOOPBACK TEST (RX-A800 model)

Not for service /

(

C2 HDMI INFO

10 INVALID ITEM

1 HMN

2 HID V: Video system / V1 ANALOG VIDEO CHECK

ビデオ系

1 ANALOG BYPASS

2 DIGITAL BYPASS

3 ZONE BYPASS

4 MUTE CHECK

5 TEST PATTERN

6 VIDEO IN

RX-V767/HTR-7063/RX-A800

サービスでは使用しません

)

RX-V767/HTR-7063/

RX-A800

RX-V767/HTR-7063/RX-A800

No. Main menu No. Sub-menu

V2 DIGITAL VIDEO CHECK

RX-A800

RX-V767/HTR-7063/

P: Power and protection system /

P1 SYSTEM MONITOR

P2 PROTECTION HISTORY

S: System and version system / S1 FIRMWARE UPDATE S2 SET INFORMATION

S3 FACTORY PRESET S4 ROM VERSION/CHECKSUM

1 LOOPBACK TEST1 2 LOOPBACK TEST2 3 LOOPBACK TEST3 4 HDMI REPEAT 5 DIGITAL CVBS 6 DIGITAL Y/C (B, G, F models) 7 DIGITAL COMPONENT 8 DIGITAL COMPONENT SC 9 GUI-VIDEO OUT

電源・プロテクション系

1DC 2 PS1/PS2 3TM 4 OUTPUT LEVEL 5 LIMITER CONTROL 6 L3 (J model) 7 KEY1/KEY2 1 HISTORY 1 2 HISTORY 2 3 HISTORY 3 4 HISTORY 4

システム・バージョン系

1 F/W UPDATE 1 MODEL 2 DESTINATION 3 DEBUG 1 PRESET INH/RSRV 1 SYSTEM VERSION 2 MICROPROCESSOR VERSION 3 MICROPROCESSOR CHECKSUM 4 FLASH ROM VERSION 5 FLASH ROM CHECKSUM 6 VNP2 VERSION 7 VNP2 CHECKSUM 8 DSP1 VERSION

9 DSP1 CHECKSUM 10 INVALID ITEM 11 INVALID ITEM 12 GUI VERSION 13 FPGA GUI VERSION 14 FPGA IP VERSION 15 SIRIUS VERSION 16 INVALID ITEM 17 HD RADIO VERSION

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

Not for service /

(

サービスでは使用しません

)

) )

)

RX-V767/HTR-7063/RX-A800

● Starting Self-Diagnostic Function

While pressing the “TONE CONTROL” and “INFO” keys of this unit as shown in the figure below, press the “MAIN ZONE

The self-diagnostic function mode is activated.

”(power) key of this unit to turn on the power.

Keys of this unit /

● ダイアグの起動

本機の下図に示す “TONECONTROL” と “INFO” キーを押しながら “MAINZONE 入れます。

ダイアグが起動します。

本機キー

While pressing these keys, turn on the power. /

これらのキーを押しながら、電源を入れます。

”（パワー）キーを押して電源を

RX-V767/HTR-7063/

RX-A800

● Starting Self-Diagnostic Function in the protection cancel mode

If the protection function works and causes hindrance to trouble shoot, cancel the protection function as described below, and it will be possible to enter the self-diagnostic function mode.

(The protection functions other than the excess current detect function will be disabled.)

While pressing the “TONE CONTROL” and “INFO” keys as shown in the figure above, press the “MAIN ZONE ” (power) key to turn on the power and keep pressing those 2 keys for 3 seconds or longer.

The self-diagnostic function mode is activated with the protection functions disabled.

In this mode, the “SLEEP” segment of the FL display of this unit flashes to indicate that the mode is self-diagnostic function mode with the protection functions disabled.

CAUTION!

Using this product with the protection function disabled may cause further damage to this unit. Use special care for this point when using this mode.

●プロテクション解除モードでの起動

プロテクションが動作することにより、故障箇所の診断に支障をきたすような場合は、次の方法によりプロテクションを解除した状態でダイアグモードに入ることができます。

（過電流検出以外のプロテクション動作を解除する）

上図に示す “TONECONTROL” と “INFO” キーを押しながら “MAINZONE つのキーを 3 秒以上押し続けます。

プロテクション解除モードでダイアグが起動します。このモードでは本機 FL の “SLEEP” セグメントが点滅し、

プロテクションを解除した状態でのダイアグモードであることを知らせます。

注意！

プロテクションを解除した状態でのダイアグモードは、危険な状態でもプロテクションが作動しないため、動作させると、機器を破壊することがあります。このモードを使用する場合は十分注意してください。

”（パワー）キーを押して電源を入れ、2

RX-V767/HTR-7063/RX-A800

● Canceling Self-Diagnostic Function

1. Before canceling self-diagnostic function, execute

2. Press the “MAIN ZONE

RX-A800

RX-V767/HTR-7063/

● Display provided when Self-Diagnostic

The display is as described below depending on the situation the last time the power to this unit is turned off.

1. When the power is turned off by usual operation:

setting for FACTORY PRESET of main menu No. S3. (Memory initialization inhibited or Memory initialized).

* In order to keep the user memory preserved,

be sure to select PRESET INHIBIT (Memory initialization inhibited).

” (power) key of this unit to

turn off the power.

Function started

The FL display of this unit displays “NO PROTECT” then the main menu (sub-menu “A1-1. DSP MARGIN” of main menu No. A1 DSP AUDIO) a few seconds later.

● ダイアグの解除

1. ダイアグを解除する前に、メインメニューNo.S3. FACTORYPRESET（メモリーの初期化禁止／またはメモリーの初期化）の設定をします。

※ ユーザーメモリーを保持したい場合は、必ず

PRESETINHIBIT（メモリー初期化禁止）を選択してください。

2. 本機の “MAINZONE を切ります。

”（パワー）キーを押して電源

● ダイアグ起動時の表示

最後に本機の電源が切れたときの状況により、下記のように表示されます。

1. 通常の操作で電源を切った場合：

本機の FLディスプレイに “NOPROTECT” が表示されます。数秒後、メインメニューA1 DSP AUDIOのサブメニュー “A1-1DSPMARGIN” が表示されます。

Opening message /

NOPROTECT

オープニング表示

After a few seconds /

Main menu display /

数秒後

メインメニュー表示

A1-1

DSPMARGIN

RX-V767/HTR-7063/RX-A800

2. When the protection function worked to turn off the power:

The FL display of this unit displays the data of protection function which worked at that time then the main menu (sub-menu “A1-1. DSP MARGIN” of main menu No. A1 DSP AUDIO) a few seconds later.

Note: At that time if you reactivate the self-diagnostic

function after turning off the power once by pressing the “MAIN ZONE “NO PROTECT” will be displayed because that situation is equal to “1. When the power is turned off by usual operation:” described above.

However the protection function history is stored in a back-up IC with a backup. For details, refer to main menu P2 PROTECTION HISTORY.”

2-1. When there is a history of protection function

due to excess current.

Cause: An excessive current flowed through the power

amplifier. Supplementary information: As current of the power amplifier is detected, the abnormal channel can be identified by checking the current detect transistor.

Turning on the power without correcting the abnormality will cause the protection function to work immediately and the power supply will instantly be shut off.

” (power) key,

IPROTECT

2. プロテクションが働いて電源が切れた場合：

本機の FL ディスプレイにそのときに働いたプロテクションの情報が表示されます。数秒後、メインメニュー A1DSPAUDIOのサブメニュー “A1-1DSP MARGIN” が表示されます。

注） このときに “MAINZONE

押していったん電源を切った後にダイアグを再起動すると、上述の「1.通常の操作で電源を切った場合」に相当するので、“NO PROTECT”が表示されます。

ただし、プロテクションの履歴はメモリーにバックアップして記憶されます。詳細は、メインメニュー “P2 PROTECTIONHISTORY” を参照してください。

2-1. 過電流によるプロテクション履歴がある場合

原因：パワーアンプに過電流が流れた。補足：パワーアンプの電流を検出していますので、電流

検出トランジスタをチェックすれば異常チャンネルが特定できます。

異常状態のまま電源を入れると、瞬時にプロテクションが働き、すぐに電源が切れます。

”（パワー）キーを

RX-V767/HTR-7063/

RX-A800

Notes)

• Applying the power to this unit without correcting the abnormality can be dangerous and cause additional circuit damage. To avoid this, if “I PROTECT” protection function works 1 time, the power will not turn on even when the “MAIN ZONE

” (power) key is pressed. In order to turn on the

power again, start up the self-diagnostic function.

• The output transistors in each amplifier channel should be checked for damage before applying power to this unit.

• Amplifier current should be monitored by measuring DC voltage across the emitter resistors for each channel.

注意！

・ 異常状態のまま本機の電源を入れると、危険な状態

になり、さらに回路が損傷を受ける原因になります。それを避けるために、「IPROTECT」が１回働いた場合、それ以降 “MAINZONE ても電源が入らなくなります。再度電源を入れる場合、ダイアグを起動してください。

・ 本機の電源をいれる前に、各パワーアンプの出力ト

ランジスタに損傷がないかチェックしてください。

・ パワーアンプの電流は、各チャンネルのエミッター

の抵抗器間 DC 電圧を測定することによりモニターしてください。

”（パワー）キーを押し

RX-V767/HTR-7063/RX-A800

Cause: DC output of the power amplifier is abnormal. Supplementary information: The protection function

worked due to a DC voltage appearing at the speaker

RX-A800

terminal. A cause could be a defect in the amplifier.

RX-V767/HTR-7063/

Turning on the power without correcting the abnormality will cause the protection function to work in 3 seconds and the power supply will be shut off.

2-2. When the protection function worked due to

abnormal DC output.

DCPRT:xxxH

2-3. When the protection function worked due to

abnormal voltage in the power supply section.

PSxPRT:xxxL

2-2. DC出力異常によりプロテクションが働いた場合

AD conversion value when the protection function is working

プロテクションが働いたときの電圧の A/D 変換値

原因：パワーアンプのDC 出力が異常。補足：アンプの故障でスピーカー端子に直流電圧が DC

掛かるなどが原因で、プロテクションが働いたことを示します。

異常状態のまま電源を入れると、瞬時にプロテクションが働き、すぐに電源が切れます。

2-3. 電源部の電圧異常によりプロテクションが働い

た場合

Cause: The voltage in the power supply section is abnormal. Supplementary information: The protection function worked due to a defect or overload in the power supply.

Turning on the power without correcting the abnormality will cause the protection function to work in 1 seconds and the power supply will be shut off.

Notes)

• Applying the power to this unit without correcting the abnormality can be dangerous and cause additional circuit damage. To avoid this, if “PS” and “DC” protection function works 3 times consecutively, the power will not turn on even when the “MAIN ZONE In order to turn on the power again, start up the self-diagnostic function.

• The output transistors in each amplifier channel should be checked for damage before applying power to this unit.

• Amplifier current should be monitored by measuring DC voltage across the emitter resistors for each channel.

” (power) key is pressed.

AD conversion value when the protection function is working

プロテクションが働いたときの電圧の A/D 変換値

原因：電源部の電圧が異常。補足：電源電圧による原因で、プロテクションが働いた

ことを示します。

異常状態のまま電源を入れると、1 秒後にプロテクションが働き、電源が切れます。

注意！

・ 異常状態のまま本機の電源を入れると、危険な状態

になり、さらに回路が損傷を受ける原因になります。それを避けるために、「DC」、「PS」プロテクションが連続して 3 回目働いた場合、それ以降 “MAIN ZONE なります。再度電源を入れる場合、ダイアグを起動してください。

・ 本機の電源をいれる前に、各パワーアンプの出力ト

ランジスタに損傷がないかチェックしてください。

・ パワーアンプの電流は、各チャンネルのエミッター

の抵抗器間 DC 電圧を測定することによりモニターしてください。

”（パワー）キーを押しても電源が入らなく

+ 134 hidden pages
