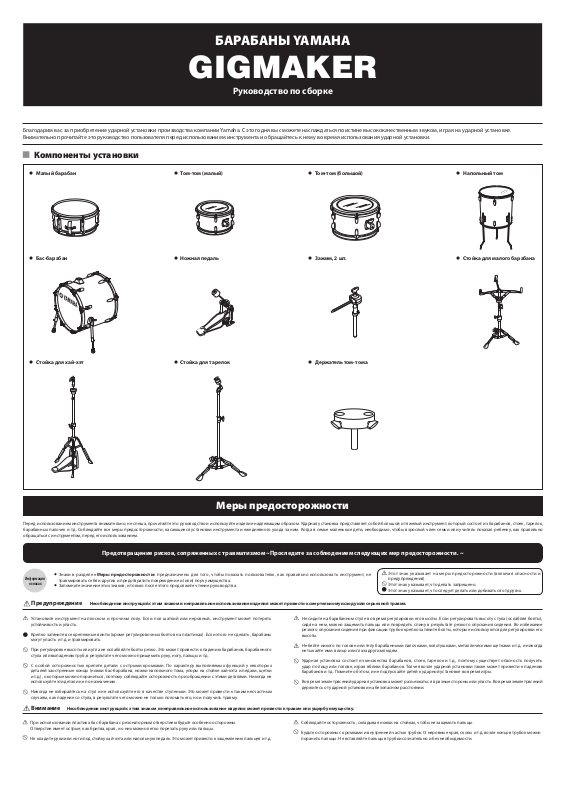

БАРАБАНЫ YAMAHA

GIGMAKER

Руководство по сборке

Благодарим вас за приобретение ударной установки производства компании Yamaha. С этого дня вы сможете наслаждаться поистине высококачественным звуком, играя на ударной установке. Внимательно прочитайте это руководство пользователя перед использованием инструмента и обращайтесь к нему во время использования ударной установки.

Компоненты установки

Малый барабан Том-том (малый) Том-том (большой) Напольный том

Бас-барабан Ножная педаль Зажим, 2 шт. Стойка для малого барабана

Стойка для хай-хэт Стойка для тарелок Держатель том-тома

Меры предосторожности

Перед использованием инструмента внимательно, не спеша, прочитайте это руководство и используйте изделие надлежащим образом. Ударная установка представляет собой большой и тяжелый инструмент, который состоит из барабанов, стоек, тарелок, барабанных палочек и т.д. Соблюдайте все меры предосторожности, касающиеся установки инструмента и ежедневного ухода за ним. Когда в семье маленькие дети, необходимо, чтобы взрослый член семьи и ли учитель показал ребенку, к ак правильно обращаться с инструментом, перед его использованием.

Предотвращение рисков, сопряженных с травматизмом ~Проследите за соблюдением следующих мер предосторожности. ~

Информация

о знаках

Знаки в ра зделе «Ме ры предос торожности» предназначены для того, чтобы показать пользова телю, как правильн о исполь зовать инс трумент, не

•

травмировать себя и других и предотвратить повреждение и (или) порчу имущества. Запомните значение этих знаков, и только после этого продолжите чтение руководства.

•

Этот знак у казывает на меры п редосторожнос ти (вк лючая опасности и

предупреждения).

Этот знак указывает, что делать запрещено. Этот знак указывает, что следует делать или добиваться от других.

Предупреждение

Установите инструмент на п лоском и прочном полу. Если по л шаткий или неровный, инструмент может потерять

устойчивость и упасть.

Крепко затяните все крепежные винты (кроме регулировочных болтов на пластиках). Если этого не сделать, барабаны

могут упасть и т.д. и травмировать.

При регулировке высоты или угла не ослабляйте болты резко. Это может привести к падению барабанов, барабанного

стула или выпадению труб, в результате чего можно прищемить руку, ногу, пальцы и т.д.

С особой осторожностью крепите детали с острыми кромками. По характеру выполняемых функций у некоторы х деталей заостренные концы (ножки бас-барабана, ножки напольного тома, упоры на стойке хай-хэта и педали, щетки и т.д.), о которые можно пораниться, поэтому соблюдайте осторожность при обращении с этими деталями. Никогда не используйте эти детали не по назначению.

Никогда не взбирайтесь на стул и не используйте его в качестве ступеньки. Это может привести к таким несчастным случаям, как падение со стула, в результате чего можно не только поломать его, но и получить травму.

Внимание

При использовании пластика бас-барабана с резонаторным отверстием будьте особенно осторожны. Отверстие имеет острые, как бритва, края, и о них можно легко порезать руку или пальцы.

Не кладите руки или ноги под стойку хай-хэта или напольную педаль. Это может привести к защемлению пальцев и т.д.

Несоблюдение инструкций с этим знаком и неправильное использование изделия может привести к смертельному исходу или серьезной травме.

Несоблюдение инструкций с этим знаком и неправильное использование изделия может привести к травме или ущербу имуществу.

Не сидите на барабанном стуле во время регулировки его высоты. Если регулировать высоту стула (ослабляя болты), сидя на нем, можно защемить пальцы или повредить спину в результате резкого опускания сидения. Во избежание резкого опускания сидения при фиксации трубок крепко затяните болты, которые используются для рег улировки его высоты.

Не бейте никого по голове или телу барабанными палочками, колотушками, металлическими щетками и т.д. и никогда не тыкайте ими в лицо или глаза другим людям.

Ударная установка состоит из множества барабанов, стоек, тарелок и т.д., поэтому сущес твует опасность получить удар по лицу или голове, играя вблизи барабанов. Толчея возле ударной установки также может привести к падению барабанов и т.д. Помните об этом, и не подпускайте детей к ударной установке во время игры.

Во время землетрясений ударная установка может разъезжаться в разные стороны или упасть. Во время землетрясений держитесь от ударной установки на безопасном расстоянии.

Соблюдайте осторожность, складывая ножки на стойках, чтобы не защемить пальцы.

Будьте осторожны с кромками и внутренней частью трубок. О неровные края, сколы и т.д. возле концов трубок можно

поранить пальцы. Не вставляйте пальцы в трубки сознательно и без необходимости.

Сборка бас-барабана

(A)

(B)

5= 7+ 8+ 9+ A

(E)

(D)

(F)

(C)

Сборка малого барабана

Установка том-тома

Резин овая прок ладка зажима

Закрыть

Открыть

Болт регулировки высоты рычага

1 Разведите ножки 1 и зафиксируйте их с помощью барашкового болта для ножек 2. 2 Поднимите и раскройте рычаги 3. 3 Поставьте малый барабан 4 на рычаги. С помощью поворотной гайки 5 постепенно закрывайте

рычаги, пока малый барабан не зафиксируется. 4 С помощью барашковой гайки 6 настройте удобный угол расположения малого барабана.

Закрыть

Сборка стойки для хай-хэт

В ой ло чн а я прокладка

1 Наденьте пластик 2, затем обод 3 на корпус бас-барабана 1, после этого ус тановите болты 4, шайбы 5 и захваты бас-барабана 6 и затяните болты по одному крест-накрест.

❊ Немного затяните болты пальцами, затем полностью затяните настроечным ключом 7. (См. раздел «Процедура натягивания барабанного пластика»).

2 Ослабьте крепежный болт 8 на ножках бас-барабана, затем поверните ножки 9 в нужное положение (рис. A) и немного затяните их. После определения оптима льного положения ножки бас-барабана затяните крепежный болт 8. (Такое положение ножек можно определить по маркировке на основании ножек бас-барабана и сам их ножк ах 9). Наконечни ки нож ек 0 можно заф икси рова ть пу тем вр ащен ия в лю бом направлении (рис. B). 3 Вставьте зажим в зажим A трубки и затяните болт C.

❊ Информация о зажиме с функцией запоминания D

Прикрепление зажимов с функцией запоминания D к зажимам E ускоряет последующую установку благодаря тому, что высота и положение остаются неизменными. ❊ Информация о шаровом зажиме E Шаровой зажим E используется для регулировки угла игровой поверхности и обеспечивает гибкую настройку тома-тома F.

Сборка напольного том

1 Как и в случае в бас-барабаном, наденьте пластик 2, затем обод 3 на корпус тома 1, после этого установите болты 4 и шайбы напольного тома 5 и затяните их. Настроечным ключом 6 слегка затяните болты по одному крест-накрест. (Полные инструкции по натягиванию барабанного пластика см. в разделе «Процедура натягивания барабанного пластика»). 2 Установите ножки напольного тома 7. Чтобы обеспечить устойчивость сборки, убедитесь, что раздвинутые ножки находятся под правильными углами по отношению к окружности барабана.

Зажим с функцией запоминания

Болт регулировки высоты

Ножная педаль

1 После разведения ножек 1 вставьте соединительные стержни педальки 2 (рис. D) в отверстия на собранной раме педальки, затем затяните барашковый болт для ножек 3.

2 Снимите муфту 5 с верхней трубки 4. 3 Прикрепите муфту 5 к верхней тарелке хай-хэт 6. Затяните гайку 7 и болт 8 муфты сверху и снизу

тарелки, затем затяните стопорные гайки 4 Надев нижнюю тарелку хай-хэт 0 на стойку, установите верхнюю тарелку хай-хэт с прикрепленной муфтой и зафиксируйте с помощью барашкового болта A.

❊ Информация о болтах регулировки шпор (шипов) B

Стой ка для х ай-х эт сна бжен а шипами (шпорами). Их дли ну можно нас траивать с по мощь ю регулировочных болтов

❊ О других регулировках

Перед использованием стоек для хай-хэт, снабженных системами регулировки натяжения пружин или системами регулировки положения ножек, внимательно прочитайте это руководство.

B. (рис. F)

9, чтобы закрепить верхнюю тарелку хай-хэт 6. (рис. E)

Сборка педали

Вал колотушки

Ножная педаль

1 Вставьте соединительный стержень 1. (рис. C) 2 Присоедините колотушку 3 к опоре 2 вала. Зафиксируйте крепежным болтом 4 колотушки.

❊ Информация о гайке 5 регулировки пружины

Гайка регулировки пружины используется для настройки натяжения пружины.
