KÄYTTÄJÄN KÄSIKIRJA

Lue tämä käsikirja huolellisesti, ennen kuin alat

käyttää perämoottoria.

F30B F40F

6BG-28199-81-L0

LMU25052

Lue tämä käsikirja huolellisesti, ennen kuin alat käyttää perämoottoria. Säilytä tämä käsikirja vedeltä suojattuna veneessä. Jos perämoottori myydään, tämä käsikirja pitää luovuttaa perämoottorin mukana uudelle omistajalle.

Käsikirjan tärkeät tiedot

LMU25105

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaiset ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

: Tämä on turvallisuusvaroituksen merkki. Sen tarkoitus on kiinnittää huomiota mahdolliseen vammautumisen vaaraan. Noudata kaikkia tämän merkinnän yhteydessä olevia turvallisuusohjeita, jotta välttäisit vammautumisen ja kuoleman vaaran.

LWM00781

VAROITUS

VAROITUS-merkintä ilmaisee vaarallisen toimenpiteen, johon voi liittyä kuoleman tai vakavan vammautumisen vaara.

LCM00701

TÄRKEÄÄ

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi eikä aiheutuisi muita aineellisia vahinkoja.

jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoottoriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Jotta tuotteen käyttöikä olisi mahdollisimman pitkä, Yamaha suosittelee tuotteen käyttämistä ja määräaikaistarkastusten ja -huoltojen suorittamista noudattamalla täsmällisesti Käyttäjän käsikirjassa annettuja ohjeita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat viat eivät kuulu takuun piiriin. Joissakin maissa lainsäädäntö rajoittaa käyttäjää viemästä tuotetta pois sen ostomaasta, jolloin tuotteen rekisteröiminen viennin kohdemaassa ei ehkä ole mahdollista. Lisäksi takuu ei ehkä ole voimassa joillakin alueilla. Jos aiot viedä tuotteen muuhun maahan, kysy lisätietoja jälleenmyyjältä tuotteen ostomaassa. Jos olet ostanut tuotteen käytettynä, ota yhteyttä lähimpään jälleenmyyjään ja pyydä asiakastietojen rekisteröimistä uudelleen. Vain näin saat oikeuden käyttää ilmoitettuja palveluita.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on F30BEHD, F30BET, F40FED, F40FEHD, F40FET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

HUOMAA:

HUOMAA-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta

Käsikirjan tärkeät tiedot

LMU25121

F30B, F40F

KÄYTTÄJÄN KÄSIKIRJA

1. painos, joulukuu 2008

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

Sisällysluettelo

Käyttöturvallisuustietoja ..................1

Perämoottorin käyttöturvallisuus ..... 1

Potkuri............................................... 1

Pyörivät osat .....................................1

Kuumat osat...................................... 1

Sähköisku ......................................... 1

Sähkökippi ja -trimmi......................... 1

Moottorin turvakytkimen naru............ 1

Bensiini ............................................. 2

Polttoaineroiskeet ............................. 2

Hiilimonoksidi .................................... 2

Muutokset ......................................... 2

Veneilyturvallisuus .......................... 2

Alkoholi ja huumaavat aineet ............ 2

Kelluntavälineet................................. 2

Vedessä olevat ihmiset ..................... 2

Matkustajat........................................ 2

Ylikuormaus ......................................3

Yhteentörmäysten välttäminen ......... 3

Sää.................................................... 3

Matkustajien opastus ........................3

Veneilyturvallisuutta käsittelevät

julkaisut........................................... 3

Lait ja säädökset ............................... 3

Yleistä................................................. 4

Tunnistetiedot.................................. 4

Perämoottorin sarjanumero............... 4

Avaimen numero............................... 4

EY-vaatimustenmukaisuusva-

kuutus ............................................4

CE-merkintä .................................... 4

Lue käyttöoppaat ja kilvet................ 6

Varoitusmerkinnät ............................. 6

Tekniset tiedot ja vaatimukset ......... 9

Tekniset tiedot................................. 9

Asennusvaatimukset ..................... 11

Veneen tehosuositus ...................... 11

Moottorin asentaminen ................... 11

Yamaha Security System................ 11

Kauko-ohjauslaitteen

vaatimukset .................................11

Akkuvaatimukset ........................... 11

Akun tekniset tiedot......................... 11

Akun asentaminen ..........................11

Monta akkua ................................... 12

Potkurin valitseminen.................... 12

Vaihde päällä käynnistyksen

estolaite ...................................... 12

Moottoriöljyvaatimukset ................ 13

Polttoainevaatimukset................... 13

Bensiini............................................ 13

Suojamaali .................................... 14

Moottorin hävittämistä koskevat

vaatimukset ................................. 14

Hätätilannevarusteet..................... 14

Komponentit.................................... 15

Komponenttikaavio ....................... 15

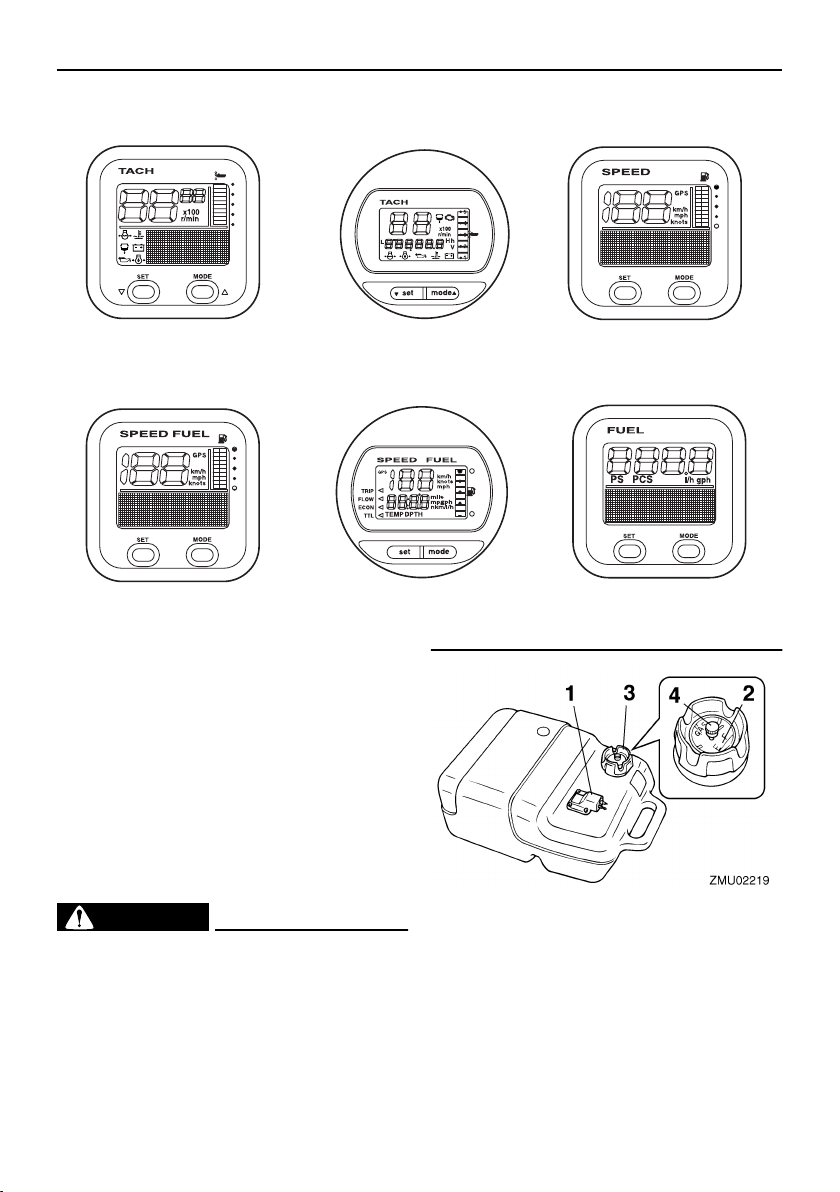

Polttoainesäiliö ................................16

Polttoaineletkun liitos ......................16

Polttoainemittari ..............................17

Polttoainesäiliön tulppa ...................17

Korvausilmaruuvi............................. 17

Kauko-ohjain ...................................17

Vastaanotin .....................................18

Yamaha Security

System -järjestelmän lukittu- ja

lukitus avattu -tila .......................... 18

Kaukohallintalaite ............................18

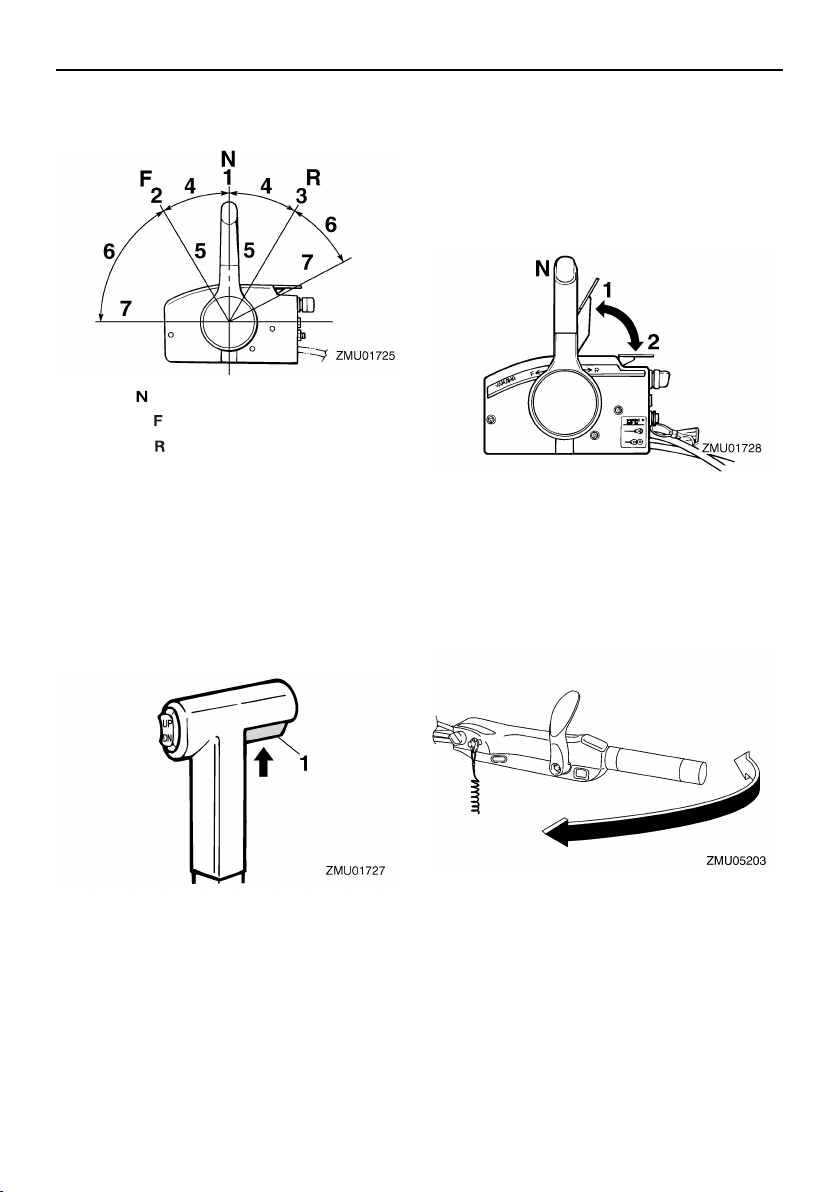

Kauko-ohjausvipu............................ 18

Vapaa-asennon lukitsin................... 19

Vapaa-asennon kaasuvipu.............. 19

Ohjauskahva ...................................19

Vaihdevipu ......................................19

Kaasukahva ....................................20

Kaasun osoitin................................. 20

Kaasuvivun kitkansäädin................. 20

Moottorin turvakytkimen naru ja

liuska.............................................21

Moottorin pysäytyspainike............... 21

Pääkytkin......................................... 22

Ohjauksen kitkansäätövipu .............22

Kauko-ohjauslaitteen tai

ohjauskahvan sähkötrimmi- ja

kippikytkin .....................................23

Alakopan sähkötrimmi- ja

kippikytkin .....................................23

Uistelukäyntinopeuden

säätökytkimet ................................ 23

Anodilla varustettu trimmievä ..........24

Kippilukkomekanismi....................... 24

Sisällysluettelo

Kippauksen kannatinnuppi.............. 25

Yläkopan lukitus- ja vapautusvivut

(kääntötyyppi) ............................... 25

Huuhtelulaite ................................... 25

Polttoainesuodatin / veden erotin.... 25

Varoitusvalo ....................................26

Valvontalaitteet ja merkkivalot....... 27

Merkkivalot .................................... 27

Alhaisen öljynpaineen

varoitusvalo................................... 27

Ylikuumenemisen varoitusvalo ....... 27

Digitaalinen käyntinopeusmittari ... 27

Käyntinopeusmittari ........................ 28

Trimmimittari ...................................28

Käyttötuntimittari .............................28

Alhaisen öljynpaineen

varoitusvalo................................... 28

Ylikuumenemisen varoitusvalo ....... 29

Digitaalinen nopeusmittari............. 29

Nopeusmittari.................................. 29

Polttoainemittari ..............................29

Trippimittari/kello/jännitemittari........ 30

Polttoainemäärän varoitusvalo........ 31

Alhaisen akkujännitteen

varoitusvalo................................... 31

6Y8 Monitoimimittarit..................... 31

6Y8 Monitoimikäyntino-

peusmittarit ..................................31

Käynnistystarkistukset .................... 32

Tietoja Yamaha Security

System -järjestelmästä ................. 33

Alhaisen öljynpaineen varoitus ....... 33

Ylikuumenemisen varoitus .............. 34

Veden erottimen varoitusvalo ......... 34

Moottorin vian varoitus.................... 35

Alhaisen akkujännitteen varoitus .... 35

6Y8 Monitoimimittarit, nopeus ja

polttoaine .....................................36

6Y8 Monitoiminopeusmittarit......... 37

6Y8 Monitoimimittari,

polttoaineenhallinta .....................37

Moottorinohjausjärjestelmä ...........39

Hälytysjärjestelmä ......................... 39

Ylikuumenemisen varoitus .............. 39

Alhaisen öljynpaineen varoitus ....... 39

Asennus........................................... 41

Asennus........................................ 41

Perämoottorin asentaminen ............41

Käyttö............................................... 43

Ensimmäinen käyttökerta.............. 43

Moottoriöljyn lisääminen.................. 43

Moottorin sisäänajo .........................43

Veneeseen tutustuminen ................43

Tarkistukset ennen moottorin

käynnistämistä ............................ 43

Polttoainemäärä ..............................44

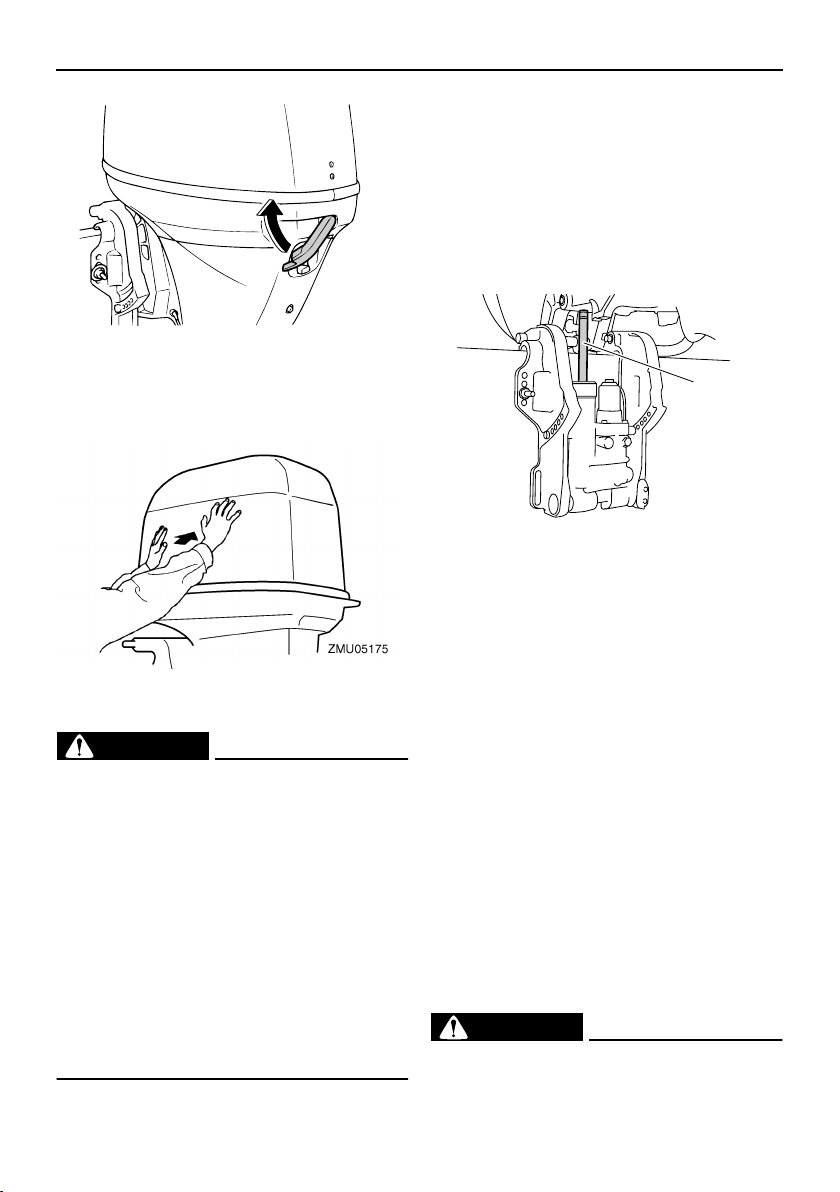

Yläkopan irrottaminen .....................44

Polttoainejärjestelmä....................... 44

Hallintalaitteet.................................. 45

Moottorin turvakytkimen naru.......... 45

Moottoriöljy...................................... 45

Moottori ...........................................46

Huuhtelulaite ...................................46

Yläkopan asentaminen.................... 46

Sähkötrimmi- ja kippijärjestelmä .....47

Akku ................................................47

Polttoaineen lisääminen................ 47

Perämoottorin käyttäminen........... 48

Polttoaineen toimittaminen

(erillinen säiliö) .............................. 48

Moottorin käynnistäminen ...............49

Tarkistukset moottorin

käynnistämisen jälkeen ............... 52

Jäähdytysvesi.................................. 52

Moottorin lämmittäminen............... 53

Käsikäynnistyksellä ja

sähkökäynnistyksellä varustetut

mallit.............................................. 53

Tarkistukset moottorin

lämmityskäytön jälkeen ............... 53

Vaihteen kytkeminen....................... 53

Pysäytyskytkimet............................. 53

Vaihteen kytkeminen .................... 53

Veneen pysäyttäminen ................. 55

Uisteleminen ................................. 55

Uistelukäyntinopeuden

säätäminen ...................................55

Moottorin pysäyttäminen............... 56

Toimintaohje.................................... 56

Perämoottorin trimmaaminen........ 57

Sisällysluettelo

Trimmikulman säätäminen

(sähkökippi ja -trimmi)................... 57

Trimmikulman säätäminen

hydraulisella kipillä varustetuissa

malleissa....................................... 58

Veneen trimmikulman

säätäminen ................................... 59

Kippaaminen ylös ja alas .............. 60

Moottorin kippaaminen ylös

(sähköhydraulisella kipillä

varustetut mallit) ........................... 60

Moottorin kippaaminen ylös

(sähkötrimmi- ja kippimallit) ..........61

Moottorin kippaaminen alas

(sähköhydraulisella kipillä

varustetut mallit) ........................... 62

Moottorin kippaaminen alas

(sähkötrimmi- ja kippimallit) ..........63

Matala vesi .................................... 63

Sähköhydraulisella kipillä

varustetut mallit............................. 63

Sähkötrimmi- ja kippimallit ..............64

Ajaminen muissa oloissa............... 65

Kunnossapito ..................................66

Perämoottorin kuljettaminen ja

varastoiminen ..............................66

Perämoottorin varastoiminen .......... 66

Toimintaohje ................................... 67

Voitelu ............................................. 69

Moottorin huuhteleminen ................ 69

Perämoottorin puhdistaminen ......... 70

Moottorin maalipinnan

tarkistaminen ................................ 70

Määräaikaiset huoltotoimet ........... 70

Varaosat.......................................... 71

Vaativat käyttöolot........................... 71

Huoltoaikataulu 1 ............................72

Huoltoaikataulu 2 ............................74

Voitelu ............................................. 75

Sytytystulpan puhdistaminen ja

säätäminen ................................... 76

Joutokäyntinopeuden

tarkistaminen ................................ 77

Moottoriöljyn vaihtaminen ...............78

Johdinten ja liittimien

tarkistaminen................................. 80

Potkurin tarkistaminen..................... 80

Potkurin irrottaminen .......................80

Potkurin asentaminen .....................81

Vaihteistoöljyn vaihtaminen............. 81

Polttoainesäiliön puhdistaminen...... 82

Anodien tarkistaminen ja

vaihtaminen................................... 83

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa) .......... 84

Akun kytkeminen............................. 85

Akun kytkeminen irti ........................85

Akun säilyttäminen ..........................85

Ratkaisuehdotus............................. 86

Vianetsintä .................................... 86

Tilapäiset toimet

hätätilanteessa ............................ 90

Törmäysvauriot ...............................90

Sulakkeen vaihtaminen ...................90

Sähkötrimmi ja -kippi eivät toimi...... 91

Veden erottimen varoitusvalo

vilkkuu ajon aikana........................ 91

Käynnistysmoottori ei toimi .............92

Moottorin käynnistäminen

hätätilanteessa..............................93

Veteen pudonneen moottorin

käsitteleminen ............................. 94

Käyttöturvallisuustietoja

LMU33622

Perämoottorin

käyttöturvallisuus

Noudata aina näitä varoituksia.

LMU36500

Potkuri

Oleskelu potkurin läheisyydessä voi aiheuttaa vakavan vammautumisen tai kuoleman vaaran. Potkuri voi jatkaa liikkumista moottorin ollessa vapaalla, ja paikallaan olevan potkurin lapojen terävät reunat voivat viiltää.

●

Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

●

Pidä ihmiset loitolla potkurista, vaikka moottori olisi sammutettuna.

LMU33630

Pyörivät osat

Kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. voivat takertua moottorin sisällä oleviin pyöriviin osiin, mikä voi aiheuttaa vakavia vammoja tai kuoleman. Pidä yläkoppa paikallaan aina, kun mahdollista. Älä yritä irrottaa yläkoppaa tai asettaa sitä paikalleen moottorin ollessa käynnissä. Käytä moottoria koppa irrotettuna ainoastaan tämän käsikirjan erityisohjeiden mukaisesti. Pidä kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. loitolla näkyvissä olevista liikkuvista osista.

LMU33640

Kuumat osat

Moottorin käytön aikana ja sen jälkeen moottorin osat ovat niin kuumia, että ne voivat aiheuttaa palovammoja. Älä koske mihinkään yläkopan sisäpuolella oleviin osiin, ennen kuin moottori on jäähtynyt.

LMU33650

Sähköisku

Älä koske mihinkään sähköosiin moottorin käynnistämisen tai käyttämisen aikana.

Muussa tapauksessa seurauksena voi olla sähköisku.

LMU33660

Sähkökippi ja -trimmi

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua. Älä koskaan aseta ruumiinosia tälle alueelle. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä. Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta on katkaistu virtalukosta. Pidä ihmiset loitolla kytkimistä työskennellessäsi moottorin ympärillä. Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LMU33671

Moottorin turvakytkimen naru

Kiinnitä moottorin turvakytkimen naru niin, että moottori pysähtyy, jos kuljettaja putoaa veteen tai poistuu ohjailupaikasta. Tämä estää veneen karkaamisen veto päällä ja ihmisten jäämisen veteen tai sen törmäämisen ihmisiä tai esteitä päin. Pidä aina käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä irrota sitä tai poistu ohjailupaikasta veneen liikkuessa. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä irti, tai pujota sitä niin, että se voi juuttua kiinni ja estää turvakytkimen toiminnan. Älä pujota narua niin, että se voi vahingossa irrota. Jos naru vedetään irti käytön aikana, moottori sammuu ja veneen ohjailtavuus katoaa. Veneen nopeus voi hidastua voimakkaasti ja siinä olevat ihmiset ja esineet voivat lentää kulkusuuntaan.

Käyttöturvallisuustietoja

LMU33810

Bensiini

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä.

Noudata aina tankatessasi sivulla 48 olevia ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

LMU33820

Polttoaineroiskeet

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla. Hävitä rievut asianmukaisesti. Jos iholle roiskuu polttoainetta, se on pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava. Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. älä koskaan ime polttoainetta suulla.

LMU33900

Hiilimonoksidi

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU33780

Muutokset

Älä yritä muuttaa tätä perämoottoria. Perämoottorin muuttaminen voi heikentää käyttöturvallisuutta ja moottorin luotettavuutta. Lisäksi ne voivat tehdä perämoottorin käyttämisestä vaarallista tai laitonta.

LMU33740

Veneilyturvallisuus

Tämä kohta sisältää eräitä monista tärkeistä käyttöturvallisuusohjeista, joita pitäisi noudattaa veneillessä.

LMU33710

Alkoholi ja huumaavat aineet

Älä koskaan käytä moottoria päihtyneenä. Päihtynyt on eräs yleisimpiä veneilyonnettomuuksiin johtavia tekijöitä.

LMU33720

Kelluntavälineet

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Yamaha suosittelee kelluntaliivin käyttämistä aina veneessä. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

LMU33730

Vedessä olevat ihmiset

Tähystä aina moottorin käydessä huolellisesti, ettei vedessä ole ihmisiä, kuten uimareita, vesihiihtäjiä tai sukeltajia. Jos havaitset veneen läheisyydessä ihmisiä, kytke vaihde vapaalle ja pysäytä moottori. Älä veneile uimarantojen läheisyydessä. Uimareita voi olla vaikea havaita. Potkuri voi jatkaa liikkumista, vaikka moottori on vapaalla. Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

LMU33750

Matkustajat

Katso veneen valmistajan toimittamista ohjeista tietoja matkustajien oikeasta sijoittamisesta veneeseen ja varmista, että kaikki matkustajat ovat oikeissa paikoissa, ennen kuin kiihdytät tai käytät moottoria tyhjäkäyntinopeutta suuremmalla nopeudella. Seisominen tai istuminen väärissä paikoissa voi aiheuttaa veteen putoamisen tai kaatumisen aaltojen vaikutuksesta tai nopeuden tai kulkusuunnan äkillisen muutoksen takia. Vaikka matkustajat olisivatkin sijoitettu oikein, varoita matkustajia epätavallisista ohjausliikkeistä. Älä koskaan hyppyytä veneitä aallokossa.

Käyttöturvallisuustietoja

LMU33760

Ylikuormaus

Älä ylikuormaa venettä. Katso matkustajien enimmäispaino ja määrä veneen CE-kilvestä tai selvitä nämä tiedot veneen valmistajalta. Varmista, että paino jakautuu oikein veneen valmistajan antamien ohjeiden mukaisesti. Ylikuormaaminen tai painon virheellinen jakautuminen voi vaarantaa veneen ohjailtavuuden ja aiheuttaa onnettomuuden, veneen kaatumisen tai veneen täyttymisen vedellä.

LMU33772

Yhteentörmäysten välttäminen

Tähystä jatkuvasti ihmisiä, esineitä ja muita veneitä. Ole varovainen oloissa, jotka rajoittavat näkyvyyttä tai estävät sinua näkemästä muita.

ZMU06025

Aja ennakoivasti turvallisella nopeudella ja pysy turvallisella etäisyydellä ihmisistä, esineistä ja muista veneistä.

Älä koskaan aja suoraan muiden veneiden

●

tai vesihiihtäjien perässä.

●

Vältä jyrkkiä käännöksiä ja muita ohjausliikkeitä, joista muut veneilijät eivät helposti voi päätellä, mihin olet matkalla.

●

Vältä matalaa vettä ja alueita, joissa on pinnanalaisia esineitä.

●

Tunne omat taitosi ja vältä äkillisiä ohjausliikkeitä, jotta hallinnan menetyksen, veneestä putoamisen ja yhteentörmäyksen vaara olisi mahdollisimman pieni.

●

Väistä ajoissa yhteentörmäyksen välttämiseksi. Muista, että veneissä ei ole jarruja ja että moottorin pysäyttäminen tai kaasun vähentäminen voi heikentää veneen ohjailtavuutta. Jos et ole varma, että voit pysähtyä ajoissa ennen osumista esteeseen, käytä kaasua ja käännä vene kulkemaan eri suuntaan.

LMU33790

Sää

Pysy selvillä säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

LMU33880

Matkustajien opastus

Varmista, että ainakin yksi muu veneessä oleva henkilö osaa käyttää venettä hätätilanteessa.

LMU33890

Veneilyturvallisuutta käsittelevät julkaisut

Tunne veneilyturvallisuuteen liittyvät seikat. Saatavana on useita eri organisaatioiden julkaisemia julkaisuja ja tiedotteita.

LMU33600

Lait ja säädökset

Tutustu merenkulkusäädöksiin ja noudata niitä. Vesiliikennesäännöt voivat vaihdella hieman eri alueiden ja maiden välillä, mutta perussäännöt ovat kuitenkin samoja - aivan kuin maantieliikenteessäkin.

LMU25171

Tunnistetiedot

LMU25183

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvan paapuurinpuoleiseen sivuun kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

ZMU06390

1. Perämoottorin sarjanumeron sijainti

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

Yleistä

1. Avaimen numero

LMU37290

EY-

vaatimustenmukaisuusvakuut

Tämä perämoottori täyttää EU:n konedirektiivin soveltuvien osien vaatimukset. Jokaisen vaatimustenmukaisen perämootto- rin mukana toimitetaan EY-vaatimustenmukaisuusvakuutus. EYvaatimustenmukaisuusvakuutus sisältää seuraavat tiedot;

Moottorin valmistajan nimi

●

Mallin nimi Mallin tuotetunnus (Hyväksytyn mallin tun-

●

nus)

●

Täyttyvien direktiivien tunnus

LMU25203

CE-merkintä

Tällä “CE”-merkinnällä varustetut perämoottorit täyttävät direktiivien 98/37/EY, 94/25/EY

- 2003/44/EY ja 2004/108/EY vaatimukset.

Yleistä

1. CE-merkinnän sijainti

ZMU06391

ZMU06040

Yleistä

LMU33520

Lue käyttöoppaat ja kilvet

Ennen tämän moottorin käyttämistä tai työskentelemistä sen kanssa:

●

Lue tämä käsikirja.

●

Lue kaikki veneen mukana toimitetut oppaat.

●

Lue kaikki perämoottoriin ja veneeseen kiinnitetyt kilvet.

Jos tarvitset lisätietoja, ota yhteyttä Yamaha-liikkeeseen.

LMU33831

Varoitusmerkinnät

Jos nämä merkinnät ovat vahingoittuneet tai ne puuttuvat, pyydä Yamaha-liikkeestä uudet niiden tilalle.

F30B, F40F

ZMU06393

Yleistä

LMU33912

Kilpien sisältö

Yllä olevilla varoituskilvillä on seuraavat merkitykset.

LWM01691

VAROITUS

Hätäkäynnistystä käytettäessä vaihde päällä käynnistyksen esto ei ole käytös- sä. Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaa-asennossa.

ZMU05706

käynnistyksen tai käytön aikana.

LWM01671

VAROITUS

Lue Käyttäjän käsikirjat ja kilvet.

●

Käytä hyväksyttyä kelluntaliiviä.

●

Kiinnitä moottorin turvakytkimen naru pelastusliiviin, käteen tai jalkaan niin, että jos horjahdat ajon aikana, vene ei pääse karkaamaan.

LWM01681

VAROITUS

●

Pidä kädet, hiukset ja vaatteet kaukana pyörivistä osista moottorin ollessa käynnissä.

●

Älä koske sähköosiin tai irrota niitä

Yleistä

LMU33843

Symbolit

Seuraavilla symboleilla on seuraavat merkitykset.

Tärkeää/Varoitus

ZMU05696

Lue Käyttäjän käsikirja

Sähköiskuvaara

ZMU05666

Kauko-ohjausvivun/vaihdevivun käyttö- suunta, kaksisuuntainen

ZMU05667

Moottorin käynnistys/ moottorin pyöritys

ZMU05664

Jatkuvan pyörivän liikkeen aiheuttama vaara

ZMU05665

ZMU05668

Tekniset tiedot ja vaatimukset

LMU35950

Tekniset tiedot

HUOMAA:

“*” merkitsee, että on valittava moottoriöljykohdan kaaviossa mainittu moottoriöljy. Lisätietoja on sivulla 13.

LMU2821D

Mitat:

Kokonaispituus:

F30BEHD 1362 mm (53.6 in) F30BET 717 mm (28.2 in) F40FED 717 mm (28.2 in) F40FEHD 1362 mm (53.6 in) F40FET 717 mm (28.2 in)

Kokonaisleveys:

384 mm (15.1 in)

Kokonaiskorkeus S:

F30BET 1228 mm (48.3 in) F40FED 1228 mm (48.3 in) F40FEHD 1228 mm (48.3 in) F40FET 1228 mm (48.3 in)

Kokonaiskorkeus L:

1350 mm (53.1 in)

Perälaudan korkeus S:

F30BET 414 mm (16.3 in) F40FED 414 mm (16.3 in) F40FEHD 414 mm (16.3 in) F40FET 414 mm (16.3 in)

Perälaudan korkeus L:

536 mm (21.1 in)

Paino (AL) S:

F40FED 93.3 kg (206 lb) F40FEHD 98.3 kg (217 lb) F40FET 94.8 kg (209 lb)

Paino (AL) L:

F40FED 98.9 kg (218 lb) F40FEHD 103.9 kg (229 lb) F40FET 100.8 kg (222 lb)

Paino (ilman potkuria) S:

F40FED 92.1 kg (203 lb)

F40FEHD 97.1 kg (214 lb) F40FET 93.6 kg (206 lb)

Paino (ilman potkuria) L:

F40FED 97.7 kg (215 lb) F40FEHD 102.7 kg (226 lb) F40FET 99.6 kg (220 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Enimmäisteho:

F30BEHD 22.1 kW / 5500 r/min (30 hv / 5500 r/min) F30BET 22.1 kW / 5500 r/min (30 hv / 5500 r/min) F40FED 29.2 kW / 5500 r/min (40 hv / 5500 r/min) F40FEHD 29.2 kW / 5500 r/min (40 hv / 5500 r/min) F40FET 29.2 kW / 5500 r/min (40 hv / 5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

800 ±50 r/min

Moottori:

Tyyppi:

4-tahtinen L

Sylinteritilavuus:

747.0 cm

Halkaisija × isku:

65.0 × 75.0 mm (2.56 × 2.95 in)

Sytytysjärjestelmä:

CDI

Sytytystulppa ja vastus (NGK):

DPR6EB-9

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

Hallintajärjestelmä:

F30BEHD Ohjauskahva F30BET Kaukohallinta F40FED Kaukohallinta F40FEHD Ohjauskahva F40FET Kaukohallinta

Tekniset tiedot ja vaatimukset

Käynnistysjärjestelmä:

Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Elektroninen polttonesteensuihkutus

Venttiilin välys (kylmä moottori), IMU-:

0.15–0.25 mm (0.0059–0.0098 in)

Venttiilin välys (kylmä moottori), PAKO-:

0.25–0.35 mm (0.0098–0.0138 in)

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

70.0 Ah Laturin suurin teho:

17 A

Vetoyksikkö:

Vaihdekahvan asennot:

Ajo-vapaa-peruutus

Välityssuhde:

2.00 (26/13) Trimmi- ja kippijärjestelmä:

F30BEHD Sähköhydraulinen kippi F30BET Sähkökäyttöinen trimmaus ja kippaus F40FED Sähköhydraulinen kippi F40FEHD Sähköhydraulinen kippi F40FET Sähkökäyttöinen trimmaus ja kippaus

Potkurimerkki:

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal)

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy

Suositeltu moottoriöljyryhmä 1*:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL

Suositeltu moottoriöljyryhmä 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Voitelu:

Märkäsumppu Moottoriöljyn kokonaismäärä (öljypohjan tilavuus): Ilman öljynsuodattimen vaihtoa:

F40FED 1.5 L

(1.59 US qt, 1.32 Imp.qt)

F40FEHD 1.5 L

(1.59 US qt, 1.32 Imp.qt)

F40FET 1.5 L

(1.59 US qt, 1.32 Imp.qt) Öljynsuodattimen vaihdon kanssa:

F30BEHD 1.9 L

(2.01 US qt, 1.67 Imp.qt)

F30BET 1.9 L

(2.01 US qt, 1.67 Imp.qt)

F40FED 1.7 L

(1.80 US qt, 1.50 Imp.qt)

F40FEHD 1.7 L

(1.80 US qt, 1.50 Imp.qt)

F40FET 1.7 L

(1.80 US qt, 1.50 Imp.qt) Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90 Vaihteistoöljyn määrä:

0.430 L (0.455 US qt, 0.378 Imp.qt)

Tiukkausmomentti:

Sytytystulppa:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Potkurimutteri:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

Moottorin öljyntyhjennystulppa:

27.0 Nm (2.75 kgf-m, 19.9 ft-lb)

Moottorin öljynsuodatin:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Käyntiääni- ja tärinätaso:

Äänenpainetaso käyttöpaikassa

Tekniset tiedot ja vaatimukset

(ICOMIA 39/94 ja 40/94):

F40FED 80.7 dB(A) F40FEHD 80.7 dB(A) F40FET 80.7 dB(A)

Tärinä ohjauskahvassa (ICOMIA 38/94):

F40FEHD Tärinä ohjauskahvassa on alle 2.5 m/s

LMU33554

Asennusvaatimukset

LMU33563

Veneen tehosuositus

LWM01560

VAROITUS

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan.

Varmista ennen perämoottorin tai -moottorien asentamista, että moottorin tai moottorien kokonaisteho ole suurempi kuin veneen enimmäistehomerkinnässä ilmoitetaan. Katso tiedot veneen CE-kilvestä tai kysy ne valmistajalta.

LMU33571

Moottorin asentaminen

LWM01570

VAROITUS

●

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran. Moottori on erittäin painava, joten sen

●

turvallinen asentaminen edellyttää erikoislaitteistoa ja -osaamista.

Perämoottorin asentaminen on suositeltavaa antaa valtuutetun Yamaha-liikkeen tai muun asiantuntijan, jolla on käytettävissään oikeat varusteet ja täydelliset asennusohjeet, tehtäväksi. Lisätietoja on sivulla 41.

LMU38580

Yamaha Security System

Tässä perämoottorissa on Yamaha Security System -varkaussuojajärjestelmä, jossa on

vastaanotin ja kauko-ohjain. Moottoria ei voi käynnistää suojajärjestelmän ollessa lukittutilassa, ja sen voi käynnistää ainoastaan lukitus avattu -tilassa. Kysy Yamaha-liikkeestä tietoja vastaanottimen asentamisesta.

LMU33581

Kauko-ohjauslaitteen

vaatimukset

LWM01580

VAROITUS

●

Jos moottori käynnistetään vaihteen ollessa kytkettynä, vene voi liikkua äkisti ja odottamatta, jolloin seurauksena voi olla yhteentörmäys tai matkustajien putoaminen veteen.

●

Jos moottori käynnistyy vaihteen ollessa kytkettynä, vaihde päällä käynnistyksen estolaite ei toimi oikein eikä perämoottorin käyttämistä saa jatkaa. Ota yhteyttä Yamaha-liikkeeseen.

Kauko-ohjauslaitteessa pitää olla vaihde päällä käynnistyksen estojärjestelmä. Se estää moottoria käynnistymästä, jos vaihde ei ole vapaalla.

LMU25694

Akkuvaatimukset

LMU25721

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

70.0 Ah

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU36290

Akun asentaminen

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto.

VAROITUS! Älä säilytä sytty-

Tekniset tiedot ja vaatimukset

viä esineitä äläkä irrallisia painavia esineitä tai metalliesineitä samassa osastossa akun kanssa. Muussa tapauksessa seurauksena voi olla tulipalo, räjähdys tai kipinöintiä.

LMU36300

[LWM01820]

Monta akkua

Jos haluat asentaa useita akkuja, esimerkiksi useita perämoottoreita käytettäessä tai varusteita varten, kysy Yamaha-liikkeestä tietoja akkujen valitsemisesta ja oikeasta kaapeloinnista.

LMU34191

Potkurin valitseminen

Perämoottorin valitsemisen jälkeen oikean potkurin valitseminen on eräs tärkeimmistä ostopäätöksistä, jonka veneilijä joutuu tekemään. Potkurin tyyppi, koko ja muoto vaikuttaa suoraan veneen kiihtyvyyteen, huippunopeuteen, polttoainetalouteen ja jopa moottorin käyttöikään. Yamaha suunnittelee ja valmistaa potkureita kaikkiin Yamaha-perämoottoreihin ja jokaiseen käyttökohteeseen. Perämoottorisi on varustettu Yamaha-potkurilla, joka soveltuu hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin erilainen potkuri sopii paremmin. Yamaha-liikkeestä saat asiantuntevaa apua omia tarpeitasi vastaavan potkurin valitsemiseen. Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Yleisesti on valittava suurinousuisempi potkuri, kun kuorma on pieni, ja pieninousuisempi potkuri, kun kuorma on suuri. Jos veneen kuorma vaihtelee paljon, valitse potkuri, jota käytettäessä moottori saavuttaa oikean käyntinopeuden maksimikuormalla.

Muista kuitenkin, että kaasua pitää ehkä vä- hentää veneen ollessa kuormattu kevyemmin, jotta moottorin käyntinopeus pysyisi suositellulla käyntinopeusalueella. Lisätietoja potkurin irrottamisesta ja asentamisesta on sivulla 80.

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

LMU25770

Vaihde päällä käynnistyksen

estolaite

Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

Tekniset tiedot ja vaatimukset

LMU37472

Moottoriöljyvaatimukset

Suositeltu moottoriöljy:

Nelitahtimoottoriöljy, jonka SAE- ja API-arvot vastaavat seuraavia tietoja

Moottoriöljyn tyyppi, SAE:

10W-30 tai 10W-40

Moottoriöljyn luokitus, API:

SE, SF, SG, SH, SJ, SL Moottoriöljyn kokonaismäärä (öljypohjan tilavuus):

Ilman öljynsuodattimen vaihtoa:

F40FED 1.5 L (1.59 US qt, 1.32 Imp.qt) F40FEHD 1.5 L (1.59 US qt, 1.32 Imp.qt) F40FET 1.5 L (1.59 US qt, 1.32 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

F30BEHD 1.9 L (2.01 US qt, 1.67 Imp.qt) F30BET 1.9 L (2.01 US qt, 1.67 Imp.qt) F40FED 1.7 L (1.80 US qt, 1.50 Imp.qt) F40FEHD 1.7 L (1.80 US qt, 1.50 Imp.qt) F40FET 1.7 L (1.80 US qt, 1.50 Imp.qt)

Jos suositeltua moottoriöljyä ei ole saatavissa, valitse vaihtoehtoinen öljy alla olevasta taulukosta paikallisten keskilämpötilojen mukaan.

LMU36360

Polttoainevaatimukset

LMU36801

Bensiini

Käytä hyvälaatuista bensiiniä, joka täyttää vähimmäisoktaanilukuvaatimuksen. Jos moottorin käydessä ilmenee nakutusta, käy- tä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

LCM01980

TÄRKEÄÄ

●

Älä käytä lyijytetraetyylipitoista bensiiniä. Lyijyä sisältävä polttoaine voi vaurioittaa moottoria vakavasti.

●

Estä veden ja epäpuhtauksien pääseminen polttoainesäiliöön. Likainen polttoaine voi heikentää moottorin suorituskykyä tai vaurioittaa moottoria. Käytä vain tuoretta polttoainetta, jota on säilytetty puhtaissa astioissa.

Tekniset tiedot ja vaatimukset

LMU36330

Suojamaali

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

LMU36341

Moottorin hävittämistä

koskevat vaatimukset

Älä hävitä moottoria laittomalla tavalla (laittamalla sitä roskien joukkoon). Yamaha suosittelee, että käyttäjä ottaa yhteyttä jälleenmyyjään ja pyytää ohjeita moottorin hävittämisestä.

LMU36351

Hätätilannevarusteet

Pidä veneessä seuraavat tarvikkeet sen varalta, että moottorin toiminnassa ilmenee häiriöitä.

●

Työkalusarja, joka sisältää valikoiman ruuvitalttoja, pihtejä, kiinto- ja lenkkiavaimia (myös mm-koot) ja sähköteippiä.

●

Vesitiivis valaisin ja varaparistot siihen.

●

Moottorin turvakytkimen varanaru ja -liuska.

●

Varaosat, kuten varasytytystulpat.

Lisätietoja saat Yamaha-liikkeestä.

Komponentit

LMU2579M

Komponenttikaavio

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

F30B, F40F

4 5

1. Yläkoppa

2. Veden erotin

3. Yläkopan lukitus- ja vapautusvipu

4. Anodi

5. Antikavitaatiolevy

6. Trimmievä (anodi)

7. Potkuri

8. Jäähdytysveden ottoaukko

9. Kiinnityskorva

10. Sähkötrimmi- ja kippikytkin*

11. Uistelukäyntinopeuden säätökytkin*

12. Perämoottorin sarjanumeron sijainti*

13. Ohjauskahva*

14. Moottorin pysäytyspainike / Moottorin turvakytkin*

15. Pääkytkin*

16. Varoitusvalo*

17. Ohjauksen kitkansäätövipu*

18. Kippauksen lukitusvipu*

19. Kippauksen kannatinnuppi

20. Huuhtelulaite

21. Kauko-ohjauslaitteisto (laitaan asennettava)*

22. Kauko-ohjain

23. Vastaanotin

24. Polttoainesäiliö

25. Digitaalinen käyntinopeusmittari*

26. Digitaalinen nopeusmittari*

SPEED

TRIP TIME BATT

set

YAMAHA

Km/h knot mph

km mile

mode

ZMU06392

Komponentit

1. Käyntinopeusmittariyksikkö (nelikulmainen)*

2. Käyntinopeusmittariyksikkö (pyöreä)*

3. Nopeusmittariyksikkö (nelikulmainen)*

4. Nopeus- ja polttoainemittariyksikkö (nelikulmainen)*

5. Nopeus- ja polttoainemittariyksikkö (pyöreä)*

6. Polttoaineen hallintamittari (nelikulmainen)*

ZMU05429

jotka koskevat tällaista käyttöä.

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä,

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

Komponentit

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU38590

Kauko-ohjain

Yamaha Security System -varkaussuojajärjestelmän lukitus- ja lukitus avattu -tilat valitaan kauko-ohjaimella. Moottorin ollessa käynnissä, kauko-ohjaimen lähettämää komentoa ei tarvita.

kuivalla liinalla ja tarkista sitten sen toiminta. Jos kauko-ohjain ei toimi oikein, ota yhteyttä Yamaha-huoltoliikkeeseen.

●

Älä säilytä kauko-ohjainta kuumissa paikoissa äläkä suorassa auringonpaisteessa.

●

Älä pudota kauko-ohjainta, kohdista siihen voimakkaita iskuja äläkä aseta sen päälle painavia esineitä.

●

Puhdista kauko-ohjain pehmeällä ja kuivalla liinalla. Älä käytä puhdistuk- seen liuottimia, alkoholia tai muita kemikaaleja. Älä yritä avata kauko-ohjainta itse.

●

Muussa tapauksessa se voi vahingoittua. Jos kauko-ohjaimen paristo pitää vaihtaa, ota yhteyttä Yamaha-liikkeeseen.

●

Jos kadotat kauko-ohjaimen, ota yhteyttä Yamaha-liikkeeseen. Huolehdi siitä, että aluksessa on aina vähintään 2 kauko-ohjainta. Jos kadotat molemmat kauko-ohjaimet, ota yhteyttä Yamahaliikkeeseen.

ZMU06455

Säilytä kauko-ohjainta huolellisesti, ettei se katoa.

LCM02100

TÄRKEÄÄ

●

Kauko-ohjain ei ole täysin vesitiivis. Älä upota kauko-ohjainta veteen tai

käytä sitä veden alla. Jos kauko-ohjain putoaa veteen, kuivaa se pehmeällä ja

HUOMAA:

●

Koska vastaanotin on rekisteröity tunnistamaan vain tämän kauko-ohjaimen sisäi- nen koodi, varkaussuojajärjestelmän asetusta voi vaihtaa vain tällä kauko-ohjaimella. Jos kauko-ohjain ei toimi oikein, ota yhteyttä Yamaha-liikkeeseen.

●

Vaihda paristo ensimmäisen kerran vuoden käytön jälkeen, ja sen jälkeen kahden vuoden välein.

●

Noudata ongelmajätteen hävittämistä koskevia paikallisia ohjeita, kun hävität kaukoohjaimen käytetyt paristot.

●

Yamaha Security System -varkaussuojajärjestelmään voidaan rekisteröidä enintään 5 kauko-ohjainta. Lisätietoja saat

Komponentit

Yamaha-liikkeestä.

LMU38600

Vastaanotin

Vastaanotin ohjaa ECM:ää (moottorin elektronista ohjausmoduulia) estäen moottorin käynnistämisen. Kysy Yamaha-liikkeestä tietoja vastaanottimen asentamisesta.

LMU38610

Yamaha Security System järjestelmän lukittu- ja lukitus avattu tila

Yamaha Security System -asetukset valitaan painamalla lyhyesti kauko-ohjaimen lukitus- tai lukituksen avaus -painiketta.

ZMU06456

1. Lukituspainike

2. Lukituksen avaus -painike

LUKITTU

Kun kauko-ohjaimen lukituspainiketta painetaan lyhyesti, kauko-ohjaimesta kuuluu yksi äänimerkki. Tämä ilmaisee, että lukittu-tila on valittuna eikä moottoria voi käynnistää. Lukittu-tila valitaan käyttöön vain silloin, kun virtalukko on “” (pois päältä) -asennossa. Kun Yamaha Security System -järjestelmä on lukittu-tilassa, käynnistysmoottori pyörii, mutta moottoria ei voi käynnistää.

LUKITUS AVATTU

Kun kauko-ohjaimen lukituksen avaus -painiketta painetaan lyhyesti, kauko-ohjaimesta kuuluu kaksi äänimerkkiä. Tämä ilmaisee, että lukitus avattu -tila on valittuna ja

moottorin voi käynnistää.

Yamaha

Security

System -

tila

Lukittu

Lukituk-

sen

avaus

LMU26181

Äänimer

kkien

määrä

1 äänimerkki

2 ääni-

merkkiä

Virtalukko

“”

“”/

“”

Mootto-

rin voi

käyn-

nistää

KYLLÄ

Kaukohallintalaite

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään li-

Komponentit

sää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “”

2. Eteenajo “”

3. Peruutus “”

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

1. Kokonaan auki

2. Kokonaan kiinni

LMU25911

Ohjauskahva

Voit kääntää venettä siirtämällä ohjauskahvaa vasemmalle tai oikealle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

LMU25922

Vaihdevipu

Kun vedät vaihdevipua itseäsi kohti, moottorin eteenajovaihde kytkeytyy päälle ja vene alkaa liikkua eteenpäin. Kun työnnät vaihdevipua itsestäsi poispäin, moottorin peruutusvaihde kytkeytyy päälle ja vene alkaa liikkua taaksepäin.

Komponentit

1. Eteenajo “”

2. Vapaa “”

3. Peruutus “”

LMU25941

Kaasukahva

Kaasukahva on ohjauskahvassa. Voit lisätä moottorin käyntinopeutta kiertämällä kaasukahvaa vastapäivään ja pienentää käynti- nopeutta kiertämällä sitä myötäpäivään.

LMU25961

Kaasun osoitin

Kaasun osoittimen polttoaineen kulutuskäy- rä ilmaisee kussakin kaasun asennossa kulutetun polttoaineen suhteellisen määrän. Valitse asento, jossa suorituskyky ja polttoaineenkulutus ovat ihanteelliset haluttua käyt- töä varten.

1. Kaasun osoitin

LMU25974

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

VAROITUS! Älä tiukkaa liikaa kitkasäädintä. Jos säädin on liian tiukalla, kaukoohjausvivun tai kaasukahvan liikuttaminen voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

[LWM00032]

Komponentit

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25993

Moottorin turvakytkimen naru ja liuska

Lukkolevyn on oltava kiinnitettynä moottorin turvakytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

VAROITUS! Pidä

[LWM00122]

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU26001

Moottorin pysäytyspainike

Voit katkaista sytytysvirtapiirin ja pysäyttää moottorin painamalla tätä painiketta.

Komponentit

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkytkimen toiminta kuvataan alla.

●

“”

(pois päältä)

Kun pääkytkin on “” (pois päältä) -asen- nossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

●

“”

(päällä)

Kun pääkytkin on “” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

“”

●

Kun pääkytkin on “” (käynnistys) - asennossa, käynnistysmoottori pyörittää moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “” (päällä) -asentoon.

(käynnistys)

mekanismin jäykkyyttä käyttäjän mieltymysten mukaan. Säätövipu sijaitsee ohjauskahvan kiinnittimen alaosassa. Voit lisätä jäykkyyttä kääntämällä vipua paapuurin puolelle “A”. Voit vähentää jäykkyyttä kääntämällä vipua styyrpuurin puolelle “B”.

LWM00040

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkasäädin on liian tiukalla, ohjaus voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

ZMU02810

Jos jäykkyys ei lisäänny, vaikka vipua kään- netään paapuurin puolelle “A”, varmista, että mutteri on kiristetty ilmoitettuun momenttiin.

LMU31432

Ohjauksen kitkansäätövipu

Kitkalaitteen avulla voidaan säätää ohjaus-

1. Mutteri

Mutterin tiukkausmomentti:

3.7 Nm (0.4 kgf-m, 2.7 ft-lb)

Komponentit

HUOMAA:

●

Ohjaus on lukittu, kun säätövipu on asennossa “A”.

●

Tarkista, että ohjauskahva liikkuu vapaasti, kun vipu on käännettynä styyrpuurin puolelle “B”.

●

Älä lisää voiteluaineita, kuten rasvaa, ohjauksen kitkansäätövivun kitkapinnoille.

LMU26143

Kauko-ohjauslaitteen tai ohjauskahvan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippijärjestelmällä sää- detään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “” (ylös) - asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, perämoot- tori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 57 ja 60.

rämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimen käyttämisestä on sivulla 60.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

LMU26153

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä painetaan “” (ylös) -asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, pe-

ZMU06394

1. Sähkötrimmi- ja kippikytkin

LMU30900

Uistelukäyntinopeuden säätökytkimet

Uistelukäyntinopeutta voi säätää moottoriuistelun aikana. Voit suurentaa uistelukäyn- tinopeutta painamalla “” -kytkintä ja pienentää uistelukäyntinopeutta painamalla “” -kytkintä.

HUOMAA:

●

Uistelukäyntinopeus muuttuu noin 50 r/ min kytkimen jokaisella painalluksella. Jos uistelukäyntinopeutta on säädetty,

●

normaali uistelukäyntinopeus palautetaan

Komponentit

käyttöön, kun moottori sammutetaan ja käynnistetään uudelleen tai kun moottorin käyntinopeus kasvaa suuremmaksi kuin 3000 r/min.

●

Lisätietoja uistelukäyntinopeuden säätökytkinten käyttämisestä on sivulla

55.

1. Uistelukäyntinopeuden säätökytkin

LMU26244

Anodilla varustettu trimmievä

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jäl- keen.

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä. Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B”

kuvassa.

LCM00840

TÄRKEÄÄ

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syö- pymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

18.0 Nm (1.8 kgf-m, 13 ft-lb)

LMU26312

Kippilukkomekanismi

Kippilukkomekanismin avulla estetään perä- moottorin nouseminen vedestä peruutettaessa.

ZMU03097

ZMU06395

1. Kippauksen lukitusvipu

Komponentit

Voit lukita sen asettamalla kippauksen lukitusvivun “” (lukitus) -asentoon. Voit va- pauttaa lukituksen asettamalla kippauksen lukitusvivun “” (vapautus) -asentoon.

LMU26321

Kippauksen kannatinnuppi

Voit asettaa perämoottorin pysymään kipattuna ylös painamalla kääntöjalustan alapuolella olevaa kippauksen kannatinnuppia.

ZMU06396

LCM00660

TÄRKEÄÄ

Älä käytä kippauksen kannatinvipua tai nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

LMU26372

Yläkopan lukitus- ja vapautusvivut (kääntötyyppi)

Voit poistaa moottorin yläkopan kääntämällä lukitus- ja vapautusvipuja ja nostamalla moottorikopan pois. Kun asetat moottorikopan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse tämän jälkeen yläkoppa kääntämällä lukitus- ja vapautusvipu lukitusasentoon.

ZMU04041

1. Yläkopan lukitus- ja vapautusvivut

LMU26460

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdytysvesikanavat voidaan huuhdella käyttämällä puutarhaletkua ja vesijohtovettä.

HUOMAA:

Lisätietoja käytöstä on sivulla 69.

1. Huuhtelulaite

LMU35561

Polttoainesuodatin / veden erotin

Tässä moottorissa on yhdistetty polttoainesuodatin / veden erotin ja siihen liittyvä varoitusjärjestelmä. Jos polttoaineesta erotetun veden määrä on tiettyä tilavuutta suurempi, 6Y8 Monitoimimittarin varoitusjärjestelmä aktivoituu.

ZMU06398

ZMU06399

Varoittimen aktivoituminen

●

6Y8 Monitoimimittarissa oleva veden erottimen varoitusvalo vilkkuu. Summeri antaa katkonaisen äänimerkin

●

vain, kun vaihdevipu on vapaa-asennossa. Jos varoitusjärjestelmä aktivoituu, pysäytä

●

moottori ja ota heti yhteyttä Yamaha-liikkeeseen.

LMU26303

Varoitusvalo

Jos moottorissa havaitaan aihe varoitukseen, merkkivalo syttyy. Lisätietoja varoitusvalon lukemisesta on sivulla 39.

Komponentit

1. Varoitusvalo

Valvontalaitteet ja merkkivalot

LMU36014

Merkkivalot

LMU36023

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, tämä merkkivalo syttyy. Lisätietoja on sivulla 39.

LCM00022

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos al-

●

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti. Alhaisen öljynpaineen varoitusvalo ei

●

ilmaise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 45.

1. Ylikuumenemisen varoitusvalo

LMU26493

Käyntinopeusmittari ilmaisee moottorin käyntinopeuden, ja siinä on seuraavat toiminnot. Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle virtalukosta, minkä jälkeen näyttö palaa normaaliksi.

Digitaalinen

käyntinopeusmittari

1. Alhaisen öljynpaineen varoitusvalo

LMU36032

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, tämä merkkivalo palaa. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 39.

LCM00052

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

1. Käyntinopeusmittari

2. Trimmimittari

3. Käyttötuntimittari

4. Alhaisen öljynpaineen varoitusvalo

5. Ylikuumenemisen varoitusvalo

6. Set-painike

7. Mode-painike

HUOMAA:

Vedenerotin ja moottorivian varoitusvalot

ZMU03601

Valvontalaitteet ja merkkivalot

ovat toiminnassa vain siinä tapauksessa, että moottorissa on asianmukaiset toiminnot.

LMU36050

Käyntinopeusmittari

Käyntinopeusmittari ilmaisee moottorin kierrosten määrän minuutissa (r/min). Jos esimerkiksi käyntinopeusmittarin lukema on “22”, moottorin käyntinopeus on 2200 r/min.

LMU26621

Trimmimittari

Tämä mittari ilmaisee perämoottorin trimmikulman.

●

Merkitse muistiin trimmikulmat, jotka sopivat parhaiten veneellesi eri oloissa. Säädä haluamasi trimmikulma-asetus sähkötrimmi- ja kippikytkimellä. Jos moottorin trimmikulma ylittää trimmin

●

toiminta-alueen, trimmimittarin yläseg- mentti alkaa vilkkua.

ZMU01740

LMU26651

Käyttötuntimittari

Tämä mittari ilmaisee moottorin käyttötuntien määrän. Se voidaan määrittää näyttämään käyttötuntien kokonaismäärää tai nykyisen matkan käyttötuntimäärää. Näyttö voidaan myös kytkeä päälle tai pois päältä.

ZMU01741

Voit vaihtaa näyttömuotoa painamalla “” (tila) -painiketta. Voit valita näyttöön

kokonaistuntimäärän tai trippituntimäärän tai poistaa sen käytöstä. Voit nollata trippitunnit pitämällä samanaikaisesti painikkeita “” (aseta) ja “” (tila) painettuina yli 1 sekunnin ajan trippituntien ollessa näytössä. Tämä nollaa trippimittarin lukeman. Moottorin käyttötuntien kokonaismäärää ei voi nollata.

LMU26524

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, varoitusvalo alkaa vilkkua. Lisätietoja on sivulla

39.

LCM00022

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos al-

●

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti. Alhaisen öljynpaineen varoitusvalo ei

●

ilmaise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 45.

Valvontalaitteet ja merkkivalot

ZMU01736

1. Alhaisen öljynpaineen varoitusvalo

LMU26583

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, varoitusvalo alkaa vilkkua. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 39.

LCM00052

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

ZMU01737

1. Ylikuumenemisen varoitusvalo

LMU26602

Digitaalinen nopeusmittari

Tämä mittari ilmaisee veneen nopeuden ja muita tietoja.

1. Nopeusmittari

2. Polttoainemittari

3. Trippimittari/kello/jännitemittari

4. Varoitusvalo(t)

Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle virtalukosta, minkä jälkeen näyttö palaa normaaliksi.

LMU36061

Nopeusmittari

Nopeusmittarin yksiköksi voidaan valita km/ h, mph tai solmu. Voit valita haluamasi mittayksiköt mittarin takana olevalla kytkimellä. Katso kuvasta lisätietoja asetuksen määrittämisestä.

1. Tulppa

2. Valitsin (nopeusyksikkö)

3. Valitsin (polttoaineanturi)

LMU26712

Polttoainemittari

Polttoaineen määrä ilmaistaan kahdeksan

Valvontalaitteet ja merkkivalot

segmentin avulla. Polttoainesäiliö on täynnä, kun kaikki segmentit ovat näkyvissä.

ZMU01745

Anturin sijainti polttoainesäiliössä ja veneen asento vedessä voivat johtaa polttoainemää- rän virheelliseen lukemaan. Veneen ajaminen keula trimmattuna pystyyn tai veneen kääntäminen jatkuvasti voivat aiheuttaa virhelukemia. Älä säädä polttoaineanturin valitsinta. Jos mittarin valitsimen asetus on virheellinen, mittari näyttää väärin. Kysy valtuutetusta Yamaha-liikkeestä lisätietoja valitsimen määrittämisestä oikein.

TÄRKEÄÄ:

Polttoaineen loppuminen voi vahingoittaa moottoria.

LMU36071

[LCM01770]

Trippimittari/kello/jännitemittari

Tämä näyttö näyttää joko trippimittarin, kel- lon tai jännitemittarin lukeman. Voit vaihtaa näyttöä painelemalla “” (ti- la) -painiketta, kunnes mittarin merkki osoittaa kohtaa “” (trippimittari), “” (kello) tai “” (jännitemittari).

LMU26691

Trippimittari

Tämä mittari näyttää veneen kulkeman matkan mittarin edellisen nollauskerran jälkeen. Mitattavan matkan yksikkönä käytetään kilometrejä tai maileja nopeusmittariin määritetyn mittayksikön mukaan. Voit nollata trippitunnit painamalla samanaikaisesti painikkeita “” (aseta) ja “” (ti-

la). Trippimittarin lukema säilytetään muistissa akkuvirran avulla. Mittariin tallennetut tiedot katoavat, jos akku kytketään irti.

LMU26701

Kello

Kellonajan asettaminen:

1. Varmista, että mittari on “” (aika) -ti- lassa.

2. Paina “” (aseta) -painiketta uudel- leen. Tuntilukema alkaa vilkkua.

3. Painele “” (tila) -painiketta, kunnes näytössä on haluamasi tuntilukema.

4. Paina “” (aseta) -painiketta uudelleen ja minuuttilukema alkaa vilkkua.

5. Painele “” (tila) -painiketta, kunnes näytössä on haluamasi minuuttilukema.

6. Käynnistä kello painamalla jälleen “” (aseta) -painiketta.

Kello toimii akkuvirralla. Kello pysähtyy, jos akku kytketään irti. Aseta tässä tapauksessa

Valvontalaitteet ja merkkivalot

kello oikeaan aikaan akun kytkemisen jäl- keen.

LMU36080

Jännitemittari

Jännitemittari ilmaisee akun jännitteen (V).

LMU26721

Polttoainemäärän varoitusvalo

Jos polttoainemittarin lukema laskee yhteen segmenttiin, polttoainemäärän varoitussegmentti alkaa vilkkua. Älä jatka moottorin käyttämistä täydellä kaasulla, jos varoituslaite aktivoituu. Palaa satamaan uistelunopeudella.

TÄRKEÄÄ:

Polttoaineen loppuminen voi vahingoittaa moottoria.

1. Polttoainemäärän varoitussegmentti

LMU26732

[LCM01770]

Alhaisen akkujännitteen varoitusvalo

Jos akkujännite laskee liian pieneksi, näyttö kytkeytyy automaattisesti päälle ja se vilkkuu. Jos varoituslaite aktivoituu, palaa satamaan mahdollisimman pian. Lisätietoja akun lataamisesta saat valtuutetuista Yamaha-liikkeistä.

1. Alhaisen akkujännitteen varoitusvalo

LMU31653

6Y8 Monitoimimittarit

Monitoimimittareissa on 6 mittariyksikkötyyppiä: käyntinopeusmittariyksikkö (nelikulmainen tai pyöreä), nopeusmittariyksikkö (nelikulmainen), nopeus- ja polttoainemittariyksikkö (nelikulmainen tai pyöreä) ja polttoaineen hallintamittari (nelikulmainen). Merkkivalojärjestelmä on hieman erilainen nelikulmaisessa ja pyöreässä tyypissä. Tarkista yksikön tyyppi huolellisesti. Tässä käyttöoppaassa kuvataan pääasiassa varoitusvalot. Lisätietoja mittarien asetusten määrittämisestä tai merkkivalojärjestelmien muuttamisesta on toimitukseen sisältyvässä käyttöoppaassa.

LMU36184

Monitoimikäyntinopeusmittarit

Käyntinopeusmittari ilmaisee moottorin kierrosten määrän minuutissa. Siinä on seuraavat toiminnot: trimmimittari, uistelunopeuden säätäminen, jäähdytysveden/moottorin lämpötilan näyttö, akkujännitteen näyttö, kokonais-/trippituntien näyttö, öljynpaineen näyttö, Vedentunnistuksen varoitus, moottorin vian varoitus ja määräaikaishuollon muistutus. Jos yksikköön on asennettu jäähdytysveden painean-

6Y8

Valvontalaitteet ja merkkivalot

turi, siinä voidaan näyttää myös jäähdytysveden paine. Vaikka jäähdytysveden paineanturia ei olisikaan asennettu, jäähdytysveden paineen näyttö voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Saat tietoja lisäantureista valtuutetuista Yamaha-liikkeistä. Käyntinopeusmittariyksiköstä on saatavana pyöreä ja nelikulmainen malli. Tarkista käyntinopeusmittariyksikön tyyppi.

1. Set-painike

2. Mode-painike

ZMU05417

1452

1. Set-painike

2. Mode-painike

1. Käyntinopeusmittari

2. Trimmimittari

3. Monitoiminäyttö

4. Jäähdytysveden paine

5. Jäähdytysveden/moottorin lämpötila

6. Vedentunnistuksen varoitusvalo

7. Akkujännite

8. öljynpaine (4-tahtimallit)

ZMU05415

ZMU05416

6879

1. Käyntinopeusmittari

2. Trimmimittari

3. Monitoiminäyttö

4. Vedentunnistuksen varoitusvalo

5. Moottorivian varoitusvalo / huoltomerkkivalo

6. Jäähdytysveden paine

7. öljynpaine (4-tahtimallit)

8. Jäähdytysveden/moottorin lämpötila

9. Akkujännite

LMU36190

Käynnistystarkistukset

Siirrä kauko-ohjausvipu / vaihdevipu vapaaasentoon ja kierrä virtalukko asentoon “” (päällä). Kun kaikki näytöt ovat tulleet näkyviin ja kokonaistuntimäärä on tullut näyttöön, mittari siirtyy normaaliin toimintatilaan. Jos summeri antaa äänimerkin ja veden erottimen varoitusvalo vilkkuu, ota

ZMU05418

Valvontalaitteet ja merkkivalot

välittömästi yhteyttä Yamaha-liikkeeseen.

HUOMAA:

Voit hiljentää summerin painamalla “” (aseta)- tai “” (tila) -painiketta.

LMU38620

Tietoja Yamaha Security System järjestelmästä

Kierrä virtalukko “” (päällä) -asentoon, jol- loin valittuna oleva Yamaha Security System

-tila (Lukittu / Lukitus avattu) näkyy näytössä.

Lukitus avattu -tila

ZMU06457

Lukittu-tila

ZMU06459

ZMU06460

LMU36210

Alhaisen öljynpaineen varoitus

Jos moottorin öljynpaine laskee liian pieneksi, alhaisen öljynpaineen varoitusvalo alkaa vilkkua ja moottorin käyntinopeus pienennetään automaattisesti noin arvoon 3000 r/min.

ZMU06458

ZMU05430

Valvontalaitteet ja merkkivalot

ZMU05431

Pysäytä moottori välittömästi, jos summeri antaa äänimerkin ja alhaisen öljynpaineen varoitusvalo vilkkuu. Tarkista moottoriöljyn määrä ja lisää tarvittaessa öljyä. Jos varoituslaite aktivoituu, vaikka moottoriöljyn mää- rä on asianmukainen, ota yhteyttä Yamahaliikkeeseen.

LCM01601

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos matalan öljynpaineen varoituslaite aktivoituu. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

LMU36140

Ylikuumenemisen varoitus

Jos moottorin lämpötila nousee liian suureksi ajon aikana, ylikuumenemisen varoitusvalo alkaa vilkkua. Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 3000 r/min.

ZMU05422

Pysäytä moottori välittömästi, jos summeri antaa äänimerkin ja ylikuumenemisen varoituslaite aktivoituu. Tarkista, ettei jääh- dytysveden ottoaukko ole tukossa.

LCM01592

TÄRKEÄÄ

●

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo vilkkuu. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti. Älä jatka moottorin käyttämistä, jos va-

●

roituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LMU36150

Veden erottimen varoitusvalo

Tämä varoitusvalo vilkkuu, jos vedenerottimeen (polttoainesuodattimeen) on kertynyt vettä ajon aikana. Pysäytä tässä tapauksessa moottori välittömästi ja tyhjennä vesi polttoainesuodattimesta noudattamalla tämän oppaan sivulla 90 olevia ohjeita. Palaa pian satamaan ja ota heti yhteyttä Yamaha-liikkeeseen.

ZMU05421

Valvontalaitteet ja merkkivalot

ZMU05423

ZMU05424

LCM00910

TÄRKEÄÄ

Polttoaineeseen sekoittunut vesi voi vaurioittaa moottoria.

LMU36160

Moottorin vian varoitus

Tämä merkkivalo vilkkuu, jos moottorissa havaitaan toimintahäiriöitä ajon aikana. Palaa pian satamaan ja ota heti yhteyttä Yamaha-liikkeeseen.

ZMU05426

LCM00920

TÄRKEÄÄ

Tässä tapauksessa moottori ei toimi oikein. Ota välittömästi yhteyttä Yamahaliikkeeseen.

LMU36170

Alhaisen akkujännitteen varoitus

Jos akkujännite laskee, alhaisen akkujännitteen varoitusvalo ja akkujännitelukema alkavat vilkkua. Jos alhaisen akkujännitteen varoituslaite aktivoituu, palaa pian satamaan. Lisätietoja akun lataamisesta saat valtuutetuista Yamahaliikkeistä.

ZMU05427

ZMU05425

Valvontalaitteet ja merkkivalot

ZMU05428

LMU36232

6Y8 Monitoimimittarit, nopeus

ja polttoaine

Nopeus- ja polttoainemittari ilmaisee veneen nopeuden, ja lisäksi siinä on polttoainemittari, polttoaineen kokonaiskulutuksen näyttö, polttoainetaloudellisuuden näyttö, polttoainevirtauksen näyttö ja järjestelmäjännitteen näyttö. Käytettävä näyttötila valitaan “” (aseta)- ja “” (tila) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Jos yksikköön on asennettu nopeusanturi, siinä on myös trippimittarinäyttö. Vaikka nopeusanturia ei olisikaan asennettu, trippimittari voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Lisäksi jos yksikköön on kytketty lisäantureita, käytettävissä on veden pintalämpötilan näyttö, syvyysnäyttö ja kello. Saat tietoja lisäantureista valtuutetuista Yamaha-liikkeistä. Nopeus- ja polttoainemittariyksiköstä on saatavana pyöreä ja nelikulmainen tyyppi. Tarkista käyttötietoja varten oman nopeusja polttoainemittariyksikkösi tyyppi. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

1. Set-painike

2. Mode-painike

ZMU05432

ZMU05433

ZMU05434

Valvontalaitteet ja merkkivalot

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

LMU36241

ZMU05435

6Y8 Monitoiminopeusmittarit

Nopeusmittari ilmaisee veneen nopeuden, ja lisäksi siinä on polttoainemittari ja järjestelmäjännitteen näyttö. Käytettävä näyttötila valitaan “” (aseta)- ja “” (ti- la) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Lisäksi nopeusmittarin mittayksiköksi voidaan valita km/h, mph tai solmut. Jos yksikköön on asennettu nopeusanturi, siinä on myös trippimittarinäyttö. Vaikka nopeusanturia ei olisikaan asennettu, trippimittari voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Lisäksi jos yksikköön on kytketty lisäantureita, käytettävissä on veden pintalämpötilan näyttö, syvyysnäyttö ja kello. Saat tietoja lisäantureista valtuutetuista Yamaha-liikkeistä. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

ZMU05436

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

LMU36250

ZMU05437

6Y8 Monitoimimittari,

polttoaineenhallinta

Polttoaineen hallintamittarissa on polttoainevirtauksen näyttö, kokonaiskulutuksen näyt- tö, polttoainetaloudellisuuden näyttö ja jäljellä olevan polttoaineen näyttö. Käytettävä näyttötila valitaan “” (aseta)- ja “” (tila) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintati-

Valvontalaitteet ja merkkivalot

laansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

1. Polttoainevirtausmittari

2. Monitoiminäyttö

ZMU05438

ZMU05439

Moottorinohjausjärjestelmä

LMU26803

Hälytysjärjestelmä

LCM00091

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos varoituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LMU26837

Ylikuumenemisen varoitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

●

Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 3000 r/min. Ylikuumenemisen varoitusvalo palaa tai

●

vilkkuu.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista jäähdytysveden ottoaukot:

●

Varmista, että jäähdytysveden ottoaukko on vedenpinnan alapuolella, tarkistamalla trimmikulma.

●

Tarkista, ettei jäähdytysveden ottoaukko ole tukossa.

ZMU03025

●

Summeri antaa äänimerkin.

ZMU04227

ZMU02630

LMU26865

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu.

●

Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 3000 r/min. Alhaisen öljynpaineen varoitusvalo syttyy tai vilkkuu.

●

Summeri antaa äänimerkin.

Moottorinohjausjärjestelmä

ZMU04254

ZMU05232

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea, kysy lisätietoja Yamaha-liikkeestä.

Asennus

LMU26902

Asennus

Tämän kohdan tiedot on tarkoitettu ainoastaan viitetiedoiksi. Jokaiselle veneen ja perä- moottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM01590

VAROITUS

●

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan. Älä asenna veneeseen sen CE-kilven enimmäistehomerkintää tehokkaampaa perämoottoria. Jos veneessä ei ole CE-kilpeä, kysy lisätietoja veneen valmistajalta.

●

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran. Jos perämootto- ri asennetaan pysyvästi veneeseen, moottorin kiinnittäminen on annettava myyjän tai muun kokeneen ammattilaisen tehtäväksi.

LMU33470

Perämoottorin asentaminen

Perämoottori pitää asentaa niin, että vene on hyvin tasapainossa. Muutoin veneen ohjaaminen voi olla hankalaa. Yhdellä moottorilla varustetuissa veneissä perämoottori pitää asentaa veneen keskilinjalle (kölilinjalle).

1. Keskiviiva (kölilinja)

LMU26932

ZMU01760

Asennuskorkeus (veneen pohja)

Perämoottorin asennuskorkeus vaikuttaa sen hyötysuhteeseen ja luotettavuuteen. Jos se asennetaan liian korkealle, potkurissa voi esiintyä kavitointia, mikä heikentää työntövoimaa potkurin luistamisen takia. Lisäksi jäähdytysjärjestelmän vedenottoaukkoihin ei ehkä tule riittävästi vettä, mikä voi aiheuttaa moottorin ylikuumenemista. Jos perämootto- ri asennetaan liian alas, veden vastus kasvaa, mikä heikentää moottorin hyötysuhdetta ja suorituskykyä. Yleensä perämoottori pitää asentaa niin, että antikavitointilevy on veneen pohjan tasossa. Veneen ja moottorin yhdistelmä sekä käyttötarkoitus vaikuttavat perämoottorin ihanteelliseen asennuskorkeuteen. Eri asennuskorkeuksien kokeileminen voi auttaa löytämään ihanteellisen asennuskorkeuden. Lisätietoja oikeasta asennuskorkeudesta saat Yamaha-liikkeestä tai veneen valmistajalta.

ZMU01762

LCM01631

TÄRKEÄÄ

Tarkista, että joutokäyntiaukko pysyy

●

riittävän korkealla, jotta moottorin sisään ei pääsisi vettä, vaikka vene olisi enimmäiskuormattuna paikallaan.

●

Jos moottorin korkeus on väärä tai jos läsnä on veden vapaata kulkua rajoittavia esteitä (kuten veneen rungon ulkonemia, perälaudan tikkaita tai kaikuluotaimen antureita), ajamisen aikana voi esiintyä ilmakuplien aiheuttamaa kavitointia. Jos ilmakuplien aiheuttama kavitointi on jatkuvaa, moottoriin voi päästä moottorikopan imuilma-aukon kautta niin paljon vettä, että moottori voi vaurioitua vakavasti. Poista ilmakuplien aiheuttaman kavitoinnin syy.

Asennus

Käyttö

LMU36380

Ensimmäinen käyttökerta

LMU36390

Moottoriöljyn lisääminen

Moottorissa ei ole öljyä, kun se toimitetaan tehtaalta. Jos jälleenmyyjä ei ole lisännyt öljyä, öljysäiliö pitää täyttää ennen moottorin käynnistämistä.

ensimmäistä käyttökertaa, että mootto- rissa on riittävästi öljyä. Muussa tapauksessa moottori voi vahingoittua.

Moottorissa on toimitushetkellä seuraava tarra, joka pitää irrottaa, kun moottoriin on ensimmäisen kerran lisätty öljyä. Lisätietoja moottorin öljymäärän tarkistamisesta on sivulla 45.

LMU30174

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita.

LMU27084

Nelitahtimallien toimintaohje

Uusi moottori tarvitsee 10 tunnin sisäänajon, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suori-

TÄRKEÄÄ:

[LCM00801]

Tarkista ennen

[LCM01780]

ZMU01710

TÄRKEÄÄ:

Jos

tuskyvyn ja pitkän käyttöiän.

HUOMAA:

Jos sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita. Käytä moottoria kuormitettuna vedessä (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen. Vältä kymmenen ensimmäisen käyttötunnin aikana pitkäaikaista käyttöä tyhjäkäynnillä, suurta aallokkoa ja ruuhkaisia alueita.

1. Ensimmäinen käyttötunti: Käytä moottoria vaihtelevilla nopeuksilla ja enintään nopeudella 2000 r/min tai noin puolella kaasulla.

2. Toinen käyttötunti: Lisää moottorin käyntinopeutta sen verran, että vene nousee liukuun (älä kuitenkaan käytä täyttä kaasua). Pienennä sitten kaasua sen verran, että vene pysyy liu’ussa.

3. Jäljellä oleva kahdeksan tunnin jakso: Käytä moottori millä tahansa käyntinopeudella. Älä kuitenkaan käytä moottoria täydellä kaasulla kauemmin kuin 5 minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen: Käytä moottoria normaalisti.

LMU36400

Veneeseen tutustuminen

Eri veneet käyttäytyvät eri tavoin. Toimi varovasti opetellessasi käsittelemään venettä eri olosuhteissa ja käyttäessäsi eri trimmikulmia (katso sivu 57).

LMU36412

Tarkistukset ennen moottorin

käynnistämistä

LWM01920

VAROITUS

Jos havaitset käynnistystä edeltävässä tarkastuksessa osia, jotka eivät toimi

Käyttö

kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muutoin voi tapahtua onnettomuus.

LCM00120

TÄRKEÄÄ

Älä käynnistä moottoria, jos se ei ole vedessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

LMU36420

Polttoainemäärä

Tarkista, että mukanasi on riittävästi polttoainetta suunnittelemaasi matkaa varten. Hyvä perussääntö on käyttää 1/3 polttoaineesta menomatkaan, 1/3 paluumatkaan ja pitää 1/ 3 reservinä hätätilanteen varalta. Kun vene on trailerilla tai vedessä, kierrä virtalukko asentoon “”(päällä) ja tarkista polttoai- neen määrä. Katso tankkausohjeet sivulta

47.

LMU36570

Yläkopan irrottaminen

Seuraavien tarkistusten suorittaminen vaatii yläkopan irrottamista. Voit poistaa moottorin yläkopan vapauttamalla lukitus- ja vapautusvivun ja nostamalla moottorikopan pois.

syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

LWM00910

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

●

Tarkista säännöllisesti, että moottorissa ei ole polttoainevuotoja.

●

Jos havaitset polttoainevuotoja, toimita moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyttöturvallisuutta.

LMU36450

Polttoainevuotojen tarkistaminen

●

Tarkista, onko yläkopan alla tai veneessä polttoainevuotoja tai polttoainehöyryjä. Tarkista, että polttoaineletkun liitokset ovat

●

tiukkoja. Tarkista, ettei polttoaineletkuissa ei ole

●

vuotoja, halkeamia tai vikoja.

LMU36470

Polttoainesuodattimen tarkistaminen

Tarkista, että polttoainesuodatin on puhdas ja ettei siinä ole vettä. Jos polttoainesuodattimessa on niin paljon vettä, että kohorengas kelluu, tai jos siinä on paljon roskia, pyydä Yamaha-huoltoliikettä tarkistamaan ja puhdistamaan polttoainesäiliö.

ZMU06085

LMU36442

Polttoainejärjestelmä

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin

ZMU06399

Käyttö

LMU36900

Hallintalaitteet

Ohjauskahvalla varustetut mallit:

Tarkista ohjauskahvan sulava toiminta

●

kääntämällä se kokonaan vasemmalle ja oikealle. Käännä kaasukahva kokonaan kiinni -

●

asennosta kokonaan auki -asentoon. Varmista, että kaasukahva toimii sulavasti ja että se palautuu kokonaan kiinni -asentoon.

●

Tarkista yläkopan alta, että kaasu- ja vaihdekaapelien kaikki liitokset ovat tiukkoja ja ehjiä.

Kauko-ohjauksella varustetut mallit:

Kierrä ohjauspyörä kokonaan oikealle ja

●

kokonaan vasemmalle. Varmista, että toiminta on sulavaa ja esteetöntä koko liikealueella. Kiinnitä lisäksi huomiota mahdolliseen jumiutumiseen tai liian suureen välykseen. Varmista kaasuvipujen sulava liike käyttä-

●

mällä niitä edestakaisin muutamia kertoja. Toiminnan on oltava sulavaa koko liikealueella ja vipujen pitäisi palautua kokonaan vapaa-asentoon.

●

Tarkista yläkopan alta, että kaasu- ja vaihdekaapelien kaikki liitokset ovat tiukkoja ja ehjiä.

LMU36481

Moottorin turvakytkimen naru

Tarkista, että moottorin turvakytkimen narussa ei ole vaurioita, kuten katkoksia, murtumia tai kulumia.

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU37051

Moottoriöljy

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

moottori ei ole vaakasuorassa, mittatikun ilmaisena öljymäärä ei ehkä ole täsmällinen.

[LCM01790]

2. Irrota yläkoppa.

3. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

4. Aseta mittatikku paikalleen ja poista se uudestaan. Varmista, että työnnät mittatikun kokonaan mittatikun putkeen, jotta mittaustulos olisi oikea.

TÄRKEÄÄ:

Jos

Käyttö

5. Tarkista moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ylä- ja alamerkin välissä. Jos öljynpinnan taso on mittausalueen ulkopuolella tai jos öljy on sameaa tai likaista, ota yhteyttä Yamaha-liikkeeseen.

ZMU06400

1. Öljymäärän mittatikku

132

ZMU05091

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

LMU27152

Moottori

●

Tarkista moottori ja moottorin kiinnitys. Tarkista, että kaikki kiinnikkeet ovat tiukko-

●

ja ja ehjiä.

●

Tarkista, että potkuri on ehjä. Tarkista moottoriöljyvuodot.

●

LMU36490

Huuhtelulaite

Tarkista, että huuhtelulaitteen puutarhaletkun liitin on kierretty tiukasti alakopan liitän- tään.

TÄRKEÄÄ:

Jos huuhtelulaitetta ei liitetä oikein, jäähdytysvettä voi vuotaa ja moottori voi ylikuumentua käytön aikana.

[LCM01800]

1. Liitin

2. Huuhtelulaite

LMU36952

ZMU06401

Yläkopan asentaminen

1. Varmista, että yläkopan lukitus- ja va-

pautusvipu on vapautettu.

2. Varmista, että kumitiiviste on oikein pai-

kallaan moottorin joka puolella.

3. Aseta yläkoppa tiivisteen päälle.

4. Tarkista, että kumitiiviste on oikein pai-

kallaan moottorin joka puolella.

5. Lukitse yläkoppa siirtämällä vipua ku-

vassa esitetyllä tavalla.

yläkoppaa ei asenneta oikein paikalleen, sen alle pääsevät vesiroiskeet voivat vahingoittaa moottoria tai ylä- koppa voi irrota suurella nopeudella ajettaessa.

[LCM01990]

TÄRKEÄÄ:

Jos

Käyttö

ZMU06110

Tarkista asentamisen jälkeen yläkopan kiinnitys työntämällä sitä molemmin käsin. Jos yläkoppa on löysällä, korjauta se Yamahaliikkeessä.

LMU34581

Sähkötrimmi- ja kippijärjestelmä

LWM01930

VAROITUS

Älä koskaan liiku vaihteistoyksikön alla

●

moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja. Moottorin kippaamisen ja trimmaami-

●

sen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

●

Varmista ennen tämän tarkistuksen suorittamista, että perämoottorin lähel- lä ei ole ihmisiä.

1. Tarkista, että sähkötrimmi- ja kippiyksi-

kössä ei ole merkkejä öljyvuodoista.

2. Tarkista kaikkien kytkinten toiminta

käyttämällä molempia sähkötrimmi- ja kippikytkimiä.

3. Kippaa perämoottori ylös ja tarkista, että

trimmi- ja kippitanko työntyy ulos kokonaan.

ZMU06402

1. Trimmi- ja kippitanko

4. Tarkista, että trimmi- ja kippitangossa ei

ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että

trimmi- ja kippitanko toimii sulavasti.

LMU36581

Akku

Tarkista, että akku on hyvässä kunnossa ja että akku on ladattu täyteen. Tarkista, että akun liitännät ovat puhtaita ja tiukkoja ja että niiden päällä on eristesuojukset. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein. Katso akun valmistajan toimittamista ohjeista tietoja käyttämääsi akkuun liittyvistä tarkistuksista.

LMU27436

Polttoaineen lisääminen

LWM01830

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin

●

syttyviä ja räjähtäviä. Noudata aina tankatessasi näitä ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

●

Bensiini on myrkyllistä, ja se voi aiheuttaa vammautumisen tai kuoleman vaaran. Käsittele bensiiniä varovasti. Älä koskaan ime bensiiniä suulla. Jos bensiiniä joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lää- käriin. Jos iholle roiskuu bensiiniä, se on pestävä saippualla ja vedellä. Jos bensiiniä roiskuu vaatteille, vaatteet on vaihdettava.

1. Pysäytä moottori.

2. Poista erillinen polttoainesäiliö veneestä.

3. Varmista, että vene on hyvin tuuletetussa ulkotilassa joko kiinnitettynä laituriin tai trailerin päällä.

4. Älä tupakoi ja huolehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen.

5. Jos käytät polttoaineen säilyttämiseen ja tankkaamiseen kannettavaa astiaa, käy- tä vain astiaa, joka on tarkoitettu POLTTOAINETTA varten.

6. Ehkäise sähköstaattinen kipinöinti koskettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

7. Täytä polttoainesäiliö, mutta älä ylitäytä sitä. Jos lämpötila kohoaa, polttoaine voi laajentua ja vuotaa yli.

Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal)

Käyttö

ZMU04047

8. Tiukkaa täyttöaukon tulppa huolellisesti.

9. Pyyhi polttoaineroiskeet välittömästi kuvilla rievuilla. Hävitä rievut asianmukaisesti. Noudata paikallisia jätehuoltomääräyksiä.

LMU27451

Perämoottorin käyttäminen

LMU27465

Polttoaineen toimittaminen (erillinen säiliö)

LWM00420

VAROITUS

●

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

●

Kun korvausilmaruuvi avataan, polttoainesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä tupakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei ole avotulta tai kipinöitä.

●

Käyttö

lehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

ZMU02295

2. Jos moottorissa on polttoaineletkun liitos, kytke polttoaineletku tiukasti liitokseen. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

ZMU06403

ZMU02024

3. Purista praimeripumppua niin, että sen nuolimerkki osoittaa ylöspäin, kunnes tunnet praimeripumpun jäykistyvän. Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muutoin polttoainesäiliöstä ei voida imeä polttoainetta.

1. Nuoli

LMU27493

Moottorin käynnistäminen

LWM01600

VAROITUS

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

LMU38630

Sähkökäynnistyksellä varustetut mallit / Prime Start -mallit

LWM01840

VAROITUS

●

Jos moottorin turvakytkimen narua ei kiinnitetä kunnolla, vene voi karata ohjaajan pudotessa veneestä. Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen na-

rua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

1. Jos Yamaha Security System -järjestel- mä on lukittu-tilassa, valitse lukitus avattu -tila käyttämällä kauko-ohjainta. Kun Yamaha Security System -järjestelmän lukitus avataan, kuuluu kaksi äänimerk- kiä. Lisätietoja on sivulla 18.

HUOMAA:

●

Jos et tiedä nykyistä suojaustilaa, nollaa varkaussuojajärjestelmä painamalla lukitus- tai lukituksen avaus -painiketta.

●

Kauko-ohjaimen toiminta-alue vaihtelee vastaanottimen asennussijainnin mukaan. Varmista Yamaha Security System -järjes- telmän oikea toiminta käyttämällä kaukoohjainta mahdollisimman lähellä vastaanotinta.

●

Jos Yamaha Security System -järjestelmä ei toimi oikein, toista aktivointitoimenpide uudelleen.

2. Aseta vaihdevipu vapaa-asentoon.

Käyttö

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

3. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

4. Siirrä kaasukahva “” (käynnistys) - asentoon. Kun moottori on käynnistynyt, palauta kaasu kokonaan kiinni.

Käyttö

5. Kierrä virtalukko “” (käynnistys) - asentoon.

6. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua “” (päällä) -asentoon.

TÄRKEÄÄ:

Älä koskaan kierrä pääkytkintä “” (käynnistys) -asentoon moottorin ollessa käynnissä. Älä käytä käynnistysmoottoria kauemmin kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkyt- kin “” (päällä) -asentoon, odota 10 sekuntia ja yritä uudestaan.

[LCM00192]

HUOMAA:

Kun moottori on kylmä, se pitää lämmittää.

●

Lisätietoja on sivulla 53.

●

Jos moottori on lämmin eikä se käynnisty, avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 86.

LMU38640

Sähkökäynnistyksellä ja kauko-ohjauslaitteistolla varustetut mallit

LWM01840

VAROITUS

Jos moottorin turvakytkimen narua ei

●

kiinnitetä kunnolla, vene voi karata ohjaajan pudotessa veneestä. Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

HUOMAA:

●

Jos et tiedä nykyistä suojaustilaa, nollaa varkaussuojajärjestelmä painamalla lukitus- tai lukituksen avaus -painiketta.

●

Jos Yamaha Security System -järjestelmä ei toimi oikein, toista aktivointitoimenpide uudelleen.

2. Aseta kauko-ohjausvipu vapaa-asentoon.

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

3. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

4. Kierrä virta-avain “” (päällä) asen- toon.

5. Kierrä virtalukko “” (käynnistys) - asentoon.

Käyttö

6. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua “” (päällä) -asentoon.

koskaan kierrä pääkytkintä “” (käynnistys) -asentoon moottorin ollessa käynnissä. Älä käytä käynnistysmoottoria kauemmin kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkyt- kin “” (päällä) -asentoon, odota 10 sekuntia ja yritä uudestaan.

HUOMAA:

●

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 53. Jos moottori on lämmin eikä se käynnisty,

●

avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 86.

LMU36510

Tarkistukset moottorin

käynnistämisen jälkeen

LMU36520

Jäähdytysvesi

Tarkista, että jäähdytysveden tarkistusreiäs-

TÄRKEÄÄ:

[LCM00192]

Älä

Käyttö

tä tulee tasainen virtaus vettä. Veden jatkuva virtaus tarkistusreiästä ilmaisee, että vesipumppu pumppaa vettä jäähdytyskanaviin. Jos jäähdytyskanavat ovat jäässä, voi kestää hetken, ennen kuin tarkistusreiästä alkaa virrata vettä.

LCM01810

TÄRKEÄÄ

Jos tarkistusreiästä ei virtaa vettä koko ajan moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysveden ottoaukko tai jäähdytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamahaliikkeeseen.

Tarkista, että pakokannen, sylinterikannen ja sylinterirungon välisissä liitoksissa ei ole vesivuotoja.

LMU27670

Moottorin lämmittäminen

LMU27715

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä joutokäynnillä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys laiminlyödään, moottorin käyttöikä lyhenee.

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jäl- keen.

TÄRKEÄÄ:

Jos matalan öljyn- paineen varoitusvalo vilkkuu moottorin käynnistyttyä, pysäytä moottori. Muutoin moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Ota yhteyttä valtuutettuun Yamaha-liikkeeseen, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

LMU36530

[LCM01830]

Tarkistukset moottorin

lämmityskäytön jälkeen

LMU36540

Vaihteen kytkeminen

Kun vene on tiukasti kiinni laiturissa, tarkista ilman kaasun käyttämistä, että vaihde siirtyy sulavasti eteenajo-, peruutus- ja vapaaasentoihin.

LMU36980

Pysäytyskytkimet

●

Kierrä virtalukko “” -asentoon tai paina moottorin pysäytyspainiketta ja varmista, että moottori pysähtyy.

●

Tarkista, että moottori pysähtyy, kun lukkolevy irrotetaan moottorin pysäytyskytki- mestä.

●

Tarkista, että moottoria ei voi käynnistää lukkolevyn ollessa irti moottorin pysäytys- kytkimestä.

LMU34530

Vaihteen kytkeminen

LWM00180

VAROITUS

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita tai esteitä.

LCM01610

TÄRKEÄÄ

Lämmitä moottori ennen vaihteen kytke-

mistä. Moottorin joutokäyntinopeus voi olla normaalia suurempi, ennen kuin moottori on lämmin. Suuri joutokäyntino- peus voi estää vaihteen kytkemisen vapaalle. Pysäytä tässä tapauksessa moottori, siirrä vaihde vapaalle, käynnistä moottori uudelleen ja anna sen lämmetä.

Käyttö

Vaihtaminen vapaalta

1. Vedä vapaa-asennon lukitsin ylös (jos on).

1. Vapaa-asennon lukitsin

2. Siirrä kauko-ohjausvipua / vaihdevipua nopeasti ja selkeästi eteenpäin (eteenajovaihde) tai taaksepäin (peruutusvaihde) [noin 35° (tässä asennossa voi tuntua lovi) kauko-ohjauksella varustetuissa malleissa]. Tarkista, että kippauksen lukitusvipu (jos on) on lukitusasennossa/ala-asennossa ennen peruuttamista.

ZMU06404

Vaihtaminen vaihteelta (eteenajo/peruutus) vapaalle

1. Sulje kaasutin niin, että moottorin käyntinopeus laskee joutokäyntinopeudeksi.

Käyttö

2. Kun moottori käy joutokäyntinopeudella vaihteen ollessa kytkettynä, siirrä kauko-ohjausvipu / vaihdevipu nopeasti ja selkeästi vapaa-asentoon.

LMU31742

Veneen pysäyttäminen

LWM01510

VAROITUS

Älä käytä peruutusvaihdetta veneen hi-

●

dastamiseen tai pysäyttämiseen, koska tämä voi aiheuttaa hallinnan menettämisen, putoamisen veneestä tai iskeytymisen ohjauspyörää tai veneen muita osia vasten. Tämä voi aiheuttaa vakavan vammautumisen vaaran. Lisäksi se voi vaurioittaa vaihdemekanismia.

●

Älä vaihda vaihdetta peruutukselle ajettaessa liukunopeuksilla. Muussa tapauksessa seurauksena on hallinnan menetys, veneen täyttyminen vedellä tai veneen vaurioituminen.

Veneessä ei ole erillistä jarrutusjärjestelmää. Veden vastus pysäyttää se, kun kaasuvipu on palautettu joutokäyntiasentoon. Pysähty- mismatka vaihtelee bruttopainon, vedenpinnan olojen ja tuulensuunnan mukaan.

LMU30880

Uisteleminen

LMU30890

Uistelukäyntinopeuden säätäminen

Uistelukäyntinopeuden säätökytkimillä varustuissa perämoottoreissa kytkimen kullakin painalluksella uistelukäyntinopeutta voidaan säätää noin 50 r/min kerrallaan.

1. “” -kytkin

2. “” -kytkin

Voit suurentaa uistelukäyntinopeutta painamalla “” -kytkintä. Voit pienentää uistelukäyntinopeutta painamalla “” -kytkintä.

HUOMAA:

Uistelukäyntinopeus muuttuu noin 50 r/

●

min kytkimen jokaisella painalluksella. Jos uistelukäyntinopeutta on säädetty,

●

normaali uistelukäyntinopeus palautetaan käyttöön, kun moottori sammutetaan ja käynnistetään uudelleen tai kun moottorin käyntinopeus kasvaa suuremmaksi kuin 3000 r/min.

LMU27821

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeu- della ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

LMU38650

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä virtalukko “” (pois päältä) -asentoon.

Käyttö

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

Käyttö

ZMU06405

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

ZMU02301

4. Irrota avain, jos vene jätetään yksin.

5. Kun poistut veneestä, aseta Yamaha Security System lukittu-tilaan painamalla kauko-ohjaimen lukituspainiketta. Kun varkaussuojajärjestelmä lukitaan, kuuluu lyhyt äänimerkki. Lukittu-tila valitaan käyttöön vain silloin, kun virtalukko on “” (pois päältä) -asennossa. Lisätie- toja on sivulla 18.

ta Yamaha Security System järjestelmää lukittu-tilaan, kun sammutat moottorin ollessasi vesillä.

[LWM02150]

HUOMAA:

Moottorin voi pysäyttää myös vetämällä turvakytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja kääntämällä tämän jälkeen virtalukon “”

VAROITUS! Älä ase-

(pois päältä) -asentoon.

LMU27862

Perämoottorin trimmaaminen

LWM00740

VAROITUS

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä vähentää onnettomuuden mah- dollisuutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

Perämoottorin trimmikulmaa säätämällä voidaan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

1. Trimmin käyttökulma

LMU27885

Trimmikulman säätäminen (sähkökippi ja -trimmi)

LWM00753

VAROITUS

●

Varmista perämoottorin trimmikulmaa

Käyttö

säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jää- vät ruumiinosat voivat murskautua. Ole varovainen kokeillessasi trimmi-

●

asetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

●

Käytä alakopassa olevaa sähkötrimmija kippikytkintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Älä säädä trimmikul- maa tällä kytkimellä veneen liikkuessa.

Säädä perämoottorin trimmikulmaa sähkötrimmi- ja kippikytkimen avulla.

1. Sähkötrimmi- ja kippikytkin

ZMU06394

1. Sähkötrimmi- ja kippikytkin

Voit nostaa veneen keulaa painamalla kytkintä “” (ylös). Voit laskea veneen keulaa painamalla kytkintä “” (alas). Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27892

Trimmikulman säätäminen hydraulisella kipillä varustetuissa malleissa

LWM00491

VAROITUS

●

Pysäytä moottori ennen trimmikulman säätämistä. Varmista trimmikulmaa säätäessäsi,

●

että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnityskorvakkeen väliin.

●

Ole varovainen kokeillessasi trimmiasetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

1. Pysäytä moottori.

2. Aseta kippauksen lukitusvipu vapautus-

Käyttö

asentoon.

ZMU06406

3. Tartu yläkopan takaosaan kädellä ja kippaa moottori haluamaasi asentoon.

4. Tue moottori asettamalla kippauksen lukitusvipu lukitusasentoon.

Voit nostaa veneen keulaa trimmaamalla moottoria ylöspäin. Voit laskea veneen keulaa trimmaamalla moottoria alaspäin. Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27911

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylöspäin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Puoltamista voidaan vähentää myös trimmievää säätämällä. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

Keula ylhäällä

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoainetaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

HUOMAA:

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27934

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perä- moottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi osumaan esteisiin ja vahingoittumaan. Lisäksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00221

VAROITUS

Varmista kipatessasi perämoottoria ylös ja alas, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

LWM00250

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polt-

Käyttö

toainetta.

LCM00241

TÄRKEÄÄ

●

Ennen kuin kippaat perämoottorin, pysäytä moottori noudattamalla sivulla 56 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita.

●

Älä kippaa moottoria työntämällä ohjauskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU27999

Moottorin kippaaminen ylös (sähköhydraulisella kipillä varustetut mallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

ZMU03196

2. Aseta kippauksen lukitusvipu vapautusasentoon.

Käyttö

vapaa-asentoon.

ZMU06406

3. Tartu yläkopan takaosaan kädellä, kippaa moottori ylös ja käännä kippauksen kannatinvipu itseäsi kohti tai paina kippauksen kannatinnuppi kiinnityskorvaan. Tue sitten perämoottori asettamalla kippauksen lukitusvipu lukitusasentoon.

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tä- rinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota alaasentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasen- toon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 66.

[LCM01641]

ZMU03196

2. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -asentoon, kunnes perämoottori on kippautunut kokonaan ylös.

ZMU01935

ZMU06396

LMU32723

Moottorin kippaaminen ylös (sähkötrimmi- ja kippimallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu

ZMU06407

3. Tue moottori painamalla kippauksen kannatinnuppi kiinnityskorvaan.

VAROITUS! Varmista moottorin kippaamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muutoin perä-

moottori voi pudota yhtäkkiä alas, jos sähkötrimmi- ja kippiyksikön tai sähkökippiyksikön paine katoaa.

TÄRKEÄÄ:

Älä käytä kippauksen

[LWM00262]

kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 66.

[LCM01641]

ZMU06396

Käyttö

ZMU06412

2. Tartu yläkopan takaosaan kädellä, kippaa perämoottoria hieman ylös ja vedä kippauksen kannatinnuppi ulos tai palauta kippauksen kannatinvipu perusasentoon.

4. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään painamalla sähkötrimmi- ja kippikytkintä “” (alas) -asentoon.

TÄRKEÄÄ:

Muista vetää trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat vaurioittaa sähkötrimmi- ja kippimekanismia.

LMU34480

[LCM00251]

Moottorin kippaaminen alas (sähköhydraulisella kipillä varustetut mallit)

1. Vapauta kippauksen lukitusvipu.

ZMU06408

3. Kippaa perämoottori hitaasti alas.

4. Aseta kippauksen lukitusvipu lukitusasentoon.

ZMU06404

Käyttö

LMU33120

Moottorin kippaaminen alas (sähkötrimmi- ja kippimallit)

1. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinnuppi vapautuu.

2. Vedä kippauksen kannatinnuppi ulos.

ZMU06408

3. Paina sähkötrimmi- ja kippikytkintä “” (alas) -suuntaan, kunnes perämoottori on laskeutunut haluamaasi asentoon.

LMU28061

Matala vesi

LMU28081

Sähköhydraulisella kipillä varustetut mallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00271

VAROITUS

●

Käytä mahdollisimman pientä nopeutta silloin, kun matalan veden asento on käytössä.

●

Ole erittäin varovainen peruuttaessasi. Liian suuri työntövoima taaksepäin voi aiheuttaa perämoottorin nousemisen vedestä. Tämä lisää onnettomuuden ja vammautumisen vaaraa.

LCM00260

TÄRKEÄÄ

Älä kippaa perämoottoria niin ylös, että vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

ZMU01936

ZMU06410

ZMU03646

LMU28175

Toimintaohje sähköhydraulisella kipillä varustetuissa malleissa

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

ZMU03196

2. Vedä kippauksen lukitusvipu ylös vapautusasentoon.

Käyttö

LMU32851

Sähkötrimmi- ja kippimallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LCM00260

TÄRKEÄÄ

LMU32922

Toimintaohje sähkötrimmi- ja kippimalleissa

1. Aseta kauko-ohjausvipu vapaa-asentoon.

ZMU06406

3. Kippaa moottoria hieman ylös haluamaasi asentoon ja paina kippauksen lukitusvipu alas lukitusasentoon.

4. Voit palauttaa perämoottorin normaaliin käyttöasentoon vetämällä kippauksen lukitusvivun ylös vapautusasentoon ja kippaamalla perämoottorin hitaasti alas.

5. Työnnä kippauksen lukitusvipu alas lukitusasentoon.

ZMU03196

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähkötrimmi- ja kippikytkintä.

VAROITUS! Alakopan sähkötrimmi- ja kippikytkimen käyttäminen veneen liikkuessa tai moottorin ollessa käynnissä, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttä- minen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

[LWM01850]

Käyttö

ZMU01935

ZMU06407

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmi- ja kippikytkintä ja kippaamalla perämoottorin hitaasti alas.

LMU35390

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, huuhtele jäähdytyskanavat makealla vedellä, jotta ne eivät tukkeutuisi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä. Jos mahdollista, huuhtele myös moottoriosa moottorikopan alapuolelta.

Ajaminen happamessa vedessä

Joillakin alueilla vesi voi olla hyvin hapanta. Kun perämoottoria on käytetty tällaisessa vedessä, huuhtele jäähdytyskanavat makealla vedellä syöpymisen estämiseksi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä.

LMU28226

Perämoottorin kuljettaminen ja

varastoiminen

LWM00692

VAROITUS

●

OLE HUOLELLINEN kuljettaessasi polttoainesäiliötä veneessä tai autossa.

●

ÄLÄ täytä polttoaineastiaa aivan täy- teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

LWM01860

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säilyttämisen aikana sulkemalla polttoainehana. Älä koskaan liiku moottorin alla sen ollessa kipattuna ylös. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LCM00660

TÄRKEÄÄ

Perämoottorin on oltava normaalissa käyttöasennossa trailerikuljetuksen ja säilyttä- misen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perä- moottori riittävällä tukilaitteella ja kippaa se kuljetuksen ajaksi ylös. Lisätietoja saat valtuutetuista Yamaha-liikkeistä.

Kunnossapito

ZMU03659

LMU28290

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyttämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perä- moottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkeeseen ennen sen siirtämistä säilytykseen. Käyttäjä voi kuitenkin ilman erikoistyökaluja itse tehdä alla mainitut toimenpiteet.

LCM00600

TÄRKEÄÄ

●

Pidä perämoottoria kuljetuksen ja säilytyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Jos perämoottoria säilytetään tai kuljetetaan kyljellään (ei pystyssä), aseta se pehmustetulle alustalle moottoriöljyn tyhjentämisen jälkeen.

●

Älä aseta perämoottoria kyljelleen, ennen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

●

Säilytä perämoottoria suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

●

Tyhjennä höyrynerottimeen jäänyt polt-

Kunnossapito

toaine. Jos höyrynerottimeen jää bensiiniä pitkäksi ajaksi, se pilkkoutuu ja voi vahingoittaa polttoaineputkistoa.

LMU28304

Toimintaohje

LMU28334

Huuhteleminen koekäyttöaltaassa

LCM00300

TÄRKEÄÄ

Älä käytä moottoria ilman, että siihen syötetään jäähdytysvettä. Muussa tapauksessa moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistämistä, että jää- dytysveden ottoaukkoihin tulee vettä.

1. Pese perämoottorin runko makealla vedellä.

TÄRKEÄÄ:

manottoaukkoihin.

on sivulla 70.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota moottorin yläkoppa ja äänenvai- menninsuojus. Irrota potkuri.

4. Asenna perämoottori koekäyttöaltaa- seen. Täytä allas makealla vedellä niin, että veden pinta on antikavitaatiolevyn yläpuolella.

leikata kiinni, jos makean veden pinta on antikavitaatiolevyn alapuolella tai jos altaassa on liian vähän vettä.

[LCM00291]

Älä suihkuta vettä il-

[LCM01840]

TÄRKEÄÄ:

Moottori voi

Lisätietoja

ZMU02051

1. Veden pinnan alin taso

2. Veden pinta

5. Jäähdytysjärjestelmä on huuhdeltava, jotta suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa.

sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

[LWM00091]

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen kumpaankin kaasuttimeen tai äänenvai- menninsuojuksen sumutusöljyreikään (jos on). Kun sumutus suoritetaan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Irrota perämoottori koekäyttöaltaasta.

9. Asenna äänenvaimenninsuojus tai suojaöljyreiän tulppa ja yläkoppa.

10. Jos “suojaöljyä” ei ole käytettävissä, käytä moottoria joutokäynnillä, kunnes polttoainejärjestelmä tyhjenee ja moottori pysähtyy.

VAROITUS! Älä koske

11. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

12. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

13. Tyhjennä polttoaine polttoainesäiliöstä.

HUOMAA:

Säilytä polttoainesäiliötä suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

LMU29955

Huuhteleminen huuhteluliittimen avulla

1. Pese perämoottorin runko makealla vedellä.

TÄRKEÄÄ:

manottoaukkoihin.

on sivulla 70.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota yläkoppa ja potkuri.

4. Asenna huuhteluliitin jäähdytysveden ottoaukkoon.

moottoria ilman, että siihen syö- tetään jäähdytysvettä. Muutoin moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistämistä, että jää- dytysveden ottoaukkoihin tulee vettä. Vältä perämoottorin käyttämistä suurella käyntinopeudella käytettäessä huuhteluliitintä, jotta moottori ei ylikuumenisi.

Älä suihkuta vettä il-

[LCM01840]

TÄRKEÄÄ:

[LCM02000]

Lisätietoja

Älä käytä

Kunnossapito

1. Huuhteluliitin

sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

[LWM00091]

HUOMAA:

●

Varmista huuhtelulaitetta käyttäessäsi, että vedenpaine pysyy riittävänä ja että veden virtaus on tasainen.

●

Jos ylikuumenemisvaroitin aktivoituu, pysäytä moottori ja ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen äänenvaimenninsuojukseen tai sumutusöljyreikään (jos on). Kun sumutus suoritetaan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Valuta höyrynerottimeen jäänyt polttoaine astiaan. Löysää tyhjennystulppaa ja

VAROITUS! Älä koske

Kunnossapito

irrota sitten tulppa. Paina ilmaventtiili sisään ruuvitaltalla, jotta kohokammioon pääsee ilmaa ja bensiini pääsee virtaamaan hyvin pois. Tiukkaa sitten tyhjennystulppa.

ZMU06413

1. Höyrynerotin

2. Tyhjennystulppa

ZMU05115

1. Rikastimen yhdystanko

2. Tulppa

9. Irrota huuhtelulaitteisto.

10. Asenna yläkoppa paikalleen.

11. Jos “suojaöljyä” ei ole käytettävissä, pysäytä moottori vaiheen 6 jälkeen. Suorita sitten vaiheen 8 toimenpide.

12. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

13. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen

puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

HUOMAA:

Voit hankkia huuhteluliittimen valtuutetuista Yamaha-liikkeistä.

LMU28402

Voitelu

1. Asenna sytytystulppa tai -tulpat ja tiukkaa ne oikeaan momenttiin. Lisätietoja sytytystulppien asentamisesta on sivulla

76.

2. Vaihda vaihteistoöljy. Katso ohjeet kohdasta 81. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 75.

HUOMAA:

Moottori on suositeltavaa suojata ennen pitkäaikaista säilytystä sumuttamalla siihen öljyä. Kysy Yamaha-liikkeestä tietoja sumutusöljystä ja sen käyttämisestä.

LMU28443

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin käyttämisen jälkeen.

LCM01530

TÄRKEÄÄ

Älä suorita tätä toimenpidettä moottorin ollessa käynnissä. Vesipumppu voi olla vahingoittunut ja ylikuumeneminen voi aiheuttaa vakavia vaurioita.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

1. Liitin

2. Puutarhaletkun sovitin

3. Puutarhaletkun liitin

Kunnossapito

kuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

HUOMAA:

●

Jos moottori huuhdellaan veneen ollessa

vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella.

●

Lisätietoja jäähdytysjärjestelmän huuhtelemisesta on sivulla 66.

LMU28450

Perämoottorin puhdistaminen

Pese käytön jälkeen moottorin ulkopinnat puhtaalla vedellä. Huuhtele jääh- dytysjärjestelmä makealla vedellä.

ZMU06415

[LCM00541]

2. Kierrä puutarhaletkun sovitin puutarhaletkuun, joka on kytketty makean veden syöttöön, ja kytke sitten sovitin puutarhaletkun liittimeen.

3. Kun moottori on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyskanavia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletkun sovitin puutarhaletkun liittimestä.

4. Asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti.

TÄRKEÄÄ:

Älä jätä puutarhaletkun liitintä löysäksi alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että se jäähdyttäisi moottoria, mikä voi aiheuttaa moottorin vakavan yli-

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 66.

LMU28460

Moottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä kohdat tarvittaessa. Voit hankkia paikkausmaalia Yamaha-jälleenmyyjältä.

LMU2847C

Määräaikaiset huoltotoimet

LWM01871

VAROITUS

Näiden toimenpiteiden suorittaminen

Kunnossapito

vaatii mekaanisia taitoja, työkaluja ja tarvikkeita. Jos sinulla ei ole oikeita taitoja, työkaluja tai tarvikkeita huoltotoimenpiteen suorittamisen, teetä työt Yamahahuoltoliikkeessä tai muussa valtuutetussa huoltoliikkeessä. Toimenpiteisiin sisältyy moottorin purkaminen ja vaarallisten osien paljastuminen. Liikkuvien, kuumien tai sähköisten osien aiheuttaman vahingoittumisvaaran ehkäiseminen:

Kun teet huoltotoimia, sammuta moot-

●

tori ja pidä avain tai avaimet ja moottorin turvakytkimen naru itselläsi, ellei huolto-ohjeissa muuta mainita.

●

Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta-avain on irrotettuna. Pidä ihmiset loitolla kytkimistä työskennel- lessäsi moottorin ympärillä. Kun moottori on kipattuna ylös, älä liiku sen alla äläkä aseta mitään ruumiinosia moottorin ja asennustelineen väliin. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alu- eella ei ole ihmisiä.

●

Anna moottorin jäähtyä, ennen kuin käsittelet kuumia osia tai nesteitä.

●

Kokoa aina moottori kokonaan ennen sen käyttämistä.

LMU28511

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden muotoilu ja laatu vastaavat alkuperäisosia. Huonolaatuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäisiä Yamaha-varaosia ja -lisävarusteita voit hankkia valtuutetuista Yamaha-liikkeistä.

LMU34150

Vaativat käyttöolot

Vaativilla käyttöoloilla tarkoitetaan sitä, että yhtä tai useita seuraavista käyttötavoista suoritetaan säännöllisesti:

●

Monta tuntia kestävä jatkuva käyttö moottorin enimmäiskäyntinopeudella tai lähes sillä

●

Monta tuntia kestävä jatkuva käyttö pienellä käyntinopeudella

●

Lyhytaikaiset nopeat kiihdytykset ja hidastukset, joita seuraa moottorin sammuttaminen ennen kuin moottori on saavuttanut oikean käyttölämpötilan

●

Säännöllinen nopea kiihdyttäminen ha hidastaminen

●

Jatkuva vaihteen vaihtaminen

●

Moottorin tai moottorien jatkuva käynnistäminen ja sammuttaminen

●

Kevyen ja raskaan kuorman usein tapah-

tuva vaihtelu Perämoottorit, jonka käytössä jokin edellä mainituista ehdoista täyttyy, vaativat tiheäm- pää huoltoa. Yamaha suosittelee huoltojen suorittamista kaksi kertaa tiheämmin kuin huoltoaikataulussa mainitaan. Jos esimerkiksi tietty huoltotoimi pitäisi tehdä 50 tunnin välein, suorita se 25 tunnin välein. Tämä ehkäisee moottorin osien kulumista liian nopeasti.

Kunnossapito

LMU34445

Huoltoaikataulu 1 HUOMAA:

●

Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asianmukaisista kohdista.

●

Nämä huoltoaikataulut perustuvat siihen oletukseen, että vuosittainen käyttö on 100 tuntia ja että jäähdytyskanavat huuhdellaan säännöllisesti. Huoltovälejä on lyhennettävä silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjaksoisesti.

●

Huoltotarkastusten tuloksen mukaan voi olla tarpeen suorittaa tarvittavat purkutoimet tai korjaukset.

●

Kuluvien osien ja voiteluaineiden toiminta tai teho heikkenee ajan kuluessa eivätkä ne kuulu takuun piiriin.

●

Jos moottoria käytetään suolavedessä, mutaisessa tai erittäin sameassa vedessä tai hap-

pamassa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen. Merkintä “” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset)

Anodi(t) (sylinterikansi)

Anodit (pakokansi, pako-ohjain)

Akku (akkunesteen määrä, liitäntä)

Jäähdytysvesivuoto

Moottorikopan kiinnike Tarkastus Moottorin käynnistys /

epänormaali ääni Moottorin joutokäynti /

epänormaali ääni Moottoriöljy Vaihto Moottoriöljynsuodatin

(patruuna)

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus

Täyttäminen, lataaminen tai vaihtaminen tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus

Vaihto

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kunnossapito

Kohde Toimenpiteet

Polttoainesuodatin (voidaan purkaa)

Polttoaineletku (korkeapaine)

Polttoaineletku (matalapaine)

Polttoainepumppu

Polttoaine-/öljyvuoto Tarkastus

Vaihteistoöljy Vaihto

Voitelukohdat Voitelu Siipipyörä / vesipum-

pun kotelo Siipipyörä / vesipum-

pun kotelo Sähkötrimmi- ja kip-

piyksikkö Potkuri / potkurin mut-

teri / sokka Paineensäätöventtiili

(PCV) Vaihdetanko / vaihde-

vaijeri

Sytytystulppa tai -tulpat

Sytytystulpan hatut/ korkeajännitejohtimet

Vesi jäähdytysveden tarkistusreiästä

Kaasutanko/kaasuvaijeri

Termostaatti

Hammashihna

Venttiilivälys Tarkastus ja säätö

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kohde Toimenpiteet

Vedenottoaukko Tarkastus Virtalukko / pysäytys-

kytkin Johdinsarjan liitokset /

liittimet (Yamaha) mittari/mitta-

laite (Yamaha) Polttoaine-

säiliö

LMU34451

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus ja puhdistus tarvittaessa

Huoltoaikataulu 2

Kohde Toimenpiteet

Pako-ohjain / pakosarja

Hammashihna Vaihto

Tarkastus tai vaihto tarvittaessa

Kunnossapito

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

1. kerran jälkeen

1000 tuntia

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kunnossapito

LMU28941

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

F30BEHD, F40FEHD

ZMU06417

F30BET, F40FED, F40FET

Kunnossapito

LMU28955

Sytytystulpan puhdistaminen ja säätäminen

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja

ZMU06416

tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sytytystulppa on vaihdettava.

1. Irrota sytytystulppien hatut sytytystulpista.

2. Irrota sytytystulppa. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sy-

Kunnossapito

tytystulppa on vaihdettava.

VAROITUS! Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

[LWM00561]

Vakiosytytystulppa:

DPR6EB-9

3. Tarkista, että sytytystulpan tyyppi on oikea. Muutoin moottori ei ehkä toimi oikein. Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli lankarakotulkilla. Säädä kärkiväliä tarvittaessa.

1. Sytytystulpan kärkiväli

2. Sytytystulpan tunniste (NGK)

3. Sytytystulpan osanumero

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

4. Kun asennat tulpan paikalleen, puhdista kierteet pyyhkimällä ja tiukkaa sitten se oikeaan momenttiin.

Sytytystulpan momentti:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

HUOMAA:

Jos sytytystulppaa asennettaessa käytettä-

vissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä kiinni vielä 1/4 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

LMU29041

Joutokäyntinopeuden tarkistaminen

LWM00451

VAROITUS

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana

●

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LCM00490

TÄRKEÄÄ

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Tässä toimenpiteessä on käytettävä tarkkuuskäyntinopeusmittaria. Tulokset voivat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöaltaassa vai perämoottorin ollessa vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista.

HUOMAA:

Joutokäyntinopeuden tarkistaminen oikein on mahdollista vain silloin, kun moottori on käyntilämpötilassa. Jos moottori ei ole lämmennyt kunnolla, joutokäyntinopeus on normaalia suurempi. Ota yhteyttä Yamahahuoltoon tai muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäynti- nopeuden tarkistamisessa tai jos

joutokäyntinopeutta pitää säätää.

2. Varmista, että joutokäyntinopeus on oikea. Katso tietoja joutokäyntinopeudes- ta sivulta 9.

LMU37492

Moottoriöljyn vaihtaminen

LCM01710

TÄRKEÄÄ

Vaihda moottoriöljy ensimmäisen 20 tunnin tai 3 kuukauden käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 1 vuoden välein. Jos näitä öljynvaihtoväle- jä ei noudateta, moottori kuluu voimakkaasti.

Moottoriöljy pitäisi poistaa öljynvaihtolaitteella.

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

moottori ei ole vaakasuorassa, mittatikun ilmaisena öljymäärä ei ehkä ole täsmällinen.

[LCM01860]

TÄRKEÄÄ:

Jos

Kunnossapito

ZMU06418

1. Öljynvaihtolaite

6. Lisää oikea määrä öljyä täyttöaukon kautta. Aseta täyttöaukon tulppa ja mittatikku paikoilleen.

suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen. Jos moottoriöljyn pinnan taso on ylämerkkiä korkeammalla, tyhjennä öljyä, kunnes pinnan taso on oikea.

[LCM01850]

TÄRKEÄÄ:

Liian

ZMU03659

2. Käynnistä moottori. Lämmitä moottori ja anna sen käydä joutokäyntinopeudella 5-10 minuutin ajan.

3. Pysäytä moottori ja anna sen seistä 510 minuutin ajan.

4. Irrota yläkoppa.

5. Poista öljyn täyttöaukon tulppa. Vedä mittatikku ulos ja poista kaikki öljy öljyn- poistolaitteella.

ZMU06419

1. Öljyn täyttöaukon tulppa

Kunnossapito

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Moottoriöljyn kokonaismäärä (öljypohjan tilavuus):

Ilman öljynsuodattimen vaihtoa:

F40FED 1.5 L (1.59 US qt, 1.32 Imp.qt) F40FEHD 1.5 L (1.59 US qt, 1.32 Imp.qt) F40FET 1.5 L (1.59 US qt, 1.32 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

F30BEHD 1.9 L (2.01 US qt, 1.67 Imp.qt) F30BET 1.9 L (2.01 US qt, 1.67 Imp.qt) F40FED 1.7 L (1.80 US qt, 1.50 Imp.qt) F40FEHD 1.7 L (1.80 US qt, 1.50 Imp.qt) F40FET 1.7 L

(1.80 US qt, 1.50 Imp.qt) Öljynvaihdon moottoriöljymäärä (määräaikaishuollon yhteydessä):

Ilman öljynsuodattimen vaihtoa:

1.5 L (1.59 US qt, 1.32 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

1.7 L (1.80 US qt, 1.50 Imp.qt)

7. Anna perämoottorin seistä 5-10 minuutin ajan.

8. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

9. Aseta mittatikku paikalleen ja poista se uudestaan. Varmista, että työnnät mittatikun kokonaan mittatikun putkeen, jotta mittaustulos olisi oikea.

10. Tarkista uudelleen moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Jos öljynpinnan taso ei ole mittausalueella,

ota yhteyttä Yamaha-liikkeeseen.

132

ZMU05091

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

11. Käynnistä moottori ja varmista, että alhaisen öljynpaineen varoitusvalo ei syty. Varmista lisäksi, että perämoottorissa ei ole öljyvuotoja.

sen öljynpaineen varoitusvalo syttyy tai jos perämoottorissa on öljyvuoto- ja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

[LCM01622]

12. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

HUOMAA:

●

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

●

Vaihda moottoriöljy teknisissä tiedoissa ilmoitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjak- soisesti.

TÄRKEÄÄ:

Jos alhai-

Kunnossapito

LMU29112

Johdinten ja liittimien tarkistaminen

●

Tarkista, että kaikki maattojohtimet ovat tiukasti paikoillaan.

●

Tarkista, että kaikki liittimet ovat tiukasti paikoillaan.

ZMU06436

tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

ZMU01897

Tarkistuskohdat

●

Tarkista, onko potkurin lavoissa kulumia, kavitoinnin aiheuttamaa kulumista tai muita vaurioita.

●

Tarkista, että potkuriakseli on ehjä.

●

Tarkista onko urituksessa kulumia tai vaurioita.

●

Tarkista, ettei potkuriakselin ympärille ole kiertynyt kalastussiimaa.

ZMU06437

LMU32111

Potkurin tarkistaminen

LWM01880

VAROITUS

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa.

●

Ennen kuin tarkistat, poistat tai asennat potkurin, aseta vaihdevipu vapaa-asentoon, kierrä virtalukko “” (pois pääl- tä) -asentoon ja irrota avain sekä irrota lukkolevy moottorin turvakytkimestä Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

Älä pidä potkuria paikallaan käsin avatessasi

Tarkista, että potkuriakselin öljytiiviste on

●

ehjä.

LMU30662

Potkurin irrottaminen

LMU29197

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikap- pale (jos on).

VAROITUS! Älä pidä pot-

Kunnossapito

kuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria.

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

[LWM01890]

3. Irrota potkuri, aluslevy (jos on) ja painealuslaatta.

LMU30672

Potkurin asentaminen

LMU29233

Uramallit

LCM00500

TÄRKEÄÄ

Asenna uusi sokka ja taivuta sen päät huolellisesti. Muussa tapauksessa potkuri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna välikappale (tarvittaessa), painealuslaatta, aluslevy (jos on) ja potkuri potkuriakselille.

asentaa painealuslaatta ennen potkurin asentamista. Muutoin vaihteistokotelo ja potkurin napa vahingoittuvat.

3. Asenna välikappale (jos on) ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun

TÄRKEÄÄ:

[LCM01880]

Muista

momenttiin.

Potkurin mutterin tiukkausmomentti:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät.

TÄRKEÄÄ:

Älä koskaan käytä käytettyä sokkaa uu- delleen. Muutoin potkuri voi irrota käytön aikana.

[LCM01890]

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potkuriakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

LMU29287

Vaihteistoöljyn vaihtaminen

LWM00800

VAROITUS

●

Varmista, että perämoottori on kiinnitetty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi.

●

Älä koskaan oleskele vaihteistoyksikön alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa

Kunnossapito

vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyö- rästökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa ja tiiviste.

TÄRKEÄÄ:

Jos vaihteistoöljyn magneettisessa tyhjennystulpassa on erittäin paljon metallihiukkasia, alayksikössä voi olla vikaa. Ota yhteyttä Yamaha-liikkeeseen.

[LCM01900]

ZMU03273

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

HUOMAA:

●

Jos vaihteistoöljyn tyhjennystulppa on magneettinen, poista tulpasta kaikki metallihiukkaset ennen sen asentamista takaisin paikalleen.

●

Käytä aina uusia tiivisteitä. Älä käytä irrotettuja tiivisteitä uudelleen.

4. Irrota öljytason tarkastustulppa ja tiiviste, jotta kaikki öljy valuisi pois.

TÄRKEÄÄ:

tyhjentämisen jälkeen. Jos öljy on maitomaista, vaihteistokoteloon pääse vettä, mikä voi vahingoittaa vaihteistoa. Kysy Yamaha-liikkeestä tietoja vaihteistoyksikön tiivisteen korjaamisesta.

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn hä-

Tarkista käytetty öljy sen

[LCM00711]

vittämisestä paikallisten määräysten mukaan.

5. Aseta perämoottori pystyasentoon. Lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan putkilosta tai voitelupuristimen avulla.

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

0.430 L (0.455 US qt, 0.378 Imp.qt)

ZMU03274

6. Aseta öljytason tarkastustulppaan uusi tiiviste. Kun öljyä alkaa valua öljytason tarkastustulpan reiästä, asenna öljyta- son tarkastustulppa ja tiukkaa se.

Tiukkausmomentti:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

7. Aseta vaihteistoöljyn tyhjennystulppaan uusi tiiviste. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

Tiukkausmomentti:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

VAROITUS

Bensiini on erittäin syttyvää ja bensiini-

Kunnossapito

höyryt ovat syttyviä ja räjähtäviä.

●

Jos olet epävarma tämän toimen suorittamisesta, kysy neuvoja Yamahajälleenmyyjältä.

●

Huolehdi polttoainesäiliötä puhdistaessasi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä. Irrota polttoainesäiliö veneestä ennen

●

sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä ilmanvaihto.

●

Pyyhi kaikki roiskunut polttoaine vä- littömästi. Kokoa polttonestesäiliö huolellisesti.

●

Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

●

Hävitä vanha bensiini noudattamalla paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säiliöstä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

LMU29312

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

TÄRKEÄÄ

Älä maalaa anodeja, koska maali estää anodien toiminnan.

HUOMAA:

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

ZMU02066

4. Puhdista suodatin (sijaitsee imuputken

ZMU02924

ZMU03664

ZMU06420

Kunnossapito

läheisyydessä:

●

Käytä suojalaseja ja kumikäsineitä. Älä tupakoi tai käytä avotulta akun

●

läheisyydessä. Sivulla 11 on akkuihin liittyviä yksityiskohtaisia turvallisuusohjeita.

Akun tarkistamisen suorittaminen vaihtelee akun mukaan. Tämä toimintaohje sisältää tyypilliset tarkistukset, jotka pätevät moniin akkuihin. Tarkista kuitenkin aina akun valmistajan toimittamat ohjeet.

LCM01920

TÄRKEÄÄ

Huolimaton kunnossapito rappeuttaa akun nopeasti.

1. Tarkista akun akkunesteen määrä.

ZMU06421

LMU29322

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM01900

VAROITUS

Akun elektrolyyttineste myrkyllistä ja syövyttävää. Lisäksi akuissa muodostuu räjähtävää vetykaasua. Noudata seuraavia ohjeita työskennellessäsi akun

2. Tarkista akun varaus. Jos veneessä on

digitaalinen nopeusmittari, jännitemittari ja alhaisen akkujännitteen varoitustoiminnot auttavat akun varauksen valvomisessa. Jos akku vaatii lataamista, kysy lisätietoja Yamaha-liikkeestä.

3. Tarkista akun liitännät. Niiden pitäisi olla

puhtaita ja tiukkoja ja eristesuojuksen pitäisi olla niiden päällä.

VAROITUS! Huonot kytkennät voivat aiheuttaa oikosulun tai kaarenmuodostusta, mikä voi johtaa räjähdykseen.

[LWM01910]

Kunnossapito

LMU29333

Akun kytkeminen

LWM00570

VAROITUS

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

LCM01123

TÄRKEÄÄ

Akkukaapelien kytkeminen väärin vahingoittaa sähköosia.

1. Varmista ennen työskentelyä akun parissa, että virtalukko (jos on) on “” (pois päältä) -asennossa.

2. Kytke ensin punainen akkukaapeli POSITIIVISEEN (+) napaan. Kytke sitten musta akkukaapeli NEGATIIVISEEN (-) napaan.

voi vahingoittua.

[LCM01930]

2. Kytke ensin negatiivinen kaapeli tai negatiiviset kaapelit irti akun negatiivisesta (-) navasta.

TÄRKEÄÄ:

Irrota aina kaikki negatiiviset (-) kaapelit, jotta oikosulkua ei pääsisi muodostumaan eikä sähköjärjestelmä vahingoittuisi.

[LCM01940]

3. Irrota positiivinen kaapeli tai positiiviset kaapelit ja irrota akku veneestä.

4. Puhdista akku sekä huolehdi sen ylläpi- dosta ja säilytyksestä valmistajan ohjeiden mukaisesti.

LMU38660

Akun säilyttäminen

Jos varastoit Yamaha-perämoottorin pitkäksi ajaksi (2 kuukautta tai kauemmin), irrota akku ja varastoi se viileään ja kuivaan paikkaan. Tarkista akku ja lataa se tarvittaessa.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

3. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

LMU29371

Akun kytkeminen irti

1. Katkaise virta akun päävirtakytkimestä (jos on) ja virtalukosta.

ne jätetään päälle, sähköjärjestelmä

TÄRKEÄÄ:

Jos

Ratkaisuehdotus

LMU38670

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäohjeet kattavat kaikki Yamahaperämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Käynnistysmoottori ei toimi.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K: Ovatko akun liitännät löysällä tai ovat hapettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko sähkökäynnistyksen rele tai sähkö- piiri palanut? V: Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K: Ovatko käynnistysmoottorin osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vaihdevipu kytkettynä? V: Siirrä vaihde vapaalle.

Moottori ei käynnisty (käynnistys- moottori toimii).

K: Onko Yamaha Security System -järjestel-

mä lukittu-tilassa? V: Aseta varkaussuojajärjestelmä lukitus avattu -tilaan.

K: Onko polttoainesäiliö tyhjä? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Suoritetaanko käynnistystoimet oikein? V: Katso sivu 49.

K: Onko polttoainepumpussa toimintahäiriö? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Ovatko sytytystulppien hatut oikein paikoillaan? V: Tarkista hatut ja aseta ne uudelleen paikoilleen.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamaha-

Ratkaisuehdotus

huoltoon.

K: Onko moottorin turvakytkimen naru irti? V: Kiinnitä naru.

K: Ovatko moottorin sisäiset osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Ovatko sytytysosat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko varoitusjärjestelmä aktivoitunut? V: Paikanna varoituksen syy ja korjaa se.

V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko kaasuttimen säädöt virheelliset? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesäiliön korvausilmanruuvi auki? V: Avaa korvausilmanruuvi.

K: Onko kuristinnuppi vedettynä ulos? V: Palauta nuppi perusasentoon.

K: Onko moottorin trimmikulma liian suuri? V: Palauta moottori normaaliin käyttö- asentoon.

K: Onko kaasutin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein?

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko kaasuläpän säätö on virheellinen?

V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko akkukaapeli kytkettynä irti? V: Kytke akkukaapeli tiukasti.

Ratkaisuehdotus

K: Onko vesipumppu tai termostaatti viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K: Onko jäähdytysjärjestelmä tukossa? V: Tarkista, että vedenotossa ei ole tukoksia.

K: Onko moottorin öljytaso alhainen? V: Täytä öljysäiliö vaatimusten mukaisella öl- jyllä.

K: Onko sytytystulpan lämpöarvo väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko moottoriöljy on likaantunutta tai pilaantunutta? V: Vaihda moottoriin vaatimusten mukainen uusi öljy.

K: Onko öljynsuodatin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko öljyn syöttö-/ruiskutuspumpussa vikaa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vene kuormattu epätasaisesti? V: Kuormaa vene niin, että se on vaakasuorassa.

K: Onko polttoainesuodattimen maljassa vettä? V: Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkurin nousu tai halkaisija väärä? V: Asenna oikea potkuri, jota käyttämällä perämoottoria saavuttaa suositellun käyntinopeusalueen.

K: Onko trimmikulma väärä? V: Säädä trimmikulma oikeaksi.

K: Onko moottori asennettu väärälle korkeudelle perälautaan? V: Asenna moottori uudelleen oikealle korkeudelle.

K: Onko varoitusjärjestelmä aktivoitunut? V: Paikanna varoituksen syy ja korjaa se.

K: Onko veneen pohjaan kertynyt eliöitä tai levää? V: Puhdista veneen pohja.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko vaihteistokoteloon takertunut kasvil-

Ratkaisuehdotus

lisuutta tai muita vieraita esineitä? V: Irrota vieraat esineet ja puhdista vaihteistoyksikkö.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sähköosat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Käytetäänkö moottorissa vaatimusten mukaista polttoainetta? V: Vaihda polttoaine vaatimusten mukaiseksi.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

huoltoon.

K: Onko korvausilmanruuvi kiinni? V: Avaa korvausilmanruuvi.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko sytytystulpan lämpöarvo väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko korkeapainepumpun jakohihna viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Reagoiko moottori oikein vaihdevivun asentoon? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori tärisee voimakkaasti.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkuriakseli vaurioitunut? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko potkuriin takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota ja puhdista potkuri.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamaha-

K: Onko moottorin kiinnityspultti on löysällä? V: Tiukkaa pultti.

K: Onko ohjaussarana löysällä tai vaurioitunut? V: Tiukkaa tai toimita korjattavaksi Yamahahuoltoliikkeeseen.

Yamaha Security System -järjestelmä ei toimi oikein.

K: Onko kauko-ohjaimen paristo tyhjentynyt? V: Pyydä Yamaha-liikettä vaihtamaan paristo.

LMU29433

Tilapäiset toimet

hätätilanteessa

LMU29440

Törmäysvauriot

LWM00870

VAROITUS

Ajon tai hinaamisen aikana tapahtuva tör- mäys voi vahingoittaa vakavasti perämoottoria. Vahingoittuneen perämoottorin käyttäminen ei ehkä ole turvallista.

Ratkaisuehdotus

lähimpään satamaan hitaasti ja varovasti.

4. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, ennen kuin käytät sitä uudelleen.

LMU30681

Sulakkeen vaihtaminen

Jos sulake on palanut, avaa sulakerasia ja irrota sulake ulosvetimellä. Aseta palaneen sulakkeen tilalle ampeeriluvultaan samanlainen ehjä sulake.

LWM00631

VAROITUS

Väärä sulake tai sulakkeen tilalle asetettu metallilanka voi aiheuttaa järjestelmään liian suuren virran. Tämä voi vahingoittaa sähköjärjestelmää ja aiheuttaa tulipalovaaran.

Jos uusikin sulake palaa, ota yhteyttä Yamaha-liikkeeseen.

Jos perämoottori osuu vedenalaiseen esteeseen, noudata seuraavia ohjeita:

1. Pysäytä moottori välittömästi.

2. Tarkista, että ohjausjärjestelmä ja kaikki muut osat ovat ehjiä. Tarkista myös, että vene on ehjä.

3. Vaikka et havaitsisikaan vaurioita, palaa

ZMU06422

1. Sulake (20 A × 2, 30 A)

Ratkaisuehdotus

2. Varasulake (20 A × 2, 30 A)

3. Sulakkeen ulosvedin

LMU29512

Sähkötrimmi ja -kippi eivät toimi

Jos moottoria ei voi kipata ylös tai alas sähkötrimmi- ja kippimoottorilla akun tyhjentymisen tai sähkötrimmi- ja kippimoottorin vikaantumisen takia, moottorin voi kipata käsin.

1. Löysää käsikäyttöisen venttiilin ruuvi kiertämällä sitä myötäpäivään, kunnes se pysähtyy.

ZMU04095

1. Käsikäyttöisen venttiilin ruuvi

tulta tai muita syttymislähteitä.

●

Tämän toimenpiteen aikana voi roiskua hieman polttoainetta. Imeytä valuva polttoaine kangasliinaan. Pyyhi kaikki roiskunut polttoaine välittömästi. Polttoainesuodatin on koottava huolel-

●

lisesti asettamalla O-rengas, suodatinmalja ja letkut paikoilleen. Virheellinen kokoaminen tai asentaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

Jos 6Y8 Monitoimimittarin veden erottimen varoitusvalo vilkkuu, noudata alla olevia ohjeita.

2. Aseta moottori haluamaasi asentoon ja tiukkaa sitten käsikäyttöisen venttiilin ruuvi kiertämällä sitä vastapäivään.

LMU37571

Veden erottimen varoitusvalo vilkkuu ajon aikana

LWM01500

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

Älä tee tätä toimenpidettä moottorin ol-

●

lessa kuuma tai käynnissä. Anna moottorin jäähtyä. Polttoainesuodattimessa on polttoai-

●

netta. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avo-

1. Vedenerottimen varoitusvalo

1. Pysäytä moottori.

2. Irrota yläkoppa.

3. Irrota pidin.

ZMU06424

1. Pidin

Ratkaisuehdotus

4. Kytke vedentunnistuskytkimen liitin irti.

TÄRKEÄÄ:

Varo, ettei vedentunnistuskytkimen liittimeen pääse yhtään vettä. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

[LCM01950]

ZMU06425

1. Vedentunnistuskytkimen liitin

5. Kierrä suodatinmalja irti suodatinkotelosta.

TÄRKEÄÄ:

Varo, ettet kierrä vedentunnistuskytkimen johdinta, kun irrotat suodatinmaljaa.

[LCM01960]

8. Kytke vedentunnistuskytkimen liitin tiukasti niin, että kuulet sen napsahtavan paikalleen.

ZMU06427

1. Vedentunnistuskytkimen liitin

9. Kiinnitä vedentunnistuskytkimen johdin pitimellä.

ZMU06426

1. Suodatinmalja

2. Vedentunnistuskytkimen johdin

6. Poista vesi suodatinmaljasta imeyttä- mällä se riepuun.

7. Kierrä suodatinmalja tiukasti suodatinkoteloon.

vedentunnistuskytkimen johdinta, kun kiinnität suodatinmaljaa suodatinkoteloon.

TÄRKEÄÄ:

[LCM01970]

Varo, ettet kierrä

ZMU06434

1. Pidin

10. Asenna yläkoppa paikalleen.

11. Käynnistä moottori ja varmista, että veden erottimen varoitusvalo ei syty. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, kun olet palannut satamaan.

LMU29542

Käynnistysmoottori ei toimi

Jos käynnistysmekanismi ei toimi (moottoria ei voi käynnistää käynnistysmoottorilla), moottorin voi käynnistää käsin vara- käynnistysnarulla. Moottoria ei kuitenkaan

Ratkaisuehdotus

voi käynnistää käsin, jos akkujännite on liian pieni. Sähköinen polttoainepumppu ei toimi, jos akkujännite laskee 9 voltiksi tai pienemmäksi.

LWM01022

VAROITUS

Toimi näin vain hätätilanteessa ja vain

●

palataksesi lähimpään satamaan korjausta varten. Vaihde päällä käynnistyksen esto ei ole

●

käytössä, kun moottoria käynnistetään varakäynnistysnarulla. Varmista, että kauko-ohjausvipu on vapaa-asennossa. Muutoin vene voi alkaa liikkua odottamattomasti, mikä voi aiheuttaa onnettomuuden.

●

Pidä veneen käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

●

Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytki-

●

men narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin. Varmista ennen vetämistä

●

käynnistysnarusta, että takanasi ei seiso ketään. Käynnistysnaru voi heilahtaa voimalla taaksesi ja vahingoittaa takanasi seisovaa henkilöä.

●

Suojaamattomana pyörivä vauhtipyörä on vaarallinen. Pidä löysät vaatteet ja muut esineet loitolla moottorista

käynnistyksen aikana. Älä käytä varakäynnistysnarua muuten kuin ohjeissa neuvotulla tavalla. Älä koske vauhtipyörään tai muihin liikkuviin osiin moottorin ollessa käynnissä. Älä asenna käynnistysmekanismia tai ylä- koppaa paikalleen moottorin ollessa käynnissä. Älä koske sytytyspuolaan, sytytystul-

●

pan johtimeen, sytytystulpan hattuun tai muihin sähkölaitteisiin käynnistäessäsi tai käyttäessäsi moottoria. Muutoin seurauksena voi olla sähköisku.

LMU38680

Moottorin käynnistäminen hätätilanteessa

1. Irrota yläkoppa.

2. Irrota vauhtipyörän suojus.

ZMU06429

3. Tee käynnistystä edeltävät toimet. Lisä- tietoja on sivulla 49. Varmista, että vaihde on vapaalla ja että sorkka on kiinnitetty moottorin turvakytkimeen.
