KÄYTTÄJÄN KÄSIKIRJA

Lue tämä käsikirja huolellisesti, ennen kuin alat

käyttää perämoottoria.

F30B F40F

6BG-28199-86-L0

LMU25052

Lue tämä käsikirja huolellisesti, ennen kuin alat käyttää perämoottoria. Säilytä tämä käsikirja vedeltä suojattuna veneessä. Jos perämoottori myydään, tämä käsikirja pitää luovuttaa perämoottorin mukana uudelle omistajalle.

Käsikirjan tärkeät tiedot

VAROITUS

TÄRKEÄÄ

HUOMAA:

LMU25107

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaiset ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

: Tämä on turvallisuusvaroituksen merkki. Sen tarkoitus on kiinnittää huomiota mahdolliseen vammautumisen vaaraan. Noudata kaikkia tämän merkinnän yhteydessä olevia turvallisuusohjeita, jotta välttäisit vammautumisen ja kuoleman vaaran.

LWM00781

VAROITUS-merkintä ilmaisee vaarallisen toimenpiteen, johon voi liittyä kuoleman tai vakavan vammautumisen vaara.

LCM00701

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi eikä aiheutuisi muita aineellisia vahinkoja.

jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoottoriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Jotta tuotteen käyttöikä olisi mahdollisimman pitkä, Yamaha suosittelee tuotteen käyttämistä ja määräaikaistarkastusten ja -huoltojen suorittamista noudattamalla täsmällisesti Käyttäjän käsikirjassa annettuja ohjeita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat viat eivät kuulu takuun piiriin. Joissakin maissa lainsäädäntö rajoittaa käyttäjää viemästä tuotetta pois sen ostomaasta, jolloin tuotteen rekisteröiminen viennin kohdemaassa ei ehkä ole mahdollista. Lisäksi takuu ei ehkä ole voimassa joillakin alueilla. Jos aiot viedä tuotteen muuhun maahan, kysy lisätietoja jälleenmyyjältä tuotteen ostomaassa. Jos olet ostanut tuotteen käytettynä, ota yhteyttä lähimpään jälleenmyyjään ja pyydä asiakastietojen rekisteröimistä uudelleen. Vain näin saat oikeuden käyttää ilmoitettuja palveluita.

Tämän oppaan toimintaohjeiden ja kuvien perustana on F30BEHD, F30BET, F40FED, F40FEHD, F40FET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

HUOMAA-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta

Käsikirjan tärkeät tiedot

LMU25121

F30B, F40F

KÄYTTÄJÄN KÄSIKIRJA

1. painos, marraskuu 2012

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

Sisällysluettelo

Käyttöturvallisuustietoja ..................1

Perämoottorin käyttöturvallisuus ......1

Potkuri............................................... 1

Pyörivät osat .....................................1

Kuumat osat...................................... 1

Sähköisku ......................................... 1

Sähkökippi ja -trimmi......................... 1

Moottorin turvakytkimen naru............ 1

Bensiini ............................................. 2

Polttoaineroiskeet ............................. 2

Hiilimonoksidi .................................... 2

Muutokset ......................................... 2

Veneilyturvallisuus ...........................2

Alkoholi ja huumaavat aineet ............ 2

Kelluntavälineet................................. 2

Vedessä olevat ihmiset ..................... 2

Matkustajat........................................ 2

Ylikuormaus ......................................3

Yhteentörmäysten välttäminen ......... 3

Sää.................................................... 3

Matkustajien opastus ........................3

Veneilyturvallisuutta käsittelevät

julkaisut........................................... 3

Lait ja säädökset ............................... 3

Yleistä................................................. 4

Tunnistetiedot................................... 4

Perämoottorin sarjanumero .............. 4

Avaimen numero............................... 4

EY-

vaatimustenmukaisuusvakuutus ...4

CE-merkintälaatta ...........................4

Lue käyttöoppaat ja kilvet................. 6

Varoitusmerkinnät ............................ 6

Tekniset tiedot ja vaatimukset ......... 9

Tekniset tiedot.................................. 9

Asennusvaatimukset ......................10

Veneen tehosuositus ...................... 10

Moottorin asentaminen ................... 11

Yamaha Security System................ 11

Kauko-ohjauslaitteen

vaatimukset.................................. 11

Akkuvaatimukset ............................11

Akun tekniset tiedot......................... 11

Akun asentaminen ..........................11

Monta akkua ................................... 11

Potkurin valitseminen..................... 11

Vaihde päällä käynnistyksen

estolaite ....................................... 12

Moottoriöljyvaatimukset ................. 12

Polttoainevaatimukset.................... 13

Bensiini............................................ 13

Suojamaali ..................................... 13

Moottorin hävittämistä koskevat

vaatimukset.................................. 14

Hätätilannevarusteet...................... 14

Komponentit.................................... 15

Komponenttikaavio ........................ 15

Polttoainesäiliö ................................ 16

Polttoaineletkun liitos ......................17

Polttoainemittari ..............................17

Polttoainesäiliön tulppa ................... 17

Korvausilmaruuvi............................. 17

Kaukohallintalaitteen lähetin ..........17

Vastaanotin .................................... 18

Yamaha Security System -

järjestelmän lukittu- ja avattu-

tilat ............................................... 18

Kaukohallintalaite ............................ 18

Kauko-ohjausvipu............................ 18

Vapaa-asennon lukitsin................... 19

Vapaa-asennon kaasuvipu.............. 19

Ohjauskahva .................................. 19

Vaihdevipu ..................................... 19

Kaasukahva ................................... 20

Kaasun osoitin ................................ 20

Kaasuvivun kitkansäädin................. 20

Moottorin turvakytkimen naru ja

liuska............................................. 21

Moottorin pysäytyspainike .............. 21

Virtalukko ........................................22

Ohjauksen kitkansäätövipu ............. 22

Kauko-ohjauslaitteen tai

ohjauskahvan sähkötrimmi- ja

kippikytkin .....................................23

Alakopan sähkötrimmi- ja

kippikytkin .....................................23

Uistelukäyntinopeuden

säätökytkimet................................ 24

Anodilla varustettu trimmievä .......... 24

Kippilukkomekanismi....................... 25

Sisällysluettelo

Kippauksen kannatinnuppi.............. 25

Kopan lukitus- ja vapautusvipu/

vivut (kääntötyyppi)....................... 25

Huuhtelulaite ................................... 26

Polttoainesuodatin / veden erotin.... 26

Varoitusvalo ................................... 26

Valvontalaitteet ja merkkivalot....... 27

Varoitusvalot .................................27

Alhaisen öljynpaineen

varoitusvalo................................... 27

Ylikuumenemisen varoitusvalo........ 27

Digitaalinen käyntinopeusmittari ....27

Käyntinopeusmittari ........................ 28

Trimmimittari ...................................28

Käyttötuntimittari ............................. 28

Alhaisen öljynpaineen

varoitusvalo................................... 28

Ylikuumenemisen varoitusvalo........ 29

Digitaalinen nopeusmittari.............. 29

Nopeusmittari.................................. 29

Polttoainemittari .............................. 29

Trippimittari/kello/jännitemittari........ 30

Polttoainemäärän varoitusvalo........ 31

Alhaisen akkujännitteen

varoitusvalo................................... 31

6Y8 Monitoimimittarit...................... 31

6Y8

Monitoimikäyntinopeusmittarit......31

Käynnistystarkistukset .................... 32

Yamaha Security System -

järjestelmän tiedot ........................ 33

Uistelukäyntinopeuden

säätäminen ................................... 33

Alhaisen öljynpaineen varoitus ....... 34

Ylikuumenemisen varoitus .............. 34

Veden erottimen varoitusvalo ......... 35

Moottorin vian varoitus.................... 35

Alhaisen akkujännitteen varoitus .... 36

6Y8 Monitoimimittarit, nopeus ja

polttoaine...................................... 36

6Y8 Monitoiminopeusmittarit.......... 37

6Y8 Monitoimimittari,

polttoaineenhallinta ...................... 38

Moottorinohjausjärjestelmä ...........39

Hälytysjärjestelmä ..........................39

Ylikuumenemisen varoitus .............. 39

Alhaisen öljynpaineen varoitus........ 40

Asennus........................................... 41

Asennus......................................... 41

Perämoottorin asentaminen ............ 41

Käyttö............................................... 43

Ensimmäinen käyttökerta............... 43

Moottoriöljyn lisääminen.................. 43

Moottorin sisäänajo ......................... 43

Veneeseen tutustuminen ................43

Tarkistukset ennen moottorin

käynnistämistä ............................. 43

Polttoainemäärä .............................. 44

Yläkopan irrottaminen ..................... 44

Polttoainejärjestelmä....................... 44

Hallintalaitteet.................................. 45

Moottorin turvakytkimen naru.......... 45

Moottoriöljy...................................... 45

Moottori ........................................... 46

Huuhtelulaite ................................... 46

Yläkopan asentaminen.................... 46

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen................................. 47

Akku ................................................ 47

Polttoaineen lisääminen ................ 48

Perämoottorin käyttäminen............ 49

Polttoaineen toimittaminen

(erillinen säiliö).............................. 49

Moottorin käynnistäminen ............... 50

Tarkistukset moottorin

käynnistämisen jälkeen................ 53

Jäähdytysvesi.................................. 53

Moottorin lämmittäminen................ 54

Käsikäynnistyksellä ja

sähkökäynnistyksellä varustetut

mallit.............................................. 54

Tarkistukset moottorin

lämmityskäytön jälkeen................ 54

Vaihteen kytkeminen....................... 54

Pysäytyskytkimet............................. 54

Vaihteen kytkeminen...................... 54

Veneen pysäyttäminen .................. 56

Uisteleminen .................................. 56

Uistelukäyntinopeuden

säätäminen ...................................56

Sisällysluettelo

Moottorin pysäyttäminen ................56

Toimintaohje ................................... 56

Perämoottorin trimmaaminen......... 58

Trimmikulman säätäminen

(sähkökippi ja -trimmi)................... 58

Trimmikulman säätäminen

hydraulisella kipillä varustetuissa

malleissa....................................... 59

Veneen trimmikulman

säätäminen ................................... 59

Kippaaminen ylös ja alas ...............60

Moottorin kippaaminen ylös

(sähköhydraulisella kipillä

varustetut mallit) ........................... 61

Moottorin kippaaminen ylös

(sähkötrimmi- ja kippimallit) ..........61

Moottorin kippaaminen alas

(sähköhydraulisella kipillä

varustetut mallit) ........................... 63

Moottorin kippaaminen alas

(sähkötrimmi- ja kippimallit) ..........63

Matala vesi ....................................64

Sähköhydraulisella kipillä

varustetut mallit............................. 64

Sähkötrimmi- ja kippimallit ..............65

Ajaminen muissa oloissa................ 66

Kunnossapito ..................................68

Perämoottorin kuljettaminen ja

varastoiminen...............................68

Perämoottorin varastoiminen .......... 68

Toimintaohje ................................... 69

Voitelu ............................................. 71

Moottorin huuhteleminen ................ 71

Perämoottorin puhdistaminen ......... 72

Perämoottorin maalipinnan

tarkistaminen ................................ 72

Määräaikaiset huoltotoimet ............73

Varaosat.......................................... 73

Vaativat käyttöolot........................... 73

Huoltoaikataulu 1 ............................74

Huoltoaikataulu 2 ............................76

Voitelu ............................................. 77

Sytytystulpan puhdistaminen ja

säätäminen ................................... 78

Joutokäyntinopeuden

tarkistaminen................................. 79

Moottoriöljyn vaihtaminen ...............79

Johdotuksen ja liittimien

tarkistaminen................................. 82

Potkurin tarkistaminen..................... 82

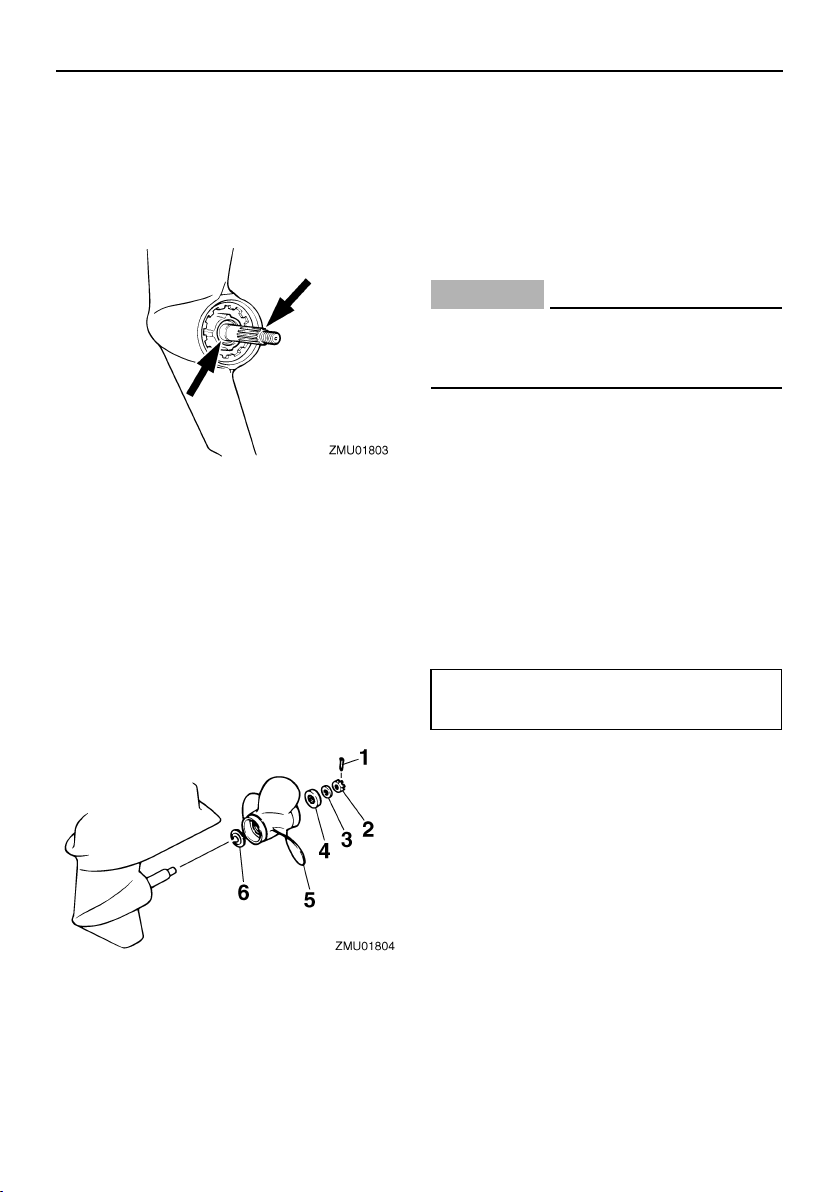

Potkurin irrottaminen ....................... 83

Potkurin asentaminen .....................83

Vaihteistoöljyn vaihtaminen............. 84

Polttoainesäiliön puhdistaminen...... 85

Anodien tarkistaminen ja

vaihtaminen................................... 86

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa).......... 86

Akun kytkeminen............................. 87

Akun kytkeminen irti ........................ 87

Akun säilyttäminen .......................... 88

Ratkaisuehdotus............................. 89

Vianetsintä ..................................... 89

Tilapäiset toimet hätätilanteessa.... 93

Törmäysvauriot ...............................93

Sulakkeen vaihtaminen ................... 93

Sähkötrimmi ja -kippi eivät toimi...... 94

Veden erottimen varoitusvalo

vilkkuu ajon aikana........................ 94

Käynnistysmoottori ei toimi .............96

Moottorin käynnistäminen

hätätilanteessa.............................. 97

Veteen pudonneen moottorin

käsitteleminen.............................. 98

Käyttöturvallisuustietoja

LMU33622

Perämoottorin

käyttöturvallisuus

Noudata aina näitä varoituksia.

LMU36501

Potkuri

Oleskelu potkurin läheisyydessä voi aiheuttaa vakavan vammautumisen tai kuoleman vaaran. Potkuri voi jatkaa liikkumista moottorin ollessa vapaalla, ja paikallaan olevan potkurin lapojen terävät reunat voivat viiltää.

 Pysäytä moottori, jos veneen lähellä ve-

dessä on ihmisiä.

 Pidä ihmiset loitolla potkurista, vaikka

moottori olisi sammutettuna.

LMU33630

Pyörivät osat

Kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. voivat takertua moottorin sisällä oleviin pyöriviin osiin, mikä voi aiheuttaa vakavia vammoja tai kuoleman. Pidä yläkoppa paikallaan aina, kun mahdollista. Älä yritä irrottaa yläkoppaa tai asettaa sitä paikalleen moottorin ollessa käynnissä. Käytä moottoria koppa irrotettuna ainoastaan tämän käsikirjan erityisohjeiden mukaisesti. Pidä kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. loitolla näkyvissä olevista liikkuvista osista.

LMU33640

Kuumat osat

Moottorin käytön aikana ja sen jälkeen moottorin osat ovat niin kuumia, että ne voivat aiheuttaa palovammoja. Älä koske mihinkään yläkopan sisäpuolella oleviin osiin, ennen kuin moottori on jäähtynyt.

LMU33650

Sähköisku

Älä koske mihinkään sähköosiin moottorin käynnistämisen tai käyttämisen aikana. Muussa tapauksessa seurauksena voi olla

sähköisku.

LMU33660

Sähkökippi ja -trimmi

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua. Älä koskaan aseta ruumiinosia tälle alueelle. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä. Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta on katkaistu virtalukosta. Pidä ihmiset loitolla kytkimistä työskennellessäsi moottorin ympärillä. Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LMU33671

Moottorin turvakytkimen naru

Kiinnitä moottorin turvakytkimen naru niin, että moottori pysähtyy, jos kuljettaja putoaa veteen tai poistuu ohjailupaikasta. Tämä estää veneen karkaamisen veto päällä ja ihmisten jäämisen veteen tai sen törmäämisen ihmisiä tai esteitä päin. Pidä aina käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä irrota sitä tai poistu ohjailupaikasta veneen liikkuessa. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä irti, tai pujota sitä niin, että se voi juuttua kiinni ja estää turvakytkimen toiminnan. Älä pujota narua niin, että se voi vahingossa irrota. Jos naru vedetään irti käytön aikana, moottori sammuu ja veneen ohjailtavuus katoaa. Veneen nopeus voi hidastua voimakkaasti ja siinä olevat ihmiset ja esineet voivat lentää kulkusuuntaan.

Käyttöturvallisuustietoja

LMU33810

Bensiini

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Noudata aina tanka-

tessasi sivulla 49 olevia ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

LMU33820

Polttoaineroiskeet

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla. Hävitä rievut asianmukaisesti. Jos iholle roiskuu polttoainetta, se on pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava. Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. Älä koskaan ime polttoainetta suulla.

LMU33900

Hiilimonoksidi

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU33780

Muutokset

Älä yritä muuttaa tätä perämoottoria. Perämoottorin muuttaminen voi heikentää käyttöturvallisuutta ja moottorin luotettavuutta. Lisäksi ne voivat tehdä perämoottorin käyttämisestä vaarallista tai laitonta.

LMU33740

Veneilyturvallisuus

Tämä kohta sisältää eräitä monista tärkeistä käyttöturvallisuusohjeista, joita pitäisi noudattaa veneillessä.

LMU33710

Alkoholi ja huumaavat aineet

Älä koskaan käytä moottoria päihtyneenä. Päihtynyt on eräs yleisimpiä veneilyonnettomuuksiin johtavia tekijöitä.

LMU40280

Kelluntavälineet

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Yamaha suosittelee kelluntaliivin käyttämistä aina veneessä. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

LMU33731

Vedessä olevat ihmiset

Tähystä aina moottorin käydessä huolellisesti, ettei vedessä ole ihmisiä, kuten uimareita, vesihiihtäjiä tai sukeltajia. Kytke vaihde vapaalle ja pysäytä moottori, jos veneen lähellä vedessä on ihmisiä. Älä veneile uimarantojen läheisyydessä. Uimareita voi olla vaikea havaita. Potkuri voi jatkaa liikkumista, vaikka moottori on vapaalla. Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

LMU33751

Matkustajat

Katso veneen valmistajan toimittamista ohjeista tietoja matkustajien oikeasta sijoittamisesta veneeseen ja varmista, että kaikki matkustajat ovat oikeissa paikoissa, ennen kuin kiihdytät tai käytät moottoria tyhjäkäyntinopeutta suuremmalla nopeudella. Seisominen tai istuminen väärissä paikoissa voi aiheuttaa veteen putoamisen tai kaatumisen aaltojen vaikutuksesta tai nopeuden tai kulkusuunnan äkillisen muutoksen takia. Vaikka matkustajat olisivatkin sijoitettu oikein, varoita matkustajia epätavallisista ohjausliikkeistä. Älä koskaan hyppyytä veneitä aallokossa.

Käyttöturvallisuustietoja

ZMU06025

LMU33760

Ylikuormaus

Älä ylikuormaa venettä. Katso matkustajien enimmäispaino ja määrä veneen CE-kilvestä tai selvitä nämä tiedot veneen valmistajalta. Varmista, että paino jakautuu oikein veneen valmistajan antamien ohjeiden mukaisesti. Ylikuormaaminen tai painon virheellinen jakautuminen voi vaarantaa veneen ohjailtavuuden ja aiheuttaa onnettomuuden, veneen kaatumisen tai veneen täyttymisen vedellä.

LMU33772

Yhteentörmäysten välttäminen

Tähystä jatkuvasti ihmisiä, esineitä ja muita veneitä. Ole varovainen oloissa, jotka rajoittavat näkyvyyttä tai estävät sinua näkemästä muita.

Aja ennakoivasti turvallisella nopeudella ja pysy turvallisella etäisyydellä ihmisistä, esineistä ja muista veneistä.

 Älä koskaan aja suoraan muiden veneiden

tai vesihiihtäjien perässä.

 Vältä jyrkkiä käännöksiä ja muita ohjaus-

liikkeitä, joista muut veneilijät eivät helposti voi päätellä, mihin olet matkalla.

 Vältä matalaa vettä ja alueita, joissa on

pinnanalaisia esineitä.

 Tunne omat taitosi ja vältä äkillisiä ohjaus-

liikkeitä, jotta hallinnan menetyksen, veneestä putoamisen ja yhteentörmäyksen vaara olisi mahdollisimman pieni.

 Väistä ajoissa yhteentörmäyksen välttämi-

seksi. Muista, että veneissä ei ole jarruja ja että moottorin pysäyttäminen tai kaasun vähentäminen voi heikentää veneen ohjailtavuutta. Jos et ole varma, että voit pysähtyä ajoissa ennen osumista esteeseen, käytä kaasua ja käännä vene kulkemaan eri suuntaan.

LMU33790

Sää

Pysy selvillä säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

LMU33880

Matkustajien opastus

Varmista, että ainakin yksi muu veneessä oleva henkilö osaa käyttää venettä hätätilanteessa.

LMU33890

Veneilyturvallisuutta käsittelevät julkaisut

Tunne veneilyturvallisuuteen liittyvät seikat. Saatavana on useita eri organisaatioiden julkaisemia julkaisuja ja tiedotteita.

LMU33600

Lait ja säädökset

Tutustu merenkulkusäädöksiin ja noudata niitä. Vesiliikennesäännöt voivat vaihdella hieman eri alueiden ja maiden välillä, mutta perussäännöt ovat kuitenkin samoja - aivan kuin maantieliikenteessäkin.

Yleistä

ZMU06390

LMU25171

Tunnistetiedot

LMU25184

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvan paapuurinpuoleiseen sivuun kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia valtuutetusta Yamahaliikkeestä ja siinä tapauksessa, että perämoottori varastetaan.

1. Perämoottorin sarjanumeron sijainti

LMU25191

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen ti-

laamista varten.

1. Avaimen numero

LMU37291

EY-vaatimustenmukaisuusva-

kuutus

Tämä perämoottori täyttää EU:n konedirektiivin soveltuvien osien vaatimukset. Jokaisen vaatimustenmukaisen perämoottorin mukana toimitetaan EY-vaatimustenmukaisuusvakuutus. EYvaatimustenmukaisuusvakuutus sisältää seuraavat tiedot;

 Moottorin valmistajan nimi  Mallin nimi  Mallin tuotetunnus (Hyväksytyn mallin tun-

nus)

 Täyttyvien direktiivien tunnus

LMU25206

CE-merkintälaatta

Tällä “CE”-merkinnällä varustetut perämoottorit täyttävät direktiivien 2006/42/EY, 94/25/EY - 2003/44/EY ja 2004/108/EY vaatimukset.

Yleistä

ZMU06391

ZMU06040

1. CE-merkinnän sijainti

Yleistä

ZMU06393

LMU33523

Lue käyttöoppaat ja kilvet

Ennen tämän moottorin käyttämistä tai työskentelemistä sen kanssa:

 Lue tämä käsikirja.  Lue kaikki veneen mukana toimitetut oppaat.  Lue kaikki perämoottoriin ja veneeseen kiinnitetyt kilvet.

Jos tarvitset lisätietoja, ota yhteyttä Yamaha-liikkeeseen.

LMU33832

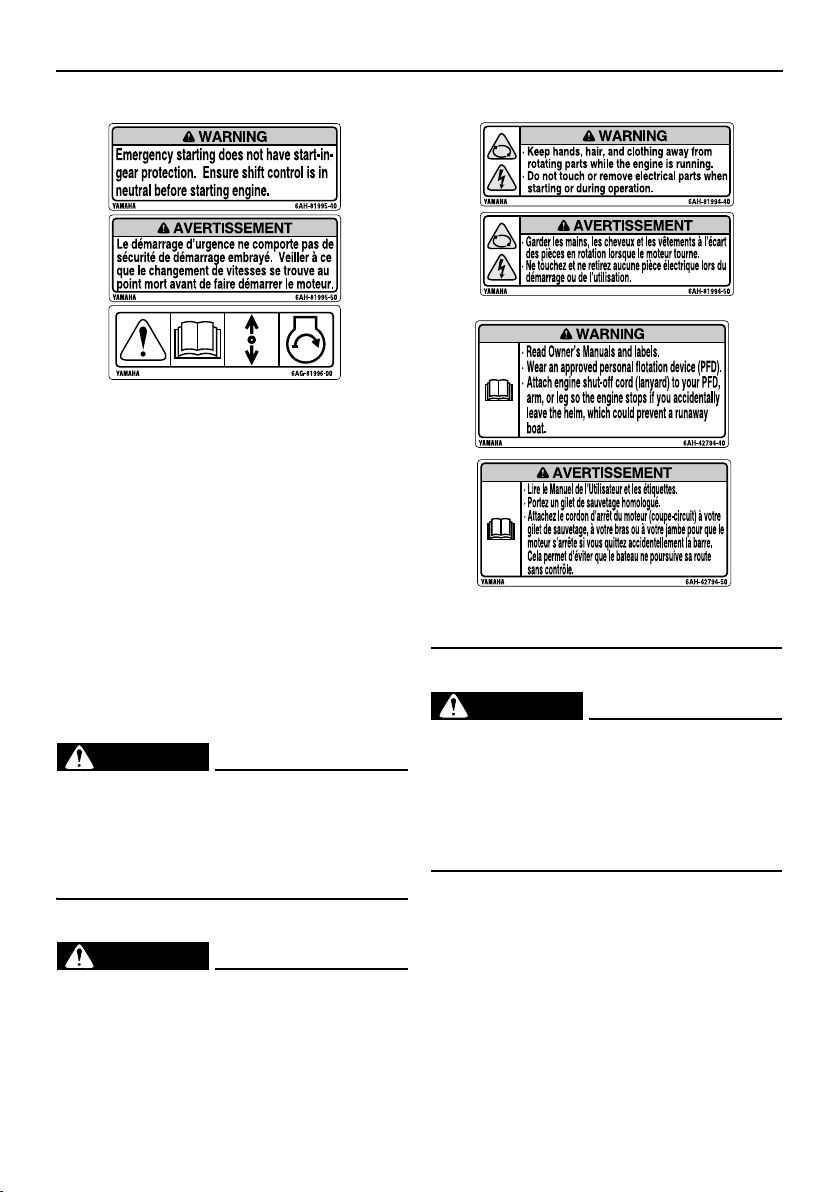

Varoitusmerkinnät

Jos nämä merkinnät ovat vahingoittuneet tai ne puuttuvat, pyydä Yamaha-liikkeestä uudet niiden tilalle.

F30B, F40F

Yleistä

VAROITUS

ZMU05706

LMU33912

Kilpien sisältö

Yllä olevilla varoituskilvillä on seuraavat merkitykset.

LWM01691

Hätäkäynnistystä käytettäessä vaihde päällä käynnistyksen esto ei ole käytössä. Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaaasennossa.

LWM01681

 Pidä kädet, hiukset ja vaatteet kaukana

pyörivistä osista moottorin ollessa käynnissä.

 Älä koske sähköosiin tai irrota niitä

käynnistyksen tai käytön aikana.

LWM01671

 Lue Käyttäjän käsikirjat ja kilvet.  Käytä hyväksyttyä kelluntaliiviä.  Kiinnitä moottorin turvakytkimen naru

pelastusliiviin, käteen tai jalkaan niin, että jos horjahdat ajon aikana, vene ei pääse karkaamaan.

Yleistä

ZMU05696

ZMU05664

ZMU05665

ZMU05666

ZMU05667

ZMU05668

LMU33843

Symbolit

Seuraavilla symboleilla on seuraavat merkitykset.

Tärkeää/Varoitus

Lue Käyttäjän käsikirja

Sähköiskuvaara

Kauko-ohjausvivun/vaihdevivun käyttösuunta, kaksisuuntainen

Moottorin käynnistys/ moottorin pyöritys

Jatkuvan pyörivän liikkeen aiheuttama vaara

Tekniset tiedot ja vaatimukset

HUOMAA:

LMU34521

Tekniset tiedot

“(AL)”-merkintä alla olevissa teknisissä tiedoissa edustaa numeroarvoa, kun asennettuna on alumiinipotkuri. Vastaavasti “(SUS)”-merkintä edustaa arvoa, kun asennettuna on teräspotkuri, ja “(PL)”-merkintä edustaa arvoa, kun asennettuna on muovipotkuri.

LMU2821R

Mitat:

Kokonaispituus:

F30BEHD 1362 mm (53.6 in) F30BET 698 mm (27.5 in) F40FED 698 mm (27.5 in) F40FEHD 1362 mm (53.6 in) F40FET 698 mm (27.5 in)

Kokonaisleveys:

384 mm (15.1 in)

Kokonaiskorkeus S:

F30BET 1228 mm (48.3 in) F40FEHD 1228 mm (48.3 in) F40FET 1228 mm (48.3 in)

Kokonaiskorkeus L:

1350 mm (53.1 in)

Moottorin peräpeilikorkeus S:

F30BET 414 mm (16.3 in) F40FEHD 414 mm (16.3 in) F40FET 414 mm (16.3 in)

Moottorin peräpeilikorkeus L:

536 mm (21.1 in)

Kuivapaino (AL) S:

F30BET 94 kg (206 lb) F40FEHD 98 kg (216 lb) F40FET 94 kg (207 lb)

Kuivapaino (AL) L:

F30BEHD 102 kg (225 lb) F30BET 98 kg (216 lb) F40FED 95 kg (209 lb)

F40FEHD 102 kg (225 lb)

F40FET 98 kg (216 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Nimellisteho:

F30BEHD 22.1 kW (30 hv)

F30BET 22.1 kW (30 hv)

F40FED 29.4 kW (40 hv)

F40FEHD 29.4 kW (40 hv)

F40FET 29.4 kW (40 hv)

Joutokäyntinopeus (vaihde vapaalla):

750-850 r/min

Moottori:

Tyyppi:

4-tahtinen, 3-sylinterinen, 6-venttiili-

nen OHC-rivimoottori

Sylinteritilavuus:

Halkaisija  isku:

Sytytysjärjestelmä:

Sytytystulppa (NGK):

Sytytystulpan kärkiväli:

Hallintajärjestelmä:

Käynnistysjärjestelmä:

Käynnistyksen kaasutusjärjestelmä:

Venttiilin välys (kylmä moottori), IMU-:

Venttiilin välys (kylmä moottori), PAKO-:

747 cm

65.0  75.0 mm (2.56  2.95 in)

CDI

DPR6EB-9

0.8–0.9 mm (0.031–0.035 in)

F30BEHD Ohjauskahva

F30BET Kaukohallinta

F40FED Kaukohallinta

F40FEHD Ohjauskahva

F40FET Kaukohallinta

Sähkökäyttöinen

Elektroninen polttonesteensuihkutus

0.15–0.25 mm (0.0059–0.0098 in)

0.25–0.35 mm (0.0098–0.0138 in)

(45.6 c.i.)

Tekniset tiedot ja vaatimukset

VAROITUS

Pienin kylmäkäynnistysvirta (CCA/EN):

430 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

70 Ah Laturin suurin teho:

17 A

Vetoyksikkö:

Vaihdevivun asennot:

Ajo-vapaa-peruutus Välityssuhde:

2.00(26/13)

Trimmi- ja kippijärjestelmä:

F30BEHD Sähköhydraulinen kippi

F30BET Sähkökäyttöinen trimmaus

ja kippaus

F40FED Sähköhydraulinen kippi

F40FEHD Sähköhydraulinen kippi

F40FET Sähkökäyttöinen trimmaus

ja kippaus Potkurimerkki:

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini Pienin oktaaniluku (RON):

90 Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal) Suositeltu moottoriöljy:

YAMALUBE 4-öljy tai 4-tahtiperä-

moottoriöljy Suositeltu moottoriöljyluokka 1:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL Moottoriöljyn määrä (ilman öljynsuodattimen vaihtoa):

1.5 L (1.59 US qt, 1.32 Imp.qt) Moottoriöljyn määrä (öljynsuodattimen vaihdon kanssa):

1.7 L (1.80 US qt, 1.50 Imp.qt)

Voitelujärjestelmä:

Märkäsumppu

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy

Suositeltu vaihteistoöljyluokka:

SAE 90 API GL-4

Vaihteistoöljyn määrä:

0.430 L (0.455 US qt, 0.378 Imp.qt)

Kiristystiukkuus:

Sytytystulppa:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

Potkurimutteri:

35 Nm (3.57 kgf-m, 25.8 ft-lb)

Moottorin öljyntyhjennystulppa:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

Moottorin öljynsuodatin:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

Käyntiääni- ja tärinätaso:

Äänenpainetaso käyttöpaikassa (ICOMIA 39/94):

80.7 dB(A)

Tärinä ohjauskahvassa (ICOMIA 38/94):

F30BEHD Tärinä ohjauskahvassa on alle 2.5 m/s

F40FEHD Tärinä ohjauskahvassa on alle 2.5 m/s

LMU33554

Asennusvaatimukset

LMU33564

Veneen tehosuositus

LWM01560

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan.

Varmista ennen perämoottorin tai -moottorien asentamista, että perämoottorin tai moottorien kokonaisteho ole suurempi kuin veneen enimmäistehomerkinnässä ilmoitetaan. Katso tiedot veneeseen kiinnitetystä kilvestä tai kysy ne valmistajalta.

Tekniset tiedot ja vaatimukset

VAROITUS

LMU33571

Moottorin asentaminen

LWM01570

 Perämoottorin virheellinen asennus voi

aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran.

 Moottori on erittäin painava, joten sen

turvallinen asentaminen edellyttää erikoislaitteistoa ja -osaamista.

Perämoottorin asentaminen on suositeltavaa antaa valtuutetun Yamaha-liikkeen tai muun asiantuntijan, jolla on käytettävissään oikeat varusteet ja täydelliset asennusohjeet, tehtäväksi. Lisätietoja on sivulla 41.

LMU38580

Yamaha Security System

Tässä perämoottorissa on Yamaha Security System -varkaussuojajärjestelmä, jossa on vastaanotin ja kauko-ohjain. Moottoria ei voi käynnistää suojajärjestelmän ollessa lukittutilassa, ja sen voi käynnistää ainoastaan lukitus avattu -tilassa. Kysy Yamaha-liikkeestä tietoja vastaanottimen asentamisesta.

LMU33581

Kauko-ohjauslaitteen

vaatimukset

LWM01580

 Jos moottori käynnistetään vaihteen ol-

lessa kytkettynä, vene voi liikkua äkisti ja odottamatta, jolloin seurauksena voi olla yhteentörmäys tai matkustajien putoaminen veteen.

 Jos moottori käynnistyy vaihteen olles-

sa kytkettynä, vaihde päällä käynnistyksen estolaite ei toimi oikein eikä perämoottorin käyttämistä saa jatkaa. Ota yhteyttä Yamaha-liikkeeseen.

Kauko-ohjauslaitteessa pitää olla vaihde

päällä käynnistyksen estojärjestelmä. Se estää moottoria käynnistymästä, jos vaihde ei ole vapaalla.

LMU25694

Akkuvaatimukset

LMU25721

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

430 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

70 Ah

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU36290

Akun asentaminen

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. VAROITUS! Älä säilytä sytty-

viä esineitä äläkä irrallisia painavia esineitä tai metalliesineitä samassa osastossa akun kanssa. Muussa tapauksessa seurauksena voi olla tulipalo, räjähdys tai kipinöintiä.

LMU36300

[LWM01820]

Monta akkua

Jos haluat asentaa useita akkuja, esimerkiksi useita perämoottoreita käytettäessä tai varusteita varten, kysy Yamaha-liikkeestä tietoja akkujen valitsemisesta ja oikeasta kaapeloinnista.

LMU34195

Potkurin valitseminen

Perämoottorin valitsemisen jälkeen oikean potkurin valitseminen on eräs tärkeimmistä ostopäätöksistä, jonka veneilijä joutuu tekemään. Potkurin tyyppi, koko ja muoto vaikuttaa suoraan veneen kiihtyvyyteen, huippunopeuteen, polttoainetalouteen ja jopa moottorin käyttöikään. Yamaha suunnittelee ja valmistaa potkureita kaikkiin

Tekniset tiedot ja vaatimukset

ZMU04606

123

Yamaha-perämoottoreihin ja jokaiseen käyttökohteeseen. Perämoottorisi on varustettu Yamaha-potkurilla, joka soveltuu hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin erilainen potkuri sopii paremmin. Yamaha-liikkeestä saat asiantuntevaa apua omia tarpeitasi vastaavan potkurin valitsemiseen. Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Yleisesti on valittava suurinousuisempi potkuri, kun kuorma on pieni, ja pieninousuisempi potkuri, kun kuorma on suuri. Jos veneen kuorma vaihtelee paljon, valitse potkuri, jota käytettäessä moottori saavuttaa oikean käyntinopeuden maksimikuormalla. Muista kuitenkin, että kaasua pitää ehkä vähentää veneen ollessa kuormattu kevyemmin, jotta moottorin käyntinopeus pysyisi suositellulla käyntinopeusalueella. Sivulla 82 on tietoja potkurin tarkistamisesta.

LMU25770

Vaihde päällä käynnistyksen

estolaite

Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

LMU41952

Moottoriöljyvaatimukset

Valitse öljyluokka perämoottorin käyttöalueen keskilämpötilojen mukaan.

Suositeltu moottoriöljy:

YAMALUBE 4-öljy tai 4-tahtiperämoot-

toriöljy Suositeltu moottoriöljyluokka 1:

SAE 10W-30/10W-40/5W-30

API SE/SF/SG/SH/SJ/SL Suositeltu moottoriöljyluokka 2:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL Moottoriöljyn määrä (ilman öljynsuodattimen vaihtoa):

1.5 L (1.59 US qt, 1.32 Imp.qt) Moottoriöljyn määrä (öljynsuodattimen vaihdon kanssa):

1.7 L (1.80 US qt, 1.50 Imp.qt)

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

Jos suositeltuun moottoriöljyluokkaan 1 kuuluvia öljyjä ei ole saatavana, valitse vaihtoehtoinen öljy suositellusta moottoriöljyluokasta

Tekniset tiedot ja vaatimukset

TÄRKEÄÄ

ZMU06854

122˚F

50˚C

104

SAE API

SE SF SG SH

-10

-4

-20

10W–30

10W–40

5W–30

ZMU06855

122˚F

50˚C

104

SAE API

-10

-4

-20

15W–40

20W–40

20W–50

Suositeltu moottoriöljyluokka 1

Suositeltu moottoriöljyluokka 2

LMU36360

Polttoainevaatimukset

LMU36803

Bensiini

Käytä hyvälaatuista bensiiniä, joka täyttää vähimmäisoktaanilukuvaatimuksen. Jos moottorin käydessä ilmenee nakutusta, käytä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

LCM01981

 Älä käytä lyijytetraetyylipitoista bensii-

niä. Lyijyä sisältävä polttoaine voi vaurioittaa moottoria vakavasti.

 Estä veden ja epäpuhtauksien pääse-

minen polttoainesäiliöön. Likainen

polttoaine voi heikentää moottorin suorituskykyä tai vaurioittaa moottoria. Käytä vain tuoretta polttoainetta, jota on säilytetty puhtaissa astioissa.

Gasoholi

Gasoholia on olemassa kahta tyyppiä: etanolia sisältävä gasoholi (E10) ja metanolia sisältävä gasoholi. Etanolia voidaan käyttää siinä tapauksessa, että etanolipitoisuus on enintään 10% ja että polttoaine täyttää vähimmäisoktaanivaatimukset. E85 on polttoainetta, joka sisältää 85% etanolia. Sitä ei saa käyttää perämoottorissa. Kaikki etanoliseokset, joiden etanolipitoisuus on suurempi kuin 10% voivat vahingoittaa polttoainejärjestelmää tai aiheuttaa ongelmia moottorin käynnistyksessä ja käynnissä. Yamaha ei suosittele metanolia sisältävän gasoholin käyttämistä, koska se voi vaurioittaa polttoainejärjestelmää tai heikentää moottorin suorituskykyä. Etanoliseosta käytettäessä on suositeltavaa asentaa vedenerottimella varustettu polttoainesuodatinkokonaisuus (vähintään 10 mikronia) veneen polttoainetankin ja perämoottorin väliin. Etanoli voi kerätä kosteutta veneen polttoainetankkeihin ja -järjestelmiin. Vesipitoinen polttoaine voi aiheuttaa korroosiota polttoainejärjestelmän metalliosissa. Se saattaa aiheuttaa ongelmia myös käynnistyksessä ja käynnissä sekä synnyttää polttoainejärjestelmän lisähuollon tarpeen.

LMU36330

Suojamaali

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua.

Tekniset tiedot ja vaatimukset

Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

LMU36341

Moottorin hävittämistä

koskevat vaatimukset

Älä hävitä moottoria laittomalla tavalla (laittamalla sitä roskien joukkoon). Yamaha suosittelee, että käyttäjä ottaa yhteyttä jälleenmyyjään ja pyytää ohjeita moottorin hävittämisestä.

LMU36352

Hätätilannevarusteet

Pidä veneessä seuraavat tarvikkeet sen varalta, että perämoottorin toiminnassa ilmenee häiriöitä.

 Työkalusarja, joka sisältää valikoiman ruu-

vitalttoja, pihtejä, kiinto- ja lenkkiavaimia (myös mm-koot) ja sähköteippiä.

 Vesitiivis valaisin ja varaparistot siihen.  Moottorin turvakytkimen varanaru ja -lius-

ka.

 Varaosat, kuten varasytytystulpat.

Lisätietoja saat Yamaha-liikkeestä.

Komponentit

HUOMAA:

ZMU07223

TRIP TIME BATT

Km/h knot mph

km mile

SPEED

YAMAHA

set

mode

LMU2579Y

Komponenttikaavio

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa (tilattavissa jälleenmyyjältä).

F30B, F40F

1. Yläkoppa

2. Veden erotin

3. Kopan lukitusvipu

4. Anodi

5. Antikavitaatiolevy

6. Trimmievä (anodi)

7. Potkuri*

8. Jäähdytysveden ottoaukko

9. Kiinnityskorva

10. Sähkötrimmi- ja kippikytkin*

11. Uistelukäyntinopeuden säätökytkin*

12. Perämoottorin sarjanumeron sijainti*

13. Ohjauskahva*

14. Lukkorengas*

15. Moottorin pysäytyspainike / Moottorin turvakytkin*

16. Pääkytkin*

17. Varoitusvalo*

18. Ohjauksen kitkansäätövipu*

19. Kippauksen lukitusvipu*

20. Kippauksen kannatinnuppi

21. Huuhtelulaite

22. Kauko-ohjauslaitteisto (laitaan asennettava)*

23. Kauko-ohjain

24. Vastaanotin

25. Polttoainesäiliö

26. Digitaalinen käyntinopeusmittari*

27. Digitaalinen nopeusmittari*

Komponentit

VAROITUS

ZMU05429

1. Käyntinopeusmittariyksikkö (nelikulmainen)*

2. Käyntinopeusmittariyksikkö (pyöreä)*

3. Nopeusmittariyksikkö (nelikulmainen)*

4. Nopeus- ja polttoainemittariyksikkö (nelikulmainen)*

5. Nopeus- ja polttoainemittariyksikkö (pyöreä)*

6. Polttoaineen hallintamittariyksikkö (nelikulmainen)*

LMU25803

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti.

LWM00020

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava

voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

Komponentit

TÄRKEÄÄ

HUOMAA:

ZMU06455

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU38591

Kaukohallintalaitteen lähetin

Yamaha Security System -varkaussuojajärjestelmän lukitus- ja lukitus avattu -tilat valitaan kauko-ohjaimella. Moottorin ollessa käynnissä, kauko-ohjaimen lähettämää komentoa ei tarvita.

upota kauko-ohjainta veteen tai käytä sitä veden alla. Jos kauko-ohjain putoaa veteen, kuivaa se pehmeällä ja kuivalla liinalla ja tarkista sitten sen toiminta. Jos kauko-ohjain ei toimi oikein, ota yhteyttä Yamaha-huoltoliikkeeseen.

 Älä säilytä kauko-ohjainta kuumissa

paikoissa äläkä suorassa auringonpaisteessa.

 Älä pudota kauko-ohjainta, kohdista

siihen voimakkaita iskuja äläkä aseta sen päälle painavia esineitä.

 Puhdista kauko-ohjain pehmeällä ja

kuivalla liinalla. Älä käytä puhdistukseen liuottimia, alkoholia tai muita kemikaaleja.

 Älä yritä avata kauko-ohjainta itse.

Muussa tapauksessa se voi vahingoittua. Jos kauko-ohjaimen paristo pitää vaihtaa, ota yhteyttä Yamaha-liikkeeseen.

 Jos kadotat kauko-ohjaimen, ota yh-

teyttä Yamaha-liikkeeseen. Huolehdi siitä, että aluksessa on aina vähintään 2 kauko-ohjainta. Jos kadotat molemmat kauko-ohjaimet, ota yhteyttä Yamahaliikkeeseen.

Säilytä kauko-ohjainta huolellisesti, ettei se katoa.

LCM02100

 Kauko-ohjain ei ole täysin vesitiivis. Älä

 Koska vastaanotin on rekisteröity tunnista-

maan vain tämän kauko-ohjaimen sisäinen koodi, varkaussuojajärjestelmän asetusta voi vaihtaa vain tällä kauko-ohjaimella. Jos kauko-ohjain ei toimi oikein, ota yhteyttä Yamaha-liikkeeseen.

 Vaihda paristo ensimmäisen kerran vuo-

den käytön jälkeen, ja sen jälkeen kahden vuoden välein.

 Noudata ongelmajätteen hävittämistä kos-

kevia paikallisia ohjeita, kun hävität kaukoohjaimen käytetyt paristot.

Komponentit

ZMU06456

 Yamaha Security System -varkaussuoja-

järjestelmään voidaan rekisteröidä enintään 5 kauko-ohjainta. Lisätietoja saat Yamaha-liikkeestä.

LMU38601

Vastaanotin

Vastaanotin ohjaa ECM:ää (moottorin elektronista ohjausmoduulia) estäen moottorin käynnistämisen. Kysy Yamaha-liikkeestä tietoja vastaanottimen asentamisesta.

LMU38611

Yamaha Security System järjestelmän lukittu- ja avattu-tilat

Yamaha Security System -asetukset valitaan painamalla lyhyesti kauko-ohjaimen lukitus- tai lukituksen avaus -painiketta.

kuuluu kaksi äänimerkkiä. Tämä ilmaisee, että lukitus avattu -tila on valittuna ja moottorin voi käynnistää.

Yama ha

Security

System -

tila

Lukittu

Lukituk-

sen

avaus

LMU26181

Ääni-

merk-

kien

määrä

1 äänimerkki

2 ääni-

merkkiä

Virtalukko

“”

“”/

“”

Mootto-

rin voi

käynnis-

tää

KYLLÄ

Kaukohallintalaite

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Lukituspainike

2. Lukituksen avaus -painike

LUKITTU

Kun kauko-ohjaimen lukituspainiketta painetaan lyhyesti, kauko-ohjaimesta kuuluu yksi äänimerkki. Tämä ilmaisee, että lukittu-tila on valittuna eikä moottoria voi käynnistää. Lukittu-tila valitaan käyttöön vain silloin, kun virtalukko on “ ” (pois päältä) -asennossa. Kun Yamaha Security System -järjestelmä on lukittu-tilassa, käynnistysmoottori pyörii, mutta moottoria ei voi käynnistää.

LUKITUS AVATTU

Kun kauko-ohjaimen lukituksen avaus -painiketta painetaan lyhyesti, kauko-ohjaimesta

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes

Komponentit

HUOMAA:

vipua siirretään noin 35 (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “ ”

2. Eteenajo “ ”

3. Peruutus “ ”

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

jausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

1. Kokonaan auki

2. Kokonaan kiinni

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

LMU25913

Ohjauskahva

Voit kääntää venettä siirtämällä ohjauskahvaa vasemmalle tai oikealle.

1. Vapaa-asennon lukitsin

LMU26212

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-oh-

LMU25924

Vaihdevipu

Kytke eteenajovaihde päälle siirtämällä vaihdevipua eteenpäin tai kytke peruutusvaihde päälle siirtämällä sitä taaksepäin.

Komponentit

1. Eteenajo “ ”

2. Vapaa “ ”

3. Peruutus “ ”

LMU25942

Kaasukahva

Kaasukahva on ohjauskahvassa. Voit lisätä moottorin käyntinopeutta kiertämällä kaasukahvaa vastapäivään ja pienentää käyntinopeutta kiertämällä sitä myötäpäivään.

LMU25962

Kaasun osoitin

Kaasun osoittimen polttoaineen kulutuskäyrä ilmaisee kussakin kaasun asennossa kulutetun polttoaineen suhteellisen määrän. Valitse asento, jossa suorituskyky ja polttoaineenkulutus ovat ihanteelliset haluttua käyttöä varten.

1. Kaasun osoitin

LMU25976

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään. VAROITUS!

Älä tiukkaa liikaa kitkasäädintä. Jos säädin on liian tiukalla, kauko-ohjausvivun tai kaasukahvan liikuttaminen voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

[LWM00032]

Komponentit

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25995

Moottorin turvakytkimen naru ja liuska

Lukkolevyn on oltava kiinnitettynä moottorin turvakytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään. VAROITUS! Pidä

käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

[LWM00122]

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU26003

Moottorin pysäytyspainike

Moottori pysäytetään painamalla moottorin pysäytyspainiketta.

Komponentit

VAROITUS

ZMU02810

LMU26091

Virtalukko

Virtalukko ohjaa käynnistysjärjestelmää. Virtalukon toiminta kuvataan alla.

 “” (pois päältä)

Kun virtalukko on asennossa “ ” (pois päältä), sähköpiirit ovat poissa päältä ja avaimen voi poistaa.

 “” (päällä)

Kun virtalukko on asennossa “ ” (päällä), sähköpiirit ovat päällä eikä avainta voi poistaa.

 “” (käynnistys)

Kun virtalukko on asennossa “ ” (käynnistys), käynnistysmoottori pyörii moottorin käynnistämiseksi. Kun avain vapautetaan, se palaa automaattisesti asentoon “ ” (päällä).

LMU31432

Ohjauksen kitkansäätövipu

Kitkalaitteen avulla voidaan säätää ohjausmekanismin jäykkyyttä käyttäjän mieltymysten mukaan. Säätövipu sijaitsee ohjauskahvan kiinnittimen alaosassa. Voit lisätä jäykkyyttä kääntämällä vipua paapuurin puolelle “A”. Voit vähentää jäykkyyttä kääntämällä vipua styyrpuurin puolelle “B”.

LWM00040

Älä tiukkaa liikaa kitkasäädintä. Jos kitkasäädin on liian tiukalla, ohjaus voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

Jos jäykkyys ei lisäänny, vaikka vipua käännetään paapuurin puolelle “A”, varmista, että mutteri on kiristetty ilmoitettuun momenttiin.

Komponentit

HUOMAA:

VAROITUS

1. Mutteri

Mutterin tiukkausmomentti:

6 Nm (0.61 kgf-m, 4.4 ft-lb)

 Ohjaus on lukittu, kun säätövipu on asen-

nossa “A”.

 Tarkista, että ohjauskahva liikkuu vapaas-

ti, kun vipu on käännettynä styyrpuurin puolelle “B”.

 Älä lisää voiteluaineita, kuten rasvaa, ohja-

uksen kitkansäätövivun kitkapinnoille.

LMU26143

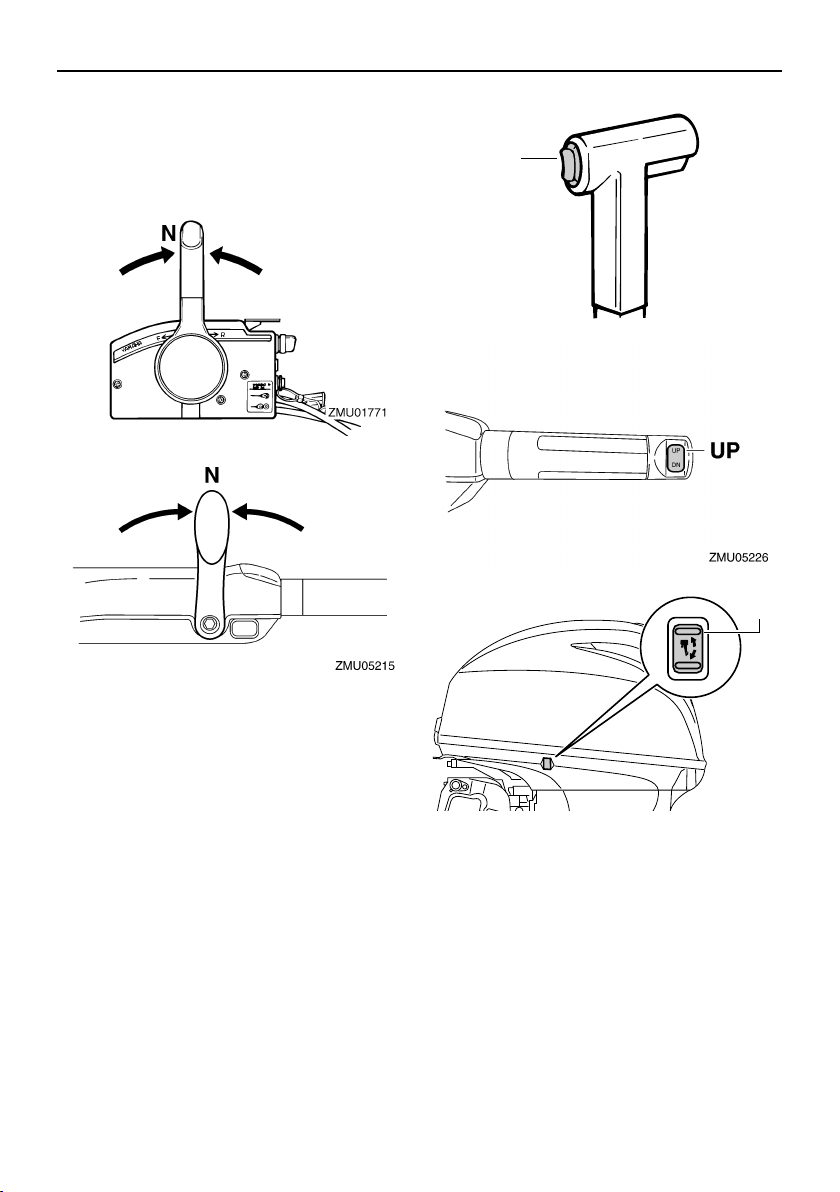

Kauko-ohjauslaitteen tai ohjauskahvan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippijärjestelmällä säädetään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “ ” (ylös) asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “ ” (alas) -asentoon, perämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 58 ja 60.

LMU26155

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä pidetään “ ” (ylös) -asennossa, perämoottori trimmautuu ylös ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “ ” (alas) -asentoon, perämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimen käyttämisestä on sivulla 60.

LWM01031

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kul-

Komponentit

HUOMAA:

VAROITUS

TÄRKEÄÄ

ZMU06394

jettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

1. Sähkötrimmi- ja kippikytkin

LMU30901

Uistelukäyntinopeuden säätökytkimet

Uistelukäyntinopeutta voi säätää moottoriuistelun aikana. Voit suurentaa uistelukäyntinopeutta painamalla “ ” -kytkintä ja pienentää uistelukäyntinopeutta painamalla “ ” -kytkintä.

käynnistetään uudelleen tai kun moottorin käyntinopeus kasvaa suuremmaksi kuin 3000 r/min.

 Lisätietoja uistelukäyntinopeuden säätö-

kytkinten käyttämisestä on sivulla 56.

LMU26244

Anodilla varustettu trimmievä

LWM00840

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jälkeen.

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä. Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B” kuvassa.

LCM00840

1. Uistelukäyntinopeuden säätökytkin

 Uistelukäyntinopeus muuttuu noin 50

r/min kytkimen jokaisella painalluksella.

 Jos uistelukäyntinopeutta on säädetty,

normaali uistelukäyntinopeus palautetaan käyttöön, kun moottori sammutetaan ja

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syöpymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

Komponentit

TÄRKEÄÄ

ZMU03097

ZMU06395

ZMU06396

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

LMU26312

Kippilukkomekanismi

Kippilukkomekanismin avulla estetään perämoottorin nouseminen vedestä peruutettaessa.

1. Kippauksen lukitusvipu

Voit lukita sen asettamalla kippauksen lukitusvivun “ ” (lukitus) -asentoon. Voit vapauttaa lukituksen asettamalla kippauksen lukitusvivun “ ” (vapautus) -asentoon.

LMU26321

Kippauksen kannatinnuppi

Voit asettaa perämoottorin pysymään kipattuna ylös painamalla kääntöjalustan alapuolella olevaa kippauksen kannatinnuppia.

LCM00660

Älä käytä kippauksen kannatinvipua tai nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

LMU26373

Kopan lukitus- ja vapautusvipu/vivut (kääntötyyppi)

Voit poistaa moottorin yläkopan kääntämällä lukitus- ja vapautusvipuja ja nostamalla kopan pois. Kun asetat moottorikopan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse tämän jälkeen koppa kääntämällä lukitus- ja vapautusvipu/vivut lukitusasentoon.

Komponentit

HUOMAA:

ZMU04041

ZMU06398

ZMU06399

1. Kopan lukitusvipu/-vivut

LMU26463

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdytysvesikanavat voidaan huuhdella käyttämällä puutarhaletkua ja vesijohtovettä.

1. Huuhtelulaite

Lisätietoja käytöstä on sivulla 71.

LMU35563

Polttoainesuodatin / veden erotin

Tässä moottorissa on yhdistetty polttoainesuodatin / veden erotin ja siihen liittyvä varoitusjärjestelmä. Jos polttoaineesta erotetun veden määrä on tiettyä tilavuutta suurempi, 6Y8 Monitoimimittarin varoitusjärjestelmä aktivoituu.

Varoittimen aktivoituminen

 6Y8 Monitoimimittarissa oleva veden erot-

timen varoitusvalo vilkkuu.

 Summeri antaa katkonaisen äänimerkin

vain, kun vaihdevipu on vapaa-asennossa.

 Jos varoitusjärjestelmä aktivoituu, pysäytä

moottori ja ota heti yhteyttä Yamaha-liikkeeseen.

LMU26304

Varoitusvalo

Jos moottorissa havaitaan aihe varoitukseen, merkkivalo syttyy. Lisätietoja varoitusvalon lukemisesta on sivulla 39.

1. Varoitusvalo

Valvontalaitteet ja merkkivalot

TÄRKEÄÄ

HUOMAA:

ZMU03601

LMU36015

Varoitusvalot

LMU36024

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, tämä merkkivalo syttyy. Lisätietoja on sivulla 39.

LCM00022

 Älä jatka moottorin käyttämistä, jos al-

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

 Alhaisen öljynpaineen varoitusvalo ei

ilmaise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 45.

1. Ylikuumenemisen varoitusvalo

LMU26493

Käyntinopeusmittari ilmaisee moottorin käyntinopeuden, ja siinä on seuraavat toiminnot. Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle virtalukosta, minkä jälkeen näyttö palaa normaaliksi.

Digitaalinen

käyntinopeusmittari

1. Alhaisen öljynpaineen varoitusvalo

LMU36033

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, tämä merkkivalo palaa. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 39.

LCM00052

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

1. Käyntinopeusmittari

2. Trimmimittari

3. Käyttötuntimittari

4. Alhaisen öljynpaineen varoitusvalo

5. Ylikuumenemisen varoitusvalo

6. Set-painike

7. Mode-painike

Vedenerotin ja moottorivian varoitusvalot

Valvontalaitteet ja merkkivalot

TÄRKEÄÄ

ZMU01740

ZMU01741

ovat toiminnassa vain siinä tapauksessa, että moottorissa on asianmukaiset toiminnot.

LMU36050

Käyntinopeusmittari

Käyntinopeusmittari ilmaisee moottorin kierrosten määrän minuutissa (r/min). Jos esimerkiksi käyntinopeusmittarin lukema on “22”, moottorin käyntinopeus on 2200 r/min.

LMU26621

Trimmimittari

Tämä mittari ilmaisee perämoottorin trimmikulman.

 Merkitse muistiin trimmikulmat, jotka sopi-

vat parhaiten veneellesi eri oloissa. Säädä haluamasi trimmikulma-asetus sähkötrimmi- ja kippikytkimellä.

 Jos moottorin trimmikulma ylittää trimmin

toiminta-alueen, trimmimittarin yläsegmentti alkaa vilkkua.

Voit vaihtaa näyttömuotoa painamalla “ ” (tila) -painiketta. Voit valita näyttöön kokonaistuntimäärän tai trippituntimäärän tai poistaa sen käytöstä. Voit nollata trippitunnit pitämällä samanaikaisesti painikkeita “ ” (aseta) ja “ ” (tila) painettuina yli 1 sekunnin ajan trippituntien ollessa näytössä. Tämä nollaa trippimittarin lukeman. Moottorin käyttötuntien kokonaismäärää ei voi nollata.

LMU26524

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, varoitusvalo alkaa vilkkua. Lisätietoja on sivulla 39.

LCM00022

LMU26651

Käyttötuntimittari

Tämä mittari ilmaisee moottorin käyttötuntien määrän. Se voidaan määrittää näyttämään käyttötuntien kokonaismäärää tai nykyisen matkan käyttötuntimäärää. Näyttö voidaan myös kytkeä päälle tai pois päältä.

 Älä jatka moottorin käyttämistä, jos al-

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

 Alhaisen öljynpaineen varoitusvalo ei

ilmaise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 45.

Valvontalaitteet ja merkkivalot

TÄRKEÄÄ

ZMU01736

ZMU01737

1. Alhaisen öljynpaineen varoitusvalo

LMU26583

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, varoitusvalo alkaa vilkkua. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 39.

LCM00052

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

1. Ylikuumenemisen varoitusvalo

LMU26602

Digitaalinen nopeusmittari

Tämä mittari ilmaisee veneen nopeuden ja muita tietoja.

1. Nopeusmittari

2. Polttoainemittari

3. Trippimittari/kello/jännitemittari

4. Varoitusvalo(t)

Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle virtalukosta, minkä jälkeen näyttö palaa normaaliksi.

LMU36061

Nopeusmittari

Nopeusmittarin yksiköksi voidaan valita km/h, mph tai solmu. Voit valita haluamasi mittayksiköt mittarin takana olevalla kytkimellä. Katso kuvasta lisätietoja asetuksen määrittämisestä.

1. Tulppa

2. Valitsin (nopeusyksikkö)

3. Valitsin (polttoaineanturi)

LMU26713

Polttoainemittari

Polttoaineen määrä ilmaistaan kahdeksan

Valvontalaitteet ja merkkivalot

ZMU01745

segmentin avulla. Polttoainesäiliö on täynnä, kun kaikki segmentit ovat näkyvissä.

Anturin sijainti polttoainesäiliössä ja veneen asento vedessä voivat johtaa polttoainemäärän virheelliseen lukemaan. Veneen ajaminen keula trimmattuna pystyyn tai veneen kääntäminen jatkuvasti voivat aiheuttaa virhelukemia. Älä säädä polttoaineanturin valitsinta. Jos mittarin valitsimen asetus on virheellinen, mittari näyttää väärin. Kysy valtuutetusta Yamaha-liikkeestä lisätietoja valitsimen määrittämisestä oikein. TÄRKEÄÄ: Poltto-

aineen loppuminen voi vahingoittaa moottoria.

LMU36071

[LCM01770]

Trippimittari/kello/jännitemittari

Tämä näyttö näyttää joko trippimittarin, kellon tai jännitemittarin lukeman. Voit vaihtaa näyttöä painelemalla “ ” (tila) -painiketta, kunnes mittarin merkki osoittaa kohtaa “ ” (trippimittari), “ ” (kello) tai “ ” (jännitemittari).

LMU26691

Trippimittari

Tämä mittari näyttää veneen kulkeman matkan mittarin edellisen nollauskerran jälkeen. Mitattavan matkan yksikkönä käytetään kilometrejä tai maileja nopeusmittariin määritetyn mittayksikön mukaan. Voit nollata trippitunnit painamalla samanaikaisesti painikkeita “ ” (aseta) ja “ ” (ti-

la). Trippimittarin lukema säilytetään muistissa akkuvirran avulla. Mittariin tallennetut tiedot katoavat, jos akku kytketään irti.

LMU26701

Kello

Kellonajan asettaminen:

1. Varmista, että mittari on “ ” (aika) -tilassa.

2. Paina “ ” (aseta) -painiketta uudelleen. Tuntilukema alkaa vilkkua.

3. Painele “ ” (tila) -painiketta, kunnes näytössä on haluamasi tuntilukema.

4. Paina “ ” (aseta) -painiketta uudelleen ja minuuttilukema alkaa vilkkua.

5. Painele “ ” (tila) -painiketta, kunnes näytössä on haluamasi minuuttilukema.

6. Käynnistä kello painamalla jälleen “ ” (aseta) -painiketta.

Kello toimii akkuvirralla. Kello pysähtyy, jos akku kytketään irti. Aseta tässä tapauksessa

Valvontalaitteet ja merkkivalot

kello oikeaan aikaan akun kytkemisen jälkeen.

LMU36080

Jännitemittari

Jännitemittari ilmaisee akun jännitteen (V).

LMU26721

Polttoainemäärän varoitusvalo

Jos polttoainemittarin lukema laskee yhteen segmenttiin, polttoainemäärän varoitussegmentti alkaa vilkkua. Älä jatka moottorin käyttämistä täydellä kaasulla, jos varoituslaite aktivoituu. Palaa satamaan uistelunopeudella. TÄRKEÄÄ:

Polttoaineen loppuminen voi vahingoittaa moottoria.

1. Polttoainemäärän varoitussegmentti

LMU26732

[LCM01770]

Alhaisen akkujännitteen varoitusvalo

Jos akkujännite laskee liian pieneksi, näyttö kytkeytyy automaattisesti päälle ja se vilkkuu. Jos varoituslaite aktivoituu, palaa satamaan mahdollisimman pian. Lisätietoja akun lataamisesta saat valtuutetuista Yamaha-liikkeistä.

1. Alhaisen akkujännitteen varoitusvalo

LMU31653

6Y8 Monitoimimittarit

Monitoimimittareissa on 6 mittariyksikkötyyppiä: käyntinopeusmittariyksikkö (nelikulmainen tai pyöreä), nopeusmittariyksikkö (nelikulmainen), nopeus- ja polttoainemittariyksikkö (nelikulmainen tai pyöreä) ja polttoaineen hallintamittari (nelikulmainen). Merkkivalojärjestelmä on hieman erilainen nelikulmaisessa ja pyöreässä tyypissä. Tarkista yksikön tyyppi huolellisesti. Tässä käyttöoppaassa kuvataan pääasiassa varoitusvalot. Lisätietoja mittarien asetusten määrittämisestä tai merkkivalojärjestelmien muuttamisesta on toimitukseen sisältyvässä käyttöoppaassa.

LMU36184

Monitoimikäyntinopeusmittarit

Käyntinopeusmittari ilmaisee moottorin kierrosten määrän minuutissa. Siinä on seuraavat toiminnot: trimmimittari, uistelunopeuden säätäminen, jäähdytysveden/moottorin lämpötilan näyttö, akkujännitteen näyttö, kokonais-/trippituntien näyttö, öljynpaineen näyttö, Vedentunnistuksen varoitus, moottorin vian varoitus ja määräaikaishuollon muistutus. Jos yksikköön on asennettu jäähdytysveden paineanturi, siinä voidaan

6Y8

Valvontalaitteet ja merkkivalot

ZMU05415

ZMU05416

ZMU05417

1452

6879

ZMU05418

näyttää myös jäähdytysveden paine. Vaikka jäähdytysveden paineanturia ei olisikaan asennettu, jäähdytysveden paineen näyttö voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Saat tietoja lisäantureista valtuutetuista Yamaha-liikkeistä. Käyntinopeusmittariyksiköstä on saatavana pyöreä ja nelikulmainen malli. Tarkista käyntinopeusmittariyksikön tyyppi.

1. Set-painike

2. Mode-painike

1. Set-painike

2. Mode-painike

1. Käyntinopeusmittari

2. Trimmimittari

3. Monitoiminäyttö

4. Jäähdytysveden paine

5. Jäähdytysveden/moottorin lämpötila

6. Vedentunnistuksen varoitusvalo

7. Akkujännite

8. öljynpaine (4-tahtimallit)

1. Käyntinopeusmittari

2. Trimmimittari

3. Monitoiminäyttö

4. Vedentunnistuksen varoitusvalo

5. Moottorivian varoitusvalo / huoltomerkkivalo

6. Jäähdytysveden paine

7. öljynpaine (4-tahtimallit)

8. Jäähdytysveden/moottorin lämpötila

9. Akkujännite

LMU36190

Käynnistystarkistukset

Siirrä kauko-ohjausvipu / vaihdevipu vapaaasentoon ja kierrä virtalukko asentoon “ ” (päällä). Kun kaikki näytöt ovat tulleet näkyviin ja kokonaistuntimäärä on tullut näyttöön, mittari siirtyy normaaliin toimintatilaan. Jos summeri antaa äänimerkin ja veden erottimen varoitusvalo vilkkuu, ota välittömästi yh-

Valvontalaitteet ja merkkivalot

HUOMAA:

ZMU06457

ZMU06458

ZMU06459

ZMU06460

teyttä Yamaha-liikkeeseen.

Voit hiljentää summerin painamalla “ ” (aseta)- tai “ ” (tila) -painiketta.

LMU38621

Yamaha Security System järjestelmän tiedot

Kierrä virtalukko “ ” (päällä) -asentoon, jolloin valittuna oleva Yamaha Security System

-tila (Lukittu / Lukitus avattu) näkyy näytössä.

Lukitus avattu -tila

Lukittu-tila

LMU37690

Uistelukäyntinopeuden säätäminen

Voit säätää uistelunopeutta satunnaisesti kasvattamalla tai pienentämällä sitä noin 50 r/min. Uistelunopeuden säätötilassa näyttö kytkeytyy normaaliin näyttötilaan, kun moottorin käyntinopeutta kasvatetaan (arvoon 3000 r/min) kaasua käyttämällä. Kun kaasu suljetaan, näyttö palaa uistelunopeuden säätötilaan. Lisätietoja on toimitukseen sisältyvässä käyttöoppaassa.

Valvontalaitteet ja merkkivalot

HUOMAA:

TÄRKEÄÄ

ZMU05931

ZMU06309

ZMU05430

ZMU05431

tään automaattisesti noin arvoon 3000 r/min.

 Virtaukset ja muut käyttöolot vaikuttavat

uistelutoimintoon, ja käyntinopeus voi poiketa moottorin todellisesta käyntinopeudesta.

 Moottorin käyntinopeuden oletusasetus

nollataan automaattisesti, kun näyttö kytketään normaaliin näyttötilaan. Moottorin käyntinopeuden oletusasetus nollataan automaattisesti myös silloin, kun moottori sammutetaan tai kun moottorin käyntinopeus kasvaa suuremmaksi kuin 3000 r/min.

 Kylmän moottorin lämmityskäytön aikana

uistelunopeutta ei voi pienentää määriteltyä moottorin käyntinopeutta pienemmäksi.

LMU36210

Alhaisen öljynpaineen varoitus

Jos moottorin öljynpaine laskee liian pieneksi, alhaisen öljynpaineen varoitusvalo alkaa vilkkua ja moottorin käyntinopeus pienenne-

Pysäytä moottori välittömästi, jos summeri antaa äänimerkin ja alhaisen öljynpaineen varoitusvalo vilkkuu. Tarkista moottoriöljyn määrä ja lisää tarvittaessa öljyä. Jos varoituslaite aktivoituu, vaikka moottoriöljyn määrä on asianmukainen, ota yhteyttä Yamahaliikkeeseen.

LCM01601

Älä jatka moottorin käyttämistä, jos matalan öljynpaineen varoituslaite aktivoituu. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

LMU36140

Ylikuumenemisen varoitus

Jos moottorin lämpötila nousee liian suureksi ajon aikana, ylikuumenemisen varoitusvalo alkaa vilkkua. Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 3000 r/min.

Valvontalaitteet ja merkkivalot

TÄRKEÄÄ

ZMU05421

ZMU05422

ZMU05423

ZMU05424

toainesuodattimesta noudattamalla tämän oppaan sivulla 93 olevia ohjeita. Palaa pian satamaan ja ota heti yhteyttä Yamaha-liikkeeseen.

Pysäytä moottori välittömästi, jos summeri antaa äänimerkin ja ylikuumenemisen varoituslaite aktivoituu. Tarkista, ettei jäähdytysveden ottoaukko ole tukossa.

LCM01592

LCM00910

 Älä jatka moottorin käyttämistä, jos yli-

kuumenemisen varoitusvalo vilkkuu. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

 Älä jatka moottorin käyttämistä, jos va-

roituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LMU36150

Veden erottimen varoitusvalo

Tämä varoitusvalo vilkkuu, jos vedenerottimeen (polttoainesuodattimeen) on kertynyt vettä ajon aikana. Pysäytä tässä tapauksessa moottori välittömästi ja tyhjennä vesi polt-

Polttoaineeseen sekoittunut vesi voi vaurioittaa moottoria.

LMU36160

Moottorin vian varoitus

Tämä merkkivalo vilkkuu, jos moottorissa havaitaan toimintahäiriöitä ajon aikana. Palaa pian satamaan ja ota heti yhteyttä Yamaha-liikkeeseen.

Valvontalaitteet ja merkkivalot

TÄRKEÄÄ

ZMU05425

ZMU05426

ZMU05427

ZMU05428

LCM00920

Tässä tapauksessa moottori ei toimi oikein. Ota välittömästi yhteyttä Yamahaliikkeeseen.

LMU36170

Alhaisen akkujännitteen varoitus

Jos akkujännite laskee, alhaisen akkujännitteen varoitusvalo ja akkujännitelukema alkavat vilkkua. Jos alhaisen akkujännitteen varoituslaite aktivoituu, palaa pian satamaan. Lisätietoja akun lataamisesta saat valtuutetuista Yamaha-liikkeistä.

LMU36232

6Y8 Monitoimimittarit, nopeus

ja polttoaine

Nopeus- ja polttoainemittari ilmaisee veneen nopeuden, ja lisäksi siinä on polttoainemittari, polttoaineen kokonaiskulutuksen näyttö, polttoainetaloudellisuuden näyttö, polttoainevirtauksen näyttö ja järjestelmäjännitteen näyttö. Käytettävä näyttötila valitaan “ ” (aseta)- ja “ ” (tila) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Jos yksikköön on asennettu nopeusanturi, siinä on myös trippimittarinäyttö. Vaikka nopeusanturia ei olisikaan asennettu, trippimittari voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Lisäksi jos yksikköön on kytketty lisäantureita, käytettävissä on veden pintalämpötilan näyttö, syvyysnäyttö ja kello. Saat tietoja lisäantureista valtuutetuista Yamahaliikkeistä. Nopeus- ja polttoainemittariyksiköstä on

Valvontalaitteet ja merkkivalot

ZMU05432

ZMU05433

ZMU05434

ZMU05435

saatavana pyöreä ja nelikulmainen tyyppi. Tarkista käyttötietoja varten oman nopeusja polttoainemittariyksikkösi tyyppi. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

1. Set-painike

2. Mode-painike

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

LMU36241

6Y8 Monitoiminopeusmittarit

Nopeusmittari ilmaisee veneen nopeuden, ja lisäksi siinä on polttoainemittari ja järjestelmäjännitteen näyttö. Käytettävä näyttötila valitaan “ ” (aseta)- ja “ ” (tila) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Lisäksi nopeusmittarin mittayksiköksi voidaan valita km/h, mph tai solmut. Jos yksikköön on asennettu nopeusanturi, siinä on myös trippimittarinäyttö. Vaikka nopeusanturia ei olisikaan asennettu, trippimittari voidaan ottaa käyttöön kytkemällä yksikköön lisäanturi. Lisäksi jos yksikköön on kytketty li-

Valvontalaitteet ja merkkivalot

ZMU05436

ZMU05437

ZMU05438

ZMU05439

säantureita, käytettävissä on veden pintalämpötilan näyttö, syvyysnäyttö ja kello. Saat tietoja lisäantureista valtuutetuista Yamahaliikkeistä. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

virtauksen näyttö, kokonaiskulutuksen näyttö, polttoainetaloudellisuuden näyttö ja jäljellä olevan polttoaineen näyttö. Käytettävä näyttötila valitaan “ ” (aseta)- ja “ ” (tila) -painikkeilla tässä kappaleessa kuvatun mukaisesti. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa. Kun virta kytketään päälle virtalukosta, kaikki näytöt tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Lisätietoja on mittarin mukana toimitetussa käyttöoppaassa.

1. Set-painike

2. Mode-painike

1. Nopeusmittari

2. Polttoainemittari

3. Monitoiminäyttö

LMU36250

6Y8 Monitoimimittari,

polttoaineenhallinta

Polttoaineen hallintamittarissa on polttoaine-

1. Polttoainevirtausmittari

2. Monitoiminäyttö

Moottorinohjausjärjestelmä

TÄRKEÄÄ

ZMU04227

ZMU03025

ZMU02630

LMU26803

Hälytysjärjestelmä

LCM00091

Älä jatka moottorin käyttämistä, jos varoituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LMU26838

Ylikuumenemisen varoitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

 Moottorin käyntinopeus pienennetään au-

tomaattisesti noin arvoon 3000 r/min.

 Ylikuumenemisen varoitusvalo (jos on) pa-

laa tai vilkkuu.

 Summeri antaa äänimerkin.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista jäähdytysveden ottoaukot:

 Varmista, että jäähdytysveden ottoaukko

on vedenpinnan alapuolella, tarkistamalla trimmikulma.

 Tarkista, ettei jäähdytysveden ottoaukko

ole tukossa.

Moottorinohjausjärjestelmä

ZMU04254

LMU26865

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu.

 Moottorin käyntinopeus pienennetään au-

tomaattisesti noin arvoon 3000 r/min. Alhaisen öljynpaineen varoitusvalo syttyy tai vilkkuu.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea, kysy lisätietoja Yamaha-liikkeestä.

 Summeri antaa äänimerkin.

Asennus

VAROITUS

ZMU01760

LMU26902

Asennus

Tämän kohdan tiedot on tarkoitettu ainoastaan viitetiedoiksi. Jokaiselle veneen ja perämoottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM01590

 Liian tehokkaan moottorin käyttäminen

voi tehdä veneestä erittäin epävakaan. Älä asenna veneeseen sen CE-kilven enimmäistehomerkintää tehokkaampaa perämoottoria. Jos veneessä ei ole CEkilpeä, kysy lisätietoja veneen valmistajalta.

 Perämoottorin virheellinen asennus voi

aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran. Jos perämoottori asennetaan pysyvästi veneeseen, moottorin kiinnittäminen on annettava myyjän tai muun kokeneen ammattilaisen tehtäväksi.

LMU33470

Perämoottorin asentaminen

Perämoottori pitää asentaa niin, että vene on hyvin tasapainossa. Muutoin veneen ohjaaminen voi olla hankalaa. Yhdellä moottorilla varustetuissa veneissä perämoottori pitää asentaa veneen keskilinjalle (kölilinjalle).

1. Keskiviiva (kölilinja)

LMU26934

Asennuskorkeus (veneen pohja)

Perämoottorin asennuskorkeus vaikuttaa sen hyötysuhteeseen ja luotettavuuteen. Jos se asennetaan liian korkealle, potkurissa voi esiintyä kavitointia, mikä heikentää työntövoimaa potkurin luistamisen takia. Lisäksi jäähdytysjärjestelmän vedenottoaukkoihin ei ehkä tule riittävästi vettä, mikä voi aiheuttaa moottorin ylikuumenemista. Jos perämoottori asennetaan liian alas, veden vastus kasvaa, mikä heikentää moottorin hyötysuhdetta ja suorituskykyä. Yleensä perämoottori pitää asentaa niin, että antikavitointilevy on veneen pohjan tasossa. Veneen ja moottorin yhdistelmä sekä käyttötarkoitus vaikuttavat perämoottorin ihanteelliseen asennuskorkeuteen. Eri asennuskorkeuksien kokeileminen voi auttaa löytämään ihanteellisen asennuskorkeuden. Lisätietoja oikeasta asennuskorkeudesta saat Yamaha-liikkeestä tai veneen valmistajalta.

TÄRKEÄÄ

LCM01634

ZMU01762

 Varmista, että joutokäyntiaukko pysyy

riittävän korkealla, jotta moottorin sisään ei pääsisi vettä, vaikka vene olisi enimmäiskuormattuna paikallaan.

 Jos moottorin korkeus on väärä tai jos

läsnä on veden vapaata kulkua rajoittavia esteitä (kuten veneen rungon ulkonemia, perälaudan tikkaita tai kaikuluotaimen antureita), ajamisen aikana voi esiintyä ilmassa leijuvaa vesisumua. Jos vesisumun esiintyminen on jatkuvaa, perämoottoriin voi päästä yläkopan imuilma-aukon kautta niin paljon vettä, että moottori voi vaurioitua vakavasti. Poista vesisumua aiheuttava syy.

Asennus

Käyttö

HUOMAA:

VAROITUS

ZMU01710

LMU36381

Ensimmäinen käyttökerta

LMU36391

Moottoriöljyn lisääminen

Moottorissa ei ole öljyä, kun se toimitetaan tehtaalta. Jos jälleenmyyjä ei ole lisännyt öljyä, öljysäiliö pitää täyttää ennen moottorin käynnistämistä. TÄRKEÄÄ: Tarkista ennen

ensimmäistä käyttökertaa, että moottorissa on riittävästi öljyä. Muussa tapauksessa moottori voi vahingoittua.

Moottorissa on toimitushetkellä seuraava tarra, joka pitää irrottaa, kun moottoriin on ensimmäisen kerran lisätty öljyä. Lisätietoja moottorin öljymäärän tarkistamisesta on sivulla 45.

LMU30174

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän. TÄRKEÄÄ: Jos

sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita.

LMU27085

Nelitahtimallien toimintaohje

Uusi moottori tarvitsee 10 tunnin sisäänajon, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti.

[LCM00801]

[LCM01781]

Käytä moottoria kuormitettuna vedessä (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen. Vältä 10 ensimmäisen käyttötunnin aikana pitkäaikaista käyttöä tyhjäkäynnillä, suurta aallokkoa ja ruuhkaisia alueita.

1. Ensimmäinen käyttötunti: Käytä moottoria vaihtelevilla nopeuksilla ja enintään nopeudella 2000 r/min tai noin puolella kaasulla.

2. Toinen käyttötunti: Lisää moottorin käyntinopeutta sen verran, että vene nousee liukuun (älä kuitenkaan käytä täyttä kaasua). Pienennä sitten kaasua sen verran, että vene pysyy liu’ussa.

3. Jäljellä oleva kahdeksan tunnin jakso: Käytä moottori millä tahansa käyntinopeudella. Älä kuitenkaan käytä moottoria täydellä kaasulla kauemmin kuin 5 minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen: Käytä moottoria normaalisti.

LMU36400

Veneeseen tutustuminen

Eri veneet käyttäytyvät eri tavoin. Toimi varovasti opetellessasi käsittelemään venettä eri olosuhteissa ja käyttäessäsi eri trimmikulmia (katso sivu 58).

LMU36413

Tarkistukset ennen moottorin

käynnistämistä

LWM01921

Jos havaitset kohdan “Tarkistukset ennen moottorin käynnistämistä” mukaisissa tarkistuksissa osia, jotka eivät toimi kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muutoin voi tapahtua onnetto-

Käyttö

TÄRKEÄÄ

VAROITUS

ZMU06085

ZMU06399

muus.

LCM00120

Älä käynnistä moottoria, jos se ei ole vedessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

LMU36421

Polttoainemäärä

Tarkista, että mukanasi on riittävästi polttoainetta suunnittelemaasi matkaa varten. Hyvä perussääntö on käyttää 1/3 polttoaineesta menomatkaan, 1/3 paluumatkaan ja pitää 1/3 reservinä hätätilanteen varalta. Kun vene on trailerilla tai vedessä, kierrä virtalukko asentoon “ ” (päällä) ja tarkista polttoaineen määrä. Katso tankkausohjeet sivulta

48.

LMU36572

Yläkopan irrottaminen

Seuraavien tarkistusten suorittaminen vaatii yläkopan irrottamista alakopasta. Voit poistaa yläkopan vapauttamalla kopan lukitus- ja vapautusvivun ja nostamalla yläkopan pois.

keita, avotulta tai muita syttymislähteitä.

LWM00910

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

 Tarkista säännöllisesti, että moottoris-

sa ei ole polttoainevuotoja.

 Jos havaitset polttoainevuotoja, toimita

moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyttöturvallisuutta.

LMU36451

Polttoainevuotojen tarkistaminen

 Tarkista, onko veneessä polttoainevuotoja

tai polttoainehöyryjä.

 Tarkista polttoainejärjestelmän polttoaine-

vuodot.

 Tarkista, ettei polttoainesäiliössä ja poltto-

aineletkuissa ei ole murtumia, halkeamia tai vikoja.

LMU36471

Polttoainesuodattimen tarkistaminen

Tarkista, että polttoainesuodatin on puhdas ja ettei siinä ole vettä. Jos polttoainesuodattimessa on niin paljon vettä, että kohorengas kelluu, tai jos siinä on paljon roskia, pyydä Yamaha-huoltoliikettä tarkistamaan ja puhdistamaan polttoainesäiliö.

LMU36442

Polttoainejärjestelmä

LWM00060

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savuk-

Käyttö

LMU36902

Hallintalaitteet

Ohjauskahvalla varustetut mallit:

 Tarkista ohjauskahvan sulava toiminta

kääntämällä se kokonaan vasemmalle ja oikealle.

 Käännä kaasukahva kokonaan kiinni -

asennosta kokonaan auki -asentoon. Varmista, että kaasukahva toimii sulavasti ja että se palautuu kokonaan kiinni -asentoon.

 Tarkista, että kaasu- ja vaihdevaijerien lii-

tokset ovat tiukkoja ja ehjiä.

Kauko-ohjauksella varustetut mallit:

 Kierrä ohjauspyörä kokonaan oikealle ja

kokonaan vasemmalle. Varmista, että toiminta on sulavaa ja esteetöntä koko liikealueella. Kiinnitä lisäksi huomiota mahdolliseen jumiutumiseen tai liian suureen välykseen.

 Varmista kaasuvipujen sulava liike käyttä-

mällä niitä edestakaisin muutamia kertoja. Toiminnan on oltava sulavaa koko liikealueella ja vipujen pitäisi palautua kokonaan vapaa-asentoon.

 Tarkista, että kaasu- ja vaihdevaijerien lii-

tokset ovat tiukkoja ja ehjiä.

LMU36483

Moottorin turvakytkimen naru

Tarkista, ettei moottorin turvakytkimen narussa eikä sorkassa ole vaurioita, kuten katkoksia, murtumia tai kulumia.

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU40993

Moottoriöljy

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon). TÄRKEÄÄ: Jos pe-

rämoottori ei ole vaakasuorassa, öljymäärän mittatikun ilmaisema öljymäärä ei ehkä ole täsmällinen.

2. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

[LCM01861]

1. Öljymäärän mittatikku

ZMU06400

132

ZMU05091

ZMU06401

3. Aseta öljymäärän mittatikku kokonaan paikalleen ja poista se uudestaan.

4. Tarkista, että öljynpinnan taso on mittatikun ylä- ja alamerkin välissä. Jos öljynpinnan taso ei ole oikea tai jos öljy on sameaa tai likaista, ota yhteyttä Yamaha-liikkeeseen.

1. Alamerkki

2. Öljymäärän mittatikku

3. Ylämerkki

LMU27153

Moottori

 Tarkista moottori ja moottorin kiinnitys.  Tarkista, että kaikki kiinnikkeet ovat tiukko-

ja ja ehjiä.

 Tarkista, että potkuri on ehjä.  Tarkista moottoriöljyvuodot.

Käyttö

LMU36493

Huuhtelulaite

Tarkista, että huuhtelulaitteen puutarhaletkun liitin on kierretty tiukasti alakopan liitäntään. TÄRKEÄÄ: Jos puutarhaletkun

liitintä ei liitetä oikein, jäähdytysvettä voi vuotaa ja moottori voi ylikuumentua käytön aikana.

1. Liitin

2. Huuhtelulaite

LMU36955

Yläkopan asentaminen

1. Varmista, että yläkopan lukitus- ja vapautusvipu on vapautettu.

2. Varmista, että kumitiiviste on oikein paikallaan yläkopan joka puolella.

3. Aseta yläkoppa alakoppaan.

4. Varmista, että kumitiiviste on oikein paikallaan yläkopan ja alakopan välissä.

5. Lukitse yläkoppa siirtämällä lukitus- ja vapautusvipua kuvassa esitetyllä tavalla. TÄRKEÄÄ: Jos yläkoppaa ei asen-

neta oikein paikalleen, sen alle pääsevät vesiroiskeet voivat vahingoittaa moottoria tai yläkoppa voi irrota suurella nopeudella ajettaessa.

[LCM01991]

[LCM01801]

Käyttö

VAROITUS

ZMU06110

ZMU06402

Tarkista asentamisen jälkeen yläkopan kiinnitys työntämällä sitä molemmin käsin. Jos yläkoppa on löysällä, korjauta se Yamahaliikkeessä.

LMU38910

Sähkötrimmi- ja kippijärjestelmän tarkistaminen

LWM01970

 Älä koskaan liiku vaihteistoyksikön alla

moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinnuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

 Moottorin kippaamisen ja trimmaami-

sen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

 Varmista ennen tämän tarkistuksen

suorittamista, että perämoottorin lähel-

lä ei ole ihmisiä.

1. Tarkista, että sähkötrimmi- ja kippiyksikössä ei ole merkkejä öljyvuodoista.

2. Tarkista kaikkien kytkinten toiminta käyttämällä molempia sähkötrimmi- ja kippikytkimiä.

3. Kippaa perämoottori ylös ja tarkista, että trimmi- ja kippitanko työntyy ulos kokonaan.

1. Trimmi- ja kippitanko

4. Tarkista, että trimmi- ja kippitangossa ei ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että trimmi- ja kippitanko toimii sulavasti.

LMU36582

Akku

Tarkista, että akku on hyvässä kunnossa ja että akku on ladattu täyteen. Tarkista, että akun liitännät ovat puhtaita ja tiukkoja ja että niiden päällä on eristesuojukset. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein. Katso akun valmistajan toimittamista ohjeista tietoja käyttämääsi akkuun liittyvistä tarkistuksista.

LMU27439

VAROITUS

ZMU06598

ZMU04058

Polttoaineen lisääminen

LWM01830

 Bensiini ja bensiinihöyryt ovat erittäin

syttyviä ja räjähtäviä. Noudata aina tankatessasi näitä ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

 Bensiini on myrkyllistä, ja se voi aiheut-

taa vammautumisen tai kuoleman vaaran. Käsittele bensiiniä varovasti. Älä koskaan ime bensiiniä suulla. Jos bensiiniä joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. Jos iholle roiskuu bensiiniä, se on pestävä saippualla ja vedellä. Jos bensiiniä roiskuu vaatteille, vaatteet on vaihdettava.

1. Varmista, että moottori on pysähtynyt.

2. Irrota polttoaineletku polttoainesäiliöstä ja tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi.

Käyttö

3. Poista erillinen polttoainesäiliö veneestä.

4. Varmista, että vene on hyvin tuuletetussa ulkotilassa joko kiinnitettynä laituriin tai trailerin päällä.

5. Älä tupakoi ja huolehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen.

6. Jos käytät polttoaineen säilyttämiseen ja tankkaamiseen kannettavaa astiaa, käytä vain astiaa, joka on tarkoitettu POLTTOAINETTA varten.

7. Ehkäise sähköstaattinen kipinöinti koskettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

8. Täytä polttoainesäiliö, mutta älä ylitäytä sitä. VAROITUS! Älä ylitäytä säiliötä.

Muussa tapauksessa polttoaine voi laajentua ja vuotaa yli, jos lämpötila kohoaa.

[LWM02610]

Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal)

Käyttö

VAROITUS

ZMU04047

ZMU02022

ZMU06403

9. Tiukkaa täyttöaukon tulppa huolellisesti.

10. Pyyhi polttoaineroiskeet välittömästi kuivilla rievuilla. Hävitä rievut paikallisten jätehuoltomääräysten mukaisesti.

LMU27452

Perämoottorin käyttäminen

LWM00420

 Varmista ennen moottorin käynnistä-

mistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

 Kun korvausilmaruuvi avataan, poltto-

ainesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä tupakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei ole avotulta tai kipinöitä.

 Tämä tuote muodostaa pakokaasuja,

jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU27468

Polttoaineen toimittaminen (erillinen säiliö)

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

2. Jos moottorissa on polttoaineletkun liitos, aseta polttoaineletkussa oleva polttoaineletkun liitos moottorissa olevan polttoaineletkun liitoksen kohdalle ja liitä polttoaineletku liitokseen puristamalla samalla liitosta. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

HUOMAA:

Pyyhi polttoaineroiskeet välittömästi kuvilla

VAROITUS

HUOMAA:

ZMU02024

rievuilla. Hävitä rievut paikallisten jätehuoltomääräysten mukaisesti.

3. Purista praimeripumppua niin, että sen nuolimerkki osoittaa ylöspäin, kunnes tunnet praimeripumpun jäykistyvän. Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muutoin polttoainesäiliöstä ei voida imeä polttoainetta.

Käyttö

LMU38630

Sähkökäynnistyksellä varustetut mallit / Prime Start -mallit

LWM01840

 Jos moottorin turvakytkimen narua ei

kiinnitetä kunnolla, vene voi karata ohjaajan pudotessa veneestä. Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

 Ole varovainen, ettet vedä turvakytki-

men narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

1. Nuoli

LMU27494

Moottorin käynnistäminen

LWM01600

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

1. Jos Yamaha Security System -järjestelmä on lukittu-tilassa, valitse lukitus avattu -tila käyttämällä kauko-ohjainta. Kun Yamaha Security System -järjestelmän lukitus avataan, kuuluu kaksi äänimerkkiä. Lisätietoja on sivulla 18.

 Jos et tiedä nykyistä suojaustilaa, nollaa

varkaussuojajärjestelmä painamalla lukitus- tai lukituksen avaus -painiketta.

 Kauko-ohjaimen toiminta-alue vaihtelee

vastaanottimen asennussijainnin mukaan. Varmista Yamaha Security System -järjestelmän oikea toiminta käyttämällä kaukoohjainta mahdollisimman lähellä vastaanotinta.

Käyttö

HUOMAA:

 Jos Yamaha Security System -järjestelmä

ei toimi oikein, toista aktivointitoimenpide uudelleen.

2. Aseta vaihdevipu vapaa-asentoon.

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

3. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

4. Siirrä kaasukahva “ ” (käynnistys) asentoon. Kun moottori on käynnistynyt, palauta kaasu kokonaan kiinni.

5. Kierrä virtalukko “ ” (käynnistys) asentoon.

6. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua “ ” (päällä) -asentoon. TÄRKEÄÄ: Älä

koskaan kierrä pääkytkintä “ ” (käynnistys) -asentoon moottorin ollessa käynnissä. Älä käytä käynnistysmoottoria kauemmin kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkytkin “ ” (päällä) -asentoon, odota 10 sekuntia ja yritä uudestaan.

[LCM00192]

HUOMAA:

 Kun moottori on kylmä, se pitää lämmittää.

VAROITUS

HUOMAA:

Lisätietoja on sivulla 54.

 Jos moottori on lämmin eikä se käynnisty,

avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 89.

LMU38640

Sähkökäynnistyksellä ja kauko-ohjauslaitteistolla varustetut mallit

LWM01840

 Jos moottorin turvakytkimen narua ei

 Ole varovainen, ettet vedä turvakytki-

Käyttö

tus- tai lukituksen avaus -painiketta.

 Kauko-ohjaimen toiminta-alue vaihtelee

vastaanottimen asennussijainnin mukaan. Varmista Yamaha Security System -järjestelmän oikea toiminta käyttämällä kaukoohjainta mahdollisimman lähellä vastaanotinta.

 Jos Yamaha Security System -järjestelmä

ei toimi oikein, toista aktivointitoimenpide uudelleen.

2. Aseta kauko-ohjausvipu vapaa-asentoon.

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

3. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

 Jos et tiedä nykyistä suojaustilaa, nollaa

varkaussuojajärjestelmä painamalla luki-

4. Kierrä virta-avain “ ” (päällä) asen-

Käyttö

HUOMAA:

TÄRKEÄÄ

toon.

5. Kierrä virtalukko “ ” (käynnistys) asentoon.

6. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua “ ” (päällä) -asentoon. TÄRKEÄÄ: Älä

[LCM00192]

LMU36510

Tarkistukset moottorin

käynnistämisen jälkeen

LMU36523

Jäähdytysvesi

Tarkista, että jäähdytysveden tarkistusreiästä tulee tasainen virtaus vettä. Veden jatkuva virtaus tarkistusreiästä ilmaisee, että vesipumppu pumppaa vettä jäähdytysvesikanaviin. Jos jäähdytysvesikanavat ovat jäässä, voi kestää hetken, ennen kuin tarkistusreiästä alkaa virrata vettä.

LCM01810

Jos tarkistusreiästä ei virtaa vettä koko ajan moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysveden ottoaukko tai jäähdytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

 Kun moottori on kylmä, se pitää lämmittää.

Lisätietoja on sivulla 54.

 Jos moottori on lämmin eikä se käynnisty,

avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 89.

Käyttö

VAROITUS

TÄRKEÄÄ

LMU27670

Moottorin lämmittäminen

LMU27716

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä joutokäynnillä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys laiminlyödään, moottorin käyttöikä lyhenee.

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jälkeen. TÄRKEÄÄ: Jos matalan öljyn-

paineen varoitusvalo vilkkuu moottorin käynnistyttyä, pysäytä moottori. Muutoin moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa moottoriöljyä. Ota yhteyttä valtuutettuun Yamaha-liikkeeseen, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

LMU36531

[LCM01831]

Tarkistukset moottorin

lämmityskäytön jälkeen

LMU36541

Vaihteen kytkeminen

Kun vene on tiukasti kiinni laiturissa, tarkista ilman kaasun käyttämistä, että vaihde siirtyy sulavasti eteenajo-, peruutus- ja vapaaasentoihin.

LMU36980

Pysäytyskytkimet

 Kierrä virtalukko “ ” -asentoon tai paina

moottorin pysäytyspainiketta ja varmista, että moottori pysähtyy.

 Tarkista, että moottori pysähtyy, kun luk-

kolevy irrotetaan moottorin pysäytyskytkimestä.

 Tarkista, että moottoria ei voi käynnistää

lukkolevyn ollessa irti moottorin pysäytyskytkimestä.

LMU34530

Vaihteen kytkeminen

LWM00180

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita tai esteitä.

LCM01610

Lämmitä moottori ennen vaihteen kytkemistä. Moottorin joutokäyntinopeus voi olla normaalia suurempi, ennen kuin moottori on lämmin. Suuri joutokäyntinopeus voi estää vaihteen kytkemisen vapaalle. Pysäytä tässä tapauksessa moottori, siirrä vaihde vapaalle, käynnistä moottori uudelleen ja anna sen lämmetä.

Vaihtaminen vapaalta

1. Vedä vapaa-asennon lukitsin ylös (jos on).

1. Vapaa-asennon lukitsin

2. Siirrä kauko-ohjausvipua / vaihdevipua nopeasti ja selkeästi eteenpäin (eteenajovaihde) tai taaksepäin (peruutusvaihde) [noin 35 (tässä asennossa voi tuntua lovi) kauko-ohjauksella varustetuissa malleissa]. Tarkista, että kippauksen lukitusvipu (jos on) on

Käyttö

ZMU06404

lukitusasennossa/ala-asennossa ennen peruuttamista.

2. Kun moottori käy joutokäyntinopeudella vaihteen ollessa kytkettynä, siirrä kauko-ohjausvipu / vaihdevipu nopeasti ja selkeästi vapaa-asentoon.

Vaihtaminen vaihteelta (eteenajo/peruutus) vapaalle

1. Sulje kaasutin niin, että moottorin käyntinopeus laskee joutokäyntinopeudeksi.

Käyttö

VAROITUS

HUOMAA:

LMU31742

Veneen pysäyttäminen

LWM01510

 Älä käytä peruutusvaihdetta veneen hi-

dastamiseen tai pysäyttämiseen, koska tämä voi aiheuttaa hallinnan menettämisen, putoamisen veneestä tai iskeytymisen ohjauspyörää tai veneen muita osia vasten. Tämä voi aiheuttaa vakavan vammautumisen vaaran. Lisäksi se voi vaurioittaa vaihdemekanismia.

 Älä vaihda vaihdetta peruutukselle ajet-

taessa liukunopeuksilla. Muussa tapauksessa seurauksena on hallinnan menetys, veneen täyttyminen vedellä tai veneen vaurioituminen.

Veneessä ei ole erillistä jarrutusjärjestelmää. Veden vastus pysäyttää se, kun kaasuvipu on palautettu joutokäyntiasentoon. Pysähtymismatka vaihtelee bruttopainon, vedenpinnan olojen ja tuulensuunnan mukaan.

LMU30880

Uisteleminen

LMU30890

Uistelukäyntinopeuden säätäminen

Uistelukäyntinopeuden säätökytkimillä varustuissa perämoottoreissa kytkimen kullakin painalluksella uistelukäyntinopeutta voidaan säätää noin 50 r/min kerrallaan.

1. “ ” -kytkin

2. “ ” -kytkin

Voit suurentaa uistelukäyntinopeutta painamalla “ ” -kytkintä. Voit pienentää uistelukäyntinopeutta painamalla “ ” -kytkintä.

 Uistelukäyntinopeus muuttuu noin 50

r/min kytkimen jokaisella painalluksella.

 Jos uistelukäyntinopeutta on säädetty,

normaali uistelukäyntinopeus palautetaan käyttöön, kun moottori sammutetaan ja käynnistetään uudelleen tai kun moottorin käyntinopeus kasvaa suuremmaksi kuin 3000 r/min.

LMU27821

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeudella ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

LMU38651

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä virtalukko “ ” (pois päältä) -asentoon.

Käyttö

HUOMAA:

ZMU06405

ZMU02041

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

4. Irrota avain, jos vene jätetään yksin.

5. Kun poistut veneestä, aseta Yamaha Security System lukittu-tilaan painamalla kauko-ohjaimen lukituspainiketta. Kun varkaussuojajärjestelmä lukitaan, kuuluu lyhyt äänimerkki. Lukittu-tila valitaan käyttöön vain silloin, kun virtalukko on “ ” (pois päältä) -asennossa. Lisätietoja on sivulla 18. VAROITUS! Älä ase-

ta Yamaha Security System järjestelmää lukittu-tilaan, kun sammutat moottorin ollessasi vesillä.

[LWM02150]

Moottorin voi pysäyttää myös vetämällä turvakytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja kääntämällä tämän jälkeen virtalukon “ ” (pois päältä) -asentoon.

Käyttö

VAROITUS

LMU27862

Perämoottorin trimmaaminen

LWM00740

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä lisää onnettomuuden mahdollisuutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

Perämoottorin trimmikulmaa säätämällä voidaan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

misen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

 Ole varovainen kokeillessasi trimmi-

asetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

 Käytä alakopassa olevaa sähkötrimmi-

ja kippikytkintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Älä säädä trimmikulmaa tällä kytkimellä veneen liikkuessa.

Säädä perämoottorin trimmikulmaa sähkötrimmi- ja kippikytkimen avulla.

1. Trimmin käyttökulma

LMU27888

Trimmikulman säätäminen (sähkökippi ja -trimmi)

LWM00753

 Varmista perämoottorin trimmikulmaa

säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaa-

1. Sähkötrimmi- ja kippikytkin

Käyttö

VAROITUS

ZMU06394

ZMU06406

1. Sähkötrimmi- ja kippikytkin

Voit nostaa veneen keulaa painamalla kytkintä “ ” (ylös). Voit laskea veneen keulaa painamalla kytkintä “ ” (alas). Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27892

Trimmikulman säätäminen hydraulisella kipillä varustetuissa malleissa

LWM00491

 Pysäytä moottori ennen trimmikulman

säätämistä.

 Varmista trimmikulmaa säätäessäsi,

että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnityskorvakkeen väliin.

 Ole varovainen kokeillessasi trimmi-

asentoon.

3. Tartu yläkopan takaosaan kädellä ja kippaa moottori haluamaasi asentoon.

4. Tue moottori asettamalla kippauksen lukitusvipu lukitusasentoon.

Voit nostaa veneen keulaa trimmaamalla moottoria ylöspäin. Voit laskea veneen keulaa trimmaamalla moottoria alaspäin. Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27912

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylöspäin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

1. Pysäytä moottori.

2. Aseta kippauksen lukitusvipu vapautus-

Keula ylhäällä

HUOMAA:

VAROITUS

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Käyttö

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27935

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perämoottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi osumaan esteisiin ja vahingoittumaan. Lisäksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00222

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoainetaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

Varmista kipatessasi perämoottoria ylös tai alas, että perämoottorin lähellä ei ole ihmisiä. Muutoin moottorin ja kiinnitysjalustan väliin jäävät ruumiinosat voivat murskautua.

LWM00250

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polttoainetta.

Käyttö

TÄRKEÄÄ

ZMU03087

ZMU06406

ZMU06396

LCM00241

 Ennen kuin kippaat perämoottorin, py-

säytä moottori noudattamalla sivulla 56 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita.

 Älä kippaa moottoria työntämällä ohja-

uskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU27999

Moottorin kippaaminen ylös (sähköhydraulisella kipillä varustetut mallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

3. Tartu yläkopan takaosaan kädellä, kippaa moottori ylös ja käännä kippauksen kannatinvipu itseäsi kohti tai paina kippauksen kannatinnuppi kiinnityskorvaan. Tue sitten perämoottori asettamalla kippauksen lukitusvipu lukitusasentoon. TÄRKEÄÄ: Älä käytä

kippauksen kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota alaasentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 68.

[LCM01641]

2. Aseta kippauksen lukitusvipu vapautusasentoon.

LMU32724

Moottorin kippaaminen ylös (sähkötrimmi- ja kippimallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu

vapaa-asentoon.

ZMU03196

ZMU06407

2. Paina sähkötrimmi- ja kippikytkintä “ ” (ylös) -asentoon, kunnes perämoottori on kippautunut kokonaan ylös.

Käyttö

3. Tue moottori painamalla kippauksen kannatinnuppi kiinnityskorvaan.

VAROITUS! Varmista moottorin kippaamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muutoin perämoottori voi pudota yhtäkkiä alas, jos sähkötrimmi- ja kippiyksikön tai sähkökippiyksikön paine katoaa. TÄRKEÄÄ: Älä käytä kippauksen kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 68.

[LWM00262]

[LCM01641]

Käyttö

ZMU06396

ZMU06412

ZMU06408

ZMU06404

4. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään painamalla sähkötrimmi- ja kippikytkintä “ ” (alas) -asentoon. TÄRKEÄÄ: Var-

mista, että vedät trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat vaurioittaa sähkötrimmi- ja kippimekanismia.

[LCM00252]

LMU34480

Moottorin kippaaminen alas (sähköhydraulisella kipillä varustetut mallit)

1. Vapauta kippauksen lukitusvipu.

asentoon.

3. Kippaa perämoottori hitaasti alas.

4. Aseta kippauksen lukitusvipu lukitusasentoon.

LMU33121

Moottorin kippaaminen alas (sähkötrimmi- ja kippimallit)

1. Paina sähkötrimmi- ja kippikytkintä “ ” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinnuppi vapautuu.

2. Vedä kippauksen kannatinnuppi ulos.

2. Tartu yläkopan takaosaan kädellä, kippaa perämoottoria hieman ylös ja vedä kippauksen kannatinnuppi ulos tai palauta kippauksen kannatinvipu perus-

Käyttö

VAROITUS

TÄRKEÄÄ

ZMU06408

ZMU01936

ZMU06410

3. Paina sähkötrimmi- ja kippikytkintä “ ” (alas) -suuntaan, kunnes perämoottori on laskeutunut haluamaasi asentoon.

LMU28062

Matala vesi

LMU28081

Sähköhydraulisella kipillä varustetut mallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00271

 Käytä mahdollisimman pientä nopeutta

silloin, kun matalan veden asento on käytössä.

 Ole erittäin varovainen peruuttaessasi.

Liian suuri työntövoima taaksepäin voi aiheuttaa perämoottorin nousemisen vedestä. Tämä lisää onnettomuuden ja vammautumisen vaaraa.

LCM00260

Älä kippaa perämoottoria niin ylös, että vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolella ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

Käyttö

TÄRKEÄÄ

ZMU03646

ZMU03087

ZMU06406

ZMU06404

LMU28175

Toimintaohje sähköhydraulisella kipillä varustetuissa malleissa

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

3. Kippaa moottoria hieman ylös haluamaasi asentoon ja paina kippauksen lukitusvipu alas lukitusasentoon.

4. Voit palauttaa perämoottorin normaaliin käyttöasentoon vetämällä kippauksen lukitusvivun ylös vapautusasentoon ja kippaamalla perämoottorin hitaasti alas.

5. Työnnä kippauksen lukitusvipu alas lukitusasentoon.

LMU32851

Sähkötrimmi- ja kippimallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LCM00260

2. Vedä kippauksen lukitusvipu ylös vapautusasentoon.

LMU32913

ZMU01935

ZMU06407

Toimintaohje sähkötrimmi- ja kippimalleissa

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

Käyttö

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähkötrimmi- ja kippikytkintä. VAROITUS!

Alakopan sähkötrimmi- ja kippikytkimen käyttäminen veneen liikkuessa tai moottorin ollessa käynnissä, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

[LWM01850]

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmi- ja kippikytkintä ja kippaamalla perämoottorin hitaasti alas.

LMU35391

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, huuhtele jäähdytyskanavat makealla vedellä, jotta ne eivät tukkeutuisi. Huuhtele myös perämoottorin ulkopuoli makealla ve-

Käyttö

dellä.

Ajaminen erittäin mutaisessa, sameassa tai happamessa vedessä

Joillakin alueilla vesi voi olla hapanta tai siihen voi olla sekoittunut paljon pohjasedimenttiä, kuten erittäin samea tai mutainen vesi. Kun perämoottoria on käytetty tällaisessa vedessä, huuhtele jäähdytyskanavat makealla vedellä syöpymisen estämiseksi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä.

Kunnossapito

VAROITUS

TÄRKEÄÄ

ZMU03659

LMU2822A

Perämoottorin kuljettaminen ja

varastoiminen

LWM02620

 OLE HUOLELLINEN kuljettaessasi polt-

toainesäiliötä veneessä tai autossa.

 ÄLÄ täytä polttoaineastiaa aivan täy-

teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

 Vuotava polttoaine aiheuttaa tulipalon

vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säilyttämisen aikana irrottamalla polttoaineletku perämoottorista.

 Älä koskaan liiku perämoottorin alla

sen ollessa kipattuna ylös. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

 Älä käytä kippauksen kannatinvipua tai

-nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos perämoottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

LCM02440

Jos perämoottori varastoidaan pitkäksi ajaksi, polttoaine pitää tyhjentää polttoainesäiliöstä. Vanhentunut polttoaine voi tukkia polttoaineletkun, mikä voi vaikeuttaa moottorin käynnistystä tai aiheuttaa toimintahäiriöitä.

Noudata alla olevia ohjeita, kun varastoit pe-

rämoottorin tai kuljetat sitä.

 Irrota polttoaineletku perämoottorista.  Tiukkaa polttoainesäiliön tulppa ja korva-

usilmanruuvi.

 Kun perämoottori on kipattuna pitkiä aikoja

veneen ollessa laituriin kiinnitettynä tai trailerilla, irrota polttoaineletku perämoottorista. Tiukkaa polttoainesäiliön tulppa ja

korvausilmanruuvi. Perämoottorin on oltava normaalissa käyttöasennossa kuljetuksen ja säilyttämisen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perämoottori riittävällä tukilaitteella ja kippaa se kuljetuksen ajaksi ylös. Lisätietoja saat valtuutetuista Yamaha-liikkeistä.

LMU28290

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyttämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perämoottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkeeseen ennen sen siirtämistä säilytykseen. Käyttäjä voi kuitenkin ilman erikoistyökaluja itse tehdä alla mainitut toimenpiteet.

LCM00600

 Pidä perämoottoria kuljetuksen ja säily-

Kunnossapito

TÄRKEÄÄ

ZMU02051

tyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Jos perämoottoria säilytetään tai kuljetetaan kyljellään (ei pystyssä), aseta se pehmustetulle alustalle moottoriöljyn tyhjentämisen jälkeen.

 Älä aseta perämoottoria kyljelleen, en-

nen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

 Säilytä perämoottoria suoralta aurin-

gonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

 Tyhjennä höyrynerottimeen jäänyt polt-

toaine. Jos höyrynerottimeen jää bensiiniä pitkäksi ajaksi, se pilkkoutuu ja voi vahingoittaa polttoaineputkistoa.

LMU28305

Toimintaohje

LMU28335

Huuhteleminen koekäyttöaltaassa

LCM00301

Varmista ennen moottorin käynnistämistä, että jäädytysveden ottoaukkoihin tulee vettä. Muutoin moottori voi ylikuumentua ja vahingoittua.

1. Pese perämoottorin runko makealla ve-

dellä. TÄRKEÄÄ: Älä suihkuta vettä il-

manottoaukkoihin.

on sivulla 72.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota moottorin yläkoppa ja äänenvaimenninsuojus. Irrota potkuri.

4. Asenna perämoottori koekäyttöaltaaseen. Täytä allas makealla vedellä niin, että veden pinta on antikavitaatiolevyn yläpuolella. TÄRKEÄÄ: Moottori voi

[LCM01840] Lisätietoja

leikata kiinni, jos makean veden pinta on antikavitaatiolevyn alapuolella tai jos altaassa on liian vähän vettä.

[LCM00291]

1. Veden pinta

2. Veden pinnan alin taso

5. Jäähdytysjärjestelmä on huuhdeltava, jotta suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa. VAROITUS! Älä koske

sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

[LWM00091]

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen kumpaankin kaasuttimeen tai äänenvaimenninsuojuksen sumutusöljyreikään (jos on). Kun sumutus suoritetaan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Irrota perämoottori koekäyttöaltaasta.

9. Asenna äänenvaimenninsuojus tai suojaöljyreiän tulppa ja yläkoppa.

10. Jos “suojaöljyä” ei ole käytettävissä,

käytä moottoria joutokäynnillä, kunnes

HUOMAA:

polttoainejärjestelmä tyhjenee ja moottori pysähtyy.

11. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

12. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

13. Tyhjennä polttoaine polttoainesäiliöstä.

Säilytä polttoainesäiliötä suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

LMU29956

Huuhteleminen huuhteluliittimen avulla

1. Pese perämoottorin runko makealla vedellä. TÄRKEÄÄ: Älä suihkuta vettä il-

manottoaukkoihin.

[LCM01840] Lisätietoja

on sivulla 72.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota yläkoppa ja potkuri.

4. Asenna huuhteluliitin jäähdytysveden ottoaukkoon. TÄRKEÄÄ: Älä käytä

moottoria ilman, että siihen syötetään jäähdytysvettä. Muutoin moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistämistä, että jäädytysveden ottoaukkoihin tulee vettä. Vältä perämoottorin käyttämistä suurella käyntinopeudella käytettäessä huuhteluliitintä, jotta moottori ei ylikuumenisi.

[LCM02000]

Kunnossapito

1. Huuhteluliitin

sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

 Varmista huuhtelulaitetta käyttäessäsi,

että vedenpaine pysyy riittävänä ja että veden virtaus on tasainen.

 Jos ylikuumenemisvaroitin aktivoituu, py-

säytä moottori ja ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen äänenvaimenninsuojukseen tai sumutusöljyreikään (jos on). Kun sumutus suoritetaan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

8. Valuta höyrynerottimeen jäänyt polttoaine astiaan. Löysää tyhjennystulppaa ja irrota sitten tulppa. Paina ilmaventtiili si-

[LWM00091]

Kunnossapito

HUOMAA:

TÄRKEÄÄ

ZMU06413

ZMU05115

sään ruuvitaltalla, jotta kohokammioon pääsee ilmaa ja bensiini pääsee virtaamaan hyvin pois. Tiukkaa sitten tyhjennystulppa.

1. Tyhjennystulppa

1. Rikastimen yhdystanko

2. Tulppa

9. Irrota huuhtelulaitteisto.

10. Asenna yläkoppa paikalleen.

11. Jos “suojaöljyä” ei ole käytettävissä, pysäytä moottori vaiheen 6 jälkeen. Suorita sitten vaiheen 8 toimenpide.

12. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

13. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

Voit hankkia huuhteluliittimen valtuutetuista Yamaha-liikkeistä.

LMU28402

Voitelu

1. Asenna sytytystulppa tai -tulpat ja tiukkaa ne oikeaan momenttiin. Lisätietoja sytytystulppien asentamisesta on sivulla

78.

2. Vaihda vaihteistoöljy. Katso ohjeet kohdasta 84. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 77.

Moottori on suositeltavaa suojata ennen pitkäaikaista säilytystä sumuttamalla siihen öljyä. Kysy Yamaha-liikkeestä tietoja sumutusöljystä ja sen käyttämisestä.

LMU28445

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin käyttämisen jälkeen.

LCM01530

Älä suorita tätä toimenpidettä moottorin ollessa käynnissä. Vesipumppu voi olla vahingoittunut ja ylikuumeneminen voi aiheuttaa vakavia vaurioita.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

Kunnossapito

HUOMAA:

ZMU06415

ZMU07861

1. Liitin

2. Puutarhaletkun liitin

3. Puutarhaletkun sovitin

2. Kierrä puutarhaletkun sovitin puutarhaletkuun, joka on kytketty makean veden syöttöön, ja kytke sitten sovitin puutarhaletkun liittimeen.

3. Kun moottori on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyskanavia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletkun sovitin puutarhaletkun liittimestä.

4. Asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti. TÄRKEÄÄ: Älä jätä

puutarhaletkun liitintä löysäksi alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että se jäähdyttäisi moottoria, mikä

voi aiheuttaa moottorin vakavan ylikuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

 Jos moottori huuhdellaan veneen ollessa

[LCM00541]

vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella.

 Lisätietoja jäähdytysjärjestelmän huuhte-

lemisesta on sivulla 68.

LMU44340

Perämoottorin puhdistaminen

Yläkopan pitää olla paikallaan perämoottoria puhdistettaessa.

1. Pese käytön jälkeen perämoottorin ulko-

pinnat puhtaalla vedellä. TÄRKEÄÄ:

Älä suihkuta vettä ilmanottoaukkoihin.

[LCM01840]

1. Ilmanotto

2. Tyhjennä kaikki jäähdytysvesi perämoottorista. Puhdista runko huolellisesti.

LMU28461

Perämoottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä

Kunnossapito

VAROITUS

kohdat tarvittaessa. Voit hankkia paikkausmaalia valtuutetuista Yamaha-liikkeistä.

LMU2847C

Määräaikaiset huoltotoimet

LWM01871

Näiden toimenpiteiden suorittaminen vaatii mekaanisia taitoja, työkaluja ja tarvikkeita. Jos sinulla ei ole oikeita taitoja, työkaluja tai tarvikkeita huoltotoimenpiteen suorittamisen, teetä työt Yamahahuoltoliikkeessä tai muussa valtuutetussa huoltoliikkeessä. Toimenpiteisiin sisältyy moottorin purkaminen ja vaarallisten osien paljastuminen. Liikkuvien, kuumien tai sähköisten osien aiheuttaman vahingoittumisvaaran ehkäiseminen:

 Kun teet huoltotoimia, sammuta moot-

tori ja pidä avain tai avaimet ja moottorin turvakytkimen naru itselläsi, ellei huolto-ohjeissa muuta mainita.

 Sähkötrimmi- ja kippikytkimet toimivat,

vaikka virta-avain on irrotettuna. Pidä ihmiset loitolla kytkimistä työskennellessäsi moottorin ympärillä. Kun moottori on kipattuna ylös, älä liiku sen alla äläkä aseta mitään ruumiinosia moottorin ja asennustelineen väliin. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä.

 Anna moottorin jäähtyä, ennen kuin kä-

sittelet kuumia osia tai nesteitä.

 Kokoa aina moottori kokonaan ennen

sen käyttämistä.

LMU28511

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden muotoilu ja laatu vastaavat alkuperäisosia. Huonolaa-

tuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäisiä Yamaha-varaosia ja -lisävarusteita voit hankkia valtuutetuista Yamaha-liikkeistä.

LMU34151

Vaativat käyttöolot

Vaativilla käyttöoloilla tarkoitetaan sitä, että yhtä tai useita seuraavista käyttötavoista suoritetaan säännöllisesti:

 Monta tuntia kestävä jatkuva käyttö

moottorin enimmäiskäyntinopeudella tai lähes sillä

 Monta tuntia kestävä jatkuva käyttö pienel-

lä käyntinopeudella

 Käyttö ilman riittävän pitkää lämmitys- ja

jäähdytyskäyttöä

 Säännöllinen nopea kiihdyttäminen ha hi-

dastaminen

 Jatkuva vaihteen vaihtaminen  Moottorin tai moottorien jatkuva käynnistä-

minen ja sammuttaminen

 Kevyen ja raskaan kuorman usein tapah-

tuva vaihtelu Perämoottorit, jonka käytössä jokin edellä mainituista ehdoista täyttyy, vaativat tiheämpää huoltoa. Yamaha suosittelee huoltojen suorittamista kaksi kertaa tiheämmin kuin huoltoaikataulussa mainitaan. Jos esimerkiksi tietty huoltotoimi pitäisi tehdä 50 tunnin välein, suorita se 25 tunnin välein. Tämä ehkäisee moottorin osien kulumista liian nopeasti.

Kunnossapito

HUOMAA:

LMU34446

Huoltoaikataulu 1

 Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asian-

mukaisista kohdista.

 Nämä huoltoaikataulut perustuvat siihen oletukseen, että vuosittainen käyttö on 100 tuntia

ja että jäähdytyskanavat huuhdellaan säännöllisesti. Huoltovälejä on lyhennettävä silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjaksoisesti.

 Huoltotarkastusten tuloksen mukaan voi olla tarpeen suorittaa tarvittavat purkutoimet tai

korjaukset.

 Kuluvien osien ja voiteluaineiden toiminta tai teho heikkenee ajan kuluessa eivätkä ne kuu-

lu takuun piiriin.

 Jos moottoria käytetään suolavedessä, mutaisessa tai erittäin sameassa vedessä tai hap-

pamassa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen. Merkintä “ ” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “ ” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset)

Anodi(t) (sylinterikansi)

Anodit (pakokansi, pako-ohjain)

Akku (akkunesteen määrä, liitäntä)

Jäähdytysvesivuoto

Kopan lukitusvipu Tarkastus Moottorin käynnistys /

epänormaali ääni Moottorin joutokäynti-

nopeus / epänormaali ääni

Moottoriöljy Vaihto Moottoriöljynsuodatin

(patruuna)

Tarkastus tai vaihto tarvittaessa

Vai hto

Ta r ka s t us

Täyttäminen, lataaminen tai vaihtaminen tarvittaessa

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Vai hto

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kunnossapito

Kohde Toimenpiteet

Polttoainesuodatin (voidaan purkaa)

Polttoaineletku (korkeapaine)

Polttoaineletku (matalapaine)

Polttoainepumppu

Polttoaine-/moottoriöljyvuoto

Vaihteistoöljy Vaihto

Voitelukohdat Voitelu Siipipyörä / vesipum-

pun kotelo Siipipyörä / vesipum-

pun kotelo Sähkötrimmi- ja kip-

piyksikkö Potkuri / potkurin mut-

teri / sokka Vaihdetanko / vaihde-

vaijeri

Sytytystulppa tai -tulpat

Sytytystulpan hatut / sytytystulpan johtimet

Vesi jäähdytysveden tarkistusreiästä

Kaasutanko/kaasuvaijeri

Termostaatti

Hammashihna

Venttiilivälys Tarkastus ja säätö Jäähdytysveden otto-

aukko

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Tarkastus tai vaihto tarvittaessa

Vai hto

Ta r ka s t us

Tarkastus tai vaihto tarvittaessa

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kohde Toimenpiteet

Virtalukko / pysäytyskytkin

Johdinsarjan liitokset / liittimet

(Yamaha) mittari/mittalaite

Polttoainesäiliö (erillinen Yamaha-polttoainesäiliö)

LMU34451

Huoltoaikataulu 2

Tarkastus tai vaihto tarvittaessa

Ta r ka s t us

Tarkastus ja puhdistus tarvittaessa

Kunnossapito

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Kohde Toimenpiteet

Pako-ohjain/pakosarja

Hammashihna Vaihto

Tarkastus tai vaihto tarvittaessa

1. kerran jälkeen

1000 tuntia

Kunnossapito

ZMU06417

LMU28943

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

F30BEHD, F40FEHD

F30BET, F40FED, F40FET

ZMU06416

Kunnossapito

LMU28958

Sytytystulpan puhdistaminen ja säätäminen

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja

tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen.

1. Irrota sytytystulppien hatut sytytystulpista.

2. Irrota sytytystulppa. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sytytystulppa on vaihdettava. VAROITUS!

Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi

Kunnossapito

HUOMAA:

VAROITUS

TÄRKEÄÄ

VAROITUS

aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

[LWM00561]

Vakiosytytystulppa:

DPR6EB-9

3. Tarkista, että sytytystulpan tyyppi on oikea. Muutoin moottori ei ehkä toimi oikein. Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli lankarakotulkilla. Vaihda, jos se poikkeaa ohjearvosta.

1. Sytytystulpan kärkiväli

2. Sytytystulpan osanumero

3. Sytytystulpan tunniste (NGK)

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

4. Kun asennat tulpan paikalleen, puhdista kierteet pyyhkimällä ja tiukkaa sitten se oikeaan momenttiin.

Sytytystulpan momentti:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

Jos sytytystulppaa asennettaessa käytettävissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä

kiinni vielä 1/4 - 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

LMU29044

Joutokäyntinopeuden tarkistaminen

LWM00451

 Älä koske sähköosiin tai irrota niitä

käynnistyksen tai käytön aikana.

 Pidä kädet, hiukset ja vaatteet kaukana

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LCM00490

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Jos veneessä ei ole käyntinopeusmittaria, käytä tässä toimenpiteessä tarkkuuskäyntinopeusmittaria. Tulokset voivat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöaltaassa vai perämoottorin ollessa vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista.

2. Tarkista moottorin lämmettyä, että sen joutokäyntinopeus vastaa ohjearvoa. Katso joutokäyntinopeuden tiedot sivulta 9. Ota yhteyttä Yamaha-huoltoon tai muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäyntinopeuden tarkistamisessa tai jos joutokäyntinopeutta pitää säätää.

LMU38806

Moottoriöljyn vaihtaminen

LWM00760

 Vältä moottoriöljyn tyhjentämistä heti

moottorin pysäyttämisen jälkeen. Öljy

Kunnossapito

TÄRKEÄÄ

HUOMAA:

ZMU03659

ZMU06418

ZMU07860

on kuumaa ja sen käsittelyssä on noudatettava varovaisuutta palovammojen välttämiseksi.

 Varmista, että perämoottori on kiinni-

tetty tiukasti perälautaan tai tukevaan telineeseen.

LCM01710

Vaihda moottoriöljy ensimmäisen 20 tunnin tai 3 kuukauden käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 1 vuoden välein. Jos näitä öljynvaihtovälejä ei noudateta, moottori kuluu voimakkaasti.

Luonnolle vahingollisten öljyroiskeiden välttämiseksi suosittelemme, että moottoriöljy vaihdetaan öljynvaihtolaitteella. Jos öljynvaihtolaitetta ei ole käytettävissä, poista öljy irrottamalla öljyn tyhjennystulppa. Jos et tiedä, miten moottoriöljy vaihdetaan, ota yhteyttä Yamaha-liikkeeseen.

1. Aseta perämoottori pystyasentoon (ei ki-

pattuun asentoon). TÄRKEÄÄ: Jos pe-

rämoottori ei ole vaakasuorassa, öljymäärän mittatikun ilmaisema öljymäärä ei ehkä ole täsmällinen.

[LCM01861]

minuutin ajan.

4. Irrota yläkoppa.

5. Poista öljyn täyttöaukon tulppa. Vedä mittatikku ulos ja poista kaikki öljy öljynpoistolaitteella.

1. Öljynvaihtolaite

Käytettäessä öljynvaihtolaitetta ohita vaiheet 6 ja 7.

6. Ota valmiiksi tarkoitukseen sopiva astia, jonka tilavuus on suurempi kuin moottoriöljyn määrä. Aseta astia tyhjennysaukon alle, irrota tyhjennystulppa ja tiiviste. Tyhjennä kaikki öljy. Pyyhi öljyroiskeet välittömästi.

2. Käynnistä moottori. Lämmitä moottori ja anna sen käydä joutokäyntinopeudella 5-10 minuutin ajan.

3. Pysäytä moottori ja anna sen seistä 5-10

1. Tyhjennystulppa

2. Tiiviste

Jos öljy ei tyhjene helposti, muuta kippaus-

Kunnossapito

HUOMAA:

ZMU06419

132

ZMU05091

kulmaa tai käännä perämoottoria paapuurinja styyrpuurin puolelle öljyn tyhjentämiseksi.

7. Aseta öljyntyhjennystulppaan uusi tiiviste. Voitele tiiviste ohuella kerroksella öljyä ja asenna tyhjennystulppa.

Tyhjennystulpan tiukkausmomentti:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

Jos tyhjennystulppaa asennettaessa käytettävissä ei ole momenttiavainta, tiukkaa tulppaa sormin, kunnes tiiviste koskettaa tyhjennysaukon reunaa. Tiukkaa sitten tulppa kiertämällä sitä vielä neljänneskierros tai puoli kierrosta. Tiukkaa tyhjennystulppa oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

8. Lisää oikea määrä öljyä täyttöaukon kautta. Aseta täyttöaukon tulppa ja mittatikku paikoilleen. TÄRKEÄÄ: Liian

suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen. Jos moottoriöljyn pinnan taso on ylämerkkiä korkeammalla, tyhjennä öljyä, kunnes pinnan taso on oikea.

[LCM01850]

Suositeltu moottoriöljy:

YAMALUBE 4-öljy tai 4-tahtiperämoot-

toriöljy Moottoriöljyn määrä (ilman öljynsuodattimen vaihtoa):

1.5 L (1.59 US qt, 1.32 Imp.qt) Moottoriöljyn määrä (öljynsuodattimen vaihdon kanssa):

1.7 L (1.80 US qt, 1.50 Imp.qt)

9. Anna perämoottorin seistä 5-10 minuutin ajan.

10. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

11. Aseta mittatikku paikalleen ja poista se uudestaan. Varmista, että työnnät mittatikun kokonaan mittatikun putkeen, jotta mittaustulos olisi oikea.

12. Tarkista uudelleen moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Jos öljynpinnan taso ei ole mittausalueella, ota yhteyttä Yamaha-liikkeeseen.

1. Öljyn täyttöaukon tulppa

1. Alamerkki

2. Öljymäärän mittatikku

3. Ylämerkki

13. Käynnistä moottori ja varmista, että alhaisen öljynpaineen varoitusvalo ei syty. Varmista lisäksi, että perämoottorissa ei ole öljyvuotoja. TÄRKEÄÄ: Jos alhai-

sen öljynpaineen varoitusvalo syttyy

HUOMAA:

VAROITUS

ZMU06437

ZMU06436

ZMU01897

tai jos perämoottorissa on öljyvuotoja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

[LCM01622]

14. Asenna yläkoppa paikalleen.

15. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

Kunnossapito

LMU32112

Potkurin tarkistaminen

LWM01881

 Yamaha-liikkeestä saat tietoja jäteöljyn

hävittämisestä paikallisten määräysten mukaan.

 Vaihda moottoriöljy teknisissä tiedoissa il-

moitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjaksoisesti.

LMU29114

Johdotuksen ja liittimien tarkistaminen

 Tarkista, että kaikki liittimet ovat tiukasti

paikoillaan.

 Tarkista, että kaikki maattojohtimet ovat

tiukasti paikoillaan.

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa. Ennen kuin tarkistat, poistat tai asennat potkurin, aseta vaihdevipu vapaa-asentoon, kierrä virtalukko “ ” (pois päältä) asentoon ja irrota avain sekä irrota lukkolevy moottorin turvakytkimestä. Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

Älä pidä potkuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

Tarkistuskohdat

 Tarkista, onko potkurin lavoissa kavitoin-

nin aiheuttamaa kulumista tai muita vauri-

Kunnossapito

TÄRKEÄÄ

oita.

 Tarkista, että potkuriakseli on ehjä.  Tarkista onko urituksessa kulumia tai vau-

rioita.

 Tarkista, ettei potkuriakselin ympärille ole

kiertynyt kalastussiimaa.

 Tarkista, että potkuriakselin öljytiiviste on

ehjä.

LMU30662

Potkurin irrottaminen

LMU29197

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikappale (jos on). VAROITUS! Älä pidä pot-

kuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria.

[LWM01890]

6. Painealuslaatta

3. Irrota potkuri, aluslevy (jos on) ja painealuslaatta.

LMU30672

Potkurin asentaminen

LMU29234

Uramallit

LCM00501

Varmista, että käytät uutta sokkaa ja taivutat sen päät huolellisesti. Muutoin potkuri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna välikappale (jos on), painealuslaatta, aluslevy (jos on) ja potkuri potkuriakselille. TÄRKEÄÄ: Varmista, että

asennat painealuslaatan ennen potkuria. Muutoin vaihteistokotelo ja potkurin napa vahingoittuvat.

3. Asenna välikappale (jos on) ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun momenttiin.

Potkurin mutterin tiukkausmomentti:

35 Nm (3.57 kgf-m, 25.8 ft-lb)

[LCM01881]

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät. TÄRKEÄÄ: Älä

koskaan käytä käytettyä sokkaa uudelleen. Muutoin potkuri voi irrota käytön aikana.

[LCM01891]

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potku-

VAROITUS

HUOMAA:

ZMU03273

riakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

LMU2928B

Vaihteistoöljyn vaihtaminen

LWM00800

 Varmista, että perämoottori on kiinni-

tetty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi.

 Älä koskaan oleskele vaihteistoyksikön

alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyörästökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa ja tiiviste. TÄRKEÄÄ: Jos vaihteistoöljyn

magneettisessa tyhjennystulpassa on erittäin paljon metallihiukkasia, alayksikössä voi olla vikaa. Ota yhteyttä Yamaha-liikkeeseen.

[LCM01900]

Kunnossapito

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

 Jos vaihteistoöljyn tyhjennystulppa on

magneettinen, poista tulpasta kaikki metallihiukkaset ennen sen asentamista takaisin paikalleen.

 Käytä aina uusia tiivisteitä. Älä käytä irro-

tettuja tiivisteitä uudelleen.

4. Irrota öljytason tarkastustulppa ja tiiviste, jotta kaikki öljy valuisi pois.

TÄRKEÄÄ: Tarkista käytetty vaihteistoöljy sen tyhjentämisen jälkeen. Jos vaihteistoöljy on maitomaista tai sisältää paljon metallihiukkasia, pyörästökotelo voi olla vahingoittunut. Pyydä Yamaha-huoltoliikettä tarkistamaan ja korjaamaan perämoottori.

[LCM00713]

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

5. Aseta perämoottori pystyasentoon. Lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan putkilosta tai voitelupuristimen avulla.

Kunnossapito

VAROITUS

ZMU03274

ZMU02066

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy

Suositeltu vaihteistoöljyluokka:

SAE 90 API GL-4

Vaihteistoöljyn määrä:

0.430 L (0.455 US qt, 0.378 Imp.qt)

6. Aseta öljytason tarkastustulppaan uusi tiiviste. Kun öljyä alkaa valua öljytason tarkastustulpan reiästä, asenna öljytason tarkastustulppa ja tiukkaa se.

Tiukkausmomentti:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

7. Aseta vaihteistoöljyn tyhjennystulppaan uusi tiiviste. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

sasi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

 Irrota polttoainesäiliö veneestä ennen

sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä ilmanvaihto.

 Pyyhi kaikki roiskunut polttoaine välit-

tömästi.

 Kokoa polttonestesäiliö huolellisesti.

Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

 Hävitä vanha bensiini noudattamalla

paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säiliöstä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

Tiukkausmomentti:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

 Jos olet epävarma tämän toimen suorit-

tamisesta, kysy neuvoja Yamaha-jälleenmyyjältä.

 Huolehdi polttoainesäiliötä puhdistaes-

4. Puhdista suodatin (sijaitsee imuputken päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

LMU29316

TÄRKEÄÄ

HUOMAA:

VAROITUS

ZMU02924

ZMU03664

ZMU06420

ZMU06421

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

Älä maalaa anodeja, koska maali estää anodien toiminnan.

Kunnossapito

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

LMU29323

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM01902

Akun elektrolyytti myrkyllistä ja syövyttävää. Lisäksi akuissa muodostuu räjähtävää vetykaasua. Noudata seuraavia ohjeita työskennellessäsi akun läheisyydessä:

 Käytä suojalaseja ja kumikäsineitä.  Älä tupakoi tai käytä avotulta akun lä-

heisyydessä.

Akun tarkistamisen suorittaminen vaihtelee

Kunnossapito

TÄRKEÄÄ

VAROITUS

TÄRKEÄÄ

ZMU01811

akun mukaan. Tämä toimintaohje sisältää tyypilliset tarkistukset, jotka pätevät moniin akkuihin. Tarkista kuitenkin aina akun valmistajan toimittamat ohjeet.

LCM01920

Huolimaton kunnossapito rappeuttaa akun nopeasti.

1. Tarkista akun akkunesteen määrä.

2. Tarkista akun varaus. Jos veneessä on digitaalinen nopeusmittari, jännitemittari ja alhaisen akkujännitteen varoitustoiminnot auttavat akun varauksen valvomisessa. Jos akku vaatii lataamista, kysy lisätietoja Yamaha-liikkeestä.

3. Tarkista akun liitännät. Niiden pitäisi olla puhtaita ja tiukkoja ja eristesuojuksen pitäisi olla niiden päällä. VAROITUS!

Huonot kytkennät voivat aiheuttaa oikosulun tai kaarenmuodostusta, mikä voi johtaa räjähdykseen.

LMU29334

Akun kytkeminen

LWM00572

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

[LWM01912]

LCM01124

Älä kytke akkukaapeleita väärinpäin. Muutoin sähköosat voivat vahingoittua.

1. Varmista ennen työskentelyä akun parissa, että virtalukko (jos on) on “ ” (pois päältä) -asennossa.

2. Kytke ensin punainen akkukaapeli POSITIIVISEEN (+) napaan. Kytke sitten musta akkukaapeli NEGATIIVISEEN (-) napaan.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

3. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

LMU29371

Akun kytkeminen irti

1. Katkaise virta akun päävirtakytkimestä (jos on) ja virtalukosta. TÄRKEÄÄ: Jos

ne jätetään päälle, sähköjärjestelmä voi vahingoittua.

2. Kytke ensin negatiivinen kaapeli tai negatiiviset kaapelit irti akun negatiivisesta (-) navasta. TÄRKEÄÄ: Irrota aina

kaikki negatiiviset (-) kaapelit, jotta oikosulkua ei pääsisi muodostumaan eikä sähköjärjestelmä vahingoittuisi.

[LCM01940]

[LCM01930]

3. Irrota positiivinen kaapeli tai positiiviset kaapelit ja irrota akku veneestä.

4. Puhdista akku sekä huolehdi sen ylläpidosta ja säilytyksestä valmistajan ohjeiden mukaisesti.

LMU38660

Akun säilyttäminen

Jos varastoit Yamaha-perämoottorin pitkäksi ajaksi (2 kuukautta tai kauemmin), irrota akku ja varastoi se viileään ja kuivaan paikkaan. Tarkista akku ja lataa se tarvittaessa.

Kunnossapito

Ratkaisuehdotus

LMU38671

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäohjeet kattavat kaikki Yamahaperämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Yamaha Security System -järjestelmä ei toimi oikein.

K: Onko kauko-ohjaimen vastaanottimen toiminta-alueella? V: Käytä kauko-ohjainta vastaanottimen toiminta-alueella.

K: Onko virtalukko “ ” -asennossa? V: Kierrä virtalukko “ ” -asentoon.

K: Onko lähellä tietoliikennettä estäviä esineitä, kuten muita tietoliikennelaitteita tai metallirakenteita? V: Käytä kauko-ohjainta kauempana muista tietoliikennelaitteista tai metallirakenteista.

pettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

Käynnistysmoottori ei toimi.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K: Ovatko akun liitännät löysällä tai ovat hapettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko sähkökäynnistyksen rele tai sähköpiiri palanut? V: Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K: Ovatko käynnistysmoottorin osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vaihdevipu kytkettynä? V: Siirrä vaihde vapaalle.

K: Onko kauko-ohjain rekisteröity? V: Käytä vastaanottimen kanssa rekisteröityä kauko-ohjainta.

K: Onko kauko-ohjaimen paristo tyhjentynyt? V: Käytä varakauko-ohjainta tai vahdata paristo Yamaha-liikkeessä.

K: Ovatko akun liitännät löysällä tai ovat ha-

Moottori ei käynnisty (käynnistysmoottori toimii).

K: Onko Yamaha Security System -järjestelmä lukittu-tilassa? V: Aseta varkaussuojajärjestelmä lukitus avattu -tilaan. Lisätietoja on sivulla 18.

K: Onko polttoainesäiliö tyhjä? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Suoritetaanko käynnistystoimet oikein? V: Katso sivu 50.

K: Onko polttoainepumpussa toimintahäiriö? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Ratkaisuehdotus

huoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestelmässä muita esteitä.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Ovatko sytytystulppien hatut oikein paikoillaan? V: Tarkista hatut ja aseta ne uudelleen paikoilleen.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko moottorin turvakytkimen naru irti? V: Kiinnitä naru.

K: Ovatko moottorin sisäiset osat ehjiä? V: Toimita moottori korjattavaksi Yamaha-

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Ovatko sytytysosat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko varoitusjärjestelmä aktivoitunut? V: Paikanna varoituksen syy ja korjaa se.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaati-

Ratkaisuehdotus

musten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesäiliön korvausilmanruuvi auki? V: Avaa korvausilmanruuvi.

K: Onko moottorin trimmikulma liian suuri? V: Palauta moottori normaaliin käyttöasentoon.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko kaasuläpän säätö on virheellinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko akkukaapeli kytkettynä irti? V: Kytke akkukaapeli tiukasti.

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K: Onko jäähdytysjärjestelmä tukossa? V: Tarkista, että vedenotossa ei ole tukoksia.

K: Onko moottorin öljytaso alhainen? V: Täytä öljysäiliö vaatimusten mukaisella öljyllä.

K: Onko sytytystulpan lämpöarvo väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko moottoriöljy on likaantunutta tai pilaantunutta? V: Vaihda moottoriin vaatimusten mukainen uusi öljy.

K: Onko öljynsuodatin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vene kuormattu epätasaisesti? V: Kuormaa vene niin, että se on vaakasuorassa.

K: Onko vesipumppu tai termostaatti viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesuodattimen maljassa vettä? V: Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkurin nousu tai halkaisija väärä? V: Asenna oikea potkuri, jota käyttämällä perämoottoria saavuttaa suositellun käyntinopeusalueen.

K: Onko trimmikulma väärä? V: Säädä trimmikulma oikeaksi.

K: Onko moottori asennettu väärälle korkeu-

Ratkaisuehdotus

delle perälautaan? V: Asenna moottori uudelleen oikealle korkeudelle.

K: Onko varoitusjärjestelmä aktivoitunut? V: Paikanna varoituksen syy ja korjaa se.

K: Onko veneen pohjaan kertynyt eliöitä tai levää? V: Puhdista veneen pohja.

K: Ovatko sytytystulpat likaiset tai vääräntyyppiset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko vaihteistokoteloon takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota vieraat esineet ja puhdista vaihteistoyksikkö.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestelmässä muita esteitä.

Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sähköosat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Käytetäänkö moottorissa vaatimusten mukaista polttoainetta? V: Vaihda polttoaine vaatimusten mukaiseksi.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko korvausilmanruuvi kiinni? V: Avaa korvausilmanruuvi.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät.

K: Onko polttoaineletkun liitos kytketty väärin? V: Kytke liitos oikein.

K: Onko sytytystulpan lämpöarvo väärä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Reagoiko moottori oikein vaihdevivun asentoon? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Ratkaisuehdotus

VAROITUS

Moottori tärisee voimakkaasti.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkuriakseli vaurioitunut? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko potkuriin takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota ja puhdista potkuri.

K: Onko moottorin kiinnityspultti on löysällä? V: Tiukkaa pultti.

K: Onko ohjaussarana löysällä tai vaurioitunut? V: Tiukkaa tai toimita korjattavaksi Yamahahuoltoliikkeeseen.

LMU29433

Tilapäiset toimet

hätätilanteessa

LMU29441

Törmäysvauriot

LWM00870

Ajon tai hinaamisen aikana tapahtuva törmäys voi vahingoittaa vakavasti perämoottoria. Vahingoittuneen perämoottorin käyttäminen ei ehkä ole turvallista.

Jos perämoottori osuu vedenalaiseen esteeseen, noudata seuraavia ohjeita.

1. Pysäytä moottori välittömästi.

2. Tarkista, että ohjausjärjestelmä ja kaikki muut osat ovat ehjiä. Tarkista myös, että vene on ehjä.

3. Vaikka et havaitsisikaan vaurioita, palaa lähimpään satamaan hitaasti ja varovasti.

4. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, ennen kuin käytät sitä uudelleen.

LMU30683

Sulakkeen vaihtaminen

Jos sulake on palanut, avaa sulakerasia ja irrota sulake ulosvetimellä. Aseta palaneen sulakkeen tilalle ampeeriluvultaan samanlainen ehjä sulake.

LWM00631

Väärä sulake tai sulakkeen tilalle asetettu metallilanka voi aiheuttaa järjestelmään liian suuren virran. Tämä voi vahingoittaa sähköjärjestelmää ja aiheuttaa tulipalovaaran.

Jos uusikin sulake palaa, ota yhteyttä Yamaha-liikkeeseen.
