Yamaha F115A, FL115A, F115A1, FL115A1 User Manual

Download

Page 1

EIERHÅNDBOK

Les denne håndboken nøye før du tar i bruk uten-

bordsmotoren.

F115A FL115A F115A1 FL115A1

68V-28199-8E-N0

Page 2

NMU25052

Les denne håndboken nøye før du tar i bruk utenbordsmotoren. Oppbevar håndboken i en vanntett pose om bord ved bruk av båten. Denne håndboken skal følge med utenbordsmotoren hvis den selges.

Page 3

Viktig informasjon om håndboken

FARE

ADVARSEL

MERK:

NMU25107

Til eieren

Takk for at du valgte en Yamaha utenbordsmotor. Denne eierhåndboken inneholder de nødvendige opplysninger for riktig bruk, behandling og vedlikehold av motoren. En inngående forståelse av de enkle anvisningene vil bidra til å gi deg mest mulig glede og nytte av din nye Yamaha. Ta kontakt med nærmeste Yamaha-forhandler hvis du har spørsmål vedrørende bruken og vedlikeholdet av utenbordsmotoren. I denne eierhåndboken er spesielt viktige opplysninger markert på følgende måter.

: Dette er sikkerhetssymbolet. Det brukes for å varsle om fare for personskader. Følg alle sikkerhetsanvisninger som står etter dette symbolet for å unngå personskade eller tap av menneskeliv.

NWM00781

FARE varsler om en farlig situasjon som kan føre til tap av menneskeliv eller alvorlig personskade hvis den ikke unngås.

NCM00701

ADVARSEL tilkjennegir at du må ta spesielle forholdsregler for å unngå skader på utenbordsmotoren eller annen eiendom.

og selve motoren. Kontakt nærmeste Yamaha-forhandler ved eventuelle spørsmål vedrørende denne håndboken. For å sikre produktet lang levetid anbefaler Yamaha å bruke produktet samt utføre de angitte jevnlige kontrollene og vedlikeholdsarbeidene i henhold til anvisningene i eierhåndboken. Skade som skyldes at anvisningene ikke er fulgt, dekkes ikke av garantien. Enkelte land har lover eller forskrifter som begrenser brukernes mulighet til å ta med seg produktet ut av landet hvor det ble kjøpt, og det kan være umulig å få registrert produktet i bestemmelseslandet. Dessuten kan det hende at garantien ikke gjelder i visse regioner. Henvend deg til forhandleren der produktet ble kjøpt for å få ytterligere informasjon hvis du har tenkt å ta med deg produktet til et annet land. Hvis produktet ble kjøpt brukt, ta kontakt med nærmeste forhandler for å bli registrert som kunde og for å få rett til de angitte tjenestene.

F115AET, FL115AET, F115AET1, FL115AET1 og standard tilbehør er brukt som grunnmodeller for forklaringer og illustrasjoner i denne håndboken. Det kan derfor forekomme elementer som ikke gjelder for alle modeller.

En merknad i form av MERK gir viktige opplysninger for å gjøre fremgangsmåtene mer oversiktlige og enklere å forstå.

Yamaha søker hele tiden å videreutvikle og forbedre produktene. Selv om denne håndboken inneholder de siste produktopplysninger idet den trykkes, kan det forekomme mindre avvik fra beskrivelsen i håndboken

Page 4

Viktig informasjon om håndboken

NMU25121

F115A, FL115A, F115A1, FL115A1

EIERHÅNDBOK

Første Utgave, april 2010

Med enerett.

Ettertrykk og uautorisert bruk

uten skriftlig tillatelse fra

Yamaha Motor Co., Ltd.

er strengt forbudt.

Trykt i Japan

Page 5

Innholdsfortegnelse

Sikkerhetsinformasjon......................1

Utenbordsmotorer og sikkerhet ........ 1

Propell............................................... 1

Roterende deler ................................1

Varme deler ...................................... 1

Elektrisk støt ..................................... 1

Power trim og tilt ...............................1

Motorstoppledning ............................ 1

Bensin ...............................................1

Eksponering for og søl av bensin...... 2

Karbonmonoksid ............................... 2

Modifikasjoner...................................2

Sikker bruk av båt ............................2

Alkohol og medisiner......................... 2

Personlig flyteutstyr........................... 2

Folk i vannet...................................... 2

Passasjerer ....................................... 2

Overbelastning..................................2

Unngå sammenstøt........................... 3

Været ................................................ 3

Opplæring av passasjerer................. 3

Publikasjoner om båtsikkerhet .......... 3

Lover og forskrifter ............................3

Generell informasjon ........................ 4

Plass for identifikasjonsnummer ...... 4

Utenbordsmotorens serienummer..... 4

Nøkkelnummer.................................. 4

EF-samsvarserklæring .....................4

CE-merking ...................................... 4

Les håndbøker og informasjon på

merker ............................................6

Fare-merker ..................................... 6

Spesifikasjoner og krav ....................9

Spesifikasjoner................................. 9

Krav til montering ...........................10

Båtens motorkapasitet .................... 10

Montering av motor ......................... 10

Yamaha Security System................ 10

Krav til fjernkontroll......................... 11

Krav til batteriet ..............................11

Batterispesifikasjoner...................... 11

Montering av batteri ........................ 11

Flere batterier.................................. 11

Valg av propell ............................... 11

Motroterende modeller.................... 12

Beskyttelse mot start i gir............... 12

Krav til motorolje ............................ 13

Krav til drivstoff .............................. 13

Bensin ............................................. 13

Bunnstoff........................................ 13

Krav til kassering av motor............. 14

Nødutstyr ....................................... 14

Informasjon om utslippskontroll ..... 14

Nordamerikanske modeller ............. 14

Stjernemerker..................................15

Komponenter................................... 17

Komponentdiagram........................ 17

Drivstofftank ....................................18

Bensinkopling..................................18

Drivstoffmåler..................................19

Drivstofftanklokk.............................. 19

Lufteskrue .......................................19

Fjernkontrollsender .........................19

Mottaker ..........................................20

Låse- og opplåsingsmodus for

Yamaha Security System..............20

Fjernkontrollboks.............................20

Fjernkontrollspak.............................21

Frilåshendel..................................... 21

Gasshåndtak for fri.......................... 21

Frigass ............................................22

Styrekult ..........................................22

Girspak............................................22

Gasshåndtak...................................23

Gassindikator ..................................23

Friksjonsskrue på gasshåndtak....... 23

Motorstoppledning og klips .............24

Stoppknapp.....................................24

Hovedbryter.....................................25

Styrefriksjonsjusteringsanordning ...25 Power trim- og tiltbryter på

fjernkontroll eller styrekult .............26

Power trim- og tiltbryter på nedre

motordeksel ..................................26

Power trim- og tiltbrytere (dobbel

toppmontert type).......................... 26

Trimfinne med anode ......................27

Tiltstøtte for modell med power trim

og tilt .............................................27

Page 6

Innholdsfortegnelse

Motordeksellås

(opptrekkingstype) ........................28

Spyleplugg ......................................28

Drivstoffilter/vannseparator ............. 28

Varselindikator ................................29

Instrumenter og indikatorer ...........30

Indikatorer ...................................... 30

Varselindikator for lavt oljetrykk ......30

Overhetingsindikator .......................30

Digital turteller ................................ 30

Turteller...........................................31

Triminstrument ................................31

Timeteller ........................................31

Varselindikator for lavt oljetrykk ......31

Overhetingsindikator .......................32

Digital fartsmåler ............................32

Fartsmåler.......................................32

Drivstoffmåler..................................32

Trippmeter / klokke / voltmeter........ 33

Varselindikator for drivstoffnivå....... 34

Varselindikator for lav

batterispenning ............................. 34

Forbruksmeter for drivstoff .............34

Drivstoffgjennomstrømnings-

måler............................................. 34

Drivstofforbruksmåler /

Drivstofføkonomimåler /

Turtallssynkronisering for to

motorer .........................................35

6Y8 Flerfunksjonsinstrumenter ......37

6Y8-flerfunksjonsturtellere .............37

Kontroller ved oppstart.................... 38

Yamaha Security System-

informasjon ...................................38

Varsel for lavt oljetrykk.................... 39

Varsel for overoppheting................. 39

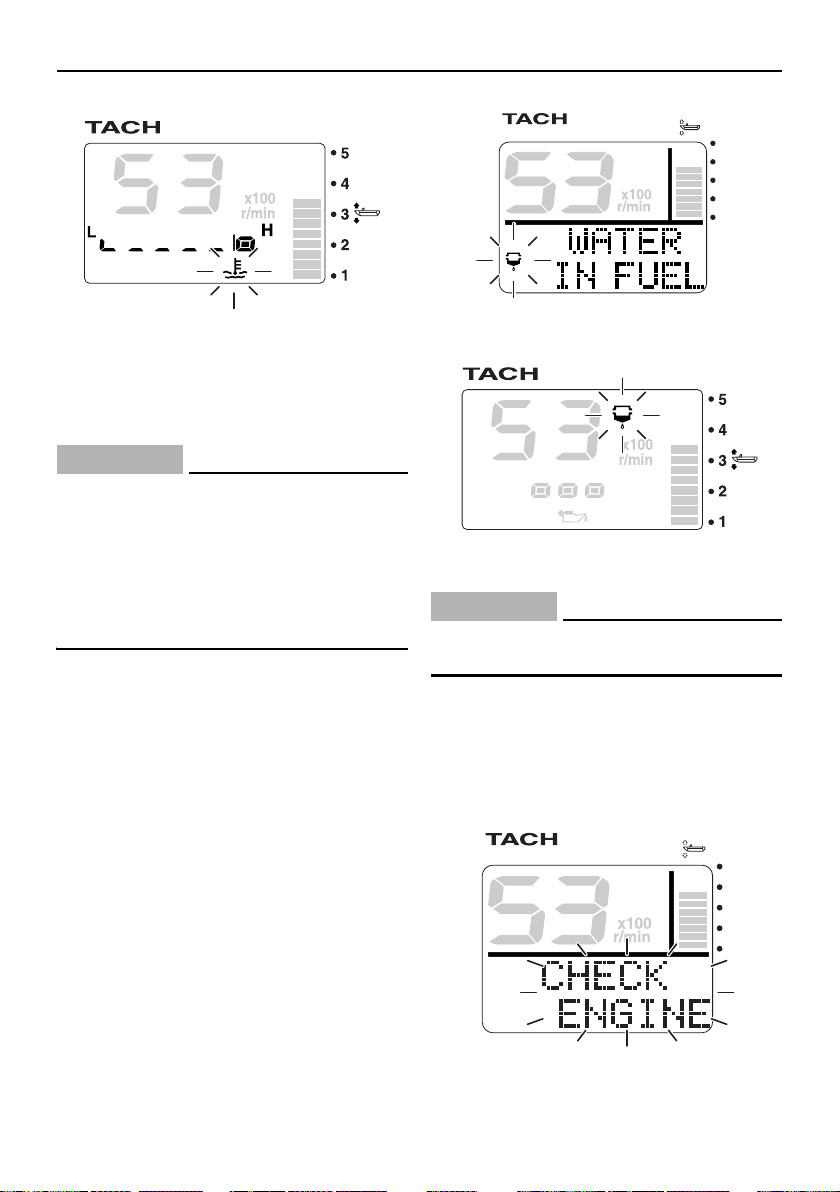

Varsel for vannseparator................. 40

Varsel for motorfeil.......................... 40

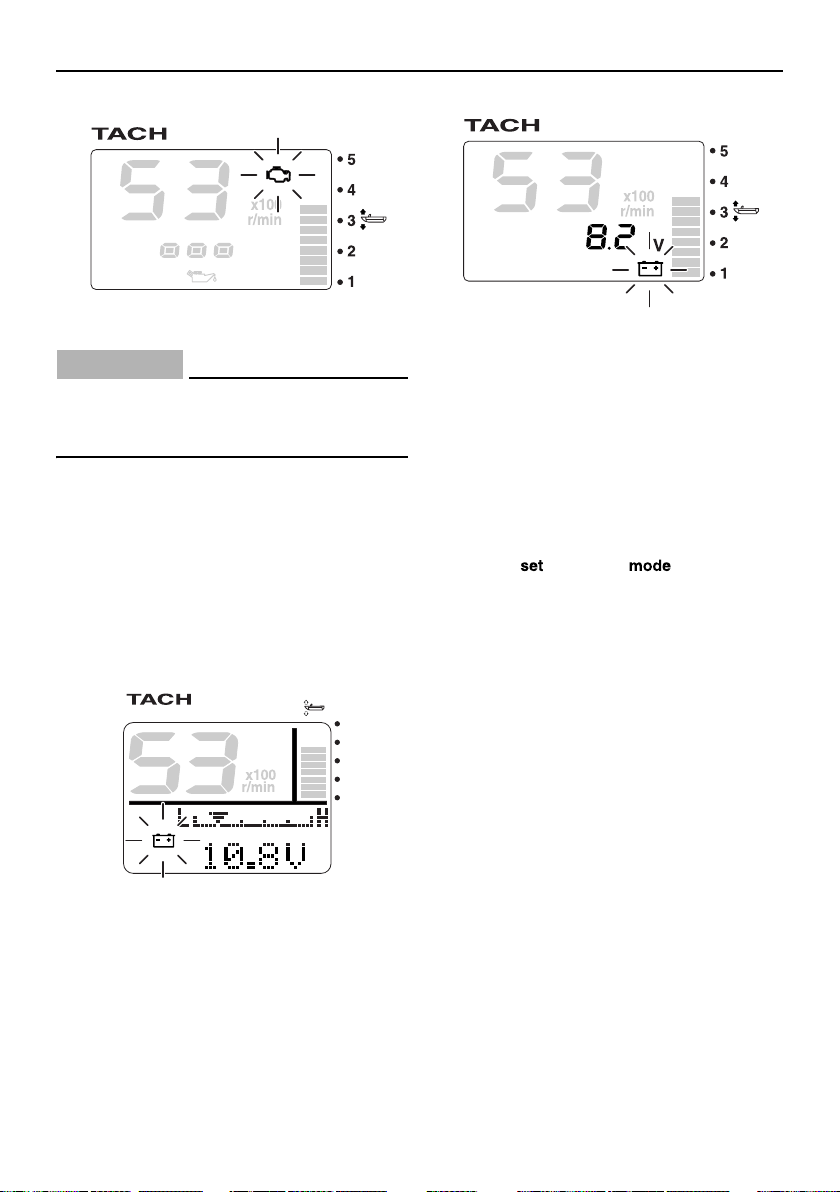

Varsel for lav batterispenning ......... 41

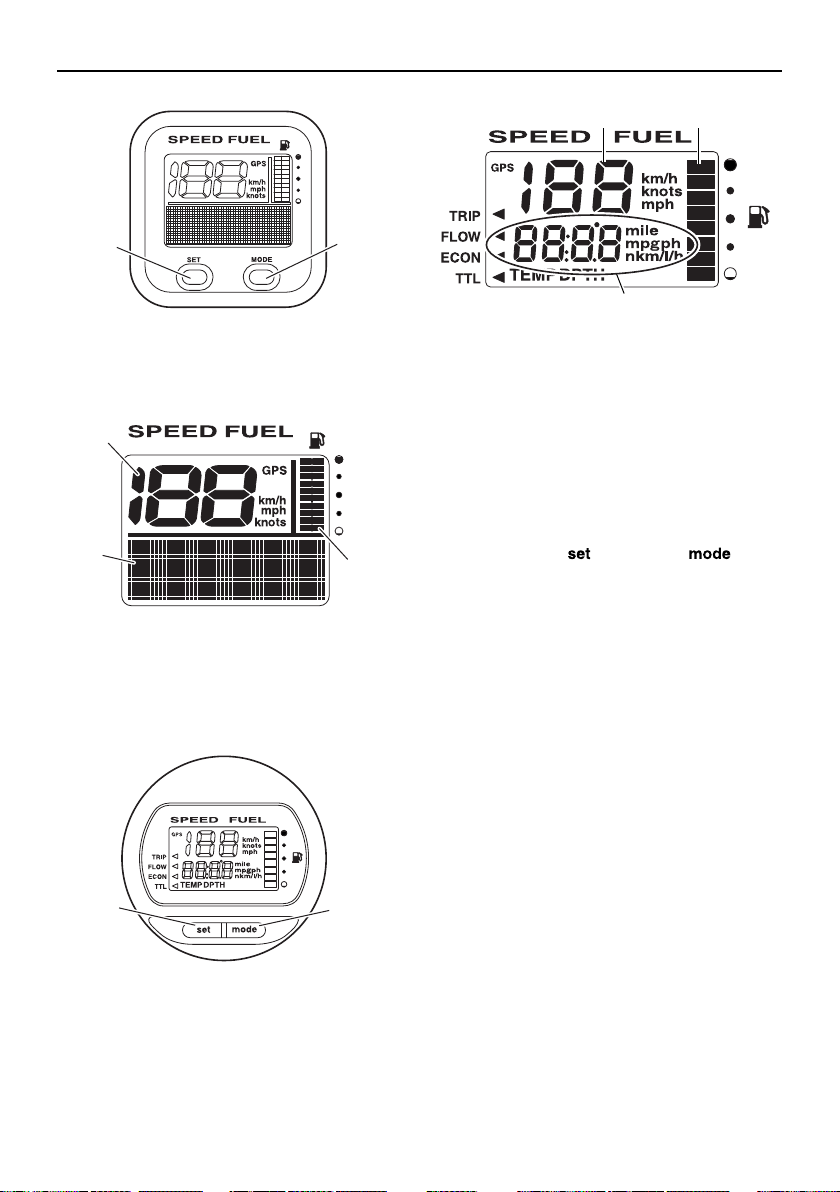

6Y8-flerfunksjonsfarts- og

drivstoffmålere.............................. 41

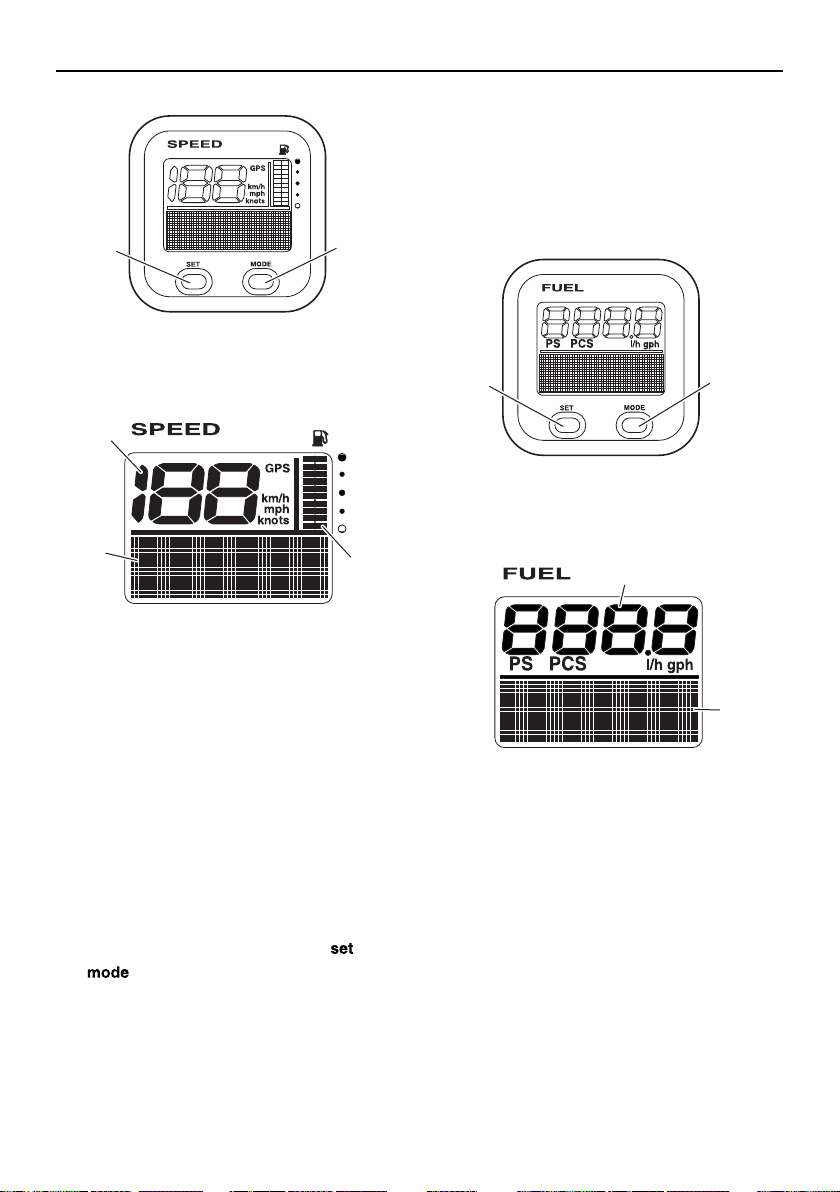

6Y8-flerfunksjonsfartsmålere ......... 42

6Y8-flerfunksjonsforbruksmeter for

drivstoff......................................... 43

Motorstyringssystem...................... 44

Varslingssystem............................. 44

Overhetingsvarsel (to motorer) .......44

Varsel for lavt oljetrykk.................... 45

Montering......................................... 46

Montering....................................... 46

Montering av utenbordsmotoren .....46

Bruk.................................................. 48

Første gangs bruk.......................... 48

Fylle på motorolje............................48

Innkjøring av motoren .....................48

Gjøre seg kjent med båten.............. 48

Kontroller før start av motoren ....... 48

Drivstoffnivå ....................................49

Ta av motordekselet........................49

Drivstoffsystem................................49

Betjeningsanordninger ....................50

Motorstoppledning...........................50

Motorolje .........................................50

Motor...............................................51

Spyleplugg ......................................51

Sett på motordekselet .....................51

Kontroll av power trim- og

tiltsystem.......................................52

Batteri..............................................53

Fylling av bensin ............................ 53

Bruk av motoren............................. 54

Tilføre drivstoff (bærbar tank)..........55

Tilføre drivstoff ................................55

Start av motoren..............................55

Kontroller etter start av motoren .... 59

Kjølevann ........................................ 59

Oppvarming av motoren ................ 59

Modeller med håndstart og

elektrisk start.................................59

Kontroller etter oppvarming av

motor............................................ 60

Girskifting ........................................60

Stoppbrytere....................................60

Girskifting....................................... 60

Stans av båten ............................... 62

Stopp av motoren........................... 62

Fremgangsmåte.............................. 62

Trimming av utenbordsmotoren..... 63

Justering av trimvinkel

Page 7

Innholdsfortegnelse

(power trim og tilt)......................... 63

Justering av båtens trimming .......... 64

Opp- og nedvipping........................ 65

Oppvipping (modeller med power

trim og tilt)..................................... 66

Nedvipping (modeller med power

trim og tilt)..................................... 67

Grunt vann .....................................68

Modeller med power trim og tilt....... 68

Kjøring under andre forhold ...........70

Vedlikehold ...................................... 71

Transport og lagring av

utenbordsmotoren ........................71

Lagring av utenbordsmotoren ......... 71

Fremgangsmåte.............................. 72

Smøring .......................................... 73

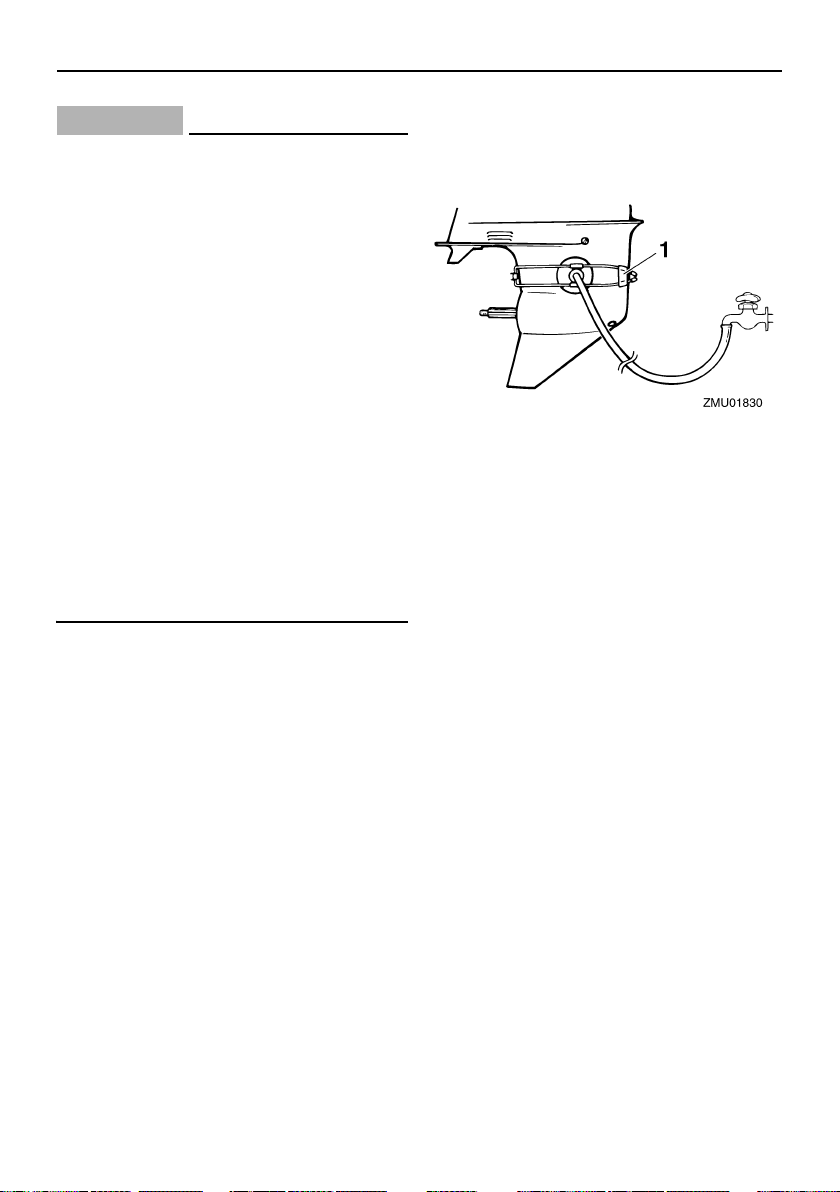

Spyling av motorenheten ................ 73

Rengjøring av utenbordsmotoren ... 74 Kontroll av utenbordsmotorens

lakkerte flater ................................ 74

Periodisk vedlikehold ..................... 74

Reservedeler................................... 75

Krevende driftsforhold..................... 75

Vedlikeholdskart 1........................... 76

Vedlikeholdskart 2........................... 78

Smøring med smørefett .................. 79

Rengjøring og justering av

tennplugg ...................................... 79

Kontroll av tomgangshastighet........ 80

Skifting av motorolje........................ 80

Kontroll av ledningsnett og

kontakter....................................... 82

Kontroll av propell ........................... 82

Demontering av propell................... 83

Montering av propell .......................83

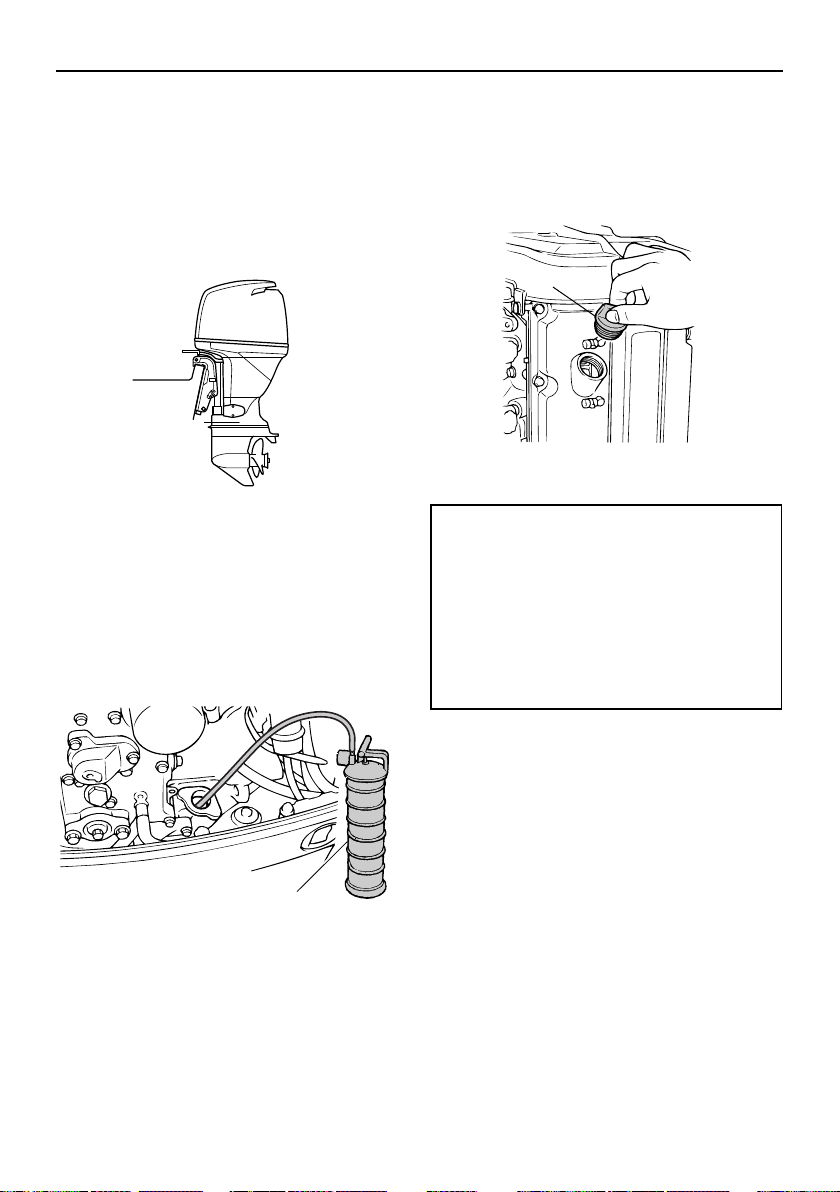

Skifting av girolje............................. 84

Rengjøring av drivstofftanken ......... 85

Kontroll og utskifting av anode(r) .... 86

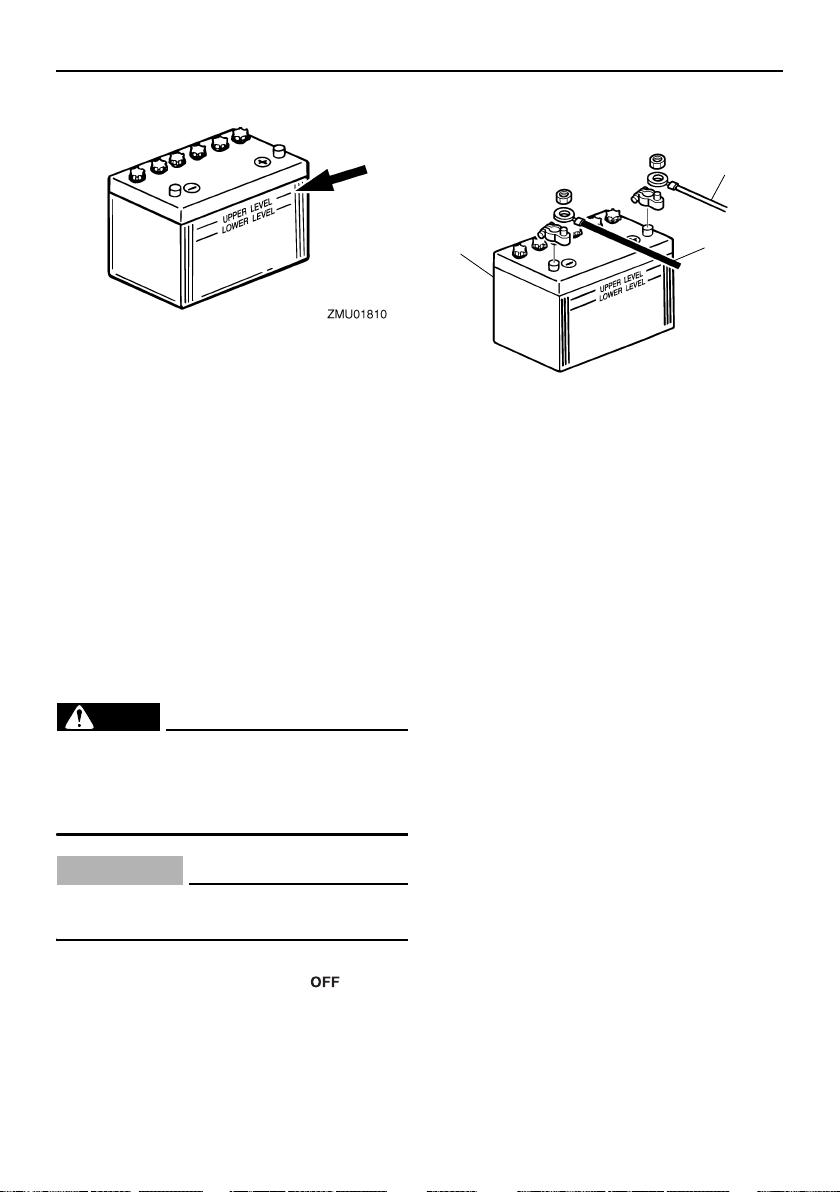

Kontroll av batteri (for modeller

med elektrisk start) .......................86

Tilkopling av batteriet ......................87

Frakopling av batteriet .................... 87

Oppbevaring av batteriet................. 87

Utbedring av feil ..............................89

Feilsøking....................................... 89

Midlertidige nødtiltak ...................... 93

Skade ved sammenstøt ..................93

Kjøring med én motor

(to motorer) ...................................93

Utskifting av sikring .........................93

Power trim og tilt fungerer ikke........ 94

Varselindikator for vannseparator

blinker under kjøring .....................94

Starteren fungerer ikke.................... 96

Nødstart av motoren .......................96

Behandling av motor som har stått

under vann................................... 97

Page 8

Sikkerhetsinformasjon

NMU33622

Utenbordsmotorer og

sikkerhet

Overhold disse forsiktighetsreglene til enhver tid.

NMU36501

Propell

Folk kan bli skadet eller drept hvis de kommer i kontakt med propellen. Propellen kan bevege seg selv om motoren står i fri, og man kan skjære seg på skarpe kanter på propellen selv når den står i ro.

● Stopp motoren hvis en person befinner

seg i vannet nær deg.

● Sørg for at ingen kommer i nærheten av

propellen, selv når motoren er av.

NMU33630

Roterende deler

Hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. kan vikle seg inn i motorens innvendige roterende deler og føre til alvorlig personskade eller død. La motordekselet være på når det er mulig. Ta ikke av eller sett på motordekselet når motoren går. Når motordekselet er tatt av, må motoren bare brukes i henhold til de spesifikke anvisningene i håndboken. Hold hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. unna ubeskyttede roterende deler.

NMU33640

Varme deler

Under og etter bruk er motordelene så varme at de kan forårsake forbrenninger. Ikke ta på deler under motordekselet før motoren har blitt kald.

NMU33650

Elektrisk støt

Ikke ta på elektriske deler ved start eller bruk av motoren. De kan forårsake elektrisk støt eller dødsfall som følge av strømskader.

NMU33660

Power trim og tilt

Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes. Hold kroppsdeler unna dette området til enhver tid. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen. Power trim- og tiltbryterne fungerer selv når hovedbryteren er slått av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NMU33671

Motorstoppledning

Fest motorstoppledningen slik at motoren stopper hvis båtføreren skulle falle over bord eller komme bort fra styreplassen. Dette forhindrer at båten forsvinner med motoren i gang og etterlater folk havarert, eller kjører over personer eller gjenstander. Fest alltid motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fjern den ikke for å forlate styreplassen mens båten er i bevegelse. Fest ikke ledningen til tekstiler som kan bli revet av. Legg heller ikke ledningen slik at den kan henge seg opp og dermed ikke lenger vil fungere etter hensikten. Legg ikke ledningen slik at den utilsiktet kan bli trukket ut. Hvis ledningen trekkes ut under kjøring, stoppes motoren og du mister mesteparten av styringen. Båten kan redusere farten raskt, slik at personer og gjenstander kastes forover.

NMU33810

Bensin

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin

Page 9

Sikkerhetsinformasjon

slik som beskrevet på side 54 for å redusere brann- og eksplosjonsfaren.

NMU33820

Eksponering for og søl av bensin

Unngå bensinsøl. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. Hvis du søler bensin på huden, må du straks vaske den av med såpe og vann. Skift klær hvis du søler bensin på dem. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Du må aldri suge opp bensin med munnen.

NMU33900

Karbonmonoksid

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU33780

Modifikasjoner

Forsøk ikke å modifisere utenbordsmotoren. Modifikasjoner på utenbordsmotoren kan svekke sikkerheten og påliteligheten, slik at motoren blir utrygg eller ulovlig å bruke.

NMU33740

Sikker bruk av båt

Denne delen inneholder noen av de mange sikkerhetsreglene som du bør følge ved bruk av båt.

NMU33710

Alkohol og medisiner

Bruk aldri båten hvis du har drukket alkohol eller tatt medisiner. Bruk av alkohol og medikamenter er en av de vanligst faktorene som forårsaker båtulykker med dødelig utgang.

NMU33720

Personlig flyteutstyr

Det skal være godkjent personlig flyteutstyr til alle om bord. Yamaha anbefaler å bruke personlig flyteutstyr når du er ute i båt. Barn, og personer som ikke kan svømme, skal bruke redningsvest.

NMU33731

Folk i vannet

Vær hele tiden oppmerksom på personer i vannet, f.eks. badende, folk som står på vannski eller dykkere, når motoren går. Hvis noen oppholder seg i vannet nær båten, setter du motoren i fri og stopper den. Hold deg klar av badeplasser. Badende kan være vanskelig å oppdage. Propellen kan fortsette å bevege seg selv når motoren står i fri. Stopp motoren hvis en person befinner seg i vannet nær deg.

NMU33751

Passasjerer

Se båtprodusentens instrukser med hensyn til passasjerplasser i båten og påse at alle passasjerer er riktig plassert før du akselererer og ved kjøring over tomgangshastighet. Hvis noe står eller sitter på uegnede steder, kan det føre til at de enten kastes over bord eller over ende i båten på grunn av bølger, kjølvannsbølger eller brå endringer i fart eller retning. Selv når personer befinner seg på riktig sted, skal du varsle passasjerene hvis du må gjøre en uvanlig manøver. Unngå alltid å hoppe over bølger eller kjølvannsbølger.

NMU33760

Overbelastning

Overbelast ikke båten. Se båtens sertifiseringsplate eller kontakt båtprodusenten for å finne største tillatte vekt og antall passasjerer. Sørg for at vekten fordeles riktig i henhold til produsentens anvisninger. Overbelastning eller feil vektfordeling kan gå

Page 10

Sikkerhetsinformasjon

ZMU06025

ut over båtens manøvreringsevne og føre til at den kolliderer, kantrer eller fylles med vann.

NMU33772

Unngå sammenstøt

Hold hele tiden utkikk etter personer, gjenstander og andre båter. Vær oppmerksom på forhold som begrenser sikten eller hindrer deg i å se andre.

Kjør defensivt med forsvarlig fart og hold sikker avstand til personer, gjenstander og andre båter.

● Legg deg ikke rett bak andre båter eller

personer som står på vannski.

● Unngå brå svinger eller andre manøvrer

som gjør det vanskelig for andre å unngå deg eller oppfatte hvor du har tenkt deg.

● Unngå områder med gjenstander under

vannoverflaten eller grunt vann.

● Kjenn dine egne begrensninger og unngå

aggressive manøvrer for å minske faren for at du mister kontrollen, noen kastes over bord eller sammenstøt.

● Handle tidlig for å unngå sammenstøt.

Husk, båter har ikke bremser, og når du stopper motoren eller minsker gasspådraget kan det bli vanskeligere å styre. Hvis du er usikker på om du kan stoppe i tide før du treffer en hindring, må du gi gass og svinge i en annen retning.

NMU33790

Været

Hold deg orientert om været. Sjekk værvarslene før du legger ut på båttur. Gå ikke ut med båten under farlige værforhold.

NMU33880

Opplæring av passasjerer

Sørg for at minst én medpassasjer får opplæring i bruk av båten i tilfelle det skulle oppstå en nødssituasjon.

NMU33890

Publikasjoner om båtsikkerhet

Hold deg orientert om sikkerhet i tilknytning til bruk av båt. Ytterligere publikasjoner og informasjon kan innhentes fra en rekke båtorganisasjoner.

NMU33600

Lover og forskrifter

Sett deg inn i lovene og forskriftene som gjelder for båttrafikk på det aktuelle stedet og følg dem. Det foreligger flere regelverk i tråd med geografisks beliggenhet, men alle har sitt utspring i de internasjonale sjøveisreglene.

Page 11

Generell informasjon

NMU25171

Plass for

identifikasjonsnummer

NMU25183

Utenbordsmotorens serienummer

Utenbordsmotorens serienummer er preget inn i merket som er festet på babord side av klemmefestet. Noter utenbordsmotorens serienummer i de tilhørende feltene. Dette vil gjøre det enklere å bestille reservedeler fra Yamaha-forhandleren og kan brukes som referanse i tilfelle utenbordsmotoren blir stjålet.

1. Plassering av utenbordsmotorens serienummer

NMU25191

Nøkkelnummer

Hvis en hovednøkkelbryter følger med motoren, er nøkkelens identifikasjonsnummer preget inn i selve nøkkelen slik som vist i il-

lustrasjonen. Skriv ned dette nummeret på den avsatte plassen som referanse i tilfelle du skulle trenge en ny nøkkel.

1. Nøkkelnummer

NMU37290

EF-samsvarserklæring

Denne utenbordsmotoren samsvarer med visse deler av Europaparlamentets maskindirektiv. EF-samsvarserklæring er vedlagt alle utenbordsmotorer som samsvarer med direktivet. EF-samsvarserklæringen inneholder følgende informasjon;

● Motorprodusentens navn

● Modellbetegnelse

● Modellens produktkode (Kode for godkjent

modell)

● Kode for direktiver som produktet samsva-

rer med

NMU25203

CE-merking

Utenbordsmotorer med denne “CE”-merkingen samsvarer med direktivene 98/37/EF, 94/25/EF - 2003/44/EF og 2004/108/EF.

Page 12

Generell informasjon

ZMU04273

ZMU06040

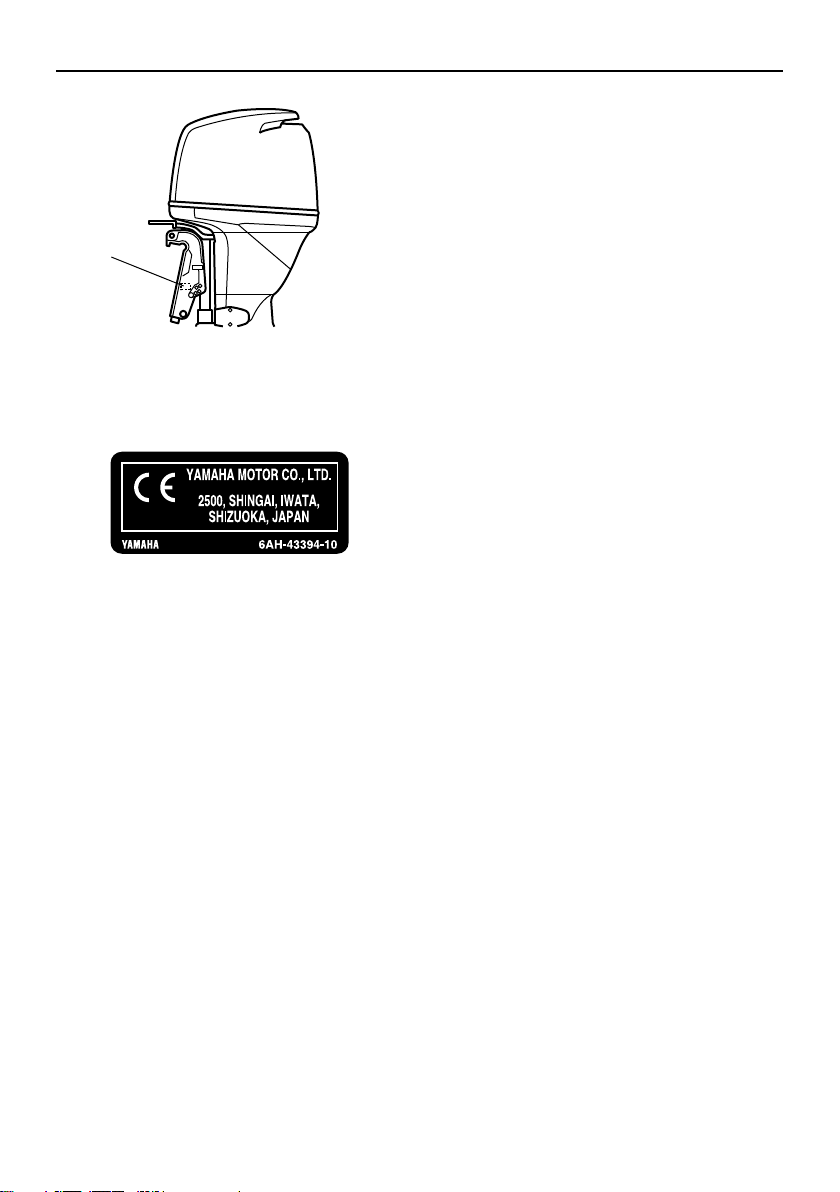

1. Plassering av CE-merke

Page 13

Generell informasjon

ZMU06688

NMU33522

Les håndbøker og informasjon på merker

Før du tar i bruk eller utfører arbeider på utenbordsmotoren:

● Les denne håndboken.

● Les håndbøkene som følger med båten.

● Les informasjonen på alle merker på utenbordsmotoren og båten.

Hvis du har behov for ytterligere informasjon, kan du kontakte nærmeste Yamaha-forhandler.

NMU33832

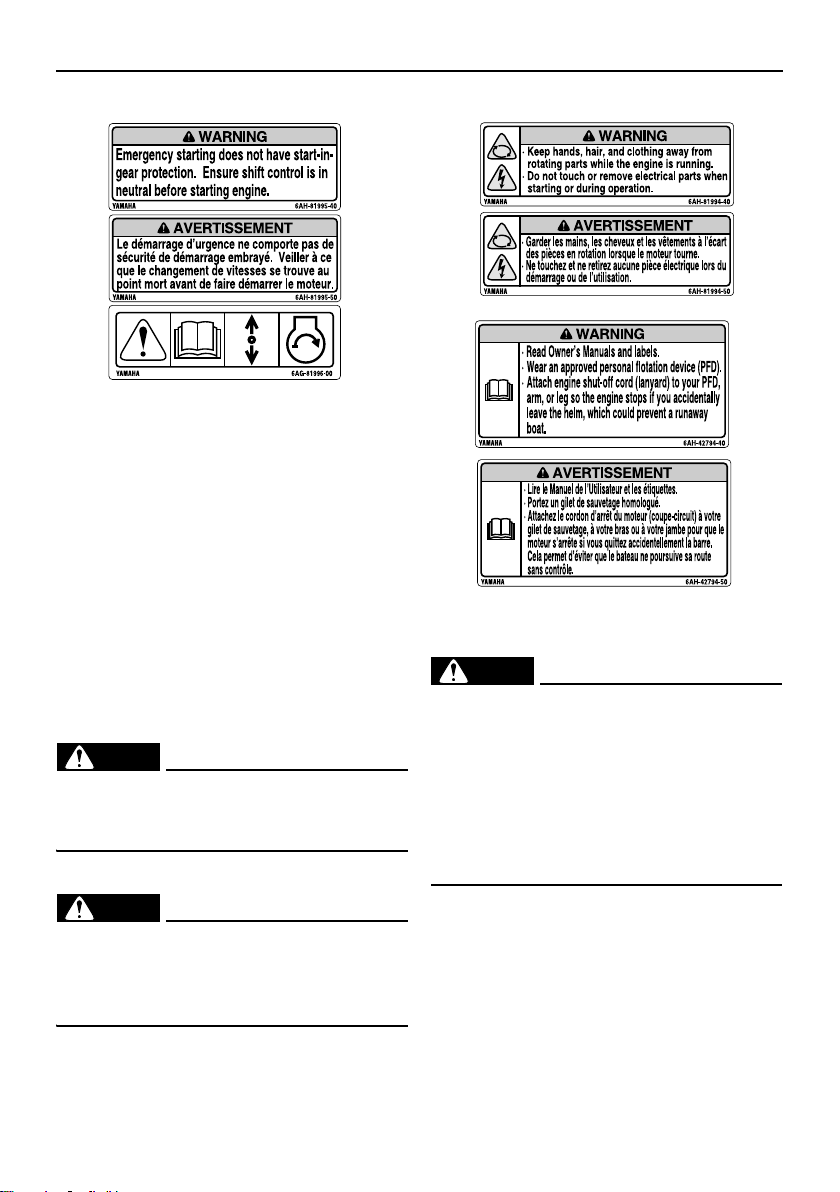

Fare-merker

Hvis disse merkene er skadet eller mangler, kan du få nye ved å henvende deg til nærmeste Yamaha-forhandler.

F115A, FL115A, F115A1, FL115A1

Page 14

Generell informasjon

FARE

ZMU05706

NMU33912

Merkenes innhold

Fare-merkene ovenfor har følgende betydning.

NWM01691

Ved nødstart er det ikke beskyttelse mot start i gir. Kontroller at girspaken står i fri før du starter motoren.

NWM01681

● Hold hender, hår og klær unna roteren-

de deler når motoren går.

● Du må ikke røre eller fjerne elektriske

deler ved start eller bruk av motoren.

NWM01671

● Les eierhåndbok og merker.

● Bruk godkjent personlig flyteutstyr.

● Fest motorstoppledningen til personlig

flyteutstyr, armer eller ben slik at motoren stopper hvis du ved et uhell skulle komme bort fra styreplassen. Dette kan forhindre at båten løper løpsk og forsvinner.

Page 15

Generell informasjon

ZMU05696

ZMU05664

ZMU05665

ZMU05666

ZMU05667

ZMU05668

NMU33843

Symboler

Symbolene nedenfor betyr følgende.

Advarsel/Fare

Les eierhåndboken

Elektrisk fare

Fjernkontrollspakens/girspakens betjeningsretning, toveis

Start/ Dreiing av motor

Fare som følge av kontinuerlig rotasjon

Page 16

Spesifikasjoner og krav

MERK:

NMU34520

Spesifikasjoner

“(AL)” som er angitt i spesifikasjonsdataene nedenfor representerer tallverdien for aluminiumspropellen som er montert. Likeledes representerer “(SUS)” verdien for propellen i rustfritt stål som er montert og “(PL)” plastpropellen som er montert.

“*” betyr at man velger olje ved å se avsnittet med motoroljekartet. Se side 13 for nærmere opplysninger.

NMU2821J

Mål:

Total lengde:

825 mm (32.5 in)

Total bredde:

498 mm (19.6 in)

Total høyde L:

1609 mm (63.3 in)

Total høyde X:

1736 mm (68.3 in)

Akterspeilhøyde L:

516 mm (20.3 in)

Akterspeilhøyde X:

643 mm (25.3 in)

Vekt (SUS) L:

190.0 kg (419 lb)

Vekt (SUS) X:

195.0 kg (430 lb)

Ytelse:

Driftsområde ved full gass:

5000–6000 o/min

Maksimal effekt:

84.6 kW ved 5500 o/min (115 hk ved 5500 o/min)

Tomgangshastighet (i fri):

750 50 o/min

Motor:

Type:

Firetaktsmotor L

Slagvolum:

1741.0 cm

Boring  slaglengde:

79.0  88.8 mm (3.11  3.50 in)

Tenningssystem:

TCI

Tennplugg med motstand (NGK):

LFR6A-11

Tennpluggavstand:

1.0–1.1 mm (0.039–0.043 in)

Kontrollorganer:

Fjernkontroll

Startsystem:

Elektrisk start

Chokesystem:

Elektronisk drivstoffinjeksjon

Ventilklaring (kald motor) INNS.:

0.17–0.24 mm (0.0067–0.0094 in)

Ventilklaring (kald motor) EKS.:

0.31–0.38 mm (0.0122–0.0150 in)

Min. strømstyrke ved kaldstart (CCA/EN):

430.0 A

Min. merkekapasitet (20HR/IEC):

70.0 Ah

Maks. dynamoeffekt:

24 A

Drivenhet:

Girposisjoner:

Forover-fri-bakover

Girutveksling:

2.15(28/13)

Trim- og tiltsystem:

Power trim og tilt

Propellmerke:

F115AET K

F115AET1 K

FL115AET KL

FL115AET1 KL

Page 17

Spesifikasjoner og krav

FARE

ADVARSEL

Drivstoff og olje:

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (R.O.N.):

Drivstofftank kapasitet:

24 L (6.34 US gal, 5.28 Imp.gal)

Anbefalt motorolje:

Olje for firetaktsmotor

Anbefalt motoroljegruppe 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Anbefalt motoroljegruppe 2*:

SAE 15W-40/20W-40/20W-50

API SH/SJ/SL Total motoroljemengde (bunnpannekapasitet):

4.3 L (4.55 US qt, 3.78 Imp.qt)

Smøring:

Våtsump Anbefalt girolje:

Hypoid girolje (SAE 90) Giroljemengde:

F115AET 0.760 L (0.803 US qt,

0.669 Imp.qt)

F115AET1 0.760 L (0.803 US qt,

0.669 Imp.qt)

FL115AET 0.715 L (0.756 US qt,

0.629 Imp.qt)

FL115AET1 0.715 L (0.756 US qt,

0.629 Imp.qt)

Tiltrekkingsmoment:

Tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Propellmutter:

55.0 Nm (5.61 kgf-m, 40.6 ft-lb)

Dreneringsskrue for motorolje:

28.0 Nm (2.86 kgf-m, 20.7 ft-lb)

Motoroljefilter:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Støy- og vibrasjonsnivå:

Lydtrykksnivå for båtfører (ICOMIA 39/94 og 40/94):

75.5 dB(A)

NMU33554

Krav til montering

NMU33564

Båtens motorkapasitet

NWM01560

Montering av en for stor motor på båten vil kunne føre til stor ustabilitet.

Før utenbordsmotoren(e) monteres, må du forsikre deg om at utenbordsmotoren(e)s samlede antall hestekrefter ikke overskrider båtens motorkapasitet. Se båtens sertifiseringsplate eller kontakt produsenten.

NMU33571

Montering av motor

NWM01570

● Feilaktig montering av utenbordsmoto-

ren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann.

● Ettersom motoren er svært tung, kre-

ves det spesielt utstyr og opplæring for å kunne montere den forsvarlig.

Nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer bør montere motoren for deg ved hjelp av riktig utstyr og fullstendige monteringsanvisninger. Se side 46 for nærmere opplysninger.

NMU41591

Yamaha Security System

NCM02460

Yamaha Security System selges i samsvar med gjeldende lover og forskrifter

Page 18

Spesifikasjoner og krav

FARE

ZMU07305

vedrørende sending av radiobølger. Dersom dette produktet brukes utenfor landet hvor det ble solgt, kan det derfor være i strid med gjeldende lover og forskrifter vedrørende sending av radiobølger i landet hvor det brukes. Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

Utenbordsmotoren med dette merket er utstyrt med Yamaha Security System for å beskytte mot tyveri. Systemet består av mottakeren og fjernkontrollsenderen. Motoren kan ikke startes hvis sikkerhetssystemet er i låsemodus. Den kan bare startes i opplåsingsmodus. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du installerer mottakeren.

NMU33581

Krav til fjernkontroll

NWM01580

● Hvis motoren startes i gir, kan båten be-

vege seg brått og uventet. Dette kan føre til et sammenstøt eller til at passasjerer kastes over bord.

● Hvis motoren skulle starte i gir, funge-

rer ikke beskyttelsesanordningen mot start i gir og da bør du ikke bruke utenbordsmotoren mer. Kontakt nærmeste Yamaha-forhandler.

Fjernkontrollenheten skal være utstyrt med beskyttelsesinnretning(er) mot start i gir. Slike innretninger hindrer deg i å starte motoren bortsett fra når den står i fri.

NMU25694

Krav til batteriet

NMU25721

Batterispesifikasjoner

Minimum strømstyrke ved kaldstart (CCA/EN):

430.0 A

Minimum merkekapasitet (20HR/IEC):

70.0 Ah

Motoren kan ikke startes hvis batterispenningen er for lav.

NMU36290

Montering av batteri

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. FARE! Plasser ikke brennbare

ting, løse og tunge eller metallgjenstander i samme rom som batteriet. Det kan føre til brann, eksplosjon eller gnister.

[NWM01820]

NMU36300

Flere batterier

Hvis du skal kople til flere batterier, for eksempel ved bruk av flere motorer eller batteri for ekstrautstyr, kan du kontakte nærmeste Yamaha-forhandler om valg av batteri og riktig kopling.

NMU34194

Valg av propell

Nest etter det å velge utenbordsmotor, er valg av riktig propell en av de viktigste beslutningene en båteier kan ta. Propelltype, størrelse og -utforming har direkte innvirkning på akselerasjon, toppfart, drivstofføkonomi og sågar motorens levetid. Yamaha konstruerer og produserer propeller for alle Yamaha-utenbordsmotorer og for alle bruks-

Page 19

Spesifikasjoner og krav

ZMU04606

123

områder. Utenbordsmotoren leveres med en Yamahapropell som er valgt med tanke på god ytelse under varierende forhold. Det finnes imidlertid enkelte bruksområder der en annen propell vil være mer formålstjenlig. Yamaha-forhandleren kan hjelpe deg med å velge riktig propell i forhold til dine båtbehov. Velg en propell som gir motoren mulighet til å nå midten eller den øvre halvdelen av driftsområdet ved full gass og med maksimal båtlast. Generelt velger man en propell med større stigning til mindre belastning og en propell med mindre stigning til større belastning. Hvis du kjører med last som varierer mye, velger du en propell som lar motoren gå i riktig område ved maksimal last. Men husk at du eventuelt må redusere gasspådraget for å holde deg innenfor det anbefalte motorturtallsområdet når du kjører med lettere last. Se side 82 for å kontrollere propellen.

vanligvis i oppsett med flere motorer og de er merket med en “L” på girhuset over antikavitasjonsplaten. På motroterende modeller må du sørge for å bruke en propell som er konstruert for rotasjon mot urviserne (venstregående). Slike propeller er merket med bokstaven “L” etter dimensjonsangivelsen på propellen. FARE!

Bruk aldri en standardpropell på en motroterende motor, eller en motroterende propell på en standardmotor. Ellers kan båten bevege seg i motsatt retning av hva du forventer (for eksempel bakover i stedet for forover), noe som kan føre til en ulykke.

[NWM01810]

Du finner rettledning om hvordan du demonterer og monterer propellen på side 83 og 83.

NMU25770

Beskyttelse mot start i gir

Yamaha utenbordsmotorer eller Yamahagodkjente fjernkontrollsystemer har beskyttelsesanordning(er) mot start i gir. Dette medfører at motoren kun kan startes når den står i fri. Sett alltid motoren i fri før du starter den.

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

NMU36310

Motroterende modeller

Standard utenbordsmotorer roterer med urviserne. Motroterende modeller roterer mot urviserne. Motroterende modeller brukes

Page 20

Spesifikasjoner og krav

ADVARSEL

NMU37475

Krav til motorolje

Anbefalt motorolje:

4-takts motorolje med en kombinasjon av følgende SAE- og API-klassifisering

Motoroljetype SAE:

10W-30 eller 10W-40

Motoroljekvalitet API:

SE, SF, SG, SH, SJ, SL Total motoroljemengde (bunnpannekapasitet):

4.3 L (4.55 US qt, 3.78 Imp.qt) Mengde ny motorolje (ved periodisk vedlikehold):

Uten skifte av oljefilter:

3.5 L (3.70 US qt, 3.08 Imp.qt)

Med skifte av oljefilter:

3.7 L (3.91 US qt, 3.26 Imp.qt)

Hvis de anbefalte motoroljekvalitetene ikke er tilgjengelige, kan du velge en alternativ olje fra kartet nedenfor i samsvar med gjennomsnittstemperaturen i området.

NMU36360

Krav til drivstoff

NMU36802

Bensin

Bruk bensin av god kvalitet som oppfyller kravet til minste oktantall. Ved banking kan du bruke bensin av et annet merke eller høyoktan blyfri bensin.

Anbefalt bensin:

Vanlig blyfri bensin med et minste oktantall på 90 (Research Octane Number - R.O.N.).

NCM01981

● Bruk ikke blyholdig bensin. Blyholdig

bensin kan påføre motoren alvorlig skade.

● Sørg for at vann og urenheter ikke kom-

mer inn i drivstofftanken. Forurenset drivstoff kan føre til dårlig ytelse eller motorskade. Bruk bare fersk bensin som har vært lagret i rene beholdere.

NMU36330

Bunnstoff

Et rent skrog gir båten bedre ytelse. Skroget bør holdes mest mulig fritt for groing under vannlinjen. Om nødvendig kan du behandle det med et godkjent bunnstoff for å hindre groing. Du må ikke bruke bunnstoff som inneholder kobber eller grafitt. Denne typen bunnstoff kan fremskynde korrosjon på motoren.

Page 21

NMU36341

ZMU04276

ZMU06894

EMISSION CONTROL INFORMATION MFI

THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EXHAUST REGULATIONS FOR SI MARINE ENGINES. REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

MEETS U.S. EPA EVAP STANDARDS USING CERTIFIED COMPONENTS. FAMILY: DISPLACEMENT: liters SPARK PLUG: FUEL: GASOLINE

FELs(HC+NOx/CO): g/kW-hr MAX POWER: kW IDLE SPEED: ± rpm IN NETRAL SPARK PLUG GAP (mm): VALVE LASH (mm) IN: EX:

YAMAHA MOTOR CO.,LTD.

Krav til kassering av motor

Du må aldri kaste (sette fra deg) motoren på ureglementert måte. Yamaha anbefaler at du rådfører deg med forhandleren om hvordan motoren kan kasseres.

NMU36352

Nødutstyr

Sørg for å ha følgende hjelpemidler om bord i tilfelle du skulle få problemer med utenbordsmotoren.

● Verktøysett med diverse skrutrekkere, ten-

ger, skrunøkler (også metriske dimensjoner) og elektroteip.

● Vanntett lommelykt med ekstra batterier.

● En ekstra motorstoppledning med klips.

● Reservedeler, f.eks. et ekstra sett med

tennplugger. Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

NMU39000

Informasjon om utslippskontroll

Følgende merker er festet på utenbordsmotorer som oppfyller kravene i det amerikanske regelverket.

NMU25230

Nordamerikanske modeller

Denne motoren oppfyller kravene i regelverket til Environmental Protection Agency (EPA) i USA for bensindrevne båtmotorer.

Spesifikasjoner og krav

Se merket som er festet på motoren for nærmere opplysninger.

NMU31560

Godkjenningsmerke for utslippskontrollsertifikat

Dette merket er festet på det nedre motordekselet. New Technology; (4-stroke) MFI

1. Plassering av godkjenningsmerke

NMU25262

Fabrikasjonsdatomerke

Dette merket er festet på klemme- eller svingfestet.

Page 22

Spesifikasjoner og krav

ZMU04277

ZMU04776

ZMU01702

ZMU01703

1. Plassering av fabrikasjonsdatomerke

NMU25273

Stjernemerker

Utenbordsmotoren har et stjernemerke fra California Air Resources Board (CARB). Du finner en beskrivelse av det aktuelle merket nedenfor.

som oppfyller kravene i normene for eksosutslipp fra vannjetmotorer på personlige farkoster og utenbords båtmotorer for 2001 fra Air Resources Board. Motorer som oppfyller disse kravene har 75% lavere utslipp enn vanlige totakts forgassermotorer. Disse motorene samsvarer med kravene i EPAs normer for 2006 for båtmotorer.

NMU40340

To stjerner—svært lavt utslipp Merket med to stjerner brukes på motorer

som oppfyller kravene i normene for eksosutslipp fra vannjetmotorer på personlige farkoster og utenbords båtmotorer for 2004 fra Air Resources Board. Motorer som oppfyller disse kravene har 20% lavere utslipp enn motorer merket med én stjerne.

NMU40330

Én stjerne—lavt utslipp Merket med én stjerne brukes på motorer

NMU40350

Tre stjerner—ultralavt utslipp Merket med tre stjerner brukes på motorer

som oppfyller kravene i normene for eksosutslipp fra vannjetmotorer på personlige far-

Page 23

koster og utenbords båtmotorer for 2008

ZMU01704

ZMU05663

eller eksosutslipp fra hekkaggregater og innenbords båtmotorer for 2003-2008 fra Air Resources Board. Motorer som oppfyller disse kravene har 65% lavere utslipp enn motorer merket med én stjerne.

NMU33861

Fire stjerner—superultralavt utslipp Merket med fire stjerner brukes på motorer

som oppfyller kravene i normene for eksosutslipp fra hekkaggregater og innenbords båtmotorer for 2009 fra Air Resources Board. Vannjetmotorer på personlige farkoster og utenbords båtmotorer kan også samsvare med disse normene. Motorer som oppfyller disse kravene har 90% lavere utslipp enn motorer merket med én stjerne.

Spesifikasjoner og krav

Page 24

Komponenter

MERK:

5 6

ZMU07338

NMU2579W

Komponentdiagram

* Vil kanskje ikke være nøyaktig som vist. Vil heller ikke nødvendigvis være del av standardutstyret på alle modeller (bestilles hos forhandler).

F115A, FL115A, F115A1, FL115A1

1. Motordeksel

2. Motordeksellås(er)

3. Dreneringsskrue

4. Antikavitasjonsplate

5. Trimfinne (anode)

6. Propell*

7. Kjølevannsinntak

8. Anode

9. Spyleplugg

10. Vannseparator

11. Power trim- og tiltbryter

12. Fjernkontrollboks (sidemontert)*

13. Fjernkontrollboks (toppmontert)*

14. Bryterpanel (for bruk med toppmontert type)*

15. Digital fartsmåler*

16. Digital turteller*

17. Forbruksmeter for drivstoff*

18. Fjernkontrollsender

19. Mottaker

20. Drivstofftank*

Page 25

FARE

ZMU05429

1. Turtellerenhet (firkantet type)*

ZMU02284

2. Turtellerenhet (rund type)*

3. Fartsmålerenhet (firkantet type)*

4. Farts- og bensinmålerenhet (firkantet type)*

5. Farts- og bensinmålerenhet (rund type)*

6. Forbruksmeter for drivstoff(firkantet type)*

Komponenter

NMU25802

Drivstofftank

Hvis modellen din ble levert med en bærbar drivstofftank, fungerer den som beskrevet nedenfor.

NWM00020

Drivstoffanken som følger med motoren skal utelukkende brukes til dette formålet og ikke til lagring av drivstoff. Gjeldende forskrifter skal overholdes.

1. Bensinkopling

2. Drivstoffmåler

3. Drivstofftanklokk

4. Lufteskrue

NMU25830

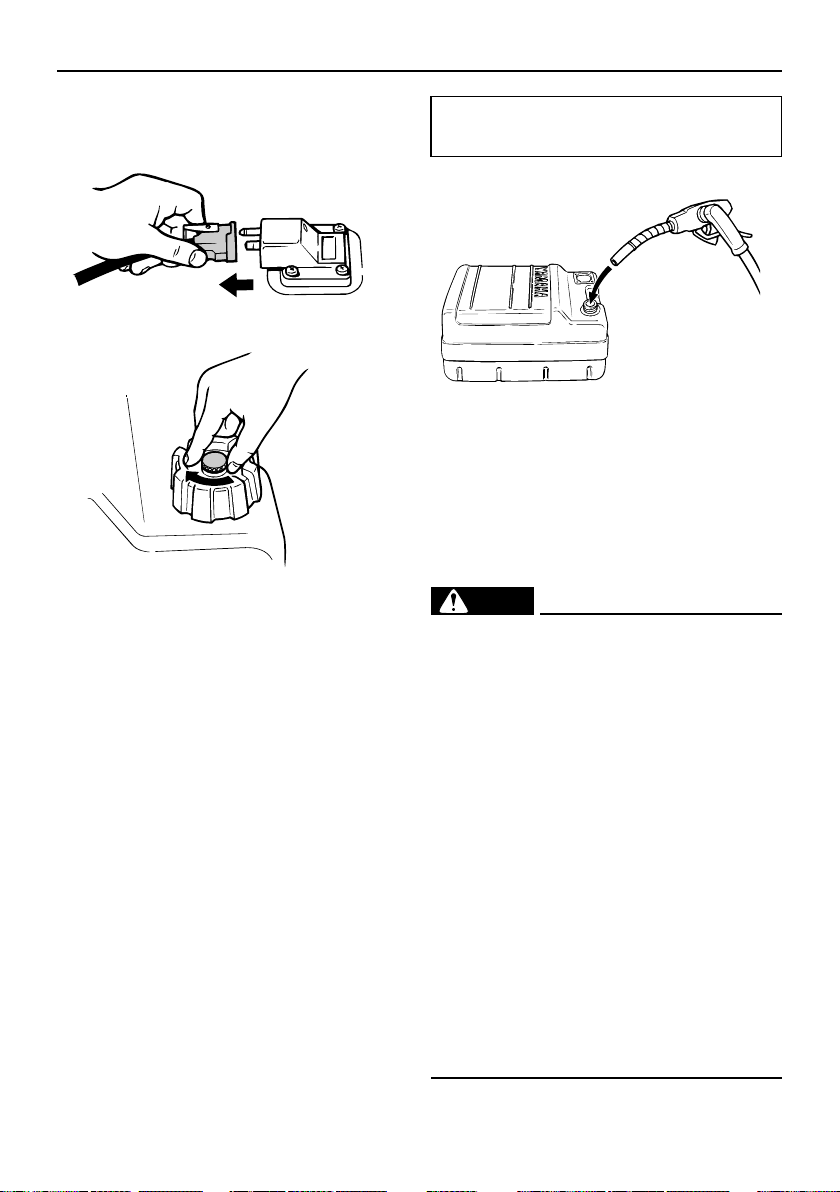

Bensinkopling

Brukes ved tilkopling av drivstoffslangen.

Page 26

Komponenter

ADVARSEL

MERK:

ZMU06455

NMU25841

Drivstoffmåler

Denne måleren er enten plassert på drivstofftanklokket eller på bensinkoplingssokkelen. Den viser omtrent hvor mye drivstoff det er igjen på tanken.

NMU25850

Drivstofftanklokk

Dette lokket lukker drivstofftanken. Etter at lokket er tatt av, kan tanken fylles med drivstoff. Du tar av lokket ved å skru det mot urviserne.

NMU25860

Lufteskrue

Denne skruen sitter på drivstofftanklokket. Du løser skruen ved å dreie den mot urviserne.

NMU38590

Fjernkontrollsender

Du velger låse- og opplåsingsmodus for Yamaha Security System ved hjelp av fjernkontrollsenderen. Inngangssignaler fra fjernkontrollsenderen mottas ikke når motoren går.

med en myk, tørr klut og deretter kontroller at den fungerer som den skal. Kontakt en Yamaha-forhandler hvis senderen ikke fungerer som den skal.

● Fjernkontrollsenderen må ikke utsettes

for høye temperaturer og ikke plasseres i direkte sollys.

● Du må ikke la fjernkontrollen falle ned,

utsette den for harde støt eller plassere tunge gjenstander på den.

● Bruk en myk og tørr klut til å rengjøre

fjernkontrollsenderen med. Bruk ikke vaskemiddel, alkohol eller andre kjemikalier.

● Forsøk ikke å demontere fjernkontroll-

senderen selv. Ellers er det ikke sikkert at senderen fungerer som den skal. Kontakt en Yamaha-forhandler hvis senderen må ha nytt batteri.

● Hvis du mistet fjernkontrollsenderen,

kan du ta kontakt med nærmeste Yamaha-forhandler. Sørg for å ha minst 2 sendere til enhver tid. Kontakt nærmeste Yamaha-forhandler hvis du har mistet begge senderne.

Ta godt vare på fjernkontrollsenderen slik at du ikke mister den.

NCM02100

● Fjernkontrollsenderen er ikke helt

vanntett. Senk ikke senderen ned i vann

eller bruk den under vann. Hvis sende-

ren senkes ned i vann, må du tørke den

● Ettersom mottakeren er programmert til

bare å gjenkjenne den interne koden fra denne senderen, kan innstillingen av sikkerhetssystemet bare endres med denne senderen. Kontakt en Yamaha-forhandler hvis fjernkontrollsenderen ikke fungerer som den skal.

● Skift battericelle etter 1 år, og deretter an-

nethvert år som en generell forholdsregel.

● Se de lokale forskriftene for håndtering av

spesialavfall når du skal kassere senderens batterier.

● Yamaha Security System gir mulighet for å

registrere inntil 5 fjernkontrollsendere. Kontakt nærmeste Yamaha-forhandler for

Page 27

Komponenter

ZMU06456

nærmere opplysninger.

NMU38600

Mottaker

Mottakeren styrer ECM (elektronisk kontrollmodul) for å hindre at motoren starter. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du installerer mottakeren.

NMU38610

Låse- og opplåsingsmodus for Yamaha Security System

Innstillingene for Yamaha Security System velges ved å trykke kortvarig på låse- eller opplåsingsknappen på fjernkontrollsenderen.

1. Låseknapp

2. Opplåsingsknapp

LÅSE

Når du trykker kortvarig på låseknappen på fjernkontrollsenderen, lyder pipealarmen én gang. Det tilkjennegir at låsemodus er valgt og at motoren ikke kan startes. Låsemodus velges bare når hovedbryteren står i “ ”posisjon (av). Motoren dreier rundt men kan ikke startes mens Yamaha Security System er i låsemodus.

LÅSE OPP

Når du trykker kortvarig på opplåsingsknappen på fjernkontrollsenderen, lyder pipealarmen to ganger. Det tilkjennegir at opplåsingsmodus er valgt og at motoren kan startes.

Modus

for

Yamaha

Security

System

Låse

Låse opp

NMU26181

Antall

pipesig-

naler

1 pipesig-

nal

2 pipesig-

naler

Hoved-

bryter

“”

“”/

“”

Motor

kan star-

tes

NEI

Fjernkontrollboks

Fjernkontrollspaken brukes til betjening av både gir og gass. De elektriske bryterne er montert på fjernkontrollboksen.

1. Power trim- og tiltbryter

2. Fjernkontrollspak

3. Frilåshendel

4. Gasshåndtak for fri

5. Hovedbryter

6. Stoppbryter for motor

7. Friksjonsskrue på gasshåndtak

Page 28

Komponenter

ZMU04569

ZMU04573

1. Fjernkontrollspak

2. Power trim- og tiltbryter

3. Frigass

4. Friksjonsskrue på gasshåndtak

NMU26190

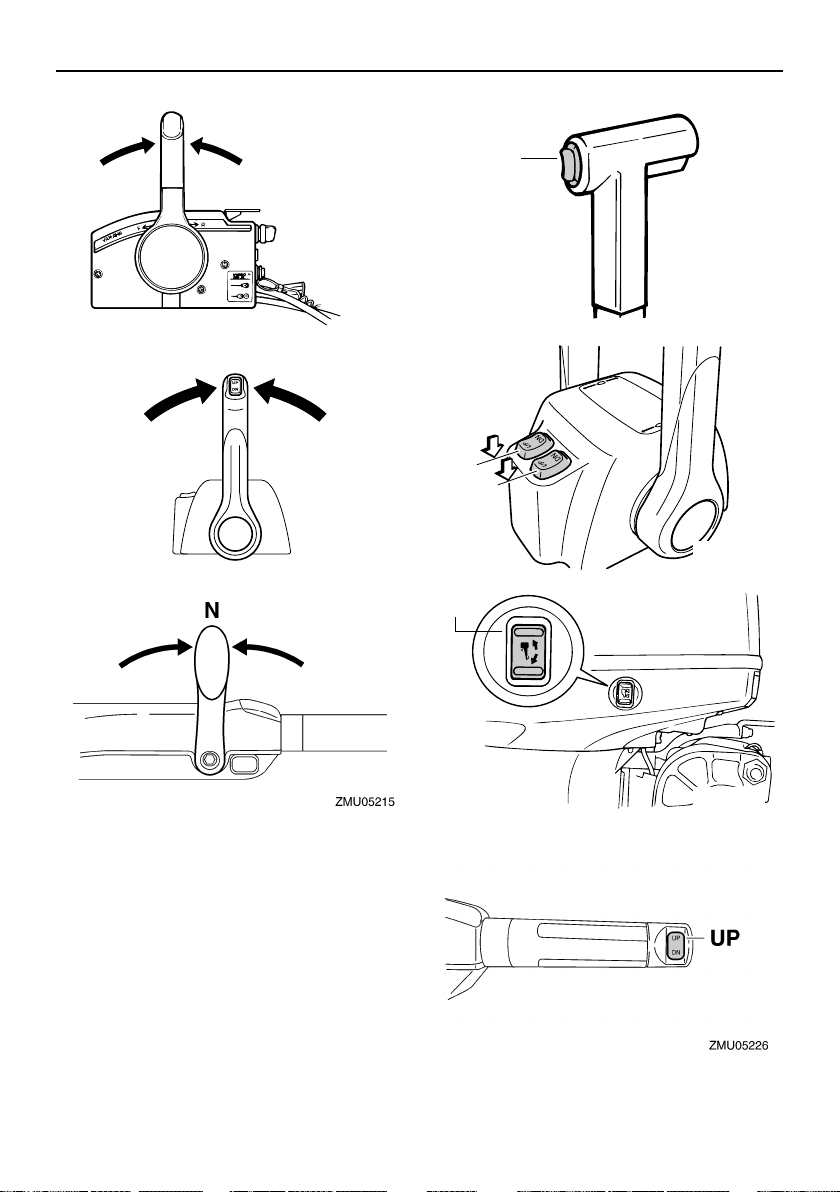

Fjernkontrollspak

Når spaken skyves frem fra fri-posisjon, koples forovergiret inn. Når spaken trekkes tilbake fra fri-posisjon, koples reversgiret inn. Motoren vil fortsatt gå på tomgang helt til spaken flyttes ca. 35 (du vil kjenne litt motstand). Når spaken skyves lengre frem, åpnes gasspjeldet og motoren øker turtallet.

1. Fri “ ”

2. Forover “ ”

3. Revers “ ”

4. Girskift

5. Helt lukket

6. Gasspjeld

7. Helt åpent

1. Fri “ ”

2. Forover “ ”

3. Revers “ ”

4. Girskift

5. Helt lukket

6. Gasspjeld

7. Helt åpent

NMU26201

Frilåshendel

For at du skal få skiftet gir fra fri-posisjon, må du først trekke frilåshendelen oppover.

1. Frilåshendel

NMU26212

Gasshåndtak for fri

Du kan gi gass uten å skifte til forover- eller reversgir ved å sette fjernkontrollspaken i fri og vippe gasshåndtaket for fri oppover.

Page 29

MERK:

1. Helt åpent

ZMU04575

2. Helt lukket

Gasshåndtaket for fri kan bare brukes når fjernkontrollspaken står i fri. Fjernkontrollspaken kan bare brukes når gasshåndtaket for fri er i lukket stilling.

NMU26233

Frigass

Du kan gi gass uten å skifte til forover- eller reversgir ved å trykke på frigassbryteren og betjene fjernkontrollspaken.

Komponenter

bevege fjernkontrollspaken minst 35 før du får gitt gass.

● Sett fjernkontrollspaken i fri-posisjon etter

at du har brukt frigassbryteren. Frigassbryteren går automatisk tilbake til utgangsposisjonen. Deretter kopler fjernkontrollspaken inn forover- og reversgiret på vanlig måte.

NMU25912

Styrekult

Når du vil endre retning, fører du styrekulten til venstre eller høyre etter behov.

NMU25923

Girspak

Før girspaken forover for å sette den i forovergir eller bakover for å sette den i reversgir.

1. Helt åpent

2. Helt lukket

3. Frigass

● Frigassbryteren kan bare trykkes inn når

● Etter at du har trykket på bryteren, må du

fjernkontrollspaken står i fri-posisjon.

1. Forover “ ”

2. Fri “ ”

3. Revers “ ”

Page 30

Komponenter

ZMU04646

NMU25941

Gasshåndtak

Gasshåndtaket befinner seg på styrekulten. Vri gasshåndtaket mot urviserne for å øke farten og med urviserne for å senke farten.

NMU25961

Gassindikator

Drivstofforbrukskurven på gassindikatoren viser den forholdsvise mengden drivstoff som brukes ved hver enkelt gasspjeldstilling. Velg den innstillingen som gir best ytelse og drivstofføkonomi i forhold til bruken.

serne for å minske motstanden. FARE!

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å bevege fjernkontrollspaken eller gasshåndtaket. Dermed kan det inntreffe en ulykke.

[NWM00032]

1. Gassindikator

NMU25976

Friksjonsskrue på gasshåndtak

En friksjonsanordning gir justerbar motstand ved betjening av gasshåndtaket eller fjernkontrollspaken. Den kan justeres etter behov. Drei friksjonsskruen med urviserne for å øke motstanden. Drei friksjonsskruen mot urvi-

Hvis du vil føre båten med konstant fart, trekker du til friksjonsskruen for å opprettholde den aktuelle gassinnstillingen.

Page 31

NMU25994

START

OFF

START

OFF

ZMU04564

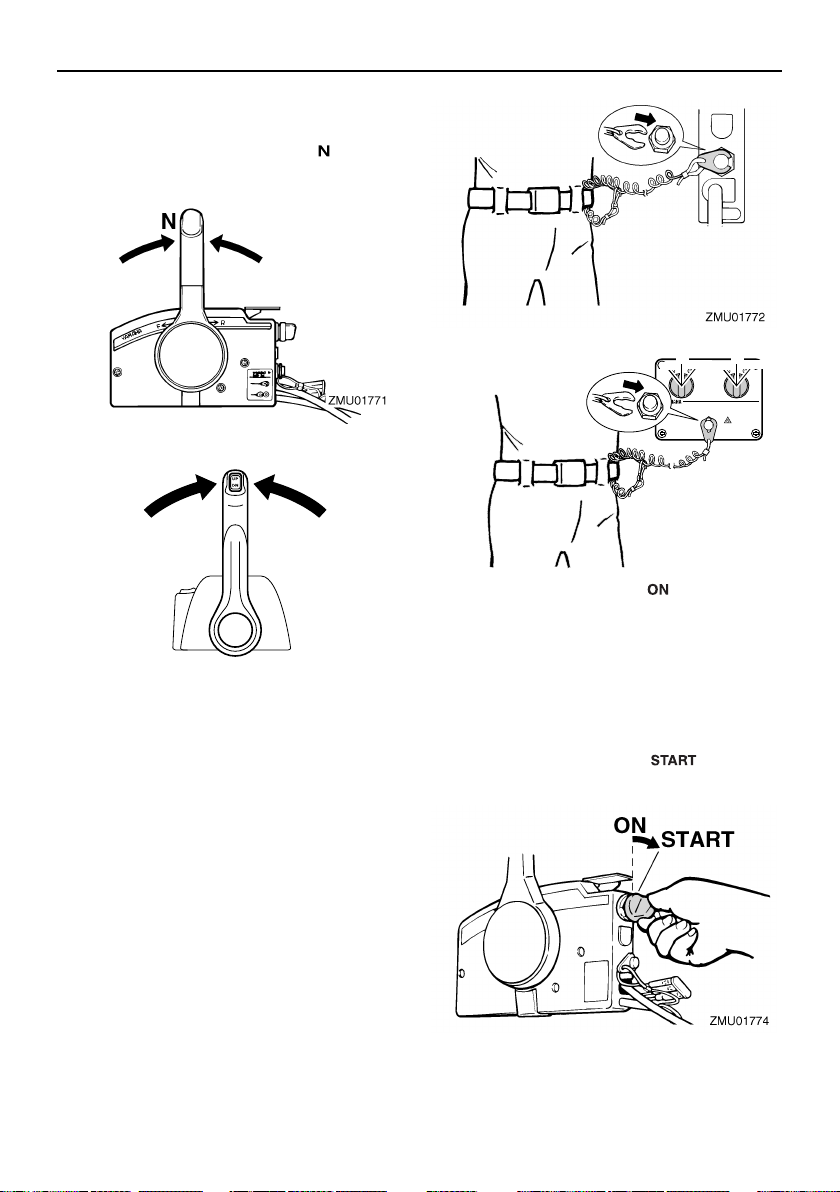

Motorstoppledning og klips

Klipset må være festet til stoppbryteren for motoren for at den skal kunne gå. Ledningen skal festes til et sikkert sted på båtførerens klær, armer eller ben. Hvis båtføreren ved et uhell skulle falle over bord eller komme bort fra styreplassen, trekker ledningen ut klipset slik at motorens tenningskrets brytes. Dermed kan ikke båten forsvinne med motoren i gang. FARE! Fest motorstoppledningen

til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

[NWM00122]

Komponenter

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

NMU26002

Stoppknapp

Motoren stopper når du trykker på motorens stoppknapp.

Page 32

Komponenter

FARE

MERK:

OFF

START

OFF

START

ZMU04566

NMU26091

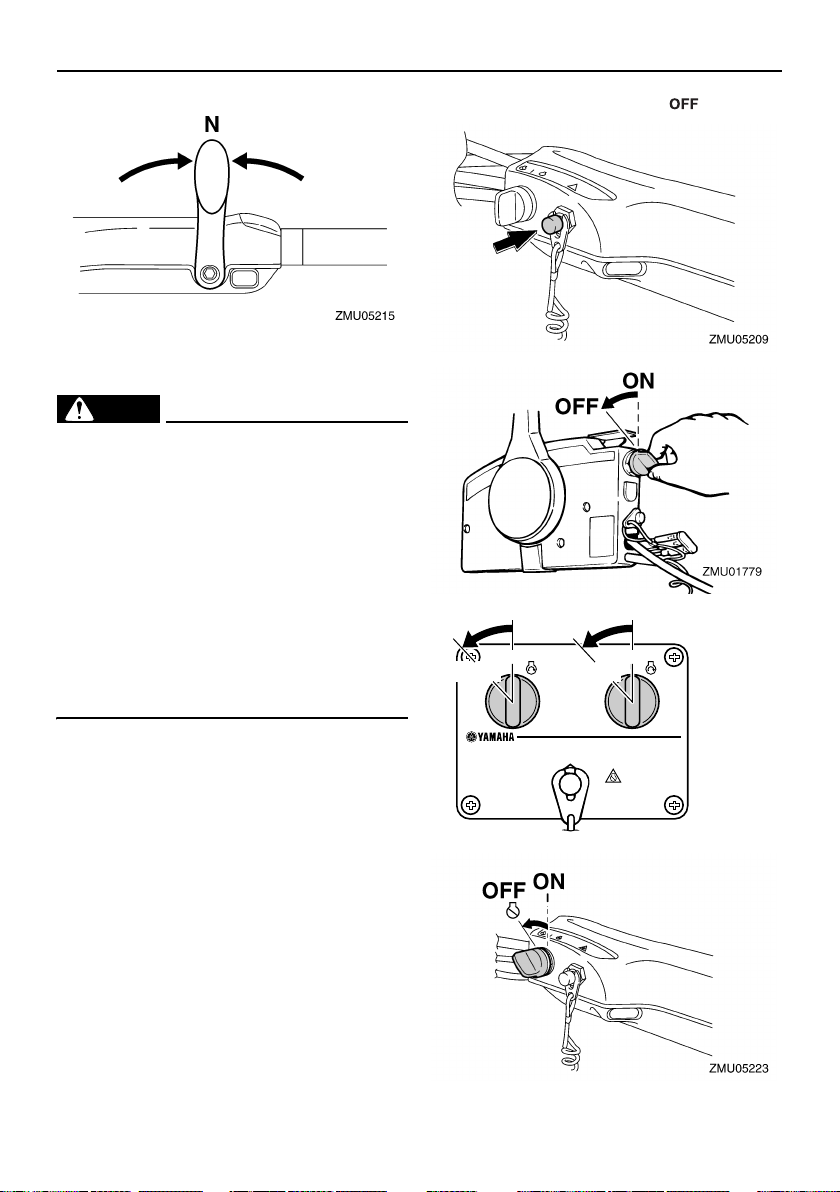

Hovedbryter

Hovedbryteren styrer tenningssystemet. Virkemåten er beskrevet nedenfor.

● “” (av)

Når hovedbryteren står i “ ”-posisjon (av), er de elektriske kretsene utkoplet og nøkkelen kan tas ut.

● “” (på)

Når hovedbryteren står i “ ”-posisjon (på), er de elektriske kretsene innkoplet og nøkkelen kan ikke tas ut.

● “” (start)

Når hovedbryteren står i “ ”-posisjon (start), dreier startmotoren rundt for å starte motoren. Når du slipper nøkkelen, går den automatisk tilbake til “ ”-posisjonen (på).

NMU26111

Styrefriksjonsjusteringsanordning

En friksjonsanordning sørger for motstand i styremekanismen. Den kan justeres etter behov. Det er plassert en justeringshendel nederst på styrekultbraketten. Drei hendelen mot babord side “A” for å øke motstanden. Drei hendelen mot styrbord side “B” for å minske motstanden.

NWM00040

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å styre båten. Dermed kan det inntreffe en ulykke.

● Kontroller at styrekulten beveger seg lett

når hendelen dreies mot styrbord side “B”.

● Ha ikke smøremidler som for eksempel fett

på friksjonsflatene til styrefriksjonsjuste-

Page 33

Komponenter

FARE

ZMU04223

ringsanordningen.

NMU26143

Power trim- og tiltbryter på fjernkontroll eller styrekult

Power trim- og tiltsystemet justerer utenbordsmotorens vinkel i forhold til akterspeilet. Når du trykker bryteren “ ” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du trykker bryteren “ ” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 63 og 65.

utenbordsmotoren oppover og deretter vippes den opp. Når du skyver bryteren “ ” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 65.

NWM01031

Bruk power trim- og tiltbryteren på det nedre motordekselet bare etter at båten har stanset helt opp og motoren er stoppet. Hvis du forsøker å bruke denne bryteren mens båten er i bevegelse, øker faren for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

NMU26154

Power trim- og tiltbryter på nedre motordeksel

Power trim- og tiltbryteren er plassert på siden av det nedre motordekselet. Når du skyver bryteren “ ” (opp), trimmes

1. Power trim- og tiltbryter

NMU26163

Power trim- og tiltbrytere (dobbel toppmontert type)

Power trim- og tiltsystemet justerer utenbordsmotorens vinkel i forhold til akterspeilet. Når du skyver bryteren “ ” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du trykker bryteren “ ” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når

Page 34

Komponenter

MERK:

FARE

ADVARSEL

ZMU04601

ZMU02525

ZMU01863

du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryterne på side 63 og 65.

1. Power trim- og tiltbryter

På fjernkontrollen for to motorer styrer bryteren på fjernkontrollspaken begge motorene samtidig.

NMU26244

Trimfinne med anode

NWM00840

Hvis trimfinnen er feil justert, kan det føre til at båten blir vanskelig å styre. Prøvekjør alltid båten etter at trimfinnen er montert eller skiftet ut for å kontrollere at styringen fungerer som den skal. Trekk til bolten etter at du har justert trimfinnen.

Trimfinnen skal justeres slik at styreanordningen kan dreies både til høyre og venstre ved bruk av like stor kraft. Hvis båten dreier av mot venstre (babord), dreier du trimfinnens bakre ende mot babord “A” i figuren. Hvis båten dreier av mot høyre (styrbord), dreier du trimfinnens ende mot styrbord “B” i figuren.

NCM00840

Trimfinnen fungerer også som en anode

for å beskytte motoren mot elektrokjemisk korrosjon. Mal derfor aldri trimfinnen, ettersom den da vil miste effekten som anode.

1. Trimfinne

2. Bolt

3. Lokk

Boltens tiltrekkingsmoment:

43.0 Nm (4.3 kgf-m, 32 ft-lb)

NMU26341

Tiltstøtte for modell med power trim og tilt

Lås tiltstøtten til klemmefestet for å holde utenbordsmotoren i oppvippet stilling.

Page 35

Komponenter

ADVARSEL

MERK:

ZMU03979

ZMU04225

ZMU04226

ZMU04256

1. Tiltstøtte

NCM00660

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NMU26383

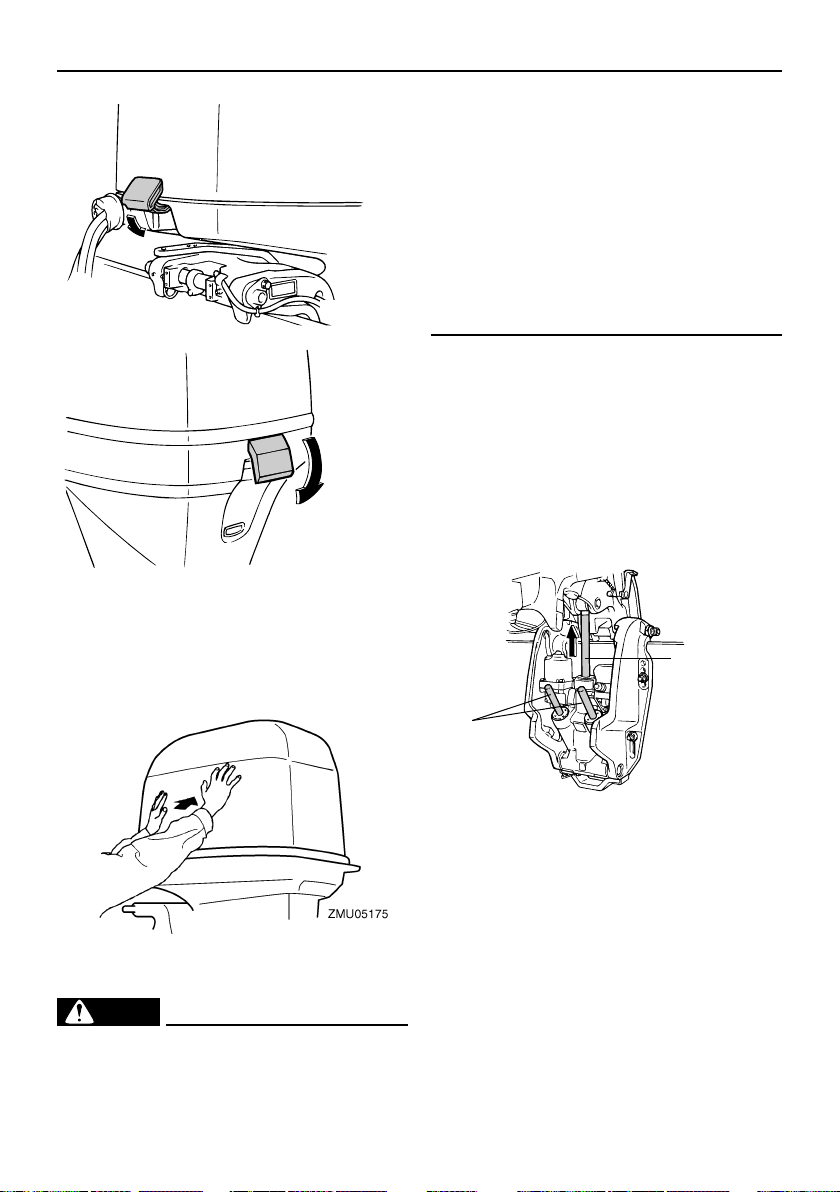

Motordeksellås (opptrekkingstype)

Trekk motordeksellåsen(e) opp og løft av dekselet når du vil ta av motordekselet. Når du skal sette på igjen dekselet, må du kontrollere at det passer korrekt i gummitetningen. Fest deretter dekselet igjen ved å føre motordeksellåsen(e) nedover.

1. Motordeksellås(er)

NMU26462

Spyleplugg

Spylepluggen brukes til rengjøring av motorens kjølevannspassasjer ved hjelp av en hageslange og springvann.

1. Spyleplugg

Du finner nærmere opplysninger om hvordan du bruker spylepluggen på side 73.

NMU35562

Drivstoffilter/vannseparator

Denne motoren har kombinert drivstoffilter/vannseparator og tilknyttet varslingssystem. Hvis vannet som skilles ut fra drivstoffet overskrider et bestemt volum, aktiveres varselanordningen til 6Y8-flerfunksjonsturtelleren.

Page 36

Komponenter

ZMU05483

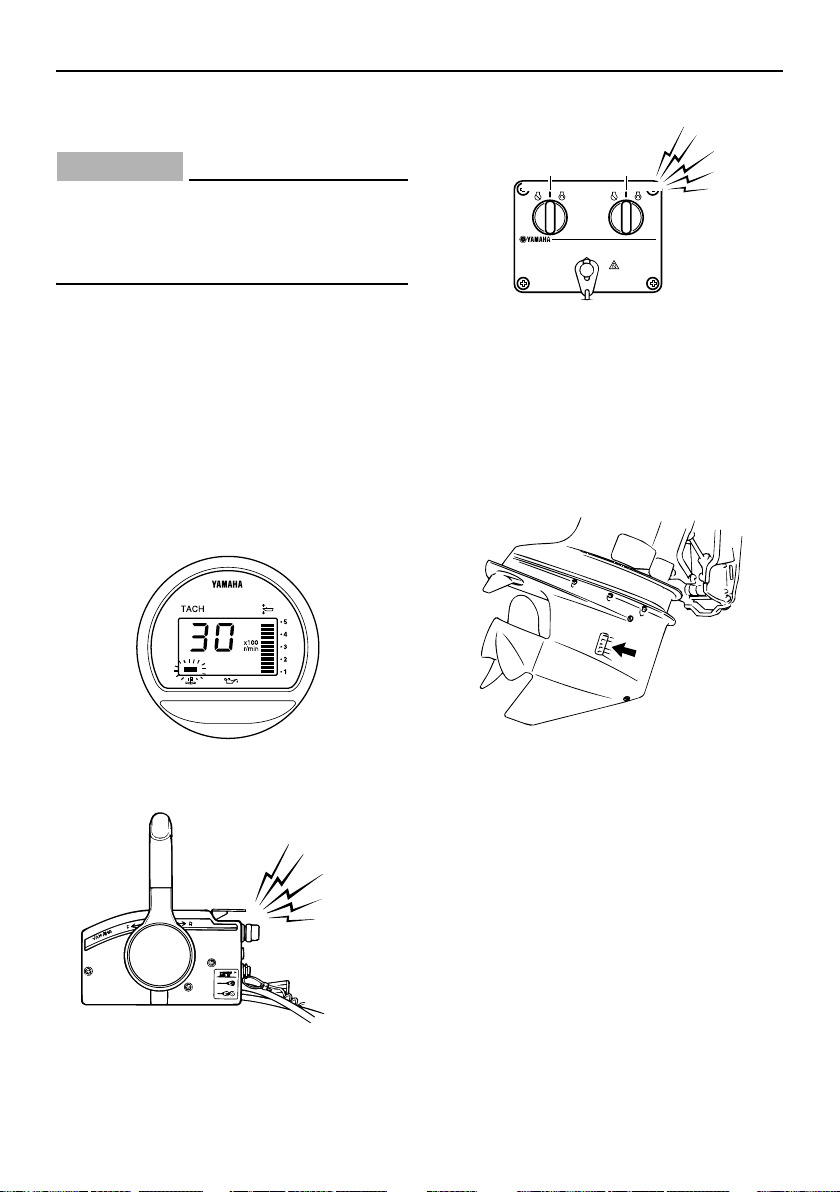

Aktivering av varselanordning

● Varselindikatoren for vannseparator på

6Y8-flerfunksjonsturtelleren blinker.

● Lydalarmen utløses periodisk bare når gir-

spaken står i fri.

● Hvis varslingssystemet er aktivert, må du

stoppe motoren og kontakte en Yamaha-

forhandler umiddelbart.

NMU26303

Varselindikator

Hvis det oppstår en tilstand i motoren som du bør varsles om, tennes indikatoren. Du finner nærmere opplysninger om hvordan du leser av varselindikatoren på side 44.

1. Varselindikator

Page 37

Instrumenter og indikatorer

ADVARSEL

MERK:

ZMU03601

NMU36014

Indikatorer

NMU36024

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, tennes denne indikatoren. Se side 44 for nærmere opplysninger.

NCM00022

● Kjør ikke videre hvis varselindikatoren

for lavt oljetrykk lyser og motoroljeni-

vået er på et minimum. Det vil føre til al-

vorlig motorskade.

● Varselindikatoren for lavt oljetrykk vi-

ser ikke oljenivået. Bruk peilepinnen for

å kontrollere hvor mye olje det er igjen.

Se side 50 for nærmere opplysninger.

1. Overhetingsindikator

NMU31414

Digital turteller

Turtelleren viser motorturtallet og har følgende funksjoner. Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

1. Varselindikator for lavt oljetrykk

NMU36033

Overhetingsindikator

Hvis motortemperaturen blir for høy, tennes denne indikatoren. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 44.

NCM00052

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

1. Turteller

2. Triminstrument

3. Timeteller

4. Varselindikator for lavt oljetrykk

5. Overhetingsindikator

6. Innstillingsknapp

7. Modusknapp

Varselindikatoren for vannseparator og varselindikatoren for motorfeil på den digitale turtelleren er ikke i funksjon for denne moto-

Page 38

Instrumenter og indikatorer

ADVARSEL

ZMU01740

ZMU01741

ren.

NMU36050

Turteller

Turtelleren viser motorturtallet i antall hundre omdreininger per minutt (o/min). Hvis for eksempel turtelleren viser “22”, er motorturtallet 2200 o/min.

NMU26621

Triminstrument

Dette instrumentet viser utenbordsmotorens trimvinkel.

● Noter deg hvilke trimvinkler som fungerer

best sammen med båten under forskjellige

forhold. Juster trimvinkelen slik at du får

ønsket innstilling ved å betjene power trim-

og tiltbryteren.

● Hvis motorens trimvinkel overstiger den

angitte vinkelen, begynner det øverste

segmentet i triminstrumentets display å

blinke.

For å endre visningsformatet trykker du på “ ”-knappen (modus). Du kan vise timer totalt og turtimer eller slå av visningen. For å nullstille turtimene trykker du samtidig på knappen “ ” (sett) og “ ” (modus) i mer enn 1 sekund når turtimene vises. Da tilbakestilles tripptelleren til 0 (null). Motorens totale antall driftstimer kan ikke nullstilles.

NMU26524

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, begynner varselindikatoren å blinke. Se side 44 for nærmere opplysninger.

NCM00022

NMU26651

Timeteller

Dette instrumentet viser antallet timer motoren har gått. Det kan stilles slik at det viser det totale timeantallet eller timeantallet for den aktuelle turen. Du kan også slå visningen av verdien på og av.

● Kjør ikke videre hvis varselindikatoren

for lavt oljetrykk lyser og motoroljenivået er på et minimum. Det vil føre til alvorlig motorskade.

● Varselindikatoren for lavt oljetrykk vi-

ser ikke oljenivået. Bruk peilepinnen for å kontrollere hvor mye olje det er igjen. Se side 50 for nærmere opplysninger.

Page 39

Instrumenter og indikatorer

ADVARSEL

ZMU01736

ZMU01737

1. Varselindikator for lavt oljetrykk

NMU26583

Overhetingsindikator

Hvis motortemperaturen blir for høy, begynner varselindikatoren å blinke. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 44.

NCM00052

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

1. Overhetingsindikator

NMU26602

Digital fartsmåler

Dette instrumentet viser båtens fart og annen informasjon.

1. Fartsmåler

2. Drivstoffmåler

3. Trippmeter/klokke/voltmeter

4. Varselindikator(er)

Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

NMU36061

Fartsmåler

På fartsmåleren vises farten i km/h, mph eller knop, alt etter hva du foretrekker. Velg ønskede måleenheter ved å stille inn velgerbryteren på instrumentets bakside. Innstillingen fremgår av illustrasjonen.

1. Lokk

2. Velgerbryter (for fartsmåler)

3. Velgerbryter (for bensinnivåføler)

NMU26713

Drivstoffmåler

Åtte segmenter viser drivstoffnivået. Når alle

Page 40

Instrumenter og indikatorer

ZMU01745

segmentene vises, er tanken full.

Drivstoffnivåverdien kan være unøyaktig som følge av følerens posisjon i drivstofftanken og båtens stilling i vannet. Hvis båten har en trimvinkel hvor baugen peker oppover eller svinger hele tiden, kan det gi feil verdier. Ikke juster velgerbryteren for bensinmåleren (føleren). Ved uriktig innstilling av velgerbryteren på instrumentet vises feilaktige verdier. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du stiller inn velgerbryteren på riktig måte. ADVARSEL: Motoren

kan påføres skade hvis den kjøres tom for bensin.

NMU36071

[NCM01770]

Trippmeter / klokke / voltmeter

I displayet vises enten trippmeteret, klokken eller voltmeteret. For å endre visning trykker du gjentatte ganger på “ ”-knappen (modus) til indikatoren på instrumentet peker på “ ” (trippmeter), “ ” (klokke) eller “ ” (voltmeter).

NMU26691

Trippmeter

Dette instrumentet viser strekningen som båten har tilbakelagt siden instrumentet sist ble nullstilt. Den tilbakelagte strekningen vises i kilometer eller miles, alt etter hvilken måleenhet som er valgt for fartsmåleren. Når du skal nullstille trippmeteret, trykker du

på knappene “ ” (sett) og “ ” (modus) samtidig. Den tilbakelagte strekningen lagres i minnet ved hjelp av strøm fra batteriet. De lagrede dataene går tapt hvis du kopler fra batteriet.

NMU26701

Klokke

Stille klokken:

1. Forviss deg om at instrumentet er i “ ”-modus (tid).

2. Trykk på “ ”-knappen (sett). Da begynner timetallet å blinke.

3. Trykk på “ ”-knappen (modus) til ønsket timeverdi vises.

4. Trykk på “ ”-knappen (sett) igjen. Da begynner minuttallet å blinke.

5. Trykk på “ ”-knappen (modus) til ønsket minuttverdi vises.

6. Trykk en gang til på “ ”-knappen (sett) for å starte klokken.

Klokken er batteridrevet. Klokken stanser

Page 41

Instrumenter og indikatorer

ZMU01748

hvis du kopler fra batteriet. Still klokken etter at du har koplet til batteriet igjen.

NMU36080

Voltmeter

Voltmeteret viser batteriets lading i volt (V).

NMU26721

Varselindikator for drivstoffnivå

Hvis drivstoffnivået synker til ett segment, begynner varselsegmentet for drivstoffnivå å blinke. Kjør ikke videre for full gass hvis en varselanordning er aktivert. Gå til havn i dorgefart.

ADVARSEL: Motoren kan påføres skade hvis den kjøres tom for bensin.

[NCM01770]

1. Indikator for lav batterispenning

NMU26741

Forbruksmeter for drivstoff

Forbruksmeteret for drivstoff viser drivstofforbruket når motoren går.

1. Varselsegment for drivstoffnivå

NMU26732

Varselindikator for lav batterispenning

Hvis batterispenningen faller, vises verdien automatisk i displayet samtidig som den blinker. Gå til havn snarest mulig hvis en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du lader batteriet.

1. Drivstoffgjennomstrømningsmåler

2. Drivstofforbruksmåler / Drivstofføkonomimåler / Turtallssynkronisering for to motorer

3. Varselindikator for vannseparator (fungerer bare når føler er montert)

Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

NMU26752

Drivstoffgjennomstrømningsmåler

Drivstoffgjennomstrømningsmåleren viser gjennomstrømningsmengden for et tidsrom på én time ved den aktuelle bruken av motoren.

● Drivstoffgjennomstrømningsmåleren viser

Page 42

Instrumenter og indikatorer

ZMU01749

ZMU01751

gallon/time eller liter/time, alt etter hva du foretrekker. Velg ønskede måleenheter ved å stille inn velgerbryteren på instrumentets bakside under monteringen.

1. Velgerbryter

● Drivstofforbruksmåleren og drivstofføko-

nomimåleren viser samme måleenhet. Drivstoffgjennomstrømningsverdiene er ikke nøyaktige når motoren går med et turtall under ca. 1300 o/min. Når drivstoffpumpen kobles inn og ut, indikeres enten ingen drivstoffgjennomstrømning i displayet eller en høyere gjennomstrømning enn det faktiske gjennomsnittsforbruket. Ved bruk av to motorer: drivstoffgjennomstrømningsmåleren kan vise drivstoffgjennomstrømningen til den ene eller begge motorene.

på “ ”-knappen (sett) til instrumentet viser “ ” (kun for drivstoffgjennomstrømning til styrbord motor), “ ” (kun for drivstoffgjennomstrømning til babord motor), eller “ ” (for total drivstoffgjennomstrømning til begge motorer).

NMU36090

Drivstofforbruksmåler / Drivstofføkonomimåler / Turtallssynkronisering for to motorer

I displayet vises enten drivstofforbruksmåleren, drivstofføkonomimåleren eller turtallssynkroniseringen for to motorer. For å endre visning trykker du gjentatte ganger på “ ”-knappen (modus) til indikatoren på instrumentet peker på “ ” (drivstofforbruksmåler), “ ” (drivstofføkonomimåler) eller “ ” (turtallssynkronisering for to motorer).

NMU26761

Drivstofforbruksmåler

På dette instrumentet vises det totale drivstofforbruket siden instrumentet sist ble nullstilt. Når du skal nullstille måleren for totalt drivstofforbruk, trykker du på knappene “ ” (sett) og “ ” (modus) samtidig.

Når du vil endre visningen av drivstoffgjennomstrømning, trykker du gjentatte ganger

NMU26771

Drivstofføkonomi

På dette instrumentet vises omtrentlig tilbakelagt strekning for hver liter eller gallon når du kjører båten.

Page 43

Instrumenter og indikatorer

ZMU01752

ZMU01753

ZMU01754

Hvis det er montert to motorer på båten, viser instrumentet bare samlet drivstofføkonomi for begge motorene.

● Drivstofforbruket varierer mye med båt-

konstruksjon, vekt, propellen som benyt-

tes, motorens trimvinkel, forholdene på

sjøen (herunder vind) og gasshåndtakets

stilling. Drivstofforbruket varierer også litt

med vanntypen (saltvann, ferskvann og

forurensningsgrad), lufttemperatur og -fuk-

tighet, hvor ren båtens bunn er, motorens

monteringshøyde, båtførerens ferdigheter

samt bensinens sammensetning (vinter-

eller sommerdrivstoff og mengden av til-

setningsstoffer).

● Yamahas digitale fartsmåler og forbruks-

meter for drivstoff beregner fart, tilbakelagt

strekning samt drivstofføkonomi ut fra van-

nets bevegelse ved båtens akterende.

Denne strekningen kan avvike mye fra den

strekningen som faktisk er tilbakelagt på

grunn av vannstrømmer, havdønninger og

vannhastighetsfølerens tilstand (hvis den

er delvis tilstoppet eller skadd).

● Enkelte motorer kan ha litt forskjellig driv-

stofforbruk på grunn av produksjonsfor-

skjeller. Disse forskjellene kan være enda

større hvis motorene er fra forskjellige mo-

dellår. Dessuten kan propellvariasjoner

også gi mindre utslag i drivstofforbruket,

selv om propellene har like basismål og lik

konstruksjon.

NMU26782

Turtallssynkronisering for to motorer

På dette instrumentet vises forskjellen i motorturtall (o/min) mellom babord og styrbord motor som kan benyttes som rettesnor når du skal synkronisere de to motorenes turtall.

1. Turtall på babord motor er høyere

2. Turtall på babord motor er litt høyere

3. Motorturtallet er synkronisert likt mellom babord og styrbord motor

4. Turtall på styrbord motor er litt høyere

5. Turtall på styrbord motor er høyere

Hvis de to motorenes turtall ikke er synkronisert under kjøring, kan du synkronisere dem ved å justere trimvinkel eller gass. Hvis det er store forskjeller i trimvinkel eller det kreves gasspådrag for å synkronisere motorene, kan du kontakte Yamaha-forhandleren for å få justert gasskablene.

Page 44

Instrumenter og indikatorer

ZMU05415

ZMU05416

NMU31653

6Y8

Flerfunksjonsinstrumenter

Flerfunksjonsinstrumenter har 6 typer målerenheter; turtellerenhet (firkantet eller rund utførelse), fartsmålerenhet (firkantet utførelse), farts- og drivstoffmålerenhet (firkantet eller rund utførelse) og forbruksmeter for drivstoff (firkantet utførelse). Indikatorsystemet er litt forskjellig på de runde og firkantede utførelsene. Kontroller den aktuelle enhetens modell og utførelse nøye. I denne håndboken beskrives hovedsakelig varselindikatorene. Du finner nærmere opplysninger om hvordan du stiller inn instrumentene eller endrer indikatorsystemene i den medfølgende instruksjonsboken.

NMU36184

6Y8-flerfunksjonsturtellere

Turtelleren viser motoromdreiningene per minutt. Den fungerer som triminstrument, justerer dorgefarten, display for kjølevanns/motortemperatur, display for batterispenning, display for timer totalt/turtimer, display for oljetrykk, vannvarselindikator, varselindikator for motorfeil og varselanordning for periodisk vedlikehold. Hvis det er montert føler for kjølevannstrykk, kan enheten også vise displayet for kjølevannstrykk. Men selv om føleren for kjølevannstrykk ikke er montert, kan displayet for kjølevannstrykk vises ved å kople en tilleggsføler til enheten. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Turtelleren kan leveres i rund eller firkantet utførelse. Kontroller hvilken type turtellerenhet du har.

1. Innstillingsknapp

2. Modusknapp

1. Turteller

2. Triminstrument

3. Flerfunksjonsdisplay

4. Kjølevannstrykk

5. Kjølevanns-/motortemperatur

6. Vannvarselindikator

7. Batterispenning

8. Oljetrykk (4-taktsmodeller)

Page 45

MERK:

1. Innstillingsknapp

ZMU05417

1452

6879

ZMU05418

ZMU06457

ZMU06458

2. Modusknapp

Instrumenter og indikatorer

Yamaha-forhandler umiddelbart.

For å stoppe lydalarmen trykker du på knappen “ ” (sett) eller “ ” (modus).

NMU38620

Yamaha Security Systeminformasjon

Drei hovedbryteren til “ ”-posisjonen (på). Da vises den valgte Yamaha Security System-modusen (Låse [Lock] / Låse opp [Unlock]) i displayet.

Opplåsingsmodus

1. Turteller

2. Triminstrument

3. Flerfunksjonsdisplay

4. Vannvarselindikator

5. Varselindikator for motorfeil/vedlikeholdsindikator

6. Kjølevannstrykk

7. Oljetrykk (4-taktsmodeller)

8. Kjølevanns-/motortemperatur

9. Batterispenning

NMU36190

Kontroller ved oppstart

Sett fjernkontrollspaken / girspaken i fri og drei hovedbryteren til “ ” (på). Etter at alle displayene er tent og timer totalt vises, går instrumentet over til vanlig drift. Hvis lydalarmen utløses og vannseparatorens varselindikator blinker, må du kontakte nærmeste

Page 46

Instrumenter og indikatorer

ADVARSEL

ZMU06459

ZMU06460

ZMU05430

ZMU05431

ZMU05421

Låsemodus

Stopp motoren umiddelbart hvis lydalarmen utløses og varselindikatoren for lavt oljetrykk blinker. Kontroller motoroljemengden og etterfyll olje om nødvendig. Hvis varselanordningen har blitt aktivert ved riktig motoroljemengde, må du kontakte nærmeste Yamaha-forhandler.

NCM01601

Bruk ikke motoren hvis varselindikatoren for lavt oljetrykk er aktivert. Det vil føre til

NMU36130

Varsel for lavt oljetrykk

Hvis motoroljetrykket faller for lavt, begynner varselindikatoren for lavt oljetrykk å blinke og motorturtallet reduseres automatisk til ca. 2000 o/min.

alvorlig motorskade.

NMU36221

Varsel for overoppheting

Hvis motortemperaturen blir for høy under kjøring, begynner overhetingsindikatoren å blinke. Motorturtallet reduseres automatisk til ca. 2000 o/min.

Page 47

Instrumenter og indikatorer

ADVARSEL

ZMU05422

ZMU05423

ZMU05424

ZMU05425

Stopp motoren umiddelbart hvis lydalarmen utløses og varselanordningen for overoppheting er aktivert. Kontroller om kjølevannsinntaket er tilstoppet.

NCM01592

● Kjør ikke videre hvis overhetingsindi-

katoren blinker. Det vil føre til alvorlig

motorskade.

● Bruk ikke motoren etter at en varselan-

ordning er aktivert. Rådfør deg med

nærmeste Yamaha-forhandler hvis du

ikke får lokalisert og rettet feilen.

NMU36150

Varsel for vannseparator

Denne indikatoren blinker hvis det har samlet seg vann i vannseparatoren (drivstoffilter) under kjøring. I så fall må du stoppe motoren umiddelbart og se på side 93 i denne håndboken hvordan du tapper vann av drivstoffilteret. Gå til havn snarest mulig og kontakt en Yamaha-forhandler umiddelbart.

NCM00910

Bensin blandet med vann kan påføre motoren skader.

NMU36160

Varsel for motorfeil

Denne indikatoren blinker ved funksjonsfeil på motoren under kjøring. Gå til havn snarest mulig og kontakt en Yamaha-forhandler umiddelbart.

Page 48

Instrumenter og indikatorer

ADVARSEL

ZMU05426

ZMU05427

ZMU05428

NCM00920

I så fall vil ikke motoren fungere som den skal. Kontakt en Yamaha-forhandler umiddelbart.

NMU36170

Varsel for lav batterispenning

Hvis batterispenningen faller, begynner varselindikatoren for lav batterispenning og batterispenningsverdien å blinke. Gå til havn snarest mulig hvis varselanordningen for lav batterispenning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du lader batteriet.

NMU36232

6Y8-flerfunksjonsfarts- og

drivstoffmålere

Farts- og drivstoffmålerenheten viser båtens fart og fungerer dessuten som drivstoffmåler, display for totalt drivstofforbruk, display for drivstofføkonomi, display for drivstoffgjennomstrømning og display for systemspenning. Du velger visning (display) med knappene “ ” (sett) og “ ” (modus), slik som beskrevet i dette avsnittet. Hvis fartsføleren er montert, kan enheten også vise trippmeterdisplayet. Mens selv om fartsføleren ikke er montert, kan trippmeterdisplayet vises ved å kople en tilleggsføler til enheten. Hvis tilleggsfølere er koplet til enheten, vil display for vannoverflatetemperatur, dybdedisplay og klokke også være tilgjengelig. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Farts- og drivstoffmålerenheten kan leveres i rund eller firkantet utførelse. Kontroller hvilken type farts- og drivstoffmåler du har for informasjon om betjening. Etter at du har slått på hovedbryteren, tennes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

Page 49

Instrumenter og indikatorer

ZMU05432

ZMU05433

ZMU05434

ZMU05435

1. Innstillingsknapp

2. Modusknapp

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

1. Innstillingsknapp

2. Modusknapp

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

NMU36241

6Y8-flerfunksjonsfartsmålere

Fartsmåleren viser båtens fart og fungerer dessuten som drivstoffmåler og display for systemspenning. Du velger visning (display) med knappene “ ” (sett) og “ ” (modus), slik som beskrevet i dette avsnittet. Fartsmåleren kan dessuten vise ønske måleenhet, for eksempel km/h, mph eller knop. Hvis fartsføleren er montert, kan enheten også vise trippmeterdisplayet. Mens selv om fartsføleren ikke er montert, kan trippmeterdisplayet vises ved å kople en tilleggsføler til enheten. Hvis tilleggsfølere er koplet til enheten, vil display for vannoverflatetemperatur, dybdedisplay og klokke også være tilgjengelig. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Etter at du har slått på hovedbryteren, tennes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

Page 50

Instrumenter og indikatorer

ZMU05436

ZMU05437

ZMU05438

ZMU05439

nes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

1. Innstillingsknapp

2. Modusknapp

1. Innstillingsknapp

2. Modusknapp

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

NMU36250

6Y8-

flerfunksjonsforbruksmeter for

drivstoff

Forbruksmeteret for drivstoff fungerer som drivstoffgjennomstrømningsmåler, display for totalt forbruk, display for drivstofføkonomi og display for resterende drivstoff. Du velger visning (display) med knappene “ ” (sett) og “ ” (modus) slik som beskrevet i dette avsnittet. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet. Etter at du har slått på hovedbryteren, ten-

1. Drivstoffgjennomstrømningsmåler

2. Flerfunksjonsdisplay

Page 51

NMU26803

ADVARSEL

ZMU04227

ZMU03025

OFF STARTONOFF START

ZMU04584

ZMU02630

Varslingssystem

NCM00091

Bruk ikke motoren etter at en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU30346

Overhetingsvarsel (to motorer)

Denne motoren er utstyrt med en varselanordning for overoppheting. Hvis motortemperaturen blir for høy, aktiveres varselanordningen.

● Motorturtallet reduseres automatisk til

2000–3500 o/min.

● Overhetingsindikatoren vil lyse eller blin-

ke.

Motorstyringssystem

Hvis varslingssystemet er aktivert, må du stoppe motoren og kontrollere kjølevannsinntakene:

● Kontroller trimvinkelen for å forvisse deg

om at kjølevannsinntaket er under vann.

● Kontroller om kjølevannsinntaket er til-

stoppet.

● Lydalarmen utløses.

Ved bruk av to motorer: Dersom varslingssystemet for overoppheting på den ene motoren aktiveres, reduseres turtallet til denne motoren. Du kan slå av varslingen for motoren som ikke er berørt av overopphetingen ved å slå av hovedbryteren til motoren som er for varm. Hvis varslingssystemet er aktivert, må du stoppe motoren, vippe den opp og kontrollere om kjølevannsinntaket er tilstoppet. Hvis varslingssystemet fortsatt er aktivert, vipper du opp motoren som er for varm og går til havn.

Page 52

Motorstyringssystem

ZMU04254

ZMU02360

OFF STARTONOFF START

ZMU04584

NMU30356

Varsel for lavt oljetrykk

Hvis oljetrykket faller for lavt, aktiveres varselanordningen.

● Motorturtallet reduseres automatisk til ca.

2000–3500 o/min. Varselindikatoren for

lavt oljetrykk lyser eller blinker.

● Lydalarmen utløses.

hov. Rådfør deg med nærmeste Yamahaforhandler hvis oljenivået er korrekt.

Hvis varslingssystemet er aktivert, må du stoppe motoren når det er sikkert å gjøre dette. Kontroller oljenivået og fyll på olje ved be-

Page 53

NMU26902

FARE

ZMU01760

Montering

Opplysningene i dette avsnittet er en generell orientering. Det er ikke mulig å gi fullstendige anvisninger for alle mulige kombinasjoner av båt og motor. Riktig montering avhenger til dels av erfaring og den aktuelle båt/motorkombinasjonen.

NWM01590

Montering

● Montering av en for stor motor på båten

kan føre til stor ustabilitet. Monter aldri

en utenbordsmotor med større effekt

enn den høyeste tillatte effekten som

står oppført på båtens sertifiserings-

plate. Hvis båten ikke har en sertifise-

ringsplate, må du ta kontakt med

båtprodusenten.

● Feilaktig montering av utenbordsmoto-

ren kan føre til farlige situasjoner. Bå-

ten kan bli vanskelig å manøvrere, du

kan miste kontrollen over den og det

kan oppstå fare for brann. Når det gjel-

der fastmonterte modeller, bør nær-

meste forhandler eller en annen med

inngående kjennskap til montering av

utenbordsmotorer montere motoren for

deg.

NMU33481

Montering av utenbordsmotoren

Utenbordsmotoren skal monteres slik at båten er i balanse. Ellers kan båten være vanskelig å styre. Når det gjelder båter med én motor, monteres utenbordsmotoren i båtens senterlinje (kjøllinje). Når det gjelder båter med to motorer, monteres utenbordsmotorene i samme avstand fra senterlinjen. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringsposisjon.

1. Senterlinje (kjøllinje)

NMU26933

Monteringshøyde (båtens bunn)

Utenbordsmotorens monteringshøyde påvirker kraftutnyttelsen og påliteligheten. Hvis den monteres for høyt, kan propellen suge luft. Dette vil redusere fremdriften på grunn av for stor propellslipp, og det kan hende at vanninntakene til kjølesystemet ikke får tilstrekkelig vanntilførsel, noe som føre til overoppheting av motoren. Hvis motoren monteres for lavt, øker vannmotstanden slik at motorens virkningsgrad og ytelse reduseres. Vanligvis skal motoren monteres slik at antikavitasjonsplaten ligger på linje med båtens bunn. Utenbordsmotorens optimale monteringshøyde påvirkes av båt/motorkombina-

Page 54

Montering

ADVARSEL

ZMU01874

sjonen samt bruksområdet. Prøveturer kan gjøre det enklere å finne frem til den riktige monteringshøyden. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringshøyde.

NCM01634

● Kontroller at tomgangshullet er høyt

nok til å hindre at vann trenger inn i mo-

toren, selv om båten ligger i ro med

maksimal last.

● Feil motorhøyde eller forhold som hin-

drer en jevn vannstrøm rundt båten

(f.eks. båtens konstruksjon eller til-

stand eller tilbehør som badestiger/gi-

vere til dybdemålere) kan føre til

vannsprut når båten er i fart. Hvis uten-

bordsmotoren brukes vedvarende i

vannsprut, kan det trenge nok vann inn

i motoren gjennom luftinntaksåpningen

i motordekselet til at det forårsaker al-

vorlig motorskade. Fjern årsaken til

vannspruten.

Page 55

Bruk

MERK:

FARE

ADVARSEL

ZMU01710

NMU36381

Første gangs bruk

NMU36391

Fylle på motorolje

Motoren leveres uten motorolje fra fabrikk. Hvis forhandleren ikke har fylt på olje, må du gjøre det før du starter motoren.

ADVARSEL: Kontroller at det er fylt olje på motoren før første gangs bruk for å unngå alvorlig motorskade.

Motoren leveres med følgende klistremerke, som skal fjernes etter at det er fylt på motorolje for første gang. Se side 50 for nærmere opplysninger om hvordan du kontrollerer motoroljenivået.

NMU30174

Innkjøring av motoren

Den nye motoren må ha en innkjøringsperiode slik at kontaktflatene til bevegelige deler slites jevnt. Riktig innkjøring vil bidra til korrekt ytelse og lengre levetid for motoren.

ADVARSEL: Hvis anvisningene for innkjøring ikke følges, kan det føre til kortere levetid for motoren eller alvorlige skader på den.

NMU27085

Fremgangsmåte for 4-taktsmodeller

Den nye motoren må ha en innkjøringsperiode på ti timer, slik at kontaktflatene til bevegelige deler slites jevnt.

Kjør motoren i vann, med belastning (i gir og

[NCM00801]

[NCM01781]

med propellen montert) som beskrevet nedenfor. Unngå utstrakt tomgangskjøring, grov sjø og tett beferdede områder i 10 timer for å kjøre inn motoren.

1. Den første timen: Kjør motoren med varierende turtall opp til 2000 o/min eller omtrent halv gass.

2. Den andre timen: Øk motorens turtall så mye som nødvendig for å få båten til å plane (men unngå kjøring for full gass). Reduser så gassen samtidig som du opprettholder en fart som gjør at båten planer.

3. De resterende 8 timene: Kjør motoren med et vilkårlig turtall. Men unngå kjøring for full gass i mer enn 5 minutter om gangen.

4. Etter de 10 første timene: Bruk motoren på vanlig måte.

NMU36400

Gjøre seg kjent med båten

Ulike båter oppfører seg ulikt. Gå forsiktig frem når du skal finne ut hvordan båten oppfører seg under ulike forhold og med ulike trimvinkler (se side 63).

NMU36413

Kontroller før start av motoren

NWM01921

Hvis en av enhetene som inngår i “Kontroller før start av motoren” ikke fungerer som den skal, må du sørge for at den blir nærmere undersøkt og reparert før utenbordsmotoren tas i bruk. Ellers kan det inntreffe en ulykke.

NCM00120

Start ikke motoren når den er vippet opp av vannet. Det kan føre til overoppheting og alvorlig motorskade.

Page 56

Bruk

FARE

ZMU06176

ZMU06107

ZMU05483

NMU36421

Drivstoffnivå

Sørg for at du har rikelig med drivstoff til den planlagte turen. Det er en god regel å bruke 1/3 av drivstoffet til å nå bestemmelsesstedet, 1/3 til å returnere og beholde 1/3 som nødreserve. Når båten ligger plant på en tilhenger eller i vannet, dreier du nøkkelen til “ ”(på) og kontrollerer drivstoffnivået. Du finner rettledning om hvordan du fyller drivstoff på side 53.

NMU36431

Ta av motordekselet

For å gjennomføre disse kontrollene må du ta av motordekselet. Frigjør alle låsene og løft av motordekselet når du skal ta det av.

til gnister, sigaretter, åpen flamme og andre antennelseskilder.

NWM00910

Drivstoff som lekker ut kan føre til brann eller eksplosjon.

● Se regelmessig etter bensinlekkasjer.

● Hvis du oppdager en bensinlekkasje,

må drivstoffsystemet repareres av en kvalifisert mekaniker. Uriktig utførte reparasjoner kan gjøre det utrygt å bruke utenbordsmotoren.

NMU36451

Se etter bensinlekkasjer

● Kontroller om det er bensinlekkasjer eller

bensindamp i båten.

● Se om det lekker bensin fra drivstoffsyste-

met.

● Kontroller om det er lekkasjer, buler eller

andre skader på drivstofftanken og drivstoffslangene.

NMU36471

Kontroller drivstoffilteret

Kontroller at drivstoffilteret er rent og fritt for vann. Hvis du oppdager nok vann i drivstoffet til at flottørringen heves, eller hvis du oppdager en betydelig mengde urenheter, skal drivstofftanken kontrolleres og rengjøres av en Yamaha-forhandler.

NMU36442

Drivstoffsystem

NWM00060

Bensin og dampen den avgir er svært brennbar og eksplosiv. Hold god avstand

Page 57

NMU36902

START

OFF

START

OFF

ZMU04564

Betjeningsanordninger

Modeller med styrekult:

● Før styrekulten helt til venstre og høyre for

å kontrollere at den beveger seg jevnt.

● Vri gasshåndtaket fra helt lukket til helt

åpen stilling. Kontroller at det dreier jevnt og går tilbake til helt lukket stilling.

● Se etter løse eller skadde forbindelser på

gass- og girkabler.

Modeller med fjernkontroll:

● Drei rattet helt til høyre og helt til venstre.

Kontroller at rattet beveger seg jevnt og uhindret i hele området uten treghet eller for mye dødgang.

● Betjen gasspakene flere ganger for å kon-

trollere at de ikke henger. Betjeningen skal være jevn i hele bevegelsesområdet, og spakene skal gå helt tilbake til tomgangsposisjonen.

● Se etter løse eller skadde forbindelser på

gass- og girkabler.

NMU36483

Motorstoppledning

Kontroller om motorstoppledning og klips har skader, for eksempel kutt, brudd og slitasje.

Bruk

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

NMU37052

Motorolje

1. Plasser utenbordsmotoren i loddrett stilling (ikke oppvippet). ADVARSEL: Hvis

motoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

2. Ta ut peilepinnen og tørk av den.

3. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinneføringen, ellers blir målingen av oljenivået feilaktig.

4. Kontroller oljenivået med peilepinnen for å forvisse deg om at nivået ligger mel-

[NCM01790]

Page 58

Bruk

ZMU04257

ZMU02082

ZMU06053

lom maksimums- og minimumsmerket. Kontakt nærmeste Yamaha-forhandler hvis oljenivået ligger utenfor det spesifiserte nivået eller hvis oljen ser melkeaktig eller uren ut.

1. Peilepinne

1. Minimumsmerke

2. Peilepinne

3. Maksimumsmerke

NMU27153

Motor

● Kontroller motoren og monteringen av

den.

● Se etter løse eller skadde festeanordnin-

ger.

● Kontroller om propellen er påført skade.

● Se etter motoroljelekkasjer.

NMU36492

Spyleplugg

Kontroller at spylepluggens hageslangetil-

kopling er skrudd skikkelig på rørdelen på det nedre motordekselet. ADVARSEL: Hvis

hageslangetilkoplingen ikke er riktig festet, kan det lekke ut kjølevann slik at motoren overopphetes ved bruk.

1. Rørdel

2. Spyleplugg

NMU36963

[NCM01801]

Sett på motordekselet

1. Forsikre deg om at alle motordeksellåsene er frigjort.

2. Sørg for at gummitetningen slutter tett inntil rundt hele motordekselet.

3. Plasser det øvre motordekselet på det nedre motordekselet.

4. Kontroller at gummitetningen passer som den skal rundt hele motoren.

5. Før låsene slik som vist for å låse dekselet. ADVARSEL: Hvis motordekselet

ikke er satt riktig på, kan vannsprut under dekselet skade motoren, eller motordekselet kan blåse av i høy fart.

[NCM01991]

Page 59

Kontroller at motordekselet sitter skikkelig på

FARE

ZMU06131

ZMU06132

ZMU03458

plass etter å ha montert det ved å trykke mot det med begge hender. Hvis motordekselet er løst, må du få det reparert hos nærmeste Yamaha-forhandler.

Bruk

Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

● Kroppsdeler kan komme i klem mellom

motoren og klemmefestet når motoren trimmes eller vippes.

● Forsikre deg om at ingen befinner seg

nær utenbordsmotoren før du gjennomfører denne kontrollen.

1. Kontroller om det finnes tegn til oljelekkasjer på power trim- og tiltenheten.

2. Betjen power trim- og tiltbryterne på fjernkontrollen og det nedre motordekselet for å kontrollere at alle brytere virker som de skal.

3. Vipp opp utenbordsmotoren og kontroller at tilstempelet og trimstagene er strukket helt ut.

NMU29158

Kontroll av power trim- og tiltsystem

NWM01930

● Du må aldri bevege deg under under-

vannshuset når motoren er oppvippet.

1. Tiltstempel

2. Trimstag

4. Bruk tilstøtten til å låse motoren i den øvre stillingen. Trykk kortvarig på tiltbryteren for nedvipping slik at motoren understøttes av tiltstøtten.

Page 60

Bruk

FARE

ZMU02634

ZMU04624

ZMU03460

1. Tiltstøtte

5. Kontroller at tiltstempelet og trimstagene er frie for korrosjon og andre mangler.

6. Aktiver tiltbryteren for nedvipping til trimstagene er trukket helt inn i sylindrene.

7. Aktiver tiltbryteren for oppvipping til tilstempelet er strukket helt ut. Frigjør tilstøtten.

seg jevnt og uhindret.

NMU36582

Batteri

Kontroller at batteriet er i god stand og fulladet. Kontroller at batteriforbindelsene er rene, faste og tildekket av isolasjonsdeksler. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren. Se batteriprodusentens anvisninger vedrørende kontroller på det batteriet som du har.

NMU27438

Fylling av bensin

NWM01830

● Bensin og dampen den avgir er svært

brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

● Bensin er giftig og kan forårsake per-

sonskade eller tap av menneskeliv. Bensin skal håndteres med forsiktighet. Du må aldri suge opp bensin med munnen. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Hvis du søler bensin på huden, må du vaske den av med såpe og vann. Skift klær hvis du har sølt bensin på dem.

8. Vipp utenbordsmotoren ned. Kontroller at tiltstempelet og trimstagene beveger

1. Påse at motoren er stoppet.

2. Kople drivstoffslangen fra drivstoffanken og trekk til lufteskruen på drivstofftanklokket.

Page 61

3. Ta den bærbare tanken ut av båten.

FARE

ZMU06598

ZMU02301

ZMU02834

4. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, enten sikkert fortøyd eller på tilhenger.

5. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

6. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en godkjent BENSIN-beholder.

7. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

8. Fyll drivstofftanken, men fyll ikke på for mye. FARE! Fyll ikke på for mye. El-

lers kan drivstoffet ekspandere og renne over hvis temperaturen stiger.

[NWM02610]

Bruk

Drivstofftankkapasitet:

24 L (6.34 US gal, 5.28 Imp.gal)

9. Skru påfyllingslokket helt på plass.

10. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

NMU27452

Bruk av motoren

NWM00420

● Før du starter motoren, må du forsikre

deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

● Når du åpner lufteskruen, slippes ben-

sindamp ut. Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv. Ikke røyk og hold god avstand fra åpen ild og gnister når du skal åpne lufteskruen.

● Dette produktet avgir eksosgasser som

inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

Page 62

Bruk

MERK:

FARE

ZMU02295

ZMU02024

NMU27468

Tilføre drivstoff (bærbar tank)

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

2. Hvis det er en bensinkopling på motoren, retter du inn bensinkoplingen på drivstoffslangen etter bensinkoplingen på motoren og kopler drivstoffslangen fast til koplingen samtidig som du klemmer på koplingen. Deretter kopler du den andre enden av drivstoffslangen fast til koplingen på drivstofftanken.

drivstofftanken.

1. Pil

NMU27484

Tilføre drivstoff

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

2. Hvis det er en bensinkopling eller drivstoffkran på båten, kopler du drivstoffslangen fast til bensinkoplingen eller du åpner drivstoffkranen.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard.

Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard. Plasser tanken horisontalt ved bruk av motoren, ellers kan drivstoff ikke suges inn fra

1. Pil

NMU27494

Start av motoren

NWM01600

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du

Page 63

Bruk

FARE

MERK:

kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

NMU38630

Modeller med elektrisk start/Prime Start

NWM01840

● Hvis motorstoppledningen ikke festes,

kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

● Trekk ikke i ledningen ved vanlig bruk

av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

fungere korrekt, kan du gjenta aktiveringsprosedyren.

2. Sett girspaken i fri.

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

3. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

1. Hvis låsemodus er valgt for Yamaha Security System, bruker du fjernkontrollsenderen til å velge opplåsingsmodus. Et kort pipesignal lyder to ganger når du låser opp Yamaha Security System. Se side 20 for nærmere opplysninger.

● Hvis du har glemt hva som er gjeldende

sikkerhetsmodus, kan du trykke på låseeller opplåsingsknappen for å tilbakestille sikkerhetssystemet.

● Fjernkontrollsenderens signaloverførings-

område varierer med mottakerens monteringsposisjon. For at Yamaha Security System skal fungere korrekt, må bruke senderen nærmest mulig mottakeren.

● Hvis Yamaha Security System ikke skulle

4. Sett gasshåndtaket i “ ”-posisjon (start). Før gasshåndtaket tilbake til helt lukket stilling etter at motoren har startet.

Page 64

Bruk

MERK:

FARE

MERK:

5. Drei hovedbryteren til “ ” (start).

6. Slipp hovedbryteren like etter at motoren har startet og la den gå tilbake til “ ” (på). ADVARSEL: Drei aldri hovedbry-

teren til “ ” (start) mens motoren går. La ikke startmotoren gå i mer enn 5 sekunder. Hvis den går sammenhengende i mer enn 5 sekunder, vil batteriet raskt lades ut og dermed gjøre det umulig å starte motoren. Starteren kan også bli skadd. Hvis motoren ikke starter etter at den har blitt kjørt på starteren i 5 sekunder, fører du hovedbryteren tilbake til “ ” (på) og prøver igjen etter 10 sekunder.

[NCM00192]

● Hvis motoren er kald, må den varmes opp.

Se side 59 for nærmere opplysninger.

● Hvis motoren er varm og ikke vil starte, gir

du litt gass og forsøker å starte den igjen.

Se side 89 hvis motoren fortsatt ikke vil starte.

NMU42420

Modeller med elektrisk start og fjernkontroll

NWM01840

● Hvis motorstoppledningen ikke festes,

● Trekk ikke i ledningen ved vanlig bruk

av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

● Hvis du har glemt hva som er gjeldende

sikkerhetsmodus, kan du trykke på låseeller opplåsingsknappen for å tilbakestille sikkerhetssystemet.

● Fjernkontrollsenderens signaloverførings-

område varierer med mottakerens monteringsposisjon. For at Yamaha Security System skal fungere korrekt, må du bruke senderen nærmest mulig mottakeren.

● Hvis Yamaha Security System ikke skulle

Page 65

fungere korrekt, kan du gjenta aktiverings-

MERK:

ZMU04588

START

OFF

START

OFF

ZMU04589

prosedyren.

2. Sett fjernkontrollspaken i “ ”-posisjon (fri).

Bruk

4. Drei hovedbryteren til “ ” (på).

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

3. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

Ved bruk av to motorer: Når du slår på hovedbryteren, utløses lydalarmen i noen sekunder og stopper deretter automatisk. Lydalarmen utløses også hvis en av motorene stanser.

5. Drei hovedbryteren til “ ” (start) og hold den der i maksimalt 5 sekunder.

Page 66

Bruk

ADVARSEL

START

ZMU04590

6. Slipp hovedbryteren like etter at motoren har startet slik at den går tilbake til “ ” (på). ADVARSEL: Drei aldri hovedbry-

NMU36510

NMU36522

Kjølevann

Kontroller at det kommer en jevn strøm av vann fra hullet for kontrollstråle. En uavbrutt kontrollstråle viser at vannpumpen pumper vann gjennom kjølevannspassasjene. Hvis kjølevannspassasjene er frosset, kan det ta en stund før vann begynner å strømme ut av kontrollstrålehullet.

NCM01810

Hvis det ikke strømmer ut vann fra kontrollstrålehullet hele tiden mens motoren

[NCM00192]

Kontroller etter start av

motoren

går, kan det føre til overoppheting og alvorlige skader på motoren. Stopp motoren og kontroller om kjølevannsinntaket på undervannshuset eller kontrollstrålehullet er tett. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU27670

Oppvarming av motoren

NMU27716

Modeller med håndstart og elektrisk start

1. La motoren gå på tomgang i 3 minutter etter at du har startet den slik at den blir varm. Hvis du ikke gjør det, forkortes motorens levetid.

2. Forviss deg om at varselindikatoren for lavt oljetrykk slukker etter at motoren har startet. ADVARSEL: Stopp motoren

hvis varselindikatoren for lavt oljetrykk blinker etter at motoren har startet. Hvis ikke kan det føre til alvorlig motorskade. Kontroller oljenivået og etterfyll motorolje om nødvendig. Kontakt nærmeste Yamaha-forhandler hvis du ikke finner årsaken til varselet for lavt oljetrykk.

[NCM01831]

Page 67

NMU36531

FARE

ADVARSEL

Kontroller etter oppvarming av

motor

NMU36541

Girskifting

Med båten godt fortøyd og uten å gi gass må du kontrollere at motoren skifter problemfritt til forover- og reversgir, og tilbake til fri.

NMU36980

Stoppbrytere

● Drei hovedbryteren til “ ”, eller trykk på

motorens stoppknapp og forviss deg om at motoren stopper.

● Kontroller at motoren stopper når du fjer-

ner klipset fra stoppbryteren for motor.

● Kontroller at motoren ikke kan startes når

klipset er fjernet fra stoppbryteren for motor.

NMU33492

Girskifting

NWM00180

Forsikre deg om at det ikke er badende eller hindringer i vannet nær båten før du skifter gir.

NCM01610

Bruk

1. Frilåshendel

2. Før fjernkontrollspaken / girspaken bestemt og presist forover (for forovergir) eller bakover (for reversgir) [ca. 35 (du vil kjenne litt motstand) for modeller med fjernkontroll].

Varm opp motoren før du setter den i gir. Tomgangsturtallet kan være høyere enn normalt før motoren er varm. Et høyt tomgangsturtall kan gjøre at du ikke får skiftet tilbake til fri. I så fall stopper du motoren, skifter til fri, starter motoren igjen og lar den få tid til å bli varm.

Skifte fra fri

1. Trekk frilåshendelen oppover (hvis montert).

Page 68

Bruk

ZMU04588

Skifte fra gir (forover/revers) til fri

1. Slipp opp gassen slik at motoren går ned i tomgangshastighet.

2. Når motoren går på tomgang i gir, fører du fjernkontrollspaken / girspaken bestemt og presist til fri-posisjonen.

Page 69

NMU31742

FARE

OFF

ZMU04600

Stans av båten

NWM01510

● Bruk ikke reversfunksjonen til å senke

farten eller stanse båten, ettersom det kan føre til at du mister kontrollen over båten, blir kastet ut eller støter sammen med rattet eller andre deler av båten. Dette kan øke faren for alvorlig personskade. Det kan også skade girmekanismen.

● Skift ikke til reversgir når du kjører i pla-

nefart. Du kan miste kontrollen over båten, den kan fylles med vann eller bli påført skade.

Bruk

ler drei hovedbryteren til “ ” (av).

Båten er ikke utstyrt med et eget bremsesystem. Vannmotstanden stanser den etter at gasspaken er ført tilbake til tomgangsposisjon. Stoppstrekningen varierer med bruttovekten, forholdene på vannoverflaten og vindretningen.

NMU27821

Stopp av motoren

La først motoren kjøle seg i et par minutter på tomgang eller lavt turtall før du stopper den. Motoren bør ikke stoppes like etter at den er kjørt med høyt turtall.

NMU38651

Fremgangsmåte

1. Trykk på og hold inne stoppknappen el-

Page 70

Bruk

MERK:

FARE

ZMU04258

2. Etter at du har stoppet motoren, kopler du fra drivstoffslangen hvis det er en bensinkopling på utenbordsmotoren.

3. Trekk til lufteskruen på drivstofftanklokket (hvis drivstofftanklokket er utstyrt med lufteskrue).

4. Ta ut nøkkelen hvis du skal forlate båten uten tilsyn.

5. Når du skal forlate båten, stiller du Yamaha Security System i låsemodus ved å trykke på låseknappen på fjernkontrollsenderen. Det lyder ett kort pipesignal når du låser sikkerhetssystemet. Låsemodus velges bare når hovedbryteren står i “ ”-posisjon (av). Se side 20 for nærmere opplysninger. FARE! Still

ikke Yamaha Security System i låsemodus når du stopper motoren ute på sjøen.

[NWM02150]

Du kan også stoppe motoren ved å trekke i ledningen og fjerne klipset fra stoppbryteren for motoren, og deretter dreie hovedbryteren til “ ” (av).

NMU27862

Trimming av

utenbordsmotoren

NWM00740

For mye trimming etter forholdene (enten trimming oppover eller nedover) kan gjøre båten ustabil og vanskeligere å styre. Da er faren større for at det skal inntreffe en ulykke. Hvis båten kjennes ustabil eller er vanskelig å styre, må du senke farten og/eller justere trimvinkelen på nytt.

Utenbordsmotorens trimvinkel er med på å bestemme båtens baugposisjon i vannet. Riktig trimvinkel vil bidra til bedre ytelse og drivstofføkonomi samtidig som belastningen

på motoren reduseres. Riktig trimvinkel avhenger av kombinasjonen båt, motor og propell. Valget av riktig trimvinkel påvirkes også av andre faktorer som last i båten, forholdene på sjøen samt marsjfarten.

1. Trimvinkel under kjøring

NMU27887

Justering av trimvinkel (power trim og tilt)

NWM00753

● Sørg for at ingen befinner seg i nærhe-

ten av utenbordsmotoren når du skal justere trimvinkelen. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

● Utvis forsiktighet når du skal prøve bå-

ten med en ny trimvinkel. Øk farten gradvis og vær oppmerksom på eventuelle tegn på ustabilitet eller manøvre-

Page 71

ringsproblemer. Feilaktig trimvinkel

ZMU04601

ZMU04231

kan føre til at du mister kontrollen over båten.

● Hvis motoren er utstyrt med en power

trim- og tiltbryter på det nedre motordekselet, må den bare brukes etter at båten har stanset helt opp og motoren er stoppet. Juster ikke trimvinkelen med denne bryteren mens båten er i bevegelse.

Juster utenbordsmotorens trimvinkel ved hjelp av power trim- og tiltbryteren.

Bruk

1. Power trim- og tiltbryter

Trykk bryteren “ ” (opp) hvis du vil heve baugen (trimme ut). Trykk bryteren “ ” (ned) hvis du vil senke baugen (trimme inn). Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NMU27912

Justering av båtens trimming

Når båten planer og har en stilling der baugen peker oppover, vil det gi mindre motstand, større stabilitet og bedre kraftutnyttelse. Dette er vanligvis tilfelle når båtens kjøllinje heller 3 til 5 grader oppover. Når baugen peker oppover, kan båten ha en større tendens til å trekke til den ene siden.

Page 72

Bruk

MERK:

FARE

Du må rette opp dette avviket når du styrer båten. Når baugen på båten peker nedover, er det enklere å få båten til å plane fra den ligger stille.

Baugen oppover

Ved for mye trimming utover løfter baugen seg for høyt i vannet. Ytelse og drivstofføkonomi blir dårligere som følge av at skroget skyver vannet foran seg og luftmotstanden øker. For mye trimming utover kan føre til at propellen suger luft, slik at ytelsen reduseres ytterligere, og båten kan “sprette” (hoppe i vannet) slik at båtfører og passasjerer kastes over bord.

baugen øker betydelig. Dermed øker faren for “baugstyring” og manøvreringen blir vanskelig og farlig.

Avhengig av båttypen kan utenbordsmotorens trimvinkel ha liten innvirkning på båtens trimming under kjøring.

NMU27935

Opp- og nedvipping

Hvis motoren skal stå en tid eller hvis båten er fortøyd på grunt vann, bør motoren vippes opp for å beskytte propellen og undervannshuset mot skade ved sammenstøt med hindringer i vannet samt for å redusere saltvannskorrosjonen.

NWM00222

Baugen nedover

Ved for mye trimming innover vil båten “brøyte” seg gjennom vannet. Således blir drivstofføkonomien dårligere samtidig som det blir vanskeligere å øke farten. Ved kjøring med for mye trimming innover i høy fart blir dessuten båten ustabil. Motstanden ved

Forsikre deg om at ingen befinner seg nær utenbordsmotoren når du skal vippe den opp eller ned. Ellers kan kroppsdeler komme i klem mellom utenbordsmotoren og klemmefestet.

NWM00250

Drivstoff som lekker ut kan føre til brann. Hvis det er en bensinkopling på utenbordsmotoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis motoren skal være oppvippet i mer enn noen få minutter. Ellers kan drivstoff

Page 73

lekke ut.

ADVARSEL

ZMU03196

ZMU04588

ZMU04602

NCM00241

● Før du vipper opp utenbordsmotoren,

må du stoppe motoren ved å gjennomføre punktene på side 62. Vipp aldri opp motoren mens den går. Det kan føre til alvorlig skade som følge av overoppheting.

● Vipp ikke opp motoren ved å skyve mot

styrekulten (hvis montert), ettersom det kan føre til at styrekulten knekker.

NMU32724

Oppvipping (modeller med power trim og tilt)

1. Sett fjernkontrollspaken / girspaken i fri.

Bruk

2. Trykk power trim- og tiltbryteren “ ” (opp) til utenbordsmotoren er helt oppvippet.

Page 74

Bruk

ZMU04232

ZMU03449

ZMU03452

3. Trekk tiltstøtten mot deg slik at motoren

understøttes. FARE! Etter at motoren

er vippet opp, må du sørge for at den understøttes med tiltstøttehendelen eller tiltstøtten. Ellers kan motoren plutselig vippe ned hvis oljetrykket i power trim- og tiltenheten eller i power tiltenheten faller. ADVARSEL: Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling. Se side 71 for nærmere opplysninger.

[NCM01641]

[NWM00262]

4. Modeller med trimstag: Etter at utenbordsmotoren er understøttet med tiltstøtten, trykker du power trim- og tiltbryteren “ ” (ned) for å trekke inn trimstagene. ADVARSEL: Påse at trim-

stagene trekkes helt inn når du skal fortøye båten. På den måten beskytter du stagene mot groing og saltvannskorrosjon, som kan påføre power trim- og tiltmekanismen skader.

[NCM00252]

NMU33121

Nedvipping (modeller med power trim og tilt)

1. Skyv power trim- og tiltbryteren “ ” (opp) til utenbordsmotoren understøttes av tiltstaget og tiltstøtten kan beveges.

2. Frigjør tiltstøtten.

Page 75

3. Skyv power trim- og tiltbryteren “ ”

ADVARSEL

ZMU03453

ZMU01936

UP DN

ZMU04603

ZMU04255

(ned) for å senke utenbordsmotoren til ønsket stilling.

Bruk

NMU28061

Grunt vann

NMU32851

Modeller med power trim og tilt

Utenbordsmotoren kan vippes delvis opp slik at du kan bruke den på grunt vann.

NCM00260

Vipp ikke opp utenbordsmotoren slik at kjølevannsinntaket på undervannshuset kommer over vannoverflaten ved klargjøring til og kjøring på grunt vann. Ellers kan det føre til alvorlig skade som følge av overoppheting.

NMU32913

Fremgangsmåte for modeller med power trim og tilt

1. Sett fjernkontrollspaken / girspaken i fri.

Page 76

Bruk

ZMU03525

ZMU04588

ZMU01935

UP DN

ZMU04602

ZMU04235

2. Vipp utenbordsmotoren litt opp til ønsket stilling ved hjelp av power trim- og tiltbryteren. FARE! Hvis du bruker power

trim- og tiltbryteren på det nedre motordekselet mens båten er i bevegelse eller motoren går, kan faren øke for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

[NWM01850]

3. Når du skal føre utenbordsmotoren tilba-

Page 77

ke til vanlig driftsstilling, trykker du på power trim- og tiltbryteren og vipper utenbordsmotoren langsomt ned.

NMU35391

Kjøring under andre forhold

Kjøring i saltvann

Etter bruk i saltvann må du spyle kjølevannspassasjene med ferskvann for å hindre tilstopping. Skyll også utenbordsmotoren utvendig med ferskvann.

Kjøring i gjørmet, grumset eller surt vann

Vannet kan være surt i noen områder eller inneholde mye sediment, for eksempel gjørmet eller grumset (uklart) vann. Etter bruk i slikt vann, spyler du kjølevannspassasjene med ferskvann for å hindre korrosjon. Skyll også utenbordsmotoren utvendig med ferskvann.

Bruk

Page 78

Vedlikehold

FARE

ADVARSEL

ZMU03659

NMU2822A

Transport og lagring av

utenbordsmotoren

NWM02620

● UTVIS FORSIKTIGHET ved transport av

drivstofftanken, det være seg i båt eller bil.

● Fyll IKKE drivstofftanken helt full. Ben-

sin ekspanderer betydelig når den varmes opp, slik at det kan danne seg trykk i drivstofftanken. Dette kan føre til at bensin lekker ut og således fare for brann.

● Drivstoff som lekker ut kan føre til

brann. Kople fra drivstoffslangen for å hindre at drivstoff lekker ut når du skal transportere og lagre utenbordsmotoren.

● Du må aldri bevege deg under uten-

bordsmotoren når den er oppvippet. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

● Du må ikke bruke tiltstøtten eller tilt-

støttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle ned. Hvis utenbordsmotoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NCM02440

Når utenbordsmotoren skal lagres i lengre tid, må drivstoffanken tømmes for drivstoff. Forringet drivstoff kan tette drivstoffslangen slik at motoren blir vanskelig å starte eller ikke fungerer som den skal.

Ved lagring eller transport av utenbordsmotoren må du gjøre som beskrevet nedenfor.

● Kople drivstoffslangen fra utenbordsmoto-

ren.

● Trekk til drivstofftanklokket og lokkets luf-

teskrue.

● Når utenbordsmotoren skal være oppvip-

pet i lengre tid ved fortøyning eller transport av båten på tilhenger, kopler du drivstoffslangen fra utenbordsmotoren. Trekk til drivstofftanklokket og lokkets luf-

teskrue. Utenbordsmotoren skal transporteres og lagres i vanlig driftsstilling. Hvis bakkeklaringen ikke er stor nok i denne stillingen, transporterer du motoren i oppvippet stilling ved hjelp av en støtteanordning, for eksempel en tverrgående stang som beskytter akterspeilet. Kontakt nærmeste Yamahaforhandler for flere detaljer.

NMU28290

Lagring av utenbordsmotoren

Når du skal lagre utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), er det flere viktige ting som må gjøres for å forhindre unødige skader. Det anbefales å la en autorisert Yamaha-forhandler utføre service på utenbordsmotoren før du lagrer den. Det følgende kan imidlertid utføres av eieren selv med et minimum av verktøy.

Page 79

Vedlikehold

ADVARSEL

MERK:

NCM00600

● For å unngå problemer som følge av at

olje trenger inn i sylinderen fra bunnpannen, må du sørge for at utenbordsmotoren transporteres og lagres i den viste stillingen. Hvis du skal lagre eller transportere utenbordsmotoren liggende på siden, må du legge den på en pute etter å ha tappet av motoroljen.

● Legg ikke utenbordsmotoren over på

siden før alt kjølevann er tappet ut. Ellers kan vann trenge inn i sylinderen via eksosutløpet og forårsake problemer.

● Lagre utenbordsmotoren på et tørt sted

med god gjennomlufting hvor den ikke er utsatt for direkte sollys.

● Tapp ut bensinen som er igjen i damp-

separatoren. Hvis bensin blir liggende igjen i dampseparatoren i lengre tid, vil det bryte ned og skade drivstoffslangen.

NMU28305

Fremgangsmåte

NMU29955

Spyling med spyleklokke

1. Vask utenbordsmotoren med ferskvann.

ADVARSEL: Sprut ikke vann inn i luftinntaket.

re opplysninger.

2. Kople drivstoffslangen fra motoren eller steng drivstoffkranen, hvis en slik er montert.

3. Ta av motordekselet og propellen.

4. Monter spyleklokken over kjølevannsinntaket. ADVARSEL: Kjør ikke moto-

ren uten kjølevannstilførsel. I så fall vil enten motorens vannpumpe eller selve motoren bli skadd som følge av overoppheting. Før du starter motoren, må du sørge for tilførsel av vann

[NCM01840] Se side 74 for nærme-

til kjølevannspassasjene. Kjør ikke utenbordsmotoren med høyt turtall når den er tilknyttet spyleklokke, for det kan føre til overoppheting.

1. Spyleklokke

[NCM02000]

5. Det er helt avgjørende å spyle kjølesystemet for å hindre at kjølesystemet tilstoppes av salt, sand eller smuss. I tillegg må motoren tåkesprayes/smøres for å unngå unødig skade som følge av rust. Utfør spylingen og tåkesprayingen samtidig. FARE! Du må ikke røre eller

fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

● Sørg for tilstrekkelig vanntrykk og en jevn

[NWM00091]

vannstrøm ved bruk av spyleklokken.

● Hvis varselanordningen for overoppheting

er aktivert, slår du av motoren og tar kontakt med nærmeste Yamaha-forhandler.

6. Kjør motoren på rask tomgang i noen minutter i fri-posisjon.

7. Like før du skal slå av motoren, sprayer du litt “konserveringsolje” vekselvis i inntaksstøydemperen eller tåkesprayhullet i støydemperdekselet, hvis montert. Når dette er gjort på riktig måte, kommer det mye eksos fra motoren og den stanser

Page 80

Vedlikehold

MERK:

ADVARSEL

ZMU04263

nesten opp.

8. Tapp ut bensinen som er igjen i dampseparatoren i en beholder. Løsne dreneringsskruen og ta deretter av lokket. Skyv inn luftventilen med en skrutrekker for å lede luft inn i flottørkammeret, slik at bensinen tappes ut jevnt. Trekk deretter til dreneringsskruen.

1. Dampseparator

9. Fjern spyleklokken.

10. Sett på motordekselet.

11. Hvis “konserveringsolje” ikke er tilgjengelig, slår du av motoren etter punkt 6. Deretter utfører du punkt 8.

12. Tøm motoren for alt kjølevann. Rengjør motoren grundig.

13. Hvis “konserveringsolje” ikke er tilgjengelig, skrur du ut tennpluggen(e). Hell en teskje ren motorolje i hver sylinder. Drei rundt motoren flere ganger manuelt. Skru i tennpluggen(e).

2. Skift girolje. Du finner rettledning på side

84. Se om det er vann i oljen, et tegn på en lekk tetning. Tetninger bør skiftes av en autorisert Yamaha-forhandler før motoren tas i bruk.

3. Ha smørefett i alle smørenipler. Se side 79 for nærmere opplysninger.

Tåkespraying av motoren med olje anbefales ved lagring over lengre tid. Kontakt nærmeste Yamaha-forhandler for informasjon om konserveringsolje og fremgangsmåter for den aktuelle motoren.

NMU28444

Spyling av motorenheten

Utfør spylingen like etter at du har brukt motoren for at den skal bli mest mulig effektiv.

NCM01530

Dette må ikke gjøres når motoren går. Vannpumpen kan bli påført skade, og det kan føre til alvorlig skade som følge av overoppheting.

1. Etter at du har stoppet motoren, skrur du hageslangetilkoplingen av rørdelen på det nedre motordekselet.

En spyleklokke fås kjøpt hos nærmeste Yamaha-forhandler.

NMU28402

Smøring

1. Skru i tennpluggen(e) og trekk dem til med spesifisert moment. Du finner nærmere opplysninger om hvordan du setter i tennplugger på side 79.

Page 81

MERK:

FARE

1. Rørdel

ZMU04264

ZMU04265

2. Hageslangetilkopling

3. Hageslangeadapter

Vedlikehold

dette kan føre til alvorlig overoppheting. Påse at tilkoplingen er forsvarlig festet til rørdelen etter at du har spylt motoren.

● Hvis du skal spyle motoren mens båten lig-

ger i vannet, blir resultatet best når du vipper motoren helt opp av vannet.

● Du finner rettledning om hvordan du spyler

kjølesystemet på side 71.

NMU28451

Rengjøring av utenbordsmotoren

Vask motoren utvendig med ferskvann etter bruk. Spyl kjølesystemet med ferskvann.

[NCM00541]

2. Skru hageslangeadapteren på en hageslage som er koplet til en ferskvannskran, og kople den deretter til hageslangetilkoplingen.

3. Etter at motoren er stoppet, åpner du vannkranen og lar vannet spyle gjennom kjølevannspassasjene i ca. 15 minutter. Steng vannkranen og kople hageslangeadapteren fra hageslangetilkoplingen.

4. Sett på igjen hageslangetilkoplingen på rørdelen på det nedre motordekselet. Trekk tilkoplingen godt til. ADVARSEL:

La ikke hageslangetilkoplingen sitte løst på rørdelen på det nedre motordekselet og la heller ikke slangen henge fritt ved vanlig bruk av motoren. Da vil vann lekke ut av tilkoplingen i stedet for å kjøle motoren, og

NMU28461

Kontroll av utenbordsmotorens lakkerte flater

Kontroller om det er riper i lakken eller lakk som har flasset av på utenbordsmotoren. Områder med skader i lakken er mer utsatt for korrosjon. Du må om nødvendig rengjøre og lakkere disse områdene. Du får kjøpt utbedringslakk til flekklakkering hos nærmeste Yamaha-forhandler.

NMU2847C

Periodisk vedlikehold

NWM01871

Disse arbeidene krever mekaniske ferdigheter, verktøy og materiell. Hvis du ikke har de nødvendige ferdigheter, verktøy

Page 82

Vedlikehold

eller materiell til å utføre en vedlikeholdsoperasjon, må du få en Yamaha-forhandler eller en annen kvalifisert mekaniker til å gjøre arbeidet. Arbeidene innebærer demontering av motoren og avdekking av farlige deler. Redusere faren for personskade forårsaket av bevegelige, varme eller elektriske deler:

● Slå av motoren og ta med deg nøkke-

len/nøklene og motorstoppledningen når du skal utføre vedlikehold, med mindre annet er angitt.

● Power trim- og tiltbryterne fungerer

selv når tenningsnøkkelen er av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Når motoren er oppvippet, må du ikke bevege deg under den eller komme mellom motoren og klemmefestet. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen.

● La motoren bli kald først før du håndte-

rer varme deler eller oljer.

● Sett alltid motoren helt sammen igjen

før du tar den i bruk.

NMU28511

Reservedeler

Hvis det er nødvendig å skifte ut deler, må du bare bruke originaldeler fra Yamaha eller deler av tilsvarende konstruksjon og kvalitet. Deler av dårligere kvalitet kan føre til funksjonssvikt. Dermed kan båtføreren miste kontrollen over båten og utsette både seg selv og passasjerene for fare. Yamaha originaldeler og tilbehør fås kjøpt hos nærmeste Yamaha-forhandler.

NMU34151

Krevende driftsforhold

Krevende driftsforhold innebærer én eller flere følgende typer bruk på jevnlig basis:

● Vedvarende kjøring med eller nær maksi-

malt motorturtall (o/min) i mange timer

● Vedvarende kjøring med lavt motorturtall

(o/min) i mange timer

● Kjøring uten tilstrekklig tid til at motoren

kan varmes opp og kjølne

● Hyppig og hurtig akselerasjon og retarda-

sjon

● Hyppig skifting

● Hyppig start og stopp av motoren(e)

● Bruk hvor det ofte veksler mellom lett og

tung last Når utenbordsmotorer brukes under noen av de ovennevnte forholdene, krever de hyppigere vedlikehold. Yamaha anbefaler å få utført denne servicen dobbelt så ofte som det som er spesifisert på vedlikeholdskartet. Hvis for eksempel en bestemt service skal utføres etter 50 timer, skal den i stedet utføres etter 25 timer. Dette vil bidra til å hindre raskere forringelse av motorkomponenter.

Page 83

Vedlikehold

MERK:

NMU34446

Vedlikeholdskart 1

● Avsnittene i dette kapittelet gir en beskrivelse av de enkelte tiltakene i regi av eieren.

● Vedlikeholdssyklusen på disse kartene forutsetter at motoren brukes 100 timer i året samt

at kjølevannspassasjene spyles jevnlig. Vedlikeholdsintervallene skal tilpasses hvis motoren brukes under ugunstige forhold, for eksempel utstrakt dorging.

● Demontering eller reparasjoner kan være nødvendig, avhengig av resultatet av vedlike-

holdskontrollene.

● Engangs- eller forbruksdeler samt smøremidler mister virkningsgraden over tid og ved nor-

mal bruk, uavhengig av garantitiden.

● Ved bruk i saltvann, gjørmet eller grumset (uklart), surt vann bør motoren spyles med rent

vann etter hver tur. Symbolet “ ” angir kontroller som du kan utføre selv. Symbolet “ ” angir arbeid som må utføres av Yamaha-forhandleren.

Del Tiltak

Anode(r) (utvendige)

Anode(r) (topplokk, termostatdeksel)

Anoder (eksosdeksel, kjølevannspassasjedeksel, likeretter/regulatordeksel)

Batteri (batterisyrenivå, pol)

Kjølevannslekkasje

Motordeksellås Kontroll Motorens starttil-

stand/støy Motorens tomgangs-

hastighet/støy Motorolje Utskifting

Motoroljefilter (patron) Utskifting Drivstoffilter (kan

demonteres)

Kontroll eller utskifting etter behov

Utskifting

Kontroll

Påfylling, lading eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 84

Vedlikehold

Del Tiltak

(Høytrykks)drivstoffslange

(Lavtrykks)drivstoffslange

Drivstoffpumpe

Drivstoff-/motoroljelekkasje

Girolje Utskifting

Smørepunkter Smøring med smørefett Impeller/vannpumpe-

hus Impeller/vannpumpe-

hus Power trim- og tiltenhet Kontroll Propell/propellmut-

ter/splint

PCV (trykkventil)

Girforbindelse/girkabel

Tennplugg(er)

Tennplugghetter/tennpluggledninger

Vannstrøm fra hullet for kontrollstråle

Gasstag / gasskabel / gassens inngrepspunkt

Te r m os t a t

Registerrem

Ventilklaring Kontroll og justering

Kjølevannsinntak Kontroll

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller utskifting etter behov

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 85

Vedlikehold

MERK:

Del Tiltak

Hovedbryter/stoppbryter/chokebryter

Ledningsforbindelser/koplingspluggforbindelser

(Yamaha) Instrument/måler

Drivstofftank (Yamahas bærbare tank)

NMU34451

Kontroll eller utskifting etter behov

Kontroll

Kontroll og rengjøring etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Vedlikeholdskart 2

Del Tiltak

Eksosguide/eksosmanifold

Registerrem Utskifting

NMU28910

Kontroll eller utskifting etter behov

Ved bruk av blyholdig bensin eller bensin med høyt svovelinnhold, kan det være nødvendig å kontrollere ventilklaringen oftere enn hver 500. time.

Senere etter

1000 timer

Page 86

Vedlikehold

ZMU04266

NMU28943

Smøring med smørefett

Yamaha smørefett A (vannbestandig smørefett) Yamaha smørefett D (korrosjonshemmende smørefett; for propellaksel)

F115A, FL115A, F115A1, FL115A1

NMU28957

Rengjøring og justering av tennplugg

Tennpluggen er en viktig motorkomponent og den er enkel å kontrollere. Tennpluggens tilstand kan si en del om motorens tilstand. Hvis for eksempel midtelektrodens porselensisolator er veldig hvit, kan dette tyde på at det er en lekkasje i luftinntaket eller et problem med luft-drivstoffblandingen i den aktuelle sylinderen. Forsøk ikke å stille diagnosen selv. Lever i stedet utenbordsmotoren inn hos en Yamaha-forhandler. Du bør regelmessig skru ut og kontrollere tennpluggen, ettersom varme og belegg vil føre til at tennpluggen langsomt brytes ned og tæres

opp.

1. Fjern tennplugghettene fra tennpluggene.

2. Skru ut tennpluggen. Hvis elektrodetæringen blir for stor, eller hvis det er mye sot eller andre avleiringer på elektrodene, bør du skifte ut tennpluggen med en ny av riktig type. FARE! Vær forsiktig

så du ikke skader isolatoren når du skal skru tennpluggen inn eller ut. En beskadiget isolator kan gi åpen gnistdannelse, som i sin tur kan føre til eksplosjon eller brann.

[NWM00561]

Page 87

Vedlikehold

MERK:

FARE

ADVARSEL

Standard tennplugg:

LFR6A-11

3. Bruk spesifisert tennplugg, ellers kan det hende at motoren ikke fungerer som den skal. Før du setter i tennpluggen, må du måle elektrodeavstanden med en ledningstykkelsesmåler. Skift pluggen hvis den ikke er i henhold til spesifikasjonen.

1. Tennpluggavstand

2. Tennpluggens delenummer

3. Tennpluggbetegnelse (NGK)

Tennpluggavstand:

1.0–1.1 mm (0.039–0.043 in)

4. Når du skal sette i tennpluggen, må du tørke vekk skitt fra gjengene og deretter skru den i med riktig moment.

Tiltrekkingsmoment for tennplugg:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i tennpluggen, er 1/4 til 1/2 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment. Du må snarest mulig få justert tennpluggens tiltrekkingsmoment med en momentnøkkel.

NMU29044

Kontroll av tomgangshastighet

NWM00451

● Du må ikke røre eller fjerne elektriske

deler ved start eller bruk av motoren.

● Hold hender, hår og klær unna sving-

hjulet og andre roterende deler når motoren går.

NCM00490

Dette arbeidet må utføres mens utenbordsmotoren befinner seg i vannet. En spyleklokke eller testtank kan eventuelt benyttes til dette formålet.

Hvis båten ikke er utstyrt med turteller for utenbordsmotoren, kan du bruke en diagnoseturteller til dette formålet. Resultatene kan variere, avhengig av om testingen utføres med spyleklokke, i en testtank eller med utenbordsmotoren i vannet.

1. Start motoren og kjør den i fri til den er helt varm og går jevnt.

2. Kontroller at tomgangshastigheten er som spesifisert etter at motoren har blitt varm. Du finner tomgangsverdiene på side 9. Hvis du har problemer med å få kontrollert tomgangshastigheten eller hvis tomgangshastigheten må justeres, kan du ta kontakt med en Yamaha-forhandler eller en annen kvalifisert mekaniker.

NMU37494

Skifting av motorolje

NCM01710

Skift motoroljen etter å ha brukt motoren i 20 timer eller 3 måneder og deretter hver

100. time eller med intervaller på 1 år. El-

lers utsettes motoren for større slitasje.

Page 88

Vedlikehold

ZMU04270

ZMU06179

ZMU04271

Motoroljen skal suges ut ved hjelp av oljeskiftanordning.

1. Plasser utenbordsmotoren i loddrett stil-

ling (ikke oppvippet). ADVARSEL: Hvis

utenbordsmotoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01861]

2. Start motoren. Kjør den varm og la den gå på tomgang i 5-10 minutter.

3. Stopp motoren og la den stå i 5-10 minutter.

4. Ta av motordekselet.

5. Ta av oljepåfyllingslokket. Trekk ut peilepinnen og bruk oljeskiftanordningen til å suge ut all olje.

føre til lekkasje eller skade. Hvis oljenivået ligger over merket for maksimumsnivået, tapper du av olje til nivået er i samsvar med den spesifiserte kapasiteten.

1. Oljepåfyllingslokk

[NCM01850]

Anbefalt motorolje:

Olje for firetaktsmotor Mengde ny motorolje (ved periodisk vedlikehold):

Uten skifte av oljefilter:

3.5 L (3.70 US qt, 3.08 Imp.qt)

Med skifte av oljefilter:

3.7 L (3.91 US qt, 3.26 Imp.qt)

1. Oljeskiftanordning

6. Fyll på riktig mengde olje gjennom påfyllingshullet. Sett påfyllingslokket og peilepinnen på plass igjen. ADVARSEL:

Hvis du fyller på for mye olje, kan det

7. La utenbordsmotoren stå i 5-10 minutter.

8. Ta ut peilepinnen og tørk av den.

9. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinneføringen, ellers blir målingen av oljenivået feilaktig.

10. Kontroller oljenivået igjen med peilepinnen for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Kontakt nærmeste Yamaha-forhandler hvis oljenivået ligger utenfor spesifisert nivå.

Page 89

Vedlikehold

MERK:

FARE

ZMU02082

ZMU04286

ZMU01897

1. Minimumsmerke

2. Peilepinne

3. Maksimumsmerke

11. Start motoren og kontroller at varselindikatoren for lavt oljetrykk forblir slukket. Kontroller også at det ikke er noen oljelekkasjer. ADVARSEL: Hvis varselin-

dikatoren for lavt oljetrykk tennes eller hvis det er oljelekkasjer, må du stoppe motoren og finne årsaken. Hvis du fortsetter etter at det har oppstått en feil, kan det føre til alvorlig motorskade. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

[NCM01622]

12. Spillolje skal håndteres i henhold til regelverket på stedet.

● Rådfør deg med nærmeste Yamaha-for-

handler om håndtering av den brukte oljen.

● Skift olje hyppigere hvis motoren brukes

under ugunstige forhold, for eksempel utstrakt dorging.

NMU29114

Kontroll av ledningsnett og kontakter

● Kontroller at alle kontakter er skikkelig til-

koplet.

● Kontroller at alle jordledninger er skikkelig

festet.

NMU32112

Kontroll av propell

NWM01881

Du kan bli alvorlig skadet hvis motoren plutselig starter når du befinner deg i nærheten av propellen. Før du skal kontrollere, demontere eller montere propellen, setter du girspaken i fri, dreier hovedbryteren til “ ” (av) og tar ut nøkkelen. Fjern også klipset fra stoppbryteren for motoren. Slå dessuten av hovedbryteren for batteriet, hvis en slik er montert i båten.

Du må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren. Plasser en trekloss mellom antikavitasjonsplaten og propellen slik at propellen ikke kan dreie rundt.

Kontrollpunkter

● Kontroller hvert av propellbladene med

Page 90

Vedlikehold

FARE

ADVARSEL

ZMU03886

tanke på tæring som følge av kavitasjon eller luftsuging eller annen skade.

● Kontroller om propellakselen er skadd.

● Kontroller om splines er slitt eller skadd.

● Kontroller om fiskesnøre har viklet seg

rundt propellakselen.

● Kontroller om simmerringen på propellak-

selen er skadd.

NMU30662

Demontering av propell

NMU29197

Modeller med splines

1. Rett ut splinten og trekk den ut med en nebbtang.

2. Fjern propellmutteren, skiven og avstandsstykket (hvis aktuelt). FARE! Du

må ikke holde i propellen med hånden når du skal løsne propellmutteren.

[NWM01890]

4. Avstandsstykke

5. Propell

6. Trusteskive

3. Fjern propellen, skiven (hvis aktuelt) og trusteskiven.

NMU30672

Montering av propell

NMU29244

Modeller med splines

NWM00770

På motroterende modeller må du sørge for å bruke en propell som er konstruert for rotasjon mot urviserne (venstregående). Slike propeller er merket med bokstaven “L” etter dimensjonsangivelsen på propellen. Hvis ikke, kan båten bevege seg i motsatt retning av hva du forventer.

NCM00501

Husk å sette inn en ny splint og bøye endene godt ut til sidene. Ellers kan propellen løsne og gå tapt ved bruk av motoren.

1. Påfør Yamaha maritimt smørefett eller et korrosjonshemmende smørefett på propellakselen.

2. Monter trusteskiven og propellen på propellakselen. ADVARSEL: Husk å sette

på trusteskiven før du monterer propellen. Ellers kan undervannshus og propellboss bli påført skade.

3. Sett på avstandsstykket og skiven. Trekk til propellmutteren med det spesifiserte momentet.

[NCM01881]

1. Splint

2. Propellmutter

3. Skive

Tiltrekkingsmoment for propellmutter:

55.0 Nm (5.61 kgf-m, 40.6 ft-lb)

4. Rett inn propellmutteren i forhold til hullet i propellakselen. Sett inn en ny splint i hullet og bøy endene på splinten ut til

Page 91

Vedlikehold

MERK:

FARE

MERK:

ZMU03273

sidene. ADVARSEL: Bruk ikke splin- ten om igjen. Ellers kan propellen løsne ved bruk av motoren.

[NCM01891]

Hvis propellmutteren ikke retter seg inn i forhold til hullet i propellakselen etter at den er trukket til med spesifisert moment, må du stramme mutteren ytterligere slik at den kommer på linje med hullet.

NMU29289

Skifting av girolje

NWM00800

● Sørg for at utenbordsmotoren er godt

festet til akterspeilet eller et stødig stativ. Du kan bli alvorlig skadet hvis utenbordsmotoren skulle falle ned og treffe deg.

● Du må aldri bevege deg under under-

vannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøtten eller tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

1. Vipp utenbordsmotoren, slik at giroljedreneringsskruen befinner seg ved det laveste punktet.

2. Plasser en egnet beholder under girhuset.

3. Skru ut giroljedreneringsskruen og fjern

pakningen. ADVARSEL: Hvis det er en

stor mengde metallpartikler på den magnetiske giroljedreneringsskruen, kan dette indikere en feil i undervannshuset. Kontakt nærmeste Yamaha-forhandler.

1. Giroljedreneringsskrue

2. Oljenivåplugg

● Hvis giroljedreneringsskruen er magne-

[NCM01900]

tisk, må du fjerne alle metallpartikler fra skruen før du setter den i igjen.

● Bruk alltid nye pakninger. Bruk ikke pak-

ningene som er fjernet om igjen.

4. Skru ut oljenivåpluggen og fjern pakningen slik at all olje tappes ut.

ADVARSEL: Kontroller den brukte giroljen etter at den er tappet ut. Hvis giroljen er melkeaktig eller inneholder vann eller en stor mengde metallpartikler, kan girhuset bli skadet. Få en Yamaha-forhandler til å kontrollere og reparere utenbordsmotoren.

[NCM00713]

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

5. Plasser utenbordsmotoren i loddrett stilling. Press girolje inn i hullet til giroljedreneringsskruen ved hjelp av en fleksibel

Page 92

Vedlikehold

FARE

ZMU03274

eller trykksatt påfyllingsanordning.

Anbefalt girolje:

Hypoid girolje (SAE 90)

Giroljemengde:

F115AET 0.760 L (0.803 US qt,

0.669 Imp.qt) F115AET1 0.760 L (0.803 US qt,

0.669 Imp.qt) FL115AET 0.715 L (0.756 US qt,

0.629 Imp.qt) FL115AET1 0.715 L (0.756 US qt,

0.629 Imp.qt)

6. Sett en ny pakning på oljenivåpluggen. Når olje begynner å strømme ut av hullet til oljenivåpluggen, setter du i og trekker til oljenivåpluggen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

7. Sett en ny pakning på giroljedreneringsskruen. Sett i og trekk til giroljedreneringsskruen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

NMU29302

Rengjøring av drivstofftanken

NWM00920

Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv.

● Hvis det er noe du føler deg usikker på

med hensyn til hvordan dette arbeidet skal utføres, kan du ta kontakt med nærmeste Yamaha-forhandler.

● Hold god avstand til gnister, sigaretter,

åpen flamme og andre antennelseskilder når du skal gjøre ren drivstofftanken.

● Ta drivstofftanken ut av båten før du

rengjør den. Arbeidet skal utføres utendørs på et sted med god gjennomlufting.

● Tørk opp eventuelt bensinsøl med det

samme.

● Sett drivstofftankdelene nøye sammen

igjen. Ved feilaktig montering kan bensin lekke ut slik at det oppstår fare for brann eller eksplosjon.

● Gammel bensin må håndteres i sam-

svar med regelverket på stedet.

1. Tøm drivstofftanken i en godkjent beholder.

2. Hell en mindre mengde egnet løsemiddel på tanken. Sett på lokket og rist tanken. Etter rengjøringen må tanken tømmes for alt løsemiddel.

3. Skru ut skruene som holder bensinkoplingsenheten. Trekk enheten ut av tanken.

Page 93

4. Rengjør filteret (som befinner seg i en-

ADVARSEL

MERK:

FARE

ADVARSEL

ZMU02324

ZMU01901

ZMU04008

den av sugerøret) i et egnet rensemiddel. La filteret tørke.

5. Skift ut pakningen. Monter bensinkoplingsenheten og trekk skruene godt til.

NMU29313

Kontroll og utskifting av anode(r)

Yamahas utenbordsmotorer er beskyttet mot korrosjon ved hjelp av offeranoder. Kontroller de utvendige anodene med jevne mellomrom. Fjern avleiringene på anodenes overflater. Rådfør deg med en Yamaha-forhandler i forbindelse med utskifting av utvendige anoder.

NCM00720

Du må ikke male anodene, for da virker de ikke lenger.

Vedlikehold

Kontroller jordledningene som er koplet til utvendige anoder på modeller som er utstyrt med slike. Kontakt en Yamaha-forhandler i forbindelse med kontroll og utskifting av innvendige anoder som er festet til motorenheten.

NMU29323

Kontroll av batteri (for modeller med elektrisk start)

NWM01902

Batterisyren er giftig og etsende, og batterier danner eksplosiv hydrogengass. Ved arbeider i nærheten av batteriet:

● Bruk vernebriller og gummihansker.

● Ikke røyk eller før andre antennelseskil-

der nær batteriet.

Prosedyren for kontroll av batteriet varierer med de ulike batteriene. Denne prosedyren omfatter typiske kontroller som gjelder for mange batterier, men du må alltid se batteriprodusentens anvisninger.

NCM01920

Et dårlig vedlikeholdt batteri vil raskt få redusert ytelsen.

1. Kontroller batterisyrenivået (elektrolyttnivået).

Page 94

Vedlikehold

FARE

ADVARSEL

ZMU01811

2. Kontroller batteriets lading. Hvis båten er utstyrt med digital fartsmåler, vil funksjonene for voltmeter og lav batterispenning gjøre det enklere å følge med på batteriets lading. Rådfør deg med nærmeste Yamaha-forhandler hvis batteriet må lades.

3. Kontroller batteriforbindelsene. De skal være rene, faste og tildekket av et isolasjonsdeksel. FARE! Dårlige forbindel-

ser kan føre til kortslutning eller gnistdannelse og forårsake en eksplosjon.

NMU29334

Tilkopling av batteriet

NWM00572

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. Plasser det fullt oppladede batteriet i holderen.

NCM01124

Ikke bytt om batterikablene. Ellers kan de elektriske komponentene bli skadd.

1. Forviss deg om at hovedbryteren (på modeller som har dette) er “ ” (av) før du begynner å arbeide med batteriet.

2. Kople først den røde batterikabelen til den POSITIVE (+) polen. Kople deretter

[NWM01912]

den svarte batterikabelen til den NEGATIVE (-) polen.

1. Rød kabel

2. Svart kabel

3. Batteri

3. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren.

NMU29371

Frakopling av batteriet

1. Slå av hovedbryteren for batteriet (hvis en slik er montert) og hovedbryteren.

ADVARSEL: Hvis de blir stående på, kan det elektriske systemet bli skadet.

[NCM01930]

2. Kople minuskabelen/-kablene fra den negative (-) polen. ADVARSEL: Kople

alltid fra alle minuskabler (-) først for å unngå kortslutning og skade på det elektriske systemet.

[NCM01940]

3. Kople fra plusskabelen/-kablene og ta batteriet ut av båten.

4. Rengjør, vedlikehold og lagre batteriet i samsvar med produsentens anvisninger.

NMU38660

Oppbevaring av batteriet

Når du skal lagre Yamaha-utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), tar du ut batteriet og lagrer det på et kjølig og

Page 95

tørt sted. Kontroller batteriet og la det om nødvendig.

Vedlikehold

Page 96

Utbedring av feil

NMU38671

Feilsøking

En feil i drivstoff-, kompresjons- eller tenningssystemet kan forårsake dårlig start, redusert effekt og andre problemer. I denne delen gis det en beskrivelse av grunnleggende kontroller samt mulige hjelpetiltak, og den omfatter alle Yamaha utenbordsmotorer. Av den grunn kan det forekomme punkter som ikke er relevante for din motor. Hvis utenbordsmotoren må repareres, kan du levere den inn hos en Yamaha-forhandler. Hvis varselindikatoren for motorfeil blinker, må du kontakte nærmeste Yamaha-forhandler.

Yamaha Security System fungerer ikke som det skal.

Sp. Er mottakeren innenfor kommunikasjonsområdet i forhold til fjernkontrollsenderen? Sv. Bruk fjernkontrollsenderen innenfor kommunikasjonsområdet i forhold til mottakeren.

Sp. Er hovedbryteren i posisjonen “ ”? Sv. Drei hovedbryteren til posisjonen “ ”.

ler skift battericelle hos en Yamaha-forhandler.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Starteren fungerer ikke.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er sikringen til relé eller elektrisk krets for elektrisk start gått? Sv. Finn årsaken til overbelasting av elektrisk system og reparer. Sett inn en sikring med riktig strømstyrke.

Sp. Er det kommunikasjonshindrende gjenstander som for eksempel andre kommunikasjonskilder eller metall i nærheten? Sv. Bruk fjernkontrollsenderen i avstand fra andre kommunikasjonskilder eller metall.

Sp. Er fjernkontrollsenderen registrert? Sv. Bruk fjernkontrollsender som er registrert av mottakeren.

Sp. Er battericellen i fjernkontrollsenderen utladet? Sv. Bruk den ekstra fjernkontrollsenderen el-

Sp. Er det feil på starterkomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Står girstangen i gir? Sv. Skift til fri.

Motoren vil ikke starte (starteren går rundt).

Sp. Er Yamaha Security System i låsemodus? Sv. Still sikkerhetssystemet i opplåsingsmodus. Se side 20 for nærmere opplysninger.

Page 97

Sp. Er drivstofftanken tom? Sv. Fyll ren, ny bensin på tanken.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er fremgangsmåten for å starte motoren feil? Sv. Se side 55.

Utbedring av feil

handler.

Motoren går ujevnt på tomgang eller stopper.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er det funksjonsfeil på drivstoffpumpen? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er tennplugghetten(e) satt feil på? Sv. Kontroller og sett hetten(e) riktig på.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det feil på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er motorstoppledning ikke satt på? Sv. Sett på ledningen.

Sp. Er innvendige motordeler skadd? Sv. Få utført service hos en Yamaha-for-

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er det funksjonssvikt på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift olje iht. spesifikasjonene.

Page 98

Utbedring av feil

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen på drivstofftanken stengt? Sv. Åpne lufteskruen.

Sp. Er motorvinkelen for høy? Sv. Sett motoren i vanlig driftsstilling.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er gasspjeldet feil justert? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er batterikabel frakoplet? Sv. Fest kabelen skikkelig.

Lydalarm utløst eller indikator lyser.

Sp. Er kjølesystemet tilstoppet? Sv. Kontroller om det er hindringer i vanninntaket.

Sp. Er motoroljenivået lavt? Sv. Fyll spesifisert motorolje på oljetanken.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sv. Fyll på ny olje av spesifisert type.

Sp. Er oljefilteret tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lasten i båten feil fordelt? Sv. Fordel lasten slik at båten ligger plant i sjøen.

Sp. Er det feil på vannpumpe eller termostat? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det for mye vann i drivstoffilterkopp? Sv. Tøm filterkoppen.

Redusert motoreffekt.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellstigning eller -diameter feil? Sv. Monter riktig propell, slik at utenbordsmotoren kan kjøres i det anbefalte turtallsområdet (o/min).

Sp. Er trimvinkelen feil? Sv. Juster trimvinkelen for å få best mulig effekt.

Sp. Er motoren montert i feil høyde på akterspeilet? Sv. Få motoren justert til riktig høyde på akterspeilet.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er motoroljen forurenset eller forringet?

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er det groing på båtens bunn? Sv. Rengjør båtens bunn.

Page 99

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Utbedring av feil

pe.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt girhuset? Sv. Fjern fremmedlegemene og rengjør undervannshuset.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det funksjonssvikt på elektriske komponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Benyttes det ikke spesifisert drivstoff? Sv. Fyll på nytt drivstoff av spesifisert type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert ty-

Sp. Er lufteskruen stengt? Sv. Åpne lufteskruen.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Reagerer ikke motoren som den skal i forhold til girstangens posisjon? Sv. Få utført service hos en Yamaha-forhandler.

For store motorvibrasjoner.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellakselen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt propellen? Sv. Fjern dem og rengjør propellen.

Sp. Er motorens festebolt løs? Sv. Trekk til bolten.

Sp. Er svingbrakett løs eller skadd?

Page 100

Utbedring av feil

FARE

ADVARSEL

MERK:

FARE

Sv. Trekk den til eller få utført service hos en Yamaha-forhandler.

NMU29433

Midlertidige nødtiltak

NMU29441

Skade ved sammenstøt

NWM00870

Utenbordsmotoren kan bli påført alvorlig skade ved et sammenstøt under kjøring eller transport på tilhenger. Skaden kan gjøre utenbordsmotoren usikker å bruke.

Hvis utenbordsmotoren skulle støte på en gjenstand i vannet, gjør du som følger.

1. Stopp motoren umiddelbart.

2. Kontroller om kontrollorganer eller komponenter er skadd. Undersøk også om båten er påført skade.

3. Returner forsiktig i sakte fart til nærmeste havn, uavhengig av om du har registrert skader eller ei.

4. Få en Yamaha-forhandler til å kontrollere utenbordsmotoren før du tar den i bruk igjen.

NMU29453

Kjøring med én motor (to motorer)

Hvis du bruker kun én motor i en nødssituasjon, må du sørge for at motoren som ikke brukes er vippet opp og kjøre den andre motoren med lavt turtall.

NCM00370

Hvis båten kjøres med en motor som ikke går nedvippet i vannet, kan bølger føre til at det renner vann inn i eksosrøret slik at det oppstår motorproblemer.

Når du manøvrerer båten i lav fart, for eksempel i havneområder, anbefales det å la begge motorene gå med den ene motoren i fri, hvis dette er mulig.

NMU29481

Utskifting av sikring

Hvis sikringen er gått på en modell med elektrisk start, fjerner du strømdekselet, åpner sikringsboksen og bytter ut sikringen med en ny med riktig strømstyrke (amperetall).

NWM00631

Bruk av feil type sikring eller en ståltrådbit kan resultere i alt for stor strømbelastning. Dette kan forårsake skader på det elektriske systemet og fare for brann.

Rådfør deg med nærmeste Yamaha-forhandler hvis den nye sikringen går igjen med det samme.
