Yamaha F80B, F100D User Manual

Download

Page 1

KÄYTTÄJÄN KÄSIKIRJA

F80B F100D

6D7-28199-80-L0

Page 2

Lue tämä Käyttäjän käsikirja huolellisesti, ennen kuin alat käyttää perämootto-

ria.

Page 3

Käsikirjan tärkeät tiedot

LMU25100

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaisia ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä Yamahajälleenmyyjään. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

Turvallisuusvaroituksen merkki tarkoittaa: HUOMIO! OLE VARUILLASI! TURVALLISUUTESI ON KYSEESSÄ!

LWM00780

VAROITUS

VAROITUS-kohdassa mainittujen ohjeiden noudattamatta jättäminen voi johtaa vakavien vammojen tai kuoleman aiheutumiseen koneenkäyttäjälle, sivustakatsojalle tai perämoottorin tarkastajalle tai korjaajalle.

LCM00700

TÄRKEÄÄ:

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi.

ehkä olla pieniä eroja omaan perämoottoriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä Yamaha-jälleenmyyjään.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on F80BET, F100DET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

LMU25120

F80B, F100D

KÄYTTÄJÄN KÄSIKIRJA

1. painos, syyskuu 2004

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

HUOMAA:

HUOMAUTUS-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta jatkuvan tuotekehittelyn takia sen tiedoissa voi

Page 4

Sisällysluettelo

Yleistä.............................................1

Tunnistetiedot.............................. 1

Perämoottorin sarjanumero............ 1

Avaimen numero............................ 1

CE-merkintälaatta ....................... 1

Käyttöturvallisuustietoja .............. 2

Tärkeät merkinnät ....................... 3

Varoitusmerkinnät .......................... 3

Tankkausohjeet ........................... 3

Bensiini........................................... 3

Moottoriöljy..................................... 3

Akkuvaatimukset ......................... 4

Akun tekniset tiedot........................ 4

Potkurin valitseminen .................. 4

Vaihde päällä käynnistyksen

estolaite.................................... 5

Tärkeimmät osat............................ 6

Keskeiset osat ............................. 6

Polttoainesäiliö............................... 6

Polttoaineletkun liitos...................... 7

Polttoainemittari.............................. 7

Polttoainesäiliön tulppa .................. 7

Korvausilmaruuvi............................ 7

Kauko-ohjaus ................................. 7

Kauko-ohjausvipu........................... 7

Vapaa-asennon lukitsin.................. 8

Vapaa-asennon kaasuvipu............. 8

Kaasuvivun kitkansäädin................ 8

Moottorin turvakytkin...................... 8

Pääkytkin........................................ 9

Kauko-ohjauslaitteen tai

ohjauskahvan sähkötrimmi- ja

kippikytkin ................................... 9

Alakopan sähkötrimmi- ja

kippikytkin ................................. 10

Anodilla varustettu trimmievä ....... 10

Sähkötrimmi- ja kippimallin tai

sähköhydraulisen kippimallin

kippauksen kannatinvipu........... 11

Yläkopan lukitus- ja vapautusvipu

(ylösvetotyyppi)......................... 11

Huuhtelulaite ................................ 11

Digitaalinen käyntinopeusmittari... 12 Alhaisen öljynpaineen

varoitusvalo............................... 12

Ylikuumenemisen varoitusvalo

(digitaalinen) ............................. 12

Nopeusmittari (digitaalinen).......... 12

Trimmimittari (digitaalinen) ........... 13

Käyttötuntimittari (digitaalinen) ..... 13

Moottorivian varoitusvalo.............. 14

Trippimittari................................... 14

Kello ............................................. 14

Polttoainemittari............................ 15

Polttoaineen varoitusvalo ............. 15

Alhaisen akkujännitteen

varoitusvalo............................... 15

Varoitusjärjestelmä ................... 16

Ylikuumenemisvaroitus ................ 16

Alhaisen öljynpaineen varoitus..... 16

Moottorivian varoitus .................... 17

Käyttö........................................... 18

Asennus .................................... 18

Perämoottorin asentaminen ......... 18

Moottorin sisäänajo................... 19

Toimintaohje nelitahtimalleissa .... 19

Ennen käyttöä tehtävät

tarkistukset............................. 19

Polttoaine ..................................... 20

Hallintalaitteet............................... 20

Moottori ........................................ 20

Moottoriöljyn määrän

tarkistaminen............................. 20

Polttoaineen lisääminen............ 21

Perämoottorin käyttäminen ....... 21

Polttoaineen syöttäminen

(erillinen säiliö) .......................... 21

Moottorin käynnistäminen ............ 22

Moottorin lämmittäminen........... 23

Käsikäynnistyksellä ja

sähkökäynnistyksellä

varustetut mallit......................... 23

Vaihteen kytkeminen................. 24

Page 5

Sisällysluettelo

Eteenajo (ohjauskahvalla ja

kauko-ohjauksella varustetut

mallit) ........................................ 24

Peruutus (automaattisella

peruutuslukolla ja sähkötrimmillä ja -kipillä

varustetut mallit)........................ 25

Moottorin pysäyttäminen ........... 25

Toimintaohje................................. 25

Perämoottorin trimmaaminen.... 26

Trimmikulman säätäminen ........... 26

Veneen trimmikulman

säätäminen ............................... 27

Kippaaminen ylös ja alas .......... 28

Moottorin kippaaminen ylös.......... 28

Moottorin kippaaminen alas ......... 29

Ajaminen matalassa vedessä ... 30

Sähkötrimmi- ja kippimallit /

Sähkökippauksella varustetut

mallit.......................................... 30

Ajaminen muissa oloissa........... 31

Kunnossapito ..............................32

Tekniset tiedot ........................... 32

Perämoottorin kuljettaminen ja

varastoiminen......................... 33

Perämoottorin varastoiminen ....... 33

Toimintaohje................................. 34

Voitelu (muut kuin

tuoreöljyvoitelumallit) ................ 35

Akun kunnossapito....................... 35

Moottorin huuhteleminen.............. 36

Perämoottorin puhdistaminen ...... 37

Moottorin maalipinnan

tarkistaminen............................. 37

Määräaikaiset huoltotoimet ....... 37

Varaosat....................................... 37

Huoltoaikataulu............................. 38

Huoltoaikataulu (lisä-)................... 39

Voitelu .......................................... 40

Sytytystulpan puhdistaminen ja

säätäminen ............................... 40

Polttoainejärjestelmän

tarkistaminen............................. 41

Polttoainesuodattimen

tarkastaminen ........................... 42

Polttoainesuodattimen

puhdistaminen........................... 42

Joutokäyntinopeuden

tarkistaminen............................. 43

Moottoriöljyn vaihtaminen............. 43

Johdinten ja liittimien

tarkistaminen............................. 45

Pakokaasuvuodot......................... 45

Vesivuodot.................................... 45

Moottorin öljyvuodot ..................... 45

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen............................. 45

Potkurin tarkistaminen.................. 46

Potkurin irrottaminen .................... 47

Potkurin asentaminen................... 47

Vaihteistoöljyn vaihtaminen.......... 48

Polttoainesäiliön puhdistaminen... 49 Anodien tarkistaminen ja

vaihtaminen............................... 49

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa)...... 50

Akun kytkeminen.......................... 51

Akun kytkeminen irti ..................... 51

Yläkopan tarkistaminen................ 51

Veneen pohjan maalaaminen....... 51

Ratkaisuehdotus ......................... 53

Vianetsintä ................................ 53

Tilapäiset toimet

hätätilanteessa....................... 57

Törmäysvauriot............................. 57

Sulakkeen vaihtaminen ................ 57

Sähkötrimmi ja -kippi eivät toimi... 58

Käynnistysmoottori ei toimi........... 58

Moottorin käynnistäminen

hätätilanteessa.......................... 59

Veteen pudonneen moottorin

käsitteleminen........................ 59

Toimintaohje................................. 59

Page 6

Yleistä

LMU25170

Tunnistetiedot

LMU25182

Perämoottorin sarjanumero

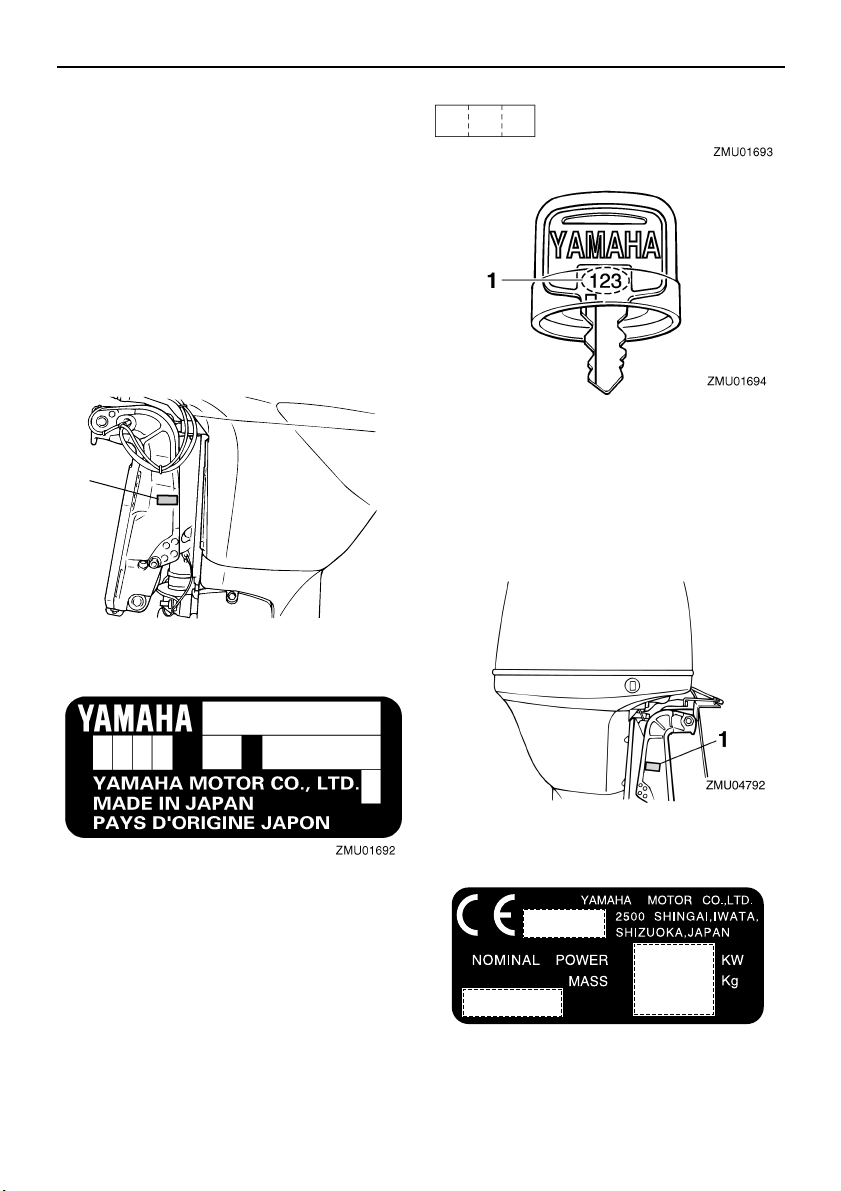

Perämoottorin sarjanumero on merkitty kiinnityskorvakkeen paapuurinpuoleiseen sivuun tai kääntöjalustan yläosaan kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

ZMU04214

1. Perämoottorin sarjanumeron sijainti

1. Avaimen numero

LMU25202

CE-merkintälaatta

Tällä kilvellä varustetut moottorit täyttävät EU:n konedirektiivin soveltuvien osien vaatimukset. Lisätietoja on merkintälaatassa ja EU-vaatimustenmukaisuusvakuutuksessa.

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

1. CE-merkintälaatan sijainti

ZMU01696

Page 7

Yleistä

LMU25370

Käyttöturvallisuustietoja

● Lue tämä käsikirja kokonaan, ennen kuin

asennat perämoottorin tai alat käyttää sitä. Lukemalla käsikirjan saat tarvittavat tiedot moottorista ja sen käyttämisestä.

● Lue veneen mukana toimitetut käyttöop-

paat ja varoitukset, ennen kuin alat käyttää venettä. Varmista, että ymmärrät kaikki ohjeet.

● Älä asenna tätä perämoottoria veneeseen,

joka on mitoitettu pienempää moottoria varten. Liian tehokkaan moottorin käyttäminen voi aiheuttaa veneen hallinnan menettämi- sen. Perämoottorin nimellisteho saa olla enintään yhtäsuuri kuin veneen tiedoissa ilmoitettu enimmäisteho. Jos et tiedä veneen tehosuositusta, ota yhteyttä veneen myyjään tai valmistajaan.

● Älä tee muutoksia perämoottoriin. Muutok-

set voivat vahingoittaa moottoria tai vaarantaa käyttöturvallisuuden.

● Älä koskaan käytä moottoria päihtyneenä.

Noin 50 prosenttia veneilyonnettomuuksista johtuu veneen käyttämisestä päihtynee- nä.

● Huolehdi siitä, että veneessä on kelluntaliivi

jokaista matkustajaa varten. Kelluntaliivi on suositeltavaa pitää aina päällä vesillä liikuttaessa. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

● Bensiini on erittäin syttyvää ja bensiini-

höyryt ovat syttyviä ja räjähtäviä. Ole huolellinen käsitellessäsi ja säilyttäessäsi bensiiniä. Varmista ennen moottorin käynnistämistä, että läsnä ei ole bensiinihöyryjä tai polttoainevuotoja.

● Tämä tuote muodostaa pakokaasuja, jotka

sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

● Tarkista ennen moottorin käynnistämistä,

että kaasu, vaihteet ja ohjaus toimivat normaalisti.

● Pidä käytön aikana moottorin turvakytki-

men naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Jos horjahdat ajon aikana, naru irtoaa turvakytkimestä ja moottori pysähtyy.

● Tutustu merenkulkusäädöksiin ja noudata

niitä.

● Huolehdi siitä, että käytössäsi ovat tiedot

säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

● Kerro jollekin aina ennen lähtöä vesille, mi-

hin olet matkalla. Muista ilmoittaa tälle henkilölle suunnitelmien muuttumisesta.

● Käytä tervettä järkeä ja harkintakykyä ve-

neillessäsi. Tunne omat kykysi ja varmista, että tiedät, miten veneesi käyttäytyy erilaisissa oloissa. Älä ylitä omia rajojasi tai veneesi asettamia rajoituksia. Liiku aina turvallisella nopeudella ja huolehdi riittäväl- lä tähystyksellä esteiden ja muun liikenteen väistämisestä.

● Huolehdi moottorin käydessä siitä, että ve-

neen läheisyydessä ei ole uimareita.

● Älä veneile uimarantojen läheisyydessä.

● Jos havaitset veneen läheisyydessä uima-

rin, kytke vaihde vapaalle ja pysäytä moot- tori.

Page 8

Yleistä

LMU25380

Tärkeät merkinnät

LMU25395

Varoitusmerkinnät

LMU25401

Kilpi

LWM01260

VAROITUS

● Varmista ennen moottorin käynnistä-

mistä, että vaihdevipu on vapaa-asennossa. (ei koske 2 hv:n malleja)

● Älä koske sähköosiin tai irrota niitä

käynnistyksen tai käytön aikana.

● Pidä kädet, hiukset ja vaatteet kaukana

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LMU25540

Tankkausohjeet

LWM00010

VAROITUS

POLTTOAINE JA POLTTOAINEHÖYRYT VOIVAT SYTTYÄ JA RÄJÄHTÄÄ HELPOSTI!

● Älä tupakoi tankkaamisen aikana ja huo-

lehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen.

● Sammuta moottori ennen tankkaamista.

● Tankkaa moottori hyvin tuuletetussa ti-

lassa. Älä täytä irrallisia polttoainesäili- öitä veneessä.

● Varo roiskuttamasta polttoainetta. Jos

polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla.

● Älä ylitäytä säiliötä.

● Tiukkaa täyttöaukon tulppa huolellisesti

tankkaamisen jälkeen.

● Jos polttoainetta joutuu suuhun tai sil-

miin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yh- teyttä lääkäriin.

● Jos iholle roiskuu polttoainetta, se on

pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava.

● Ehkäise sähköstaattinen kipinöinti kos-

kettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

LCM00010

TÄRKEÄÄ:

Käytä ainoastaan uutta ja puhdasta polttoainetta, jota on säilytetty puhtaissa säili- öissä ja joka ei sisällä vettä tai vierasaineita.

LMU25580

Bensiini

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

Jos moottorin käydessä ilmenee nakutusta, käytä toista bensiinimerkkiä tai korkeaoktaa- nista lyijytöntä bensiiniä.

LMU25680

Moottoriöljy

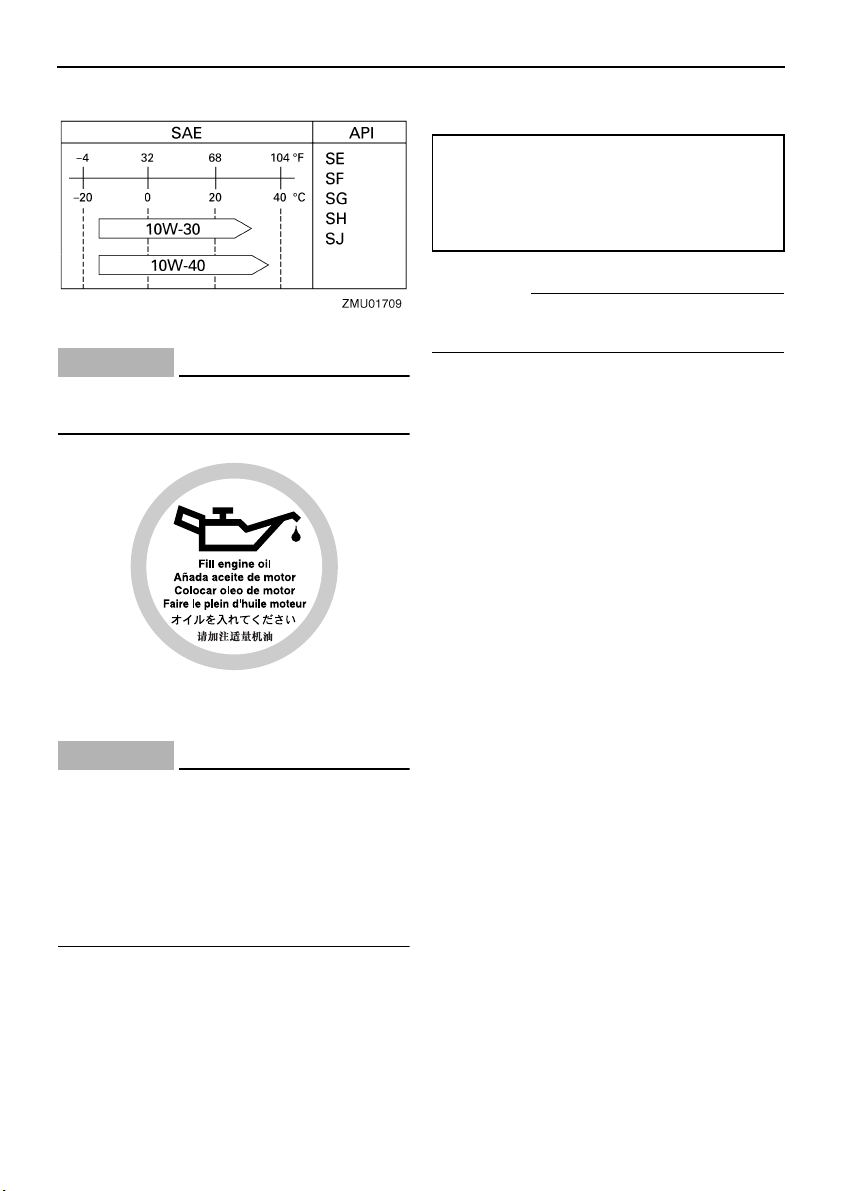

Suositeltu moottoriöljy:

Nelitahtimoottoriöljy, jonka SAE- ja

API-arvot vastaavat taulukon tietoja. Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

4.3 L (4.55 US qt) (3.78 Imp.qt)

Page 9

LCM01050

TÄRKEÄÄ:

Kaikki nelitahtimallit toimitetaan tehtaalta ilman moottoriöljyä.

ZMU01710

LMU25700

Akkuvaatimukset

LCM01060

TÄRKEÄÄ:

Älä käytä akkua, jonka kapasiteetti on il-

moitettua vaatimusta pienempi. Jos moottorissa käytetään vaatimuksia heikkotehoisempaa akkua, sähköjärjestel- mässä voi ilmetä toimintahäiriöitä tai akku voi ylikuormittua, mikä vaurioittaa sähkö- järjestelmää.

Sähkökäynnistyksellä varustetuissa malleissa on käytettävä akkua, joka täyttää alla olevat vaatimukset.

Yleistä

LMU25720

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

70.0 Ah

HUOMAA:

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU25742

Potkurin valitseminen

Käytettävä potkuri vaikuttaa olennaisesti perämoottorin suorituskykyyn, ja väärä potkuri heikentää suorituskykyä ja voi myös vakavasti vahingoittaa moottoria. Moottorin käyntino- peus riippuu potkurin koosta ja veneen kuormasta. Moottorin liian suuri tai liian pieni käyntinopeus hyvän suorituskyvyn saavuttamiseksi vaikuttaa käänteisesti moottorin tehoon. Yamaha-perämoottorit on varustettu potkureilla, jotka soveltuvat hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin eri nousukulmalla varustettu potkuri sopii paremmin. Kun kuorma on suuri, pieninousuisempi potkuri on sopivampi vaihtoehto, sillä se mahdollistaa oikean käyntinopeuden pitämisen yllä. Vastaavasti suurinousuinen potkuri soveltuu paremmin kohteisiin, joissa kuorma on pieni. Yamaha-jälleenmyyjiltä on saatavana laaja valikoima potkureita sekä lisätietoja tiettyyn käyttökohteeseen parhaiten sopivan potkurin valitsemisesta ja asentamisesta.

Page 10

Yleistä

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

123

ZMU04607

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

LMU25760

Vaihde päällä käynnistyksen

estolaite

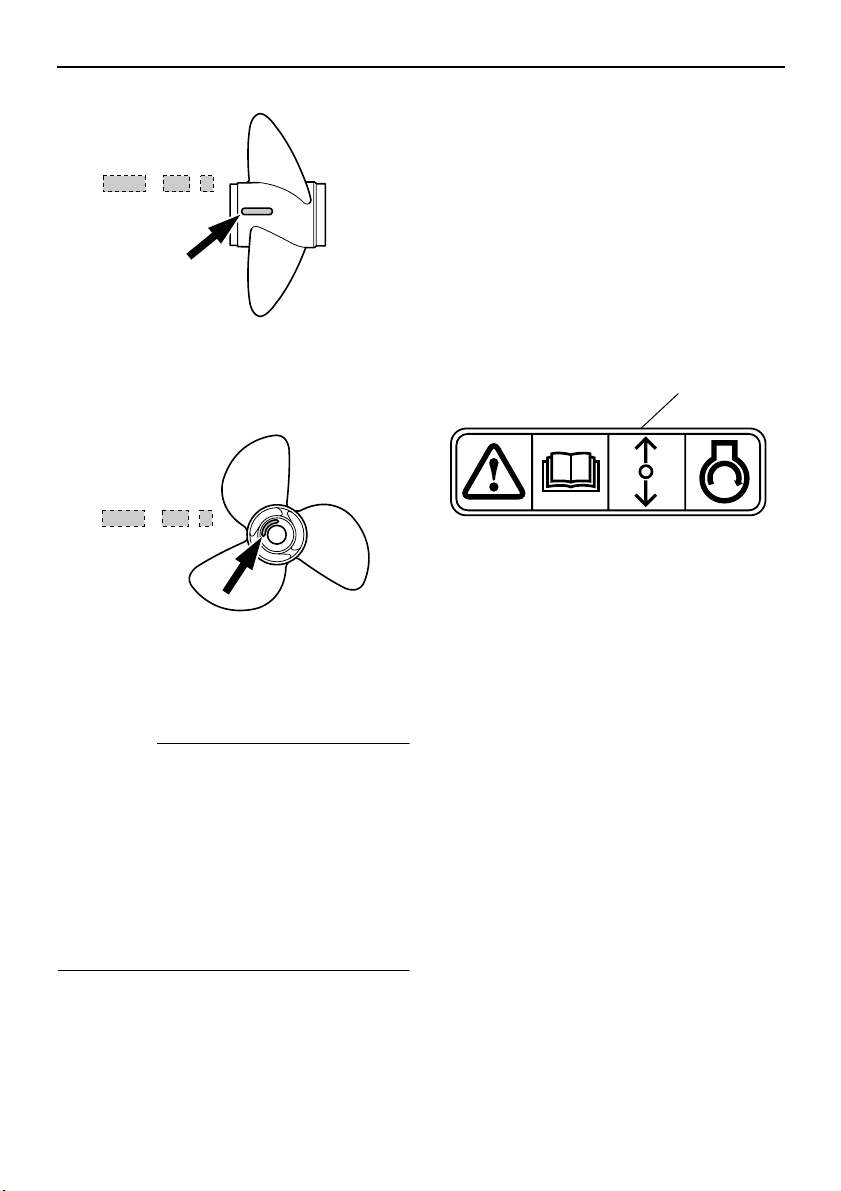

Kuvassa olevalla merkinnällä varustetuissa Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

ZMU01713

1. Vaihde päällä käynnistyksen eston merkintä

HUOMAA:

Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuor- malla ja täydellä kaasulla. Jos käyttöolot, kuten pieni venekuorma, mahdollistaa moottorin käyntinopeuden nousemisen enimmäissuositusta suuremmaksi, moottorin käyntinopeus on pidettävä oikealla käyntinopeusalueella kaasua vähentämällä.

Katso tietoja potkurin irrottamisesta ja asentamisesta sivulta 46.

Page 11

Tärkeimmät osat

LMU25795

Keskeiset osat

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

1. Yläkoppa

2. Yläkopan lukitus- ja vapautusvivut

3. Antikavitaatiolevy

4. Trimmievä (anodi)

5. Potkuri*

6. Jäähdytysveden ottoaukko

7. Kiinnityskorva

8. Huuhtelulaite

9. Sähkötrimmi- ja kippikytkin

10.Kauko-ohjauslaitteisto (laitaan asennettava)*

11.Digitaalinen nopeusmittari*

12.Digitaalinen käyntinopeusmittari*

13.Polttoainesäiliö*

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

Page 12

Tärkeimmät osat

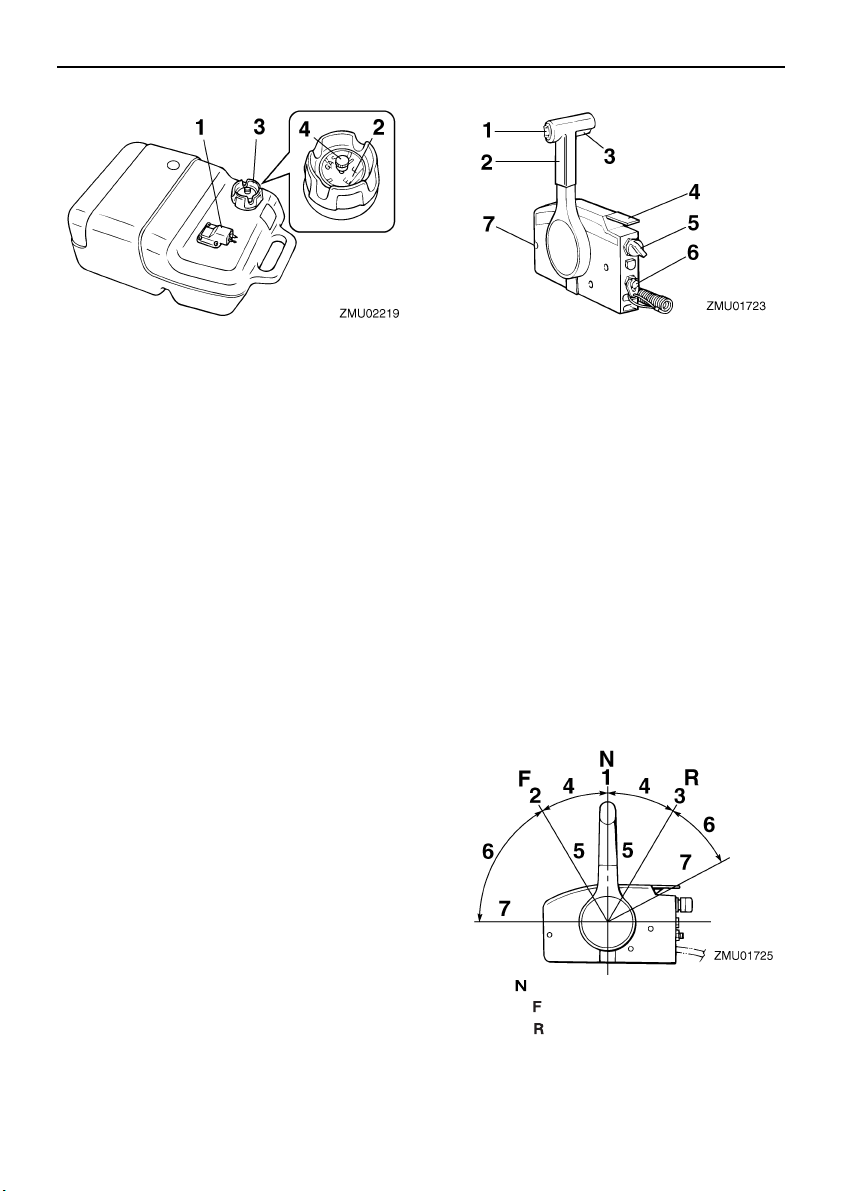

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäili- össä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäi- vään.

LMU26180

Kauko-ohjaus

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin / rikastinkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “”

2. Eteenajo “”

3. Peruutus “”

4. Vaihde

5. Kokonaan kiinni

Page 13

Tärkeimmät osat

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaaasennon kaasuvipua.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinni-asennossa.

1. Kokonaan auki

2. Kokonaan kiinni

LMU25970

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kier- tämällä säädintä vastapäivään.

LWM00030

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkavastus on liian suuri, kaasuvivun tai -kahvan liikuttaminen voi olla vaikeaa, mikä voi aiheuttaa onnettomuuden.

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25990

Moottorin turvakytkin

Lukkolevyn on oltava kiinnitettynä moottorin pysäytyskytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä pu- toaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

LWM00120

VAROITUS

● Pidä käytön aikana moottorin turvakyt-

kimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

Page 14

Tärkeimmät osat

● Älä kiinnitä turvakytkimen narua vaattei-

siin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

● Ole varovainen, ettet vedä turvakytki-

men narusta normaalin käytön aikana. Moottorin sammuminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin sammuessa veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

HUOMAA:

Moottoria ei voi käynnistää, jos lukkolevy ei ole paikallaan.

1. Hätäpysäytysnaru

2. Lukkolevy

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkyt- kimen toiminta kuvataan alla.

● “” (pois päältä)

Kun pääkytkin on “” (pois päältä) -asen- nossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

● “” (päällä)

Kun pääkytkin on “” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

● “” (käynnistys)

Kun pääkytkin on “” (käynnistys) -asen- nossa, käynnistysmoottori pyörittää moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “” (päällä) - asentoon.

LMU26141

Kauko-ohjauslaitteen tai ohjauskahvan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippijärjestelmällä säädetään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “” (ylös) -asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, perämoottori trimmau- tuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 26 ja 28.

Page 15

LMU26151

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä pidetään “” (ylös) - asennossa, perämoottori trimmautuu ylös ja lopuksi se kippautuu ylös. Kun kytkintä pide- tään “” (alas) -asennossa, perämoottori kippautuu alas ja lopuksi se trimmautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäk- si kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

Tärkeimmät osat

HUOMAA:

Lisätietoja sähkötrimmi- ja kippikytkimestä on sivulla 28.

LMU26241

Anodilla varustettu trimmievä

Trimmievä on säädettävä niin, että ohjaami- nen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä.

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jälkeen.

Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B” kuvassa.

LCM00840

TÄRKEÄÄ:

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syöpymi- seltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

1. Sähkötrimmi- ja kippikytkin

ZMU04231

1. Trimmievä

2. Pultti

ZMU02525

Page 16

Tärkeimmät osat

3. Tulppa

ZMU01863

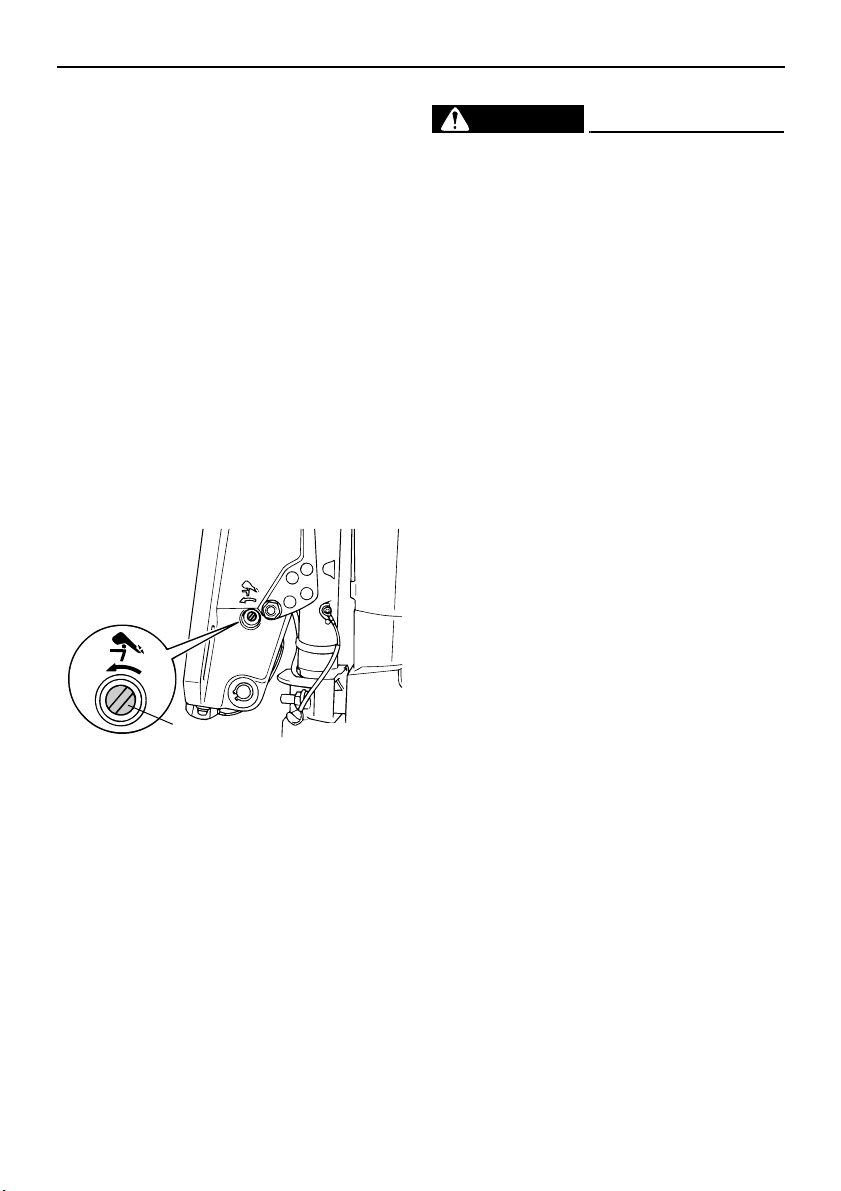

LMU26340

Sähkötrimmi- ja kippimallin tai sähköhydraulisen kippimallin kippauksen kannatinvipu

Voit asettaa perämoottorin pysymään kipattu- na ylös lukitsemalla kippauksen kannatinvivun kiinnityskorvakkeeseen.

1. Kippauksen kannatinvipu

LMU26382

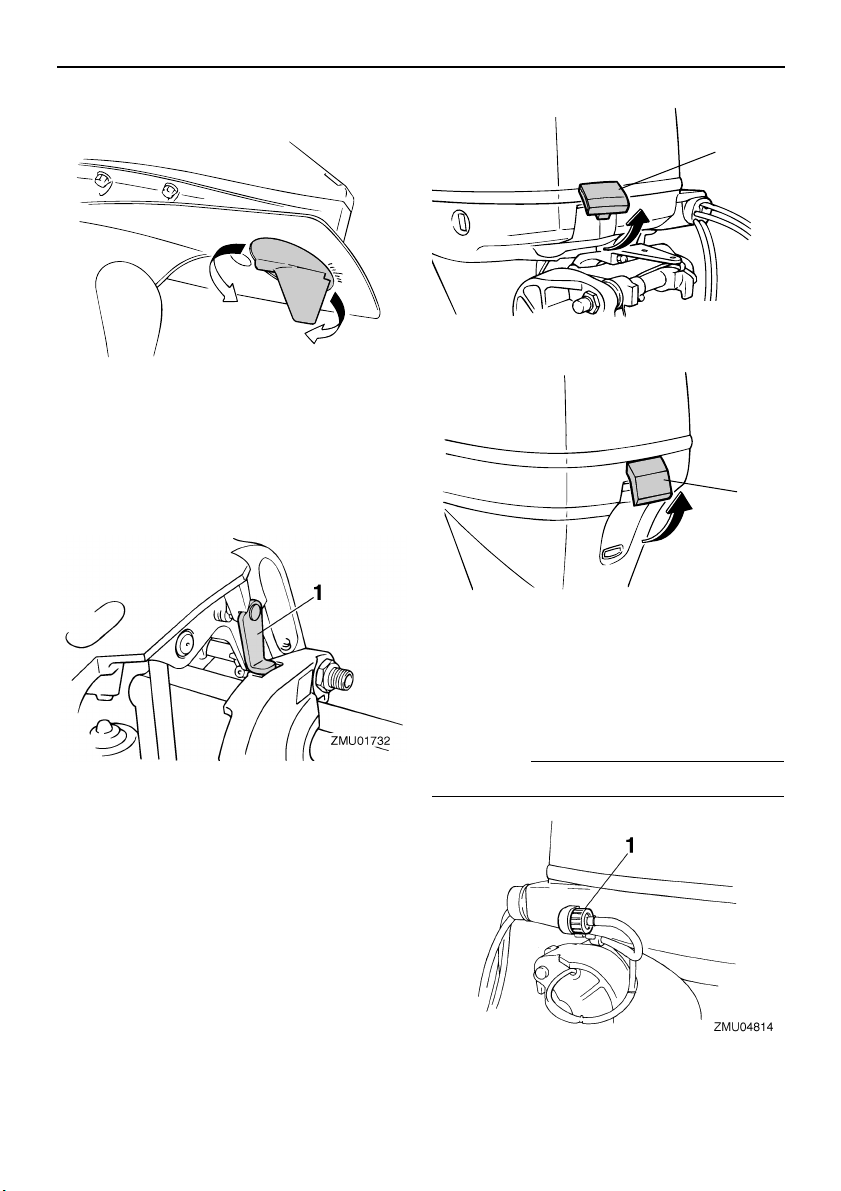

Yläkopan lukitus- ja vapautusvipu (ylösvetotyyppi)

Voit poistaa moottorin yläkopan vetämällä lu- kitus- ja vapautusvivun tai -vivut ylös ja nostamalla moottorikopan pois. Kun asetat moottorikopan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse sitten moottorikoppa paikalleen siirtämällä vipua tai vipuja alaspäin.

ZMU04225

1. Yläkopan lukitus- ja vapautusvivut

ZMU04226

1. Yläkopan lukitus- ja vapautusvivut

LMU26460

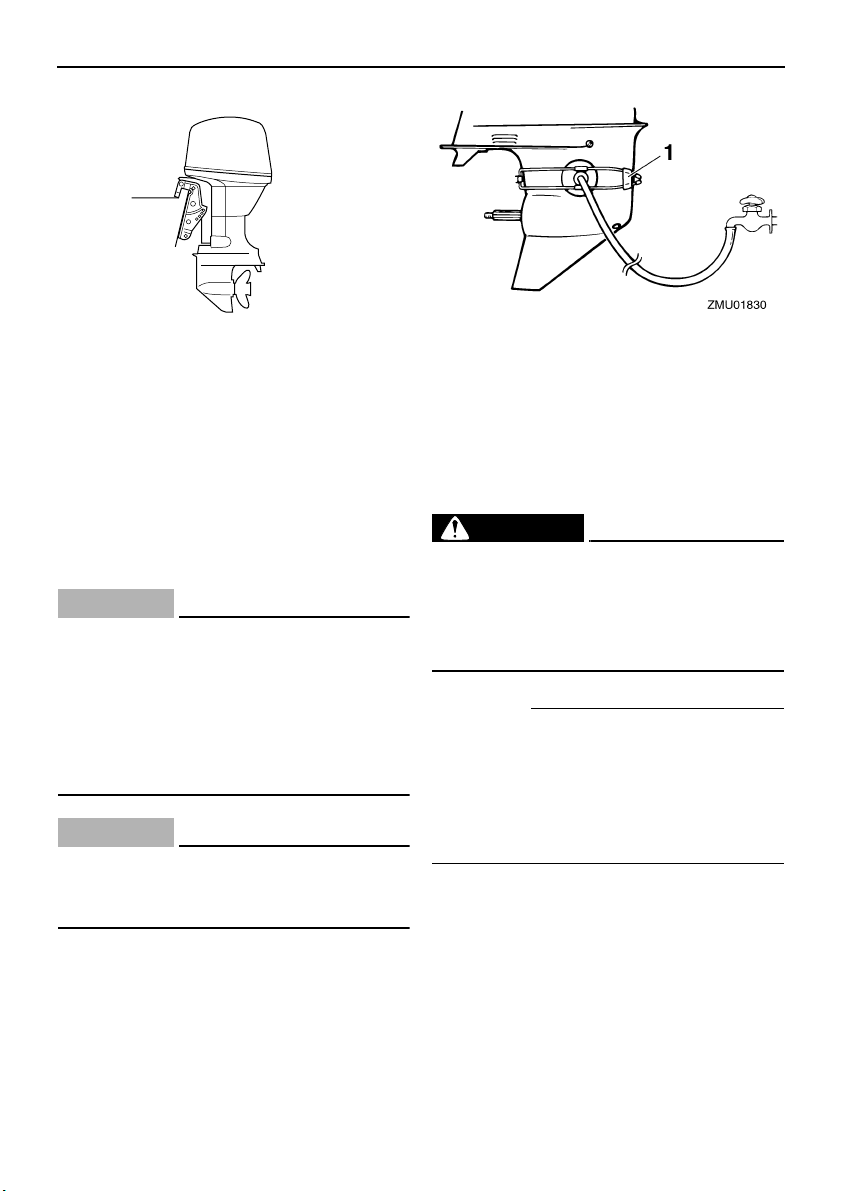

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdy- tysvesikanavat voidaan huuhdella käyttämäl- lä puutarhaletkua ja vesijohtovettä.

HUOMAA:

Lisätietoja käytöstä on sivulla 36.

1. Huuhtelulaite

Page 17

Tärkeimmät osat

LMU26491

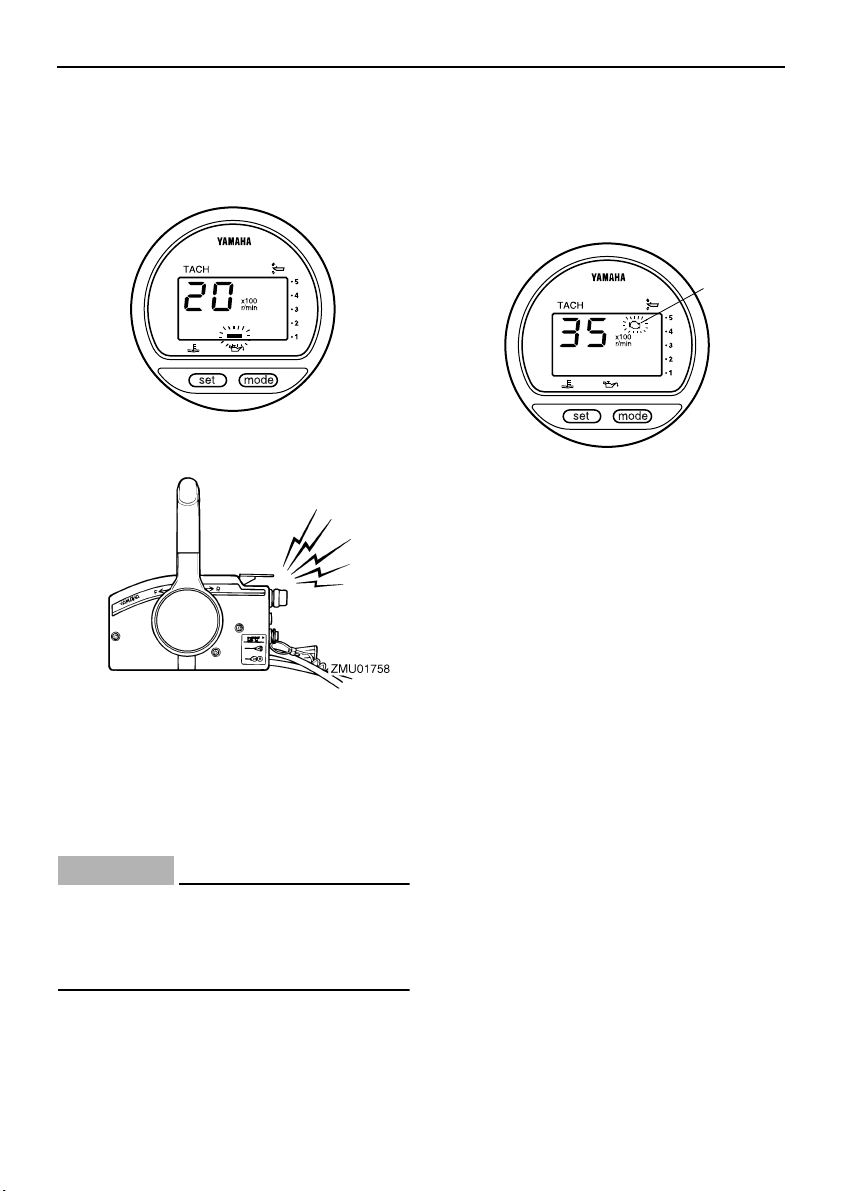

Digitaalinen käyntinopeusmittari

Käyntinopeusmittari ilmaisee moottorin käyntinopeuden, ja siinä on seuraavat toiminnot:

HUOMAA:

Näytön kaikki merkkivalot syttyvät hetkeksi, kun virta kytketään päälle pääkytkimestä, minkä jälkeen näyttö palaa normaaliksi.

1. Käyntinopeusmittari

2. Trimmimittari

3. Käyttötuntimittari

4. Alhaisen öljynpaineen varoitusvalo

5. Ylikuumenemisen varoitusvalo

6. Moottorivian varoitusvalo

7. Set-painike

8. Mode-painike

HUOMAA:

Vedenerotin ja moottorivian varoitusvalot ovat toiminnassa vain siinä tapauksessa, että moottorissa on asianmukaiset toiminnot.

LMU26521

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, varoitusvalo alkaa vilkkua. Lisätietoja on sivulla 16.

LCM00020

TÄRKEÄÄ:

● Älä jatka moottorin käyttämistä, jos al-

haisen öljynpaineen varoitusvalo palaa ja moottorin öljymäärä on alhainen. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

ZMU01735

● Alhaisen öljynpaineen varoitusvalo ei il-

maise moottorin öljymäärää. Tarkista moottoriöljyn määrä öljymäärän mittatikulla. Lisätietoja on sivulla 20.

ZMU01736

1. Alhaisen öljynpaineen varoitusvalo

LMU26581

Ylikuumenemisen varoitusvalo (digitaalinen)

Jos moottorin lämpötila nousee liian suureksi, varoitusvalo alkaa vilkkua. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 16.

LCM00050

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos yli-

kuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

ZMU01737

1. Ylikuumenemisen varoitusvalo

LMU26600

Nopeusmittari (digitaalinen)

Tämä mittari ilmaisee veneen nopeuden.

Page 18

Tärkeimmät osat

1. Nopeusmittari

2. Polttoainemittari

3. Trippimittari/kello/jännitemittari

4. Varoitusvalo(t)

HUOMAA:

Kun virta kytketään päälle pääkytkimestä, näytön kaikki osat tulevat näkyviin. Muutaman sekunnin kuluttua mittari siirtyy normaaliin toimintatilaansa. Varmista kytkiessäsi virran päälle pääkytkimestä, että näytön kaikki osat toimivat.

HUOMAA:

Nopeusmittarin yksiköksi voidaan valita km/h, mph tai solmu. Voit valita haluamasi yksikön mittarin takana olevalla kytkimellä. Katso kuvasta lisätietoja asetuksen määrittämisestä.

LMU26620

Trimmimittari (digitaalinen)

Tämä mittari ilmaisee perämoottorin trimmikulman.

HUOMAA:

● Merkitse muistiin trimmikulmat, jotka sopi-

vat parhaiten veneellesi eri oloissa. Säädä haluamasi trimmikulma-asetus sähkötrim- mi- ja kippikytkimellä.

● Jos moottorin trimmikulma ylittää trimmin

toiminta-alueen, trimmimittarin yläsegment- ti alkaa vilkkua.

ZMU01740

LMU26650

Käyttötuntimittari (digitaalinen)

Tämä mittari ilmaisee moottorin käyttötuntien määrän. Se voidaan määrittää näyttämään käyttötuntien kokonaismäärää tai nykyisen matkan käyttötuntimäärää. Näyttö voidaan myös kytkeä päälle tai pois päältä.

1. Tulppa

2. Valitsin (nopeusyksikkö)

3. Valitsin (polttoaineanturi)

ZMU01741

Page 19

Tärkeimmät osat

● Näyttömuodon vaihtaminen

Voit vaihtaa näyttömuotoa seuraavassa jär- jestyksessä painamalla “” (tila) -paini- ketta: Kokonaistunnit→Matkan tunnit→Näyttö pois päältä

● Matkan tuntien nollaaminen

Pidä “” (aseta)- ja “” (tila) -painikkei- ta painettuna yli sekunnin ajan, kunnes mittarin lukema nollautuu.

HUOMAA:

Moottorin käyttötuntien kokonaismäärää ei voi nollata.

LMU26680

Moottorivian varoitusvalo

Tämä merkkivalo vilkkuu, kun moottorissa havaitaan toimintahäiriöitä.

LCM00920

TÄRKEÄÄ:

Tässä tapauksessa moottori ei toimi oikein. Ota välittömästi yhteyttä Yamahaliikkeeseen.

ZMU01742

1. Moottorivian varoitusvalo

LMU26690

Trippimittari

Tämä mittari näyttää veneen kulkeman matkan mittarin edellisen nollauskerran jälkeen.

Paina “” (tila) -painiketta useita kertoja, kunnes mittariin tulee “” (trippi) -merkki. Voit nollata trippimittarin painamalla samanaikaisesti “” (asetus)- ja “” (tila) -painik- keita.

HUOMAA:

● Mitattavan matkan yksikkönä käytetään ki-

lometrejä tai maileja nopeusmittariin määritetyn mittayksikön mukaan.

● Trippimittarin lukema säilytetään muistissa

akkuvirran avulla. Mittariin tallennetut tiedot katoavat, jos akku kytketään irti.

LMU26700

Kello

Paina “” (tila) -painiketta useita kertoja, kunnes mittariin tulee “” (aika) -merkki. Voit asettaa kellonajan asettamalla mittarin ensin “” (aika) -tilaan. Paina “” (aseta)

-painiketta ja tuntilukema alkaa vilkkua. Paina “” (tila) -painiketta, kunnes oikea tuntilukema on näytössä. Paina “” (aseta) -paini- ketta uudelleen ja minuuttilukema alkaa vilkkua. Paina “” (tila) -painiketta, kun- nes oikea minuuttilukema on näytössä. Käyn- nistä kello painamalla jälleen “” (aseta) - painiketta.

Page 20

Tärkeimmät osat

ZMU01745

HUOMAA:

Kello toimii akkuvirralla. Kello pysähtyy, jos akku kytketään irti. Aseta tässä tapauksessa kello oikeaan aikaan akun kytkemisen jäl- keen.

LMU26710

Polttoainemittari

Polttoaineen määrä ilmaistaan kahdeksan segmentin avulla. Polttoainesäiliö on täynnä, kun kaikki segmentit ovat näkyvissä.

LCM00860

TÄRKEÄÄ:

Yamaha-polttoainesäiliön anturi on erilainen kuin perinteiset anturit. Jos mittarin valitsimen asetus on virheellinen, mittari näyttää väärin. Kysy Yamaha-jälleenmyy- jältä lisätietoja valitsimen määrittämisestä oikein.

HUOMAA:

Anturin sijainti polttoainesäiliössä ja veneen asento vedessä voivat vaikuttaa polttoainemäärän lukemaan. Veneen ajaminen keula trimmattuna pystyyn tai veneen kääntäminen jatkuvasti voivat aiheuttaa virhelukemia.

LMU26720

Polttoaineen varoitusvalo

Jos polttoainemittarin lukema laskee yhteen segmenttiin, polttoainemäärän varoitusvalo alkaa vilkkua.

LCM00880

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä täydellä

kaasulla, jos varoituslaite aktivoituu. Palaa satamaan uistelunopeudella.

1. Polttoainemäärän varoitussegmentti

LMU26730

Alhaisen akkujännitteen varoitusvalo

Jos akkujännite laskee liian pieneksi, näyttö kytkeytyy automaattisesti päälle ja se alkaa vilkkua.

Page 21

LCM00870

TÄRKEÄÄ:

Jos varoituslaite aktivoituu, palaa satamaan mahdollisimman pian. Lisätietoja akun lataamisesta saat Yamaha-jälleen- myyjältä.

1. Alhaisen akkujännitteen varoitusvalo

LMU26801

Varoitusjärjestelmä

LCM00090

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos varoi-

tuslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamaha-jälleenmyyjään.

LMU26813

Ylikuumenemisvaroitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

Varoittimen aktivoituminen

● Moottorin käyntinopeus pienennetään au-

tomaattisesti noin 2000 kierrokseen minuutissa.

● Ylikuumenemisen varoitusvalo (jos on ala-

kopassa tai käyntinopeusmittarissa) syttyy.

Tärkeimmät osat

ZMU01757

● Summeri (jos on ohjauskahvassa, kauko-

ohjauslaitteessa tai pääkytkinpaneelissa) antaa merkkiäänen.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista, onko jäähdytysveden ottoaukko tukossa.

ZMU02630

LMU26854

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu. Varoittimen aktivoituminen

Page 22

Tärkeimmät osat

● Moottorin käyntinopeus pienennetään au-

tomaattisesti noin 2000 kierrokseen minuutissa.

● Alhaisen öljynpaineen varoitusvalo syttyy.

ZMU01828

● Summeri antaa äänimerkin.

LMU26880

Moottorivian varoitus

Kun moottorissa havaitaan toimintahäiriö, moottorivian varoitusvalo vilkkuu. Tässä tapauksessa moottori ei toimi oikein. Ota välittö- mästi yhteyttä Yamaha-liikkeeseen.

ZMU01759

1. Moottorivian varoitusvalo

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea eikä varoitus kytkeydy pois päältä, ota yhteyttä Yamahajälleenmyyjään.

LCM00100

TÄRKEÄÄ:

Älä jatka moottorin käyttämistä, jos alhai-

sen öljynpaineen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

Page 23

Käyttö

LMU26901

Asennus

LCM00110

TÄRKEÄÄ:

Jos moottorin korkeus on väärä tai jos läs- nä on veden vapaata kulkua rajoittavia esteitä (kuten veneen rungon ulkonemia, perälaudan tikkaita tai kaikuluotaimen antureita), ajamisen aikana voi esiintyä ilmakuplien aiheuttamaa kavitointia. Jos ilmakupolien aiheuttama kavitointi on jatkuvaa, moottori voi vaurioitua.

HUOMAA:

Tarkista veneen kelluvuus lepotilassa enimmäiskuormitettuna. Tarkista, että pysyvä vedenpinta on pakokotelossa riittävän alhaalla, jotta vettä ei pääse moottoriosaan silloin, kun aallot keinuttavat venettä sen ollessa paikallaan.

LMU26910

Perämoottorin asentaminen

LWM00820

VAROITUS

● Liian tehokkaan moottorin käyttäminen

voi tehdä veneestä erittäin epävakaan. Älä asenna veneeseen sen CE-kilven enimmäistehomerkintää tehokkaampaa perämoottoria. Jos veneessä ei ole CEkilpeä, kysy lisätietoja veneen valmistajalta.

● Tämän kohdan tiedot on tarkoitettu ai-

noastaan viitetiedoiksi. Jokaiselle veneen ja perämoottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM00830

VAROITUS

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon kä- siteltävyyden, hallinnan menettämisen tai tulipalovaaran. Ota huomioon seuraavat seikat:

● Jos perämoottori asennetaan pysyvästi

veneeseen, myyjän moottorin kiinnittä- minen on annettava myyjän tai muun kokeneen ammattilaisen tehtäväksi. Jos asennat moottorin itse, sinulla on oltava kokeneen asentajan antama koulutus.

● Jos kyseessä on kannettava malli, perä-

moottorin myyjän tai muun asiantuntijan on annettava ohjeet sen asentamisesta.

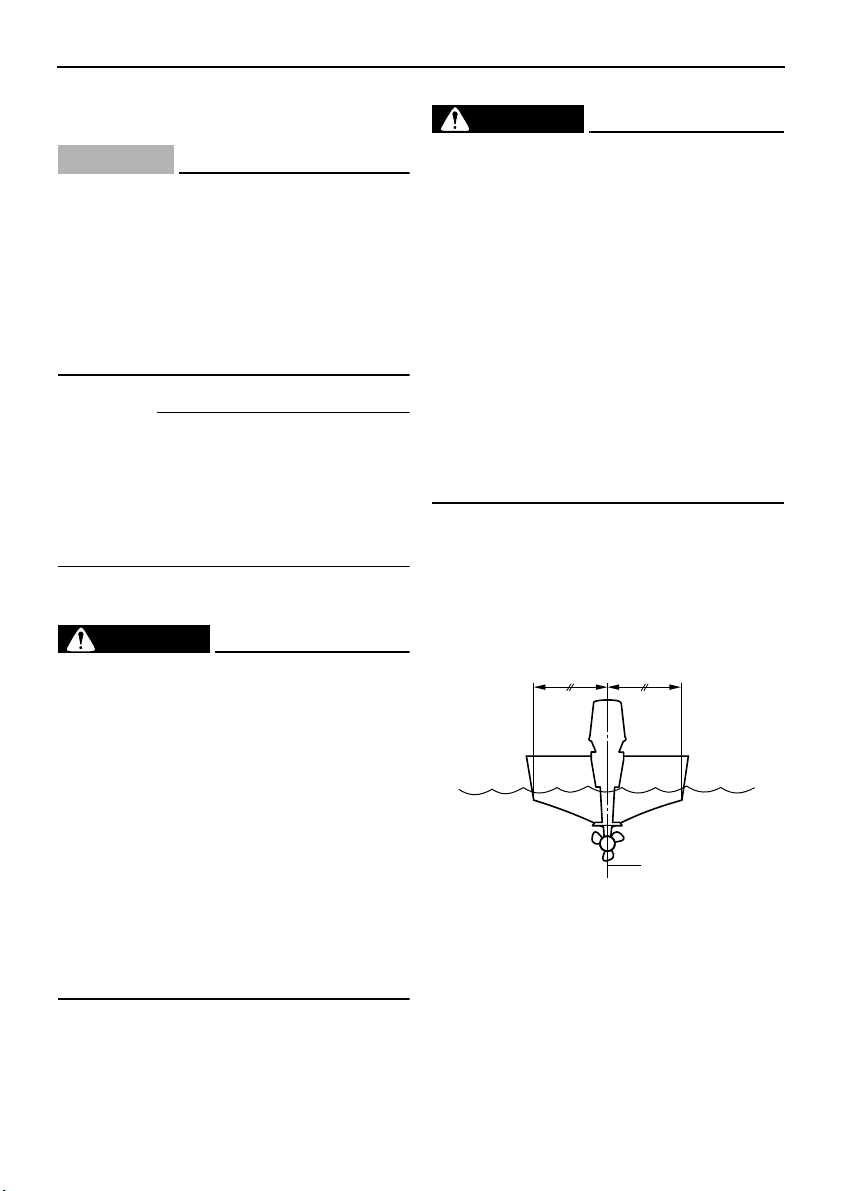

Kiinnitä perämoottori veneen keskiviivan (kö- lilinjan) kohtaan ja varmista, että vene on hyvin tasapainossa. Muussa tapauksessa venettä on hankala ohjata. Jos veneessä ei ole köliä tai vene on epäsymmetrinen, kysy lisätietoja perämoottorin myyjältä.

1. Keskiviiva (kölilinja)

LMU26930

Asennuskorkeus (veneen pohja)

Jotta veneen suorituskyky olisi ihanteellinen, veneen ja perämoottorin aiheuttaman veden vastuksen on oltava mahdollisimman pieni. Perämoottorin asennuskorkeus vaikuttaa huomattavasti veden vastukseen. Jos perä-

ZMU01760

Page 24

Käyttö

moottori asennetaan liian korkealle, esiintyy työntövoimaa heikentävää kavitointia, ja jos potkurin lapojen kärjet käyvät ilmassa, moot- torin käyntinopeus kasvaa epänormaalin suureksi ja moottori ylikuumenee. Jos perämoottori asennetaan liian alas, veden vastus suurenee ja moottorin suorituskyky huononee. Asenna perämoottori niin, että antikavitointilevy on veneen pohjan tasossa.

ZMU01762

HUOMAA:

● Veneen ja moottorin yhdistelmä sekä käyt-

tötarkoitus vaikuttavat perämoottorin ihanteelliseen asennuskorkeuteen. Eri asennuskorkeuksien kokeileminen voi auttaa löytämään ihanteellisen asennuskorkeuden. Lisätietoja oikeasta asennuskorkeudesta saat Yamaha-liikkeestä tai veneen valmistajalta.

● Katso tietoja perämoottorin trimmikulman

asettamisesta sivulta 26.

LMU30172

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

LCM00800

TÄRKEÄÄ:

Jos sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita.

LMU27080

Toimintaohje nelitahtimalleissa

Käytä moottoria kuormitettuna (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen.

1. Ensimmäinen käyttötunti: Käytä moottoria nopeudella 2000 kierrosta minuutissa tai noin puolella kaasulla.

2. Toinen käyttötunti: Käytä moottoria nopeudella 3000 kierrosta minuutissa tai noin puolella kaasulla.

3. Seuraava kahdeksan käyttötunnin jakso: Vältä moottorin yhtäjaksoista käyttämistä täydellä kaasulla kauemmin kuin viisi minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen: Käytä moottoria normaalisti.

LMU27101

Ennen käyttöä tehtävät

tarkistukset

LWM00080

VAROITUS

Jos havaitset käyttöä edeltävässä tarkastuksessa osia, jotka eivät toimi kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muussa tapauksessa voi tapahtua onnettomuus.

LCM00120

TÄRKEÄÄ:

Älä käynnistä moottoria, jos se ei ole ve-

dessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

Page 25

Käyttö

LMU27110

Polttoaine

● Tarkista, että mukanasi on riittävästi poltto-

ainetta suunnittelemaasi matkaa varten.

● Varmista, että moottorissa ei ole polttoaine-

vuotoja tai polttoainehöyryjä.

● Tarkista, että polttoaineletkun liitokset ovat

tiukkoja (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö).

● Varmista, että polttoainesäiliö on sijoitettu

tukevalle ja tasaiselle alustalle. Tarkista lisäksi, että polttoaineletku ei ole kiertynyt tai litistynyt ja että se ei kosketa teräviä esineitä (jos käytössä on Yamaha-polttoainesäiliä tai veneen kiinteä polttoainesäiliö).

LMU27130

Hallintalaitteet

● Tarkista ennen moottorin käynnistämistä,

että kaasu, vaihteet ja ohjaus toimivat normaalisti.

● Hallintalaitteiden tulee toimia sulavasti, il-

man takeltelua ja ilman epätavallisen suurta välystä.

● Tarkista, että kaikki liitokset ovat tiukkoja ja

ehjiä.

● Tarkista käynnistys- ja pysäytyskytkinten

toiminta perämoottorin ollessa vedessä.

LMU27150

Moottori

● Tarkista moottori ja moottorin kiinnitys.

● Tarkista, että kaikki kiinnikkeet ovat tiukkoja

ja ehjiä.

● Tarkista, että potkuri on ehjä.

● Tarkista, että akku on hyvässä kunnossa ja

että akun kytkennät ovat tiukkoja.

LMU27163

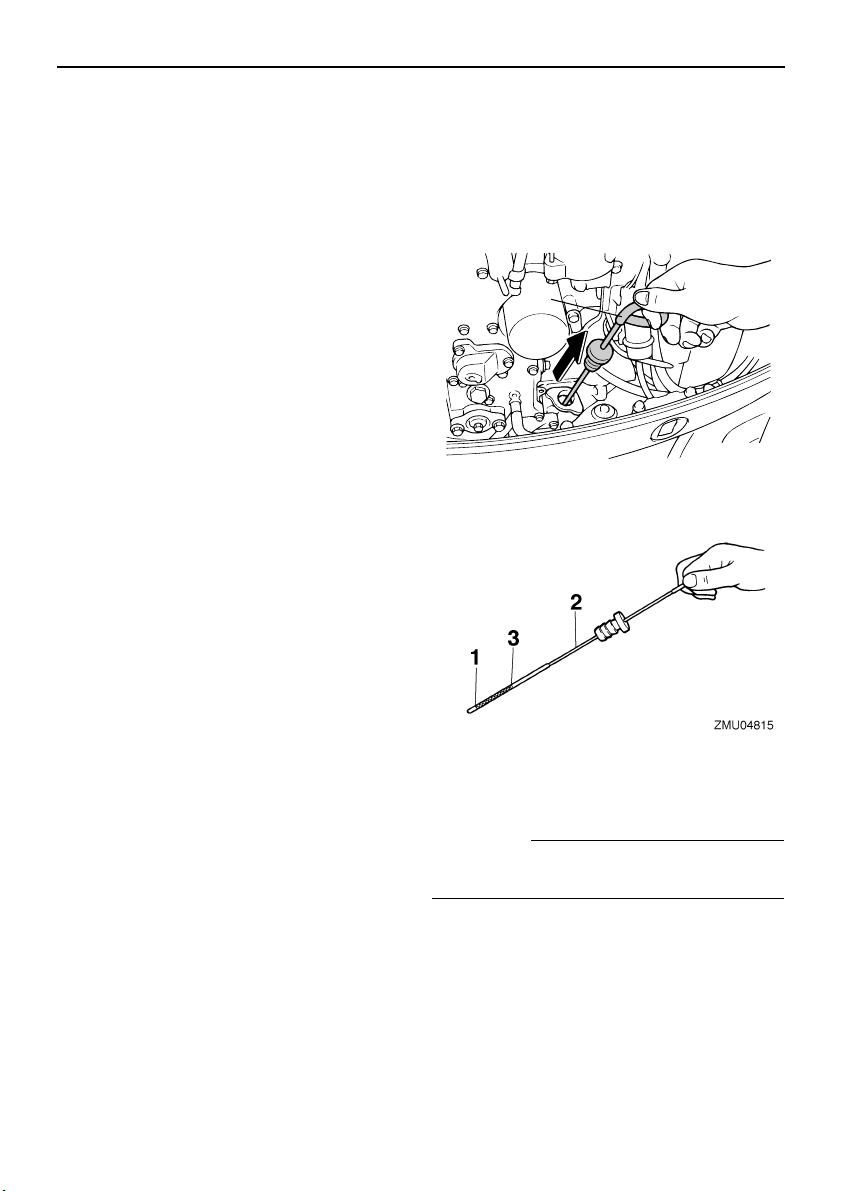

Moottoriöljyn määrän tarkistaminen

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

2. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

3. Aseta mittatikku paikalleen kiertämällä se pohjaan asti ja poista se uudestaan.

4. Tarkista moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolel- la.

ZMU04257

1. Öljymäärän mittatikku

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

HUOMAA:

Varmista, että työnnät mittatikun kokonaan mittatikun putkeen.

Page 26

Käyttö

LMU27433

Polttoaineen lisääminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lä- histöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

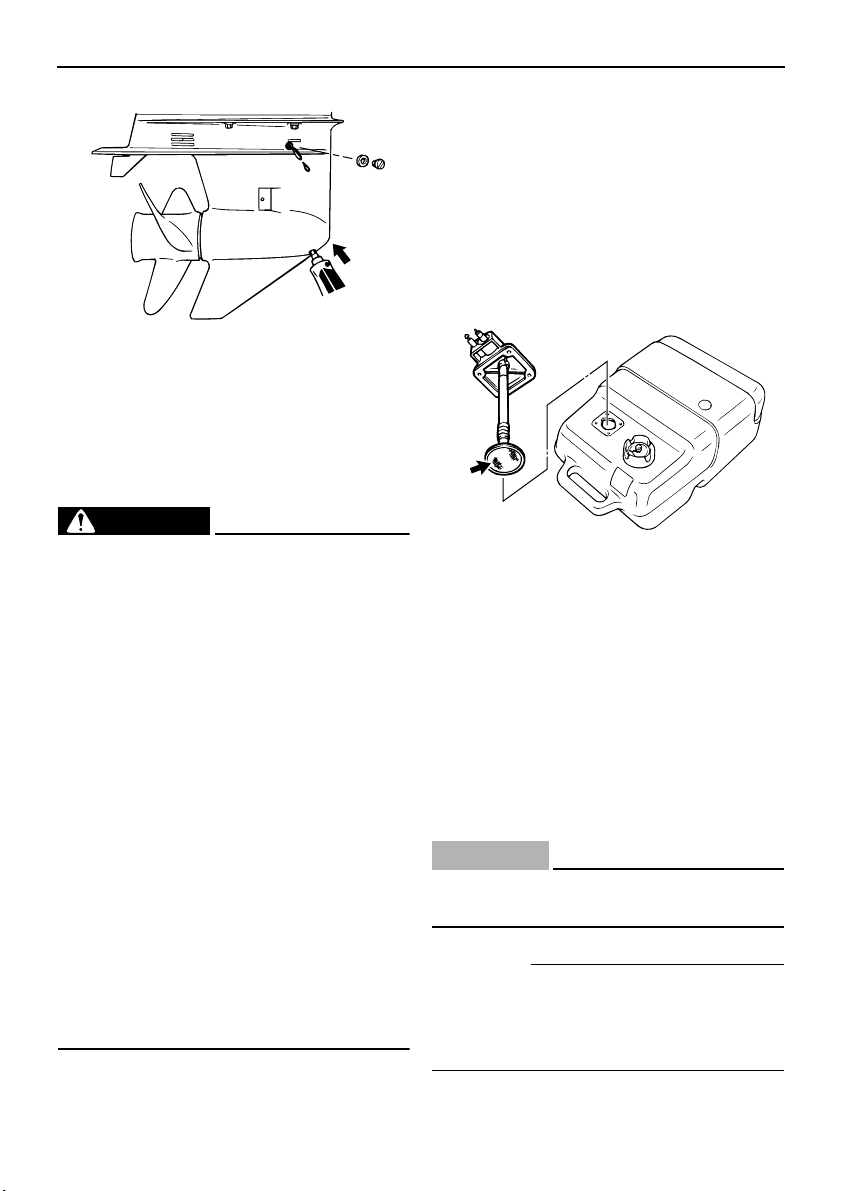

1. Irrota polttoainesäiliön tulppa.

2. Täytä polttoainesäiliö varovasti.

3. Sulje tulppa huolellisesti polttoainesäiliön täyttämisen jälkeen. Pyyhi kaikki roiskunut polttoaine.

Polttoainesäiliön tilavuus:

25.0 L (6.61 US gal) (5.50 Imp.gal)

pakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei ole avotulta tai kipinöitä.

● Tämä tuote muodostaa pakokaasuja,

jotka sisältävät hiilimonoksidia eli hä- kää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

ZMU04047

LMU27450

Perämoottorin käyttäminen

LMU27461

Polttoaineen syöttäminen (erillinen säiliö)

LWM00420

VAROITUS

● Varmista ennen moottorin käynnistä-

mistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

● Kun korvausilmaruuvi avataan, polttoai-

nesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä tu-

ZMU02022

2. Jos moottorissa on polttoaineletkun liitos, kytke polttoaineletku tiukasti liitokseen. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

ZMU02024

Page 27

3. Jos perämoottorissa on ohjauksen kitkansäätövipu, kiinnitä polttoaineletku tiukasti polttoaineletkun kiinnikkeeseen.

HUOMAA:

Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muussa tapauksessa polttoainesäiliöstä ei voida imeä polttoainetta.

4. Purista praimeripumppua sen lähtöpää ylöspäin, kunnes tunnet praimeripumpun jäykistyvän.

ZMU02025

LMU27490

Moottorin käynnistäminen

LMU27624

Sähkökäynnistyksellä ja kauko-ohjauslait- teistolla varustetut mallit

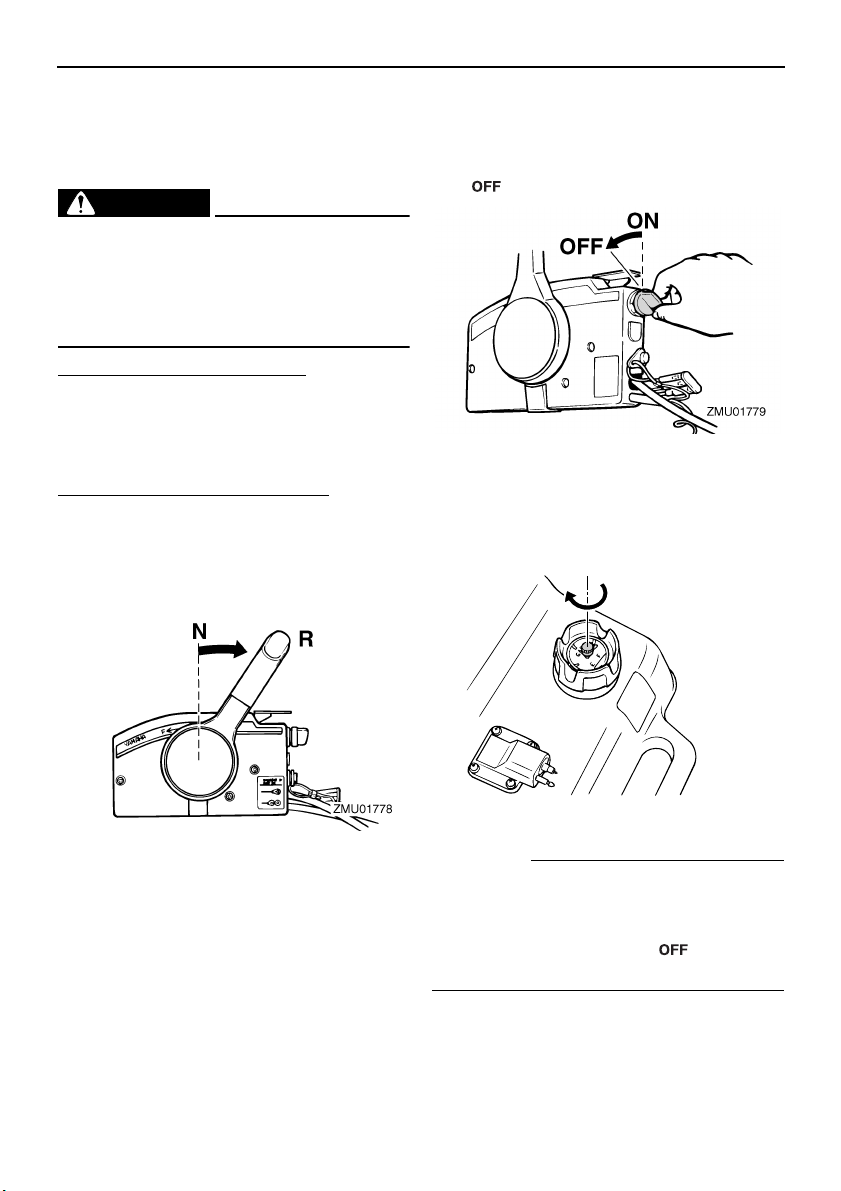

1. Aseta kauko-ohjausvipu “” (vapaa) - asentoon.

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

Käyttö

2. Kiinnitä moottorin pysäytyskytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toisessa päässä oleva lukkolevy moottorin pysäytyskytki- meen.

LWM00120

VAROITUS

● Pidä käytön aikana moottorin turvakyt-

kimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

● Älä kiinnitä turvakytkimen narua vaattei-

siin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

● Ole varovainen, ettet vedä turvakytki-

Page 28

Käyttö

3. Käännä pääkytkin “” (päällä) -asen- toon.

HUOMAA:

Käytettäessä kahta moottoria: Kun virta kytketään päälle pääkytkimestä, summeri antaa muutama sekunnin pituisen äänimerkin ja hiljenee automaattisesti. Summeri antaa ääni- merkin myös silloin, jos jompikumpi moottoreista sammuu.

4. Kierrä pääkytkin “” (käynnistys) - asentoon ja pidä se tässä asennossa enintään 5 sekunnin ajan.

OFF

START

ZMU01881

5. Vapauta pääkytkin ja anna sen palautua “” (päällä) -asentoon välittömästi moottorin käynnistyttyä.

LCM00191

TÄRKEÄÄ:

● Älä koskaan kierrä pääkytkintä “”

(käynnistys) -asentoon moottorin ollessa käynnissä.

● Älä käytä käynnistysmoottoria kauem-

min kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkytkin “” (päällä) -asentoon, odota 10 sekun- tia ja yritä uudestaan.

LMU27670

Moottorin lämmittäminen

LMU30030

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys lai- minlyödään, moottorin käyttöikä lyhenee.

Page 29

Käyttö

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jäl- keen.

3. Tarkista, että jäähdytysveden tarkistus- reiästä tulee tasainen virtaus vettä.

LCM01340

TÄRKEÄÄ:

● Jos alhaisen öljynpaineen varoitusvalo

ei sammu moottorin käynnistyttyä, pysäytä moottori. Muussa tapauksessa moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Ota yhteyttä Yamahajälleenmyyjään, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

● Veden jatkuva virtaus tarkistusreiästä il-

maisee, että vesipumppu pumppaa vettä jäähdytyskanaviin. Jos tarkistusreiästä ei virtaa vettä koko ajan moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysve- den tuloaukko tai jäähdytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamaha-jälleenmyyjään.

● Jos jäähdytyskanava on jäässä, voi kes-

tää hetken, ennen kuin tarkistusreiästä alkaa virrata vettä.

LMU27740

Vaihteen kytkeminen

LWM00180

VAROITUS

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita tai esteitä.

LCM00220

TÄRKEÄÄ:

Ennen kuin vaihdat vaihdetta eteenajoasennosta peruutusasentoon tai päin vastoin, pienennä ensin kaasua niin, että moottorin käyntinopeus pienenee joutokäynniksi (tai lähelle tätä).

LMU27763

Eteenajo (ohjauskahvalla ja kaukoohjauksella varustetut mallit)

Ohjauskahvalla varustetut mallit

1. Siirrä kaasukahva kokonaan kiinni-asentoon.

2. Siirrä vaihdevipu nopeasti ja selkeästi vapaa-asennosta eteenajoasentoon.

Kauko-ohjauksella varustetut mallit Vedä vapaa-asennon lukitsin (ei kaikissa malleissa) ylös ja siirrä kauko-ohjausvipu nopeasti ja selkeästi vapaa-asennosta eteenajoasentoon.

Page 30

Käyttö

LMU27784

Peruutus (automaattisella peruutuslukolla ja sähkötrimmillä ja kipillä varustetut mallit)

LWM00190

VAROITUS

Peruuta venettä hitaasti. Käytä enintään puolta kaasua. Muussa tapauksessa veneen vakaus voi huonontua, mikä voi johtaa hallinnan menettämiseen ja onnettomuuteen.

Ohjauskahvalla varustetut mallit

1. Siirrä kaasukahva kokonaan kiinni-asentoon.

2. Siirrä vaihdevipu nopeasti ja selkeästi vapaa-asennosta peruutusasentoon.

Kauko-ohjauksella varustetut mallit Vedä vapaa-asennon lukitsin (ei kaikissa malleissa) ylös ja siirrä kauko-ohjausvipu nopeasti ja selkeästi vapaa-asennosta peruutusasentoon.

LMU27844

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä pääkytkin “” (pois päältä) -asentoon.

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

LMU27820

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeu- della ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

ZMU02041

4. Irrota avain, jos vene jätetään yksin.

HUOMAA:

Moottorin voi pysäyttää myös vetämällä turva- kytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja kääntämällä tämän jälkeen pääkytkimen “” (pois pääl- tä) -asentoon.

Page 31

Käyttö

LMU27861

Perämoottorin trimmaaminen

Perämoottorin trimmikulmaa säätämällä voi- daan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

LWM00740

VAROITUS

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä vähentää onnettomuuden mahdolli- suutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

LMU27881

Trimmikulman säätäminen

Sähkötrimmi- ja kippimallit

LWM00750

VAROITUS

● Varmista kippauskulmaa säätäessäsi,

että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiin- osia vetoyksikön ja kiinnityskorvakkeen väliin.

● Ole varovainen kokeillessasi trimmiase-

tusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

● Käytä alakopassa olevaa sähkökippikyt-

kintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori ei ole käyn- nissä.

Säädä perämoottorin trimmikulmaa sähköt- rimmi- ja kippikytkimen avulla.

1. Trimmin käyttökulma

1. Sähkötrimmi- ja kippikytkin

ZMU04258

Page 32

Käyttö

ZMU04231

1. Sähkötrimmi- ja kippikytkin

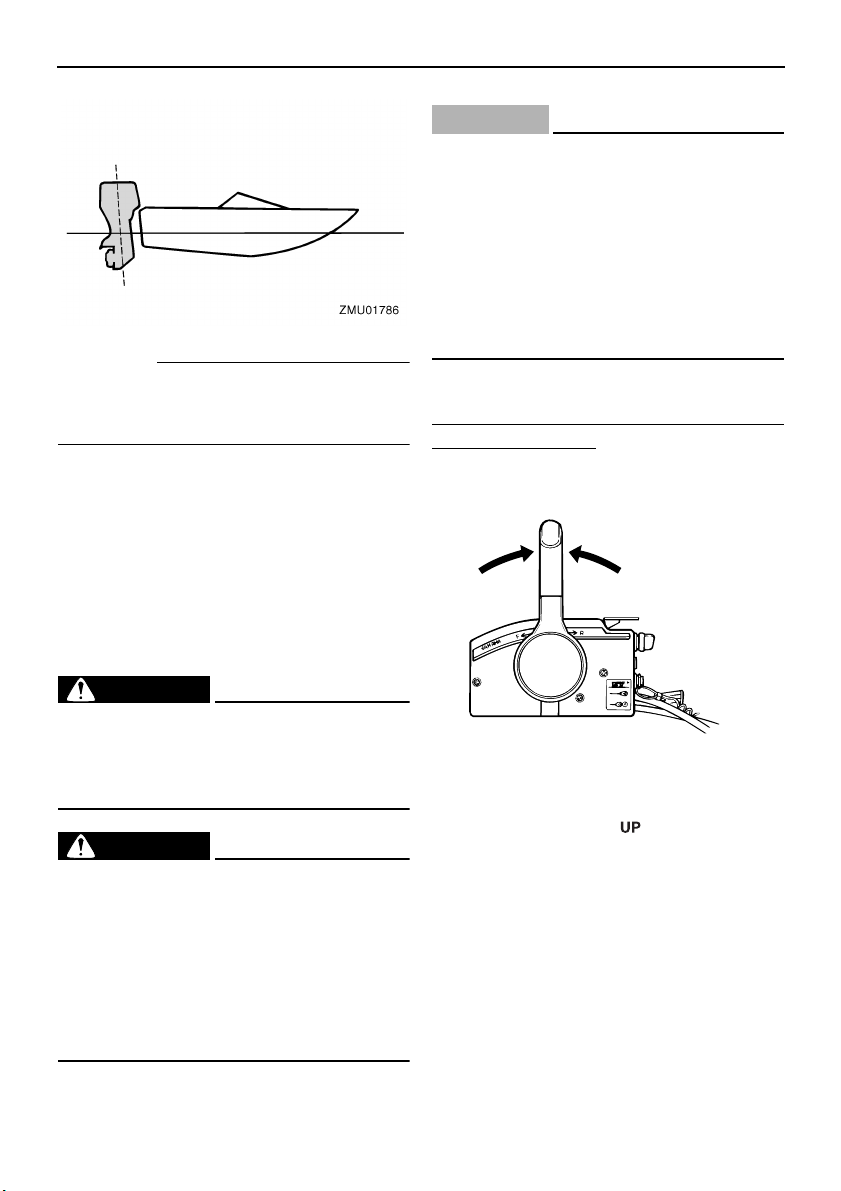

Voit nostaa veneen keulaa painamalla kytkintä “” (ylös) -asentoon. Voit laskea veneen keulaa painamalla kytkintä “” (alas) -asentoon. Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

HUOMAA:

Voit säätää trimmikulmaa ajon aikana käyttä- mällä kauko-ohjauslaitteessa tai ohjauskahvassa olevaa sähkötrimmi- ja kippikytkintä (ei kaikissa malleissa).

LMU27911

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylös- päin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Puoltamista voidaan vähentää myös trimmievää säätämällä. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

Keula ylhäällä

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoai- netaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

Page 33

HUOMAA:

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27933

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perä- moottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi osumaan esteisiin ja vahingoittumaan. Lisäksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00220

VAROITUS

Varmista kipatessasi perämoottoria ylös ja alas, että perämoottorin lähellä ei ole muita ihmisiä. Varo myös jättämästä ruumiinosia vetoyksikön ja kiinnittimen väliin.

LWM00250

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polttoainetta.

Käyttö

LCM00241

TÄRKEÄÄ:

● Ennen kuin kippaat perämoottorin, py-

säytä moottori noudattamalla sivulla 25 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita.

● Älä kippaa moottoria työntämällä ohja-

uskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU28005

Moottorin kippaaminen ylös

Sähkötrimmi- ja kippimallit / Sähkökippauk- sella varustetut mallit

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

ZMU03196

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana.

3. Paina sähkötrimmi- ja kippikytkintä tai sähkökippikytkintä “” (ylös) -asentoon, kunnes perämoottori on kippautunut kokonaan ylös.

Page 34

Käyttö

ZMU04232

4. Paina kippauksen kannatinnuppi sisään kiinnityskorvaan tai vedä kippauksen kannatintankoa itseäsi kohti niin, että se kannattelee perämoottoria.

pauksessa perämoottori voi pudota yhtäkkiä alas, jos sähkötrimmi- ja kippijärjestelmän paine katoaa.

5. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään paina- malla sähkötrimmi- ja kippikytkintä “” (alas) -asentoon.

LCM00250

TÄRKEÄÄ:

Muista vetää trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat vaurioittaa sähkötrimmi- ja kippimekanismia.

LMU28053

Moottorin kippaaminen alas

Sähkötrimmi- ja kippimallit / Sähkökippauk- sella varustetut mallit

1. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinvipu vapautuu.

2. Vapauta kippauksen kannatinvipu tai vedä kippauksen kannatinnuppi ulos.

LWM00260

VAROITUS

Varmista moottorin kippaamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muussa ta-

3. Paina sähkökippikytkintä tai sähkötrim- mi- ja kippikytkintä “” (alas) -suuntaan ja laske perämoottori haluamaasi asentoon.

Page 35

ZMU01936

ZMU04255

LMU28060

Ajaminen matalassa vedessä

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LMU28090

Sähkötrimmi- ja kippimallit / Sähkökippauksella varustetut mallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LWM00660

VAROITUS

● Siirrä vaihdevipu vapaa-asentoon, en-

nen kuin säädät moottoria matalan ve- den ajoa varten.

● Palauta perämoottori normaaliin asen-

toonsa heti, kun vene on jälleen syvemmässä vedessä.

Käyttö

LCM00260

TÄRKEÄÄ:

Älä kippaa perämoottoria niin ylös, että

vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolella ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

LMU28184

Toimintaohje sähkötrimmi- ja kippimalleissa tai sähkökippauksella varustetuissa malleissa

1. Aseta vaihdevipu vapaa-asentoon.

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähkötrim- mikytkintä tai -kippikytkintä.

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmi- kytkintä tai -kippikytkintä ja kippaamalla perämoottorin hitaasti alas.

Page 36

Käyttö

LMU28190

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, pese jäähdytyskanavat makealla vedellä, jotta suolasaostumat eivät tukkisi niitä.

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 33.

Ajaminen sameassa vedessä

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan käyttämistä, jos perämoottoria käytetään erittäin sameassa vedessä.

Page 37

Kunnossapito

LMU28216

Tekniset tiedot

Mitat:

Kokonaispituus:

817 mm (32.2 in)

Kokonaisleveys:

479 mm (18.9 in)

Kokonaiskorkeus L:

1582 mm (62.3 in)

Kokonaiskorkeus X:

1710 mm (67.3 in)

Perälaudan korkeus L:

536 mm (21.1 in)

Perälaudan korkeus X:

664 mm (26.1 in)

Paino (AL) L:

170.0 kg (375 lb)

Paino (AL) X:

174.0 kg (384 lb)

Paino (SUS) L:

172.0 kg (379 lb)

Paino (SUS) X:

176.0 kg (388 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Enimmäisteho:

F100DET 73.6 kW/5500 r/min (100 hv/5500 r/min) F80BET 58.8 kW/5500 r/min (80 hv/5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

700 ±50 r/min

Moottori:

Tyyppi:

4-tahtinen L

Sylinteritilavuus:

1596.0 cm³ (97.39 cu.in)

Halkaisija × isku:

79.0 × 81.4 mm (3.11 × 3.20 in)

Sytytysjärjestelmä:

TCI

Sytytystulppa (NGK):

LFR5A-11

Sytytystulpan kärkiväli:

1.0–1.1 mm (0.039–0.043 in)

Hallintajärjestelmä:

Kaukohallinta

Käynnistysjärjestelmä:

Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Elektroninen polttonesteensuihkutus

Venttiilin välys (kylmä moottori), IMU-:

0.17–0.23 mm (0.0067–0.0091 in)

Venttiilin välys (kylmä moottori), PAKO-:

0.31–0.37 mm (0.0122–0.0146 in)

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A

Vähimmäisnimelliskapasiteetti (20HR/IEC):

70.0 Ah

Akun varausvirta DC:

25.0 A

Vetoyksikkö:

Vaihdekahvan asennot:

Ajo-vapaa-peruutus

Välityssuhde:

2.31 (30/13)

Trimmi- ja kippijärjestelmä:

Sähkökäyttöinen trimmaus ja kippaus

Potkurimerkki:

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

Polttoainesäiliön tilavuus:

25.0 L (6.61 US gal) (5.50 Imp.gal)

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy

Moottoriöljyn luokitus, API:

API SE, SF, SG, SH, SJ

Moottoriöljyn tyyppi, SAE:

SAE10W-30, SAE10W-40

Voitelu:

Märkäsumppu Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

4.3 L (4.55 US qt) (3.78 Imp.qt)

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90 Vaihteistoöljyn määrä:

670.0 cm³ (22.65 US oz) (23.63 Imp.oz)

Tiukkausmomentti:

Sytytystulppa:

25.0 Nm (18.4 ft-lb) (2.55 kgf-m)

Page 38

Kunnossapito

Potkurimutteri:

35.0 Nm (25.8 ft-lb) (3.57 kgf-m)

Moottorin öljyntyhjennystulppa:

28.0 Nm (20.7 ft-lb) (2.86 kgf-m)

Moottorin öljynsuodatin:

18.0 Nm (13.3 ft-lb) (1.84 kgf-m)

LMU28222

Perämoottorin kuljettaminen ja

varastoiminen

LWM00690

VAROITUS

● Vuotava polttoaine aiheuttaa tulipalon

vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säi- lyttämisen aikana sulkemalla korvausilmaruuvi ja polttoainehana.

● OLE HUOLELLINEN kuljettaessasi polt-

toainesäiliötä veneessä tai autossa.

● ÄLÄ täytä polttoaineastiaa aivan täy-

teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

LWM00700

VAROITUS

Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka moottori olisikin tuettu tukitangolla. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LCM00660

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -

nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

Perämoottorin on oltava normaalissa käyttö- asennossa trailerikuljetuksen ja säilyttämisen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perämoottori riittävällä tukilaitteella ja kippaa se kuljetuksen ajaksi ylös. Lisätietoja saat Yamaha-jälleen- myyjältä.

LMU30041

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyt- tämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perämoottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkeeseen ennen sen siirtämistä säilytykseen. Käyttäjä voi kuitenkin ilman erikoistyökaluja itse tehdä alla mainitut toimenpiteet.

LCM01350

TÄRKEÄÄ:

● Pidä perämoottoria kuljetuksen ja säily-

tyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Älä säilytä tai kuljeta perämoottoria kyl- jellään (muuten kuin pystyssä).

● Älä aseta perämoottoria kyljelleen, en-

nen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

● Säilytä perämoottoria suoralta aurin-

gonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

● Tyhjennä höyrynerottimeen jäänyt polt-

toaine. Jos höyrynerottimeen jää bensiiniä pitkäksi ajaksi, se pilkkoutuu ja voi vahingoittaa polttoaineletkua.

Page 39

ZMU03659

LMU28301

Toimintaohje

LMU29953

Huuhteleminen huuhteluliittimen avulla

1. Pese perämoottorin runko makealla vedellä. Lisätietoja on sivulla 37.

2. Irrota polttoaineletku perämoottorista tai sulje polttoainehana (jos on).

3. Irrota yläkoppa ja potkuri.

4. Asenna huuhteluliitin jäähdytysveden ot- toaukkoon.

LCM00300

TÄRKEÄÄ:

Älä käytä moottoria ilman, että siihen syö-

tetään jäähdytysvettä. Muussa tapauksessa moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua. Varmista ennen moottorin käynnistä- mistä, että jäädytysveden ottoaukkoihin tulee vettä.

LCM00310

TÄRKEÄÄ:

Vältä perämoottorin käyttämistä suurella käyntinopeudella käytettäessä huuhteluliitintä, jotta moottori ei ylikuumenisi.

Kunnossapito

1. Huuhteluliitin

5. Jäähdytysjärjestelmä on huuhdeltava, jotta suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa.

LWM00090

VAROITUS

● Älä koske sähköosiin tai irrota niitä

käynnistyksen tai käytön aikana.

● Pidä kädet, hiukset ja vaatteet kaukana

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

HUOMAA:

● Varmista huuhtelulaitetta käyttäessäsi, että

vedenpaine pysyy riittävänä ja että veden virtaus on tasainen.

● Jos ylikuumenemisvaroitin aktivoituu, sam-

muta moottori ja ota yhteyttä Yamaha-jäl- leenmyyjään.

6. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

7. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” vuorotellen

äänenvaimenninsuojukseen tai sumutus- öljyreikään (jos on). Kun sumutus suorite-

taan oikein, moottori alkaa savuttaa voimakkaasti ja lähes sammuu.

Page 40

Kunnossapito

8. Valuta höyrynerottimeen jäänyt polttoaine astiaan. Löysää tyhjennystulppaa ja ir- rota sitten tulppa. Paina ilmaventtiili sisään ruuvitaltalla, jotta kohokammioon pääsee ilmaa ja bensiini pääsee virtaa- maan hyvin pois. Tiukkaa sitten tyhjennystulppa.

1. Höyrynerotin

2. Tyhjennystulppa

3. Tulppa

1. Rikastimen yhdystanko

9. Irrota huuhtelulaitteisto.

10. Asenna yläkoppa paikalleen.

11. Jos “suojaöljyä” ei ole käytettävissä, sammuta moottori vaiheen 6 jälkeen. Suorita sitten vaiheen 8 toimenpide.

12. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

13. Jos “suojaöljyä” ei ole käytettävissä, irrota sytytystulppa tai -tulpat. Kaada kuhunkin sylinteriin teelusikallinen puhdasta

moottoriöljyä. Pyöritä moottoria käsin. Asenna sytytystulppa tai -tulpat paikoilleen.

HUOMAA:

Voit hankkia huuhteluliittimen Yamaha-jäl- leenmyyjältä.

LMU28400

Voitelu (muut kuin tuoreöljyvoitelumallit)

1. Voitele sytytystulppien kierteet rasvalla ja kiinnitä sytytystulpat. Tiukkaa sytytystulpat oikeaan momenttiin. Lisätietoja sytytystulpan asentamisesta on sivulla 40.

2. Vaihda vaihteistoöljy. Lisätietoja on sivulla 48. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 40.

LMU28430

Akun kunnossapito

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttävää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

● Vältä ihokosketusta elektrolyytin kans-

sa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

● Käytä suojalaseja käsitellessäsi akkuja

ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

● IHO - Huuhtele vedellä.

● SILMÄT - Huuhtele vedellä 15 minuutin

ajan ja hakeudu välittömästi lääkärin hoitoon.

Ensiapu (SISÄINEN VAMMA):

Page 41

Kunnossapito

● Juo runsaasti vettä tai maitoa ja nauti

magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lääkä-

rin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

● Lataa akut hyvin tuuletetussa tilassa.

● Säilytä akkuja loitolla kipinöistä ja avo-

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

● ÄLÄ TUPAKOI ladatessasi tai käsitelles-

säsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO- LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

Eri valmistajien akut ovat erilaisia. Tämän takia alla olevat toimintaohjeet eivät koske kaikkia akkuja. Tutustu akun valmistajan toimittamiin ohjeisiin. Toimintaohje

1. Kytke akku irti ja poista se veneestä. Kyt-

ke aina musta negatiivinen kaapeli irti ensin, jotta välttäisit oikosulun vaaran.

2. Puhdista akkukotelo ja navat. Täytä kukin

akkukenno tislatulla vedellä ylärajaan as- ti.

3. Säilytä akkua tasaisella alustalla suojas-

sa suoralta auringonpaisteelta viileässä ja kuivassa tilassa, jossa on hyvä ilmanvaihto.

4. Tarkista akkunesteen ominaistiheys ker-

ran kuukaudessa ja lataa akku tarvittaessa. Näin akun käyttöikä säilyy mahdollisimman pitkänä.

LMU28440

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin käyttä- misen jälkeen.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

1. Liitin

2. Puutarhaletku

3. Puutarhaletkun liitin

2. Kierrä puutarhaletkun liitin kiinni puutarhaletkuun, joka on kytketty makean veden syöttöön.

3. Kun kone on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyska- navia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletku.

4. Kun jäähdytyskanavat on huuhdeltu, asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti.

LCM00540

TÄRKEÄÄ:

Älä jätä puutarhaletkun liitintä löysäksi

alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että se jääh-

Page 42

Kunnossapito

dyttäisi moottoria, mikä voi aiheuttaa moottorin vakavan ylikuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

HUOMAA:

● Jos moottori huuhdellaan veneen ollessa

vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella.

● Katso jäähdytysjärjestelmän huuhteluoh-

jeet sivulta 33.

LMU28450

Perämoottorin puhdistaminen

Pese käytön jälkeen moottorin ulkopinnat puhtaalla vedellä. Huuhtele jäähdytysjärjes- telmä makealla vedellä.

LMU28476

Määräaikaiset huoltotoimet

LWM01070

VAROITUS

Pysäytä aina moottori ennen huoltotoimien suorittamista, ellei ohjeissa erikseen kehoteta käynnistämään moottoria. Jos sinulla ei ole kokemusta moottorin huoltotoimien suorittamisesta, toimita moottori huollettavaksi Yamaha-liikkeeseen tai muuhun valtuutettuun huoltoliikkeeseen.

LMU28510

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden kestävyys ja materiaalit vastaavat alkuperäisosia. Huonolaatuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäisiä Yamaha-varaosia ja -lisävarusteita voit hankkia Yamaha-jälleenmyyjältä.

ZMU04265

HUOMAA:

Katso jäähdytysjärjestelmän huuhteluohjeet sivulta 33.

LMU28460

Moottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä kohdat tarvittaessa. Voit hankkia paikkausmaalia Yamaha-jälleenmyyjältä.

Page 43

Kunnossapito

LMU30560

Huoltoaikataulu HUOMAA:

● Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asian-

mukaisista kohdista.

● Nämä huoltoaikataulut perustuvat siihen oletukseen, että vuosittainen käyttö on 200 tuntia.

Huoltotoimien väli on aina mukautettava käyttöolojen mukaan, mutta alla oleva taulukko sisältää huoltotoimien yleisaikataulun. Katso kunkin käyttäjän suoritettavaksi tarkoitetun toi- menpiteen kuvaus tämän luvun asianmukaisista kohdista.

● Huoltotarkastusten tuloksen mukaan voi olla tarpeen suorittaa tarvittavat purkutoimet tai kor-

jaukset.

● Kuluvien osien ja voiteluaineiden toiminta tai teho heikkenee ajan kuluessa eivätkä ne kuulu

takuun piiriin.

Merkintä “” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset) Tarkastus/vaihto

Anodi(t) (sisäiset) Tarkastus/vaihto

Akku Tarkastus/lataus

Jäähdytysvesikanavat Puhdistus Yläkopan kiinnike Tarkastus

Polttoainesuodatin (voidaan purkaa)

Polttoainejärjestelmä Ta rk a s tu s Vaihte istoöljy Vaihto Voitelukohdat Voitelu

Joutokäyntinopeus (EFI-mallit)

Paineensäätöventtiili (PCV)

Sähkötrimmi- ja kippiyksikkö

Potkuri ja sokka Tarkastus/vaihto Vaihdetanko/vaihdevai-

jeri Termostaatti Tarkastus Kaasutanko/kaasuvai-

jeri/kaasuttimen ajoitus

Tarkastus/puhdistus

Ta rk a s tu s /s äätö

Ta rk a s tu s

Ta rk a s tu s /s äätö

10 tuntia

(1 kuukau-

si)

50 tuntia

(3 kuukautta)

100 tuntia

(6 kuukautta)

200 tuntia

(1 vuosi)

Page 44

Kunnossapito

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Vesipumppu Tarkastus Moottoriöljy Tarkastus/vaihto

Öljynsuodatin (patruuna)

Sytytystulppa tai -tulpat Puhdistus/säätö/vaihto Hammashihna Tarkastus/vaihto

Vaihto

10 tuntia

(1 kuukau-

si)

HUOMAA:

Jos moottoria käytetään suolavedessä tai erittäin sameassa tai mutaisessa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen.

LMU28871

Huoltoaikataulu (lisä-)

Kohde Toimenpiteet

Hammashihna Vaihto

Venttiilin välys (DOHC) Tarkastus/säätö

LMU28910

500 tuntia (2.5 vuotta) 1000 tuntia (5 vuotta)

50 tuntia

(3 kuukautta)

1. kerran jälkeen

100 tuntia

(6 kuukautta)

200 tuntia

(1 vuosi)

HUOMAA:

Jos moottorissa käytetään lyijypitoista tai paljon rikkiä bensiiniä, venttiilien välys pitää tarkastaa tiheämmin kuin 500 tunnin välein.

Page 45

LMU28940

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

Kunnossapito

LMU28951

Sytytystulpan puhdistaminen ja säätäminen

LWM00560

VAROITUS

Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on

ZMU04266

imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjääntei- tä, sytytystulppa on vaihdettava.

Vakiosytytystulppa:

LFR5A-11

Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli rakotulkilla. Säädä kärkiväliä tarvitta- essa.

Page 46

Kunnossapito

1. Sytytystulpan kärkiväli

2. Sytytystulpan tunniste (NGK)

Sytytystulpan kärkiväli:

1.0–1.1 mm (0.039–0.043 in)

Puhdista aina tiivisteen pinta ja käytä uutta tiivistettä asentaessasi sytytystulppaa. Puhdista kierteet pyyhkimällä ja tiukkaa sytytystulppa oikeaan momenttiin.

Sytytystulpan momentti:

25.0 Nm (18.4 ft-lb) (2.55 kgf-m)

LWM00910

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

● Tarkista säännöllisesti, että moottorissa

ei ole polttoainevuotoja.

● Jos havaitset polttoainevuotoja, toimita

moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyt- töturvallisuutta.

Tarkista, että polttoaineletkuissa ei ole vuotoja, halkeamia tai vikoja. Jos havaitset vian, korjauta se välittömästi Yamaha-huollossa tai muussa valtuutetussa huoltoliikkeessä.

HUOMAA:

Jos sytytystulppaa asennettaessa käytettä- vissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä kiinni vielä 1/4 - 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

LMU28962

Polttoainejärjestelmän tarkistaminen

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lä- histöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

Tarkistuskohdat

● Polttoainejärjestelmän osien vuodot

● Polttoaineletkun liitoksen vuodot

● Polttoaineletkun halkeamat ja muut vauriot

● Polttoaineliittimen vuodot

Page 47

LMU28980

Polttoainesuodattimen tarkastaminen

LWM00310

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

● Jos olet epävarma tämän toimen suorit-

tamisesta, kysy neuvoja Yamaha-jäl- leenmyyjältä.

● Älä tee tätä toimenpidettä moottorin ol-

lessa kuuma tai käynnissä. Anna moottorin jäähtyä.

● Polttoainesuodattimessa on polttoainet-

ta. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

● Tämän toimenpiteen aikana voi roiskua

hieman polttoainetta. Imeytä valuva polttoaine kangasliinaan. Pyyhi kaikki roiskunut polttoaine välittömästi.

● Polttoainesuodatin on koottava huolelli-

sesti asettamalla O-rengas, suodatinmalja ja letkut paikoilleen. Virheellinen kokoaminen tai asentaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

LMU30640

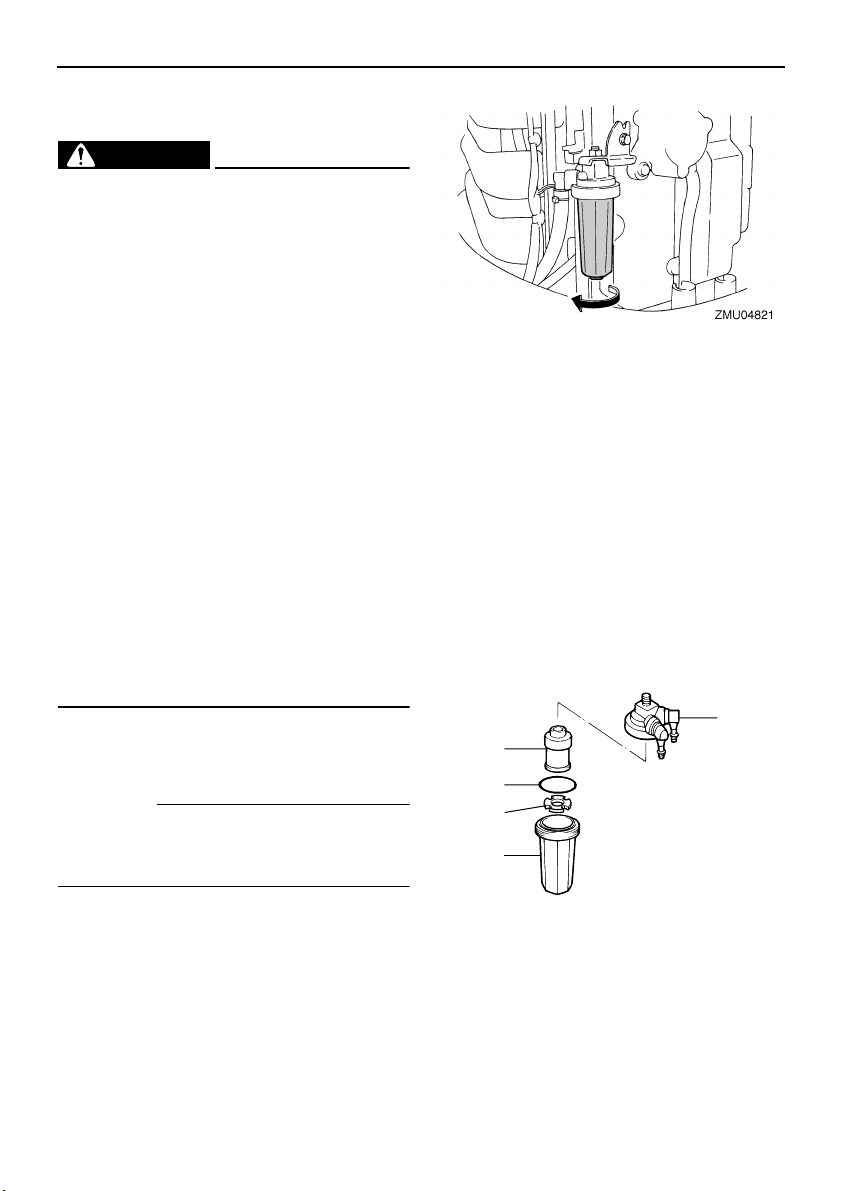

Polttoainesuodattimen puhdistaminen

HUOMAA:

Jos polttoaineessa on yhtään vettä, koho nousee ylös. Jos se kelluu, irrota malja ja tyhjennä vesi.

1. Avaa kiertämällä suodatinmalja ja imeytä vuotava polttoaine liinaan.

Kunnossapito

2. Irrota suodatinelementti ja pese se liuottimessa. Anna sen kuivua. Tarkista, että suodatinelementti ja O-rengas ovat hyvässä kunnossa. Uusi ne tarvittaessa. Jos polttoaineessa on yhtään vettä, erillinen Yamaha-polttoainesäiliö tai muut polttoainesäiliöt pitää tarkistaa ja puhdis- taa.

3. Asenna suodatinelementti takaisin maljaan. Varmista, että O-rengas on oikein paikallaan maljassa. Tiukkaa kiertämällä malja suodatinkoteloon.

4. Kiinnitä suodatinkokonaisuus kiinnikkeeseen.

3 5

ZMU04269

1. Suodatinmalja

2. Suodatinelementti

3. O-rengas

4. Suodatinkotelo

5. Koho

5. Käynnistä moottori ja tarkista, ettei suodattimessa ja letkuissa ole vuotoja.

Page 48

Kunnossapito

LMU29040

Joutokäyntinopeuden tarkistaminen

LWM00450

VAROITUS

● Älä koske sähköosiin tai irrota niitä

käynnistyksen tai käytön aikana.

● Pidä kädet, hiukset ja vaatteet kaukana

vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

● 2 hv:n mallit: Potkuri pyörii aina mootto-

rin käydessä. Älä siirrä nopeuden sää- dinvipua pois käynnistysasennosta lämmityskäytön aikana. Vene voi alkaa liikkua odottamattomasti, mikä voi aiheuttaa onnettomuuden.

LCM00490

TÄRKEÄÄ:

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Tässä toimenpiteessä on käytettävä tark- kuuskäyntinopeusmittaria. Tulokset voivat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöal- taassa vai perämoottorin ollessa vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista. 2 hv:n mallit: Anna moottorin lämmetä pitämällä kaasutinta käynnistysasennossa tai pienemmällä. Jos perämoottori on kiinni veneessä, varmista, että vene on kiinnitetty kunnolla.

HUOMAA:

Joutokäyntinopeuden tarkistaminen oikein on mahdollista vain silloin, kun moottori on käyn- tilämpötilassa. Jos moottori ei ole lämmennyt kunnolla, joutokäyntinopeus on normaalia suurempi. Ota yhteyttä Yamaha-huoltoon tai

muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäyntinopeuden tarkistamisessa tai jos joutokäyntinopeutta pitää säätää.

2. Varmista, että joutokäyntinopeus on oikea. Katso tietoja joutokäyntinopeudesta sivulta 32.

LMU29073

Moottoriöljyn vaihtaminen

LWM00760

VAROITUS

● Vältä moottoriöljyn tyhjentämistä heti

moottorin pysäyttämisen jälkeen. Öljy on kuumaa ja sen käsittelyssä on noudatettava varovaisuutta palovammojen välttämiseksi.

● Varmista, että perämoottori on kiinnitet-

ty tiukasti perälautaan tai tukevaan telineeseen.

LCM00970

TÄRKEÄÄ:

● Älä lisää öljyä liikaa ja varmista, että pe-

rämoottori on pystyasennossa (ei kipattuna) moottoriöljyn tarkistamisen ja vaihtamisen aikana.

● Jos moottoriöljyn pinnan taso on ylä-

merkkiä korkeammalla, tyhjennä öljyä, kunnes pinnan taso on oikea. Liian suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen.

LCM01240

TÄRKEÄÄ:

Vaihda moottoriöljy ensimmäisen 10 tunnin käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 6 kuukauden välein. Jos näitä öljynvaihtovälejä ei noudateta, moottori kuluu voimakkaasti.

Page 49

Kunnossapito

HUOMAA:

Vaihda moottoriöljy silloin, kun öljy yhä on lämmintä.

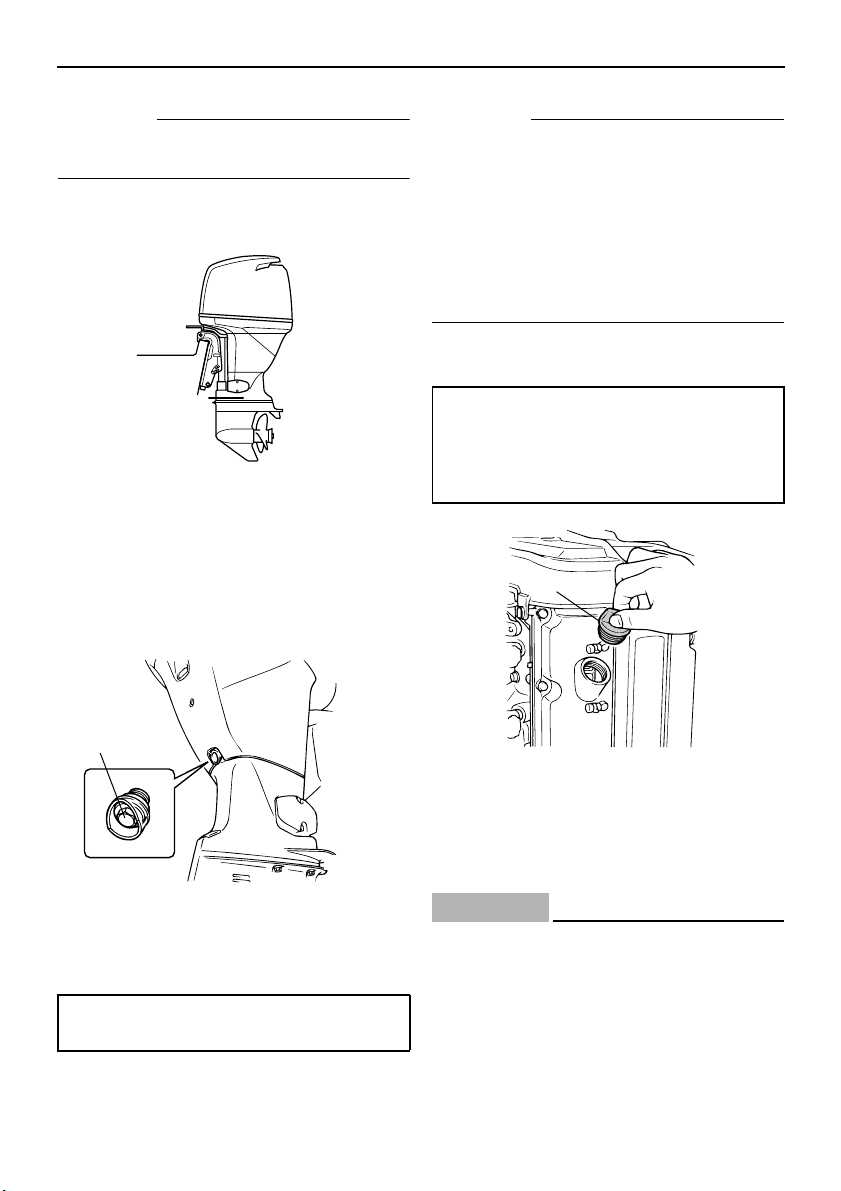

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

ZMU04270

2. Ota valmiiksi tarkoitukseen sopiva astia, jonka tilavuus on suurempi kuin moottorin öljymäärä. Aseta astia tyhjennysaukon alle, löysää tyhjennystulppa ja irrota se. Irrota sitten öljyn täyttöaukon tulppa. Tyhjennä kaikki öljy. Pyyhi öljyroiskeet välit- tömästi.

HUOMAA:

Jos tyhjennystulppaa asennettaessa käytet- tävissä ei ole momenttiavainta, tiukkaa tulppaa sormin, kunnes tiiviste koskettaa tyhjennysaukon reunaa. Tiukkaa sitten tulppa kiertämällä sitä vielä neljänneskierros tai puoli kierrosta. Tiukkaa tyhjennystulppa oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

4. Lisää oikea määrä öljyä täyttöaukon kautta. Asenna täyttöaukon tulppa.

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Moottoriöljyn määrä (öljynsuodatinta lukuun ottamatta):

4.3 L (4.55 US qt) (3.78 Imp.qt)

ZMU04241

1. Tyhjennystulppa

3. Aseta öljyntyhjennystulppaan uusi tiiviste. Voitele tiiviste kevyesti öljyllä ja asenna tyhjennystulppa.

Tyhjennystulpan tiukkausmomentti:

28.0 Nm (20.7 ft-lb) (2.86 kgf-m)

ZMU04271

1. Öljyn täyttöaukon tulppa

5. Käynnistä moottori ja tarkista, että alhaisen öljynpaineen varoitusvalo (jos on) sammuu. Varmista, että perämoottorissa ei ole öljyvuotoja.

LCM00680

TÄRKEÄÄ:

Jos alhaisen öljynpaineen varoitusvalo ei sammu tai jos perämoottorissa on öljy- vuotoja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos

Page 50

Kunnossapito

vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä Yamaha-jälleenmyy- jään.

6. Pysäytä moottori ja odota 3 minuuttia. Tarkista uudelleen moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

1. Pinnan tason alamerkki

2. Öljymäärän mittatikku

3. Pinnan tason ylämerkki

7. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

HUOMAA:

● Yamaha-liikkeestä saat tietoja jäteöljyn hä-

vittämisestä paikallisten määräysten mu- kaan.

● Vaihda moottoriöljy teknisissä tiedoissa il-

moitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjaksoi- sesti.

LMU29112

Johdinten ja liittimien tarkistaminen

● Tarkista, että kaikki maattojohtimet ovat tiu-

kasti paikoillaan.

● Tarkista, että kaikki liittimet ovat tiukasti pai-

koillaan.

ZMU04243

LMU29120

Pakokaasuvuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon välisis- sä liitoksissa ei ole pakokaasuvuotoja.

LMU29130

Vesivuodot

Käynnistä moottori ja tarkista, että pakokannen, sylinterikannen ja sylinterirungon välisis- sä liitoksissa ei ole vesivuotoja.

LMU29140

Moottorin öljyvuodot

Tarkista, onko moottorissa näkyviä öljyvuoto- ja.

HUOMAA:

Jos havaitset vuotoja, ota yhteyttä Yamahaliikkeeseen.

LMU29161

Sähkötrimmi- ja kippijärjestelmän tarkistaminen

LWM00430

VAROITUS

● Älä koskaan liiku vaihteistoyksikön alla

moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

● Varmista ennen tämän testin suoritta-

mista, että perämoottorin alla ei ole ketään.

Page 51

Kunnossapito

1. Tarkista, että sähkötrimmi- ja kippiyksi- kössä ei ole merkkejä öljyvuodoista.

ZMU04244

1. Nostotanko

2. Käytä kaikkia sähkötrimmi- ja kippikytki- miä tai sähkökippikytkimiä kauko-oh- jausyksikössä ja moottorin alakopassa (ei kaikissa malleissa) ja tarkista, että kaikki kytkimet toimivat.

3. Kippaa perämoottori ylös ja tarkista, että trimmi- ja kippitanko työntyy ulos kokonaan.

4. Tarkista, että trimmi- ja kippitangossa ei ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että trimmi- ja kippitanko toimii sulavasti.

irrota naru moottorin pysäytyskytkimes- tä. Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

● Älä pidä potkuria paikallaan käsin ava-

tessasi tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

ZMU04262

HUOMAA:

Jos järjestelmän jokin osa ei toimi normaalisti, ota yhteyttä Yamaha-liikkeeseen.

LMU29171

Potkurin tarkistaminen

LWM00321

VAROITUS

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa.

● Irrota sytytystulppien hatut sytytystul-

pista ennen potkurin tarkistamista, irrottamista tai asentamista. Siirrä lisäksi vaihdevipu vapaa-asentoon, kierrä pää- kytkin “” (pois päältä) -asentoon ja

ZMU01897

Tarkistuskohdat

● Tarkista, onko potkurin lavoissa kulumia,

kavitoinnin aiheuttamaa kulumista tai muita vaurioita.

● Tarkista, että potkuriakseli on ehjä.

● Tarkista, että uritus tai potkurisokka on ehjä

ja että se ei ole kulunut.

● Tarkista, ettei potkuriakselin ympärille ole

kiertynyt kalastussiimaa.

Page 52

Kunnossapito

● Tarkista, että potkuriakselin öljytiiviste on

ehjä.

HUOMAA:

Jos moottorissa on potkurisokka: Potkurisokka on suunniteltu murtumaan potkurin osuessa kovaan vedenalaiseen esineeseen, mikä suojaa potkuria ja käyttömekanismia. Sokan murruttua potkuri pyörii vapaasti akselilla. Tässä tapauksessa potkurisokka pitää vaihtaa.

LMU30660

Potkurin irrottaminen

LMU29194

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikap- pale (jos on).

6. Painealuslaatta

3. Irrota potkuri ja painealuslaatta.

LMU30670

Potkurin asentaminen

LMU29241

Uramallit

LWM00770

VAROITUS

Varmista vastakiertoisissa perämootto- reissa, että käytettävä potkuri on tarkoitettu pyörimään vastapäivään. Näissä potkureissa on tunnus L potkurin kokomerkinnän jälkeen. Jos näihin malleihin asennetaan tavallinen potkuri, vene liikkuu vastakkaiseen suuntaan kuin on tarkoitus.

LCM00340

TÄRKEÄÄ:

● Muista asentaa painealuslaatta ennen

potkurin asentamista. Muussa tapauksessa vaihteistokotelo ja potkurin napa voivat vahingoittua.

● Asenna uusi sokka ja taivuta sen päät

huolellisesti. Muussa tapauksessa potkuri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna painealuslaatta ja potkuri potkuriakselille.

3. Asenna välikappale ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun momenttiin.

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät.

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

ZMU03228

Page 53

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potkuriakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

LMU29281

Vaihteistoöljyn vaihtaminen

LWM00800

VAROITUS

● Varmista, että perämoottori on kiinnitet-

ty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi.

● Älä koskaan oleskele vaihteistoyksikön

alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyöräs- tökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa.

Kunnossapito

ZMU03273

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

HUOMAA:

Jos vaihteistoöljyn tyhjennystulppa on magneettinen, poista tulpasta kaikki metallihiukkaset ennen sen asentamista takaisin paikalleen.

4. Irrota öljytason tarkastustulppa, jotta kaikki öljy valuisi pois.

LCM00710

TÄRKEÄÄ:

Tarkista käytetty öljy sen tyhjentämisen jälkeen. Jos öljy on maitomaista, vaihteistokoteloon pääse vettä, mikä voi vahingoittaa vaihteistoa. Kysy Yamahaliikkeestä tietoja vaihteistoyksikön tiivisteen korjaamisesta.

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

5. Kun perämoottori on pystyasennossa, lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan putkilosta tai voitelupuristimen avulla.

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

670.0 cm³ (22.65 US oz) (23.63 Imp.oz)

Page 54

Kunnossapito

ZMU03274

6. Kun öljyä alkaa valua öljytason tarkastus- tulpan reiästä, asenna öljytason tarkastustulppa ja tiukkaa se.

7. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

● Jos olet epävarma tämän toimen suorit-

tamisesta, kysy neuvoja Yamaha-jäl- leenmyyjältä.

● Huolehdi polttoainesäiliötä puhdistaes-

sasi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

● Irrota polttoainesäiliö veneestä ennen

sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä ilmanvaihto.

● Pyyhi kaikki roiskunut polttoaine välittö-

mästi.

● Kokoa polttonestesäiliö huolellisesti.

Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

● Hävitä vanha bensiini noudattamalla

paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säili- östä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

ZMU02066

4. Puhdista suodatin (sijaitsee imuputken päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

LMU29312

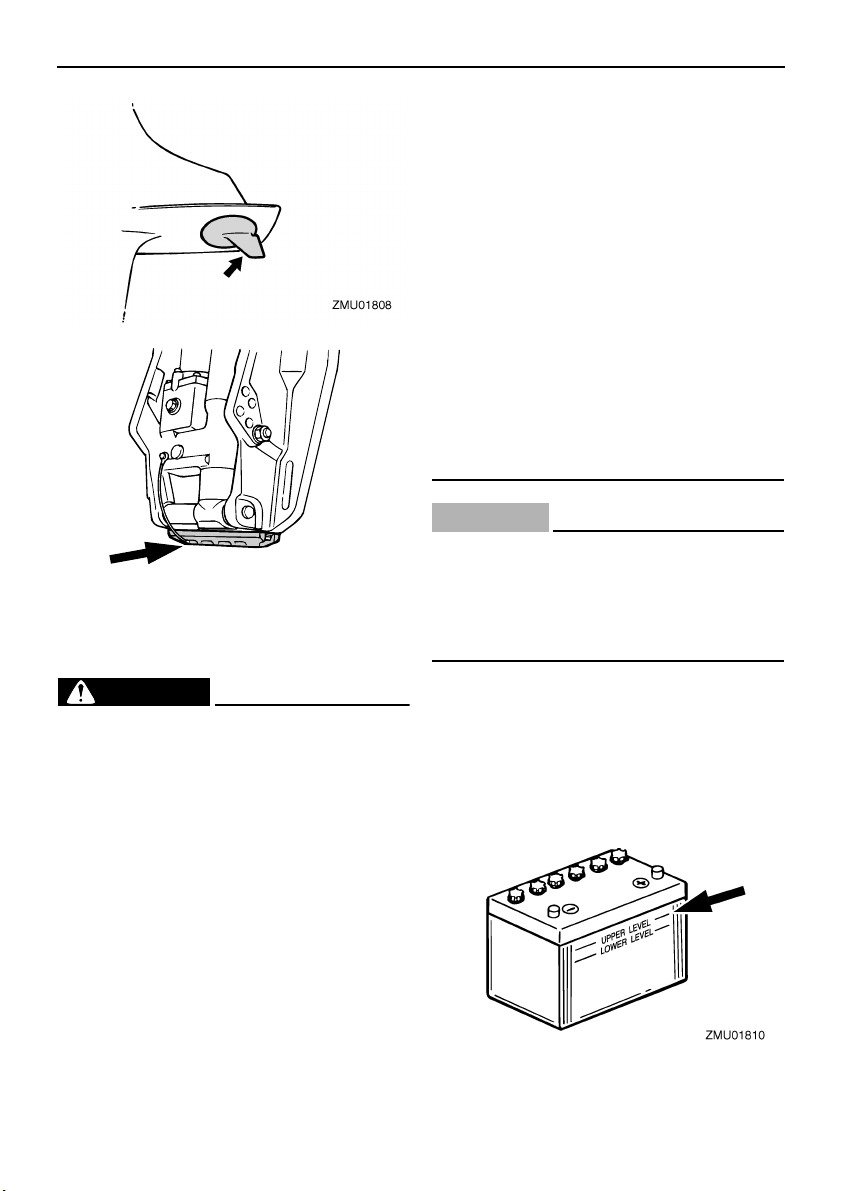

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

TÄRKEÄÄ:

Älä maalaa anodeja, koska maali estää

anodien toiminnan.

HUOMAA:

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

Page 55

ZMU04245

LMU29320

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM00330

VAROITUS

Akun elektrolyyttineste on vaarallista. Se sisältää myrkyllistä ja erittäin syövyttävää rikkihappoa. Noudata aina seuraavia turvallisuusohjeita:

● Vältä ihokosketusta elektrolyytin kans-

sa, sillä se voi aiheuttaa vakavia palovammoja tai pysyviä silmävaurioita.

● Käytä suojalaseja käsitellessäsi akkuja

ja työskennellessäsi niiden lähistöllä.

Ensiapu (ULKOINEN VAMMA):

● IHO - Huuhtele vedellä.

● SILMÄT - Huuhtele vedellä 15 minuutin

ajan ja hakeudu välittömästi lääkärin hoitoon.

Ensiapu (SISÄINEN VAMMA):

Kunnossapito

● Juo runsaasti vettä tai maitoa ja nauti

magnesiummaitoa, vatkattuja munia tai kasviöljyä. Hakeudu välittömästi lääkä-

rin hoitoon. Akuista vapautuu räjähtävää vetykaasua. Noudata tämän vuoksi aina seuraavia turvallisuusohjeita:

● Lataa akut hyvin tuuletetussa tilassa.

● Säilytä akkuja loitolla kipinöistä ja avo-

tulesta (esimerkiksi hitsauslaitteista ja

palavista savukkeista).

● ÄLÄ TUPAKOI ladatessasi tai käsitelles-

säsi akkuja. ÄLÄ SÄILYTÄ AKKUJA TAI ELEKTRO- LYYTTINESTETTÄ LASTEN ULOTTUVILLA.

LCM00360

TÄRKEÄÄ:

● Huolimaton kunnossapito rappeuttaa

akun nopeasti.

● Tavallinen vesijohtovesi sisältää akulla

haitallisia suoloja, minkä vuoksi sitä ei

saa lisätä akkuun.

1. Tarkista akkunesteen määrä vähintään

kerran kuukaudessa. Lisää nestettä tarvittaessa akun valmistajan ohjeiden mukaisesti. Lisää akkuun ainoastaan tislattua vettä (tai akkukäyttöön tarkoitettua deionisoitua vettä).

Page 56

Kunnossapito

2. Säilytä akun varaustila aina hyvänä. Kyt- kemällä akkuun jännitemittarin voit helpommin valvoa sen kuntoa. Jos et aio käyttää venettä kuukauteen tai pitempään aikaan, irrota akku veneestä ja säi- lytä sitä viileässä ja pimeässä paikassa. Lataa akku täyteen ennen sen ottamista jälleen käyttöön.

3. Jos akkua säilytetään käyttämättömänä kauemmin kuin kuukausi, tarkista akkunesteen ominaistiheys vähintään kerran kuussa ja lataa akku varauksen tyhjentyessä.

HUOMAA:

Kysy Yamaha-jälleenmyyjältä lisätietoja akkujen lataamisesta ja niiden lataamisesta uudelleen.

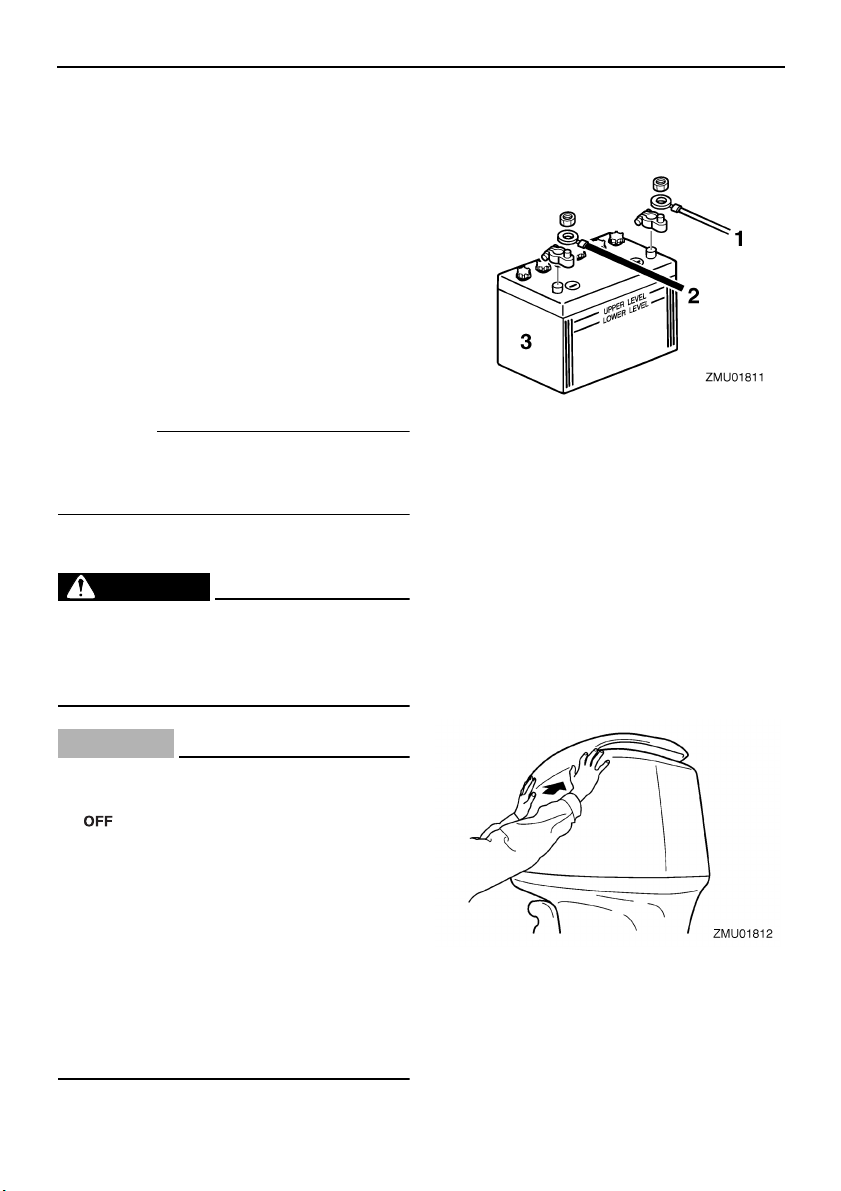

LMU29331

Akun kytkeminen

LWM00570

VAROITUS

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

LCM01121

TÄRKEÄÄ:

● Varmista ennen työskentelyn aloittamis-

ta akun parissa, että pääkytkin (jos on) “” (pois päältä) -asennossa.

● Akun napojen kytkeminen väärin vahin-

goittaa sähköosia.

● Kytke PUNAINEN kaapeli ensin asenta-

essasi akkua ja kytke MUSTA kaapeli ensin irti irrottaessasi akkua. Muussa tapauksessa sähköosat voivat vahingoittua.

● Jotta moottorin käynnistäminen olisi

mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

Kytke ensin PUNAINEN kaapeli akun POSITIIVISEEN (+) napaan. Kytke sitten MUSTA kaapeli NEGATIIVISEEN (-) napaan.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

LMU29370

Akun kytkeminen irti

Kytke ensin MUSTA kaapeli irti akun NEGATIIVISESTA (-) navasta. Kytke sitten PUNAINEN kaapeli irti POSITIIVISESTA (+) navasta.

LMU29390

Yläkopan tarkistaminen

Tarkista yläkopan kiinnitys työntämällä kop- paa molemmin käsin. Jos yläkoppa on löysäl- lä, korjauta se Yamaha-liikkeessä.

LMU29400

Veneen pohjan maalaaminen

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettä- vä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi

Page 57

suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

ZMU04246

Kunnossapito

Page 58

Ratkaisuehdotus

LMU29422

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäoh- jeet kattavat kaikki Yamaha-perämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Käynnistysmoottori ei toimi.

K: Onko akun varauskyky pieni? V: Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K: Ovatko akun liitännät löysällä tai ovat hapettuneet? V: Tiukkaa akkukaapelit ja puhdista akun navat.

K: Onko sähkökäynnistyksen rele tai sähkö- piiri palanut? V: Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K: Ovatko käynnistysmoottorin osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vaihdevipu kytkettynä? V: Siirrä vaihde vapaalle.

V: Täytä säiliö puhtaalla ja tuoreella polttoai- neella.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoai- neella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Suoritetaanko käynnistystoimet oikein? V: Katso sivu 22.

K: Onko polttoainepumpussa toimintahäiriö? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Ovatko sytytystulpat likaiset tai vääräntyyp- piset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Ovatko sytytystulppien hatut oikein paikoillaan? V: Tarkista hatut ja aseta ne uudelleen paikoilleen.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori ei käynnisty (käynnistysmoottori toimii).

K: Onko polttoainesäiliö tyhjä?

K: Onko moottorin turvakytkimen naru kiinnitetty?

Page 59

Ratkaisuehdotus

V: Kiinnitä turvakytkimen naru.

K: Ovatko moottorin sisäiset osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K: Ovatko sytytystulpat likaiset tai vääräntyyp- piset? V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestelmässä muita esteitä.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoai- neella.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko varoitusjärjestelmä kytkeytynyt pääl- le? V: Paikanna varoituksen syy ja korjaa se.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein?

V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko kaasuttimen säädöt virheelliset? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesäiliön korvausilmaruuvi auki? V: Avaa korvausilmaruuvi.

K: Onko kuristinnuppi vedettynä ulos? V: Palauta nuppi perusasentoon.

K: Onko moottorin trimmikulma liian suuri? V: Palauta moottori normaaliin käyttöasen- toon.

K: Onko kaasutin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoaineletkun liitos kytketty vää- rin? V: Kytke liitos oikein.

K: Onko kaasuläpän säätö on virheellinen?

Page 60

Ratkaisuehdotus

V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko akkukaapeli kytkettynä irti? V: Kytke akkukaapeli tiukasti.

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K: Onko jäähdytysjärjestelmä tukossa? V: Tarkista, että vedenotossa ei ole tukoksia.

K: Onko moottorin öljytaso alhainen? V: Täytä öljysäiliö vaatimusten mukaisella öl- jyllä.

K: Onko sytytystulpan lämpötila-alue on vää- rä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko moottoriöljy on likaantunutta tai pilaantunutta? V: Vaihda moottoriin vaatimusten mukainen uusi öljy.

K: Onko öljynsuodatin tukossa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko öljyn syöttö-/ruiskutuspumpussa vikaa? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko vene kuormattu epätasaisesti?

V: Kuormaa vene niin, että se on vaakasuorassa.

K: Onko vesipumppu tai termostaatti viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoainesuodattimen maljassa liikaa vettä? V: Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkurin nousu tai halkaisija väärä? V: Asenna oikea potkuri, jota käyttämällä pe- rämoottori saavuttaa suositellun käyntinope- usalueen.

K: Onko trimmikulma väärä? V: Säädä trimmikulma oikeaksi.

K: Onko moottori asennettu väärälle korkeu- delle perälautaan? V: Asenna moottori uudelleen oikealle korkeudelle.

K: Onko varoitusjärjestelmä kytkeytynyt pääl- le? V: Paikanna varoituksen syy ja korjaa se.

K: Onko veneen pohjaan on kertynyt eliöitä tai levää? V: Puhdista veneen pohja.

K: Ovatko sytytystulpat likaiset tai vääräntyyp- piset?

Page 61

Ratkaisuehdotus

V: Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K: Onko vaihteistokoteloon takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota vieraat esineet ja puhdista vaihteistoyksikkö.

K: Onko polttoainejärjestelmä tukossa? V: Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestelmässä muita esteitä.

K: Onko polttoainesuodatin tukossa? V: Puhdista tai vaihda suodatin.

K: Onko polttoaine likaantunutta tai vanhaa? V: Täytä säiliö puhtaalla ja tuoreella polttoai- neella.

K: Onko sytytystulpan kärkiväli on oikea? V: Tarkista kärkiväli ja säädä tarvittaessa.

K: Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V: Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K: Ovatko sytytysjärjestelmän osat ehjiä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko moottorissa vaatimusten mukaista öljyä? V: Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K: Onko termostaatti viallinen tai jumissa?

V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko korvausilmaruuvi kiinni? V: Avaa korvausilmaruuvi.

K: Onko polttoainepumppu ehjä? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko polttoaineletkun liitos kytketty vää- rin? V: Kytke liitos oikein.

K: Onko sytytystulpan lämpötila-alue on vää- rä? V: Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K: Onko korkeapainepumpun jakohihna viallinen? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Reagoiko moottori oikein vaihdevivun asentoon? V: Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori tärisee voimakkaasti.

K: Onko potkuri vaurioitunut? V: Korjauta tai vaihda potkuri.

K: Onko potkuriakseli vaurioitunut? V: Toimita moottori korjattavaksi Yamahahuoltoon.

K: Onko potkuriin takertunut kasvillisuutta tai muita vieraita esineitä? V: Irrota ja puhdista potkuri.

Page 62

Ratkaisuehdotus

K: Onko moottorin kiinnityspultti on löysällä? V: Tiukkaa pultti.

K: Onko ohjaussarana on löysällä tai vaurioitunut? V: Tiukkaa ohjaussarana tai toimita moottori korjattavaksi Yamaha-huoltoon.

LMU29432

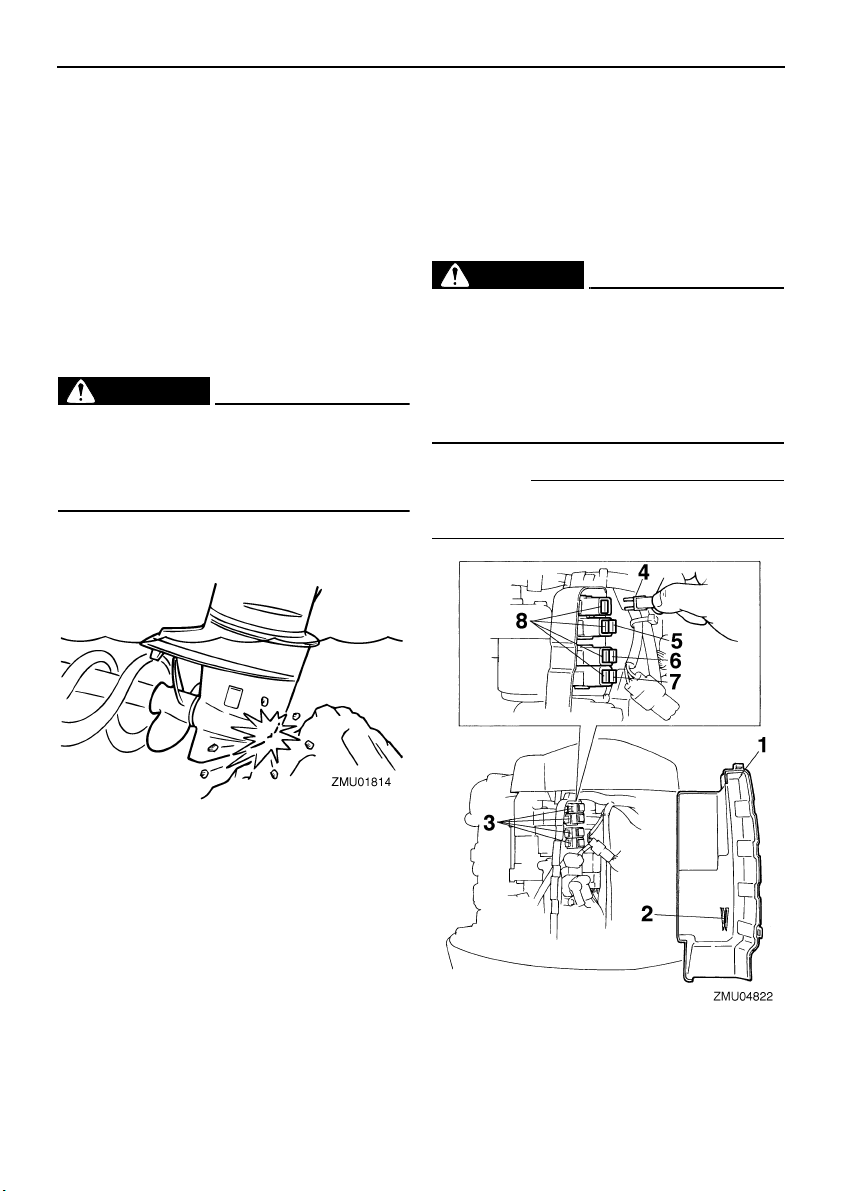

Tilapäiset toimet

hätätilanteessa

LMU29440

Törmäysvauriot

LWM00870

VAROITUS

Ajon tai hinaamisen aikana tapahtuva tör- mäys voi vahingoittaa vakavasti perä- moottoria. Vahingoittuneen perämoottorin käyttäminen ei ehkä ole turvallista.

Jos perämoottori osuu vedenalaiseen esteeseen, noudata seuraavia ohjeita:

LMU29471

Sulakkeen vaihtaminen

Jos sulake on palanut, irrota sähköjärjestel- män suojus, avaa sulakerasia ja irrota sulake ulosvetimellä (jos on). Aseta palaneen sulakkeen tilalle ampeeriluvultaan samanlainen ehjä sulake.

LWM00630

VAROITUS

Tarkista, että sulakkeen ampeeriluku on oikea. Ampeeriluvultaan liian pieni sulake tai sulakkeen tilalle asetettu metallilanka voi aiheuttaa järjestelmään liian suuren virran. Tämä voi vahingoittaa sähköjärjes- telmää ja aiheuttaa tulipalovaaran.

HUOMAA:

Jos uusikin sulake palaa, ota yhteyttä Yamaha-liikkeeseen.

1. Pysäytä moottori välittömästi.

2. Tarkista, että ohjausjärjestelmä ja kaikki muut osat ovat ehjiä. Tarkista myös, että vene on ehjä.

3. Vaikka et havaitsisikaan vaurioita, palaa lähimpään satamaan hitaasti ja varovasti.

4. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, ennen kuin käytät sitä uudelleen.

1. Sähköjärjestelmän suojus

2. Sulakkeen ulosvedin

3. Sulakerasia

Page 63

Ratkaisuehdotus

4. Käynnistysreleen sulake (30 A)

5. Tasasuunnin/jännitteensäätimen (pää) sulake (20 A)

6. Pääkytkimen / trimmikytkimen sulake (20 A)

7. Moottorin ohjausyksikön / sytytyspuolan / sähköisen polttoainepumpun / ruiskutussuutin / joutokäynninohjauksen (ISC) sulake (20 A)

8. Varasulake (20 A, 30 A)

LMU29520

Sähkötrimmi ja -kippi eivät toimi

Jos moottoria ei voi kipata ylös tai alas säh- kötrimmi- ja kippimoottorilla tai sähkökipillä akun tyhjentymisen tai sähkötrimmi- ja kippimoottorin tai sähkökipin vikaantumisen takia, moottorin voi kipata käsin.

1. Löysää käsikäyttöisen venttiilin ruuvi kiertämällä sitä vastapäivään, kunnes se py- sähtyy.

1. Käsikäyttöisen venttiilin ruuvi

ZMU04249

2. Aseta moottori haluamaasi asentoon ja tiukkaa sitten käsikäyttöisen venttiilin ruuvi kiertämällä sitä myötäpäivään.

LMU29540

Käynnistysmoottori ei toimi

Jos käynnistysmekanismi ei toimi (moottoria ei voi käynnistää käynnistysmoottorilla), moottorin voi käynnistää käsin varakäynnis- tysnarulla. Moottoria ei kuitenkaan voi käyn- nistää käsin, jos akkujännite on liian pieni. Sähköinen polttoainepumppu ei toimi, jos akkujännite laskee 9 voltiksi tai pienemmäksi.

LWM01020

VAROITUS

● Toimi näin vain hätätilanteessa ja vain

palataksesi satamaan korjausta varten.

● Vaihde päällä käynnistyksen esto ei ole

käytössä, kun moottoria käynnistetään varakäynnistysnarulla. Varmista, että kauko-ohjausvipu on vapaa-asennossa. Muussa tapauksessa vene voi alkaa liikkua odottamattomasti, mikä voi aiheuttaa onnettomuuden.

● Pidä käytön aikana moottorin turvakyt-

kimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi.

● Älä kiinnitä turvakytkimen narua vaattei-

siin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

● Ole varovainen, ettet vedä turvakytki-

● Varmista ennen vetämistä käynnistys-

narusta, että takanasi ei seiso ketään. Käynnistysnaru voi heilahtaa voimalla taaksesi ja vahingoittaa takanasi seisovaa henkilöä.

● Suojaamattomana pyörivä vauhtipyörä

on vaarallinen. Pidä löysät vaatteet ja muut esineet loitolla moottorista käyn- nistyksen aikana. Älä käytä varakäyn- nistysnarua muuten kuin ohjeissa neuvotulla tavalla. Älä koske vauhtipyö- rään tai muihin liikkuviin osiin moottorin

Page 64

Ratkaisuehdotus

ollessa käynnissä. Älä asenna käynnis- tysmekanismia tai yläkoppaa paikalleen moottorin ollessa käynnissä.

● Älä koske sytytyspuolaan, sytytystul-

pan johtimeen, sytytystulpan hattuun tai muihin sähkölaitteisiin käynnistäessäsi tai käyttäessäsi moottoria. Muussa tapauksessa seurauksena voi olla sähköis- ku.

LMU30650

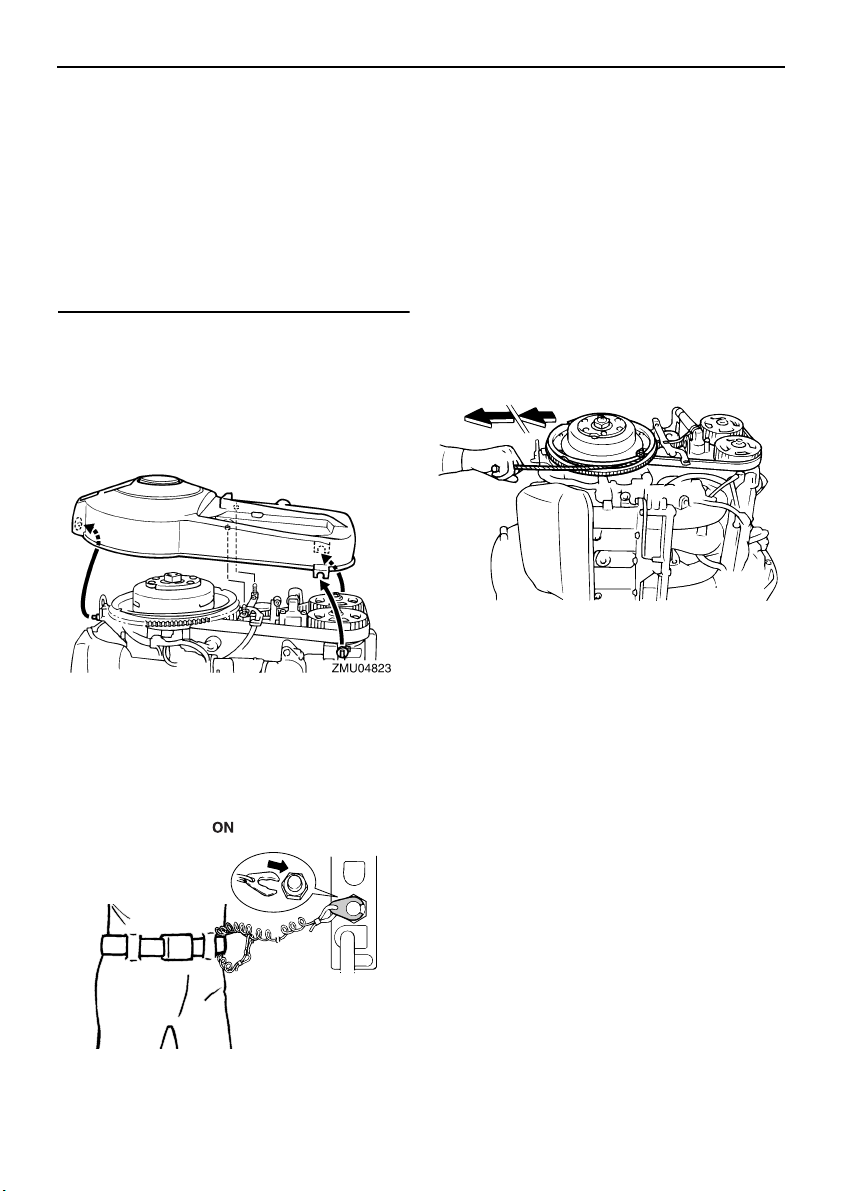

Moottorin käynnistäminen hätätilanteessa

1. Irrota yläkoppa.

2. Nosta vauhtipyörän suojuksen takaosaa ja irrota suojus vetämällä sitä eteenpäin.

3. Tee käynnistystä edeltävät toimet. Lisä- tietoja on sivulla 22. Varmista, että moot- tori on vapaalla ja että moottorin pysäytyskytkimen lukkolevy on kiinnitetty moottorin pysäytyskytkimeen. Pääkytki- men pitää olla “” (päällä) -asennossa.

ZMU02334

4. Aseta varakäynnistysnarun solmupää vauhtipyörän roottorin loveen ja kierrä narua myötäpäivään vauhtipyörän ympä- rille.

5. Vedä narua hitaasti, kunnes tunnet vastuksen.

6. Irrota naru tilapäisesti vauhtipyörästä.

7. Kierrä narua uudelleen vauhtipyörän ym- pärille noin 3/4 kierrosta myötäpäivään.

8. Käynnistä moottori voimakkaalla suoralla vedolla. Toista käynnistystoimet tarvittaessa.

ZMU04272

LMU29760

Veteen pudonneen moottorin

käsitteleminen

Jos perämoottori on pudonnut veteen, toimita se välittömästi Yamaha-huoltoliikkeeseen. Muussa tapauksessa syöpymistä voi alkaa tapahtua lähes heti. Jos perämoottoria ei ole mahdollista toimittaa Yamaha-huoltoliikkeeseen heti, minimoi moottorin vahingot noudattamalla seuraavia toimintaohjeita.

LMU29790

Toimintaohje

1. Pese huolellisesti muta, suola, kasvillisuus ja muu vastaava pois makealla vedellä.

2. Irrota sytytystulpat ja käännä sytytystulppien reiät alaspäin, jotta kaikki vesi, muta ja vastaavat pääsevät valumaan pois.

Page 65

3. Tyhjennä polttoaine höyrynerottimesta, polttoainesuodattimesta ja polttoaineletkusta.

4. Syötä suojaöljyä tai moottoriöljyä imusar- jan ja sytytystulppien reikien kautta samalla, kun pyörität moottoria varakäynnistysnarulla.

5. Toimita perämoottori mahdollisimman nopeasti Yamaha-liikkeeseen.

LCM00400

TÄRKEÄÄ:

Älä yritä käyttää perämoottoria, ennen

kuin se on tarkastettu täydellisesti.

Ratkaisuehdotus

Page 66

YAMAHA MOTOR CO., LTD.

Painettu Japanissa Lokakku 2004–1.4 × 1 CR

Painettu uusiopaperille

Yamaha F80B, F100D User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Käsikirjan tärkeät tiedot

Sisällysluettelo

Yleistä

Tärkeimmät osat

Käyttö

Kunnossapito

Ratkaisuehdotus
