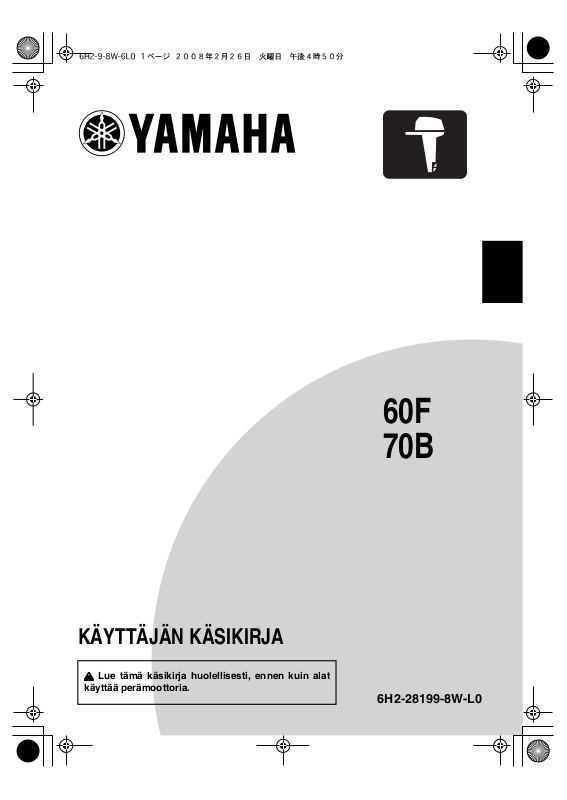

Yamaha 60F, 70B User Manual [fi]

KÄYTTÄJÄN KÄSIKIRJA

Lue tämä käsikirja huolellisesti, ennen kuin alat

käyttää perämoottoria.

60F 70B

6H2-28199-8W-L0

LMU25052

Lue tämä käsikirja huolellisesti, ennen kuin alat käyttää perämoottoria. Säilytä tämä käsikirja vedeltä suojattuna veneessä. Jos perämoottori myydään, tämä käsikirja pitää luovuttaa perämoottorin mukana uudelle omistajalle.

Käsikirjan tärkeät tiedot

LMU25105

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaiset ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

: Tämä on turvallisuusvaroituksen merkki. Sen tarkoitus on kiinnittää huomiota mahdolliseen vammautumisen vaaraan. Noudata kaikkia tämän merkinnän yhteydessä olevia turvallisuusohjeita, jotta välttäisit vammautumisen ja kuoleman vaaran.

LWM00781

VAROITUS

VAROITUS-merkintä ilmaisee vaarallisen toimenpiteen, johon voi liittyä kuoleman tai vakavan vammautumisen vaara.

LCM00701

TÄRKEÄÄ

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi eikä aiheutuisi muita aineellisia vahinkoja.

jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoottoriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Jotta tuotteen käyttöikä olisi mahdollisimman pitkä, Yamaha suosittelee tuotteen käyttämistä ja määräaikaistarkastusten ja -huoltojen suorittamista noudattamalla täsmällisesti Käyttäjän käsikirjassa annettuja ohjeita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat viat eivät kuulu takuun piiriin. Joissakin maissa lainsäädäntö rajoittaa käyttäjää viemästä tuotetta pois sen ostomaasta, jolloin tuotteen rekisteröiminen viennin kohdemaassa ei ehkä ole mahdollista. Lisäksi takuu ei ehkä ole voimassa joillakin alueilla. Jos aiot viedä tuotteen muuhun maahan, kysy lisätietoja jälleenmyyjältä tuotteen ostomaassa. Jos olet ostanut tuotteen käytettynä, ota yhteyttä lähimpään jälleenmyyjään ja pyydä asiakastietojen rekisteröimistä uudelleen. Vain näin saat oikeuden käyttää ilmoitettuja palveluita.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on 60FED, 60FETO, 70BETO ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

HUOMAA:

HUOMAA-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta

Käsikirjan tärkeät tiedot

LMU25121

60F, 70B

KÄYTTÄJÄN KÄSIKIRJA

1. painos, huhtikuu 2008

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

Sisällysluettelo

Käyttöturvallisuustietoja ..................1

Perämoottorin käyttöturvallisuus ..... 1

Potkuri...............................................1

Pyörivät osat .....................................1

Kuumat osat......................................1

Sähköisku ......................................... 1

Sähkökippi ja -trimmi......................... 1

Moottorin turvakytkimen naru............ 1

Bensiini ............................................. 2

Polttoaineroiskeet ............................. 2

Hiilimonoksidi .................................... 2

Muutokset ......................................... 2

Veneilyturvallisuus .......................... 2

Alkoholi ja huumaavat aineet ............ 2

Kelluntavälineet................................. 2

Vedessä olevat ihmiset ..................... 2

Matkustajat........................................ 2

Ylikuormaus ......................................3

Yhteentörmäysten välttäminen ......... 3

Sää.................................................... 3

Matkustajien opastus ........................3

Veneilyturvallisuutta käsittelevät

julkaisut...........................................3

Lait ja säädökset ............................... 3

Yleistä................................................. 4

Tunnistetiedot.................................. 4

Perämoottorin sarjanumero............... 4

Avaimen numero...............................4

EY-

vaatimustenmukaisuusvakuutus ...4

CE-merkintä .................................... 4

Lue käyttöoppaat ja kilvet................ 6

Varoitusmerkinnät ............................. 6

Tekniset tiedot ja vaatimukset ......... 9

Tekniset tiedot................................. 9

Asennusvaatimukset ..................... 10

Veneen tehosuositus ...................... 10

Moottorin asentaminen ................... 10

Kauko-ohjauslaitteen

vaatimukset .................................10

Akkuvaatimukset ........................... 11

Akun tekniset tiedot......................... 11

Akun asentaminen ..........................11

Monta akkua ................................... 11

Potkurin valitseminen .................... 11

Vaihde päällä käynnistyksen

estolaite ...................................... 12

Moottoriöljyvaatimukset ................ 12

Polttoainevaatimukset................... 12

Bensiini............................................ 12

Samea tai hapan vesi ................... 13

Suojamaali .................................... 13

Moottorin hävittämistä koskevat

vaatimukset ................................. 13

Hätätilannevarusteet..................... 13

Komponentit.................................... 14

Komponenttikaavio ....................... 14

Polttoainesäiliö ................................14

Polttoaineletkun liitos ......................15

Polttoainemittari ..............................15

Polttoainesäiliön tulppa ...................15

Korvausilmaruuvi............................. 15

Kaukohallintalaite ............................15

Kauko-ohjausvipu............................ 15

Vapaa-asennon lukitsin...................16

Vapaa-asennon kaasuvipu.............. 16

Ohjauskahva ...................................16

Vaihdevipu ......................................16

Kaasukahva ....................................17

Kaasun osoitin................................. 17

Kaasuvivun kitkansäädin................. 17

Moottorin turvakytkimen naru ja

liuska.............................................18

Moottorin pysäytyspainike............... 18

Pääkytkin......................................... 19

Ohjauksen kitkansäätövipu .............19

Kauko-ohjauslaitteen tai

ohjauskahvan sähkötrimmi- ja

kippikytkin .....................................19

Alakopan sähkötrimmi- ja

kippikytkin .....................................20

Anodilla varustettu trimmievä ..........20

Trimmitanko (kippitappi).................. 21

Kippilukkomekanismi....................... 21

Sähkötrimmi- ja kippimallin tai

sähköhydraulisen kippimallin

kippauksen kannatinvipu............... 21

Yläkopan lukitus- ja vapautusvivut

(kääntötyyppi) ...............................22

Valvontalaitteet ja merkkivalot ...... 23

Sisällysluettelo

Digitaalinen käyntinopeusmittari ... 23

Käyntinopeusmittari ........................ 23

Trimmimittari ...................................23

Käyttötuntimittari .............................23

Öljymäärän merkkivalo

(digitaalinen

käyntinopeusmittari)...................... 24

Ylikuumenemisen varoitusvalo ....... 24

Analoginen käyntinopeusmittari .... 24

Öljymäärän merkkivalot (kolme

merkkivaloa) ................................. 24

Moottorinohjausjärjestelmä ...........26

Hälytysjärjestelmä ......................... 26

Ylikuumenemisen varoitus .............. 26

Öljymäärän varoitus ja

öljynsuodattimen tukkeutumisen

varoitus ......................................... 26

Asennus ........................................... 28

Asennus ........................................ 28

Perämoottorin asentaminen............ 28

Käyttö ............................................... 30

Ensimmäinen käyttökerta.............. 30

Moottorin sisäänajo......................... 30

Veneeseen tutustuminen ................30

Tarkistukset ennen moottorin

käynnistämistä ............................31

Polttoainemäärä.............................. 31

Yläkopan irrottaminen ..................... 31

Polttoainejärjestelmä....................... 31

Hallintalaitteet ................................. 32

Moottorin turvakytkimen naru.......... 32

Öljy.................................................. 33

Moottori ........................................... 33

Käyttö pitkän säilytysajan

jälkeen .......................................... 33

Yläkopan asentaminen ................... 33

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen ................................ 34

Akku ................................................ 35

Polttoaineen ja moottoriöljyn

lisääminen ...................................35

Polttoaineen lisääminen erilliseen

polttoainesäiliöön .......................... 35

Öljyn lisääminen

sähkökäynnistyksellä

varustettuihin malleihin .................36

Öljymäärän merkkivalon toiminta ....38

Perämoottorin käyttäminen........... 38

Polttoaineen syöttäminen (erillinen

säiliö)............................................. 38

Moottorin käynnistäminen ...............39

Tarkistukset moottorin

käynnistämisen jälkeen ............... 42

Jäähdytysvesi.................................. 42

Moottorin lämmittäminen............... 42

Sähkökäynnistyksellä varustetut

mallit ja Prime Start -mallit ............ 42

Tarkistukset moottorin

lämmityskäytön jälkeen ............... 43

Vaihteen kytkeminen....................... 43

Pysäytyskytkimet............................. 43

Vaihteen kytkeminen .................... 43

Veneen pysäyttäminen ................. 44

Moottorin pysäyttäminen............... 45

Toimintaohje.................................... 45

Perämoottorin trimmaaminen........ 46

Trimmikulman säätäminen

(sähkökippi ja -trimmi)...................46

Trimmikulman säätäminen

hydraulisella kipillä varustetuissa

malleissa ....................................... 47

Veneen trimmikulman

säätäminen ...................................47

Kippaaminen ylös ja alas .............. 48

Moottorin kippaaminen ylös

(sähköhydraulisella kipillä

varustetut mallit)............................ 49

Moottorin kippaaminen ylös

(sähkötrimmi- ja kippimallit) ..........50

Moottorin kippaaminen alas

(sähköhydraulisella kipillä

varustetut mallit)............................ 51

Moottorin kippaaminen alas

(sähkötrimmi- ja kippimallit) ..........52

Matala vesi.................................... 52

Sähköhydraulisella kipillä

varustetut mallit.............................52

Sähkötrimmi- ja kippimallit ..............53

Ajaminen muissa oloissa .............. 55

Kunnossapito.................................. 56

Sisällysluettelo

Perämoottorin kuljettaminen ja

varastoiminen ..............................56

Perämoottorin varastoiminen .......... 56

Toimintaohje ................................... 56

Voitelu (tuoreöljyvoitelumallit) .........57

Perämoottorin puhdistaminen ......... 58

Moottorin maalipinnan

tarkistaminen ................................ 58

Määräaikaiset huoltotoimet ........... 58

Varaosat.......................................... 58

Vaativat käyttöolot........................... 59

Huoltoaikataulu 1 ............................60

Huoltoaikataulu 2 ............................62

Voitelu ............................................. 63

Sytytystulpan puhdistaminen ja

säätäminen ................................... 63

Polttoainesuodattimen

tarkistaminen ................................ 64

Joutokäyntinopeuden

tarkistaminen ................................ 64

Moottorin öljysäiliöön kertyneen

veden tarkistaminen...................... 65

Johdinten ja liittimien

tarkistaminen ................................ 65

Potkurin tarkistaminen .................... 65

Potkurin irrottaminen....................... 66

Potkurin asentaminen .....................66

Vaihteistoöljyn vaihtaminen ............ 67

Polttoainesäiliön puhdistaminen ..... 68

Anodien tarkistaminen ja

vaihtaminen .................................. 69

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa).......... 69

Akun kytkeminen............................. 70

Akun kytkeminen irti........................ 70

Ratkaisuehdotus .............................72

Vianetsintä .................................... 72

Tilapäiset toimet hätätilanteessa... 76

Törmäysvauriot ...............................76

Sulakkeen vaihtaminen................... 76

Sähkötrimmi ja -kippi eivät toimi...... 76

Käynnistysmoottori ei toimi .............77

Moottorin käynnistäminen

hätätilanteessa.............................. 77

Moottori ei toimi............................. 78

Sytytysjärjestelmän

toimintahäiriö................................. 78

Kylmän moottorin käynnistäminen

ei onnistu....................................... 79

Veteen pudonneen moottorin

käsitteleminen ............................. 80

Käyttöturvallisuustietoja

LMU33622

Perämoottorin

käyttöturvallisuus

Noudata aina näitä varoituksia.

LMU36500

Potkuri

Oleskelu potkurin läheisyydessä voi aiheuttaa vakavan vammautumisen tai kuoleman vaaran. Potkuri voi jatkaa liikkumista moottorin ollessa vapaalla, ja paikallaan olevan potkurin lapojen terävät reunat voivat viiltää.

●

Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

●

Pidä ihmiset loitolla potkurista, vaikka moottori olisi sammutettuna.

LMU33630

Pyörivät osat

Kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. voivat takertua moottorin sisällä oleviin pyöriviin osiin, mikä voi aiheuttaa vakavia vammoja tai kuoleman. Pidä yläkoppa paikallaan aina, kun mahdollista. Älä yritä irrottaa yläkoppaa tai asettaa sitä paikalleen moottorin ollessa käynnissä. Käytä moottoria koppa irrotettuna ainoastaan tämän käsikirjan erityisohjeiden mukaisesti. Pidä kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. loitolla näkyvissä olevista liikkuvista osista.

LMU33640

Kuumat osat

Moottorin käytön aikana ja sen jälkeen moottorin osat ovat niin kuumia, että ne voivat aiheuttaa palovammoja. Älä koske mihinkään yläkopan sisäpuolella oleviin osiin, ennen kuin moottori on jäähtynyt.

LMU33650

Sähköisku

Älä koske mihinkään sähköosiin moottorin käynnistämisen tai käyttämisen aikana.

Muussa tapauksessa seurauksena voi olla sähköisku.

LMU33660

Sähkökippi ja -trimmi

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua. Älä koskaan aseta ruumiinosia tälle alueelle. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä. Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta on katkaistu virtalukosta. Pidä ihmiset loitolla kytkimistä työskennellessäsi moottorin ympärillä. Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LMU33671

Moottorin turvakytkimen naru

Kiinnitä moottorin turvakytkimen naru niin, että moottori pysähtyy, jos kuljettaja putoaa veteen tai poistuu ohjailupaikasta. Tämä estää veneen karkaamisen veto päällä ja ihmisten jäämisen veteen tai sen törmäämisen ihmisiä tai esteitä päin. Pidä aina käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä irrota sitä tai poistu ohjailupaikasta veneen liikkuessa. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä irti, tai pujota sitä niin, että se voi juuttua kiinni ja estää turvakytkimen toiminnan. Älä pujota narua niin, että se voi vahingossa irrota. Jos naru vedetään irti käytön aikana, moottori sammuu ja veneen ohjailtavuus katoaa. Veneen nopeus voi hidastua voimakkaasti ja siinä olevat ihmiset ja esineet voivat lentää kulkusuuntaan.

Käyttöturvallisuustietoja

LMU33810

Bensiini

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä.

Noudata aina tankatessasi sivulla 38 olevia ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

LMU33820

Polttoaineroiskeet

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla. Hävitä rievut asianmukaisesti. Jos iholle roiskuu polttoainetta, se on pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava. Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. älä koskaan ime polttoainetta suulla.

LMU33900

Hiilimonoksidi

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU33780

Muutokset

Älä yritä muuttaa tätä perämoottoria. Perämoottorin muuttaminen voi heikentää käyttöturvallisuutta ja moottorin luotettavuutta. Lisäksi ne voivat tehdä perämoottorin käyttämisestä vaarallista tai laitonta.

LMU33740

Veneilyturvallisuus

Tämä kohta sisältää eräitä monista tärkeistä käyttöturvallisuusohjeista, joita pitäisi noudattaa veneillessä.

LMU33710

Alkoholi ja huumaavat aineet

Älä koskaan käytä moottoria päihtyneenä. Päihtynyt on eräs yleisimpiä veneilyonnettomuuksiin johtavia tekijöitä.

LMU33720

Kelluntavälineet

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Yamaha suosittelee kelluntaliivin käyttämistä aina veneessä. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

LMU33730

Vedessä olevat ihmiset

Tähystä aina moottorin käydessä huolellisesti, ettei vedessä ole ihmisiä, kuten uimareita, vesihiihtäjiä tai sukeltajia. Jos havaitset veneen läheisyydessä ihmisiä, kytke vaihde vapaalle ja pysäytä moottori. Älä veneile uimarantojen läheisyydessä. Uimareita voi olla vaikea havaita. Potkuri voi jatkaa liikkumista, vaikka moottori on vapaalla. Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

LMU33750

Matkustajat

Katso veneen valmistajan toimittamista ohjeista tietoja matkustajien oikeasta sijoittamisesta veneeseen ja varmista, että kaikki matkustajat ovat oikeissa paikoissa, ennen kuin kiihdytät tai käytät moottoria tyhjäkäyntinopeutta suuremmalla nopeudella. Seisominen tai istuminen väärissä paikoissa voi aiheuttaa veteen putoamisen tai kaatumisen aaltojen vaikutuksesta tai nopeuden tai kulkusuunnan äkillisen muutoksen takia. Vaikka matkustajat olisivatkin sijoitettu oikein, varoita matkustajia epätavallisista ohjausliikkeistä. Älä koskaan hyppyytä veneitä aallokossa.

Käyttöturvallisuustietoja

LMU33760

Ylikuormaus

Älä ylikuormaa venettä. Katso matkustajien enimmäispaino ja määrä veneen CE-kilvestä tai selvitä nämä tiedot veneen valmistajalta. Varmista, että paino jakautuu oikein veneen valmistajan antamien ohjeiden mukaisesti. Ylikuormaaminen tai painon virheellinen jakautuminen voi vaarantaa veneen ohjailtavuuden ja aiheuttaa onnettomuuden, veneen kaatumisen tai veneen täyttymisen vedellä.

LMU33771

Yhteentörmäysten välttäminen

Tähystä jatkuvasti

veneitä. Ole varovainen oloissa, jotka rajoittavat näkyvyyttä tai estävät sinua näkemästä muita.

Aja ennakoivasti

pysy turvallisella etäisyydellä ihmisistä, esineistä ja muista veneistä.

Älä koskaan aja suoraan muiden veneiden

●

tai vesihiihtäjien perässä.

●

Vältä jyrkkiä käännöksiä ja muita ohjausliikkeitä, joista muut veneilijät eivät helposti voi päätellä, mihin olet matkalla.

●

Vältä matalaa vettä ja alueita, joissa on pinnanalaisia esineitä.

●

Tunne omat taitosi ja vältä äkillisiä ohjausliikkeitä, jotta hallinnan menetyksen, veneestä putoamisen ja yhteentörmäyksen vaara olisi mahdollisimman pieni.

ihmisiä, esineitä ja muita

ZMU06025

turvallisella nopeudella ja

●

Väistä ajoissa

miseksi. Muista, että

ruja

ja että moottorin pysäyttäminen tai

yhteentörmäyksen välttä-

veneissä ei ole jar-

kaasun vähentäminen voi heikentää veneen ohjailtavuutta. Jos et ole varma, että voit pysähtyä ajoissa ennen osumista esteeseen, käytä kaasua ja käännä vene kulkemaan eri suuntaan.

LMU33790

Sää

Pysy selvillä säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

LMU33880

Matkustajien opastus

Varmista, että ainakin yksi muu veneessä oleva henkilö osaa käyttää venettä hätätilanteessa.

LMU33890

Veneilyturvallisuutta käsittelevät julkaisut

Tunne veneilyturvallisuuteen liittyvät seikat. Saatavana on useita eri organisaatioiden julkaisemia julkaisuja ja tiedotteita.

LMU33600

Lait ja säädökset

Tutustu merenkulkusäädöksiin ja noudata niitä. Vesiliikennesäännöt voivat vaihdella hieman eri alueiden ja maiden välillä, mutta perussäännöt ovat kuitenkin samoja - aivan kuin maantieliikenteessäkin.

LMU25171

Tunnistetiedot

LMU25183

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvan paapuurinpuoleiseen sivuun kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

ZMU02931

1. Perämoottorin sarjanumeron sijainti

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

Yleistä

1. Avaimen numero

LMU37290

EY-

vaatimustenmukaisuusvakuu-

tus

Tämä perämoottori täyttää EU:n konedirektiivin soveltuvien osien vaatimukset. Jokaisen vaatimustenmukaisen perämoottorin mukana toimitetaan EY-vaatimustenmukaisuusvakuutus. EYvaatimustenmukaisuusvakuutus sisältää seuraavat tiedot;

Moottorin valmistajan nimi

●

Mallin nimi Mallin tuotetunnus (Hyväksytyn mallin tun-

●

nus)

●

Täyttyvien direktiivien tunnus

LMU25203

CE-merkintä

Tällä “CE”-merkinnällä varustetut perämoottorit täyttävät direktiivien 98/37/EY, 94/25/EY

- 2003/44/EY ja 2004/108/EY vaatimukset.

Yleistä

1. CE-merkinnän sijainti

ZMU04889

ZMU06040

Yleistä

LMU33520

Lue käyttöoppaat ja kilvet

Ennen tämän moottorin käyttämistä tai työskentelemistä sen kanssa:

●

Lue tämä käsikirja.

●

Lue kaikki veneen mukana toimitetut oppaat.

●

Lue kaikki perämoottoriin ja veneeseen kiinnitetyt kilvet.

Jos tarvitset lisätietoja, ota yhteyttä Yamaha-liikkeeseen.

LMU33831

Varoitusmerkinnät

Jos nämä merkinnät ovat vahingoittuneet tai ne puuttuvat, pyydä Yamaha-liikkeestä uudet niiden tilalle.

ZMU06181

Yleistä

LMU33912

Kilpien sisältö

Yllä olevilla varoituskilvillä on seuraavat merkitykset.

LWM01691

VAROITUS

Hätäkäynnistystä käytettäessä vaihde päällä käynnistyksen esto ei ole käytössä. Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaa-asennossa.

käynnistyksen tai käytön aikana.

LWM01671

VAROITUS

Lue Käyttäjän käsikirjat ja kilvet.

●

Käytä hyväksyttyä kelluntaliiviä. Kiinnitä moottorin turvakytkimen naru

●

pelastusliiviin, käteen tai jalkaan niin, että jos horjahdat ajon aikana, vene ei pääse karkaamaan.

ZMU05670

LWM01681

VAROITUS

Pidä kädet, hiukset ja vaatteet kaukana

●

pyörivistä osista moottorin ollessa käynnissä. Älä koske sähköosiin tai irrota niitä

●

Yleistä

LMU33843

Symbolit

Seuraavilla symboleilla on seuraavat merkitykset.

Tärkeää/Varoitus

ZMU05696

Lue Käyttäjän käsikirja

Sähköiskuvaara

ZMU05666

Kauko-ohjausvivun/vaihdevivun käyttösuunta, kaksisuuntainen

ZMU05667

Moottorin käynnistys/ moottorin pyöritys

ZMU05664

Jatkuvan pyörivän liikkeen aiheuttama vaara

ZMU05665

ZMU05668

Tekniset tiedot ja vaatimukset

LMU31480

Tekniset tiedot

HUOMAA:

“(AL)”-merkintä alla olevissa teknisissä tiedoissa edustaa numeroarvoa, kun asennettuna on alumiinipotkuri. Vastaavasti “(SUS)”-merkintä edustaa arvoa, kun asennettuna on teräspotkuri, ja “(PL)”-merkintä edustaa arvoa, kun asennettuna on muovipotkuri.

LMU2821C

Mitat:

Kokonaispituus:

713 mm (28.1 in)

Kokonaisleveys:

364 mm (14.3 in)

Kokonaiskorkeus L:

1374 mm (54.1 in)

Perälaudan korkeus L:

521 mm (20.5 in)

Paino (AL) L:

60FEDO 97.5 kg (215 lb) 60FETO 105.5 kg (233 lb) 70BETO 105.5 kg (233 lb)

Paino (SUS) L:

60FEDO 99.5 kg (219 lb) 60FETO 107.5 kg (237 lb) 70BETO 107.5 kg (237 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

60FEDO 4500–5500 r/min 60FETO 4500–5500 r/min 70BETO 5000–6000 r/min

Enimmäisteho:

60FEDO 44.1 kW / 5000 r/min (60 hv / 5000 r/min) 60FETO 44.1 kW / 5000 r/min (60 hv / 5000 r/min) 70BETO 51.5 kW / 5500 r/min (70 hv / 5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

800 ±50 r/min

Moottori:

Tyyppi:

2-tahtinen L

Sylinteritilavuus:

849.0 cm

Halkaisija × isku:

72.0 × 69.5 mm (2.83 × 2.74 in)

Sytytysjärjestelmä:

CDI (mikrotietokone)

Sytytystulppa (NGK):

B8HS-10

Sytytystulppa ja vastus (NGK):

BR8HS-10

Sytytystulpan kärkiväli:

0.9–1.0 mm (0.035–0.039 in)

Hallintajärjestelmä:

Kaukohallinta

Käynnistysjärjestelmä:

Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Prime Start

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

70.0 Ah Laturin suurin teho:

6.0 A

Vetoyksikkö:

Vaihdekahvan asennot:

Ajo-vapaa-peruutus

Välityssuhde:

2.33 (28/12) Trimmi- ja kippijärjestelmä:

60FEDO Sähköhydraulinen kippi 60FETO Sähkökäyttöinen trimmaus ja kippaus 70BETO Sähkökäyttöinen trimmaus ja kippaus

Tekniset tiedot ja vaatimukset

Potkurimerkki:

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

60FEDO 90 60FETO 90 (ZAF) 70BETO 90

Polttoainesäiliön tilavuus:

24 L (6.34 US gal, 5.28 Imp.gal), 25 L (6.60 US gal, 5.50 Imp.gal)

Suositeltu moottoriöljy:

YAMALUBE-2-tahtiperämoottoriöljyä

Voitelu:

Öljynruiskutus

Moottorin öljysäiliön tilavuus:

2.8 L (2.96 US qt, 2.46 Imp.qt)

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

0.610 L (0.645 US qt, 0.537 Imp.qt)

Tiukkausmomentti:

Sytytystulppa:

25.0 Nm (2.55 kgf-m, 18.4 ft-lb)

Potkurimutteri:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

Käyntiääni- ja tärinätaso:

Äänenpainetaso käyttöpaikassa (ICOMIA 39/94 ja 40/94):

70BETO 93.4 dB(A)

Äänen tehotaso (ICOMIA 39/94 ja 40/94):

70BETO 101.2 dB(A)

Tärinä ohjauskahvassa (ICOMIA 38/94):

70BETO 3.0 m/s

LMU33553

Asennusvaatimukset

LMU33563

Veneen tehosuositus

LWM01560

VAROITUS

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan.

Varmista ennen perämoottorin tai -moottorien asentamista, että moottorin tai moottorien kokonaisteho ole suurempi kuin veneen enimmäistehomerkinnässä ilmoitetaan. Katso tiedot veneen CE-kilvestä tai kysy ne valmistajalta.

LMU33571

Moottorin asentaminen

LWM01570

VAROITUS

Perämoottorin virheellinen asennus voi

●

aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran.

●

Moottori on erittäin painava, joten sen turvallinen asentaminen edellyttää erikoislaitteistoa ja -osaamista.

Perämoottorin asentaminen on suositeltavaa antaa valtuutetun Yamaha-liikkeen tai muun asiantuntijan, jolla on käytettävissään oikeat varusteet ja täydelliset asennusohjeet, tehtäväksi. Lisätietoja on sivulla 28.

LMU33581

Kauko-ohjauslaitteen

vaatimukset

LWM01580

VAROITUS

Jos moottori käynnistetään vaihteen ol-

●

lessa kytkettynä, vene voi liikkua äkisti ja odottamatta, jolloin seurauksena voi olla yhteentörmäys tai matkustajien putoaminen veteen.

●

Jos moottori käynnistyy vaihteen olles-

Tekniset tiedot ja vaatimukset

sa kytkettynä, vaihde päällä käynnistyksen estolaite ei toimi oikein eikä perämoottorin käyttämistä saa jatkaa. Ota yhteyttä Yamaha-liikkeeseen.

Kauko-ohjauslaitteessa pitää olla vaihde päällä käynnistyksen estojärjestelmä. Se estää moottoria käynnistymästä, jos vaihde ei ole vapaalla.

LMU25694

Akkuvaatimukset

LMU25721

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

430.0 A Vähimmäisnimelliskapasiteetti (20HR/ IEC):

70.0 Ah

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU36290

Akun asentaminen

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto.

VAROITUS! Älä säilytä syttyviä esineitä äläkä irrallisia painavia esineitä tai metalliesineitä samassa osastossa akun kanssa. Muussa tapauksessa seurauksena voi olla tulipalo, räjähdys tai kipinöintiä.

LMU36300

[LWM01820]

Monta akkua

Jos haluat asentaa useita akkuja, esimerkiksi useita perämoottoreita käytettäessä tai varusteita varten, kysy Yamaha-liikkeestä tietoja akkujen valitsemisesta ja oikeasta kaapeloinnista.

LMU34191

Potkurin valitseminen

Perämoottorin valitsemisen jälkeen oikean potkurin valitseminen on eräs tärkeimmistä

ostopäätöksistä, jonka veneilijä joutuu tekemään. Potkurin tyyppi, koko ja muoto vaikuttaa suoraan veneen kiihtyvyyteen, huippunopeuteen, polttoainetalouteen ja jopa moottorin käyttöikään. Yamaha suunnittelee ja valmistaa potkureita kaikkiin Yamaha-perämoottoreihin ja jokaiseen käyttökohteeseen. Perämoottorisi on varustettu Yamaha-potkurilla, joka soveltuu hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin erilainen potkuri sopii paremmin. Yamaha-liikkeestä saat asiantuntevaa apua omia tarpeitasi vastaavan potkurin valitsemiseen. Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Yleisesti on valittava suurinousuisempi potkuri, kun kuorma on pieni, ja pieninousuisempi potkuri, kun kuorma on suuri. Jos veneen kuorma vaihtelee paljon, valitse potkuri, jota käytettäessä moottori saavuttaa oikean käyntinopeuden maksimikuormalla. Muista kuitenkin, että kaasua pitää ehkä vähentää veneen ollessa kuormattu kevyemmin, jotta moottorin käyntinopeus pysyisi suositellulla käyntinopeusalueella. Lisätietoja potkurin irrottamisesta ja asentamisesta on sivulla 65.

Tekniset tiedot ja vaatimukset

123

ZMU04605

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

LMU25770

Vaihde päällä käynnistyksen

estolaite

Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

LMU25651

Moottoriöljyvaatimukset

Suositeltu moottoriöljy:

YAMALUBE-2-tahtiperämoottoriöljyä

Jos suositeltua moottoriöljyä ei ole saatavana, voit käyttää jotain muuta moottoriöljyä, joka täyttää NMMA-sertifioinnin TC-W3-luokalle asetetut vaatimukset.

LMU36360

Polttoainevaatimukset

LMU36801

Bensiini

Käytä hyvälaatuista bensiiniä, joka täyttää vähimmäisoktaanilukuvaatimuksen. Jos moottorin käydessä ilmenee nakutusta, käytä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

123

ZMU04609

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

LCM01980

TÄRKEÄÄ

Älä käytä lyijytetraetyylipitoista bensii-

●

niä. Lyijyä sisältävä polttoaine voi vaurioittaa moottoria vakavasti. Estä veden ja epäpuhtauksien

●

pääseminen polttoainesäiliöön. Likainen polttoaine voi heikentää moottorin

Tekniset tiedot ja vaatimukset

suorituskykyä tai vaurioittaa moottoria. Käytä vain tuoretta polttoainetta, jota on säilytetty puhtaissa astioissa.

LMU36880

Samea tai hapan vesi

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan asennuttamista huoltoliikkeessä, jos perämoottoria käytetään erittäin sameassa tai happamessa vedessä. Perämoottorin mallin mukaan sitä ei ehkä tarvita.

LMU36330

Suojamaali

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

LMU36351

Hätätilannevarusteet

Pidä veneessä seuraavat tarvikkeet sen varalta, että moottorin toiminnassa ilmenee häiriöitä.

●

Työkalusarja, joka sisältää valikoiman ruuvitalttoja, pihtejä, kiinto- ja lenkkiavaimia (myös mm-koot) ja sähköteippiä.

●

Vesitiivis valaisin ja varaparistot siihen.

●

Moottorin turvakytkimen varanaru ja -liuska.

●

Varaosat, kuten varasytytystulpat.

Lisätietoja saat Yamaha-liikkeestä.

LMU36340

Moottorin hävittämistä

koskevat vaatimukset

Älä koskaan hävitä moottoria jätehuoltomääräysten vastaisesti. Yamaha suosittelee moottorin hävittämistä koskevien ohjeiden kysymistä huoltoliikkeestä.

Komponentit

LMU2579H

Komponenttikaavio

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

60F, 70B

1. Yläkoppa

2. Sähkötrimmi- ja kippikytkin*

3. Kippauksen kannatinvipu

4. Kippauksen lukitusvipu*

5. Trimmitanko

6. Antikavitaatiolevy

7. Trimmievä (anodi)

8. Potkuri

9. Jäähdytysveden ottoaukko

10. Anodi*

11. Kiinnityskorva

12. Käyntinopeusmittari*

13. Digitaalinen käyntinopeusmittari*

14. Kauko-ohjauslaitteisto (laitaan asennettava)*

15. Polttoainesäiliö*

2 3

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

ZMU04555

Komponentit

ZMU02284

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö

ZMU03157

voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU26181

Kaukohallintalaite

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin / rikastinkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “ ”

2. Eteenajo “ ”

3. Peruutus “ ”

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

Komponentit

kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

1. Kokonaan auki

2. Kokonaan kiinni

LMU25911

Ohjauskahva

Voit kääntää venettä siirtämällä ohjauskahvaa vasemmalle tai oikealle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin,

LMU25922

Vaihdevipu

Kun vedät vaihdevipua itseäsi kohti, moottorin eteenajovaihde kytkeytyy päälle ja vene alkaa liikkua eteenpäin. Kun työnnät vaihdevipua itsestäsi poispäin, moottorin peruutusvaihde kytkeytyy päälle ja vene alkaa liikkua taaksepäin.

Komponentit

1. Eteenajo “ ”

2. Vapaa “ ”

3. Peruutus “ ”

LMU25941

Kaasukahva

Kaasukahva on ohjauskahvassa. Voit lisätä moottorin käyntinopeutta kiertämällä kaasukahvaa vastapäivään ja pienentää käyntinopeutta kiertämällä sitä myötäpäivään.

LMU25961

Kaasun osoitin

Kaasun osoittimen polttoaineen kulutuskäyrä ilmaisee kussakin kaasun asennossa kulutetun polttoaineen suhteellisen määrän. Valitse asento, jossa suorituskyky ja polttoaineenkulutus ovat ihanteelliset haluttua käyttöä varten.

1. Kaasun osoitin

LMU25973

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään.

kaa kitkasäädintä. Jos säädin on liian tiukalla, kauko-ohjausvivun tai kaasukahvan liikuttaminen voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

[LWM00032]

Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

VAROITUS! Älä tiukkaa lii-

Komponentit

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25993

Moottorin turvakytkimen naru ja liuska

Lukkolevyn on oltava kiinnitettynä moottorin turvakytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

VAROITUS! Pidä

[LWM00122]

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU26001

Moottorin pysäytyspainike

Voit katkaista sytytysvirtapiirin ja pysäyttää moottorin painamalla tätä painiketta.

Komponentit

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkytkimen toiminta kuvataan alla.

●

“”

(pois päältä)

Kun pääkytkin on “ ” (pois päältä) -asennossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

●

“”

(päällä)

Kun pääkytkin on “ ” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

“”

●

(käynnistys)

Kun pääkytkin on “ ” (käynnistys) asennossa, käynnistysmoottori pyörittää moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “ ” (päällä) -asentoon.

LMU26130

Ohjauksen kitkansäätövipu

Kitkalaitteen avulla voidaan säätää ohjaus-

mekanismin jäykkyyttä käyttäjän mieltymysten mukaan. Säätöruuvi sijaitsee kiinnityskorvakkeessa kippiputkipään oikeassa sivussa. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

LWM00040

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkasäädin on liian tiukalla, ohjaus voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

ZMU03245

LMU26143

Kauko-ohjauslaitteen tai ohjauskahvan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippijärjestelmällä säädetään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “ ” (ylös) asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “ ” (alas) -asentoon, perämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 46 ja 48.

LMU26153

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä painetaan “ ” (ylös) -asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “ ” (alas) -asentoon, perämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimen käyttämisestä on sivulla 48.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kul-

Komponentit

jettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

DOWN

ZMU03096

LMU26244

Anodilla varustettu trimmievä

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jälkeen.

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä. Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B” kuvassa.

LCM00840

TÄRKEÄÄ

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syöpymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

+ 63 hidden pages
