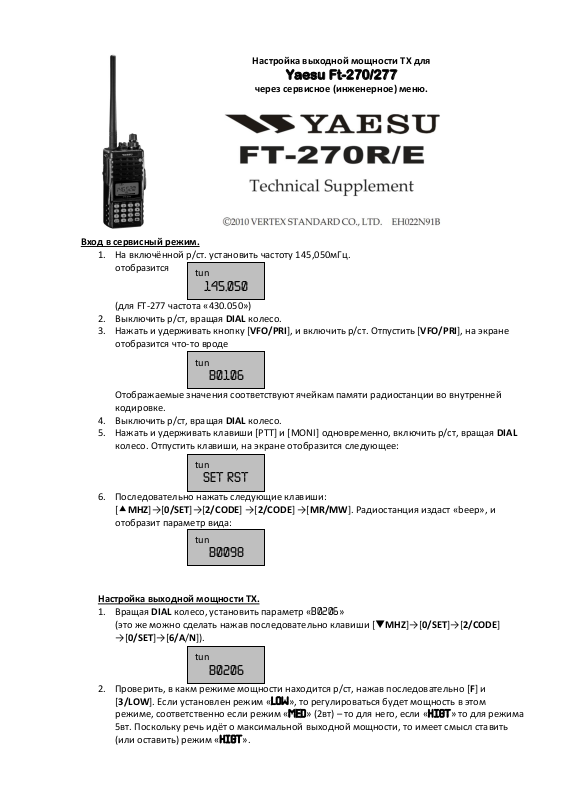

Настройка выходной мощности TX для
tun
145.050
tun
B0106
tun
SET RST
tun
B0098
tun
B0206
Yaesu Ft-270/277
через сервисное (инженерное) меню.
Вход в сервисный режим.
1. На включённой р/ст. установить частоту 145,050мГц.
отобразится
(для FT-277 частота «430.050»)
2. Выключить р/ст, вращая DIAL колесо.
3. Нажать и удерживать кнопку [VFO/PRI], и включить р/ст. Отпустить [VFO/PRI], на экране
отобразится что-то вроде
Отображаемые значения соответствуют ячейкам памяти радиостанции во внутренней
кодировке.
4. Выключить р/ст, вращая DIAL колесо.
5. Нажать и удерживать клавиши [PTT] и [MONI] одновременно, включить р/ст, вращая DIAL
колесо. Отпустить клавиши, на экране отобразится следующее:
6. Последовательно нажать следующие клавиши:
[MHZ]→[0/SET]→[2/CODE] →[2/CODE] →[MR/MW]. Радиостанция издаст «beep», и
отобразит параметр вида:
Настройка выходной мощности TX.
1. Вращая DIAL колесо, установить параметр «B0206»
(это же можно сделать нажав последовательно клавиши [MHZ]→[0/SET]→[2/CODE]
→[0/SET]→[6/A/N]).
2. Проверить, в какм режиме мощности находится р/ст, нажав последовательно [F] и
[3/LOW]. Если установлен режим «Low», то регулироваться будет мощность в этом
режиме, соответственно если режим «MED» (2вт) – то для него, если «Higt» то для режима
5вт. Поскольку речь идёт о максимальной выходной мощности, то имеет смысл ставить
(или оставить) режим «Higt».
3. Нажать клавишу [F]. На 5 сек. Откроется дисплей вида
A0
Ref.7dh
A2
PWR.24h
A2
PWR.00h
A2
PWR.ffh
A2
PWR.f0h
tan
145.050
где «7DH» - произвольный параметр, который можно изменять вращая DIAL колесо. Этот
параметр отвечает за настройку ФАПЧ, так что без прибора измерения менять его
нерекомендуется.
4. За 5 секунд пока отображается дисплей с параметрами класса «Ах», нажимать клавишу
[MR/MW], пока не отобразится параметр «А2-PWR.xxx», где «ххх» - произвольный набор
знаков в 16-тиричной системе исчисления.
5. Вращая колесо DIAL, установить необходимую мощность. Она варьируется от 0Вт, до 6Вт,
причём крайние положения соответствуют «00H» для 0Вт, и «FFH» для 6ВТ.
=0Вт =6Вт.
Внимание! Настройку мощности проводить точно подключив к антенному разъёму прибор
для измерения мощности ВЧ-сигнала рассчитанный на измерения не менее 200мГц. Не
рекомендуется устанавливать максимальное значение «A2-PWR.FFH», поскольку в таком
режиме можно легко сжечь выходной каскад передатчика, например долго работая на
передачу или с антенной с высоким КСВ! Рекомендуется устанавливать не более «A2PWR.F0H»
Для настройки выходной мощности по прибору, нажать клавишу [PTT] и вращая колесо
DIAL для настройки необходимого значения выходной мощности.
Сохранение и выход.
Настройка сохранится автоматически, если её не менять и не предпринимать других настроечных
действий.
1. Выключить р/ст вращая колесо DIAL.
2. Нажать и удерживать кнопку [VFO/PRI], и включить р/ст. Отпустить [VFO/PRI], на экране
отобразится нормальный режим до входа в сервисное меню.
3. Пользоваться радиостанцией
Инструкция составлена для сообщества Na’vi камрадом
Bolo (Позывной «Беркут») UA3AQL.
2015г.
