C4S C4R
Runder Einbaulüfter Rechteckiger Einbaulüfter
C4TS C4TR
C4PS C4PS
C4HTS C4HTR
Montage- und
Gebrauchsanweisung
Installation and
Operating instrutions
Deutsch
English
C4R Standard
C4TR Timer
C4PR Zugschalter
C4HTR Hygrostat + Timer
Bestell-Nr. / Order no.: C4S_TS_PS_HTS_ba 07/15/A
C4S Standard
C4TS Timer
C4PS Pullswitch
C4HTS Hygrostat + Timer
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
Garantie
Die nachstehenden Ausführungen über Umfang der Garantie, Garantiefristen und die Anmeldung von G ar antie an sprüchen gelten ausschließlich für die Bundesrepublik Deutschland. Wir räumen dem Käufer na ch seiner Wa hl zusätzlich zu den ihm gegen den Verkäufer ausstehenden gesetzliche n Gewähr leistungsanspr üchen einen Anspruch
nach Maßgabe der nachfolgenden Garantieverpflichtung ein:
Deutsch
I. Dauer und Beginn der Garantie
Grundsätzlich wird für jedes im Haushalt eingesetzte Gerä t die auf der Gar antiekarte ausgeze ichnete Ga rantie-
zeit gewährt.
Bei gewerblicher Nutzung der von der Bauart her für den Haushalt bestimmten Geräte beträgt die Garantiezeit
lediglich sechs Monate.
Die Garantie ist mit dem Zeitpunkt der Übergabe des Gerätes wirksam.
Bewahren Sie die vom Verkäufer ausgefüllte Garantie-Urkunde mit der Rechnung, dem Lieferschein oder
einem anderen Kaufnachweis auf.
Durch Garantieleistungen tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
Garantieansprüche können nur geltend gemacht werden, wenn die Mängelrüge innerhalb von 14 Tagen nach
Entdeckung des Mangels schriftlich bei uns eingeht
II. Inhalt und Umfang der Garantie
Ihr Gerät wird sorgfältig geprüft. Für den Fall, daß der Garantieanspruch zu Recht besteht, entscheiden wir, auf
welche Art der Schaden behoben werden soll / wird. Im
Reparaturfall sorgen wir für eine fachgerechte Ausführung.
Bei der Einsendung zur Reparatur sind Garantie-Urkunde und Kaufnachweis beizufügen.
Innerhalb der ersten sechs Monate erbringen wir die Garantieleistungen ohne Berechnung von Nebenkosten
(Fahrt- und Wegzeitkosten, Fracht- und Verpackungskosten).
Darüber hinausgehende Ansprüche, insbesondere Schadenersatzansprüche, sind ausgeschlossen, soweit
eine Haftung nicht gesetzlich angeordnet ist.
III. Einschränkungen der Garantie
Eine Garantie besteht nicht bei Fehlern oder Mängeln, die auf folgendes zurückzuführen sind:
a)Reparaturen und Abänderungen, die von nicht autori sierter dritter Stelle vorg enommen we rden od er wurden;
b) äußere Einwirkungen, zum Beispiel Transportschäden, Beschädigungen durch Stoß oder Schlag,
Schäden durch Witterungseinflüsse oder sonstige Naturerscheinungen;
c) unsachgemäße / fehlerhafte Bedienung oder Beanspruchung;
d) Verwendung von ungeeigneten Reinigungsmitteln, Chemikalien usw.
Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, zum Beispiel Glas, Kunststoff, Glühlampen.
Geringfügige Änderungen gegenüber Prospekten oder Muster n oder früher gelieferter Ware gelten nicht als
Mangel. Gleiches gilt bei lediglich geringfügigen Abweichungen von der Sollbeschaffenheit, die für Wert- und
Gebrauchstauglichkeit des Gerätes unerheblich ist.
Im Ausland gelten die von unserer jeweils zuständigen Landesvertretu ng herausgegebenen Gara ntiebedingun-
gen.
VI. Ausschlüsse
Die Garantie umfasst keine Entschädigung für Verlust des Produkts oder Folgeschäden jeglicher Art.
Beschädigungen oder Defekte des Produkts, die auf eine unsachgemäße Installation oder unterlassene War-
tung zurückzuführen sind.
Transportkosten.
DE – Garantie
Für dieses Gerät gelten die in dem Kaufland herausgegebenen Garantiebedingungen. Einzelheiten teilt Ihnen der
Händler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit. Die Inanspruchnahme von Garantieleistungen setzt die Vorlage des Kaufbeleges und die Einhaltung der Garantiefrist voraus. Der Garantieanspruch verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder unbefugte Eingriffe vorgenommen wurden.
DE-2 C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A www.dimplex.de
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
1. Garantiekarte 2. Garantiezeitraum 3. Modell(e) 4. Kaufdatum
5. Stempel & Unterschrift
des Einzelhändlers
7. Kontakt-Te l e. -N r & -Ans chrift
DE
Glen Dimplex Deutschland GmbH
Kundendienst
+49 911 / 65 719 719
Fax +49 1805 / 355 467
E-mail: service@glendimplex.de
AT
Firma Schurz
Merangasse 17
A-8010 Graz
+43 (316) 32 30 41
Fax +43 (316) 38 29 63
E-mail: office@schurz.biz
LT
UAB „Senuku prekybos centras“
Pramones pr. 6
LT - 51500,
Kaunas.
(8-800) 111 19
(8-37) 21 21 46
6. Fehler / Defekt
CH
BLUEPOINT Service Sagl.
Via Cantonale 14,
C.P. 46
CH - 6917 Barbengo
+(41) 091 980 49 72
Fax +(41) 091 605 37 55
E-mail: info@bluepoint-service.ch
www.bluepoint-service.ch
PL
Glen Dimplex Polska Sp. z o.o.
ul. Strzeszynska 33
60-479 Pozan
Poland
061 8425 805
Fax 061 8425 806
E-mail: office@glendimplex.pl
FR
Glen Dimplex France
ZI Petite Montagne Sud
12 rue des Cévennes
91017 EVRY - LISSES
www.glendimplex-france.fr
NO
Dimplex AS,
Bratsbergvegen 5
N 7493 Trondheim,
Norway.
+(47) 73 9594 00
Fax +(47) 73 9590 90
E-mail: email@dimplex.no
NL
Glen Dimplex Benelux B.V. Netherland
Saturnus 8
8448 CC Heerenveen
Nederland
E-Mail: info@glendimplex.nl
www.glendimplex.nl
BE
Glen Dimplex Belnelux B.V. Belgium
Burg. Maenhautstraat 64
B- 9820 Merelbeke,
Belgie / Belgique
E-Mail: info@glendimplex.be
www.glendimplex.be
Deutsch
1. Garantiekarte Teilenr.: 25332AA
2. Garantiezeitraum (in Jahren)
3. Modell(e)
4. Kaufdatum
5. Stempel & Unterschrift des Einzelhändlers
6. Fehler / Defekt
7. Kontakt-Tel.-Nr.&-Anschrift
Glen Dimplex Deutschland GmbH Telefon: +49 911 65 719 90
Nordostpark 5 Fax: +49 911 657 19 688
D-90411 Nürnberg E-mail: info@glendimplex.de
technische Änderungen vorbehalten www.ewt-glendimplex.de
www.dimplex.de C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A DE-3
Notizen
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
Deutsch
www.dimplex.de C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A DE-4
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
Inhaltsverzeichnis, Table of contents
Garantie, Garantiekarte DE-2
Inhaltsverzeichnis DE-5
1 Hinweise für den Benutzer DE-6
1.1 Allgemeine Hinweise DE-6
1.2 Sicherheitshinweise DE-6
2 Gerätebeschreibung DE-7
3 Geräteabmessungen DE-7
4 Geräteeinbau DE-7
4.1 Vorbereitung zum Wandeinbau DE-7
3
4.2 Vorbereitung zum Deckeneinbau DE-7
5 Elektrische Installation DE-7
5.1 Voraussetzung DE-7
5.2 Demontage der Frontabdeckung DE-7
5.3 Position der Montageplatte markieren DE-8
5.4 Montageplatte montieren DE-8
5.5 Elektrischer Anschluss DE-8
6 Ventilatoreinstellungen DE-8
6.1 Drehzahleinstellung DE-8
6.2 Betrieb des Ventilators DE-9
7Endmontage DE-10
8 Kundendienst DE-10
9Störungen DE-10
10 Reinigung DE-10
11 Konformität DE-10
12 Garantie DE-10
13 Recycling DE-10
1 Information for the user EN-11
1.1 General information EN-11
1.2 Safety instruction EN-11
2 Description of the device EN-12
3 Overall Dimensions EN-12
4Installation EN-12
4.1 Preparation for wall mounting EN-12
4.2 Preparation for ceiling mounting EN-12
5 Electrical Installation EN-12
5.1 Requirement EN-12
5.2 Front Cover Removal EN-12
5.3 Mark the position of the back-plate EN-13
5.4 Mount the back-plate EN-13
5.5 Electrical connection EN-13
6 Fan Settings EN-13
6.1 Speed Setting EN-13
6.2 Using the fan EN-14
7 Final mounting EN-15
8 After sales service EN-15
9Faults EN-15
10 Cleaning EN-15
11 Conformität EN-15
12 Warranty EN-15
13 Recycling EN-15
Deutsch
www.dimplex.de C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A DE-5
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
ACHTUNG!
1 Hinweise für den Benutzer
1.1 Allgemeine Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Deutsch
Informationen aufmerksam durch. Bewahren Sie die
Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. Montieren Sie das
Gerät in der Reihenfolge dieser Anleitung.
1.2 Sicherheitshinweise
Kindern ab 3 Jahren und jünger als 8 Jahre
dürfen das Gerät nur ein- und ausschalten,
wenn sie beaufsichtigt werden oder bezüglich
des sicheren Gebrauchs des Gerätes
unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben,
vorausgesetzt, das Gerät ist in seiner
normalen Gebrauchslage installiert. Sie
dürfen weiterhin das Gerät nicht regeln,
reinigen und Wartungen durchführen!
Wenn das Gerät in einem Raum mit einer
Feuerstätte eingesetzt werden soll, muss der
Installateur sicher stellen, dass der
Luftaustausch sowohl für den Ventilator als
auch für die Feuerstätte ausreichend ist. Es
muss sichergestellt werden, dass die durch
den offenen Abzug des Gasherdes oder der
Feuerstätte abgeleiteten Gase nicht in den
Raum zurück gelangen können, wenn der
Ventilator mit maximaler Leistung läuft. Die
Bauvorschriften sind einzuhalten!
Abluft darf nicht in ein Abzugsrohr gelangen,
das für die Abluft von Vorrichtungen
vorgesehen ist, die mit einer anderen
Energiequelle als Strom gespeist werden. Die
Vorschriften aller zuständigen Stellen
hinsichtlich der Abluftführung und der
Ansaugdurchflussmengen sind zu beachten!
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät
spielen!
Vor dem Zugang zu den Anschlussklemmen
müssen alle Versorgungsstromkreise
abgeschaltet sein!
Anschluss nur an festverlegte Leitungen! In
die festverlegte elektrische Installation ist eine
Trennvorrichtung vorzusehen mit mindestens
3 mm Kontaktöffnung an jedem Pol. (z.B.
Sicherungsautomaten)!
Das Gerät ist so zu verwenden, dass die
Bedienelemente nicht von einer sich in der
Badewanne oder unter der Dusche
befindlichen Person berührt werden können!
Setzen Sie diesee Gerät nicht in unmittelbarer
Nähe von Wärmequellen ein (z.B. Gasherde)
und nicht an Stellen an denen die
Raumtemperatur 50°C überschreiten kann!
Nicht für die Verwendung in Umgebungen
geeignet, in denen korrosive Chemikalien
vorkommen!
Die aktuellen Vorschriften bei der Installation müs-
sen unbedingt beachtet werden.
Das Gerät ist nur zur Installation innerhalb ge-
schlossener Räume geeignet.
Das Gerät darf nur von einer zugelassenen Fach-
kraft installiert werden.
Ventilator nur an Wechselspannung - Spannungs-
angabe gemäß Typenschild anschließen.
Öffnen Sie niemals das Gerät ohne vorher die
Stromzufuhr zum Gerät zuverlässig unterbrochen
zu haben.
Reparaturen und Eingriffe in das Gerät dürfen nu r
von einem Elektrofachmann oder dem Kundendienst ausgeführt werden.
Im Störungsfall schalten Sie sofort die Sicherung
aus.
Das Gerät darf nur, wie in der Bedienungsanwei-
sung beschreiben, verwendet werden! Jeder andere Gebrauch ist unzulässig!
Bei Schäden durch falsche Bedienung, falschen
Gebrauch und Nichtbeachten der Sicherheitsvorschriften erlischt jegliche Haftung und Garantie
DE-6 C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07 /1 5/ A www.dimplex.de
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
HINWEIS
HINWEIS
HINWEIS
HINWEIS
HINWEIS
HINWEIS
2 Gerätebeschreibung
Eigenschaften der AC-Einbauventilatoren
Zweistufige Entlüftung (bei der Installation einstell-
bar).
Integrierte Rückstauklappe
C4S
C4R
C4PS
C4PR
C4TS
C4TR*
C4HTS
C4HTR*
* Werkseinstellung: Timer 15 Minuten Nachlaufzeit; RF 75%
Betrieb über EIN / AUS- Schalter
(nicht im Lieferumfang enthalten)
Betrieb über integrierten Zugschalter
Integrierter Timer aktiviert den Ventilator mit
einer voreingestellbaren Verzögerung von
30 Sekunden bis 30 Minuten
Ventilator wird über den integrierten Feuchtigkeitssensor automatisch oder mit einem externen EIN / AUS- Schalter (nicht im Lieferumfang enthalten) manuell eingeschaltet.
Automatischer Betrieb:
Der integrierte Timer schaltet den Ventilator
für ein voreingestellte Verzögerungszeit (30
Sekunden bis 30 Minuten) ein, sobald die
Feuchtigkeit unter den eingestellten Wert für
die relative Feuchte (RF) sinkt.
Externer Betrieb:
Wird der Ventilator mit dem externen EIN /
AUS- Schalter ausgeschaltet, wird die voreingestellte Nachlaufzeit (30 Sekunden bis 30
Minuten) aktiviert. Der Ventilator läuft nach.
3 Geräteabmessungen
Mindestens 110 mm von den Rändern der
Einbaufläche bis zur Mitte der Öffnung einhalten.
So weit wie möglich von der Hauptquelle des
Luftaustausches entfernt und an der
gegenüberliegenden Seite montieren, um einen
Luftstrom durch den Raum zu gewährleisten (z. B.
gegenüber der Innentür). bzw. in der Nähe der Quelle
von Dämpfen oder Gerüchen.
Der Kondensatablauf muss unmittelbar über dem
Ventilator montiert werden, um zu verhindern, dass
Kondenswasser oberhalb des Ventilators in den Kanal
eintritt und nach unten läuft.
5 Elektrische Installation
5.1 Voraussetzung
Für den elektrischen Anschluss wird eine abgesicherte
Zuleitung von der Hausverteilung benötigt.
Eine Vorrichtung zur allpoligen Abschaltung muss
gemäß den Installationsvorschriften in die festverlegte
elektrische Installation einbezogen werden
Wenn Metallschaltkästen verwendet werden, sind die
Erdungsvorschriften zu befolgen.
Der Querschnitt des verwendeten Installationsleitung
1 - 1,5 mm
C4S/C4R/C4PS/C4PR – 2 adriges Installationsleitung,
C4TS/C4TR/C4HTS/C4HTR – 3 adriges Installations-
C4TS/C4TR/C4HTS/C4HTR - Ein EIN/AUS-Schalter
(mit Kontrollleuchte) wird empfohlen.
2
.
leitung.
Deutsch
Abb. 1: Geräteabmessungen (Maße in mm)
5.2 Demontage der Frontabdeckung
Die Frontabdeckung/Leitblechbaugruppe durch Betäti-
4 Geräteeinbau
4.1 Vorbereitung zum Wandeinbau
Vorbereiteter Mauerdurch mit Durchmesser 100 mm
Außenwandgitter und zusätzlicher Muffenkanal
Durchmesser 100 mm (Bestellnr.: 91232AW)
gung der Verriegelung an der U nterseite der Frontabdeckung entfernen und die Frontabdeckung/Leitblechbaugruppe von der Unterseite abziehen (siehe
Abbildung 2).
Verriegelung der Frontabdeckung mit einem Werk-
4.2 Vorbereitung zum Deckeneinbau
Vorbereiteter Öffnung mit Durchmesser 100 mm
Anschlusszubehör:
Flexibler Kanal, bei Kondensatbildung Kanal isolie-
zeug herunterdrücken und
die Frontabdeckung und
Leitblech komplett entfernen.
ren,
Untersichtgitter
Kondensatablauf
Ventilator so hoch wie möglich anbringen.
Abb. 2: Demontage
www.dimplex.de C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A DE-7
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
HINWEIS
ACHTUNG!
ACHTUNG!
5.3 Position der Montagepla tt e mark ie re n .
Die Montageplatte so platzieren, dass die darauf
gekennzeichnete waagerechte Linie horizontal
ausgerichtet ist.
Das Ventilatorrohr vorsichtig in den Wandkanal
Deutsch
einsetzen.
Die Positionen für die Befestigungsbohrungen in
der Montageplatte an der Wand markieren.Siehe
Abbildung 3.
Die Montageplatte vom Kanal entfernen.
Sofern erforderlich, in dieser Position Schraubenbohrungen herstellen und Dübel und Schrauben nach Bedarf installieren. Der Ventilator kann auch mithilfe der
Klemmhalterungen an einem Wandrohr befestigt werden.
5.5 Elektrischer Anschluss
Die elektrischen Kenndaten auf dem Typenschild
hinter der Montageplatte müssen mit der Netzspannungsversorgung übereinstimmen.
Die Netzspannungsversorgung abschalten.
Das Kabel zum Klemmenblock führen. Den Venti-
lator unter Verwendung des Schaltplans für das jeweilige Ventilatormodell verdrahten, wie in Abbildung 5 dargestellt
Anschlüsse im Ein/Aus-Schalter (sofern erforder-
lich) herstellen.
Abb. 3: Befestigungsposition der Montageplatte
Bei Einbau in die Decke ist entsprechendes
Anschlusszubehör erforderlich. Die mitgelieferte
Montageanweisung ist zu befolgen.
5.4 Montageplatte montieren.
Die Installationsleitung durch die Kabeleintrittsöff-
nung in der Montageplatte zu den Anschlussklemmen führen.
Das Ventilatorrohr der Montageplatte in den Wand-
kanal/die Decke einsetzen, wie zuvor beschrieben.
Die Montageplatte mit geeigneten Befestigungs-
mitteln an der Wand/Decke anbringen.
Sofern Schrauben verwendet werden, diese nicht zu
fest anziehen. Der Ventilator kann auch mithilfe der
Klemmhalterungen an einem Wandrohr befestigt werden. Die Schrauben anziehen, bis der Ventilator fest
am Rohr gesichert ist – siehe Abbildung 4.
Abb. 5: Elektrischer Anschluss / Schaltpläne
Bei festverdrahteter Installation darf die Sicherung für
das Gerät 5 A nicht überschreiten.
6 Ventilatoreinstellungen.
6.1 Drehzahleinstellung
Die Ventilatoren sind ab Werk auf niedrige Drehzahl
eingestellt, besitzen aber zwei Drehzahlstufen. Die
Auswahl der verschiedenen Drehzahlen erfolgt indem
der mittleren Kontaktstift und dem Kontaktstift für hohe
oder niedrige Drehzahl mit einer Drahtbrücke verbunden wird (siehe Abbildung 6, 6a, 6b).
Model C4TS/C4TR – Abbildung 7a
Zur Einstellung der Nachlaufzeit den Regler (T) im
Uhrzeigersinn drehen, um sie zu erhöhen, und
gegen den Uhrzeigersinn drehen, um sie zu verringern.
Model C4HTS/C4HTR – Abbildungen 7, 7a
Der voreinstellbare Feuchtigkeitsbereich ist ab
Werk auf etwa 75 % relative Feuchte (RF) eingestellt, kann mit Regler H zwischen 65 % und 85 %
RF eingestellt werden.
Der Nachlauf-Timer ist ab Werk auf 15 Minuten ein-
gestellt, kann mit Regler T zwischen 30 Sekunden
und 30 Minuten eingestellt werden.
Die Regler im Uhrzeigersinn drehen, um die RF-
oder Zeiteinstellung zu erhöhen, oder gegen den
Uhrzeigersinn drehen, um sie zu verringern.
Abb. 4: Schnellverschlussklemmen für Wandrohr
DE-8 C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07 /1 5/ A www.dimplex.de

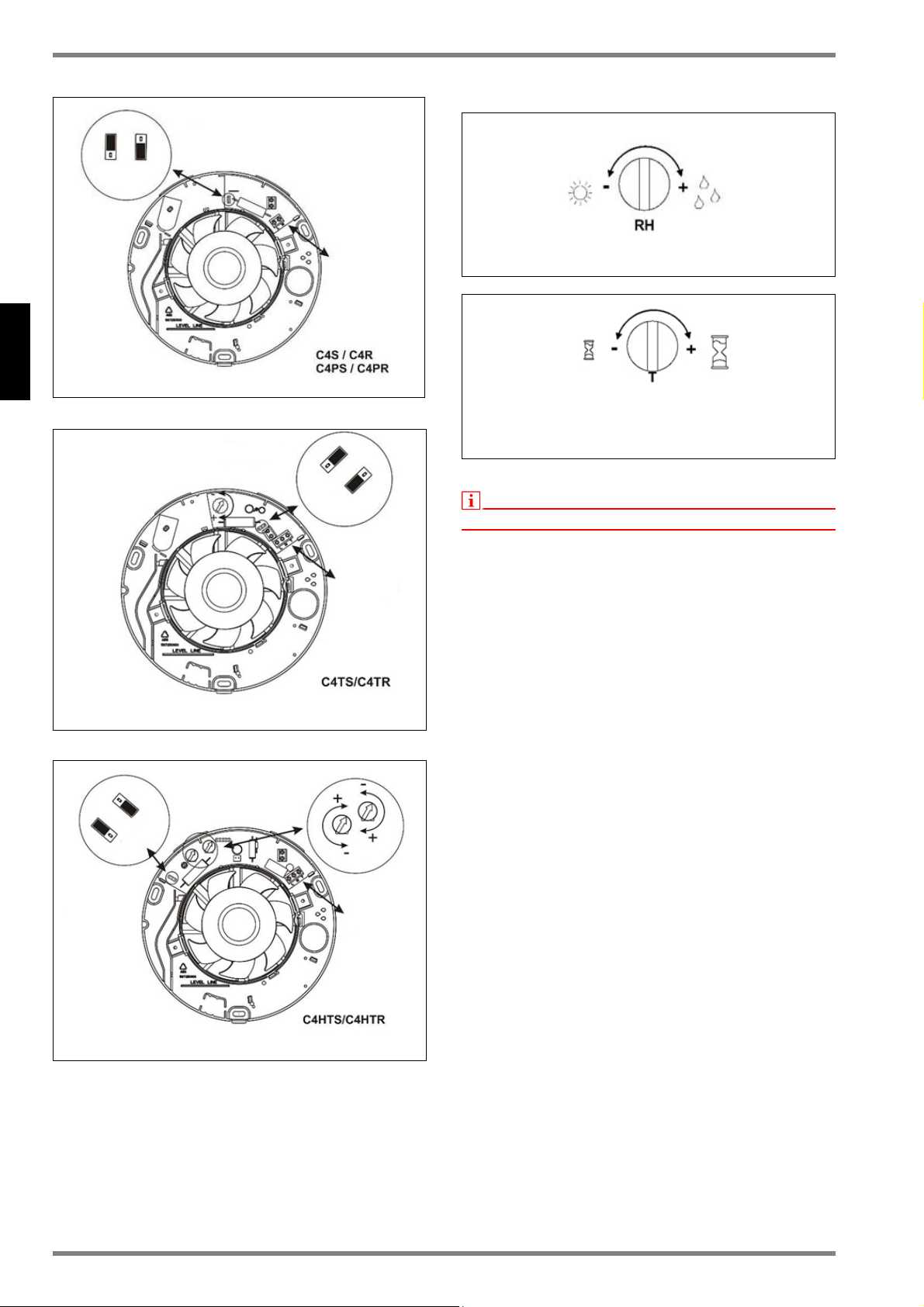

Abb. 6: Verdrahtung und Konfiguration C4S, C4R, C4PS, C4PR
HINWEIS
Drahtbrücke in die erforderliche
Position für die Drehzahleinstellung
einsetzen
Netzanschluss
hohe niedrige
Drehzahl
Netzanschluss
Drahtbrücke in die erforderliche
Position für die Drehzahleinstellung einsetzen
hohe
Drehzahl niedrige
Drehzahl
hohe
Drehzahl
niedrige
Drehzahl
Hygrostat
Timer für
Nachlaufzeit
Drahtbrücke in
die erforderliche
Position für
die Drehzahleinstellung
einsetzen
Netzanschluss
Ventilator schaltet sich bei niedrigem Kondensationsniveau ein
(gegen Uhrzeigersinn)
Empfindlicher
RH = 50%
Ventilator schaltet
erst ein, wenn das
höhere Kondesa-
tionsniveau er-
reicht ist (im
Uhrzeigersinn)
Wen. empfindlich RH = 95%
Ventilator läuft für
kürzere Zeit weiter, wenn der externe Schalter
ausgeschaltet wird.
Minimum 30 Sek.
Ventilator läuft
für längere Zeit
weiter, wenn der
externe Schalter
ausgeschaltet
wird.
Maximum 30 Min
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
Deutsch
Abb. 7: Feuchtigkeitsregulierung
Abb. 7a: Einstellung Timer für Nachlaufzeit
Abb. 6a: Verdrahtung und Konfiguration C4TS, C4TR
Abb. 6b: Verdrahtung und Konfiguration C4HTS, C4HTR
www.dimplex.de C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A DE-9
Werkeinstellung: Timer 15 Minuten, RF 75%
6.2 Betrieb des Ventilators.
Model C4S/C4R
Den Ventilator mit dem Ein/Aus-Schalter (nicht im
Lieferumfang enthalten) einscha lte n. Ern e ut drü cken, um ihn auszuschalten.
Model C4PS/C4PR
Den Ventilator durch Ziehen und Loslassen der
Zugschnur einschalten. Erneut ziehen, um ihn auszuschalten.
Model C4TS/C4TR
Den Ventilator mit einem Ein/Aus-Schalter (nicht im
Lieferumfang enthalten) einschal te n. We nn der
Schalter ausgeschaltet wird, läuft der Ventilator für
die eingestellte Nachlaufzeit weiter. Zur Einstellung
der Nachlaufzeit den Regler „T“ im Uhrzeigersinn
drehen, um sie zu erhöhen, und gegen den Uhrz eigersinn drehen, um sie zu verringern – siehe Abbildung 7a.
Model C4HTS/C4HTR
Automatischer Betrieb - Der Ventilator passt sich
automatisch den langsamen Veränderungen der
natürlichen Feuchtigkeit an, ohne dass ein Eingreifen des Benutzers erforderlich ist. Wenn das
Feuchtigkeitsniveau langsamer als 5 % RF in 5 Minuten bis zur voreingestellten Feuchtigkeit steigt,
wird der Ventilator nicht durch die Feuchtigke it
steuerung eingeschaltet. Damit wird ein störendes
Anlaufen des Ventilators verhindert. Wenn das
Feuchtigkeitsniveau schneller als 5 % RF in 5 Minuten steigt, läuft der Ventilator an. Wenn die relative Feuchte sinkt, läuft der Ventilator über die voreingestellte Verzögerungszeit weiter.
Externer Betrieb - Bei Betätigung des externen
Aus-Schalter verwenden, läuft der Ventilator für die
voreingestellte Nachlaufzeit weiter und wechselt
dann in den automatischen Betrieb.
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
7 Endmontage
Für alle Ventilatorentypen
Die Frontabdeckung/Leitblechbaugruppe wieder anbringen, indem sie zunächst oben eingehängt und
dann heruntergeschwenkt wird, bis sie einrastet.
Deutsch
8 Kundendienst
Bei Störungen wenden Sie sich bitte an Ihre Elek trofachwerkstatt oder an die nächstgelegene Kundendienststelle. Für die Auftragsbearbeitung wird der Gerätetyp und das Fertigungsdatum des Gerätes
benötigt. Diese Angaben finden Sie auf dem Typschild,
das auf dem Typenschild hint er der Mont ageplatte angebracht ist.
9 Störungen
Bei Funktionsausfall prüfen, ob die Sicherung oder der
Fehlerstromschutzschalter ausgelöst hat. Sollte das
Gerät nach diesen Maßnahmen nicht betriebsbereit
sein, ist der Kundendienst zu benachrichtigen.
10 Reinigung
Den Ventilator vor der Reinigung komplett von der
Netzspannungsversorgung trennen.
Die Frontabdeckung/Leitblechbaugruppe durch
Betätigung der Verriegelung an der Unterseite der
Frontabdeckung entfernen und die Frontabdeckung/Leitblechbaugruppe von der Unterseite abziehen.
Um die Frontabdeckung/Leitblechbaugruppe zu
reinigen, diese mit einem feuchten, fusselfreien
Tuch abwischen oder mit warmer Seifenlauge reinigen. Die Frontabdeckung gründlich trocknen und
wieder montieren.
Den Ventilator nicht in Wasser oder andere Flüs-
sigkeiten tauchen, um die anderen Ventilatorkomponenten zu reinigen.
Keine starken Reinigungsmittel, Lösungsmittel
oder chemischen Reinigungsmittel verwenden.
Den Ventilator vor der erneuten Verwendung
gründlich trocknen.
Abgesehen von der Reinigung sind keine weiteren
Wartungsmaßnahmen erforderlich.
11 Konformität
Die Geräte der genannten Baureihe entsprechen folgenden einschlägigen EU Richtlinien
und angewanden Normen:
EU-Richtlinien:
LVD 2006/95/EC
EMC 2004/108/EC
Normen:
EN 60335-1, EN 60335-2-80
EN 55014-1, EN 55014-1, EN 62233
EN 61000-3-2, EN 61000-3-3
12 Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie
gemäß unseren Garantiebedingungen.
13 Recycling
Das Gerät darf nicht im allgemeinen Hausmüll entsorgt werden. Bitte führen Sie das
Gerät am Ende seiner Lebensdauer den zur
Verfügung stehenden Rückgabe- und Sam
melsystemen zu.
DE-10 C4S_R_TS_TR_PS_PR_HTS_HTR_de · 07/15/A www.dimplex.de
1 Information for the user
NOTES
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
ATTENTION!
1.1 General information
Dear customer,
read all information contained in this manual carefully.
Keep these instructions in a safe place and pass them
on to any new owner. Mount the unit in the order of this
manual!
1.2 Safety instruction
This appliance can be used by children aged
from 8 years and above and persons with
reduced physical, sensory or mental
capabilities or lack of experience or
knowledge if they have been given supervision or instruction concerning the use of the
appliance in a safe way and understand the
hazards involved. Children shall not play with
the appliance. Cleaning and user maintenance shall not be made by children without
supervision!
Children should be supervised to ensure that
they do not play with the appliance!
All power supply circuits must be deactivated
before the connection terminals are
accessed.
On/Off switch must be situated so that it
cannot be touched by persons making use of
the bath or shower!
Not where ambient temperatures are likely to
exceed 50°C!
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
If installing in a room containing a fuel burning
device which has a non-balanced flue, it is the
installer's responsibility to ensure that there is
enough replacement air to prevent fumes
being drawn down the flue when the fan is
operating up to maximum extract. Refer to
Building Regulations for specific requirements!
Exhaust air must not be discharged into a flue
used for exhausting of fumes from appliances
supplied with energy other than electric.
Requirements of all authorities concerned
must be observed for exhaust air discharge
and intake flow rates!
Not suitable for use in possible chemical
corrosive atmospheres!
To ensure safe operation, the device may only be
installed and connected in accordance with these
installation and operating instruction.
The installation of this device must be carried out
by a competent electrician in accordance with the
current safety regulations.
The device is only suitable for installation inside a
closed room.
Check that the electrical rating shown inside the
back-plate matches your mains supply.
All power supply circuits must be deactivated be-
fore the connection terminals are accessed.
Repairs to the appliance, or any other interven-
tions, may only be performed by qualified persons
or the after-sales customer service.
In the event of any defect or during extended peri-
ods of non-use deactivate or remove fuse.
Damage due to incorrect operation, incorrect use
and failure to comply with safety regulations all liability and warranty will be void.
English
If installed in a kitchen fans must not be
mounted immediately above a cooker hob, or
eye level grill!
www.dimplex.de/en C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A EN-11
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
NOTES
NOTES
NOTES
NOTES
NOTES
NOTES
2 Description of the device.
Characteristics of AC fans
Two speed extraction (Selectable at installation)
Built-in back draught shutter
C4S
C4R
C4PS
C4PR
English
C4TS
C4TR*
Operate the fan using an on/off switch
(not supplied).
Operate the fan using an integral pullcord.
Built-in timer operates fan for a preset
delay from 30 seconds to 30 minutes.
Operates when triggered automatically by
the integral humidity sensor, or by using
an external on/off switch (not supplied).
In automatic mode: the built-in timer
automatically operates the fan for a pre-
C4HTS
C4HTR*
set delay time from 30 seconds to 30
minutes once humidity drops below the
pre-set Relative Humidity (RH) value.
External operation: When switched off
using the external on/off switch the fan
continues to run for the preset delay from
30 seconds to 30 minutes.
* Factory settings: Timer 15 minutes, RH 75%
3 Overall Dimensions
At least 110mm from the edges of the mounting
surface to the centre of the hole.
As far away as possible from and opposite to the main
source of air replacement to ensure airflow across the
room (e.g. opposite the internal doorway). Near the
source of steam or odours.
Fitted immediately above the fan, this prevents water
ingress due to condensation forming in the duct above
the fan and running down.
5 Electrical Installation
5.1 Requirement
The appliance is double insulated and does not re-
quire an earth connection.
All installations must be supervised by a qualified
electrician. Installations and wiring must conform to
current regulations.
This appliance is intended for connection to fixed
wiring.
A means for disconnection in all poles must be
incorporated in the fixed wiring in accordance with
wiring regulations!
Fig. 1: Device dimensions (Dimensions in mm)
4 Installation
4.1 Preparation for wall mounting
A 100mm diameter prepared hole.
An appropriate external Wall Grille and Ø100mm
wall sleeve duct. Kit Ref 91232AW.
4.2 Preparation for ceiling mounting
A 100mm diameter prepared hole.
Appropriate ancillaries for termination. These items
are available from Xpelair:
3m flexible ducting. If the duct passes through a
cold space use insulated duct.
Soffit Grille
Condensation Trap
If metal switch boxes are used, earthing regulations
must be followed!
The cross-sectional area of the supply cord used
should be ranged from 1-1.5mm².
C4S/C4R/C4PS/C4PR – 2 core,
C4TS/C4TR/C4HTS/C4HTR – 2 core
C4TS/C4TR/C4HTS/C4HTR. A wall or ceiling On/Off
switch (with indicator light) is recommended.
5.2 Front Cover Removal
Remove the front cover/baffle assembly by depressing
the latch on the underside of the cover and pulling off
the front cover / baffle from the bottom (See Figure 2).
Depress Cover Latch with
tool & remove Cover and
BaffleComplete
Locate it as high as possible.
Fig. 2: Dismounting
EN-12 C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A www.dimplex.de/en
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
NOTES
ATTENTION!
ATTENTION!
5.3 Mark the position of the back-plate
Hold the back-plate so that the level line marked on
it is orientated horizontally.
Carefully insert the fan tube into the wall duct.
Mark on the wall the positions of the fixing holes in
the back-plate. (See Fig.3)
Remove the back plate from the ducting.
Drill screw holes in these positions if necessary, and fit
wall plugs and screws as required. The fan may also be
fixed to a wall tube using the clamping brackets.
5.5 Electrical connection
Check that the electrical rating shown inside the backplate matches your mains supply
Make sure the mains supply is isolated. Switch off
the mains electrical supply and remove fuses.
Feed the cable to the terminal block. Wire the fan
as shown in Figure 5 using the diagram appropriate
to the fan model.
Connect the cable from the isolating switch to the
electrical supply wiring.
English
Fig.3: Back plate fixing positions
If installing in a ceiling, appropriate termination
ancillaries are required. Follow instructions provided.
5.4 Mount the back-plate
Feed the mains cable through the cable entry hole
in the back plate to the terminals.
Insert the fan tube of the back-plate into the wall
duct/ceiling as before.
Fasten the back-plate to the wall/ceiling using ap-
propriate fastener.
If using screws, do not over tighten. The fan may also
be fixed to a wall tube using the clamping brackets.
Tighten the screws until the fan is firmly secured to the
tube – see figure 4.
Fig.4: Wall tube quickfix clamps
Fig. 5: Electrical connection / Wiring diagram
For fixed wiring circuits the protective fuse for the
appliance must not exceed 5A.
6 Fan Settings
6.1 Speed Setting
The fans are factory set to low speed, but have two
speed settings for different applications. Select either
high or low speed by connecting the jumper between
the centre and high or low speed pin on the jumper
(see Figure 6, 6a, 6b).
Model C4TS/C4TR – Figure 7a
To adjust the over-run period turn the control (T)
clockwise to increase and anti-clockwise to decrease
Model C4HTS/C4HTR – Figure 7, 7a
The pre-set humidity operation is factory set at ap-
proximately 75% Relative Humidity (RH), but can
be adjusted between 65% and 85% RH by control
H.
The over-run timer is factory set at 15 minute s but
can be adjusted from 30 seconds to 30 minutes by
control T.
Turn the controls clockwise to increase RH or time
and anti-clockwise to decrease.
www.dimplex.de/en C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A EN-13
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
NOTES
Set jumper to required
Customer
high low
speed
position for speed setting
onnection
terminal
Customer
connection
Set jumper to required
position for speed setting
high
speed
low
speed
terminal
high
speed
low
speed
Hygrostat
over-run
Set jumper to
required for
Customer
connection
imer
speed setting
terminal
Fan switches on
at lower level of
condensation
(anti-clockwise)
More sensitive
RH = 50%
Fan does not
switch on until
higher level of
condensation
(clockwise)
Less sensitive
RH = 95%
Fan runs on for a
longer time when
the external switch
is turned off.
Minimum
30 seconds.
Fan runs on for a
longer time when
the external
switch is turned
off.
Maximum
30 minutes
English
Fig. 6: Wiring and configuration C4S, C4R, C4PS, C4PR
Fig. 9: Adjusting the humidity setting
Fig. 10: Adjusting the run on timer setting
Fig. 7: Wiring and configuration C4TS, C4TR
Fig. 8: Wiring and configuration C4HTS, C4HTR
EN-14 C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A www.dimplex.de/en
Factory settings: Timer 15 minutes, RH 75%
6.2 Using the fan
Model C4S/C4R
Operate the fan using the on/off switch (not sup-
plied). Repeat to switch off.
Model C4PS/C4PR
Operate the fan by pulling and releasing the cord.
Repeat to switch off.
Model C4TS/C4TR
Operate the fan using an on/off switch (not sup-
plied). When the switch is turned off, the fan continues to operate for the set time delay. To adjust the
over-run period, turn the control “T” clockwise to increase and anti-clockwise to decrease – see Figure
7a.
Model C4HTS/C4HTR
Automatic mode - The fan automatically adjusts to
slow changes in natural humidity levels without operating the fan. If the humidity levels increase at a
rate slower than 5% RH in 5 minutes, up to the preset humidity level, the fan will not be triggered by
humidity. This is to prevent nuisance triggering of
the fan. If humidity levels increase quicker than 5%
RH in 5 minutes the fan will operate. When relative
humidity drops the fan continues to operate for the
adjustable time delay.
External operation - Use the external on/off
switch. When the fan is switched off, the fan continues to operate for the adjustable time delay then
goes into automatic mode.
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
7 Final mounting
For all fans
Re-fit the front cover/baffle assembly by hooking in the
top first, and then swing the cover down to clip into
place.
8 After sales service
All repairs must be referred to authorised personal.
See your local dealer. Any tampering with the appli-
ance will invalidate the warranty.
Repairs carried out improperly and by unqualified per-
sons may have serious consequences for the user!
For problems with the device, please contact our ser-
vice hotline. For order processing are required type
and the production date of the FD device. The product
number and manufacture date are located on the rating
label.
9 Faults
If the fan does not work, please check that the device
and the circuit breaker in the power distri bution system
are switched on.
If you cannot remedy the fault, please contact your
electrical retailer or the service hotline.
10 Cleaning
Before cleaning, isolate the fan completely from the
mains supply.
Remove the front cover/baffle assembly by de-
pressing the latch on the underside of the cover
and pulling off the front cover / baffle from the bottom.
To clean the front cover/baffle assembly, either
wipe it with a damp, lint free cloth or wash it with
warm soapy water. Thoroughly dry the front cover
and refit.
Do not immerse the fan in wate r or other liqu ids to
clean any other parts of the fan.
Do not use strong detergents, solvents or chemical
cleaners
Allow fan to dry thoroughly before use.
Apart from cleaning, no other maintenance is re-
quired.
11 Conformität
The products comply with the European Safety
standards and national standards:
EU-Standards:
LVD 2006/95/EC
EMC 2004/108/EC
Standards:
EN 60335-1, EN 60335-2-80
EN 55014-1, EN 55014-1, EN 62233
EN 61000-3-2, EN 61000-3-3
12 Warranty
The warranty conditions in the country of purchase
apply to this appliance. Information can be obtained at
any time from the retailer from who the appliance was
purchased.
13 Recycling
This product should not be disposed of with
household waste.
Please recycle where facilities exist.
Check with your local authority for recycling
advice.
English
www.dimplex.de/en C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A EN-15
C4S, C4R, C4TS, C4TR, C4PS, C4PR, C4HTS, C4HTR
Notes
English
EN-16 C4S_R_TS_TR_PS_PR_HTS_HTR_gb · 07/15/A www.dimplex.de/en
Loading...
