Xerox PHASER EX7750 SETUP GUIDE [pt]

Guia de configuração

Sobre a documentação

Este guia faz parte de um conjunto de documentação do Xerox EX7750, que inclui os seguintes manuais para usuários e administradores de sistemas: A maioria está disponível em arquivos Acrobat PDF (Portable Document Format) no CD de documentação do usuário.

•O

Guia de início rápido

impressão. Descreve também como acessar os arquivos Adobe Acrobat PDF no CD de documentação do usuário.

•O

Guia de instalação do software do usuário

CD de software do usuário e permite aos usuários imprimir no Xerox EX7750.

•O

Guia de conﬁguração

Xerox EX7750 para as plataformas e os ambientes de rede suportados. Ele também inclui diretrizes de conﬁguração de servidores de rede para fornecer serviços de impressão aos usuários.

•O

Guia de impressão

os usuários enviarem tarefas de seus computadores.

•O

Guia de cores

Xerox EX7750. Ele explica como tirar proveito do sistema de gerenciamento de cores ColorWise

•O

Referência de cores Fiery

de saída de cores da Xerox EX7750. Além disso, o guia oferece informações sobre como imprimir documentos coloridos a partir de aplicativos do Microsoft Windows e Apple Mac OS.

fornece informações de gerenciamento da impressão de cores do

resume as etapas para conﬁgurar o Xerox EX7750 e a

descreve como instalar software do

explica a administração e a conﬁguração básicas do

descreve os recursos de impressão do Xerox EX7750 para

, além de descrever recursos do ColorWise Pro Tools.

aborda conceitos e questões associados ao gerenciamento

•O

Guia de gerenciamento de tarefas

gerenciamento de tarefas, e como usá-las para monitorar e controlar tarefas do Xerox EX7750. Este guia é destinado a um usuário que detenha os privilégios de acesso necessários e que monitore e gerencie o ﬂuxo das tarefas e resolva problemas que possam surgir.

• As

Notas de versão do cliente

e soluções alternativas para evitar alguns dos problemas que podem ocorrer..

explica as funções dos utilitários de

oferecem as informações mais recentes sobre o produto

Esta documentação do produto está protegida pelas leis de direitos autorais e todos os direitos estão reservados. Nenhuma parte dela pode ser reproduzida ou transmitida de qualquer forma ou por qualquer meio para qualquer ﬁnalidade sem o consentimento prévio, por escrito, da Electronics for Imaging, Inc. (“EFI”), exceto se expressamente permitido neste documento. As informações aqui contidas estão sujeitas a alterações sem aviso prévio e não representam um compromisso por parte da EFI.

Esta documentação do produto é fornecida em conjunto com o software da EFI (“Software”) e com qualquer outro produto da EFI descrito nesta documentação. O Software é fornecido sob licença e pode ser usado ou copiado somente de acordo com os termos do Contrato de licença do software deﬁnido a seguir.

Patentes

Este produto pode estar coberto por uma ou mais das seguintes Patentes dos EUA:

4,716,978, 4,828,056, 4,917,488, 4,941,038, 5,109,241, 5,170,182, 5,212,546, 5,260,878, 5,276,490, 5,278,599, 5,335,040, 5,343,311, 5,398,107, 5,424,754, 5,442,429, 5,459,560, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,563,689, 5,565,960, 5,583,623, 5,596,416, 5,615,314, 5,619,624, 5,625,712, 5,640,228, 5,666,436, 5,745,657, 5,760,913, 5,799,232, 5,818,645, 5,835,788, 5,859,711, 5,867,179, 5,940,186, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,035,103, 6,041,200, 6,065,041, 6,112,665, 6,116,707, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,173,286, 6,185,335, 6,201,614, 6,215,562, 6,219,155, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,271,937, 6,278,901, 6,279,009, 6,289,122, 6,292,270, 6,299,063, 6,310,697, 6,321,133, 6,327,047, 6,327,050, 6,327,052, 6,330,071, 6,330,363, 6,331,899, 6,340,975, 6,341,017, 6,341,018, 6,341,307, 6,347,256, 6,348,978, 6,356,359, 6,366,918, 6,369,895, 6,381,036, 6,400,443, 6,429,949, 6,449,393, 6,476,927, 6,490,696, 6,501,565, 6,519,053, 6,539,323, 6,543,871, 6,546,364, 6,549,294, 6,549,300, 6,550,991, 6,552,815, 6,559,958, 6,572,293, 6,590,676, 6,606,165, 6,633,396, 6,636,326, 6,643,317, 6,647,149, 6,657,741, 6,662,199, 6,678,068, 6,707,563, 6,741,262, 6,748,471, 6,753,845, 6,757,436, 6,757,440, RE33,973, RE36,947, D341,131, D406,117, D416,550, D417,864, D419,185, D426,206, D439,851, D444,793.

Marcas

Auto-Count, ColorCal, ColorWise, Command WorkStation, DocBuilder Pro, EDOX, EFI, Fiery, o logotipo Fiery, Fiery Driven, o logotipo Fiery Driven, Fiery Spark, MicroPress, OneFlow, Printcafe, PrinterSite, PrintMe, Prograph, Proteus, RIP-While-Print, Splash e Spot-On são marcas registradas da Electronics for Imaging, Inc. no U.S. Patent and Trademark Ofﬁce e/ou em certas jurisdições estrangeiras. Bestcolor é uma marca registrada da Best GmbH no U.S. Patent and Trademark Ofﬁce.

ADS, AutoCal, Balance, Build, Digital StoreFront, DocStream, Fiery Link, Fiery Prints, FreeForm, Hagen, Intelligent Device Management, Logic, PrintFlow, PrintSmith, PrintSmith Site, PSI, PSI Flexo, RIPChips, Scan, SendMe, VisualCal, WebTools, o logotipo EFI, o logotipo Fiery Prints e Essential to Print são marcas da Electronics for Imaging, Inc. Best, o logotipo Best, Colorproof, PhotoXposure, Remoteproof e Screenproof são marcas da Best GmbH.

Todos os outros termos e nomes de produtos podem ser marcas ou marcas registradas de seus respectivos proprietários e são aqui reconhecidos como tais.

Notiﬁcações legais

A APPLE COMPUTER, INC. (“APPLE”) NÃO CONCEDE NENHUMA GARANTIA, EXPRESSA OU IMPLÍCITA, INCLUINDO, SEM LIMITAÇÃO, GARANTIAS IMPLÍCITAS DE COMERCIABILIDADE OU ADEQUAÇÃO A UM DETERMINADO FIM, COM RESPEITO AO SOFTWARE DA APPLE. A APPLE NÃO GARANTE, NÃO ENDOSSA NEM FAZ QUALQUER TIPO DE DECLARAÇÃO SOBRE O USO OU OS RESULTADOS DO USO DO SOFTWARE DA APPLE QUANTO A SUA PRECISÃO, EXATIDÃO, CONFIABILIDADE, ATUALIZAÇÃO OU DE QUALQUER OUTRA FORMA. O RISCO TOTAL DECORRENTE DOS RESULTADOS E DO DESEMPENHO DO SOFTWARE DA APPLE É ASSUMIDO PELO USUÁRIO. A EXCLUSÃO DAS GARANTIAS IMPLÍCITAS NÃO É PERMITIDA EM ALGUNS ESTADOS. TAL EXCLUSÃO PODE NÃO SE APLICAR A TODOS OS USUÁRIOS.

EM NENHUMA CIRCUNSTÂNCIA, A APPLE, SEUS DIRETORES, EXECUTIVOS, FUNCIONÁRIOS OU AGENTES SERÃO RESPONSÁVEIS POR QUAISQUER DANOS CONSEQÜENTES, EMERGENTES OU INDIRETOS (INCLUINDO DANOS POR LUCRO CESSANTE, INTERRUPÇÃO DE NEGÓCIOS, PERDA DE INFORMAÇÕES COMERCIAIS E OUTRAS PERDAS), DECORRENTES DO USO OU INCAPACIDADE DE USO DO SOFTWARE DA APPLE, MESMO SE A APPLE TIVER SIDO INFORMADA DA POSSIBILIDADE DE TAIS DANOS. COMO A LEGISLAÇÃO DE CERTOS ESTADOS NÃO PERMITE A EXCLUSÃO OU LIMITAÇÃO DE RESPONSABILIDADE POR DANOS CONSEQÜENTES OU EMERGENTES, AS LIMITAÇÕES ACIMA PODEM NÃO SER APLICADAS A TODOS OS USUÁRIOS.

responsabilidade da Apple por danos materiais decorrentes de qualquer que seja a causa e independentemente da forma da ação (quer em contrato, responsabilidade civil [incluindo negligência], responsabilidade civil quanto ao produto ou de qualquer outra forma), estará limitada a US$ 50.

Número da peça: 45042984 10 de dezembro de 2004

As Cores PANTONE® exibidas no Software ou na documentação podem não corresponder aos padrões identiﬁcados pela PANTONE. Consulte as Publicações de cores PANTONE atualizadas para obter a cor precisa. PANTONE® e outras marcas comerciais da Pantone, Inc. são de propriedade da Pantone, Inc. © Pantone, Inc., 2001. Pantone, Inc. é a proprietária dos direitos autorais sobre os dados de cores e/ou software PANTONE.

Este produto inclui software desenvolvido pela Apache Software Foundation (www.apache.org).

Informações sobre a FCC (Comissão Federal de Comunicações)

AVISO: Os Regulamentos da FCC indicam que alterações ou modiﬁcações não autorizadas neste equipamento que não foram aprovadas explicitamente pelo fabricante podem anular a autoridade do usuário para operar este equipamento.

Consulte a etiqueta de Conformidade com classe aﬁxada atrás do Fiery (ou, no caso de sistemas incorporados, a etiqueta aﬁxada no mecanismo de impressão) para identiﬁcar a classiﬁcação adequada (A ou B, a seguir) deste produto.

Conformidade com a Classe A

Este equipamento foi testado e está em conformidade com os limites para dispositivo digital da Classe A, de acordo com a Parte 15 dos Regulamentos da FCC. Esses limites foram criados para fornecer proteção razoável contra interferência danosa quando o equipamento é operado em um ambiente comercial. Esse equipamento gera, usa e pode emitir energia de radiofreqüência e, se não for instalado e usado de acordo com o manual de instruções, poderá causar interferências prejudiciais às comunicações de rádio. A operação deste equipamento em área residencial pode provocar interferência. Neste caso, o usuário deve responsabilizarse pela correção da interferência e os seus custos.

Industry Canada Class A Notice

This Class A digital apparatus complies with Canadian ICES-003.

Avis de Conformation Classe A de l'Industrie Canada

Cet appareil numérique de la Classe A est conforme à la norme NMB-003 du Canada.

Declaração de conformidade com a Classe B

Este equipamento foi testado e está em conformidade com os limites para dispositivo digital da Classe B, de acordo com a Parte 15 dos regulamentos da FCC. Esses limites foram criados para fornecer proteção razoável contra interferência danosa em uma instalação residencial. Este equipamento gera, usa e pode emitir energia de radiofreqüência e, se não for instalado e usado de acordo com as instruções, poderá causar interferências prejudiciais às comunicações de rádio. Não há garantia, contudo, de que não possa ocorrer interferência em determinada instalação.

Se esse equipamento causar interferência danosa na recepção de rádio ou de televisão, que pode ser detectada ao desligar o equipamento e ligá-lo novamente, o usuário deve tentar corrigir a interferência tomando uma das medidas a seguir:

Mudar a direção ou o local da antena de recepção.

Aumentar a distância entre o equipamento e o receptor.

Conectar o equipamento a uma tomada em um circuito que não seja o do receptor.

Consultar o revendedor ou um técnico experiente de rádio/TV para obter ajuda.

Para manter a conformidade com os regulamentos da FCC, use cabos blindados com este equipamento. A operação com equipamento não aprovado ou com cabos não blindados pode resultar em interferência na recepção de rádio e TV. Fica o usuário alertado de que alterações e modiﬁcações feitas no equipamento sem a aprovação do fabricante poderão cancelar a autoridade do usuário para operar este equipamento.

Industry Canada Class B Notice

This Class B digital apparatus complies with Canadian ICES-003.

Avis de Conformation Classe B de l’Industrie Canada

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Notiﬁcação de conformidade de RFI

Este equipamento foi testado quanto à sua conformidade com os requisitos de proteção de RFI, tanto em nível individual como em de sistema (para simular condições normais de operação). Entretanto, é possível que determinadas condições desfavoráveis em outras instalações não possibilitem atender a tais requisitos de RFI. O usuário é responsável por observar e atender aos requisitos de conformidade de sua instalação.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

A conformidade com os regulamentos aplicáveis depende do uso de cabos blindados. É de responsabilidade do usuário providenciar os cabos apropriados.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Marca CE (Declaração de conformidade)

Este produto está em conformidade com as seguintes diretivas dos EUA: 89/336/EEC, 73/23/EEC e 93/68/EEC. Esta declaração é válida para os países da União Européia.

CONTRATO DE LICENÇA DO SOFTWARE

LEIA ESTE CONTRATO DE LICENÇA DO SOFTWARE (“CONTRATO DE LICENÇA”) CUIDADOSAMENTE. ESTE CONTRATO DE LICENÇA É UM CONTRATO VINCULANTE ENTRE O USUÁRIO E A ELECTRONICS FOR IMAGING, INC. (“EFI”) EM RELAÇÃO AO SOFTWARE DA EFI (“SOFTWARE”). AO INSTALAR, COPIAR OU USAR DE ALGUMA OUTRA MANEIRA O SOFTWARE, O USUÁRIO ACEITA OS TERMOS E CONDIÇÕES DESTE CONTRATO DE LICENÇA. CASO NÃO CONCORDE, NÃO INSTALE, COPIE NEM USE DE QUALQUER OUTRA FORMA O SOFTWARE. SERÁ POSSÍVEL DEVOLVER O SOFTWARE NÃO USADO, COM O RECIBO DE PAGAMENTO, PARA OBTER O REEMBOLSO TOTAL, NO LOCAL DA COMPRA DENTRO DE TRINTA (30) DIAS DA DATA DA COMPRA.

Licença

A EFI concede licença limitada não exclusiva de uso do Software, tão somente de acordo com os termos e condições deste Contrato de licença, tão somente conforme especiﬁcado na documentação do produto da EFI e tão somente com o(s) produto(s) especiﬁcado(s) na documentação do produto da EFI (“Produto(s)”).

O termo “Software”, conforme usado neste Contrato de licença, signiﬁca o software da EFI e toda a documentação, downloads, materiais on-line, correções de erros, consertos, versões, notas de usuário, atualizações, upgrades, material de suporte técnico e informações relacionadas ao software da EFI. Os termos e condições deste Contrato de licença devem ser aplicados e reger o uso de qualquer item relacionado ao software, uma vez que a EFI não fornece um contrato de licença por escrito adicional ou separado para tal item.

O Software é licenciado e não vendido. O Software deve ser usado exclusivamente para os ﬁns descritos na documentação do produto da EFI. Não é permitido alugar, arrendar, sublicenciar, emprestar ou distribuir o Software nem usá-lo em uma conﬁguração compartilhada, escritório prestador de serviços ou semelhante.

Não é permitido efetuar ou permitir que se efetuem cópias do Software ou de partes relacionadas ao ele, com exceção de uma (1) cópia de segurança ou para arquivamento, para os propósitos permitidos neste Contrato de licença; desde que, no entanto, em hipótese alguma, o usuário efetue ou permita que se efetuem cópias de quaisquer partes do Software que foram incluídas em algum local da placa controladora ou do hardware de um produto. Não é permitido localizar, traduzir, desmontar, descompilar, descriptografar, efetuar engenharia reversa, obter o código fonte, modiﬁcar, criar trabalhos derivados ou efetuar qualquer tipo de alteração no Software.

Direitos de propriedade intelectual

O usuário reconhece e concorda que todos os direitos, títulos e interesses, inclusive todos os direitos de propriedade intelectual do Software, todos os Produtos da EFI e todas as cópias, modiﬁcações e trabalhos derivados ou relacionados a esses, são de propriedade exclusiva e deverão permanecer com a EFI e seus fornecedores. Com exceção da licença limitada explícita concedida neste Contrato de licença, não é concedido nenhum direito ou licença de tipo algum. O usuário não recebe direitos ou licenças sobre patentes, copyrights, segredos comerciais, marcas (registradas ou não) ou outra propriedade intelectual. O usuário concorda em não adotar, registrar ou tentar registrar marcas ou nomes comerciais da EFI ou qualquer outra marca semelhante, URL, nome de domínio na Internet ou símbolo como seu próprio nome ou nome de suas empresas aﬁliadas ou produtos e em não executar outras ações que prejudiquem ou reduzam os direitos de marca comercial da EFI ou de seus fornecedores.

Conﬁdencialidade

O Software consiste em informação conﬁdencial e exclusiva da EFI e o usuário não poderá distribuir ou divulgar o Software. Contudo, é possível transferir permanentemente todos os seus direitos deste Contrato de licença para outra pessoa ou entidade legal desde que: (1) a transferência seja autorizada por todas as leis e regulamentos de exportação aplicáveis, inclusive as leis e regulamentos dos EUA e a United States Export Administration Regulations; (2) seja feita a transferência do todo o Software para a pessoa ou entidade (inclusive todas as cópias, atualizações, upgrades, mídia, documentação impressa e este Contrato de licença); (3) nenhuma cópia do Software seja retida, inclusive cópia de segurança, para arquivamento ou outras cópias armazenadas; e (4) o novo usuário concorde com todos os termos e condições deste Contrato de licença.

Término

O uso não autorizado, a cópia ou a divulgação do Software ou, ainda, qualquer violação deste Contrato de licença resultará em término automático desta licença, tornando disponível à EFI a aplicação de outras medidas legais. Em caso de término, é obrigatória a destruição de todas as cópias do Software, bem como de todos os seus componentes. Todas as provisões deste Contrato de licença, pertinentes à conﬁdencialidade do Software, a renúncias a garantias, limitação de responsabilidade, medidas legais, danos, lei regente, jurisdição, bem como os direitos de propriedade intelectual da EFI deverão permanecer válidas após o término desta licença.

Garantia limitada e isenção de responsabilidades

A EFI garante que o Software, se usado conforme especiﬁcado na documentação do produto da EFI, funcionará substancialmente de acordo com esta documentação por um período de noventa (90) dias a partir da data do seu recebimento. A EFI não garante nem aﬁrma que o Software atenderá a necessidades especíﬁcas do cliente, que o funcionamento do Software será ininterrupto, seguro, tolerante a falhas ou livre de erros nem que seus defeitos serão corrigidos. A EFI não garante, de uma forma implícita ou qualquer outra forma, o desempenho ou a conﬁabilidade de quaisquer outros produtos ou serviços ou de produtos ou serviços de terceiros (software ou hardware). A INSTALAÇÃO DE PRODUTOS DE TERCEIROS DIFERENTES DOS AUTORIZADOS PELA EFI ANULARÁ ESTA GARANTIA. O USO, A MODIFICAÇÃO E/OU A REPARAÇÃO DO SOFTWARE OU DE UM PRODUTO DA EFI, DIFERENTES DAQUELES AUTORIZADOS PELA EFI, ANULARÁ ESTA GARANTIA. ALÉM DISSO, ESTA GARANTIA LIMITADA SERÁ ANULADA SE SURGIREM PROBLEMAS COM O SOFTWARE DECORRENTES DE ACIDENTES, ABUSO, APLICAÇÃO INADEQUADA, USO ANORMAL, VÍRUS OU CIRCUNSTÂNCIAS SEMELHANTES.

DENTRO DO PERMITIDO PELA LEGISLAÇÃO VIGENTE, COM EXCEÇÃO DA GARANTIA LIMITADA ACIMA (“GARANTIA LIMITADA”), A EFI NÃO CONCEDE DECLARAÇÕES NEM GARANTIAS RELACIONADAS AO SOFTWARE, A QUALQUER PRODUTO E/OU SERVIÇOS, SEJAM ELAS EXPRESSAS, IMPLÍCITAS, ESTATUTÁRIAS OU EM QUALQUER OUTRA PROVISÃO DESTE CONTRATO OU QUALQUER OUTRA COMUNICAÇÃO. A EFI PARTICULARMENTE RENUNCIA A QUALQUER GARANTIA, DECLARAÇÃO E CONDIÇÃO IMPLÍCITAS, INCLUSIVE AQUELAS RELACIONADAS À SEGURANÇA, COMERCIABILIDADE, ADEQUAÇÃO A UM DETERMINADO FIM OU A NÃOINFRAÇÃO DOS DIREITOS DE TERCEIROS. NÃO HÁ GARANTIA NEM DECLARAÇÃO DE QUE A OPERAÇÃO DO SOFTWARE E/OU DE QUALQUER OUTRO PRODUTO SERÁ ININTERRUPTA, TOLERANTE A FALHAS, SEGURA OU LIVRE DE ERROS. DENTRO DO PERMITIDO PELA LEGISLAÇÃO VIGENTE, O ÚNICO RECURSO DO USUÁRIO, E TODA A RESPONSABILIDADE DA EFI E DE SEUS FORNECEDORES, EM RELAÇÃO AO SOFTWARE, PRODUTOS, SERVIÇOS E/OU GARANTIAS APLICÁVEIS DEVEM SER, POR OPÇÃO DA EFI, (1) REPARAR OU SUBSTITUIR O SOFTWARE QUE NÃO ATENDE À GARANTIA LIMITADA, OU (2) REEMBOLSAR O VALOR PAGO (SE HOUVER) PELO SOFTWARE QUE NÃO ATENDE À GARANTIA LIMITADA. EXCETO COMO DESCRITO NESTA SEÇÃO, A EFI E SEUS FORNECEDORES NÃO FARÃO REEMBOLSOS, DEVOLUÇÕES, TROCAS NEM SUBSTITUIÇÕES.

Limitação de responsabilidade

DENTRO DO PERMITIDO PELA LEGISLAÇÃO VIGENTE, O USUÁRIO CONCORDA QUE TODA A RESPONSABILIDADE DA EFI E DE SEUS FORNECEDORES EM RELAÇÃO A RECLAMAÇÕES REFERENTES A QUALQUER SOFTWARE, PRODUTO, SERVIÇOS E/OU ESTE CONTRATO DE LICENÇA, INDEPENDENTEMENTE DA FORMA DE AÇÃO (QUER EM CONTRATO, RESPONSABILIDADE CIVIL, SOB ESTATUTO OU DE QUALQUER OUTRA FORMA), DEVE SER LIMITADA AO VALOR PAGO PELO USUÁRIO, SE HOUVER, PELO SOFTWARE DA EFI. O USUÁRIO CONCORDA QUE TAL QUANTIA É SUFICIENTE PARA SATISFAZER O PROPÓSITO ESSENCIAL DESTE CONTRATO DE LICENÇA E QUE TAL RESPONSABILIDADE É UMA ESTIMATIVA JUSTA E RAZOÁVEL DE QUALQUER PERDA OU DANO QUE POSSA RESULTAR DE ALGUM ATO ERRÔNEO OU OMISSÃO PELA EFI E/OU SEUS FORNECEDORES. DENTRO DO PERMITIDO PELA LEGISLAÇÃO VIGENTE, EM NENHUMA CIRCUNSTÂNCIA A EFI E SEUS FORNECEDORES SERÃO RESPONSÁVEIS PELOS CUSTOS DE PROCURA DE SOFTWARE, PRODUTOS OU SERVIÇOS SUBSTITUTOS, LUCROS CESSANTES, PERDA DE DADOS, RECLAMAÇÕES DE TERCEIROS OU QUAISQUER DANOS ESPECIAIS, INDIRETOS, DE CONFIANÇA, CONSEQÜENTES, EXEMPLARES, PUNITIVOS OU INCIDENTAIS, RELACIONADOS A QUALQUER SOFTWARE, PRODUTO, SERVIÇOS E/OU ESTE CONTRATO DE LICENÇA. ESSA LIMITAÇÃO SERÁ APLICADA MESMO NO CASO DE A EFI E SEUS FORNECEDORES SEREM ALERTADOS DA POSSIBILIDADE DE TAIS DANOS. O CLIENTE CONCORDA QUE O PREÇO DO SOFTWARE DA EFI REFLETE ESSE RISCO. O USUÁRIO RECONHECE E CONCORDA QUE AS LIMITAÇÕES E AS RENÚNCIAS DE RESPONSABILIDADE FORMAM UM ELEMENTO ESSENCIAL DESTE CONTRATO DE LICENÇA, SEM AS QUAIS NÃO SERIA POSSÍVEL PARA A EFI LICENCIAR O SOFTWARE PARA O USUÁRIO.

DEVIDO AO FATO DE ALGUMAS JURISDIÇÕES NÃO PERMITIREM ALGUMAS OU TODAS AS EXCLUSÕES E/OU LIMITAÇÕES DE RESPONSABILIDADE AQUI DESCRITAS, ALGUMAS OU TODAS AS EXCLUSÕES MENCIONADAS ACIMA PODEM NÃO SE APLICAR A TODOS OS USUÁRIOS.

Por meio deste documento, o usuário está notiﬁcado que a Adobe Systems Incorporated, uma empresa da Delaware localizada no endereço 345 Park Avenue, San Jose, CA 95110-2704 (“Adobe”) é um terceiro beneﬁciário deste Contrato de licença, já que este contém provisões relacionadas ao seu uso de softwares, programas de fontes, fontes e/ou marcas licenciados ou fornecidos pela Adobe. Tais provisões são explicitamente para benefício da Adobe e são aplicadas pela Adobe e também pela EFI. A ADOBE NÃO TERÁ RESPONSABILIDADE ALGUMA POR SOFTWARES OU TECNOLOGIAS DA ADOBE LICENCIADOS NESTE CONTRATO.

Restrições de exportação

O Software e os Produtos da EFI estão sujeitos às leis e regulamentos de exportação dos Estados Unidos, inclusive a United States Export Administration Regulations. A licença aqui contida concedida ao usuário está condicionada ao cumprimento de todas as leis e regulamentos de exportação aplicáveis, inclusive as leis e regulamentos de exportação dos Estados Unidos. O usuário concorda que não usará, divulgará, distribuirá, transferirá, exportará nem reexportará qualquer parte do Software ou qualquer Produto da EFI, sob nenhuma forma, em violação às leis e regulamentos de exportação aplicáveis, inclusive as leis e regulamentos de exportação dos Estados Unidos.

Direitos restritos do Governo dos EUA

O uso, a duplicação ou a divulgação do Software pelo governo dos Estados Unidos está sujeito às restrições deﬁnidas no FAR 12.212 ou DFARS 227.7202-3 -

227.7202-4 e, dentro do exigido na Lei Federal dos EUA, aos direitos mínimos restritos deﬁnidos no FAR 52.227-14, Restricted Rights Notice (junho de 1987) Alternate III(g)(3) (junho de 1987) ou FAR 52.227-19 (junho de 1987). Se forem fornecidos dados técnicos de acordo com o Contrato, tais dados estão protegidos pelo FAR 12.211 e DFARS 227.7102-2 e dentro do exigido pelo governo dos EUA, sujeitos aos direitos limitados deﬁnidos no DFARS 252.227.7015 (novembro de 1995) e DFARS 252.227-7037 (setembro de 1999). No caso de algum dos órgãos reguladores mencionados acima ser modiﬁcado ou substituído, o regulamento equivalente subseqüente deverá ser aplicado. O nome do Contratante é Electronics for Imaging, Inc.

Jurisdição e legislação regentes

Os direitos e obrigações das partes relacionadas a este Contrato de licença serão regidos em todos os aspectos exclusivamente pelas leis do Estado da Califórnia, já que tais leis se aplicam a contratos entre residentes da Califórnia efetuados inteiramente dentro da Califórnia. A United Nations Convention on Contracts for the International Sale of Goods e outras convenções semelhantes não se aplicam a este Contrato de licença. Para todas as disputas relacionadas ao Software, Produtos, Serviços e/ou este Contrato de licença, o usuário concorda com a jurisdição pessoal e exclusiva dos tribunais estaduais da Comarca de San Mateo, Califórnia e com o tribunal federal do Northern District of California.

Disposições gerais

Este instrumento é o contrato integral celebrado entre as partes e suplanta quaisquer outras comunicações ou anúncios com respeito ao Software, Produtos, Serviços e quaisquer outros assuntos tratados neste Contrato de licença. Se alguma provisão deste Contrato de licença for invalidada, deverá ser considerada modiﬁcada dentro do necessário para ser aplicável e as outras provisões neste Contrato de licença deverão continuar válidas e em efeito.

Em caso de dúvidas, consulte o site da EFI no endereço www.eﬁ.com.

Electronics for Imaging, Inc. 303 Velocity Way Foster City, CA 94404 EUA

Esta página foi deixada intencionalmente em branco.

Conteúdo

Sobre a documentação

Introdução

Sobre este guia

Capítulo 1: Conexão à rede

EX7750 na rede Estágios de instalação na rede Caminho rápido para a instalação Conexão do cabo de rede ao EX7750

Vista posterior do EX7750 1-11 Conexão Ethernet 1-12

Capítulo 2: Conﬁguração de servidores de rede

EX7750 em uma rede TCP/IP com Windows 2000/XP

Dicas para especialistas: Windows com TCP/IP 2-2 Conﬁguração do servidor Windows 2000 para se comunicar com o EX7750 2-3

EX7750 em uma rede NetWare

Dicas para especialistas: redes IPX 2-9 Visão geral da impressão IPX no EX7750 2-9 Conﬁguração de um servidor NetWare para impressão 2-10

EX7750 em uma rede NetWare com NDPS

Dicas para especialistas: redes NetWare 2-15 Conﬁguração de um servidor NetWare para impressão com NDPS 2-15

xiv

1-1

1-2

1-5

1-11

2-1

2-8

2-14

EX7750 em uma rede com estações de trabalho UNIX

Dicas para especialistas: estações de trabalho UNIX 2-16 Observação importante sobre o nome da impressora remota 2-17 Conﬁguração do EX7750 em redes TCP/IP 2-17 Gerenciamento de tarefas de impressão 2-19

2-16

x Conteúdo

Capítulo 3: Preparação para a conﬁguração do EX7750

Níveis de acesso e controle

Conexões de impressão do EX7750 3-1 Senhas 3-3 WebTools 3-4 Cenários do nível de controle 3-6

Software do sistema do EX7750 Sobre a conﬁguração

Conﬁguração local do EX7750 3-9 Requisitos de conﬁguração do servidor de rede 3-10 Assegurar a conexão da impressora 3-11 Assegurar uma operação sem vírus do EX7750 em uma rede 3-12 Sobre a senha padrão do EX7750 3-13

Capítulo 4: Execução da conﬁguração do Painel de controle

Conﬁguração do Painel de controle do EX7750 Painel de controle do EX7750

Avisos de segurança 4-3 Luz de atividade 4-3 Botões 4-4 Visor 4-5 Menu Funções 4-7 Acesso às opções de conﬁguração 4-9 Informações sobre a interface de conﬁguração do Painel de controle 4-10 Tipos de telas de conﬁguração 4-11

3-1

3-8

4-1

4-3

Opções de conﬁguração do servidor Opções da conﬁguração da rede

Opções de conﬁguração da porta 4-18 Opções de conﬁguração do protocolo 4-19 Opções da conﬁguração do serviço 4-25

Opções de conﬁguração da impressora Opções da conﬁguração de PostScript Opções de conﬁguração de PCL

4-13

4-16

4-44

4-46

4-48

xi Conteúdo

Opções de conﬁguração de cores Funções administrativas no menu de conﬁguração

Conﬁguração do Registro de tarefas 4-54 Arquivamento de fontes 4-55 Sair da conﬁguração 4-57

Capítulo 5: Conﬁguração do EX7750 a partir de um computador

Windows

Acesso à conﬁguração

Conﬁguração local do Fiery 5-2 Conﬁguração remota do Fiery 5-3

Opções de conﬁguração geral

Conﬁguração do Registro de tarefas 5-7

Conﬁguração da rede

Adaptadores/Portas 5-9 Protocolos 5-10 Serviços 5-16

Opções de conﬁguração da impressora

Conexões de impressora 5-42 Conﬁguração de PS (PostScript) 5-43 Conﬁguração PCL 5-45 Conﬁguração de cor 5-46

4-50

4-53

5-1

5-5

5-8

5-42

Conﬁguração dos grupos de impressão Sair da conﬁguração Impressão da Página de conﬁguração

Capítulo 6: Conﬁguração do WebTools

Conﬁguração do EX7750 e dos clientes para o WebTools Conﬁguração do WebTools Conﬁguração do destino do WebLink

5-49

5-51

5-52

6-1

6-2

6-3

xii Conteúdo

Capítulo 7: Administraçã do EX7750

Funções do administrador Conﬁguração de senhas

Senhas do Painel de controle 7-3 Senhas a partir da conﬁguração local ou remota 7-4

Limpeza do EX7750 Software do sistema

Restaurar o backup do software do sistema 7-7 Instalar o software do sistema 7-10

Gerenciamento de livros de endereços do Fiery Impressão de uma página de conﬁguração a partir do Painel de controle Manutenção do desempenho ideal do EX7750 Utilização da FieryBar

Mensagens 7-19 Luz de atividade 7-19 Comandos 7-20

Instalação da uma unidade de ZIP para arquivamento de fontes Inicialização e desligamento do EX7750

Inicialização do EX7750 7-21 Reínicio do EX7750 7-22 Reinicialização do EX7750 7-23 Desligamento do EX7750 7-24

7-1

7-3

7-5

7-6

7-13

7-17

7-18

7-19

7-21

Apêndice A: Solução de problemas

Soluções de problemas do EX7750

Solução de problemas durante a conﬁguração a partir doPainel de controle A-1 Mensagens de erro em tempo de execução A-7 Testar E-mail A-10

Índice

A-1

xiii Introdução

Introdução

Este guia é dirigido às pessoas responsáveis pela integração do Xerox EX7750 ao ambiente de trabalho que inclua computadores pessoais com conexões de rede. Após conﬁgurar o Xerox EX7750 e as estações de trabalho clientes, usuários individuais podem imprimir no Xerox EX7750 como em uma impressora colorida de alto desempenho.

Este guia descreve como conﬁgurar servidores de rede e clientes para utilizar o Xerox EX7750 e como instalar software do usuário e conﬁgurar a impressão a partir de computadores com o Microsoft Windows e Apple Mac OS. Para obter informações gerais sobre a utilização da impressora colorida, seu computador, seu software de aplicativos ou sua rede, utilize os guias que acompanham esses produtos.

OTA

O termo “EX7750” é utilizado neste guia para se referir ao Xerox EX7750. O

nome “Aero” é utilizado nas ilustrações para representar o EX7750. O termo “Windows” é usado para se referir ao Windows 2000 e Windows XP, quando apropriado. O termo “Conﬁguração” é utilizado para fazer referência à conﬁguração do EX7750 para desempenho adequado no ambiente de rede, incluindo conﬁgurações que afetam todas as tarefas. O administrador pode realizar a conﬁguração a partir do Painel de controle, da FieryBar, do Fiery® WebSetup e da Command WorkStation®.

OTA

O termo “ferramentas de gerenciamento de tarefas” é utilizado para fazer

referência à Command WorkStation, à Command WorkStation LE e ao Fiery Spooler.

O EX7750 inclui suporte para o WebTools™ e o software da Command WorkStation/ Command WorkStation LE, o qual permite que um operador gerencie todas as tarefas enviadas ao EX7750. Embora possa não ser o caso em todos os sites, a documentação para este produto supõe a presença de um operador que controle e gerencie as tarefas enviadas pelos usuários de estações de trabalho remotas.

Todos os recursos adicionais de conectividade ou administrativos especíﬁcos para a impressora são descritos no

Guia de impressão

ou nas

Notas de versão do cliente.

xiv Introdução

Sobre este guia

Este guia abrange os seguintes tópicos:

• Conﬁguração básica do EX7750 para suportar impressão nas redes AppleTalk, TCP/ IP e IPX (Novell)

•Administração de impressão através da rede

• Conﬁguração de servidores Novell e Microsoft Windows 2000 e sistemas UNIX para fornecer serviços de impressão do EX7750

•Uso do EX7750 em ambientes de redes mistas

OTA

As diretrizes de rede deste guia não substituem os serviços de um engenheiro de

rede experiente.

Este guia está organizado da seguinte maneira:

•O Capítulo 1 ilustra as conﬁgurações de rede suportadas e mostra os conectores de rede no EX7750.

•O Capítulo 2 fornece as diretrizes para a conﬁguração dos servidores de rede Windows e dos sistemas UNIX para impressão no EX7750 e a utilização do WebTools.

•O Capítulo 3 descreve como preparar a conﬁguração do EX7750, incluindo o planejamento da segurança do sistema por meio de níveis de acesso.

•O Capítulo 4 descreve a conﬁguração do EX7750 a partir do Painel de controle.

•O Capítulo 5 descreve a conﬁguração do EX7750 a partir de um computador com Windows.

•O Capítulo 6 descreve a conﬁguração do EX7750 para o WebTools.

•O Capítulo 7 resume alguns recursos administrativos do software EX7750 que estão disponíveis para redes IPX/SPX, TCP/IP e AppleTalk, e também oferece dicas para solução de problemas.

•O Apêndice A descreve problemas que podem ocorrer durante a conﬁguração do EX7750 e apresenta soluções.

OTA

Os recursos administrativos descritos em outros guias estão resumidos na

página 7-1.

1-1 EX7750 na rede

Capítulo 1: Conexão à rede

Este capítulo resume os estágios necessários para a conﬁguração do EX7750 e inclui diagramas de referência a outros capítulos ou outros guias para a conclusão da instalação. Veriﬁque essas referências para encontrar rapidamente as informações que necessita.

EX7750 na rede

Quando o EX7750 está conectado a uma rede, ele funciona como uma impressora PostScript de rede. A interface Ethernet incluída no EX7750 aceita os seguintes protocolos de rede (regras que permitem aos computadores em uma rede se comunicar):

•AppleTalk

•TCP/IP

TCP/IP signiﬁca Transmission Control Protocol/Internet Protocol (Protocolo de controle de transmissão/Protocolo de Internet). O protocolo lpd é o protocolo de impressão TCP/IP padrão. O protocolo nbt suporta a impressão por meio do Windows (SMB). O SMTP (Simple Mail Transfer Protocol, protocolo simples de transferência de correio) é o protocolo que envia e-mail entre servidores. O SNMP (Simple Network Management Protocol, protocolo simples de gerenciamento de rede) gerencia redes complexas. A porta 9100 é o número da porta do servidor de impressão para publicar conexões de impressão entre o servidor de impressão e um computador remoto. O IMAP (Internet Message Access Protocol, protocolo de acesso às mensagens da Internet) recupera as mensagens de e-mail. O POP3 (Post Ofﬁce Protocol, protocolo postal) recupera as mensagens de e-mail com ou sem SMTP. O HTTP (Hyper Text Transfer Protocol, protocolo de transferência de hipertexto) é normalmente utilizado para páginas da Web na Internet e em intranets. O http também suporta impressão IPP.

Além disso, o DHCP e o BOOTP são utilizados para atribuir endereços IP automaticamente. Eles não são mostrados nos diagramas neste capítulo. Para obter mais informações, consulte a “Opções de conﬁguração TCP/IP” na página 4-19.

1-2 Conexão à rede

• IPX/SPX (Novell)

IPX/SPX signiﬁca Internetwork Packet Exchange/Sequenced Packet Exchange (Troca de pacote de trabalho da Internet/Troca de pacote seqüencial).

Esses protocolos são suportados nas plataformas Mac OS, Windows, e UNIX e podem ser executados simultaneamente no mesmo cabo. As estações de trabalho que utilizam outros protocolos podem imprimir por meio de um servidor que utiliza um dos protocolos mencionados. O EX7750 possui recurso de autodetecção e pode tratar todas estas conexões simultaneamente.

Quando você adiciona o EX7750 a uma rede, considera-se que o administrador da rede já instalou o sistema de cabeamento da rede e conectou as estações de trabalho e os servidores.

Estágios de instalação na rede

A instalação pode ser executada por um administrador de rede ou de impressão. Os estágios de uma instalação bem-sucedida são:

• Conectar ﬁsicamente o EX7750 a uma rede em funcionamento

Prepare um nó de rede para o EX7750 — obtenha o cabo e direcione-o para a localização em que o EX7750 será instalado (próximo da impressora), e conecte o cabo à interface da rede do EX7750. Para obter detalhes, consulte a “Assegurar a conexão da

impressora” na página 3-11.

OTA

Se planejar executar o software Command WorkStation, você precisará instalar

o software e conectar o computador com a Command WorkStation à rede, juntamente com o EX7750. Para obter mais informações, consulte o

do usuário.

• Conﬁgurar o servidor de rede

Quando servidores de rede são necessários, é preciso conﬁgurá-los para fornecer acesso do cliente ao EX7750 como uma impressora PostScript colorida. Para obter informações sobre como conﬁgurar servidores de rede em ambientes de rede Windows e UNIX, consulte o Capítulo 2.

Guia de instalação do software

1-3 Estágios de instalação na rede

• Conﬁgurar o EX7750

•Preparar as estações de trabalho cliente para impressão

•Administrar o EX7750

Conﬁgure o EX7750 para seu ambiente especíﬁco de impressão e de rede. Primeiro leia o Capítulo 2 e, em seguida, os capítulos subseqüentes para obter os detalhes.

Instale os arquivos necessários para impressão, o software de usuário adicional e conecte o cliente ao EX7750 pela rede. Essas etapas são descritas no Guia de instalação

do software do usuário e algumas informações são fornecidas no Capítulo 2.

Monitore e mantenha o desempenho do sistema e solucione os problemas que surgirem. Para obter detalhes, consulte o Capítulo 7 deste guia e o Guia de

gerenciamento de tarefas.

1-4 Conexão à rede

Resumo da instalação do EX7750 na rede

CONEXÃO

CONFIGURAÇÃO DO SERVIDOR

CONFIGURAÇÃO DO EX7750

CONFIGURAÇÃO DO CLIENTE

EX7750

Servidor de rede

EX7750

UNIX Mac OS Windows

Prepare um nó da rede. Conecte o EX7750 à impressora e à rede. Caso utilize um computador que execute o software Command WorkStation, conecte-o à rede.

Conﬁgure os servidores UNIX, Windows 2000 e IPX (Novell) para especiﬁcar as ﬁlas de impressão do e os usuários do EX7750.

No Painel de controle do EX7750, faça, no mínimo, a Conﬁguração do servidor, de rede e da impressora. Faça as conﬁgurações restantes.

Em todos os computadores de onde os usuários imprimem no EX7750:

•Instale os arquivos de impressora apropriados e conecte a uma ou mais ﬁlas.

•Instale os utilitários do Fiery e um navegador de Internet para os computadores que os utilizarão.

•Veriﬁque se o EX7750 está na lista de impressoras e execute um teste de impressão.

EX7750 disponível na rede

1-5 Caminho rápido para a instalação

Caminho rápido para a instalação

Os diagramas das páginas a seguir mostram sistemas típicos que podem ser utilizados para imprimir e executar o software Fiery a partir de estações de trabalho remotas. Encontre a página com a sua plataforma e tipo de rede preferida e, em seguida, consulte os procedimentos de conﬁguração mencionados sob o título “Chave para a conﬁguração”, no canto superior esquerdo de cada diagrama.

Os diagramas descrevem dispositivos que utilizam os protocolos de rede suportados. Eles são diagramas lógicos e não foram projetados para descrever a organização física (topologia) de dispositivos na rede. Uma variedade de organizações físicas é possível para cada organização lógica. Por exemplo, as redes Ethernet de par trançado comumente utilizam uma conﬁguração estrela em torno de um hub, em lugar de uma organização de barramento. O desenho de redes físicas ultrapassa o escopo deste guia.

Se a rede utilizar mais de um protocolo ou mais de um tipo de estação de trabalho, combine as conﬁgurações listadas para cada componente do sistema. Múltiplos protocolos (mostrado nos diagramas como linhas paralelas) podem executar no mesmo cabo. Uma conexão sólida do EX7750 com uma seta indica que outros tipos de rede suportados podem estar operacionais ao mesmo tempo.

Os protocolos utilizados nesses diagramas são indicados como a seguir:

IPX (Novell)

AppleTalk

Outros

TCP/IP (lpd, nbt ou http)

1-6 Conexão à rede

Ambiente Mac OS com AppleTalk

Chave para a conﬁguração:

1 Computador Mac OS Guia de instalação do software

do usuário

2 Conﬁgurar o EX7750 Capítulo 4

Outro protocolo suportado

EX7750 conectado à impressora

TCP/IP (http) para WebTools

AppleTalk

Computador Mac OS

Protocolo AppleTalk

TCP/IP

Computador Mac OS

Os computadores Mac OS podem imprimir diretamente.

Computador Mac OS

Impressão nesta rede

Os computadores Mac OS podem imprimir diretamente utilizando os protocolos AppleTalk e TCP/IP.

Os computadores Mac OS X podem imprimir utilizando os protocolos AppleTalk e TCP/IP.

Para utilizar os utilitários do Fiery

O Fiery Downloader em um computador Mac OS pode ser utilizado com o protocolo AppleTalk. Outros utilitários Fiery e WebTools podem ser utilizados com o protocolo TCP/IP.

Para utilizar o WebTools

Um computador Mac OS com TCP/IP (http) carregado.

1-7 Caminho rápido para a instalação

Computadores Windows em um ambiente Novell

Chave para a conﬁguração:

1 Servidor NetWare página 2-14

2 Conﬁgurar o EX7750 Capítulo 4

3 Cliente NetWare Guia de instalação do software

do usuário

Computador Windows página 2-9

Outro protocolo suportado

EX7750 conectado à impressora

Servidor NetWare

IPX

Computador Windows: Cliente NetWare

3, 4

Protocolo IPX

TCP/IP ou NDPS Gateway TCP/IP (lpd)

NDPS Gateway

TCP/IP (lpd)

IPX

TCP/IP (http) para WebTools TCP/IP para utilitários do Fiery

Impressão nesta rede

Todos os computadores Windows podem imprimir por meio do servidor NetWare.

Para utilizar o WebTools

Um computador Windows com TCP/IP (http) carregado.

1-8 Conexão à rede

Ambiente Windows 2000 server

Chave para a conﬁguração:

1 Servidor Windows 2000 página 2-3

2 Conﬁgurar o EX7750 Capítulo 4

3 Cliente Windows página 2-6

4 Cliente Windows 2000/XP Guia de instalação do software do

usuário

Outro protocolo suportado

Estação de trabalho Windows 2000/XP or Windows 2000 server, funcionando como servidor de impressão

LAN com NETBEUI etc.

Computador Windows

NETBEUI ou outro protocolo disponível nos clientes e no servidor

TCP/IP

Windows 2000 server ou

computador Windows com

TCP/IP carregado

1, 3

EX7750 conectado à impressora

TCP/IP (lpd) para impressão TCP/IP (http) para WebTools TCP/IP para utilitários do Fiery

Computador Windows 2000/XP com TCP/IP (porta 9100 e IPP)

carregado

Impressão nesta rede

Clientes Windows podem imprimir utilizando um protocolo disponível no servidor de impressão Windows 2000.

Computadores Windows podem imprimir utilizando TCP/IP com o protocolo lpd.

Para executar os utilitários do Fiery e o WebTools

Um computador Windows com TCP/IP carregado.

1-9 Caminho rápido para a instalação

Computadores Windows que utilizam a impressão do Windows

Chave para a conﬁguração:

1 Computador Windows Guia de instalação do software do usuário

2 Conﬁgurar o EX7750 Capítulo 4

Outro protocolo suportado

EX7750 conectado à impressora

TCP/IP (nbt)

Computador Windows

Protocolo TCP/IP (nbt)

Computador Windows

Para impressão do Windows

Impressão do Windows (SMB) ativada no EX7750.

Windows NetBios e TCP/IP ativados

computador.

1-10 Conexão à rede

Estações de trabalho UNIX e computadores Windows em uma rede TCP/IP

Chave para a conﬁguração:

1 Servidor/host UNIX página 2-16

2 Conﬁgurar o EX7750 Capítulo 4

3 Estação de trabalho UNIX página 2-16

4 Cliente TCP/IP Guia de instalação do software do

usuário,Capítulo 4

5 Cliente Windows 2000/XP página 2-6

Estação de trabalho

ou servidor UNIX

1, 3

Outro protocolo suportado

EX7750 conectado à impressora

Protocolo TCP/IP (lpd)

PC cliente TCP/IP

TCP/IP (lpd, http e ipp)

Computador Windows com TCP/IP carregado

Impressão nesta rede

As estações de trabalho UNIX com o protocolo TCP/IP (lpd) podem imprimir diretamente e atuar como host para impressão compartilhada.

Os clientes TCP/IP podem imprimir diretamente ou por meio de um servidor UNIX; requer TCP/IP e o serviço de impressão lpr deve estar carregado.

Para executar os utilitários do Fiery e o WebTools

Computadores Windows com TCP/IP carregado.

Mouse (opção)

Teclado (opção)

Portas USB (ES-1000; chave de hardware)

Porta serial (ED-100)

1-11 Conexão do cabo de rede ao EX7750

Conexão do cabo de rede ao EX7750

Nesta seção, a vista frontal e o painel posterior do EX7750 estão ilustrados, seguidos das informações para conectar-se à placa Ethernet.

Desligue o EX7750 antes de conectar qualquer dispositivo de rede. Se o processamento do EX7750 tiver acabado de terminar, espere cinco segundos após o sistema atingir o estado Ocioso antes de utilizar o botão Liga/desliga na parte frontal do EX7750 para desligá-lo. Para obter o procedimento adequado de desligamento, consulte a

“Inicialização e desligamento do EX7750” na página 7-21.

Antes de começar, conecte o cabo crossover de interface à impressora.

Vista posterior do EX7750

Monitor (opção)

impressora interface (Ethernet Crossover)

Porta de rede (10/100/1000BaseTX)

Slots vazios

Conector de força

Interruptor liga/desliga

1-12 Conexão à rede

Conexão Ethernet

Para conexões Ethernet, o EX7750 suporta cabeamento UTP (Unshielded Twisted Pair, 4 pares), deﬁnido como Categoria 5 para utilização com 100BaseT e 1000BaseT ou como Categoria 3, Categoria 4 ou Categoria 5 para utilização com 10BaseT. O cabo utiliza um conector RJ-45 de 8 pinos que se conecta ao soquete RJ-45 no EX7750.

NOTA: Os tipos 100BaseT e 1000BaseT suportados pelo EX7750 são 100BaseTX e

1000BaseTX, respectivamente, também conhecidos como Fast Ethernet. Se um concentrador de rede Ethernet for utilizado, ele deve ser do tipo 100BaseTX ou 1000BaseTX. Os termos “100BaseT” e “1000BaseT” são utilizados para se referir a 100BaseTX e 1000BaseTX, respectivamente.

PARA SE CONECTAR AO CONECTOR DE REDE

• Conecte o cabo de rede ao conector RJ-45, localizado na parte posterior do EX7750.

NOTA: Assegure-se de conectar o cabo de rede ao conectar marcado LAN na parte

posterior do EX7750. O conector marcado com a ilustração da copiadora é usado para a conexão com a impressora. Consulte a ilustração na página 1-11.

É necessário utilizar um cabo de rede de par trançado não blindado Categoria 5 para 100BaseT e 1000BaseT.

2-1 EX7750 em uma rede TCP/IP com Windows 2000/XP

Capítulo 2: Conﬁguração de servidores de rede

Este capítulo descreve ambientes que geralmente incluem um ou mais servidores de rede — servidores Novell NetWare e servidores Windows, 2000s — que compartilham a impressão no EX7750. Descreve a conﬁguração de servidores que utilizam protocolos IPX/SPX ou TCP/IP na comunicação com o EX7750. Além disso, ele inclui algumas diretrizes para conﬁgurar a comunicação direta a partir de estações de trabalho Windows 2000/XP ou UNIX, em que um servidor de rede é opcional. Este capítulo também descreve os requisitos para que os usuários imprimam no EX7750 e executem os utilitários Fiery e o WebTools.

O EX7750 pode aceitar concomitantemente tarefas de servidores NetWare e Windows 2000, bem como tarefas enviadas diretamente de estações de trabalho com Windows 2000/XP ou UNIX. Como os servidores AppleShare não requerem conﬁguração especial, não serão discutidos neste capítulo, exceto para a utilização em um ambiente Windows 2000 (consulte a seção a seguir, “EX7750 em uma rede

TCP/IP com Windows 2000/XP”).

Se sua rede for baseada no Windows 2000, vá para a seção seguinte. Para obter informações sobre as estações de trabalho UNIX, vá para a “EX7750 em uma rede com

estações de trabalho UNIX” na página 2-16.

EX7750 em uma rede TCP/IP com Windows 2000/XP

Quando um computador Windows está conﬁgurado para se conectar ao EX7750 utilizando TCP/IP, ele pode imprimir diretamente no EX7750. Se o computador compartilha a impressora por meio da rede, está atuando como um servidor de impressão para os clientes Windows. Computadores clientes imprimem no EX7750 imprimindo no servidor de impressão Windows. É possível, portanto, monitorar e controlar a impressão no computador Windows.

2-2 Conﬁguração de servidores de rede

•Veriﬁque se você possui um endereço IP válido para o EX7750 e para todas as estações

• Na conﬁguração do EX7750, ative o protocolo TCP/IP e digite o endereço IP, a máscara

Uma combinação típica de sistema é:

•Servidor de impressão executando Windows 2000; clientes executando (Windows 2000/XP).

Com os protocolos TCP/IP carregados, é possível executar os utilitários do Fiery e do WebTools a partir de um computador Windows.

Dicas para especialistas: Windows com TCP/IP

A conﬁguração da impressão no Windows utilizando os protocolos TCP/IP é semelhante à de estações de trabalho UNIX com TCP/IP. Quando conexões de rede TCP/IP são estabelecidas a partir de estações de trabalho Windows, observe o seguinte:

de trabalho que imprimirão nele ou executarão os utilitários do Fiery.

de sub-rede e o endereço de gateway do EX7750.

É possível inserir esses endereços manualmente ou utilizar os protocolos DHCP ou BOOTP para atribuí-los de forma dinâmica. Veriﬁque se o nome e o endereço do EX7750 estão listados em um DNS (Domain Name Server, servidor de nomes de domínio) ou em um banco de dados de nomes de host utilizado pelo sistema. Caso contrário, veriﬁque se a tabela de host do sistema inclui o nome interno correto do EX7750 como uma impressora remota. Para obter mais informações, consulte a

“Observação importante sobre o nome da impressora remota” na página 2-17.

•Para Windows, instale os arquivos do driver de impressora apropriados (PCL ou PostScript) no Windows.

Para obter mais informações, consulte o Guia de instalação do software do usuário.

• Repita a instalação para todos os usuários que imprimem no EX7750.

Todos os servidores e estações de trabalho que executam os utilitários do Fiery com TCP/IP também precisam do protocolo TCP/IP e do software utilitário Fiery.

2-3 EX7750 em uma rede TCP/IP com Windows 2000/XP

Conﬁguração do servidor Windows 2000 para se comunicar com o EX7750

Para conﬁgurar um servidor Windows 2000 para se comunicar com o EX7750, siga estas etapas gerais. Detalhes adicionais são fornecidos nas seções subseqüentes deste capítulo e na documentação da Microsoft.

• Carregue o protocolo de rede TCP/IP no servidor e conﬁgure-o como um

endereço IP, uma máscara de sub-rede e um gateway.

•Digite o nome de host do EX7750 no banco de dados do host utilizado pelo sistema

(consulte “Para adicionar o EX7750 a uma rede TCP/IP com um servidor

Windows 2000” na página 2-4).

• Conﬁgure o EX7750.

•No servidor Windows crie uma impressora para cada conexão de impressão do

EX7750, instale os drivers de impressora apropriados e (como opção) compartilhe a impressora na rede (consulte a “Instalação do EX7750 como uma impressora

compartilhada” na página 2-5).

•Digite o nome de host e o nome da impressora remota do EX7750 na conexão de

impressora. Para obter mais informações, consulte a “Observação importante sobre o

nome da impressora remota” na página 2-17.

•Se o servidor Windows também for uma estação de trabalho, instale os utilitários

Fiery (consulte o Guia de instalação do software do usuário).

Adição do EX7750 à rede TCP/IP

Se a rede TCP/IP consistir em servidores Windows 2000 e em clientes Windows 2000/XP, siga os procedimentos nesta seção. Se a rede também incluir estações de trabalho UNIX, consulte também os procedimentos em “Conﬁguração do EX7750 em

redes TCP/IP” na página 2-17.

2-4 Conﬁguração de servidores de rede

PARA ADICIONAR O EX7750 A UMA REDE TCP/IP COM UM

SERVIDOR WINDOWS 2000

1. Registre o endereço IP do EX7750 no banco de dados de nomes de host utilizado pelo sistema.

Para instalações que não tenham um administrador de rede ou um banco de dados central de nomes de host, adicione o EX7750 ao arquivo host no servidor Windows

2000. Adicione-o também ao arquivo host em todas as estações de trabalho que tenham TCP/IP carregado e que usem os utilitários Fiery.

O arquivo hosts do Windows 2000 oferece compatibilidade com o arquivo hosts do UNIX. O arquivo hosts é utilizado como um equivalente local do DNS. Apresenta o mesmo formato do arquivo /etc/hosts nos servidores UNIX. O formato das entradas de hosts é:

Endereço IP<TAB>nome do host<TAB>#comentários

em que

Para determinar o endereço IP e o nome do servidor de seu sistema, imprima uma página de conﬁguração (consulte a “Impressão de uma página de conﬁguração a partir

do Painel de controle” na página 7-17).

NOTA: Se o EX7750 já tiver sido deﬁnido em um arquivo /etc/hosts ou banco de

dados equivalente de nomes de host em uma estação de trabalho UNIX em sua rede, recomendamos que utilize aqui o mesmo nome de host utilizado para o nome da impressora remota no arquivo /etc/printcap.

2. Conﬁgure o EX7750 para suportar impressão TCP/IP.

Digite as opções na conﬁguração de protocolo (o endereço IP do EX7750, a máscara de sub-rede e o endereço de gateway).

<TAB> indica que você deve pressionar a tecla Tab.

2-5 EX7750 em uma rede TCP/IP com Windows 2000/XP

Instalação do EX7750 como uma impressora compartilhada

A primeira etapa na criação de uma impressora é a instalação dos arquivos de driver de impressora, que proporcionam aos aplicativos acesso a recursos da impressora. Você pode utilizar as instruções de instalação contidas no Guia de instalação do software do

usuário para todas as estações de trabalho que imprimirão direta e independentemente

no EX7750. Contudo, se você for um administrador executando um servidor Windows 2000 ou uma estação de trabalho (Windows 2000/XP), também poderá criar uma impressora e compartilhá-la com clientes na rede. Isso permite que clientes que não tenham permissão para estabelecer uma conexão de rede independente com o EX7750 imprimam por meio do servidor.

É possível especiﬁcar o compartilhamento da impressora durante a instalação dos arquivos de impressora do EX7750. Caso ainda não tenha instalado os arquivos de impressora do EX7750 no computador do servidor de impressão Windows 2000, façao agora, seguindo as instruções no Guia de instalação do software do usuário. Durante a instalação, digite as informações necessárias para compartilhar o EX7750.

Se já tiver instalado os arquivos de impressora do EX7750 no computador que você está utilizando como um servidor de impressão Windows 2000, consulte a documentação do Windows para obter informações sobre como compartilhar o EX7750.

Se mais de uma conexão de impressão do EX7750 estiver publicada (por exemplo, a ﬁla de impressão e a ﬁla de espera), você pode desejar criar uma impressora para cada conexão de impressão, de forma que você e os outros usuários possam imprimir para cada conexão diretamente. Quando o sistema solicitar que você especiﬁque o nome da impressora, digite um nome que indique a conexão de impressão do EX7750.

2-6 Conﬁguração de servidores de rede

Conﬁguração de clientes de um servidor Windows 2000

Cada cliente de um servidor Windows 2000 já está utilizando um protocolo de rede para se comunicar com o servidor. Cada cliente pode imprimir no EX7750 se foi compartilhado por um servidor Windows 2000 ou um clientes (Windows 2000/XP). Nesse caso, o cliente, para se conectar ao servidor Windows não precisa utilizar o mesmo protocolo de rede que o servidor utiliza para se comunicar com o EX7750.

PARA ESTABELECER A CONEXÃO E IMPRIMIR NO EX7750 COMPARTILHADO

POR UM SERVIDOR WINDOWS 2000

•Para clientes Windows 2000/XP: Antes de imprimir, instale o driver da impressora que está no CD do software do usuário e conﬁgure a porta.

Depois que os clientes selecionarem a impressora, ela pode ser escolhida na caixa de diálogo Conﬁgurar impressão, Conﬁgurar página ou Imprimir do aplicativo. Os clientes poderão alterar as opções de impressão para suas próprias tarefas, mas as propriedades da impressora aparecerão obscurecidas e não estarão disponíveis para alteração. Quando um cliente seleciona a opção Imprimir, a tarefa é transmitida ao servidor de impressão Windows 2000 e, dali, à conexão de impressão selecionada no EX7750. A tarefa é relacionada no Gerenciador de impressão da estação de trabalho cliente e o administrador poderá rastreá-la na janela do EX7750 no Gerenciador de impressão no servidor de impressão do Windows 2000.

2-7 EX7750 em uma rede TCP/IP com Windows 2000/XP

• Imprima uma Página de conﬁguração (consulte a “Impressão de uma página de

Conﬁguração dos computadores Windows sem um servidor Windows 2000

Se a rede não tiver um servidor (Windows 2000/XP), as estações de trabalho Windows ainda poderão imprimir no EX7750. Este método de impressão é chamado Windows ou impressão SMB. Nesse tipo de ambiente de rede, os computadores executando (Windows 2000/XP) Workstation operam em um ambiente ponto a ponto e comunicam-se diretamente com o EX7750 quando os usuários enviam tarefas de impressão.

Muitos desses mesmos pré-requisitos para conﬁguração de impressão por meio de um servidor Windows 2000 também se aplicam à conﬁguração da impressão do Windows quando um servidor não está presente. Os pré-requisitos são resumidos na lista a seguir e você pode encontrar mais detalhes na documentação da Microsoft.

conﬁguração a partir do Painel de controle” na página 7-17).

Utilize as informações dessa página para determinar as conﬁgurações atuais do EX7750.

• Carregue o protocolo de rede TCP/IP no computador. Para Windows 2000/XP, carregue o cliente para redes

•Veriﬁque o nome do grupo de trabalho do computador na guia Identiﬁcação na caixa de diálogo Propriedades do Sistema (Windows 2000) ou na guia Nome do computador na caixa de diálogo Propriedades do sistema (Windows XP).

Veriﬁque se o nome do grupo de trabalho é o mesmo listado em Conﬁguração do EX7750.

•Execute o ping no EX7750 para veriﬁcar se a comunicação TCP/IP está satisfatória (consulte a “ping <endereço IP>” na página 2-18).

Microsoft).

2-8 Conﬁguração de servidores de rede

EX7750 em uma rede NetWare

Os recursos do NetWise incluídos no EX7750 suportam os seguintes ambientes operacionais de rede:

•NetWare: NDS (Novell Directory Services)

•Servidores executando o NetWare no modo de emulação de bindery

O termo “Netware” é utilizado para fazer referência ao NetWare 4.x, 5.x e 6.x.

O protocolo IPX/SPX é suportado nas redes Ethernet.

NOTA: A conﬁguração correta do ambiente NetWare requer a presença e cooperação

ativa do administrador de rede Novell. O usuário deverá possuir privilégios de administrador na rede para criar novos objetos NDS ou bindery.

O termo “servidor de bindery” é utilizado para se referir a um servidor de arquivos Novell que execute o NetWare no modo de emulação de bindery. O termo “NDS” é utilizado para descrever os componentes de um sistema operacional NetWare que executa o NetWare no modo nativo.

Os clientes NetWare imprimem no EX7750 por meio do servidor de rede Novell. As conﬁgurações de servidor e de rede cliente são descritas neste capítulo, a conﬁguração de impressão de cliente é descrita no Guia de instalação do software do usuário e a impressão é descrita no Guia de impressão.

O EX7750 pode receber tarefas de impressão de servidores NetWare por meio de topologias de rede Ethernet. Durante a conﬁguração do EX7750, selecione o tipo ou tipos de quadro a serem utilizados para comunicação entre o EX7750 e os servidores de rede. O tipo de quadro refere-se ao formato de um pacote de comunicações.

2-9 EX7750 em uma rede NetWare

• Uma conexão mínima com o EX7750 consiste em um servidor de arquivos NetWare, um

• Uma única árvore de diretórios e até oito servidores de bindery podem ser

•O EX7750 procura as tarefas de impressão em um servidor de impressão NetWare por

•As ﬁlas em cada servidor de impressão podem armazenar tarefas de qualquer conexão

Dicas para especialistas: redes IPX

A conﬁguração do EX7750 é um processo semelhante à conﬁguração de qualquer outra impressora PostScript na rede.

O EX7750 com conexões IPX apresenta as seguintes características:

servidor de impressão NetWare e uma ﬁla NetWare.

conﬁgurados simultaneamente.

servidor de bindery.

de impressão no EX7750.

Visão geral da impressão IPX no EX7750

Os servidores de arquivos NetWare suportam a criação de ﬁlas de impressão, que são áreas de armazenamento para as tarefas de impressão. Quando um cliente em um computador remoto decide imprimir, a tarefa é enviada a uma ﬁla de impressão no servidor de arquivos NetWare e colocada em spool no disco do servidor NetWare, liberando a estação de trabalho do cliente.

É necessário atribuir aos nomes de ﬁla NetWare uma extensão especíﬁca que corresponda à conexão de impressão do EX7750, conforme segue:

_print _hold _direct

NOTA: Estes nomes de extensão devem estar em inglês e todas as letras em minúsculas.

2-10 Conﬁguração de servidores de rede

Não é necessário executar a Conﬁguração novamente ao adicionar ou remover uma ﬁla NetWare; entretanto, você deve reiniciar o EX7750 após criar ou remover uma ﬁla.

Quando o EX7750 está conﬁgurado para conexão a um servidor NetWare, ele executa uma sondagem em cada uma das ﬁlas do servidor NetWare a procura das tarefas. Se as tarefas forem encontradas, elas serão transferidas automaticamente por meio da rede para a conexão correspondente no EX7750. Por exemplo, as tarefas da ﬁla NetWare com extensão _print são enviadas para a ﬁla de impressão do EX7750. Durante o processo e a impressão de uma tarefa, um registro da tarefa está sendo criado. É possível acessar o registro de tarefas com essas informações a qualquer momento.

Conﬁguração de um servidor NetWare para impressão

As seções a seguir explicam como conﬁgurar um servidor de arquivos NetWare para que os usuários da rede possam imprimir no EX7750 a partir de suas estações de trabalho, e o EX7750 possa receber tarefas de impressão do servidor NetWare.

Na conﬁguração de cada servidor de arquivos NetWare, siga estas etapas gerais. Mais detalhes são fornecidos nas próximas seções e na sua documentação do NetWare.

•Veriﬁque se o servidor está conectado a uma rede IPX em funcionamento.

•Efetue logon como supervisor em um computador Windows conectado ao servidor

de arquivos NetWare.

•Para instalações do NetWare, conﬁgure uma conexão NDS (consulte a

“Conﬁguração de uma conexão NDS” na página 2-12).

•Para o NetWare em modo de emulação, deﬁna o contexto de bindery (consulte a

“Conﬁguração do contexto de bindery do NetWare” na página 2-13).

•Para NetWare em emulação de bindery, conﬁgure um servidor de arquivos,

um servidor de impressão e uma ﬁla de impressão para o EX7750 (consulte a

“Conﬁguração de uma ﬁla de impressão NetWare para bindery” na página 2-13).

2-11 EX7750 em uma rede NetWare

Com serviços de bindery, é possível determinar o percurso de todas as tarefas de impressão do EX7750 por meio do mesmo servidor de arquivos NetWare, ou é possível conﬁgurar mais de um servidor de arquivos para manipular as tarefas do EX7750.

As funções executadas no servidor Novell, no EX7750 e na estação de trabalho cliente estão resumidas nas tabelas a seguir. A primeira tabela aplica-se às conexões NDS e a segunda às conexões de bindery. Conclua as operações na coluna à esquerda, em seguida, na coluna central e, por ﬁm, à direita.

Conﬁguração de uma conexão NDS

Abreviações:

FS = ﬁle server (servidor de arquivos) PS = print server (servidor de impressão) PQ = print queue (ﬁla de impressão) (no servidor NetWare)

No FS de NDS

Em ferramentas de administração NetWare:

Crie PQs de NDS Crie a impressora

NDS e atribua PQs Crie o PS e atribua a

impressora Conﬁgure os

usuários das PQs

Em Conﬁguração da

Command WorkStation

Conﬁg. da porta

Conﬁg. Ethernet

Conﬁg. protocolo

Conﬁg. IPX/SPX: tipos de quadro

Conﬁg. do serviço

Conﬁg. PServer e Conﬁguração NDS

Selecione a raiz Pesquise para selecionar o PS Especiﬁque a raiz de pesquisa

de PQ (opcional) Deﬁna o intervalo de sondagem

Na estação de trabalho

cliente

Instale o software do usuário Para imprimir:

Conecte o cliente às PQs conﬁguradas no FS do NetWare (associado ao PS selecionado em Conﬁguração NDS).

Para executar os utilitários do Fiery: Conﬁgure a conexão com o EX7750.

2-12 Conﬁguração de servidores de rede

Conﬁguração de uma conexão de bindery

No FS de bindery

Em ferramentas de administração NetWare:

Para cada FS: Conﬁgure o PS

Conﬁgure a PQ Conﬁgure os

usuários da PQ

Conﬁguração de uma conexão NDS

No NDS, todas as entidades (objetos) NetWare estão organizadas em uma estrutura de árvore hierárquica. Os objetos possuem um nome, propriedades e um contexto que deﬁne a localização do objeto na árvore de diretórios. Para o EX7750, o interesse principal é a deﬁnição de uma impressora, um objeto de servidor de impressão e um ou mais objetos de ﬁla de impressão. Os objetos são criados em ferramentas do administrador NetWare.

O objeto no nível superior da árvore é conhecido como o objeto [Raiz]. Abaixo da [Raiz] ﬁcam outros objetos: objetos contêiner (que consistem em outros objetos) ou objetos folha (que não contêm outros objetos). O acesso aos objetos é controlado por direitos deﬁnidos como propriedades de cada objeto. Os direitos são estabelecidos pelos administradores de rede.

Em Conﬁguração da

Command WorkStation

Conﬁg. da porta

Conﬁg. Ethernet

Conﬁg. protocolo

Conﬁg. IPX/SPX: tipos de quadro

Conﬁg. do serviço

Conﬁg. PServer e Conﬁg. bindery

Adicione o FS (até 8) Deﬁna o intervalo de sondagem

Na estação de trabalho

cliente

Instale o software do usuário Para imprimir:

Conecte o cliente às PQs conﬁguradas no FS do NetWare (associado ao PS selecionado em Conﬁg. bindery).

Para executar os utilitários do Fiery: Conﬁgure a conexão com o EX7750.

2-13 EX7750 em uma rede NetWare

Conﬁguração do contexto de bindery do NetWare

É possível conectar apenas uma árvore de diretórios ao EX7750. Se for necessário conectar servidores NetWare adicionais, será possível fazer isso utilizando a emulação de bindery. Até oito servidores de bindery podem ser conectados ao EX7750.

NOTA: O servidor de arquivos selecionado não deve estar na mesma árvore daquele

selecionado em Conﬁguração NDS.

Para conﬁgurar o servidor NetWare em modo de emulação de bindery para impressão no EX7750, o administrador de rede deverá fazer o seguinte:

•Determinar o caminho dos serviços de diretório para o contêiner no qual o servidor

de impressão e a ﬁla de impressão do EX7750 serão criados.

O contêiner deﬁne o “contexto de bindery” da estrutura de rede.

•Editar o contexto de bindery.

•Ativar o novo contexto de bindery.

Conﬁguração de uma ﬁla de impressão NetWare para bindery

Para o NetWare em modo de emulação de bindery, o servidor de impressão NetWare e a ﬁla de impressão do EX7750 devem ser criados e conﬁgurados.

Como com o NDS, é possível criar diversas entidades NetWare em um servidor Novell e, em seguida, selecioná-las em Conﬁg. da rede (consulte a “Opções de conﬁguração do

PServer” na página 4-26).

Conﬁguração de clientes Windows NetWare para impressão

Antes de conﬁgurar as estações de trabalho cliente para impressão, execute a conﬁguração da rede (consulte a “Opções da conﬁguração da rede” na página 4-16) e veriﬁque se as conﬁgurações reﬂetem as entidades criadas nos utilitários de administradores NetWare (consulte a “Conﬁguração de um servidor NetWare para

impressão” na página 2-10).

NOTA: Para imprimir no EX7750, conecte todos os clientes Windows a um servidor

NetWare e permita que eles se conectem às ﬁlas de impressão para o EX7750.

2-14 Conﬁguração de servidores de rede

Após a conﬁguração do servidor Novell e do EX7750, a conﬁguração do cliente consiste em:

•Instalar o protocolo de rede, ligando-o à placa de adaptador de rede e permitindo

que o cliente efetue logon no servidor de arquivos NetWare.

Em estações de trabalho (Windows 2000/XP), instale Serviços do cliente para NetWare. Utilize a opção CSNW no Painel de controle para conﬁgurar as opções de impressão e especiﬁcar o servidor NetWare preferido.

• Conﬁgurar o EX7750 como uma impressora PostScript, instalando um driver de

impressora PostScript e o PPD (PostScript printer description, descrição de impressora PostScript) do EX7750.

•Adicionar uma porta de rede e conectar a estação de trabalho a uma ou mais ﬁlas

NetWare que foram deﬁnidas para o EX7750.

•Instalar softwares do EX7750, como arquivos de referência de cores.

Para obter maiores informações, consulte o Guia de instalação do software do usuário.

EX7750 em uma rede NetWare com NDPS

O EX7750 suporta imprimir em uma rede NetWare 5.x ou posterior que execute os protocolos TCP/IP ou o protocolo IPX. Para impressão IP pura, o EX7750 se aproveita dos recursos contidos em NDPS (Novell Distributed Print Services). Para impressão IPX, o EX7750 suporta o serviço do PServer em emulação de Bindery ou por meio de NDS. Para obter mais informações sobre impressão baseada em IPX, consulte

“EX7750 em uma rede NetWare” na página 2-8.

NOTA: A conﬁguração correta do ambiente NetWare requer a presença e cooperação

ativa do administrador de rede Novell. O usuário deverá possuir privilégios de administrador na rede para criar novos objetos NDS ou bindery.

NDPS é diferente das versões anteriores baseadas em ﬁla de impressão NetWare. Em vez dele, utilize um Gerente de NDPS e um Assistente de impressora, que controlam as tarefas previamente processadas por uma ﬁla de impressão, um servidor de impressão e um spooler. É possível também tornar o driver da impressora disponível para download aos clientes a partir de computadores com (Windows 2000/XP).

2-15 EX7750 em uma rede NetWare com NDPS

•Veriﬁque se você possui um endereço IP válido para o EX7750 e para qualquer estação

• Na conﬁguração do EX7750, ative o protocolo TCP/IP e digite o endereço IP, a máscara

• Recursos de comunicação bidirecional em NDPS não são suportados pelo EX7750.

Durante a conﬁguração do EX7750, selecione o tipo ou tipos de quadro a serem utilizados para comunicação entre o EX7750 e os servidores de rede. O tipo de quadro refere-se ao formato de um pacote de comunicações.

Dicas para especialistas: redes NetWare

A conﬁguração do EX7750 em um ambiente NDPS é similar à conﬁguração de qualquer outra impressora PostScript na rede. Ao conﬁgurar o EX7750 nesse ambiente, consulte as seguintes informações:

de trabalho que imprimirá nele ou que executará os utilitários do Fiery.

de sub-rede e o endereço de gateway do EX7750. É possível inserir esses endereços manualmente ou utilizar os protocolos DHCP ou BOOT para atribuí-los de forma dinâmica.

Conﬁguração de um servidor NetWare para impressão com NDPS

Para conﬁgurar um servidor NetWare para impressão com NDPS, o NDPS deve ser instalado durante a instalação do NetWare 5.x ou posterior e um broker deve ser executado no servidor. A menos que você tenha descarregado manualmente o broker, ele é carregado e executado durante a instalação do NDPS. Veriﬁque se está utilizando o service pack mais recente do NetWare e o gateway da Novell. Finalmente, crie um Gerente de NDPS. Para obter mais informações, consulte a documentação do NetWare.

Na conﬁguração do EX7750, veriﬁque se ativou o TCP/IP (consulte a “Opções de

conﬁguração TCP/IP” na página 4-19) e a impressão LPD (consulte a “Opções da conﬁguração de LPD” na página 4-25) no EX7750. Execute o ping do EX7750

(consulte “ping <endereço IP>” na página 2-18) para veriﬁcar se a comunicação TCP/IP foi bem-sucedida.

2-16 Conﬁguração de servidores de rede

EX7750 em uma rede com estações de trabalho UNIX

Quando uma estação de trabalho UNIX for conﬁgurada com o protocolo lpd e conectada ao EX7750 por meio de uma rede TCP/IP, poderá imprimir diretamente no EX7750.

A conﬁguração de estações de trabalho UNIX exige um administrador com privilégios de raiz. Após a conﬁguração inicial, os usuários UNIX só precisam submeter as tarefas de impressão a uma impressora nomeada.

As ferramentas de gerenciamento de tarefas, juntamente com os outros utilitários do Fiery e o WebTools não estão disponíveis na plataforma UNIX. Um computador Windows ou Mac OS na mesma rede que o computador UNIX, que está conﬁgurado para utilizar TCP/IP para imprimir no EX7750, poderá utilizar as ferramentas de gerenciamento de tarefa para gerenciar tarefas de impressão originadas de todas as estações de trabalho da rede.

Dicas para especialistas: estações de trabalho UNIX

A conﬁguração do EX7750 em um ambiente UNIX possui os mesmos requisitos da conﬁguração em qualquer impressora ou novo dispositivo:

•É necessário um endereço IP distinto para o EX7750, bem como para cada estação de trabalho na rede.

• Selecione um nome para o EX7750 que combine com o endereço IP.

•O endereço IP do EX7750 deve ser registrado para a rede em um banco de dados do host e também no próprio EX7750.

•Deve ser publicada pelo menos uma conexão de impressão (Imprimir ou Em espera).

As informações a seguir se aplicam especialmente ao EX7750:

•O EX7750 é um controlador de impressora que compreende protocolos lpd.

•O EX7750 possui o nome de impressora remota que deve ser utilizado para estabelecer uma comunicação bem-sucedida com o dispositivo.

Para obter detalhes, consulte a próxima seção.

2-17 EX7750 em uma rede com estações de trabalho UNIX

Observação importante sobre o nome da impressora remota

Qualquer que seja o sistema UIX utilizado, o nome da impressora remota (ou rp no arquivo /etc/printcap) na conﬁguração do EX7750 deverá ser um dos nomes a seguir:

print hold

O nome da impressora remota também será utilizado quando conﬁgurar o servidor Windows 2000 ou a estação de trabalho (Windows 2000/XP)para se conectar ao EX7750 via TCP/IP. Digite o nome da impressora remota quando você conﬁgurar sua impressora Windows do como o “Nome de impressora ou ﬁla de impressão naquele servidor (lpd host)” na caixa de diálogo Adicionar impressora compatível com LPR.

Para o driver da impressora Windows 2000/XP, digite o nome da impressora remota em Nome da ﬁla em Conﬁgurações LPR na caixa de diálogo Conﬁgurar o monitor de porta TCP/IP padrão.

Conﬁguração do EX7750 em redes TCP/IP

Todas as máquinas (host) em uma rede TCP/IP, inclusive EX7750, devem possuir um endereço de Internet de 32 bits exclusivo (endereço IP). Entre em contato com seu administrador de rede e obtenha um endereço para o EX7750. As estações de trabalho em uma rede TCP/IP podem imprimir diretamente no EX7750 como uma impressora remota, ou podem imprimir em um servidor Windows ou em uma estação de trabalho UNIX que funcione como um servidor de impressão. Uma vez que o EX7750 coloca tarefas em spool e atua como um servidor de impressão, não há nenhuma vantagem em colocar outro servidor de impressão entre uma estação de trabalho e o EX7750. No entanto, se desejar fazer isso, não há nenhuma diferença quanto à conﬁguração, exceto que a máquina cliente não possui sua própria área de spool.

2-18 Conﬁguração de servidores de rede

PARA CONFIGURAR A IMPRESSÃO DO EX7750 EM SISTEMAS UNIX

1. Especiﬁque as deﬁnições apropriadas em Conﬁguração do servidor EX7750.

Para acessar a conﬁguração do EX7750, consulte “Acesso às opções de conﬁguração” na página 4-9.

2. Especiﬁque as conﬁgurações adequadas em Conﬁguração da rede do EX7750.

Digite um endereço IP, uma máscara de sub-rede e um endereço de gateway válido para o EX7750.

3. Especiﬁque as conﬁgurações adequadas em Conﬁguração da impressora do EX7750.

Publique a ﬁla de impressão e/ou a ﬁla de espera.

PARA CONFIGURAR O TCP/IP PARA SE COMUNICAR COM O EX7750

1. Um superusuário (com conexão de raiz) deve adicionar o EX7750 à tabela de host IP da rede ou outro banco de dados de sistema de impressoras de rede.

2. No arquivo ou utilitário utilizado por sua rede, especiﬁque o nome de impressora remota, o protocolo de servidor de impressão, a ﬁla e o arquivo de spool para o nome do EX7750 que você atribuiu.

3. Torne o EX7750 disponível como uma impressora para outros usuários da rede.

4. Para veriﬁcar a conexão TCP/IP, execute o ping do endereço IP ou do nome do host. Em qualquer computador na rede, no prompt de comando, digite:

ping <endereço IP>

Digite o endereço IP do EX7750 atribuído na Conﬁguração da rede do EX7750.

Após conﬁguração do EX7750 como uma impressora de rede, você também pode executar o ping com o nome atribuído ao EX7750:

ping <nome do host>

O servidor deverá responder com uma mensagem, como

Reply from <endereço IP> ...

2-19 EX7750 em uma rede com estações de trabalho UNIX

Alguns sistemas responderão com uma exibição contínua de saída do endereço IP. Para interromper a saída, pressione Control-C. É possível utilizar o comando ping a qualquer momento.

PARA IMPRIMIR NO EX7750

• Em um sistema UNIX executando o Solaris 8, utilize o comando lp para enviar uma tarefa para o EX7750.

• Os usuários do (Windows 2000/XP) com o protocolo TCP/IP carregado podem enviar tarefas de impressão ao EX7750 a partir de seus aplicativos ou de um prompt de comando.

Quando os usuários do (Windows 2000/XP) imprimem a partir de aplicativos, é possível deﬁnir opções de impressão com o driver, mas não a partir da linha de comandos do UNIX.

Gerenciamento de tarefas de impressão

Os administradores de rede UNIX podem utilizar os utilitários do UNIX para visualizar a lista de tarefas e para imprimir e remover tarefas colocadas em spool em servidores UNIX. Se a rede incluir uma estação de trabalho com (Windows 2000/XP) que tenha protocolos TCP/IP carregados, será possível utilizar a Command WorkStation ou o Fiery Downloader para fazer download das fontes e arquivos.

Também é possível utilizar as ferramentas de gerenciamento de tarefa para gerenciar tarefas a partir de estações de trabalho remotas. Para obter informações adicionais, consulte o Guia de gerenciamento de tarefas.

Mesmo sem recorrer aos utilitários do Fiery, é possível:

• Conﬁgurar o EX7750 para imprimir um registro das tarefas impressas

automaticamente após cada 55 tarefas (consulte “Conﬁguração do Registro de

tarefas” na página 4-54).

•Imprimir um Registro de tarefas manualmente a qualquer momento a partir do

menu Funções da Command WorkStation (consulte o Guia de gerenciamento de

tarefas).

Esta página foi deixada intencionalmente em branco.

3-1 Níveis de acesso e controle

Capítulo 3: Preparação para a conﬁguração do EX7750

Para preparar para impressão nas suas instalações, você deve fazer algumas conﬁgurações iniciais no EX7750 para especiﬁcar o ambiente de rede e o tipo de impressão que fará. Antes de executar a conﬁguração, você deve decidir os níveis de acesso que deseja implementar para as suas instalações. Os administradores e operadores precisam também compreender como o software do sistema do EX7750 está estruturado para conﬁgurar e utilizar corretamente o sistema do EX7750.

Níveis de acesso e controle

Ao conﬁgurar o EX7750, você (como administrador do sistema) implementa um nível especíﬁco de controle ativando ou desativando conexões de impressão, senhas e acesso ao WebTools. O nível de controle implementado pode variar do mínimo, passando pelo moderado e indo até o máximo, ou mesmo nenhum.

•O controle mínimo pode ser apropriado para uma instalação pequena em que

qualquer pessoa na rede local possa controlar todas as funções de impressão e do EX7750. Embora possa haver um administrador ou operador encarregado de certas tarefas, todos os usuários têm acesso igual ao sistema e às ferramentas de gerenciamento de tarefas.

•O controle máximo pode ser adequado para um ambiente de alto volume de

impressão em que um administrador ou operador controla o ﬂuxo de tarefas e todas as impressões; as tarefas enviadas pelos usuários são colocadas em spool (armazenadas) no disco do EX7750 até que o operador decida que é o momento de imprimi-las. Além disso, somente o administrador e o operador têm acesso a ferramentas de gerenciamento de tarefas. Recomendamos esse nível de controle.

Conexões de impressão do EX7750

O EX7750 suporta três conexões de impressão: ﬁla Trab. em aguardo, ﬁla de Impressão e conexão Direta. Essas conexões de impressão podem ser ativadas ou “publicadas” para os usuários na rede quando você conﬁgura a Conﬁguração da impressora. Todas as conexões publicadas são constantemente veriﬁcadas quanto à presença de tarefas. A ﬁla de Impressão e a conexão Direta proporcionam aos usuários remotos um acesso mais direto ao EX7750 do que a ﬁla Trab. em aguardo. Portanto, não publique a ﬁla de Impressão e a conexão Direta em ambientes onde é necessário o controle máximo.

3-2 Preparação para a conﬁguração do EX7750

Além disso, é possível ativar a ﬁla Impressos, que é uma área de armazenamento para as tarefas mais recentes da ﬁla de Impressão. A ﬁla Impressos facilita o processo de reimpressão dessas tarefas. Na Conﬁguração, você pode ativar a Fila de impressos e especiﬁcar o número máximo de tarefas retidas na ﬁla (consulte a “Tarefas salvas na ﬁla

de Impressos 1-99 [10]” na página 4-15). A reimpressão de tarefas na ﬁla Impressos

requer as ferramentas de gerenciamento de tarefas.

Para utilizar os utilitários do Fiery e o WebTools, é necessário ativar pelos menos uma das conexões de impressão.

Fila Trab. em aguardo (Fila de espera)

As tarefas enviadas para a ﬁla Trab. em aguardo são colocadas em spool no disco rígido do EX7750 para impressão posterior ou reimpressão. Uma vez que a ﬁla Trab. em aguardo é um espaço de armazenamento, as tarefas enviadas para ela não podem prosseguir no processo de impressão até que o operador intervenha, utilizando as ferramentas de gerenciamento de tarefas (consulte o Guia de gerenciamento de tarefas).

Fila de Impressão

Essa é a ﬁla padrão do EX7750. As tarefas enviadas para a ﬁla de Impressão são processadas e impressas na ordem em que são recebidas. As tarefas priorizadas pelo operador com as ferramentas de gerenciamento de tarefas e as tarefas enviadas pela conexão Direta podem ter prioridade sobre as tarefas enviadas para a ﬁla de Impressão.

Conexão Direta

A conexão Direta transmite tarefas diretamente para o EX7750, mas somente quando o EX7750 está Ocioso. Se o EX7750 estiver ocupado, a tarefa permanecerá na estação de trabalho do usuário até que o EX7750 esteja pronto. A tarefa é processada logo que a tarefa anterior é concluída e a antes que a próxima tarefa na ﬁla seja processada.

As tarefas enviadas para a conexão Direta não são armazenadas no disco rígido do EX7750 e não podem ser selecionadas para reimprimir, mover ou excluir. As tarefas enviadas para a conexão Direta aparecem no Registro de tarefas para ﬁns de contabilização.

NOTA: Para fazer donwload das fontes para o EX7750, publique a conexão Direta.

NOTA: A conexão Direta não é suportada para impressão LPR.

3-3 Níveis de acesso e controle

Senhas

Você pode implementar senhas como meio de controlar o acesso às funções do EX7750. O EX7750 permite que as senhas a seguir sejam deﬁnidas na conﬁguração:

•Administrador — a partir do Painel de controle, do WebSetup ou da

Command WorkStation (ou da conﬁguração local, se houver instalado a Interface do controlador avançado do Fiery [FACI])

•Operador — a partir do WebSetup ou da Command WorkStation

Essas senhas, especíﬁcas para o Processo do servidor, têm utilizações diferentes da senha do Administrador do Windows XP. Guarde com cuidado as senhas deﬁnidas para cada função.

NOTA: Por padrão, a senha do Administrador “Fiery.1” é deﬁnida no EX7750. Para

obter informações sobre como conﬁgurar e alterar as senhas, consulte “Conﬁguração

de senhas” na página 7-3.

Privilégios do administrador

O controle de administrador, que confere o controle da conﬁguração, é o nível mais alto de controle, visto que quem acessa a conﬁguração pode controlar o ambiente de gerenciamento de tarefas e de impressão. Os privilégios de administrador incluem conexões de impressão para publicação, conﬁguração de senhas, exclusão de fontes, controle de tarefas de impressão a partir das ferramentas de gerenciamento de tarefas, substituição de conﬁgurações de tarefas, limpeza do EX7750 de todos os dados de tarefas, execução de calibragem, deﬁnição de perﬁs de cores padrão e conﬁguração de valores padrão para as opções de impressão.

Ao efetuar uma função a partir do Painel de controle do EX7750 que solicite a senha do administrador, insira-a imediatamente. Caso contrário, o Painel de controle do EX7750 retornará ao estado Ocioso e você precisará iniciar novamente.

3-4 Preparação para a conﬁguração do EX7750

Privilégios de operador

O controle do operador inclui o controle das tarefas de impressão a partir das ferramentas de gerenciamento de tarefas, incluindo a capacidade de substituir as conﬁgurações das tarefas.

Privilégios do convidado (nenhuma senha)

Não é necessário nenhuma senha para um usuário que se conecta como Convidado a partir das ferramentas de gerenciamento de tarefas. Um Convidado pode visualizar o status das tarefas ativas, mas não pode fazer alterações nas tarefas ou no estado do EX7750.

WebTools

O EX7750 pode suportar acesso à Internet ou intranet a partir de computadores Windows e Mac OS com o WebTools. Para ativar o uso do WebTools, você precisa fazer o seguinte na Conﬁguração:

•Ativar TCP/IP.

•Deﬁnir um endereço IP, uma máscara de sub-rede e um endereço de gateway para o

EX7750.

•Ativar os serviços da Web.

•Opção Enable (ativar) 515 (LPD/Fiery Tools) em Conﬁg. da porta.

Para obter mais informações, consulte a Capítulo 6.

NOTA: O WebTools não é suportado no Mac OS X.

É possível deﬁnir senhas para controlar o acesso aos recursos do WebTools. Se essas senhas não forem deﬁnidas especiﬁcamente, todos os usuários terão acesso a todas as funções do WebTools (consulte a “Senhas” na página 3-3). O WebTools inclui Status, WebLink, WebDownloader, WebSetup e Installer.

Status

O Status WebTool fornece informações atuais sobre as tarefas que estão sendo processadas e impressas no EX7750. Não é afetado pelas senhas. Para obter mais informações, consulte o Guia de impressão.

3-5 Níveis de acesso e controle

WebLink

O WebLink proporciona a todos os usuários uma ligação com um endereço na Internet. Para alterar o endereço do WebLink na Internet, consulte a “Conﬁguração do

destino do WebLink” na página 6-3. Essa função requer a senha do Administrador,

caso ela não tenha sido deﬁnida (consulte “Senhas” na página 3-3).

NOTA: Se você não deﬁnir a senha de Administrador, qualquer usuário poderá alterar o

endereço do WebLink, afetando todos os usuários. Por esse motivo, é altamente recomendável conﬁgurar uma senha de Administrador.

WebDownloader

O WebDownloader permite imprimir arquivos PostScript, EPS, PDF e TIFF diretamente no EX7750 sem abrir primeiro o arquivo em um aplicativo.

Para obter informações sobre as versões de arquivo suportadas, consulte o Guia de

instalação do software do usuário.

WebSetup

O WebSetup permite visualizar e modiﬁcar as opções da conﬁguração do EX7750 a partir de uma estação de trabalho remota. Para obter mais informações, consulte a

Capítulo 5.

NOTA: O WebSetup é suportado somente em computadores Windows.

Instalador

A ferramenta Installer do WebTools permite que os usuários façam download dos instaladores dos drivers de impressora diretamente do EX7750. Não é afetado pelas senhas. Para obter mais informações, consulte o Guia de instalação do software do

usuário.

Veriﬁcar se há atualizações de produto

O link Veriﬁcar se há atualizações de produto permite que usuários remotos façam o download de patches de sistema para o EX7750.

3-6 Preparação para a conﬁguração do EX7750

1. Nenhum administrador ou operador designado (Controle mínimo: não recomendado)

2. Um administrador, mas nenhum operador

Cenários do nível de controle

Os cenários típicos de acesso e controle, que variam do controle mínimo até o máximo, são descritos nesta seção. Escolha o cenário que mais combine com os requisitos de suas instalações e, em seguida, consulte o número correspondente na tabela para orientação sobre como conﬁgurar seu sistema para aqueles requisitos.

NOTA: É altamente recomendável conﬁgurar pelo menos uma senha de Administrador

para evitar alterações não autorizadas nas conﬁgurações do sistema.

Todos os usuários têm igual acesso a todas as funções do sistema, incluindo conﬁguração, limpeza do EX7750, exclusão de fontes da impressora, deﬁnição do endereço do WebLink, execução de calibragem, impressão em todas as conexões de impressão do EX7750 e gerenciamento de todas as tarefas a partir das ferramentas de gerenciamento de tarefas.

Somente um administrador pode executar a conﬁguração, a calibragem e outras funções de administrador, mas todas as outras funções de sistema são acessíveis a todos os usuários, incluindo impressão em todas as conexões de impressão do EX7750 e gerenciamento de todas as tarefas a partir das ferramentas de gerenciamento de tarefas.

3. Um administrador e um operador

Somente um administrador pode executar a conﬁguração, a calibragem e outras funções de administrador, e somente um operador ou administrador pode controlar as tarefas a partir das ferramentas de gerenciamento de tarefas. Os usuários podem imprimir em todas as conexões de impressão do EX7750.

3-7 Níveis de acesso e controle

4. Um administrador e um operador; sem acesso ao WebTool

5. Um administrador e um operador; o operador controla todas as tarefas; sem acesso ao

Somente um administrador pode executar a conﬁguração, a calibragem e outras funções de administrador, e apenas um operador ou administrador pode controlar tarefas a partir das ferramentas de gerenciamento de tarefas. Os usuários podem imprimir na ﬁla Trab. em aguardo e Impressão, mas não na conexão Direta. O operador controla todo o ﬂuxo de tarefas, mas as tarefas enviadas para a ﬁla de Impressão podem não necessitar de intervenção do operador; sem acesso ao WebTools.

WebTool (Controle máximo)

Somente um administrador pode executar a conﬁguração, a calibragem e outras funções de administrador, e somente um operador ou administrador pode controlar tarefas a partir das ferramentas de gerenciamento de tarefas; os usuários só podem imprimir na ﬁla Trab. em aguardo; o administrador e o operador têm controle total do ﬂuxo de tarefas; sem acesso ao WebTools.

Utilize estas deﬁnições

na Conﬁguração

Ativar conexão Direta √ √ √

Ativar ﬁla de Impressão √ √ √ √

Ativar serviços Web √ √ √

Conﬁgurar uma senha do administrador (altamente recomendável )

Conﬁgurar uma senha do operador √ √ √

(Mínimo)

234 5

(Máximo)

√ √ √ √

3-8 Preparação para a conﬁguração do EX7750

Software do sistema do EX7750

O EX7750 utiliza a arquitetura do sistema Windows XP Embedded para receber e processar tarefas e enviar dados da tarefa para a impressora. Para efetuar logon no EX7750, insira Administrador como nome de usuário e a senha (“Fiery.1”).

Residente no software do Windows XP encontra-se o seguinte software exclusivo para o EX7750:

•Servidor — o Servidor é um processo de software independente que inicia

automaticamente sempre que o Windows XP é inicializado. Como o elemento central do software do sistema EX7750, o processo do servidor controla o spool, a rasterização e a impressão de tarefas, bem como a contabilização (o Registro de tarefas), o armazenamento e a recuperação de tarefas.

Quando o servidor não está em execução, tarefas não podem ser recebidas pelo EX7750, não podem ser processadas, os dados das tarefas não podem ser transferidos à impressora para serem impressos e as ferramentas de gerenciamento de tarefas não podem se conectar ao EX7750. Caso seja necessário reiniciar o processo do servidor, clique com o botão direito do mouse na FieryBar e selecione Reiniciar Fiery.

• Command WorkStation — a Command WorkStation é a ferramenta de interface do

Servidor. Fornece uma interface gráﬁca para visualização e controle das funções do Servidor.

Para obter informações sobre como instalar o software do sistema, consulte a

página 7-6.

Sobre a conﬁguração

Conﬁguração deﬁne o EX7750 para se comunicar com outros dispositivos e para gerenciar tarefas de impressão. Você deverá executar a Conﬁguração na primeira vez em que ativar o EX7750 depois de carregar o novo software do sistema. Uma conﬁguração inicial utilizando as conﬁgurações padrão é adequada para permitir que os usuários imprimam no EX7750 e utilizem o WebTools. Quando o ambiente de rede ou de impressão do usuário é alterado, você pode alterar as opções da conﬁguração de forma adequada.

3-9 Sobre a conﬁguração

Na primeira vez em que executar a Conﬁguração, utilize o Painel de controle do EX7750. Execute, pelo menos, a Conﬁg. do servidor, a Conﬁg. da rede e a Conﬁg. da impressora, nessa seqüência. Depois da conﬁguração inicial, é possível alterar as opções de conﬁguração no Painel de controle (consulte “Painel de controle do EX7750” na página 4-3) ou na Command WorkStation (consulte “Acesso à conﬁguração” na página 5-1). A maioria das opções de conﬁguração pode ser deﬁnida utilizando qualquer um desses métodos.

Se não deﬁnir as conﬁgurações restantes, o EX7750 utilizará as conﬁgurações padrão. É necessário efetuar as conﬁgurações adequadas ao ambiente de impressão do seu site.

Conﬁguração local do EX7750

Também é possível executar a Conﬁguração localmente no EX7750, utilizando Conﬁgurar Fiery do menu da FieryBar. Algumas das conﬁgurações que você especiﬁca na Conﬁguração do servidor conﬁguram o processo do servidor (como padrões de tarefas de impressão) enquanto algumas conﬁguram o ambiente do Windows XP Workstation (como data e hora do sistema). Dependendo das deﬁnições alteradas na Conﬁguração, será preciso reiniciar o software Servidor (selecionando Restart Fiery (Reiniciar Fiery) no menu FieryBar) ou o Windows XP antes que as alterações sejam efetivadas.

As opções da Conﬁguração para a Conﬁguração local estão divididas em três grupos:

Conﬁguração geral

Conﬁguração da rede

Conﬁguração da impressora

Conﬁgurações do sistema, senhas e opções do Registro de tarefas.

Todas as conﬁgurações ativas do sistema de rede que transmitirá tarefas de impressão para o EX7750 e os serviços disponíveis.

As conexões de impressão do EX7750 a serem disponibilizadas para os usuários e os padrões de cores, PostScript e PCL das tarefas

3-10 Preparação para a conﬁguração do EX7750

Requisitos de conﬁguração do servidor de rede

Para redes Novell e Windows NT 2000 (utilizando TCP/IP), os servidores de rede devem ser conﬁgurados para impressão no EX7750 antes da conﬁguração da rede do EX7750 em Conﬁguração. Para referências de capítulos a informações sobre a conﬁguração do servidor de rede, consulte os diagramas no Capítulo 1.

Para deﬁnir conﬁgurações de rede na Conﬁguração, você precisa de uma conexão de rede operacional, para que o EX7750 possa consultar a rede quanto a zonas, servidores e ﬁlas baseadas no servidor.

Sempre que a conﬁguração do EX7750, da impressora ou da própria rede é alterada em seu site, é possível alterar as conﬁgurações individuais para que correspondam ao ambiente alterado. A alteração de conﬁgurações de rede ou de porta poderá exigir também a alteração de outras opções da conﬁguração.

NOTA: É necessário conﬁgurar o EX7750 com o nome de domínio correto. Isto é

particularmente importante na impressão do Windows, também conhecida como impressão SMB. Se a FACI estiver instalado, clique com o botão direito do mouse no ícone Meu computador na área de trabalho e selecione Propriedades. Na caixa de diálogo Propriedades do sistema, clique consecutivamente na guia Nome do computador e em Alterar, para inserir o nome correto do domínio na caixa de diálogo Alterações de nome do computador. Isso requer o nome e a senha de um usuário que possa adicionar estações de trabalho ao domínio especiﬁcado. Para conﬁgurações não incluídas na FACI, você precisa adicionar o EX7750 ao domínio a partir de um servidor, usando as ferramentas de gerenciamento do administrador da Microsoft.

3-11 Sobre a conﬁguração

Assegurar a conexão da impressora

Complete as etapas a seguir antes de conﬁgurar o EX7750 e as estações de trabalho que imprimirão no EX7750.

PARA PREPARAR PARA A CONFIGURAÇÃO DO EX7750

1. Copie uma página de teste para veriﬁcar se a impressora está funcionando normalmente.

2. Desligue a impressora e conecte os cabos da interface a partir da impressora ao EX7750.

3. Para conﬁrmar a conexão, ligue a impressora e deixe-a aquecer. A seguir, ligue o EX7750 e imprima uma página de teste a partir do Painel de controle do EX7750.

Para imprimir uma página de teste, pressione o botão Menu no Painel de controle para exibir o menu Funções. Selecione consecutivamente Imprimir páginas e Página de teste.

4. Desligue o EX7750 primeiro e, em seguida, a impressora.

OTA: O EX7750 deve ser desligado corretamente. Para obter mais informações,

consulte “Desligamento do EX7750” na página 7-24. Para obter informações sobre como desligar a impressora, consulte a documentação da copiadora.

5. Conecte o cabo de rede ao EX7750, conforme descrito no Capítulo 1.

A rede já deverá estar instalada e operacional.

6. Ligue a impressora e, em seguida, o EX7750.

Para obter informações sobre como iniciar o EX7750, consulte “Inicialização do

EX7750” na página 7-21.

Vá para Conﬁguração do EX7750 (consulte “Conﬁguração do Painel de controle do

EX7750” na página 4-1).

3-12 Preparação para a conﬁguração do EX7750

Assegurar uma operação sem vírus do EX7750 em uma rede

O EX7750 está propenso a ataques de vírus de computador, pois utiliza a arquitetura do sistema Windows XP. É altamente recomendável que o administrador da rede execute periodicamente um programa antivírus no EX7750 para garantir a segurança da rede em seu ambiente.

Veriﬁcação de vírus do EX7750 em uma rede

Um administrador de rede pode veriﬁcar vírus no EX7750 em um computador com Windows utilizando um software anti-vírus disponível comercialmente.

NOTA: Instale e execute o software antivírus no EX7750, a partir da FACI, de acordo

com a documentação do software. Assegure-se de que o EX7750 esteja no estado Ocioso enquanto o software antivírus estiver sendo executado.

PARA VERIFICAR VÍRUS NO EX7750 DE UM COMPUTADOR WINDOWS

1. Desative todas as conexões de impressão publicadas na Conﬁguração do servidor e na Conﬁguração da impressora.

Em Conﬁg. do servidor, deﬁna Ativar ﬁla Impressos como Não. Em Conﬁg. impressora, deﬁna o seguinte:

•Publicar conexão Direta como Não

•Publicar ﬁla Impressão como Não

•Publicar ﬁla Trab. em Aguardo como Não

2. Clique em Iniciar na barra de tarefas do Windows, escolha Programas e, em seguida, Windows Explorer.

A janela do Windows Explorer é exibida.

3. Escolha Mapear unidade de rede no menu Ferramentas.

A caixa de diálogo Mapear unidade de rede é exibida.

O disco rígido do servidor do EX7750 é constituído de três unidades de rede, C:, D: e E:.

3-13 Sobre a conﬁguração

Essas unidades são ocultas para funções administrativas da rede e não são exibidas na janela do Windows Explorer. Para mapear o compartilhamento oculto administrativo da unidade C:, digite as seguintes informações na caixa de diálogo Mapear unidade de rede. No campo Unidade, digite uma letra arbitrária do alfabeto, como, por exemplo, “X”. No campo Caminho, digite o nome do EX7750 (por exemplo, \\nome do EX7750\c$). Conﬁrme o nome do EX7750 na Página de conﬁguração.

4. Clique em OK.

5. Se for solicitado que você digite uma senha de rede, digite “Administrador“ no campo Conectar-se como, depois “Fiery.1“ no campo Senha e, em seguida, clique em OK.

OTA: “Fiery.1” é a senha padrão. Essa senha pode ser alterada.

6. Para mapear as unidades C: e E:, repita as etapas 4 a 6.

7. Feche o Windows Explorer e inicie o software antivírus.

8. Execute o programa como instruído.

O programa veriﬁca as unidades C:, D: e E: mapeadas.

Para obter detalhes, consulte a documentação do software antivírus.

9. Ative as conexões de impressão apropriadas em Conﬁguração do servidor e Conﬁguração da impressora.

OTA: Quando nenhuma tarefa está sendo processada ou impressa, a veriﬁcação é

concluída em 10 minutos. Quando tarefas estão sendo processadas e impressas e o disco rígido do EX7750 possui espaço livre em disco limitado disponível, a veriﬁcação demora consideravelmente mais.

Sobre a senha padrão do EX7750

O EX7750 é conﬁgurado com a senha padrão do Windows XP, “Fiery.1” por motivos de segurança. Isso está em conformidade com as políticas de segurança estipuladas pela Microsoft Corporation. Para assegurar a segurança da rede em seu ambiente, o administrador deve conﬁgurar uma senha.

3-14 Preparação para a conﬁguração do EX7750

Alteração da senha do sistema do EX7750

Se a FACI estiver instalada, você poderá alterar a senha do administrador do EX7750 da mesma forma como conﬁgura a senha de uma estação de trabalho Windows XP .

NOTA: Se você deixar a senha em branco ou especiﬁcar uma senha muito curta, será

solicitado que conﬁgure uma nova senha.

PARA ALTERAR A SENHA PADRÃO DO EX7750 A PARTIR DE

COMPUTADORES WINDOWS 2000/XP

1. Pressione Ctrl+Alt+Delete no teclado do Windows.

A caixa de diálogo Segurança do Windows é exibida.

NOTA: Caso esteja utilizando a tela de Boas-vindas no Windows XP, a caixa de diálogo

Gerenciador de tarefas do Windows é exibida. Para acessar a caixa de diálogo Segurança do Windows, é necessário desativar a tela de boas-vindas.

Siga o procedimento “Para desativar a tela de boas-vindas no Windows XP” na página 3-15 e continue com a etapa 2.

2. Na caixa de diálogo Segurança do Windows, clique em Alterar senha e, em seguida, digite o seguinte:

Por exemplo, se desejar alterar para “Fiery.2”:

Para Nome de usuário, Administrador

Logon no (Windows 2000/XP),\\nome EX7750

Para Senha antiga, Fiery.1

Para Senha nova, Fiery.2

Para Conﬁrmar senha nova, Fiery.2

3. Clique em OK.

A nova senha “Fiery.2” agora está deﬁnida.

NOTA: “Nomedo EX7750” depende das conﬁgurações do sistema do EX7750.

3-15 Sobre a conﬁguração

PARA DESATIVAR A TELA DE BOAS-VINDAS NO WINDOWS XP

1. No Painel de controle do Windows XP, acesse Contas de usuário.

2. Clique em Alterar a maneira como os usuários fazem logon ou logoff e, em seguida, desmarque a opção Use the Welcome screen (Utilizar a tela de boas-vindas).

Esta página foi deixada intencionalmente em branco.

4-1 Conﬁguração do Painel de controle do EX7750

Capítulo 4: Execução da conﬁguração do Painel de controle

É necessário efetuar a conﬁguração a primeira vez que o EX7750 é ligado após o carregamento de um novo software de sistema. Se você não conﬁgurar uma opção de conﬁguração especíﬁca, o EX7750 utilizará as conﬁgurações padrão. Veriﬁque se as conﬁgurações são adequadas para o ambiente de impressão do local.

Conﬁguração do Painel de controle do EX7750

A conﬁguração executada no Painel de controle prepara o EX7750 para se comunicar com outros dispositivos e gerenciar as tarefas de impressão enviadas a ele.

A configuração fornece estes grupos de opções:

• Conﬁguração do servidor para especiﬁcar opções do sistema

• Conﬁguração da rede para especiﬁcar todos os sistemas de rede ativos que

transmitem tarefas de impressão ao EX7750.

• Conﬁguração da impressora para especiﬁcar como as tarefas de impressão e ﬁlas são

gerenciadas.

• Conﬁguração PS para especiﬁcar as deﬁnições de PostScript

• Conﬁguração PCL para especiﬁcar as deﬁnições de PCL

• Conﬁguração de cores para especiﬁcar as deﬁnições de cores

• Conﬁguração do registro de tarefa para especiﬁcar como o EX7750 tratará o registro

das tarefas impressas

•Arquivamento fonte para fazer backup e restauração de fontes

4-2 Execução da conﬁguração do Painel de controle

NOTA: O recurso Arquivamento fonte estará disponível somente se um ZIP drive USB

externo estiver instalado no EX7750.

A opção Alterar senha no menu Configuração permite criar e alterar a senha do administrador no EX7750.

O Painel de controle na parte frontal do EX7750 permite definir opções e visualizar informações sobre as tarefas impressas no EX7750. É composto das seguintes partes:

•Luz de atividade — indica atividade normal ou com problemas

• Botões de seleção de linha — selecionam uma conﬁguração e avançam para a

próxima opção

•Janela do visor — exibe as informações de status e as opções de conﬁguração do

EX7750

• Botões de direção ascendente e descendente - permitem percorrer os menus, opções

e conﬁgurações

Botão para cima

Botão Menu

Botão para baixo

• Botão Menu - cancela sem salvar as alterações; alterna para o menu Funções

• Botões Liga/desliga e Reiniciar — liga e desliga ou reinicia o EX7750 (esses botões

estão localizados embaixo da porta da tampa do painel frontal)

Painel de controle do EX7750

Luz de atividade

Botões de seleção de linha

Viso

4-3 Painel de controle do EX7750

Painel de controle do EX7750

Utilize o Painel de controle do EX7750 para visualizar as informações de status, imprimir páginas especiais e conﬁgurar a impressão. Apesar de a maioria dos elementos da tela do Painel de controle ter correspondentes na Command Workstation, será possível visualizar as funções atuais no Painel de controle, mesmo quando a Command Workstation não estiver conectada ao servidor ou executando.

O Painel de controle está localizado na parte frontal do EX7750.

Avisos de segurança

O visor do EX7750 é de cristal líquido (LCD), feito de vidro, e pode quebrar. Não o submeta a impactos fortes.

Se o visor quebrar e o material de cristal líquido vazar, não inale, ingira ou toque esse material. Se ele atingir sua pele ou roupas, lave-as imediatamente com sabão e água.

Não faça muita pressão no visor. Pressão excessiva alterará a cor da janela.

Luz de atividade

A luz de atividade indica a atividade atual do EX7750. Se a luz for:

Vermelho sólido

Vermelho intermitente

Ve rde sólido O EX7750 está ocioso.

Ve rde intermitente

Luz apagada O EX7750 está desligado ou em processo de inicialização.

Ocorreu um erro que desativou o EX7750.

Ocorreu um erro que desativou a impressão, mas o EX7750 continua com sua capacidade de processamento.

O EX7750 está processando ou imprimindo uma tarefa ou comunicando-se com um computador remoto.

4-4 Execução da conﬁguração do Painel de controle

Botões

Botões de seleção de linha

Botões para cima e para baixo

Botão Menu Pressione esse botão para visualizar outras telas. Em

Botão liga/desliga

Botão Reset Pressione esse botão para reiniciar o EX7750 após ter

Use esses botões para selecionar o comando exibido na linha correspondente do visor. Quando um botão estiver ativo, um caractere especial (>) aparecerá no visor ao lado do botão.

Utilize esses botões para rolar para diferentes telas em listagens com várias telas, para selecionar opções de conﬁguração em uma lista de opções disponíveis e para rolar entre os caracteres alfanuméricos.

condições normais de operação, o Painel de controle exibe a tela Informações, RIP ou Status da impressão com informações sobre o status do EX7750. Se pressionar o botão Menu, o menu Funções será exibido e você poderá efetuar operações adicionais (consulte “Menu Funções” na página 4-7). Se uma tarefa estiver sendo processada ou impressa, pressione o botão Menu para pular entre as telas ativas.

Pressione esse botão para ligar/desligar o EX7750.

desligado o Sistema no menu Desligar.

Status de alerta

Status da impressão

4-5 Painel de controle do EX7750

Visor

O visor fornece informações sobre o status do EX7750, exibe as informações do menu e permite visualizar e editar as informações nos menus de conﬁguração.

A área de status na parte inferior do visor exibe o nome da tela e destaca um dos ícones para indicar o que o EX7750 está fazendo. Somente os ícones das telas disponíveis no momento são exibidos. O botão Menu permite percorrer as telas ativas.

As telas são:

Se ocorrer algum problema durante o processamento de uma tarefa ou das funções de impressão, uma mensagem de erro aparecerá no Painel de controle. Para obter informações sobre as mensagens de erro, consulte o Apêndice A.

Quando o EX7750 está imprimindo uma tarefa, a tela Status da impressão é exibida. Esta tela exibe o seguinte :

Cancelar tarefa — Pressione o botão de seleção da linha superior para cancelar a

tarefa que está sendo impressa.

Status do RIP

Nome do usuário — O nome do usuário que enviou a tarefa que está sendo

processada.

Cápias 1/100 — O número de cópias impressas e o número de cópias solicitadas

da tarefa atual.

Quando o EX7750 está processando uma tarefa, a tela Status do RIP é exibida. Esta tela exibe o seguinte:

Cancelar tarefa — Pressione o botão de seleção da linha superior para cancelar a

tarefa que está sendo processada no momento. O EX7750 cancelará a tarefa antes de a impressão começar.

Nome da tarefa — O nome da tarefa que está sendo processada no momento.

Nome do usuário — O nome do usuário que enviou a tarefa que está sendo

processada.

Quilobytes — O tamanho (em quilobytes) da tarefa processada até o momento.

NOTA: Esse número será exibido sempre em quilobytes; por exemplo, 10 MB será

10 000 KB.

4-6 Execução da conﬁguração do Painel de controle

Informações de status

Funções É possível pressionar o botão Menu para exibir o menu Funções. Use os botões

Rede O ícone de rede aparecerá no canto inferior esquerdo de todas as outras telas

Quando o EX7750 não está processando ou imprimindo uma tarefa, ele exibe informações sobre o servidor e software atuais:

Nome do servidor — O nome do EX7750 conforme deﬁnido na Conﬁguração.

Status — O status atual do EX7750. O status do EX7750 pode ser: Ocioso,

Inicializando, Ocupado, Processando ou Imprimindo.

Megabytes—o espaço (em megabytes) disponível no disco rígido do EX7750, por

exemplo, 38.062 MB.

Versão — A versão do software do sistema em execução no EX7750.

para cima e para baixo para navegar na lista. Pressione o botão de seleção de linha à direita de um comando para selecionar o comando. Para obter mais informações, consulte a “Menu Funções” na página 4-7.

quando uma tarefa estiver sendo enviada para o EX7750 pela rede. O ícone de rede também aparecerá, junto com a luz verde de atividade piscando, quando um utilitário remoto estiver sendo executado.

Imprimir páginas

4-7 Painel de controle do EX7750

Menu Funções

O menu Funções fornece muitas das opções disponíveis na Command Workstation. Escolha os seguintes comandos nesse menu:

Imprima páginas especiais a partir do EX7750. É possível imprimir as seguintes páginas a partir do submenu que aparece:

Página de teste PS — Uma Página de teste que permite conﬁrmar se o EX7750

está conectado adequadamente à impressora e fornece amostras das cores e da escala de cinzas para solucionar problemas da impressora ou do EX7750. As conﬁgurações da Página de teste podem incluir: Nome do servidor, Modelo da impressora, conﬁgurações de cor, informações de calibragem, data e hora em que a Página de teste foi impressa.

Páginas de demonstração — Imprime quatro páginas de demonstração no

tamanho 11x17 e quatro A3 que exibem as capacidades de impressão colorida do sistema.

Configuração — Imprime a Página de conﬁguração, que fornece a conﬁguração do

servidor e do dispositivo atual. Esta página lista as informações gerais sobre a conﬁguração de hardware e software do EX7750, as opções atuais para todas as deﬁnições da Conﬁguração, informações sobre a calibragem atual e o endereço Ethernet do EX7750.

Registro de tarefas — Imprime um registro das últimas 55 tarefas. Para obter

informações sobre os campos no Registro de tarefas e sobre como imprimi-lo de outras maneiras, consulte o Guia de gerenciamento de tarefas.

Mapa do Painel de controle — Imprime o mapa do Painel de controle, que é uma

visão geral das telas que podem ser acessadas a partir do Painel de controle.

Tabelas de cores - Imprime amostras das cores RGB, CMY e PANTONE

disponíveis no EX7750.

Lista de fontes PS/Lista de fontes PCL — Imprime uma lista de todas as fontes

atualmente na unidade de disco rígido do EX7750.

4-8 Execução da conﬁguração do Painel de controle

Suspender impressão

Retomar impressão

Impressão segura

Desligar

Suspende a comunicação entre o EX7750 e a impressora.

Retoma a comunicação entre a impressora e o EX7750.

Permite que os usuários controlem tarefas de Impressão de segurança. Para acessar as tarefas de Impressão de segurança, é necessário uma senha. A senha é deﬁnida e digitada pelos usuários na opção Impressão de segurança do driver de impressão do Windows ou do Mac OS. Após selecionar uma tarefa de Impressão de segurança em uma lista, os usuários terão as seguintes escolhas no submenu que aparecer:

Imprimir e excluir — Imprime e exclui a tarefa de Impressão de segurança

imediatamente.

Imprimir e espera — Imprime a tarefa de Impressão de segurança imediatamente e

guarda uma cópia da tarefa.

Núm. de cópias — Permite aos usuários substituir a deﬁnição da opção Cópias no

driver da impressora.

Excluir — Exclui a tarefa de Impressão de segurança sem imprimir.

NOTA: As tarefas de Impressão de segurança não estão acessíveis nas ferramentas de

gerenciamento de tarefa.

NOTA: O recurso Impressão de segurança não é eﬁciente através de conexão Direta.

Desliga toda a atividade do EX7750 da forma correta e depois reinicializa o sistema. Utilize essa opção em vez do interruptor liga/desliga situado na parte posterior do EX7750. As opções a seguir estarão disponíveis no submenu que aparecer:

Reiniciar servidor — Reinicia o software do servidor, mas não reinicializa todo o

sistema. O acesso da rede ao EX7750 é interrompido temporariamente e todas as tarefas atualmente em processamento são canceladas e podem ser perdidas.

Desligar sistema — Desliga todas as atividades do EX7750 adequadamente.

Reinicializar sist. — Desliga e reinicializa o EX7750.

4-9 Painel de controle do EX7750

Limpar servidor

Executar config

Executar diagnóstico

Calibragem

PARA ACESSAR A CONFIGURAÇÃO QUANDO O EX7750 ESTÁ

OCIOSO

Limpa todas as tarefas de todas as ﬁlas do servidor, bem como todas as tarefas arquivadas no disco rígido do EX7750, o índice das tarefas arquivadas (na janela Arquivo), todos os FreeForm™ mestres e o índice dos FreeForm mestres (na janela FreeForm). Veriﬁque com o seu administrador ou operador antes de selecionar Limpar servidor. Se uma senha do administrador tiver sido deﬁnida, você deverá digitá-la para a acessar o comando Limpar servidor.

Entre no menu Conﬁguração e altere as deﬁnições das opções de conﬁguração.

Esta função é fornecida somente para representantes de serviço. Para obter informações sobre como executar diagnóstico, entre em contato com a equipe de assistência técnica.

Calibrar o EX7750 utilizando a Calibração visual. Se uma senha do administrador foi deﬁnida, digite-a para a acessar a Calibragem.

Acesso às opções de conﬁguração

1. Certiﬁque-se de que a tela de informações do Painel de controle exiba a opção Ocioso.

Se aparecer a mensagem Imprimindo ou RIPing (convertendo para pixels), o EX7750está processando e você precisa aguardar até que o sistema conclua o processamento e alcance o estado Ocioso.

2. No Painel de controle, pressione o botão Menu para acessar o menu Funções.

3. Percorra com o botão de seta para baixo e pressione o botão de seleção de linha ao lado da opção Executar conﬁguração.

É preciso inserir senha do administrador antes de executar a Conﬁguração (consulte

“Conﬁguração de senhas” na página 7-3).

4. Quando solicitado, conﬁrme sua escolha para prosseguir na conﬁguração.

5. Pressione o botão de seleção de linha para escolher um comando ou menu de conﬁguração.

Utilize o botão descendente para visualizar as telas restantes do menu principal Conﬁgurar.

4-10 Execução da conﬁguração do Painel de controle

6. Execute Conﬁg. do servidor, Conﬁg. da rede e Conﬁg. impressora, nessa ordem.

7. Deﬁna a senha do administrador para evitar alterações não autorizadas na sua

Isso é o mínimo necessário para a conﬁguração inicial. Posteriormente, será possível concluir as conﬁgurações restantes a partir do painel de controle ou de um computador com Windows.

conﬁguração.

Reveja as conﬁgurações descritas neste capítulo.

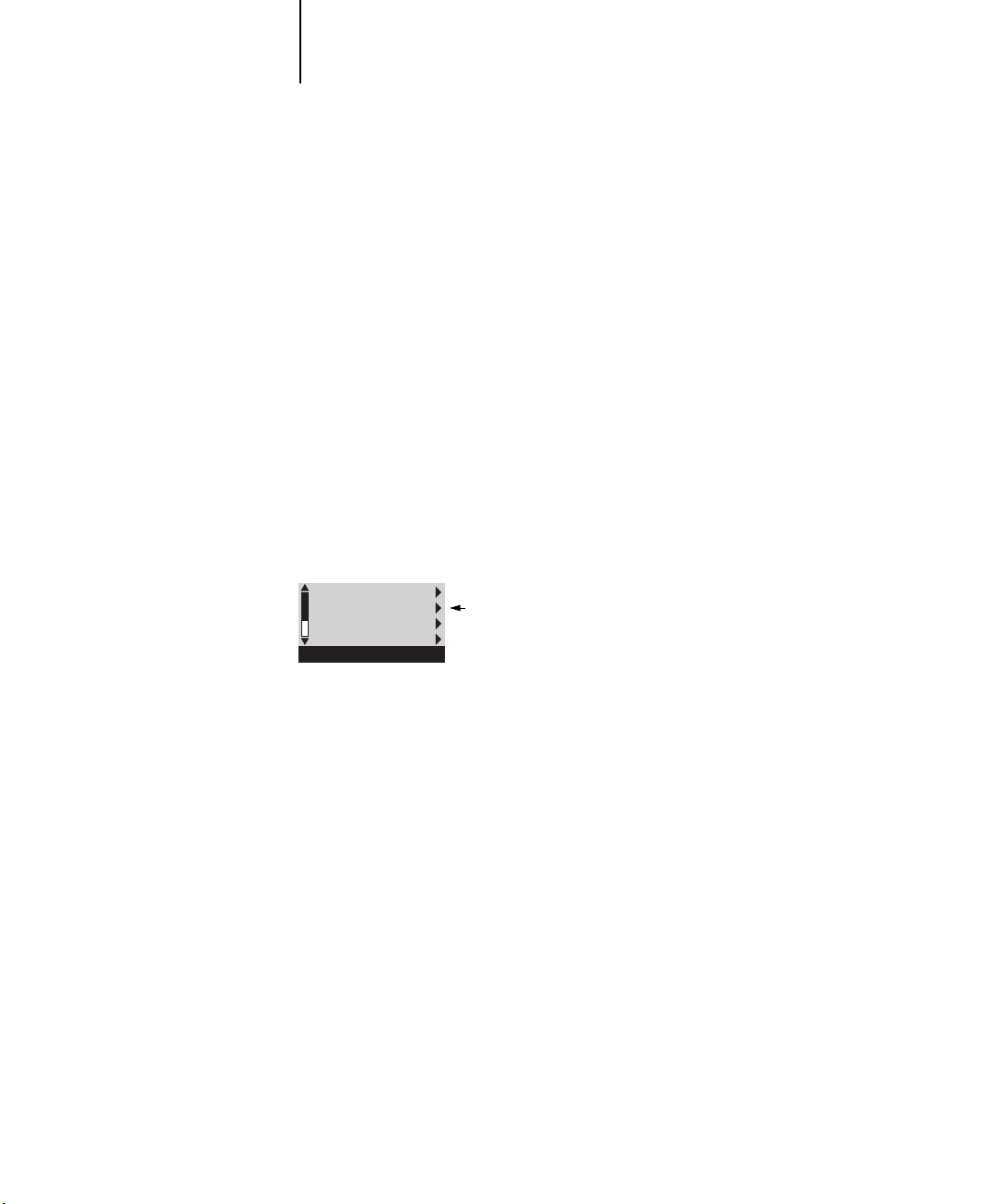

Informações sobre a interface de conﬁguração do Painel de controle

Quando se efetua a conﬁguração no Painel de controle, seleciona-se um menu após o outro e digitam-se informações sobre o EX7750 e seu ambiente de rede e de impressão.

Em cada tela de configuração, a última linha do visor mostra o nome do menu de configuração atual. A maioria dos menus está ilustrada no mapa do Painel de controle, um fluxograma que pode ser impresso a partir do Painel de controle.

PARA IMPRIMIR O MAPA DO PAINEL DE CONTROLE

1. No Painel de controle, pressione o botão Menu para acessar o menu Funções.

2. Pressione o botão ao lado de Imprimir páginas.

O visor exibirá os primeiros quatro tipos de página que podem ser impressos. Para visualizar os tipos de páginas restantes, pressione o botão de direção descendente. Para obter uma lista completa de páginas que podem ser impressas, consulte a

página 4-7.

3. Pressione o botão do Mapa do Painel de controle.

4-11 Painel de controle do EX7750

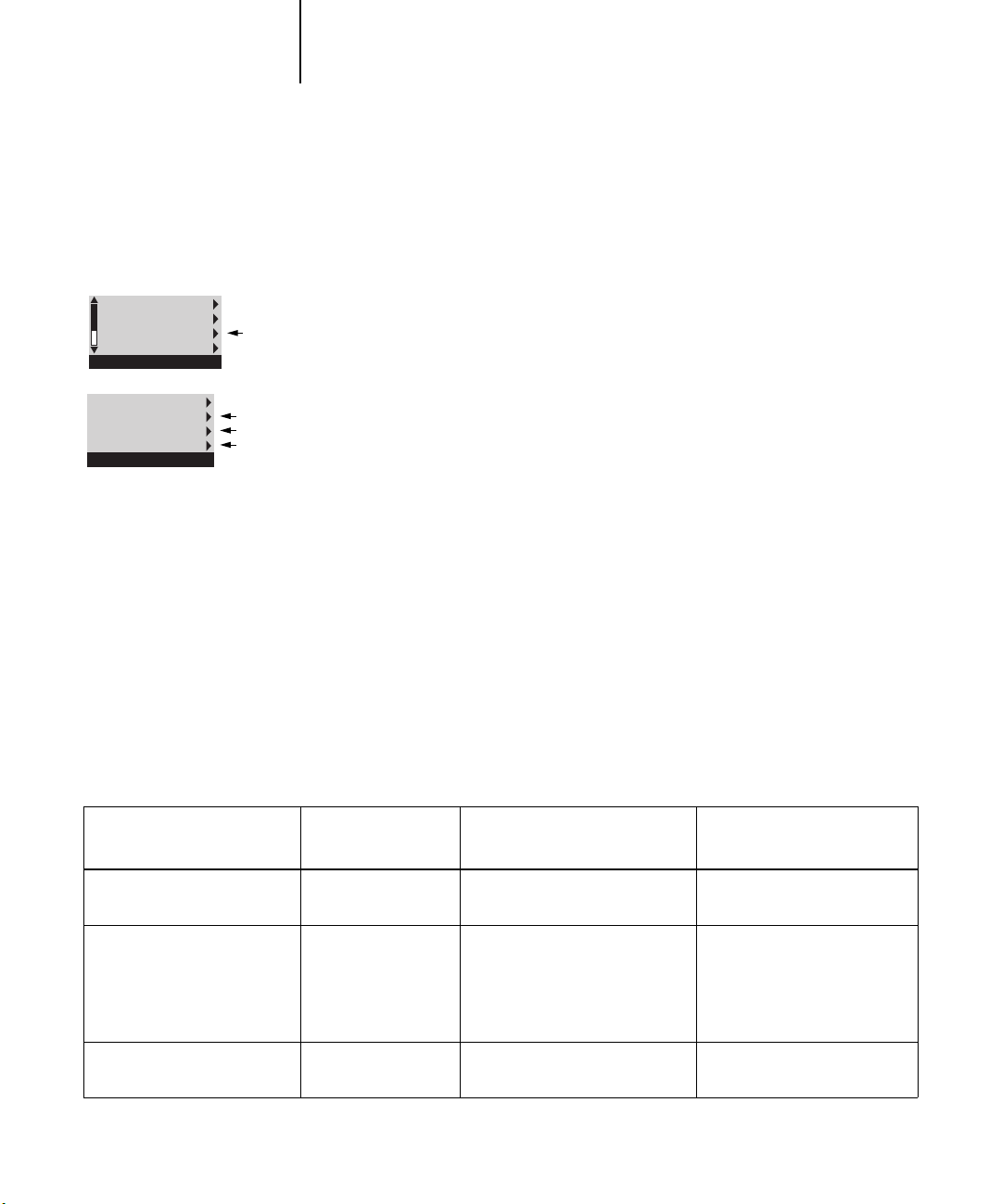

Tipos de telas de conﬁguração

Há dois tipos de opções de conﬁguração:

Questões de múltipla escolha

Informação opções de entrada

São apresentadas escolhas (por exemplo Sim ou Não ou uma lista de opções dentre as quais se pode escolher). Somente uma opção será exibida por vez e em texto destacado. O valor atualmente selecionado (ou o padrão) aparece primeiro.

Utilize os botões de seta para cima e para baixo para percorrer as opções e selecione OK quando a informação correta estiver sendo exibida.

É preciso especiﬁcar as informações de seu site (o nome da impressora ou o endereço IP). Utilize os botões de seta para cima e para baixo para percorrer os símbolos alfanuméricos para fazer a seleção.

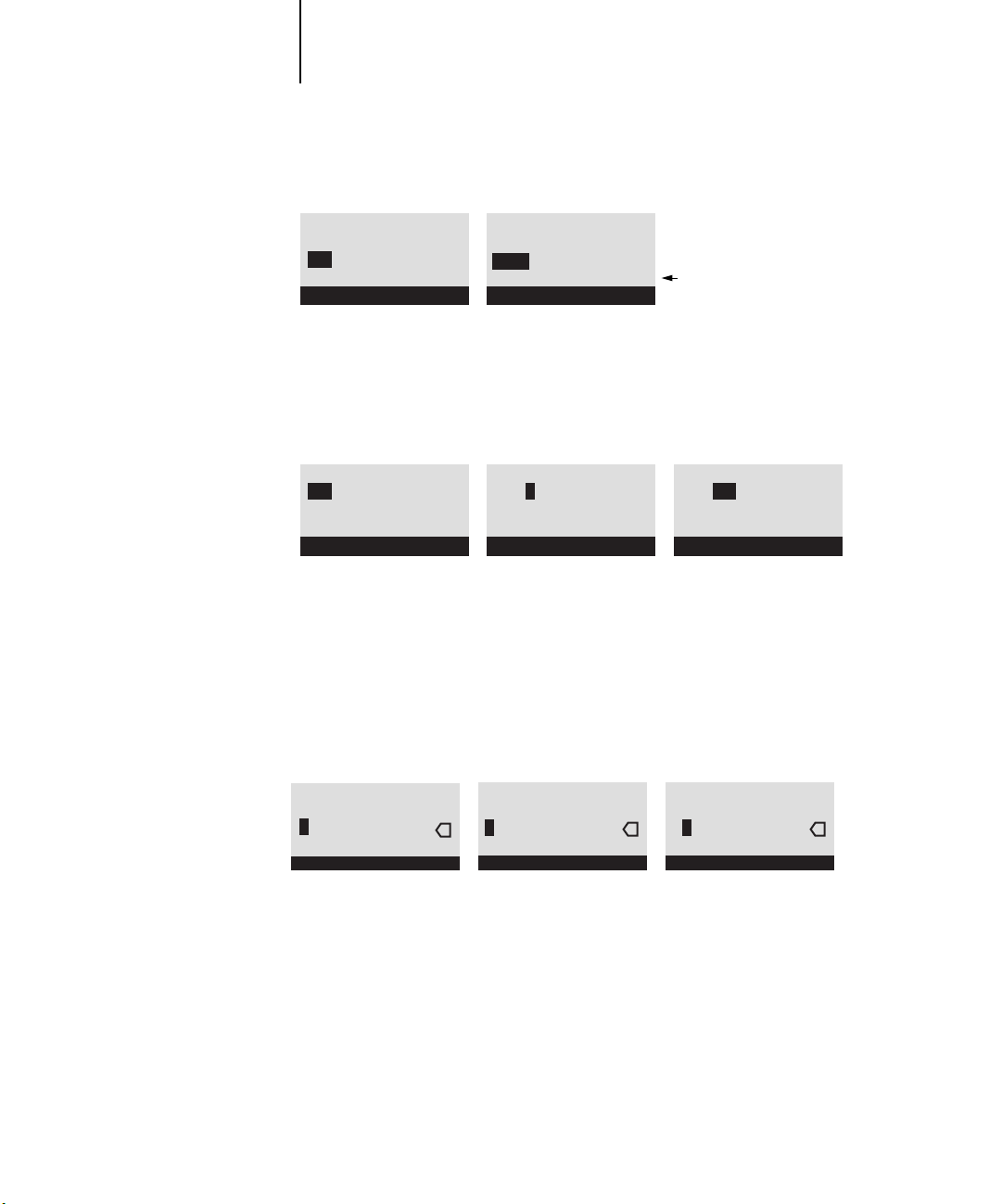

A posição do cursor é destacada e dois dos botões de seleção de linha se tornam botões de direção para a esquerda e direita. Setas aparecem no visor, ao lado dos botões correspondentes. Utilize esses botões para se mover entre as posições e inserir informações.

NOTA: Quando você introduzir o texto, digite-o da

esquerda para a direita, assim o botão de seta para esquerda funciona como a tecla Delete (excluir) e também como tecla de movimentação do cursor. Isso é indicado no visor pelo símbolo de Exclusão ( ).

A seção a seguir fornece três exemplos específicos desses tipos de opções de configuração.

4-12 Execução da conﬁguração do Painel de controle

Exemplo: Múltipla escolha

Publicar filas de impressora

Sim

Config da impressora

Pressione os botões de seta para cima e para baixo para exibir as outras opções.

Exemplo: Entrada de informação com campos

Máscara de sub-rede

255.0.0.0 >

< OK

TCP/IP (Ethernet)

Na posição inicial, pressione o botão de seta para a direita para mover o cursor para a direita.

Exemplo: Entrada de informação com

Publicar conexão direta

Não OK Config da impressora

Quando a conﬁguração desejada for exibida, pressione o botão ao lado de OK para continuar.

Máscara de sub-rede

255.0.0.0 > < OK

TCP/IP (Ethernet)

O próximo campo será selecionado. Pressione os botões de seta para cima e para baixo para alterar o número.

caracteres individuais

Máscara de sub-rede

255.255.0.0 > < OK

TCP/IP (Ethernet)

Quando o número correto for exibido, pressione o botãode seta para à direita para se mover ao terceiro campo. Pressione o botão de seta para a esquerda para retornar e editar, ou pressione OK para selecionar a opção e prosseguir.

Digite a senha do serv. de arquivos >

Na posição inicial, pressione os botões de seta para cima ou para baixo para inserir o primeiro caractere.

Digite a senha do serv. de arquivos >

. bindery

Confi

Quando o caractere correto for exibido, pressione o botão de seta para a direita para mover o cursor para a próxima posição.

Digite a senha do serv. de arquivos >

9 OK

. bindery

Confi

Pressione os botões de seta para cima ou para baixo para inserir um caractere na segunda posição. O botão Excluir apaga o caractere atual e move o cursor para a esquerda. Pressionar OK insere o que está sendo exibido no momento.

4-13 Opções de conﬁguração do servidor

NOTA: Se você cometer um erro durante a conﬁguração, sempre poderá usar o botão

Menu para cancelar sem salvar as alterações. Pressione o botão Menu para cancelar o que quer que tenha feito na tela atual e retornar ao menu logo acima. Talvez seja necessário pressionar o botão Menu mais de uma vez para retornar ao nível superior de uma determinada conﬁguração em que estiver trabalhando. No nível superior, será possível entrar novamente em um menu Conﬁguração, ou sair sem efetuar alterações.

Concluídas as configurações, é necessário salvar as alterações. Normalmente, você será solicitado a fazê-lo. Se selecionar Sim, as novas configurações substituirão as anteriores. Se selecionar Não, as antigas configurações serão mantidas. Se necessário, o EX7750 se reiniciará após saída do menu Configuração.

Opções de conﬁguração do servidor

O menu Conﬁg. do servidor permite especiﬁcar informações do sistema referentes ao EX7750 e a todos os usuários. Para acessar o menu, siga as instruções na página 4-9.

Sair da config Config.do servidor Config.da rede Config.impressora

Configuração

Pressione o botão de configuração do servidor

Quando selecionar Config. do servidor, as opções aparecerão na seqüência, como a seguir; os valores padrão, quando aplicáveis, aparecerão entre colchetes. Palavras em itálico indicam a exibição de um valor específico do produto ou site.

Nome do servidor

Nome padrão do servidor

Digite um nome para o EX7750 (com até 15 caracteres). Este nome aparecerá na lista Seletor, em uma rede Apple Talk.

NOTA: Não utilize o nome do dispositivo (EX7550) como nome do servidor. Além

disso, se tiver mais de um EX7750, não atribua o mesmo nome a eles.

Data do sistema

Informe a data correta do sistema no formato padrão para sua utilização. A data aparecerá no Registro de tarefas.

4-14 Execução da conﬁguração do Painel de controle

Horário do sistema

Informe a hora correta do sistema. Digite a hora com base no relógio de 24 horas, na forma HH:MM (Horas:Minutos). O horário aparecerá no Registro de tarefas.

Fuso horário

Selecione o fuso horário no qual está localizado.

Horário de verão Sim/Não [Não]

Selecione Sim, se na sua localidade tiver alterações de horário de verão. O sistema ajustará automaticamente o horário do sistema quando ocorrer a alteração de horário.

Imprimir página inicial Sim/Não [Não]

Especiﬁque se o EX7750 deverá imprimir uma página inicial sempre que for reinicializado. A página inicial exibe informações sobre o EX7750, incluindo nome do servidor, data e hora atuais, memória instalada no EX7750, protocolos de rede ativados e conexões publicadas.

Usar conjunto de caracteres Macintosh/DOS/Windows [Windows]

Especiﬁque se o Painel de controle e a Command WorkStation deverão utilizar o conjunto de caracteres do Macintosh, DOS ou Windows para exibir os nomes de arquivos. Isso é importante se os nomes de arquivos incluírem caracteres acentuados ou compostos (por exemplo, é ou æ).

Para redes de plataformas mistas, selecione a opção que forneça a melhor representação global dos caracteres especiais utilizados.

Ativar grupos de impressão Sim/Não [Sim]

Especiﬁque se deseja ativar grupos de impressoras. Seestiver fazendo download de fontes, deﬁna essa opção como Não. Se ativar essa opção, deverá utilizar a CommandWorkStation para deﬁnir os grupos de usuários e as senhas. Desse modo, os usuários deverão inserirseus nomes de grupo e senhas ao imprimir.

4-15 Opções de conﬁguração do servidor

Ativar fila Impressos Sim/Não [Sim]

Especiﬁque se a ﬁla Impressos deverá ser ativada, o que criará um local de armazenamento no disco rígido do EX7750 para tarefas recentes, impressas através da ﬁla de Impressão. Os usuários com acesso de administrador ou operador às ferramentas de gerenciamento de tarefa poderão reimprimir tarefas da ﬁla de impressos sem enviá-las novamente ao EX7750. Se selecionar a opção Não, as tarefas serão excluídas do disco do EX7750 imediatamente após a impressão.

Tarefas salvas na fila de Impressos 1-99 [10]

Essa opção somente aparecerá se a opção Ativar ﬁla de impressos estiver deﬁnida como Sim. Especiﬁque o número de tarefas que podem ser armazenadas na ﬁla Impressos. As tarefas na ﬁla Impressos ocupam espaço no disco rígido do EX7750. Se houver pouco espaço em disco, utilize um valor menor para as tarefas salvas.

Visualização durante processamento Sim/Não [Não]

Especiﬁque se uma miniatura de visualização deve ser exibida na Command WorkStation quando uma tarefa está sendo processada. Se selecionar Sim, a miniatura de visualização será sempre exibida na seção Processamento do Monitor de atividade.

Salvar alterações Sim/Não [Sim]

Selecione Sim para ativar quaisquer alterações realizadas na Conﬁguração do servidor; selecione Não para retornar ao menu Conﬁguração principal sem efetuar nenhuma alteração.

4-16 Execução da conﬁguração do Painel de controle

Opções da conﬁguração da rede

Ao executar Conﬁg. da rede, conﬁgure o EX7750 de modo a receber as tarefas de impressão por meio dos sistemas de rede utilizados em seu site.

Sair da config Config.do servidor Config.da rede Config.impressora

Configuração

Sair config. rede Config. da porta Config. protocolo Config. do serviço

Configuração da rede

Para este tipo de rede ou

conexão

No menu Conﬁguração, selecione Conﬁg. da rede e especiﬁque os endereços e nomes a serem utilizados pelas estações de trabalho, pelos servidores e pelo EX7750 quando se comunicarem entre si.

O menu Conﬁg. da rede inclui três submenus que permitem escolher tipos de porta, protocolos e serviços de rede. Execute Conﬁg. da porta e ative pelo menos uma porta.

Para cada item que ativar, o sistema solicitará que as conﬁgurações do item sejam inseridas. Os valores padrão, quando aplicáveis, aparecem entre colchetes neste manual.

Exiba e selecione apenas as opções dos sistemas de rede utilizados atualmente em seu site. Se os requisitos da rede mudarem, será possível alterar a conﬁguração da rede a qualquer momento.

Se o EX7750 estiver configurado para ativar mais de um protocolo, mudará automaticamente para o protocolo correto quando receber uma tarefa de impressão.

Os tipos de rede disponíveis e as respectivas áreas de configuração estão resumidas na tabela a seguir.

Utilize

Conﬁg. da porta

Utilize

Conﬁg. protocolo

Utilize

Conﬁg. do serviço

AppleTalk via Ethernet Conﬁg. Ethernet Conﬁg. AppleTalk A impressão AppleTalk (PAP)

é ativada automaticamente.

TCP/IP pela Ethernet Conﬁg. Ethernet Conﬁg. TCP/IP: Conﬁg.

Ethernet

IPX/SPX via Ethernet Conﬁg. Ethernet Conﬁg. IPX/SPX Conﬁg. PServer (NDS,

Conﬁguração LPD Conﬁg. Serviço Web Conﬁg. Windows Conﬁg. porta 9100 Conﬁguração de IPP

bindery ou ambos)

4-17 Opções da conﬁguração da rede

PARA ACESSAR AS OPÇÕES DE CONFIGURAÇÃO DA REDE

1. Conﬁrme se o cabo de rede está conectado ao EX7750.

Durante a conﬁguração da rede, o EX7750 consulta a rede à procura de zonas, servidores e ﬁlas baseadas em servidores. Se efetuar a conﬁguração da rede sem estar conectado a uma rede em funcionamento, serão utilizadas as conﬁgurações padrão, o que pode não corresponder às suas necessidades.

2. Escolha Conﬁg. da rede no menu principal Conﬁguração.

3. Selecione Conﬁg. da porta no menu Conﬁguração da rede.

4. Selecione Conﬁg. Ethernet no menu Conﬁg. da porta e insira as conﬁgurações adequadas.

5. Concluída a Conﬁguração da porta, selecione a opção Sair da conﬁguração da porta e Conﬁg. protocolo.

6. Insira as conﬁgurações apropriadas para os protocolos a serem utilizados.

7. Concluída a conﬁguração do protocolo, escolha consecutivamente Sair conf. protoc. e Conﬁg. do serviço.

8. Insira as conﬁgurações apropriadas para os serviços a serem utilizados.

As opções estão descritas em detalhes nas próximas páginas.

PARA SAIR DA CONFIGURAÇÃO DA REDE

1. Concluída a conﬁguração do serviço, selecione Sair da conﬁguração da rede.

2. Selecione Sim ao ser solicitado para salvar as alterações.

3. No menu principal Conﬁguração, escolha outra Conﬁguração ou Sair da conﬁg.

Conﬁguração da rede

Conﬁg. da porta

4-18 Execução da conﬁguração do Painel de controle

Opções de conﬁguração da porta

Para conﬁgurar o EX7750, selecione o tipo de porta que deseja utilizar e insira as conﬁgurações da porta. Como as conﬁgurações da rede estão aninhadas, os nomes dos menus de nível mais alto são mostrados neste capítulo à esquerda de cada cabeçalho de menu.

Conﬁg. Ethernet

Ativar Ethernet Sim/Não [Sim]

Selecione Sim se o cabo Ethernet estiver conectado ao EX7750.

Velocidade Ethernet Detecção automática/1 Gbps/100 Mbps Full-Duplex/100 Mbps Half-Duplex/ 10 Mbps Full-Duplex/10 Mbps Half-Duplex [Detecção automática]

Selecione uma conﬁguração apropriada de acordo com as conﬁgurações da rede à qual o EX7750 está conectado.

NOTA: Quando você selecionar a opção Detecção automática, veriﬁque se as

conﬁgurações de negociação automática para velocidade e duplex estão deﬁnidas para a porta da rede à qual o EX7750 está conectado. De maneira similar, quando selecionar uma conﬁguração diferente, como 100 Mbps Full-Duplex, veriﬁque se as mesmas conﬁgurações estão deﬁnidas para a porta da rede.

NOTA: A conﬁguração 1 Gbps (gigabit por segundo) é full-duplex.

4-19 Opções da conﬁguração da rede

Opções de conﬁguração do protocolo

Sair Conf. Protoc. Config. AppleTalk Config. TCP/IP Config. IPX/SPX

Config. protocolo

Conﬁguração da rede

Conﬁg. protocolo

Para conﬁgurar o EX7750, selecione cada protocolo e insira as respectivas conﬁgurações. É possível ativar a comunicação simultânea AppleTalk, TCP/IP e IPX/SPX.

Conﬁg. AppleTalk

Ativar AppleTalk Sim/Não [Sim]

Selecione Sim se tiver uma rede AppleTalk conectada ao EX7750. Esta conﬁguração permite ao EX7750 se comunicar em redes AppleTalk.

Zona AppleTalk

Lista de zonas

O EX7750 procura, na rede, zonas AppleTalk no seu segmento de rede. Percorra a lista para selecionar a zona AppleTalk na qual deseja que o EX7750 apareça. Se o segmento de rede tiver somente uma zona, o EX7750 será atribuído a ela automaticamente.

A mensagem “Não foi encontrada uma zona AppleTalk” pode signiﬁcar que a rede não tem nenhuma zona ou que o cabo de rede não está conectado (consulte o Apêndice A). Selecione OK para fechar a mensagem.

Opções de conﬁguração TCP/IP

Sair Conf. Protoc. Config. AppleTalk Config. TCP/IP Config. IPX/SPX

Config. protocolo

Para conﬁgurar o EX7750 para TCP/IP, selecione Conﬁg. TCP/IP.

Selecione Conﬁg. Ethernet e insira as conﬁgurações adequadas. Escolha cada tipo de rede utilizado (Ethernet) e insira as conﬁgurações apropriadas.

Ao definir um endereço IP, máscara de sub-rede ou endereço do gateway para o EX7750 durante a configuração, é possível fazer com que o EX7750 obtenha esses endereços automaticamente de um servidor DHCP ou BOOTP. Ligue ou reinicialize o EX7750 e espere até que entre no estado Ocioso. Verifique se o servidor DHCP ou BOOTP está sendo executado e execute a Configuração do EX7750.

Conﬁguração da rede

Conﬁg. protocolo

Conﬁg. TCP/IP

4-20 Execução da conﬁguração do Painel de controle

Conﬁguração de TCP/IP com Ethernet

Conﬁg. Ethernet

Ativar TCP/IP para Ethernet Sim/Não [Sim]

Selecione Sim se possuir uma rede TCP/IP conectada ao EX7750 através do cabo de Ethernet.

NOTA: Se estiver utilizando TCP/IP para imprimir a partir de computadores com

Windows, ativar o TCP/IP aqui permite que os utilitários do Fiery sejam utilizados em computadores com Windows utilizando protocolos TCP/IP.

Ativar configuração de auto IP Sim/Não [Sim]

Selecione Sim para permitir que o EX7750 obtenha o seu endereço Ethernet IP procurando na rede. Dependendo da rede e do protocolo selecionado na opção a seguir (DHCP ou BOOTP), o endereço IP poderá mudar. Selecione Não para atribuir um endereço IP estático ao EX7750. Se selecionar Não, você avançará para a opção Endereço IP; o endereço deverá ser deﬁnido manualmente.

Selecionar protocolo DHCP/BOOTP [DHCP]

Essa opção será exibida somente se tiver respondido Sim para Ativar conﬁguração de auto IP. Selecione o protocolo pelo qual o EX7750 deverá pesquisar seu endereço IP. Tanto o DHCP quanto o BOOTP permitem que o EX7750 obtenha o endereço Ethernet IP e a máscara de sub-rede automaticamente.

Dependendo da sua rede, o EX7750 poderá receber um endereço diferente quando reinicializar o EX7750. Com a conﬁguração DHCP, o EX7750 poderá receber um endereço diferente, mesmo se não for reinicializado. Veriﬁque se a rede está conﬁgurada corretamente para o protocolo selecionado.

4-21 Opções da conﬁguração da rede

Obter endereço de gateway automatica Sim/Não [Sim]

Utilize essa opção para atribuir automaticamente o endereço de gateway para impressão com TCP/IP. Essa opção só será exibida se tiver selecionado DHCP ou BOOTP como protocolo na opção anterior.

Endereço IP [127.0.0.1]

Essa opção será exibida somente se tiver respondido Não para Ativar conﬁguração de auto IP.

Digite o endereço IP do EX7750 para Ethernet. Esse endereço IP, diferente de um endereço IP deﬁnido automaticamente, permanecerá o mesmo caso o EX7750 seja reinicializado. Mude o padrão para um endereço válido para a sua rede. Para obter informações sobre como conﬁgurar a impressão com TCP/IP, consulte o Capítulo 2.

Máscara de sub-rede

Essa opção permite modiﬁcar a máscara de sub-rede para impressão com TCP/IP via Ethernet. Para deﬁnir a máscara de sub-rede, digite um dos valores a seguir:

• 255.0.0.0 se o endereço IP começar com um número inferior a 128.

• 255.255.0.0 se o endereço IP começar com um número entre 128 e 191.

• 255.255.255.0 se o endereço IP começar com um número superior a 191.

NOTA: Conﬁrme a conﬁguração de máscara de sub-rede com o administrador da rede

antes de prosseguir. Em alguns casos, a conﬁguração necessária pode ser diferente da listada.

Endereço do gateway [127.0.0.1]

Essa opção aparecerá somente se você selecionou Obter endereço de gateway automática.

Utilize essa opção para deﬁnir o endereço de gateway para impressão com TCP/IP. Se a sua rede utilizar um gateway, altere o padrão para o endereço correto do gateway da rede.

Conﬁguração da rede

Conﬁg. protocolo

Conﬁg. TCP/IP

Conﬁguração DNS

4-22 Execução da conﬁguração do Painel de controle

Opções de conﬁguração DNS

Conﬁguração DNS

É possível conﬁgurar o EX7750, de modo que ele possa acessar um servidor DNS adequado. Com o servidor DNS, ao conectar os utilitários Fiery ou o WebTools de estações de trabalho remotas para o EX7750, os usuários precisarão lembrar somente o nome do servidor, que é muito mais fácil de memorizar do que um endereço IP.

Adicionalmente, você pode usar o Nome DNS para o recurso da impressora chamado “Sending Methods” (Métodos de envio). Você pode enviar tarefas para a impressora e especiﬁcar sua escolha de conﬁguração para esse recurso no painel de toque da impressora.

Obter endereço DNS automaticamente Sim/Não [Não]

Selecione Sim para permitir que o EX7750 obtenha o endereço IP do servidor DNS automaticamente.

Endereço IP do serv. DNS primário [0.0.0.0]

Essa opção aparecerá somente se tiver selecionado Não para Obter endereço DNS automaticamente. Insira o endereço IP do servidor DNS atribuído à impressora na rede.

Endereço IP do serv. DNS secundário [0.0.0.0]

Especiﬁque o endereço IP do servidor DNS secundário. Se não dispor de um servidor DNS secundário, mantenha a conﬁguração padrão.

Nome do domínio

Digite o nome do domínio do servidor DNS.

4-23 Opções da conﬁguração da rede

Nome do host

Nome padrão do servidor

Insira o nome do host do EX7750. Por padrão, o nome do host é o nome do servidor inserido na Conﬁg. do servidor.

NOTA: Se quiser usar as funções de envio, pode ser necessário mudar as conﬁgurações

do servidor de nome WINS especiﬁcado em Conﬁg. Windows>Conﬁg. do serviço>Conﬁguração de rede. No entanto, a conﬁguração do servidor de nome WINS não será abordada neste documento. Para mais informações sobre a conﬁguração de um servidor de nome WINS, entre em contato com seu administrador de rede.

Consulte a documentação da impressora correspondente, para mais informações sobre como usar esses recursos.

NOTA: Você pode enviar sua tarefa de impressão para um servidor Windows apenas se

usar “Sending Methods” (Métodos de envio). Selecione Windows (SMB) para um servidor Windows da lista suspensa de Protocolo na tela Send (enviar).

Selecione a opção Sair da conﬁg., no menu principal Conﬁguração, ao concluir as alterações nas conﬁgurações. O EX7750 será reiniciado. Todas as alterações serão salvas na reinicialização.

Sair Conf. Protoc. Config. AppleTalk Config. TCP/IP Config. IPX/SPX

Config. protocolo

Opções da conﬁguração de IPX/SPX

Para especiﬁcar os tipos de quadros que o EX7750 utilizará para os protocolos IPX/SPX, selecione Conﬁg. Selecione pelo menos um tipo de quadro para ativar os protocolos IPX/SPX. O EX7750aceita os seguintes tipos de quadro Ethernet para IPX/SPX:

•Para Ethernet — Ethernet 802.2, Ethernet 802.3, Ethernet II e Ethernet SNAP

4-24 Execução da conﬁguração do Painel de controle

Para outros protocolos senão o IPX/SPX, o tipo de quadro é ativado automaticamente e não exige nenhuma configuração, como a seguir:

Sair config IPX/SPX Selec. tipos quadros Limpar tipos quadro

Config. IPX/SPX

Com este protocolo

AppleTalk PAP (Printer Access Protocol,

TCP/IP com Ethernet LPD (Line Printer Daemon,

Selec. tipos quadros Ativar tipo quadro automático IPX

Sim/Não [Não]

Especiﬁque se o EX7750 deve tentar conectar todos os tipos de quadros disponíveis automaticamente. O EX7750 veriﬁca se todos os tipos de quadro são ou não apropriados. Para determinar os tipos de quadro que foram ligados com sucesso, salve as suas alterações, saída da conﬁguração, reinicie o EX7750, e imprima a Página de conﬁguração. A Página de conﬁguração relaciona apenas um dos tipos de quadro reunidos com sucesso.

Se a resposta for Não a essa opção, poderá selecionar os tipos de quadro manualmente. Selecione pelo menos um tipo de quadro para ativar os protocolos IPX/SPX.

E estes serviços de

impressão

protocolo de acesso a impressora)

daemon da impressora de linha)

Este tipo de quadro é

automaticamente

ativado

Ethernet SNAP

Ethernet II

Sair config.quadros Ethernet 802.2 * Ethernet 802.3 Ethernet II

Config. IPX/SPX

A tela de seleção de quadros permite várias seleções. Dependendo da sua seleção de configuração da porta, somente tipos de quadros Ethernet ou todos os tipos de quadros serão exibidos.

Pressione o botão de seleção de linha ao lado de cada tipo de quadro utilizado na rede IPX/SPX. Um asterisco (*) aparecerá ao lado de cada tipo de quadro selecionado. Pressione o botão de seleção de linha novamente para cancelar um tipo de quadro selecionado. Utilize os botões de seta para cima e para baixo para percorrer os tipos de quadro adicionais. O EX7750 se conecta a cada tipo de quadro selecionado.

Quando tiver selecionado todos os tipos de quadro utilizados, selecione Sair conﬁg. IPX/SPX.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁguração LPD

4-25 Opções da conﬁguração da rede

Limpar todos tipos quadros IPX/SPX

Você pode limpar todos os tipos de quadro de uma só vez selecionando Sair conﬁg IPX/SPX e depois escolhendo Conﬁg. IPX/SPX e selecionando Limpar tipos quadro.

Opções da conﬁguração do serviço

O PServer é um programa do software EX7750 que pode auxiliar às ﬁlas de impressão Novell atribuídas aos servidores de impressão Novell conﬁgurados para imprimir no EX7750. Quando seleciona Conﬁg PServer e ativa o PServer, é possível conﬁgurar NDS (serviços de diretório Novell), serviços de bindery ou ambos. O NDS é utilizado com NetWare; os serviços de bindery são utilizados com NetWare no modo de emulação de bindery.

Opções da conﬁguração de LPD

Ativar LPD Sim/Não [Sim]

Selecione Sim para permitir impressão LPD. Para obter mais informações, consulte a “Conﬁguração do EX7750 em redes TCP/IP” na página 2-17.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

4-26 Execução da conﬁguração do Painel de controle

Opções de conﬁguração do PServer

Ativar PServer Sim/Não [Não]

Selecione Sim se tiver uma rede Novell conectada com o EX7750.

Sair conf PServer Configuração NDS Config. bindery Intervalo sondagem

Config PServer

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Selecione Conﬁguração de NDS se sua rede utilizar NetWare no modo nativo. Selecione Conﬁg. bindery se a rede utilizar NetWare no modo de emulação de bindery.

Se a rede utilizar ambos, NDS e Bindery, conﬁgure o NDS primeiro. Se conﬁgurar o NDS depois do bindery, a conﬁguração do bindery será sobrescrita.

Se sua rede utilizar tanto NDS quanto bindery e servidores NetWare no modo de emulação de bindery, observe que o EX7750 não poderá servir o NDS e os servidores de emulação de bindery na mesma árvore de NDS.

Conﬁguração NDS

Antes de digitar as conﬁgurações de NDS, veriﬁque se o EX7750 está conectado à rede e se a árvore de diretórios NDS já foi conﬁgurada com uma impressora, um servidor de impressão e um ou mais objetos de ﬁla de impressão para as tarefas do EX7750 (consulte “Conﬁguração de uma ﬁla de impressão NetWare para bindery” na página 2-13). Para efetuar a conﬁguração NDS, talvez precise de permissão para pesquisar a árvore de NDS. Se o acesso ao servidor de impressão for restrito, precisará de uma senha de login.

O principal objetivo da conﬁguração de NDS é especiﬁcar o objeto servidor de impressão. Além disto, é possível indicar a localização das ﬁlas de impressão do EX7750.

NOTA: Os termos servidor NetWare, servidor Novell e servidor IPX são de uso

comum e utilizados aqui indistintamente para se referir ao servidor em uma rede IPX executando o software de rede Novell NetWare.

4-27 Opções da conﬁguração da rede

Ativar NDS Sim/Não [Não]

Selecione Sim se os servidores NetWare utilizados para imprimir no EX7750 estiverem executando o NetWare no modo nativo.

Selecionar árv. NDS

Lista de árvores

Utilize os botões seta para cima e seta para baixo para percorrer a lista de árvores NDS disponíveis para o EX7750. Selecione OK ao exibir a árvore contendo a impressora, o servidor de impressão e os objetos da ﬁla de impressão previamente deﬁnidos para o EX7750.

A nova seleção de árvore NDS substitui automaticamente qualquer seleção anterior. Se ao alterar a seleção de árvores NDS houver, além disso, conﬁgurações atuais de bindery, o sistema alertará que tais conﬁgurações serão excluídas. Se prosseguir na conﬁguração de NDS, poderá substituir as conﬁgurações de bindery posteriormente. Se não quiser continuar, pressione o botão Menu para sair da Conﬁguração NDS.

Logon usuário necess p/ navegar árv. NDS? Sim/Não [Não]

Selecione Não caso não seja necessária uma senha para pesquisar a árvore. Você pode continuar a navegar até o objeto Servidor de impressão.

Selecione Sim, se as permissões de rede exigirem que se efetue logon para pesquisar a árvore NDS e visualizar o objeto Servidor de impressão que deseja selecionar. Se selecionar Sim, você receberá um aviso para navegar até o objeto Logon de usuário.

Percorra árvore NDS até o objeto logon do usuário.

Esta mensagem será exibida se tiver selecionado Sim na opção anterior. Selecione OK e pesquise a árvore NDS, conforme descrito nos parágrafos a seguir.

4-28 Execução da conﬁguração do Painel de controle

Nome da árvore NDS Lista de objetos, “..”

A pesquisa do objeto Logon do usuário inicia com a árvore NDS selecionada anteriormente (com Selecionar árv. NDS). Utilize os botões seta para cima e seta para baixo para rolar a lista de objetos na árvore debaixo do [Raiz] na hierarquia, ou utilize o símbolo de navegação “..” para subir um nível de cada vez.

Em cada tela de pesquisa subseqüente, a linha superior representa a sua localização atual. A segunda linha contém:

•Uma lista de objetos no contêiner atual diretamente abaixo de sua localização atual

•O símbolo “..” para subir um nível

Com um objeto Contêiner selecionado, selecione OK para caminhar para baixo na árvore, ou “..” para ir para cima nela. Ao selecionar um objeto e pressionar OK, o objeto será exibido na linha superior e a segunda linha listará os objetos diretamente abaixo dele.

Continue pesquisando a árvore NDS até que o objeto Logon do usuário seja exibido na segunda linha. Selecione OK.

Digitar senha

Digite a senha de logon para a árvore NDS, utilizando os botões seta para cima e seta para baixo para selecionar os caracteres e os botões seta à esquerda e seta à direita para mover o cursor. Selecione OK.

Percorra a árvore NDS até o servidor de impressão.

Selecione OK para pesquisar a árvore NDS até o objeto Servidor de impressão.

A pesquisa do objeto Servidor de impressão inicia com a árvore NDS selecionada anteriormente (com Selecionar árv. NDS). Em cada tela de pesquisa subseqüente, a linha superior representa a sua localização atual. A segunda linha contém:

•Uma lista de objetos no contêiner atual diretamente abaixo de sua localização atual

•O símbolo “..” para subir um nível

Quando o Servidor de impressão estiver exibido na segunda linha, selecione OK.

4-29 Opções da conﬁguração da rede

Digite senha do servidor de impr.

Digite a senha do Servidor de impressão, utilizando os botões seta para cima e seta para baixo para inserir os caracteres, e os botões seta à esquerda e seta à direita para mover o cursor. Selecione OK. (Se nenhuma senha for exigida, selecione OK).

NOTA: A senha do servidor de impressão precisa ter até 19 caracteres alfanuméricos. Se

ultrapassar esse limite, você não pode se conectar ao servidor.

Serv. De ve procurar filas de impres. em: Toda a árvore NDS /Subárv.especificada [Toda a árvore NDS]

Por padrão, o EX7750 procura conexões de impressão do EX7750 em toda a árvore NDS. Essa opção permite restringir a procura de tarefas de impressão do EX7750 a uma subárvore (a raiz da ﬁla de impressão) na qual as conexões de impressão do EX7750 foram deﬁnidas. Isso torna a procura mais eﬁciente. Selecione Toda a árvore NDS se a árvore for pequena. Selecione a Subárvore especiﬁcada para restringir a procura e especiﬁcar a subárvore.

Se selecionar Toda a árvore NDS, escolhendo a opção OK, retornará à conﬁguração do Pserver. Prossiga com a conﬁguração de bindery (consulte “Opções de conﬁguração de

bindery” na página 4-30), deﬁna o intervalo de sondagem (consulte “Opções de intervalo de sondagem” na página 4-36) ou selecione a opção Sair da conﬁguração do

PServer para retornar ao menu Conﬁg. do serviço.

NOTA: O serviço NDS precisa ser conﬁgurado antes de o serviço Bindery ser

especiﬁcado, de outro modo, as conﬁgurações são ignoradas.

Vá até a raiz da subárvore da fila de Impressão.

Essa mensagem será exibida se tiver selecionado Subárv. especíﬁcada na opção anterior. Selecione OK para procurar a subárvore Fila de impressão na árvore NDS.

A procura do objeto Contêiner inicia com a árvore NDS selecionada anteriormente (com Selecionar árv. NDS). Em cada tela de pesquisa subseqüente, a linha superior representa o seu contêiner atual. A segunda linha contém:

•Uma lista dos objetos diretamente abaixo da sua localização atual

•O símbolo “..” para subir um nível

•O símbolo “.” para selecionar o objeto Contêiner atual (exibido na linha superior)

sem caminhar para baixo na árvore

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

4-30 Execução da conﬁguração do Painel de controle

Com um objeto Contêiner selecionado, selecione OK para caminhar para baixo na árvore, ou “..” para ir para cima nela. Ao selecionar um objeto e OK, o objeto será exibido na linha superior e a segunda linha listará os objetos contidos nele.

Quando o contêiner que apresenta as ﬁlas de Impressão for exibido na segunda linha, selecione OK. Na tela subseqüente, utilize “.” e OK para selecionar o objeto na linha superior.

Quando o EX7750 exibir o nome do contêiner, selecione OK para retornar à Conﬁg. PServer.

Prossiga com a Conﬁguração de bindery (consulte “Opções de conﬁguração de

bindery” na página 4-30), deﬁna o Intervalo de sondagem (consulte “Opções de intervalo de sondagem” na página 4-36) ou selecione a opção Sair da conﬁguração do

PServer para retornar ao menu Conﬁg. do serviço quando solicitado.

Opções de conﬁguração de bindery

Conﬁg. bindery

Utilize a conﬁguração de bindery se tiver conﬁgurado um ou mais servidores de bindery (servidores de arquivos que executam o NetWare 4.x/5.x na emulação de bindery) com um Servidor de impressão e uma ﬁla de Impressão para as tarefas do EX7750. Antes de inserir as conﬁgurações de bindery, veriﬁque se o EX7750 está conectado à rede e o servidor de arquivos NetWare está sendo executado. Se o logon como Guest não for suportado, utilize um nome de usuário e senha válidos.

NOTA: Os termos servidor NetWare, servidor Novell e servidor IPX são de uso comum

e utilizados aqui indistintamente para se referir ao servidor em uma rede IPX que executa o software de rede Novell NetWare.

NOTA: É preciso usar um servidor de arquivo separado para Bindery, diferente do

usado para NDS. Não é possível usar o mesmo servidor de arquivo para impressão Bindery e NDS.

4-31 Opções da conﬁguração da rede

Menu Conﬁg. bindery

Sair config bindery Adicionar serv. arq. Exibir lista serv. Editar conexão

Config. bindery

Remover serv arq

Config. bindery

Como é possível conﬁgurar mais de um servidor Novell para tratar as tarefas de impressão do EX7750, um menu adicional é exibido para essa ﬁnalidade. As opções são:

•Adicionar serv. arq.— cria uma nova conexão do servidor de arquivos para o

EX7750. É possível conﬁgurar no máximo oito conexões do servidor de arquivos. Após concluir a adição de um novo servidor, retorne ao menu Conﬁg. bindery, no qual é possível conﬁgurar outro servidor.

•Exibir lista serv. — exibe a lista de servidores de arquivos já selecionados para se

comunicarem com o EX7750.

•Editar conexão — permite alterar o servidor de impressão NetWare que utilizará

o EX7750 para imprimir.

•Remover serv arq — permite desconectar o EX7750 do servidor de arquivos ao qual

está conectado no momento. Remova um servidor de arquivos quando desejar reduzir o número de conexões com o EX7750 ou reatribuir a conexão a um servidor de arquivos NetWare diferente.

•Sair conﬁg. bindery — permite sair desse menu após ter adicionado todos os

servidores, visualizado uma lista de servidores de arquivos ou removido um servidor de arquivos da lista.

NOTA: Ao mudar de idéia sobre qualquer um dos menus selecionados, utilize o botão

Menu para sair e retornar ao menu Conﬁg. bindery principal. Para cancelar todas as alterações, saia de Conﬁg. da rede e selecione Não em Salvar alterações.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Conﬁg. bindery

4-32 Execução da conﬁguração do Painel de controle

Adicionar serv. arq.

Essa opção proporciona duas formas de adicionar um servidor de arquivos Novell NetWare.

Selecionar servidor de arquivos A partir da lista/Procurar por nome [A partir da lista])

É possível selecionar o servidor de arquivos em uma lista de rolagem ou por meio de uma pesquisa por nome. Selecione A partir da lista, se sua rede não tiver um número grande de servidores de arquivo. Selecione Procurar por nome se o número de servidores de arquivos for tão grande que rolar a lista levaria muito tempo.

Se tiver selecionado

Adicionar servidor

Lista de todos os servidores

O EX7750 obtém uma lista de servidores de arquivos NetWare consultando a rede IPX. Utilize os botões seta para cima e seta para baixo para selecionar um servidor de arquivos NetWare na lista. Selecione o servidor no qual conﬁgurou um servidor de impressão e a ﬁla de Impressão que tratará as tarefas de impressão do EX7750.

Uma vez selecionado o servidor de arquivos, o EX7750 tentará imediatamente efetuar logon como Guest, sem utilizar uma senha. Se conseguir, ele passará à opção Serv. de impressão NetWare.

Se tentar adicionar um servidor de arquivos mas todas as conexões do EX7750 já estiverem sendo utilizadas, o sistema solicitará a remoção do servidor de arquivos (consulte “Remover serv arq” na página 4-35).

A partir da lista:Se tiver selecionado Procurar por nome:

Digite o início do nome do servidor

Utilize os botões de seta para cima e para baixo para inserir as primeiras letras do nome do servidor de arquivos que deseja utilizar e selecione OK.

Adicionar servidor

Lista dos servidores que correspondem aos critérios de pesquisa

Essa opção só será exibida se tiver digitado as letras para pesquisa. Role a lista para selecionar o servidor desejado.

4-33 Opções da conﬁguração da rede

Logon no servidor de arquivos administrador/supervisor/Digite nome de logon [supervisor]

Essa opção aparecerá somente se for necessária uma senha para logon, se não houver nenhuma conta Guest ou se a conta Guest estiver restrita. Selecione Digite nome de logon para inserir seu nome e senha de logon ou se conecte como Guest. Selecione Administrador ou Supervisor se tiver esses privilégios.

Digite o nome de logon [guest]

Essa opção e a próxima aparecerão apenas se tiver selecionado Digite nome de logon para o logon do servidor de arquivos. Digite o nome de logon ou selecione Guest.

Digite a senha do serv. de arquivos

Digite a senha para efetuar o logon no servidor de arquivos NetWare.

Serv. de impressão NetWare

Nome do servidor de impressão

Selecione o nome do servidor de impressão conﬁgurado nas ferramentas de administração NetWare. Esse servidor roteará as tarefas de impressão dos computadores da rede IPX para o EX7750.

Digite a senha do serv. de impressão

Essa opção aparecerá somente se o servidor de impressão NetWare estiver conﬁgurado para requerer uma senha para logon. Digite a senha do serv. de impressão.

NOTA: A senha do servidor de impressão precisa ter até 19 caracteres alfanuméricos. Se

ultrapassar esse limite, você não pode se conectar ao servidor.

Escolha Adicionar servidor novamente até conectar ao EX7750 todos os servidores de arquivos NetWare configurados para impressão. Assim que todos os servidores de arquivos IPX tiverem sido adicionados, selecione Sair config. bindery.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Conﬁg. bindery

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Conﬁg. bindery

4-34 Execução da conﬁguração do Painel de controle

Exibir lista serv.

Servidores suportados

Essa opção permite exibir a lista de servidores de arquivos atualmente conectados ao EX7750, ou seja, os servidores adicionados na conﬁguração de bindery. Você receberá um aviso se não houver nenhum. Ao selecionar OK, você retornará ao menu Conﬁg. bindery.

Editar conexão

Em cada servidor de arquivos NetWare conectado, você deﬁniu um servidor de impressão para controlar as tarefas de impressão do EX7750. Utilize essa opção para alterar o servidor de impressão atribuído ao EX7750.

Selecionar servidor de arquivos

Nome do servidor de arquivos

Na lista de servidores de arquivos NetWare conectados, selecione o servidor de arquivos cujo servidor de impressão deseja alterar.

Serv. de impressão NetWare

Lista dos servidores de impressão no servidor de arquivos selecionado

Selecione o nome do servidor de impressão que deseja utilizar. Esse servidor roteará as tarefas de impressão dos computadores na rede IPX para o EX7750.

Se mudar de idéia, pressione o botão Menu para retornar ao menu Conﬁg. bindery sem efetuar alterações.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Conﬁg. bindery

4-35 Opções da conﬁguração da rede

Digite a senha do serv. de impressão

Essa opção aparecerá somente se o servidor de impressão NetWare estiver protegido por senha. Digite a senha do serv. de impressão.

O menu Config. bindery será exibido novamente. É possível editar outras conexões, selecionar outra opção de configuração de bindery ou selecionar Sair config. bindery.

Remover serv arq

Remover suporte para

Nome do servidor de arquivos

Essa opção permite selecionar um servidor de arquivos NetWare em uma lista de servidores de arquivos conectados e remover a conexão para ele. Você recebe o aviso de que a conexão foi removida e o menu Conﬁg. bindery é exibido. Caso mude de idéia e não deseje remover nenhum dos servidores de arquivos, pressione o botão Menu.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

Conﬁg. bindery

É possível selecionar uma outra opção de configuração de bindery (como, por exemplo, adicionar outro servidor de arquivos) ou selecionar Sair config. bindery e proceder a definição do intervalo de sondagem.

Sair conﬁg. bindery

Selecione Sair conﬁg. bindery depois de exibir a lista de servidores de arquivos IPX, remover um servidor de arquivos da lista ou conectar todos os servidores de arquivos NetWare conﬁgurados. Depois de selecionar Sair conﬁg. bindery, você retorna ao menu Conﬁg. PServer.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. PServer

4-36 Execução da conﬁguração do Painel de controle

Opções de intervalo de sondagem

Intervalo sondagem

Se utilizar NDS ou serviços de bindery, selecione Intervalo sondagem no menu Conﬁg. PServer principal. Se não redeﬁnir o intervalo, o valor padrão de 15 segundos será utilizado.

Interv. Sondagem do serv. Netware (s) 1–3600 [15]

Especiﬁque o intervalo, em segundos, no qual o EX7750 se comunicará com o servidor de impressão Novell para veriﬁcar se há novas tarefas de impressão em espera.

NOTA: Se você selecionar um intervalo pequeno, o tráfego na rede aumentará. Isso

poderá fazer com que outras tarefas da rede ﬁquem mais lentas.

Opções de Conﬁguração do Windows

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. Windows

Ativar impressão Windows Sim/Não [Sim]

A opção Ativar impressão Windows ativa o SMB (Server Message Block), o protocolo de compartilhamento de arquivo e impressora incorporado no Windows. A ativação do SMB permite que o EX7750 seja listado na rede, de forma que os clientes Windows possam imprimir em uma conexão de impressão especíﬁca (Em espera, Impressão ou Direta) no EX7750 sem qualquer outro software de rede. Para obter informações sobre como conﬁgurar um computador para impressão Windows, consulte o Guia de instalação do software do usuário. A impressão Windows é executada via TCP/IP, portanto, é necessário conﬁgurar o TCP/IP no EX7750 e em todos os computadores que utilizam esse tipo de impressão.

4-37 Opções da conﬁguração da rede

Usar Configuração Automática Sim/Não [Sim]

Essa opção aparecerá se tiver selecionado DHCP ou BOOTP como protocolo para obter automaticamente o endereço IP do EX7750.

Selecione Sim para que o EX7750 utilize um servidor de nomes WINS e obtenha automaticamente seu endereço IP. Faça a seleção e vá para a opção Drivers de apontar e imprimir.

Selecione Não para ir para a opção Usar servidor de nomes WINS, para especiﬁcar se utilizará um servidor de nomes WINS e, em seguida, vá para a opção Endereço IP WINS, para especiﬁcar o endereço IP.

Usar servidor de nomes WINS Sim/Não [Não]

Especiﬁque se utilizará um servidor de nomes WINS. As difusões originadas nos dispositivos SMB não podem passar pelo roteador sem um servidor de nomes WINS. A conﬁguração do servidor de nome WINS não será abordada neste guia. Para saber se um servidor de nome está disponível, entre em contato com o administrador da rede.

Endereço IP WINS [127.0.0.1]

Essa opção aparecerá somente se tiver selecionado Sim para Usar servidor de nomes WINS. Altere o endereço padrão do endereço IP correto para o servidor de nomes WINS. Obtenha o endereço correto com o administrador da rede.

Drivers de apontar e imprimir PS/PCL [PS]

Selecione o tipo de driver de impressão a ser descarregado quando uma impressora estiver instalada em estações de trabalho remotas por meio da impressão Windows.

Nome do servidor

Nome padrão

O nome do servidor é o nome que aparecerá na rede ao acessar o EX7750 via SMB. O nome padrão é o mesmo nome do servidor atribuído na Conﬁg. do servidor (consulte

“Opções de conﬁguração do servidor” na página 4-13).

4-38 Execução da conﬁguração do Painel de controle

Comentários servidor

Os comentários do servidor (opcional) podem conter informações sobre a impressora. Esses comentários são listados na guia Propriedades do EX7750 no ambiente de rede e podem conter até 15 caracteres.

Deﬁnir nome domínio Selecionar da lista/Inserir manualmente [Selecionar da lista]

Essa opção fornece duas formas de especiﬁcar o grupo de trabalho ou domínio em que deseja que o EX7750 apareça.

Se tiver selecionado Selecionar da lista:Se tiver selecionado Inserir manualmente:

Escolher domínio

Lista de domínios

Selecione o grupo de trabalho ou o domínio na lista.

Domínio ou Grupo de trabalho

Insira o nome do grupo de trabalho ou domínio. Para obter mais informações sobre como inserir texto e caracteres, consulte “Tipos de telas de conﬁguração” na página 4-11.

Conﬁguração da rede

Conﬁg. do serviço

Conﬁg. serviços Web

Conﬁg. serviço Web

Ativar serviços Web Sim/Não [Sim]

Selecione Sim para tornar o WebTools disponível aos usuários (consulte

“Conﬁguração do EX7750 e dos clientes para o WebTools” na página 6-1).

O TCP/IP deve estar ativado no EX7750 e nas estações de trabalho dos usuários.

São necessários um navegador da Web ativado para Java e um endereço IP ou nome de host DNS válido para cada usuário. Para obter detalhes sobre navegadores e os requisitos do computador, consulte o Guia de instalação do software do usuário.
