IMPRESSORA COLORIDA P H A S E R® 8 6 0

Guia do Usuário

Impressora Colorida Phaser Guia do Usuário

860

071-0770-00 Junho de 2001

Copyright © Xerox Corporation. Direitos de material não publicado reservados de acordo com a lei de direitos autorais dos Estados Unidos. O conteúdo desta publicação não pode ser reproduzido em nenhuma forma sem a permissão da Xerox Corporation.

Phaser®, PhaserShare®, ColorStix® II, the TekColor® icon, Made For Each Other®, DocuPrint®, WorkSet®, Ethernet®, the stylized X e XEROX® são marcas registradas da Xerox Corporation. PhaserLink™, PhaserPort™, PhaserPrint™, PhaserSym™, PhaserTools™, infoSMART™ e o nome TekColor™ são marcas comerciais da Xerox Corporation. TekColor CareSM e RealSUPPORTSM são marcas de serviço da Xerox Corporation.

Adobe®, Acrobat®, Acrobat® Reader, Illustrator®, PageMaker®, Photoshop® e PostScript®, ATM®, Adobe Garamond®, Birch®, Carta®, Mythos®, Quake® e Tekton® são marcas registradas e Adobe Jenson™, Adobe Brilliant Screens™ technology e IntelliSelect™ são marcas comerciais da Adobe Systems Incorporated ou de suas subsidiárias que podem estar registradas em determinadas jurisdições.

Apple®, LaserWriter®, LocalTalk®, Macintosh®, Mac® OS, AppleTalk®, TrueType2®, Apple Chancery®, Chicago®, Geneva®, Monaco® e New York® são marcas registradas, e QuickDraw™ é marca comercial da Apple Computer Incorporated.

Marigold™ e Oxford™ são marcas comerciais da AlphaOmega Typography. Avery™ é marca comercial da Avery Dennison Corporation. FTP® Software é marca registrada da FTP Software, Incorporated. PCL® e HP-GL® são marcas registradas da Hewlett-Packard Corporation. Hoefler Text foi projetado por Hoefler Type Foundry. ITC Avant Guard Gothic®, ITC Bookman®, ITC Lubalin Graph®, ITC Mona Lisa

Symbol

, ITC Zapf Chancery

e ITC Zapf Dingbats

são marcas registradas da

, ITC

International Typeface Corporation. Bernhard Modern™, Clarendon™, Coronet™, Helvetica™, New Century Schoolbook™,

Optima™, Palatino™, Stempel Garamond™, Times™ e Univers™ são marcas comerciais da Linotype-Hell AG e/ou de suas subsidiárias.

MS-DOS

e Windows

Wingdings™ in TrueType

são marcas registradas da Microsoft Corporation.

format é um produto da Microsoft Corporation. WingDings é marca comercial da Microsoft Corporation, e TrueType é marca registrada da Apple Computer, Inc.

Albertus™, Arial™, Gill Sans™, Joanna™ e Times New Roman™ são marcas comerciais da Monotype Corporation.

Antique Olive

é marca registrada da M. Olive.

Eurostile™ é marca comercial da Nebiolo.

Novell

e NetWare

Sun

, Sun Microsystems

são marcas registradas da Novell, Incorporated.

e Sun Microsystems Computer Corporation

são marcas

registradas da Sun Microsystems, Incorporated.

SPARC

é marca registrada da SPARC International, Incorporated. SPARCstation™ é marca comercial da SPARC International, Incorporated, licenciada exclusivamente à Sun Microsystems, Incorporated.

UNIX

é marca registrada nos Estados Unidos e em outros países, licenciado

exclusivamente por meio da X/Open Company Limited. Outras marcas são marcas comerciais ou marcas registradas das empresas associadas.

PANTONE

As cores geradas pela Impressora Colorida Phaser 860 são simulações do processo de quatro e/ou três cores e podem não coincidir com os padrões de cor sólida identificados pela PANTONE. Usar os Manuais de Referência de Cor PANTONE atuais para obter as cores precisas. As simulações de cores PANTONE só podem ser obtidas neste produto quando acionadas por pacotes de software qualificados licenciados pela Pantone. Entre em contato com a Pantone, Inc. para obter uma lista atual dos licenciados qualificados. Todas as marcas comerciais mencionadas neste documento são de propriedade da Xerox Corporation, Pantone, Inc. ou de suas respectivas empresas. © Pantone, Inc., 1988.

Conteúdo

Garantia da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

Resumo da segurança do usuário . . . . . . . . . . . . . . . . . . . . xii

Peças e Consumíveis da Impressora . . . . . . . . . . . . . . . . . . . 1

Produtos de Consumo Substituíveis pelo Cliente (CRCs) . . . . . . . . . . . . .1

Unidades Substituíveis pelo Cliente (USCs) . . . . . . . . . . . . . . . . . . . . . . . .2

Acessórios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Papel e mídia de especialidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Painel Frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Recursos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Modos de qualidade de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Correções de cores TekColor™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Papel e Mídia de Impressão . . . . . . . . . . . . . . . . . . . . . . . . 13

Dicas sobre o papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Mídias suportadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Área de impressão dos tamanhos de papel usados. . . . . . . . . . . . . . . 16

Abastecimento das Bandejas . . . . . . . . . . . . . . . . . . . . . . . . 18

Abastecimento da Bandeja de Papel/Transparência Padrão . . . . . . . . 18

Abastecimento da Bandeja Opcional de Alta Capacidade . . . . . . . . . . 20

Abastecimento da Bandeja Opcional de

Transparência/Etiqueta de Alta Capacidade . . . . . . . . . . . . . . 23

Abastecimento da Bandeja Opcional para Papel Ofício I . . . . . . . . . . . 24

Impressão com Alimentação Manual. . . . . . . . . . . . . . . . . . 27

Impressão em Mídia Especial . . . . . . . . . . . . . . . . . . . . . . . . 30

Impressão em Papel Fotográfico Phaser de Alta Resolução . . . . . . . . 30

Impressão em etiquetas e cartões de visita . . . . . . . . . . . . . . . . . . . . . . 31

Impressão em transparências. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Impressão em envelopes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Impressão em papel timbrado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Guia do Usuário

Impressão de Trabalhos Frente e Verso . . . . . . . . . . . . . . 41

Solução de Problemas de Qualidade de Impressão . . . . . 44

Sem faixa de cores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Manchas na impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

As imagens estão muito claras ou muito escuras . . . . . . . . . . . . . . . . . . 48

Atolamentos de Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Dicas para a prevenção de atolamentos . . . . . . . . . . . . . . . . . . . . . . . . . 49

Liberação de atolamentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Atolamento de papel — Abra a tampa de saída para liberar . . . . . . . . 50

Atolamento de papel - Abra a tampa frontal para liberar . . . . . . . . . . . 54

Atolamento de papel - Remova a bandeja superior

ou a bandeja de papel para liberar . . . . . . . . . . . . . . . . . . . . . . 55

Atolamento de papel – Remova a bandeja do meio para liberar . . . . 55

Atolamento de papel - Remova a bandeja inferior para liberar . . . . . . 56

Atolamento de papel, tamanho incorreto -

Abra a tampa de saída para liberar . . . . . . . . . . . . . . . . . . . . . . 56

Atolamento de papel - Tente novamente a alimentação manual . . . . 57

Manutenção e Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Adição de tinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Esvaziamento da bandeja de cera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Substituição do Kit de Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Limpeza da Guia de Liberação Rápida . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Limpeza da lâmina do limpador da gaveta de manutenção . . . . . . . . . 68

Limpeza dos rolos de saída . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Limpeza dos rolos de alimentação de papel . . . . . . . . . . . . . . . . . . . . . 69

Remoção e Transporte da Impressora . . . . . . . . . . . . . . . . 71

Remoção da impressora dentro do escritório . . . . . . . . . . . . . . . . . . . . 71

Transporte da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Obtenção de Ajuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Sites da Xerox na Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Centros de Atendimento ao Consumidor . . . . . . . . . . . . . . . . . . . . . . . . 78

Impressora Colorida Phaser 860

Especificações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Folha de Dados de Segurança do Material para Tinta ColorStix Folha de Dados de Segurança do Material da Camada de

Transferência Intermediária do Fluido de Silicone . . . . . . . . . 82

Folha de Dados de Segurança do Material do CleanTex® Alcopad . . 84

II . . 79

Índice Remissivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Guia do Usuário

vii

viii

Impressora Colorida Phaser 860

Garantia da Impressora

A Xerox garante que a Impressora Phaser 860 estará livre de defeitos de material e de fabricação durante o período de 1 (um) ano a partir da data de remessa. Se o produto apresentar defeitos durante o período de garantia, a Xerox, a seu critério, irá:

(1) consertar o produto por intermédio do suporte por telefone ou do serviço local, sem custo adicional pelas peças ou pela mão-de-obra, (2) substituir o produto por um produto similar, ou (3) reembolsar a quantia paga pelo produto, aplicando um desconto cabível pelo uso, mediante sua devolução.

Sob esta garantia do produto, o Cliente deverá notificar o defeito à Xerox ou a seu representante de serviços autorizado antes da expiração do período de garantia. Para obter serviços sob esta garantia, o Cliente deverá antes entrar em contato com a equipe de Suporte por Telefone Xerox ou com o representante de serviços autorizado. A equipe de Suporte por Telefone trabalhará no sentido de resolver os problemas de uma maneira rápida e profissional. Entretanto, o Cliente deverá, na medida do possível, ajudar a Xerox ou seu representante autorizado.

Se o suporte por telefone não for bem-sucedido, a Xerox ou seu representante de serviços autorizado providenciará o conserto coberto pela garantia no local em que se encontra o Cliente sem custo adicional, conforme estipulado abaixo.

■

Os serviços estão disponíveis na área comum de serviço local nos Estados Unidos e Canadá para produtos adquiridos nos Estados Unidos e Canadá.

■

Dentro do Espaço Econômico Europeu, o serviço está disponível na área comum de serviço local para produtos comprados no EEE.

Fora dos EUA, Canadá e EEE, o serviço está disponível na área comum de serviço

■

local no país de compra. A Xerox se reserva o direito de cobrar por serviço local em casos excepcionais.

■

Uma descrição da área comum de serviço local pode ser obtida no Centro de Atendimento ao Cliente da Xerox ou no distribuidor autorizado Xerox. O serviço local fica exclusivamente a critério da Xerox ou de seu representante de serviços autorizado e é considerado uma opção de última instância.

Consumíveis

Se o produto do Cliente contiver recursos que permitam à Xerox ou a seu representante de serviços autorizado diagnosticar e consertar os problemas com o produto de maneira remota, a Xerox poderá solicitar que o Cliente permita tal acesso remoto ao produto.

Na manutenção do produto, a Xerox poderá usar peças ou conjuntos novos ou equivalentes a novos para oferecer uma qualidade igual ou superior. Todas as peças e conjuntos com defeito tornam-se propriedade da Xerox. A Xerox, a seu critério, poderá solicitar a devolução dessas peças.

Guia do Usuário

Garantia de Consumíveis

A Xerox garante que a Tinta ColorStix® II estará livre de defeitos de material e de fabricação durante um período de um (1) ano a partir da data de instalação. Todos os outros Consumíveis Substituíveis pelo Cliente (CRCs) serão cobertos por um período de noventa (90) dias (seis (6) meses, nos locais em que períodos mais longos são exigidos por lei) a partir da data de instalação, mas não mais que um (1) ano da data de remessa. Nos termos desta garantia, o Cliente deverá notificar à Xerox ou a seu representante de serviços autorizado do defeito antes da expiração do período de garantia. A XEROX PODERÁ EXIGIR QUE O CRC COM DEFEITO SEJA DEVOLVIDO A UM DEPÓSITO DESIGNADO PELA XEROX OU AO REPRESENTANTE DA XEROX DO QUAL O CRC FOI ORIGINALMENTE ADQUIRIDO. As reclamações serão tratadas de acordo com o procedimento em vigor na Xerox.

Estas garantias não se aplicarão a quaisquer defeitos, falhas ou danos causados por uso indevido ou por manutenção e cuidados impróprios ou inadequados. A Xerox não estará obrigada sob estas garantias:

a reparar dano resultante de tentativas feitas por pessoas que não sejam representantes da Xerox de instalar, reparar ou fazer a manutenção do produto, exceto se orientadas por um representante da Xerox;

a reparar dano, defeito ou degradação de desempenho resultante de uso indevido ou em conexão com equipamentos ou memória incompatíveis;

a reparar dano, defeito ou degradação de desempenho causado pelo uso de produtos de impressão ou de consumíveis que não sejam da Tektronix/Xerox ou pelo uso de produtos da Tektronix/Xerox não especificados para uso com esta impressora;

a reparar um produto ou um CRC que tenha sido modificado ou integrado a outros produtos quando o efeito de tal modificação ou integração aumenta o tempo ou a dificuldade de se efetuarem serviços para o produto ou o CRC;

a efetuar a manutenção ou limpeza ou reparar dano, defeito ou degradação de desempenho resultante da não-realização de manutenção e limpeza pelo usuário conforme prescrito nos materiais impressos do produto;

a reparar dano, defeito ou degradação de desempenho resultante do uso do produto em um ambiente que não atende as especificações operacionais expostas no manual do usuário;

a reparar este produto depois de atingido o limite de seu ciclo de trabalho. Todos os serviços a partir de então deverão ser cobrados segundo o tempo e os materiais gastos;

a substituir CRCs que tenham sido repostos, exauridos, usados de forma abusiva, usados de uma maneira incorreta ou de alguma maneira adulterados.

Impressora Colorida Phaser 860

AS GARANTIAS ACIMA SÃO OFERECIDAS PELA XEROX COM RESPEITO A ESTE PRODUTO E SEUS CONSUMÍVEIS SUBSTITUÍVEIS PELO CLIENTE EM LUGAR DE QUAISQUER OUTRAS GARANTIAS, EXPRESSAS OU IMPLÍCITAS. A XEROX E SEUS FORNECEDORES REJEITAM QUAISQUER GARANTIAS IMPLÍCITAS DE COMERCIABILIDADE OU ADEQUAÇÃO PARA UMA DETERMINADA FINALIDADE OU QUALQUER PADRÃO SEMELHANTE IMPOSTO PELA LEGISLAÇÃO APLICÁVEL. A RESPONSABILIDADE DA XEROX DE CONSERTAR, SUBSTITUIR OU OFERECER REEMBOLSO PELOS PRODUTOS DEFEITUOSOS E CONSUMÍVEIS SUBSTITUÍVEIS PELO CLIENTE É O ÚNICO E EXCLUSIVO RECURSO OFERECIDO AO CONSUMIDOR POR VIOLAÇÃO DESSAS GARANTIAS. A XEROX E SEUS FORNECEDORES NÃO SERÃO RESPONSABILIZADOS POR QUAISQUER DANOS INDIRETOS, ESPECIAIS, INCIDENTAIS OU CONSEQÜENTES (INCLUSIVE LUCROS CESSANTES) INDEPENDENTEMENTE DE A XEROX OU DE O FORNECEDOR TEREM SIDO PREVIAMENTE AVISADOS SOBRE A POSSIBILIDADE DE TAIS DANOS.

Alguns estados, províncias e países não permitem a exclusão ou limitação de danos incidentais ou conseqüentes, ou exclusões ou limitações na duração de garantias ou condições implícitas. Portanto, as limitações ou exclusões supramencionadas poderão não se aplicar ao seu caso. Esta garantia concede direitos legais específicos, sendo que o usuário poderá ter direitos adicionais que variam de acordo com o estado, a província ou o país.

Para obter informações sobre a garantia do software, consulte o acordo de licença de usuário final incluso no software.

Em certas regiões este produto é garantido pela Fuji Xerox. Esta declaração de garantia não se aplica ao Japão. Consulte a declaração de garantia fornecida no manual do usuário em japonês para os produtos adquiridos no Japão.

Se você for um consumidor australiano, é necessário estar ciente de que a Lei 1974 de Práticas Comerciais e a legislação equivalente de Estado e Território (coletivamente chamadas de "as Leis") contém dispositivos especiais elaborados para proteger os consumidores australianos. Nada no material de garantia da Fuji Xerox exclui nem limita a aplicação de qualquer dispositivo de quaisquer das Leis, quando, em o fazendo, representaria uma violação das Leis ou faria com que qualquer parte desta garantia fosse anulada. No material desta garantia, uma condição ou garantia implícita, cuja exclusão de um contrato com um "Consumidor" (como definido nas Leis) represente uma violação de qualquer dispositivo das Leis ou que faça com que qualquer parte ou toda esta garantia seja anulada, é chamada de "Condição Não Excluível". Até o limite permitido pela lei, a única e total responsabilidade da Fuji Xerox com o cliente pela violação de uma Condição Não Excluível (inclusive qualquer perda conseqüente sofrida pelo cliente) está limitada, exceto como de outra forma aqui declarada, a critério da Fuji Xerox, à substituição ou ao reparo das mercadorias, ou ao novo fornecimento ou ao pagamento do custo do novo fornecimento dos serviços, em respeito à violação ocorrida. Todas as condições e garantias sujeitas às informações supramencionadas que estariam ou poderiam, de outra forma, estar implícitas em um contrato com o Consumidor, quer por força das leis, inferência das circunstâncias, prática da indústria ou de outra forma, estão excluídas.

Consumíveis

Guia do Usuário

Resumo da segurança do usuário

Sua impressora e os consumíveis recomendados foram projetados e testados para atender a exigências de segurança rígidas. A atenção às seguintes observações garantirá uma operação contínua e segura da sua impressora.

Segurança Elétrica

Use o cabo de alimentação fornecido com a sua impressora.

■

Não use um plugue adaptador de terra para conectar a impressora a um

■

receptáculo de fonte de alimentação que não tenha um terminal de conexão terra. Conecte o cabo de alimentação diretamente em uma tomada elétrica devidamente

■

conectada à terra. Não use um cabo de extensão. Se não souber se uma tomada está conectada à terra, peça a um eletricista que verifique a tomada.

Aviso

Certifique-se de que a impressora encontre-se devidamente conectada à terra para evitar um choque elétrico grave.

Não coloque a impressora em um local onde as pessoas possam pisar no cabo de

■

alimentação.

■

Não coloque objetos sobre o cabo de alimentação.

■

Não obstrua as aberturas de ventilação. Essas aberturas são projetadas para evitar um superaquecimento da impressora.

Aviso

Não force a inserção de objetos nas passagens de papel ou nas aberturas da impressora. Estabelecer contato com um ponto de voltagem ou criar curto circuito em uma peça poderá resultar em incêndio ou choque elétrico.

■

Se perceber ruídos ou odores fora do comum, desligue imediatamente a alimentação elétrica da impressora. Desconecte o cabo de alimentação da tomada elétrica. Chame um representante de serviços autorizado para corrigir o problema.

O cabo de alimentação é conectado à impressora como um dispositivo de conexão

■

na parte traseira da impressora. No caso de ser necessário remover toda a alimentação elétrica da impressora, desconecte o cabo de alimentação do receptáculo de alimentação.

Observação

É recomendado deixar a impressora ligada o tempo todo para otimizar o desempenho, e isso não apresenta um risco de segurança.

xii

Impressora Colorida Phaser 860

■

Se ocorrer qualquer uma das condições a seguir, desligue a impressora imediatamente, desconecte o cabo de alimentação e chame um representante de serviços autorizado.

O cabo de alimentação está danificado ou esfiapado.

■

■ Um líquido foi derramado na impressora.

■ A impressora está exposta à água.

■ Qualquer peça da impressora está danificada.

Segurança de Manutenção

■ Não tente executar nenhum procedimento de manutenção que não esteja

especificamente descrito na documentação fornecida com a impressora.

■ Não use limpadores em aerossol. O uso de consumíveis que não sejam aprovados

pode causar um mau desempenho e poderá criar uma condição perigosa.

■ Não remova as tampas nem os protetores que estejam fixados com parafusos, a

menos que esteja instalando um equipamento opcional e seja especificamente instruído a fazê-lo. A alimentação deve estar DESLIGADA durante a execução dessas instalações. Exceto pelas opções instaláveis pelo usuário, não existem peças que você possa fazer manutenção ou que possa consertar atrás dessas tampas.

Segurança Operacional

Sua impressora e os consumíveis foram projetados e testados para atender a exigências de segurança rígidas. Incluem exame pela agência de segurança, aprovação e obediência aos padrões ambientais estabelecidos.

Sua atenção em seguir às seguintes diretrizes ajudará a garantir uma operação contínua e segura da sua impressora.

Consumíveis

■ Use o material e os consumíveis especificamente projetados para a sua impressora.

O uso de materiais inadequados poderá resultar em mau desempenho e, possivelmente, em uma situação de risco.

■ Siga todos os avisos e instruções marcados na impressora, nos opcionais e nos

consumíveis ou fornecidos com eles.

■ Coloque a impressora em uma área isenta de pó, onde a faixa de temperatura seja

de 50 graus F a 90 graus F (10 graus C a 32 graus C) e a umidade relativa seja de 10 % a 85 %.

Coloque a impressora em uma área onde exista espaço adequado para ventilação, operação e realização de serviços. O espaço mínimo recomendado é de:

■ 45,72 cm (18 pol.) acima da impressora

■ 10,16 cm (4 pol.) atrás da impressora

■ 10,16 cm (4 pol.) em cada lateral da impressora

■ acesso irrestrito à parte frontal da impressora, para acesso às bandejas

Não obstrua nem cubra as passagens de papel ou aberturas da impressora. Sem uma ventilação adequada, a impressora pode sofrer superaquecimento.

Guia do Usuário

xiii

■ Coloque a impressora em uma superfície nivelada (não mais que 3 graus de

inclinação).

■ Para um desempenho otimizado, use a impressora em altitudes abaixo de

2.400 metros (7.874 pés).

■ Não coloque a impressora perto de uma fonte de calor.

■ Não coloque a impressora sob a luz solar direta.

■ Não coloque a impressora em linha com o fluxo de ar frio de um sistema de ar

condicionado.

■ Coloque a impressora em uma superfície sólida nivelada suficientemente forte

para suportar o peso da máquina. O peso da impressora básica sem os materiais de embalagem é de 36 kg (79 libras).

■ A impressora é pesada e deve ser erguida por duas pessoas. A ilustração abaixo

mostra a técnica correta para se erguer a impressora.

■ Tenha cuidado ao movimentar ou reposicionar a impressora. Ela é pesada na parte

dianteira e pode inclinar para frente. Siga o procedimento recomendado ao mover a impressora de um lugar para outro. Consulte as Instruções de Configuração da Phaser 860 e a página 71 deste Guia do Usuário.

■ Não coloque líquidos sobre a impressora.

Aviso

Tenha cuidado ao trabalhar em áreas dentro da impressora identificadas com um símbolo de aviso. Essas áreas podem estar muito quentes e poderão causar ferimentos.

■ Aguarde 10-15 segundos entre desligar e ligar a impressora.

■ Mantenha as mãos, cabelos, gravatas, etc., longe da saída dos rolos de alimentação.

xiv Impressora Colorida Phaser 860

■ Não remova uma bandeja de papel durante a impressão, mesmo que a bandeja de

papel não esteja sendo usada para o atual trabalho de impressão. Todas as bandejas devem estar no local para que a mídia seja alimentada através do trajeto de papel na impressora.

0726-39

■ Não abra as tampas durante a impressão.

Consumíveis

0726-40

■ Não desligue a alimentação elétrica da impressora durante a impressão.

0726-41

■ Não mova a impressora durante a impressão. Consulte a página 71 para obter

instruções sobre a movimentação da impressora:

Guia do Usuário xv

Símbolos gravados no produto:

4525-104

PERIGO alta voltagem:

4525-101

Terminal protetor de conexão à terra:

4525-102

Superfície quente sobre a impressora ou dentro dela. Seja cuidadoso para evitar ferimentos:

4525-103

4525-105

Tome cuidado. Consulte o(s) manual(is) para obter informações:

4525-106

Aviso

Se o produto perder a conexão à terra, o uso de botões e controles (e outras peças condutoras) poderá causar um choque elétrico. Os produtos elétricos podem ser perigosos se usados de forma incorreta.

Aviso

Para sua proteção, não danifique nenhum interruptor de porta.

xvi Impressora Colorida Phaser 860

Peças e Consumíveis da Impressora

0726-59

Observação

Dentro da impressora, todas as alças e pontos de interação do usuário são da cor verde. As peças descartáveis do Kit de Manutenção têm a cor laranja.

Para solicitar consumíveis e acessórios, entre em contato com o fornecedor mais próximo ou visite o site da Xerox na Web:

www.xerox.com/officeprinting/supplies/

Peças/Consumíveis

Produtos de Consumo Substituíveis pelo Cliente (CRCs)

Kits de Manutenção

Item Número de Peça

Kit de Manutenção Estendido

■ Substituição de rolo e contador para manutenção

■ Vida útil até 40.000 páginas ou 15 meses, o que

primeiro ocorrer

Kit de Manutenção Padrão

■ Substituição de rolo e contador para manutenção

■ Vida útil até 10.000 páginas ou 15 meses, o que

primeiro ocorrer

Guia do Usuário 1

016-1932-00

016-1933-00

Tinta ColorStix® II da Phaser 860

Item Número de Peça

3 bastões de tinta preta ColorStix II 016-1902-00

5 bastões de tinta ciano ColorStix II mais 2 bastões

016-1903-00

gratuitos de tinta preta ColorStix II

5 bastões de tinta magenta ColorStix II mais 2 bastões

016-1904-00

gratuitos de tinta preta ColorStix II

5 bastões de tinta amarela ColorStix II mais 2 bastões

016-1905-00

gratuitos de tinta preta ColorStix II

Peças/Consumíveis

2 bastões de tinta ciano ColorStix II mais 1 bastão gratuito de tinta preta ColorStix II

2 bastões de tinta magenta ColorStix II mais 1 bastão gratuito de tinta preta ColorStix II

2 bastões de tinta amarela ColorStix II mais 1 bastão gratuito de tinta preta ColorStix II

Pacote de tinta Multicor (1 Ciano, 1 Magenta, 1 Amarela, 1 Preta ColorStix II)

016-1906-00

016-1907-00

016-1908-00

016-1909-00

Unidades Substituíveis pelo Cliente (USCs)

Itens de Limpeza e de Substituição

Item Número de Peça

Bandeja de Cera para Gaveta de Manutenção 436-0415-00

Gaveta de Manutenção (inclui o Kit de Manutenção Padrão)

436-0414-00

Guia de Liberação Rápida 650-4214-00

Extensão da Bandeja de Saída

■ Usar quando imprimir da Bandeja de Papel Ofício I

Kit de Limpeza

■ Pacote com 5 lenços de limpeza com álcool

381-0497-00

016-1845-00

2 Impressora Colorida Phaser 860

Acessórios

Bandejas

Item Tamanho Número de Peça

Bandeja de Papel/Transparência Padrão

■ Aceita 200 folhas de papel

■ Aceita 50 folhas de etiquetas

■ Aceita 50 transparências

Bandeja de Papel Ofício I

■ Aceita 200 folhas de papel ofício I

Bandeja de Transparência/Etiqueta de Alta Capacidade

■ Aceita 175 transparências

■ Aceita 100 folhas de etiquetas

A/Carta (EUA) A4 (Carta Métrica)

Ofício I (EUA) 436-0413-00

A/Carta (EUA) A4 (Carta Métrica)

436-0409-00 436-0410-00

436-0411-00 436-0412-00

Conjunto da Bandeja de Papel de Alta Capacidade

Recursos Número de Peça

■ Aceita 500 folhas de papel tamanho Carta ou A4

■ Maior capacidade de impressão em papel

■ Maior versatilidade e comodidade para impressão

■ Podem ser usados até dois conjuntos de bandeja de

papel de alta capacidade

860LTA

Peças/Consumíveis

Estação da Impressora

Recursos Número de Peça

■ Altura da superfície ergonômica

■ Oferece espaço para armazenamento de consumíveis

■ Móvel para acesso fácil aos cabos traseiros

ZCARTA

Guia do Usuário 3

Disco Rígido Interno

Recursos Número de Peça

■ Capacidade de 5 GB

■ Funcionalidade de intercalação, fontes transferidas,

formulários e sobreposição (é necessário o Conjunto de Funções DP)

■ Funcionalidade de Impressão de Prova, Impressão

Salva e Impressão Privada (é necessário o Conjunto de Funções DP)

860HD

Peças/Consumíveis

Atualizações

Itens Número de Peça

Conjunto de Funções N

■ Adiciona o suporte Ethernet 10/100T à configuração

860FN

Phaser 860B (não de rede)

■ Esta atualização é necessária (juntamente com 860FP)

para atualizar configuração Phaser 860B para conjunto de funções DP.

Conjunto de Funções DP

■ Atualiza Phaser 860N para Phaser 860DP

■ Alta Resolução/Modo de qualidade de impressão de

860FP

foto, 1200 x 600 dpi

■ Capacidade para impressão automática frente e verso

■ Adicional de 64 Mbytes de memória (128 Mbytes no

total)

■ Funcionalidade de impressão de prova, impressão salva e

impressão privada (é necessário o disco rígido interno)

■ Funcionalidade de intercalação rápida (é necessário o

disco rígido interno)

■ Processamento de página em Pipeline

Phaser® Memory

Recursos Tamanho Número de Peça

■ Desempenho garantido

■ Processamento mais rápido da

64 Mbytes 128 Mbytes

ZMC64 ZMC128

imagem

■ Até 192 Mbytes no máximo

A impressora tem duas passagens de memória. Ao adicionar memória, você poderá usar DIMMs de 64 Mbytes e 128 Mbytes de forma combinada.

4 Impressora Colorida Phaser 860

Cabos Paralelos

Item Número de Peça

Cabo paralelo

■ 3 metros de comprimento

■ Utilizar para conectar o computador à porta paralela de

012-1468-00

alta densidade da impressora

Adaptador paralelo

■ Utilizar para conectar um cabo paralelo de baixa

013-0299-00

densidade à porta paralela de alta densidade da impressora

Papel e mídia de especialidade

Papel, transparências, etiquetas e cartões de visita Xerox Phaser têm sido desenvolvidos e testados especificamente para serem usados com a sua impressora colorida Phaser 860. Eles fornecerão ótima qualidade de impressão, confiabilidade e durabilidade.

Papel de Impressão Profissional Xerox Phaser

Item Tamanho Descrição Número de Peça

Peças/Consumíveis

Papel de Impressão em Cores Phaser Premium

90 g/m

(24 lb. papel

A/Carta (EUA) 8,5 x 11 pol.

500 folhas 016-1368-00

comum )

Papel de Impressão em Cores Phaser Premium

90 g/m

(papel

A4 (Carta Métrica) 210 x 297 mm

500 folhas 016-1369-00

encorpado 24 lb.)

Papel Acetinado da Phaser 860 148 g/m

A/Carta (EUA) 8,5 x 11 pol.

100 folhas 016-1936-00

(texto 100 lb.)

Papel Acetinado da Phaser 860 148 g/m

A4 (Carta Métrica) 210 x 297 mm

100 folhas 016-1937-00

(livro 100 lb.)

Folha de Rosto Phaser Premium 160 g/m

A/Carta (EUA) 8,5 x 11 pol.

100 folhas 016-1823-00

(capa de 60 libras)

Guia do Usuário 5

Papel de Impressão Profissional Xerox Phaser (continuação)

Item Tamanho Descrição Número de Peça

Folha de Rosto Phaser Premium 160 g/m

A4 (Carta Métrica) 210 x 297 mm

100 folhas 016-1824-00

(capa 60 lb.)

Papel para foto de alta resolução Phaser 170 g/m

Papel para foto de alta

Peças/Consumíveis

resolução Phaser 170 g/m

A/Carta (EUA) 8,5 x 11 pol.

A4 (Métrica) 210 x 297 mm

25 folhas 016-1808-00

25 folhas 016-1809-00

Filme de Transparência da Phaser 860

Item Tamanho Descrição Número de Peça

Premium A/Carta (EUA)

50 folhas 016-1876-00

8,5 x 11 pol.

Premium A4 (Carta Métrica)

50 folhas 016-1877-00

210 x 297 mm

Padrão A/Carta (EUA)

50 folhas 016-1874-00

8,5 x 11 pol.

Padrão A4 (Carta Métrica)

50 folhas 016-1875-00

210 x 297 mm

Etiquetas para Impressão Colorida

Tamanho Descrição Número de Peça

A/Carta (EUA) 8,5 x 11 pol.

A4 (Carta Métrica) 210 x 297 mm

100 folhas; 30 etiquetas por folha (cada etiqueta: 1 x 2-5/8 pol.)

100 folhas; 6 etiquetas por folha (cada etiqueta: 3-1/3 x 4 pol.)

100 folhas; 14 etiquetas por folha (cada etiqueta: 38,1 x 99,1 mm)

100 folhas; 8 etiquetas por folha (cada etiqueta: 67,1 x 99,1 mm)

016-1812-00

016-1813-00

016-1814-00

016-1815-00

6 Impressora Colorida Phaser 860

Cartões de Visita Premium Pré-cortados

Tamanho Descrição Número de Peça

A/Carta (EUA) 8,5 x 11 pol.

A4 (Carta Métrica) 210 x 297 mm

25 folhas; 10 cartões com picote por folha com gramatura: 190 g/m

(70 lb.)

25 folhas; 10 cartões com picote por folha com gramatura: 190 g/m

(70 lb.)

016-1898-00

016-1899-00

Peças/Consumíveis

Guia do Usuário 7

Painel Frontal

0726-42

467

Phaser 860

O painel frontal:

■ Exibe o status de operação da impressora (Pronta para Imprimir,

Imprimindo).

■ Fornece um alerta para o abastecimento de papel, a substituição

dos consumíveis e a liberação dos atolamentos.

■ Permite imprimir relatórios e páginas de informações.

■ Permite acessar as ferramentas e as páginas de informações para

ajudá-lo a solucionar problemas.

■ Possibilita alterar as configurações da impressora e da rede; (as

configurações do driver sobrescrevem as configurações definidas no painel frontal da impressora).

■ Permite imprimir os trabalhos de Impressão Privada, Impressão

de Prova Gráfica e Impressão Salva armazenados no disco rígido da impressora; (consulte o driver da impressora para obter mais informações).

Partes do painel frontal

Painel Frontal

1. Indicador Luminoso de Status — verde quando operando

corretamente; vermelho quando há um problema

2. Tela

3. Tecla Cancelar Impressão — cancela o trabalho de impressão atual

4. Tecla Voltar — retorna o monitor ao menu anterior

5. Teclas Rolar Para Cima e Rolar Para Baixo — rola pelos menus

do painel frontal

6. Tecla OK— seleciona a configuração destacada do menu

7. Tecla Informações— (pressione a qualquer momento) exibe

informações adicionais sobre a mensagem ou o menu na tela

8 Impressora Colorida Phaser 860

Impressão do Mapa de Menus

O Mapa de Menus mostra o local em que os recursos, como as páginas de informações, estão localizados na estrutura de menus do painel frontal.

1. Com o Menu destacado, pressione a tecla OK.

2. Role para Imprimir Mapa de Menus pressionando as teclas Rolar

Para Cima ou Rolar Para Baixo.

3. Pressione a tecla OK.

Impressão de páginas de informações

Uma grande quantidade de informações úteis é armazenada na impressora como páginas imprimíveis. Acesse essas páginas no Menu

Páginas Imprimíveis:

1. Com o Menu destacado, pressione a tecla OK.

2. Role para o Menu Páginas Imprimíveis pressionando as teclas

Rolar Para Cima ou Rolar Para Baixo.

3. Pressione a tecla OK.

4. Role para a página de informações desejada (como Imprimir

Dicas sobre Qualidade).

5. Pressione a tecla OK.

Condições de erro do painel frontal

Quando o painel frontal avisa que há um atolamento de papel, ele descreve o local do atolamento. Consulte a página 49 para obter informações sobre a liberação de atolamentos.

Quando o painel frontal avisar que um consumível está baixo ou precisa ser substituído, certifique-se de que haja itens disponíveis para a reposição. Consulte a página 1 para obter informações sobre a solicitação de consumíveis.

Painel Frontal

Guia do Usuário 9

Recursos

Sua Impressora Colorida Phaser 860 vem acompanhada de vários recursos úteis que ajudam a criar os melhores documentos impressos possíveis. Você pode acessar os recursos da impressora no driver da impressora, que é usado para enviar um trabalho de impressão para a impressora. Para assegurar o acesso a todos os recursos da impressora, certifique-se de ter instalado o driver da impressora presente no CD-ROM da Impressora Phaser 860. Drivers atualizados da impressora também estão disponíveis no site da Xerox na Web:

www.xerox.com/officeprinting

Observação

Você também pode definir alguns dos recursos no painel frontal da impressora. As configurações no driver da impressora sobrescrevem as configurações do painel frontal.

Os seguintes recursos são descritos neste manual:

■ Modo de qualidade de impressão — consulte a página 11

■ Correção TekColor — consulte a página 12

■ Impressões frente e verso — consulte a página 41

■ Impressões em papel Ofício I — consulte a página 24

Para obter informações sobre os recursos a seguir, consulte a ajuda do driver da impressora ou o Advanced Features and Troubleshooting Guide (Guia de Recursos Avançados e Solução de Problemas), disponível no CD-ROM da impressora:

■ Impressões privadas, impressões de prova e impressões

salvas

■ Páginas de separação

■ Várias páginas em uma única folha de papel

Recursos

■ Impressão de livretos

■ Imagens negativas

■ Imagens de espelho

■ Escala

■ Marcas d'água

10 Impressora Colorida Phaser 860

Modos de qualidade de impressão

Você pode escolher entre diferentes modos de qualidade de impressão para obter a melhor combinação de velocidade e qualidade de impressão para um trabalho.

Modo de qualidade de impressão Velocidade máxima* Rápido em Cores

■ modo de impressão mais rápido

■ O modo de economia de tinta imprime mais

claro que o modo Padrão

■ Útil para texto e gráficos comerciais

■ Ideal para a visualização do trabalho

■ Produz transparências com rapidez e alta qualidade

Padrão

■ Modo de finalidade geral para impressão em cores

■ Produz impressões saturadas e vibrantes com

suaves transições de cores

■ Adequado para a maioria dos usos comerciais e

imagens

■ Modo de melhor qualidade para a impressão de

transparências

Aperfeiçoado

■ Equilíbrio de alta qualidade e velocidade rápida

■ Aumenta a saturação de cores em comparação

ao modo Padrão

■ Preenchimentos de grandes áreas mais suaves e

com mais brilho

■ Útil para imprimir cópias em papel de

apresentações em retroprojetores

Alta Resolução/Foto

■ Impressões em cores da mais alta qualidade

■ Detalhes em cores mais intensas e próximas de

fotografia

■ Cria linhas refinadas, bordas bem nítidas e

textos pequenos com melhor definição

■ 12001200 x 600 dpi

■ A impressora deve conter o Conjunto de

Funções DP (ou deve ser um modelo DX)

16 ppm (Papel) 7 ppm (Transparência)

10 ppm (Papel) 3,5 ppm (Transparência)

‡

6 ppm

3,5 ppm

(Papel)

‡

(Papel)

Consumíveis Recursos

* Número aproximado de páginas por minuto com base em impressões com margens de 0,5 pol. ou mais; não inclui o tempo de processamento da imagem.

‡

As transparências são impressas no modo Padrão.

Guia do Usuário 11

Correções de cores TekColor

™

Você pode selecionar uma correção de cor para corresponder a determinadas especificações de provas gráficas ou corresponder às cores da tela do computador. Caso contrário, selecione Automática para permitir que a impressora selecione automaticamente a melhor correção de cores para os elementos no documento.

Correção de cores Descrição Automática

Monitor sRGB

Cores Vívidas

Nenhuma

Prova Gráfica SWOP ■ Corresponde aos padrões norte-americanos de

Prova Gráfica Euroscale

Prova Gráfica Comercial

Prova Gráfica SNAP

DIC

Toyo

Recursos

FujiProof

Preto e Branco

■ Otimiza automaticamente a correção de cores

para cada elemento (texto, gráficos e fotografias) na página

■ Aproxima ao máximo as cores na tela de um

monitor padrão

■ Produz as cores mais brilhantes possíveis e faz o

azul parecer menos roxo

■ Não usa uma correção de cores para que as cores

especificadas na aplicação do trabalho não sejam alteradas

■ Use após especificar as cores no Quadro de Cores

PANTONE

provas gráficas , usando as Especificações para Publicações Offset

■ Emula o modo de prova gráfica Euroscale em

processo de quatro cores

■ Emula o modo de prova gráfica comercial em

processo de quatro cores

■ Corresponde aos padrões para impressão em

papel não-revestido e jornal , usando as Especificações para Impressão de Propaganda a Frio

■ Corresponde a tintas de impressão Dai Nippon

em papéis coated

■ Corresponde a tintas de impressão Toyo em

papéis coated

■ Corresponde ao Fuji Color Art System para

provas comerciais norte-americanas

■ Produz uma versão em preto e branco de um

documento

■ Cores convertidas para escala de cinza

■ Use para imprimir originais para uma fotocópia

em preto e branco

12 Impressora Colorida Phaser 860

Papel e Mídia de Impressão

Dicas sobre o papel

■ Use somente papéis de tipos, tamanhos e gramaturas conhecidos.

■ Não use papel perfurado.

■ Armazene o papel sobre uma superfície plana, em um ambiente

com umidade relativamente baixa.

■ Evite o armazenamento do papel de forma que fique enrugado,

dobrado, encurvado, etc.

■ Não abra a embalagem do papel enquanto não for usá-lo e retorne

à embalagem o papel que não estiver sendo usado.

■ Não exponha o papel diretamente à luz do sol.

■ Não exponha o papel à alta umidade, uma vez que a umidade

pode afetar a alimentação do papel.

■ Manuseie as transparências pelas bordas e com ambas as mãos

para evitar impressões digitais e dobras, que podem resultar em impressão de baixa qualidade.

■ Sempre use a entrada de papel de alimentação manual quando

usar envelopes.

Papel e Mídia de Impressão

Mídias suportadas

Consulte a tabela a seguir para conhecer o papel, os tipos, os tamanhos e as gramaturas de mídia usados e as bandejas corretas para abastecer essa mídia. Você também pode imprimir a Página de Dicas sobre o Papel no painel frontal da impressora, que relaciona os tipos e os tamanhos de papéis usados.

Guia do Usuário 13

Papel e mídia de impressão usados

Bandeja de

Transparência/

Etiqueta

de Alta

Capacidade *

Tipo/Tamanho/ Gramatura da Mídia

Bandeja de

Papel/

Transparência

Padrão*

Bandeja de

Papel de Alta

Capacidade **

Comum ou equivalente Carta ou A4 60-120 g/m

•

(1)

••

(16-32 lbs.)

Encorpado ou equivalente

Papel e Mídia de Impressão

Carta ou A4 120-150 g/m

•

(1)

(32-40 lbs.) ‡

Encorpado ou equivalente Executivo ou A5 60-150 g/m

(16-40 lbs.)

Encorpado ou equivalente Ofício I 75-105 g/m

(20-28 lbs.)

Papel de alta gramatura/capa 150-160 g/m

•

(1)

(40-60 lbs.)

Papel de alta gramatura/capa 176 - 216 g/m (65-80 lbs.)

Papel coated ou acetinado

‡

(1)

•

Carta ou A4

(1) Interruptor da bandeja definido para Paper (Papel) (2) Interruptor da bandeja definido para Transparency (Transparência) (3) Interruptor da bandeja definido para Label (Etiqueta)

‡ Imprima somente frente * Se a impressora tiver mais de uma bandeja, esta é a Bandeja Superior

** Bandeja Intermediária ou Inferior *** Consulte a página 17 para conhecer os tipos e os tamanhos de envelopes aceitáveis

Bandeja

de Papel Ofício I *

Passagem de Papel de Alimentação

Manual

•

••

•

14 Impressora Colorida Phaser 860

Papel e mídia de impressão usados (continuação)

Bandeja de

Transparência/

Etiqueta

de Alta

Capacidade *

•

Tipo/Tamanho/ Gramatura da Mídia

Papel Fotográfico de Alta Resolução; Carta ou A4

Papel curto granulado Carta ou A4 105-150 g/m (28-40 lbs.)

Transparências ‡

‡

Bandeja de

Papel/

Transparência

Padrão*

(1)

•

(1)

•

(2)

•

Bandeja de

Papel de Alta

Capacidade **

(2)

Bandeja

de Papel Ofício I *

Passagem de Papel de Alimentação

Manual

•

Papel e Mídia de Impressão

Etiquetas ‡

Cartões de Visita ‡

Envelopes

(1) Interruptor da bandeja definido para Paper (Papel) (2) Interruptor da bandeja definido para Transparency (Transparência) (3) Interruptor da bandeja definido para Label (Etiqueta)

‡ Imprima somente frente * Se a impressora tiver mais de uma bandeja, esta é a Bandeja Superior

** Bandeja Intermediária ou Inferior *** Consulte a página 17 para conhecer os tipos e os tamanhos de envelopes aceitáveis

***

‡

•

(1)

•

(3)

•

Guia do Usuário 15

Área de impressão dos tamanhos de papel usados

0726-43

541 2

A área da imagem de uma impressão é ligeiramente menor do que o tamanho do papel. Convém ajustar as margens da página do aplicativo para coincidir com a área de impressão. Ao enviar um trabalho para a impressora, selecione o tamanho do papel no driver da impressora.

Área de impressão dos tamanhos de papel usados

Papel* Tamanho da folha

Papel e Mídia de Impressão

1. Carta

2. Executivo

3. Ofício I

4. A4

5. A5

* As transparências estão disponíveis somente nos tamanhos Carta e A4.

215,9 x 279,4 mm (8,5 x 11 pol.)

184 x 267 mm (7,25 x 10,5 pol.)

215,9 x 355,6 mm (8,5 x 14 pol.)

210 x 297 mm (8,27 x 11,7 pol.)

148 x 210 mm (5,83 x 8,27 pol.)

Área de impressão

205,9 x 269,4 mm (8,1 x 10,6 pol.)

174 x 253 mm (6,85 x 9,95 pol.)

205,9 x 304,8 mm (8,1 x 12 pol.)

200 x 287 mm (7,87 x 11,3 pol.)

138 x 196 mm (5,43 x 7,72 pol.)

Margens superior e inferior

5 mm (0,2 pol.)

7 mm (0,275 pol.)

25,4 mm (1,0 pol.)

5 mm (0,2 pol.)

7 mm (0,275 pol.)

Para determinar qual a bandeja a ser usada para esses tamanhos de papel, consulte a página 14.

Margens esquerda direita

5 mm (0,2 pol.)

16 Impressora Colorida Phaser 860

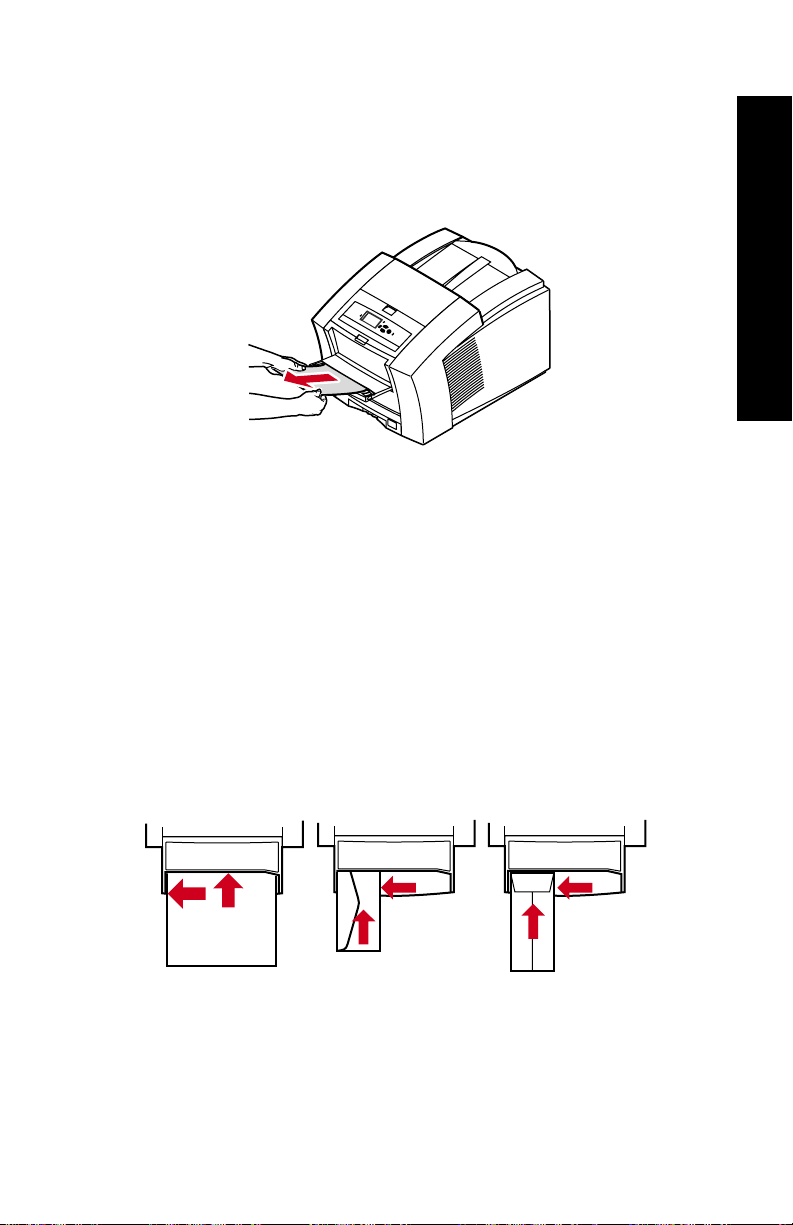

Para imprimir envelopes, use a passagem de papel de alimentação manual. Consulte a página 36.

Área de impressão dos tamanhos de envelope usados

Papel e Mídia de Impressão

Margens

Envelopes

(EUA)

No 60,75 (EUA)

Monarch (EUA)

C5 162 x 229 mm 152 x 197 mm 5 mm 7 mm

DL 110 x 220 mm 100 x 206 mm 5 mm 7 mm

Choukei 3 Gou

Choukei 4 Gou

Tamanho do envelope

4,13 x 9,5 pol. 3,73 x 8,95 pol. 0,2 pol. 0,275 pol.

3,65 x 6,5 pol. 3,25 x 5,95 pol. 0,2 pol. 0,275 pol.

3,875 x 7,5 pol.

120 x 235 mm 110 x 221 mm 5 mm 7 mm

90 x 205 mm 80 x 191 mm 5 mm 7 mm

Área de impressão

3,475 x 6,95 pol. 0,2 pol. 0,275 pol.

superior/ inferior (A/B)

Margens esquerda/ direita (C/D)

25 mm

0726-88

Guia do Usuário 17

Abastecimento das Bandejas

Para obter uma lista dos papéis, transparências e etiquetas recomendados que podem ser usados em cada tipo de bandeja, consulte a página 14.

Abastecimento da Bandeja de Papel/Transparência Padrão

Você também pode consultar as etiquetas dentro da bandeja para obter instruções sobre abastecimento.

1. Puxe a bandeja para fora.

2. Abasteça a mídia de impressão

■ Para trabalho só frente — Coloque o papel com o lado a ser

impresso voltado para cima. Coloque o papel timbrado com a face para cima com o timbre voltado para a frente da bandeja. Coloque as transparências com o lado a ser impresso voltado para cima e o entalhe no canto direito traseiro da bandeja.

■ Para trabalho frente e verso — Coloque o papel com o lado a

ser impresso primeiro com a face para baixo. Coloque o papel timbrado com a face para baixo com o timbre voltado

Abastecimento das Bandejas

para a parte traseira da bandeja. Para obter mais informações sobre impressões frente e verso, consulte a página 41.

0726-54

Observação

Certifique-se de colocar o papel ou as transparências embaixo das guias na parte traseira da bandeja.

18 Impressora Colorida Phaser 860

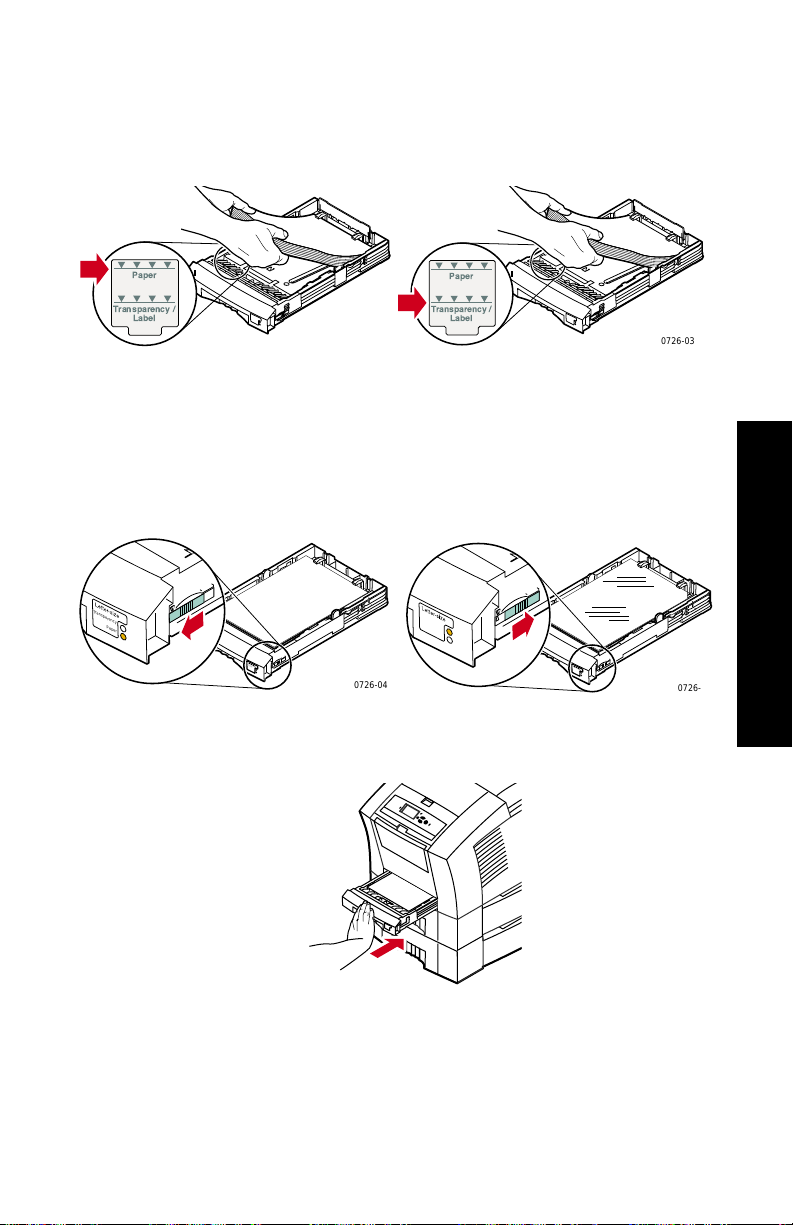

3. Observe a linha de abastecimento no lado esquerdo da bandeja.

Não coloque papel acima da linha de abastecimento Paper (Papel). Não coloque transparências ou etiquetas acima da linha de abastecimento Transparency/Label (Transparência/Etiqueta).

Paper

Transparency /

Label

Paper

Transparency /

Label

0726-02

4. Se você colocou papel, certifique-se de que o interruptor da

bandeja, na lateral dianteira direita, esteja definido para Paper (Papel) (posição para frente). Se você colocou transparências, certifique-se de que o interruptor da bandeja esteja definido para Transparency (Transparência) (posição para trás).

Papel Transparência

T r a

n s p

a r e

n c

y L a

0726-04

T r a

n s p

a r e

n c

y L a

5. Empurre a bandeja de volta à impressora.

0726-03

Abastecimento das Bandejas

0726-05

0726-06

Guia do Usuário 19

Observação

Não coloque papel já impresso em um lado de volta na impressora para imprimir o outro lado. As páginas previamente impressas podem ficar coladas umas nas outras.

Abastecimento da Bandeja Opcional de Alta Capacidade

O conjunto da bandeja opcional de alta capacidade está localizado embaixo da impressora básica. Você pode ter um ou dois conjuntos de bandeja de papel de alta capacidade. As bandejas então são chamadas de Bandeja do Meio e Bandeja Inferior no software do driver da impressora.

Observação

NUNCA coloque transparências em uma bandeja de alta capacidade.

Você pode consultar as etiquetas dentro da bandeja para obter instruções sobre abastecimento.

1. Puxe e remova completamente a bandeja.

Abastecimento das Bandejas

0726-12

2. Se houver algum papel restante na bandeja, remova-o.

20 Impressora Colorida Phaser 860

Observação

Não use novamente o papel restante em uma bandeja de alta capacidade. Se esse papel não estiver danificado, poderá ser usado na bandeja padrão (bandeja superior).

3. Abra um novo pacote de papel. Remova as folhas dobradas ou

rasgadas do pacote.

4. Coloque o pacote de papel na bandeja para que o papel fique

posicionado contra o limitador angulado na parte traseira da bandeja. A pilha de papel deve ter o mesmo ângulo do limitador de papel.

0726-10

Observação

Abastecimento das Bandejas

Não coloque papel acima da linha de abastecimento na lateral esquerda da bandeja.

0726-77

Guia do Usuário 21

Observação

0726-11

Se estiver colocando papel timbrado e imprimindo em um lado do papel, coloque o papel com a face para cima com o timbre voltado para a frente da bandeja. Para trabalhos frente e verso, coloque o papel timbrado com a face para baixo e com o timbre voltado para a parte traseira da bandeja.

5. Remova as folhas danificadas.

6. Incline o canto esquerdo traseiro da bandeja levemente para baixo

e sacuda a bandeja várias vezes em direção à parte traseira até que o papel fique uniformemente alinhado à lateral esquerda da bandeja e ao limitador de papel traseiro.

7. Recoloque a bandeja na impressora.

Abastecimento das Bandejas

0726-13

22 Impressora Colorida Phaser 860

Abastecimento da Bandeja Opcional de Transparência/Etiqueta de Alta Capacidade

A bandeja opcional de transparência/etiqueta de alta capacidade substitui a bandeja de papel/transparência padrão. Ela aceita até 100 folhas de etiquetas ou 175 transparências (em vez de 50 para a bandeja padrão).

Você também pode consultar as etiquetas dentro da bandeja para obter instruções sobre abastecimento.

1. Puxe a bandeja para fora.

2. Coloque as transparências com o lado a ser impresso voltado para

cima e o entalhe no canto traseiro direito da bandeja. Coloque as etiquetas com o lado a ser impresso voltado para

cima.

0726-54

Abastecimento das Bandejas

Observação

Certifique-se de colocar as etiquetas ou as transparências embaixo das guias na parte traseira da bandeja.

3. Observe a linha de abastecimento no lado esquerdo da bandeja.

Não coloque papel acima da linha de abastecimento Transparency (Transparência). Não coloque etiquetas acima da linha de abastecimento Label (Etiqueta).

Guia do Usuário 23

4. Se você abasteceu com transparências, certifique-se de que o

Transparency

Label

Transparency

Label

interruptor da bandejana lateral dianteira direita esteja definido para Transparency (Transparência) (posição para trás). Se você abasteceu com etiquetas, certifique-se de que o interruptor da bandeja esteja definido para Label (Etiqueta) (posição para frente).

Transparência Etiqueta

Tra

n s

ra n

s parency

abel

0726-78

parency

La b

e l

5. Empurre a bandeja de volta na impressora.

0726-81

Abastecimento das Bandejas

0726-06

Observação

Não use impressão frente e verso para transparências ou etiquetas.

Abastecimento da Bandeja Opcional para Papel Ofício I

A bandeja opcional de papel ofício I substitui a bandeja de papel/transparência padrão.

Você também pode consultar as etiquetas dentro da bandeja para obter instruções sobre abastecimento.

24 Impressora Colorida Phaser 860

1. Puxe a bandeja para fora.

2. Carregue a mídia de impressão

■ Para trabalho só frente — Coloque papel com o lado a ser

impresso voltado para cima. Coloque o papel timbrado com a face para cima e com o timbre voltado para a frente da bandeja.

■ Para trabalho frente e verso — Coloque o papel com o lado a

ser impresso primeiro com a face para baixo. Coloque o papel timbrado com a face para baixo e com o timbre voltado para a parte traseira da bandeja. Para obter mais informações sobre impressões frente e verso, consulte a página 41.

0726-47

3. Observe a linha de abastecimento no lado esquerdo da bandeja.

Não coloque papel acima da linha de abastecimento.

Abastecimento das Bandejas

Observação

Certifique-se de colocar o papel embaixo das guias na parte traseira da bandeja.

4. Empurre a bandeja de volta na impressora.

0726-06

Guia do Usuário 25

5. Para imprimir neste papel, certifique-se de selecionar Legal

(Ofício I) em Tamanho do Papel no driver da impressora.

Observação

Se necessário, instale a Extensão da Bandeja de Saída nos orifícios da parte traseira da impressora. Essa extensão não deixa que o papel ofício I caia da impressora depois de impresso.

0726-70

Abastecimento das Bandejas

26 Impressora Colorida Phaser 860

Impressão com Alimentação Manual

Para obter uma lista dos papéis, das transparências, das etiquetas e dos cartões de visita recomendados que podem ser usados na passagem de papel de alimentação manual, consulte a página 14.

Você pode imprimir trabalhos de um lado e frente e verso a partir da passagem de papel de alimentação manual. Para obter mais informações sobre a impressão frente e verso, consulte a página 41. Consulte a página 40 para obter instruções sobre o abastecimento de papel timbrado na passagem de papel de alimentação manual. As transparências e os envelopes só podem ser impressos de um lado; consulte a página 34 e a página 36 para obter mais informações.

1. No driver da impressora, selecione Alimentação Manual de Papel

ou Alimentação Manual de Transparência como a Origem do Papel.

Observação

O driver da impressora também é usado para selecionar a impressão em um lado ou frente e verso.

2. Envie o trabalho à impressora.

3. Se necessário, abra a passagem de papel de alimentação manual.

0726-61

Consumíveis Alimentação Manual

Guia do Usuário 27

4. Se necessário, ajuste a guia na lateral direita da passagem de papel

para o tamanho Carta (e Ofício I) ou A4.

LETTER

LETTER A4

EXECUTIVE

0726-66

5. Quando o painel frontal exibir o aviso Aguardando Alimentação

Manual, insira uma folha ou envelope na passagem de papel de

alimentação manual e espere até que a impressora o puxe para dentro.

Alinhe o papel, a transparência ou o envelope ao longo da lateral esquerda da passagem de papel. No caso de transparências, certifique-se de que o corte esteja ao longo da lateral direita e entre por último.

■ Trabalho de um lado — A parte superior da folha entra

primeiro e o lado a ser impresso fica virado para baixo, conforme mostrado nas ilustrações a seguir.

■ Trabalho frente e verso — A parte superior da folha entra por

último e o lado a ser impresso primeiro fica virado para cima.

Alimentação Manual

28 Impressora Colorida Phaser 860

0726-46

0726-55

6. Verifique a primeira impressão para garantir que a colocação da

imagem está correta.

7. Aguarde até que o painel frontal exiba o aviso novamente antes de

inserir a próxima folha.

Consumíveis Alimentação Manual

Guia do Usuário 29

Impressão em Mídia Especial

Além do papel encorpado, a impressora pode imprimir nas seguintes mídias especiais:

■ Papel Fotográfico Phaser de Alta Resolução

■ Etiquetas Phaser e Cartões de Visita Phaser — consulte a

página 31

Mídia Especial

■ Transparências Phaser 860 — consulte a página 34

■ Envelopes — consulte a página 36

■ Papel Timbrado — consulte a página 40

Impressão em Papel Fotográfico Phaser de Alta Resolução

O Papel Fotográfico Phaser de Alta Resolução pode ser impresso apenas em um único lado, uma vez que ele tem o logotipo da Xerox no verso. Consulte a página 5 para obter mais informações.

1. É possível:

■ Colocar até 50 folhas de papel fotográfico com a face para

cima na bandeja de papel/transparência padrão. Certifique-se

de que o interruptor da bandeja esteja definido para Paper (Papel) (posição para frente).

■ Escolher alimentar o papel manualmente. Não coloque o

papel fotográfico na passagem de papel de alimentação manual até receber o aviso de alimentação do papel do painel frontal da impressora.

2. No driver da impressora:

■ Selecione a bandeja contendo o papel fotográfico de alta

resolução (Bandeja Superior) ou Alimentação Manual de Papel.

■ Selecione impressão em um único lado.

■ Selecione Alta Resolução / Foto para o modo Qualidade de

Impressão.

3. Envie o trabalho à impressora.

30 Impressora Colorida Phaser 860

4. Se Alimentação Manual de Papel foi selecionada, espere o painel

frontal da impressora emitir um aviso e insira a primeira folha com a face para baixo na passagem de papel de alimentação manual. Espere um novo aviso antes de adicionar a próxima folha.

Impressão em etiquetas e cartões de visita

Instruções

■ Use somente Etiquetas para Impressão Colorida na Impressora

Phaser 860 ou Cartões de Visita Xerox Phaser Premium; consulte a página 6 para obter mais informações.

■ Se alguma etiqueta ou cartão de visita estiver faltando em uma

folha, não use essa folha, pois poderá danificar os componentes da impressora.

■ Conserve as etiquetas e os cartões de visita em um lugar fresco e

seco. Nunca armazene etiquetas e cartões de visita em um ambiente com alta umidade; as etiquetas e cartões de visita armazenados nessas condições provocarão atolamento na impressora.

■ Armazene as etiquetas e os cartões de visita em suas embalagens

originais.

Mídia Especial

■ Gire o estoque freqüentemente. Longos períodos de armazenagem

podem fazer com que as etiquetas e os cartões de visita se curvem e causem atolamento na impressora.

■ Imprima apenas de um lado da folha de etiquetas ou cartões de

visita.

Método para imprimir em etiquetas ou cartões de visita

1. Se o aplicativo tiver uma definição para etiquetas, use-a como

modelo. Caso contrário, consulte as instruções incluídas com as etiquetas ou cartões de visita para obter informações sobre a definição das margens.

Guia do Usuário 31

2. Para imprimir em etiquetas, você pode:

Transparency

Label

■ Colocar folhas de etiquetas com a face para cima na bandeja

de papel/transparência padrão (até 50 folhas) ou na bandeja de transparência/etiqueta de alta capacidade (até 100 folhas). Certifique-se de que o interruptor da bandeja esteja definido para Paper (Papel) ou em Label (Etiqueta) (posição para frente).

Mídia Especial

■ Escolher a alimentação manual das etiquetas. Não coloque as

etiquetas na passagem de papel de alimentação manual até receber o aviso de alimentação das etiquetas do painel frontal da impressora.

Para imprimir em cartões de visitas, use a passagem de papel de alimentação manual. Não coloque a folha de cartões de visita na passagem de papel de alimentação manual até receber o aviso de alimentação dos cartões do painel frontal da impressora.

Transparency

Label

0726-81

3. No driver da impressora:

■ Selecione a bandeja contendo as etiquetas (Bandeja

Superior) ou selecione Alimentação Manual do Papel.

■ Selecione impressão em um único lado.

4. Envie o trabalho à impressora.

32 Impressora Colorida Phaser 860

5. Se Alimentação Manual de Papel foi selecionada, espere o painel

frontal da impressora avisá-lo e insira a primeira folha com etiquetas ou cartões de visita com a face para baixo na passagem de papel para alimentação manual. Espere um novo aviso antes de adicionar a próxima folha.

0726-71

Mídia Especial

Guia do Usuário 33

Impressão em transparências

0726-73

Transparency

Label

Transparency

Paper

Observação

Use somente transparências padrão ou Phaser 860 Premium. Consulte a página 6 para obter mais informações. Manuseie as transparências pelas bordas e com ambas as mãos para evitar impressões digitais e dobras, que podem causar impressão de baixa qualidade.

Mídia Especial

Para imprimir em transparências:

1. Você pode:

■ Colocar transparências na bandeja de papel/transparência

padrão (até 50 folhas) ou na bandeja de transparência/etiqueta de alta capacidade (até 175 folhas) para que o entalhe das transparências fique no canto direito traseiro da bandeja. Certifique-se de que o interruptor da bandeja esteja definido para Transparency (Transparência) (posição para trás).

■ Escolher a alimentação manual das transparências. Não

coloque uma transparência na passagem de papel de alimentação manual até receber o aviso de alimentação da transparência do painel frontal da impressora.

2. No driver da impressora:

■ Selecione a bandeja contendo as transparências (Bandeja

Superior) ou selecione Alimentação Manual de Transparência.

■ Selecione impressão em um único lado.

3. Envie o trabalho à impressora.

34 Impressora Colorida Phaser 860

4. Se Alimentação Manual de Transparência foi selecionada, espere

até que o painel frontal da impressora o avise e insira a primeira folha na passagem de papel de alimentação manual para que o entalhe da transparência esteja no lado direito e entre na passagem de papel para alimentação manual por último. Espere um novo aviso antes de adicionar a próxima transparência.

0726-62

Mídia Especial

Guia do Usuário 35

Impressão em envelopes

Instruções

■ Use apenas os tamanhos de envelopes recomendados (consulte a

página 17)

■ Sem janelas ou fechos de metal

■ Sem exposição de superfícies gomadas.

Mídia Especial

■ Para melhores resultados, use envelopes de pouco peso e com

qualidade laser

■ Somente impressão de um lado.

■ Mantenha os envelopes não usados na embalagem original para

evitar umidade e poeira, que podem afetar a qualidade de impressão e causar enrugamento.

■ Ao ser solicitado, coloque um único envelope na passagem de

papel de alimentação manual, alinhando-o com a lateral esquerda

Método geral para impressão em envelopes

1. No aplicativo, crie um documento de acordo com as medidas do

envelope; consulte a página 17 para obter informações sobre a área de impressão e as margens dos envelopes suportados.

Observação

Muitos aplicativos incluem uma ferramenta para criação de um envelope. Se estiver usando o Microsoft WORD, consulte a página 37 quando estiver trabalhando no Windows ou a página 38 quando estiver trabalhando em um Macintosh. Ao usar outros aplicativos da Macintosh, consulte a página 39. Para outros aplicativos, consulte sua documentação.

2. No aplicativo ou driver da impressora, faça estas seleções.

■ Coloque a orientação em Paisagem.

■ Selecione o tamanho do envelope.

■ Selecione Alimentação Manual de Papel como a Origem do

Papel.

36 Impressora Colorida Phaser 860

■ Se o aplicativo tiver uma ferramenta para criação de envelopes,

selecione o método de alimentação de acordo com a ilustração da Etapa 4.

3. Envie o trabalho à impressora.

4. Quando o painel frontal da impressora solicitar, insira o envelope

na passagem de papel de alimentação manual:

■ O lado mais curto entra antes.

■ A aba está com a face para cima e fechada.

0726-63

Impressão em envelopes com o Microsoft WORD for Windows

1. No menu Ferramentas, selecione Envelopes e Etiquetas.

Mídia Especial

2. Na caixa de diálogo Envelopes e Etiquetas, clique na guia

Envelopes e digite os endereços para destinatário e remetente.

3. Clique no ícone Papel.

4. Na guia Opções de Impressão, selecione o seguinte:

■ Verso

■ Rotação horária

■ Em Alimentação, selecione Alimentação Manual de Papel.

■ Alimentação de envelope do ícone esquerdo:

0726-82

Guia do Usuário 37

5. Clique na guia Opções de envelope, selecione o tamanho do

envelope na lista suspensa de Tamanho do envelope e clique no botão OK.

6. Na caixa de diálogo Envelopes e Etiquetas, clique no botão

Imprimir.

7. Quando o painel frontal da impressora solicitar, insira o envelope

na passagem de papel de alimentação manual.

Impressão em envelopes do Microsoft WORD em um

Mídia Especial

Macintosh

1. No menu Ferramentas, selecione Envelopes e Etiquetas.

2. Na caixa de diálogo Envelopes e Etiquetas, clique na guia

Envelopes e digite os endereços para destinatário e remetente.

3. Clique no ícone Papel.

4. Na guia Opções de Impressão, selecione o seguinte:

■ Verso

■ Rotação horária

■ Use Alimentador de Envelope

■ Alimentação de envelope do ícone esquerdo:

0726-82

5. Clique na guia Opções de envelope, selecione o tamanho do envelope

na lista suspensa de Tamanho do envelope e clique no botão OK.

6. Na caixa de diálogo Envelopes e Etiquetas, clique no botão Imprimir.

7. Na caixa de diálogo Configurar Página, selecione os seguintes

Atributos de Página:

■ Papel: selecione o tamanho do envelope.

■ Orientação: selecione Paisagem.

38 Impressora Colorida Phaser 860

8. Na lista suspensa do menu, selecione Opções PostScript, e faça as

seguintes escolhas:

■ Virar Horizontal

■ Virar Vertical

9. Clique no botão OK.

10. Na caixa de diálogo Imprimir, em Opções gerais, selecione

Alimentação Manual do Papel na Origem do papel e clique no botão Imprimir.

11. Quando o painel frontal da impressora solicitar, insira o envelope

na passagem de papel de alimentação manual.

Impressão em envelopes de outros aplicativos em um Macintosh

Siga as instruções da documentação do aplicativo. Se o endereço do envelope for impresso de cabeça para baixo, altere as configurações em Configuração da Página no driver da impressora antes de imprimir outro envelope:

1. No menu Arquivo, selecione Configuração da Página.

2. Selecione os seguintes Atributos de Página:

Mídia Especial

■ Papel: selecione o tamanho do envelope.

■ Orientação: selecione Paisagem.

3. Na lista suspensa do menu, selecione Opções PostScript, e faça as

seguintes escolhas:

■ Virar Horizontal

■ Virar Vertical

4. Clique no botão OK.

5. No menu Arquivo, selecione Imprimir.

6. Em Origem do papel, selecione Alimentação Manual de Papel.

7. Clique no botão Imprimir.

8. Quando o painel frontal da impressora solicitar, insira o envelope

na passagem de papel de alimentação manual.

Guia do Usuário 39

Impressão em papel timbrado

O papel timbrado pode ser impresso só frente ou frente e verso. Consulte a página 14 para conhecer as gramaturas e os tamanhos dos papéis que podem ser usados.

1. Você pode:

■ Colocar o papel timbrado na bandeja de papel/transparência

padrão (com o interruptor da bandeja definido para Paper

Mídia Especial

2. No driver da impressora:

(Papel)) ou na bandeja de papel de alta capacidade.

Para trabalhos só frente — coloque o papel timbrado com a face para cima com o timbre voltado para a frente da bandeja.

Para trabalhos frente e verso — coloque o papel timbrado com a face para baixo com o timbre voltado para a parte traseira da bandeja.

■ Escolher a alimentação manual do papel. Não coloque o

papel na passagem de papel de alimentação manual até receber o aviso de alimentação do painel frontal da impressora.

■ Selecione a bandeja contendo o papel timbrado ou o

Alimentação Manual do Papel.

■ Selecione impressão só frente ou impressão frente e verso.

3. Envie o trabalho à impressora.

4. Se Alimentação Manual de Papel foi selecionada, espere o painel

frontal da impressora solicitar o abastecimento de papel. Trabalho só frente — Coloque o papel timbrado com a face para

baixo com a parte do timbre entrando na passagem de papel de alimentação manual primeiro.

Trabalho frente e verso — Coloque o papel timbrado com a face para cima com a parte do timbre entrando na passagem de papel de alimentação manual por último.

Espere um novo aviso antes de adicionar a próxima folha de papel.

40 Impressora Colorida Phaser 860

Impressão de Trabalhos Frente e Verso

Você pode fazer com que a impressora imprima automaticamente trabalhos frente e verso (duplex) usando papéis do tamanho Carta, A4 ou Ofício I nas bandejas ou na passagem de papel de alimentação manual. Consulte a página 14 para conhecer as gramaturas e os tipos de papel que podem ser usados.

Não imprima trabalhos frente e verso em transparências, etiquetas, cartões de visita, envelopes, papel de alta gramatura, cartolina, marcador ou papel fotográfico de alta resolução.

Cuidado

Não coloque o papel que foi impresso em um lado de volta na impressora para ser impresso no outro lado. As páginas previamente impressas podem ficar coladas e não serem alimentadas adequadamente.

Ao imprimir qualquer trabalho, você poderá usar o driver da impressora para selecionar a orientação das imagens na página: Retrato ou Paisagem. Ao imprimir trabalhos frente e verso, a preferência de encadernação também é selecionada, determinando como as páginas são viradas; consulte a tabela na página 43 para conhecer as expressões usadas nos drivers da impressora.

Impressão Frente e Verso

Retrato Paisagem

0726-65

0726-64

Guia do Usuário 41

Impressão de trabalhos frente e verso

1. Você pode:

■ Colocar o papel na bandeja de papel/transparência padrão

(com interruptor da bandeja definido para Paper (Papel)), bandeja Ofício I ou bandeja de papel de alta capacidade, dependendo do tamanho. Se estiver imprimindo em papel timbrado, consulte a página 40.

■ Escolher a alimentação manual do papel. Não coloque o

papel na passagem de papel de alimentação manual até que seja solicitado no painel frontal da impressora.

2. No driver da impressora:

■ Selecione a bandeja que contém o papel ou selecione

Alimentação Manual de Papel.

■ Selecione a impressão frente e verso. Consulte a tabela na

página 43 para conhecer as expressões usadas nos drivers da impressora.

3. Envie o trabalho à impressora.

4. Se você selecionou Alimentação Manual de Papel, espere até que

seja solicitada no painel frontal da impressora a inserção da primeira folha de papel na passagem de papel de alimentação manual. Aguarde até que seja solicitada novamente a adição da

Impressão Frente e Verso

próxima folha.

Observação

Quando a impressora imprime um trabalho frente e verso, o papel sai parcialmente e, em seguida, é alimentado de volta para ser impresso no outro lado. Para evitar atolamentos do papel, não toque no papel antes que ele saia completamente da impressora.

42 Impressora Colorida Phaser 860

Configuração do driver da impressora para impressão frente e verso

Macintosh LaserWriter 8.6

LaserWriter 8.7

Windows 95

Windows 98

Windows 2000

Windows NT

1. No menu Arquivo, selecione Imprimir e,

em seguida, Layout.

2. Selecione Imprimir nos Dois Lados.

3. Selecione uma preferência de

encadernação.

1. No menu Arquivo, selecione Imprimir.

2. Clique no botão Propriedades.

3. Na guia Configuração, selecione

Imprimir nos 2 lados.

4. Marque ou desmarque Encadernar na

Borda Superior.

1. No menu Arquivo, selecione Imprimir.

2. Clique no botão Propriedades.

3. Na guia Layout, selecione Virar na

Borda Longa ou Virar na Borda Curta.

1. No menu Arquivo, selecione Imprimir.

2. Clique no botão Propriedades.

3. Na guia Configuração da Página,

selecione Borda Longa ou Borda Curta.

Impressão Frente e Verso

Guia do Usuário 43

Solução de Problemas de Qualidade de Impressão

Sem faixa de cores

0726-87

Verifique se o problema ocorre para algumas ou todas as cores, imprimindo as Páginas de Diagnóstico pelo painel frontal da impressora:

1. Com o Menu destacado, pressione a tecla OK.

2. Role para Menu Páginas Imprimíveis pressionando a tecla Rolar

para Cima ou Rolar para Baixo.

3. Pressione a tecla OK.

4. Role para Imprimir Páginas de Diagnóstico.

5. Pressione a tecla OK.

Observação

Você também pode imprimir as Páginas de Diagnóstico pela guia Solução de Problemas no driver.

Qualidade de Impressão

44 Impressora Colorida Phaser 860

Faixa de cores imprime corretamente Sem faixa de uma cor (magenta)

6 7 8 9 1011 12 13

6 7 8 10111213

1 2 3 4 6 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970717273747576777879808182838485868788

123456 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970 717273747576777879808182838485868788

1 2 3 4 6 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970717273747576777879808182838485868788

123456 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970 717273747576777879808182838485868788

1234567 8 1011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677 787980 8182 838485 868788

123456 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970 717273747576777879808182838485868788

0726-83

Uma ou mais barras de cores estão faltando

1. No painel frontal, selecione Eliminar Faixas Claras para limpar a

cabeça de impressão e imprimir um teste de impressão:

a. Com o Menu destacado, pressione a tecla OK. b. Role para Menu Suporte pressionando a tecla Rolar para

Cima ou Rolar para Baixo.

c. Pressione a tecla OK. d. Role para Melhorar Qualidade de Impressão?. e. Pressione a tecla OK. f. Role para Eliminar Faixas Claras. g. Pressione a tecla OK.

Observação

Consumíveis Qualidade de Impressão

Você também pode selecionar Eliminar Faixas Claras pela guia Solução de Problemas no driver.

2. Se uma faixa de cor ainda estiver faltando, repita a Etapa 1. Repita

até três vezes seguidas, se necessário.

3. Se o problema persistir: a. Desligue a impressora por pelo menos 4 horas. b. Ao ligar a impressora, imprima as Páginas de Diagnóstico e,

se necessário, selecione Eliminar Faixas Claras.

Guia do Usuário 45

Todas as quatro barras de cores estão faltando no teste de impressão

1 2 3 4 6 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970717273747576777879808182838485868788

123456 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970 717273747576777879808182838485868788

1234567 8 1011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677 787980 8182 838485 868788

123456 7 8 9 10 111213 141516 171819 202122 232425 2627 282930 313233 343536 373839 404142 434445 4647 484950 515253 545556 575859 606162 636465 6667 686970 717273747576777879808182838485868788

0726-86

1. Se necessário, limpe a Guia de Liberação Rápida; consulte a

página 65 para obter instruções.

2. Se necessário, limpe a lâmina de limpeza da gaveta de

manutenção; consulte a página 68 para obter instruções.

3. Inspecione a área de saída do papel da impressora e observe se há

algum detrito. Se necessário, limpe os rolos de saída; consulte a página 69 para obter instruções.

4. Se necessário, limpe a cabeça de impressão e faça um teste de

impressão.

a. Selecione Eliminar Faixas Claras no painel frontal (como foi

mencionado na página 45) ou na guia Solução de Problemas no driver.

b. Examine o teste de impressão. c. Se ainda estiver faltando uma faixa de cor, repita as Etapas a

e b. Repita até três vezes seguidas, se necessário.

5. Se o problema persistir: a. Desligue a impressora por pelo menos 4 horas. b. Ao ligar a impressora, imprima as Páginas de Diagnóstico e,

se necessário, selecione Eliminar Faixas Claras.

Qualidade de Impressão

46 Impressora Colorida Phaser 860

Manchas na impressão

0726-85

■ No painel frontal, selecione Remover Manchas da Impressão.

Repita, se necessário.

a. Com o Menu destacado, pressione a tecla OK. b. Role para o Menu Suporte pressionando a tecla Rolar para

Cima ou Rolar para Baixo.

c. Pressione a tecla OK. d. Role para Melhorar Qualidade de Impressão?. e. Pressione a tecla OK. f. Role para Remover Manchas de Impressão.

Consumíveis Qualidade de Impressão

g. Pressione a tecla OK.

■ Certifique-se de usar papel aceito pela impressora. Para obter uma

lista com os tipos de papel recomendados, consulte a página 14 ou imprima a Página de Dicas sobre Papel no Menu Páginas Imprimíveis do painel frontal.

■ Se necessário, limpe a lâmina de limpeza da gaveta de

manutenção; consulte a página 68 para obter instruções.

■ Se tinta ou detritos forem visíveis nos rolos de saída, limpe os

rolos; consulte a página 69 para obter instruções.

■ Se tinta ou detritos forem visíveis nos rolos de alimentação do

papel, limpe os rolos; consulte a página 69 para obter instruções.

Guia do Usuário 47

0726-05

T r a

n s p

a r e

n c

y L a

b e

Transparency

Paper

As imagens estão muito claras ou muito escuras

■ Puxe a bandeja e verifique a posição do interruptor na lateral

dianteira direita da bandeja. Empurre-o para a frente para usar papel (ou etiquetas) e para trás para usar transparências. Depois de ajustar o interruptor corretamente, deslize a bandeja de volta à posição normal.

Papel (ou Etiqueta) Transparência

T r a n s

p a

r e n c

y L a b

■ Selecione um outro modo de qualidade de impressão no driver da

0726-04

impressora e imprima o trabalho novamente; consulte a página 11.

■ Selecione uma outra correção de cor no driver da impressora e

imprima o trabalho novamente; consulte a página 12.

Qualidade de Impressão

48 Impressora Colorida Phaser 860

Atolamentos de Papel

Dicas para a prevenção de atolamentos

■ Use somente os papéis, as transparências, as etiquetas e os cartões

de visita recomendados. Para obter mais informações, consulte a página 14.

■ Use papel limpo e não danificado.

■ Abasteça o papel a partir de um pacote recém-aberto.

■ Não adicione papel acima da linha de abastecimento da bandeja.

■ Se o papel ainda estiver atolando, vire o papel na bandeja.

■ Limpe os rolos da impressora, caso estejam visivelmente sujos.

Para obter mais informações, imprima o Guia de Ajuda no painel frontal da impressora (conforme descrito na página 9) ou visite o Atendimento ao Cliente Xerox em

www.xerox.com/officeprinting/support

Liberação de atolamentos

Quando há um atolamento do papel, o painel frontal da impressora exibe uma mensagem sobre o local do atolamento e as informações sobre como liberar o atolamento.

Atolamentos

Guia do Usuário 49

Atolamento de papel — Abra a tampa de saída para liberar

Cuidado

Não use ferramentas para remover o papel atolado da área de saída. Usar ferramentas nessa área poderá danificar a superfície de imagem da impressora.

Solução 1

Atolamentos

Se o papel tiver saído parcialmente da impressora na passagem de saída:

1. Remova o papel atolado com as duas mãos. Se não puder ser

facilmente removido, consulte a Solução 2.

0726-16

2. Remova a folha de papel inteira; qualquer pedaço deixado na

impressora poderá causar mais atolamentos.

50 Impressora Colorida Phaser 860

Solução 2

Se o papel tiver saído parcialmente da impressora mas não puder ser facilmente removido:

1. Abra a tampa de saída.

0726-17

2. Remova o papel atolado com as duas mãos. Se o papel ainda

estiver preso na impressora, pule para a Solução 3 (Etapa 2).

Atolamentos

0726-18

3. Remova a folha de papel inteira; qualquer pedaço deixado na

impressora poderá causar mais atolamentos.

4. Feche a tampa de saída.

Guia do Usuário 51

Solução 3

0726-19

Se o papel estiver preso embaixo da Guia de Liberação Rápida:

1. Abra a tampa de saída.

2. Levante a guia de papel verde.

Atolamentos

Cuidado

Manipule a Guia de Liberação Rápida com cuidado para evitar dobramento ou dano da borda plástica transparente.

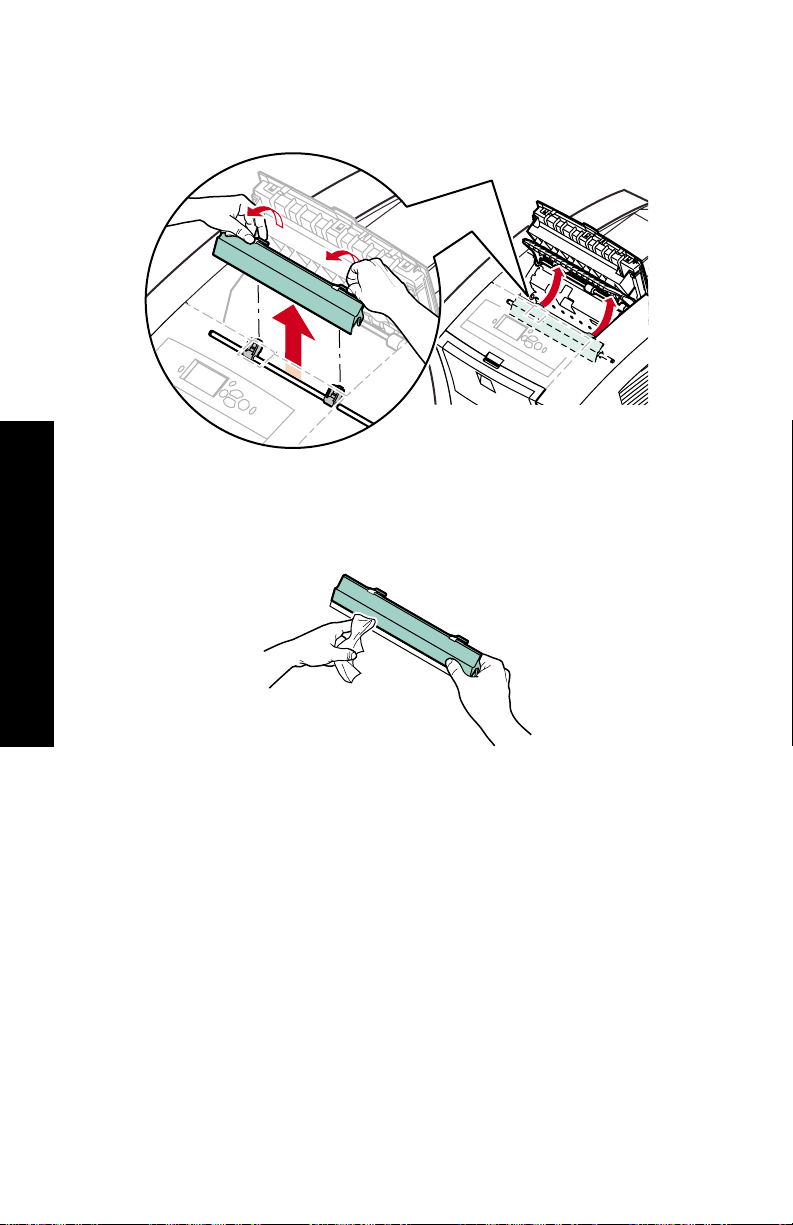

3. Levante as lingüetas de cor verde e remova a Guia de Liberação

Rápida. Não use objetos pontiagudos nessa área da impressora.

0726-20

52 Impressora Colorida Phaser 860

4. Remova o papel atolado.

0726-21

5. Certifique-se de que o protetor contra poeira fina e branca esteja

sobre o topo do eixo de metal. Em seguida, reinstale a Guia de Liberação Rápida, pressionando para baixo as lingüetas de cor verde para encaixar a guia em seu lugar.

Atolamentos

0726-22

Observação

Verifique se a Guia de Liberação Rápida está completamente instalada puxando-a levemente. Se ela não estiver encaixada em seu lugar, poderá causar atolamentos e problemas de qualidade de impressão.

6. Feche a tampa de saída.

Guia do Usuário 53

Atolamento de papel - Abra a tampa frontal para liberar

1. Abra a tampa frontal.

Atolamentos

0726-23

2. Remova o papel atolado com as duas mãos.

3. Se houver qualquer resistência na remoção do papel atolado, gire

o rolete verde para ajudar a alimentar o papel.

0726-24

4. Remova a folha de papel inteira; qualquer pedaço de papel

deixado na impressora poderá causar mais atolamentos.

5. Feche a tampa frontal.

54 Impressora Colorida Phaser 860

Atolamento de papel - Remova a bandeja superior ou a bandeja de papel para liberar

1. Remova completamente a bandeja superior ou a bandeja de papel.

2. Remova cuidadosamente o papel atolado com as duas mãos.

0726-25

3. Insira novamente a bandeja superior ou a bandeja de papel.

Atolamento de papel – Remova a bandeja do meio para liberar

1. Remova completamente a bandeja do meio.

2. Remova cuidadosamente o papel atolado com as duas mãos.

Atolamentos

0726-26

3. Insira novamente a bandeja do meio.

Guia do Usuário 55

Atolamento de papel - Remova a bandeja inferior para liberar

1. Remova completamente a bandeja inferior.

2. Remova cuidadosamente o papel atolado com as duas mãos.

Atolamentos

0726-27

3. Insira novamente a bandeja inferior.

Atolamento de papel, tamanho incorreto - Abra a tampa de saída para liberar

A impressora pode estar tentando imprimir em papel de tamanho errado. Antes de liberar o atolamento, verifique se o papel abastecido na bandeja de origem é do tamanho correto e está dentro das especificações. Consulte a página 14 para obter informações sobre os tamanhos e os tipos de papéis suportados.

Cuidado

Não use ferramentas para remover o papel atolado da área de saída. Usar ferramentas nessa área poderá danificar a superfície de imagem da impressora.

Siga as etapas que se iniciam na página 50 para remover o atolamento da área de saída.

56 Impressora Colorida Phaser 860

Atolamento de papel - Tente novamente a alimentação manual

1. Remova o papel, a transparência, a etiqueta ou o cartão de visita

atolado com as duas mãos.

0726-28

2. Verifique se o papel (ou outra mídia) é do tamanho correto e está

dentro das especificações. Consulte a página 14.

3. Verifique se a passagem de papel de alimentação manual está

completamente estendida, empurrando-a levemente para baixo.

4. Quando for avisado pela mensagem no monitor, insira novamente

uma folha de papel ou um envelope. Use as duas mãos para guiar a folha até sentir que a impressora agarrou a folha. Certifique-se de inserir a folha ou o envelope adequadamente, de modo que fique ao longo da borda esquerda da passagem e entre na impressora de maneira reta e uniforme. Tome cuidado especial no alinhamento adequado de envelopes e papéis pequenos.

Atolamentos

0726-55

Guia do Usuário 57

Manutenção e Limpeza

Adição de tinta

Consulte a página 2 para obter informações sobre a tinta ColorStix II da Phaser 860.

Cuidado

Use apenas a tinta ColorStix® II da Phaser 860; o uso de outra tinta ou de tinta destinada a outras impressoras coloridas Phaser® pode afetar a qualidade de impressão e a confiabilidade. As garantias e os contratos de serviços da Xerox não cobrem danos, mal funcionamento ou degradação de desempenho causados pelo uso de consumíveis que não sejam da Xerox ou de consumíveis da Xerox não especificados para uso com esta impressora;

Dicas sobre as tintas

■ Mantenha a tinta na embalagem até que você esteja pronto para

Manutenção

usá-la.

■ Para evitar atolamentos de tinta, nunca insira bastões de cera

quebrados nos reservatórios de abastecimento de tinta.

Abastecimento de tinta

Você pode abastecer a tinta a qualquer momento em que a impressora esteja ociosa ou quando o painel frontal exibir as mensagens Pouca tinta ou Sem tinta.

58 Impressora Colorida Phaser 860

1. Abra a tampa superior.

2. Determine qual reservatório de abastecimento de tinta necessita

de tinta. Uma etiqueta acima de cada reservatório indica a cor e o número da cor do reservatório.

3. Remova o bastão de cera da embalagem.

Observação

Como os bastões de cera magenta, ciano e preto são todos escuros, consulte seu número de cor; esse número corresponde ao reservatório para essa cor. Os bastões de cera amarelos têm uma aparência mosqueada que não afeta a qualidade de impressão.

Manutenção

Guia do Usuário 59

4. Posicione o bastão de tinta na abertura do reservatório de

abastecimento de tinta apropriado. Não force o bastão de tinta no reservatório de abastecimento de tinta.

Observação

Cada bastão de tinta é exclusivamente moldado para se encaixar no reservatório de abastecimento de tinta correto. Insira primeiramente a extremidade mais estreita do bastão de tinta.

Manutenção

5. Feche a tampa superior.

O painel frontal deve exibir a mensagem Aquecendo até que a impressora esteja pronta para impressão.

60 Impressora Colorida Phaser 860

Esvaziamento da bandeja de cera

Esvazie a bandeja de cera quando o painel frontal exibir uma mensagem informando que a bandeja de cera está cheia.

Observação

Para minimizar a tinta residual e otimizar o desempenho, deixe a impressora ligada o tempo todo.

Cuidado

O interior da impressora pode ficar quente. Não toque as superfícies quentes!

1. Abra a tampa frontal.

Manutenção

0726-23

2. Puxe para fora a gaveta de manutenção (com a etiqueta A), se ela

não estiver travada.

0726-33

Guia do Usuário 61

Observação

A gaveta de manutenção é travada durante o ciclo de aquecimento sempre que a impressora é ligada e enquanto a tinta esfria após a rotina de solução de problemas Eliminar Faixas Claras. Se a gaveta de manutenção estiver travada, feche todas as tampas e aguarde 15 minutos antes de repetir as etapas 1 e 2.

3. Levante a bandeja de cera (com a etiqueta B) da gaveta

de manutenção. A bandeja de cera pode estar quente, manipule-a com cuidado.

0726-49

4. Esvazie a bandeja de cera balançando levemente a bandeja ou

Manutenção

batendo nas laterais de um recipiente de cera. A tinta não é tóxica e pode ser descartada como um lixo de escritório comum.

0726-56

62 Impressora Colorida Phaser 860

5. Insira novamente a bandeja de cera na gaveta de manutenção.

Certifique-se de que a bandeja esteja assentada na gaveta de manutenção.

0726-34

6. Insira novamente a gaveta de manutenção na impressora.

7. Feche a tampa frontal.

Observação

Não tente usar novamente a tinta residual na impressora; isso pode danificar a impressora. Esse dano não é coberto pela garantia da impressora.

Manutenção

Guia do Usuário 63

Substituição do Kit de Manutenção

O Kit de Manutenção é um consumível que consiste no rolo de manutenção (com a etiqueta C1), que mantém a superfície do fotorreceptor de imagens e no contador (com a etiqueta C2). O kit está localizado na gaveta de manutenção (com a etiqueta A), que é acessada a partir da tampa frontal da impressora.

0726-51

Solicite um novo Kit de Manutenção quando o painel frontal exibir uma mensagem informando que o nível do Kit de Manutenção está baixo. Substitua-o quando o painel frontal exibir uma mensagem

Manutenção

informando que é necessário substituir o Kit de Manutenção. Dependendo do volume de impressão e da média da cobertura de tinta, solicite o Kit de Manutenção Padrão ou o Kit de Manutenção Estendido; consulte a página 1 para obter mais informações.

Cuidado

O interior da impressora pode ficar quente. Não toque as superfícies quentes!

Para obter instruções sobre substituição, consulte as instruções detalhadas e ilustradas incluídas no novo Kit de Manutenção.

64 Impressora Colorida Phaser 860

Limpeza da Guia de Liberação Rápida

1. Abra a tampa de saída.

0726-17

2. Incline para cima a guia de papel verde.

Cuidado

Manipule a Guia de Liberação Rápida com cuidado para evitar dobramento ou dano da borda plástica transparente.

Manutenção

0726-19

Guia do Usuário 65

3. Remova a Guia de Liberação Rápida levantando as lingüetas de

cor verde. Não use objetos pontiagudos nessa área da impressora.

0726-20

4. Limpe com cuidado a Guia de Liberação Rápida plástica usando

um pano umedecido em álcool (use álcool isopropílico 90%).

Manutenção

0726-37

66 Impressora Colorida Phaser 860

5. Certifique-se de que o protetor contra poeira fina e branca esteja

sobre o topo do eixo de metal. Em seguida, reinstale a Guia de Liberação Rápida, pressionando para baixo as lingüetas de cor verde para encaixar a guia em seu lugar.

0726-22

Observação

Manutenção

6. Feche a tampa de saída.

Guia do Usuário 67

Limpeza da lâmina do limpador da gaveta de

0726-33

0726-60

manutenção

1. Abra a tampa frontal.

0726-23

2. Remova a gaveta de manutenção (com a etiqueta A).

Manutenção

3. Use um pano de algodão sem fiapos para limpar a parte superior e

as laterais superiores da lâmina do limpador plástica e flexível localizada na parte superior da gaveta de manutenção, entre o rolo e a bandeja de cera.

4. Recoloque a gaveta de manutenção e feche a tampa frontal.

68 Impressora Colorida Phaser 860

Limpeza dos rolos de saída

1. Abra a tampa de saída.

2. Limpe os rolos de saída usando um pano umedecido em álcool

(use álcool isopropílico 90%). Para girar os rolos, gire o rolete verde.

0726-53

3. Feche a tampa de saída.

Limpeza dos rolos de alimentação de papel

1. Abra a tampa frontal.

0726-23

Manutenção

Guia do Usuário 69

2. Remova a gaveta de manutenção (com a etiqueta A).

0726-33

3. Para limpar os rolos nas linhas 1, 2 e 3, use um pano umedecido

em álcool (use álcool isopropílico 90%). Para girar os rolos nas linhas 1 e 3, gire o rolete verde.

1 2

Manutenção

0726-36

4. Limpe qualquer resíduo de tinta na guia de metal polido

(localizada entre os rolos 1 e 2) usando um pano umedecido em álcool (use álcool isopropílico 90%).

5. Recoloque a gaveta de manutenção e feche a tampa frontal.

70 Impressora Colorida Phaser 860

Remoção e Transporte da Impressora

Remoção da impressora dentro do escritório

1. Feche todas as portas e tampas da impressora.

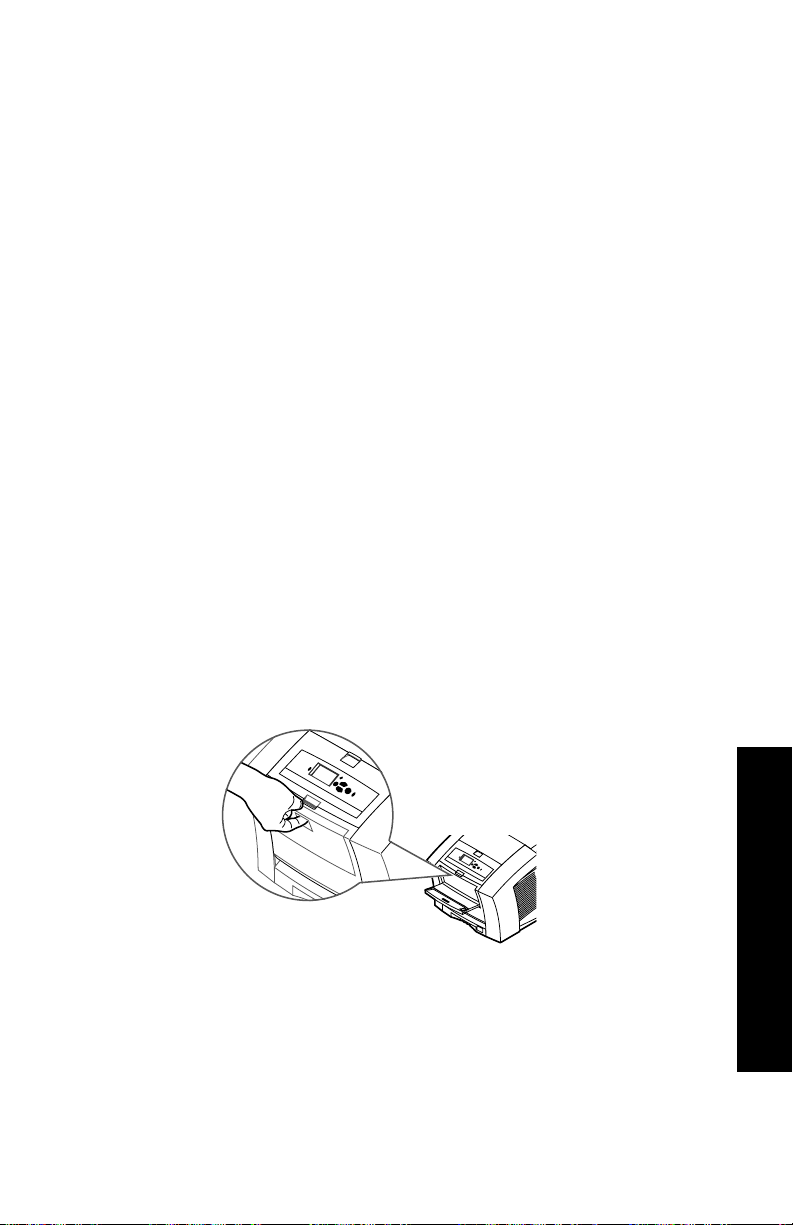

2. Desligue a impressora usando o interruptor de alimentação.

localizado no painel traseiro.

0726-80

3. Use imediatamente o painel frontal para rolar para baixo até

Desligar para Remover a Impressora e pressione a tecla OK antes que o painel frontal fique em branco (você terá apenas 4 segundos).

4. Aguarde a impressora completar seu período de resfriamento,

durante o qual a tinta solidifica, tornando sua remoção segura. Esse procedimento leva pelo menos 20 minutos com o ventilador ligado.

Observação

Se você não selecionou Desligar para Remover a Impressora, aguarde pelo menos 30 minutos antes de

remover a impressora, para garantir que ela esteja pronta para a remoção.

5. Após a tinta ter esfriado, desligue o cabo de alimentação da

impressora.

6. Remova a bandeja de papel superior para que você possa colocar

suas mãos ao levantar a impressora.

Consumíveis Mover

Guia do Usuário 71

Observação

Sempre remova a impressora separadamente de seu Conjunto de Bandeja de Papel de Alta Capacidade.

7. Faça com que duas pessoas removam a impressora para o novo

local.

Transporte da impressora

Para preparar a impressora para transporte conclua as etapas de 1 a 5 que começam na página 71 e, em seguida:

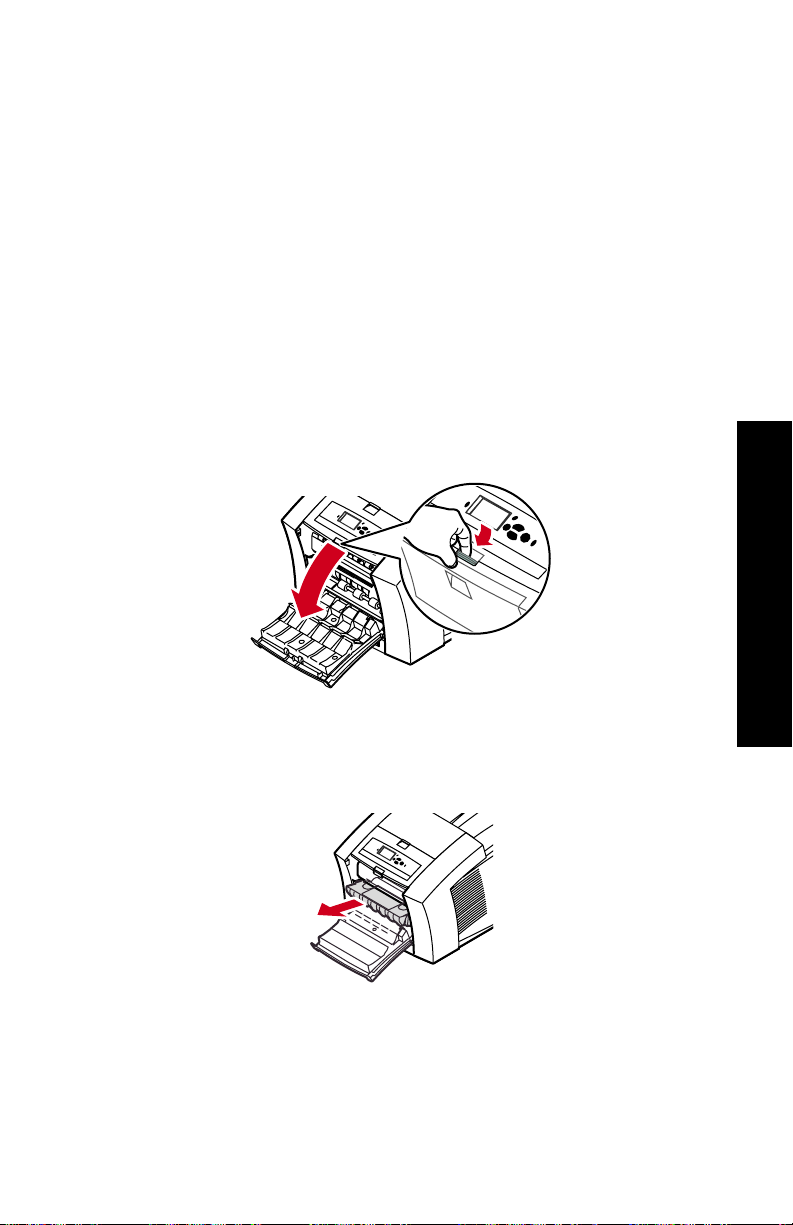

1. Abra a tampa frontal.

0726-23

Mover

72 Impressora Colorida Phaser 860

2. Retire a gaveta de Manutenção (A) e coloque-a em um saco

plástico para armazenamento.

0726-33

Cuidado

Sempre retire a Gaveta de Manutenção antes de transportar a impressora. O transporte da impressora com a Gaveta de Manutenção instalada danificará a impressora.

3. Feche a tampa frontal.

4. Coloque a impressora em sua caixa de papelão de transporte

original e use o material de acondicionamento original para embalá-la. Se você não possuir a caixa de papelão ou o material de acondicionamento originais, solicite a embalagem de substituição da Xerox (número de peça 065-0594-00).

5. Para evitar danos no transporte, consulte as instruções no

CD-ROM da impressora ou o site da Xerox na Web a seguir:

www.xerox.com/officeprinting/support

Consumíveis Mover

Guia do Usuário 73

Obtenção de Ajuda

Consulte os seguintes recursos para obter informações sobre a impressora.

CD-ROM da Impressora

O CD-ROM de execução automática da impressora orienta pelos diversos recursos disponíveis para instalação e aprendizado sobre a impressora colorida Phaser.

Obtenção de Ajuda

■ Notificações de lançamento LeiaMe

■ Drivers da impressora

■ Instaladores do driver (para Mac e Windows)

■ Guia do Usuário da Impressora Colorida Phaser 860 (este

manual)

■ Advanced Features and Troubleshooting Manual

(Manual de Recursos Avançados e Solução de Problemas)

■ Lançamento do Guia de Configuração

■ Vídeos de instrução

■ Informações sobre a rede

■ Instruções de limpeza

■ Instruções sobre consumíveis

■ Instruções de empacotamento

■ Adobe Acrobat Reader (para leitura de arquivos PDF)

■ Adobe Type Manager (ATM)

CD-ROM de Ferramentas Avançadas de Gerenciamento de Rede

Esse CD-ROM contém as ferramentas de gerenciamento de rede, incluindo o CentreWare DP, as ferramentas Unix e o aplicativo Font Downloader.

74 Impressora Colorida Phaser 860

Painel frontal e páginas internas da impressora

Você pode pressionar a tecla Informações a qualquer momento para obter informações adicionais sobre a mensagem exibida no painel frontal.

Use o menu Páginas Imprimíveis para imprimir as páginas internas que oferecem informações sobre a configuração da impressora, informações sobre consumíveis, dicas sobre papéis, etc. Consulte a página 9 para obter instruções.

Driver do Windows e sistema de ajuda do driver

Se estiver usando o Windows 95, o Windows 98, o Windows 2000 ou o Windows NT, instale o driver a partir do CD-ROM da impressora e acesse o driver da impressora para:

■ Conectar-se a sites da Web relevantes na guia Solução de

Problemas.

■ Exibir informações sobre os recursos da impressora nas guias

do driver, clicando no botão Ajuda na guia.

■ Exibir as informações sobre solução de problemas, clicando

no botão Ajuda e selecionando o Guia Solução de Problemas.

Obtenção de Ajuda

Para acessar o driver da impressora Phaser 860:

1. Clique em Iniciar, selecione Configurações e clique em

Impressoras.

2. Na pasta Impressoras, clique com o botão direito do mouse no

ícone da impressora Phaser 860.

3. No menu pop-up, selecione Propriedades.

Guia do Usuário 75

Sites da Xerox na Web

www.xerox.com/officeprinting/

■ Informações sobre produtos e consumíveis

■ Transferência de drivers da impressora

■ Localização de seu revendedor local

■ Documentação on-line

www.xerox.com/officeprinting/infoSMART/

Obtenção de Ajuda

A base de conhecimento do infoSMART™ é a mesma base da solução de problemas usada pela equipe do Suporte ao Cliente Xerox para fornecer as informações técnicas mais recentes sobre:

■ Questões de aplicativos

■ Questões de rede

■ Erros de impressora

■ Questões de qualidade de impressão

■ Solução de problemas

www.colorconnection.xerox.com/

Esse site ajuda a obter o máximo de sua impressora colorida:

■ Tutoriais interativos, modelos de impressão em cores e dicas

úteis para usar a impressora e os aplicativos de software favoritos.

■ Fácil acesso ao suporte técnico on-line.

■ Recursos personalizados para atender a suas necessidades

individuais.

76 Impressora Colorida Phaser 860

CentreWare IS

www.xerox.com/officeprinting/products/860/sprt.html

depois clicar no link CentreWare

■ Exibir manuais descrevendo como controlar as configurações da

impressora e exibir o status da impressora usando qualquer browser da Web

■ Link para informações sobre o CentreWare IS

■ Exige conexão com a rede via TCP/IP

Outros serviços on-line

Obtenção de Ajuda

Assine avisos de atualização por e-mail:

Suporte Técnico: www.xerox.com/officeprinting/support

www.colorconnection.xerox.com/

Para localizar um revendedor local

Consulte o endereço www.xerox.com/officeprinting/contacts para obter as informações mais atualizadas.

EUA

1-800-835-6100

Canadá

1-877-662-9338

Fora dos EUA e Canadá

Entre em contato com o escritório local da Xerox para obter uma lista de revendedores locais

Guia do Usuário 77

Centros de Atendimento ao Consumidor

Para informações atualizadas, consulte o site www.xerox.com/officeprinting/support

Estados Unidos e Canadá 1-800-835-6100

Alemanha 01 805 004392

América Central

Obtenção de Ajuda

(305)716-3925 (Miami)

Argentina 54-114-378-5444

ASEAN +65 251 3006

Austrália 1-800-811-177

Áustria 017956 7083

Bélgica-Holandês 070 222 047

Bélgica-Francês 070 222 045

Bolívia +(5913)47266

Brasil 0800-21-8400

Cingapura 1-800-356-5565

Colômbia 571-636-3011

Coréia 82(2) 528 4661

Dinamarca 7010 7288

Equador +593 (2) 503 444

Espanha 902 160 236

Finlândia 0800 11 8388

França 0825 393 490

Irlanda 1890 925 050

Itália 199 112 088

Japão +81 03 3448 3040

Noruega 8150 0308

Nova Zelândia 0 800 449 177

Países Baixos 0900 202 1154

Peru (511) 265 7328

Porto Rico 1-800-835-6100

Reino Unido 0870 241 3459

Suécia 0771 1788 08

Suíça 0845 845 107

Tailândia 2 645 3600

Taiwan 2 2757 1567

Venezuela +58(2)265-2625

Caribe (305)716-3925 (Miami)

Chile 800-200-600

Luxemburgo 34 2080 8035

México 50 (3) 615 4748

78 Impressora Colorida Phaser 860

Especificações

Folha de Dados de Segurança do Material para Tinta ColorStix

SEÇÃO 1 – IDENTIFICAÇÃO DO PRODUTO Nomes Comerciais Número de Peça Xerox

ColorStix ColorStix ColorStix ColorStix Pacote "arco-íris" de quatro cores 016-1909-00 Kit de Inicialização de Consumíveis 860 SS 00, 860 SS 01

Uso do Produto: Impressoras coloridas XEROX Phaser

SEÇÃO 2 - INFORMAÇÕES SOBRE OS INGREDIENTES

Xerox Phaser ceras de amido gordurosas, resinas e corantes. A identidade específica dos ingredientes é mantida como segredo comercial.

A tinta sólida ColorStix regulamentos de comunicações de riscos potenciais. Essa Folha de Dados de Segurança do Material é fornecida como um serviço a clientes.

SEÇÃO 3 - IDENTIFICAÇÃO DE RISCOS POTENCIAIS

ROTAS DE EXPOSIÇÃO: Pele: EFEITOS POTENCIAIS À SAÚDE Efeitos Imediatos: Nenhum conhecido, quando usado adequadamente nas

Impressoras Coloridas Phaser

informações sobre teste toxicológico. Efeitos Crônicos: Nenhum conhecido SINAIS E SINTOMAS DE EXPOSIÇÃO: Nenhum conhecido CONDIÇÕES CLÍNICAS AGRAVADAS PELA EXPOSIÇÃO: Nenhuma

conhecida

II Tinta Preta 016-1902-00, 016-1902-50

II Tinta Ciano 016-1903-00, 016-1906-00

II Tinta Magenta 016-1904-00, 016-1907-00

II Tinta Amarela 016-1905-00, 016-1908-00

860

ColorStix® II é marca proprietária das misturas de polietileno e

II é considerada perigosa de acordo com os

860. Consulte a seção 11 para obter

Especificações

SEÇÃO 4 - MEDIDAS DE PRIMEIROS SOCORROS

OLHOS: Contato improvável. Caso as partículas entrem nos olhos, lave-os com

água em abundância. INGESTÃO: Não se aplica INALAÇÃO: Não se aplica PELE: Lave bem a pele com sabão e água

Guia do Usuário 79

SEÇÃO 5 - MEDIDAS DE PREVENÇÃO CONTRA INCÊNDIOS

PONTO DE IGNIÇÃO: > 221 graus C (>429 graus F), teste Pensky-Martens RISCOS DE INCÊNDIO E EXPLOSÃO: Essas tintas queimarão. Durante um

incêndio, gases tóxicos e irritantes podem ser gerados por combustão ou

decomposição térmica. MEIOS DE EXTINÇÃO: Todos os extintores de incêndio classificados como B e

C são eficazes, incluindo os de pó seco, dióxido de carbono e halon. INSTRUÇÕES DE COMBATE A INCÊNDIOS: Evite a inalação de fumaça.

Como em qualquer incêndio, use máscaras de proteção, tubos de ar

aprovados pela MSHA/NIOSH e equipamentos de proteção.

SEÇÃO 6 - MEDIDAS EM CASO DE LIBERAÇÃO ACIDENTAL

DERRAMAMENTO OU VAZAMENTO: Não se aplica

SEÇÃO 7 - MANUSEIO E ARMAZENAMENTO

MANUSEIO: Sem cuidados especiais, quando usado corretamente. ARMAZENAMENTO: Evite altas temperaturas. Mantenha a tinta abaixo de

60 graus C (140 graus F)

SEÇÃO 8 - CONTROLE DA EXPOSIÇÃO - PROTEÇÃO PESSOAL

INSTRUÇÕES DE EXPOSIÇÃO: Nenhuma estabelecida CONTROLES DE ENGENHARIA/PROTEÇÃO PESSOAL: Sem cuidados

pessoais especiais, quando usado corretamente.

SEÇÃO 9 - PROPRIEDADES FÍSICAS E QUÍMICAS

Especificações

APARÊNCIA/ODOR: Cera sólida. Cor preta, azul, vermelha ou amarela/odor

fraco SOLUBILIDADE EM ÁGUA: Insolúvel PONTO DE FUSÃO: Aproximadamente 100 graus C (212 graus F) GRAVIDADE ESPECÍFICA (Água = 1): Aproximadamente 1, a 25 graus C

(77 graus F)

SEÇÃO 10 - ESTABILIDADE E REATIVIDADE

ESTABILIDADE: Estável. CONDIÇÕES A SEREM EVITADAS: Temperaturas acima de 200 graus C

(392 graus F) INCOMPATIBILIDADE COM OUTROS MATERIAIS: Nenhuma POLIMERIZAÇÃO PERIGOSA: Não ocorrerá PRODUTOS DE DECOMPOSIÇÃO PERIGOSOS: O material pode se decompor

em outros materiais tóxicos se aquecido a temperaturas acima de

200 graus C (392 graus F).

80 Impressora Colorida Phaser 860

SEÇÃO 11 - INFORMAÇÕES TOXICOLÓGICAS

TOXIDADE: Oral LD IRRITAÇÃO DA PELE: Índice de Irritação Dermatológica Primário = 0.0; não

causa irritação da pele. COMPONENTES CANCERÍGENOS: Componentes não relacionados em IARC,

NTP, ou OSHA.

SEÇÃO 12 - INFORMAÇÕES ECOLÓGICAS

Sem impacto conhecido

SEÇÃO 13 - CONSIDERAÇÕES SOBRE A ELIMINAÇÃO

Este produto não causa resíduos perigosos como especificado no 40CFR261. TCLP abaixo dos níveis de resíduos perigosos estabelecidos pela EPA. Os requisitos estaduais e locais para eliminação dos resíduos, no entanto, podem ser mais restritivos. Gerencie e descarte os resíduos de acordo com todos os regulamentos locais, estaduais e federais.

SEÇÃO 14 - INFORMAÇÕES SOBRE TRANSPORTE

DOT: Não regulamentado.

>5 g/kg (ratos); praticamente atóxico

SEÇÃO 15 - INFORMAÇÕES REGULADORAS

TSCA: Este material foi fabricado em conformidade com a Ação de Controle

para Substâncias Tóxicas (TSCA) da EPA. RCRA (Ação de Recuperação e Conservação de Recursos): Não é um resíduo

perigoso como está especificado no 40CFR261. TCLP abaixo dos níveis de

resíduos perigosos estabelecidos pela EPA.

SEÇÃO 16 - OUTRAS INFORMAÇÕES

Data original de preparação: 10/5/00

Xerox Corporation Office Printing Business Environmental, Health & Safety P.O. Box 1000 Mail Stop 60-512 Wilsonville, Oregon 97070 Informações sobre segurança: 800-828-6571 Informações sanitárias: 716-422-2177

Especificações

Guia do Usuário 81

Folha de Dados de Segurança do Material da Camada de Transferência Intermediária do Fluido de Silicone

SEÇÃO 1 – IDENTIFICAÇÃO DO PRODUTO

Nome Comercial: Camada de Transferência Intermediária do Fluido de

Silicone Xerox, impregnada no rolo de manutenção da impressora. Número de peça Xerox 016-1933-00 (kit de manutenção padrão para

substituição) Número de peça Xerox 016-1932-00 (kit de manutenção estendida para

substituição) Uso do Produto: Impressoras coloridas XEROX Phaser

SEÇÃO 2 - INFORMAÇÕES SOBRE OS INGREDIENTES

A Camada de Transferência Intermediária do Fluido de Silicone Xerox é uma mistura de óleos de silicone. A identificação específica dos componentes e suas porcentagens de composição são guardadas como segredo comercial.

SEÇÃO 3 - IDENTIFICAÇÃO DE RISCOS POTENCIAIS

ROTAS DE EXPOSIÇÃO: Pele, olhos EFEITOS POTENCIAIS À SAÚDE: Espera-se que os efeitos à saúde sejam

mínimos quando o produto for utilizado corretamente nas Impressoras

Coloridas Phaser Efeitos Imediatos: Inalação: Não é uma rota de entrada esperada Pele: Pode causar irritação moderada. Olhos: Pode causar irritação moderada. Ingestão: Não é uma rota de exposição esperada.

Especificações

Efeitos Crônicos: Nenhum esperado ou conhecido. SINAIS E SINTOMAS DA EXPOSIÇÃO

Irritação moderada da pele ou olhos. CONDIÇÕES CLÍNICAS AGRAVADAS PELA EXPOSIÇÃO:

Nenhuma conhecida

860.

860

SEÇÃO 4 - MEDIDAS DE PRIMEIROS SOCORROS

INALAÇÃO: Não é rota de exposição para este produto. OLHOS: Lave-os com água em abundância. Procure cuidados médicos caso

esses sintomas apareçam. PELE: Lave bem a pele com sabão e água. Procure cuidados médicos caso

apareçam sintomas de irritação. INGESTÃO: Não é rota de exposição para este produto.

82 Impressora Colorida Phaser 860

SEÇÃO 5 - MEDIDAS DE PREVENÇÃO CONTRA INCÊNDIOS

PONTO DE IGNIÇÃO: O ponto de ignição do fluido é 226 graus C, teste de

copo Pensky-Martens. MEIOS DE EXTINÇÃO: Todos os extintores de incêndio classificados como B e

C são eficazes, incluindo os de pó seco, CO INSTRUÇÕES DE COMBATE A INCÊNDIOS: Como em qualquer incêndio, use

máscaras de proteção, tubos de ar aprovados pela MSHA/NIOSH e

equipamentos de proteção. RISCOS DE INCÊNDIO E EXPLOSÃO: Durante um incêndio, substâncias

tóxicas e irritantes podem ser geradas por combustão ou decomposição

térmica. Não é esperado nenhum risco de incêndio.

SEÇÃO 6 - MEDIDAS EM CASO DE LIBERAÇÃO ACIDENTAL

DERRAMAMENTO OU VAZAMENTO: O fluido está impregnado no rolo de

manutenção. Pequenas quantidades (por exemplo, gotas) podem resultar do

manuseio normal. Absorva e coloque em um recipiente adequado para

resíduos. Limpe completamente os derramamentos, pois os resíduos

podem ser escorregadios.

SEÇÃO 7 - MANUSEIO E ARMAZENAMENTO

MANUSEIO: Lave as mãos com água e sabão após o contato. Limpe os

derramamentos de acordo com a SEÇÃO 6. ARMAZENAMENTO: Nenhum requisito especial.

SEÇÃO 8 - CONTROLE DA EXPOSIÇÃO - PROTEÇÃO PESSOAL

Sem cuidados especiais, quando usado corretamente.

e halon.

Especificações

SEÇÃO 9 - PROPRIEDADES FÍSICAS E QUÍMICAS

APARÊNCIA: Limpe o líquido impregnado no rolo de manutenção. ODOR: Moderado SOLUBILIDADE EM ÁGUA: Sem dados disponíveis GRAVIDADE ESPECÍFICA: A gravidade específica do fluido é 0,97 (água=1)

SEÇÃO 10 - ESTABILIDADE E REATIVIDADE

ESTABILIDADE: Estável. INCOMPATIBILIDADE COM OUTROS MATERIAIS: Fortes agentes oxidantes PRODUTOS DE DECOMPOSIÇÃO PERIGOSOS: O aldeído fórmico pode ser

gerado em altas temperaturas. POLIMERIZAÇÃO PERIGOSA: Não ocorrerá

SEÇÃO 11 - INFORMAÇÕES TOXICOLÓGICAS

Sem dados toxicológicos para a mistura.

SEÇÃO 12 - INFORMAÇÕES ECOLÓGICAS

Não disponível

Guia do Usuário 83

Xerox PHASER 860 User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Garantia da Impressora

Garantia de Consumíveis

Resumo da segurança do usuário

Peças e Consumíveis da Impressora

Produtos de Consumo Substituíveis pelo Cliente (CRCs)

Unidades Substituíveis pelo Cliente (USCs)

Acessórios

Papel e mídia de especialidade

Painel Frontal

Partes do painel frontal

Impressão do Mapa de Menus

Impressão de páginas de informações

Condições de erro do painel frontal

Recursos

Modos de qualidade de impressão
