Предупреждение
Инструкции по техническому обслуживанию, приведенные в
данном издании, предназначены только для использования
квалифицированным обслуживающим персоналом. Во
избежание травм не выполняйте никакие действия помимо
указанных в инструкциях, если у вас нет соответствующих
полномочий.
Phaser®, PhaserShare®, ColorStix®, пиктограмма TekColor®, Made For Each Other®,
DocuPrint®, WorkSet®, Ethernet®, логотип X® и XEROX®торговымимарками Xerox Corporation. PhaserLink™, PhaserPort™, PhaserPrint™,
PhaserSym™, PhaserTools™, InfoSMART™ и название Te k Co l o r ™ являются торговыми
марками Xerox Corporation. TekColor Care
SM
и RealSUPPORT
марками Xerox Corporation.
являютсязарегистрированными
SM
являются сервисными
Программноеобеспечение FTP®
являетсязарегистрированной торговой маркой FTP
Software, Incorporated.
PCL®и HP-GL®являютсязарегистрированными торговыми марками Hewlett-Packard
Corporation.
Novell®и NetWare®являютсязарегистрированнымиторговымимарками Novell, Incorporated.
Sun®, Sun Microsystems® и Sun Microsystems Computer Corporation®
являются
зарегистрированными торговыми марками Sun Microsystems, Incorporated. Настоящим
признаются торговые марки других компаний.
Все упоминаемые в данном документе торговые марки являются собственностью Xerox
Информация о технике безопасности для пользователей
Терминология, используемая в документации
ВНИМАНИЕ Предупреждение о возможности повреждения аппарата.
ПРЕДУПРЕЖДЕНИЕ Предупреждение о возможности получения травм и даже
летального исхода.
Источник питания:
между любым проводом питания и землей не должно быть больше 130 В. Используйте только
оговоренный силовой шнур с вилкой. Для принтеров, рассчитанных
проводами питания или между любым проводом питания и землей не должно быть больше
250 В. Используйте только оговоренный силовой шнур с вилкой. Для замены шнура или вилки
обратитесь к квалифицированному сервисному инженеру .
Для принтеров, рассчитаных на 110 В, между проводами питания или
на220 В, между
Эксплуатация аппарата: Во избежание поражения электрическим током для замены
предохранителей внутри аппарата вызовите квалифицированного сервисного инженера. Не
работайте с аппаратом, на котором вообще не установлены или установлены неправильно
крышки и панели. Не работайте в атмосфере взрывоопасных газов.
ПРЕДУПРЕЖДЕНИЕ Выключатель питания не отключает принтер от электросети - для
этого необходимо отсоединить силовой шнур. Расположите
аппарат так, чтобы в критических случаях силовой шнур всегда
можно было легко отсоединить .
Инструкциипотехникебезопасности: Перед подключениемаппарата к электрической
сети
внимательно прочитайте все инструкции по установке.
Термины, встречающиеся на этикетках аппарата
CAUTION (ВНИМАНИЕ)
Опасность травмы существует, хотя и не очевидна. Например,
за какой-либо панелью с этой надписью может находиться
опасная зона. Это предупреждение также может относиться и
к каким-либо свойствам или режимам работы аппарата.
DANGER (ОПАСНОСТЬ) Эта надпись предупреждает об опасности получения травмы в
зоне за ней.
Обращение с аппаратом: Отсоединяйте силовой шнур от электросети за вилку , а не за
сам шнур. Отсоедините аппарат от розетки, если силовой шнур или вилка изношены или
повреждены, если в аппарат попала жидкость, если он находится в условиях очень высокой
влажности, если аппарат упал или поврежден, если вы считаете, что требуется техническое
обслуживание или ремонт аппарата, и всякий раз при очистке аппарата.
только в электрическую розетку с заземлением. При необходимости вызовите
квалифицированного электрика для правильного заземления электророзетки.
Услов ные обозначения на аппарате:
ОПАСНОСТЬ Высокое напряжение:
Контакт заземления:
Будьте внимательны. Обратитесь к Руководству (Руководствам) за дополнительной
информацией:
ПРЕДУПРЕЖДЕНИЕ: При отсутствиизаземленияпользованиеручками и органами
управления (или другими электропроводящими частями) может привести к поражению
электрическим током. При неправильном использовании электротехническое устройство
может быть опасно.
Меры безопасности при техническом обслуживании
Только для квалифицированного обслуживающего персонала: См. приведенную
выше информацию о мерах безопасности для пользователей.
Не выполняйте техническое обслуживание в одиночку: Не выполняйте ремонт или
регулировку внутренних элементов аппарата, если рядом нет человека, способного оказать
вам первую медицинскую помощь.
Будьте осторожны при обслуживании аппарата при включенном питании: В
некоторых точках аппарата могут быть опасные напряжения. Во избежание травмы не
касайтесь открытых соединений и элементов при включенном питании аппарата.
снятием экрана источника питания, контактов или перед заменой элементов
Перед
отсоедините сетевой шнур.
Не надевайте ювелирных украшений: Перед обслуживанием аппарата снимите
ювелирные украшения. Кольца, цепочки и другие металлические предметы могут войти в
контакт с элементами, находящимися под опасным напряжением.
Источникпитания: Этот аппаратработаетотисточникапитания, допускающегонеболее
250 В между проводами питания или между любым проводом питания и землей. Для
безопасной эксплуатации обеспечивается защитное заземление аппарата за счет
дополнительного заземляющего провода в силовом шнуре.
Содержание
Информация о технике безопасности для пользователей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ivЦветнойсетевойпринтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Общая информация
Это Руководство по техническому обслуживанию содержит информацию о проверке работы
аппарата, поиске и устранении неисправностей, ремонте, настройке
принтеров Xerox Phaser ® 840, Phaser ® 850 и Phaser ® 860. В него включены перечни
запасных частей. Принципы работы, подробные процедуры снятия/установки элементов,
описание страницы конфигурации и проверки работы принтера приведены накомпакт-диске
технической поддержки.
Для полного понимания принципов работы аппарата рекомендуеся пройти курс обучения по
обслуживанию принтера
Phaser 840/850/860.
и обслуживании цветных
Рис. 1-1.Принтер Phaser 840/850 с дополнительным узлом лотка для бумаги
большой емкости.
Рис. 1-2.Принтер Phaser 860 с дополнительным узлом лотка для бумаги
большой емкости.
Общая информация1-1
Описание принтера Phaser 840
Phaser 840 - цветной принтер на твердых чернилах с разрешением цветной печати PCL 5C
600 x 600 точек на дюйм, поддерживающий Adobe PostScript Level 3 (Версия 3010). Phaser 840
имеет следующие режимы печати: режим быстрой цветной печати со скоростью 10 страниц
минуту, стандартный режим (5,7 страницы в минуту), режим повышенного качества с
разрешением 491 x 982 точек на дюйм и скоростью 3,3 страницы в минуту, а также режим
высокого разрешения/фото с разрешением 600 x 1200 точек на дюйм и скоростью 2,2
страницы в минуту. Все конфигурации принтера Phaser 840 кроме стандартной поддерживают
встроенную автоматическую двустороннюю печать.
в
Стандартный Phaser 840N.
шрифтов
любой комбинации двух DIMM-модулей памяти объемом 32 и 64 Мб.
Phaser 840DP. Принтер Phaser 840 DP
платой SCSI-порта для поддержки внешнего
шрифтов и подключения сканера. Специальная схема дочерней платы
обеспечивает поддержку дополнительных режимов:
обработку задания и режим просмотра первой страницы.
заданий принтер может одновременно печатать одно изображение и обрабатывать
для следующего. В режиме просмотра первой страницы аппарат печатает первую страницу
многостраничного задания, а остальная его часть удерживается до одобрения первой
страницы.
Phaser 840DX. Модель
оперативную память, расширенную до 128 Мб. Он также имеет лоток для бумаги большой
емкости и внутренний IDE-жесткий диск.
Phaser 840GP. Этот принтер, предназначенный для издательской деятельности имеет все
функции аппарата Phaser 840DP, RAM объемом 128 Мб, сетевую карту 10/100BaseT и корпус
с прозрачными синими панелями.
The Phaser 840DPF. Этот принтер отличается от принтера Phaser 840DP лотком для бумаги
большой емкости. Его продажи планируются в рамках маркетинговой программы “бесплатный
цветной принтер”, с которой можно ознакомиться на freecolorprinters.com.
Все принтеры допускают установку четырех типов лотков для материала: два лотка А и A4
предназначены для загрузки бумаги
лотка А и A4 предназначены для наклеек и
Дополнительный узел лотка для бумаги большой емкости (на 500 листов)
вставлять в принтер одновременно два лотка.
большой емкости принтер сможет работать уже с тремя лотками. (Узел лотка для бумаги
большой емкости иногда называют нижним податчиком, и в него можно загружать только
бумагу.) Принтер поддерживает печать на конвертах шести форматов с ручной их подачей.
и оперативную память (RAM) объемом 32 Мб, расширяемую до 128 Мб с помощью
Стандартный принтер Phaser 840 имеет 136 встроенных
имеет RAM объемом 64 Мб и оборудован дочерней
SCSI-дискадля хранения дополнительных
SCSI-порта
двустороннюю печать, конвейерную
В режиме конвейерной обработки
данные
имеет все функции принтера Phaser 840 и дополнительную
и небольшого количества прозрачных пленок, два других
большого количества прозрачных пленок.
дает возможность
При установке второго лотка для бумаги
Процессор PowerPC с тактовой частотой 133
обработкой изображения PostScript. Принтер имеет интегральный двунаправленный
параллельный порт (IEEE 1284C с
EtherTalk, Novell
последовательныйпорт USB. Прорезьвзаднейпанелипозволяетзаказчикуустановить
“смарт-карту” - сетев ую плату PhaserShare серии B. Одна плата поддерживает порт LocalTalk.
Вторая,
протоколов EtherTalk, Novell NetWare/NDS, TCP/IP и DHCP. Если установлена эта плата, то
работа стандартного порта 10baseT блокируется. Третья плата (Token Ring), поддерживает
протоколы TokenTalk, Novell NetWare/NDS и TCP/IP. При установке этой платы, работа
стандартного порта 10baseT также блокируется.
Вторая прорезь в задней панели принтера используется для установки внутреннего IDEжесткого диска, предназначенного для электронной подборки заданий,
хранения шрифтов.
альтернативная, плата поддерживает 10/100BaseT/10Base2 Ethernet для стандартных
NetWare/NDS, TCP/IP, DHCP и Windows Peer-to-Peer) и высокоскоростной
режимом ECP), 10BaseT Ethernet-порт (с поддержкой
МГц управляет работой механизма печати и
учета заданий и
1-2Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Принтер также имеет режим учета заданий, поддерживающий от 50 до 5000 записей об
обработанных заданиях печати (в зависимости от объема памяти и жесткого диска). Отчет
содержит информацию о времени и продолжительности печати и процент заполнения
отпечатка цветом. Журнал отчетов может быть извлечен с помощью программного
обеспечения PhaserLink или
PhaserShare.
Общая информация1-3
Описание принтера Phaser 850
Phaser 850 - цветной принтер на твердых чернилах с разрешением цветной печати PCL 5C
600 x 600 точек на дюйм, поддерживающий Adobe PostScript Level 3 (Версия 3010) . Phaser
850 имеетследующиережимыпечати: режимбыстрой цветной печати со скоростью 13,9
страницы
качества с разрешением 450 x 818 точек на дюйм (с изменением размера точки) со скоростью
4 страницы в минуту и режим высокого разрешения/фото с разрешением 600 x 1200 точек на
дюйм и скоростью 2,2 страницы в минуту. Принтер также имеет режимы быстрой печати на
прозрачных пленках (6,3 страницы в минуту) и обычной печати на прозрачных пленках (3,4
страницы в минуту).
Phaser 850DPF. Этот принтер отличается от принтера Phaser 850DP лотком для бумаги
большой емкости. Его продажи планируются в рамках маркетинговой программы “бесплатный
цветной принтер”, с которой можно ознакомиться на freecolorprinters.com.
а также лоток для бумаги большой емкости и внутренний IDE-жесткий диск .
Как и принтеры серии Phaser 840, все принтеры этой серии допускают установку четырех
типов лотков для бумаги. Также можно установить дополнительный узел лотка большой
емкости на 500 листов. Принтер поддерживает пе чать на конвертах семи форматов с ручной
их подачей.
Процессор
обработкой изображения PostScript. Принтер имеет Ethernet-порт 10/100BaseT (с поддержкой
протоколов EtherTalk,
высокоскоростной
заказчику установить
NetWare/NDS и TCP/IP. Еслиэтаплатаустановлена,
10/100baseT. Phaser 850 не поддерживает
панели позволяет установить внутренний IDE-жесткий диск для электронной подборки
заданий на печать, учета заданий, хранения шрифтов и прямой печати файлов PDF.
Интегральный двунаправленный параллельный порт (IEEE 1284C с режимом ECP)
поддерживает печать и позволяет подключать параллельный интерфейс сканера для
копирования.
PowerPC с тактовой частотой 200МГцуправляетработоймеханизмапечатии
Novell NetWare/NDS, TCP/IP, DHCP и Windows peer-to-peer) и
последовательныйпорт USB. Прорезьвзаднейпанели позволяет
1-4Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Описание принтера Phaser 860
Phaser 860 - цветной принтер на твердых чернилах сразрешениемцветной печати PCL 5C
600 x 600 точек на дюйм, поддерживающий Adobe PostScript Level 3 (Версия 3010). Принтер имеетследующиережимыпечати:
•Режим быстрой цветной печати, 16 страниц в минуту
•Стандартный режим с разрешением 355 x 464 точек на дюйм, 10 страниц в минуту
•Улучш енный режим с разрешением 464 x 928 точек на дюйм, 6 страниц вминуту
•Режим высокого разрешения/фото с разрешением 600 x 1200 точек на дюйм, 3,5 страницы
в минуту.
Принтер также имеет режим быстрой печати на прозрачных пленках (7 страниц в минуту) и
обычный (двухпроходный) режим печати на прозрачных пленках (4 страницы в минуту).
Разрешение в обоих режимах 355 x 464 точек на дюйм.
Phaser 860B. Принтер Phaser 860B имеет 136 встроенныхшрифтовиоперативнуюпамять
(RAM) объемом 64 Мб, расширяемую до 64, 128, 192 и 256 Мб с помощью SODIMM-модулей
памяти объемом 64 и 128 Мб. Phaser 860B не поддерживает сетевые режимы и режим
высокого разрешения/фото.
Phaser 860N. Phaser 860N имеет порт Ethernet 10/100 BaseT и всефункцииирежимымодели
Phaser 860B.
Phaser 860DP. Phaser 860DP имеет RAM об ъемом 128 Мб и дополнительныережимы:
двустороннюю печать, конвейерную обработку заданий и режим высокого разрешения/фото.
Phaser 860DPF. Этот принтер отличается от принтера Phaser 860DP лотком для бумаги
большой емкости. Его продажи планируются в рамках маркетинговой программы “бесплатный
цветной принтер”, с которой можно ознакомиться на freecolorprinters.com.
Phaser 860DX. Модель DX имеетвсефункциипринтера Phaser 860DP, а такжелотокдля
бумаги большой емкости и внутренний IDE-жесткий диск .
Все принтеры допускают установку пяти типов лотков для бумаги: Два лотка A и A4
предназначены для бумаги и небольшого количества прозрачных пленок, два других лотка A и
A4 - для наклеек и большого количества прозрачных пленок; пятый лоток предназначен для
бумаги формата Legal. Также предусмотрен узел лотка для бумаги большой емкости на 500
листов, который дает принтеру
установке второго лотка для бумаги большой емкости принтер сможет работать уже с тремя
лотками. (Узел лотка для бумаги большой емкости иногда называют нижним податчиком, и в
него можно загружать только бумагу.) Принтер поддерживает печать на конвертах семи
форматов с ручной их подачей.
Процессор PowerPC с тактовой частотой 250 МГц управляе т работой механизма печати и
обработкой изображения PostScript. Все конфигурации, кроме Phaser 860B, имеют порт
Ethernet 10/100BaseT(с поддержкой протоколов EtherTalk, Novell NetWare/NDS, TCP/IP, DHCP
и Windows peer-to-peer). Также предусмотрен высокоскоростной последовательный порт USB.
Phaser 860 не поддерживает LocalTalk, Tolken Ring и 10Base2. На главной плате может быть
установлен внутренний IDE-жесткий диск для хранения шрифтов и учета заданий. В моделях
DP жесткий диск поддерживает электронную подборку, пробную печать, печать сохраненных
заданий и конфиденциальную печать.
возможность одновременно работать с двумя лотками. При
Общая информация1-5
Интегральный двунаправленный параллельный порт (IEEE 1284C с режимом ECP)
поддерживает печать и позволяет подключать параллельный интерфейс сканера для
поддержки копирования.
Принтер имеет режим учета заданий, поддерживающий, в зависимости от объема памяти и
жесткого диска, от 50 до 5000 записей
информацию о времени и продолжительности печати и процент заполнения отпечатка цветом.
Доступ к журналу с записями осуществляется через программное обеспечение CentreWare.
Задания пробной печати. Задание пробной печати - это частный случай печати нескольких
копий документов. В этом режиме перед
учета копий на клиентской рабочей станции. Первый комплект отпечатков распечатывается
сразу же. Остальные комплекты распечатываются после того, как пользователь введет
соответствующий пароль с панели управления принтера. Пользователь может распечатать
требуемые комплекты или удалить задание. Использование одного пароля для нескольких
заданий может привести к тому, что будут удалены предыдущие задания. Задание печати с
пробным отпечатком, которое не было распечатано, сохраняется на жестком диске при
выключении питания. Если такое задание посылается на принтер без жесткого диска, оно
будет отменено.
Задания конфиденциальной печати. Конфиденциальная печать позволяет пользователю
задерживать печать задания до введения соответствующего пароля с панели управления
принтера. Этот пароль пользователь назначает
станции. Задание сохраняется, а печать
управления принтера. Использование одного пароля для нескольких заданий может привести
к тому, что будут удалены предыдущие задания. Задание
не было
выключении питания. Для работы в этом режиме требуется
напечатано или для которого не был введен пароль, сохраняется на диске при
обобработанных заданиях печати. Запись содержит
печатью пользователь указывает пароль и счет для
перед печа тью на клиентской рабочей
откладывается до введения пароляспанели
конфиденциальной печати, которое
внутренний жесткий диск.
Печатьсохраненныхработ. Этот режимпозволяетпользователюсохранять задания печати
на внутреннем жестком диске принтера. Задание не удаляется после печати, а сохраняется на
жестком диске для последующей печати по требованию. Для работы в этом режиме требуется
внутренний жесткий диск.
Твердые чернила
Твердые чернила (называемые иног да чернилами с фазовым переходом) твердые при
комнатной температуре и жидкие при более высокой температуре печати. Чернила
затвердевают почти сразу же после попадания на барабан принтера. Поскольку твердые
чернила Xerox размазываются
обеспечивает печать ярких цветных изображений на обычной
Для каждого принтера разрабатываются специальные твердые чернила Xerox; они НЕ
ВЗАИМОЗАМЕНЯЕМЫЕ. Использование неправильных чернил может повредить
печатающуюголовкуилидругиеэлементыпринтера. В Phaser 860 используются чернила
ColorSticks II, которые позволяют документы, напечатанные с их использованием, подавать черезавтоподатчикикопировальныхаппаратов.
Примечание:Если питание принтера выключено и он охладился, то при включении
питания печатающая головка выполняет
прокачке расходуется значительное количество чернил. Поэтому при
эксплуатации и обслуживании принтера выключайте его и давайте ему
остывать только при необходимости.
намного меньше, чем обычные жидкие чернила, принтер
бумаге.
цикл очистки и прокачки. При
1-6Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Оперативная память принтера Phaser 840/850 и его
возможности
Принтер Phaser 840 имеет два DIMM-разъема для DIMM-модулей оперативной памяти
объемом 32 и
Phaser 850 имеет два DIMM-разъема для DIMM-модулей оперативной памяти объемом 64 и
128 Мб. В принтерах можно использовать SDRAM DIMM-модули, отвечающие следующим требованиям:
•DIMM-модуль c 168 контактами
•Синхронная DRAM
•3,3 В
•Скорость доступа 10 нс
•Встроенное ПЗУ с функцией Serial Presence Detect
•Отсутствие буферизации
•Время ожидания 2
•9 адресныхстолбцов (Phaser 850 допускает 32
•Высота не более 2,8 см (только принтер Phaser 840). SDRAM DIMM-модули других принтеров
Phaser, например Phaser 740 и Phaser 780, слишком высоки для установки в принтер Phaser 840 .
После включения питания процессор обработки изображения запрашивает 256-байтовое
EEPROM с Serial Presence Detect, которое подробно описывает характеристики DIMMмодулей, например, ширину данных, задержку тактовых импульсов, число адресных столбцов
и строк, частоту обновления и т.д. DIMM-модуль, не имеющий требуемых характеристик, будет
проигнорирован, и никаких сообщений об ошибках не появится.
64 Мб (DIMM-модулиобъемом 16 Мб поддерживаются, но не рекомендуются).
Мб DIMM в 8столбцах)
Общая информация1-7
Память принтеров Phaser 840/850
При большем объеме памяти принтер может одновременно выполнять два вида работ буферизацию одного изображения для печати и
обеспечивает большую производительность работы.
расширены, как показано в приведенной ниже таблице.
Установка дополнительной оперативной памяти и дочерней SCSI-платы в Phaser 840
обеспечивает возможность использования дополнительных и расширенных режимов.
Установка модуля ПЗУ опции DP в принтер Phaser 850 и расширение оперативной памяти
делает возможными режимы, приведенные в таблице:
Таблица 1-1.Установленная оперативная память и возможности принтера
обработкувторогоизображения, что
Возможностипринтера могутбыть
(32 Мб)
Режим
Быстраяцветнаяпечать
(черновая)
Обычная печатьДаДаДа
Улучшенная печатьДаДаДа
Печать с высоким
разрешением/Фото
Двусторонняя печатьНетДа. Принтер
Цветной PCL 5CДаДаДа
Конвейерная обработкаНетДаДа
Пробная печатьНетДаДа
Подборка (требуется
жесткий диск)
840N
850N
ДаДаДа
НетДаДа
НетДаДа
(64 Мб)
840DP
850DP
поддерживает
быструю, обычную
и улучшенную
двустороннюю
печать
(128 Мб)
840DX
850DX
Да. Принтер
поддерживает
двустороннюю
печать с высоким
разрешением
(1200 x 600 точек
на дюйм)
Учет заданий50 записей500 записей. 5000
записей с
дополнительным
жестким диском
Буферизация
изображения (низкое
разрешение печати
может обеспечить
дополнительное место в
буфере изображения)
1 изображение
формата Letter
1 изображение
формата Letter
5000 записей со
стандартным
жестким диском
2 изображения
формата Letter
1-8Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Распечатайте страницу конфигурации и проверьте пункт “Installed RAM”, чтобы узнать,
оперативная память какого типа установлена.
Например:
Installed RAM: 64 Mbytes
Mem slot 1: SDRAM/parity/64 MB/KMM366S823BTL-G0
Mem slot 2: Empty
Ниже приведен список DIMM-модулей SDRAM, которые разрешены компанией Xerox для
использования в этом принтере на момент издания данного руководства.
Таблица 1-2.Разрешенные SDRAM DIMM-модули
ЕмкостьИзготовительНомер по каталогуПринтер
32 МбSamsungKMM366S403CTL -G0840/850
32 МбMicronMT16LSDT464AG -662XX840/850
64 МбSamsungKMM366S823BTL -G0840/850
64 МбMicron/CrucialCT8M64S4D10-MBTBGLP840/850
32 МбSamsungKMM366S424DTS -GL850 (См. примечание)
64 МбSamsungKMM366S823DTS -GL850
64 МбSamsungKMM366S924BTS -GL850
128 МбSamsungKMM366S1623DT -GL850
128 МбSamsungKMM366S1724BT - GL850
32 МбMicronMT4LSDT464AG -662xx850 (См. примечание)
32 МбMicronMT4LSDT464AG -10Exx850 (См. примечание)
64 МбMicronMT8LSDT864AG -662xx850
64 МбMicronMT8LSDT864AG -10Exx850
64 МбMicronMT4LSDT864AG -662xx850
64 МбMicronMT4LSDT864AG -10Exx850
128 МбMicronMT16LSDT1664AG -662xx850
128 МбMicronMT16LSDT1664AG -10Exx850
Примечание:DIMM-модули оперативной памяти объемом 32 Мб, предназначенные
только для Phaser 850, не совместимы с другими DIMM-модулями, потому
что они 8-столбцовые,а другие DIMM-модули 9-столбцовые.
принтере Phaser 850 установлено по одному модулю каждого типа,
можно будет использовать только 9-столбцовые DIMM-модули.
Если в
Общая информация1-9
Оперативная память принтера Phaser 860 и его
возможности
Принтер Phaser 860 имеет два SODIMM-разъема, в которые можно установить SODIMMмодули SDRAM объемом 64 Мб или 128 Мб, отвечающие следующим требованиям:
•SODIMM с 144 контактами
•Синхронная DRAM
•3,3 В
•PC100 совместимость
•Встроенное ПЗУ с функцией Serial Presence Detect
•Сборка с использованием SDRAM-элементов по 64 или 128 Мб
модулей, например, ширину данных, задержку тактовых импульсов,
и строк, частоту обновления и т.д. SODIMM-модуль, не имеющий требуемых характеристик,
будет проигнорирован. Если SODIMM-модули неисправны, появится сообщение об ошибке
оперативной памяти. Если работоспособен один SODIMM-модуль, вы получите сообщение о
временной ошибке, а принтер продолжит цик л включения питания.
Распечатайте страницу конфигурации и проверьте пункт “Installed RAM”, чтобы узнать
оперативная память какого типа установлена.
Ниже приведен список SODIMM-модулей, которые разрешены компанией Xerox для
использования в этом принтере на момент издания этого руководства.
с Serial Presence Detect, которое подробно описывает характеристики SODIMM-
числоадресных столбцов
Таблица 1-3.Разрешенные SODIMM-модули
ЕмкостьИзго товительНомер по каталогу
64 МбSamsung156-4831-00
64 МбMicronMT8LSDT864HG-10E
128 МбSamsung156-4832-00
128 МбMicronMT8LSDT1664HG-10E
1-10Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Память принтера Phaser 860
При большем объеме памяти принтер может одновременно выполнять два вида работ буферизацию одного изображения для печати и
обеспечивает большую производительность работы.
расширены, как показано в приведенной ниже таблице.
Установка модуля ПЗУ опции DP в принтер Phaser 860 и расширение оперативной памяти
делает возможными режимы, приведенные в таблице:
Таблица 1-4.Установленная оперативная память и воз можности принтера
Режим(64 Мб) 860B 860N(128 Мб) 860DP 860DPF 860DX
обработку второго изображения, что
Возможностипринтерамогут быть
Быстраяцветнаяпечать
(черновая)
Обычная печатьДаДа
Улучш енная печатьДаДа
Печать с высоким
разрешением/Фото
Двусторонняя печатьНе тДа. Принтер поддерживает
Цветной PCL 5CДаДа
Конвейерная обработкаНетДа
Подборка (требуется
жесткий диск)
Учет заданий500 записей500 записей. 5000 записей при
Буферизация
изображения (низкое
разрешение печати может
обеспечить
дополнительное место в
буфере изображения)
ДаДа
НетДа
двустороннюю печать с высоким
разрешением (1200 x 600 точек на
дюйм)
НетДа
наличии стандартного жесткого
диска
1 изображение
формата Letter
2 изображения формата Letter
Пробная печать
Конфиденциальная печать
Печать сохраненных работ
(требуется жесткий диск)
НетДа
Общая информация1-11
Узлы механизма печати принтера 840/850/860
Узел отсоса/
протирки/прокачки
Барабан
Ролик
переноса/закрепления
Главный
двигатель
Нагреватель
материала/барабана
Двигатель
привода барабана
(двигатель оси Y)
Узел подачи
Печатающая головка
Двигатель транспортера
материала
чернил
Двигатель и привод
оси Х
Рис. 1-3.Узлы и элементы принтера
1-12Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Печатные платы
Электроника принтера включает семь печатных плат. Две платы, называемые платами ввода/
вывода (расположенные слева
датчиков принтера. На главной плате установлены
оперативная память (RAM) и постоянное запоминающее устройство (ROM). Плата
управления питанием распределяет напряжения питания на другие платы и большинство
двигателей принтера. Источник питания преобразовывает сетевое переменное напряжение во
внутренние постоянные и переменные напряжения. Передняя панель является интерфейсом
пользователя принтера. Плата привода печатающей головки (являющаяся частью
печатающей головки)
датчиков. Дополнительную сетевую плату (только для принтеров Phaser 840 и 850) и
внутренний жесткий диск можно рассматривать как восьмую и девятую печатные платы.
Передняя
панель
управляет сигналами инапряжениями элементов печатающей головки и
и справа), управляют работой передней панели, соленоидов и
главный процессор принтера (CPU),
Правая плата
ввода/вывода
Рис. 1-4.Печатные платы принтера (Phaser 850 вид спереди справа)
Общая информация1-13
Плата привода
печатающей головки
Внутренний
жесткий диск
EEPROM
обслуживания
Сетевая
плата
Источник
питания
Главная
плата
Рис. 1-5.Печатные платы принтера (Phaser 850 - вид сзади слева)
Плата привода
печатающей головки
Левая плата
ввода/вывода
Плата управления
питанием
барабана
Левая плата
ввода/вывода
счетчика
Плата
управления
питанием
EEPROM счетчика
обслуживания барабана
Внутренний
жесткий диск
Рис. 1-6.Печатные платы принтера (Phaser 860 - вид сзади справа)
Главная плата
Источник питания
1-14Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Шина принтера I2C
Внутренняя информационная шина, называемая шиной I2C, соединяет все платы ввода/
вывода с главной платой. Через эту одну шину главная плата может запрашивать платы
ввода/вывода о состоянии датчиков принтера, а также активировать его соленоиды. Эта
информационная шина существенно упрощает
для управления многочисленными датчиками и
лоткам для бумаги большой емкости.
электрическую схему аппарата, необходимую
соленоидами. Шина I
Подключение к лотку
для бумаги большой
емкости
2
C подключаетсядажек
Рис. 1-7.Шина принтера I2C
Шина I2C
Общая информация1-15
Система обслуживания печатающей го ловки
Принтер имеет систему обслуживания печатающей головки, предназначенную для очистки
лицевой поверхности и форсунок печатающей головки. Система состоит из узла
насоса, узла отсоса/протирки/прокачки и привода узла отсоса/протирки/прокачки.
Привод узла отсоса/
протирки/прокачки
вакуумного
Узел отсоса/
протирки/прокачки
Рис. 1-8.Система обслуживания печатающей головки
Узел вакуумного
насоса
1-16Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Датчики принтера
Датчики передают информацию о состоянии принтера на главную плату. Принтер
контролирует положение некоторых подвижных элементов и узлов (например
также температуру печатающей головки, нагревателя бумаги, барабана и других узлов.
барабана), а
Примечание:В отличие от принтера Phaser 840, принтер Phaser 850/860 не
отдельного датчика исходного положения барабана.
Датчик крышки
податчика чернил
Датчик малого количества
чернил
Датчик верхней
крышки
Датчик передней
крышки
Датчикокончаниячернил
Датчик выхода/
переполнения лотка
Датчик
формата A4
материала
имеет
Датчик исходного положения узла
отсоса/протирки/прокачки
Датчик входа в нагреватель
материала/ датчик левой
кромки
Датчик ручной
подачи
Рис. 1-9.Датчики с правой стороны механизма печати
Датчик
подхвата материала
Датчики типа лотка
Датчик
формата A
Датчик положения
ракеля
Датчик окончания материала
материала
Общая информация1-17
Датчик выхода из узла
переноса/закрепления
Датчик температуры
барабана
Датчик
двусторонней
печати
Датчик исходного
положения барабана
(только Phaser 840)
Датчик положения
барабана (кодировщика)
Датчик выхода
из нагревателя
материала
Датчик положения
шестерни главного
двигателя
Ролик
переноса/
закрепления
Датчик выхода из нагревателя,
расположенный с внутренней
стороны рамы барабана/
ролика переноса/закрепления
Барабан
Рис. 1-10.Датчики с левой стороны механизма печати
Нагреватель
1-18Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Внимание:Фактическое положение некоторых узлов принтера, например,
печатающей го ловки или узла отсоса/протирки/прокачки, не всегда можно
точно определить. Каждый раз при перемещении этих узлов принтер
записывает в энергонезависимую память (NVRAM) их положение до этого.
Если после
вручную, принтер ошибочно предполагает, что они
положении, которое он зафиксировал последний раз . Это предположение
может привести
узлы. Например, печатающая головка может наклониться вперед и
врезаться вподнятый узел отсоса/протирки/прокачки.
Перед включением принтера убедитесь, что печатающая го ловка
наклонена
протирка/прокачки
Шестерня кулачка наклона
цепью привода.
Электрические муфты и соленоиды используются в принтере для включения в нужный
момент роликов для транспортировки материала через принтер, а также для начала
некоторых процессов печати.
выключения или сбоя питания узлы вы перемещаете узлы
находятсявтом
к поломке принтера, если он попробует переустановить
вперед, отцентрирована перед барабаном, аузелотсоса/
На основании показаний датчиков принтер определяет тип лотка, установленого в принтер.
Определение типа лотка для материала
Наоснованиисигналовтрехдатчиковлоткапринтеропределяеттипустановленноголотка.
(Принтернеопределяеттипматериала, загруженного в лоток; он определяет факт
использования обычного лотка по наличию флажков датчика сбоку лотка.) Датчики лотка
расположены справа сбоку на внутренней стороне полости лотка для материала, на правой
плате ввода/вывода. Существуют пять типов лотков:
•Лоток Letter (формат A). Этот лотокпредназначендлязагрузкибумагиформата 8,5 x 11
дюймов и небольшого количества прозрачных пленок размера A.
•Лоток A4. Этот лотокпредназначендлязагрузкибумагиформата 210 x 297 мм (А4) и
небольшого количества прозрачных пленок размера A4.
•Лотокбольшой емкостидляпрозрачныхпленок/наклеек (A). Этот лоток предназначен
для загрузки большого количества прозрачных пленок формата Letter и наклеек для
качественной печати.
•Лотокбольшойемкостидляпрозрачныхпленок/наклеек (A4). Этот лоток
предназначен для загрузки большого количества прозрачных пленок формата А4 и
наклеек для качественной печати
•Лоток Legal (только Phaser 860). Этот лотокпредназначендлязагрузкибумагиформата
8,5 x 14 дюймов.
Таблица 1-5.Комбинации состояния датчиков лотков
Тип лоткаЛоток A Лоток A4 Лоток для
пленок A
Выключатель
верхнего датчика
Выключатель
среднего датчика
Выключатель
нижнего датчика
ЗамкнутРазомкнутЗамкнутРазомкнутЗамкнут
РазомкнутЗамкнут РазомкнутЗамкнут Замкнут
РазомкнутРазомкнутЗамкнутЗамкнутРазомкнут
Активаторы ползункового датчика на лотках материала размыкают
выключатель датчика, если находятся в переднем положении, и замыкают
выключатель датчика, если находятся в заднем положении.
Лоток для
пленок A4
Лоток Legal
1-20Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Главная плата
На главной плате находится процессор PowerPC 603e, который управляет механизмом печати
и обработкой изображений PostScript. На главной плате также находится DIMM-модуль ПЗУ и
сменные DIMM-модули оперативной памяти. DIMM-модуль ПЗУ содержит встроенные
шрифты
или Hangul. Phaser 850 поддерживает
шрифты находятся на внутреннем IDE-диске. У Phaser 860 все азиатские
на внутреннем IDE-диске.
Подключение к сети принтера Phaser 840 осуществляется через встроенный порт 10BaseT, а
принтера Phaser 850/860 - через порт 10/100BaseT (у принтера Phaser 860B отсутствует).
принтере
для подключения внешнего жесткого диска или сканера.
В принтере Phaser 840 информация о состоянии аппарата и данные PostScript хранятся в
подключаемой энергонезависимой напяти (NVRAM) и EEPROM-модулях. Ethernet-адрес
принтера, уникальный для каждого аппарата,
микросхеме EEPROM (идентификационной микросхеме принтера).
В принтере Phaser 850/860 все параметры энергонезависимой памяти (например
идентификационный номер принтера,
Ethernet-адрес) хранятся в подключаемой EEPROM.
При замене главной платы все подключаемые элементы должны быть перенесены на новую
плату для поддержки уникальных установок пользователя.
принтера. Для Phaser 840 предусмотрены DIMM-модули ПЗУ со шрифтами типа Kanji
два основных шрифта Heisei Kanji, другие азиатские
шрифты находятся
В
Phaser 840 съемная панель адаптера SCSI-интерфейса обеспечивает SCSI-порт
хранится в 8-контактной интегральной
информация о его состоянии, данные PostScript и
Идентификационная
Дополнительная
SCSI-плата
Рис. 1-12.Элементы главной платы принтера Phaser 840
микросхемапринтера
(EEPROM)
DIMM-модули
оперативной памяти
Энергонезависимая память/
таймер реального времени
DIMM-модуль ПЗУ
Общая информация1-21
Идентификационная
микросхема принтера
(EEPROM)
Рис. 1-13.Элементы главной платы принтера Phaser 850
Идентификационная
микросхема принтера
(EEPROM)
Жесткийдиск
SODIMM-модулиоперативнойпамяти
DIMM-модули
оперативной памяти
Модуль ПЗУ
Модуль ПЗУ
Рис. 1-14.Элементы главной платы принтера Phaser 860
1-22Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Передняя панель - принтеры Phaser 840/850
На передней панели принтеров находятся следующие элементы:
•Жидкокристаллический дисплей с подсветкой, 128 x 64 пикселей
•Шесть кнопок, четыре из которых - кнопки-стрелки
•Два индикаторных светодиода
Дисплей. Жидкокристаллический дисплейвыполняет две функции: отображает текущую
информацию о состоянии процессора и механизма печати, а также показывает интерактивное
меню управления принтером. К информации о состоянии процессора относятся сообщения
Ready to print (Готов к печати), Receiving data (Прием данных) и Printing
(Печать), к информацииосостояниимеханизмапечати - сообщения
(Окончаниематериаладляпечати),
(Добавьте чернила), а также сообщения об ошибках.
ink
Пользователи могут просматривать и модифицировать некоторые параметры
энергонезависимой памяти (NVRAM), портов ввода/вывода и периферийных устройств.
Paper Jam (Застреваниематериала для печати), Add
Out of paper
Кнопки.
вспомогательную клавиатуру. Две другие
каких-либо пунктов или опций.
За подробной информацией об использовании
специальных режимов принтера обратитесь к разделу "Значения параметров меню проверки"
на странице 4-135.
В разделе "Сброс энергонезависимой памяти (NVRAM)” на странице 4-155 объясняется, как с
помощью кнопок передней панели установить заводские значения по умолчанию для
параметров энергонезависимой памяти.
Питание
Четыреизшестикнопокрасположеныкрестообразно ипредставляют собой
кнопкипредназначены для вызова справки и выбора
кнопокпереднейпанели длявыбора
Кнопки перемещения
по меню
Ошибка
Кнопка Help
(вызов справки)
Рис. 1-15.Передняя панель принтера Phaser 840/850
Кнопка Select
(Выбор)
Общая информация1-23
Передняя панель - принтер Phaser 860
На передней панели принтера нахо дятся следующие элементы:
•Жидкокристаллический дисплей с подсветкой, 128 x 64 пикселей
•Шесть кнопок, две из которых - кнопки вертикальной прокрутки
•Два индикаторных светодиода
Дисплей. Жидкокристаллический дисплей выполняет две функции: отображает текущую
информацию о состоянии процессора и механизма печати, а также показывает интерактивное
меню управления принтером. К информации о состоянии процессора относятся сообщения
Ready to print (Готов к печати), Receiving data (Прием данных) и Printing
(Печать), к информации о состоянии механизма печати - сообщения
(Окончаниематериала для печати),
(Добавьте чернила), а также сообщения об ошибках.
ink
Пользователи могут просматривать и модифицировать некоторые параметры NVRAM, портов
ввода/вывода и периферийных устройств.
Paper Jam (Застревание материаладляпечати), Add
Элементыпереднейпанели.
1.Индикатор состояния
2.Жидкокристаллический дисплей
3.Кнопка отмены
4.Кнопка Back (Назад) или Exit (Выход)
5.Кнопки Scroll Up (Прокруткавверх) и Scroll Down (Прокрутка вниз)
6.Кнопка OK
7.‘i’
выводит дополнительнуюилисправочнуюинформацию о сообщенииилипункте
меню, отображаемом на экране.
Out of paper
Для получения подробной информации об использовании
задания специальных режимов принтера обратитесь к разделу “Быстрый доступ к различным
меню с передней панели" на странице 4-119 .
В разделе "Сброс энергонезависимой памяти (NVRAM)” на странице 4-155 объясняется, как
помощью кнопок передней панели установить заводские значения по умолчанию для
параметров энергонезависимой памяти.
Рис. 1-16.Передняя панель принтера Phaser 860
кнопокпередней панели для
1-24Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Задняя панель принтера
Разъемы принтера Phaser 840
На задней панели принтера Phaser 840 расположены следующие интерфейсные разъемы для
подключения к ведущему компьютеру:
Задняяпанельтакжеимеетдвадополнительныхгнезда. Сустановкойсетевойплаты
PhaserShare в одно из гнезд возможна реализация одной из следующих комбинаций разъемов:
•Разъем LocalTalk
•Разъем ThinNet (10Base2) и витая пара Ethernet (100BaseT) или Token Ring.
Примечание:Если установленаплата Ethernet или Token Ring PhaserShare, встроенный
Ethernet-портпринтера 10BaseT неподдерживается.
Второе гнездо предназначено для внутреннего IDE-жесткого диска, поддерживающего
электронную подборку комплектов, учет заданий, хранение шрифтов и прямую печать PDFфайлов.
компьютера
SCSI
Сервисный
разъем RS-232
Рис. 1-17.Задняя панель принтера Phaser 840
Ethernet 10BaseT
Параллельный
порт
IDE-жесткий диск
Сетевая плата
Индикатор обработки
PostScript-информации
Порт
USB
DIP-переключатели
Индикатор состояния
механизма печати
Общая информация1-25
Разъемы принтера Phaser 850
На задней панели принтера Phaser 850 расположены следующие интерфейсные разъемы для
подключения к ведущему компьютеру:
•Специальный 5-контактный разъем под сервисный кабель RS-232 (от PC или
Macintosh) для проведения компьютерной диагностики.
Задняя панель также имеет два дополнительных гнезда. Одно из них предназначено для
платы Token Ring. Если она установлена, встроенный Ethernet порт10/100BaseT принтера не
поддерживается.
Второе гнездо предназначено для внутреннего IDE-жесткого диска, поддерживающего
электронную подборку комплектов, учет заданий и хранение шрифтов.
Жесткий диск IDE
Дополнительная
платаToken Ring
компьютера
PostScript-информации
Ethernet 10/
100BaseT
Рис. 1-18.Задняя панель принтера Phaser 850
Сервисный
разъем RS-232
Параллельный
порт
Индикатор
обработки
Порт USB
Индикатор
состояния
механизма печати
DIP-переключатели
1-26Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Разъемы принтера Phaser 860
На задней панели принтера Phaser 860 расположены следующие интерфейсные разъемы для
подключения к ведущему компьютеру:
•На главной плате может быть установлен дополнительный жесткий диск.
•Дополнительные сетевые платы в Phaser 860 не
Рис. 1-19.Задняяпанельпринтера Phaser 860
поддерживаются.
Общая информация1-27
Светодиоды состояния задней панели
Двасветодиоданазаднейпанелипоказываютсостояниеаппарата: левый - обработку
PostScript-изображений, правый - управление механизмом печати или диагностику.
1.Светодиод обработки PostScript-изображений обычно мигает один раз в секунду.
2.Светодиод работы механизма печати обычно мигает два раза в каждые 2,5 секунды.
3.В течение первой минуты цикла включения питания светодиоды указывают на
выполнение диагностики. Обратитесь к разделу "Последовательность включения
питания" на странице 3-76.
5.Если светодиоды мигают, но с периодичностью, отличной от указанной выше,
обратитесь к главе "Коды ошибок и сообщения" на странице 2-37.
DIP-переключатели
Четыре DIP-переключателя позволяют перезагружать принтер или переводить его в
различные рабочие режимы. Переключатели необходимо установить в соответствии с
выбранным режимом до включения питания.
Таблица 1-6.Установки DIP-переключателей задней панели
1-28Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Различия принтеров Phaser 840, 850 и 860
Примечание:В приведенной ниже таблице указаны не все различия. Полный список
запчастей аппаратов с их номерами по каталогу см. в разделе "Перечни
запасных частей" на странице 8-205.
Таблица 1-7.Различиямеждупринтерами Phaser 840, 850 и 860
Phaser 840
Описание
элемента
Различия между 840 и 850 Различия между 850 и 860
Главная платаГлавная плата построена на базе
процессора 603E с тактовой частотой 200
МГц. Она имеет новую заднюю панель с
встроенным портом 10/100BaseT и не имеет
SCSI-порта или дополнительной платы.
Большая микросхема Dallas
энергонезависимой памяти (NVRAM)
больше не используется. Разъемы для
модулей RAM наклонные. Источник питания
на главной плате поддерживает таймер
реального времени (срок службы 10 лет).
Принтер поддерживает RAM объемом до
256 Мб. Предусмотренытолькоплата Toke n
Ring и внутренний IDE-жесткийдиск .
DIMM-модули
оперативной
памяти (RAM)
Плата
управления
питанием
Печатающая
головка
Узел шкива
оси Y
Узел отсоса/
протирки/
прокачки (ОПП)
Флажки датчика
входа в
нагреватель
материала
Phaser 850 не имеет ограничений на высоту
DIMM-модулей, т.к. наглавнойплате
используются наклонные разъемы для них.
Совместимость с PC66.
Улучшенные плавкие предохранители.
Переустанавливаемые (за счет отключения
питания переменного тока) предохранители
в цепях +5 В и +40 В проводки лотка для
бумаги большой емкости. Нет
предохранителя цепи перемещения оси х.
Крепление печатающей головки Phaser 850
откалибровано на заводе, поэтому при ее
установке регулировка положения головки
относительно барабана не требуется. (Если
четыре винта крепления печатающей
головки не ослабли и угол наклона
печатающей головки относительно левой
стороны рамы не изменился).
Узел шкива оси Y теперь имеет встроенную
пружину натяжения. Инструмент для
натяжения ремня оси Y не требуется.
Это новый узел. Для него также
используется новая система крепления, при
которой для снятия узла ОПП не требуется
разборка ремней синхронизации.
Новые флажки датчика, установленные на
узле верхнего ролика подачи, меньше
зацепляют застрявшую бумагу при
вытягивании из принтера.
Процессор 8240 с тактовой
частотой 250 МГц. Внутренний
жесткий диск теперь установлен
на главной плате. Никакие
сетевые платы не
поддерживаются. ПЗУ обычно
вставляется сверху вниз. Более
простая установка. Новые
встроенные специализированные
интегральные схемы.
Используются SODIMM-модули
меньшего размера со 144
контактами. Совместимость с
PC100.
Сервисный разъем на 40 В
больше не требуе тся.
Внутренние изменения для
поддержки новых чернил
ColorStix ® II.
Новый узел шкива оси Y сделан
из алюминия для улучшения
качества печати и снижения
шума.
Общая информация1-29
Таблица 1-7.Различиямеждупринтерами Phaser 840, 850 и 860
Phaser 840
Описание
элемента
Различия между 840 и 850 Различия между 850 и 860
Левая плата ввода/
вывода
Правая плата
ввода/вывода
Узел кодировщика
оси Y барабана
Нижний нож
отделения и его
держатель
Ролики и муфтыВалы роликов принтера Phaser 850
Нагреватель
материала
Чернила НЕ
взаимозаменяемы
между моделями.
Лоток Legal с
дужкой
Узел лотка для
бумаги большой
емкости
Дисплей передней
панели
Новая левая плата ввода/вывода.
Установлен новый кодировщик оси Y
барабана, в котором нет отдельного
датчика исходного положения барабана.
Нижние пальцы отделения заменены на
сменный нож отделения с держателем,
который совместим с Phaser 840.
переделаны под муфты с C-образными
стопорными шайбами, вместо простых
заглушек, как в Phaser 840. Элементы
взаимозаменяемы только если
комбинация “вал-муфта-стопорная Еобразная шайба” заменяет элементы
Phaser 840. Втулки для дуплексного
ролика Phaser 850 устанавливаются с Cобразными стопорными шайбами с
внутренней стороны шасси.
Новая муфта кулачкового вала лотка
техобслуживания барабана у принтера
Phaser 850 существенно повышает его
надежность.
В принтере Phaser 850 используется
новый нагреватель материала,
разработанный с учетом движения
флажков входа в нагреватель.
Нагреватель подходит для Phaser 840.
В принтере Phaser 850 используются
новые чернила другого химического
состава.
Новая плата для поддержки
новой передней панели.
Изменился цвет.
Круглый ролик подхвата
повышает надежность работы.
Для ролика подхвата
используется универсальная
муфта.
Новый кулачковый вал лотка
техобслуживания для поддержки
новых алгоритмов обслуживания
барабана.
Новые чернила ColorStix® II,
разработанные специально для
Phaser 860.
Новый, только для Phaser 860.
Повышенная надежность. Эти
усовершенствования также
сделаны на Phaser 840 и 850.
Улучш енный дизайн для
облегчения навигации.
С передней панели теперь
доступна сервисная диагностика.
Для получения дополнительной
информации обратитесь к
разделу "Быстрый доступ к
различным меню с передней
панели" на стр. 4-119.
Меньшая восприимчивость к
статическому электричеству.
1-30Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Технические характеристики
Таблица 1-8.Физические характеристики
ХарактеристикаЗначение
Высота:38,7 см
51,4 смсоднимузломлоткадлябумагибольшойемкости
64,1 смсдвумяузламилоткадля бумаги большой емкости
Длина:40 см
Ширина:57,8 см
Масса:Масса одного принтера приблизительно 36 кг плюс 9 кг для каждого
дополнительного узла лотка для бумаги большой емкости.
Таблица 1-9.Свободное место для установки и обслуживания принтера
ОриентацияЗначение
Сверху:45,7 см
Слева:10,2 см
Справа:10,2 см
Спереди:Как можно больше для замены лотков и устранения застреваний
материала для печати
Сзади:10,2 см
Внизу:Не должно быть никаких посторонних предметов во избежание
блокирования вентиляционных отверстий.
Отклонение от
горизонтального
уровня:
В пределах 3 градусов от горизонтального уровня, все четыре ножки
должны стоять на опорной поверхности.
Общая информация1-31
Таблица 1-10.Рабочие характеристики
ПараметрХарактеристика
Процесс печатиПечать твердыми чернилами на обычной бумаге.
ЧернилаБруски голубых, пурпурных, желтых и черных чернил, каждый брусок
определенной формы. В принтере используется субтрактивную цветовая
система для получения красного, зеленого и синего цветов.
РазрешениеPhaser 840: Выбор 273 x 300, 409 x 409, 491 x 982 или 600 x 1200 то чек
на дюйм (в горизонтальном и вертикальном направлении).
Phaser 850: Выбор 177 x 409, 355 x 464, 450 x 818 или 600 x 1200 точек
на дюйм (в горизонтальном и вертикальном направлении).
Phaser 860 printer: Выбор 205 x 409, 355 x 464, 464 x 927 или 600 x 1200
точек на дюйм (в горизонтальном и вертикальном направлении).
Скорость печати
Phaser 840Phaser 850Phaser 860
(односторонняя
печать)
Быстрая цветная10,014,015,9 стр./мин.
Обычная5,77,810,0 стр./мин.
Повышенного качества3,34,46,4 стр./мин.
Фото2,22,23,6 стр./мин.
Быстрая печать на
5,06,37,0 стр./мин.
прозрачных пленках
Обычная печать на
2,73,53,5 стр./мин.
прозрачных пленках
Скорость печати указана без учета времени обработки изображения,
которое зависит от его сложности. Предполагается ширина полей на
отпечатке 25 мм и степень заполнения 35 %.
Минимальные
поля при печати
По всем сторонам: 5 мм
Формат Legal: 25 мм (сверху и снизу), 5 мм (справа и слева)
Поля на конвертах могут быть разными (см. Руководство пользователя).
Максимальная
область печати
Формат A: 8.1 x 10.6 дюймов.
Формат A4: 200 x 283 мм
Формат Legal: 8.1 x 12 дюймов (только Phaser 860)
Допустимые
форматы бумаги
Подача из лотка: формат A и A4, формат legal (только 860), автодуплекс
Ручная подача: формат A и A4, формат legal (только 860), автодуплекс
Только Phaser 850/860, только односторонняя печать
Executive (184 x 267 мм)
A5 (148 x 210 мм)
Допустимая
плотность бумаги
Подача из лотка:
2
Бумага 60 - 120 г/м
Бумага 60 - 150 г/м
(Phaser 840)
2
(Phaser 850/860)
Односторонние обложки (только главный лоток) до 176 г/м
Бумага Legal (только Phaser 860) - 80-100 г/м
2
2
*
Ручная подача:
Бумага 60 - 150 г/м
2
Односторонниеобложкидо 135 - 220 г/м2 *
Index до 216 г/мБумага Legal (только Phaser 860) - 80-100 г/м
2
2
*Примечание: автодуплекс поддерживается для бумаги плотностью
2
150 г/м
. Поддерживаются обложки и глянцевая бумага
Tektronix/Xerox.
1-32Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Таблица 1-10.Рабочие характеристики
ПараметрХарактеристика
Конверты#10 DL
#6 3/4 Choukei 3 Gou
C5 Choukei 4 Gou
Monarch (только Phaser 850/860)
Неиспользуйтеконвертысклапаномпокороткойкромке (кроме
Choukei 3 Gou и Chouke 4 Gou), с пластмассовыми окошками, или металлическимизажимами - можноповредитьпринтер.
Специальный
материал
Таблица 1-11.Требования к электропитанию
ХарактеристикаТребование
Сетевое
напряжение
Частота
электросети
Потребляемая
мощность
ТокПри 220 В максимум 4 А ; минимум 1 А
ПредохранителиF1: Переключатель постоянного тока - 6,3 А
Наклейки: только наклейки A/A4 для лазерной печати, рекомендуются
белые наклейки Avery®:
Phaser 840/850/860: наклейки Tektronics.
Phaser 840 также поддерживает: U.S.: 5160, 5960 и L7162.
Phaser 840/850/860 также печа тают на глянцевой бумаге, фотобумаге,
обложках и прозрачных пленках
от 174 до 264 В (220 В номинально)
Автоматическое определение диапазона входного напряжения
от 47 до 63 Гц
200 Вт в режиме ожидания; 300 Вт при простое; 600 Вт в режиме
печати.
Максимальная потребляемая мощность 1000 Вт во время прогрева.
F2: Нагреватель барабана 1, нагреватель резервуара 1, камеры
плавления чернил, узел отсоса/протирки/прокачки - 10 А
F3: Левая и правая часть блока элементов струйной печати,
нагреватели материала для печати, нагреватели резервуара 2, 3 и 4 –
10 А.
Предохранители не доступны для пользователей.
Вторичные
напряжения
+5 В ± 2,5 %
+12 В ± 5 %
-12 В ± 5 %
+40 В -5% +12 %
-52 В ± 10 %
+54 В ± 10 %
Общая информация1-33
Таблица 1-11.Требования к электропитанию
ХарактеристикаТребование
Радиочастотные
помехи
Таблица 1-12.Требования к окружающей среде
ХарактеристикаТребование
Температура
Рабочий режим
Хранение и
транспортировка
Аппараты соответствуют следующим стандартам:
EC EN60950:1992 Safety of Information Technology Equipment including
Business Equipment
EC EN55022:1992 Limits and methods of measurement of radio interference characteristic of Information Technology Equipment
EC EN50082-1:1997 The Generic Immunity Standard Residential, Commercial, and Light Industry
EN61000-4-3:1995-02 RF Field Immunity
EN61000-4-2:1995-01 ESD (Electostatic Discharge)
EN61000-4-4:1995-01 Fast Burst Transient
EN61000-4-5:1995-02 Line Surge
EN61000-4-6:1996-03 RF conducted Immunity
EN61000-4-11:1994-06 Voltage Dips and Interruptions
EN61000-3-3:1994-12 Flicker
73/23/EEC Low Voltage Directive
89/336/EEC Electromagnetic Compatibility Directive
89/392/EEC Machinery Directive
от 10 до 32 °C
от -30 до 60 °C
Относительная
влажность
Рабочий режим
Нерабочий режим
Высота над уровнем
моря
Рабочий режим
Нерабочий режим
Вибрация/удары
Нерабочий режим
(вибрация)
Нерабочий режим
(удар)
Рабочий режим (удар)
10 - 80% без конденсации
10 - 95% без конденсации
0 - 2400 м при 25 °C
0 - 15000 м
Выдерживает до 7 минут вибрацию с ускорением 0,15 g частотой от 5
до 200 Гц в трех направлениях без ухудшения рабочих характеристик
или последующего повреждения.
Ускорение 0,5 g, колебание в течение 25 минут, частота 5 - 200 - 5 Гц,
колебательные циклы периодичностью 100 - 200 с.
Принтер можно поднять и резко опустить на 1,5 см за любой угол во
время печати без такого ухудшения рабочих характеристик, что их
нельзя будет восстановить очисткой печатающей головки. Принтер
можно поднять и резко опустить на 6 см во время простоя без
последующего ухудшения рабочих характеристик
1-34Цветной сетевой принтер Phaser 840/850/860 - Руководство по техническому обслуживанию
Соответствие стандартам
Принтеры отвечают с следующим стандартам:
•
•FCC Part 15 Class B
•EN55022 (CISPR 22) Class B
•VCCI (CISPR 22) Class B
•EN61000-3-2 Flicker on AC Mains Susceptibility
•Упаковка отвечает традиционным требованиям к транспортировке
Перечислено в:
•UL 1950 Information Technology Equipment
Соответствует:
•CSA C22.2 No. 950 Safety of Information Technology Equipment, Including Electrical Business
Equipment
Лицензировано GS:
•IEC 950 (1991) Second Edition; EN60950 Information Technology Equipment.
Сертифицирован в системе сертификации ГОСТ Р ГОССТАНДАРТА России на соответствие
требованиям стандартов безопасности ГОСТ Р 50377-92 (МЭК 950-86) и электромагнитной
совместимости ГОСТ 29216-91.
Общая информация1-35
Коды ошибок и сообщения
Phaser 840/850: Коды ошибок, отображаемые
светодиодами задней панели
Светодиодызаднейпанелирасположеныпообестороныот DIP-переключатей. Левый
светодиод
правый - работу встроенного программного обеспечения механизма печати (на главной
плате). Во время самопроверки при включении питания эти два светодиода включаются и
выключаются при каждом успешном прохождении каждого теста SDRAM. Если самопроверка
при включении питания не проходит, левый светодиод (PS-светодиод) мигает
повторяюшимися комбинациями длинных
соответствует пяти условным единицам, а короткая
вспышка, сопровождаемая 4 короткими вспышками, означает 5 + 4 = 9. Если левый
повторяет определенную комбинацию вспышек, то произошел сбой PostScript-процессора и
он зациклился.
Phaser 850: Если возникаетнеисправимаяошибка, светодиодошибкинапереднейпанели
будет повторять световую комбинацию PS-светодиода. Возможные коды ошибок,
отображаемые светодиодами, приведены в
соответствующим образом на
После успешного включения питания, левый светодиод мигает с одинаковой периодичностью.
Индикатор питания на передней панели включен, индикатор ошибки мигает, а на
жидкокристаллическом экране нет сообщений.
показывает работу встроенногопрограммногообеспечения PostScript, а
и/или коротких вспышек. Длинная вспышка
вспышка - одной. Так например, длинная
светодиод
таблице ниже. Другие отказы обозначены
странице Startup Page.
При устранении неисправностей, от ображаемых светодиодами задней панели, попробуйте
сначала снять и заново установить “проблемные” элементы.
устраняется, замените эти элементы.
Таблица 2-1.Коды ошибок главной платы при самопроверке при включении питания
Мигание
светодиода PS
Длинная вспышка =5
Короткая вспышка =1
2L+1S=11
1Неиспользуется
2Наличие SIMM-модуля
3Банкпамяти 0 SDRAM Это ттестпроверяет банк памяти DRAM 0 в
4Банкпамяти 1 SDRAMЭтоттестпроверяет банк памяти DRAM 1 в
5Банкпамяти 2 SDRAMЭтоттестпроверяет банк памяти DRAM 0 в
6Банкпамяти 3 SDRAMЭтоттестпроверяет банк памяти DRAM 1 в
7Неиспользуется
ЗначениеПодробное описание
Этоттестпроверяетналичиеобоих SIMM-
SDRAM
модулей SDRAM. Если
отсутствуют , левый светодиод дает 2
короткие вспышки.
DIMM-модуле DRAM, расположенном в
положении 1 (ближайшем к задней панели)
DIMM-модуле DRAM, расположенном в
положении 1 (ближайшем к задней панели)
DIMM-модуле DRAM, расположенном в
положении 2 (удаленном от задней панели)
DIMM-модуле DRAM, расположенном в
положении 2 (удаленном от задней панели)
Если неисправность не
оба модуля
Коды ошибок и сообщения2-37
Таблица 2-1.Коды ошибок главной платы при самопроверке при включении питания
(продолжение)
Мигание
светодиода PS
Длинная вспышка =5
Короткая вспышка =1
2L+1S=11
8Неиспользуется
9NVRAM (только Phaser
10EEPROMЭтоттестсчитаетпервые 24 байта EEPROM, а
11Mariner ASICЭтот тест считывает и проверяет версию
12Medusa ASICЭтот тест считывает и проверяет версию
13Super Glue ASICЭтот тест считывает и проверяет версию
затемпроверяет, чтоадрес Tektronix Ethernet
0x08, 0x00 и 0x11 скопирован в три адреса.
микросхемы Mariner ASIC, установленной на
главной плате.
микросхемы Medusa ASIC, установленной на
главной плате.
микросхемы Super Glue ASIC, установленной
на главной плате.
микросхемы контроллера параллельного порта
CL1284, установленнойнаглавнойплате.
ernet наглавнойплате.
Ошибка происходит во время тестов
самопроверки при включении питания, когда
одно из главных предварительно
активированных устройств не отвечает,
неожиданно вызывая TEA. (Обычно TEA
приводят к соответствующим ошибкам.)
Причиной могут быть ПЗУ или главная плата.
возможности SCSI-процессора ввода/вывода.
Любые сбои при проверке этого элемента не
считаются неустранимыми, и информация об
ошибках заносится на страницу Startup Page.
Если обнаружен отказ, то на StartupPage
появляется сообщение “SCSI Option Card:” с
одним из следующих дополнений (см.
словарь):
• Wrong values in script-set scratch registers.
• Script operation timed-out.
• Script operation returns wrong exit code.
• DMA transfer spills outside buffer.
• DMA transfer data mismatch.
обмена данными между главной платой и IDEприводом.
Таблица 2-1.Кодыошибок главнойплатыприсамопроверкепривключении питания
(продолжение)
Вспышкисветодиода
PS Длинная вспышка =5
Короткаявспышка =1
2L+1S=11
Нет10baseT
НетДополнительная плата
НетДополнительная плата
НетДополнительная плата
ЗначениеКомментарий
(только Phaser 840)
Ethernet 10/100BaseT
(только Phaser 840)
Token Ring (только
Phaser 840/850)
В Phaser 860
Token Ring не поддерживается.
LocalTalk
(только Phaser 840)
Этот тест проверяет работоспоосбность
микросхемы контроллера LAN Ethernet. Любые
сбои при проверке этого элемента не
считаются неустранимыми ошибками, и
информация об ошибках заносится на
страницу Startup Page. Если обнаружен отказ,
то на странице Startup Page появится
сообщение “Ethernet:” с одним из следующих
дополнений:
• General Failure.
• MAC internal loopback failure.
• MII internal loopback failure (временно
выключено).
Этот тест проверяет работоспособность
микросхемы контроллера LAN Ethernet. Любые
сбои при проверке этого элемента не
считаются неустранимыми ошибками, и
информация об ошибках заносится на
страницу Startup Page. Если обнаружен отказ,
то на странице Startup Page появится
сообщение “Ethernet Option Card:" с одним из
следующих дополнений:
• General Failure.
• MAC internal loopback failure.
• MII internal loopback failure.
Этот тест проверяет работоспособность
микросхемы процессора. Любые сбои при
проверке этого элемента не считаются
неустранимыми ошибками, и информация об
ошибках заносится на страницу Startup Page.
Если обнаружен отказ, то на странице Startup
Page появитсясообщение “Token Ring Option
Card:” с одним из следующих дополнений:
• General error
• Problem with EEPROM
• Error trying to Bring Up Diags
• Error initializing device
• Command completion error
• Interrupt error
• Wrong vendor ID
• Wrong microcode version
• Wrong version ID
Этот тест проверяет работоспособность
дополнительной платы LocalTalk. Любые сбои
при проверке этого элемента не считаются
неустранимыми ошибками, и информация об
ошибках заносится в Startup Page. Если
обнаружен отказ, то в Startup Page появится
сообщение "LocalTalk Option Card: General
Error" .
Коды ошибок и сообщения2-39
Phaser 860: Сообщения об ошибках при включении
питания и коды светодиодов
Phaser 860 имеет два набора тестов, которые запускаются при первом включении принтера:
встроенная самопроверка (Built-In Self Test - BIST) и самопроверка при включении питания
(Power-On Self Test - POST). Встроенные тесты проверяют работу центрального процессора
на главной плате и сообщают об отказах соответствующим миганием светодиодов задней
панели (подробную информацию см. выше в разделе “Phaser 840/850: Коды ошибок,
отображаемые светодиодами задней панели”). Тесты самопроверки при включении питания
проверяют связь между центральным процессором и другими элементами главной платы, а
также другими системами принтера.
Самопроверка при включении питания инициализирует индикаторы передней панели. Если в
ходе нее возникает ошибка, то на жидкокристаллическом дисплее передней панели появится
соответствующее сообщение. При нарушении связи с передней панелью ошибки
самопроверки при включении питания также отображаются светодиодами задней панели (с
помощью соответствующих световых комбинаций).
Некоторые
"мягкими" ошибками, которые полностью не запрещают включение принтера. Эти ошибки
отображаются в течение 5 секунд на передней панели, после чего принтер продолжает
выполнять оставшиеся тесты самопроверки при включении питания. Поскольку эти ошибки не
останавливают процедуру включения аппарата, в нормальном режиме для них не
предусмотрены коды, отображаемые светодиодами задней панели. При большинстве этих
ошибок принтер распечатывает страницу Startup Page с их указанием. Ошибки встроенной
самопроверки и самопроверки при включении питания не сохраняются в журналах истории
ошибок.
ошибкисамопроверки при включении питания являются так называемыми
Встроенная cамопроверка принтера (BIST)
Эти тесты выполняются сразу же при включении питания перед инициализацией передней
панели.
Таблица 2-2.Коды, отображаемые светодиодами задней панели при тестах
Источник питания не мог поддерживать выходные напряжения
в цепи постоянного тока, в результате чего произошло его
отключение. Выполните процедуры устранения
неисправностей для электрических замыканий и проверьте
предохранители блока питания.
Принтер находится в режиме сброса. Убедитесь, что все DIPпереключатели находятся в верхнем в положении. Причиной
может быть отсутствие или неисправность MIG-микросхемы.
(В принтерах первых моделей эта микросхема вставлялась в
гнездо, а не впаивалась. Убедитесь, что ее случайно не сняли
вместо идентификационной микросхемы принтера.)
Попробуйте снять и установить заново главную плату и все ее
элементы и снять все ненужные элементы (дополнительную
оперативную память, жесткий диск, обновление ПЗУ).
Замените главную плату, если требуется.
шиной PCI. Снимите и установите заново главную плату или
замените ее.
главную плату и все ее элементы, заменить ПЗУ (если оно
вставляется в гнездо, а не впаивается) или заменить главную
плату.
Снимите и снова установите главную плату и все ее элементы
или замените главную плату.
Самопроверка принтера при включении питания (POST)
Эта самопроверка начинается после инициализации передней панели. В большинстве
случаев, если происходит ошибка, на передней панели отображается соответствующее
сообщение, и все три светодиода (PS-светодиод, PE-светодиод и светодиод передней панели)
начинают мигать соответствующим образом. Световые комбинации светодиодов
соответствуют комбинациям принтеров Phaser 840 и 850: короткая вспышка = 1 условная
единица, длинная вспышка = 5 условных единиц. При отображении сообщений самопроверки
во время включения питания принтера Phaser 860 светодиоды задней панели и светодиод
передней панели мигают одновременно.
RAM ERRORВо все гнезда оперативной памяти установлены
недопустимые SODIMM-модули. Убедитесь, что используются
поддерживаемые модули. Установите заново и затем
замените SODIMM-модули оперативной памяти.
и снова установите или замените главную плату.
установите или замените главную плату.
ни передняя
панель. Проверьте подключение IIC-кабеля. Если
неисправность не устранена, замените правую плату ввода/
вывода. ПРИ ЭТОЙ НЕИСПРАВНОСТИ СООБЩЕНИЕ ОБ
ОШИБКЕ НА ПЕРЕДНЕЙ ПАНЕЛИ НЕ ОТОБРАЖАЕТСЯ.
кабеля и состояние датчика передней панели. Замените
переднюю панель. ПРИ ЭТОЙ НЕИСПРАВНОСТИ
СООБЩЕНИЕ ОБ ОШИБКЕ НА ПЕРЕДНЕЙ ПАНЕЛИ НЕ
ОТОБРАЖАЕТСЯ.
отвечает. Проверьте подключение IIC-кабеля. Замените
переднюю панель. ПРИ ЭТОЙ НЕИСПРАВНОСТИ
СООБЩЕНИЕ ОБ ОШИБКЕ НА ПЕРЕДНЕЙ ПАНЕЛИ НЕ
ОТОБРАЖАЕТСЯ.
плата ввода/вывода
не отвечает. Замените правую плату ввода/вывода.
идентификационную микросхему принтера или замените ее.
идентификационную микросхему принтера или замените ее.
установите идентификационную микросхему принтера или
замените ее.
неожиданный запрос на прерывание. Снимите и снова
установите главную плату или замените ее.
или замените ее.
сбой, и принтер продолжит печать, хотя все виды индикации
времени будут неправильными. Снимите и снова установите
главную плату или замените ее.
используется поддерживаемый модуль. Снимите и снова
установите SODIMM-модуль или замените его.
используется поддерживаемый модуль. Снимите и снова
установите SODIMM-модуль или замените его.
используется поддерживаемый модуль. Снимите и снова
установите SODIMM-модуль или замените его.
используется поддерживаемый модуль. Снимите и снова
установите SODIMM-модуль или замените его.
допустимого объема). Увеличьте объем оперативной памяти,
снимите и снова установите SODIMM-модули или замените
их.
должен появляться, так как Phaser 860 не поддерживает
дополнительные платы. Если этот код все же появился,
проверьте на повреждение разъем между главной платой и
платой управления питанием. Замените главную плату и, если
неисправность не устранена, плату управления питанием.
должен появляться, так как Phaser 860 не поддерживает
дополнительные платы. Если этот код все же появился,
проверьте на повреждение разъем между главной платой и
платой управления питанием. Замените главную плату и, если
неисправность не устранена, плату управления питанием.
21.03Обнаружено, чтоуровеньчернил в печатающей головке
21.04Обнаружено, чтоуровеньчернил одного цвета в печатающей
22.01Счетчиккомплекта техобслуживания не отвечает. Проверьте,
22.02Счетчиккомплекта техобслуживания то отвечает, то не
Описание
ниже
допустимого. Убедитесь, что разъем датчика уровня чернил на
печатающей головке подключен. Снимите и снова установите
главную плату или замените печат ающую головку.
головке ниже допустимого. Убедитесь, что разъем датчика
уровня чернил на печатающей головке подключен. Снимите и
снова установите главную плату или замените печатающую
головку.
допустимого уровня. Убедитесь, что разъем термистора
подключен. Снимите и снова установите главную плату или
замените печатающую головку.
печати. Замените печатающую головку.
печати. Замените печатающую головку.
Замените печатающую головку.
не согнуты ли контакты у счетчика. Снимите и снова
установите комплект техобслуживания или замените его.
отвечает. Установите заново комплект техобслуживания,
включите и выключите питание, и если неисправность не
устранена, замените комплект техобслуживания.
все. При этом большинство программных неисправностей не скажут вам ничего, если вы не знакомы
достаточно хорошо с принципом построения кодов. В этом разделе рассматриваются некоторые
наиболее распространенные программные неисправности.
В пользовательском режиме программные неисправности приводят к автоматической перезагрузке
принтера без каких-либо сообщений на передней панели. Коды неисправностей сохраняются в
энергонезависимой памяти, и их можно извлечь из истории ошибок.
Особые состояния центрального процессора обозначаются цифрой 7 в позиции десятков кода
неисправности (xx,yyy.7x).
встроенного программного обеспечения, которая работала в момент его возникновения: механизм
печати, PostScript, сеть или операционная система.
Процессор PowerPC 603e, используемый в аппаратах Phaser 850 и 860, может обнаруживать
множество особых состояний, которые происходят в результате внешних сигналов, появляющихся на
главной плате, других ошибок или вследствие нестандартных условий при выполнении команд.
Особое состояние центрального процессора может быть вызвано либо сбоем аппаратного
обеспечения, либо ошибкой программного обеспечения. Обратитесь к Web-сайту infoSMART для
получения информации о наиболее распространенных неисправностях.
К сожалению, есть слишком много программных неисправностей, чтобы перечислить их
Код ошибки указывает номер особого состояния PowerPC и область
Принтер не обнаружил правую плату ввода/вывода.
Проверьте исправность разъемов.
Принтер не обнаружил левую плату ввода/вывода.
Проверьте исправность разъемов.
Сбой инициализации очереди при выполнении sy_app_init () (кода
начальной инициализации).
механизма печати
используемые для межзадачного взаимодействия. Это указывает на
отказ на запрос выполнения sy_creat_queues().
Принтер не может запустить сервисную диагностику (при загрузке в
диагностическом режиме) во время выполнения sy_app_init () (код
начальной инициализации), встроенное программное обеспечение
принтера не смогло запустить сервисную диагностику.
Сбой при чтении данных NVRAM печатающей головки: проверьте
проводку печатающей головки, шину I
обеспечение.
Причиной неисправности также может быть электростатический заряд.
Данные NVRAM печатающей головки были обнулены. Печатающая
головка прошла нормализацию? Если да, то проверьте проводку
печатающей головки.
Причиной неисправности также может быть электростатический заряд.
Данные NVRAM печатающей головки - все единицы. Печатающая
головка прошла нормализацию? Если да, то проверьте проводку
печатающей головки.
Неправильная контрольная сумма NVRAM печатающей головки:
данные NVRAM печатающей головки повреждены. Проверьте
аппаратное обеспечение и проводку. Возможно требуется повторная
нормализация печатающей головки (в заводских условиях).
Это указывает на то, что процессор нашел неопределенное
сообщение. Это может быть вызвано электростатическим зарядом.
Проверьте заземление и материал, используемый для печати.
не смогло инициализировать очереди,
Встроенное программное обеспечение
2
C и другое аппаратное
Коды ошибок и сообщения2-45
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Печатающая головка не может перемещаться по своей наклонной
оси. Причиной может быть ее столкновение с чем-либо
(ограничительным контактом головки, колпачком, плохо
установленным податчиком чернил или отверткой). До появления
сообщения об этой неисправности принтер попытался несколько раз
запустить главный двигатель, чтобы, поворачиваясь, он разъединил
механизм наклона головки, но двигатель всякий раз останавливался.
Затем ось X была перемещена вправо на 3,8 мм и попытка
разъединения была повторена, но двигатель остановился снова.
После этого появилось сообщение о неисправности.
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
4,014.44
PC_DEV_FAULT_6x6DPI_
CAL
4,015.45
PC_DEV_FAULT_HEAD_A
DJUST_TIMEOUT
4,016.46
PC_DEV_FAULT_HEAD_N
V_FORMAT
4,016.68
PC_PROG_FAULT(0x10)
4,017.47
PC_DEV_FAULT_
AMBIENT_TOO_COLD
4,018.48
PC_DEV_FAULT_LATE_
CLEAN_REQUEST
4,019.40
PC_DEV_FAULT_
193DPI_CAL
4,020.41
PC_DEV_FAULT_FTTR_H
EADCAP
4,021.42
PC_DEV_FAULT_FTTR_D
IRTYDRUM
4,023.66
PC_PROG_FAULT(0x17):
4,029.63
PC_PROG_FAULT(0x1d)
Отказ калибровки: код определен, но не используется.
Принтер находится более чем 20 минут в состоянии регулировки
печатающей головки. Принтер сообщает о неисправности устройства и
выключается, чтобы не оставлять горячий нагреватель у холодного
барабана на неопределенный период времени. Уберите
регулировочный инструмент и затем выключите и включите питание.
Эта версия
распознает номер типа печатающей головки, хранящийся в NVRAM
печатающей головки. Проверите, что установлена правильная
печатающая головка. Замените печатающую головку.
Неправильное сообщение в главном цикле pc_ready (). Главный цикл
сообщений в pc_ready () получил неожиданное сообщение, когда
принтер находился в состоянии готовности, ожидая команду от PostScript. Обычно это неожиданное сообщение или несвоевременно
поступившее сообщение RESULT_OK, которое является результатом
предыдущей команды на выполнение сервером некоторого действия
(например наклона головки назад). Необычность поведения состоит в
том, что PC не ждет завершения операции.
Окружающая температура упала до менее чем 10
неисправен нагреватель.
При включении питания принтер обнаружил, что печатающая головка
была достаточно теплой, чтобы ее очистка не выполнялась. Однако,
пока принтер прогревался, температура печатающей головки
опустилась ниже порогового значения, при котором требуется чистка
головки. Возможно, неисправен нагреватель.
Сбой калибровки: Не может быть достигнуто требуемое значение
"воль т в секунду" для режима быстрой цветной печати. Проверьте
проводку печатающей головки. Замените печатающую головку.
Появляется после загрузки принтера и после того как контакт узла
отсоса/протирки/прокачки с печатающей головкой был зафиксирован в
NVRAM. Принтер не может работать, когда головка находится в
контакте с узлом отсоса/протирки/прокачки, потому что было бы
неблагоразумно отделять эти два устройства, когда печатающая
головка холодная.
Появляется после загрузки принтера при загрязненном барабане.
Очистка холодного барабана увеличивает вероятность приклеивания
материала для печати к поверхности барабана и загрязнения области
вокруг пальцев отделения.
Программный модуль собирается послать на главный двигатель
команду на печать, перемещение эксцентрикового кулачка или
кулачкового вала лотка техобслуживания барабана, и в этот момент
обнаруживается, что для принтера такое действие может оказаться
опасным (он может быть поврежден).
Неудачная попытка калибровки печатающей головки. Причиной может
быть нехватка памяти.
встроенного программного обеспечения принтера не
о
C. Возможно,
Коды ошибок и сообщения2-47
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Неопределенныйрезультатв pc_process_result ().Функция
pc_process_result () получила неопределенное результирующее
сообщение межзадачного взаимодействия (ITC) от одной из задач, с
которыми выполняется обмен. Обычно это бывает вызвано
несвоевременными сообщениями из-за неисправностей,
отличающимися от тех, которые ожидает программное обеспечение.
Сообщение о неудовлетворительном состоянии в pc_process_status
Получено неожиданное сообщение межзадачного взаимодействия
(ITC).
Обнаруженповторныйзапроснаостанов. Эта ошибка сгенерированав
pc_syshalt_seq () (последовательность программного отключения),
когда во время ввода поступил запрос, а принтер уже находился в
состоянии останова.
Обычно этот код ошибки вызывает правая плата ввода/вывода.
Обнаружено опасное состояние главного двигателя. Программный
модуль PC собирается передать программному модулю главного
двигателя команду на перемещение печатающей головки в положение
ожидания, исходное положение или на поворот главного двигателя. В
это время обнаруживается, что при таком движении возникает опасное
состояние принтера (возможно даже его повреждение). Обычно это
случается, когда поступает запрос на программное выключение, а ось
X находится в таком положении, что при работе главного двигателя
печатающая головка может задеть левую сторону рамы.
Неверная команда во время обработки в pc_process_message ()
сообщения PostScript-команды на прогрев барабана. Во время
прогрева барабана появилось сообщение SERVICE_NEEDED. Этого
состояния не должно быть, и ошибка помечена как pc_warmup_seq ().
Неверная команда во время обработки в pc_process_message ()
сообщения PostScript-команды Big Drop Flush. Во время исполнения
big drop flush появилось сообщение SERVICE_NEEDED.
Этого состояния не должно быть, и ошибка помечена как
do_big_drop_flush ().
Ложное термическое состояние. Значение термического состояния,
сохраненное в энергонезависимой памяти, оказалось неправильным.
Эта ошибка обнаружена в show_thermal_state (). Она указывает на
возможность повреждения NVRAM.
Неверная команда во время обработки сообщения PostScript-команды
на сброс неисправности. Во время ожидания выполнения сброса
неисправности появилось сообщение SERVICE_NEEDED. Этого
состояния не должно быть, и ошибка помечена как pend_waiting
_for_fault_to_clear ().
различными настройками для различных режимов печати. Этот код
ошибки появляется, если принтер считает, что данное значение
неверно. Проверьте, какие опции печати выбираны пользователем, и
попробуйте задать другие режимы печати или постарайтесь избежать
выбора различных источников материала для данного задания. Также
может помочь изменение настроек принтера по умолчанию, отмена
дуплексной печати, активация печати страницы Startup Page, и т.д.
Если это не помогает, замените печатающую головку.
Отказ датчика исходного положения барабана. Барабан сделал
полный оборот без активации датчика его исходного положения.
Проверьте кодировщик оси Y и левую плату ввода/вывода.
Примечание: в принтере Phaser 840 есть отдельный датчик исходного
положения барабана. В принтере Phaser 850 датчик исходного
положения барабана является частью датчика положения барабана.
Запустите тест диагностики кодировщика оси Y. ( Только Phaser 860).
Неправильное положение по оси Y. Барабан нахо дится не там, где
должен быть. Что-то блокирует перемещение барабана, ремни или
двигатель оси Y (двигатель привода барабана) вышли из строя или
есть проблема с сигналом кодировщика оси Y.
Запустите тест кодировщика оси Y и геометрический тест оси Y.
Неверная команда ITC в исходном состоянии. В исходном состоянии
программный модуль YA получил команду YA_CMD_INIT или
неопознанную команду.
Пропущенное сообщение ITC во время рандеву. Программный модуль
YA не смог получить сообщение рандеву для синхронизации вращения
барабана с движением транспортера материала во время переносазакрепления в конце печати. Это, вероятно, вызвано тем, что принтер
неожиданно переходит в состояние неисправности и не отправляет
сообщение рандеву.
Показывает, что обмотка (обмотки) двигателя разомкнута (разомкнуты)
или закорочена (закорочены) или предохранитель двигателя оси X
разомкнут. Выполните процедуру “Проверка сопротивлений
двигателей и соленоидов" на странице 3-84 этого руководства.
Выполните диагностику для проверки движения оси X. Если нет
никакого движения, вероятно поврежден предохранитель, который
расположен на плате управления питанием. Следует заменить всю
плату.
Некоторые принтеры Phaser 840 с серийными номерами от B9B1372
до B9B3218 могут иметь проблему с платой управления питания,
которая приводит к коду неисправности 6,000.41
***Более подробную информацию можно найти в SF146.
или закорочена (закорочены) или предохранитель двигателя оси X
разомкнут. Выполните процедуру ”Проверка сопротивлений
двигателей и соленоидов" на странице 3-84 этого руководства.
Выполните диагностику для проверки движения по оси X. Если нет
никакого движения, вероятно поврежден предохранитель,
расположеный на плате управления питанием. Следует заменить всю
плату.
***Более подробную информацию можно найти в SF146.
или закорочена (закорочены) или предохранитель двигателя оси X
разомкнут. Выполните процедуру “Проверка сопротивлений
двигателей и соленоидов" на странице 3-84 этого руководства.
Выполните диагностику для проверки движения по оси X. Если нет
никакого движения, вероятно поврежден предохранитель,
расположеный на плате управления питанием. Следует заменить всю
плату.
***Более подробную информацию можно найти в SF146.
Коды ошибок и сообщения2-49
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
6,003.44Показывает, что обмотки двигателя разомкнуты или закорочены или
предохранитель двигателя оси X разомкнут. Выполните процедуру
“Проверка сопротивлений двигателей и соленоидов" на странице 3-84
этого руководства. Выполните диагностику для проверки движения оси
X. Если нет никакого движения, вероятно, поврежден предохранитель,
расположеный на плате управления питанием. Следует заменить всю
плату.
***Болееподробнуюинформациюможнополучитьв SF146.
06,005.68Этаошибкавозникает, когдапринтер находится в режиме экономии
энергии Energy Star, а дверца открыта. Вместо того, чтобы только
активировать принтер, встроенное программное обеспечение сообщает
о неисправности. Передача файла на принтер или нажатие какой-либо
из кнопок передней панели выведет принтер в нормальный рабочий
режим.
Для устранения этого программного сбоя не предусмотрено никаких
действий.
Включите и выключите питание для перезапуска принтера.
6,033.66
XA_PROGFAULT_X6
7,000: КОДЫ НЕИСПРАВНОСТЕЙ ПРОГРАММНОГО МОДУЛЯ ГЛАВНОГО ДВИГАТЕЛЯ
07,001.43Неисправенилинеправильно установлен узел нижнего лотка. ПЕРЕД
07,001.65Причинойэтогокода ошибки может быть дефектная правая плата ввода/
07,002.44:
PM_FAULT_PROCESS_
MOTOR_STALL
07,003.45:
PM_FAULT_
COMPOUND_
GEAR_SENSOR_BAD
07,004.46:
PM_FAULT_DM_CAM_
State_Error
***См. SF165 и SF167***
Неожиданное сообщение XA. Программный модуль XA получил
неожиданное сообщение ITC, находясь в неактивном состоянии.
ТЕМ КАК СНИМАТЬ ПРИНТЕР С УЗЛА НИЖНЕГО ЛОТКА, УБЕДИТЕСЬ,
ЧТО ЧЕРНИЛА ЗАТВЕРДЕЛИ. Снимите принтер и проверьте
подключение узла нижнего лотка. При любом повреждении разъема
замените уз ел нижнего лотка или разъем. Если повреждений нет,
снимите и осмотрите подключение узла нижнего лотка к принтеру.
Разъем находится с левой стороны принтера рядом с левой задней
ножкой. Он встав лен в плату управления питанием и крепится двумя Еобразными стопорными шайбами.
вывода.
Проверьте работу главного двигателя, запустив соответствующий
диагностический тест.
главным двигателем: перенос/закрепление, те хобслуживание барабана и
наклон печатающей головки. Неисправность может быть вызвана платой
управления питанием. Возможно на главный двигатель поступили
команды на выполнение более чем одной задачи. Перед выключением и
включением питания верните в исходное положение все соленоиды и
прижимной ролик.
Датчик составной шестерни не обнаруживает никаких ее движений тогда,
когда она должна поворачиваться. Проверьте, не поврежден ли датчик
составной шестерни и подключен ли он к левой плате ввода/вывода.
Запустите диагностику для проверки работы датчика и замените его при
необходимости.
Датчик исходного положения кулачкового вала лотка техобслуживания
барабана не активирован и не изменяет состояния, как ожидается.
Запустите диагностику для проверки работы датчика и муфты. Также
убедитесь, что вал собран должным образом.
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
7,004.46
Датчик положения
ракеля лотка
техобслуживания
(правая I/O-плата) не
обнаружил переход в
исходное положение
флажка кулачкового
вала лотка
техобслуживания
Понаблюдайте за
перемещением в исходное
положение флажка
кулачкового вала лотка
техобслуживания при
включении принтера
Флажок
вращается при
включении
питания?
Да
Замените правую плату
ввода/вывода
07,005.47
PM_FAULT_DM_CAM_P
OSITION_ERROR
07,006.48
PM_FAULT_DM_CAM
UNEXPECTED_MOTION
7,035.63:
PM_PROG_FAULT_
FUNCS(3)
Проверьте работу
Нет
составной шестерни,
ремня и зубчатой
передачи
Зубчатая
передача
вращается
плавно?
Снимите лоток
техобслуживания и
осмотрите кулачковый вал
лотка, втулки и рычажки-
активаторы
Все элементы
установлены
правильно?
Замените (в указанном
порядке):
• муфту кулачкового вала
лотка техобслуживания
• платуввода/вывода
• платууправления
питанием
Нет
Нет
Замените или
переустановите шестерни;
замените ремень или
отрегулируйте его
натяжение
Снимите и снова
установите элементы
правильно
Датчик исходного положения кулачкового вала лотка техобслуживания
барабана срабатывает, но не в ожидаемое время. Проверьте износ
подъемных штифтов лотка техобслуживания.
Запустите диагностику для проверки датчика и муфты. Также
убедитесь, что кулачковый вал техобслуживания барабана собран
правильно.
Датчик исходного положения кулачкового вала лотка техобслуживания
барабана сработал, когда никакого движения не было. Запустите
диагностику для проверки датчика и муфты. Также убедитесь, что
кулачковый вал техобслуживания барабана собран правильно.
Отрицательная задержка в pm_sleep_for(). Параметр отрицательной
задержки поступил в pm_sleep_for().
0388-83
Коды ошибок и сообщения2-51
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
7,036.64:
PM_PROG_FAULT_
FUNCS(4)
7,052.62:
PM_PROG_FAULT_
FUNCS(20)
8,000: КОДЫ НЕИСПРАВНОСТИ ПРОГРАММНОГО МОДУЛЯ УЗЛА ОТСОСА/ПРОТИРКИ/
ПРОКАЧКИ (УЗЛА ОПП)
Неожиданноесообщениев pm_sleep_for().Неожиданное сообщение
ITC былополучено pm_get_message () вовремяобработки
pm_sleep_for ().
Неверный идентификатор сообщения в pm_update_dmc_status().
Полученное и переданное в pm_update_dmc_status() сообщение ITC
не соответствует ни одному сообщению состояния DMC, которые
ожидал программный модуль главного двигателя.
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
08,001.44:
CAP_FAULT_HOME_
SENSOR
*** see SB464***
8,001.44
Узел отсоса/протирки/
прокачки не находит
исходного положения
Проверьте, выровнены ли
ремни узла отсоса/
протирки/прокачки
Ремни узла ОПП
выровнены
правильно?
Да
Когда узел отсоса/протирки/
прокачки находится не в
исходном положении,
понаблюдайте за роликом
вывода при включении
принтера
Ролик вывода
вращается?
Когда узел отсоса/протирки/
прокачки находится не в
исходном положении,
понаблюдайте за его
перемещением при
включении принтера
Датчик исходного положения узла отсоса/протирки/прокачки
(узла ОПП) не увидел флажок в ожидаемый момент времени.
Возможно датчик поврежден или не работает двигатель
транспортера материала. Возможно вышла из строя муфта узла
отсоса/протирки/прокачки или этот узел заедает или не может
перемещаться. Проверьте ремень привода вывода материала и
шестерню на правом конце вала дуплексного ролика,
расположенного рядом с двигателем транспортера материала.
Убедитесь, что в тракте нет материала.
Только для
Phaser 860:запустите диагностическиетесты
"Геометрия оси узла ОПП" и "Привод осиузлаОПП".
Выровняйте ремни
Нет
Нет
узла отсоса/
протирки/прокачки
Осмотрите зубчатую
передачу двигателя
транспортера и
приводной ремень
ролика вывода, а
также шестерни и
втулки
Ошибка
сброшена?
Да
Сделано
Зубчатая
передача в
порядке?
Да
Измерьте сопротивление
двигателя транспортера
Нет
Нет
Замените или
установите заново
дефектные части
Узел отсоса/
протирки/прокачки
вообще
перемещается?
Да
Флажок датчика
исходного положения
узла ОПП
работает?
Да
Замените правую плату
ввода/вывода
Замените муфту
Нет
Нет
узла отсоса/
протирки/прокачки
или переустановите
ремень
Замените или
переустановите
флажок
Сопротивление
составляет
приблизительно
2 Ом?
Да
Замените плату
управления
питанием
Нет
двигатель подачи
Замените
бумаги
0388-84
Коды ошибок и сообщения2-53
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
9,000: ПОДАТЧИК ЧЕРНИЛ: УЗЛЫ ПЛАВЛЕНИЯ ЧЕРНИЛ И ДАТЧИКИ УРОВНЯ ЧЕРНИЛ В
ПЕЧАТАЮЩЕЙ ГОЛОВКЕ.
9,001.45:
IL_FAULT_C_
TWANGER
9,002.46:
IL_FAULT_M_
TWANGER
9,003.47:
IL_FAULT_Y_
TWANGER
9,004.48:
IL_FAULT_K_
TWANGER
9,005.40:
IL_FAULT_C_JAM
9,006.41 and
9,069.41:
IL_FAULT_M_JAM
9,007.42 and
9,037.42:
IL_FAULT_Y_JAM
9,008.43 and
9,101:43
IL_FAULT_K_JAM
09,009.44
IL_FAULT_INK_UNPLUG
Общая программная ошибка узла отсоса/протирки/прокачки. Эта
ошибка указывает , что програмный модуль узла отсоса/протирки/
прокачки cap_main () вошел в состояние программной ошибки.
Причиной этого может быть множество факторов. Как правило, они
связаны с непредвиденными состояниями, возникающими при
перемещении узла отсоса/протирки/прокачки.
активизировался слишком рано. Это могло произойти, если что-то
помешало движению узла отсоса/протирки/прокачки, и он вернулся в
исходное положение слишком рано. Убедитесь, что механизм наклона
печатающей головки работает правильно. Запустите диагностику для
проверки движения и выравнивания узла отсоса/протирки/прокачки.
Неожиданная команда узлу отсоса/протирки/прокачки, находящемуся в
состоянии ожидания. Программный модуль узла отсоса/протирки/
прокачки получил неверную команду или ITC-сообщение, когда
находился в состоянии ожидания.
Сбой датчика уровня голубых чернил в резервуаре. Замените
печатающую головку .
Сбой датчика уровня пурпурных чернил в резервуаре.
Замените печатающую головку.
Сбой датчика уровня желтых чернил в резервуаре. Замените
печатающую головку .
Сбой датчика уровня черных чернил в резервуаре. Замените
печатающую головку .
Нагреватель
капают. Убедитесь, что брусок чернил может продвигаться по желобу.
Сообщение о застревании бруска чернил будет появляться трижды,
прежде чем будет зафиксирована неисправность узла плавления
чернил. Замените податчик чернил. Если неисправность не устранена,
замените источник питания. *** См. SF157***
Нагреватель
капают. Убедитесь, что брусок чернил может продвигаться по желобу.
Сообщение о застревании бруска чернил будет появляться трижды,
прежде чем будет зафиксирована неисправность узла плавления
чернил. Замените податчик чернил. Если неисправность не устранена,
замените источник питания. *** См. SF157***
Нагреватель узла плавления желтых чернил включен, но чернила не
капают. Убедитесь, что брусок чернил может продвигаться по желобу.
Сообщение о застревании бруска чернил будет появляться трижды,
прежде чем будет зафиксирована неисправность узла плавления
чернил. Замените податчик чернил. Если неисправность не устранена,
замените источник питания. *** См. SF157***
Нагреватель узла плавления черных чернил включен, но чернила не
капают. Убедитесь, что брусок чернил может продвигаться по желобу.
Сообщение о застревании бруска чернил будет появляться трижды,
прежде чем будет зафиксирована неисправность узла плавления
чернил. Замените податчик чернил. Если неисправность не устранена,
замените источник питания. *** См. SF157***

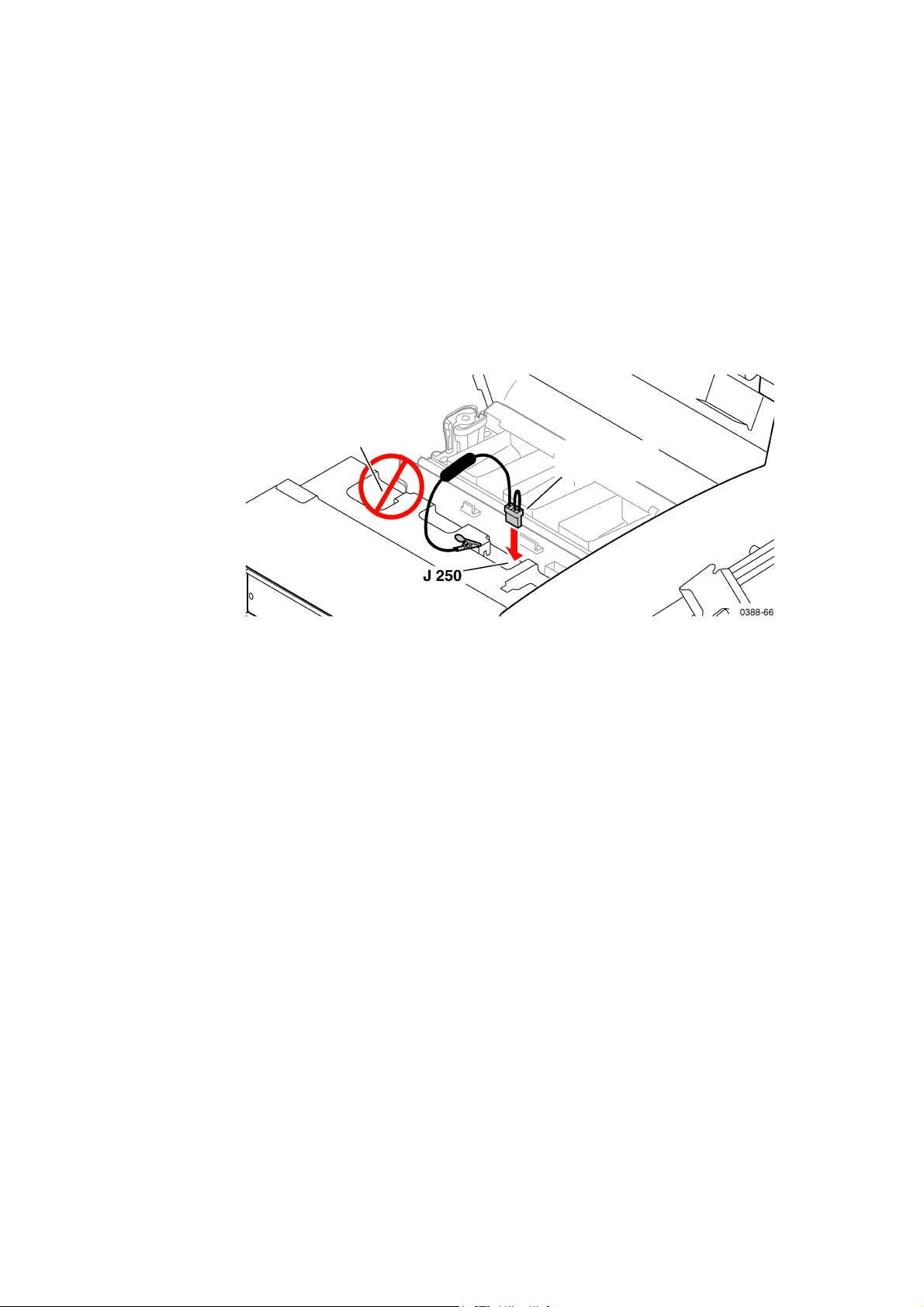

Возможно отключен кабель датчиков уровня чернил на печатающей
головке.
узлаплавления голубых чернилвключен, но чернила не
узлаплавления пурпурных чернил включен, но чернила не
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
11,000: КОДЫ ПРОГРАММНЫХ ОШИБОК ASIC-БИБЛИОТЕКИ ЦИФРОВОГО УПРАВЛЕНИЯ
ДВИЖЕНИЕМ (Digital Motion Control - DMC)
11,001.60
DMC_PROG_FAULT(1)
11,007.66
DMC_PROG_FAULT(7)
11,008.67
DMC_PROG_FAULT(8)
11,0 11.61Блокпараметров DMC-события не найден. Библиотека DMC
11,020.61Блокпараметров DMC-события ненайден. Библиотека DMC
11,022.63
DMC_PROG_FAULT(22)
11,025.66
DMC_PROG_FAULT(25)
11,029.61
DMC_PROG_FAULT(29)
11,033.65
DMC_PROG_FAULT(33)
Отсутствует событие, которое должно произойти в определенное
время. Программа проверки исправности запускается каждые 400
миллисекунд и проверяет, что все ожидающие свою очередь в
настоящее время события произойдут через некоторое время в
будущем. Эта ошибка генерируется, если программа обнаруживает
событие в прошлом. Вероятной причиной может быть пропущенное
прерывание DMC из-за прерываний от любого элемента,
задержанных дольше положенного.
Блок параметров события не подготовлен. Блок параметров,
связанный с уведомлением DMC-события, с обращением к
dmc_prep_event_parm_block() не был подготовлен перед
обращением к dmc_request_event_notification().
Неверное идентификационне сообщение в запросе события. Блок
параметров для запроса уведомления о DMC-событии содержит
несогласованное поле состояния в сообщении состояния ITC.
пыталась найти блок параметров события в списке связей. Блок не
был найден.
пыталась найти блок параметров таймера в списке связей. Блок не
был найден.
Неверный аргумент “Get Device State”. Ядро сообщения ITC,
прошедшее в dmc_get_device_stat(), имеет неверный тип DMC,
DMC_STATUS_MSG_BASE или DMCB_STATUS_MSG_BASE.
Задержка сегмента движения. Схема DMC выдает сигнал
прерывания для настройки аппаратного обеспечения управления
событием для следующего сегмента профиля управления
движением, которое произошло слишком поз дно.Профиль
движения представляет собой список значений времени и
показаний счетчика двигателя. После того как аппаратное
обеспечение запишет значение DSP, программное обеспечение
должно настроить аппаратное обеспечение управления событием
для следующего сегмента профиля. Эта ошибка возникает, когда
любая подсистема (PostScript, сети или механизм печа ти) блокирует
прерывания на длительный периода времени, препятствуя
выполнению программы обработки прерывания DMC. Причиной
может быть случайная ошибка кодирования или то, что особое
состояние центрального процессора, обработанное с запретом
прерывания, выполнялось слишком долго.
Слишком короткий сегмент движения. Программное обеспечение
попыталось запрограммировать профиль движения с сегментом
движения длительностью менее 750 микросекунд. Если это
требование нарушается, программе обработки прерывания DMC
может не хватить времени, чтобы перезагрузить управляющую
память, когда система занята.
Пропуск события управления движением. Обнаружен пропуск
события. Программа проверки исправности запускается каждые 400
миллисекунд и проверяет, что все ожидающие свою очередь в
настоящее время события произойдут через некоторое время в
будущем. Эта ошибка генерируется, если программа обнаруживает
событие в прошлом. Вероятной причиной может быть пропущенное
прерывание DMC из-за прерываний от любого элемента,
задержанных дольше положенного.
Коды ошибок и сообщения2-55
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
11,034.66
DMC_PROG_FAULT(34)
11,038.61
DMC_PROG_FAULT(38)
11,039.62
DMC_PROG_FAULT(39)
12,000. КОДЫНЕИСПРАВНОСТИ МЕЖЗАДАЧНОГО ПРОГРАММНОГО ВЗАИМОДЕЙСТВИЯ
12,002.62
ITC_PROG_FAULT(2)
13,000: КОД ПРОГРАММНОЙ НЕИСПРАВНОСТИ УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ
ПЕЧАТАЮЩЕЙ ГОЛОВКИ.
Тепловые сбои печатающей головки определяются ее термистором. Убедитесь, что
имеется достаточное пространство для прохождения пот ока воздуха (по крайней мере
10 см со всех сторон) и окружающая температура не превышает 35
диагностические процедуры для проверки термисторов.
13,001.40:
TCH_JS_LEFT_OPEN
13,002.41
TCH_JS_LEFT_SHORT
13,003.42:
TCH_JS_LEFT_HOT
13,004.43:
TCH_JS_LEFT_SLOW
13,011.66
tc_bomb(this, 11)
13,017.47:
TCH_JS_RIGHT_OPEN
Задержка события управления движения. Событие управления
профилем движения не запрограммировано. Программное
обеспечение опоздало программировать событие для профиля
движения, обработываемого аппаратным обеспечением хранения
событий. Эта ошибка указывает, что DMC-прерывания были
блокированы на длительный период времени. Почти всегда это
происходит, когда во время печа ти не принтерная зона генерирует
особое состояние центрального процессора. Операционная система
обрабатывает особое состояние центрального процессора с
отключенными прерываниями, поэтому обработка занимает слишком
много времени. Пользователю следует проверить название задачи,
сохраненной с этой неисправностью, чтобы идентифицировать причину
неисправности.
Сбой аналого-цифрового ввода. Эта ошибка генерируется во время
аналого-цифровой калибровки микросхемы MEDUSA ASIC и указывает
на то, что на одном или более смешанных аналого-цифровых вводах
(5 В, 40 В или 3,3 В) параметры вышли за допустимые пределы.
Ошибка считывания NVRAM печатающей головки. Попытка считывания
NVM на печатающей головке через интерфейс I
может случиться, если ослабла проводка печа т ающей головки или если
NVRAM не отвечает на запрос считывания.
Это вторичная неисправность. Какая-то неисправность привела к
переполнению стека сообщений. Невозможно передать сообщение.
Функция передачи сообщений ITC, itc_send_msg(), не смогла поместить
указанное сообщение в очередь сообщений адресату (msgQSend()
возвращенный код отказа). Наиболее вероятная причина - полная
очередь сообщений.
2
C неудалась. Это
о
C. Используйте
Возможно разомкнута цепь левого термистора блока элементов
струйной печати. Проверьте проводку печатающей головки. Замените
печатающую головку .
Возможно закорочена цепь левого термистора блока элементов
струйной печати. Проверьте проводку печатающей головки. Замените
печатающую головку .
Левый нагреватель блока элементов струйной печати вышел из-под
контроля. НЕМЕДЛЕННО выключите принтер! Проверьте проводку
печатающей головки. Замените печатающую головку.
Левый нагреватель блока элементов струйной печати вообще не
нагревается вообще или нагревается не так быстро, как нужно.
Убедитесь, что принтер не стоит рядом с воздуховодом кондиционера.
Убедитесь, что зазор
достаточный (барабан может работать как теплоотвод). Осмотрите
проводку принтера. Замените печатающую головку .
Некорректное сообщениеTCH в состоянии неисправности. В состоянии
неисправности устройства логика управления температурой
резервуара получила неожиданное сообщение, не являющееся ни
командой выключения, ни какой-либо другой управляющей командой.
Состояние неисправности устройства вводится всякий раз, когда
встроенное программное обеспечение механизма печати обнаруживает
неисправность устройства (x, xxx.4x).
Возможно, разомкнута цепь правого термистора блока элементов
струйной печати. Проверьте проводку печатающей головки. Замените
печатающую головку .
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
13,018.48:
TCH_JS_RIGHT_SHORT
Возможно закорочена цепь правого термистора блока элементов
струйной печати. Проверьте проводку пе ча т ающей головки. Замените
печатающую головку.
13,019.40):
TCH_JS_RIGHT_HOT
Правый нагреватель блока элементов струйной печати вышел из-под
контроля. НЕМЕДЛЕННО выключите принтер! Проверьте проводку
печатающей головки. Замените печатающую головку.
13,020.41:
TCH_JS_RIGHT_SLOW
Правый нагреватель блока элементов струйной печати вообще не
нагревается, или нагревается не так быстро, как нужно. Проверьте
проводку печатающей головки. Замените печатающую головку.
Нагреватель резервуара вышел из-под контроля. НЕМЕДЛЕННО
выключите принтер! Проверьте проводку печатающей головки, затем
замените источник питания. Если неисправность не устранена,
замените печатающую головку.
13,036.48:
TCH_RESERVOIR_SLOW
Нагреватель резервуара не нагревается вообще, или нагревается не
так быстро, как нужно. Проверьте проводку печатающей головки.
Замените печатающую головку.
13,037.61
TCH_RESERVOIR_ADC_
IS_BAD
Возможно, неисправен аналого-цифровой преобразователь.
Попробуйте переустановить кабель передачи данных печатающей
головки, затем переустановите главную плату. Если неисправность не
устранена, попробуйте заменить главную плату и затем печатающую
головку .
15,000: УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ БАР АБАНА.
Тепловые сбои барабана фиксируются термистором, находящимся в контакте с его
поверхностью. Убедитесь, что имеется достаточное пространство для потока воздуха (по
крайней мере 10 см со всех сторон), а температура окружающей среды находится в
o
пределахот 35
15,000.40:
TCD_THERMISTOR_
FAU LT
C до 10 oC. Используйте диагностикудляпроверкиработытермистора.
Термистор барабана обнаружил, что температура барабана
неправильная. Убедитесь, что имеется достаточно пространства для
потока воздуха (по крайней мере 10 см со всех сторон), и что
температура окружающей среды находится в заданных пределах.
15,001.42:
TCD_THERMISTOR_
Возможно разомкнута цепь термистора барабана. Замените датчик
температуры барабана.
OPEN
15,002.43:
TCD_THERMISTOR_
Возможно закорочена цепь термистора барабана. Замените датчик
температуры барабана.
SHORT
15,003.44:
TCD_THERMISTOR_
HOT
15,004.45:
TCD_THERMISTOR_
SLOW
Нагреватель барабана вышел из-под контроля. НЕМЕДЛЕННО
выключите принтер! Убедитесь, что вентиляционное отверстие с
правой стороне принтера не заблокировано. Убедитесь, что
вентилятор барабана установлен правильно и вращается.
Наиболее вероятная причина - неисправность нагревателя барабана.
Зазор между печатающей головкой и барабаном можно проверить или
отрегулировать только у принтера Phaser 840. У принтеров Phaser 850
и 860 печатающая головка уже отрегулирована.
Таблица 2-4.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
16,000: УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ НАГРЕВАТЕЛЯ МАТЕРИАЛА. Тепловые сбои
нагревателя бумаги фиксируются термистором, находящимся в контакте с ним.
Убедитесь, что имеется достаточное пространство для потока воздуха (по крайней мере
10 см со на всех сторон) и окружающая температура не превышает 35
22,024.01Указывает, что печатающая головка не была припаркована при
Термистор нагревателя материала обнаружил, что температура
нагревателя неправильная. Убедитесь, что имеется достаточное
пространство для потока воздуха (по крайней мере 10 см со всех
сторон) и окружающая температура в норме.
Возможно разомкнута цепь термистора нагревателя материала.
Проверьте провода нагревателя с правой стороны принтера. Замените
нагреватель материала. Замените источник питания.
Возможно закорочена цепь термистора нагревателя материала.
Замените нагреватель материала.
Нагреватель материала вышел из-по д контроля. НЕМЕДЛЕННО
выключите принтер! Проверьте проводку печатающей головки.
Замените печатающую головку.
Нагреватель материала вообще не нагревается или нагревается не так
быстро, как нужно. Убедитесь, что нет обрывов цепи. Замените
нагреватель матерала. Замените источник питания.
Возникает во время калибровки смещения и масштаба. Причиной
неверного считывания может быть любая часть цепи: схема
печатающей головки, схема АЦП, схема генерации сигнала
считывания, система питания, усилитель (на плате управления
питанием), в нутренняя проводка печатающей головки.
Возникает, когда принтер пытается определить, сколько подключений
данных используется в печатающей головке. Причиной неверного
считывания может быть любая часть цепи: схема печатающей головки,
схема АЦП, схема генерации сигнала считывания, система питания,
усилитель (на плате управления питанием), внутренняя проводка
печатающей головки.
Установлена неправильная печатающая головка. Тип печатающей
головки, установленной в принтере, отличается от указанной в
программном обеспечении.
выключении питания. В принтере Phaser 840/850 этот код ошибки
может появиться вместе с другими кодами ошибок, которые приведут к
сбросу принтера. Этот код не связан с застреваниями материала.
Таблица 2-5.Кодыошибок 22,LSS.TC: Застревания материала
22,LSS.TC:
Застревания
материала
L указывает место
застревания
1. нижний податчик
бумаги большой
емкости
2. средний податчик
бумаги большой
емкости
3. верхний
стандартный лоток
4. лоток ручной подачи
5. передняякрышка
6. верхняякрышка
7. застреванияпридвижениипооси Y
(см. следующиекодыошибок)
8. застреванияиз-заоткрытойдверцы
(см. следующиекодыошибок)
SS Указывает местодатчика:
00 обычноиз-заоткрытойдверцы
01 датчикинижнего лотка большой емкости
02 датчикиподхвата бумаги из нижнего лотка большой емкости
03 датчикисреднего лотка большой емкости
04 датчикиподхата бумаги из среднего лотка большой емкости
05 датчикистандартного лотка
06 датчикиподхвата бумаги из стандартного лотка
07 датчикиручнойподачи
08 датчиквходавнагреватель материала
09 датчикотделения не активизирован
10 датчикиширины A и A4
11 датчикширины A и A4
12 датчиквыходаизнагревателя материала
13 датчиквыходаизузлапереноса/закрепления
14 датчиквходавдуплексныйтракт (дуплексныйдатчик)
15 датчиквыходаматериала
16 неисправность VE_DM CYCLE_DONE
17 неисправность VE_TF_ROLLER_LIFTED
18 слишкомдолгоепрохождениеподуплексномутракту
19 задержкасинхронизации, которая повлияла на время переноса/
T - Показывает, былолипревышениелимитавремениилисобытиепроизошло
0 = событие. Произошло неожиданное событие
1 = превышение лимита времени. Время истекло без появления ожидаемого события
C - Показывает контрольную сумму
При устранении неисправностей застреваний материала обратитесь к истории ошибок. Это
самый быстрый и самый простой метод устранения неисправностей.
Для принтера Phaser 840:
1. Выдвиньте лоток для материала приблизительно на 2,5 см. Это активизирует все три
датчика лотка.
2. Удер живая кнопку с левой стрелкой, нажмите кнопку "?" (кнопку справки). Появится меню
истории ошибки с самым последним кодом вверху списка.
Для принтера Phaser 850:
1. Удер живая кнопку с левой стрелкой, нажмите кнопку "?" (кнопку справки). Появится меню
истории ошибки с самым последним кодом вверху списка.
Для принтера Phaser 860:
1. Удер живая кнопку прокрутки Scroll Up, нажмите кнопку OK.
Коды ошибок и сообщения2-59
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей
Код ошибки
Дополнительная
информация
22,101.06 Неожиданное срабатывание датчика наличиянижнеголотка в нижнемподатчике 2 при
наличии материала в нем.
1. Лоток выдвигали во
время печати
22,102.07. Залипает флажокдатчикаподхватаматериаланижнегоподатчика 2 приподхвате
метериала из него. Используйте диагностику для проверки работы датчика.
1. Материал в лотке
располагается ровно
22,102.18 Превышение лимита времени для флажка датчика подхвата нижнего податчика 2 при
подаче материала из него. Убедитесь, что нижний лоток загружен правильно. Используйте
диагностику для проверки движения ролика подхвата.
1. Застревание передней
кромки (загнут правый
угол листа)
2. Подпружиненная
наклонная пластина
материала в нижнем
лотке зажимает
материал в лотке
(обычно на материале
появляются черные
следы)
3. Материал виден выше
рычага подхвата
22,103.08 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 2 при
наличии материала в нем. *** Аналогично 22,101.06 ***
22,104.11 Превышение лимита времени для флажка датчика подхвата нижнегоподатчика 1 при
подхвате материала из нижнего податчика 2. Убедитесь, что нижний лоток загружен правильно.
Используйте диагностику для проверки движения ролика подхвата.
1. Подпружиненная
наклонная пластина
материала в нижнем
лотке зажимает
материал в лотке
(обычно на материале
появляются черные
следы)
Возможная причинаДействие
a. Лото котсутствует
b. Статический заряд
(датчикрасположен сзади лотка)
a. Повышенное трение при
движении флажка
датчика подхвата
a. В лотке заканчивается
материал
b. Материал скручивается
c. Материалс
коротковолокнистой
структурой
d. Материал малой
плотности
a. Материал загружен
неправильно
b. Неисправность наклонной
пластины
c. Материал не
соответствует
требованиям (слишком
широкий)
a. Лист из нижней части
стопки выходит за укос с
передней стороны лотка
b. Материал скручивается
c. Материалс
коротковолокнистой
структурой
d. Материал малой
плотности
a. Материал загружен
неправильно
b. Материал не
соответствует
требованиям (слишком
широкий)
a. Задвиньте лоток
b. Используйте антистатический
спрей для офисного оборудования
или замените нижний податчик
a. Замените нижний податчик
материала
a. Добавьте материал в лоток
b. Перевернитематериалнадругую
22,106.13 Превышение лимитавременидляфлажкадатчикаподхватамеханизмапечатипри
подхвате материала из нижнего по да тчика 2.
22,200.06 Команда наостановприналичииматериалавнижнемподатчике 1.
1. Материал втрактеa. Лотокдлябумагиили
22,201.08 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 2 при
наличии материала в нижнем податчике 1. *** Аналогично 22,101.06 ***
22,203.00 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 1 при
наличии материала в нем. *** Аналогично 22,101.06 ***
22,204.00 Залипание флажкадатчикаподхватабумагинижнегоподатчика 1 приподхвате
материала из него. *** Аналогично 22,102.07 ***
22,204.12 Превышение лимитавременидляфлажкадатчикаподхватанижнегоподатчика 1 при
подхвате материала из него .
правильно. Воспользуйтесь диагностикой для проверки движения ролика захвата.
22,205.02 Неожиданное срабатывание датчика стандартного лотка при наличии бумаги в нижнем
податчике 1. *** Аналогично 22,105.01 ***
22,206.14 Превышение лимитавременидляфлажкадатчикаподхватамеханизмапечатипри
подхвате материала из нижнего по да тчика 1. *** Аналогично 22,104.11 ***
Убедиетсь, что нижний лоток загружен правильно. Всопользуйтесь диагностикой для проверки
движения ролика подхвата.
22,301.01 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 2 при
наличии материала в главном лотке. *** Аналогично 22,101.06 ***
22,303.03 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 1 при
наличии материала в главном лотке.*** Аналогично 22,101.06 ***
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей (продолжение)
Код ошибки
Дополнительная
информация
1. Материал в тракте не
движется (зона
передней дверцы)
22,501.01 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 2 при
наличии материала в зоне передней дверцы. *** Аналогично 22,101.06 ***
22,503.03 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 1 при
наличии материала в зоне передней дверцы. *** Аналогично 22,101.06 ***
22,505.05 Неожиданное срабатывание датчика стандартного лотка при наличии материала в зоне
передней дверцы. *** Аналогично 22,105.01 ***
лотка, но не может
взаимодействовать с
флажок датчика входа в
нагреватель материала.
a. Лотокпереполнен
b. Материалподавался
вручную и был загружен с
перекосом.
c. Последнийлиствлотке
a. Проблемас узлом
направляющейподхвата
a. Материалшириной A4 в
лотке A
a. Материалвыходитиз
лотка, но несвоевременно
активирует датчики.
a. Возможно неисправность
нагревателя
a. Материал с
коротковолокнистой
структурой
b. Повышенное трение в
нагревателе материала
a. Слишком большое трение
в зубчатой передаче,
останавливающее
двигатель транспортера
материала.
a. Неисправность муфты
подачи
a. Убедитесь, что материал
находится с левой стороны лотка
близк о к ограничительной линии.
Замените площадку подхвата, если
необходимо
a. Извлеките и осмотрите материал и
перезагрузите лоток.
a. Убедитесь, что лоток не
переполнен и ма териал уложен
ровно.
b. Перезагрузите материал
правильно.
c. Заполнителоток (лотки).
a. Убедитесь, чтонаправляющая
подхвата зафиксирована в раме
принтера.
a. Проверьте материал и замените
его на правильный; проверьте
положение разъема типа лотка.
a. Извлеките материал, осмотрите и
перезагрузите его.
a. Заменитенагреватель материала.
a. Используйтематериал с
длинноволокнистой структурой или
более плотный
b. Заменитенагреватель материала
a. Воспользуйтесьдиагностикойдля
проверки соответствия тока в
приводе требованиям или
проверьте равномерность
вращения двигателя, поворачивая
его вручную. Замените двигатель
транспортера материала, если
необходимо.
очистите ролики вывода или
замените выхо дную крышку.
b. Очиститероликивывода.
c. Заменитевыходнуюкрышку.
22,538.13 Превышение лимитавременидлядатчикавыходаизнагревателяматериала (дуплекс)
при наличии материала в зоне передней дверцы
a. Убедитесь, что нижний лоток
загружен правильно.
1. Перекосa. Последнийлиствлотке
b. Первыйлиствлотке
c. Сбойсистемыустранения
перекоса
a. Загрузителотки.
b. Убедитесь, чтолоткизагружены
правильно, а материал уложен
ровно.
c. Проверьте пальцы устранения
перекоса. Если неисправность не
устранена, проверьте, не
деформирован ли узел ввода в
нагреватель матерала.
2. В дуплексном тракте
несколько листов
a. При печати материал
попал не на выход, а в
a. Освободитевыходнойлоток.
b. Повторите.
дуплексныйтракт.
b. Одновременныйподхват
несколькихлистов
3. Материал, поданныйиз
нижнегоподатчика,
a. Смещениенижнего
податчика.
a. Убедитесь, чтоматериалровно
прилегает к левой стороной лотка.
имеет маленькое левое
поле.
4. Жесткий материалa. Не может изогнуться при
выходе из лотка и при
a. Используйте менее плотный
материал (< 120 г/м
2
)
движениикбарабану.
22,541.05 Неожиданное срабатывание датчика A/A4. *** Аналогично 22,511.02 ***
22,542.17 Превышение лимите времени для датчика выхода из нагревателя материала (дуплекс).
*** Аналогично 22,512.14 ***
22,548.03 Дуплексный датчик обнаружил длительное пребывание материала вдуплексномтракте.
1. В дуплексном тракте
нескольколистов
a. Припечатиматериал
попалненавыход, ав
a. Освободитевыходнойлоток.
b. Повторите.
дуплексныйтракт.
b. Одновременныйподхват
несколькихлистов.
Коды ошибок и сообщения2-65
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей (продолжение)
Код ошибки
Дополнительная
информация
22,600.01 Команда останова приналичииматериалавзоневыходнойкрышки. *** См. SF144 ***
1. Материал
останавливается в
тракте (в зоне выходной
крышки).
22,601.02 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 2 при
наличии материала в зоне выходной крышки. *** Аналогично 22,101.06 ***
22,603.04 Неожиданное срабатываниедатчиканаличиянижнеголотка в нижнемподатчике 1 при
наличии материала в зоне выходной крышки. *** Аналогично 22,101.06 ***
22,605.05 Неожиданное срабатывание датчика стандартноголоткаприналичииматериала в зоне
выходной крышки. *** Аналогично 22,105.01 ***
d. Заменитеузелпередней панели.
e. Заменитеисточникпитания.
a. Убедитесь, чтоматериалимеет
допустимый формат, попробуйте
другой материал, очистите ролики
вывода или замените выходную
крышку.
a. Попробуйте слегка увеличить
натяжение пружины датчика
(сильное натяжение может
вызывать застревание материала
малой плотности).
a. Освободите выходнойлоток.
b. Повторите.
a. Загрузителотки.
b. Убедитесь, чтолотки загружены
правильно, а материал уложен
ровно.
c. Проверьте пальцы устранения
перекоса. Если неисправность не
устранена, проверьте, не
деформирован ли узел ввода в
нагреватель материала.
a. Используйте диагностику для
проверки соотве тствия тока в
приводе требованиям или
проверьте равномерность
вращения двигателя, поворачивая
его вручную. Замените двигатель
транспортера, если необходимо.
Проверьте электрические
соединения, если необходимо.
лист из рук
пользователя после
печати первой стороны.
2. Поврежден левый угол
передней кромки
материала
3. В дуплексном тракте
несколько листов
4. Сильный перекосa. Последнийлиствлотке
5. Материал влотке
деформирован или
поврежден
6. Материал неподается a. Останов двигателя
7. Материал
возвращается назад в
симплексный тракт.
22,700.02 Команда остановавовремя переноса/закрепления. Сбойобычно возникает из-заошибки
позиционирования в начале техобслуживания барабана или формирования изображения.
1. В дуплексном тракте
несколько листов.
Возможная причинаДействие
a. Пользователь попробовал
вытащить материал после
печати первой стороны и
не дал принтеру подать
лист в дуплексный тракт.
a. Удар в левую стенку под
панелью управления
a. При печати материал
попал не на выход, а в
дуплексный тракт.
b. Первыйлиствлотке
c. Сбойсистемыустранения
перекоса
d. Неправильноеположение
роликавывода.
a. Левыйуголсгибаетсяв
лотке (задняя кромка при
односторонней печати)
транспортера материала
b. Сломанная шестерня в
зубчатой передаче
c. Дуплексный датчик не
зафиксирован в узле
передней панели.
d. Неисправный дуплексный
датчик
a. Проскальзываетролик .
b. Верхняякрышкамешает
продвижению материала
к выходу.
c. Большая стопка
отпечатков мешает
продвижению материала
к выходу.
a. Одновременный подхват
нескольких листов
a. Обучитепользователя.
a. Сдвиньтепереднюю панель влево.
При необходимости замените узел
передней панели. Замените
принтер, если повреждено шасси.
a. Освободитевыходнойлоток.
a. Загрузителотки.
b. Убедитесь, чтолоткизагружены
правильно и материал уложен
ровно.
c. Проверьте пальцы устранения
перекоса. Если неисправность не
устранена, проверьте, не
деформирован ли узел ввода в
нагреватель материала.
d. Переустановите роликвывода.
a. Уберитематериал, осмотритеи
перезагрузитеего.
a. Воспользуйтесь диагностикой для
проверки соответствия тока в
приводе требованиям или
проверьте равномерность
вращения двигателя, поворачивая
его вручную. Замените двигатель
транспортера, если необходимо.
Проверьте электрические
соединения, если необходимо.
b. Заменитесломаныешестерни.
c. Cоберитезаново переднюю
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей (продолжение)
Код ошибки
Дополнительная
информация
1. Перекосa. Последнийлиствлотке
2. Материал влотке
деформирован или
поврежден
3. Материал
останавливается
22,707.00 Слишком длинныйпооси Y материал. Этаошибкаобычновызываетсяодновременным
захватом нескольких листов или застреванием в датчике A4.
1. Нетa. Убедитесь, чтонижнийлоток
2. В тракте материала нескольколистов
3. Одинлистзастрялна
выходе
22,721.05 Сбой движенияпооси Y припечати. Материалнепоступаетнадатчиквыходаиз
нагревателя достаточно быстро, чтобы закончить печать листа. Может быть неожиданно
срабатывает датчик лотка большой емкости.
1. Нетa. Неустойчивое положение
22,722.06 Превышение лимитавременидляоси Y притранспортировкематериала к да тчику
выхода из узла переноса/закрепления во время переноса/закрепления.
1. Материал застрял на
пальцах отделения или
на ноже о тделения изза сильного перекоса.
2. Материал застрял на
пальцах отделения или
на ноже отделения изза загиба угла листа
Возможная причинаДействие
a. Заполнителоток (лотки).
b. Первыйлиствлотке
c. Материалподавался
вручную и был загружен с
перекосом
d. Сбой системы устранения
перекоса
a. Правая задняя кромка
изогнута
b. Материал разорван или
имеет отверстие
a. Неизвестно
(электростатика?)
a. Одновременныйзахват
несколькихлистов
a. Флажокдатчика A или A4
установленнеправильно.
b. Флажокдатчика A4
задевает за стальной
ролик.
датчика узла нижнего
лотка
a. Последнийлиствлотке
b. Первыйлиствлотке
c. Сбойсистемыустранения
перекоса
a. Отсутствует опорная
пластинка (прозрачная Lобразная пластиковая
направляющая
материала,
расположенная в нижнем
лотке спереди слева)
b. Листизгибаетсявлотке.
b. Убедитесь, чтолоткизагружены
правильно и материал уложен
ровно.
c. Загрузитематериалправильно.
d. Проверьте пальцы устранения
перекоса. Если неисправность не
устранена, проверьте, не
деформирован ли узел ввода в
нагреватель материала.
a. Извлеките материал, осмотрите и
перезагрузите его.
b. Извлеките материал, осмотрите и
перезагрузите его.
a. Попытайтесь снова
загружен правильно.
b. Попробуйте использовать для
печати более тяжелый материал.
a. Попробуйтеещераз.
a. Осмотритефлажокивставьтеего
заново.
b. Заменитеверхнийузелвходав
нагревательматериала.
a. Пробуйтеиспользовать более
легкий или гладкий материал (для
уменьшения трения).
b. Заменитенижнийлоток.
a. Заполнителотки.
b. Убедитесь, чтолоткизагружены
правильно, а материал уложен
ровно.
c. Проверьте пальцы устранения
перекоса. Если неисправность не
устранена, проверьте, не
деформирован ли узел ввода в
нагреватель материала.
a. Заменитенижнийлоток.
b. Извлекитематериал, осмотритеи
перезагрузитеего.
Коды ошибок и сообщения2-69
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей (продолжение)
Код ошибки
Дополнительная
информация
3. Материал застрял на
пальцах отделения или
на ноже отделения дефектный материал.
4. Материал застрял на
пальцах отделения или
на ноже отделения расстояние хорошее,
узел отделения опущен
на эксцентриковый
кулачок в правильном
положении.
5. Материал застрял на
пальцах отделения или
на ноже отделения расстояние хорошее,
узел отделения опущен
на эксцентриковый
кулачок в правильном
положении;
повторяющиеся отказы
6. Материал застрял на
пальцах отделения или
на ноже отделения расстояние хорошее,
узел отделения опущен
на эксцентриковый
кулачок
7. Пальцы отделения или
нож отделения не
перемещаются
свободно.
8. Материал застревает
или находится
полностью под
пальцами отде ления
или под ножом
отделения - расстояние
слишком большое или
слишком маленькое
9. Неповрежденный
материал над пальцам
отделения или над
ножом отделения; он
остановился у датчика
выхода из узла
переноса/ закрепления
Таблица 2-6.Коды 22,000 и действия по устранению неисправностей (продолжение)
Код ошибки
Дополнительная
информация
10. Материал под роликом
переноса/закрепления,
непосредственно у
пальцев отделения.
11. Материал не поступает
к ролику переноса/
закрепления.
22,900.04 Непредвиденное состояниепереднейдверцы
1. Материал неподается
из лотка или застрял в
тракте.
22,901.05 Непредвиденное состояниевыходнойкрышки
1. Материал неподается
из лотка или застрял в
тракте.
Возможная причинаДействие
a. Неисправность
соленоида эксцентрика
b. Неисправность кулачка
переноса/закрепления
c. Неисправность пружины
кулачка
a. Слишком большое
сопротивление со
стороны зубча той
передачи или нагревателя
материала
b. Материал с
коротковолокнистой
структурой
a. Неизвестнаяпричина
(электростатика)
b. Кто-тооткрылдверцу.
a. Неизвестнаяпричина
(электростатика)
b. Кто-тооткрылкрышку.
a. Заменитесоленоидэксцентрика.
b. Заменитекулачокпереноса/
закрепления.
c. Заменитеузелпереноса/
закрепления.
a. Воспользуйтесь компьютерной
диагностикой для проверки
соответствия требованиям тока в
приводе транспортера материала.
Проворачивая двигатель вручную,
проверьте, не останавливается ли
двигатель и равномерно ли он
вращается. Замените двигатель
транспортера, если необходимо.
Проверьте схемы соединений,
если необходимо.
b. Используйте материал с
длинноволокнистой структурой.
a. Попробуйтеещераз.
b. Закройтедверцу.
a. Попробуйтеещераз.
b. Закройтедверцу.
Таблица 2-7.Коды ошибок и сообщения на передней панели и в журнале истории ошибок
Код ошибкиОписание
23,000: СИСТЕМНЫЕ НЕИСПРАВНОСТИ ЭНЕРГОНЕЗАВИСИМОЙ ПАМЯТИ (NVRAM)
23,003.65
SYS_NVRAM_PROG_
FAU LT(3)
23,089.61
SYS_NVRAM_PROG_
FAULT(0x59)
23,133.60
SYS_NVRAM_PROG_
FAULT(0x85)
31,000 НЕИСПРАВНОСТИДВИГАТЕЛЕЙ
31,001.4x
MP_FAULT_AUX_
MOTOR_ERROR
31,002.4x
MP_FAULT_PROCESS_
MOTOR_STALL
Сбойсчитываниязначенийтонкойнастройкипечатающейголовкииз
NVRAM. Значениеточнойнастройкисохраняется в NVRAM дважды.
Если эти два значения различны, то генерируется сообщение об
ошибке. Наиболее вероятная причина этого - повреждение части
NVRAM.
***Аналогично 23,003.65***
Обнаружено повреждение данных в NVRAM. При включении питания
встроенное программное обеспечение проверяет все параметры в
NVRAM. Обычно когда появляется это сообщение, принтер уже удалил
содержимое NVRAM для устранения повреждений. Необходимо
сбросить все настройки пользователя.
В качестве состояния неисправности устройства не используется.
В качестве состояния неисправности устройства не используется.
Коды ошибок и сообщения2-71
31,003.4x
MP_FAULT_PREHEAT_
EXIT_SENSOR_BAD
31,003.42Воспользуйтесьтестамидиагностикидатчиков для нахождения
31,044.60Сообщениеонеисправности в mp_sleep_for() - В то время как
31,049.65
31,058.65Сообщениеонеисправности во время подхвата материала из
Появляется, когда датчики вокруг датчика выхода из нагревателя
материала указывают на присутствие или отсутствие материала
вопреки показаниям датчика выхода из нагревателя. Обычно причиной
бывает обрывок бумаги, застрявший в датчике выхода из нагревателя
материала.
заблокированного датчика.
программный модуль тракта материала находился в состоянии
задержки на установленный период времени, он получил неожиданное
сообщение межзадачного взаимодействия. Эта ошибка может
возникнуть из-за неисправности датчика, например, неисправного
флажка датчика выхода из нагревателя материала.
дополнительного лотка. Это программная неисправность,
фиксируемая программным модулем тракта материала. Наиболее
вероятная причина - неисправность датчика при подаче материала
из дополнительного лотка.
В то время как программный модуль тракта материала управлял
процессом подачи из дополнительного лотка, он получил
неожиданное сообщение межзадачного взаимодействия. Эта
ошибка может возникнуть из-за неисправности или застревания
датчика, например, из-за неисправного флажка датчика подхвата
дополнительного лотка.
Принтер Phaser 850 поддерживает в памяти три журнала регистрации событий, описывающих
сетевые функции. Эти журналы содержат ориентиры инициализации TCP/IP и Netware, а
также информацию об ограниченных по времени процессах печати. Журнал также показывает
состояние се тевого аппаратного обеспечения.
Журналы полезны для поиска и устранения проблем установки сети, они помогают отличить
сетевые неисправности от неисправностей принтера. Журнал указывает, что сетевое
аппаратное обеспечение работает правильно, с помощью сообщений типа “NETWORK HARD-
WARE PROVEN GOOD USING IPX” (Сетевое аппаратное обеспечение работает с протоколом
IPX нормально).
2.найдите пнукт Hardware Startup Log, TCP/IP Startup Log или NetWare Startup Log и
нажмите кнопку Select.
К журналу также можно обращаться дистанционно через PhaserLink 2.0.
События приводятся в журнале в хронологическом порядке. Длина журнала ограничена, и по
заполнении его регистрация событий прекращается. Журнал хранится только в оперативной
памяти, поэтому при включении питания в нем будут сохраняться новые данные.
Phaser 860
Принтер Phaser 860 поддерживает в памяти четыре журнала регистрации событий,
описывающих сетевые функции. Эти журналы содержат ориентиры инициализации Netware,
TCP/IP, AppleTalk и аппаратного обеспечения, а также информацию об ограниченных по
времени процессах печати.
Доступ к журналам можно получить из меню передней панели.
1.Выберите последовательно следующий пункты: Menu/ Support/ Network Questions?
2.Найдите соответствующий вашей сети журнал Network Runtime Log и нажмите кнопку
OK.
К журналу также можно обращаться дистанционно через web-утилиту CentreWare IS.
События приводятся в журнале в хронологическом порядке. Длина журнала ограничена, и по
заполнении его регистрация событий прекращается. Журнал хранится только в оперативной
памяти, поэтому при включении питания в нем будут сохраняться новые данные.
Поиск и устранение неисправностей3-75
Поиск и устранение неисправностей электрических схем
Последовательность включения питания
Ниже описана последовательность событий, которые происходят при включении принтера.
Вы можете также использовать эту процедуру как средство, позволяющее определить,
правильно ли работает принтер. Точный порядок событий зависит от положения DIPпереключателей, условий последнего выключения питания и положения печатающей головки,
“предполагаемого” принтером. Принтер записывает в энергонезависимую память (NVRAM)
последнее известное ему положение печатающей головки и узла отсоса/протирки/прокачки
(узла ОПП).
Phaser 840/850: последовательность включения питания
в пользовательском режиме
(220 В) и начинает генерировать постоянные напряжения. В случае перегрузки принтер
выключает подачу постоянных напряжений, а на передней панели начинают мигать
светодиоды.
2.Выполняется низкоуровневаясамопроверкапривключениипитания (POST). Два
светодиода состояния на задней панели попеременно включаются и гаснут, а
светодиоды передней панели должны гореть постоянно. На дисплее передней панели
нет никаких сообщений. Этот тест продолжается от 4 до 15 секунд, в зависимости от
объема установленной оперативной памяти (RAM).
на передней панели отображает логотип Tektronix, и выполняются проверки
инициализации механических элементов принтера.
Если обнаружена ошибка, светодиод ошибки на передней панели принтера Phaser 850
начинает мигать с повторяющейся последовательностью вспышек (с такой же
последовательностью мигает светодиод PostScript на задней панели). На принтере
Phaser 840 с определенной последовательнстью вспышек мигает только светодиод
PostScript назаднейпанели (слева от DIP-переключателей).
4.Инициализация механических элементов состоит в определении начального
положения печатающей головки и узла отсоса/протирки/прокачки. Для последнего
известного положения проверяются два параметра в энергонезависимой памяти.
Если печатающая головка находится в заблокированном положении или
положении печати:
a.Двигатель транспортера материала запускается для того, чтобы узел отсоса/
протирки/прокачки активизировал свой датчик исходного положения.
Если печатающая головка находится в положении отсоса/протирки/прокачки:
a.В качестве меры предосторожности включаются нагреватели печатающей
головки и узла отсоса/протирки/прокачки, чтобы расплавить чернила, которые
могли остыть и затвердеть, соединив вместе узел отсоса/протирки/прокачки и
печатающую головку . Узел отсоса/протирки/прокачки прогревается в течение 10
минут.
b.Печатающая головка отклоняется назад.
c.Чернилам предоставляется возможностьвытечьизузла отсоса/протирки/
прокачки.
d.Узел отсоса/протирки/прокачкиопускается в исходноеположение.
5.Главный двигательвключается и поворачиваетшестернюкулачка наклона печатающей
головки в исходное положение. (Если печатающая головка находится в
заблокированном положении, она не будет наклоняться вперед.) Главный двигатель
также поворачивает все ролики в положение готовности, отводит ролик переноса/
закрепления и опускает ракель лотка тех обслуживания барабана и ракель узла ОПП.
6.Двигатель оси X включается и сдвигаетпечатающуюголовку с фиксирующегоштифта.
Он включается три раза на очень короткое время для перевода головки в крайнее
левое (исходное) положение. Затем двигатель оси X начинает вращаться в другую
сторону, перемещая печатающую головку в центральное положение на оси X.
7.Главный двигательвключаетсяещераз и наклоняетпечатающуюголовкувперед в
положение печати. Барабан вращается для опреде ления своего исходного положения
(В принтере Phaser 850 используется замедленное вращение барабана для поиска
исходного положения).
8.Узел отсоса/протирки/прокачкинемногоперемещается и возвращается в исходное
положение.
9.После того как механизм печати окажется в известном и правильном состоянии,
включаются нагреватели, питаемые переменным напряжением, а дисплей передней
панели показывает прогресс прогрева. Светодиод готовности мигает; по завершении
прогрева он на чинает гореть непрерывно.
10.Барабан начинает вращаться.
11.Если температура резервуаров печатающей головки или блока элементов струйной
печати опускается ниже установленного для прокачки предела, принтер выполняет
цикл очистки печатающей головки.
a.Если чернила в печатающейголовкерасплавлены и печатающаяголовкаимеет
необходимую температуру, узел отсоса/протирки/прокачки устанавливается в
положение чистки.
b.Печатающая головканаклоняетсявперед, входит в контакт с узломотсоса/
протирки/прокачки, после чего начинается цикл очистки.
c.Передняя панель указывает, чтопринтервыполняет цикл очистки.
d.Если принтер определяет наличие чернил или посторонних частиц на барабане,
через принтер пропускается страница очистки барабана (только Phaser 840).
12.Рабочие значениятемпературыпечатающейголовки, барабана и нагревателябумаги
стабилизируются, и чернила плавятся, если необходимо.
13.Если необходимо, в это время пропускается чистящаястраница.
14.Распечатывается страница StartPage (если эта опция включена).
15.На передней панели появляется сообщение об инициализации принтера, затем
сообщение о состоянии готовности.
Механизм печати принтера инициализирован.
Поиск и устранение неисправностей3-77
Phaser 860: последовательность включения питания в пользовательском
режиме
(220 В) и начинает генерировать постоянные напряжения. В случае перегрузки принтер
выключает подачу постоянных напряжений, а на передней панели начинают мигать
светодиоды.
2.При выполнении BIST-теста PostScript-светодиод мигает с большойчастотой (8 Гц)
приблизительно 1/3 секунды.
3.Программа загрузкивыполняетинициализациюцентральногопроцессора и тест
оперативной памяти (RAM) (тест RAM продолжается менее 0,1 секунды даже при ее
объеме 256 Мб). Затем версия программы загрузки передается на последовательный
порт.
4.Во время самопроверки при включении питания (POST) инициализируетсяпередняя
панель. Светодиод передней панели сначала красный, затем зеленый, оранжевый и
наконец он гаснет . Жидкокристаллический дисплей передней панели сначала
становится черным и затем очищается. Версия POST отображается на
жидкокристаллическом дисплее в течение двух секунд. В это время оператор может
нажать кнопку Back для обхода оставшихся POST-тестов.
5.Начинает выполняться низкоуровневая самопроверка при включении питания.
Передняя панель отображает сообщения состояния после выполнения каждого POSTтеста. Эта самопроверка продолжается приблизительно 8 секунд. В ходе нее все
светодиоды выключены.
Если самопроверка при включении питания проходит успешно, на передней панели
отображается логотип Xerox.
Если обнаружена ошибка, то соответствующее сообщение отображается на
жидкокристаллическом дисплее, а светодиоды принтера начинают мигать с
определенной повторяющейся последовательностью вспышек, отображая код ошибки.
6.Инициализируется операционная система VxWorks, и запускается программное
обеспечение для механизма печати. Это занимает приблизительно 15 секунд.
Появляется логотип Xerox.
7.Инициализация механических элементов состоит в определении начального
положения печатающей головки и узла отсоса/протирки/прокачки. Для последнего
известного положения проверяются два параметра в NVRAM.
Если печатающая головка находится в заблокированном положении или
положении печати:
a.Двигатель транспортера материала запускается для того, чтобы узел отсоса/
протирки/прокачки активировал свой датчик исходного положения.
Если печатающая головка находится в положении отсоса/протирки/прокачки:
a.В качестве меры предосторожности включаются нагреватели печатающей
головки и узла отсоса/протирки/прокачки, чтобы расплавить чернила, которые
могли остыть и затвердеть, соединив вместе узел отсоса/протирки/прокачки и
печатающую головку . Узел отсоса/протирки/прокачки прогревается в течение 10
минут.
b.Печатающая головка отклоняется назад.
c.Чернилам предоставляется возможностьвытечьизузла отсоса/протирки/
прокачки.
d.Узел отсоса/протирки/прокачки опускается в исходное положение.
8.Главный двигатель включается иповорачивает шестерню кулачка наклона печа тающей
головки в исходное положение. (Если печатающая головка находится в
заблокированном положении, она не будет наклоняться вперед.) Главный двигатель
также поворачивает все ролики в положение готовности, отводит ролик переноса/
закрепления и опускает ракель лотка техобслуживания барабана и ракель узла ОПП.
9.Двигатель оси X включается и сдвигаетпечатающуюголовку с фиксирующегоштифта.
Он включается три раза на очень короткое время для перевода головки в крайнее
левое (исходное) положение. Затем двигатель оси X начинает вращаться в другую
сторону, перемещая печатающую головку в центральное положение на оси X.
10.Главный двигательвключаетсяещераз и наклоняетпечатающуюголовкувперед в
положение печати. Барабан вращается для опреде ления своего исходного положения
(В принтере Phaser 850 используется замедленное вращение барабана для поиска
исходного положения).
11.Узел отсоса/протирки/прокачкинемногоперемещается и возвращается в исходное
положение.
12.После тогокакмеханизмпечатиокажется в известном и правильномсостоянии,
включаются нагреватели, питаемые переменным напряжением, а дисплей передней
панели показывает прогресс прогрева. Светодиод готовности мигает; по завершении
прогрева он на чинает гореть непрерывно.
13.Барабан начинает вращаться.
14.Если температура резервуаров печатающей головки или блока элементов струйной
печати опускается ниже установленного для прокачки предела, то принтер выполняет
цикл очистки печатающей головки.
a.Если чернила в печатающейголовкерасплавлены и печатающаяголовкаимеет
необходимую температуру, узел отсоса/протирки/прокачки устанавливается в
положение очистки.
b.Печатающая головканаклоняетсявперед, входит в контакт с узломотсоса/
протирки/прокачки, после чего начинается цикл очистки.
c.Передняя панель показывает, чтопринтервыполняет цикл очистки.
15.Рабочие значения температуры печатающей головки, барабана и нагревателя бумаги
стабилизируются, и чернила плавятся, если необходимо.
16.Если необходимо, в это время пропускается чистящаястраница.
17.Распечатывается страница StartPage (если эта опция включена).
18.На передней панели появляется сообщение об инициализации принтера, затем
сообщение о состоянии готовности.
Механизм печати принтера инициализирован.
Поиск и устранение неисправностей3-79
Принтер не работает
См.”Контрольный лист проверки электронных элементов” в Приложении.
Принтер выключается при включенном питании.
Возможно, было ложное срабатывание по превышению тока. Если принтер включается в
течение 2 секунд, ничего не предпринимайте. Если принтер включается через 6 секунд,
источник питания автоматически настраивался на напряжение 220 В.
Отсоедините силовой шнур от розетки, подождите 30 секунд, а затем снова подсоедините его.
В случае установки принтера на 110 В он должен включиться через две секунды. См. SF156,
только для Phaser 840.
Вентиляторы дергаются, светодиоды мигают.
Возможно, короткое замыкание в системе питания. Обратитесь к процедуре "Проверка
потребителей питания на короткое замыкание” на странице 3-83.
Вентиляторы не работают, и светодиоды не мигают.
На принтер не подается переменное напряжение, или источник питания вышел из строя.
Проверьте переменное напряжение. Если замена источника питания не устраняет
неисправность, обратитесь к процедуре "Проверка потребителей питания на короткое
замыкание” на странице 3-83.
При включении питания индикаторы не горят и нет звуковых сигналов (Phaser 850).
Производственная ошибка привела тому, что некоторые кронштейны платы управления
питанием изогнуты. Аппараты с этой потенциальной неисправностью имеют серийнные
номера от M0A7600 до M0D3800. Из-за изогнутых кронштейнов 40-вольтный разъем-loopback
не может быть установлен правильно; в некоторых случаях это может привести к его
отсоединению из-за вибраций при транспортировке. Если выключатель питания включен, а
40-вольтный разъем-loopback отсоединен, то светодиоды передней и задней панелей будут
мигать короткое время и погаснут, создавая впечатление, что на принтер не подается питание.
Обратитесь к ***SF169***
Работа центрального процессора главной платы
Главная плата имеет широкие возможности самопроверки. Главная плата обычно не бывает
причиной неисправностей, за исключением тех случаев, когда код ошибки определенно
указывает на потенциальную неисправность главной платы.
См. контрольный лист проверки электронных элементов в Приложении. В этот список
намеренно не включены несколько редко встречающихся состояний:
•Переключатель питания выключен, но принтер остается включенным. Проверьте DIP-
переключатели, а затем отсоедините вилк у силового шнура и переустановите главную
плату .
•Если светодиодымигают , а затем "зависают" (либообавключены, либообавыключены,
либо в неизвестной комбинации), то причина неисправности неизвестна. Переустановите
все элементы, а если не помогает, замените главную плату .
Также см. "Коды ошибок и сообщения” на странице 2-37 и "Последовательность включения
питания” на странице 3-76.
Проверка работы механизма печати с помощью встроенной
тестовой страницы
1.Включите принтер, если он еще не включен. Если принтер не начинает процедуру
инициализации, переходите к разделу "Измерение напряжений источника питания”.
2.Как только загорается (а ненемигает) индикатор питания, а напереднейпанели
появляется сообщение Ready to Print (Готов к печати), можно печатать любые
встроенные тестовые страницы.
3.Если тестовая страница распечатывается, механизм печати работает нормально, если
нет - с ним возникли проблемы.
Проверка работы системы питания
Необходимые инструменты
•Отвертка TORX T-20
•Цифровойизмерительный прибор (мультиметр).
Систему питания можно условно разделить на две подсистемы: подсистему переменного
тока, обеспечивающую питание нагревателей, и подсистему постоянного тока для питания
логики управления, а также приводов и двигателей печатающей головки. Проверка системы
питания состоит из трех этапов:
•Проверкапеременного напряжения.
•Проверкапредохранителей источника питания.
•Проверканакороткое замыкание цепи двигателя или соленоида, отключающего источник
питания.
•См. SF 156 (только Phaser 840).
Измерение напряжений источника питания
Предупреждение: Когда принтер включен в розетку, переменноесетевое напряжение
подается на источник питания и, возможно, на нагреватели принтера,
даже если выключатель питания отключен.
1.Выключите принтер и отсоедините его от ророзетки.
2.Вход переменного тока: Установив цифровой мультиметр на измерение переменного
напряжения и измерьте напряжение, подаваемое на принтер. Оно до лжно находиться в
диапазоне от 87 до 128 В (номинал 115 В) или от 174 до 250 В (номинал 220 В).
3.Перейдите к следующемушагу "Проверкапредохранителейисточникапитания”.
При коротком замыкании какого-либо из нагревателей предохранители F2 или F3
размыкаются. Источник питания не отключается, однако на передней панели
отображается код ошибки Service Required (Требуется техобслуживание).
Поиск и устранение неисправностей3-81
Проверка предохранителей источника питания
На источнике питания установлено три предохранителя (F1 - F3).
1.Выключите принтер и отсоедините силовой шнур.
2.Снимите боковую и заднюю крышки.
3.Выверните винты крепления источника питания.
4.Отсоедините жгуты проводки, подключенные к источнику питания с правой стороны, и
источника питания. Измерьте сопротивление всех предохранителей, подсоединив один
щуп мультиметра к разъему LINE вилки, как показано на схеме на источнике питания.
Если какой-либо из предохранителей разомкнут, источник питания не работает и
должен быть заменен.
Внимание:Предохранители F2 и F3 установлены в цепяхнагревателейпринтера,
питаемых переменным током. Они защищают источник питания чаще
всего при коротком замыкании триака. Если предохранитель F2 или F3
перегорел, замените весь источник питания, а не один предохранитель. В
противном случае, если заменен предохранитель, а триак остался
закороченным, переменное питание может подаваться на нагреватель,
даже если принтер выключен, что приводит к неконтролируемому
тепловому состоянию.
Предохранитель F1 предназначен для всех цепей питания постоянного тока.
Предохранитель F2 установлен в цепи
следующих нагревателей:
Если предохранители исправны, но источник питания принтера не выдает постоянные
напряжения, перейдите к разделу "Проверка потребителей питания на короткое замыкание”
на странице 3-83, а также обратитесь к SF157.
Предохранитель F3 установлен в цепи следующих
нагревателей:
2.Отсоедините разъем-loopback +40 В (4-контактный разъем с двумя шлейфовыми
проводами) от разъема J250, расположенного в верхней части платы управления
питанием. (Это позволяет отключить двигатель оси Y, главный двигатель, двигатель оси
X, двигатель транспортера материала, вакуумный насос, соленоиды и муфты).
3.В случаепринтера Phaser 860 40-вольтный сервисныйразъем с нагрузкойне
требуется, поэтому переходите к шагу 4. В случае принтеров Phaser 840/850
подсоедините сервисный разъем с нагрузкой к разъему J250 в верхней части платы
управления питанием (позади печатающей головки) для того, чтобы имитировать
нагрузку для источника питания. Прикрепите зажим заземления сервисного разъема к
раме принтера. Не оставляйте сервисный разъем подключенным и по д напряжением
более 5 минут - он нагревается током нагрузки.
Предупреждение: опасное
переменное напряжение.
Не пытайтесь подключать
сервисный разъем с
нагрузкой в это место.
Сервисный разъем
с нагрузкой
Рис. 3-1.Установка сервисного разъема с нагрузкой в разъем J250
4.Включите принтер. Если светодиодызаднейпанелисветятся (питаниеподается), плата
управления питанием или ее нагрузка ограничивают ток источника питания.
Переходите к шагу 5. Если подача питания не очевидна (светодиоды не горят),
замените источник питания.
5.Выключите принтер. Снова подключите разъем-loopback +40 В к плате управления
питанием, за тем отсоедините все разъемы потребителей (нагрузок) от платы
управления питанием. Включите принтер. Если светодиоды задней панели попрежнему не горят , плата управления питанием имеет закороченный формирователь
напряжения и должна быть заменена. Если светодиоды включены, определите, какой
из двигателей или вентиляторов перегружает плату управления питанием и источник
питания. Выключите принтер. Последовательно, по одному, подключайте каждый
кабель и включайте принтер, пока источник питания не отключится из-за перегрузки.
Замените соответствующий дефектный потребитель питания. Также обратитесь к
следующему разделу "Проверка сопротивлений двигателей и соленоидов” на странице
управления питанием. (Это изолирует платы ввода/вывода и их цепи управления
соленоидов.) Если светодиоды задней панели светятся, определите, какая из плат
ввода/вывода закорочена или какой плоский кабель платы ввода/вывода поврежден.
7.Если источникпитанияпо-прежнемунеработает, замените его.
Поиск и устранение неисправностей3-83
Проверкадвигателейнакороткоезамыкание
1.Установите на место источник питания, если он был снят при выполнении предыдущей
процедуры.
2.Отсоедините кабели главного двигателя, двигателя оси Y, двигателя оси X и двигателя
транспортера оригинала.
3.Снова включите принтер, чтобы проверить, не перегружается ли источник питания
сейчас, когда двигатели отсоединены.
Если источник питания работает, переходите к следующей процедуре “Проверка
сопротивлений двигателей и соленоидов”.
Если двигатели и соленоиды не закорочены, но источник питания все-таки не работает,
замените плату управления питанием.
Проверкасопротивленийдвигателейисоленоидов
1.Выключите принтер и отсоедините силовой шнур.
2.Настроив цифровой мультиметр на измерение сопротивления, проверьте
сопротивление обмоток каждого двигателя (с отсоединенными разъемами). Во время
измерений слегка поворачивайте вал двигателя.
Проблемы, связанные с материалом для печати и его
трактом
Проблемы, связанные с материалом для печати
1.Убедитесь, что в принтереиспользуетсядопустимыйматериалдляпечати.
Информацию относительно допустимых типов и форматов материала можно найти на
страницесоветовповыборубумаги, которую можнораспечататьизменюпередней
панели принтера. Обратитесь также к SB403 и SB409
2.Убедитесь, чтолисты бумаги непорваны и не имеют загнутых углов. Проверьтефлажки
датчиков.
3.Убедитесь в отсутствии обрывков материала в его тракте.
4.Убедитесь, что требуемый материал загружен в требуемыйлоток. Активаторыдатчика
лотка указывают размер и тип материала, загруженного в лоток. Сам принтер
непосредственно не определяет размер или тип материала.
"Техническиехарактеристики" настранице 1-31 или купоминавшейся странице советов повыборубумаги.
6.Убедитесь, чтоконвертысоответствуютустановленнымтребованиям и загружены
клапаном вверх.
Ошибки подхвата материала для печати
Ошибки подхвата бумаги включают в себя пропуск или одновременный подхват нескольких
листов при подаче из лотка.
1.Убедитесь в отсутствии препятствий ли в тракте материала.
2.Убедитесь, что материал загружен в лоток правильно. Левая кромка стопки листов
должна прилегать к внутренней направляющей лотка, а между правой кромкой стопки и
противоположным боковой направляющей должен быть небольшой зазор. Принтер
Phaser 860 имеет выступы на заднем стопоре для предотвращения заполнения лотка
выше допустимого уровня.
3.В случаевысокойвлажностихранитематериал в запечатаннойупаковкедотехпор,
пока он не потребуется непосредственно. Переверните материал в лотке на другую
сторону и попробуйте изготовить отпечаток снова.
4.Загружая материал в лоток, нажмитена стопку листов так, чтобы наклоннаяподъемная
пластина защелкнулась в нижней части лотка. Это предотвратит смещение верхнего
листа материала при установке лотка в принтер.
5.Убедитесь, чторолик подхвата узла лотка для бумагибольшойемкости (нижнеголотка)
установлен правильно. (Его по ошибке можно установить задом наперед.)
6.Очистите ролик подхвата согласно процедуре
странице 6-173. Бумажная пыль, осевшая на ролике похвата, может помешать ему
выполнять свои функции и подавать материал из лотка. Очистите также ролики
транспортера, если они загрязнены. Обратитесь также к SB40.
7.Убедитесь, что ролик подхвата вращается. Для проверки можно воспользоваться
3.Убедитесь, чтоприводнойременьверхнегороликаподачинепорван и несоскользнул
со шкивов. В этом случае верхний ролик подачи неподвижен, в то время как нижний
ролик подачи вращается.
4.Убедитесь, чтороликиподачивращаютсяплавно, а передняя крышка правильно
установлена и плотно закрыта.
5.Проверьте, нет ли препятствий на пути вывода матерала. Убедитесь, что обрывки
материала не намотаны на пальцы отделения или нож отделения.
6.Убедитесь, чтороликпереноса/закреплениявращается во время процесса переноса/
закрепления. Обратитесь к SF168 и SB467.
7.Осмотрите датчики тракта материала. Проверьте, нет ли поврежденных или
неработающих флажков датчиков.
8.Проверьте соленоид переноса/закрепления и его кулачок. Убедитесь, чтоониработают
и смазаны правильно. Если необходимо, нанесите немного смазки на место контакта
кулачка с защелкой, а также между кулачком и пружиной кулачка. Обратитесь к разделу
"Смазывание" на странице 6-175.
9.Пальцы отделения илиножотделениямогутзастреватьиз-засломанныхзубьевмалой
секции составной шестерни (в задней части). Основной причиной этого может быть
также недостаток смазки на кулачке переноса/закрепления. Если вы обнаружили
сломанные зубья на составной шестерне, проверьте хорошо ли смазан кулачок
переноса/закрепления. Следите за тем, чтобы смазка не попала на приводные ремни
оси Y. Загрязненные смазкой ремни необходимо заменить. Уда ли те лишнюю смазку,
чтобы она не попала на ремни.
Проверкаглавногодвигателяиегокинематической цепи
1.Проверьте, работает лиглавныйдвигатель. Еслионнеработает, перейдитекшагу 2,
если работает - к шагу 5.
2.Убедитесь, что на двигатель подается напряжение +40 В. Если напряжение подается,
перейдите к шагу 3. Если нет, осмотрите кабель главного двигателя. Если он в порядке,
поищите неисправность в плате управления питанием и в источнике питания. См.
раздел "Измерение напряжений источника питания” на странице 3-81.
3.Отсоедините кабель двигателя. Измерьте сопротивление обмоток двигателя.
Ожидаемые сопротивления приведены в таблице 3-5 “Сопротивления двигателей и
соленоидов” на странице 3-84. Если в обмотках обрыв, они закорочены или их
сопротивления не соответствуют допустимым, замените двигатель.
4.Если сопротивленияобмотокдвигателянаходятся в допусимыхпределах, проверьте
кабель на наличие повреждений. Если кабель в порядке, замените плату управления
питанием.
5.Осмотрите кинематическуюцепь с левойсторонырамыпринтера. Проверьте, нетли
шестерней со сломанными зубьями, не ослабли ли ремни и не повреждены ли они, а
также правильно ли установлены втулки. Обязательно осмотрите внутренние зубья
шестерни главного двигателя.
Непропечатанные или светлые цветные полосы по всей длине
отпечатка
Непропечатанные или светлые полосы.
Таблица 3-7.Непропечатанные или светлые цветные полосы
ШагВопрос и действия
1Осмотрите область вывода на наличие постороннихпредметов, которыемогут
касаться барабана.
2Распечатайте сервисный Test Print 2: Weak/Missing Jet (Частично/полностью
засорившаяся форсунка) для определения того, какая форсунка не работает. Если
вы еще не делали очистку печатающей головки, выполните до трех таких циклов для
очистки засорившейся форсунки. Если это не помогает, выключите принтер и дайте
печатающей головке остыть в течение 4 часов. После этого повторите цикл очистки.
a.Светлые полосыисчезли?
b.Видны темные полосы, которые меняют свою интенсивность и/или
положение через каждые 10 отпечатков?
Проблема заключается в снижении интенсивности цвета из-за застоя чернил.
Печатающая головка исправна.
Продолжайте печатать страницы со сплошным заполнение до тех пор, пока
отпечаток не получится однородным. Может потребоваться напечатать более 100
страниц, чтобы в резервуаре печа тающей головки сменились все чернила.
4Обратитесь к разделу "Проверка печатающей головки и системы отсоса/ протирки/
прокачки” на странице 3-107. Правильно работающая система техобслуживания
печатающей головки обеспечивает качественную работы печатающей головки.
См. SF147.
5Если дефект в виде непропечатанных или светлых полос не устраняется, замените
печатающую головку.
Поиск и устранение неисправностей3-89
Неравномерный цвет
Причиной может быть неправильное регулирование
температуры в принтере, приводящее к неравномерному
нагреванию печатающей головки, что, в свою очередь,
вызывает неодинаковое разбрызгивание чернил из
форсунок. Также причиной может быть обесцвечивание
чернил из-за застоя.
a. Области более светлого цвета исчезли?
b. Видны темные области, которые меняютсвоюинтенсивностьи/илиположение
через каждые 10 отпечатков?
Проблема заключается в снижении интенсивности цвета из-за застоя чернил.
Печатающая головка исправна.
Продолжайте печатать страницы со сплошным заполнением до тех пор, пока
отпечаток не получится однородным. Может потребоваться напечатать 100 страниц,
чтобы в резервуаре печатающей головки сменились все чернила.
2Очистите ракель лотка техобслуживания барабана. Проверьте работу кулачкового
вала лотка техобслуживания барабана, а также левый и правый рычаги-активаторы, с
которыми он взаимодействует.
3Обратитесь к разделу "Проверка печатающей головки и системы отсоса/ протирки/
прокачки” на странице 3-107. Правильно работающая система техобслуживания
печатающей головки обеспечивает ее качественную работу.
4Выполните процедуры "Регулировкарасстояниямеждупе чатающейголовкой и
барабаном (только принтер Phaser 840)” на странице 4-145 и "Регулировка прижимных
пружин ролика переноса/закрепления” на странице 4-152.
Существует несколько причин появления полос,
проходящих вдоль отпечатка.
Таблица 3-9.Полосы или линии вдоль отпечатка
ШагВопрос и действия
1Очистите ракель лотка техобслуживания барабана. Проверьте работу комплекта
техобслуживания барабана.
При необходимости замените комплект техобслуживания.
2Очиститепальцыотделенияилиножотделения.
3Приводоси X работаетнеправильно. Если во время печати привод оси X не
перемещает печатающую головку плавно и равномерно, на отпечатке появляются
вертикальные линии. Распечатайте сервисный Test Print 1: X-Axis Motion (Движение
оси X), чтобы выявить проблему, связанную с осью X. Убедитесь, что жгуты
проводов не мешают горизонтальному перемещению печатающей головки.
Замените привод оси X в случае необходимости.
4Откалибруйте шкалу оси X в соответствии с процедурой "Регулировка шкалы оси X”
на странице 4-148.
5Проверьте наличие материала в выходном тракте.
6Еслиполосывиднынапервойсторонедвустороннего отпечатка, возможно,
нагреватель материала "сдирает" чернила с отпечатка. Проверьте, нет ли "стружек"
чернил рядом с полосой. Очистите нагреватель, запустив с передней панели
принтера процедуру “Remove ink smears” (Удаление остатков чернил).
7Размазывания чернил на двустороннем отпечаткетакжемогутбытьвызванытем,
что нагреватель материала работает при слишком высокой температуре.
Воспользуйтесь компьютерной диагностикой для проверки температуры
нагревателя материала. Замените его при необходимости.
Поиск и устранение неисправностей3-91
Таблица 3-9Полосы или линии вдоль отпечатка
ШагВопрос и действия
8Возможно какая-то форсунка засорилась частично или полностью. Распечатайте
сервисный Test Print 2: Weak/Missing Jet (Частично/полностью засорившаяся
форсунка) для определения работоспособности элемента струйной печати.
Обратитесь к процедуре "Непропечатанные или светлые цветные полосы по всей
длине отпечатка” на странице 3-89.
1Осмотрите область вывода отпечатка на наличие посторонних предметов, которые
могут соприкасаться с барабаном.
2Изготовьте отпечаток на прозрачной пленке, используя ручную подачу, чтобы
определить, появляется ли черточка на отпечатке. Если черточки не видно, дефект
появляется при подхвате материала или на начальном этапе прохождения его по
транспортеру . Попробуйте заменить направляющую подхвата материала, переднюю
дверцу или лоток техобслуживания барабана.
3Черточка или размазывание могутбытьвызваныотходами, накапливающимисяна
рабочих поверхностях нагревателя материала. Запустите с передней панели
процедуру “Remove Ink Smears” (Удал е ние остатков чернил). Пропустите (с усилием)
лист плотной бумаги через нагреватель ма териала, чтобы “отполировать” его рабочие
поверхности. Когда передняя и задняя кромки листа бумаги выступают с обеих сторон
нагревателя, плавно потяните лист бумаги назад и вперед несколько раз, а затем
извлеките из аппарата. Будьте осторожны, чтобы не повредить флажки датчиков
материала.
4Очистите пальцы отделения или нож отделения.
Поиск и устранение неисправностей3-93
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
