Contenido
Guía de instalación y referencia rápida
Para obtener instrucciones sobre cómo desembalar e instalar la impresora, consulte la
Guía de instalación y referencia rápida que se suministra con la impresora.
El CD-ROM interactivo de documentación contiene la Guía de instalación y
referencia rápida en archivo PDF.
P4400-114
Alimentador de 550 hojas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Apiladora de 500 hojas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Alimentador de sobres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Unidad de impresión a dos caras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Unidad de disco duro interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Actualización de 4400B a 4400N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Adición de memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Configuración de la conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Traslado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Suministros
Para obtener una lista de los suministros y opciones disponibles para su impresora láser Phaser™ 4400, imprima la
Guía de asistencia que se incluye en el CD-ROM interactivo de documentación.
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. i
Alimentador de 550 hojas
Impresora láser Phaser™ 4400
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. 1
Alimentador de 550 hojas
Impresora láser Phaser™ 4400 2
Apiladora de 500 hojas
Apiladora de 500 hojas
Impresora láser Phaser™ 4400 3
Apiladora de 500 hojas
Impresora láser Phaser™ 4400 4

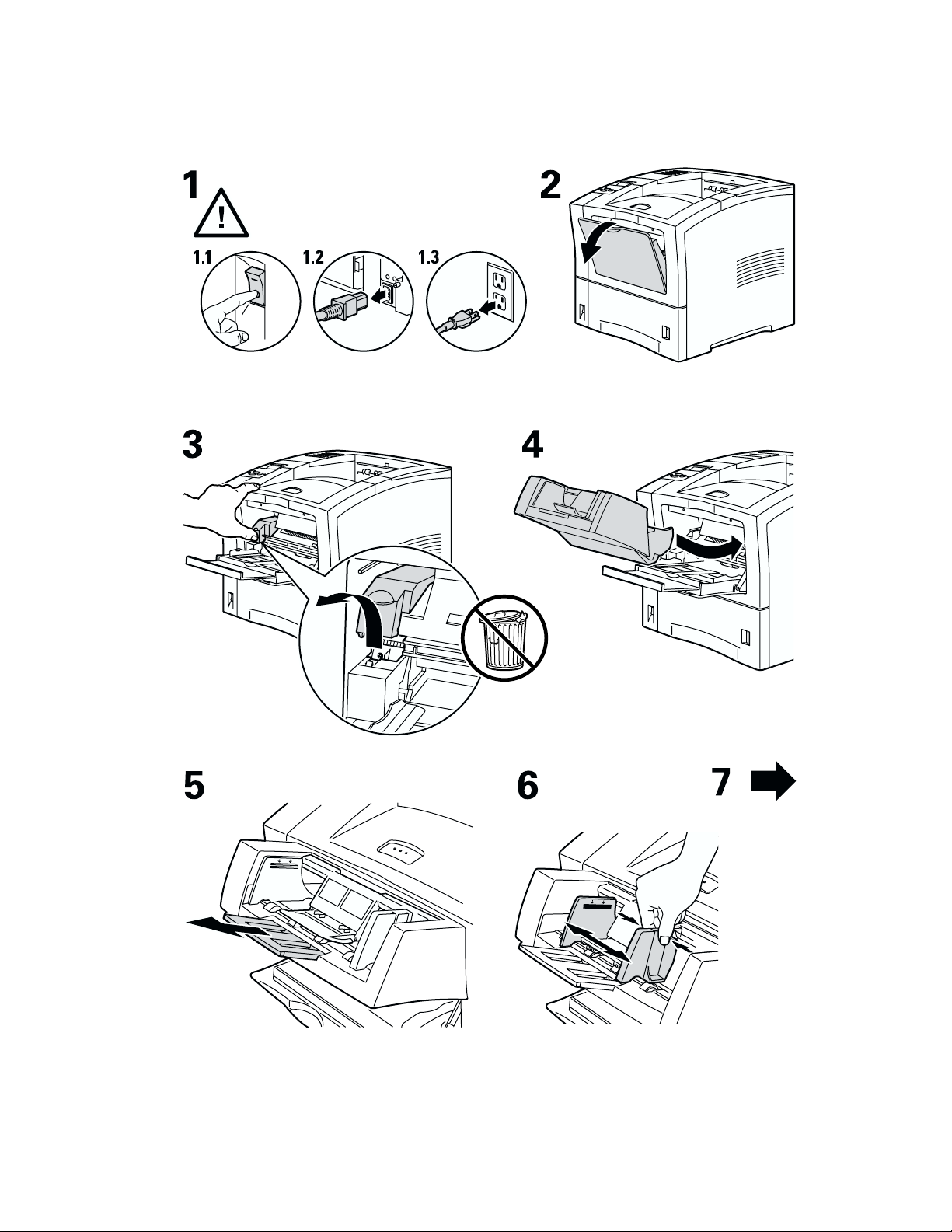

Alimentador de sobres
Alimentador de sobres
Impresora láser Phaser™ 4400 5
Alimentador de sobres
Impresora láser Phaser™ 4400 6
Unidad de impresión a dos caras
Unidad de impresión a dos caras
Impresora láser Phaser™ 4400 7
Unidad de impresión a dos caras
Impresora láser Phaser™ 4400 8
Impresora láser Phaser™ 4400
Unidad de disco duro interno
1
1.1 1.2 1.3
3
2
4
567
6.1
6.2
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. 9

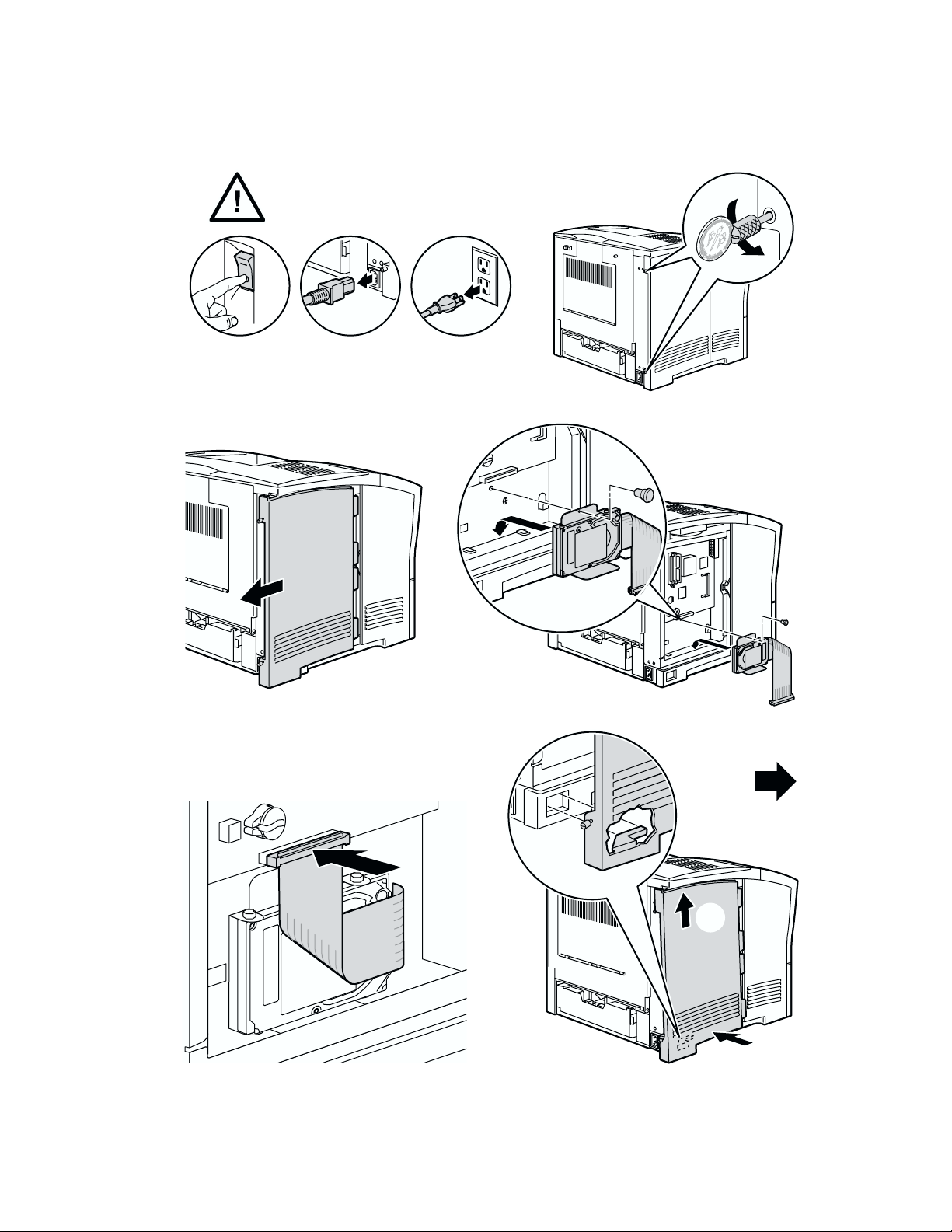

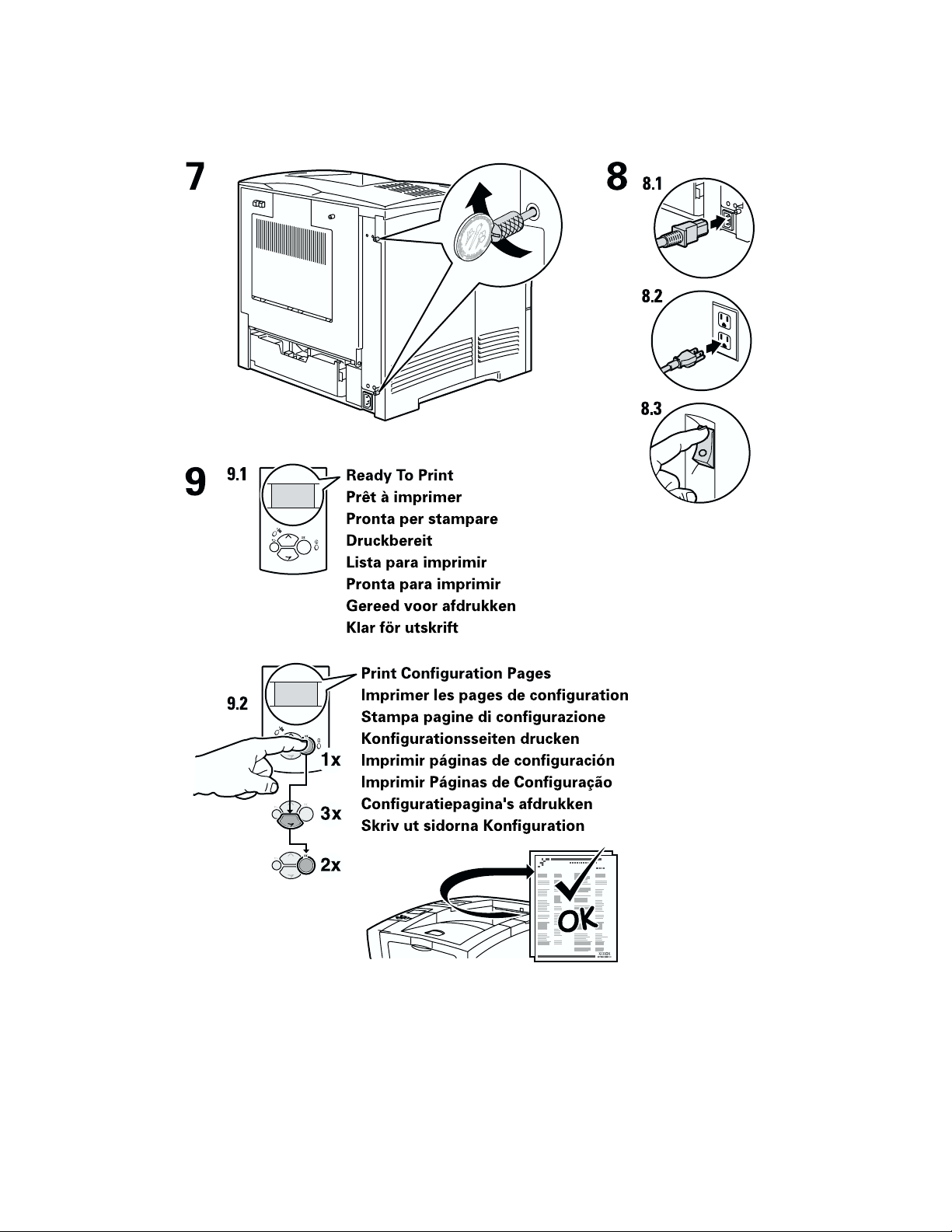

Unidad de disco duro interno
Impresora láser Phaser™ 4400 10
Actualización de 4400B a 4400N
Actualización de 4400B a 4400N
Impresora láser Phaser™ 4400 11
Actualización de 4400B a 4400N
Impresora láser Phaser™ 4400 12
Adición de memoria
Impresora láser Phaser™ 4400
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. 13
Adición de memoria
Impresora láser Phaser™ 4400 14
Impresora láser Phaser™ 4400
Configuración de la conexión
Puede conectar la impresora al ordenador de una de las siguientes maneras:
Puerto USB
■
Puerto paralelo (cumple con IEEE 1284)
■
Puerto Ethernet (opcional para la Phaser 4400B)
■
Para obtener información acerca de la conexión a una red, consulte la página imprimible
Configuración de la conexión, que está almacenada en su impresora con otras páginas imprimibles de
utilidad. Las páginas siguientes muestran la página imprimible Configuración de la conexión.
P4400-77
Todas las páginas imprimibles tienen el formato que se muestra en la ilustración, con barras en las áreas
superior e inferior de la página. Imprima estas páginas desde el panel frontal de la impresora.
Para obtener información detallada acerca de la conexión a una red, consulte la Guía de trabajo en red
en el CD-ROM interactivo de documentación.
Acceso a la página Configuración de la conexión
Acceda a la página Configuración de la conexión desde el Menú Páginas imprimibles:
1. En el panel frontal, desplácese hasta el Menú Páginas imprimibles con ayuda de las teclas
de Flecha abajo o Flecha arriba y pulse OK.
2. Desplácese hasta la Configuración de la conexión mediante las teclas de Flecha
arriba o Flecha abajo y pulse la tecla OK.
Mapa de menús
Para obtener una lista completa de las páginas imprimibles, imprima el mapa de menús.
1. Seleccione Menús en el panel frontal y pulse la tecla OK.
2. Seleccione Imprimir mapa de menús y pulse la tecla OK.
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. 15
PHASER
TM
4400 IMPRESORA LÁSER
Configuración de la conexion
Conexión USB
La conexión USB requiere un cable USB A/B estándar. El extremo “A” del cable se conecta al puerto USB del
ordenador; el extremo “B” se conecta al puerto USB de la impresora.
Windows 98 o posterior
Conecte el cable USB al PC y siga el Asistente para agregar nuevo hardware para crear el puerto USB. A continuación,
siga el Asistente para agregar impresora para instalar el controlador de la impresora desde el CD-ROM de software de
la impresora. Para instrucciones más detalladas, consulte la base de datos de referencia infoSMART en
www.xerox.com/officeprinting/infoSMART, Documento n˚ 18215.
Macintosh (requiere OS 9.0.4 o posterior)
No aparecerá una impresora conectada a USB en el Selector. Instale el controlador de la impresora desde el CD-ROM
de software de la impresora. Utilice la utilidad Impresora de sobremesa (versión 1.2 o posterior) para crear una
impresora USB de sobremesa. La utilidad se encuentra en la carpeta PhaserTools que se creó durante la instalación del
software. Para instrucciones más detalladas, consulte la base de datos de referencia infoSMART en
www.xerox.com/officeprinting/infoSMART, Documento n˚ 33225.
Conexión a través del puerto paralelo
La conexión paralela de la impresora utiliza un cable paralelo para conectar el puerto paralelo del ordenador con el
puerto paralelo de la impresora. Instale el controlador de la impresora desde el CD-ROM de software de la impresora.
Seleccione el puerto paralelo LPT adecuado.
Conexión Ethernet (recomendada)
Red
Utilice una conexión Ethernet con dos cables de par trenzado (Categoría 5/RJ-45) y un concentrador Ethernet. Conecte
el ordenador al concentrador mediante un cable y conecte la impresora al concentrador con el otro cable. Puede utilizar
cualquier puerto del concentrador excepto el puerto de transmisión ascendente de datos. Los protocolos más habituales
que se utilizan con los cables Ethernet son TCP/IP y EtherTalk. Para imprimir usando TCP/IP, los ordenadores y la
impresora deben tener una dirección IP única. Consulte Configuración de direcciones IP.
Uso independiente
Utilice un cable de par cruzado para conectar la impresora directamente al ordenador a través del puerto Ethernet.
Configuración de una dirección IP
Si el ordenador está conectado a una red grande, póngase en contacto con su administrador de redes para determinar
las direcciones TCP/IP correspondientes y las configuraciones adicionales.
Siga este procedimiento básico, si está creando una pequeña red de área local (LAN) o conectando la impresora
directamente al ordenador a través de Ethernet. La impresora y los ordenadores deben tener direcciones IP únicas. Es
importante que las direcciones sean similares, pero no iguales. Por ejemplo, la impresora puede tener la dirección
192.168.1.2, mientras que el ordenador tiene la dirección 192.168.1.3. Otro dispositivo puede tener la dirección
192.168.1.4 y así sucesivamente.
Para instrucciones más detalladas, consulte la base de datos de referencia infoSMART en
www.xerox.com/officeprinting/infoSMART, Documento n˚ 18545.
Página 1 de 3
Nota: Si utiliza el instalador del CD-ROM de software de la impresora, la dirección IP se establece de forma automática.
Para configurar la dirección IP de la impresora manualmente:
1. En el panel frontal de la impresora, seleccione Menús y pulse Aceptar.
2. Desplácese hasta Menú Configuración de la conexión y pulse Aceptar.
3. Desplácese hasta Menú Dirección TCP/IP y pulse Aceptar.
4. Desplácese hasta DCHP/BootP y pulse Aceptar hasta que aparezca Desactivado.
5. Desplácese hasta Dirección TCP/IP y pulse Aceptar.
6. Introduzca una dirección IP como la del ejemplo anterior.
7. Desplácese hasta Máscara de red TCP/IP y pulse Aceptar.
8. Introduzca una dirección de red (subred). (Si utiliza la dirección IP del ejemplo anterior, establezca la máscara
de subred en 255.255.255.0).
9. Desplácese hasta Pasarela TCP/IP y pulse Aceptar.
10. Introduzca una dirección de pasarela (encaminador). (Si utiliza la dirección IP del ejemplo anterior, establezca la
dirección de pasarela en 192.168.1.1).
11. Desplácese hasta Salir y pulse Aceptar.
Para establecer una dirección IP estática en el ordenador:
Windows 95/98/Me
1. En el menú Inicio, haga clic con el botón derecho del ratón en Entorno de red y seleccione Propiedades.
2. En la ficha Configuración, seleccione el protocolo TCP/IP de la tarjeta de red y, a continuación, seleccione Propiedades.
3. En la ficha Dirección IP, seleccione Especificar una dirección IP. Introduzca una dirección IP y una máscara de
subred y haga clic en Aceptar. (Si utiliza la dirección IP indicada anteriormente, establezca la máscara de subred
en 255.255.255.0).
4. Haga clic en Aceptar y vuelva a iniciar Windows.
Windows 2000/XP
1. En el menú Inicio, haga clic con el botón derecho del ratón en Mis sitios de red y seleccione Propiedades.
2. Haga clic con el botón derecho del ratón en Conexión de área local y seleccione Propiedades.
3. Si no dispone de TCP/IP, primero deberá hacer clic en Agregar y seleccionar Protocolo. Haga clic en Agregar y
seleccione Protocolo Internet TCP/IP.
4. En la ficha General, seleccione el protocolo TCP/IP de su tarjeta de red. Haga clic en Propiedades.
5. En la ficha General, seleccione Usar la siguiente dirección IP. Introduzca una dirección IP y una máscara de
subred y, a continuación, haga clic en Aceptar. (Si utiliza la dirección IP del ejemplo anterior, establezca la
máscara de subred en 255.255.255.0.).
6. Haga clic en Aceptar y vuelva a iniciar Windows, si se solicita.
Windows NT 4.x
1. En el menú Inicio, haga clic con el botón derecho del ratón sobre Entorno de red y seleccione Propiedades.
2. En la ficha Protocolos, seleccione Protocolo TCP/IP y haga clic en Propiedades.
3. En la ficha Dirección IP, seleccione Especificar una dirección IP. Introduzca una dirección IP y una máscara de
subred en el campo y haga clic en Aceptar. (Si utiliza la dirección IP indicada anteriormente, establezca la
máscara de subred en 255.255.255.0.).
4. Haga clic en Aceptar y vuelva a iniciar Windows.
Página 2 de 3
Instalación del controlador de la impresora
Para descargar los últimos controladores de impresora, visite el sitio web de Xerox en:
www.xerox.com/officeprinting/support.
Windows 95/98/Me, Windows 2000/XP y Windows NT 4.x
Instale el controlador de la impresora desde el CD-ROM de software de la impresora. El instalador del CD-ROM de
software instala e identifica la impresora durante el proceso de instalación.
Para instrucciones más detalladas, consulte la base de datos de referencia infoSMART en
www.xerox.com/officeprinting/infoSMART, Documento n˚ 9178 para Windows 95/98/Me, Documento n˚ 36894 para
Windows 2000/XP y Documento n˚ 11338 para Windows NT.
Macintosh
EtherTalk
Si utiliza EtherTalk, los ordenadores Macintosh no necesitan direcciones IP.
1. Abra el panel de control AppleTalk.
2. Verifique que Ethernet sea el puerto de red seleccionado.
3. Para instalar el controlador de impresora, haga doble clic en el instalador del CD-ROM de software
de la impresora.
4. Abra el Selector y seleccione el controlador LaserWriter.
5. En la columna derecha del Selector, elija la impresora. Haga clic en Crear para crear la impresora de escritorio.
Para instrucciones más detalladas, consulte la base de datos de referencia infoSMART en
www.xerox.com/officeprinting/infoSMART, Documento n˚ 2562.
Macintosh OS X
Macintosh OS X admite TCP/IP como protocolo predeterminado, además de AppleTalk. Para realizar una instalación
TCP/IP, siga las instrucciones proporcionadas para establecer una dirección IP en la impresora.
1. Abra la utilidad Centro de impresión.
2. Pulse el botón Añadir impresora...
3. Seleccione el tipo de conexión deseado.
Para LPR, introduzca la dirección IP de la impresora que ha especificado anteriormente. El campo Nombre de cola
permanece vacío si se activa el campo Usar cola predeterminada en el servidor (valor predeterminado). Otras
opciones son PS o AUTO. Seleccione el PPD adecuado para el modelo de impresora en el menú desplegable Modelo
de impresora.
Para AppleTalk, seleccione la impresora adecuada en la lista que se muestra. La impresora debería configurarse
automáticamente en este punto.
Nota: Tal vez deba activar AppleTalk a través del panel de control de red. Siga las instrucciones
proporcionadas en pantalla.
Otros recursos
Si desea obtener más información sobre la configuración de la red y la solución de problemas, consulte la sección Redes
del CD-ROM interactivo de documentación.
Página 3 de 3
Impresora láser Phaser™ 4400
Traslado
Siga las siguientes instrucciones para trasladar la impresora dentro de la oficina o para prepararla para
su envío.
Precauciones para trasladar la impresora
Advertencia
Siga las siguientes directrices para evitar lesiones personales o daños a la impresora.
Siempre deben levantar la impresora al menos dos personas.
■
Apague siempre la impresora con el interruptor eléctrico.
■
Si la impresora no se reembala correctamente para su envío, puede sufrir daños que no están
■
cubiertos por la garantía.
La garantía de la impresora no cubre los daños causados por un traslado incorrecto.
■
Traslado de la impresora dentro de la oficina
La impresora se puede trasladar de un lugar a otro de la oficina siempre y cuando se mueva en posición
vertical y con delicadeza por superficies lisas. Los movimientos bruscos, por ejemplo, empujar la
impresora por un umbral elevado o por un aparcamiento, pueden dañarla.
Preparación de la impresora para su envío
Antes de transportar la impresora en un vehículo, debe prepararse según los procedimientos adecuados.
Debe volver a embalarse en la caja de envío adecuada. El cartucho de impresión debe extraerse y
sellarse en una bolsa separada para evitar que se derrame el tóner.
Si no conserva el embalaje original completo, pida el kit de reembalaje desde
www.xerox.com/officeprinting/4400supplies
Xerox. Puede obtener más información sobre cómo embalar la impresora en el kit de reembalaje y en la
Guía de solución de problemas
puede volver a embalar la impresora, póngase en contacto con el representante local de Xerox sobre
nuestros servicios de reembalaje.
que aparece en el CD-ROM interactivo de documentación. Si no
o póngase en contacto con el representante local de
Copyright © 2002 Xerox Corporation. Todos los derechos reservados. 16
Loading...
