Tato příručka je poskytována pouze pro informativní účely. Veškeré v ní obsažené informace mohou být změněny bez předchozího upozornění. Společnost Xerox Corporation nenese odpovědnost za žádné změny, přímé či nepřímé, vyplývající z použití této příručky nebo s ním související.

• Phaser 3600, Phaser 3600/B, Phaser 3600/N a Phaser 3600/DN jsou ochranné známky společnosti Xerox Corporation.

• Název Xerox a logo Xerox jsou ochranné známky společnosti Xerox Corporation.

• Centronics je ochranná známka společnosti Centronics Data Computer Corporation.

• IBM a IBM PC jsou ochranné známky společnosti International Business Machines Corporation.

• PCL a PCL 6 jsou ochranné známky společnosti Hewlett-Packard.

• Microsoft, Windows, Windows 2000, Windows NT 4.0, Windows XP a Windows 2003 jsou registrované ochranné známky Microsoft Corporation.

• PostScript 3 je ochranná známka společnosti Adobe System, Inc.

• UFST® a MicroType™ jsou registrované ochranné známky divize Agfa společnosti Bayer Corp.

• TrueType, LaserWriter a Macintosh jsou ochranné známky společnosti Apple Computer, Inc.

• Všechny ostatní značky nebo názvy produktů jsou ochrannými známkami příslušných společností nebo organizací.

OBSAH

1. Úvod

Zvláštní funkce ........................................................................................................................................................ 1.1

Celkový pohled na tiskárnu ..................................................................................................................................... 1.2

Další informace ....................................................................................................................................................... 1.4

2. Nastavení systému

Používání nabídek ovládacího panelu .................................................................................................................... 2.1

Přehled nabídek ...................................................................................................................................................... 2.1

Tisk zkušební stránky .............................................................................................................................................. 2.9

Změna jazyka na displeji ......................................................................................................................................... 2.9

3. Přehled softwaru

Dodaný software ..................................................................................................................................................... 3.1

Funkce ovladače tiskárny ........................................................................................................................................ 3.2

Systémové požadavky ............................................................................................................................................ 3.2

4. Nastavení sítě (pouze model Phaser 3600/N, Phaser 3600/DN)

Úvod ........................................................................................................................................................................ 4.1

Podporované operační systémy .............................................................................................................................. 4.1

Konfigurace TCP/IP ................................................................................................................................................ 4.2

Konfigurace protokolu EtherTalk ............................................................................................................................. 4.2

Konfigurace typů rámců IPX ................................................................................................................................... 4.2

Nastavení přenosové rychlosti Ethernetu ............................................................................................................... 4.3

Obnova konfigurace sítě ......................................................................................................................................... 4.3

Tisk stránky s konfigurací sítě ................................................................................................................................. 4.3

Konfigurace 802.1x ................................................................................................................................................. 4.3

Konfigurace portu 9100 ........................................................................................................................................... 4.3

Konfigurace protokolu LPR ..................................................................................................................................... 4.4

Konfigurace protokolu IPP ...................................................................................................................................... 4.4

Konfigurace SLP ..................................................................................................................................................... 4.4

Konfigurace CentreWare IS .................................................................................................................................... 4.4

5. Vkládání tiskových médií

Výběr tiskového média ............................................................................................................................................ 5.1

Vkládání papíru ....................................................................................................................................................... 5.4

Výběr místa výstupu ................................................................................................................................................ 5.8

6. Základní funkce tisku

Tisk dokumentu ....................................................................................................................................................... 6.1

Zrušení tiskové úlohy .............................................................................................................................................. 6.1

7. Objednání spotřebního materiálu a příslušenství

Spotřební materiál ................................................................................................................................................... 7.1

Příslušenství ............................................................................................................................................................ 7.1

Způsoby nákupu ...................................................................................................................................................... 7.1

8. Údržba

Tisk informační stránky ........................................................................................................................................... 8.1

Čištění tiskárny ........................................................................................................................................................ 8.1

Údržba tiskové kazety ............................................................................................................................................. 8.3

Údržba součástí ...................................................................................................................................................... 8.6

9. Odstraňování poruch

Odstraňování uvíznutých papírů ............................................................................................................................. 9.1

Kontrolní seznam pro odstraňování potíží .............................................................................................................. 9.7

Význam stavové kontrolní diody ............................................................................................................................. 9.7

Význam zpráv na displeji ........................................................................................................................................ 9.8

Zprávy vztahující se k tiskové kazetě .................................................................................................................... 9.10

Řešení obecných problémů s tiskem .................................................................................................................... 9.11

Odstraňování potíží s kvalitou tisku ...................................................................................................................... 9.13

Časté problémy v systému Windows .................................................................................................................... 9.16

Časté potíže s jazykem PostScript ........................................................................................................................ 9.16

Časté potíže v systému Linux ............................................................................................................................... 9.17

Časté potíže v systému Macintosh ....................................................................................................................... 9.18

10. Instalace příslušenství

Bezpečnostní pokyny k instalaci příslušenství ...................................................................................................... 10.1

Instalace paměti DIMM ......................................................................................................................................... 10.1

11. Technické specifikace

Specifikace tiskárny .............................................................................................................................................. 11.1

Bezpečnost

Než začnete výrobek používat, přečtěte si nejprve následující bezpečnostní poznámky, ve kterých naleznete pokyny, jak spřístrojem bezpečně zacházet.

Tiskárna Xerox a spotřební materiál byly zkonstruovány a testovány tak, aby splňovaly přísné bezpečnostní požadavky. To mimo jiné zahrnuje schválení bezpečnostním úřadem a splnění platných norem pro životní prostředí. Přečtěte si následující pokyny pozorně předtím, než začnete zařízení používat a v případě potřeby se do nich kdykoli podívejte, abyste tak zajistili bezpečný provoz svého výrobku.

Testování bezpečnosti, jakožto i výkonnosti tohoto výrobku bylo ověřeno pouze s použitím materiálů Xerox.

4. Neodstraňujte kryty ani ochranné prvky, které jsou upevněny

šrouby. Za těmito kryty nejsou žádné části zařízení, u nichž byste mohli provádět údržbu nebo které byste mohli opravovat.

Bezpečnost za provozu

Zařízení Xerox a spotřební materiál byly zkonstruovány a testovány tak, aby splňovaly přísné bezpečnostní požadavky. Ty zahrnují prohlídku bezpečnostním úřadem, schválení a shodu se stanovenými normami pro životní prostředí.

Abyste zajistili trvalý a bezpečný provoz svého zařízení Xerox, dodržujte vždy následující bezpečnostní pokyny:

ANO:

VAROVÁNÍ: Tato značka VAROVÁNÍ upozorňuje

uživatele na možnost zranění osob.

VAROVÁNÍ: Tato značka VAROVÁNÍ upozorňuje

uživatele na horké povrchy.

POZOR: Tento symbol označuje, že v zařízení je

používán laser, a upozorňuje uživatele na dodržování příslušných bezpečnostních informací.

VAROVÁNÍ: Tento výrobek musí být připojen

k ochrannému zemnicímu obvodu.

Místa přístupu pro obsluhu

Toto zařízení bylo navrženo tak, aby byl umožněn přístup obsluhy pouze do bezpečných míst. Přístup obsluhy k nebezpečným místům je omezen kryty a ochrannými prvky, jejichž odstranění vyžaduje nástroj. Tyto kryty nebo ochranné prvky nikdy nesnímejte.

Informace k údržbě

1. Veškeré postupy údržby výrobku, které provádí obsluha, jsou

popsány v uživatelské dokumentaci dodávané spolu s výrobkem.

• Vždy dodržujte veškerá varování a pokyny vyznačené na zařízení nebo na materiálech či doplňcích s ním dodaných.

•Než začnete s čištěním tohoto výrobku, odpojte jej vždy nejprve od elektrické zásuvky. Vždy používejte materiály určené výhradně pro tento výrobek. Použití jiných materiálů může vést k horšímu výkonu a vytvářet nebezpečné situace.

VAROVÁNÍ: Nepoužívejte aerosolové čisticí

prostředky. Čisticí prostředky ve spreji mohou být při použití na elektromechanickém zařízení výbušné nebo hořlavé.

•Při přemisťování nebo přesouvání zařízení vždy dbejte zvýšené opatrnosti. Budete-li chtít přemístit kopírku na místo mimo budovu, obrať te se na místní servisní oddělení společnosti Xerox.

•Zařízení umístěte vždy na pevný povrch (nikoli na plyšový koberec), který má dostatečnou pevnost, aby udržel hmotnost zařízení.

•Zařízení umístěte vždy do prostoru s přiměřeným větráním a dostatečným místem pro provádění servisu a údržby.

•Před zahájením čištění vždy nejprve odpojte zařízení od elektrické zásuvky.

2. Na výrobku neprovádějte žádnou údržbu, která není popsána

v dokumentaci určené pro zákazníka

VAROVÁNÍ: Nepoužívejte aerosolové čisticí

prostředky. Čisticí prostředky ve spreji mohou být při použití na elektromechanickém zařízení výbušné nebo hořlavé.

3. Používejte pouze spotřební materiály a čisticí prostředky, které

jsou popsány v příslušných částech této příručky.

POZNÁMKA: Zařízení Xerox je vybaveno přístrojem pro úsporu

energie, který šetří elektrickou energii, pokud není zařízení používáno. Zařízení může být trvale zapnuto.

POZOR: Kovové povrchy v prostoru zapékací

jednotky mohou být horké. Při vyjímání papírů uvíznutých v tomto prostoru se vyvarujte dotyku s kovovými povrchy.

5. Nepoužívejte rozbočku, která nemá uzemňovací svorku,

kpřipojení zařízení Xerox k elektrické zásuvce.

6. Neukládejte toto zařízení na místo, kde mohou lidé šlápnout

na napájecí kabel nebo o něj zakopnout.

NE:

• Nikdy nepoužívejte uzemněnou prodlužovací zástrčku kpřipojení zařízení k elektrické zásuvce, která nemá zemnicí připojovací koncovku.

• Nikdy se nepokoušejte provádět žádnou údržbu, která není výslovně uvedena v této dokumentaci.

• Nikdy nezakrývejte větrací otvory. Zabraňují přehřátí.

• Nikdy nedemontujte kryty ani ochranné prvky, které jsou upevněny pomocí šroubů. Za těmito kryty se nenacházejí žádné části zařízení, u nichž byste mohli provádět údržbu.

• Nikdy neumisťujte zařízení do blízkosti radiátorů ani jiných zdrojů tepla.

• Nikdy nezasouvejte do větracích otvorů žádné předměty.

•Nikdy nevyřazujte z provozu ani se nepokoušejte „oklamat“ žádný z elektrických či mechanických blokovacích mechanismů.

• Nikdy neukládejte toto zařízení na místo, kde mohou lidé snadno šlápnout na napájecí šňůru nebo o ni zakopnout.

•Zařízení neumisťujte do místnosti, kde není zajištěno dostatečné větrání. Další informace vám sdělí místní autorizovaný zástupce.

Elektrická bezpečnost zařízení

7. Nepokládejte žádné předměty na napájecí kabel.

8. Nevyřazujte z provozu ani nevypínejte elektrické

nebo mechanické blokovací mechanismy.

9. Nestrkejte žádné předměty do štěrbin nebo otvorů na zařízení.

Může dojít k zasažení elektrickým proudem nebo k požáru.

10. Nezakrývejte větrací otvory. Tyto otvory jsou určeny k zajištění

správného chlazení zařízení Xerox.

Zdroj napájení

1. Tento výrobek je nutné provozovat v energetické síti s takovým

typem elektrického napájení, který je uveden na štítku výrobku. Pokud si nejste jisti, zda váš přívod elektrické energie tyto požadavky splňuje, obraťte se na kvalifikovaného elektrikáře.

VAROVÁNÍ: Zařízení musí být připojeno

k ochrannému zemnicímu obvodu. Zařízení se dodává se zástrčkou, která má ochranný zemnicí kolík. Tuto zástrčku lze zastrčit pouze do uzemněné elektrické zásuvky. Jedná se o bezpečnostní prvek. Nemůžete-li zastrčit zástrčku do zásuvky, požádejte kvalifikovaného elektrikáře, aby zásuvku vyměnil.

2. Vždy zapojte zařízení k řádně uzemněné elektrické zásuvce.

Jste-li na pochybách, nechte si zásuvku zkontrolovat kvalifikovaným elektrikářem.

1. Síťová zásuvka pro zařízení musí splňovat požadavky

uvedené na štítku na zadní části zařízení. Pokud si nejste jisti, zda váš přívod elektrické energie tyto požadavky splňuje, poraďte se s místní elektrárenskou rozvodnou společností nebo s elektrikářem.

2. Zásuvka by měla být umístěna v blízkosti zařízení a měla

by být snadno přístupná.

3. Použijte napájecí kabel dodaný se zařízením. Nepoužívejte

prodlužovací kabel ani neodstraňujte nebo neupravujte zástrčku napájecí šňůry.

4. Zapojte napájecí kabel přímo do řádně uzemněné elektrické

zásuvky. Pokud si nejste jisti, zda je zásuvka správně uzemněna, požádejte elektrikáře o její kontrolu.

Odpojovací zařízení

Odpojovacím zařízením tohoto výrobku je napájecí šňůra. Nachází se v zadní části přístroje, kde je zasunuta do příslušné zástrčky. Pro odpojení přístroje od zdroje elektrického napájení je nutné vytáhnout napájecí šňůru ze zásuvky ve zdi.

Nouzové vypnutí

Pokud vznikne některý z následujících stavů, ihned zařízení vypněte a odpojte napájecí kabel(y) z elektrické zásuvky. Obraťte se na zástupce autorizovaného servisu Xerox, aby problém opravil:

Zařízení vydává nezvyklý zápach nebo hluk. Napájecí kabel je poškozený nebo prodřený. Došlo k výpadku jističe, pojistky nebo

jiného bezpečnostního zařízení. Do zařízení se vylila kapalina. Zařízení bylo vystaveno vodě. Jakákoli část zařízení je poškozená.

sinstalačním postupem Xerox zaručí, že hladiny koncentrací budou vyhovovat bezpečným limitům.

VAROVÁNÍ: Nahradíte-li baterii nesprávným typem,

hrozí riziko výbuchu. Použité baterie likvidujte podle pokynů.

Normy jakosti

Výrobek je vyroben v rámci registrovaného systému jakosti podle ISO 9002.

Potřebujete-li další informace o tomto výrobku XEROX nebo o spotřebním materiálu XEROX, můžete zatelefonovat na následující číslo: EVROPA: +44 (0) 1707 353434 USA/KANADA: 1 800 928 6571.

Normy bezpečnosti

EVROPA: Tento výrobek XEROX byl certifikován následujícím

úřadem a vyhovuje uvedeným bezpečnostním předpisům.

•Úřad: TUV Rheinland

• Standardní: IEC60950-1, 2001

USA/KANADA: Tento výrobek XEROX byl certifikován následujícím úřadem a vyhovuje uvedeným bezpečnostním předpisům. Úřad: UNDERWRITERS LABORATORIES, norma: UL60950-1, vydání

2003. Certifikace vychází z dohod o reciprocitě, které obsahují

požadavky pro Kanadu.

Potřebujete-li další informace o ozónu, vyžádejte si publikaci společnosti Xerox s názvem „Ozone“, a to na telefonním čísle 1-800-828-6571 (ve Spojených státech či v Kanadě). V ostatních zemích se obraťte na svého autorizovaného zástupce nebo servisní středisko.

Spotřební materiály

• Veškeré spotřební materiály skladujte v souladu s pokyny uvedenými na obalu.

• Uchovávejte veškeré spotřební materiály mimo dosah dětí.

• Tiskové kazety ani zásobníky toneru nikdy nevhazujte do otevřeného ohně.

• Kazety: Při manipulacemi s kazetami, např. inkoustovými, fixační jednotkou apod., dbejte na to, aby nedošlo ke vniknutí do očí a kontaktu s pokožkou. Vniknutí do očí může způsobit podráždění a zánět. Nepokoušejte se rozebírat kazetu. To může zvýšit riziko vniknutí do očí nebo kontaktu s pokožkou.

Certifikace bezpečnosti výrobku

Tento výrobek byl certifikován následujícím úřadem a vyhovuje uvedeným bezpečnostním předpisům.

Úřad Norma/předpis

Informace o bezpečnosti laseru

POZOR: Používání jiných ovládacích prvků či

nastavení, nebo provádění jiných postupů než těch, které jsou uvedeny v této příručce, může způsobit riziko nebezpečného záření.

Se zvláštním zřetelem na laserovou bezpečnost odpovídá toto zařízení normám výkonu laserových produktů stanoveným vládními, národními a mezinárodními úřady jako laserový výrobek třídy 1. Přístroj nevyzařuje nebezpečné světelné záření, neboť je paprsek během všech fází obsluhy a údržby prováděné zákazníkem zcela uzavřen.

Ozonová bezpečnost

Tento výrobek vytváří při normálním provozu ozón. Vzniklý ozón je těžší než vzduch a jeho množství závisí na počtu vytvořených kopií. Zajištění správných parametrů okolního prostředí v souladu

Underwriters Laboratories Inc. UL60950-1. vydání (2003)

(USA/Kanada)

SEMKO IEC60950-1. vydání 1 (2001)

Tento výrobek byl vyroben v souladu se systémem kvality ISO 9001.

Právní předpisy

Symbol CE

Značka CE, kterou je tento výrobek opatřen, symbolizuje prohlášení společnosti XEROX o shodě s následujícími směrnicemi Evropské Unie, a to vždy k uvedenému datu:

12. prosince 2006:

Směrnice Rady 2006/95/ES v platném znění. Přizpůsobení legislativy členských států vztahující se k nízkonapěťovým zařízením.

15. prosince 2004:

iii

Směrnice Rady 2004/108/ES v platném znění. Přizpůsobení legislativy členských států vztahující se k elektromagnetické kompatibilitě.

Soulad s předpisy pro životní prostředí

9. březen 1999: Směrnice Rady 99/5/ES o rádiových zařízeních a telekomunikačních

koncových zařízeních a vzájemném uznávání jejich shody. Plné znění prohlášení o shodě s definicí odpovídajících směrnic

a uvedených norem získáte od zástupce společnosti XEROX Limited.

VAROVÁNÍ: Aby bylo možné provozovat toto zařízení

v blízkosti průmyslových, vědeckých a lékařských přístrojů, bude možná nezbytné omezit externí záření vycházející z těchto zařízení nebo bude zapotřebí přijmout opatření snižující účinky tohoto záření.

POZNÁMKA: Změny nebo úpravy tohoto zařízení, které nebyly

výslovně schváleny společností Xerox, mohou zbavit uživatele oprávnění provozovat toto zařízení.

VAROVÁNÍ: S tímto zařízením musí být používány

stíněné kabely, aby byla dodržena shoda se Směrnicí Rady 2004/108/ES.

USA

Energy Star

Jako partner ENERGY STAR® stanovila společnost Xerox Corporation, že tento výrobek (jeho základní konfigurace) splňuje doporučení programu ENERGY STAR pro úsporné zacházení s energií.

ENERGY STAR a značka ENERGY STAR jsou registrované obchodní známky ve Spojených státech.

Program pro kancelářské vybavení ENERGY STAR je společné úsilí vlád Spojených států, zemí Evropské unie a Japonska a průmyslu kancelářského vybavení zaměřené na propagaci energeticky úsporných kopírek, faxů, multifunkčních přístrojů, osobních počítačů a monitorů. Snížení spotřeby energie výrobku napomáhá v boji se smogem, kyselými dešti a dlouhodobými změnami klimatu tím, že snižuje emise, které vznikají při výrobě elektrické energie.

Zařízení Xerox ENERGY STAR je přednastaveno výrobcem. Zařízení bude dodáno s časovačem pro přepnutí do úsporného režimu po uplynutí 30 minut od posledního kopírování/tisku. Podrobnější popis této funkce lze nalézt v části Nastavení zařízení v této příručce.

Recyklace a likvidace výrobku

Evropská unie

Domácnosti

Označení zařízení tímto symbolem znamená, že uvedené zařízení nesmí být likvidováno spolu sběžným domovním odpadem. V souladu s legislativou Evropské unie musí být elektrická a elektronická zařízení, jejichž životnost již skončila, likvidována odděleně od domovního odpadu. Soukromé domácnosti v členských zemích EU mohou vracet elektrické a elektronické přístroje do vyhrazených sběrných míst zdarma. Další informace získáte u svého místně příslušného obecního úřadu. Kupujete-li nové zařízení, může být v některých členských státech nařízeno vašemu prodejci, aby od vás zdarma převzal vaše staré zařízení. Požádejte svého prodejce o informace.

Před zahájením likvidace se obraťte na svého místního prodejce nebo zástupce společnosti Xerox a požádejte jej o informace o zpětném odběru zařízení s ukončenou životností.

výrobek společnosti Xerox zařazen do tohoto programu, obrať te se na obchodního zástupce společnosti Xerox (1-800-ASK-XEROX). Další informace o ekologických programech společnosti Xerox získáte na webových stránkách www.xerox.com/environment.

Pokud zajišťujete likvidaci svého výrobku Xerox, uvědomte si, že tento výrobek může obsahovat olovo, chloristany (perchloráty) a další materiály, jejichž likvidace může být v určitých zemích s ohledem na životní prostředí regulována. Přítomnost těchto materiálů je zcela v souladu s globálními předpisy platnými v době, kdy byl tento výrobek uveden na trh. Informace ohledně recyklace a likvidace obdržíte u místních úřadů. Uživatelé z USA mohou také nahlédnout na web sdružení Electronic Industries Alliance:

www.eiae.org.

Materiál s obsahem perchlorátů - tento výrobek může obsahovat jedno nebo několik zařízení s obsahem perchlorátů, jako například baterie. Může se na ně vztahovat zvláštní manipulace, viz www.dtsc.ca.gov/hazardouswaste/perchlorate/.

Ostatní země

Pokyny k likvidaci vám poskytnou místní úřady pro likvidaci odpadu.

Kontaktní informace o ochraně ŽP, zdraví a bezpečnosti

Komerční prostředí

Označení zařízení tímto symbolem znamená, že uvedené zařízení musí být zlikvidováno v souladu s celostátně dohodnutými postupy.

V souladu s legislativou Evropské unie musí být elektrická a elektronická zařízení, jejichž životnost již skončila, likvidována v rámci dohodnutých postupů.

Severní Amerika

Společnost Xerox provozuje program pro zpětný odběr a opětovné použití/recyklaci zařízení. Chcete-li určit, zda je daný výrobek společnosti Xerox zařazen do tohoto programu, obraťte se na obchodního zástupce společnosti Xerox (1-800-ASK-XEROX). Další informace o programech společnosti Xerox týkajících se životního prostředí naleznete na webu www.xerox.com/

environment. S žádostí o informace ohledně recyklace a likvidace

se obraťte na místní úřady. Uživatelé z USA mohou také nahlédnout na web sdružení Electronic Industries Alliance:

www.eiae.org.

Společnost Xerox provozuje celosvětový program pro zpětný odběr aopětovné použití/recyklaci zařízení. Chcete-li určit, zda je daný

Další informace o ochraně životního prostředí, zdraví a bezpečnosti ve vztahu k tomuto výrobku společnosti Xerox získáte na následujících linkách zákaznické pomoci: USA: 1-800 828-6571 Kanada: 1-800 828-6571 Evropa: +44 1707 353 434.

• Informace o bezpečnosti výrobku pro USA

www.xerox.com/about-xerox/environment/enus.html

• Informace o bezpečnosti výrobku pro EU

www.xerox.com/about-xerox/environment/eneu.html

1 Úvod

Gratulujeme vám k zakoupení tiskárny!

Tato kapitola zahrnuje:

• Zvláštní funkce

• Celkový pohled na tiskárnu

• Další informace

Zvláštní funkce

Vaše nová tiskárna je vybavena několika speciálními funkcemi, které zlepší kvalitu tisku. Můžete:

Tisknout ve špičkové kvalitě a vysokou rychlostí

•Můžete tisknout s rozlišením až 1 200 x 1 200 dpi (efektivní tisk). Viz Sekce softwaru.

• Tiskárna tiskne na papír formátu A4 až 38 stran za minutu minutu. Při oboustranném tisku umožňuje tiskárna na papír formátu A4 vytisknout až 26 obrázků za minutu za minutu.

Libovolně manipulovat s papírem

• Zásobník 1 (víceúčelový) lze použít na hlavičkové papíry, obálky, štítky, transparentní fólie, materiál s vlastním formátem, pohlednice a silný papír. Zásobník 1 (víceúčelový) má kapacitu až 100 listů obyčejného papíru.

• Zásobník 2 na 500 listů a volitelný zásobník 3 na 500 listů podporují obyčejný papír v různých formátech.

•Víceúčelový výstupní zásobník; můžete si vybrat, zda je pro přístup k papíru vhodnější výstupní zásobník (lícem dolů) nebo zadní kryt (lícem nahoru).

• Přímá dráha papíru vede ze zásobníku 1 (víceúčelový) k zadnímu krytu.

Vytvářet profesionální dokumenty

•Tisk vodoznaků. Dokumenty lze označit zadanými

slovy, například Důvěrné. Viz Sekce softwaru.

•Tisk brožur. Tato funkce umožňuje z vytištěného dokumentu snadno vytvořit knihu. Po skončení tisku musíte jen stránky složit a sešít. Viz Sekce softwaru.

•Tisk plakátů. Text a obrázky na každé stránce dokumentu lze zvětšit a vytisknout na více listů papíru, které po slepení vytvoří plakát. Viz Sekce softwaru.

, na papír formátu Letter až 40 stran za

, na papír formátu Letter až 27 obrázků

Úspora času a peněz

1 2

3 4

Rozšířit kapacitu tiskárny

* Emulace Zoran IPS kompatibilní s PostScript 3

* 136 typů písma PS3

• Obsahuje písma UFST a MicroType společnosti Monotype Imaging Inc.

Tisknout v různých prostředích

•Můžete tisknout ve Windows 2000/XP/Vista/2003.

• Tiskárna je kompatibilní s počítači Macintosh.

• Tiskárna je dodávána s paralelním rozhraním a rozhraním USB.

•Můžete také použít sít'ové rozhraní. Tiskárna Phaser 3600/N a Phaser 3600/DN se dodává se zabudovaným sít’ovým rozhraním, 10/100 Base TX.

• Tiskem na obě strany papíru lze dosáhnout jeho

úspory (oboustranný tisk).

•Můžete tisknout více stránek na jediný list papíru,

abyste ušetřili papír (tisk 2 stránek na list). Viz Sekce softwaru.

• Je možné používat předtištěné formuláře na

obyčejném papíru a hlavičkové papíry. Viz Sekce softwaru.

• Tiskárna automaticky výrazně snižuje spotřebu

energie v době, kdy netiskne, a tím šetří elektřinu.

• Řada Phaser 3600 má 64 MB nebo 128 MB paměti, která může být rozšířena na 512 MB. Viz strana 10.1.

• Síťové rozhraní umožňuje síťový tisk.

• Emulace PostScriptu 3* (PS) umožňuje postscriptový tisk.

a. stran za minutu b. obrázků za minutu

1.1 <

Úvod>

Vlastnosti tiskárny

Následující tabulka obsahuje všeobecný přehled funkcí podporovaných vaší tiskárnou.

(N: Nainstalováno, V: Volitelné, NE: Není k dispozici)

Celkový pohled na tiskárnu

Pohled zepředu

Vlastnosti

Paralelní port IEEE 1284 N N N

USB 2.0 N N N

Sít’ové rozhraní (Ethernet 10/100 Base TX)

Emulace PostScript* N N N

Oboustranný tisk

a. Tisk na obě strany papíru.

Phaser 3600/B

NE N N

VVN

Phaser 3600/N

3600/DN

Phaser

výstupní zásobník

ovládací panel

kryt řídicí desky

držadlo

hlavní vypínač

indikátor zásoby papíru

* Na obrázku je tiskárna Phaser 3600/DN

se všemi dostupnými doplňky.

volitelný zásobník 3

zásobník 2 zásobník 1

(víceúčelový) rukojet’ zásobníku 1

(víceúčelový)

horní kryt

výstupní opěra

1.2 <

Úvod>

Pohled zezadu

* Na obrázku je tiskárna Phaser 3600/DN

se všemi dostupnými doplňky.

Ovládací panel - přehled

Spustit/Zastavit: Umožňuje kdykoli zrušit prováděnou

operaci; obnovit tisk.

Zpět: Stisknutím tohoto tlačítka přejdete v nabídce o jednu

úroveň výše.

Stav: Zobrazuje stav tiskárny. Viz strana 9.7.

Nabídka: Umožňuje vstup do režimu nabídek a procházení

dostupných nabídek.

zadní kryt

duplexní jednotka

síť ový port

port USB

paralelní port

zásuvka napájení

hlavní vypínač

LCD: Zobrazuje stav tiskárny, chybové zprávy a nabídky

vprůběhu tisku.

Šipka nahoru: Umožňuje zvýšit hodnoty ve vybrané nabídce.

OK: Potvrzuje výběr položky na displeji.

Šipka dolů: Umožňuje snížit hodnoty ve vybrané nabídce.

1.3 <

Úvod>

Další informace

Informace o instalaci a používání tiskárny naleznete v následujících tištěných a elektronických zdrojích.

Stručná instalační příručka

Workcentre 3428

Stručná příručka použití

Workcentre 3428

Obsahuje informace o instalaci zařízení. Připřípravě tiskárny postupujte podle pokynů v této příručce.

Poskytuje informace o použití vaší tiskárny nebo odstranění uvízlého papíru, a proto při použití tiskárny dbejte na dodržování pokynů pokynů v příručce.

Volba umístění

Vyberte rovné a stabilní místo s dostatečným prostorem pro cirkulaci vzduchu. Zajistěte prostor pro otevírání krytů a vysouvání zásobníku.

Místo by mělo být dobře větrané a mimo dosah přímého slunečního světla, zdrojů tepla, chladu a vlhkosti. Neumisťujte tiskárnu blízko okraje pracovního stolu.

Požadovaný volný prostor

Před tiskárnou: 500 mm

(dostatek místa na otevření a vyjmutí zásobníků)

Za tiskárnou: 350 mm (dostatečný prostor na to, aby mohl být otevřen zadní

kryt nebo duplexní jednotka)

Napravo: 100 mm (dostatek

prostoru pro odvětrávání)

Nalevo: 100 mm (dostatečný prostor na to, aby mohl být otevřen kryt řídicí desky)

Uživatelská příručka online

Nápověda k ovladači tiskárny

Web společnosti Xerox

Obsahuje podrobné pokyny k používání všech funkcí tiskárny, informace o údržbě tiskárny, řešení potíží s tiskem a instalaci příslušenství.

Tato uživatelská příručka obsahuje i část Sekce softwaru, která poskytuje informace otisku dokumentů vrůzných operačních systémech a o používání dodaných softwarových nástrojů.

Poznámka

Uživatelské příručky v jiných jazycích se nacházejí ve složce Manual na CD s ovladačem tiskárny.

Obsahuje informace o vlastnostech ovladače tiskárny a pokyny pro nastavení vlastností tisku. Obrazovku s nápovědou k ovladači vyvoláte kliknutím na Nápověda v dialogovém okně vlastností tiskárny.

Máte-li přístup k internetu, můžete na webu společnosti Xerox www.xerox.com/office/

support nalézt nápovědu, příručky, ovladače

tiskáren získat informace o technické podoře a informace o objednávání.

1.4 <

Úvod>

2 Nastavení systému

Tato kapitola poskytuje přehledné pokyny k nastavení tiskárny.

Tato kapitola zahrnuje:

• Používání nabídek ovládacího panelu

•Přehled nabídek

• Tisk zkušební stránky

•Změna jazyka na displeji

Používání nabídek ovládacího panelu

Pro snadné změny nastavení tiskárny je k dispozici celá řada nabídek. V následujícím diagramu jsou uvedeny jednotlivé nabídky a všechny položky každé nabídky. Položky a možnosti výběru jsou podrobněji popsány v tabulkách, viz strana 2.2.

Vstup do nabídek ovládacího panelu

Tiskárnu lze ovládat prostřednictvím ovládacího panelu tiskárny. Nabídku ovládacího panelu můžete používat i v průběhu tisku.

1 Tiskněte opakovaně tlačítko Nabídka, až se na dolním řádku

na displeji zobrazí požadovaná nabídka. Potom stiskněte tlačítko OK.

Přehled nabídek

Nabídky ovládacího panelu se používají ke konfiguraci tiskárny. Na ovládacím panelu je možné vyvolat následující nabídky:

Informace

(Viz strana 2.2.)

Struktura menu Konfigurace Zkusebni str. Sezn. pis. PCL Sezn.pis. PS3 Flash adresar Pismo EPSON

Papir

(Viz strana 2.4.)

Pocet kopii Vel.zas.1 vic. Typ zas.1 vic. Typ zas. 2 Typ zas. 3 Zdroj papiru Vynech.vic.za. Retez. zasob.

Zabezpec.tisk

(Viz strana 2.2.)

Uvolnit Odstranit

Rozvrzeni

(Viz strana 2.2.)

Orientace Simplex-okraj

Duplex Duplex-okraj Nast.obr.

2 Stisknutím tlačítek Šipka nahoru/Šipka dolů přejděte

k požadované položce nabídky a stiskněte tlačítko OK.

3 Jsou-li v nabídce dílčí nabídky, pokračujte krokem 2.

4 Pomocí tlačítek Šipka nahoru/Šipka dolů přejděte k požadované

možnosti nastavení nebo hodnotě.

5 Uložte výběr stisknutím tlačítka OK.

Na displeji se vedle nastavené možnosti zobrazí hvězdička (*), která označuje, že možnost je nyní výchozí.

6 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

Po 30 sekundách nečinnosti (není stisknuto žádné tlačítko) se tiskárna automaticky vrátí do pohotovostního režimu.

Poznámka

Nastavení tiskárny, která provedete prostřednictvím ovladače tiskárny na připojeném počítači, zruší nastavení provedená na ovládacím panelu.

Poznámka

V závislosti na volbách a modelech se některé nabídky nemusí na displeji zobrazovat. V takovém případě se nevztahují k vašemu zařízení.

Grafika

(Viz strana 2.5.)

Rozliseni Tmavost

Sit

(Viz strana 2.8.)

TCP/IP EtherTalk NetWare Rychl.Ethernet Zrus. nastav. Informace site

802.1x Port 9100 LPR IPP SLP CentreWare IS SNMP

a. Je k dispozici, když je nainstalovaná paměť větší než 128 MB. b. Je k dispozici, když je nainstalována duplexní jednotka. c. Je k dispozici, když je nainstalován volitelný zásobník 3.

Syst.nastav.

(Viz strana 2.5.)

Jazyk Usporny rezim Auto pokrac. Kor.nadm.vys. Navrat voziku Trideni kopii Chytr.dup.tisk Cas.prodl.ul. Cas.pozdrz.ul. Udrzba Nas. par.rozhr. Nastaveni USB Blok.panelu Zabezpec.tisk Dochazi barva cm nebo palce Zrus. nastav.

Emulace

(Viz strana 2.7.)

Typ emula ce Nastaveni Hexadec.rezim

2.1 <

Nastavení systému>

Nabídka Informace

Nabídka Rozvrzeni

Tato nabídka obsahuje stránky informací o tiskárně s podrobnostmi otiskárně a její konfiguraci.

Položka Vysvětlení

Struktura menu Struktura nabídek zobrazuje rozvržení

a aktuální nastavení jednotlivých položek nabídky ovládacího panelu.

Konfigurace Na stránce konfigurace je uvedena aktuální

konfigurace tiskárny. Viz strana 8.1.

Zkusebni str. Na zkušební stránce lze zkontrolovat, zda

tiskárna funguje správně. Viz strana 2.9.

Sezn. pis. PCL Sezn.pis. PS3

Flash adresar Můžete vytisknout stránky seznamů všech

Pismo EPSON Seznam fontů udává všechny fonty, které jsou

Seznam fontů udává všechny fonty, které jsou vsoučasnosti dostupné pro vybraný jazyk.

fontů a maker, která jste načetli do zařízení.

vsoučasnosti dostupné pro vybraný jazyk.

Nabídka Zabezpec.tisk

Pro tisk nebo vymazání zabezpečené stránky použijte nabídku

Zabezpec.tisk. Heslo je ověřeno vůči heslu zadaném se stránkou.

Poznámka

Tato položka je k dispozici, když je nainstalovaná paměť větší než 128 MB.

Nabídka Rozvrzeni slouží k definování všech nastavení výstupu.

Položka Vysvětlení

Orientace

Hodnoty: Na vysku, Na sirku

Vyberte výchozí orientaci tištěného obrazu na stránce.

Na výšku

Simplex-okraj Nastavte okraje tiskového materiálu pro

jednostranný tisk. Hodnotu můžete snížit nebo zvýšit v krocích po 0,1 mm. Okraje se mohou lišit podle formátu papíru a orientace tisku.

Jako jednotky můžete vybrat milimetry nebo palce. Informace o konfiguraci jednotek najdete v položce cm nebo palce na strana 2.7.

• Horni okraj: Nastavte horní okraj v rozmezí

od 0,0 do 250 mm.

• Levy okraj: Nastavte levý okraj v rozmezí

od 0,0 do 164 mm.

Na šířku

Položka Vysvětlení

Uvolnit Chcete-li tisknout chráněnou stránku,

zadejte heslo pro tuto stránku. Stránka bude vytištěna pouze tehdy, když bude ověřeno jak uživatelské jméno, tak heslo. Je-li položka Uvolnit vse v části Zabezpec.tisk nabídky Syst.nastav. nastavená na Zap, budou vytisknuty všechny stránky, pro které souhlasí jak uživatelské jméno, tak heslo.

Odstranit Chcete-li vymazat chráněnou stránku, zadejte

heslo pro tuto stránku. Strana bude vymazána, pouze bude-li ověřeno heslo.

2.2 <

Nastavení systému>

Položka Vysvětlení

Duplex

Hodnoty: Vyp, Dlouhy okraj, Kratky okraj

Chcete-li tisknout oboustranně, nastavte vnitřní okraj podle následujících pokynů.

• Dlouhy okraj: Stránkovat na delší straně. Tisk

stránek, aby se četly jako v knize.

• Kratky okraj: Stránkovat na kratší straně. Tisk

stránek tak, aby se překlápěly jako v bloku.

Delší strana při orientaci Na výšku

Kratší strana při orientaci Na výšku

Delší strana při orientaci Na šířku

Kratší strana při orientaci Na šířku

Nast.obr. V této nabídce můžete nastavit okraje pro

každý zásobník papíru. Každý zásobník má pro nastavení okrajů 9 položek. Hodnotu můžete zvyšovat nebo snižovat od -3,5 do 3,5 mm po 0,5 mm. Výchozí hodnoty jsou 0 mm.

• Simplex, obr.: Vytiskněte zkušební stránku

pro nastavení okrajů při jednostranném tisku.

• Str. 1, horni: Nastavte horní okraj stránky při

jednostranném tisku.

• Strana 1, levy: Nastavte levý okraj stránky při

jednostranném tisku.

• Duplex, dlouha: Vytiskněte zkušební stránku

pro nastavení okrajů při oboustranném tisku s vazbou na dlouhém okraji.

• Dlouha, horni: Nastavte horní okraj stránky při

dvoustranném tisku s vazbou na dlouhém okraji.

• Dlouha, levy: Nastavte levý okraj stránky při

dvoustranném tisku s vazbou na dlouhém okraji.

• Duplex, kratka: Vytiskněte zkušební stránku

pro nastavení okrajů při oboustranném tisku s vazbou na krátkém okraji.

• Kratka, horni: Nastavte horní okraj stránky při

dvoustranném tisku s vazbou na krátkém okraji.

• Kratka, levy: Nastavte levý okraj stránky při

dvoustranném tisku s vazbou na krátkém okraji.

Chcete-li tisknout jednostranně, vyberte možnost Vyp.

Duplex-okraj V této nabídce můžete nastavit okraje

pro oboustranný tisk. Hodnotu můžete snížit nebo zvýšit v krocích po 0,1 mm.

• Horni okraj: Nastavte horní okraj v rozmezí

od 0,0 do 9,9 mm. Výchozí hodnota je 5,0 mm.

• Levy okraj: Nastavte levý okraj v rozmezí

od 0,0 do 9,9 mm. Výchozí hodnota je 5,0 mm.

• Vazba-kratky: Nastavte dolní okraj na zadní

straně pro vazbu na krátké straně vrozmezí od 0,0 do 22 mm. Výchozí hodnota je 0 mm.

• Vazba-dlouhy: Nastavte pravý okraj na zadní

straně pro vazbu na dlouhé straně vrozmezí od 0,0 do 22 mm. Výchozí hodnota je 0 mm.

2.3 <

Nastavení systému>

Nabídka Papir

Nabídka Papir slouží k definování všech nastavení týkajících se vstupu a výstupu tiskových materiálů a zvláštních tiskových materiálů používaných v tiskárně.

Položka Vysvětlení

Zdroj papiru

Hodnoty: Zas.1 (viceu.), Zasobnik 2, Zasobnik 3, Rucni podavac, Autom. volba

Položka Vysvětlení

Pocet kopii

Hodnoty: 1 ~ 999

Vyberte výchozí počet kopií v rozmezí od 1 do 999. Výchozí hodnota je 1.

Vel.zas.1 vic.

Hodnoty: A4, A5, A6, JIS B5, ISO B5, JIS B6, Letter, Legal, Executive, Obalka c. 10, Obal. Monarch, Obalka DL, Obalka C5, Obalka C6, US Folio, Oficio, Statement, US Postcard, Index Card, Vlastni format

Vyberte formát papíru vloženého v zásobníku.

• Vlastni format: Můžete konfigurovat rozměry

vašeho vlastního papíru. Nastavte šířku od 98 mm do 216 mm a výšku od 148 mm do 356 mm. Jako jednotky můžete vybrat milimetry nebo palce. Informace o konfiguraci jednotek najdete v položce cm nebo palce na strana 2.7.

Typ zas.1 vic.

Hodnoty: Obyc. papir, Kancelarsky, Transp. folie, Obalka, Stitky, Karticky, Predtisteny, Barva, Bavln.papir, Recyklovany, Silny, Slaby, Vlastni 1, Vlastni 2, Vlastni 3, Vlastni 4, Vlastni 5

Vyberte typ papíru vloženého v zásobníku.

Typ zas. 2

Hodnoty: Obyc. papir, Predtisteny, Barva, Recyklovany, Silny, Slaby, Vlastni 1, Vlastni 2, Vlastni 3, Vlastni 4, Vlastni 5

Vyberte typ papíru vloženého v zásobníku.

Vynech.vic.za.

Retez. zasob.

V této položce lze nastavit, který zásobník se má použít.

• Autom. volba: Tiskárna může určit zdroj

automaticky.

• Rucni podavac: Tiskárna používá zásobník 1 (víceúčelový).

• Zasobnik 3: Je k dispozici pouze pokud je nainstalován volitelný zásobník.

Hodnoty: Vyp, Zap

Pokud je v zásobníku 1 (víceúčelový) neodpovídající papír, můžete nastavit, zda se má tisk zastavit, nebo zda se má pokračovat v tisku a chybu ignorovat.

Pokud je položka nabídky nastavená na Zap, bude tiskárna tisknout dále bez ohledu na chybu vložení neodpovídajícího papíru do zásobníku 1 (víceúčelový).

Hodnoty: Vyp, Zap

Vyberete-li jinou hodnotu než Autom. volba vnabídce Zdroj papiru a zadaný zásobník bude prázdný, bude tiskárna automaticky tisknout na papír z jiných zásobníků.

Je-li tato položka nabídky nastavena na hodnotu Vyp, stavová kontrolka LED bude červeně svítit a tiskárna začne tisknout až poté, co vložíte papír do zadaného zásobníku.

Typ zas. 3

Hodnoty: Obyc. papir, Predtisteny, Barva, Recyklovany, Vlastni 1, Vlastni 2, Vlastni 3, Vlastni 4, Vlastni 5

Je k dispozici pouze pokud je nainstalován volitelný zásobník. Informace o výběru formátu papíru najdete v Typ zas . 2.

2.4 <

Nastavení systému>

Nabídka Grafika

Nabídka Syst.nastav.

Nabídka Grafika slouží ke změně nastavení ovlivňujících kvalitu tištěných znaků a obrázků.

Položka Vysvětlení

Rozliseni

Hodnoty: 600dpi-Norm., 1200dpi-Nejl.

Zadejte rozlišení tisku v bodech na palec (dpi). Čím vyšší je hodnota tohoto nastavení, tím ostřejší jsou vytištěné znaky a obrázky.

• Pokud tisknete převážně text, nastavte možnost

600dpi-Norm., která zajistí nejvyšší kvalitu tisku.

• Pokud úlohy obsahují bitmapové obrázky, například naskenované fotografie nebo ilustrace, vyberte možnost 1200dpi-Nejl., jejíž výhodou je vylepšené řádkování.

Tmavost

Hodnoty: Normalni, Svetly, Tmavy

Pomocí nastavení hustoty toneru můžete zesvětlit nebo ztmavit tisk. Nastavení Normalni obvykle poskytuje nejlepší výsledky. Chcete-li šetřit tonerem, použijte nastavení hustoty toneru Svetly.

Nabídka Syst.nastav. slouží ke konfiguraci mnoha funkcí tiskárny.

Položka Vysvětlení

Jazyk

Hodnoty: English, FRANCAIS, Espanol, Portugues B., Deutsch, Italiano...

Toto nastavení určuje, v jakém jazyce se zobrazuje text na displeji ovládacího panelu apři tisku informací.

Usporny rezim

Hodnoty: [ 1 ] min, [ 5 ] min, [ 10 ] min, [15]min, [20] min, [30 ] min, [ 45 ] min, [ 60 ] min, [ 120 ] min, [ 240 ] min

Když tiskárna delší dobu nepřijímá data, spotřeba energie se automaticky sníží. Můžete nastavit, jak dlouho bude tiskárna čekat, než přejde do úsporného režimu.

Auto pokrac.

Hodnoty: Vyp, Zap

Tato položka určuje, zda tiskárna bude či nebude pokračovat v tisku v případě, že rozpozná papír, který neodpovídá nastavení.

• Vyp: Rozpozná-li tiskárna neodpovídající

papír, zobrazí o tom na displeji zprávu a nebude tisknout, dokud nevložíte správný papír.

• Zap: Rozpozná-li tiskárna neodpovídající

papír, zobrazí se chybová zpráva. Tiskárna se na 30 sekund vypne, zpráva se automaticky odstraní a tisk bude pokračovat.

2.5 <

Kor.nadm.vys.

Navrat voziku

Nastavení systému>

Hodnoty: Normalni, Vysoky 1, Vysoky 2, Vysoky 3

Kvalitu tisku můžete optimalizovat v závislosti na nadmořské výšce, ve které se nacházíte.

Hodnoty: LF, LF+CR

Tato položka připojuje na konec každého řádku za kód LF kód pro návrat vozíku (CR).

Prohlédněte si následující příklady:

AA BB CC

LF LF+CR

AA BB CC

Položka Vysvětlení

Trideni kopii

Hodnoty: Vyp, Zap

Tato položka vám umožní třídit obdržená data ovladačem tiskárny. Tiskárna vytiskne výstup v sadách, které odpovídají posloupnosti originálů.

• Vyp: Když obdrží tiskárna data z ovladače

PC, vytiskne je tak, jak byla přijata.

• Zap: Když obdrží tiskárna data z ovladače

PC, vytiskne je po jejich uložení a třídění.

Chytr.dup.tisk

Hodnoty: Vyp, Zap

Je-li tato nabídka nastavena na Zap, bude tiskárna detekovat jednostránkovou úlohu a vytiskne ji jako jednu jednostrannou úlohu, i když je ovladač tiskárny na vašem PC nastaven na dvojstranný tisk jako výchozí.

Cas.prodl.ul.

Hodnoty: 0 ~ 1800 sekund

Můžete nastavit dobu čekání na tisk poslední stránky tiskové úlohy, která nekončí příkazem kvytištění stránky. Výchozí hodnota je 15 sekund.

Když vyprší časová prodleva, tiskárna vytiskne poslední stránku z vyrovnávací paměti.

Cas.pozdrz.ul.

Hodnoty: 1 ~ 72 hod.

Tiskárna uchová zabezpečenou úlohu po určitou dobu. Výchozí hodnota je 24 hodin. Čas můžete nastavit maximálně na 72 hodin.

Udrzba Pomocí této položky se provádí údržba tiskárny.

• Vycist. valec: Vyčistí válec OPC kazety

s tonerem a vytiskne čisticí list se zbytky toneru.

• Vycist.fixaci: Vyčistí fixační jednotku uvnitř

tiskárny a vytiskne čisticí list se zbytky toneru.

• Ziv.spot.mat.: Položka umožňuje

zkontrolovat počet vytištěných stránek a množství toneru zbývajícího v kazetě.

Nas.par.rozhr. • Paralel.rozhr.: Paralelní port lze aktivovat

nebo deaktivovat.

• Cas.lim.portu: Můžete nastavit dobu čekání

na tisk poslední stránky tiskové úlohy, která nekončí příkazem k vytištění stránky. Když vyprší časová prodleva, tiskárna vytiskne poslední stránku z vyrovnávací paměti.

• Paralelni PDL: Tato položka definuje jazyk

tiskárny pro komunikaci mezi počítačem atiskárnou přes paralelní port. Volit lze mezi Autom. volba, PCL, PostScript,

EPSON, IBM.

Nastaveni USB • Port USB: Jako opatření pro zabezpečení

lze aktivovat nebo deaktivovat port USB.

• Cas.lim.portu: Můžete nastavit dobu čekání

na tisk poslední stránky tiskové úlohy, která nekončí příkazem k vytištění stránky. Když vyprší časová prodleva, tiskárna vytiskne poslední stránku z vyrovnávací paměti.

• USB PDL: Tato položka definuje jazyk tiskárny

pro komunikaci mezi počítačem a tiskárnou přes port USB. Volit lze mezi Autom. volba,

PCL, PostScript, EPSON, IBM.

Blok.panelu

Hodnoty: Vyp, Zap

Lze zamknout a odemknout. Pokud tuto položku nastavíte na Zap, musíte pro přístup do některých částí panelu zadat heslo.

Zabezpec.tisk

Hodnoty: Uvolnit vse, Odstranit

• Uvolnit vse: Pokud je nabídka konfigurovaná na Vyp, spustí položka Uvolnit v nabídce Zabezpec.tisk pouze jeden soubor, který souhlasí s uživatelským jménem a heslem pro soubor. Pokud je nabídka konfigurovaná na Zap, uvolní položka Uvolnit v nabídce Zabezpec.tisk každý soubor, pro který souhlasí uživatelské jméno a heslo. Výchozí hodnota je Vyp.

• Odstranit: Můžete vymazat všechny stránky bez ohledu na uživatelské jméno nebo heslo.

Dochazi barva

Hodnoty: Stop, Pokracovat

• Stop: Když v kazetě téměř dojde toner, nebude zařízení pokračovat v tisku, dokud nevložíte novou originální kazetu Xerox.

• Pokracovat: I když v kazetě téměř dojde toner, bude zařízení pokračovat v tisku úlohy.

2.6 <

Nastavení systému>

Položka Vysvětlení

cm nebo palce

Hodnoty: cm, palce

Jako jednotky pro vaše nastavení můžete zvolit buď centimetry nebo palce. Tato volba ovlivňuje následující nabídky.

• Simplex-okraj v nabídce Rozvrzeni.

• Vlastni format v Vel.zas.1 vic. v nabídce

Papir.

Zrus. nastav. Tato položka nabídky umožňuje obnovit výchozí

nastavení tiskárny provedené výrobcem.

Nabídka Emulace

Nabídka Emulace slouží ke konfiguraci emulace jazyka tiskárny.

Položka Vysvětlení

PCL

V této nabídce se nastavuje konfigurace emulace písem PCL. Zde můžete nastavit typ písma, typ symbolů, počet řádek na stránku a velikost bodu.

Položka Vysvětlení

Pismo

Hodnoty: PCL1 ~ PCL54

Můžete vybrat možnost použití standardního písma pro emulaci PCL.

• V písmech PCL 1-PCL 7 je mezera mezi písmeny pevná, v písmech PCL 8-PCL 45 je úměrná typu písma a velikosti v bodech. Velikost písem PCL 1-PCL 7 lze změnit pomocí položky Roztec, velikost písem PCL 8-PCL 45 lze změnit pomocí položky Velikost bodu.

• Mezera a velikost v bodech pro písma PCL 46-PCL 54 jsou pevné.

Typ emulace

Nastaveni

Hexadec.re zim

Hodnoty: Auto, PCL, PostScript, EPSON, IBM

Jazyk tiskárny určuje způsob komunikace počítače stiskárnou. Vyberete-li možnost Auto, může tiskárna změnit jazyk tiskárny automaticky.

Hodnoty: PCL, PostScript, EPSON, IBM

Konfigurace jazyka tiskárny je popsána v tabulkách, viz strana 2.7.

Hodnoty: Vyp, Zap

Když tuto nabídku zapnete, vytiskne tiskárna nezpracovaná hexadecimální data.

Symbol

Velikost bodu

Courier

Roztec

Radky

Hodnoty: ROMAN8 ~ PCYRIL

Tato položka stanoví symbol, který bude použit v emulaci PCL. Symbol je skupina čísel, značek a zvláštních znaků, která se používá při tisku písmen. Výchozí hodnota je PC8.

Hodnoty: 4.00 ~ 999.75 (jednotka 0,25)

Když vyberete jedno z písem PCL 8 až PCL 45 v nabídce Pismo, můžete určit velikost písma nastavením výšky znaků v písmu. Výchozí hodnota je 12,00.

Hodnoty: Obycejne, Tmavy

V této položce lze vybrat verzi písma Courier, která se má používat.

Hodnoty: 0.44 ~ 99.99 (jednotka 0,01)

Když vyberete jedno z písem PCL 1 až PCL 7 v nabídce Pismo, můžete určit velikost písma nastavením počtu znaků tištěných na jeden palec vodorovně. Výchozí hodnota 10 je nejvhodnější.

Hodnoty: 5 ~ 128 (jednotka 1)

2.7 <

V této položce lze nastavit velikost vertikální mezery pro výchozí formát papíru od 5 do 128 řádků. Řádky se mohou lišit podle formátu papíru a orientace tisku.

Nastavení systému>

PostScript

V této nabídce je k dispozici položka Chyba tisku PS.

Položka Vysvětlení

Chyba tisku PS

Hodnoty: Zap, Vyp

Můžete vybrat, zda má tiskárna v případě chyby PS vytisknout seznam chyb.

• Chcete-li tisknout chyby emulace PS3, vyberte

možnost Zap. V případě chyby se přeruší tisk, vytiskne se chybová zpráva a tiskárna odstraní úlohu z vyrovnávací paměti.

• Je-li v této nabídce nastavena možnost Vyp,

úloha se odstraní bez zprávy o chybě.

EPSON

V této nabídce se nastavuje konfigurace emulace písem EPSON.

Položka Vysvětlení

Typ pisma

Znakova sada

Tabulka znaku

Roztec

LPI

Auto zalomeni

Hodnoty: SANSERIF, ROMAN

Můžete vybrat možnost použití standardního písma pro emulaci EPSON.

Hodnoty: USA, FRANCIE, NEMECKO, VELKA BRITANI, DANSKO1, SVEDSKO, ITALIE, SPANELSKO1, JAPONSKO, NORSKO, DANSKO 2, SPANELSKO2, LATIN

V této položce lze vybrat znakovou sadu pro požadovaný jazyk.

Hodnoty: KURZIVA, PC437US, PC850

Tato položka nastavuje znakovou sadu.

Hodnoty: 10, 12, 17,14, 20

Velikost písma lze určit nastavením počtu znaků tištěných na jeden palec vodorovně.

Hodnoty: 6, 8

Můžete nastavit počet řádků tištěných na jeden palec svisle.

Hodnoty: Vyp, Zap

Položka určuje, zda tiskárna připřetečení dat přes oblast tisku automaticky zařadí znak LF.

Nabídka Sit (pouze Phaser 3600/N, Phaser 3600/DN)

V této nabídce lze konfigurovat síťové rozhraní nainstalované vtiskárně. Můžete provést reset síťového rozhraní a vytisknout konfigurační stránku.

Položka Vysvětlení

TCP/IP

EtherTalk

NetWare

Rychl.Ether net

Zrus. nastav.

Informace site

Hodnoty: DHCP, BOOTP, Staticky

V této položce lze ručně nastavit adresy TCP/IP nebo je přijmout ze sítě.

• DHCP: Server DHCP přiřazuje adresy

IP automaticky.

• BOOTP: Server BOOTP přiřazuje adresy

IP automaticky.

• Staticky: Adresu IP, masku podsítě abránu

můžete zadat ručně.

Hodnoty: Vyp, Zap

V této položce vyberte, zda chcete používat protokol EtherTalk.

• Vyp: Můžete zakázat protokol EtherTalk.

• Zap: Můžete povolit protokol EtherTalk.

Hodnoty: Auto, 802.2, 802.3, Ethernet II, SNAP, Vyp

V této položce lze vybrat typ rámce IPX.

• Auto: Typ rámce lze nastavit automaticky.

• 802.2: Hodnotu zvolte, chcete-li použít typ rámce

IEEE 802.2.

• 802.3: Hodnotu zvolte, chcete-li použít typ rámce

IEEE 802.3.

• Ethernet II: Hodnotu zvolte, chcete-li použít typ

rámce Ethernet 2.

• SNAP: Hodnotu zvolte, chcete-li použít typ

rámce SNAP.

• Vyp: Můžete zakázat protokol NetWare.

Hodnoty: Auto, 10 Mb/s polo, 10 Mb/s plny, 100 Mb/s polo, 100 Mb/s plny

V této položce lze nastavit rychlost sítě Ethernet.

Tato položka provede jednoduchý reset a obnoví výchozí nastavení konfigurace sítě. Nastavení se použije až po resetu tiskárny.

Položka vytiskne stránku s nastavenými parametry sítě.

2.8 <

Nastavení systému>

Položka Vysvětlení

Tisk zkušební stránky

802.1x

Port 9100

LPR

IPP

Hodnoty: Vyp, Zap

Tato položka je pro připojení k ověřovacímu serveru. Pokud potřebujete připojit tento výrobek k ověřovacímu serveru, nastavte tuto Zap položku na jednu z následujících metod ověření. Můžete vybrat kteroukoliv metodu, kterou podporuje ověřovací server, mezi EAP-MD5, EAP-MSCHAPv2 a PEAP.

Hodnoty: Vyp, Zap

V této položce vyberte, zda chcete používat port 9100.

• Vyp: Můžete deaktivovat tiskový port 9100.

• Zap: Můžete aktivovat tiskový port 9100.

Hodnoty: Vyp, Zap

V této položce vyberte, zda chcete používat protokol LPR.

• Vyp: Můžete deaktivovat tiskový port LPR.

• Zap: Můžete aktivovat tiskový port LPR.

Hodnoty: Vyp, Zap

Tato položka vám umožní zvolit, zda se má použít síťové propojení protokolem IPP (Internet Printing Protocol).

• Vyp: Můžete deaktivovat protokol IPP.

• Zap: Můžete aktivovat protokol IPP.

Abyste se ujistili, zda tiskárna funguje správně, vytiskněte zkušební stránku.

1 Stiskněte tlačítko Nabídka a po zobrazení možnosti Informace

stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Zkusebni str. a stiskněte tlačítko OK.

Vytiskne se zkušební stránka.

Změna jazyka na displeji

Chcete-li změnit jazyk, který se zobrazuje na displeji ovládacího panelu, postupujte takto:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Syst.nastav., a potom stiskněte tlačítko OK.

2 Stiskněte tlačítko OK, když se zobrazí možnost Jazyk.

3 Stisknutím tlačítek Šipka nahoru/Šipka dolů vyberte požadovaný

jazyk a stiskněte tlačítko OK.

4 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

SLP

CentreWare IS

Hodnoty: Vyp, Zap

Tato položka vám umožní zvolit, zda se má použít síťové propojení protokolem SLP (Service Location Protocol).

• Vyp: Můžete deaktivovat protokol SLP.

• Zap: Můžete aktivovat protokol SLP.

Hodnoty: Vyp, Zap

Tato položka vám umožní výběr, zda se má použít vestavěný webový server nazvaný CentreWare IS. Pokud nastavíte tuto položku na Vyp, nelze se k web serveru vestavěnému do tiskárny připojit.

2.9 <

Nastavení systému>

3 Přehled softwaru

Tato kapitola obsahuje přehled softwaru dodávaného s tiskárnou. Další informace o instalaci a používání softwaru jsou uvedeny v části Sekce softwaru.

Tato kapitola zahrnuje:

• Dodaný software

• Funkce ovladače tiskárny

• Systémové požadavky

Dodaný software

Po nastavení a připojení tiskárny k počítači je třeba nainstalovat software tiskárny pomocí dodaného disku CD.

Na disku CD naleznete následující software:

CD Obsah

Disk CD se softwarem k tiskárně

Windows • Ovladač tiskárny: Chcete-li

maximálně využít funkcí tiskárny, použijte tento ovladač.

• Monitor stavu: Objeví se při

vzniku chyby tisku.

• Nástroj Nastavení tiskárny:

Můžete konfigurovat nastavení tisku.

• Soubor PPD (Postscript Printer Description): Ovladač PostScript se používá k tisku dokumentů obsahujících složitá písma a grafiku v jazyce tiskárny PostScript.

•

SetIP: Program pro nastavení adres TCP/IP tiskárny

Phaser 3600/N, Phaser 3600/DN

• Uživatelská příručka ve

formátu PDF.

(pouze model

3.1 <

Linux • Ovladač tiskárny: Tento ovladač

použijte k obsluze zařízení pomocí počítače s operačním systémem Linux a pro tisk dokumentů.

Mac OS • Soubor PPD (Postscript Printer

Description): Ovladač pro provoz tiskárny a tisk dokumentů zpočítače se systémem Macintosh.

Přehled softwaru>

Funkce ovladače tiskárny

Systémové požadavky

Ovladače tiskárny podporují následující standardní funkce:

•výběr zdroje papíru,

• formát a orientace papíru a typ média,

•počet kopií.

Dále je k dispozici mnoho zvláštních funkcí tisku. Následující tabulka obsahuje obecný přehled funkcí, které ovladače tiskárny podporují:

Funkce

Nastavení kvality tisku O O O

Tisk plakátu O

Více stránek na list (N stran na list)

Přizpůsobení tisku straně

Změna měřítka tisku O O O

Jiný zdroj pro první stránku

Vodoznak O X X

Šablona O

Windows Mac OS

PCL 6 PostScript PostScript

X X

OO O

X X

Než začnete, ujistěte se, zda systém splňuje následující minimální požadavky:

Windows

Položka Požadavky Doporučeno

Operační systém

CPU Windows 2000 Pentium II

RAM Windows 2000 64 MB a více 128 MB

Volný prostor na disku

Windows 2000/XP/Vista/2003

Pentium III 400 MHz nebo více

Windows XP/2003 Pentium III

933 MHz nebo více

Windows Vista Pentium IV

3 GHz nebo více

Windows XP/2003 128 MB a více 256 MB

Windows Vista 512 MB a více 1 024 MB

Windows 2000 300 MB a více 1 GB

Windows XP/2003 1 GB a více 5 GB

Windows Vista 15 GB a více 15 GB

933 MHz

Pentium IV

1GHz

Pentium IV

3GHz

3.2 <

Internet Explorer

5.0 nebo více

Poznámka

Software mohou instalovat uživatelé s oprávněním správce.

Mac OS

Položka Požadavky

Operační systém Mac OS 10.2-10.5

CPU Procesor Intel PowerPC G4/G5

RAM Počítače Mac

s procesorem Intel

Počítače Mac s procesorem Power-PC

Volné místo na pevném disku

Připojení Rozhraní USB, sít’ové rozhraní

Přehled softwaru>

1GB

512 MB

128 MB

4 Nastavení sítě (pouze

model Phaser 3600/N, Phaser 3600/DN)

V této kapitole jsou podrobné pokyny k nastavení síťových připojení tiskárny.

Tato kapitola zahrnuje:

•Úvod

• Podporované operační systémy

• Konfigurace TCP/IP

• Konfigurace protokolu EtherTalk

• Konfigurace typů rámců IPX

• Nastavení přenosové rychlosti Ethernetu

• Obnova konfigurace sítě

• Tisk stránky s konfigurací sítě

• Konfigurace 802.1x

• Konfigurace portu 9100

• Konfigurace protokolu LPR

• Konfigurace protokolu IPP

• Konfigurace SLP

• Konfigurace CentreWare IS

Úvod

Po připojení tiskárny do sítě kabelem RJ-45 Ethernet můžete tiskárnu sdílet s ostatními uživateli sítě.

Abyste ji mohli použít jako sít’ovou tiskárnu, musíte nastavit sít’ové protokoly v tiskárně.

Z ovládacího panelu

Ovládací panel slouží k nastavení následujících základních

parametrů sítě:

• konfigurace TCP/IP,

• konfigurace rámců IPX pro síť NetWare,

• konfigurace EtherTalk, 802.1x, Portu 9100, LPR, IPP, SLP, CentreWare IS a SNMP.

Podporované operační systémy

V následující tabulce jsou uvedena sít’ová prostředí podporovaná tiskárnou:

Položka Požadavky

Síťové rozhraní • 10/100 Base-TX

Síťový operační systém

Síťové protokoly • NetWare IPX/SPX

Server pro dynamické přidělování adres

• Novell NetWare 4.x, 5.x, 6.x

• Windows 2000/XP/Vista/2003

• Mac OS 10.2-10.4, 10.5

•Různé systémy Linux OS

• TCP/IP ve Windows

•EtherTalk

•802.1x

• Port 9100

•LPR

•IPP

•SLP

• CentreWare IS

•SNMP

•DHCP, BOOTP

V programech pro správu sítě

Nastavení síťového tiskového serveru lze konfigurovat a spravovat vtěchto programech dodaných s tiskárnou:

• CentreWare IS: Internetový server zabudovaný do vaší sít’ové

tiskárny, který vám umožňuje konfigurovat dálkově nastavení tiskárny a parametry sítě nutné pro to, aby mohla být tiskárna připojená krůzným síťovým prostředím.

• SetIP: Softwarový nástroj, který umožňuje vybrat síťovou tiskárnu

aručně nakonfigurovat její adresy TCP/IP.

• IPX/SPX: Síťový protokol pro výměnu paketů

•TCP/IP: Řídicí protokol přenosu/Internetový protokol

• LPR: Tiskový protokol

• IPP: Internetový tiskový protokol

• SLP: Protokol zjišť ování služeb

• SNMP: Jednoduchý protokol pro řízení sítě

• DHCP: Dynamický konfigurační protokol klienta v síti

• BOOTP: Protokol zavaděče

4.1 <

Nastavení sítě (pouze model Phaser 3600/N, Phaser 3600/DN)>

Konfigurace TCP/IP

Konfigurace protokolu EtherTalk

Pro tiskárnu lze nastavit mnoho informací sítě TCP/IP, například adresu IP, masku podsítě, bránu a adresy serverů DNS. Existuje několik způsobů, jak lze tiskárně přiřadit adresu TCP/IP, a to v závislosti na konkrétním síťovém prostředí.

• Statické adresování: Adresu TCP/IP přiřazuje ručně správce sítě.

• Dynamické adresování prostřednictvím BOOTP/DHCP (výchozí): Adresu TCP/IP přiřazuje automaticky server.

Poznámka

Před konfigurací protokolu TCP/IP je nutné nastavit síťový protokol na TCP/IP.

Statické adresování

Postup zadání adresy TCP/IP pomocí ovládacího panelu tiskárny:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Když se zobrazí možnost TCP/IP, stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Staticky a stiskněte tlačítko OK.

4 Stiskněte tlačítko OK, když se zobrazí možnost Adresa IP.

5 Pomocí tlačítek Šipka nahoru/Šipka dolů nastavte první bajt

v rozmezí od 0 do 255 a tlačítkem OK přejděte k dalšímu bajtu.

Zopakováním tohoto postupu vyplňte adresu od 1. do 4. bajtu.

EtherTalk je protokol AppleTalk používaný v síti Ethernet. Tento protokol je rozšířený v prostředích sítí Macintosh. Chcete-li používat protokol EtherTalk, postupujte následujícím způsobem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

EtherTalk a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

4 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

Konfigurace typů rámců IPX

Chcete-li používat sítě s protokolem IPX/SPX (například Novell NetWare), musí být pro tiskárnu nadefinován formát síťových komunikačních rámců. Ve většině případů lze ponechat výchozí nastavení Auto. Formát typu rámce lze nastavit také ručně. Při změně formátu typu rámce postupujte následujícím způsobem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

NetWare a stiskněte tlačítko OK.

6 Po dokončení stiskněte OK.

7 Opakováním kroků 5 a 6 můžete konfigurovat další parametry

protokolu TCP/IP: Masku podsítě a adresu brány.

8 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

Dynamické adresování (BOOTP/DHCP)

Chcete-li, aby adresu protokolu TCP/IP přiřazoval server automaticky, postupujte takto:

1 Stiskněte opakovaně tlačítko Nabídka, dokud se na dolním

řádku displeje nezobrazí položka Sit.

2 Když se zobrazí možnost TCP/IP, stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zobrazte DHCP

nebo BOOTP a stiskněte OK.

4 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů přejděte

k požadovanému typu rámce.

• Auto: Automaticky snímá a omezuje typ rámce na první

rozpoznaný.

• 802.2: Omezuje typ rámce na IPX přes rámce IEEE 802.2

a IEEE 802.3. Všechny ostatní budou vyřazeny.

• 802.3: Omezuje typ rámce na IPX přes rámce IEEE 802.3.

Všechny ostatní budou vyřazeny.

• Ethernet II: Omezuje typ rámce na IPX přes rámce Ethernet.

Všechny ostatní budou vyřazeny.

• SNAP: Omezuje typ rámce na IPX přes SNAP s rámci

IEEE 802.3. Všechny ostatní budou vyřazeny.

• Vyp: Protokol IPX/SPX je zakázán.

4 Stisknutím tlačítka OK výběr uložte.

5 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

4.2 <

Nastavení sítě (pouze model Phaser 3600/N, Phaser 3600/DN)>

Nastavení přenosové rychlosti Ethernetu

Konfigurace 802.1x

Lze nastavit rychlost komunikace pro připojení v síti Ethernet.

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Rychl.Ethernet a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zobrazte požadovanou

rychlost a stiskněte OK.

4 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

Obnova konfigurace sítě

Konfiguraci sítě můžete vrátit na výchozí nastavení.

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zrus.

nastav. a stiskněte tlačítko OK.

3 Po zobrazení možnosti Ano stiskněte tlačítko OK. Obnoví

se konfigurace sítě.

4 Vypněte tiskárnu a znovu ji zapněte.

Tisk stránky s konfigurací sítě

Stránka konfigurace sítě zobrazuje konfiguraci síťové karty tiskárny.

Vaše tiskárna má na své síti protokol 802.1x. Jedná se o standard zabezpečení pro řízení přístupu k síti na základě portu. Zajišťuje vaší síť proti neoprávněnému přístupu vyžadováním ověření před tím, než bude povolen přístup do sítě a přenos dat. Existují 3 vzájemně se vylučující možnosti ověření 802.1x.

Chcete-li použít 802.1x, postupujte následovně:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

802.1x a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

4 Pomocí tlačítek Šipka nahoru/Šipka dolů přejděte k požadované

metodě ověřování.

• EAP-MD5: EAP-MD5 (Extensible Authentication Protocol

Message Digest algorithm 5) je schéma transformace klíčů zpráv mezi klientem a serverem pro umožnění přenosu zabezpečeným způsobem.

• EAP-MSCHAPv2: EAP-MSCHAP (Extensible Authentication

Protocol Microsoft version of the Challenge-Handshake Authentication Protocol) (zabezpečený protokol pro ověření hesla, verze Microsoft). MSCHAP v2 je proces ověřování s jednosměrně zašifrovaným heslem a oboustranným ověřením. MS-CHAPv2 používá různé algoritmy trasnformace klíčů/šifrování pro zakódování Identifikací uživatele a hesel.

• PEAP: PEAP (Chráněný EAP).

5 Zadejte uživatelské jméno a heslo pomocí tlačítka Šipka nahoru/

Šipka dolů.

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí možnost Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Informace site a stiskněte tlačítko OK.

3 Když se zobrazí možnost Ano, stiskněte tlačítko OK.

Stránka konfigurace sítě se vytiskne.

6 Stisknutím tlačítka OK výběr uložte.

7 Stisknutím tlačítka Spustit/Zastavit se vraťte do pohotovostního

režimu.

Konfigurace portu 9100

Vaše tiskárna může používat port 9100. Tento port lze aktivovat následujícím způsobem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Port 9100 a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

4.3 <

Nastavení sítě (pouze model Phaser 3600/N, Phaser 3600/DN)>

Konfigurace protokolu LPR

Konfigurace CentreWare IS

Vaše tiskárna může používat protokol LPR (Line Printer Protocol), který posílá data přes port 510. Protokol LPR aktivujte následujícím způsobem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost LPR

astiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

Konfigurace protokolu IPP

Vaše tiskárna může používat protokol IPP (Internet Printing Protocol), který posílá data přes port 631. Protokol IPP aktivujte následujícím postgupem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost IPP

astiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

Vaše tiskárna může používat CentreWare IS (Internet Services). CentreWare IS aktivujte následujícím postupem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

CentreWare IS a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

Konfigurace SLP

Vaše tiskárna může používat protokol SLP (Service Location Protocol), který posílá tiskové informace přes port 427. Protokol SLP aktivujte následujícím postupem:

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku

displeje zobrazí Sit, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost SLP

astiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Zap

astiskněte tlačítko OK.

4.4 <

Nastavení sítě (pouze model Phaser 3600/N, Phaser 3600/DN)>

5 Vkládání tiskových médií

Cílem této kapitoly je seznámit vás s typy papírů, které můžete vtiskárně používat, a popsat, jakým způsobem správně zakládat papíry do jednotlivých zásobníků, abyste dosáhli co možná nejlepší kvality tisku.

Tato kapitola zahrnuje:

•Výběr tiskového média

• Vkládání papíru

•Výběr místa výstupu

Výběr tiskového média

Zařízení dokáže tisknout na širokou škálu materiálů, například na normální papír, obálky, štítky, průhledné fólie atd. Vždy používejte média, která splňují požadavky na použití v tomto zařízení. Tisková média, která nesplňují pokyny uvedené v této uživatelské příručce, mohou způsobovat následující potíže:

• sníženou kvalitu tisku,

• častější zasekávání papíru,

•předčasné opotřebení tiskárny.

Vlastnosti jako gramáž, složení, zrnitost a obsah vlhkosti jsou důležitými faktory ovlivňujícími výkon tiskárny a výstupní kvalitu. Tiskový materiál vybírejte podle následujících hledisek:

• Požadovaný výstup: Tiskové médium, které vybíráte, by mělo odpovídat účelům, ke kterým ho chcete použít.

• Formát: Můžete použít jakýkoli formát média, který se snadno vejde mezi vodítka v zásobníku papíru.

• Gramáž: Tiskárna podporuje média s následující gramáží:

- 60 až 105 g/m

- 60 až 163 g/m

- 75 až 90 g/m

-Přes 105 g/m

•Bělost: Některá tisková média jsou bělejší než ostatní a produkují ostřejší a sytější obrázky.

• Hladkost povrchu: Hladkost povrchu média ovlivňuje vzhled a ostrost tisku na papíru.

pro zásobník 2 a volitelný zásobník 3

pro zásobník 1 (víceúčelový)

pro oboustranný tisk

pro kartotéční lístky

Poznámky

•Některá tisková média splňující všechny zásady z této příručky mohou přesto poskytovat neuspokojivé výsledky. Může to být důsledek nevhodné manipulace, nepřijatelné teploty a vlhkosti nebo dalších proměnných faktorů, které společnost Xerox

•Před nákupem většího množství tiskového média zkontrolujte, zda splňuje požadavky uvedené v této příručce.

nemůže ovlivnit.

Pozor

Použití tiskového média, které nesplňuje tyto specifikace, může způsobit problémy, které se budou muset řešit opravou. Na tyto opravy se nevztahuje záruka poskytovaná společností Xerox ani servisní smlouvy.

5.1 <

Vkládání tiskových médií>

Podporované formáty papíru

Typ Formát Rozměry Gramáž

Obyčejný papír

Obálka

Letter 215,9 x 279 mm

Legal 215,9 x 355,6 mm

US Folio 216 x 330,2 mm

Oficio 216 x 343 mm

A4 210 x 297 mm

JIS B5 182 x 257 mm

ISO B5 176 x 250 mm

JIS B6 128 x 182 mm

Executive 184,2 x 266,7 mm

A5 148,5 x 210 mm

A6 105 x 148,5 mm

Statement 139,7 x 215,9 mm

Pohlednice US 88,9 x 139,7 mm

Kartotéční lístek 76,2 x 127 mm

Obálka Monarch 98,4 x 190,5 mm

Obálka COM-10 105 x 241 mm

Obálka DL 110 x 220 mm

Obálka C5 162 x 229 mm

• 60 až 105 g/m

pro zásobník 2, volitelný zásobník 3

• 60 až 163 g/m

pro zásobník 1 (víceúčelový)

• 75 až 90 g/m pro oboustranný tisk

•Přes 105 g/m

pro

kartotéční lístky

60 až 163 g/m

•500 listů papíru 75 g/m

Kapacita

pro zásobník 2, volitelný zásobník 3

•100listů pro zásobník 1 (víceúčelový)

10 listů papíru 75 g/m2 pro zásobník 1 (víceúčelový)

Obálka C6 114 x 162 mm

Transparentní fólie Letter, A4 Viz část Normální papír 60 až 163 g/m

Letter, Legal,

Štítky

US Folio, Oficio, A4, JIS B5, ISO B5,

Viz část Normální papír 60 až 163 g/m

Executive, A5, A6

Letter, Legal,

Karton

US Folio, Oficio, A4, JIS B5, ISO B5,

Viz část Normální papír 60 až 163 g/m

Executive, A5, A6

Minimální rozměr (vlastní) 76 x 127 mm

60 až 163 g/m

Maximální rozměr (vlastní) 215,9 x 356 mm

a. Média s gramáží větší než 90 g/m2 vkládejte do zásobníku 1 (víceúčelový). b. Maximální kapacita závisí na gramáži tiskového média, jeho tloušťce a na podmínkách okolního prostředí.

Poznámka

Při oboustranném tisku jsou podporovány formáty A4, Letter, Oficio, Legal a US Folio.

5.2 <

Vkládání tiskových médií>

50 listů papíru 75 g/m pro zásobník 1 (víceúčelový)

25 listů papíru 75 g/m pro zásobník 1 (víceúčelový)

10 listů papíru 75 g/m2

pro zásobník 1 (víceúčelový)

Pokyny pro výběr a skladování tiskových médií

Pokyny pro zvláštní tisková média

Při výběru nebo vkládání papíru, obálek či jiných tiskových materiálů se řiďte následujícími pokyny:

• Používejte pouze tisková média splňující specifikace uvedené na straně 5.3.

• Tisk na navlhlý, zkroucený, pomačkaný nebo potrhaný papír může způsobit zasekávání papíru a snížit kvalitu tisku.

• V zájmu dosažení nejlepší kvality tisku používejte pouze kopírovací papír vysoké kvality, zvláště doporučený pro použití v laserových tiskárnách.

• Nepoužívejte následující typy médií:

- papír s reliéfním písmem, perforací nebo texturou, která je příliš

jemná nebo příliš hrubá,

- mazatelný kancelářský papír,

- papír s více stránkami,

- syntetický a tepelně citlivý papír,

- samopropisovací papír a pauzovací papír.

•Při použití těchto typů papíru může dojít k zaseknutí papíru, uvolňování chemických výparů a poškození tiskárny.

• Média skladujte v původním obalu, dokud je nezačnete používat. Krabice umístěte na palety nebo do polic, ne na podlahu. Nepokládejte na papír (zabalený ani vybalený) těžké předměty. Papír chraňte před vlhkem a dalšími vlivy, které by způsobily jeho pomačkání nebo pokroucení.

• Nepoužitá tisková média skladujte při teplotě 15 až 30 °C. Relativní vlhkost musí být v rozmezí 10 až 70 %.

• K uskladnění nepoužívaných médií použijte obal chránící proti vlhku, například plastovou krabici nebo pytel, aby k papíru nepronikl prach ani vlhko.

• Speciální média zakládejte list po listu do zásobníku 1 (víceúčelový), aby papír neuvízl.

• Chcete-li předejít vzájemnému slepování médií (například průhledných fólií nebo štítků), vyjměte je ze zařízení ihned po vytištění.

Typ média Pokyny

Obálky

•Úspěch tisku na obálky závisí do značné míry na kvalitě obálek. Přivýběru obálek zvažte následující faktory:

- Gramáž: Gramáž papíru obálek by neměla

překročit 90 g/m2, aby nedocházelo k uvíznutí obálek.

-Konstrukce: Před tiskem by měly být obálky

rovné s prohnutím menším než 10 mm aneměly by obsahovat vzduch.

- Stav: Obálky by neměly být pomačkané,

odřené ani jinak poškozené.

- Teplota: Měli byste používat obálky, které

snesou teplotu a tlak, kterému budou vystaveny uvnitř tiskárny.

• Používejte pouze správně sestavené obálky sostrými přehyby.

• Nepoužívejte obálky se známkami.

• Nepoužívejte obálky se sponami, patentkami, okénky, samolepicím uzávěrem nebo s jinými syntetickými materiály.

• Nepoužívejte poškozené ani nesprávně sestavené obálky.

• Šev na obou koncích obálky musí zasahovat až do rohu obálky.

Přijatelné

Nepřijatelné

• Obálky s oddělitelným samolepicím proužkem a obálky s překrývajícími se klopami musejí používat lepidla, která snesou fixační teplotu tiskárny, která je 200 °C po dobu 0,1 sekundy. Další klopy a pásky mohou způsobit vrásnění, mačkání nebo uvíznutí a mohou dokonce poškodit fixační jednotku.

• Abyste dosáhli nejlepší kvality tisku, nastavte okraje nejméně 15 mm od okrajů obálky.

•Vyhněte se tisku na oblasti, kde se dotýkají švy obálky.

5.3 <

Vkládání tiskových médií>

Typ média Pokyny

Transparentní fólie

Štítky

• Používejte pouze fólie určené pro laserové tiskárny, jinak může dojít k poškození tiskárny.

• Fólie používané v této tiskárně musejí snést fixační teplotu zařízení, která dosahuje hodnoty 200 °C.

• Po vyjmutí z tiskárny je umístěte na rovný povrch.

• Nenechávejte transparentní fólie po dlouhou dobu v zásobníku papíru. Mohl by se na nich usadit prach a nečistoty, což by mohlo způsobit nestejnoměrný tisk.

•Při manipulaci s fóliemi dávejte pozor, abyste potisk nerozmazali prsty.

• Chcete-li zabránit vyblednutí, nevystavujte vytištěné transparentní fólie dlouhodobě slunečnímu světlu.

• Zkontrolujte, zda nejsou fólie pomačkané, zkroucené a nemají poškozené okraje.

• Používejte pouze štítky určené pro laserové tiskárny, jinak může dojít k poškození tiskárny.

•Přivýběru štítků zvažte následující faktory:

- Lepidlo: Lepidlo by mělo zůstat stabilní

přiteplotě 200 °C, což je fixační teplota zařízení.

-Uspořádání: Používejte pouze takové štítky,

mezi kterými není žádná odkrytá plocha podkladu. Štítky se mohou z listů odlepit avážně zablokovat zařízení.

- Pokroucení: Před tiskem musejí být štítky

uloženy na rovném povrchu s prohnutím maximálně 13 mm v libovolném směru.

- Stav: Nepoužívejte štítky, které jsou

pomačkané, odlepují se od podkladu nebo obsahují bubliny.

•Ujistěte se, zda mezi štítky není žádná odkrytá plocha s lepidlem. Odkryté oblasti by mohly přitisku způsobit odlepení štítků, což by vedlo k zaseknutí papíru. Odkryté lepidlo může také poškodit součásti tiskárny.

• Nevkládejte do tiskárny stejný arch se štítky vícekrát. Podkladové lepidlo je navrženo pouze na jediný průchod tiskárnou.

• Nepoužívejte štítky, které se odlepují od podkladu, ani pomačkané štítky, štítky obsahující bubliny či jinak poškozené štítky.

Předtištěný papír

•Hlavičkový papír musí být vytištěn inkoustem odolným proti vysokým teplotám, který se nerozpustí, nevypaří a nebude produkovat nebezpečné výpary, je-li vystaven fixační teplotě zařízení, která dosahuje 200 °C po dobu 0,1 sekundy.

• Inkoust na hlavičkovém papíře musí být nehořlavý a nesmí mít nepříznivý vliv na tiskové válce.

•Formuláře a hlavičkové papíry je třeba zabalit do nepromokavého obalu, aby nedocházelo ke změnám během skladování.

•Před vložením předtištěného papíru, např. formuláře nebo hlavičkového papíru, ověřte, zda je barva na papíře suchá. Během procesu fixace může vlhký inkoust vystoupit z předtištěného papíru, a tím snížit kvalitu tisku.

Vkládání papíru

Do zásobníku 2 vložte tiskové médium, které používáte pro většinu tiskových úloh. Zásobník 2 pojme maximálně 500 listů normálního papíru gramáže 75 g/m

K tiskárně můžete dokoupit volitelný zásobník 3, který se připojí pod standardnímu zásobníku. Lze do něj vložit dalších 500 listů papíru. Informace o objednání přídavného zásobníku naleznete na straně 7.1.

Indikátor zásoby papíru na přední straně zásobníku 2 a volitelněho zásobníku 3 znázorňuje, jaké množství papíru v zásobníku ještě zbývá. Když je zásobník prázdný, klesne ukazatel do nejnižší polohy.

Plný ▲

▲ Prázdný

Kartičky a materiál běžného formátu

•Netiskněte na média menší než 76 mm na šířku a 127 mm na délku.

• V softwarové aplikaci nastavte okraje alespoň 6,4 mm od okraje tiskového materiálu.

5.4 <

Vkládání tiskových médií>

Použití zásobníku 2 nebo volitelněho zásobníku 3

V zásobníku 2 používejte tiskové médium, které používáte pro většinu tiskových úloh. Zásobník 2 pojme maximálně 500 listů papíru gramáže 75 g/m

K tiskárně můžete dokoupit volitelný zásobník 3, který se připojí pod

zásobníku 2. Lze do něj vložit dalších 500 listů papíru.

1 Vytáhněte zásobník ven a stiskněte kovovou desku, dokud

nezapadne na místo.

2 Stlačte vodítko šířky papíru a nastavte vodítko šířky papíru tak,

aby se lehce dotýkalo stohu papíru.

4 Vložte papír tištěnou stranou dolů.

Hlavičkový papír vkládejte potištěnou stranou dolů. Horní okraj listů s logem by měl směřovat k přední straně zásobníku.

Poznámky

• Dochází-li k potížím při podávání papíru, vkládejte média po jednom do víceúčelového zásobníku.

•Můžete založit již dříve vytištěný papír. Potištěná strana by měla být otočena nahoru, přičemž nepokroucený okraj by měl směřovat k přední straně. Dochází-li k problémům s podáváním papíru, zkuste papír obrátit. Mějte na paměti, že v tomto případě není zaručena kvalita tisku.

Změna formátu papíru v zásobníku 2

3 Před založením do zásobníku prohněte nebo profoukněte svazek

papíru, aby se od sebe papíry oddělily.

Chcete-li vložit delší papír, například papír formátu Legal, je třeba úpravou vodítek papíru prodloužit zásobník.

vodítko délky papíru

podpěra

vodítka šířky papíru

zadní opěrná deska

5.5 <

Vkládání tiskových médií>

1 Zatlačte opěrnou zadní desku zásobníku úplně ven tak, aby mohla

zvětšit délku zásobníku.

2 Po vložení papíru do zásobníku upravte podpěru, aby se

lehce dotýkala stohu papíru.

Použití zásobníku 1 (víceúčelový)

Zásobník 1 (víceúčelový) podporuje speciální formáty a typy tiskových materiálů, jako například transparentní fólie, pohlednice, poznámkové karty a obálky. Je vhodný k tisku jednotlivých stránek na hlavičkový nebo barevný papír.

Vložení papíru do víceúčelového zásobníku:

1 Vytáhněte zásobník 1 (víceúčelový) dolů směrem k vám a vytáhněte

rozšíření zásobníku 1 (víceúčelový), které slouží jako podpěra delších papírů.

2 Pokud používáte papír, prohněte nebo prolistujte okraj stohu

papíru, aby se před vložením oddělily jednotlivé listy.

3 Stlačte vodítka šířky papíru a posuňte je proti stohu papíru tak,

aby se lehce dotýkala boků stohu.

Poznámky

• Vodítko šířky papíru příliš nezasunujte, aby se materiál v zásobníku neprohnul.

• Pokud neupravíte vodítko šířky papíru, může docházet k uvíznutí papíru.

3 Vložte papír tiskovou stranou nahoru.

5.6 <

Vkládání tiskových médií>

Fólie držte za okraje a nedotýkejte se tiskové strany. Mastnota na prstech může způsobit problémy s kvalitou tisku.

V závislosti na typu používaného média dodržujte příslušné následující pokyny:

• Obálky: Stranou s klopou dolů a oblastí pro známku vlevo nahoru.

• Transparentní fólie: Tiskovou stranou nahoru a horní stranou s lepidlem napřed.

• Štítky: Tiskovou stranou nahoru a horním krátkým okrajem napřed.

•Předtištěný papír: Stranou s předtiskem nahoru a horním okrajem směrem k tiskárně.

• Karty: Tiskovou stranou nahoru a kratším okrajem napřed.

• Již potištěný papír: Potištěnou stranou dolů a nepomačkanou hranou napřed.

•Při tisku na média formátu 76 mm x 127 mm v zásobníku 1

(víceúčelový), otevřete zadní kryt pro přímou cestu papíru, aby nedošlo k uvíznutí papíru.

•Při tisku na fólie nezapomeňte otevřít zadní kryt. Pokud tak

neučiníte, mohou se fólie při výstupu ze zařízení potrhat.

Poznámka

Nezakládejte do zásobníku příliš tiskových materiálů. Vložíte-li stoh, který je příliš vysoký, nebo pokud jej zatlačíte příliš daleko, tiskové materiály se mohou zdeformovat.

Pozor

Při tisku na zvláštní materiály, například na obálky, štítky, nebo karty z tvrdého papíru, by měl potištěný papír vystupovat z tiskárny zadní kryt. Chcete-li použít zadní kryt, otevřete ho. Viz straně 5.9.

4 Stlačte vodítka papíru víceúčelového zásobníku 1 a nastavte

je na šířku papíru. Nepoužívejte přílišnou sílu, aby se papír neohnul, což by způsobilo zaseknutí nebo vybočení papíru.

Použití režimu ručního vkládání

Do zásobníku 1 (víceúčelový) můžete vložit list tiskového materiálu ručně, pokud zvolíte při změně nastavení tisku pro tisk dokumentu ve volbě Zdroj na kartě Papír položku softwaru. Ruční vkládání papíru je vhodné v situacích, kdy chcete po tisku každé stránky kontrolovat kvalitu tisku.

Tento postup zakládání je téměř stejný jako při vkládání do zásobníku 1 (víceúčelový). Listy do zásobníku však vkládejte po jednom, odešlete tisková data pro tisk první stránky a stiskněte tlačítko Spustit/Zastavit na ovládacím panelu, abyste vytiskli každou následující stránku.

1 Vložte papír tiskovou stranou nahoru.

Ruční podavač. Viz Sekce

5 Při tisku dokumentu nastavte zdroj a typ papíru v softwarové

aplikaci. Viz Sekce softwaru.

Informace o nastavení typu a zdroje papíru na ovládacím panelu najdete v straně 2.4.

6 Po tisku vraťte rozšíření zpět na své místo a zavřete víceúčelový

zásobník.

Tipy pro použití zásobníku 1 (víceúčelový)

• Do zásobníku 1 (víceúčelový) zakládejte současně jen jeden formát tiskového média.

• Chcete-li zabránit uvíznutí papíru, nepřidávejte další papír, dokud v zásobníku 1 (víceúčelový) papír ještě je. Totéž platí pro ostatní typy tiskového média.

• Tiskové materiály je nutné vkládat lícem nahoru tak, aby horní hrana směřovala do zásobníku 1 (víceúčelový) a aby byly umístěné ve středu zásobníku.

• Vždy vkládejte pouze tiskový materiál uvedený na straně 5.1, abyste zabránili zasekávání papíru a problémům s kvalitou tisku.

• Pokroucené pohlednice, obálky a štítky před vložením do zásobníku 1 (víceúčelový) narovnejte.

2 Stlačte vodítka papíru víceúčelového zásobníku 1 a nastavte

3 Při tisku dokumentu nastavte zdroj papíru na Ruční podavač

4 Vytiskněte dokument.

5.7 <

Vkládání tiskových médií>

je na šířku papíru. Nepoužívejte přílišnou sílu, aby se papír neohnul, což by způsobilo zaseknutí nebo vybočení papíru.

a v softwarové aplikaci vyberte náležitý formát a typ papíru. Viz Sekce softwaru.

Na displeji se zobrazí zpráva s výzvou ke vložení papíru a stisknutí tlačítka Spustit/Zastavit.

5 Stiskněte Spustit/Zastavit.

Tiskárna podá list a tiskne. Tato zpráva se znovu zobrazí po vytištění každé strany.

Poznámka

Pokud tlačítko nestisknete, tiskárna po krátké době automaticky podá další list.

6 Vložte do zásobníku 1 (víceúčelový) další list a stiskněte

tlačítko Spustit/Zastavit.

Opakujte tento krok pro každou tištěnou stránku.

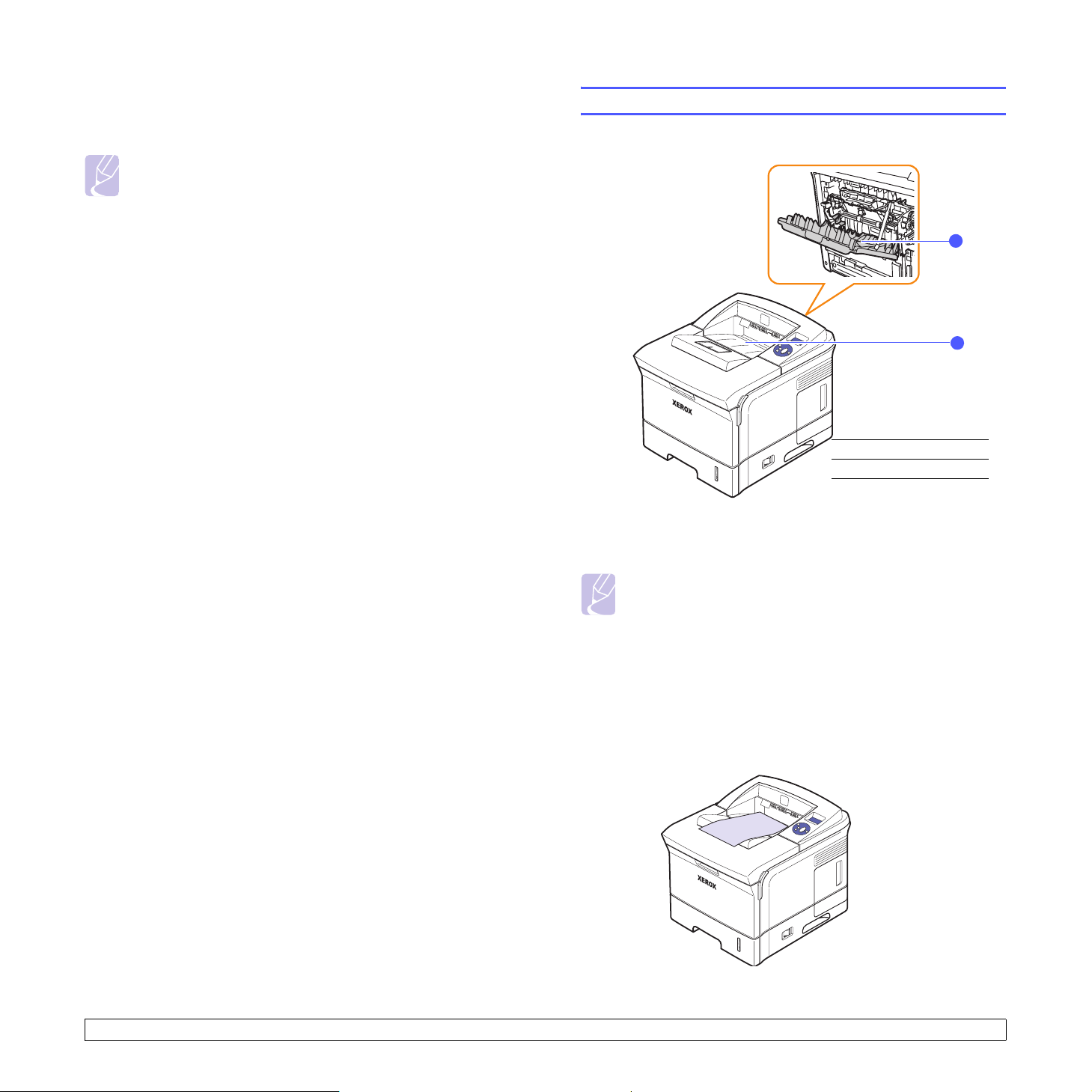

Výběr místa výstupu

Tiskárna má dvě možnosti výstupu; zadní kryt (lícem nahoru) a výstupní zásobník (lícem dolů).

zadní kryt

výstupní zásobník

Ve výchozím nastavení odesílá tiskárna výstup do výstupního zásobníku. Chcete-li použít výstupní zásobník, ujistěte se, zda je zadní

kryt zavřený.

Poznámky

• Dochází-li při výstupu papíru do výstupní zásobník k potížím (papír je například příliš pokroucený), zkuste jako výstup použít zadní kryt.

• Chcete-li zabránit zasekávání papíru, neotevírejte ani nezavírejte během tisku zadní kryt.

Tisk do výstupního zásobníku (lícem dolů)

Listy papíru se ve výstupním zásobníku skládají lícem dolů vpořadí, v jakém byly vytištěny. Tento zásobník byste měli používat pro většinu tiskových úloh.

5.8 <

Vkládání tiskových médií>

Tisk do zadního krytu (lícem nahoru)

Při použití zadního krytu bude papír z tiskárny vycházet lícovou stranou nahoru.

Při tisku ze zásobníku 1 (víceúčelový) do zadního krytu je dráha papíru přímá. U zvláštních tiskových médií může výstup do zadního krytu zlepšit kvalitu tisku.

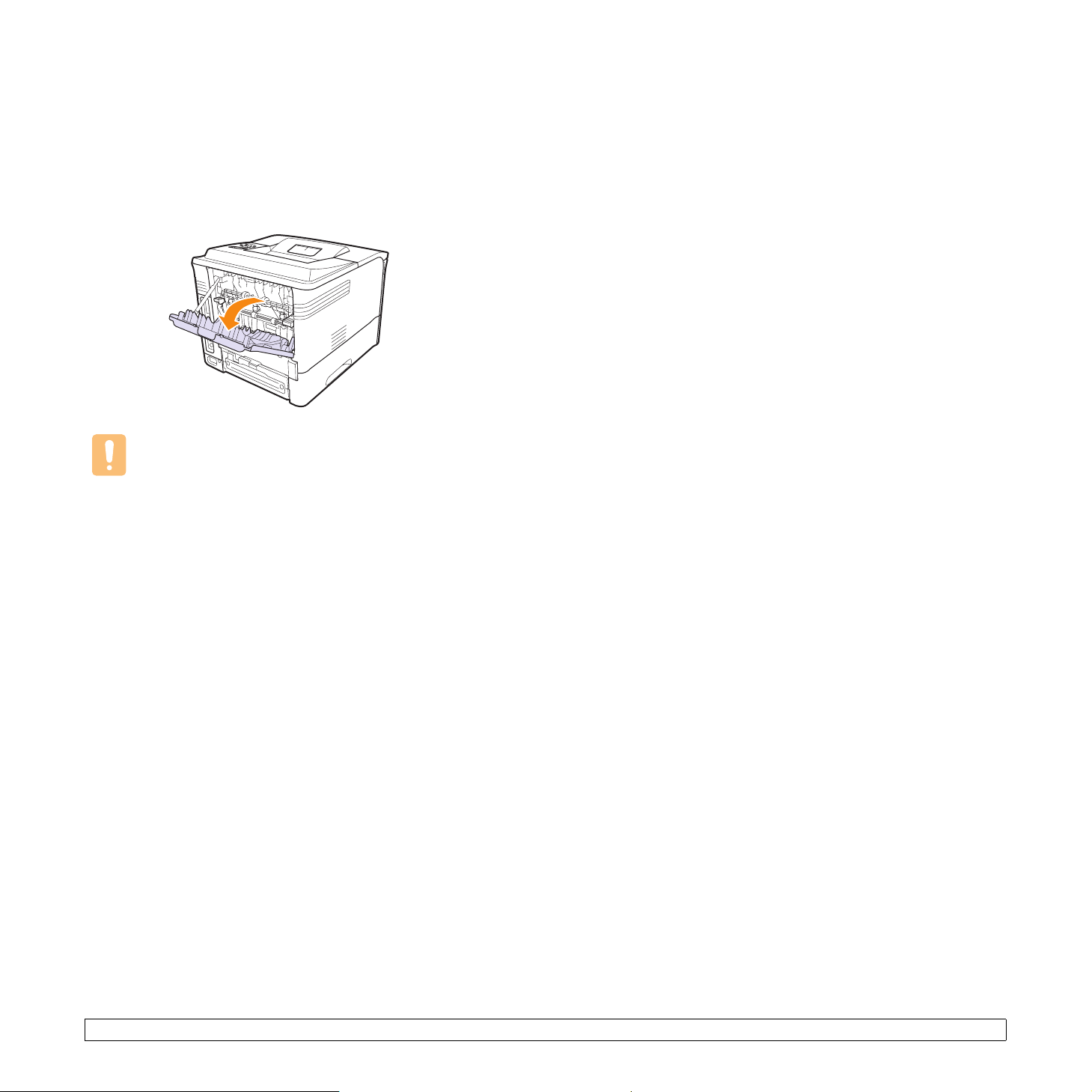

Chcete-li použít zadní kryt, otevřete ho zatáhnutím směrem dolů.

Pozor

Během tisku je oblast fixace pod zadním krytem velmi horká. Při práci v této oblasti buďte opatrní.

5.9 <

Vkládání tiskových médií>

6 Základní funkce tisku

V této kapitole jsou popsány běžné tiskové úlohy.

Tato kapitola zahrnuje:

• Tisk dokumentu

• Zrušení tiskové úlohy

Tisk dokumentu

Na tiskárnu lze tisknout z aplikací v různých operačních systémech Windows a Mac OS. Přesné kroky pro tisk dokumentu se mohou lišit v závislosti na použité aplikaci.

Podrobnosti o tisku naleznete v části Sekce softwaru.

Zrušení tiskové úlohy

Pokud tisková úloha čeká v tiskové frontě nebo v tiskovém řadiči, jako je například skupina tiskáren v systému Windows, zrušte tiskovou úlohu následujícím způsobem:

1 V systému Windows klepněte na tlačítko Start.

2 V systému Windows 2000 vyberte Nastavení a potom Tiskárny.

V systémech Windows XP/2003 vyberte Tiskárny a faxy.

V systému Windows Vista vyberte možnost Ovládací panely > Hardware a zvuk > Tiskárny.

3 Poklepejte na ikonu Xerox Phaser 3600 PCL 6 nebo Xerox Phaser

3600 PS.

4 Z nabídky Dokument vyberte Storno (Windows 2000/XP/2003).

Poznámka

Toto okn o m ůžete také zobrazit poklepáním na ikonu tiskárny v pravém dolním rohu plochy systému Windows.

Aktuální úlohu lze zrušit také stisknutím tlačítka Spustit/Zastavit na ovládacím panelu tiskárny.

6.1 <

Základní funkce tisku>

7 Objednání spotřebního

materiálu a příslušenství

Tato kapitola informuje o nákupu tiskové kazety a příslušenství, které je pro tiskárnu k dispozici.

Tato kapitola zahrnuje:

• Spotřební materiál

•Příslušenství

•Způsoby nákupu

Spotřební materiál

Když dojde toner, můžete k tiskárně objednat následující typy tiskových kazet:

Typ Životnost

Číslo výrobku

Způsoby nákupu

Chcete-li si objednat originální příslušenství společnosti Xerox, obraťte se na místního prodejce Xerox nebo na maloobchodního prodejce, od něhož jste tiskárnu zakoupili. Informace můžete získat také na webových stránkách www.xerox.com/office/support příslušnou zemi nebo oblast a získáte informace o technické podpoře.

, kde vyberete

Standardní životnost

Dlouhá životnost Zhruba 14 000 stránek 106R01371

a. Deklarovaná životnost v souladu s ISO/IEC 19752.

Zhruba 7 000 stránek 106R01370

Příslušenství

Výkon a kapacitu tiskárny lze zvýšit zakoupením přídavného příslušenství.

Kvaší tiskárně je k dispozici následující příslušenství:

Příslušenství Popis Číslo výrobku

Přídavný zásobník

Volitelný duplex

Dochází-li v tiskárně často papír, můžete zakoupit volitelný zásobník na dalších 500 listů papíru. Dokumenty můžete tisknout na tisková média různých typů a formátů.

Pokud chcete tisknout automaticky na obě strany papíru, můžete připojit volitelnou duplexní jednotku.

097N01673

097S03756

Paměťový modul DIMM

Informace o dostupnosti pamětí a dalších možností rozšíření získáte od místního prodejce.

Rozšiřuje kapacitu paměti tiskárny.

• 097S03759: 64 MB

• 097S03760: 128 MB

• 097S03761: 256 MB

7.1 <

Objednání spotřebního materiálu a příslušenství>

8 Údržba

Tato kapitola poskytuje informace týkající se údržby tiskárny a tiskové kazety. Jsou zde uvedena také doporučení pro dosažení vysoce

kvalitního a hospodárného tisku.

Tato kapitola zahrnuje:

•Tisk informační stránky

• Čištění tiskárny

• Údržba tiskové kazety

•Údržba součástí

Tisk informační stránky

Prostřednictvím ovládacího panelu tiskárny můžete tisknout stránky s podrobnými informacemi o tiskárně. Ty jsou užitečné při údržbě tiskárny.

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku displeje

zobrazí možnost Informace, a potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů přejděte k požadované

informační stránce a potom stiskněte tlačítko OK.

Vytiskne se Informace stránka.

Čištění vnitřku tiskárny

Vnitřek tiskárny lze čistit dvěma způsoby:

•Ruční čištění vnitřku tiskárny.

• Tisk čisticí stránky pomocí ovládacího panelu.

Ruční čištění vnitřku tiskárny

1 Vypněte tiskárnu a odpojte napájecí kabel. Počkejte, než tiskárna

vychladne.

2 Otevřete horní kryt a vytáhněte ven tiskovou kazetu. Odložte ji

na čistý rovný povrch.

Čištění tiskárny

Během tisku se mohou uvnitř tiskárny nahromadit zbytky papíru, toner a prachové částice. Tyto usazeniny mohou působit problémy s kvalitou tisku, například skvrny od toneru nebo jeho rozmazání. Tiskárna má čisticí režim, který může opravit tyto druhy problémů nebo jim zabránit.

Čištění vnějšku tiskárny

Skříň tiskárny čistěte měkkou tkaninou, která nepouští vlákna. Látku můžete lehce navlhčit, ale dávejte pozor, aby tekutina nestékala po zařízení nebo nenatekla dovnitř.

Pozor

Při čištění skříně tiskárny čisticími prostředky s velkým množstvím alkoholu, rozpouštědel nebo jiných koncentrovaných látek může dojít k odbarvení nebo mechanickému poškození skříně.

Pozor

• Aby nedošlo k poškození tiskové kazety, nevystavujte

ji světlu na delší dobu než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zeleného povrchu spodní části tiskové kazety. Abyste se tohoto místa nedotkli, použijte rukojeť na kazetě.

8.1 <

Údržba>

3 Suchou tkaninou, která nepouští vlákna, setřete veškerý prach

a vysypaný toner z oblasti tiskové kazety a z dutiny pro tiskovou

kazetu.

Pozor

Při čištění vnitřku tiskárny dávejte pozor, abyste se nedotkli přenosového válce umístěného pod tiskovou kazetou. Mastnota na prstech může způsobit potíže s kvalitou tisku.

4 Vyhledejte dlouhý skleněný pruh (laserovou snímací jednotku

LSU) na horní vnitřní straně prostoru pro kazetu a zlehka sklo otřete bílým bavlněným hadříkem. Zkontrolujte, zda se hadřík ušpinil černou barvou.

Tisk čisticího listu

Tisknou-li se stránky rozmazané, vybledlé nebo jsou na nich šmouhy, lze potíže odstranit vytisknutím čisticího listu tiskárny. Můžete vytisknout:

• Čisticí list válce OPC (Organic Photo Conductor): Čistí válec OPC

tiskové kazety.

• Čisticí list fixační jednotky: Vyčistí fixační jednotku uvnitř tiskárny.

1 Zkontrolujte, zda je tiskárna zapnutá a zda je v zásobníku

vložen papír.

2 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku displeje

zobrazí možnost Syst.nastav., potom stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Udrzba

a stiskněte tlačítko OK.

4 Když se zobrazí Vycist. valec, stiskněte tlačítko OK.

Nebo pomocí tlačítek Šipka nahoru/Šipka dolů přejděte k položce Vycist. valec nebo Vycist.fixaci a potom stiskněte tlačítko OK.

Tiskárna automaticky odebere ze zásobníku list papíru a vytiskne čisticí list, na kterém se zachytí prach a částice toneru.

5 Vložte tiskovou kazetu zpět a zavřete horní kryt.

6 Zapojte napájecí kabel a zapněte tiskárnu.

8.2 <

Údržba>

Údržba tiskové kazety

Skladování tiskové kazety

Chcete-li tiskovou kazetu co nejlépe využít, dodržujte následující pokyny:

•Vyjměte tiskovou kazetu z obalu až přímo před použitím.

•Neplňte znovu tiskovou kazetu. Záruka na tiskárnu se nevztahuje

na poškození způsobené použitím znovu naplněné kazety.

• Tiskovou kazetu skladujte ve stejném prostředí, v němž je umístěna

tiskárna.

• Aby nedošlo k poškození tiskové kazety, nevystavujte ji světlu na

delší dobu než několik minut.

Předpokládaná životnost kazety

Životnost tiskové kazety závisí na množství toneru potřebného kprovádění tiskových úloh. Průměrná životnost nové tiskové kazety je 7 000 nebo 14 000 standardních stran v souladu s normou ISO/IEC

19752. (Průměrná životnost originální tiskové kazety dodané se zařízením je 7 000 standardních stran.) Skutečný počet vytištěných stran může být jiný, v závislosti na hustotě tisku na stránkách. Počet stránek může být ovlivněný také provozním prostředím, frekvencí tisku, typy používaných médií a jejich velikostí. Budete-li tisknout velké množství grafiky, bude pravděpodobně nutné měnit kazetu častěji.

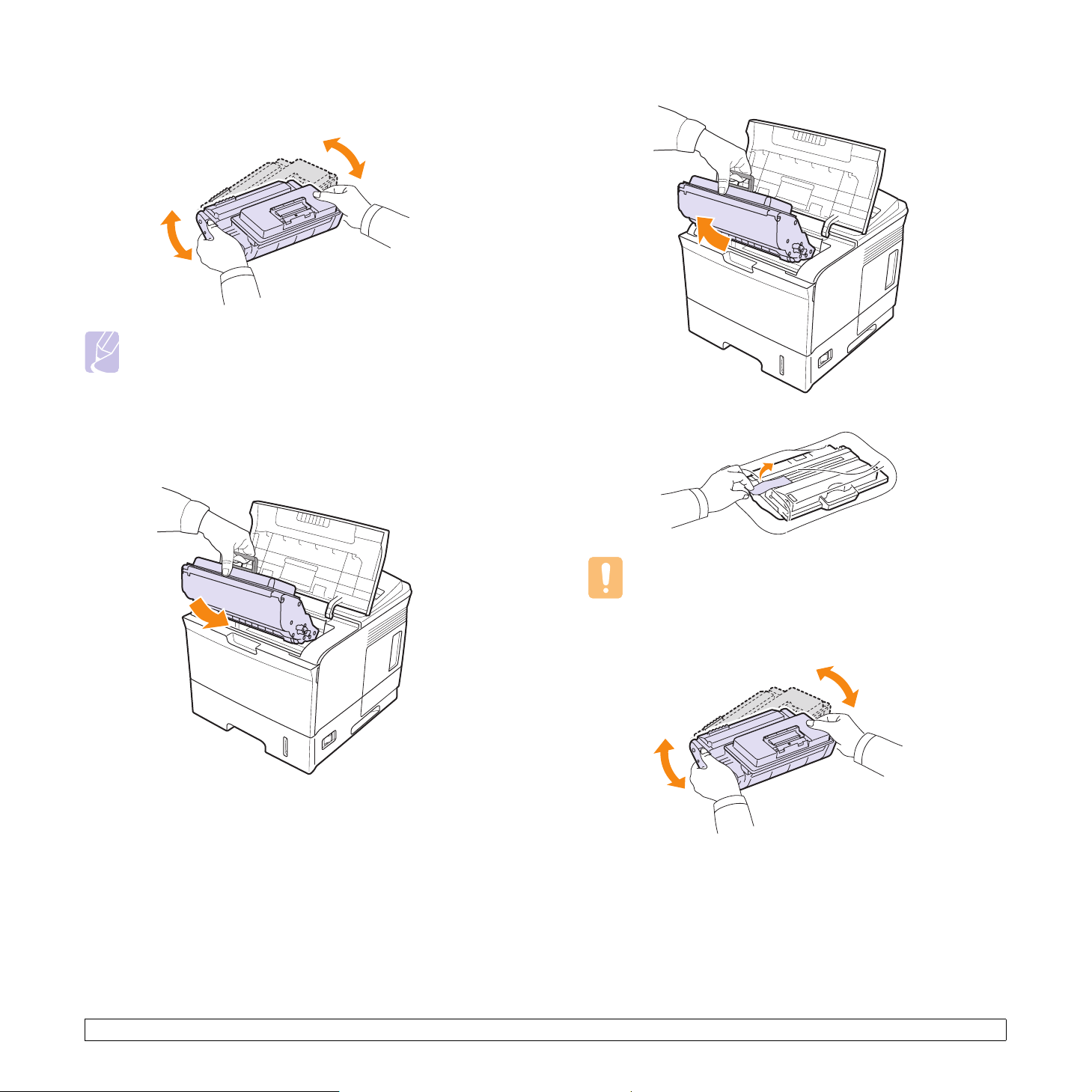

Rozprostření toneru tiskové kazety

Když je tisková kazeta téměř prázdná:

• Objevují se pruhy nebo světlý tisk.

• Dochazi barva se zobrazí na displeji.

• Stavová kontrolka LED bliká červeně.

V těchto případech můžete dočasně obnovit kvalitu tisku opětovným rozprostřením toneru v kazetě. Někdy se bílé pruhy a světlý tisk objevují i po rozprostření toneru.

1 Otevřete horní kryt.

2 Vytáhněte tiskovou kazetu ven.

Kontrola hladiny toneru

Máte možnost zkontrolovat množství toneru zbývajícího v kazetě.

Při potížích s tiskem vám tato funkce pomůže určit, zda jsou potíže způsobeny docházejícím tonerem.

1 Opakovaně tiskněte tlačítko Nabídka, až se v dolním řádku displeje

zobrazí možnost Syst.nastav. Potom stiskněte tlačítko OK.

2 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost Udrzba

a stiskněte tlačítko OK.

3 Pomocí tlačítek Šipka nahoru/Šipka dolů zvolte možnost

Ziv.spot.mat. a stiskněte tlačítko OK.

4 Pomocí tlačítek Šipka nahoru/Šipka dolů přejděte k Zbyva

toneru a potom stiskněte tlačítko OK.

Na displeji se zobrazí, kolik procent toneru v kazetě zbývá.

Poznámka

Pokud se na displeji zobrazují následující zprávy, je možné změnit dílčí nabídku v nabídce Ziv.spot.mat.:

- Neplatny toner, Neorig.toner, Vymente toner,

Toner je spotr.

Pozor

• Nesahejte příliš hluboko do tiskárny. Fixační oblast může být horká.

• Aby nedošlo k poškození tiskové kazety, nevystavujte ji světlu na delší dobu než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zeleného povrchu spodní části tiskové kazety. Abyste se tohoto místa nedotkli, použijte rukojeť na kazetě.

8.3 <

Údržba>

3 Pomalým otáčením kazety (5 až 6 krát) rozprostřete rovnoměrně

toner uvnitř kazety.

Poznámka

Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

2 Vytáhněte tiskovou kazetu ven.

4 Uchopte tiskovou kazetu za rukojeť a pomalu ji vložte do otvoru

vtiskárně.

5 Výstupky po stranách kazety a odpovídající drážky v tiskárně

zajistí správnou pozici kazety, dokud zcela nezapadne na místo.

6 Zavřete horní kryt. Zkontrolujte, zda je kryt bezpečně uzavřen.

Výměna tiskové kazety

Je-li tisková kazeta zcela prázdná:

• Na displeji se zobrazí Dochazi barva Vymente toner.

• Stavová kontrolka LED začne svítit červeně.

V tomto okamžiku je nutné tiskovou kazetu vyměnit. Informace o objednání tiskových kazet viz strana 7.1.

3 Vyjměte novou kazetu s tonerem z obalu.

Pozor

Při otevírání obalu tiskové kazety nepoužívejte ostré předměty, jako jsou nože nebo nůžky. Mohli byste poškrábat válec kazety.

4 Kazetu otočte 5 krát nebo 6 krát, aby se rozprostřel rovnoměrně

toner.

Důkladným otočením kazety zajistíte, aby byla maximálně využita její kapacita. Krabici a plastový sáček uschovejte pro případný převoz.

1 Otevřete horní kryt.

8.4 <

Údržba>

Pozor

• Pokud se část toneru vysype na váš oděv, setřete jej suchou tkaninou a vyperte ve studené vodě. Horká voda by zafixovala toner do vlákna.

• Abyste zabránili poškození tiskové kazety, nevystavujte ji světlu po dobu delší než několik minut. V případě potřeby ji můžete přikrýt papírem.

• Nedotýkejte se zelené spodní části kazety s tonerem. Abyste se tohoto místa nedotkli, použijte rukojeť na kazetě.

5 Na konci tiskové kazety je těsnicí páska. Opatrně vytáhněte pásku

z kazety a zlikvidujte ji (pásku).

8 Výstupky po stranách kazety a odpovídající drážky v tiskárně

zajistí správnou pozici kazety, dokud zcela nezapadne na místo.

9 Zavřete horní kryt. Zkontrolujte, zda je kryt bezpečně uzavřen.

Odstranění zprávy Dochazi barva Vymente toner

Poznámky

• Ochranná páska by po vytažení správným způsobem měla být delší než 60 cm.

• Držte tiskovou kazetu a táhněte pásku rovně. Tímto způsobem ji vytáhněte z kazety. Dejte pozor, abyste pásku neutrhli. Pokud by se to stalo, nelze tiskovou kazetu použít.

• Postup je také znázorněn na obrázcích na balení kazety.

6 Na kazetě je pružný plastový držák. Odstraňte držák z kazety.

7 Uchopte tiskovou kazetu za rukojeť a pomalu ji vložte do otvoru

vtiskárně.

Když se zobrazí zpráva Dochazi barva Vymente toner, můžete zařízení nakonfigurovat, aby zprávu nezobrazovalo.

1 Opakovaně stiskněte tlačítko Nabídka, až se v dolním řádku displeje

zobrazí možnost Syst.nastav., a potom stiskněte tlačítko OK.

2 Pomocí tlačítek pro posuv přejděte k položce Udrzba apotom

stiskněte tlačítko OK.

3 Pomocí tlačítek pro posuv přejděte k položce Odstr.hlaseni

a potom stiskněte tlačítko OK.

4 Vyberte položku Zap a stiskněte tlačítko OK.

5 Nyní se zpráva Dochazi barva Vymente toner nezobrazuje,

ale zpráva Vymente toner zůstane, aby vám připomněla, že musí být kvůli kvalitě tisku nainstalována nová kazeta.

Pozor

Po výběru možnosti Zap se toto nastavení natrvalo zapíše do paměti kazety a tato položka nabídky z nabídky Udrzba zmizí.

8.5 <

Údržba>

Údržba součástí

Aby nedošlo ke zhoršení kvality tisku a k problémům s podáváním papíru v důsledku opotřebení součástí, a aby bylo zařízení udržováno ve špičkovém provozním stavu, je třeba po vytištění stanoveného počtu stran nebo po vypršení životnosti vyměnit následující součásti.

Položky Životnost (průměr)

Fixační jednotka Zhruba 150 000 stránek

Podávací válec Zhruba 150 000 stránek

Přenosový válec

Zhruba 150 000 stránek

Volnoběžný váleček (Roller-Idle unita)

Přidržovací podložka papíru (Unit-holder pad)

a. Společnost Xerox jednoznačně doporučuje, aby tuto část údržby prováděl

odborník pověřený poskytovatelem služeb, distributorem nebo prodejcem, od něhož jste tiskárnu zakoupili.

Zhruba 150 000 stránek

8.6 <

Údržba>

9 Odstraňování poruch

Odstraňování uvíznutých papírů

Tato kapitola obsahuje užitečné informace a postupy pro případ, že by došlo při používání tiskárny k chybě.

Tato kapitola zahrnuje:

•Odstraňování uvíznutých papírů

• Kontrolní seznam pro odstraňování potíží

• Význam stavové kontrolní diody

• Význam zpráv na displeji

• Zprávy vztahující se k tiskové kazetě

• Řešení obecných problémů s tiskem

•Odstraňování potíží s kvalitou tisku

• Časté problémy v systému Windows

• Časté potíže s jazykem PostScript

• Časté potíže v systému Linux

• Časté potíže v systému Macintosh

Poznámka

Při odstraňování papíru vzpříčeného v tiskárně vždy, pokud je to možné, táhněte papír ve směru normálního posunu, abyste nepoškodili vnitřní díly. Papír vždy vytahujte pevně arovnoměrně, nepoužívejte trhavé pohyby. Jestliže se papír trhá, zajistěte, aby všechny kousky papíru byly odstraněny, jinak se papír znovu zasekne.

Při zaseknutí papíru se kontrolka stavová rozsvítí červeně. Otevřete azavřete horní kryt. Uvíznutý papír se automaticky vysune z tiskárny.

Pokud se papír nevysune, zkontrolujte zprávu na displeji ovládacího panelu. Zobrazí se zpráva o místě, ve kterém se papír zasekl. Zaseknutý papír vyhledejte a odstraňte podle následující tabulky:

Zpráva

Zasek. papir 0 Otev./zav. kryt

Zasek. papir 1 Otev./zav. kryt

Zasek. papir 2 Zkontr. vnitrek

Zasek. duplex 0 Zkontr. vnitrek

Umístění

zaseknutého papíru

V oblasti podávání papíru (zásobník 1 (víceúčelový),

zásobník 2)

U tiskové kazety strana 9.3

V oblasti výstupu papíru strana 9.4

V oblasti duplexní jednotky strana 9.4

Další

informace

viz níže

9.1 <

Odstraňování poruch>

Zasek. duplex 1 Otev./zav. kryt

V oblasti duplexní jednotky strana 9.5

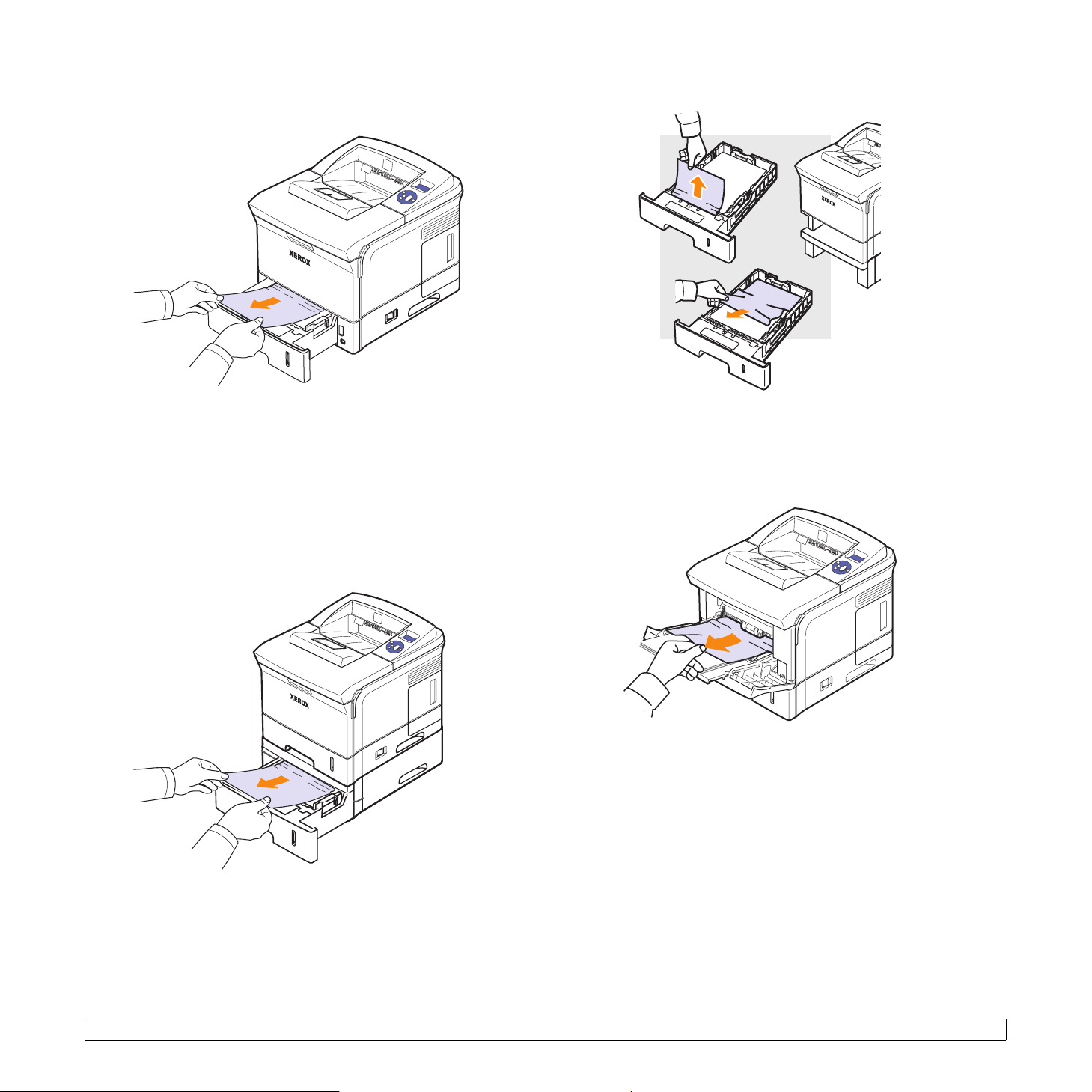

V oblasti podávání papíru

V zásobníku 2

1 Vytažením otevřete zásobník 2.

2 Odstraňte uvíznutý papír tak, že ho budete opatrně a v přímém

směru vytahovat ven. Ujistěte se, zda je veškerý papír v zásobníku 2 řádně zarovnán.

4 Odstraňte z podavače uvíznutý papír.

Pokud papír nelze lehce vytáhnout nebo pokud papír v této oblasti nevidíte, podívejte se do oblasti fixace u tiskové kazety. Viz strana 9.3.

3 Vložte zásobník 2 do tiskárny, až zapadne na své místo. Tisk bude

automaticky pokračovat.

V volitelném zásobníku 3

1 Vytažením otevřete volitelný zásobník 3.

2 Vyjměte zaseknutý papír z tiskárny.

5 Zasuňte zásobníky zpět do tiskárny. Tisk bude automaticky

pokračovat.

V zásobníku 1 (víceúčelový)

1 Pokud není papír podáván správně, vytáhněte jej z tiskárny.

2 Otevřením a zavřením horního krytu pokračujte v tisku.

Jestliže se papír nepohne, když za něj zatáhnete, nebo v této oblasti žádný papír nevidíte, pokračujte krokem 3.

3 Vyjměte z tiskárny zásobník 2 a volitelný zásobník 3.

9.2 <

Odstraňování poruch>

Okolo tiskové kazety

Poznámka

Oblast fixace je horká. Při vytahování papíru z tiskárny buďte opatrní.

1 Otevřete horní kryt a vytáhněte ven tiskovou kazetu.

2 Opatrně zvedněte vodítko podávání.

3 Odstraňte uvíznutý papír tak, že ho budete opatrně a v přímém

směru vytahovat ven.

Pokud uvíznutý papír nemůžete nalézt, nebo pokud narazíte při vyjímání papíru na odpor, přestaňte tahat a přejděte do oblasti výstupu papíru na strana 9.4.

4 Sklopte vodítko podávání a vložte zpět tiskovou kazetu.

9.3 <

Odstraňování poruch>

5 Vyměňte tiskovou kazetu a zavřete horní kryt. Tisk bude

automaticky pokračovat.

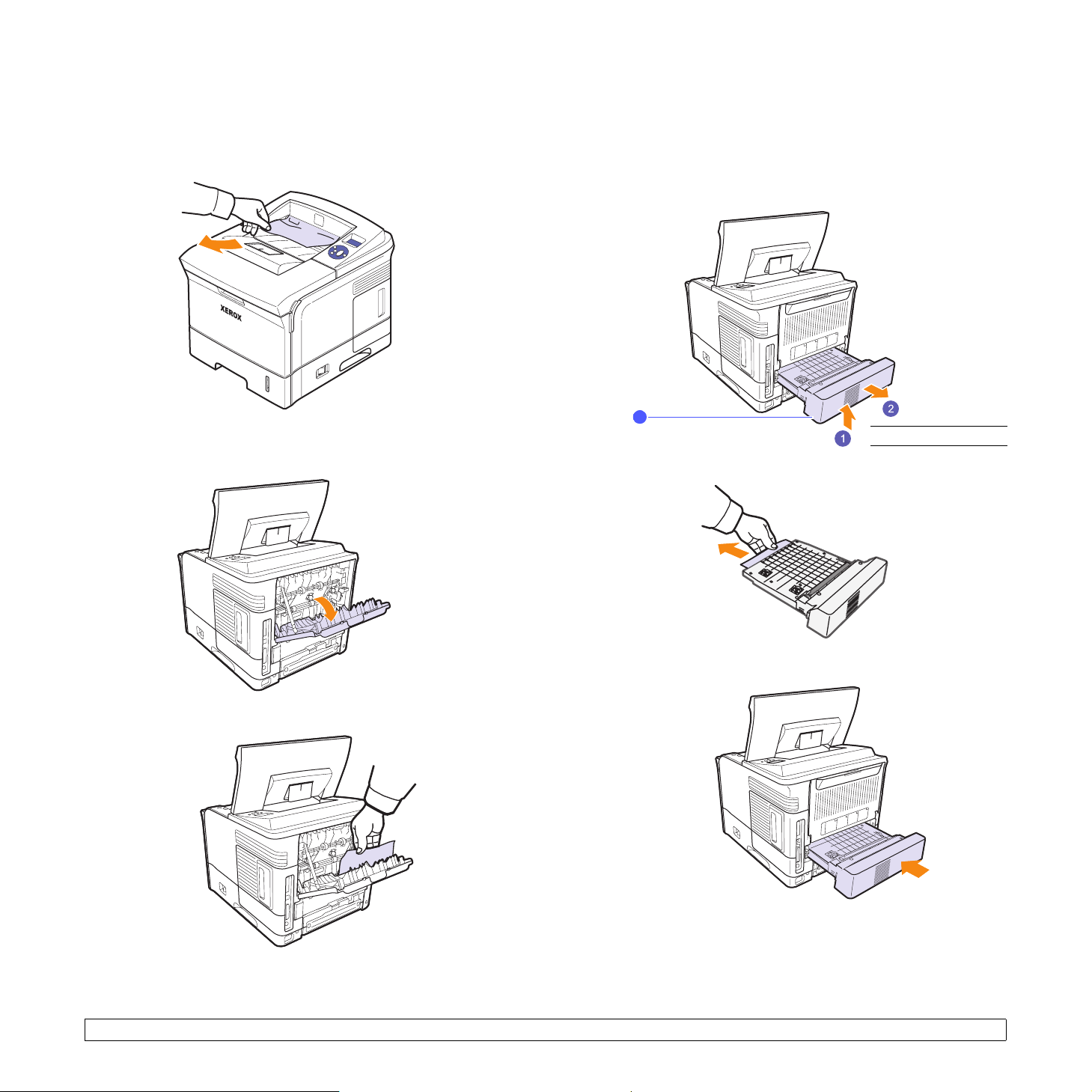

V oblasti výstupu papíru

V oblasti duplexní jednotka

1 Otevřete a zavřete horní kryt. Zaseknutý papír se automaticky

vysune z tiskárny.

2 Jemně vytáhněte papír z výstupního zásobníku.

Pokud papír nelze lehce vytáhnout, nebo pokud papír v této oblasti nevidíte, nepokračujte a přejděte k dalšímu kroku.

3 Otevřete zadní kryt.

Je-li duplexní jednotka nesprávně zasunuta, může dojít k zaseknutí papíru. Zkontrolujte, zda je duplexní jednotka správně zasunuta.

Zaseknutý duplex 0

1 Otevřete horní kryt a vytáhněte duplexní jednotku z tiskárny.

duplexní jednotka

2 Vyjměte zaseknutý papír z duplexní jednotky.

4 Uvolněte papír z podávacích válců, je-li zde zachycen. Potom

opatrně vytáhněte papír rovně ven z tiskárny.

5 Zavřete zadní kryt.

6 Otevřete a zavřete horní kryt. Tiskárna obnoví tisk.

9.4 <

Odstraňování poruch>

3 Vložte duplexní jednotku zpět.

4 Zavřete horní kryt, poté bude tiskárna pokračovat v tisku.

Zaseknutý duplex 1

1 Otevřete horní kryt a vytáhněte duplexní jednotku z tiskárny.

2 Otevřete zadní kryt.

4 Zatlačte přítlačné páčky nahoru.

přítlačná páčka

5 Tlačte páčky fixace doprava a otevřete dvířka fixace.

3 Uvolněte zarážku zadního krytu a úplně otevřete zadní kryt podle

obrázku.

zarážka zadního krytu

6 Vytáhněte zaseknutý papír ven.

Poznámka

Oblast fixace je horká. Při vytahování papíru z tiskárny buďte opatrní.

páčka fixační

jednotky dvířka fixační

jednotky

9.5 <

Odstraňování poruch>

7 Vraťte dvířka fixační jednotky do původní polohy.

8 Zatlačte přítlačné páčky dolů.

9 Vložte zarážku zadního krytu do drážky a zavřete zadní kryt.

Rady jak zabránit zaseknutí papíru

Když vyberete správné druhy médií, k zasekávání papíru většinou nebude docházet. Dojde-li k zaseknutí papíru, postupujte podle pokynů na strana 9.1.

• Postupujte podle pokynů na strana 5.5. Ujistěte se, že nastavitelné vodiče jsou ve správné poloze.

•Nepřeplňujte zásobník papíru. Dbejte na to, aby byl zásobník naplněn pouze po značku maximálního množství papíru na vnitřní straně zásobníku.

• Nevyjímejte papír ze zásobníku, pokud zařízení tiskne.

• Papír před vložením do zásobníku prolistujte, profoukněte a srovnejte.

• Nepoužívejte zmačkaný, vlhký ani hodně pokroucený papír.

• Nevkládejte do zásobníku zároveň různé druhy papíru.

• Používejte pouze doporučená tisková média. Viz

• Zajistěte, aby směřovala doporučená tisková strana tiskových médií dolů v zásobníku 2 nebo volitelném zásobníku 3, nebo nahoru v zásobníku 1 (víceúčelový).

• Pokud při tisku na papír formátu A5 dochází často k zaseknutí papíru:

Vložte papír do zásobníku tak, aby delší strana papíru směřovala kpřední straně zásobníku.

strana 5.1

10 Vložte duplexní jednotka zpět.

11 Zavřete horní kryt, poté bude tiskárna pokračovat v tisku.

9.6 <

Odstraňování poruch>

Vokně s vlastnostmi tiskárny zadejte otočení papíru o 90 stupňů. Viz Sekce softwaru.

Kontrolní seznam pro odstraňování potíží

Význam stavové kontrolní diody

Pokud tiskárna nepracuje správně, postupujte podle následujícího kontrolního seznamu. Zjistíte-li, že stav tiskárny odpovídá popisu vněkterém bodu, postupujte podle odpovídajících doporučení.

Problém Navrhovaná řešení

Ověřte, zda stavová kontrolka LED na ovládacím panelu svítí zeleně a na displeji je zobrazeno Pripraven.

Vytiskněte zkušební stránku, abyste ověřili, zda tiskárna podává papír správně. Viz strana 2.9.

Zkontrolujte, zda se zkušební stránka vytiskla správně.

Vytisknutím krátkého dokumentu ze softwarové aplikace ověřte, zda je tiskárna připojena kpočítači a že je komunikace vpořádku.

• Jestliže stavová kontrolka LED nesvítí, zkontrolujte připojení napájecího kabelu. Zkontrolujte hlavní vypínač. Zkontrolujte zdroj energie zapojením napájecího kabelu do jiné zásuvky.

• Pokud stavová kontrolka LED svítí červeně, přečtěte si zprávu na displeji. Viz strana 9.8.

• Pokud se zkušební stránka nevytiskne, zkontrolujte, zda je v zásobníku papír.

• Pokud se papír v tiskárně zasekne, viz strana 9.1.

• Zobrazí-li se na displeji chybová zpráva, viz strana 9.8.

Pokud je kvalita tisku špatná, viz strana 9.13.

• Pokud se stránka nevytiskla, zkontrolujte kabelové propojení mezi tiskárnou apočítačem.

• V tiskové frontě nebo řadiči zkontrolujte, zda není tiskárna pozastavena.

• V softwarové aplikaci zkontrolujte, zda používáte správný ovladač tiskárny a komunikační port. Pokud dojde během tisku stránky k přerušení tisku, vizstrana 9.11.

Stav Popis

• Tiskárna je vypnutá a nemůže tisknout.

Vypnuto

Svítí

Zelená

Bliká

Svítí

Červená

Bliká

• Tiskárna je v úsporném režimu. Připřijetí nových dat se automaticky zapne.

Tiskárna je zapnutá, připojená a může přijímat data z počítače.

• Pokud kontrolka pomalu bliká, tiskárna právě přijímá data z počítače.

• Bliká-li kontrolka rychle, přijímá tiskárna data asoučasně tiskne.

• Tiskárna se při zapnutí inicializuje.

• Došlo k zaseknutí papíru. Řešení tohoto problému viz strana 9.1.

• Horní kryt je otevřen. Zavřete horní kryt.

• V zásobníku není papír. Vložte papír do zásobníku.

• Tiskárna přestala tisknout kvůli závažné chybě.

• Došlo k menší chybě atiskárna čeká na její odstranění. Po odstranění problému tiskárna pokračuje v tisku.

•V tiskové kazetě dochází toner. Objednejte novou tiskovou kazetu. Kvalitu tisku můžete dočasně zlepšit opětovným rozložením toneru. Viz strana 8.3.

Pokud jste pomocí tohoto kontrolního seznamu nevyřešili potíže s tiskárnou, podívejte se do následujících částí průvodce odstraňováním potíží.

• „Význam zpráv na displeji“ na straně 9.8.

•„Řešení obecných problémů stiskem“ na straně 9.11.

•„Časté problémy v systému Windows“ na straně 9.16.

•„Časté potíže v systému Linux“ na straně 9.17

•„Časté potíže v systému Macintosh“ na straně 9.18.

9.7 <

Odstraňování poruch>

Význam zpráv na displeji

Zprávy zobrazené na ovládacím panelu oznamují stav tiskárny nebo závady. V následující tabulce je uveden význam jednotlivých zpráv a navrhovaná řešení pro opravu případného problému. Zprávy a jejich význam jsou uvedeny v abecedním pořadí.

Poznámka

Voláte-li servis, je velmi důležité, abyste technikovi sdělili údaje, zobrazené na displeji.

• xxx označuje typ média.

• yyy označuje zásobník papíru.

• zzz označuje velikost médií.

Zpráva Význam Navrhovaná řešení

[yyy] Chybi kazeta

[yyy] Dosel papir

Autodiagnostika LSU

Autodiagnostika Tepl ota

Kazeta zásobníku není řádně zavřena.

V zásobníku není papír.

Systém tiskárny provádí kontrolu zjištěných potíží.

Zásobník zavřete tak, že skloníte zadní okraj směrem dolů, zarovnáte jej s otvorem a zasunete zásobník do tiskárny.

Vložte papír do zásobníku.

Počkejte několik minut.

Zpráva Význam Navrhovaná řešení

Chyba nizk.tepl. Zap. a vyp.

Chyba prehrati Zap. a vyp.

Chyba rozp.term. Zap. a vyp.

Chyba vnitr.tep. Zap.a vyp.zariz.

Fixace Otevreny kryt

Nastaly potíže ve fixační jednotce.

Vnitřní teplota zařízení je mimo normální rozsah.

Dvířka fixační jednotky není pevně

zavřený.

Odpojte a znovu připojte napájecí kabel. Pokud potíže přetrvávají, obrať te se na odborný servis.

Odpojte a znovu připojte napájecí kabel. Pokud potíže přetrvají, obraťte se na odborný servis.

Otevřete zadní kryt azavřete dvířka fixační jednotky, až zaklapne na své místo.

Umístění dvířěk fixační jednotky najdete v strana 9.4.

Chyba - neni potvrzeni ADC

Chyba Hsync LSU Zap. a vyp.

Chyba laseru LSU Zap. a vyp.

Existuje problém s převodníkem ADC (Analog to Digital Converter) zařízení.

Došlo k potížím s laserovou snímací jednotkou LSU (Laser Scanning Unit).

Odpojte a znovu připojte napájecí šňůru. Pokud potíže přetrvají, obraťte se na odborný servis.

Odpojte a znovu opatrně připojte napájecí kabel. Pokud potíže přetrvávají, obraťte se na odborný servis.

9.8 <

Odstraňování poruch>

Hlavni jadro Blokovane

Odstr.zaseknuti Otev./Zav.dvirka

Otevreny kryt Horní kryt nebo

Plny vyst. zas. Výstupní zásobník je

Pripraven Tiskárna je zapnutá

Rezim spanku Tiskárna je

Problém s hlavním motorem zařízení.

Došlo k zaseknutí papíru v oblasti fixace.

zadní kryt není pevně zavřený.

plný papíru.

apřipravená k tisku.

v úsporném režimu.

Otevřete a pak zavřete horní kryt.

Odstraňte uvíznutý papír. (Strana 9.3)

Zavřete kryt, až zaklapne na své místo.

Odstraňte papír.

Použijte tiskárnu.

Připřijetí nových dat se automaticky zapne.

Zpráva Význam Navrhovaná řešení

Tisk... Tiskárna vytiskne

úlohu a použije zobrazený jazyk.

Vetrak fixace Blokovany

Vetrak SMPS Blokovany

Vnit.tepl.-spoj. Zap. a vyp.

Vyvojka Blokovana

Problém s ventilátorem fixační jednotky.

Nastaly potíže s ventilátorem SMPS (napájení přepínacího režimu).

Vnitřní teplota zařízení je nad normálním rozsahem.

Existuje problém s motorem, který pohybuje se zařízením dodávajícím toner.

Dokončete tisk.

Odpojte a znovu připojte napájecí šňůru. Pokud potíže přetrvají, obraťte se na odborný servis.

Odpojte a znovu připojte napájecí kabel. Pokud potíže stále přetrvávají, obraťte se na odborný servis.

Odpojte a znovu připojte napájecí šňůru. Pokud potíže přetrvají, obraťte se na odborný servis.

Zasek. papir 2 Zkontr. vnitrek

Zasobnik 1 Zasek. papir 0

Zasobnik 2 Zasek. papir 0

Zasobnik 3 Zasek. papir 0

Došlo k zaseknutí papíru v oblasti výstupu papíru.

V zásobníku 1 uvízl papír.

V zásobníku 2 uvízl papír.

V zásobníku 3 uvízl papír.

Odstraňte uvíznutý papír. Viz strana 9.4.

Odstraňte uvíznutý papír. (Strana 9.2)

Odstraňte uvíznutý papír. (Strana 9.1)

Odstraňte uvíznutý papír. (Strana 9.2)

Zalozte do [yyy] [zzz] [xxx]

Zalozte rucneStisk. tl. Stop

Zasek. duplex 0 Zkontr. vnitrek

Zasek. duplex 1 Otev./zav. kryt

Zasek. papir 0 Otev./zav. kryt

Zasek. papir 1 Otev./zav. kryt

Formát papíru nastavený ve vlastnostech tiskárny neodpovídá formátu papíru, který jste vložili do tiskárny.

Zásobník 1 (víceúčelový) je prázdný v režimu ručního podávání.

Při oboustranném tisku došlo k zaseknutí papíru.

Došlo k zaseknutí papíru v podávací oblasti zásobníku.

Došlo k zaseknutí papíru v oblasti fixace.

Vložte správný papír do zásobníku.

Vložte list tiskového materiálu a stiskněte tlačítko Spustit/ Zastavit.

Odstraňte uvíznutý papír. Viz strana 9.4.

Odstraňte uvíznutý papír. Viz strana 9.5.

Odstraňte uvíznutý papír. Viz strana 9.1.

Odstraňte uvíznutý papír. Viz strana 9.3.

9.9 <

Odstraňování poruch>

Zprávy vztahující se k tiskové kazetě

Zpráva Význam Navrhovaná řešení

Dochazi barva Tisková kazeta je téměř

prázdná.

Dochazi barva Vymente toner

Nainstal.toner Tisková kazeta není vložena. Nainstalujte tiskovou kazetu.

Neplatny toner Nainstalovaná tisková kazeta

Vymente toner V kazetě došel toner. Tato zpráva se zobrazí, pokud jste vypnuli z právu Dochazi barva Vymente toner.

V kazetě došel toner. Nainstalujte novou originální tiskovou kazetu.

není určena pro vaši tiskárnu.

Vyjměte tiskovou kazetu adůkladně ji protřepejte. Tím lze dočasně obnovit tiskové funkce zařízení.

Můžete pokračovat v tisku, ale nelze zaručit kvalitu a nebude nadále poskytována podpora kproduktu.

Můžete nakonfigurovat zařízení, aby se nezobrazovala zpráva Dochazi barva Vymente toner. Viz strana 8.5

Nainstalujte originální tiskovou kazetu Xerox, určenou pro tuto tiskárnu.

Viz strana 8.5 Nainstalujte novou originální tiskovou kazetu. Můžete pokračovat v tisku, ale nelze zaručit kvalitu a nebude nadále poskytována podpora

kproduktu.

9.10 <

Odstraňování poruch>

Řešení obecných problémů s tiskem

Při problémech s provozem tiskárny se podívejte do následující tabulky, kde naleznete doporučená řešení.

Problém Možná příčina Navrhovaná řešení

Tiskárna netiskne.

Tiskárna není napájena.

Tiskárna není nastavena jako výchozí tiskárna.

Kryt tiskárny není zavřený.

Došlo k uvíznutí papíru.

Vtiskárně není vložen papír.

Tisková kazeta není vložena.

Tiskárna může být v režimu ručního podávání a nemá papír.

Propojovací kabel mezi počítačem a tiskárnou není správně zapojen.

Propojovací kabel mezi počítačem a tiskárnou je poškozený.

Port není správně nastaven.

Zkontrolujte připojení napájecího kabelu. Zkontrolujte hlavní vypínač a zdroj napájení.

Nastavte tiskárnu Xerox

Phaser 3600 PCL 6 nebo Xerox Phaser 3600 PS jako

výchozí.

Zavřete kryt tiskárny.

Odstraňte zaseknutý papír. Viz strana 9.1.

Vložte papír. Viz strana 5.4.

Vložte tiskovou kazetu.

Zkontrolujte zprávu na displeji, přidejte papír do zásobníku 1 (víceúčelový), a stiskněte tlačítko OK na ovládacím panelu tiskárny.

Odpojte kabel tiskárny a znovu jej zapojte.

Pokud je to možné, připojte kabel k jinému počítači, který funguje správně, a pokuste se vytisknout dokument. Zkuste rovněž použít jiný kabel ktiskárně.

Zkontrolujte nastavení tiskárny v systému Windows a ujistěte se, že tisková úloha byla odeslána na správný port. Pokud má počítač více portů, ujistěte se, zda je tiskárna připojena k tomu správnému.

Problém Možná příčina Navrhovaná řešení

Tiskárna netiskne.

(pokračování)

Tiskárna odebírá tiskový materiál z nesprávné ho zdroje papíru.

Tiskárna neodebírá papír.

Tiskárna není správně nakonfigurována.

Ovladač tiskárny je možná nesprávně nainstalován.

Tiskárna má poruchu.

Velikost dokumentu je tak velká, že na pevném disku počítače není dostatek místa pro přístup k tiskové úloze.

Nastavení zdroje papíru ve vlastnostech nastavení tiskárny může být nesprávné.

Papír nebyl správně vložen.

V zásobníku je příliš mnoho papíru.

Papír je příliš tlustý.

Zkontrolujte vlastnosti tiskárny a přesvědčte se, zda jsou všechny možnosti tisku nastaveny správně.

Znovu nainstalujte ovladač tiskárny, viz Sekce softwaru. Zkuste vytisknout zkušební stránku.

Zkontrolujte, zda na ovládacím panelu není zobrazena zpráva upozorňující na chybu systému.

Uvolněte místo na pevném disku a vytiskněte dokument znovu.

U mnoha softwarových aplikací je možné nastavit zdroj papíru na kartě Papír v okně vlastností tiskárny. Vyberte správný zdroj papíru. Viz Sekce softwaru.

Odstraňte papír ze zásobníku a vložte ho správně.

Zkontrolujte, zda jsou vodítka papíru správně nastavena.

Vyjměte ze zásobníku přebývající množství papíru.

Používejte pouze papír, který odpovídá specifikacím tiskárny.

9.11 <

Odstraňování poruch>

Problém Možná příčina Navrhovaná řešení

Tisk je neobvykle pomalý.

Polovina strany je prázdná.

Úloha může být velmi složitá.

Vtiskárně pravděpodobně není dostatečně velká paměť RAM.

Rozvržení stránky je příliš složité.

Nastavení orientace papíru může být nesprávné.

Formát papíru a nastavení formátu papíru se liší.

Snižte složitost stránky (stránek) nebo zkuste upravit nastavení kvality tisku.

Kvalitu tisku upravte snížením rozlišení. Pokud bylo rozlišení nastaveno na 1200dpi (Nejl.), změňte ho na 600dpi (Norm.). Viz Sekce softwaru.

Abyste zvýšili rychlost tisku, změňte nastavení portu na port USB nebo síťový port.

Tiskárna tiskne na papír formátu A4 rychlostí 38 stran za minutu a na papír formátu Letter rychlostí 40 stran za minutu; v režimu oboustranného tisku umožňuje tiskárna tisk na papír formátu A4 rychlostí 26 obrázků za minutu a na papír formátu Letter rychlostí 27 obrázků za minutu.

Nainstalujte do tiskárny větší paměť. Viz strana 10.1.

Zjednodušte rozvržení stránky a odstraňte z dokumentu nepotřebnou grafiku.

Nainstalujte do tiskárny větší paměť. Viz strana 10.1.

Změňte nastavení orientace papíru. Viz Sekce softwaru.

Přesvědčte se, zda formát papíru v nastavení ovladače tiskárny odpovídá formátu papíru v zásobníku.

Nebo ověřte, zda formát papíru v nastavení ovladače tiskárny odpovídá výběru papíru v nastaveních používané softwarové aplikace.

Papír se stále zasekává.

Tiskárna tiskne, ale text je špatný, překroucený nebo nekompletní.

V zásobníku je příliš mnoho papíru.

Je používán nesprávný typ papíru.

Byl použit nesprávný způsob výstupu.

Vtiskárně pravděpodobně zůstaly zbytky papíru.

Kabel od tiskárny je uvolněný nebo vadný.

Byl zvolen nesprávný ovladač tiskárny.

Softwarová aplikace funguje nesprávně.

Operační systém nepracuje správně.

Vyjměte ze zásobníku přebývající množství papíru.

Při tisku na zvláštní materiály používejte zásobník 1 (víceúčelový).

Používejte pouze papír, který odpovídá specifikacím tiskárny.

Při tisku na zvláštní materiály používejte zásobník 1 (víceúčelový).

Zvláštní tiskové materiály, jako je silný papír, by neměly být tištěny s výstupem do výstupní zásobník (lícem dolů). Použijte místo toho zadní kryt (lícem nahoru).

Otevřete horní kryt a odstraňte zbytky papíru.

Odpojte a znovu připojte kabel tiskárny. Vytiskněte úlohu, kterou jste již dříve úspěšně vytiskli. Je-li to možné, zapojte kabel tiskárny k jinému počítači a zkuste vytisknout úlohu, o které víte, že funguje. Nakonec vyzkoušejte nový kabel tiskárny.

Zkontrolujte v nabídce aplikace, zda je vybrána správná tiskárna.

Pokuste se úlohu vytisknout z jiné aplikace.

Tisknete-li z jakékoli verze systému Windows, přejděte do příkazového řádku DOS a zkontrolujte fungování systému následujícím příkazem: Na řádek uvedený symbolem C:\ zadejte příkaz Dir LPT1 astiskněte klávesu Zadat. (Za předpokladu, že je tiskárna připojena k portu LPT1.)

Ukončete systém Windows a restartujte počítač. Vypněte tiskárnu a znovu ji zapněte.

9.12 <

Odstraňování poruch>

Problém Možná příčina Navrhovaná řešení

Cc Cc Cc Cc

Stránky se tisknou, ale jsou prázdné.

Tisková kazeta je vadná nebo v ní není toner.

Soubor obsahuje prázdné stránky.

Některé části, například ovladač nebo deska, mohou být vadné.

Protřepejte tiskovou kazetu. Viz strana 8.3.

V případě potřeby tiskovou kazetu vyměňte. Viz strana 8.4.

Zkontrolujte soubor apřesvědčte se, zda neobsahuje prázdné stránky.

Kontaktujte zástupce servisu.

Odstraňování potíží s kvalitou tisku

Kvalitu tisku mohou snížit nečistoty uvnitř tiskárny nebo nesprávně vložený papír. Odstraňování potíží je popsáno v následující tabulce.

Problém Navrhovaná řešení

Světlý nebo blednoucí tisk

AaAaBbBbCc AaAaBbBbCc AaAaBbBbCc

AaAaBbBbCc AaAaBbBbCc

Skvrny od toneru

AaBbCc AaBbCc

Pokud se objeví vertikální bílý pruh nebo vybledlá plocha na stránce:

• Množství toneru je nedostatečné. Životnost

tiskové kazety můžete dočasně prodloužit. Viz strana 8.3. Pokud nedojde ke zvýšení kvality tisku, nainstalujte novou tiskovou kazetu.

• Papír pravděpodobně nesplňuje uvedené požadavky (například je příliš vlhký nebo hrubý). Viz strana 5.3.

•Je-li světlá celá stránka, je nastaveno příliš nízké rozlišení pro tisk nebo je zapnutý režim úspory toneru. Upravte rozlišení tisku nebo nastavení režimu úspory toneru ve vlastnostech tiskárny. Viz Sekce softwaru.

• Kombinace vybledlého tisku a šmouh může znamenat, že je třeba tiskárnu vyčistit. Viz strana 8.1.

• Povrch laserové snímací jednotky LSU je pravděpodobně znečištěný. Vyčistěte laserovou snímací jednotku. Viz strana 8.1.

• Papír pravděpodobně nesplňuje uvedené požadavky (například je příliš vlhký nebo hrubý). Viz strana 5.3.

• Mohlo dojít ke znečištění přenosového válce nebo dráhy papíru. Viz strana 8.1.

AaBbCc AaBbCc AaBbCc

9.13 <

Vynechávky Jestliže se na stránce náhodně vyskytují většinou

kulaté vybledlé oblasti:

AaBbCc AaBbCc AaBbCc

AaBbCc AaBbCc

Odstraňování poruch>

• List papíru může být poškozený. Pokuste se úlohu znovu vytisknout.

• Vlhkost papíru není rovnoměrná nebo jsou na povrchu papíru vlhké skvrny. Vyzkoušejte jinou značku papíru. Viz strana 5.3.

• Celý balík papíru je vadný. Vinou výrobního procesu některé oblasti neabsorbují toner. Vyzkoušejte jiný typ nebo jinou značku papíru.

• Tisková kazeta může být vadná. Viz „Opakované vady tisku ve svislém směru“ na další straně.

• Pokud pomocí uvedeného postupu problémy neodstraníte, obrať te se na autorizovaný servis.

Problém Navrhovaná řešení

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Svislé pruhy Pokud se na stránce objevují svislé černé pruhy:

AaBbCc AaBbCc

•Pravděpodobně došlo k poškrábání válce

uvnitř tiskové kazety. Nainstalujte novou tiskovou kazetu.

AaBbCc AaBbCc AaBbCc

Šedý závoj na pozadí

AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc

Rozmazaný toner

Je-li stínování na pozadí příliš zřetelné, může pomoci některé z následujících opatření.

• Použijte papír s menší gramáží. Viz strana 5.3.

• Zkontrolujte prostředí tiskárny. Velmi suché (nízká vlhkost) nebo velmi vlhké (relativní vlhkost vyšší než 80 %) prostředí mohou zvýšit intenzitu stínů na pozadí.

•Vyjměte starou tiskovou kazetu a nainstalujte novou. Viz strana 8.4.

•Vyčistěte vnitřek tiskárny. Viz strana 8.1.

• Zkontrolujte typ a kvalitu papíru. Viz strana 5.2.

•Vyjměte tiskovou kazetu a nainstalujte novou. Viz strana 8.4.

Problém Navrhovaná řešení

Nečistoty na pozadí

Deformované znaky

Roztroušení toneru na pozadí je způsobeno rozložením kousků toneru na vytištěné stránce.

• Papír může být příliš vlhký. Zkuste tisknout na jiný papír z jiného balíku. Neotevírejte balíky papíru, pokud to není nutné, aby papír zbytečně neabsorboval příliš vlhkosti.

• Pokud se nečistoty na pozadí objeví na obálce, změňte rozvržení pro tisk, abyste zabránili tisku přes oblasti s překrývajícími se spoji na obrácené straně. Tisk přes tyto lemy může působit problémy.

• Jestliže roztroušený toner pokrývá celou plochu vytištěné stránky, upravte rozlišení tisku v softwarové aplikaci nebo v okně vlastností tiskárny.

• Jestliže tvar znaků není správný a písmena jsou prohnutá, je papír pravděpodobně příliš kluzký. Vyzkoušejte jiný papír. Viz strana 5.3.

• Pokud tvar znaků není správný a dochází k efektu zvlnění, bude pravděpodobně nutné opravit jednotku skeneru. Ověřte, zda k tomu dochází i na zkušební stránce (viz strana 2.9). Kontaktujte servisní zástupce ohledně servisu.

Opakované vady tisku ve svislém směru

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Pokud se stopy objevují na tištěné straně v pravidelných intervalech:

• Tisková kazeta může být poškozená. Pokud

se na stránce objevují opakované stopy, vytiskněte několikrát za sebou čisticí list, abyste kazetu vyčistili (viz strana 8.2). Pokud se po vyčištění vyskytnou stejné problémy, nainstalujte novou tiskovou kazetu. Viz strana 8.4.

•Na částech tiskárny se může vyskytovat toner. Vpřípadě, že se vady objevují na zadní stránce, problém se pravděpodobně odstraní sám po vytištění několika stránek.

•Fixační jednotka může být poškozená. Kontaktujte zástupce servisu.

Stránka se tiskne šikmo

AaBbCc

Pokroucení nebo zvlnění

•Ujistěte se, že papír je řádně umístěn v zásobníku.

• Zkontrolujte typ a kvalitu papíru. Viz strana 5.2.

•Zajistěte, aby papír nebo jiný materiál, byl řádně zaveden do vodičů arovněž, aby vodiče nebyly vůči balíku papíru příliš těsné či volné.

•Ujistěte se, že papír je řádně umístěn v zásobníku.

• Zkontrolujte typ a kvalitu papíru. Pokroucení papíru může způsobovat vysoká teplota i vlhkost. Viz strana 5.2.

•Převraťte stoh papíru ve vstupním zásobníku. Papír v zásobníku můžete také otočit o 180°.

• Zkuste tisk do zadního krytu (lícem nahoru).

9.14 <

Odstraňování poruch>

Problém Navrhovaná řešení

Pomačkaný papír

Znečištěná zadní strana výtisků

•Ujistěte se, že papír je řádně umístěn v zásobníku.

• Zkontrolujte typ a kvalitu papíru. Viz strana 5.2.

•Otevřete zadní kryt a zkuste tisk do zadního krytu (lícem nahoru).

•Převraťte stoh papíru ve vstupním zásobníku. Papír v zásobníku můžete také otočit o 180°.

• Došlo k znečištění přenosového válce. Viz strana 8.1.

• Zkontrolujte, zda nedošlo k úniku toneru. Vyčistěte vnitřek tiskárny.

Problém Navrhovaná řešení

Vodorovné pruhy

AaBbCc AaBbCc

AaBbCc AaBbCc AaBbCc

Pokroucení Jestliže je vytištěný papír zkroucený nebo

Pokud se objevují vodorovné černé pruhy nebo šmouhy:

• Tisková kazeta pravděpodobně není vložena

správně. Vyjměte kazetu a opět ji vložte do tiskárny.

• Tisková kazeta může být vadná. Nainstalujte novou tiskovou kazetu. Viz strana 8.4.

• Pokud problém přetrvává, tiskárna pravděpodobně vyžaduje opravu. Kontaktujte zástupce servisu.

tiskárna neodebírá papír:

•Převraťte stoh papíru ve vstupním zásobníku. Papír v zásobníku můžete také otočit o 180°.

• Zkuste tisk do zadního krytu.

Jednobarevné nebo černé stránky

Nevytvrzený toner

Nevytištěné oblasti ve znacích

• Tisková kazeta je pravděpodobně špatně

instalovaná. Vyjměte kazetu a opět ji vložte do tiskárny.

• Tisková kazeta je pravděpodobně poškozená

a je nutné ji vyměnit. Nainstalujte novou tiskovou kazetu.

• Tiskárna pravděpodobně vyžaduje opravu. Kontaktujte zástupce servisu.

•Vyčistěte vnitřek tiskárny.

• Zkontrolujte typ a kvalitu papíru. Viz strana 5.2.

• Nainstalujte novou tiskovou kazetu. Viz strana 8.4.

• Pokud problém přetrvává, tiskárna pravděpodobně vyžaduje opravu. Kontaktujte zástupce servisu.

Nevytištěné oblasti ve znacích jsou bílé oblasti uvnitř znaků, které by měly být zcela černé:

• Jestliže používáte fólie, vyzkoušejte jiný typ fólie. Vzhledem ke složení fólie jsou některé nevytištěné oblasti ve znacích normální.

•Pravděpodobně tisknete na špatnou stranu papíru. Vyjměte papír a otočte jej.

• Papír možná nesplňuje požadované specifikace. Viz strana 5.3.

Na několika listech se opakovaně objevuje neznámý obrázek nebo dochází k výskytu nefixovaného toneru, světlého tisku či znečištění.

Tiskárna je pravděpodobně používána v nadmořské výšce přes 2 500 m.

Vysoká nadmořská výška může negativně ovlivňovat kvalitu tisku, což se projevuje jako nefixovaný toner nebo světlý tisk. Příslušnou možnost můžete nastavit pomocí Nástroje Nastavení tiskárny nebo Kor.nadm.vysky v nabídce Syst.nast. Viz strana 2.5.

9.15 <

Odstraňování poruch>

Časté problémy v systému Windows

Problém Navrhovaná řešení

Časté potíže s jazykem PostScript

Následující situace jsou specifické pro jazyk PostScript a mohou vzniknout při použití více jazyků tiskárny.

Během instalace se zobrazí zpráva „Tento soubor je již používán“.

Zobrazí se hlášení „Při zápisu do LPTx došlo k chybě“.

Zobrazí se hlášení „Chyba obecné ochrany“, „Výjimka OE“, „Spool32“ nebo „Neoprávněná operace“.

Zobrazí se zpráva „Chyba tisku“, „Chyba překročení časového limitu tiskárny“.

Poznámka

Další informace o chybových hlášeních systému Windows naleznete v uživatelské příručce k systému Microsoft Windows 2000/XP/Vista/2003 dodané s počítačem.

Ukončete všechny spuštěné aplikace. Odeberte veškerý software ze skupiny Po spuštění a restartujte systém Windows. Přeinstalujte ovladač tiskárny.

• Zkontrolujte, zda jsou kabely řádně zapojeny a zda je tiskárna zapnutá.

• Toto hlášení se zobrazí také v případě, že je v ovladači zapnuta obousměrná komunikace.

Ukončete všechny ostatní aplikace, restartujte systém Windows a opakujte tisk.

Tyto zprávy se mohou zobrazit během tisku. Počkejte, až tiskárna dokončí tisk. Jestliže se zpráva zobrazí v pohotovostním režimu nebo po skončení tisku, zkontrolujte spojení nebo zda nevznikla chyba.

Poznámka

Možnost, zda se zprávy o chybě jazyka PostScript zobrazí na obrazovce nebo se vytisknou, lze nastavit v okně Možnosti tisku, kde v části Chyby PostScript vyberete klepnutím požadovanou možnost.

Problém Možná příčina Navrhovaná řešení

Nelze vytisknout soubor PostScript.

Zobrazí se zpráva „Chyba kontroly omezení“.

Vytiskne se stránka chyby PostScript.

V ovladači není vybrán volitelný zásobník 3.

Ovladač PostScript možná není správně nainstalován.

Tisková úloha byla příliš složitá.

Tisková úloha zřejmě není v jazyce PostScript.

Ovladač tiskárny nebyl nakonfigurován, aby rozpoznal volitelný zásobník 3.

•Vytiskněte konfigurační stránku a ověřte, zda je ovladač PostScript nainstalován.

• Nainstalujte ovladač PostScript.

• Pokud problém přetrvává, obrať te se na servisního zástupce.

Snižte složitost stránek úlohy nebo nainstalujte více paměti.

Ověřte, že úloha je v jazyce PostScript. Zjistěte, zda softwarová aplikace očekává, že se do tiskárny odesílá soubor nastavení nebo záhlaví PostScript.

Zobrazte okno s vlastnostmi ovladače PostScript, vyberte kartu Nastavení zařízení avčásti Moznosti instalace nastavte volbu Zásobníku 3 na hodnotu Instalováno.

9.16 <

Odstraňování poruch>

Časté potíže v systému Linux

Problém Navrhovaná řešení

Zařízení netiskne.

• Zkontrolujte, zda je v systému instalovaný ovladač tiskárny. Spusťte program Unified Driver configurator anakartě Printers v okně Printers configuration zkontrolujte seznam dostupných tiskáren. Zkontrolujte, zda je zařízení uvedené v seznamu. Není-li tomu tak, spusťte průvodce Add new printer a nainstalujte zařízení.

• Zkontrolujte, zda je tiskárna pozastavena. Otevřete okno Printers configuration a v seznamu vyberte své zařízení. Zkontrolujte popis na panelu Selected printer. Pokud popis stavu obsahuje řetězec „stopped“, stiskněte tlačítko Start. Mělo by dojít k obnovení normální funkce tiskárny. Stav „stopped“ mohl být nastaven jako následek nějakých problémů s tiskem. Mohlo například dojít k pokusu o tisk v době, kdy byl port obsazen skenovací aplikací.

• Zkontrolujte, zda je port zaneprázdněný. Jelikož funkční součásti zařízení mfp (tiskárna a skener) sdílí totéž rozhraní I/O (port), může nastat situace, kdy se dvě uživatelské aplikace pokoušejí opřístup ke stejnému portu. Aby se předešlo možným konfliktům, nesmí zařízení ovládat více než jedna aplikace současně. Druhá aplikace obdrží odpověď „device busy“. Otevřete konfiguraci portů a vyberte port, který je přiřazen tiskárně. Na panelu Selected port vidíte, zda je port obsazený jinou aplikací. Pokud ano, měli byste počkat na dokončení aktuální úlohy nebo, pokud jste přesvědčeni, že aktuální vlastník nefunguje správně, měli byste klepnout na tlačítko Release port.

• Zkontrolujte, zda aplikace nemá speciální tiskovou volbu, například „-oraw“. Je-li zadáno „-oraw“ v parametru příkazového řádku, odstraňte tento parametr, aby se tisklo správně. V aplikaci Gimp front-end postupně vyberte možnosti „print“ -> „Setup printer“ a upravte parametr příkazového řádku v příkazu.

Problém Navrhovaná řešení

Zařízení netiskne. (pokračování)

Některé barevné obrázky vycházejí celé černé.

Některé barevné obrázky mají na výstupu neočekávanou barvu.

Zařízení netiskne celé stránky a při výstupu je stránka potištěna pouze z jedné poloviny.

Verze CUPS (Common Unix Printing System) distribuovaná se SuSE Linux 9.2 (cups-1.1.21) má potíže s tiskovým protokolem ipp (Internet Printing Protocol). Použijte socket printing namísto ipp nebo nainstalujte novější verzi CUPS (cups-1.1.22 nebo více).

Je to známý nedostatek v Ghostscriptu (do GNU Ghostscript verze 7.05), když je základní barevný prostor dokumentu indexovaný barevný prostor a je přeměněn prostřednictvím barevného prostoru CIE. Protože PostScript používá barevný prostor CIE pro systém přiřazování barev, měli byste provést upgrade Ghostscriptu na svém systému alespoň na GNU Ghostscript verze 7.06 nebo novější. Poslední verze Ghostscriptu můžete najít na stránce

www.ghostscript.com

Je to známý nedostatek v Ghostscriptu (do GNU Ghostscript verze 7.xx), když základní barevný prostor dokumentu je indexovaný barevný prostor RGB a je přeměněn prostřednictvím barevného prostoru CIE. Protože PostScript využívá pro systém přiřazování barev barevný prostor CIE, měli byste provést upgrade Ghostscriptu na svém systému alespoň na GNU Ghostscript verze 8.xx nebo novější. Poslední verze Ghostscriptu můžete najít na stránce www.ghostscript.com

Jedná se o známý problém, který se vyskytuje tehdy, když se barevná tiskárna používá v programu Ghostscript nebo starším, 64 bitovým OS Linux, a na adresu bugs.ghostscript.com je nahlášen jako Ghostscript Bug 688252. Problém je vyřešen ve verzi AFPL Ghostscript v. 8.52 a vyšší. K vyřešení tohoto problému si stáhněte aktuální verzi AFPL Ghostscript na stránkách http://sourceforge.net/

projects/ghostscript/ a nainstalujte ji.

9.17 <

Odstraňování poruch>

Problém Navrhovaná řešení

Při tisku dokumentu se hlásí chyba „Cannot open port device file“.

Tiskárna netiskne soubor ve formátu PDF správně. Některé části obrázků, textu nebo ilustrací chybí.

Časté potíže v systému Macintosh

Vprůběhu tisku neměňte parametry tiskové úlohy (například v LPR GUI). Známé verze serveru CUPS při jakékoli změně možností tisku přeruší tiskovou úlohu a zkusí ji znovu spustit od začátku. Jelikož ovladač Unified Linux Driver uzamkne během tisku port, při náhlém ukončení ovladače zůstane port uzamknutý a nedostupný pro další tiskové úlohy. Pokud k takové situaci dojde, uvolněte port.

Neslučitelnost mezi souborem PDF a produktovou řadou Acrobat:

Tento problém může vyřešit tisk souboru PDF ve formě obrázku. Zapněte ve volbách nastavení Acrobatu položku

Tisknout jako obrázek. P

OZNÁMKA: Tisk souboru PDF ve formě

obrázku potrvá déle.

Problém Navrhovaná řešení

Tiskárna netiskne dokument z programu Acrobat Reader.

Dokument se vytiskl, ale tisková úloha nebyla odstraněna z tiskové fronty v systému Mac OS 10.3.2.

Při tisku titulní stránky se některá písmena nezobrazují správně.

Při tisku dokumentu z aplikace Acrobat Reader 6.0 nebo vyšší v systému Mac OS se barvy tisknou nesprávně.

Pro tisk z programu Acrobat Reader byste měli změnit způsob tisku na Tisknout jako obrázek.

Aktualizujte systém Mac OS na verzi

10.3.3 nebo novější.

Tento problém je způsoben tím, že systém Mac OS nemůže při tisku titulní stránky vytvořit písmo. Anglická abeceda a čísla se na titulní stránce zobrazují normálně.

Tento problém je způsoben tím, že nastavení rozlišení v ovladači tiskárny pravděpodobně není přizpůsobeno k rozlišení v programu Acrobat Reader.

Zajistěte, aby se rozlišení nastavené v ovladači shodovalo s rozlišením v aplikaci Acrobat Reader.

9.18 <

Odstraňování poruch>

10 Instalace příslušenství

Toto za řízení je plně funkční laserová tiskárna, která byla optimalizována tak, aby splňovala většinu vašich potřeb. Protože si uvědomujeme, že uživatelé mohou mít odlišné požadavky, vyvinula společnost Xerox příslušenství, která dále vylepšují funkce tiskárny.

Tato kapitola zahrnuje:

•Bezpečnostní pokyny k instalaci příslušenství

• Instalace paměti DIMM

Bezpečnostní pokyny k instalaci příslušenství

2 Na zadní straně tiskárny sejměte kryt otvoru pro duplexní jednotku.

Pokud jste nainstalovali volitelnou duplexní jednotka, vyjměte ji z tiskárny.

Odpojte napájecí kabel:

Nikdy nesnímejte kryt řídicí desky, když je tiskárna pod napětím.

Abyste předešli možnému úrazu elektrickým proudem, odpojte před KAŽDOU instalací externího či interního příslušenství napájecí kabel z elektrické zásuvky.

Vybijte statickou elektřinu:

Vnitřní součásti řídicí desky (síťová karta a paměť DIMM) jsou citlivé na statickou elektřinu. Před instalací nebo demontáží vnitřního příslušenství nejprve vybijte veškerou statickou elektřinu ze svého těla: dotkněte se nějakého kovového předmětu, například kovového krytu zařízení, zapojeného do řádně uzemněného zdroje. Pokud se během instalace pohybujete po místnosti, vybijte vždy při návratu statickou elektřinu.

Instalace paměti DIMM

Tiskárna je vybavena slotem typu DIMM (dual in-line memory). Do slotu DIMM lze nainstalovat další paměť.

Phaser 3600/B má 64 MB a Phaser 3600N nebo Phaser 3600/DN má 128 MB paměti. Paměť lze rozšířit na 512 MB.

Informace o možnosti objednání dodatečných pamětí DIMM viz strana 7.1.

1 Vypněte tiskárnu a odpojte od ní všechny kabely.

3 Uchopte kryt řídicí desky a vysuňte jej směrem k sobě, aby

se otevřel.

kryt řídicí desky

4 Zcela otevřete západky na obou stranách slotu DIMM.

5 Vyjměte pamět'ový modul DIMM z antistatického obalu. Vyhledejte

polohovací zářezy na spodní straně modulu DIMM.

10.1 <

Instalace příslušenství>

zářez

6 Držte modul DIMM za okraje a zarovnejte zářezy na modulu

s drážkami na horní straně slotu paměťových modulů DIMM.

9 Nasaďte zpět kryt otvoru duplexní jednotky, případně nainstalujte

znovu volitelnou duplexní jednotka.

10 Připojte znovu napájecí kabel a kabel tiskárny a zapněte tiskárnu.

Nastavení paměti ve vlastnostech postscriptové tiskárny

výstupek

zářez

7 Zasuňte modul DIMM přímo do slotu DIMM, až zapadne na místo.

Ujistěte se, zda výklopné západky zaskočily přes zářezy umístěné na obou stranách modulu DIMM.

Po instalaci paměti DIMM je nutné paměť nastavit ve vlastnostech tiskárny v ovladači tiskárny PostScript. Až potom lze paměť používat.

1 Ověřte, zda je ovladač tiskárny PostScript nainstalovaný v počítači.

Chcete-li nainstalovat ovladač tiskárny PostScript, vyberte možnost

Vlastni azaškrtněte ovladač tiskárny PostScript. Viz Sekce softwaru.

2 Klepněte na nabídku Windows Start.

3 V systému Windows 2000 vyberte Nastavení a potom Tiskárny.

V systémech Windows XP/2003 vyberte Tiskárny a faxy. V systému Windows Vista vyberte možnost Ovládací panely > Hardware a zvuk > Tiskárny.

4 Vyberte tiskárnu Xerox Phaser 3600 PS.

5 Klepněte pravým tlačítkem na ikonu tiskárny a vyberte položku

Vlastnosti.

6 V systémech Windows 2000/XP/Vista/2003 vyberte kartu

Nastavení zařízení.

7 V seznamu Paměť tiskárny v části Možnosti instalace vyberte

velikost nainstalované paměti.

8 Klepněte na tlačítko OK.

Vyjmutí pamět'ového modulu DIMM

8 Vyměňte kryt řídicí desky.

západka

10.2 <

1 Provedením kroků 1 a 3 na strana 10.1 zpřístupněte řídicí desku.

2 Odsuňte západky na obou stranách slotu DIMM směrem od

modulu DIMM. Vytáhněte modul DIMM.

3 Vložte modul DIMM do originálního obalu nebo jej obalte tenkou

kovovou fólií, například alobalem, a uložte jej do krabice.

4 Postupujte od kroku 8 v části strana 10.2.

Instalace příslušenství>

11 Technické specifikace

Tato kapitola zahrnuje:

• Specifikace tiskárny

Položka Parametry a popis

Paměť 64 MB pro Phaser 3600/B

128 MB pro Phaser 3600/N, Phaser 3600/DN

K dispozici je přídavná paměť 64 MB, 128 MB nebo 256 MB

Specifikace tiskárny

Položka Parametry a popis

Rychlost tisku

Rozlišení

Doba zahřívání

Čas zhotovení prvního výtisku

Jmenovitý výkon AC 110-127 V nebo AC 220-240 V

Spotřeba energie

Hladina hluku

Životnost kazety s tonerem

Pracovní cyklus Měsíčně: Až 200 000 stránek

Až 38 stran za minutu (A4); až 40 stran za minutu (Letter) Oboustranný tisk: Až 26 obrázků za minutu (A4); až 27 obrázků za minutu (Letter)

Až 1 200 x 1 200 dpi efektivní výstup

Méně než 45 sekund

Pohotovostní režim: 9 sekund Úsporný režim: 40 sekund

Správné napětí, frekvenci (Hz) a typ proudu pro toto zařízení naleznete na typovém štítku.

Průměr: 700 W Režim úsporného napájení: Méně než 13 W

Pohotovostní režim: méně než 35 dBA Režim tisku: méně než 56 dBA

•Počáteční tisková kazeta: Zhruba 7 000 stránek

• Standardní: Zhruba 7 000 stránek

• Dlouhá životnost: Zhruba 14 000 stránek

Písma

Rozhraní • Standardní obousměrný paralelní port

Kompatibilita operačních systémů

Doplňky • Zásobník na 500 listů

a. Rychlost tisku závisí na použitém operačním systému, výkonu procesoru,

používané aplikaci, způsobu připojení, typu a formátu média a složitosti

tiskové úlohy. b. Hladina akustického tlaku, ISO 7779. c. Průměrná životnost kazety deklarovaná podle normy ISO/IEC 19752. Počet

stránek může být ovlivněný provozním prostředím, frekvencí tisku, typy

používaných médií a jejich formátem. d. Kompatibilní s jazykem PCL 6 verze 2.1. e. Nejnovější verzi softwaru můžete stáhnout z webu www.xerox.com/office/support

1 bitmapové, 45 vektorových, 136 PostScript 3

IEEE 1284

- Podporované režimy: Compatible, Nibble, Byte, ECP

• Standardní rozhraní USB

- kompatibilní s USB 2.0

- 480 Mb/s na 1 port

•Síť ové rozhraní (pouze u tiskárny Phaser 3600/N, Phaser 3600/DN)

-10/100 Base TX

• Windows 2000/XP/Vista/2003

•Různé systémy Linux OS

• Mac OS 10.2-10.5

• Duplexní jednotka pro Phaser 3600/B nebo

Phaser 3600/N

Gramáž Phaser 3600/B,

Phaser 3600/N

Phaser 3600/DN Hrubá: 25,4 kg

Hmotnost obalu Papír: 2,71 kg, plast: 0,79 kg

Vnější rozměry (šířka x hloubka x výška)

Provozní prostředí Teplota: 10-30 °C

Jazyk tiskárny PCL 6d, PostScript 3, IBM ProPrinter, EPSON

Phaser 3600/B, Phaser 3600/N

Phaser 3600/DN 396 x 509 x 375 mm

Vlhkost: 20 až 80 % relativní vlhkosti

Hrubá: 23,5 kg

Čistá: 19,7 kg

Čistá: 21,0 kg

396 x 476 x 375 mm

11.1 <

Technické specifikace>

REJSTŘÍK

chybové zprávy 9.8

DIMM, instalace 10.1

čisticí list, tisk 8.2 čištění

válec 8.2 vnější součásti 8.1 vnitřní součásti 8.1

formát papíru

nastavení 2.4 specifikace 5.2

indikátor zásoby papíru 5.4 instalace příslušenství

paměť 10.1

jazyk na displeji, změna

ovládací panel 2.9

kontrolka stavu 9.7

místo výstupu, výběr5.8

náhradní součásti 8.6 nastavení sítě

802.1x 4.3 CentreWare IS 4.4 EtherTalk 4.2 IPP 4.4 LPR 4.4 operační systémy 4.1 port 9100 4.3 SLP 4.4 TCP/IP 4.2 typy rámců IPX 4.2

ovládací panel

kontrolka stavu 9.7 nabídka 2.1

paměťový modul DIMM, instalace 10.1 pokyny týkající se papíru 5.3 problém s kvalitou tisku, řešení 9.13 problém, řešení

chybové zprávy 9.8 kontrolní seznam 9.7 kvalita tisku 9.13 Macintosh 9.18 tisk 9.11 Windows 9.16

zaseknutí papíru 9.1 problémy s kvalitou 9.13 problémy se systémem Macintosh 9.18 problémy v systému Windows 9.16 příslušenství

informace o objednání 7.1

instalace

paměť DIMM 10.1

režim ručního podáváče5.7

spotřební materiál

informace o objednání 7.1 kontrola životnosti 8.3

systémové požadavky

Mac OS 3.2 Windows 3.2

technické specifikace, tiskárna 11.1 tisk

zkušební stránka 2.9

tisková kazeta

čištění 8.2 kontrola zbývajícího toneru 8.3 rozprostření toneru 8.3 údržba 8.3 výměna 8.4, 8.5

typ papíru

nastavení 2.4 specifikace 5.2

umístění součástí 1.2

válec, čištění 8.2 vkládání papíru

víceúčelový zásobník 5.6 zásobník 2/přídavný zásobník 3 5.5

vložení papíru

víceúčelový zásobník 5.6

zásobník 2/přídavný zásobník 3 5.5 výměna, tisková kazeta 8.4, 8.5 výstupní zásobník 5.8 výšková korekce 9.15

zadní kryt, použití 5.9 zaseknutí papíru, odstranění

oblast duplexní jednotky 9.4 oblast podávání papíru 9.1 oblast výstupu papíru 9.4 v okolí kazety s tonerem 9.3 zásobník 1 (víceúčelový) 9.2

zásobník 3 9.2 zaseknutí, odstranění 9.1 zkušební stránka, tisk 2.9 zvláštní tisková média, pokyny 5.3

EKCE SOFTWARU

BSAH

Kapitola 1:

Kapitola 2:

Kapitola 3:

INSTALACE SOFTWARU TISKÁRNY V SYSTÉMU WINDOWS

Instalace softwaru tiskárny ................................................................................................................................................ 4

Instalace softwaru pro lokální tisk ............................................................................................................................... 4

Instalace softwaru pro sít’ový tisk ............................................................................................................................... 6

Opakovaná instalace softwaru tiskárny ............................................................................................................................. 9

Odebrání softwaru tiskárny ............................................................................................................................................. 10

POUŽÍVÁNÍ SETIP (POUZE TISKÁRNA PHASER 3600/N, PHASER 3600/ND)

Instalace SetIP ................................................................................................................................................................ 11

Používání SetIP .............................................................................................................................................................. 11

ZÁKLADNÍ TISK

Tisk dokumentu ............................................................................................................................................................... 12

Tisk do souboru (PRN) .................................................................................................................................................... 12

Nastavení tiskárny ........................................................................................................................................................... 13

Karta Rozvržení ........................................................................................................................................................ 13

Karta Papír ................................................................................................................................................................ 14

Karta Grafika ............................................................................................................................................................. 15

Karta Doplňky ........................................................................................................................................................... 16

Karta Odstraňování poruch ....................................................................................................................................... 17

Karta Tiskárna .......................................................................................................................................................... 17

Použití nastavení Oblíbené ....................................................................................................................................... 17

Použití nápovědy ...................................................................................................................................................... 17

Kapitola 4:

ROZŠÍŘENÉ MOŽNOSTI TISKU

Tisk více stránek na jeden list papíru .............................................................................................................................. 18

Tisk plakátů ..................................................................................................................................................................... 19

Tisk brožur ..................................................................................................................................................................... 19

Tisk na obě strany papíru ................................................................................................................................................ 20

Tisk zmenšeného nebo zvětšeného dokumentu ............................................................................................................. 20

Přizpůsobení dokumentu vybranému formátu papíru ..................................................................................................... 20

Použití vodotisků ............................................................................................................................................................. 21

Použití existujícího vodotisku .................................................................................................................................... 21

Vytvoření vodotisku .................................................................................................................................................. 21

Úpravy vodotisku ...................................................................................................................................................... 21

Odstranění vodotisku ................................................................................................................................................ 21

Použití šablon .................................................................................................................................................................. 22

Co je to šablona? ...................................................................................................................................................... 22

Vytvoření nové šablony ............................................................................................................................................ 22

Použití šablony ......................................................................................................................................................... 22

Odstranění šablony ................................................................................................................................................... 22

Kapitola 5:

Kapitola 6:

Kapitola 7:

POUŽITÍ OVLADAČE JAZYKA POSTSCRIPT SYSTÉMU WINDOWS

Nastavení tiskárny ........................................................................................................................................................... 23

Rozšířené ................................................................................................................................................................. 23

Použití nápovědy ...................................................................................................................................................... 23

POUŽÍVÁNÍ OBSLUŽNÝCH APLIKACÍ

Používání nástroje Nastavení tiskárny ............................................................................................................................ 24

Používání nápovědy na obrazovce ........................................................................................................................... 24

Spuštění průvodce odstraňováním problémů ................................................................................................................. 24

Změna nastavení programu Monitor stavu ..................................................................................................................... 24

MÍSTNÍ SDÍLENÍ TISKÁRNY

Nastavení hostitelského počítače ................................................................................................................................... 25

Nastavení klientského počítače ...................................................................................................................................... 25

Kapitola 8:

POUŽITÍ VAŠÍ TISKÁRNY VSYSTÉMU LINUX

Začínáme ........................................................................................................................................................................ 26

Instalace sdružených ovladačů systému Linux ............................................................................................................... 26

Instalace sdružených ovladačů systému Linux ......................................................................................................... 26

Odinstalace ovladačů Unified Linux Driver (Sdružené ovladače systému Linux) ..................................................... 27

Používání nástroje Unified Driver Configurator (Konfigurátor sdružených ovladačů) ..................................................... 28

Spuštění nástroje Unified Driver Configurator (Konfigurátor sdružených ovladačů) ................................................ 28

Okno Printers Configuration (Konfigurace tiskáren) ................................................................................................. 28

Ports Configuration (Konfigurace portů) ................................................................................................................... 29

Konfigurace vlastností tiskárny ....................................................................................................................................... 29

Tisk dokumentu ............................................................................................................................................................... 30

Tisk z aplikací ........................................................................................................................................................... 30

Tisk souborů ............................................................................................................................................................. 30

Kapitola 9:

POUŽITÍ TISKÁRNY S POČÍTAČEM MACINTOSH

Instalace softwaru pro počítač Macintosh ....................................................................................................................... 31

Ovladač tiskárny ....................................................................................................................................................... 31

Instalace tiskárny ............................................................................................................................................................ 32

Pro počítač Macintosh v síti ...................................................................................................................................... 32

Připojení prostřednictvím portu USB ........................................................................................................................ 32

Installable Options ........................................................................................................................................................... 33

Tisk .................................................................................................................................................................................. 33

Tisk dokumentu ........................................................................................................................................................ 33

Změna nastavení tiskárny ......................................................................................................................................... 34

Tisk více stránek na jeden list papíru ....................................................................................................................... 35

Oboustranný tisk (pouze tiskárna Phaser 3600/ND) ................................................................................................ 36

Typická instalace

Instalace softwaru tiskárny v systému Windows

Tato kapitola obsahuje následující části:

• Instalace softwaru tiskárny

• Opakovaná instalace softwaru tiskárny

• Odebrání softwaru tiskárny

Instalace softwaru tiskárny

Můžete nainstalovat software tiskárny pro lokální nebo síť ový tisk. Chcete-li nainstalovat software tiskárny do počítače, zvolte příslušný postup instalace v závislosti na použité tiskárně.

Ovladač tiskárny je software, který počítači umožňuje komunikovat s tiskárnou. Postup instalace ovladačů se může lišit podle použitého operačního systému.

Před spuštěním instalace ukončete všechny aplikace spuštěné v počítači.

Tato volba je doporučena pro většinu uživatelů. Budou nainstalovány všechny komponenty potřebné k činnosti tiskárny.

Zkontrolujte, zda je tiskárna připojena k počítači a je zapnutá.

Do jednotky CD-ROM vložte dodaný disk CD-ROM. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit

okno instalace. Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko

Start

a vyberte možnost

text

X:\Setup.exe

ROM a potom klepněte na tlačítko OK. Používáte-li systém Windows Vista, klepněte na tlačítko

Všechny programy → Příslušenství → Spustit X:\Setup.exe

Zobrazí-li se ve Windows Vista okno klepněte na program a poté klepněte na

uživatelských účtů

Spustit Setup.exe

Spustit

. Do zobrazeného okna zadejte

, písmeno „X“ nahraďte názvem jednotky CD-

Start →

a zadejte

Přehrát automaticky

v poli

Nainstalovat nebo spustit

Pokračovat

v okně

Řízení

Instalace softwaru pro lokální tisk

Lokální tiskárna je tiskárna, která je přímo připojena k počítači pomocí kabelu tiskárny dodaného spolu s tiskárnou, například pomocí kabelu USB nebo paralelního kabelu. Pokud je tiskárna připojena k síti, přeskočte tento krok a přejděte na Instalace softwaru pro síť ový tisk na straně 7.

Software tiskárny lze instalovat typickou nebo uživatelskou metodou.

OZNÁMKA

(Průvodce přidáním nového hardwaru), zavřete ho klepnutím na ikonu v pravém horním rohu okna, nebo klepněte na tlačítko

: Spustí-li se během instalace „New Hardware Wizard“

Storno

Klepněte na tlačítko

Vyberte možnost Klepněte na tlačítko

Instalovat software

Typická instalace pro lokální tiskárnu

Další

Instalace softwaru tiskárny v systému Windows

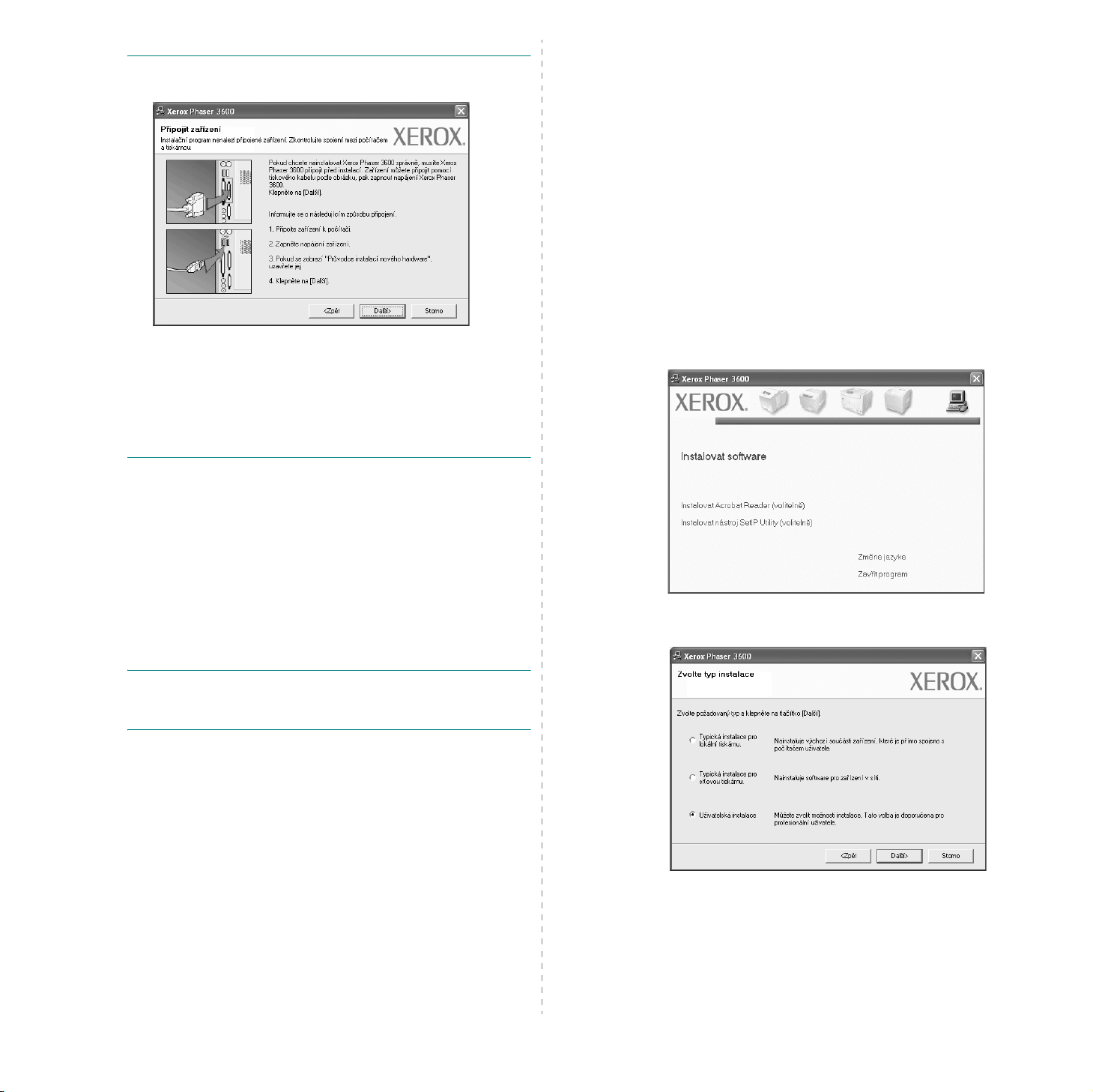

POZNÁMKA

okno.

•

Připojte tiskárnu a potom klepněte na tlačítko

•

Chcete-li tiskárnu připojit později, klepněte na tlačítko a na následující obrazovce na tlačítko Ne. Spustí se instalace. Po ukončení instalace se nevytiskne zkušební stránka.

• Okno instalace se může lišit od okna zobrazeného v této

uživatelské příručce v závislosti na používaném rozhraní atypuzařízení.

: Není-li tiskárna připojena k počítači, zobrazí se následující

Další

Uživatelská instalace

Můžete zvolit jednotlivé komponenty pro instalaci.

Zkontrolujte, zda je tiskárna připojena k počítači a je zapnutá.

Do jednotky CD-ROM vložte dodaný disk CD-ROM. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit

okno instalace. Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko

Spustit

a vyberte možnost

X:\

Setup.exe

potom klepněte na tlačítko OK. Používáte-li systém Windows Vista, klepněte na tlačítko

Všechny programy → Příslušenství → Spustit X:\Setup.exe

Zobrazí-li se ve Windows Vista okno klepněte na program a poté klepněte na

uživatelských účtů

, písmeno „X“ nahraďte názvem jednotky CD-ROM a

Spustit Setup.exe

. Do zobrazeného okna zadejte text

Přehrát automaticky

v poli

Nainstalovat nebo spustit

Pokračovat

v okně

a zadejte

Řízení

Start

Start →

Po dokončení instalace se zobrazí okno s výzvou k vytištění zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte příslušné políčko a klepněte na tlačítko

V opačném případě pouze klepněte na tlačítko na krok 7.

Pokud se zkušební stránka vytiskne správně, klepněte na tlačítko

Pokud ne, vytiskněte ji znovu klepnutím na tlačítko

Klepněte na tlačítko

POZNÁMKA

znovu nainstalujte ovladač tiskárny. Viz Opakovaná instalace softwaru tiskárny na straně 9.

: Nepracuje-li tiskárna po dokončení instalace správně,

Dokončit

Další

apřejděte

Ano

Klepněte na tlačítko

Vyberte možnost

Instalovat software

Uživatelská instalace

. Klepněte na tlačítko

Další

Instalace softwaru tiskárny v systému Windows

Vyberte svou tiskárnu a klepněte na tlačítko

Další

OZNÁMKA

: Instalační složku můžete změnit klepnutím na příkaz [

Po dokončení instalace se zobrazí okno s výzvou k vytištění zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte

Další

příslušné políčko a klepněte na tlačítko V opačném případě pouze klepněte na tlačítko

na krok 9. Pokud se zkušební stránka vytiskne správně, klepněte na tlačítko Pokud ne, vytiskněte ji znovu klepnutím na tlačítko

Klepněte na tlačítko

Dokončit

Další

Procházet

apřejděte

Ano

Instalace softwaru pro sít’ový tisk

POZNÁMKA

se následující okno.

•

Připojte tiskárnu a potom klepněte na tlačítko

•

Chcete-li tiskárnu připojit později, klepněte na tlačítko a na následující obrazovce na tlačítko Ne. Spustí se instalace. Po skončení instalace se nevytiskne zkušební stránka.

• Okno instalace se může lišit od okna zobrazeného v této

uživatelské příručce v závislosti na používaném rozhraní atypuzařízení.

: Není-li tiskárna připojena k počítači, zobrazí

Další

Vyberte komponenty, které chcete nainstalovat, a klepněte na tlačítko

Další

Pokud bude tiskárna připojena k síti, je nutné nejdříve pro tiskárnu nakonfigurovat nastavení protokolu TCP/IP. Jsou-li přiřazena a ověřena nastavení protokolu TCP/IP, můžete spustit instalaci softwaru ve všech počítačích v síti.

Software tiskárny lze instalovat typickou nebo uživatelskou metodou.

Typická instalace

Tato volba je doporučena pro většinu uživatelů. Budou nainstalovány všechny komponenty potřebné k činnosti tiskárny.

Zkontrolujte, zda je tiskárna připojena k síti a zapnutá. Podrobnosti o připojení k síti naleznete v uživatelské příručce dodané s tiskárnou.

Do jednotky CD-ROM vložte dodaný disk CD-ROM. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit

okno instalace. Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko

Start

a vyberte možnost

text

X:\Setup.exe

ROM a potom klepněte na tlačítko OK. Používáte-li systém Windows Vista, klepněte na tlačítko

Všechny programy → Příslušenství → Spustit X:\Setup.exe

Zobrazí-li se ve Windows Vista okno klepněte na program a poté klepněte na

uživatelských účtů

Spustit Setup.exe

Spustit

. Do zobrazeného okna zadejte

, písmeno „X“ nahraďte názvem jednotky CD-

Start →

a zadejte

Přehrát automaticky

v poli

Nainstalovat nebo spustit

Pokračovat

v okně

Řízení

Instalace softwaru tiskárny v systému Windows

Klepněte na tlačítko

Vyberte možnost Klepněte na tlačítko

Instalovat software

Typická instalace pro síŤovou tiskárnu

Další

Po dokončení instalace se zobrazí okno s výzvou k vytištění

zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte příslušné políčko a klepněte na tlačítko

V opačném případě pouze klepněte na tlačítko na krok 8.

Pokud se zkušební stránka vytiskne správně, klepněte na tlačítko Pokud ne, vytiskněte ji znovu klepnutím na tlačítko

Klepněte na tlačítko

Dokončit

Další

apřejděte

Ano

Zobrazí se seznam tiskáren dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačítko

•

Pokud není tiskárna v seznamu zobrazena, aktualizujte seznam klepnutím na tlačítko přepínačem zadejte název portu a adresu IP tiskárny. Pro ověření adresy IP vaší tiskárny nebo adresy MAC vytiskněte stránku Konfigurace sítě.

•

Pokud chcete vyhledat sdílenou síť ovou tiskárnu (cestu UNC), vyberte přepínač sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačítko

Přidá port TCP/IP

Aktualizovat

Sdílená tiskárna (UNC)

Procházet

, nebo přidejte tiskárnu do sítě

. Chcete-li přidat tiskárnu do sítě,

a zadejte název

Další

POZNÁMKA

znovu nainstalujte ovladač tiskárny. Viz Opakovaná instalace softwaru tiskárny na straně 9.

: Nepracuje-li tiskárna po dokončení instalace správně,

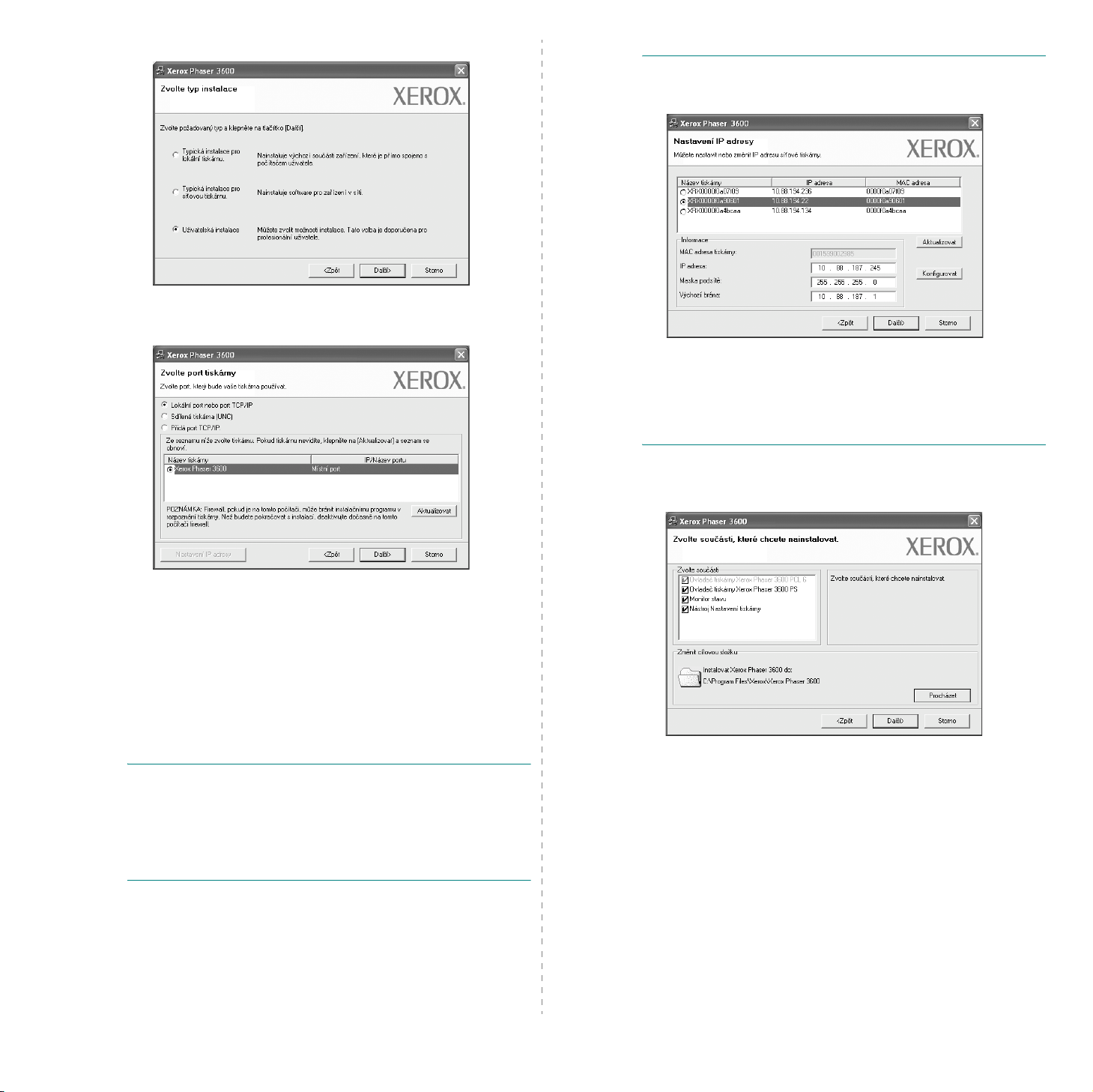

Uživatelská instalace

Můžete zvolit jednotlivé komponenty pro instalaci a nastavit konkrétní adresu IP.

Zkontrolujte, zda je tiskárna připojena k síti a zapnutá. Podrobnosti o připojení k síti naleznete v uživatelské příručce dodané s tiskárnou.

Do jednotky CD-ROM vložte dodaný disk CD-ROM. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit

okno instalace. Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko

Start

a vyberte možnost

text

X:\Setup.exe

ROM a potom klepněte na tlačítko Používáte-li systém Windows Vista, klepněte na tlačítko

Všechny programy → Příslušenství → Spustit X:\Setup.exe

Zobrazí-li se ve Windows Vista okno klepněte na program a poté klepněte na

uživatelských účtů

Spustit Setup.exe

Spustit

. Do zobrazeného okna zadejte

, písmeno „X“ nahraďte názvem jednotky CD-

a zadejte

Přehrát automaticky

v poli

Nainstalovat nebo spustit

Pokračovat

v okně

Řízení

Start →

POZNÁMKA

firewall a poté klepněte na V operačním systému Windows klepněte na tlačítko

panely

volbu. V případě jiných operačních systémů postupujte podle pokynů v příslušné příručce online.

: Jestliže nemůžete zařízení v síti najít, vypněte nejprve

Aktualizovat

a spus″te bránu firewall systému Windows a deaktivujte tuto

Start → Ovládací

Instalace softwaru tiskárny v systému Windows

Klepněte na tlačítko

Instalovat software

Vyberte možnost

Zobrazí se seznam tiskáren dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačítko

Uživatelská instalace

. Klepněte na tlačítko

Další

TIP

: Chcete-li nastavit určitou adresu IP pro konkrétní síť ovou tiskárnu, klepněte na tlačítko IP adresy. Postupujte takto:

a. Ze seznamu vyberte tiskárnu, pro kterou chcete nastavit konkrétní

adresu IP,. b. Ručně nastavte adresu IP, masku podsítě a bránu tiskárny a klepnutím

na tlačítko

tiskárnu. c. Klepněte na tlačítko

Vyberte komponenty, které chcete nainstalovat, a klepněte na tlačítko

Nastavení IP adresy

Konfigurovat

Další

. Zobrazí se okno Nastavení

nastavte konkrétní adresu IP pro síť ovou

•

Pokud chcete vyhledat sdílenou síť ovou tiskárnu (cestu UNC), vyberte přepínač sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačítko

POZNÁMKA

firewall a poté klepněte na V operačním systému Windows klepněte na tlačítko

panely

a spus″te bránu firewall systému Windows a deaktivujte tuto volbu. V případě jiných operačních systémů postupujte podle pokynů v příslušné příručce online.

Přidá port TCP/IP

: Jestliže nemůžete zařízení v síti najít, vypněte nejprve

Aktualizovat

Sdílená tiskárna (UNC)

Procházet

Aktualizovat

, nebo přidejte tiskárnu do sítě

. Chcete-li přidat tiskárnu do sítě,

a zadejte název

Start → Ovládací

Instalace softwaru tiskárny v systému Windows

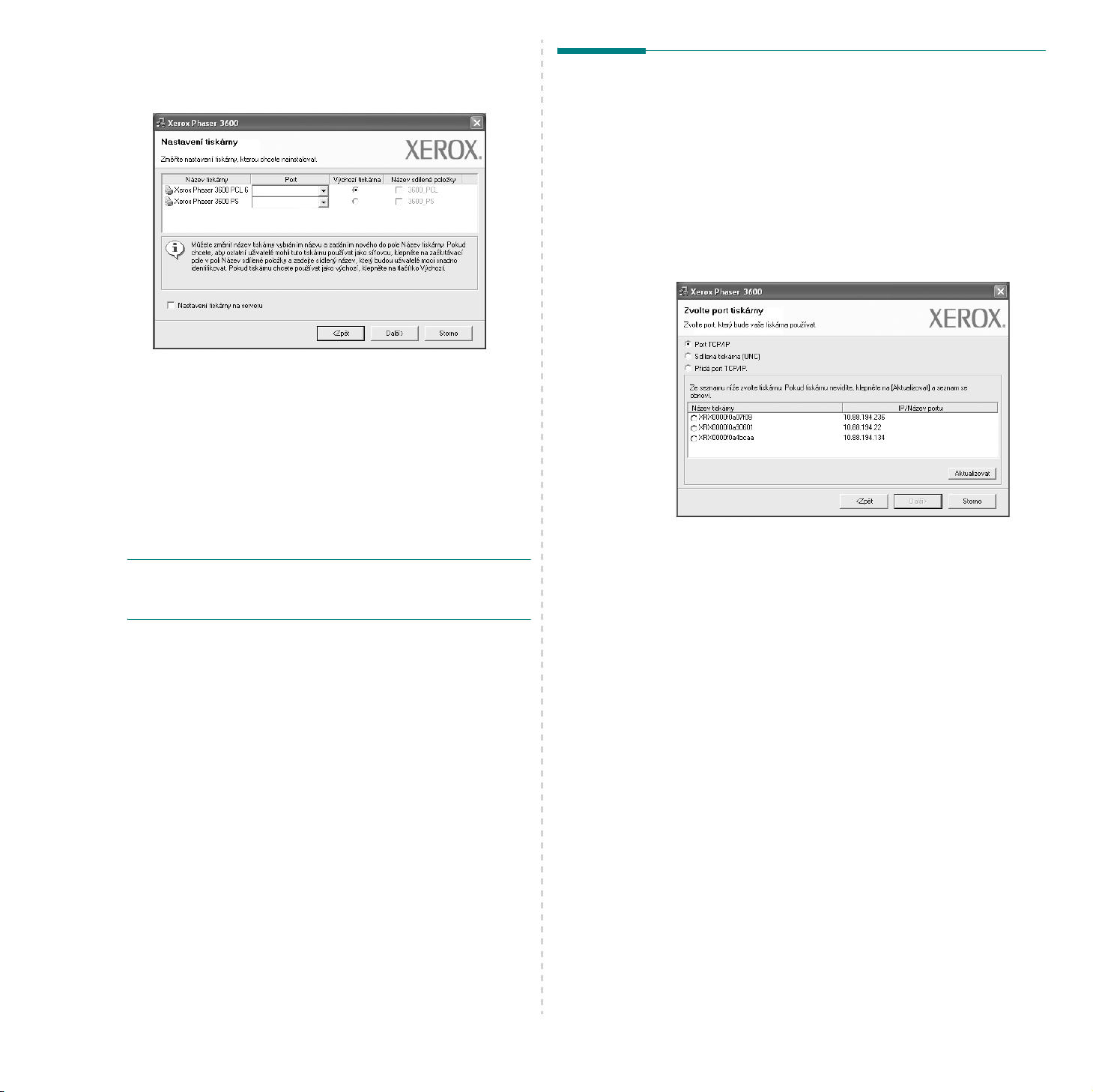

Po výběru komponent se zobrazí následující okno. Můžete také změnit název tiskárny, nastavit tiskárnu pro sdílení v síti, nastavit tiskárnu jako výchozí a změnit název portu každé tiskárny.

Další

Klepněte na tlačítko

Chcete-li nainstalovat software na server, zaškrtněte políčko

Nastavení tiskárny na serveru

Po dokončení instalace se zobrazí okno s výzvou k vytištění zkušební stránky. Chcete-li zkušební stránku vytisknout, zaškrtněte příslušné políčko a klepněte na tlačítko

V opačném případě pouze klepněte na tlačítko na krok 10.

Pokud se zkušební stránka vytiskne správně, klepněte na tlačítko Pokud ne, vytiskněte ji znovu klepnutím na tlačítko

Klepněte na tlačítko

POZNÁMKA

znovu nainstalujte ovladač tiskárny. Viz Opakovaná instalace softwaru tiskárny na straně 9.

: Nepracuje-li tiskárna po dokončení instalace správně,

Dokončit

Další

apřejděte

Ano

Opakovaná instalace softwaru tiskárny

Nepodaří-li se software tiskárny nainstalovat, můžete instalaci zopakovat.

Spusťte systém Windows.

V nabídce

programy

Vyberte možnost

Zobrazí se seznam tiskáren dostupných v síti. Ze seznamu vyberte tiskárnu, kterou chcete nainstalovat, a klepněte na tlačítko

•

Pokud není tiskárna v seznamu zobrazena, aktualizujte seznam klepnutím na tlačítko přepínačem zadejte název portu a adresu IP tiskárny.

•

Pokud chcete vyhledat sdílenou síť ovou tiskárnu (cestu UNC), vyberte přepínač sdílené položky ručně, nebo vyhledejte sdílenou tiskárnu klepnutím na tlačítko

Zobrazí se seznam komponent, ze kterého můžete vybrat jednotlivé položky a znovu je nainstalovat.

Start

přejděte na příkaz

→

název ovladače tiskárny

Opravit

Přidá port TCP/IP

a klepněte na tlačítko

Aktualizovat

Sdílená tiskárna (UNC)

Procházet

Programy

, nebo přidejte tiskárnu do sítě

. Chcete-li přidat tiskárnu do sítě,

nebo

Všechny

→

Údržba

Další

a zadejte název

Další

Instalace softwaru tiskárny v systému Windows

POZNÁMKA

okno.

•

Připojte tiskárnu a potom klepněte na tlačítko

•

Chcete-li tiskárnu připojit později, klepněte na tlačítko a na následující obrazovce na tlačítko Po skončení instalace se nevytiskne zkušební stránka.

• Okno opakované instalace se může lišit od okna zobrazeného

v této uživatelské příručce v závislosti na používaném rozhraní atypu zařízení.

: Není-li tiskárna připojena k počítači, zobrazí se následující

Další

. Spustí se instalace.

Vyberte komponenty, které chcete znovu nainstalovat, a klepněte na tlačítko

Další

Pokud jste nainstalovali software tiskárny pro lokální tisk a

název ovladače tiskárny

zkušební stránky. Postupujte takto: a. Chcete-li vytisknout zkušební stránku, zaškrtněte příslušné

políčko a klepněte na tlačítko

b. Pokud se zkušební stránka vytiskne správně, klepněte

na tlačítko Pokud ne, vytiskněte ji znovu klepnutím na tlačítko Ne.

Po dokončení instalace klepněte na tlačítko

Ano

, zobrazí se okno s výzvou k vytištění

Další

Dokončit

vyberete

Odebrání softwaru tiskárny

Spusťte systém Windows.

V nabídce

programy

Vyberte možnost Zobrazí se seznam komponent, ze kterého můžete jednotlivé

položky vybrat a potom je odebrat.

Vyberte komponenty, které chcete odebrat, a klepněte na tlačítko

Zobrazí-li počítač výzvu k potvrzení výběru, klepněte na tlačítko Vybraný ovladač a všechny jeho součásti budou odebrány z počítače.

Po odebrání softwaru klepněte na tlačítko

Start

přejděte na příkaz

→

název ovladače tiskárny → Údržba

Další

Odebrat

a klepněte na tlačítko

Programy

nebo

Další

Dokončit

Všechny

Ano

Instalace softwaru tiskárny v systému Windows

2 Používání SetIP

tiskárna Phaser 3600/N, Phaser 3600/ND)

• Instalace SetIP

• Používání SetIP

Instalace SetIP

Zkontrolujte, zda je tiskárna připojena k počítači a je zapnutá.

Do jednotky CD-ROM vložte dodaný disk CD-ROM. Disk CD-ROM by se měl automaticky spustit a mělo by se zobrazit

okno instalace. Nezobrazí-li se okno instalace automaticky, klepněte na tlačítko

Start

a vyberte možnost

text

X:\Setup.exe

ROM a potom klepněte na tlačítko OK.

Spustit

. Do zobrazeného okna zadejte

, písmeno „X“ nahraďte názvem jednotky CD-

(pouze

Klepněte na tlačítko

Další

Dokončit

Používání SetIP

V systému Windows klepněte na

Všechny programy SetIP

Program automaticky rozpozná a zobrazí nové a již nakonfigurované tiskové servery ve vaší síti.



název ovladače tiskárny 

Start

a vyberte

Programy

SetIP 

nebo

Klepněte na tlačítko

Instalovat nástroj SetIP Utility(volitelně) Další

Používání SetIP (pouze tiskárna Phaser 3600/N, Phaser 3600/ND)

Vyberte název své tiskárny a klepněte na . Pokud název své tiskárny nevidíte, obnovte seznam klepnutím na .

OZNÁMKY

• K potvrzení adresy MAC se podívejte na TESTOVACÍ STRÁNKU KARTY SÍŤOVÉ TISKÁRNY. Po Konfigurační stránce bude vytištěna TESTOVACÍ STRÁNKA KARTY SÍŤOVÉ TISKÁRNY.

• Pokud se vaše tiskárna nezobrazí ani v obnoveném seznamu,

klepněte na , zadejte IP adresu karty vaší tiskárny, masku podsítě a výchozí bránu a poté klepněte na

Klepnutím na OK nastavení potvrdíte.

Klepnutím na

Použít

Konec

program SetIP zavřete

3 Základní tisk

V této kapitole jsou popsány možnosti tisku a běžné tiskové úlohy v systému Windows.

Tato kapitola obsahuje následující části:

• Tisk dokumentu

• Tisk do souboru (PRN)

• Nastavení tiskárny

- Karta Rozvržení

- Karta Papír

- Karta Grafika

- Karta Doplňky

- Karta Odstraňování poruch

- Karta Tiskárna

- Použití nastavení Oblíbené

- Použití nápovědy

Tisk dokumentu

OZNÁMKA

•

Okno v této uživatelské příručce lišit v závislosti na typu používané tiskárny. Prvky okna s vlastnostmi tiskárny budou ale podobné.

• Zkontrolujte, se kterými operačními systémy je tiskárna

kompatibilní. Informace najdete v části Kompatibilní operační systémy v kapitole Technické specifikace tiskárny v uživatelské příručce tiskárny.

•

Potřebujete-li zjistit přesný název tiskárny, můžete se podívat na dodaný disk CD-ROM.

Vlastnosti

ovladače tiskárny se může od okna zobrazeného

Otevřete dokument, který chcete vytisknout.

Vyberte příkaz V závislosti na aplikaci se může jeho vzhled mírně lišit.

Okno Tisk slouží k výběru základních možností nastavení tisku. Ktěmto nastavením patří počet kopií a rozsah tisku.

Vyberte příslušný

Chcete-li využít možnosti, kterými je ovladač tiskárny vybaven, klepněte na tlačítko informace viz Nastavení tiskárny na straně 13.

Pokud okno Tisk obsahuje tlačítko

Možnosti

tlačítko

Zavřete okno vlastností tiskárny klepnutím na tlačítko OK.

V okně Tisk spusťte tiskovou úlohu klepnutím na tlačítko OK nebo

Tisk

v nabídce

Zkontrolujte, zda je vybrána správná tiskárna.

ovladač tiskárny

Vlastnosti

, klepněte na ně. Na další obrazovce potom klepněte na

Vlastnosti

Soubor

. Zobrazí se okno Tisk.

v rozevíracím seznamu

nebo

Předvolby

Nastavit, Tiskárna

Název

v okně Tisk. Další

nebo

Tisk do souboru (PRN)

Někdy můžete potřebovat uložit tisková data jako soubor za různými účely. Vytvoření souboru:

Zaškrtněte políčko

Tisknout do souboru

vokně

Tisk

Následující postup obecně popisuje kroky při tisku z různých aplikací v systému Windows. Přesné kroky tisku dokumentu se mohou lišit v závislosti na použité aplikaci. Přesný popis postupu tisku najdete v uživatelské příručce používané aplikace.

Základní tisk

Vyberte složku, zadejte název souboru a klepněte na tlačítko OK.

Nastavení tiskárny

V okně vlastností tiskárny můžete měnit všechna nastavení, která se používají při tisku. V zobrazených vlastnostech tiskárny můžete nastavení tiskové úlohy prohlížet a měnit.

Okno vlastností tiskárny se může lišit v závislosti na používaném operačním systému. V této uživatelské příručce je zobrazeno okno Vlastnosti systému Windows XP.

Okno

Vlastnosti

uživatelské příručce lišit v závislosti na typu používané tiskárny. Pokud okno vlastností tiskárny otevřete ze složky Tiskárny, zobrazí se

vněm další karty systému Windows (viz uživatelská příručka Windows) a karta Tiskárna (viz Karta Tiskárna na straně 17).

OZNÁMKA

•

Ve většině aplikací v systému Windows mají nastavení provedená v aplikaci přednost před nastaveními, která zadáte v ovladači tiskárny. Nejprve změňte všechna nastavení tisku, která jsou k dispozici v softwarové aplikaci, a potom změňte zbývající nastavení pomocí ovladače tiskárny.

•

Změněné nastavení bude aktivní pouze během používání aktuální aplikace. Tiskárny.

•

Následující postup je určen pro systém Windows XP. Při použití jiných verzí operačního systému Windows postupujte podle uživatelské příručky příslušného systému Windows nebo nápovědy online.

1. V systému Windows klepněte na tlačítko

2. Vyberte příkaz Tiskárny a faxy.

3. Vyberte ikonu ovladače tiskárny.

4. Klepněte pravým tlačítkem myši na ikonu ovladače tiskárny

a vyberte příkaz Předvolby tisku.

5. Na jednotlivých kartách změňte nastavení a klepněte na tlačítko

ovladače tiskárny se může od okna zobrazeného v této

Chcete-li, aby změny byly trvalé

, zadejte je ve složce

Start

Karta Rozvržení

Karta

Rozvržení

stránce. Karta a

Tisk plakátu

Tisk dokumentu na straně 12.

Orientace papíru

Možnost informace na stránce vytisknuty.

• S nastavením možnosti dopisu.

• Možnost

umožňuje upravit vzhled dokumentu na vytisknuté

Volby rozvržení

. Další informace o přístupu k vlastnostem tiskárny viz

Orientace papíru

Otočit

dovoluje otočit stránku o zadaný úhel.

dovoluje vybrat směr, ve kterém budou

Na výšku

Na šířku

obsahuje možnosti

se tiskne na šířku papíru, ve stylu

se tiskne na výšku papíru, ve stylu

Více stránek na list

Základní tisk

Na výšku

Volby rozvržení

Možnost Můžete vybrat možnosti

•

Volby rozvržení

Další informace viz Další informace viz Další informace viz

Na šířku

dovoluje vybrat rozšířené možnosti tisku.

Více stránek na list

Tisk více stránek na jeden list papíru na straně 18. Tisk plakátů na straně 19. Tisk brožur na straně 19.

Tisk plakátu

Oboustranný tisk

volba nezobrazí, pak vaše tiskárna tuto funkci nepodporuje.

•

Další informace viz

umožňuje tisk na obě strany papíru.

Tisk na obě strany papíru na straně 20.

Pokud se tato

Karta Papír

Až otevřete okno vlastností tiskárny, můžete pomocí níže uvedených možností nastavit základní specifikace pro manipulaci s papírem. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na straně 12.

Vlastnosti papíru lze nastavit na kartě

Papír

Zdroj

Zkontrolujte, zda je v rozevíracím seznamu papíru. Při tisku na speciální materiály jako obálky a fólie použijte Do ručního nebo víceúčelového zásobníku je nutné vkládat listy po jednom. Je-li jako zdroj papíru nastaven použije tisková média v následujícím pořadí zásobníků: Ruční zásobník nebo víceúčelový zásobník, Zásobník 2, Doplňkový zásobník n.

Typ

Nastavte budete tisknout. Tím získáte výtisk nejlepší kvality. Pokud tak neučiníte, nemusíte dosáhnout požadované kvality tisku.

Silny Slaby Hedvábný

Gilbert 100%.

Normální papír

Vaše tiskárna monochromaticky a na bavlněný papír gramáže 60 g/m

Recyklovaný papír Barevný papír

Archiv

archivy, vyberte tuto volbu.

Typ

tak, aby odpovídal papíru založenému v zásobníku, z něhož

: šířka papíru o hodnotě 90 - 105 g/m2.

: šířka papíru o hodnotě 60 - 70 g/m2.

: Bavlněný papír gramáže 75~90 g/m2, např. Gilbert 25% a

: Normální nenatíraný papír. Tento typ vyberte, tiskne-li

: Recyklovaný papír gramáže 75~90 g/m2.

: Papír s barevným podkladem gramáže 75~90 g/m2.

: Potřebujete-li tisknout velmi dlouhé materiály, jako jsou například

Automatická volba

Zdroj

vybrán správný zásobník

Ruční podavač

, tiskárna automaticky

Kopie

Možnost zadat tisk 1 až 999 kopií.

Formát

Možnost Není-li požadovaný formát v seznamu

Vlastní

formát papíru a klepněte na tlačítko OK. Nastavení se zobrazí v seznamu Formát, ze kterého můžete položku vybrat.

Kopie

dovoluje zadat počet kopií, které chcete vytisknout. Můžete

Formát

dovoluje nastavit formát papíru vloženého do zásobníku.

Formát

uveden, klepněte na tlačítko

. V zobrazeném okně

Uživatelské nastavení papíru

nastavte

První strana

Tato vlastnost umožňuje tisk první stránky na odlišný druh papíru než zbytek dokumentu. Můžete vybrat zdroj papíru pro první stránku. Do víceúčelového zásobníku například vložte silný papír pro tisk první stránky a do zásobníku n vložte obyčejný papír. Potom vyberte pro možnost

Tisk v měřítku

Možnost zvětšit tiskovou úlohu vzhledem ke stránce. Můžete vybrat možnosti

Žádné, Zmenšit/Zvětšit

•

Další informace viz straně 20. Další informace viz

• na straně 20.

Zdroj

Víceúčelový zásobník

Tisk v měřítku

Tisk zmenšeného nebo zvětšeného dokumentu na

Přizpůsobení dokumentu vybranému formátu papíru

Zásobník n

pro možnost

dovoluje automaticky nebo ručně zmenšit nebo

Přizpůsobit na stránku

První strana

Základní tisk

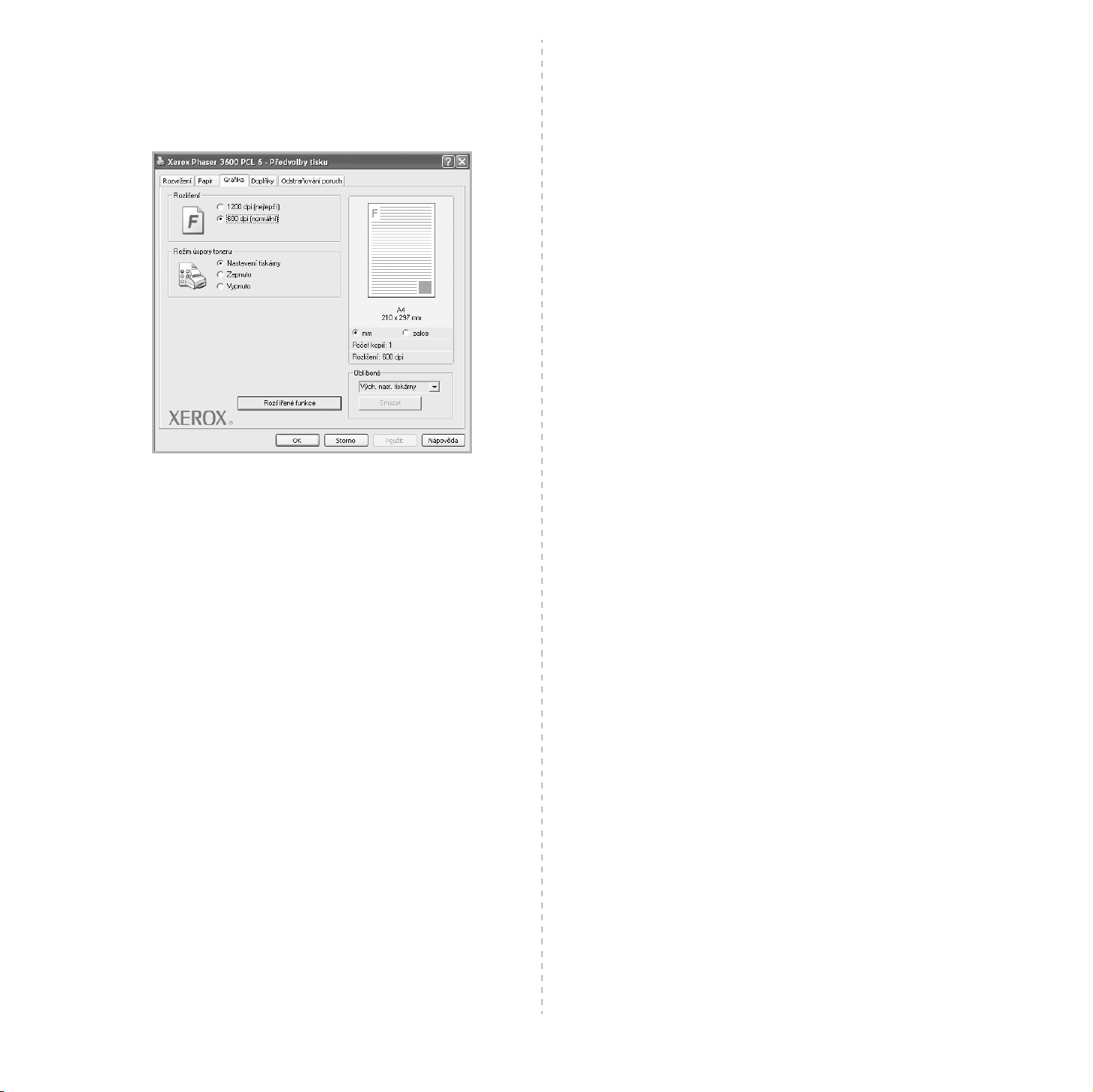

Karta Grafika

Pomocí následujících možností můžete upravit kvalitu tisku podle potřeby. Další informace o přístupu k vlastnostem tiskárny viz Tisk dokumentu na straně 12.

Klepnutím na kartu

Grafika

lze zobrazit následující možnosti.

Rozšířené funkce

Chcete-li nastavit další možnosti, klepněte na tlačítko

funkce

•

Možnosti TrueType:

ozpůsobu, jakým má zařízení zobrazit text v dokumentu. Vyberte odpovídající nastavení podle stavu dokumentu.

Poslat jako obrys

písmo TrueType, které je použito v dokumentu a ještě není v tiskárně uloženo. Pokud po vytištění dokumentu zjistíte, že se písmo nevytisklo správně, zvolte Poslat jako bitový obrázek a odešlete tiskovou úlohu znovu. Nastavení Poslat jako bitový obrázek je často užitečné při tisku z aplikací Adobe.

ovladače tiskárny jazyka PCL.

Stáhnout jako rastrový obrázek

stáhne data písem jako bitmapové obrázky. S tímto nastavením se dokumenty se složitými znaky, například korejskými a čínskými nebo různými jinými typy písma, vytisknou rychleji.

Tisknout jako grafiku

všechna písma jako obrázky. Při tisku dokumentů s vysokým obsahem

grafických prvků a relativně nízkým množstvím písma typu TrueType se může rychlost tisku tímto nastavením zvýšit.

•

Tisknout veškerý text černou barvou: Tisknout veškerý text černou barvou,

černě bez ohledu na to, jakou barvou je zobrazený na obrazovce.

Tato možnost určuje, co sděluje ovladač tiskárně

: Vyberete-li tuto možnost, ovladač stáhne libovolné

Tato funkce je k dispozici pouze při použití

: Vyberete-li tuto možnost, ovladač

: Vyberete-li tuto možnost, ovladač stáhne

Je-li zaškrtnuta možnost

veškerý text se vytiskne

Rozšířené

Rozlišení

Možnosti Rozlišení, které lze vybrat, závisejí na modelu tiskárny.

Čím vyšší hodnotu zvolíte, tím budou tištěné znaky a grafika ostřejší. Vyšší nastavení také může prodloužit dobu potřebnou k tisku dokumentu.

Režim úspory toneru

Výběrem této možnosti můžete prodloužit životnost kazety s tonerem a snížit náklady na tisk stránky, aniž by došlo k významnému snížení kvality

Funkci podporují pouze některé tiskárny.

tisku.

•

Nastavení tiskárny

podle nastavení na ovládacím panelu tiskárny. Funkci podporují pouze některé tiskárny.

Zapnuto

• stránkách menší množství toneru.

Vypnuto

• možnost.

: Vyberete-li tuto možnost, bude tiskárna používat na všech

: Nechcete-li při tisku dokumentu šetřit tonerem, vyberte tuto

: Po vybrání této možnosti se nastavení funkce určí

Základní tisk

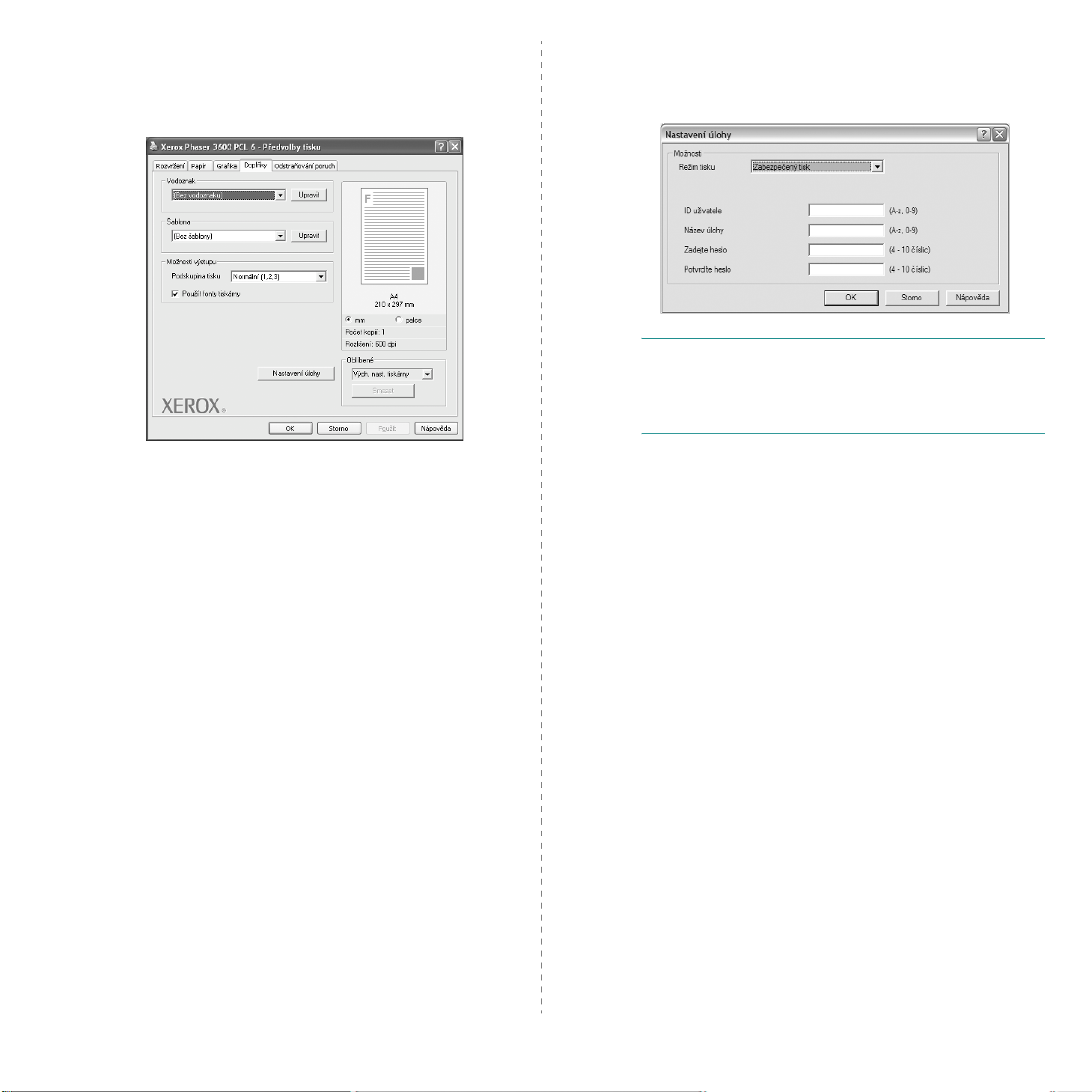

Karta Doplňky

Pro dokument můžete vybrat možnosti výstupu. Další informace opřístupu k vlastnostem tiskárny viz Tisk dokumentu na straně 12.

Karta

Doplňky

Vodoznak

Můžete vytvořit obrázek s textem, který se na každé stránce dokumentu vytiskne jako pozadí.

Šablona

Šablony často zastupují funkci předtištěných formulářů a hlavičkových papírů.

Možnosti výstupu

•

Podskupina tisku

dokumentu vytisknou. Vyberte pořadí při tisku z rozevíracího seznamu.

Normální Všech. str. obrác.(3,2,1)

od poslední k první.

Tisknout liché stránky

dokumentu.

Tisknout sudé stránky

dokumentu.

Použít fonty tiskárny

• použije tiskárna při tisku dokumentů písma uložená v paměti (rezidentní písma) namísto stahování písem použitých pro dokument. Protože stáhnutí písem nějakou dobu trvá, zvolením této volby zrychlíte tisk. Při použití písem tiskárny se tiskárna pokusí vyhledat v paměti podobná písma ktěm, která jsou obsažena v dokumentu. Jestliže se však v dokumentu používají písma výrazně odlišná od rezidentních písem tiskárny, bude se tiskový výstup značně lišit od náhledu na obrazovce.

k dispozici pouze při použití ovladače tiskárny jazyka PCL.

umožňuje nastavit následující možnosti:

Další informace viz

: Tiskárna vytiskne všechny stránky od první do poslední.

Použití šablon na straně 22.

: Můžete nastavit pořadí, v jakém se stránky

: Tiskárna vytiskne všechny stránky

: Tiskárna vytiskne pouze liché stránky

: Tiskárna vytiskne pouze sudé stránky

: Pokud zaškrtnete políčko Použít písma tiskárny,

Použití vodotisků na straně 21.

Tato funkce je

Nastavení úlohy

Dialogové okno uložení tiskového souboru.

podporu této funkce volitelnou pamě

Používání nápovědy na obrazovce

•

. Chcete-li zobrazit další informace o nástroji klepněte na ikonu v pravém horním rohu okna. Okno nápovědy k

Nastavení úlohy

•

Zabezpeéený tisk

odeslán do paměti se specifikovaným kódem, který zabraňuje přístupu ostatních uživatelů. Aby bylo možné dokument vytisknout, musíte zadat kód. K dispozici jsou následující možnosti vlastností úlohy.

ID uživatele

• tisku souboru nebo při vyhledávání uloženého souboru prostřednictvím ovládacího panelu tiskárny.

Název úlohy

• pozdějším tisku souboru nebo při vyhledávání uloženého souboru prostřednictvím ovládacího panelu tiskárny.

Heslo

• tisku. Pokud nastavíte kód pro konkrétní soubor, musíte zadat tento kód pro tisk nebo odstranění úlohy.

Nastavení úlohy

umožňuje vybrat způsob tisku nebo

Některé tiskárny vyžadují pro

″

Nastavení úlohy

se otevře a v něm se zobrazí kontextová nápověda

: výběrem tohoto nastavení bude váš dokument

: zadejte ID uživatele. Je možné jej použít při pozdějším

: zadejte název tiskové úlohy. Je možné jej použít při

: zadejte kód, který bude použit pro nastavení zabezpečeného

Základní tisk

Karta Odstraňování poruch

Použití nastavení Oblíbené

Klepnutím na kartu vlastnosti.

Odstraňování poruch

zobrazíte následující

Stránky informací o tiskárně

Chcete-li vytisknout informační stránky nebo provést diagnostické operace, vyberte požadovanou položku ze seznamu níže a klepněte na tlačítko Tisk.

Webové odkazy

Máte-li připojení k Internetu a nainstalovaný prohlížeč, klepněte na jeden z webových odkazů a připojte se k webové stránce přímo z ovladače.

O aplikaci

Na kartě O aplikaci je zobrazena zpráva o autorských právech a o čísle verze ovladače.

Karta Tiskárna

Možnost umožňuje uložit aktuální nastavení vlastností pro pozdější použití.

Chcete-li uložit položku do seznamu

1 2

Až budete chtít použít některé z uložených nastavení, vyberte ho v rozevíracím seznamu vybraného oblíbeného nastavení.

Chcete-li položku oblíbeného nastavení odstranit, vyberte ji v seznamu a klepněte na tlačítko

Výběrem položky obnovit výchozí nastavení ovladače tiskárny.

Oblíbené

Změňte nastavení na každé kartě podle potřeby. Zadejte název položky do pole

Klepněte na tlačítko S uložením seznamu

nastavení ovladače.

, která je zobrazena na každé kartě s vlastnostmi,

Oblíbené

Uložit

Oblíbené

Smazat

Výchozí hodnota tiskárny

se uloží všechna aktuální

. Nastavení tisku se změní podle

, postupujte takto:

ze seznamu můžete

Použití nápovědy

Zařízení obsahuje obrazovku s nápovědou, kterou lze aktivovat pomocí tlačítka

Nápověda

poskytují podrobné informace o funkcích tiskárny, které lze nastavit v ovladači tiskárny.

Nápovědu lze také zobrazit klepnutím na tlačítko v pravém horním rohu a klepnutím na libovolné nastavení.

v okně vlastností tiskárny. Obrazovky s nápovědou

Pokud okno vlastností tiskárny otevřete ze složky ikarta

Tiskárna

Klepněte na tlačítko

Vyberte příkaz

Vyberte ikonu ovladače tiskárny.

Klepněte pravým tlačítkem na ikonu ovladače tiskárny a klepněte na příkaz

Klepněte na kartu

. Na této kartě můžete nastavit konfiguraci tiskárny.

Start

na hlavním panelu systému Windows.

Tiskárny a faxy

Vlastnosti

Tiskárna

a nastavte příslušné možnosti.

Tiskárny

, zobrazí se

Základní tisk

4 Rozšířené možnosti tisku

Tisk více stránek na jeden list papíru

V této kapitole jsou popsány další možnosti tisku a složitější tiskové úlohy.

OZNÁMKA

•

Okno v této uživatelské příručce lišit v závislosti na typu používané tiskárny. Prvky okna s vlastnostmi tiskárny budou ale podobné.

•

Potřebujete-li zjistit přesný název tiskárny, můžete se podívat na dodaný disk CD-ROM.

Tato kapitola obsahuje následující části:

• Tisk více stránek na jeden list papíru

• Tisk plakátů

• Tisk brožur

• Tisk na obě strany papíru

• Tisk zmenšeného nebo zvětšeného dokumentu

•Přizpůsobení dokumentu vybranému formátu papíru

• Použití vodotisků

• Použití šablon

Vlastnosti

ovladače tiskárny se může od okna zobrazeného

1 2

3 4

Můžete vybrat počet stránek, které chcete vytisknout na jeden arch papíru. Při tisku více stránek na jeden list papíru se stránky zmenší a budou umístěny na papír v pořadí, které zadáte. Na jeden list můžete vytisknout až 16 stránek.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Na kartě v rozevíracím seznamu

Vyberte počet stránek, které chcete na 1 list vytisknout (1, 2, 4, 6, 9 nebo 16), v rozevíracím seznamu

V případě potřeby vyberte v rozevíracím seznamu pořadí tisku stránek.

Chcete-li kolem každé stránky dokumentu vytisknout ohraničení, zaškrtněte políčko

Klepněte na kartu

Vytiskněte dokument klepnutím na tlačítko OK.

Rozvržení

vyberte možnost

Typ r ozvrž ení

Tisknout okraje stránek

Papír

a vyberte zdroj, formát a typ papíru.

Více stránek na list

Stran na list

Pořadí stran

Rozšířené možnosti tisku

Tisk plakátů

Tisk brožur

Funkce umožňuje vytisknout jednostránkový dokument na 4, 9 nebo 16 archů papíru a jejich vzájemným složením pak vytvořit jeden dokument velikost plakátu.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu v rozevíracím seznamu

Nastavte možnosti plakátu: V rozvržení stránky si můžete vybrat mezi možnostmi

Plakát<2x2>, Plakát<3x3>, Plakát<4x4>

možnost fyzické strany. Jestliže je volba nastavena na Vlastní, můžete originální předlohu zvětšit od 150% do 400%.

V závislosti na úrovni zvětšení se rozvržení stránky automaticky upraví na

Zadejte překrytí (v milimetrech nebo palcích), které zjednoduší sestavení výsledného plakátu.

Plakát<2x2>

Plakát<2x2>, Plakát<3x3>, Plakát<4x4>

Rozvržení

a vyberte možnost

Typ rozvržení

, výstup se automaticky roztáhne na 4

0,15 palce

Tisk plakátu

nebo Vlastní. Vyberete-li

Tato funkce tiskárny umožňuje tisknout dokumenty po obou stranách papíru a uspořádá stránky tak, aby přeložením vytištěného papíru vznikla brožura.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete vlastnosti tiskárny. Viz Tisk dokumentu na straně 12.

Na kartě seznamu

OZNÁMKA

papíru. Pro zjištění dostupných formátů papíru pro tuto funkci vyberte formát papíru v možnosti Formát na kartě je volba aktivní.

Klepněte na kartu

Vytiskněte dokument klepnutím na tlačítko OK.

Po tisku stránky složte a sešijte.

Rozvržení

Typ

: Volba

Tisk brožury

zvolte možnost

Tisk brožury

v rozvíracím seznamu Typ na kartě

Papír

a vyberte zdroj, velikost a typ papíru.

Tisk brožury

není dostupná u všech formátů

Papír

z rozevíracího

a poté zkontrolujte, zda

Rozvržení

0,15 palce

Klepněte na kartu

Vytiskněte dokument klepnutím na tlačítko OK. Plakát dokončete slepením vytištěných listů.

Papír

a vyberte zdroj, formát a typ papíru.

Rozšířené možnosti tisku

Tisk na obě strany papíru

Tisk zmenšeného nebo zvětšeného

Můžete tisknout na obě strany listu papíru. Před tiskem rozhodněte, jak má být dokument orientován.

K dispozici jsou následující možnosti:

•

Nastavení tiskárny

podle nastavení na ovládacím panelu tiskárny.

nezobrazí, pak vaše tiskárna tuto funkci nemá.

•

Žádný

•

Dlouhý okraj

•

Krátký okraj

Dlouhý okraj

Obrácený duplexní tisk

• porovnání s pořadím oboustranného tisku.

nezobrazí, pak vaše tiskárna tuto funkci nemá.

OZNÁMKA

•

Netiskněte na obě strany štítků, transparentních fólií, obálek nebo silného papíru. Může dojít k zaseknutí papíru a poškození tiskárny.

•

Chcete-li použít oboustranný tisk, můžete vybrat pouze následující velikosti papíru: A4, Letter, Legal, Oficio a Folio s gramáží

75 ~ 90 g/m2.

2 3

4 5

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete vlastnosti tiskárny. Tisk dokumentu na straně 12.

Na kartě V sekci

oboustranné vazby. Klepněte na kartu Vytiskněte dokument klepnutím na tlačítko OK.

Rozvržení

Oboustranný tisk

: po vybrání této možnosti se nastavení funkce určí

Pokud se tato volba

, což je obvyklé rozvržení používané při vazbě knih.

– tento typ se často používá pro kalendáře.

: umožňuje vybrat obecné pořadí tisku v

vyberte orientaci papíru.

vyberte požadovanou možnost

Papír

a vyberte zdroj, velikost a typ papíru.

Krátký okraj

Pokud se tato volba

dokumentu

Velikost obsahu stránky můžete změnit tak, aby se dokument na stránce vytiskl menší nebo větší.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Na kartě seznamu

Do pole Hodnotu můžete změnit také pomocí tlačítek a .

Ve skupině

Vytiskněte dokument klepnutím na tlačítko OK.

Papír

vyberte možnost

Typ tisku

Procento

Možnosti papíru

zadejte měřítko.

Zmenšit/Zvětšit

zadejte zdroj, formát a typ papíru.

v rozevíracím

Přizpůsobení dokumentu vybranému formátu papíru

Tato funkce umožňuje přizpůsobit velikost libovolné tiskové úlohy

formátu používaného papíru bez ohledu na velikost původního digitálního dokumentu. To může být užitečné v případě, že chcete zkontrolovat jemné detaily v dokumentu malého formátu.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Na kartě v rozevíracím seznamu

V rozevíracím seznamu

Ve skupině

Vytiskněte dokument klepnutím na tlačítko OK.

Papír

vyberte možnost

Možnosti papíru

Přizpůsobit na stránku

Typ tisku

Cílová strana

vyberte požadovaný formát.

zadejte zdroj, formát a typ papíru.

OZNÁMKA

dokončit tiskovou úlohu ručně. Tiskárna vytiskne nejdříve každou druhou stránku dokumentu. Po vytištění první stránky úlohy se zobrazí okno Printing Tip (Tiskový tip). Dokončete tiskovou úlohu podle pokynů na obrazovce.

: Pokud tiskárna neobsahuje duplexní jednotku, měli byste

Rozšířené možnosti tisku

Použití vodotisků

Možnost Watermark umožňuje vytisknout text přes stávající dokument. Můžete chtít například přes první stránku nebo přes všechny stránky dokumentu úhlopříčně vytisknout velkými šedými písmeny text KONCEPT nebo TAJNÉ.

Tiskárna je dodávána s několika předdefinovanými vodotisky, které lze změnit. Také můžete do seznamu přidat vlastní vodotisky.

Úpravy vodotisku

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu

Vodoznak.

V rozevíracím seznamu který chcete upravit, a změňte jeho text a nastavení.

Uložte provedené změny klepnutím na tlačítko

Klepejte opakovaně na tlačítko OK, dokud se okno Tisk nezavře.

Doplňky

Zobrazí se okno

Stávající vodoznaky

a potom na tlačítko

Upravit vodoznak

Upravit

vyberte vodotisk,

Aktualizovat

ve skupině

Použití existujícího vodotisku

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu vyberte požadovaný vodotisk. Vybraný vodotisk se zobrazí v náhledu

dokumentu.

Vytiskněte dokument klepnutím na tlačítko OK.

OZNÁMKA

až bude vytištěna.

: V náhledu se zobrazí stránka tak, jak bude vypadat,

Doplňky

a v rozevíracím seznamu

Vodoznak

Vytvoření vodotisku

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu

Vodoznak

Do pole 40 znaků. Text se zobrazí v okně náhledu.

Zaškrtnete-li políčko pouze na první stránku dokumentu.

Zadejte možnosti vodotisku. Ve skupině

velikost a úroveň odstínů šedé. Ve skupině zadat úhel otočení vodotisku.

Přidejte vodotisk do seznamu vodotisků klepnutím na tlačítko

Přidat

Po dokončení úprav spusťte tisk klepnutím na tlačítko OK.

Chcete-li přestat tisknout vodotisk, vyberte možnost v rozevíracím seznamu

Text vodoznaku

Doplňky

. Zobrazí se okno

zadejte text vodotisku. Text může mít až

Pouze první stránka

Atributy písma

Vodoznak

a potom na tlačítko

Upravit vodoznak

můžete zadat název písma, jeho styl,

Upravit

ve skupině

, vodotisk se vytiskne

Úhel textu

můžete

Odstranění vodotisku

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Na kartě

Upravit

V seznamu odstranit, a klepněte na tlačítko

Klepejte opakovaně na tlačítko OK, dokud se okno Tisk nezavře.

Doplňky

. Zobrazí se okno

klepněte ve skupině Vodotisk na tlačítko

Stávající vodoznaky

Upravit vodoznak

vyberte vodotisk, který chcete

Smazat

Rozšířené možnosti tisku

Dear ABC

Regards

WORLD BEST

Použití šablon

Co je to šablona?

Šablona je text nebo obrázek uložený na pevném disku počítače ve zvláštním formátu souboru, který lze vytisknout na libovolný dokument. Šablony často zastupují funkci předtištěných formulářů a hlavičkových papírů. Namísto předtištěného hlavičkového papíru můžete vytvořit šablonu obsahující stejné informace jako hlavičkový papír. Chcete-li potom vytisknout dopis na hlavičkový papír společnosti, není nutné do zařízení vkládat předtištěný hlavičkový papír. Stačí dát pouze tiskárně pokyn, aby na dokument vytiskla šablonu hlavičkového papíru.

Vytvoření nové šablony

Chcete-li používat šablonu, je třeba nejprve vytvořit novou šablonu, která může obsahovat logo nebo obrázek.

Vytvořte nebo otevřete dokument obsahující text nebo obrázek, který chcete v nové šabloně použít. Umístěte jednotlivé položky

přesně tak, jak si je přejete v šabloně vytisknout.

Dokument lze uložit jako šablonu v okně vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu ve skupině

V okně Edit Overlay klepněte na tlačítko

V okně Create Overlay zadejte do pole dlouhý maximálně osm znaků. V případě potřeby vyberte cestu k

souboru. (Výchozí cesta je C:\Formover).

Klepněte na tlačítko název.

Dokončete tvorbu šablony klepnutím na tlačítko OK nebo Soubor se nevytiskne. Uloží se na pevný disk počítače.

OZNÁMKA

stejný jako formát dokumentu, který chcete se šablonou vytisknout. Nevytvářejte šablonu s vodotiskem.

: Formát (velikost stránky) dokumentu šablony musí být

Šablona

Doplňky

Uložit

a potom klepněte na tlačítko

Vytvořit šablonu

Název souboru

. V poli

Seznam šablon

se zobrazí nový

Upravit

název

Ano.

Použití šablony

Po vytvoření je šablona připravena k tisku společně s dokumentem. Chcete-li vytisknout šablonu s dokumentem, postupujte takto:

Vytvořte nebo otevřete dokument, který chcete vytisknout.

Chcete-li nastavení tisku změnit ze softwarové aplikace, otevřete okno vlastností tiskárny. Viz Tisk dokumentu na straně 12.

Klepněte na kartu

V rozevíracím seznamu

Nezobrazí-li se šablona, kterou chcete použít, v seznamu

Šablona

a vyberte soubor se šablonou. Pokud jste požadovaný soubor s šablonou uložili do externího

souboru, můžete ho také načíst po otevření okna Až soubor vyberete, klepněte na tlačítko

zobrazí v seznamu šablonu v poli

V případě potřeby zaškrtněte políčko Zaškrtnete-li toto políčko, zobrazí se při každém odesílání

dokumentu k tisku okno s žádostí o potvrzení, zda se má šablona tisknout společně s dokumentem.

Je-li políčko ponecháno volné a vyberete-li šablonu, vytiskne se šablona s dokumentem automaticky.

Klepejte opakovaně na tlačítka OK nebo tisk.

Šablona se stáhne společně s tiskovou úlohou a vytiskne se s dokumentem.

OZNÁMKA

rozlišení dokumentu, který chcete se šablonou vytisknout.

, klepněte postupně na tlačítka

: Rozlišení dokumentu šablony musí být stejné jako

Doplňky

Seznam šablon

Šablona

vyberte požadovanou šablonu.

Upravit

Načíst šablonu

Otevřít

. Soubor se

a lze ho použít k tisku. Vyberte

Při tisku potvrdit šablonu

Ano

, dokud se nespustí

Odstranění šablony

Nepoužívané šablony můžete odstranit.

V okně vlastností tiskárny klepněte na kartu

Klepněte na tlačítko

V seznamu odstranit.

Klepněte na tlačítko

Po zobrazení okna s výzvou k potvrzení klepněte na tlačítko

Klepejte opakovaně na tlačítko OK, dokud se okno Tisk nezavře.

Seznam šablon

Upravit

ve skupině vyberte šablonu, kterou chcete

Smazat šablonu

Šablona

Doplňky

Ano

Rozšířené možnosti tisku

5 Použití ovladače jazyka

PostScript systému Windows

Při tisku dokumentu lze použít ovladač jazyka PostScript dostupný na systémovém disku CD-ROM.

Soubory PPD spolu s ovladačem jazyka PostScript umožňují přístup k funkcím tiskárny a komunikaci počítače s tiskárnou. Instalační program souborů PPD je k dispozici na dodaném disku CD-ROM se softwarem.

Tato kapitola obsahuje následující části:

Nastavení tiskárny

V okně vlastností tiskárny můžete měnit všechna nastavení, která se používají při tisku. V zobrazených vlastnostech tiskárny můžete nastavení tiskové úlohy prohlížet a měnit.

Okno vlastností tiskárny se může lišit v závislosti na používaném operačním systému. V této uživatelské příručce softwaru je zobrazeno okno Vlastnosti systému Windows XP.

Okno

Vlastnosti

uživatelské příručce lišit v závislosti na typu používané tiskárny.

OZNÁMKA

•

Ve většině aplikací v systému Windows mají nastavení provedená v aplikaci přednost před nastaveními, která zadáte v ovladači tiskárny. Nejprve změňte všechna nastavení tisku, která jsou k dispozici v aplikaci, a potom změňte zbývající nastavení pomocí ovladače tiskárny.

•

Změněné nastavení bude aktivní pouze během používání aktuální aplikace. Tiskárny.

•

1. V systému Windows klepněte na tlačítko Start.

2. Vyberte možnost Tiskárny a faxy.

3. Vyberte ikonu ovladače tiskárny.

4. Klepněte pravým tlačítkem myši na ikonu ovladače tiskárny

a vyberte příkaz Předvolby tisku.

5. Na jednotlivých kartách změňte nastavení a klepněte na tlačítko OK.

ovladače tiskárny se může od okna zobrazeného v této

Chcete-li, aby změny byly trvalé

, zadejte je ve složce

Rozšířené

Chcete-li použít další možnosti, klepněte na tlačítko

•

Papír/výstup

do zásobníku.

Obrázek

• požadavcích.

•

Možnosti dokumentu

PostScript nebo funkce tiskárny.

: Tato možnost dovoluje vybrat formát papíru vloženého

:Tato možnost dovoluje nastavit kvalitu tisku v závislosti na

: Tato volba umožňuje nastavit možnosti jazyka

Rozšířené.

Použití nápovědy

Nápovědu lze zobrazit klepnutím na tlačítko v pravém horním rohu a klepnutím na libovolné nastavení.

Použití ovladače jazyka PostScript systému Windows

6 Používání obslužných

Spuštění průvodce odstraňováním

aplikací

Pokud dojde k chybě při tisku, zobrazí se okno Monitor stavu s informací o chybě.

OZNÁMKA

• Použití tohoto programu vyžaduje:

- Informace o operačních systémech, které jsou kompatibilní s používanou tiskárnou, naleznete v kapitole Technické specifikace v Uživatelské příručce tiskárny.

- Aplikaci Internet Explorer verze 5.0 nebo novější (aby bylo možno zobrazit animace Flash v nápovědě ve formátu HTML).

•Přesný název tiskárny lze ověřit pomocí dodaného disku CD-ROM.

Používání nástroje Nastavení tiskárny

Pomocí nástroje Nastavení tiskárny lze konfigurovat a ověřit nastavení tisku.

V nabídce

programy tiskárny

Změňte nastavení.

Klepnutím na tlačítko

Start

, vyberte možnost

→

název ovladače tiskárny → Nástroj Nastavení

Použít

Programy

odešlete změny do tiskárny.

nebo

Všechny

problémů

Poklepejte na ikonu programu Monitor stavu na hlavním panelu systému Windows.

Nebo v nabídce

programy problémů

Poklepejte na tuto ikonu.

Start

, vyberte možnost

→ název ovladače tiskárny → Průvodce odstraňováním

Programy

nebo

Všechny

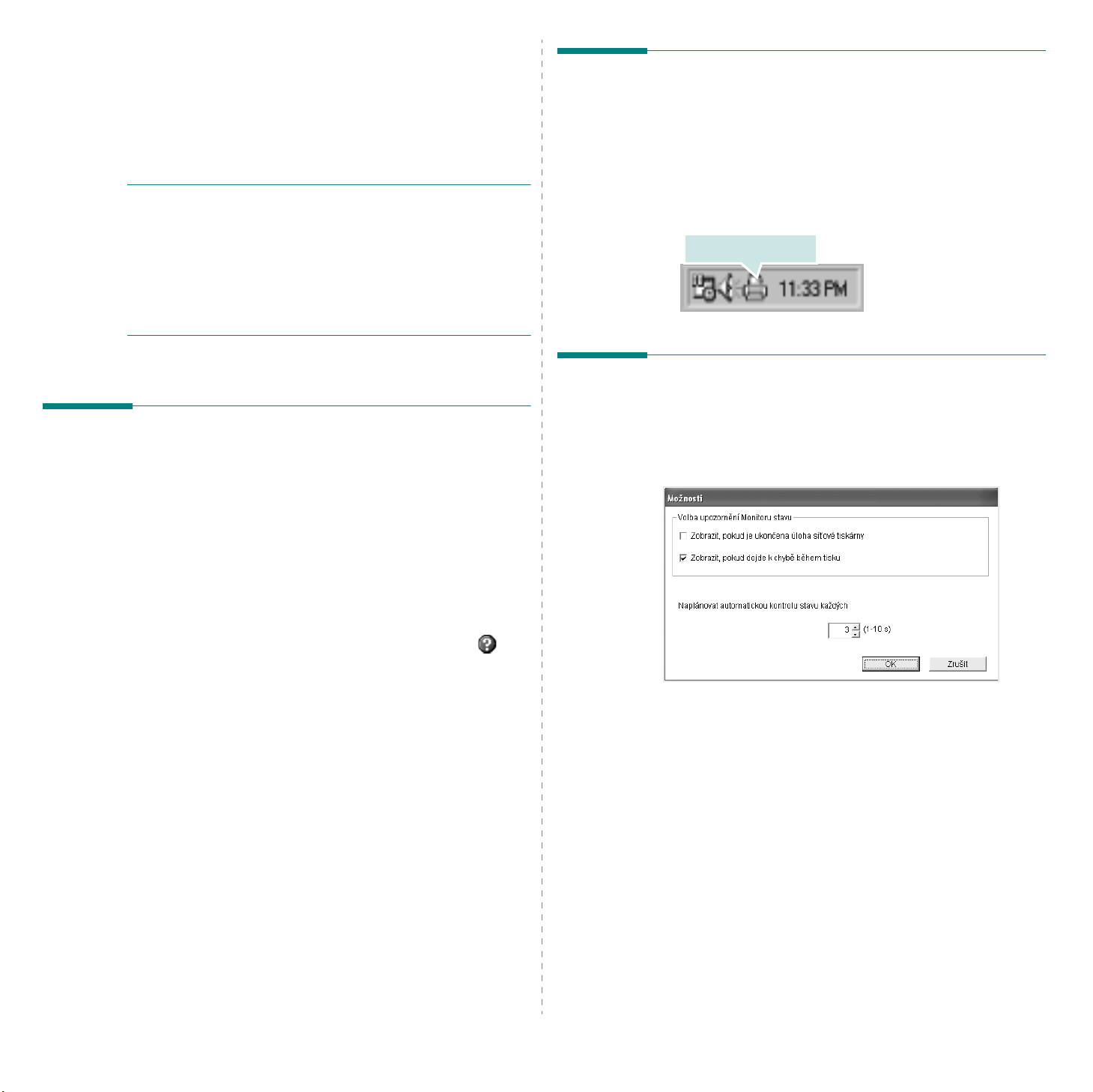

Změna nastavení programu Monitor stavu

Klepněte pravým tlačítkem na ikonu programu Monitor stavu na hlavním panelu systému Windows. Vyberte možnost

Otevře se následující okno.

Možnosti

Používání nápovědy na obrazovce

Pro další informace o

Nástroj Nastavení tiskárny

klepněte na .

Používání obslužných aplikací

•

Zobrazit, pokud je ukončena úloha síť ové tiskárny

překryvné okno programu Monitor stavu po dokončení úlohy.

Zobrazit, pokud dojde k chybě během tisku

• překryvné okno programu Monitor stavu, dojde-li k chybě při tisku.

Naplánovat automatickou kontrolu stavu každých

• nastavit, aby počítač pravidelně aktualizoval stav tiskárny. Čím více se bude nastavená hodnota blížit času 1 sekunda, tím častěji bude počítač kontrolovat stav tiskárny. Umožní tak rychlejší odpověď na každou chybu tiskárny.

- zobrazuje

- umožňuje

7 Místní sdílení tiskárny

Tiskárnu můžete připojit přímo k vybranému počítači, který se v síti nazývá hostitelský počítač.

OZNÁMKY

• Zkontrolujte, se kterými operačními systémy je tiskárna kompatibilní. Informace najdete v části Kompatibilní operační systémy v kapitole Technické specifikace tiskárny v uživatelské příručce tiskárny.

•Potřebujete-li zjistit přesný název tiskárny, můžete se podívat na dodaný disk CD-ROM.

Nastavení hostitelského počítače

Spusťte systém Windows.

Z nabídky

Poklepejte na

V nabídce

Z nabídky

Zaškrtněte políčko

Start

vyberte příkaz

ikonu ovladače tiskárny

Tiskárna

Start

vyberte možnost

vyberte příkaz

Sdílet tuto tiskárnu

Tiskárny a faxy

Sdílení

Tiskárny a faxy

Nastavení klientského počítače

Klepněte pravým tlačítkem na tlačítko Windows a vyberte možnost

V levém sloupci otevřete síťovou složku.

Klepněte na název sdílené položky.

Z nabídky

Poklepejte na

V nabídce

Na kartě

Vyberte možnost

Nový port

Do pole

Klepněte na tlačítko OK a potom na tlačítko

Klepněte na tlačítko

Start

vyberte příkaz

ikonu ovladače tiskárny

Tiskárna

Porty

Zadejte název portu

vyberte možnost

klepněte na tlačítko

Místní port

Použít

Prozkoumat

a potom klepněte na tlačítko

zadejte název sdílené tiskárny.

a potom na tlačítko OK.

Start

na hlavním panelu

Tiskárny a faxy

Vlastnosti

Přidat port

Zavřít

Místní sdílení tiskárny

8 Použití vaší tiskárny

Instalace sdružených ovladačů

v systému Linux

Zařízení lze používat v prostředí systému Linux.

Tato kapitola obsahuje následující části:

•Začínáme

• Instalace sdružených ovladačů systému Linux

• Používání nástroje Unified Driver Configurator

(Konfigurátor sdružených ovladačů)

• Konfigurace vlastností tiskárny

• Tisk dokumentu

Začínáme

Dodaný disk CD-ROM obsahuje softwarový balík ovladačů Unified Linux Driver (Sdružené ovladače systému Linux) společnosti Xerox, které umožňují používat zařízení společně s počítačem s operačním systémem Linux.

Po instalaci ovladače do systému Linux umožňuje softwarový balík sledovat několik zařízení prostřednictvím rychlých paralelních portů ECP a portů USB současně.

Softwarový balík Unified Linux Driver (Sdružené ovladače systému Linux) je dodáván s inteligentním a flexibilním instalačním programem. Nemusíte vyhledávat dodatečné součásti, které mohou být vyžadovány softwarem sdružených ovladačů systému Linux, protože všechny požadované balíky budu do systému zkopírovány a nainstalovány automaticky v široké škále nejoblíbenějších klonů systému Linux.

systému Linux

Instalace sdružených ovladačů systému Linux

Zkontrolujte, zda je zařízení správně připojené k počítači. Zapněte počítač i zařízení.

Po zobrazení okna Administrator Login (Přihlášení správce)

root

zadejte do pole Login (Přihlášení) uživatelské jméno systémové heslo.

OZNÁMKA

správce (root). Pokud nejste správcem, obrať te se na správce systému.

Vložte disk CD-ROM se softwarem tiskárny. Disk CD-ROM se automaticky spustí.

Pokud se disk CD-ROM nespustí automaticky, klepněte na ikonu ve spodní části plochy. Po zobrazení okna Terminal

(Terminál) zadejte příkazy: Pokud je jednotka CD-ROM označena jako sekundární master

a pokud je umístění pro připojení /mnt/cdrom, [root@localhost root]#mount -t iso9660 /dev/hdc /mnt/cdrom [root@localhost root]#cd /mnt/cdrom/Linux [root@localhost root]#./install.sh Pokud se přesto nepodaří spustit disk CD-ROM, zadejte

následující řetězec v uvedeném pořadí: [root@localhost root]#umount/dev/hdc [root@localhost root]#mount -t iso9660 /dev/hdc /mnt/cdrom

OZNÁMKA

nainstalovaný a nakonfigurovaný software pro automatické spuštění disku.

: K instalaci softwaru tiskárny je nutné se přihlásit jako

: Instalační program se spustí automaticky, pokud máte

a zadejte

Použití vaší tiskárny v systému Linux

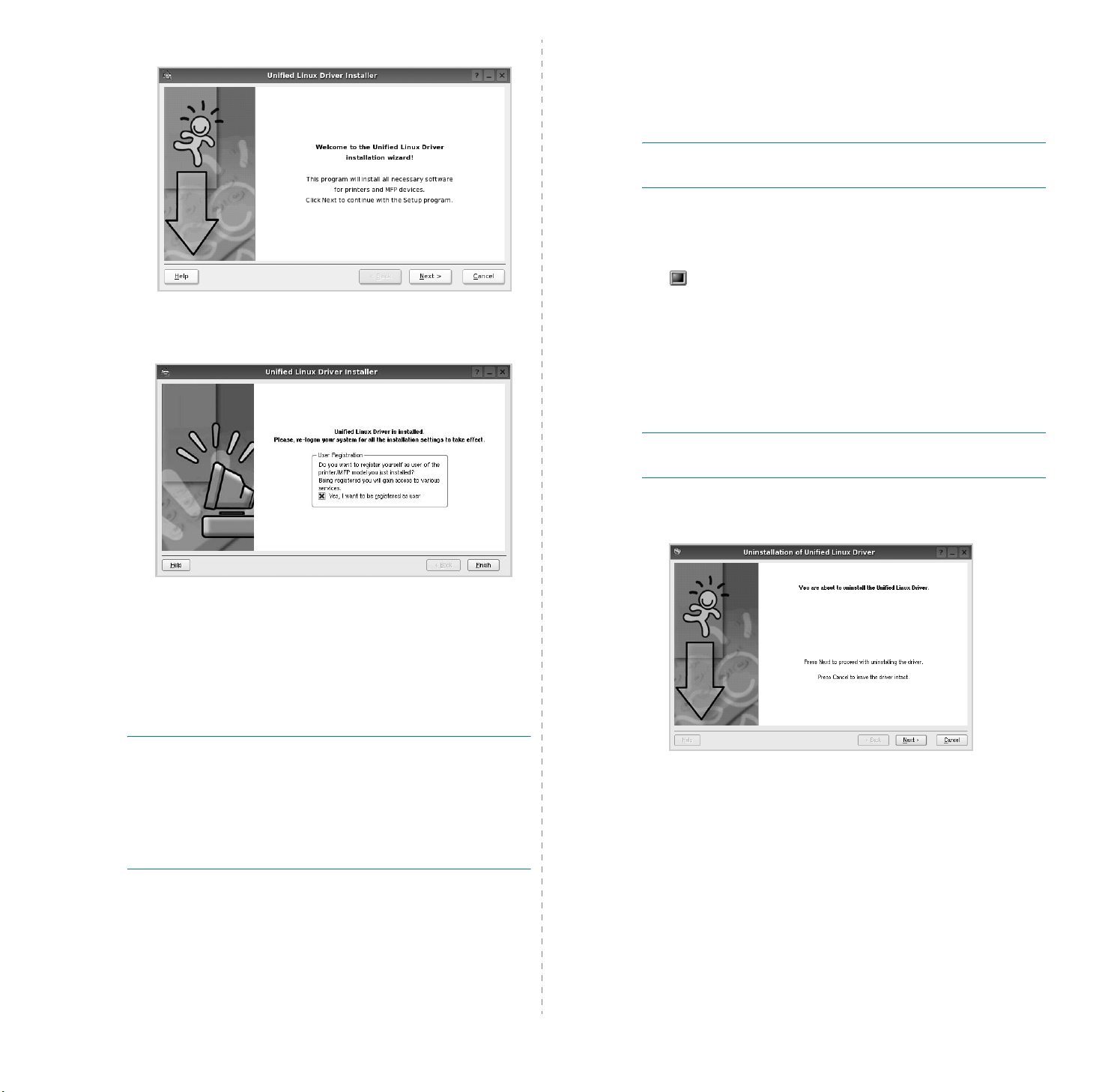

Po zobrazení uvítací obrazovky klepněte na tlačítko

Když je instalace kompletní, klepněte na tlačítko

Finish

(Další).

(Dokončit).

Odinstalace ovladačů Unified Linux Driver (Sdružené ovladače systému Linux)

Po zobrazení okna Administrator Login (Přihlášení správce) zadejte

root

do pole Login uživatelské jméno

OZNÁMKA

správce (root). Pokud nejste správcem, obrať te se na správce systému.

Vložte disk CD-ROM se softwarem tiskárny. Disk CD-ROM se automaticky spustí.

Pokud se disk CD-ROM nespustí automaticky, klepněte na ikonu

zadejte příkazy: Pokud je jednotka CD-ROM označena jako sekundární master

a pokud je umístění pro připojení /mnt/cdrom, [root@localhost root]#mount -t iso9660 /dev/hdc /mnt/cdrom [root@localhost root]#cd /mnt/cdrom/Linux [root@localhost root]#./uninstall.sh

OZNÁMKA

nainstalovaný a nakonfigurovaný software pro automatické spuštění disku.

: K instalaci softwaru tiskárny je nutné se přihlásit jako

ve spodní části plochy. Po zobrazení okna Terminal (Terminál)

: Instalační program se spustí automaticky, pokud máte

a zadejte systémové heslo.

Instalační program přidal ikonu Unified Driver Configurator (Konfigurátor sdružených ovladačů) na plochu a skupinu Unified Driver (Sdružené ovladače Xerox) do systémové nabídky. Máteli jakékoli potíže, podívejte se do nápovědy na obrazovce. Můžete ji zobrazit ze systémové nabídky nebo ji lze vyvolat v oknech aplikací v softwarovém balíku ovladačů, jako jsou například

OZNÁMKY

• Pokud nepoužíváte grafické rozhraní nebo pokud se nepodařilo nainstalovat ovladač, musíte používat ovladač v textovém režimu.

• Postupujte podle kroků 1 až 3, potom zadejte [root@localhost Linux]# ./install.sh a potom postupujte podle pokynů na obrazovce terminálu. Tím je instalace dokončena.

• Chcete-li ovladač odinstalovat, postupujte podle pokynů výše, ale na obrazovce terminálu zadejte [root@localhost Linux]# ./uninstall.sh.

Unified Driver Configurator

: Instalace ovladače v textovém režimu:

Klepněte na tlačítko

Uninstall Next

(Další).

Finish

(Dokončit).

(Odinstalovat).

Použití vaší tiskárny v systému Linux

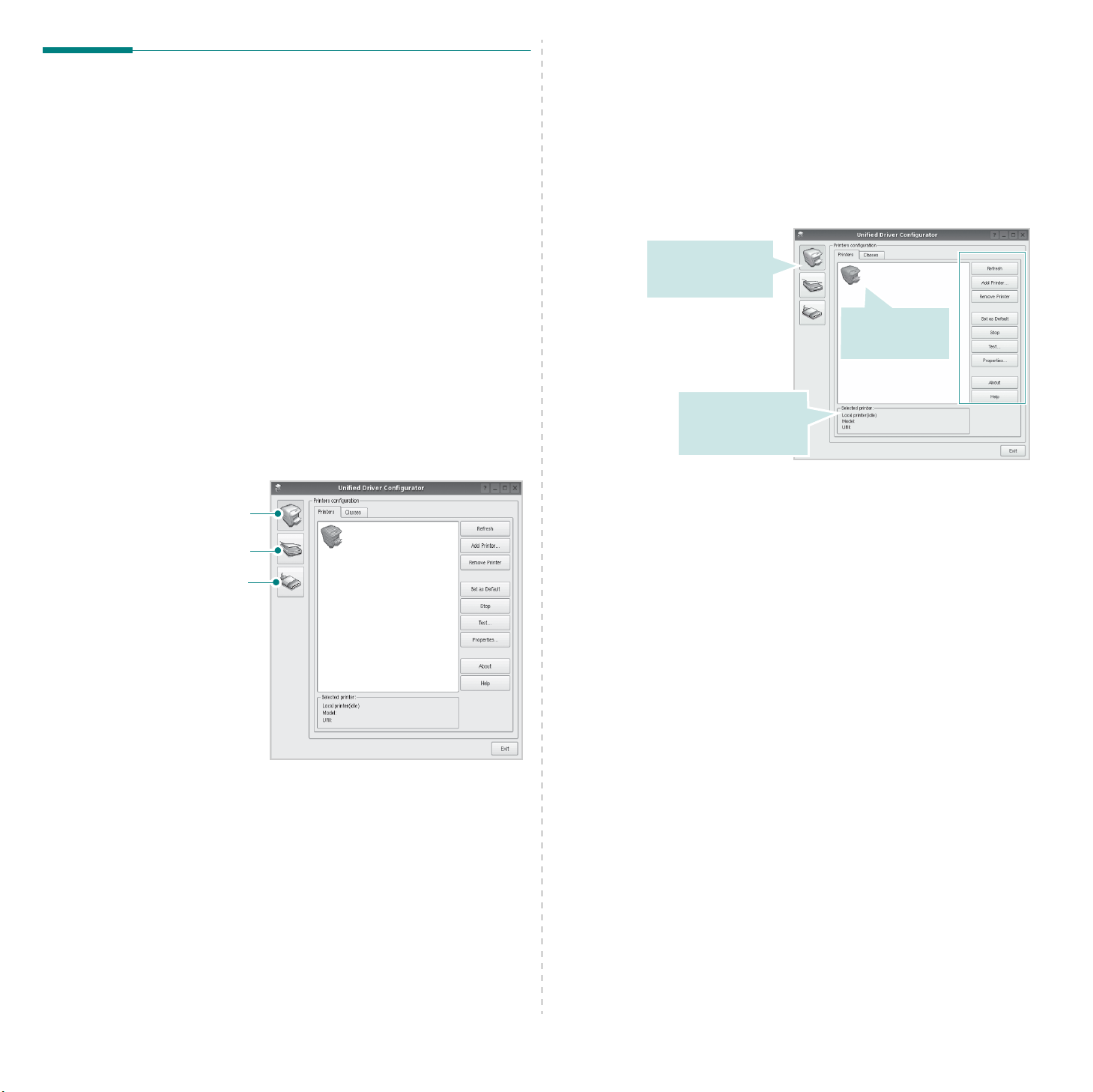

Používání nástroje Unified Driver Configurator (Konfigurátor sdružených ovladačů)

Nástroj Unified Linux Driver Configurator (Konfigurátor sdružených ovladačů systému Linux) je určen především pro konfiguraci tiskáren.

Po nainstalování sdružených ovladačů systému Linux se na ploše automaticky vytvoří ikona nástroje Unified Linux Driver Configurator (Konfigurátor sdružených ovladačů systému Linux).

Spuštění nástroje Unified Driver Configurator (Konfigurátor sdružených ovladačů)

Poklepejte na ikonu nástroje (Konfigurátor sdružených ovladačů) na ploše.

Také m ůžete poklepat na ikonu Startup Menu (Nabídka ke spuštění) a vybrat možnost ovladače společnosti Xerox) a potom na možnost

Configurator

Stisknutím tlačítka na panelu Modules (Moduly) přepnete do příslušného konfiguračního okna.

(Konfigurátor sdružených ovladačů).

Unified Driver Configurator

Xerox Unified Driver

(Sdružené

Unified Driver

Okno Printers Configuration (Konfigurace tiskáren)

Okno Printers configuration má dvě karty: a

Classes

(Třídy).

Karta Printers (Tiskárny)

Klepnutím na tlačítko s ikonou tiskárny v levé části okna nástroje Unified Driver Configurator (Konfigurátor sdružených ovladačů) zobrazíte aktuální konfiguraci tiskáren systému.

Přepíná do okna Printers configuration (Konfigurace tiskáren).

Zobrazuje stav, název modelu a adresu URL tiskárny.

Printers

Zobrazuje všechny nainstalované tiskárny.

(Tiskárny)

Tlačítko konfigurace tiskáren

Tlačítko konfigurace skenerů

Tlačítko konfigurace portů

Nápovědu můžete zobrazit klepnutím na tlačítko

Po změně konfigurace ukončete nástroj Unified Driver Configurator (Konfigurátor sdružených ovladačů) klepnutím na tlačítko

Help

(Nápověda).

Exit

(Konec).

K dispozici jsou následující ovládací tlačítka pro tiskárny:

•

Refresh

•

Add Printer

•

Remove Printer

•

Set as Default

jako výchozí tiskárny.

•

Stop/Start

•

Test

správně.

•

Properties

Další informace viz stránka 29.

(Obnovit): obnovení seznamu dostupných tiskáren.

(Přidat tiskárnu): přidání nové tiskárny.

(Odebrat tiskárnu): odebrání vybrané tiskárny.

(Nastavit jako výchozí): nastavení aktuální tiskárny

(Zastavit/Spustit): zastavení/spuštění tiskárny.

: vytištění zkušební stránky pro ověření, zda tiskárna pracuje

(Vlastnosti): zobrazení a změna vlastností tiskárny.

Použití vaší tiskárny v systému Linux

Karta Classes (Třídy)

Karta Classes (Třídy) zobrazuje seznam dostupných tříd tiskáren.

Zobrazuje všechny třídy tiskáren.

Zobrazuje stav třídy a počet tiskáren v třídě.

•

Refresh

•

Add Class...

•

Remove Class

(Obnovit): obnovení seznamu tříd.

(Přidat třídu): přidání nové třídy tiskáren.

(Odebrat třídu): odebrání vybrané třídy tiskáren.

Konfigurace vlastností tiskárny

V okně vlastností v konfiguraci tiskáren lze pro víceúčelové zařízení měnit různé vlastnosti tiskárny.

Spusť te nástroj Unified Driver Configurator (Konfigurátor sdružených ovladačů).

V případě potřeby přepněte do okna Printers configuration (Konfigurace tiskáren).

V seznamu dostupných tiskáren vyberte své zařízení a klepněte na tlačítko

Otevře se okno Printer Properties (Vlastnosti tiskárny).

Properties

(Vlastnosti).

Ports Configuration (Konfigurace portů)

V tomto okně si můžete prohlédnout seznam dostupných portů, zkontrolovat stav každého portu a uvolnit port, který zůstal v zaneprázdněném stavu, když byl jeho vlastník z nějakého důvodu ukončen.

Přepíná do okna Ports Configuration (Konfigurace portů).

Zobrazuje typ portu, zařízení připojené k portu a stav.

•

Refresh

•

Release port

(Obnovit): obnovení seznamu dostupných portů.

(Uvolnit port): uvolnění vybraného portu.

Zobrazuje všechny dostupné porty.

Okno obsahuje pět karet:

General

• Název zadaný na této kartě se zobrazuje v seznamu tiskáren vokně Printers configuration (Konfigurace tiskáren).

Connection

• Pokud během používání změníte port tiskárny z USB na paralelní či naopak, musíte znovu nakonfigurovat port tiskárny na této kartě.

Driver

• Po klepnutí na tlačítko možnosti zařízení.

Jobs

• na tlačítko Chcete-li, aby se v seznamu úloh zobrazovaly i předchozí úlohy, zaškrtněte políčko úlohy).

Classes

• Tlačítkem do určité třídy, tlačítkem můžete tiskárnu z vybrané třídy odebrat.

Klepnutím na tlačítko OK uplatníte změny a zavřete okno Printer Properties (Vlastnosti tiskárny).

(Obecné): umožňuje změnit umístění a název tiskárny.

(Připojení): umožňuje zobrazit port a vybrat jiný port.

(Ovladač): umožňuje zobrazit a vybrat jiný ovladač tiskárny.

Options

(Úlohy): zobrazuje seznam tiskových úloh. Klepnutím

Cancel job

(Třídy): Zobrazuje třídu, do které je tiskárna zařazena.

Add to Class

(Zrušit úlohu) zrušíte vybranou úlohu.

Show completed jobs

(Možnosti) můžete nastavit výchozí

(Zobrazit dokončené

(Přidat do třídy) můžete tiskárnu přidat

Remove from Class

(Odebrat z třídy)

Použití vaší tiskárny v systému Linux

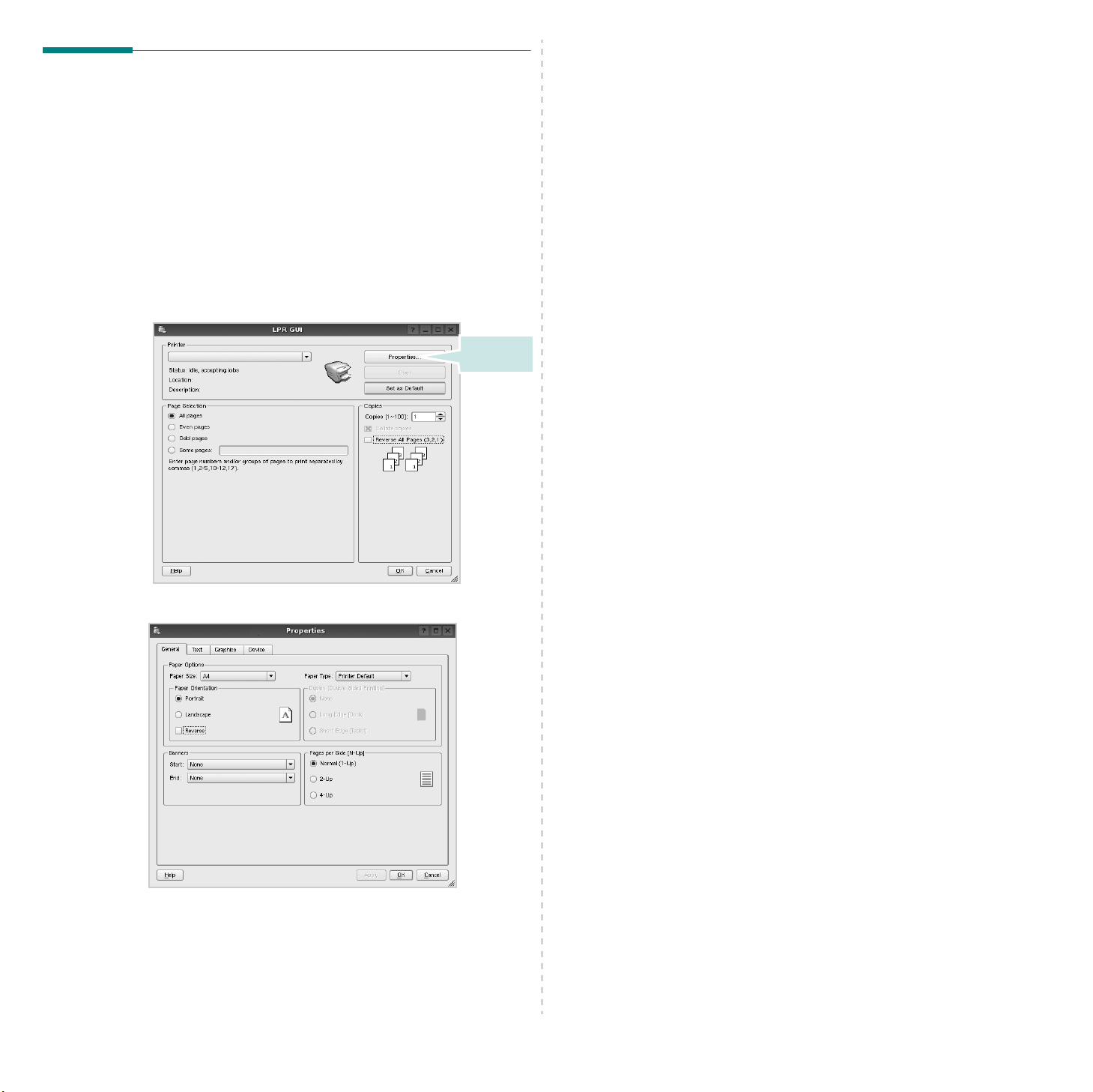

Tisk dokumentu

Tisk z aplikací

Mnoho aplikací v systému Linux umožňuje tisknout prostřednictvím rozhraní CUPS (Common UNIX Printing System). Z libovolné takové aplikace můžete tisknout na svém zařízení.

V používané aplikaci vyberte v nabídce

(Tisk).

Vyberte možnost prostřednictvím LPR).

V okně LPR GUI vyberte v seznamu tiskáren název modelu svého zařízení a klepněte na tlačítko

Nastavte vlastnosti tiskárny a tiskové úlohy.

Print directly using lpr

Properties

File

(Soubor) položku

(Přímý tisk

(Vlastnosti).

Klepněte na tlačítko.

Okno obsahuje čtyři karty:

•

General

a orientaci dokumentu, zapnout oboustranný tisk, přidat záhlaví a zápatí a změnit počet stránek na list.

Text

• například mezery nebo sloupce.

Graphics

• jako jsou možnosti barev, velikost obrázku a poloha obrázku.

Device

• papíru a cíl.

Klepnutím na tlačítko Properties (Vlastnosti).

Klepnutím na tlačítko OK v okně LPR GUI spustíte tisk.

Zobrazí se okno Printing (Probíhá tisk), ve kterém můžete sledovat stav tiskové úlohy.

Chcete-li ukončit aktuální úlohu, klepněte na tlačítko

(Obecné): umožňuje změnit formát papíru, typ papíru

: umožňuje zadat okraje stránek a nastavit možnosti textu,

(Grafika): umožňuje nastavit možnosti obrázků,

(Zařízení): umožňuje nastavit rozlišení tisku, zdroj

Apply

použijete změny a zavřete okno

Cancel

(Zrušit).

Tisk souborů

V zařízení Xerox lze tisknout řadu různých typů souborů pomocí standardního způsobu rozhraní CUPS, přímo z příkazového řádku. Umožňuje to nástroj CUPS lpr. Softwarový balík ovladačů však nahradí standardní nástroj lpr uživatelsky přívětivějším programem LPR GUI.

Chcete-li vytisknout soubor dokumentu, postupujte takto:

Na příkazovém řádku Linux shell zadejte a stiskněte klávesu

Pokud napíšete pouze se nejprve okno pro výběr souborů k tisku. Vyberte soubory, které chcete vytisknout, a klepněte na tlačítko

V okně LPR GUI vyberte svoji tiskárnu v seznamu a upravte vlastnosti tiskárny a tiskové úlohy.

Podrobné informace o okně vlastností viz stránka 30.

Klepnutím na tlačítko OK zahájíte tisk.

Enter

. Zobrazí se okno LPR GUI.

lpr

a stisknete klávesu

lpr <název_souboru>

Enter

, zobrazí

Open

(Otevřít).

Použití vaší tiskárny v systému Linux

9 Použití tiskárny s počítačem

Instalace softwaru pro počítač

Macintosh

Zařízení podporuje systémy Macintosh s vestavěným rozhraním USB nebo sít’ovou kartou 10/100 Base-TX. Při tisku z počítače Macintosh můžete používat ovladač jazyka PostScript, pokud nainstalujete soubor PPD.

OZNÁMKA

Zkontrolujte, zda vaše tiskárna podporuje sít’ové rozhraní. Nahlédněte do technických specifikací tiskárny v Uživatelské příručce tiskárny.

Tato kapitola obsahuje následující části:

• Instalace softwaru pro počítač Macintosh

• Instalace tiskárny

• Installable Options

•Tisk

Některé tiskárny nepodporují sít’ové rozhraní.

Macintosh

Ovladač jazyka PostScript na disku CD-ROM dodaném s tiskárnou obsahuje soubor PPD umožňující používat ovladač jazyka PS a ovladač pro Apple LaserWriter potřebný pro tisk na počítači Macintosh.

Ovladač tiskárny

Instalace ovladače tiskárny

Připojte zařízení k počítači pomocí kabelu USB nebo kabelu Ethernet.

Zapněte počítač azařízení.

Do jednotky CD-ROM vložte disk CD-ROM s ovladačem jazyka PostScript dodaný se zařízením.

Na ploše počítače Macintosh poklepejte na ikonu

Poklepejte na složku

V systému Mac OS 10.2 nebo novějším poklepejte na ikonu

Phaser 3600_OSX

Zadejte heslo a klepněte na tlačítko OK.

Klepněte na tlačítko

Vyberte možnost na tlačítko

Po dokončení instalace klepněte na tlačítko

Install

MAC_Installer MAC_Printer

Continue

Easy Install

(Instalovat).

(Pokračovat).

(Snadná instalace) a klepněte

Quit

CD-ROM

(Konec).

Xerox

Odinstalování ovladače tiskárny

Do jednotky CD-ROM vložte disk CD-ROM s ovladačem jazyka PostScript dodaný se zařízením.

Na ploše počítače Macintosh poklepejte na ikonu

Poklepejte na složku

V systému Mac OS 10.2 nebo novějším poklepejte na ikonu

Phaser 3600_OSX

Klepněte na tlačítko

Po dokončení instalace klepněte na tlačítko

MAC_Installer MAC_Printer

Uninstall Continue

(Odinstalovat).

(Pokračovat).

Quit

CD-ROM

(Konec).
