Příručka uživatele

Phaser 3100MFP/S

Vážený uživateli

Pro vaši bezpečnost a komfort vám před používáním doporučujeme pečlivě si přečíst kapitolu Bezpečnost.

Zakoupením tohoto multifunkčního zařízení jste se rozhodli pro kvalitní výrobek firmy XEROX. Vaše zařízení splňuje různé specifikace moderního kancelářského automatického zařízení.

Tento přístroj umožňuje barevné skenování, tisk a černobílé kopírování. Multifunkční zařízení můžete připojit k vašemu PC (Microsoft Windows 2000/XP/Vista).

Nainstalujte dodaný software, abyste mohli používat multifunkční zařízení jako tiskárnu. Mimoto můžete pomocí PC dokumenty skenovat, editovat a ukládat. K dispozici máte přípojku s adaptérem WLAN (zvláštní příslušenství) pro bezdrátovou komunikaci s osobním počítačem.

WLAN je příslušenství pracující jen s originálním adaptérem, který můžete získat u vašeho prodejce. Další informace naleznete na naší internetové stránce: www.xerox.com.

Vážený uživateli

Díky jeho ovladatelnosti a univerzálnosti je zařízení výkonné, uživatelsky přívětivé a snadno použitelné.

Multifunkční zařízení Phaser 3100MFP/S je dodáváno se skenerem s rozlišením 600 dpi a černobílou laserovou tiskárnou, nabízející rychlost tisku 20 stran za minutu. Dodaný software Xerox Companion Suite vám umožňuje používat Váš multifunkční terminál jako skener a tiskárnu z osobního poč multifunkční terminál.

ítače. Také vám dává možnost řídit váš

Spotřební materiál

Podrobnosti v části Specifikace, stránka 51

Manipulace s papírem 14

Obsah

Vážený uživateli I

Spotřební materiál I

Bezpečnost 1

Úvod do bezpečnosti 1

Poznámky k bezpečnosti 1 Značky, nálepky 1

Symboly 1

EMC 1

Oznámení pro uživatele ve Spojených státech amerických 1 Prohlášení o shodě 2 Shoda s EME pro Kanadu 2

Bezpecnostní informace o laserovém zarízení 2

Pro Evropu/Asii 2

Pro Severní Ameriku 2 Bezpečnostní informace o provozu zařízení 2 Bezpečnostní informace o elektrickém zapojení 3 Napájení 4 Odpojovací zařízení 4 Nouzové vypnutí 4 Informace o produkci ozónu 4 Údržba 4 Informace o spotřebním materiálu 4 Bezpečnostní certifikace výrobku 5 Informace o certifikaci 5

Certifikace pro Evropu 5

Informace o označení CE (pouze státy EU) 5

Recyklace a likvidace výrobku 5

USA a Kanada 5

Evropská unie 6

WEEE směrnice 2002/96/EC 6

Severní Amerika (USA, Kanada) 6 Vyhovění programům pro snížení energetické náročnosti 7

Energy star 7

Část 16 kontaktní informace pro EHS 7 Bezpečnostní pokyny 8 Umístění bezpečnostních štítků na stroji 9 Symboly na vypínači napájení 9

Licence k používání programového vybavení 10

Definice 10

Licence 10

Vlastnictví 10

Doba trvání 10

Záruka 10

Odpovědnost 10

Vývoj 10

Aplikovatelné právo 11 Registrované obchodní značky 11 Zákaz reprodukce 11

Instalace 12

Podmínky pro umístění 12

Bezpečnostní opatření při používání 12 Bezpečnostní informace 13

Bezpečnost při provozu 13

Napájení 14 Doporučené papíry 14

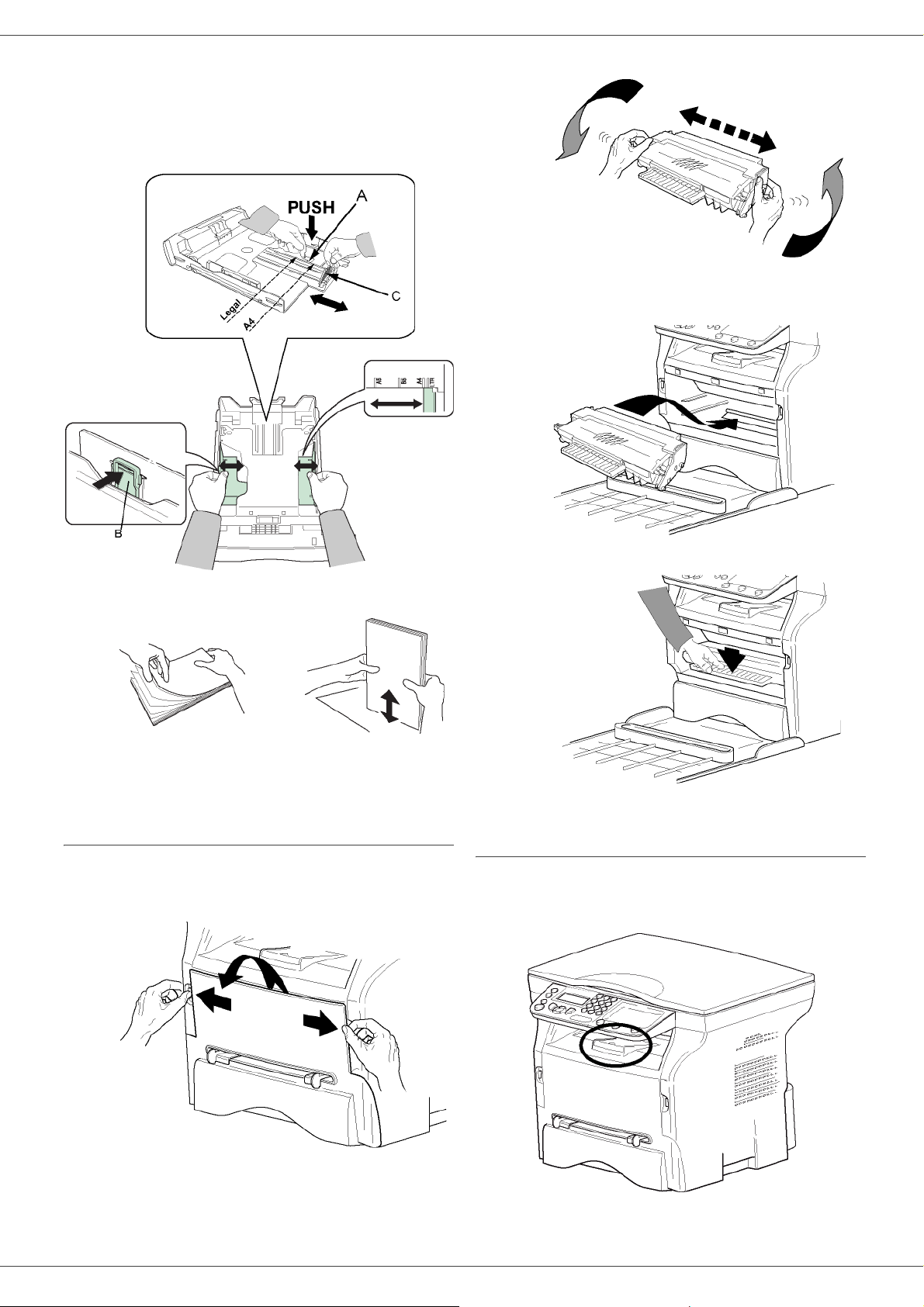

Zakládání papíru do hlavního zásobníku 14

Kontrola vlhkosti 14

Manipulace se zařízením 14

Otřesy při provozu 14 Přemíst´ování zařízení 14

Manipulace s kazetou s tonerem 14 Pravidla pro používání symbolů 14 Popis zařízení 16 Ovládací panel 17 Princip pohybu v nabídkách 17 Obsah balení 18 Instalace zařízení 18 Vložení papíru do hlavního zásobníku 18 Instalace tiskové kazety 19 Zarážka pro vytištěné papíry 19 Uvedení zařízení do provozu 20

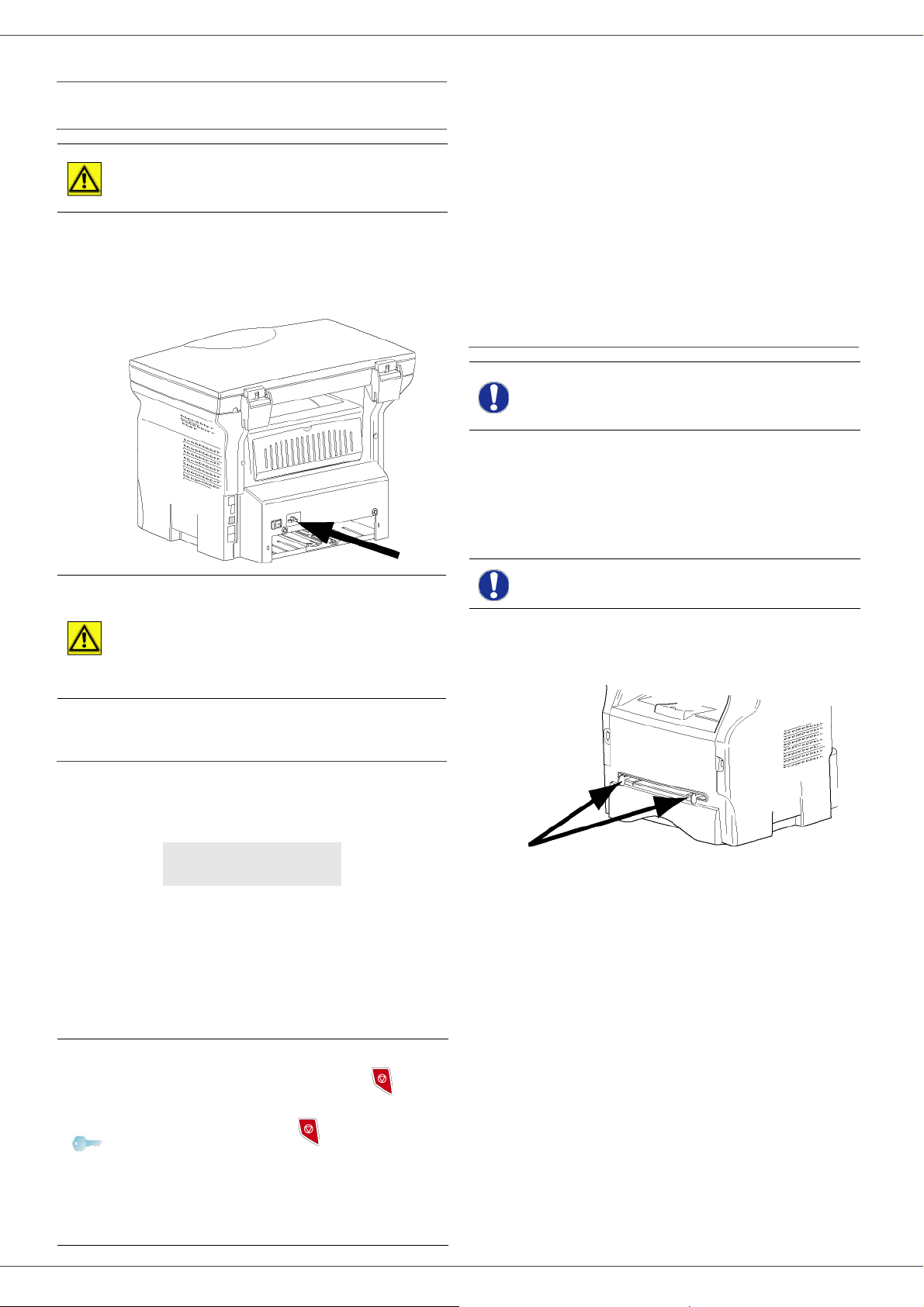

Připojení zařízení 20

Počáteční nastavení zařízení 20 Vložení papíru do manuálního podavače 20

Tisk na obálky 21

Kopírování 22

Jednoduché kopírování 22 Kopírování v ECO režimu (režim ekonomické spotřeby toneru) 22 Pokročilé kopírování 22 Režim kopírování osobních průkazů 22 Speciální nastavení pro kopírování 23

Nastavení rozlišení 23

Nastavení zvětšení 23

Nastavení počátku vyhodnocované oblasti 23

Nastavení kontrastu 24

Nastavení jasu 24

Nastavení typu papíru 24

Výběr zásobníku papíru 24

Nastavení okrajů vyhodnocované oblasti

pro skenování ze skla 24

Nastavení pravých a levých tiskových okrajů 24

Nastavení horního a dolního tiskového okraje 24

Nastavení formátu papíru 25

Parametry/Nastavení 26

Nastavení jazyka zobrazení 26 Technické parametry 26 Tisk průvodce funkcemi 26 Tisk seznamu nastavení 26 Uzamčení stroje 27

Uzamčení klávesnice 27

Uzamčení služby Média 27 Přečtení počítadel 27

Počítadlo naskenovaných stránek 27

Počítadlo vytištěných stránek 27 Zobrazení stavu spotřebního materiálu 27 Kalibrace skeneru 27

Hry 28

Sudoku 28

Vytisknutí mřížky 28

Tisk řešení 28

Připojení do sítě 29

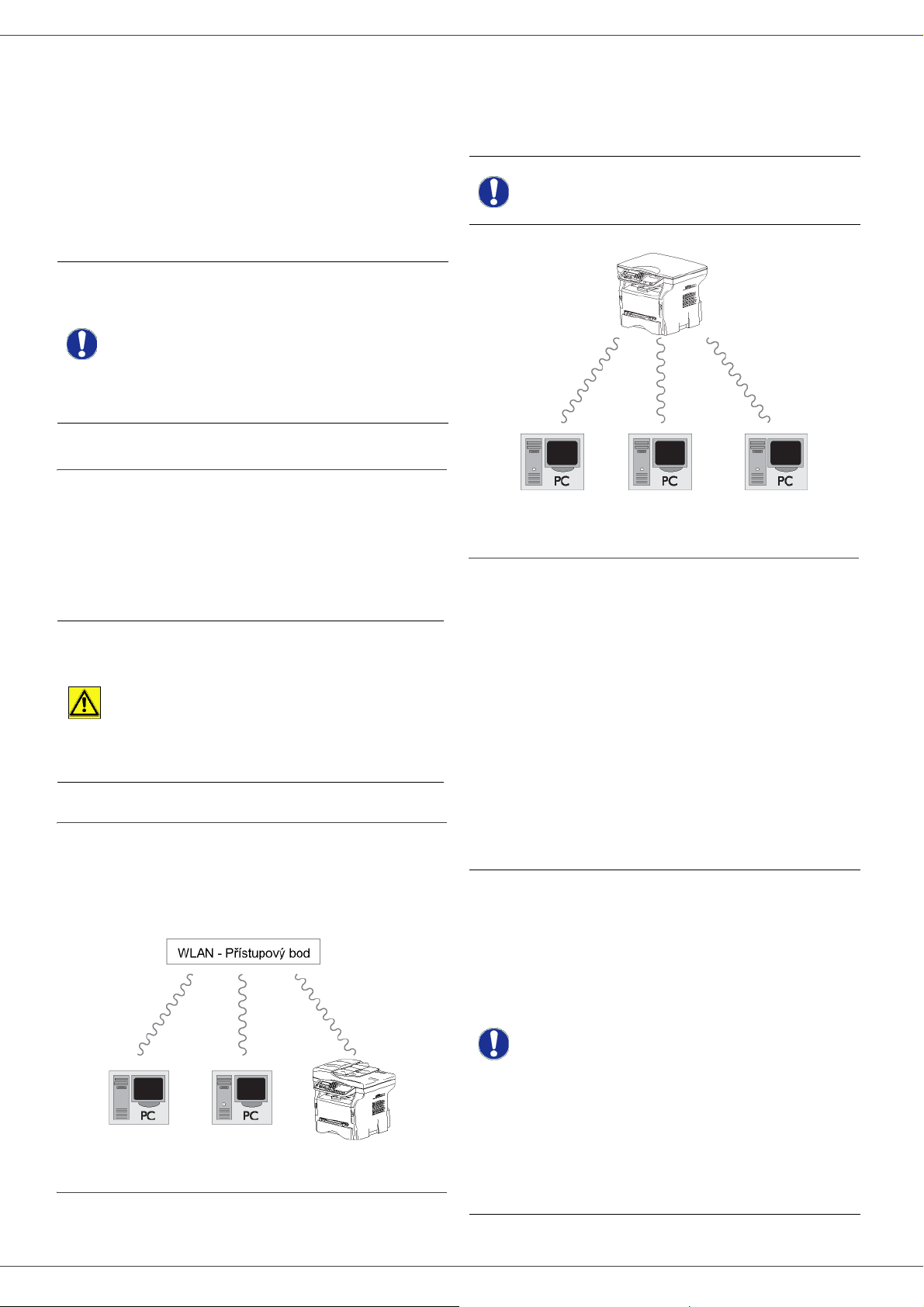

Typ bezdrátové sítě 29

Infrastrukturní bezdrátová sít´ 29

Bezdrátová sít´ ad-hoc 29 Bezdrátové sítě (WLAN) 29 Připojení vašeho WLAN adaptéru 30

Phaser 3100MFP/S

Obsah

- I -

Phaser 3100MFP/S

Konfigurace vaší sítě 30

Vytváření nebo opětovné připojení k síti 30

Navázání nebo změna parametrů vaší sítě 31

Příklad nastavení sítě AD-HOC 32

Nastavení multifunkčního zařízení 32

Nastavení počítače 32

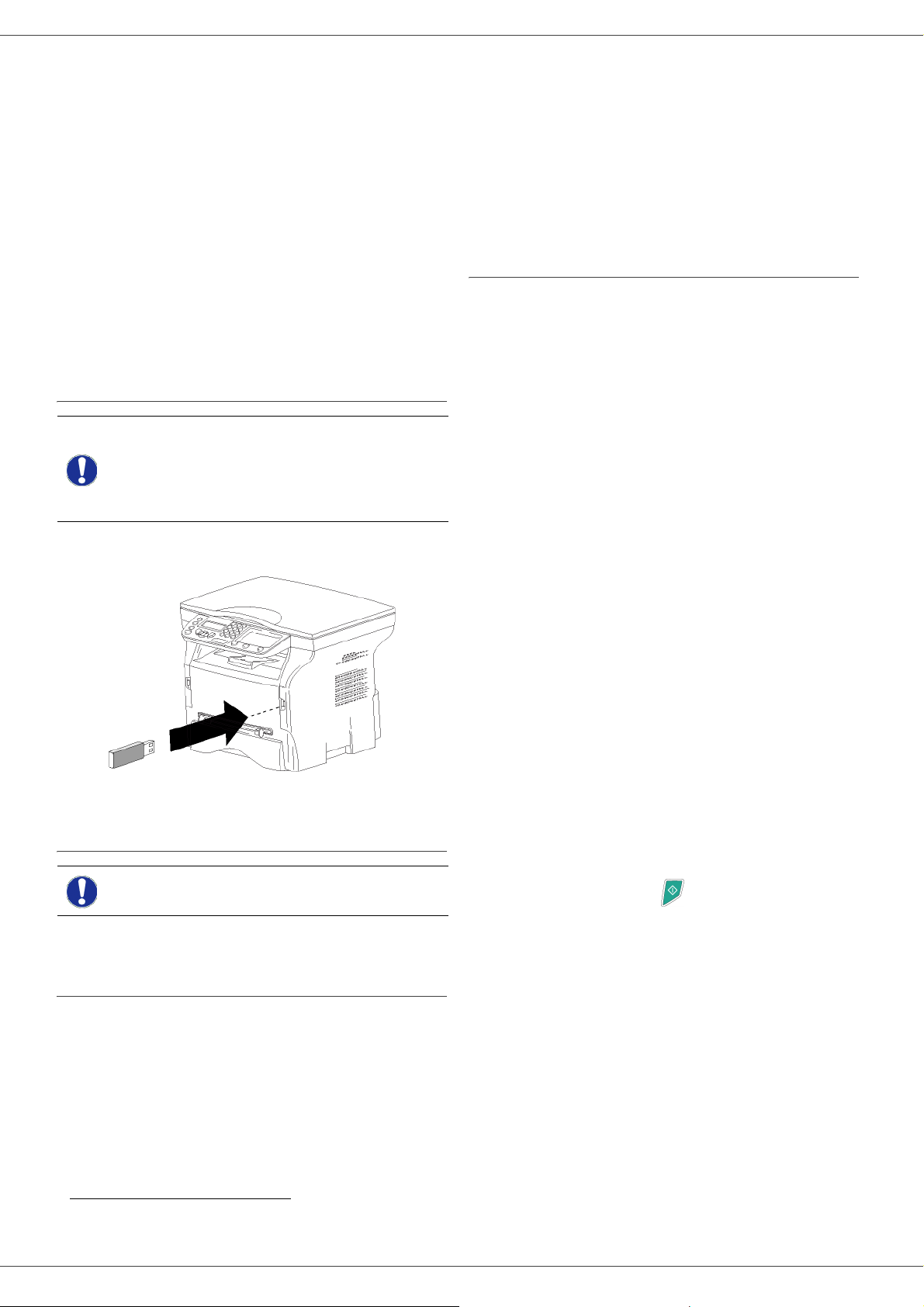

Pamět´ový USB klíč 34

Používání pamět´ového USB klíče 34

Tisk dokumentů 34

Tisk seznamu souborů uložených na klíči 34 Tisk souborů uložených v klíči 34

Vymazání souborů uložených v klíči 35 Prohlídka obsahu pamět´ového USB klíče 35 Uložení dokumentu na pamět´ový USB klíč 35

Propojení s PC 37

Úvod 37 Požadavky pro propojení 37 Instalace programového vybavení 37

Instalace kompletního programového vybavení 37

Nainstalování pouze ovladačů 38

Instalace ovladačů, které používá program Xerox Companion Suite 38 Manuální instalace ovladačů 40

Připojení 40 Odebrání programového vybavení 41

Odebrání programového vybavení

z vašeho PC 41

Odinstalování ovladačů z vašeho PC 41

Odebrání ovladačů pomocí programu Xerox Companion Suite 41 Manuální odinstalace ovladačů 41

Ovládání multifunkčního zařízení 42

Kontrola propojení počítače

a multifunkčního zařízení 42 Companion Director 42

Grafické zobrazení 43

Spuštění utilit a aplikací 43 Companion Monitor 43

Grafické zobrazení 43

Ovládání zařízení 43

Vybrání aktuálního zařízení 43 Stav připojení 43 Parametry zařízení 43 Odstranění zařízení 44

Zobrazení stavu spotřebního materiálu 44 Funkce aplikace Xerox Companion Suite 44

Snímání dokumentů 44

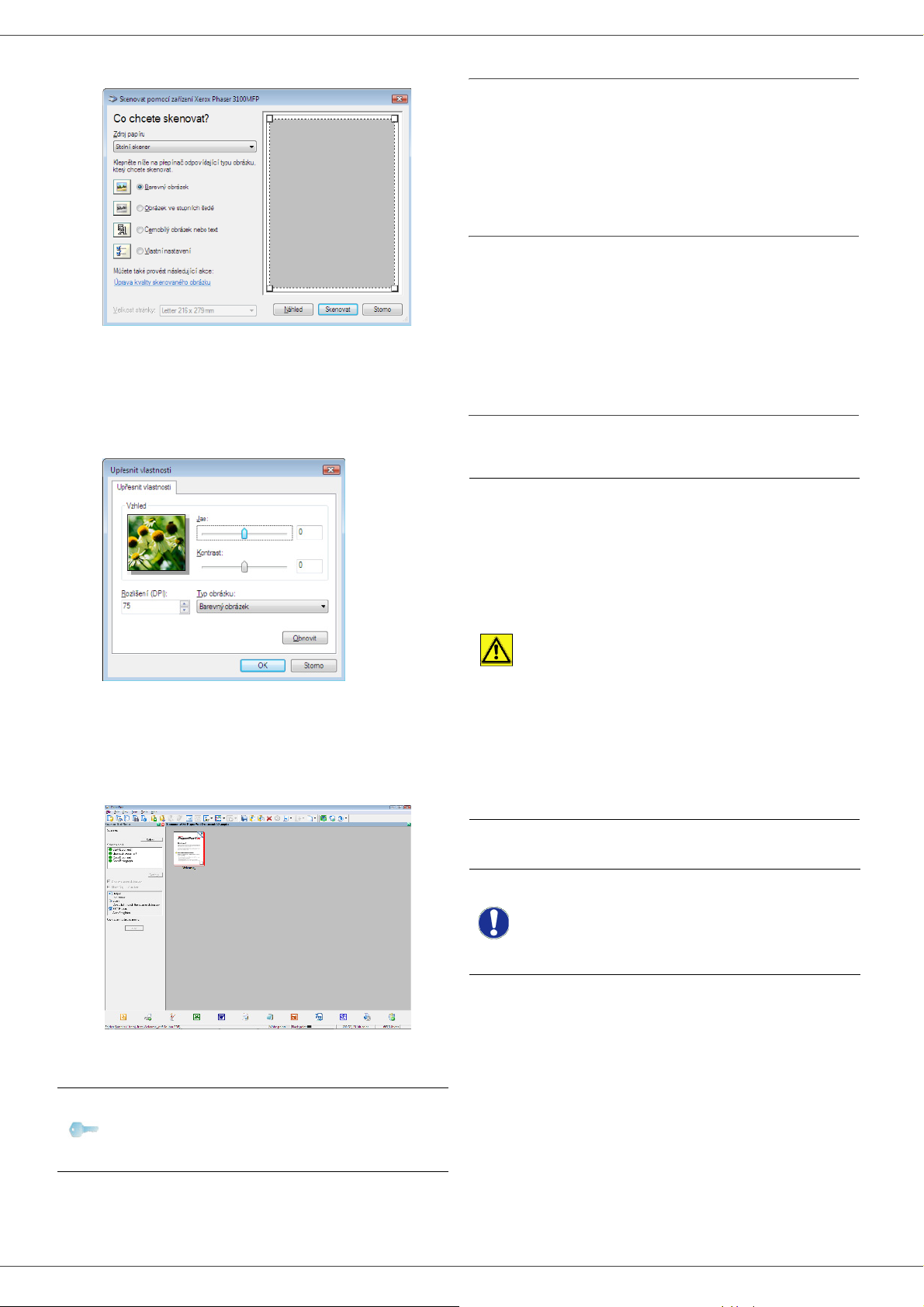

Snímání pomocí Skenovat do 44

Tisk 45

Tisk na multifunkčním zařízení 45 Tisk oboustranných dokumentů na multifunkčním zařízení 45

Údržba 47

Servis 47

Všeobecné informace 47

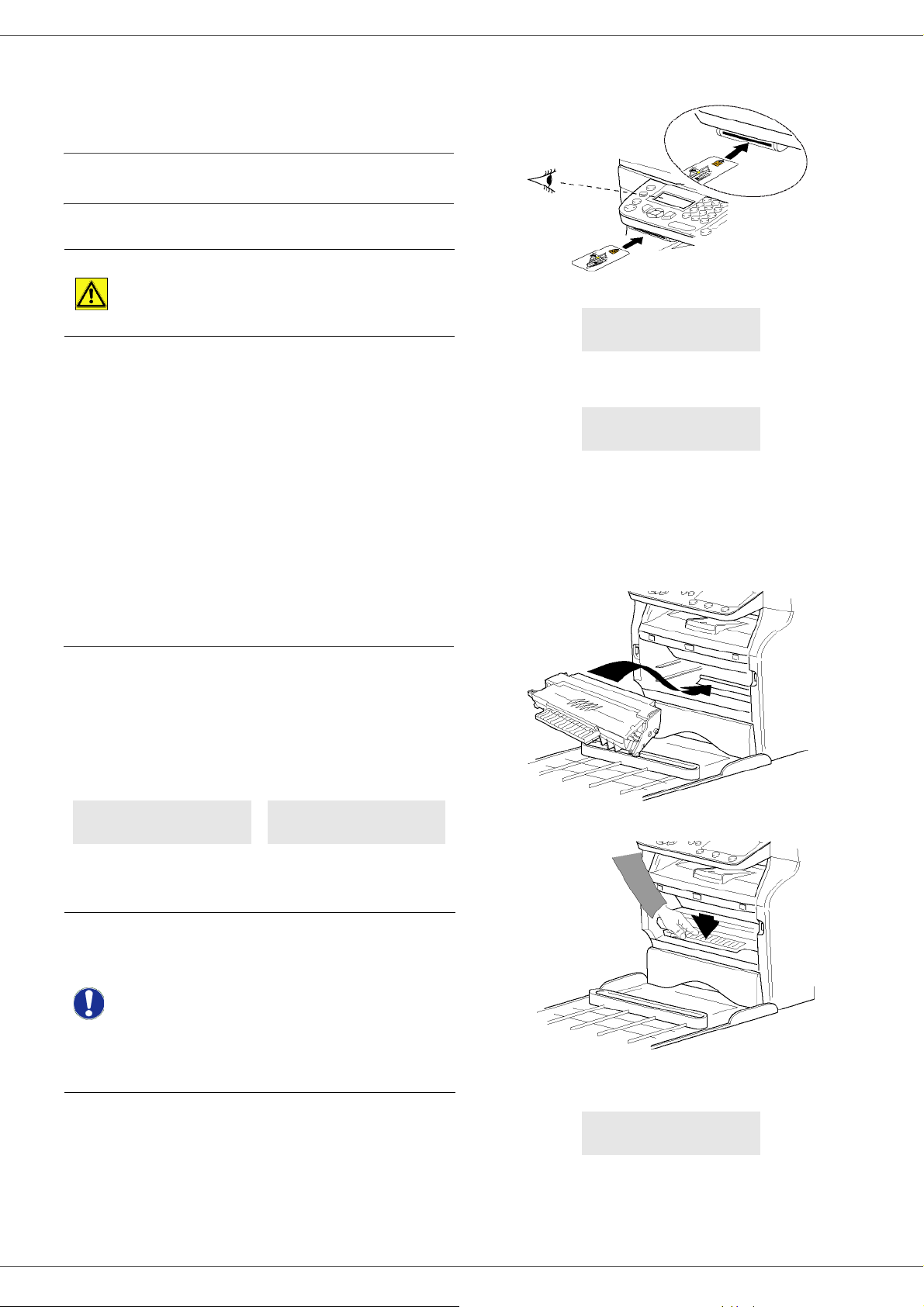

Výměna tiskové kazety 47

Problémy s čipovými kartami 48

Čištění 48

Čištění snímacího systému skeneru 48 Čištění tiskárny 48

Čištění vnějších částí tiskárny 48

Problémy s tiskárnou 48

Chybová hlášení 48 Uvíznutí papíru 49

Problémy s tiskem z počítače 49

Tisk z počítače přes USB připojení 49

Tisk z počítače přes WLAN připojení 50 Aktualizace firmware 50 Specifikace 51

Fyzická specifikace 51

Elektrická specifikace 51

Specifikace prostředí 51

Specifikace periférií 51

Specifikace spotřebního materiálu 52

Informace pro zákazníka 53

Obsah

- II -

Phaser 3100MFP/S

Bezpečnost

Úvod do bezpečnosti

Poznámky k bezpečnosti

Přečtěte si prosím pečlivě následující pokyny před tím, než začnete používat zařízení a vracejte se k nim podle potřeby, abyste zajistili neustálé bezpečné používání vašeho zařízení.

Váš výrobek značky Xerox a spotřební materiál byly navrženy a testovány tak, aby splnily přísné bezpečnostní předpisy. Tyto testy zahrnují vyhodnocení bezpečnostními organizacemi a certifikace, shodu s požadavky na elektromagnetickou bezpečnost a zavedenými normami pro ochranu životního prostředí.

Testování výkonu a bezpečnosti a dopadu na životní prostředí tohoto výrobku bylo prováděno pouze při použití materiálu Xerox.

VAROVÁNÍ: Neautorizované změny, které mohou zahrnovat přidání nových funkcí nebo připojení externích zařízení, mohou ovlivnit certifikaci výrobku. Více informací získáte od zástupce společnosti Xerox.

Značky, nálepky

Symboly

Všechna varování a pokyny označené na nebo dodané s výrobkem musí být dodržovány.

VAROVÁNÍ: Tyto symboly upozorňují uživatele na místa na zařízení, kde hrozí riziko zranění osob.

VAROVÁNÍ: Tento symbol upozorňuje uživatele na oblasti, kde se nacházejí zahřívané nebo horké

povrchy, kterých se nesmí dotýkat.

UPOZORNĚNÍ: Tento symbol upozorňuje uživatele na místa na zařízení, kde je nutné dbát zvýšené opatrnosti, aby nedošlo ke zranění osoby nebo poškození zařízení.

VAROVÁNÍ: Tento symbol upozorňuje na skutečnost, že v zařízení je použit Laser uživatele, aby se řídil odpovídajícími bezpečnostními pokyny.

TIP: Tento symbol označuje informaci, která je zvýrazněna a kterou je nezbytné si zapamatovat.

a upozorňuje

EMC

Oznámení pro uživatele ve Spojených státech amerických

Toto zařízení bylo testováno a shledáno shodným s omezeními pro digitální zařízení třídy B, dle části 15 Směrnic FCC. Tato omezení jsou navržena tak, aby poskytovala ochranu před nebezpečným rušením v domácí instalaci.

Toto zařízení vytváří, používá a může vyzařovat energii na radiové frekvenci; není-li nainstalováno a umístěno v souladu s pokyny, může způsobovat škodlivé rušení radiové komunikace. Nezaručujeme však, že v určitých instalacích k rušení nebude docházet.

- 1 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Pokud zařízení způsobuje škodlivé rušení radiového nebo televizního příjmu, což zjistíte vypnutím a zapnutím přístroje, doporučujeme pokusit se problém vyřešit některým z následujících způsobů:

1. přeorientujte nebo přemístěte anténu pro příjem,

2. zvětšete vzdálenost mezi zařízením a přijímačem,

3. připojte zařízení do zásuvky v jiném obvodu, než do kterého je zapojen přijímač,

4. obrat’te se na prodejce nebo zkušeného radio / TV technika s žádostí o pomoc.

Prohlášení o shodě

Toto zarízení splnuje požadavky Cásti 15 pravidel FCC. Provoz je podmínen dvema následujícím podmínkám:

1. Toto zarízení nesmí zpusobit škodlivé rušení, a

2. toto zarízení musí prijmout jakékoliv rušení, vcetne rušení, které muže zpusobit nežádoucí cinnost.

Shoda s EME pro Kanadu

Tento digitální prístroj Trídy "B" splnuje podmínky Canadian ICES-003.

Cet appareil numérique de la classe "B" est conforme à la norme NMB-003 du Canada.

Bezpecnostní informace o laserovém zarízení

UPOZORNENÍ: Postupy ovládání, nastavování nebo provozování, které neodpovídají postupum popsaným v tomto návodu, mohou mít za následek nebezpecné vystavení laserovému paprsku.

Toto zarízení vyhovuje mezinárodním bezpecnostním normám a klasifikováno je Laserový výrobek trídy 1.

Toto zarízení vyhovuje normám pro výkon laserovým výrobku stanoveným vládními, národními a mezinárodními organizacemi, a vyhovuje podmínkám pro Laserový výrobek trídy 1. Toto zarízení neemituje nebezpecné zárení, protože paprsek je kompletne zakrytován behem všech fází provozu a údržby zarízení, provádeného uživatelem.

Pro Evropu/Asii

Zařízení odpovídá normě IEC 60825-1:1993+A1:1997+A2:200 a je považováno za laserové zařízení třídy 1, které je bezpečné pro použití v kanceláři/EDP. Zařízení obsahuje jednu laserovou diodu třídy 3B s parametry 10,72 mW max., 770-795 nm a další LED třídy 1 (parametry 280 µW pro 639 nm).

Přímý (nebo nepřímý - odražený) kontakt laserového paprsku s okem může mít za následek vážné poškození oka. Aby se předešlo možnému vystavení oka obsluhy laserovému paprsku, byla navržena bezpečnostní opatření a mechanismy pro uzamčení.

Pro Severní Ameriku

Pravidla CDRH

Zařízení odpovídá funkčním normám pro laserová zařízení FDA, krom Notice) č. 50, ze dne 24. června 2007a obsahuje jednu laserovou diodu třídy 3B s parametry 10,72 mW , 770-795 nm vlnové délky a další LED třídy 1 (parametry 280 µW pro 639 nm).

Toto zařízení nebezpečný paprsek nevydává. Paprsek je ve všech režimech a při všech operacích zcela uzavřen v přístroji.

výjimek uvedených ve vyhlášce (Laser

Bezpečnostní informace o provozu zařízení

Vaše zařízení a spotřební materiál značky Xerox byly navrženy a testovány tak, aby splnily přísné bezpečnostní předpisy. Tyto testy zahrnují vyhodnocení bezpečnostními organizacemi, homologaci a vyhovění zavedeným normám pro životní prostředí.

Aby bylo zajištěno bezpečné používání vašeho zařízení Xerox, dodržujte vždy tyto bezpečnostní pokyny:

Co dělat

• Vždy dodržujte všechny varování a pokyny, která jsou označeny na nebo dodány se zařízením.

•Než začnete zařízení čistit, vypněte ho z elektrické zásuvky. Vždy používejte materiály, které jsou určeny pro tento výrobek, používání jiných materiálu může způsobit snížení výkonu a vytvořit nebezpečnou situaci.

- 2 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

• VAROVÁNÍ: Nepoužívejte čističe v tlakových nádobách (spreje). Tyto čističe mohou být výbušné nebo hořlavé, pokud jsou použity pro čištění elektromechanického zařízení.

•Při přesunování nebo stěhování zařízení si vždy počínejte s maximální opatrností. Pokud potřebujete přestěhovat zařízení mimo budovu, obrat´te se na místní servisní oddělení společnosti Xerox.

• Vždy postavte stroj na pevný podklad (ne na plyšový koberec), který má dostatečnou únosnost pro hmotnost stroje.

• Stroj dejte vždy do místa, které je dostatečně větráno a poskytuje dostatečný prostor pro servisní práce.

•Před čištěním vždy vypojte zařízení z elektrické zásuvky.

• Poznámka: Vaše zařízení Xerox je vybaveno technologií pro šetření energií, když není stroj používán. Stroj

může být zapojen kontinuálně.

• VAROVÁNÍ: Kovové povrchy v oblasti fixace dokumentů jsou horké. Buďte velmi opatrní, pokud odstraňujete zaseknutý papír v této oblasti a nedotýkejte se žádných kovových povrchu.

Co nedělat

•Nikdy nepřipojujte zařízení do elektrické zásuvky, která nemá zemnící kolík.

• Nikdy se nepokoušejte o jakoukoliv údržbu, která není popsaná v této dokumentaci.

• Nikdy nezakrývejte ventilační otvory. Jsou na stroji proto, aby se nepřehřál.

• Nikdy nesundávejte kryty nebo ochranné kryty, které jsou připevněny šrouby. Za těmito kryty nejsou žádné místa, která jsou servisována obsluhou.

• Nikdy nedávejte stroj do blízkosti radiátoru nebo jakýchkoliv zdrojů tepla.

• Nikdy nestrkejte žádné předměty do ventilačních otvorů.

• Nikdy nerušte funkci žádného z elektrický nebo mechanických blokovací zařízení.

• Nikdy nedávejte toto zařízení tam, kde by lidé mohli stát na nebo chodit přes napájecí kabel.

•Toto zařízení nesmí být umístěno do místnosti, ve které není dostatečná ventilace. Více informací získáte u vašeho místního autorizovaného prodejce.

Bezpečnostní informace o elektrickém zapojení

1. Elektrická zásuvka určená pro připojení tohoto zařízení musí splňovat požadavky, uvedené na štítku

umístěném na zadní straně stroje. Pokud si nejste jisti, že elektrická zásuvka splňuje požadavky, obrat´te se na dodavatele elektřiny nebo na elektrikáře.

2. Zásuvka by měla být instalována co nejblíže k zařízení a měla by být snadno dostupná.

3. Používejte napájecí kabel, který byl dodán s vaším strojem. Nepoužívejte prodlužovací kabely, neodstraňujte

ani neměňte zástrčku kabelu.

4. Napájecí kabel zapojte přímo do správně uzemněné zásuvky. Pokud si nejste jisti, zda je či není zásuvka

správně uzemněna, obrat´te se na elektrikáře.

5. Nepoužívejte adaptér pro připojení jakéhokoliv zařízení Xerox k neuzemněné zásuvce.

6. Nedávejte toto zařízení tam, kde by lidé mohli stát na nebo chodit přes napájecí kabel.

7. Na napájecí kabel nepokládejte žádné předměty.

8. Nerušte činnost žádného elektrického ani mechanického blokovacího zařízení.

9. Nestrkejte předměty do štěrbin nebo otvorů ve stroji. Důsledkem by mohl být úraz elektrickým proudem nebo

vznik požáru.

10. Neblokujte ventilační otvory. Tyto otvory slouží pro chlazení stroje Xerox.

- 3 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Napájení

1. Tento výrobek musí být napájen z elektrické sítě, jejíž popis je uveden na štítku na zařízení. Pokud si nejste

jisti, že elektrická zásuvka splňuje požadavky, obrat´te se s žádostí o radu na autorizovaného elektrikáře.

2. VAROVÁNÍ: Toto zařízení musí být připojeno na ochranný zemnící okruh.

Toto zařízení je dodáváno se zástrčkou, která má ochranný zemnící kolík. Tato zástrčka se dá zasunout pouze do uzemněné elektrické zásuvky. Jedná se o bezpečnostní opatření. Pokud nejste schopni zasunout zástrčku do zásuvky, obrat´te se na autorizovaného elektrikáře, aby vyměnil zásuvku.

3. Vždy připojte zařízení do správně uzemněné zásuvky. Pokud jste na pochybách, nechejte zásuvku

zkontrolovat kvalifikovaným elektrikářem.

Odpojovací zařízení

Napájecí kabel slouží pro tento přístroj jako odpojovací zařízení. Je samostatný a zasunuje se do zadní části stroje. Potřebujete-li zcela odpojit stroj od napájení, vytáhněte napájecí kabel ze zásuvky.

Nouzové vypnutí

Pokud dojde k jakékoliv následující situaci, vypněte okamžitě stroj a vypojte napájecí kabel(y) ze zásuvky(vek). Pro odstranění problému se obrat´te na autorizovaného zástupce servisního oddělení Xerox:

•Ze zařízení vychází nezvyklý pach nebo se ozývají nezvyklé zvuky.

• Napájecí kabel je poškozen nebo roztřepený.

• Došlo k rozpojení jističe, pojistky nebo jiného bezpečnostního zařízení.

• Do stroje natekla kapalina.

• Stroj byl vystaven působení vody.

• Jakákoliv část stroje je poškozena.

Informace o produkci ozónu

Tento výrobek vytváří při normálním provozu ozón. Produkovaný ozón je těžší než vzduch a jeho množství závisí na počtu vytištěných stránek. Nainstalujte přístroj do dobře odvětrávané místnosti.

Pokud potřebujete další informace o ozónu, vyžádejte si publikaci společnosti Xerox Facts About Ozone (číslo dílu 610P64653) na telefonním čísle 1-800-828-6571, služba dostupná pro USA a Kanadu. V jiných místech se obrat´te na nejbližšího zástupce společnosti Xerox.

Údržba

1. Jakékoliv postupy údržby, která je vykonávána obsluhou zařízení, budou popsány v dokumentaci pro

uživatele, dodávaní s výrobkem.

2. Neprovádějte žádnou údržbu tohoto výrobku, která není popsána v dokumentaci určené pro zákazníka.

3. VAROVÁNÍ: Nepoužívejte čističe v tlakových nádobách (spreje). Tyto čističe mohou být výbušné nebo hořlavé, pokud jsou použity pro čištění elektromechanického zařízení.

4. Používejte spotřební materiál a materiál určený pro čištění pouze způsobem, určeným v části pro obsluhu v

tomto návodu.

5. Nesundávejte kryty nebo ochranné kryty, které jsou připevněny šrouby. Za těmito kryty nejsou žádné části, které potřebují vaši údržbu nebo servis.

Informace o spotřebním materiálu

1. Všechen spotřební materiál skladujte v souladu s pokyny uvedenými na balení nebo kontejneru.

2. Všechen spotřební materiál musí být uložen mimo dosah dětí.

3. Nikdy nevhazujte tiskovou kazetu do otevřeného ohně.

- 4 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

4. Tiskové kazety: při manipulaci s tiskovými kazetami, zapékací, apod. dejte pozor na kontakt s pokožkou nebo

očima. Kontakt s očima může způsobit podráždění a infekci. Nikdy nezkoušejte kazetu rozebírat. Zvýšilo by se nebezpečí kontaktu s pokožkou nebo očima.

Bezpečnostní certifikace výrobku

EVROPA: Tento výrobek Xerox je certifikován následující certifikační autoritou, použity byly následující bezpečnostní předpisy.

Certifikační autorita: TUV Rheinland

Předpisy: IEC 60950-1 USA/KANADA: Tento výrobek Xerox je certifikován následující certifikační autoritou, použity byly následující

bezpečnostní předpisy.

Certifikační autorita: UNDERWRITERS LABORATORIES INC.

Předpisy: UL 60950-1. Certifikace je založena na recipročních dohodách, které zahrnují požadavky pro Kanadu.

Informace o certifikaci

Certifikace pro Evropu

Pro tento výrobek je použito označení CE, které symbolizuje, že je tento

výrobek vyroben ve shodě s následujícími směrnicemi Evropské unie, platnými od uvedeného data:

12. prosince 2006: Směrnice Rady Evropy 2006/95/EC v platném znění. Sjednocení zákonu

členských zemí platných pro oblast nízkonapět´ových zařízení.

15. prosince 2004: Směrnice Rady Evropy 2004/108/EC v platném znění. Sjednocení zákonu

členských zemí platných pro oblast elektromagnetické kompatibility.

9. března 1999: Směrnice Rady Evropy 99/5/EC týkající se rádiovým zařízení a

telekomunikačních zařízení a vzájemného uznávání shody. Plné znění prohlášení o shodě, uvádějící odpovídající směrnice a normy,

lze získat od zástupce společnosti Xerox Limited.

Informace o označení CE (pouze státy EU)

Výrobce:

Xerox Ltd. Bessemer Rd Welwyn Gdn City Herts AL7 1BU - ENGLAND

Recyklace a likvidace výrobku

USA a Kanada

Xerox provozuje celosvětový systém zpětného odběru zařízení a program pro opětovné využití/recyklaci. Obrat´te se vašeho zástupce společnosti Xerox (1-800-ASK-XEROX), zda je tento výrobek Xerox součástí programu. Více informací o environmentálních programech společnosti Xerox zjistíte na www.xerox.com/environment.html.

Jestliže váš výrobek není součástí programu Xerox a vy zařizujete jeho likvidaci, vezměte na vědomí, že tento výrobek může obsahovat olovo a další materiály, jejichž likvidace muže být regulována kvůli ochraně životního prostředí. Ohledně informací týkajících se recyklace a likvidace se obrat´te na místní správní orgány. V USA můžete informace nalézt také na internetových stránkách Electronic Industries Alliance: www.eiae.org.

- 5 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Evropská unie

WEEE směrnice 2002/96/EC

Některá zařízení mohou být používána jak v domácích tak kancelářských podmínkách.

Profesionální/kancelářské prostředí

Použití tohoto symbolu na vašem zařízení znamená, že likvidaci zařízení musíte provést v souladu s předepsanými národními postupy. V souladu s evropskou legislativou elektrická a elektronická zařízení na konci životnosti určená k likvidaci musí být zpracována podle odsouhlasených postupů.

Domácí prostředí

Použití tohoto symbolu na vašem zařízení znamená, že zařízení nesmíte zlikvidovat společně s normálním odpadem z domácnosti. V souladu s evropskou legislativou elektrická a elektronická zařízení na konci životnosti určená k likvidaci musí být likvidována odděleně od odpadu z domácnosti.

Domácnosti v členských státech EU mohou bezplatně odevzdat použitá elektrická a elektronická zařízení v označených sběrných centrech. Více informací získáte u vašeho místního správního úřadu.

V některých členských státech, pokud kupujete nové zařízení, můžete požadovat, aby místní prodejce zdarma odebral zpět vaše staré zařízení. Zeptejte se vašeho prodejce. Před likvidací se obrat´te na místního prodejce nebo zástupce společnosti Xerox na informace ohledně zpětného odběru použitého zařízení.

Severní Amerika (USA, Kanada)

POŽADAVKY NA VÝROBEK Z HLEDISKA ŽIVOTNÍHO PROSTŘEDÍ

Jestliže váš výrobek není součástí programu Xerox a vy zařizujete jeho likvidaci, vezměte na vědomí, že tento výrobek může obsahovat olovo, rtut´, perchlorát a další materiály, jejichž likvidace může být regulována kvůli ochraně životního prostředí. Přítomnost těchto materiálů je plně v souladu s celosvětovými předpisy platnými v době, kdy byl výrobek uveden na trh. Ohledně informací týkajících se recyklace a likvidace se obrat´te na místní správní orgány. V USA můžete informace nalézt také na internetových stránkách Electronic Industries Alliance: http://www.eiae.org.

Perchlorátové materiály - součástí tohoto výrobku muže být jedno nebo více zařízení obsahujících perchlorát, jako například baterie. V takovém případě je na místě zvláštní zacházení s výrobkem, viz http://www.dtsc.ca.gov/ hazardouswaste/perchlorate/.

- 6 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Vyhovění programům pro snížení energetické náročnosti

Energy star

Jako partner ENERGY STAR® prohlašuje společnost Xerox, že tento výrobek splňuje ustanovení pro účelné využití energie ENERGY STAR®.

ENERGY STAR a ENERGY STAR MARK jsou obchodní známky registrované v USA. ENERGY STAR Imaging Equipment Program je společné úsilí vlád USA, Evropské unie a Japonska a výrobců kancelářského vybavení pro podporu výroby energeticky úsporných kopírek, tiskáren, faxů, multifunkčních zařízení, osobních počítačů a monitorů. Snížení spotřeby energie výrobku pomáhá v boji se smogem, kyselými dešti a dlouhodobými klimatickými změnami díky snížení emisí, vzniklých v důsledku výroby elektrické energie.

Zařízení Xerox ENERGY STAR je přednastaveno ve výrobě. Váš stroj bude dodán s časovačem určeným pro přepnutí do úsporného režimu po uplynutí určité doby po poslední kopii/tisku. Tento interval je v závislosti na modelu 5 nebo 15 minut. Podrobnější popis této vlastnosti naleznete v části Nastavení stroje v tomto návodu.

Část 16 kontaktní informace pro EHS

Kontaktní informace

Více informací ohledně životního prostředí, zdraví a bezpečnosti týkající se k tohoto výrobku Xerox a spotřebního materiálu získáte na následujících zákaznických linkách:

USA: 1-800 828-6571

Kanada:1-800 828-6571

Evropa:+44 1707 353 434

www.xerox bezpečnostní informace USA (Bezpečnostní informace pro výrobek pro USA)

www.xerox bezpečnostní informace EU (Bezpečnostní informace pro výrobek pro EU)

- 7 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Bezpečnostní pokyny

Před zapnutím zařízení zkontrolujte, zda zásuvka, do které se chystáte zařízení zapojit, odpovídá údajům uvedeným na typovém štítku na vašem zařízení (elektrické napětí, proud, frekvence sítě). Toto zařízení se připojuje do jednofázové elektrické sítě. Toto zařízení se nesmí instalovat na holou podlahu.

Baterie a akumulátorové baterie, obaly a elektrické a elektronické vybavení (EEE) se musí likvidovat v souladu s pokyny uvedenými v kapitole ŽIVOTNÍ PROSTŘEDÍ v tomto manuálu.

Vzhledem k modelu zařízení je zástrčka na napájecím kabelu jediným způsobem, jak odpojit zařízení od elektrické rozvodné sítě, což je důvodem proč je bezpodmínečně nutné dodržet následující bezpečnostní opatření: výše zmíněné zařízení musí být připojeno do zásuvky umístěné v bezprostřední blízkosti. Zásuvka musí být snadno přístupná.

Vaše zařízení je dodáváno s uzemněným napájecím kabelem. Uzemněná zástrčka musí být zapojena do uzemněné zásuvky připojené k ochrannému uzemnění budovy.

Opravy - údržba: Opravy a údržbu přenechejte kvalifikovanému technikovi. Uživatel nesmí opravovat žádnou z vnitř elektrickým proudem, nesmíte provádět tyto operace sami, protože otevřením nebo odstraněním krytu se vystavujete dvěma rizikům:

ních částí stroje. Aby se zabránilo riziku úrazu

- Kontakt lidského oka s laserovými paprsky může způsobit trvalé poškození zraku.

- Kontakt s částmi napájenými proudem může způsobit elektrický šok, jehož následky mohou být velmi vážné.

Informace k podmínkám instalace a bezpečnostní opatření při používání zařízení naleznete v kapitole Instalace, stránka 12.

- 8 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Umístění bezpečnostních štítků na stroji

Z bezpečnostních důvodů byly na stroj umístěny výstražné štítky na níže vyznačená místa. Pro vaši bezpečnost se nikdy nedotýkejte těchto ploch během odstraňování zmuchlaného papíru nebo výměny toneru.

Symboly na vypínači napájení

V souladu s normou IEC 60417 jsou na zařízení používány tyto symboly na vypínači napájení:

- znamená ZAPNUTO.

- znamená VYPNUTO.

- 9 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Licence k používání programového vybavení

PŘED OTEVŘENÍM ZAPEČETĚNÉ OBÁLKY OBSAHUJÍCÍ SOFTWARE SI POZORNĚ PŘEČTĚTE VŠECHNY

PODMÍNKY A UJEDNÁNÍ TÉTO LICENČNÍ SMLOUVY. OTEVŘENÍM TÉTO OBÁLKY TYTO PODMÍNKY A

UJEDNÁNÍ PŘIJÍMÁTE.

Pokud podmínky této licenční smlouvy nepřijmete, vrat´te balení CD-ROM vašemu prodejci, a to neotevřené spolu s ostatními součástmi výrobku. Kupní cena tohoto výrobku vám bude vrácena. Refundace se neposkytuje u výrobků, u kterých byl obal CD-ROM otevřen, nebo pokud chybí součásti nebo pokud je žádost o úhradu podána po uplynutí lhůty deseti (10) dnů počínaje datem dodání, které prokážete svojí účtenkou.

Definice

Pojmem software se označují programy a související dokumentace.

Licence

- Tato licence vám umožňuje používat tento software na osobních počítačích připojených k lokální síti. Pouze vy máte právo používat tento software k tisku na pouze jednom multifunkčním terminálu a toto právo používat software nemůžete nikomu propůjčit ani dát.

- Máte právo si udělat bezpečnostní kopii software.

- Tato licence je nevýlučná a nepřenosná.

Vlastnictví

Výrobce nebo jeho poskytovatelé si ponechávají vlastnická práva k softwaru. Vy se stáváte pouze vlastníkem CDROM. Software ani dokumentaci nesmíte měnit, přizpůsobovat, dekompilovat, překládat, vytvářet odvozeniny, pronajmout ani prodat. Veškerá práva, která nejsou výslovně přiznána, si vyhrazuje výrobce nebo jeho poskytovatelé.

Doba trvání

Tato licence zůstává aktivní až do jejího zrušení. Můžete ji zrušit zničením programu a dokumentace a všech jejich dalších kopií. Tato licence se automaticky ruší v případě, že nedodržujete její podmínky. V případě zrušení licence souhlasíte se zničením všech kopií programu a dokumentace.

Záruka

Software je poskytován tak, jak je, bez záruky jakéhokoli druhu, at´ již výslovné nebo odvozené, včetně, bez omezení, jakýchkoli záruk obchodovatelnosti nebo vhodnosti pro konkrétní účel; kupující na sebe bere veškerá rizika týkající se výsledku a výkonu tohoto softwaru. V případě, že by program byl vadný, hradí veškeré výdaje na opravy a servis kupující.

Nicméně na držitele licence se vztahuje následující záruka: zaručujeme, že CD-ROM, na kterém je software zaznamenán, bude po dobu devadesáti (90) dnů bez hardwarových nebo výrobních vad za předpokladu používání a provozu při normálních podmínkách, záruční lhůta běží od data dodání, jež se prokazuje kopií účtenky. Pokud by vada CD-ROM byla způsobena havárií nebo nesprávným užíváním, CD-ROM nebude vyměněn v rámci záruky.

Odpovědnost

Pokud CD-ROM správně nefunguje, pošlete ho prodejci společně s kopií účtenky. Za výměnu CD-ROM je výlučně zodpovědný prodejce. Nikdo, ani výrobce, zapojený do tvorby, realizace, obchodovatelnosti nebo dodání tohoto programu neodpovídá za přímé, nepřímé či nehmotné škody jako je, nikoli však pouze, ztráta informací, časová ztráta, ztráta využití, ztráta příjmu, ztráta zákazníka, způsobené užíváním takového programu nebo neschopností takový program používat.

Vývoj

Ve snaze o neustálé zlepšování si výrobce vyhrazuje právo změnit bez předchozího oznámení specifikace softwaru. V případě změny vám vaše uživatelské právo nedává nárok na přístup k bezplatným aktualizacím.

- 10 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Aplikovatelné právo

Tato licence se řídí francouzským právem. Veškeré spory vyplývající z výkladu nebo provádění této licence budou předloženy soudu v Paříži.

Vzhledem k neustálému technologickému vývoji si výrobce vyhrazuje právo kdykoli bez předchozího oznámení změnit technické specifikace uvedené pro tento produkt a/nebo zastavit výrobu produktu. Všechny názvy produktu a značek, které by mohly být obchodní značkou registrovanou jejich příslušným majitelem, jsou tímto uznány.

Registrované obchodní značky

Vzhledem k technickému vývoji si Xerox Corporation vyhrazuje právo kdykoli bez předchozího oznámení změnit technické specifikace tohoto produktu a/nebo zastavit jeho výrobu. Xerox Companion Suite je registrovaná obchodní značka společnosti Xerox Corporation.

Zmíněné produkty Adobe® a Adobe® jsou registrované obchodní značky společnosti Adobe Systems Incorporated.

PaperPort11SE je registrovaná obchodní značka společnosti ScanSoft.

Microsoft® Windows 2000®, Microsoft® Windows Server 2003®, Microsoft® Windows XP®, Microsoft® Windows Vista® a jakékoliv další produkty společnosti Microsoft® zde zmíněné jsou registrované obchodní značky společnosti Microsoft Corporation, registrované a/nebo používané v USA a/nebo v dalších zemích.

Všechny ostatní značky nebo názvy výrobků uvedené jako příklad nebo pro informaci jsou registrované obchodní značky jejich příslušných majitelů.

Informace obsažené v této uživatelské brožuře podléhají změnám bez předchozího oznámení.

Zákaz reprodukce

Nikdy nekopírujte ani netiskněte dokumenty, jejichž reprodukce je zakázaná zákonem.

Tisk nebo kopírování následujících dokumentů je obecně zakázáno zákony:

- bankovky;

-šeky;

- dluhopisy;

- depozitní certifikáty;

- bankovní směnky;

- pasy;

- řidičské průkazy.

Výše uvedený seznam je pouze informativní, nikoliv však úplný. Pokud máte pochybnosti o legálnosti kopírování nebo tisku některých dokumentů, obrat´te se na právníka.

- 11 -

1 - Bezpečnost - Licence k používání programového vybavení - Životní prostředí

Phaser 3100MFP/S

Instalace

Podmínky pro umístění

Výběrem vhodného umístění zvýšíte životnost zařízení. Zkontrolujte, že zvolené místo nabízí následující vlastnosti:

- Zvolte dobře větratelný prostor.

- Ujistěte se, že nejsou zablokovány ventilační mřížky na levé a pravé straně zařízení. Během instalace se přesvědčte, že jste zařízení umístili třicet centimetrů od okolních předmětů, aby všechny kryty šly snadno otevřít.

- Ujistěte se, že se na tomto místě nevyskytuje čpavek ani žádné jiné nebezpečné organické plyny.

- V blízkosti zařízení musí být snadno přístupná uzemněná zásuvka (nahlédněte do bezpečnostních poznámek uvedených v kapitole Bezpečnost) do které připojíte zařízení.

- Ujistěte se, že přístroj není vystaven přímému slunečnímu světlu.

- Nedávejte zařízení do prostoru, který je vystaven proudu vzduchu od klimatizace, vytápění nebo ventilace, ani do oblasti vystavené vysoké teplotě nebo velkým změnám vlhkosti.

- Vyberte pevnou a vodorovnou plochu, na které nebude př

- Používejte zařízení mimo všechny objekty, které by mohly zatarasit ventilační otvory.

- Neumist´ujte terminál do blízkosti závěsu nebo jakýchkoliv jiných hořlavých předmětů.

- Vyberte umístění, na kterém je minimalizována možnost polití vodou nebo jinými tekutinami.

- Ujistěte se, že zvolené místo je suché, čisté a bezprašné.

ístroj vystaven intenzivním vibracím.

Bezpečnostní opatření při používání

Při používání přístroje vezměte do úvahy níže uvedené důležité podmínky.

Pracovní prostředí:

- Teplota: 10 °C až 27 °C [50 °F až 80,6 °F] , relativní vlhkost okolního vzduchu v rozmezí 15 až 80% (do 32°C [89,6 °F] s relativní vlhkostí okolního vzduchu v rozmezí 15 až 54%).

Zařízení:

2 - Instalace

V následující části jsou popsána opatření, která mají být zohledněna při používání zařízení:

- Nikdy nevypínejte přístroj ani neotvírejte kryty, dokud tisknete.

- Nikdy nepoužívejte v blízkosti přístroje plyn nebo hořlavé kapaliny nebo objekty generující magnetické pole.

- Pokud odpojujete napájecí kabel, vždy jej uchopte za konektor, netahejte přímo za kabel. Poškozený kabel představuje možné nebezpečí požáru nebo úrazu elektrickým proudem.

- Kabelu se nikdy nedotýkejte vlhkýma rukama. Můžete riskovat úraz elektrickým proudem.

- Vždy odpojte napájecí kabel před přemist´ováním zařízení. Mohli byste poškodit kabel a vytvořit nebezpečí požáru nebo úrazu elektrickým proudem.

- Napájecí kabel odpojte vždy, když plánujete zařízení delší dobu nepoužívat.

- Na napájecí kabel nikdy nepokládejte předměty, nikdy za něj netahejte a nikdy jej neohýbejte. Mohlo by vzniknout nebezpečí požáru nebo úrazu elektrickým proudem.

- Vždy se ujistěte, že zařízení není položeno na napájecím kabelu nebo na komunikačních kabelech jakýchkoliv jiných elektrických zařízení. Také se ubezpečte, že žádný kabel ani vodič nezasahuje do vnitřního prostoru přístroje. Tím by mohl být přístroj vystaven nebezpečí poruchy nebo požáru.

-Ubezpečte se, že p kabel) je tiskárna odpojena od napájecí zásuvky.

- Nikdy se nepokoušejte demontovat panel nebo pevný kryt. Tento přístroj obsahuje vysokonapět´ové obvody. Jakýkoliv kontakt s těmito obvody může způsobit úraz elektrickým proudem.

-Nikdy se přístroj nepokoušejte upravovat. Mohlo by vzniknout nebezpečí požáru nebo úrazu elektrickým proudem.

- Vždy se ujistěte, že se do přístroje nedostanou ventilačními nebo jinými otvory kancelářské sponky, sponky pro sešívání nebo jiné malé kovové předměty. Takovéto předměty vytvářejí nebezpečí požáru nebo nebezpečí úrazu elektrickým proudem.

-Zabraňte vylití vody nebo jiné tekutiny na přístroj nebo do jeho blízkosti. Jakýkoliv kontakt přístroje s vodou nebo kapalinou může být příčinou požáru nebo úrazu elektrickým proudem.

řed připojením nebo odpojením datového kabelu tiskárny (používejte stíněný propojovací

- 12 -

Phaser 3100MFP/S

- Pokud se náhodně dostane kapalina nebo kovový předmět do přístroje, ihned přístroj vypněte, odpojte napájecí kabel a kontaktujte vašeho prodejce. Jinak byste čelili nebezpečí požáru nebo nebezpečí úrazu elektrickým proudem.

-V případě požáru, kouře, neobvyklého zápachu nebo netypických zvuků přístroj vypněte, odpojte ihned napájecí kabel a kontaktujte vašeho prodejce. Jinak byste čelili nebezpečí požáru nebo nebezpečí úrazu elektrickým proudem.

-Vyhněte se používání terminálu během "elektrické bouře", mohlo by dojít k úrazu elektrickým proudem, vyvolaným bleskem.

- Nikdy nehýbejte s přístrojem během tisku.

- Chcete-li přístroj přesunout, nadzvedněte ho.

Ujistěte se, že přístroj je umístěn v dobře větrané místnosti. Při činnosti tiskárny vzniká malé množství ozónu. Z tiskárny může vycházet nepříjemný pach, pokud je intenzivně využívána v nevětrané místnosti. Z bezpečnostních důvodů zajistěte umístění terminálu do dobře větrané místnosti.

Bezpečnostní informace

Při používání tohoto výrobku vždy dodržujte následující bezpečnostní opatření.

2 - Instalace

Bezpečnost při provozu

V následujícím textu jsou používány tyto symboly:

Označuje potenciálně nebezpečnou situaci, jejímž důsledkem, pokud nejsou dodržovány

VAROVÁNÍ:

POZOR:

VAROVÁNÍ

- Napájecí kabel připojte přímo do zásuvky na zdi, nikdy nepoužívejte prodlužovací kabely.

- Odpojte napájecí kabel (tahejte za zástrčku, ne za kabel), pokud zjistíte, že napájecí kabel nebo zástrčka je roztřepená nebo jinak poškozená.

- Aby nedošlo k nebezpečnému úrazu elektrickým proudem nebo vystavení laserovým paprskům, nesundávejte žádné kryty ani šrouby, kromě těch, které jsou označeny v návodu k obsluze.

-Vypněte přístroj a odpojte napájecí kabel (tahejte za zástrčku, ne za kabel), pokud dojde k jakékoliv následující situaci:

- Nespalujte rozsypaný nebo použitý toner. Tonerový prach se může při vystavení otevřenému plameni vznítit.

- Likvidace odpadu se může provádět u autorizovaného prodejce nebo na vhodných sběrných místech.

- Likvidujte použité tonerové kazety (nebo lahve) v souladu s místními předpisy.

pokyny, muže být smrt nebo těžké poranění.

Označuje potenciálně nebezpečnou situaci, jejímž důsledkem, pokud nejsou dodržovány pokyny, může být lehké nebo středně těžké poranění nebo poškození majetku.

• Nalili jste cokoliv do přístroje.

• Domníváte se, že přístroj potřebuje servisní zásah nebo opravu.

•Kryt přístroje je poškozen.

UPOZORNĚNÍ

-Chraňte výrobek před vlhkostí nebo vlhkým počasím, jako je déšt´, sníh, apod.

-Před přemist´ováním výrobku odpojte napájecí kabel ze zásuvky. Při přemist´ování výrobku dbejte na to, aby se napájecí kabel nepoškodil pod výrobkem.

-Při odpojování napájecího kabelu ze zásuvky tahejte vždy za zástrčku (ne za kabel).

- Nedopust´te, aby se kancelářské sponky, sponky na sešívání nebo jiné malé kovové předměty dostaly do přístroje.

- 13 -

Phaser 3100MFP/S

- Toner (použitý i nepoužitý), kazety s tonerem (nebo lahve), inkoust (použitý i nepoužitý) nebo inkoustové náplně držte mimo dosah dětí.

-Při odstraňování zaseklého papíru ze stroje si počínejte opatrně, abyste se neporanili o žádnou ostrou hranu.

-Kvůli ochraně životního prostředí nelikvidujte zařízení ani odpadní spotřební materiál společně s odpadem z domácnosti. Likvidace odpadu se může provádět u autorizovaného prodejce nebo na vhodných sběrných místech.

- Naše výrobky jsou navrženy tak, aby splňovaly vysoké nároky na kvalitu a funkčnost, a doporučujeme vám, abyste používali pouze spotřební materiál, který je dodáván autorizovanými prodejci.

Napájení

Zásuvka by měla být instalována co nejblíže k výrobku a měla by být snadno dostupná.

Doporučené papíry

Zakládání papíru do hlavního zásobníku

• Papíry vždy vkládejte se stranou k potištění dolů, papíry srovnejte vodítky, abyste zabránili problémům při podávání a vzpříčení papíru.

• Množství založeného papíru nesmí překročit kapacitu podavače. Nadměrné naplnění zásobníku papírem může způsobit problémy při podávání papíru a jeho zmuchlání.

•Vyhněte se stohování papíru, protože může způsobit podávání po dvou listech.

• Zásobník na papír vyndávejte z přístroje vždy oběma rukama, aby neupadl.

• Pokud používáte papír již potisknutý ve vaší tiskárně nebo jinou tiskárnou, nemusí být kvalita tisku nejlepší.

2 - Instalace

Manipulace s papírem

• Jakékoliv zvlnění papíru musí být před tiskem odstraněno.

•Zvlnění (nebo zakřivení) nesmí přesahovat 10 mm.

• Papír řádně skladujte, abyste zabránili problémům při podávání papíru a špatnému zobrazení, což je následek ponechání papíru ve vysoké vlhkosti.

Kontrola vlhkosti

• Nikdy nepoužívejte vlhký papír, ani papír, který nebyl dlouho používán.

• Po otevření balení uložte nespotřebovaný papír do plastového sáčku.

• Nikdy nepoužívejte papír se zvlněnými konci, svraštělý nebo jinak znehodnocený papír.

Manipulace se zařízením

Otřesy při provozu

Během tisku nesmí působit otřesy na zásobník papíru, kryt a jiné části přístroje.

Přemíst´ování zařízení

Pokud přemist´ujete zařízení na stole, musíte ho zvednout, ne posunovat.

Manipulace s kazetou s tonerem

• Tisková kazeta nesmí nikdy stát na boku, nebo držena vzhůru nohama.

• Nikdy se ní nesmí silně třepat.

Pravidla pro používání symbolů

VAROVÁNÍ

Označuje důležité bezpečnostní poznámky. Nedodržení těchto poznámek muže mít za následek vážné zranění nebo smrt. Ujistěte se, že jste si tyto poznámky

přečetli. Naleznete je v části Bezpečnostní informace tohoto návodu.

- 14 -

Phaser 3100MFP/S

POZOR

Označuje důležité bezpečnostní poznámky. Nedodržení těchto poznámek muže mít za následek lehké nebo středně těžké zranění, nebo poškození zařízení nebo

majetku. Ujistěte se, že jste si tyto poznámky přečetli. Naleznete je v části Bezpečnostní informace tohoto návodu.

Důležité

Označuje body, kterým máte věnovat pozornost při používání zařízení, a vysvětlení možných příčin nesprávného zavádění papíru, poškození originálu, nebo ztráty dat. Ujistěte se, že jste si tato vysvětlení přečetli.

Poznámka (Pozna.)

Označuje doplňující vysvětlení k funkcím přístroje a pokyny, jak řešit chyby způsobené uživatelem.

2 - Instalace

- 15 -

Phaser 3100MFP/S

Popis zařízení

Přední a zadní strana

2 - Instalace

1. Ovládací panel

2. Kryt pro přístup k zaseknutého papíru

3. Zástrčka pro připojení napájecího kabelu

4. Vypínač

5. USB konektor Slave (pro připojení k počítači)

6. USB Host konektor (USB klíč)

7. Vodítka manuálního vkládání papíru

8. Manuální vkládání

9. Zásobník na papír

10. Kryt pro přístup k tiskové kazetě

11. Sklopná zarážka pro vytištené papíry

12. Výstup papíru

13. Místo pro vkládání Smart Card

- 16 -

Ovládací panel

Phaser 3100MFP/S

2 - Instalace

1. Obrazovka.

2. Číslicová klávesnice.

3. Tlačítko : snímání dokumentu do PC nebo na médium (USB klíč).

4. Tlačítko : místní kopie.

5. Tlačítko : zastavení probíhající tiskové úlohy z počítače..

6. Tlačítko : Potvrzení.

7. Tlačítko OK: potvrzení zobrazeného výběru.

8. Tlačítko : přístup do nabídky a navigace v nabídce směrem dolů.

9. Tlačítko C: zpět do předchozí nabídky a oprava zadání.

10. Tlačítko : navigace v nabídce směrem nahoru.

11. Tlačítko : zastavuje aktuální operaci.

12. Tlačítko : nastavuje zpoždení aktivace.

13. Tlačítko : prístup k nabídce pro tisk (seznam funkcí tisku, nastavení zařízení, atd.).

14. Tlačítko : nastavuje rozlišení snímání.

15. Tlačítko : nastavení kontrastu.

16. Ikona : rozlišení "Kvalitní text".

17. Ikona : rozlišení "Foto".

18. Ikona : rozlišení "Text".

19. Ikona : barevný režim.

Princip pohybu v nabídkách

Všechny funkce a nastavení zařízení jsou přístupná pomocí nabídky a jsou propojená s konkrétním příkazem v nabídce. Například, příkaz 51 nabídky vyvolá tisk seznamu funkcí (v seznamu funkcí najdete seznam všech nabídek zařízení, podnabídek a jejich identifikační čísla).

K položce v nabídce je možné se dostat dvěma způsoby: metodou postupných kroků nebo použitím zkratky. Vytištění seznamu funkcí metodou postupných kroku:

1 Stiskněte . 2 Pro procházení nabídkou použijte tlačítko  nebo  a zvolte 5 - T 3 Použijte tlačítko  nebo  pro procházení nabídkou T

ISK

a zvolte 51 - S

ISK

. Potvrďte OK.

EZNAM FUNKCÍ

. Potvrďte OK.

Vytištění seznamu funkcí pomocí zkratky:

1 Stiskněte . 2 Pro přímé vytištění seznamu funkcí zadejte na numerické klávesnici 51.

- 17 -

Phaser 3100MFP/S

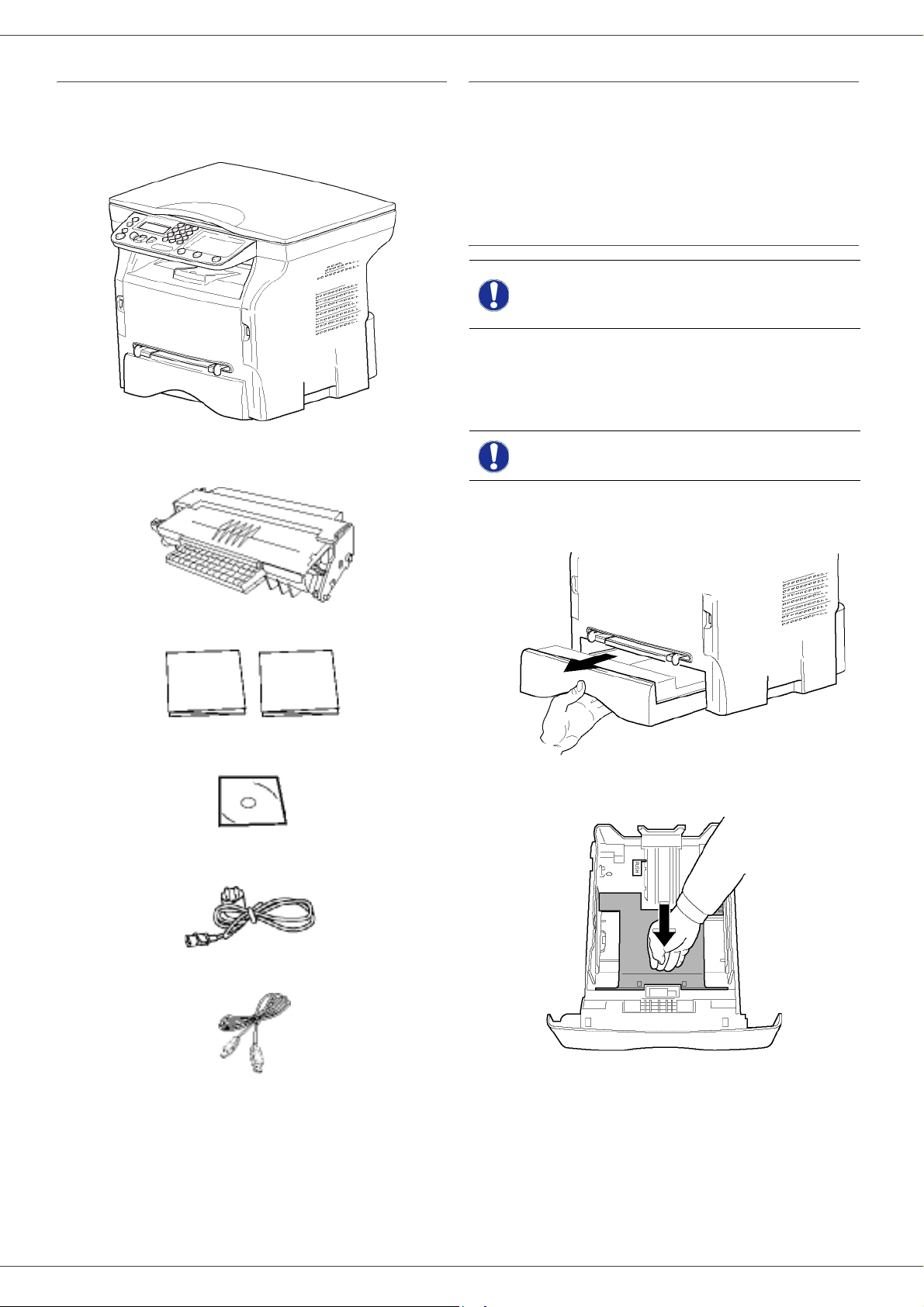

Obsah balení

Balení obsahuje níže uvedené položky:

Multifunkční zařízení

1 tiskovou kazetu

Instalace zařízení

1 Rozbalte zařízení. 2 Umístěte zařízení s ohledem na bezpečnostní

pokyny uvedené na začátku tohoto návodu.

3 Z přístroje odstraňte všechny ochranné nálepky. 4 Odstraňte z obrazovky ochrannou plastovou fólii.

Vložení papíru do hlavního zásobníku

Před vložením papíru: nahlédněte

Důležité

Ve vašem zařízení můžete použít velké množství formátů a druhů papíru (nahlédněte do odstavce Specifikace, stránka 51).

Důležité

1 Vyndejte úplně hlavní zásobník papíru.

do odstavce Doporučené papíry, stránka 14.

Používejte papír o hmotnosti v rozmezí od 60 do 105 g/m2.

2 - Instalace

1 Bezpečnostní příručku a 1 instalační příručku

1 instalační CD ROM pro PC

1 napájecí kabel

1 USB kabel

2 Zatlačte spodní panel směrem dolů, až zaklapne.

- 18 -

3 Nastavte zadní doraz zásobníku stlačením páčky

označené "PUSH" (A). Poté nastavte boční vodítka papíru na formát papíru stlačením páčky (B), umístěné na levém vodítku. Stlačením páčky (C) nastavte podélné vodítko papíru podle formátu papíru.

Phaser 3100MFP/S

2 - Instalace

4 Zasuňte tiskovou kazetu do prostoru pro kazetu

tak, aby zaklapla (poslední pohyb směrem dolu), jak je zobrazeno na ilustraci.

4 Vezměte balík papíru, rozbalte jej a vyrovnejte

papíry na rovné ploše.

5 Vložte štos papíru do zásobníku (například

200 listů papíru o gramáži 80 g/m˛).

6 Zásobník papíru dejte zpátky na místo.

Instalace tiskové kazety

1 Postavte se před zařízení. 2 Zatlačte z levé a pravé strany na sklopná dvířka a

zároveň je táhněte směrem k sobe.

5 Kryt zavřete.

Zarážka pro vytištěné papíry

Nastavte zarážku pro vytištěné papíry v závislosti na formátu dokumentu, který se má tisknout. Nezapomeňte vytáhnout střední část dorazu, aby listy nepadaly na zem.

3 Rozbalte novou tiskovou kazetu. Aby se toner

rovnoměrně rozmístil uvnitř kazety, 5 krát nebo 6 krát jí zvolna otočte. Důkladné otočení kazetou zajistí maximální počet výtisků. Držte ji za držadlo.

- 19 -

Phaser 3100MFP/S

Uvedení zařízení do provozu

Připojení zařízení

Před připojením napájecího kabelu

VAROVÁNÍ

1 Přesvědčte se, že vypínač je v poloze Vypnuto

(pozice O).

2 Zapojte napájecí kabel do zařízení.

Zapojte napájecí kabel do zásuvky na zdi.

je nutné si prostudovat

Bezpečnostní pokyny, stránka 8.

1 Pro změnu zobrazovaného jazyka stiskněte

tlačítko OK.

2 Pomocí tlačítka  nebo  vyberte požadovaný

jazyk a volbu potvrďte stisknutím OK.

Nastavení je nyní ukončeno a zařízení automaticky vytiskne seznam funkcí.

Pokud nebyl do zásobníku vložen papír, objeví se na LCD obrazovce zpráva N hlavního zásobníku, stránka 14). Jakmile vložíte papír, bude tisk pokračovat.

ENÍ PAPÍR

(viz Zakládání papíru do

Vložení papíru do manuálního podavače

Před vložením papíru: nahlédněte

Důležité

Díky manuálnímu vkládání papíru můžete používat papír o vetší gramáži, než dovoluje hlavní zásobník papíru (nahlédněte do odstavce Specifikace, stránka 51).

do odstavce Doporučené papíry, stránka 14.

2 - Instalace

Napájecí kabel je používán pro odpojení zařízení od napájení.Z

VAROVÁNÍ

3 Stisknutím vypínače zapnete zařízení (pozice I).

toho důvodu je nutné, aby zásuvka na zdi byla v blízkosti zařízení a v případě nebezpečí byla snadno přístupná.

Počáteční nastavení zařízení

Po několika sekundách, jakmile se stroj zahřeje, se spustí funkce Snadná instalace a na LCD obrazovce se objeví následující zpráva:

NASTAVIT JAZYK ANO=OK - NE=C

Funkce Snadná instalace vám pomůže nastavit vaše zařízení a provede vás celým základním nastavením.

Pokud chcete změnit zobrazené nastavení, stiskněte tlačítko OK. Pokud nechcete změnit zobrazené nastavení, stiskněte tlačítko C: funkce Snadná instalace zobrazí další krok základního nastavení.

Současně může být podáván jen jeden list nebo jedna obálka.

Důležité

1 Roztáhněte vodítka manuálního podavače na

maximum.

2 Vložte do manuálního podavače jeden list papíru

nebo jednu obálku.

3 Nastavte vodítka papíru proti pravému a levému

okraji listu nebo obálky.

4 Ujistěte se, že zvolený formát papíru odpovídá

formátu nastavenému na tiskárně (viz Kopírování, stránka 22) a spust´te tisk.

Můžete použít papír, který má gramáž mezi 52 a 160 g/m˛.

Pozn.

Pokud nechcete provést počáteční

nastavení, stiskněte tlačítko . Objeví se zpráva požadující potvrzení.

Stiskněte tlačítko ještě jednou pro potvrzení.

Pokud chcete manuálně změnit a upravit nastavení přístroje, postupujte podle Parametry/Nastavení, stránka 26.

- 20 -

Tisk na obálky

• Pro tisk na obálky používejte výhradně manuální podavač.

• Doporučená potištěná oblast by měla být oblast, která je 15 mm od předního okraje a 10 mm od levého, pravého a zadního okraje.

• Na obálce se může objevit několik čar na překrývajících se částech.

• Použití obálek, které nejsou doporučené, může způsobit nekvalitní tisk (nahlédněte do odstavce Specifikace, stránka 51).

•Zvlněnou obálku po vytištění ručně vyrovnejte.

• Na zadní straně obálky se mohou objevit malé deformace širší strany, ušpinění nebo méně čistý tisk.

•Obálku řádně p řipravte, odstraňte z ní vzduch a stlačte všechny čtyři strany.

• Pak umístěte obálku do vhodné polohy, aby se zabránilo jakémukoliv ohybu nebo deformaci.

• Úprava papíru není dovolena. Musí být použit za běžných kancelářských podmínek.

Phaser 3100MFP/S

2 - Instalace

- 21 -

Phaser 3100MFP/S

Kopírování

Vaše zařízení vám umožňuje vytvářet jednu nebo více kopií.

Můžete také nastavit řadu parametrů, abyste vytvořili kopie podle vašich potřeb.

Jednoduché kopírování

V tomto případě jsou použity standardní parametry.

1 Položte dokument kopírovanou stranou na sklo,

řiďte se značkami okolo skla.

2 Stiskněte dvakrát tlačítko . Kopírování

proběhne podle standardních parametrů.

Kopírování v ECO režimu (režim ekonomické spotřeby toneru)

Režim ECO umožňuje snížit množství spotřebovaného toneru na stránku a tak snížit náklady na tisk.

V případě, že použijete tento režim, spotřeba toneru je nižší a tisk je světlejší.

1 Položte dokument kopírovanou stranou na sklo,

řiďte se značkami okolo skla.

2 Stiskněte tlačítko .

3 Stiskněte tlačítko .

Pokročilé kopírování

Při pokročilém kopírování můžete provádět u aktuální kopie uživatelská nastavení.

Stisknutím tlačítka můžete začít

Pozn.

1 Položte dokument kopírovanou stranou na sklo,

řiďte se značkami okolo skla.

Pozn.

2 Stiskněte tlačítko . 3 Zadejte počet požadovaných kopií a potvrďte

tlačítkem OK.

4 Pomocí tlačítek  nebo  zvolte zásobník papíru

AUTOMATICKY nebo MANUALNI a potvrďte tlačítkem OK.

5 Pomocí tlačítek  nebo  zvolte možnosti tisku

(viz příklady uvedené níže) v závislosti na požadovaném režimu kopírování:

kopírovat kdykoliv během níže uvedených kroků.

Po kroku 1 můžete zadat počet kopií na numerické klávesnici a potvrdit zadání stisknutím tlačítka OK. Poté přejděte ke kroku 4.

Potvrďte tlačítkem OK.

6 Nastavte požadovanou úroveň zvětšení, od 25%

DO 400%, tlačítky  nebo , potvrďte tlačítkem OK (k dispozici pouze při kopírování 1 stránky na 1).

7 Nastavte požadované hodnoty středu tlačítky 

nebo  na číselné klávesnici a potvrďte tlačítkem OK.

8 V závislosti na požadované tiskové kvalitě zvolte

rozlišení AUTO, TEXT, FOTO nebo KVALITA

TEXT tlačítky  nebo , a potvrďte tlačítkem OK.

9 Nastavte úroveň kontrastu tlačítky  nebo  a

potvrďte tlačítkem OK.

10 Nastavte požadovanou úroveň jasu tlačítky 

nebo  a potvrďte tlačítkem OK.

11 Pomocí tlačítek  nebo  zvolte druh papíru

NORMAL, TLUSTY a potvrďte tlačítkem OK.

Režim kopírování osobních průkazů

Funkce pro kopírování osobních průkazů je určena pro kopírování obou stran občanského nebo řidičského průkazu, nebo podobných průkazů, na papír formátu A4 (velikost originálu < A5) nebo na papír formátu Letter (velikost originálu < Statement).

Na LCD displeji jsou zobrazovány užitečné pokyny (kdy byste měli umístit originál, kdy byste měli dokument otočit, apod.) a žádá vás o potvrzení, že chcete pokračovat v dané operaci.

V tomto kopírovacím režimu není k

Důležité

1 Stisknìte tlaèítko . 2 Zadejte počet požadovaných kopií a potvrďte

tlačítkem OK.

dispozici funkce zvětšení a nastavení středu.

3 - Kopírování

- 22 -

Phaser 3100MFP/S

3 Pomocí tlačítek  nebo  zvolte zásobník papíru

AUTOMATICKY nebo MANUALNI a potvrďte tlačítkem OK.

V režimu kopírování osobních průkazů můžete kopírovat pouze na papír formátu A4 (velikost originálu

Důležité

4 Tlačítky  nebo  zvolte způsob kopírování ID

KARTA a potvrďte tlačítkem OK.

5 V závislosti na požadované tiskové kvalitě zvolte

rozlišení AUTO, TEXT, FOTO nebo KVALITA TEXT tlačítky  nebo , a potvrďte tlačítkem OK

Optimálního výsledku při kopírování osobních dokladů dosáhnete při použití FOTO rozlišení.

6 Nastavte úroveň kontrastu tlačítky  nebo  a

potvrďte tlačítkem OK.

7 Nastavte požadovanou úroveň jasu tlačítky 

nebo  a potvrď

8 Pomocí tlačítek  nebo  zvolte druh papíru

NORMAL, TLUSTY a potvrďte tlačítkem OK.

Na LCD obrazovce se objeví následující zpráva:

9 Položte váš osobní průkaz nebo jakýkoliv jiný

úřední dokument na sklo plochého skeneru, viz obrázek níže:

< A5) nebo Letter (velikost originálu < Statement). Ujistěte se, že ve vybraném zásobníku je vložen správný rozměr papíru.

te tlačítkem OK.

VLOZIT ID. KARTU

POTE OK

Nastavení rozlišení

Parametr ROZLIŠENÍ Vám umožňuje nastavit rozlišení fotokopie.

 841 - POKROCILE FUN. / KOPIE / ROZLISENI

1 Stiskněte  a pomocí klávesnice zadejte 841. 2 Podle následující tabulky zvolte tlačítky  nebo 

rozlišení:

Parametr Význam Ikona

AUTO Nízké rozlišení. žádná

Standardní rozlišení pro

TEXT


KVALITA TEXT

3 Váš výběr potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Pozn.

dokumenty obsahující text a grafiku.

Rozlišení určené pro dokumenty obsahující fotografie.

Rozlišení určené pro dokumenty obsahující text.

Rozlišení můžete změnit také

stlačením tlačítka .

Nastavení zvětšení

3 - Kopírování

10 Stiskněte tlačítko OK.

Dokument se naskenuje a na LCD obrazovce se objeví následující zpráva:

OTOCIT DOKUM.

POTE OK

11 Položte dokument na sklo skeneru druhou stranou

a potvrďte tlačítkem OK .

Přístroj vytiskne kopii vašeho dokumentu.

Speciální nastavení pro kopírování

Nastavení provedená v této nabídce se stanou standardními nastaveními přístroje od okamžiku jejich potvrzení.

Parametr ZOOM (Zvětšení) vám umožňuje zmenšit nebo zvětšit oblast dokumentu, vybíráte počátek a úroveň zvětšení v rozsahu 25 až 400 %, které má být aplikováno na dokument.

 842 - POKROCILE FUN. / KOPIE / ZOOM

1 Stiskněte  a pomocí klávesnice zadejte 842. 2 Zadejte požadovanou úroveň zvětšení na

alfanumerické klávesnici nebo si vyberte z přednastavených hodnot pomocí tlačítek  a .

3 Váš výběr potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení počátku vyhodnocované oblasti

Pokud si to přejete, můžete změnit počátek skeneru.

Zadáním nových hodnot pro X a Y v mm (X < 209 a Y <

280) posunete analyzovanou oblast, jak je ukázáno na obrázku níže.

Důležité

Pokud se vám kvalita tisku nezdá uspokojivá, můžete provést kalibraci (nahlédněte do části Kalibrace skeneru, stránka 27).

- 23 -

Phaser 3100MFP/S

 843 - POKROCILE FUN. / KOPIE / ZDROJ

1 Stiskněte  a pomocí klávesnice zadejte 843. 2 Souřadnice X a Y zvolte tlačítky  nebo . 3 Nastavte požadované souřadnice pomocí

numerické klávesnice nebo tlačítek  a .

4 Váš výběr potvrďte tlačítkem OK. 5 Nabídku opustíte stisknutím tlačítka .

Nastavení kontrastu

Parametr KONTRAST (Kontrast) umožňuje zvolit kontrast fotokopie.

 844 - POKROCILE FUN. / KOPIE / KONTRAST

1 Stiskněte  a pomocí klávesnice zadejte 844. 2 Nastavte požadovanou úroveň kontrastu tlačítky 

a .

3 Váš výběr potvrďte tlačítkem OK. 4 Nabídku opustíte stisknutím tlačítka .

Nastavení jasu

Parametr JASNOST (Jas) umožňuje zesvětlit nebo ztmavit výstup.

 845 - POKROCILE FUN. / KOPIE / JASNOST

1 Stiskněte  a pomocí klávesnice zadejte 845. 2 Nastavte požadovaný jas tlačítky  a . 3 Váš výběr potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení typu papíru

 851 - POKROCILE FUN. / SKEN. A TISK / PAPIR

1 Stiskněte  a pomocí klávesnice zadejte 851. 2 Tlačítky  a  vyberte typ papíru, NORMAL nebo

SILNY, který budete používat.

3 Váš výběr potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Výběr zásobníku papíru

 852 - POKROCILE FUN. / SKEN. A TISK /

PODAV.PAPIR

1 Stiskněte  a pomocí klávesnice zadejte 852. 2 Tlačítky  a  vyberte výchozí zásobník papíru,

AUTOMATICKY nebo MANUALNI.

3 Potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení okrajů vyhodnocované oblasti pro skenování ze skla

Umožňuje posunout boční okraje vašeho dokumentu doleva nebo doprava během analýzy při kopírování ze skla.

 854 - POKROCILE FUN. / SKEN. A TISK /

OKR.PLOCH.SK

1 Stiskněte  a pomocí klávesnice zadejte 854. 2 Tlačítky  a  nastavte levý / pravý okraj (krok

0,5 mm).

3 Potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení pravých a levých tiskových okrajů

Umožňuje posunout boční okraje vašeho dokumentu doleva nebo doprava během tisku.

 855 - POKROCILE FUN. / SKEN. A TISK /

OKR.TISKARNY

1 Stiskněte  a pomocí klávesnice zadejte 855. 2 Tlačítky  a  nastavte levý / pravý okraj (krok

0,5 mm).

3 Potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení horního a dolního tiskového okraje

Umožňuje posunout boční okraje vašeho dokumentu nahoru nebo dolu během tisku.

3 - Kopírování

Možnost Automatic (Automaticky) může v závislosti na formátu papíru, který je definován pro zásobníky papíru, znamenat dvě věci. Následující tabulka tyto rozdílné případy vysvětluje.

Zásobník používaný

pro kopírování

Výběr mezi hlavním zásobníkem a ručním vkládáním.

Je používáno ruční vkládání.

Je používán hlavní zásobník.

Je používáno ruční vkládání.

- 24 -

Stejný formát papíru v zásobnících

Různý formát papíru v zásobnících

Výchozí zásobník

AUTOMATICKY

RUČNÍ

AUTOMATICKY

RUČNÍ

 856 - POKROCILE FUN. / SKEN. A TISK /

ZAHLAVI

1 Stiskněte  a pomocí klávesnice zadejte 856. 2 Tlačítky  a  nastavte horní / dolní okraj (krok

0,5 mm).

3 Potvrďte tlačítkem OK.

4 Nabídku opustíte stisknutím tlačítka .

Nastavení formátu papíru

Tato nabídka umožňuje definovat výchozí formát papíru pro ruční vkládání a hlavní zásobník. Můžete také nastavit výchozí šířku skenování.

 857 - POKROCILE FUN. / SKEN. A TISK /

FORMAT PAPIRU

1 Stiskněte  a pomocí klávesnice zadejte 857. 2 Tlačítky  a  vyberte zásobník papíru, pro který

chcete nastavit výchozí formát papíru.

3 Potvrďte tlačítkem OK. 4 Podle následující tabulky zvolte tlačítky  nebo 

formát papíru:

Phaser 3100MFP/S

3 - Kopírování

Zásobník na

papír

MAN.PODAV. A5, Statement, A4, Legal a Letter

AUTOM.POD. A5, Statement, A4, Legal a Letter

SKANER LTR/LGL a A4

5 Potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka .

Dostupný formát papíru

- 25 -

Phaser 3100MFP/S

Parametry/

Parametr Význam

Nastavení

Multifunkční zařízení si můžete nastavit, podle způsobu používání, jak chcete. V této kapitole naleznete popisy funkcí.

Průvodce funkcemi a dostupná nastavení vašeho multifunkčního zařízení si můžete vytisknout.

Vývoj tohoto multifunkčního zařízení neustále postupuje, pravidelně jsou k dispozici nové funkce. Pro jejich využití navštivte internetové

Pozn.

Nastavení jazyka zobrazení

Můžete si zvolit jazyk, ve kterém budou zobrazeny nabídky. Multifunkční zařízení standardně používá angličtinu.

Jak zvolit jazyk :

203 - NASTAVENI / GEOGRAFICKY / JAZYK

1 Stiskněte  a pomocí klávesnice zadejte 203. 2 Vyberte požadovanou volbu pomocí tlačítek  a

 a potvrďte ji tlačítkem OK.

3 Nabídku zavřete stisknutím klávesy .

stránky www.xerox.com. Můžete také použít funkci pro aktualizaci, která je součástí programu Xerox Companion Suite, ke stažení nejnovějších aktualizací (viz Aktualizace firmware, stránka 50).

80 - USPORA TONERU

90 - RAW PORT

91 - CHYBA CASOVAN

92 - DOBA PRODLEVY

93 - VYMEN. FORMAT

96 - WEP KLIE E.

Zesvětlí tisk, aby se snížila spotřeba toneru.

Sít´ový RAW port tiskárny.

Prodleva před odstraněním dokumentu během tisku po chybě tiskárny v režimu tisku z počítače.

Doba čekání na data z počítače před odstraněním úlohy při tisku z počítače.

Změna formátu stránky. Po nastavení tohoto parametru na hodnotu LETTER/A4 lze vytisknout dokument formátu LETTER na stranu A4.

Parametr umožňující zadat počet autorizovaných WEP klíčů (1 až

4).

Tisk průvodce funkcemi

Důležité

Stiskněte  a pomocí klávesnice zadejte 51.

Spustí se tisk průvodce funkcemi.

Pozn.

Není možné tisknout na papír formátu A5 (nebo Statement).

51 - TISKNI / SEZNAM FUNKCÍ

Do nabídky TISKNI se dostanete také

po stisknutí tlačítka .

4 - Parametry/Nastavení

Technické parametry

Vaše multifunkční zařízení má při dodání přednastaveny výchozí hodnoty parametrů. Tyto hodnoty můžete upravit, aby odpovídaly vašim potřebám.

Nastavení technických parametrů:

29 - NASTAVENÍ / TECHNICKÉ

1 Stiskněte  a pomocí klávesnice zadejte 29. 2 Vyberte požadovaný parametr a volbu potvrďte

tlačítkem OK.

3 Pomocí tlačítka  nebo  upravte nastavení

daného parametru podle následující tabulky a stiskněte tlačítko OK.

Tisk seznamu nastavení

Důležité

Tisk seznamu nastavení:

Stiskněte  a pomocí klávesnice zadejte 56 .

Zahájí se tisk seznamu nastavení.

Pozn.

- 26 -

Není možné tisknout na papír formátu A5 (nebo Statement).

56 - TISK / NASTAVENÍ

Do nabídky TISKNI se dostanete také

po stisknutí tlačítka .

Phaser 3100MFP/S

Uzamčení stroje

Tato funkce brání přístupu neoprávněných osob k zařízení. Vždy, když bude někdo chtít zařízení použít, bude požadován přístupový kód. Po každém použití se zařízení automaticky uzamkne.

Předtím musíte zadat blokovací kód.

811 - POKROCILE FUN. / BLOK / UZAMYK. KOD

1 Stiskněte  a pomocí klávesnice zadejte 811. 2 Zadejte na klávesnici svůj blokovací kód (4 číslice),

potvrďte pomocí OK.

Jestliže je kód již vložen, zadejte

Důležité

3 Zadejte na klávesnici svůj blokovací kód (4 číslice)

ještě jednou, potvrďte pomocí OK.

4 Nabídku opustíte stisknutím tlačítka .

Uzamčení klávesnice

před zadáním nového kódu nejdříve starý kód.

Přečtení počítadel

Kdykoli můžete zjistit stav počítadel na vašem zařízení.

Můžete zjišt´ovat stav těchto počítadel:

• naskenované stránky,

• vytištěné stránky.

Počítadlo naskenovaných stránek

Zobrazení počtu stránek naskenovaných vaším strojem:

823 - POKROCILE FUN. / POCITADLA / SKEN.

STRAN

1 Stiskněte  a pomocí klávesnice zadejte 823. 2 Na obrazovce se objeví počet naskenovaných

stránek.

3 Nabídku opustíte stisknutím tlačítka .

Počítadlo vytištěných stránek

Zobrazení počtu stránek vytištěných vaším strojem:

4 - Parametry/Nastavení

Pokaždé když budete používat stroj, budete muset zadat váš kód.

812 - POKROCILE FUN. / BLOK / BLOKUJ KLAV.

1 Stiskněte  a pomocí klávesnice zadejte 812. 2 Zadejte uzamykací čtyřmístný číselný kód. 3 Pro potvrzení stiskněte OK. 4 Tlačítky  a , zvolte S a potvrďte OK.

5 Nabídku opustíte stisknutím tlačítka .

Uzamčení služby Média

Tato funkce zabraňuje v přístupu ke službě Média. Pokaždé, když někdo bude chtít použít funkce USB klíče, bude požadován přístupový kód:

• prohlédnout obsah připojeného USB klíče,

• tisknout z USB klíče, mazat soubory.

Pro přístup k uzamčení služby Média:

816 - POKROCILE FUN. / BLOK / ZABLOK.MEDIA

824 - POKROCILE FUN. / POCITADLA / TISTENE

STR.

1 Stiskněte  a pomocí klávesnice zadejte 824. 2 Na obrazovce se objeví počet vytištěných stránek.

3 Nabídku opustíte stisknutím tlačítka .

Zobrazení stavu spotřebního materiálu

Kdykoliv můžete zjistit množství zbývajícího toneru v tiskové kazetě. Toto množství se objeví v procentech.

86 - POKROCILE FUN. / SPOTR. MATER.

1 Stiskněte  a pomocí klávesnice zadejte 86. 2 Dostupné množství toneru v procentech se objeví

na obrazovce.

3 Nabídku opustíte stisknutím tlačítka .

Kalibrace skeneru

1 Stiskněte  a pomocí klávesnice zadejte 816. 2 Zadejte uzamykací čtyřmístný číselný kód. 3 Pro potvrzení Stiskněte OK. 4 Tlačítky  a , zvolte S a potvrďte OK.

5 Nabídku opustíte stisknutím tlačítka .

Tuto operaci můžete provést, pokud kvalita kopií již není uspokojující.

80 - POKROCILE FUN. / KALIBRACE

1 Stiskněte  a pomocí klávesnice zadejte 80.

Potvrďte OK.

2 Spustí se skener a automaticky je provedena

kalibrace.

3 Na konci kalibrace se na obrazovce multifunkčního

zařízení znovu objeví spořič obrazovky

- 27 -

Phaser 3100MFP/S

Hry

Sudoku

Sudoku je japonský hlavolam. Hra se skládá z mřížky, která má třikrát tři čtverce, každý čtverec se skládá z 3 x 3 polí. Podle stupně obtížnosti je předem zadáno více či méně čísel. Cílem hry je rozepsat čísla od 1 do 9 do jednotlivých polí tak, aby se každé číslo objevilo pouze jednou v každém řádku, pouze jednou v každém sloupci a pouze jednou v každém z devíti čtvercových bloků. Existuje vždy jen jedno řešení.

Vytisknutí mřížky

Celkem je k dispozici 400 zadání hry Sudoku, 100 pro každý stupeň obtížnosti.

5 Zvolte stupen obtížnosti EASY, MEDIUM, HARD,

EVIL pomocí tlačítka  nebo . 6 Potvrďte stisknutím OK. 7 Zadáním čísla na numerické klávesnici zvolte

mřížku, kterou chcete (1 až 100).

8 Potvrďte OK. 9 Vyberte počet požadovaných kopií tak, že zadáte

číslo od 1 do 9 pomocí číselné klávesnice. 10 Potvrďte OK.

Řešení mřížky se vytiskne v požadovaném množství.

5 - Hry

Důležité

1 Stiskněte  a pomocí klávesnice zadejte 5.

Potvrďte OK.

Pozn.

2 Vyberte SUDOKU pomocí tlačítka  nebo . 3 Potvrďte OK. 4 Vyberte PRINT GRID pomocí tlačítka  nebo . 5 Zvolte stupen obtížnosti EASY, MEDIUM, HARD,

EVIL pomocí tlačítka  nebo . 6 Potvrďte stisknutím OK. 7 Zadáním čísla na numerické klávesnici zvolte

mřížku, kterou chcete (1 až 100).

8 Potvrďte OK. 9 Vyberte počet požadovaných kopií tak, že zadáte

číslo od 1 do 9 pomocí číselné klávesnice.

10 Potvrďte OK.

Mřížka se vytiskne v požadovaném množství.

Není možné tisknout na papír formátu A5 (nebo Statement).

 521 - TISKNI / SUDOKU / PRINT GRID

Do nabídky TISK se dostanete také

po stisknutí tlačítka .

Tisk řešení

Důležité

 522 - TISKNI / SUDOKU / PRT SOLUTION

1 Stiskněte  a pomocí klávesnice zadejte 5.

Potvrďte OK.

Pozn.

2 Vyberte SUDOKU pomocí tlačítka  nebo . 3 Potvrďte OK. 4 Vyberte PRT SOLUTION pomocí tlačítka

 nebo .

Není možné tisknout na papír formátu A5 (nebo Statement).

Do nabídky TISK se dostanete také

po stisknutí tlačítka .

- 28 -

Připojení do sítě

Vaše multifunkční zařízení můžete připojit do bezdrátové sítě. Pro nastavení sítě potřebujete dobrou znalost konfigurace vašeho počítače.

Váš terminál můžete připojit k počítači pomocí USB kabelu nebo k síti pomocí bezdrátového spojení (WLAN neboli Wireless Local Area Network).

Pokud máte adaptér WLAN, můžete připojit vaše zařízení do bezdrátové sítě jako sít´ovou tiskárnu. Tato

Důležité

Typ bezdrátové sítě

pracuje jen se schváleným adaptérem, který můžete získat od našeho objednávkového oddělení.Pro další informace kontaktujte www.xerox.com.

Phaser 3100MFP/S

napříč celou bezdrátovou sítí ad-hoc je tak rychlá, jako nejpomalejší spojení v síti. Rychlost komunikace je tedy závislá na prostorové vzdálenosti mezi vysílačem a přijímačem, jakož i na počtu překážek, jako jsou zdi nebo stropy.

Uvědomte si, prosím, že v režimu

Důležité

ad-hoc není možné použít WPA/ WPA2 kryptování.

6 - Připojení do sítě

Bezdrátová sít neboli WLAN (bezdrátová lokální sít) je vytvořena, pokud nejméně dva počítače, tiskárny nebo jiná periferní zařízení spolu komunikují v síti pomocí rádiových vln (vysokofrekvenčních vln). Přenos dat v bezdrátové síti je založen na standardech 802.11b a

802.11g. V závislosti na struktuře sítě mluvíme o infrastrukturní síti nebo o síti ad-hoc (jednorázová sít´).

Pozor, při používání bezdrátového spojení může docházet činností vašeho rádiového zařízení k rušení

POZOR

citlivých lékařských nebo bezpečnostních přístroj každém případe vám doporučujeme dodržovat bezpečnostní pokyny.

ů; v

Infrastrukturní bezdrátová sít´

V infrastrukturní síti komunikuje několik zařízení přes centrální přístupový bod (bránu-gateway nebo směrovač- router). Všechna data jsou zasílána do centrálního přístupového bodu (brány-gateway nebo směrovačerouter), odkud jsou přeposílána dále.

Bezdrátová sít´ ad-hoc

V síti ad-hoc komunikují zařízení přímo mezi sebou, bez průchodu přístupovým bodem. Rychlost komunikace

Bezdrátové sítě (WLAN)

K připojení vašeho zařízení do bezdrátové sítě (WLAN) musíte podstoupit tři kroky:

1 Nakonfigurujte sít´ na vašem PC. 2 Nastavte parametry pro vaše zařízení tak, aby

mohl fungovat v síti.

3 Máte-li nastaveny parametry vašeho zařízení,

nainstalujte software Xerox Companion Suite do vašeho počítače s nezbytnými ovladači tiskárny.

Jakmile je zařízení připojeno do WLAN sítě, můžete z počítače:

• tisknout vaše dokumenty, vytvořené ve vašich obvyklých aplikacích, na multifunkčním přístroji,

• skenovat v barvě, odstínech šedi nebo černobíle na vašem počítači.

Počítač a všechna ostatní zařízení musí mít nastaveny parametry stejné sítě, jako multifunkční zařízení. Všechny detaily potřebné pro nastavení zařízení, jako názvy sítě (SSID), typ bezdrátové sítě, šifrovací klíč, IP adresa nebo maska podsítě, musí odpovídat

Důležité

specifikacím sítě. Tyto podrobnosti naleznete ve

vašem PC nebo v přístupovém bodě.

Abyste zjistili, jak nastavit parametry pro váš počítač, podívejte se prosím do uživatelského manuálu pro váš WLAN adaptér. U větší sítě se obrat´te na vašeho správce sítě.

- 29 -

Phaser 3100MFP/S

Můžete si být jisti perfektní komunikací, pokud používáte schválený adaptér také na vašem

Pozn.

počítači. Všechny nejnovější ovladače pro

schválený adaptér můžete nalézt na internetových stránkách, společně s dalšími informacemi: www.xerox.com.

Připojení vašeho WLAN adaptéru

Vaše zařízení patří k nové generaci, kterou můžete připojit do sítě WLAN za použití WLAN USB klíče.

Adaptér bezdrátové sítě vašeho zařízení přenáší data podle bezdrátového protokolu IEEE

802.11g, může se připojit také ke stávající síti IEEE 802.11b.

Pro připojení k vašemu zařízení používejte jen schválený adaptér. Jiné adaptéry pro příjem nebo

Důležité

vysílání mohou vaše zařízení poškodit.

Nezávisle na tom, zda vaše zařízení používáte v infrastrukturní nebo adhoc síti, musíte provést nastavení určitých sít´ových a bezpečnostních parametrů (např. SSID a šifrovacího klíče). Parametry musí odpovídat specifikaci sítě.

Konfigurace vaší sítě

Doporučujeme, abyste nastavení vaší

Pozn.

Vytváření nebo opětovné připojení k síti

Dříve, než se pokusíte použít WLAN adaptér ve vašem zařízení, musíte zadat parametry, které umožní síti WLAN vaše zařízení rozpoznat.

Ve vašem zařízení jsou k dispozici jednoduché pokyny, které vás provedou krok za krokem nastavením vaší sítě. Postupujte podle nich!

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PRIR. KONF. pomocí tlačítka  nebo ,

potvrďte stisknutím OK. Zařízení začne vyhledávat existující sítě.

4 Vyberte existující sít´, nebo pro vytvoření sítě

zvolte NOVA SIT, použijte tlačítka  nebo  a potvrďte stisknutím OK.

Pozn.

WLAN sítě nechali provést osobu, která má dobrou znalost konfigurace vaší počítačové techniky.

281 - NASTAVENI / WLAN / PRIR. KONF.Í

Pokud zvolíte existující sít´, tak se kroky 5 a 6 (a pravděpodobně 7) provedou automaticky.

6 - Připojení do sítě

1 Zasuňte váš WLAN USB klíč do USB portu na

vašem zařízení.

5 Když se na obrazovce objeví SSID, zadejte jméno

vaší sítě postupně klávesy, dokud neobdržíte požadovaný název (maximum 32 znaků) a potvrďte OK.

6 Na obrazovce se objeví REZ. AD-HOC nebo REZ.

INFRA. Vrat´te se na začátek této kapitoly a

rozhodněte se. Zvolte jeden z těchto režimů a potvrďte OK.

- Zvolíte-li režim AD-HOC, tak se objeví další

7 Vyberte metodu kryptování, BEZ, WEP nebo

WPA, a potvrďte tlačítkem OK:

Důležité

- Pokud zvolíte WEP, zadejte WEP klíč, který

Pozn.

z numerické klávesnice, stiskněte

úroveň nabídky KANAL, zadejte číslo mezi 1 a 13 a potvrďte jej tlačítkem OK.

Uvědomte s, prosím, že v režimu ad-hoc není možné použít WPA/ WPA2 kryptování.

používáte ve vaší síti.

Číselná hodnota WEP klíče může být nastavena v nabídce:  29 -

NASTAVENÍ / TECHNICKÉ / ČÍS. WEP KLÍČE.

- 30 -

- Pokud zvolíte WPA, zadejte WPA nebo WPA2

klíč, který používáte ve vaší síti.

Phaser 3100MFP/S

8 Na obrazovce se objeví KONF. IP: MANU nebo

KONF. IP: AUTO..

Pokud zvolíte manuální konfiguraci systému, přejdete do dalšího odstavce a zadejte parametry IP ADRESA, MASKA PODSÍTĚ a BRÁNA.

9 Na konci tohoto postupu se vrat´te do hlavní

nabídky PRIR. KONF.

10 Nabídku opustíte stisknutím tlačítka

Jakmile je sít´ nastavena, měla by se rozsvítit kontrolka LED na WLAN USB klíči.

Navázání nebo změna parametrů vaší sítě

Každý z parametrů vaší sítě muže být změněn v závislosti na stavu vývoje sítě.

2822 - NASTAVENI / WLAN / PARAMETRY / IP

ADRESA

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte IP ADRESA pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

5 Číslo vaší adresy IP se objeví ve formátu

000.000.000.000. Zadejte novou IP adresu vašeho

zařízení v zobrazeném formátu a potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka

2823 - NASTAVENI / WLAN / PARAMETRY /

MASKA PODSITE

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte MASKA PODSITE pomocí tlačítka 

nebo , potvrďte stisknutím OK.

5 Číslo vaší masky podsítě se objeví ve formátu

000.000.000.000. Zadejte novou masku podsítě

vašeho zařízení v zobrazeném formátu a potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka

2824 - NASTAVENI / WLAN / PARAMETRY /

BRANA

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte BRANA pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

5 Číslo vaší brány se objeví ve formátu

000.000.000.000. Zadejte novou bránu vašeho

zařízení v zobrazeném formátu a potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka

6 2825 - NASTAVENI / WLAN / PARAMETRY / SSID

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte SSID pomocí tlačítka  nebo , potvrďte

stisknutím OK.

5 Na obrazovce se objeví název vaší sítě. Zadejte

nový název vaší sítě a potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka

2826 - NASTAVENI / WLAN / PARAMETRY / REŽIM

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte REZIM pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

5 Znak >> vám sděluje, že vaše sít´ je v aktivním

režimu.

6 Zvolte jeden z těchto režimů a potvrďte OK.

- Zvolíte-li REZ. AD-HOC, tak se objeví další

úroveň nabídky KANAL, zadejte číslo v rozmezí 1 až 13 a potvrďte klávesou OK.

7 Nabídku opustíte stisknutím tlačítka

V síti AD-HOC komunikují zařízení přímo mezi sebou, bez průchodu přístupovým bodem (bránou, směrovačem). Rychlost komunikace napříč celou bezdrátovou sítí AD-

Důležité

HOC je tak rychlá, jako nejpomalejší spojení v síti. Rychlost komunikace je tedy závislá na prostorové vzdálenosti mezi vysílačem a přijímačem, jakož i na počtu překážek, jako jsou zdi nebo stropy.

6 - Připojení do sítě

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

- 31 -

Phaser 3100MFP/S

2827 - NASTAVENI / WLAN / PARAMETRY /

ZABEZPEEENI

Tento parametr umožňuje zabezpečit vaši sít nastavením kryptovací metody, kterou bude vaše WLAN sít´ používat.

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte ZABEZPEEENI pomocí tlačítka  nebo

, potvrďte stisknutím OK.

5 Zvolte WEP, WPA nebo BEZ a potvrďte

tlačítkem OK.

- Pokud zvolíte WEP, zadejte heslo:

- Při konfiguraci 64 bitového zabezpečení musí heslo obsahovat přesně 5 znak

- Při konfiguraci 128 bitového zabezpečení musí heslo obsahovat přesně 13 znaků.

Heslo můžete také zadat s použitím hexadecimálního systému:

- Při konfiguraci 64 bitového

Pozn.

- Pokud zvolíte WPA, zadejte WPA nebo WPA2

heslo (minimálně 8 znaků, maximálně 63 znaků). Heslo může obsahovat alfanumerické znaky čísla a písmena - a jakékoliv ostatní symboly přístupné na klávesnici. Jediným neplatným znakem je "

6 Nabídku opustíte stisknutím tlačítka

2828 - NASTAVENI / WLAN / PARAMETRY /NAZEV

Název stroje vám umožňuje identifikovat vaše zařízení na síti pomocí počítače (například názvem "IMP-SÍŤ-1").

1 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

2 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Vyberte PARAMETRY pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte NAZEV HOST. pomocí tlačítka 

nebo , potvrďte stisknutím OK.

5 Zadejte požadovaný název (maximálně 15 znaků)

a potvrďte tlačítkem OK.

6 Nabídku opustíte stisknutím tlačítka

Jakmile bylo nastaveno vaše připojení, musíte nainstalovat ovladače sít´ové tiskárny na váš počítač, abyste mohli tisknout vaše dokumenty. Podrobnosti v části Instalace programového vybavení, stránka 37

zabezpečení musí heslo obsahovat přesně 10 hexadecimálních znaků.

- Při konfiguraci 128 bitového zabezpečení musí heslo obsahovat přesně 26 hexadecimálních znaků.

€

" (značka pro EUR).

ů.

HOST.

Příklad nastavení sítě AD-HOC

Příklad konfigurace sítě Ad-hoc bez zabezpečení za použití následujících parametrů:

• název sítě: "doma"

• typ bezdrátové sítě: "ad-hoc"

• kanál: "1"

• IP adresa počítače: "169.254.0.1"

• maska podsítě počítače: "255.255.0.0"

• brána počítače: "0.0.0.0"

• IP adresa multifunkčního terminálu: "169.254.0.2"

• maska podsítě multifunkčního zařízení: "255.255.0.0"

• brána multifunkčního zařízení: "0.0.0.0"

Nastavení multifunkčního zařízení

1 Vložte WLAN USB klíč do USB konektoru na

multifunkčním zařízení.

2 Stiskněte , zvolte nabídku NASTAVENI pomocí

tlačítek  nebo  a potvrďte pomocí OK.

3 Vyberte WLAN pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vyberte PRIR. KONF. pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

5 Vyberte NOVA SIT pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

6 Na obrazovce se objeví SSID, zadejte "doma"

pomocí numerické klávesnice a potvrďte tlačítkem OK.

7 Zvolte režim REZ. AD-HOC a potvrďte

tlačítkem OK.

8 Zadejte "1

tlačítkem OK.

9 Zvolte BEZ a potvrďte stisknutím tlačítka OK. 10 Zvolte KONF. IP: MANU a potvrďte tlačítkem OK.. 11 Zadejte "169.254.0.2" do pole IP ADRESA a

potvrďte tlačítkem OK.

12 Zadejte "255.255.0.0" do pole MASKA PODSITE a

potvrďte tlačítkem OK.

13 Zadejte "0.00.0" do pole BRANA a potvrďte

tlačítkem OK.

14 Na konci tohoto postupu se vrat´te do hlavní

nabídky PRIR. KONF.

15 Nabídku opustíte stisknutím tlačítka

Jakmile je sít´ nastavena, měla by se rozsvítit kontrolka LED na WLAN USB klíči. Nyní musíte nastavit počítač.

Nastavení počítače

Pro tuto část nahlédněte do instrukcí dodaných výrobcem WLAN USB klíče, pro nápovědu jak nalézt a připojit se k "domácí" síti.

1 Pokud to je potřeba, nainstalujte programové

vybavení pro WLAN USB klíč na počítač.

2 Zasuňte váš WLAN USB klíč do portu USB

počítače.

" do pole KANAL a potvrďte

6 - Připojení do sítě

- 32 -

3 Použijte programové vybavení WLAN USB klíče

pro detekci sítě.

4 Připojte se k síti "doma", jakmile bude tato

detekována.

5 Nyní nastavte připojení vašeho počítače do sítě

WLAN.

Abyste provedli toto nastavení,

Pozn.

Musíte konfigurovat položku Internetový protokol (TCP/IP) pro připojení WLAN, které bylo vytvořeno.

Pokud je tento prvek nastaven takovým způsobem, abyste IP adresu získali automaticky, musíte jej změnit do manuálního režimu, abyste nastavili adresu TCP/IP (v našem příkladě "169.254.0.1"), masku podsítě (v našem příkladě "255.255.0.0") a výchozí bránu (v našem příkladě "0.0.0.0").

6 Zadejte OK.

nahlédněte do kapitoly "Nastavení parametru připojení" v instrukcích výrobce.

Phaser 3100MFP/S

6 - Připojení do sítě

- 33 -

Phaser 3100MFP/S

Pamět´ový USB klíč

Pamět´ový USB klíč můžete připojit na přední straně vašeho multifunkčního zařízení. Soubory uložené ve formátu TXT, TIFF a JPEG budou analyzovány a vy budete moci provést tyto činnosti :

- vytisknout soubory uložené na vašem pamět´ovém USB klíči

- vymazat soubory uložené na pamět´ovém USB klíči,

- prohlédnout obsahu vloženého pamět´ového USB klíče,

- digitalizovat dokument na pamět´ový USB klíč.

Používání pamět´ového USB klíče

Tisk dokumentů

Můžete vytisknout uložené soubory nebo seznam souborů umístěných na pamět´ovém USB klíči.

Tisk seznamu souborů uložených na klíči

Postup pro vytištění seznamu souborů uložených na klíči:

1 Zasuňte pamět´ový USB klíč do konektoru na

2 Vyberte TISKNI DOKUME. pomocí tlačítka 

1. Mùže se stát, že nìkteré TIFF soubory na USB klíèi nebude

Pamět´oý USB klíč vkládejte do zdířky vždy ve správné poloze.

Důležité

 01 - MÉDIA / TISKNI DOKUME / SEZNAM

přední straně zařízení, a dodržte směr zasunutí. Na obrazovce se objeví ANALYZA MÉDII.

nebo , potvrďte stisknutím OK.

možné kvùli omezení datového formátu vytisknout.

Nikdy neodpojujte pamět´ový USB klíč během operace čtení nebo zápisu.

Není možné tisknout na papír formátu A5 (nebo Statement).

3 Vyberte SEZNAM pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Vytiskne se seznam souborů v tabulce s těmito

informacemi:

- analyzované soubory jsou indexovány v rostoucím pořadí od jedné po jednom,

- názvy souborů s jejich příponou,

- datum posledního uložení souborů,

- velikost souborů v kB.

Tisk souborů uložených v klíči

Postup pro tisk souborů uložených v klíči:

 01 - MÉDIA / TISKNI DOKUME / SOUBOR

1 Zasuňte pamět´ový USB klíč do konektoru na

přední straně zařízení, a dodržte směr zasunutí. Na obrazovce se objeví

ANALYZA MÉDII.

2 Vyberte TISKNI DOKUME pomocí tlačítka 

nebo , potvrďte stisknutím OK.

3 Vyberte SOUBOR pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

4 Máte tři možnosti, jak vytisknout vaše soubory:

- VSE, chcete-li vytisknout všechny soubory uložené na pamět´ovém USB klíči. Vyberte VSE pomocí tlačítka  nebo , potvrďte stisknutím OK. Tisk se zahájí automaticky.

- SÉRIE, chcete-li vytisknout několik souborů uložených na pamět´ovém USB klíči. Vyberte SÉRIE potvrďte stisknutím OK.. PRVNI SOUBOR a na displeji se objeví první indexovaný soubor. Pomocí tlačítka  nebo  vyberte první soubor série, který chcete vytisknout, a potvrďte stisknutím OK. Po levé straně souboru se objeví hvězdička (*).Na obrazovce se objeví

POSLEDNI SOUBOR. Pomocí tlačítka  nebo  vyberte the poslední soubor série, který

chcete vytisknout, a potvrďte stisknutím OK.

Stiskněte tlačítko .Na obrazovce se objeví POCET KOPIÍ, pomocí numerické klávesnice

zadejte požadovaný počet kopií a potvrďte pomocí OK. Zvolte formát tisku (pro JPEG soubory): A4 nebo LETTER (v závislosti na modelu), nebo FOTO a potvrďte stisknutím OK. Zvolte formát tisku : SILNY nebo NORMALNI a potvrzením volby pomocí OK zahájíte tisk.

- VYBIR, chcete-li vytisknout jeden či několik souborů uložených na pamě Vyberte tlačítky  nebo  soubor k tisku a potvrďte volbu OK. Po levé straně souboru se objeví hvězdička (*). Opakujte postup pro další soubory, které si přejete vytisknout.

pomocí tlačítka  nebo ,

t´ovém USB klíči.

7 - Pamět´ový USB klíč

- 34 -

Phaser 3100MFP/S

Stiskněte tlačítko . Na obrazovce se objeví POCET KOPII, pomocí numerické klávesnice

5 Nabídku opustíte stisknutím tlačítka .

Vymazání souborů uložených v klíči

Soubory uložené na pamět´ovém USB klíči můžete smazat.

 06 - MÉDIA / SMAZAT

1 Zasuňte pamět´ový USB klíč do konektoru na

přední straně zařízení, a dodržte směr zasunutí. Na obrazovce se objeví

ANALYZA MÉDII.

2 Vyberte SMAZAT pomocí tlačítka  nebo ,

potvrďte stisknutím OK.

3 Máte tři možnosti, jak smazat vaše soubory:

- VSE, chcete-li smazat všechny soubory

uložené na pamět´ovém USB klíči. Vyberte VSE pomocí tlačítka  nebo , potvrďte stisknutím OK. Vrátíte se do předchozí nabídky.

- SÉRIE, chcete-li vymazat několik souborů

uložených na pamět´ovém USB klíči. Vyberte SÉRIE pomocí tlačítka  nebo , potvrďte stisknutím OK. PRVNI SOUBOR a na displeji se objeví první indexovaný soubor. Pomocí tlačítka  nebo  vyberte the první soubor série, který chcete vymazat, a potvrďte stisknutím OK. Po levé straně souboru se objeví hvězdička (*). Na obrazovce se objeví

POSLEDNI SOUBOR, pomocí tlačítka  nebo  vyberte poslední soubor série, který chcete

vymazat, a potvrďte stisknutím OK. Po levé straně souboru se objeví hvězdička (*).

Stiskněte tlačítko . Vrátíte se do předchozí nabídky.

- VYBER, chcete-li vymazat jeden či několik

souborů uložených na pamět´ovém USB klíči. Vyberte tlačítky  nebo  soubor, který chcete vymazat, a potvrďte volbu OK. Po levé straně souboru se objeví hvězdička (*). Opakujte postup pro další soubory, které si přejete vymazat.

Stiskněte tlačítko . Vrátíte se do předchozí nabídky.

4 Nabídku opustíte stisknutím tlačítka .

Prohlídka obsahu pamět´ového USB klíče

Po určité době nečinnosti se multifunkční zařízení vrátí zpět do hlavní nabídky. Obsah pamět´ového USB klíče zobrazíte následujícím postupem:

 07 - MÉDIA / ANALYZA MÉDII

1 Stiskněte  a pomocí klávesnice zadejte 07. 2 Zahájí se načítání obsahu pamět´ového USB klíče. 3 Soubory nacházející se na pamět´ovém USB klíči

můžete vytisknout nebo smazat. Viz předchozí kapitoly.

Uložení dokumentu na pamět´ový USB klíč

Tato funkce umožňuje digitalizovat dokumenty a ukládat je přímo do adresáře Phaser3100MFP_S\SCAN na pamět´ový USB klíč. Adresář Phaser3100MFP_S\FAX vytvoří aplikace.

Před tím, než začnete digitalizovat dokument, ujistěte se, že je na pamět´ovém USB klíči dostatek

Důležité

1 Dokument položte na sklo kopírovanou stranou

dolů.

2 Zasuňte pamět´ový USB klíč do konektoru na

přední straně zařízení, a dodržte směr zasunutí. Zahájí se načítání obsahu pamět´ového USB klíče. Jakmile je analýza dokončena, zobrazí se nabídka

MÉDIA.

3 Pomocí tlačítek  nebo  zvolte

potvrďte tlačítkem OK .

Důležité

4 Vyberte mezi

tlačítka  nebo  a potvrďte stisknutím OK.

5 Pomocí klávesnice zadejte název skenovaného

souboru (maximálně 20 znaků) a potvrďte tlačítkem OK.

6 Zvolte formát skenování,

potvrďte zahájení skenování a ukládání dokumentu.

OBRÁZEK

jako je fotografie. digitálních dokumentů.

místa. Pokud není, můžete ručně vymazat soubory, viz Vymazání souborů uložených v klíči, stránka 35..

SKENOVAT DO

Tato funkce je přístupná ještě dalšími dvěma způsoby:

• stisknutím tlačítka a

výběrem SKEN-NA-MÉDIUM.

• stisknutím tlačítka  ze spořiče obrazovky a zadáním 03 na numerické klávesnici.

CB SKEN

umožňuje vytvořit stejný typ souboru

BAREV. SKEN

OBRÁZEK

PDF

je formát pro tvorbu

PDF

pomocí

7 - Pamět´ový USB klíč

- 35 -

Phaser 3100MFP/S

Pokud jste zvolili formát OBRÁZEK bude v režimu skenování:

• ČERNÁ A BÍLÁ obrázek uložen

ve formátu TIFF.

• BARVA obrázek uložen ve

formátu JPEG.

Můžete zvolit rozlišení obrazu, který bude digitalizován na pamět´ový USB klíč; výchozí hodnota rozlišení je AUTO.

Důležité

Stisknutím tlačítka se ihned zahájí skenování a soubor se odešle na klíč s parametry definovanými ve

formátu analýzy.

Stiskněte několikrát tlačítko a vyberte požadované rozlišení:

• Skenování v ČERNÉ A BÍLÉ:

- ikona: rozlišení Text.

- ikona : rozlišení Foto.

- žádná ikona : rozlišení Auto.

• Skenování v BARVĚ:

- ikona: rozlišení Text.

- žádná ikona : rozlišení Auto.

7 - Pamět´ový USB klíč

- 36 -

Propojení s PC

Phaser 3100MFP/S

Instalace programového vybavení

V této části jsou popsány následující instalace:

Úvod

Program Xerox Companion Suite umožňuje propojení osobního počítače a kompatibilního multifunkčního přístroje.

Z PC můžete:

• ovládat multifunkční přístroj, nastavovat jej podle vašich potřeb,

• tisknout vaše dokumenty, vytvořené ve vašich obvyklých aplikacích, na multifunkčním přístroji,

• skenovat dokumenty v barvě, v odstínech šedé nebo černobíle a upravovat je na vašem PC.

Požadavky pro propojení

Minimální systémové požadavky na váš počítač jsou:

Podporované operační systémy:

• Windows 2000, alespoň Service Pack 4,

• Windows XP x86 (Home a Pro), alespoň Service Pack 1,

• Windows 2003 server, pouze tiskový ovladač,

• Windows Vista.

• úplná instalace programu Xerox Companion Suite

• instalace pouze ovladačů.

Instalace kompletního programového vybavení

Zapněte počítač. Přihlaste se k účtu, který má oprávnění administrátora.

1 Do CD-ROM mechaniky vložte instalační CD-

ROM.

2 Instalace se spustí automaticky (Auto run). Pokud

se instalace nespustí automaticky, klepněte dvakrát na soubor setup.exe umístěný v kořenovém adresáři CD-ROM.

3 Na obrazovce se objeví okno X

UITE. Tato obrazovka Vám umožňuje nainstalovat

a odebrat software, zobrazit uživatelské příručky programů nebo procházet obsah CD-ROM.

4 Klikněte (levým tlačítkem myši) na I

PRODUKTŮ.

EROX COMPANION

NSTALACE

8 - Propojení s PC

Procesor:

• 800 MHz pro Windows 2000;

• 1 GHz pro Windows XP x86 (Home a Pro),

• 1 GHz pro Windows Vista.

CD-ROM mechanika

Volný USB port.

600 MB volného místa na disku pro instalaci Pamět´ RAM:

• 128 MB (minimum) pro Windows 2000,

• 192 MB (minimum) pro Windows XP x86 (Home a Pro),

• 1 GB pro Windows Vista.

5 Objeví se obrazovka Instalace produktů.

Z nabídky vyberte V levým tlačítkem myši.

Plná instalace zkopíruje na váš pevný disk programy potřebné pro správnou funkci sady Xerox Companion Suite:

- Xerox Companion Suite (software pro správu terminálu, ovladače tiskárny, skener, …),

- Adobe Acrobat Reader,

Pozn.

- PaperPort. Možná již vlastníte verzi některého programu, který je k dispozici na instalačním CD-ROM. V takovém případě spust´te

ŽIVATELSKOU instalaci a vyberte

programy, které chcete instalovat na váš pevný disk a vaši volbu potvrďte.

ŠECHNY PRODUKTY a potvrďte

- 37 -

Phaser 3100MFP/S

Spustí se instalace.

Nainstalování pouze ovladačů

V této části jsou popsány následující instalace:

• instalace ovladačů, které používá program Xerox Companion Suite,

• manuální instalace ovladačů.

Instalace ovladačů, které používá program Xerox Companion Suite

Zapněte počítač. Přihlaste se k účtu, který má oprávnění administrátora.

1 Do CD-ROM mechaniky vložte instalační CD-

ROM.

2 Instalace se spustí automaticky (Auto run). Pokud

se instalace nespustí automaticky, klepněte dvakrát na soubor setup.exe umístěný v kořenovém adresáři CD-ROM.

3 Na obrazovce se objeví okno X

UITE

. Tato obrazovka Vám umožňuje nainstalovat a odebrat software, zobrazit uživatelské příručky programů nebo procházet obsah CD-ROM.

4 Klikněte (levým tlačítkem myši) na I

PRODUKTŮ

EROX COMPANION

NSTALACE

8 - Propojení s PC

Zobrazí se následující obrazovka, na které je vidět průběh instalace.

6 Pro dokončení instalace klepněte na OK.

Program Xerox Companion Suite je úspěšně nainstalován na vašem PC.

Nyní můžete připojit váš multifunkční přístroj, nahlédněte do odstavce Připojení.

5 Objeví se obrazovka Instalace produktů.

Z nabídky vyberte U

ŽIVATELSKÁ

a potvrďte levým

tlačítkem myši.

Program pro ovládání multifunkčního přístroje můžete spustit z nabídky S

OMPANION SUITE

> C

OMPANION DIRECTOR

TART

> V

> P

ŠECHNY

HASER

3100 MFP 3100

programy > X

nebo kliknutím na ikonu X

, která je na Ploše.

EROX

- 38 -

Phaser 3100MFP/S

6 Klikněte (levým tlačítkem myši) na X

OMPANION SUITE

EROX

7 Objeví se uvítací obrazovka. Klepnutím na tlačítko

ALŠÍ

spustíte instalaci sady Xerox Companion

Suite na vaše PC.

10 Instalace je připravena ke spuštění. Klepněte na

tlačítko I

NSTALOVAT

11 Obrazovka vás informuje o průběhu instalace.

8 - Propojení s PC

8 Vyberte ze seznamu I

klepněte na tlačítko D

NSTALOVAT OVLADAČE ALŠÍ

9 Zvolte cílový adresář pro instalaci a klepněte na

ALŠÍ

tlačítko D

12 Pro dokončení instalace klepněte na OK.

Program Xerox Companion Suite je nainstalován na vašem PC.

Nyní můžete připojit váš multifunkční přístroj, nahlédněte do odstavce Připojení.

- 39 -

Phaser 3100MFP/S

Manuální instalace ovladačů

Nainstalovat ovladače pro tiskárnu a skenování můžete manuálně bez toho, že byste spustili setup.

Tento způsob instalace je možné

Pozn.

1 Najděte konektory pro USB kabel a připojte jej

podle níže uvedeného obrázku.

použít pouze v operačních systémech Windows 2000, XP a Vista.

EROX

5 Ze seznamu vyberte X

klepněte na D

6 Objeví se obrazovka, která informuje o

nainstalování ovladačů. Klepněte na tlačítko

AVŘÍT

Nyní můžete používat multifunkční zařízení pro tisk nebo skenování vašich dokumentů.

ALŠÍ

PHASER 3100MFP a

Připojení

8 - Propojení s PC

2 Zapněte multifunkční zařízení.

Počítač zjistí připojené zařízení.

3 Klepněte na V

(

DOPORUČENO

Objeví se následující obrazovka:

YHLEDAT A NAINSTALOVAT OVLADAČ

Ujistěte se, že je vaše multifunkční zařízení vypnuto. Pro připojení zařízení k počítači se musí použít stíněný USB

2.0 kabel o maximální délce 3 metry.

Důležité

Doporučujeme nejdříve nainstalovat program Xerox Companion Suite na váš počítač a potom připojit USB kabel k vašemu zařízení (viz

Instalace kompletního programového vybavení, stránka

37).

Pokud připojíte kabel USB před instalací softwaru Xerox Companion Suite, operační systém automaticky rozpozná (plug and play) připojení nového zařízení. Pro spuštění instalace ovladačů pro vaše zařízení, nahlédněte do odstavce Manuální instalace ovladačů a postupujte podle instrukcí zobrazených na obrazovce. Pokud použijete tento postup, budou aktivovány pouze funkce tisku a skenování.

4 Do CD-ROM mechaniky vložte instalační CD-

ROM. Ovladače jsou automaticky detekovány.

- 40 -

Phaser 3100MFP/S

1 Najděte konektory pro USB kabel a připojte jej

podle níže uvedeného obrázku.

2 Zapněte multifunkční zařízení.

Počítač zjistí zařízení a ovladače budou automaticky nainstalovány.

3 Po skončení instalace bude zobrazena zpráva,

oznamující, že ovladače byly správně nainstalovány.

2 Spustí se program pro odebrání.Odstranění

programu můžete zrušit klepnutím na S

TORNO

Odinstalování ovladačů z vašeho PC

Zapněte počítač. Přihlaste se k účtu, který má oprávnění administrátora.

V závislosti na použitém způsobu instalace vyberte požadovaný způsob odinstalace:

• Pokud jste ovladače instalovali pomocí programu Xerox Companion Suite, pokračujte Odebrání ovladačů pomocí programu Xerox Companion Suite.

• Pokud jste instalovali ovladače manuálně, pokračujte Manuální odinstalace ovladačů.

Odebrání ovladačů pomocí programu Xerox Companion Suite

8 - Propojení s PC

Nyní můžete používat multifunkční zařízení pro tisk nebo skenování vašich dokumentů.

Odebrání programového vybavení

V této části jsou popsány následující postupy:

• úplné odebrání programu Xerox Companion Suite,

• odebrání pouze ovladačů.

Odebrání programového vybavení z vašeho PC

Zapněte počítač. Přihlaste se k účtu, který má oprávnění administrátora.

Spust´te odebrání programu z nabídky S

ŠECHNY PROGRAMY

HASER

3100MFP > O

EROX COMPANION SUITE

DINSTALOVAT

Odinstalovat ovladače X

Pozn.

3100MFP můžete také pomocí funkce Windows P

PROGRAMY

ŘIDAT NEBO ODEBRAT

z ovládacích panelů.

TART

EROX PHASER

1 Objeví se obrazovka s žádostí o potvrzení. Pro

odebrání ovladačů X klepněte na A

EROX PHASER

3100MFP

2 Spustí se program pro odebrání.Odstranění

programu můžete zrušit klepnutím na S

TORNO

Spust´te odebrání programu z nabídky S >V

ŠECHNY PROGRAMY

HASER

3100MFP > O

EROX COMPANION SUITE

DINSTALOVAT

TART

1 Objeví se obrazovka s žádostí o potvrzení. Pro

pokračování v odebrání programu Xerox Companion Suite klepněte naA

Manuální odinstalace ovladačů

Musíte odebrat následující ovladače:

• ovladač tiskárny

• ovladač pro skenování

• ovladač modemu

Odebrání ovladače tiskárny:

1 Otevřete okno T

> O

VLÁDACÍ PANELY

TART

> O

ISKÁRNY

ISKÁRNY A FAXY

> T

ISKÁRNY A FAXY

VLÁDACÍ PANELY

TART

> H

ARDWARE A ZVUK

nebo

, v závislosti na operačním systému).

- 41 -

Phaser 3100MFP/S

2 Vymažte ikonu X 3 V okně T

ISKÁRNY

tlačítkem myši a vyberte S

ADMINISTRÁTOR

4 Vyberte záložku O 5 Vyberte ovladač X

klepněte na tlačítko O

6 Zvolte možnost O

OVLADAČE

EROX PHASER

3100MFP.

klepněte na ikonu pravým

PUSTIT JAKO

> V

LASTNOSTI SERVERU

VLADAČE

EROX PHASER

DEBRAT OVLADAČ A SADU

DEBRAT

3100MFP a

a klepněte na tlačítko OK.

7 Objeví se obrazovka s žádostí o potvrzení. Pro

pokračování klepněte na tlačítko A

8 Klepnutím na tlačítko V

YMAZAT

potvrdíte

odstranění.

2 V části D

HASER

ALŠÍ ZAŘÍZENÍ

vyberte položku X

EROX

3100MFP a klepněte na ni pravým

tlačítkem myši.

3 Z nabídky vyberte O

DEBRAT

a klepněte na ni levým

tlačítkem myši.

4 Klepnutím na tlačítko OK potvrdíte odstranění. 5 V části Z

EROX PHASER

OBRAZOVACÍ ZAŘÍZENÍ

vyberte položku

3100MFP a klepněte na ni pravým

tlačítkem myši.

6 Z nabídky vyberte O

DEBRAT

a klepněte na ni levým

tlačítkem myši.

7 Klepnutím na tlačítko OK potvrdíte odstranění.

Ovládání multifunkčního zařízení

Software, který jste nainstalovali, obsahuje dvě aplikace pro ovládání multifunkčního zařízení,

OMPANION DIRECTOR

umožní:

• zkontrolovat, zda je multifunkční zařízení připojené k vašemu počítači,

• monitorovat aktivity multifunkčního zařízení,

• monitorovat stav spotřebního materiálu v multifunkčním zařízení z počítače,

• rychle spustit aplikace pro grafické úpravy.

Pokud chcete řídit multifunkční zařízení, spust´te aplikaci Companion Director, poklepejte na ikonu umístěnou na ploše nebo vyberte položku S

> X

EROX COMPANION SUITE

OMPANION DIRECTOR

a C

OMPANION MONITOR

TART

> P

HASER

, které vám

ŠECHNY PROGRAMY

3100 MFP

8 - Propojení s PC

Odebrání ovladačů skeneru a modemu:

1 Spust´te okno S

VLÁDACÍ PANELY

PRÁVCE ZAŘÍZENÍ

> H

ARDWARE A ZVUKY

PRÁVCE ZAŘÍZENÍ

> S

YSTÉM

> H

nebo S

TART

> S

PRÁVCE ZAŘÍZENÍ

závislosti na operačním systému).

TART

ARDWARE

VLÁDACÍ PANELY

, v

Kontrola propojení počítače a multifunkčního zařízení

Chcete-li zkontrolovat, zda je propojení mezi zařízeními v pořádku, spust´te C

OMPANION MONITOR

poklepáním na ikonu na ploše a zkontrolujte, zda se stejná informace zobrazí na displeji multifunkčního zařízení.

Companion Director

Toto grafické rozhraní vám umožní spouštět utility a programy, které jsou určeny pro ovládání vašeho multifunkčního zařízení.

- 42 -

Phaser 3100MFP/S

Grafické zobrazení

Aplikaci spustíte poklepáním na ikonu X D

IRECTOR

ŠECHNY

HASER

umístěnou na ploše nebo z nabídky S

programy > X

3100 MFP > C

EROX COMPANION SUITE

OMPANION DIRECTOR

EROX COMPANION

TART

Spuštění utilit a aplikací

Grafické rozhraní Xerox C spouštět následující programy a utility:

• získat N

ÁPOVĚDU

• spustit software P

Aplikaci nebo utilitu obsaženou v sadě Xerox C S

UITE

spustíte tak, že umístíte grafický kurzor na požadovanou aplikaci nebo utilitu a klepnete levým tlačítkem myši.

OMPANION SUITE

vám umožní

z aktuální dokumentace,

APERPORT

(Doc Manager).

OMPANION

Ovládání zařízení

Tato záložka zobrazí seznam zařízení, která jsou ovládaná počítačem.

Vybrání aktuálního zařízení

K počítači může být připojeno v určitý okamžik pouze jedno zařízení. Aktuální zařízení vyberete klepnutím na přepínač u odpovídajícího zařízení.

8 - Propojení s PC

Stav připojení

Stav propojení mezi aktuálním zařízením a počítačem je indikován pomocí barvy. V následující tabulce jsou uvedeny možné stavy připojení.

Companion Monitor

Grafické zobrazení

Aplikaci spustíte poklepáním na ikonu X M

ONITOR

>V P

HASER

umístěnou na ploše nebo z nabídky S

ŠECHNY

programy > X

3100 MFP > C

EROX COMPANION SUITE

OMPANION MONITOR

Na této obrazovce můžete pomocí záložek sledovat informace nebo konfigurovat vaše multifunkční zařízení:

EROX COMPANION

TART

Barva Stav

Žlutá Probíhá připojení.

Zelená Spojení je navázáno.

Červená

Parametry zařízení

1 Klepnutím na řádek v seznamu vyberte zařízení a

po klepnutí na V parametry skenování, které toto zařízení použije, když zvolíte funkci S

Počítač se nemůže k zařízení připojit. Zkontrolujte USB kabel.

LASTNOSTI

můžete nastavit

KENOVAT DO

• V

ÝBĚR ZAŘÍZENÍ

: Zobrazí seznam zařízení, která jsou

ovládaná počítačem.

• C

OMPANION

: Zobrazí obrazovku s multifunkčními

zařízeními (pouze USB připojení).

• S

POTŘEBNÍ MATERIÁL

: Zobrazí stav spotřebního

materiálu.

- 43 -

Phaser 3100MFP/S

2 Z rozbalovací nabídky vyberte požadovaný R

skenování.

3 Z rozbalovací nabídky vyberte požadované

OZLIŠENÍ

skenování.

EŽIM

8 - Propojení s PC

Funkce aplikace Xerox Companion Suite

Snímání dokumentů

Snímání dokumentů lze provést dvěma způsoby :

4 Nové parametry potvrdíte klepnutím na OK.

Odstranění zařízení

1 Zvolte zařízení ze seznamu a klepněte na

znaménko mínus nebo na tlačítko O

2 Odstranění zařízení potvrdíte klepnutím na A

Odstranění zrušíte klepnutím na N

Zařízení se již nebude na seznamu zobrazovat.

DSTRANIT

•buď pomocí funkce S

KENOVAT DO

(aplikace je

přístupná z okna aplikace Companion Director nebo ze zařízení pomocí tlačítka SCAN),

• nebo přímo ze standardní kompatibilní aplikace.

Snímání pomocí Skenovat do

Aplikaci spustíte poklepáním na ikonu X D

IRECTOR

>V P

HASER

umístěnou na ploše nebo z nabídky S

ŠECHNY PROGRAMY

3100 MFP > C

EROX COMPANION SUITE

OMPANION DIRECTOR

EROX COMPANION

TART

Zobrazení stavu spotřebního materiálu

V záložce S následující informace:

• aktuální stav spotřebního materiálu,

•počet vytištěných stránek,

•počet naskenovaných stránek,

•počet odeslaných a přijatých stránek.

POTŘEBNÍ MATERIÁL

jsou k dispozici

- 44 -

1 Klepněte na grafické zobrazení S

KENOVAT DO

stiskněte tlačítko SCAN na vašem zařízení a vyberte SKENOVAT-DO-PC.

nebo

Phaser 3100MFP/S

2 Vyberte požadovaný skener.

3 Po klepnutí na N

OBRÁZKU

můžete opravit pokročilé nastavení

ASTAVIT KVALITU SKENOVANÉHO

digitalizace

4 Nastavte požadované parametry a klepněte na

tlačítko OK.

Tisk

Vaše dokumenty můžete tisknout pomocí USB připojení nebo pomocí bezdrátové sít´ového připojení WLAN.

Během instalace aplikace Xerox Companion Suite se na váš počítač automaticky nainstaluje ovladač pro tiskárnu

EROX PHASER

Tisk na multifunkčním zařízení

Vytisknutí dokumentu z počítače na multifunkčním zařízení je shodné s tisknutím dokumentu z Windows.

1 Použijte příkazT

aplikace na obrazovce.

2 Vyberte tiskárnu X

Tisk oboustranných dokumentů na multifunkčním zařízení

Zařízení umožňuje manuální oboustranné tisknutí dokumentů z počítače.

3100MFP.

ISKNOUT

z nabídky S

EROX PHASER

OUBOR

3100MFP.

Při manuálním oboustranném tisku nezaručujeme kvalitu tisku ani podávání papíru.

aktivní

8 - Propojení s PC

5 Klepněte na tlačítko S

KENOVAT

, na obrazovce

můžete sledovat průběh digitalizace.

6 Na konci digitalizace se naskenovaný obrázek

objeví v okně aplikace PaperPort.

- Pokud při tisku první strany nastanou problémy s papírem, např. zmačkání. ohnutí rohů nebo slepení, nepoužívejte tento papír pro manuální oboustranný

POZOR

tisk.

- Před vložením papír zarovnejte sklepnutím na rovné ploše.

Nejlepších výsledků dosáhnete, pokud budete používat papír formátu A4 o gramáži 80 g/m˛ nebo formátu Letter o gramáži 20 lbs/m˛.

Vytištění dokumentu v manuálním oboustranném režimu:

Režim oboustranného tisku je dostupný pouze pro formát papíru,

Důležité

použitý v zásobníku. Manuální vkládání není možné pro oboustranný tisk použít.

1 Použijte příkazT

ISKNOUT

z nabídky S

OUBOR

aktivní

aplikace na obrazovce.

2 Vyberte tiskárnu X

EROX PHASER

3100MFP.

Pozn.

Pokud nemáte na vašem PC nainstalovaný software PaperPort, tak se naskenovaný obrázek objeví na vaší pracovní ploše ve formátu TIFF.

- 45 -

Phaser 3100MFP/S

3 Zaškrtněte možnost Oboustranně a vyberte ze

dvou možností svázání dokumentu:

Svázání

dokumentu

Na delší straně

Na kratší straně

4 Klepnutím na tlačítko OK zahájíte tisk. 5 Zařízení vytiskne liché stránky (od nejvyšší liché

stránky po stránku 1) a na LCD obrazovce se zobrazí:

** PRINTING **

** PC **

Tisk

• Na delší straně

8 - Propojení s PC

• Na kratší straně

6 Jakmile jsou liché stránky vytištěny, zobrazí se na

LCD obrazovce zpráva **P

IN THE PAPER TRAY WITH THE PRINTED SIDE VISIBLE

potištěnou stranou nahoru):

Důležité

7 Vložte listy do zásobníku na papír tak, jak je

vysvětleno na vytištěné stránce a na ilustracích uvedených níže. Na následujících ilustracích je vysvětlen nezbytný postup v závislosti na zvoleném typu svázání dokumentu:

...(vložte vytištěné listy do zásobníku

** PUT THE PRIN

... AND PRESS <OK>

Počítač vygeneruje a vytiskne stránku, která vysvětluje, jak podruhé vložit stránky při duplexním tisku. Pečlivě si tuto stránku přečtěte a dejte ji zpět společně s ostatními listy. Pro správné vytištění oboustranného dokumentu je naprosto nezbytné stránku s vysvětlením vložit zpět do zásobníku.

UT THE PRINTED SHEETS

8 Pro pokračování tisku stiskněte OK na ovládacím

panelu.

9 Na druhou stranu listů jsou vytištěny sudé stránky

dokumentu. Jakmile jsou všechny stránky vytištěny, odstraňte list s vysvětlením.

Pokud dojde k uvíznutí papíru nebo problému s formátem papíru, bude

Důležité

tisková úloha zrušena. V takovém pøípadì musíte tiskovou úlohu odeslat na tiskárnu znovu.

- 46 -

Údržba

Servis

Phaser 3100MFP/S

1 Vsuňte čipovou kartu dodanou s novou tiskovou

kazetou, jak je zobrazeno níže.

Všeobecné informace

Kvůli vaší bezpečnosti je nezbytné,

POZOR

Aby bylo zajištěno, že vaše zařízení je stále v nejlepším stavu, doporučujeme pravidelně čistit jeho vnitřní části.

Dodržujte prosím při používání stroje následující pravidla:

- Nikdy nenechávejte víko skeneru otevřené.

- Nikdy nezkoušejte zařízení mazat.

- Nezavírejte víko skeneru násilím a nevystavujte zařízení otřesům.

- Probíhá-li tisk, neotvírejte nikdy přístupová dvířka k tiskové kazetě.

- Nikdy nezkoušejte zařízení rozebírat.

- Nepoužívejte papír, který byl v zásobníku příliš

dlouho.

abyste si přeč směrnice uvedené v kapitole Bezpečnost, stránka 1.

etli bezpečnostní

Výměna tiskové kazety

9 - Údržba

Objeví se následující zpráva:

VYMENIT TONER ?

ANO=OK - NE=C

2 Stiskněte OK.

Objeví se následující zpráva:

OTEVRI PRED.KRYT

VYMENTE TONER

3 Postavte se pŘed zařízení. 4 Zatlačte z levé a pravé strany na kryt a táhněte jej

současně k sobě.

5 Z multifunkčního zařízení vyndejte tiskovou kazetu. 6 Rozbalte novou kazetu a vložte ji do pro ni určené

zásuvky podle níže uvedeného obrázku.

Vaše zařízení je vybaveno systémem správy aktuálního stavu spotřebního materiálu. Tento systém vás upozorní, že vaše tisková kazeta bude brzy vypotřebována.

Na obrazovce stroje se objeví následující zprávy, jakmile množství toneru dosáhne kritické hranice (zbývá méně než 10% toneru) a když je tisková kazeta prázdná.

TONER U KONCE PRAZDNY TONER

VYMENTE <OK>

Můžete samozřejmě vyměnit tiskovou kazetu kdykoliv předtím, než dosáhne konce životnosti.

Při výměně vždy použijte čipovou kartu dodanou s novou tiskovou kazetou. Na čipové kartě jsou informace nezbytné pro vynulování

Důležité

Při výměně tiskové kazety postupujte následovně.

množství toneru. Pokud vyměníte tiskovou kazetu bez použití čipové karty, muže být systémem správy stavu spotřebního materiálu nepřesný.

7 Kryt zavřete.

Objeví se následující zpráva:

VYMENILI JSTE

TONER? <OK>

- 47 -

Phaser 3100MFP/S

8 Stiskněte OK.

Objeví se zpráva vyzývající k čekání.

PROSÍM

POCKEJTE

Je čtena čipová karta

NOVY TONER

VYNDEJTE KARTU

9 Vyjměte čipovou kartu ze čteČky, váš stroj je opět

připraven k tisku.

Problémy s čipovými kartami

Jestliže použijete čipovou kartu, která již byla použita, na obrazovce stroje se objeví:

PROSÍM

POCKEJTE

potom,

VYNDEJTE KARTU

JIZ BYLO POUZITO

Jestliže použijete vadnou čipovou kartu, na obrazovce stroje se objeví:

PROSÍM

POCKEJTE

potom,

NEZNÁMÁ KARTA

VYNDEJTE KARTU

Pokud je při načítání čipové karty stisknuto tlačítko C, na obrazovce stroje se objeví:

AKCE ZRUŠENA

VYNDEJTE KARTU

Čištění

Čištění snímacího systému skeneru

Pokud se na kopiích objeví jedna nebo více vertikálních čar, očistěte sklo skeneru.

1 Otevřete víko skeneru tak, aby bylo ve vertikální

poloze.

2 Sklo otřete jemným hadříkem, který nezanechává

vlákna, navlhčeným v isopropylalkoholu.

3 Kryt zavřete. 4 Udělejte kopii, abyste zkontrolovali odstranění

symptomu.

Čištění tiskárny

Prach, špína a vlákna papíru na vnějším nebo vnitřním povrchu tiskárny mohou ovlivnit její chod. Doporučujeme, abyste ji pravidelně Čistili.

Čištění vnějších částí tiskárny

Vnější části tiskárny očistěte jemným hadříkem, který nezanechává vlákna, napuštěným neutrálním čisticím prostředkem.

Problémy s tiskárnou

Chybová hlášení

Dojde-li u tiskárny k některému z problémů popsaných níže, na obrazovce zařízení se objeví odpovídající zpráva.

Zpráva Akce

ZKONTR.TONER

TONER U KONCE

VYMENTE PAPIR

ZAHRIVANI

ZAVRETE KRYT

PRAZDNY TONER

VYMENTE <OK>

ZASEKNUTI PAPIRU

VYNDEJTE TONER

ZASEKNUTI PAPIRU EXTERNI ZASOBNIK

DOSEL PAPIR

INFORMACE

**Měli byste vyčistit

kolečka podavače

dokumentů.

Přečtěte si prosím

návod. Stiskněte <STOP>, jakmile

jsou kolečka

vyčištěna**.

Zkontrolujte, zda je v zařízení tisková kazeta.

Označuje blížící se konec životnosti vašeho spotřebního materiálu.

Přidejte do zásobníku papír.

Tato zpráva se objeví při zapnutí přístroje.

Přední kryt tiskárny je otevřen, zavřete ho.

Vyměňte tiskovou kazetu.

V multifunkčním zařízení uvízl list papíru. Vyjměte tiskovou kazetu (toner) a odstraňte uvízlý papír. Vyjměte zásobník papíru a vytáhněte uvízlý papír. Poté otevřete a opět zavřete dvířka zásuvky pro tiskovou kazetu.

V multifunkčním zařízení uvízl list papíru. Otevřete dvířka pro odstranění zaseknutého papíru. Odstraňte zaseklý papír. Poté otevřete a opět zavřete dvířka zásuvky pro tiskovou kazetu.

Přidejte do zásobníku papír.

Podavač dokumentů nemůže podávat listy papíru (prach, špína nebo vlákna blokují kolečka). Očistěte kolečka podavače dokumentů.

9 - Údržba

- 48 -

Phaser 3100MFP/S

Pokud se některá z výše uvedených chybových zpráv zobrazí, může se

Pozn.

stát, že aktivní tisková úloha bude zrušena (viz Problémy s tiskem z počítače, stránka 49).

Uvíznutí papíru

Při tisku pravděpodobně uvíznul v tiskárně nebo v zásobníku list papíru a došlo k jeho zmačkání.

Pokud v zařízení uvízne papír, objeví se tato zpráva:

ZASEKNUTI PAPIRU

EXTERNI ZASOBNIK

1 Otevřete kryt pro odstranění zaseknutého papíru

umístěný v zadní části terminálu.

2 Uvíznutý list papíru odstraňte a kryt zavřete.

4 Zkontrolujte, zda jsou listy papíru do zásobníku

správně vloženy.

9 - Údržba

5 Vrat´te zásobník papíru do zařízení.

Problémy s tiskem z počítače

V této části naleznete podrobnosti o tom, jak multifunkční zařízení nakládá s tiskovým požadavkem, pokud dojde k závadě (uvíznutí papíru, ztráta spojení, apod.).

V následující části se dozvíte, zda tisk vašeho dokumentu bude pokračovat nebo bude zrušen, v závislosti na:

•připojení k počítači,

• problém se objevil během tisku.

3 Otevřete a opět zavřete přední víko.

Tiskárna se spustí znovu automaticky.

Vypalovací jednotka může v provozu dosáhnout velmi vysoké teploty. Této části se nedotýkejte,

POZOR

V případě uvíznutí listu papíru se objeví tato zpráva:

1 Odstraňte tiskovou kazetu (toner) a zkontrolujte,

zda není zaseklý list papíru.

2 Odstraňte list uvízlý v zařízení. 3 Vložte tiskovou kazetu do multifunkčního zařízení

nebo vyjměte zásobník papíru a vyjměte papír, který způsobil uvíznutí.

aby se zabránilo poranění. Podrobnosti naleznete v Umístění bezpečnostních štítků na stroji, stránka 9.

ZASEKNUTI PAPIRU

VYNDEJTE TONER

Tisk z počítače přes USB připojení

Závada Zpracování tiskového

požadavku

Jakmile je problém

Není papír

Chybí zásobník papíru

Uvíznutí papíru

Problém s formátem papíru

Došel toner

Pauza vyžádána řídicím programem tisku

Ztráta USB připojení

odstraněn, tisk bude pokračovat od první nevytištěné stránky.

Jakmile je problém odstraněn, tisk bude pokračovat od první nevytištěné stránky. Výjimka: pokud byl dokument tištěn v manuálním oboustranném režimu, bude tisk dokumentu zrušen.

Tisk aktivního dokumentu je zrušen. Dokumenty čekající na vytisknutí však budou vytištěny po výměně tiskové kazety.

Multifunkční zařízení se po prodlevě (standardně 30 sekund) přepne do režimu pozastavení. Tisk aktivního dokumentu je zrušen. Dokumenty čekající na vytištění budou vytištěny.

Jakmile je problém vyřešen, tisk dokumentu začne od začátku, bez ohledu na počet stránek, které byly vytištěny před ztrátou připojení.

- 49 -

Phaser 3100MFP/S

Tisk z počítače přes WLAN připojení

Závada Zpracování tiskového

požadavku

Jakmile je problém

Není papír

Chybí zásobník papíru

Uvíznutí papíru

Problém s formátem papíru

Došel toner

odstraněn, tisk bude pokračovat od první nevytištěné stránky.

Jakmile je problém odstraněn, tisk bude pokračovat od první nevytištěné stránky. Výjimka: pokud byl dokument tištěn v manuálním oboustranném režimu, bude tisk dokumentu zrušen.

Tisk aktivního dokumentu je zrušen. Dokumenty čekající na vytištění budou vytištěny. nebo Tisk pokračuje první nevytištěnou stránkou.

Aktualizace firmware

Pro aktualizaci firmwaru multifunkčního zařízení je nutné mít na počítači nainstalován program Xerox Companion Suite a mít tento počítač připojen k zařízení (viz Propojení s PC, stránka 37).

Navštivte internetové stránky www.xerox.com, kde zjistíte, zda je pro vaše zařízení k dispozici aktualizace firmware, a stáhněte si příslušné soubory na svůj počítač.

Potom spust´te utilitu pro aktualizaci (S programy > X

MFP > C

stáhnutý soubor a spust´te aktualizaci.

Po aktualizaci programového vybavení zkontrolujte prosím na stránkách www.xerox.com, zda existuje nová verze tohoto návodu.

EROX COMPANION SUITE

OMPANION

- F

IRMWARE

> P

PDATE

TART

> V

HASER

), vyberte

ŠECHNY

3100

9 - Údržba

Pauza vyžádána řídicím programem tisku

Ztráta WLAN připojení

Multifunkční zařízení se po prodlevě (standardně 30 sekund) přepne do režimu pozastavení. Tisk aktivního dokumentu je zrušen. Dokumenty čekající na vytištění budou vytištěny.

Jakmile je problém vyřešen, tisk dokumentu začne od začátku, bez ohledu na počet stránek, které byly vytištěny před ztrátou př

ipojení.

- 50 -

Phaser 3100MFP/S

Specifikace

Fyzická specifikace

rozměry: 344 x 447 x 386 mm Hmotnost: 11,6 kg

Elektrická specifikace

Napájení (viz typový štítek): Jedna fáze 120 V - 50/60 Hz - 8,5 A nebo

Jedna fáze 220-240 V - 50/60 Hz - 4,5 A v závislosti na modelu (viz typový štítek)

Příkon: 10 W typicky v úsporném režimu

33 W typicky v režimu stand-by 450 W průměrně během tisku (900W špičkově)

Specifikace prostředí

Provozní teplota: 10 °C až 27 °C [50 °F až 80,6 °F] relativní vlhkost okolního

vzduchu v rozmezí 15 až 80% (do 32°C [89,6 °F] s relativní vlhkostí okolního vzduchu v rozmezí 15 až 54%)

9 - Údržba

Specifikace periférií

Tiskárna

Typ: Laserová (na normální papír) Rozlišení: 600 dpi Rychlost:

Doba zahřívání : 21 sekund Doba tisku první stránky: 13 sekund

a. Rychlost tisku se muže mìnit v závislosti na použitém operacním systému, specifikaci poèítaèe, programového vybavení, zpùsobu

pripojení (USB nebo WLAN), formátu papíru nebo typu a velikosti souboru.

maximálně 20 stránek za minutu

Kopírka

Typ: Samostatná, černobílá. Rychlost kopírování: maximálně 20 stránek za minutu Rozlišení: 600 dpi Více kopií: maximálně 99 stran Změna velikosti: 25 % až 400 %

Skener

Typ: Barevný skener Barevná hloubka: 36 bitu Rozlišení: 600 dpi (optické)

2400 dpi (interpolované) Softwarová kompatibilita: TWAIN, WIA Maximální formát papíru: Letter

Podpora tisku

Kapacita hlavního zásobníku: maximálně 250 listu (60 g/m˛), maximálně 200 listu (80 g/m˛) Kapacita výstupního zásobníku: 50 listu Formát papíru, hlavní zásobník: A4, A5, Statement, Legal, Letter

gramáž papíru 60 až 105 g/m˛ Formát papíru, ruční vkládání: A4, A5, Statement, Legal, Letter, B5, exec, A6

gramáž papíru 52 až 160 g/m˛

Připojení k počítači

USB 2.0 konektor Slave (pro připojení k počítači) USB 2.0 Host konektor (připojení WLAN, čtečky, pamět´ového USB klíče) Operační systém: Windows 2000 ≥ SP4, Windows XP x86 ≥ SP1, Windows Vista, Windows 2003 server (pouze tisk)

- 51 -

Phaser 3100MFP/S

Specifikace spotřebního materiálu

Tisková kazeta

Phaser 3100MFP Standard-Capacity Print Cartridge

Phaser 3100MFP High-Capacity Print Cartridge

Specifikace podléhají změnám bez předchozího upozornění za účelem zlepšování.

106R01378

106R01379

9 - Údržba

- 52 -

Phaser 3100MFP/S

Informace pro zákazníka

Soucástí naší neustálé snahy o kompletní spokojenost zákazníka je to, že pri výrobe všech našich výrobku myslíme na snadnost používání a spolehlivost.

Pokud při instalaci výrobku nebo během jeho používání budete potřebovat jakoukoli pomoc, obraŤte se na tyto internetové stránky společnosti Xerox, kde naleznete online řešení a podporu:

http://www.xerox.com

Informace pro zákazníka

- 53 -
