TELECOM

XEROX

Phaser 3100MFP/S

2553107569-A_TUR

Kullanım Kitapçığı

Phaser 3100MFP/S

Sayın müşteri

Güvenliğiniz ve rahatlığınız için, herhangi bir kullanımdan önce,Güvenlik bölümünü dikkatlice okumanızı tavsiye ediyoruz.

Bu çok fonksiyonlu aygıtı satın alarak, kaliteli XEROX bir ürünü seçmiş oluyorsunuz. Cihazınız, modern bir ofis otomasyon aracının çok farklı özelliklerine sahiptir.

Aygıtınız renkli taramanıza, yazdırmanıza ve siyah beyaz kopyalamanıza olanak sağlar. Çok fonksyonlu cihazı bilgisayarınıza bağlayabilirsiniz (Microsoft Windows 2000/XP/Vista).

Çok fonksyonlu aygıtı yazıcı olarak kullanabilmeniz için, beraberinde gönderilen yazılımı bilgisayarınıza yüklemeniz gerekir. Belgelerinizi bilgisayarınız aracılığıyla da tarayabilir, düzenleyebilir ve kaydedebilirsiniz. Kablosuz kişisel bir bilgisayarla bağlant

WLAN, sadece orijinal adaptörüyle çalışan bir özelliktir, bu adaptörü ürün satıcınızdan temin edebilirsiniz. İnternet sitemizde daha ayrıntılı bilgi bulabilirsiniz: www.xerox.com

ı kurabilmeniz için, (isteğe bağlı bir donanım olan) WLAN adaptörünü de kullanabilirsiniz.

Sayın müşteri

Cihazınız, çoklu görev erişimi ve komutları sayesinde kullanıcı dostudur.

Gösterilen Phaser 3100MFP/S çok fonksiyonlu terminallerde bir 600 dpi tarayıcı ile 20 s/dk baskı hızında siyah beyaz bir laser yazıcı bulunur. Xerox Companion Suite yazılımı çok fonksiyonlu terminal ünitenizi bilgisayarınız üzerinden bir tarayıcı ve yazıcı olarak kullanmanızı sağlar. Bu yazılım sayesinde, çok fonksiyonlu terminal ünitenizi yönetme olanağına da sahip olursunuz.

Sarf Malzemeleri

Özellikler, sayfa 51 Bölümüne Bakın.

Rutubet kontrolü 13

Içindekiler

Sayın müşteri I

Sarf Malzemeleri I

Güvenlik 1

Güvenliğe giriş 1

Uyarılar ve güvenlik 1 İşaretler, Etiketler 1

Semboller 1

EMC 1

ABD’deki kullanıcılara yönelik not 1 Uygunluk bildirgesi 2 Kanada için EME Uyumluluğu 2

Lazer Güvenlik Bilgileri 2

Avrupa/Asya için 2 Kuzey Amerika için 2

Kullanımla İlgili Güvenlik Bilgileri 2 Elektrik Güvenlik Bilgileri 3 Elektrik Beslemesi 3 Cihazın bağlantısını kesin 4 Acil Kapatma 4 Ozon Bilgileri 4 Bakım Bilgileri 4 Sarf Malzemeleri Hakkında Bilgi 4 Ürün Güvenlik Sertifikasyonu 4 Düzenleyici Bilgiler 5

Avrupa'daki Sertifikasyonlar 5

CE İşareti İzlenebilirlik Bilgisi (Sadece AB Ülkeleri için) 5

Ürün Geri Dönüşümü ve Bertaraf Etme 5

ABD ve Kanada 5 Avrupa Birliği 6

WEEE Direktifi 2002/96/EC 6

Kuzey Amerika (ABD, Kanada) 6

Enerji Programı Uyumluluğu 6

Energy star 6 Bölüm 16 EH&S İletişim Bilgileri 7

Güvenlik talimatları 7 Aygıt üzerindeki güvenlik etiketlerinin yerleşimi 8 Ana güç şalteri için semboller 8

Yazılım kullanımı lisansı 9

Tanımlama 9 Lisans 9 Mülkiyet Hakkı 9 Süre sınırlaması 9 Garanti Kapsamı 9 Sorumluluk 9 Geliştirme 9

Hukuki Uygulama 10 Tescilli ticari markalar 10 Yasaklanan kopyalamalar 10

Kurulum 11

Yer koşulları 11

Kullanım tedbirleri 11 Güvenlik bilgisi 12

İşltetim sırasında güvenlik 12

Güç Kaynağı 13 Kağıt Siparişleri 13

Kağıt ana besleme ünitesine kağıt

yükleme 13

Kağıdın tutulması 13

Ünitenin tutulması 13

İşleci şokları 13 Ünitenin yer değişimi 13 Toner Kartuşun tutulması 13

Simgelerin kullanma kuralları 14 Terminal tanımı 15 Kumanda panosu 16 Terminal menüsüne giriş sağlar 16 Paket içindekiler 17 Cihaz kuruluşu 17 Ana kağıt tepsisi içine kağıt girişi 17 Kartuş nasıl takılır 18 Kağıt alım desteği 19 Cihazın çalıştırılması 19

Cihazın bağlantılarının yapılması 19 Cihaz başlang

Elle besleme kağıt ünitesi 19

Zarfların kullanımı 20

ıç ayarı 19

Kopyalama 21

Basit kopyalama 21 ECO modunda kopyalama 21 Gelişmiş kopyalama 21 Kimlik Kart Modu 21 Özel kopyalama ayarları 22

Çözünürlük ayarı 22 Yakınlaştırma ayarı 22 Analiz kaynak ayarı 23 Kontrast ayarı 23 Parlaklık ayarı 23 Kâğıt tipi ayarı 23 Kağıt tepsi seçimi 23 Düz yataklı analiz marjların ayarı 23 Baskı sağ ve sol marj ayarı 23 Baskı üst alt marj ayarı 24 Kağıt format ayarı 24

Parametreler /Ayarlar 25

dil ayarlama 25 Teknik parametreler 25 Fonksiyonlar Kılavuzun yazdırılması 25 Ayarların listesini yazdırın 25 Makineyi kilitleyin 26

Klavye Kilidi 26 Ortam servisi kilitleyin 26

Sayaçları okuma 26

Yazdırılan sayfa sayacı 26 Sarf malzemesi durum gösterimi 26 Tarayıcınızı ayarlayın 26

Oyunlar 27

Sudoku 27

Bir tabloyu yazdırmak 27

Bir tablonun çözümünü yazdırmak 27

Ağ özellikleri 28

Kablosuz ağın tipi 28

Kablosuz altyapısı ağı 28

Kablosuz geçici ağ 28 Kablosuz ağlar (WLAN) 28 WLAN adaptörünüzü bağlayın 29 Ağınızı ayarlayın 29

Bir ağ oluşturmak ya da bir varolan ağa

bağlanmak 29

Phaser 3100MFP/S

Içindekiler

- I -

Phaser 3100MFP/S

Ağ parametrelerinize referans ve ağ parametrelerinizin değiştirilmesi 30

Geçici bir ağın nasıl kurulacağına örnek 31

Çok fonksiyonlu terminali kurmak 31

Bilgisayarı kurmak 32

USB bellek anahtarı 33

USB bellek anahtarının kullanımı 33

Belgeleri yazdırma 33

Bellekte bulunan dosya listesini yazdırma 33 Bellekte duran dosyaları yazdırma 33

Bellekte yeralan dosyaları silme 34

USB bellek içeriğini analiz edin 34 Bir belgeyi USB bellek anahtarına kaydetme 34

Bilgisayar Fonksiyonları 36

Giriş 36 Konfigürasyon gereksinimleri 36 Yazılım kuruluşu 36

Yazılım paketin tümü kurulması 36 Yalnızca sürücülerin kurulumu 37

Sürücüleri Xerox Companion Suite yazılımı kullanarak kurulması 37 Sürücüleri el ile kurulması 39

Bağlantılar 39

Yazılım kaldırılması 40

Yazılımı bilgisayarınızdan kaldırmaın 40 Sürücüleri bilgisayarınızdan kaldırma 40

Sürücülerin Xerox Companion Suite yazılımı kullanarak kurulması 40 Sürücülerin el ile kaldırılması 41

Çok fonksiyonlu Terminal ünitesi denetimi 42

Bilgisayar ve çok fonksiyonlu terminal arasındaki bağlantıyı kontrol edin 42

Companion Director 42

Görsel Sunum 42 Araç ve uygulamaların etkinleştirilmesi 42

Companion Monitor 42

Görsel Sunum 42 Aygıt yönetimi 42

Varolan aygıt seçimi 42 Bağlantı durumu 43 Aygıt parametreleri 43 Aygıtın kaldırılması 43

Sarf malzeme durumu gösterilmesi 43

Xerox Companion Suite işlevsellikleri 44

Belge analizi 44

Tarama ile analiz 44

KYazdırma 44

Çok fonksiyonlu terminal ile baskı almak 44 Çok fonksyonlu terminal ile çif modlu yazdırma 45

Bakım 47

Servis 47

Genel Bilgiler 47 Toner kartuşu değiştirme 47 Akıllı kartla ilgili sorunlar 48

Temizlik 48

Tarayıcı okuma sistemini temizleme 48

Yazıcı temizliği 48

Yazıcı dış yüzeyi temizleme 48

Yazıcı sorunları 48

Hata mesajları 48

Kağıt yığılması 48 Bilgisayar yazdırma sorunları 49

Bilgisarın USB bağlantısında yazdırma ışlemi. 49

Bilgisarın WLAN bağlantısında yazdırma işlemi. 50

Üreticiden güncelleme 50 Özellikler 51

Fiziksel özellikler 51 Elektrik özellikleri 51 Çevresel özellikler 51 Periferik özellikleri 51 Sarfi Malzemelerin Özellikleri 52

Müşteri bilgileri 53

Içindekiler

- II -

Phaser 3100MFP/S

Güvenlik

Güvenliğe giriş

Uyarılar ve güvenlik

Lütfen makineyi çalıştırmadan önce aşağıdaki talimatları dikkatli bir şekilde okuyun ve makinenizin kesintisiz olarak güvenli bir şekilde çalışmasını sağlamak için gerektiğinde bu talimatlara müracaat edin.

Xerox ürününüz ve ürüne ait donanımlar sıkı güvenlik gereksinimlerini karşılayacak şekilde tasarlanmış ve test edilmiştir. Bu gereksinimler arasında güvenlik ajansı değerlendirme ve sertifikasyonu, elektromanyetik düzenlemelere ve yerleşik çevre standartlarına uygunluk sayılabilir.

Bu ürünün güvenlik ve çevre ile ilgili test ve performansı sadece Xerox malzemeleri kullanılarak doğrulanmıştır.

DİKKAT: Yeni fonksiyonlar ekleme ya da harici aygıtların bağlantısı gibi yetkisiz yapılan değişiklikler ürün sertifikasyonunu etkileyebilir. Lütfen daha fazla bilgi için Xerox temsilcisi ile temasa geçin

İşaretler, Etiketler

Semboller

Ürün üzerinde işaretlenmiş ya da ürünle birlikte gelen tüm uyarı ve talimatlara uyulmalıdır.

DİKKAT: Bu sembol, donanımın kişisel yaralanma olasılığı olan alanları hakkında kullanıcıları uyarır.

DİKKAT: Bu sembol, donanımın dokunulmaması gereken ısıya maruz kalmış ya da sıcak

yüzeylerinin olduğu alanlar hakkında kullanıcıları uyarır.

UYARI: Bu sembol, donanımın kişisel yaralanma ya da donanıma zarar verme olası amacıyla özel dikkat gerektiren alanları hakkında kullanıcıları uyarır.

DİKKAT: Bu sembol, donanımda Lazer müracaat etmesi konusunda uyarı yapar.

TAVSIYE: Bu sembol vurgulanan ve hatırlamanızın önemli olduğu bilgileri tanımlar.

kullanıldığını gösterir ve kullanıcının uygun güvenlik bilgilerine

lığını önlemek

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

EMC

ABD’deki kullanıcılara yönelik not

Bu ekipman test edilmiştir ve FCC Kuralları’nın 15. kısmı olan B sınıfı bir dijital cihazın limitleriyle uyumludur. Bu limitler, yerleşik bir kurulumda zararlı parazitlere karşı makul ölçüde koruma sağlar.

Bu ekipman, radyo frekansı üretir, kullanır ve yayar, talimatlara uygun şekilde kullanılmadığında, radyo iletişimlerinde zararlı parazite neden olabilir. Yine de, parazitin özel bir kurulumda meydana gelmeyeceği garanti edilemez.

Bu ekipman, radyo veya televizyon alışında zararlı parazite neden olur, bu da ekipmanın açılıp kapanması ile anlaşılabilir. Kullanıcı, paraziti düzeltme konusunda aşağıdaki ölçüleri dikkate alarak hareket etmelidir.

1. Alýcý antenin yerini ve yönünü deðiþtirin.

2. Ekipman ve alıcı arasındaki açıklığı arttırın.

3. Ekipman

4. Yardım almak için deneyimli bir satıcıya veya bir radyo / TV teknisyenine danışın.

ı, alıcının bağlı olduğu devredeki prizden farklı bir prize takın.

- 1 -

Phaser 3100MFP/S

Uygunluk bildirgesi

Bu cihaz FCC Kuralları Bölüm 15 ile uyumludur. Çalıştırma işlemi aşağıdaki iki şarta tabidir:

1. Bu cihaz zararlý giriþime yol açmayabilir ve

2. bu cihaz, istenmeyen çalışmaya neden olabilecek girişim de dahil olmak üzere alınan herhangi bir girişimi

kabul etmelidir.

Kanada için EME Uyumluluğu

Bu "B" Sınıfı dijital cihaz Kanada ICES-003 ile uyumludur.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Lazer Güvenlik Bilgileri

UYARI: Bu kılavuzda belirtilenin dışındaki denetim, ayar ya da performans prosedürlerinin kullanımı zararlı ışığa maruz kalma ile sonuçlanabilir.

Bu cihaz uluslararası güvenlik standartları ile uyumludur ve Sınıf 1 Lazer Ürünü olarak sınıflandırılır.

Lazerlere özel referans ile bu cihaz devlete ait, ulusal ve uluslararası makamlar tarafından Sınıf 1 Lazer Ürünü olarak belirlenen lazer ürün performans standartları ile uyumludur. Müşteri tarafından gerçekleştirilen işletme ve bakım aşamalarının tümünde ışının tamamen kapalı olması nedeniyle zararlı ışık yaymaz.

Avrupa/Asya için

Bu terminal, IEC 60825-1:1993+A1:1997 standartlarına uygundur ve 1. sınıf bir lazer cihazıdır aynı anda ofis/EDP işlem kullanımı açısından güvenlidir. Terminal bir adet sınıf 3B lazer diyot, 10,72 miliwatt, 770-795 nanometre ve diğer 1.sınıf diyotları (280 µW at 639 nm) içerir.

Lazer ışınıyla doğrudan (veya dolaylı yansımalı) göz teması, ciddi göz hasarına yol açabilir. Güvenlik önlemleri veya kilit mekanizmaları, operatörün maruz kalabileceği olası lazer ışınlarını engelleyecek şekilde tasarlanmıştır.

Kuzey Amerika için

CDRH Kanunları.

24 Haziran 2007 tarihli Lazer No. 50 sapmalardan hariç, bu ekipman lazer ürünlerin FDA performans standartlarına uygundur ve 1.sınıf 3B lazer diyot, 10,72 milliwatt, 770-795 nanometre dalga boyu ve diğer 1.sınıf diyotları (280 µW at 639 nm) içerir.

Işınların tüm operasyonlar ve bakım sırasında tamamen kuşatılmasından ötürü bu ekipman, tehlikeli ışıkları yaymaz.

Kullanımla İlgili Güvenlik Bilgileri

Xerox cihazınız ve ürüne ait donanımlar sıkı güvenlik gereksinimlerini karşılayacak şekilde tasarlanmış ve test edilmiştir. Bu gereksinimler arasında güvenlik ajansı kontrolleri, yerleşik çevre standartlarına uygunluk ve onay sayılabilir.

Xerox cihazınızın kesintisiz olarak güvenli bir şekilde çalışmasını sağlamak için daima aşağıdaki güvenlik esaslarına uyunuz:

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Şunları Yap ın

• Herzaman cihaz üzerinde işaretlenmiş ya da cihazla birlikte gelen tüm uyarı ve talimatlara uyun.

• Bu ürünü temizlemeden önce ürünün fişini prizden çekerek elektrik bağlantısını kesin. Herzaman bu ürün için özel olarak tayin edilen malzemeleri kullanın, diğer malzemelerin kullanımı düşük performansa ve tehlikeli durumlara neden olabilir.

•DİKKAT: Aerosol temizleyiciler kullanmayın. Aerosol temizleyiciler elektromekanik cihazlarla kullanıldığında patlayıcı ya da yanıcı olabilir.

•Cihazı taşırken ya da yer değiştirirken herzaman özen gösterin. Lütfen cihazın başka bir binaya taşınması ve tekrar konumlandırılması konusunda yerel Xerox Servis Merkezi ile temasa geçin.

- 2 -

Phaser 3100MFP/S

• Makineyi herzaman makinenin ağırlığını kaldırabilecek kadar sağlam olan sert bir zemine (pelüş halı üzerine değil) yerleştirin.

• Makineyi herzaman yeterli havalandırmaya ve servis için yeterli alana sahip bir yere yerleştirin.

• Bu cihazı temizlemeden önce daima fişini prizden çekerek elektrik bağlantısını kesin.

• NOT: Xerox makineniz kullanımda değilken güç tasarrufu sağlayan bir cihaz ile donatılmıştır. Makine sürekli

olarak açık bırakılabilir.

•DİKKAT: Yazıcının toneri ortama erittiği bölümün metal yüzeyleri sıcaktır. Lütfen bu bölümlerde meydana gelen kağıt sıkışmalarını düzeltirken dikkatli olun ve metal yüzeylere dokunmaktan kaçının.

Şunları Yapmay

• Cihazı toprak bağlantı terminali olmayan bir güç prizine bağlamak için asla bir toprak adaptör fişi kullanmayın.

• Bu dokümanda açıklanmayan hiçbir bakım işlemine asla kalkışmayın.

• Havalandırma deliklerini asla kapatmayın. Bu delikler aşırı ısınmayı önlemek içindir.

• Vida ile sabitlenmiş olan kapak ya da muhafazaları asla çıkarmayın. Bu kapakların açılması ile kullanıcının servis verebileceği herhangi bir alan yoktur.

• Makineyi asla bir radyatör ya da başka bir ısı kaynağı yakınına yerleştirmeyin.

• Havalandırma delikleri içine asla herhangi bir şey sokmayın.

• Elektrik ya da mekanik güvenlik kilitlerinden herhangi birini asla iptal etmeyin ya da "aldatıcı" bir işlemle geçersiz kı

lmayın.

• Bu cihazı asla insanların üzerine basabileceği ya da güç kablosuna takılabileceği bir yere yerleştirmeyin.

• Yeterli havalandırma sağlanmadıkça bu cihaz bir oda içine yerleştirilmemelidir. Lütfen daha fazla bilgi için yerel Yetkili bayinize danışın.

ın

Elektrik Güvenlik Bilgileri

1. Makinenin takılacağı güç prizi makinenin arkasındaki bilgi levhasında belirtilen gereksinimleri karşılamalıdır.

Elektrik beslemesinin gereksinimleri karşılayıp karşılamadığından emin değilseniz lütfen yerel enerji kurumuna ya da bir elektrikçiye danışın.

2. Priz çıkışı ürüne yakın olmalıdır ve kolayca ulaşabilmesi gerekir.

3. Makinenizle birlikte verilen güç kablosunu kullanın. Uzatma kablosu kullanmayın, güç kablosu fişini sökmeyin

ya da değişiklik yapmayın.

4. Güç kablosunu doğru bir şekilde topraklanmış bir elektrik prizine takın. Prizin doğru bir şekilde topraklanıp

topraklanmadığından emin değilseniz, bir elektrikçiye danışın.

5. Herhangi bir Xerox cihazı

kullanmayın.

6. Bu cihazı insanların üzerine basabileceği ya da güç kablosuna takılabileceği bir yere yerleştirmeyin.

7. Güç kablosu üzerine hiçbirşey koymayın.

8. Elektirk ya da mekanik güvenlik kilitlerini iptal etmeyin ya da devreden çıkarmayın.

9. Makine üzerindeki yarık ya da açıklıklara herhangi bir nesne sokmayın. Elektrik çarpması ya da yangına

sebebiyet verebilir.

10. Havalandırma deliklerini kapatmayın. Bu delikler Xerox makinesine yeterli soğutmayı sağlamak için kullanılır

nı toprak bağlantı terminali olmayan bir elektrik prizine bağlamak için adaptör

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Elektrik Beslemesi

1. Bu ürün, bilgi levhasında belirtilen türde elektrik beslemesi üzerinden çalıştırılmalıdır. Elektrik beslemesinin

gereksinimleri karşılayıp karşılamadığından emin değilseniz lütfen yetkili bir elektrikçiye danışın.

2. DİKKAT: Bu cihaz koruyucu bir topraklama devresine bağlanmalıdır.

Bu cihaz koruyucu topraklama pini olan bir prize sahiptir. Bu fiş sadece topraklanmış bir prize oturur. Bu bir güvenlik özelliğidir. Fişi prize takamıyorsanız prizi değiştirmesi için yetkili bir elektrikçiye danışın.

3. Cihazı herzaman doğru olarak topraklanmış bir güç prizine takın. Şüpheniz varsa, prizi yetkili bir elektrikçiye

kontrol ettirin.

- 3 -

Phaser 3100MFP/S

Cihazın bağlantısını kesin

Güç kablosu bu cihaz için bağlantı kesme donanımıdır. Makinenin arkasına takılabilir bir donanımdır. Cihazdaki tüm elektrik gücünü kesmek için güç kablosunu prizden çıkarın.

Acil Kapatma

Aşağıdaki şartlardan herhangi biri meydana gelirse makineyi hemen kapatın ve güç kablo(lar)ını elektrik priz(ler)inden çıkarın. Sorunu gidermek için yetkili bir Xerox Servis Temsilcisine danışın:

• Cihaz anormal kokular yayıyor ya da anormal sesler çıkarıyor.

• Güç kablosu hasar görmüş ya da yıpranmış.

• Bir duvar panel devre kesici, sigorta ya da diğer emniyet donanımları devreyi açmış.

• Makine içine sıvı dökülmüş.

• Makine suya maruz kalmış.

• Makinenin herhangi bir parçası hasar görmüş.

Ozon Bilgileri

Bu ürün normal çalışma sırasında ozon üretir. Üretilen ozon havadan daha ağırdır ve kopyalama miktarına bağlıdır. Sistemi iyi havalandırılmış bir odaya kurun.

Ozon hakkında ek bilgi almak isterseniz, lütfen Xerox yayınlarından olan Ozon Hakkında Gerçekler'i isteyin (parça numarası 610P64653), ABD ve Kanada'dan 1-800-828-6571 nolu telefonu arayabilirsiniz. Diğer ülkelerde lütfen yerel Xerox temsilcinize danışın.

Bakım Bilgileri

1. Kullanıcının yapabileceği bakım prosedürleri ürünle birlikte verilen kullanıcı dokümanlarında açıklanacaktır.

2. Bu ürün üzerinde müşteri dokümanlarında açıklanmayan hiçbir bakım işlemi gerçekleştirmeyin.

3. DİKKAT: Aerosol temizleyiciler kullanmayın. Aerosol temizleyiciler elektromekanik cihazlarla kullanıldığında patlayıcı ya da yanıcı olabilir.

4. Donanım ve temizleme malzemelerini sadece bu kılavuzun Operatör bölümünde gösterilen şekilde kullanın.

5. Vida ile sabitlenmiş olan kapak ya da muhafazaları çıkarmayın. Bu kapakların arkasında tamir edebileceğiniz

ya da servis verebileceğiniz herhangi bir parça yoktur.

Sarf Malzemeleri Hakkında Bilgi

1. Tüm sarf malzemeleri paket ya da konteyner üzerinde bulunan talimatlara göre saklayın.

2. Tüm sarf malzemeleri çocukların erişebileceği yerlerden uzak tutun.

3. Yazdırma kartuşlarını asla açık ateşe atmayın.

4. Yazdırma Kartuşları: Yazdırma kartuşları, eritici bölüm vb. tutarken deri ya da göz temasından kaçının. Göz

teması tahriş ve iltihaba neden olabilir. Kartuşu sökülebilir parçalarına ayırmayı denemeyin. Bu işlem deri ya da göz teması riskini artırabilir.

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Ürün Güvenlik Sertifikasyonu

AVRUPA: Bu XEROX ürünü aşağıdaki Kurum tarafından listelenen Güvenlik Standartları kullanılarak sertifikalandırılmıştır.

Kurum: TUV Rheinland

Standart: IEC 60950-1

ABD/KANADA: Bu XEROX ürünü aşağıdaki Kurum tarafından listelenen Güvenlik Standartları kullanılarak sertifikalandırılmıştır.

Kurum: UNDERWRITERS LABORATORIES INC.

Standart: Standart: UL 60950-1. Sertifikasyon, Kanada için gereksinimleri içeren karşılıklı anlaşmalara dayanır.

- 4 -

Düzenleyici Bilgiler

Avrupa'daki Sertifikasyonlar

Bu ürüne uygulanan CE işareti XEROX'un belirtilen tarihlerden itibaren

aşağıdaki uygulanabilir Avrupa Birliği Direktifleri ile uyumlu olduğunun bir sembolüdür:

Phaser 3100MFP/S

Aralık 12, 2006:

Aralık 15, 2004:

Mart 9, 1999:

Tadil edilmiş şekliyle Konsey Direktifi 2006/95/EC. Alçak gerilim cihazları ile ilgili üye devletlerin kanunlarının birbirine yakınlaştırılmas

Tadil edilmiş şekliyle Konsey Direktifi 2004/108/EC. Elektromanyetik uyumluluk ile ilgili üye devletlerin kanunlarının birbirine yakınlaştırılması.

Konsey Direktifi 99/5/EC, radyo cihazları ve telekomünikasyon terminal cihazları ve karşılıklı uygunluğun tanınması hakkında. İlgili direktif ve referans edilmiş standartları tanımlayan tam uyumluluk bildirimi XEROX Sınırlı temsilcinizden elde edilebilir.

ı.

CE İşareti İzlenebilirlik Bilgisi (Sadece AB Ülkeleri için)

Üretici:

Xerox Ltd. Bessemer Rd Welwyn Gdn City Herts AL7 1BU - İNGİLTERE

Ürün Geri Dönüşümü ve Bertaraf Etme

ABD ve Kanada

Xerox dünya çapında bir ekipman geri alma ve yeniden kullanma/geri dönüşüm programı yürütmektedir. Bu Xerox ürününün programın parçası olup olmadığını belirlemek için Xerox satış temsilcinizle temasa geçin (1-800-ASKXEROX). Xerox çevre programları hakkında daha fazla bilgi için www.xerox.com/environment.html adresini ziyaret edin.

Ürününüz Xerox programının parçası değilse ve ürününüzün bertaraf edilmesi işini yönetiyorsanız lütfen bu ürünün kurşun ve bertaraf edilmesinin çevresel faktörlere göre düzenlenebileceği diğer malzemeleri içerebileceğini unutmayın. Geri dönüşüm ve bertaraf etme ile ilgili bilgi için yerel makamlarla irtibat kurun. ABD'de ayrıca Elektronik Endüstri Birliği web sitesine de başvurabilirsiniz: www.eiae.org.

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

- 5 -

Phaser 3100MFP/S

Avrupa Birliği

WEEE Direktifi 2002/96/EC

Bazı ekipmanlar hem konut/ev hem de profesyonel/iş uygulamalarında kullanılabilir.

Profesyonel/İş Ortamı

Bu sembolün ekipmanınızın üzerinde bulunması, ekipmanı kabul edilmiş ulusal yöntemlere uygun bir biçimde imha etmeniz gerektiğini göstermektedir. Avrupa yasaları uyarınca ömrünü doldurmuş, imha edilecek elektrik ve elektronik ekipmanlar üzerinde anlaşılmış yöntemlerle imha edilmelidir.

Konut/Ev Ortamı

Bu sembolün ekipmanınızın üzerinde bulunması, ekipmanı normal evsel çöplere atılmaması gerektiğini göstermektedir. Avrupa yasaları uyarınca ömrünü doldurmuş, imha edilecek elektrik ve elektronik ekipmanlar evsel atıklardan ayrılmalıdır.

AB üye ülkelerindeki evler kullanılmış elektrik ve elektronik ekipmanları belirlenmiş toplama tesislerine ücretsiz olarak götürebilirler. Lütfen bilgi için yerel atık yetkilisiyle temas kurun.

Bazı üye ülkelerde yeni bir ekipman aldığını yükümlü olabilir. Lütfen bilgi için satıcınızla görüşün. Bertaraf etmeden önce ömrünü doldurmuş atıkların geri alınması ile ilgili bilgi için lütfen yerel bayinizle ya da Xerox temslicinizle temasa geçin

zda yerel satıcınız eski ekipmanınızı ücretsiz olarak geri almakla

Kuzey Amerika (ABD, Kanada)

ÜRÜN ÇEVRE GEREKSİNİMLERİ

Xerox dünya çapında bir ekipman geri alma ve yeniden kullanma/geri dönüşüm programı yürütmektedir. Bu Xerox ürününün programın parçası olup olmadığını belirlemek için Xerox satış temsilcinizle temasa geçin (1-800-ASKXEROX). Xerox çevre programları hakkında daha fazla bilgi için http://www.xerox.com/environment adresini ziyaret edin.

Xerox ürününüzün bertaraf edilmesi işini yönetiyorsanız lütfen bu ürünün kurşun, cıva, perklorat ve bertaraf edilmesinin çevresel faktörlere göre düzenlenebileceği diğer malzemeleri içerebileceğini unutmayın. Bu malzemelerin mevcudiyeti ürünün pazarda yer aldığı anda uygulanabilir evrensel düzenlemelere tamamen uygundur. Geri dönüşüm ve bertaraf etme ile ilgili bilgi için yerel makamlarla irtibat kurun. ABD'de ayrıca Elektronik Endüstri Birliği web sitesine de başvurabilirsiniz: http://www.eiae.org/.

Perklorat Malzeme - Bu ürün pil gibi bir ya da daha fazla Perklorat içeren bir donanıma sahip olabilir. Özel kullanım gerekebilir; lütfen bkz. http://www.dtsc.ca.gov/hazardouswaste/perchlorate/.

Enerji Programı Uyumluluğu

Energy star

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Bir ENERGY STAR® ortağı olan Xerox Corporation, bu ürünün enerji verimliliğine ilişkin ENERGY STAR kurallarını karşıladığını belirlemiştir.

ENERGY STAR ve ENERGY STAR MARK tescilli Amerika Birleşik Devletleri ticari markasıdır. ENERGY STAR Ofis Ekipmanları Programı ABD, Avrupa Birliği, Japon hükümetleri ve ofis ekipmanları endüstrisi tarafından girişilmiş ortak bir çaba olup enerji verimi yüksek fotokopi makineleri, yazıcılar, fakslar, çok fonksiyonlu makineler, kişisel bilgisayarlar ve monitörlere destek vermeyi amaçlamaktadır. Ürün enerji tüketiminin azaltılması elektrik üretimiyle ortaya çıkan emisyonların azaltılmasını sağlayarak hava kirliliği, asit yağmuru ve uzun dönemli iklim değişiklikleriyle mücadeleye katkıda bulunmaktadır.

Xerox ENERGY STAR ekipmanı fabrika önayarlıdır. Makineniz son kopya/çıktıdan Güç Tasarruf Moduna geçiş için modele bağlı olarak 5 ya da 15 dakika olarak ayarlanmış zamanlayıcı ile birlikte teslim edilecektir. Bu özelliğe ilişkin daha detaylı bir açıklama bu kılavuzun Makine Ayarları Bölümünde bulunabilir.

- 6 -

Phaser 3100MFP/S

Bölüm 16 EH&S İletişim Bilgileri

İletişim Bilgileri

Bu Xerox ürünü ve ürüne ait donanımlara ilişkin Çevre, Sağlık ve Güvenlik hakkında daha fazla bilgi için lütfen aşağıdaki müşteri yardım hatları ile temasa geçin:

ABD: 1-800 828-6571

Kanada:1-800 828-6571

Avrupa:+44 1707 353 434

www.xeroxsafety information US (ABD için Ürün Güvenlik bilgileri)

www.xeroxsafety information EU (AB için Ürün Güvenlik bilgileri)

Güvenlik talimatları

Cihazınızı açmadan önce,bağlayacağınız prizin cihazınızın üzerinde yer alan bilgi levhasındaki (voltaj, akım, güç kaynağı frekansı) göstergelerine uygun olup olmadığını kontrol edin. Bu cihaz, bir monofaz sektör güç kaynağı şemasına bağlı olmalıdır. Cihaz direk olarak yere kurulmamalıdır.

Piller ve bataryalar, paketler ve elektrik, elektronik donanımları (EEE) bu kitapçığın ÇEVRE bölümündeki talimatlara uygun olarak imha edilmelidir.

Cihazın modeline göre, akım priz fişi elektrik ağını kesmek için tek yol olabilir.Böyle durumlarda şu talimatlara uyulması gerekir: cihazınız, bağlanacağı prizin yakınında olmalıdır. Priz rahatl

Cihazınız topraklanmış bir fişle donatılmış sektör kablosuyla birlikte teslim edilir. Topraklanmış bir akım fişinin kesinlikle, binanın emniyet topraklama sistemine bağlı bir topraklama ile donatılmış olması gerekmektedir.

Onarımlar-bakım: Onarım ve bakım işlemleri sadece yetkili bir teknisyen tarafından yapılmalıdır. Makinenin içinde kullanıcının tamir edebileceği hiçbir parça yer almamaktadır. Elektrik çarpması riskini en aza indirgemek için, bu tür faaliyetleri asla kendi başınıza yürütmeyiniz, zira kapakların açılıp, kapanması ile şu iki tehlikeyle yüzyüze gelebilirsiniz:

- Lazer ışını, insan gözü üzerinde geri dönüşü olamayan problemlere yol açabilir.

- Elektrik yüklü parçalarla temasta bulunmak, son derece ağır sonuçlar yaratabilecek bir elektrik şokuna sebep olabilir.

ıkla ulaşılabilir bir yerde bulunmalıdır.

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Kurulum gerekleri ve kullanım tedbirleri için, bölüm Kurulum, sayfa 11'yi okuyunuz.

- 7 -

Phaser 3100MFP/S

Aygıt üzerindeki güvenlik etiketlerinin yerleşimi

Güvenlik tedbirleri için, aygıtın aşığa belirtilen bazı bölümleri üzerine uyarı etiketleri yerleştirilmiştir. Kendi güvenliğiniz için, bir kağıt sıkışması müdahalesinde bulunurken ya da toner kartuş değişimi yaparken bu yüzeylere dokunmayınız.

Ana güç şalteri için semboller

IEC-60417 sayılı yasaya uygun olarak, cihaz şu güç anahtarı sembollerini kullanmaktadır:

- GÜÇ AÇIK demektir.

- GÜÇ KAPALI demektir.

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

- 8 -

Phaser 3100MFP/S

Yazılım kullanımı lisansı

YAZILIMIN BULUNDUĞU MÜHÜRLÜ ZARFI AÇMADAN ÖNCE, MEVCUT LİSANSLA İLGİLİ ŞARTLARI VE KOŞULLARI DİKKATLİ BİR ŞEKİLDE OKUYUNUZ. BU ZARFI AÇMANIZ, BU ŞART VE KOŞULLARI KABUL ETTİĞİNİZ ANLAMINA GELECEKTİR.

Bu lisansın şartlarını kabul etmemeniz durumunda, CD-ROM paketini, ürünün diğer parçalarıyla birlikte, açılmamış olarak satıcısına geri vermeniz gerekir. Böyle bir durumda ödenen ücret iade edilecektir. CD-ROM paketi açılmış ya da parçalar eksik olarak geri verilmiş ya da iade satın alımdan sonraki 10 gün içerisinde yapılmış ise, hiçbir (geri) ödeme yapılmaz. Bu durumda makbuzunuz, malı satın aldığınıza dair bir belge olarak kabul edilir.

Tanımlama

Yazılım ilgili doküman ve programları belirtir.

Lisans

Bu lisans size, yazılımı bir bölgesel erişim ağı dahilinde bilgisayarınız üzerinde kullanma izni verir. Yazılımı sadece tek bir çok fonksiyonlu terminal üzerinde kullanma hakkınız vardır.Yazılımı başkasına ödünç veremez ve kullanma yetkisini devredemezsiniz.

Ancak, yedek amaçlı olarak bir kopya alma hakkına sahipsiniz.

- Bu lisans şahsa ait değildir ve transfer edilemez.

Mülkiyet Hakkı

Malatçı firma yada onun tedarikçi firmaları yazılımın mülkiyet hakkını ellerinde tutarlar. Siz yalnızca CD-ROM’un sahibi olursunuz. Siz, yazılım ya da dokümantasyonla ilgili olarak değişiklik yapma, uyarlama, üründen türeyen başka bir parça yaratma, tercüme etme, kiralama ya da satma hakkına sahip değilsiniz. Kati suretle kabul edilmiş haklar, imalatçı ya da onun tedarikçi firmalarınca saklı tutulurlar.

Süre sınırlaması

Bu lisans, iptal oluncaya değin geçerliliğini korur. Programnı, dpkümantasyonu ve kopyalarını imha ederek lisansı iptal edebilirsiniz. Ayrıca lisans, şartlara uyulmaması durumda da otomatik olarak geçersiz kılınacaktır. Eğer lisans iptal edilirse, siz, programın tüm örneklerini ve onunla ilgili yardımcı unsurları imha etmeyi kabul etmiş sayılırsınız.

Garanti Kapsamı

Yazılım, kişisel ya da ticari kullanım da buna dahil olmak üzere ister ifade isterse ima ile olsun hiçbir garanti verilmemiş halde teslim edilir. Bu yazılımın performans ve neticeleri ile ilgili her türlü risk müşteri tarafından kabul edilir. Programda bir arıza oluştuğunda tüm tamir ve servis harcamaları alıcı tarafından karşılanır.

Bununla birlikte, lisans sahibi aşağıdaki garantilerden yararlanır: Yazılımın kayıtlı olduğu CD-ROM garanti kapsamındadır. Yazılımı normal şartlar altında kullanması ve işletmesi koşuluyla, alıcı üründe imalat hatası olması durumunda, ürünü satın almasını takiben doksan (90) gün boyunca garanti hakkına sahiptir Satı satın alındığına dair bir belge olarak kabul edilir. Bir kaza yada hatalı (uygunsuz) kullanımdan kaynaklanan CDROM’daki bir hata durumunda, CD-ROM, garanti kapsamında olmayıp, yenisiyle değiştirilmeyecektir.

ş makbuzu, malın

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Sorumluluk

CD-ROM’un uygun çalışmadığı durumlarda yapabileceğiniz tek şey, onu, makbuzunun bir fotokopisiyle birlikte perakendeci firmaya göndermektir. CD-ROM’u değiştirmek, perakendeci firmanın asli sorumluluğudur. Bu programın, oluşturulması, gerçekleştirilmesi, satılabilirliğinin sağlanması ve teslimatıyla ilgilenen imalatçı firma da dahil olmak üzere hiç kimse, programın kullanımı ya da böyle bir programı kullanım yetersizliğine bağlı olarak ortaya çıkabilecek, müşteri, gelir, zaman, bilgi kayıplarıyla, doğrudan ya da dolaylı ya da maddesel olmayan hasarlarla ilgili sorunlardan sorumlu olamaz.

Geliştirme

Sürekli gelişimi amaçlayan imalatçı firma, hiçbir bildirimde bulunmaksızın, yazılımda iyileştirme yapma hakkını kendinde saklı tutar. Değiştirme durumunda, kullanıcı hakkınız, size ücretsiz güncellemelere erişme hakkını vermez.

- 9 -

Phaser 3100MFP/S

Hukuki Uygulama

Bu lisans, Fransız kanunlarının denetimi altındadır. Bu lisansın uyarlanması ya da işletilmesindendoğabilecek herhangi bir hukuki durumda, Paris mahkemeleri yetkili olacaktır.

Teknolojik gelişimin sürekliliğini sağlayan imalatçı firma, önceden bildirim yapmaksızın ve / yada ürünün imalatını durdurmadan, herhangi bir zamanda, bir üründe belirtilen teknik özelliklerde değişiklikliğe gitme hakkını kendinde saklı tutar. Sahipleri adına tescilli ticari markalarla tüm ürün ve marka isimleri mevcut belgede tanımlanmaktadır.

Tescilli ticari markalar

Teknik gelişimin sağlanması amacıyla, Sagem Communications, herhangi bir zamanda ve bildirim yapmaksızın, bu ürünün teknik özelliklerini değiştirme ve / yada üretimini durdurma hakkını kendinde saklı tutar. Xerox Companion Suite, Sagem Communications’in tescilli markasıdır.

Burada adları geçen Adobe®ve Adobe®ürünleri, Adobe Systems Incorporated firmasının tescilli markalarıdır.

PaperPort11SE, ScanSoft’un tescilli markasıdır.

Burada adı geçen Microsoft® Windows 2000®, Microsoft® Windows Server 2003®, Microsoft® Windows XP®, Microsoft® Windows Vista® ve diğer Microsoft® ürünleri ABD ve/veya diğer ülkelerde kayıtlı ve/veya kullanılan Microsoft Corporation firmasının tescilli markalarıdır.

Burada örnekler olarak yada detaylı bilgi vermek için kullanılan diğer tüm damgalar ve ürünler sahiplerinin tescilli markalarıdır.

Bu kullanım kitapçığı dahilindeki bilgiler de bildirilmeksizin değişikliğe uğrayabilirler.

Yasaklanan kopyalamalar

İlgili yasa ile çoğaltılmaları yasaklanmış dokümanları asla kopyalamayın, yazdırmayın.

Yasa tarafından genel olarak kopya ya yazımı yasaklanan dokümanlar şunlardır:

- banknotlar

-çekler;

- tahviller;

- depozito sertifikaları;

- borç senetleri;

- pasaportlar;

- sürücü belgeleri.

1 - Güvenlik - Yazılım kullanımı lisansı - Çevre - Lisans

Yukarıdaki liste örnek olarak verilmiştir, tam liste olma özelliğine sahip değildir. Bazı belgelerin basımı ya da kopyalanması konusunda yasal olmadığına dair bir şüphe oluşması halinde, hukuki bir danışmana başvurun.

- 10 -

Phaser 3100MFP/S

Kurulum

Yer koşulları

Uygun bir yer seçerek terminalin uzun ömürlülüğünü sağlarsınız. Seçilen yerin aşağıdaki özelliklere sahip olup olmadığını kontrol edin:

- Havalandırması iyi olan bir yer seçin.

-Cihazın sağ ve solundaki havalandırma ızgaralarını kapatmadığınızdan emin olun. Bütün kapakların kolayca açılabilmesi için kuruluş sırasında terminali etraftaki nesnelerden 30 santimetre kadar uzağa yerleştirdiğinizden emin olun.

- Bu yerin herhangi bir amonyak ya da diğer organik gaz emisyonu tehlikesi göstermediğinden emin olun.

- Terminali bağlayacağınız toprak prizin yeri (Güvenlik bölümünde belirtilen uyarılara başvurun) terminal yakınında ve kolay ulaşılabilir olmalıdır.

- Terminalin doğrudan güneş ı

- Terminali bir havalandırma ve ya ısıtma sisteminden kaynaklanan hava akımına maruz kalan, ya da büyük sıcaklık ve nem yükselmeleri olan bir alana yerleştirmediğinizden emin olun.

- Terminalin şiddetli sarsıntılara maruz kalmayacağı sert ve yatay bir yüzey seçin. Cihazınızı direk olarak yere koymayın.

- Terminali, havalandırma kapılarını kapatabilecek bir nesneden uzak tutun.

- Terminali duvar kağıdından ya da kolay alev alabilen maddelerden uzak bir yere yerleştirin.

- Su ya da diğer sıvı sıçramalarından uzak tutun.

-Seçtiğiniz yerin kuru, temiz ve tozsuz olduğundan emin olun.

şığına maruz kalmadığından emin olun.

2 - Kurulum

Kullanım tedbirleri

Terminali kullanırken aşağıda belirtilen önemli tedbirlere dikkat edin.

Çalışma çevresi:

-Sıcaklık: 10 °C´den 27 °C´ye [50 °F´dan 80.6 °F´a] sıcaklık dereceleri ve ortam nemi 15 ve 80% arasında olmalıdır ( (32°C´ye kadar [89.6 °F] sıcaklık dereleri ve ortam nemi 15 ve 54% arasında olmalıdır).

Terminal:

Aşağıdaki bölümde, terminal kullanılırken alınması gereken tedbirler açıklanmaktadır:

-Yazdırma esnasında terminali asla kapatmayın ve kapakları asla açmayı n.

- Asla Terminalin yakınında gaz, yanıcı sıvı yada manyetik bir alan oluşturan maddeler kullanmayın.

- Güç kablosunu fişten çıkarırken, asla kablosundan çekmeyin. Hasarlı bir kablo yangın ya da elektrik şoku tehlikesine sahiptir.

-Asla

- Terminali yerinden hareket ettirmeden önce daima elektrik kablosunu fişten çekin. Aksi taktirde kabloya hasar

- Terminali uzun süreliğine kullanmama kararı verdiğinizde daima güç kablosunu fişten çekin.

- Güç kablosunun üstüne asla bir nesne koymayın, çekmeyin ya da katlamayın. Aksi halde yangın çıkmasına ya da

- Terminalin, güç kablosunun ya da diğer herhangi cihaz iletim kablosunun üstünde durmadığından her zaman emin

-Yazıcıya bir arabirim kablosu takmadan (ya da çıkarmadan) yazıcı kablosunun güç prizinden çıkarıldığından emin

- Sabit bir levha ya da kapağı asla çıkarmayı denemeyin. Terminal yüksek gerilim devrelerine sahiptir. Bu devrelerle

- Asla terminali modifiye etmeye çalışmayın. Aksi halde yangın çıkmasına ya da elektrik şokuna sebep olabilirsiniz.

- Ataç, raptiye ya da herhangi metal maddelerin havalandırma kapıları ya da diğer girişler yoluyla terminalin içerisine

ıslak ellerle güç kablosuna dokunmayın. Elektrik şokuna uğrama riski alırsınız.

verebilir ve elektrik şoku ya da yangın tehlikesini yaratabilirsiniz.

elektrik şokuna sebep olabilirsiniz.

olun. Ayrıca terminal iç mekanizmasına hiçbir kablonun değmediğinden emin olun. Böyle bir durum, terminal arızasına ya da yangın tehlikesine neden olabilir.

olun (korumalı bir arabirim kablosu kullanın).

herhangi bir temas elektirik şokuna sebep olabilir.

girmediğinden her zaman emin olun. Bu tür maddeler elektrik şoku ya da yangın tehlikesi oluşturabilirler.

- 11 -

Phaser 3100MFP/S

- Su ya da herhangi bir sıvının terminalin üstüne ya da yakınına dökülmesinden kaçının. Terminalin su ya da başka bir sıvıyla teması yangın ya da elektrik şoku tehlikesine sebep olabilir.

-Eğer sıvı ya da metal maddeler terminalin içerisine kazara girerse derhal kapatın, güç kablosunu fişten çekin ve ürün sağlayıcınızla bağlantıya geçin. Aksi taktirde, yangın ya da elektrik şokuyla karşılaşabilirsiniz.

-Sıcaklık, duman, alışılmadık gürültü ya da koku yayması durumunda, derhal terminalizi fişten çıkarın ve ürün sağlayıcınıza başvurun. Aksi taktirde, yangın ya da elektrik şokuyla karşılaşabilirsiniz.

- Herhangi bir "elektrik f neticesi elektrik şoku riski taşımaktadır.

-Yazdırma işlemi sırasında terminalinizin yerini değiştirmeyin.

- Yerini değiştirmek istediğinizde, terminalinizi havaya kaldırın, sürümeyin.

ırtınası" süresince terminalinizi kullanmaktan kaçının. Zira böyle bir durum, yıldırım düşmesi

2 - Kurulum

Terminalinizi havalandırması iyi olan bir alana yerleş miktarda ozon gazı yayılır. Eğer yazıcınız havalandırması iyi olmayan bir yerde bulunuyorsa, bu nedenle yoğun olarak çalıştığı zamanlarda hoş olmayan bir kokuya sebebiyet verebilir. Daha emin bir şekilde kullanımı için, terminali iyi havalandırılan bir alana kurun.

tirin. Yazıcının işleyişi sırasında çok küçük bir

Güvenlik bilgisi

Ürününüzü kullandığınızda, aşağıdaki güvenlik tedbilere her zaman uymalısınız.

İşltetim sırasında güvenlik

Bu bilgi belgesinde, şu simgeler kullanılıyor:

Tehlikeli bir durumu belirtir ve yönergelere uymadığınız taktirde, ciddi yaralanmaya ya da ölüme

DİKKAT:

UYARI:

DİKKAT

- Güç kabloyu duvar prizine takın, uzatma kablosu asla kullanmayın.

-Eğer güç kablosu ya da fiş yıpranmışsa ve hasarlıysa, fişi çekin (fişi çekerek, kabloyu çekmeyin).

- Eletrik şok ya da lazer radyason tehlikelerden kaçınmak için, işlem talimatlardaki belirlenen kapaklardan ve vidalardan hariç herhangi bir kapağı ya da vidayı çıkarmayın.

-Eğer bu durumların birisyle karşılaşırsanız gücün bağlantısını kesin ve güç fişini çekin (fişi çekerek, kablo değil):

- Dökülen ya da kullanılan kartuş

-Kartuş boşaltmasını yetkili satıcılarda ya da toplama alanlarda yapabilirsiniz.

- Eski kartuşların (ya da kutuların) atılması yerel yönetmeliklere uymalıdır.

neden olabilir. Tehlikeli bir durumu belirtir ve yönergelere uymadığınız taktirde, önemsiz ya da orta dereceli

yaralanmnızı ve malınıza zarar vermesinı gösterir.

• Herhangi bir sıvının ürün içine dökülmesi.

• Ürününüzün servise ya da onarıma girmesi gerektiğini şüphelerseniz.

• Ürününüzün kapağı hasarlıysa.

u yakmayın. Karduş tozu aleve maruz kaldığında ateşlenebilir.

UYARI

- Ürünü, nemden ve yağmurlu havadan örneği yağmurdan, kardan v.s koruyun.

- Ürünün yerini değiştirmeden önce mutlaka güç kabloyu duvar prizinden çekin. Ürünün yerini değiştirirken, güç kablonun zarar görmediğini kontrol edin.

- Güç kablosunu duvar prizinden çektiğiniz sırasında, mutlaka fişini çekin (kabloyu çekmeyin).

- Ataç, raptiye ya da herhangi metal maddelerin ürünün içine girmediğini kontrol edin.

-Kartuşları (yeni ya da eski, kartuş kutuları) ve mürekkep kartuşalrı (eskı ve ya yeni) çokların erişemediği bir yerde tutun.

- 12 -

Phaser 3100MFP/S

-kağıt yaprakları düzeltmek ya da anahtarı bağlamak için elinizi ürünün içine sokarsanız keskin kenarla dikkat edin.

- Çevresel etkilerini dikkate alarak, ürünü ve diğer kaynak atıkları atık toplama noktalarına bırakmayın. Kartuş boşaltmasını yetkili satıcılarda ya da toplama alanlarda yapabilirsiniz.

- Ürünlerimiz kalite ve işlevsellik yüksek standartlarını karşılamak amacıyla geliştirildi. Yalnızca yetkili satıcıların harcanılabilir kaynakları kullanmanızı öneririz.

Güç Kaynağı

Priz çıkışı ürüne yakın olmalıdır ve kolayca ulaşabilmesi gerekir.

Kağıt Siparişleri

Kağıt ana besleme ünitesine kağıt yükleme

•Kağıdı daima yazdırılacak olan kısmı aşağı gelecek şekilde yerleştirin ve herhangi bir kağıt sıkışması ya da besleme problemlerinden kaçınmak için kağıt klavuzlarını kağıdın formatına göre ayarlayın.

• Yüklenen kağıt miktarı, yükleme kapasitesini geçmemelidir. Aksi halde, bu kağıt sıkışması ve besleme problemlerine yol açabilir.

•Kağıt yükleme tepsisine sadece boş olduğu zaman kağıt yerleştirin. Kağıt ekleme yapılması, çift besleme sorununa yol açabilir.

•Kağıt tepsisini yerinden çıkardığını

•Eğer, daha önce terminaliniz ya da başka bir yazıcı tarafından üzerine yazılmış olan bir kağıt kullanıyorsanız, baskı kaliteniz çok iyi olmayabilir.

z zaman, düşme ihtimalini ortadan kaldırmak için daima iki elinizle kavrayın.

2 - Kurulum

Kağıdın tutulması

•Yazdırma işlemi öncesinde kağıttaki kıvrılmalar düzeltilmelidir.

•Kıvrımlar (ya da katlanmalar) 10 mm'i aşmamalıdır.

•Aşırı nemli ortamda bırakılmasından dolayı oluşabilecek imaj bozuklukları, ya da kağıt besleme problemlerinden kaçınmak için kağıdın iyi koşullarda saklanmasına dikkat edin.

Rutubet kontrolü

•Açık bir paket içinde bırakılmış ya da rutubetli olan bir kağıdı asla kullanmayın.

• Paketini açtıktan sonra, kağıtlarınızı plastik bir poşet içinde muhafaza edin.

•Aşırı derecede buruşuk, katlanmış ya da diğer başka hasarlara maruz kalmış kağıtları asla kullanmayın.

Ünitenin tutulması

İşleci şokları

Yazdırma sırasında, makinanın kağıt besleyicisini, tepsisini, kapağını, ve diğer parçalarını şoktlardan uzak tutun.

Ünitenin yer değişimi

Makinayı masaya yerleştirmek için kaldırın, sürüklemeyin.

Toner Kartuşun tutulması

• Toner kartuşu asla uçları üzerine koymayın. Toner kartuşu asla ters tutmayın.

• Sert bir şekilde sallanmamalı.

- 13 -

Phaser 3100MFP/S

Simgelerin kullanma kuralları

DİKKAT

Önemli güvenlik notları belirter. Bu notları imhal ettiğinizde ciddi yaralama ya da ölüm riskiyle karşılaşırsınız. Bu notları okuduğunuza emin olun. Bu

notları, kılavuzun Güvenlik bilgisi bölümünde bullabilirsiniz.

UYARI

Önemli güvenlik notları belirter. Bu notları imhal ettiğinizde orta dereceli ya da önemi az olan yaralama ile karşılaşırsınız, ve makinanıza zarar

verebilirsiniz. Bu notları okuduğunuza emin olun. Bu notları, kılavuzun Güvenlik bilgisi bölümünde bullabilirsiniz.

Önemli

Makinayı kullandığınızda önemli olan noktalarını, kağıt yanlış besleme sebeplerini, orijinaların hasarlarını ve veri kayıplarını belirtir. Bu notları okuduğ

Not

Makina fonksyonların ek olan açıklamalarını ve hataların cözüm talimatlarını belirtir.

unuza emin olun.

2 - Kurulum

- 14 -

Terminal tanımı

Phaser 3100MFP/S

Ön ve Arka kenarlar

2 - Kurulum

1. Kumanda panosu

2. Kağıt sıkışma kapağı

3. Güç kaynağı kablo bağlantısı

4. Açık/kapalı anahtarı

5. Bağımlı USB bağlantısı ( bilgisayar için)

6. Ana USB bağlantısı (USB anahtarı)

7. El ile kağıt besleyici kurma kılavuzu

8. El ile giriş tepsisi

9. Kağıt besleyici

10. Toner kartuş erişim kapağı

11. Kağıt teslimi katlama durdurucusu

12. Kağıt çıkışı

13. Smart Kart ekleme noktası

- 15 -

Phaser 3100MFP/S

Kumanda panosu

2 - Kurulum

1. Ekran.

2. Sayısal klavye.

3. tuşu: bilgisayarda veya ortamda yapılan belge

analizi.

4. tuşu: yerel kopyalama.

5. tuşu: Varolan bilgisayar yazdırma işini durdur.

6. tuşu: onay.

10.

tuşu: gösterilen seçimi onaylar.



tuşu: tuşu menü girişi ve menülerde aşağıya doğru

gezinme.

tuşu: bir önceki menüye dönüş ve giriş doğrulama.



tuşu: menülerde yukarıya doğru gezinti

11. tuşu: varolan işlemi durdurur.

12. tuşu: aktivasyon gecikmesi ayarlar.

13. tuşu: Yazdır menüsüne giriş sağlar (yazdırm

onksyonları, makine ayarları,v.s).

14. tuşu: analiz çözünürlük ayarı.

15. tuşu: kontrast ayarı.

16. Simge :

17. Simge : "

18. Simge : "

19. Simge : renk modu.

"Kalite Metin

Foto

" çözünürlüğü.

Metin

" çözünürlüğü.

" çözünürlüğü"

Terminal menüsüne giriş sağlar

Terminalin tüm ayar ve fonksiyonları menülerce belirlenir ve ulaşım menülerden sağlanır. Örneğin, fonsiyonlar kılavuzunun yazılımı 51 menüsünce belirlenir (fonsiyonlar kılavuzu, menüler ve alt menüler listesi ve onların tanımlama numaraları)

Menülere iki yolla ulaşılır: adım adım ya da direk Fonksiyonlar kılavuzunu adım adım yöntemiyle yazdırmak için:

1 'e basın. 2 Menüde göz gezdirmek için,  ya da  tuşlarını kullanın, ardından 5 -Y 3Yazdır menüde göz gezdirmek için,  ya da  tuşlarını kullanın, ardından 51 -F

ile onaylayın.

Fonksiyonlar kılavuzunu direk olarak yöntemiyle yazdırmak için:

1 'e basın. 2 Fonksiyonlar kılavuzunu direk olarak yazdırmak için, sayısal klavye üzerinden 51 girin.

- 16 -

AZDİRMA

seçin. OK ile onaylayın.

ONKSYONLAR LISTESI

seçin. OK

Phaser 3100MFP/S

Paket içindekiler

Paketleme aşağıda listelenen maddeleri içerir:

Çok fonksiyonlu cihaz

1 adet toner kartuşu

Cihaz kuruluşu

1 Cihaz paketini açın. 2 Cihazı Bu kitapçıktaki başlangıç güvenlik

talimatlarına uyarak kurun.

3 Terminalden bütün etiketleri çıkarın. 4 Ekranın plastik koruyucusunu çıkarın.

Ana kağıt tepsisi içine kağıt girişi

Kağıdı sokmadan evvel, Kaðýt

Önemli

Cihazınız bir çok format ve kağıt türünü kabul etmektedir ( Özellikler, sayfa 51 bölümüne bakiniz)

Önemli

Sipariþleri, sayfa 13 bölümüne bakiniz.

60 ve 105 g/m2 arasındaki kağıt ağırlıklarını kullanabilirsiniz.

2 - Kurulum

1 adet Güvenlik kılavuzu ve 1 adet Kuruluş kılavuzu

1 adet bilgisayar kuruluş CD ROM

1 adet güç kablosu

1 Kağıt besleme tepsisini çıkarın.

2 Alt paneli aşağıya tık sesini duyana kadar itin.

1 adet USB kablosu

- 17 -

Phaser 3100MFP/S

3 Arka taraf besleme kasetini kurun ve "PUSH"

butonuna basarak durdurun (A). Daha sonra yan kağıt rehberlerini sol tarafta bulunan (B) koluna basmak suretiyle kağıt formatına ayarlayın. (C) koluna basmak suretiyle de kağıt rehberini kağıt formatına uygun hale getirin.

3 Başlangıç tonerini poşetinden çıkarın. Toneri

kartuşun içine eşit bir şekilde yaymak için kartuşu 5 veya 6 kez yuvarlayın. Kartuşu iyice yuvarlamak, kartuş başına maksimum kopya çıkarma garantisi sağlar. Tutacağı ile tutun.

2 - Kurulum

4 Daha sonra kartuşu klik sesi duyana kadar

yuvasına doğru ittirin. Aşağıdaki resimde gösterildiği gibi (en son yapılan hareket aşağı doğru).

4 Bir kağıt yığını alın, kağıdı çıkarın ve düz bir zemin

üzerine koyun.

5 Sonra kağıt yığınını besleme kasetine koyun

(örneğin 200 sayfa 80 g/m² kağıt).

6 Besleme kasetini tekrar eski yerine koyun.

Kartuş nasıl takılır

1 Cihazın önüne geçin. 2 Kapağı sol ve sağ yanlarından tutun ve kendinize

doğru çekin.

5 Kapağı kapatın.

- 18 -

Phaser 3100MFP/S

Kağıt alım desteği

Kağıt verme durmasını basılacak kağıt formatına göre ayarlayın. Desteğin kaldırılabilir kısmını, kağıtların kaymasını engellemek için yukarı doğru kaldırmayı unutmayın.

Cihazın çalıştırılması

3 Cihazı açmak için On/Off düğmesine basın

(I konumu).

Cihaz başlangıç ayarı

Bir kaç sanyeden sonra, makinanızın ısındıktan sonra, Kolay kurmak fonksyonu gözükür ve LCD ekranı şu mesajı belirter:

DIL EVET=OK - HAYIR=C

Kolay kurmak fonksyonu temeş ayarları gösterek

makina kuruluşuna yardımcı olur.

Eğer gösterilen ayarları değiştirmek istiyorsanız, OK tuşuna basın. Eğer gösterilen ayarları değiştirmek istemiyorsanız, C tuşuna basın: Daha sonra Kolay kur fonksyonu sonraki temel ayarı gösterir.

eğer baslangıçtaki ayarla devam

etmek istiyorsanız, tuşuna basın. Bir onay mesajı açılır. Onaylamak için

Not

tuşuna bir daha basın.

Makine ayarlarını el ile ayarlamak için ve özelleştirmek için, Parametreler /

Ayarlar, sayfa 25 bakınız.

2 - Kurulum

Cihazın bağlantılarının yapılması

Cihazın güç kablosunu takmadan

DİKKAT

1 On/off anahtarının, Off'da olduğundan emin olun

Off (O konumudur).

2 Cihazın güç kablosunu takın.

Ardından güç kablosunu duvardaki prize takın.

önce, mutlaka Güvenlik talimatlarý, sayfa 7 okumalısınız.

1 Gösterilen dili değiştirmek için, OK tuşuna basın. 2  ya da  tuşları yardımıyla arzu ettiğiniz dili seçin

seçin ve OK ile onaylay

Artık kuruluş tamamlandı ve makineniz fonksyonlar listesi otomatik olarak yazılır.

LCD ekranı K olmadığı zaman gösterilir (Kaðýt ana besleme ünitesine kaðýt yükleme, sayfa 13 bakınız). Kağıdı tepside yüklü olduğunda, yazdırma devam ediyor.

AĞİT YOK

ın.

mesajını tepsi içinde kağıt

Elle besleme kağıt ünitesi

Kağıdı sokmadan evvel, Kaðýt

Önemli

Elle besleme tepsisi, kağıt besleme tepsilerinde kullanılanlardan daha ağır olan başka kağıt formatlarını kullanmanızı sağlar ( Özellikler, sayfa 51 bölümüne bakiniz).

Bir seferde yalnızca tek bir sayfa kağıt veya zarf beslemesi yapılabilir.

Sipariþleri, sayfa 13 bölümüne bakiniz.

DİKKAT

Güç kablosu ünitenin güç kesimini sağlarTedbir olarak, çıkış noktası cihazın yanında bulunmalı ve tehlıkeli durumlarda kolay bir şekilde ulaşılmalıdır.

- 19 -

Önemli

52 ve 160 g/m2 arasındaki kağıt ağırlarını kullanabilirsiniz.

Phaser 3100MFP/S

1 Elle besleme tanıtıcısını en üste kadar açın.

2 Bir sayfa veya bir zarfı elle besleme kağıt tepsisine

koyun.

3 Kağıt klavuzlarını kağıdın veya zarfın sol ve sağ

yanlarına gelecek şekilde ayarlayın.

4 Şeçilmiş kağıt formatını yazıcıdaki gösterilen kağıt

format seçiminin aynısı olduğunu kontrol edin (Kopyalama, sayfa 21 bakınız).

Zarfların kullanımı

2 - Kurulum

•Kağıt eklemek için yalnızca manüel yerleştiriciyi kullanın.

• Bunun için önerilen alan ön taraftan 15 mm, sol, sağ ve arka taraflardan 10 mm'yi hariç tutacak şekildedir.

• Üst üste binmeyi engelemek için kopya ayağı içine bir kaç satır eklenebilir.

•Doğru yazdırmama işlemi zarfların tavsiye edilen yapının dışında olmasından kaynaklanabilir. ( Özellikler, sayfa 51 bölümüne bakiniz)

•Yazdırma sonrası kıvrılan zarfları elle düzleştirin.

• Zarfların kenarlarda küçük buruşmalar ve yapışmalar oluşabilir ya da arka yüzünde basma temzliği az olabilir.

•Zarı, içindeki havayı aldıktan sonra, dört köşesindeki hat üzerine bastırarak hazırlayın.

•Ardından, kıvrılma ve deformasyondan kaçınmak için o ş

ekliyle yerleştirin.

•Kağıt uyumlaması yapmanıza izin verirmez. Ve normal büro yerlerlde kullanılmalıdır.

- 20 -

Kopyalama

Cihazınız size bir ve birden fazla kopya yapma imkânı verir.

Arzunuz doğrultusunda kopyalar yapmak için bazı parametreler de oluşturabilirsiniz.

Phaser 3100MFP/S

5  ya da  tuşlarını kullanarak, seçilen kopyalama

moduna göre yazdırma tercihlerinizi (aşağıdaki örneklere bakın) yapın:

Basit kopyalama

Bu durumda varsayılan parametreler uygulanır.

1 Kopyalanacak olan belgeyi, camın kenarında

belirtilen talimatlara uygun olarak, kopyalanacak yüzü cama bakacak şekilde yerleştirin.

2 tuşuna iki kez basın. Kopya varsayılan

değerler dikkate alınarak yapılır.

ECO modunda kopyalama

ECO modu, sayfada kullanılan toner miktarını azaltarak, baskı masraflarını düşürür.

Bu modun kullanılması, toner tüketimini azaltır ve baskı koyuluğunu daha açık hale getirir.

1 Kopyalanacak olan belgeyi, camın kenarında

belirtilen talimatlara uygun olarak, kopyalanacak yüzü cama bakacak şekilde yerleştirin.

2 tuşuna basın.

3 tuşuna basın.

Gelişmiş kopyalama

Gelişmiş kopyalama seçeneği kopya için bazı özel ayarlar yapmanızı sağlar.

basarak, aşağıdaki aşamaların

Not

herhangi bir zamanında kopyalamayı başlayabilirsiniz.

Seçiminizi OK ile onaylayın.

6 Arzu ettiğiniz yakınlaştırma seviyesini, 25% ILA

400% ARASİNDA,  ya da  tuşlarıyla ayarlayın, OK düğmesi (yalnızca 1 ’e 1 Sayfa kopyalama

modu) ile onaylayın.

7 Arzu ettiğiniz kaynak değerleri  ya da  sayısal

klavye tuşlarıyla ayarlayın, daha sonra OK duğmesi ile onaylayın.

8  ya da  tuşları yardımıyla cözünürlüğü

yazdırma kalitesine göre OTOMATİK, METİN,

FOTO ya da KALITES METIN seçin, daha sonra OK düğmesi ile onaylay

9 Arzu ettiğiniz kontrast seviyesini  ya da  tuşları

yardımıyla ayarlayın, daha sonra OK ile onaylayın.

10 Arzu ettiğiniz parlaklık seviyesini  ya da  tuşları

yardımıyla ayarlayın, daha sonra OK ile onaylayın.

11 kağıt türünü NORMAL ya da KALİN seçin,  ya da

 tuşları yardımıyla daha sonra OK ile onaylayın.

ın.

3 - Kopyalama

1 Kopyalanacak olan belgeyi, camın kenarında

belirtilen talimatlara uygun olarak, kopyalanacak yüzü cama bakacak şekilde yerleştirin.

1. adımdan sonra, kopya sayısını

Not

2 tuşuna basın. 3 Arzu ettiğiniz kopya sayısını girin ve OK ile

onaylayın.

4  ya da  tuşları yardımıyla kağıt tepsisini

OTOMATIK ya da EL İLE seçin, daha sonra OK

ile onaylayın.

sayısal tuş takımıyla doğrudan girebilir ve OK basarak onaylayabilirsiniz. Ardından 4. adıma bak

ınız.

- 21 -

Kimlik Kart Modu

KİMLİK KARTI kopyalama fonksyonu, bir kimlik kartın ya da bir ehliyetin her iki yüzünü kopyalamak için kullanılır, A4 formatlı kağıdın üzerine (orijinal belge boyutu < A5) ya da Letter formatlı kağıdın üzerine (orijinal belge boyutu < Statement).

LCD ekranı yardımcı işletim yönergeler görüntüler (mesela kaynak belgenin yerleştirmesi, belgenin döndürülmesi, vs ) ve işlem devam etmeden önce onayınızı bekler.

Önemli

Yakınlaştırma ve Kaynak ayarları bu kopyalama modunda kullanılamaz.

Phaser 3100MFP/S

1 tuşuna basın. 2 Arzu ettiğiniz kopya sayısını girin ve OK ile

onaylayın.

3  ya da  tuşları yardımıyla kağıt tepsisini

OTOMATIK ya da EL İLE seçin, daha sonra OK

ile onaylayın.

Kimlik kart kopyalaması sadece A4(orijinal belge boyutu < A5 ) ya da Letter (orijinal belge boyutu <

Önemli

4  ya da  tuşları yardımıyla ID. CARD kopyalama

seçeneğini seçin ve OK ile onaylayın.

5  ya da  tuşları yardımıyla cözünürlüğü

yazdırma kalitesine göre OTOMATİK, METİN,

FOTO ya da KALITES METIN seçin, daha sonra OK dü kalitesini arttımak için, FOTO çözünürlüğünü seçin.

6 Arzu ettiğiniz kontrast seviyesini  ya da  tuşları

yardımıyla ayarlayın, daha sonra OK düğmesi ile onaylayın.

7 Arzu ettiğiniz parlaklık seviyesini  ya da  tuşları

yardımıyla ayarlayın, daha sonra OK ile onaylayın.

8  ya da  tuşları yardımıyla kağıt türünü

NORMAL ya da KALİN seçin, daha sonra OK ile

onaylayın. LCD ekranı aşağıdaki mesajı gösterir:

Statement ) kağıt boyutlarıyla yap

ılabilir. Seçmiş olduğunuz kağıt tepsisinin kullandığı kağıt boyutu doğru olduğunu kontrol edin.

ğmesi ile onaylayın. Kimlik belgelerin

Özel kopyalama ayarları

Bu menüyle yapılan ayarlar, sizin onayınızdan sonra artık standart ayarlar olarak kabul edilirler.

Baskı kalitesi tatmin edici değilse, bir

Önemli

Çözünürlük ayarı

ÇÖZÜNÜRLÜK parametresi fotokopi çözünürlüğünü

ayarlamanızı sağlar.

 841 - GELISMIS FCT/KOPYALA/CÖZÜNÜRLÜK

1 Tuş takımını kullanarak Basın , 841 girin. 2  ya da  tuşlarını kullanarak, aşağıdaki tabloya

göre çözünürlük ayarını yapın:

Parametre Anlam Simge

OTOMATİKDüşük çözünürlük. yok

METİN

FOTO

KALITES METIN

kalibrasyon ilerleyebilirsiniz (Tarayıcınızı ayarlayın, sayfa 26 bakınız).

Metin ve grafik içerikli belgeler için standart çözünürlük.

Fotoğraf içerikli belgeler için optimal çözünürlük.

Metin içerikli belgeler için optimal çözünürlük.

3 - Kopyalama

PUT ID. CARD

'THEN OK

Kimlik kartınızı ya da herhangi diğer idari belgelerinizi aşağıdaki gösterileni izleyip, düz yataklı tarayıcının camın üstüne yerleştirin:

10 OK tuşuna basın.

Belge tarandı daha sonra LCD ekranı aşağıdaki mesajı gösterir:

TURN UP DOC

THEN OK

3OK duğmesine basarak seçiminizi onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

Not

Çözünürlüğü, tuşununa basarak da ayarlayabilirsiniz.

Yakınlaştırma ayarı

YAKİNLAŞTİR parametresi, bir belgenin herhangi bir

kısmını yakınlaştırma seviyesi ve orijinini belirleyerek 25 ile 400 % arasında büyütüp küçültmenizi sağlar.

 842 - GELISMIS FCT/KOPYALA/YAKINLASTIR

1 Tuş takımını kullanarak Basın , 842 girin. 2 Alfanümerik klavye ile istenen yakınlaştırma

seviyesini girin veya  ve  tuşları yardımıyla önceden tanımlanan değerlerin arasındaki bir seçimi girin.

3OK duğmesine basarak seçiminizi onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

11 Belgeyi çevirin daha sonra OK düğmesi ile

onaylayın.

Cihaz, belgenizin bir kopyasını basıyor.

- 22 -

Phaser 3100MFP/S

Analiz kaynak ayarı

Arzu ederseniz, tarayıcının kaynak ayarını değiştirebilirsiniz.

X ve Y için mm cinsinden yeni değerler girerek (X< 209 ve Y <280), analizi yapılan alanı aşağıdaki diyagramda gösterildiği gibi taşıyabilirsiniz.

 843 - GELISMIS FCT/KOPYALA/KAYNAK

1 Tuş takımını kullanarak Basın , 843 girin. 2  ya da  tuşlarını kullanarak X ve Y

koordinatlarını seçin.

3 Tuş takımı yardımıyla veya  ve  tuşlarıyla arzu

ettiğiniz koordinatları ayarlayın.

4OK duğmesine basarak seçiminizi onaylayı

5 Bu menüden şu tuşa basarak çıkın.

Kontrast ayarı

KONTRAST parametresi fotokopideki renk kontrastını

seçebilmenizi sağlar.

Kağıt tepsi seçimi

Otomatik seçimi, kağıt tepsilerdeki tanımlanan kağıt

biçimine göre iki anlama gelebilir. Aşağıdaki tablo farklı durumları açıklamaktadır.

Vars ayılan

besleme tepsisi

Besleme tepsilerde aynı kağıt formatı

Besleme tepsilerde farklı kağıt formatı

 852 - GELİŞMİŞ FONKSYON/TARA. & YAZDIR/

1 Tuş takımını kullanarak Basın , 852 girin. 2 Kullandığınız varsayılan OTOMATIK ya da EL ILE

kağıt besleme tepsisini  ve  tuşları yardımıyla seçin.

3OK düğmesiyle onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

OTOMATİK

El İle

OTOMATİK

El İle

Kopyalama için kullanılan

besleme tepsisi

Ana kağıt tepsi ve el ile besleme tepsisi arasında yapılan seçim.

El ile besleme tepsisi kullanılıyor.

Ana kağıt besleme tepsisi kullanılıyor.

El ile besleme tepsisi kullanılıyor.

BESLEME TEPSİ KAĞIDI

3 - Kopyalama

 844 - GELISMIS FCT/KOPYALA/KONTRAST

1 Tuş takımını kullanarak Basın , 844 girin. 2  ve  tuşları yardımıyla arzu ettiğiniz kontrast

seviyesini ayarlayın.

3OK duğmesine basarak seçiminizi onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

Parlaklık ayarı

PARLAKLİKparametresi çıktınızın parlaklık derecesini

düşürme ya da yükseltmenizi sağlar.

 845 - GELISMIS FCT/KOPYALA/PARLAKLIK

1 Tuş takımını kullanarak basın , 845 girin. 2  ve  tuşları yardımıyla arzu ettiğiniz parlaklık

seviyesini ayarlayın.

3OK duğmesine basarak seçiminizi onaylayın. 4 Bu menüden şu tuşa basarak çıkın.

Kâğıt tipi ayarı

 851 - GELISMIS FCT/TARA. & YAZDIR/KAĞIT TÜRÜ

1 Tuş takımını kullanarak Basın , 851 girin. 2  ve  tuşlarını kullanarak, kullandığınız kağıt

tipini NORMAL ya da KALİN olarak seçin.

3OK duğmesine basarak seçiminizi onaylayın.

Düz yataklı analiz marjların ayarı

Düz yataklı tarayıcınız ile gerçekleştirdiğiniz analiz sırasında, belgenizin yan marjlarını sol ya da sağa doğru kaydırabilirsiniz.

 854 - GELISMIS FCT/TARA. & YAZDIR/DÜZ

FLATBED MARG

1 Tuş takımını kullanarak Basın , 854 girin. 2 Sol / sağ marj kaymalarını (0,5 mm adımlarla) 

ve  tuşlarını kullanarak ayarlayın.

3OK düğmesiyle onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

Baskı sağ ve sol marj ayarı

Eğer istiyorsanız, baskı sırasında belgenizin yan marjlarını sağa ya da sola kaydırabilirsiniz.

 855 - GELISMIS FCT/TARA. & YAZDIR/YAZICI

MARJ.

1 Tuş takımını kullanarak Basın , 855 girin. 2 Sol / sağ marj kaymalarını (0,5 mm adımlarla)

 ve  tuşlarını kullanarak ayarlayın.

3OK düğmesiyle onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

- 23 -

Phaser 3100MFP/S

Baskı üst alt marj ayarı

Eğer istiyorsanız, baskı sırasında belgenizin yan marjlarını üste ya da alta doğru kaydırabilirsiniz.

 856 - GELISMIS FCT/TARA. & YAZDIR/ÜST YAZ.

1 Tuş takımını kullanarak Basın , 856 girin. 2 Üst / alt kenar kaymalarını (0,5 mm adımlarla) 

ve  tuşlarını kullanarak ayarlayın.

3OK düğmesiyle onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

Kağıt format ayarı

Bu menü, el ile besleme tepsisinin ve ana kağıt tepsisinin varsayılan kağıt formatını belirlemenize olanak tanır. Ayrıca, varsayılan tarama genişliğini de ayarlayabilirsiniz.

 857 - GELISMIS FCT/TARA. & YAZDIR/ KAGIT

BOYUTU

3 - Kopyalama

1 Tuş takımını kullanarak Basın , 857 girin. 2  ve  düğmeleri ile varsayılan kağıt formatını

belirtmek istediğiniz kağıt besleme tepsisini seçin.

3OK düğmesiyle onaylayın. 4  ya da  tuşlarını kullanarak, aşağıdaki tabloya

göre kağıt boyutunun ayarını yapın:

Kağıt besleme

tepsisi

EL TEPSİSİ A5, Statement, A4, Legal ve Letter

OTOM. TEPSİ A5, Statement, A4, Legal ve Letter

SAGLIK TAR. LTR/LGL ve A4

5OK düğ

6 Bu menüden şu tuşa basarak çıkın.

mesiyle onaylayın.

Kullanılabilir kağıt formatı

- 24 -

Parametreler / Ayarlar

Terminalinizi kullanma şeklinize göre, isteğe bağlı olarak ayarlayabilirsiniz. Bu bölümde fonksiyonların tanımlarını bulacaksınız.

Fonksiyon kılavuzunu ve çok fonksyonlu terminalinizin kullanılabilir ayarlarını yazdırabilirsiniz.

Terminalinizin gelişimi sürekli devam etmektedir, bu sebeple düzenli olarak yeni fonksiyonlar eklenir. Yararlanmak için lütfen website’mizi

Not

ziyaret edin www.xerox.com. Ayrıca Xerox Companion Suite yazılımı ile güncelleme fonksiyonunu kullanarak en son çevrimiçi güncellemeleri de indirebilirsiniz (Üreticiden güncelleme, sayfa 50 bakınız).

Phaser 3100MFP/S

Parametre Anlam

80 - Toner tasarru

90 - RAW port

91 - Zam. aşım hat

92- Bekl. Zam. Aşım

93 - Bicimi değist

96 - WEP anaht no

Toner kartuşu idareli kullanmak için baskı rengini açar.

RAW ağ yazıcı bağlantı noktası bağlantısı.

Yazdırılmakta olan belgenin silinmesinden önceki zaman aşım hatası, bilgisayar 'dan baskı modundaki yazıcı hatasını takiben ortaya çıkar.

Bilgisayar'dan yazdır görevi silinmeden evvel, bilgisayardaki verilerde yaşanan zaman aşım hatası

Sayfa formatında yapılan düzenleme. Bir belgeyi LETTER/ A4 seçeneğini ayarlayarak A4 sayfalarda LETTER formatında yazdırabilirsiniz.

İzin verilen WEP tuşları (1’den 4’e kadar).

4 - Parametreler /Ayarlar

dil ayarlama

Bu ayar menülerin ekranı için başka bir dil seçebilirsiniz. Terminal başlangıç ayarları ingilizcedir.

Dili seçmek için:

203 - KURULUM / COĞRAFİ / DİL

1 Tuş takımını kullanarak Basın, 203 girin. 2 İlgili lisanı, şunları kullanarak seçin  ve ,

ardından OK ile onaylayın.

3 Bu menüden çıkmak için tuşuna basın.

Teknik parametreler

Terminaliniz fabrika ayarları ile teslim edilmiştir. Yine de dilerseniz teknik parametrelerini ihtiyaçlarınıza göre değiştirebilirsiniz.

Teknik parametreleri ayarlamak için:

29 - KURULUM / TEKNİKLER

Fonksiyonlar Kılavuzun yazdırılması

A5 (ya da Statement) formatlı

Önemli

Tuş takımını kullanarak Basın, 51 girin.

Fonksiyon Kılavuzunun yazdırılması başlar.

Not

kağıtlar üzerine yazdırmak mümkün değildir.

51 - YADIR / FONKSYONLAR LİSTESİ

Aynı anda YAZDIRmenüsüne düğmesini kullanarak girebilirsiniz.

Ayarların listesini yazdırın

A5 (ya da Statement) formatlı

Önemli

Ayarların listesini yazdırmak için

kağıtlar üzerine yazdırmak mümkün değildir.

1 Tuş takımını kullanarak Basın, 29 girin. 2 Arzu ettiğiniz düzenlemeleri yapın ve OK ile

onaylayın.

3  ya da  tuşlarıyla, parametre ayarlarını

aşağıdaki tablo ile ayarlayın ve OK ile onaylayın.

- 25 -

56 - YAZDIR / KURULUM

Tuş takımını kullanarak Basın, 56 girin.

Ayarlar listesinin yazdırılması başlar.

Not

Aynı anda YAZDIRmenüsüne düğmesini kullanarak girebilirsiniz.

Phaser 3100MFP/S

Makineyi kilitleyin

Bu fonksiyon yetkisiz kişilerin cihaza ulaşmasını engeller. Cihazın her kullanım isteğinde bir giriş kodu istenecektir. Her kullanımdan sonra cihaz otomatik olarak kilitlenir.

Bundan önce bir kilit kodu girmeniz gerekmektedir.

811 - GELISMIS FCT / KİLİT / KİLİT KODU

1 Tuş takımını kullanarak Basın, 811 girin. 2 Klavyeyi kullanarak kilit kodunuzu girin (4 rakam)

ve OK ile onaylayın.

Eğer zaten kayıtlı olan bir kod varsa,

Önemli

3 Kilit kodunuzu tekrar girin (4 rakam) ve OK ile

onaylayın.

4 Bu menüden şu tuşa basarak çıkın.

Klavye Kilidi

Terminalinizi her kullanışınızda giriş kodunu girmeniz gerekir.

yenisini girmeden önce eski kodu girin.

Sayaçları okuma

İstediğiniz herhangi bir zamanda cihazınızın işlem sayaçlarını inceleyebilirsiniz.

İşlem sayaçlarını şu şekilde incelersiniz:

• taranan sayfa sayısı.

•basılan sayfa sayısı,

Yazdırılan sayfa sayacı

Bu işlem sayacını incelemek için:

824 - GELISMIS FCT / SAYACLAR / YAZDIRILAN

SAYF

1 Tuş takımını kullanarak Basın, 824 girin. 2 Yazdırılan sayfa sayısı ekranda belirir.

3 Bu menüden şu tuşa basarak çıkın.

Sarf malzemesi durum gösterimi

Her zaman toner kartuşunda kalan miktarı görebilirsiniz. Değerlendirme yüzde olarak görünür.

4 - Parametreler /Ayarlar

812 - GELISMIS FCT / KİLİT / KLAVY. KİLİT

1 Tuş takımını kullanarak Basın, 812 girin. 2 Sayısal klavyeyi kullanarak 4 rakamlı kilit kodunuzu

girin.

3 Onaylamak için OK'a basın. 4 Şu tuşlarla  ya da , ILE seçin ve OK ile

onaylayın.

5 Bu menüden şu tuşa basarak çıkın.

Ortam servisi kilitleyin

Bu fonksiyon sayesinde, ortaş servis erişimine kilit koyarsınız. USB fonksyonlar tuşun her kullanım isteğinde bir giriş kodu istenecektir.

•bağlanmış olan USB tuşlarının içeriğini analiz edin,

• USB tuşundan yazdırın, dosyaları silin.

Ortam kilidi menüsüne erişim için:

816 - GELISMIS FCT / KİLİT / ORTAM KİLİT

86 - GELISMIS FCT / SARF MALZEME

1 Tuş takımını kullanarak Basın, 86 girin. 2 Mevcut toner yüzdesi ekranda belirir.

3 Bu menüden şu tuşa basarak çıkın.

Tarayıcınızı ayarlayın

Bu işlemi çekilen fotokopi kalitesi tatmin edici olmadığında yapabilirsiniz.

80 - GELISMIS FCT / AYAR

1 Tuş takımını kullanarak Basın, 80 girin. OK ile

onaylayın.

2 Tarayıcı tetiklenir ve ayarlama otomatik olarak

yapılır.

3 Ayarlama sonunda terminal ekran koruyucuya geri

döner

1 Tuş takımını kullanarak Basın, 816 girin. 2 Sayısal klavyeyi kullanarak 4 rakamlı kilit kodunuzu

girin.

3 Onaylamak için OK'a basın. 4 Şu tuşlarla  ya da , ILE seçin ve OK ile

onaylayın.

Bu menüden şu tuşa basarak çıkın.

- 26 -

Phaser 3100MFP/S

Oyunlar

Sudoku

Sudoku, bir Japon bilmece oyunudur. Oyun, 3 x 3 bölgelerinde alanlar içinde dağıtılacak üç üzerine üç karelik bir tablo şeklinde sunulmaktadır. Zorluk seviyesine bağlı olarak, oyunun başlangıcında, az veya çok sayıda rakam kaydedilmiş durumdadır. Oyunun amacı, her rakamın, her sırada, her sütunda ve dokuz bloğun her birinde yalnızca bir tek kez gözükeceği şekilde, rakamları, 1’den 9’a kadar dağıtmaktır. Yalnızca bir tek çözüm vardır.

Bir tabloyu yazdırmak

Toplam olarak 400 Sudoku tablosu vardır, her bir zorluk seviyesi için 100 tane.

A5 (ya da Statement) formatlı

Önemli

kağıtlar üzerine yazdırmak mümkün değildir.

 521 - YAZDIR / SUDOKU / PRINT GRID

Aynı anda YAZDIRmenüsüne

Not

2  ya da  düğmesini kullanarak SUDOKUseçin. 3OKile onaylayın. 4  ya da  düğmesini kullanarak PRT

SOLUTIONseçin.

5 Zorluk seviyesini EASY, MEDIUM, HARD, EVIL,

 ya  tuşlarıyla seçin.

6 onaylayın OK. 7 Numarasını (1 ila 100) sayısal klavye üzerinde

girerek istediğiniz tabloyu seçin.

8OKile onaylayın. 9 Sayısal klavye üzerinde 1 ila 9 arası bir rakam

girerek istediğiniz nüsha sayısını seçin.

10 OKile onaylayın.

Tablonun çözümü, istenilen miktara göre yazdirilir.

düğmesini kullanarak

girebilirsiniz.

5 - Oyunlar

1 Tuş takımını kullanarak Basın , 5 girin. OKile

onaylayın.

Aynı anda YAZDIRmenüsüne

Not

2  ya da  tuşları kullanarak SUDOKUseçin. 3OKile onaylayın. 4  ya da  tuşları kullanarak PRINT GRID seçin. 5 Zorluk seviyesini EASY, MEDIUM, HARD, EVIL,

 ya  tuşlarıyla seçin.

6 onaylayın OK 7 Numarasını (1 ila 100) sayısal klavye üzerinde

girerek istediğiniz tabloyu seçin.

8OKile onaylayın. 9 Sayısal klavye üzerinde 1 ila 9 arası bir rakam

girerek istediğiniz nüsha sayı

10 OKile onaylayın.

Tablo, istenilen miktara göre yazdırılır.

düğmesini kullanarak

girebilirsiniz.

sını seçin.

Bir tablonun çözümünü yazdırmak

A5 ( ya da Rapor ) biçimindeki

Önemli

 522 - YAZDIR / SUDOKU / PRT SOLUTION

1 Tuş takımını kullanarak Basın , 5 girin. OK ile

onaylayın.

kağıtlar üzerine yazdırmak mümkün değildir.

- 27 -

Phaser 3100MFP/S

Ağ özellikleri

Çok fonksiyonlu terminalinizi bir kablosuz ağa bağlayabilirsiniz. Ağ ayarları bazen, bilgisayarınızın yapılandırma bilgilerini iyi bilmenizi gerektirir.

Kablosuz bağlantı yardımıyla (radyo yolu ile), terminalinizi bir ağ ya da bilgisayar’a bağlayabilirsiniz.

Önemli

Eğer bir WLAN adaptör kullanıyorsanız, terminalinizi bir ağ yazıcıs kazandırabilirsiniz. Bunu yapmanız ancak onaylanmış bir bağdaştırıcı kullanırsanız mümkündür ki bu kartları sipariş departmanımızdan temin edebilirsiniz. Bu konuda daha ayrıntılı bilgi için www.xerox.com ile irtibata geçiniz.

ı olarak kablosuz ağa

Kablosuz geçici ağ

Radyo geçici ağ’da, cihazlar bir erişim noktasından geçmeden doğrudan birbirleriyle iletişim kurarlar. Kablosuz ağın tamamında iletişim hızı o ağdaki en zayıf bağlantı hızı kadardır. Iletişimin hızı aynı zamanda gönderici ve alıcı arasındaki mesafeye ve duvar ve tavan gibi bariyerlerin sayısına bağlıdır.

Geçici modda iken lütfen WPA/

Önemli

WPA2 kriptolama metodunun bulunmadığına dikkat edin.

6 - Ağ özellikleri

Kablosuz ağın tipi

Bir kablosuz ağ veya bir WLAN (kablosuz Yerel Alan Ağı) en az iki bilgisayar, yazıcı veya diğer çevre birimlerinin birbirleriyle kablosuz dalgaları aracılığıyla (yüksek frekans dalgaları) iletişim kurmasıyla meydana gelir. Kablosuz ağında data iletimi 802.11b ve 802.11g standartları üzerine kuruludur. Ağın nasıl kurulduğuna bağlı olarak, kimi zaman bir altyapı ağı olarak kimi zaman da ihtiyaca göre kısa süreli dizayn edilmiş bir ağ olarak tarif edilebilir.

Dikkat, kablosuz bağlantı kullanımı sırasında, bazı medikal, duyarlı donanımlar ya da güvenlik

UYARI

Kablosuz altyapısı ağı

Bir alt yapı ağında, bir çok cihaz merkezi bir erişim noktası (bir ağ geçidi veya router) aracılığı ile iletişim kurarlar. Tüm bilgiler bu erişim noktasına gönderilir (ağ geçidi veya router) ki yine buradan aynı bilgiler tekrar dağıtılır.

donanımları cihazınızın radyo dalgalarından zarar görebilir. Bu gibi durumlarda, güvenlik talimatlarına uymanızı rica ederiz.

Kablosuz ağlar (WLAN)

Terminalizini kablosuz bir ağa (WLAN) kazandırmak için üç adım gereklidir (WLAN):

1 Ağ bilgilerini bilgisayarınıza girin. 2 Terminalizin için gerekli olan parametreleri

oluşuturun ki ağ içerisinde faaliyet gösterebilsin.

3 Cihazını için gerekli parametreleri belirledikten

sonra, Xerox Companion Suite yazılımını bilgisayarınıza gerekli yazıcı sürücüleri ile birlikte kurun.

Cihaz, WLAN ağı ile entegre edilmişse, kendi bilgisayarnızdan:

•alışılageldik uygulama programlarınız üzerinden çok

fonksiyonlu terminal ünitesini kullanarak belgelerinizi yazdırabilirsiniz,

• renkli tarama, gri skala veya siyah beyaz dökümanlarınızı bilgisayardan yazdırabilirsiniz.

- 28 -

Önemli

Not

Bilgisayar ve diğer tüm cihazlar çok fonksiyonlu terminal ile aynı ay üzerinde parametrelendirilmelidirler. Cihazın kurulumu için gerekli olan tüm ayrıntılar, örneğin ağ isimleri (SSID), kablosuz ağın tipi, kriptolama anahtarı, IP adresi veya alt ağ maskesi ağın özellikleri ile eşleşmelidir. Bu konudaki ayrıntıları bilgisayarınızın üzerinde veya Erişim Noktası üzerinde bulacaksınız. Bilgisayarınızın parametlerini nasıl ayarlayacağınızı öğrenmek için, WLAN adaptörünüzün kullanım kılavuzunu inceleyin. Geniş ağlar için, lütfen ağ yöneticinize başvurun.

Şayet bilgisayarıniz ile kullandığınız adaptör onaylanmış bir adaptör ise, mükemmel bir iletişim sağlanacağından emin olabilirsiniz. Onaylanmış adaptör için gerekli olan en son yazım sürücüleri, internet sitemizde diğer bir çok bilgi ile birlikte bulabilirsiniz: www.xerox.com.

Phaser 3100MFP/S

Ağınızı ayarlayın

WLAN ağınızın ayarlarını bilgisayar

Not

Bir ağ oluşturmak ya da bir varolan ağa bağlanmak

konfigürasyonu konusunda bilgili olan birine yaptırın.

6 - Ağ özellikleri

WLAN adaptörünüzü bağlayın

Almış olduğunuz terminal, bir WLAN’a WLAN USB anahtarı kullanmak suretiyle kazandırabileceğiniz yeni nesil terminallerden biridir.

Terminalinizin kablosuz ağı adaptörü verileri IEEE.802.11 g. protokolüyle aktarır. Aynı şekilde var olan bir IEEE.11b ağı içine de entegre olabilir. Terminali bağlarken, yalnızca onaylanmış olan bir adaptör kullanın. Diğer gönderici veya alıcı

Önemli

1 WLAN USB anahtarınızı aygıtınızın USB bağlantı

noktasına takın.

adaptörler cihazınıza zarar verebilir. Terminalinizi geçici ya da bir altyapı ağı içinde kullandığınıza bakmadan, bazı ağ ve güvenlik ayarlarını yapmalısınz. (örn.SSID ve kriptolama anahtarı) Bu parametreler ağınızın özellikleri ile aynı olmalıdır. Bunlar ağ özelliklerine uygun olmalıdır.

Bir WLAN bağdaştırıcısını terminaliniz üzerinde kullanmadan önce, WLAN ağının sizin terminalizi tanımasını sağlayacak olan parametreleri girmeniz gerekir. Terminaliniz üzerinde size ağın kurulumunu adım adım gösterecek olan basit talimatlar bulacaksınız.Yalnızca bu talimatlara uymanız yeterlidir! Sadece bunları takip edin!

281 - KURULUM / WLAN / CONFIG ASS.

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3 CONFIG. ASS. seçin, bunun için

tuşları kullanın ve OK ile onaylayın. Aygıt varolan ağları arıyor.

4 Var olan ağı seçin, veya oluşturmak içinseç YENİ

AĞ basın, bunun için şu tuşları kullanın  ya da  ve OK ile onaylayın.

Mevcut bir ağı seçerseniz, 5. ve 6. (ve

Not

5 SSID ekranda görünür, sayısal tuş pedini

kullanarak ağınızın adını girin, tuş pedini kullanırken tuşlara istediğiniz ismi elde edinceye kadar ardarda basın (maksimum 32 karakter) ve onaylayın OK.

6 AD-HOC MODU ya da MOD İNFRAekranda belilir.

Bölümün başı Bu modlardan birini seçin ve OK ile onaylayın.

-Eğer geçici ağı seçtiyseniz (ad-hoc) KANAL alt

menüsü açılır. 1 ile 13 arasında bir sayı girin ve OK ile onaylayın.

muhtemelen 7.) adımlar otomatik olarak yapılır.

na gidin ve seçiminizi yapın.

 ya da 

- 29 -

Phaser 3100MFP/S

7 Kriptolama metodunu seçin, OFF, WEP ya da

WPA, ve OK ile onaylayın:

Geçici modda iken lütfen WPA/

Önemli

-Eğer WEP seçerseniz, ağınızda kullandığınız

WEP anahtarını seçin.

Not

-Eğer WPA seçerseniz, ağınızda kullandığınız

WPA veya WPA2 anahtarını seçin.

8 IP AYAR : EL İLE ya da IP AYAR : OTOM.

ekranda görünür. Eğer sistemi elle kurmayı seçerseniz, bir sonraki paragrafa gidiniz ve IP ADRESİ, ALT AĞ MASKESİ ve AĞ GEÇİDİ ayarlarını giriniz.

9 Bu işlemin sonunda, şu ayarın ana menüsüne

döneceksiniz CONFIG. ASS.

10 Bu menüden

Ağınız bir kere kurulduktan sonra, WLAN USB anahtarınızın ışığı yanacaktır.

WPA2 kriptolama metodunun bulunmadığına dikkat edin.

WEP anahtar numarası şu menüden girilebilir:  29 - KURULUM / TEKNIKLER / WEP ANAHT NO.

şu

tuşa

basarak çıkın

4  ya da  tuşları yardımıyla ALT AĞ MASKESİ

seçin ve OK ile onaylayın.

Alt ağ maskelerinizin sayısı şu formatta belirecektir

000.000.000.000. Terminalinizin yeni alt ağ maskesini gösterilen formata uygun olarak girin ve

OK ile onaylayın.

6 Bu menüden şu

 2824 - KURULUM / WLAN / PARAMETRELER / AĞ

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

4  ya da  tuşları yardımıyla AĞ GEÇİDİ seçin ve

ile onaylayın.

5 Ağ geçidinizin numarası şu formatta görünecektir

000.000.000.000. Terminaliz için yeni ağ geçidini gösterilen şekilde girin ve OK ile onaylayın.

6 Bu menüden şu

tuşa

basarak çıkın

tuşa

basarak çıkın

GEÇİDİ

6 - Ağ özellikleri

Ağ parametrelerinize referans ve ağ parametrelerinizin değiştirilmesi

Ağınızın her bir parametresi ağınız genişledikçe değiştirilebilir.

2822 - KURULUM / WLAN / PARAMETRELER / IP

ADRES

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

4  ya da  tuşları yardı

OK ile onaylayın.

5 IP adresnizin numarası şu formatta görünecektir

000.000.000.000. Terminaliniz için yeni IP adresini gösterilen formatta girin ve OK ile onaylayın.

6 Bu menüden şu

 2823 - KURULUM / WLAN / PARAMETRELER / ALT

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

mıyla IP ADRES seçin ve

tuşa

basarak çıkın

AĞ MASKESİ

 2825 - KURULUM /WLAN / PARAMETRELER / SSID

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

4  ya da  tuşları yardımıyla SSID seçin ve OK ile

onaylayın.

5 Ağınızın ad

adını girin ve OK ile onaylayın

6 Bu menüden şu

 2826 - KURULUM / WLAN / PARAMETRELER /

1 içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

4  ya da  tuşları yardımıyla MOD seçin ve OK ile

onaylayın.

5 Bu sembol >>, ağınızın aktif modda olduğunu

belirtmektedir.

6 Modlardan bir tanesini seçin ve OK ile onaylayın..

-E

açılır. 1 ile 13 arasında bir sayı girin ve OK ile onaylayın.

ı ekranda görünecektir. Ağınızın yeni

tuşa

basarak çıkın

ğer geçici ağı seçtiyseniz KANAL alt menüsü

MOD

- 30 -

Phaser 3100MFP/S

7 Bu menüden şu

Geçici bir ağda, cihazlar herhangi bir erişim noktasından geçmeksizin birbirirleri ile doğrudan iletişim kurarlar. Kablosuz geçici ağın

Önemli

 2827 - KURULUM / WLAN / PARAMETRELER /

Bu parametre WLAN ağın kriptolama metodunu ayarlayıp ağınızı güvenliğe almanızı sağlar.

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

4  ya da 

OK ile onaylayın.

5WEP,WPA ya da OFF seçin ve OK ile onaylayın.

- Şayet WEP seçerseniz, bir şifre girin:

- 64 bit güvenliğin olduğu bir ayar sisteminde, şifre 5 karakteri aynen içermelidir.

- 128 bit güvenliğin olduğu bir ayar sisteminde, şifre 13 karakteri aynen içermelidir.

Not

-Eğer WPA’yı seçerseniz, WPA veya WPA2

şifrenizi girin (min. 8 karakterden 63’e kadar

max.). Şifre, alfanümerik karakterler içerebilir – sayılar ve harfler – ve tuş panelinde yer alan diğer karakterler. Tek geçersiz karakter " birimi işareti).

6 Bu menüden şu

tamamında iletişim hızı o ağdaki en zayıf bağlantı hızı kadardır. Iletişimin hızı aynı zamanda gönderici ve alı arasındaki mesafeye ve duvar ve tavan gibi bariyerlerin sayısına bağlıdır.

tuşları yardımıyla GÜVENLİK seçin ve

Şifrenizi 6’lık isteme görede belirleyebilirsiniz. Eğer böyle bir durum söz konusu ise:

- 64 bit güvenliğin olduğu bir ayar sisteminde, şifre 10 onaltılık karakteri aynen içermelidir.

- 128 bit güvenliğin olduğu bir ayar sisteminde, şifre 26 onaltılık karakteri aynen içermelidir.

tuşa

basarak çıkın

tuşa

basarak çıkın

cı

GÜVENLİK

€

" (ero döviz

 2828 - KURULUM / WLAN / PARAMETRELER /

SİSTEM ADI

Makina ismi terminalizini bir ağ ortamında bir bilgisayar aracılığıyla tanımanızı sağlar (örneğin "PRINT.NETWORK-1" adıyla).

1  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

2  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

3  ya da  tuşları yardımıyla PARAMETRELER

seçin ve OK ile onaylayın.

 ya da  tuşları yardımıyla SİSTEM ADI seçin ve OK ile onaylayın.

5 Istediğiniz ismi (en fazla 15 karakter) girin ve OK ile

onaylayın.

6 Bu menüden şu

Bağlantınız bir kere kurulduktan sonra, ağ yazıcısı sürücüsünü bilgisayarınız üzerine kurmalısınız ki belgelerinizi yazdırabilesiniz. Ilgili paragrafa bakın Yazýlým kuruluþu, sayfa 36.

tuşa

basarak çıkın

Geçici bir ağın nasıl kurulacağına örnek

Aşağıdaki parametreleri kullanarak güvenlik koruması olmadan bir geçici ağın nasıl kurulacağına bir örnek:

•ağ adı: "house"

• kablosuz ağ tipi: "geçici"

• kanal: "1"

• Bilgisayarın IP adresi: "169.254.0.1"

• Bilgisayarın alt ağ maskesi: "255.255.0.0"

• Bilgisayarın ağ geçidi: "0.0.0.0"

• çok fonksiyonlu terminalin IP adresi: "169.254.0.2"

• çok fonksiyonlu terminalin alt ağ maskesi: "255.255.0.0"

• çok fonksiyonlu terminalin ağ geçidi: "0.0.0.0"

Çok fonksiyonlu terminali kurmak

1 WLAN USB anahtarı çok fonksiyonlu terminalin

USB bağlantı noktasına takınız.

2  içine yazın,  ya da  tuşları yardımıyla

KURULUM menüyü seçin ve OK ile onaylayın.

3  ya da  tuşları yardımıyla WLAN seçin ve OK

ile onaylayın.

4 CONFIG. ASS. seçin, bunun için  ya da 

tuşları kullanın ve OK ile onaylayın.

5  ya da  tuşları yardımıyla YENİ AĞ seçin ve

OK ile onaylay

6 SSID ekranınızda görünecektir, şunu girin "house"

sayıların bulunduğu pedi kullanın ve OK ile onaylayın.

7 Şu modu seçin AD-HOC MODU ve OK ile

onaylayın.

8 KANAL Kutucuğa şunu girin "1" ve OK ile

onaylayın.

ın.

6 - Ağ özellikleri

- 31 -

Phaser 3100MFP/S

9 OFF’u seçin ve OK ile onaylayın. 10 Şunu seçin IP AYAR: ELILE ve OK ile onaylayın. 11 IP ADRES kutucuğa şunu girin "169.254.0.2" ve

OK ile onaylayın.

12 ALT AG MASKESI kutucuğa şunu

girin"255.255.0.0" ve OK ile onaylayın.

13 AG GEÇİDİ kutucuğa şunu girin "0.0.0.0" ve OK ile

onaylayın.

14 Bu işlemin sonunda, şu ayarın ana menüsüne

döneceksiniz CONFIG. ASS.

15 Bu menüden şu

Ağınız bir kere kurulduktan sonra, WLAN USB anahtarınızın ışığı yanacaktır.

Şimdi bilgisayarı kurmalısınız.

tuşa

basarak çıkın

Bilgisayarı kurmak

Bu bölüm için, WLAN USB anahtarınızın üreticisi tarafından size sunulan talimatlara bakınız ki "house" ağınız bulup o ağa katılabilmeniz konusunda yardımından faydalanın.

1 Gerekirse bilgisayara USB WLAN anahtarı tanıtım

yazılımını yükleyin, eğer önceden yapılmamışsa.

2 WLAN USB anahtarını bilgisayarınızdaki USB

bağlantı noktasına takın.

3 WLAN USB anahtarın yazılımını ağı tespit etmek

amacıyla kullanın.

4 Ağınız tespit edildikten sonra,

"house".

5 Şimdi bilgisayarınızın WLAN ağ bağlantısını yapın.

şu ağa katılın

6 - Ağ özellikleri

Bu aşamada size rehberlik etmesi

Not

Bunu yapmak için, şu bölümü ayarlayın Protocol Internet (TCP/IP) oluşturulmuş olan WLAN

bağlantısı için. Sayet bu element otomatik IP almak üzere konfigüre edilmişse, TCP/IP adresini elle vermek üzere konfigüre etmelisiniz ("169.254.0.1" örneğimizde olduğu gibi), ve alt ağ maskesini ("255.255.0.0" örneğimizde olduğu gibi) ve varsaılan ağ geçidini ("0.0.0.0" örneğimizde olduğu gibi) olarak konfigüre etmelisiniz.

6OK girin.

amacıyla, üreticinin el kitabında bulunan "Bağlantı için parametreleri oluşturmak" başlıklı

paragrafa bakınız.

- 32 -

USB bellek anahtarı

Terminal ünitenizin ön kısmına bir USB bellek anahtarı takabilirsiniz. TXT, TIFF ve JPEG formatında kaydedilen dosyalar analiz edilecek ve sizde aşağıdaki işlemleri gerçekleştirebileceksiniz:

- USB belleğinizde depolanan dosyaları yazdırma

- USB belleğinizdeki dosyaları silme,

-Takılan USB bellekte bulunan dosyaların içerik analizini yapma,

- USB belleğinizdeki bir belgeyi sayısallaştırma.

USB bellek anahtarının kullanımı

Giriş yönüne dikkat ederek USB anahtarınızı takın.

Önemli

Belgeleri yazdırma

Önemli

USB bellekte bulunan dosyaları ya da dosya listesini yazdırabilirsiniz.

Bellekte bulunan dosya listesini yazdırma

Bellekte bulunan dosya listesini yazdırmak için:

1 USB anahtarını terminalin ön bölümüne, giriş

yönüne göre takın.

ORTAM INCELEME yazısı ekranda belirir.

2  ya da  tuşları yardımıyla BELGE YAZDIR

seçin ve OK ile onaylayın.

1. USB anahtarınıza kaydedilen bazı Tiff dosyalarının veri

biçimlendirme kısıtlamalarına bağlı olarak yazdırılamadığını görebilirsiniz.

USB anahtarınızı, asla bir okuma ya da yazma işlemi devam ederken çıkarmayınız.

A5 (ya da Statement) formatlı kağıtlar üzerine yazdırmak mümkün değildir.

 01 - ORTAM / BELGE YAZDIR / LISTE

Phaser 3100MFP/S

3  ya da  tuşları yardımıyla LİSTE seçin ve OK

ile onaylayın.

4 Liste, şu bilgiler eşliğinde tablo içine gösterilir:

- analiz edilen dosyalar artan 1’e 1 sırayla indekslenirler,

-uzantılarıyla beraber dosyanın adı,

-dosyanın en son kaydedildiği tarih,

- kilobaytlar halinde dosyanın boyutu.

Bellekte duran dosyaları yazdırma

Bellekte duran dosyaları yazdırmak için:

 01 - ORTAM / BELGE YAZDIR / DOSYA

1 USB anahtarını terminalin ön bölümüne, giriş

yönüne göre takın.

ORTAM INCELEME yazısı ekranda belirir.

2  ya da  tuşları yardımıyla BELGE YAZDIR

seçin ve OK ile onaylayın.

3  ya da  tuşları yardımıyla DOSYA seçin ve OK

ile onaylayın.

4 Dosyalarınızı üç farklı şekilde yazdırabilirsiniz:

- TÜMÜ, seçeneği USB belleğindeki tüm dosyaları yazdırmak içindir.

 ya da  tuşları yardı OK ile onaylayın. Yazdırma işlemi otomatik

olarak başlar.

- DIZI, seçeneği USB belleğindeki bazı dosyaları yazdırmak içindir.  ya da  tuşları yardımıyla DIZINLER seçin ve OK ile onaylayın. İLK DOSYA ve ilk dizinli dosya ekranda gözüküyor. Yazdırması gereken sıranın ilk dosyasını  ya da  ile seçin ve ardından OK ile onaylayın. Dosyanın sol kenarında bir yıldız (*)belirir. SON DOSYA ekranda belirir. Yazdırması gereken dizinin son dosyasını  seçin ve ardından OK ile onaylayın.

tuşuna basın.

KOPYA SAYISI yazısı ekranda belirir, sayısal klavye ile istenen kopya sayısını girin ve OK ile onaylayın. Yazdırma formatını (JPEG dosyalar için) seçin: A4 ya da LETTER (modele göre), ya da FOTO ve OK ile onaylayın. Yazdırma formatını seçin: KALIN ya da NORMAL ve yazdırmayı başlatmak için OK ile onaylayın.

- SEÇİM, seçeneği USB belleğinde bulunan dosyaların birini veya birkaçını yazdırıyor.



ya da  tuşları yardımıyla, yazdırılması

gereken dosyayı seçin ve OK ile onaylayın. Dosyanın sol kenarında bir yıldız (*)belirir. Diğer belgeleri yazdırmak için, aynı işlemi tekrarlayın.

tuşuna basın.

KOPYA SAYISI yazısı ekranda belirir, sayısal klavye ile istenen kopya sayısını girin ve OK ile onaylayın.

mıyla TÜMU seçin ve

ya da  ile

7 - USB bellek anahtarı

- 33 -

Phaser 3100MFP/S

Yazdırma formatını (JPEG dosyalar için) seçin: A4 ya da LETTER(modele göre), ya da FOTO ve OK ile onaylayın. Yazdırma formatını seçin: KALIN ya da NORMAL ve yazdırmayı başlatmak için OK ile onaylayın.

5 Bu menüden şu tuşa basarak çıkın.

Bellekte yeralan dosyaları silme

USB belleğinizde bulunan dosyaları silebilirsiniz.

 06 - ORTAM / SIL

1 USB anahtarını terminalin ön bölümüne, giriş

yönüne göre takın.

ORTAM INCELEME yazısı ekranda belirir.

2  ya da  tuşları yardımıyla SİL seçin ve OK ile

onaylayın.

3 Dosyalarınızı üç farklı şekilde silebilirsiniz:

- TÜMÜ, seçeneği USB belleğinde bulunan tüm

dosyaları siler.

 ya da  tuşları yardımıyla TÜMU seçin ve OK ile onaylayın.

Bir önceki menüye gelirsiniz.

- DIZINLER, seçeneği USB belleğindeki bazı

dosyalar  ya da  tuşları yardımıyla DIZINLER seçin ve OK ile onaylayın. İLK DOSYA ve ilk dizinli dosya ekranda gözüküyor. Silinmesi gereken sıranın ilk dosyasını  ya da ile seçin ve ardından OK ile onaylayın. Dosyanın sol kenarında bir yıldız (*)belirir. SON DOSYA ekranda görünür.  ya da  tuşları yardımıyla serinin silinecek son dosyasını seçin ve OK ile onaylayın. Dosyanın sol kenarında bir yıldız (*)belirir.

Bir önceki menüye gelirsiniz.

- SEÇİM, seçeneği USB belleğindeki bazı

dosyaları siler.  ya da  tuşları yardımıyla, silinmesi gereken dosyayı seçin ve OK ile onaylayın. Dosyanın sol kenarında bir yıldız (*)belirir. Diğer belgeleri silmek için, aynı işlemi tekrarlayın.

Bir önceki menüye gelirsiniz.

ı siler.

tuşuna basın.

USB bellek içeriğini analiz edin

Belli bir eylemsizlik süresinden sonra terminaliniz ana menüye geri gelir. USB belleği içeriğini tekrar gözden geçirebilirsiniz. Bunu yapmak için:

 07 - ORTAM / ORTAM INCELEME

1 Tuş takımını kullanarak Basın, 07 girin. 2 USB bellek analizi başlamıştır. 3 USB belleğinizde saptanan dosyaları yazdırabilir

ya da silebilirsiniz. Bunun için önceki bölümlere başvurun.

Bir belgeyi USB bellek anahtarına kaydetme

Bu fonksiyon bir belgeyi dijital hale getirerek doğrudan bir USB bellek anahtarında Phaser 3100MFP_S\SCAN klasörüne kaydetmenize imkan tanır. Phaser3100MFP_S\SCAN klasörü uygulama tarafından oluşturulur.

Bir belgeyi dijital hale getirmeden önce, USB bellek anahtarının yeterli disk alanına sahip olduğundan emin

Önemli

1 Kopyalanacak belgeyi, kopyalanacak yüzü cama

bakıcak şekilde yerleştirin.

2 USB anahtarını terminalin ön bölümüne, giriş

yönüne göre takın. USB bellek anahtarı taraması başlamıştır. Analiz bittiğinde ORTAM menüsü görüntülenir.

3  ya da 

ardından OK düğmesi ile onaylayın.

Önemli

olun. Eğer değilse, dosyaları manüel olarak silebilirsiniz, Bellekte yeralan dosyalarý silme, sayfa 34 bölümüne bakiniz

tuşları yardımıyla

Bu fonksiyona iki farklı yolla ulaşabilirsiniz:

•düğemesine basarak

ardından ORTAMA TARAseçerek.

• Ekran koruyucusudaki 

düğmeye basarak ve ardından sayısal tuşların yardımıyla 03 girerek.

ÜSTÜNE

Tara seçin

7 - USB bellek anahtarı

4 Bu menüden şu tuşa basarak çıkın.

- 34 -



4  ya da

da Renkli TARAMA seçeneklerden birini seçin, ardından OK ile onaylayın.

5 Alfanümerik klavyeyle tarama dosyasına bir isim

verin (20 karaktere kadar) ve OK ile onaylayın.

IMAJ

ve belgenin taraması ve kaydedilmesi işlemlerini başlatmak için onaylayın.

İMAJ

etmenizi sağlar. oluşturma formatıdır.

düğmeleri yardımıyla

PDF

, arasında tarama format seçimi yapın

standart fotoğraf ile aynı tipte bir dosya elde

PDF

ise bir dijital belgeler

B&S TARAMA

İMAJ formatı ile ve seçiminize göre:

• SIYAH&BEYAZ, tercihi ile image

TIFF formatýnda kaydedilecektir.

• RENKLI, tercihi ile image JPEG

formatýnda kaydedilecektir.

USB hafıza anahtarı üzerinde sayılandırılacak resim çözünürlüğünü seçebilirsiniz; varsayılan cözünürlük OTO´dur.

tuşuna çok kez basın ve

istenilen çözünürlüğü seçin:

Phaser 3100MFP/S

Önemli

Başlangıç düğmesi taramanın hemen başlatılması

ve dosyanın analiz formatında tanımlanan değerler ile tayin edilmesini sağlar.

• SIYAH&BEYAZ TARAMA:

- simge: Metin

çözünürlüğü.

- simge: Fotoğraf çözünürlüğü.

- Simgesiz: otomatik çözünürlük.

• RENKLI TARAMA :

- simge: Metin çözünürlüğü.

- Simgesiz: otomatik çözünürlük.

7 - USB bellek anahtarı

- 35 -

Phaser 3100MFP/S

Bilgisayar

Yazılım kuruluşu

Bu bölüm aşağıdaki kuruluş işlemlerini belirtir:

Fonksiyonları

Giriş

Companion Suite Pro yazılımı kişisel bir bilgisayarın kendisine uyumlu olan çok fonksiyonlu bir terminale bağlanmasını sağlar.

Bilgisayardan, şunları yapabilirsiniz:

• :Çok fonksiyonlu bir terminal ünitesini yönetebilir, ihtiyaçlarınıza göre ayarlayabilirsiniz,

•alışılageldik uygulama programlarınız üzerinden çok fonksiyonlu terminal ünitesini kullanarak belgelerinizi yazdırabilirsiniz.

• belgeleri siyah beyaz ya da gri tonlamalı, renkli tarayabilir ve onların üzerinde bilgisayarınızdan rötuş yapabilir.

Konfigürasyon gereksinimleri

Kişisel bilgisayarınız için minimum gereksinimler şunlardır:

• Xerox Companion Suite yazılımın tam kuruluşu,

•yalnızca sürücülerin kuruluşu.

Yazılım paketin tümü kurulması

Bilgisayarınızı başlatın. Yönetim hakalarıyla bir oturum açın.

1 CD-ROM sürücüsünü açın, kurulum CD'sini takın

ve sürücüyü kapatın.

2 Kurulum işlemi otomatik olarak başlayacaktır (Oto

çalışma). Eğer çalışmazsa, CD-ROM kökünde setup.exe´ye iki kere basın.

EROX COMPANION SUITE

ekran size yazılımları kurma ve kaldırma, ürün kullanım klavuzlarına giriş yapma veya CD-ROM içeriğine göz atma imkanı verir.

4 İmleci Ü

sol tuşu ile onaylayın.

RÜNLERI YÜKLE

adlı bir ekran açılır. Bu

üzerine getirin ve farenizin

8 - Bilgisayar Fonksiyonları

Desteklenen işletim sistemleri:

• Windows 2000 en az Service Pack 3 ile,

• Windows XP (Home ve Pro),

• Windows 2003 server, yalnızca yazıcı sürücüsü için,

• Windows Vista.

İşlemci:

• 800 MHz Windows 2000 için,

• 1 GHz Windows XP (Home ve Pro) için,

• 1 GHz Windows Vista için.

CD-ROM sürücüsü

Boş bir USB portu,

Kurulum için sabit diskte 600 Mb boş alan:

• Windows 2000 için minimum 128 Mb,

• Windows XP (Home ve Pro) için minimum 192 Mb.

• 1 Vista için 1 Gb.

5 Ürün kurulumu ekranı belirir.

İmleci T farenizin sol tuşu ile onaylayın.

Not

ÜM ÜRÜNLER

Bu Tam kurulum işlemi ile Companion Suite Pro kit'in düzgün çalışması için gerekli olan yazılımlar sabit diskinize kopyalanacaktır. Yani:

- Xerox Companion Suite (terminal ünitenizin yönetim yazılımı, yazıcı sürücüleri, tarayıcı,…),

- Adobe Acrobat Reader,

- PaperPort. Kurulum CD-Rom'un da bulunan yazılımlarıdan birinin herhangi bir versiyonunun bilgisayarınızda zaten kurulu halde bulunuyor olması muhtemeldir. Bu durumda Ö ile sabit diskinize kurmak istediğiniz yazılımı seçin ve seçiminizi onaylayın.

seçeneği üzerine getirin ve

ZEL

kurulum şeçeneği

- 36 -

Phaser 3100MFP/S

Kurulum başlatılır.

Yalnızca sürücülerin kurulumu

Bu bölüm aşağıdaki kuruluş işlemlerini belirtir:

• Sürücüleri Xerox Companion Suite yazılımı kullanarak kurulması,

• El ile sürücü kurulumu.

Sürücüleri Xerox Companion Suite yazılımı kullanarak kurulması

Bilgisayarınızı başlatın. Yönetim haklarıyla bir oturum açın.

1 CD-ROM sürücüsünü açın, kurulum CD'sini takın

ve sürücüyü kapatın.

2 Kurulum işlemi otomatik olarak başlayacaktır (Oto

çalışma). Eğer çalışmazsa, CD-ROM kökünde setup.exe´ye iki kere basın.

3 X

EROX COMPANION SUITE

ekran size yazılımları kurma ve kaldırma, ürün kullanım klavuzlarına giriş yapma veya CD-ROM içeriğine göz atma imkanı verir.

4 İmleci Ü

RÜNLERI YÜKLE

sol tuşu ile onaylayın.

adlı bir ekran açılır. Bu

üzerine getirin ve farenizin

8 - Bilgisayar Fonksiyonları

Aşağıdaki ekran kurulum ilerlemesini gösterir.

AMAM

6 T

basarak kurulumu tamamlayın.

Companion Suite Pro paketiniz bilgisayarınıza başarıyla yüklenmiştir.

Artık çok fonksyonlu aygıtınızı bağlayabilirsiniz,

Baðlantýlar, sayfa 39 bölümüne bakiniz.

5 Ürün kurulumu ekranı belirir.

İmleci İ

STEĞE UYARLANMİŞ

seçeneği üzerine getirin

ve farenizin sol tuşu ile onaylayın.

Çok fonksyonlu aygıtın yönetim yazılımını B Programlar> X

MFP> C masaüstünde bulunan X

EROX COMPANION SUITE

OMPANION DIRECTOR

> P

menüsünden ya da

EROX

OMPANIN

simgesine basarak başlayatabilirsiniz.

AŞLAT

HASER

> TÜM

3100

IRECTOR

- 37 -

Phaser 3100MFP/S

6 İmleci X

EROX COPANION SUITE

üzerine getirin ve

farenizin sol tuşu ile onaylayın.

7 Açılış ekranı görülecektir. İ

LERI

tuşuna tıklayarak

Companion Suite kurulum paketini başlatabilirsiniz.

ÜKLE

10 Son kurulum çalışmaya hazırdır. Y

seçeneğini

tıklayın.

11 Bir ekran size kurulumun ilerleyişini gösterir.

8 - Bilgisayar Fonksiyonları

ÜRÜCÜLERI YÜKLE

LERI

düğmesine basın.

seçeneği üzerine getirin ve

9 Hedef klasörü seçin ve İ

LERI

düğmesine tıklayın.

12 T

AMAM

basarak kurulumu tamamlayın.

Xerox Companion Suite yazılımı bilgisayarınıza başarıyla yüklenmiştir.

Artık çok fonksyonlu aygıtınızı bağlayabilirsiniz, Baðlantýlar, sayfa 39 bölümüne bakiniz.

- 38 -

Phaser 3100MFP/S

Sürücüleri el ile kurulması

Yazıcı ve tarayıcı sürücüleri her hangi kuruluş yazılımını kullanmadan el ile gerçektireştirebilirsiniz.

Not

1 USB kablonuzun bağlayıcılarını saptayın ve onları

aşağıdaki gösterilen resime göre ekleyin.

2 Çok fonksiyonlu terminal ünitenizi başlatın.

Bigisayarınız aygıtı algılıyor.

ÜRÜCÜ YAZİLİ MİNI BULUP YÜKLEYIN (ÖNERILEN

üstüne tıklayın.

Bu kuruluş modu ancak Windows 2000, XP ve Vista´da mümkündür.

5 Listeden X

üzerine basın ve İ

6 Bir ekran sürücülerin kurulduğuna dahil bir mesaj

veriyor. K

Artık çok fonksiyonlu terminal ünitesi ile belgelerinizi yazdırabilir ya da tarayabilirsiniz.

EROX

PHASER 3100MFP seçeğini

LERI

tıklayın.

APAT

seçeneğini tıklayın.

Bağlantılar

Çok fonksiyonlu terminal ünitenizin elektirik bağlantısının takılı olmadığından emin olun. Bilgisayar ve terminal ünitesi arasındaki bağlantı, korumalı ve en fazla 3 metre uzunluğundaki bir USB 2.0 kablosu aracılığı ile sağlanmalıdır.

)

Öncelikle Xerox Companion Suite yazılımını kurmanız ve daha sonra USB kablosunu terminalinize bağlamanız önerilir (Yazýlým

paketin tümü kurulmasý, sayfa 36 bölümüne bakiniz).

8 - Bilgisayar Fonksiyonları

Şu ekran gözükecektir:

4 CD-ROM sürücüsünü açın, kurulum CD'sini takın

ve sürücüyü kapatın. Sürücüler otomatik olarak algılanıyor.

Önemli

Eğer USB kablonuzu Xerox Companion Suite yazılımını yüklemeden önce bağlarsanız, tanıma sistemi (tak ve tanı) yeni bir donanımın eklendiğini otomatik olarak algılayacaktır. Terminal ünitenizin sürücülerinin kurulumu başlatmak için, Sürücüleri el ile kurulmasý, sayfa 39 bölümüne bakiniz ve ekrandaki talimatları izleyin. Bu işlemi kullandığınız anda, yalnızca yazdırma ve tarama fonksyonları aktif hale getirilir.

- 39 -

Phaser 3100MFP/S

1 USB kablonuzun bağlayıcılarını saptayın ve onları

aşağıdaki gösterilen resime göre ekleyin.

2 Çok fonksiyonlu terminal ünitenizi başlatın.

Bilgisayar aygıtı aygılar ve sürücüler otomatik olarak yüklenir.

3 Kuruluş biter bitmez, bir mesaj sürücülerin

başarıyla kurulduğunu belirtir.

2 Kaldırma programı başlar.Kaldırmayı İ

PTAL

seçeneğini tıklayarak durdurabilirsiniz.

Sürücüleri bilgisayarınızdan kaldırma

Bilgisayarınızı başlatın. Yönetim haklarıyla bir oturum açın.

Kullanan kurluş moduna göre, gereken kaldırma modunu seçin:

•Eğer sürücüleri Xerox Companion Suite yazılımı ile yüklemişseniz, Sürücülerin Xerox Companion Suite yazılımı kullanarak kurulmasıparagrafına bakınız.

•Eğer sürücüleri el ile kurduysanız, Sürücülerin el ile kaldırılmasıparagrafına bakınız.

Sürücülerin Xerox Companion Suite yazılımı kullanarak kurulması

8 - Bilgisayar Fonksiyonları

Artık çok fonksiyonlu terminal ünitesi ile belgelerinizi yazdırabilir ya da tarayabilirsiniz.

Yazılım kaldırılması

Bu bölüm aşağıdaki işlemleri belirtir:

• Xerox Companion Suite yazılımın tam kuruluşu,

•yalnızca sürücülerin kaldırılması.

Yazılımı bilgisayarınızdan kaldırmaın

Bilgisayarınızı başlatın. Yönetim haklarıyla bir oturum açın.

AŞLAT

>TÜM P

HASER

3100MFP > K

kaldırmanızı sağlar.

ROGRAMLAR

EROX COMPANION SUITE

ALDİR

menüleri programların

Programları B

EROX COMPANION SUITE

AŞLAT

>TÜM P

HASER

3100MFP > K

menüyü kullanarak kaldırın.

Not

EROX PHASER

X Windows kontrol panosundan P

ROGRAM EKLE/KALDİR

3100MFP sürücüleri

fonksyonunu

kullanarak da kaldırabilirsiniz

1 Bir onay ekranı açılır. EVET düğmesine basarak

EROXPHASER

3100MFP sürücüler kaldırma

programına devam edebilirsiniz.

2 Kaldırma programı başlar.Kaldırmayı İ

seçeneğini tıklayarak durdurabilirsiniz.

ROGRAMLAR

ALDİR

PTAL

1 Bir onay ekranı açılır. EVET düğmesine basarak

Xerox Copanion Suite programın kaldırmasına devam edebilirsiniz.

- 40 -

Phaser 3100MFP/S

Sürücülerin el ile kaldırılması

Şu sürücüleri kaldırmanız gerekir:

•yazdırma sürücüsü

• tarama sürücüsü

• modem sürücüsü

yazdırma sürücüyü kaldırmak için:

AZİCİ LAR

PANOSU

> K

yönetici sisteminize göre).

2 X

EROX PHASER

AZİCİ LAR

ÖNETICI OLARAK KULLAN>SUNUCU

seçeneği üstüne basın.

ÜRÜCÜLER

5 X

EROX PHASER

ALDİR

pencereyi açın (B

> Y

AZİCİ LAR VE FAKSLAR

ONTROL PANOSU

> D

ONANİM VE SES

3100MFP simgesini silin.

penceresinde, farenizin sağ tuşu ile

sekmesini seçin.

3100MFP sürücüsünü seçin ve

düğmesine basın.

AŞLAT

ya da B

> K

> Y

AZİCİLAR

ZELLIKLER

ONTROL

AŞLAT

Tar ay ıcı ve modemsürücülerini kaldırmak için:

YGİT YÖNETIMI

ONTROL PANOSU

YÖNETIMI

ONAİM VE SES

ya da B

penceresini açın (B

> S

ISTEM

> D

AŞLAT

> A

YGİT YÖNETIMI

sisteminize göre).

AŞKA AYGİTLAR

alt menüsünde, X

3100MFP öğesini seçin ve farenizin sağ tuşuna basın.

3 Menüde K

ALDİR

seçin ve farenizin sol tuşunu

kullanrak basın.

AŞLAT

ONANİMİ

ONTROL PANOSU

> A

, işltetim

EROX PHASER

YGİT

8 - Bilgisayar Fonksiyonları

ÜRÜCÜYÜ VE SÜRÜCÜ PAKETI KALDİR

seçeneği

üstene basın ve OK ile onaylayın.

7 Bir onay ekranı açılır. Devam etmek için E

tıklayın.

8 Kaldırmayı onaylamak için S

seçeneğine tıklayın.

VET

4 Kaldırmayı onaylamak için OK düğmesine basın. 5G

ÖRÜNTÜLEME AYGİTLAR

HASER

3100MFP öğesini seçin ve farenizin sağ

alt menüsünde, X

EROX

tuşunu kullanarak basın.

6 Menüde K

ALDİR

seçin ve farenizin sol tuşunu

kullanrak basın.

7 Kaldırmayı onaylamak için OK düğmesine basın.

- 41 -

Phaser 3100MFP/S

Çok fonksiyonlu Terminal ünitesi denetimi

Kurmuş olduğunuz yazılım, iki adet çok fonksiyonlu terminal ünitesi yönetim uygulamasını içerir,

OMPANION DIRECTOR

şunları yapabilmenizi sağlar:

• Çok fonksiyonlu terminal ünitenizin bilgisayarınıza

bağlı olup olmadığını kontrol etmenizi,

• Çok fonksiyonlu terminal ünitesi hareketlerini izlemenizi,

• Bilgisayardan çok fonksiyonlu terminal ünitesi sarf malzemelerinin durumunu gözlemenizi,

• Grafik düzenleyıcı uygulamalarına hemen ulaşmanızı.

Çok fonksyonlu terminali yönetlemek için, Companiom Director uygulamasını masaüstünde bulunan semgeye tıklayarak ya da B Proglamlar> X

MFP> C

EROX COMPANION

OMPANIOM DIRECTOR

Bilgisayar ve çok fonksiyonlu terminal arasındaki bağlantıyı kontrol edin

ve C

OMPANION MONITOR

´dan çalıştırabilirsiniz.

AŞLAT>TÜM

UITE>PHASER

, bunlar

3100

Xerox C

OMPANION SUITE

paketi dahilindeki bir yazılım ya

da aracı çalıştırmak için,görsel imleci üzerine getirip, farenin sol tuşu ile tıklayın.

Companion Monitor

Görsel Sunum

Donanımı masaüstünde bulunan X M

ONITOR

Proglamlar> X MFP >C

semgeden ya da B

EROX COMPANION SUITE

OMPANION MONITOR

menüsünden çalıştırın.

EROX

> P

OMPANION

AŞLAT>TÜM

HRASER

3100

8 - Bilgisayar Fonksiyonları

Aygıtlar arasındaki bağlantının iyi olup olmadığını kontrol etmek için, masaüstünde bulunan simgeden C

ONITOR

yazılımını çalıştırın ve çok fonksiyonlu terminal

OMPANION

ünitenizin ekranı üzerinde belirtilen bilgilerle aynı olup olmadığını kontrol edin.

Companion Director

Bu görsel arabirim çok fonksiyonlu terminal ünitenizi yönetmeniz için araç ve yazılımları çalıştırmanızı sağlar.

Görsel Sunum

Donanımı masaüstünde bulunan X D

IRECTOR

Proglamlar> X MFP >C

semgeden ya da B

EROX COMPANION SUITE

OMPANION DIRECTOR

menüsünden çalıştırın.

EROX

> P

OMPANION

AŞLAT>TÜM

HRASER

3100

Bu ekrandan bilgilerinizi takip edebilir ya da çok fonksiyonlu terminal ünitenizi tablar ile ayarlayabilirsiniz:

• A

YGİT SEÇENEĞI

: Bilgisayarın yönettiği aygıt listesini

gösterir.

• C

OMPANION

: Çok fonksyonlu terminalın ekranını

gösterir ( yalnızca USB bağlantısı).

• S

ARF MALZEMELERI

: Sarf malzemelerin durumunu

gösterir.

Aygıt yönetimi

Bu tab bilgisayarın yönettiği aygıtlar listesini gösterir.

Varolan aygıt seçimi

Bilgisayarınıza aynı bir anda birden fazla aygıt bağlamanız mümkün değil. Bunu seçmek için, varolan aygıt ile ilgili radio düğmesini kullanarak gerçektiştirebilirsiniz.

Araç ve uygulamaların etkinleştirilmesi

Xerox C yazılımların çalıştırılmasını sağlar:

• Var olan belgelerden Y

• P

OMPANION SUITE

APERPORT

yazılımın çalıştırılması (Doc Manager).

görsel arabirimi şu araç ve

ARDİM

alınması,

- 42 -

Phaser 3100MFP/S

Bağlantı durumu

Varolan aygıtın ve bilgisayar arasındaki bağlantı durumu bir renk ile belirtilir. Aşağıdaki tablo olanaklı bağlantı durumlarını tanımşıyor.

Renk Durum

Sarı

Yeşil

Kırmızı

Bağlantı yapılıyor.

Bağlantı yapıldı.

Bilgisayar aygıta balanamıyor. USB bağlantıyı kontrol edin.

Aygıt parametreleri

1 Aygıtı listeden seçin ve uygulanacak tarama

parametrelerin yapılandırması için T kulandığınızda Ö

ZELLIKLER

tuşuma basın.

ARA

fonksyonu

3 Açılan menüden arzu ettiğiniz tarama

ÖZÜNÜRLÜĞÜ

seçin.

4 Yeni parametreleri OKile onaylayın.

Aygıtın kaldırılması

1 Aygıtı listeden seçin ve eksi işareti tıklayın ya da

ALDİR

düğmesine basın.

2 Aygıtın kaldırmasını onaylamak için E

Kaldırmayı iptal etmek için H

AYİR

VET

tıklayın.

8 - Bilgisayar Fonksiyonları

2 Açılan menüden arzu ettiğiniz tarama M

seçin.

ODÜ

Aygıt artık listede gözükmüyor.

´nü

Sarf malzeme durumu gösterilmesi

ARF MALZEMELERI

,tabından şu bilgilere ulaşırsınız:

• varolan sarf malzeme durumu,

•basılan sayfa sayısı,

• taranan sayfa sayısı.

- 43 -

Phaser 3100MFP/S

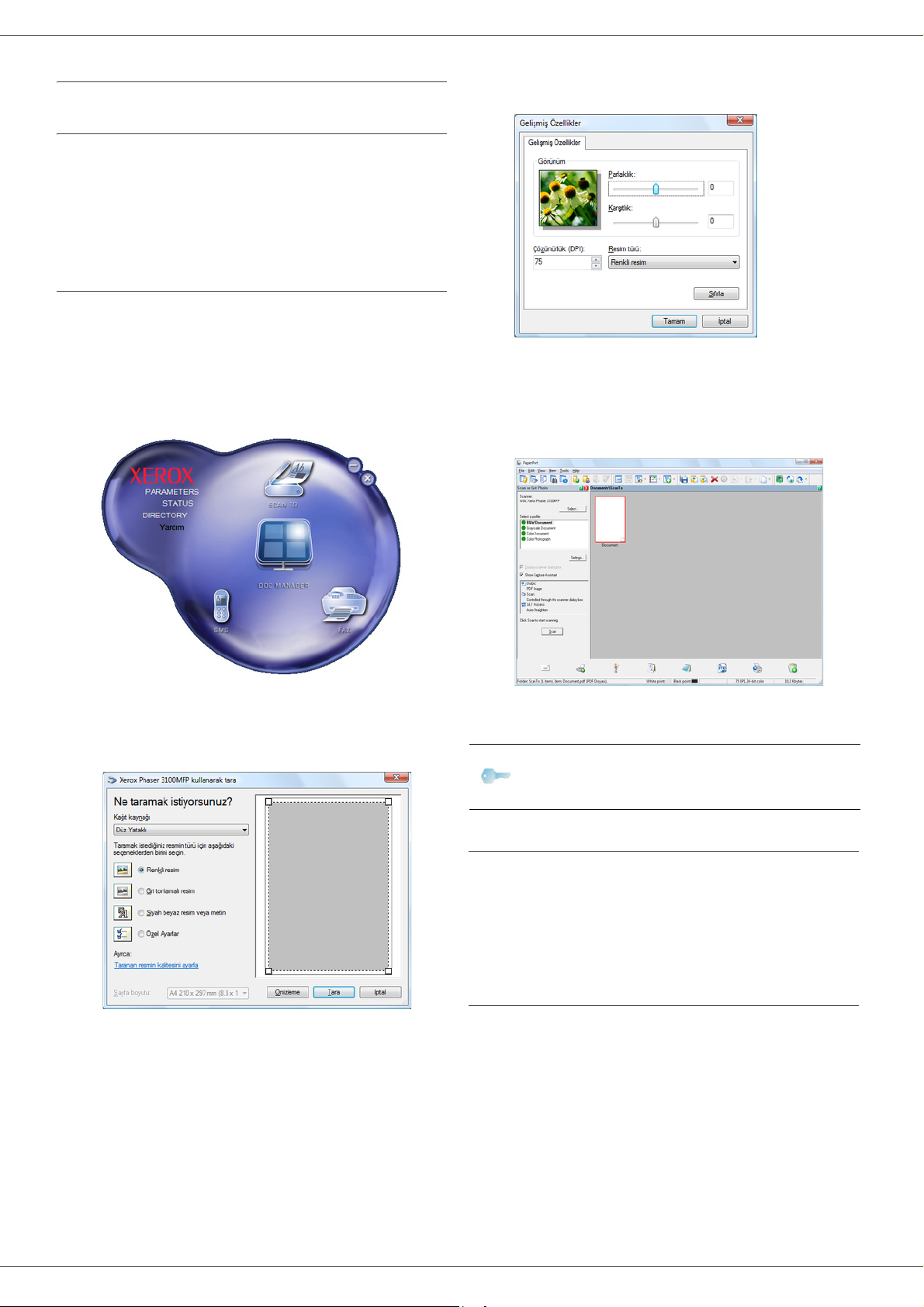

Xerox Companion Suite işlevsellikleri

Belge analizi

Belge analizi iki şekilde gerçekleştirilebilir:

• Ya T

• ya da standart uyumlu bir uygulama ile.

Tarama ile analiz

Donanımı masaüstünde bulunan X D

IRECTOR

AŞLAT>TÜM PROGLAMLAR>XEROX COMPANION

UITE>PHRASER

menüsünden çalıştırın.

ARAMA

fonksiyonu ile,(Companion Director

penceresindeki ya da terminal ünitesindeki TARA tuşu ile erişilen),

EROX

OMPANION

semgeden ya da

3100 MFP >C

OMPANION

IRECTOR

4 Arzu ettiğiniz parametreleri ayarlayın ve T

düğmesini tıklayarak onaylayın.

ARA

düğmesine basın, yapılan sayısallaştımayı bir

ekranda gözetliyebilirsiniz.

6 Sayısallaştırma işleminin sonunda, taranan imaj

PaperPort penceresinde belirir.

AMAM

8 - Bilgisayar Fonksiyonları

1 Makinanızın T

ARA

grafik imajının üstüne basın ya

da TARA düğmesine basın ve PC´YE TARA seçin.

2 Arzu ettiğniz tarayıcıyı.

3 Sayısallaştırma gelişmiş özelliklerinin T

RESMIN KALITESIRI AYARLA

bağına tıklayarak

özelleştirin.

ARANAN

PaperPort yazılımı bilgisayarınızda

Not

kurulu değilse, taranan imaj masa üstünde TIFF formatında görünecektir.

KYazdırma

Belgerinizi USB yada WLAN bağlantısı vasıtasıyla basabilirsiniz.

Xerox Copnaion Suite yazılım kuruluşu sırasında, X

HASER

3100MFP yazıcı sürücüsü otomatik olarak

bilgisayarınıza yüklenilecektir.

Çok fonksiyonlu terminal ile baskı almak

Çok foksyonlu terminal ile bir belgenin yazdırılması Windows belge yazdırmasının aynısıdır..

1 Ekranda gözüken varolan açılmış uygulamanın

LASÖR

EROX PHASER

menüsünden Y

3100MFP yazıcıyı seçin.

AZDİR

komutu kullanın.

EROX

- 44 -

Phaser 3100MFP/S

Çok fonksyonlu terminal ile çif modlu yazdırma

Bu terminal bilgisayarın bir belgesini çift modlu manüel yazdırmanıza izin verir.

El ile çift modunda, yazdırma kalitesi ve kağıt aktarımı garanti edilemez .

- Eğer kağıtın ilk yüzün yazdırmasında bir bozukluk çıkarsa, örneği buruşukluk, sayfa kenar kıvırması ya da

DİKKAT

Bir belgeyi manüel çift moduyla yazdırma:

zımbalama, kağıtı manüel çif moduyla kullanmayın.

- Kağıtı yükle diğinizde, kağıt kenarın

ı düz bir yüzeyin

yardımıyla lütfen düzeltiniz.

Daha iyi sonuçlar almak için, 80 g/m² A4 biçimli kağıt ya da 20 lbs/m² mektup biçimli kağıt kullanmanızı öneririz.

6 Tek sayfaların basıldığı zaman, LCD ekranı şu

mesajı gösterir **Y

YÜZ GÖRÜNÜR ŞEKILDE KAĞİT TEPSISINE YERLEŞTIRIN

...:

AZDİRİLMİŞ YAPRAKLARİ BASİLİ

** BASINCI

YERLEÞTÝRÝN

...VE<OK>BASÝN

Bilgisayar, bir çift iş için yaprakların nasıl yeniden yüklemenizi açıklayan bir sayfa oluşturur ve yazdırır. Bu safayı dikkatlice okuyun ve diğer

Önemli

yapraklara yeniden ekleyin. Yazdırmaya doğru bir şekilde devam etmek için açıklama yaprağını tepsiye yeniden yerleştirmeniz çok önemlidir.

7 Yaprakları açıklama sayfasında ve aşağıda

gösterilenleri izleyip kağıt tepsisine geri yerleştirin. Aşağıdaki örnekler seçilen ciltleme moduna göre, gereken işlemeleri tanımlar:

• Uzun kenarlar

8 - Bilgisayar Fonksiyonları

Çift yazdırma modu yalnızca kağıt tepsisinin yönetiği bir kağıt biçiminde

Önemli

kullanılır. El ile besleme tepsisi çift modlu yazdırma için kullanılamaz.

1 Ekranda gözüken varolan açılmış uygulamanın

LASÖR

EROX PHASER

menüsünden Y

3100MFP yazıcıyı seçin.

AZDİR

komutu kullanın.

3Çift modunu kontrol edin ve iki citleme

modlarından birisini seçin:

Citleme modu Yazdırma

Uzun kenarlar

Kısa kenarlar

4 yazdırmayı başlatmak için şu OK düğmeye basın. 5 Makina tek sayfaları yadırır (en yüksek sayfa

numarasında başlayıp sayfa 1´de biter) ve LCD ekranı gözükür:

** YAZDIRMA **

** PC **

- 45 -

Phaser 3100MFP/S

•Kısa kenarlar

8 Yazdırmayı devam ettirmek için komut panosunun

OK düğmesine basın.

9 Çift sayfalar kağıdın diğer yüzüne basılır. Tüm

sayflararın yazdırması bittiğinde, açıklama yaprağını kaldırın.

8 - Bilgisayar Fonksiyonları

Önemli

Kağıt sıkışması ya da kağıt biçimi hatası oluşursa, yazdırma işi iptal edilir. Bu durumda yazdırma işini tekrar başlatmanız gerekir.

- 46 -

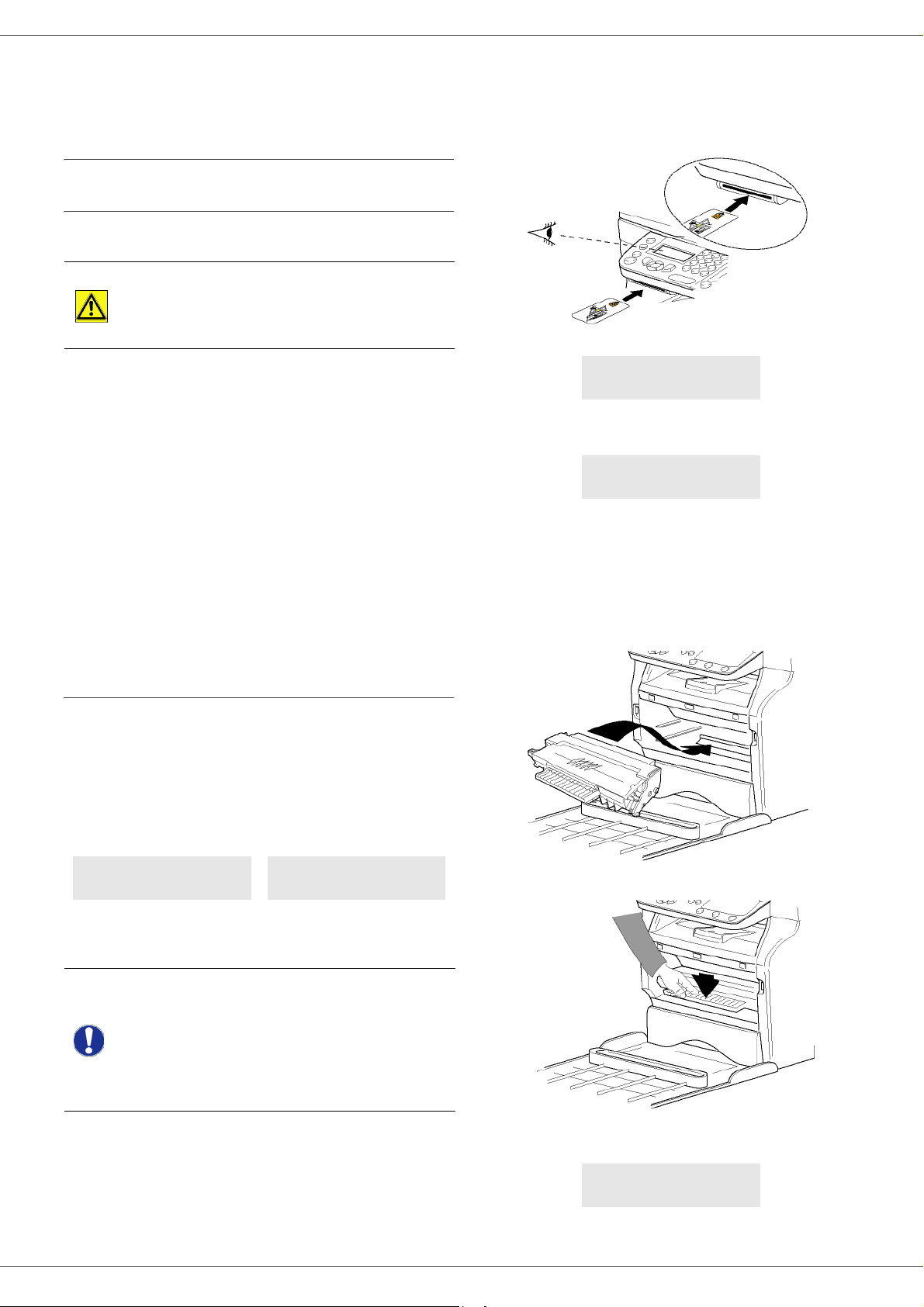

Bakım

Servis

Genel Bilgiler

UYARI

Kendi güvenliğiniz için, bölüm Güvenlik, sayfa 1'de sunulan güvenlik talimatlarına başvurmalısınız.

Phaser 3100MFP/S

Toner kartuş değiştirme işlemini, aşağıda gösterildiği gibi gerçekleştirin.

1 Resimde gösterildiği gibi yeni toner kartuşuyla

donatılmış akıllı kartı takın.

9 - Bakım

Şu mesaj belirecektir:

Cihazınızı en iyi koşullarda kullanabilmeniz için, parçalarını sürekli olarak temiz tutmanızı öneririz.

Cihazının düzgün kullanımı için yapılması gerekenler şunlardır:

- Tarayıcının kapağını sebepsiz yere açık bırakmayın.

- Cihazı asla yağlamayın.

- Cihaz kapağını zor kullanarak kapamayı denemeyin

veya cihazı sarsıntıya maruz bırakmayın.

-Yazdırma esnasında, aygıtın kartuş kapağını asla

açmayın.

- Cihazı

-Kağıt tepsisi üzerinde çok uzun süre sürüklenmiş olan

asla sökülebilir parçalarına ayırmayı

denemeyin.

kağıtları asla kullanmayın.

Toner kartuşu değiştirme

Terminaliniz kullanmaya hazır mevcut sarf malzeme sistemiyle donanmış olarak teslim edilir. Eğer toner kartuşu tükenmeye yakınsa sizi uyarır.

Aşağıdaki mesaj toner kartuşun kritik değerine geldiği zaman (toner kartuşun 10%´dan daha azı) ve boş olduğu zaman gözükür:

TONERI DEGISTI ?

EVET=OK - HAYIR=C

2OK'e basın.

Şu mesaj belirecektir:

ÖN KAPAĞI AÇIN

TONERİ DEĞİSTİR

3 Cihazın önüne geçin. 4 Kapağı sol ve sağ taraflarından bastırın ve

kendinize doğru çekin.

5 Kaldırın ve çok fonksiyonlu terminal ünitesinin

toner kartuşunu çıkarın.

6 Yeni kartuşu açın ve gösterildiği gibi yuvasına

takın.

TONER SONA YAKL. TONER BOS

DEGİSİM<OK>

Ton er k ar tu şu istediğiniz zaman değiştirebilirsiniz, yani kartuş boşalmadan önce.

Kartuşu değiştirdiğinizde her zaman smart kardı kullanmalısınız. Smart kartı, toner seviyesinin sıfırlanması

Önemli

gereken bilgileri taşır. Eğer toner kartuşunu smart kartsız değiştirilseniz Sarf malzeme yönetim sistemikusurlu olur.

- 47 -

7 Kapağı kapatın.

Şu mesaj belirecektir:

DEGISTIRDINIZ MI

TONERI?<OK>

Phaser 3100MFP/S

8OK'e basın.

Bekleme mesajı görünür.

LÜTFEN

BEKLEYIN

Akıllı kart okundu.

YENİ TONER

KARTI CIKART

9 Akıllı kartı okuyucudan çıkartın, terminaliniz tekrar

yazmaya hazır.

Akıllı kartla ilgili sorunlar

Kullanılmış olan bir akıllı kart kullanırsanız, terminal şunu gösterecektir:

LÜTFEN

BEKLEYİNİZ

ardından,

KARTI CIKART

ZATEN KULLANIMDA

Eğer hasarlı bir akıllı kart kullanıyorsanız, terminal şunu gösterecektir:

Yazıcı sorunları

Hata mesajları

Yazıcı aşağıda tanımlanan sorunlardan herhangi biriyle karşılaştığında, terminalin ekranında ilgili mesaj belirir.

Mesaj İşlem

TONERİ KONTROL

EDİN

DOLDURUN TONER

BİTTİ

KAĞIT DEĞİŞTİR

HAZIRLANIYOR

KAPAĞI

KAPATINYAZICI

TONER BOŞ

DEĞİŞTİRİN <OK>

Terminal ünitesindeki toner kartuşunun yerleştirildiğini kontrol olun.

Sarf malzemenizin bitmek üzere olduğunu gösterir.

Kağıt tepsisine kağıt ekleyin.

Terminal çalıştırılırken gösterilen mesaj.

Yazıcının ön kapağı açık, kapatın.

Toner kartuşunu değiştirin.

9 - Bakım

LÜTFEN

BEKLEYİNİZ

ardından,

BILINMIYEN KART

KARTI CIKART

Eğer kartın okunması esnasında C tuşuna basılıysa, terminal şunu gösterir:

İŞLEM İPTAL EDİLDİ

KARTI ÇIKARIN

Temizlik

Tarayıcı okuma sistemini temizleme

Eğer kopyalarda bir veya daha fazla çizgi belirirse, tarayıcının camını temizleyin.

1 Yatay durumdayken tarayıcının kapağını açın. 2 Camı hafif alkolle ıslatılmış yumuşak ve

pamuklanmamış bir bezle hafifçe silin.

3 Tarayıcı kapağını kapatın. 4 İzlerin kaybolduğunu kontrol etmek için bir

müsvedde bastırın.

Yazıcı temizliği

KAĞIDI KONTROL

EDİN

TONERİ ÇIKARIN

KAĞIDI KONTROL

EDİN DIŞ TEPSİ

KAĞIT BİTTİ

Yukarıdaki mesajlardan birisi

Not

gözükürse, etkin yazdırma işi iptal edilebilir (Bilgisayar yazdýrma sorunlarý, sayfa 49bakınız).

Terminalde bir kağ sıkışmış demektir. Toner kartuşu çıkarın ve sıkışan kağıdı çekin. Kağıt tepsisini çıkarın ve sıkışan kağıdı çekin.. Ardından sarfi malzeme kutusunu açıp, kapayın.

Terminalde bir kağıt sıkışmış demektir. Kağıt sıkışma kapağını açın. Sıkışmı Ardından sarfi malzeme kutusunu açıp, kapayın.

Kağıt tepsisine kağıt ekleyin.

ş kağıdı çekin.

ıt

Kağıt yığılması

Yazdırma işlemi sırasında, yazıcı ya da kağıt tepsisinde bir kağıt sıkışabilir ve yığılmaya sebep olabilir.

Yazıcının dış ve iç yüzeyindeki toz, kir ve kağıt kırıntıları düzgün çalışmasını etkileyebilir. Düzenli olarak temizlemenizi öneririz.

Yazıcı dış yüzeyi temizleme

Yazıcının dış kısmını hafif deterjana batırılmış, yumuşak bir bezle temizleyin.

- 48 -

Kağıt sıkışması halinde terminalde şu mesaj belirecektir:

KAGIT SIKISMASI

HARICI TEPSI

1 Terminalin arkasında bulunan kağıt besleme giriş

kapağını açın.

Phaser 3100MFP/S

2 Sıkışan kağıt yığınını çekin ve kapağı kapatın.

3 Ön kapağını açın ve tekrar kapatın.

Yazıcı otomatik olarak başlayacaktır.

Kaynaşım birimi işlem sırasında çok yüksek sıcaklıklara erişebilir. Herhangi bir yaralanmadan

UYARI

kaçınmak için, bu alana dokunmayın. Daha fazle bilgi için,

Aygýt üzerindeki güvenlik etiketlerinin yerleþimi,

sayfa 8bakınız.

Bilgisarın USB bağlantısında yazdırma ışlemi.

Karşılaşılan hata İsteğin yazdırma düzeltmesi

Hata çözüldüğünde,

Kağıt bitti

Kağıt beslemesi yok Hata çözüldüğünde,

Kağıt yığılması

Kağıt format hatası

Toner boş

Yazdırma yazılmamış sayfaları yazdırmaya devam ediyor.

Yazdırma yazılmamış sayfaları yazdırmaya devam ediyor. Kural dışı durumlar: Eğer belge çiff modlu yazdırılacaksa, belge yazdırması iptal edilir.

Aktif belge yazdırması iptal edilir. Yalnız, bekleme kuyruğunda bulunan belgeler toner kartuşun de

ğiştiriğildikten sonra

yazdırılacaktır.

9 - Bakım

Kağıt sıkışması halinde terminalde şu mesaj belirecektir:

KAGIT SIKISMASI

TONERİ ÇIKARIN

1 Toner kartuşu çıkarın ve kağıt sıkışması olup

olmadığına bakın.

2 Sıkışıklığa neden olan kağıdı çıkarı 3 Toner kartuşu terminale yerleştirin ya da kağıt

tepsisini çıkarın ve sıkışmaya neden olan yaprağı çekin.

4 Tepsideki kağıt yapraklarının düzgün yerleşip

yerleşmediklerini kontrol edin.

5 Terminal içi kağıt tepsisini yerine takın.

Bekleticiden istenilen duraklama

USB bağlantı kaybı

Bir zaman aşımıdan sonra (30 sanya varolan ayar) makine işsiz moduna geçiyor. Aktif belge yazdırması iptal edilir. Yalnız, kuyrukta bekleyen belgeler yazdırılacatır.

Hata çözüldüğünde, Belgelerin yazdırması başlangıçtan yeniden başlar ve bu durumda bağlantı kaybından önce ki yazdırılmış sayfaları umarsamıyor.

Bilgisayar yazdırma sorunları

Bu bölüm bilgisayarınızda oluşan bir sorun sonrası, onun yazdırma ısteğini nasıl idare ettiğini detaylar (kağıt sıkışması, bağlnatı kaybı. v.s).

Dosya yazdırmasının devam ediğildine ya da iptal edildiğine şu bölümlere bakarak tanıyın:

• Bigisayar bağlantısına göre,

• Hatanın yazdırma sıransında oluştuğuna göre.

- 49 -

Phaser 3100MFP/S

Bilgisarın WLAN bağlantısında yazdırma işlemi.

Karşılaşılan hata İsteğin yazdırma düzeltmesi

Hata çözüldüğünde,

Kağıt bitti

Kağıt beslemesi yok Hata çözüldüğünde,

Kağıt yı

Kağıt format hatası

Toner boş

ğılması

yazdırma yazılmamış sayfaları yazdırmaya devam ediyor.

yazdırma yazılmamış sayfaları yazdırmaya devam ediyor. Kural dışı durumlar: Eğer belge çift modlu yazdırılacaksa, belge yazdırması iptal edilir.

Aktif belge yazdırması iptal edilir. Yalnız, kuyrukta bekleyen belgeler yazdırılacatır. ya da Yazdırma yazdırılmamış sayfaları yazıyor.

Üreticiden güncelleme

Makinanıza üreticinin sunduğu güncellemeyi yapabilmeniz için Xerox Companion Suite yazılımı bilgisayarınızda kurulmuş olmalıdır, ve bilgisayar makinaya bağlanmış olmalıdır (Bilgisayar Fonksiyonlarý, sayfa 36bakınız).

Makinanızın gücelleme programlarını www.xerox.com´da bulabilirsiniz, ve bu siteden gücellenmiş belgeleri indirip bilgisayarınıza yükleyebilirsin.

Daha sonra güncelleme programına girin (

AŞLAT

> TÜMProgramlar> X

UITE

>PHASER 3100 MFP> C

GÜNCELLEMESI

güncellemeye başlayın.

Yazılımı güncelledikten sonra lütfen www.xerox.com sitesinden yeni kullanım kılavuzlara bakınız.

),indirilmiş programı seçin ve

EROXCOMPANION

OMPANION

- Ü

RETICININ

9 - Bakım

Bekleticiden istenilen duraklama

WLAN bağlantı kaybı

Bir zaman aşımıdan sonra (30 sanya varolan ayar) makine işsiz moduna geçiyor. Aktif belge yazdırması iptal edilir. Yalnız, kuyrukta bekleyen belgeler yazdırılacatır.

Hata çözüldüğünde, Belgelerin yazdırması başlangıçtan yeniden başlar ve bu durumda bağlantı kaybından önce ki yazdırı sayfaları umarsamıyor.

lmış

- 50 -

Phaser 3100MFP/S

Özellikler

Fiziksel özellikler

Boyutlar: 344 x 447 x 386 mm Ağırlık: 11,6 kg

Elektrik özellikleri

Güç kaynağı ( anma değeri plakasına bakınız): Tek faz 120 V - 50/60 Hz - 8,5 A ya da

Tek faz 220-240 V - 50/60 Hz - 4,5 A modele göre (anma değeri plakasına bakınız):

Elektrik tüketimi: 10 W standart güç tasarrufunda

13 Wstandart bekleme modunda Yazdırma sırasında 340 W ortalamalı(900W tepe)

Çevresel özellikler

Çalışma ısı derecesi: 10 10 °C´den 27 °C´ye [50 °F´dan 80.6 °F´a] sıcaklık dereceleri

ve ortam nemi 15 ve 80% arasında olmalıdır ( (32°C´ye kadar [89.6 °F]sıcaklık dereleri ve ortam nemi 15 ve 54% arasında olmalıdır).

9 - Bakım

Periferik özellikleri

Yazıcı

Tip: Lazer (normal kağıtta) Çözünürlük: 600 dpi Hız:

Isınma süresi: 21 s İlk sayfa çıkış süresi: 13 s

a. Basým hýzý, iþletim sistemine, bilgisayar ya da program özelliklerine, baðlantý moduna (að, usb ya da kablosuz),

kaðýdýn formatýna ve dosyanýn tip ve boyutuna göre deðiþebilir.

20 ppm maksimum

Fotokopi

Tip: Otonom Siyah ve Beyaz Kopyalama hızı: 20 ppm maksimum Çözünürlük: 600 dpi Çoklu kopyalar: 99 sayfa maksimum Yakınlaştırma oranı: 25% ila 400%

Tarayıcı

Tip: Renkli tarayıcı Renk derinliği: 36 bit Çözünürlük: 600 dpi (optik)

2400 dpi (interplote)

Yazılım uyumluluğu: TWAIN, WIA Maksimum kağıt formatı:Letter

Basım destekleri

Ana kağıt tepsisi kapasitesi: 250 yaprak maksimum (60 g/m², 200 yaprak maksimum (80 g/m²) Çıktı kapasitesi: 50 yaprak Ana kağıt tepsisi biçimi: A4, A5, Rapor, Legal, Letter

60 ile 105 g/m² kağıt

Manüel yazdırma için kağıt ebadı: A4, A5, Rapor, Legal, Letter, B5, exec, A6

52 ile 160 g/m² kağıt

Bilgisayar bağlantısı

İkincil USB 2.0 portu (Bilgisayar bağlantısı) Ana USB 2.0 portu (Wlan bağlantısı, okuyucu, USB anahtarı okuyucusu) İşletim sistemi: Windows 2000 ≥

SP3, Windows XP, Windows Vista, Windows 2003 server (yalnızca yazdırma için)

- 51 -

Phaser 3100MFP/S

Sarfi Malzemelerin Özellikleri

Toner kartuşu

Phaser 3100MFP Standard-Capacity Print Cartridge

Phaser 3100MFP High-Capacity Print Cartridge

Özellikler, geliştirme amacıyla değişikliğe uğrayabilirler.

ref 106R01378

ref 106R01379

9 - Bakım

- 52 -

Phaser 3100MFP/S

Müşteri bilgileri

Her zaman araştırdığımız müşteri bütünsel mutluluğuna katan tüm ürünlerimiz, kolay kullanımı ve müşteri güvenliği sağlar.

Ürün kurulumu esnasında veya sonrasında yardıma ihtiyaç duyarsanız lütfen çevrimiçi çözümler ve destek için Xerox web sitesini ziyaret edin:

http://www.xerox.com

Müşteri bilgileri

- 53 -

Xerox Phaser 3100MFP User Guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sarf Malzemeleri

Güvenlik

Semboller

Uygunluk bildirgesi

Lazer Güvenlik Bilgileri

Avrupa/Asya için

Kuzey Amerika için

Elektrik Güvenlik Bilgileri

Elektrik Beslemesi

Acil Kapatma

Ozon Bilgileri

Ürün Güvenlik Sertifikasyonu

Düzenleyici Bilgiler

Avrupa'daki Sertifikasyonlar

ABD ve Kanada

WEEE Direktifi 2002/96/EC

Kuzey Amerika (ABD, Kanada)

Energy star

Lisans

Sorumluluk

Hukuki Uygulama

Tescilli ticari markalar

Yasaklanan kopyalamalar

Kurulum

Güvenlik bilgisi

Rutubet kontrolü

Kumanda panosu

Paket içindekiler

Kopyalama

Basit kopyalama

ECO modunda kopyalama

Kimlik Kart Modu

Parametreler / Ayarlar

dil ayarlama

Teknik parametreler

Makineyi kilitleyin

Klavye Kilidi

Sarf malzemesi durum gösterimi

Ortam servisi kilitleyin

Oyunlar

Sudoku

Çok fonksiyonlu terminali kurmak

Giriş

Konfigürasyon gereksinimleri

Çok fonksiyonlu Terminal ünitesi denetimi

Companion Monitor

Görsel Sunum

Companion Director

Görsel Sunum

Sarf malzeme durumu gösterilmesi

Belge analizi

Tarama ile analiz

Servis

Genel Bilgiler

Temizlik

Üreticiden güncelleme

Özellikler

Fiziksel özellikler

Elektrik özellikleri

Çevresel özellikler

Periferik özellikleri

Sarfi Malzemelerin Özellikleri
