Xerox PHASER 3100MFP User Manual

TELECOM

XEROX

Phaser 3100MFP/S

253107577A_ENG

Bruksanvisning

Phaser 3100MFP/S

Kjære kunde

For å få glede av dette apparatet og for din sikkerhet ber vi deg innstendig om å lese kapitlet Sikkerhet nøye før bruk.

Ved å kjøpe denne multifunksjonsterminalen har du valgt et kvalitetsprodukt fra XEROX. Ditt apparat tilfredsstiller de
forskjellige spesifikasjonene til et automatisert verktøy på et moderne kontor.

Dette apparatet lar deg skanne i farger, skrive ut, og kopiere i sort/hvit. Du kan koble multifunksjonsterminalen til din
PC (Microsoft Windows 2000/XP/Vista).

Installer den vedlagte programvaren for å bruke multifunksjonsterminalen som en skriver. I tillegg kan du skanne,
behandle og lagre dokumenter via PCen. Om du har en WLAN-adapter (Wireless Local Area Network - valgfritt utstyr)
kan du oppnå trådløs forbindelse med en PC.

WLAN er ekstrautstyr som bare virker med en tilpasset adapter som du kan få fra din forhandler. Du finner mer
informasjon på vår webside: www.xerox.com.

Kjære kunde

Takket være navigatoren og flerfunksjonsprinsippet er systemet kraftig, brukervennlig og lett å operere.

Multifunksjonsterminalene Phaser 3100MFP/S som her presenteres, kommer med en 600 dpi-skanner og en sort/hvit
laserskriver med en utskriftshastighet på 20 sider i minuttet.. Programvaren Xerox Companion Suite som følger med,
lar deg bruke multifunksjonsterminalen som skanner- og utskriftsterminal fra en PC. Den sørger også for styring av
multifunksjonsterminalen.

Forbruksartikler

Se avsnittet Karakteristikker, side 50.

Innhold

Kjære kunde I

Forbruksartikler I

Sikkerhet 1

Sikkerhetsinstruksjoner 1

Notiser og sikkerhet 1
Merker, Etiketter 1

Symboler 1

EMC 1

Merknad for brukere i USA 1
Samsvarserklæring 2
EME overholdelse for Canada 2

Laser Sikkerhetsinformasjon 2

For Europa/Asia 2

For Nord-Amerika 2
Operasjonell Sikkerhetsinformasjon 2
Elektrisk Sikkerhetsinformasjon 3
Strømforsyning 3
Frakobling 4
Nødstopp 4
Ozoninformasjon 4
Vedlikeholdsinformasjon 4
Informasjon om forbruksartikler 4
Produktets Sikkerhetssertifisering 4
Lovbundet informasjon 5

Sertifisering i Europa 5

CE Merking - Informasjon om sporbarhet
(bare for EU land) 5

Resirkulering og Bortskaffelse av Produktet 5

USA og Canada 5

Den Europeiske Union 5

WEEE Direktiv 2002/96/EC 7 5

Nord-Amerika (USA, Canada) 6
Overholdelse av Energiprogram 6

Energy star 6

Avsnitt 16 EH&S Kontaktinformasjon 6
Sikkerhetsforskrifter 7
Sikkerhetsetikettenes plassering på maskinen 8
Symboler for strømbryteren 8

Brukslisens for programvaren 9

Definisjon 9

Lisens 9

Eiendomsrett 9

Varighet 9

Garanti 9

Ansvar 9

Produktutvikling 9

Gjeldende lovgivning 10
Registrerte varemerker 10
Forbudte kopieringer 10

Installasjon 11

Plassering 11

Forholdsregler ved bruk 11
Sikkerhetsinformasjon 12

Sikkerhet Under Bruk 12

Strømtilførsel: 13
Anbefalinger angående papiret 13

Legge papir i hovedmagasinet 13

Papirhåndtering 13

Fuktighetskontroll 13
Håndtering av enheten 13

Phaser 3100MFP/S

Risting/slag fra Bruker 13
Flytting av enheten 13

Håndtering av Tonerpatronen 13
Bruk av symboler 14

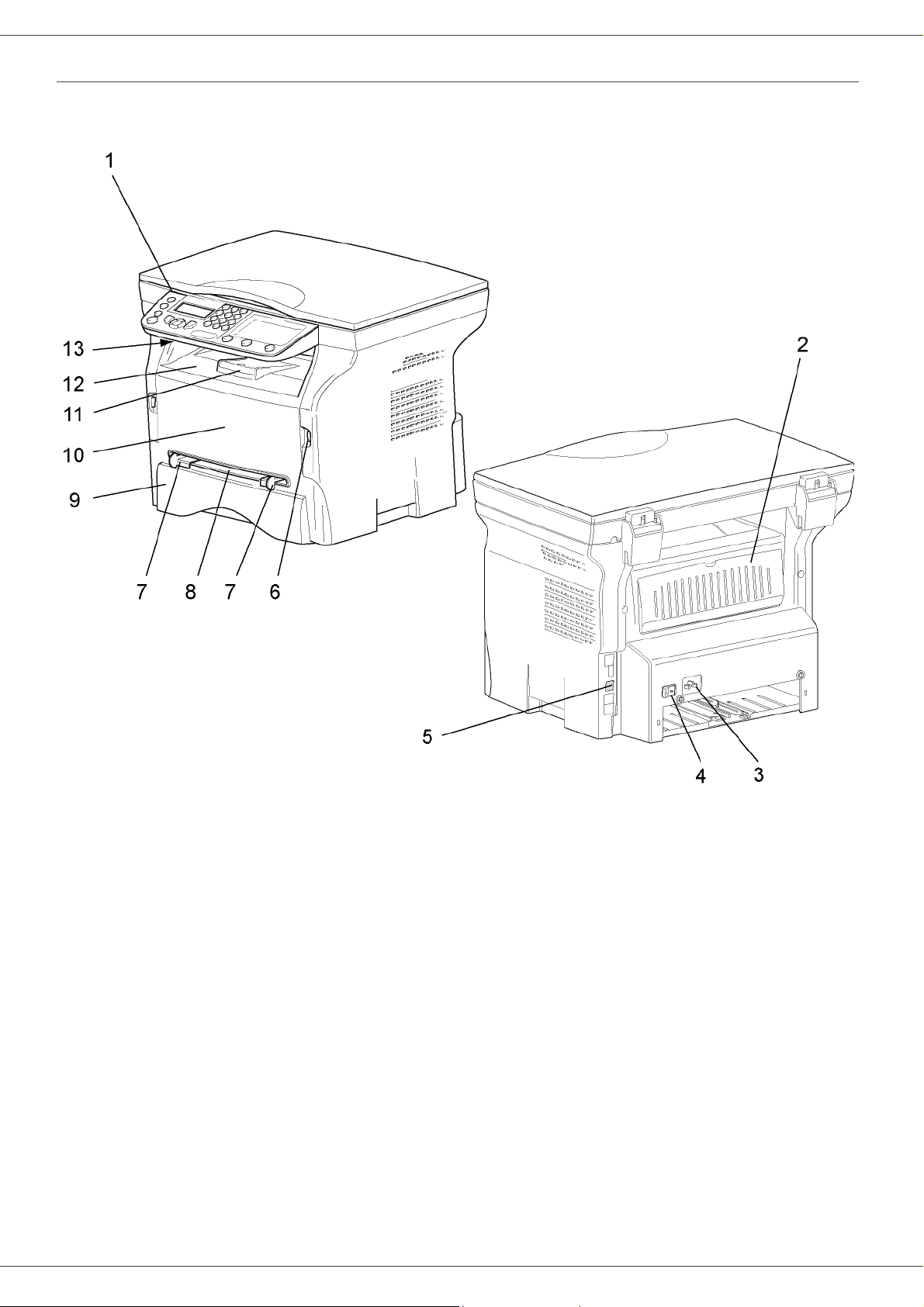

Beskrivelse av terminalen 15
Betjeningspanel 16
Navigasjon i menyene 16
Pakkens innhold 17
Installasjon av apparatet 17
Ilegging av papir i hovedmagasinet 17
Installasjon av patronen 18
Papirstopper 19
Idriftsetting av apparatet 19

Tilkobling av apparatet 19

Maskinens innledende oppsett 19
Ilegging av papiret i den manuelle materen 19

Bruk av konvolutter 20

Kopiering 21

Enkel kopi 21
Kopiering i økonomimodus 21
Avansert kopi 21
ID Kort Kopimodus 21
Spesielle innstillinger for kopieringen 22

Innstilling av oppløsningen 22

Innstilling av zoom 22

Stille inn analysekilde 23

Innstilling av kontrast 23

Stille inn lysstyrke 23

Stille inn papirtype 23

Velge papirmagasin 23

Still inn flatbed skannerens analysemarger 23

Stille inn venstre og høyre utskriftsmarg 23

Stille inn øvre og nedre utskriftsmarg 24

Innstilling av papirformat 24

Parametere/Innstillinger 25

Stille inn visningsspråket 25
Tekniske parametere 25
Skrive ut funksjonslisten 25
Skrive ut innstillingslisten 25
Låsing 26

Låsing av tastaturet 26

Låsing av Media tjenesten 26
Sjekke tellerne 26

Antall skannede sider 26

Antall sider som er skrevet ut 26
Vise status for forbruksartikler 26
Kalibrere skanneren 26

Spill 27

Sudoku 27

Skriv ut en Sudoku 27

Skriv ut løsningen på en Sudoko 27

Nettverksfunksjoner 28

Type radionettverk 28

Radiobasert infrastrukturnett 28

Radiobasert ad-hoc-nett 28
Radionett (WLAN) 28
Koble til din WLAN-adapter 29
Konfigurere nettverket 29

Opprette eller kobles til et nettverk 29
Sjekke eller endre nettverksparameterne 30

Eksempel på konfigurasjon av et

ad-hoc-nettverk 31

Innhold

- I -

Phaser 3100MFP/S

Multifunksjonsterminalens konfigurasjon 31

Konfigurasjon av PCen 32

USB minnepinne 33

Bruke USB minnepinnen 33

Skrive ut dokumentene 33

Skrive ut en liste over filer på USB
minnepinnen 33
Skrive ut filer som er lagret på minnepinnen 33

Slette filene på minnepinnen 34
Analysere innholdet av din USB minnepinne 34
Lagre et dokument på en USB minnepinne 34

PC-funksjoner 36

Innledning 36
Krav til konfigurasjon 36
Installasjon av programvare 36

Installasjon av hele programvarepakken 36

Installasjon av bare drivere 37

Installasjon av drivere som bruker
programvaren Xerox Companion Suite 37
Manuell installasjon av driverne 39

Tilkoblinger 39
Avinstallering av programvare 40

Avinstallere programvaren fra PCen 40

Avinstallere drivere fra PCen 40

Avinstallere drivere som bruker programvaren
Xerox Companion Suite 40
Manuell avinstallering av driverne 40

Kontroll av multifunksjonsterminalen 41

Sjekke forbindelsen mellom PC en

og multifunksjonsterminalen 41
Companion Director 41

Grafisk fremstilling 41

Aktivere verktøy og applikasjoner 41
Companion Monitor 42

Grafisk fremstilling 42

Administrasjon av anordninger 42

Velger den nåværende anordningen 42
Tilkoblingsstatus 42
Innstillinger for anordninger 42
Fjerne en anordning 43

Vise status for forbruksartiklene 43
Xerox Companion Suite funksjoner 43

Dokumentanalyse 43

Analyse med Skann til 43

Utskrift 44

Utskrift på multifunksjonsterminalen 44
Dobbeltsidige utskrifter med
multifunksjonsterminalen 44

Vedlikehold 46

Enkelt vedlikehold 46

Generelt 46

Utskiftning av tonerpatroner 46

Problemer med smartkort 47
Rengjøring 47

Rengjøring av skannerens leseanordninger 47
Rengjøring av skriveren 47

Rengjøring av utsiden av skriveren 47
Skriverfeil 47

Feilmeldinger 47
Papirstopp 47
PC utskriftsproblemer 48

PC utskrift via USB tilkobling 48

PC utskrift via WLAN tilkobling 49
Firmware oppdatering 49

Karakteristikker 50

Fysiske karakteristikker 50
Elektriske karakteristikker 50
Miljøkarakteristikker 50
Periferienhetens karakteristikker 50
Forbruksartiklenes karakteristikker 51

Kundeinformasjon 52

Innhold

- II -

Phaser 3100MFP/S

Sikkerhet

Sikkerhetsinstruksjoner

Notiser og sikkerhet

Vennligst les de følgene instruksjoner nøye før du bruker maskinen, og referer til dem senere om nødvendig for å
forsikre deg om en alltid sikker bruk av maskinen din.

Xerox produktet og ekstrautstyret er designet og testet for å møte de strengeste sikkerhetskrav. Disse inkluderer
vurderinger og sertifisering fra sikkerhetsbyrå, og overensstemmelse med elektromagnetiske forskrifter og
etablerte miljøstandarder.

Sikkerhets og miljøkontroller og prestasjoner for dette produktet har bare blitt kontrollert ved bruk av Xerox
materiale.

ADVARSEL: Ikke autoriserte forandringer, som kan inkludere tillegg av nye funksjoner, eller tilkobling av eksterne
enheter, kan ha innvirkning på produktsertifiseringen. Vennligst kontakt din Xerox forhandler for mer informasjon.

Merker, Etiketter

Symboler

Alle advarsler og instruksjoner på produktet, eller som leveres med produktet bør følges.

ADVARSEL: Dette symbolet varsler brukere om deler av apparatet med risiko for personskader.

ADVARSEL: Dette symbolet varsler brukere om deler av apparatet som er varme, eller varme

overflater som ikke bør røres

ADVARSEL: Dette symbolet varsler brukere om deler av apparatet som trenger spesiell forsiktighet,
for å unngå personskader eller skade på maskinen.

ADVARSEL: Dette symbolet indikerer at en Laser
referere til egnet sikkerhetsinformasjon.

TIPS: Dette symbolet identifiserer informasjon som legges vekt på, og som er viktig å huske.

brukes i maskinen, og varsler brukeren om å

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

EMC

Merknad for brukere i USA

Dette utstyret har blitt testet og godkjent i henhold til kravene for klasse B digitale enheter, i henhold til del 15 i FCC­reglene. Disse begrensningene er ment å gi tilstrekkelig beskyttelse mot skadelig interferens ved installasjon til privat
bruk.

Dette utstyret generer, bruker og kan sende ut frekvensenergi, og dersom installasjon og bruk ikke skjer i samsvar med
instruksjonene, kan dette medføre interferens som er skadelig for radiokommunikasjon. Det gis imidlertid ingen garanti
for at det ikke vil oppstå interferens i en installasjon.

Dersom utstyret forårsaker skadelig interferens på radio- eller TV-mottak, noe som kan fastslås ved å slå utstyret av
og på, kan brukeren forsøke en eller flere av følgende tiltak:

- 1 -

Phaser 3100MFP/S

1 Vri eller flytte antennen.
2 Øke avstanden mellom utstyret og mottakeren.
3 Koble utstyret til et strømuttak på en annen krets enn mottakeren.
4 Ta kontakt med en erfaren radio / TV-tekniker.

Samsvarserklæring

Denne anordningen stemmer overens med Del 15 i regelverket til FCC. Operasjonen er underlagt de følgende to
betingelser:

1. Denne anordningen må ikke skape skadende interferens, og

2. denne anordningen må godta ell mottatt interferens, inkludert interferens som kan skape uønskede

operasjoner.

EME overholdelse for Canada

Dette Klasse "B" digitale apparatet samsvarer med Canadisk ICES-003.

Dette Klasse "B" digitale apparatet samsvarer med Canadisk NMB-003 standard.

Laser Sikkerhetsinformasjon

ADVARSEL: Bruk av kontroller, justeringer, eller prestasjoner av prosedyrer som ikke er spesifisert i denne guiden
kan føre til farlig lyseksponering.

Dette utstyret samsvarer med internasjonale sikkerhetsstandarder, og er et klassifisert Klasse 1 Laserprodukt.

Med spesiell referanse til lasere, dette utstyret samsvarer med prestasjonsstandarder for laserprodukt som er satt
av regjeringer, nasjonale og internasjonale byrå som et Klasse 1 Laserprodukt. Det sender ikke ut farlig lys, siden
strålen er fullstendig innkapslet i alle trinn av brukerens operasjoner og vedlikehold.

For Europa/Asia

Dette apparatet oppfyller kravene til IEC standard 60825-1:1993+A1:1997+A2:2001, og er klassifisert som en
laserenhet av klasse 1, og er beregnet for kontor-/EDP bruk. Det inneholder 1 laserdiode av klasse 3B, 10,72
milliwatt maks., 770-795 nanometer, og annen klasse 1 lysdiode (280 µW ved 639 nm).

Direkte (eller indirekte reflektert) øyekontakt med laserstrålen kan forårsake alvorlig øyeskade. Apparatet har
sikkerhetsforanstaltninger og sperremekanismer for å forhindre at operatøren blir utsatt for laserstråling.

For Nord-Amerika

CDRH-forskrifter.

Dette utstyret oppfyller kravene til prestasjonsstandardene til FDA for laserprodukter, unntatt for avvik
overensstemmende til Lasernotis nummer 50 fra 24. juni 2007, og inneholder 1 laserdiode av klasse 3B, 10,72
milliwatt, 770-795 nanometer bølgelengde og annen klasse 1 lysdiode (280 µW ved 639 nm).

Apparatet avgir ikke skadelig lys, siden strålen er fullstendig innkapslet under all drift og vedlikehold som foretas
av bruker.

Operasjonell Sikkerhetsinformasjon

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Xerox produktet og ekstrautstyret er designet og testet for å møte de strengeste sikkerhetskrav. Dette inkluderer
at sikkerhetsbyrå kontrollerer, godkjenner, og angir samsvar med etablerte miljøstandarder.

For å forsikre en alltid sikker bruk av ditt Xerox utstyr, følg disse sikkerhetsinstruksjonene til enhver tid:

Gjør dette

• Alltid følg alle advarsler og instruksjoner som er merket på, eller leveres med utstyret.

• Før rengjøring av produktet, dra ledningen ut av stikkontakten. Alltid bruk utstyr som er spesielt laget for dette
produktet. Bruk av annet utstyr kan føre til dårlige prestasjoner, og føre til farlige situasjoner.

• ADVARSEL: Ikke rengjøre med sprayboks. Spraybokser kan være eksplosjonsfarlige eller
brannfarlige ved bruk på elektromagnetisk utstyr.

- 2 -

Phaser 3100MFP/S

• Vær alltid forsiktig når du flytter på eller relokerer maskinen. Vennligst kontakt ditt lokale Xerox Service Center
for å organisere relokering av maskinen til et lokale utenfor bygningen din.

• Plasser alltid maskinen på et solid underlag (ikke på et mykt teppe) som er sterkt nok til å tåle vekten av
maskinen.

• Plasser alltid maskinen i et rom som har god utlufting, og nok plass til å bruke maskinen.

• Før rengjøring av produktet, dra alltid ledningen ut av stikkontakten.

• NOTAT: Din Xerox maskin er utstyrt med en energisparende anordning for å spare strøm når maskinen ikke er

i bruk. Maskinen kan stå på hele tiden.

• ADVARSEL: Metalloverflater i sikringsområdet er varme. Vennligst vær forsiktig når du ordner opp i
papir som sitter fast i dette området, og unngå å være bort i metalloverflater.

Ikke Gjør Dette

• Aldri bruk en jordet adapterplugg for å koble maskinen til en strømkontakt som ikke har en jordet
tilkoblingsterminal.

• Aldri utfør en vedlikeholdsfunksjon som ikke er spesifikt beskrevet i denne bruksanvisningen.

• Aldri sperre utluftingsåpningene. De brukes for å unngå overoppheting.

• Aldri fjerne deksel eller sperrer som er festet med skruer. Bak disse deksler er der ingen områder som kan
brukerstyres.

• Plasser aldri maskinen nært en varmeovn eller annen varmekilde.

• Plasser aldri noen slags gjenstander foran utluftningsåpningene.

• Aldri overstyre eller "juks" med noen av de elektriske eller mekaniske sperreinnretninger.

• Plasser aldri maskinen der det er mulig å trakke på, eller snuble i strømledningen.

• Maskinen bør ikke plasseres i et rom der det ikke er sørget for skikkelig utlufting. Vennligst kontakt din lokale
forhandler for mer informasjon.

Elektrisk Sikkerhetsinformasjon

1. Stikkontakten maskinen kobles til, må svare til de krav som er markert på informasjonsplaten bak på

maskinen. Hvis du er usikker på om strømforsyningen din svarer til kravene, vennligst kontakt din
strømforhandler eller elektriker for råd.

2. Stikkontakten må være nært maskinen, og være lett tilgjengelig.

3. Bruk strømledningen som leveres med maskinen. Ikke bruk en forlengerledning, eller fjern eller endre på

strømkontakten.

4. Koble strømledningen direkte til en korrekt jordet stikkontakt. Hvis du er usikker på om en stikkontakt er korrekt

jordet eller ikke, kontakt en elektriker.

5. Ikke bruk en adapter til å koble Xerox utstyr til en stikkontakt som mangler en jordet tilkoblingsterminal.

6. Plassere aldri maskinen der det er mulig å trakke på, eller snuble i strømledningen.

7. Ikke plassere gjenstander på strømledningen.

8. Ikke overstyre eller kople ut elektriske eller mekaniske sperreinnretninger.

9. Plasser ikke gjenstander i spor eller åpninger i maskinen. Det kan føre til elektrisk støt eller brann.

10. Ikke sperre for utluftingsåpninger. Disse åpningene brukes for å kjøle ned Xerox maskinen.

Strømforsyning

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

1. Dette produktet skal brukes fra den type strømforsyning som er oppgitt på produktets informasjonsplate. Hvis

du er usikker på om strømforsyningen din svarer til kravene, vennligst kontakt en godkjent elektriker for råd.

2. ADVARSEL: Denne maskinen må kobles til beskyttende jordet strømkrets.

Maskinen er utstyrt med et støpsel med beskyttende jordspyd.
Dette støpselet vil bare passe inn i en jordet stikkontakt.
Dette er en sikkerhetsfunksjon. Hvis du ikke kan sette støpselet i stikkontaken, kontakt en godkjent elektriker
for å skifte ut stikkontakten.

3. Koble alltid maskinen til en korrekt jordet stikkontakt. Hvis du er i tvil, la en godkjent elektriker kontrollere

stikkontakten.

- 3 -

Phaser 3100MFP/S

Frakobling

Strømledningen er frakoblingsanordningen for denne maskinen. Den er koblet til bak på maskinen, som en
pluggbar enhet. For å fjerne all elektrisk strøm fra maskinen, koble fra strømkabelen fra stikkontakten.

Nødstopp

Hvis en av de følgende skjer, skru øyeblikkelig av maskinen, og koble fra strømledningen(e) fra
stikkontakten(e). Kontakt en autorisert Xerox Service Representant for å korrigere problemet:

• Maskin sender ut uvanlig lukter, eller lager uvanlige lyder.

• Strømledningen er skadet eller frynset.

• En veggpanels automatsikring, sikring, eller annen sikkerhetsanordning har blitt utløst.

• Væske er sølt i maskinen.

• Maskinen har vært i berøring med vann.

• En av delene i maskinen er skadet.

Ozoninformasjon

Dette produktet produserer ozon under vanlig operasjon. Den produserte ozon er tyngre enn luft, og avhenger av
kopivolum. Installere systemet i et rom med god utlufting.

Hvis du trenger mer informasjon om ozon, vennligst be om publikasjonen fra Xerox Fakta Om Ozon (nummer
610P64653) ved å ringe 1-800-828-6571 i USA og Canada. I andre områder, vennligst kontakt din lokale Xerox
forhandler.

Vedlikeholdsinformasjon

1. Alle vedlikeholdsprosedyrer som kan utføres av bruker, er beskrevet i dokumentasjonen som leveres med
maskinen.

2. Ikke utfør noe vedlikehold på maskinen, som ikke er beskrevet i brukerdokumentasjonen.

3. ADVARSEL: Ikke rengjøre med sprayboks. Spraybokser kan være eksplosjonsfarlige eller
brannfarlige ved bruk på elektromagnetisk utstyr.

4. Bruk bare utstyr og rengjøringsmateriale som er opplyst om i Bruker avsnittet i denne bruksanvisningen.

5. Aldri fjerne deksel eller sperrer som er festet med skruer. Der er ingen deler bak disse deksel som du kan

vedlikeholde eller bruke.

Informasjon om forbruksartikler

1. Lagre alle forbruksvarer i samsvar med instruksjonene på innpakningen eller beholderen.

2. Hold alle forbruksvarer utenfor rekkevidden for barn.

3. Aldri kast utskriftspatroner i åpen flamme.

4. Utskriftspatroner: Ved behandling av utskriftspatroner, sikringer osv, unngå kontakt med hud og øyne.

Kontakt med øyne kan føre til irritasjon og betennelse. Prøv aldri å demontere patronen. Dette kan øke
risikoen for kontakt med hud og øyne.

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Produktets Sikkerhetssertifisering

EUROPA: Dette XEROX produktet er sertifisert av det følgende kontoret, og følger de opplistede
Sikkerhetsstandarder.

Kontor: TUV Rheinland
Standard: IEC 60950-1

USA/CANADA: Dette XEROX produktet er sertifisert av det følgende kontoret, og følger de opplistede
Sikkerhetsstandarder.

Kontor: UNDERWRITERS LABORATORIES INC.
Standard: UL 60950-1. Sertifisering er basert på resiprositetsavtaler, som inkluderer krav for Canada.

- 4 -

Lovbundet informasjon

Sertifisering i Europa

CE merket på dette produktet, symboliserer XEROX sin samsvarserklæring

CE

med de følgende gjeldende direktiver i EU, fra de indikerte datoer:

12. desember, 2006: Council Directive 2006/95/EC som endret. Tilnærming til lovene i
medlemslandene relatert til utstyr med lav volt.

15. desember, 2004: Council Directive 2004/108/EC som endret. Tilnærming til lovene i
medlemslandene relatert elektromagnetisk kompatibilitet.

9. mars, 1999: Council Directive 99/5/EC, angående radioutstyr og
telekommunikasjonsterminal utstyr, og felles anerkjennelse om konformitet.

En full konformitetserklæring, som definerer de relevante direktiver og
tilsiktede standarder, kan oppnås fra din XEROX Limited representant.

CE Merking - Informasjon om sporbarhet (bare for EU land)

Fabrikant:

Xerox Ltd.
Bessemer Rd
Welwyn Gdn City
Herts AL7 1BU - ENGLAND

Phaser 3100MFP/S

Resirkulering og Bortskaffelse av Produktet

USA og Canada

Xerox driver et verdensomspennende innsamlings og resirkuleringsprogram. Kontakt din Xerox salgsrepresentant
(1-800-ASK-XEROX) for å finne ut om dette Xerox produktet tar del i programmet. For mer informasjon om
miljøprogrammene til Xerox, besøk www.xerox.com/environment.html.

Hvis produktet ikke tar del i et Xerox program, og du skal selv håndtere bortskaffelsen, vennligst merk deg at
produktet inneholder bly og andre stoffer som kan være regulert grunnet miljøhensyn. Kontakt lokale myndigheter
for informasjon om resirkulering og bortskaffing. I USA kan du også referere til internettsiden til Electronic
Industries Alliance: www.eiae.org.

Den Europeiske Union

WEEE Direktiv 2002/96/EC 7

Enkelte apparater kan brukes til både hjemme og profesjonelt/forretningsbruk.

Profesjonelt/Forretningsmiljø

Bruk av dette symbolet på produktet ditt bekrefter at du må bortskaffe dette produktet i samsvar med nasjonalt
regelverk. I samsvar med Europeisk regelverk; skal elektrisk og elektronisk utstyr bortskaffes på forsvarlig måte
som følger avtalte prosedyrer.

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Hjemmemiljø

Bruk av dette symbolet på produktet ditt bekrefter at du ikke skal bortskaffe dette produktet sammen med det
vanlige husholdningsavfallet. I samsvar med Europeisk regelverk, skal elektrisk og elektronisk utstyr bortskaffes
på forsvarlig måte, og avskilt fra husholdningsavfall.

- 5 -

Phaser 3100MFP/S

Private husholdninger innen i EU land kan gratis returnere brukt elektrisk og elektronisk utstyr til egnede
miljøstasjoner. Vennligst kontakt din lokale forhandler for mer informasjon.

I enkelte medlemsland er din lokale forhandler forpliktet til å ta inn ditt gamle utstyr uten ekstra kostnader for deg.
Vennligs be forhandleren din om informasjon. Før bortskaffing, be din locale forhandler eller Xerox representant
om informasjon om tilbaketakelse.

Nord-Amerika (USA, Canada)

PRODUKTETS MILJØKRAV

Xerox driver et verdensomspennende innsamlings og resirkuleringsprogram. Kontakt din Xerox salgsrepresentant
(1-800-ASK-XEROX) for å finne ut om dette Xerox produktet tar del i programmet. For mer informasjon om
miljøprogrammene til Xerox, besøk www.xerox.com/environment.

Hvis du skal selv håndterer bortskaffelsen av ditt Xerox produkt, vennligst merk deg at produktet inneholder bly og
andre stoffer som kan være regulert grunnet miljøhensyn. Tilstedeværelsen av disse stoffene følger alt globalt
regelverk som var til stede da produktet kom på markedet. Kontakt lokale myndigheter for informasjon om
resirkulering og bortskaffing. I USA kan du også referere til internettsiden til Electronic Industries Alliance:
www.eiae.org/.

Perklorat Materiale – Dette produktet kan inneholde ett eller flere enheter som inneholder perklorat, som batterier.
Spesiell håndtering kan være nødvendig; vennligst se http://www.dtsc.ca.gov/hazardouswaste/perchlorate/.

Overholdelse av Energiprogram

Energy star

Som en ENERGY STAR® Partner, Xerox Corporation has fastslått at dette produktet faller innenfor retningslinjene
til ENERGY STAR® for effektiv energi.

ENERGY STAR og ENERGY STAR MARK er registrerte varemerker i USA. ENERGY STAR Imaging
Equipment Program er et samarbeid mellom Amerikansk, Europeiske og Japanske myndigheter, og
fabrikanter av kontorutstyr for å fremme energisparende kopimaskiner, skrivere, fakser,
multifunksjonsmaskiner, personlige datamaskiner og skjermer. Reduksjon av energiforbruk hjelper å
redusere smog, sur nedbør, og langvarig klimaendringer ved å redusere utslippet som kommer fra å
generere elektrisitet.

Xerox ENERGY STAR utstyr er forhåndsinnstilt på fabrikken. Maskinen din vil bli levert med en timer
for å skifte til Strømsparemodus fra den siste kopi/utskrift, satt til 5 eller 15 minuttet, avhengig av
modellen. En mer detaljert beskrivelse av denne funksjonen finnes i avsnittet om Maskinens Oppstart
i denne guiden.

Avsnitt 16 EH&S Kontaktinformasjon

Kontaktinformasjon

For mer informasjon om Miljø, Helse og Sikkerhet i henhold til dette Xerox produktet, vennligst kontakt de følgende
kundeservice senter:

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

USA: 1-800 828-6571

Canada: 1-800 828-6571

Europa: [phone]

www.xerox sikkerhetsinformasjon US (Sikkerhetsinformasjon for produktet i USA)

www.xerox sikkerhetsinformasjon EU (Sikkerhetsinformasjon for produktet i EU)

- 6 -

Phaser 3100MFP/S

Sikkerhetsforskrifter

Før du kobler til apparatet må du sjekke at stikkontakten som du skal koble apparatet til, stemmer overens med
angivelsene på etiketten (spenning, effekt, el-nettfrekvens) på apparatet. Apparatet må være koblet til en enfaset
strømtilførsel. Apparatet må ikke installeres på gulvet.

Batteriene, emballasjene og det elektriske og elektroniske utstyret (EEE) må avhendes i henhold til instruksjonene i
denne håndbokens kapittel MILJØ.

Alt etter modell kan frakobling av apparatets støpsel være den eneste fremgangsmåten for å koble apparatet fra el­nettet. Det er derfor absolutt nødvendig å følge disse reglene: Ditt apparat må være koblet til en stikkontakt nær
apparatet. Stikkontakten må holdes lett tilgjengelig.

Apparatet leveres med en strømledning utstyrt med et jordet støpsel. Et jordet støpsel må absolutt være koblet til et
vegguttak med en jording som er forbundet med bygningens beskyttelsesjording.

Reparasjon-vedlikehold: Få en kvalifisert tekniker til å utføre samtlige reparasjons­og vedlikeholdsinngrep. Ingen av de interne delene kan repareres av brukeren. For
å unngå fare for elektrisk støt må du ikke prøve å foreta disse operasjonene selv. Ved
å åpne eller fjerne deksler utsetter du deg for dobbelt fare:

- Laserstråling kan føre til uopprettelig øyenskade.

- Kontakten med deler under spenning kan føre til elektrisk støt med ytterst
alvorlige konsekvenser.

Angående installasjonen og forholdsregler for bruk, se kapittel Installasjon, side 11.

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

- 7 -

Phaser 3100MFP/S

Sikkerhetsetikettenes plassering på maskinen

Av sikkerhetsgrunner må varselsetikettene være festet på apparatet på stedene angitt nedenfor. Du må du ikke røre
disse overflatene når du fjerner fastklemt papir eller skifter ut tonerpatronen.

Symboler for strømbryteren

I henhold til normen IEC 60417 bruker apparatet følgende strømtilførselssymboler for bryteren:

- betyr PÅ

- betyr AV.

- 8 -

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Phaser 3100MFP/S

Brukslisens for programvaren

LES NØYE ALLE BETINGELSER I DENNE LISENSEN FØR DU ÅPNER DEN FORSEGLEDE KONVOLUTTEN SOM

INNEHOLDER PROGRAMVAREN ÅPNINGEN AV DENNE KONVOLUTTEN BETYR AT DU GODTAR DISSE

BETINGELSENE.

Dersom du ikke godtar betingelsene i denne lisensen, må du vennligst returnere CD-ROM-emballasjen til forhandler
uten å ha åpnet den, sammen med de andre produktkomponentene. Du vil da få refundert prisen du betalte for dette
produktet. Ingen tilbakebetaling vil bli foretatt for produkter der CD-ROM-emballasjen er blitt åpnet eller hvis det
mangler bestemte deler, eller hvis forespørsel om tilbakebetaling utføres senere enn ti (10) dager etter
leveringsdatoen, som beregnes i henhold til kopi av innkjøpskvittering.

Definisjon

Programvare" betyr programmene og tilhørende dokumentasjon.

Lisens

- Denne lisensen gjør det mulig å bruke programvaren på PCer koblet i et lokalt nettverk. Du har kun rett til å bruke
programvaren til å skrive ut på én enkelt multifunksjonsterminal. Du kan ikke låne ut programvaren, eller overføre
bruksretten til andre.

- Du har lov til å lage en sikkerhetskopi.

- Denne lisensen er ikke-eksklusiv og kan ikke overføres.

Eiendomsrett

Produsenten eller produsentens leverandører beholder eiendomsrett til programvaren. Du blir kun eier av CD-ROMen.
Du har ikke lov til å endre, tilpasse, dekompilere, oversette, lage derivater, leie ut eller selge programvaren eller
dokumentasjonen. Alle rettigheter som ikke uttrykkelig er innvilget brukeren, forbeholdes av produsenten eller
produsentens leverandører.

Varighet

Denne lisensen gjelder til den sies opp. Du kan si opp lisensen ved å ødelegge programmet og dokumentasjonen samt
alle kopier av disse. Lisensen opphører automatisk dersom du ikke respekterer betingelsene. Ved oppsigelse forplikter
du deg til å ødelegge samtlige kopier av programmet og dokumentasjonen.

Garanti

Programvaren leveres "slik den er" uten garantier av noen art, verken eksplisitte eller implisitte, inkludert, men uten
garanti for kommersiell bruk eller egnethet for et bestemt formål. Kjøperen svarer selv for enhver risiko når det gjelder
denne programvarens resultater og ytelse Dersom programvaren skulle vise seg å være defekt, skal kjøperen dekke
samtlige utgifter til reparasjon og istandsetting.

Lisensinnehaveren har imidlertid krav på følgende garanti: CD-ROMen som programvaren er lagret på, er garantert
uten materielle feil eller fabrikasjonsfeil, ved normale bruks- og driftsforhold, i en periode på nitti (90) dager fra og med
leveringsdatoen oppført på kopien av innkjøpskvitteringen. Dersom CD-ROM-feilen inntreffer etter et uhell eller feilaktig
bruk, vil den ikke bli erstattet i rammen av garantien.

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Ansvar

Hvis CD-ROMen ikke fungerer som den skal, send den til forhandleren sammen med en kopi av kvitteringen.
Forhandlerens eneste ansvar og din eneste, eksklusive klagemulighet er utskiftning av en CD-ROM. Verken
produsenten eller noen annen person som har deltatt i opprettelsen, utformingen, salget eller leveringen av denne
programvaren, skal kunne holdes ansvarlig for direkte, indirekte eller immaterielle skader, f.eks. (ikke-utfyllende liste)
tap av informasjon, tap av tid, driftstap, tap av inntekter, tap av kunder, som kan tilskrives bruk av eller manglende evne
til å bruke denne programvaren.

Produktutvikling

Ut fra ønsket om konstant forbedring forbeholder produsenten seg retten til å videreutvikle programvarens
karakteristikker uten forvarsel. Ved videreutvikling av produktet gir din bruksrett ingen rett til gratis oppdateringer.

- 9 -

Phaser 3100MFP/S

Gjeldende lovgivning

Denne lisensen er underlagt fransk rett. Enhver tvist knyttet til tolkningen eller utførelsen av denne lisensen skal
forelegges Domstolene i Paris.

Grunnet den permanente teknologiske utviklingen forbeholder produsenten seg rett til når som helst og uten forvarsel
å endre de tekniske karakteristikkene som er angitt for dette produktet og/eller avbryte produksjonen. Dette
dokumentet anerkjenner samtlige produkt- og merkenavn som kan være varemerker registrert av sine respektive
innehavere.

Registrerte varemerker

Grunnet den permanente teknologiske utviklingen forbeholder Sagem Communications seg rett til når som helst og
uten forvarsel å endre de tekniske karakteristikkene som er angitt for dette produktet og/eller avbryte produksjonen.
Xerox Companion Suite er et registrert varemerke for Sagem Communications.

Adobe®® og de siterte Adobe® produktene er registrerte varemerker for Adobe Systems Incorporated.

PaperPort11SE er et registrert varemerke for ScanSoft.

Microsoft® Windows 2000®, Microsoft® Windows Server 2003®, Microsoft® Windows XP®, Microsoft® Windows
Vista® og alle andre Microsoft® produkter referert til her er registrerte varemerker til Microsoft Corporation registert og/
eller brukt I USA og/eller i andre land.

Alle andre merker eller produktnavn som er sitert som eksempel eller til etterretning er varemerker registrert av sine
respektive innehavere.

Opplysningene i denne bruksanvisningen kan endres uten forvarsel.

Forbudte kopieringer

Du må aldri kopiere eller skrive ut dokumenter som loven forbyr deg å kopiere.

Utskrift og kopiering av følgende dokumenter er vanligvis forbudt etter loven:

- Pengesedler;

- sjekker;

- obligasjoner;

- innskuddskvitteringer;

- lånebevis;

-pass;

-førerkort.

1 - Sikkerhet - Brukslisens for programvaren - Miljø - Lisens

Listen ovenfor angis som eksempel, men er ikke utfyllende. Ta kontakt med en juridisk rådgiver ved tvil om hvilke
dokumenter det er lov å kopiere eller skrive ut.

- 10 -

Phaser 3100MFP/S

Installasjon

Plassering

Ved å velge riktig plassering bidrar du til terminalens levetid. Sjekk at det valgte stedet har følgende karakteristikker:

- Velg et godt luftet sted.

- Pass på at du ikke stopper til lufteristene på venstre og høyre side av apparatet Ved installasjonen må du passe
på å plassere terminalen ca. 30 cm fra andre gjenstander av hensyn til åpningen av dekslene.

- Kontroller at det valgte stedet ikke inneholder noen risiko for at det avgis ammoniakk eller andre organiske gasser.

- Strømuttaket med jording (se sikkerhetsforskriftene i Sikkerhet ) som du har til hensikt å koble terminalen til, må
befinne seg i nærheten av terminalen og være lett tilgjengelig.

- Pass på at terminalen ikke er direkte utsatt for solstråler.

- Pass på at terminalen ikke plasseres i en sone utsatt for lufttrekk fra et klimaanlegg, varme- eller
ventilasjonssystem, eller i en sone som kan ha store svingninger i temperatur og fuktighet.

- Velg en solid, horisontal flate der terminalen ikke utsettes for sterke vibrasjoner.

- Fjern terminalen fra alle gjenstander som risikerer å tette til lufteåpningene.

- Ikke sett terminalen i nærheten av tapeter eller andre brennbare gjenstander.

- Velg et sted der risikoene for sprut fra vann eller andre væsker er minimale.

- Kontroller at dette stedet er tørt, rent og uten støv.

2 - Installasjon

Forholdsregler ved bruk

Ta hensyn til følgende viktige regler når du bruker terminalen.

Driftsmiljø:

- Temperatur: 10 °C til 27 °C [50 °F til 80.6 °F] med en luftfuktighet på mellom15 til 80% (opp til 32°C [89.6 °F] med
en luftfuktighet på mellom 15 til 54%).

Terminal:

Seksjonen nedenfor beskriver forholdsreglene som må treffes ved bruk av terminalen:

- Du må aldri slå av terminalen eller åpne dekslene under utskrift.

- Du må aldri bruke antennelige gasser eller væsker, eller gjenstander som kan generere et magnetisk felt nær
terminalen.

- Når du kobler fra strømledningen, må du alltid ta tak i støpselet i stedet for å trekke i ledningen. En skadd ledning
er en mulig kilde for brann eller elektrisk støt.

- Du må aldri røre strømledningen med fuktige hender. Du risikerer å få elektrisk støt.

- Du må alltid koble fra strømledningen før du flytter på terminalen. Ellers risikerer du å skade ledningene og skape
risiko for brann eller elektrisk støt.

- Du må alltid koble fra strømledningen hvis du ikke har tenkt å bruke terminalen i en lengre tidsperiode.

- Du må aldri legge noen gjenstander på strømledningen, aldri trekke i den eller brette den. Dette kan medføre fare
for brann eller elektrisk støt.

- Du må alltid passe på at terminalen ikke står på strømledningene eller kablene for kommunikasjon med andre
elektriske apparater. Pass også på at ingen ledning eller kabel føres inn i terminalens mekanisme. Dette kan føre
til at terminalen fungerer dårlig eller utløse brann.

- Kontroller at skriveren er frakoblet strømnettet før du kobler til eller fra en grensesnittkabel (bruk en skjermet
grensesnittkabel).

- Du må aldri prøve å fjerne påmonterte plater eller deksler. Terminalen inneholder høyspenningskretser. Kontakt
med disse kretsene kan medføre risiko for elektrisk støt.

- Du må aldri prøve å modifisere terminalen. Dette kan medføre fare for brann eller elektrisk støt.

- Pass alltid på at binders, stifter og andre små metalldeler ikke kommer inn i terminalen via lufteåpningene eller
andre åpninger. Dette kan medføre fare for brann eller elektrisk støt.

- Unngå vann og andre væsker på eller i nærheten av terminalen. Kontakt mellom terminalen og vann eller annen
væske kan føre til brannfare eller elektrisk støt.

- 11 -

Phaser 3100MFP/S

- Hvis væske eller metalldeler kommer inn i terminalen ved et uhell, må du slå av terminalen øyeblikkelig, koble fra
strømledningen og ta kontakt med forhandler. Ellers risikerer du brann eller elektrisk støt.

- Hvis terminalen avgir varme, røyk, uvanlig lukt eller unormale lyder, må du slå den av, koble den fra øyeblikkelig
og ta kontakt med forhandler. Ellers risikerer du brann eller elektrisk støt.

- Unngå å bruke terminalen ved "elektrisk torden", da dette kan føre til elektrisk sjokk på grunn av lynnedslag.

- Ikke flytt terminalen under utskrift.

- Løft terminalen når du skal flytte den.

Pass på å sette terminalen i et godt luftet lokale. Skriveren genererer en begrenset mengde oson når
den er i drift Den kan avgi en ubehagelig lukt hvis den brukes intensivt i et dårlig luftet lokale. For sikker
bruk må du plassere terminalen i et godt luftet lokale.

Sikkerhetsinformasjon

Ved bruk av dette produktet, bør de følgende forhåndsregler for sikkerhet alltid følges.

Sikkerhet Under Bruk

I dette informasjonsheftet er de følgende symboler brukt:

2 - Installasjon

ADVARSE

L:

ADVARSE

L:

ADVARSEL:

- Koble strømledningen direkte i en stikkontakt, og aldri bruk en forlengerledning.

- Koble fra strømstøpselet (ved å dra i støpselet, ikke ledningen) hvis strømledninger eller støpselet blir frynset eller
skadet på annen måte.

- For å unngå farlig elektrisk støt eller å bli utsatt for laserstråling, ikke fjern andre deksler eller skruer enn de som
er spesifisert i bruksanvisningen.

- Skru av apparatet, og koble fra strømstøpselet (ved å dra i støpselet, ikke ledningen) hvis noen av de følgende
betingelser forekommer:

- Ikke brenn sølt eller brukt toner. Tonerstøv kan ta fyr om utsatt for åpen flamme.

- Du kvitter deg med restprodukter hos autorisert forhandler eller passende miljøstasjoner.

- Kvitte deg med brukte tonerpatroner (eller flasker) i samsvar med nasjonal lovgivning.

Indikerer en potensiell farlig situasjon, som kan føre til dødsfall eller alvorlig skade om ikke
instruksjonene følges.

Indikerer en potensiell farlig situasjon, som kan føre til mindre eller moderat personskade, eller
skade på utstyret om ikke instruksjonene følges.

• Du søler noe inn i maskinen.

• Du mistenker ar produktet trenger vedlikehold eller reparasjon.

• Dekselet til produktet ditt er skadet.

ADVARSEL

- Beskytt produktet mot fuktighet eller værforhold som regn, snø osv..

- Dra ut strømledningen fra stikkontakten før du flytter produktet. Når du flytter maskinen, må du alltid sørge for at
strømledningen ikke blir skadet under maskinen.

- Når du kobler strømstøpselet fra stikkontakten, dra alltid i støpselet (ikke i ledningen).

- Ikke la binders, stifter og andre små metalldeler komme inn i terminalen.

- Hold toner (brukt og ubrukt), tonerpatroner (eller flasker), blekk (brukt og ubrukt) eller blekkpatroner ute av
rekkevidde for barn.

- 12 -

Phaser 3100MFP/S

- Vær forsiktig å ikke skjære deg opp på skarpe kanter når du strekker armene inn i terminaler for å fjerne papir
som sitter fast.

- Av miljømessige grunner, ikke kvitt deg med produktet eller forbruksvarer på vanlige avfallsplasser for
husholdningsavfall. Du kvitter deg med restprodukter hos autorisert forhandler eller passende miljøstasjoner.

- Våre produkter er laget for å overkomme høye standarder innen kvalitet og funksjonen, og vi anbefaler at du bruker
tilgjengelige forbruksvarer tilgjengelig hos en autorisert forhandler.

Strømtilførsel:

Stikkontakten må være nært maskinen, og være lett tilgjengelig.

Anbefalinger angående papiret

Legge papir i hovedmagasinet

• Legg alltid papiret med utskriftssiden ned, og juster papirføringene etter papirformatet for å unngå problemer med
papirmating og papirstopp.

• Antallet ark som legges i, må ikke overstige magasinkapasiteten. I motsatt tilfelle kan dette føre til problemer med
papirmating og papirstopp.

• Fyll på med papir i magasinet bare når dette er tomt. Ved å legge ark oppå bunken risikerer du dobbelt mating.

• Når du fjerner papirmagasinet, må du alltid ta i det med begge hender for å unngå å slippe det ned.

• Hvis du bruker ark som allerede har vært brukt av terminalen eller en annen skriver, risikerer du svekket
utskriftskvalitet.

Papirhåndtering

• Korriger enhver bøyning av papiret før utskrift.

• Bøyning må ikke overstige 10 mm.

• Papiret må lagres med omhu for å unngå papirmatingsproblemer og bildefeil på grunn av at papiret er blitt oppbevart
i et miljø med høy fuktighet.

Fuktighetskontroll

2 - Installasjon

• Du må aldri bruke fuktig papir eller papir som er blitt liggende i en åpen pakke.

• Etter at emballasjen er åpnet må du lagre papiret i en plastpose.

• Bruk aldri papir med bøyde kanter, brettet papir eller annet skadd papir.

Håndtering av enheten

Risting/slag fra Bruker

Under utskrifter må ikke risting/slag bli påført matingskassetten, skuffen dekselet, eller annen del av maskinen.

Flytting av enheten

Ved flytting av enheten til et skrivebord, må den løftes og ikke trekkes.

Håndtering av Tonerpatronen

• Tonerpatronen må aldri legges på enden.

• Må ikke ristes sterkt.

- 13 -

Phaser 3100MFP/S

Bruk av symboler

ADVARSEL:
Indikerer viktige sikkerhetsinstruksjoner.
Å ignorere disse kan fore til alvorlig personskade eller død. Vær nøye på å lese disse instruksjonene. De finner du i

Sikkerhetsinformasjon delen av denne bruksanvisningen.

ADVARSEL
Indikerer viktige sikkerhetsinstruksjoner.
Å ignorere disse instruksjonene kan føre til moderat eller mindre personskade, eller skade på maskinen eller eiendom.

Vær nøye på å lese disse instruksjonene. De finner du i Sikkerhetsinformasjon delen av denne bruksanvisningen.

Viktig
Indikerer punkt å være oppmerksom på ved bruk av maskinen, og forklaringer på hva som kan være grunnen til

papirblokkeringer, skader til originaler og tapte data. Vær nøye på å lese disse instruksjonene.

Notat
Indikerer ekstra forklaringer til maskinens funksjoner, og instruksjoner til korrigering av brukerfeil.

2 - Installasjon

- 14 -

Beskrivelse av terminalen

Phaser 3100MFP/S

Front og Baksider

2 - Installasjon

1. Betjeningspanel

2. Papirstoppluke

3. Strømlednings tilkobling

4. På/Av-bryter

5. Slave USB tilkobling (for PC)

6. Master USB tilkobling (USB minnepinne)

7. Manuell papirmating oppstartsguider

8. Manuelt innmagasin

9. Papirmagasin

10. Luke for tilgang av papiret

11. Nedbrett stopper for papir

12. Papirutgang

13. Smartkort plassering

- 15 -

Phaser 3100MFP/S

r

Betjeningspanel

2 - Installasjon

1. Skjerm.

2. Numerisk tastatur.

3. Tasten : dokumentanalyse til PC eller medium (USB
minnepinne).

4. Tasten : lokal kopi.

5. Tasten : stopper gjeldende PC-utskrift.

6. Tasten : Bekreftelse.

7. Tasten

8. Tasten

9. Tasten

OK

: bekrefter valget som vises.



: tilgang til menyen og navigasjon nedover i

menyene.

C

: retur til forrige meny og retting av

inntastingen.

10. Tasten

11. Tasten : avbrytelse av operasjonen som pågår.

12. Tasten : stiller inn aktiveringsfristen.

13. Tasten : Tilgang til utskriftsmenyer (liste ove
utskriftsfunksjoner, maskininnstillinger, osv.).

14. Tasten : innstilling av analyseoppløsningen.

15. Tasten : innstilling av kontrasten.

16. Ikonet : oppløsning "

17. Ikonet : oppløsning ”

18. Ikonet : oppløsning "

19. Ikonet : fargemodus.



: navigasjon oppover i menyene.

Kvalitetstekst

Foto

”.

Tekst

".

".

Navigasjon i menyene

Alle terminalens funksjoner og innstillinger er identifisert og tilgjengelige via menyer.
For eksempel er utskrift av funksjonslisten identifisert med menyen 51 (funksjonslisten omfatter menyer og
undermenyer med de tilsvarende identifikasjonsnumrene).

To metoder gir tilgang til menyene: trinnvis eller direkte tilgang.

For å skrive ut funksjonslisten med den trinnvise metoden:

1 Trykk på tasten .
2 Bruk tastene  eller  for å bla gjennom menyen, og velg så 5 - U
3 Bruk tastene  eller  for å bla gjennom menyenU

For å skrive ut funksjonslisten med metoden for direkte tilgang:

1 Trykk på tasten .
2 Skriv 51på det numeriske tastaturet for å skrive ut funksjonslisten direkte.

TSKRIFT

- 16 -

og velg så 51-F

TSKRIFT

. Bekreft med OK.

UNKSJONSLISTE

Bekreft med OK.

Phaser 3100MFP/S

Pakkens innhold

Pakken inneholder følgende:

Multifunksjonsapparat

1 tonerpatron

Installasjon av apparatet

1 Pakk ut apparatet.
2 Installer apparatet - respekter

sikkerhetsforskriftene.

3 Fjern alle etikettene på terminalen.
4 Fjern beskyttelsesfoliet fra skjermen.

Ilegging av papir i hovedmagasinet

Før du legger i papiret, se i avsnitt

Viktig

Ditt apparat støtter en rekke formater og papirtyper (se i
avsnitt Anbefalinger angående papiret, side 13).

Viktig

1 Trekk papirmagasinet helt ut.

Anbefalinger angående papiret,

side 13.

Du kan bruke papir med en vekt på
mellom 60 og 105 g/m².

2 - Installasjon

1 Sikkerhetsguide og 1 Installasjonsguide

1 PC installasjon på CD ROM

1 strømledning

1 USB kabel

2 Skyv den nedre platen ned til den smekker på

plass.

- 17 -

Phaser 3100MFP/S

3 Still opp kassettstoppen ved å skyve på "PUSH"

håndtaket (A).
Justere så papirlederne på sidene til papirformatet
ved å skyve på håndtaket (B) på venstresiden.
Juster den langsgående papirføringen etter
papirformatet ved å trykke på håndtaket (C).

3 Pakk ut den nye patronen. Rull patronen forsiktig 5-

6 ganger for å fordele toneren jevnt i patronen.
Jevn fordeling av toneren sikrer maksimalt antall
kopier per patron.
Hold den i håndtaket.

2 - Installasjon

4 Sett patronen inn i det tilsvarende sporet ved å

skyve den helt inn til den smekker på plass (siste
bevegelse nedover).

4 Ta en papirbunke, bla gjennom bunken og jevn ut

kanten mot en plan overflate.

5 Legg papirbunken i magasinet (f.eks. 200 ark for

80 g/m² papir).

6 Sett magasinet tilbake på plass.

Installasjon av patronen

1 Still deg foran apparatet.
2 Trykk på venstre og høyre side av luken samtidig

som du trekker den mot deg.

5 Lukk dekselet på nytt.

- 18 -

Phaser 3100MFP/S

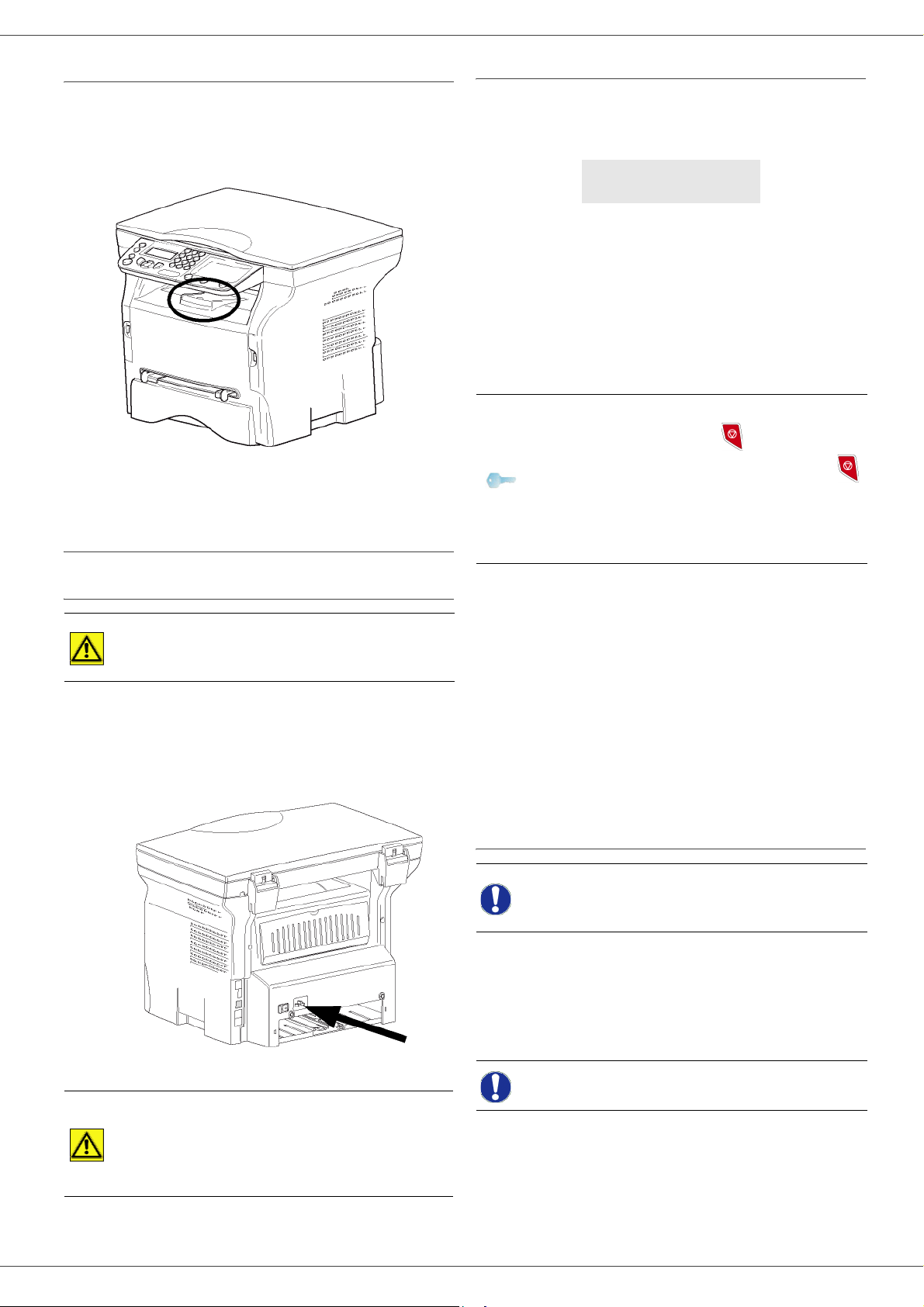

Papirstopper

Juster stopperen for papirmottak i henhold til formatet til
dokumentet som skrives ut. Ikke glem å brette opp
stopperens brettedel for å hindre at arkene faller.

Idriftsetting av apparatet

Maskinens innledende oppsett

Etter et par sekunder, når maskinen har varmet opp, vil
Enkel Installasjon funksjonen startes, og LCD skjermen
viser den følgende meldingen:

SPRÅK
JA=OK - NEI=C

Enkel Installasjon funksjonen vil hjelpe deg å

konfigurere maskinen ved å hjelpe deg gjennom de
grunnleggende innstillinger.

Hvis du ønsker å endre de viste innstillinger, trykk på OK
knappen. Hvis du ikke ønsker å endre de viste
innstillinger, trykk på C knappen. Enkel Installasjon
funksjonen viser så den neste grunnleggende
innstillingen.

Hvis du ikke vil utføre det innledende

oppsettet, trykk på knappen. En

Notat

bekreftelsesmelding vises. Trykk på
knappen på nytt for å bekrefte.

For å manuelt endre og egendefinere
maskininnstillingene, referer til

Parametere/Innstillinger, side 25.

2 - Installasjon

Tilkobling av apparatet

Før du kobler til strømledningen må

ADVARSEL

1 Kontroller at På/Av-bryteren er slått av

(posisjon O).

2 Koble strømledningen til apparatet.

Koble strømledningen til veggkontakten

du lese Sikkerhetsforskrifter,
side 7.

1 For å endre display språket, trykk på OK knappen.
2 Velg det ønskede språket med  eller  og

bekreft med OK.

Oppsettet er nå fullført, og funksjonslisten skrives
automatisk ut.

LCD skjermen viser meldingen T
ikke er lastet papir I papirmagasinet (se Legge papir i
hovedmagasinet, side 13). Når papir har blitt lastet vil
utskriften fortsette.

OMT FOR PAPIR

hvis det

Ilegging av papiret i den manuelle materen

Før du legger i papiret, se i avsnitt

Viktig

Den manuelle materen gjør det mulig å bruke forskjellige
papirformatet med større vekt enn det som kan brukes i
papirmagasinet (se i avsnitt Karakteristikker, side 50).

Det er bare mulig å legge inn ett ark eller én enkelt
konvolutt av gangen.

Anbefalinger angående papiret,
side 13.

Strømledningen kan brukes for å
skru av strømmen. Som vernetiltak

ADVARSEL

3 Trykk på På/Av-bryteren for å slå på apparatet

(posisjon I).

bør stikkontakten være plassert
nært maskinen, og være lett
tilgjengelig i tilfelle farer.

- 19 -

Viktig

Du kan bruke papir med en vekt på
mellom 52 og 160 g/m².

Phaser 3100MFP/S

1 Trekk den manuelle arkmaterens føringer så langt

fra hverandre som mulig.

2 Legg et ark eller en konvolutt inn i den manuelle

arkmateren.

3 Juster papirføringene mot høyre og venstre kant av

arket eller konvolutten.

4 Utskrift forvisser seg om at det valgte papirformat

svarer til det valgte papirformatet i skriveren
(referer til Kopiering, side 21).

2 - Installasjon

Bruk av konvolutter

• Bruk utelukkende den manuelle materen.

• Anbefalt utskriftsområde er 15 mm fra hovedkanten og
10 mm fra venstre, høyre og bakre kant.

• Noen linjer kan tilføyes ved full kopiering for å hindre
overlapping.

• Utskriften kan bli feil for konvolutter som ikke oppfyller
anbefalingene (se i avsnitt Karakteristikker, side 50).

• Glatt ut bøyninger på konvolutten manuelt etter
utskrift.

• Små krøller på kanten av langsiden på konvolutter,
tilgrising, eller mindre klare utskrifter kan vise på
motsatt side.

• Forbered konvolutten ved å trykke riktig på brettelinjen
til de fire kantene etter å ha tømt luften på innsiden.

• Legg deretter konvolutten i riktig posisjon for å unngå
bretter eller deformeringer.

• Papirkondisjonering er ikke tillatt. Og det bør brukes i
vanlige kontorbetingelser.

- 20 -

Kopiering

Systemet ditt gir deg anledning til å lage en eller flere
kopier.

Du kan også stille inn mange parametere slik at du kan
lage kopier slik du ønsker.

Enkel kopi

I dette tilfelle brukes forhåndinnstilte parametere.

1 Plassere dokumentet som skal kopieres med

tekstsiden vendt ned mot glasset, ved å respektere
instruksjonene rundt glasset.

2 Trykk to ganger på tasten . Kopien utføres

med standardparameterne.

Kopiering i økonomimodus

Phaser 3100MFP/S

3 - Kopiering

Økonomi modus reduserer mengden toner som brukes
per side, og reduserer dermed utskriftskostnadene.

I økonomimodus reduseres tonerforbruket, og
utskriftstettheten er lavere.

1 Plassere dokumentet som skal kopieres med

tekstsiden vendt ned mot glasset, ved å respektere
instruksjonene rundt glasset.

2 Trykk på tasten .

3 Trykk på tasten

Avansert kopi

"Avansert kopi" betyr at man foretar innstillinger for denne
spesielle kopien.

Du kan starte kopieringen ved å trykke

Notat

1 Plassere dokumentet som skal kopieres med

tekstsiden vendt ned mot glasset, ved å respektere
instruksjonene rundt glasset.

Notat

på knappen når som helst under

trinnene nedenfor.

Etter trinn 1 kan du taste inn antall
kopier direkte med nummertastaturet,
og bekrefte med tasten OK. Gå
deretter til trinn 4.

Bekreft med OK knappen.

6 Tilpass ønsket zoom, fra 25 % TIL 400 % med

tastene  eller ,bekreft med tasten the OK (kun
tilgjengelig i 1 Side på 1-modus).

7 Tilpass ønskede grunninnstillinger med tastene 

eller  på det numeriske tastaturet, og bekreft
med OK knappen.

8 Velg oppløsningen avhengig av utskriftskvaliteten

du vil ha AUTO, TEKST, FOTO eller KVALITE
TEKST med tastene  eller , så bekreft med OK
knappen.

9 Tilpass kontrastnivået med tastene  eller , og

bekreft med OK knappen.

10 Tilpass lysstyrkenivået med tastene  eller  og

bekreft med OK knappen.

11 Velg papirtypen

eller , og bekreft med OK knappen.

NORMAL , TYKK med tastene 

ID Kort Kopimodus

ID KORT kopifunksjonen brukes for å kopiere begge sider
av et ID kort eller et førerkort dokument på et A4 format
ark (original dokumentstørrelse < A5) eller på et Brev
format ark (original dokumentstørrelse < Statement).

LCD skjermen viser nyttig bruksinstruksjoner (når
originaldokumentet skal plasseres, når dokumentet skal
vendes, osv.) og spør deg om bekrefting for å fortsette
med operasjonen.

2 Trykk på tasten .
3 Skriv inn antall kopier du ønsker, og bekreft

med OK.

4 Velg papirmagasinet AUTO eller MANUELT med

tastene  eller , og bekreft med OK knappen.

5 Velg med knappene  eller  utskriftsvalgene (se

eksempler under) avhengig av hvilken
kopieringsmodus du vil ha:

- 21 -

Viktig

1 Trykk på tasten .
2 Skriv inn antallet eksemplarer du ønsker, og

bekreft med OK knappen.

Zoom og Origin justeringer er ikke
tilgjengelige i denne kopimodusen.

Phaser 3100MFP/S

3 Velg papirmagasinet AUTO eller MANUELT med

tastene  eller , og bekreft med OK knappen.

Kopiering i ID Kort modus er bare
mulig på A4 (original
dokumentstørrelse < A5) eller Brev

Viktig

4 Velg kopivalget ID CARD med tastene  eller 

og bekreft med OK knappen.

5 Velg oppløsningen avhengig av utskriftskvaliteten

du vil ha AUTO, TEKST, FOTO eller KVALITE
TEKST med tastene  eller , så bekreft

med OK. For optimalt resultat med ID dokumenter,
velg FOTO oppløsningen.

6 Tilpass kontrastnivået med tastene  eller , og

bekreft med the OK knappen.

7 Tilpass lysstyrkenivået med tastene  eller og

bekreft med OK knappen.

8 Velg papirtypen NORMAL, TYKK med tastene 

eller , og bekreft med OK knappen.
LCD skjermen viser den følgende meldingen:

(original dokumentstørrelse <
Statement) papirstørrelse. Forsikre
deg om at den valgte papirskuff
bruker den korrekte papirstørrelsen.

PUT ID CARD

THEN OK

Spesielle innstillinger for kopieringen

Innstillinger gjort gjennom denne menyen blir systemets
standardinnstillinger etter at du har bekreftet dem.

Når kvaliteten av utskriften ikke er

Viktig

Innstilling av oppløsningen

Parameteren OPPLØSNING lar deg stille inn oppløsning
for fotokopiering.

 841 - AVANS. FUNKSJ./KOPIER/OPPLØSNING

1 Trykk på , skriv inn 841 fra tastaturet.
2 Velg oppløsning med tastene  eller  i henhold

til tabellen definert nedenfor:

Parameter Betydning Ikon

AUTO Lav oppløsning. ingen

TEKST

tilfredsstillende, kan du foreta en
kalibrering (Kalibrere skanneren,
side 26).

Standardoppløsning for
dokumenter med tekst og
grafikk.

3 - Kopiering

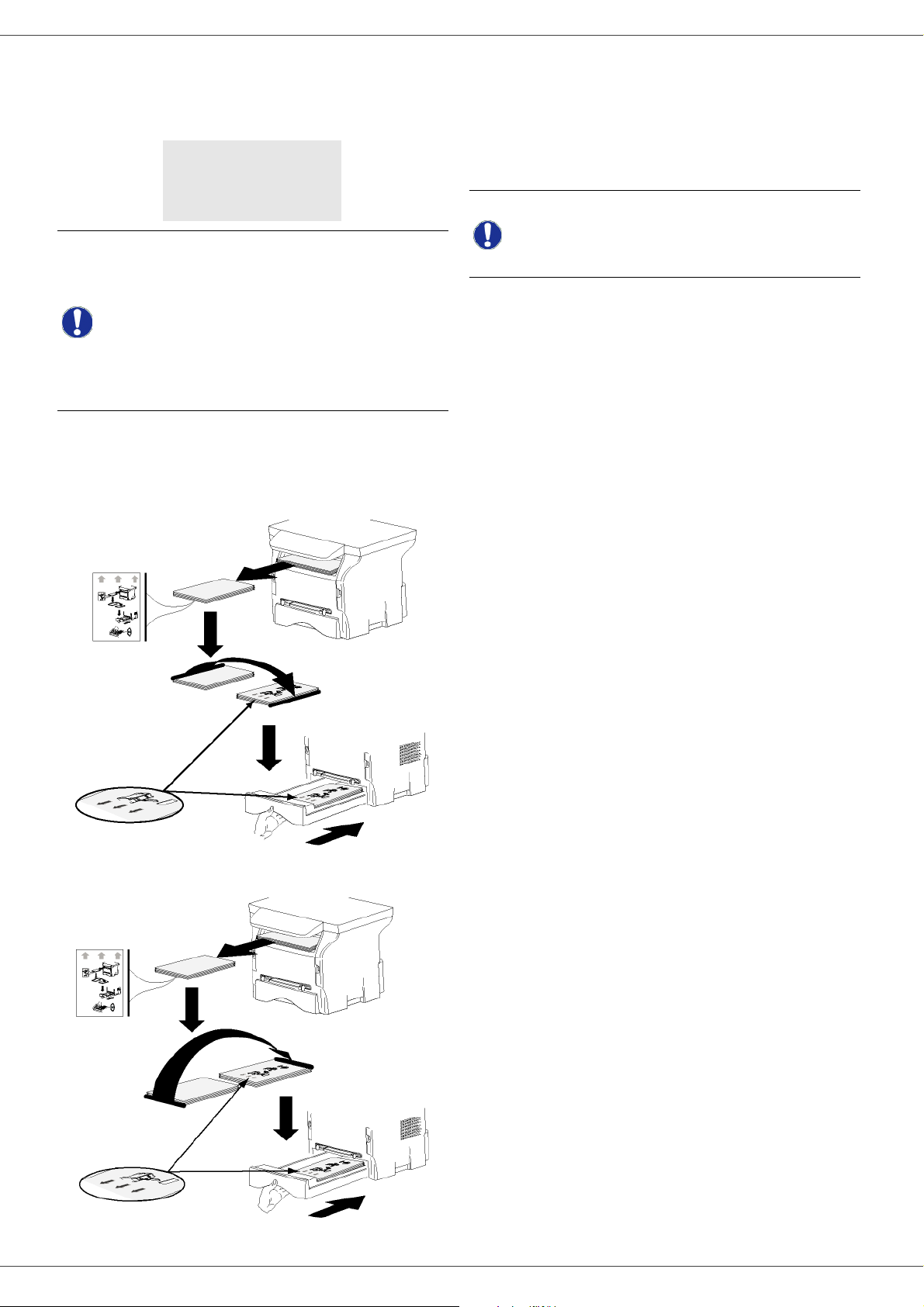

9 Plassere ditt ID kort eller annet offisielt dokument

mot glasset til flatbed skanneren, som vist
nedenfor:

10 Trykk på OK knappen.

Dokumentet er skannet når LCD skjermen viser
den følgende meldingen:

TURN UP DOC

THEN OK

11 Snu dokumentet til den andre siden, og bekreft

med OK knappen.

Maskinen skriver ut en kopi av dokumentet ditt.

FOTO

KVALITE
TEKST

3 Bekreft valget ved å trykke på OK knappen.

4 Avslutt menyen ved å trykke på tasten .

Notat

Oppløsning tilpasset
dokumenter med bilder.

Optimal oppløsning for
dokumenter med tekst.

Du kan også stille inn oppløsningen

ved å trykke på knappen .

Innstilling av zoom

Parameteren ZOOM lar deg forminske eller forstørre et
område i et dokument ved å velge en forstørrelsesgrad fra
25 til 400 %.

842 - AVANS. FUNKSJ./KOPIER/ZOOM

1 Trykk på , skriv inn 842 fra tastaturet.
2 Tast inn ønsket zoomnivå med nummertastene,

eller velg mellom forhåndsdefinerte verdier med
tastene  og .

3 Bekreft valget ved å trykke på OK knappen.

- 22 -

4 Avslutt menyen ved å trykke på tasten .

Phaser 3100MFP/S

Stille inn analysekilde

Hvis du ønsker det, kan du endre skannerens kilde.

Ved å legge inn nye verdier for X og Y i mm (X <209 og
Y <280) flytter du det analyserte området som vist på
figuren under.

843 - AVANS. FUNKSJ./KOPIER/ORIGINAL

1 Trykk på , skriv inn 843 fra tastaturet.
2 Velg X- og Y-koordinatene med tastene  eller .
3 Stille inn de ønskede koordinater med

talltastaturet, eller knappene  og .

4 Bekreft valget ved å trykke på OK knappen.

5 Avslutt menyen ved å trykke på tasten .

Innstilling av kontrast

Parameteren KONTRAST lar deg velge kontrast for
fotokopiering.

Velge papirmagasin

Valget Automatisk kan ha to betydninger, alt etter
papirformatet som er stilt inn på papirmagasinene.
Tabellen nedenfor beskriver de ulike alternativene.

Standardmagasin Kopieringsmagasin

Velger mellom

Samme
papirformat i
magasinene

Ulikt
papirformat i
magasinene

1 Trykk på , skriv inn 852 fra tastaturet.
2 Velg standard papirmagasin som skal brukes:

AUTOMATISK eller MANUELT, med knappene 

og .

3 Bekreft ved å trykke på OK knappen.

4 Avslutt menyen ved å trykke på tasten .

AUTOMATISK

MANUELL

AUTOMATISK

MANUELL

852 - AVANS. FUNKSJ./SKAN. & SKRIV/

hovedmagasinet og
manuelt magasin.

Det manuelle
magasinet brukes.

Hovedmagasinet
brukes.

Det manuelle
magasinet brukes.

ARKMAGASIN

3 - Kopiering

844 - AVANS. FUNKSJ./KOPIER/KONTRAST

1 Trykk på , skriv inn 844 fra tastaturet.
2 Stille inn det ønskede kontrastnivået med

knappene  og .

3 Bekreft valget ved å trykke på OK knappen.

4 Avslutt menyen ved å trykke på tasten .

Stille inn lysstyrke

Med parameteren LYSSTYRKE kan du gjøre det
produserte dokumentet lysere eller mørkere.

845 - AVANS. FUNKSJ./KOPIER/LYSSTYRKE

1 Trykk på , skriv inn 845 fra tastaturet.
2 Stille inn den ønskede lysstyrken med knappene 

og .

3 Bekreft valget ved å trykke på OK knappen.

4 Avslutt menyen ved å trykke på tasten .

Stille inn papirtype

851 - AVANS. FUNKSJ./SKAN. & SKRIV/PAPIR

1 Trykk på , skriv inn 851 fra tastaturet.
2 Velg papirtypen NORMAL eller TYKK med

knappene  og .

3 Bekreft valget ved å trykke på OK knappen.

Still inn flatbed skannerens analysemarger

Du kan forskyve sidemargene i ditt dokument mot venstre
eller høyre ved kopiering med flatskanneren.

854 - AVANS. FUNKSJ./SKAN. & SKRIV/FLAT

MARG

1 Trykk på , skriv inn 854 fra tastaturet.
2 Still inn forskyvning av venstre / høyre marg (ved

trinn på 0,5 mm) med tastene  og .

3 Bekreft ved å trykke på the OK knappen.

4 Avslutt menyen ved å trykke på tasten .

Stille inn venstre og høyre utskriftsmarg

Gjør det mulig å forskyve sidemargene i dokumentet mot
høyre eller venstre under utskrift.

855 - AVANS. FUNKSJ./SKAN. & SKRIV/

SKRIV. MARG

1 Trykk på , skriv inn 855 fra tastaturet.
2 Still inn forskyvning av venstre / høyre marg (ved

trinn på 0,5 mm) med tastene  og .

3 Bekreft ved å trykke på the OK knappen.

4 Avslutt menyen ved å trykke på tasten .

4 Avslutt menyen ved å trykke på tasten .

- 23 -

Phaser 3100MFP/S

Stille inn øvre og nedre utskriftsmarg

Gjør det mulig å flytte margene i dokumentet opp- eller
nedover under utskriften.

856 - AVANS. FUNKSJ./SKAN. & SKRIV/TOPP

TRYKK.

1 Trykk på , skriv inn 856 fra tastaturet.
2 Still inn forskyvning av topp / bunn marg (ved trinn

0.5 mm) med tastene  og .

3 Bekreft ved å trykke på the OK knappen.

4 Avslutt menyen ved å trykke på tasten .

Innstilling av papirformat

Denne menyen brukes til å definere standard papirformat
for det manuelle magasinet og hovedmagasinet. Du kan
også stille inn standard skannebredde.

857 - AVANS. FUNKSJ./SKAN. & SKRIV/

PAPIRFORMAT

1 Trykk på , skriv inn 857 fra tastaturet.
2 Velg papirmagasinet du ønsker å definere

standard papirformat for, med tastene  og .

3 Bekreft ved å trykke på the OK knappen.
4 Velg papirformat med tastene  eller  i henhold

til tabellen definert nedenfor:

3 - Kopiering

Papirmagasin Tilgjengelig papirformat

MAN.
MAGAS

AUTO
MAGAS

SKANNER LTR/LGL og A4

5 Bekreft ved å trykke på OK knappen.

6 Avslutt menyen ved å trykke på tasten .

A5, Statement, A4, Legal og Brev

A5, Statement, A4, Legal og Brev

- 24 -

Phaser 3100MFP/S

Parametere/ Innstillinger

Du kan stille inn terminalen i henhold til hvordan du bruker
den. Du finner en beskrivelse av funksjonene i dette
kapitlet.

Du kan skrive ut funksjonslisten og de tilgjengelige
innstillingene fra din multifunksjonsterminal.

Din terminal er i stadig utvikling, og nye
funksjoner kommer til jevnlig.
For å dra nytte av det, besøk vår
internettside www.xerox.com. Du kan

Notat

Stille inn visningsspråket

Du kan velge et annet språk for å vise menyene.
Terminalen fungerer som standard på engelsk.

også bruke oppdateringsfunksjonen
som er tilgjengelig med Xerox
Companion Suite programvaren for å
laste ned de siste oppdateringer online
(se Firmware oppdatering, side 49).

Parameter Betydning

91 - Feil pause

92 - Vente pause

93 - Bytt format

96 – No. of WEP
keys (antall WEP­taster)

Frist for sletting av dokumentet
som er i ferd med å skrives ut etter
en feil på skriveren i PC­utskriftmodus.

Frist for data fra PCen før sletting
av PC-utskriftsoppgaven.

Endring av sideformatet. Gjør det
mulig å skrive ut et dokument i
BREV format på A4-sidene ved å
sette denne parameteren på
BREV/A4.

Meny for angivelse av antall
autoriserte WEP-taster (mellom 1
og 4).

Skrive ut funksjonslisten

Viktig

Trykk på , skriv inn 51 fra tastaturet.

Utskrift på papirformatet A5 (eller
Statement) er ikke mulig.

51 – UTSKRIFT / FUNKSJONSLIST

4 - Parametere/Innstillinger

Slik velger du språk:

203 - INNSTILLINGER/ GEOGRAFISK / SPRÅK

1 Trykk på , skriv inn 203 fra tastaturet.
2 Velg ønsket alternativ  og , bekreft med

tasten OK.

3 Avslutt menyen ved å trykke på tasten .

Tekniske parametere

Din terminal er allerede parametrert som standard når du
mottar den. Men du kan tilpasse den til dine nøyaktige
behov ved å stille inn de tekniske parameterne.

Slik stiller du inn de tekniske parameterne:

29 - INNSTILLINGER / TEKNISK

1 Trykk på , skriv inn 29 fra tastaturet.
2 Velg ønsket parameter, og bekreft med OK.
3 Bruk  eller , endre innstillingen av parameteren

ved å følge tabellen nedenfor, og bekreft OK.

Utskriften av funksjonslisten starter.

Du kan også få tilgang til UTSKRIFT

Notat

menyen ved å trykke på

knappen.

Skrive ut innstillingslisten

Viktig

Skrive ut innstillingslisten:

Trykk på , skriv inn 56 fra tastaturet.

Utskriften av innstillingslisten startes.

Notat

Utskrift på papirformatet A5 (eller
Statement) er ikke mulig.

56 – UTSKRIFT / INNSTILLINGER

Du kan også få tilgang til UTSKRIFT

menyen ved å trykke på

knappen.

Parameter Betydning

80 - Tonerspar

90 - Raw utgang

Gjør utskriftene klarere for å spare
blekket i tonerpatronen.

Portnummer for RAW­nettverksutskrift.

- 25 -

Phaser 3100MFP/S

Låsing

Denne funksjonen gjør det mulig å hindre at ikke­autoriserte personer får tilgang til apparatet Det blir bedt
om en adgangskode hver gang en person ønsker å bruke
apparatet. Etter hver gangs bruk låses apparatet
automatisk.

Først må det tastes inn en låsekode.

 811 - AVANS. FUNKSJ. / LÅS / LÅSEKODE

1 Trykk på , skriv inn 811 fra tastaturet.
2 Skriv din låsekode (4 sifre) på tastaturet, og bekreft

med OK.

Hvis en kode allerede er registrert,

Viktig

3 Skriv låsekoden (4 sifre) på nytt på tastaturet, og

bekreft med OK.

4 Avslutt menyen ved å trykke på tasten .

Låsing av tastaturet

taster du inn den gamle koden før du
skriver den nye.

Sjekke tellerne

Du kan når som helst sjekke apparatets aktivitetstellere.

Du kan sjekke følgende aktivitetstellere:

• Antall skannede sider

• Antall sider som er skrevet ut

Antall skannede sider

Slik sjekker du denne aktivitetstelleren:

 823 - AVANS. FUNKSJ. / TELLERE / SKANNET

SIDE

1 Trykk på , skriv inn 823 fra tastaturet.
2 Antallet skannede sider vises på skjermen.

3 Avslutt menyen ved å trykke på tasten .

4 - Parametere/Innstillinger

Antall sider som er skrevet ut

Slik sjekker du denne aktivitetstelleren:

824 - AVANS. FUNKSJ. / TELLERE / UTSKR. SIDER

Hver gang terminalen brukes, må du oppgi kode.

 812 - AVANS. FUNKSJ. / LÅS / LÅS KEYB.

1 Trykk på , skriv inn 812 fra tastaturet.
2 Tast inn låsekoden på fire sifre med det numeriske

tastaturet.

3 Trykk OK for å bekrefte.
4 Med tastene  eller , velg MED og bekreft

med OK.

5 Avslutt menyen ved å trykke på tasten .

Låsing av Media tjenesten

Denne funksjonen låser tilgangen til Media tjenesten. Det
blir bedt om en adgangskode hver gang en person ønsker
å bruke USB funksjoner:

• Analysere innholdet på en tilkoblet USB minnepinne,

• Skrive ut fra en USB minnepinne, slette filer.

Slik får du tilgang til menyen for låsing av Mediatjenesten:

 816 - AVANS. FUNKSJ. / LÅS / LÅS MEDIA

1 Trykk på , skriv inn 816 fra tastaturet.
2 Tast inn låsekoden på fire sifre med det numeriske

tastaturet.

3 Trykk på OK for å bekrefte.
4 Med tastene  eller , velg MED og bekreft

med OK.

5 Avslutt menyen ved å trykke på tasten .

1 Trykk på , skriv inn 824 fra tastaturet.
2 Antallet sider som er skrevet ut, vises på skjermen.

3 Avslutt menyen ved å trykke på tasten .

Vise status for forbruksartikler

Du kan når som helst sjekke den gjenværende mengden
blekk i blekkpatronen. Denne beregningen vises i
prosent.

86 - AVANS. FUNKSJ. / REKVISITA

1 Trykk på , skriv inn 86 fra tastaturet.
2 Prosenten med tilgjengelig toner vises på

skjermen.

3 Avslutt menyen ved å trykke på tasten .

Kalibrere skanneren

Du kan utføre denne operasjonen når kvaliteten på de
fotokopierte dokumentene ikke lenger er tilfredsstillende.

80 - AVANS. FUNKSJ. / KALIBRERING

1 Trykk på , skriv inn 80 fra tastaturet. Bekreft

med OK.

2 Skanneren aktiveres, og en kalibrering utføres

automatisk.

3 Ved slutten av kalibreringen går terminalen tilbake

til ventemodus

.

- 26 -

Spill

Sudoku

Sudoku er et japansk tallkryssord. Spillet kommer i form
av 9×9 ruter som igjen er delt inn ni mindre bokser på 3×3
ruter. Alt etter vanskelighetsgraden, avhenger det av hvor
mange tall som allerede er fylt inn i boksene i
begynnelsen av spillet. Spillet går ut på å plassere sifrene
1 til 9 slik at alle de loddrette og vannrette radene
inneholder sifrene 1 til 9 en gang (slik at også hver 3×3­boks inneholder alle sifrene én gang). Det finnes bare en
løsning.

Skriv ut en Sudoku

Der er 400 Sudoku spill totalt, 100 for hvert
vanskelighetsnivå.

Phaser 3100MFP/S

2 Velg SUDOKU med  eller  knappen.
3 Bekreft med OK.
4 Velg PRT SOLUTION med  eller  knappen.
5 Velg vanskelighetsnivå EASY, MEDIUM, HARD,

EVIL med  eller  knappen.
6 Bekreft med OK.
7 Velg Sudokuen du ønsker å spille, ved å trykke på

det numeriske tastaturet (1 til 100).

8 Bekreft med OK.
9 Velg antallet du ønsker, ved å velge et tall mellom

1 og 9 på det numeriske tastaturet.
10 Bekreft med OK.

Løsningen på Sudokuen skrives ut etter ønsket antall.

5 - Spill

Viktig

 521 – UTSKRIFT / SUDOKU / PRINT GRID

1 Trykk på , skriv inn 5 fra tastaturet. Bekreft

med OK.

Notat

2 Velg SUDOKU med  eller  knappen.
3 Bekreft med OK.
4 Velg PRINT GRID med  eller  knappen.
5 Velg vanskelighetsnivå EASY, MEDIUM, HARD,

EVIL med  eller  knappen.
6 Bekreft med OK.
7 Velg Sudokuen du ønsker å spille, ved å trykke på

det numeriske tastaturet (1 til 100).

8 Bekreft med OK.
9 Velg antallet du ønsker, ved å velge et tall mellom

1 og 9 på det numeriske tastaturet.
10 Bekreft med OK.

Utskrift på papirformatet A5 (eller
Statement) er ikke mulig.

Du kan også få tilgang til UTSKRIFT

menyen ved å trykke på

knappen.

Sudokuen skrives ut etter ønsket antall.

Skriv ut løsningen på en Sudoko

Viktig

 522 – UTSKRIFT / SUDOKU / PRT SOLUTION

1 Trykk på , skriv inn 5 fra tastaturet. Bekreft

med OK.

Notat

Utskrift på papirformatet A5 (eller
Statement) er ikke mulig.

Du kan også få tilgang til UTSKRIFT

menyen ved å trykke på

knappen.

- 27 -

Phaser 3100MFP/S

Nettverksfunksjoner

avhenger av avstanden i rommet og hindringer som f.eks.
vegger og tak, mellom sender og mottaker.

Multifunksjonsterminalen kan kobles til et lokalt trådløst
nettverk.
Nettverksinnstillingene krever noen ganger god
kjennskap til datamaskinens konfigurasjon.

Du kan koble din terminal til en PC eller et nettverk med
en USB kabel, eller trådløs kobling (WLAN, "Wireless
Local Area Network").

Hvis du har en WLAN-adapter, kan
du inkludere din terminal som
nettverksskriver i et radionettverk.

Viktig

Dette fungerer kun med en
opprinnelig adapter som kan
bestilles fra vår ordreavdeling. For
ytterligere informasjon:
www.xerox.com.

Type radionettverk

Et radionett eller WLAN foreligger når minst to
datamaskiner, skrivere og/eller andre tilleggsapparater
kommuniserer i et nettverk via radiobølger
(høyfrekvensbølger). Dataoverføringen i radionettet er
basert på normene 802.11b og 802.11g. Alt etter
nettverkets struktur brukes betegnelsene infrastrukturnett
eller ad-hoc-nett.

Vær oppmerksom på at bestemte
følsomme eller vitale medisinske

ADVARS

EL

Radiobasert infrastrukturnett

I et infrastrukturnett kommuniserer flere apparater via et
sentralt tilgangspunkt (gateway, ruter). Samtlige data
sendes til det sentrale tilgangspunktet, og sendes videre
ut derfra i forskjellige retninger.

apparater kan forstyrres av
radiooverføringene fra din terminal.
Det anbefales under alle
omstendigheter å respektere
sikkerhetsforskriftene.

Vennligst merk deg at i ad-hoc

Viktig

modus, er ikke WPA/WPA2
kryptering tilgjengelig.

Radionett (WLAN)

Tre trinn er nødvendige for å integrere din terminal i et
radionett (WLAN):

1 Konfigurer nettet på din PC.
2 Still inn din terminal slik at den kan fungere i nett.
3 Når du har parametrert terminalen, installerer du

programmet Xerox Companion Suite på PCen
med de nødvendige skriverdriverne.

Når maskinen er integrert i et WLAN nettverk, kan du fra
PCen din:

• skrive ut dokumentene dine på
multifunksjonsterminalen fra dine vanlige
applikasjoner,

• Skanne i farger, gråskala eller sort-hvite dokumenter
på din PC.

PCen og alle de andre apparatene
må være parametrert på samme nett
som multifunksjonsterminalen Alle
angivelsene som kreves for
parametreringen av apparatet, f.eks.
nettverksnavnene (Service-Set-ID
eller SSID), radionettype,
krypteringsnøkkel, IP-adresse eller

Viktig

delnettmaske, må stemme med
angivelsene i nettverket.

6 - Nettverksfunksjoner

Radiobasert ad-hoc-nett

I et ad-hoc-nett kommuniserer apparatene direkte uten å
gå veien om et tilgangspunkt. Overføringshastigheten i
hele det radiobaserte ad-hoc-nettet bestemmes av den
dårligste forbindelsen i nettverket Overføringshastigheten

Du finner disse angivelsene på din
PC eller på tilgangspunktet.

For å vite hvordan du parametrerer
din PC må du sjekke WLAN­adapterens bruksanvisning For store
nettverk må du henvende deg til din
nettverksadministrator.

- 28 -

Phaser 3100MFP/S

En perfekt kommunikasjon er sikret
hvis du også bruker en opprinnelig
adapter på din PC.

Notat

Du kan gå til vårt nettsted for å finne
de siste driverne for den opprinnelige
adapteren samt andre opplysninger:
www.xerox.com.

Koble til din WLAN-adapter

Din terminal tilhører en ny generasjon terminaler som du
kan integrere i et WLAN-nettverk fra en USB WLAN­nøkkel.

Radionettets adapter på din terminal
overfører dataene med
radioprotokollen IEEE 802.11g. Den
kan også integreres i et
eksisterende IEEE 802.11b.

For tilkobling til din terminal må du
kun bruke den opprinnelige
adapteren. De andre sende- og

Viktig

mottaksadapterne kan skade
apparatet.

Enten du bruker din terminal i ett
infrastruktur- eller ad-hoc-nett, må
du foreta visse nettverks- og
sikkerhetsinnstillinger (f.eks. SSID
og krypteringsnøkkelen).
Parameterne må svare til
angivelsene i nettet.

Det finnes en enkel prosedyre på din terminal for å
lede deg trinnvis ved opprettelsen av ditt nettverk
Følg den!

 281 - INNSTILLINGER / WLAN / KONFIG. ASS.

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg KONFIG. ASS. med tastene  eller  og

bekreft med OK.
Maskinen søker etter eksisterende nettverk.

4 Velg ditt eksisterende nettverk, eller velg NYTT

NETTVERK for å opprette det, med å bruke
tastene  eller  og bekreft med OK.

Hvis du velger et eksisterende

Notat

5 SSID vises på skjermen. Tast navnet på ditt

nettverk ved hjelp av det numeriske tastaturet ved
å trykke på tastene suksessivt til ønsket navn vises
(maks. 32 tegn). Bekreft med OK.

6MOD. AD-HOC eller INFRA. MODUSvises på

skjermen. Gå tilbake til begynnelsen av kapittelet,
og gjøt valget ditt.
Velg en av disse modi, og bekreft med OK.

- Hvis du velger MOD. AD-HOC, vises
undermenyen KANAL. Tast inn et tall mellom 1
og 13, og bekreft med OK.

7 Velg krypteringsmetoden din, UTEN, WEP eller

WPA, og bekreft med OK:

nettverk, utføres trinnene 5 og 6 (og
kanskje 7)automatisk.

6 - Nettverksfunksjoner

1 Koble USB WLAN-nøkkel til terminalens USB-port.

Konfigurere nettverket

Be en person med god kjennskap til

Notat

din datakonfigurasjon om å endre
innstillingene i ditt WLAN-nettverk.

Vennligst merk deg at i ad-hoc

Viktig

- Hvis du velger WEP, skriv inn WEP nøkkelen
som du bruker på nettverket ditt.

Notat

- Hvis du velger WPA, skriv inn WPA eller WPA2
nøkkelen som du bruker på nettverket ditt.

8 IP KONF.: MANU

skjermen.
Hvis du velger manuell konfigurasjon, må du gå til
neste avsnitt for å definere parameterne
IP ADRESSE, SUBNET MASK og UTGANG.

9 Ved slutten av prosedyren vender du tilbake til

hovedmenyen, KONFIG. ASS.

10 Avslutt menyen ved å trykke på tasten

Når nettverket er konfigurert, må indikatorlampen på
WLAN USB-nøkkelen lyse.

modus, er ikke WPA/WPA2
kryptering tilgjengelig.

WEP nøkkelen kan konfigureres i
menyen:  29 - INNSTILLINGER /
TEKNISK / WEP NØKKEL.

eller IP KONF.: AUTO vises på

.

Opprette eller kobles til et nettverk

Før enhver bruk av en WLAN-adapter på din terminal må
du angi parameterne som vil gjøre det mulig for
terminalen å bli gjenkjent i et WLAN-nettverk.

- 29 -

Phaser 3100MFP/S

Sjekke eller endre nettverksparameterne

Hver av parameterne i nettverket kan endres i takt med
utviklingen av ditt nettverk.

 2822 - INNSTILLINGER / WLAN / PARAMETRE / IP

ADRESSE

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg IP ADRESSE med tastene  eller  og

bekreft med OK.

5 Nummeret til din IP-adresse vises i formatet

000.000.000.000. Velg den nye IP-adressen for din

terminal i henhold til det foreslåtte formatet, og
bekreft med OK.

6 Avslutt menyen ved å trykke på tasten

 2823 - INNSTILLINGER / WLAN / PARAMETRE /

SUBNET MASK

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg SUBNET MASK med tastene  eller  og

bekreft med OK.

5 Nummeret til din delnettmaske vises i formatet

000.000.000.000. Velg den nye delnettmasken for

din terminal i henhold til det foreslåtte formatet, og
bekreft med OK.

6 Avslutt menyen ved å trykke på tasten

 2824 - INNSTILLINGER / WLAN / PARAMETRE /

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft med

OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg UTGANG med tastene  eller  og bekreft

med OK.

5 Nummeret til din utgang (gateway) vises i formatet

000.000.000.000. Velg den nye utgangen for din

terminal i henhold til det foreslåtte formatet, og
bekreft med OK.

6 Avslutt menyen ved å trykke på tasten

.

.

UTGANG

.

 2825 - INNSTILLINGER /WLAN / PARAMETRE /

SSID

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg SSID med tastene  eller  og bekreft med

OK.

5 Navnet på ditt nettverk vises på skjermen. Tast inn

det nye navnet på nettverket, og bekreft med OK.

6 Avslutt menyen ved å trykke på tasten

 2826 - INNSTILLINGER / WLAN / PARAMETRE /

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg MODUS med tastene  eller  og bekreft

med OK.

5 Tegnet >> angir aktiv modus for ditt nettverk.
6 Velg en av modiene, og bekreft med OK.

- Hvis du velger MOD. AD-HOC, vises
undermenyen KANAL. Tast inn et tall mellom 1
og 13, og bekreft med OK.

7 Avslutt menyen ved å trykke på tasten

I et ad-hoc-nett kommuniserer
apparatene direkte uten å gå veien
om et tilgangspunkt.
Overføringshastigheten i hele det
radiobaserte ad-hoc-nettet

Viktig

 2827 - INNSTILLINGER / WLAN / PARAMETERE /

Denne parameteren lar deg sikre nettverket ditt ved å
sette krypteringsmetoden som skal brukes i ditt WLAN
nettverk.

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

bestemmes av den dårligste
forbindelsen i nettverket
Overføringshastigheten avhenger av
avstanden i rommet og hindringer
som f.eks. vegger og tak, mellom
sender og mottaker.

.

MODUS

.

SIKKERHET

6 - Nettverksfunksjoner

- 30 -

Phaser 3100MFP/S

4 Velg SIKKERHET med tastene  eller  og

bekreft med OK.

5 Choose WEP, WPA or UTEN and confirm with OK.

- Hvis du velger WEP, tast inn et passord:

- I en 64 bits sikkerhetskonfigurasjon, må
passordet ha nøyaktig fem tegn.

- I en 128 bits sikkerhetskonfigurasjon, må
passordet ha nøyaktig 13 tegn.

Du kan også taste inn passordet i
heksadesimalformat. Da:

- For en 64 bits
sikkerhetskonfigurasjon, må

Notat

- Hvis du velger WPA, tast inn et WPA eller
WPA2 passord (min. 8 tegn til maks. 63 tegn).
Passordet kan inneholde alfanumeriske tegn –
tall og bokstaver – og et hvilken som helst tegn
på tastaturet. Det eneste ugyldige tegnet er "
(symbolet for euroenheten).

6 Avslutt menyen ved å trykke på tasten

 2828 - INNSTILLINGER / WLAN / PARAMETERE /

Maskinnavnet som gjør det mulig å identifisere din
terminal på nettverket med en PC (f.eks.
"UTSKRIFTSNETT-1").

1 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

2 Velg WLAN med tastene  eller  og bekreft

med OK.

3 Velg PARAMETERE med tastene  eller  og

bekreft med OK.

4 Velg HOSTNAME med tastene  eller  og

bekreft med OK.

5 Tast inn ønsket navn (maksimalt 15 tegn), og

bekreft med OK.

6 Avslutt menyen ved å trykke på tasten

passordet ha nøyaktig
10 heksadesimale tegn.

- For en 128 bits
sikkerhetskonfigurasjon, må
passordet ha nøyaktig
26 heksadesimale tegn.

HOSTNAME

€

"

.

.

Eksempel på konfigurasjon av et ad-hoc­nettverk

Eksempel på konfigurasjon av et ikke-sikret ad-hoc­nettverk med følgende parametere:

• nettverksnavn: ”hjemme”

• radiotype: "ad-hoc"

• kanal "1"

• PCens IP-adresse "169.254.0.1"

• PCens delnettmaske: "255.255.0.0"

• PCens utgang (gateway): "0.0.0.0"

• Multifunksjonsterminalens IP-adresse: "169.254.0.2"

• Multifunksjonsterminalens delnettmaske:
"255.255.0.0"

• Multifunksjonsterminalens utgang (gateway): "0.0.0.0"

Multifunksjonsterminalens konfigurasjon

1 Sett WLAN USB-nøkkelen inn i

multifunksjonsterminalens USB-kontakt.

2 Trykk på , velg menyen INNSTILLINGER med

tastene  eller  og bekreft med OK.

3 Velg WLAN med tastene  eller  og bekreft

med OK.

4 Velg KONFIG. ASS. med tastene  eller  og

bekreft med OK.

5 Velg NYTT NETTVERK med tastene  eller  og

bekreft med OK.

6 SSID vises på skjermen. Tast inn "hjemme" med

det numeriske tastaturet, og bekreft med OK.

7 Velg modusen AD-HOC, og bekreft med OK.
8 Skriv "1" i feltet KANAL, og bekreft med OK.
9 Velg AV og bekreft medOK.
10 Velg IP KONF.: MANU , og bekreft med OK.
11 Tast inn "169.254.0.2" i feltet IP ADRESSE, og

bekreft med OK.

12 Tast inn "255.255.0.0" i feltet SUBNET MASK, og

bekreft med OK

13 Tast inn "0.0.0.0" i feltet UTGANG, og bekreft med

OK.

14 Ved slutten av prosedyren vender du tilbake til

hovedmenyen, KONFIG. ASS. KONFIG.

15 Avslutt menyen ved å trykke på tasten

.

key

.

6 - Nettverksfunksjoner

Når din kobling er konfigurert, kan du installere
nettutskriftsdriveren på din PC for å kunne skrive ut dine
dokumenter.
Se avsnittet Installasjon av programvare, side 36.

- 31 -

Når nettverket er konfigurert, må indikatorlampen på
WLAN USB-nøkkelen lyse.

Du kan nå konfigurere PCen.

Phaser 3100MFP/S

Konfigurasjon av PCen

Se dokumentasjonen fra produsenten av WLAN USB­nøkkelen når det gjelder hvordan du søker og kobler deg
til nettverket "hjemme".

1 Installer om nødvendig programvaren til WLAN

USB-nøkkelen på PCen.

2 Sett WLAN USB-nøkkelen i PCens USB-port.
3 Fra programvaren til WLAN USB-nøkkelen utfører

du en nettverksdetektering.

4 Koble deg til nettverket "hjemme" når dette er

detektert.

5 Konfigurer nå WLAN-nettverkskoblingen på din

PC.

Se avsnittet om parametrering av en

Notat

Du må konfigurere komponenten Protocol
Internet (TCP/IP) i den opprettede WLAN-

tilkoblingen. Hvis denne komponenten er
konfigurert for å oppnå en IP-adresse automatisk,
må du sette den i manuell modus for å konfigurere
TCP/IP-adressen ("169.254.0.1" i vårt eksempel),
delnettmasken ("255.255.0.0" i vårt eksempel) og
standardutgangen ("0.0.0.0" i vårt eksempel).

6 Tast inn OK.

tilkobling i dokumentasjonen fra
produsenten.

6 - Nettverksfunksjoner

- 32 -

USB minnepinne

Du kan koble til en USB minnepinne foran på terminalen.
Filer lagret i formatene TXT, TIFF og JPEG vil bli
analysert, og du kan utføre følgende operasjoner:

- Skrive ut filer som er lagret på din USB minnepinne

- Slette filer som er lagret på din USB minnepinne,

- Starte en analyse av innholdet i USB minnepinnen som
er satt inn

- Skanne et dokument til din USB minnepinne.

Bruke USB minnepinnen

Du må alltid sette inn USB
minnepinnen riktig vei.

Viktig

Du må aldri koble fra USB
minnepinnen mens det pågår en
lese- eller skriveoperasjon.

1

Phaser 3100MFP/S

rekkefølge, fra 1 til 1,

- Filenes navn med filtyper

- Datoen for siste lagring av filene

- Filenes størrelse i KB.

Skrive ut filer som er lagret på minnepinnen

For å skrive ut filer som er lagret i minnepinnen

 01 - MEDIA / SKRIV DOK. / FIL

1 Sett inn USB minnepinnen i fronten av maskinen,

og vær oppmerksom på å sette den inn rett vei.

MEDIA ANALYSE vises på skjermen.

2 Velg SKRIV DOK. med  eller  og bekreft med

OK.
3 Velg FIL med  eller  og bekreft med OK.
4 Du har tre muligheter for å skrive ut filene:

- ALLE, for å skrive ut alle filene fra USB
minnepinnen.
Velg ALLE med  eller  knappene, og
bekreft med OK. Utskriften startes automatisk.

- SERIE, for å skrive ut en serie filer fra USB
minnepinnen.
Velg SERIE med  eller  knappene, og
bekreft med OK.
FØRSTE FIL og den første indekserte filen
vises på skjermen. Bruk  eller , og velg den
første filen i serien som skal skrives ut. Bekreft
med OK En stjerne (*) vises på filens venstre
siden.

SISTE FIL vises på skjermen. Velg med  eller
 knappene, den siste filen i serien som skal

skrives ut, og bekreft med OK.

7 - USB minnepinne

Skrive ut dokumentene

Viktig

Du kan skrive ut lagrede filer er en liste med filene som
er er på USB minnepinnen.

Skrive ut en liste over filer på USB minnepinnen

For å skrive ut listen over filer som er lagret på
minnepinnen:

1 Sett inn USB minnepinnen i fronten av maskinen,

og vær oppmerksom på å sette den inn rett vei.

MEDIA ANALYSE vises på skjermen.

2 Velg SKRIV DOK. med  eller  og bekreft

med OK.
3 Velg LISTE med  eller  og bekreft med OK.
4 Fillisten skrives ut i en tabell med følgende

informasjon:

- De analyserte filene indekseres i stigende

1. Du vil kanskje se at noen Tiff-filer lagret på USB

minnepinnen, ikke kan skrives ut på grunn av

begrensninger i dataformateringen.

Utskrift på papirformatet A5 (eller
Statement) er ikke mulig.

01 - MEDIA / SKRIV DOK. / LISTE

Trykk på knappen.
ANTALL KOPIER vises på skjermen, skriv inn

det ønskede antall kopier med talltastaturet og
bekreft med OK.
Velg utskriftsformat (for JPEG filer): A4 eller
BREV (avhengig av modell), eller FOTO og
bekreft med OK.
Velg utskriftsformat: TYKK eller NORMAL, og
bekreft OK for å starte utskriften.

- UTVALG, for å skrive ut en eller flere filer fra
USB minnepinnen.
Velg med  eller  knappene filene som skal
skrives ut, og bekreft med OK. En stjerne (*)
vises til venstre for filen.
Repetere dette trinnet for hver fil du vil skrive ut.

Trykk på knappen.
ANTALL KOPIER vises på skjermen, skriv inn

antall kopiere med talltastaturet, og bekreft
med OK.
Velg utskriftsformat (for JPEG filer): A4 eller
BREV (avhengig av modell), eller FOTO og
bekreft med OK.

Velg utskriftsformat: TYKK eller NORMAL, og
bekreft OK for å starte utskriften.

5 Avslutt menyen ved å trykke på tasten .

- 33 -

Phaser 3100MFP/S

Slette filene på minnepinnen

Du kan slette filene som er lagret på USB minnepinnen.

 06 - MEDIA / FJERN

1 Sett inn USB minnepinnen i fronten av maskinen,

og vær oppmerksom på å sette den inn rett vei.

MEDIA ANALYSE vises på skjermen.
2 Velg SLETT med  eller  og bekreft med OK.
3 Du har tre muligheter for å slette filene:

- ALLE, for å slette alle filene fra USB
minnepinnen.
Velg ALLE med  eller  knappene, og
bekreft med OK.
Du returneres til den forrige menyen.

- SERIE, for å slette en serie filer fra USB
minnepinnen.
Velg SERIE med  eller  knappene, og
bekreft med OK.
FØRSTE FIL og den første indekserte filen
vises på skjermen. Bruk  eller , og velg den
første filen i serien som skal slettes. Bekreft
med OK. En stjerne (*) vises på filens venstre
side.

SISTE FIL vises på skjermen, velg med  eller
 knappene den siste filen i serien som skal

slettes, og bekreft med OK. En stjerne (*) vises
på filens venstre side.

Trykk på knappen.
Du returneres til den forrige menyen.

- UTVALG, for å slette en eller flere filer fra USB
minnepinnen.
Velg med knappene  eller  filene som skal
slettes, og bekreft med OK. En stjerne (*) vises
til venstre for filen.
Repetere dette trinnet for hver fil du vil slette.

Trykk på knappen. Du returneres til den
forrige menyen.

4 Avslutt menyen ved å trykke på tasten .

Lagre et dokument på en USB minnepinne

Denne funksjonen gjør det mulig å digitalisere og lagre et
dokument direkte i mappen Phaser3100MFP_S\SCAN
på en USB minnepinne. Mappen
Phaser3100MFP_S\FAX blir opprettet av programmet.

Påse at USB minnepinnen har
tilstrekkelig lagringsplass før du

Viktig

1 Legg dokumentet som skal kopieres med

tekstsiden mot glasset.

2 Sett inn USB minnepinen i fronten av maskinen, og

vær oppmerksom på at den er satt inn rett vei.
Analysen av USB minepinnen starter.
Når analysen er ferdig, vil MEDIA menyen vises.

3 Velg

4 Velg mellom

5 Bruk det alfanumeriske tastaturet og gi skannefilen

6 Velg et skann format mellom

SKANN TIL

bekreft med OK knappen.

Viktig

med knappene  eller  og bekreft med OK.

et navn (opptil 20 tegn). Bekreft OK.

bekreft for å starte skannen, og lagring av
dokumentet.

BILDE

format digitale dokumentopprettelser.

digitaliserer et dokument. Hvis ikke,
kan du slette filene manuelt, se i
avsnitt Slette filene på
minnepinnen, side 34.

med knappene  eller  og

Du kan også få tilgang til denne
funksjonen på to andre måter:

• Ved å trykke på tasten , så

velge SKANN-TIL-MEDIA.

• Ved å trykke på tasten  fra
skjermspareren, så tast inn 03 på
talltastaturet.

S&HV SKANN

tillater samme filtype som et foto.

eller

FARGESKANN

BILDE

og

PDF

PDF

, og

er et

7 - USB minnepinne

Analysere innholdet av din USB minnepinne

Etter en periode med inaktivitet går terminalen tilbake til
hovedmenyen. Du kan på nytt vise innholdet av USB
minnepinnen. Gå frem som følger:

 07 - MEDIA / MEDIA ANALYSIS

1 Trykk på , skriv inn 007 fra tastaturet.
2 Analysen av USB minnepinnen starter.
3 Du kan skrive ut eller slette filene som gjenkjennes

på USB minnepinnen. Se kapitlene foran.

- 34 -

I formatet BILDE, hvis du har valgt:

• S/H(SORT/HVIT),, blir bildet

lagret i TIFF-format.

• FARGER, blir bildet lagret i

JPEG-format.

Du kan velge oppløsningen til bildet
som blir skannet til USB
minnepinnen. Den
forhåndsdefinerte oppløsningen er
AUTO.

Phaser 3100MFP/S

Viktig

Starttasten gjør det mulig å starte skanningen
øyeblikkelig og sende filen til mediet, i henhold til

parameterne definert i analyseformatet.

Trykk flere ganger på tasten ,
og velg den oppløsningen du ønsker:

• S/H (sort-hvit)SKANNING:

- Ikon : Tekst oppløsning.

- Ikon : fotooppløsning.

- ingen ikon: Automatisk
oppløsning.

•FARGE SKANNING:

- Ikon : Tekst oppløsning.

- ingen ikon: Automatisk
oppløsning.

7 - USB minnepinne

- 35 -

Phaser3100MFP/S

PC-funksjoner

Innledning

Programvaren Xerox Suite gjør det mulig å koble en PC
til en kompatibel multifunksjonsterminal.

Installasjon av programvare

Dette avsnittet beskriver de følgende
installasjonsprosedyrene:

• full installasjon av programvaren Xerox Companion
Suite,

• Bare installasjon av driverne.

Fra PCen kan du:

• Styre en multifunksjonsterminal og konfigurere den ut
fra dine behov

• Skrive ut dokumentene dine på
multifunksjonsterminalen fra dine vanlige
applikasjoner

• Skanne farge-, gråskala- og sort/hvit dokumenter og
redigere dem på PCen din.

Krav til konfigurasjon

Følgende er minimale konfigurasjonskrav for din PC:

Støttede operativsystemer:

• Windows 2000 med minst Service Pack 3

• Windows XP (Home og Pro)

• Windows 2003 server for bare skriverdriver,

• Windows Vista.

Prosessor:

• 800 MHz for Windows 2000,

• 1 GHz Windows XP (Home og Pro)

• 1 GHz for Windows Vista.

Installasjon av hele programvarepakken

Skru på PCen. Med en brukerkonto som har administrator
rettigheter.

1 Åpne CD-ROM-stasjonen, sett inn installasjons-

CD-ROMen og lukk stasjonen.

2 En installasjonsprosedyre starter automatisk (Auto

run). Hvis det ikke gjør det, dobbeltklikk på
setup.exe på CD-ROM.

3 Et vindu med navnet X

vises. Dette vinduet lar deg både installere og
avinstallere programvaren, åpne produktenes
brukerveiledninger eller bla gjennom CD-ROMens
innhold.

4 Sett markøren på I

bekreft med venstre museknapp.

EROX COMPANION SUITE

NSTALLER PRODUKTENE

og

8 - PC-funksjoner

En CD-ROM-stasjon

En ledig USB-port

600 MB tilgjengelig diskplass for installasjon av RAM
minne:

• 128 MB minimum for Windows 2000,

• 192 MB minimum for Windows XP (Home og Pro)

• 1 GB for Windows Vista.

5 Skjermen for produktinstallasjonen vises.

Plasser markøren på A
med venstre museknapp.

Den komplette installasjonen kopierer
til harddisken din all programvaren du
trenger for at Xerox Companion Suite
pakken skal fungere problemfritt, det er:

- Xerox Companion Suite (programvare
for administrasjon av maskinen,
skriverdrivere, skanner, ...),

Notat

- Adobe Acrobat Reader,

- PaperPort.
Du har kanskje allerede en versjon av
programvaren som er tilgjenglig på CD­ROM installasjonen.
Hvis det er tilfellet, bruk P
installasjon, velg programvaren du vil
installere på harddisken din, og bekreft
valget ditt.

LLE PRODUKTENE

ERSONALISERT

og bekreft

- 36 -

Phaser3100MFP/S

Installasjonen er i gang.

Installasjon av bare drivere

Dette avsnittet beskriver de følgende
installasjonsprosedyrene:

• installasjon av drivere som bruker programvaren
Xerox Companion Suite,

• manuell installasjon av drivere.

Installasjon av drivere som bruker programvaren Xerox Companion Suite

Skru på PCen. Med en brukerkonto som har administrator
rettigheter.

1 Åpne CD-ROM-stasjonen, sett inn installasjons-

CD-ROMen og lukk stasjonen.

2 En installasjonsprosedyre starter automatisk (Auto

run). Hvis det ikke gjør det, dobbeltklikk på
setup.exe på CD-ROM.

3 Et vindu med navnet X

vises. Dette vinduet lar deg både installere og
avinstallere programvaren, åpne produktenes
brukerveiledninger eller bla gjennom CD-ROMens
innhold.

4 Sett markøren på I

bekreft med venstre museknapp.

EROX COMPANION SUITE

NSTALLER PRODUKTENE

og

8 - PC-funksjoner

Den følgende skjermen vises for å indikere
fremgangen til installasjonen.

6 Trykk på OK for å fullføre installasjonen.

Din Xerox Companion Suite pakke er nå installert på din
PC.

Du kan nå tilslutte din multifunksjonsmaskin, se reporter
au paragraphe Tilkoblinger.

5 Skjermen for produktinstallasjonen vises.

Plasser markøren på P

ERSONALISERT

og bekreft

med venstre museknapp.

Du kan starte administrasjonsprogramvaren til
multifunksjonsmaskinen fra menyn S
Programmer > X

MFP > C
X

EROX COMPANION DIRECTOR

OMPANION DIRECTOR

EROX COMPANION SUITE

eller ved å trykke på ikonet
som er plassert på

TART

> A

> P

HASER

skrivebordet ditt.

LLE

3100

- 37 -

Phaser3100MFP/S

6 Sett markøren på X

bekreft med venstre museknapp.

7 Velkomstskjermen vises. Klikk på N

starte installasjonen av Xerox Companion Suite på
din PC.

EROX COMPANION SUITE

ESTE

for å

og

10 Den avsluttende installasjonen er klar til å utføres.

Trykk på I

11 Et vindu informerer deg om installasjonsforløpet.

NSTALLER

.

8 - PC-funksjoner

8 Velg I

9 Velg folder for installasjonen, og trykk på

NSTALLERE DRIVERE

knappen N

knappen N

ESTE

ESTE

in listen, og trykk på

.

.

12 Trykk på OK for å fullføre installasjonen.

Din Xerox Companion Suite pakke er nå installert på din
PC.

Du kan nå tilslutte din multifunksjonsmaskin, se reporter
au paragraphe Tilkoblinger.

- 38 -

Manuell installasjon av driverne

Du kan installere skriver og skanner drivere manuelt uten
å kjøre noe programvare for oppsett.

Denne installasjonsmodus er bare

Notat

1 Finn frem til kontaktene for din USB-kabel, og koble

dem til som følger

tilgjengelig i Windows 2000, XP og
Vista.

Phaser3100MFP/S

EROX

5 Velg X

N

ESTE

6 Et vindu informerer om at driveren har blitt

installert. Klikk på L

Du kan nå bruke multifunksjonsterminalen til å skrive ut
eller skanne dokumentene dine.

Tilkoblinger

PHASER 3100MFP i listen, og trykk på

.

UKK

knappen.

8 - PC-funksjoner

2 Strøm på din multifunksjonsmaskin.

PCen oppdager anordningen.

3 Trykk på F

DRIVERPROGRAMVAREN (ANBEFALES

Den følgende skjermen vises:

INN OG INSTALLER

).

Kontroller at multifunksjonsterminalen er slått av
Tilkoblingen mellom PCen og terminalen må utføres med
en skjermet USB 2.0-ledning på ikke mer enn 3 meters
lengde.

Det anbefales å installere Xerox
Companion Suite først og så koble til
USB-kabelen på terminalen.(se i

avsnitt Installasjon av hele
programvarepakken, side 36).

Hvis du kobler til USB-kabelen før du
installerer Xerox Companion Suite, vil

Viktig

identifikasjonssystemet (Plug and
Play) automatisk identifisere at ny
maskinvare er lagt til. For å starte
installasjonen av terminaldrivernese
reporter au paragraphe Manuell
installasjon av driverne må du følge
instruksjonene på skjermen. Når du
følger denne prosedyren, er bare
utskrifts og skanner funksjoner
aktivert.

4 Åpne CD-ROM-stasjonen, sett inn installasjons-

CD-ROMen og lukk stasjonen.
Driverne oppdages automatisk.

1 Finn frem til kontaktene for din USB-kabel, og koble

dem til som følger

- 39 -

Phaser3100MFP/S

2 Strøm på din multifunksjonsmaskin.

PCen oppdager anordningen, og driverne er
automatisk installert.

3 Når installasjonen er fullført, vil du få en melding

som bekrefter dette.

Du kan nå bruke multifunksjonsterminalen til å skrive ut
eller skanne dokumentene dine.

Avinstallering av programvare

Dette avsnittet beskriver de følgende prosedyrene:

• full avinstallering av programvaren Xerox Companion
Suite,

• Bare avinstallering av driverne.

Avinstallere drivere som bruker programvaren Xerox Companion Suite

Kjør fjerning av programmer fra menyen S
>A

LLE PROGRAMMER

>P

HASER

3100MFP > A

>X

EROX COMPANION SUITE

VINSTALLERE

Du kan også avinstallere X
P

HASER

Notat

Windows funksjonen L
P

3100MFP drivere ved å bruke

ROGRAMMER

fra kontrollpanelet.

1 Et bekreftelsesvindu vises. Trykk på J

for å fortsette med programmet for driverfjerning
P

HASER

3100MFP .

2 Avinstalleringen er satt i gang. Du kan avbryte

slettingen ved å klikke på A

VBRYT

TART

..

EROX

EGG TIL/FJERNE

A

knappen

.

8 - PC-funksjoner

Avinstallere programvaren fra PCen

Skru på PCen. Med en brukerkonto som har administrator
rettigheter.

Kjør fjerning av programmer fra menyen S

>A

LLE PROGRAMMER

>P

HASER

3100MFP > A

>X

EROX COMPANION SUITE

VINSTALLERE

1 Et bekreftelsesvindu vises. Trykk på J

for å fortsette med fjerningen av programmet
Xerox Companion Suite.

2 Avinstalleringen er satt i gang. Du kan avbryte

slettingen ved å klikke på A

VBRYT

TART

.

A

knappen

.

Manuell avinstallering av driverne

De følgende drivere må fjernes:

• utskriftsdriver

•Skandriver

• modem driver

For å fjerne utskriftsdriveren:

1 Åpne S

> P
> K
S

2 Slett ikonet X
3 In S

velg K

EGENSKAPER

4 Plasser markøren på kategorien D
5 Velg X

på knappen F

KRIVER
RINTERE OG FAKSER
ONTROLLPANEL

KRIVERE

KRIVERE

JØR SOM ADMINISTRATOR

vinduet (S

> H

, avhenging av operativsystemet).

EROX PHASER

vinduet, høyre-klikk med musen og

.

EROX PHASER

JERN

.

TART

> K

eller S

ARDWARE OG LYD

TART

3100MFP .

> S

3100MFP driveren, og trykk

ONTROLLPANEL

>

ERVER

RIVERE

.

Avinstallere drivere fra PCen

Skru på PCen. Med en brukerkonto som har administrator
rettigheter.

Avhenging av den installasjonsmodusen som ble brukt,
velg den nødvendige modus for å avinstallere:

• Om du har installert drivere med programvaren Xerox
Companion Suite software, se avsnittet Avinstallere
drivere som bruker programvaren Xerox Companion
Suite.

• Hvis du har installert drivere manuelt, se avsnittet
Manuell avinstallering av driverne.

- 40 -

Phaser3100MFP/S

6 Velg alternativet F

JERN DRIVER OG DRIVERPAKKE

trykk på OK knappen.

7 Et bekreftelsesvindu vises. Klikk på J

å fortsette.

8 Klikk på S

LETT

knappen for å bekrefte fjerningen.

For å fjerne skanner og modem drivere:

1 Åpne D

> K
D
H

EVICE MANAGER

ONTROLLPANEL
EVICE MANAGER
ARDWARE OG LYD

vinduet (S

> S

YSTEM

eller S

TART

> D

EVICE MANAGER

> H
> K

av operativsystemet).

A

knappen for

TART
ARDWARE
ONTROLLPANEL

>

, avhenging

og

Kontroll av multifunksjonsterminalen

Programvaren som du har installert, inneholder to
applikasjoner for styring av
multifunksjonsterminalen:C

C

OMPANION MONITOR

OMPANION DIRECTOR

, som lar deg:

• Sjekke om multifunksjonsterminalen er koblet til din
PC

• Følge multifunksjonsterminalens aktivitet gjennom en
grafisk visning

• Følge statusen til flerfunksjonsterminalens rekvisita
(forbruksartikler) fra PCen

• Få rask tilgang til bilderedigeringsapplikasjonene.

Start applikasjonen Companion Director ved å klikke på
ikonet på skrivebordet eller ved å bruke menyen S

>A

LLE

Programmer > X

3100 MFP > C

OMPANION DIRECTOR

EROX COMPANION SUITE

.

Sjekke forbindelsen mellom PCen og multifunksjonsterminalen

For å sjekke om forbindelsen mellom apparatene
fungerer, starter du programmet C

OMPANION MONITOR

ikonet på skrivebordet og sjekker at den samme

>

informasjonen vises på multifunksjonsterminalen.

Companion Director

og

> P

TART

HASER

fra

8 - PC-funksjoner

2 I

UNDERMENYEN

P

HASER

3100MFP , og trykk på høyre-knappen på

musen.

3 Velg A

VINSTALLERE

knappen på musen.

Andre anordninger, velg X

i menyen, og trykk på høyre-

EROX

Dette grafiske grensesnittet lar deg kjøre verktøy og
programmer for å styre multifunksjonsterminalen.

Grafisk fremstilling

Kjør programmet ved å trykke på X
D

IRECTOR

S

TART

P

HASER

ikonet som er på skrivebordet, eller fra menyen

>A

LLE

Programmer > X

3100 MFP > C

OMPANION DIRECTOR

EROX COMPANION

EROX COMPANION SUITE

Aktivere verktøy og applikasjoner

>

.

4 Klikk på OK knappen for å bekrefte fjerningen.
5 I

UNDERMENYEN

P

HASER

3100MFP , og trykk på høyre-knappen på

Bilde-anordninger, velg X

EROX

musen.

6 Velg A

VINSTALLERE

i menyen, og trykk på høyre-

knappen på musen.

7 Klikk på OK knappen for å bekrefte fjerningen.

Med det grafiske grensesnittet X
kan du starte følgende verktøy og programmer:

•Få H

• Starte programmet P

JELP

fra eksisterende dokumentasjon

APERPORT

EROX COMPANION SUITE

(Doc Manager).

For å starte et verktøy eller program i Xerox C
S

UITE

plasserer du den grafiske markøren på verktøyet

eller programmet og klikker med venstre museknapp.

- 41 -

OMPANION

Phaser3100MFP/S

Companion Monitor

Grafisk fremstilling

Kjør programmet ved å trykke på X
M

ONITOR

S

TART

P

HASER

ikonet som er på skrivebordet, eller fra menyen

>A

LLE

Programmer > X

3100 MFP > Companion Monitor.

EROX COMPANION SUITE

EROX COMPANION

Tilkoblingsstatus

Tilkoblingsstatusen mellom den nåværende anordningen
og PCen er indikert med en farge. Den følgende tabellen
definerer mulig tilkoblingsstatus.

>

Farge Tilstand

Gul Tilkobling arbeider.

Grønn Tilkobling etablert

Rød

PCen kan ikke tilkobles anordningen.
Kontrollere USB forbindelsen.

Innstillinger for anordninger

1 Velg en anordning ved å trykke på dens linje i

listen, og trykk på E
skannerinnstillingene for å brukes med denne
anordningen når du bruker S

GENSKAPER

KANN TIL

for å konfigurere

8 - PC-funksjoner

funksjonen.

Fra denne skjermen kan du se over informasjonen eller
konfigurere multifunksjonsterminalen via kategoriene:

• A

NORDNINGSVALG

administreres av PCen.

• Companion: Presenterer skjermen på
multifunksjonsmaskinen (bareUSB tilkoblinger).

• F

ORBRUKSARTIKLER

: Viser listen over anordninger som

: Viser forbruksartiklenes status

Administrasjon av anordninger

Denne kategorien viser listen over anordninger som
administreres av PCen.

Velger den nåværende anordningen

Bare en anordning kan være tilkoblet PCen i gangen. Den
nåværende anordningen kan velges ves å trykke på radio
knappen som tilsvarer anordningen.

2 Velg den ønskede skann M

nedfallsmenyen.

ODUS

in

- 42 -

Phaser3100MFP/S

3 Velg den ønskede skann O

PPLØSNINGEN

in

nedfallsmenyen.

4 Trykk på OK for å bekrefte de nye innstillingene.

Fjerne en anordning

1 Velg anordningen fra listen og trykk på

minustegnet, eller F

2 For å bekrefte fjerningen av anordningen, trykk på

J

A

. For å annullere fjerningen, trykk på NEI.

JERNE

knappen.

Xerox Companion Suite funksjoner

Dokumentanalyse

Dokumentanalysen kan utføres på to måter:

• Med funksjonen S
vinduet Companion Director eller fra knappen SKANN
på terminalen),

• eller direkte fra en standard kompatibel applikasjon.

Analyse med Skann til

Kjør programmet ved å trykke på X
D

IRECTORR

menyen S
S

UITE

ikonet som er på skrivebordet, eller fra

TART

> P

HASER

CAN TO

>A

LLE PROGRAMMER

3100 MFP > C

(S

KANN TIL

OMPANION DIRECTOR

) (tilgjengelig fra

EROX COMPANION

>X

EROX COMPANION

.

8 - PC-funksjoner

Anordningen vises ikke lengre i listen.

Vise status for forbruksartiklene

På kategorien F
informasjoner:

• Nåværende status for forbruksartikler

• Antall sider som er skrevet ut

• Antall skannede sider.

ORBRUKSARTIKLER

finner du følgende

1 Trykk på S

KANN TIL

grafisk bilde, og trykk på

SKANN knappen på maskinen, og velg SKANN­TIL-PC.

2 Velg den ønskede skanner.

3 Egendefinere de avanserte egenskapene til

skanningen ved å trykke på J

TIL DET SKANNETE BILDE

USTERE KVALITETEN

linken.

- 43 -

Phaser3100MFP/S

4 Justere de ønskede innstillinger, og trykk på OK

knappen.

5 Trykk på S

skanningen som foregår på en skjerm.

6 På slutten av digitaliseringen vises det skannede

bildet i PaperPort vinduet.

KANN

knappen, du kan følge

Dobbeltsidige utskrifter med multifunksjonsterminalen

Maskinen gir muligheten til å skrive ut et dokument i
manuell dobbeltsidig utskriftsmodus fra din PC.

I manuell dobbeltsidig utskrift, er
ikke utskriftskvaliteten eller
papirføringen garantert.

- Hvis det var problemer med
papiret under utskrift av den
første siden, som skrukker,
bretter eller stifter, ikke bruk

ADVARSEL

For å skrive ut i manuell dobbeltsidig utskriftsmodus:

papiret for dobbeltsidige
utskrifter.

- Når du laster papir, vennligst
jevn ut enden på papiret på en
jevn overflate.

For best mulig resultat, anbefaler
vi at du bruker 80 g/m² A4 papir,
eller 20 lbs/m² Brev papir.

8 - PC-funksjoner

Hvis PaperPort ikke er installert på

Notat

PCen, vil det skannede bildet vises i
TIFF-format på skrivebordet.

Utskrift

Du kan skrive ut dine dokumenter via USB-tilkoblingen
eller ved WLAN-tilkobling.

Under installasjonen av programvaren Xerox Companion
Suite, vil X
automatisk installert til PCen din.

Utskrift på multifunksjonsterminalen

EROX PHASER

3100MFP skriverdriveren bli

Dobbeltsidig utskriftsmodus er bare
tilgjengelig i papirformat som

Viktig

1 Bruk S

åpne applikasjonen på skjermen.

2 Velg skriveren X
3 Kryss av Dobbeltsidig utskrift boksen, og velg

blant de to innbindingsmodi:

Innbindingsmod

Langsider

Kortsider

håndteres av papirmagasinet.
Det manuelle magasinet kan ikke
brukes for dobbeltsidige utskrifter.

KRIV UT

kommandoen fra FIL menyen i den

EROX PHASER

us

3100MFP.

Utskrift

Utskrift av et dokument på multifunksjonsterminalen fra
din PC, er som å skrive ut et dokument i Windows.

1 Bruk S

2 Velg skriveren X

KRIV UT

åpne applikasjonen på skjermen.

kommandoen fra FIL menyen i den

EROX PHASER

3100MFP.

4 Trykk på OK knappen for å starte utskriften.
5 Maskinen skriver ut oddetalls sider (høyresider)

(fra den høyeste siden til side 1) og LCD skjermen
viser:

** SKRIVER UT **

** PC **

- 44 -

Phaser3100MFP/S

6 Når høyresidene er utskrevet, viser LCD skjermen

meldingen **P

PAPIRMAGASINET MED DE UTSKREVNE SIDENE
SYNLIGE

Viktig

7 Plassere arkene I papirmagasinet som indikert på

den forklarende siden og under.
Den neste illustrasjonen beskriver de nødvendige
operasjonene for den valgte innbindingsmodus:

• Langsider

LASSERE DE UTSKREVNE SIDEN I

...:

** PLASSERE DE

UTSKREVNE

... OG TRYKK PÅ

<OK>

PCen genererer og skriver ut en side
som forklarer hvordan ark skal lastes
for en dobbeltsidig utskriftsjobb. Les
nøye denne siden, og plasser den
tilbake med de andre sidene.
Det er veldig viktig at du returner
siden med forklaringene til
papirmagasinet for å fortsette
utskriften på korrekt vis.

8 Trykk på OK på kontrollpanelet for å fortsette å

skrive ut.

9 Venstresidene skrives ut på den andre siden av

arkene. Når alle sidene er skrevet ut, fjerner du
siden med forklaringene.

Hvis et papir blokkeres, eller ved en

Viktig

feil ved papirformat, vil utskriftsjobben
avbrytes. Du må de sende ut
utskriftsjobben på nytt.

8 - PC-funksjoner

•Kortsider

- 45 -

Phaser 3100MFP/S

Vedlikehold

Enkelt vedlikehold

Generelt

1 Sett inn smartkortet som følgte med den nye

tonerpatronen, som angitt på nedenstående
illustrasjon.

For din sikkerhet er det absolutt

ADVARSEL

For å sikre ideelle bruksforhold anbefales det å rengjøre
innsiden av apparatet regelmessig.

Normal bruk av apparatet forutsetter at du respekterer
følgende regler:

- La aldri skannerens deksel være åpent uten at det er
nødvendig.

- Prøv aldri å smøre apparatet.

- Lukk aldri skannerens lokk med en brutal bevegelse,
og utsett aldri apparatet for vibrasjoner.

- Du må aldri åpne dekselet som gir adgang til patronen
under utskrift.

- Prøv aldri å demontere apparatet.

- Bruk aldri papir som har ligget lenge i magasinet.

nødvendig at du følger
sikkerhetsreglene i kapittel Sikkerhet,
side 1.

Utskiftning av tonerpatroner

Din terminal er utstyrt med et system for styring av
forbruksartikler. Systemet angir når tonerpatronen nesten
er utbrukt.

9 - Vedlikehold

Den følgende meldingen vises:

BYTT TONER?

JA=OK - NEI=C

2 Trykk på OK.

Følgende melding vises:

ÅPNE FRONT DEKS.

BYTT TONER

3 Still deg foran apparatet.
4 Trykk på venstre og høyre side av dekslet samtidig

som du trekker det mot deg.

5 Løft opp tonerpatronen og trekk den ut av

multifunksjonsterminalen.

6 Ta den nye patronen ut av emballasjen, og sett den

inn i holderen som vist på illustrasjonen nedenfor.

De følgende meldinger vises på maskinens skjerm når
tonerpatronen når et kritisk nivå (mindre enn 10%
tonerpatron igjen) og når det er tomt:

BLEKK NEST. TOMT TONER TOM

BYTT <OK>

Du kan imidlertid skifte ut tonerpatron når som helst, før
det nærmer seg slutten på en syklus.

Alltid bruk det medfølgende smartkort
ved utskifting av tonerpatron.
Smartkortet inneholder nødvendig
informasjon for å gjenopprette

Viktig

Gå frem som angitt nedenfor for å skifte ut tonerpatronen.

tonernivået. Utskifting av
tonerpatronen uten bruk av et
smartkort, kan føre til at
administrasjonssystemet for
forbruksvarene er unøyaktig.

7 Lukk dekselet.

Følgende melding vises:

HAR DU BYTTET

TONER? <OK>

- 46 -

Phaser 3100MFP/S

8 Trykk på OK.

En ventemelding vises.

VENNLIGST

VENT

Smartkortet leses.

NY TONER

TA BORT KORT

9 Ta smartkortet ut av leseenheten. Terminalen er på

nytt klart til å skrive ut.

Problemer med smartkort

Hvis du bruker et smartkort som allerede er brukt, viser
terminalen følgende melding:

VENNLIGST

VENT

deretter:

TA BORT KORT

ALLEREDE BRUKT

Hvis du bruker et defekt smartkort, viser terminalen
følgende melding:

VENNLIGST

VENT

deretter:

UKJENT KORT

TA BORT KORT

Hvis du trykker på tasten C mens smartkortet leses, viser
terminalen følgende melding:

HANDLING AVBRUDT

TA BORT KORT

Rengjøring

Skriverfeil

Feilmeldinger

Når skriveren møter et av problemene angitt nedenfor,
vises den tilsvarende meldingen på terminalens display.

Melding Handling

KONTR. TONER

TONER SNART TOM

FYLL PÅ PAPIR

VARMER OPP

STENG DEKSEL

SKRIVER

TONER TOM

BYTT <OK>

PAPIR KRASJ

TA BORT TONER

PAPIR KRASJ

EKSTERNT

Sjekk at det finnes en
tonerpatron i terminalen.

Betyr at det snart er slutt på
forbruksartikkelen.

Legg papir i
papirmagasinet.

Denne meldingen vises når
terminalen aktiveres.

Terminalens fremre deksel
er åpent. Lukk det.

Skift ut tonerpatronen.

Et ark er fastklemt i
terminalen. Ta ut
tonerpatronen, og trekk ut
det fastklemte arket. Ta ut
papirmagasinet, og trekk ut
det fastklemte arket.
Deretter åpner og lukker du
luken for forbruksartikler.

Et ark er fastklemt i
terminalen. Åpne luken for
papirstopp. Trekk ut det
fastklemte arket. Deretter
åpner og lukker du luken for
forbruksartikler.

9 - Vedlikehold

Rengjøring av skannerens leseanordninger

Når det kommer en eller flere vertikale streker på kopiene,
må du rengjøre skannerglasset.

1 Åpne skannerdekselet til det står vertikalt.
2 Rengjør glasset med myk klut som ikke loer og som

du dynket med isopropyl-alkohol.

3 Lukk skannerdekselet på nytt.
4 Utfør en kopi for å se om symptomene har

forsvunnet.

Rengjøring av skriveren

Støv, smuss og papirrester på de utvendige flatene og
inne i skriveren kan svekke skriverens funksjonsmåte.
Rengjør den regelmessig.

Rengjøring av utsiden av skriveren

Rengjøre skriveren på utsiden med en myk klut dynket
med et nøytralt vaskemiddel.

PAPIR TOMT

Etter en av feilmeldingene over er vist,

Notat

kan det hende at den aktive
utskriftsjobben blir annullert (se PC
utskriftsproblemer, side 48).

Legg papir i
papirmagasinet.

Papirstopp

Det er mulig at et papirark har klemt seg fast i skriveren
eller papirmagasinet under utskrift, og forårsaker en
papirstopp.

Ved papirstopp i terminalen vises følgende melding:

PAPIR KRASJ

EKSTERNT MAGASIN

1 Åpne luken for papirstopp bak på terminalen.

- 47 -

Phaser 3100MFP/S

2 Trekk ut det fastklemte arket, og lukk luken igjen.

3 Åpne og lukk frontdekselet.

Skriveren vil automatisk starte på nytt.

Fikseringsenheten kan nå svært høy
temperatur når den er i bruk Ikke rør

ADVARSEL

Ved papirstopp vises følgende melding:

1 Ta ut tonerpatronen, og sjekk om et ark er

fastklemt.

2 Ta ut arket som forårsaket papirstoppen.
3 Sett tonerpatronen tilbake i terminalen, eller ta ut

papirmagasinet og fjern arket som forårsaket
papirstoppen.

4 Sjekk at arkene i papirmagasinet er riktig plassert.

dette området for å unngå skader. For
mer detaljer, referer til

Sikkerhetsetikettenes plassering
på maskinen, side 8.

PAPIR KRASJ

TA BORT TONER

PC utskrift via USB tilkobling

Problemet som
oppsto

Tomt for papir

Ingen papirmating Når problemet er løst vil

Papirstopp

Problem med
papirformat

Ton er t om

Utskriftskøen har
bedt om pause

Håndtering av
utskriftsforespørsel

Når problemet er løst vil
utskriften fortsette fra den
første siden som ikke er
skrevet ut.

utskriften fortsette fra den
første siden som ikke er
skrevet ut.
Unntak: Hvis dokumentet
skulle skrives ut i manuelt
dobbeltsidig utskriftsmodus,
utskriften av dokumentet
avbrytes.

Utskriften av det aktive
dokumentet er annullert.
Dokumenter som venter på å
bli skrevet ut, vil imidlertid bli
skrevet ut når tonerpatronen
er byttet ut.

Maskinen skifter til
tomgangsmodus etter et
tidsavbrudd (30 sekunder
som standard).
Utskriften av det aktive
dokumentet er annullert.
Dokumenter som venter på å
bli skrevet ut, vil imidlertid bli
skrevet ut.

9 - Vedlikehold

5 Sett papirmagasinet tilbake i terminalen.

PC utskriftsproblemer

Dette avsnittet handler om hvordan maskinen håndterer
et utskriftsforespørsel etter å ha hatt et problem
(papirkrasj, tap av tilkobling, osv.).

Referer til avsnittet under for å finne ut om utskriften av
dokumentet ditt vil fortsette eller vil bli annullert, avhengig
av:

• tilkoblingen til PC,

• problemet som oppsto under utskrift.

Tap av USB tilkobling

Når problemet er løst, vil
utskriften av dokumentet
begynne på nytt fra
begynnelsen, uansett hvor
mange sider som allerede ble
skrevet ut før tap av
tilkoblingen.

- 48 -

Phaser 3100MFP/S

PC utskrift via WLAN tilkobling

Problem som
oppsto

Tomt for papir

Ingen papirmating Når problemet er løst vil

Papirstopp

Problem med
papirformat

Toner tom

Håndtering av
utskriftsforespørsel

Når problemet er løst vil
utskriften fortsette fra den
første siden som ikke er
skrevet ut.

utskriften fortsette fra den
første siden som ikke er
skrevet ut.
Unntak:: Hvis dokumentet
skulle skrives ut i manuelt
dobbeltsidig utskriftsmodus,
vil utskriften av dokumentet
avbrytes.

Utskriften av det aktive
dokumentet er annullert.
Dokumenter som venter på å
bli skrevet ut, vil imidlertid bli
skrevet ut.
eller
Utskriften begynner på nytt
fra den første siden som ikke
er skrevet ut.

Firmware oppdatering

Oppdatering av maskin firmware krever at Xerox
Companion Suite programvare er installert på din PC, og
at PCen er koblet til maskinen (se PC-funksjoner,
side 36).

Besøk vår internettside www.xerox.com for å sjekke om
firmware oppdateringer er tilgjengelig for maskinen din,
og last ned den passende oppdateringsfilen til din PC.

For tilgang til oppdateringen: (S

> X

EROX COMPANION SUITE

C

OMPANION

nedlastingsfilen, og start oppdateringen.

Vennligst se på www.xerox.com for nye versjoner av
denne bruksanvisningen etter at programvaren er
oppdatert.

- F

IRMWARE

TART

> P

O

> A

LLE

HASER

3100 MFP >

PPDATERING

Program

), velg

9 - Vedlikehold

Utskriftskøen har
bedt om pause

Tap av WLAN
tilkobling

Maskinen skifter til
tomgangsmodus etter et
tidsavbrudd (30 sekunder
som standard).
Utskriften av det aktive
dokumentet er annullert.
Dokumenter som venter på å
bli skrevet ut, vil imidlertid bli
skrevet ut.

Når problemet er løst, vil
utskriften av dokumentet
begynne på nytt fra
begynnelsen, uansett hvor
mange sider som allerede ble
skrevet ut før tap av
tilkoblingen.

- 49 -

Phaser 3100MFP/S

Karakteristikker

Fysiske karakteristikker

Dimensjoner: 344 x 447 x 386 mm
Vekt: 11,6 kg

Elektriske karakteristikker

Strømforsyning (se merkeplate): Enfaset 120 V - 50/60 Hz -8,5 A eller

Enfaset 220-240 V - 50/60 Hz - 4,5 A
tilsvarende modell (se merkeplate)

Strømforbruk: 10 W (nominelt), i hvilemodus

13 W (nominelt) i ventemodus
340 W gjennomsnittlig under utskrift (900W topp)

Miljøkarakteristikker

Omgivelsestemperatur ved bruk: 10 °C til 27 °C [50 °F til 80.6 °F] med en luftfuktighet på mellom15

til 80% (opp til 32°C [89.6 °F] med en luftfuktighet på mellom 15 til
54%).

Periferienhetens karakteristikker

Skriver

Type: Laser (på normalt papir).
Oppløsning: 600 dpi
Hastighet:

Forvarmingstid: 21 sek.
Tid for utskrift av første side: 13 sek.

a. Utskriftshastigheten kan variere med operativsystemet, datamaskinens spesifikasjoner, applikasjonen, koblingsmåten (USB eller

trådløs), papirformatet samt filens type og størrelse.

20 spm maksimalt

Kopienhet

Type: Frittstående, Sort/Hvit
Kopihastighet: 20 spm maksimalt
Oppløsning: 600 dpi
Flere kopier: maksimalt 99 sider
Zoomområde: 25 % - 400 %

a

9 - Vedlikehold

Skanner

Type: Fargeskanner
Fargedybde: 36 biter
Oppløsning: 600 dpi (optisk)

2400 dpi (interpolert)
Programvarekompatibilitet: TWAIN, WIA
Maksimalt papirformat: Brev

Anordninger for utskriftsstøtte

Kapasitet til hovedpapirmagasin: 250 ark maksimalt (60 g/m²), 200 ark maksimalt (80 g/m²)
Kapasitet til utgangsmagasin: 50 ark
Format til papiret for hovedmagasin: A4, A5, Statement, Legal, Brev

Papir 60 - 105 g/m²
Papirets format for manuell utskrift: A4, A5, Statement, Legal, Brev, B5, exec, A6

Papir 52 - 160 g/m²

PC-tilkobling

USB 2.0 slave-port (PC-tilkobling)

2.0 master-port (Wlan-kobling, lesning, lesning av USB minnepinne)
Operativsystem: Windows 2000 ≥ SP3, Windows XP, Windows Vista, Windows 2003 server (bare for utskrift)

- 50 -

Forbruksartiklenes karakteristikker

Tonerpatron

Phaser 3100MFP/S

Phaser 3100MFP Standard-Capacity Print Cartridge

Phaser 3100MFP High-Capacity Print Cartridge

Spesifikasjonene kan endres uten forhåndsvarsel med sikte på ytterligere forbedring av produktet.

106R01378

106R01379

9 - Vedlikehold

- 51 -

Phaser 3100MFP/S

Kundeinformasjon

Som del av vårt evige mål for optimal kundetilfredsstillhet, er alle våre produkter laget med tanke på brukervennlighet
og pålitelighet.

Als u tijdens of na de installatie van het apparaat hulp nodig hebt, kunt u een bezoek brengen aan de website van Xerox
voor on line oplossingen en ondersteuning:

http://www.xerox.com

Kundeinformasjon

- 52 -
