F Ä R G S K R I V A R E

P H A S E R

Användarhandbok

2135

Färgskrivare Phaser Användarhandbok

2135

071-0759-00 Mars 2001

Copyright © Xerox Corporation. Rättigheterna för opublicerat material skyddas av de upphovsrättslagar som gäller i USA. Innehållet i denna publikation får inte reproduceras i någon form utan tillstånd från Xerox Corporation. Phaser®, PhaserShare®, ColorStix®, ikonen TekColor®, Made For Each Other®, DocuPrint®, WorkSet®, Ethernet®, det stiliserade X:et och XEROX® är registrerade varumärken som tillhör Xerox Corporation. PhaserLink™, PhaserPort™, PhaserPrint™, PhaserSym™, PhaserTools™, infoSMART™ och namnet TekColor™ är varumärken som tillhör Xerox Corporation. TekColor CareSM och RealSUPPORTSM är servicemärken som tillhör Xerox Corporation.

Adobe®, Acrobat®, Acrobat® Reader, Illustrator®, PageMaker®, Photoshop®, PostScript®, ATM®, Adobe Garamond®, Birch®, Carta®, Mythos®, Quake® och Tekton® är registrerade varumärken och Adobe Jenson™, tekniken Adobe Brilliant Screens™ och IntelliSelect™ är varumärken som tillhör Adobe Systems Incorporated eller dess dotterbolag och kan vara registrerade i vissa länder. Apple®, LaserWriter®, LocalTalk®, Macintosh®, Mac® OS, AppleTalk®, TrueType2®, Apple Chancery®, Chicago®, Geneva®, Monaco® och New York® är registrerade varumärken och QuickDraw™ är ett varumärke som tillhör Apple Computer Incorporated. Marigold™ och Oxford™ är varumärken som tillhör AlphaOmega Typography. Avery™ är ett varumärke som tillhör Avery Dennison Corporation. FTP® Software är ett varumärke som tillhör FTP Software, Incorporated. PCL® och HP-GL® är registrerade varumärken som tillhör Hewlett-Packard Corporation. Hoefler Text har utformats av Hoefler Type Foundry. ITC Avant Guard Gothic®, ITC Bookman®, ITC Lubalin Graph®, ITC Mona Lisa Symbol

, ITC Zapf Chancery

och ITC Zapf Dingbats

är registrerade varumärken som

, ITC

tillhör International Typeface Corporation. Bernhard Modern™, Clarendon™, Coronet™, Helvetica™, New Century Schoolbook™, Optima™, Palatino™, Stempel Garamond™, Times™ och Univers™ är varumärken som tillhör Linotype-Hell AG och/eller dess dotterbolag. MS-DOS

och Windows

Wingdings™ i TrueType

är registrerade varumärken som tillhör Microsoft Corporation.

-format är en produkt som tillhör Microsoft Corporation. WingDings är ett varumärke som tillhör Microsoft Corporation och TrueType är ett registrerat varumärke som tillhör Apple Computer, Inc. Albertus™, Arial™, Gill Sans™, Joanna™ och Times New Roman™ är varumärken som tillhör Monotype Corporation. Antique Olive

är ett registrerat varumärke som tillhör M. Olive.

Eurostile™ är ett varumärke som tillhör Nebiolo.

Novell

och NetWare

Sun

, Sun Microsystems

registrerade varumärken som tillhör Sun Microsystems, Incorporated. SPARC

är registrerade varumärken som tillhör Novell, Incorporated.

och Sun Microsystems Computer Corporation

är

är ett registrerat varumärke som tillhör SPARC International, Incorporated. SPARCstation™ är ett varumärke som tillhör SPARC International, Incorporated, exklusivt licensierat till Sun Microsystems, Incorporated.

UNIX

är ett registrerat varumärke i USA och övriga länder, exklusivt licensierat genom X/Open Company Limited. Övriga märken är varumärken eller registrerade varumärken som tillhör respektive företag.

PANTONE

-färger som genereras av färgskrivaren Phaser 2135 är processimuleringar av tre och/eller fyra färger och stämmer eventuellt inte överens med de färgstandarder som har fastställts av PANTONE. Använd aktuella PANTONE-färgreferenser för korrekta färger. PANTONE:s färgsimuleringar kan endast erhållas för den här produkten om du använder godkända programvarupaket som licensierats av Pantone. Kontakta Pantone, Inc. för en aktuell lista över godkända licenstagare. Alla varumärken som nämns häri tillhör antingen Xerox Corporation, Pantone, Inc. eller respektive företag. © Pantone, Inc., 1988.

Garanti

Skrivargaranti

Xerox garanterar att Phaser 2135-skrivaren är fri från fel avseende material och utförande under en period av ett (1) år från leveransdatum. Om ett fel uppstår under garantiperioden kan Xerox välja att:

(1)reparera produkten med hjälp av telefonsupport eller på plats utan kostnad för reservdelar och arbete,

(2)ersätta produkten med en jämförbar produkt, eller (3)ge ersättning på det belopp som betalats för produkten, reducerat med ett rimligt

belopp för den tid som produkten har använts, när den mottages. För att denna produktgaranti ska gälla måste Kunden informera Xerox eller dess

auktoriserade servicerepresentant om felet innan garantiperioden går ut. För att erhålla service enligt denna garanti måste Kunden först kontakta Xerox telefonsupport eller personal hos en auktoriserad servicerepresentant. Supportpersonalen skall försöka lösa problemet snabbt och professionellt, men Kunden måste bistå Xerox eller dess auktoriserade representant i rimlig utsträckning.

Om supportpersonalen inte kan lösa problemet erbjuder Xerox eller dess auktoriserade representant garantireparation på plats hos Kunden utan kostnad enligt nedan.

Service kan erhållas på plats i USA och Kanada för produkter som köpts i USA och

■

Kanada. Inom EES kan service erhållas på plats för produkter som köpts inom EES.

■

Utanför USA, Kanada och EES kan service erhållas på plats för produkter som

■

köpts i det aktuella landet.

Xerox förbehåller sig rätten att ta betalt för on-site service i exceptionella fall. En beskrivning av serviceområden för kunder kan erhållas från Xerox kundsupport eller den

lokala auktoriserade Xerox-distributören. Beslut om service på plats avgörs uteslutande av Xerox eller dess servicerepresentant och betraktas som det sista tänkbara alternativet.

Om Kundens produkt innehåller funktioner som gör att Xerox eller dess auktoriserade servicerepresentant kan ställa diagnos och reparera produkten från annan plats kan Xerox begära att Kunden tillåter fjärråtkomst till produkten.

Vid underhåll av produkten kan Xerox använda nya eller likvärdiga delar för att åstadkomma samma eller förbättrad produktkvalitet. Alla defekta delar tillhör Xerox. Xerox kan efter eget beslut begära att dessa delar returneras.

Garanti för förbrukningsvaror

Xerox garanterar att färgpatronerna är fria från fel avseende material och utförande under en period av ett (1) år räknat från installationsdatum. Alla övriga kundersättningsbara förbrukningsvaror (CRC) omfattas av en 90-dagars garantiperiod (sex (6) månader när längre period krävs enligt lag) räknat från installationsdatum, men inte längre än ett (1) år räknat från leveransdatum. För att denna garanti ska gälla måste Kunden informera Xerox eller dess auktoriserade servicerepresentant om felet innan garantiperioden går ut. XEROX HAR RÄTT ATT KRÄVA ATT FELAKTIGA CRC:ER ÅTERFÖRS TILL EN ANVISAD XEROX-DEPÅ ELLER TILL DEN XEROX-REPRESENTANT DÄR DE URSPUNGLIGEN INKÖPTES. Skadeståndskrav hanteras enligt aktuell Xerox-rutin.

Dessa garantier gäller inte fel och skador som orsakats av felaktig användning eller felaktig eller otillräcklig hantering vad gäller skötsel och underhåll. Xerox hålls inte skyldigt enligt dessa garantivillkor:

a)att reparera skador som orsakats av att annan personal än en Xerox-representant har försökt installera, reparera eller åtgärda produkten, utom vid handledning från en Xerox-representant,

b)att reparera skador, fel eller försämrade prestanda som orsakats av felaktig användning eller anslutning till inkompatibel utrustning eller minne,

c)att reparera skador, fel eller försämrade prestanda som orsakats av användning av förbrukningsmaterial till andra skrivare än Tektronix/Xerox-skrivare eller användning av Tektronix/Xerox-förbrukningsmaterial som inte är avsett för denna skrivare,

d)att reparera en produkt eller CRC som har modifierats eller integrerats med andra produkter när sådan modifiering eller integrering leder till att underhåll av produkten eller CRC försvåras,

e)att utföra användarunderhåll eller rengöring eller åtgärda skador, fel eller försämrade prestanda som orsakats av brist på användarunderhåll eller rengöring som föreskrivits i publicerat material om produkten,

f)att reparera skador, fel eller försämrade prestanda som orsakats av användning av produkten i miljöer som inte uppfyller de driftsspecifikationer som anges i användarhandboken,

g)att reparera denna produkt efter utgången av dess arbetslivslängd. All service därefter skall faktureras baserat på tids- och materialåtgång,

h)att ersätta CRC:er som har fyllts på, förbrukats, felanvänts eller manipulerats på något sätt.

OVANSTÅENDE GARANTIER LÄMNAS AV XEROX AVSEENDE DENNA PRODUKT OCH DESS KUNDERSÄTTNINGSBARA FÖRBRUKNINGSVAROR I STÄLLET FÖR ÖVRIGA GARANTIER, UTTRYCKLIGA ELLER UNDERFÖRSTÅDDA. XEROX OCH DESS ÅTERFÖRSÄLJARE FRÅNSÄGER SIG ALLA UNDERFÖRSTÅDDA GARANTIER AVSEENDE PRODUKTENS ALLMÄNNA LÄMPLIGHET ELLER LÄMPLIGHET FÖR ETT SÄRSKILT ÄNDAMÅL OCH ÖVRIG LIKNANDE STANDARD SOM ÅBEROPAS AV TILLÄMPLIG LAGSTIFTNING. XEROX ANSVAR FÖR ATT REPARERA, ERSÄTTA ELLER ÅTERBETALA FELAKTIGA PRODUKTER. KUNDERSÄTTNINGSBARA FÖRBRUKNINGSVAROR ÄR DEN ENDA ÅTGÄRD ELLER ERSÄTTNING SOM ERBJUDS KUNDEN VID BROTT MOT DESSA GARANTIVILLKOR. XEROX OCH DESS LEVERANTÖRER SKALL INTE HÅLLAS ANSVARIGA FÖR INDIREKTA SKADOR, FÖLJDSKADOR ELLER ÖVRIGA SKADOR (INKLUSIVE UTEBLIVEN VINST) OAVSETT OM XEROX ELLER ÅTERFÖRSÄLJAREN HAR UPPMÄRKSAMMATS PÅ RISKEN FÖR DESSA SKADOR.

Vissa regioner, områden och länder tillåter inte undantag eller begränsningar av indirekta skador eller följdskador eller undantag eller begränsningar under den tid som garantierna eller garantivillkoren gäller, varför det kan hända att du inte omfattas av ovanstående begränsningar och undantag. Garantin ger dig speciella juridiska rättigheter och du kan också beröras av andra rättigheter som kan variera med region, område eller land.

Information om programvarugarantin finns i licensavtalet som ingår i programvaran. På vissa håll utfärdas garantin för produkten av Fuji Xerox. Denna garanti gäller inte i

Japan. Garantivillkor för produkter inköpta i Japan finns i garantin i den japanska upplagan av användarhandboken.

Australiensiska kunder bör uppmärksamma att Trade Practices Act 1974 och motsvarande delstats- och territorielagstiftning (kallas gemensamt "Besluten") innehåller särskilda bestämmelser som utformats för att skydda australiensiska konsumenter. Ingenting i något garantimaterial från Fuji Xerox utesluter eller begränsar tillämpningen av någon bestämmelse i något av Besluten, eftersom detta skulle strida mot Besluten eller orsaka att någon del av denna garanti blev ogiltig. I detta garantimaterial kallas ett underförstått villkor, som genom att undantas från ett avtal med en "Konsument" (enligt definition i Besluten) strider mot något villkor i Besluten eller orsakar att delar eller hela denna garanti blir ogiltig, för ett "Villkor som ej kan undantas". I den utsträckning som tillåts enligt lag är Fuji Xerox enda och totala skyldighet gentemot kunden för ett brott mot något Villkor som ej kan undantas (inklusive för eventuell följdförlust som orsakas kunden) begränsad, utom där annat anges häri, till (efter Fuji Xerox beslut) att ersätta eller reparera varorna, eller tillhandahålla nya varor, eller betala kostnaden för att tillhandahålla nya tjänster, med avssende på vilka brottet uppstod. I enlighet med ovanstående exkluderas alla villkor och garantier som annars skulle eller eventuellt kan underförstås i ett Kundavtal, oavsett om så sker genom lagstiftning, som en följd av omständigheterna, branschpraxis eller på annat sätt.

Sammanfattning av användarsäkerhet

Skrivaren och de rekommenderade förbrukningsartiklarna har utformats och testats för att uppfylla strikta säkerhetskrav. Genom att uppmärksamma följande instruktioner ser du till att skrivaren används på ett säkert sätt.

Elektrisk säkerhet

Använd den elnätssladd som levereras med skrivaren.

■

Använd inte en jordad kontakt när du ansluter skrivaren till ett ojordat uttag.

■

Anslut elnätssladden direkt till ett jordat eluttag. Använd inte förlängningssladd.

■

Om du inte vet om uttaget är jordat eller inte bör du be en elektriker att kontrollera uttaget.

Varning!

Undvik risken för allvarliga elektriska stötar genom att se till att skrivaren är ordentligt jordad.

Placera inte skrivaren så att någon kan trampa på elnätssladden.

■

Placera inte föremål på elnätssladden.

■

Blockera inte ventilationsöppningarna. Öppningarna gör att skrivaren inte

■

överhettas.

Varning!

Se till att inga föremål kommer in i öppningarna som finns på skrivaren. Om du hamnar i kontakt med en spänningspunkt eller kortsluter en del kan detta orsaka brand eller elektrisk stöt.

Om du märker ovanliga ljud eller lukter bör du omedelbart stänga av skrivaren.

■

Dra ut sladden ur eluttaget. Ring efter en auktoriserad servicerepresentant för att åtgärda problemet.

Elnätssladden ansluts till skrivarens baksida. Om det är nödvändigt att helt stänga

■

av strömmen till skrivaren drar du ut nätsladden ur strömuttaget.

■

Om någon av följande situationer uppstår stänger du av skrivaren omedelbart, drar ut nätsladden och ringer efter en auktoriserad servicerepresentant.

Nätsladden är skadad eller sliten.

■

Vätska har spillts i skrivaren.

■

Skrivaren har utsatts för vatten.

■

Någon del av skrivaren är skadad.

■

Underhållssäkerhet

Underhåll inte den här skrivaren på något annat sätt än som beskrivs i

■

dokumentationen som medföljer skrivaren.

■

Använd inte rengöringsmedel med aerosol. Om du använder förbrukningsartiklar som inte är godkända kan detta orsaka dåliga prestanda och farliga situationer.

Ta inte bort luckor eller skydd som skruvats fast om du inte installerar

■

tillvalsutrustning och har fått särskilda instruktioner om att göra det. Strömmen ska vara AVSTÄNGD när sådana installationer utförs. Utöver tillval som kan installeras av användaren finns det inga delar som du kan underhålla eller serva bakom dessa luckor.

Driftsäkerhet

Skrivaren och förbrukningsartiklarna har utformats och testats för att uppfylla strikta säkerhetskrav. Kraven omfattar undersökning av säkerhetsinstitut, godkännande och överensstämmelse med fastställda miljöstandarder.

Genom att uppmärksamma följande säkerhetsanvisningar ser du till att skrivaren används på ett säkert sätt.

■

Använd material och förbrukningsartiklar som utformats för skrivaren. Användning av olämpligt material kan leda till dåliga prestanda och farliga situationer.

Följ alla varningar och instruktioner som placerats på, eller levererats med,

■

skrivaren, tillbehören och förbrukningsartiklarna.

■

Placera skrivaren i en dammfri miljö där temperaturen ligger mellan 10 och 32 grader Celsius och där den relativa luftfuktigheten ligger mellan 10 och 85 procent.

■

Placera skrivaren där det ges tillräckligt med utrymme för ventilation, användning och service. Det minsta rekommenderade fria utrymmet för skrivaren är 90 cm framför och ovanför skrivaren, 60 cm bakom och 30 cm på varje sida. Täck inte för eller blockera öppningarna som finns på skrivaren. Utan tillräcklig ventilation kan skrivaren överhettas.

■

För bästa resultat bör du använda skrivaren på platser som inte överstiger 2 000 meter över havet. Resultaten kan försämras på platser som ligger mellan 2 000 och 3 000 meter över havet. Skrivaren kan inte användas på platser som ligger mer än 3 000 meter över havet.

■

Placera inte skrivaren nära en värmekälla.

■

Placera inte skrivaren i direkt solljus.

■

Placera inte skrivaren så att den befinner sig i luftflödet från ett luftkonditioneringssystem.

■

Placera skrivaren på ett plant och stabilt underlag som klarar skrivarens vikt. Basutförandet av skrivaren, utan förpackningsmaterialet, väger 68 kg.

Skrivaren är tung och måste lyftas av tre personer. Bilden nedan visar hur man

■

bäst lyfter skrivaren.

68 kg

149 lbs.

0748-01

■

Var försiktig när du flyttar eller omplacerar skrivaren. Den är baktung och kan tippa bakåt. Följ det rekommenderade förfarandet när du ska flytta skrivaren från en plats till en annan. Se

Placera inte vätskor ovanpå skrivaren.

■

Installationsanvisningar för Phaser 2135.

Varning!

Var försiktig när du arbetar med områden i skrivaren som markerats med en varningssymbol. Dessa områden kan vara mycket heta och kan orsaka personskador.

Vänta i 10 till 15 sekunder från att du stänger av skrivaren tills du slår på den igen.

■

Håll händer, hår, slipsar m m borta från utmatningsrullarna.

■

Ta inte bort

■

källmediafacket som du markerat på enhetens frontpanel när utskrift pågår.

■

alla fack ovanför det markerade källmediafacket.

■

Öppna inte luckorna medan utskrift pågår.

0748-02

■

0748-03

Stäng inte av skrivaren när utskrift pågår.

Flytta inte skrivaren medan utskrift pågår.

■

Symboler på produkten:

VARNING högspänning:

0748-04

Skyddsjord:

0748-05

Het yta på eller i skrivaren: Var försiktig för att undvika personskador:

0748-07

0748-06

0748-08

Var uppmärksam. Läs i användarhandboken för mer information:

0748-09

Varning!

Om produkten blir ojordad kan användning av vred och kontroller (eller andra ledande delar) orsaka elektriska stötar. En elektrisk produkt kan vara farlig om den används felaktigt.

Varning!

Av säkerhetsskäl bör du inte bryta några spärranordningar.

Innehåll

Xerox förbrukningsartiklar och tillbehör . . . . . . . . . . . . . . . . 1

Använda frontpanelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Grundläggande menynavigering. . . . . . . . . . . . . . . . . . . . . . 11

Utskriftslägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Färglägen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Papperstips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Universalfack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Arkmatare för flera ark. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

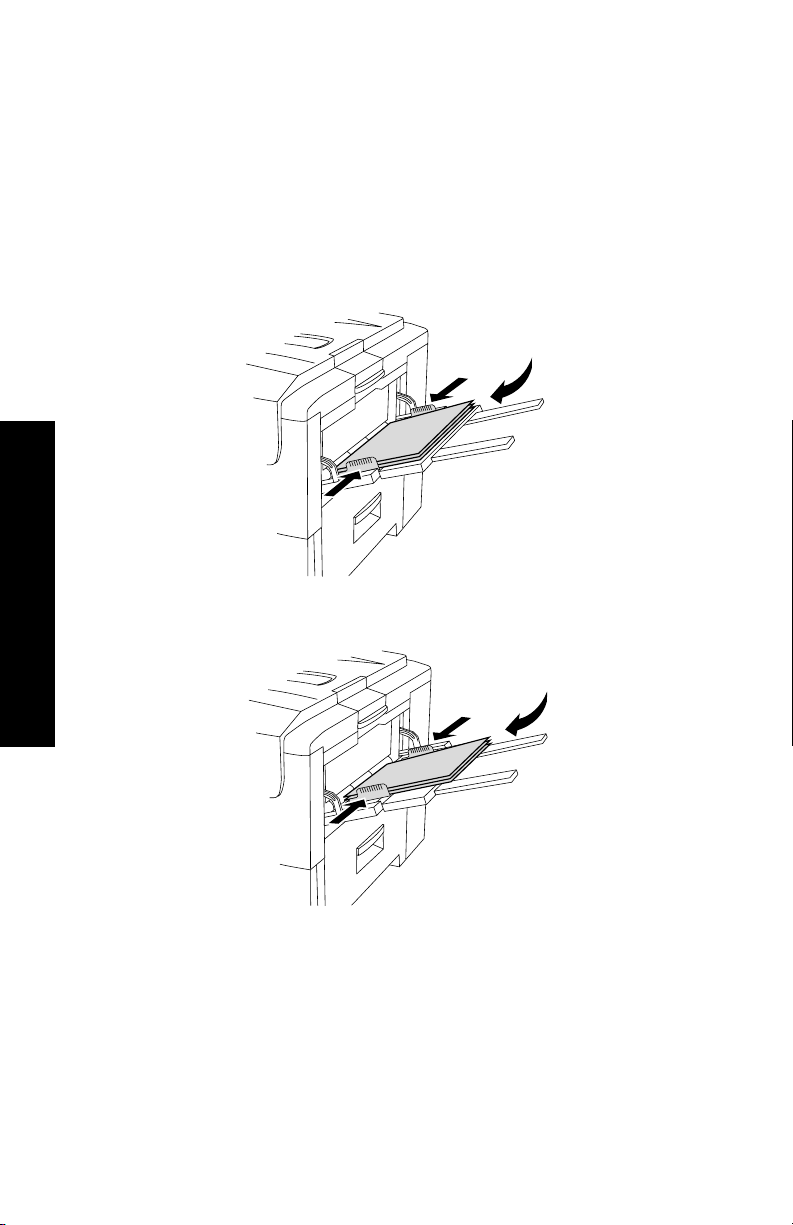

Ladda specialmaterial i arkmataren för flera ark. . . . . . . . . 32

Automatisk dubbelsidig utskrift från pappersfacket . . . . . . 36

Manuell dubbelsidig utskrift . . . . . . . . . . . . . . . . . . . . . . . . . 39

Felsökning vid problem med utskriftskvaliteten . . . . . . . . . 48

Ta bort materialstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Få hjälp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Användarhandbok

xiii

xiv

Phaser 2135 färgskrivare

Xerox förbrukningsartiklar och tillbehör

Färgpatroner (4)

Tillbehör

Brännare

Transportband

Bildtrummor (4)

0759-10

Obs!

Inuti skrivaren är alla handtag och delar som används vid utbyte av kundersättningsbara förbrukningsvaror (CRC)

ljust

orangefärgade.

När det visas ett meddelande på frontpanelen att en förbrukningsartikel är slut eller behöver ersättas bör du se till att ha en ersättningsdel till hands. Om du vill beställa förbrukningsartiklar och tillbehör kan du kontakta din återförsäljare eller besöka Xerox webbplats på:

www.xerox.com/officeprinting/supplies/

Användarhandbok

Kundersättningsbara förbrukningsvaror (CRC)

0748-11

Färgpatroner med hög kapacitet

Tillbehör

Livslängd för färgpatron är upp till 15,000 bilder på papperstorleken Letter vid 5 procent täckning per färg. Följande användarmönster kan reducera färgpatronens livslängd markant: mer än 5 procents täckning, användande av papper större än papperstorleken Letter, utskrifter på mindre än 5 sidor, öppnande och stängande av övre luckan, på- och avslagning av skrivaren.

Artikel Artikelnummer

Svart Cyan Magenta Gul

016-1917-00 016-1918-00 016-1919-00 016-1920-00

Standardfärgpatroner

Livslängd för färgpatron är upp till 7,500 bilder på papperstorleken Letter vid 5 procent täckning per färg. Följande användarmönster kan reducera färgpatronens livslängd markant: mer än 5 procents täckning, användande av papper större än papperstorleken Letter, utskrifter på mindre än 5 sidor, öppnande och stängande av övre luckan, på- och avslagning av skrivaren.

Artikel Artikelnummer

Svart Cyan Magenta Gul

016-1913-00 016-1914-00 016-1915-00 016-1916-00

Det här är ett exempel på 5 procents täckning

per färg (20 procents täckning per sida).

0748-12

2 Phaser 2135 färgskrivare

0748-13

Bildtrummor

Livslängd för bildtrumma är upp till 35,000 sidor baserat på kontinuerlig utskrift i Letter-format. Följande användarmönster kan reducera färgpatronens livslängd markant: utskrifter p övre luckan, på- och avslagning av skrivaren, utskrift p specialpapper, utskrift med kortsidan först, utskrifter större än Letter-storlek och automatisk dubbelsidig utskrift.

Artikel Artikelnummer

Bildtrumma för svart 016-1921-00 Bildtrumma för cyan 016-1922-00 Bildtrumma för magenta 016-1923-00 Bildtrumma för gult 016-1924-00

å mindre än 5 sidor, öppnande och stängande av

å OH-film eller

Obs!

Bildtrummor för cyan, magenta och gult brukar behöva bytas ut samtidigt, oavsett färgåtgången.

Bildtrumma för flera färger

Artikel Artikelnummer

Tillbehör

Bildtrumma för flera färger (varje paket innehåller en bildtrumma för cyan, magenta och gult)

016-1935-00

Användarhandbok 3

0748-14

Brännare

Brännarens beräknade livslängd är upp till 80,000 sidor i Letter-storlek.

Tillbehör

Artikel Artikelnummer

110 volt 220 volt

0748-15

016-1925-00 016-1926-00

Transportband

Livslängd för transportband är upp till 80,000 sidor baserat på kontinuerlig utskrift i Letter-format. Följande användarmönster kan reducera färgpatronens livslängd markant: utskrifter p övre luckan, på- och avslagning av skrivaren, utskrift p specialpapper, utskrift med kortsidan först, utskrifter större än Letter-storlek och automatisk dubbelsidig utskrift.

Artikel Artikelnummer

Transportband 016-1927-00

å mindre än 5 sidor, öppnande och stängande av

å OH-film eller

4 Phaser 2135 färgskrivare

Kundersättningsbara enheter (CRU)

Universalfack (endast papperskassett)

Artikel Beskrivning Artikelnummer

Fack 1

Fack 2-5

■ 550 ark med 75 g/m

■ 250 ark Standard eller 200 ark Premium

OH-film

Obs!

Om den automatiska duplexenheten är installerad, så måste den tas bort tillsammans med Fack 1 när Fack 1 byts ut.

■ 550 ark med 75 g/m

(20 lb. Bond)-papper

(20 lb. Bond)-papper ■ 116-1042-00

■ 116-1009-00

Förbrukningsartiklar

Xerox Phaser-papper för professionella utskrifter

Artikel Storlek Beskrivning Artikelnummer

Phaser Premium Color Printing-papper

90 g/m (24 lb. bond)

Phaser Glossy Coated-papper

148 g/m

(100 lb. book)

■ A/Letter (US)

8,5 x 11 tum

■ A4 (metrisk

Letter) 210 x 297 mm

■ 11 x 17 tum

■ A3

■ SRA3

■ 12 x 18 tum

■ A/Letter (US)

8,5 x 11 tum

■ A4 (metrisk

Letter) 210 x 297 mm

■ 11 x 17 tum

■ A3

■ SRA3

■ 12 x 18 tum

■ 500 ark

■ 100 ark

■ 50 ark

■ 016-1368-00

■ 016-1369-00

■ 016-1699-00

■ 016-1700-00

■ 016-1900-00

■ 016-1901-00

■ 016-1704-00

■ 016-1705-00

■ 016-1718-00

■ 016-1719-00

■ 016-1940-00

■ 016-1941-00

Tillbehör

Användarhandbok 5

Xerox Phaser-papper för professionella utskrifter (forts.)

Artikel Storlek Beskrivning Artikelnummer

Phaser Premium Cover-papper

160 g/m (60 lb. cover)

Tillbehör

Xerox Phaser 35 Series OH-film

Artikel Storlek Beskrivning Artikelnummer

Premium

■ A/Letter (US)

8,5 x 11 tum

■ A4 (metrisk

Letter) 210 x 297 mm

8,5 x 11 tum

■ 100 ark

■ 50 ark ■ 016-1896-00

■ 016-1823-00

■ 016-1824-00

Premium ■ A4 (metrisk Letter)

■ 50 ark ■ 016-1897-00

210 x 297 mm

Standard ■ A/Letter (US)

■ 50 ark ■ 016-1894-00

8,5 x 11 tum

Standard ■ A4 (metrisk Letter)

■ 50 ark ■ 016-1895-00

210 x 297 mm

Xerox Phaser OH-film Omslag och Bevaringsmappar

Artikel Beskrivning Artikelnummer

OH-film Omslag

■ A/Letter-storlek

■ A4-storlek

■ 50 omslag

■ 016-1130-00

■ 016-1131-00

OH-film Bevaringsmapp

■ A/Letter-storlek ■ 50 bevaringsmappar ■ 016-1194-00

Xerox Phaser Color-laseretiketter

Storlek Beskrivning Artikelnummer

A/Letter (US) 8,5 x 11 tum (108 lb. etikett)

100 ark / 30 etiketter per ark 1,0 x 2,625 tums etiketter

016-1695-00

A/Letter (US) 8,5 x 11 tum

100 ark / 6 etiketter per ark 3,33 x 4,0 tums etiketter

016-1696-00

(108 lb. etikett)

6 Phaser 2135 färgskrivare

Xerox Phaser Color-laseretiketter

Storlek Beskrivning Artikelnummer

A4 (metrisk Letter) 210 x 297 mm (176 g/m

100 ark / 14 etiketter per

)

ark 38,1 x 99,1 mm etiketter

016-1688-00

Tillbehör

A4 (metrisk Letter) 210 x 297 mm (176 g/m

100 ark / 8 etiketter per ark

)

67,7 x 99,1 mm etiketter

016-1689-00

Xerox Phaser Premium-visitkort

Artikel Beskrivning Artikelnummer

A/Letter (U.S.)

8.5 x 11 tum (50 lb. bond) A4 (metrisk Letter)

210 x 297 mm (190 g/m2)

25 ark / 10 kort per ark 2,0 x 3,5 tums kort

25 ark / 10 kort per ark 51 x 89 mm kort

016-1898-00

016-1899-00

Rengöringssats

Artikel Beskrivning Artikelnummer

■ Rengöringssats ■ Innehåller anvisningar och fem

rengöringsdukar med alkohol

016-1845-00

Användarhandbok 7

Tillbehör

Intern hårddisk

Funktion Artikelnummer

■ 5 Gbyte-kapacitet

■ Ger mer plats för sortering, hämtade teckensnitt,

formulär och överlappning

■ Innehåller funktioner för Säker utskrift och

Tillbehör

Korrekturutskrift

■ Möjliggör TIFF- och PDF-utskrifter

Automatisk duplexenhet

Funktioner Artikelnummer

■ Automatisk dubbelsidig utskrift med duplexenheten

■ Ökad mångsidighet och bekvämlighet vid utskrifter

■ Har funktion för utskrift av häften

2135HD

2135DPX

8 Phaser 2135 färgskrivare

Ytterligare minne

Funktion Artikelnummer

■ 64 Mbyte

■ 128 Mbyte

■ 256 Mbyte

■ 512 Mbyte

ZMB64 ZMB128 ZMB256 ZMB512

Obs!

256-Mbyte-DIMM-enheter måste användas ensamma eller i par. De kan inte användas i kombination med andra minnesstorlekar.

Tillbehör

Monteringssats för nedre fack

Funktion Artikelnummer

■ Papperskapaciteten är 550 ark med 75 g/m

2135LTA

(20 lb. Bond)-papper

■ Upp till två monteringssatser för nedre fack kan

installeras

Nedre facket

Funktion Artikelnummer

■ Papperskapaciteten är 1650 ark med 75 g/m

(20 lb. Bond)-papper

■ En monteringssats kan läggas till ovanpå det nedre

facket så att en total kapacitet på 2 200 ark kan erhållas.

2135LTD

Användarhandbok 9

0748-16

Använda frontpanelen

Layout för frontpanel

Med hjälp av skrivarens frontpanel kan du göra följande:

■ Visa skrivarstatus och pågående utskrifter.

■ Ändra skrivarinställningar.

■ Skriva ut rapporter och lösenordsskyddade sidor som sparats på

valfri hårddisk.

■ Snabbt avbryta ett utskriftsjobb.

Frontpanel

Knappar på frontpanelen

a Online-indikatorlampa g Knappen Meny ned b Felindikatorlampa h Knappen Objekt upp c Dubbelradig skärm i Objekt ned/knappen Avbryt d Knappen Online j Knappen Värde upp e Knappen Enter (Retur) k Knappen Värde ned f Knappen Meny upp

10 Phaser 2135 färgskrivare

Grundläggande menynavigering

Om du vill ha en beskrivning av menysystem, objekt och värden kan du titta i Advanced Features and Troubleshooting Manual (Avancerade funktioner och felsökningshandbok) på cd:n.

1. Tryck på Meny upp eller Meny ned om du vill söka igenom de

tillgängliga menyerna tills Menynamn visas.

Menyer Menynamn

0759-17

2. Tryck på Objekt upp eller Objekt ned om du vill söka igenom

undermenyn (alla menyer utom Lösenordsmenyn).

Menynamn Objektnamn

0759-18

Objektnamn är det aktuella objektet. Längst ned på Utskrifts- och Återställningsmenyerna visas vilken åtgärd som ska vidtas.

3. Tryck på Värde upp eller Värde ned för att välja ett värde.

Artikelnamn Aktuellt värde*

0759-19

Frontpanel

Om du vill snabbsöka håller du Värde upp eller Värde ned nedtryckt.

Obs!

Asterisken (*) anger det aktuella värdet.

4. När du ser det värde som du vill ha trycker du på Retur för att

välja det.

Menynamn Objektnamn

Användarhandbok 11

0759-20

Fortsätt att arbeta i menyn genom att upprepa stegen 1-4 eller tryck på Online för att avsluta menyn och återgå till Klar.

Obs!

Om du trycker på Online innan du trycker på Retur sparas inte det nya värdet och menyn stängs.

Skrivaren stänger automatiskt menyn efter 60 sekunders inaktivitet (dvs. om ingen knapp har tryckts in).

En del vanliga frontpanelförfaranden beskrivs i Advanced Features

and Troubleshooting Manual (Avancerade funktioner och felsökningshandbok) på CD-ROM-skivan:

■ Printing Printer Reports (Skriva ut skrivarrapporter)

■ Printing Secure Print and Proof Print Jobs (Skriva ut med

Säker utskrift och Korrekturutskrift)

■ Deleting Secure Print and Proof Print Jobs (Ta bort utskrifter

för Säker utskrift och Korrekturutskrift)

■ Setting Network Addressing (Ställa in nätverksadresser)

Frontpanel

■ Canceling Print Jobs (Avbryta utskrifter)

Obs!

Ändringar som genomförs i skrivardrivrutinen åsidosätter inställningarna på frontpanelen.

Skriva ut menyöversikten

Du kan skriva ut menyöversikten så att du lättare kan navigera på frontpanelen.

1. Tryck på Meny Upp eller Meny ned på frontpanelen tills du

markerar Menyöversikten.

2. Tryck på Retur för att skiva ut sidan.

Menyöversikt skrivs ut och skrivaren är sedan automatiskt klar för nästa utskrift.

12 Phaser 2135 färgskrivare

Utskriftslägen

Standard Rekommenderas för normala utskrifter, 600 x 600 dpi. Förstärkning Gör att mycket fina linjer, skarpa kanter och liten text

Via skrivarens frontpanel:

1. Använd Meny-knapparna för att rulla till PostScript-menyn.

2. Använd Objekt-knapparna för att rulla till Utskriftsläge.

3. Använd Värde-knapparna för att välja önskad utskriftskvalitet.

4. Tryck på Retur för att spara ändringarna.

5. Tryck på knappen

Online för att avsluta menysystemet.

Obs!

Du kan välja utskriftskvalitet i frontpanelen eller i drivrutinen. Se Advanced Features and Troubleshooting Manual (Avancerade funktioner och felsökningshandbok) för drivrutinanvisningar, eller drivrutinens direkthjälp.

Drivrutinen åsidosätter alltid inställningarna på frontpanelen.

blir skarpare, 600 x 1200 dpi.

Användarhandbok 13

Funktioner

Färglägen

Färgläge

Automatisk Bäst för att skriva ut dokument som innehåller både text

Gråskala

Faxanpassat Svartvit version som konverterar färger till mönster.

Inget För utskrift från program som har egen färghantering. Avancerade färglägen

Mer information finns i Advanced Features and Troubleshooting Manual (Avancerade funktioner och felsökningshandbok). De avancerade färglägena

omfattar följande:

ICC-mättnad* ICC-perceptuell* ICC-färgmetrisk* CMYK-simulering* * Du kan välja dessa från alternativet för Avancerat färgläge i drivrutinen.

och bilder. Det här är standardläget. Används för att producera bästa möjliga svartvita

dokument.

Rekommenderas för kopiering och faxning av dokument.

Via skrivarens frontpanel:

1. Tryck på Meny-knapparna för att komma till PostScript-menyn.

2. Tryck på Objekt-knapparna för att komma till Färgläge.

3. Tryck på Värde-knapparna för att välja önskat färgläge.

4. Tryck på Retur-knappen för att spara ändringen.

5. Tryck på knappen Online för att stänga menyn.

Obs!

Du kan välja färgläge i frontpanelen eller i drivrutinen. Mer

Funktioner

information om färglägena finns i Advanced Features and Troubleshooting Manual (Avancerade funktioner och felsökningshandbok) på CD-ROM-skivan och i drivrutinens

direkthjälp.

Drivrutinen åsidosätter inställningarna på frontpanelen.

14 Phaser 2135 färgskrivare

+ 67 hidden pages
