Guia do Usuário da Copiadora/ Impressora Xerox 6030/6050 para Grandes Formatos

701P41579

Versão 2.0 Maio de 2004

Xerox Corporation Global Knowledge & Language Services 800 Phillips Road Bldg. 845-17S Webster, NY 14580

Impresso nos Estados Unidos da América.

A proteção de copyright aqui reclamada inclui todas as formas e assuntos de material e informação suscetíveis de registro de direitos autorais como tal atualmente previstos estatutária ou juridicamente, ou que o venham a ser no futuro, incluindo - sem restrições - o material impresso por todo e qualquer software indicado na tela, tal como estilos, padrões, ícones, representações de tela, aspectos etc.

AIX é uma marca registrada da International Business Machines Corporation.

AutoCAD é uma marca registrada da AutoDesk, Inc. HDI é uma sigla de Heidi® Device Interface. Heidi é uma marca registrada da AutoDesk, Inc.

HP-GL é uma marca registrada da Hewlett-Packard Company.

Macintosh e AppleTalk são marcas registradas da Apple Computer, Inc.

Microsoft® Windows, Windows 95/98, Windows Me, Windows NT®, Windows® XP e Windows® 2000 são marcas registradas da Microsoft Corporation.

Internet Explorer é um programa protegido por copyright da Microsoft Corporation.

Netscape é uma marca registrada da Netscape Communications Corporation. Solaris e SunOS são marcas registradas da Sun Microsystems, Inc.

UNIX é uma marca registrada da Open Group Company Limited.

XEROX®, The Document Company®, o X® digital, Xerox Wide Format Printer 6030/6050 e Versatec são marcas registradas ou licenciadas para a XEROX CORPORATION.

Prefácio

Obrigado por usar o Guia do Usuário da Copiadora/Impressora para Grandes Formatos Xerox 6030/6050 (de agora em diante chamada de Copiadora/Impressora para Grandes Formatos 6030/6050).

Este Guia do Usuário descreve as operações básicas e funções detalhadas da Copiadora, Impressora e Scanner integrado para Grandes Formatos Xerox 6030/6050. Ele inclui também precauções, avisos de segurança, instruções sobre reabastecimento do toner, substituição do papel, pesquisa de defeitos e outras instruções gerais.

As explicações fornecidas neste Guia do Usuário pressupõem que o usuário tenha conhecimentos básicos de informática e da configuração da rede em uso. Consulte os manuais fornecidos com o computador, documentação do Windows e manuais fornecidos com o sistema de rede para mais detalhes sobre a operação do computador e da rede.

Convenções

Este Guia do Usuário usa os seguintes símbolos e convenções:

< > tecla Indica as teclas no Painel de controle.

Exemplo

[ ] Indica os menus e itens de exibição nas telas.

Exemplo

" " Indica as áreas de referência dentro deste Guia do Usuário.

Indica também mensagens.

Exemplo

Pressione a tecla <Enter>.

Selecione os botões [Ligado] ou [Desligado] para exibir

[Nome do Trabalho], [Proprietário] e [Motivo] nesta ordem.

Consulte

"3.2 Serviços de Impressão".

Uma mensagem informando que "São necessárias mais informações sobre a porta. O dispositivo não pôde ser identificado

aparece.

Importante

Nota

Consulte

Exemplo

Indica informações importantes que devem ser lidas.

Indica informações adicionais sobre operações e recursos.

Indica fontes de referência.

Indica exemplos.

Prefácio

Notas de Segurança

Leia com cuidado as notas de segurança a seguir antes de utilizar este produto, garantindo assim a operação do equipamento com segurança.

O equipamento Xerox e os suprimentos recomendados foram projetados e testados para cumprir com exigências rígidas de segurança. Entre elas estão a aprovação pela agência de segurança e o cumprimento de normas ambientais estabelecidas. Por favor, leia as instruções a seguir com cuidado antes de operar o equipamento, consultando-as conforme necessário para garantir a operação contínua do seu equipamento com segurança.

O teste de segurança e meio ambiente e o desempenho deste equipamento foram avaliados com a utilização apenas de materiais Xerox.

AVISO: Qualquer alteração não autorizada, que possa incluir a adição de

novas funções ou a conexão a dispositivos externos, pode ter conseqüências na certificação do produto. Entre em contato com o seu revendedor local autorizado para obter mais informações.

SINAIS DE AVISO

Sinais de Aviso

Todas as instruções de aviso sinalizadas ou forneci das com o produto devem ser seguidas.

AVISO

Este produto é certificado, fabricado e testado de acordo com leis rígidas de segurança e interferência de freqüência de rádio. Qualquer alteração não autorizada, que inclui a adição de novas funções ou a conexão a dispositivos externos pode ter conseqüências nesta certificação. Entre em contato com seu representante XEROX local para obter uma lista dos acessórios aprovados.

AVISO

Para permitir que este equipamento opere em proximidade com equipamentos médicos, científicos e industriais (Industrial, Scientific and Medical - ISM), a radiação externa do equipamento ISM pode ter que ser limitada ou podem ser necessárias medidas especiais de mitigação.

Aviso Este AVISO alerta o usuário para as áreas do produto nas quais há a

possibilidade de lesões físicas.

Aviso Este AVISO alerta os usuários para áreas do produto nas quais há

uma superfície aquecida, que não deve ser tocada.

Notas de Segurança

AVISO

Devem ser usados cabos blindados com este equipamento para manter a con formidade com a diretiva do conselho 89/336/EEC.

Regulamento da eletricidade no trabalho

(Inglaterra e País da Gales) SOMENTE PARA REINO UNIDO

Regulamentos da eletricidade no trabalho

O Regulamento da eletricidade no trabalho, de 1989, entrou em vigor na Inglaterra e no País de Gales no dia 1º de abril de 1990. Este regulamento de 1989 obriga todos os empregadores e autônomos a garantirem que os sistemas elétricos de suas instalações sejam construídos, mantidos e operados de maneira a evitar riscos, até o limite da praticidade. Isso inclui a garantia de que todo equipamento elétrico conectado a esses sistemas elétricos sejam construídos, mantidos e operados de forma segura. Todos os equipamentos Xerox foram criados de acordo com as normas de segurança, tendo sido submetidos a vários testes rígidos de segurança, dentre eles aterramento, resistência ao isolamento e testes de resistência. As instalações de fabricação Xerox receberam a certificação de qualidade ISO 9000 e são submetidas a auditorias regulares pela British Standards Institution ou pelo órgão nacional de normas equivalente. Os equipamentos Xerox que foram corretamente utilizados e submetidos à manutenção não precisam ser submetidos a testes de segurança específicos adicionais, de acordo com o Regulamento de 1989. Os clientes que desejarem fazer os testes de segurança completos devem consultar a Xerox antes de qualquer implementação de testes. Entretanto, o equipamento Xerox deve sempre ser submetido ao serviço e à manutenção de forma adequada e regular.

PERGUNTA: O que é o Regulamento da eletricidade no trabalho? RESPOSTA: O Regulamento da eletricidade no trabalho de 1989 entrou em vigor na Inglaterra e no

País de Gales em 1º de abril de 1990. Este Regulamento de 1989 obriga todos os empregadores e autônomos a garantirem que o sistema elétrico de suas instalações sejam construídos, mantidos e operados com o objetivo de prevenir risco prático e eminente. Isso inclui a garantia de que todos os produtos elétricos conectados a esses sistemas elétricos sejam construídos, mantidos e operados com segurança.

PERGUNTA: A Xerox cumpre com o Regulamento da eletricidade no trabalho? RESPOSTA: O regulamento obriga todos os empregadores e autônomos a garantirem que os sistemas

elétricos de suas instalações sejam de fato seguros. O regulamento não tem influência sobre, entre outros, fabricantes e fornecedores de tais sistemas elétricos. Entretanto, pode ficar tranqüilo, pois os equipamentos Xerox distribuídos a clientes pela Xerox e por distribuidores autorizados estão de acordo com todas as normas e leis pertinentes de segurança.

PERGUNTA: O equipamento Xerox é seguro? RESPOSTA: O equipamento Xerox fornecido pela Xerox e por distribuidores autorizados está de

acordo com todas os padrões e legislação de segurança correspondentes.

PERGUNTA: O equipamento Xerox em minhas instalações é seguro? RESPOSTA: O equipamento Xerox fornecido pela Xerox e por distribuidores autorizados está de

acordo com todas as normas e leis pertinentes de segurança. Entretanto, como todo equipamento

Notas de Segurança

elétrico, ele precisa ser submetido à manutenção regular por pessoas competentes. Os Engenheiros de serviço da Xerox garantem que o equipamento Xerox recebe a manutenção e o serviço corretos e adequados às normas de segurança da Xerox. Caso deseje que a manutenção de seus equipamentos Xerox seja executada de acordo com esses altos padrões, por favor entre em contato com o Centro Xerox de Atendimento ao Cliente. Eles terão prazer em ajudá-lo.

PERGUNTA: O equipamento Xerox em minhas instalações cumpre com o Regulamento da eletricidade no trabalho? RESPOSTA: Todos os empregadores e autônomos devem garantir que os sistemas elétricos de suas instalações sejam seguros. Isso inclui a garantia de que os equipamentos Xerox nessas instalações é seguro. A função de Segurança de produto Xerox preparou um guia contendo uma relação de testes que podem ser feitos pelo Centro Xerox de Atendimento ao Cliente.

Nota

ESTES TESTES DEVEM SER EXECUTADOS APENAS POR PESSOAL COM A QUALIFICAÇÃO, CONHECIMENTO E EXPERIÊNCIA CORRESPONDENTE PARA EXECUTAR OS REFERIDOS TESTES.

Entre em contato com o Centro Xerox de Atendimento ao Cliente para obter mais informações.

Nota

O USO DO PROCEDIMENTO INADEQUADO DE TESTE E EQUIPAMENTO DE TESTE PODE CAUSAR RESULTADOS INESPERADOS, PODE CAUSAR MORTE, ACIDENTES E/OU DANOS AO EQUIPAMENTO.

PERGUNTA: Eu gostaria de executar meus próprios testes de segurança nos equipamentos Xerox em minhas instalações. RESPOSTA: Você pode, sem dúvida, requisitar tais testes conforme julgar necessário para garantir que o equipamento Xerox é seguro. O Centro Xerox de Atendimento ao Cliente terá o maior prazer de aconselhá-lo nesses testes.

PERGUNTA: Eu preciso do relatório de todos os testes. RESPOSTA: Depois do teste de segurança, o Engenheiro de serviço Xerox fornecerá um certificado

detalhando os resultados de todos os testes concluídos. No caso de ser observado algum defeito, o equipamento Xerox será desligado e desconectado da fonte de alimentação até que o defeito tenha sido corrigido. Você será orientado nessa ação para permitir que os defeitos sejam corrigidos.

Nota

NÃO SE ESQUEÇA: VOCÊ DEVE GARANTIR QUE SEU EQUIPAMENTO XEROX ESTÁ SEGURO EM TODOS OS MOMENTOS

Alimentação Elétrica

Este produto deve ser utilizado com a voltagem de energia elétrica indicada n a etiqueta de dados do produto. Se você não tiver certeza se a a limentação elét rica está de a cor do com as exigências, consulte a empresa de energia elétrica local para obter informações.

Notas de Segurança

AVISO

Este produto possui um plugue com um pino de aterramento de proteção. Este plugue serve apenas para tomadas elétricas aterradas. Este é um recurso de segurança. Para evitar o risco de choques elétricos, consulte seu eletricista para substituir a tomada elétrica caso você não consiga inserir o plugue. Nunca use um adaptador aterrado para con ectar o produto a uma tomada que não possua um terminal de conexão terra.

Este produto deve ser conectado a um circuito terra protetor.

Áreas acessíveis ao operador

Este equipamento foi projetado para restringir o acesso do operador apenas às áreas seguras. O acesso do operador às áreas perigosas é restringido por tampas e proteções, que precisam de ferramentas para serem removidas. Nunca remova essas tampas e proteções.

Manutenção

Todos os procedimentos de manutenção do produto que podem ser executados pe lo operador serão descritos na documentação do usuário fornecida com o produto. Não execute nenhum procedimento de manutenção neste produto que não esteja descrito na documentação do cliente.

Limpeza de seu produto

Antes de limpar este produto, desconecte o plugue da tomada elétrica. Utilize sempre materiais especificamente projetados para este produto. O uso de outros materiais pode resultar em um mau desempenho e criar um a situação arriscad a. Não utilize limpadores em aerossol, pois eles podem ser explosivos e inflamáveis em determinadas circunstâncias.

Notas de Segurança

AVISO - Informações para segurança elétrica

CUIDADO

Verifique se a conexão elétrica de sua máquina está de acordo com as seguintes exigências:

• Utilize apenas o cabo de alimentação fornecido com este equipamento.

• A tomada dev e ser instalada próximo ao equipamento e seu acesso deve ser fácil.

• Conecte o plugue diretamente em uma tomada elétrica aterrada. Não utilize extensões. Caso você não

saiba se a tomada está ou não aterrada, consulte um eletricista qualificado.

• Este equipamento deve ser usado em um circuito dedicado de 20A, 208-240 Vac 60Hz ou de 16A, 220240 Vac 50Hz, devendo ser conectado a uma tomada principal aterrada. Caso esta máquina precise ser movida para um local diferente, entre em contato com um representante de serviços Xerox, com seu representante local autorizado ou com o Centro Xerox de Atendimento ao Cliente.

• A conexão incorreta do condutor de aterramento do equipamento pode causar choques elétricos.

• Não coloque este equipamento onde as pessoas possam pisar ou

tropeçar no cabo de alimentação.

• Não coloque objetos sobre o cabo de alimentação.

• Não cancele ou desabilite travas mecânicas ou elétricas.

• Não obstrua as aberturas de ventilação.

• Nunca coloque objetos de nenhum tipo nas aberturas ou fendas deste

equipamento.

Desligamento de emergência

• Caso ocorra alguma das condições a seguir, desligue imediatamente a alimentação da máquina e retire o plugue da tomada elétrica. Ligue para um representante autorizado local de serviços para corrigir o problema.

• O equipamento está emitindo ruídos ou odores incomuns.

• O cabo de alimentação está danificado ou corroído.

• O disjuntor no painel da parede, um fusível ou outro dispositivo de

segurança foi desligado.

• Líquido foi derramado na copiadora / impressora.

• O equipamento foi exposto à água.

• Alguma parte do equipamento foi danificada.

Nota

NOTA: O único método para remover toda a alimentação da máquina é desconectar o plugue da tomada elétrica.

Dispositivo de Desconexão

Notas de Segurança

O cabo de alimentação é o dispositivo de desconexão deste equipamento. Ele está preso à parte posterior da máquina como um dispositivo plug-in. Para remover toda a energia elétrica do equipamento, desconecte o plugue da tomada elétrica.

Informações de segurança operacional

O equipamento e os suprimentos Xerox foram projetados e testados para cumprir com exigências rígidas de segurança. Entre elas estão o exame e a aprovação pela agência de segurança e o cumprimento de normas ambientais estabelecidas. Para garantir a continuidade da segurança de operaç ão do equi pamento Xer ox/Fuji Xer ox, siga se mpre estas diretrizes de segurança.

Faça o seguinte:

• Sempre conecte o equipamento a uma tomada elétrica com aterramento correto. Caso esteja em dúvida, peça a um eletricista qualificado para verificar a tomada.

• Coloque a máquina em uma superfície de suporte sólida (não em um carpete felpudo) que possua a força necessária para agüentar o peso do equipamento.

• Este equipamento deve ser conectado a um circuito terra protetor.

Este equipamento possui um plugue com um pino de aterramento de pro teção. Este plugue serve apenas para tomadas elétricas aterradas. Este é u m recurso de segura nça. Para evitar o risco de choque elétrico, consulte seu eletricista para substituir a tomada elétrica caso você não consiga inserir o plugue. Nunca use um plugue que esteja sem o terminal de conexão terra para conectar o produto a uma tomada.

• Sempre siga os avisos e instruções assinalados ou fornecidos com o equipamento.

• Sempre tenha cuidado ao mov er ou reloca r o equipamento de lugar. Entre em contato com o Centro Xerox

de Atendimento ao Cliente ou com a organização de supor te local para providenciar a mudança do produto para um local fora de suas insta lações.

• Sempre coloque o equipamento em uma área que possua ventilação adequada e espaço para realizar os serviços. Consulte o Guia de instalação para conhecer as dimensões mínimas.

• Utilize sempre materiais e suprimentos especificamente projetados para seu equipamento Xerox/Fuji Xerox. A utilização de materiais inadequados pode resultar em um mau desempenho.

• Antes de limpar o equipamento, sempre desconecte-o da tomada elétrica.

Não faça o seguinte:

• Nunca use um plugue que esteja sem o terminal de cone xão terr a par a conectar o pr oduto a uma tom ada.

• Nunca tente fazer nenhuma função de manutenção que não esteja especificamente descrita nesta

documentação.

• Este equipamento não deve colocado em uma instalação embutida, a menos que se garanta uma ventilação adequada. Entre em contato com o revendedor local autorizado para obter mais informações.

• Nunca remova as tampas ou proteções que estão presas com parafusos. Não há áre as que possam ser mexidas pelo operador dentro dessas tampas.

• Nunca coloque o equipamento próximo a um aquecedor ou a qualquer outra fonte de calor.

• Nunca coloque objetos de nenhum tipo nas aberturas de ventilação.

• Nunca obstrua ou "engane" nenhum dos dispositivos de trava mecânica ou elétrica.

Notas de Segurança

• Nunca opere o equipamento caso observe ruídos ou odores incomuns. Desconecte o plugue da tomada elétrica e entre imediatam ente em con tato com o repr esentante local de serviços ou com o Centro Xerox de Atendimento ao Cliente.

Informações sobre manutenção

Não execute nenhum procedimento de manutenção que não esteja especificamente descrito na documentação fornecida com a copiadora/impressora.

• Não utilize limpadores em aerossol. O uso de limpadores não aprovados pode causar o mau desempenho do equipamento, além de poder criar uma situação de risco.

• Utilize os suprimentos e materiais de limpeza somente como descrito neste manual. Mantenha todos esses materiais fora do alcance de crianças.

• Não remova as tampas ou proteções que estão presas com parafusos. Não há nenhuma peça por trás dessas tampas às quais você pode dar manutenção.

• Não execute nenhum procedimento de manutenção a menos que tenha sido treinado para tal por um revendedor local autorizado ou a menos que o procedimento seja especificamente descrito nos manuais do usuário.

Informações de segurança do ozônio

Este produto produzirá ozônio durante a operação normal. O ozônio produzido é mais pesado que o ar e depende do volume de cópias. Para garantir que os níveis de concentração estejam de acordo com os limites de segurança, basta cuidar para que sejam usados os parâmetros ambientais corretos, conforme es pecificado no procedimento de instalação da Xerox.

Se você precisar de mais informações sobre o ozônio, por favor entre em contato com o Centro Xerox de Atendimento ao Cliente.

Notas de Segurança

Para consumíveis

Guarde todos os consumíveis de acordo com as instruções fornecidas na embalagem ou na caixa.

• Mantenha todos os consumíveis fora do alcance de crianças.

• Nunca coloque toner, cartuchos de toner ou recipientes de toner diretamente no fogo

Emissões de freqüência de rádio

Estados Unidos, Canadá, Europa,

Austrália/Nova Zelândia

Este equipamento foi testado e aprovado como em conformidade com os limites para um dispositivo digital de Classe A, de acordo com a Parte 15 do Regulamento da FCC. Esses limites são calculados para proporcionar uma proteção razoável contra inferferências prejudiciais quando o equipamento é operado em um ambiente comercial. Este equipamento gera, usa e pode irradiar energia de radiofre qüência e , caso não seja instalado e utilizado d e acordo com o manual de instruções, pode causar uma interferência prejudicial às comunicações por rádio. A operação deste equipamento em área residencial pode causar interferência. Neste caso, o usuário é responsável pelas despesas de correção da interferência.

Alterações e modificações feitas neste equipamento que não tenham sido especificamente aprovadas pela Xerox/Fuji Xerox podem anular a autoridade do u suário de operar o equipamento.

Com este equipamento devem ser utilizados cabos de interface blindados para manter a concordância com os regulamentos da FCC nos Estados Unidos e a Lei de comunicações por rádio, de 1992, na Austrália/Nova Zelândia, conforme for o caso.

EME canadense

Este aparato digital de Classe "A" cumpre com a norma ICES-003 canadense.

Cet appareil numérique de la classe "A" est conforme à la norme NMB-003 du Canada.

Notas de Segurança

Certificação de Segurança do Produto

Este produto é certificado pelas Agências a seguir que usam as normas de Segurança relacionadas.

Agência Norma TUV Rheinland of North America, Inc. UL60950:2000 (EUA)

Can/CSA-c22.2 No. 60950-00 (Canadá)

TUV Rheinland Japan Ltd. IEC60950:1999

Notas de Segurança

Informações Regulatórias

Marca CE

A marca CE aplicada a este produto simboliza a declaração de conformidade da Xerox com as seguintes diretrizes aplicáveis da União Européia segundo os prazos indicados:

1o. de janeiro de 1995: Diretiva do Consel ho 72/23/ EEC emendada pel a Direti va do Cons elho 93/68/EEC, indicação das leis dos estados membros re lacionadas a equipamento de ba ixa tensão. 1º de janeiro de 1996: Diretiva do Conselho 89/336/EEC, indicação das leis dos estados membros relacionadas à compatibilidade eletromagnética. 9 de março de 1999: Diretiva do Conselho 99/5/EC sobre equipamentos de rádio e terminais de telecomunicações e sobre o reconhecimento mútuo de suas conformidades. Uma declaração completa da conformidade, com as definições das diretivas relevantes e os padrões referenciados, pode ser obtida com o representante Xerox local.

AVISO: Para permitir que este equipamento opere em proximidade com equipamentos médicos, científicos e industriais (Industrial, Scientific and Medical - ISM), a radiação externa do equipamento ISM pode ter que ser limitada ou podem ser necessárias medidas especiais de mitigação.

AVISO: Este é um produto de Classe A. Em um ambiente doméstico, o produto pode causar interferência na freqüência de rádio; neste caso, o usuário pode precisar tomar as medidas cabíveis.

AVISO: Devem ser usados cabos de interface blindado s co m e st e equ ip am ent o p ara man ter a conformidade com a Diretiva do Conselho 89/336/EEC.

Informações Regulatórias

Conformidade com o Meio Ambiente

EUA - Energy Star

Como parceira da ENERGY STAR, a Xerox Corporation/Fuji Xerox determinou q ue este produto (com configuração básica) esteja de acordo com as diretrizes da ENERGY STAR quanto à eficiência de energia.

ENERGY STAR e ENERGY STAR MARK são marcas registradas nos Estados Unidos.

O ENERGY STAR Office Equipment Program (Programa de equipamento de escritório da ENERGY STAR) é uma colaboração em equipe entre o governo dos Estados Unidos, da União Européia e do Japão e a indústria de equipamentos para escritório desses países para promover copiadoras, impressoras, faxes, aparelhos multifuncionais, computa dores e monitores, todos eles com uso eficiente de energia. A redução do consumo d e energia do produto ajuda a combater a poluição, a chuva ácida e as alteraçõe s a longo prazo no clima, diminuindo as emissões resultantes da geração de eletricidade.

O equipamento Xerox ENERGY STAR possui uma configuração de fábrica para entrar em estado de “baixa energia” e/ou desligar completamente depois de um período especificado de tempo. Esses recursos para economia podem reduzir o consumo de energia d o produto pela metade em comparação com o equipamento convencional.

Canadá - Environmental Choice

A Terra Choice Environmental Services, Inc., do Canadá, verificou que este p roduto está de acordo com todas as exigências aplicáveis da Environmental Choice EcoLogo quanto ao impacto minimizado ao meio ambiente.

Como participante do programa Environmental Choice, a Xerox Corporation determinou que seu produto esteja de acordo com as diretrizes do programa Environmental Choice quanto à economia de energia.

A Environment Canada criou o programa Environmental Choice em 1988 para ajudar os consumidores na identificação de produtos e serviços inofensivos ao meio ambiente. Copiadoras, impressoras, impressoras digitais e faxes devem estar de acordo com os critérios de economia de energia e emissões, além de demonstrar compatibilidade com suprimentos reciclados. Atualmente, o Environmental Choice possui mais de 1.600 produtos aprovados e 140 licenciados. A Xerox é líder no oferecimento de produtos aprovados pela EcoLogo.

Conformidade com o Meio Ambiente

Reciclagem e descarte de produtos

EUA

A Xerox patrocina um programa mundial de devolução e reutilização/reciclagem de equipamentos. Entre em contato com o Representante de vendas da Xerox (1-800-ASKXEROX) para ver se este produto faz parte do programa. Para o bter mais informações so bre os programas ambientais da Xerox, visite www.xerox.com/environment.

Se você mesmo estiver a cargo de descartar o produto Xerox, por favor não se esqueça de que o produto contém chumbo, mercúrio e outros materiais cujo descarte pode ser regulamentado, em decorrência de considerações ambientais. A presença de chumbo e mercúrio está totalmente consistente com as regulamentações globais aplicáveis no momento que o produto foi colocado no mercado. Para informações sobre reciclagem e descarte, entre em contato com as autoridades locais. Nos Estados Unidos, vo cê também pode consultar o site da Electronic Industries Alliance: www.eiae.org.

Reciclagem e descarte de produtos

Cópias e impressões ilegais

EUA

O Congresso, por estatuto, proibiu a reprodução dos assuntos a seguir em cer tas circunstâncias. Podem ser impostas penalidades de multa ou prisão para os culpados.

1. Títulos e valores mobiliários do Gov erno dos Estados Unidos da América, como:

Títulos de dívida Moeda do Banco Nacional Cupons de obrigações Notas do Banco da Reserva Federal (FED) Títulos de prata Títulos de ouro Títulos norte-americanos Notas do tesouro Notas do Banco Central Notas fracionárias Certificados de depósito Papel-moeda

Títulos e valores mobiliários de determinadas agências do governo norteamericano, como FHA, etc.

Títulos. (títulos de poupança norte-americanos podem ser copiados apenas para propósitos publicitários, quando ligados à campanha para venda de tais títulos).

Selos da Receita Federal. (se for necessário reproduzir um documento jurídico no qual haja um selo da receita cancelado, pode-se fazê-lo desde que a reprodução do documento seja feita com fins legais).

Selos postais, cancelados ou válidos. (para propósitos filatélicos, os selos postais podem ser copiados desde que a reprodução esteja em preto e branco e com menos de 75% ou mais de 150% das dimensões lineares do original).

Ordens de pagamento postais. Faturas, cheques ou letras de câmbio emitidas por ofícios públicos autorizados

dos Estados Unidos.

Cópias e impressões ilegais

Selos oficiais e outros itens representativos de valor, de qualquer denominação, que tenham ou possam ter sido emitidos por alguma lei do Congresso.

2. Certificados de compensação ajustados para veteranos das

guerras mundiais.

3. Títulos e valores mobiliários de qualquer governo, banco ou

corporação estrangeiros.

4. Materiais com copyright, a menos que se obtenha permissão do

detentor do copyright ou a reprodução recaia sobre o "uso justo" ou sobre as provisões da lei de copyright em relação ao direito de reprodução de biblioteca. Mais informações sobre essas provisões podem ser obtidas no Copyright Office, Library of Congress, Washington, D.C. 20559. Peça a Circular R21.

5. Certificados de cidadania ou de naturalização (os certificados de

naturalização estrangeira podem ser fotografados).

6. Passaportes (passaportes estrangeiros podem ser fotografados).

7. Documentos de imigração.

8. Certificados de reservista.

9. Papéis de indução de serviço seletivo que contenham alguma das

seguintes informações do registrante: Ganhos ou receita Status de dependência Registros judiciais Serviço militar anterior Condição física ou mental Exceção: Certificados de dispensa militar norte-americanos podem

ser fotografados.

10. Crachás, cartões de identificação, passes ou distintivos usados por

militares ou por membros dos vários departamentos federais, como FBI, Tesouro, etc. (a menos que a fotografia seja pedida pelo chefe

de tal departamento ou bureau). As seguintes reproduções também são proibidas em alguns estados: Documentos automotivos - carta de motorista - certificado de posse. A lista acima não esgota todas as possibilidades. Não aceitamos a

responsabilidade pela integridade ou precisão. Em caso de dúvida, consulte seu advogado.

Cópias e impressões ilegais

Canadá

O Parlamento, por estatuto, proibiu a cópia dos seguintes itens, em determinadas circunstâncias. Penas de multas ou prisão podem ser impostas aos acusados de fazer tais cópias.

1. Notas de banco ou papel moeda em circulação.

2. Obrigações ou títulos de um governo ou banco.

3. Papéis de letras do tesouro ou papéis de receita.

4. O selo público do Canadá ou de alguma de suas províncias, o selo de

alguma instituição ou autoridade pública do Canadá ou de algum tribunal de justiça.

5. Proclamações, mandados, regulamentações ou nomeações, bem como

intimações (com intuito de falsificar impressos da Gráfica Real do Canadá ou de gráficas equivalentes de uma de suas províncias).

6. Marcas, rótulos, selos, embalagens ou identidades visuais usados pelo

(ou em nome do) Governo do Canadá ou uma de suas províncias, pelo governo de outro país ou por ministério, conselho, comissão ou agência subordinados ao Governo do Canadá ou de província ou governo de outro país que não seja o Canadá.

7. Selos impressos ou adesivos utilizados para fins tributários do Governo

do Canadá ou de uma província ou do governo de outro país que não o Canadá.

8. Documentos, registros ou protocolos mantidos pelos tabeliões públicos

encarregados de produzir ou distribuir cópias autenticadas, cujas cópias falsifiquem a autenticação de seu conteúdo.

consentimento do proprietário detentor dos direitos ou da marca.

A lista acima é fornecida para sua conv eniência e assistência, mas não é completa; por isso, não assumimos responsabilidade pela sua totalidade ou precisão. Em caso de dúvida, consulte o seu advogado.

Cópias e impressões ilegais

Outros países

Fazer cópia de determinados documentos pode ser ilegal em seu país. Podem ser impostas penalidades de multa ou prisão para quem for considerado culpado de fazer tais reproduções.

- Papel-moeda

- Notas e cheques bancários

- Títulos e valores mobiliários do banco e do governo

- Passaportes e carteiras de identidade

- Material com copyright ou marcas registradas, sem o consentimento do

proprietário

- Selos postais e outros instrumentos negociáveis Essa lista não esgota todas as possibilidades. Não aceitamos responsabilidade

pela integridade ou precisão. Em caso de dúvida, consulte seu advogado.

Aprovação pela SELV (Voltagem Extra-Baixa de Segurança)

Estas Copiadoras/Impressoras Digitais da Xerox estão de acordo com várias agências governamentais e regulamentos de segurança nacionais. Todas as port as do sistema estão de acordo com as exigências dos circuitos de voltagem extra-baixa de segurança (Safety Extra Low Voltage – SELV) para conexão com dispositivos e redes de posse do consumidor. A adição de acessórios de posse do consumidor ou de terceiros que estejam ligados às impressoras/copiadoras precisa m c umpri r ou ex ced er o s re quer imen to s lis tad os pre vi amen te. Todos os módulos que requerem conexão extern a devem ser instalados de acordo com os procedimentos de instalação da Xerox.

Cópias e impressões ilegais

Índice

 Prefácio  Notas de Segurança  Informações Regulatórias  Conformidade com o Meio Ambiente  Reciclagem e descarte de produtos  Cópias e impressões ilegais  Índice

Capítulo 1 Principais componentes e suas funções

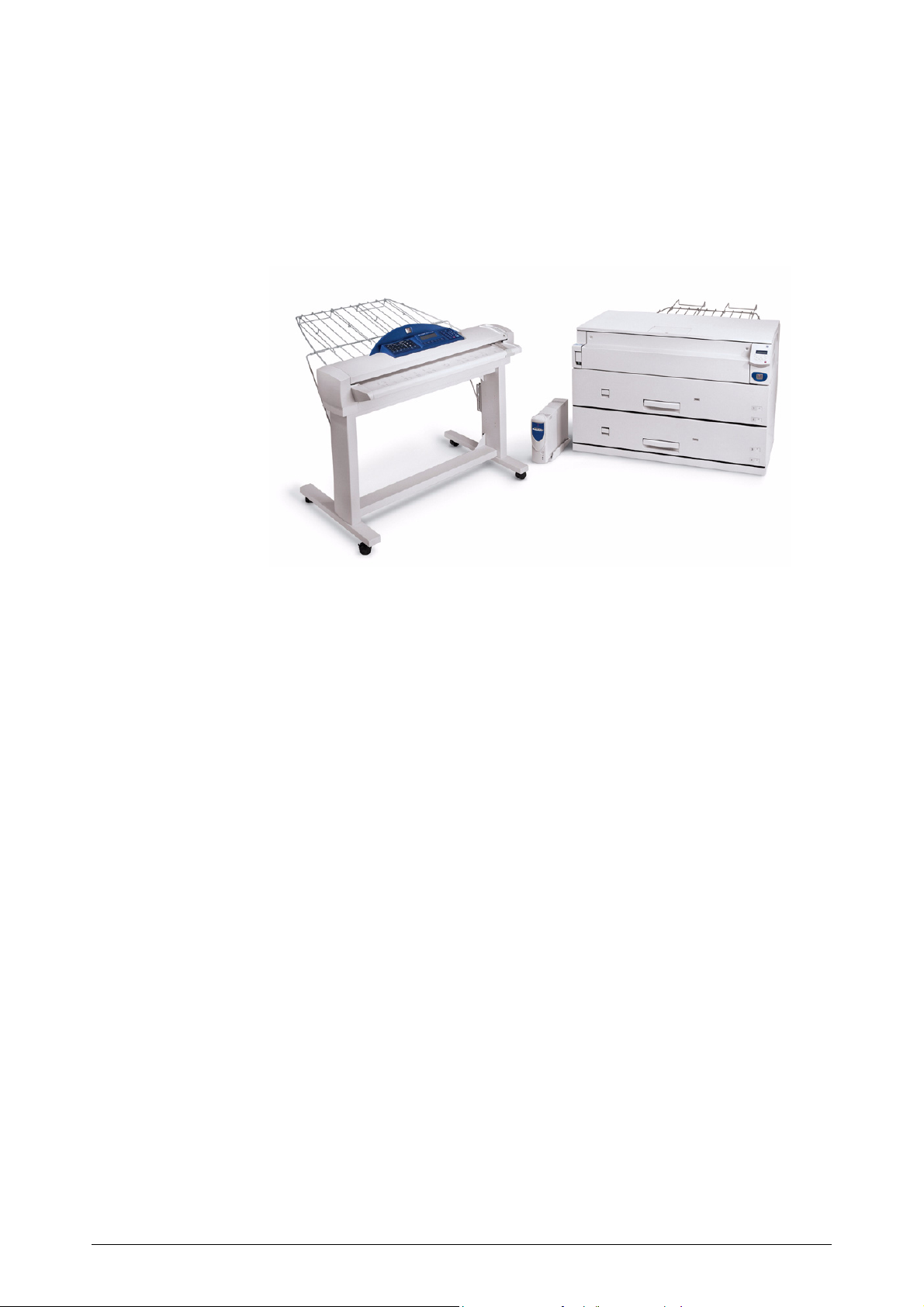

1.1 Configuração do sistema...........................................................................................................2

1.2 Principais componentes e suas funções (parte dianteira) ..................................................4

1.3 Principais componentes e suas funções (parte traseira).....................................................6

1.4 Como ligar e desligar a alimentação ......................................................................................7

Capítulo 2 Conheça a sua copiadora

2.1 Principais funções.....................................................................................................................12

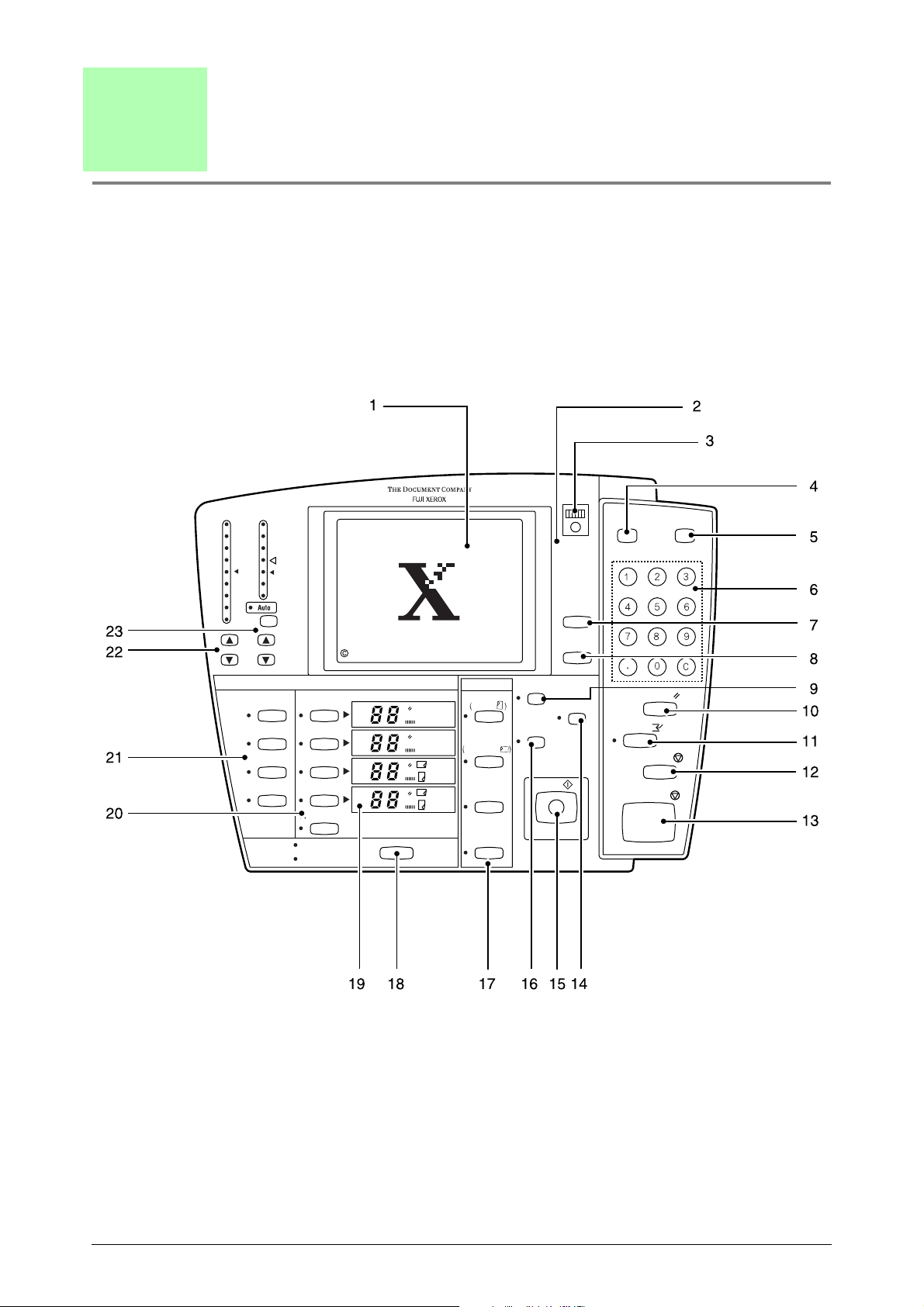

2.2 Como usar o painel de controle.............................................................................................14

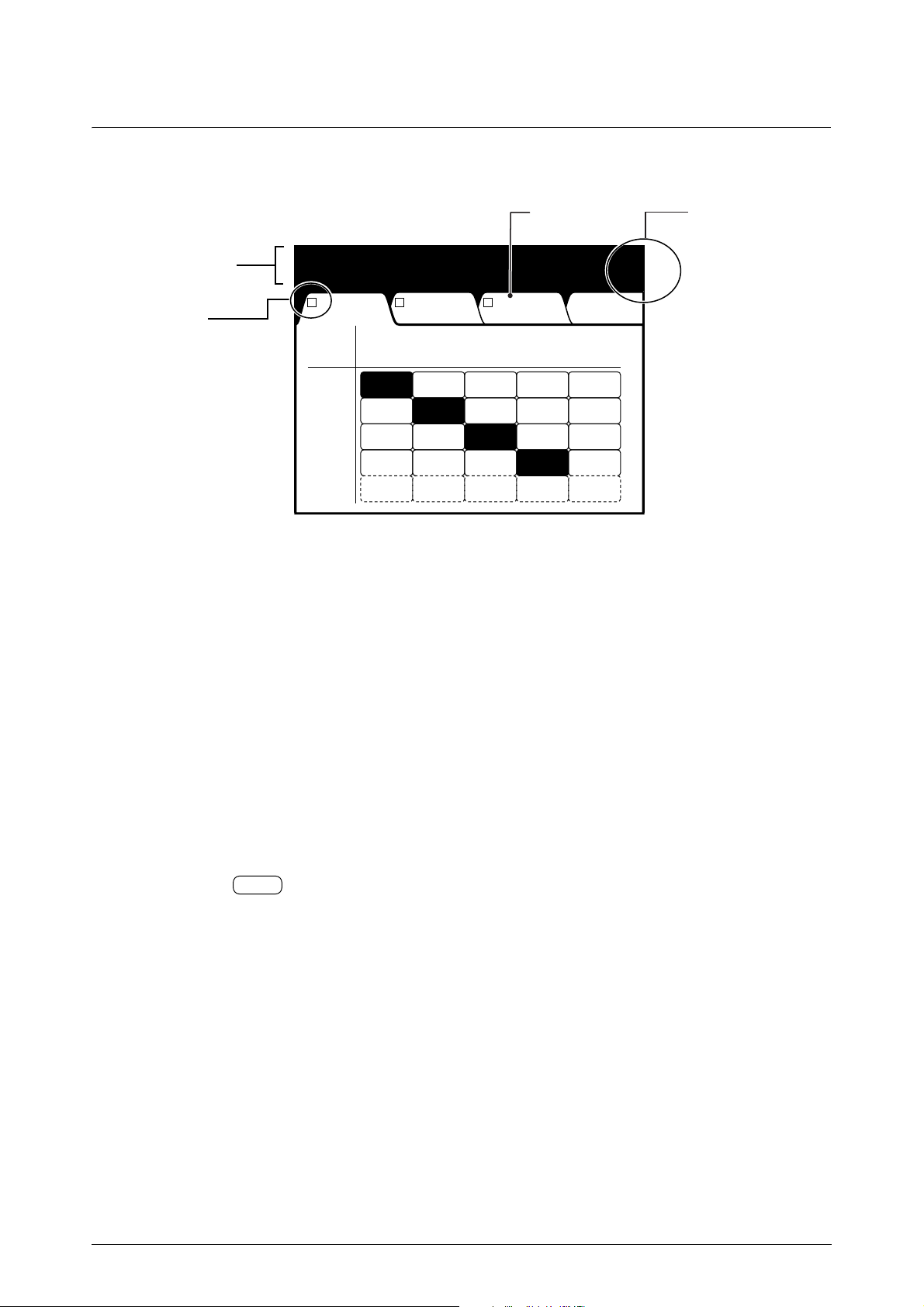

Utilização das telas de configuração....................................................................................17

2.3 Configuração do material........................................................................................................19

Configurações............................................................................................................................19

Configuração do material........................................................................................................20

2.4 Funções .......................................................................................................................................22

Capítulo 3 Operações básicas da copiadora

3.1 Como fazer cópias básicas......................................................................................................26

Modo manual e auto.................................................................................................................26

Fluxo básico de operação da copiadora...............................................................................28

Fluxo de operação para cópias alimentadas manualmente..............................................29

Ajuste da densidade e supressão de fundo..........................................................................31

Seleção do Modo de corte de material.................................................................................32

Seleção de porcentagens .........................................................................................................33

Seleção do material ..................................................................................................................34

Índice

3.2 Interrupção da cópia.................................................................................................................35

3.3 Copiar da memória...................................................................................................................36

3.4 Cópias de amostra.....................................................................................................................38

Capítulo 4 Funções de cópia

4.1 Visão geral das funções de cópia ..........................................................................................44

4.2 Como fazer cópias no modo auto..........................................................................................45

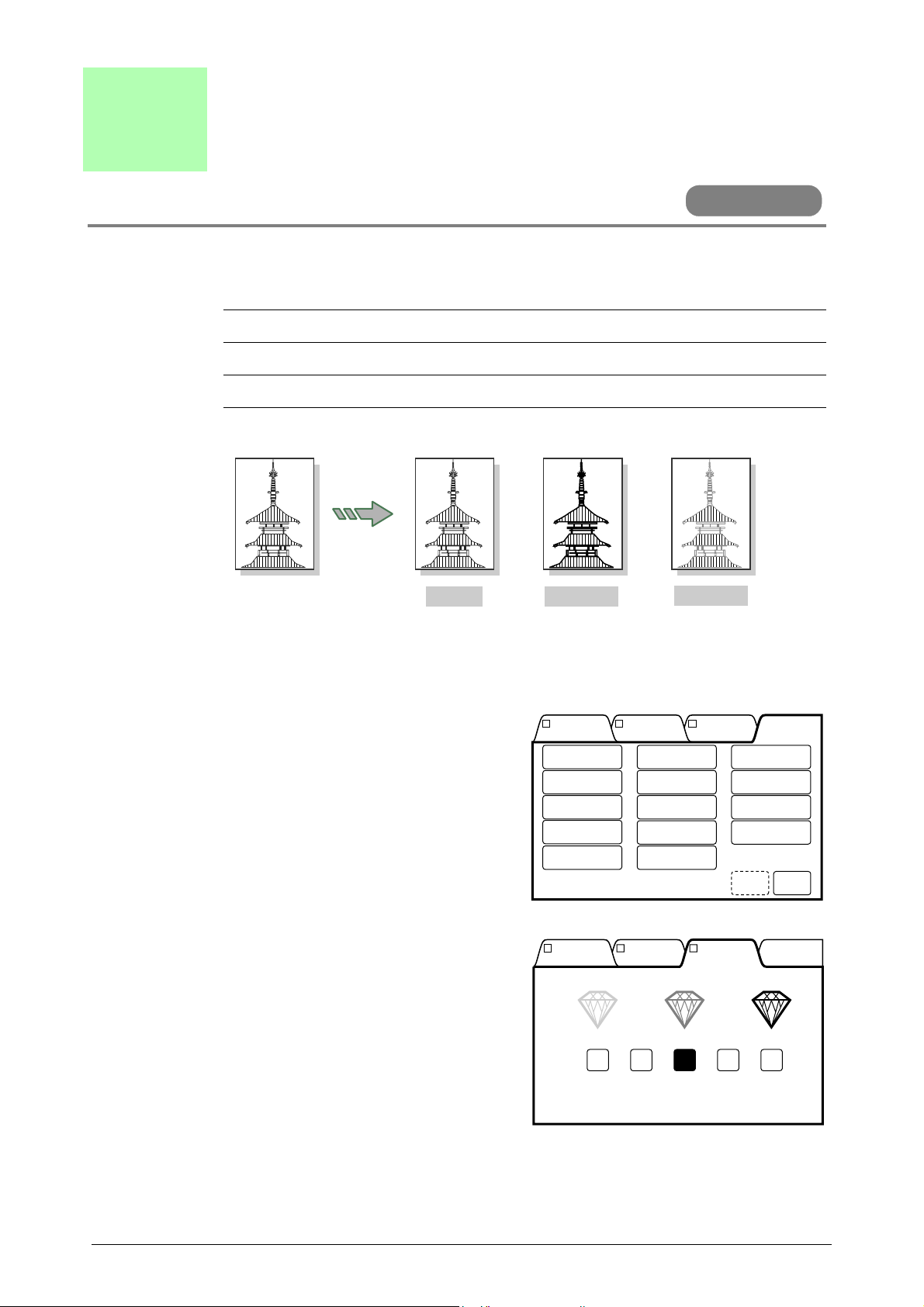

4.3 Seleção dos tipos de imagem do documento......................................................................48

4.4 Ajuste da nitidez dos contornos da imagem.......................................................................51

4.5 Especificação das porcentagens de R/A para cópias ......................................................52

4.6 Especificação independente das porcentagens de comprimento e largura .................54

4.7 Seleção do material ..................................................................................................................57

4.8 Corte de papel em rolo ............................................................................................................58

4.9 Ajuste da densidade da imagem............................................................................................62

4.10 Seleção da supressão de fundo ..............................................................................................63

4.11 Mudança do local da imagem para fins de cópia ..............................................................66

4.12 Apagar as bordas do documento para fins de cópia..........................................................69

4.13 Especificação da posição a partir da qual um documento deverá

ser digitalizado para fins de cópia

4.14 Inversão da imagem para imagem em espelho para fins de cópia ...............................73

4.15 Reversão do contraste de uma imagem para fins de cópia .............................................74

4.16 Nível de limite para ajuste de tons de cinza ..............................................................76

4.17 Classificação de dados para saída usando o Classificador E..........................................78

4.18 Classificação de dados usando trabalhos múltiplos..........................................................84

.........................................................................................71

Capítulo 5 Funções de trabalho armazenado

5.1 Visão geral do Trabalho armazenado...................................................................................90

5.2 Armazenamento de um trabalho ...........................................................................................92

Índice

5.3 Reutilização de um trabalho armazenado ...........................................................................94

5.4 Exclusão de um trabalho armazenado..................................................................................95

5.5 Impressão de listas das configurações de trabalho armazenado ....................................97

Capítulo 6 Funções do scanner

6.1 Visão geral das funções do scanner....................................................................................100

Fluxo básico de operação do scanner.................................................................................101

Capítulo 7 Pré-ajustes personalizados/Verificação do medidor

7.1 As funções de Pré-ajustes personalizados/Verificação do medidor ............................104

7.2 Configuração das Especificações comuns ........................................................................107

Hora e data ...............................................................................................................................108

Temporizador...........................................................................................................................109

Limpar auto / Luz de fundo desligada ...............................................................................111

Como iniciar a digitalização................................................................................................. 112

Velocidade da digitalização..................................................................................................113

Tom de atenção .......................................................................................................................114

Outros pré-ajustes do sistema .............................................................................................. 115

7.3 Configuração das Especificações de cópia .......................................................................118

Botões de troca de funções................................................................................................... 119

Funções padrão de cópia.......................................................................................................121

Tipo de material para o modo auto.....................................................................................123

Pré-ajustes de R/A..................................................................................................................124

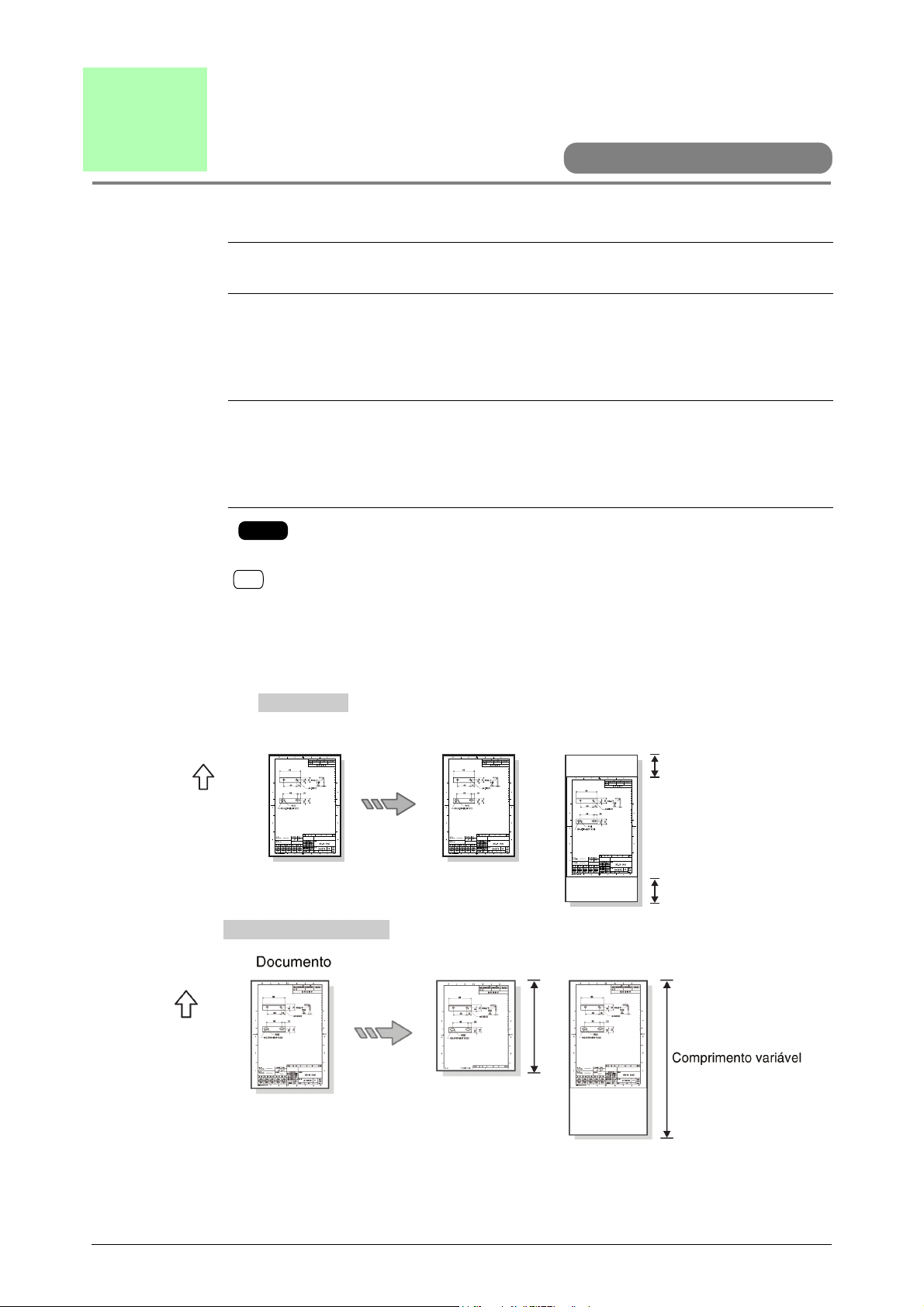

Pré-ajustes de comprimento variável .................................................................................125

Configuração de Girar imagem auto ..................................................................................126

Pré-ajuste de ordem de saída................................................................................................127

Pré-ajuste de classificar programa......................................................................................128

Outros pré-ajustes de cópia ..................................................................................................133

7.4 Verificação do medidor .........................................................................................................135

Capítulo 8 Conheça a sua impressora

8.1 Visão geral do serviço de impressão da Impressora para

Grandes Formatos 6030/6050

O que é o serviço de impressão da Impressora para

Grandes Formatos 6030/6050?

..............................................................................................138

............................................................................................138

Índice

Operações do serviço de impressão....................................................................................140

Principais funções de impressão .........................................................................................142

8.2 Operação através do painel de controle da impressora..................................................149

Operações básicas do painel de controle da impressora................................................150

Visão geral do menu Operação............................................................................................151

8.3 Operações dos Serviços de impressão na web.................................................................156

Ambiente operacional............................................................................................................156

Inicialização e parada dos Serviços de impressão na web ............................................157

Organização da página dos Serviços de impressão na web ..........................................158

Capítulo 9 Configuração da Impressora

9.1 Configuração dos parâmetros de comunicação ...............................................................164

Parâmetros de Comunicação................................................................................................164

Configuração dos parâmetros a partir do painel de controle da impressora .............169

Configuração dos parâmetros a partir dos Serviços de impressão na Web ...............176

9.2 Configuração dos parâmetros do sistema..........................................................................178

Configuração dos parâmetros a partir do painel de controle da impressora .............178

Configuração dos parâmetros a partir dos Serviços de Impressão na Web ...............182

Capítulo 10 Operações básicas da impressora

10.1 Operações básicas da máquina ............................................................................................188

Configuração da impressora lógica ....................................................................................188

Seleção dos tipos de material...............................................................................................191

Utilização de papel diferente do papel da série padrão..................................................191

Alteração de um material de rolo para um trabalho inteiro ..........................................192

Ampliação e redução .............................................................................................................193

Impressão de documentos longos .......................................................................................194

Impressão com alimentação manual ..................................................................................195

Índice

Pesquisa de defeitos ...............................................................................................................196

10.2 Operações de trabalho ...........................................................................................................198

Exibição de uma lista de trabalhos .....................................................................................198

Cancelamento e alteração da prioridade dos trabalhos ..................................................200

Gerenciamento dos registros de trabalhos ........................................................................202

10.3 Operações de impressora ......................................................................................................205

Exibir o status da impressora...............................................................................................205

Iniciar e suspender trabalhos recebidos, a impressão e o servidor..............................208

10.4 Testes de impressão................................................................................................................209

10.5 Configurações da impressora lógica ..................................................................................210

Série de material .....................................................................................................................212

Definir caneta única ...............................................................................................................213

Definir caneta múltipla..........................................................................................................215

Caneta estilo Versatec............................................................................................................216

Largura Versatec .....................................................................................................................217

Definir caneta Versatec..........................................................................................................217

Definir caneta múltipla Versatec .........................................................................................218

Emulação..................................................................................................................................219

Opção da caneta ......................................................................................................................219

Opções TIFF ............................................................................................................................220

Opção CALS............................................................................................................................220

Transformar..............................................................................................................................221

Área de plotagem....................................................................................................................223

Opção de mensagem ..............................................................................................................227

Margem do material...............................................................................................................228

Mapeamento do tamanho e material ..................................................................................229

Dividir desenho.......................................................................................................................232

Prioridade .................................................................................................................................233

Direção de giro do desenho..................................................................................................233

Comando ignorar ....................................................................................................................234

Comando EOP.........................................................................................................................234

Opção de cor............................................................................................................................235

Saída de material.....................................................................................................................235

Selecionar bandeja..................................................................................................................236

Índice

Cópia impressa........................................................................................................................236

Opção de entrada ....................................................................................................................237

Opções de saída.......................................................................................................................238

Tipo de material ......................................................................................................................240

DEFINIR TAMANHO ..........................................................................................................240

Prioridade de reconhecimento de tamanho.......................................................................241

Capítulo 11 Configuração através do painel de controle da impressora

11.1 Lista de itens do menu...........................................................................................................244

11.2 Configuração da impressora lógica ....................................................................................255

Configuração da impressora lógica ....................................................................................257

Configuração da impressora lógica padrão.......................................................................278

Impressão de uma lista de configurações..........................................................................279

11.3 Teste de impressão..................................................................................................................280

11.4 Gerenciamento dos diversos registros ...............................................................................281

Gerenciamento do registro de trabalhos ............................................................................281

Gerenciamento do registro de erros....................................................................................283

11.5 Reimpressão .............................................................................................................................285

11.6 Verificação do medidor .........................................................................................................286

11.7 Operações através do painel de controle da impressora ................................................287

11.8 Configurações da impressora...............................................................................................291

11.9 Modo de economia de energia.............................................................................................294

Capítulo 12 Serviço de Impressão Ethernet (para UNIX)

12.1 Esboço do Serviço de Impressão Ethernet........................................................................298

12.2 Registro do Sistema de Impressão de Impressoras para

Grandes Formatos 6030/6050

Registro do Sistema Host......................................................................................................299

..............................................................................................299

Índice

Registro da impressora remota ............................................................................................300

12.3 Impressão com o Comando ftp............................................................................................302

Imprimindo...............................................................................................................................302

Outros Subcomandos.............................................................................................................305

Lista de mensagens ................................................................................................................306

12.4 Impressão com o Comando lp/lpr.......................................................................................311

Impressão (Comando lpr) .....................................................................................................311

Imprimir (Comando lp) (para SunOS 5.x)........................................................................313

Exibição do Status (Comando lpq).....................................................................................314

Cancelamento (Comando lprm) ..........................................................................................316

Lista de mensagens ................................................................................................................319

Capítulo 13 Como carregar documentos

13.1 Documentos .............................................................................................................................322

13.2 Como carregar documentos no scanner.............................................................................323

Precauções ao manusear documentos ................................................................................325

Suspensão da digitalização de documentos......................................................................326

Capítulo 14 Métodos de corte da margem de ataque

14.1 Corte da margem de ataque..................................................................................................328

14.2 Corte automático.....................................................................................................................329

14.3 Corte manual............................................................................................................................330

Capítulo 15 Substituição do papel

15.1 O visor quando o papel acaba..............................................................................................336

15.2 Substituição do papel em rolo..............................................................................................337

15.3 Indicadores de tamanho do material na gaveta................................................................340

15.4 Colocação manual do material ............................................................................................343

Capítulo 16 Reabastecimento do toner

16.1 Reabastecimento do toner da Copiadora/Impressora para

Grandes Formatos com Scanner

..........................................................................................346

Índice

Capítulo 17 Cuidados diários

17.1 Limpeza do scanner ..............................................................................................................350

17.2 Utilização do aquecedor de papel .......................................................................................351

Capítulo 18 Pesquisa de defeitos

18.1 Tela de configuração/Painel de controle da impressora.................................................354

18.2 Má qualidade da imagem......................................................................................................355

18.3 Outros erros..............................................................................................................................356

18.4 Pesquisa de defeitos da copiadora ......................................................................................357

Capítulo 19 Como eliminar o atolamento de papel

19.1 Visor de atolamento do papel...............................................................................................362

19.2 Atolamento de documentos..................................................................................................363

19.3 Atolamento no alimentador (papel de rolo)......................................................................364

19.4 Atolamentos no módulo de inserção de várias folhas (MSI)/

módulo de alimentação manual

19.5 Atolamentos de papel na porta da impressora e de saída ..............................................368

Capítulo 20 Especificações

20.1 Especificações principais......................................................................................................372

20.2 Especificações do material ...................................................................................................376

20.3 Especificações da máquina...................................................................................................377

Anexos

Anexo 1 Especificações do conector............................................................................380

Anexo 2 Lista de comandos HP-GL/HP-GL2..............................................................382

Lista de comandos

Anexo 3 Lista de comandos HP-RTL...........................................................................388

...........................................................................................366

........................................................................................................382

Anexo 4 Lista de tags TIFF..........................................................................................391

Índice remissivo........................................................................................................................ 1

Índice

Capítulo

Capítulo 0

Principais componentes e suas

funções

Capítulo 1

1.1

Configuração do sistema

As opções e configurações do sistema a seguir estão disponíveis para a Impressora para

Grandes Formatos Xerox 6030/6050.

Impressora para Grandes Formatos Xerox 6050 (ou 6030)

Esta unidade é apenas impressora, consulte o Guia do usuário da Impressora para

Grandes Formatos Xerox 6030/6050 para ver recursos e uso.

Impressora para Grandes Formatos Xerox 6030/6050

Copiadora/Impressora para Grandes Formatos Xerox 6050 (ou 6030)

Esta unidade dispõe de copiadora, impressora e um scanner integrado.

Copiadora/Impressora para Grandes Formatos Xerox 6030/6050

Capítulo 1 Principais componentes e suas funçõe s

Impressora para Grandes Formatos Xerox 6050 (ou 6030) com Sistema de Digitalização

Esta unidade dispõe de copiadora, impressora, scanner Synergix

AccXES

Impressora para Grandes Formatos Xerox 6030/6050 com Sistema de Digitalização

®.

® e controladora

Opções da Impressora para Grandes Formatos Xerox 6050 (ou 6030)

Você pode adquirir opções de hardware e software adicionais para todas as unidades.

Entre em contato com seu representante de vendas da Xerox para obter mais

informações sobre as opções.

1.1 Configuração do sistema

1.2

Principais componentes e suas

funções (parte dianteira)

Principais componentes e suas funções

Importante

1 Mesa de originais do

2 Tela de configuração Utilizada para confirmar as configurações, como a

3 Painel de controle

4 Guia de inserção de

5 Painel de controle da

A Copiadora/Impressora é utilizada para fins de explicação neste Guia do Usuário.

Nome Função

scanner

documentos

impressora

Os documentos a digitalizar são inseridos aqui.

contagem de impressões e para exibir as mensagens relacionadas ao status da máquina.

No painel de controle, podem ser encontrados teclados numéricos e vários botões de operação. Consulte o Guia do Usuário da Copiadora/Impressora para obter métodos detalhados de operação.

Usado ao inserir documentos.

Utilizado para alterar o tamanho ou o tipo de papel.

Capítulo 1 Principais componentes e suas funçõe s

Nome Função

6 MSI* / Módulo de

alimentação manual (opcional) (*Módulo de inserção de várias folhas)

7 LED do alimentador Esse LED acende em vermelho quando a bandeja de

8 Bandeja de materiais

(apenas no modelo 6050)

9 Bandeja de materiais

(padrão)

10 Interruptor de

alimentação

Utilizado para imprimir em papel que não tenha sido configurado na bandeja de materiais.

materiais está em operação.

A bandeja de materiais com dois rolos que alimenta o papel em rolo.

Bandeja de materiais com dois rolos que alimenta o papel em rolo.

Utilizado para ligar e desligar a alimentação do scanner.

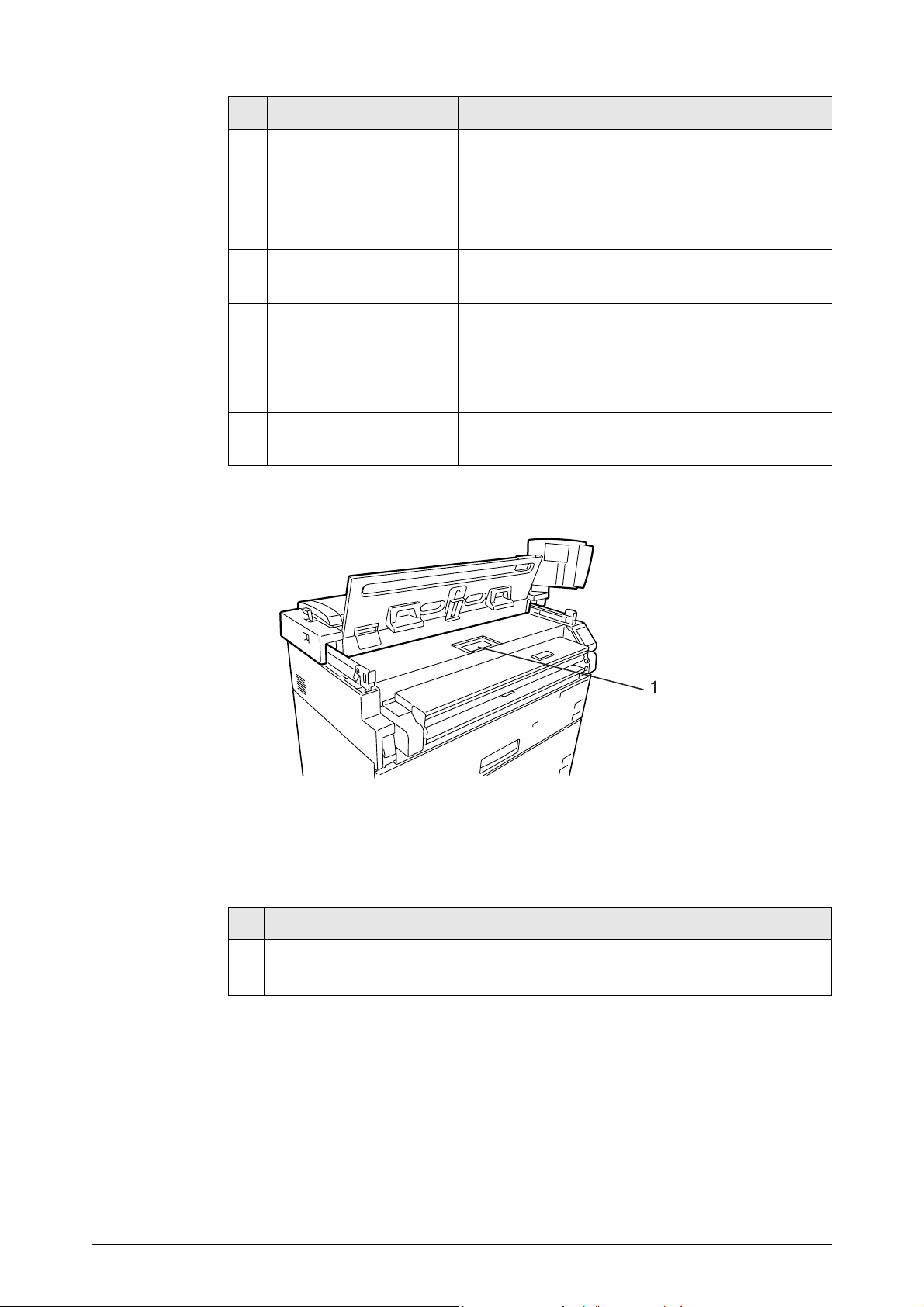

Principais componentes e suas funções

Nome Função

1 Porta de abastecimento de

toner

1.2 Principais componentes e suas funções (parte dianteira)

O toner é colocado através dessa porta.

1.3

Principais componentes e suas

funções (parte traseira)

Principais componentes e suas funções

Nome Função

1 Porta de saída de

documentos

2 Soquete da tomada

elétrica

3 Porta de saída de

impressões

4 Interruptor remoto Interruptor do seletor que possibilita que a

5 Conector de interface Conecta o scanner à impressora.

6 Conector da porta serial Utilizado pelo técnico para fazer a manutenção.

7 Interruptor do disjuntor Disjuntor de alimentação da impressora

8 Interruptor do aquecedor

de papel

9 Interruptor principal de

alimentação

Os documentos digitalizados saem por essa porta.

Removida da unidade.

O papel impresso sai por essa porta.

alimentação do scanner e da impressora seja ligada e desligada com o uso do interruptor de alimentação principal.

Liga e desliga o aquecedor de papel de acordo com o ambiente no qual a máquina está sendo usada.

Liga e desliga a alimentação do scanner e da impressora (quando o interruptor remoto estiver ligado).

Importante

Capítulo 1 Principais componentes e suas funçõe s

As conexões ao computador host e outras conexões necessárias serão providenciadas pelo nosso representant e de serviços.

1.4

Como ligar e desligar a alimentação

Tanto o scanner quanto a impressora estão equipados com seus próprios interruptores

independentes de energia. É necessário garantir que o Interruptor do disjuntor esteja na

posição LIGADO para ligar e desligar a impressora com o uso do interruptor de energia

independente. Quando o Interruptor do disjuntor estiver desligado, a alimentação não

será consumida, mesmo se a tomada de energia da impressora estiver conectada na fonte

de alimentação.

Nunca desligue a unidade enquanto a impressão estiver em andamento. Caso contrário poderá haver atolamento de papel nas áreas de temperaturas mais altas da máquina.

 Para ligar a alimentação

[Operação]

1 Coloque o Interruptor remoto em [Conectar].

Consulte a seção 1.3 Principais componentes e

Interruptor de alimentação do scanner

suas funções.

Nota

Quando o Interruptor remoto estiver em [Conectar] e o Interruptor de alimentação estiver em LIGADO, o Interruptor de alimentação principal controla a alimentação para a impressora e o scanner.

2 Verifique se o Interruptor de alimentação do

scanner está na posição LIGADO.

1.4 Como ligar e desligar a alimentação

Interruptor de alimentação principal

3 Coloque o Disjuntor da impressora em

LIGADO.

4 Coloque o Interruptor de alimentação principal

em LIGADO.

Disjuntor da impressora

Capítulo 1 Principais componentes e suas funçõe s

Para desligar a alimentação

Desligue a alimentação seguindo as etapas mostradas abaixo.

Nunca desligue a unidade enquanto a impressão estiver em andamento. Caso contrário poderá haver atolamento de papel nas áreas de temperaturas mais altas da máquina.

[Operação]

1 Coloque o Interruptor de alimentação principal

em DESLIGADO.

Interruptor de alimentação principal

Interruptor de alimentação do scanner

Disjuntor da impressora

Nota

Quando o Interruptor remoto estiver em [Conectar] e o Scanner estiver em LIGADO, a energia da impressora e do scanner pode ser ligada e desligada com o Interruptor de alimentação principal.

2 Coloque o Interruptor de alimentação do

scanner em DESLIGADO.

3 Coloque o Interruptor do disjuntor em

DESLIGADO.

Nota

Desligue o Interruptor do disjuntor quando a máquina não for utilizada por longos períodos de tempo.

1.4 Como ligar e desligar a alimentação

Capítulo 1 Principais componentes e suas funçõe s

Capítulo

Capítulo 0

Conheça a sua copiadora

Capítulo 2

2.1

Tipo de imagem do documento

Seleciona o tipo de imagem do documento de acordo com o tipo de documento sendo copiado.

Principais funções

As funções de cópia a seguir podem ser definidas para a Copiadora/Impressora para

Grandes Formatos 6030/6050.

Redução/Ampliação

Amplia ou reduz imagens para fins de cópia.

 Nitidez

Configura os níveis de nitidez dos contornos das imagens a serem copiadas.

 Corte de material

Corta o material em rolo em qualquer tamanho desejado.

Densidade da cópia

Ajusta a densidade da cópia.

Supressão de fundo

Ajusta o fundo dos documentos que possuem áreas sombreadas.

Capítulo 2 Conheça a sua copiadora

Localização da imagem

Move a imagem para cima, para baixo, para a esquerda e para a direita para ativar a função de dobra a ser usada.

Posição de início da digitalização

Inicia a digitalização a partir de qualquer posição desejada na imagem.

Apagar borda

Apaga as bordas do documento.

 Imagem em espelho

Cria uma imagem em espelho do original.

LOCKHEED SR-71

Reversão do contraste

Reverte os níveis de contraste de preto e branco da imagem para fins de cópia.

Consulte

Consulte "Capítulo 4 Funções de cópia" para mais detalhes sobre cada uma das funções acima (página 43).

2.1 Principais funções

2.2

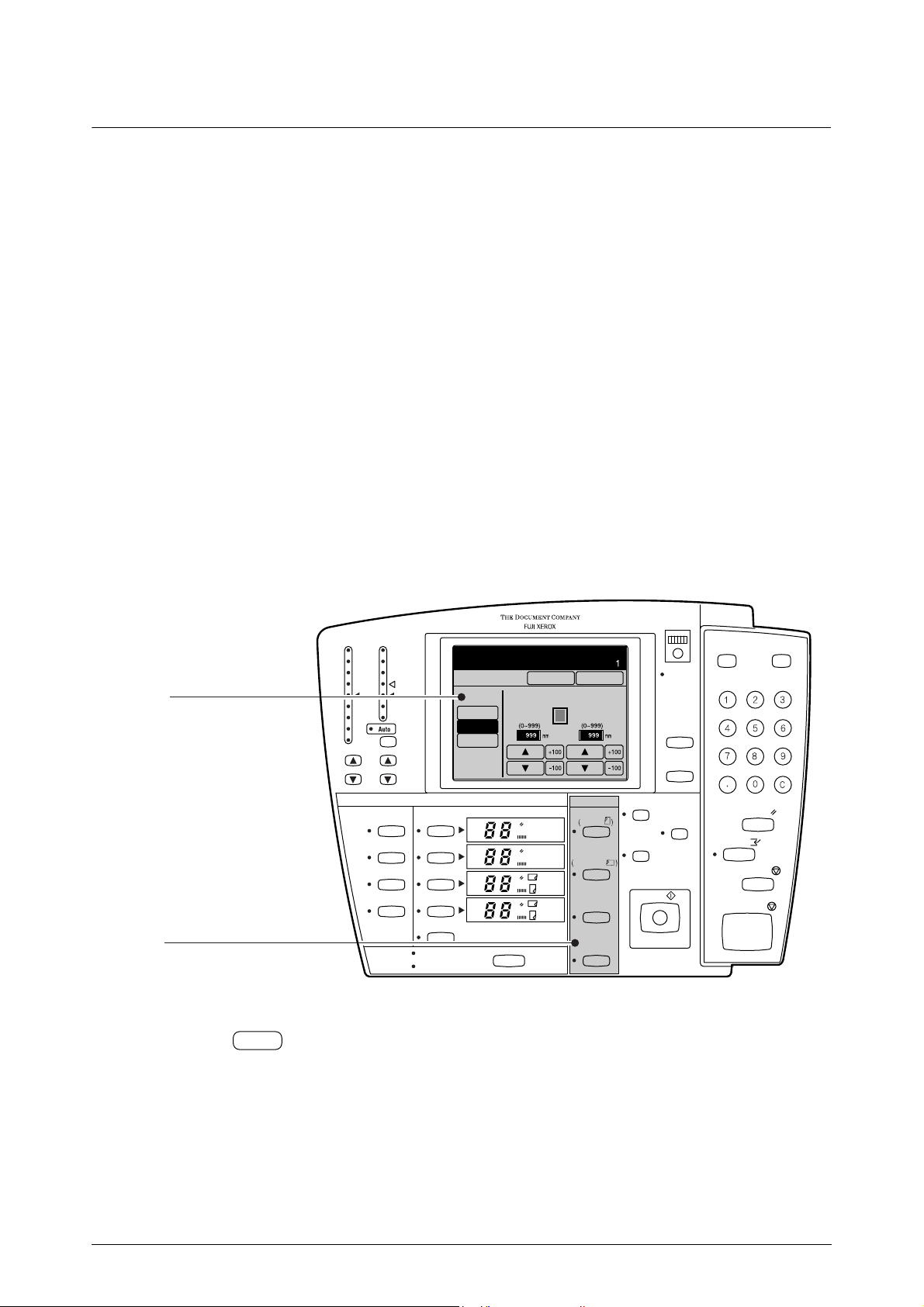

Como usar o painel de controle

O painel de controle possui diversos botões, lâmpadas e um monitor sensível ao toque.

Com o monitor sensível ao toque, é possível selecionar e operar as funções

simplesmente tocando na área relevante com um dedo.

Os detalhes exibidos no monitor sensível ao toque neste guia do usuário são conhecidos

como "telas" ou "telas de configuração".

Densidade da imagem

Mais clara Máxima

Supressão de fundo

Aguarde...

Trabalho na memória

Pre-ajustes pers./ Verif. do medidor

Economia de energia

Mínima

Mais escura

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Modo corte material

Tamanho do Material

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

Padrão Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Cópia de amostra

Iniciar

Trabalho armazenado

Digitalização de baixa velocidade

Limpar tudo

Interromper

Parar cópia

Parar documento

Capítulo 2 Conheça a sua copiadora

Número Nome Função

1 Tela do menu da copiadora Configura as diversas funções. Exibe também as

mensagens.

2 Lâmpada [Trabalho na

memória] 3 Indicador de contraste da tela Ajusta o contraste do painel de controle. 4 Tecla <Pré-ajustes pers./Verif.

do medidor> 5 Tecla <Economia de energia> Ativa e desativa o modo de baixo consumo. 6 Teclado (0 a 9, C) Insere o número de cópias a serem feitas e os valores dos

7 Tecla <Menu> Não suportado no momento. 8 Tecla <Trabalho armazenado> Registra na memória as configurações que são usadas

9 Tecla <Copiar da memória> Reimprime os dados copiados mais recentemente. A

10 Tecla <Limpar tudo> Cancela todas as configurações das funções e retorna

Acesa quando documentos acumulados estão na memória.

Configura as especificações da máquina. Ativa também a confirmação do medidor.

parâmetros. Quando pressionada, a tecla <C> apaga todos os valores inseridos.

com freqüência.

lâmpada se acenderá quando cópias adicionais forem impressas a partir da memória.

para as configurações padrão.

11 Tecla <Interromper> Ativa a interrupção da cópia. A lâmpada no lado

esquerdo se acenderá durante interrupções.

12 Tecla <Parar cópia> Ejeta todas as cópias sendo processadas no momento e

pára a máquina.

13 Tecla <Parar documento> Suspende a alimentação do material. 14 Tecla <Digitalização de baixa

velocidade>

15 Tecla <Iniciar> Inicia a digitalização do documento quando no modo

16 Tecla <Cópia de amostra> Ativa as configurações para que uma certa parte do

Pressione esta tecla para entrar no modo de digitalização de baixa velocidade. A lâmpada se acenderá durante a digitalização de baixa velocidade. Usada para impedir danos ao documento original, que pode ser frágil.

manual. Também é usada para iniciar operações para a impressão de cópias a partir da memória e cópias de amostra.

documento seja alterada e uma cópia de amostra seja impressa. A lâmpada no lado esquerdo se acenderá durante a cópia de amostra.

2.2 Como usar o painel de controle

Número Nome Função

17 Teclas do <Modo corte

material>

18 Tecla Modo manual/Modo auto Alterna entre o modo automático e o modo manual. 19 Tela [Tamanho do Mat erial/

Tipo de Material]

20 Teclas de <Material> Definem a bandeja onde foi carregado o papel a ser

21 Teclas de <Redução/

Ampliação>

22 Teclas de <Densidade da

imagem>

23 Teclas de <Supressão de

fundo>

Configuram o método para cortar o material. A lâmpada no lado esquerdo do modo de corte de material especificado será iluminada.

Exibe o tamanho e tipo de papel em cada bandeja.

usado. A lâmpada no lado esquerdo da bandeja especificada será iluminada.

Estabelecem a porcentagem na qual as cópias serão impressas. A lâmpada no lado esquerdo da porcentagem especificada será iluminada.

Ajustam a densidade da cópia. A tecla < > diminui a densidade e a tecla < > aumenta a densidade.

Ajustam a densidade do fundo. A tecla < > aumenta a força de supressão e a tecla < > diminui.

Capítulo 2 Conheça a sua copiadora

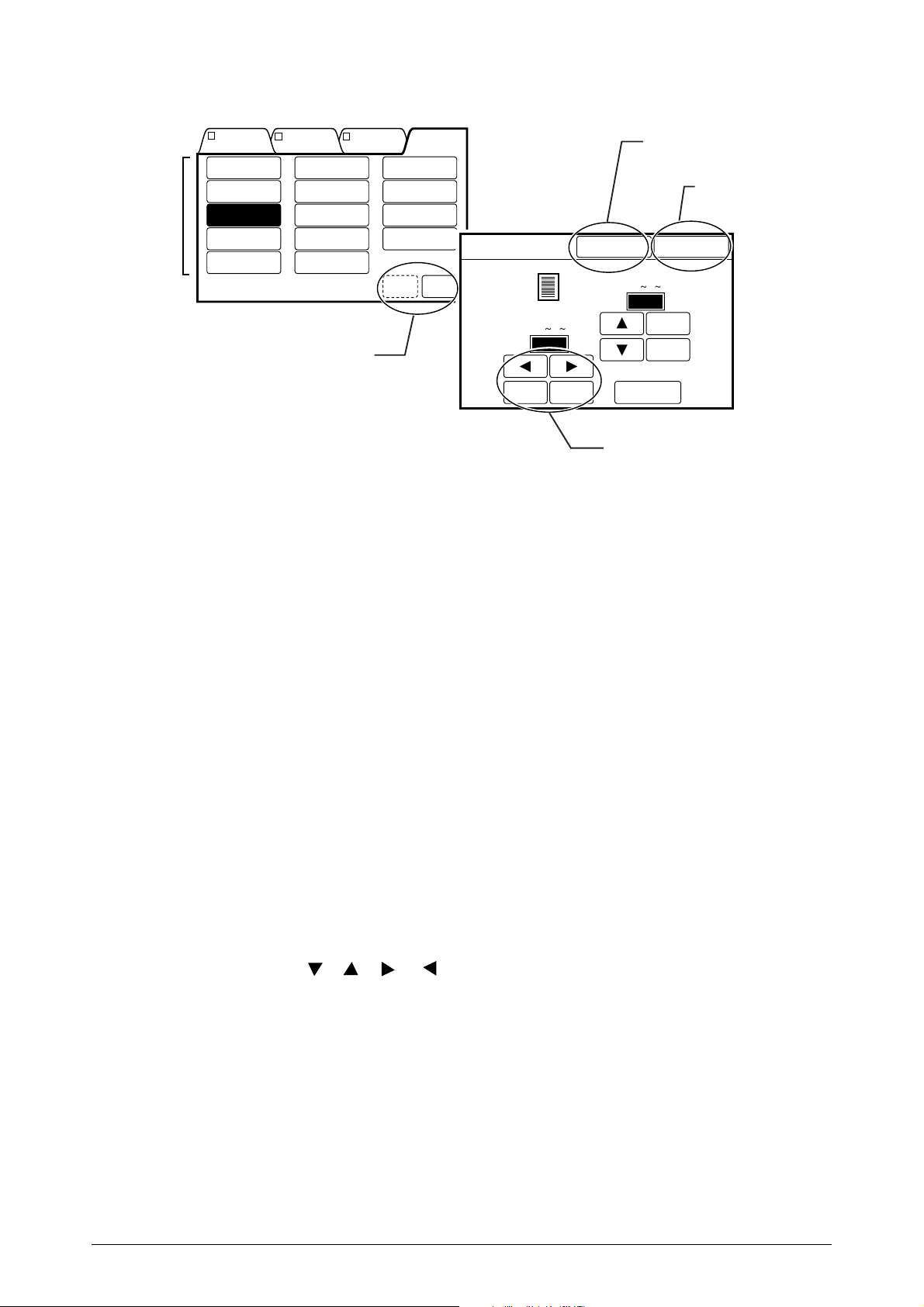

Utilização das telas de configuração

V v

Esta seção explica as diversas funções e botões disponíveis nas telas de configuração.

Área de mensagem

erificação dos

alores padrão

Área de mensagem

Exibe as mensagens relacionadas ao status da máquina e guias de operação.

Pronto para copiar.

Modo automático

Tamanho

papel

Tipo imag. documento

Tamanho do documento

Nitidez

Guia

jogo

Outras Funções...

Número de cópias

Verificação dos valores padrão

Uma marca de verificação será exibida nesta caixa para indicar que as funções foram configuradas na tela de configuração e que os valores padrão foram alterados.

Guia

Ao pressionar as guias, é possível alternar entre cada uma das telas do menu de configuração. Pressione a guia [Outras Funções] para exibir uma lista de menus para todas as funções.

Consulte

É possível alterar os menus que são exibidos nas guias. Consulte a seção "Botões de troca de funções" em "Configuração das Especificações de cópia" neste manual para obter mais detalhes (página 118).

Número de cópias

Este valor é inserido pressionando-se as teclas de <0> a <9> no teclado do painel de controle. Pressione a tecla <C> para voltar as configurações para <1>.

2.2 Como usar o painel de controle

Modo automático

R/A normal... Modo corte

Botões de seleção

material...

Localização da imagem...

Imagem em espelho...

ClassificadorE...

Há uma página seguinte

Botões de seleção

Pressione estes botões para selecionar o item relevante. Os botões serão iluminados quando forem selecionados. As seleções com sufixo [...], como [Localização da imagem...], indicam que uma tela de configuração detalhada será exibida.

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Botões [Anterior] /[Próx.]

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Localização da imagem Concluído

Próx.

Esq./Dir.

(500 0 500)

Cancelar

(999 0 999)

+100 Centraliz.–100

Botões de rolagem

Botão [Cancelar]

Botão [Concluído]

Sup./Inf.

+100

–100

Botões [Anterior] e [Próx.]

Os botões [Anterior] e [Próx.] são exibidos quando a tela de configuração abrange mais de uma página.

Botão [Concluído]

Define as funções e valores especificados e fecha a tela.

Botão [Cancelar]

Cancela as funções e valores especificados e fecha a tela.

Botões de rolagem

Os botões [ ], [ ], [ ] e [ ] são usados para aumentar e diminuir os valores. Pressione os botões que exibem [100] ou outros números para aumentar ou diminuir o valor nesta quantia.

Capítulo 2 Conheça a sua copiadora

2.3

Configuração do material

Os parâmetros do material devem ser configurados quando um material novo for carregado e quando o tipo e tamanho do material existente forem alterados. As configurações do material são feitas no painel de controle.

Nota

Configurações

Os seguintes parâmetros são configurados.

Configurações Valores elegíveis

Série de

tamanho

Tipo de

Material

Gramatura A gramatura é selecionada em [Leve], [Regular] e [Pesado].

Os materiais que podem ser configurados com todas as séries de tamanho são os seguintes.

Série de

tamanho

As configurações do material também podem ser feitas a partir do painel de controle da impressora. Consulte o Guia do Usuário da Impressora para mais detalhes sobre como configurar os parâmetros a partir do painel de controle da impressora.

A série de tamanho é selecionada em [ISO A], [Esp. A-1], [Esp. A-2], [Esp. A-2], [ARCH] e [ANSI].

O tipo de material é selecionado a partir de [Comum], [Vellum] e [Filme].

Material elegível

Série ISO A A4 (210

A3 (297 A2 (420 A1 (594 A0 (841

Esp. série A-1 Esp. A-0 (880

Esp. A-1 (625 Esp. A-2 (440 Esp. A-3 (312

Esp. série A-2

Esp. série A-3

ARCH 36", 24", 18", 12", 9"

ANSI 34", 22", 17", 11", 8.5"

Esp. A-1 (620 Esp. A-2 (435 Esp. A-3 (310

× 297 mm) × 420 mm) Material de rolo A3 (297 mm largura) × 594 mm) Material de rolo A2 (420 mm largura) × 841 mm) Material de rolo A1 (594 mm largura) × 1,189 mm) Material de rolo A0 (841 mm largura)

× 1,230 mm) Material de rolo Esp. A-0 (880 mm de larg.) × 880 mm) Material de rolo Esp. A-1 (625 mm de larg.) × 625 mm) Material de rolo Esp. A-2 (440 mm de larg.) × 440 mm) Material de rolo Esp. A-3 (312 mm de larg.)

× 871 mm) Material de rolo Esp. A-1 (620 mm de larg.) × 620 mm) Material de rolo Esp. A-2 (435 mm de larg.) × 435 mm) Material de rolo Esp. A-3 (310 mm de larg.)

Capítulo 2 Conheça a sua copiadora

Os tipos de materiais para os quais é possível especificar a [Gramatura]:

Material definido como [Leve]

Comum (16-18lb.) Papel E Vellum (18-20lb.) Filme (50-69µ)

Material definido

Comum (18-20lb.) Premium (20lb.)

como [Regular]

Vellum (20-24lb.) Vellum Premium (24lb.) Filme (70-80µ) Filme Premium (75micron)

Material definido como [Pesado]

Comum (20-29lb.) Apresentação (29lb.) Vellum (24-29lb.) Vellum Premium (29lb.) Filme (81-100µ) Filme Premium (100micron)

Configuração do material

Esta seção explica os procedimentos para configurar o material.

Matiz Premium (20lb.) Fluorescente Premium (20lb.) Desempenho (20lb)

Procedimento operacional

1 Pressione a tecla <Pré-ajustes

pers./Ver if. do medidor> no painel de controle.

A tela [Pré-ajustes pers./Verif. do medidor] será exibida. Selecione [Aparação/Conf. do material]

Pré-ajustes personal./ Verif. do medidor

Verificação do medidor...

Aparação/Conf. do material...

Série de tamanho de documento...

Trabalho na memória

Trabalho armazenado

Pre-ajustes pers./ Verif. do medidor

Pré-ajustes

personaliz....

Versão do software...

Configuração do sistema

Economia de energia

Concluído

Capítulo 2 Conheça a sua copiadora

3 A te la [Aparação/Configuração do

material] será exibida. Selecione o rolo ou bandeja a ser alterado.

Aparação/Configuração do material

Série de tamanho Tipo de material Gramatura

Rolo 1

Rolo 2

Bandeja 3

Bandeja 4 Alimentação

manual

ISO A

Comum

Vellum

Comum

Concluído

Leve

4 Configure cada um dos

parâmetros [Série de tamanho], [Tipo de material] e [Gramatura] , e então pressione o botão [Concluído]. Para aparar a borda de ataque do material, configure a [Aparação Hora(s)] usando os botões [ ] e [ ] e pressione a tecla <Iniciar> no painel de controle.

5 Pressione o botão [Concluído] na

tela [Def. material].

O material será configurado

adequadamente e a tela retornará

à tela [Pré-ajustes pers./Verif. do

Def. material-rolo 1 Concluído

Série de tamanho

ISO A

Esp. A-1

Esp.A-2

ANSI

Tipo de material

Comum

Vellum

Filme

Cancelar

Gramatura

LeveARCH

Regular

Pesado

Aparação

Hora(s)

(1/2/3)

medidor].

2.3 Configuração do material

2.4

Modo de cópia

Funções

A Copiadora/Impressora para Grandes Formatos 6030/6050 oferece três funções diferentes: copiadora, impressora e scanner. Esta seção fornece uma visão geral dos modos de cópia, impressão e scanner.

As imagens digitalizadas com o scanner são produzidas pela Copiadora para Grandes Formatos. Esta tela possibilita a configuração de diversas funções de cópia.

Pronto para copiar.

Modo automático

R/A normal... Modo corte

material...


Localização

Location...

da imagem... Imagem em

espelho... Classificador-

E...

Há uma página seguinte

Consulte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Para mais detalhes sobre as funções da copiadora, consulte "Capítulo 4 Funções de

1Jogo

Funções...

Próx.

cópia" neste manual (página 43).

2.4 Funções

Modo da impressora

O modo da impressora é ativado quando os dados de impressão são transmitidos de um host externo para a impressora. A máquina retornará ao modo da copiadora assim que a impressão for concluída.

Impressão em andamento. Press. [Interromper] para fazer cópias.

Impressora

Trabalhos pendentes: 0

Nota

Modo do scanner

O modo do scanner é ativado quando o PC envia um sinal. As imagens digitalizadas com o scanner são transmitidas para o PC host quando a máquina está no modo do scanner. O PC host deve enviar uma instrução para cancelar o modo do scanner.

Pressione a tecla [Interromper] para voltar para o modo da copiadora quando o processamento da impressão estiver em andamento. Para mais detalhes, consulte "Interrupção de cópia" neste manual (página 35).

Pronto para digitalizar. Para parar a digitalização, opere de uma controladora externa.

Scanner

1. Carregue os documentos com a face para baixo.

2. Controle a digitalização de um dispositivo externo.

Digitalização em andamento...

Scanner

Pronto para mandar dados para o dispositivo externo.

Consulte

Para mais detalhes sobre as funções do scanner, consulte "Capítulo 6 Funções do scanner" neste manual (página 99).

2.4 Funções

Capítulo 2 Conheça a sua copiadora

Capítulo

Capítulo 0

Operações básicas da copiadora

Capítulo 3

3.1

Como f azer cópias básicas

Esta seção oferece uma visão geral das funções da copiadora. Ela oferece também descrições de ampliação e redução automáticas com base na seleção do material.

Consulte

• Para mais detalhes sobre como fazer cópias, consulte "4.1 Visão geral das funções

de cópia" neste manual (página 44).

Modo manual e auto

O [Modo auto] é uma função que amplia ou reduz uma imagem de acordo com o tamanho especificado de papel para fins de cópia quando o material a ser usado para a cópia já estiver determinado. Uma tabela que estabelece a correspondência entre o tamanho do documento e o tamanho do material é criada com antecedência com o modo auto. O tipo de material a ser usado também é configurado com antecedência através da função de pré-ajustes personalizados. Quando cópias são feitas, a porcentagem de saída e o tipo de material são determinados a partir do tamanho do documento de acordo com a tabela correspondente e os parâmetros pré-ajustados. O [Modo manual] é uma função que possibilita a especificação manual da porcentagem de saída e tipo de material antes que a cópia seja feita. Pressione a tecla Manual/Auto no painel de controle para alternar entre o modo auto e o modo manual. Também é possível cancelar o modo auto e ativar o modo manual pressionando-se uma das teclas de <Redução/Ampliação> ou de <Material>.

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Botões do Modo manual/ Modo auto

Material

Tamanho do Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum Vellum

Filme

Comum Vellum

Filme

Modo corte material

Padrão Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Limpar tudo

Interromper

Parar cópia

Parar documento

Capítulo 3 Operações básicas da copiadora

Nota

O tamanho do documento é reconhecido automaticamente de acordo com os parâmetros da série de tamanho configurados na função de pré-ajustes personalizados. Consulte a seção "Velocidade da digitalização" em "7.2 Configuração das Especificações comuns" para obter mais detalhes (página 107).

Ative o modo auto para exibir a tabela que estabelece a correspondência entre o tamanho do documento e tamanho do material na tela de configuração do painel de controle. O tamanho do material a ser usado para cada tamanho de documento está definido nesta tabela. No exemplo a seguir (as configurações são os valores sombreados), um documento de tamanho A2 foi ampliado para o tamanho A1 (141,4%) e copiado em papel A1 comum. Uma mensagem de erro [Sem papel] será exibida se o papel A1 comum não estiver carregado na bandeja.

Tela de configuração de cópia

Tamanho do documento

A0 A1 A2 A3 A4

Tamanho

A0 A0 A0 A0 A0

do papel

A1 A1 A1 A1

A2 A2 A2

A2 A2 A3 A3 A3 A3 A3 A4 A4 A4 A4

Função de pré-ajustes personalizados

Tamanho do material

A0 A1 A2 A3 A4

Não

selecionado

Comum

Filme

Vellum

Não

selecionado

Comum

Filme

Vellum

Não

selecionado

Comum

Filme

Vellum

Não

selecionado

Comum

Filme

Vellum

Não

selecionado

Comum

Filme

Vellum

Documento

Ampliado

Cópia

Consulte

• Para mais detalhes sobre o modo auto, consulte "4.2 Como fazer cópias no modo

auto" neste manual (página 45).

• Para mais detalhes sobre os pré-ajustes personalizados, consulte a seção "Tipo de

material para o modo auto" em "7.3 Configuração das Especificações de cópia" neste manual (página 118).

3.1 Como fazer cópias básicas

Fluxo básico de operação da copiadora

Esta seção descreve o fluxo básico de operação da copiadora. O número de cópias a ser impresso também pode ser especificado entre 1 a 99.

Procedimento operacional

A correspondência entre os diversos tamanhos de documentos e materiais deve ser configurada antecipadamente para o modo automático.

1 Selecione a porcentagem de saída e o tipo de material no painel de controle

quando no modo manual.

Consulte

Para obter mais detalhes sobre estas funções, consulte as seções "Seleção de porcentagens" (página 33) e "Seleção do material" (página 34) neste manual.

2 Configure a supressão de fundo, densidade da imagem, modo de corte de

material e todas as demais funções de cópia necessárias.

Consulte

Para obter mais detalhes sobre estas funções, consulte as seções "Ajuste da densidade e supressão de fundo" (página 31) e "Seleção do Modo de corte de material" (página 32) neste manual.

3 Digite o número de cópias necessárias usando as teclas do painel de controle. 4 Coloque o documento com a face para baixo, contra a guia direita de inserção

de documentos. O documento será adequadamente digitalizado.

Nota

A tecla <Iniciar> deverá ser pressionada neste momento se o início da digitalização do documento estiver configurado em manual. Para mais detalhes sobre pré-ajustes personalizados, consulte a seção "Como iniciar a digitalização" em "7.2 Configuração das Especificações comuns" neste manual (página 107).

Consulte

Os dados digitalizados serão adicionados à fila de espera da ordem de saída caso outros trabalhos de impressão estejam sendo processados. A cópia será impressa quando o número de saída for alcançado.

Capítulo 3 Operações básicas da copiadora

Consulte "13.1 Documentos" neste manual para obter mais detalhes sobre como carregar documentos (página 322).

Fluxo de operação para cópias alimentadas manualmente

A alimentação manual é usada para copiar em papel que não está carregado na bandeja de papel ou que não é usado com freqüência. Até 70 folhas de A3-retrato ou A4 de 20 lbs (75 g/m²) de papel comum na orientação retrato/paisagem podem ser carregados. Papéis diferentes destes devem ser carregados folha a folha.

Importante

• O módulo de inserção de várias folhas (MSI) / módulo de alimentação manual opcional é necessário para fazer cópias alimentadas manualmente.

• Pode ser utilizado papel padrão, com largura de 297 a 914 mm e comprimento de 210 a 2.000 mm, caso o módulo de inserção de várias folhas (MSI) / módulo de alimentação manual esteja instalado.

Nota

O modo auto não pode ser usado durante cópias alimentadas manualmente. A função do dobrador também não pode ser usada.

Procedimento operacional

1 Abra a mesa de alimentação manual e configure o papel carregado.

2 Pressione a tecla <Bandeja 5 (Alimentação manual)> no painel de controle.

Botão Bandeja 5 (Alimentação manual)

Consulte

Consulte Guia do Usuário para obter detalhes sobre como carregar o papel na mesa de alimentação manual.

Redução/Ampliação

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Material

Tamanho do Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

Modo corte material

Padrão

Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Limpar tudo

Interromper

Parar cópia

Parar documento

3.1 Como fazer cópias básicas

3 Configure a porcentagem, supressão de fundo, densidade da imagem e todas

as demais funções de cópia necessárias.

Consulte

Para obter mais detalhes sobre estas funções, consulte as seções "Seleção de porcentagens" (página 33) e "Ajuste da densidade e supressão de fundo" (página 31) neste manual.

4 Digite o número de cópias necessárias usando o teclado.

Nota

O número de cópias só pode ser especificado quando papel A3 ou A4 for usado.

5 Coloque o documento com a face para baixo e insira-o em alinhamento com a

guia de inserção de documentos. O documento será adequadamente digitalizado.

Nota

Consulte

Para mais detalhes sobre como carregar documentos, consulte "13.1 Documentos" neste manual (página 322).

6 Retorne a mesa de alimentação manual para a sua posição original.

Capítulo 3 Operações básicas da copiadora

Ajuste da densidade e supressão de fundo

A densidade da imagem pode ser ajustada em nove estágios diferentes. A tecla < > diminui a densidade e a tecla < > aumenta a densidade.

Também é possível suprimir o fundo dos documentos, de cópias heliográficas e de documentos que apresentem densidade borrada. A tecla < > aumenta a força de supressão e a tecla < > diminui a força. Quanto maior for o valor especificado, maior será o grau de supressão do fundo e quanto menor for o valor especificado, menor será o grau de supressão do fundo.

Densidade

Supressão

da imagem

de fundo

Mais clara Máxima

Botões de ajuste da densidade e supressão de fundo

Mínima

Mais escura

Trabalho na memória

Trabalho armazenado

Pre-ajustes pers./ Verif. do medidor

Economia de energia

Consulte

Nota

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Tamanho do Material

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

Modo corte material

Padrão

Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Limpar tudo

Interromper

Parar cópia

Parar documento

Para mais detalhes sobre estas funções, consulte "4.9 Ajuste da densidade da imagem" (página 62) e "4.10 Seleção da supressão de fundo" (página 63) neste manual.

Esta função também pode ser realizada na tela do menu da copiadora.

3.1 Como fazer cópias básicas

Seleção do Modo de corte de material

Configura o método de corte de material quando o material de rolo está sendo usado. Os quatro tipos de métodos de corte de material a seguir estão disponíveis.

• Retrato padrão Corta o material de rolo em uma forma padrão quando o

documento é alimentado verticalmente na máquina.

• Paisagem padrão Corta o material de rolo em uma forma padrão quando o

documento é alimentado horizontalmente na máquina.

• Sincronizado Corta o material de rolo no mesmo tamanho do documento

ou de acordo com as porcentagens de ampliação/redução. As margens superior e inferior podem ser estabelecidas dentro de um intervalo de 0 a 999 mm.

• Comprimento variável Corta o material de rolo de acordo com um comprimento

especificado. O mesmo pode ser especificado dentro de um intervalo de 210 a 15.000 mm.

As configurações avançadas são definidas em telas especiais quando as teclas <Sincronizado> e <Comprimento variável> forem pressionadas.

Tela de configuração

Botões do modo de corte do material

Consulte

Para mais detalhes sobre esta função, consulte "4.8 Corte de papel em rolo" neste manual (página 58).

Densidade

Supressão

da imagem

de fundo

Mais clara Máxima

Mínima

Mais escura

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Sincronizado

Comprimento variável

Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Padrão

Tamanho do Material

Cancelar

Borda de fuga/ataque

Borda ataque Borda fuga

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

ConcluídoModo corte material

Modo corte material

Padrão

Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Jogo

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Trabalho na memória

Trabalho armazenado

Pre-ajustes pers./ Verif. do medidor

Limpar tudo

Interromper

Parar cópia

Parar documento

Economia de energia

Capítulo 3 Operações básicas da copiadora

Seleção de porcentagens

Especifica a porcentagem na qual a cópia deverá ser impressa quando no modo manual. Os quatro métodos de especificação de porcentagem a seguir estão disponíveis.

• 100% Copia o documento usando as mesmas taxas de

• Pré-ajustes de red./ampl. Ativa qualquer um dos seis tipos de taxas de

• Variável Copia o documento em qualquer uma das taxas de

• Redução/Ampliação de comp./larg. Muda o comprimento e largura que deverão ser

As configurações avançadas são definidas em telas especiais quando as teclas <Pré-ajustes de red./ampl.>, <Variável> e <Redução/Ampliação de comp./larg.> forem pressionadas.

porcentagem.

porcentagens pré-ajustadas para que sejam selecionados para fins de cópia.

porcentagem especificadas, que pode ser dentro de um intervalo de 25% a 400%.

usados para a cópia.

Tela de configuração

Botões de seleção de porcentagem

Consulte

Densidade

Supressão

da imagem

de fundo

Mais clara Máxima

Mínima

Mais escura

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Porcentagem

Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

R/A cálculo auto

Tamanho do Material

Tipo de Material

Comum Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

Jogo

ConcluídoCancelarR/A de comp. e largura

Modo corte material

Padrão

Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Trabalho na memória

Trabalho armazenado

Pre-ajustes pers./ Verif. do medidor

Limpar tudo

Interromper

Parar cópia

Parar documento

Economia de energia

Para mais detalhes sobre esta função, consulte "4.5 Especificação das porcentagens de R/A para cópias" (página 52) e "4.6 Especificação independente das porcentagens de comprimento e largura" (página 54) neste manual.

3.1 Como fazer cópias básicas

Seleção do material

Seleciona a bandeja na qual o material a ser usado é carregado no modo manual.

Nota

Botões de Material

Durante o uso da função de alimentação manual, é possível fazer apenas cópias únicas para os tipos de materiais diferentes de A3 e A4. A função do dobrador também não pode ser usada.

Densidade

Supressão

da imagem

de fundo

Mais clara Máxima

Mínima

Mais escura

Redução/Ampliação

100%

Pré-ajustes de red / ampl.

Variável

Redução/Ampliação de comp. / larg.

Material

Rolo 1

Rolo 2

Rolo 3

Rolo 4

Bandeja 5 (Alimentação manual)

Modo manual

Modo auto

Tamanho do Material

Tipo de Material

Comum

Vellum

Filme

Comum

Vellum

Filme

Comum Vellum

Filme

Comum

Vellum

Filme

Modo corte material

Padrão

Retrato

Padrão

Paisagem

Sincronizado

Comprimento variável

Copiar da memória

Digitalização de baixa velocidade

Cópia de amostra

Iniciar

Trabalho na memória

Trabalho armazenado

Pre-ajustes pers./ Verif. do medidor

Limpar tudo

Interromper

Parar cópia

Parar documento

Economia de energia

Consulte

Para mais detalhes sobre esta função, consulte "4.7 Seleção do material" neste manual (página 57).

Capítulo 3 Operações básicas da copiadora

3.2

Interrupção da cópia

É possível interromper as tarefas de cópias contínuas e tarefas grandes de cópias para fazer cópias urgentes. As configurações da função para o trabalho de cópia em progresso são salvas como elas estão.

Nota

• As operações a seguir não podem ser realizadas durante as interrupções.

• Trabalhos classificados para saída e trabalhos múltiplos não podem ser realizados

Procedimento operacional

1 Pressione a tecla <Interromper> no painel de controle.

A lâmpada [Interromper] se acenderá e o trabalho sendo processado no momento será interrompido.

Nota

2 Configure a porcentagem, supressão de fundo, densidade da imagem e todos

os demais métodos de cópia necessários para a cópia do novo trabalho.

3 Digite o número necessário de cópias (de 1 a 99) usando o teclado.

• Interrupções por outros trabalhos de cópia.

• Operações com a tecla <Pré-ajustes pers./Verif. do medidor>

durante as interrupções.

O status de reserva de interrupção será ativado se a cópia do trabalho de interrupção não puder ser iniciada imediatamente.

4 Coloque o documento com a face para baixo e insira-o em alinhamento com a

guia de inserção de documentos. O documento será adequadamente digitalizado.

Consulte

Para mais detalhes sobre como carregar documentos, consulte "13.1 Documentos" neste manual (página 322).

5 Uma vez concluída a cópia, pressione novamente a tecla <Interromper>.

O modo de interrupção será cancelado e o processamento do trabalho suspendido será retomado.

Nota

Se você esquecer de cancelar o modo de interrupção, o mesmo será automaticamente cancelado após um período predeterminado de tempo sem que nenhuma cópia seja feita.

3.2 Interrupç ão da cópia

3.3

Copiar da memória

É possível reimprimir os documentos copiados mais recentemente com o uso da função [Copiar da memória]. Um conjunto completo de cópias classsificadas será novamente impresso se o trabalho mais recente envolveu cópias com classificação.

A função [Copiar da memória] não pode ser usada com as seguintes operações e status.

• Quando a tecla <Limpar tudo> for pressionada ou quando operando no modo de

reinicialização automática.

• Quando a máquina estiver desligada ou quando o modo de baixo consumo estiver

ativado.

• Quando um documento subseqüente for inserido.

• Quando o modo do scanner for ativado.

• Quando cópias de interrupção forem realizadas.

• Quando o modo de edição para a função de pré-ajustes personalizados for ativado.

A função [Copiar da memória] não pode ser usada nas seguintes situações.

• Quando a imagem digitalizada exceder a capacidade da memória.

• Quando a imagem anterior não estiver mais na memória em virtude de atolamentos de

papel ou outros problemas.

Nota

• O modo de corte de material não pode ser alterado ao copiar da memória.

• A função copiar da memória e a função de cópia de amostra não podem ser usadas

ao mesmo tempo.

• Não é possível copiar da memória quando os programas de classificação de cópias e

cópias de múltiplos trabalhos forem realizadas.

• Se a tecla <Limpar tudo> estiver pressionada durante a cópia da memória, as

configurações padrão retornarão às para as configurações definidas antes da ativação da função copiar da memória e não para as configurações iniciais especificadas com a função de pré-ajustes personalizados.

Capítulo 3 Operações básicas da copiadora

Procedimento operacional

1 Pressione a tecla <Copiar da memória> no painel de controle.

A tela [Copiar da memória ] será exibida.

Pronto para copiar da memória.

Copiar da memória

A últ. saída de cópia pode ser reimpressa

Para alterar o número de jogos, digite o valor com o teclado numérico. Para alt. conf., press. [Alterar configuração].

Press. [Iniciar] para copiar da memória.

Para parar, pressione [Copiar da memória].

2 Pressione [Alterar configuração] para alterar as configurações.

Alterar configuração

1Jogo

Nota

Na Impressora/Copiadora para Grandes Formatos 6030/6050, o botão [Alterar configuração] não será exibido a não ser que a função opcional Scan & Function Extension Set (Conjunto de extensão da função & digitalização) esteja instalado.

A config. da cópia pode ser alterada.

1Jogo

Alterar configuração de copiar da memória Concluído

R/A normal... R/A comp./

largura… Supressão

de fundo... Apagar

borda… Nível de

limite...

Localização da imagem...

Posição de início digit.. Imagem em espelho

Reversão do contraste

Nitidez...

Densidade da imagem...

Modo automático...

Material…

Tipo imag. documento…

3 Digite o número necessário de cópias (de 1 a 99) usando o teclado. 4 Pressione a tecla <Iniciar>.

A máquina será iniciada e a cópia mais recente será novamente impressa.

5 Pressione novamente a tecla <Copiar da memória> depois que todas as

operações forem concluídas para cancelar o modo [Copiar da memória].

Nota

Se você esquecer de cancelar o modo [Copiar da memória], o mesmo será automaticamente cancelado após um período predeterminado de tempo sem que nenhuma cópia seja feita.

3.3 Copiar da memória

3.4

Cópias de amostra

Para garantir que as cópias sejam impressas em sua melhor condição, é possível alterar as configurações para uma parte do documento e imprimir uma cópia de amostra. Também é possível definir qual a área a ser copiada. É possível alterar as configurações de ampliação/redução, a densidade da imagem, o tipo de imagem e demais configurações para esta área do documento selecionando-se [Saída parcial] quando o botão [Configuração do intervalo de saída] estiver selecionado.

Ta mbém é possível visualizar apenas os nove níveis diferentes de densidade da área selecionada da imagem, selecionando-se [Saída parcial (Densidade)] quando o botão [Configuração do intervalo de saída] estiver selecionado.

Direção da

inserção do

documento

Documento

Posição do início da digitalização

Medida da dimensão da digitalização

[Saída parcial] Várias configurações de cópia modificadas para comparação

[Saída parcial (densidade)] Uma lista com nove níveis diferentes de saída de densidade para comparação

Light 4

Light 3

Light 2

Light 1

Dark 2

Dark 3

Dark 4

Capítulo 3 Operações básicas da copiadora

Procedimento operacional

1 Pressione a tecla <Cópia de amostra> no painel de controle.

A tela [Cópia de amostra] será exibida.

Pronto para cópia de amostra.

Cópia de amostra

P/ alterar a config., press. [Alterar configuração].

Para alterar os intervalos da imagem impressa, pressione o botão [Configuração do intervalo de saída].

Para cancelar a cópia de amostra, press. novamente o botão [Cópia de amostra].

Alterar Configuração...

Config. interv. saída…

2 Pressione o botão [Config. interv. saída] para definir o intervalo de saída ou o

botão [Alterar Configuração] para definir as funções necessárias.

Quando o botão [Config. interv. saída] estiver pressionado

A tela [Cópia de amostra Conf. do intervalo de saída] será exibida.

Pronto para cópia de amostra.

Cópia de amostra Conf. do intervalo de saída

Saída parcial Saída parcial

(Densidade)

Cancelar

Posição de início

(0 1200)

+100

Concluído

Medida

(50 200)

100

Selecione [Saída parcial] ou [Saída parcial (Densidade)]. Então, defina a posição inicial e o valor de medida com o uso dos botões [ ] e [ ] .

Pressione os botões [+100] ou [–100] para alterar o valor em incrementos de

Nota

100.

3.4 Cópias de amostra

Quando o botão [Alterar Configuração] for pressionado

A tela [Alterar config. da cópia de amostra] será exibida.

A config. da cópia pode ser alterada.

Alterar config. da cópia de amostra

R/A normal...

R/A comp./ largura…

Modo corte material...

Material…

Tipo imag. documento…

Modo automático...

Supressão de fundo...

Nível de limite...

Concluído

Imagem em espelho...

Reversão do contraste

Nitidez...

Densidade da imagem...

Configure cada uma das funções necessárias para a cópia de amostra.

Consulte

Para mais detalhes sobre estas funções, consulte "4.1 Visão geral das funções de cópia" neste manual (página 44).

3 Coloque o documento com a face para baixo e insira-o em alinhamento com a

guia de inserção de documentos. O documento será adequadamente digitalizado.

Consulte

Para mais detalhes sobre como carregar documentos, consulte "13.1 Documentos" neste manual (página 322).

4 Pressione a tecla <Iniciar>.

Uma cópia de amostra incluindo as configurações especificadas será impressa.

5 Repita as etapas de 1 a 4 para imprimir outras cópias de amostra.

Nota

O modo de cópia de amostra é cancelado cada vez que uma cópia de amostra é impressa. Para imprimir mais cópias de amostra é necessário pressionar novamente a tecla <Cópia de amostra> para fazer os ajustes necessários às configurações.

6 Assim que o nível otimizado para a cópia for atingido, pressione a tecla

<Copiar da memória> para imprimir novamente o documento. As configurações alteradas serão aplicadas na imagem como um todo para fins de cópia.

Consulte

Para mais detalhes sobre como copiar da memória, consulte "3.3 Copiar da memória" neste manual (página 36).

Capítulo 3 Operações básicas da copiadora

3.4 Cópias de amostra

Capítulo 3 Operações básicas da copiadora

Capítulo

Capítulo 0

Funções de cópia

Capítulo 4

4.1

Visão geral das funções de cópia

A Copiadora para Grandes Formatos 6030/6050 está equipada com as seguintes funções de cópia:

Botão Função

Modo auto Configura o modo automático.

Tipo imag. documento

Nitidez Configura os níveis de nitidez dos contornos das imagens a serem

R/A normal Amplia e reduz o tamanho das imagens para fins de cópia.

R/A de comprimento e largura

Material Seleciona o rolo ou bandeja a ser usado.

Modo corte material

Densidade da imagem

Supressão de fundo Faz a supressão da densidade borrada no fundo da imagem para fins

Localização da imagem

Apagar borda Apaga as bordas externas dos documentos para fins de cópia.

Posição de início digit.

Seleciona o tipo de imagem de acordo com o estilo do documento.

copiadas.

Possibilita especificar as porcentagens horizontais e verticais para o tamanho das imagens sendo copiadas.

Possibilita a seleção do método através do qual o papel do rolo será cortado.

Ajusta a densidade da cópia.

de cópia.

Move a imagem a ser copiada quando a dobra e outras funções são aplicadas.

Inicia a digitalização a partir de qualquer posição desejada na imagem.

Imagem em espelho

Reversão do contraste

Nível de limite Atribui preto ou branco para escalas em tons de cinza no documento.

Classificador-E Classifica os dados para fins de cópia.

Trabalho múltiplo Altera as configurações de cada trabalho e classifica os mesmos para

Consulte

Capítulo 4 Funções de cópia

Consulte a seção "Funções padrão de cópia" (página 121) em "Configuração das Especificações de cópia" neste manual para mais detalhes sobre as diversas configurações que estão em vigor quando a máquina é enviada da fábrica.

Inverte as imagens do documento como se fossem refletidas por um espelho para fins de cópia.

Reverte os níveis de contraste preto e branco dos documentos para fins de cópia.

fins de cópia.

4.2

Como f azer cópias no modo auto

Modo auto

A função modo auto permite que você use o tamanho original de um documento e amplie ou reduza o documento impresso de acordo com a matriz do modo auto. Por exemplo, se o tamanho do seu documento é A0 e você deseja imprimi-lo em A3, selecione A3 na coluna A0.

Nota

Consulte

• As configurações [Material], [R/A normal] e [R/A de comprimento e largura] não

são válidas quando o modo auto estiver especificado.

• As configurações [Modo corte material] e [Comprimento variável] não podem ser

especificadas em conjunto no modo auto.

• Consulte a seção "Tipo de material para o modo auto" em "Configuração das

Especificações de cópia" para detalhes sobre os pré-ajustes personalizados (página 118).

• Consulte "4.8 Corte de papel em rolo" para mais detalhes sobre o modo de corte de

material (página 58).

Restrições de tamanho de material no modo auto

As seguintes restrições são aplicáveis dependendo do modo de corte de material especificado para os tamanhos de material no modo auto.

Série de

Materiais

Série ANSI

Série ARCH

Modo corte Restrições

Retrato Não há restrições.

Paisagem

Sincronizado Tamanho do material: A não pode ser configurado. Retrato Não há restrições.

Paisagem

Sincronizado Tamanho do material: A não pode ser configurado.

Tamanho do documento: E não pode ser selecionado. Tamanho do material: E não pode ser configurado.

Série ISOA

Série A especial

Nota

Consulte a seção "Velocidade da digitalização" em "Configuração das Especificações comuns" para detalhes sobre a série de materiais (página 107).

Retrato Não há restrições.

Paisagem

Sincronizado Tamanho do material: A4 não pode ser configurado.

Retrato

Paisagem

Sincronizado

Tamanho do documento: A0 não pode ser selecionado. Tamanho do material: A0 não pode ser configurado.

Esp. A-3 não pode ser configurado para o tamanho de material quando Girar imagem auto estiver [Desligado]. Não há restrições para o tamanho do material quando Girar imagem auto estiver [Ligado].

Esp. A-0 não pode ser configurado para o tamanho do documento. Esp. A-0 não pode ser configurado para o tamanho do material.

Esp. A-3 e Esp. A-4 não podem ser configurados para o tamanho do material.

4.2 Como fazer cópias no modo auto

Procedimento operacional

1 Selecione a guia [Modo

automático] na tela do menu da copiadora.

Nota

A mesma operação pode ser realizada pressionando-se a tecla Modo manual/Modo auto no painel de controle.

A tela [Modo automático] será exibida.

2 Selecione o tamanho do papel

para a saída desejada com base nos tamanhos dos documentos de entrada. Por exemplo, se o tamanho do seu documento é A0 e você deseja imprimi-lo em A3, selecione A3 na coluna A0.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Modo automático

Tamanho do papel

Modo automático

Tamanho do papel

Tipo imag. documento

Nitidez Outras

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Tamanho do documento

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Nitidez Outras

Funções...

Próx.

Funções...

Se você selecionou [Sincronizado] como o modo de corte, o material será cortado no compr imento do documento original.

A lâmpada [Modo auto] se acenderá depois que as configurações forem feitas.

Nota

Capítulo 4 Funções de cópia

Pressione o botão de seleção Modo manual/Modo auto ou selecione [Porcentagens] ou [Material] para cancelar o modo auto.

Modo automático

Largura do Papel (O papel é cortado de acordo com o comprimento original)

Tipo imag. documento

Tamanho do documento

Nitidez Outras

Funções...

Observe as ilustrações a seguir. A tamanho do documento (tamanho do original) é exibido no topo: Esp. Ao, Esp. A1, Esp. A2, Esp. A3 e A4. A Série de papel (o tamanho da cópia de saída) é exibida na coluna abaixo de cada Tamanho de documento.

Nota

Se um tamanho estiver circulado por uma linha pontilhada, ele não poderá ser selecionado.

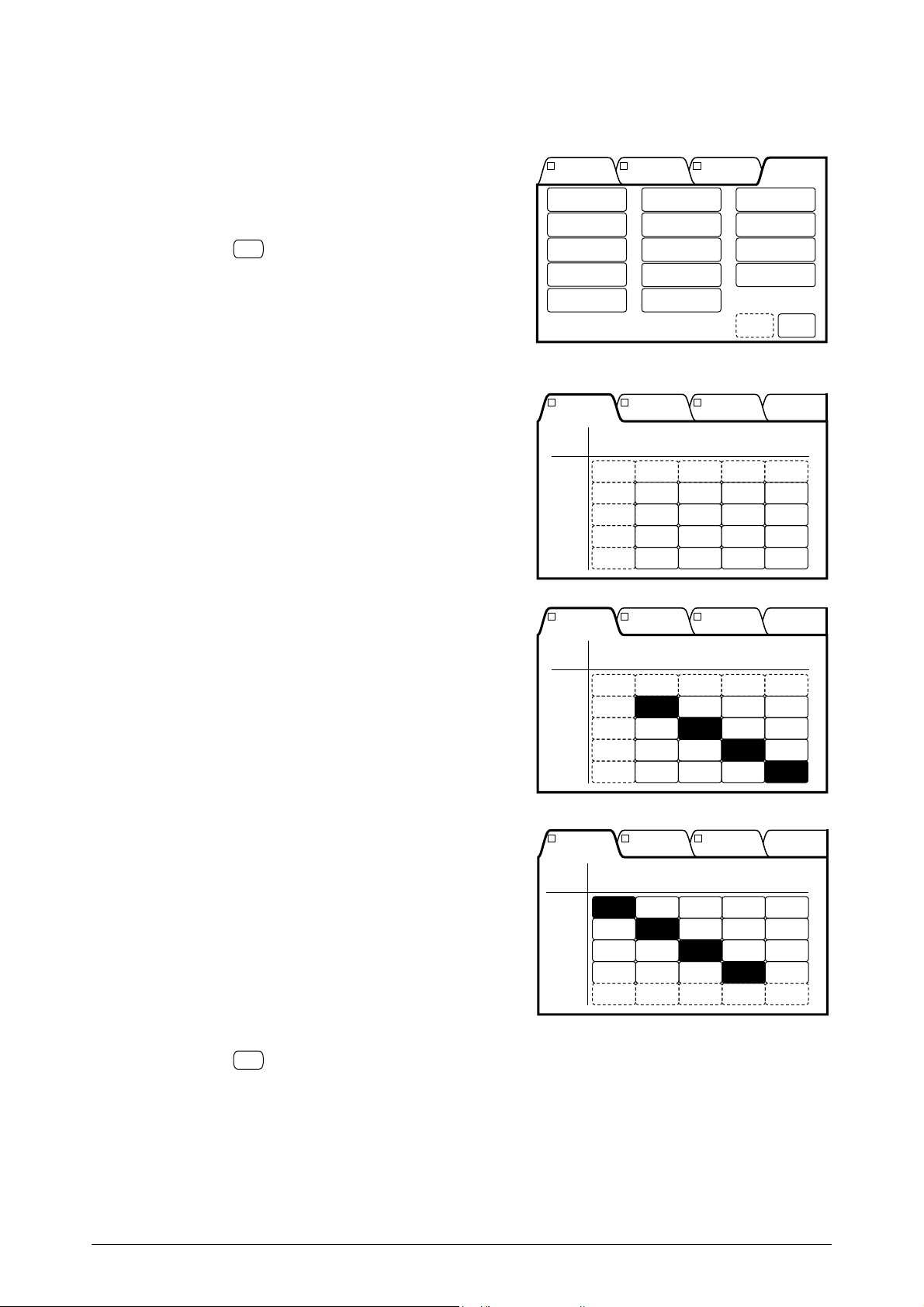

As ilustrações a seguir mostram como ficaria a tela do Modo auto se você fizer seleções para a saída em Retrato, Paisagem ou Sincronizado a partir da cópia de Tamanhos de documento em material de série A especial. Lembre-se: O Tamanho do documento é o tamanho do documento original; o Tamanho do papel é o tamanho da cópia gerada.

Retrato

Modo automático

Tamanho

papel

Tipo imag. documento

Tamanho do documento

Esp. A0

Esp. A1

Esp. A2

Esp. A3

Nitidez Outras

Esp. A3

Esp. A2

Esp. A1

Esp. A2

Esp. A3 Esp. A3

Funções...

Esp. A1

Esp. A2

Esp. A3

Paisagem

Sincronizado

Modo automático

Tamanho

papel

Modo automático

Largura do Papel (O papel é cortado de acordo com o comprimento original)

Tipo imag. documento

Tamanho do documento

Esp. A0

Esp. A1

Esp. A0 Esp. A0 Esp. A0 Esp. A0Esp. A0

Esp. A1

Esp. A2

Esp. A3

Tipo imag. documento

Largura do documento

Esp. A0

Esp. A1

Esp. A0 Esp. A0 Esp. A0 Esp. A0Esp. A0

Esp. A1

Esp. A2

Esp. A3

Nitidez Outras

Esp. A2

Esp. A3

Esp. A1

Esp. A2

Esp. A3 Esp. A3

Nitidez Outras

Esp. A2

Esp. A3

Esp. A1

Esp. A2

Esp. A3 Esp. A3

Funções...

Esp. A1

Esp. A2

Esp. A3

Funções...

Esp. A1

Esp. A2

Esp. A3

4.2 Como fazer cópias no modo auto

4.3

Seleção dos tipos de imagem do documento

Tipo de imagem do documento

Cópias que estejam de acordo com a qualidade do documento original podem ser feitas selecionando-se o tipo de imagem correspondente ao tipo de documento. Os tipos de imagem de documento estão relacionados a seguir.

Linha

Linha/Gravura

Gravura

Foto

Linha (Escuro)

Linha (Transparente)

Linha (DIAZO)

Linha (Cortar e colar)

Mais adequado para documentos que consistem de caracteres e linhas. Possibilita a obtenção de imagens nítidas.

Mais adequado para documentos que consistem de uma mistura de caracteres, linhas e gravuras. Possibilita a obtenção de imagens nítidas para as áreas de caracteres e linha e altos níveis de graduação para a área de gravura a ser obtida.

Mais adequado para materiais impressos, como pôsteres e panfletos. Possibilita a obtenção de níveis de graduação e suprime os padrões

é.

moir Mais adequado para fotografias normais. Possibilita a obtenção de

níveis de graduação suave. É mais adequado para documentos comparativamente escuros.

Possibilita a supressão do fundo para a obtenção de imagens nítidas. Mais adequado para documentos transparentes. Impede que as

bordas dos caracteres fiquem borradas. Mais adequado para cópias heliográficas.

Mais adequado para documentos nos quais a densidade de fundo muda de forma drástica em decorrência de outros itens que estão sendo recortados e colados. Selecione a largura de cortar e colar em 10 etapas.

• As opções [Gravura] e [Foto] não podem ser selecionadas quando a [Supressão de

Nota

fundo] estiver configurada em [Auto].

• Ajuste manualmente a supressão de fundo caso linhas horizontais apareçam na borda

de ataque do documento colado quando [Linha (Cortar e Colar)] estiver selecionado.

Procedimento operacional

1 Selecione a guia [Tipo imag.

documento] na tela do menu da copiadora.

Capítulo 4 Funções de cópia

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Próx.

A tela de tipo de imagem de documento será exibida.

Modo automático

Tipo imag. documento

Nitidez Outras

Funções...

2 No menu, selecione o tipo de

imagem para o documento a ser copiado.

Linha

Linha (Escuro)

Modo automático

Linha

Linha (Escuro)

Linha/ Gravura

Linha (Transparente)

Tipo imag. documento

Linha/ Gravura

Linha (Transparente)

Gravura Foto

Linha (DIAZO)

Nitidez Outras

Gravura Foto

Linha (DIAZO)

Linha (Cortar &Colar)...

Funções...

Linha (Cortar e Colar)...

4.3 Seleção dos tipos de imagem do documento

3 Defina a [Largura de cortar e

colar] se o botão [Linha (Corta r e Colar)] estiver selecionado.

•

Nota

Use a opção [Largura de cortar e colar] para a supressão do fundo em um documento com diferentes cores e densidades de fundo. Por exemplo, use esta opção quando diversos documentos com fundos diferentes forem colados em uma única folha a ser copiada. A Largura de cortar e colar é o tamanho da "janela de digitalização" selecionado para digitalizar o documento todo para o fundo. Se você selecionar 10~19mm, uma "janela de digitalização" deste tamanho irá digitalizar o documento, quadrado por quadrado e suprimir o fundo dentro de cada quadrado digitalizado. Se você selecionar uma Largura de cortar e colar muito estreita, você poderá suprimir (eliminar) o fundo que faz parte do documento. Se você selecionar uma Largura de cortar e colar muito ampla, a supressão do fundo poderá ser insuficiente. Use cuidadosamente esta opção e apenas em circunstâncias especiais quando a supressão geral do fundo não funcionar.

110

370

19mm

159mm

459mm

160

460

39mm

219mm

914mm

CancelarLargura de cortar e colar

69mm

220

289mm

Concluído

109mm

290

369mm

Documento

Cópia produzida usando o tipo de imagem [Linha] e supressão de fundo padrão

Imagem heliográfica

Cópia produzida usando o tipo de imagem [Linha (Cortar e Colar)]

Imagem em sépia

4 Pressione o botão [Concluído] depois que as configurações forem

concluídas.

Os parâmetros para o tipo de imagem de documento serão adequadamente selecionados.

Capítulo 4 Funções de cópia

4.4

Ajuste da nitidez dos contornos da imagem

Nitidez

Esta função configura a nitidez dos contornos da imagem para fins de cópia. Esta função é usada quando é necessário exibir com maior ou menor nitidez os contornos da imagem.

Máximo Normal Mínimo

Documento

Procedimento operacional

1 Selecione a guia [Nitidez] na tela

do menu da copiadora.

Reforça os contornos para fins de cópia.

Não ajusta o contorno.

Diminui os contornos para fins de cópia.

Máximo Mínimo

Normal

Maximum Minimum

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Próx.

A tela Nitidez será exibida.

2 Selecione o reforço da nitidez do

contorno a partir de um dos cinco estágios disponíveis.

Os parâmetros de nitidez serão selecionados apropriadamente.

4.4 Ajuste da nitidez dos contornos da imagem

Modo automático

Tipo imag. documento

Nitidez Outras

Funções...

MáximoNormalMínimo

4.5

Especificação das porcentagens de R/A para cópias

R/A normal

Especifica a porcentagem na qual a imagem deve ser ampliada ou reduzida para cópias.

100% Pré-ajustes de R/A

Variável

Nota

• O modo manual será automaticamente ativado se [R/A normal] estiver selecionado

quando no modo auto. Se o modo auto for especificado depois que os valores de [R/A normal] forem configurados, todas as configurações serão invalidadas.

• As porcentagens de [Pré-ajustes de R/A] podem ser alteradas através da função de

pré-ajustes personalizados. Consulte a seção "Pré-ajustes de R/A" em "Configuração das Especificações de cópia" para obter mais detalhes (página 118).

Copia a imagem usando as mesmas taxas de porcentagem.

Possibilita a seleção das porcentagens a partir de cinco préajustes diferentes.

Possibilita a especificação das taxas de porcentagem dentro de um intervalo de 25% a 400% em incrementos de 0,1%.

80% de Redução

Documento

Procedimento operacional

1 Selecione [R/A normal] na tela do

menu da copiadora.

Selecione a guia [Outras Funções]

Nota

caso o item a ser selecionado não seja exibido na tela.

150% de Ampliação

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Próx.

Capítulo 4 Funções de cópia

A tela [R/A normal ] será exibida.

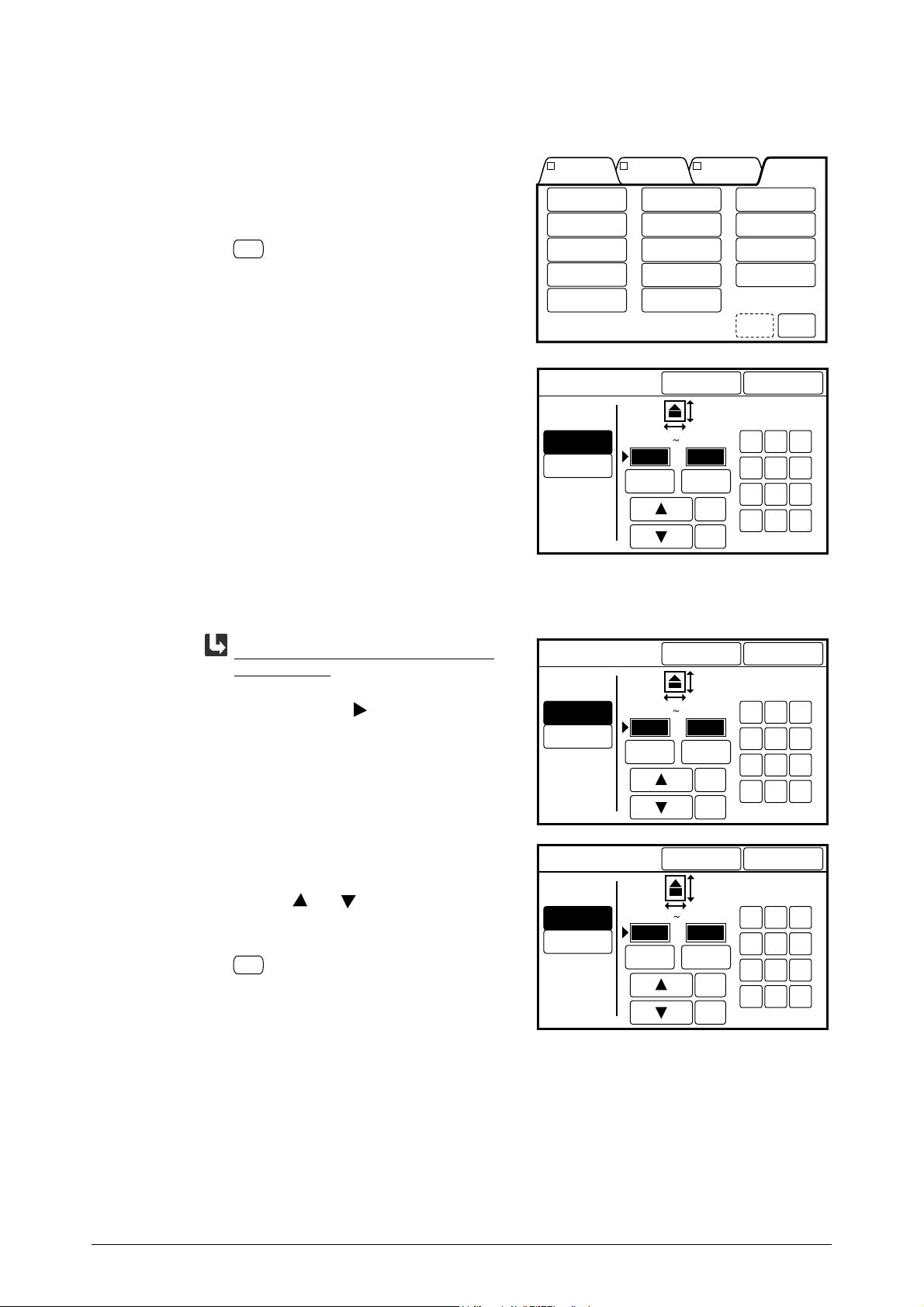

2 Selecione o método de ampliação/

redução entre [100,0%], [Pré-ajustes de R/A] e [Variável].

R/A normal ConcluídoCancelar

100,0%

Pré-ajustes de R/A

Variável

Ao selecionar pré-ajustes de R/A, as porcentagens podem ser selecionadas.

Ao selecionar R/A variável, incrementos de ±0.1% entre 25 a 400% podem ser selecionados.

Quando [Pré-ajustes de R/A] for selecionado

Selecione a porcentagem desejada no menu.

Nota

É possível alterar as porcentagens de [Pré-ajustes de R/A] que podem ser selecionadas através da função de pré-ajustes personalizados. Consulte a seção "Pré-ajustes de R/A" em "Configuração das Especificações de cópia" para obter mais detalhes (página 118).

Quando [Variável] for selecionado

Defina a porcentagem desejada (de 25% a 400%) usando os botões [ ] e [ ] ou então [0] a [9] no teclado .

Pressione os botões [+0,1] e [-0,1]

Nota

para aumentar ou diminuir os valores em incrementos de 0,1%.

100,0%

Pré-ajustes de R/A

Variável

100,0% Pré-ajustes

de R/A

Variável

CancelarR/A Normal Concluído

200,0

141,4

70,7

CancelarR/A Normal Concluído

(25,0

400,0

+0,1

0,1

100,0

50,0

35,3

25,0

321

654

987

3 Pressione o botão [Concluído].

Os parâmetros de [R/A normal] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

4.5 Especificação das porcentagens de R/A para cóp ia s

4.6

Especificação independente das porcentagens de comprimento e largura

Com esta opção é possível reduzir ou ampliar um documento selecionando-se diferentes porcentagens manualmente para o comprimento e largura da cópia de saída. A copiadora/impressora pode também calcular as porcentagens de redução e ampliação automáticas, basta apenas digitar o comprimento e largura do documento original e então digitar a largura e comprimento do documento de saída e as porcentagens serão determinadas automaticamente.

Porcentagem

R/A cálculo auto

Nota

O modo manual será automaticamente ativado se [R/A de comprimento e largura ] estiver selecionado quando no modo auto. Se o modo auto for especificado depois que o valores de [R/A de comprimento e largura] forem configurados, todas as configurações serão invalidadas.

Possibilita a especificação das taxas de porcentagem de largura e comprimento dentro de um intervalo de 25% a 400% em incrementos de 0,1%.

Especifica o comprimento e largura da imagem do documento e o comprimento e largura da imagem de saída. As taxas de porcentagem são calculadas e configuradas automaticamente. As taxas de porcentagem configuradas automaticamente estão dentro de um intervalo de 25% a 400%.

R/A de comprimento e largura

Direção da

inserção

do documento

Dimensões do documento

Porcentagem

Documento

R/A cálculo auto

X mm

Comprimento de 80% , Largura de 150%

Dimensões da cópia

Y mm

Y'mm

X'mm

Capítulo 4 Funções de cópia

Procedimento operacional

1 Selecione [R/A de comprimento e

largura] na tela do menu da copiadora.

Nota

A tela [R/A de comprimento e largura] será exibida.

Selecione o método de entrada de porcentagem em [Porcentagem] ou [R/A cálculo auto].

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

R/A de comprimento e largura

Porcentagem

R/A cálculo auto

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Y X

(25,0

Nitidez Outras

Cancelar

400,0%)

100,0100,0

+0,1

0,1

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Concluído

Próx.

321

654

987

Quando [Porcentagem] for selecionado

1 Mova a marca [ ] com os botões

[Y] ou [X] para especificar o valor a ser inserido.

2 Defina a porcentagem desejada

(de 25% a 400%) usando os botões [ ] e [ ] ou então [0] a [9] no teclado .

Nota

Pressione os botões [+0,1] e [- 0,1] para aumentar ou diminuir os valores em incrementos de 0,1%.

R/A de comprimento e largura

Porcentagem

R/A cálculo auto

R/A de comprimento e largura

Porcentagem

R/A cálculo auto

Cancelar

(25,0

400,0%)

100,0100,0

Y X

+0,1

0,1

Cancelar

(25,0

400,0%)

100,0120,0

+0,1

0, 1

Concluído

321

654

987

321

654

987

4.6 Especificação independente das porcentagens de comprimento e largura

Quando [R/A

cálculo auto

] for

selecionado

1 Mova a marca [ ] com o botão

[Rolar] para especificar o valor a ser inserido.

R/A comp/larg

Porcentagem

R/A cálculo auto

100,0

Comprimento

do documento

100

Comprimento

cópia req.

100

Cancelar

100,0

Comprimento

do documento

100

Comprimento

cópia req.

100

Concluído

(25,0 400,0%)

Rolar

2 Digite os valores [Comprimento do

documento] e [Comprimento cópia req.] usando o teclado.

As porcentagens serão automaticamente calculadas e exibidas no topo. Digite os comprimentos do documento e cópia de forma que o resultado calculado esteja dentro de um intervalo de 25% a 400%.

3 Pressione o botão [Concluído].

Os parâmetros de [R/A de comprimento e largura] serão configurados adequadamente e a tela

R/A comp/larg

Porcentagem

R/A cálculo auto

70,7

Comprimento

do documento

420

Comprimento

cópia req.

297

Cancelar

XY 70,7

Comprimento

do documento

Comprimento

cópia req.

Concluído

(25,0 400,0%)

297

210

Rolar

retornará à tela de menu da copiadora.

Capítulo 4 Funções de cópia

4.7

Seleção do material

Material

Esta função seleciona o rolo a ser usado para o material no modo manual.

Importante

O módulo de inserção de várias folhas (MSI) / módulo de alimentação manual opcional é necessário para fazer cópias alimentadas manualmente.

Nota

• O modo manual será automaticamente ativado se [Material] estiver selecionado quando no modo auto. Se o modo auto for especificado depois que os valores em [Material] forem configurados, todas as configurações serão invalidadas.

• Durante o uso da função de alimentação manual, é possível fazer apenas cópias únicas para os tipos de materiais diferentes de B/A3 e A/A4.

Procedimento operacional

1 Selecione [Material] na tela do

menu da copiadora.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Nitidez Outras

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Próx.

A tela [Sup. material] será exibida.

2 Se lecion e o rolo a ser usado para

a alimentação de papel.

3 Pressione o botão [Concluído].

Os parâmetros de [Sup. material] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

CancelarSup. material Concluído

A 0 Comum

A 1 Comum

A 2 Comum

A 3 Comum

CancelarSup. material Concluído

A 0 Comum

A 1 Comum

A 2 Comum

A 3 Comum

Alimentação manual

Alimentação Manual

4.7 Seleção do material

4.8

Corte de papel em rolo

Modo corte material

Esta função configura o modo a ser usado para cortar papel em rolo.

Padrão

Sincronizado

Comprimento variável

Importante

Nota

Synchronized

Sincronizado

Corta o papel em rolo para um tamanho padrão. A direção na qual o documento deve ser alimentado pode ser selecionada em [Retrato] e [Paisagem].

Corta o material de papel em rolo no mesmo tamanho do documento ou de acordo com as porcentagens de ampliação/redução. As bordas de ataque e fuga podem ser estabelecidas dentro de um intervalo de 0 a 999 mm. 210 mm será definido como o comprimento se o resultado da equação [Comprimento do documento × Porcentagem de cópia] for inferior a 210 mm.

Corta o papel em rolo para o comprimento especificado. O mesmo pode ser especificado dentro de um intervalo de 210 a 15.000 mm

[Importante]

). A imagem será cortada se o comprimento especificado for

inferior ao resultado da equação "Comprimento do documento

(Consulte

× Porcentagem

de cópia". A borda de fuga segue o documento.

O comprimento máximo da impressã o irá variar de acordo com a larg ura do tamanho do papel e a disponibilidade de memória instalada na cont roladora.

• É possível definir os valores padrão de [Comprimento variável] para cada

tamanho de papel por meio da função de pré-ajustes personalizados. Consulte a seção "Pré-ajustes de comprimento variável" em "Configuração das Especificações de cópia" para obter mais detalhes (página 118).

• O valor [Comprimento variável] não pode ser especificado quando no modo auto.

Direção de

inserção do

documento

Direção de

inserção do

documento

Documento

Comprimento variável

Quando as margens são aplicadas

Borda de ataque

Borda de fuga

Capítulo 4 Funções de cópia

Os tamanhos e direções dos materiais determinados pela largura do papel em rolo e pela direção do documento quando [Padrão] estiver especificado como o modo de corte de material estão relacionados a seguir.

Série de

Material

ISO A

Esp. A-1

Esp. A-2

ARCH

ANSI

Papel em

rolo

Esp. A0 (880 mm)

Esp. A1 (625 mm)

Esp. A2 (440 mm)

Esp. A1 (620 mm)

Esp. A2 (435 mm)

36"

24"

18"

12"

34"

22"

17"

11"

Especificação da direção do

papel

Retrato Lado mais longo de A0 A0/Retrato Paisagem Lado mais curto de A1 A1/Paisagem Retrato Lado mais longo de A1 A1/Retrato Paisagem Lado mais curto de A2 A2/Paisagem Retrato Lado mais longo de A2 A2/Retrato Paisagem Lado mais curto de A3 A3/Paisagem Retrato Lado mais longo de A3 A3/Retrato Paisagem Lado mais curto de A4 A4/Paisagem Retrato 1.230 mm Esp. A0 (880 mm)/Retrato Paisagem 625 mm Esp. A1 (625 mm)/Paisagem Retrato 880 mm Esp. A1 (625 mm)/Retrato Paisagem 440 mm Esp. A2 (440 mm)/Paisagem Retrato 625 mm Esp. A2 (440 mm)/Retrato Paisagem 312 mm Esp. A3 (312 mm)/Paisagem Retrato 871 mm Esp. A1 (620 mm)/Retrato Paisagem 435 mm Esp. A2 (435 mm)/Paisagem Retrato 620 mm Esp. A2 (435 mm)/Retrato Paisagem 310 mm Esp. A3 (310 mm)/Paisagem Retrato 48" E/Retrato Paisagem 36" D/Paisagem Retrato 36" D/Retrato Paisagem 18" C/Paisagem Retrato 24" C/Retrato Paisagem 12" B/Paisagem Retrato 18" B/Retrato Paisagem 9" A/Paisagem Retrato 44" E/Retrato Paisagem 34" D/Paisagem Retrato 34" D/Retrato Paisagem 17" C/Paisagem Retrato 22" C/Retrato Paisagem 11" B/Paisagem Retrato 17" B/Retrato Paisagem 8.5" A/Paisagem

Comprimento de

corte

Tamanho/direção do papel

4.8 Corte de papel em rolo

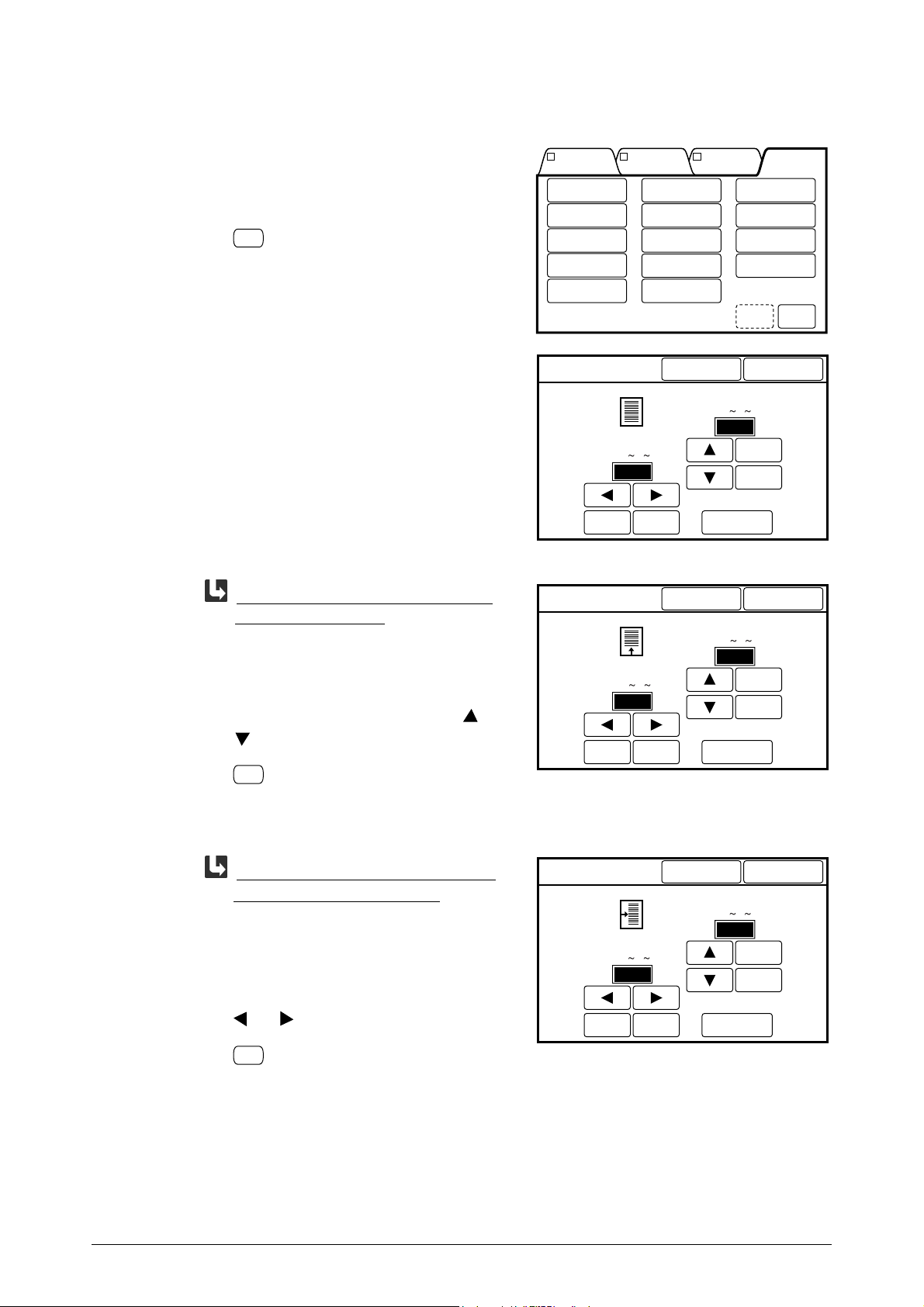

Procedimento operacional

1 Selecione [Modo corte material]

na tela do menu da copiadora.

Nota

A tela [Modo corte material] será exibida.

Selecione o modo de corte do material entre [Padrão],

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Padrão

Sincronizado

Comprimento variável

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Retrato Paisagem

Nitidez Outras

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

CancelarModo corte material

Direção do documento

Concluído

Funções...

Próx.

[Sincronizado] e [Comprimento variável].

Quando [Padrão] for selecionado

Selecione a direção na qual o documento deve ser carregado entre [Retrato] ou [Paisagem].

Consulte

Consulte a tabela na página anterior para obter detalhes sobre as diversas seleções de tamanhos de material.

Quando [Sincronizado] for selecionado

Defina os valores das bordas de ataque e fuga (0 a 999 mm) usando os botões [ ] e [ ].

Nota

Pressione os botões [+100] ou [–100] para alterar o valor em incrementos de 100.

Padrão

Sincronizado

Comprimento variável

Padrão

Sincronizado

Comprimento variável

CancelarModo corte material

Direção do documento

Retrato Paisagem

CancelarModo corte material

Borda de fuga/ataque

Borda ataque

(0 999)

+100

100

Concluído

Borda fuga

(0 999)

+100

100

Capítulo 4 Funções de cópia

Quando [Comprimento variável] for selecionado

Defina o valor de comprimento

CancelarModo corte material Concluído

variável (210 a 15.000 mm) usando os botões [ ] e [ ] ou então de [0] a [9] no teclado .

Nota

Pressione os botões [+100] ou [–100] para alterar o valor em incrementos de 100.

3 Pressione o botão [Concluído].

Os parâmetros de [Modo corte material] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

Padrão Sincro-

nizado

Comprimento variável

(210 15000)

210

+100

100

321

654

987

4.8 Corte de papel em rolo

4.9

Ajuste da densidade da imagem

Densidade da imagem

Ajusta a densidade da cópia. O nível de densidade pode ser selecionado através de nove estágios do mínimo até o máximo.

Documento Normal Máximo Minimum

Procedimento operacional

1 Se lecione [Densidade da imagem]

na tela do menu da copiadora.

Nota

A tela [Densidade da imagem] será exibida.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

A função Densidade também pode ser realizada a partir do painel de controle da impressora.

Minimo

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Mais escuro Mais claro

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

4 3 2 1 1 2 3 4

Nitidez Outras

CancelarDensidade da imagem Concluído

Normal

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Próx.

2 Defina o nível de densidade da

imagem a partir dos nove estágios disponíveis.

Mova a marca até a densidade necessária pressionando os números.

3 Pressione o botão [Concluído].

Os parâmetros de [Densidade da imagem] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

Capítulo 4 Funções de cópia

CancelarDensidade da imagem Concluído

Darker Lighter

Mais escuro

4 3 2 1 1 2 3 4

Normal

Mais claro

4.10

Seleção da supressão de fundo

Supressão de fundo

Esta função suprime ou apaga o fundo para fins de cópia. Quanto maior for o valor especificado, maior será o grau de supressão do fundo e quanto menor for o valor especificado, menor será o grau de supressão do fundo.

Ajuste auto

Ajuste manual

Nota

Exemplo de uma imagem, como uma cópia heliográfica onde o fundo inteiro foi removido uniformemente.

Existem casos nos quais é difícil detectar automaticamente o nível do fundo. Por favor, consulte a seção "Instruções para usar a [Supressão de fundo]".

Permite que o nível de supressão seja selecionado entre sete configurações entre [Máximo] e [Mínimo].

Permite que o nível de supressão seja selecionado entre trinta e nove configurações entre [Máximo] e [Mínimo]. Permite ajustes finos quando a diferença entre a imagem do documento e o fundo for pequena.

Exemplo de uma imagem onde as áreas escuras no fundo de um documento foram removidas.

4.10 Seleção da supressão de fundo

Instruções para usar a [Supressão de fundo]

A Supressão de fundo é uma tecnologia que detecta o nível de fundo do desenho criado com textos e linhas. Quando um fundo preto for selecionado em [Tipo de imagem do documento], poderá haver uma perda de imagem durante a cópia de um documento de densidade clara a normal.

 Não é possível suprimir o fundo nas seguintes situações. Neste caso, use o ajuste

manual.

• O fundo do documento é extremamente escuro.

• O documento está rasgado ou contém furos.

 Use o ajuste manual nas seguintes situações.

• A borda de ataque da cópia aparece borrada.

• Ocorrência de perda de imagem ou quando o fundo não estiver completamente suprimido.

 O ajuste [Auto] da [Supressão de fundo] não pode ser usado quando [Gravura] ou

[Foto] forem selecionados para o [Tipo de imagem do documento].

 Use o ajuste manual para os seguintes documentos.

• Documentos coloridos complexos ou documentos de Foto/Pôster.

• O documento possui linhas horizontais coloridas ou seqüência de caracteres claros coloridos. Comprimento da linha/texto: Metade da largura do documento. Largura da linha/texto: 1mm ou mais (excluindo-se os casos onde a densidade da linha/texto for escura).

• O documento tem uma margem de baixa densidade. Existem casos onde uma margem de baixa densidade é detectada como o fundo. Como conseqüência, a margem e a imagem são apagadas ou o fundo não é suprimido.

• Documentos de linha de densidade alta tais como mapas, que provavelmente têm mais linhas do que fundo. Área de alta densidade pode ser detectada como o fundo a ser suprimido.

Nota

Esta função também pode ser realizada no painel de controle da copiadora. A tela de menu da copiadora permite que o usuário faça um melhor ajuste fino da opção de saída.

Capítulo 4 Funções de cópia

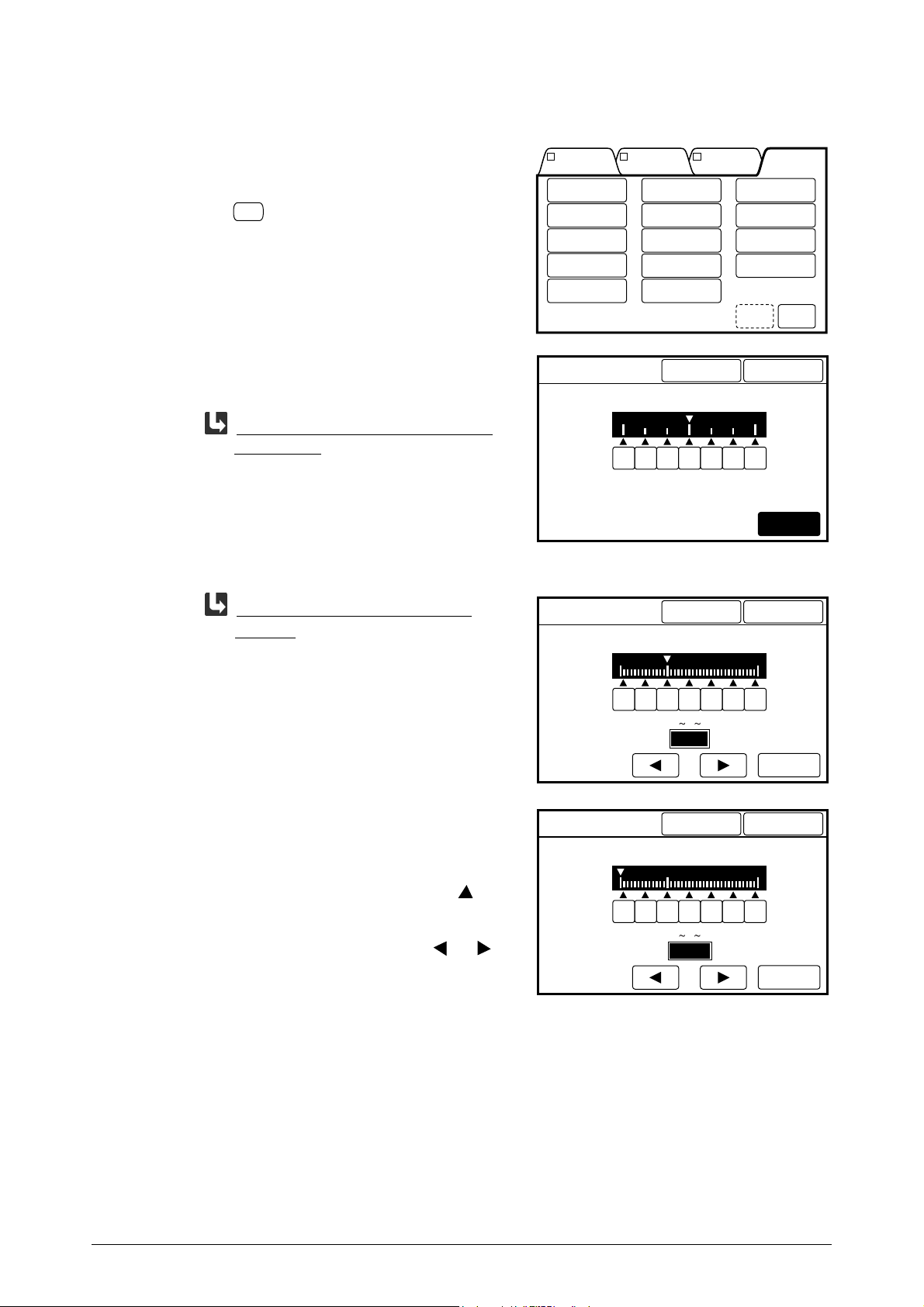

Procedimento operacional

1 Selecione [Supressão de fundo]

na tela do menu da copiadora.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

A tela [Supressão de fundo] será exibida.

Para selecionar o ajuste automático

1 Selecione o nível de supressão de

fundo a partir das sete configurações disponíveis.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Supressão de fundo

Mínimo

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

3 2 1 0 1 2 3

Nitidez Outras

Cancelar

Ajuste auto

Funções...

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Concluído

Máximo

Auto

Próx.

Para selecionar o ajuste manual

1 Pressione o botão [Auto].

O botão [Auto] será apagado e a tela de ajuste manual será exibida.

2 Defina o nível de densidade da

imagem a par tir dos trinta e nove estágios disponíveis.

Pressione uma das sete marcas [ ] para definir o nível de supressão inicial e então use os botões [ ] e [ ] para fazer os ajustes finos.

3 Pressione o botão [Concluído].

Supressão de fundo

Mínimo

3 2 1 0 1 2 3

Supressão de fundo

Mínimo

3 2 1 0 1 2 3

Cancelar

Ajuste manual

(13 0 25)

Cancelar

Ajuste manual

(13 0 25)

Min 13

Concluído

Máximo

Auto

Concluído

Máximo

Auto

Os parâmetros de [Supressão de fundo] serão configurados adequadamente e a tela retornará à tela de menu da impressora.

4.10 Seleção da supressão de fundo

4.11

Mudança do local da imagem para fins

Direção da

inserção

do documento

de cópia

Move o local da imagem quando a função de dobra ou outras funções forem usadas para fins de cópia.

Sup./Inf.

Esq./Dir.

Centraliz.

Nota

Move o documento para esquerda

• A quantidade do movimento da imagem é configurada de acordo com o papel. Isto

não está relacionado com a função de taxa de porcentagem.

• Imagens que se sobrepõem à borda quando mudadas de lugar serão cortadas

quando a opção [Sincronizado] estiver selecionada para o [Modo corte material].

Move a imagem para cima e para baixo dentro de um intervalo de 0 a +/ Move a imagem para a esquerda ou direita dentro de um intervalo de 0 a +/ Move a imagem para o centro do material quando a imagem e material selecionado não são do mesmo tamanho.

Esq./Dir.

-999 mm.

-500 mm.

Move o documento para direita

Localização da imagem

Sup./Inf. Move o documento para cima

Documento

Centraliz.

Docu-

mento

Move o documento para baixo

Documento

Material

Capítulo 4 Funções de cópia

Procedimento operacional

1 Selecione [Localização da

imagem] na tela do menu da copiadora.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

A tela [Localização da imagem] será exibida.

2 Defina a quantidade de

movimento necessária.

Para mover a imagem para cima ou para baixo

Defina quanto a imagem deve ser movida para cima ou para baixo dentro de um intervalo de 0 a +/– 999 mm usando os botões [ ] e [] .

Nota

Pressione os botões [+100] e [–100] para aumentar ou diminuir os valores em incrementos de 100mm.

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Esq./Dir.

(500 0 500)

+100 Centraliz.–100

Esq./Dir.

(500 0 500)

+100–100

Nitidez Outras

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

CancelarLocalização da imagem Concluído

Sup./Inf.

(999 0 999)

CancelarLocalização da imagem

Sup./Inf.

(999 0 999)

Centraliz.

Funções...

Próx.

+100

–100

Concluído

+100

–100

Para mover a imagem para a direita ou para a esquerda

Defina quanto a imagem deve ser movida para a esquerda ou para a direita dentro de um intervalo de 0 a +/–500 mm usando os botões [] e [] .

Nota

Pressione os botões [+100] e [–100] para aumentar ou diminuir os valores em incrementos de 100mm.

4.11 Mudança do local da imagem para fins de cópia

Esq./Dir.

(500 0 500)

+100–100

CancelarLocalização da imagem Concluído

Sup./Inf.

(999 0 999)

+100

–100

Centraliz.

Para mover a imagem para o centro

Pressione o botão [Centraliz.].

Esq./Dir.

(500 0 500)

CancelarLocalização da imagem Concluído

Sup./Inf.

(999 0 999)

+100

–100

3 Pressione o botão [Concluído].

Os parâmetros de [Localização da imagem] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

+100–100

Centraliz.

Capítulo 4 Funções de cópia

4.12

Apagar as bordas do documento para fins de cópia

Esta função apaga as imagens nas bordas externas do documento (borda superior, borda inferior e bordas direita e esquerda) para fins de cópia. A função apagar borda pode ser especificada dentro de um intervalo de 0 a 50mm com incrementos de 1 mm. A função apagar borda pode ser especificada somente quando papel de tamanho padrão for usado. A borda inferior pode ser apagada se a função apagar borda for especificada para um documento mais longo que o tamanho padrão.

Apagar borda de ataque

Apagar borda de fuga

Apag. esq.

Apag. dir.

Nota

• A quantidade de borda apagada da imagem é configurada de acordo com o papel.

Isto não está relacionado com a função de taxa de porcentagem.

Apaga as imagens no topo da página em relação à direção na qual o documento foi carregado.

Apaga as imagens na parte inferior da página em relação à direção na qual o documento foi carregado.

Apaga as imagens na parte esquerda da página em relação à direção na qual o documento foi carregado.

Apaga as imagens na parte direita da página em relação à direção na qual o documento foi carregado.

Apagar borda

Documento padrão

Direção de

inserção

do documento

Imagem de entrada

com comprimento

do documento

maior que o padrão

4.12 Apagar as bordas do documento para fins de cópia

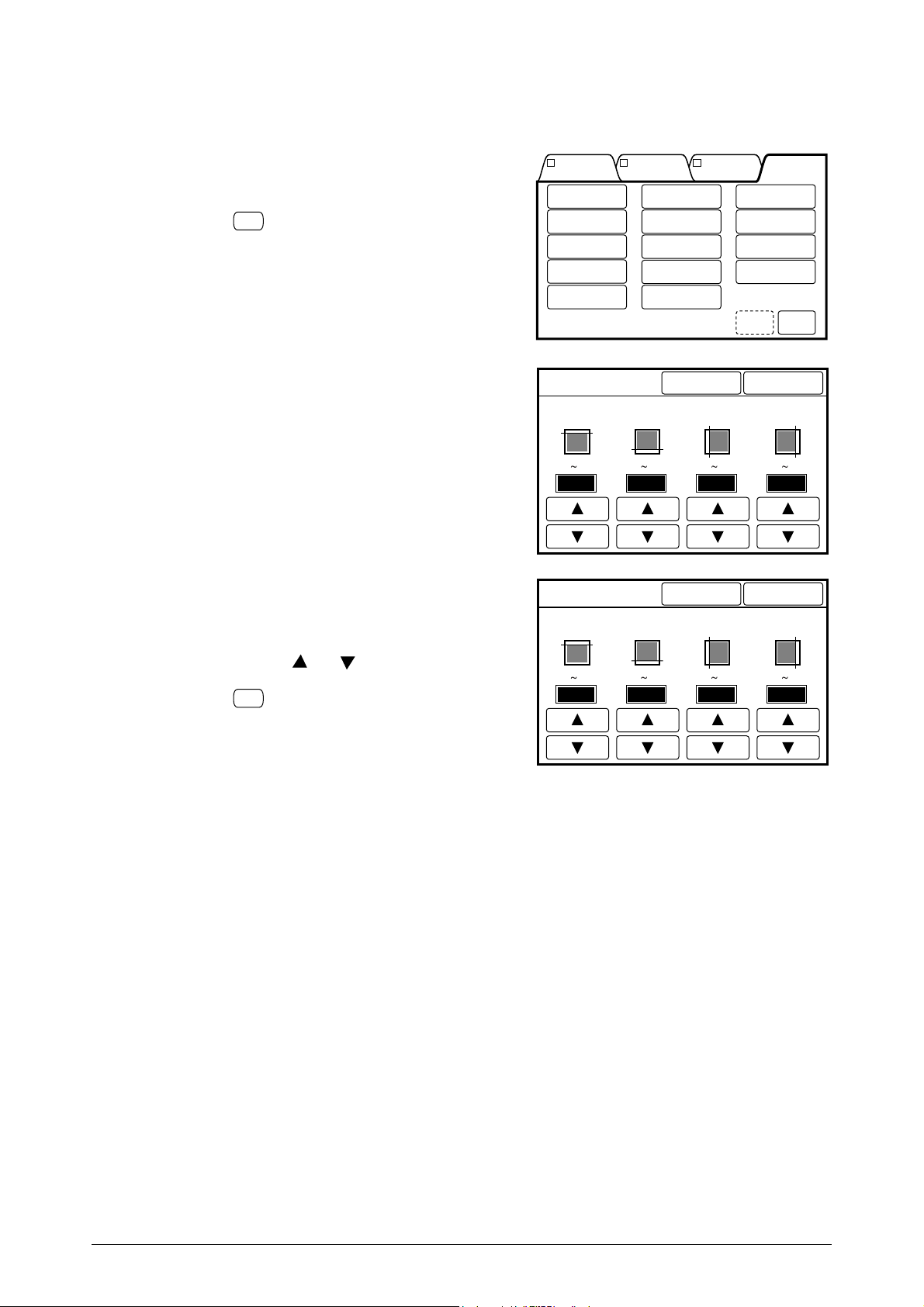

Procedimento operacional

1 Selecione [Apagar borda] na tela

do menu da copiadora.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

A tela [Apagar borda] será exibida.

2 Configure a quantidade de borda

a ser apagada dentro de um intervalo de 0 a 50 mm usando os

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Apagar borda

de ataque

(0 50)

Apagar borda

de ataque

Tipo imag. documento

Apagar borda

de fuga

(0 50)

Apagar borda

de fuga

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

CancelarApagar borda

Apag. esq.

CancelarApagar borda

Apag. esq.

Nitidez Outras

(0 50)

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

Funções...

Próx.

Concluído

Apag. dir.

(0 50)

Concluído

Apag. dir.

botões [ ] e [ ].

Nota

A borda de ataque, de fuga, bordas esquerda e direita do documento podem ser configuradas de forma independente.

3 Pressione o botão [Concluído].

Os parâmetros [Apagar borda] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

(0 50)

Capítulo 4 Funções de cópia

4.13

Especificação da posição a partir da qual um documento deverá ser digitalizado para fins de cópia

Posição início digitaliz.

A posição normal para o início da digitalização do documento é o canto superior esquerdo. Com esta função é possível mudar a posição inicial de digitalização do documento. Esta função é usada quando é necessário copiar os documentos da metade para frente. Quando a opção [Sincronizado] for selecionada para o [Modo corte material], o comprimento da posição de início de digitalização ajustada mais o comprimento do documento será cortado.

Direção da

inserção

do documento

Move o documento para esquerda

Sup./Inf.

Esq./Dir.

Nota

Esq./Dir.

Especifica a posição de início de digitalização dentro de um intervalo de 0 a +/–999 mm em incrementos de 1 mm com a borda superior do documento configurada como um padrão [0].

Especifica a posição de início de digitalização dentro de um intervalo de 0 a +/–999 mm em incrementos de 1 mm com a borda superior esquerda do documento configurada como um padrão [0].

A posição de início de digitalização é configurada de acordo com o papel. Isto não está relacionado com a função de taxa de porcentagem.

Move o documento para direita

Sup./Inf.

Move o documento para cima

Move o documento para esquerda

Corte padrão

Corte sincronizado

Documento

4.13 Especificação da posição a partir da qual um documento deverá ser digitalizado para fins de

Documento

Move o documento para baixo

Procedimento operacional

1 Se lecione [Posição início digitaliz.]

na tela do menu da copiadora.

Nota

Selecione a guia [Outras Funções] caso o item a ser selecionado não seja exibido na tela.

A tela [Posição início digitaliz.] será exibida.

2 Configure a posição superior/

inferior para o início da digitalização dentro de um intervalo de 0 a os botões [ ] e [ ].

Nota

Pressione os botões [+100] e [–100] para aumentar ou diminuir os valores em incrementos de 100mm.

+/-999 mm usando

Modo automático

R/A normal... Modo corte

material... Localização

da imagem...

Imagem em

spelhoor Image

espelho...

ClassificadorE...

Há uma página seguinte

Tipo imag. documento

R/A comp./ largura…

Densidade da imagem...

Apagar borda…

Reversão do contraste

Trabalho múltiplo…

Esq./Dir.

(500 0 500)

-100

(500 0 500)

-100

+100

Esq./Dir.

+100

Nitidez Outras

Material… Supressão

de fundo... Posição de

início digit.. Nível de

limite...

CancelarPosição início digitaliz. Concluído

Sup./Inf.

(999 0 999)

CancelarPosição início digitaliz. Concluído

Sup./Inf.

(999 0 999)

Funções...

Próx.

+100

-100

+100

-100

3 Configure a posição esquerda/

direita para o início da digitalização dentro de um intervalo de 0 a os botões [ ] e [ ].

Nota

Pressione os botões [+100] e [–100] para aumentar ou diminuir os valores em incrementos de 100mm.

4 Pressione o botão [Concluído].

Os parâmetros de [Posição início digitaliz.] serão configurados adequadamente e a tela retornará à tela de menu da copiadora.

Capítulo 4 Funções de cópia

+/-500 mm usando

Esq./Dir.

(500 0 500)

-100

CancelarPosição início digitaliz. Concluído

Sup./Inf.

(999 0 999)

+100

-100
