Xerox 6030/6050/6050A Guia do usuário da impressora para grandes formatos

701P47541

Versão 2.0 Agosto de 2007

Xerox Corporation Global Knowledge & Language Services 800 Phillips Road Bldg. 845-17S Webster, NY 14580

Impresso nos Estados Unidos da América.

A proteção de copyright aqui reivindicada inclui todas as formas e assuntos de material e informação suscetíveis de registro de direitos autorais como tal atualmente previstos estatutária ou juridicamente, ou que o venham a ser no futuro, incluindo - sem restrições - o material impresso por todo e qualquer software indicado na tela, tal como estilos, padrões, ícones, representações de tela, aspectos, etc.

AIX é uma marca registrada da International Business Machines Corporation.

AutoCAD é uma marca registrada da AutoDesk, Inc. HDI é uma sigla de Heidi® Device Interface. Heidi é uma marca registrada da AutoDesk, Inc.

HP-GL é uma marca registrada da Hewlett-Packard Company.

Macintosh e AppleTalk são marcas registradas da Apple Computer, Inc.

Microsoft® Windows, Windows 95/98, Windows Me, Windows NT®, Windows® XP, Windows® 2000 e Windows® Server 2003 são marcas registradas da Microsoft Corporation.

Internet Explorer é um programa da Microsoft Corporation protegido por copyright.

Netscape® é marca registrada da Netscape Communications Corporation. Solaris e SunOS são marcas registradas da Sun Microsystems, Inc.

UNIX é uma marca registrada da Open Group Company Limited.

XEROX®, The Document Company®, o X® digital, Xerox A impressora para grandes formatos 6030/6050/6050A e Versatec são marcas registradas da XEROX CORPORATION ou licenciadas para ela.

Prefácio

Obrigado por usar o Guia do usuário da copiadora/impressora para grandes formatos Xerox 6030/6050/6050A (de agora em diante chamada de impressora para grandes formatos 6030/6050/6050A).

Este Guia do usuário descreve as operações básicas e as funções detalhadas da copiadora, impressora e scanner integrado para grandes formatos Xerox 6030/6050/6050A. Também inclui precauções de uso, segurança, reabastecimento do toner, substituição do papel, resolução de problemas e outras instruções gerais.

As explicações fornecidas neste Guia do usuário presumem que o usuário possua conhecimento básico de informática e da configuração da rede em uso. Consulte os manuais fornecidos com o computador, a documentação do Windows e os manuais fornecidos com o sistema de rede para obter detalhes sobre a operação do computador e da rede.

Este Guia do usuário, originalmente dedicado exclusivamente à impressora para grandes formatos Xerox 6030/6050, foi revisado de modo a incorporar o modelo para grandes formatos Xerox 6050A. O leitor deve partir do pressuposto de que todos os tópicos, seções, cabeçalhos, frases ou títulos que não sejam identificados como sendo relativos ao modelo para grandes formatos 6030/6050 ou ao modelo 6050A são válidos para ambos os produtos.

Convenções

Exemplo

Este Guia do usuário usa os seguintes símbolos e convenções:

< > tecla Indica as teclas no teclado.

Pressione a tecla <Enter>.

[ ] Indica os menus e itens de exibição nas telas.

Selecione os botões [Ligado] ou [Desligado] para

exibir [Nome do Trabalho], [Proprietário] e [Motivo], nessa ordem.

" " Indica as áreas de referência dentro deste Guia do usuário.

Indica também mensagens.

Consulte "3.2 Serviços de impressão".

Uma mensagem informando "Necessárias informações adicionais da porta. O dispositivo não pôde ser identificado" aparece.

Indica informações importantes que devem ser lidas.

Indica informações adicionais sobre operações e recursos.

Indica fontes de referência.

Indica exemplos.

Prefácio

Notas sobre a segurança

SINAIS DE AVISO

Leia com cuidado as notas de segurança a seguir antes de utilizar este produto, garantindo assim a operação do equipamento com segurança.

O equipamento Xerox e os suprimentos recomendados foram projetados e testados para cumprir com exigências rígidas de segurança. Entre elas estão a aprovação pela agência de segurança e o cumprimento de normas ambientais estabelecidas. Por favor, leia as instruções a seguir com cuidado antes de operar o equipamento, consultando-as conforme necessário para garantir a operação contínua do seu equipamento com segurança. O teste de segurança e meio ambiente e o desempenho deste equipamento foram avaliados com a utilização apenas de materiais Xerox.

AVISO: Qualquer alteração não-autorizada, que possa incluir a adição de

novas funções ou a conexão de dispositivos externos, pode ter conseqüências na certificação do produto. Entre em contato com o seu revendedor local autorizado para obter mais informações.

Sinais de aviso

Todas as instruções de aviso sinalizadas ou fornecidas com o produto devem

ser seguidas.

Aviso Este AVISO alert a o usuário p a ra as áreas do prod uto nas quais há a

possibilidade de lesões físicas.

Aviso Este AVISO alerta os usuários para áreas do produto nas quais há uma superfície

aquecida, que não deve ser tocada.

AVISO

Este produto é certificado, fabricado e testado de acordo com leis rígidas de segurança e interferência de freqüência de rádio. Qualquer alteração nãoautorizada, que inclui a adição de novas funções ou a conexão de dispositivos externos, pode afetar esta certificação. Entre em contato com seu representante XEROX local para obter uma lista dos acessórios aprovados.

Notas sobre a segurança

AVISO

Regulamento da eletricidade no trabalho

(na Inglaterra e País de Gales) SOMENTE REINO UNIDO

Para permitir que este equipamento opere em proximidade com equipamentos médicos, científicos e industriais (Industrial, Scientific and Medical - ISM), a radiação externa do equipamento ISM pode ter que ser limitada ou podem ser necessárias medidas especiais de mitigação.

AVISO

Devem ser usados cabos blindados com este equipamento para manter a conformidade com a diretiva do conselho 89/336/EEC.

Regulamentos da eletricidade no trabalho

O Regulamento da eletricidade no trabalho, de 1989, entrou em vigor na Inglaterra e no País de Gales no dia 1º de abril de 1990. Esse regulamento de 1989 obriga a todos os empregadores e autônomos a garantir que os sistemas elétricos de suas instalações sejam construídos, mantidos e operados de maneira a evitar riscos, dentro do limite da praticidade. Isso inclui a garantia de que todo equipamento elétrico conectado a esses sistemas elétricos sejam construídos, mantidos e operados de forma segura. Todos os equipamentos Xerox foram projetados para atender a esses padrões de segurança. Todos eles foram submetidos a uma série de testes rígidos de segurança, incluindo testes de aterramento, de resistência ao isolamento e de resistência elétrica. As instalações de fabricação Xerox receberam a certificação de qualidade ISO 9000 e são submetidas a auditorias regulares pela British Standards Institution ou pelo órgão nacional de normas equivalente. Os equipamentos Xerox que foram corretamente submetidos ao serviço e à manutenção não precisam ser submetidos a outros testes de segurança específicos, de acordo com o Regulamento de 1989. Os clientes que desejarem realizar testes de segurança devem consultar a Xerox antes de qualquer implementação de testes. Entretanto, o equipamento Xerox deve sempre ser submetido ao serviço e à manutenção de forma adequada e regular.

PERGUNTA: O que é o Regulamento da eletricidade no trabalho? RESPOSTA: O Regulamento da eletricidade no trabalho, de 1989, entrou em vigor na

Inglaterra e no País de Gales no dia 1º de abril de 1990. Esse regulamento de 1989 obriga a todos os empregadores e autônomos a garantir que os sistemas elétricos de suas instalações sejam construídos, mantidos e operados de maneira a evitar riscos, dentro do limite da praticidade. Isso inclui a garantia de que todos os produtos elétricos conectados a esses sistemas elétricos sejam construídos, mantidos e operados com segurança.

Notas sobre a segurança

PERGUNTA: A Xerox cumpre com o Regulamento da eletricidade no trabalho? RESPOSTA: O regulamento obriga a todos os empregadores e autônomos a garantir que os

sistemas elétricos de suas instalações sejam, de fato, seguros. O regulamento não tem influência sobre, entre outros, fabricantes e fornecedores de tais sistemas elétricos. Entretanto, é garantido que os equipamentos Xerox distribuídos a clientes pela Xerox e por distribuidores autorizados estão de acordo com todas as normas e leis pertinentes de segurança.

PERGUNTA: O equipamento Xerox é seguro? RESPOSTA: O equipamento Xerox fornecido pela Xerox e por distribuidores autorizados está

de acordo com todas as normas e leis pertinentes de segurança.

PERGUNTA: O equipamento Xerox em minhas instalações é seguro? RESPOSTA: O equipamento Xerox fornecido pela Xerox e por distribuidores autorizados está

de acordo com todas as normas e leis pertinentes de segurança. Entretanto, como todo equipamento elétrico, ele precisa ser submetido à manutenção regular por pessoas competentes. Os engenheiros de serviço da Xerox garantem que o equipamento Xerox recebe a manutenção e o serviço corretos e adequados às normas de segurança da Xerox. Caso deseje que a manutenção de seu equipamento Xerox seja executada de acordo com esses altos padrões, por favor entre em contato com o Centro Xerox de Atendimento ao Cliente. Eles terão prazer em ajudá-lo.

PERGUNTA: O equipamento Xerox em minhas instalações cumpre com o Regulamento da eletricidade no trabalho? RESPOSTA: Todos os empregadores e autônomos devem garantir que os sistemas elétricos de suas instalações sejam seguros. Isso inclui a garantia de que os equipamentos Xerox nessas instalações é seguro. A função de Segurança de produto Xerox preparou um guia contendo uma relação de testes que podem ser feitos pelo Centro Xerox de Atendimento ao Cliente.

ESTES TESTES DEVEM SER EXECUTADOS APENAS POR PESSOAL COM A QUALIFICAÇÃO, CONHECIMENTO E EXPERIÊNCIA CORRESPONDENTES PARA EXECUTAR OS REFERIDOS TESTES.

Entre em contato com o Centro Xerox de Atendimento ao Cliente para obter mais informações.

O USO DE PROCEDIMENTO INADEQUADO DE TESTE E EQUIPAMENTO DE TESTE PODE CAUSAR RESULTADOS INESPERADOS, PODE CAUSAR MORTE, ACIDENTES E/OU DANOS AO EQUIPAMENTO.

PERGUNTA: Eu gostaria de executar meus próprios testes de segurança nos equipamentos Xerox em minhas instalações. Posso? RESPOSTA: Você pode, sem dúvida, requisitar tais testes conforme julgar necessário para garantir que o equipamento Xerox é seguro. O Centro Xerox de Atendimento ao Cliente terá o maior prazer em aconselhá-lo quanto a esses testes.

Notas sobre a segurança

iii

PERGUNTA: Preciso dos relatórios de todos os testes?

AVISO

RESPOSTA: Depois do teste de segurança, o engenheiro de serviço Xerox fornecerá um certificado detalhando os resultados de todos os testes concluídos. No caso de ser observado algum defeito, o equipamento Xerox será desligado e desconectado da fonte de alimentação até que o defeito seja corrigido. Você será orientado nessa ação para permitir que os defeitos sejam corrigidos.

OBSERVAÇÃO: VOCÊ DEVE GARANTIR QUE SEU EQUIPAMENTO XEROX ESTARÁ SEGURO EM TODOS OS MOMENTOS.

Alimentação elétrica

Este produto deve ser utilizado com a voltagem de energia elétrica indicada na etiqueta de dados do produto. Se você não tiver certeza se a alimentação elétrica está de acordo com as exigências, consulte a empresa de energia elétrica local para obter informações.

Este produto deve ser conectado a um circuito de aterramento protetor.

Este produto possui um plugue com um pino de aterramento de proteção. Esse plugue serve apenas para tomadas elétricas aterradas. Trata-se de um recurso de segurança. Para evitar o risco de choque elétrico, consulte seu eletricista para substituir a tomada elétrica, caso você não consiga inserir o plugue. Nunca use um adaptador aterrado para conectar o produto a uma tomada que não possua um terminal de conexão de aterramento.

Áreas acessíveis ao operador

Este equipamento foi projetado para restringir o acesso do operador apenas às áreas seguras. O acesso do operador às áreas perigosas é restringido por tampas e proteções, que precisam de ferramentas para serem removidas. Nunca remova essas tampas e proteções.

Manutenção

Todos os procedimentos de manutenção do produto que podem ser executados pelo operador são descritos na documentação do usuário fornecida com o produto. Não execute nenhum procedimento de manutenção neste produto que não esteja descrito na documentação do cliente.

Notas sobre a segurança

Limpeza do produto

AVISO - Informações para segurança elétrica

CUIDADO

Antes de limpar este produto, desconecte o plugue da tomada elétrica. Utilize sempre materiais especificamente projetados para este produto. O uso de outros materiais pode resultar em um mau desempenho e criar uma situação arriscada. Não utilize limpadores em aerossol, pois eles podem ser explosivos e inflamáveis em determinadas circunstâncias.

Verifique se a conexão elétrica de sua máquina está de acordo com as seguintes exigências

• Utilize apenas o cabo de alimentação fornecido com este equipamento.

• A tomada deve ser instalada próximo ao equipamento e seu acesso deve ser fácil.

• Conecte o plugue diretamente em uma tomada elétrica aterrada. Não utilize extensões.

Caso você não saiba se a tomada está ou não aterrada, consulte um eletricista qualificado.

• Este equipamento deve ser utilizado em um circuito dedicado de 20A, 208-240 V CA 60Hz ou de 16A, 220-240 V CA 50Hz. O equipamento deve ser conectado a uma tomada elétrica aterrada. Caso esta máquina precise ser movida para um local diferente, entre em contato com um representante de serviços Xerox, com seu representante local autorizado ou com o Centro Xerox de Atendimento ao Cliente.

• A conexão incorreta do condutor de aterramento do equipamento pode causar choques elétricos.

• Não coloque este equipamento onde as pessoas possam pisar ou tropeçar

no cabo de alimentação.

• Não coloque objetos sobre o cabo de alimentação.

• Não cancele ou desabilite travas mecânicas ou elétricas.

• Não obstrua as aberturas de ventilação.

• Nunca coloque objetos de nenhum tipo nas aberturas ou fendas deste

equipamento.

Desligamento de emergência

Caso ocorra alguma das condições a seguir, desligue imediatamente a alimentação da máquina e retire o plugue da tomada elétrica. Ligue para um representante local autorizado de serviços para corrigir o problema.

• O equipamento está emitindo ruídos ou odores incomuns.

• O cabo de alimentação está danificado ou corroído.

• O disjuntor no painel da parede, um fusível ou outro dispositivo de segurança

foi desligado.

Notas sobre a segurança

• Líquido foi derramado na copiadora/impressora.

Informações de segurança operacional

• O equipamento foi exposto à água.

• Alguma parte do equipamento foi danificada.

O único método para remover toda a alimentação da máquina é desconectar o plugue da tomada elétrica.

Dispositivo de desconexão

O cabo de alimentação é o dispositivo de desconexão deste equipamento. Ele está preso à parte posterior da máquina como um dispositivo plug-in. Para remover toda a energia elétrica do equipamento, desconecte o plugue da tomada elétrica.

O equipamento e os suprimentos Xerox foram projetados e testados para cumprir com exigências rígidas de segurança. Entre elas estão o exame e a aprovação pela agência de segurança e o cumprimento de normas ambientais estabelecidas. Para garantir a continuidade da segurança de operação do equipamento Xerox/ Fuji Xerox, siga sempre estas diretrizes de segurança.

Faça o seguinte:

• Sempre conecte o equipamento a uma tomada elétrica com aterramento correto. Caso esteja em dúvida, peça a um eletricista qualificado para verificar a tomada.

• Coloque a máquina em uma superfície de suporte sólida (não em um carpete felpudo) que possua a força necessária para agüentar o peso do equipamento.

• Este equipamento deve ser conectado a um circuito de aterramento protetor.

Este equipamento possui um plugue com um pino de aterramento de proteção. Este plugue serve apenas para tomadas elétricas aterradas. Trata-se de um recurso de segurança. Para evitar o risco de choque elétrico, consulte seu eletricista para substituir a tomada elétrica, caso você não consiga inserir o plugue. Nunca use um plugue que esteja sem o terminal de conexão de aterramento para conectar o produto a uma tomada.

• Sempre siga os avisos e instruções assinalados ou fornecidos com o equipamento.

• Sempre tenha cuidado ao mover ou relocar o equipamento. Entre em contato com o Centro

Xerox/Fuji Xerox de Atendimento ao Cliente ou com a organização de suporte local para providenciar a mudança do produto para um local fora de suas instalações.

• Sempre coloque o equipamento em uma área que possua ventilação adequada e espaço para realizar os serviços. Consulte o Guia de instalação para conhecer as dimensões mínimas.

• Utilize sempre materiais e suprimentos especificamente projetados para seu equipamento Xerox/Fuji Xerox. A utilização de materiais inadequados pode resultar em um mau desempenho.

• Antes de limpar o equipamento, sempre desconecte-o da tomada elétrica.

Notas sobre a segurança

Não faça o seguinte:

Informações sobre manutenção

Informações de segurança do ozônio

• Nunca use um plugue que esteja sem o terminal de conexão de aterramento para conectar o produto a uma tomada.

• Nunca tente fazer nenhuma função de manutenção que não esteja especificamente descrita nesta documentação.

• Este equipamento não deve ser colocado em uma instalação embutida, a menos que se garanta uma ventilação adequada. Entre em contato com o revendedor local autorizado para obter mais informações.

• Nunca remova as tampas ou proteções que estão presas com parafusos. Não há áreas que o operador precise utilizar atrás dessas tampas.

• Nunca coloque o equipamento próximo a um aquecedor ou a qualquer outra fonte de calor.

• Nunca coloque objetos de nenhum tipo nas aberturas de ventilação.

• Nunca obstrua ou "disfarce" nenhum dos dispositivos de trava mecânica ou elétrica.

• Nunca opere o equipamento caso observe ruídos ou odores incomuns. Desconecte o plugue

da tomada elétrica e entre imediatamente em contato com o representante local de serviços ou com o Centro Xerox/Fuji Xerox de Atendimento ao Cliente.

Não execute nenhum procedimento de manutenção que não esteja especificamente descrito na documentação fornecida com a copiadora/impressora.

• Não utilize limpadores em aerossol. O uso de limpadores não-aprovados pode causar o mau desempenho do equipamento, além de poder criar uma situação de risco.

• Utilize os suprimentos e materiais de limpeza somente como descrito neste manual. Mantenha todos esses materiais fora do alcance de crianças.

• Não remova as tampas ou proteções que estão presas com parafusos. Não há nenhuma peça por trás dessas tampas às quais você possa dar manutenção.

• Não execute nenhum procedimento de manutenção a menos que tenha sido treinado para tal por um revendedor local autorizado ou a menos que o procedimento seja especificamente descrito nos manuais do usuário.

Este produto produzirá ozônio durante a operação normal. O ozônio produzido é mais pesado que o ar e depende do volume de cópias. Para garantir que os níveis de concentração estejam de acordo com os limites de segurança, basta cuidar para que sejam usados os parâmetros ambientais corretos, conforme especificado no procedimento de instalação da Xerox.

Caso necessite de mais informações sobre o ozônio, solicite a publicação Ozônio, da Xerox, pelo telefone 1-800-828-6571 nos Estados Unidos e no Canadá. Em outras áreas, entre em contato com o revendedor local autorizado ou com o Centro Xerox de Atendimento ao Cliente.

Notas sobre a segurança

vii

A Xerox patrocina um programa de devolução e reutilização/reciclagem de

Lei de etiquetamento de mercúrio do estado de Vermont

Para consumíveis

Emissões de freqüência de rádio

equipamentos em todo o mundo. Entre em contato com o Representante de vendas da Xerox (1-800-ASK-XEROX) para ver se este produto Xerox faz parte do programa. Para obter mais informações sobre os programas ambientais da Xerox, visite http:// www.xerox.com/environment. Se você mesmo estiver a cargo de descartar o produto Xerox, observe que o produto contém lâmpadas com mercúrio* e pode conter chumbo*, perclorato* e outros materiais cujo descarte pode ser regulamentado em decorrência de considerações ambientais. A presença desses materiais é totalmente consistente com as regulamentações globais aplicáveis no momento em que o produto foi colocado no mercado. Para informações sobre reciclagem e descarte, entre em contato com as autoridades locais. Nos Estados Unidos, você também pode consultar o site da Electronic Industries Alliance: http://www.eiae.org. Perclotato – Este produto pode conter um ou mais dispositivos que contêm perclorato, como baterias. Recomenda-se cuidado no manuseio; consulte http:// www.dtsc.ca.gov/hazardouswaste/perchlorate.

Guarde todos os consumíveis de acordo com as instruções fornecidas na embalagem ou na caixa.

• Mantenha todos os consumíveis fora do alcance de crianças.

• Nunca jogue toner, cartuchos de toner ou recipientes de toner diretamente no fogo.

Estados Unidos, Canadá, Europa, Austrália/

Nova Zelândia

Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital de classe A, de acordo com a Parte 15 do Regulamento da FCC. Este equipamento gera, utiliza e pode irradiar energia de freqüência de rádio e, caso não seja instalado e usado de acordo com os manuais de instruções, pode causar interferência nas comunicações de rádio. Esses limites foram criados para fornecer uma proteção razoável contra tal interferência, quando utilizado em um ambiente comercial. A operação deste equipamento em área residencial pode causar interferência. Nesse caso, o usuário é responsável pelas despesas de correção da interferência.

viii

Notas sobre a segurança

Alterações e modificações feitas neste equipamento que não tenham sido

Certificação de segurança do produto

especificamente aprovadas pela Xerox/Fuji Xerox podem anular a autoridade do usuário de operar o equipamento.

Com este equipamento, devem ser utilizados cabos de interface blindados para manter a concordância com os regulamentos da FCC nos Estados Unidos e a Lei de comunicações por rádio, de 1992, na Austrália/Nova Zelândia, conforme for o caso.

EME canadense

Este aparelho digital de classe "A" cumpre com a norma ICES-003 canadense.

Cet appareil numérique de la classe "A" est conforme à la norme NMB-003 du Canada.

Este produto é certificado pelas agências a seguir que usam as normas de segurança relacionadas.

AgênciaNorma TUV Rheinland of North America, Inc. UL60950:2000 (EUA) Can/CSA-c22.2 No. 60950-00 (Canadá) TUV Rheinland Japan Ltd.IEC60950:1999

Notas sobre a segurança

Informações regulatórias

Marca CE

A marca CE aplicada a este produto simboliza a declaração de conformidade da Xerox com as seguintes diretrizes aplicáveis da União Européia segundo os prazos indicados:

1º de janeiro de 1995: Diretiva do Conselho 72/23/EEC emendada pela Diretiva do Conselho 93/68/EEC, indicação das leis dos estados membros relacionadas a equipamento de baixa tensão. 1º de janeiro de 1996: Diretiva do Conselho 89/336/EEC, indicação das leis dos estados membros relacionadas à compatibilidade eletromagnética. 1º de março de 1999: Diretiva do Conselho 99/5/EC sobre equipamentos de rádio e terminais de telecomunicações e sobre o reconhecimento mútuo de suas conformidades. Uma declaração completa da conformidade, com as definições das diretivas relevantes e os padrões referenciados, pode ser obtida com o representante Xerox local.

AVISO: Para permitir que este equipamento opere em proximidade com equipamentos médicos, científicos e industriais (Industrial, Scientific and Medical ISM), a radiação externa do equipamento ISM pode ter que ser limitada ou podem ser necessárias medidas especiais de mitigação.

AVISO: Este é um produto de classe A. Em um ambiente doméstico, o produto pode causar interferência na freqüência de rádio; será da responsabilidade do usuário as medidas para corrigir esta interferência.

AVISO: Devem ser usados cabos de interface blindados com este equipamento para manter a conformidade com a Diretiva do Conselho 89/336/EEC.

Informações regulatórias

Conformidade com o meio ambiente

EUA - Energy Star (impressora para grandes

formatos 6030/6050)

Como parceira da ENERGY STAR, a Xerox Corporation/Fuji Xerox determinou que (a configuração básica de) **este** produto esteja de acordo com as diretrizes da ENERGY STAR quanto à eficiência de energia.

ENERGY STAR e ENERGY STAR MARK são marcas registradas nos Estados Unidos.

O ENERGY STAR Office Equipment Program (Programa de equipamento de escritório da ENERGY STAR) é uma colaboração em equipe entre os governos dos Estados Unidos, da União Européia e do Japão e a indústria de equipamentos para escritório desses países para promover copiadoras, impressoras, faxes, aparelhos multifuncionais, computadores e monitores, todos eles com uso eficiente de energia. A redução do consumo de energia do produto ajuda a combater a poluição, a chuva ácida e as alterações a longo prazo no clima, diminuindo as emissões resultantes da geração de eletricidade.

O equipamento Xerox ENERGY STAR possui uma configuração de fábrica para entrar em estado de “baixa energia” e/ou desligar completamente depois de um período especificado de tempo. Esses recursos para economia podem reduzir o consumo de energia do produto pela metade em comparação com o equipamento convencional.

EUA - Energy Star (impressora para grandes

formatos 6050A)

Como parceira da ENERGY STAR, a Xerox Corporation/Fuji Xerox determinou que (a configuração básica de) **este** produto não esteja de acordo com as diretrizes da ENERGY STAR quanto à eficiência de energia.

Conformidade com o meio ambiente

Canadá - Environmental Choice

A Terra Choice Environmental Services, Inc., do Canadá, verificou que este produto está de acordo com todas as exigências aplicáveis da Environmental Choice EcoLogo quanto ao impacto minimizado ao meio ambiente.

Como participante do programa Environmental Choice, a Xerox Corporation determinou que seu produto esteja de acordo com as diretrizes do programa Environmental Choice quanto à economia de energia.

A Environment Canada criou o programa Environmental Choice em 1988 para ajudar os consumidores na identificação de produtos e serviços inofensivos ao meio ambiente. Copiadoras, impressoras, impressoras digitais e faxes devem estar de acordo com os critérios de economia de energia e emissões, além de demonstrar compatibilidade com suprimentos reciclados. Atualmente, o Environmental Choice possui mais de 1.600 produtos aprovados e 140 licenciados. A Xerox é líder no oferecimento de produtos aprovados pela EcoLogo.

xii

Conformidade com o meio ambiente

Reciclagem e descarte de produtos

EUA

A Xerox patrocina um programa mundial de devolução e reutilização/reciclagem de equipamentos. Entre em contato com o Representante de vendas da Xerox (1-800-ASK-XEROX) para ver se este produto faz parte do programa. Para obter mais informações sobre os programas ambientais da Xerox, visite

www.xerox.com/environment.

Se você mesmo estiver a cargo de descartar o produto Xerox, observe que o produto contém chumbo, mercúrio e outros materiais cujo descarte pode ser regulamentado, em decorrência de considerações ambientais. A presença de chumbo e mercúrio é totalmente consistente com as regulamentações globais aplicáveis no momento que o produto foi colocado no mercado. Para informações sobre reciclagem e descarte, entre em contato com as autoridades locais. Nos Estados Unidos, você também pode consultar o site da Electronic Industries Alliance: www.eiae.org.

Reciclagem e descarte de produtos

xiii

Cópias e impressões ilegais

EUA

O Congresso, por estatuto, proibiu a reprodução dos assuntos a seguir em certas circunstâncias. Multas ou prisão podem ser impostas aos acusados de fazer tais cópias.

1. Títulos e valores mobiliários do governo dos Estados Unidos da América, como:

Títulos de dívida Moeda do Banco Nacional

Cupons de obrigações Notas do Banco da

Reserva Federal (FED)

Títulos de prata Títulos de ouro

Títulos norte-americanos Notas do tesouro

Notas do Banco Central Notas fracionárias

Certificados de depósito Papel-moeda

Títulos e valores mobiliários de determinadas agências do governo norte-americano, como FHA, etc.

Títulos. (Títulos de poupança norte-americanos podem ser copiados apenas para propósitos publicitários, quando ligados à campanha para venda de tais títulos.)

Selos da Receita Federal. (Se for necessário reproduzir um documento jurídico no qual haja um selo da receita cancelado, pode-se fazê-lo desde que a reprodução do documento seja feita com fins legais.)

Selos postais, cancelados ou válidos. (Para propósitos filatélicos, os selos postais podem ser copiados desde que a reprodução esteja em preto e branco e com menos de 75% ou mais de 150% das dimensões lineares do original.)

Ordens de pagamento postais.

Faturas, cheques ou letras de câmbio emitidas por ofícios públicos autorizados

dos Estados Unidos.

xiv

Cópias e impressões ilegais

1. Selos oficiais e outros itens representativos de valor, de qualquer denominação, que tenham ou possam ter sido emitidos por alguma lei do Congresso.

2. Certificados de compensação ajustados para veteranos das guerras mundiais.

3. Títulos e valores mobiliários de qualquer governo, banco ou corporação estrangeiros.

4. Materiais com copyright, a menos que se obtenha permissão do detentor do copyright ou a reprodução recaia sobre o "uso justo" ou sobre as provisões da lei de copyright em relação ao direito de reprodução de biblioteca. Mais informações sobre essas provisões podem ser obtidas no Copyright Office, Biblioteca do Congresso, Washington, D.C. 20559. Peça a Circular R21.

5. Certificados de cidadania ou de naturalização. (Os certificados de naturalização estrangeira podem ser fotografados.)

6. Passaportes. (Passaportes estrangeiros podem ser fotografados.)

7. Documentos de imigração.

8. Certificados de reservista.

9. Papéis de indução de serviço seletivo que contenham alguma das seguintes informações do registrante:

Ganhos ou receita Status de dependência

Registros judiciais Serviço militar anterior

Condição física ou mental

Exceção: Certificados de dispensa militar norte-americanos podem ser

fotografados.

10. Crachás, cartões de identificação, passes ou distintivos usados por militares ou

por membros dos vários departamentos federais, como FBI, Tesouro, etc. (a menos que a fotografia seja pedida pelo chefe de tal departamento ou bureau).

As seguintes reproduções também são proibidas em alguns estados:

Documentos automotivos - carta de motorista - certificado de posse.

Cópias e impressões ilegais

A lista acima não esgota todas as possibilidades. Não aceitamos a responsabilidade pela integridade ou precisão. Em caso de dúvida, consulte seu advogado.

Canadá

O Parlamento, por estatuto, proibiu a cópia dos seguintes itens, em determinadas circunstâncias. Multas ou prisão podem ser impostas aos acusados de fazer tais cópias.

1. Notas de banco ou papel moeda em circulação.

2. Obrigações ou títulos de um governo ou banco.

3. Papéis de letras do tesouro ou papéis de receita.

4. O selo público do Canadá ou de alguma de suas províncias, o selo de alguma instituição ou autoridade pública do Canadá ou de algum tribunal de justiça.

5. Proclamações, mandados, regulamentações ou nomeações, bem como intimações (com intuito de falsificar impressos da Gráfica Real do Canadá ou de gráficas equivalentes de uma de suas províncias).

6. Marcas, rótulos, selos, embalagens ou identidades visuais usados pelo (ou em nome do) Governo do Canadá ou uma de suas províncias, pelo governo de outro país ou por ministério, conselho, comissão ou agência subordinados ao Governo do Canadá ou de província ou governo de outro país que não seja o Canadá.

7. Selos impressos ou adesivos utilizados para fins tributários do Governo do Canadá ou de uma província ou do governo de outro país que não o Canadá.

8. Documentos, registros ou protocolos mantidos pelos tabeliões públicos encarregados de produzir ou distribuir cópias autenticadas, cujas cópias falsifiquem a autenticação de seu conteúdo.

A lista acima é fornecida para sua conveniência e assistência, mas não é completa; por isso, não assumimos responsabilidade pela sua totalidade ou precisão. Em caso de dúvida, consulte o seu advogado.

xvi

Cópias e impressões ilegais

Outros países

Aprovação pela SELV (Voltagem Extra-Baixa de

Segurança)

Fazer cópia de determinados documentos pode ser ilegal em seu país. Podem ser impostas multas ou prisão para quem for considerado culpado de fazer tais reproduções.

- Papel-moeda

- Notas e cheques bancários

- Títulos e valores mobiliários do banco e do governo

- Passaportes e carteiras de identidade

- Material com copyright ou marcas registradas, sem o consentimento do

proprietário

- Selos postais e outros instrumentos negociáveis

Essa lista não esgota todas as possibilidades; por isso, não assumimos responsabilidade por sua integridade ou precisão. Em caso de dúvida, consulte seu advogado.

Estas copiadoras/impressoras digitais da Xerox estão de acordo com várias agências governamentais e regulamentos de segurança nacionais. Todas as portas do sistema estão de acordo com as exigências dos circuitos de voltagem extra-baixa de segurança (Safety Extra Low Voltage – SELV) para conexão com dispositivos e redes de posse do consumidor. A adição de acessórios de posse do consumidor ou de terceiros que estejam ligados às impressoras/copiadoras precisam cumprir ou exceder os requerimentos listados previamente. Todos os módulos que requerem conexão externa devem ser instalados de acordo com os procedimentos de instalação da Xerox.

Cópias e impressões ilegais

xvii

xviii

Cópias e impressões ilegais

Índice

1.1 Configurações do produto ............................................................................................... 2

1.2 Componentes principais.................................................................................................. 4

1.3 Liga/Desliga..................................................................................................................... 7

1.4 Modo de economia de energia...................................................................................... 10

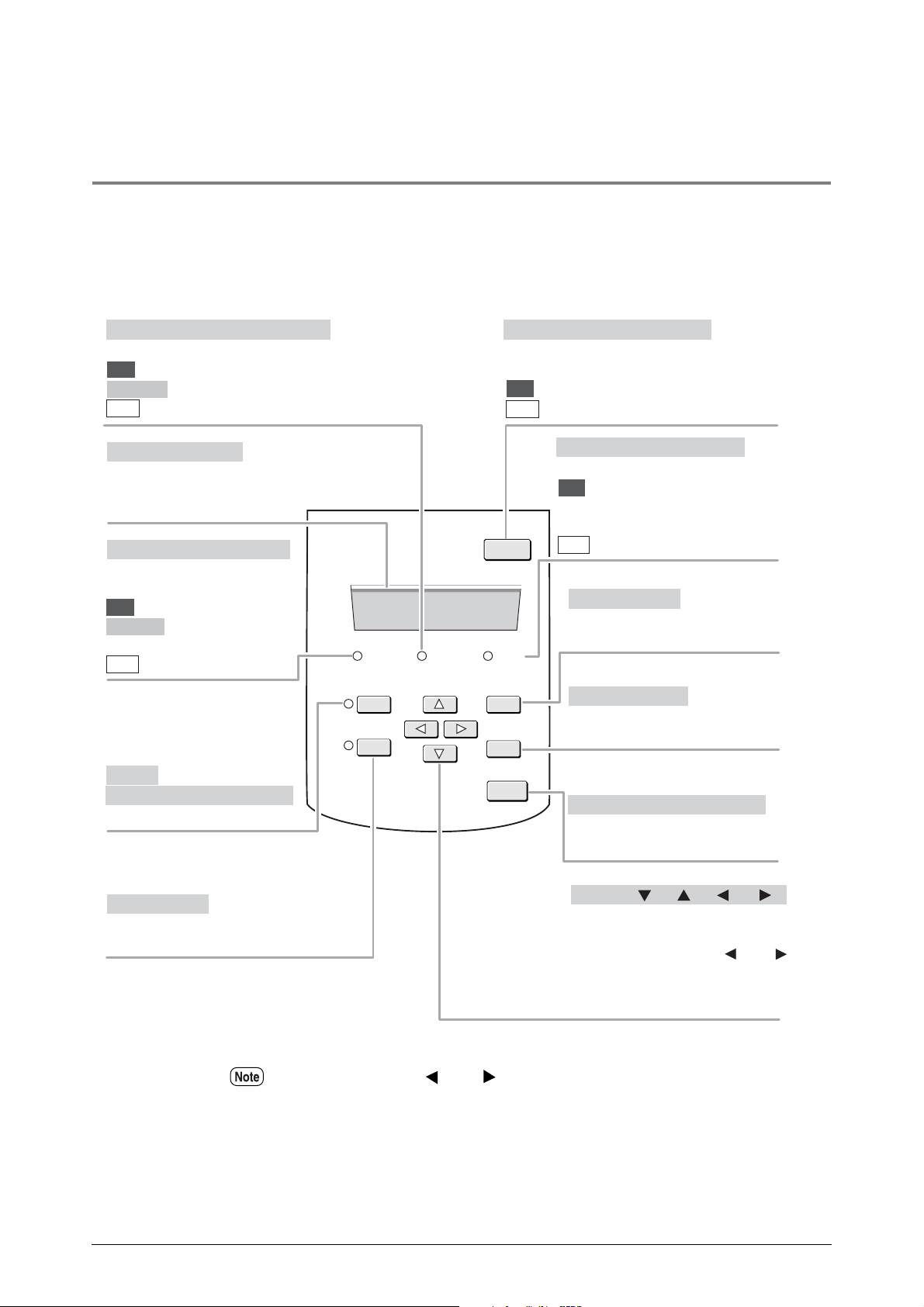

1.5 Visão geral do painel de controle da impressora .......................................................... 11

1.6 Visão geral dos Serviços de impressão na Web (6030/6050) ...................................... 12

Modos de operação................................................................................................... 13

1.7 Visão geral das impressoras lógicas (6030/6050) ........................................................ 16

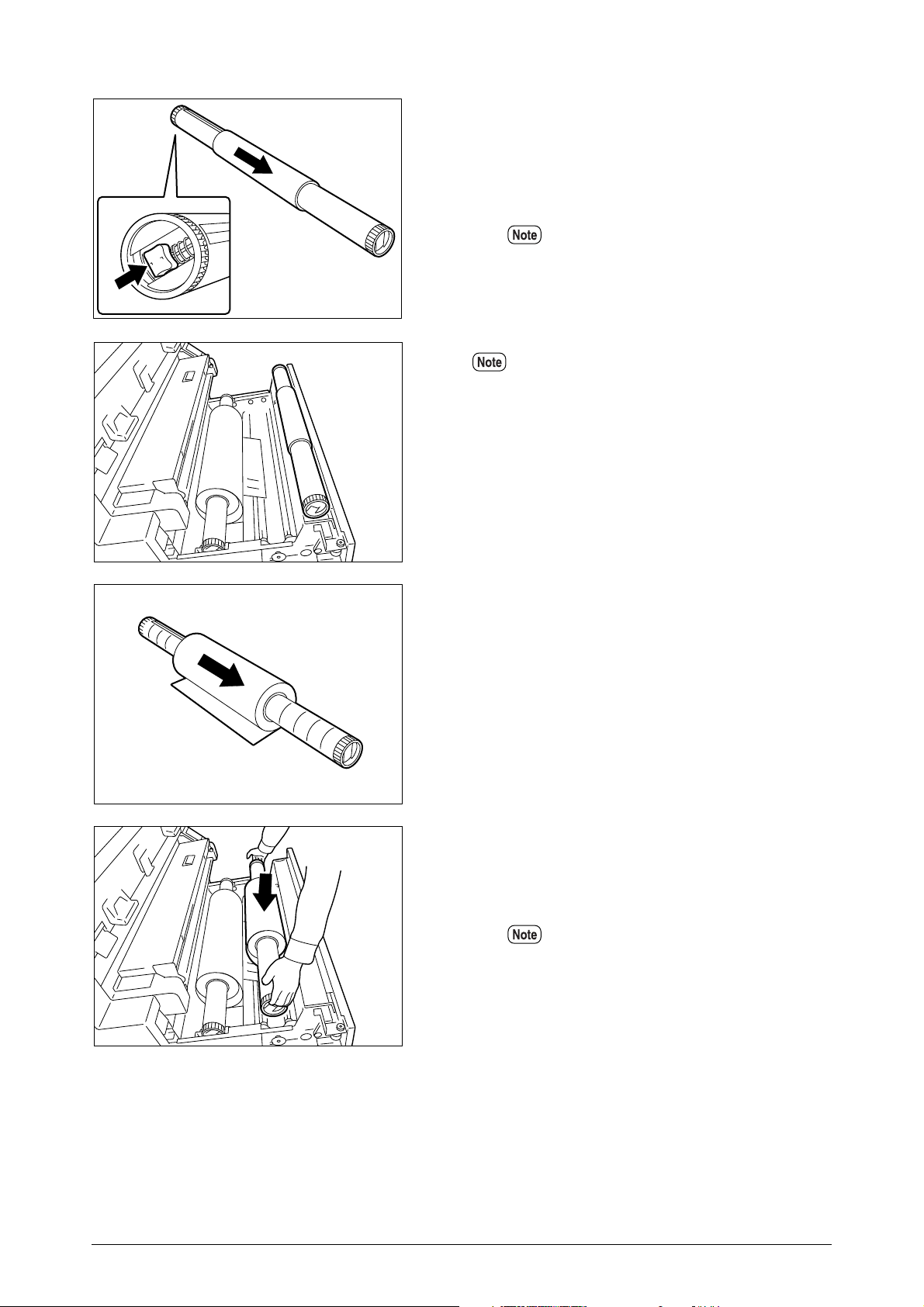

1.8 Colocando material em rolo .......................................................................................... 17

1.9 Indicadores de tamanho do material na gaveta ............................................................ 20

Inserção de folhas do tamanho do material .............................................................. 21

1.10 Colocação do material para alimentação manual ......................................................... 23

1.11 Corte do material em rolo.............................................................................................. 25

Corte manual do material em rolo ............................................................................. 26

Capítulo 2 Visão geral da impressora

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A .......................... 32

O que é a impressora para grandes formatos Xerox 6030/6050/6050A?................. 32

Operações do serviço de impressão......................................................................... 36

Principais funções de impressão............................................................................... 38

2.2 Utilização do painel de controle da impressora............................................................. 45

Operações básicas do painel de controle da impressora ......................................... 46

Visão geral do menu Operação................................................................................. 47

2.3 Serviços de impressão na Web (6030/6050) ................................................................ 52

Ambiente operacional................................................................................................ 52

Inicialização e encerramento dos Serviços de impressão na Web ........................... 53

Organização dos Serviços de impressão na Web .................................................... 54

2.4 Ferramenta de gerenciamento de impressão na Web FreeFlow Accxes

(6050A).......................................................................................................................... 58

Usuários .................................................................................................................... 59

Utilização do menu principal da Ferramenta de gerenciamento de impressão

na Web...................................................................................................................... 60

Capítulo 3 Configuração da impressora

3.1 Parâmetros de comunicação......................................................................................... 62

Definições dos parâmetros de comunicação ............................................................ 62

3.2 Configuração dos parâmetros de comunicação (painel de controle da impressora,

6030/6050) .................................................................................................................... 71

3.3 Configuração dos parâmetros de comunicação (painel de controle da

impressora, 6050A) ....................................................................................................... 75

3.4 Configuração dos parâmetros de comunicação (Serviços de impressão na Web,

6030/6050) .................................................................................................................... 76

3.5 Configuração dos parâmetros de comunicação (Ferramenta de gerenciamento de

impressora na Web, 6050A).......................................................................................... 79

3.6 Configuração dos parâmetros do sistema (painel de controle da impressora,

6030/6050) .................................................................................................................... 80

3.7 Configuração dos parâmetros do sistema (painel de controle da impressora,

6050A)........................................................................................................................... 83

3.8 Configuração dos parâmetros do sistema (Serviços de impressão na Web,

6030/6050) .................................................................................................................... 85

3.9 Configuração dos parâmetros do sistema (Ferramenta de gerenciamento de

impressora na Web, 6050A).......................................................................................... 93

3.10 Impressão de uma lista de configurações (6030/6050) ................................................ 94

3.11 Impressão de uma lista de configurações (6050A) ....................................................... 98

3.12 Opção de software (Serviços de impressão na Web, 6030/6050) .............................. 102

3.13 Opção de software (Ferramenta de gerenciamento de impressora na Web,

6050A)......................................................................................................................... 103

3.14 Alteração de senha (Serviços de impressão na Web, 6030/6050) ............................. 104

3.15 Alteração de senha (Ferramenta de gerenciamento de impressora na Web,

6050A)......................................................................................................................... 105

3.16 Alteração do idioma padrão (Serviços de impressão na Web, 6030/6050) ................ 106

3.17 Alteração do idioma padrão (Ferramenta de gerenciamento de impressora na

Web, 6050A) ............................................................................................................... 107

Capítulo 4 Instalação e operação da impressora lógica (somente 6030/6050)

4.1 Para criar uma nova impressora lógica....................................................................... 110

4.2 Definição das configurações de impressão................................................................. 114

4.3 Configurações de impressão da impressora lógica .................................................... 115

Séries de materiais.................................................................................................. 119

Mapeamento do material/tamanho.......................................................................... 121

Origem do material.................................................................................................. 124

Tipo de material....................................................................................................... 126

Tamanho definido pelo usuário............................................................................... 127

Opção de entrada.................................................................................................... 128

Margem do tamanho de entrada............................................................................. 130

Área de plotagem.................................................................................................... 132

Prioridade................................................................................................................ 137

Bloco de Título ........................................................................................................ 138

Dividir desenho........................................................................................................ 139

Opção de mensagem.............................................................................................. 141

Cópia impressa ....................................................................................................... 143

Opções de saída ..................................................................................................... 144

Configurar prioridade de reconhecimento de tamanho ........................................... 147

Opção de cor........................................................................................................... 149

Transformar............................................................................................................. 150

Definir caneta simples ............................................................................................. 152

Definir caneta múltipla............................................................................................. 156

Opção de caneta..................................................................................................... 157

Emulação ................................................................................................................ 158

Comando PS........................................................................................................... 159

Comando EOP ........................................................................................................ 160

Estilo caneta VCGL (VCGL define caneta) ............................................................. 161

Largura da caneta VCGL ........................................................................................ 163

VRF define caneta (Definir caneta única) ............................................................... 164

Definir caneta múltipla VRF..................................................................................... 166

Opção TIFF ............................................................................................................. 167

Opção CALS ........................................................................................................... 168

Opção PS/PDF........................................................................................................ 169

4.4 Operações da impressora lógica................................................................................. 170

Seleção do tipo de material..................................................................................... 171

Utilização de material diferente do material da série padrão .................................. 172

Alteração de um material de rolo para um trabalho inteiro ..................................... 173

Redução e ampliação usando o mapeamento de tamanho.................................... 174

Impressão de documentos longos .......................................................................... 175

4.5 Serviços de impressão na Web: Trabalho e registro .................................................. 176

Exibir a fila de impressão ........................................................................................ 176

Cancelar e alterar a prioridade dos trabalhos ......................................................... 179

Gerenciar os registros de trabalho e de erro........................................................... 181

4.6 Serviços de impressão na Web: Status ...................................................................... 192

Exibir status da impressora ..................................................................................... 192

Iniciar e parar o recebimento de trabalhos, as impressões e o serviço

de impressão........................................................................................................... 195

4.7 Serviços de impressão na Web: Ferramentas ............................................................ 196

Imprimir um teste-padrão ........................................................................................ 196

Impressão de um relatório de diagnóstico .............................................................. 197

4.8 Impressão com alimentação manual........................................................................... 198

Capítulo 5 Operações adicionais do menu da impressora

5.1 Introdução ................................................................................................................... 202

5.2 Menu do Painel de controle da impressora (6030/6050) ............................................ 203

5.3 Menu do Painel de controle da impressora (6050A) ................................................... 209

5.4 Teste de impressão (somente 6030/6050).................................................................. 213

5.5 Gerenciamento dos registros de trabalho e de erro (somente 6030/6050)................. 214

Registro de trabalhos .............................................................................................. 214

Registro de erros (somente 6030/6050).................................................................. 216

5.6 Reimpressão (somente 6030/6050) ............................................................................ 218

5.7 Confirmação do medidor de faturamento (6030/6050) ............................................... 219

5.8 Confirmação do medidor de faturamento (6050A) ...................................................... 220

5.9 Menu Configuração da Impressão .............................................................................. 221

Configuração do material ........................................................................................ 221

5.10 Corte automático usando o painel de controle da impressora .................................... 226

Capítulo 6 Serviço de impressão Ethernet (para UNIX)

6.1 Visão geral do serviço de impressão Ethernet............................................................ 230

6.2 Registro do sistema de impressão da impressora para grandes formatos

Xerox 6030/6050 ......................................................................................................... 231

Registro do sistema host......................................................................................... 231

Registro da impressora remota............................................................................... 232

6.3 Registro do sistema de impressão da impressora para grandes formatos

Xerox 6050A................................................................................................................ 234

Registro do sistema host......................................................................................... 234

Registro da impressora remota............................................................................... 235

6.4 Impressão com o comando ftp (somente 6030/6050)................................................. 237

Impressão................................................................................................................ 237

Outros Subcomandos.............................................................................................. 240

Lista de mensagens ................................................................................................ 241

6.5 Impressão com o comando lp/lpr ................................................................................ 246

Impressão (Comando lpr)........................................................................................ 246

Impressão (Comando lp) (para SunOS 5.x)............................................................ 249

Exibição do status (Comando lpq) .......................................................................... 250

Cancelar (Comando lprm)....................................................................................... 252

Lista de mensagens (somente 6030/6050)............................................................. 255

Capítulo 7 Manutenção

7.1 Colocando o toner ....................................................................................................... 258

Capítulo 8 Solução de problemas

8.1 Verifique o painel de controle...................................................................................... 262

8.2 Má qualidade da imagem ............................................................................................ 263

8.3 Outros problemas........................................................................................................ 264

8.4 Solução de problemas da impressora......................................................................... 265

Atolamentos no alimentador (material em rolo) ...................................................... 267

Atolamentos na porta da impressora e de saída..................................................... 269

Capítulo 9 Especificações

9.1 Especificações principais (6030/6050)........................................................................ 272

9.2 Especificações principais (6050A) .............................................................................. 278

9.3 Especificações do material.......................................................................................... 283

9.4 Especificações da máquina (6030/6050) .................................................................... 285

9.5 Especificações da máquina (6050A)........................................................................... 288

Lista de comandos .................................................................................................. 294

Capítulo

Visão geral do produto

Capítulo 0

1.1

Impressora para grandes formatos Xerox 6030/6050/6050A

Configurações do produto

As opções e configurações do produto apresentadas a seguir estão disponíveis para a impressora para grandes formatos Xerox 6030/6050/6050A e para a copiadora/impressora para grandes formatos Xerox 6030/6050/6050A.

Essa unidade é somente uma impressora. Consulte as seções da impressora deste guia para obter informações sobre configuração, recursos e utilização.

Impressora para grandes formatos Xerox 6030/6050/6050A

Copiadora/impressora para grandes formatos Xerox 6030/6050

Essa unidade apresenta a função de copiadora através de um scanner integrado e painel de controle da copiadora, além da capacidade de receber e imprimir trabalhos enviados a ela a partir de estações de trabalho remotas.

Copiadora/impressora para grandes formatos Xerox 6030/6050

Impressora para grandes formatos Xerox 6030/6050/6050A com sistema de digitalização

Essa unidade apresenta as funções de copiadora e impressora, além do sistema de digitalização para grandes formatos e a controladora FreeFlow Accxes

Impressora para grandes formatos Xerox 6030/6050 com sistema de digitalização (a controladora HFT não está disponível com o modelo 6050A)

®.

Opções da impressora para grandes formatos Xerox 6030/6050/6050A

Você pode adquirir opções adicionais de hardware e software para todas as unidades. Entre em contato com seu representante de vendas da Xerox para obter mais informações sobre as opções.

1.1 Configurações do produto

1.2

Componentes principais

Componentes principais: Dianteira

( *Somente copiadora/impressora 6030/6050 )

Nome Função

*1 Quadro de documentos Os documentos a digitalizar são inseridos aqui.

*2 Tela de configuração

(tela de seleção por toque)

*3 Painel de controle Contém um teclado numérico, botões Iniciar/

*4 Guia de inserção de

documentos

5 Painel de controle da

impressora

6 MSI*/Módulo de

alimentação manual(*Multi Sheet Inserter, módulo de inserção de várias folhas) (opcional)

Utilizada para configurar trabalhos de cópia, mapear originais para o material instalado, exibir mensagens e procedimentos e fornecer ajuda para a resolução de problemas, por exemplo, para eliminação de atolamento.

Parar e botões de seleção para configurações de cópias.

Auxilia o usuário a alinhar a borda do documento ao inseri-lo no scanner.

Utilizado para alterar o tamanho e o tipo do material, configurar os parâmetros de impressão e comunicação, etc.

Utilizado para imprimir ou copiar em folhas individuais.

Nome Função

7 LED do alimentador Acende em vermelho quando a bandeja de

material está sendo utilizada.

8 Bandeja de material

(apenas no modelo

6050)

9 Bandeja de material

(padrão)

*10 Interruptor de

alimentação do scanner

Uma bandeja de material com dois rolos que alimenta o papel em rolo.

Liga e desliga a alimentação do scanner.

Nome Função

1 Porta de abastecimento

de toner

O toner é preenchido através dessa porta.

1.2 Componentes principais

Componentes principais: Traseira

( *Somente copiadora/impressora 6030/6050 )

Nome Função

*1 Porta de saída de

documentos

*2 Soquete da tomada

elétrica

3 Porta de saída de

impressões

*4 Interruptor remoto Um interruptor de seleção que permite que o

*5 Conector de interface Conector ao qual a impressora está conectada.

*6 Conector da porta serial Utilizado pelo representante de serviços para

7 Interruptor do disjuntor Protege a copiadora/impressora ou impressora

O documento sai do scanner por esse local.

Não disponível

As cópias e impressões saem da máquina por esse local.

usuário ligue e desligue a alimentação tanto do scanner quanto da impressora a partir do interruptor de alimentação principal.

manutenção.

com um disjuntor.

8 Interruptor do

aquecedor de papel

9 Interruptor principal de

alimentação

As conexões ao computador host e outras conexões necessárias serão providenciadas pelo nosso representante de serviços.

Liga e desliga o aquecedor de papel.

Liga e desliga a impressora (se o interruptor do disjuntor já estiver ligado).

1.3

Interruptor de alimentação do scanner

Interruptor de alimentação principal

Disjuntor da impressora

Para ligar o modelo 6030/6050

Liga/Desliga

Tanto o scanner como a impressora são equipados com um interruptor de alimentação. O interruptor do disjuntor deve estar na posição LIGADO para que a impressora e o scanner possam ser ligados e desligados. Não há consumo de energia quando o interruptor do disjuntor está na posição DESLIGADO, mesmo que o plugue esteja conectado a uma fonte de alimentação.

1 Ajuste o interruptor remoto para [Conectar].

Quando o interruptor remoto estiver em [Conectar] e o interruptor de alimentação do scanner estiver em LIGADO, o interruptor de alimentação principal controlará a alimentação tanto para a impressora como para o scanner.

2 Ligue o interruptor de alimentação do

scanner.

3 Ligue o interruptor do disjuntor. 4 Ligue o interrupto r de aliment ação princip al.

Para ligar o modelo 6050A

1.3 Liga/Desliga

1 Ligue o interrupto r de aliment ação princip al. 2 Ligue o interruptor do disjuntor.

Para desligar o modelo 6030/6050

Interruptor de alimentação principal

Disjuntor da impressora

Interruptor de alimentação do scanner

Desligue a alimentação seguindo as etapas abaixo.

Nunca desligue a alimentação enquanto a unidade estiver imprimindo. Caso essa precaução não seja observada, poderá haver atolamento de papel nas áreas de alta temperatura da impressora.

3 Pressione o botão liga/desliga na

controladora Accxes

O modelo 6050A não funcionará se a controladora Accxes não estiver ligada.

®.

1 Desligue o interruptor de alimentação

principal.

Quando o Interruptor remoto estiver em [Conectar] e o interruptor de alimentação do scanner estiver em LIGADO, a alimentação da impressora e do scanner poderá ser ligada e desligada com o interruptor de alimentação principal.

2 Desligue o interruptor de alimentação do

scanner.

Desligue o interruptor do disjuntor quando a máquina não for utilizada por um longo período de tempo.

3 Desligue o interruptor do disjuntor.

Para desligar o modelo 6050A

Desligue a alimentação seguindo as etapas abaixo.

Nunca tente desligar a alimentação enquanto a máquina estiver imprimindo. Caso essa precaução não seja observada, poderá haver atolamento de papel nas áreas de alta temperatura da impressora.

1 Pressione o botão <Menu>. 2 Pressione < > duas vezes para exibir a

opção Utilitários do menu.

3 Pressione o botão < >. 4 Pressione uma vez < > para exibir a

opção Desligar do menu.

5 Pressione o botão <Definir>.

1.3 Liga/Desliga

1.4

Modo de economia de energia

O modo de economia de energia diminui automaticamente o consumo de energia da máquina reduzindo a alimentação do fusor. A máquina entrará no modo de economia de energia quando não forem feitas cópias ou impressões por um determinado período de tempo.

• Modo de baixo consumo 1

Este modo reduz a temperatura do fusor, reduzindo também o consumo de energia. Os parâmetros que podem ser definidos são somente [LIGADO] e [DESLIGADO] nos modelos 6030/6050, e o período de tempo para que o modo seja ativado é de:

Copiadora/impressora 6030/6050 [5 minutos]. 6050A

: 15-240 minutos; a configuração padrão é [15 minutos].

: 1 a 120 minutos; a configuração padrão é

• Modo de baixo consumo 2 (somente 6030/6050)

Esse modo reduz a temperatura do fusor ainda mais do que o modo de baixo consumo 1.

Os parâmetros que podem ser definidos são somente [LIGADO] e [DESLIGADO] nos modelos 6030/6050, e o período de tempo p ara que o modo se ja ativado é de 5 a 120 minutos; a configuração padrão é [15 minutos].

• Modo de repouso

O modo de repouso desliga automaticamente a energia da impressora. Os parâmetros que podem ser definidos são somente [LIGADO] e [DESLIGADO] nos modelos 6030/6050, e o período de tempo para que o modo seja ativado é de:

Copiadora/impressora 6030/6050 minutos]. 6050A

: 15 a 240 minutos; a configuração padrão é [55 minutos].

: 15 a 120 minutos; a configuração padrão é [90

A alimentação é restaurada aos níveis normais quando um trabalho de impressão é recebido pela impressora, e quando a tecla <Economia de energia> no painel de controle da impressora é pressionada.

As configurações do modo de economia de energia podem ser acessadas e alteradas através da tecla <Pré-ajustes person./Verif. do medidor> no painel de controle da copiadora, ou através do menu de configuração no painel de controle da impressora.

Consulte "3.8 Configuração dos parâmetros do sistema (Serviços de impressão na Web, 6030/6050)" para alterar as configurações do modo de economia de energia no painel de controle da impressora.

1.5

On-line Processando Erro

Modo de alim. manual

Pausar

Ajustar

Cancelar Trabalho

Economia de energia

Usado para configurar as várias funções. Exibe diversas mensagens.

Lâmpada [On-line] (verde)

Lâmpada [Processando] (verde)

Visor da impressora

Indica o status do processamento de dados.

Lig.

: : Pronta para copiar

Piscando : Indo para o modo

off-line

Desl. : No modo off-line

Lâmpada [Erro] (vermelha)

Indica um erro de impressão.

Lig.

: Indica que ocorreu um

erro, como o atolamento

de papel

Desl.

: Operação normal da impressora

Botão

Alterna entre os modos off-line e on-line.

Botão <Menu>

Suspende um trabalho tempora riamente durante a impressão.

Botão <Pausar>

Define os valores especificados na tela do menu

Botão <Ajustar>

Cancela um trabalho durante a impressão.

Botão <Cancelar Trabalho>

Ativa o modo de economia de energia. Também cancela este modo.

Lig.

: Modo de econ. de energia ativado

Desl.

: Modo de econ. de energia desativado

Botão <Economia de energia>

Indica o status da impressora.

Lig.

: Impressão em andamento

Piscando : Recebendo dados de impressão Desl.

: Não está imprimindo

Não é suportado atualmente.

Botões < >, < >, < >, < > Exibem os itens e valores especificados na tela do menu. Pressione os botões < > e < > simultaneamente para restaurar a impressora quando um código de erro for exibido.

(somente 6030/6050)

Visão geral do painel de controle da impressora

As unidades para grandes formatos 6030/6050/6050A, tanto na versão impressora como na versão copiadora/impressora, estão equipadas com um painel de controle da impressora. Esta seção oferece uma visão geral desse dispositivo.

Consulte a seção "2.2 Utilização do painel de controle da impressora" e o capítulo 5 para obter explicações detalhadas sobre o uso do painel de controle da impressora.

Raramente é necessário utilizar o painel de controle da impressora na copiadora/impressora para grandes formatos 6030/6050 porque as mesmas configurações, normalmente, podem ser feitas através do painel de controle da copiadora ou dos Serviços de impressão na Web, a interface da Web integrada.

1.5 Visão geral do painel de controle da impressora

1.6

Visão geral dos Serviços de impressão

na Web (6030/6050)

Serviços de impressão na Web é um software de servidor da Web pré-instalado na impressora e copiadora/impressora para grandes formatos 6030/6050. Os Serviços de impressão na Web oferecem ao usuário uma maneira fácil de realizar a configuração da impressora, a configuração da (porta de) comunicação, o gerenciamento de registros de trabalhos e de erros e outros procedimentos através de um navegador da Web. Os Serviços de impressão na Web também permitem que o usuário realize operações que não possam ser efetuadas no painel de controle da impressora, por exemplo, exibir listas de trabalhos e alterar as prioridades dos trabalhos.

Consulte o tópico " Inicialização e encerramento dos Serviços de impressão na Web" em "2.3 Serviços de impressão na Web (6030/6050)" para aprender como conectar-se aos Serviços de impressão na Web.

Modos de operação

Modo de usuário

A interface do modo de usuário (página do usuário) é exibida na imagem abaixo. Essa página é exibida imediatamente após a entrada de um usuário nos Serviços de impressão na Web. As seleções nas guias permitem que o usuário realize as seguintes operações:

Guia [Trabalho e registro]

Guia [Status] Verificar o status da impressora ou copiadora/

Guia [Configuração da impressão]

Verificar o status de um trabalho de impressão. Visualizar e imprimir um registro de trabalhos.

impressora. Iniciar um trabalho de impressão.

Visualizar as configurações da impressora lógica.

Consulte a seção "1.7 Visão geral das impressoras lógicas (6030/6050)" para saber mais sobre impressoras lógicas.

1.6 Visão geral dos Serviços de impressão na Web (6030/6050)

Modo de administrador

Para entrar no modo de administrador, conecte-se aos Serviços de impressão na Web, selecione o botão [Página do administrador] e depois digite o login do administrador e a senha quando forem solicitados. A página do administrador exibe duas guias adicionais, [Propriedades] e [Ferramentas], e expande os recursos das guias [Trabalho e registro], [Status] e [Configuração da impressão]. As seleções nas guias da página do administrador permitem que o administrador realize as tarefas listadas a seguir.

Guia [Trabalho e registro]

Guia [Status] • Verificar o status da impressora ou copiadora/

Guia [Configuração da impressão]

Guia [Propriedades]

• Verificar o status de trabalhos na fila de impressão.

• Visualizar e imprimir o registro de trabalhos e o registro

de erros.

• Cancelar um trabalho de impressão.

• Alterar a prioridade de um trabalho de impressão.

impressora.

• Parar e iniciar serviços de impressão (recepção e impressão de trabalhos).

• Parar e iniciar a recepção de trabalhos de computadores-cliente.

• Parar e retomar trabalhos de impressão.

• Configurar novas impressoras lógicas para cada um

dos formatos de dados permitidos (HP-GL, TIFF, CALS, VERSATEC, PS/PDF).

• Editar as configurações das impressoras lógicas existentes.

• Visualizar e alterar as configurações da máquina.

• Visualizar e alterar as configurações de comunicação.

• Gerenciar os usuários de ftp.

Guia [Ferramentas] •Imprimir um padrão de teste para verificar a operação

da máquina (impressora).

• Imprimir um relatório de diagnóstico.

1.6 Visão geral dos Serviços de impressão na Web (6030/6050)

1.7

PLT00H

Número

Formato

Visão geral das impressoras lógicas

(6030/6050)

Uma impressora lógica (impressora virtual) é um grupo de configurações salvas de trabalhos de impressão para um formato de dados em particular: HP-GL, Versatec, TIFF, CALS e PS/PDF. Essas configurações salvas, que são criadas através dos Serviços de impressão na Web, podem incluir atributos da caneta, tipo de material, quantidade de impressão e os outros parâmetros que definem o trabalho de impressão que será solicitado à impressora lógica. As impressoras lógicas estão para a impressão como os trabalhos armazenados estão para a cópia, ou seja, ambos reduzem o tempo de configuração e aumentam a eficácia utilizando configurações salvas de trabalhos anteriores. No máximo cem impressoras lógicas podem ser configuradas para uma impressora ou copiadora/impressora para grandes formatos 6030/6050, para cada formato de dados compatível.

Consulte "Capítulo 4Instalação e operação da impressora lógica (somente 6030/6050)" para aprender como configurar impressoras lógicas.

Como as impressoras lógicas são nomeadas

Os nomes das impressoras lógicas são atribuídos com base no seguinte: A estrutura do nome não pode ser alterada.

Do 1º ao 3º dígito Seqüência de caracteres [PLT] ou [plt] do 4º ao 5º dígito (número) Número de dois dígitos, de 00 a 99 6º dígito (formato de dados) Qualquer um dos seguintes:

H: formato HP-GL V: formato Versatec T: formato TIFF C: formato CALS A: formato PS/PDF (opcional)

1.8

Colocando material em rolo

Procedimento

A mensagem "Substitua material xxx" será exibida quando não houver material carregado ou quando o rolo em uso terminar. O tamanho do material exibido no painel de controle se apagará quando não houver material na máquina. Podem ser colocados dois rolos de material em cada uma das bandejas de material.

Consulte as instruções fornecidas em " Configuração do material" e configure os parâmetros de material depois que os rolos tiverem sido colocados.

O material pode ser recolocado na bandeja de material inferior, enquanto houver uma impressão em andamento na bandeja de material superior. Certifique-se de que o LED do alimentador na bandeja de material inferior esteja apagado antes de abri-la.

Abra a bandeja de material.

Remova o eixo contendo o papel em rolo que deve ser substituído.

1.8 Colocando material em rolo

Ao puxar a alavanca situada na extremidade do eixo do papel em rolo, remova o centro do papel na direção da seta.

O ato de puxar a alavanca libera a trava e permite que o rolo seja removido do eixo.

Há uma área na frente da bandeja na qual o papel em rolo pode ser colocado.

Ao puxar a alavanca situada na extremidade do eixo do papel em rolo, alinhe este com as marcas de tamanho de papel no eixo e coloque o rolo no lugar.

Alinhe o papel em rolo de acordo com as instruções exibidas dentro da bandeja de material e coloque o rolo na guia do eixo.

Se o material estiver danificado, corte sua borda de ataque antes de colocá-lo no lugar. Consulte "1.11Corte do material em rolo" para obter detalhes sobre como fazer isso.

6 Gire o material em rolo até que a borda de

ataque esteja presa no cilindro.

Gire o botão até que a borda de ataque do papel possa ser vista na janela.

7 Feche a bandeja de material com cuidado,

mas firmemente. O LED na parte dianteira da bandeja acenderá e o papel em rolo será alimentado automaticamente até sua posição inicial.

8 Configure os parâmetros de material no

painel de controle da copiadora.

"Configuração do material"

Nas impressoras 6050A e 6030/6050 sem copiadoras, os parâmetros de material também podem ser definidos no painel de controle da impressora.

"Capítulo 5Operações adicionais do menu da impressora"

1.8 Colocando material em rolo

1.9

Indicadores de tamanho do material na gaveta

Os indicadores de tamanho do material ajudam o usuário a identificar o material colocado em cada uma das gavetas. Esses indicadores podem ser vistos no lado direito das gavetas. As instruções de uso começam na página seguinte. Os tipos a seguir estão disponíveis.

• Tamanho padrão A

• Tamanho em polegada A

Tamanho padrão A

SB1Esp.A1A3A1

B2 Esp.A2 Esp.A0 A2 A0

Tamanho em polegada A

12”18”24”34”

11” 17” 22” 30” 36”

Inserção de folhas do tamanho do material

1 Abra a bandeja.

2 Remova a folha do tamanho do material.

3 Dobre a folha para que o tamanho colocado

seja exibido

4 Insira a folha do tamanho do material.

1.9 Indicadores de tamanho do material na gaveta

5 Feche a bandeja de material com cuidado,

mas firmemente.

1.10

Colocação do material para

alimentação manual

1 Ajuste as guias laterais do Módulo de

inserção de várias folhas (MSI)/Módulo de alimentação manual para adequar o tamanho do material a ser impresso.

Defina a série correta de material para a folha de alimentação manual.

2 Posicione o mat erial com a superfí cie a se r

impressa voltada para cima e alinhe-a com as guias laterais do Módulo de inserção de várias folhas (MSI)/Módulo de alimentação manual.

• O Módulo de inserção de várias folhas (MSI)/Módulo de alimentação manual opcional é necessário para fazer cópias alimentadas manualmente. Com o Módulo de inserção de várias folhas (MSI)/Módulo de alimentação manual, pode ser utilizado papel padrão, com largura de 297 a 914 mm e comprimento de 210 a 2.000 mm.

3 Empurre a extremidade dianteira do

material o máximo possível para dentro da máquina. Você ouvirá o som de um motor

1.10 Colocação do material para alimentação manual

quando a máquina levantar o material até a posição de alimentação.

Podem ser colocadas no MSI duas ou mais folhas de tamanho A3 (alimentação horizontal) e A4 (alimentação horizontal/vertical). No caso de tamanhos de papel diferentes de A3 (alimentação horizontal) e A4 (alimentação horizontal/vertical), pode ser colocada somente uma folha por vez. Somente papel comum pode ser utilizado no Módulo de inserção de várias folhas (MSI)/Módulo de alimentação manual.

4 Faça as configurações de material necessárias no painel de controle da

copiadora.

Corte do material em rolo

A borda de ataque do material deverá ser cortada quando o material for colocado, na recuperação de um atolamento de material e quando a borda de ataque do rolo estiver danificada. Há dois métodos para se cortar a borda de ataque do material em rolo:

• Corte automático: Envolve a realização de seleções no painel de controle da

impressora.

Consulte a seção "5.7Confirmação do medidor de faturamento (6030/6050)" para os modelos 6030/6050 e "5.8Confirmação do medidor de faturamento (6050A)" para o modelo 6050A no "Capítulo 5 Outras operações do menu da impressora" para obter detalhes sobre o corte automático.

• Corte manual: Abra a bandeja de material e deslize manualmen te o cortador.

Consulte a seção "Corte manual do material em rolo" neste capítulo.

1.11 Corte do material em rolo

Corte manual do material em rolo

Alavanca

Corte do rolo dianteiro

1 Abra a bandeja de material.

2 Puxe a alavanca para abrir a tampa da

bandeja.

3 Gire o material em rolo até que a borda de

ataque fique presa pelo cilindro.

4 Gire o botão até que a borda de ataque do

Janela

material projete-se pela saída da bandeja.

5 Segure o cortador pela alça e deslize-o

para o lado oposto da bandeja para cort ar o papel.

CUIDADO: Utilize a alça do cortador para não deslizar os dedos ao longo da barra de metal afiada do cortador, evitando lesões pessoais.

6 Remova o material cortado. 7 Feche a tampa da bandeja.

8 Coloque novamente o material em seu local

original, girando o botão até que a borda de ataque possa ser vista na janela.

1.11 Corte do material em rolo

Corte do rolo traseiro

9 Feche a bandeja de material.

1 Abra a bandeja de material.

2 Gire o papel em rolo até que a borda de

ataque fique presa pelo cilindro.

3 Gire o botão até que a borda de ataque do

material projete-se pela saída da bandeja.

4 Puxe a alavanca para abrir a tampa da

bandeja.

5 Gire o botão até que o p apel passe através

da saída da bandeja.

6 Segurando o cortador pela alça, deslize-o

para o lado oposto da bandeja para cort ar o papel.

CUIDADO: Utilize a alça do cortador para não deslizar os dedos ao longo da barra de metal afiada do cortador, evitando lesões pessoais.

7 Remova o material cortado. 8 Feche a tampa da bandeja.

1.11 Corte do material em rolo

9 Coloque novamente o material em seu local

original, girando o botão até que a borda de ataque possa ser vista na janela.

10 Feche a bandeja de material.

Capítulo

Capítulo 0

V isão geral da impressora

Capítulo 2

Visão geral da impressora p ara grandes

formatos 6030/6050/6050A

Esta seção oferece uma visão geral da impressora para grandes formatos Xerox 6030/6050/6050A.

O que é a impressora para grandes formatos Xerox 6030/6050/6050A?

The 6030/6050/6050 Wide Format printer processes print jobs that it receives from a client. A impressora para grandes formatos 6030/6050/6050A possibilita a impressão de todos os tipos de dados de imagem nos formatos aceitos, incluindo documentos de tamanho padrão e não-padrão, imagens ampliadas e reduzidas e imagens divididas (fragmentadas). Também permite que o usuário visualize o status dos trabalhos de impressão, cancele os trabalhos de impressão e altere a prioridade dos trabalhos de impressão.

Formatos de dados que podem ser processados (6030/6050)

O processamento pode ser feito com os formatos de dados a seguir.

• Formatos HP-GL (HP-GL, HP-GL/2, HP-RTL)

• Formatos VERSATEC (VRF, VCGL)

• Formatos TIFF (conforme a revisão TIFF 6.0)

• Formatos CALS (CALS do tipo 1)

• Formatos PS/PDF (PostScript 3.0, PDF versão 1.3)(Opcional)

Capítulo 2 Visão geral da impressora

Formatos de dados que podem ser processados (6050A)

O processamento pode ser feito com os formatos de dados a seguir.

• Formatos HP-GL utilizando emulação HP750C (HP-GL2, HP-RTL)

• TIFF 6.0 (incluindo LZW)

• CALS 1&2

• CalComp 906/907/951/PCI

• FileNET

• NIRS

• CGM

• VCGL

• VRF

• Padrões de dados Versatec

• Emulação Xerox 150

• C4

• JPEG

• Opcional (Adobe

GIF, DGN)

PostScript® 3™, PDF (1.6), DWF, BMP, JPEG 2000, PNG,

Interfaces de comunicação (6030/6050)

As interfaces de comunicação a seguir são aceitas.

• Ethernet (100Base-TX e 10Base-T)

• RS232C

• Centronics (opcional)

• VPI (opcional)

Interfaces de comunicação (6050A)

As interfaces de comunicação a seguir são aceitas.

• TCP/IP 10/100/1000

• LPR

• TFTP

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

Métodos de impressão (6030/6050)

Os documentos podem ser enviados do cliente à impressora para grandes formatos 6030/6050, utilizando qualquer um dos métodos abaixo.

• Impressão por Ethernet (direta)

Esse recurso está disponível para sistemas UNIX. A impressão ocorre através de redes TCP/IP, utilizando os comandos ftp e Ipr.

Consulte "Capítulo 6 Serviço de impressão Ethernet (para UNIX)" para obter detalhes sobre as funções disponíveis.

• Driver do Windows para a impressora para grandes formatos

Os drivers de impressão assinados pela Microsoft permitem que os usuários imprimam documentos a partir de vários aplicativos do Windows.

A saída serial não é aceita pelo driver do Windows para a impressora para grandes formatos.

Consulte o Guia do usuário do driver do Windows para a impressora para grandes formatos Xerox 6030/6050/6204 para obter detalhes sobre as funções disponíveis.

Windows® (32/64 bits)

• BT-PlotAssistant (versão 3.4.0 ou posterior)

O BT-PlotAssistant é um software de suporte à impressora executável em sistemas operacionais Windows. Ao utilizar a simples interface do usuário do BT-PlotAssist ant, o usuário pode enviar documentos à impressora para grande s formatos 6030/6050.

Consulte o Guia do usuário do BT Plot Assistant para a impressora para grandes formatos Xerox 6030/6050/6204 para obter detalhes sobre as funções disponíveis.

• Driver PostScript/PDF (PS/PDF)(Opcional)

O driver PostScript/PDF proporciona um desempenho aprimorado de impressão e permite que os usuários imprimam documentos no formato PDF. Uma chave de função é necessária para que a controladora Accxes imprima arquivos utilizando o driver PostScript.

Consulte o Guia do usuário do driver PostScript para a impressora para grandes formatos Xerox 6030/6050/6204 para obter detalhes sobre as funções disponíveis.

Capítulo 2 Visão geral da impressora

Métodos de impressão (6050A)

Os documentos podem ser enviados do cliente à impressora para grandes formatos 6050A, utilizando qualquer um dos métodos abaixo.

• Impressão por Ethernet (direta)

A impressão ocorre através de redes TCP/IP, utilizando o protocolo Ipr ou raw sockets.

Consulte "Capítulo 6 Serviço de impressão Ethernet (para UNIX)" para obter detalhes sobre as funções disponíveis.

• Driver do Windows/Driver PostScript para impressora para grandes formatos

Os drivers de impressão assinados pelo Microsoft permitem que os usuários imprimam documentos a partir de vários aplicativos do Windows. Uma chave de função é necessária para que a controladora Accxes imprima arquivos PostScript/PDF.

A saída serial não é aceita pelo driver do Windows para a impressora para grandes formatos.

Consulte o Guia do usuário do driver do Windows para a impressora para grandes formatos Xerox 6030/6050/6204 para obter detalhes sobre as funções disponíveis.

Windows® (32/64 bits)

• Accxes Client Tools (versão 12.01.41)

O Accxes Client Tools é um software de suporte à impressora executável nos sistemas operacionais Windows

e Sun Solaris. Ao utilizar a simples interface do usuário do Accxes Client Tools, o usuário pode enviar documentos à impressora para grandes formatos 6050A.

Consulte o Guia do usuário do Accxes Client Tools para a impressora Xerox 6050A para obter detalhes sobre as funções disponíveis.

• Instant Accxes (versão 12.5)

O InstantAccxes fornece "pastas instantâneas" (pastas em rede) compartilhadas publicamente nas quais as opções de impressão são aplicadas automaticamente, permitindo a automação da impressão de documentos. As

pastas instantâneas aparecem no "Ambiente de rede" do Microsoft

Windows quando o InstantAccxes é configurado e ativado. O InstantAccxes é oficialmente compatível com o Microsoft

Windows® e com o Mac OS X da Apple

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

Operações do serviço de impressão

Economia de energia

On-line Processando Erro

Modo de alim. manual

Pausar

Menu Ajustar

Cancelar Trabalho

O painel de controle da impressora e os Serviços de impressão na Web são dois dos principais recursos que permitem que os usuários configurem e realizem operações do serviço de impressão.

Painel de controle da impressora

O painel de controle da impressora pode ser utilizado p ara realizar uma série de tarefas, entre elas:

• configuração de material para material em rolo e MSI (Módulo de inserção de

várias folhas/Módulo de alimentação manual)

• configuração da (porta de) comunicação

• definição do parâmetro do sistema

• impressão de padrões de teste para verificar a operação da impressora

• gerenciamento do registro de trabalhos e do registro de erros

• reimpressão do trabalho de impressão mais recente (somente 6030/6050)

• exibição das informações do medidor de faturamento

Consulte "2.2 Utilização do painel de controle da impressora" para obter mais detalhes sobre o painel de controle da impressora e sua utilização.

Capítulo 2 Visão geral da impressora

Serviços de impressão na Web (somente 6030/6050)

Serviços de impressão na Web é um software de servidor da W eb pré-inst alado na impressora para grandes formatos 6030/6050. Os Serviços de impressão na Web oferecem ao usuário uma maneira fácil de realizar a configuração da impressora, a configuração da (porta de) comunicação, o gerenciamento de registros e outros procedimentos através de um navegador da Web.

Os Serviços de impressão na Web também permitem que o usuário realize operações que não possam ser efetuadas no painel de controle da impressora, por exemplo, exibir listas de trabalhos, alterar as prioridades dos trabalhos e iniciar e parar o servidor.

Consulte "2.3 Serviços de impressão na Web (6030/6050)" para obter mais detalhes sobre os Serviços de impressão na Web e sua operação.

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

Principais funções de impressão

PLT00H

Número

Formato

Essa seção descreve as principais funções de impressão disponíveis para a impressora e copiadora/impressora para grandes formatos 6030/6050.

Impressoras lógicas (somente 6030/6050)

Uma impressora lógica (virtual) é um grupo de configurações salvas de trabalhos de impressão para um formato de dados em particular: HP-GL, Versatec, TIFF, CALS e PS/PDF. Essas configurações salvas, que são criadas através dos Serviços de impressão na Web, podem incluir atributos da caneta, tipo de material, quantidade de impressão e os outros parâmetros que definem o trabalho de impressão que será solicitado à impressora lógica. As impressoras lógicas estão para a impressão como os trabalhos armazenados estão para a cópia, ou seja, ambos reduzem o tempo de configuração e aumentam a eficácia utilizando configurações salvas anteriormente. Um máximo de cem impressoras lógicas podem ser configuradas para uma impressora ou copiadora/impressora para grandes formatos 6030/6050, para cada formato de dados compatível.

Os nomes das impressoras lógicas são atribuídos com base no seguinte: Não é possível alterar esses nomes.

Do 1º ao 3º dígito Seqüência de caracteres [PLT] ou [plt] do 4º ao 5º dígito (número)Número de dois dígitos, de 00 a 99 6º dígito (formato) Qualquer um dos seguintes.

H: formato HP-GL V: formato Versatec T: formato TIFF C: formato CALS A: formato PS/PDF (opcional)

O sexto dígito pode ser omitido quando as funções de formato multi-dados da Ethernet estiverem sendo usadas. Quando esse dígito for omitido, o software pertinente a ser iniciado será selecionado, de acordo com o registro de extensão do arquivo de dados transmitido.

Capítulo 2 Visão geral da impressora

Se a impressora lógica selecionada tiver um sexto dígito diferente do formato de arquivo de impressão, o arquivo poderá ser encaminhado para uma impressora lógica que tenha a mesma extensão do arquivo transmitido.

• Consulte "3.8 Configuração dos parâmetros do sistema (Serviços de impressão na Web, 6030/6050)" para obter detalhes sobre a configuração de extensões de impressoras lógicas.

• Consulte "4.1 Para criar uma nova impressora lógica" para obter ajuda sobre a configuração de impressoras lógicas.

Tamanho do documento de entrada

Existem dois métodos disponíveis para julgar o tamanho do documento de entrada:

•Automático Calcula as coordenadas do documento de

•Especificação do tamanho Permite que o usuário selecione manualmente o

entrada e seleciona automaticamente o tamanho mais próximo.

tamanho do material da imagem de entrada. O tamanho do material pode ser selecionado a

A configuração automática é usada em circunstâncias normais. Especifique manualmente o tamanho caso haja restrições sobre as coordenadas de entrada. Quando o tamanho for especificado, todas as áreas que exced em esse tamanho serão cortadas.

Consulte a seção "Opção de entrada" de "4.3 Configurações de impressão da impressora lógica" para obter detalhes sobre as funções disponíveis.

Tamanho do material de saída

Existem dois métodos disponíveis para julgar o tamanho do material de saída:

•Automático Quando essa opção está selecionada, o tamanho

partir de tamanhos padrão e tamanhos definidos pelo usuário.

da impressão é ampliado ou reduzido automaticamente com base em uma tabela de mapeamento do tamanho (explicada mais adiante). Da mesma forma, o tamanho do material selecionado é determinado com base em uma tabela de mapeamento do tamanho, ou por um mapeamento automático (explicada mais adiante).

•Especificação do tamanho Quando essa opção está selecionada, o

tamanho do material de saída é especificado manualmente. Caso o tamanho do material

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

"Automático" é usado em circunstâncias normais. Especifique manualmente o

Ampliar

Reduzir

Tamanho do documento

de entrada

Tamanho do documento

de saída

tamanho do material caso todas as impressões devam ser realizadas em um único tamanho de material.

Consulte "4.3 Configurações de impressão da impressora lógica" para obter detalhes sobre as funções disponíveis.

Mapeamento do tamanho

O mapeamento do tamanho é o processo de elaboração de uma tabela que estabelece relações entre os tamanhos dos documentos de entrada e os tamanhos das imagens de saída. Quando o mapeamento do tamanho estiver concluído (deve ser feito antes da impressão), os documentos poderão ser automaticamente ampliados ou reduzidos com base nos dados da tabela.

especificado seja diferente do tamanho do documento de entrada, esse documento será ampliado ou reduzido para se adequar ao tamanho do papel.

Mapeamento do material/Mapeamento automático

Consulte " Mapeamento do material/tamanho" em "4.3 Configurações de impressão da impressora lógica" para obter mais detalhes.

O mapeamento do material é o processo de elaboração de uma tabela que estabelece relações entre os tamanhos das imagens de saída e os tamanhos do material. Esse processo, como o mapeamento de tamanho, deve ser realizado antes da impressão. Uma vez que a tabela de mapeamento de material estiver concluída, o tamanho do material será determinado pelos dados contidos na tabela de mapeamento de material. Quando o mapeamento automático estiver selecionado, o tamanho do material de saída que corresponde ao tamanho da imagem de saída será selecionado.

Verifique o mapeamento de material para garantir que o tamanho do material selecionado corresponda ao material colocado na impressora. Consulte "4.3 Configurações de impressão da impressora lógica" para obter mais detalhes.

Capítulo 2 Visão geral da impressora

Área de plotagem, layout automático e deslocamento

Tamanho do

documento de saída

Papel

Saída em material

de rolo A3

Saída em material

de rolo A2

Giro de 90 graus

A3 A3

Documento de entrada

Imagens de saída

Layout automático

Deslocamento

Área de plotagem

É possível imprimir uma área especificada de um documento de entrada. A área especificada pode ser impressa no centro do material ou movida para outra posição (layout automático, deslocamento).

Consulte a seção "Área de plotagem" de "4.3 Configurações de impressão da impressora lógica" para obter detalhes sobre as funções disponíveis.

Imagem em espelho, Giro de 90 graus

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

Essas funções executam o espelhamento (imagem em espelho) ou o giro de 90 graus na imagem de saída.

Consulte a seção "Transformar" de "4.3 Configurações de impressão da impressora lógica" para obter detalhes sobre as funções disponíveis.

Dividir desenho (fragmentação da imagem)

Documento de entrada

Imagens de saída

Giro de 90 graus

Imagem em

espelho

1/3

Fragmento

2/3

3/3

Imagens longas (que excedam 1.189 mm em comprimento) podem ser divididas em diversas partes e impressas. Marcadores de posição podem ser adicionados às impressões divididas para fins de posicionamento.

Consulte "Dividir desenho" em "4.3 Configurações de impressão da impressora lógica" para obter mais detalhes.

Impressão da hora de saída

A data e a hora em que o documento é impresso podem ser adicionados à borda do documento.

Consulte a seção "Opção de mensagem" de "4.3 Configurações de impressão da impressora lógica" para obter detalhes sobre as funções disponíveis.

Capítulo 2 Visão geral da impressora

Gerenciamento de registro

É possível imprimir um registro dos trabalhos de impressão concluídos, um registro de erros e outras informações.

Consulte " Gerenciar os registros de trabalho e de erro" para obter detalhes sobre as operações do painel de controle da impressora.

Reimpressão

O documento impresso mais recentemente pode ser reimpresso. A quantidade de impressões também pode ser especificada.

A reimpressão não será possível com a impressora para grandes formatos Xerox 6030 ou 6050 caso seja realizado um trabalho de cópia após uma operação de impressão.

Consulte "5.6 Reimpressão (somente 6030/6050)" para obter detalhes sobre as funções disponíveis.

2.1 Visão geral da impressora para grandes formatos 6030/6050/6050A

Cancelamento de trabalhos

Os trabalhos enviados à impressora para grandes formatos 6030/6050/6050A podem ser excluídos pressionando a tecla <Cancelar trabalho> no painel de controle da impressora. Também é possível cancelar trabalhos a partir dos Serviços de impressão na Web.

Consulte "2.2 Utilização do painel de controle da impressora" para obter detalhes sobre a tecla <Cancelar trabalho>, e "4.5 Serviços de impressão na Web: Trabalho e registro" para obter detalhes sobre as operações dos Serviços de impressão na Web.

Visualização do medidor

Os medidores de faturamento podem ser verificados tanto nos Serviços de impressão na Web (6030/6050 somente) como no painel de controle da impressora.

Consulte "4.6 Serviços de impressão na Web: Status" para obter detalhes sobre as operações na Web, e "5.7 Confirmação do medidor de faturamento (6030/6050)" para o modelo 6030/6050 e "5.8 Confirmação do medidor de faturamento (6050A)" para o modelo 6050A, para obter detalhes sobre as operações do painel de controle da impressora.

Recuperação de trabalho

Esta máquina está equipada com uma função de recuperação p ara atolamentos de material e para quando o material termina.

• Atolamentos de material

Os documentos que não puderem ser impressos devido a um atolamento de material serão impressos quando o atolamento for resolvido.

• Sem material

A impressão de um trabalho que ficou armazenado na memória será retomada quando o material for colocado na impressora.

A impressora também pode ser configurada para imprimir (ou não) trabalhos que ficaram na fila de impressão quando a impressora foi desligada.

Consulte "3.2 Configuração dos parâmetros de comunicação (painel de controle da impressora, 6030/6050)" para o modelo 6030/6050 e "3.3 Configuração dos parâmetros de comunicação (painel de controle da impressora, 6050A)" para o modelo 6050A, e também o tópico "Configuração da [Recuperação do trabalho]" em "3.8 Configuração dos parâmetros do sistema (Serviços de impressão na Web, 6030/6050)" para obter detalhes sobre o processamento de trabalhos após a ativação da alimentação.

Capítulo 2 Visão geral da impressora

Utilização do painel de controle da

On-line Processando Erro

Modo de alim. manual

Pausar

Ajustar

Cancelar Trabalho

Economia de energia

Usado para configurar as várias funções. Exibe diversas mensagens.

Lâmpada [On-line] (verde)

Lâmpada [Processando] (verde)

Visor da impressora

Indica o status do processamento de dados.

Lig.

: : Pronta para copiar

Piscando : Indo para o modo

off-line

Desl. : No modo off-line

Lâmpada [Erro] (vermelha)

Indica um erro de impressão.

Lig.

: Indica que ocorreu um

erro, como o atolamento

de papel

Desl.

: Operação normal da impressora

Botão

Alterna entre os modos off-line e on-line.

Botão <Menu>

Suspende um trabalho tempora riamente durante a impressão.

Botão <Pausar>

Define os valores especificados na tela do menu

Botão <Ajustar>

Cancela um trabalho durante a impressão.

Botão <Cancelar Trabalho>

Ativa o modo de economia de energia. Também cancela este modo.

Lig.

: Modo de econ. de energia ativado

Desl.

: Modo de econ. de energia desativado

Botão <Economia de energia>

Indica o status da impressora.

Lig.

: Impressão em andamento

Piscando : Recebendo dados de impressão Desl.

: Não está imprimindo

Não é suportado atualmente.

Botões < >, < >, < >, < > Exibem os itens e valores especificados na tela do menu. Pressione os botões < > e < > simultaneamente para restaurar a impressora quando um código de erro for exibido.

impressora

Esta seção descreve os nomes e funções dos componentes do painel de controle da impressora.

Pressione as teclas < > e < > simultaneamente para restaurar a impressora quando for exibido um código de erro.

2.2 Utilização do painel de controle da impressora

Operações básicas do painel de controle da impressora

A impressora deve estar no modo off-line para que as configurações possam ser alteradas. O pressionamento da tecla <Menu> coloca a impressora no modo off-line e exibe a tela do menu.

Funções dos botões

Os botões a seguir são usados para navegação na tela do menu.

Tecla <Menu> Coloca a impressora no modo off-line e exibe a tela do menu.

A impressora retornará ao modo on-line quando esse botão for novamente pressionado.

< > tecla

< > tecla < > tecla Exibe o item do menu de nível mais alto. Tecla<Definir>

Exibe o item do menu anterior ou valor no mesmo nível do menu.

Exibe o próximo item do menu ou valor no mesmo nível do menu.

Exibe o item do menu de nível mais baixo.

Aceita o valor selecionado pelo usuário. Um asterisco [*] será exibido à direita do valor quando ele for selecionado pressionando-se a tecla <Definir>.

Capítulo 2 Visão geral da impressora

Visão geral do menu Operação

botão < >

< >

Para nível mais alto

Para nível mais baixo

Retornar ao item anterior

Para nível mais alto

Modo On-line

<Menu> botão

Modo Off-line

Valores especificados: Selecione com os botões < > e < > e confirme com o botão <Ajustar>.

botão < >

MENU CONF. PORTA/REDE

MENU CONF. IMPRESSÃO

MENU ARQUIVO CONFIG.

MENU PARÂMETROS SIST

MENU CONFIG. PORTA

MENU PLOT. TESTE

MENU REGISTRO TRAB.

MENU PLOT. OFF-LINE

MENU INFO FATURAM.

ARQUIVO CONFIG. EDIT. ARQ. CONF.

ARQUIVO CONFIG. DEF. ARQ. CONF.

ARQUIVO CONFIG. CONF. IMPRESSÃO

Pronta para imprimir

botão

O menu de operação do painel de controle da impressora encontra-se representado na imagem abaixo. As descrições dos submenus serão apresentadas a seguir.

MENU PARÂMETROS DO SISTEMA

Configura as informações de gerenciamento do sistema, como a data do sistema e as configurações do modo de economia de energia.

2.2 Utilização do painel de controle da impressora

MENU CONFIGURAÇÃO DE PORTA

Define os parâmetros de comunicação necessários para a conexão ao host.

MENU TESTE DE PLOTAGEM

Imprime padrões de teste para ajudar a verificar a operação da impressora.

Consulte "5.4 Teste de impressão (somente 6030/6050)" para obter detalhes e operações da impressora lógica.

MENU REGISTRO DE TRABALHOS

Imprime registros de trabalhos e de erros.

Consulte "5.5 Gerenciamento dos registros de trabalho e de erro (somente 6030/6050)" para obter detalhes e operações da impressora lógica.

MENU PLOTAGEM OFF-LINE

Reimprime o trabalho impresso mais recentemente.

Consulte "5.6 Reimpressão (somente 6030/6050)" para obter detalhes e operações da impressora lógica.

MENU INFORMAÇÕES DE FATURAMENTO

Exibe a quantidade de material em rolo utilizada tanto para trabalhos de cópia como para de impressão, em pés e metros lineares e quadrados.

Consulte "5.7 Confirmação do medidor de faturamento (6030/6050)" para o modelo 6030/6050 e "5.8 Confirmação do medidor de faturamento (6050A)" para o modelo 6050A, para obter detalhes e operações sobre a impressora lógica.

Capítulo 2 Visão geral da impressora

Exemplos de operação

Pronta para imprimir

CONFIGURAÇÃO DE POR TA/REDE

Tecla <Menu>

MENU PARÂMETRO DO SISTEMA

Tecla < >

CONFIGURAÇÃO DE PORTA

Tecla < >

CONFIGURAÇÃO DE PORTA

TCP/IP

Tecla < >

CONFIGURAÇÃO DE PORTA

SERIAL

Tecla < >< >

SERIAL

Handshake

Tecla < >

CONFIGURAÇÃO DE PORTA

SERIAL

Tecla < >

CONFIGURAÇÃO DE PORTA

Tecla < >

Esta seção fornece exemplos de como selecionar os itens do menu.

1 Pressione a tecla <Menu>.

A máquina entrará no modo off-line.

2 Pressione a tecla < >.

Será exibida a seleção superior no menu [CONFIGURAÇÃO DE PORTA/REDE].

3 Pressione a tecla < >.

Os itens do menu serão exibidos em ordem.

O menu anterior será exibido se a tecla < > for pressionada.

4 Pressione a tecla < >.

Os itens do submenu serão exibidos.

5 Pressione a tecla < >.

Os itens do menu no mesmo nível serão exibidos em ordem.

6 Pressione a tecla < >.

Os itens do menu no próximo nível serão exibidos.

7 Pressione a tecla < > para voltar ao nível

mais alto.

2.2 Utilização do painel de controle da impressora

8 Pressione a tecla < > para voltar a um

nível ainda mais alto.

Configuração de um valor

PARÂMETRO DO SISTEMA

Suavização

LIGADO *

Tecla < >

Suavização

DESLIGADO

Tecla < >< >

Suavização

DESLIGADO *

Tecla <Definir>

PARÂMETRO DO SISTEMA

Suavização

Tecla < >

Esta seção fornece exemplos de configuração de um valor.

1 Selecione o item do menu que você deseja

configurar para que o mesmo seja exibido na tela.

2 Pressione a tecla < >.

O valor atual será exibido.

Um asterisco [*] será exibido ao lado do valor atual.

3 Utilize as teclas < > e < > para alterar a

configuração.

O asterisco [*] será removido quando a configuração for alterada.

4 Pressione a tecla <Definir> p ara especificar

e confirmar o novo valor. O asterisco [*] será exibido ao lado do novo valor.

5 Pressione a tecla < > para voltar ao

próximo nível mais alto do menu.

Capítulo 2 Visão geral da impressora

Inserção de números e caracteres

PARÂMETRO DO SISTEMA

Modo de baixo consumo 1

Valor do temporizador

05 *

Tecla < >

Valor do temporizador

Tecla < >< >

Valor do temporizador

Tecla < >

Valor do temporizador

Tecla < >< >

Valor do temporizador

16 *

Tecla <Definir>

Valor do temporizador

16 *

Tecla < >

MENU PARÂMETRO DO SISTEMA

Tecla < >

Esta seção dá exemplos de como inserir números e caracteres.

1 Selecione o item do menu que deseja

configurar.

2 Pressione a tecla < >.

A configuração atual para o item selecionado será exibida.

3 Configure o primeiro número utilizando as

teclas < > e < >. O valor aumentará ou diminuirá seqüencialmente entre 0 e 9.

No exemplo à esquerda, pressione a tecla < > para exibir [2].

4 Pressione a tecla < >.

O cursor se moverá para o segundo número.

Pressione a tecla < > para voltar ao número anterior.

5 Configure o segundo número utilizando as

teclas < > e < >.

6 Configure todos os outros números da

mesma maneira. Pressione a tecla <Definir> após configurar todos os números. O asterisco [*] será exibido ao lado do novo valor.

7 Pressione a tecla < > para mover o

2.2 Utilização do painel de controle da impressora

cursor para o primeiro número.

8 Pressione a tecla < > para voltar ao nível

mais alto do menu.

Serviços de impressão na Web

(6030/6050)

Serviços de impressão na Web é um software de servidor da W eb pré-inst alado na impressora para grandes formatos 6030/6050. Os Serviços de impressão na Web permitem que o usuário realize os seguintes procedimentos a partir de uma estação de trabalho, utilizando um navegador da Web.

• Configurar parâmetros de comunicação

• Configurar impressoras lógicas (configuração da impressão)

• Exibir o status da máquina

• Gerenciar trabalhos de impressão

• Gerenciar registros de trabalhos e de erros

• Configurar parâmetros do sistema

• Imprimir padrões de teste

Ambiente operacional

Serviços de impressão na Web opera no seguinte ambiente: Sistemas operacionaisMicrosoft

Navegadores Microsoft

Habilite a configuração de java script ao utilizar os Serviços de impressão na Web. Além disso, configure o navegador para [Não usar servidor proxy].

Microsoft Microsoft

Windows®2000

Windows®XP

Windows® Server 2003

Internet Explorer 6.x ou superior

Capítulo 2 Visão geral da impressora

Inicialização e encerramento dos Serviços de impressão na Web

Esta seção explica como iniciar e encerrar os Serviços de impressão na Web.

Iniciar os Serviços de impressão na Web

1 Ini cie o navegador.

2 Insira o URL da impressora para grandes formatos 6030/6050 (http://

nome da home page ou endereço IP) no campo de endereço do navegador e depois pressione a tecla <Enter>.

Encerrar os Serviços de impressão na Web

1 Para encerrar os Serviços de impressão na Web, clique no botão [¥]

localizado no canto superior direito do navegador ou selecione [Arquivo] > [Fechar].

2.3 Serviços de impressão na Web (6030/6050)

Organização dos Serviços de impressão na Web

Esta seção explica as várias páginas contidas nos Serviços de impressão na Web.

Página do usuário

Essa é a primeira página exibida ao conectar-se aos Serviços de impressão na Web.

A página do usuário permite que os usuários façam o seguinte:

Guia [Trabalho e registro]

Guia [Status] Verificar o status da impressora ou copiadora/impressora.

Guia [Configuração da impressão]

Página do administrador

A página do administrador (ver página seguinte) é exibida depois que o usuário seleciona o botão [Página do administrador] na página do usuário, e depois digita o nome de usuário e a senha na caixa de diálogo de logon.

Verificar o status de um trabalho de impressão. Visualizar e imprimir um registro de trabalhos.

Iniciar de um trabalho de impressão. Visualizar as configurações da impressora lógica.

Capítulo 2 Visão geral da impressora

A página do administrador permite:

Guia [Trabalho e registro]

Guia [Status] • Verificar o status da impressora ou copiadora/

Guia [Configuração da impressão]

• Verificar o status de trabalhos na fila de impressão.

• Visualizar e imprimir o registro de trabalhos e o registro

de erros.

• Cancelar um trabalho de impressão.

• Alterar a prioridade de um trabalho de impressão.

impressora.

• Parar e iniciar serviços de impressão (recepção e impressão de trabalhos).

• Parar e iniciar a recepção de trabalhos de computadores-cliente.

• Parar e retomar trabalhos de impressão.

• Configurar novas impressoras lógicas para cada um

dos formatos de dados permitidos (HP-GL, TIFF, CALS, VERSATEC, PS/PDF).

• Editar as configurações das impressoras lógicas existentes.

2.3 Serviços de impressão na Web (6030/6050)

Guia [Trabalho e registro]

• Verificar o status de trabalhos na fila de impressão.

• Visualizar e imprimir o registro de trabalhos e o registro

de erros.

• Cancelar um trabalho de impressão.

• Alterar a prioridade de um trabalho de impressão.

Guia [Propriedades]

Guia [Ferramentas] • Imprimir um padrão de teste para verificar a operação

• Visualizar e alterar as configurações da máquina.

• Visualizar e alterar as configurações de comunicação.

• Gerenciar os usuários de ftp.

da máquina (impressora).

• Imprimir um relatório de diagnóstico.

Capítulo 2 Visão geral da impressora

Ajuda on-line

Clique no botão de ajuda [?] exibido no canto superior direito da janela para exibir a ajuda on-line. A ajuda on-line o ajudará a responder várias questões relacionadas à utilização dos Serviços de impressão na Web.

2.3 Serviços de impressão na Web (6030/6050)

Ferramenta de gerenciamento de impressão na Web FreeFlow Accxes (6050A)

A Ferramenta de gerenciamento de impressão na Web Freeflow Accxes (Ferramenta de gerenciamento de impressão na Web) é um utilitário baseado na Web que reside na controladora como um servidor da Web. Ela tem a aparência de uma página da Web, embora não esteja na World Wide Web. Há diversas versões da Ferramenta de gerenciamento de impressão na Web aceitas pelas controladoras FreeFlow Accxes.

A janela de endereço utiliza o endereço do URL, que é o endereço IP da controladora que você deseja acessar. Uma estação de trabalho do cliente, conectada à rede, tem acesso a qualquer controladora conectada à mesma rede. Ela pode ser utilizada para monitorar trabalhos e ou administrar os parâmetros ou configuração da impressora.

O desempenho da Ferramenta de gerenciamento de impressão na Web, em termos de tempo de espera do usuário, é determinado principalmente por:

• Largura de banda e velocidade da rede

• Quantidade de dados transmitidos para ou a partir da controladora da

impressora

• Tráfego de rede

A Ferramenta de gerenciamento de impressão na Web oferece os seguintes serviços aos usuários das impressoras para grandes formatos Xerox:

Capítulo 2 Visão geral da impressora

Usuários

• Visualizar o status da impressora (incluindo inventário de material) e a fila de

impressão

• Visualizar os padrões da impressora

• Visualizar o modo Contabilidade de trabalho para trabalhos de impressão

remotos

• Gerar testes de impressão que mostrem os dados de configuração (como o

endereço TCP/IP da controladora)

Administradores do sistema com senha

• Alterar a prioridade dos trabalhos ou excluir qualquer trabalho da fila de

impressão

• Configurar todos os padrões da impressora

• Carregar estampas

• Especificar o modo Contabilidade de trabalho para trabalhos de impressão

remotos

• Fazer upload de atualizações de firmware da impressora e controladora

• Fazer upload de funções à controladora

• Ativar ou desativar a fila de discordância de material

• Quaisquer outras funções

Requisitos da Ferramenta de gerenciamento de impressão na Web

Para utilizar a Ferramenta de gerenciamento de impressão na Web com firmware versão 12.0 ou superior, você deve possuir o seguinte sof tware e hardware:

• Computador desktop/laptop com Netscape Navigator 8.0 (ou superior),

Microsoft Internet Explorer 6.0 (ou superior), Mozilla 1.7.5 (ou superior) ou Mozilla FireFox 1.5 (ou superior) instalado. A resolução necessária da tela é de 800 x 600 (ou superior).

• Uma conexão de rede baseada no protocolo TCP/IP.

Segurança da Ferramenta de gerenciamento de impressão na Web

Qualquer usuário pode visualizar as páginas da Ferramenta de gerenciamento de impressão na Web para monitorar e gerenciar seus trabalhos. No entanto, a senha do administrador do sistema é necessária para que se possa fazer qualquer alteração nos padrões e configurações da impressora. O administrador do sistema deve alterar a senha padrão, que é "0", para evitar que os usuários façam alterações.

2.4 Ferramenta de gerenciamento de impressão na Web FreeFlow Accxes (6050A)

Utilização do menu principal da Ferramenta de gerenciamento de impressão na Web

O menu principal contém seis seleções em formato de hipertexto que permitem a navegação em outras páginas da Web.

Fila da impressora

Essa seleção contém 3 guias para a visualização da fila de traba lhos, da fila de trabalhos de discordância e da fila de trabalhos ativos. Cada fila lista os trabalhos em fila dentro da controladora. Essa lista contém informações sobre todos os trabalhos de impressão enviados, provenientes de todas as origens, que estão atualmente na fila interna de spool da controladora. A fila de trabalhos será limpa quando a controladora for reiniciada.

Configuração

Essa seleção revela sete guias para a configuração de uma série de parâmetros, incluindo destinos do scanner, modos de contabilidade, configurações de rede, habilitação de recursos e data e hora.

Emulação

Essa seleção contém diversas guias para a configuração de propriedades de determinadas emulações de arquivos e propriedades de caneta/plotadora.

Configuração Emulações Padrões d o

sistema

Utilitários Ajuda

Padrões do sistema

Essa seleção contém diversas guias para a configuração de propriedades padrão, como margens, características do material, escala e rotação, brilho e contraste e opções de acabamento, para mencionar apenas algumas.

Utilitários

Essa seleção permite que o usuário faça upload de arquivos, imprima páginas de teste, altere a senha e reinicie ou desligue a controladora.

Ajuda

Essa seleção contém instruções, explicações e links para os principais tópicos, assim como um índice.

Capítulo 2 Visão geral da impressora

Capítulo

Capítulo 0

Configuração da impressora

Capítulo 3

Parâmetros de comunicação

A impressora e a copiadora/impressora para grandes formatos 6030/6050/ 6050A deve estar conectada a um computador host para que a impressão possa ser realizada. Uma vez que a impressora ou copiadora/impressora esteja conectada à rede, os parâmetros de comunicação deverão ser configurados. Os parâmetros de comunicação podem ser configurados a partir do painel de controle da impressora ou dos Serviços de impressão na Web (6030/6050). Esta seção explicará como utilizar ambos os métodos para realizar os procedimentos de configuração. Também será explicado o procedimento para impressão de uma lista dos parâmetros de comunicação.

Definições dos parâmetros de comunicação

Os parâmetros de comunicação podem ser definidos da seguinte forma: (*Somente 6030/6050)

• TCP/IP

• *Serial

• *Centronics (opcional)

• *VPI (opcional)

• *SNMP

SNMP pode ser configurado apenas a partir de Serviços de Impressão na Web.

Capítulo 3 Configuração da impressora

TCP/IP

A nomenclatura dos parâmetros de comunicação no painel de controle da impressora pode ser diferente da nomenclatura nos Serviços de impressão na Web (6030/6050) ou na Ferramenta de gerenciamento de impressora na Web (6050A). A nomenclatura dos Serviços de impressão na Web e a da Ferramenta de gerenciamento de impressora na Web aparecem em negrito na tabela abaixo.

Os seguintes parâmetros de comunicação TCP/IP devem ser configurados para o modelo 6030/6050.

Item do menu Descrição

Analisador padrão Seleciona o analisador ou o interpretador de

formato de dados que deverá ser utilizado quando o formato de dados de entrada não houver sido especificado dentre as seleções disponíveis, ou seja, [HPGL], [VERSATEC], [TIFF], [CALS] ou [PS/PDF]. A configuração padrão é [HPGL].

Configuração de Ethernet (Camada física)

Seleciona a configuração de Ethernet/camada física. A configuração padrão é [AUTO]. [AUTO] Reconhecimento automático [10BASE_T] Fixo em 10BASE_T [100BASE_T] Fixo em 100BASE_T

Endereço IP O endereço IP da máquina, no formato

XXX.XXX.XXX.XXX. O endereço IP pode ser alterado, caso seja necessário.

Valor da MÁSCARA (Máscara de rede)

A configuração da máscara de sub-rede na máquina, no formato XXX.XXX.XXX.XXX. A máscara de sub-rede pode ser alterada, caso seja necessário.

Endereço E-Net (Endereço de Ethernet)

Exibe o endereço de Ethernet. O valor exibido é exclusivo para o hardware e não pode ser alterado.

FTP Determina se o FTP será ou não ativado. A

configuração padrão é [Ativar].

Roteamento dinâmico Determina se o roteamento dinâmico será

ativado. A configuração padrão é [LIGADO].

Roteamento estático* Determina se o roteamento estático será ativado.

3.1 Parâmetros de comunicação

A configuração padrão é [DESLIGADO]. Ajuste o roteamento estático para [LIGADO] quando precisar visualizar o dispositivo através de um gateway ou roteador.

\*A TABELA DE ROTEAMENTO poderá ser editada se [Roteamento estático] estiver ajustado para [Ativar].

Podem ser salvos até 512 itens na tabela de roteamento. A tela [Não é possível fazer registro] será exibida caso o número de itens exceda 512.

Item do menu Descrição

TABELA DE ROTEAMENTO

Endereço de destino

Selecione [ADICIONAR] para inserir informações de roteamento adicionais.

Define o endereço de rede para o destino. Insira no formato XXX.XXX.XXX.XXX. Normalmente, não é necessário.

Endereço do roteador Define o endereço do roteador para a máquina

local ou sub-rede. Insira no formato XXX.XXX.XXX.XXX.

Capítulo 3 Configuração da impressora

Os seguintes parâmetros de comunicação TCP/IP podem ser configurados para o modelo 6050A utilizando-se o painel de controle da impressora no próprio dispositivo ou através da Ferramenta de gerenciamento de impressora na Web.

Item do menu Descrição

Configuração de Ethernet Seleciona a configuração de Ethernet/camada

bidirecional de velocidade. A configuração padrão é [AUTO]. O modelo 6050A suporta conexões de um gigabit (1000 mbps bidirecional); no entanto, isso somente é possível quando a unidade está no modo [AUTO] e quando é utilizado um cabo de Ethernet CAT6. [AUTO] Reconhecimento automático [10mbps] Unidirecional/bidirecional [100mbps] Unidirecional-bidirecional

Endereço IP O endereço IP da máquina, no formato

XXX.XXX.XXX.XXX. O endereço IP pode ser alterado, caso seja necessário.

Valor da MÁSCARA A configuração da máscara de sub-rede na

máquina, no formato XXX.XXX.XXX.XXX. A máscara de sub-rede pode ser alterada, caso seja necessário.

Gateway A configuração do gateway na máquina, no

formato XXX.XXX.XXX.XXX. O gateway pode ser alterado, caso seja necessário.

*Endereço E-Net Exibe o endereço de Ethernet. O valor exibido é

exclusivo para o hardware e não pode ser alterado.

DHCP O protocolo de configuração dinâmica de hosts

(Dynamic Host Configuration Protocol) fornece automaticamente ao modelo 6050A um endereço IP ao iniciar, desde que já exista um servidor DHCP na rede.

RARP/BOOTP (UNIX) O protocolo de resolução reversa de endereços

(Reverse Address Resolution Protocol, RARP) é utilizado para se obter manualmente um endereço IP para o modelo 6050A, desde que já exista um servidor RARP na rede. O protocolo Bootstrap (BOOTP) é utilizado para se obter automaticamente um endereço IP para o modelo 6050A, desde que já exista um servidor BOOTP na rede.

3.1 Parâmetros de comunicação

As funções marcadas com um asterisco (*) não podem ser alteradas.

Serial (somente 6030/6050)

Os parâmetros de comunicação serial encontram-se listados abaixo.

A nomenclatura dos parâmetros de comunicação no painel de controle da impressora pode diferir da nomenclatura nos Serviços de impressão na Web. A nomenclatura dos Serviços de impressão na Web aparece em negrito na tabela abaixo.

Item do menu Descrição

Analisador

A configuração padrão é [HP-GL].

padrão

Número da impressora lógica

Configura um número de impressora lógica para ser utilizado caso uma impressora lógica não esteja definida no trabalho de impressão.

Handshake Seleciona o método de handshake a partir das opções a

seguir. A configuração padrão é [XON/XOFF]. [XON/XOFF] Handshake usando o protocolo XON/ XOFF. [HARDWARE] Handshake usando o hardware. [ENQ-ACK] Handshake usando o protocolo ENQ-ACK

(somente HP-GL).

[SOFTWARE] Handshake usando o programa aplicativo

(somente HP-GL).

Taxa de transmissão

Define a velocidade de comunicação para [300], [1200], [2400], [4800], [9600] ou [19200]. A configuração padrão é [9600].

Paridade Define o bit de paridade para [NENHUM], [PAR] ou

[ÍMPAR]. A configuração padrão é [PAR].

Bit de dados Define o comprimento do bit de dados para [7_BITS] ou

[8_BITS]. A configuração padrão é [7_BIT].

Bit de parada Define o comprimento do bit de parada em [1_BIT] ou

[2_BIT]. A configuração padrão é [1_BIT].

Tempo de espera EOP

Valor do tempo de espera

Determina se o tempo de espera EOP será ou não ativado. A configuração padrão é [LIGADO] ou [Ativar].

Define o valor do tempo de espera EOP dentro de uma faixa de 1 a 255 segundos. Se for inserido um valor maior do que 255, o valor do tempo de espera será definido em

255. A configuração padrão é [10].

Capítulo 3 Configuração da impressora

Item do menu Descrição

Resposta de saída

Separação de trabalho (Limite de página)

Ativa [SIM] ou desativa [NÃO] a resposta de saída. A configuração deve ser [SIM] caso a impressora exija uma resposta quando forem transmitidos dados do host para a impressora. A configuração padrão é [NÃO].

Configura a opção de separação do trabalho. A configuração padrão é [NÃO]. [SIM] Inicia a conversão de dados uma vez que o

comando que reconhece o fim dos dados é recebido, mesmo que isso ocorra na metade do caminho do arquivo.

[NÃO] Realiza o processo de spool de dados no

disco rígido até que um tempo de espera seja emitido.

3.1 Parâmetros de comunicação

Centronics (opcional, somente 6030/6050)

Os parâmetros de comunicação Centronics são apresentados abaixo.

Item do menu Descrição

Modo Ack O modo Ack (Acknowledgement, reconhecimento) é

selecionado a partir de [MODE0], [MODE1], [MODE2], [MODE3] e [MODE7]. A configuração padrão é [MODE0].

Tempo de espera DMA

Tempo de espera EOP

Separação de trabalho

• Se um valor acima de [255] for inserido como o valor do tempo de espera DMA, [255] será o valor definido.

• As alterações nos valores do [Modo Ack] e do [Tempo de espera DMA] não terão nenhum efeito sobre as operações.

O valor do tempo de espera para entrada de dados é inserido dentro de uma faixa de 1 a 255 segundos. A configuração padrão é [5 segundos].

Determina se o tempo de espera EOP será ativado [TEMPO_DE_ESPERA] ou desativado [SEM_TEMPO_DE_ESPERA]. Se for definido para [TEMPO_DE_ESPERA], um valor de tempo de espera deverá ser inserido. O valor do tempo de espera é inserido dentro de uma faixa de 0 a 99 segundos. A configuração padrão é [10 segundos].

Define a separação de trabalho. A configuração padrão é [NÃO]. [SIM] Inicia o processamento de conversão uma

vez que o comando que reconhece o fim dos dados é recebido, mesmo que isso ocorra na metade do caminho do arquivo.

[NÃO] Realiza o processo de spool no disco rígido

até que um tempo de espera seja emitido.

Capítulo 3 Configuração da impressora

VPI (opcional, somente 6030/6050)

Os parâmetros de comunicação VPI a seguir devem ser configurados.

Item do menu Descrição

RELATÓRIO OFF-LINE

Tempo de espera EOP

Separação de trabalho

Determina se o host será notificado off-line sobre o término do material. A configuração padrão é [NÃO]. [SIM] Emite a notificação off-line. [NÃO] Não emite a notificação off-line.

Determina se o tempo de espera EOP será ativado [TEMPO_DE_ESPERA] ou desativado [SEM_TEMPO_DE_ESPERA]. Se for definido para [TEMPO_DE_ESPERA], um valor de tempo de espera deverá ser inserido. O valor do tempo de espera é inserido dentro de uma faixa de 1 a 255* segundos. A configuração padrão é [10 segundos].

Define a separação de trabalho. A configuração padrão é [NÃO]. [SIM] Inicia o processamento de conversão uma vez

que o comando que reconhece o fim dos dados é recebido, mesmo que isso ocorra na metade do caminho do arquivo.

[NÃO] Realiza o processo de spool no disco rígido até

que um tempo de espera seja emitido.

*Se um valor acima de [255] for inserido como o valor do tempo de espera, [255] será o valor definido.

3.1 Parâmetros de comunicação

SNMP (somente 6030/6050)

Os parâmetros de comunicação listados abaixo devem ser configurados.

SNMP deve ser configurado nos Serviços de impressão na Web.

Item do menu Descrição

SNMP Define se SNMP deve ser ativado ou não.

String da comunidade

Endereço de interrupção

Define a string da comunidade a ser incorporada quando o cliente transmite pacotes SNMP.

Define o endereço IP dos destinos (destinos de transmissão de interrupção) para o qual as notificações devem ser enviadas caso ocorra um erro na impressora. Podem ser salvos até 128 destinos de transmissão de interrupção.

Porta de transmissão

Define os números de portas dos destinos de transmissão de interrupção.

(Porta de envio)

Versão Define a versão da interrupção a ser transmitida.

Permanência (Persistência)

Define se as informações de destino da transmissão de interrupção devem ser armazenadas ou não depois que a impressora for desligada. Podem ser ativados até oito itens para permanência.

Capítulo 3 Configuração da impressora

3.2

CONFIGURAÇÃO DE PORTA

TCP/IP

Configuração de Ethernet

AUTO *

Configuração dos parâmetros de comunicação (painel de controle da impressora, 6030/6050)

Procedimento

Esta seção explica os procedimentos para a configuração dos parâmetros de comunicação a partir do painel de controle da impressora.

SNMP deve ser configurado nos Serviços de impressão na Web.

Os parâmetros alterados tornam-se válidos depois que a máquina é reiniciada.

1 Pressione a tecla < > que exibe

[CONFIGURAÇÃO DE PORTA].

2 Selecione a interface a ser configurada

usando as teclas < > e < > e, então, pressione a tecla < >. [TCP/IP], [SERIAL], [CENTRO] e [VPI] serão exibidos, nessa ordem.

[CENTRO] e [VPI] são opcionais.

3 Selecione os parâmetros utilizando as

teclas < > e < > e depois pressione a tecla <Definir>. Um asterisco [*] será exibido à direita do valor uma vez que o mesmo tenha sido definido.

Os parâmetros alterados são salvos no sistema quando a tecla <Definir> é pressionada. Não é necessário salvar cada alteração individualmente.

Consulte a seção anterior para obter informações detalhadas sobre cada um dos parâmetros de comunicação.

3.2 Configuração dos parâmetros de comunicação (painel de controle da impressora, 6030/6050)

4 Após configurar todos os parâmetros,

desligue a impressora e depois volte a ligála para que as alterações entrem em vigor.

Configuração de TCP/IP

CONFIGURAÇÃO DE PORTA

TCP/IP

Analisador padrão

HPGL *

Endereço IP

120. 000. 000. 000

Endereço IP

100. 000. 000. 000

Endereço IP

123. 123. 123. 001 *

Inserção de endereços

1 Exiba [TCP/IP] na tela de seleção e depois

pressione a tecla < >.

2 Selecione o item a ser configurado

utilizando as teclas < > e < > e depois pressione a tecla < >. [Configuração de Ethernet], [Analisador Padrão], [Endereço IP], [Valor da máscara], [Endereço E-Net], [Roteamento dinâmico] e [Roteamento estático] serão exibidos, nessa ordem.

• É possível fazer acréscimos à tabela de roteamento quando [Roteamento estático] está ativado.

• O [Endereço E-Net] pode ser apenas exibido, não alterado.

3 Selecione os parâmetros utilizando as

teclas < > e < > e depois pressione a tecla <Definir>. Um asterisco [*] será exibido à direita dos parâmetros quando eles forem definidos.

1. Mova o cursor para a esquerda e para a

direita utilizando as teclas < > e < >.

2. Selecione o valor desejado utilizando as teclas < > e < >. O valor aumentará ou diminuirá seqüencialmente entre 0 e 9.

3. Pressione a tecla <Definir> depois que todos os valores tiverem sido inseridos.

• Para avançar para o próximo menu, mova o cursor para a direita e pressione a tecla < >.

• Para retornar ao menu anterior, mova o cursor para a esquerda e pressione a tecla < >.

Capítulo 3 Configuração da impressora
