Xerox 6022 User Manual
Xerox® Phaser® 6022
Color Printer
Imprimante couleur
User Guide
Guide d'utilisation
Italiano Guida per l’utente
Deutsch Benutzerhandbuch
Español Guía del usuario
Português Guia do usuário
Nederlands Gebruikershandleiding
Svenska Användarhandbok
Dansk Betjeningsvejledning
Suomi Käyttöopas
Norsk Brukerhåndbok
Русский Руководство пользователя
Čeština Uživatelská příručka
Polski Przewodnik użytkownika
Magyar
Felhasználói útmutató
Türkçe
Kullanıcı Kılavuzu
Ελληνικά Εγχειρίδιο χρήστη
Română Ghid de Utilizare
© 2015 Xerox Corporation. Все права защищены. Права на неопубликованные материалы охраняются законами о защите
авторских прав США. Содержание настоящего документа не может быть воспроизведено ни в какой форме без разрешения
корпорации Xerox.
Охрана авторских прав распространяется на все виды материалов и информации, защита которых разрешена
существующим законодательством, в том числе на экранные материалы, генерируемые программным способом, например
стили, шаблоны, значки, изображения и т. п.
®
Xerox
, Xerox и фигуративный знак®, Phaser®, PhaserSMART®, PhaserMatch®, PhaserCal®, PhaserMeter™, CentreWare®,
PagePack
SuppliesAssistant
Driver
Adobe
®
, eClick®, PrintingScout®, Walk-Up®, WorkCentre®, FreeFlow®, SMARTsend®, Scan to PC Desktop®, MeterAssistant®,
®
®
и Mobile Express Driver® являются товарными знаками корпорации Xerox Corporation в США и других странах.
®
Reader®, Adobe® Type Manager®, ATM™, Flash®, Macromedia®, Photoshop® и PostScript® являются товарными знаками
, Xerox Secure Access Unified ID System®, Xerox Extensible Interface Platform®, ColorQube®, Global Print
Adobe Systems Incorporated в США и/или других странах.
Apple, Bonjour, EtherTalk, TrueType, iPad, iPhone, iPod, iPod touch, Mac и Mac OS являются товарными знаками компании
Apple Inc., зарегистрированными в США и других странах. AirPrint и логотип AirPrint являются товарными знаками компании
Apple Inc.
®
HP-GL
, HP-UX® и PCL® являются товарными знаками Hewlett-Packard Corporation в США и/или других странах.
®
IBM
и AIX® являются товарными знаками International Business Machines Corporation в США и/или других странах.
Microsoft
®
, Windows Vista®, Windows® и Windows Server® являются товарными знаками Microsoft Corporation в США и других
странах.
®
Novell
, NetWare®, NDPS®, NDS®, IPX™ и Novell Distributed Print Services™ являются товарными знаками Novell, Inc. в США и
других странах.
®
SGI
и IRIX® являются товарными знаками Silicon Graphics International Corp. или ее филиалов в США и/или других странах.
Sun, Sun Microsystems и Solaris являются товарными знаками или зарегистрированными товарными знаками компании
Oracle и/или ее дочерних компаний в США и других странах.
®
McAfee
, ePolicy Orchestrator® и McAfee ePO™ являются товарными знаками или зарегистрированными товарными знаками
компании McAfee, Inc. в США и других странах.
®
UNIX
является товарным знаком, зарегистрированной в США и других странах, и предоставляется по лицензии только
через посредничество компании X/Open Limited.
®
PANTONE
и другие товарные знаки Pantone Inc являются собственностью компании Pantone Inc.
Версия документа 1.2: Ноябрь 2015
BR9750_ru
Contents
1 Безопасность 7
Уведомления и сведения по технике безопасности ...................................................................................... 8
Электрическая безопасность ................................................................................................................................... 9
Общие инструкции ................................................................................................................................................ 9
Шнур питания ....................................................................................................................................................... 10
Аварийное отключение питания ................................................................................................................. 10
Безопасность при эксплуатации ......................................................................................................................... 11
Инструкции по эксплуатации ........................................................................................................................ 11
Выделение озона ................................................................................................................................................ 11
Размещение принтера ...................................................................................................................................... 12
Расходные материалы для принтера ........................................................................................................ 12
Безопасность при обслуживании ........................................................................................................................ 13
Символы на принтере ............................................................................................................................................... 14
Контактные сведения по вопросам охраны труда, техники безопасности и окружающей
среды ................................................................................................................................................................................ 15
2 Режимы 17
Компоненты принтера.............................................................................................................................................. 18
Вид спереди ........................................................................................................................................................... 18
Вид сзади ................................................................................................................................................................ 19
Панель управления ............................................................................................................................................ 20
Режим энергосбережения ...................................................................................................................................... 21
Изменение настроек режима энергосбережения с панели управления ................................. 21
Выход из режима энергосбережения ....................................................................................................... 21
Информационные страницы ................................................................................................................................. 22
Страница конфигурации ................................................................................................................................. 22
Печать страницы конфигурации .................................................................................................................
Административные функции ................................................................................................................................. 23
Определение IP-адреса принтера .............................................................................................................. 23
®
Xerox
Вход в систему с панели управления ........................................................................................................ 24
Показания счетчиков ........................................................................................................................................ 24
Дополнительные сведения .................................................................................................................................... 25
CentreWare® Internet Services ........................................................................................................ 23
22
3 Установка и настройка 27
Краткие сведения по установке и настройке ................................................................................................ 28
Выбор места установки для принтера .............................................................................................................. 29
Подключение принтера ........................................................................................................................................... 30
Выбор типа подключения ............................................................................................................................... 30
Подключение к компьютеру USB-кабелем ............................................................................................. 31
Подключение к проводной сети .................................................................................................................. 31
Подключение к беспроводной сети ........................................................................................................... 31
Подключение с помощью функции Wi-Fi Direct .................................................................................... 34
Отключение беспроводного подключения с панели управления ............................................... 35
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 3
Contents
Настройка AirPrint ...................................................................................................................................................... 36
Google Cloud Print ........................................................................................................................................................ 38
Установка программного обеспечения ............................................................................................................ 39
Требования к операционным системам .................................................................................................. 39
Варианты драйверов принтера ................................................................................................................... 40
Установка драйверов принтера, подключенного к сети в среде Windows ............................. 41
Установка драйверов принтера, подключенного в среде Windows через порт USB .......... 41
Установка драйверов и утилит для Macintosh OS X версии 10.5 и более поздних
версий ....................................................................................................................................................................... 42
Установка настроек сети ......................................................................................................................................... 44
TCP/IP- и IP-адреса ............................................................................................................................................. 44
Определение IP-адреса принтера с панели управления ................................................................. 44
Назначение IP-адреса принтера ................................................................................................................. 46
®
Установка общих настроек с помощью приложения Xerox
CentreWare® Internet Services .. 50
Просмотр сведений о принтере ................................................................................................................... 50
Установка настроек принтера по умолчанию ...................................................................................... 50
Восстановление стандартных настроек принтера ............................................................................. 51
Установка общих настроек с панели управления ...................................................................................... 52
Получение сведений о принтере ................................................................................................................. 52
Установка системных настроек ................................................................................................................... 52
®
Установка настроек безопасности с помощью приложения Xerox
CentreWare® Internet
Services ............................................................................................................................................................................. 56
Вызов меню «Безопасность» ......................................................................................................................... 56
Установка административных настроек защиты ................................................................................ 56
Установка настроек IPsec ............................................................................................................................... 57
Настройка списка доступа к хосту ............................................................................................................. 58
Установка настроек протокола SSL ........................................................................................................... 59
Управление сертификатами .......................................................................................................................... 60
4 Бумага и другие материалы 63
Поддерживаемые типы и форматы бумаги ................................................................................................... 64
Заказ бумаги ......................................................................................................................................................... 64
Общие указания по загрузке бумаги ........................................................................................................ 64
Бумага, которая может повредить принтер........................................................................................... 65
Указания по хранению бумаги ..................................................................................................................... 65
Поддерживаемые типы и плотность бумаги ......................................................................................... 66
Поддерживаемые стандартные форматы бумаги .............................................................................. 66
Поддерживаемые нестандартные размеры бумаги .......................................................................... 66
Загрузка бумаги .......................................................................................................................................................... 67
Загрузка бумаги в основной лоток ............................................................................................................ 67
Настройка лотка под бумагу формата Legal и А4............................................................................... 69
Печать на специальной бумаге............................................................................................................................ 70
Конверты ................................................................................................................................................................. 70
Наклейки ................................................................................................................................................................. 72
Печать на глянцевой картотечной бумаге ............................................................................................. 73
5 Печать 75
Выбор параметров печати ..................................................................................................................................... 76
Параметры печати Windows .......................................................................................................................... 76
4 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Contents
Параметры печати Macintosh ............................................................................................................................... 79
Выбор параметров печати в Macintosh .................................................................................................... 79
Сохранение набора часто используемых параметров печати на компьютере
Macintosh ................................................................................................................................................................ 79
Параметры мобильной печати ............................................................................................................................. 80
Печать с помощью функции Wi-Fi Direct .................................................................................................. 80
Печать с помощью функции AirPrint ........................................................................................................... 80
Печать с мобильного устройства с поддержкой функции Mopria ............................................... 80
Использование бумаги настраиваемого размера ...................................................................................... 81
Указание настраиваемого размера бумаги .......................................................................................... 81
Печатать на бумаге настраиваемого размера ..................................................................................... 83
Двусторонняя печать ................................................................................................................................................ 84
Настройка двусторонней печати ................................................................................................................ 84
6 Обслуживание 85
Чистка принтера .......................................................................................................................................................... 86
Общие меры предосторожности ................................................................................................................. 86
Чистка наружных поверхностей .................................................................................................................. 87
Чистка внутренних частей .............................................................................................................................. 87
Процедуры регулировки и обслуживания ...................................................................................................... 91
Регистрация цвета .............................................................................................................................................. 91
Настройка типа бумаги .................................................................................................................................... 92
Регулировка ролика переноса смещения ............................................................................................... 92
Настройка фьюзера ........................................................................................................................................... 93
Восстановление ролика переноса смещения ....................................................................................... 93
Настройка высоты .............................................................................................................................................. 94
Заказ расходных материалов ............................................................................................................................... 95
Расходные материалы ...................................................................................................................................... 95
Когда заказывать расходные материалы .............................................................................................. 95
Тонер-картриджи ................................................................................................................................................ 96
Вторичная переработка расходных материалов ................................................................................ 97
Управление принтером ............................................................................................................................................ 98
Проверка счетчика страниц .......................................................................................................................... 98
Установка пароля блокировки панели .................................................................................................... 99
Изменение пароля блокировки панели ................................................................................................... 99
Перемещение принтера ........................................................................................................................................ 100
7 Поиск и устр. неиспр. 103
Устранение общих неисправностей ................................................................................................................. 104
Принтер не включается .................................................................................................................................. 104
Принтер часто перезагружается или отключается .......................................................................... 104
Принтер не печатает ....................................................................................................................................... 105
Печать занимает слишком много времени .......................................................................................... 106
Принтер издает необычный шум .............................................................................................................. 106
Конденсация внутри принтера................................................................................................................... 106
Застревание бумаги ................................................................................................................................................ 107
Сокращение вероятности возникновения застреваний ................................................................ 107
Нахождение застрявшей бумаги ............................................................................................................... 108
Извлечение застрявшей бумаги ................................................................................................................ 109
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 5
Contents
Устранение застреваний бумаги ............................................................................................................... 112
Проблемы качества печати .......................................................................................................................... 114
Получение справки .................................................................................................................................................. 119
Сообщения об ошибках и состоянии ....................................................................................................... 119
Предупреждения программы PrintingScout ......................................................................................... 119
Online Support Assistant (Онлайновый ассистент поддержки) .................................................... 119
A Технические характеристики 121
Стандартные функции ............................................................................................................................................ 122
Габаритные размеры и вес .................................................................................................................................. 123
Габаритные размеры и вес .......................................................................................................................... 123
Общие требования к свободному пространству ............................................................................... 123
Габаритные требования ................................................................................................................................ 123
Требования к окружающей среде .................................................................................................................... 124
Температура........................................................................................................................................................ 124
Относительная влажность ............................................................................................................................ 124
Высота над уровнем моря ............................................................................................................................ 124
Электропитание ......................................................................................................................................................... 125
Напряжение и частота электропитания ................................................................................................ 125
Потребляемая мощность............................................................................................................................... 125
Аппарат удовлетворяет требованиям ENERGY STAR ...................................................................... 125
Эксплуатационные характеристики ................................................................................................................ 126
Характеристики контроллера ............................................................................................................................ 127
Процессор ............................................................................................................................................................. 127
Память .................................................................................................................................................................... 127
Интерфейсы ......................................................................................................................................................... 127
B Соответствие стандартам 129
Основные нормативные требования .............................................................................................................. 130
Правила Федеральной комиссии по связи США ................................................................................ 130
Канада ................................................................................................................................................................... 130
Европейский Союз ............................................................................................................................................ 131
Соглашение ЕС по оборудованию для создания изображений (группа 4).
Экологическая информация ........................................................................................................................ 131
Германия ............................................................................................................................................................... 133
Правила ограничения содержания опасных веществ (Турция) ................................................. 134
Нормативная информация для адаптера беспроводной сети 2,4 ГГц .................................... 134
Material Safety Data Sheets (Данные по безопасности материалов)............................................... 135
C Вторичная переработка и утилизация 137
Все страны .................................................................................................................................................................... 138
Северная Америка ................................................................................................................................................... 139
Европейский Союз .................................................................................................................................................... 140
Бытовое использование ................................................................................................................................ 140
Коммерческое использование ................................................................................................................... 140
Сбор и утилизация оборудования и аккумуляторов ....................................................................... 141
Символ предупреждения для аккумуляторов .................................................................................... 141
Извлечение аккумуляторов ......................................................................................................................... 141
Другие страны ............................................................................................................................................................142
6 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
среды ................................................................................................................................................................................... 15
1
Безопасность
В этом разделе рассматриваются следующие вопросы.
• Уведомления и сведения по технике безопасности ......................................................................................... 8
• Электрическая безопасность ...................................................................................................................................... 9
• Безопасность при эксплуатации............................................................................................................................. 11
• Безопасность при обслуживании ........................................................................................................................... 13
• Символы на принтере .................................................................................................................................................. 14
• Контактные сведения по вопросам охраны труда, техники безопасности и окружающей
Данный принтер и рекомендуемые расходные материалы разработаны с учетом строгих
требований обеспечения безопасности и прошли проверку на соответствие этим требованиям.
Точное соблюдение следующих правил обеспечит длительную и безопасную работу принтера
Xerox.
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 7
Безопасность
Уведомления и сведения по технике безопасности
Прежде чем приступать к эксплуатации принтера, внимательно ознакомьтесь с приведенными
ниже указаниями. Данные указания позволят обеспечить непрерывную безопасную
эксплуатацию принтера.
®
Принтер и расходные материалы разработаны Xerox
безопасности и прошли проверку на соответствие этим требованиям. включая проверку и
утверждение агентствами по технике безопасности, а также соответствие установленным
стандартам охраны окружающей среды и электромагнитной совместимости.
с учетом строгих требований техники
Проверка безопасности и рабочих характеристик данного аппарата выполнялась только с
использованием материалов Xerox
Примечание: Несанкционированные изменения, которые могут включать добавление новых
функций или подключение к внешним устройствам, могут повлиять на сертификацию
аппарата. Дополнительные сведения можно получить в местном представительстве Xerox.
®
.
8 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Безопасность
• Аварийное отключение питания ............................................................................................................................ 10
Электрическая безопасность
В этом разделе рассматриваются следующие вопросы.
• Общие инструкции ........................................................................................................................................................... 9
• Шнур питания .................................................................................................................................................................. 10
Общие инструкции
ПРЕДУПРЕЖДЕНИЯ.
• Не вставляйте никаких предметов в щели и отверстия принтера. Прикосновение к
электрическим контактам или короткое замыкание могут привести к пожару или
поражению электрическим током.
• Не снимайте крышки и ограждения, закрепленные винтами, за исключением случаев
установки дополнительного оборудования и выполнения специальных указаний. При
выполнении таких операций отключайте питание принтера. Устанавливая дополнительное
оборудование, выньте шнур питания из розетки. Кроме устанавливаемого
дополнительного оборудования под этими крышками нет деталей, подлежащих
обслуживанию пользователем.
Угроза вашей безопасности возникает в следующих случаях:
• Шнур питания поврежден или изношен.
• В принтер попала жидкость.
• Принтер намок.
• Принтер дымится или поверхность нагревается больше обычного.
• Принтер издает необычный шум или запах.
• Из-за принтера срабатывает автоматический выключатель, предохранитель или другое
защитное устройство.
При возникновении любой из перечисленных ситуаций выполните следующие действия:
1. Немедленно выключите принтер.
2. Выньте шнур питания из розетки.
3. Обратитесь в уполномоченное сервисное представительство.
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 9
Безопасность
используйте удлинители, сетевые разветвители и переходники более 90 дней. Если невозможно
изготовления для каждого принтера или МФУ. Длина шнура, сечение проводника, заземление и
Шнур питания
Используйте шнур питания, поставляемый с принтером.
• Подключайте шнур питания напрямую к правильно заземленной электрической розетке.
Убедитесь, что шнур надежно подключен с обоих концов. Если вы не знаете, заземлена ли
розетка, попросите специалиста проверить ее.
ПРЕДУПРЕЖДЕНИЕ. Во избежание возгорания или поражения электрическим током не
установить постоянную розетку, используйте только соответствующий удлинитель заводского
защита должны соответствовать действующим строительным нормам и правилам, нормам
пожарной безопасности и правилам устройства электроустановок.
• Не используйте вилку адаптера с заземлением для подключения принтера к сетевой
розетке без контакта заземления.
• Убедитесь, что принтер подключен к розетке, обеспечивающей соответствующее
напряжение питания и мощность. В случае необходимости обсудите со специалистом
режимы питания принтера.
• Не размещайте принтер в таком месте, где на шнур питания могут случайно наступить.
• Не ставьте предметы на шнур питания.
• Не вынимайте вилку шнура питания из розетки, когда выключатель питания находится в
положении «включено».
• При повреждении или износе шнура питания замените его.
• Во избежание поражения электрическим током и повреждения шнура питания при
отсоединении его от розетки держитесь за вилку.

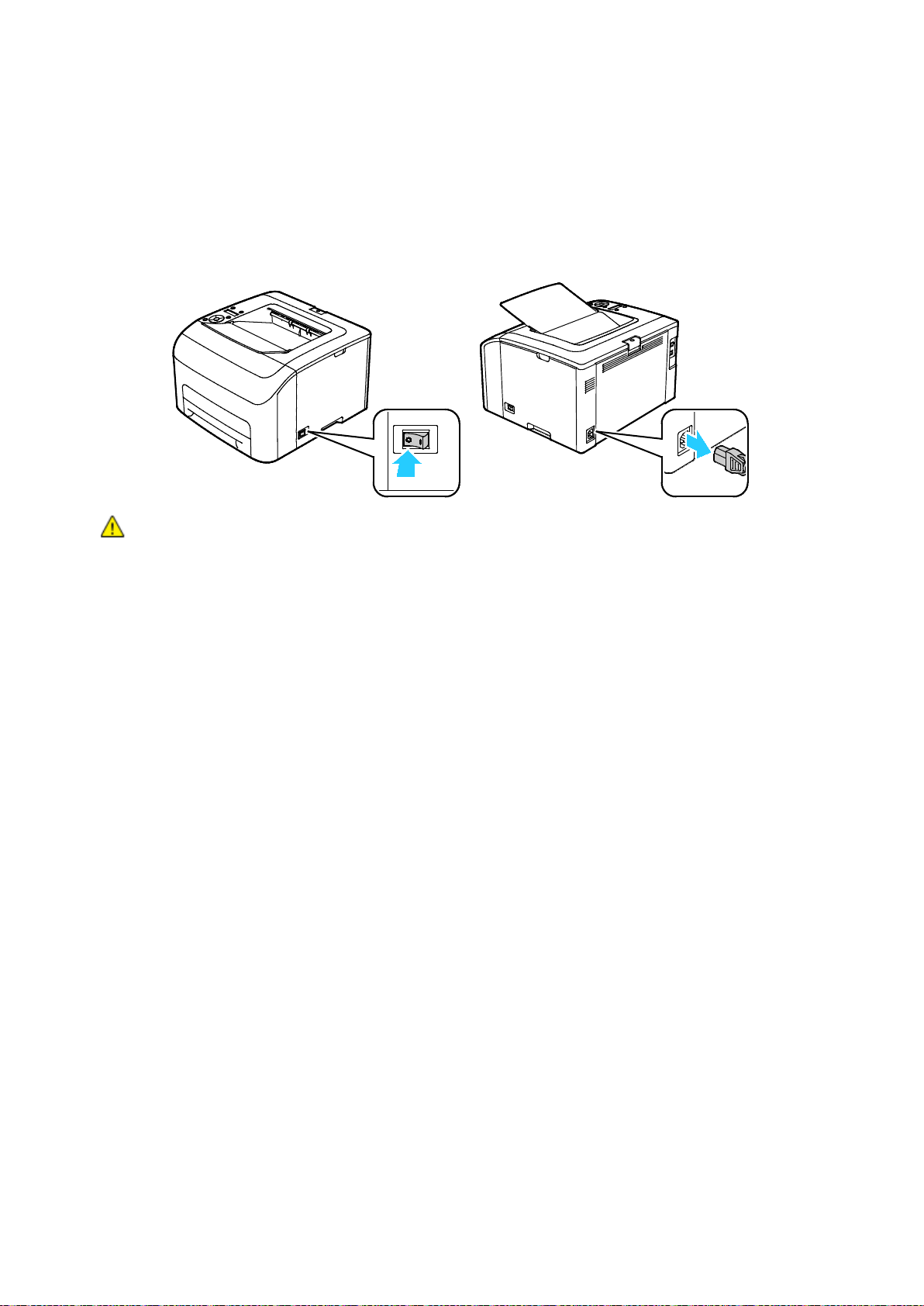

Шнур питания подключается через розетку на задней панели принтера. Если требуется
полностью отключить электропитание принтера, выньте вилку шнура питания из розетки.
Аварийное отключение питания
При возникновении любого из следующих условий немедленно отключите питание принтера и
отсоедините шнур питания от электрической розетки. В следующих случаях необходимо
обращаться в авторизованный сервисный центр Xerox:
• Аппарат издает необычные шумы или запахи.
• Шнур питания поврежден или изношен.
• Сработал настенный автоматический выключатель, предохранитель или другие защитные
устройства.
• В принтер попала жидкость.
• Принтер намок.
• Произошло повреждение любого компонента принтера.
10 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Безопасность
Безопасность при эксплуатации
Принтер и расходные материалы разработаны с учетом строгих требований техники
безопасности и прошли проверку на соответствие этим требованиям. Это включает проверку и
утверждение агентствами по технике безопасности, а также соответствие установленным
стандартам охраны окружающей среды.
Соблюдение вами перечисленных условий обеспечит длительную и безопасную работу
принтера.
Инструкции по эксплуатации
• Не извлекайте бумагу из лотков в процессе печати.
• Не открывайте дверцы во время печати.
• Не перемещайте принтер во время печати.
• Следите за тем, чтобы руки, волосы, галстук и т. п. не попадали между роликами вывода и
подачи.
• Опасные участки принтера закрыты крышками, которые снимаются с помощью
инструмента. Не снимайте защитные крышки.
• Запрещается блокировать устройства электрической и механической блокировки.
• Не пытайтесь извлечь бумагу, застрявшую глубоко внутри аппарата. Немедленно
выключите аппарат и обратитесь в местное представительство Xerox.
ПРЕДУПРЕЖДЕНИЕ. Металлические поверхности в области фьюзера нагреваются. Извлекая
застрявшую бумагу из этой области, соблюдайте осторожность, чтобы не прикасаться к
металлической поверхности.
Выделение озона
В процессе нормальной работы принтера выделяется озон. Количество выделяемого озона
зависит от объемов копирования. Озон тяжелее воздуха и выделяется в количествах,
недостаточных для причинения вреда здоровью. Принтер следует устанавливать в хорошо
проветриваемом помещении.
Дополнительные сведения для США и Канады см. на веб-сайте www.xerox.com/environment. В
других регионах обратитесь в местное представительство Xerox или посетите веб-сайт
www.xerox.com/environment_europe.
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 11
Безопасность
Размещение принтера
• Размещайте принтер на ровной, прочной и устойчивой поверхности, которая может
выдержать его вес. Сведения о весе принтера см. раздел Габаритные размеры и вес на стр.
123.
• Не блокируйте и не закрывайте щели и отверстия принтера. Эти отверстия предназначены
для вентиляции и предотвращения перегрева принтера.
• Размещайте принтер таким образом, чтобы оставалось достаточно свободного места для
работы и обслуживания.
• Принтер не следует устанавливать в пыльных помещениях и пространствах.
• Принтер нельзя хранить и эксплуатировать в условиях высоких и низких температур или
влажности.
• Не размещайте принтер рядом с источником тепла.
• Не размещайте принтер в местах, где он может подвергнуться воздействию прямых
солнечных лучей, во избежание повреждения чувствительных к свету компонентов.
• Не размещайте принтер на пути потока холодного воздуха из кондиционера.
• Не устанавливайте принтер в местах, подверженных вибрации.
• Наилучшая производительность принтера обеспечивается на высоте, указанной в разделе
Высота над уровнем моря на стр. 124.
Расходные материалы для принтера
• Используйте расходные материалы, предназначенные для этой модели принтера.
Использование неподходящих материалов может привести к ухудшению работы принтера
и представлять угрозу вашей безопасности.
• Следуйте предупреждениям на маркировке и инструкциям, поставляемым с продуктом,
дополнительными узлами и расходными материалами.
• Храните все расходные материалы, соблюдая указания, изложенные на упаковке.
• Храните все расходные материалы в недоступном для детей месте.
• Избегайте контакта тонера, тонер- и принт-картриджей или сборников тонера с отрытым
огнем.
• При обращении с картриджами соблюдайте осторожность – берегите глаза и
незащищенные участки тела. При попадании содержимого в глаза может возникать
раздражение и воспаление. Не пытайтесь разбирать картридж – содержимое при этом
может попасть в глаза или на незащищенные участки тела.
ВНИМАНИЕ! Не рекомендуется использовать расходные материалы других производителей.
Гарантийные обязательства, соглашения об обслуживании и гарантия Total Satisfaction
Guarantee (Общая гарантия качества) компании Xerox не распространяются на поломки,
неправильную работу или снижение качества, вызванные использованием расходных
материалов других производителей или использованием расходных материалов Xerox, не
предназначенных для этого принтера. Total Satisfaction Guarantee (Общая гарантия качества)
действует в США и Канаде. В других регионах могут действовать иные гарантийные условия. За
дополнительной информацией обращайтесь в местное представительство компании Xerox.
12 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Безопасность
Безопасность при обслуживании
• Не выполняйте никакие действия по обслуживанию, не описанные в документации
принтера.
• Для чистки используйте только сухую безворсовую ткань.
• Не сжигайте расходные материалы и компоненты, подлежащие регулярной замене.
Информацию о программах утилизации расходных материалов Xerox
www.xerox.com/gwa.
ПРЕДУПРЕЖДЕНИЕ.
Не применяйте аэрозольные очистители. Аэрозольные очистители при контакте с
электромеханическим оборудованием могут быть взрыво- и пожароопасны.
®
см. на веб-сайте
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 13
Безопасность
Внимание!
Символы на принтере
Символ Описание
Предупреждение.
Указывает опасность, которая в случае неосторожности может привести к тяжелой
травме или даже гибели.
Показывает обязательное действие, которое необходимо выполнить для
предотвращения материального ущерба.
Наружная или внутренняя поверхность принтера может нагреваться. Во избежание
травм соблюдайте осторожность.
Не сжигайте данный компонент.
Не допускайте воздействия света на блок формирования изображения дольше 10
минут.
Не допускайте воздействия прямого солнечного света на блок формирования
изображения.
Не касайтесь данной детали или участка принтера.
Предупреждение.
Прежде чем прикоснуться к фьюзеру, подождите указанное время, пока он остынет.
Данный узел пригоден для вторичной переработки. Подробную информацию см. в
разделе Вторичная переработка и утилизация на стр. 137.
14 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Безопасность
Контактные сведения по вопросам охраны труда, техники безопасности и окружающей среды
За информацией по вопросам охраны труда, техники безопасности и охраны окружающей
среды, связанным с аппаратом и расходными материалами Xerox, обращайтесь в службы
поддержки клиентов по следующим телефонам:
США и Канада: 1-800-ASK-XEROX (1-800-275-9376)
Европа: +44 1707 353 434
Сведения о безопасности продукта для США и Канады см. на веб-сайте
www.xerox.com/environment.
Сведения о безопасности продукта (Европа) см. на веб-сайте
www.xerox.com/environment_europe.
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 15
• Дополнительные сведения ........................................................................................................................................ 25
2
Режимы
В этом разделе рассматриваются следующие вопросы.
• Компоненты принтера ................................................................................................................................................. 18
• Режим энергосбережения .......................................................................................................................................... 21
• Информационные страницы .................................................................................................................................... 22
• Административные функции .................................................................................................................................... 23
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 17
Режимы
• Панель управления ....................................................................................................................................................... 20
1. Панель управления
5. Боковая дверца
Компоненты принтера
В этом разделе рассматриваются следующие вопросы.
• Вид спереди ...................................................................................................................................................................... 18
• Вид сзади ........................................................................................................................................................................... 19
Вид спереди
2. Выходной лоток
3. Удлинитель выходного лотка
4. Тонер-картриджи
6. Выключатель питания
7. Лоток для бумаги
8. Крышка для извлечения застрявшей бумаги
18 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Вид сзади
Режимы
1. Разъем питания
2. Кнопка отпирания задней дверцы
3. Порт USB
4. Разъем Ethernet
5. Задняя дверца
6. Ролик переноса
7. Защелки ролика фьюзера
Принтер Xerox
®
Phaser® 6022 19
Руководство пользователя
Режимы
Для перехода к следующему меню, пункту или варианту.
Панель управления
Парам
Имя Описание
етр
Кнопка
1
«Энергосбережение
»
2
Кнопка «Меню»
Кнопки со
3
стрелками «вверх»
и «вниз»
Кнопки со
4
стрелками «влево»
и «вправо»
5 Кнопка «Отмена» Чтобы завершить печать работу, нажмите эту кнопку.
6
Светоиндикатор
ошибки
Светоиндикатор
7
8
готовности и
приема данных
Кнопка
«Назад/Возврат»
9 Кнопка «ОK» Кнопка для отображения выбранного меню и выбора текущего пункта меню.
Дисплей панели
10
11
12
управления
Кнопка WPS
Светоиндикатор
Wi-Fi
Для перехода в режим энергосбережения и выхода из него.
Кнопка для отображения меню «Информационные страницы», «Счетчики учета»,
«Администратор», «Настройки лотка» и «Панель управления».
Для перехода вперед и назад между подменю и полями.
Этот индикатор мигает красным светом, если возникает ошибка, при которой
требуется помощь службы технической поддержки.
Когда принтер готов к приему данных, этот индикатор светится светится зеленым
цветом, а в процессе получения данных он мигает.
Кнопка для перехода в меню на один уровень вверх.
Дисплей панели управления служит для вывода сведений о настройках, статусе и
ошибках. Символ звездочки (*) рядом с пунктом меню означает текущую настройку
по умолчанию.
Для установки беспроводного соединения сначала нажмите кнопку на компьютере,
затем кнопку беспроводном маршрутизаторе.
Этот светоиндикатор показывает наличие беспроводного соединения между
принтером и беспроводным маршрутизатором.
20 Принтер Xerox
®
Phaser® 6022
Руководство пользователя
Режимы
Режим энергосбережения
Можно задать время простоя принтера в режиме готовности до перехода в режим
пониженного энергопотребления.
Существуют два режима энергосбережения.
• Режим 1 (низкого энергопотребления) — принтер переходит из режима готовности в
режим низкого энергопотребления для экономии энергопотребления при простое.
• Режим 2 (сна) — принтер переходит из режима низкого энергопотребления в режим сна
для увеличения экономии энергопотребления при простое.
Примечание: Изменение времени перехода в режим энергосбережения, установленного по
умолчанию, может привести к увеличению энергопотребления аппарата.
Изменение настроек режима энергосбережения с панели управления
Изменение настроек режима энергосбережения:
1. На панели управления принтера нажмите кнопку «Меню».
2. Кнопкой со стрелкой «вверх» или «вниз» выберите пункт «Меню администр.» и нажмите
кнопку ОK.
3. Выберите Сист. настройки и нажмите кнопку OK.
4. Выберите пункт Таймер экономии энергии - Реж.низк.потр.энер. или Таймер экономии
энергии - Режим сна и нажмите кнопку OK.
5. Кнопками со стрелками вверх и вниз выберите промежуток времени в минутах до
перехода принтера в режим энергосбережения и нажмите кнопку OK.
Выход из режима энергосбережения
Принтер выходит из режима энергосбережения автоматически при получении данных от
подключенного устройства.
Чтобы вручную выйти из режима энергосбережения, нажмите кнопку Энергосбережение на
панели управления.
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 21
Режимы
Информационные страницы
В принтере предусмотрены информационные страницы для печати. В них содержится
информация о конфигурации и шрифтах, демонстрационные страницы и т.д.
Страница конфигурации
На странице конфигурации содержатся сведения о принтере, такие как настройки по
умолчанию, установленные дополнительные устройства, сетевые настройки, включая IP-адрес,
и настройки шрифтов.Приведенная на этой странице информация помогает устанавливать
сетевые настройки принтера и проверять счетчики страниц и настройки системы.
Печать страницы конфигурации
1. На панели управления принтера нажмите кнопку «Меню».
2. Нажмите кнопку OK.
3. Выберите пункт Конфигурация и нажмите кнопку OK.
22 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Режимы
Административные функции
Определение IP-адреса принтера
IP-адрес принтера можно узнать на странице конфигурации.
Xerox® CentreWare® Internet Services
Xerox® CentreWare® Internet Services – это программное обеспечение для администрирования и
настройки, устанавливаемое на встроенный веб-сервер принтера. Оно позволяет осуществлять
настройку и управление принтером с помощью веб-браузера.
®
Для Xerox
• Соединение по протоколу TCP/IP между принтером и сетью в среде Windows, Macintosh,
UNIX или Linux.
• На принтере должны быть включены протоколы TCP/IP и HTTP.
• Подключенный к сети компьютер с веб-браузером, поддерживающим JavaScript.
CentreWare® Internet Services требуется:
Доступ к приложению Xerox® CentreWare® Internet Services
На компьютере откройте веб-браузер, введите в адресной строке IP-адрес принтера и нажмите
клавишу Enter или Return.
Вход в систему
Вход в систему представляет собой процесс подтверждения идентичности пользователя при
идентификации на принтере. Когда установлена идентификация, для доступа к режимам
принтера пользователи должны входить в систему с помощью своих реквизитов.
Вход в систему в приложении Xerox® CentreWare® Internet Services
Если включен режим администратор, вкладки «Работы», «Адресная книга», «Свойства» и
«Поддержка» остаются заблокированными, пока не будет введено имя пользователя и пароль
для администратора.
®
Вход в систему в приложении Xerox
1. На компьютере откройте веб-браузер, введите в адресной строке IP-адрес принтера и
нажмите клавишу Enter или Return.
Примечание: Чтобы узнать IP-адрес принтера, см. раздел Определение IP-адреса принтера на
стр. 23.
2. Перейдите на вкладку Работы, Адресная книга, Свойства или Поддержка.
3. Введите имя пользователя с правами администратора.
4. Введите пароль и нажмите кнопку Вход в систему.
CentreWare® Internet Services в качестве администратора:
Принтер Xerox
®
Phaser® 6022 23
Руководство пользователя
Режимы
Вход в систему с панели управления
1. Для ввода чисел с панели управления выберите один из вариантов:
− Выберите число с помощью кнопки со стрелкой вверх или вниз.
− Для быстрой прокрутки удерживайте нажатой кнопку со стрелкой вверх или вниз.
− Чтобы перейти к следующему числовому полю, нажмите кнопку со стрелкой вправо.
− Чтобы перейти к предыдущему числовому полю, нажмите кнопку со стрелкой влево.
2. По завершении нажмите кнопку ОK.
Показания счетчиков
В меню «Показания счетчиков» отображается количество обработанных работ печати. Для
каждого цветового режима предусмотрен отдельный счетчик. Показания счетчиков позволяют
отслеживать общее количество страниц, распечатанных в течение срока службы принтера.
Обнуление показаний счетчиков недоступно.
Просмотр показаний счетчиков учета с панели управления:
1. На панели управления принтера нажмите кнопку «Меню».
Примечание: Для перехода между пунктами меню пользуйтесь кнопками со стрелками
«вверх» и «вниз».
2. Выберите пункт Счетчики счетов и нажмите кнопку OK.
3. Выберите счетчик с помощью кнопки со стрелкой вверх или вниз.
24 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Руководство по установке
Входит в комплект принтера.
www.xerox.com/office/businessresourcecenter
Местные центры продаж и поддержки
www.xerox.com/office/worldcontacts
Дополнительные сведения
Дополнительные сведения о принтере можно получить из следующих источников:
Ресурс Местоположение
Прочая документация для принтера www.xerox.com/office/6022docs
Режимы
Техническая поддержка для принтера, в том
www.xerox.com/office/6022support
числе интернет-служба поддержки, Online Support
Assistant (Онлайновый ассистент поддержки) и
драйверы для загрузки.
Сведения о меню и сообщениях об ошибке
Информационные страницы
Кнопка справки (?) на панели управления.
Печатаются с панели управления или из
приложения Xerox
®
CentreWare® Internet Services в
разделе Состояние > Информационные страницы.
Xerox® CentreWare® Internet Services –
документация
В окне Xerox® CentreWare® Internet Services нажмите
кнопку Справка.
Заказ расходных материалов для принтера www.xerox.com/office/6022supplies
Доступ к информационным и программным
ресурсам, включая интерактивные руководства,
шаблоны для печати, полезные советы и
специальные функции, отвечающие
индивидуальным требованиям.
Регистрация принтера www.xerox.com/office/register
Интернет-магазин Xerox® Direct www.direct.xerox.com/
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 25
Services ................................................................................................................................................................................ 56
www.xerox.com/office/6022support
3
Установка и настройка
В этом разделе рассматриваются следующие вопросы.
• Краткие сведения по установке и настройке ................................................................................................... 28
• Выбор места установки для принтера ................................................................................................................. 29
• Подключение принтера .............................................................................................................................................. 30
• Настройка AirPrint .......................................................................................................................................................... 36
• Google Cloud Print ........................................................................................................................................................... 38
• Установка программного обеспечения ............................................................................................................... 39
• Установка настроек сети ............................................................................................................................................ 44
• Установка общих настроек с помощью приложения Xerox
• Установка общих настроек с панели управления .......................................................................................... 52
• Установка настроек безопасности с помощью приложения Xerox® CentreWare® Internet
®
CentreWare® Internet Services ..... 50
См. также:
Руководство по установке, входит в комплект принтера.
Online Support Assistant (Онлайновый ассистент поддержки) по адресу
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 27
Установка и настройка
Установка программного обеспечения на стр. 39
Краткие сведения по установке и настройке
Прежде чем печатать, компьютер и принтер следует подсоединить к сети электропитания,
включить и подключить к компьютерной сети. Выберите первоначальные настройки принтера,
затем установите на компьютер драйвер и утилиты.
Принтер можно подключить к компьютеру напрямую кабелем USB или по сети с помощью
кабеля Ethernet или беспроводного соединения. Требования к аппаратным средствам и
кабелям зависят от типа подключения. Маршрутизатор, сетевые концентраторы и
коммутаторы, модемы и кабели Ethernet и USB не входят в комплект поставки принтера и
приобретаются отдельно. Компания Xerox рекомендует подключение через Ethernet, поскольку
оно, как правило, обеспечивает более высокую скорость передачи, чем через USB, а также
доступ к приложению Xerox
Примечание: Если Software and Documentation disc (Диск с программным обеспечением и
документацией) отсутствует, можно загрузить последние драйверы с веб-страницы
www.xerox.com/office/6022drivers.
®
CentreWare® Internet Services.
См. также:
Выбор места установки для принтера на стр. 29
Выбор типа подключения на стр. 30
Подключение принтера на стр. 30
Установка настроек сети на стр. 44
28 Принтер Xerox
Руководство пользователя
®
Phaser® 6022
Установка и настройка
Габаритные требования на стр. 123
Выбор места установки для принтера
1. Выберите место, где нет пыли, температура воздуха составляет 10°–32°C, а относительная
влажность воздуха — 15–85%.
Примечание: Резкие колебания температуры могут ухудшать качество печати. При резком
повышении температуры воздуха в холодном помещении внутри принтера может
образоваться конденсат, напрямую влияя на качество передачи изображения.
2. Установите принтер на ровной, прочной поверхности, которая может выдержать его вес.
Он должен стоять на поверхности устойчиво, без наклона. Сведения о весе принтера см.
раздел Габаритные размеры и вес на стр. 123.
После размещения принтера его можно подключить к источнику питания и компьютеру или к
сети.
См. также:
Общие требования к свободному пространству на стр. 123
Принтер Xerox
Руководство пользователя
®
Phaser® 6022 29
Установка и настройка
• Отключение беспроводного подключения с панели управления .......................................................... 35
Подключение принтера
В этом разделе рассматриваются следующие вопросы.
• Выбор типа подключения .......................................................................................................................................... 30
• Подключение к компьютеру USB-кабелем ........................................................................................................ 31
• Подключение к проводной сети ............................................................................................................................. 31
• Подключение к беспроводной сети ...................................................................................................................... 31
• Подключение с помощью функции Wi-Fi Direct ............................................................................................... 34
Выбор типа подключения
Принтер можно подключить к компьютеру напрямую кабелем USB, по сети Ethernet, по
беспроводной сети или с помощью функции Wi-Fi Direct. Выбор типа подключения зависит от
того, как подключен компьютер к компьютерной сети. Самым простым способом подключения
является прямое USB-подключение. Беспроводное подключение используется для работы в
сети. При использовании сетевого подключения необходимо знать, компьютер подключен к
компьютерной сети. См. раздел TCP/IP- и IP-адреса на стр. 44.
Примечание: Требования к аппаратным средствам и кабелям зависят от типа
подключения.
• Сеть: если компьютер подключен к корпоративной или домашней сети, для подключения к
ней принтера используется Ethernet-кабель. Подключить принтер непосредственно к
компьютеру нельзя. Он должен быть подключен через маршрутизатор или концентратор.
Сеть Ethernet можно использовать для одного или нескольких компьютеров, в ней
одновременно могут работать множество принтеров и устройств. Ethernet-соединение
обычно работает быстрее, чем USB, и позволяет получить прямой доступ к настройкам
принтера посредством приложения Xerox
®
CentreWare® Internet Services.
• Беспроводн. сеть: Если компьютер оборудован беспроводным маршрутизатором или
беспроводной точкой доступа, принтер можно подключить к сети с помощью
беспроводного соединения. Беспроводное подключение обеспечивает такие же
возможности доступа и службы, как и проводное. Как правило, беспроводное соединение
работает быстрее, чем USB, и позволяет получить прямой доступ к настройкам принтера
посредством приложения Xerox
®
CentreWare® Internet Services.
К принтеру можно подключаться с беспроводных мобильных устройств, такие как планшеты,
ноутбуки и смартфоны, с помощью функции Wi-Fi Direct.
Примечание: Режим Wi-Fi Direct включен по умолчанию. Рекомендуется, чтобы доступ к
принтеру с помощью функции Wi-Fi Direct пользователи получали поочередно.
Примечание: Соединение Wi-Fi Direct не обеспечивает доступ к сети.
• USB — если принтер подключается к одному компьютеру и отсутствует сеть, используется
подключение через порт USB.
Примечание: Подключение через порт USB не обеспечивает доступ к приложению Xerox
®
CentreWare
30 Принтер Xerox
Руководство пользователя
Internet Services.
®
Phaser® 6022
®
