Woodpecker DTE-D6 LED User guide

Пожалуйста ознакомьтесь с инструкцией перед использованием

D6 LED УЛЬТРАЗВУКОВОЙ СКАЛЕР

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

www.glwoodpecker.com

GUILIN WOODPECKER MEDICAL INSTRUMENT CO., LTD.

1

Оглавление

1. Сборка и комплектация ........................................................... 3

2 . Функции и эксплуатация прибора ......................................... 7

3 . Стерилизация и уход .............................................................. 9

4 . Меры предосторожности ...................................................... 11

5. Послепродажное обслуживание ........................................... 12

6. Обозначение символов .......................................................... 12

7. Защита окружающей среды ................................................... 13

8. Право производителя ............................................................. 13

9. Контактная информация ........................................................ 13

10. Декларация соответствия .................................................... 13

11. Заявление .............................................................................. 15

2

1. Сборка и комплектация

1.1

Компания «Guilin Woodpecker Medical Instrument Co., Ltd.» является профессиональным производителем, занимающимся

проектированием, разработкой и выпуском ультразвуковых скалеров. Продукция используется, в основном, для чистки и незаменима

для профилактики и лечения заболеваний зубов. Новый ультразвуковой скалер D6 LED имеет функции удаления зубного камня,

пародонтальных и эндодонтических манипуляций, а также возможность автоматической подачи воды (опционально). Скалер обладает

следующими свойствами:

1.2 Компоненты

Ультразвуковой скалер D6 LED используется для снятия зубного камня и лечения корневого канала.

1.3 Основные технические характеристики

1.3.1 Технические характеристики ультразвукового скалера:

а) Вход сетевого адаптера: 220 - 240В~ 50/60Гц 150мА

б) Вход питания прибора: 24В~ 50/60Гц 1,3А; 5В~ 50/60Гц 200 мА (опция)

в) Создаваемая амплитуда вибрации основного инструмента: ≤ 100мкм

г) Создаваемое усилие на половине амплитуды: <2Н

д) Частота вибрации на выходе: 28±3кГц

е) Выходная мощность: 3-20Вт

ж) Предохранитель основного устройства: 250 Вт 1.6AL

з) Предохранитель блока питания: 250 Вт 0.5AL

и) Давление воды: 0,1 -5 бар (0,01- 0,5 Мпа)

к) Вес основного устройства: 0,73кг
л) Вес блока питания: 1 кг

м) Режим работы: непрерывный

н) Тип защиты от электрического удара: оборудование класса II

о) Степень защиты от электрического удара: рабочая часть прибора относится к типу BF

п) Степень защиты от попадания воды внутрь прибора: обычное оборудование

p) Рабочая часть оборудования: наконечник и насадка

с) Степень защиты от воды (педаль): IPX 1

т) Степень безопасности при работе в присутствии легковоспламеняющихся анестезирующих смесей с воздухом, кислородом или

закисью азота: данный прибор не предназначен для использования в присутствии легковоспламеняющихся анестезирующих смесей

с воздухом, кислородом или закисью азота.

1.3.2. Условия работы:

а) Температура окружающей среды: 5°С- 40°С

б) Относительная влажность: ≤80%

в) Атмосферное давление: 70 кПа- 106 кПа

Инструкции

1.1.1 Оптический наконечник, более удобный для клинического применения.

1.1.2 Автоматическое отслеживание частоты обеспечивает стабильную и более устойчивую работу прибора на лучшей частоте.

1.1.3 Наконечник съемный и может стерилизоваться в автоклаве при высокой температуре до 135°C и давлении до

0,22МПа.

1.1.4 Цифровое программное управление, легкость в обращении и более эффективное удаление зубного камня.

Эти свойства делают D6 LED продуктом нового поколения на мировом рынке стоматологической продукции.

1.2.1 Список компонентов представлен в упаковочном листе.

1.2.2 Характеристики и устройство прибора

Ультразвуковой скалер состоит из электрической схемы, канала для воды и ультразвукового преобразователя.

1.2.3 Область применения

1.4 Сборка основных компонентов

1.4.1. Схема сборки и соединений

3

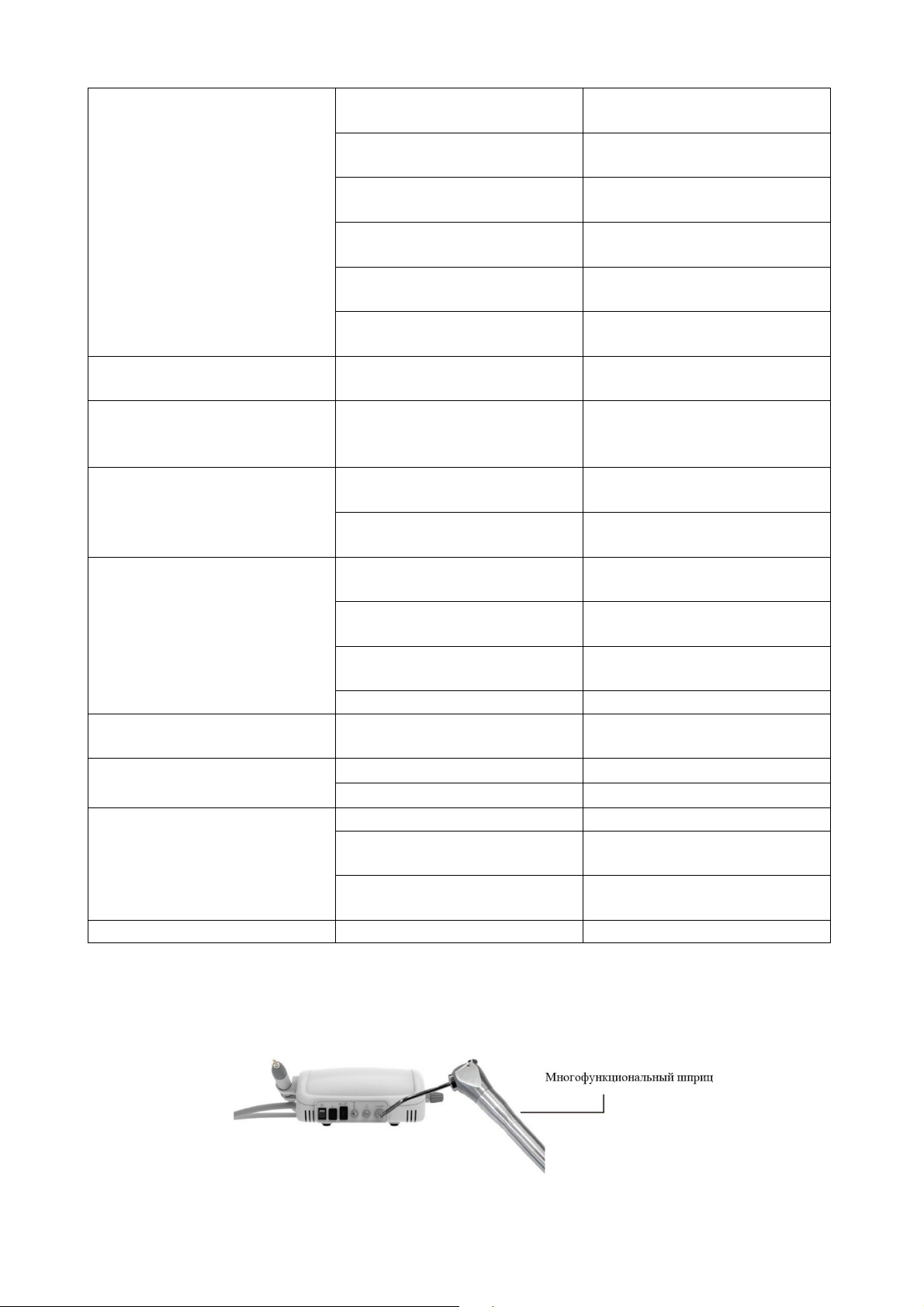

а) Схема передней и задней панели основного устройства показана на рис.1.

Рисунок 1

4

б) Схема подсоединения педального переключателя, источника питания и основного устройства показана на рис.2.

Рисунок 2

в) Схема подсоединения системы подачи воды показана на рис.3

Рисунок 3

5

г) Схема подключения системы автоматической подачи воды (опция) показана на рис.4.

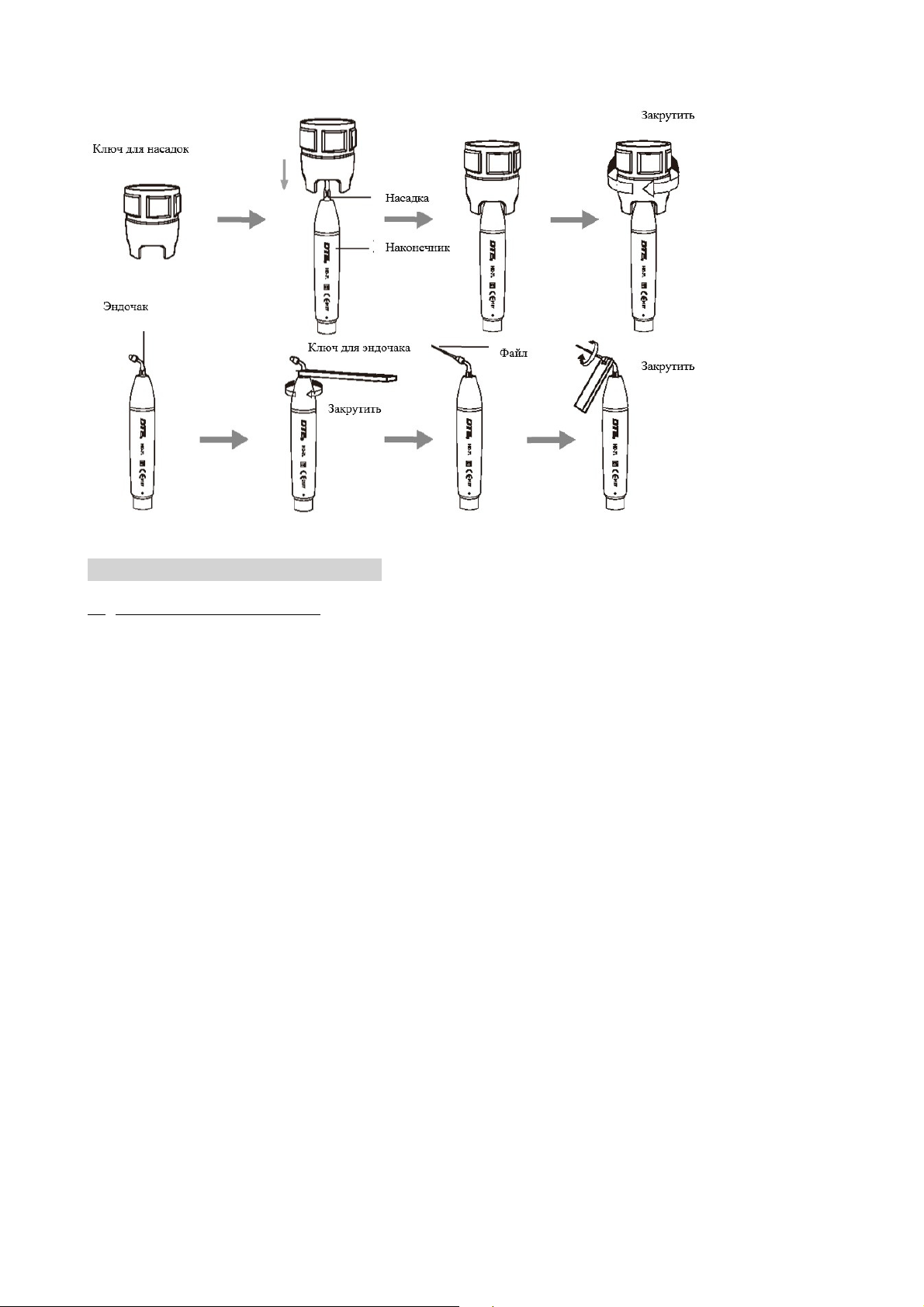

д) Схема сборки съемного наконечника показана на рис.5.

Рисунок 4

Рисунок 5
