WIKA P-31 User Manual [en, de, es, fr]

Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones

Precision pressure transmitter model P-3x Präzisions-Druckmessumformer Typ P-3x Transmetteur de pression de précision type P-3x Transmisor de presión modelo P-3x

Precision pressure transmitter model P-30

Operating instructions models P30, P-31 Page 3 - 24

Betriebsanleitung Typen P30, P-31 Seite 25 - 46

Mode d‘emploi types P30, P-31 Page 47 - 68

Manual de instrucciones modelos P30, P-31 Página 69 - 90

© 2011 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA® is a registered trademark in various countries. WIKA® ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions! Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen! Zum späteren Gebrauch aufbewahren!

Lire le mode d‘emploi avant de commencer toute opération ! A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo! ¡Guardar el manual para una eventual consulta posterior!

2 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 13

5. Transport, packaging and storage 14

6. Commissioning, operation 14

7. Maintenance and cleaning 21

8. Faults 21

9. Dismounting, return and disposal 23

10. Appendix 1: EC Declaration of Conformity for model P-3x 46

Declarations of conformity can be found online at www.wika.com.

11473500.04 10/2011 GB/D/F/E

3WIKA operating instructions precision pressure transmitter model P-3x

1. General information

■

The pressure transmitter described in the operating instructions has been designed and

manufactured using state-of-the-art technology. All components are subject to stringent quality and environmental criteria during production. Our management systems are certied to ISO 9001 and ISO 14001.

■

These operating instructions contain important information on handling the pressure transmitter. Working safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the pressure transmitter's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the pressure transmitter and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary to its intended use, non-compliance with these operating instructions, assignment of insuciently qualied skilled personnel or unauthorised modications to the pressure transmitter.

■

The general terms and conditions, contained in the sales documentation, shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.de / www.wika.com

- Relevant data sheet: PE 81.54

- Application consultant:

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-Mail: support-tronic@wika.de

4 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in serious injury or death, if not avoided.

CAUTION!

... indicates a potentially dangerous situation that can result in light injuries or damage to equipment or the environment, if not avoided.

Information

… points out useful tips, recommendations and information for ecient and trouble-free operation.

CAUTION!

... indicates a potentially dangerous situation that can result in burns, caused by hot surfaces or liquids, if not avoided.

Abbreviations

2-wire Two of the connection lines are used for the voltage supply.

The measurement signal also provides the supply current.

3-wire Two of the connection lines are used for the voltage supply.

One connection line is used for the measurement signal.

U- Negative power terminal S

Positive power terminal

Positive measurement terminal

11473500.04 10/2011 GB/D/F/E

5WIKA operating instructions precision pressure transmitter model P-3x

2. Safety

WARNING!

2.1 Intended use

The pressure transmitter is used to convert pressure into an electrical signal.

The pressure transmitter has been designed and built solely for the intended use described here and may only be used accordingly.

The technical specications contained in these operating instructions must be observed. Improper handling or operation of the pressure transmitter outside of its technical specications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

6 WIKA operating instructions precision pressure transmitter model P-3x

Before installation, commissioning and operation, ensure that the appropriate pressure transmitter has been selected in terms of measuring range, design and specic measuring conditions. Non-observance can result in serious injury and/or damage to the equipment.

WARNING!

■

Open the connections only after the system has been depressurised.

■

Prior to opening the instrument, disconnect it from the mains.

■

Always operate the pressure transmitter within the overpressure limit.

■

Observe the working conditions in accordance with chapter 3 "Specications".

■

For the application of the pressure transmitter in connection with aggressive / corrosive media and for avoiding mechanical damages, see chapter 3 „Specications“.

Further important safety instructions can be found in the individual chapters of these operating instructions.

11473500.04 10/2011 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING! Risk of injury should qualication be insucient!

Improper handling can result in considerable injury and damage to equipment. The activities described in these operating instructions may only be carried out by skilled personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge of measurement and control technology and on their experience and knowledge of country-specic regulations, current standards and directives, are capable of carrying out the work described and independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids, and refrigeration plants, compressors, etc., in addition to all standard regulations, the appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

WARNING!

When touching the pressure transmitter, please note that the surfaces of the instrument components can become hot during operation.

11473500.04 10/2011 GB/D/F/E

7WIKA operating instructions precision pressure transmitter model P-3x

2. Safety

2.4 Labelling / Safety marks

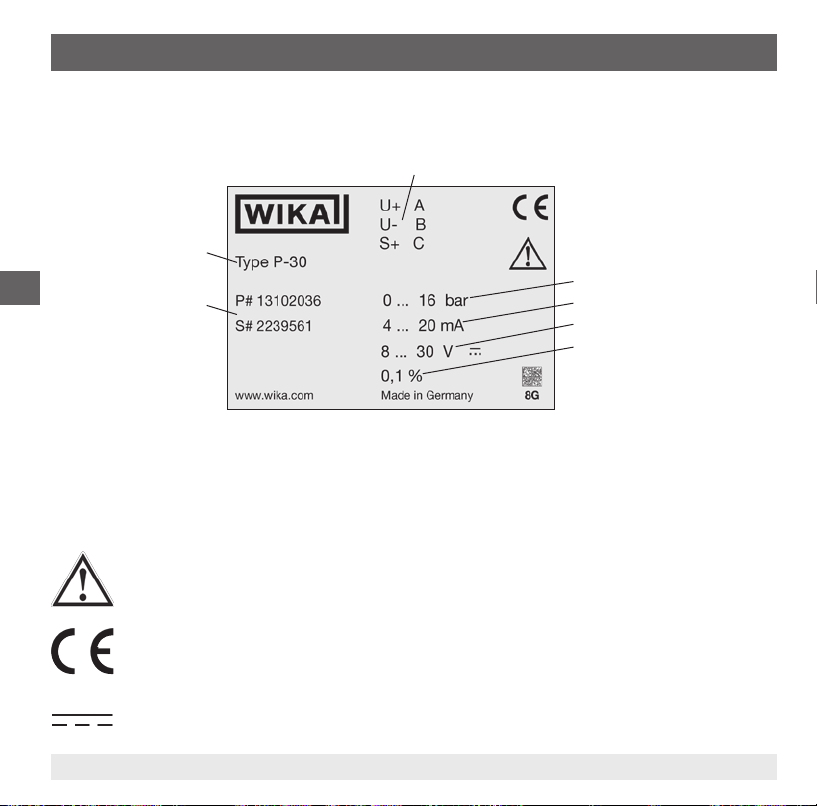

Product label

Model

P# Product No. S# Serial No.

If the serial number becomes illegible (e.g. due to mechanical damage or overpainting), traceability will no longer be possible.

Explanation of symbols

General danger symbol

Pin assignment

Measuring range Output signal Power supply Accuracy

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

Voltage DC

8 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

3. Specications

3.1 Measuring ranges

Relative pressure

bar 0 ... 0.25 0 ... 0.4 0 ... 0.6 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4 0 ... 6

0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600 0 ... 1,000

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500 0 ... 600 0 ... 750 0 ... 800 0 ... 1,000

Absolute pressure

bar 0 ... 0.25 0 ... 0.4 0 ... 0.6 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4 0 ... 6

0 ... 160 0 ... 200

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200

Vacuum and +/- measuring range

bar -1 ... 0 -1 ... 0.6 -1 ... 1.5 -1 ... 3 -1 ... 5 -1 ... 9 -1 ... 15

-30 inHG ... 0 -30 inHG ... 15 -30 inHG ... 30 -30 inHG ... 60 -30 inHG ... 100 -30 inHG ... 160 -30 inHG ... 200

psi

1) Applies only to P-30

Overpressure limit

■

3 times: up to 16 bar

■

2 times: from 16 bar

■

1.5 times: 0 ... 1,000 psi, 0 ... 1,500 psi, 0 ... 10,000 psi

Vacuum resistance: yes

0 ... 1,500 0 ... 2,000 0 ... 3,000 0 ... 5,000 0 ... 10,000

11473500.04 10/2011 GB/D/F/E

9WIKA operating instructions precision pressure transmitter model P-3x

3. Specications

3.2 Output signal

Signal type Value

Current (2-wire) 4 ... 20 mA

Current (3-wire) 4 ... 20 mA 0 ... 20 mA Voltage (3-wire) DC 0 ... 10 V DC 0 ... 5 V DC 1 ... 5 V DC 0.5 ... 4.5 V USB CANopen -

Load in Ω

Current (2-wire, 3-wire): ≤ (power supply - 9 V) / 0.02 A Voltage (3-wire): > U

3.3 Voltage supply

Power supply

DC 9 ...30 V, DC 14 ... 30 V (for voltage output DC 0 ... 10 V)

Measuring rate

3-wire and CANopen: 1 ms 2-wire 2 ms USB: 3 ms

Warm-up time

< 10 min

Total current consumption

Current output (2-wire): max. 25 mA Current output (3-wire): max. 45 mA Voltage output (3-wire): max. 10 mA USB: 40 mA CANopen: 60 mA

10 WIKA operating instructions precision pressure transmitter model P-3x

max

/ 1 mA

11473500.04 10/2011 GB/D/F/E

3. Specications

3.4 Accuracy

Non-linearity (IEC 61298-2)

≤ ± 0.04 % of span BFSL

Accuracy at room temperature

Accuracy class

Standard ≤ ± 0.1 % of span Option ≤ ± 0.05 % of span

1) Including non-linearity, hysteresis, zero-point and full scale deviations (corresponds to measured error per IEC 61298-2). Calibrated in vertical mounting position with process connection facing downwards.

2) Not possible with vacuum and +/- measuring ranges, as well as measuring ranges ≤ 0.4 bar.

Temperature error

-20 ... +10 °C: ≤ ± 0.2 % / 10 K

10 ... 60 °C: no additional error (actively compensated) 60 ... 80 °C: ≤ ± 0.2 % / 10 K

Long-term drift per year

≤ ± 0.1 % of span

Total error band (10 ... 60 °C)

≤ ± 0.1 % of span

Adjustment and recalibration

Calibration via software "EasyCom 2011"

Zero point: -5 ... +20 % of span Span: -5 ... +20 % of span

1) 2)

11473500.04 10/2011 GB/D/F/E

11WIKA operating instructions precision pressure transmitter model P-3x

3. Specications

3.5 Reference conditions (IEC 61298-1)

Temperature: 15 ... 25 °C Atmospheric pressure: 950 ... 1050 mbar

Humidity: 45 ... 75 % relative Nominal position: Process connection lower mount (LM) Power supply: DC 24 V Load: see output signals Mounting position: as required

3.6 Operating conditions

Mechanics

Vibration resistance: Shock resistance: Service life: 10 million load cycles Free fall: 1 m

Temperatures

Compensated temperature range: -20 ... +80 °C

Medium: -20 ... +105 °C Ambient: -20 ... +80 °C Storage: -40 ... +85 °C

3.7 Electrical safety

Short-circuit resistance: S+ vs. 0V

Reverse polarity protection: U+ vs. 0V Overvoltage protection: DC 36 V Insulation voltage: DC 500 V

12 WIKA operating instructions precision pressure transmitter model P-3x

10 g (IEC 60068-2-6, under resonance) 200 g (IEC 60068-2-27, mechanical)

CAN-High / CAN-Low vs. U+ / 0V

11473500.04 10/2011 GB/D/F/E

3. Specications / 4. Design and function

3.8 Materials

Wetted parts

Stainless steel Sealing material used

Non-wetted parts

Stainless steel (additionally Elgiloy® for measuring ranges > 25 bar)

3.9 Approvals, directives and certicates

CE conformity

EMC directive:

Pressure equipment directive: ROHS conformity:

1) Not with bayonet connector

4. Design and function

4.1 Description

By means of a sensor element and by applying power, the prevailing pressure is converted into an amplied standardised electrical signal via the deformation of a diaphragm. This electrical signal varies in proportion to the pressure and can be evaluated accordingly.

4.2 Scope of delivery

Cross-check scope of delivery with the delivery note. Flush design (P-31) with pre-mounted sealings and protection cap. For model P-31, the sealing ring is included in the delivery.

2004/108/EC immunity (industrial application) 97/23/EC

Yes

EN 61326 emission (group 1, class B) and interference

11473500.04 10/2011 GB/D/F/E

13WIKA operating instructions precision pressure transmitter model P-3x

5. Transport, packaging and storage / 6. Commissioning, ...

5. Transport, packaging and storage

5.1 Transport

Check the instrument for any damage that may have been caused during transportation.

Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting. Keep the packaging as it will provide optimum protection during transport (e.g. change in installation site, sending for repair). Keep the protection cap of the process connection for later transport or storage.

5.3 Storage

Permissible conditions at the place of storage:

■

Storage temperature: -20 ... +80 °C

■

Humidity: 45 ... 75 % relative humidity (no condensation)

WARNING!

Before storing the pressure transmitter (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc.

6. Commissioning, operation

CAUTION!

Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.

■

Check the diaphragm for any visible damage, since this is a safety-relevant component.

■

Leaking uid is indicative of damage.

■

Only use the pressure transmitter if it is in perfect condition with respect to safety.

14 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

6. Commissioning, operation

6.1 Making the mechanical connection

Required tool: Open-ended spanner (spanner width 27 or 41)

■

With ush process connections, remove the protection cap not until shortly before mounting. During installation, ensure that the diaphragm is not damaged

■

During mounting, make sure that the sealing faces at the pressure

transmitter and the measuring point are clean and undamaged.

■

Only ever screw in, or unscrew, the instrument via the spanner ats. Never use the case as a working surface.

■

The correct torque depends on the dimensions of the process connection and the sealing used (form/material).

■

When screwing in, avoid any jamming of the threads.

■

For information on tapped holes and welding sockets, see Technical Information IN 00.14 at www.wika.com.

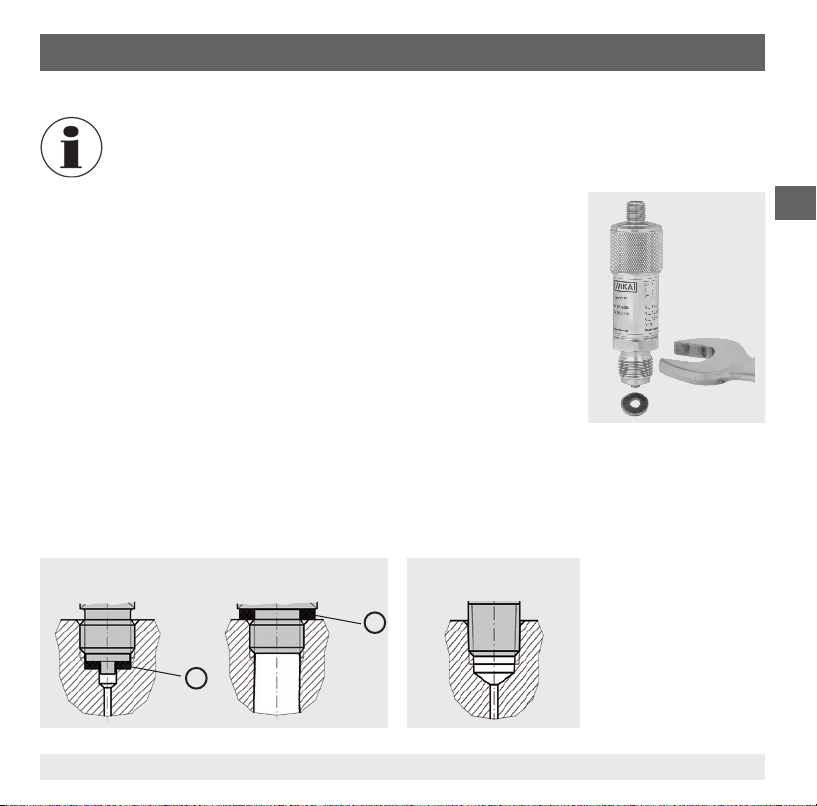

Types of sealing

Parallel threads Tapered threads

per EN 837

per DIN 3852-E NPT, R and PT

max. 10 Nm

11473500.04 10/2011 GB/D/F/E

15WIKA operating instructions precision pressure transmitter model P-3x

6. Commissioning, operation

Correct sealing of the process connections with parallel threads must be made using suitable at

1 gaskets, sealing rings or WIKA prole sealings. The sealing of tapered threads (e.g. NPT threads) is made by providing the thread with additional sealing material such as, for example, PTFE tape (EN 837-2).

For further information on sealings see WIKA data sheet AC 09.08 or under www.wika.com.

Models P-30 and P-31 are high-quality precision measuring instruments. Installation-related inuences (e.g. position dependence, tightening torque) must be eliminated by correcting the zero point in the application or via the software "EasyCom". Thus an optimum measuring accuracy of the overall system is ensured.

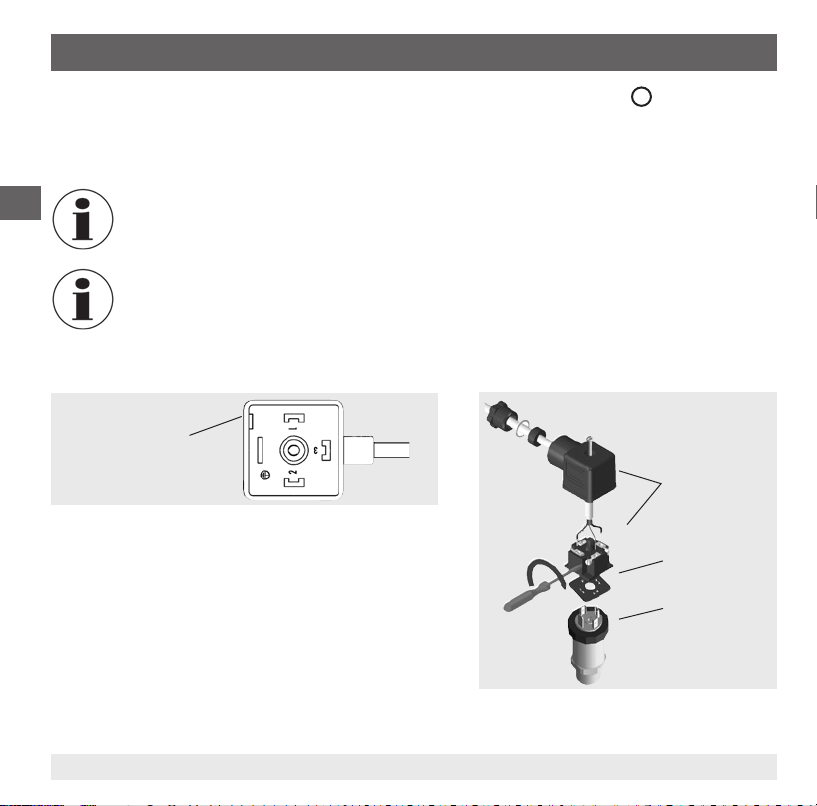

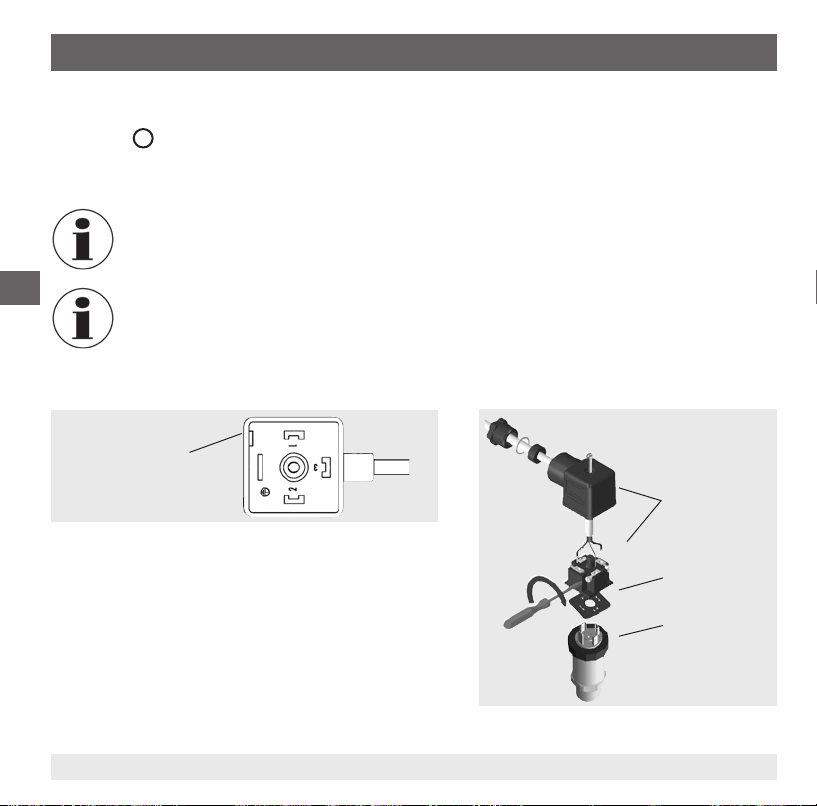

Fitting a DIN 175301-803 angular connector

(D) Mounting hole

(2)

(3)

(4)

(1)

(5)

1. Loosen the screw (1).

2. Loosen the cable gland (2).

(6)

3. Pull the angle housing (5), with the terminal block (6)

inside, away from the instrument.

4. Via the mounting hole (D), lever the terminal block (6)

out of the angle housing (5). Do not try to push the terminal block (6) out using the screw hole (1) or the cable gland (2), otherwise the sealing of the angle housing could be damaged.

16 WIKA operating instructions precision pressure transmitter model P-3x

Line connector (female)

Sealing

Instrument connector (male), case with process connection

11473500.04 10/2011 GB/D/F/E

6. Commissioning, operation

5. Select a conductor with an outer diameter matched to the angle housing's cable gland. Slide the cable through the cable gland (2), ring (3), sealing (4) and angle housing (5).

6. Connect the cable ends to the appropriate connection terminals on the terminal block (6) (see table "Connection diagrams").

7. Press the angle housing (5) onto the terminal block (6).

8. Tighten the cable gland (2) around the cable. Make sure that the sealings are not damaged and that the cable gland and sealings are assembled correctly in order to ensure ingress protection.

9. Place the at, square gasket over the pressure transmitter's connection pins.

10. Slide the terminal block (6) onto the pressure transmitter's connection pins.

11. Secure the angle housing (5) and terminal block (6) to the pressure transmitter with the screw (1).

6.2 Making the electrical connection

■

The instrument must be earthed via the process connection.

■

Select a cable diameter that matches the cable gland of the connector. Make sure that the cable gland of the mounted connector has a tight t and that the sealings are present and undamaged. Tighten the threaded connection and check that the seal is correctly seated, in order to ensure a tight seal.

■

For cable outlets, make sure that no moisture enters at the cable end.

11473500.04 10/2011 GB/D/F/E

17WIKA operating instructions precision pressure transmitter model P-3x

6. Commissioning, operation

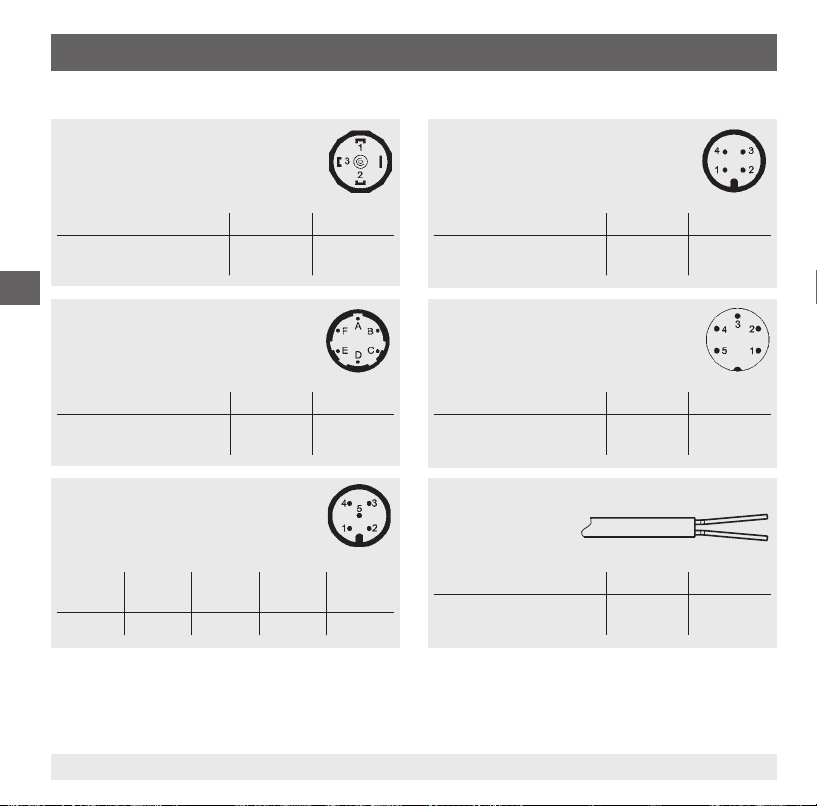

Connection diagrams

Angular connector DIN 175301-803 A

Assignment

2-wire 1 2 3-wire 1 2 3

Bayonet connector

Assignment

2-wire A B 3-wire A B C

CANopen M12 x 1 (5-pin)

Assignment

2 3 1 4 5

B+

Shield

B-

0V S

CANHigh

CANLow

Circular connector M12 x 1 (4-pin)

Assignment

2-wire 1 3 3-wire 1 3 4

0V S

Circular connector M16 x 0.75 (5-pin)

Assignment

2-wire 3 1 3-wire 3 4 1

0V S

Cable outlet unshielded

Assignment

2-wire brown blue 3-wire brown blue black

0V S

18 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

6. Commissioning, operation

Specications

Description Ingress protection

Angular connector DIN 175301-803 A IP 65 Circular connector M12 x 1 (4-pin) IP 67 Circular connector M16 x 0.75 (5-pin) IP 67 Bayonet connector IP 67 CANopen M12 x 1 (5-pin) IP 67 USB IP 67 Cable outlet IP 67

The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection.

6.3 Functional check

The output signal must be proportional to the prevailing pressure. If this is not the case, this may indicate a damaged diaphragm. In this case, see chapter 8 "Faults".

6.4 Installation of the service interface

Only required for analogue instruments

Hardware requirement:

■

Spare USB port

■

USB adapter cable (order No.: 13193075 incl. software CD)

■

Suitable voltage supply for the pressure transmitter

System requirement:

■

32-bit operating system Microsoft® Windows® 2000, XP, Vista or Windows® 7

■

WIKA software EasyCom 2011 (CD containing software included with order No.: 13193075 or is available for download at www.wika.com)

11473500.04 10/2011 GB/D/F/E

19WIKA operating instructions precision pressure transmitter model P-3x

6. Commissioning, operation

Fitting of USB adapter cable

1. Switch the pressure transmitter to a depressurised state.

2. Remove the clamping nut and carefully pull out the instrument

connector.

3. Connect the spade plug of the USB adapter cable to the instrument‘s USB connection .

4. Connect the USB connector of the adapter cable to the free USB port of the computer.

5. Connect pressure transmitter to power supply.

6.5 Commissioning of USB instruments

■

For installing the driver, administrator rights are required.

■

Connect the USB connector with a USB 2.0 port to the computer.

■

Install the driver via the InstallWizard of the product software.

■

For further operation the P-3x data logger software is available (for details see instruction manual P-3x data logger)

■

Details on the interface protocol or the DLL (Dynamic Link Library) are available on the software CD and in the download section at www.wika.com.

All les and documents are available for download at www.wika.com.

6.6 Commissioning of CANopen instruments

■

Connect the CAN interface (e.g. PEAK PCAN-USB) to the PC and the pressure transmitter.

■

Start the CAN software (e.g. PEAK PCAN-View).

■

Make sure that the correct bit rate and node ID of the pressure transmitter is used.

Mating connector

Sealing

Clamping nut

Instrument connector

Sealing

Case with process connection

For further information see "Quick Start Guide" under "Additional Instructions".

20 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

7. Maintenance and cleaning / 8. Faults

7. Maintenance and cleaning

7.1 Maintenance

This instrument is maintenance-free. Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the instrument from the pressure supply, switch it o and disconnect it from the mains.

■

Clean the instrument with a moist cloth.

■

Residual media in dismounted instruments can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

■

Do not use any pointed or hard objects for cleaning, since the diaphragm of the process connection must not be damaged.

For information on returning the instrument see chapter 9.2 "Return".

8. Faults

In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically and electrically.

Faults Causes Measures

No output signal Cable break

No/wrong power supply or current pulse

No/wrong output signal Wiring error Observe the pin assignment

Check the through drilling

Correct the power supply

11473500.04 10/2011 GB/D/F/E

21WIKA operating instructions precision pressure transmitter model P-3x

8. Faults

Faults Causes Measures

Constant output signal upon change in pressure

No communication Adjustment of node ID

No cyclic transmission PDO mapping

Signal span too small/drops Mechanical overload caused by

Signal span varies/inaccurate EMC interference sources in the envi-

Deviating zero point signal Operating temperature too high/low

If complaint is unjustied, we will charge you the complaint processing fees.

Mechanical overload caused by overpressure

Transmission rate incorrect

Transmission type incorrect

overpressure

Diaphragm damaged, e.g. due to impacts, abrasive/aggressive medium; corrosion at diaphragm/process connection; transmission medium missing

Sealing/sealing face damaged/soiled, sealing does not have a tight t, threads jammed

ronment; e.g. frequency converter

Operating temperatures too high/low

Instrument not earthed

Strongly varying pressure of the process medium

Other mounting position

Overpressure limit exceeded

Replace instrument; if it fails repeatedly, contact the manufacturer

Check the conguration parameters

Replace instrument; if it fails repeatedly, contact the manufacturer

Contact manufacturer and replace instrument

Clean the sealing/sealing face, replace sealing if applicable

Shield instrument; cable shield; remove source of interference

Observe the permissible temperatures

Earth the instrument

Damping; consulting by the manufacturer

Permissible temperatures

Correct the zero point via potentiometer or key pad or software

Observe the permissible overpressure limit

22 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

9. Dismounting, return and disposal

CAUTION!

If faults cannot be eliminated by means of the measures listed above, the instrument must be shut down immediately, and it must be ensured that pressure and/or signal are no longer present, and it must be prevented from being inadvertently put back into service. In this case, contact the manufacturer. If a return is needed, follow the instructions given in chapter

9.2 "Return".

9. Dismounting, return and disposal

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

9.1 Dismounting

Only disconnect the pressure transmitter once the system has been depressurised! In order to protect the diaphragm of ush instruments, it is provided with a protection cap.

9.2 Return

WARNING! Absolutely observe when shipping the pressure transmitter:

All pressure transmitters delivered to WIKA must be free from any kind of hazardous substances (acids, leachate, solutions, etc.).

When returning the pressure transmitter, use the original packaging or a suitable transport package. Enclose the completed returns form with the pressure transmitter.

The returns form is available on the internet:

www.wika.com / Service / Return

9.3 Disposal

Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specic waste disposal regulations.

11473500.04 10/2011 GB/D/F/E

23WIKA operating instructions precision pressure transmitter model P-3x

24 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

Inhalt

1. Allgemeines 26

2. Sicherheit 28

3. Technische Daten 31

4. Aufbau und Funktion 35

5. Transport, Verpackung und Lagerung 36

6. Inbetriebnahme, Betrieb 36

7. Wartung und Reinigung 43

8. Störungen 43

9. Demontage, Rücksendung und Entsorgung 45

Anlage 1: EG-Konformitätserklärung Typ P-3x 46

Konformitätserklärungen nden Sie online unter www.wika.de.

11473500.04 10/2011 GB/D/F/E

25WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Druckmessumformer wird nach den neuesten Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Druckmessumformer. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Druckmessumformers geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Druckmessumformers für das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie eigenmächtiger Veränderung am Druckmessumformer.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.de / www.wika.com

- zugehöriges Datenblatt: PE 81.54

- Anwendungsberater:

Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-Mail: support-tronic@wika.de

26 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT! … weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und störungsfreien Betrieb hervor.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird.

Abkürzungen

2-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Der Speisestrom ist das Messsignal.

3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Eine Anschlussleitung dient für das Messsignal.

Positiver Versorgungsanschluss Negativer Versorgungsanschluss Positiver Messanschluss

11473500.04 10/2011 GB/D/F/E

27WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Druckmessumformer hinsichtlich Messbereich, Ausführung und spezischen

2.1 Bestimmungsgemäße Verwendung

Der Druckmessumformer dient zum Umwandeln von Druck in ein elektrisches Signal.

Der Druckmessumformer ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Druckmessumformers außerhalb der technischen Spezikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

28 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

Messbedingungen ausgewählt wurde. Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand önen.

■

Vor dem Önen das Gerät ordnungsgemäß vom Netz trennen.

■

Druckmessumformer nur innerhalb der Überlast-Druckgrenze betreiben.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Zur Verwendung des Druckmessumformers in Verbindung mit aggressiven / korrosiven Medien und zur Vermeidung von mechanischen Gefährdungen ist Kapitel 3 „Technische Daten“

zu beachten

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser Betriebsanleitung.

11473500.04 10/2011 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG! Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfolgend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

WARNUNG!

Beim Berühren des Druckmessumformer beachten, dass die Oberächen der Gerätekomponenten während des Betriebes heiß werden können.

11473500.04 10/2011 GB/D/F/E

29WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

Anschlussbelegung

Typ

P# Erzeugnis-Nr. S# Serien-Nr.

Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgung nicht mehr möglich.

Symbolerklärung

Allgemeines Gefahrensymbol

Messbereich Ausgangssignal Hilfsenergie Genauigkeit

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen Richtlinien.

Gleichspannung

30 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

3. Technische Daten

3.1 Messbereiche

Relativdruck

bar 0 ... 0,25 0 ... 0,4 0 ... 0,6 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600 0 ... 1.000

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500 0 ... 600 0 ... 750 0 ... 800 0 ... 1.000

Absolutdruck

bar 0 ... 0,25 0 ... 0,4 0 ... 0,6 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

0 ... 160 0 ... 200

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200

Vakuum- und +/- Messbereich

bar -1 ... 0 -1 ... 0,6 -1 ... 1,5 -1 ... 3 -1 ... 5 -1 ... 9 -1 ... 15

-30 inHG ... 0 -30 inHG ... 15 -30 inHG ... 30 -30 inHG ... 60 -30 inHG ... 100 -30 inHG ... 160 -30 inHG ... 200

psi

1) nur für P-30 gültig

Überlast-Druckgrenze

■

3-fach: bis 16 bar

■

2-fach: ab 16 bar

■

1,5-fach: 0 ... 1.000 psi, 0 ... 1.500 psi, 0 ... 10.000 psi

Vakuumfestigkeit: ja

0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

11473500.04 10/2011 GB/D/F/E

31WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

3. Technische Daten

3.2 Ausgangssignal

Signalart Wert

Strom (2-Leiter) 4 ... 20 mA Strom (3-Leiter) 4 ... 20 mA 0 ... 20 mA Spannung (3-Leiter) DC 0 ... 10 V DC 0 ... 5 V DC 1 ... 5 V DC 0,5 ... 4,5 V

USB CANopen -

Bürde in Ω

Strom (2-Leiter, 3-Leiter): ≤ (Hilfsenergie - 9 V) / 0,02 A Spannung (3-Leiter): > U

3.3 Spannungsversorgung

Hilfsenergie

DC 9 ...30 V, DC 14 ... 30 V (für Spannungsausgang DC 0 ... 10 V)

Messrate

3-Leiter und CANopen: 1 ms 2-Leiter 2 ms USB: 3 ms

Aufwärmzeit

< 10 min

Gesamtstromaufnahme

Stromausgang (2-Leiter): max. 25 mA Stromausgang (3-Leiter): max. 45 mA Spannungausgang (3-Leiter): max. 10 mA USB: 40 mA CANopen: 60 mA

32 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

max

/ 1 mA

11473500.04 10/2011 GB/D/F/E

3. Technische Daten

3.4 Genauigkeit

Nichtlinearität (IEC 61298-2)

≤ ± 0,04 % der Spanne BFSL

Genauigkeit bei Raumtemperatur

Genauigkeitsklasse

Standard ≤ ± 0,1 % der Spanne Option ≤ ± 0,05 % der Spanne

1) Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung (entspricht Messabweichung nach IEC 61298-2). Kalibriert bei senkrechter Einbaulage mit Prozessanschluss nach unten.

2) Nicht möglich bei Vakuum- und +/- Messbereichen, sowie bei Messbereichen ≤ 0,4 bar.

Temperaturfehler

-20 ... +10 °C: ≤ ± 0,2 % / 10 K

10 ... 60 °C: kein zusätzlicher Fehler (aktiv kompensiert) 60 ... 80 °C: ≤ ± 0,2 % / 10 K

Langzeitdrift pro Jahr

≤ ± 0,1 % der Spanne

Gesamtfehlerband (10 ... 60 °C)

≤ ± 0,1 % der Spanne

Einstellbarkeit und Nachkalibrierung

Kalibrierung über Software „EasyCom 2011“

Nullpunkt: -5 ... +20 % der Spanne Spanne: -5 ... +20 % der Spanne

11473500.04 10/2011 GB/D/F/E

1) 2)

33WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

3. Technische Daten

3.5 Referenzbedingungen (IEC 61298-1)

Temperatur: 15 ... 25 °C Luftdruck: 950 ... 1050 mbar Luftfeuchte: 45 ... 75 % relativ Nennlage: Prozessanschluss unten

Hilfsenergie: DC 24 V Bürde: siehe Ausgangssignale Einbaulage: beliebig

3.6 Einsatzbedingungen

Mechanik

Vibrationsfestigkeit: Schockfestigkeit: Lebensdauer: 10 Millionen Lastwechsel Freier Fall: 1 m

Temperaturen

Kompensierter Temperaturbereich: -20 ... +80 °C

Medium: -20 ... +105 °C Umgebung: -20 ... +80 °C Lager: -40 ... +85 °C

3.7 Elektrische Sicherheit

Kurzschlussfestigkeit: S+ gegen 0V

Verpolschutz: U+ gegen 0V Überspannungsschutz: DC 36 V Isolationsspannung: DC 500 V

34 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

10 g (IEC 60068-2-6, bei Resonanz) 200 g (IEC 60068-2-27, mechanisch)

CAN-High / CAN-Low gegen U+ / 0V

11473500.04 10/2011 GB/D/F/E

3. Technische Daten / 4. Aufbau und Funktion

3.8 Werkstoe

Messstoberührte Teile

CrNi-Stahl Verwendetes Dichtungsmaterial

Nicht messstoberührte Teile

CrNi-Stahl (zusätzlich Elgiloy® für Messbereiche > 25 bar)

3.9 Zulassungen, Richtlinien und Zertikate

CE-Konformität

EMV-Richtline:

Druckgeräterichtlinie: RoHS-Konformität:

1) Nicht mit Bajonettstecker

2004/108/EG (industrieller Bereich) 97/23/EG

EN 61326 Emission (Gruppe 1, Klasse B)

und Störfestigkeit

4. Aufbau und Funktion

4.1 Beschreibung

Mittels Sensorelement und unter Zuführung von Hilfsenergie wird über die Verformung einer Membrane der anstehende Druck in ein verstärktes standardisiertes elektrisches Signal umgewandelt. Dieses elektrische Signal verändert sich proportional zum Druck und kann entsprechend ausgewertet werden.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen. Frontbündige Ausführung (P-31) mit vormontierten Dichtungen und Schutzkappe. Bei Typ P-31 ist der Dichtring im Lieferumfang enthalten.

11473500.04 10/2011 GB/D/F/E

35WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

5. Transport, Verpackung und Lagerung / 6. Inbetriebnahme, ...

5. Transport, Verpackung und Lagerung

5.1 Transport

Gerät auf eventuell vorhandene Transportschäden untersuchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen. Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung). Die Schutzkappe des Prozessanschlusses für den späteren Transport oder eine Lagerung aufbewahren.

5.3 Lagerung

Zulässige Bedingungen am Lagerort:

■

Lagertemperatur: -20 ... +80 °C

■

Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung)

WARNUNG!

Vor der Einlagerung des Druckmessumformers (nach Betrieb) alle anhaftenden Messstoreste entfernen. Dies ist besonders wichtig, wenn der Messsto

gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

6. Inbetriebnahme, Betrieb

VORSICHT!

Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.

■

Die Membrane optisch auf Beschädigung überprüfen, diese ist ein sicherheitsrelevantes Teil.

■

Auslaufende Flüssigkeit weist auf eine Beschädigung hin.

■

Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.

36 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

6.1 Montage mechanischer Anschluss

Benötigtes Werkzeug: Gabelschlüssel (Schlüsselweite 27 bzw. 41)

■

Bei frontbündigen Prozessanschlüssen die Schutzkappe erst kurz vor der Montage entfernen. Während dem Einbau sicherstellen, dass die Membrane nicht beschädigt wird.

■

Bei der Montage auf saubere und unbeschädigte Dichtächen am Gerät und an der Messstelle achten.

■

Das Gerät nur über die Schlüsselächen ein- bzw. ausschrauben. Niemals das Gehäuse als Angrisäche verwenden.

■

Das richtige Drehmoment ist abhängig von der Dimension des Prozessanschlusses sowie der verwendeten Dichtung (Form/Werksto).

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de.

Dichtungsarten

Zylindrische Gewinde Kegelige Gewinde

nach EN 837

nach DIN 3852-E NPT, R und PT

max. 10 Nm

11473500.04 10/2011 GB/D/F/E

37WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

6. Inbetriebnahme, Betrieb

Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde an der Dichtäche sind Flachdich-

1 tungen, Dichtlinsen oder WIKA-Proldichtungen einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dichtwerkstoen, wie z. B. PTFE-Band (EN 837-2).

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

Die Typen P-30 und P-31 sind hochwertige Präzisionsdruckmessgeräte. Einbaubedingte Einüsse (z. B. Lageabhängigkeit, Anzugsmoment) sind durch Korrektur des Nullpunktes in der Anwendung oder über die Software „EasyCom“ zu beseitigen. Dadurch ist eine optimale Messgenauigkeit des Gesamtsystems sichergestellt.

Montage Winkelstecker DIN 175301-803

(D) Montageönung

(2)

(3)

(4)

(1)

(5)

Leitungsstecker (Buchse)

1. Die Schraube (1) lösen.

2. Die Kabelverschraubung (2) lösen.

(6)

Dichtung

3. Das Winkelgehäuse (5) mit Klemmblock (6) vom Gerät

abziehen.

4. Über die Montageönung (D) den Klemmblock (6)

aus dem Winkelgehäuse (5) hebeln. Den Klemm-

Gerätestecker (male), Gehäuse mit Prozessanschluss

block (6) nicht durch die Schraubenönung (1) bzw. Kabelverschraubung (2) herausdrücken, sonst wird die Dichtung des Winkelgehäuses beschädigt.

38 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

5. Den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkelgehäuses wählen. Das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4) und Winkelgehäuse (5) schieben.

6. Die Kabelenden entsprechend in den Anschlussklemmen des Klemmblocks (6) anschließen (siehe Tabelle „Anschlussschemen“).

7. Das Winkelgehäuse (5) auf den Klemmblock (6) drücken.

8. Das Kabel über die Kabelverschraubung (2) verschrauben. Darauf achten, dass die Dichtungen unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen, um die Schutzart zu gewährleisten.

9. Die quadratische Flachdichtung über die Anschlusspins des Druckmessumformers legen.

10. Den Klemmblock (6) auf die Anschlusspins des Druckmessumformers schieben.

11. Mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) am Druckmessumformer verschrauben.

6.2 Montage elektrischer Anschluss

■

Das Gerät über den Prozessanschluss erden.

■

Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass die Kabelverschraubung des montierten Steckers korrekt sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind. Verschraubung festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart zu gewährleisten.

■

Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.

11473500.04 10/2011 GB/D/F/E

39WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

6. Inbetriebnahme, Betrieb

Anschlussschemen

Winkelstecker DIN 175301-803 A

Belegung

2-Leiter 1 2 3-Leiter 1 2 3

Bajonettstecker

Belegung

2-Leiter A B 3-Leiter A B C

CANopen M12 x 1 (5-polig)

Belegung

2 3 1 4 5

B+

Schirm

B-

0V S

CANHigh

CANLow

Rundstecker M12 x 1 (4-polig)

Belegung

2-Leiter 1 3 3-Leiter 1 3 4

0V S

Rundstecker M16 x 0,75 (5-polig)

Belegung

2-Leiter 3 1 3-Leiter 3 4 1

0V S

Kabelausgang ungeschirmt

Belegung

2-Leiter braun blau 3-Leiter braun blau schwarz

0V S

40 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

6. Inbetriebnahme, Betrieb

Spezikationen

Bezeichnung Schutzart

Winkelstecker DIN 175301-803 A IP 65 Rundstecker M12 x 1 (4-polig) IP 67 Rundstecker M16 x 0,75 (5-polig) IP 67 Bajonettstecker IP 67 CANopen M12 x 1 (5-polig) IP 67 USB IP 67 Kabelausgang IP 67

Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

6.3 Funktionsprüfung

Das Ausgangssignal muss sich proportional zum anstehenden Druck verhalten. Wenn dies nicht so ist, kann das ein Hinweis auf eine Beschädigung der Membrane sein. In diesem Fall in Kapitel 8 „Störungen“ nachlesen.

6.4 Installation der Service Schnittstelle

Nur bei Analog-Geräten erforderlich

Hardwarevoraussetzung:

■

Ein freier USB-Port

■

USB-Adapterkabel (Bestellnr.: 13193075 inkl. Software-CD)

■

Geeignete Spannungsversorgung für den Druckmessumformer

Systemvoraussetzung:

■

32-Bit Betriebssystem Microsoft® Windows® 2000, XP, Vista oder Windows® 7

■

WIKA Software EasyCom 2011 (CD mit Software ist enthalten bei Bestellnr. 13193075 oder steht unter www.wika.de zum Download bereit)

11473500.04 10/2011 GB/D/F/E

41WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

6. Inbetriebnahme, Betrieb

Montage USB-Adapterkabel

Gegenstecker

1. Druckmessumformer drucklos schalten.

Dichtung

2. Griring lösen und Gerätestecker vorsichtig herausziehen.

3. Den Flachstecker des USB-Adapterkabels mit dem

USB-Anschluss des Gerätes verbinden.

4. USB-Stecker des Adapterkabels an freien USB-Port des Compu-

Griring Gerätestecker

Dichtung

Gehäuse mit Prozessanschluss

ters anschließen.

5. Druckmessumformer an Hilfsenergie anschließen.

6.5 Inbetriebnahme USB-Geräte

■

Zur Installation des Treibers werden Administratorrechte benötigt.

■

USB-Stecker mit einem USB 2.0 Port mit dem Rechner verbinden.

■

Den Treiber über den InstallWizard der Produktsoftware installieren.

■

Für den weiteren Betrieb steht die P-3x Datenlogger Software zur Verfügung (Details siehe Bedienungsanleitung P-3x Datenlogger)

■

Details bezüglich des Schnittstellenprotokolls oder der DLL (Dynamic Link Library) stehen auf der Software-CD und im Downloadbereich unter www.wika.de zur Verfügung.

Alle Dateien und Dokumente stehen zum Download unter www.wika.de zur Verfügung.

6.6 Inbetriebnahme CANopen-Geräte

■

Die CAN-Schnittstelle (z. B. PEAK PCAN-USB) mit dem PC und dem Druckmessumformer verbinden.

■

CAN-Software (z. B. PEAK PCAN-View) starten.

■

Darauf achten, dass die richtige Bitrate und Node-ID des Druckmessumformers verwendet wird.

Für weitere Informationen siehe „Quick Start Guide“ in den „Additional Instructions“.

42 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

7. Wartung und Reinigung / 8. Störungen

7. Wartung und Reinigung

7.1 Wartung

Dieses Gerät ist wartungsfrei. Reparaturen sind ausschließlich vom Hersteller durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung das Gerät ordnungsgemäß von der Druckversorgung trennen, ausschalten und vom Netz trennen.

■

Das Gerät mit einem feuchten Tuch reinigen.

■

Messstoreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

■

Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, denn die Membrane des Prozessanschlusses darf nicht beschädigt werden.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“.

8. Störungen

Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt montiert ist.

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Leitungsbruch

Keine/falsche Hilfsenergie oder Stromstoß

11473500.04 10/2011 GB/D/F/E

Durchgang überprüfen

Hilfsenergie korrigieren

43WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

8. Störungen

Störungen Ursachen Maßnahmen

Kein/Falsches Ausgangssignal Verdrahtungsfehler Anschlussbelegung beachten Gleichbleibendes

Ausgangssignal bei Druckänderung

Keine Kommunikation Einstellung Node-ID

Keine zyklische Übertragung PDO-Mapping

Signalspanne zu klein/fällt ab Mechanische Überlastung durch Über-

Signalspanne schwankend/ ungenau

Abweichendes NullpunktSignal

Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten.

44 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

Mechanische Überlastung durch Überdruck

Übertragungsrate fehlerhaft

Transmission Type fehlerhaft

druck

Membranbeschädigung, z. B. durch Schläge, abrasives/agressives Medium; Korrosion an Membrane/Prozessanschluss; Übertragungsmedium fehlt

Dichtung/Dichtäche beschädigt/ verschmutzt, Dichtung sitzt nicht korrekt, Gewindegänge verkantet

EMV-Störquellen in Umgebung, z. B. Frequenzumrichter

Zu hohe/niedrige Einsatztemperaturen

Gerät nicht geerdet

Stark schwankender Druck des Prozessmediums

Zu hohe/niedrige Einsatztemperaturen

Abweichende Einbaulage

Überlast-Druckgrenze überschritten

Gerät austauschen; bei wiederholtem Ausfall Rücksprache mit Hersteller

Kongurationsparameter prüfen

Gerät austauschen; bei wiederholtem Ausfall Rücksprache mit Hersteller

Hersteller kontaktieren und Gerät austauschen

Dichtung/-Fläche säubern, evtl. Dichtung austauschen

Gerät abschirmen; Leitungsabschirmung; Störquelle entfernen

Zulässige Temperaturen einhalten

Gerät erden

Dämpfung; Beratung durch Hersteller

Zulässige Temperaturen

Nullpunkt mittels Potentiometer oder Bedienfeld oder Software korrigieren

Zulässige Überlast-Druckgrenze einhalten

11473500.04 10/2011 GB/D/F/E

8. Störungen / 9. Demontage, Rücksendung und Entsorgung

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden, ist das Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten.

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

9.1 Demontage

Druckmessumformer nur im drucklosen Zustand demontieren! Zum Schutz der Membrane bei frontbündigen Geräten ist diese mit einer Schutzkappe zu versehen.

9.2 Rücksendung

WARNUNG! Beim Versand des Druckmessumformers unbedingt beachten:

Alle an WIKA gelieferten Druckmessumformer müssen frei von Gefahrstoen (Säuren, Laugen, Lösungen, etc.) sein.

Zur Rücksendung des Druckmessumformers die Originalverpackung oder eine geeignete Transportverpackung verwenden. Dem Druckmessumformer das Rücksendeformular ausgefüllt beifügen.

Das Rücksendeformular steht im Internet zur Verfügung:

www.wika.de / Service / Rücksendung

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

11473500.04 10/2011 GB/D/F/E

45WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

Anlage 1: EG-Konformitätserklärung Typen P-30, P-31

46 WIKA Betriebsanleitung Präzisions-Druckmessumformer Typ P-3x

11473500.04 10/2011 GB/D/F/E

Sommaire

1. Généralités 48

2. Sécurité 50

3. Spécications 53

4. Conception et fonction 57

5. Transport, emballage et stockage 58

6. Mise en service, exploitation 58

7. Entretien et nettoyage 65

8. Dysfonctionnements 65

9. Démontage, retour et mise au rebut 67

Annexe 1 : Déclaration de conformité pour type P-3x 90

Déclarations de conformité se trouvent sur www.wika.fr.

11473500.04 10/2011 GB/D/F/E

47WIKA Mode d'emploi transmetteur de pression type P-3x

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies en vigueur. Tous les composants sont soumis à des critères de qualité et d'environnement stricts durant la fabrication. Nos systèmes de gestion sont certiés selon ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation du transmetteur de pression. Il est possible de travailler en toute sécurité avec ce produit en respectant toutes les

consignes de sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales de sécurité en vigueur pour le domaine d'application du transmetteur de pression.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate du transmetteur de pression et accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation non conforme à l'usage prévu, de non-respect de ce mode d'emploi, d'utilisation de personnel peu qualié de même qu'en cas de modications du transmetteur de pression eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : PE 81.54

- Conseiller applications :

Tel. : (+33) 1 343084-84 Fax : (+33) 1 343084-94 E-Mail : info@wika.fr

48 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement ecace et normal.

ATTENTION !

… indique une situation présentant des risques susceptibles de provoquer des brûlures dues à des surfaces ou liquides chauds si elle n'est pas évitée.

Abréviations

2 ls Deux câbles de raccordement sont utilisés pour la tension d'alimentation.

Le signal de mesure fournit également le courant d'alimentation.

3 ls Deux câbles de raccordement sont utilisés pour la tension d'alimentation.

Un câble de raccordement est utilisé pour le signal de mesure.

U- Borne de courant négative S

Borne de courant positive

Borne de mesure positive

11473500.04 10/2011 GB/D/F/E

49WIKA Mode d'emploi transmetteur de pression type P-3x

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le transmetteur de pression a été choisi de façon adéquate, en ce qui concerne l'étendue de mesure, la version et les conditions de mesure spéciques. Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

Le transmetteur de pression est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas d'utilisation inadéquate ou de fonctionnement du transmetteur de pression en dehors des spécications techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du service de WIKA.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

50 WIKA Mode d'emploi transmetteur de pression type P-3x

des dégâts matériels.

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Avant d'ouvrir l'instrument, il faut le débrancher du secteur.

■

Ne faites fonctionner le transmetteur de pression que dans les limites de surpression.

■

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécications".

■

Pour l'application du transmetteur de pression en relation avec des uides agressifs / corrosifs et pour éviter des dommages mécaniques, voir Chapitre 3 "Spécications".

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent mode d'emploi.

11473500.04 10/2011 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT ! Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels. Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène, l'acétylène, les substances combustibles ou toxiques, ainsi que dans le cas d'installations de réfrigération, de compresseurs etc., les directives appropriées existantes doivent être observées en plus de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans les transmetteurs de pression démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

AVERTISSEMENT ! Lors de tout contact avec le transmetteur de pression, notez que les surfaces de l‘instrument peuvent devenir chaudes lors du fonctionnement.

11473500.04 10/2011 GB/D/F/E

51WIKA Mode d'emploi transmetteur de pression type P-3x

2. Sécurité

2.4 Etiquetage / Marquages de sécurité

Plaque signalétique

Conguration du raccordement

Type

P# N° Produit S# N° Série

Etendue de mesure Signal de sortie Alimentation Précision

Si le numéro de série devient illisible (par ex. à cause de dommages mécaniques ou de peinture), aucune traçabilité n'est plus possible.

Explication des symboles

Symbole général de danger

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes pertinentes.

Tension DC

52 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

3. Spécications

3.1 Etendues de mesure

Pression relative

bar 0 ... 0,25 0 ... 0,4 0 ... 0,6 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600 0 ... 1.000

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500 0 ... 600 0 ... 750 0 ... 800 0 ... 1.000

Pression absolue

bar 0 ... 0,25 0 ... 0,4 0 ... 0,6 0 ... 1 0 ... 1,6 0 ... 2,5 0 ... 4 0 ... 6

0 ... 160 0 ... 200

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200

Vide et étendues de mesure +/-

bar -1 ... 0 -1 ... 0,6 -1 ... 1,5 -1 ... 3 -1 ... 5 -1 ... 9 -1 ... 15

-30 inHG ... 0 -30 inHG ... 15 -30 inHG ... 30 -30 inHG ... 60 -30 inHG ... 100 -30 inHG ... 160 -30 inHG ... 200

psi

1) S'applique uniquement au P-30

Limite de surpression

■

3 fois : jusqu'à 16 bar

■

2 fois : à partir de 16 bar

■

1,5 fois 0 ... 1.000 psi, 0 ... 1.500 psi, 0 ... 10.000 psi

Résistance vide : Oui

0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

11473500.04 10/2011 GB/D/F/E

53WIKA Mode d'emploi transmetteur de pression type P-3x

3. Spécications

3.2 Signal de sortie

Type de signal Valeur

Courant (2 ls) 4 ... 20 mA Courant (3 ls) 4 ... 20 mA 0 ... 20 mA Tension (3 ls) 0 ... 10 VDC 0 ... 5 VDC 1 ... 5 VDC 0,5 ... 4,5 VDC USB CANopen -

Charge en Ω

Courant (2 ls, 3 ls) : ≤ (alimentation - 9 V) / 0,02 A Tension (3 ls) : > Umax / 1 mA

3.3 Tension d'alimentation

Alimentation

DC 9 ...30 V, DC 14 ... 30 V (pour sortie de tension CC 0 ... 10 V)

Fréquence de mesure

3 ls et CANopen : 1 ms 2 ls 2 ms USB: 3 ms

Durée de préchauage

< 10 min

Consommation de courant totale

Sortie courant (2 ls) : max. 25 mA Sortie courant (3 ls) : max. 45 mA Sortie tension (3 ls) : max. 10 mA USB : 40 mA CANopen : 60 mA

54 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

3. Spécications

3.4 Précision

Non-linéarité (IEC 61298-2)

≤ ± 0,04 % de l'échelle BFSL

Précision à température ambiante

Classe de précision

Standard ≤ ± 0,1 % de l'échelle Option ≤ ± 0,05 % de l'échelle

1) Y compris la non-linéarité, l'hystérèse, les déviations de valeur de point zéro et à grande échelle (correspond à une erreur mesurée en

accord avec CEI 61298-2). Calibré en position de montage verticale avec le raccord process regardant vers le bas.

2) Impossible avec vide et étendues de mesure +/- ou des étendues de mesure ≤ 0,4 bar.

Erreur de température

-20 ... +10 °C : ≤ ± 0,2 % / 10 K

10 ... 60 °C : pas d'erreur additionnelle (compensée activement) 60 ... 80 °C : ≤ ± 0,2 % / 10 K

Dérive à long terme par an

≤ ± 0,1 % de l'échelle

Étendue d'erreur totale (10 ... 60 °C)

≤ ± 0,1 % de l'échelle

Réglage et nouvel étalonnage

Étalonnage par logiciel "EasyCom 2011"

Point zéro : -5 ... +20 % de l'échelle L'échelle : -5 ... +20 % de l'échelle

1) 2)

11473500.04 10/2011 GB/D/F/E

55WIKA Mode d'emploi transmetteur de pression type P-3x

3. Spécications

3.5 Conditions de référence (selon IEC 61298-1)

Température : 15 ... 25 °C Pression atmosphérique : 950 ... 1050 mbar Humidité : 45 ... 75 % relative Position nominale : raccord process vertical (LM) Alimentation : 24 VDC

Charge : voir signaux de sortie Position de montage : comme demandé

3.6 Conditions de fonctionnement

Mécanique

Résistance aux vibrations : Résistance aux chocs : Durée de vie : 10 millions de cycles de pression Chute libre : 1 m

Températures :

Plage de température compensée : -20 ... +80 °C

Fluide : -20 ... +105 °C Ambiante : -20 ... +80 °C Stockage : -40 ... +85 °C

3.7 Sécurité électrique

Résistance court-circuit : S+ vs. 0V

Protection contre l'inversion de polarité : U+ vs. 0V Parafoudre : 36 VDC Tension d'isolement : 500 VDC

56 WIKA Mode d'emploi transmetteur de pression type P-3x

10 g (IEC 60068-2-6, sous résonance) 200 g (IEC 60068-2-27, mécanique)

CAN haut / CAN bas contre U+ / 0V

11473500.04 10/2011 GB/D/F/E

3. Spécications / 4. Conception et fonction

3.8 Matériaux

Parties en contact avec le uide

Acier inox Matériau d'étanchéité utilisé

Parties non en contact avec le uide

Acier inox (pour étendues de mesure > 25 bar Elgiloy® supplémentaire)

3.9 Homologations, directives et certicats

Conformité CE

Directive CEM :

Directive relative aux équipements sous pression : Conformité ROHS :

1) Pas avec connecteur à baïonnette

4. Conception et fonction

4.1 Description

Un élément capteur et l'application de courant permettent de convertir la pression disponible en un signal électrique standardisé et amplié par la déformation d'une membrane. Ce signal électrique varie en fonction de la pression et peut être évalué.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison. Conception à membrane aeurante (P-31) avec des joints d'étanchéité pré-montés et un couvercle de protection. Pour le type P-31, le joint d'étanchéité est inclus dans la livraison.

2004/108/CE (application industrielle)

Oui

EN 61326 émission (groupe 1, classe B) et immunité d'interférence

97/23/CE

11473500.04 10/2011 GB/D/F/E

57WIKA Mode d'emploi transmetteur de pression type P-3x

5. Transport, emballage et stockage / 6. Mise en service, ...

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur l'instrument liés au transport. Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage.

Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation). Conservez le couvercle de protection du raccord process pour un transport ou un stockage ultérieur.

5.3 Stockage

Conditions admissibles sur le lieu de stockage :

■

Température de stockage : -20 ... +80 °C

■

Humidité : 45 ... 75 % humidité relative (pas de formation de rosée)

AVERTISSEMENT !

Enlevez tous les restes de uides adhérents avant l'entreposage du transmetteur de pression (après le fonctionnement). Ceci est particulièrement important lorsque le uide représente un danger pour la santé, comme p. ex. des substances corrosives, toxiques, cancérogènes, radioactives etc.

6. Mise en service, exploitation

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.

■

Vérier la membrane pour voir s'il n'y a pas de dommages visibles, car c'est un composant important au niveau de la sécurité.

■

Une fuite de liquide indique que le transmetteur est endommagé.

■

Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.

58 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

6. Mise en service, exploitation

6.1 Raccordement mécanique

Outil requis : clé à fourche (clé d'une largeur de 27 ou de 41)

■

Avec des raccords process à membrane aeurante, n'enlevez le couvercle de protection que juste avant le montage. Pendant l'installation, assurezvous que la membrane n'est pas endommagée.

■

Pendant le montage, assurez-vous que les surfaces d'étanchéité sur le transmetteur de pression et le point de mesure sont propres et intacts.

■

Ne vissez ou ne dévissez jamais l'instrument que par les surfaces de clé. Ne jamais utiliser le boîtier comme surface de travail.

■

Le couple correct dépend des dimensions du raccord process et du joint utilisé (forme/matériau).

■

Lorsque vous vissez, prenez garde à ne pas coincer les letages.

■

Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les Informations techniques IN 00.14 sur www.wika.fr.

Types d‘étanchéité

Filetage parallèle Filetages coniques

Selon EN 837

Selon DIN 3852-E NPT, R et PT

max. 10 Nm

11473500.04 10/2011 GB/D/F/E

59WIKA Mode d'emploi transmetteur de pression type P-3x

6. Mise en service, exploitation

Pour assurer l'étanchéité des raccords process avec letages parallèles, il faut utiliser des joints plats,

1 des bagues d'étanchéité ou les joints à écrasement WIKA. Pour les letages coniques (par exemple letage NPT) l'étanchéité sur le letage, se fait en utilisant en plus un matériau d'étanchéité comme par exemple la bande PTFE (selon EN 837-2).

Pour plus d'informations sur les joints, voir la Fiche technique WIKA AC 09.08 ou consulter www.wika.com.

Les types P-30 et P-31 sont des instruments de mesure de précision de haute qualité. Les contingences dues à l'installation (par exemple la dépendance par rapport à la position, le couple de serrage) doivent être éliminées en corrigeant le point zéro sur l'application ou par le logiciel "EasyCom". Ainsi, une précision de mesure optimale du système dans son ensemble est assurée.

Pose d'un connecteur coudé DIN 175301-803

(4)

(1)

(5)

(6)

Fiche électrique (prise femelle)

Etanchéité

Prise d'instrument (mâle), boîtier avec raccord process

(D) Orice de montage

(2)

(3)

1. Dévisser la vis (1).

2. Desserrer le passe-câble (2).

3. Tirer le boîtier d'angle (5), avec le bloc terminal (6) à

l'intérieur, hors de l'instrument.

4. Par le trou de montage (D), hisser le bloc terminal (6)

hors du boîtier d'angle (5). Ne pas essayer de pousser le bloc terminal (6) vers l'extérieur en utilisant le trou de vis (1) ou le passe-câble (2), sinon l'étanchéité du boîtier d'angle pourrait être endommagée.

60 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

6. Mise en service, exploitation

5. Choisissez un conducteur avec un diamètre extérieur correspondant au passe-câble du boîtier d'angle. Glissez le câble à travers le passe-câble (2), le joint (3), l'étanchéité (4) et le boîtier d'angle (5).

6. Reliez les extrémités de câble aux bornes de raccordement correspondantes situées sur le bloc terminal (6) (voir tableau "Diagrammes de connexion").

7. Presser le boîtier d'angle (5) sur le bloc terminal (6).

8. Serrer le passe-câble (2) autour du câble. Assurez-vous que les joints ne sont pas endommagés et que le passe-câble et les joints sont assemblés correctement pour obtenir une protection contre l'intrusion.

9. Placer le joint plat carré sur les broches de raccordement du transmetteur de pression.

10. Glisser le bloc terminal (6) sur les broches de raccordement du transmetteur de pression.

11. Fixez le boîtier d'angle (5) et le bloc terminal (6) sur le transmetteur de pression avec la vis (1).

6.2 Raccordement électrique

■

L'instrument doit être mis à la terre à l'aide du branchement de process.

■

Choisir un diamètre de câble qui correspond au passe-câble de la prise. Assurez-vous que le passecâble de la prise montée est bien serré et que les joints sont bien présents et intacts. Serrer la liaison letée et vérier que le joint est bien xé pour que l'ensemble soit bien serré.

■

Protéger les départs de câble contre la pénétration d'humidité.

11473500.04 10/2011 GB/D/F/E

61WIKA Mode d'emploi transmetteur de pression type P-3x

6. Mise en service, exploitation

Diagrammes de connexion

Connecteur coudé DIN 175301-803 A

Conguration

2 ls 1 2 3 ls 1 2 3

0V S

Connecteur à baïonnette

Conguration

2 ls A B 3 ls A B C

0V S

CANopen M12 x 1 (5 broches)

Conguration

2 3 1 4 5

B+

Blindage

B-

CAN haut

CANbas

Connecteur M12 x 1 (4-plots)

Conguration

2 ls 1 3 3 ls 1 3 4

0V S

Connecteur M16 x 0,75 (5-plots)

Conguration

2 ls 3 1 3 ls 3 4 1

0V S

Sortie de câble non blindée

Conguration

2 ls marron bleu 3 ls marron bleu noir

0V S

62 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

6. Mise en service, exploitation

Spécications

Description Indice de protection

Connecteur coudé DIN 175301-803 A IP 65 Connecteur M12 x 1 (4-plots) IP 67 Connecteur M16 x 0,75 (5-plots) IP 67 Connecteur à baïonnette IP 67 CANopen M12 x 1 (5 broches) IP 67 USB IP 67 Sortie câble IP 67

L'indice de protection mentionné (selon IEC 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur.

6.3 Contrôle de fonctionnement

Le signal de sortie doit être proportionnel à la pression disponible. Si cela n'est pas le cas, cela pourrait indiquer un endommagement de la membrane. Dans ce cas, voir le chapitre "8. Dysfonctionnements".

6.4 Installation de l'interface de service

Seulement nécessaire pour des instruments analogiques

Matériel requis :

■

Un port USB libre

■

Un câble adaptateur USB (code de commande N° 13193075 y compris le CD du logiciel)

■

Alimentation de tension correcte pour le transmetteur de pression

Le système doit comporter :

■

Un système d'exploitation 32 bits Microsoft® Windows® 2000, XP, Vista ou Windows® 7

■

Logiciel WIKA EasyCom 2011 (logiciel comprenant un CD inclus avec N° code de commande 13193075, ou disponible pour téléchargement à www.wika.fr)

11473500.04 10/2011 GB/D/F/E

63WIKA Mode d'emploi transmetteur de pression type P-3x

6. Mise en service, exploitation

Pose d'un câble adaptateur USB

Contre-connecteur

1. Placez le transmetteur de pression dans un état dépressurisé.

2. Enlevez l'écrou de blocage et sortez soigneusement la prise d'instrument.

3. Raccordez la che plate du câble d'adaptateur USB à la connexion USB de l'instrument .

4. Raccordez la prise USB du câble d'adaptateur au port USB libre

Etanchéité

Écrou de serrage

Connecteur

Etanchéité

Trousse avec raccord process

de l'ordinateur.

5. Raccordez le transmetteur de pression à l'alimentation.

6.5 Mise en service des instruments USB

■

Des droits d'administrateur sont nécessaires pour l'installation du pilote.

■

Raccordez la prise USB avec un port USB 2.0 à l'ordinateur.

■

Installez le pilote au moyen du logiciel InstallWizard du produit.

■

Pour aller plus loin, le logiciel enregistreur de données P-3x est disponible (pour plus de détails, voir le manuel d'instructions de l'enregistreur de données P-3x)

■

Des détails sur le protocole d'interface ou la DLL (Dynamic Link Library) sont disponible sur le CD du logiciel et peuvent être téléchargés à www.wika.com.

Tous les chiers et documents peuvent être téléchargés à www.wika.com.

6.6 Mise en service des instruments CANopen

■

Raccordez l'interface CAN (par exemple PEAK PCAN-USB) au PC et au transmetteur de pression.

■

Démarrez le logiciel CAN (par exemple PEAK PCAN-View).

■

Assurez-vous que le taux de bits est correct et que l'identiant de noeud du transmetteur de pression soient utilisés.

Pour plus d'informations, voir le "Quick Start Guide" sous "Instructions supplémentaires".

64 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

7. Entretien et nettoyage / 8. Dysfonctionnements

7. Entretien et nettoyage

7.1 Entretien

Cet instrument ne requiert aucun entretien. Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, il est impératif de mettre l'instrument hors pression, de le mettre hors circuit et de le séparer du secteur.

■

Nettoyer l'instrument avec un chion humide.

■

Les restes de uides se trouvant dans les instruments démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

■

Ne pas utiliser d'objets pointus ou durs pour le nettoyage, car la membrane du raccord process ne doit pas être endommagée.

Indications concernant le retour de l'instrument, voir chapitre "9.2 Retour".

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le transmetteur de pression est monté correctement, mécaniquement et électriquement.

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Câble sectionné

Pas de/mauvaise alimentation ou impulsion de courant

11473500.04 10/2011 GB/D/F/E

Vérier le perçage

Corriger l'alimentation

65WIKA Mode d'emploi transmetteur de pression type P-3x

8. Dysfonctionnements

Dysfonctionnements Raisons Mesures

Pas de/mauvais signal de sortie

Signal de sortie constant après une variation de pression

Pas de communication Réglage de l''identiant de noeud

Pas de transmission cyclique PDO mapping

Plage de signaux trop petite/ tombe

Plage de signaux varie/n'est pas précis

Erreur de raccordement électrique Observer la conguration du raccordement

Surcharge mécanique causé par une surpression

Taux de transmission incorrect

Type de transmission incorrect Surcharge mécanique causé par une

surpression

Membrane endommagée, par exemple à cause d'impacts, de uides abrasifs/ agressifs ; corrosion sur la connexion diaphragme/raccord process ; uide de transmission absent

Étanchéité/surface d'étanchéité endommagée/souillée, l'étanchéité n'est pas jointif, les letages sont coincés

Sources d'interférence CEM dans l'environnement ; par exemple convertisseur de fréquence

Températures de fonctionnement trop élevées/trop basses

Instrument non mis à la terre

Pression du uide de process qui varie fortement

Remplacer l'instrument ; s'il tombe en panne de manière répétée, contacter le fabricant

Vérier les paramètres de conguration

Remplacer l'instrument ; s'il tombe en panne de manière répétée, contacter le fabricant

Contacter le fabricant et remplacer l'instrument

Nettoyer l'étanchéité/la surface d'étanchéité, remplacer l'étanchéité si possible

Utiliser un blindage pour l'instrument; câble blindé; Se débarrasser de la source d'interférences.

Respectez les températures admissibles

Mettez l'instrument à la terre

Amortissement ; consultation auprès du fabricant

66 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

8. Dysfonctionnements / 9. Démontage, retour et mise au rebut

Dysfonctionnements Raisons Mesures

Déviation du signal de point zéro

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminés à l'aide des mesures indiquées ci-dessus, l'instrument doit être immédiatement mis hors service, il faut s'assurer qu'aucune pression ou qu'aucun signal n'est plus disponible et le protéger contre toute mise en service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 "Retour"

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

9.1 Démontage

Déconnectez le transmetteur de pression uniquement une fois que le système a été mis hors pression ! Pour protéger la membrane des instruments à membrane aeurante, elle est munie d'un couvercle de protection.

Température de fonctionnement trop élevée/trop basse

Autre position de montage

Limite de surpression dépassée

Températures admissibles

Corriger le point zéro par le potentiomètre ou le clavier ou le logiciel

Respectez la limite de surpression admissible

11473500.04 10/2011 GB/D/F/E

67WIKA Mode d'emploi transmetteur de pression type P-3x

9. Démontage, retour et mise au rebut

9.2 Retour

AVERTISSEMENT ! En cas d'envoi du transmetteur de pression, il faut respecter impérativement ceci :

Tous les transmetteurs de pression envoyés à WIKA doivent être exempts de tout substance dangereuse (acides, lixiviats, solutions, etc.).

Pour retourner le transmetteur de pression, utiliser l'emballage original ou un emballage adapté pour le transport.

Joindre le formulaire de retour rempli au transmetteur de pression.

Le formulaire de retour est disponible sur internet :

www.wika.fr / Service / Retour

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement. Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en vigueur.

68 WIKA Mode d'emploi transmetteur de pression type P-3x

11473500.04 10/2011 GB/D/F/E

Contenido

1. Información general 70

2. Seguridad 72

3. Datos técnicos 75

4. Diseño y función 79

5. Transporte, embalaje y almacenamiento 80

6. Puesta en servicio, funcionamiento 80

7. Mantenimiento y limpieza 87

8. Fallos 87

9. Desmontaje, devolución y eliminación 89

Anexo 1: Declaración de conformidad CE modelo P-3x 90

Declaraciones de conformidad puede encontrar en www.wika.es.

11473500.04 10/2011 GB/D/F/E

69WIKA manual de instrucciones transmisor de presión modelo P-3x

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y fabricado según los conocimientos actuales. Todos los componentes están sujetos a rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del transmisor de presión. Para que el trabajo con este instrumento sea seguro es imprescindible cumplir con todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en vigor en el lugar de utilización del transmisor de presión.

■

El manual de instrucciones es una parte integrante del transmisor de presión y debe guardarse en la proximidad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo por personal insucientemente cualicado así como una modicación no autorizada del transmisor de presión.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.es

- Hoja técnica correspondiente: PE 81.54

- Servicio técnico:

70 WIKA manual de instrucciones transmisor de presión modelo P-3x

Tel.: (+34) 933 938-630 Fax: (+34) 933 938-666 E-Mail: info@wika.es

11473500.04 10/2011 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que pueda causar la muerte o lesiones graves si no se evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar lesiones leves o medianas o daños materiales y medioambientales si no se evita.

Información

... destaca consejos y recomendaciones útiles así como informaciones para una utilización ecaz y libre de fallos.

¡CUIDADO!

... indica una situación probablemente peligrosa que pueda causar quemaduras debido a supercies o líquidos calientes si no se evita.

Abreviaturas

2 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

La alimentación se realiza a través de la señal de medición.

3 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

Una línea de conexión es utilizada para la señal de medición.

Borne de corriente positivo Borne de corriente negativo Conexión positiva de la medición

11473500.04 10/2011 GB/D/F/E

71WIKA manual de instrucciones transmisor de presión modelo P-3x

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya seleccionado el transmisor de presión adecuado con respecto a rango de medida, versión y condiciones de medición especícas. La inobservancia puede causar lesiones graves y/o daños materiales.

¡ADVERTENCIA!

■

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

El transmisor de presión ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe utilizarse en conformidad a la misma.

Hay que observar las especicaciones técnicas indicadas en este manual de instrucciones. Un manejo no apropiado o una utilización del transmisor de presión no conforme a las especicaciones técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

No se admite ninguna reclamación debido a un manejo no adecuado.

72 WIKA manual de instrucciones transmisor de presión modelo P-3x

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Antes de abrir el instrumento, desconectarlo debidamente de la red.

■

Operar el transmisor de presión únicamente dentro de los límites de presión de sobrecarga.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

■

Para la utilización del transmisor de presión en combinación con medios agresivos o corrosivos, y para evitar peligros mecánicos, debe observarse capítulo 3 "Datos técnicos".

Los distintos capítulos de este manual de instrucciones contienen otras importantes indicaciones de seguridad.

11473500.04 10/2011 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA! ¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales. Las actividades descritas en este manual de instrucciones deben realizarse únicamente por personal especializado con la consiguiente cualicación.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de utilización el personal especializado es capaz de ejecutar los trabajos descritos y reconocer posibles peligros por sí solo.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno, sustancias inamables o tóxicas, así como en instalaciones de refrigeración, compresores, etc., deben observarse en cada caso, además de todas las reglas generales, las disposiciones pertinentes.

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

¡ADVERTENCIA!

Antes de tocar el transmisor de presión tener en cuenta que las supercies de los componentes pueden calentarse durante el funcionamiento.

11473500.04 10/2011 GB/D/F/E

73WIKA manual de instrucciones transmisor de presión modelo P-3x

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

Detalles del conexionado

Modelo

P# nº de artículo S# nº de serie

Si el número del instrumento a comprobar queda ilegible (por ejemplo por daños mecánicos o tras pintar por encima), ya no se puede mantener la trazabilidad.

Explicación de símbolos

Símbolo general de riesgos

Rango de medida Señal de salida Corriente auxiliar Precisión

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

Corriente continua

74 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

3. Datos técnicos

3.1 Rangos de medida

Presión relativa

bar 0 ... .25 0 ... .4 0 ... .6 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4 0 ... 6

0 ... 10 0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100 0 ... 160 0 ... 250 0 ... 400 0 ... 600 0 ... 1.000

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500 0 ... 600 0 ... 750 0 ... 800 0 ... 1.000

Presión absoluta

bar 0 ... .25 0 ... .4 0 ... .6 0 ... 1 0 ... 1.6 0 ... 2.5 0 ... 4 0 ... 6

0 ... 160 0 ... 200

psi 0 ... 5 0 ... 10 0 ... 15 0 ... 25 0 ... 30 0 ... 50 0 ... 60 0 ... 100

0 ... 160 0 ... 200

Rango de medida de vacío y +/-

bar -1 ... 0 -1 ... .6 -1 ... 1.5 -1 ... 3 -1 ... 5 -1 ... 9 -1 ... 15

-30 inHG ... 0 -30 inHG ... 15 -30 inHG ... 30 -30 inHG ... 60 -30 inHG ... 100 -30 inHG ... 160 -30 inHG ... 200

psi

1) Válido solamente para modelo P-30

Límite de presión de sobrecarga

■

triple a 16 bar

■

doble a partir de 16 bar

■

factor 1,5: 0 ... 1.000 psi, 0 ... 1.500 psi, 0 ... 10.000 psi

Resistencia al vacío: Sí

0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 5.000 0 ... 10.000

11473500.04 10/2011 GB/D/F/E

75WIKA manual de instrucciones transmisor de presión modelo P-3x

3. Datos técnicos

3.2 Señal de salida

Clase de señal Valor

Corriente (2 hilos) 4 ... 20 mA Corriente (3 hilos) 4 ... 20 mA 0 ... 20 mA Tensión (3 hilos) DC 0 ... 10 V DC 0 ... 5 V DC 1 ... 5 V DC 0,5 ... 4,5 V USB CANopen -

Carga en Ω

Corriente (2 hilos, 3 hilos): ≤ (energía auxiliar - 9 V) / 0,02 A Tensión (3 hilos): > Umax / 1 mA

3.3 Alimentación de corriente

Corriente auxiliar

DC 9 ...30 V, DC 14 ... 30 V (para salida de tensión DC 0 ... 10 V)

Frecuencia de medición

3 hilos y CANopen: 1 ms 2 hilos 2 ms USB: 3 ms

Tiempo de calentamiento

< 10 min

Alimentación de corriente eléctrica total

Salida de corriente (2 hilos) : máx. 25 mA Salida de corriente (3 hilos) máx. 45 mA Salida de tensión (3 hilos): máx. 10 mA USB: 40 mA CANopen: 60 mA

76 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

3. Datos técnicos

3.4 Precisión

Alinealidad (IEC 61298-2)

≤ ± 0,04 % del alcance BFSL

Precisión con temperatura ambiente

Clase de precisión

Estándar ≤ ± 0,1 % del alcance Opción ≤ ± 0,05 % del alcance

1) Incluye alinealidad, histéresis, error punto cero y valor nal (corresponde a desviación de valor de medida según IEC 61298-2). Calibrado en posición vertical con la conexión a presión hacia abajo.

2) No posible con: rangos de vacío y rangos de medida ±, así como rangos de medida ≤ 0,4 bar.

Error de temperatura

-20 ... +10 °C: ≤ ± 0,2 % / 10 K

10 ... 60 °C: ningún error adicional (compensado activamente) 60 ... 80 °C: ≤ ± 0,2 % / 10 K

Deriva a largo plazo por año

≤ ± 0,1 % del alcance

Margen de error total (10 ... 60 C)

≤ ± 0,1 % del alcance

Ajustabilidad y recalibración

Calibración mediante software "EasyCom 2011"

Punto cero: -5 ... +20 % de alcance Span: -5 ... +20 % de alcance

1) 2)

11473500.04 10/2011 GB/D/F/E

77WIKA manual de instrucciones transmisor de presión modelo P-3x

3. Datos técnicos

3.5 Condiciones de referencia (IEC 61298-1)

Temperatura: 15 ... 25 °C Presión atmosférica 950 ... 1050 mbar Humedad atmosférica: 45 ... 75 % relativa Posición nominal: Conexión a proceso inferior Alimentación auxiliar: DC 24 V Carga: véase señales de salida Posición de montaje: cualquiera

3.6 Condiciones de utilización

Sistema mecánico

Resistencia a la vibración: Resistencia a choques térmicos: Duración: 10 millones cambios de carga Caída libre: 1 m

Temperaturas

Rango de temperatura compensado: -20 ... +80 °C

Medio: -20 ... +105 °C Ambiente: -20 ... +80 °C Cojinetes: -40 ... +85 °C

3.7 Protección eléctrica

Resistencia contra cortocircuitos: S+ contra 0V

Protección contra polaridad inversa: U+ contra 0V Protección contra sobretensiones: DC 36 V Tensión de aislamiento: DC 500 V

78 WIKA manual de instrucciones transmisor de presión modelo P-3x

10 g (IEC 60068-2-6, con resonancia) 200 g (IEC 60068-2-27, mecánica)

CAN-High / CAN-Low contra U+ / 0V

11473500.04 10/2011 GB/D/F/E

3. Datos técnicos / 4. Diseño y función

3.8 Materiales

Piezas en contacto con el medio

Acero inoxidable Material de sellado utilizado

Piezas sin contacto con el medio}

Acero inoxidable (adicionalmente Elgiloy® para rangos de medida > 25 bar)

3.9 Homologaciones, directivas y certicados

Conformidad CE

Directiva CEM

Directiva de Equipos a Presión: Conformidad RoHS:

1) No con conector de bayoneta

2004/108/EG interferencias (ámbito industrial) 97/23/CE

Sí

EN 61326 Emisión (grupo 1, clase B) y resistencia a

4. Diseño y función

4.1 Descripción

Con la ayuda de un sensor y la alimentación de energía auxiliar, la presión aplicada deforma una membrana convirtiéndo el valor de la presión en una señal eléctrica estandardizada y amplicada. Esta señal eléctrica cambia proporcionalmente en función de la presión permitiendo así su análisis.

4.2 Volumen de suministro

Comparar mediante el albarán si se han entregado todas las piezas. Versión con membrana aorante (P-31), con juntas premontadas y tapa protectora. En el modelo P-31 la junta está incluida en el volumen de suministro.

11473500.04 10/2011 GB/D/F/E

79WIKA manual de instrucciones transmisor de presión modelo P-3x

5. Transporte, embalaje y almacenamiento / 6. Puesta en servicio ...

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el instrumento presenta eventuales daños causados en el transporte. Noticar de inmediato cualquier daño evidente.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje. Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de instalación cambia o si se envía el instrumento para posibles reparaciones).

Conservar la tapa protectora de la conexión para el transporte posterior o para un almacenamiento.

5.3 Almacenamiento

Condiciones admisibles en el lugar de almacenamiento:

■

Temperatura de almacenamiento: -20 ... +80 °C

■

Humedad: 45 ... 75 % de humedad relativa (sin rocío)

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos de medios adherentes. Esto es especialmente importante cuando el medio es nocivo para la

salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

6. Puesta en servicio, funcionamiento

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.

■

Controlar visualmente si la membrana presenta daños. Ella es una pieza relevante para la seguridad.

■

Si el líquido se derrama es probable que membrana esté dañada.

■

Utilizar el transmisor de presión sólo en condiciones absolutamente seguras.

80 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

6.1 Montaje de la conexión mecánica

Herramienta necesaria: llave de boca (ancho: 27 ó 41)

■

En conexiones con membrana aorante, las tapas protectoras deben quitarse unas instantes antes del montaje. Durante el montaje asegurar de que la membrana no sufra daños.

■

Prestar atención a que las supercies de obturación en el instrumento y en el punto de medición estén limpias y no dañadas.

■

Atornillar y desatornillar el instrumento únicamente aplicando la llave en las supercies previstas para ello. Nunca utilizar la caja como supercie de ataque.

■

El par de giro correcto depende de la dimensión de la conexión así como de la junta utilizada (forma/material).

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en nuestra información técnica IN

00.14 en www.wika.es.

Tipos de juntas

máx. 10 Nm

Roscas cilíndricas Rosca cónica

según EN 837

según DIN 3852-E NPT, R y PT

11473500.04 10/2011 GB/D/F/E

81WIKA manual de instrucciones transmisor de presión modelo P-3x

6. Puesta en servicio, funcionamiento

Para el sellado de las conexiones de los manómetros con roscas cilíndricas en la supercie de obturación se deben instalar juntas planas, arandelas o juntas perladas WIKA. Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre complementario, como por ejemplo, cinta PTFE (EN 837-2).

Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.

Los modelos P-30 y P-31 son manómetro de precisión de alta calidad. Los efectos causados por el montaje (p. Ej. dependencia de la ubicación, par de apriete, etc.) pueden eliminarse mediante el ajuste al punto cero en la aplicación o por medio del software "EasyCom". De ese modo se obtiene una precisión de medida óptima del sistema completo.

Montaje de la clavija de salida lateral DIN 175301-803

(D) Ranura de montaje

1. Soltar el tornillo (1).

2. Soltar el prensaestopas (2).

(2)

(3)

(4)

(1)

(5)

Clavija del conductor (hembrilla)

(6)

3. Sacar el conector angular (5) con el bloque de terminales (6) del instrumento.

4. Quitar el bloque de terminales (6) del conector angular (5) sacándolo de la ranura de montaje (D). No sacar el bloque de terminales (6) a través del agujero del tornillo (1) ni del prensaestopas (2) para no dañar la junta del conector angular.

82 WIKA manual de instrucciones transmisor de presión modelo P-3x

Obturación

Conector del instrumento (macho), instrumento con conexión de proceso

11473500.04 10/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

5. Seleccionar un cable con diámetro exterior adecuado para el prensaestopas del conector angular. Pasar el cable por el prensaestopas (2), el anillo (3), la junta (4) y el conector angular (5).

6. Conectar los extremos de cable en forma correspondiente en los bornes de conexión del bloque de terminales (6) (véase el cuadro "Esquemas de conexiones"

7. Meter el bloque de terminales (6) en el conector anular (5).

8. Cerrar el prensaestopas (2). Asegurarse de que las juntas no estén dañadas y que el prensaestopas y las juntas estén montados correctamente para garantizar el tipo de protección.

9. Poner la junta plana cuadrada por encima de los conectores del transmisor de presión.

10. Colocar el bloque de terminales (6) sobre los pines del transmisor de presión.

11. Atornillar el tornillo (1) para conectar el conector angular (5) con el bloque de terminales (6) al transmisor de presión.

6.2 Montaje de la conexión eléctrica

■

¡Poner a tierra el instrumento través de la conexión.

■

Seleccionar el correcto diámetro de cable para la entrada de cable del conector. Prestar atención a que el prensaestopas del conector montado esté correctamente jado y que las juntas estén presentes y no dañadas. Apretar el prensaestopas y comprobar si las juntas están jadas bien para garantizar el tipo de protección.

■

Asegurarse de que no penetre humedad en las salidas en el extremo del cable.

11473500.04 10/2011 GB/D/F/E

83WIKA manual de instrucciones transmisor de presión modelo P-3x

6. Puesta en servicio, funcionamiento

Esquemas de conexiones

Clavija de salida lateral DIN 175301-803 A

Asignación

2 hilos 1 2 3 hilos 1 2 3

0V S

Conector tipo bayoneta

Asignación

2 hilos A B 3 hilos A B C

CANopen M12 x 1 (de 5 polos)

Asignación

2 3 1 4 5

B+

B-

0V S

Blindaje

CANHigh

CANLow

Clavija de enchufe, M12 x 1 (de 4 polos)

Asignación

2 hilos 1 3 3 hilos 1 3 4

0V S

Clavija de enchufe, M16 x 0.75 (de 5 polos)

Asignación

2 hilos 3 1 3 hilos 3 4 1

0V S

Salida de cable sin blindar

Asignación

2 hilos marrón azulazul 3 hilos marrón azulazul negro

0V S

84 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

6. Puesta en servicio, funcionamiento

Especicaciones

Denominación Tipo de protección

Clavija de salida lateral DIN 175301-803 A IP 65 Clavija de enchufe, M12 x 1 (de 4 polos) IP 67 Clavija de enchufe, M16 x 0.75 (de 5 polos) IP 67 Conector tipo bayoneta IP 67 CANopen M12 x 1 (de 5 polos) IP 67 USB IP 67 Salida de cable IP 67

Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente.

6.3 Prueba de funcionamiento

La señal de salida debe comportarse proporcionalmente a la presión aplicada. De lo contrario puede indicar una membrana dañada. En este caso, véase el capítulo 8. "Fallos".

6.4 Instalación de la interfaz de servicio

Sólo se requiere en instrumentos analógicos

Requisitos de hardware:

■

Un puerto USB libre

■

Un cable de adaptación USB (nº de pedido: 13193075 con CD de software)

■

Alimentación de tensión adecuada para el transmisor de presión

Requisitos del sistema:

■

Sistema operativo de 32 bit Microsoft® Windows® 2000, XP, Vista o Windows® 7

■

Software WIKA EasyCom 2011 (el CD con software se incluye en el código: 13193075 o está disponible para descargarlo de www.wika.es)

11473500.04 10/2011 GB/D/F/E

85WIKA manual de instrucciones transmisor de presión modelo P-3x

6. Puesta en servicio, funcionamiento

Montaje del cable adaptador USB

1. Despresurisar el transmisor de presión.

2. Soltar el anillo de empuñadura y extraer con cuidado el enchufe del instrumento.

3. Unir el conector plano del cable adaptador USB con la conexión USB del instrumento.

4. Conectar el conector USB del cable adaptador a un puerto USB libre del ordenador.

5. Conectar el transmisor de presión a la energía auxiliar.

Conectores

Obturación Anillo de

empuñadura

Conector del instrumento

Obturación

Caja con conexión de proceso

6.5 Puesta en servicio de instrumentos USB

■

Para instalación del controlador se requieren derechos de administrador.

■

Unir el conector USB con un puerto USB 2.0 con el ordenador.

■

Instalar el controlador mediante el wizard de instalación del software del producto.

■

Para el funcionamiento avanzado se dispone del software del registrador de datos P-3x (véanse detalles en el manual de instrucciones del registrador de datos P-3x)

■

Los detalles sobre el protocolo de interfaces o de DLL (Dynamic Link Library) se encuentran en el CD del software y en el área de descarga de www.wika.es

Todos los archivos y documentos están disponibles para su descarga en www.wika.es.

6.6 Puesta en servicio de instrumentos CANopen

■

Conectar la interfaz CAN (p. Ej. USB PEAK PCAN) con el ordenador y el transmisor de presión.

■

Iniciar el software CAN (p. Ej. PEAK PCAN-View)

■

Prestar atención de utilizar el correcto número de bits y el ID de nodo del transmisor de presión.

Para más información véase "Guía de inicio rápido" en "Instrucciones adicionales".

86 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

7. Mantenimiento y limpieza / 8. Fallos

7. Mantenimiento y limpieza

7.1 Mantenimiento

Este instrumento no requiere mantenimiento. Todas las reparaciones las debe efectuar únicamente el fabricante.

7.2 Limpieza

¡CUIDADO!

■

Antes de proceder con la limpieza hay que separar debidamente el instrumento de cualquier fuente de presión, apagarlo y desenchufarlo de la red.

■

Limpiar el instrumento con un trapo húmedo.

■

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

■

No utilizar ningún objeto puntiagudo o duro para efectuar la limpieza para evitar cualquier daño de la membrana de la conexión al proceso.

Véase el capítulo 9.2 "Devolución" para obtener más información acerca de la devolución del instrumento.

8. Fallos

En caso de averías, comprobar en primer lugar la conexión mecánica y eléctrica.

Fallos Causas Medidas

Ninguna señal de salida Cable roto

Energía auxiliar errónea/ausente o golpe de corriente

Señal de salida ausente/ errónea

11473500.04 10/2011 GB/D/F/E

Fallo de cableado

Comprobar el paso

Corregir la corriente auxiliar

Tener en cuenta detalles del conexionado

87WIKA manual de instrucciones transmisor de presión modelo P-3x

8. Fallos

Fallos Causas Medidas

La señal de salida no cambia cuando cambia la presión

No hay comunicación Ajuste ID de nodo

No hay transmisión cíclica Mapeo de PDO

Alcanze de señal demasiado pequeño/cae

Alcance de señal oscilante/ impreciso

Desviación de señal de punto cero

En caso de reclamar una garantía sin que ésta esté justicada, facturaremos los gastos de tramitación de la reclamación.

Sobrecarga mecánica por sobrepresión Sustituir el instrumento; consultar al

Velocidad de transferencia incorrecta

Tipo de transmisión incorrecta Sobrecarga mecánica por sobrepresión

Daños de membrana, p. Ej. debido a golpes, medio abrasivo o agresivo, corrosión, etc. en la membrana/conexión; falta medio de transmisión

Junta/supercie de sellado dañada/sucia, la junta no asienta correctamente, vueltas de rosca torcidas

Fuentes de interferencias CEM en el entorno, p. ej. convertidor de frecuencia

Temperaturas de uso excesiva /insucientes

Instrumento no conectado a tierra

Presión del medio de proceso fuertemente ciclante

Temperaturas de uso excesivas/insucientes

Posición de montaje diferente

Límite de presión de sobrecarga excedido

fabricante si falla repetidas veces Revisar parámetros de conguración

Revisar parámetros de conguración

Sustituir el instrumento; consultar al fabricante si falla repetidas veces

Contactar al fabricante y recambiar el instrumento

Limpiar la junta/supercie, y eventualmente reemplazar la junta

Blindar el instrumento; blindaje del cable; quitar la fuente de interferencias

Observar las temperaturas admisibles

Conectar a tierra el instrumento

Amortiguación; asesoramiento por parte del fabricante

Temperaturas admisibles

Corregir el punto cero mediante potenciómetro, campo de mando o software

Observar el límite de presión de sobrecarga permitido

88 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

8. Fallos / 9. Desmontaje, devolución y eliminación

¡CUIDADO!

Si no es posible eliminar los fallos mediante las medidas arriba mencionadas, poner inmediatamente el instrumento fuera de servicio; asegurarse de que ya no esté sometido a ninguna presión o señal y proteger el instrumento contra una puesta en servicio accidental o erronea. En este caso ponerse en contacto con el fabricante. Si desea devolver el instrumento, observar las indicaciones en el capítulo "9.2 Devolución".

9. Desmontaje, devolución y eliminación

¡ADVERTENCIA!

Restos de medios en instrumentos desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

9.1 Desmontaje

¡Desmontar los instrumentos sólo si no está sometidos a presión! Para proteger la membrana en instrumentos con membrana aorante, se aplica una capa protectora.

9.2 Devolución

¡ADVERTENCIA! Es imprescindible observar lo siguiente para el envío del instrumento:

Todos los transmisores de presión enviados a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.).

Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento. Rellenar el formulario de devolución y adjuntarlo al instrumento.

El formulario de devolución está disponible en internet:

www.wika.es / Servicio / Devoluciones

9.3 Eliminación de residuos

Una eliminación incorrecta puede provocar peligros para el medio ambiente. Eliminar los componentes de los instrumentos y los materiales de embalaje conforme a los reglamentos relativos al tratamiento de residuos y eliminación vigentes en el país de utilización.

11473500.04 10/2011 GB/D/F/E

89WIKA manual de instrucciones transmisor de presión modelo P-3x

Anexo 1: Declaración de conformidad CE modelos P-30, P-31

90 WIKA manual de instrucciones transmisor de presión modelo P-3x

11473500.04 10/2011 GB/D/F/E

WIKA global

Europe

Austria

WIKA Messgerätevertrieb Ursula Wiegand GmbH & Co. KG 1230 Vienna Tel. (+43) 1 86916-31 Fax: (+43) 1 86916-34 E-Mail: info@wika.at www.wika.at

Benelux

WIKA Benelux 6101 WX Echt Tel. (+31) 475 535-500 Fax: (+31) 475 535-446 E-Mail: info@wika.nl www.wika.nl

Bulgaria

WIKA Bulgaria EOOD Bul. „Al. Stamboliiski“ 205 1309 Soa Tel. (+359) 2 82138-10 Fax: (+359) 2 82138-13 E-Mail: t.antonov@wika.bg

Croatia

WIKA Croatia d.o.o. Hrastovicka 19 10250 Zagreb-Lucko Tel. (+385) 1 6531034 Fax: (+385) 1 6531357 E-Mail: info@wika.hr www.wika.hr

Finland

WIKA Finland Oy 00210 Helsinki Tel. (+358) 9-682 49 20 Fax: (+358) 9-682 49 270 E-Mail: info@wika. www.wika.

France

WIKA Instruments s.a.r.l. 95610 Eragny-sur-Oise Tel. (+33) 1 343084-84 Fax: (+33) 1 343084-94 E-Mail: info@wika.fr www.wika.fr

Germany

WIKA Alexander Wiegand SE & Co. KG 63911 Klingenberg Tel. (+49) 9372 132-0 Fax: (+49) 9372 132-406 E-Mail: info@wika.de www.wika.de

Italy

WIKA Italia Srl & C. Sas 20020 Arese (Milano) Tel. (+39) 02 9386-11 Fax: (+39) 02 9386-174 E-Mail: info@wika.it www.wika.it

Poland

WIKA Polska S.A. 87-800 Wloclawek Tel. (+48) 542 3011-00 Fax: (+48) 542 3011-01 E-Mail: info@wikapolska.pl www.wikapolska.pl

Romania

WIKA Instruments Romania S.R.L. Bucuresti, Sector 5 Calea Rahovei Nr. 266-268 Corp 61, Etaj 1 78202 Bucharest Tel. (+40) 21 4048327 Fax: (+40) 21 4563137 E-Mail: m.anghel@wika.ro

Russia

ZAO WIKA MERA 127015 Moscow Tel. (+7) 495-648 01 80 Fax: (+7) 495-648 01 81 E-Mail: info@wika.ru www.wika.ru

Serbia

WIKA Merna Tehnika d.o.o. Sime Solaje 15 11060 Belgrade Tel. (+381) 11 2763722 Fax: (+381) 11 753674 E-Mail: info@wika.co.yu www.wika.co.yu

Spain

Instrumentos WIKA, S.A. C/Josep Carner, 11-17 08205 Sabadell (Barcelona) Tel. (+34) 933 938630 Fax: (+34) 933 938666 E-Mail: info@wika.es www.wika.es

Switzerland

Manometer AG 6285 Hitzkirch Tel. (+41) 41 91972-72 Fax: (+41) 41 91972-73 E-Mail: info@manometer.ch www.manometer.ch

Turkey

WIKA Instruments Istanbul Basinc ve Sicaklik Ölcme Cihazlari Ith. Ihr. ve Tic. Ltd. Sti. Bayraktar Bulvari No. 21 34775 Yukari Dudullu - Istanbul Tel. (+90) 216 41590-66 Fax: (+90) 216 41590-97 E-Mail: info@wika.com.tr www.wika.com.tr

11473500.04 10/2011 GB/D/F/E

91WIKA operating instructions precision pressure transmitter model P-3x

WIKA global

Ukraine

WIKA Pribor GmbH 83016 Donetsk Tel. (+38) 062 34534-16 Fax: (+38) 062 34534-17 E-Mail: info@wika.ua www.wika.ua

United Kingdom

WIKA Instruments Ltd Merstham, Redhill RH13LG Tel. (+44) 1737 644-008 Fax: (+44) 1737 644-403 E-Mail: info@wika.co.uk www.wika.co.uk

North America

Canada

WIKA Instruments Ltd. Head Oce Edmonton, Alberta, T6N 1C8 Tel. (+1) 780 46370-35 Fax: (+1) 780 46200-17 E-Mail: info@wika.ca www.wika.ca

Mexico

Instrumentos WIKA Mexico S.A. de C.V. 01210 Mexico D.F. Tel. (+52) 55 55466329 E-Mail: ventas@wika.com www.wika.com.mx

Weitere WIKA Niederlassungen weltweit nden Sie online unter www.wika.de Further WIKA subsidiaries worldwide can be found online at www.wika.com La liste des autres liales WIKA dans le monde se trouve sur www.wika.fr Otras sucursales WIKA en todo el mundo puede encontrar en www.wika.es

WIKA Alexander Wiegand SE & Co. KG

Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. (+49) 9372/132-0 Fax (+49) 9372/132-406 E-Mail info@wika.de www.wika.de

92 WIKA operating instructions precision pressure transmitter model P-3x

11473500.04 10/2011 GB/D/F/E

WIKA P-31 User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
