WIKA O-10 User Manual [en, de, es, fr]

Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones

Pressure transmitter model O-10 Druckmessumformer Typ O-10 Transmetteur de pression type O-10 Transmisor de presión modelo O-10

Pressure transmitter model O-10 (T)

Operating instructions model O-10 Page 3 - 28

Betriebsanleitung Typ O-10 Seite 29 - 54

Mode d‘emploi type O-10 Page 55 - 80

Manual de instrucciones modelo O-10 Página 81 - 106

© 2011 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. WIKA® is a registered trademark in various countries. WIKA® ist eine geschützte Marke in verschiedenen Ländern.

Prior to starting any work, read the operating instructions! Keep for later use!

Vor Beginn aller Arbeiten Betriebsanleitung lesen! Zum späteren Gebrauch aufbewahren!

Lire le mode d'emploi avant de commencer toute opération ! A conserver pour une utilisation ultérieure !

¡Leer el manual de instrucciones antes de comenzar cualquier trabajo! ¡Guardar el manual para una eventual consulta posterior!

2 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

Contents

1. General information 4

2. Safety 6

3. Specications 9

4. Design and function 21

5. Transport, packaging and storage 21

6. Commissioning, operation 22

7. Maintenance and cleaning 25

8. Faults 26

9. Dismounting, return and disposal 27

Appendix 1: EC Declaration of conformity model O-10 28

Declarations of conformity can be found online at www.wika.com.

11613017.04 05/2013 GB/D/F/E

3WIKA operating instructions pressure transmitter model O-10

1. General information

■

The pressure transmitter described in the operating instructions has been designed and

manufactured using state-of-the-art technology. All components are subject to stringent quality and environmental criteria during production. Our management systems are certied to ISO 9001 and ISO 14001.

■

These operating instructions contain important information on handling the instrument. Working safely requires that all safety instructions and work instructions are observed.

■

Observe the relevant local accident prevention regulations and general safety regulations for the instrument's range of use.

■

The operating instructions are part of the product and must be kept in the immediate vicinity of the instrument and readily accessible to skilled personnel at any time.

■

Skilled personnel must have carefully read and understood the operating instructions prior to beginning any work.

■

The manufacturer's liability is void in the case of any damage caused by using the product contrary to its intended use, non-compliance with these operating instructions, assignment of insuciently qualied skilled personnel or unauthorised modications to the instrument.

■

The general terms and conditions contained in the sales documentation shall apply.

■

Subject to technical modications.

■

Further information:

- Internet address: www.wika.com / www.wika.de

- Relevant data sheet: PE 81.65

- Application consultant: Tel.:

(+49) 9372/132-8976

Fax:

(+49) 9372/132-8008976

E-Mail:

support-tronic@wika.de

4 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

1. General information

Explanation of symbols

WARNING!

... indicates a potentially dangerous situation that can result in serious injury or death, if not avoided.

CAUTION!

... indicates a potentially dangerous situation that can result in light injuries or damage to the equipment or the environment, if not avoided.

Information

... points out useful tips, recommendations and information for ecient and trouble-free operation.

Abbreviations

2-wire Two connection lines are used for the power supply.

The measurement signal also provides the supply current.

3-wire Two connection lines are used for the power supply.

One connection line is used for the measurement signal.

0V Reference potential S

Positive power supply terminal

Positive output terminal

11613017.04 05/2013 GB/D/F/E

5WIKA operating instructions pressure transmitter model O-10

2. Safety

WARNING!

2.1 Intended use

The pressure transmitter is used to convert pressure into an electrical signal.

Model O-10 (T): Standard version Model O-10 (5):

The instrument has been designed and built solely for the intended use described here, and may only be used accordingly.

The technical specications contained in these operating instructions must be observed. Improper handling or operation of the instrument outside of its technical specications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer.

The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

6 WIKA operating instructions pressure transmitter model O-10

Before installation, commissioning and operation, ensure that the appropriate pressure transmitter has been selected in terms of measuring range, design and specic measuring conditions. Non-observance can result in serious injury and/or damage to the equipment.

WARNING!

■

Open the connections only after the system has been depressurised.

■

Observe the working conditions in accordance with chapter 3 "Specications".

■

Always operate the pressure transmitter within the overpressure safety range.

Further important safety instructions can be found in the individual chapters of these operating instructions.

With 5-fold overpressure limit and condensation-tight case. For applications with water as a medium a 5-fold overpressure safety for protection against water hammer eects and a condensation-tight case is recommended.

11613017.04 05/2013 GB/D/F/E

2. Safety

2.2 Personnel qualication

WARNING! Risk of injury should qualication be insucient!

Improper handling can result in considerable injury and damage to equipment. The activities described in these operating instructions may only be carried out by skilled personnel who have the qualications described below.

Skilled personnel

Skilled personnel are understood to be personnel who, based on their technical training, knowledge of measurement and control technology and on their experience and knowledge of country-specic regulations, current standards and directives, are capable of carrying out the work described and independently recognising potential hazards.

Special operating conditions require further appropriate knowledge, e.g. of aggressive media.

2.3 Special hazards

WARNING!

For hazardous media such as oxygen, acetylene, ammable or toxic gases or liquids, and refrigeration plants, compressors, etc., in addition to all standard regulations, the appropriate existing codes or regulations must also be followed.

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

11613017.04 05/2013 GB/D/F/E

7WIKA operating instructions pressure transmitter model O-10

2. Safety

2.4 Labelling / safety marks

Product label

P# Product no. S# Serial no.

Output signal Pin assignmentPower supply

Measuring range

If the serial number becomes illegible due to mechanical damage or overpainting, traceability will no longer be possible.

Explanation of symbols

General danger symbol

cULus, Underwriters Laboratories Inc.

The instrument was inspected in accordance with the applicable US standards and certied by UL. Furthermore, instruments bearing this mark comply with the applicable Canadian standards on safety.

GOST, Gossudarstwenny Standart (Государственный Стандарт) GOST-R (mark) Instruments bearing this mark comply with the applicable Russian national safety regulations (Russian Federation).

8 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

2. Safety / 3. Specications

CE, Communauté Européenne

Instruments bearing this mark comply with the relevant European directives.

Voltage DC

3. Specications

3.1 Measuring ranges model O-10 (T)

Relative pressure

bar 0 ... 6

psi 0 ... 100

1) 2)

0 ... 160 0 ... 250 0 ... 400 0 ... 600

1) 2)

0 ... 600 0 ... 750 0 ... 800 0 ... 1,000 0 ... 1,500 0 ... 2,000 0 ... 3,000 0 ... 4,000 0 ... 5,000 0 ... 6,000 0 ... 7,500 0 ... 8,000

Vacuum and +/- measuring range

bar -1 ... +5 psi -30 inHg ... +100

1) Measuring deviation of the zero signal ≤ ±0.7 % of span

2) Non-linearity ≤ ±0.6 % of span BFSL

1) 2)

0 ... 10

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500

0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100

-1 ... +9

-30 inHg ... +160 -30 inHg ... +200 -30 inHg ... +300 -30 inHg ... +500

-1 ... +15 -1 ... +24 -1 ... +39 -1 ... +59

The given measuring ranges are also available in kg/cm2, kPa and MPa.

11613017.04 05/2013 GB/D/F/E

9WIKA operating instructions pressure transmitter model O-10

3. Specications

Overpressure limit

2 times 3 times on request

Vacuum tightness

Yes

3.2 Measuring ranges model O-10 (5)

Relative pressure

bar 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40

Overpressure limit

5 times

Vacuum tightness

Yes

10 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

3. Specications

3.3 Output signals model O-10 (T)

Signal type Signal

Current (2-wire) 4 ... 20 mA Voltage (3-wire) DC 0.5 ... 4.5 V

Ratiometric (3-wire) DC 0.5 ... 4.5 V

Load in Ω

■

Current output (2-wire): ≤ (power supply - 8 V) / 0.02 A

■

Voltage output (3-wire): > maximum output signal / 1 mA

■

Ratiometric output signal (3-wire): > 4.5 kΩ

3.4 Output signals model O-10 (5)

Signal type Signal

Current (2-wire) 4 ... 20 mA Voltage (3-wire) DC 0.5 ... 4.5 V

Ratiometric (3-wire) DC 0.5 ... 4.5 V

Load in Ω

■

Current output (2-wire): ≤ (power supply - 8 V) / 0.02 A

■

Voltage output (3-wire): > maximum output signal / 1 mA

■

Ratiometric output signal (3-wire): > 4.5 kΩ

DC 0 ... 5 V DC 1 ... 5 V DC 0 ... 10 V

DC 1 ... 5 V

11613017.04 05/2013 GB/D/F/E

11WIKA operating instructions pressure transmitter model O-10

3. Specications

3.5 Voltage supply

Power supply

The power supply depends on the selected output signal.

■

4 ... 20 mA: DC 8 ... 30 V

■

DC 0.5 ... 4.5 V: DC 8 ... 30 V

■

DC 0 ... 5 V: DC 8 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 0.5 ... 4.5 V (ratiometric): DC 4.5 ... 5 V

The power supply for the pressure transmitter must be made via an energy-limited electrical circuit in accordance with section 9.4 of UL/EN/IEC 61010-1, or an LPS to UL/EN/IEC 60950-1, or class 2 in accordance with UL1310/UL1585 (NEC or CEC). The power supply must be suitable for operation above 2,000 m should the pressure transmitter be used at this altitude.

Total current consumption

■

Current output: The total current consumption corresponds to the value of the output signal current (4 ... 20 mA), maximum 25 mA

■

Voltage output: 5 mA

12 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

3. Specications

3.6 Reference conditions (per IEC 61298-1)

Temperature

15 ... 25 °C

Atmospheric pressure

860 ... 1,060 mbar

Humidity

45 ... 75 % relative

Power supply

■

Current output: DC 14 V

■

Voltage output: DC 24 V

■

Ratiometric output signal: DC 5 V

Nominal position

Calibrated in vertical mounting position with pressure connection facing downwards.

3.7 Time response

Settling time

> 2 ms

11613017.04 05/2013 GB/D/F/E

13WIKA operating instructions pressure transmitter model O-10

3. Specications

3.8 Accuracy data model O-10 (T)

Non-linearity (per IEC 61298-2)

≤ ±0.5 % of span BFSL

A dierent non-linearity applies to some measuring ranges, see "Measuring ranges model O-10 (T)".

Measuring deviation of the zero signal

≤ ±0.5 % of span

A dierent measuring deviation applies to some measuring ranges, see "Measuring ranges model O-10 (T)".

Accuracy at reference conditions

≤ ±1.2 % of span

Temperature error at 0 ... 80 °C

≤ ±1.5 % of span

Long-term stability

≤ ±0.3 % of span/year

14 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

3. Specications

3.9 Accuracy data model O-10 (5)

Non-linearity (per IEC 61298-2)

≤ ±0.5 % of span BFSL

Measuring deviation of the zero signal

≤ ±1 % of span

Accuracy at reference conditions

≤ ±2.0 % of span

Temperature error at 0 ... 80 °C

■

Mean temperature coecient of zero point: Typical: 0,3 % of span/10 K

Maximum: 0,6 % of span/10 K

■

Mean temperature coecient of span: ≤ ±0.1 % of span/10 K

Long-term drift

≤ ±0.2 % of span/year

11613017.04 05/2013 GB/D/F/E

15WIKA operating instructions pressure transmitter model O-10

3. Specications

3.10 Operating conditions model O-10 (T)

Ingress protection (per IEC 60529)

For ingress protections see chapter 3.13 "Electrical connections model O-10 (T)"

The stated ingress protection only applies when plugged in using mating connectors that have the appropriate ingress protection.

Vibration resistance (per IEC 60068-2-6)

20 g (20 ... 2,000 Hz, 120 min.)

Shock resistance (per IEC 60068-2-27)

40 g (6 ms), mechanical shock

Service life

10 million load cycles

Free fall test

Resistant to an impact onto concrete from 1 m

Temperatures

■

Medium: -30 ... +100 °C

■

Ambient: -30 ... +100 °C

■

Storage: -30 ... +100 °C

16 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

3. Specications

3.11 Operating conditions model O-10 (5)

Ingress protection (per IEC 60529)

For ingress protections see "Electrical connections model O-10 (5)" The stated ingress protection only applies when plugged in using mating connectors that have the appropriate ingress protection.

Vibration resistance (per IEC 60068-2-6)

20 g (20 ... 2,000 Hz, 120 min)

Shock resistance (per IEC 60068-2-27)

40 g (6 ms), mechanical shock

Service life

10 million load cycles

Free fall test

Resistant to an impact onto concrete from 1 m

Temperatures

■

Medium: -40 ... +100 °C

■

Ambient: -25 ... +80 °C

■

Storage: -25 ... +80 °C

Other temperature ranges on request

11613017.04 05/2013 GB/D/F/E

17WIKA operating instructions pressure transmitter model O-10

3. Specications

3.12 Approvals, directives and certicates

CE conformity

■

EMC directive 2004/108/EC, EN 61326 emission (group 1, class B) and interference immunity (industrial application)

■

Pressure equipment directive 97/23/EC

Approvals

■

cULus

■

GOST-R

RoHS conformity

Yes

3.13 Materials

Non-wetted parts

■

Stainless steel 316L

■

PBT GF 30

■

Cable material (cable outlet) from PVC

Wetted parts

■

Stainless steel 316L

■

13-8 PH

■

For sealing materials see "Process connections"

Oil and grease free versions are available on request.

18 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

3. Specications

3.14 Electrical connections model O-10 (T)

Available connections

Electrical connection Ingress

protection

Angular connector DIN 175301-803 A IP 65 - - - Angular connector DIN 175301-803 C IP 65 - - - Circular connector M12 x 1 (4-pin) IP 67 - - - Metri-Pack series 150 Cable outlet, unshielded Cable outlet, shielded IP 67 0.14 mm

1) for model O-10 (T) only possible from measuring range 0 ... 60 bar

2) up to a maximum of 80 °C permitted

IP 67 IP 67 0.14 mm

The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection.

Short-circuit resistance

S+ vs. 0V

Reverse polarity protection

UB vs. 0V

Overvoltage protection

DC 36 V

Wire crosssection

Cable diameter

- -

3.4 mm 2 m , 5 m

4.3 mm 2 m , 5 m

Cable lengths

Insulation voltage

DC 750 V

11613017.04 05/2013 GB/D/F/E

19WIKA operating instructions pressure transmitter model O-10

3. Specications

3.15 Electrical connections model O-10 (5)

Available connections

Electrical connection Ingress

protection

Circular connector M12 x 1 (4-pin) IP 65 - - - Metri-Pack series 150 IP 67 Cable outlet, unshielded

1) up to a maximum of 80 °C permitted

IP 67 0.14 mm

The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection. Mating connectors are not included in the delivery, but they are available as accessories.

Short-circuit resistance

S+ vs. 0V

Reverse polarity protection

UB vs. 0V

Overvoltage protection

DC 36 V

Insulation voltage

DC 750 V

Wire crosssection

Cable diameter

- -

3.4 mm 2 m , 5 m

Cable lengths

For special model numbers, e.g. O-10000, please note the specications stated on the delivery note.

For further specications see WIKA data sheet PE 81.65 and the order documentation.

20 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

4. Design and function / 5. Transport, packaging and storage

4. Design and function

4.1 Description

The prevailing pressure is measured at the sensor element through the deformation of a diaphragm. By supplying power, this deformation of the diaphragm is converted into an electrical signal. The output signal from the pressure transmitter is amplied and standardised.

4.2 Scope of delivery

Cross-check scope of delivery with delivery note.

5. Transport, packaging and storage

5.1 Transport

Check the pressure transmitter for any damage that may have been caused during transportation. Obvious damage must be reported immediately.

5.2 Packaging

Do not remove packaging until just before mounting. Keep the packaging as it will provide optimum protection during transport (e.g. change in installation site, sending for repair).

5.3 Storage Permissible conditions at the place of storage:

Storage temperature O10 (T): -30 ... +100 °C Storage temperature O10 (5): -25 ... +80 °C

Only ever store the pressure transmitter in its original packaging.

WARNING!

Before storing the instrument (following operation), remove any residual media. This is of particular importance if the medium is hazardous to health, e.g. caustic, toxic, carcinogenic, radioactive, etc.

11613017.04 05/2013 GB/D/F/E

21WIKA operating instructions pressure transmitter model O-10

6. Commissioning, operation

CAUTION!

6.1 Mechanical mounting

■

The sealing faces at the instrument have to be undamaged and clean.

■

When screwing the instrument in, the force required to do this must not be applied through the casing, but only through the spanner ats provided for this purpose and using a suitable tool.

■

When screwing in, do not cross the threads.

■

For information on tapped holes and welding sockets, see Technical information IN 00.14 at www.wika.com.

Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.

■

Leaking uid is indicative of damage.

■

Only use the pressure transmitter if it is in perfect condition with respect to safety.

CAUTION!

The model O-10 (T) pressure transmitter must not be exposed to any condensation.

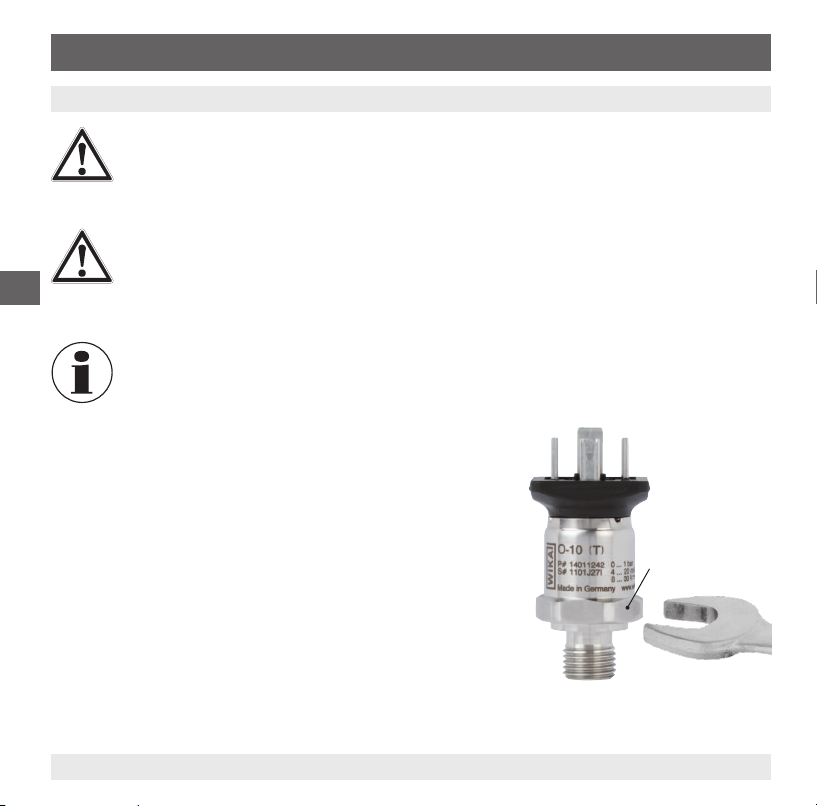

Required tool: Open-ended spanner (spanner width 24)

Spanner ats

22 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

6. Commissioning, operation

Sealing of the process connection

Parallel threads Tapered threads



per EN 837 per DIN 3852-E per NPT, R and PT

Correct sealing of the process connections with parallel threads at the sealing face  must be made using suitable at gaskets, sealing rings or WIKA prole sealings.

For further information on seals see WIKA data sheet AC 09.08 or at www.wika.com.

6.2 Electrical mounting

■

The instrument must be grounded via the process connection!

■

The power supply for the pressure transmitter must be made via an energy-limited electrical circuit in accordance with section 9.3 of UL/EN/IEC 61010-1, or an LPS to UL/EN/IEC 60950-1, or class 2 in accordance with UL1310/UL1585 (NEC or CEC). The power supply must be suitable for operation above 2,000 m should the pressure transmitter be used at this altitude.

■

Select a cable diameter that matches the cable gland of the plug. Make sure that the cable gland and sealings are assembled correctly and that they are undamaged.

■

Protect the cable end from humidity, which otherwise might intrude into the instrument.

11613017.04 05/2013 GB/D/F/E

For sealing process connections with tapered threads, the sealing must be made in the threads using additional sealing material - e.g. PTFE tape (EN 837-2).

23WIKA operating instructions pressure transmitter model O-10

6. Commissioning, operation

■

With instruments with internally connected shields (only connector variants) the cable shield should be grounded at one end. The simultaneous connection of the case and the cable shield to ground is only permitted if any accidental energisation between the shield connection (e.g. at the power

supply) and the case can be excluded (see EN 60079-14).

■

For the output signals DC 0 ... 5 V, DC 1 ... 5 V, DC 0.5 ... 4.5 V and DC 0.5 ... 4.5 V ratiometric, the following applies in addition: If the cable of the electrical connection is longer than 30 m or leaves the building, then the pressure transmitter should be used with a shielded cable. Earth the shield on at least one end of the lead.

Connection diagrams

Angular connector DIN 175301-803 A

2-wire 3-wire

UB1 1

0V 2 2

- 3

Angular connector DIN 175301-803 C

2-wire 3-wire

UB1 1

0V 2 2

- 3

Circular connector M12 x 1

2-wire 3-wire

UB1 1

0V 3 3

- 4

Cable outlet, unshielded

2-wire 3-wire

UBbrown brown

0V green green

- white

24 WIKA operating instructions pressure transmitter model O-10

Metri-Pack series 150

2-wire 3-wire

UBB B

0V A A

S+ - C

Cable outlet, shielded

2-wire 3-wire

UBbrown brown

0V blue blue

- black

11613017.04 05/2013 GB/D/F/E

7. Maintenance and cleaning

7.1 Maintenance

This pressure transmitter is maintenance-free.

Repairs must only be carried out by the manufacturer.

7.2 Cleaning

CAUTION!

■

Before cleaning, correctly disconnect the pressure transmitter from the pressure supply, switch it o and disconnect it from the power supply.

■

Electrical connections must not come into contact with moisture.

■

Wash or clean the dismounted instrument before returning it, in order to protect persons and the environment from exposure to residual media.

■

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

■

Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm of the process connection.

For information on returning the instrument see chapter 9.2 "Return".

11613017.04 05/2013 GB/D/F/E

25WIKA operating instructions pressure transmitter model O-10

8. Faults

In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically and electrically.

Faults Causes Measures

No output signal Cable break Check the continuity Deviating zero point signal Overpressure limit exceeded Observe the permissible overpressure safety

Deviating zero point signal Operating temperature too high/low Observe the permissible temperatures

Constant output signal upon change in pressure

Signal span too small Mechanical overload caused by

Signal span varies EMC interference sources in the

Signal span varies/inaccurate Operating temperature too high/low Observe the permissible temperatures

Signal span drops/too small Signal span drops/too small Contact manufacturer and replace pressure

Mechanical overload caused by overpressure

overpressure

environment; for example, frequency converter

If complaint is unjustied, we will charge you the complaint processing fees.

CAUTION!

If faults cannot be eliminated by means of the measures listed above, shut down the instrument immediately, and ensure that pressure and/or signal are no longer present, and secure the instrument from being put back into operation inadvertently. In this case, contact the manufacturer. If a return is needed, please follow the instructions given in chapter 9.2 "Return".

(see chapter "3. Specications")

(see chapter 3. "Specications") Replace pressure transmitter; if it fails

repeatedly, contact the manufacturer Replace pressure transmitter; if it fails

repeatedly, contact the manufacturer Shield the pressure transmitter; cable shield;

remove source of interference

(see chapter 3. “Specications”)

transmitter

26 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

9. Dismounting, return and disposal

WARNING!

Residual media in dismounted pressure transmitters can result in a risk to persons, the environment and equipment. Take sucient precautionary measures.

9.1 Dismounting

Only disconnect the pressure transmitter once the system has been depressurised!

9.2 Return

WARNING! Strictly observe the following when shipping the instrument:

All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.).

When returning the instrument, use the original packaging or a suitable transport package.

Information on returns can be found under the heading "Service" on our local website.

9.3 Disposal

Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specic waste disposal regulations.

11613017.04 05/2013 GB/D/F/E

27WIKA operating instructions pressure transmitter model O-10

Appendix 1: EC Declaration of conformity model O-10

28 WIKA operating instructions pressure transmitter model O-10

11613017.04 05/2013 GB/D/F/E

Inhalt

1. Allgemeines 30

2. Sicherheit 32

3. Technische Daten 35

4. Aufbau und Funktion 47

5. Transport, Verpackung und Lagerung 47

6. Inbetriebnahme, Betrieb 48

7. Wartung und Reinigung 51

8. Störungen 52

9. Demontage, Rücksendung und Entsorgung 53

Anlage 1: EG-Konformitätserklärung Typ O-10 54

Konformitätserklärungen nden Sie online unter www.wika.de.

11613017.04 05/2013 GB/D/F/E

29WIKA Betriebsanleitung Druckmessumformer Typ O-10

1. Allgemeines

■

Der in der Betriebsanleitung beschriebene Druckmessumformer wird nach dem aktuellen Stand der Technik konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Qualitäts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001 zertiziert.

■

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

■

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einhalten.

■

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für das Fachpersonal jederzeit zugänglich aufbewahrt werden.

■

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.

■

Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.

■

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

■

Technische Änderungen vorbehalten.

■

Weitere Informationen:

- Internet-Adresse: www.wika.com / www.wika.de

- zugehöriges Datenblatt: PE 81.65

- Anwendungsberater: Tel.:

(+49) 9372/132-8976

Fax:

(+49) 9372/132-8008976

E-Mail:

support-tronic@wika.de

30 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

1. Allgemeines

Symbolerklärung

WARNUNG!

… weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

… weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

Information

… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und störungsfreien Betrieb hervor.

Abkürzungen

2-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Der Speisestrom ist das Messsignal.

3-Leiter Zwei Anschlussleitungen dienen zur Spannungsversorgung.

Eine Anschlussleitung dient für das Messsignal.

0V Bezugspotential S

Positiver Versorgungsanschluss

Positiver Messanschluss

11613017.04 05/2013 GB/D/F/E

31WIKA Betriebsanleitung Druckmessumformer Typ O-10

2. Sicherheit

WARNUNG!

Vor Montage, Inbetriebnahme und Betrieb sicherstellen, dass der richtige Druckmessumformer hinsichtlich Messbereich, Ausführung und spezischen Messbedingungen

2.1 Bestimmungsgemäße Verwendung

Der Druckmessumformer dient zum Umwandeln von Druck in ein elektrisches Signal.

Typ O-10 (T): Standardausführung Typ O-10 (5):

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

ausgewählt wurde. Bei Nichtbeachten können schwere Körperverletzungen und/oder Sachschäden auftreten.

WARNUNG!

■

Anschlüsse nur im drucklosen Zustand önen.

■

Betriebsparameter gemäß Kapitel 3 „Technische Daten“ beachten.

■

Druckmessumformer immer innerhalb des Überlastgrenzbereichs betreiben.

Weitere wichtige Sicherheitshinweise benden sich in den einzelnen Kapiteln dieser Betriebsanleitung.

Mit 5-facher Überlast-Druckgrenze und betauungsfestem Gehäuse Für Anwendungen mit dem Medium Wasser wird eine 5-fache Überlastsicherheit zum Schutz vor Wasserhammereekten, sowie ein betauungsfestes Gehäuse empfohlen.

Die technischen Spezikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

32 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

2. Sicherheit

2.2 Personalqualikation

WARNUNG! Verletzungsgefahr bei unzureichender Qualikation!

Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfolgend beschriebener Qualikation durchführen lassen.

Fachpersonal

Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive Medien.

2.3 Besondere Gefahren

WARNUNG!

Bei gefährlichen Messstoen wie z. B. Sauersto, Acetylen, brennbaren oder giftigen Stoen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden.

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

11613017.04 05/2013 GB/D/F/E

33WIKA Betriebsanleitung Druckmessumformer Typ O-10

2. Sicherheit

2.4 Beschilderung / Sicherheitskennzeichnungen

Typenschild

P# Erzeugnis-Nr. S# Serien-Nr.

Messbereich

Ausgangssignal AnschlussbelegungHilfsenergie

Wird die Seriennummer durch mechanische Beschädigung oder Übermalen unleserlich, ist eine Rückverfolgbarkeit nicht mehr möglich.

Symbolerklärung

Allgemeines Gefahrensymbol

cULus, Underwriters Laboratories Inc.

Das Gerät wurde nach den anwendbaren US-amerikanischen Normen geprüft und von UL zertiziert. Geräte mit dieser Kennzeichnung stimmen außerdem überein mit den anwendbaren kanadischen Normen zur Sicherheit.

GOST, Gossudarstwenny Standart (Государственный Стандарт) GOST-R (mark) Geräte mit dieser Kennzeichnung stimmen überein mit den anwendbaren nationalen Sicherheitsbestimmungen von Russland (Russische Förderation).

34 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

2. Sicherheit / 3. Technische Daten

CE, Communauté Européenne

Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäischen Richtlinien.

Gleichspannung

3. Technische Daten

3.1 Messbereiche Typ O-10 (T)

Relativdruck

bar 0 ... 6

psi 0 ... 100

1) 2)

0 ... 160 0 ... 250 0 ... 400 0 ... 600

1) 2)

0 ... 600 0 ... 750 0 ... 800 0 ... 1.000 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 4.000 0 ... 5.000 0 ... 6.000 0 ... 7.500 0 ... 8.000

Vakuum- und +/- Messbereich

bar -1 ... +5 psi -30 inHg ... +100

1) Messabweichung des Nullsignals ≤ ±0,7 % der Spanne

2) Nichtliniearität ≤ ±0,6 % der Spanne BFSL

Die angegebenen Messbereiche sind auch in kg/cm2, kPa und MPa verfügbar.

1) 2)

0 ... 10

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500

-1 ... +9

-30 inHg ... +160 -30 inHg ... +200 -30 inHg ... +300 -30 inHg ... +500

0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100

-1 ... +15 -1 ... +24 -1 ... +39 -1 ... +59

11613017.04 05/2013 GB/D/F/E

35WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

Überlast-Druckgrenze

2-fach 3-fach auf Anfrage

Vakuumfestigkeit

3.2 Messbereiche Typ O-10 (5)

Relativdruck

bar 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40

Überlast-Druckgrenze

5-fach

Vakuumfestigkeit

36 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

3. Technische Daten

3.3 Ausgangssignale O-10 (T)

Signalart Signal

Strom (2-Leiter) 4 ... 20 mA Spannung (3-Leiter) DC 0,5 ... 4,5 V

Ratiometrisch (3-Leiter) DC 0,5 ... 4,5 V

Bürde in Ω

■

Stromausgang (2-Leiter): ≤ (Hilfsenergie - 8 V) / 0,02 A

■

Spannungsausgang (3-Leiter): > maximales Ausgangssignal / 1 mA

■

Ratiometrisches Ausgangssignal (3-Leiter): > 4,5 kΩ

3.4 Ausgangssignale O-10 (5)

Signalart Signal

Strom (2-Leiter) 4 ... 20 mA Spannung (3-Leiter) DC 0,5 ... 4,5 V

Ratiometrisch (3-Leiter) DC 0,5 ... 4,5 V

Bürde in Ω

■

Stromausgang (2-Leiter): ≤ (Hilfsenergie - 8 V) / 0,02 A

■

Spannungsausgang (3-Leiter): > maximales Ausgangssignal / 1 mA

■

Ratiometrisches Ausgangssignal (3-Leiter): > 4,5 kΩ

DC 0 ... 5 V DC 1 ... 5 V DC 0 ... 10 V

DC 1 ... 5 V

11613017.04 05/2013 GB/D/F/E

37WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

3.5 Spannungsversorgung

Hilfsenergie

Die Hilfsenergie ist abhängig vom gewählten Ausgangssignal.

■

4 ... 20 mA: DC 8 ... 30 V

■

DC 0,5 ... 4,5 V: DC 8 ... 30 V

■

DC 0 ... 5 V: DC 8 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 0,5 ... 4,5 V (ratiometrisch): DC 4,5 ... 5 V

Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß

9.3 der UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/ UL1585 (NEC oder CEC) erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird.

Gesamtstromaufnahme

■

Stromausgang: Die Gesamtstromaufnahme entspricht dem Wert des ausgegebenen Signalstroms (4 ... 20 mA), maximal 25 mA

■

Spannungsausgang: 5 mA

38 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

3. Technische Daten

3.6 Referenzbedingungen (nach IEC 61298-1)

Temperatur

15 ... 25 °C

Luftdruck

860 ... 1.060 mbar

Luftfeuchte

45 ... 75 % relativ

Hilfsenergie

■

Stromausgang: DC 14 V

■

Spannungsausgang DC 24 V

■

Ratiometrisches Ausgangssignal: DC 5 V

Nennlage

Kalibriert bei senkrechter Einbaulage mit dem Prozessanschluss nach unten.

3.7 Zeitverhalten

Einschwingzeit

> 2 ms

11613017.04 05/2013 GB/D/F/E

39WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

3.8 Genauigkeitsangaben Typ O-10 (T)

Nichtlinearität (nach IEC 61298-2)

≤ ±0,5 % der Spanne BFSL

Für manche Messbereiche gilt eine andere Nichtlinearität, siehe „Messbereiche Typ O-10 (T)“.

Messabweichung des Nullsignals

≤ ±0,5 % der Spanne

Für manche Messbereiche gilt eine andere Messabweichung, siehe „Messbereiche Typ O-10 (T)“.

Genauigkeit bei Referenzbedingungen

≤ ±1,2 % der Spanne

Temperaturfehler bei 0 ... 80 °C

≤ ±1,5 % der Spanne

Langzeitstabilität

≤ ±0,3 % der Spanne/Jahr

40 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

3. Technische Daten

3.9 Genauigkeitsangaben Typ O-10 (5)

Nichtlinearität (nach IEC 61298-2)

≤ ±0,5 % der Spanne BFSL

Messabweichung des Nullsignals

≤ ±1 % der Spanne

Genauigkeit bei Referenzbedingungen

≤ ±2,0 % der Spanne

Temperaturfehler bei 0 ... 80 °C

■

Mittlerer Temperaturkoezient des Nullpunktes: Typisch: 0,3 % of span/10 K

Maximal: 0,6 % of span/10 K

■

Mittlerer Temperaturkoezient der Spanne: ≤ ±0,1 % der Spanne/10 K

Langzeitdrift

≤ ±0,2 % der Spanne/Jahr

11613017.04 05/2013 GB/D/F/E

41WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

3.10 Einsatzbedingungen Typ O-10 (T)

Schutzart (nach IEC 60529)

Schutzarten siehe Kapitel 3.13 „Elektrische Anschlüsse Typ O-10 (T)“ Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

Vibrationsfestigkeit (nach IEC 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min.)

Schockfestigkeit (nach IEC 60068-2-27)

40 g (6 ms), Schock mechanisch

Lebensdauer

10 Millionen Lastwechsel

Freifalltest

Widersteht Aufprall aus 1 m auf Beton

Temperaturen

■

Medium: -30 ... +100 °C

■

Umgebung: -30 ... +100 °C

■

Lagerung: -30 ... +100 °C

42 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

3. Technische Daten

3.11 Einsatzbedingungen Typ O-10 (5)

Schutzart (nach IEC 60529)

Schutzarten siehe „Elektrische Anschlüsse Typ O-10 (5)“ Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

Vibrationsfestigkeit (nach IEC 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min)

Schockfestigkeit (nach IEC 60068-2-27)

40 g (6 ms), Schock mechanisch

Lebensdauer

10 Millionen Lastwechsel

Freifalltest

Widersteht Aufprall aus 1 m auf Beton

Temperaturen

■

Medium: -40 ... +100 °C

■

Umgebung: -25 ... +80 °C

■

Lagerung: -25 ... +80 °C

Andere Temperaturbereiche auf Anfrage

11613017.04 05/2013 GB/D/F/E

43WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

3.12 Zulassungen, Richtlinien und Zertikate

CE-Konformität

■

EMV-Richtline 2004/108/EG, EN 61326 Emission (Gruppe 1, Klasse B) und Störfestigkeit (industrieller Bereich)

■

Druckgeräterichtlinie 97/23/EG

Zulassungen

■

cULus

■

GOST-R

RoHS-Konformität

3.13 Werkstoe

Nicht messstoberührte Teile

■

CrNi-Stahl 316L

■

PBT GF 30

■

Kabelmaterial (Kabelausgang) aus PVC

Messstoberührte Teile

■

CrNi-Stahl 316L

■

13-8 PH

■

Dichtwerkstoe siehe „Prozessanschlüsse“

Öl- und fettfreie Ausführungen sind auf Anfrage erhältlich.

44 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

3. Technische Daten

3.14 Elektrische Anschlüsse Typ O-10 (T)

Verfügbare Anschlüsse

Elektrischer Anschluss Schutzart Aderquerschnitt Kabeldurch-

messer

Winkelstecker DIN 175301-803 A IP 65 - - - Winkelstecker DIN 175301-803 C IP 65 - - - Rundstecker M12 x 1 (4-polig) IP 67 - - - Metri-Pack Serie 150 Kabelausgang, ungeschirmt Kabelausgang, geschirmt IP 67 0,14 mm

1) beim Typ O-10 (T) erst ab Messbereich 0 ... 60 bar möglich

2) bis max. 80 °C zulässig

IP 67

IP 67 0,14 mm

- 3,4 mm 2 m , 5 m 4,3 mm 2 m , 5 m

Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart.

Kurzschlussfestigkeit

S+ gegen 0V

Verpolschutz

UB gegen 0V

Überspannungsschutz

DC 36 V

Isolationsspannung

DC 750 V

Kabellängen

11613017.04 05/2013 GB/D/F/E

45WIKA Betriebsanleitung Druckmessumformer Typ O-10

3. Technische Daten

3.15 Elektrische Anschlüsse Typ O-10 (5)

Verfügbare Anschlüsse

Elektrischer Anschluss Schutzart Aderquerschnitt Kabeldurch-

messer

Rundstecker M12 x 1 (4-polig) IP 65 - - - Metri-Pack Serie 150 IP 67 Kabelausgang, ungeschirmt

1) bis max. 80 °C zulässig

IP 67 0,14 mm

- 3,4 mm 2 m , 5 m

Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart. Gegenstecker sind nicht im Lieferumfang enthalten, sondern als Zubehör erhältlich.

Kurzschlussfestigkeit

S+ gegen 0V

Verpolschutz

UB gegen 0V

Überspannungsschutz

DC 36 V

Isolationsspannung

DC 750 V

Kabellängen

Bei Sondertypennummer, z. B. O-10000 Spezikationen gemäß Lieferschein beachten.

Weitere technische Daten siehe WIKA-Datenblatt PE 81.65 und Bestellunterlagen.

46 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

4. Aufbau und Funktion / 5. Transport, Verpackung und Lagerung

4. Aufbau und Funktion

4.1 Beschreibung

Der anstehende Druck wird mittels Membranverformung am Sensorelement gemessen. Unter Zuführung von Hilfsenergie wird diese Membranverformung in ein elektrisches Signal umgewandelt. Das vom Druckmessumformer ausgegebene Signal ist verstärkt und standardisiert.

4.2 Lieferumfang

Lieferumfang mit dem Lieferschein abgleichen.

5. Transport, Verpackung und Lagerung

5.1 Transport

Druckmessumformer auf eventuell vorhandene Transportschäden untersuchen. Oensichtliche Schäden unverzüglich mitteilen.

5.2 Verpackung

Verpackung erst unmittelbar vor der Montage entfernen. Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).

5.3 Lagerung Zulässige Bedingungen am Lagerort:

Lagertemperatur O-10 (T): -30 ... +100 °C Lagertemperatur O-10 (5): -25 ... +80 °C

Den Druckmessumformer nur in Originalverpackung einlagern.

WARNUNG!

Vor der Einlagerung des Gerätes (nach Betrieb) alle anhaftenden Messstoreste entfernen. Dies ist besonders wichtig, wenn der Messsto gesundheitsgefährdend ist, wie z. B. ätzend, giftig, krebserregend, radioaktiv, usw.

11613017.04 05/2013 GB/D/F/E

47WIKA Betriebsanleitung Druckmessumformer Typ O-10

6. Inbetriebnahme, Betrieb

VORSICHT!

Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.

■

Auslaufende Flüssigkeit weist auf eine Beschädigung hin.

■

Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.

VORSICHT!

Der Druckmessumformer Typ O-10 (T) darf keiner Betauung ausgesetzt werden.

6.1 Mechanische Montage

Benötigtes Werkzeug: Maulschlüssel (Schlüsselweite 24)

■

Dichtächen am Gerät und an der Messstelle müssen unbeschädigt und frei von Verschmutzungen sein.

■

Beim Einschrauben des Gerätes darf die dazu erforderliche Kraft nicht über das Gehäuse aufgebracht werden, sondern nur mit geeignetem Werkzeug über die dafür vorgesehene Schlüsseläche.

■

Beim Einschrauben die Gewindegänge nicht verkanten.

■

Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de.

Schlüsseläche

48 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

6. Inbetriebnahme, Betrieb

Abdichtung des Prozessanschlusses

Zylindrische Gewinde Kegelige Gewinde



nach EN 837 nach DIN 3852-E nach NPT, R und PT

Zur Abdichtung der Prozessanschlüsse mit zylindrischem Gewinde sind an der Dichtäche  Flachdichtungen, Dichtlinsen oder WIKA-Proldichtungen einzusetzen.

Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.

6.2 Elektrische Montage

■

Das Gerät über den Prozessanschluss erden.

■

Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß

■

Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass die Kabelverschraubung und die Dichtungen korrekt sitzen und nicht beschädigt sind.

■

Das Kabelende vor Feuchtigkeit schützen, ansonsten kann diese in das Gerät eindringen.

11613017.04 05/2013 GB/D/F/E

Zur Abdichtung der Prozessanschlüsse mit kegeligem Gewinde erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dichtwerkstoen z. B. PTFE-Band (EN 837-2).

49WIKA Betriebsanleitung Druckmessumformer Typ O-10

6. Inbetriebnahme, Betrieb

■

Bei Geräten mit intern aufgelegtem Schirm (nur Steckervarianten) den Kabelschirm einseitig erden. Der gleichzeitige Anschluss von Gehäuse und Kabelschirm an Erde ist nur zulässig, wenn eine Potentialverschleppung zwischen Schirmanschluss (z. B. am Speisegerät) und Gehäuse ausgeschlossen werden kann (siehe EN 60079-14).

■

Für die Ausgangssignale DC 0 ... 5 V, DC 1 ... 5 V, DC 0,5 ... 4,5 V und DC 0,5 ... 4,5 V ratiometrisch

gilt zusätzlich: Wenn das Kabel des elektrischen Anschlusses länger als 30 m ist oder das Gebäude verlässt, dann ist der Druckmessumformer mit einem geschirmten Kabel zu betreiben. Den Schirm an mindestens einem Leitungsende erden.

Anschlussschemen

Winkelstecker DIN 175301-803 A

2-Leiter 3-Leiter

UB1 1

0V 2 2

- 3

Winkelstecker DIN 175301-803 C

2-Leiter 3-Leiter

UB1 1

0V 2 2

- 3

Rundstecker M12 x 1

2-Leiter 3-Leiter

UB1 1

0V 3 3

- 4

Kabelausgang, ungeschirmt

2-Leiter 3-Leiter

UBbraun braun

0V grün grün

- weiß

50 WIKA Betriebsanleitung Druckmessumformer Typ O-10

Metri-Pack Serie 150

2-Leiter 3-Leiter

UBB B

0V A A

S+ - C

Kabelausgang, geschirmt

2-Leiter 3-Leiter

UBbraun braun

0V blau blau

- schwarz

11613017.04 05/2013 GB/D/F/E

7. Wartung und Reinigung

7.1 Wartung

Dieser Druckmessumformer ist wartungsfrei.

Reparaturen sind ausschließlich vom Hersteller durchzuführen.

7.2 Reinigung

VORSICHT!

■

Vor der Reinigung den Druckmessumformer ordnungsgemäß von der Druckversorgung trennen, ausschalten und von der Hilfsenergie trennen.

■

Elektrische Anschlüsse nicht mit Feuchtigkeit in Berührung bringen.

■

Ausgebautes Gerät vor der Rücksendung spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoreste zu schützen.

■

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

■

Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, diese können die Membrane des Prozessanschlusses beschädigen.

Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“.

11613017.04 05/2013 GB/D/F/E

51WIKA Betriebsanleitung Druckmessumformer Typ O-10

8. Störungen

Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt montiert ist.

Störungen Ursachen Maßnahmen

Kein Ausgangssignal Leitungsbruch Durchgang überprüfen Abweichendes Nullpunktsignal Überlastgrenze überschritten Zulässige Überlastgrenze einhalten

Abweichendes Nullpunktsignal Zu hohe/niedrige

Gleichbleibendes Ausgangssignal bei Druckänderung

Signalspanne zu klein Mechanische Überlastung durch

Signalspanne schwankend EMV-Störquellen in Umgebung,

Signalspanne schwankend/ ungenau

Signalspanne fällt ab/zu klein Signalspanne fällt ab/zu klein Hersteller kontaktieren und

Einsatztemperaturen Mechanische Überlastung durch

Überdruck

z. B. Frequenzumrichter Zu hohe/niedrige

Einsatztemperaturen

Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten.

VORSICHT!

Können Störungen mit Hilfe der oben aufgeführten Maßnahmen nicht beseitigt werden, ist das Gerät unverzüglich außer Betrieb zu setzen, sicherzustellen, dass kein Druck bzw. Signal mehr anliegt und gegen versehentliche Inbetriebnahme zu schützen. In diesem Falle Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten.

(siehe Kapitel 3 „Technische Daten“) Zulässige Temperaturen einhalten

(siehe Kapitel 3 „Technische Daten“) Druckmessumformer austauschen; bei wieder-

holtem Ausfall Rücksprache mit Hersteller Druckmessumformer austauschen; bei wieder-

holtem Ausfall Rücksprache mit Hersteller Druckmessumformer abschirmen;

Leitungsabschirmung; Störquelle entfernen Zulässige Temperaturen einhalten

(siehe Kapitel 3 „Technische Daten“)

Druckmessumformer austauschen

52 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

9. Demontage, Rücksendung und Entsorgung

WARNUNG!

Messstoreste in ausgebauten Druckmessumformern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen.

9.1 Demontage

Druckmessumformer nur im drucklosen Zustand demontieren!

9.2 Rücksendung

WARNUNG! Beim Versand des Gerätes unbedingt beachten:

Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoen (Säuren, Laugen, Lösungen, etc.) sein.

Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden.

Hinweise zur Rücksendung benden sich in der Rubrik „Service“ auf unserer lokalen Internetseite.

9.3 Entsorgung

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

11613017.04 05/2013 GB/D/F/E

53WIKA Betriebsanleitung Druckmessumformer Typ O-10

Anlage 1: EG-Konformitätserklärung Typ O-10

54 WIKA Betriebsanleitung Druckmessumformer Typ O-10

11613017.04 05/2013 GB/D/F/E

Sommaire

1. Généralités 56

2. Sécurité 58

3. Spécications 61

4. Conception et fonction 73

5. Transport, emballage et stockage 73

6. Mise en service, exploitation 74

7. Entretien et nettoyage 77

8. Dysfonctionnements 78

9. Démontage, retour et mise au rebut 79

Annexe 1: Déclaration de conformité CE type O-10 80

Déclarations de conformité disponibles sur www.wika.fr.

11613017.04 05/2013 GB/D/F/E

55WIKA mode d'emploi transmetteur de pression type O-10

1. Généralités

■

Le transmetteur décrit dans le mode d'emploi est conçu et fabriqué selon les dernières technologies en vigueur. Tous les composants sont soumis à des critères environnementaux et de qualité stricts durant la fabrication. Nos systèmes de gestion sont certiés ISO 9001 et ISO 14001.

■

Ce mode d'emploi donne des indications importantes concernant l'utilisation de l'instrument. Il est possible de travailler en toute sécurité avec ce produit en respectant toutes les consignes de

sécurité et d'utilisation.

■

Respecter les prescriptions locales de prévention contre les accidents et les prescriptions générales de sécurité en vigueur pour le domaine d'application de l'instrument.

■

Le mode d'emploi fait partie du produit et doit être conservé à proximité immédiate de l'instrument et être accessible à tout moment pour le personnel qualié.

■

Le personnel qualié doit, avant de commencer toute opération, avoir lu soigneusement et compris le mode d'emploi.

■

La responsabilité du fabricant n'est pas engagée en cas de dommages provoqués par une utilisation non conforme à l'usage prévu, de non-respect de ce mode d'emploi, d'utilisation de personnel peu qualié de même qu'en cas de modications de l'instrument eectuées par l'utilisateur.

■

Les conditions générales de vente mentionnées dans les documents de vente s'appliquent.

■

Sous réserve de modications techniques.

■

Pour obtenir d'autres informations :

- Consulter notre site internet : www.wika.fr

- Fiche technique correspondante : PE 81.65

- Conseiller applications : Tél. : (+33) 1 343084-84 Fax : (+33) 1 343084-94 E-Mail: info@wika.fr

56 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

1. Généralités

Explication des symboles

AVERTISSEMENT !

… indique une situation présentant des risques susceptibles de provoquer la mort ou des blessures graves si elle n'est pas évitée.

ATTENTION !

… indique une situation potentiellement dangereuse et susceptible de provoquer de légères blessures ou des dommages matériels et pour l'environnement si elle n'est pas évitée.

Information

… met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement ecace et normal.

Abréviations

2 ls Deux lignes de raccordement servent à l'alimentation en alimentation

Le signal de mesure fournit également le courant d'alimentation.

3 ls Deux lignes de raccordement servent à l'alimentation en alimentation

Un câble de raccordement est utilisé pour le signal de mesure.

0V Potentiel de référence S

Borne d'alimentation positive

Borne de sortie positive

11613017.04 05/2013 GB/D/F/E

57WIKA mode d'emploi transmetteur de pression type O-10

2. Sécurité

AVERTISSEMENT !

Avant le montage, la mise en service et le fonctionnement, s'assurer que le transmetteur de pression a été choisi de façon adéquate, en ce qui concerne l'étendue de mesure, la version et les conditions de mesure spéciques. Un non-respect de cette consigne peut entraîner des blessures corporelles graves et/ou des dégâts matériels.

2.1 Utilisation conforme à l'usage prévu

Le transmetteur de pression permet de convertir la pression en un signal électrique.

Type O-10 (T) : Version standard Type O-10 (5) :

applications avec de l’eau comme uide process la version avec limite de surpression fois 5 contre les eets de coups de bélier et boîtier étanche à la condensation est recommandée.

L'instrument est conçu et construit exclusivement pour une utilisation conforme à l'usage prévu décrit ici et ne doit être utilisé qu'en conséquence.

Les spécications techniques mentionnées dans ce mode d'emploi doivent être respectées. En cas d'utilisation inadéquate ou de fonctionnement de l'instrument en dehors des spécications techniques, un arrêt et contrôle doivent être immédiatement eectués par un collaborateur autorisé du service de WIKA.

Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu.

58 WIKA mode d'emploi transmetteur de pression type O-10

AVERTISSEMENT !

■

N'ouvrez les connexions qu'après que le système ait été dépressurisé.

■

Observez les conditions de fonctionnement conformément au chapitre 3 "Spécications".

■

Ne faites fonctionner le transmetteur de pression que dans l'échelle de sécurité contre la surpression.

Vous trouverez d'autres consignes de sécurité dans les sections individuelles du présent mode d'emploi.

Version avec limite de surpression fois 5 et boîtier étanche à la condensation. Pour les

11613017.04 05/2013 GB/D/F/E

2. Sécurité

2.2 Qualication du personnel

AVERTISSEMENT ! Danger de blessure en cas de qualication insusante !

Une utilisation non conforme peut entraîner d'importants dommages corporels et matériels. Les opérations décrites dans ce mode d'emploi ne doivent être eectuées que par un personnel ayant la qualication décrite ci-après.

Personnel qualié

Le personnel qualié est, en raison de sa formation spécialisée, de ses connaissances dans le domaine de la technique de mesure et de régulation et de ses expériences de même que de sa connaissance des prescriptions nationales, des normes et directives en vigueur, en mesure d'eectuer les travaux décrits et de reconnaître automatiquement les dangers potentiels.

Les conditions d'utilisation spéciales exigent également une connaissance adéquate par exemple des liquides agressifs.

2.3 Dangers particuliers

AVERTISSEMENT !

Dans le cas de uides de mesure dangereux comme notamment l'oxygène, l'acétylène, les substances combustibles ou toxiques, ainsi que dans le cas d'installations de réfrigération, de compresseurs etc., les directives appropriées existantes doivent être observées en plus de l'ensemble des règles générales.

AVERTISSEMENT !

Les restes de uides se trouvant dans les transmetteurs de pression démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité susantes.

11613017.04 05/2013 GB/D/F/E

59WIKA mode d'emploi transmetteur de pression type O-10

2. Sécurité

2.4 Etiquetage / marquages de sécurité

Plaque signalétique

P# N° Produit S# N° Série

Etendue de mesure

Signal de sortie

Alimentation

Si le numéro de série devient illisible à cause de dommages mécaniques ou de peinture, aucune traçabilité n'est plus possible.

Explication des symboles

Symbole général de danger

cULus, Underwriters Laboratories Inc.

L'instrument a été inspecté en accord avec les standards américains applicables et certié par UL. En outre, les appareils avec ce marquage sont conformes aux normes canadiennes de sécurité applicables.

GOST, Gossudarstwenny Standart (Государственный Стандарт)

GOST-R (marque) Les instruments qui portent cette marque sont en accord avec les règles nationales de sécurité russes applicables (Fédération Russe).

60 WIKA mode d'emploi transmetteur de pression type O-10

Conguration du raccordement

11613017.04 05/2013 GB/D/F/E

2. Sécurité / 3. Spécications

CE, Communauté Européenne

Les instruments avec ce marquage sont conformes aux directives européennes pertinentes.

Tension DC

3. Spécications

3.1 Etendues de mesure, type O-10 (T)

Pression relative

bar 0 ... 6

psi 0 ... 100

1) 2)

0 ... 160 0 ... 250 0 ... 400 0 ... 600

1) 2)

0 ... 600 0 ... 750 0 ... 800 0 ... 1.000 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 4.000 0 ... 5.000 0 ... 6.000 0 ... 7.500 0 ... 8.000

Vide et étendues de mesure +/-

bar -1 ... +5 psi -30 inHg ... +100

1) Ecart de mesure du point zéro ≤ ±0.7 % de l'échelle

2) Non-linéarité ≤ ±0,6 % de l'échelle BFSL

Les étendues de mesure données sont disponibles également en kg/cm2, kPa et MPa.

11613017.04 05/2013 GB/D/F/E

1) 2)

0 ... 10

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500

0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100

-1 ... +9

-30 inHg ... +160 -30 inHg ... +200 -30 inHg ... +300 -30 inHg ... +500

-1 ... +15 -1 ... +24 -1 ... +39 -1 ... +59

61WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

Limite de surpression

2 fois 3 fois sur demande

Résistance vide

Oui

3.2 Etendues de mesure, type O-10 (5)

Pression relative

bar 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40

Limite de surpression

5 fois

Résistance vide

Oui

62 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

3. Spécications

3.3 Signaux de sortie, type O-10 (T)

Type de signal Signal

Courant (2 ls) 4 ... 20 mA Tension (3 ls) 0,5 ... 4,5 VDC

Ratiométrique (3 ls) 0,5 ... 4,5 VDC

Charge en Ω

■

Sortie courant (2 ls) : ≤ (alimentation - 8 V) / 0,02 A

■

Sortie tension (3 ls) : Signal de sortie max. / 1 mA

■

Signal sortie ratiométrique (3 ls) : > 4,5 kΩ

3.4 Signaux de sortie, type O-10 (5)

Type de signal Signal

Courant (2 ls) 4 ... 20 mA Tension (3 ls) 0,5 ... 4,5 VDC

Ratiométrique (3 ls) 0,5 ... 4,5 VDC

Charge en Ω

■

Sortie courant (2 ls) : ≤ (alimentation - 8 V) / 0,02 A

■

Sortie tension (3 ls) : Signal de sortie max. / 1 mA

■

Signal sortie ratiométrique (3 ls) : > 4,5 kΩ

0 ... 5 VDC 1 ... 5 VDC 0 ... 10 VDC

1 ... 5 VDC

11613017.04 05/2013 GB/D/F/E

63WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

3.5 Tension d'alimentation

Alimentation

L'alimentation dépend du signal de sortie choisi.

■

4 ... 20 mA : 8 ... 30 VDC

■

0,5 ... 4,5 VDC : 8 ... 30 VDC

■

0 ... 5 VDC : 8 ... 30 VDC

■

1 ... 5 VDC : 8 ... 30 VDC

■

0 ... 10 VDC : 14 ... 30 VDC

■

0,5 ... 4,5 VDC (ratiométrique): 4,5 ... 5 VDC

L'alimentation d'un transmetteur de pression doit être faite par un circuit électrique limité en énergie en accord avec la Section 9.4 de UL / EN / CEI 61010-1, ou un LPS à UL / EN / IEC 60950-1, ou Class 2 en accord avec UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2.000 m dans le cas où le transmetteur de pression serait utilisé à cette altitude.

Consommation de courant totale

■

Sortie courant : La consommation totale de courant correspond à la valeur du signal de sortie (4 ... 20 mA), maximum 25 mA

■

Sortie tension : 5 mA

64 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

3. Spécications

3.6 Conditions de référence (selon IEC 61298-1)

Température

15 ... 25 °C

Pression atmosphérique

860 ... 1.060 mbar

Humidité

45 ... 75 % relative

Alimentation

■

Sortie courant : DC 14 V

■

Sortie tension : DC 24 V

■

Signal sortie ratiométrique :

Position nominale

Calibré en position de montage verticale avec la connexion de pression regardant vers le bas.

3.7 Temps de réponse

Durée de réglage

> 2 ms

DC 5 V

11613017.04 05/2013 GB/D/F/E

65WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

3.8 Données de précision, type O-10 (T)

Non-linéarité (CEI 61298-2)

≤ ± 0,5 % de l'échelle BFSL

Une non-linéarité diérente s'applique à quelques étendues de mesure, voir "Etendues de mesure, type O-10 (T)".

Écart de mesure du point zéro

≤ ± 0,5 % de l'échelle

Un écart de mesure diérent s'applique à quelques étendues de mesure (voir "Etendues de mesure, type O-10 (T)".

Précision aux conditions de référence

≤ ± 1,2 % de l'échelle

Erreur de température sur la plage de 0 ... 80 °C

≤ ± 1,5 % de l'échelle

Stabilité à long terme

≤ ± 0,3 % de l'échelle par an

66 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

3. Spécications

3.9 Données de précision, type O-10 (5)

Non-linéarité (CEI 61298-2)

≤ ± 0,5 % de l'échelle BFSL

Écart de mesure du point zéro

≤ ± 1 % de l'échelle

Précision aux conditions de référence

≤ ± 2,0 % de l'échelle

Erreur de température sur la plage de 0 ... 80 °C

■

Coecient de température moyen du point zéro : Typique : 0,3 % de l'échelle/10 K

Maximale : 0,6 % de l'échelle/10 K

■

Coecient de température moyen de l'échelle : ≤ ± 0,1 % de l'échelle/10 K

Dérive à long terme

≤ ± 0,2 % de l'échelle par an

11613017.04 05/2013 GB/D/F/E

67WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

3.10 Conditions de fonctionnement, type O-10 (T)

Indice de protection (selon CEI 60529)

Indices de protection, voir chapitre 3.13 "Raccordements électriques, type O-10 (T)" L'indice de protection mentionné n’est valable que lorsque le contre-connecteur auquel est raccordé la sonde de température possède également l'indice de protection requis.

Résistance aux vibrations (par CEI 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min.)

Résistance aux chocs (par CEI 60068-2-27)

40 g (6 ms), choc mécanique

Durée de vie

10 millions de cycles de chargement

Test de chute libre

Résistant à un impact sur le béton à 1 m

Températures

■

Fluide : -30 ... +100 °C

■

Ambiante : -30 ... +100 °C

■

Stockage : -30 ... +100 °C

68 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

3. Spécications

3.11 Conditions de fonctionnement, type O-10 (5)

Indice de protection (selon CEI 60529)

Indices de protection, voir "Raccordements électriques, type O-10 (5)" L'indice de protection mentionné n’est valable que lorsque le contre-connecteur auquel est raccordé la sonde de température possède également l'indice de protection requis.

Résistance aux vibrations (par CEI 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min)

Résistance aux chocs (par CEI 60068-2-27)

40 g (6 ms), choc mécanique

Durée de vie

10 millions de cycles de chargement

Test de chute libre

Résistant à un impact sur le béton à 1 m

Températures

■

Fluide : -40 ... +100 °C

■

Ambiante : -25 ... +80 °C

■

Stockage : -25 ... +80 °C

Autres plages de température disponibles sur demande

11613017.04 05/2013 GB/D/F/E

69WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

3.12 Homologations, directives et certicats

Conformité CE

■

Directive CEM 2004/108/CE, Emission EN 61326 (groupe 1, classe B) et immunité d'interférence (application industrielle)

■

Directive relative aux équipements sous pression 97/23/EC

Homologations

■

cULus

■

GOST-R

Conformité RoHS

Oui

3.13 Matériaux

Parties non en contact avec le uide

■

Acier inox 316L

■

PBT GF 30

■

Matériau de câble (sortie de câble) de PVC

Parties en contact avec le uide

■

Acier inox 316L

■

13-8 PH

■

Pour les matériaux des joints d'étanchéité, voir "Raccords process"

Versions dégraissé pour application oxygène disponible sur demande.

70 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

3. Spécications

3.14 Raccordements électriques, type O-10 (T)

Raccords disponibles

Raccordement électrique Indice de

protection

Connecteur coudé DIN 175301-803 A IP 65 - - - Connecteur coudé DIN 175301-803 C IP 65 - - - Connecteur circulaire M12 x 1

(4-plots) Metri-Pack séries 150 Sortie de câble, non blindé Sortie de câble, blindé IP 67 0,14 mm

1) avec type O-10 (T) seulement à partir d'une étendue de mesure de 0 ... 60 bar

2) autorisé jusqu'à un maximum de 80 °C

IP 67 - - -

IP 67 IP 67 0,14 mm

L'indice de protection mentionné (selon CEI 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur.

Résistance court-circuit

S+ vs. 0V

Protection contre l'inversion de polarité

UB vs. 0V

Protection contre la surtension

DC 36 V

Section du conducteur

Diamètre de câble

- 3,4 mm 2 m , 5 m

4.3 mm 2 m , 5 m

Longueurs de câble

Tension d'isolement

DC 750 V

11613017.04 05/2013 GB/D/F/E

71WIKA mode d'emploi transmetteur de pression type O-10

3. Spécications

3.15 Raccordements électriques, type O-10 (5)

Raccords disponibles

Raccordement électrique Indice de

protection

Connecteur circulaire M12 x 1 (4-plots) IP 65 - - - Metri-Pack séries 150 IP 67

Sortie de câble, non blindé

1) autorisé jusqu'à un maximum de 80 °C

IP 67 0,14 mm

L'indice de protection mentionné (selon CEI 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le transmetteur. Les contre-connecteurs ne sont pas compris dans la livraison, mais disponibles en accessoires.

Résistance court-circuit

S+ vs. 0V

Protection contre l'inversion de polarité

UB vs. 0V

Protection contre la surtension

DC 36 V

Tension d'isolement

DC 750 V

Section du conducteur

Diamètre de câble

- 3,4 mm 2 m , 5 m

Longueurs de câble

Pour les numéros de type spéciaux, par exemple O-10000, prière de tenir compte des spécications gurant sur la notice de livraison. Pour de plus amples spécications, voir la che technique WIKA PE 81.65 et la documentation de commande.

72 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

4. Conception et fonction / 5. Transport, emballage et stockage

4. Conception et fonction

4.1 Description

La pression de référence est mesurée sur l'élément capteur par la déformation d'une membrane. En fournissant du courant, on convertit cette déformation de la membrane en un signal électrique. Le signal de sortie en provenance du transmetteur de pression est amplié et standardisé.

4.2 Détail de la livraison

Comparer le détail de la livraison avec le bordereau de livraison.

5. Transport, emballage et stockage

5.1 Transport

Vérier s'il existe des dégâts sur le transmetteur de pression liés au transport. Communiquer immédiatement les dégâts constatés.

5.2 Emballage

N'enlever l'emballage qu'avant le montage. Conserver l'emballage, celui-ci ore, lors d'un transport, une protection optimale (par ex. changement de lieu d'utilisation, renvoi pour réparation).

5.3 Stockage Conditions admissibles sur le lieu de stockage :

Température de stockage O10 (T) : -30 ... +100 °C Température de stockage O10 (5) : -25 ... +80 °C

Toujours conserver le transmetteur de pression dans son emballage original.

AVERTISSEMENT !

Enlever tous les restes de uides adhérents avant l'entreposage de l'instrument (après le fonctionnement). Ceci est particulièrement important lorsque le uide représente un danger pour la santé, comme par exemple des substances corrosives, toxiques, cancérogènes,

11613017.04 05/2013 GB/D/F/E

radioactives etc.

73WIKA mode d'emploi transmetteur de pression type O-10

6. Mise en service, exploitation

ATTENTION !

Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.

■

Une fuite de liquide indique un dommage.

■

Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.

ATTENTION !

Le transmetteur de pression type O-10 (T) ne doit être exposé à aucune condensation.

6.1 Montage mécanique

Outil requis : clé à fourche (clé d'une largeur de 24)

■

Les surfaces d'étanchéité sur l'instrument doivent être non-endommagées et propres.

■

Lors du vissage de l'instrument, le couple de serrage ne doit pas être appliqué sur le boîtier mais seulement sur les surfaces prévues et ce avec un outil approprié.

■

Lorsque vous vissez, ne pas croiser les lets.

■

Pour obtenir des informations concernant les trous taraudés et

Surface de clé

les embases à souder, voir les Informations techniques IN 00.14 sur www.wika.fr.

74 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

6. Mise en service, exploitation

Joint d'étanchéité du raccord process

Filetage parallèle Filetages coniques



selon EN 837 selon DIN 3852-E selon NPT, R et PT

Pour assurer l'étanchéité des raccords process avec letages parallèles à la surface d'étanchéité (1), il faut utiliser des joints plats, des bagues d'étanchéité ou les joints à écrasement WIKA.

Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou sous www.wika.fr.

6.2 Montage électrique

■

L'instrument doit être mis à la terre par le raccord process !

■

L'alimentation d'un transmetteur de pression doit être faite par un circuit électrique limité en énergie en accord avec la Section 9.3 de UL / EN / CEI 61010-1, ou un LPS à UL / EN / IEC 60950-1, ou Class 2 en accord avec UL1310/UL1585 (NEC ou CEC). L'alimentation doit être capable de fonctionner au-dessus de 2 000 m dans le cas où le transmetteur de pression serait utilisé à cette altitude.

■

Choisir un diamètre de câble qui correspond au passe-câble de la prise. Assurez-vous que le passe-câble et les joints sont assemblés correctement et intacts.

■

Protéger la sortie de câble de l'humidité, qui pourrait sinon s'introduire dans l'instrument.

11613017.04 05/2013 GB/D/F/E

Pour des raccords process avec letages coniques, l'étanchéité sur le letage doit se faire en utilisant en plus un matériau d'étanchéité comme par exemple la bande PTFE (selon EN 837-2).

75WIKA mode d'emploi transmetteur de pression type O-10

6. Mise en service, exploitation

■

Avec des instruments avec blindages connectés en interne (seulement certains connecteurs) le câble blindé devrait être raccordé à la terre via une extrémité. La connexion simultanée du boîtier et du câble blindé à la terre est autorisé uniquement si aucune mise sous tension accidentelle entre la connexion blindée (par exemple au niveau de l'alimentation) et le boîtier peut être exclu (voir EN 60079-14).

■

Pour les signaux de sortie 0 ... 5 VDC, 1 ... 5 VDC, 0,5 ... 4,5 VDC et 0,5 ... 4,5 VDC ratiométrique, les conditions suivantes sont applicables : Si le câble de la connexion électrique est plus long

que 30 m ou si celui-ci sort du bâtiment, le transmetteur de pression doit être utilisé avec un câble blindé. Mettre le blindage à la terre sur au moins une extrémité de la ligne.

Diagrammes de connexion

Connecteur coudé DIN 175301-803 A

2 ls 3 ls

UB1 1

0V 2 2

- 3

Connecteur coudé DIN 175301-803 C

2 ls 3 ls

UB1 1

0V 2 2

- 3

Connecteur circulaire M12 x 1

2 ls 3 ls

UB1 1

0V 3 3

- 4

Sortie de câble, non blindé

2 ls 3 ls

UBmarron marron

0V vert vert

- blanc

76 WIKA mode d'emploi transmetteur de pression type O-10

Metri-Pack séries 150

2 ls 3 ls

UBB B

0V A A

S+ - C

Sortie de câble, blindé

2 ls 3 ls

UBmarron marron

0V bleu bleu

- noir

11613017.04 05/2013 GB/D/F/E

7. Entretien et nettoyage

7.1 Entretien

Ce transmetteur de pression ne nécessite aucun entretien.

Les réparations ne doivent être eectuées que par le fabricant.

7.2 Nettoyage

ATTENTION !

■

Avant le nettoyage, déconnecter correctement le transmetteur de pression de l'alimentation en pression, l'éteindre et le déconnecter de l'alimentation.

■

Eviter tout contact des raccordements électriques avec l'humidité.

■

Laver ou nettoyer l'instrument démonté avant de le renvoyer, an de protéger les personnes et l‘environnement contre le danger lié aux restes de uides adhérents.

■

Ne pas utiliser d'objets pointus ou durs pour le nettoyage an de ne pas endommager la membrane du raccord process.

Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour".

11613017.04 05/2013 GB/D/F/E

77WIKA mode d'emploi transmetteur de pression type O-10

8. Dysfonctionnements

Dans le cas de pannes, vérier d'abord si le transmetteur de pression est monté correctement, mécaniquement et électriquement.

Dysfonctionnements Raisons Mesures

Pas de signal de sortie Câble sectionné Vérier la continuité Déviation du signal de point zéro Limite de surpression dépassée Observer l'échelle de sécurité contre

Déviation du signal de point zéro Température de fonctionnement trop

Signal de sortie constant après une variation de pression

Echelle de signaux trop petite Surcharge mécanique causé par une

Le signal de sortie varie Sources d'interférence CEM dans

Plage de signaux varie/n'est pas précis

Plage de signaux tombe/trop petite Plage de signaux tombe/trop petite Contacter le fabricant et remplacer le

Si la réclamation n'est pas justiée, nous vous facturerons les frais de traitement de la réclamation.

ATTENTION !

Si des dysfonctionnements ne peuvent pas être éliminées à l'aide des mesures indiquées ci-dessus, arrêter immédiatement l'instrument et s'assurer de l'absence de pression et/ou de signal. Puis, sécuriser l'instrument an d'empêcher toute remise en service involontaire. Contacter dans ce cas le fabricant. S'il est nécessaire de retourner l'instrument au fabricant, respecter les indications mentionnées au chapitre 9.2 "Retour".

78 WIKA mode d'emploi transmetteur de pression type O-10

élevée/trop basse Surcharge mécanique causé par une

surpression

l'environnement ; par ex. convertisseur de fréquence

Température de fonctionnement trop élevée/trop basse

la surpression admissible (voir chapitre 3 "Spécications")

Observer les températures admissibles (voir chapitre 3 "Spécications")

Si le transmetteur de pression tombe en panne de manière répétée, contacter le fabricant

Blinder le transmetteur de pression ; blindage du câble ; éliminer la source d'interférence

Observer les températures admissibles (voir chapitre 3 "Spécications")

transmetteur de pression

11613017.04 05/2013 GB/D/F/E

9. Démontage, retour et mise au rebut

AVERTISSEMENT !

9.1 Démontage

Déconnectez le transmetteur de pression uniquement une fois que le système a été mis hors pression !

9.2 Retour

AVERTISSEMENT ! En cas d'envoi de l'instrument, il faut respecter impérativement ceci :

Tous les instruments envoyés à WIKA doivent être exempts de toute substance dangereuse (acides, solutions alcalines, solutions, etc.).

Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.

Des informations relatives à la procédure de retour de produit(s) défectueux sont disponibles sur notre site internet au chapitre "Services".

9.3 Mise au rebut

Une mise au rebut inadéquate peut entraîner des dangers pour l'environnement. Eliminer les composants des instruments et les matériaux d'emballage conformément aux prescriptions nationales pour le traitement et l'élimination des déchets et aux lois de protection de l'environnement en vigueur.

11613017.04 05/2013 GB/D/F/E

79WIKA mode d'emploi transmetteur de pression type O-10

Annexe 1: Déclaration de conformité CE type O-10

80 WIKA mode d'emploi transmetteur de pression type O-10

11613017.04 05/2013 GB/D/F/E

Contenido

1. Información general 82

2. Seguridad 84

3. Datos técnicos 87

4. Diseño y función 99

5. Transporte, embalaje y almacenamiento 99

6. Puesta en servicio, funcionamiento 100

7. Mantenimiento y limpieza 103

8. Fallos 104

9. Desmontaje, devolución y eliminación de residuos 105

Anexo 1: Declaración CE de conformidad modelo O-10 106

Declaraciones de conformidad puede encontrar en www.wika.es.

11613017.04 05/2013 GB/D/F/E

81WIKA manual de instrucciones transmisor de présion modelo O-10

1. Información general

■

El transmisor de presión descrito en el manual de instrucciones está construido y fabricado según el estado actual de la técnica. Todos los componentes están sujetos a rigurosos criterios de calidad y medio ambiente durante la producción. Nuestros sistemas de gestión están certicados según ISO 9001 e ISO 14001.

■

Este manual de instrucciones proporciona indicaciones importantes acerca del manejo del instrumento. Para que el trabajo con este instrumento sea seguro es imprescindible cumplir con todas las instrucciones de seguridad y manejo indicadas.

■

Cumplir siempre las normativas sobre la prevención de accidentes y las normas de seguridad en vigor en el lugar de utilización del instrumento.

■

El manual de instrucciones es una parte integrante del instrumento y debe guardarse en la proximidad del mismo para que el personal especializado pueda consultarlo en cualquier momento.

■

El personal especializado debe haber leído y entendido el manual de instrucciones antes de comenzar cualquier trabajo.

■

El fabricante queda exento de cualquier responsabilidad en caso de daños causados por un uso no conforme a la nalidad prevista, la inobservancia del presente manual de instrucciones, un manejo por personal insucientemente cualicado así como una modicación no autorizada del instrumento.

■

Se aplican las condiciones generales de venta incluidas en la documentación de venta.

■

Modicaciones técnicas reservadas.

■

Para obtener más informaciones consultar:

- Página web: www.wika.com / www.wika.de

- Hoja técnica correspondiente: PE 81.65

- Servicio técnico: Tel.: (+34) 933 938 630

82 WIKA manual de instrucciones transmisor de présion modelo O-10

Fax: (+34) 933 938 666 E-Mail: info@wika.es

11613017.04 05/2013 GB/D/F/E

1. Información general

Explicación de símbolos

¡ADVERTENCIA!

… indica una situación probablemente peligrosa que puede causar la muerte o lesiones graves si no se la evita.

¡CUIDADO!

... indica una situación probablemente peligrosa que puede causar lesiones leves o medianas, o daños materiales y medioambientales, si no se la evita.

Información

... marca consejos y recomendaciones útiles así como informaciones para una utilización ecaz y libre de fallos.

Abreviaturas

2 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

La alimentación se realiza a través de la señal de medición.

3 hilos Se utilizan dos líneas de conexión para la alimentación de corriente.

Una línea de conexión es utilizada para la señal de medición.

0V Potencial de referencia S

Alimentación positiva

Conexión positiva de la medición

11613017.04 05/2013 GB/D/F/E

83WIKA manual de instrucciones transmisor de présion modelo O-10

2. Seguridad

¡ADVERTENCIA!

Antes del montaje, la puesta servicio y el funcionamiento asegurarse de que se haya seleccionado el transmisor de presión adecuado con respecto a rango de medida, versión y condiciones de medición especícas. Riesgo de lesiones graves y/o daños materiales en caso de inobservancia.

¡ADVERTENCIA!

■

2.1 Uso conforme a lo previsto

El transmisor de presión convierte la presión en una señal eléctrica.

Modelo O-10 (T): Versión estándar Modelo O-10 (5):

con agua se recomienda una sobrecarga de 5 veces para proteger contra golpes de ariete y una caja resistente a la condensación

El instrumento ha sido diseñado y construido únicamente para la nalidad aquí descrita y debe utilizarse en conformidad a la misma.

Abrir las conexiones sólo cuando no estén sometidas a presión.

■

Tener en cuenta los parámetros de servicio según el capítulo 3 "Datos técnicos".

■

¡Utilizar el transmisor de presión únicamente dentro de los límites inferior y superior de sobrecarga.

Los distintos capítulos de este manual de instrucciones contienen otras importantes indicaciones de seguridad.

Con sobrecarga de 8 veces y caja resistente a la condensación. Para aplicaciones

Cumplir las especicaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una utilización del instrumento no conforme a las especicaciones técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA.

No se admite ninguna reclamación debido a una utilización no conforme a lo previsto.

84 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

2. Seguridad

2.2 Cualicación del personal

¡ADVERTENCIA! ¡Riesgo de lesiones debido a una insuciente cualicación!

Un manejo no adecuado puede causar considerables daños personales y materiales. Las actividades descritas en este manual de instrucciones deben realizarse únicamente por personal especializado con la cualicación correspondiente.

Personal especializado

Debido a su formación profesional, a sus conocimientos de la técnica de regulación y medición así como a su experiencia y su conocimiento de las normativas, normas y directivas vigentes en el país de utilización, el personal especializado está en condiciones de ejecutar los trabajos descritos y reconocer posibles peligros en forma autónoma.

Algunas condiciones de uso especícas requieren conocimientos adicionales, p. ej. acerca de medios agresivos.

2.3 Riesgos especícos

¡ADVERTENCIA!

En el caso de sustancias peligrosas a medir, como p. ej. oxígeno, acetileno, sustancias inamables o tóxicas, así como en instalaciones de refrigeración, compresores, etc., deben observarse en cada caso, además de todas las reglas generales, las disposiciones pertinentes.

¡ADVERTENCIA!

Medios residuales en transmisores de presión desmontados pueden causar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución.

11613017.04 05/2013 GB/D/F/E

85WIKA manual de instrucciones transmisor de présion modelo O-10

2. Seguridad

2.4 Rótulos / Marcados de seguridad

Placa indicadora de modelo

P# nº de artículo S# nº de serie

Rango de medida

Señal de salida Detalles del

Si el número de serie queda ilegible por daños mecánicos o tras pintar por encima, ya no se puede mantener la trazabilidad.

Explicación de símbolos

Símbolo general de riesgos

cULus, Underwriters Laboratories Inc.

Este instrumento ha sido comprobado según las normativas aplicables de los EE.UU. y certicado por UL. Los instrumentos con este marcado están conformes a las normas aplicables de Canadá relativas a la seguridad.

GOST, Gossudarstwenny Standart (Государственный Стандарт)

GOST-R (mark) Los instrumentos con este marcaje cumplen las normativas aplicables en materia de seguridad de Rusia (federación rusa).

86 WIKA manual de instrucciones transmisor de présion modelo O-10

Alimentación auxiliar

conexionado

11613017.04 05/2013 GB/D/F/E

2. Seguridad / 3. Datos técnicos

CE, Communauté Européenne

Los instrumentos con este marcaje cumplen las directivas europeas aplicables.

Corriente continua

3. Datos técnicos

3.1 Rangos de medida, modelo O-10 (T)

Presión relativa

bar 0 ... 6

psi 0 ... 100

1) 2)

0 ... 160 0 ... 250 0 ... 400 0 ... 600

1) 2)

0 ... 600 0 ... 750 0 ... 800 0 ... 1.000 0 ... 1.500 0 ... 2.000 0 ... 3.000 0 ... 4.000 0 ... 5.000 0 ... 6.000 0 ... 7.500 0 ... 8.000

Rango de medida de vacío y +/-

bar -1 ... +5 psi -30 inHg ... +100

1) Error de medición de la señal cero ≤ ±0,7 % del span

2) Alinealidad ≤ ±0,6 % del span BFSL

Los rangos de medida indicados están disponibles también en kg/cm2 y kPa.

1) 2)

0 ... 10

0 ... 160 0 ... 200 0 ... 250 0 ... 300 0 ... 400 0 ... 500

-1 ... +9

-30 inHg ... +160 -30 inHg ... +200 -30 inHg ... +300 -30 inHg ... +500

0 ... 16 0 ... 25 0 ... 40 0 ... 60 0 ... 100

-1 ... +15 -1 ... +24 -1 ... +39 -1 ... +59

11613017.04 05/2013 GB/D/F/E

87WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

Límite de presión de sobrecarga

doble triple a petición

Resistencia al vacío

Sí

3.2 Rangos de medida, modelo O-10 (5)

Presión relativa

bar 0 ... 6 0 ... 10 0 ... 16 0 ... 25 0 ... 40

Límite de presión de sobrecarga

5 veces

Resistencia al vacío

Sí

88 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

3. Datos técnicos

3.3 Señales de salida, O-10 (T)

Tipo de señal Señal

Corriente (2 hilos) 4 ... 20 mA Tensión (3 hilos) DC 0,5 ... 4,5 V

Ratiométrica (3 hilos) DC 0,5 ... 4,5 V

DC 0 ... 5 V DC 1 ... 5 V DC 0 ... 10 V

Carga en Ω

■

Salida de corriente (2 hilos): ≤ (alimentación auxiliar - 8 V) / 0,02 A

■

Salida de tensión (3 hilos): > Señal de salida max. / 1mA

■

Señal de salida ratiométrico (3 hilos): > 4,5 kΩ

3.4 Señales de salida, O-10 (5)

Tipo de señal Señal

Corriente (2 hilos) 4 ... 20 mA Tensión (3 hilos) DC 0,5 ... 4,5 V

Ratiométrica (3 hilos) DC 0,5 ... 4,5 V

DC 1 ... 5 V

Carga en Ω

■

Salida de corriente (2 hilos): ≤ (alimentación auxiliar - 8 V) / 0,02 A

■

Salida de tensión (3 hilos): > Señal de salida max. / 1mA

■

Señal de salida ratiométrico (3 hilos): > 4,5 kΩ

11613017.04 05/2013 GB/D/F/E

89WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

3.5 Alimentación de corriente

Alimentación auxiliar

La alimentación auxiliar permitida depende de la señal de salida seleccionada.

■

4 ... 20 mA: DC 8 ... 30 V

■

DC 0,5 ... 4,5 V: DC 8 ... 30 V

■

DC 0 ... 5 V: DC 8 ... 30 V

■

DC 1 ... 5 V: DC 8 ... 30 V

■

DC 0 ... 10 V: DC 14 ... 30 V

■

DC 0,5 ... 4,5 V (ratiométrico): DC 4,5 ... 5 V

Para alimentar el transmisor de presión debe utilizarse un circuito eléctrico con límite de energía según el párrafo 9.3 de UL/EN/IEC 61010-1 o LPS según UL/EN/IEC 60950-1 o Clase 2 según UL1310/ UL1585 (NEC o CEC) para alimentar el transmisor de presión. La alimentación eléctrica debe ser adecuada para aplicaciones en alturas superiores a 2.000 metros, si se quiere utilizar el transmisor de presión a partir de esas alturas.

Alimentación de corriente eléctrica total

■

Salida de corriente: La alimentación de corriente eléctrica total corresponde al valor del corriente de señal emitido (4 ... 20 mA), máximo 25 mA

■

Tensión de alimentación: 5 mA

90 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

3. Datos técnicos

3.6 Condiciones de referencia (según IEC 61298-1)

Temperatura

15 ... 25 °C

Presión atmosférica

860 ... 1.060 mbar

Humedad atmosférica

45 ... 75 % relativa

Alimentación auxiliar

■

Salida de corriente: DC 14 V

■

Tensión de alimentación DC 24 V

■

Señal de salida ratiométrico: DC 5 V

Posición nominal

Calibrado en posición vertical con la conexión a presión hacia abajo.

3.7 Respuesta temporal

Tiempo de establecimiento

> 2 ms

11613017.04 05/2013 GB/D/F/E

91WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

3.8 Datos de precisión, modelo O-10 (T)

Alinealidad (según IEC 61298-2)

≤ ±0,5 % del span BFSL

Para algunos rangos de medida rige una alinealidad distinta, véase "Rangos de medida, modelo O-10 (T)".

Error de medición de la señal cero

≤ ±0,5 % del span

Para algunos rangos de medida rige otro error de medición, véase "Rangos de medida, modelo O-10 (T)"

Precisión en las condiciones de referencia

≤ ±1,2 % del span

Error de temperatura a 0 ... 80 ºC

≤ ±1,5 % del span

Estabilidad a largo plazo

≤ ±0,3 % del span/año

92 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

3. Datos técnicos

3.9 Datos de precisión, modelo O-10 (5)

Alinealidad (según IEC 61298-2)

≤ ±0,5 % del span BFSL

Error de medición de la señal cero

≤ ±1 % del span

Precisión en las condiciones de referencia

≤ ±2,0 % del span

Error de temperatura a 0 ... 80 ºC

■

Coeciente de temperatura medio del punto cero: Típico: 0,3 % del span/10 K

Máximo: 0,6 % del span/10 K

■

Coeciente de temperatura medio del span: ≤ 0,1 % del span/10 K

Deriva a largo plazo

≤ ±0,2 % del span/año

11613017.04 05/2013 GB/D/F/E

93WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

3.10 Condiciones de utilización, modelo O-10 (T)

Tipo de protección (según IEC 60529)

Tipos de protección, véase el capítulo 3.13 "Conexiones eléctricas, modelo O-10 (T)" El tipo de protección indicado sólo es válido en estado conectado con conectores según el modo de protección correspondiente.

Resistencia a la vibración (según IEC 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min.)

Resistencia a choques (según 60068-2-27)

40 g (6 ms), choque mecánico

Duración

10 millones cambios de carga

Test de caída libre

Resiste un impacto contra hormigón desde una altura de 1 m

Temperaturas

■

Medio: -30 ... +100 °C

■

Ambiente: -30 ... +100 °C

■

Almacenamiento: -30 ... +100 °C

94 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

3. Datos técnicos

3.11 Condiciones de utilización, modelo O-10 (5)

Tipo de protección (según IEC 60529)

Tipos de protección, véase "Conexiones eléctricas, modelo O-10 (5)" El tipo de protección indicado sólo es válido en estado conectado con conectores según el modo de protección correspondiente.

Resistencia a la vibración (según IEC 60068-2-6)

20 g (20 ... 2.000 Hz, 120 min)

Resistencia a choques (según 60068-2-27)

40 g (6 ms), choque mecánico

Duración

10 millones cambios de carga

Test de caída libre

Resiste un impacto contra hormigón desde una altura de 1 m

Temperaturas

■

Medio: -40 ... +100 °C

■

Ambiente: -25 ... +80 °C

■

Almacenamiento: -25 ... +80 °C

Otros rangos de temperatura a petición

11613017.04 05/2013 GB/D/F/E

95WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

3.12 Homologaciones, directivas y certicados

Conformidad CE

■

Directiva de EMC 2004/108/CE, EN 61326 emisión (grupo 1, clase B) y resistencia a interferencias (ámbito industrial)

■

Directiva de equipos a presión 97/23/CE

Homologaciones

■

cULus

■

GOST-R

Conformidad RoHS

Sí

3.13 Materiales

Piezas sin contacto con el medio

■

Acero inoxidable 316L

■

PBT GF 30

■

Material de cable (salida de cable) de PVC

Piezas en contacto con el medio

■

Acero inoxidable 316L

■

13-8 PH

■

Los materiales de sellado véase "conexiones"

Versiones sin aceite y grasa están disponibles a petición.

96 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

3. Datos técnicos

3.14 Conexiones eléctricas, modelo O-10 (T)

Conexiones disponibles

Conexión eléctrica Tipo de pro-

tección

Conector angular DIN 175301-803 A IP 65 - - - Conector angular DIN 175301-803 C IP 65 - - - Conector circular, M12 x 1 (4-pin) IP 67 - - - Metri-Pack Serie 150 Salida de cable, sin blindar Salida de cable, con blindaje IP 67 0,14 mm

1) con el modelo O-10 (T) sólo disponible desde el rango de medida 0 ... 60 bar

2) admisible hasta un máximo de 80 ºC

IP 67 IP 67 0,14 mm

Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente.

Resistencia contra cortocircuitos

S+ contra 0V

Protección contra polaridad inversa

UB contra 0V

Protección contra sobretensiones

DC 36 V

Tensión de aislamiento

DC 750 V

Sección de hilo

Diámetro de cable

- 3,4 mm 2 m , 5 m 4,3 mm 2 m , 5 m

Longitudes de cable

11613017.04 05/2013 GB/D/F/E

97WIKA manual de instrucciones transmisor de présion modelo O-10

3. Datos técnicos

3.15 Conexiones eléctricas, modelo O-10 (5)

Conexiones disponibles

Conexión eléctrica Tipo de

protección

Conector circular, M12 x 1 (4-pin) IP 65 - - - Metri-Pack Serie 150 IP 67 Salida de cable, sin blindar

1) admisible hasta un máximo de 80 ºC

IP 67 0,14 mm

Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente. Los conectores no están incluidos en el volumen de suministro, pero están disponibles como accesorios.

Resistencia contra cortocircuitos

S+ contra 0V

Protección contra polaridad inversa

UB contra 0V

Protección contra sobretensiones

DC 36 V

Tensión de aislamiento

DC 750 V

Sección de hilo

Diámetro de cable

- 3,4 mm 2 m , 5 m

Longitudes de cable

Observar las especicaciones en el albarán para números de tipos especiales, p. ej. O-10000. Para más datos técnicos, consulte la hoja técnica de WIKA PE 81.65 y la documentación de pedido.

98 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

4. Diseño y función / 5. Transporte, embalaje y almacenamiento

4. Diseño y función

4.1 Descripción

La presión actual se deduce mediante la deformación de la membrana en el elemento sensor. Con alimentación auxiliar, esta deformación de la membrana se transforma en una señal eléctrica. La señal de salida del transmisor de presión está amplicada y estandarizada.

4.2 Volumen de suministro

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

5. Transporte, embalaje y almacenamiento

5.1 Transporte

Comprobar si el transmisor de presión presenta eventuales daños causados en el transporte. Noticar daños obvios de forma inmediata.

5.2 Embalaje

No quitar el embalaje hasta justo antes del montaje. Guardar el embalaje ya que es la protección ideal durante el transporte (por ejemplo si el lugar de instalación cambia o si se envía el instrumento para posibles reparaciones).

5.3 Almacenamiento Condiciones admisibles en el lugar de almacenamiento:

Temperatura de almacenamiento O-10 (T): -30 ... +100 °C Temperatura de almacenamiento O-10 (5): -25 ... +80 °C

Almacenar el transmisor de presión sólo en su embalaje original.

¡ADVERTENCIA!

Antes de almacenar el instrumento (después del funcionamiento), eliminar todos los restos de medios adheridos. Esto es especialmente importante cuando el medio es nocivo para la salud, como p. ej. cáustico, tóxico, cancerígeno, radioactivo, etc.

11613017.04 05/2013 GB/D/F/E

99WIKA manual de instrucciones transmisor de présion modelo O-10

6. Puesta en servicio, funcionamiento

¡CUIDADO!

Comprobar el transmisor de presión visualmente antes de utilizarlo.

■

Si el líquido se derrama es probable que la membrana esté dañada.

■

Utilizar el transmisor de presión sólo en condiciones absolutamente seguras.

¡CUIDADO!

No se debe someter el transmisor modelo O-10 (T) a la condensación.

6.1 Montaje mecánico

Herramienta necesaria: Llave de boca (ancho 24)

■

Las supercies de obturación en el instrumento y en el punto de medición deben estar libres de suciedad.

■

Para atornillar el instrumento, la fuerza necesaria debe aplicarse, mediante el uso de herramientas adecuadas, sólo sobre las supercies planas de ajuste previstas para este n, y no a través de la caja.

■

No bloquear las vueltas de la rosca al enroscar.

■

Las indicaciones sobre taladros para roscar y para soldar están en nuestra información técnica IN 00.14 en www.wika.es.

Supercie plana de ajuste

100 WIKA manual de instrucciones transmisor de présion modelo O-10

11613017.04 05/2013 GB/D/F/E

WIKA O-10 User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
