WIKA C-10 Operating Manual

C-10

Operating instructions
Betriebsanleitung
Mode d’emploi

Compact Pressure Transmitter for OEM-Applications

Transmetteur de pression compact pour applications OEM

GB

GB

GBF

DKompakt-Druckmessumformer für OEM Anwendungen

WIKA Alexander Wiegand GmbH & Co. KG

Alexander-Wiegand-Straße 30
63911 Klingenberg/ Germany
Tel. [phone]
Fax [phone]
E-Mail [e-mail]
www.wika.de

1439022.06 GB/D/F 12/2003

1

Content

1. General information

2. Safety Instructions

3. Installation

4. Technical data

5. Wiring

WIKA Global

Current terms and conditions apply.
Details are available on
www.wika.de/download

Inhalt

GB

D

1. Allgemeines

2. Sicherheitshinweise

3. Montage

4. Technische Daten

5. Elektrischer Anschluss

WIKA Global

Es gelten unsere aktuellen Verkaufs- und
Lieferbedingungen siehe unter
www.wika.de/download

Contenu

1. Généralités

2. Consignes de sécurité

3. Montage

4. Caractéristiques techniques

5. Branchement électrique

WIKA Global

F

Toute commande est assujettie à nos conditions
de ventes et de fournitures dans leur dernière
version en vigueur, voir sous
www.wika.de/download

2

C-10

FDGB

1. General information

WIKA pressure transmitters are carefully designed and manufactured using state-of-the-art technology.
Every component undergoes strict quality inspection before assembly and each instrument is fully tested
prior to shipment.

!

Instruction

The following installation and operating instructions have been compiled by us with great care but it is not
feasible to take all possible applications into consideration. These installation and operation instructions
should meet the needs of most pressure measurement applications. If questions remain regarding a
specific application, you can obtain further information (data sheets, instructions, etc.) via our Internet
address (www.wika.de / www.wika.com / download) or contact WIKA for additional technical support (see
WIKA Global).

Please inspect the equipment for possible damage during transportation. Should there be
any obvious damage, please inform the transport company and WIKA without delay.

1. Allgemeines

Die in der Betriebsanleitung beschriebenen WIKA-Druckmessumformer werden nach den neuesten
Erkenntnissen konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen
Qualitätskriterien.

!

Hinweis

Bitte untersuchen Sie die Geräte auf eventuell aufgetretene Transportschäden. Sind
offensichtlich Schäden vorhanden, teilen Sie dies bitte dem Transportunternehmen und
WIKA unverzüglich mit.

Die nachfolgenden Einbau- und Bedienungshinweise haben wir mit Sorgfalt zusammengestellt. Es ist
jedoch nicht möglich, alle erdenklichen Anwendungsfälle zu berücksichtigen. Sollten Sie Hinweise für Ihre
spezielle Aufgabenstellung vermissen, können Sie über unsere Internet Adresse (www.wika.de /
www.wika.com / download) weitere Informationen (Datenblätter, Hinweise, etc.) erhalten oder sich mit
einem unserer Anwendungsberater (siehe WIKA Global) in Verbindung setzen.

1. Généralités

La conception et la fabrication des transdmetteurs de mesure WIKA , tels que décrits dans les
instructions de service, satisfont aux toutes dernières règles de lart. Tous les composants sont soumis en
cours de fabrication à un contrôle stricte des critères de qualité.

Veuiller s.v.p. contrôler les appareils afin de déterminer tout endommagement éventuel

!

Remarque

Les instructions de montage et de service présentées ci-après ont été établi avec grand soin. Il reste
toutefois impossible denvisager tous les cas dapplications possibles. Dans le cas où vous constateriez
des lacunes dans ces instructions pour les tâches spéciales quil vous faut exécuter, vous avez la
possibilité de recevoir des compléments dinformations (fiches de caractéristiques, remarques etc.) sous
notre adresse internet (www.wika.de / www.wika.com / download) ou par contact direct avec notre
conseiller applications(voir WIKA Global).

subi en cours de transport. En cas de dommages manifestes, veuillez les déclarer
immédiatement à lentreprise de transport et à WIKA.

3

C-10

2. Safety Instructions

FDGB

!

Caution

being measured. In addition the relevant national safety regulations (e.g.: VDE 0100) have to be
observed.
Serious injuries and / or damage can occur should the relevant regulations not be observed.
Only qualified persons authorised by the plant manager are permitted to install and service the pressure
measuring instruments. Dangerous pressure media such as oxygen, acetylene, flammable gases or
liquids and toxic gases or liquids as well as instruments for refrigeration plants or compressors etc.
require attention above the standard regulations. Here the specific safety codes or regulations must be
considered. Please observe the ambient and working conditions outlined in section 4 "Technical data".
Any operation other than that described in the following instructions is inconsistent with the provisions
and has to be excluded for that reason.
If the instrument should become damaged or unsafe for operation it should be removed from service
and marked to prevent it from being used again accidentally. Repairs may be performed by the
manufacturer only. The instrument must not be interfered with or changed in any other way than
discribed. Do not exceed overpressure safety of the respective pressure range!

All pressure connections may only be opened after the system is without pressure!

Remaining media in the pressure port may be hazardous or toxic. This should be considered when
handling or storing the instrument after removal!

Prior to installing, starting and operating a pressure measuring instrument the user must
ensure that the appropriate instrument has been selected with regard to scale range
and performance and that the wetted parts material are compatible with the media

2. Sicherheitshinweise

Beachten Sie unbedingt vor Montage, Inbetriebnahme und Betrieb, dass das richtige

!

Warnung

Bei Nichtbeachten entsprechender Vorschriften können schwere Körperverletzungen und/oder
Sachschäden auftreten.
Druckmessgeräte nur durch ausgebildetes und vom Anlagenbetreiber autorisiertem Fachpersonal
montieren lassen.
Bei gefährlichen Messstoffen wie z.B. Sauerstoff, Acetylen, brennbaren oder giftigen
Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln
hinaus die jeweils bestehenden einschlägigen Vorschriften beachtet werden.
Bitte beachten Sie die Betriebsparameter gemäß Punkt 4 Technische Daten.
Ein anderer Betrieb als der in der folgenden Anleitung beschriebene ist bestimmungswidrig und muss
deshalb ausgeschlossen werden. Können Störungen nicht beseitigt werden, ist das Gerät außer
Betrieb zu setzen und gegen versehentliche Inbetriebnahme zu schützen. Reparaturen dürfen nur vom
Hersteller durchgeführt werden. Eingriffe und Änderungen am Gerät, welche nicht in dieser Betriebs­anleitung beschrieben sind, sind unzulässig.
Überlastgrenze des entsprechenden Messbereiches nicht überschreiten!

Alle Anschlüsse dürfen nur im drucklosen Zustand geöffnet werden!

Messstoffreste in ausgebauten Druckmessgeräten können zur Gefährdung von Menschen, Umwelt
und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen sind zu ergreifen.

Druckmessgerät hinsichtlich Messbereich, Ausführung und aufgrund der spezifischen
Messbedingungen der geeignete messstoffberührte Werkstoff (Korrosion) ausgewählt
wurde. Weiter sind die entsprechenden nationalen Sicherheitsvorschriften
(z. B.: VDE 0100) zu beachten.

2. Consignes de sécurité

Veuillez absolument prendre en considération, avant le montage, la mise en service et
l'exploitation, que vous avez choisi linstrument adéquat quant à l'étendue de mesure,

!

Avertissement

Le non-respect des instructions correspondantes est susceptible d'entraîner des risques de blessures
et/ou des dégâts matériels. Seul du personnel qualifié autorisé par le responsable de l'installation doit
installer des instruments. Pour les fluides dangereux comme par exemple l'oxygène, l'acétylène, les
matières combustibles ou nocives, ainsi que pour les systèmes frigorifiques, les compresseurs etc. il
faut en plus des règles techniques courantes tenir compte des prescriptions spécifiques. Veuillez
respecter les paramètres d'utilisation selon le point 4 "caractéristiques techniques". Une autre
utilisation que celle prévue dans les instructions décrites ci-après est contraire aux prescriptions et doit
donc être exclue. Si des perturbations ne peuvent pas être éliminées, l'appareil doit être mis hors
service et protégé contre une mise en service intempestive. Des réparations ne doivent être effectuées
que par le fabricant. Des interventions et transformations sur l'appareil, qui ne sont pas décrit au mode
demploi, sont inadmissibles. Ne jamais dépasser la limite de surpression!

Les raccordements ne doivent être ouverts qu'en état exempt de pression!

Des restes de fluides mesurés se trouvant dans des instruments démontés peuvent mettre en danger
les personnes, l'environnement et les installations. Des mesures de sécurités appropriées sont à prendre.

le modèle et en raison des conditions de mesures spécifiques, la matière appropriée
pour les pièces en contact avec le fluide (corrosion). Par ailleurs, les réglements
nationales de sécurité (par exemple: VDE 0100) sont à respecter.

4

C-10

FDGB

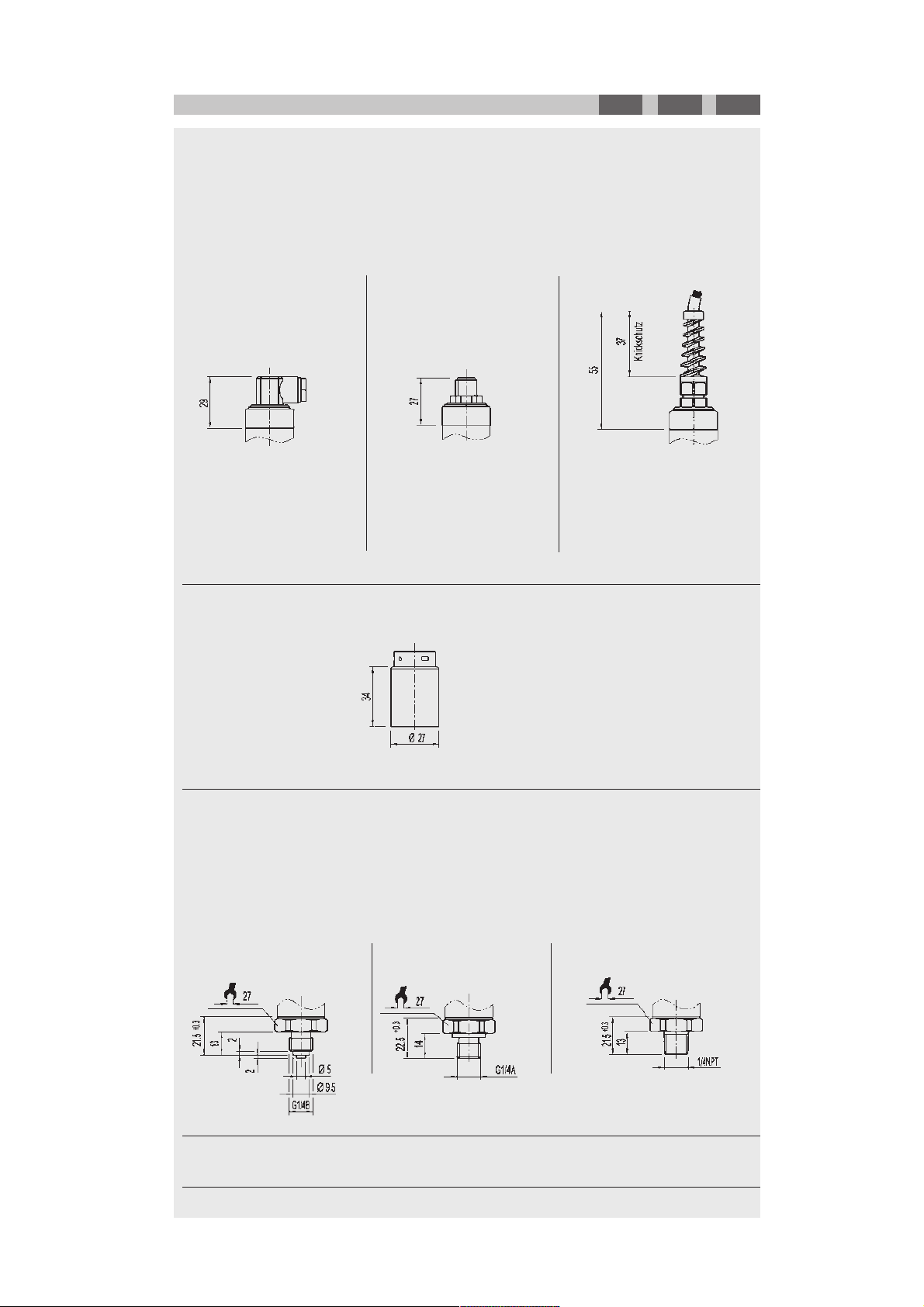

3. Installation / Montage / Montage (Dimensions in mm / Abmessungen in mm / Dimensions en mm)

Mini L- connector
G-series/
Miniatur-Winkelsteck­verbinder G-Serie /
Connecteur coudé mini,
G-Serie
IP 65 Order code /
Bestellcode /
Code de commande: II

Circular connector, 4-pin /
Rundsteckverbinder,
4-polig /
Connecteur, 4 plots
M 12x1
IP 65
Order code /
Bestellcode /
Code de commande: M4

)

*

Flying leads /
Kabelausgang /
Sortie câble,

IP 67
Order code /
Bestellcode /
Code de
commande: DL

Others on request / andere auf Anfrage /autres sur demande

Case / Gehäuse / Boîtier

Pressure connections / Druckanschlüsse / Raccord de pression

G 1/4
EN 837
Order code / Bestell­code / Code de
commande: GB

G 1/4
DIN 3852-E
Order code / Bestell­code / Code de
commande: HD

1/4 NPT
per Nominal size for US standard
tapered pipe thread NPT /
nach Nennmaße für US-Standard
kegeliges Rohrgewinde NPT /
Version standard selon norme US
NPT
Order code /Bestellcode / Code de
commande: NB

Others on request / andere auf Anfrage /autres sur demande

For tapped holes and welding sockets please see data sheet IN 00.14 or www.wika.de/download
Einschraublöcher und Einschweißstutzen siehe Datenblatt IN 00.14 oder unter www.wika.de/download
Pour les taraudages et les embases à souder voir fiche technique IN 00.14 ou www.wika.de/download

) Connectors are not included in delivery / Gegenstecker sind nicht im Lieferumfang enthalten /

*

Les connectors ne sont pas compris dans la livraison.

5

C-10

FDGB

WIKA pressure transmitters require no
maintenance!
Recommended recalibration cycle: 1 year.

To prevent damaging the

!

Instruction

WIKA reserves the right to alter these technical
specifications.

WIKA Druckmessgeräte sind wartungsfrei !
Empfohlener Nachkalibrier-Zyklus: 1 Jahr

!

Hinweis

pressure transmitters diaphragm,
do not use pointed or hard
objects for cleaning.

Um die Membrane des Druckan­schlusses nicht zu beschädigen,
zur Reinigung keine spitzen bzw.
harten Gegenstände verwenden.

Dimensions Example / Bemaßungs-Beispiel /
Exemple de dimensions

Technische Änderungen vorbehalten.

Les transmetteurs WIKA ne demandent aucune
maintenance!
Il est recommandé de procédur à un ré­étalonnage tous les ans.

!

Remarque

WIKA se réserve le droit de modifier les présentes
spécifications.

Pour empêcher lendommage­ment de la membrane du raccord
de pression, ne jamais utiliser
des objects pointus ou durs pour
le nettoyage.

max. 50 Nm

Product label / Typenschild / plaque de
fabrication

: Signal / Signal / Signal de sortie
: Power Supply / Hilfsenergie /

Alimentation

S #

: Serial No. / Fabrik-Nr. / No. Série
: Product No. / Erzeugnis-Nr. /

P #

Code Article

Pin assignment/
Anschlussbelegung/
Position des connections

Coded manufacture date/
Codiertes Herstelldatum/
Date de fabrication (code)

(With flying lead: Wiring colours /
Bei Kabel: Aderfarben zur Belegung /
avec câble dénundé et étamé: Code couleurs)

6

C-10

GB

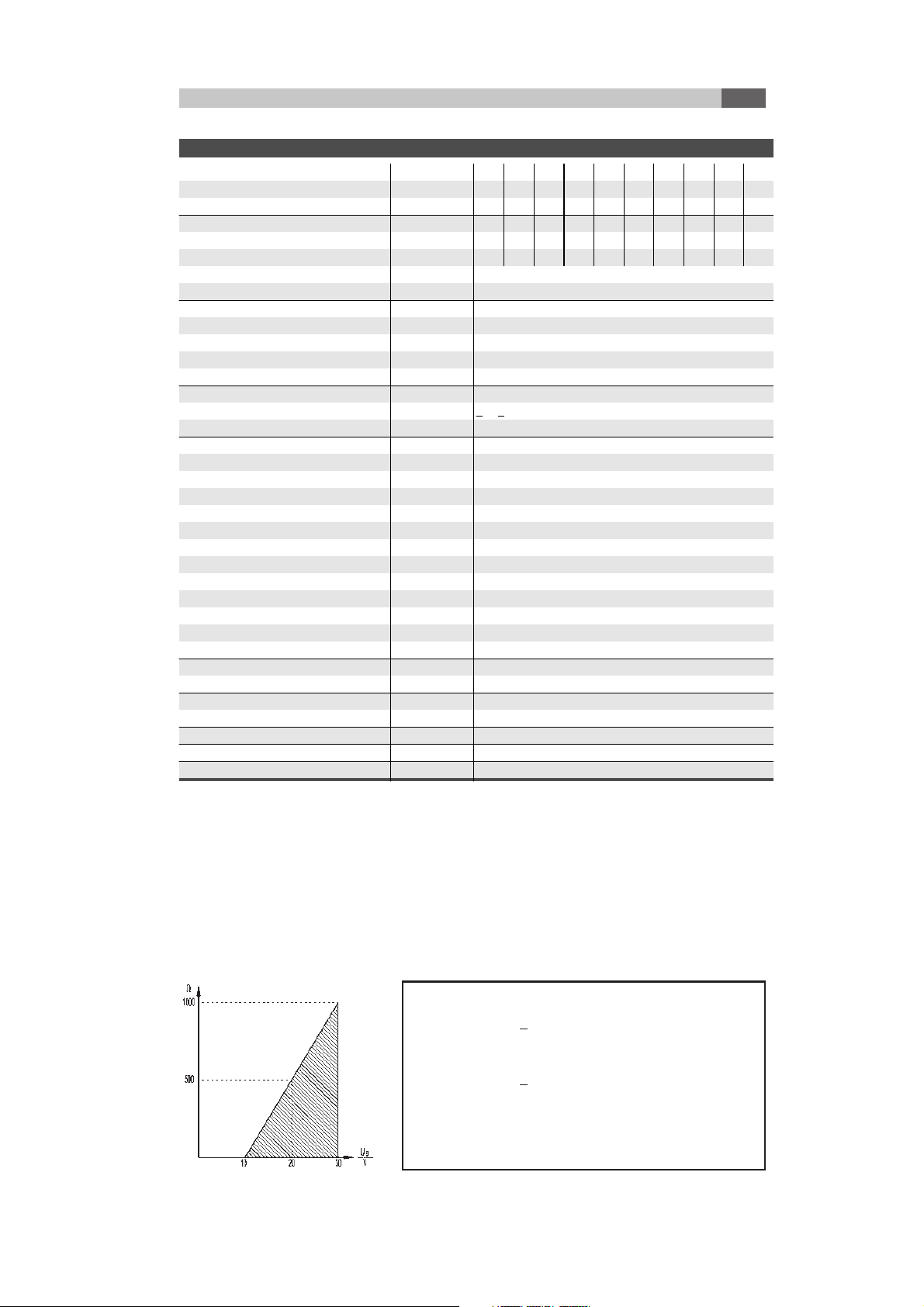

4. Technical data

Specifications Model C-10

Pressure ranges bar 0.25 0.4 0.6 1 1.6 2.5 4 6 10 16
Over pressure safety bar 2 2 4 5 10 10 17 35 35 80
Burst pressure bar 2.4 2.4 4.8 6 12 12 20.5 42 42 96
Pressure ranges bar 25 40 60 100 160 250 400 600 1000
Over pressure safety bar 50 80 120 200 320 500 800 1200 1500
Burst pressure bar 250 400 550 800 1000 1200 1700 2400 3000

{Absolute pressure: 0 ... 0.25 bar abs to 0 ... 16 bar abs}
{Special pressure range 800 ... 1200 mbar abs}

Materials

Wetted parts

n

Case

n

Internal transmission fluid Synthetic oil, only for pressure ranges up to 0 ... 16 bar

Hilfsenergie U
Response time (10 ... 90 %) ms < 1 (< 10 ms at medium temperatures below -30 °C

Accuracy
included Hysteresis % of span
Repeatability % of span
1-year stability % of span
Permissible temperature of

Medium

n

Ambient

n

Storage

n

Compensated

n

Temperature coefficients in
compensated temp range

Mean TC of zero

n

Mean TC of range

n

a

- conformity

Shock resistance g 1000 according to IEC 60068-2-27 (mechanical shock)
Vibration resistance g 20 according to IEC 60068-2-6 (vibration under resonance)
Wiring protection Protected against reverse polarity, overvoltage and

Ingress protection per Per IEC 60529 / EN 60529, see section 3, Installation
Weight kg Approx. 0.1

B

*)

DC V

% of span

% of span
% of span

Stainless steel
Stainless steel

{Halocarbon oil for oxygen applications}
10 < U

30 (14 ... 30 with signal output 0 ... 10 V)

≤

B

for pressure ranges up to 16 bar)

1.0 (limit point calibration)

≤

0.5 (BFSL)

≤

0.05

≤

0.2 (at reference conditions)

≤

-30 ... +100 °C {-40...+125°C} -22 ... +212 °F {-40 ... +257°F}

-30 ... + 85 °C -22 ... +185 °F

-40 ... +100 °C -40 ... +212 °F
0 ... + 80 °C 32 ... +176 °F

0.3 / 10 K

≤

0.2 / 10 K

≤

89/336/EWG interference emission and immunity see EN 61326

97/23/EG Pressure equipment directive, Appendix 1

short circuiting

1)

1) Media temperature for oxygen version: -30 ... +60 °C (-22 ... 140 °F).
Cannot be manufactured for absolute pressure ranges < 1 bar abs.

*) Including linearity, hysteresis and reproducibility.

Limit point calibration in vertical mounting position with lower pressure connection.

{ } Items in curved brackets { } are optional extras for additional price.

Output signal and allowed load

4 ... 20 mA, 2-wire-system

Output current (2-wire-system)
4 ... 20 mA: R

permitted range

Output current (3-wire-system)
0 ... 20 mA: R

Output voltage (3-wire-system)
0 ... 5 V: R
0 ... 10 V: R

< (UB  10 V) / 0.02 A in Ohm and UB in Volt

A

< (UB - 3 V) / 0.02 A in Ohm and UB in Volt

A

>5 kOhm

A

>10 kOhm

A

7

C-10

Technische Daten Typ C-10

Messbereich bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Überlastgrenze bar 2 2 4 5 10 10 17 35 35 80
Berstdruck bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Messbereich bar 25 40 60 100 160 250 400 600
Überlastgrenze bar 50 80 120 200 320 500 800
Berstdruck bar 250 400 550 800

{Absolutdruck: 0 ... 0,25 bar abs bis 0 ... 16 bar abs}
{Sondermessbereich 800...1200 mbar abs}

Werkstoff

n

Messstoffberührte Teile

CrNi-Stahl

n

Gehäuse

CrNi-Stahl

Interne Übertragungsflüssigkeit Synthetisches Öl, nur bei Messbereichen bis 16 bar

{Halocarbonöl für Sauerstoff-Ausführungen}

1)

Hilfsenergie U

B

DC V

10 < U

B

≤

30 (14 ... 30 bei Ausgang 0 ... 10 V)

Einstellzeit (10 ... 90 %) ms < 1 (< 10 ms bei Messstofftemperatur < -30 °C

für Messbereiche bis 16 bar)

Kennlinienabweichung

*)

% d. Spanne

≤

1,0 (Grenzpunkteinstellung)

einschließlich Hysterese % d. Spanne

≤

0,5 (Toleranzbandeinstellung, BFSL)

Reproduzierbarkeit % d. Spanne

≤

0,05

Stabilität pro Jahr % d. Spanne

≤

0,2 (bei Referenzbedingungen)

Zulässige Temperaturbereiche

n

Messstoff

°C -30 ... +100 {-40 ... +125}

n

Umgebung

°C -30 ... +85

n

Lagerung

°C -40 ... +100

n

Kompensiert

°C 0 ... +80
Temperaturkoeffizienten im
kompensierten Temperaturbereich

n

Mittlerer TK des Nullpunktes

% d. Spanne

≤

0,3 / 10 K

n

Mittlerer TK der Spanne

% d. Spanne

≤

0,2 / 10 K

a

- Kennzeichen
97/23/EG Druckgeräterichtlinie, Anlage 1

Schockbelastbarkeit g 1000 nach IEC 6068-2-27 (Schock mechanisch)
Vibrationsbelastbarkeit g 20 nach IEC 6068-2-6 (Vibration bei Resonanz)
Elektrische Schutzarten Verpolungs-, Überspannungs- und Kurzschlussschutz
Schutzart Nach IEC 60 529 / EN 60 529, siehe Punkt 3, Montage
Masse kg Ca. 0,1

1) Messstofftemperatur bei Ausführung Sauerstoff: -30 ... +60 °C.
Nicht möglich bei bei Absolutdruck-Messbereichen < 1 bar abs.

*) Einschließlich Linearität, Hysterese und Wiederholbarkeit.

Grenzpunkteinstellung kalibriert bei senkrechter Einbaulage Druckanschluss nach unten.

{ } Angaben in geschweiften Klammern beschreiben gegen Mehrpreis lieferbare Sonderheiten.

4. Technische Daten

D

1000

1200 1500

1000 1200 1700 2400 3000

Ausgangssignal und zulässige Bürde

4 ... 20 mA, 2-Leiter

zulässiger Bereich

Stromausgang (2-Leiter)
4 ... 20 mA: R

Stromausgang (3-Leiter)
0 ... 20 mA: R

Spannungsausgang (3-Leiter)
0 ... 5 V: R
0 ... 10 V: R

89/336/EWG Störemission und Störfestigkeit nach EN 61326

< (UB  10 V) / 0,02 A in Ohm und UB in Volt

A

< (UB - 3 V) / 0,02 A in Ohm und UB in Volt

A

>5 kOhm

A

>10 kOhm

A

8

C-10

Données techniques Type C-10

Etendue de mesure bar 0,25 0,4 0,6 1 1,6 2,5 4 6 10 16
Limites de surcharge bar 2 2 4 5 10 10 17 35 35 80
Pression de destruction bar 2,4 2,4 4,8 6 12 12 20,5 42 42 96
Etendue de mesure bar 25 40 60 100 160 250 400 600
Limites de surcharge bar 50 80 120 200 320 500 800
Pression de destruction bar 250 400 550 800

{Pression absolue: 0 ... 0,25 bar abs à 0 ... 16 bar abs}
{Etendue de mesure spéciale 800...1200 mbar abs}

Matériaux

n

Parties en contact avec le fluide

Acier inox

n

Boîtier

Acier inox
Liquide interne de transmission Huile synthétique,
de pression Seulement pour les étendues de mesure jusqu’à 16 bar

{ Halocarbone pour exécution oxygène}

1)

Alimentation U

B

DC V

10 < U

B

≤

30 (14 ... 30 avec signal de sortie 0 ... 10 V)

Temps de transmission (10 ... 90 %) ms

≤

1 (≤ 10 ms avec temp. de fluide < -30 °C pour des

étendues de mesure à 16 bar ou avec membrane affleurante)

Classe de précision

*)

% E.M.

≤

1,0 (Réglage sur point limites)

inclu Hystérésis % E.M.

≤

0,5 (Réglage de la plage de tolérance, BFSL)

Reproductibilité % E.M.

≤

0,05

Stabilité sur un an % E.M.

≤

0,2 (pour les conditions de référence)

Température autorisée

n

Du fluide

°C -30 ... +100 {-40 ... +125}

n

De l’environnement

°C -30 ... +85

n

De stockage

°C -40 ... +100

n

Plage compensée

°C 0 ... +80

Coefficient de température sur
plage compensée

n

Coef. de temp. moy. du point 0

% E.M.

≤

0,3 / 10 K

n

Coef. de temp. moy.

% E.M.

≤

0,2 / 10 K

Conformité -

a

89/336/EWG Emission de perturbations et résistance aux

perturbations selon EN 61 326

97/23/EG Directive Equipements sous Pression, Annexe 1
Résistance aux chocs g 1000 selon IEC 60068-2-27 (choc méchanique)
Résistance aux vibrations g
Protection électrique Pôlarisation, surtensions et court-circuits
Protection selon Selon IEC 60529/EN 60529, voir section 3, Montage
Poids kg Environ 0,1

1) Température du fluide en exécution oxygène: -30 ... +60 °C.

Une exécution oxygène n’est pas possible pour les pressions absolues < 1 bar abs.

*) Inclusif linéarité, hystérésis et reproductibilité.

Réglage sur point limites calibré en position verticale, raccord de pression vers le bas.

{ } Les données entre accolades précisent les options disponibles contre supplément de prix.

4. Caractéristiques techniques

F

1000

1200 1500

1000 1200 1700 2400 3000

Signal d. sortie et résistance charge autorisée

4 ... 20 mA, Système à 2 fils

gamme permise

20 selon IEC 60068-2-6 (vibration en cas de résonance)

Sortie courant (Système à 2 fils)
4 ... 20 mA: R

< (UB  10 V) / 0,02 A en Ohm et UB en Volt

A

Sortie courant (Système à 3 fils)
0 ... 20 mA: R

< (UB - 3 V) / 0,02 A en Ohm et UB en Volt

A

Sortie tension (Système à 3 fils)
0 ... 5 V: R
0 ... 10 V: R

>5 kOhm

A

>10 kOhm

A

9

C-10

5. Wiring / Elektrischer Anschluss/ Branchement électrique

FDGB

Mini L-Connector
G-series /
Miniatur-Winkelsteck­verbinder G-Serie /
Connecteur coudé
mini G-Serie

Circular connector /
Rundsteckverbinder /
Connecteur
M 12x1

Flying leads with

1.5 m of vented
cable /
Kabelausgang mit
1,5 m Länge /
Sortie câble avec
1,5 m longleur

2-wire system/ 2-Leiter/
Système à 2-fils

brown/braun/
brun

green/grün/vert

3-wire system/ 3-Leiter/
Système à 3-fils

brown/braun/brun

white/weiß/blanc

green/grün/vert

Legend / Legende / Légende

power supply /
Spannunsquelle /
Alimentation

load (e.g. display) /
Verbraucher /
Recépteur

10

WIKA Global

WIKA Global

Europe/Middle East/ Africa

Austria WIKA-Messgerätevertrieb

Benelux WIKA Benelux

Finland WIKA Finland Oy

France WIKA Instruments s.a.r.l.

Germany WIKA Alexander Wiegand

Italy WIKA Italiana S.r.l.

Russia ZAO WIKA MERA

Kasakhstan TOO WIKA Kasachstan

South Africa WIKA Instruments (Pty.) Ltd.

Spain Instrumentos WIKA S.A.

Switzerland Manometer AG

United Arab WIKA Middle East FZE
Emirates Tel.: [phone]

United Kingdom WIKA Instruments Limited

Ursula Wiegand GmbH & Co. KG
Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]

E-mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

GmbH & Co. KG
Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

America

Argentina WIKA Argentina S.A.

Brazil WIKA do Brasil Industria e Comercio

Canada WIKA Instruments Ltd.

U.S.A. WIKA Instrument Corporation

Tel: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Asia/Pacific

Australia WIKA Australia Pty. Ltd.

China WIKA Instrumentation

India WIKA Instruments India Pvt. Ltd.

Indonesia WIKA Indonesia

Japan WIKA JAPAN K. K.

Korea WIKA Korea Ltd.

Malaysia WIKA Malaysia

Singapore WIKA Singapur

Tai w an WIKA Instrumentation Taiwan Ltd.

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel.: [phone]
E-Mail: [e-mail]

Tel. [phone]
E-Mail: [e-mail]

WIKA Instrumentation Pte Ltd
Tel.: 0065 - 8445506

Tel.: 00886 - 03 420 6052
E-Mail: [e-mail]

For further information /
Bei Rückfragen / ++49 9372/132-295
En cas de problèmes

www.wika.de

1439022.06 GB/D/F 12/2003

11
