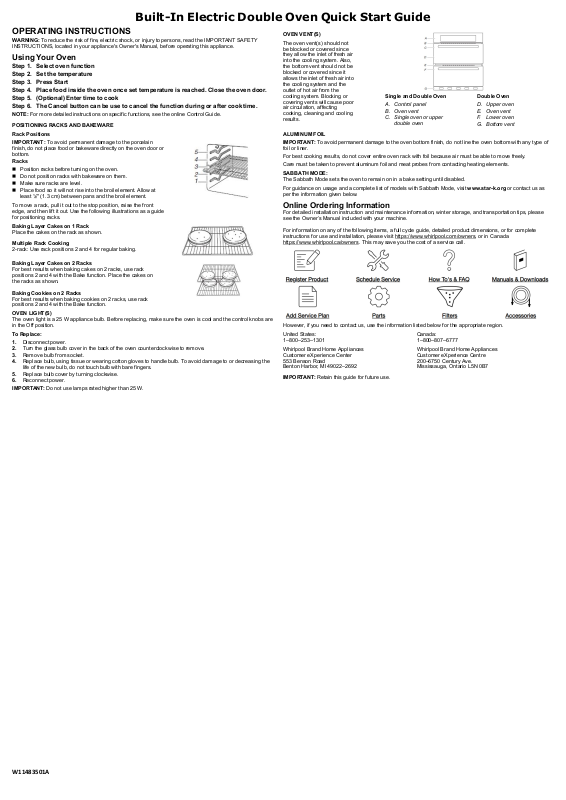

Whirlpool WOD51ES4EB, WOD51ES4ES, WOD51ES4EW Quick Reference Guide

Built-In Electric Double Oven Quick Start Guide

OPERATING INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY

INSTRUCTIONS, located in your appliance's Owner's Manual, before operating this appliance.

Using Your Oven

Step 1. Select oven function Step 2. Set the temperature Step 3. Press Start Step 4. Place food inside the oven once set temperature is reached. Close the oven door. Step 5. (Optional) Enter time to cook Step 6. The Cancel button can be use to cancel the function during or after cook time.

NOTE: For more detailed instructions on specific functions, see the online Control Guide.

POSITIONING RACKS AND BAKEWARE Rack Positions IMPORTANT: To avoid permanent damage to the porcelain

finish, do not place food or bakeware directly on the oven door or bottom.

Racks

■ Position racks before turning on the oven.

■ Do not position racks with bakeware on them.

■ Make sure racks are level.

■ Place food so it will not rise into the broil element. Allow at

least ¹⁄₂" (1.3 cm) between pans and the broil element.

To move a rack, pull it out to the stop position, raise the front edge, and then lift it out. Use the following illustrations as a guide for positioning racks.

Baking Layer Cakes on 1 Rack

Place the cakes on the rack as shown.

Multiple Rack Cooking

2-rack: Use rack positions 2 and 4 for regular baking.

OVEN VENT(S)

The oven vent(s) should not be blocked or covered since they allow the inlet of fresh air into the cooling system. Also, the bottom vent should not be blocked or covered since it allows the inlet of fresh air into the cooling system and the outlet of hot air from the cooling system. Blocking or covering vents will cause poor air circulation, affecting cooking, cleaning and cooling results.

ALUMINUM FOIL IMPORTANT: To avoid permanent damage to the oven bottom finish, do not line the oven bottom with any type of

foil or liner. For best cooking results, do not cover entire oven rack with foil because air must be able to move freely. Care must be taken to prevent aluminum foil and meat probes from contacting heating elements.

SABBATH MODE:

The Sabbath Mode sets the oven to remain on in a bake setting until disabled. For guidance on usage and a complete list of models with Sabbath Mode, visit www.star-k.org or contact us as

per the information given below.

Single and Double Oven

A. Control panel B. Oven vent C. Single oven or upper

double oven

Double Oven

D. Upper oven E. Oven vent F. Lower oven G. Bottom vent

Online Ordering Information

For detailed installation instruction and maintenance information, winter storage, and transportation tips, please see the Owner’s Manual included with your machine.

For information on any of the following items, a full cycle guide, detailed product dimensions, or for complete instructions for use and installation, please visit https://www.whirlpool.com/owners, or in Canada https://www.whirlpool.ca/owners. This may save you the cost of a service call.

Baking Layer Cakes on 2 Racks

For best results when baking cakes on 2 racks, use rack positions 2 and 4 with the Bake function. Place the cakes on the racks as shown.

Baking Cookies on 2 Racks

For best results when baking cookies on 2 racks, use rack positions 2 and 4 with the Bake function.

OVEN LIGHT(S)

The oven light is a 25 W appliance bulb. Before replacing, make sure the oven is cool and the control knobs are in the Off position.

To Replace:

1. Disconnect power.

2. Turn the glass bulb cover in the back of the oven counterclockwise to remove.

3. Remove bulb from socket.

4. Replace bulb, using tissue or wearing cotton gloves to handle bulb. To avoid damage to or decreasing the

life of the new bulb, do not touch bulb with bare fingers.

5. Replace bulb cover by turning clockwise.

6. Reconnect power. IMPORTANT: Do not use lamps rated higher than 25 W.

However, if you need to contact us, use the information listed below for the appropriate region. United States:

1–800–253–1301 Whirlpool Brand Home Appliances

Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022–2692

IMPORTANT: Retain this guide for future use.

Canada: 1–800–807–6777

Whirlpool Brand Home Appliances Customer eXperience Centre 200–6750 Century Ave. Mississauga, Ontario L5N 0B7

W11483501A

Guide de démarrage rapide du fours électriques doubles encastré

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT: Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ du guide d’utilisation de votre appareil avant de faire fonctionner cet appareil.

Utiliser votre four

Step 1. Sélectionner la fonction du four Step 2. Régler la température Step 3. Appuyer sur Start (mise en marche) Step 4. Placer les aliments dans le four une fois la température réglée atteinte. Fermez la

porte du four. Step 5. (Optionnel) Saisir la durée de cuisson Step 6. Le bouton Cancel (Annuler) peut être utilisé pour annuler la fonction pendant ou

après la cuisson.

REMARQUE : Pour obtenir des instructions plus détaillées sur des fonctions précises, consulter le Guide des

commandes en ligne.

POSITIONNEMENT DES GRILLES ET DES USTENSILES DE CUISSON AU FOUR Positions de grille IMPORTANT: Afin d'éviter des dommages permanents au fini en

porcelaine, ne pas placer d'aliments ou d'ustensiles de cuisson au four directement sur la porte ou sur le fond du four.

Grilles

■ Placer les grilles avant d’allumer le four.

■ Ne pas installer les grilles lorsque des ustensiles de cuisson au four

se trouvent dessus.

■ S’assurer que les grilles sont d'aplomb.

■ Placer les aliments de façon à ce qu'ils ne touchent pas l'élément de

cuisson au gril en augmentant de volume. Laisser un espace d'au moins 1/2" (1,3 cm) entre les plats et l'élément de cuisson au gril.

Pour déplacer une grille, la tirer jusqu'à la butée, soulever l'avant puis la retirer. Se servir des illustrations et du tableau suivants comme guide pour le positionnement des grilles.

Cuisson au four des gâteaux à étages, sur 1 grille

Placer les gâteaux sur la grille tel qu'indiqué.

Cuisson sur plusieurs grilles

Cuisson sur 2 grilles : Utiliser les positions de grille 2 et 4 pour la cuisson ordinaire.

ÉVENT(S) DU FOUR

L’évent/les évents du four ne doit/ doivent être ni obstrué(s) ni couvert (s), car il(s) permet(tent) l'introduction de l'air frais dans le système de refroidissement. D'autre part, l'évent inférieur ne doit pas être obstrué ni recouvert car il permet l'introduction d'air frais dans le système de refroidissement et l'évacuation de l'air chaud en provenance du système de refroidissement. Le fait d'obstruer ou de couvrir les évents nuit à la circulation adéquate de l'air et affecte la cuisson, le nettoyage et le processus de refroidissement.

PAPIER D’ALUMINIUM IMPORTANT: Pour éviter des dommages permanents au fini du fond du four, ne pas recouvrir le fond du four

avec du papier d’aluminium ou un revêtement quelconque. Pour assurer une bonne circulation de l’air et des résultats de cuisson optimaux, ne pas recouvrir la grille entière

de papier d’aluminium. Il faut faire attention de ne pas laisser le papier aluminium et la sonde de cuisson entrer en contact avec les

éléments chauffants.

MODE SABBAT:

Le mode Sabbath (Sabbat) configure le four pour qu’il reste en marche avec un réglage de cuisson au four jusqu’à ce qu’il soit désactivé.

Pour obtenir des instructions d’utilisation et une liste complète des modèles avec mode Sabbath (Sabbat), visiter le www.star-k.org ou nous contacter en utilisant les coordonnées ci-dessous.

Four simple et double

A. Tableau de commande B. Évent du four C. Four simple ou four

double supérieur

Four double

D. Four supérieur E. Évent du four F. Four inférieur G. Évent inférieur

Informations de commande en ligne

Pour obtenir des instructions d’installation et des informations d’entretien et d’hivernisation détaillées, ainsi que des conseils pour le transport, consulter le Manuel d’utilisation inclus avec votre machine.

Pour obtenir des informations sur l’un des points suivants : Guide de programmes complet et dimensions détaillées du produit ou pour obtenir des instructions complètes sur l’utilisation et l’installation, visiter le https://www.whirlpool.com/owners, ou au Canada https://www.whirlpool.ca/owners. Cette vérification peut aider à économiser le coût d’une intervention de dépannage.

Cuisson au four des gâteaux à étages, sur 2 grilles

Pour des résultats optimaux lors de la cuisson au four de gâteaux sur 2 grilles, utiliser les positions de grille 2 et 4 avec la fonction Bake (cuisson au four). Placer les gâteaux sur les grilles tel qu'indiqué.

Cuisson au four de biscuits sur 2 grilles

Pour des résultats optimaux lors de la cuisson au four de biscuits sur 2 grilles, utiliser les positions de grille 2 et 4 avec la fonction Bake (cuisson au four).

LAMPES DU FOUR

La lampe du four est une ampoule de 25 W pour appareil ménager. Avant le remplacement, s’assurer que le four est froid et que les boutons de commande sont à la position Off (arrêt).

Pour remplacer:

1. Débrancher l’alimentation.

2. Tourner le couvercle en verre de l’ampoule à l’arrière du four dans le sens antihoraire et l’enlever.

3. Ôter l’ampoule de la douille.

4. Remplacer l’ampoule en la manipulant avec un mouchoir de papier ou des gants de coton. Pour éviter les

dommages ou la réduction de la durée de vie d’une ampoule neuve, ne pas toucher l’ampoule avec les doigts nus.

5. Replacer le bulbe en tournant dans le sens horaire.

6. Rebrancher l’alimentation. IMPORTANT: Ne pas utiliser d’ampoule d’une puissance supérieure à 25 W.

Cependant, si vous avez besoin d’aide supplémentaire, utiliser les coordonnées suivantes selon la région appropriée.

États-Unis : 1–800–253–1301

Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022–2692

IMPORTANT: Conserver ce guide à titre de référence.

Canada: 1–800–807–6777

Whirlpool Brand Home Appliances Customer eXperience Centre 200–6750 Century Ave. Mississauga, Ontario L5N 0B7

W11483501A
