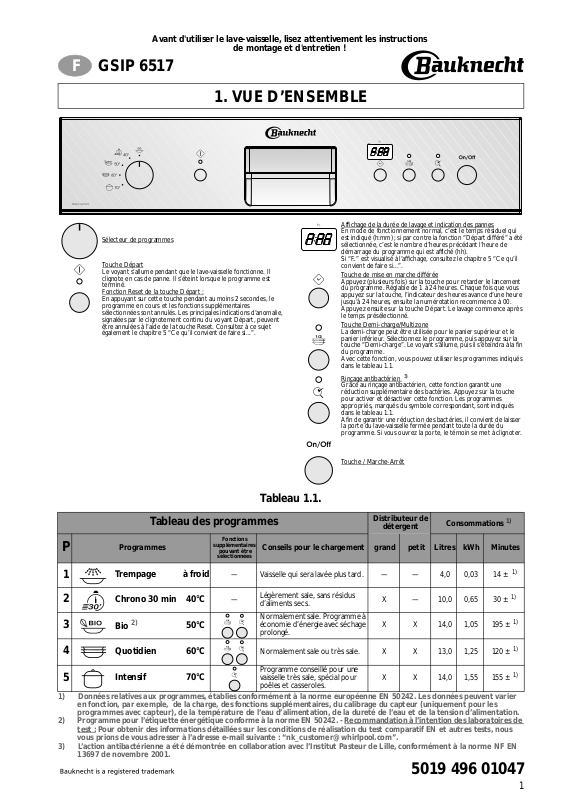

Whirlpool GSIP 6517 Quick start guide

Avant d'utiliser le lave-vaisselle, lisez attentivement les instructions de montage et d'entretien !

F GSIP 6517

1. VUE D’ENSEMBLE

Sélecteur de programmes

Touche Départ

Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé.

Fonction Reset de la touche Départ :

En appuyant sur cette touche pendant au moins 2 secondes, le programme en cours et les fonctions supplémentaires sélectionnées sont annulés. Les principales indications d’anomalie, signalées par le clignotement continu du voyant Départ, peuvent être annulées à l’aide de la touche Reset. Consultez à ce sujet également le chapitre 5 “Ce qu’il convient de faire si...”.

Affichage de la durée de lavage et indication des pannes

En mode de fonctionnement normal, c’est le temps résiduel qui est indiqué (h:mm) ; si par contre la fonction “Départ différé” a été sélectionnée, c’est le nombre d’heures précédant l’heure de démarrage du programme qui est affiché (hh).

Si “F..” est visualisé à l’affichage, consultez le chapitre 5 “Ce qu’il convient de faire si...”.

Touche de mise en marche différée

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à 24 heures, ensuite la numérotation recommence à 00.

Appuyez ensuite sur la touche Départ. Le lavage commence après le temps présélectionné.

Touche Demi-charge/Multizone

La demi-charge peut être utilisée pour le panier supérieur et le panier inférieur. Sélectionnez le programme, puis appuyez sur la touche “Demi-charge”. Le voyant s’allume, puis il s’éteindra à la fin du programme.

Avec cette fonction, vous pouvez utiliser les programmes indiqués dans le tableau 1.1.

Rinçage antibactérien 3)

Grâce au rinçage antibactérien, cette fonction garantit une réduction supplémentaire des bactéries. Appuyez sur la touche pour activer et désactiver cette fonction. Les programmes appropriés, marqués du symbole correspondant, sont indiqués dans le tableau 1.1.

Afin de garantir une réduction des bactéries, il convient de laisser la porte du lave-vaisselle fermée pendant toute la durée du programme. Si vous ouvrez la porte, le témoin se met à clignoter.

Touche / Marche-Arrêt

P

1

2

3

4

5

Tableau 1.1.

	Tableau des programmes				Distributeur de		Consommations 1)
					détergent
			Fonctions
	Programmes		supplémentaires	Conseils pour le chargement	grand	petit	Litres	kWh	Minutes
			pouvant être
			sélectionnées
	Trempage	à froid	—	Vaisselle qui sera lavée plus tard.	—	—	4,0	0,03	14 ± 1)
	Chrono 30 min	40°C	—	Légèrement sale, sans résidus	X	—	10,0	0,65	30 ± 1)
				d’aliments secs.
	Bio 2)	50°C		Normalement sale. Programme à	X	X	14,0	1,05	195 ± 1)
				économie d’énergie avec séchage
				prolongé.
	Quotidien	60°C		Normalement sale ou très sale.	X	X	13,0	1,25	120 ± 1)
	Intensif	70°C		Programme conseillé pour une	X	X	14,0	1,55	155 ± 1)
				vaisselle très sale, spécial pour
				poêles et casseroles.

1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les programmes avec capteur), de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : Pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN et autres tests, nous vous prions de vous adresser à l’adresse e-mail suivante : “[e-mail]”.

3)L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.

5019 496 01047

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il

convient de faire en cas de...”.

1.Allumez l’appareil

2.Sélectionnez le programme

3.Réglez le type de détergent

4.Versez le détergent

Appuyez sur la touche MARCHE/ARRÊT.

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de programme, jusqu’à ce que le programme sélectionné s’affiche. Le cas échéant, sélectionnez d’éventuelles fonctions supplémentaires.

Selon le modèle de lave-vaisselle, il se peut que le type de détergent soit réglé de façon différente. La procédure à suivre pour réaliser ce réglage est décrite au chapitre “1. Vue d’ensemble”.

4a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du

distributeur en fonction du programme sélectionné. A B C Grand compartiment A à chaque cycle de lavage, et

petit compartiment B pour les programmes avec prélavage (voir le tableau 1.1.).

4b. Détergent "tout-en-un" (2 en 1/3 en 1/... etc.) Versez le détergent dans le compartiment A ou dans le panier à vaisselle selon les instructions du fabricant.

5.Contrôlez le niveau du liquide de rinçage

6.Contrôlez le niveau du sel régénérant

7. Chargez les paniers

Indicateur optique dans le doseur C

foncé		quantité suffisante,
clair		remplir (env. 100 ml).

Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du liquide de rinçage. Ce voyant n’est pas présent sur tous les modèles.

Selon le modèle :

verre-regard dans le couvercle du réservoir de sel situé dans le fond de l’appareil.

orange		si la quantité de sel est suffisante,
clair		s’il est nécessaire d’ajouter du sel.

Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du sel régénérant. Après avoir ajouté le sel, le voyant ne s’éteindra qu’au bout de plusieurs cycles de lavage !

Vérifiez que les bras d’aspersion tournent librement et qu’ils ne sont pas bloqués par de la vaisselle ou des couverts. Les instructions relatives au chargement sont rapportées au chapitre 3. “Comment utiliser l’appareil”, au paragraphe “Comment charger les paniers”.

8.Fermez la porte et ouvrez le robinet d’eau

9. Mettez la machine en	Appuyez sur la touche DÉPART.
marche
	En cas de panne de courant ou si l’appareil
Cycle du programme	s’éteint avant la fin du cycle, le programme
	reprendra là où il a été interrompu. Soyez
	prudent en ouvrant la porte, car de la
	vapeur s’échappe de la cuve !

Pour modifier un programme en cours :

-Maintenez la touche DÉPART enfoncée pendant 2 secondes, jusqu’à ce que le voyant DÉPART soit éteint.

-(Vidange d’eau pendant 60 secondes au plus).

-Sélectionnez à nouveau le programme.

-Appuyez sur la touche DÉPART.

10.Fin du programme

11.Éteignez la machine

12.Fermez le robinet, déchargez les paniers

Dès que le programme est terminé, le voyant DÉPART s’éteint.

Appuyez sur la touche ARRÊT. Tous les voyants s’éteignent.

Déchargez le lave-vaisselle en commençant par le panier inférieur, de façon à éviter que des gouttes d’eau éventuellement présentes sur la vaisselle du panier supérieur ne tombent sur les pièces rangées dans le panier inférieur.

2

Levier 1

3. COMMENT UTILISER L’APPAREIL

SÉLECTION D’UN PROGRAMME

Appuyez sur la touche “Sélection programme” ou sur le sélecteur de programme, jusqu’à ce que le programme sélectionné s’affiche. La machine doit être mise sous tension. Si nécessaire, sélectionnez les fonctions supplémentaires (si disponibles). Le voyant correspondant s’allume. Le programme correct et les fonctions pouvant être sélectionnées sont indiqués dans le tableau 1.1 de la page 1.

Les durées des programmes se réfèrent à des conditions normales de fonctionnement et peuvent diverger des durées effectives. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur juste avant de commencer le lavage. Utiliser exclusivement des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments du détergent en actionnant le levier de gauche (levier 1) du distributeur.

a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1). Pour les programmes sans prélavage :

versez toute la quantité de détergent conseillée par le fabricant

dans le compartiment A. Pour les programmes avec prélavage :

versez les 2/3 de la quantité de détergent recommandée par le

fabricant dans le grand compartiment A et 1/3 dans le petit compartiment B.

Déposez les pastilles de détergent dans le compartiment A ou dans le panier à couverts, selon les indications du fabricant.

Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Les détergents “tout-en-un” doivent être placés, selon les instructions du fabricant, dans le compartiment A ou dans le panier à couverts.

Compartiment Compartiment

grand A

petit B

Dès que vous avez rempli les compartiments du distributeur, veillez à fermer le couvercle à fond.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur de liquide de rinçage : foncé = la quantité de liquide de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.

	Pour les appareils dotés d’un indicateur électrique sur le	Levier 2			Indicateur C
	bandeau de commande, le voyant du liquide de rinçage
	s’allume en rouge dès qu’il est nécessaire d’ajouter du
	liquide de rinçage.
	b. Comment remplir le distributeur de liquide de rinçage
	Ouvrez le compartiment du liquide de rinçage en appuyant
	sur le levier de droite (levier 2) du distributeur.
	Versez le liquide de rinçage à travers l’ouverture, jusqu’au				maximum
	repère “max” (100 ml env.).
	Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand accidentellement, essuyez-le immédiatement pour éviter une formation excessive de mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.

3
