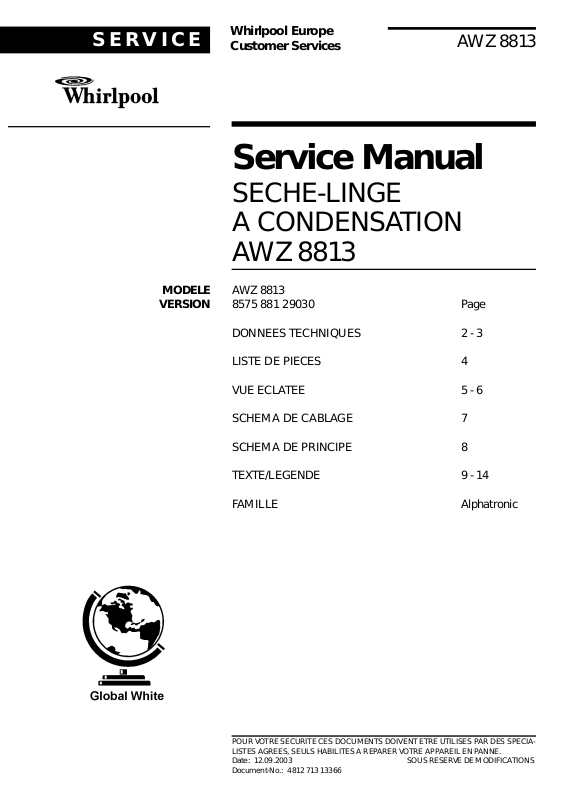

SERVICE

MODELE AWZ 8813
VERSION 8575 881 29030 Page

Whirlpool Europe
Customer Services

AWZ 8813

Service Manual

SECHE-LINGE
A CONDENSATION
AWZ 8813

DONNEES TECHNIQUES 2 - 3

LISTE DE PIECES 4

VUE ECLATEE 5 - 6

SCHEMA DE CABLAGE 7

SCHEMA DE PRINCIPE 8

TEXTE/LEGENDE 9 - 14

FAMILLE Alphatronic

POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIA­LISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
Date: 12.09.2003 SOUSRESERVEDEMODIFICATIONS
Document-No.: 4812 713 13366

12.09.2003 / Page 2 AWZ 8813 Whirlpool Europe
Doc. No: 4812 713 13366 8575 881 29030 Customer Service

DONNEES TECHNIQUES

SERVICE

Dimensions

Hauteur 85 cm
Largeur 59,5 cm
Profondeur 60 cm

Poids

Brut 40 kg
Net 38 kg

Température environnante

Température pièce :

- Max. 35 ˚C

- Min. 5 ˚C

Taux d’humidité ambiant

Taux max d’humidité 95 %

Alimentation

Evacuation de l’eau condensée

Réservoir 3,8 l

Tuyau d’évacuation (Optionnel) :

- Diamètre intérieur 8-10 mm

- Longueur du tuyau 1,5 m

- Longueur max. 2,5 m

- Hauteur maximun
de la vidange 1,0 m

COMPOSANTS ELECTRIQUES

Chauffage

Type IRCA 1T.8294003
Tension nominale 230 +10%/-15% V
Puissance nominale 2200 W± 5%
Résistances ohmiques :
entre points 21,5 - 24,6 Ω

Tension 230 V
Fréquence 50 Hz
Puissance 2,49 kW
Fusible 16 A

Tambour

Volume 112 l
Vitesse de rotation 57 ± 2 tr/min

Flux d’air

Séchage 180+10/-30 m3 /h
Refroidissement 200+10/-30m3 /h

Capacité de séchage

Coton 6,0 kg
Synthétique 2,5 kg

Echangeur de chaleur

Plaques 4

THERMOSTATS

Thermostat filtre TH 1.2 (sur résistance)

Enclenchement 165 ± 10 ˚C
Coupure 210 ± 9˚C
Couleur Point vert

Thermostat sécurité TL (sur résistance))

Enclenchemen < - 35 ˚C
Coupure 260± 10 ˚C

Thermostat de sortie TH 1.1(sur guide air)

Enclenchement 68± 3˚C
Coupure 83± 3˚C

Platine de contrôle (Alphatronic)

Type Invensys 3232
Tension nominale 230 +10%/-15%V
Fréquence 50/60 Hz
Courant nominal:
Pour le moteur max ≤ 10 A
Pour le chauffage max ≤ 16 A
Pompe max ≤ 1A

Température

- De fonctionnement 0 à 85 ˚C

- De stockage -25 à 85 ˚C

Whirlpool Europe AWZ 8813 12.09.2003 / Page 3

SERVICE

Customer Service 8575 881 29030 Doc. No: 4812 713 13366

DONNEES TECHNIQUES

Moteur

Type 1-phase asynchrone
Tension 230 +10%/-15% V
Fréquence 50 Hz± 3
Puissance 285 W± 7%
Enroulements:

- Principal (2-3) 18,8 Ω± 7%

- Auxilliaire (3-4) 18 Ω± 7%
Vitesse pour
5 kg de charge et
70% d’humidité 2700 tr/min
Condensateur 10 µ F± 7%

Filtre antiparasites

Type ISKRA KPB 7325
Tension max. 275 V
Capacité 100nF X 1+ 2x15nF Y2

+ 1MΩ

Ou

Type Eichhoff BV16.250/119
Tension max.. 250 V
Capacité 100nF X 1+ 2x15nF Y2

+ 1MΩ

Affichage VBL

Nombre de LEDs 8
Sélecteur de )
programmes 11 positions dont

M/A(Pause

Touches + voyant

- Départ

- Délicat

- Sonnerie

Classe d’efficacité

Energétique C

Généralités

- Programmation électronique

Pompe de vidange

Type IMS 30.95635...

1 phase synchrone
Tension 220-240+10%/-15%V
Fréquence 50 Hz± 0,5%
Résistance 450 Ω± 10%
Intensité nom. 53 mA± 10%
Intensité max 140 mA± 10%
Puissance 14 ± 2W
Vitesse 3000 tr/min
Débit (1,1m hauteur) 2,6 ± 1,1 l/min

Interrupteur de pompe

Type Cherry D4F9-VGAA

Unipolaire
Tension 230+10% / -15%V
Fréquence 50/60 Hz
Intensité 16 A

12.09.2003 / Page 4 AWZ 8813 Whirlpool Europe
Doc. No: 4812 713 13366 8575 881 29030 Customer Service

LISTE DE PIECES

Model AWZ 8813
Service No. 857588129030
Version 857588129030

SERVICE

Pos. No. Code 12NC Description

004 0 4812 440 19718 SOCLE CONVOYEUR INF.
011 0 4812 500 18054 PIED REGLABLE
012 0 4812 528 78033 GALET TAMBOUR
012 1 4812 528 98003 AXE LONG AV.+ GALET TAMBOUR
012 2 4812 520 28068 AXE COURT AR. GALET TAMBOUR

021 0 4812 440 69246 PANNEAU AVANT GW
022 0 4812 440 10821 PANNEAU LATERAL GW
024 0 4812 440 19708 PANNEAU ARRIERE TOLE
030 0 4812 440 10878 TABLE TOP GW
033 0 4812 310 18582 KIT TOP ENCASTREMENT(OPTION)

034 0 4812 417 78015 FIXATION ARR. DU TOP
053 0 4812 440 89048 PORTILLON CONDENSEUR CPL.GW
053 2 4812 417 28061 CDE. OUVERTURE PORTILLON COND
053 3 4812 417 28089 SERRURE PORTILLON COND.GW
053 4 4812 440 89049 PLINTHE INF/AVANT GW

065 1 4812 325 18009 ISOLANT FEUTRINE PAN.AR.
065 4 4812 325 18008 ISOLANT FEUTRE TURB.FROIDE
100 0 4812 440 10871 PORTE GW
131 0 4812 271 38463 VERROUPORTE + SECURITEENFANT
133 0 4812 417 28096 CROCHETDE VERROUILLAGEPORTE

133 2 4812 417 28056 BLOCAGE FILTRE
191 0 4812 466 68607 JOINT DE PORTE
204 0 4812 466 38014 JOINT DE PROTECTIONRESERVOIR
220 0 4812 418 18199 TAMBOUR BLANC 112L
223 0 4812 418 89017 AUBE DE TAMBOUR GW

Pos. No. Code 12NC Description

631 0 4812 271 38396 INTER. SECURITE POMPE
631 1 4812 360 18476 FLOTTEUR NIVEAU D’EAU
631 2 4812 360 58093 JOINT TORIQUE FLOTTEUR
633 1 4812 276 18422 DOIGT SECURITE PORTE GW
692 0 4812 210 58035 SUPPORT SENSEUR GW

692 1 4812 278 58001 SONDE D’HUMIDITE FILTRE
707 9 4812 530 48165 BEC VERSEURTRANSP. RESERVOIR
740 0 4812 511 48243 CONDENSEUR H4
741 0 4812 440 08003 CARTER AV. TURBINE FROIDE
741 1 4812 530 48244 CARTER ARR. TURBINE FROIDE

743 0 4812 530 48629 GUIDE D AIR AVANT GW
743 1 4812 530 48164 CONVOYEUR D’AIR ARRIERE
743 3 4812 530 48239 COUVERCLE TURBINE AIR CHAUD
743 4 4812 464 48122 COUVERCLE CONVOY.+FEUTRE
743 8 4812 466 88519 JOINT COUV. TURB.AIR CHAUD

750 0 4812 418 79799 RESERVOIR EAU 3,8 LITRES (6kg)
750 1 4812 530 28856 GUIDE EAU RESERVOIR
751 1 4812 418 88044 COLLECTEUR EAU
751 2 4812 401 18472 AGRAFE POMPE
751 3 4812 271 18014 COUVERCLE INTERRUPTEUR

761 0 4812 480 58322 FILTRE GW
781 0 4812 530 28243 TUYAU VIDANGE EXT. 1,5 m
783 0 4812 530 08003 TUYAU SOCLE/BEC VERSEUR RESER
783 1 4812 530 08009 TUYAUPOMPE/CARTER RESERVOIR
783 2 4812 530 08001 TUYAU POMPE / CONDENSEUR

261 0 4812 418 79801 CARTER DE RESERVOIR
271 0 4812 358 18164 COURROIE TAMB.1936 H7 CDRO
273 0 4812 358 18055 ENS. POULIE TENDEUR
275 0 4812 492 68129 RESSORT TENSION COURROIE
291 0 4812 466 68561 JOINT AV. DE TAMBOUR

291 2 4812 466 68562 JOINT AR. DE TAMBOUR
301 0 4812 452 14226 BANDEAU + PORTE RESERV
321 0 4812 452 11862 PLAQUE DECOR BANDEAU AWZ
321 1 4812 446 88127 RONDELLE FRICTION BOUTON
331 0 4812 412 58986 BOUTON PROGRAM. GW

332 0 4812 513 18126 TOUCHE DEPART (GW)
332 1 4812 513 18128 TOUCHE OPTION (GW)
401 0 4812 361 18291 MOTEUR + TURBINE CHAUDE
401 1 4812 401 18421 AGRAFE MOTEUR
401 2 4812 401 18229 BRIDE MOTEUR

420 0 4812 121 18144 CONDENSATEUR MOTEUR 10 µ F
421 0 4812 121 18158 FILTRE ANTIPARASITES
430 0 4812 360 58212 POMPE DE RELEVAGE CPL.
443 0 4812 361 18292 TURBINE AIR CHAUD
443 1 4812 361 18293 TURBINE AIR FROID

443 2 4812 290 88066 BAGUE STAR TURBINE
456 0 4812 310 18627 RESISTANCE CHAUFFANTE 2200W
490 0 4812 321 18042 CORDON D’ ALIMENTATION 3 m
490 0 4812 321 18044 CORDON SECTEUR 5m 4x1
490 1 4812 321 28367 BORNIER D’ ALIMENTATION

794 0 4812 466 88523 JOINT TURBINE / CONVOYEUR AV.
794 1 4812 466 28108 JOINT ARR. DE SOCLE
794 2 4812 466 98935 JOINT SUPPORT RESISTANCE
794 3 4812 466 98937 JOINT THERMOSTAT RESISTANCE
794 4 4812 466 88521 JOINT FILTRE PORTEFEUILLE

900 1 4812 290 88053 CLIP FIXATION FIL
902 2 4812 256 38004 CACHESUPPORT BLOC RESISTANCE
903 0 4812 532 28028 BAGUE FIXATION
903 1 4812 401 18228 FIXATIONCOUVERCLE CONVOYEUR
910 1 4812 502 48347 VIS PARKER INOX 3,5x14SS

910 5 4819 502 38265 VIS VAB 4,5x20
910 8 4812 502 48348 VIS ST 4,2X 11
912 4 4812 502 48015 VIS 4x16-TORX
922 0 4812 532 58005 CIRCLIPS GALET TAMB.AR.
922 1 4812 532 58007 CIRCLIPS GALET TAMBOUR AV.

950 1 4812 466 88517 JOINT ETANCHEITE RESERVOIR
952 3 4812 466 88522 PASSE-FIL SONDE HUMIDITE
962 0 4812 466 38012 PROTECTION MOTEUR
962 2 4812 466 38056 FEUILLE DE PROTECTION PLATINE

492 1 4812 401 18195 FOURREAU CABLAGE PORTE
521 0 4812 214 78989 PLATINE AFFICHAGE/PUISSANCE
557 0 4812 282 08008 THERMOSTAT DE SORTIE 85ÄC
557 1 4812 282 98005 JOINT THERMOSTAT DE SORTIE
564 0 4812 259 28681 THERMOSTATS FILTRE / SECURITE

SERVICE

VUE ECLATEE

Whirlpool Europe AWZ 8813 12.09.2003 / Page 5
Customer Service 8575 881 29030 Doc. No: 4812 713 13366
