TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN
SV
Snabbguide
WHIRLPOOL.
För en bättre kundservice, registrera din apparat på
www.whirlpool.eu/register

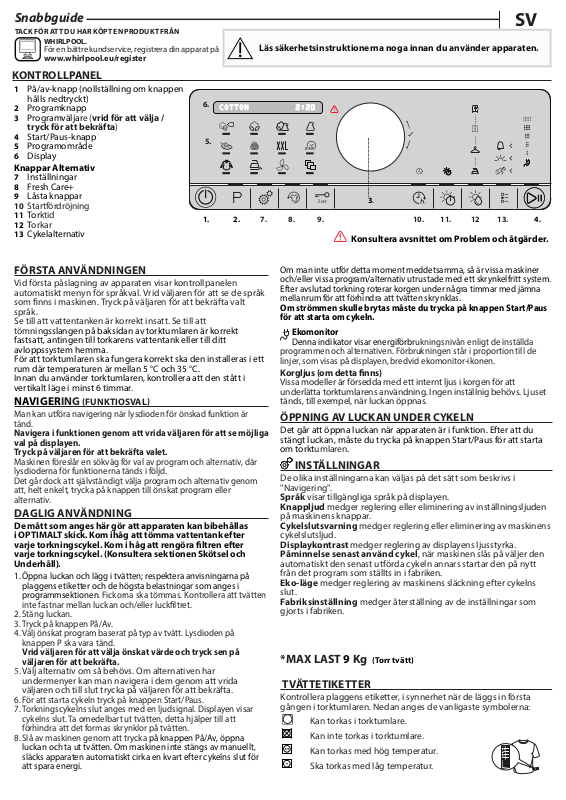

KONTROLLPANEL
1 På/av-knapp (nollställning om knappen
hålls nedtryckt)
2 Programknapp
3 Programväljare (vrid för att välja /
tryck för att bekräfta)
4 Start/Paus-knapp
5 Programområde
6 Display
Knappar Alternativ
7 Inställningar
8 Fresh Care+
9 Låsta knappar
10 Startfördröjning
11 Torktid
12 Torkar
13 Cykelalternativ
Läs säkerhetsinstruktionerna noga innan du använder apparaten.
6.
COTTON 2:20
5.
3.
1. 10.2. 11.8. 13.7. 129. 4.
Konsultera avsnittet om Problem och åtgärder.
FÖRSTA ANVÄNDNINGEN
Vid första påslagning av apparaten visar kontrollpanelen
automatiskt menyn för språkval. Vrid väljaren för att se de språk
som nns i maskinen. Tryck på väljaren för att bekräfta valt
språk.
Se till att vattentanken är korrekt insatt. Se till att
tömningsslangen på baksidan av torktumlaren är korrekt
fastsatt, antingen till torkarens vattentank eller till ditt
avloppssystem hemma.
För att torktumlaren ska fungera korrekt ska den installeras i ett
rum där temperaturen är mellan 5 °C och 35 °C.
Innan du använder torktumlaren, kontrollera att den stått i
vertikalt läge i minst 6 timmar.
NAVIGERING FUNKTIOSVAL
Man kan utföra navigering när lysdioden för önskad funktion är
tänd.
Navigera i funktionen genom att vrida väljaren för att se möjliga
val på displayen.
Tryck på väljaren för att bekräfta valet.
Maskinen föreslår en sökväg för val av program och alternativ, där
lysdioderna för funktionerna tänds i följd.
Det går dock att självständigt välja program och alternativ genom
att, helt enkelt, trycka på knappen till önskat program eller
alternativ.
DAGLIG ANVÄNDNING
De mått som anges här gör att apparaten kan bibehållas
i OPTIMALT skick. Kom ihåg att tömma vattentank efter
varje torkningscykel. Kom i håg att rengöra ltren efter
varje torkningscykel. (Konsultera sektionen Skötsel och
Underhåll).
1. Öppna luckan och lägg i tvätten; respektera anvisningarna på
plaggens etiketter och de högsta belastningar som anges i
programmsektionen. Fickorna ska tömmas. Kontrollera att tvätten
inte fastnar mellan luckan och/eller luckltret.
2. Stäng luckan.
3. Tryck på knappen På/Av.
4. Välj önskat program baserat på typ av tvätt. Lysdioden på
knappen P ska vara tänd.
Vrid väljaren för att välja önskat värde och tryck sen på
väljaren för att bekräfta.
5. Välj alternativ om så behövs. Om alternativen har
undermenyer kan man navigera i dem genom att vrida
väljaren och till slut trycka på väljaren för att bekräfta.
6. För att starta cykeln tryck på knappen Start/Paus.
7. Torkningscykelns slut anges med en ljudsignal. Displayen visar
cykelns slut. Ta omedelbart ut tvätten, detta hjälper till att
förhindra att det formas skrynklor på tvätten.
8. Slå av maskinen genom att trycka på knappen På/Av, öppna
luckan och ta ut tvätten. Om maskinen inte stängs av manuellt,
släcks apparaten automatiskt cirka en kvart efter cykelns slut för
att spara energi.
Om man inte utför detta moment meddetsamma, så är vissa maskiner
och/eller vissa program/alternativ utrustade med ett skrynkelfritt system.
Efter avslutad torkning roterar korgen under några timmar med jämna
mellanrum för att förhindra att tvätten skrynklas.
Om strömmen skulle brytas måste du trycka på knappen Start/Paus
för att starta om cykeln.
Ekomonitor
Denna indikator visar energiförbrukningsnivån enligt de inställda
programmen och alternativen. Förbrukningen står i proportion till de
linjer, som visas på displayen, bredvid ekomonitor-ikonen.
Korgljus (om detta nns)
Vissa modeller är försedda med ett internt ljus i korgen för att
underlätta torktumlarens användning. Ingen inställnig behövs. Ljuset
tänds, till exempel, när luckan öppnas.
ÖPPNING AV LUCKAN UNDER CYKELN
Det går att öppna luckan när apparaten är i funktion. Efter att du
stängt luckan, måste du trycka på knappen Start/Paus för att starta
om torktumlaren.
INSTÄLLNINGAR
De olika inställningarna kan väljas på det sätt som beskrivs i
"Navigering".
Språk visar tillgängliga språk på displayen.
Knappljud medger reglering eller eliminering av inställningsljuden
på maskinens knappar.
Cykelslutsvarning medger reglering eller eliminering av maskinens
cykelslutsljud.
Displaykontrast medger reglering av displayens ljusstyrka.
Påminnelse senast använd cykel, när maskinen slås på väljer den
automatiskt den senast utförda cykeln annars startar den på nytt
från det program som ställts in i fabriken.
Eko-läge medger reglering av maskinens släckning efter cykelns
slut.
Fabriksinställning medger återställning av de inställningar som
gjorts i fabriken.
*MAX LAST 9 Kg (Torr tvätt)
TVÄTTETIKETTER
Kontrollera plaggens etiketter, i synnerhet när de läggs in första
gången i torktumlaren. Nedan anges de vanligaste symbolerna:
Kan torkas i torktumlare.
Kan inte torkas i torktumlare.
Kan torkas med hög temperatur.
Ska torkas med låg temperatur.
Page 2
h
Programmens längd beror på tvättmängd, tygsort,
denna maskin har blivit godkänd av The
av ullplagg märkta “handtvätt” förutsatt
tvättmaskinens centrifugeringshastighet och andra valda
alternativ. På modeller med display visas cyklens längd
på kontrollpanelen. Återstående tid övervakas ständigt och
modieras under torkningscykeln för att ge den bästa möjliga
förutsägelsen.
P PROGRAM
Eko Bomull kg Max*
Standardprogram för bomull, lämpligt för torkning av
normalvåt bomullstvätt. Det är det mest energisnåla programmet
för att torka bomullstvätt. Värdena i energitabellen baseras på detta
program.
Bomull kg Max*
För att torka bomullstvätt.
Blandat kg 4
Detta program är idealiskt för att torka både bomull och
syntetiska material tillsammans.
Syntet kg 4
För att torka tvätt som består av syntetbrer.
Ömtåliga Plagg kg 2
För att torka ömtålig tvätt som kräver en mild behandling.
Ylle kg 1
För torkning av ylleplagg. Det rekommenderas att vända
plagget ut och in före torkning. Låt de tjocka kanterna torka på
naturligt sätt, om de fortfarande skulle vara fuktiga.
Stora Artiklar kg Max*
För att torka bomullslakan.
Snabbtvätt 30' kg 0,5
För att torka bomullsplagg, som centrifugerats på hög
hastighet i tvättmaskin.
Skjortor kg 3
Detta program är avsett för skjortor i bomull eller bomull/
syntetblandning.
Lättstruket
Denna cykel tänjer ut plaggens brer och underlättar
strykning och vikning; ska ej användas på våta plagg. Lämpar sig
för små mängder plagg i bomull eller bomullsblandning.
Uppfräschning
Kort program som lämpar sig för att fräscha upp brer och
plagg genom emission av frisk luft. Ska inte användas på våta
plagg. Kan användas med alla tvättmängder, men det är mest
eektivt med små mängder. Cyklen vara i cirka 20 minuter.
Specialprogram
För inställning av ett av följande program, använd väljaren
för att välja och bekräfta läget "Specialprogram". Åtkomst till
programlistan sker genom att man vrider väljaren; på displayen
visas namnen på de tillgängliga programmen. Bekräfta önskat
program genom att trycka på väljaren.
• Jeans kg 3
För att torka normalsmutsiga jeans och plagg av starkt material
som byxor och jackor.
• Miniladdad kg 1
Minitvätt
Ekonomisk torkning av små tvättmängder
• Sport kg 4
För att torka sportplagg av syntetmaterial eller bomull.
• Silke kg 0,5
Mild torkning av sidenplagg.
ALTERNATIVKNAPPAR
Dessa knappar används för att personalisera det valda
programmet efter dina egna behov.
Alla optioner är inte tillgängliga för alla program. Vissa
optioner är oförenliga med de program som tidigare ställts
in. Oförenlighet anges med en ljudsignal och/eller blinkande
indikatorer. Om alternativet är tillgängligt förblir indikatorn för
det valda alternativet tänd.
Vissa alternativ kan nnas kvar i programmets minne om de valts
under föregående torkning i samma program.
• Kulörtvätt kg Max*
Skonskamt torkningsprogram som lämpar sig för kulörtvätt.
• Dunjackor kg 2,5
För att torka jackor i äder och dun. Återställer deras naturliga
mjukhet (2 jackor).
ALTERNATIV
Efter att du valt program, kan du ställa in olika alternativ vid
behov.
Torkar
Alla program har redan en förinställd Torkar. I vissa program
är det möjligt att reglera tvättens kvarvarade fuktighetsnivå. Tryck
på den tillhörande alternativknappen, så tänds lysdioden. Vrid
väljaren för att navigera mellan de tillgänglig nivåerna för varje
program. Tryck på knappen för att bekräfta valet.
Stryktorrt: mycket skonsam torkning. Användbar för att
underlätta strykning av plaggen omedelbart efter cykelns slut.
Hängtorrt: en nivå som studerats för ömtåliga plagg; klara att
hängas upp.
Skåptorrt: tvätten är klar att vikas ihop och läggas in i skåpet.
Extra torrt: används för plagg som ska tas på direkt efter
cykeln.
Torktid
I vissa program kan man ställa in torktiden. Tryck på dne
tillhörande alternativknappen så tänds lysdioden. Vrid väljaren för
att se de tider som nns tillgängliga för varje program. Tryck på
väljaren för att bekräfta valet.
Startfördröjning
Tryck på den tillhörande alternativknappen så tänds
lysdioden. Vrid på väljaren för att navigera mellan de tillgängliga
tiderna för varje program. Tryck på väljaren för att bekräfta valet.
Om luckan öppnas efter att den stängts, måste du trycka på nytt
på knappen Start/Paus.
Fresh Care+
Om tvätten lämnas inne i korgen efter cykelns slut utsätts
den för spridning av bakterier. Detta alternativ gör att denna
spridning minskas genom temperaturkontroll och korgrotation.
Denna behandling varar i högst 6 timmar efter att det inställda
programmet avslutats. Om detta alternativ valts vid föregående
torkning sparas det i minnet.
Om detta alternativ används tillsammans med fördröjd start läggs
anti-skrynkelbehandlingen (genom rotation av korgen med jämna
mellanrum) till även vid den fördröjda startfasen.
Låsta knappar
Detta alternativ gör att maskinens kommandon inte kan
användas, med undantag för knappen på/av.
Med tänd maskin:
• för att aktivera alternativet ska knappen hållas intryckt tills den
tillhörande indikatorn tänds.
• för att avaktivera alternativet ska knappen hållas intryckt tills den
tillhörande indikatorn släcks.
Om detta alternativ valts vid föregående torkning sparas det i
minnet.
Cykelalternativ
Denna knapp gör det möjligt att få åtkomst till en meny över
tillgängliga alternativ (se följande alternativ). Efter att ha tryckt
på knappen, vrid väljaren för att välja alternativ och tryck på den för
att bekräfta.
• Snabbtvätt
• Skonsam
genom att reducera torkningstemperaturen.
certi erat varumärke i många länder.
Möjliggör en snabbare torkning.
Möjliggör en mycket mildare behandling av tvätten
Programmet för torktumling av ull I
Woolnark Company gällande torkning
att plaggen torkas enligt instruktioner
från tillvekare av denna maskin .Följ
plaggens instruktioner för skötselråd.
M1762
. . Symbolen Woolmark är ett
Page 3
Snabbguide
• Slutsignal
AB
1
4
2
3
C
Detta alternativ aktiverar en långvarig ljudsignal när
cykeln är slut. Aktivera det om du inte tror att du hör det normala
ljudet vid cykelns slut. Om detta alternativ valts vid föregående
torkning, sparas det i minnet.
SKÖTSEL OCH UNDERHÅLL
Koppla bort torktumlaren från elnätet under rengöring och
underhåll.
Vattenuppsamlingstanken ska tömmas efter varje cykel
(se g. A).
Dra ut behållaren från torktumlaren och töm den i handfatet eller i
något annat lämpligt avlopp och sätt sen tillbaka den på rätt sätt.
Använd inte torktumlaren utan att först ha satt tillbaka behållaren
på sin plats.
Rengöring av luckltret efter varje cykel (se g. B).
Dra ut ltret och rengör det. Avlägsna eventuella luddrester
från ltrets yta under rinnande vatten eller med dammsugare.
För bästa resultat bör alla lter torkas innan de sätts tillbaka på
sin plats. Använd inte torktumlaren utan att först ha satt tillbaka
ltret på sin plats.
Gör så här för att ta bort luckltret:
1. Öppna luckan och dra ltret uppåt.
2. Öppna ltret och rengör alla delar från ludd. Sätt tillbaka det på
rätt sätt; kontrollera att ltret förts in helt i höjd med torktumlarens
packning.
Rengöring av det undre lter när den tillhörande
indikatorn tänds (se g. C).
Dra ut det undre lter och rengör det. Avlägsna eventuella
luddrester från ltrets yta under rinnande vatten eller med
dammsugare. Det rekommenderas dock att man rengör detta
lter efter varje cykel för att optimera torkningens prestanda.
Använd inte torktumlaren utan att först ha satt tillbaka ltret på
plats.
Gör så här för att ta bort det undre ltret:
1. Öppna den undre luckan.
2. Ta tag i handtaget och dra ut det undre ltret.
3. Öppna ltrets bakre vägg och avlägsna eventuellt ludd från
nätets interna yta.
4. Rengör det undre ltrets insida, men undvik att röra vid
lamellerna.
5. Stäng det undre ltrets bakre vägg och för in det. Kontrollera
att det sitter perfekt på sin plats.
6. Sänk ltrets handtag och stäng den undre luckan.
7. Kontrollera att luftintagets galler är fritt.
Filtren är grundläggande komponenter vad torkningen
beträar. Deras funktion är att samla upp det ludd, som
formas under torkningen. Om ltren skulle täppas till,
äventyras luftödet inne i torktumlaren; torkningstiden
förlängs, energiförbrukningen ökar och det kan uppstå
skador på torktumlaren. Om dessa ingrepp inte utförs
korrekt kan det hända att torktumlaren inte startar.
TRANSPORT OCH HANTERING
Lyft aldrig torktumlaren genom att greppa tag i toppskivan.
1. Ta ut stickkontakten.
2. Kontrollera att luckan och vattentanken är ordentligt stängda.
3. Om tömningsslangen är ansluten till ditt avloppssystem,
fäst tömningsslangen på torktumlarens baksida igen (se
Installationsanvisningar).
Energiförbrukning
Avstängt läge (Po) - Watts 0.50
Kvarlämnat läge (PI) - Watts 1.00
Program Kg kWh Minuter
Eko Bomull*
Eko Bomull
Syntet 4 0.73 95
* Viiteohjelma energiatehomerkille, joka sopii tavallisten märkien
puuvillatekstiilien kuivaukseen. Se on energiankulutuksen kannalta
tehokkain ohjelma märän puuvillapyykin kuivaukseen. (Ursprunglig
standardkongurering).
Värmepumpsystem
Värmepumpen innehåller gas med växthuseekt, som benner
sig i en hermetiskt sluten enhet. Denna slutna enhet innehåller
0.18 kg gas R134a F. GWP = 1430 (1 t C02).
9 2.07 211
4.5 1.20 131
PRODUKTBESKRIVNING
1. Vattenuppsamlingstank
2. Luftintagets galler
3. Undre lter
4. Lucklter
Page 4
TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN
WHIRLPOOL.
För en bättre kundservice, registrera din apparat på
www.whirlpool.eu/register
SV
Snabbguide
Läs säkerhetsinstruktionerna noga innan du använder apparaten.
Fel
Möjlig orsak
Lösning
Kontakten sitter inte i uttaget.
Sätt i kontakten i uttaget.
förlängningssladdar.
Luckan är öppen.
Stäng luckan.
I maskiner med denna funktion: vänta tills den inställda fördröjningen
Konsultera sektionen Alternativ.
Knappen Start/Paus har inte tryckts in för att
starta programmet.
alternativ.
beskrivna ingreppen.
den mängd tvätt som lagts i torktumlaren.
Utför en tvättcykel med högre centrifugeringsvarv för att eliminera så
mycket vatten som möjligt.
förväntat.
Luck lter och/
lter *
luck lter, det undre lter och kontrollera att luftintagets galler
Utför rengöring av det undre lter. Konsultera sektionen SKÖTSEL
OCH UNDERHÅLL.
Till exempel F3 och E2.
W11439579
PROBLEM OCH ÅTGÄRDER
Vid fel kontrollera nedanstående lista innan du kontaktar service. Felen är ofta obetydliga och kan lösas på några få minuter.
Torktumlaren
tänds inte.
Torktumlaren
startar inte.
Torkningstiderna är mycket
långa.
Uttaget är trasigt.
Använd inga elektriska anslutningsenheter typ adaptrar eller
Strömmen har brutits. Vänta tills strömmen återställts.
Prova att ansluta en annan hushållsapparat till samma uttag.
En fördröjning av cykelns start har ställts in.
avslutats eller stäng av maskinen för att göra om inställningen.
Tryck på knappen Start/Paus.
På maskiner, som är utrustade med knapplås,
har detta alternativ införts.
Tillräckligt underhåll har inte urförts.
Det inställda programmet, tiden och/eller
torkningsnivån lämpar sig inte för den typ eller
Konsultera sektionen Alternativ och, om knapplåset är aktivt, ta bort
alternativet Det räcker inte att slå av maskinen för att ta bort detta
Konsultera sektionen SKÖTSEL OCH UNDERHÅLL och utför de
Konsultera sektionen program och alternativ för att hitta de program
och alternativ, som lämpar sig för denna typ av tvätt.
Plaggen är för våta.
Torktumlaren kan vara överbelastad.
Rumstemperatur.
Konsultera sektionen program för att veri era max belastning för
varje program.
Torktiden kan bli längre om rumstemperaturen är utanför
temperaturintervallet 14–30 °C.
Programmet har
inte avslutats.
Programmet
är slut och
kläderna är
fuktigare än
Strömmen kan ha brutits.
Liten tvättmängd.
Om strömmen brutits måste knappen Start/Paus tryckas in för att
starta cykeln på nytt.
Det automatiska programmet har inte avläst önskad slutlig
fuktighetsgrad. Torktumlaren avslutar programmet och stannar
sedan. Om detta händer ska du bara välja ytterligare en kort torktid
eller välja alternativet extra torrt, om ett sådant nns.
Tända eller blinkande indikatorer
Vattentank Vattenuppsamlingstank är full. Töm vattentanken. Konsultera sektionen SKÖTSEL OCH UNDERHÅLL.
eller det undre
Fel på det luft öde som krävs för att maskinen
ska kunna fungera.
Rengör
är fritt. Om dessa ingrepp inte utförs korrekt kan torktumlaren skadas.
Undre lter* Det undre lter behöver rengöras.
Släck torktumlaren och koppla bort den från elnätet. Öppna luckan
omedelbart och ta ut tvätten, så att värmen kan skingras. Vänta i cirka
Displayen visar
"Fel FX EX".
Maskinens sensorer har läst av ett fel.
15 sekunder. Anslut torktumlaren till elnätet, lägg i tvätten och starta
torkningscykeln.
Om problemet kvarstår, kontakta service och meddela de
bokstäver och nummer som visas på displayen.
Anmärkning: vissa modeller är självrengörande: dessa är inte utrustade med undre lter, konsultera sektionen SKÖTSEL OCH UNDERHÅLL.
Du kan ladda ner Säkerhetsinstruktioner, Bruksanvisning, Produktblad och Energidata genom att:
• Besöka vår webbsida docs.whirlpool.eu
• Använda QR-koden
• Eller kontakta vår kundservice (Se telefonnumret i garantihäftet). När du kontaktar vår kundservice,
ange koderna som står på produktens typskylt.
02/2020
xxxxxxxxxxxx
xxxx
Loading...
