Whirlpool AWG-910 DC-E Schematic

SERVICE

Whirlpool EMEA Customer Services

AWG 910 D CE

Service Information

Frontloader Washing machine AWG 910 D CE

8537 833 10000 Last Modiﬁcation: 12/06/07 Creation Date: 06/07/08

Spare Part List 2

Technical Data 4

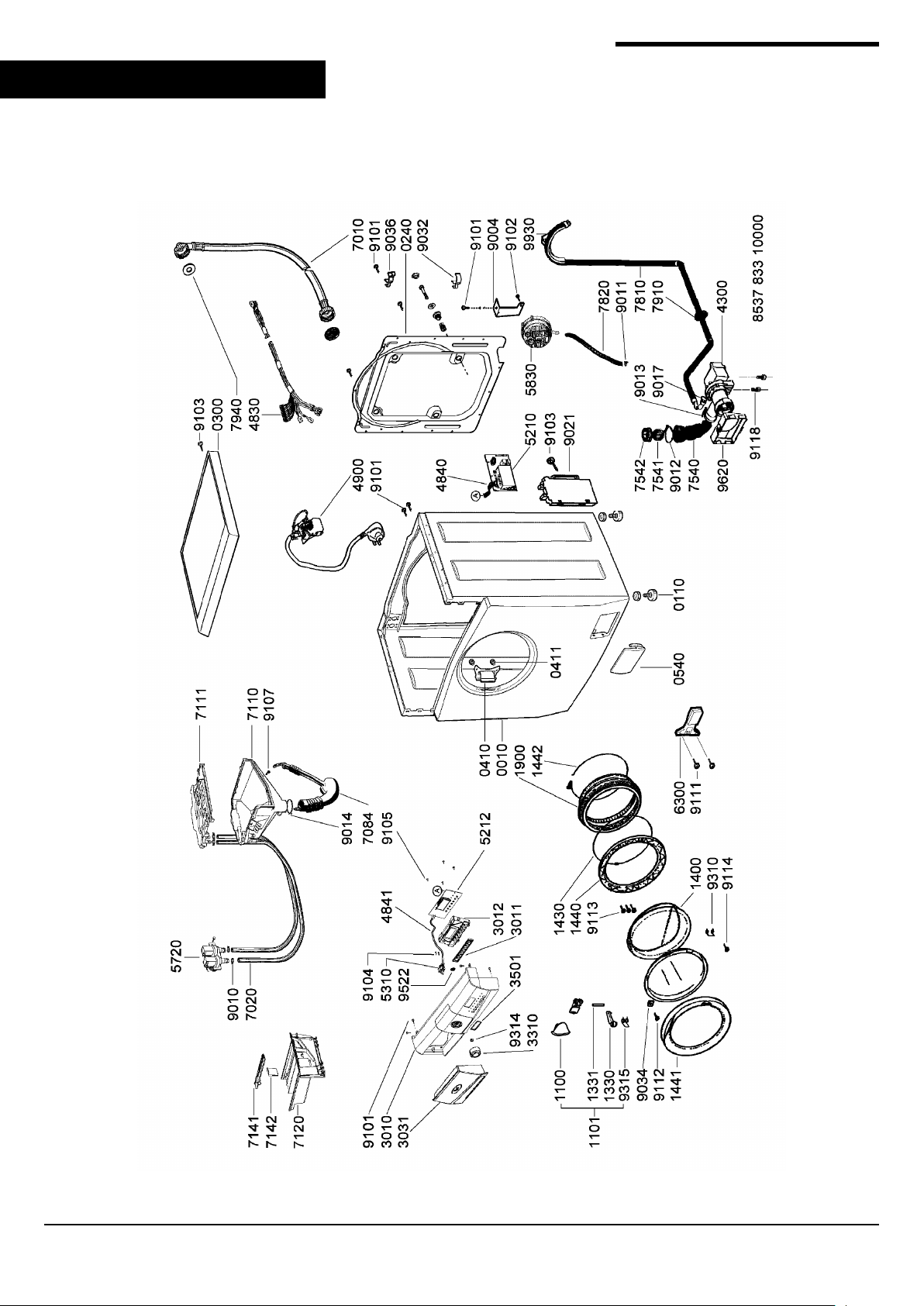

Exploded View 6

Wiring Diagram 10

This document is only intended for qualiﬁed technicans who are aware of the respective safety regulations. Subject to modiﬁcations

Whirlpool EMEA

SERVICE

Customer Services

Spare Part List

Pos 12NC Description

001 0 4812 440 11761 Cabinet 003 0 4819 404 43391 Bearer hook crosspiece 011 0 4812 462 48448 Foot 024 0 4812 440 11763 Panel rear 030 0 4812 440 11762 Table top

041 0 4812 417 19513 Hinge 041 1 4819 903 10139 RIVET 054 0 4812 462 79961 Cover 061 0 4812 466 89022 Counter weight upper 061 1 4812 466 89023 Counter weight bottom

081 0 4812 463 68035 Shock absorber 110 0 4812 462 69024 Door handle 110 1 4812 462 69025 Door handle complete 133 0 4812 462 68968 Door latch 133 1 4812 462 38341 Pin door handle

140 0 4812 450 59945 Door glass 143 0 4819 903 02494 Strap 144 0 4812 459 28082 Frame door glas 144 1 4812 459 28081 Frame door glas outer 144 2 4812 532 98024 Collarring

190 0 4812 466 89019 Gasket door 200 0 4812 418 08009 Tub with drum kit 223 0 4812 418 89031 Drum lifter 271 0 4812 358 18205 Belt 272 0 4812 528 88137 Pulley

301 0 4812 464 69391 Control panel 301 1 4812 410 78241 Push button 301 2 4812 404 49903 Support box buttons 303 1 4812 498 48048 Handle drawer 331 0 4812 410 78237 Knob potentiom.

350 1 4812 464 18258 Frame display 401 0 4812 361 38139 Motor 430 0 4812 360 18602 Pump,draining 451 0 4812 259 28967 Heating element 451 2 4812 903 08212 Resistor

483 0 4812 321 78413 Cable harness 484 0 4812 321 28505 Cable ﬂat, E.module-butt.PC 484 1 4812 321 28509 Cable ﬂat, Potentiometer 490 0 4812 321 18304 Cable mains from 03.04.2006 521 0 4812 214 58558 Unit electrical

521 2 4812 214 70715 Module buttons 531 0 4812 273 28282 Selector,switch program 20 pos 572 0 4812 271 18086 Valve magnet cold water 583 0 4812 271 28593 Pressostat 630 0 4812 280 58043 door lock

701 0 4819 530 28932 60Bars 25# WRC,VDE, IMQ straight/curved 702 0 4812 530 29499 Hose inlet 708 4 4812 530 29501 Drainhose inner 711 0 4812 418 68438 Dispenser 711 1 4812 462 29397 Cover detergent

8537 833 10000, 12/06/07

page 2 of 11

Whirlpool EMEA

SERVICE

Pos 12NC Description

712 0 4812 418 70056 Drawer detergent 714 1 4812 418 70058 Tray softener 714 2 4812 418 70057 Separator detergent dispenser 754 0 4812 529 18065 Drainhose 754 1 4812 530 29502 Ball drain coupling

754 2 4812 466 89021 Gasket drain coupling 781 0 4812 530 29503 Hose draining 782 0 4819 530 28682 Hose 791 0 4812 466 89011 Gasket drain hose protection 794 0 4819 903 04978 Gasket

900 1 4819 466 98528 Clamping piece 900 4 4812 404 38637 Holder pressostat 900 8 4812 404 78924 Support pin damper 901 0 4822 401 10258 lamp,hose 10-18 mm 901 1 4819 903 02487 Clamp hose

901 2 4812 401 18893 Clamp drainhose 901 3 4819 401 18351 Clamp hose 901 4 4819 401 18174 Clamp of exhaust hose 25-45 mm 901 7 4812 401 48604 Clamp drain pipe hose 902 1 4812 404 48907 Holder unit elect.

903 2 4819 903 08165 Holder hose 1 903 4 4819 903 10167 Door glass insert 903 6 4819 903 08162 Holder hose 2 910 1 4812 502 18649 Screw Torx D=4,2 H=9,5 910 2 4812 502 18499 Screw

910 3 4812 502 18651 Screw Torx D=4,2 H=13 910 4 4812 502 18822 Screw 910 5 4812 502 18652 Screw 910 6 4812 502 18823 Screw motor 910 7 4812 502 38362 Screw

911 1 4819 903 10173 SCREW 911 2 4819 502 18534 SCREW 911 3 4812 502 18672 Screw 911 4 4812 560 18075 Screw 911 5 4812 502 18798 Screw counterweight upper

911 6 4812 502 18802 Screw counterweight 911 8 4812 502 18479 Screw 912 0 4812 502 18803 Screw pulley 912 1 4812 523 18039 Nut shock absorber 931 0 4812 492 68225 Spring door catch return

931 3 4812 492 68227 Spring,suspens. 931 4 4819 492 38135 SPRING 931 5 4812 492 68226 Spring safety, doorhandle 952 2 4812 466 88793 Gasket potentiometer 962 0 4812 466 38122 Protector drain pump

993 0 4819 401 18345 Bow

Customer Services

8537 833 10000, 12/06/07

page 3 of 11

SERVICE

Technical Data

Dimensions + Weight

Product dimensions

Height . ..... . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . 85 cm

Width . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .59.5 cm

Depth . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 39 cm

Weight

Gross . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . ~59.5 kg

net . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . ~58 kg

Electrical base data

Voltage . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . 230 V ± 10%

Frequency . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 50 Hz

Power Consumption . . .. . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . 2100 W

Fuse . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . .. . . 10 A

Whirlpool EMEA Customer Services

8537 833 10000, 12/06/07

page 4 of 11

Drum data

Volume . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . .. . 42 l

Washing . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 45 rpm

Spinning . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . .1000 rpm

Capacity

Washing . . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . 5.0 kg

Heating element

Rated power . . .. . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . 230 V

Washing . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . 1900 W

Drain pump

. . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . synchronous

Power . . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . ~30 W

class of protection . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . F

Voltage . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . . 230 - 240 V AC

Frequency . . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . 50 Hz

Capacity . .. . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. . . . . .. 15 - 16 l/min

Height

Drain hose

Max. 0.90 m

Min. 0.60 m
