Whirlpool AWG 343/1, AWG 334/1, AWG 334/3, AWG 341 INSTRUCTION FOR USE [es]

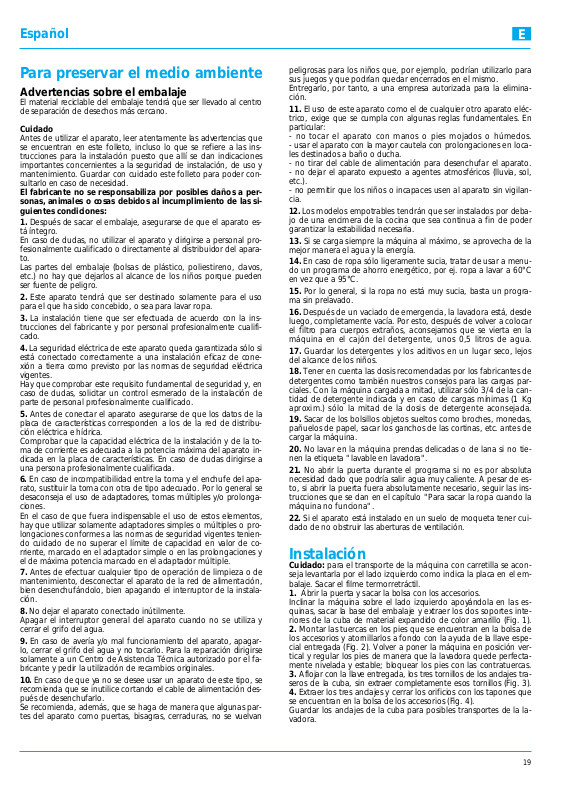

Para preservar el medio ambiente

Advertencias sobre el embalaje

El material reciclable del embalaje tendrá que ser llevado al centro
de separación de desechos más cercano.

Cuidado

Antes de utilizar el aparato, leer atentamente las advertencias que
se encuentran en este folleto, incluso lo que se refiere a las ins­trucciones para la instalación puesto que allí se dan indicaciones
importantes concernientes a la seguridad de instalación, de uso y
mantenimiento. Guardar con cuidado este folleto para poder con­sultarlo en caso de necesidad.

El fabricante no se responsabiliza por posibles daños a per­sonas, animales o cosas debidos al incumplimiento de las si­guientes condiciones:

1. Después de sacar el embalaje, asegurarse de que el aparato es-

tá íntegro.
En caso de dudas, no utilizar el aparato y dirigirse a personal pro­fesionalmente cualificado o directamente al distribuidor del apara­to.
Las partes del embalaje (bolsas de plástico, poliestireno, clavos,
etc.) no hay que dejarlos al alcance de los niños porque pueden
ser fuente de peligro.

2. Este aparato tendrá que ser destinado solamente para el uso
para el que ha sido concebido, o sea para lavar ropa.

3. La instalación tiene que ser efectuada de acuerdo con la ins­trucciones del fabricante y por personal profesionalmente cualifi­cado.

4. La seguridad eléctrica de este aparato queda garantizada sólo si
está conectado correctamente a una instalación eficaz de cone­xión a tierra como previsto por las normas de seguridad eléctrica
vigentes.
Hay que comprobar este requisito fundamental de seguridad y, en
caso de dudas, solicitar un control esmerado de la instalación de
parte de personal profesionalmente cualificado.

5. Antes de conectar el aparato asegurarse de que los datos de la
placa de características corresponden a los de la red de distribu­ción eléctrica e hídrica.
Comprobar que la capacidad eléctrica de la instalación y de la to­ma de corriente es adecuada a la potencia máxima del aparato in­dicada en la placa de características. En caso de dudas dirigirse a
una persona profesionalmente cualificada.

6. En caso de incompatibilidad entre la toma y el enchufe del apa­rato, sustituir la toma con otra de tipo adecuado. Por lo general se
desaconseja el uso de adaptadores, tomas múltiples y/o prolonga­ciones.
En el caso de que fuera indispensable el uso de estos elementos,
hay que utilizar solamente adaptadores simples o múltiples o pro­longaciones conformes a las normas de seguridad vigentes tenien­do cuidado de no superar el límite de capacidad en valor de co­rriente, marcado en el adaptador simple o en las prolongaciones y
el de máxima potencia marcado en el adaptador múltiple.

7. Antes de efectuar cualquier tipo de operación de limpieza o de
mantenimiento, desconectar el aparato de la red de alimentación,
bien desenchufándolo, bien apagando el interruptor de la instala­ción.

8. No dejar el aparato conectado inútilmente.
Apagar el interruptor general del aparato cuando no se utiliza y
cerrar el grifo del agua.

9. En caso de avería y/o mal funcionamiento del aparato, apagar­lo, cerrar el grifo del agua y no tocarlo. Para la reparación dirigirse
solamente a un Centro de Asistencia Técnica autorizado por el fa­bricante y pedir la utilización de recambios originales.

10. En caso de que ya no se desee usar un aparato de este tipo, se
recomienda que se inutilice cortando el cable de alimentación des­pués de desenchufarlo.
Se recomienda, además, que se haga de manera que algunas par­tes del aparato como puertas, bisagras, cerraduras, no se vuelvan

peligrosas para los niños que, por ejemplo, podrían utilizarlo para
sus juegos y que podrían quedar encerrados en el mismo.
Entregarlo, por tanto, a una empresa autorizada para la elimina­ción.

11. El uso de este aparato como el de cualquier otro aparato eléc­trico, exige que se cumpla con algunas reglas fundamentales. En
particular:

- no tocar el aparato con manos o pies mojados o húmedos.

- usar el aparato con la mayor cautela con prolongaciones en loca­les destinados a baño o ducha.

- no tirar del cable de alimentación para desenchufar el aparato.

- no dejar el aparato expuesto a agentes atmosféricos (lluvia, sol,
etc.).

- no permitir que los niños o incapaces usen al aparato sin vigilan­cia.

12.

Los modelos empotrables tendrán que ser instalados por deba­jo de una encimera de la cocina que sea continua a fin de poder
garantizar la estabilidad necesaria.

13. Si se carga siempre la máquina al máximo, se aprovecha de la
mejor manera el agua y la energía.

14. En caso de ropa sólo ligeramente sucia, tratar de usar a menu­do un programa de ahorro energético, por ej. ropa a lavar a 60°C
en vez que a 95°C.

15. Por lo general, si la ropa no está muy sucia, basta un progra­ma sin prelavado.

16. Después de un vaciado de emergencia, la lavadora está, desde
luego, completamente vacía. Por esto, después de volver a colocar
el filtro para cuerpos extraños, aconsejamos que se vierta en la
máquina en el cajón del detergente, unos 0,5 litros de agua.

17. Guardar los detergentes y los aditivos en un lugar seco, lejos
del alcance de los niños.

18. Tener en cuenta las dosis recomendadas por los fabricantes de
detergentes como también nuestros consejos para las cargas par­ciales. Con la máquina cargada a mitad, utilizar sólo 3/4 de la can­tidad de detergente indicada y en caso de cargas mínimas (1 Kg
aproxim.) sólo la mitad de la dosis de detergente aconsejada.

19. Sacar de los bolsillos objetos sueltos como broches, monedas,
pañuelos de papel, sacar los ganchos de las cortinas, etc. antes de
cargar la máquina.

20. No lavar en la máquina prendas delicadas o de lana si no tie­nen la etiqueta "lavable en lavadora".

21. No abrir la puerta durante el programa si no es por absoluta
necesidad dado que podría salir agua muy caliente. A pesar de es­to, si abrir la puerta fuera absolutamente necesario, seguir las ins­trucciones que se dan en el capítulo "Para sacar la ropa cuando la
máquina no funciona".

22. Si el aparato está instalado en un suelo de moqueta tener cui­dado de no obstruir las aberturas de ventilación.

Instalación

Cuidado: para el transporte de la máquina con carretilla se acon-

seja levantarla por el lado izquierdo como indica la placa en el em­balaje. Sacar el filme termorretráctil.

1. Abrir la puerta y sacar la bolsa con los accesorios.
Inclinar la máquina sobre el lado izquierdo apoyándola en las es­quinas, sacar la base del embalaje y extraer los dos soportes inte­riores de la cuba de material expandido de color amarillo (Fig. 1).

2. Montar las tuercas en los pies que se encuentran en la bolsa de
los accesorios y atornillarlos a fondo con la ayuda de la llave espe­cial entregada (Fig. 2). Volver a poner la máquina en posición ver­tical y regular los pies de manera que la lavadora quede perfecta­mente nivelada y estable; bloquear los pies con las contratuercas.

3. Aflojar con la llave entregada, los tres tornillos de los anclajes tra­seros de la cuba, sin extraer completamente esos tornillos (Fig. 3).

4. Extraer los tres anclajes y cerrar los orificios con los tapones que
se encuentran en la bolsa de los accesorios (Fig. 4).
Guardar los anclajes de la cuba para posibles transportes de la la­vadora.

19

Español

E

Conexión hidráulica

Para efectuar la conexión hidráulica, seguir las normas locales.

Tubo de carga

Si la lavadora tiene el tubo de carga del agua alojado en el cristal
de la puerta,. durante la instalación enroscarlo en la boca coloca­da en la parte trasera de la lavadora (Fig. 5).
Enroscar el tubo de carga en el grifo del agua fría (Fig. 6)
Para esta operación no se necesitan herramientas; demasiada
fuerza puede dañar las conexiones.
La lavadora funciona con una vasta gama de presiones de agua:
desde un mínimo de 5 N/cm

2

hasta un máximo de 100 N/cm2
Si la presión del agua es muy elevada o muy baja o si se encuen­tran otras dificultades, consultar a un fontanero cualificado.

Tubo de desagüe

Si se dispone de una instalación de desagüe fijo, asegurarse de
que el tubo es resistente a las altas temperaturas y que el diáme­tro no sea inferior a 32 mm. La altura del desagüe tiene que estar
comprendida entre 60 y 90 cm desde el suelo (Fig. 6). El desagüe
tiene que tener una capacidad de 30 l/minuto, de lo contrario el
agua desborda.
La alternativa es enganchar el tubo de descarga en el borde del
fregadero. pero hay que asegurarse de que no pueda ser sacado
fácilmente y de que el agua caliente pueda ser descargada rápida­mente ya que podría ser peligroso especialmente si hay niños. En
caso de dificultad, consultar con un fontanero cualificado. En tubo
tiene que estar anclado en el grifo con un cable para evitar que,
durante el desagüe, salga del fregadero (Fig. 7).
N.B.: No conectar de manera hermética el tubo de desagüe de la
lavadora a la instalación de descarga para evitar el efecto sifón.

Conexión eléctrica

Este producto ha sido concebido, fabricado y puesto en el
mercado de acuerdo con los:

- objetivos de seguridad de la Directiva "Baja Tensión"

73/23/CEE;

- requisitos de protección de la Directiva "EMC" 89/336/CEE

modificada por la Directiva 93/68/CEE.

Antes de usar la lavadora asegurarse de que la tensión del hogar
corresponde a la tensión indicada en la placa de características
que se encuentra en la parte trasera de la máquina.

Cuidado: la conexión a tierra del aparato es obligatoria por
norma de ley. El fabricante no se responsabiliza por daños
causados por el incumplimiento de esta norma.

Aconsejamos, por tanto, que se controle que la instalación del ho­gar sea conforme a las normas de seguridad vigentes.
Desaconsejamos el uso de prolongaciones para conectar la lava­dora. Si fuera indispensable, usar sólo prolongaciones aprobadas,
aptas para la lavadora. Si el enchufe entregado con la máquina no
es apto para la toma eléctrica, sustituirlo con uno adecuado. Para
estos u otros problemas, consultar con un electricista cualificado.

Nivelación de la lavadora

Después de efectuar las conexiones hidráulicas y eléctricas, colocar
la máquina en el lugar de instalación que se ha escogido. Para re­ducir las vibraciones y el ruido durante el centrifugado, instalar la
lavadora en un suelo estable y nivelado. La falta de nivelación
puede acarrear daños a la lavadora y a los muebles que están a su
alrededor. Para nivelar la máquina, regular los pies (Fig. 8-9) según
el modelo.
Asegurarse de haber fijado bien los pies con la ayuda de la aran­dela especial.

Apertura puerta (Fig. 10) (según el modelo)

Abrir la puerta tirando de la manilla.
NO forzar la manilla para abrir la puerta. En el caso de que no se
abriera fácilmente, desenchufar la máquina y esperar dos o tres
minutos para permitir que el dispositivo de bloqueo de la puerta
desenganche el mecanismo.
Si la máquina está dotada de botón para abrir la puerta, hay que
girarlo.

Informaciones generales sobre el
lavado

Preparación de la ropa para el lavado

Antes de cargar la ropa en la lavadora, controlar los puntos que se
dan a continuación:

Vaciar los bolsillos: los billetes o los pañuelos de papel

pueden obstruir la bomba

Cerrar las pueden engancharse en otras
cremalleras: prendas lavadas en la misma carga.

Zurcir los incluso un lavado delicado puede
desgarrones: romper aún más un desgarrón

Atar los cinturones: para impedir que las prendas

se enreden entre sí.

Tratar las de acuerdo con las indicaciones
manchas difíciles: dadas en el capítulo

"Eliminación de las manchas".

Cargas aconsejadas Según el modelo (profundidad)

34 cm 42 cm 54 cm

Ropa poco o medianamente
sucia (algodón) máx 3,5 a 4.0 máx.4 a 4,5 máx 4,5 a 5,0 Kg

Muy sucia (algodón) máx. 3,0 máx. 3,5 máx. 4,0 Kg
Ropa mixta máx. 1,5 a 2 máx.2 a 2,5 máx. 2 a 2,5 Kg
Prendas delicadas máx. 1,0 máx. 1,5 máx. 1,5 Kg
Lana: máx. 1,0 máx.1,0 máx. 1,0 Kg

El lavado resulta muy económico si se aprovecha completamente
la capacidad de la máquina.
De todas formas no hay que superar las cantidades máximas indi­cadas.

Peso de algunas prendas

Prenda Peso aproxim. en g

Albornoz 1200
Guardapolvo de trabajo 400-600
Funda de edredón 700-1000
Sábana 500-700
Blusa 100
Toalla de baño de rizo 800
Toalla de rizo 150-200
Estropajo de cocina 100
Camisa de caballero 200
Camiseta de caballero 100
Calzoncillos cortos 50
Funda de almohada 200
Pijama 450
Servilleta 50-100
Pañuelo 20
Mantel, dimensión mediana 400

Los pesos indicados valen para algodón o lino.

20

Español

E

Selección de la ropa

Artículos con etiqueta de mantenimiento

En las prendas que se compran se encuentra una etiqueta que in­dica el tratamiento de lavado adecuado. A continuación damos
los ejemplos más comunes.

Artículos de algodón blanco y lino sin acabados especiales
Artículos de algodón, lino y viscosa sin acabados

especiales con colores resistentes a 60°C .
Artículos de nylon y poliéster/algodón blanco lavables a 60°C
Artículos de nylon y poliéster/algodón viscosa con

acabados especiales, acrílico/algodón.
Artículos de algodón, lino o viscosa con colores

resistentes a 40°C, pero no a 60°C
Artículos acrílicos, acetatos y mixtos lana/poliéster
Lana, mixto lana u otras fibras, seda
Véanse los artículos incluidos en y
Artículos de algodón blanco y lino con acabados

especiales
Lavado a mano (no en lavadora)
No lavable

Significado de los símbolos de la cuba:

Sin barra acción de lavado en lavadora normal

(máxima)

Barra acción de lavado en lavadora reducida

(media)

Barra interrumpida acción de lavado en lavadora reducida

(mínimo)

Las cubas indican:

Lavar como algodón
Lavar como sintético
Lavar como lana

de todas formas se puede encontrar una frase similar: lavar con ci­clo algodón, lavar con programa algodón.

Cargas mixtas

Por lo general se pueden mezclar etiquetas sin barra lavando a la
temperatura más baja indicada.

por ej. y se pueden lavar juntos a 40°C.
De la misma manera se pueden mezclar etiquetas con o sin barra

lavando a la temperatura más baja indicada. Pero hay que reducir
también la acción de lavado.

Por ej. y se pueden lavar juntos a 40°C y con un acción
reducida.
Las prendas con tienen que ser lavadas como lana con una
acción de lavado delicada.
ACORDARSE: de que "lavar por separado" significa que las pren­das tienen que ser lavadas individualmente.

40

40
60

40

60

95

40

40

30

40

4040506050
60

95

Prendas sin etiqueta:

- No hay ninguna etiqueta salvo el nombre del material.
Subdividir según el tejido, por ej. algodón o lana.

- No hay ninguna etiqueta y el tejido es mixto, ej.:poliés-

ter/algodón.

En este caso reunir las prendas según las fibras que necesitan una
temperatura de lavado más baja, ej. poliéster/algodón lavar como
poliéster.

- No hay ninguna etiqueta ni indicación: lo más seguro en

este caso es lavar la prenda en seco especialmente si es cos­tosa.

Si se considera que se puede mojar, lavarla preferiblemente a ma­no o con el programa delicado de la máquina. Acordarse de todas
formas de que si se lava la prenda en agua y no en seco se corre
el riesgo de que se encoja o pierda la forma.

Etiqueta de lavado a mano

Cuando la etiqueta representa una mano en la cuba quiere decir
que la prenda no puede ser lavada en la lavadora.
Es una etiqueta de lavado a mano.
Hay por lo general motivos válidos para el lavado a mano:

- para proteger algunos acabados: por ej. tablas;

- para evitar que se destiñan incluso a la temperatura más baja de
la máquina;

- los dobladillos o los botones no soportan el lavado a máquina;

- se encoge o pierde forma a causa de la rotación del tambor que
es demasiado elevada incluso en el programa más delicado;
Si la etiqueta indica "lavado a mano" es más seguro seguir esta
indicación. Si se considera que la prenda puede ser lavada en la la­vadora, usar el programa más delicado.

Etiqueta "no lavable"

Esta etiqueta con la cruz sobre la cuba indica que NO ES POSIBLE
LAVAR LA PRENDA.

Lavado artículos especiales

Prendas de lana

Es posible lavar en la lavadora la mayoría de las prendas de lana.
Controlar la etiqueta en la prenda.
A continuación damos algunos ejemplos de etiqueta para el lava­do.

La calidad de la lana varía considerablemente y si la prenda no es­tá dotada de etiqueta de mantenimiento es imposible saber si es
irrestringible y si los colores son resistentes.

- Sólo las prendas que llevan etiqueta son lavables en lavadora: en
caso de dudas lavarlas a mano o en seco.

- Las prendas hechas a mano y delicadas tienen que ser lavadas a
mano y/o en seco y no tienen que ser centrifugadas en la lavadora.

- No es necesario usar un detergente particular para lavar la lana
en la lavadora. Utilizar el detergente habitual.

Nota:

- No retardar el centrifugado final al lavar la lana. Demasiado re­mojo en el agua de aclarado podría estropear la lana.

- En las lavadoras con opción de media carga, no es posible usar
esta tecla para el lavado de la lana; el nivel reducido del agua au­menta la fuerza de roce que podría hacer que la lana se encoja.

21

Español

E

7

0

Pura

lana virgen

Superlavable

LAVABLE EN LAVADORA

caliente caliente
lavadoa la no
temperatura centrifugar
mínima

Centrifugar. No estrujar a mano.

LAVADORA MANO

Pura

lana virgen

LAVABLE IRRESTRINGIBLE

Pura

lana virgen

LAVABLE EN LAVADORA

(CICLO LANA)

7

40°

P

7

40°

P

7

40°

P

7

°

40

4

40
