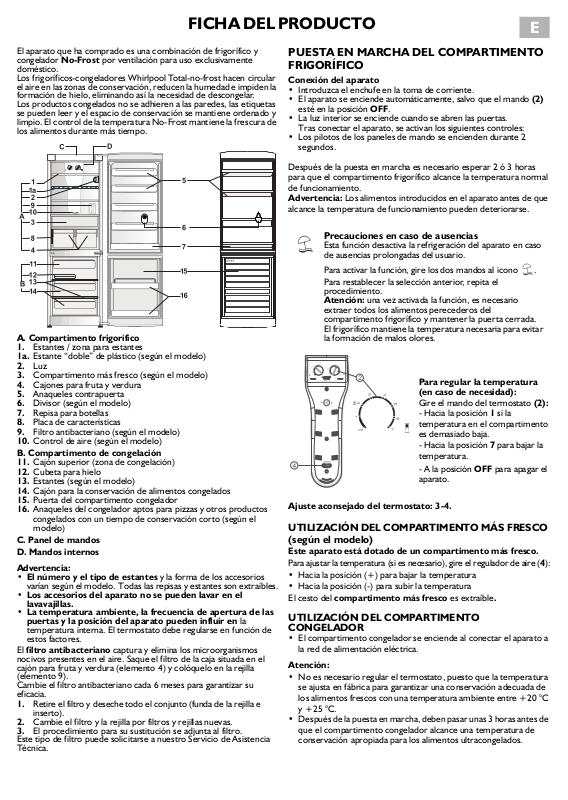

FICHA DEL PRODUCTO

E

El aparato que ha comprado es una combinación de frigorífico y
congelador No-Frost por ventilación para uso exclusivamente
doméstico.
Los frigoríficos-congeladores Whirlpool Total-no-frost hacen circular
el aire en las zonas de conservación, reducen la humedad e impiden la
formación de hielo, eliminando así la necesidad de descongelar.
Los productos congelados no se adhieren a las paredes, las etiquetas
se pueden leer y el espacio de conservación se mantiene ordenado y
limpio. El control de la temperatura No-Frost mantiene la frescura de
los alimentos durante más tiempo.

A. Compartimento frigorífico

1. Estantes / zona para estantes
1a. Estante “doble” de plástico (según el modelo)

2. Luz

3. Compartimento más fresco (según el modelo)

4. Cajones para fruta y verdura

5. Anaqueles contrapuerta

6. Divisor (según el modelo)

7. Repisa para botellas

8. Placa de características

9. Filtro antibacteriano (según el modelo)

10. Control de aire (según el modelo)
B. Compartimento de congelación

11. Cajón superior (zona de congelación)

12. Cubeta para hielo

13. Estantes (según el modelo)

14. Cajón para la conservación de alimentos congelados

15. Puerta del compartimento congelador

16. Anaqueles del congelador aptos para pizzas y otros productos

congelados con un tiempo de conservación corto (según el
modelo)

C. Panel de mandos
D. Mandos internos

Advertencia:

• El número y el tipo de estantes y la forma de los accesorios

varían según el modelo. Todas las repisas y estantes son extraíbles.

• Los accesorios del aparato no se pueden lavar en el
lavavajillas.

• La temperatura ambiente, la frecuencia de apertura de las
puertas y la posición del aparato pueden influir en la

temperatura interna. El termostato debe regularse en función de
estos factores.

El filtro antibacteriano captura y elimina los microorganismos
nocivos presentes en el aire. Saque el filtro de la caja situada en el
cajón para fruta y verdura (elemento 4) y colóquelo en la rejilla
(elemento 9).
Cambie el filtro antibacteriano cada 6 meses para garantizar su
eficacia.

1. Retire el filtro y deseche todo el conjunto (funda de la rejilla e

inserto).

2. Cambie el filtro y la rejilla por filtros y rejillas nuevas.

3. El procedimiento para su sustitución se adjunta al filtro.

Este tipo de filtro puede solicitarse a nuestro Servicio de Asistencia
Técnica.

PUESTA EN MARCHA DEL COMPARTIMENTO
FRIGORÍFICO

Conexión del aparato

• Introduzca el enchufe en la toma de corriente.

• El aparato se enciende automáticamente, salvo que el mando (2)
esté en la posición OFF.

• La luz interior se enciende cuando se abren las puertas.

Tras conectar el aparato, se activan los siguientes controles:

• Los pilotos de los paneles de mando se encienden durante 2
segundos.

Después de la puesta en marcha es necesario esperar 2 ó 3 horas
para que el compartimento frigorífico alcance la temperatura normal
de funcionamiento.
Advertencia: Los alimentos introducidos en el aparato antes de que
alcance la temperatura de funcionamiento pueden deteriorarse.

Precauciones en caso de ausencias

Esta función desactiva la refrigeración del aparato en caso
de ausencias prolongadas del usuario.

Para activar la función, gire los dos mandos al icono .
Para restablecer la selección anterior, repita el

procedimiento.
Atención: una vez activada la función, es necesario
extraer todos los alimentos perecederos del
compartimento frigorífico y mantener la puerta cerrada.
El frigorífico mantiene la temperatura necesaria para evitar
la formación de malos olores.

Para regular la temperatura
(en caso de necesidad):

Gire el mando del termostato (2):

- Hacia la posición 1 si la
temperatura en el compartimento
es demasiado baja.

- Hacia la posición 7 para bajar la
temperatura.

- A la posición OFF para apagar el
aparato.

Ajuste aconsejado del termostato: 3-4.

UTILIZACIÓN DEL COMPARTIMENTO MÁS FRESCO
(según el modelo)

Este aparato está dotado de un compartimento más fresco.
Para ajustar la temperatura (si es necesario), gire el regulador de aire (4):

• Hacia la posición (+) para bajar la temperatura

• Hacia la posición (-) para subir la temperatura

El cesto del compartimento más fresco es extraíble.

UTILIZACIÓN DEL COMPARTIMENTO
CONGELADOR

• El compartimento congelador se enciende al conectar el aparato a

la red de alimentación eléctrica.

Atención:

• No es necesario regular el termostato, puesto que la temperatura

se ajusta en fábrica para garantizar una conservación adecuada de
los alimentos frescos con una temperatura ambiente entre +20 °C
y +25 °C.

• Después de la puesta en marcha, deben pasar unas 3 horas antes de
que el compartimento congelador alcance una temperatura de
conservación apropiada para los alimentos ultracongelados.

Para regular la temperatura
(en caso de necesidad):

Gire el mando del termostato (1):

- Hacia la posición 1 para subir la
temperatura.

- Hacia la posición 3 para bajar la
temperatura.

- A la posición para seleccionar la
función de congelación rápida.

Ajuste aconsejado del termostato: 2-3.
Cómo congelar alimentos frescos

1. 24 horas antes de congelar alimentos frescos, ponga el mando (1)

en ; al girar el mando de 3 a la pos. , éste opone una cierta
resistencia y se enciende el piloto amarillo (3) que hay al lado

del símbolo .

2. Ponga los alimentos en el cajón, dejando espacio suficiente

alrededor de los paquetes para que circule el aire.

3. Para mejorar la congelación, gire el mando (2) hacia la posición 7.

4. Y deje la función de congelación rápida activada 24 horas.

5. Una vez terminada la congelación, vuelva a poner los mandos (1)
y (2) en la posición recomendada.

DESCRIPCIÓN DEL PANEL DE MANDOS

Teclas On/Off (Encendido/Apagado)

1. Botón de reset de alarmas.

2. Piloto de alarma.

3. Botón de selección de función.

4. Piloto de modo Party.

5. Piloto de función de enfriamiento rápido.

6. Piloto de cambio del filtro antibacteriano.

7. Botón de reset de alarma del filtro antibacteriano.

Otras anomalías de funcionamiento del aparato

En caso de anomalía en el funcionamiento del aparato, parpadea un
piloto rojo y se activa una señal acústica.
Manteniendo pulsado el botón de desactivación de alarma “RESET”,
la señal acústica se apaga y los pilotos (Modo Party, Enfriamiento
rápido y Filtro antibacteriano) se encienden para indicar el código de
alarma (la tabla siguiente muestra los códigos de alarma posibles).
Si se activan varias alarmas al mismo tiempo, el aparato muestra la
alarma prioritaria (el código de alarma 01 indica máxima prioridad).
Al soltar el botón “RESET”, el piloto rojo seguirá parpadeando hasta
que la anomalía sea eliminada.
La alarma de sensor averiado (código de alarma 01) no inhabilita la
función Modo Party. La alarma de potenciómetro averiado (código
de alarma 02) no inhabilita las funciones Modo Party y
Enfriamiento rápido.

Códigos

Tipo de alarma

Avería en el sensor de aire 01 NO NO SÍ

Avería en el
potenciómetro

Alarma de puerta abierta 03 SÍ NO NO

Localice el código de alarma (de 01 a 03) y a continuación:

• Cierre la puerta para eliminar la anomalía que activa el código de

alarma 03.

• Para otras alarmas (códigos 01, 02), póngase en contacto
con el Servicio de Asistencia Técnica y comunique el código
de alarma.

de alarma

Modo

Party

02 NO SÍ NO

Piloto on

Enfriamiento

rápido

Filtro

antibacteriano

SUSTITUCIÓN DE LA BOMBILLA

DESCRIPCIÓN DE LAS FUNCIONES
Funciones y ajustes

Reset de alarma (desactivación)

Modo Party: Active esta función antes de enfriar los

alimentos en el compartimento congelador. Para activar
esta función, pulse el botón Modo Party/Enfriamiento
rápido - En el panel se enciende 1 LED verde. 30 minutos
después, el LED parpadea y se activa una señal acústica.
Para restablecer la alarma, pulse el botón Modo Party/

Enfriamiento rápido - En el panel se apaga el LED verde.
Enfriamiento rápido: Active esta función antes de enfriar

los alimentos frescos en el compartimento frigorífico. Para
activar esta función, mantenga pulsado el botón Modo
Party/Enfriamiento rápido durante 3 segundos - el LED
verde 2 se enciende en el panel. Esta función se desactiva
automáticamente transcurridas 6 horas. Para desactivar
manualmente esta función, mantenga pulsado el botón
Modo Party/Enfriamiento rápido durante 3 segundos ­el LED verde 2 se apaga.

“Filtro antibacteriano”- El filtro antibacteriano asegura
un mayor grado de higiene en el interior del frigorífico,
eliminando las bacterias del aire circundante. Cambie el
filtro cuando se encienda el LED (6) amarillo. Una vez
cambiado el filtro, mantenga pulsado el botón Reset filtro
(7) durante 3 segundos para desactivar la alarma.

Antes de cambiar la bombilla, desconecte el frigorífico de la corriente
eléctrica. Si la luz interna no se enciende:

1. Quite la protección de la bombilla: Introduzca los dedos en los

orificios laterales de ventilación (1), extraiga delicadamente la
tapa y tire de ella hacia arriba.

2. Extraiga la bombilla del portalámparas sin girarla.

3. Controle la bombilla y, si es necesario, sustitúyala por una nueva

insertando los terminales en el alojamiento hasta que se encajen.

4. Cambie el difusor o el soporte de la bombilla.

Este aparato está dotado de bombillas especiales con montaje a
presión.
Esta bombilla sólo está disponible en nuestros centros de asistencia
técnica.
No utilice bombillas de potencia superior a 15 W.

No deje la bombilla montada sin tapar.

Cuidado y mantenimiento

Durante la limpieza, sobre todo si no está colocado el difusor,
tenga mucho cuidado de no tocar la bombilla.
