Whirlpool AKM 203/NB PROGRAM CHART [de]

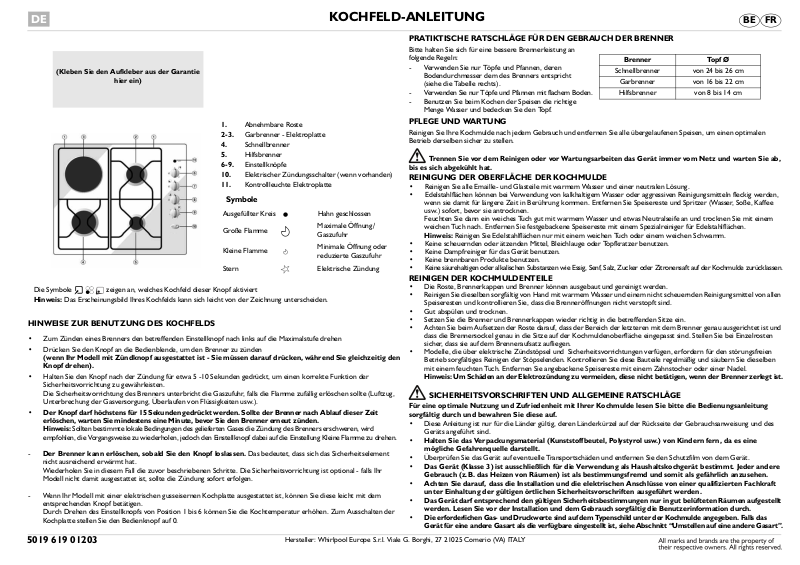

KOCHFELD-ANLEITUNG

(Kleben Sie den Aufkleber aus der Garantie

hier ein)

Abnehmbare Roste

2-3.

Garbrenner - Elektroplatte

Schnellbrenner

Hilfsbrenner

6-9.

Einstellknöpfe

10.

Elektrischer Zündungsschalter (wenn vorhanden)

11.

Kontrollleuchte Elektroplatte

Symbole

Ausgefüllter Kreis Hahn geschlossen

Große Flamme

Maximale Öffnung/ Gaszufuhr

Kleine Flamme

Minimale Öffnung oder reduzierte Gaszufuhr

Stern Elektrische Zündung

Die Symbole zeigen an, welches Kochfeld dieser Knopf aktiviert

Hinweis:

Das Erscheinungsbild Ihres Kochfelds kann sich leicht von der Zeichnung unterscheiden.

HINWEISE ZUR BENUTZUNG DES KOCHFELDS

• Zum Zünden eines Brenners den betreffenden Einstellknopf nach links auf die Maximalstufe drehen

• Drücken Sie den Knopf an die Bedienblende, um den Brenner zu zünden

(wenn Ihr Modell mit Zündknopf ausgestattet ist - Sie müssen darauf drücken, während Sie gleichzeitig den Knopf drehen).

• Halten Sie den Knopf nach der Zündung für etwa 5 -10 Sekunden gedrückt, um einen korrekte Funktion der Sicherheitsvorrichtung zu gewährleisten. Die Sicherheitsvorrichtung des Brenners unterbricht die Gaszufuhr, falls die Flamme zufällig erlöschen sollte (Luftzug, Unterbrechung der Gasversorgung, Überlaufen von Flüssigkeiten usw.).

• Der Knopf darf höchstens für 15 Sekunden gedrückt werden. Sollte der Brenner nach Ablauf dieser Zeit erlöschen, warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden. Hinweis:

empfohlen, die Vorgangsweise zu wiederholen, jedoch den Einstellknopf dabei auf die Einstellung Kleine Flamme zu drehen.

Der Brenner kann erlöschen, sobald Sie den Knopf loslassen.

nicht ausreichend erwärmt hat. Wiederholen Sie in diesem Fall die zuvor beschriebenen Schritte. Die Sicherheitsvorrichtung ist optional - falls Ihr Modell nicht damit ausgestattet ist, sollte die Zündung sofort erfolgen.

- Wenn Ihr Modell mit einer elektrischen gusseisernen Kochplatte ausgestattet ist, können Sie diese leicht mit dem

entsprechenden Knopf betätigen. Durch Drehen des Einstellknopfs von Position 1 bis 6 können Sie die Kochtemperatur erhöhen. Zum Ausschalten der Kochplatte stellen Sie den Bedienknopf auf 0.

5019 619 01203

Sollten bestimmte lokale Bedingungen des gelieferten Gases die Zündung des Brenners erschweren, wird

Das bedeutet, dass sich das Sicherheitselement

Hersteller: Whirlpool Europe S.r.l. Viale G. Borghi, 27 21025 Comerio (VA) ITALY

FRBE

PRATIKTISCHE RATSCHLÄGE FÜR DEN GEBRAUCH DER BRENNER

Bitte halten Sie sich für eine bessere Brennerleistung an folgende Regeln:

- Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem des Brenners entspricht (siehe die Tabelle rechts).

- Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.

- Benutzen Sie beim Kochen der Speisen die richtige Menge Wasser und bedecken Sie den Topf.

PFLEGE UND WARTUNG

Reinigen Sie Ihre Kochmulde nach jedem Gebrauch und entfernen Sie alle übergelaufenen Speisen, um einen optimalen Betrieb derselben sicher zu stellen.

Trennen Sie vor dem Reinigen oder vor Wartungsarbeiten das Gerät immer vom Netz und warten Sie ab,

bis es sich abgekühlt hat.

REINIGUNG DER OBERFLÄCHE DER KOCHMULDE

• Reinigen Sie alle Emaille- und Glasteile mit warmem Wasser und einer neutralen Lösung.

• Edelstahlflächen können bei Verwendung von kalkhaltigem Wasser oder aggressiven Reinigungsmitteln fleckig werden,

wenn sie damit für längere Zeit in Berührung kommen. Entfernen Sie Speisereste und Spritzer (Wasser, Soße, Kaffee usw.) sofort, bevor sie antrocknen. Feuchten Sie dann ein weiches Tuch gut mit warmem Wasser und etwas Neutralseife an und trocknen Sie mit einem weichen Tuch nach. Entfernen Sie festgebackene Speisereste mit einem Spezialreiniger für Edelstahlflächen.

Hinweis:

• Keine scheuernden oder ätzenden Mittel, Bleichlauge oder Topfkratzer benutzen.

• Keine Dampfreiniger für das Gerät benutzen.

• Keine brennbaren Produkte benutzen.

• Keine säurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaft auf der Kochmulde zurücklassen.

Reinigen Sie Edelstahlflächen nur mit einem weichen Tuch oder einem weichen Schwamm.

REINIGEN DER KOCHMULDENTEILE

• Die Roste, Brennerkappen und Brenner können ausgebaut und gereinigt werden.

• Reinigen Sie dieselben sorgfältig von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel von allen

Speiseresten und kontrollieren Sie, dass die Brenneröffnungen nicht verstopft sind.

• Gut abspülen und trocknen.

• Setzen Sie die Brenner und Brennerkappen wieder richtig in die betreffenden Sitze ein.

• Achten Sie beim Aufsetzen der Roste darauf, dass der Bereich der letzteren mit dem Brenner genau ausgerichtet ist und

dass die Brennersockel genau in die Sitze auf der Kochmuldenoberfläche eingepasst sind. Stellen Sie bei Einzelrosten sicher, dass sie auf dem Brenneraufsatz aufliegen.

• Modelle, die über elektrische Zündstöpsel und Sicherheitsvorrichtungen verfügen, erfordern für den störungsfreien

Betrieb sorgfältiges Reinigen der Stöpselenden. Kontrollieren Sie diese Bauteile regelmäßig und säubern Sie dieselben mit einem feuchten Tuch. Entfernen Sie angebackene Speisereste mit einem Zahnstocher oder einer Nadel.

Hinweis: Um Schäden an der Elektrozündung zu vermeiden, diese nicht betätigen, wenn der Brenner zerlegt ist.

SICHERHEITSVORSCHRIFTEN UND ALLGEMEINE RATSCHLÄGE

Für eine optimale Nutzung und Zufriedenheit mit Ihrer Kochmulde lesen Sie bitte die Bedienungsanleitung sorgfältig durch und bewahren Sie diese auf.

• Diese Anleitung ist nur für die Länder gültig, deren Länderkürzel auf der Rückseite der Gebrauchsanweisung und des

Geräts angeführt sind.

• Halten Sie das Verpackungsmaterial (Kunststoffbeutel, Polystyrol usw.) von Kindern fern, da es eine

mögliche Gefahrenquelle darstellt.

• Überprüfen Sie das Gerät auf eventuelle Transportschäden und entfernen Sie den Schutzfilm von dem Gerät.

• Das Gerät (Klasse 3) ist ausschließlich für die Verwendung als Haushaltskochgerät bestimmt. Jeder andere

Gebrauch (z.B. das Heizen von Räumen) ist als bestimmungsfremd und somit als gefährlich anzusehen.

• Achten Sie darauf, dass die Installation und die elektrischen Anschlüsse von einer qualifizierten Fachkraft

unter Einhaltung der gültigen örtlichen Sicherheitsvorschriften ausgeführt werden.

• Das Gerät darf entsprechend den gültigen Sicherheitsbestimmungen nur in gut belüfteten Räumen aufgestellt

werden. Lesen Sie vor der Installation und dem Gebrauch sorgfältig die Benutzerinformation durch.

• Die erforderlichen Gas- und Druckwerte sind auf dem Typenschild unter der Kochmulde angegeben. Falls das

Gerät für eine andere Gasart als die verfügbare eingestellt ist, siehe Abschnitt “Umstellen auf eine andere Gasart”.

Brenner Topf Ø

Schnellbrenner von 24 bis 26 cm

Garbrenner von 16 bis 22 cm

Hilfsbrenner von 8 bis 14 cm

HINWEIS:

• Unsachgemäßer Gebrauch der Roste kann die Kochmulde beschädigen. Die Roste nicht umgekehrt auf die Kochmulde legen und/oder auf der Kochmulde schleifen lassen.

• Verwenden Sie bei Kochmulden mit Glaskeramikoberfläche nie:

- Grillroste aus Gusseisen, Töpfe und Pfannen aus Ton

- Rostaufsetzer (wie z. B engmaschige Drahtroste)

- Zwei Kochstellen für denselben Topf

• Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube).

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische oder geistige Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

• Halten Sie während des Betriebs der Kochmulde Kinder vom Gerät fern und lassen Sie die Kinder nicht mit den Bedienknöpfen oder anderen Geräteteilen spielen.

Warnung

Reinigung der Topfhalterungen auf den korrekten Sitz der Gummifüße.

Warnung

achten Sie darauf, dass alle Brenner ausgeschaltet sind.

Vergewissern Sie sich nach dem Gebrauch, dass die Bedienknöpfe auf die Position OFF gedreht sind, und drehen Sie den Gashahn oder das Ventil der Gasflasche zu

: Die Gummifüße der Topfhalterung können von kleinen Kindern verschluckt werden. Achten Sie nach der

: Die Glasabdeckung (falls vorhanden) kann bei Überhitzung zerspringen. Bevor Sie die Abdeckung schließen,

FEHLERESUCHE - ERST EINMAL SELBST PRÜFEN

Im anderen Fall funktioniert das Kochfeld nicht richtig. Versuchen Sie mithilfe der Anleitungen zur Fehlersuche, die Störung selbst zu beheben, bevor Sie den Kundendienst rufen.

Der Brenner wird nicht gezündet oder die Flamme brennt ungleichmäßig

Prüfen Sie:

• Ist die Gas- oder Stromversorgung eingeschaltet und ist insbesondere der Gashahn geöffnet?

• Ist die Gasflasche (Flüssiggas) leer?

• Sind Brenneröffnungen verstopft?

• Sind die Stöpsel verschmutzt?

• Sind alle Brennerteile korrekt eingesetzt?

• Herrscht Zugluft in der Nähe der Kochmulde?

Der Brenner bleibt nicht angezündet

Prüfen Sie:

• Wurde beim Anzünden der Knopf lange genug gedrückt, um die Sicherheitsvorrichtung einzuschalten?

• Sind Brenneröffnungen in der Nähe der Thermoelemente verstopft?

• Das Ende der Sicherheitsvorrichtung ist nicht schmutzig.

• Ist die Mindeststufe des Gases richtig eingestellt (siehe den betreffenden Abschnitt)?

Die Behälter stehen nicht standfest

Prüfen Sie:

• Ist der Behälterboden perfekt glatt?

• Ist der Behälter genau auf dem Brenner zentriert?

• Wurden die Roste ausgewechselt oder falsch eingesetzt? Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht, rufen Sie bitte die nächstliegende

Kundendienststelle an.

KUNDENDIENST

HINWEISE ZUM UMWELTSCHUTZ

Verpackung

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol , das es als einen Materialtyp ausweist, der den lokalen Abfall-Sammelstellen zu übergeben ist.

Produkt

Das Gerät ist entsprechend der EG-Richtlinie 2002/96/EC für Elektro- und Elektronik-Altgeräte (WEEE) markiert. Indem Sie sicherstellen, dass dieses Gerät korrekt entsorgt wird, helfen Sie mit, potentiellen negativen Folgen für Umwelt und menschliche Gesundheit vorzubeugen, die durch fahrlässiges Wegwerfen dieses Gerätes entstehen können.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist. Geben Sie es stattdessen an einer Sammelstelle für recyclefähiges elektrisches und elektronisches Material ab. Die Entsorgung des Gerätes muss gemäß den lokalen Umweltvorschriften zur Abfallbeseitigung erfolgen. Für genauere Information für das Behandeln, Entsorgen und Recycling dieses Gerätes wenden Sie sich bitte an Ihre örtliche Verwaltungsstelle, Ihre Müllabfuhr oder den Händler, bei dem Sie das Gerät gekauft haben.

Konformitätserklärung

• Die Kochmulde ist entsprechend folgender Richtlinien entwickelt und hergestellt worden:

- Sicherheitsvorschriften der EG-Richtlinie “Gas” 90/396

- Sicherheitsanforderungen der Niederspannungs - Richtlinie 2006/95/CE (die die Bestimmungen 73/23/CEE und folgende Zusätze ersetzt);

- Schutzvorschriften der EG-Richtlinie “EMV” 89/336

- Vorschriften der EG-Richtlinie 93/68

• Diese Kochmulde ist für den Kontakt mit Lebensmitteln geeignet und entspricht den EG-Richtlinien. 1935/2004.

Vergewissern Sie sich, bevor Sie den Kundendienst rufen, dass Sie folgende Informationen zur Hand haben:

-Art des Fehlers oder der Störung;

- das genaue Modell (das Sie der Produktbeschreibung und dem Garantieschein entnehmen können);

- die Servicenummer, die nach dem Wort SERVICE auf dem Typschild unter dem Kochfeld und im Garantieschein angegeben ist;

- Ihre vollständige Anschrift und Telefonnummer.

Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte Garantiebestimmungen festgelegt.

Hinweis: Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und die Qualität des Produktes beeinträchtigen.

an den Kundendienst eines Vertragshändlers,

wie in den

NATIONALER NORMENBEZUG

Das Gerät ist mit einem konischen Gewinde (1/2 Zoll) für den Gasanschluss ausgerüstet (gemäß Der Gasanschluss muss gemäß Spezifikationsblatt Das Gerät muss mit einem nach

A.R.G.B./03

NBN D 51-003

mit einem flexiblen Schlauch erfolgen.

AGB zugelassenen

mit einer starren Leitung oder entsprechend dem

Notstoppventil ausgerüstet sein.

ISO 7/1 RP 1/2
