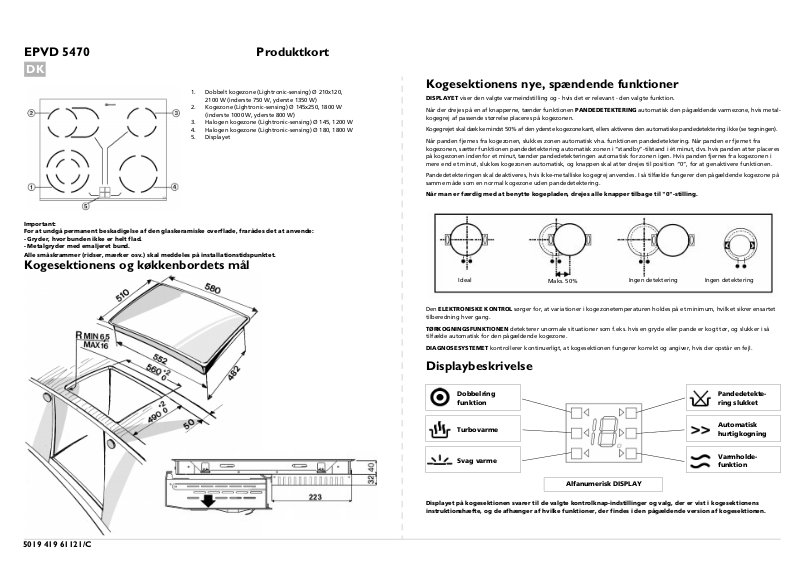

EPVD 5470 Produktkort
DK
1. Dobbelt kogezone (Lightronic-sensing) Ø 210x120,
2100 W (inderste 750 W, yderste 1350 W)
2. Kogezone (Lightronic-sensing) Ø 145x250, 1800 W
(inderste 1000 W, yderste 800 W)
3. Halogen kogezone (Lightronic-sensing) Ø 145, 1200 W
4. Halogen kogezone (Lightronic-sensing) Ø 180, 1800 W
5. Displayet
Important:
For at undgå permanent beskadigelse af den glaskeramiske overflade, frarådes det at anvende:
- Gryder, hvor bunden ikke er helt flad.
- Metalgryder med emaljeret bund.
Alle småskrammer (ridser, mærker osv.) skal meddeles på installationstidspunktet.
Kogesektionens og køkkenbordets mål
Kogesektionens nye, spændende funktioner
DISPLAYET viser den valgte varmeindstilling og - hvis det er relevant - den valgte funktion.
Når der drejes på en af knapperne, tænder funktionen PANDEDETEKTERING automatisk den pågældende varmezone, hvis metal-
kogegrej af passende størrelse placeres på kogezonen.
Kogegrejet skal dække mindst 50% af den yderste kogezonekant, ellers aktiveres den automatiske pandedetektering ikke (se tegningen).
Når panden fjernes fra kogezonen, slukkes zonen automatisk vha. funktionen pandedetektering. Når panden er fjernet fra
kogezonen, sætter funktionen pandedetektering automatisk zonen i standby-tilstand i ét minut, dvs. hvis panden atter placeres
på kogezonen indenfor et minut, tænder pandedetekteringen automatisk for zonen igen. Hvis panden fjernes fra kogezonen i
mere end et minut, slukkes kogezonen automatisk, og knappen skal atter drejes til position 0, for at genaktivere funktionen.
Pandedetekteringen skal deaktiveres, hvis ikke-metalliske kogegrej anvendes. I så tilfælde fungerer den pågældende kogezone på
samme måde som en normal kogezone uden pandedetektering.
Når man er færdig med at benytte kogepladen, drejes alle knapper tilbage til "0"-stilling.
Ideal
Den ELEKTRONISKE KONTROL sørger for, at variationer i kogezonetemperaturen holdes på et minimum, hvilket sikrer ensartet
tilberedning hver gang.
TØRKOGNINGSFUNKTIONEN detekterer unormale situationer som f.eks. hvis en gryde eller pande er kogt tør, og slukker i så
tilfælde automatisk for den pågældende kogezone.
DIAGNOSESYSTEMET kontrollerer kontinuerligt, at kogesektionen fungerer korrekt og angiver, hvis der opstår en fejl.
Maks. 50%
Ingen detektering Ingen detektering
5019 419 61121/C
Displaybeskrivelse
Dobbelring
funktion
Turbovarme
Svag varme
Alfanumerisk DISPLAY
Displayet på kogesektionen svarer til de valgte kontrolknap-indstillinger og valg, der er vist i kogesektionens
instruktionshæfte, og de afhænger af hvilke funktioner, der findes i den pågældende version af kogesektionen.
Pandedetekte-
ring slukket
Automatisk
hurtigkogning
Varmholde-
funktion
Mulige brugermeddelelser
Brug af kogesektionen
Blinkende indikatorlampe: specialfunktion er valgt.
Fast lys i indikatorlampe: specialfunktion aktiv.
U, der bevæger sig op og ned: når pandedetekteringen
er aktiv, angiver dette display enten, at indicates at der ikke
er placeret kogegrej på kogezonen, eller at kogegrejet ikke er
placeret korrekt.
Nå U'et står stille, er kogezonen slukket af
pandedetekteringsfunktionen, og knappen skal drejes tilbage
til position 0, for atter at aktivere zonen.
Varmeniveau indiktor: hvert ciffer (fra 1 til 10) svarer til en
varmeindstilling, valgt med kontrolknappen. Hvis displaycifret
blinker, er tørkogningsdetekteringen aktiv.
Finjustering af varmeindstillingen: en ekstra mellemvarmeindstilling (1,5) kan
vælges mellem knapindsitllingerne 1 og 2.
Drej knappen (for den kogezone der skal anvendes) med uret til den ønskede varmestyrke, eller til det symbol der svarer
til den ønskede funktion.
Sluk kogezonen ved at dreje knappen, indtil mærket er ud for position 0.
Kogesektion-funktionerne (f.eks. Turbovarme) er forklaret i den separate produktbeskrivelse til kogesektionen.
Ved brug af kogesektionen og/eller ovnen, arbejder ventilatoren kontinuerligt, og justerer automatisk
ventilationshastigheden i henhold til den valgte varmeindstilling.
Når kogesektionen og/eller ovnen er slukket, kan ventilatoren fortsætte med at køre i et stykke tid, for hurtigere at
køle enheden og tilstødende køkkenelementer ned.
Tænde og slukke for pandedetekteringen
På denne kogesektion er pandedetektering normalt aktiveret, når kogesektionen tændes, men den kan dog manuelt deaktiveres,
hvis det er nødvendigt.
Sådan slukkes funktionen:
1. Drej kontrolknappen for den relevante kogezone til funktionen Svag varme .
2. Funktionens indikatorlampe begynder at blinke.
3. Drej kontrolknappen tilbage til 0. Funktionens indikatorlampe forbliver nu tændt permanent. Drej, indenfor 5 sekunder,
kontrolknappen til den ønskede varmeindstilling eller funktion.
Sådan aktiveres funktionen:
1. Drej kontrolknappen til position 0, for atter at aktivere pandedetekteringen. Efter ca. 5-7 sekunder aktiveres
pandedetekteringen igen automatisk. Funktionsindikatoren slukkes herefter.
Bemærk:
Sluk og tænd-handlingen skal, når det er nødvendigt, udføres for hver separat kogezone.
Turbovarme: acelleratorfunktionen er aktiveret for hurtigkogning.
Kogesektion stadig varm-advarsel: kogesektions-restvarme indikatoren (H)
forbliver tændt efter at kogezonen er slukket, indtil temperaturen er faldet til et
sikkert niveau.
Hvis nogen del af displayet viser meddelelsen F, skal vor serviceafdeling kontaktes.
