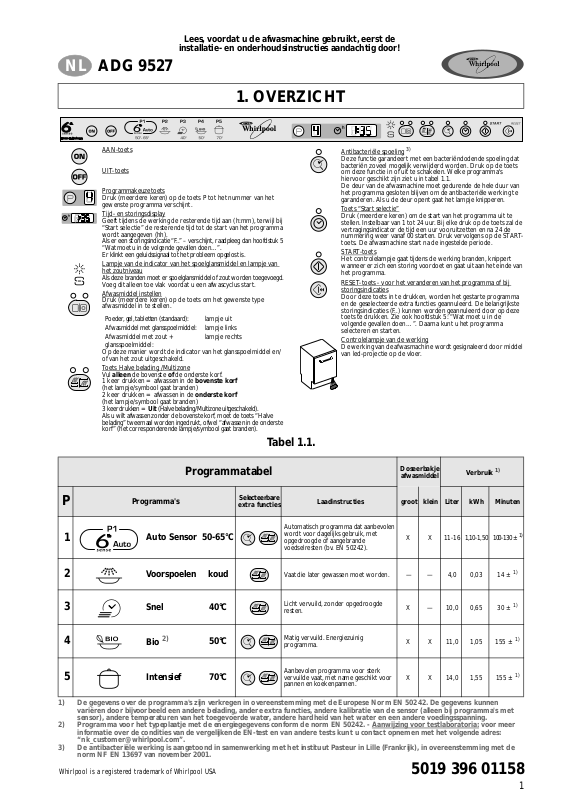

Whirlpool ADG 9527/2 PROGRAM CHART [nl]

Lees, voordat u de afwasmachine gebruikt, eerst de installatieen onderhoudsinstructies aandachtig door!

NL ADG 9527

1. OVERZICHT

AAN-toets

UIT-toets

Programmakeuzetoets

Druk (meerdere keren) op de toets P tot het nummer van het gewenste programma verschijnt.

Tijden storingsdisplay

Geeft tijdens de werking de resterende tijd aan (h:mm), terwijl bij “Start selectie” de resterende tijd tot de start van het programma wordt aangegeven (hh).

Als er een storingsindicatie “F..” – verschijnt, raadpleeg dan hoofdstuk 5 “Wat moet u in de volgende gevallen doen…”.

Er klinkt een geluidssignaal tot het probleem opgelost is.

Lampje van de indicator van het spoelglansmiddel en lampje van het zoutniveau

Als deze branden moet er spoelglansmiddel of zout worden toegevoegd. Voeg dit alleen toe vlak voordat u een afwascyclus start.

Afwasmiddel instellen

Druk (meerdere keren) op de toets om het gewenste type afwasmiddel in te stellen.

Poeder, gel, tabletten (standaard):	lampje uit
Afwasmiddel met glansspoelmiddel:	lampje links
Afwasmiddel met zout +	lampje rechts
glansspoelmiddel:

Op deze manier wordt de indicator van het glansspoelmiddel en/ of van het zout uitgeschakeld.

Toets Halve belading /Multizone

Vul alleen de bovenste of de onderste korf.

1 keer drukken = afwassen in de bovenste korf (het lampje/symbool gaat branden)

2 keer drukken = afwassen in de onderste korf (het lampje/symbool gaat branden)

3 keer drukken = Uit (Halve belading/Multizone uitgeschakeld).

Als u wilt afwassen zonder de bovenste korf, moet de toets “Halve belading” tweemaal worden ingedrukt, ofwel “afwassen in de onderste korf” (het corresponderende lampje/symbool gaat branden).

Tabel 1.1.

Antibacteriële spoeling 3)

Deze functie garandeert met een bacteriëndodende spoeling dat bacteriën zoveel mogelijk verwijderd worden. Druk op de toets om deze functie in of uit te schakelen. Welke programma's hiervoor geschikt zijn ziet u in tabel 1.1.

De deur van de afwasmachine moet gedurende de hele duur van het programma gesloten blijven om de antibacteriële werking te garanderen. Als u de deur opent gaat het lampje knipperen.

Toets “Start selectie”

Druk (meerdere keren) om de start van het programma uit te stellen. Instelbaar van 1 tot 24 uur. Bij elke druk op de toets zal de vertragingsindicator de tijd een uur vooruitzetten en na 24 de nummering weer vanaf 00 starten. Druk vervolgens op de STARTtoets. De afwasmachine start na de ingestelde periode.

START-toets

Het controlelampje gaat tijdens de werking branden, knippert wanneer er zich een storing voordoet en gaat uit aan het einde van het programma.

RESET-toets - voor het veranderen van het programma of bij storingsindicaties

Door deze toets in te drukken, worden het gestarte programma en de geselecteerde extra functies geannuleerd. De belangrijkste storingsindicaties (F..) kunnen worden geannuleerd door op deze toets te drukken. Zie ook hoofdstuk 5: “Wat moet u in de volgende gevallen doen…”. Daarna kunt u het programma selecteren en starten.

Controlelampje van de werking

De werking van de afwasmachine wordt gesignaleerd door middel van led-projectie op de vloer.

Programmatabel

Doseerbakje

Verbruik 1)

afwasmiddel

P

Programma's

Selecteerbare

Laadinstructies

groot

klein

Liter

kWh

Minuten

extra functies

1

Automatisch programma dat aanbevolen

Auto Sensor 50-65°C

wordt voor dagelijks gebruik, met

X

X

11-16

1,10-1,50

100-130±

1)

opgedroogde of aangebrande

voedselresten (bv. EN 50242).

2

Voorspoelen

koud

Vaat die later gewassen moet worden.

—

—

4,0

0,03

14 ± 1)

3

Snel

40°C

Licht vervuild, zonder opgedroogde

X

—

10,0

0,65

30 ±

1)

resten.

4

Bio 2)

50°C

Matig vervuild. Energiezuinig

X

X

11,0

1,05

155 ±

1)

programma.

Aanbevolen programma voor sterk

5 Intensief 70°C vervuilde vaat, met name geschikt voor X X 14,0 1,55 155 ± 1) pannen en koekenpannen.

1)De gegevens over de programma's zijn verkregen in overeenstemming met de Europese Norm EN 50242. De gegevens kunnen variëren door bijvoorbeeld een andere belading, andere extra functies, andere kalibratie van de sensor (alleen bij programma's met sensor), andere temperaturen van het toegevoerde water, andere hardheid van het water en een andere voedingsspanning.

2)Programma voor het typeplaatje met de energiegegevens conform de norm EN 50242. - Aanwijzing voor testlaboratoria: voor meer informatie over de condities van de vergelijkende EN-test en van andere tests kunt u contact opnemen met het volgende adres: “[e-mail]”.

3)De antibacteriële werking is aangetoond in samenwerking met het instituut Pasteur in Lille (Frankrijk), in overeenstemming met de norm NF EN 13697 van november 2001.

Whirlpool is a registered trademark of Whirlpool USA

5019 396 01158

1

2. BEKNOPTE HANDLEIDING

Op de volgende bladzijden treft u gedetailleerde aanwijzingen aan. Raadpleeg ook hoofdstuk “5. Wat moet u in

de volgende gevallen doen...”

1.Schakel het apparaat in

2.Selecteer het programma

3.Stel het type afwasmiddel in

4.Voeg het afwasmiddel toe

Open de deur van de afwasmachine.

Druk op de toets ON.

Druk op de toets o totdat het geselecteerde programma wordt weergegeven. Selecteer bij deze gelegenheid ook eventuele extra functies.

Het type afwasmiddel kan op verschillende manieren worden ingesteld, afhankelijk van het model van de afwasmachine. In hoofdstuk “1. Overzicht” wordt uitgelegd hoe deze instelling wordt uitgevoerd.

4a. Poeder/gel/tabletten

Vul de vakken van de doseerbakje in overeenstemming A B C met het geselecteerde programma.

Groot vak A bij elke afwascyclus, bovendien het kleine vakje B voor programma’s met voorspoelen (zie tabel 1.1.). 4b. Gecombineerd afwasmiddel (2 in 1/3 in 1/... enz.) Voeg afwasmiddel toe in het vakje A, volgens de aanwijzingen van de fabrikant.

5.Controleer het spoelglansmiddel

6.Controleer het zout

7. Vul de korven

Optische indicator in de dispenser C

donker		voldoende spoelglansmiddel aanwezig,
licht		voeg spoelglansmiddel toe (ca. 150 ml).

Het controlelampje op het bedieningspaneel gaat branden wanneer er spoelglansmiddel moet worden toegevoegd. Dit controlelampje is niet op alle modellen aanwezig.

Afhankelijk van het model:

Controlevenster in het deksel van het zoutreservoir in de bodem van het apparaat

oranje		als er voldoende zout aanwezig is,
helder		als er zout moet worden toegevoegd.

Het controlelampje op het bedieningspaneel gaat branden wanneer er zout moet worden toegevoegd. Nadat het zout is toegevoegd moeten er enkele afwasprogramma’s worden gedraaid voordat het lampje uitgaat!

Controleer of de sproeiarmen vrij kunnen draaien en of er geen vaatwerk of bestek uit de korven steekt. Gedetailleerde aanwijzingen met betrekking tot het laden zijn te vinden in hoofdstuk 3 “Gebruik van het apparaat”, in de paragraaf “Het laden van de korven”.

	8. Start het apparaat		Druk op de START-toets.
	9. Draai de	waterkraan	Het apparaat start nadat de deur gesloten
	open en sluit de deur		is.
			Als de stroom uitvalt of als het apparaat
			voortijdig uitgaat, wordt het programma,
	Afwascyclus		wanneer het weer gestart wordt, hervat
			vanaf het punt waarop het onderbroken
			werd. Wees voorzichtig bij het openen van
			de deur, want er komt stoom naar buiten!

Het draaiende programma wijzigen:

-Druk op de RESET-toets.

-Sluit de deur.

-(Er wordt max. 60 seconden water afgevoerd).

-Open de deur.

-Selecteer het programma opnieuw.

-Druk op de START-toets.

10.Einde van het	Aan het einde van het programma klinkt er een geluidssignaal.
programma	Het lampje van de START-toets gaat uit.

11.Open de deur, schakel het apparaat uit

12.Draai de waterkraan dicht, maak de korven leeg

Druk op de OFF-toets. Alle lampjes gaan uit.

Begin bij het legen van het apparaat met de onderste korf, om te voorkomen dat eventueel achtergebleven druppels water op het vaatwerk eronder kunnen vallen.

2

3. GEBRUIK VAN HET APPARAAT

PROGRAMMAKEUZE

Druk op de toets o totdat het geselecteerde programma wordt weergegeven. Het apparaat moet ingeschakeld zijn. Selecteer indien nodig de extra functies (indien aanwezig). Het betreffende lampje gaat branden. Het juiste programma en de functies die geselecteerd kunnen worden, worden vermeld in de tabel 1.1 op pagina 1.

De aangegeven programmatijden gelden voor normale omstandigheden, en kunnen afwijken van de werkelijke tijden. Bij programma’s met sensor zijn vanwege de automatische kalibratie van het systeem verschillen mogelijk van maximaal 20 minuten.

HET DOSEERBAKJE VAN HET AFWASMIDDEL VULLEN

Vul het doseerbakje van het afwasmiddel pas vlak voordat u een afwasprogramma start. Gebruik uitsluitend afwasmiddelen die specifiek bedoeld zijn voor afwasmachines, en in de hoeveelheid die door de fabrikant wordt geadviseerd. Houd u aan de veiligheidswaarschuwingen van de fabrikant!

Open de vakjes van het afwasmiddel met de linker toets (toets 1) van het doseerbakje. a. Poeder/gel/tabletten

Vul de vakken van de doseerbakje in overeenstemming met het geselecteerde programma (tabel 1.1).

Programma’s zonder voorspoelen:

doe de hele aanbevolen hoeveelheid afwasmiddel in het vak A. Programma’s met voorspoelen:

doe 2/3 van de door de fabrikant aanbevolen hoeveelheid afwasmiddel in het grote vak A en 1/3 in het kleine vakje B.

Afwasmiddel in tabletten moet, afhankelijk van de aanwijzingen van de fabrikant, in het vak A worden gedaan.

Als de extra functie “Halve belading” wordt geselecteerd, moet ongeveer 1/3 minder afwasmiddel worden gebruikt.

b. Gecombineerd afwasmiddel (2 in 1/3 in 1/... enz.)

Gecombineerde afwasmiddelen moeten, afhankelijk van de aanwijzingen van de fabrikant, in het vak A worden gedaan.

Sluit en duw het deksel van de afwasmiddelvakjes helemaal aan, nadat u ze gevuld hebt.

	Vak				Vak
		Toets 1
	groot A				klein B

Afwasmiddelen met spoelglansmiddel kunnen alleen effect hebben als er langere programma’s worden gebruikt. Bij korte programma’s kunnen er restanten afwasmiddel achterblijven (gebruik eventueel afwasmiddel in poedervorm). Afwasmiddelen met spoelglansmiddel vormen veel schuim.

Er wordt geen enkele garantie verleend in geval van klachten die betrekking hebben op het gebruik van deze producten.

HET CONTROLEREN/VULLEN/REGELEN VAN HET SPOELGLANSMIDDEL

Niet nodig bij gebruik van gecombineerde afwasmiddelen.

a. Controle van het niveau van het spoelglansmiddel

Controleer de optische indicator C in de spoelglansdispenser: donker = voldoende spoelglansmiddel, licht = spoelglansmiddel toevoegen.

Bij apparaten met elektrische indicator op het bedieningspaneel gaat het controlelampje van het

spoelglansmiddel rood branden als er spoelglansmiddel moet worden toegevoegd.

b. De dispenser van het spoelglansmiddel vullen

Open het reservoir van het glansspoelmiddel met de rechter toets (toets 2) van de dispenser.

Giet spoelglansmiddel in de opening tot aan de lijn “max” (ca. 150 ml).

Sluit daarna het deksel weer.

Indicator C

max.

Toets 2

Gebruik uitsluitend spoelglansmiddel voor afwasmachines. Als er spoelglansmiddel gemorst wordt, moet dit onmiddellijk worden verwijderd om overmatige schuimvorming te voorkomen, want daardoor zou het apparaat slecht kunnen werken.

3
