Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons de lire les instructions de montage et d' utilisation!

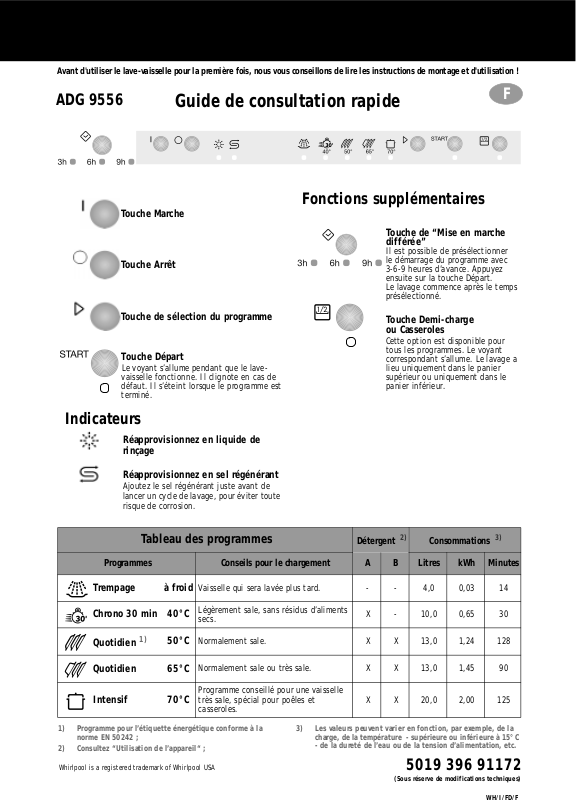

ADG 9556
Indicateurs
Guide de consultation rapide
Touche Marche
Touche Arrêt
Touche de sélection du programme
Touche Départ
Le voyant s’allume pendant que le lavevaisselle fonctionne. Il clignote en cas de
défaut. Il s’éteint lorsque le programme est
terminé.
Réapprovisionnez en liquide de
rinçage
F
Fonctions supplémentaires
Touche de “Mise en marche
différée”
Il est possible de présélectionner
le démarrage du programme avec
3-6-9 heures d’avance. Appuyez
ensuite sur la touche Départ.
Le lavage commence après le temps
présélectionné.
Touche Demi-charge
ou Casseroles
Cette option est disponible pour
tous les programmes. Le voyant
correspondant s’allume. Le lavage a
lieu uniquement dans le panier
supérieur ou uniquement dans le
panier inférieur.
Réapprovisionnez en sel régénérant
Ajoutez le sel régénérant juste avan t de
lancer un cycle de lavage, pour éviter toute
risque de corrosion.
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
Trempage à froid
Chrono 30 min 40°C
Quotidien
1)
Quotidien 65°C
Intensif 70°C
1) Programme pour l’étiquette énergétique con forme à la
norme EN 50242 ;
2) Consultez “Utilisation de l’appareil“ ;
Whirlpool is a registered trademark of Whirlpool USA
Vaisselle qui sera lavée plus tard. - - 4,0 0,03 14
Légèrement sale, sans résidus d’aliments
secs.
Normalement sale. X X 13,0 1,24 128
50°C
Normalement sale ou très sale. X X 13,0 1,45 90
Programme conseillé pour une vaisselle
très sale, spécial pour poêles et
casseroles.
Détergent
3) Les valeurs peuvent varier en fonction, par exemple, de la
charge, de la température - supérieure ou inférieure à 15°C
- de la dureté de l’eau ou de la tension d’alimentation, etc.
2)
Consommations
X - 10,0 0,65 30
X X 20,0 2,00 125
3)
5019 396 91172
(Sous réserve de modifications techniques)
Page 2
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Mise sous tension
Comment remplir le
distributeur de détergent
Contrôlez le niveau
du liquide de rinçage
Contrôlez le niveau
du sel régénérant
Chargez les paniers
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la touche MARCHE.
Grand distributeur A :
À chaque cycle de lavage.
Petit distributeur B :
Uniquement pour les programmes
avec trempage.
Indicateur mécanique C.
Ou voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D.
Ou indicateur électrique sur le bandeau
de commande (si présent).
Consultez les instructions pour le chargement des paniers.
Le dernier programme sélectionné s’allume. Maintenez la touche
enfoncée, jusqu’à ce que le programme souhaité s’allume.
Si nécessaire (si présent).
Le voyant correspondant s’allume.
AB
C
Appuyez sur la
touche DÉPART
Fermez la porte,
ouvrez le robinet d’eau
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le programme sélectionné
est ainsi mémorisé
(également si coupure de
courant après validation).
Lorsque le programme est terminé, un signal sonore est émis.
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche
ARRET. Tous les voyants s’éteignent.
Attention au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
“Comment modifier le programme”
Appuyez sur la touche DÉPART pendant 2 sec.
jusqu’à ce que le voyant Départ s’éteigne ;
Sélectionnez un autre programme et
appuyez de nouveau sur la touche
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera là
où le cycle a été interrompu.
DÉPART.
WH/II/FD/F
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
Support multi-rangement (A) :
En fonction de la position, pour
ustensiles longs, tasses et verres, par
exemple. Trois positions sont
disponibles.
1)
en fonction du modèle de l’appareil
Supports de la vaisselle (B) :
En fonction de la position, pour
tasses et verres à pied.
Stabilisateur de verres tournant (C) :
En fonction de la position, pour
petits verres ou verres à pied.
2)
“Demi-charge” panier
supérieur (selon modèle) :
uniquement
Chargez
supérieur.
Disposez le panier à couverts (D)
dans le panier supérieur.
le panier
Vous pouvez réglez le panier
en hauteur
Réglage inférieur :
•
deux
l’extérieur et abaissez-le.
Réglage supérieur :
•
deux
jusqu’à ce que le panier soit
encastré (Réglage d’usine).
Le panier doit être au même niveau
des deux côtés.
même s’il est chargé :
poignées du panier (E) vers
poignées (E) vers le haut
tirez les
tirez les
Panier inférieur :
Selon le modèle de l’appareil, des
supports pour plats de service
escamotables ou fixes sont présents (F).
“Casseroles” panier inférieur
(selon modèle) :
uniquement
Chargez
inférieur.
Lavage plus intensif surtout pour les
plats de service et les casseroles.
le panier
Panier à couverts (G) ou (H) :
Certains modèles sont équipés d’une
grille (I) qui peut être placée sur le
panier à couverts et sert de
séparation. Panier à couverts (D)
uniquement pour les appareils équipés
de la fonction demi-charge.
Chargez les couverts qui pourraient vous
blesser dans le panier à couverts avec les
manches tournés vers le haut.
N’introduisez pas des articles qui ne peuvent pas être lavés au lave-vaisselle : objets en bois, en aluminium,
en plastique, en étain, vaisselle décorée (non émaillée), couverts en argent.
Les articles suivants peuvent être achetés auprès de votre revendeur :
1)
Support multi-rangement (A) - code de commande AMH 369.
2)
Stabilisateur de verres tournant (C) - code de commande WGH 1000.
WH/III/F
Page 4
Ce qu’il convient de faire en cas de ...
En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous adresser
au Service Après-Vente (* consultez également le chapitre correspondant dans les notices d’emploi).
Problème Cause Solution
L’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents.
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• pouvant facilement être
éliminés
• ne pouvant pas facilement
être éliminés
Les verres sont opaques/
ils ne brillent pas
Des taches de rouille sont
présentes sur les couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis
contactez le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-Vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de service, à savoir le numéro indiqué sur l’étiquette adhésive
du Service Après-vente placée à l’intérieur de la porte, à droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante.
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’ eau da ns les partie s creu ses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte,... • En fonction du matériau, utilisez un détergent ayant
• Des taches sont présentes sur la
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
• L’eau n’est pas suffisamment douce car
des traces de calcaire sont visibles.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote. • Assurez-vous que les filtres ne sont pas encrassés et
• Indicateur F... (si présent). • Appelez votre Service Après-vente.
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le fusible de votre installation.
• Eventuellement, placer le sélecteur de programmes
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas.
Retournez les pièces de vaisselle dont les surfaces
sont concaves.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
filtres/lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau,
au besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lavevaisselle.
• Utilisez des couverts appropriés.
lavez-les, si nécessaire *.
Lancez à nouveau le programme. Appuyez sur la
touche DÉPART pendant 2 secondes jusqu’à ce que le
voyant DÉPART s’éteigne. Sélectionnez à nouveau le
programme et appuyez sur la touche DÉPART.
WH/IV/F
