Whirlpool ADG 9540/1 IX, ADG 940 AV, ADG 951 AV, ADG 941 AV, ADG 944/3 IX PROGRAM CHART [it]

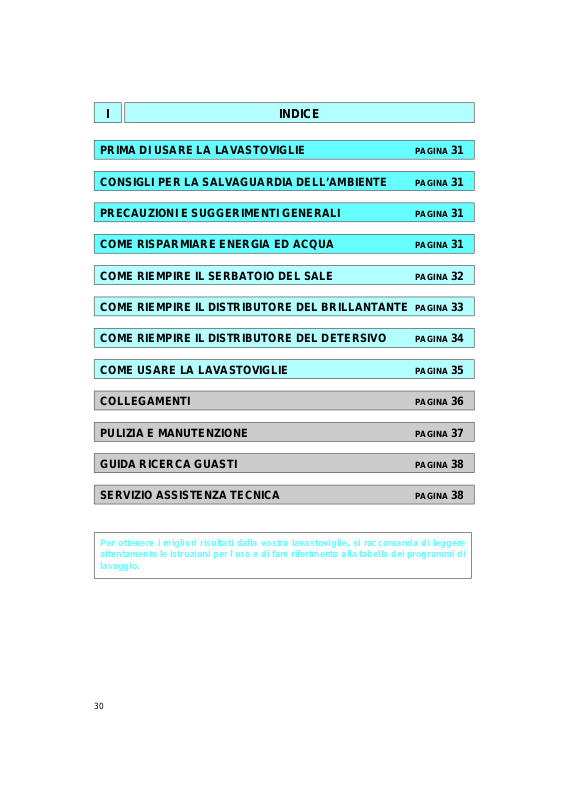

I INDICE

PRIMA DI USARE LA LAVASTOVIGLIE PAGINA 31

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE PAGINA 31

PRECAUZIONI E SUGGERIMENTI GENERALI PAGINA 31

COME RISPARMIARE ENERGIA ED ACQUA PAGINA 31

COME RIEMPIRE IL SERBATOIO DEL SALE PAGINA 32

COME RIEMPIRE IL DISTRIBUTORE DEL BRILLANTANTE PAGINA 33

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO PAGINA 34

COME USARE LA LAVASTOVIGLIE PAGINA 35

COLLEGAMENTI PAGINA 36

PULIZIA E MANUTENZIONE PAGINA 37

GUIDA RICERCA GUASTI PAGINA 38

SERVIZIO ASSISTENZA TECNICA PAGINA 38

Per ottenere i migliori risultati dalla vostra lavastoviglie, si raccomanda di leggere
attentamente le istruzioni per l'uso e di fare riferimento alla tabella dei programmi di
lavaggio.

30

PRIMA DI USARE LA LAVASTOVIGLIE

• Dopo aver tolto l’imballaggio, verificare che la

lavastoviglie non abbia subito danni durante
il trasporto e che la porta chiuda
perfettamente. In caso di dubbio, rivolgersi a
personale professionalmente qualificato o al
rivenditore.

• Il materiale di imballaggio (sacchetti di
plastica, ecc.) deve essere tenuto fuori dalla
portata dei bambini in quanto potenziale
fonte di pericolo.

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE

1. Imballo

L’imballaggio è costituito da materiale
riciclabile al 100% contrassegnato dal
simbolo del riciclaggio .

PRECAUZIONI E SUGGERIMENTI GENERALI

Sicurezza per bambini

• Non permettere ai bambini di giocare con la

lavastoviglie.

• Conservare il detersivo, il brillantante ed il
sale in un luogo asciutto, fuori dalla portata
dei bambini.

Consigli generali

• Utilizzare esclusivamente detersivi,

brillantanti e sali rigeneranti specifici per
lavastoviglie.

• A fine programma spegnere la lavastoviglie e
chiudere il rubinetto dell'acqua.

• Prima di qualsiasi operazione di pulizia o di
manutenzione, spegnere l’apparecchio,
togliere la spina dalla presa di corrente e
chiudere il rubinetto dell’acqua.

• In caso di guasto, spegnere la lavastoviglie e
chiudere il rubinetto dell'acqua.

• La porta aperta può sostenere solo il carico
del cestello estratto, stoviglie comprese.
Non utilizzare la porta aperta come base di
appoggio e non sedersi né salire sulla
stessa: la lavastoviglie potrebbe
capovolgersi.

• Utilizzare la lavastoviglie solo a scopo
domestico e per gli usi previsti.

• Tutti gli allacciamenti alla rete idrica ed
elettrica devono essere eseguiti da
personale qualificato sulla base delle
istruzioni fornite dal costruttore e nel pieno
rispetto delle norme di sicurezza locali in
vigore (si vedano anche le istruzioni per
l’installazione allegate).

2. Prodotto

La lavastoviglie è stata prodotta con
materiale riciclabile.
Al momento della demolizione, procedere
seguendo le prescrizioni locali per lo
smaltimento dei rifiuti.
In ogni caso la lavastoviglie deve essere
resa inservibile tagliando il cavo di
alimentazione.

• In caso di necessità, il cavo di collegamento
alla rete deve essere sostituito da un altro
uguale, reperibile presso il Servizio
Assistenza. La sostituzione deve essere
effettuata da un tecnico specializzato.

• Solo per gli apparecchi provvisti di
sistema di arresto acqua:

Nel tubo di alimentazione dell’acqua e nella
scatola di plastica sono presenti componenti
elettrici. Evitare quindi di tagliare il tubo e di
immergere la scatola in acqua. In caso il
tubo sia rovinato, spegnere immediatamente
l’apparecchio.

• Non usare solventi nel vano di lavaggio:
pericolo di esplosione!

• Capacità: 12 coperti.

Dichiarazione di conformità CE

Questo apparecchio è stato progettato,
costruito e venduto in conformità con le
seguenti Direttive:

• 73/23/CEE

• 89/336/CEE

• 93/68/CEE.

COME RISPARMIARE ENERGIA ED ACQUA

• Non risciacquare le stoviglie sotto acqua

corrente.

• Utilizzare sempre la lavastoviglie a pieno
carico oppure, se si è riempito solo un
cestello, selezionare il programma di
lavaggio a mezzo carico (se disponibile).

• Se sono a disposizione fonti energetiche
ecologiche, come riscaldamento a pannelli
solari, pompe di calore o impianto di
riscaldamento centralizzato, collegare la
lavastoviglie alla conduttura dell'acqua calda
fino ad una temperatura massima di 60° C.
Accertarsi che il tubo di alimentazione
dell’acqua sia di tipo adeguato. Si veda il
capitolo “Collegamenti” delle presenti istruzioni.

31

COME RIEMPIRE IL SERBATOIO DEL SALE

Informarsi sul grado di durezza
dell’acqua della vostra zona.

Potete rivolgervi all’Ente erogatore
dell’acqua potabile o verificare sull'ultima
bolletta ricevuta.

• Impostare il grado di durezza dell’acqua
ruotando il selettore (se presente) posto
sulla parte interna della porta (in alto a
sinistra) con l’aiuto di un cacciavite.
Posizionare il selettore in conformità con
la tabella sotto riportata:

Impostare

0 1 dolce 0 - 5 0 - 9
1 1 - 2 media 6 - 10 10 - 18
2 2 media 11 - 15 19 - 27
3 3 medio-dura 16 - 21 28 - 37
4 4 dura 22 - 28 38 - 50
5 4 molto dura 29 - 35 51 - 63

6

Se la durezza dell’acqua rientra nella categoria 1
(dolce), non usare il sale.

Categoria di

durezza

4 estrema-

mente dura

Gradi

tedeschi

°dH

36 - 60 64 - 107

• Se la durezza dell’acqua è superiore a 1-2
(durezza media), prima di utilizzare la
lavastoviglie per la prima volta riempire il
serbatoio con sale rigenerante ed avviare
subito dopo un ciclo di lavaggio, in modo
tale da eliminare subito la soluzione
salina fuoriuscita ed evitare la corrosione.
Per ottenere questo risultato il risciacquo
preliminare non è sufficiente.

• Controllare con regolarità il livello del sale
rigenerante.

• Attenzione: utilizzare solo sale per
lavastoviglie!

Il riempimento del serbatoio del sale con
sostanze non idonee, ad esempio con
detersivo, danneggia irrimediabilmente
l'impianto di dolcificazione.

Per riempire il serbatoio del sale:

1. Estrarre il cestello inferiore.

2. Svitare il tappo ruotandolo verso sinistra.

3. Solo per il primo utilizzo della lavastoviglie:

riempire d'acqua il serbatoio fino al bordo.

4. Riempire il serbatoio di sale fino al bordo
(max. 2 kg) e mescolare con il manico di un
cucchiaio.

5. Avvitare il tappo, ruotandolo verso destra.

Gradi

francesi

°fH

Indicatore del livello del sale

La lavastoviglie è dotata di un indicatore elettrico
o di un indicatore ottico del livello del sale (a
seconda del modello).

Indicatore elettrico:

La spia sul pannello dei comandi si illumina
quando è necessario riempire il serbatoio del
sale.

Indicatore ottico:

Quando il serbatoio del sale è sufficientemente
pieno, il galleggiante rosso è ben visibile sulla
finestrella del tappo. Il galleggiante si abbassa e
non è più visibile quando il serbatoio del sale
deve essere riempito.

32

COME RIEMPIRE IL DISTRIBUTORE DEL BRILLANTANTE

Il brillantante facilita l’asciugatura delle stoviglie,
facendo scivolare l’acqua dalla loro superficie,
così che non rimangano striature o macchie.
Prima di utilizzare la lavastoviglie per la prima
volta, riempire il distributore. Successivamente,
controllare con regolarità il livello del brillantante.

Utilizzare solo brillantante per lavastoviglie.

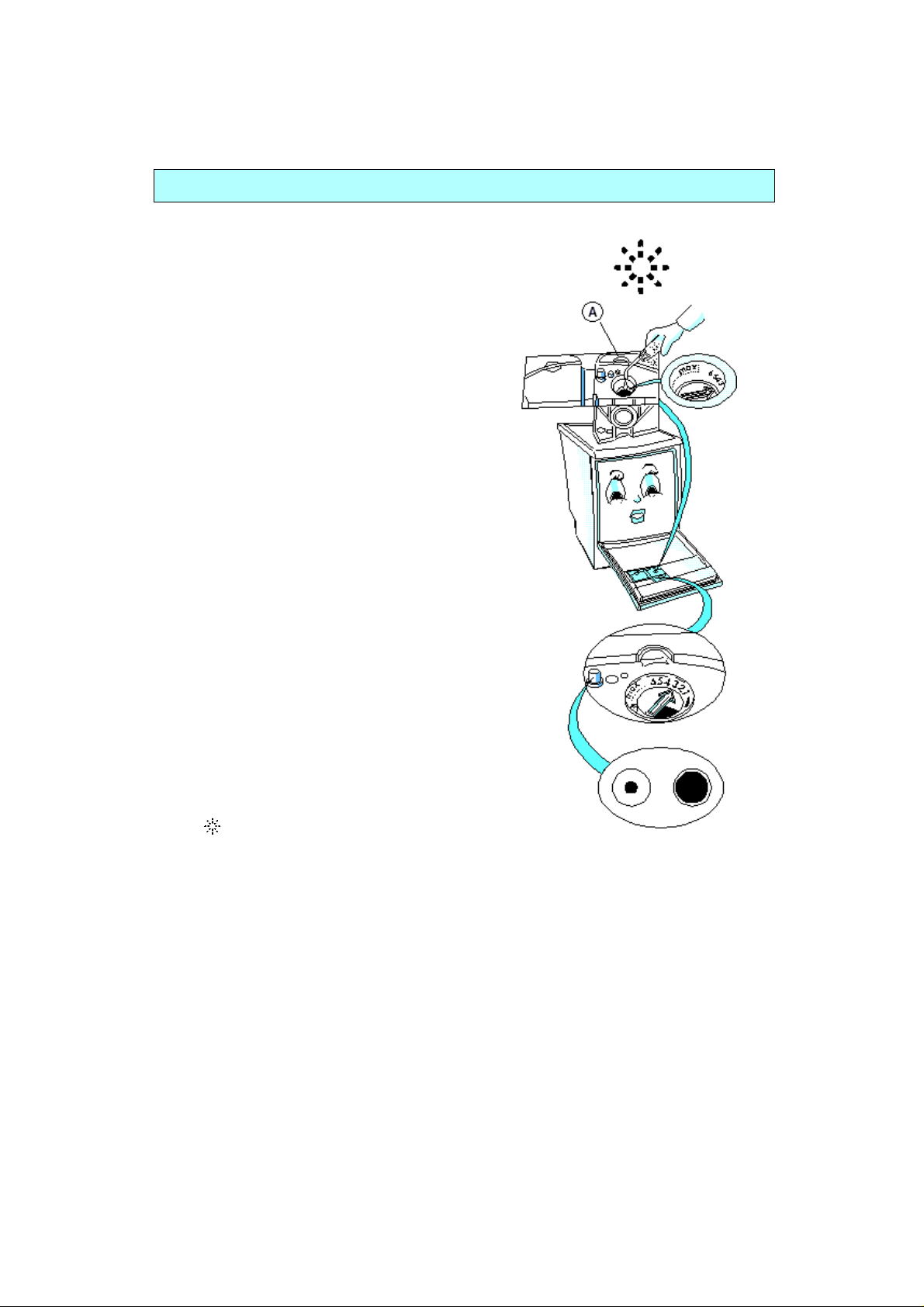

1. Svitare il tappo, premere il tasto A

(vedere disegno). Versare il brillantante
nell’apertura fino alla linea tratteggiata
(massimo ca. 100 ml).

2. Se inavvertitamente si rovescia del
brillantante, rimuoverlo immediatamente.
In questo modo si evita un’eccessiva
formazione di schiuma che può
pregiudicare la riuscita del lavaggio.

3. Chiudere il tappo.

Come regolare la dose di brillantante.

Aprire il coperchio.
Regolazione di fabbrica: posizione 3.
Se non siete soddisfatti del risultato del lavaggio

o dell'asciugatura, potete modificare la
regolazione (utilizzare il manico di un cucchiaio,
una moneta o simili).
Se le stoviglie presentano delle striature,
regolare la dose di brillantante su una posizione
inferiore. Se le stoviglie non sono perfettamente
asciutte, regolare la dose su una posizione
superiore.
Richiudere il coperchio dopo aver eseguito la
regolazione.

Indicatore del livello del brillantante
(ottico od elettrico a seconda del
modello)

Indicatore elettrico:

La spia sul pannello comandi si illumina
quando è necessario aggiungere brillantante.

Indicatore ottico:
Chiaro = aggiungere brillantante
Scuro = brillantante sufficiente.

33

COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO

Utilizzare solo detersivo per lavastoviglie.
Se si utilizzano i detersivi della “nuova

generazione” contenenti enzimi, è preferibile
selezionare i programmi Bio (questi sono
tuttavia indicati anche per tutti i detersivi
comuni).

Se si utilizzano detersivi in pastiglie,
attenersi scrupolosamente alle istruzioni
fornite dalla casa produttrice.

Rispettare i dosaggi consigliati sulla confezione.
Per evitare di inquinare, non utilizzare una
quantità di detersivo superiore a quella indicata.
La dose di prodotto necessaria varia a seconda
delle diverse marche.

Le indicazioni numeriche all'interno del comparto
più grande servono da guida al dosaggio.
Le indicazioni sono in “ml” o in “cm

Riempire il distributore del detersivo solo
prima di avviare il programma di lavaggio.

3

”.

Carico normale:

Per i programmi con prelavaggio.:
(Esempio: programma normale 65°C -

vedere “Tabella programmi di lavaggio”).

Per programmi con funzione supplementare
attivata:

“Mezzo carico”: caricare solo il cestello superiore
oppure solo il cestello inferiore. Utilizzare una
quantità minore di detersivo.

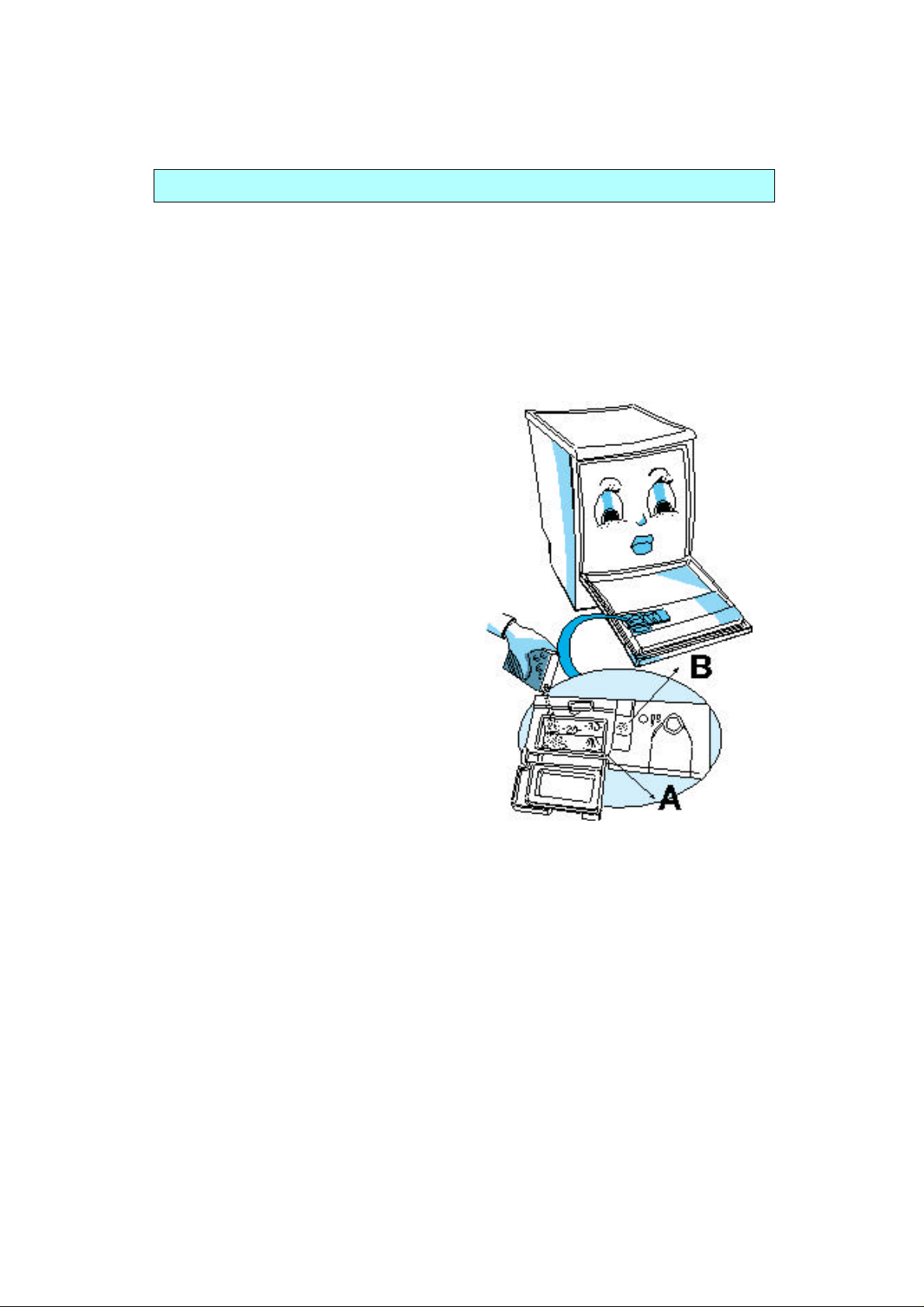

Riempire prima il comparto grande A.
Riempire quindi il comparto piccolo B.

1. Versare nel comparto grande A 2/3 della
quantità di detersivo consigliata.

2. Versarne 1/3 nel comparto piccolo B.
Nota: ricordarsi di chiudere il coperchietto

del comparto grande.

Volume del comparto grande: 45 ml (fino al
bordo);

Volume del comparto piccolo: 10 ml(fino al
bordo).

Per programmi senza prelavaggio:

• Versare l’intera quantità di detersivo nel

comparto grande. Se sulla confezione si
consigliano dosi di detersivo superiori a
45 ml, versare il restante detersivo nel
comparto piccolo.

34

COME USARE LA LAVASTOVIGLIE

Consultare a questo proposito anche la
tabella programmi.

Chiudere la porta e aprire il rubinetto
dell’acqua.

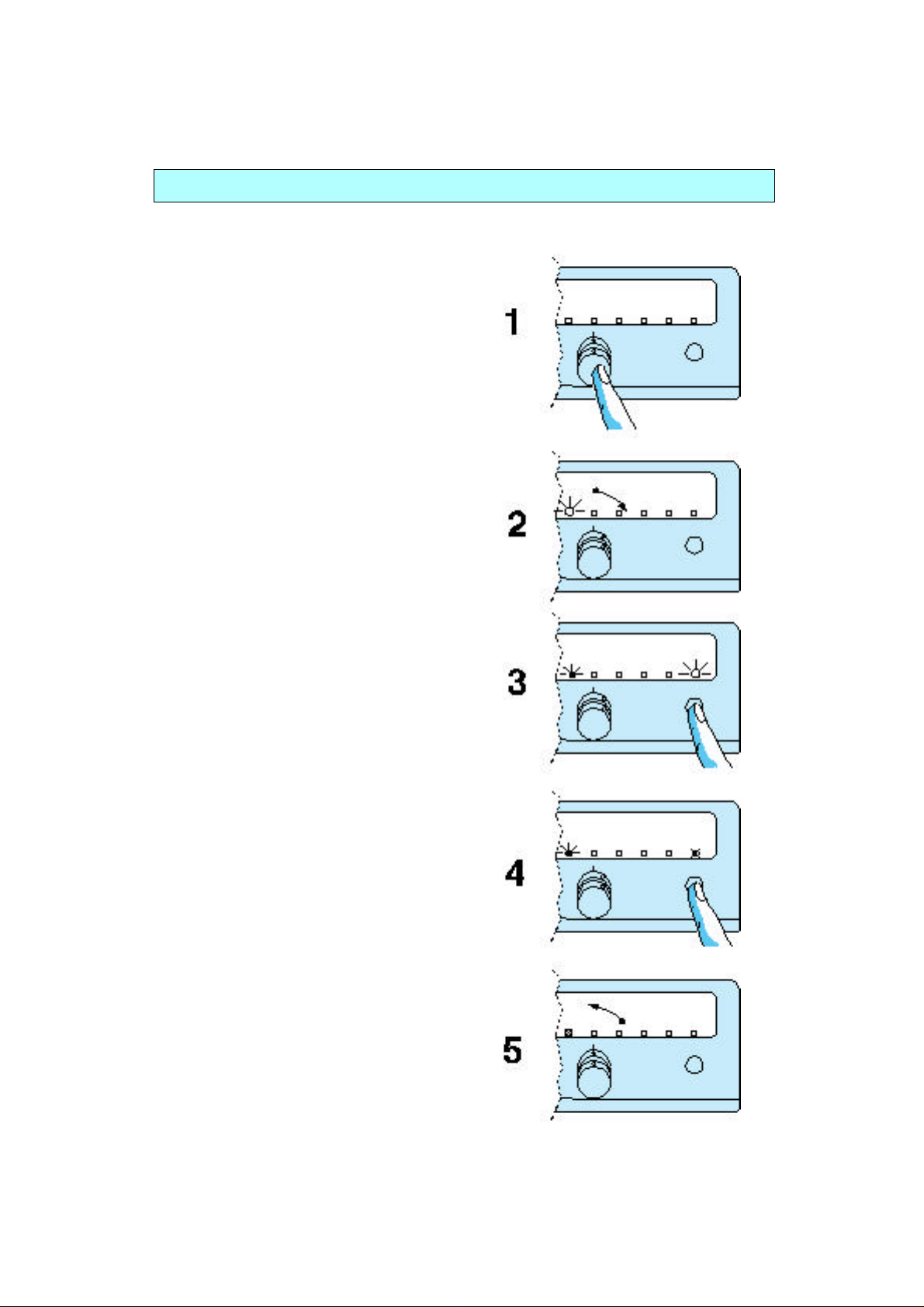

1. Fuoriuscita della manopola del selettore
di programma.

Premere e rilasciare la manopola del
selettore di programma. La manopola
fuoriesce.

2. Accensione della lavastoviglie e
selezione del programma di lavaggio.
Selezionare il programma desiderato
ruotando la manopola del selettore.
La spia corrispondente si illumina.
Se necessario, selezionare le funzioni
supplementari.
Spingere la manopola del selettori di
programma verso l’interno.
Premere a fondo la manopola del selettore
di programma e rilasciare.

La manopola rimane inserita.
Nota: La posizione inserita o disinserita
della manopola del selettore di programma
non influisce in alcun modo sul
funzionamento della lavastoviglie.
Premere il tasto Start per avviare il programma
di lavaggio. La spia Start si illumina.

3. I dati memorizzati non possono più essere
modificati ruotando la manopola del

selettore di programma o premendo i tasti.
Nota: dopo aver premuto il tasto Start la

lavastoviglie memorizza tutti i programmi
selezionati. Tali dati restano in memoria
anche nel caso di interruzione di corrente.

4. Per modificare il programma selezionato,
tenere premuto il tasto Start per circa 5
secondi, fino a quando la spia Start si spegne.
Fare fuoriuscire la manopola del selettore di
programma, selezionare il nuovo programma
e premere il tasto Start. Spingere nuovamente
la manopola del selettore di programma
verso l’interno. Per segnalare la fine del
programma, la spia Start si spegne e la spia

End (se presente) si accende (ca. 30 min.).

5. Per spegnere la lavastoviglie, estrarre la
manopola del selettore di programma.

Spegnere la lavastoviglie ruotando la
manopola del selettore di programma
verso sinistra sulla posizione “0” (solo dopo
che si è spenta la spia Start).
Tutte le spie si spengono. Reinserire la
manopola del selettore di programma.
Nota: se si spegne la lavastoviglie durante il
programma di lavaggio, quando viene
riaccesa il ciclo di lavaggio riprende dal
punto in cui è stato interrotto.

Aprire la porta e scaricare la lavastoviglie,
iniziando dal cestello inferiore.

35

COLLEGAMENTI

Osservare le istruzioni per l'installazione
fornite separatamente.

Alimentazione e scarico dell'acqua:

• Osservare le norme vigenti emanate

dall’Ente erogatore dell’acqua potabile.

• Assicurarsi che i tubi di alimentazione e
scarico acqua non presentino pieghe o
strozzature.

• Se la lunghezza dei tubi non è sufficiente,
rivolgersi al Servizio Assistenza o al
rivenditore.

• Il tubo di alimentazione deve essere
collegato al rubinetto dell’acqua in modo
sicuro e perfettamente a tenuta.

• La temperatura dell’acqua di alimentazione
dipende dal modello. Tubo di alimentazione
con l’indicazione “25°C Max.”: temperatura
massima 25°C.
Tutti gli altri modelli: temperatura massima
60°C.

• Al momento dell’installazione, assicurarsi
che l’acqua di scarico possa defluire
liberamente (se necessario, rimuovere
anche la reticella situata nel sifone del
lavandino).

• Fissare il tubo di scarico al sifone con una
fascetta, in modo che non possa staccarsi.

• Solo per apparecchi provvisti del sistema di
arresto acqua: se vengono rispettate le
istruzioni per il collegamento, il sistema di
arresto acqua è in grado di prevenire
fuoriuscite d’acqua che potrebbero
danneggiare la vostra abitazione.

Collegamento elettrico:

• Osservare le norme vigenti emanate

dall'ente erogatore dell’energia elettrica.

• La tensione di alimentazione è indicata sulla
targhetta situata sulla parte interna della
porta sul lato destro.

• La messa a terra dell’apparecchio è
prescritta dalla legge.

• Non utilizzare prolunghe o prese multiple.

• Prima di qualsiasi operazione di

manutenzione, staccare la spina dalla presa
di corrente.

• Non azionare la lavastoviglie se sono
presenti danni causati dal trasporto.
Rivolgersi al Servizio Assistenza o al
rivenditore.

• Il cavo di alimentazione deve essere
sostituito soltanto da personale qualificato.

• Per l’Austria: se all’apparecchio viene
collegato in serie un interruttore a corrente di
guasto, questo deve essere sensibile alla
corrente pulsante.

36

PULIZIA E MANUTENZIONE

Prima di qualsiasi operazione di pulizia o di
manutenzione, spegnere l’apparecchio.

1. Pulire il mobile esterno con un detersivo neutro.

Non utilizzare abrasivi.

2. Pulire periodicamente la guarnizione della porta e
l’interno della porta con un panno umido per
rimuovere eventuali residui di cibo.

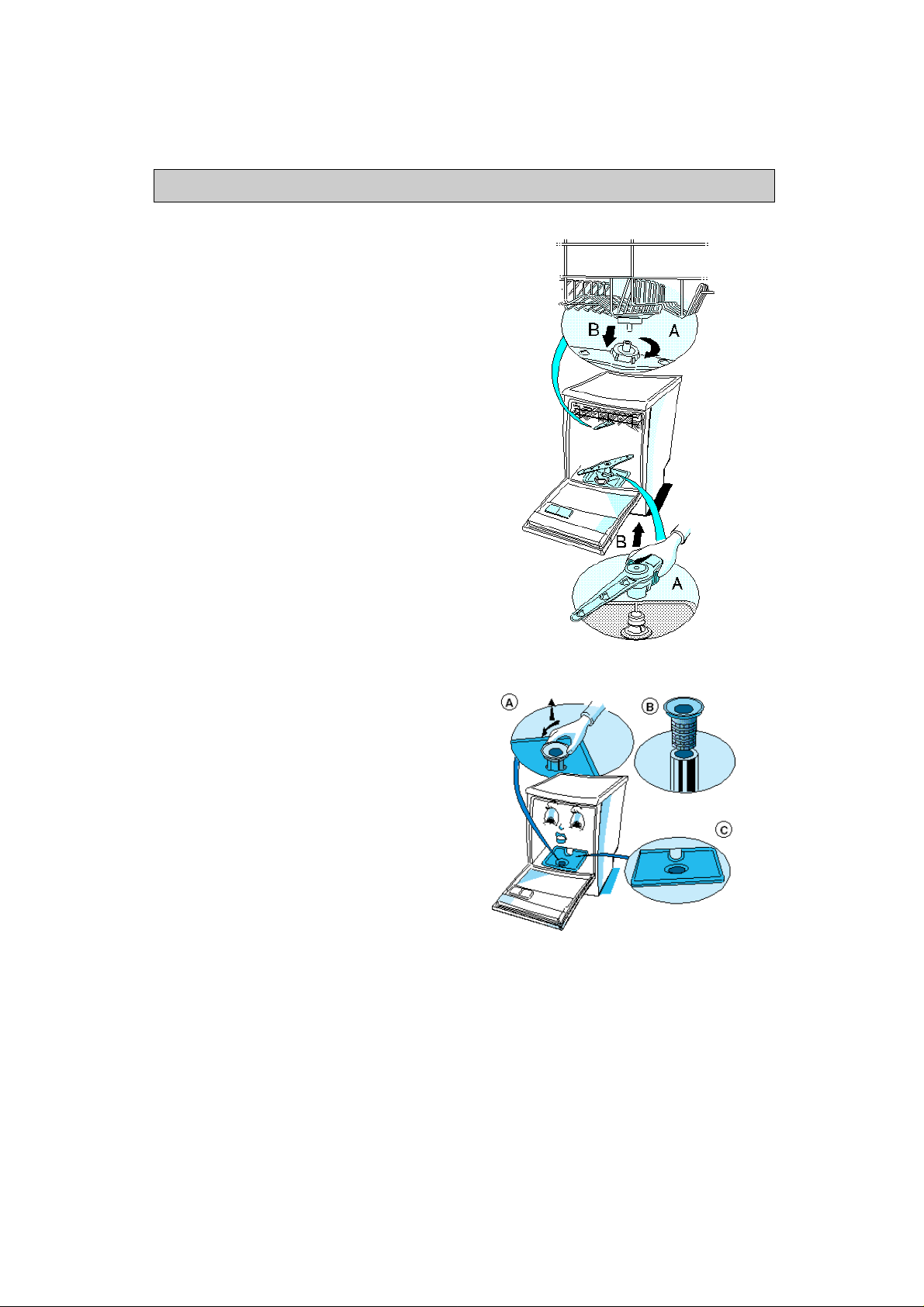

Pulire i bracci aspersori.

(se gli ugelli sono ostruiti).

Braccio aspersore superiore:

• Svitare il dado (ruotandolo verso sinistra) A ed

estrarre il braccio aspersore tirandolo verso il
basso B.

• Sciacquare gli ugelli.

• Per rimontare il braccio aspersore, centrarlo nel

supporto girevole ed inserirlo.

• Stringere il dado (ruotandolo verso destra).
Controllare che il dado sia ben stretto (si deve
avvertire uno scatto).

Il braccio aspersore deve girare liberamente.

Braccio aspersore inferiore:

• Premere verso l’interno le due levette che fissano

il braccio aspersore A ed estrarlo tirandolo verso
l’alto B.

• Sciacquare gli ugelli.

• Per rimontare il braccio inferiore, centrarlo sul

perno del rotore ed inserirlo.

• Premere il braccio verso il basso, finché non si
incastra.

• Controllare che le levette siano inserite
correttamente nella loro sede (si avvertirà uno
scatto).

Il braccio aspersore deve girare liberamente.

Pulizia dei filtri

1. Ruotare completamente il filtro centrale a maglia
larga verso sinistra ed estrarlo A.

2. Ruotare completamente il filtro cilindrico ed

estrarlo dal filtro centrale a maglia larga B (fare
attenzione alle cavità presenti sul lato inferiore del
filtro).

3. Estrarre il filtro a maglia fine C.

4. Pulire tutti i componenti.

5. Rimontare:

Inserire il filtro cilindrico nel filtro centrale a maglia
larga. Inserire il filtro a maglia fine e fissare il
gruppo filtri ruotandolo verso destra. Il corretto
inserimento dei filtri è importante per ottenere
risultati di lavaggio soddisfacenti.

37

GUIDA RICERCA GUASTI

Qualora la lavastoviglie presentasse delle anomalie di funzionamento, si prega di
verificare i seguenti punti prima di rivolgersi al Servizio Assistenza.

La lavastoviglie non funziona:

• La spina è inserita bene nella presa di

corrente?

• Manca la corrente?

• La lavastoviglie è accesa? (Vedere capitolo

“Come usare la lavastoviglie”).

• È stato premuto il tasto Start?

• È stato impostato il timer di avviamento

ritardato (se disponibile)?

• Il rubinetto dell’acqua è aperto?

• L’afflusso di acqua è ostacolato da impurità?

- In questo caso, chiudere il rubinetto

dell’acqua, staccare il tubo dell’acqua,
pulire il filtro, collegare il tubo dell’acqua al
rubinetto, aprire il rubinetto.

• I filtri sono sporchi? (Vedere capitolo “Pulizia
e manutenzione”).

• La porta è chiusa correttamente?

• C’è una segnalazione di guasto? (la spia
Start lampeggia).

• Se l’anomalia permane, fare ripartire il

programma dall’inizio.

- Tenere premuto il tasto Start per circa 5

secondi, fino a quanto la spia Start si
sarà spenta.

Le stoviglie non sono perfettamente pulite:

• Le stoviglie sono state disposte in maniera

corretta?

- Le stoviglie devono essere caricate

capovolte; fare attenzione, in particolare per
le stoviglie di grandi dimensioni, che l’acqua
possa defluire immediatamente dalle
stoviglie e che non rimanga al loro interno.

- I getti dell’acqua devono raggiungere tutte

le superfici delle stoviglie.

- Controllare che le stoviglie e le posate

siano state disposte in modo corretto.

• È stato scelto un programma inadeguato?
(Vedere scheda allegata “Tabella programmi”).

• È stata utilizzata una quantità eccessiva
oppure insufficiente di detersivo? (L’uso di
detersivi di qualità scadente può
compromettere il risultato del lavaggio).

• I filtri sono sporchi oppure non correttamente
inseriti? (Vedere capitolo “Pulizia e
manutenzione”).

• I bracci aspersori sono bloccati oppure gli
ugelli sono ostruiti? (Vedere capitolo “Pulizia
e manutenzione”).

• Il braccio aspersore inferiore è montato
correttamente?

• Il tappo del serbatoio del sale (impianto di
dolcificazione) non è stato avvitato a fondo?

Le stoviglie presentano delle macchie:

• Il distributore del sale non è stato regolato

correttamente? (Vedere capitolo “Come
riempire il serbatoio del sale”).

• Manca il sale nel serbatoio del sale? (Vedere
capitolo “Come riempire il serbatoio del sale”).

• È stata utilizzata una quantità insufficiente di
detersivo? (Vedere capitolo “Come riempire
il distributore del detersivo”).

Bicchieri e posate sono macchiati d’acqua:

• È stata utilizzata una quantità eccessiva di

brillantante? (Vedere capitolo “Come
riempire il distributore del brillantante”).

Nota:
In alcuni modelli, quando si preme il tasto Start

si avvia un ciclo di prelavaggio interno prima del
programma vero e proprio; in questo modo si
rigenera l’impianto di dolcificazione.

SERVIZIO ASSISTENZA TECNICA

Prima di contattare il Servizio
Assistenza, verificare se vi è possibile
eliminare l’inconveniente (vedere
capitolo “Guida ricerca guasti”).

Se dopo aver effettuato i controlli sopra
menzionati l’anomalia permane o si
ripresenta, spegnere l’apparecchio e
chiudere il rubinetto dell'acqua, quindi
contattare il Servizio Assistenza (vedere
garanzia).

38

Si prega di indicare:

• il tipo di anomalia;

• il tipo e il modello della

lavastoviglie;

• il codice di assistenza
(numero indicato dopo la
parola Service sulla
targhetta adesiva)
riportato all’interno della
porta sulla destra.

• il vostro indirizzo completo e numero di

telefono.
