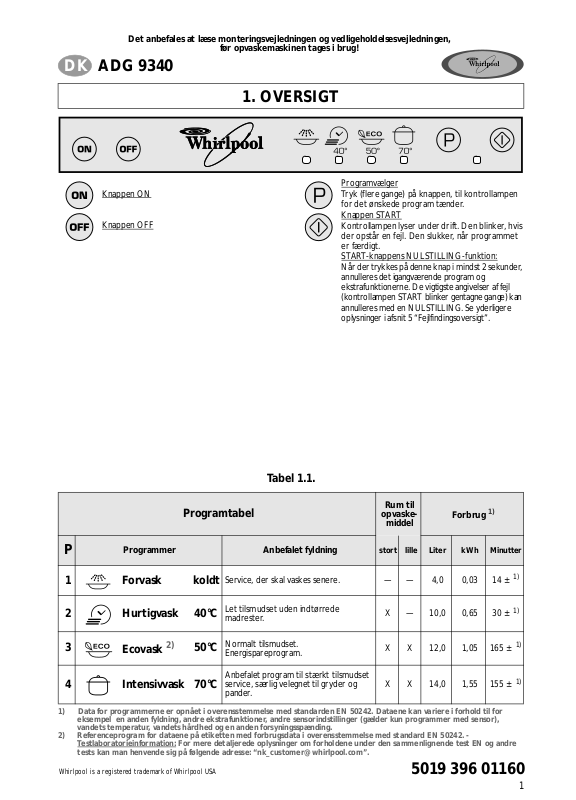

Det anbefales at læse monteringsvejledningen og vedligeholdelsesvejledningen, før opvaskemaskinen tages i brug!
DK ADG 9340
1. OVERSIGT
Programvælger
Knappen ON Tryk (flere gange) på knappen, til kontrollampen for det ønskede program tænder.
Knappen START
Knappen OFF Kontrollampen lyser under drift. Den blinker, hvis der opstår en fejl. Den slukker, når programmet er færdigt.
START-knappens NULSTILLING-funktion:
Når der trykkes på denne knap i mindst 2 sekunder, annulleres det igangværende program og ekstrafunktionerne. De vigtigste angivelser af fejl (kontrollampen START blinker gentagne gange) kan annulleres med en NULSTILLING. Se yderligere oplysninger i afsnit 5 “Fejlfindingsoversigt”.
Tabel 1.1.
|
Programtabel |
Rum til |
|
Forbrug 1) |
|
||||
|
opvaske- |
|
|
||||||
|
|
|
|
middel |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P |
Programmer |
|
Anbefalet fyldning |
stort |
lille |
Liter |
kWh |
Minutter |
|
|
|
|
|
|
|
|
|
|
|
1 |
Forvask |
koldt |
Service, der skal vaskes senere. |
— |
— |
4,0 |
0,03 |
14 ± 1) |
|
|
|
|
|
|
|
|
|
|
|
2 |
Hurtigvask |
40°C |
Let tilsmudset uden indtørrede |
X |
— |
10,0 |
0,65 |
30 ± 1) |
|
|
|
|
madrester. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Ecovask 2) |
50°C |
Normalt tilsmudset. |
X |
X |
12,0 |
1,05 |
165 ± |
1) |
Energispareprogram. |
|
||||||||
|
|
|
|
|
|
|
|
|
|
4 |
Intensivvask |
70°C |
Anbefalet program til stærkt tilsmudset |
|
|
|
|
155 ± 1) |
|
service, særlig velegnet til gryder og |
X |
X |
14,0 |
1,55 |
|||||
|
|
|
pander. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Data for programmerne er opnået i overensstemmelse med standarden EN 50242. Dataene kan variere i forhold til for eksempel en anden fyldning, andre ekstrafunktioner, andre sensorindstillinger (gælder kun programmer med sensor), vandets temperatur, vandets hårdhed og en anden forsyningsspænding.
2)Referenceprogram for dataene på etiketten med forbrugsdata i overensstemmelse med standard EN 50242. - Testlaboratorieinformation: For mere detaljerede oplysninger om forholdene under den sammenlignende test EN og andre tests kan man henvende sig på følgende adresse: “nk_customer@whirlpool.com”.
Whirlpool is a registered trademark of Whirlpool USA |
5019 396 01160 |
1
2. HURTIG OVERSIGT
Detaljerede anvisninger findes på de følgende sider. Se ligeledes afsnit 5 “Fejlfindingsoversigt”.
1. |
At tænde for |
Åbn lågen til opvaskemaskinen. |
|
||
|
maskinen |
Tryk på knappen ON. |
|
||
|
|
|
Tryk på den pågældende knap |
eller , til det valgte program vises. |
|
2. |
Vælg program |
||||
Vælg eventuelle ekstrafunktioner. |
|
||||
|
|
|
|
||
|
|
|
|||
|
|
|
|
||
3. |
Indstil typen af |
Typen af opvaskemiddel kan indstilles på forskellige måder, afhængigt af |
|||
|
opvaskemiddel |
opvaskemaskinemodellen. I afsnit 1 “Oversigt” findes anvisninger på denne indstilling. |
4.Påfyldning af opvaskemiddel
4a. Pulver/gel/tabletter
Fyld doseringsbeholderen med opvaskemiddel i A B C henhold til det valgte program.
Det største rum A ved hver opvask og herudover det mindste rum B ved programmer med forvask (se tabel 1.1.). 4b. Kombineret opvaskemiddel (2 i 1/3 i 1/... osv.)
Fyld opvaskemiddel i rum A i overensstemmelse med producentens anvisninger.
5.Kontrollér
afspændingsmidlet
6.Kontrollér for salt
7.Fyldning af kurvene
8.Start af opvaskemaskinen
9.Luk lågen, og åbn for vandhanen
Opvaskecyklus
Visuel indikator i doseringsbeholderen C
mørk |
|
tilstrækkeligt afspændingsmiddel, |
lys |
|
påfyld (ca. 150 ml). |
Kontrollampen på betjeningspanelet lyser, når der er behov for påfyldning med afspændingsmiddel. Denne indikator findes ikke på alle modeller.
Afhængigt af modellen:
Skueglas i saltbeholderens låg forneden i maskinen
orange |
|
hvis der er tilstrækkeligt salt, |
lys |
|
hvis det er nødvendigt at påfylde salt. |
Kontrollampen på betjeningspanelet lyser, når der er behov for påfyldning med salt. Når der påfyldt salt, skal der foretages et par opvaske, før kontrollampen slukker!
Kontrollér, om spulearmene kan dreje frit, og sørg for, at der ikke stikker service eller bestik ud fra kurvene. Detaljerede anvisninger på fyldning findes i afsnit 3 “Brug af opvaskemaskinen” under “Fyldning af kurvene”.
Tryk på START-knappen.
Når lågen er blevet lukket, starter maskinen.
Hvis der sker strømafbrydelse, eller hvis der slukkes for maskinen under et vaskeprogram, starter den der, hvor den blev afbrudt, når der tændes for maskinen igen. Vær forsigtig ved åbning af lågen, da der slipper skoldhed damp ud!
Ændring af det igangværende program:
-Hold knappen START nede i ca. 2 sekunder, til kontrollampen for START slukker.
-Luk lågen.
-(Udtømning af vand i 60 sekunder).
-Åbn lågen.
-Vælg atter program.
-Tryk på START-knappen.
10.Ved programslut
11.Sluk for opvaskemaskinen, og åbn lågen
12.Luk for vandhanen, og tøm kurvene
Ved programslut høres et lydsignal.
Kontrollampen for START slukker.
Tryk på knappen OFF. Alle kontrollamperne slukker.
Start tømningen af opvaskemaskinen fra den nederste kurv for at undgå, at eventuelt resterende vand drypper ned på servicet nedenunder.
2
3. BRUG AF OPVASKEMASKINEN
PROGRAMVALG
Tryk på knappen eller
, til det valgte program vises. Maskinen skal være tændt. Efter behov kan der vælges ekstrafunktioner (afhængig af model). Den pågældende kontrollampe tænder. Det korrekte program og de mulige ekstrafunktioner kan ses i tabel 1.1 på side 1.
De angivne programvarigheder gælder for normale forhold og kan afvige fra de reelle varigheder. For programmer med sensor kan der være forskelle på op til 20 minutter som følge af systemets automatiske kalibrering.
PÅFYLDNING AF OPVASKEMIDDEL
Fyld doseringsbeholderen med opvaskemiddel, før vaskeprogrammet startes.
Brug udelukkende opvaskemidler specifikt beregnet til opvaskemaskiner samt i de mængder, som anbefales af producenten. Overhold sikkerhedsadvarslerne fra producenten!
Åbn rummene til opvaskemiddel ved hjælp af tasten til venstre (tast 1) på doseringsbeholderen. a. Pulver/gel/tabletter
Fyld doseringsbeholderen med opvaskemiddel i henhold til det valgte program (tabel 1.1).
Programmer uden forvask: |
|
|
|
|
Fyld hele mængden af opvaskemiddel anbefalet af producenten i |
|
|
|
|
rum A. |
|
|
|
|
Programmer med forvask: |
|
|
|
|
Fyld 2/3 af den anbefalede dosis opvaskemiddel i det store rum A |
|
|
|
|
og 1/3 i det lille rum B. |
|
|
|
|
Tabletter skal anbringes i rum A i overensstemmelse med |
|
|
|
|
producentens anvisninger. |
|
|
|
|
Hvis man vælger funktionen “Halvfyldt”, reduceres mængden af |
|
|
|
|
opvaskemiddel med ca.1/3. |
|
|
|
|
b. Kombineret opvaskemiddel (2 i 1/3 i 1/... osv.) |
Rum |
|
Rum |
|
Kombinerede opvaskemidler anbringes i rum A i |
Tast 1 |
|||
overensstemmelse med producentens anvisninger. |
stort A |
lille B |
||
|
||||
|
|
|
Luk, og tryk låget til opvaskemiddelrummene på plads, når de er fyldt op.
Opvaskemidler med afspændingsmiddel fungerer kun sammen med programmer med lang varighed. Med korte programmer kan der aflejres opvaskemiddelrester (brug evt. opvaskemidler i pulverform). Opvaskemidler med afspændingsmiddel har en tendens til at skumme for meget.
Vi yder ingen garanti i tilfælde af reklamationer forbundet med brug af disse produkter.
KONTROL/PÅFYLDNING/INDSTILLING AF AFSPÆNDINGSMIDDEL
Dette er ikke nødvendigt, hvis der anvendes kombinerede opvaskemidler.
a. Kontrol af niveauet af afspændingsmiddel
Kontrollér den visuelle indikator C i doseringsbeholderen til afspændingsmiddel: mørk = tilstrækkeligt afspændingsmiddel, lys = påfyld afspændingsmiddel.
På maskiner med en elektrisk indikator på kontrolpanelet |
Indikator C |
|
lyser kontrollampen for afspændingsmiddel |
rødt, hvis |
der er behov for at påfylde afspændingsmiddel.
b. Påfyldning af afspændingsmiddel |
|
|
maks. |
|
Åbn afspændingsmiddelrummet ved at trykke på tasten til |
|
|
||
|
|
|||
højre (tast 2) på doseringsbeholderen. |
|
|
|
|
Hæld afspændingsmiddel i, til det når op til markeringslinjen |
|
|
|
|
“max” (ca. 150 ml). |
|
Tast 2 |
||
|
|
|
||
Luk låget. |
|
|||
|
|
|
Der må kun anvendes afspændingsmiddel beregnet til opvaskemaskiner. Hvis man uforvarende kommer til at spilde afspændingsmiddel, skal det straks tørres op for at forhindre en for kraftig skumdannelse, der kan medføre fejlfunktion i maskinen.
3
