Whirlpool 9781498 Instruction Sheet

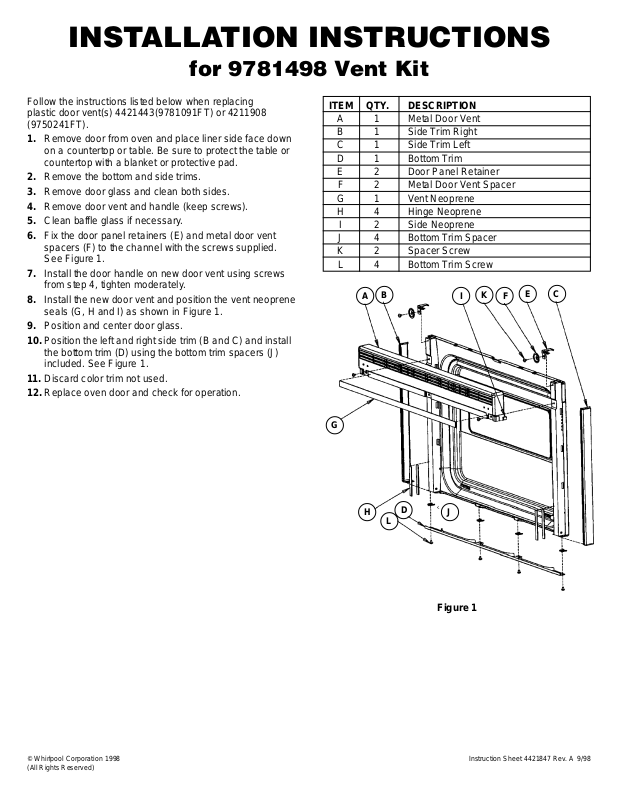

INSTALLATION INSTRUCTIONS

for 9781498 Vent Kit

Follow the instructions listed below when replacing plastic door vent(s) 4421443(9781091FT) or 4211908 (9750241FT).

1. Remove door from oven and place liner side face down on a countertop or table. Be sure to protect the table or countertop with a blanket or protective pad.

2. Remove the bottom and side trims.

3. Remove door glass and clean both sides.

4. Remove door vent and handle (keep screws).

5. Clean baffle glass if necessary.

6. Fix the door panel retainers (E) and metal door vent

spacers (F) to the channel with the screws supplied. See Figure 1.

7. Install the door handle on new door vent using screws from step 4, tighten moderately.

8. Install the new door vent and position the vent neoprene seals (G, H and I) as shown in Figure 1.

9. Position and center door glass.

10. Position the left and right side trim (B and C) and install

the bottom trim (D) using the bottom trim spacers (J) included. See Figure 1.

11. Discard color trim not used.

12. Replace oven door and check for operation.

ITEM QTY. DESCRIPTION

A 1 Metal Door Vent B 1 Side Trim Right C 1 Side Trim Left D 1 Bottom Trim E 2 Door Panel Retainer F 2 Metal Door Vent Spacer G 1 Vent Neoprene H 4 Hinge Neoprene

I 2 Side Neoprene

J 4 Bottom Trim Spacer K 2 Spacer Screw L 4 Bottom Trim Screw

Figure 1

Instruction Sheet 4421847 Rev. A 9/98

INSTRUCTIONS D’INSTALLATION

du nécessaire de conduit d’aération 9781498

Suivre les instructions figurant ci-dessous pour remplacer un ou plusieurs conduits d’aération en plastique de porte 4421443 (9781091FT) ou 4211908 (9750241FT).

1. Déposer la porte de la cuisinière et la poser en orientant son côté contre-porte vers le bas sur un comptoir ou une table. Ne pas oublier de protéger la table ou le dessus du comptoir avec une couverture ou un rembourrage de protection.

2. Déposer les garnitures de la partie inférieure et des côtés.

3. Déposer la glace de la porte et nettoyer les deux côtés.

4. Déposer le conduit d’aération de la porte et la poignée

(conserver les vis).

5. Au besoin, nettoyer la glace à déflecteur.

6. Poser les fixations (E) du panneau de la porte et les

entretoises (F) du conduit d’aération en métal de la porte sur le profilé avec les vis fournies. V oir la Figure 1.

7. Reposer la poignée de la porte sur le nouveau conduit d’aération à l’aide des vis déposées lors de l’Opération

4. Serrer modérément les vis.

8. Poser le nouveau conduit d’aération de porte et positionner les joints en néoprène (G, H et I) du conduit d’aération, comme il est illustré à la Figure 1.

9. Positionner la glace de la porte et la centrer.

10. Positionner les garnitures de côté, gauche et droite

(B et C), puis reposer la garniture inférieure (D) à l’aide des entretoises (J) fournies. Voir la Figure 1.

11. Jeter la garniture de couleur non utilisée.

12. Reposer la porte du four et vérifier son fonctionnement.

RÉF. QTÉ DESCRIPTION

A 1 Conduit d’aération en métal de porte B 1 Garniture côté droit C 1 Garniture côté gauche D 1 Garniture inférieure E 2 Fixation du panneau de porte F 2 Entretoise du conduit d’aération

en métal de porte

G 1 Joint en néoprène de conduit

d’aération

H 4 Joint en néoprène de charnière

I 2 Joint en néoprène de côté

J 4 Entretoise de garniture inférieure K 2 Vis entretoise L 4 Vis de garniture inférieure

Figure 1

Feuille d’instructions 4421847 Rév. A 9/98
