My Book
Mirror Edition
Käyttöopas
Ulkoinen työpöytä
®
™
Sisältö
1 Aloitusopas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Pakkauksen sisältö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Lisävarusteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Yhteensopivuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
WD-tuotetietojen kirjaaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
WD-tuotteen rekisteröinti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Varotoimia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Tietoja WD-asemasta . . . . . . . . . . . . . . . . . . . . . . . . . .4
Alustus ja määritys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Merkkivalot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Virran/toiminnan merkkivalon toiminta . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Kapasiteettimittari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Liitännät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Kensington-turva-aukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ohjelmisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Asetusten määrittäminen . . . . . . . . . . . . . . . . . . . . . .7
Windows®. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Macintosh
®
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 WD Drive Managerin tila . . . . . . . . . . . . . . . . . . . . . .11
WD Drive Manager -tilaviestit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

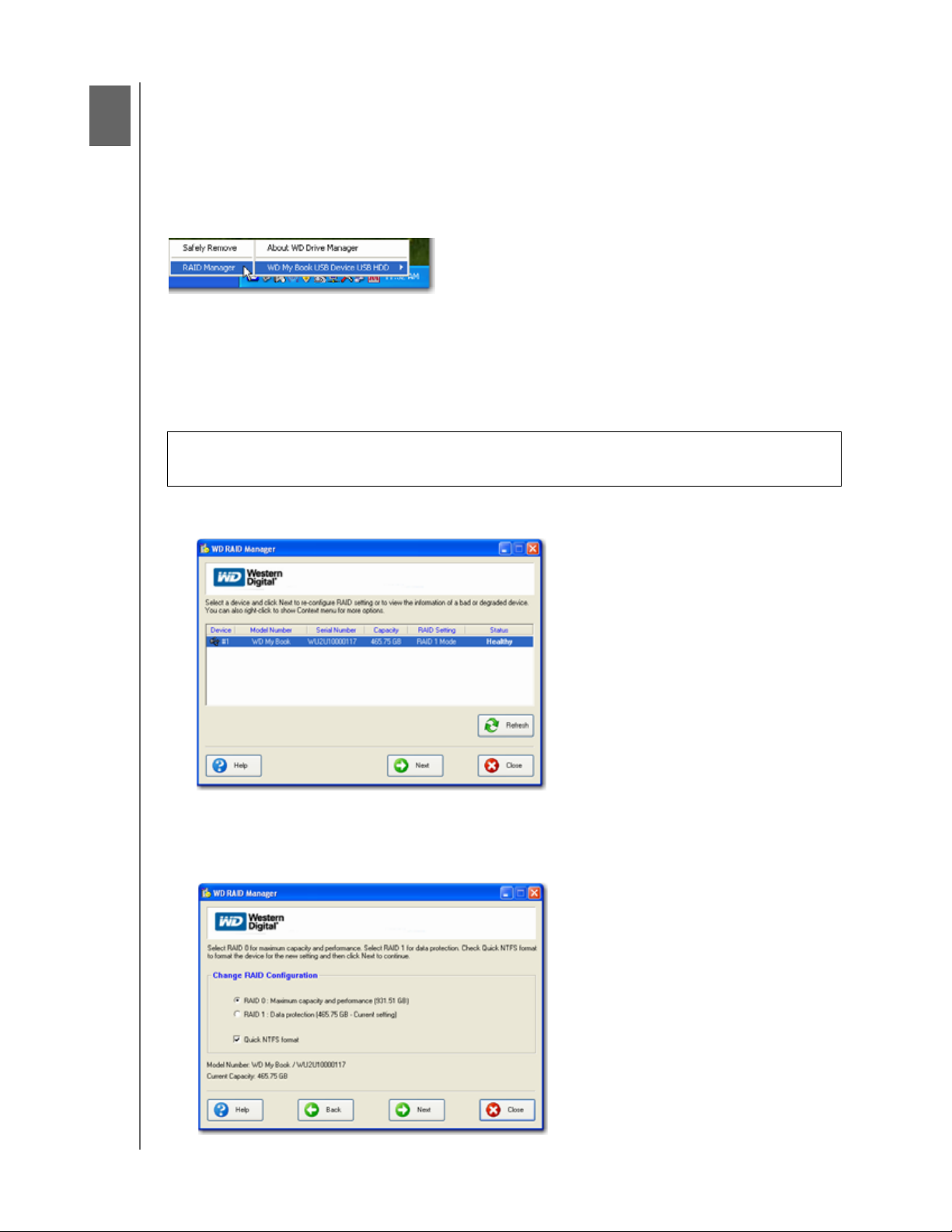

5 WD RAID Manager Windowsille . . . . . . . . . . . . . . . .12
RAIDin määrittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
RAID-vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 WD RAID Manager Macille . . . . . . . . . . . . . . . . . . . .16
RAIDin määrittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
RAID-vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7 Laitteen sammuttaminen/irrottaminen . . . . . . . . . .20
Automaattinen virran katkaisu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
™
Safe Shutdown
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
SISÄLTÖ – i
Turvallinen poisto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Laitteen kytkeminen irti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

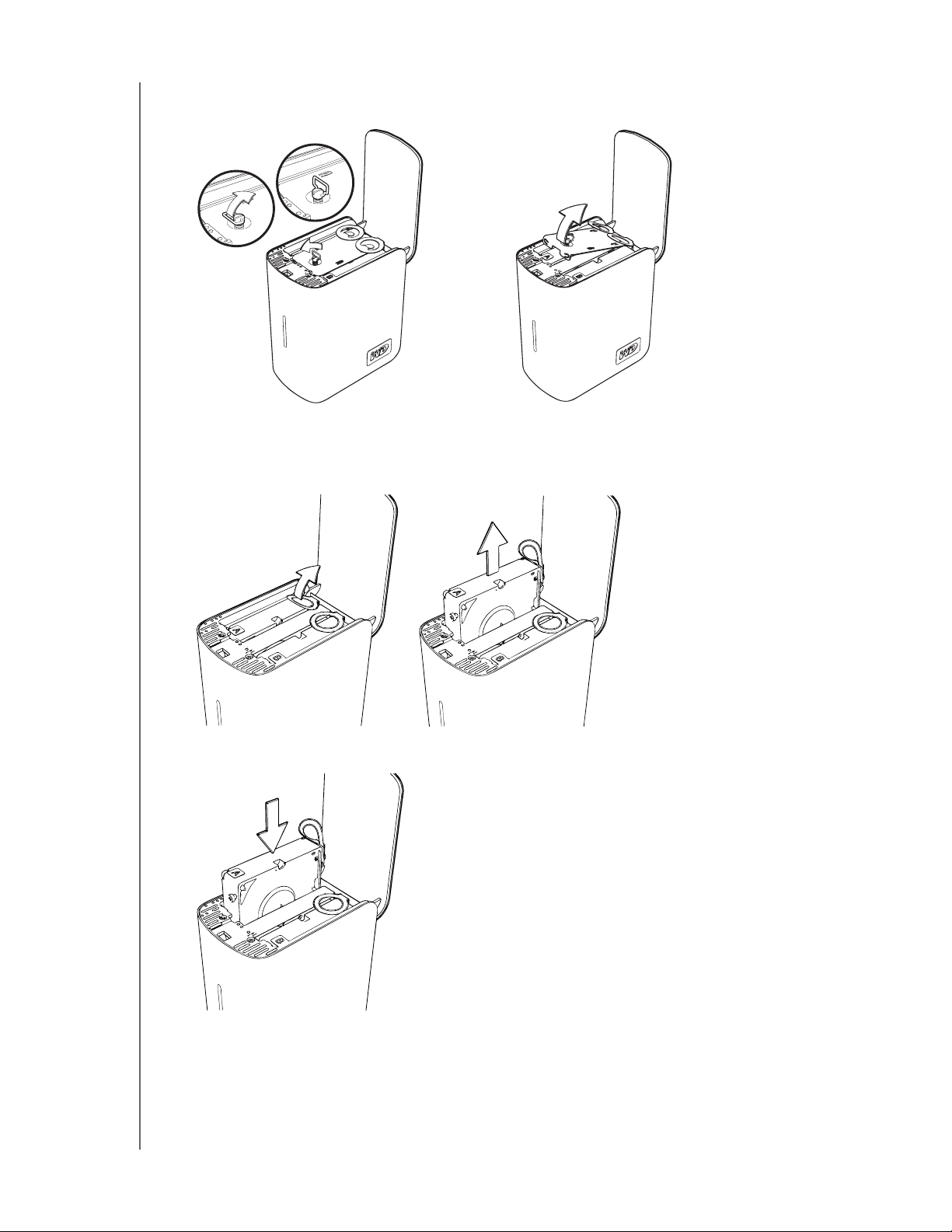

8 Aseman vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . .21
9 Vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
10 Liite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Säännösten vaatimustenmukaisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Takuutiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
WD:n huolto ja tuki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Hakemisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
SISÄLTÖ – ii
1
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Aloitusopas
Kiitos My Book® Mirror Edition™ -tuotteen hankinnasta. Tämä käyttöopas sisältää
vaiheittaiset asennusohjeet ja muita tärkeitä WD-tuotetta koskevia tietoja. Tuoreimmat
WD-tuotetiedot ja uutiset löydät Internetistä osoitteesta www.westerndigital.com.
Pakkauksen sisältö
• kahden aseman tallennusjärjestelmä
• USB-kaapeli
• verkkolaite*
• pika-asennusopas
• ohjelmisto-CD
Ohjelmisto-CD
Verkkolaite (vain USA)*
Pika-asennusopas
*Tämän tuotteen mukana voidaan toimittaa eri verkkolaitekokoonpanoja eri alueille.
My Book Mirror Edition
tai
Globaaliset verkkolaitekokoonpanot*
USB-kaapeli
Lisävarusteet
Sivustolla shopwd.com (vain USA) on tämän tuotteen lisävarusteita, kuten kaapeleita,
virtalähteitä ja kantolaukkuja. USA:n ulkopuolella vieraile sivulla support.wdc.com.
ALOITUSOPAS – 1
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Yhteensopivuus
Windows
®
Macintosh
• Vapaa USB-portti • Vapaa USB-portti
• Windows 2000/XP/Vista
®
•Mac® OS X 10.4.11 tai uudempi
• Mac OS X 10.5.2 tai uudempi
Huomautus: Yhteensopivuus voi vaihdella käyttäjän laitteistoasetusten ja käyttöjärjestelmän mukaan.
Tärkeää: Parhaan suorituskyvyn ja luotettavuuden saavuttamiseksi on suositeltavaa,
että asennat uusimmat päivitykset ja service packit (SP). Siirry Macissa Apple
(Omena)-valikkoon ja valitse Software Update (ohjelmiston päivitys). Siirry
Windowsissa Start (Käynnistä)-valikkoon ja valitse Windows Update.
®
WD-tuotetietojen kirjaaminen
Kirjoita seuraavaan taulukkoon uuden WD-tuotteen sarjanumero ja mallinumero, jotka
löytyvät laitteen pohjassa olevasta etiketistä. Kirjoita myös ostopäivä ja muut
huomautukset, kuten käyttöjärjestelmä ja versio. Nämä tiedot tarvitaan asennusta ja
teknistä tukea varten.
Sarjanumero:
Mallinumero:
Ostopäivä:
Järjestelmää ja ohjelmistoa koskevia huomautuksia:
WD-tuotteen rekisteröinti
WD-tuotteella on ilmainen 30 päivän tekninen tuki tuotteen takuuaikana. 30 päivän
jakso alkaa sinä päivänä, jolloin soitat ensimmäistä kertaa WD:n tekniseen tukeen.
Rekisteröi Internetin kautta osoitteessa register.wdc.com.
ALOITUSOPAS – 2
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Varotoimia
WD-tuotteet ovat tarkkuusinstrumentteja ja niitä on käsiteltävä varovasti pakkauksen
purkamisen ja asennuksen aikana. Asemat voivat vahingoittua kovan käsittelyn, iskujen
tai tärinän vuoksi. Noudata seuraavia varotoimia, kun purat ulkoisen tallennustuotteen
pakkauksesta ja asennat sen:
• Tätä laitetta ei saa käyttää lämpötilan 5–35 °C ulkopuolella.
• Laitetta ei saa pudottaa tai ravistaa.
• Laitetta ei saa liikuttaa, kun siinä on virta päällä.
• Kahden aseman tallennusjärjestelmää ei saa käyttää kannettavana laitteena.
• Ylikuumenemisen estämiseksi kotelon alla, päällä tai takana olevia ilma-aukkoja ei
saa tukkia. Laitteen päälle ei saa pinota esineitä, jotka voivat tukkia ilmareiät.
.
ALOITUSOPAS – 3
2
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Tietoja WD-asemasta
Alustus ja määritys
Tämä WD-laite on esialustettu yhdeksi Windowsin NTFS*-osioksi ja esimääritetty
RAID 1 (peilaus) -tilalle tietojen lisäsuojausta ja välitöntä ja automaattista tietojen
päivitystä varten. Jos yksi asema vioittuu, kahden aseman tallennusjärjestelmä toimii
silti ja tiedot säilytetään. Voit korvata vioittuneen aseman ja rakentaa kahden aseman
tallennusjärjestelmän uudelleen.
Tämä tuote tukee myös RAID 0 (lomitus) -tilaa maksimikapasiteetin ja kiihdytetyn
suorituskyvyn saamiseksi. Lisätietoja tästä tuotteesta sekä RAID-kokoonpanon tai
aseman alustuksen muuttamisohjeita on kohdissa “WD RAID Manager Windowsille”
sivulla 12 ja “WD RAID Manager Macille” sivulla 16.
* Käyttääksesi tätä laitetta Macintosh-tietokoneen kanssa alusta se HFS+ (kirjattu)- tai FAT32-
tiedostojärjestelmään. Katso ohjeita kohdasta “WD RAID Manager Macille” sivulla 16.
Merkkivalot
Virran/toiminnan ja kapasiteettimittarin merkkivalot ovat neljä LED-merkkivaloa laitteen
etupaneelin palkissa.
Virran/toiminnan merkkivalon toiminta
Ulkonäkö Aseman tila
Palaa jatkuvasti Käynnistystila tai virransäästötila
Vilkkuu hitaasti (noin neljän sekunnin välein) Järjestelmän valmiustila
Liikkuu ylös ja alas Asema on käytössä
Vaihteleva shakkilautakuvio Vaihtuu yhdestä tilasta toiseen
Vuorottainen ylä- ja alamerkkivalojen vilkunta RAIDin heikentynyt tila
Kiertää alhaalta ylös RAIDin uudelleenmuodostustila
Vilkkuu nopeasti (joka sekunti) Ylikuumenemistila*
* Jos tämä tilaa tulee esiin, luku-/kirjoitustoiminta pysähtyy ja asema lakkaa pyörimästä. Irrota ja
sammuta My Book. Anna sen jäähtyä 1–2 tuntia, kytke sen jälkeen laite uudelleen ja käynnistä.
Kapasiteettimittari
Kun laite on käynnistetty, kapasiteettimittari näyttää aseman käytetyn tilan valaisemalla
korkeintaan neljä osaa ylöspäin pystysuunnassa. Kukin osa edustaa noin 25 % levyn
kapasiteetista. Koska tämä asema on esialustettu, ensimmäinen osa on valaistu
asennuksen yhteydessä.
Kapasiteettimittari voidaan ottaa käyttöön ainoastaan asentamalla WD Drive Manager
-ohjelma, joka on asennettava jokaiseen järjestelmään, johon laite on kytketty.
Kapasiteettimittari päivitetään automaattisesti, kun asemaa käytetään.
TIETOJA WD-ASEMASTA – 4
Liitännät
LEDmerkkivalo
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Virtapainike/
Safe Shutdown
Kensington®turva-aukko
USB
USB
Standardiliitäntä useimmille Windows-pohjaisille tietokoneille. Hi-Speed USB
(USB 2.0) tukee jopa 480 Mb/s:n tiedonsiirtonopeutta. USB 2.0 on yhteensopiva
aiemman USB 1.1:n kanssa. Jos käytetään USB 1.1 -yhteyttä, laitteen
tiedonsiirtonopeus vastaa USB 1.1:n nopeutta (enintään 1,5 Mb/s).
Kensington-turva-aukko
™
Aseman suojaamiseksi tämä laite on varustettu Kensington-turva-aukolla, joka tukee
Kensingtonin vakioturvakaapelia (hankittava erikseen). Lisätietoja Kensington-turvaaukosta ja saatavilla olevista tuotteista löytyy sivulta www.kensington.com.
TIETOJA WD-ASEMASTA – 5
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Ohjelmisto
WD Drive Manager -ohjelman lisäksi tämän WD-tuotteen mukana toimitetaan
seuraavat bonus-ohjelmistot.
WD Anywhere™Backup on varmuuskopio-ohjelma, joka voidaan asentaa helposti
yhdellä kerralla. Sen avulla voit suojata tiedostosi ympäri vuorokauden. Toimintoihin
kuuluvat useisiin kohteisiin varmuuskopiointi ja yksinkertainen, intuitiivinen tiedostojen
palautustoiminto.
TIETOJA WD-ASEMASTA – 6
3
MY BOOK MIRROR EDITION
KÄYTTÖOPAS
Asetusten määrittäminen
Windows
Tärkeää: CD-levyllä oleva WD Drive Manager on asennettava ennen laitteen
liittämistä. Noudata alla olevia ohjeita laitteen turvallista liittämistä varten.
1. Käynnistä tietokone ja odota käyttöjärjestelmän latautumista.
2. Aseta ohjelmisto-CD CD-ROM-asemaan.
3. CD käynnistyy automaattisesti. Napsauta Accept (Hyväksyn) sopimusehtojen
näytössä ja WD Drive Manager ja ohjaimet asennetaan automaattisesti.
WD Drive Manager ottaa käyttöön kapasiteettimittarin ja Safe Shutdown
toiminnon, ja asentaa myös WD RAID Managerin.
Huomautus: Jos tietokoneen automaattinen käynnistys -toiminto on pois käytöstä,
apuohjelmat on asennettava manuaalisesti. Siirry työpöydälle. Kaksoisnapsauta
Oma tietokone -kuvaketta, My Book -kansiota, WD_Windows_Tools-kansiota ja
Setup.exe-tiedostoa. Suorita sitten CD, jolta ohjaimet asennetaan.
4. Sovelluksen asennusnäytössä (Application Installer) näkyy vaihtoehtojen luettelo,
mukaan lukien ohjelmisto, dokumentaatio ja rekisteröintilinkki. Kaikki sovellukset
valitaan oletusarvoisesti. Poista valinta niistä sovelluksista, joita et halua asentaa, ja
napsauta sitten Start (Käynnistä). Tai napsauta Cancel (Peruuta), jos haluat
lopettaa asentamatta mitään sovelluksia.
5. Kytke sovittimen tasavirtakaapeli tuotteen takapaneelissa olevaan tasavirran
tuloliittimeen. Tarkista, että seinän virtasovittimessa on alueellesi sopiva pistoke.
Jos se on väärä, poista se ja asenna oikeantyyppinen.
6. Kytke seinäsovitin vaihtovirtapistorasiaan.
7. Kytke USB-liitäntäkaapelin toinen pää tietokoneessa olevaan vapaaseen porttiin.
8. Kytke liitäntäkaapelin toinen pää laitteeseen, jonka jälkeen yksikkö asentuu
järjestelmään.
®
™
-
WD Drive Manager -kuvake näkyy järjestelmäpalkissa.
Huomautus: Jos Windows pyytää muita ohjaimia, anna sen suorittaa haku.
Huomautus: Jos haluat muuttaa laitteen alustuksen RAID 0:ksi, seuraa ohjeita
kohdasta “WD RAID Manager Windowsille” sivulla 12.
ASETUSTEN MÄÄRITTÄMINEN – 7
