WXR 3

NL Vertaling

gebruiksaanwijzing

de oorspronkelijke

van

DEGBESFRITPTNLSVDKFIGRCZ TRPL

Nederlands

Technische Gegevens | Veiligheidsinstructies | Menunavigatie | Onderhouden | Garantie

SKSLEELTLVBG

HRRU

41 2

USB COM 143COM 2

DE Potentialausgleich

GB Equipotential bonding ES Equipotencial FR Compensation de potentiel IT Compensazione di potenziale PT Equilíbrio do potencial NL Potentiaalvereffening SV Potentialutjämning DK Spændingsudligning

DE Netzsicherung

GB Mains fuse ES Fusible FR Fusible secteur IT Protezione della rete PT Fusível de rede NL Netbeveiliging SV Nätsäkring

DE USB-Schnittstelle

GB USB port ES Interfaz USB FR Interface USB IT Interfaccia USB PT Interface USB NL USB-poort SV USB-port

DE Schnittstelle

GB Interface ES Interfaz FR Interface IT Interfaccia PT Interface NL Interface SV Gränssnitt

FI Potentiaalin tasaus GR Εξίσωση δυναμικού TR Potansiyel dengelemesi CZ Vyrovnání potenciálů PL Wyrównanie potencjału HU Feszültségkiegyenlítő hüvely SK

Zásuvka vyrovnania potenciálov

SL Vtičnica za izenačevanje

potenciala

DK Netsikring FI Verkkosulake GR Ηλεκτρική ασφάλεια δικτύου TR Şebeke sigortası CZ Síťová pojistka PL Bezpiecznik sieciowy HU Hálózati biztosíték SK Sieťová poistka

DK USB-port FI USB-liitäntä GR Θύρα διεπαφής USB TR USB arabirim CZ Rozhraní USB PL Złącze USB HU USB csatlakozó SK Rozhranie USB

DK Interface FI Liittymä GR Θύρα διεπαφής TR Arabirim CZ Rozhraní PL Interfejs HU Interfész SK Rozhranie

EE Potentsiaalide ühtlustuspuks LV Potenciālu izlīdzināšanas

pieslēgvieta

LT Potencialo išlyginimo įvorė BG Изравняване на

потенциалите

Egalizare de potențial

HR Izjednačavanje potencijala RU Выравнивание потенциалов

SL Omrežna varovalka EE Võrgukaitse LV Elektriskā tīkla drošinātājs LT Tinklo saugiklis BG Мрежов предпазител RO Siguranţă de reţea HR Mrežni osigurač RU Предохранитель электросети

SL Vmesnik USB EE USB-liides LV USB pieslēgvieta LT USB sąsaja BG USB-интерфейс RO Interfaţă USB HR Sučelje USB RU Интерфейс USB

SL Vmesnik EE Liides LV Saskarne LT Sąsaja BG Интерфейс RO Interfaţă HR Sučelje

RU Интерфейс

Air Vac Pick Up

65 6

Pick Up 1

Pick Up

Pick Up 2

UP /

DOWN

Heißluftkolben Air connection nipple for

hot air tools Boquilla de conexión del

aire para el soldador de aire caliente Raccord de connexion

d‘air pour fers à air chaud

Nipplo di collegamento aria

per saldatore ad aria calda

Niples de ligação de ar para

ferros de soldar por ar quente Luchtaansluitnippel voor

heteluchtbout Luftanslutningsnippel för

hetluftspenna

DE Vakuumanschluss GB Vacuum connection ES Toma de vacío FR Raccord de vide IT Collegamento per vuoto PT Ligação de vácuo NL Vacuümaansluiting SV Vakuumanslutning

DE LED Vakuum GB Vacuum LED ES LED Vacío FR LED vide IT LED Vuoto PT LED do vácuo NL LED vacuüm SV Lysdiod vakuum

Luftanschlussnippel für

Lufttilslutningsnippel til

varmluftskolbe Ilmaliitäntänippa ku-

umailmakolville

Στόμιο σύνδεσης αέρα για

έμβολο θερμού αέρα Sıcak hava pistonu için

hava bağlantı nipeli Šroubovací přípojka vzdu-

chu pro horkovzdušný píst Šroubovací přípojka vzdu-

chu pro horkovzdušný píst Levegőcsatlakozó a

forrólevegős páka számára Prípojka vzduchu pre

teplovzdušnú rúčku Priključni nastavek spaj-

kalnika za vroči zrak

DK Vakuumtilslutning FI Tyhjiöliitäntä GR Σύνδεση κενού TR Vakum bağlantısı CZ Přípojka vakua PL Przłącze próżni HU Vákuumcsatlakozó SK Prípojka vákua SL Priključek za podtlak

DK LED vakuum FI Tyhjiön LED GR LED κενού TR Vakum LED'i CZ LED vakuum PL Dioda LED próżni HU Vákuum LED SK LED-dióda: podtlak

Õhuühenduse nippel

kuuma õhu kolvidele

Gaisa pieslēguma nipelis

karstā gaisa lodāmuram Karšto oro stūmoklio oro

jungties antgalis

Нипел за присъдиняван

на въздух за поялник с горещ въздух Niplu de racordare pentru

letconul cu aer cald Nazuvica za priključak zra-

ka za lemilo na vrući zrak Подключение воздуха

ниппель для горячей пайки воздуха

EE Vaakumühendus LV Vakuuma pieslēgums LT Vakuumo jungtis BG Съединителен елемент за

вакуум

RO Racord pentru vid HR Vakuumski priključak RU Вакуумное соединение

SL LED-dioda podtlaka EE LED vaakum LV Vakuuma LED diode LT LED vakuumas BG Вакуум LED RO LED vid HR LED vakuum RU Светодиодный индикатор

вакуума

2 1

Isttemperatur / Solltemperatur

Actual temperature / nominal

temperature Temperatura real / temperatu-

ra de referencia Température réelle / tempéra-

ture de consigne Temperatura reale / tempera-

tura nominale Temperatura real / temperatu-

ra nominal Werkelijke temperatuur /

gewenste temperatuur Faktisk temperatur / börtem-

peratur

DE Solltemperatur

GB Nominal temperature ES Temperatura de referencia FR Température de consigne IT Temperatura nominale PT Temperatura nominal NL Gewenste temperatuur SV Börtemperatur

DE Festtemperatur

GB Fixed temperature ES Temperatura ja FR Température xe IT Temperatura ssa PT Temperatura xa NL Vaste temperatuur SV Fast temperatur

Faktisk temperatur / nominel

temperatur Todellinen lämpötila / ohje-

lämpötila

Πραγματική θερμοκρασία /

ονομαστική θερμοκρασία Fiili sıcaklık / nominal sıcaklık

Skutečná teplota / nominal

sıcaklık Temperatura rzeczywista /

temperatura zadana Mért hőmérséklet / temperatu-

ra hőmérséklet Skutočná teplota /

požadovaná teplota

DK Nominel temperatur FI Ohjelämpötila GR Ονομαστική θερμοκρασία TR Nominal sıcaklık CZ Nominal sıcaklık PL Temperatura zadana HU Temperatura hőmérséklet SK Požadovaná teplota

DK Fast temperatur FI Kiinteä lämpötila GR Σταθερή θερμοκρασία TR Sabit sıcaklık CZ Stanovená teplota PL Temperatura stała HU Rögzített hőmérséklet SK Pevná teplota

Dejanska temperatura /

želena temperatura

Tegelik väärtus / sihttempe-

ratuur

Faktiskā temperatūra / vēlamā

temperatūra Esama temperatūra / nustaty-

toji temperatūra Действителна температура /

Зададена температура Temperatura efectivă / Tem-

peratura nominală

Stvarna temperatura / Zadana

temperatura

Фактическая температура /

Заданная температура

SL Želena temperatura EE Sihttemperatuur LV Vēlamā temperatūra LT Nustatytoji temperatūra BG Зададена температура RO Temperatura nominală HR Zadana temperatura RU Заданная температура

SL Stalna temperatura EE Püsitemperatuur LV Noteiktā temperatūra LT Fiksuotoji temperatūra BG Непроменлива температура RO Temperatura xă HR Fiksna temperatura RU Фиксированная температура

DE Aktiver Kanal

GB Active channel ES Canal activo FR Canal actif IT Canale attivo PT Canal ativo NL Actief kanaal SV Aktiv kanal

DK Aktiv kanal FI Aktivoitu kanava GR Ενεργό κανάλι TR Aktif kanal CZ Aktivní kanál PL Aktywny kanał HU Aktív csatorna SK Aktívny kanál

SL Aktivni kanal EE Aktiivne kanal LV Aktīvais kanāls LT Aktyvus kanalas BG Активен канал RO Canal activ HR Aktivni kanal RU Aктивный канал

1 5

5 7 66

COM 1 COM 2

DE Schnittstelle COM 1 / COM 2

GB Interface COM 1 / COM 2 ES Interfaz COM 1 / COM 2 FR Interface COM 1 / COM 2 IT Interfaccia COM 1 / COM 2 PT Interface COM 1 / COM 2 NL Interface COM 1 / COM 2 SV Gränssnitt COM 1 / COM 2

WFV 60A

DE Zustandsanzeige GB Status indication ES Indicación del estado FR Indication d'état IT Indicatore di stato PT Indicação de status NL Statusweergave SV Statusvisning

DATA LOGGER (DL) aktiv

DATA LOGGER (DL) active

DATA LOGGER (DL) activo

DATA LOGGER (DL) actif

DATA LOGGER (DL) attivo

REGISTO DE DADOS (DL)

activo

DATA LOGGER (DL) actief

DATA LOGGER (DL) aktiv

2 CH 1, 2, 3

Indikator Schaltausgang

Switching output indicator

Indicador salida de conexión

Indicateur sortie de commutation

Indicatore uscita di commuta-

zione Indicador da saída de comu-

tação Indicator schakeluitgang

DK Interface COM 1 / COM 2 FI Liittymä COM 1 / COM 2 GR Θύρα διεπαφής COM 1/ COM 2 TR Arabirim COM 1 / COM 2 CZ Rozhraní COM 1 / COM 2 PL Interfejs COM 1 / COM 2 HU Interfész COM 1 / COM 2 SK Rozhranie COM 1 / COM 2

DK Statusindikator FI Tilanneilmaisin GR Ενδειξη προόδου TR Durum göstergesidir CZ Zobrazení stavu PL Wyświetlacz stanu HU Állapot kijelző SK Zobrazenie stavu

DATA LOGGER (DL) aktivoitu

DATA LOGGER (DL) ενεργό

VERİ GÜNLÜKLEYİCİ (DL) aktif

DATA LOGGER (DL) aktivní

DATA LOGGER (DL) aktywny

DATA LOGGER (DL - adatnap-

lózás) aktív DATA LOGGER (DL) aktívny

DATA LOGGER (DL) je aktiviran

DATA LOGGER (DL) on aktiivne

Indikator kopplingsutgång

Indikator koblingsudgang

Kytkentälähdön ilmaisin

Δείκτης επαφής εξόδου

Devre çıkışı göstergesi

Indikátor spínacího výstupu

Wskaźnik wyjścia

przełączającego Kapcsolókimenet indikátor

Indikátor spínacieho výstupu

SL Vmesnik COM 1 / COM 2 EE Liides COM 1 / COM 2 LV Saskarne COM 1 / COM 2 LT Sąsaja COM 1 / COM 2 BG Интерфейс COM 1 / COM 2 RO Interfaţă COM 1 / COM 2 HR Sučelje COM 1 / COM 2 RU Интерфейс COM 1 / COM 2

SL Prikaz stanja EE Olekuekraan LV Stāvokļa displejs LT Būklės indikatorius BG Индикация на състоянието RO Aşajul de stare HR Prikaz stanja RU Индикация состояния

DATU REĢISTRĒTĀJS (DR) ir

ieslēgts Aktyvintas duomenų registravi-

mo įtaisas DATA LOGGER (DL) DATA LOGGER (DL) активна

DATA LOGGER (DL) activ

DATA LOGGER (DL) aktiviran

РЕГИСТРАТОР ДАННЫХ

(РД) активирован

Indikator izhoda

Lülitusväljundi indikaator

Slēguma izejas indikators

LV LT Indikatoriaus jungimo išvadas BG Включване индикатор изход RO Indicator ieşire de comutare HR Indikator prekidača za izlaz

Индикатор коммутируемого

выхода

Voor uw veiligheid

We danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product.

Bij de productie werden de strengste kwaliteitsnormen toegepast, die een perfecte werking van het toestel garanderen.

Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften

voor de ingebruikneming en voor u met het toestel begint te werken, volledig door.

Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is.

Veiligheidsinstructies

Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn, het toestel niet gebruiken. Op kinderen dient toezicht te worden gehouden om te waarborgen dat ze niet met het apparaat spelen.

Waarschuwing! Elektrische schok Door het ondeskundig aansluiten van het regelapparaat bestaat verwondingsgevaar

door elektrische schokken en kan het toestel beschadigd worden.

 Neem de bijgeleverde veiligheidsvoorschriften, de veiligheidsvoorschriften van deze

gebruiksaanwijzing alsook de handleiding van uw regelapparaat voor de ingebruikneming van het regelapparaat volledig door en neem de daarin omschreven voorzorgsmaatregelen in

acht.

 Sluit alleen WELLER WX-gereedschappen aan.  Gebruik de USB-poort nooit als voedingsspanning voor andere apparaten.

Bij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.

 Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.  Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een

speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie

verkrijgbaar is.

Deze handleiding bevat belangrijke informatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedienen, te onderhouden en om eenvoudige storingen zelf te verhelpen.

Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueerd.

Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding niet in acht neemt.

Het toestel is niet bestemd om

door personen (inclusief kinderen) met beperkte fysieke, sen-

sorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt te worden.

Voor uw veiligheid

Waarschuwing! Verbrandingsgevaar Bij het gebruik van het regelapparaat bestaat verbrandingsgevaar aan het soldeerge-

reedschap. Gereedschappen kunnen na het uitschakelen nog langere tijd heet zijn.

 Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder.  Sluit vacuüm en perslucht alleen aan de daarvoor bestemde aansluitingen aan.  Richt de heteluchtbout niet op personen of brandbare voorwerpen.

Waarschuwing! Brand- en explosiegevaar! Brandgevaar door hete gereedschappen

 Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder.  Richt de heteluchtbout niet op personen of brandbare voorwerpen.  Houd explosieve en brandbare voorwerpen uit de buurt.  Toestel niet afdekken.

Voorgeschreven Gebruik Van Het Systeem

Voedingseenheid voor WELLER WX-soldeergereedschappen.

Gebruik het reparatiestation uitsluitend conform de

in de gebruiksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven omstandigheden.

Brandbare gassen en vloeistoffen mogen niet afgezogen worden.

Het toestel mag alleen met correcte geplaatste en daarvoor bestemde

lterpatronen gebruikt worden. Vervang volle lterpatronen.

Toestel alleen in binnenruimtes gebruiken. Tegen vocht en direct zonlicht beschermen.

Het gebruik volgens de bestemming veronderstelt ook dat

 u deze handleiding in acht neemt,  u alle andere begeleidende documenten in acht

neemt,

 u de nationale ongevalspreventievoorschriften op

de plaats van gebruik in acht neemt.

Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden.

Gebruikersgroepen

Wegens verschillend hoge risico‘s en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.

Handeling Gebruikersgroepen

Opgave van de soldeerparameters Vakpersoneel met technische opleiding

Vervangen van elektrische reserveonderdelen Elektrotechnicus

Opgave van onderhoudsintervallen Veiligheidskracht

Bedienen

Wissel van de lter

Bedienen Wissel van de lter Vervangen van elektrische reserveonderdelen

Leek

Technische leerling onder leiding en toezicht van een opgeleide vakman

Voor uw veiligheid

Toestel in gebruik nemen

Attentie!

Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht.

Neem het toestel zoals in het hoofdstuk „Ingebruikneming“ beschreven in gebruik.

Controleer of de netspanning met de spanning op het typeplaatje overeenkomt.

Solderen en soldeerruimen

Voer de soldeerwerkzaamheden conform de gebruiksaanwijzing van uw aangesloten soldeergereedschap uit.

Behandeling van de soldeerpunten

 Bij het eerste opwarmen de selectieve en

vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.

 Bij soldeerpauzes en voor het aeggen van de

soldeerbout er altijd op letten dat de soldeerpunt

goed vertind is.

 Geen te agressieve vloeimiddelen gebruiken.  Controleer altijd of de soldeerpunten goed vast

zitten.

 Stel de werktemperatuur zo laag mogelijk in.  Kies de voor de toepassing grootst mogelijke

soldeerpuntvorm

Vuistregel: ca. zo groot als het soldeerpad.

 Zorg voor een ruime warmteoverdracht tussen

Machine alleen uitgeschakeld aan de stekkerdoos aansluiten.

Na het inschakelen van het toestel voert de

microprocessor een zelftest uit en leest de in het gereedschap opgeslagen parameterwaarden uit.

Gewenste temperatuur en vaste temperaturen zijn

op het gereedschap opgeslagen. Werkelijke temperatuurwaarde stijgt tot de gewenste temperatuur

(= soldeergereedschap wordt opgewarmd).

soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.

 Schakel bij langere werkonderbrekingen het

soldeersysteem uit of gebruik de Weller-functie

voor de temperatuurverlaging bij niet-gebruik.

 Gebruik de punt met soldeersol voor u de

soldeerbout voor langere tijd neerlegt.

 Doe het soldeersel direct op de soldeerplaats,

niet op de soldeerpunt.

 Vervang de soldeerpunten met het bijbehorende

gereedschap.

 Oefen geen mechanische kracht op de

soldeerpunt uit.

Aanwijzing

De regelapparaten werden voor een gemiddelde soldeerpuntgrootte gejusteerd. Afwijkingen door een puntwissel of het gebruik van andere puntvormen kunnen ontstaan.

Overbelastingsuitschakeling

Om overbelasting van het station te vermijden wordt bij overbelasting het vermogen automatisch gereduceerd.

Voor uw veiligheid

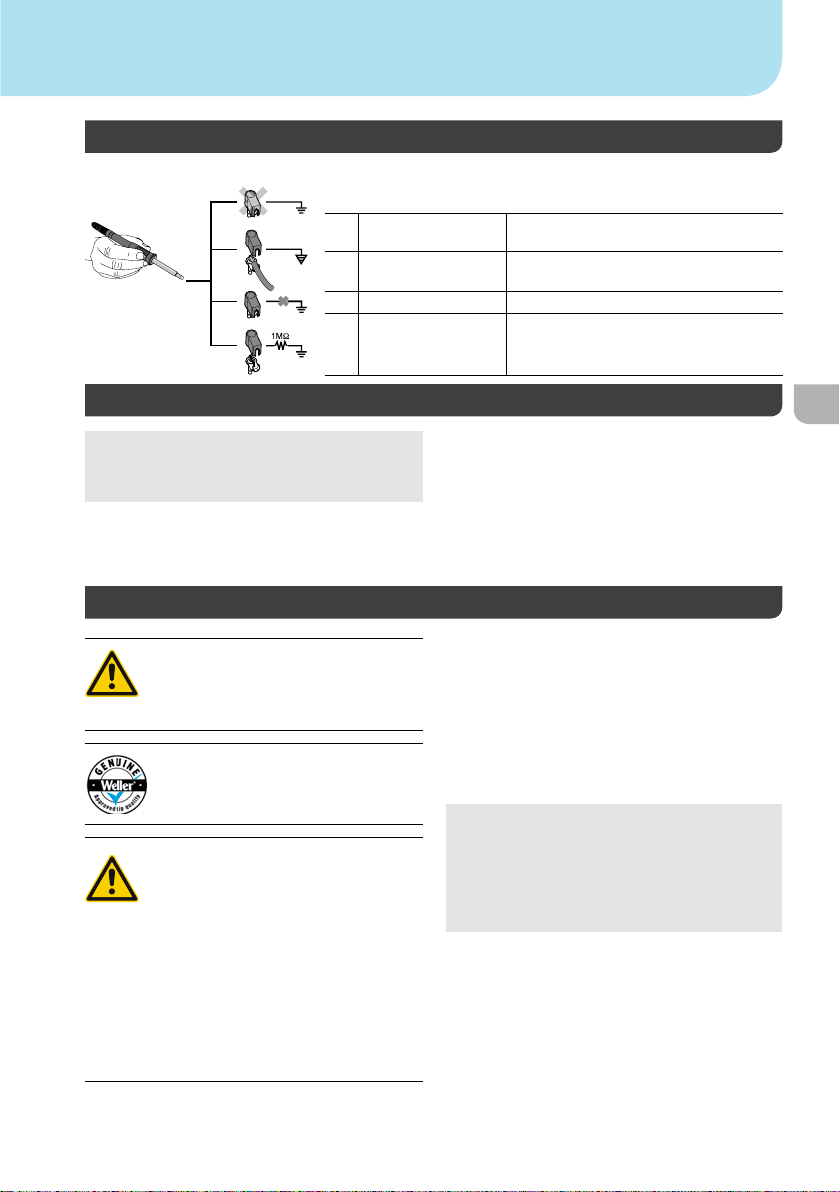

Potentiaalvereffening

Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten mogelijk:

a Hard geaard zonder stekker (toestand bij levering).

b Potentiaalvereffe-

ning c Potentiaalvrij met stekker d Zacht geaard met stekker en ingesoldeerde

Firmware-update uitvoeren

Aanwijzing

Terwijl de rmware-update loopt, mag het station

niet uitgeschakeld worden.

onderhouden

Waarschuwing!

Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.

Waarschuwing!

Gebruik alléén origineel toebehoren en originele onderdelen.

Waarschuwing! Verbrandingsgevaar

 Vervangen soldeerpunt alleen in

koude toestand

 Vervangen en reinigen zuigmond-

stuk alleen in hete toestand met passend gereedschap

 Vervangen heteluchtmondstuk

alleen met passend gereedschap.

 Tinverzamelreservoir alleen in koude

toestand reinigen of vervangen

met stekker, vereffeningsleiding aan het middelste contact

weerstand. Aarding via de gekozen weerstand.

1. Station uitschakelen.

2. Geheugenstick in de USB-poort steken.

3. Station inschakelen. Firmware-update wordt automatisch uitgevoerd.

Als u een actuelere rmware al op uw station geïnstalleerd hebt, dan wordt deze niet veranderd.

Bedieningspaneel met een geschikte reinigingsdoek bij verontreiniging reinigen.

Wissel van de lter

Voor de correcte werking van het ltersysteem moet de lter als volgt vervangen worden

 Minstens 1 keer per jaar of  na weergave of  volgen onderhoudsschema

Vervuilde lters moeten als gevaarlijk afval

worden behandeld.

Voer vervangen toestelonderdelen, lters of

oude toestel conform de voorschriften van uw land af.

Draag geschikte veiligheidsuitrusting.

Parametermenu

Stand-bytemperatuur Menu-oproep Toolparameters

De soldeergereedschappen hebben een gebruiksherkenning (sensor) in de greep die bij niet-gebruik van het soldeergereedschap de afkoelprocedure

tot stand-bytemperatuur automatisch activeert.

Stand-bytijd (temperatuuruitschakeling) Menu-oproep Toolparameters

Bij niet-gebruik van het soldeergereedschap wordt de temperatuur na het verstrijken van de ingestel-

de stand-bytijd tot stand-bytemperatuur verlaagd. Op het display verschijnt „Standby“.

Het indrukken van de bedieningstoets beëindigt

deze stand-bytoestand. De in het gereedschap

geïntegreerde sensor herkent de toestandswijziging en deactiveert de stand-bytoestand zodra het

gereedschap bewogen wordt.

Optie Beschrijving

OFF stand-bytijd is uitgeschakeld (fab-

rieksinstelling)

1-999 min standby-tijd, individueel instelbaar

--- Gereedschap wordt niet ondersteund

AUTO-OFF-tijd (automatische uitschakeltijd) Menu-oproep Toolparameters

Bij niet-gebruik van het soldeergereedschap wordt na het verstrijken van de AUTO-OFF-tijd de verwarming van het soldeergereedschap uitgeschakeld.

De temperatuuruitschakeling wordt onafhankelijk

van de ingestelde stand-byfunctie uitgevoerd.

De werkelijke temperatuur wordt weergegeven

en dient als restwarmte-indicatie. Op het display verschijnt „AUTO-OFF“.

Optie Beschrijving

OFF AUTO-OFF-functie is uitgeschakeld

(fabrieksinstelling)

1-999 min AUTO-OFF-tijd, individueel instel-

baar.

Gevoeligheid Menu-oproep Toolparameters

Optie Beschrijving

laag ongevoelig – reageert op sterke (lange) beweging normaal standaard (fabrieksinstelling) hoog gevoelig - reageert op lichte (korte) beweging

--- Gereedschap wordt niet ondersteund

Mac. Heteluchtduur WXHAP Menu-oproep Toolparameters

De inschakeltijd voor de heteluchtstroom van de WXHAP kan in stappen van 1 van 0 tot 300 s be-

grensd worden. Fabrieksinstelling is 0 s („OFF“),

d.w.z. dat de luchtstroom geactiveerd wordt zolang de toets aan de heteluchtbout of de optionele voetschakelaar ingedrukt is.

Optie Beschrijving

OFF geen duur gedenieerd

(fabrieksinstelling)

1-300 s individueel instelbaar

Parametermenu

Offset (Temperatuur-Offset) Menu-oproep Toolparameters

De werkelijke soleerpunttemperatuur kan door het

invoeren van een temperatuuroffset met ± 40 °C (± 72 °F) aangepast worden.

Regelgedrag Menu-oproep Toolparameters

De functie bepaalt het opwarmgedrag van het soldeergereedschap voor het bereiken van de ingestelde gereedschaptemperatur.

Optie Beschrijving

standaard aangepast (gemiddeld) opwarmen

(fabrieksinstelling)

zacht langzaam opwarmen agressief snel opwarmen

toetsenvergrendeling WXHAP Menu-oproep Toolparameters

Met deze functie kan het af fabriek ingestelde toetsgedrag van de WXHAP-bout veranderd worden.

Optie Beschrijving

OFF – ON De WXHAP wordt met de eerste

toetsdruk in- en met een bijkomende toetsdruk uitgeschakeld.

Procesvenster Menu-oproep Toolparameters

Het in het procesvenster ingestelde temperatuurbereik bepaalt het signaalgedrag van de potentiaalvrije schakeluitgang.

Aanwijzing

Bij gereedschappen met LED ringlicht (bijv. WXDP 120) bepaalt het procesvenster het lichtgedrag van het LED ringlicht.

Constant branden betekent het bereiken van de geselecteerde temperatuur resp. de temperatuur is binnen het opgegeven procesvenster.

Knipperen signaleert dat het systeem opwarmt of de temperatuur buiten het procesvenster ligt.

Taal Menu-oproep Stationparameters

CHN

中文

DEN Dansk ENG English

ESP Español FIN Suomi

FRA Français

GER Deutsch HUN Magyar

ITA Italiano POR Português

RUS Pусский SWE Svenska TUR Türkçe

JPN

日本語

POL Polski

한국말

KOR CZE Český

Temperatuurversie °C/°F (temperatuureenheden) Menu-oproep Stationparameters

Optie Beschrijving

° C Celsius ° F Fahrenheit

Parametermenu

Paswoord (vergrendelingsfunctie) Menu-oproep Stationparameters

Na het inschakelen van de vergrendeling zijn aan

het soldeerstation alleen nog de vaste temperatuurtoetsen bedienbaar. Alle andere instellingen kunnen tot aan de ontgrendeling niet meer versteld worden.

Aanwijzing

Als er werkelijk slechts één temperatuurwaarde gekozen kan worden, moeten de bedieningstoetsen (vaste temperatuurtoetsen) op dezelfde temperatuurwaarde ingesteld worden.

Soldeerstation vergrendelen

De gewenste driecijferige vergrendelingscode (tus-

sen 001-999) met de toets UP / DOWN instellen.

Code met de invoertoets bevestigen.

De vergrendeling is actief (op het display is een slot te zien).

Soldeerstation ontgrendelen

1. Parametermenu oproepen. Is de vergrendeling actief, dan opent automatisch het paswoord-

menupunt. Op het display verschijnen drie sterretjes (***).

2. De driecijferige vergrendelingscode met UP /

DOWN-toetsen instellen.

3. Code met de invoertoets bevestigen.

Code vergeten?

Gelieve met onze klantenservice contact op te nemen: technicalservice@weller-tools.com

Individuele kanaalindicatie Menu-oproep Stationparameters

Om een overzichtelijke displayweergave te verkrijgen, kan de weergavemodus van de 3-kanalige naar de 1-kanalige weergave omgeschakeld worden.

Bij de individuele kanaalweergave gebeurt na de instelling van de temperatuur van een gereedschapskanaal geen automatische terugsprong naar de 3-kanaalweergave.

De terugsprong is met ┌ 2 ┐ mogelijk.

Optie Beschrijving

OFF Automatische terugsprong naar de

3-kanaalweergave (fabrieksinstelling)

ON Geen automatische terugsprong naar

de 3-kanaalweergave

Vacuümvoorloop Menu-oproep Stationparameters

Om het vroegtijdig starten van de pomp te verhinderen of om een vastgelegde voorverwarmingstijd van het soldeerpunt te garanderen, kan een inschakelvertraging ingesteld worden.

Optie Beschrijving

0 sec OFF: vacuümvoorloopfunctie is

uitgeschakeld (fabrieksinstelling) (fabrieksinstelling)

1-10 sec ON: vacuümvoorlooptijd, individueel

instelbaar.

Vacuümnaloop Menu-oproep Stationparameters

Om het verstoppen van de soldeerruimbout te verhinderen, kan een vacuümnalooptijd ingesteld worden.

Optie Beschrijving

0 sec OFF: vacuümnaloopfunctie is uitge-

schakeld (fabrieksinstelling)

1-10 sec ON: vacuümnalooptijd, individueel

instelbaar

Parametermenu

Manometerdrempel Menu-oproep Stationparameters

Met deze functie kan het onderhoudsinterval van het soldeerruimgereedschap vastgelegd worden. Hierbij wordt de waarde in mbar vastgelegd, waarbij de elektrische manometer bij een vervuild

zuigsysteem een waarschuwingsmelding activeert (LED van de vacuümpomp wisselt van groen naar rood). De ingestelde waarde hangt van de gebruik-

te zuigmondstukken af. Instelbaar -400 mbar tot -800 mbar fabrieksinstelling -600 mbar

1. Systeem (punten en lters) moet vrij zijn.

2. Menupunt „manometerdrempel“ in het menu selecteren.

3. „Manometerdrempel“-drukwaarde met toets

UP of DOWN instellen. De LED-regelcontrole

schakelt van rood naar groen heen en weer. Met de toets UP de onderdruk met 50 tot 80 mbar verhogen, de vacuümslang samendrukken en controleren of het controlelampje van groen naar rood wisselt.

4. Ingestelde wijziging overnemen.

Interface COM 1 / 2 Menu-oproep Stationparameters

Optie Beschrijving

RS232 Seriële communicatie met pc of andere compatibele Weller-toestellen (fabrieksinstel-

Air De interface COM 1 wordt als voetschakelaaringang, voor het activeren van de lucht-

Vac De interface COM 1 wordt als voetschakelaaringang, voor het activeren van het

PickUp De interface COM 1 wordt als voetschakelaaringang, voor het activeren van het

Stop&Go De interface COM 1 wordt voor het aansturen van een optionele optoadapter gebruikt

ling).

stroom, gecongureerd.

vacuüm, gecongureerd.

PickUP-vacuüm, gecongureerd.

om via een lichtgeleider een KHE-KHP schakeltoestel te kunnen schakelen. Bij gebruik van een gereedschap wordt de uitgang geactiveerd. Bijkomend wordt de

potentiaalvrije schakeluitgang gesloten. Uitgang is uit bij stand-by, auto off, off of als er

geen gereedschap aangesloten is.

Potentiaalvrije schakeluitgang 1 Menu-oproep Stationparameters

De potentiaalvrije schakeluitgang 1 bevindt zich aan de aansluiting COM 1.

Optie Beschrijving

OFF (fabrieksinstelling) ZeroSmog De potentiaalvrije schakeluitgang 1 wordt bij gebruik van een gereedschap gesloten.

Via een optionele adapter (WX HUB) kunnen bepaalde Zero Smogs aangesloten worden. De RS 232 interface aan de achterkant blijft verder functioneren.

Schakeluitgang is open bij stand-by, auto off, off of als er geen gereedschap aangesloten is.

Aanwijzing

Is de interface COM1 bijkomend op „Stop&Go“ ingesteld, dan wordt de

„lter vol“-melding van de WX HUB geanalyseerd en er verschijnt indien

nodig een aanwijzing op het display.

Parametermenu

Potentiaalvrije schakeluitgang 2 Menu-oproep Stationparameters

De potentiaalvrije schakeluitgang 2 bevindt zich aan de aansluiting COM 2.

Optie Beschrijving

OFF (fabrieksinstelling) CH 1 Gereedschapskanaal 1 stuurt de schakeluitgang

CH 1+2 Gereedschapskanaal 1 + 2 stuurt de schakeluitgang CH 1+2+3 Gereedschapskanaal 1 + 2 + 3 stuurt de schakeluitgang

Aanwijzing

Is de werktemperatuur voor de robot bereikt, dan wordt op het display een - ok – weergegeven.

Technische Gegevens

Reparatiestation WXR 3

Afmetingen L x b x h 273 x 235 x 102 mm

(10,75 x 9,25 x 4,02 inch) Gewicht ca. 6,7 kg Netspanning 230 V, 50 Hz T0053500699

120 V, 60 Hz WXR 3

100 V 50/60 Hz T0053500199 Opgenomen vermogen 420 W (600 W) Beschermklasse I, behuizing antistatisch

Zekering Overstroomuitschakelaar 230 V; 2,0 A

Temperatuurbereik Celsius: 100 - 450°C (550°C)

Temperatuurnauwkeurigheid ± 9 °C (± 17 °F) Afhankelijk van het gereedschap (WXHAP ±30 °C / ±80

Temperatuurstabiliteit ± 2 °C (± 4 °F) Potentiaalvereffening Via 3,5 mm schakelstekkerbus aan de achterkant van het toestel. Display 240 x 88 dots / Achtergrondverlichting USB-poort Het regelapparaat is met een USB-poort voor rmware-update, paramet-

Pomp (Intermitterend bedrijf (30/30) s)

Bijkomende vacuümpomp Max. onderdruk0,5 bar

III, Soldeerwerktuig

120 V; 4,0 A

Fahrenheit: 200 - 850°F (999°F)

Regelbaar temperatuurbereik is afhankelijk van het werktuig.

°F)

rering en monitoring uitgerust.

Max. onderdruk 0,7 bar

Max. transporthoeveelheid 18 l/min

Hete lucht max. 15 l/min

Max. transporthoeveelheid 1,7 l/min

Foutmeldingen en verhelpen van fouten

Melding/symptoom Mogelijke oorzaak Maatregelen om het probleem

Indicatie „- - -“

Geen displayfunctie (display uit)

Geen vacuüm aan het soldeerru-

imwerktuig

Ontoereikend vacuüm aan het soldeerruimwerktuig

Geen lucht aan de heteluchtbout

 Werktuig werd niet herkend  Werktuig defect

 Geen netspanning voorhanden  Netschakelaar inschakelen.

 Vacuüm niet aangesloten  Soldeerruimmond verstopt.  Pomp defect

 Filterpatroon aan het soldeerru-

imwerktuig vol

 Hoofdlter vol

 Luchtslang niet aangesloten  Hoofdlter vol

te verhelpen

 Aansluiting van het werktuig

aan het toestel controleren

 Aangesloten werktuig

controleren

 Netspanning controleren.  Toestelzekering controleren.

 Vacuümslang aan de

vacuümaansluiting aansluiten

 Soldeerruimmond met

reinigingswerktuig onderhouden.

 Filterpatroon aan het soldeerru-

imwerktuig vervangen

 Hoofdlterelement aan het

soldeerstation vervangen

 Luchtslang aansluiten of

controleren

 Hoofdlterelement aan het

soldeerstation vervangen

Symbolen

Attentie!

Solderen

Bedieningshandleiding lezen!

Voor het uitvoeren van alle werkzaamheden aan het toestel altijd de stekker uit het stopcontact trekken.

ESD-conform design en ESDconforme werkplek

Potentiaalvereffening

CE-teken

Zekering

Veiligheidstransformator

Soldeerruimen

Hete lucht

Afvoer

Geef elektrisch gereedschap niet met

het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd

naar een recycle bedrijf dat voldoet aan

de geldende milieu-eisen. Voer vervangen toestelonderdelen,

lters of oude toestel conform de voorschriften van uw land af.

Origineel conformiteitsverklaring

Reparatiestation WXR 3 Gereedschap WXHAP 200, WXDP 120, WXDV 120, WXP 65, WXP 120,

We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen:

2011/65/EU (RoHS), 2004/108/EG, 2006/42/EG

Toegepaste geharmoniseerde normen:

DIN EN 55014-1: 2012-05 DIN EN 60335-1: 2012-10 DIN EN 55014-2: 2009-06 DIN EN 60335-2-45: 2012-08 DIN EN 61000-3-2: 2010-03 / 2011-06 DIN EN 62233: 2008-11 / 2009-04 DIN EN 61000-3-3: 2014-03 DIN EN 50581:2013-02

WXP 200, WXMP, WXMT, WXSB 200, WXHP 120

Besigheim, 2014-07-18

T. Fischer S. Hofmann Technisch hoofd Zaakvoerder

Gevolmachtigd om de technische documenten samen te stellen. Weller Tools GmbH

Carl-Benz-Straße 2, 74354 Besigheim, Germany

Garantie

Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479

BGB.

Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermel-

ding van het begrip „Garantie“ afgegeven werd.

De garantie vervalt bij ondeskundig gebruik en als door ongekwaliceerde personen ingrepen uitgevoerd werden.

Technische wijzigingen voorbehouden!

Gelieve u te informeren op www.weller-tools.com.

100

T0055735700 / 06.2014

GERMANY

Weller Tools GmbH Carl-Benz-Straße 2

74354 Besigheim

Tel: +49 (0)7143 580-0

Fax: +49 (0)7143 580-108

GREAT BRITAIN

Apex Tool Group (UK Operations) Ltd

4th Floor Pennine House

Washington, Tyne & Wear NE37 1LY

Tel: +44 (0) 191 419 7700

Fax: +44 (0) 191 417 9421

FRANCE

Apex Tool Group S.N.C. 25 Avenue Maurice Chevalier B.P. 46

77832 Ozoir-la-Ferrière Cedex

Tel: +33 (0) 1.64.43.22.00

Fax: +33 (0) 1.64.43.21.62

ITALY

Apex Tool S.r.l. Viale Europa 80

20090 Cusago (MI)

Tel: +39 (02)9033101 Fax: +39 (02)90394231

SWEDEN

Apex Tool Group AB William Gibsons väg 1A 43376 Jonsered

Tel: +46 (0) 31 725 64 39 Fax: +46 (0) 31 725 64 38

CHINA

Apex Tool Group A-8 building No. 38 Dongsheng Road Heqing Industrial Park, Pudong Shanghai 201201

Tel: +86 (21)60880288

Fax: +86 (21)60880289

USA

Apex Tool Group, LLC 14600 York Rd. Suite A

Sparks, MD 21152

Tel: +1 (800)688-8949

Fax: +1 (800)234-0472

CANADA

Apex Tools – Canada

5925 McLaughlin Rd. Mississauga, Ontario L5R 1B8

Tel. +1 (905) 501-4785

Fax. +1 (905) 387-2640

AUSTRALIA

Ap ex To ols

P.O. Box 366

519 Nurigong Street

Albury, N.S.W. 2640

Australia

Tel: +61 (2)6058-0300

Fax: +61 (2)6021-7403

www.weller-tools.com

Weller® is a registered Trademark and registered Design of Apex Tool Group, LLC.

Weller WXR 3 User guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
