Repair Parts Manual
Manual De Repuestos
WE261 / 96022000703
11.30.12 BD Printed in the U.S.A.
Please read the operator's manual carefully and make sure
you understand the instructions before using the machine.
Por favor lea cuidadosamente y comprenda
estas intrucciones antes de usar esta maquina.
Patents Pending
583 87 26-27
Page 2
HOW TO USE THIS MANUAL
This manual is designed to provide the customer with a means to identify the parts on
his/her tractor when ordering repair parts. The illustrations may or may not represent the
actual assemblies; therefore, it is not recommended to use this manual as a guide to assemble or disassemble the tractor. Some hardware and parts are drawn larger in order
to more readily identify them.
Each tractor has its own model number.
The model number for your tractor can be found on the fender under the seat.
When ordering parts, always give the following information:
• Product - “TRACTOR”
• MODEL NUMBER - “WE261" (96022000703)”
• Part Number
• Part Description
TABLE OF CONTENTS
SCHEMATIC........................................................................................................................ 3
ELECTRICAL................................................................................................................ 4-5
CHASSIS....................................................................................................................... 6-7
DRIVE............................................................................................................................. 8-9
STEERING.....................................................................................................................10-11
MOWER DECK..............................................................................................................12-13
DECAL................................................................................................................................14
PARTS AND SERVICE.......................................................................................BACK PAGE
COMO UTILIZAR ESTE MANUAL
Este manual está diseñado para brindarle al comprador un medio para identificar las piezas
del tractor para cuando necesite hacer el pedido de un repuesto. Las ilustraciones pueden
o no representar los ensambles reales; por lo tanto, no se recomienda utilizar este manual
como una guía para ensamblar o desarmar el tractor. Algunos accesorios y piezas están
dibujados en tamaños más grandes para identificarlos con mayor facilidad.
Cada tractor tiene su propio número de modelo.
El número de modelo del tractor se encuentra en el guardabarros debajo del asiento.
Cuando haga el pedido de una pieza, siempre brinde la siguiente información:
• Producto: ”TRACTOR”
• NÚMERO DE MODELO: “WE261" (96022000703)”
• Número de pieza
• Descripción de la pieza
NOTES/AVISO
ÍNDICE
DIAGRAMA........................................................................................................................ 15
DIAGRAMA ELÉCTRCO...............................................................................................16-17
CHASIS.........................................................................................................................18-19
TRANSMISIÓN.............................................................................................................20-21
DIRECCIÓN...................................................................................................................22-23
PLATAFORMA DE LA CORTADORA DE CÉSPED......................................................24-25
CALCOMANÍAS.............................................................................................................. 26
PARTES Y SERVICIOS......................................................................... CONTRAPORTADA
2
27
Page 3
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
CALCOMANÍAS
PRODUCTO NO. 960 22 00-07
1
RIDING MOWER MODEL NUMBER WE261 (96022000703)
SCHEMATIC
PRODUCT NUMBER 960 22 00-07
7
8
SCH21
FUSE-5A
RED
FUSE-40A
VIOLET
S
B
4
3
2
6
G
BLACK
M
A1
L
A2
BLACK/WHITE
RED
4

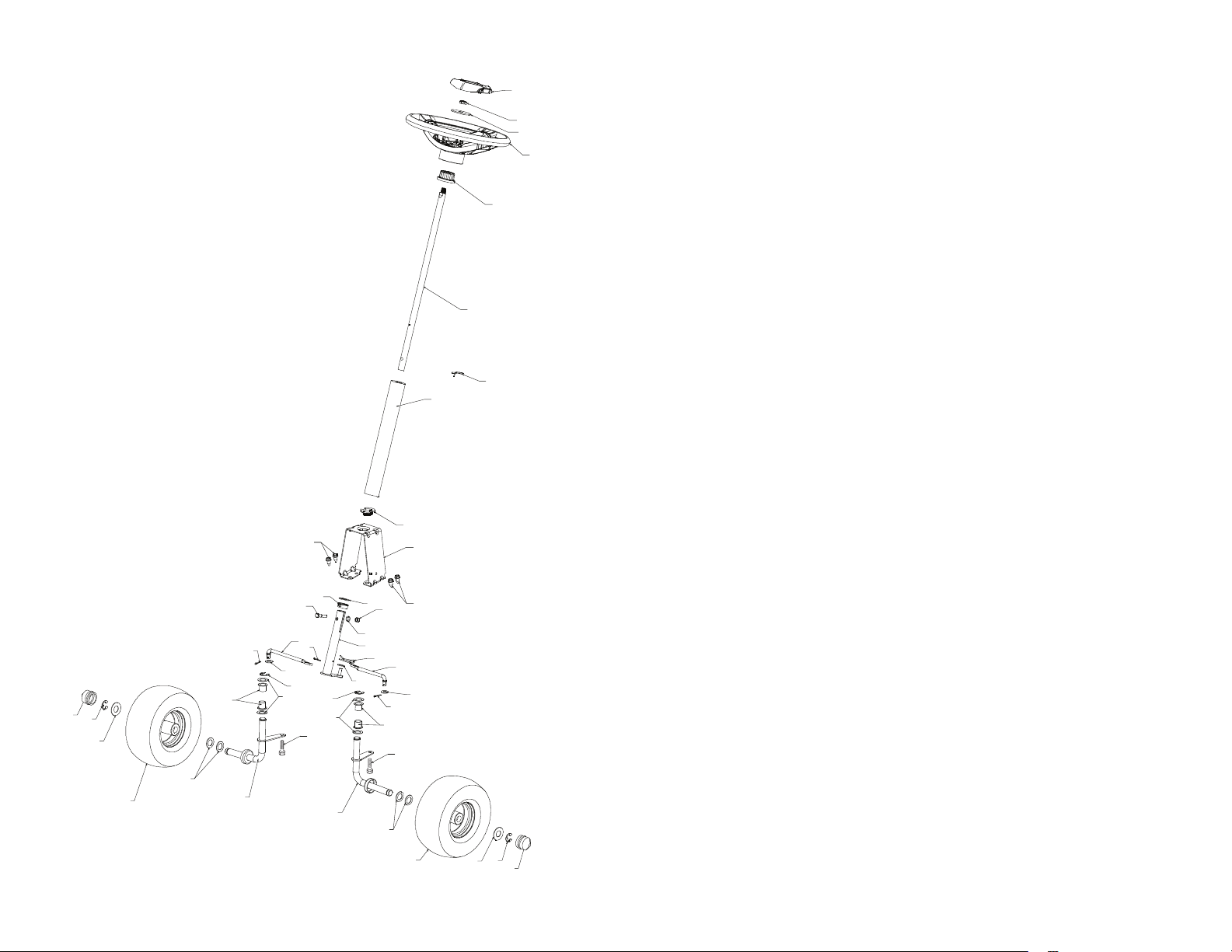

CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 532 43 05-88 CALCOMANÍA, PARA EL VOLANTE DE DIRECCIÓN
2 532 43 35-96 CALCOMANÍA, CORREA TRAPEZOIDAL
3 532 42 51-13 CALCOMANÍA, ADVERTENCIA DEFLECTOR/CTFGR
4 532 44 07-79 CALCOMANÍA, CORTADORA DE CÉSPED/DEFLECTOR
6 532 43 67-55 CALCOMANÍA
7 532 43 44-57 CALCOMANÍA, ADVERTENCIA MOTOR
8 532 43 73-12 CALCOMANÍA, SOPORTE DE DIRECCIÓN
- - 532 43 24-79 CALCOMANÍA, BYPASS
- - 583 87 27-49 MANUAL DEL OPERADOR INGLÉS/ ESPAÑOL
- - 583 87 26-27 MANUAL DE REPUESTOS INGLÉS/ ESPAÑOL
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
RED
CLUTCH / BRAKE
(PEDAL UP)
BLACK/WHITE
YELLOW
BLACK/WHITE
RED
BATTERY
WHITE
REVERSE SWITCH
NOT IN REVERSE
RED
VIOLET
ATTACHMENT CLUTCH
(CLUTCH OFF)
BLACK/WHITE
GREEN
GRAY
IGNITION
UNIT
CHARGING SYSTEM OUTPUT
.5AMPDC@3600RPM
F
E
STARTER
RELAY
VIOLET
(NOT OCCUPIED)
SHORTING CONNECTOR
SPARK PLUG
GAP
DIODE
A
BDC
BLACK
STARTER
M
85 86
30
A
SAFETY START MODULE
SEAT SWITCH
28 VOLTS AC MIN. @ 3600 RPM
(CHARGING SYSTEM DISCONNECTED)
TO IGN. SWITCH ‘A1’
RED
87
87A
B
C
BLACK
F
E
D
BLACK
BLACK
BLACK
STATOR
26
IGNITION SWITCH
CIRCUITPOSITION
OFF
RUN/OVERRIDE
M+G+A1
B+S+A1START
B+A1
B+A1RUN
“MAKE”
L+A2
SAFETY START MODULE
VIEWED FROM MATING SIDE
WIRING INSULATED CLIPS
NOTE: IF WIRING INSULATED CLIPS
WERE REMOVED FOR SERVICING OF
UNIT, THEY SHOULD BE RE-INSTALLED
TO PROPERLY SECURE YOUR WIRING.
3
REMOVABLE
CONNECTIONS
NON-REMOVABLE
CONNECTIONS
Page 4
RIDING MOWER MODEL NUMBER WE261 (96022000703)
ELECTRICAL
LRV1
PRODUCT NUMBER 960 22 00-07
11
13
12
10
9
14
5
6
4
3
2
1
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
PLATAFORMA DE LA CORTADORA DE CÉSPED
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 532 42 81-93 PLATAFORMA
2 532 19 28-70 MVA DE MANDRIL
3 532 43 25-20 SUJECIÓN, CINTA
4 532 43 25-94 POLEA, MANDRIL
5 532 42 85-78 CINTA
6 532 42 82-42 CUBIERTA, MANDRIL
7 532 42 93-95 MVA DE ELEVADOR, PLATAFORMA
8 532 42 91-95 ESLABÓN, ELEVADOR DE PLATAFORMA
9 532 42 93-97 ESLABÓN, AJUSTABLE
10 532 43 89-23 DEFLECTOR
11 532 42 89-68 SOPORTE, DEFLECTOR
12 532 13 14-91 VARILLA, BISAGRA
13 532 19 70-26 RESORTE, TORSIÓN
14 532 41 88-63 BRAZO, SOPORTE DE CORTADORA DE CÉSPED
15 873 90 05-00 TUERCA, CIERRE
16 532 19 51-61 ESPÁRRAGO
17 819 19 19-12 ARANDELA
18 532 19 42-09 PASADOR
19 532 19 65-39 PERNO, RESALTO
20 532 19 42-08 PASADOR
21 819 17 19-12 ARANDELA, 17/32 X 1 3/16
22 532 42 93-50 ESLABÓN, PLATAFORMA
24 532 42 95-31 RESORTE, PLATAFORMA
25 532 12 47-88 PASADOR
26 532 18 76-90 ESPACIADOR, MANDRIL
27 532 17 39-84 PERNO, MANDRIL
28 532 40 02-34 TUERCA, CIERRE
29 532 42 85-00 CUCHILLA
30 532 19 30-03 PERNO, CUCHILLA
31 532 19 31-97 POLEA, GUÍA
32 532 14 10-43 PROTECCIÓN, GUÍA
33 532 19 34-14 SUJECIÓN, GUÍA DE CINTA
34 872 11 06-12 PERNO, 3/8-16 X 1 1/2
35 532 19 94-70 BRAZO, FRENO
36 532 13 77-29 TORNILLO, 1/4-20 X 5/8
37 873 90 06-00 TUERCA, BRIDA 3/8-16
38 532 42 84-35 BRAZO, GUÍA
39 817 49 05-08 PERNO, 5/16-18 X 1/2
40 819 17 16-16 ARANDELA, CALIBRE 16
41 532 10 53-04 TAPA DE LA MANGA
42 532 11 04-52 TUERCA
48 532 43 86-10 SUJETADOR DE LA CORREA
49 532 19 90-92 ESPACIADOR DE RETENCIÓN
50 817 00 06-16 TORNILLO 3/8-16 X 1
51 532 40 47-42 PARACHOQUES
52 817 67 06-08 TORNILLO 3/8-16 X 1/2
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
PRODUCTO NO. 960 22 00-07
8
4
7
25
Page 5
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
PLATAFORMA DE LA CORTADORA DE CÉSPED
36
19
6
48
10
5
28
27
PRODUCTO NO. 960 22 00-07
37
39
40
26
9
36
35
4
38
27
34
3
39
37
31
50
49
33
7
21
20
8
17
19
32
RIDING MOWER MODEL NUMBER WE261 (96022000703)
ELECTRICAL
PRODUCT NUMBER 960 22 00-07
KEY PART
NO. NO. DESCRIPTION
1 532 43 70-70 BATTERY
2 532 42 54-16 FOAM, POLYURETHANE
3 532 19 33-50 SWITCH, IGN, DLTA, P-IN, ROS
4 532 41 19-33 KEY/CHAIN
5 532 43 33-30 FUSE, 5A
6 532 42 59-37 FUSE, 40A
7 532 16 07-84 SWITCH, PLUNGER, NO, OLIVE
8 532 43 15-42 RELAY, 40A
9 532 10 95-53 SWITCH, INTLK,CL, MWR, GRY
10 532 17 61-38 SWITCH, INTERLOCK, NONC,GRAY
11 532 43 18-46 MODULE, STARTING, RECOIL, LRV
12 532 19 27-49 SWITCH, SEAT, DP, ROS
13 532 42 84-77 HARNESS, IGN, ELECTSTART, LRV
14 532 10 97-48 RELAY
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
18
17
16
14
LRV-A_Deck_11
2
11
41
13
12
42
37
52
19
15
16
17
18
29
20
19
21
30
24
51
25
24
1
22
5
Page 6
RIDING MOWER MODEL NUMBER WE261 (96022000703)
CHASSIS
PRODUCT NUMBER 960 22 00-07
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
DIRECCIÓN
PRODUCTO NO. 960 22 00-07
44
36
10
42
52
43
52
42
37
12
49
13
26
24
14
45
9
8
50
45
25
50
38
40
45
33
45
46
48
1
15
35
39
39
41
34
11
40
41
45
31
45
32
16
45
20
45
46
23
4
22
45
46
2
47
21
18
27
28
29
30
6
5
46
17
45
7
45
19
48
46
45
3
45
46
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 581 42 06-01 MVA DE RUEDA (FRONTAL)
2 812 00 00-01 SUJETADOR EN E
3 532 18 89-67 ARANDELA, ENDURECIDA
4 532 12 17-49 ARANDELA 1/4 X 3/4
5 532 43 53-24 HUSILLO DERECHO
6 532 12 49-31 WARANDELA, ENDURECIDA EMPUJE
7 532 12 49-37 EMPOTRADA, COLUMNA DE DIRECCIÓN
8 532 42 10-76 PASADOR, CLAVIJA 5/64 X 3/4
9 819 13 14-14 ARANDELA
10 532 42 80-57 SOLDADURA, EJE LWR STRG
11 532 42 80-35 ESLABÓN, STRNG LH
12 532 42 80-36 ESLABÓN, STRNG RH
13 874 78 05-24 PERNO, 5/16-18 X 1 1/2
14 819 13 10-16 ARANDELA
15 873 80 05-00 TUERCA, 5/16-18
16 532 42 80-44 MANGUITO, BROCHE DE DIRECCIÓN
17 532 42 82-52 SOPORTE, DIRECCIÓN SUPERIOR
18 532 19 52-27 MANGUITO, DIRECCIÓN SUPERIOR
19 817 00 05-12 PERNO, 5/16-18 X 3/4
20 532 42 80-45 SUJETADOR, RESORTE DE RETENEDOR
21 532 42 83-47 CUBIERTA, COLUMNA DE DIRECCIÓN
22 532 42 82-13 EJE, DIRECCIÓN
23 532 43 77-47 ADAPTADOR, VOLANTE
24 819 18 38-12 ARANDELA, 9/16 X 2 3/8 CALIBRE 12
25 873 94 08-00 TUERCA, CONTRATUERCA 1/2-20
26 532 44 16-14 VOLANTE, DIRECCIÓN
27 532 44 16-15 TAPA, VOLANTE
28 532 19 98-49 SUJETADOR, RESORTE DE RETENEDOR
29 532 43 53-23 HUSILLO IZQUIERDO
30 532 43 64-99 CASQUILLO
31 819 34 32-10 ARANDELA 1-1/16 X 2 X CALIBRE 10
45 532 16 54-92 PERNO, 5/16-18 X .561
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
LRV-A _Chassis_1_r5
24
6
23
Page 7
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
DIRECCIÓN
PRODUCTO NO. 960 22 00-07
27
RIDING MOWER MODEL NUMBER WE261 (96022000703)
CHASSIS
PRODUCT NUMBER 960 22 00-07
30
2
3
LRV-A_Steering_1_r5
25
24
26
23
22
28
21
18
19
16
13
12
8
7
4
1
5
8
9
2
6
45
14
10
9
2
6
29
17
31
19
15
20
11
9
8
7
45
4
1
2
3
30
KEY PART
NO. NO. DESCRIPTION
1 532 42 80-48 WELDMENT, CHASSIS
2 532 42 82-44 SUPPORT, AXLE RH
3 532 42 82-47 SUPPORT, AXLE LH
4 532 42 83-46 SHIELD, TRANSAXLE FRONT
5 532 42 81-10 BRACE, AXLE CROSS
6 532 42 81-09 COVER, FRICTION DRIVE
7 532 42 80-40 PLATE, ENGINE
8 532 42 85-76 BRACKET, CHASSIS FRONT
9 532 42 88-56 BRACKET, STEERING SUPPORT
10 532 19 55-30 PAN, SEAT
11 532 17 46-48 BRACKET, SWITCH MOUNTING
12 532 42 82-48 BOOT, DUST
13 532 43 64-96 COVER, FOOT REST
14 532 42 82-50 STRUCTURE, FOOT REST
15 532 42 82-49 SUPPORT, FOOT REST
16 532 43 64-97 FENDER, CONTROL
17 532 42 83-48 GUARD, ENGINE
18 – – – – – – ENGINE, (NON-CALIFORNIA) 12S907-2411-B1 (438113)
(ORDER PARTS FROM ENGINE MANUFACTURER.)
19 532 42 89-86 KEEPER, BELT
20 532 42 80-46 BRACKET, BATTERY
21 532 42 98-15 LEVER, SWITCH
22 532 42 88-26 DECK CLUTCH ASM
23 532 14 98-46 KNOB
24 532 41 63-58 SCREW, NO. 10
25 872 14 04-24 BOLT, CARRIAGE 1/4-20 X 3
26 873 51 04-00 NUT, 1/4-20
27 532 43 00-87 SPACER, ENGINE
28 532 42 83-01 DISC, FRICTION ASM
29 532 43 08-17 BOLT, SCKT HD 3/8-24 X 1 .25
30 532 43 04-70 BEARING
31 532 43 73-22 SPACER, NEUTRAL
32 532 15 04-06 BOLT, ENG 3/8-16 X 1.280
33 532 12 41-81 SPRING, SEAT
34 532 12 12-50 SPRING
35 872 05 04-12 BOLT, 1/4-20 X 1 1/2
36 532 12 70-18 BOLT, SHOULDER
37 819 17 19-12 WASHER, 17/32 X 1 3/16
38 532 16 63-69 KNOB, SEAT
39 532 13 43-00 SPACER
40 532 12 12-48 BUSHING, NYLON SNAP
41 532 12 39-76 NUT, LOCK
42 532 17 18-52 BOLT, 5/16-18 SHOULDER
43 873 80 05-00 NUT, 5/16-18
44 532 44 06-91 SEAT
45 817 00 05-12 BOLT, 5/16-18 X 3/4
46 817 49 05-08 BOLT, 5/16-18 X 1/2
47 532 08 67-77 SCREW
48 532 40 89-81 BEARING, FLANGE, BALL
49 817 06 05-16 SCREW, 5/16-18 X1
50 532 16 54-92 BOLT, SHOULDER, 5/16-18 X .561
52 532 14 50-06 CLIP PUSH-IN HINGED
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
22
7
Page 8
RIDING MOWER MODEL NUMBER WE261 (96022000703)
PRODUCT NUMBER 960 22 00-07
DRIVE
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
TRANSMISIÓN
PRODUCTO NO. 960 22 00-07
71
3
2
1
LRV-A_Drive_6
CLAVE PARTE
NO. NO. DESCRIPCIÓN
67
61
68
69
63
64
60
24
58
70
64
26
102
117
70
7
11
8
8
70
4
2
6
19
21
5
20
115
23
59
58
63
13
14
3
17
15
38
18
70
38
24
25
70
74
75
29
14
70
16
22
13
15
70
56
54
52
50
55
57
53
51
48
49
70
65
62
27
28
30
32
12
11
47
46
37
8
45
5
58
66
35
34
36
33
31
41
37
43
42
70
40
39
38
10
7
8
73
6
4
2
1
116
71
2
3
- - 532 43 61-44 SERVICIO CONJUNTOS,
TRANSEJE
1 581 42 07-01 MVA DE RUEDA
(POSTERIOR)
2 532 12 17-48 ARANDELA, CALIBRE 16
3 812 00 00-01 SUJETADOR EN E
4 532 12 35-83 LLAVE. CUADRADO
5 532 42 79-39 SOLDADURA. EJE DEL
IMPULSOR
6 532 42 80-69 IMPULSOR DE CADENA
7 532 42 78-73 RUEDA DENTADA. 9
DIENTE RANURADO
8 812 10 00-09 ANILLO, BROCHE
10 532 42 88-76 MVA DIFERENCIAL
11 532 00 13-70 ARANDELA, EMPUJE
12 532 43 06-45 CADENA, IMPULSOR
PRINCIPAL
13 532 43 08-45 MANGUITO
14 532 43 85-68 ABRAZADERA, PORTADOR
15 532 12 47-93 MVA DE COJINETE
16 532 42 79-26 ENTRADA DEL EJE
17 532 43 72-81 RUEDA, FRICCIÓN A5M
18 532 42 47-59 BRAZO DESPLAZAMIENTO
19 532 43 08-70 VARILLA, DERIVACIÓN
20 532 42 79-97 PARTE POSTERIOR DEL
PORTA DOR DE SOPORTE
21 532 42 80-77 RESORTE, PORTADOR
22 532 42 80-76 RESORTE, FRENO
23 532 43 13-74 RESORTE, DERIVACIÓN
24 532 42 79-95 CAJA DE PORTADOR DE
SO PORTE
25 532 42 83-03 ESLABÓN,
DESPLAZAMIENTO
26 532 42 98-16 BRAZO. EMBRAGUE
27 532 42 90-53 PALANCA DE
DESPLAZAMIEN TO DE
SOLDADURA
28 532 42 83-02 SOPORTE, PALANCA DE
DES PLAZAMIENTO
29 532 17 48-40 ARANDELA, NAILON
30 532 44 43-04 PALANCA DE
DESPLAZAMIEN TO DE
CUBO
31 532 42 90-55 ESPACIADOR, NAILON
32 532 42 84-64 ABRAZADERA MNTG
BRAZO DEDESPLAZA
MIENTO
33 532 42 84-61 ABRAZADERA,
FLEXIONADOR DE
PALANCA DE CAMBIOS
34 532 42 84-62 BRAZO DE
DESPLAZAMIENTODEL
TUBO
35 580 96 23-01 AGARRE, MANIJA
36 872 11 04-06 PERNO, CARRO - 114-20 X 3/4
37 873 80 04-00 TUERCA CIERRE DE
NAILON 114-20
CLAVE PARTE
NO. NO. DESCRIPCIÓN
38 532 16 54-92 PERNO, REBORDE
39 874 78 04-12 PERNO, 1/4-20 X 3/4
40 810 04 04-00 ARANDELA, CIERRE
41 819 09 12-10 ARANDELA PLANA
42 532 16 60-02 ARANDELA, SERRADA
43 873 68 04-00 TUERCA, CIERRE DE
CORONA 114-20
45 817 49 04-36 TORNILLO 1/4-20 X 2 114
46 819 09 10-16 ARANDELA
47 817 49 04-20 TORNILLO, 1/4-20 X 1 1/2
48 532 43 02-49 FRENO DE PLACA
ANTIGIRATORIO
49 532 43 02-45 RESORTE, RETORNO DEL
FRENO
50 532 42 80-21 BRAZO, FRENO
51 532 43 02-47 RETORNO DE
ESPACIADOR
52 532 42 80-78 MORDAZA ,MVA DE
FRENO
53 877 01 08-10 PASADOR, CLAVIJA 1/4
54 532 42 80-19 PLACA, PASTILLA DE
FRENO
55 532 42 80-17 FRENO DE DISCO
56 532 43 52-53 ROTOR, FRENO
57 532 42 80-16 TAPA, PINZA DE FRENO
58 532 12 47-88 PASADOR, RETENEDOR
59 817 49 05-08 PERNO, 5/16-16 X 112
60 532 44 08-55 CABLE, FRENO
61 532 42 79-45 SOLDADURA, PEDAL
62 532 42 96-78 VARILLA, FRENO DE
ESTACIO NAMIENTO
63 877 10 08-12 PASADOR, HORQUILLA
.25 X .75
64 532 42 10-76 PASADOR, CHAVETA 5/64
X 3/4
65 532 42 93-25 ABRAZADERA, SOPORTE
DE FRENO
66 532 42 96-94 PEDAL DE CUBIERTA
67 532 42 96-93 CUBIERTA, PEDAL DE
FRENO
68 817 49 04-06 TORNILLO, 1/4-20 X 3/8
69 532 42 80-70 MONTAJE DE CABLE DE
ABRAZADERA
70 817 00 05-12 PERNO, 5/16-18 X 3/4
71 532 43 64-99 CASQUILLO
73 532 42 95-19 PIÑÓN
74 532 43 78-41 CADENA LRV
75 532 43 34-95 LOCA
102 532 08 67-77 TORNILLO
115 532 14 00-62 TAPA DEL ÉMBOLO
116 873 90 06-00 TUERCA 3/8-16
117 812 00 00-40 ARO #T5304-62
NOTA: Las dimensiones de todos los componentes se
proporcionan en pulgadas estadounidenses
1 pulgada = 25.4 mm
8
21
Page 9
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
TRANSMISIÓN
71
3
2
1
LRV-A_Drive_6
PRODUCTO NO. 960 22 00-07
67
61
68
69
63
64
60
24
58
70
64
26
102
117
70
7
11
8
8
70
4
2
6
19
21
5
20
115
23
59
58
63
13
14
3
17
15
38
18
70
38
24
25
70
74
75
29
14
70
16
22
13
15
70
56
54
52
50
55
57
53
51
48
49
70
65
62
27
28
30
32
12
11
47
46
37
8
45
5
58
66
35
34
36
33
31
41
37
43
42
70
40
39
38
10
7
8
73
6
4
2
1
116
2
RIDING MOWER MODEL NUMBER WE261 (96022000703)
PRODUCT NUMBER 960 22 00-07
DRIVE
KEY PART
NO. NO. DESCRIPTION
- - 532 43 61-44 SERVICE KIT, TRANSAXLE
1 581 42 07-01 WHEEL ASM (REAR)
2 532 12 17-48 WASHER, CALIBRE 16
3 812 00 00-01 E-CLIP
4 532 12 35-83 KEY. SQUARE
5 532 42 79-39 WELDMENT. DRIVE AXLE
6 532 42 80-69 CHAIN DRIVE
7 532 42 78-73 SPROCKET. 9 TOOTH
SPLINED
8 812 10 00-09 RING, SNAP
10 532 42 88-76 DIFFERENTIAL ASM
11 532 00 13-70 WASHER, THRUST
12 532 43 06-45 CHAIN, PRIMARY DRIVE
13 532 43 08-45 BUSHING
14 532 43 85-68 BRACKET, CARRIER
15 532 12 47-93 BEARING ASM
16 532 42 79-26 SHAFT INPUT
17 532 43 72-81 WHEEL, FRICTION A5M
18 532 42 47-59 ARM, SHIFT
19 532 43 08-70 ROD, BYPASS
20 532 42 79-97 BRACE CARRIER REAR
21 532 42 80-77 SPRING, CARRIER
22 532 42 80-76 SPRING, BRAKE
23 532 43 13-74 SPRING, BYPASS
24 532 42 79-95 BRACE CARRIER BOX
25 532 42 83-03 LINK, SHIFT
26 532 42 98-16 ARM. CLUTCH
27 532 42 90-53 WELDMENT SHIFT LEVER
28 532 42 83-02 SUPPORT, SHIFT LEVER
29 532 17 48-40 WASHER, NYLON
30 532 44 43-04 HUB SHIFT LEVER
31 532 42 90-55 SPACER, NYLON
32 532 42 84-64 MNTG BRKT. SHIFT ARM
33 532 42 84-61 BRACKET, SHIFTER FLEX
34 532 42 84-62 TUBE SHIFT ARM
35 580 96 23-01 GRIP, HANDLE
36 872 11 04-06 BOLT, CARRIAGE - 114-20 X 3/4
71
3
37 873 80 04-00 NUT NYLON LOCK 114-20
38 532 16 54-92 BOLT, SHOULDER
39 874 78 04-12 BOLT, 1/4-20 X 3/4
40 810 04 04-00 WASHER, LOCK
KEY PART
NO. NO. DESCRIPTION
41 819 09 12-10 WASHER FLAT
42 532 16 60-02 WASHER, SERRATED
43 873 68 04-00 NUT, CROWN LOCK 114-20
45 817 49 04-36 SCREW 1/4-20 X 2 114
46 819 09 10-16 WASHER
47 817 49 04-20 SCREW, 1/4-20 X 1 1/2
48 532 43 02-49 PLATE BRAKE ANTI - ROTATE
49 532 43 02-45 SPRING, BRAKE RETURN
50 532 42 80-21 ARM, BRAKE
51 532 43 02-47 SPACER RETURN
52 532 42 80-78 CALIPER, BRAKE ASM
53 877 01 08-10 PIN, DOWEL 1/4
54 532 42 80-19 PLATE, BRAKE PAD
55 532 42 80-17 PUCK BRAKE
56 532 43 52-53 ROTOR, BRAKE
57 532 42 80-16 CAP, BRAKE CALIPER
58 532 12 47-88 PIN, RETAINER
59 817 49 05-08 BOLT, 5/16-16 X 112
60 532 44 08-55 CABLE, BRAKE
61 532 42 79-45 WELDMENT, PEDAL
62 532 42 96-78 ROD, PARKING BRAKE
63 877 10 08-12 PIN, .25 X .75 CLEVIS
64 532 42 10-76 PIN, COTTER 5/64 X 3/4
65 532 42 93-25 BRACKET, BRAKE SUPPORT
66 532 42 96-94 COVER PEDAL
67 532 42 96-93 COVER, BRAKE PEDAL
68 817 49 04-06 SCREW, 1/4-20 X 3/8
69 532 42 80-70 BRAKE CABLE MOUNT
70 817 00 05-12 BOLT, 5/16-18 X 3/4
71 532 43 64-99 CAP HUB AXLE
73 532 42 95-19 SPROCKET II TOOTH
SPLINED
74 532 43 78-41 TENSION LRV CHAIN
75 532 43 34-95 SPROCKET IDLER
102 532 08 67-77 THREAD CUTTER
115 532 14 00-62 PLUNGER CAP
116 873 90 06-00 NUT LOCK FLG. 3/8-16 UNC
117 812 00 00-40 RING KLIP #T5304-62
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
20
9
Page 10
RIDING MOWER MODEL NUMBER WE261 (96022000703)
STEERING
PRODUCT NUMBER 960 22 00-07
27
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
CHASIS
PRODUCTO NO. 960 22 00-07
30
2
3
LRV-A_Steering_1_r5
25
24
26
23
22
28
21
18
19
16
13
12
8
7
4
1
5
8
9
2
6
45
14
10
9
2
6
29
17
31
19
15
20
11
9
8
7
45
4
1
2
3
30
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 532 42 80-48 SOLDADURA, CHASIS
2 532 42 82-44 SOPORTE (LD)
3 532 42 82-47 SOPORTE (LI)
4 532 42 83-46 CORAZA, FRENTE DE TRANSEJE
5 532 42 81-10 SOPORTE, CRUZ DEL EJE
6 532 42 81-09 CUBIERTA, IMPULSOR DE FRICCIÓN
7 532 42 80-40 PLACA, MOTOR
8 532 42 85-76 ABRAZADERA, FRENTE DE CHASIS
9 532 42 88-56 ABRAZADERA, SOPORTE DE DIRECCIÓN
10 532 19 55-30 TABLA, ASIENTO
11 532 17 46-48 ABRAZADERA. MONTAJE DE INTERRUPTOR
12 532 42 82-48 FUNDA, POLVO
13 532 43 64-96 CUBIERTA, DESCANSO PARA PIE
14 532 42 82-50 ESTRUCTURA, DESCANSO PARA PIE
15 532 42 82-49 SOPORTE, DESCANSO PARA PIE
16 532 43 64-97 CONTROL DE DEFENSA
17 532 42 83-48 PROTECCIÓN, MOTOR
18 – – – – – – MOTOR, (NON-CALIFORNIA) 12S907-2411-B1 (438113)
(HAGA EL PEDIDO DE LAS PIEZAS AL FABRICANTE
DEL MOTOR.)
19 532 42 89-86 SUJECIÓN, CINTA
20 532 42 80-46 ABRAZADERA, BATERÍA
21 532 42 98-15 PALANCA, INTERRUPTOR
22 532 42 88-26 MVA DE PLATAFORMA DE EMBRAGUE
23 532 14 98-46 PERILLA
24 532 41 63-58 TORNILLO, NO. 10
25 872 14 04-24 PERNO, CARRO - 1/4-20 X 3
26 873 51 04-00 TUERCA, 1/4-20
27 532 43 00-87 ESPACIADOR, MOTOR
28 532 42 83-01 DISCO, MVA DE FRICCIÓN
29 532 43 08-17 PERNO, SCKT HD 3/8-24 X 1 .25
30 532 43 04-70 COJINETE
31 532 43 73-22 ESPACIADOR, NEUTRO
32 532 15 04-06 PERNO, 3/8-16 X 1.280
33 532 12 41-81 RESORTE, ASIENTO
34 532 12 12-50 RESORTE
35 872 05 04-12 PERNO, 1/4-20 X 1 1/2
36 532 12 70-18 PERNO, RESALTO
37 819 17 19-12 ARANDELA, 17/32 X 1 3/16
38 532 16 63-69 PERILLA, ASIENTO
39 532 13 43-00 ESPACIADOR
40 532 12 12-48 MANGUITO, BROCHE DE NAILON
41 532 12 39-76 TUERCA, CIERRE
42 532 17 18-52 PERNO, REBORDE 5/16-18
43 873 80 05-00 TUERCA, 5/16-18
44 532 44 06-91 ASIENTO
45 817 00 05-12 PERNO, 5/16-18 X 3/4
46 817 49 05-08 PERNO, 5/16-18 X 1/2
47 532 08 67-77 TORNILLO
48 532 40 89-81 RODAMIENTO DE LA BRIDA
49 817 06 05-16 PERNO 5/16-18 X 1
50 532 16 54-92 PERNO, 5/16-18 X .561
52 532 14 50-06 ABRAZADERA
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
10
19
Page 11
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
CHASIS
PRODUCTO NO. 960 22 00-07
44
36
10
42
52
43
52
42
37
12
49
13
26
24
14
45
9
8
50
45
25
50
38
40
45
33
45
46
48
1
15
35
39
39
41
34
11
40
41
45
31
45
32
16
45
20
45
46
23
4
22
45
46
2
47
21
18
27
28
29
30
7
45
19
6
5
48
46
17
45
46
45
3
45
46
RIDING MOWER MODEL NUMBER WE261 (96022000703)
STEERING
PRODUCT NUMBER 960 22 00-07
KEY PART
NO. NO. DESCRIPTION
1 581 42 06-01 WHEEL ASM (FRONT)
2 812 00 00-01 E-CLIP
3 532 18 89-67 WASHER, HARDENED
4 532 12 17-49 WASHER, 1/4 X 3/4
5 532 43 53-24 SPINDLE, RH
6 532 12 49-31 WASHER, HARDENED THRUST
7 532 12 49-37 BUSHING, STEERING COLUMN
8 532 42 10-76 PIN, 5/64 X 3/4 COTTER
9 819 13 14-14 WASHER
10 532 42 80-57 WELDMENT, LWR STRG SHAFT
11 532 42 80-35 LINK, STRNG LH
12 532 42 80-36 LINK, STRNG RH
13 874 78 05-24 BOLT, 5/16-18 X 1 1/2
14 819 13 10-16 WASHER
15 873 80 05-00 NUT, 5/16-18
16 532 42 80-44 BUSHING, STEERING SNAP
17 532 42 82-52 SUPPORT, UPPER STEERING
18 532 19 52-27 BUSHING, UPPER STEERING
19 817 00 05-12 BOLT, 5/16-18 X 3/4
20 532 42 80-45 CLIP, RETAINER SPRING
21 532 42 83-47 COVER, STEERING COLUMN
22 532 42 82-13 SHAFT, STEERING
23 532 43 77-47 ADAPTER, STEERING WHEEL
24 819 18 38-12 WASHER, 9/16 X 2 3/8 CALIBRE 12
25 873 94 08-00 NUT, JAM LOCK 1/2-20
26 532 44 16-14 WHEEL, STEERING
27 532 44 16-15 CAP, STEERING WHEEL
28 532 19 98-49 CLIP, RETAINER SPRING
29 532 43 53-23 SPINDLE, LH
30 532 43 64-99 CAP, HUB, AXLE
31 819 34 32-10 WASHER 1-1/16 X 2 X CALIBRE 10
45 532 16 54-92 BOLT SHOULDER 5/16-18 X .561
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
LRV-A _Chassis_1_r5
24
18
11
Page 12
RIDING MOWER MODEL NUMBER WE261 (96022000703)
MOWER DECK
6
PRODUCT NUMBER 960 22 00-07
7
37
39
36
19
40
48
10
5
28
27
26
9
36
35
4
38
27
34
3
39
37
31
50
49
33
21
20
8
17
19
32
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
DIAGRAMA ELÉCTRICO
PRODUCTO NO. 960 22 00-07
CLAVE PARTE
NO. NO. DESCRIPCIÓN
1 532 43 70-70 BATERÍA
2 532 42 54-16 POLIURETANO DE ESPUMA
3 532 19 33-50 INTERRUPTOR DE IGNICIÓN ROS
4 532 41 19-33 CLÉ/CHAINE
5 532 43 33-30 FUSIBLE 5A
6 532 42 59-37 FUSIBLE 40A
7 532 16 07-84 INTERRUPTOR
8 532 43 15-42 RELÉ 40A
9 532 10 95-53 INTERRUPTOR
10 532 17 61-38 INTERRUPTOR
11 532 43 18-46 RETROCESO QUE COMIENZA MÓDULO LRV
12 532 19 27-49 INTERRUPTOR ROS
13 532 42 84-77 GUARNICIONES DE IGNICIÓN
14 532 10 97-48 RELÉ
NOTA: Las dimensiones de todos los componentes se proporcionan en
pulgadas estadounidenses 1 pulgada = 25.4 mm
18
17
16
14
LRV-A_Deck_11
2
11
41
13
12
42
37
52
19
15
16
17
18
29
20
19
21
30
12
51
25
24
1
22
17
Page 13
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
DIAGRAMA ELÉCTRICO
LRV1
11
10
9
14
8
PRODUCTO NO. 960 22 00-07
5
3
13
12
1
7
6
4
2
RIDING MOWER MODEL NUMBER WE261 (96022000703)
MOWER DECK
PRODUCT NUMBER 960 22 00-07
KEY PART
NO. NO. DESCRIPTION
1 532 42 81-93 DECK
2 532 19 28-70 MANDREL ASM
3 532 43 25-20 KEEPER, BELT
4 532 43 25-94 PULLEY, MANDREL
5 532 42 85-78 BELT
6 532 42 82-42 COVER, MANDREL
7 532 42 93-95 LIFT ASM, DECK
8 532 42 91-95 LINK, DECK LIFT
9 532 42 93-97 LINK, ADJUSTABLE
10 532 43 89-23 DEFLECTOR
11 532 42 89-68 SUPPORT, DEFLECTOR
12 532 13 14-91 ROD, HINGE
13 532 19 70-26 SPRING, TORSION
14 532 41 88-63 ARM, MOWER SUPPORT
15 873 90 05-00 NUT, LOCK
16 532 19 51-61 STUD
17 819 19 19-12 WASHER
18 532 19 42-09 PIN
19 532 19 65-39 BOLT, SHOULDER
20 532 19 42-08 PIN
21 819 17 19-12 WASHER, 17/32 X 1 3/16
22 532 42 93-50 LINK, DECK
24 532 42 95-31 SPRING, DECK
25 532 12 47-88 PIN
26 532 18 76-90 SPACER, MANDREL
27 532 17 39-84 BOLT, MANDREL
28 532 40 02-34 NUT, LOCK
29 532 42 85-00 BLADE
30 532 19 30-03 BOLT, BLADE
31 532 19 31-97 PULLEY, IDLER
32 532 14 10-43 GUARD, IDLER
33 532 19 34-14 KEEPER, BELT IDLER
34 872 11 06-12 BOLT, 3/8-16 X 1 1/2
35 532 19 94-70 ARM, BRAKE
36 532 13 77-29 SCREW, 1/4-20 X 5/8
37 873 90 06-00 NUT, 3/8-16 FLANGE
38 532 42 84-35 ARM, IDLER
39 817 49 05-08 BOLT, 5/16-18 X 1/2
40 819 17 16-16 WASHER, CALIBRE 16
41 532 10 53-04 CAP, SLEEVE
42 532 11 04-52 NUT, PUSH
48 532 43 86-10 KEEPER BELT
49 532 19 90-92 SPACER RETAINER
50 817 00 06-16 SCREW 3/8-16 X 1
51 532 40 47-42 BUMPER
52 817 67 06-08 SCREW 3/8-16 X 1/2
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
16
13
Page 14
RIDING MOWER MODEL NUMBER WE261 (96022000703)
DECALS
PRODUCT NUMBER 960 22 00-07
CORTADORA DE CÉSPED MODELO NO. WE261 (96022000703)
DIAGRAMA
PRODUCTO NO. 960 22 00-07
1
7
8
4
3
2
6
SCH21-S
G
NEGRO
B
L
ROJO
S
A2
FUSIBLE-5A
VIOLETA
M
A1
ROJO
FUSIBLE-40A
NEGRO/BLANCO
BATERÍA
ROJO
BLANCO
EMBRAGUE/FRENO
(PEDAL HACIA ARRIBA)
NEGRO/BLANCO
INTERRUPTOR DE REVERSA
AMARILLO
ROJO
VIOLETA
ACCESORIO DEL
DESCONECTADO)
VERDE
(NO EN REVERSA)
RELEVO DE
EMBRAGUE
(EMBRAGUE
NEGRO/BLANCO
GRIS
MOTOR
DE ARRANQUE
VIOLETA
INTERRUPTOR DEL
ASIENTO (LIBRE)
CONECTOR DE
CORTOCIRCUITOS
NEGRO
MOTOR DE
ARRANQUE
M
INTERRUPTOR DE
ROJO
87
87A
D
B
C
DE SEGURIDAD
IGNICIÓN ‘A1’
85 86
30
A
MÓDULO DE PRINCIPIO
NEGRO
F
E
NEGRO
NEGRO
NEGRO
4
UNIDAD DE
ENCENDIDO
SALIDA DEL SISTEMA DE
CARGA DE .5 AMPERIOS
DE CC @ 3600 RPM
F
E
HUECO DE BUJÍA
DIODO
BDC
MÍNIMO DE CORRIENTE ALTERNA
DE 28 VOLTIOS @ 3600 RPM
(COBRO DE SISTEMA DESCONECTADO)
ESTATOR
A
KEY PART
NO. NO. DESCRIPTION
1 532 43 05-88 DECAL, STEERING WHEEL
2 532 43 35-96 DECAL, V-BELT SCH
3 532 42 51-13 DECAL, WARN. DEFLECT/CTFGR
4 532 44 07-79 DECAL, DECK/DEFLECTOR
6 532 43 67-55 DECAL
7 532 43 44-57 DECAL, WARNING ENGINE
8 532 43 73-12 DECAL, STEERING BRKT
- - 532 43 24-79 DECAL, BYPASS
- - 583 87 27-49 MANUAL OPERATOR ENGLISH/SPANISH
- - 583 87 26-27 MANUAL REPAIR PARTS ENGLISH/SPANISH
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
NEGRO/BLANCO
ROJO
14
INTERRUPTOR DE ENCENDIDO
POSICIÓN
APAGADO
PONER EN FUNCIONAMIENTO/ANULAR
PONER EN FUNCIONAMIENTO
ARRANCAR
CIRCUITO
M+G+A1
B+A1
B+A1 L+A2
B+S+A1
«MARCA »
MÓDULO DE SEGURIDAD ES VISTO
DES DE LA DO DE CONEC TANDO
NOTA SOBRE LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO: SI SE
QUITAN LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO PARA
HACER EL MANTENIMIENTO DE LA
UNIDAD, SE LAS DEBERÁ INSTALAR
NUEVAMENTE PARA PROTEGER EL
CABLEADO ADECUADAMENTE.
15
CONEXIONES NO
DESMONTABLES
CONEXIONES
DESMONTABLES
Loading...
